Термостойкие провода и кабели: марки и характеристики
В проектировании электропроводки основная задача, которая стоит перед инженером – обеспечить надежное, бесперебойное функционирование системы в условиях конкретного помещения. У любителей вызывает затруднение выбор провода для бани, сауны, бойлерной – в общем в различных жарких помещениях или электроприборах, которые в процессе работы сильно греются. В этой статье мы расскажем о том, какие существуют термостойкие провода и кабели, а также вкратце рассмотрим особенности каждого варианта проводника.

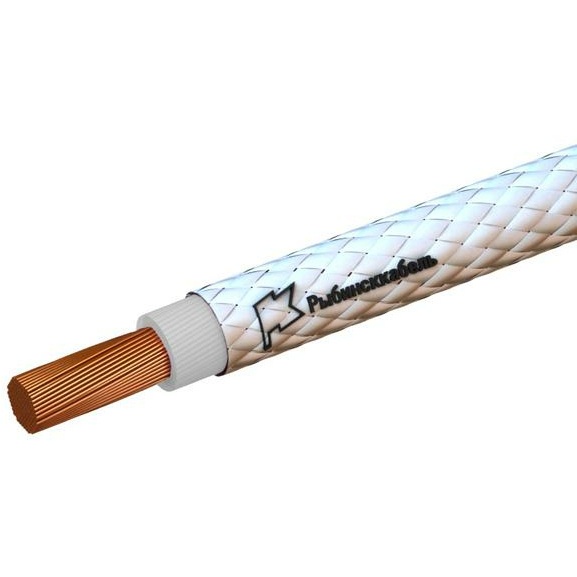

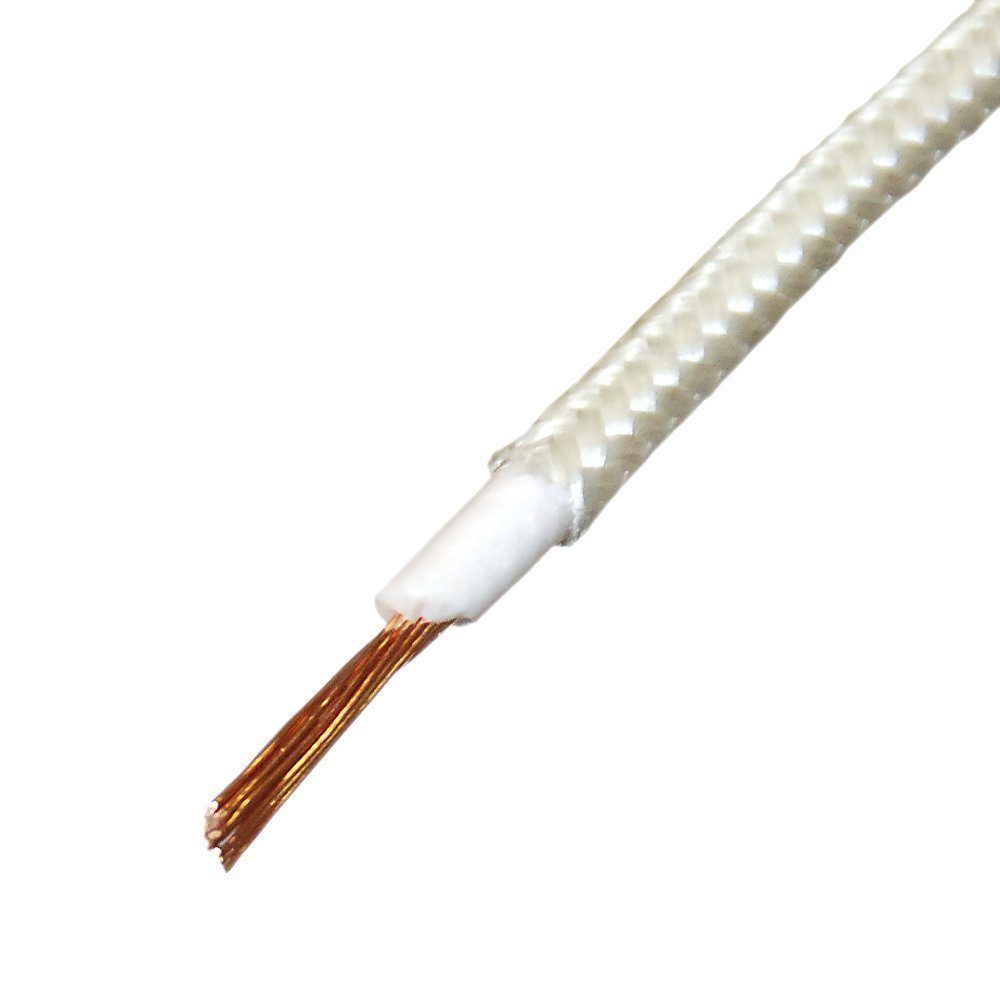

РКГМ
Маркировка РКГМ, расшифровывается как:
- РК – изоляция выполнена из кремнийорганической резины;
- Г – голый, медный;
- М – оплётка из стекловолокна, пропитанного кремнийорганическим лаком и эмалью.
Отличительной особенностью этого вида термостойкого провода является очень гибкая медная жила классом гибкости не менее 4 и допустимая рабочая температура. РКГМ работает в диапазоне температур от -60 до +180 градусов.
ПАЛ
Расшифровка провода марки ПАЛ:
- П – провод;
- А – асбестовый;
- Л – лаковый.
Состоит всегда из одной медной многопроволочной жилы в асбестовой изоляции, которая пропитана кремнийорганическим лаком. Класс гибкости от 3 до 4. Устойчив к истиранию, а самое главное – он термостойкий. ПАЛ выдерживает длительное воздействие температуры до 300 градусов Цельсия (до 3000 часов), но следует помнить, что уже свыше 200-250 градусов начинают выделяться опасные токсины. При этом он устойчиво переносит воздействие бензина, толуола и других видов ГСМ.
Данный проводник используют для электропечей и других установок с высокими рабочими температурами
ПРКА
Маркировка ПРКА говорит нам о том, что это:
- П – провод;
- РК – с изоляцией из кремнийорганической резины;
- А – повышенной твердости.
У него одна многопроволочная медная жила. Оболочка пропитана противогнилостным составом, она не распространяет горение, выделяет малое количество газа и дыма, устойчива к грибку, а также не содержит галогенов. Воздействие ультрафиолетового излучение переносит нормально. Работает провод ПРКА в диапазоне температур от -60 до +180 градусов Цельсия.
Его используют для монтажа нагревательных установок, электродвигателей, проводки в сушильных камерах и пр.

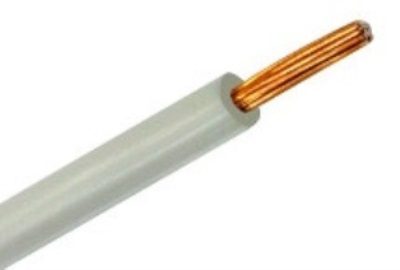

ПВКВ
При эксплуатации электрических машин возникает несколько вредных факторов. Здесь и повышенный уровень температуры и вибраций. Специально для этого разработан одножильный термостойкий провод типа ПВКВ, его маркировка расшифровывается так:
- П – провод;
- В – для выводов электрических машин;
- КВ – изоляция выполнена в два слоя кремнийорганической резины.
Марка ПВКВ устойчива к вибрации, хорошо изгибается. Работает в диапазоне температур вплоть до 180 градусов Цельсия, а устойчивость к повышенной влажности позволяет его использовать не только для электрических машин, но и для подключения светильников в банях.
ПНБС
Первый в нашем перечне термостойкий кабель с более чем 1 жилой. ПНБС может состоят из 2-5 многопроволочных токопроводящих жил. Изоляция его выполнена из кремнийорганической резины, а оболочка из фторсилоксановой. Изделие предназначено для неподвижного подключения электроприборов в помещениях с температурой до 150 градусов Цельсия. Используется для проводки и подключения нагревателей, электрических печей и прочего. Термостойкая изоляция позволяет подключать провод напрямую к нагревательным элементам, что недопустимо, например, для кабельной продукции в резиновой или виниловой оболочке.
ПМТК
Монтажный термостойкий провод в кремнийорганической оболочке с медной многопроволочной жилой – так расшифровывается аббревиатура ПМТК, одна из разновидностей термоустойчивого проводника. Кстати жил может быть больше 1. Изделие устойчиво к воздействию ультрафиолетового излучения, холода и жары. Характеристики допускают использование при 100% влажности воздуха и температурах в диапазоне от -60 до +200°C.
ПМТК не распространяет горение при одиночной прокладке.

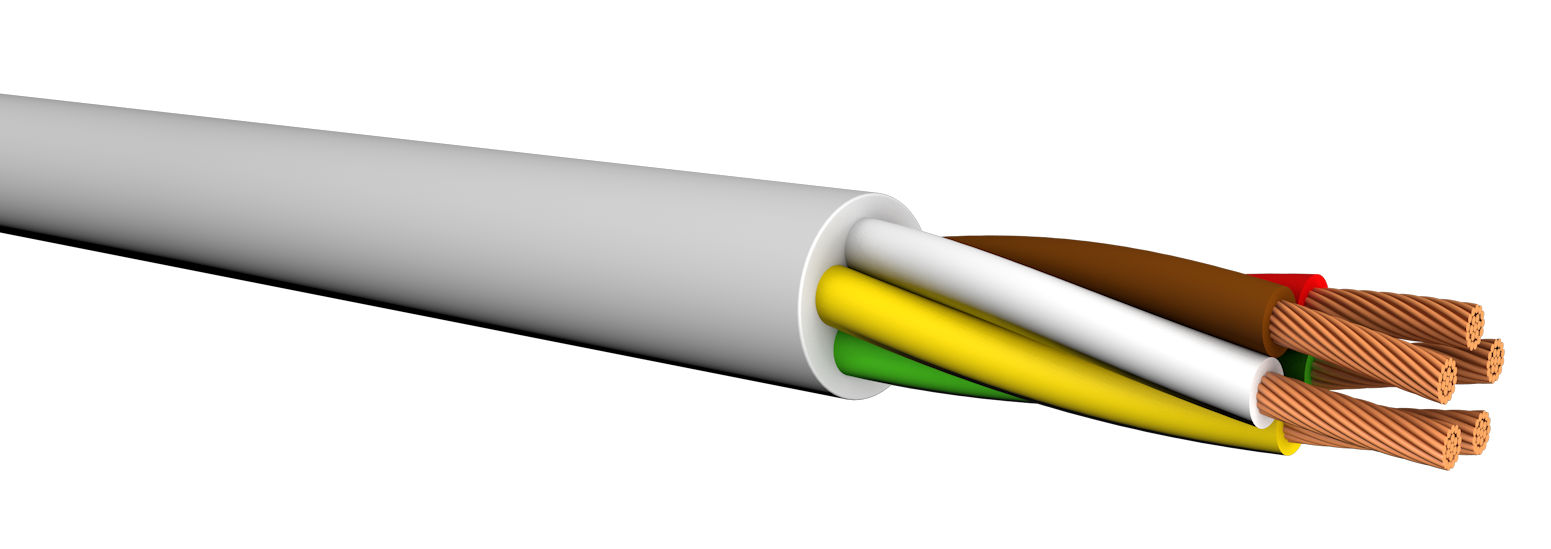

ПРКС
Гибкий медными кабель марки ПРКС в силиконовой изоляции выдерживает температуру от -60 до +180°C. Может содержать от 2 до 5 жил. При нагреве или воздействии огня не выделяет токсинов и не деформируется при перепадах температур. Также стоит отметить, что его оболочка устойчиво переносит воздействие масел и бензина.
Всё это также позволяет использовать ПРКС для подключения мощных электроприборов к питающей сети в жарких помещениях, а также для питания мощных нагревателей.
Мы рассмотрели основные марки термостойких кабелей и проводов, а также их характеристики. Все изделия можно использовать в бане и других целях, при которых проводка будет эксплуатироваться в условиях повышенной температуры. В наше время наиболее популярным является применение таких проводников для прокладки питания подсветки в бане, например, для светодиодной ленты или обычных светильников. Подключение электропечей с мощными тэнами также должно выполняться термостойким кабелем, изоляция которого не оплавиться от непосредственной близости к источнику нагрева, в противном случае возможны короткие замыкания и прочие неприятности.
Напоследок рекомендуем просмотреть обзор некоторых марок, которые были в нашем списке:
Материалы по теме:
Кабель термостойкий – Производство ТЭНов на заказ. ТЭНы для нагрева воды, ТЭНы для нагрева воздуха, ТЭНы для подогрева масла. Компания УралСпецГрупп.
Наши контакты, для оформления заказа:
Телефон (бесплатно по РФ с любых телефонов): 8-800-555-26-50 | E-mail: zakaz@ten-na-zakaz.ru
Сделать заказ
Заполните форму, и нажмите на кнопку «Отправить»
Кабель термостойкий
Большинство промышленных объектов работают в условиях высоких температур, сложным устройствам требуются надежные кабели, с эффективной защитой от тепла и влаги. Термостойкий кабель стал просто необходим почти на всех производствах, стабильная работа предприятия без подобных кабелей просто невозможна.
Мы изготавливаем термостойкие кабели любых размеров и диаметра, по желанию заказчика кабель можно укомплектовать дополнительными слоями изоляции для работы в тяжелых условиях. Каждый кабель произведенный у нас имеет определенное назначение, это может быть кабель для крайне холодных условий, а может быть кабель, который будет подводить электричество находясь непосредственно в печи, где температуры достигают значений в 400 и более градусов. Стоимость заказных кабелей не на много превышает обычные заводские аналоги, а вот качество и надежность произведенных на заказ изделий порадует любое предприятие.
Энерготерм-200Первым (если рассматривать конструкции по порядку возрастания их температурного индекса) в линейке термостойких проводов и кабелей стоит марка ЭНЕРГОТЕРМ-200 (температурный индекс +200°С). Широта области применения обеспечивает наибольший интерес к этой разработке. | |
Энерготерм-200МОт предыдущей марки (ЭНЕРГОТЕРМ-200) данная марка отличается более широкой областью применения и большей надежностью. | |
Энерготерм-400Это основная (базовая) конструкция высокотемпературных кабелей. Высокий температурный индекс (до +400°С) в сочетании с гибкостью и механической прочностью кабеля, обеспечивают ему широкую область применения, а негорючесть материалов, из которых он изготовлен, позволяют расширить ее далеко за пределы высокотемпературных сред. | |
Энерготерм-600Данная конструкция является логическим развитием марки ЭНЕРГОТЕРМ-400. Основанный на более высоких технологиях изготовления жилы и еще более высокотемпературных материалах изоляции, кабель ЭНЕРГОТЕРМ-600 (до +600°С) позволяет производить подключение электрооборудования и датчиков телеметрии в тех областях, в которых использование обычных кабелей теряет смысл, даже не по причине разрушения изоляции, а по причине изменения характеристик токопроводящей жилы. |
Персональное обслуживание каждого клиента
Мы имеем огромный опыт в производстве и продаже промышленных нагревателей, ТЭНов и термостойких комплектующих. Наши менеджеры помогут вам подобрать наиболее выгодный вариант из имеющихся в наличии, либо отправить заказ в производство. На выбор представлены разные виды стали, которые мы используем при изготовлении продукции:
- углеродистая;
- нержавеющая;
- с оребрением;
- с тефлоновым покрытием;
- бесшовная;
- во фторопластовой оболочке.
Наша компанией занимается продажей и изготовлением нагревательных элементов для всей территории РФ, основные регионы для поставки – Екатеринбург, Челябинск, Новосибирск, Казань, Санкт-Петербург и Москва.
Преимущества работы с нашей компанией
Мы занимаемся изготовлением качественной продукции;
Срок изготовления продукции по техническому заданию от 7 дней. Так же возможно срочное изготовление;
Отгрузка продукции, которая имеется на складе, каждый вторник и четверг;
Наличие сертификатов качества и сертификатов соответствия;
Гарантия на всю продукцию;
Хорошие скидки при заказе от 10 штук;
Приятные бонусы нашим постоянным покупателям, скидки, бесплатная доставка до терминала ТК в нашем городе;
Ваш заказ доставят в любой город России.

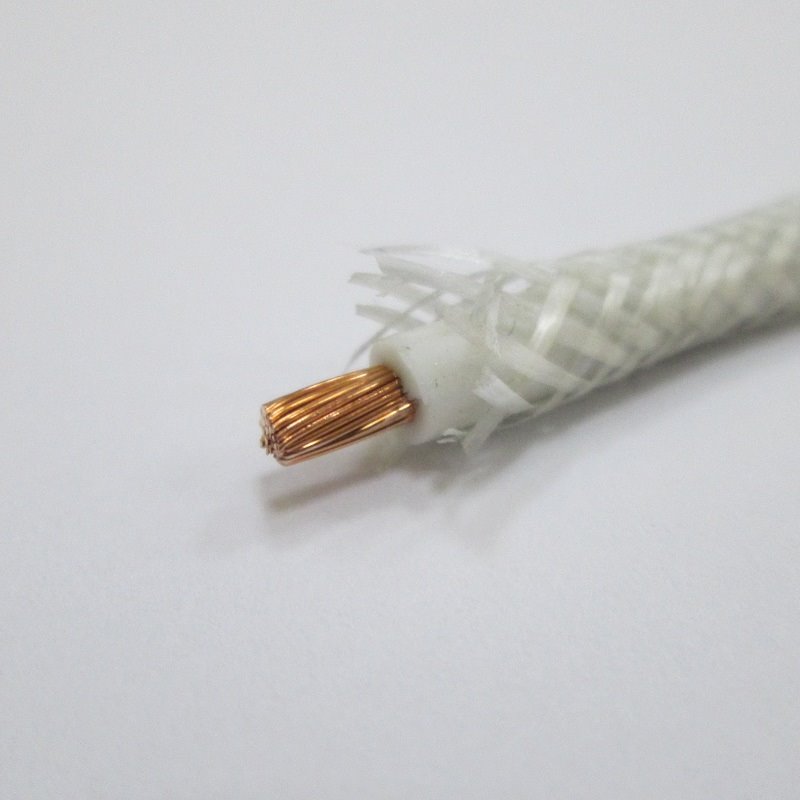

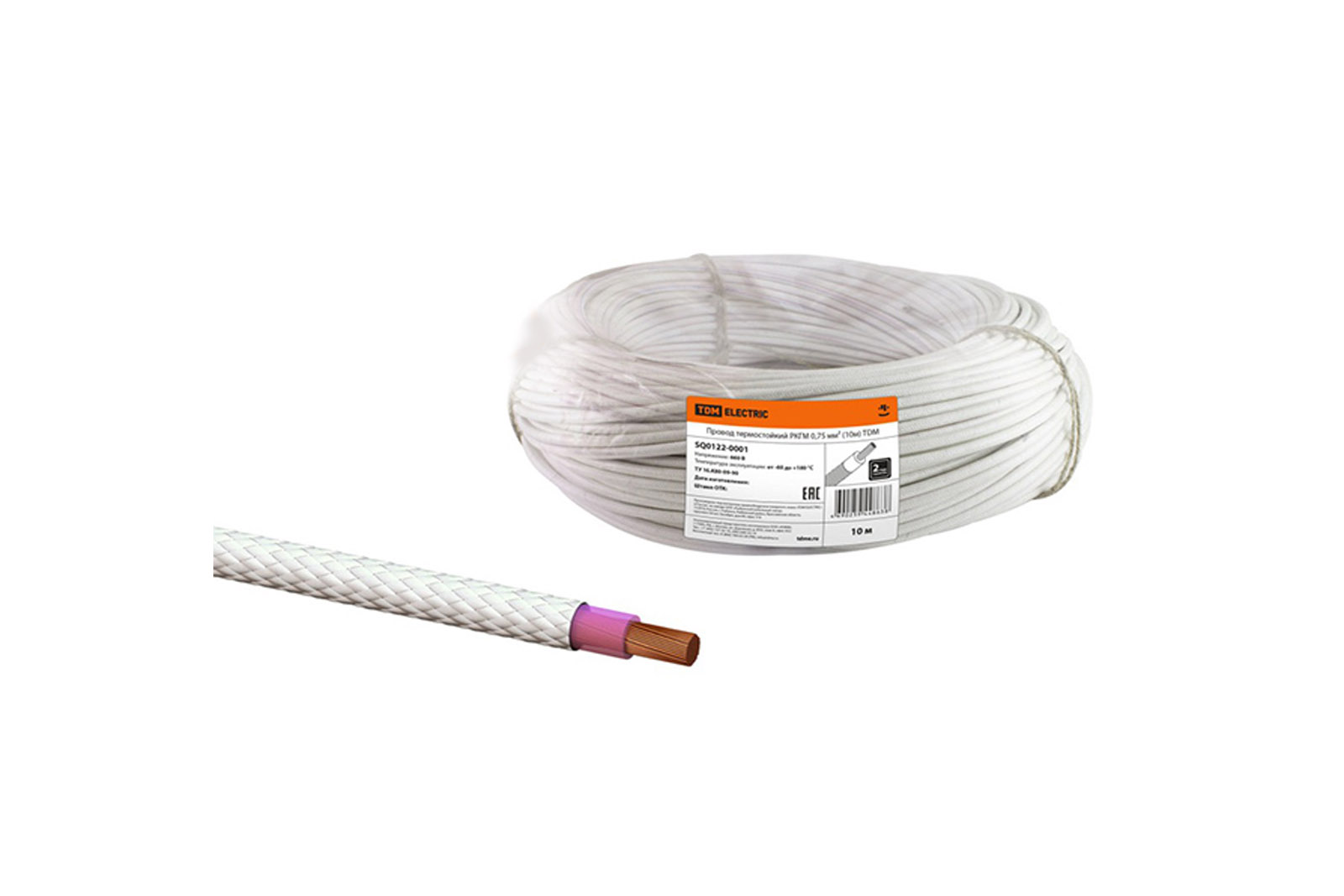

Провод медный термостойкий одножильный РКГМ
Провод медный РКГМ – это термостойкий провод с медными многопроволочными токопроводящими жилами, который предназначен для использования при температурах до +180°С. Он рассчитан на номинальное напряжение до 660В с частотой до 400Гц.
Медные провода РКГМ прекрасно выдерживают воздействия механического характера, такие как удары или вибрация. Также они не восприимчивы к воздействию грибков и плесени. Хотя не допускают агрессивной среды и воздействия масел.
Основной областью применения медных проводов РКГМ является:
- электронагревательные приборы (фиксированный монтаж),
- электрические двигатели,
- устройства и приборы освещения,
- электрические плиты,
- термические или жарочные шкафы,
- сауны и бани,
- любое электрическое оборудование в условиях тропического климата.
Благодаря своим характеристикам, провод медный РКГМ может использоваться в любых климатических районах, кроме районов с очень низкой температурой (ниже -60°С).
Провода медные РКГМ обладают высокой гибкостью, что позволяет выдерживать не менее десяти изгибов вокруг цилиндрической поверхности при радиусе изгиба равном двум наружным диаметрам провода.
Эти провода прекрасно переносят условия пониженного давления (от 1 мм рт. ст.), а также высокого давления (3 кгс/см2).

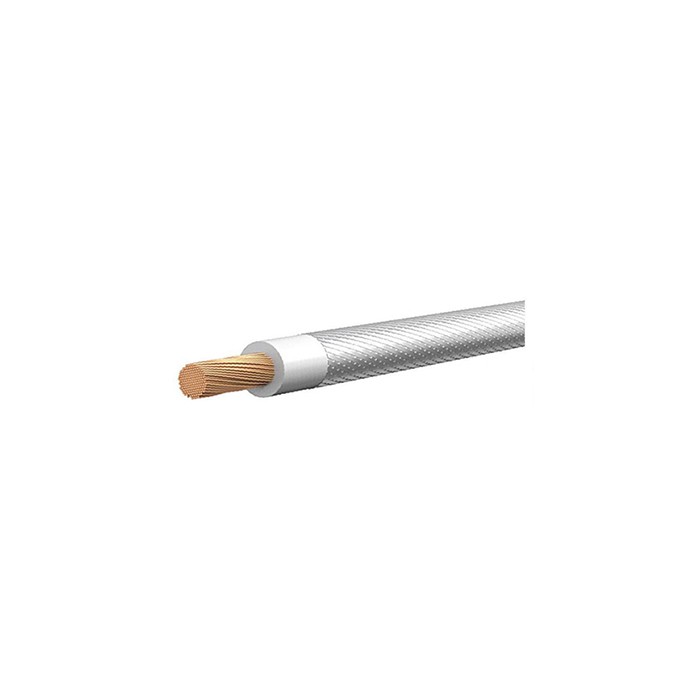

Устройство медного провода РКГМ
Конструкция медного провода РКГМ представляет собой скрученную токопроводящую жилу, которая изготовлена из множества медных проволок. Изоляция провода РКГМ выполнена из кремнийорганической резины, которая не содержит галогены, не обладает свойствами не распространения огня и может выдерживать механические удары и вибрации.
Защитный покров медного провода РКГМ выполнен из стекловолокна пропитанного лаком обладающим свойствами термостойкости. Вместо лака может использоваться термостойкая эмаль.
Для полного представления всех особенностей медного провода РКГМ необходимо знать его основные характеристики, которые касаются стойкости к воздействию следующего характера:
- вибрация синусоидальная с амплитудой ускорения до 400 м/с2 и частотой до 5кГц,
- вибрация акустического характера с уровнем звукового давления до 160 Дб и частотой до 10 кГц,
- удар механической природы (одиночный) длительностью до 2 мс с пиковым ударным ускорением до 15000 м/с2,
- удар механической природы (многократный) длительностью до 5 мс с пиковым ударным ускорением до 150 м/с2,
- нижний предел атмосферного давления 1,3х102 Па,
- верхний предел атмосферного давления 2,95х105 Па,
- максимальная рабочая температура +180°С,
- минимальная рабочая температура -60°С,
- допустимая влажность окружающей среды 100% (при температуре до 35°С).
Выбор провода медного РКГМ и качество продукции разных производителей
Несмотря на кажущуюся простоту конструкции провода медного РКГМ, он часто подделывается. Чтобы уберечься от приобретения не качественной продукции следует знать несколько правил выбора.
Самостоятельно определить качество медного провода РКГМ сложно, но вполне осуществимо. Для этого необходимо знать основные проверяемые параметры и методы их контроля.
Основным параметром, который занижается недобросовестными производителями – это площадь сечения токопроводящей жилы. Иногда встречаются занижение параметров на 40% и более. Поэтому не стоит лениться взять с собой штангенциркуль или микрометр и замерить диаметр токопроводящей жилы. Произведя расчет площади сечения можно убедиться в соответствии заявленных параметров реальным цифрам.
Также можно замерить толщину изоляции или защитной оболочки. Но эти параметры не всегда известны. Поэтому, лучше всего взять образец заведомо качественного провода и сравнить его геометрические параметры с предлагаемой продукцией.
В качестве эталона рекомендуется использовать провода советского производства, так как в те времена заводами неукоснительно соблюдалось соответствие всем стандартам.
Не стоит безосновательно верить маркировке кабеля, выполненной кириллицей. Маркировку подделать проще всего, и она не является подтверждением качества.
Проверка качества материала, который использовался при производстве медного провода РКГМ. Для этого достаточно зачистить небольшой участок провода и осмотреть токопроводящую жилу. Она должна иметь бликующий медный цвет. Наличие пятен или неоднородности свидетельствует о применении некачественного материала.
Также проверить качество можно путем многократного изгиба провода. Хотя такие испытания проводятся на заводах при помощи специального оборудования, руками провод должен изогнуться не менее 30 раз без повреждений.
Не лишним будет ознакомление с сертификатом качества, который обязательно должен сопровождать предлагаемый медный провод РКГМ.
Монтаж и эксплуатация провода медного РКГМ
Монтаж и эксплуатация медного провода РКГМ выполняется в полном соответствии с требованиями нормативных документов.
Работы должны выполнять квалифицированные специалисты с допуском к выполнению подобных работ.
При монтаже медного провода РКГМ необходимо учитывать, что он допускает:
- минимальный радиус изгиба не менее двух наружных диаметров,
- температуру окружающей среды во время монтажа не ниже -15°С,
- максимальную рабочую температуру до +180°С,
- минимальную рабочую температуру до -60°С,
- влажность окружающей среды 100% при температурах до +35°С.
Также стоит помнить, что строительная длина медного провода РКГМ составляет:
- при сечении токопроводящей жилы от 0,75 до 6 кв.мм – от 100 м,
- при сечении токопроводящей жилы от 10 до 95 кв. мм – от 50 м.
При условии соблюдения всех требований монтажа и эксплуатации, срок службы медного провода РКГМ составляет не менее 8 лет.
Медный провод РКГМ является незаменимым при подключении электрического оборудования в условиях высоких температур.
Его особые параметры и характеристики позволяют применять его в тех случаях, когда обычный кабель не может гарантировать длительную бесперебойную работу оборудования с обеспечением требуемого уровня безопасности.
Провод модели NA400 – 250 В, термостойкий до 400 градусов (MISUMI) | МИСУМИ
Технические характеристики
| 0.75 * (AWG18) |
| 1.25 * (AWG16) |
| 2 * (AWG14) |
| 3.5 * (AWG12) |
| 5,5 * (AWG10) |
При размещении заказа обязательно ознакомьтесь со следующими мерами предосторожности.
* Длина в «м» включена в наши номера моделей. Всегда указывайте количество в единицах, а не в метрах.
* Для получения последней информации о стандартной цене за единицу, цене за единицу количества слайдов, днях отгрузки и т. д. см. электронный каталог Misumi VONA.
Дополнительные данные
| 0 ~ 400 ° C |
| Закрытый Внешний диаметр X 25 (только фиксированная часть) |
| NA400 | 0.75 * (AWG18) | (Браун) | (Коричневый) | 1 ~ 100 (указать 1 м) | 30 / 0.18 | 1.1 | 0.25 | 0. 6 | 126.8 | 10 | 1500 | 12 | 25.0 | ||
| 1,25 * (AWG16) | 50 / 0.18 | 1.5 | 3.4 | 7615 3.4 | 76 | 18 | 30.0 | ||||||||
| 2 * (AWG14) | 37 / 0,26 | 1.8 | 3.7 | 49.3 | 25 | 35.0 | |||||||||
| 3,5 * (AWG12) | 66/0.26 | 2,4 | 2,4 | 4,3 | 27.7 | 35 | 46. 0 | ||||||||
| 5,5 * (AWG10 ) | 35 / 0.45 | 3.1 | 0.8 | 5.2 | 17.6 | 42 | 75.0 |
* Размер внешнего диаметра кабеля, оболочки провода (покрытия) и т. д. см. в разделе «Готовый внешний диаметр» в приведенной выше таблице.
Текущий коэффициент сокращения
| 30 или менее | 40 | 50 | 70 | 70015 | 100 | ||||||
| 1,00 | 51,00 | 0. 99 | 0.98 | 0.97 | 0.96 | 0,95 | 0,94 | 0,93 | |||
| 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | ||
| 0,92 | 0,91 | 0,90 | 0,89 | 0,87 | 0,86 | 0,85 | 0,84 | 0,82 | 0,80 | ||
| 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 | 290 | 300 | ||
0. 79 | 0,77 | 0,75 | 0,73 | 0,72 | 0,70 | 0,67 | 0,66 | 0,63 | 0,60 | ||
| 310 | 320 | 330 | 340 | 350 | 360 | 370 | 380 | 390 | 40014 | 400 | |
| 0.58 | 0.55 | 0.51 | 0.48 | 0.44 | 0.44 | 0.40 | 0.34 | 0,28 | 0,20 | 0,00 | |
Если температура окружающей среды составляет 30 °C или выше, приведенный выше коэффициент снижения тока умножается на допустимый ток.
(пример) Допустимое значение тока 12 x 0,99 = 11,88 (A) при температуре окружающей среды для 0,75 мм 2 40 °C
Купить Прочный термостойкий кабель 1.5 мм по лучшим ценам Сертифицированные продукты
Alibaba.com — крупнейшая онлайн-платформа электронной коммерции, где вы найдете инновационный термостойкий кабель 1,5 мм , который помогает в плавной и легкой передаче электроэнергии в ваш дома, транспортные средства, устройства и многое другое. Хороший термостойкий кабель 1,5 мм представляет собой комбинацию электрических проводов, скрепленных вместе с общей оболочкой из хорошего материала. На этой платформе вы найдете различные типы термостойких кабелей 1.5 мм , поэтому выберите идеальные, соответствующие вашим требованиям.Термостойкий кабель 1,5 мм доступен в различных длинах, диапазонах и размерах. Здесь, на этой платформе, вы также можете найти термостойкий кабель 1,5 мм , который можно использовать на крупных заводах, коммерческих самолетах, в промышленности и т. д. Все эти термостойкие кабели 1,5 мм прочны и долговечны, а также доступны по выгодным ценам и с потрясающими скидками.
Термостойкий кабель 1.5 мм содержат лучшее качество, которое вы не найдете больше нигде. Эти термостойкие кабели 1,5 мм разработаны и изготовлены проверенными производителями, которые имеют более чем десятилетний опыт работы в соответствующем производственном секторе. На Alibaba.com термостойкий кабель 1,5 мм продавцы и оптовики также найдут удивительные скидки при совершении оптовых закупок продукции.
На Alibaba.com вы можете найти выгодные предложения и предложения для термостойкого кабеля 1.
5мм от известных мировых производителей. Вы должны выбрать лучший термостойкий кабель 1,5 мм , который соответствует вашим требованиям по хорошей цене. Все продукты на этой платформе тестируются перед их размещением на сайте. Вы также можете воспользоваться удивительными предложениями при совершении оптовых покупок. Термостойкие кабели | кабельный центр – allkabel s.r.o.
Термостойкие кабели | кабельный центр – allkabel s.r.o. – специализированный кабельный велкообходТермостойкие кабели
Технические характеристики:
| Номинальное напряжение UO / U | [V] | [V] | [V] | 450/750 Volt | |
| Тестовое напряжение | [V] AC | 2500 | |||
| Диапазон температуры | в движении | Макс. | [сек] | 5 | |
| Радиус изгиба | мин. | x диаметр | 7 | ||
| Воспламеняемость | стандарт | EN 60332-1-2 |
Применение:
Этот провод хорошо подходит для внутренней проводки в лампах, приборах, панелях управления и распределителях в сухих помещениях. Его следует устанавливать в поверхностных или встроенных кабелепроводах.
Технические характеристики:
| Номинальное напряжение UO / U | [V] | [V] | [V] | 300/500 Pold | |
| Тестовое напряжение | [V] AC | 2000 | |||
| Диапазон температуры | в движении | -60 ° C до + 180 ° C | |||
| + 250 ° C | |||||
| Возможность воспламенения | стандарт | EN 60332-1-2 |
Применение:
Этот провод хорошо подходит для внутренней проводки в лампах, приборах, панелях управления и распределителях для низких механических нагрузок, особенно при высоких температурах окружающей среды.
Технические характеристики:
| Номинальное напряжение UO / U | [V] | [V] | [V] | 300/500 Pold | |
| Тестовое напряжение | [V] AC | 2000 | |||
| Диапазон температуры | в движении | -60 ° C до + 180 ° C | |||
| + 250 ° C | |||||
| Возможность воспламенения | стандарт | EN 60332-1-2 |
Применение:
Этот провод хорошо подходит для внутренней проводки в лампах, приборах, панелях управления и распределителях для низких механических нагрузок, особенно при высоких температурах окружающей среды.
Технические характеристики:
| Номинальное напряжение UO / U | [V] | [V] | [V] | 300/500 Pold | |
| Тестовое напряжение | [V] AC | 2000 | |||
| Диапазон температуры | в движении | -60 ° C до + 180 ° C | |||
| + 250 ° C | |||||
| Возможность воспламенения | стандарт | EN 60332-1-2 |
Применение:
Этот провод хорошо подходит для внутренней проводки в лампах, приборах, панелях управления и распределителях.
Применяется при высоких механических нагрузках, так как оплетка из стекловолокна защищает силиконовую изоляцию от механических повреждений. Он не содержит галогенов и термостойкий.
Технические характеристики:
| Номинальное напряжение UO / U | [V] | [V] | [V] | 300/500 Pold | |
| Тестовое напряжение | [V] AC | 2000 | |||
| Диапазон температуры | в движении | -60 ° C до + 180 ° C | |||
| + 250 ° C | |||||
| Возможность воспламенения | стандарт | EN 60332-1-2 |
Применение:
В сухих, влажных и влажных помещениях, а также на открытом воздухе при низких механических нагрузках, особенно при высоких температурах окружающей среды.
DIN EN 60228 класс 5 (строительство)
| HD 308 S2 (идентификация основных) | ||||
| Номинальное напряжение UO / U | [V] | 300/500 Volt | ||
| Тестовые напряжение | [V] AC | 2000 | 2000 | |
| Диапазон температуры | в движении | -60 ° C до + 180 ° C | ||
| Временная устойчивость | +250°C | |||
| Воспламеняемость | стандарт | EN 60332-1-2 |
Применение:
В сухих, влажных и влажных помещениях, а также на открытом воздухе при низких механических нагрузках, особенно при высоких температурах окружающей среды.
Броня из оцинкованной стальной проволоки защищает кабель от механических повреждений.
Технические характеристики:
| Номинальное напряжение UO / U | [V] | [V] | [V] | 300/500 Pold | |
| Тестовое напряжение | [V] AC | 2000 | |||
| Диапазон температуры | в движении | -60 ° C до + 180 ° C | |||
| + 250 ° C | |||||
| Возможность воспламенения | стандарт | EN 60332-1-2 |
Применение:
В сухих, влажных и влажных помещениях, а также на открытом воздухе при низких механических нагрузках, особенно при высоких температурах окружающей среды.Медная оплетка оптимизирует защиту от высокочастотных внешних помех
Технические характеристики:
| Номинальное напряжение UO / U | [V] | [V] | 16000 Volt | |
| тестовые напряжения | [V] AC | 20000 | ||
| Диапазон температуры | в движении | от -60°C до +180°C | ||
| временная упругая | +250°C | |||
| Радиус изгиба | мин. | x диаметр | 7,5 | |
| Воспламеняемость | стандарт | EN 60332-1-2 |
Применение:
В автомобилях и аналогичных системах.
Этот веб-сайт использует файлы cookie для предоставления услуг, персонализации рекламы и анализа посетителей. Используя этот сайт, вы соглашаетесь. Принимать Дополнительная информацияВысокотемпературная/термостойкая плетеная оболочка
Надлежащая защита проводов имеет важное значение в сложных рабочих условиях.Вот почему AerosUSA предлагает широкий выбор высокотемпературных кабельных изоляторов для промышленного применения. Существует множество типов промышленного оборудования, от военной техники до железнодорожных транспортных средств, которые нуждаются в защите от рисков экстремальной жары. Если ваша организация работает в сложных условиях или при высоких температурах, запросите предложение на нашу термостойкую плетеную оплетку уже сегодня.
Высококачественные оплетки и рукава
Оплетка для проводов предназначена для защиты кабелей от опасных внешних воздействий, которые могут привести к сбоям в работе системы или авариям.Электрические системы могут быть чувствительны к множеству факторов, от солнечного света и влаги до механических воздействий. Если эти факторы не принять во внимание, это может снизить безопасность вашего объекта или привести к крупным расходам на замену и ремонт.
Определенные среды и оборудование могут работать при чрезвычайно высоких температурах — иногда в несколько сотен градусов по Цельсию и выше. Высокие температуры могут оказать сильное воздействие на проводные системы, вызывая их перегрев. В свою очередь, перегрев приводит к пожарам, взрывам и расплавлению кабелей.
С помощью высокотемпературной кабельной муфты можно предотвратить несчастные случаи и сохранить кабельные системы в исправном состоянии, несмотря на жару. Наши оплетки и рукава изготовлены из прочных и долговечных материалов, способных выдержать даже самые суровые условия.
Применение термостойких кабельных муфт
Некоторые распространенные области применения высокотемпературных кабельных муфт включают:
Наши рукава из высокотемпературного стекловолокна известны своей способностью выдерживать высокую температуру и ряд других факторов риска.Многие из этих продуктов обеспечивают защиту от химических веществ, коррозионно-активных материалов и многого другого.
Наши высокотемпературные плетеные рукава работают так хорошо, потому что они разработаны с использованием высококачественного стекловолокна и покрыты специальным слоем силиконового лака и резины. Это позволяет им работать в течение длительного периода времени при температуре до 300 градусов по Цельсию (572 градуса по Фаренгейту). С термостойкими кабельными муфтами вы получите гораздо более прочную сетку безопасности для вашего промышленного оборудования и проводов.
Защитите свои кабельные системы от высоких температур с помощью AeroUSA
Мы сотрудничаем с одними из самых надежных в мире производителей кабельных каналов и рукавов, чтобы обеспечить защиту кабелей в самых разных отраслях.
Наши термостойкие плетеные рукава соответствуют всем необходимым нормативным стандартам и обеспечат долгосрочную безопасность вашего бизнеса.
Наша команда экспертов гарантирует, что вы получите высококачественное обслуживание клиентов при каждой покупке. Наши быстрые ответы на запросы и своевременная доставка продукции помогут вам выполнять бизнес-операции в соответствии с графиком и исключить простои при внедрении новой системы защиты кабеля.
Запросить цену
Термостойкий плетеный рукавAerosUSA помогает сделать промышленные операции более безопасными и экономичными. Если вам необходимо защитить свои электрические системы от разрушительного воздействия тепла, наша линейка высокотемпературных кабельных муфт предлагает необходимое вам решение. Запросите предложение сегодня или свяжитесь с нами для получения дополнительной информации.
Огнестойкие и огнестойкие кабели
Существует множество используемых терминов, но что на самом деле отличает один провод или кабель от другого, когда речь идет о выдерживании высоких температур или даже полномасштабного пожара?
- Жаростойкий – будет нормально работать при высоких температурах, но может не работать как обычно в случае пожара.
- Огнестойкий — может нормально работать в условиях пожара.
- Огнезащитный состав — не будет нормально работать в условиях пожара, но будет активно препятствовать распространению огня.
Термостойкие кабели
Во-первых, у нас есть термостойкие кабели, которые немного отделены от остальных. Жаропрочный или высокотемпературный провод или кабель не обещают никаких характеристик при воздействии огня, но он выдерживает более высокие температуры, не плавясь.Основные провода и кабели, такие как те, которые используются в домашней электропроводке, обычно выдерживают температуру от 70°C до 120°C, поэтому высокотемпературные кабели можно рассматривать при температурах от 125°C до самого устойчивого пластика: PTFE, который может работать непрерывно. при 260°C и может даже кратковременно достигать <400°C.
Огнестойкие кабели
Переходя от тепла к огню, следует отметить, что эти термины не взаимозаменяемы. Термостойкий пластик может легко гореть, в то время как материал с высокой огнестойкостью может выжить только при относительно низких температурах.При рассмотрении вопроса о том, какой кабель или провод использовать в условиях пожара, необходимо задать два ключевых вопроса: горит ли он при контакте с огнем? Если да, то позволит ли это огню распространиться дальше? Огнестойкие кабели могут продолжать нормально работать в условиях пожара, не вызывая возгорания окружающей среды.
Огнестойкие кабели и материалы
Огнестойкость — также известная как воспламеняемость — относится к тому, насколько легко пластик в кабеле может загореться, капает ли он при этом и будут ли эти капли воспламеняться или нет.Хороший огнестойкий материал сможет находиться в пламени, не загоревшись, и если пламя достаточно интенсивное, чтобы загорелась изоляция или оболочка, оно самозатухнет, как только источник пламени будет удален. Огнестойкие материалы можно найти как в огнестойких, так и в огнестойких кабелях.
Распространение пламени
Распространение пламени — все чаще называемое распространением пламени — смотрит на то, как горит кабель. В отличие от воспламеняемости, свойства распространения пламени могут меняться от конструкции к конструкции, даже если материалы, используемые в концепции кабеля, остаются прежними.Это связано с тем, что количество воздуха и объем пластика в кабеле существенно влияют на способность кабеля распространять огонь по мере его горения. При разработке новой концепции кабеля обычно тестируют самые маленькие, срединные и самые большие кабели, чтобы убедиться, что концепция по-прежнему работает, несмотря на изменения толщины материала или соотношения соединений в кабеле. Фторполимеры, такие как ETFE, FEP и PTFE, являются одними из лучших материалов для распространения пламени.
Итак, какой кабель лучше всего использовать в условиях пожара?
Огнестойкие кабели, подобные кабелям Habiaflame и BFOU, считаются кабелями Habia с лучшими характеристиками в условиях пожара.
Эти кабели не только способны противостоять воспламенению и не распространять пламя, они также могут продолжать нормально функционировать в течение нескольких часов, пока вокруг них бушует огонь, что делает их идеальными для использования в системах, критически важных для безопасности.
кабель таможни 600В/1000В высокотемпературный, теплостойкий гибкий кабель
кабель таможни 600В/1000В высокотемпературный, теплостойкий гибкий кабель
Структура гибкого пожаробезопасного кабеля
1.Токопроводящая жила: состоит из многожильных медных проволок с благоприятными свойствами на изгиб
2. Изоляционный слой: изготовлен из неорганических изоляционных материалов, устойчивых к высоким температурам. используется в качестве провода PE.
4. Наружная оболочка: изготовлена из малодымных нетоксичных пластмасс, с хорошей защитой от коррозии.
Модель гибкого пожаробезопасного кабеля
YTTW
Y: символ серии
T: медный проводник
T: медная оболочка
Вт: неорганическая изоляция
.
В соответствии с национальными стандартами огнестойкие провода и кабели: испытание на огнестойкость согласно GB12666. 6 Класс А, горение в огне с температурой пламени 950 ℃, подача напряжения 750 В между фазой и фазой, а также между фазой и внешней оболочкой, которое должно выдерживать 90 минут без пробоя.
Класс В, булочка в огне с температурой пламени 750-800°С, приложенное напряжение 750В между фазой и фазой и между фазой и оболочкой должно выдерживать 90 мин без пробоя.
2. Согласно стандарту BS6378 гибкий пожаробезопасный кабель удовлетворяет следующим требованиям:
Класс А 650 ℃ 3 ч
Класс B 750 ℃ 3 ч
Класс C 950 ℃ 3 ч
Класс S 950 ℃ 20 мин
1. Отличные огнестойкие свойства, рейтинг огнестойкости не только соответствует национальному стандарту GB1266.6: категория A 950 ℃ 90 мин, но также соответствует стандарту Великобритании BS 187-1994: класс A 650 ℃ 3 часа: класс B 750 ℃ 3ч; класс C 950 ℃ 3 ч, при этом он также способен выдерживать разбрызгивание воды или механические удары;
2.
Большая непрерывная длина: длина может удовлетворить потребность в длине для источника питания, несмотря на одножильный или многожильный кабель, а непрерывная длина каждого кабеля может достигать 1000 м.
3. Большая площадь поперечного сечения, площадь сечения одножильного кабеля достигает 630 мм2, а многожильного кабеля достигает 70 мм2.
4. Свойство гибкости, кабель можно наматывать на кабельный барабан с радиусом изгиба 6-10D, (D – внешний диаметр кабеля):
5.Бездымный, нетоксичный при горении, он использует неорганические материалы (негорючие материалы) для изоляции, его горение не приводит к образованию вредного газа или вторичного газа
загрязнение это продукт защиты окружающей среды;
6. Высокая перегрузочная способность, кабель обладает не только высокой допустимой нагрузкой по току, но и большой перегрузочной способностью. В соответствии с требованиями к электропроводке, температура поверхности кабеля обычно составляет 70 ℃, если он не будет касаться или не будет контактировать с горючими строительными материалами, температура оболочки кабеля может быть повышена до 105 ℃.
При перегрузке длительная рабочая температура огнеупорного кабеля может достигать 250 ℃;
7. Свойство коррозионной стойкости, огнестойкости с органической изоляцией требует пластиковой трубки или трубки или железной трубки, иногда пластиковая трубка подвержена износу, а железная трубка подвержена ржавчине или эрозии, но огнеупорный кабель имеет медную оболочку, и трубка необходима. -менее, кроме того, медная оболочка обладает хорошей коррозионной стойкостью.
8. Без электромагнитных помех при прокладке в одной вертикальной шахте с информационным проводом и проводом управления из-за экранирования медной оболочки несгораемый кабель не будет мешать одиночным и контрольным проводам или кабелям;
9.Окрашивающий аппарат, обычно горящий пламенем, уменьшает урон от огня, тушение, обычно горящий пламенем, уменьшает урон от огня. Кроме того, он надежен для безопасности персонала, так как его медная оболочка является своего рода хорошим проводником, является наилучшим заземленным проводом PE и покрывает весь кабель, срок службы до 100 лет;
10.
Долгий срок службы, устойчивость к высоким температурам и стойкость к деградации неорганического изоляционного материала, его срок службы во много раз превышает срок службы кабелей с органической изоляцией, при нормальных условиях эксплуатации его срок службы может быть таким же, как у зданий;
11.Транспортировка и упаковка гибких пожаробезопасных кабелей, включая монтажные приспособления, просты почти так же, как и обычные кабели;
12. Благоприятная экономическая эффективность, благодаря передовым производственным процессам и простой установке, общая стоимость гибкого пожаробезопасного кабеля намного ниже, чем стоимость кабеля с минеральной изоляцией при тех же условиях.
Электрические характеристики гибкого пожаробезопасного кабеля
- Номинальное напряжение: 0.6/1кВ
- Номинальное рабочее напряжение: легкая нагрузка 500 В, тяжелая нагрузка 750 В;
- Номинальный ток: одножильный 25-1800 А; многоядерный 16-500А
- Сопротивление изоляции: сопротивление изоляции ≥ 1000 МОм на км. длина кабеля менее 100 м, сопротивление изоляции ≥ 10000 МОм
- Выдерживаемое напряжение промышленной частоты: подайте напряжение 2000В и 2500В между фазой и медной оболочкой кабелей 500В и 750В соответственно, они должны выдерживать 15 мин без пробоя.
длина кабеля менее 100 м, сопротивление изоляции ≥ 10000 МОмСтандарты изготовления гибкого пожарного троса Кровельный трос
ДЖГ/Т 313-2011
Технические данные:
| Ном. Сечение провода | Пряди №/диаметр. Проводника | Номинальная толщина изоляции | Толщина металлической оболочки | Н.Д. кабеля (мм) | ||||||
| мм 2 | шт/мм | мм | 1 ядро | 2 ядра | 3 ядра | 4 ядра | 1 ядро | 2 ядра | 3 ядра | 4 ядра |
| 1×1 | 1/1. 13 | 0,8 | 0,4 | 0,5 | 0,5 | 0,5 | 3,53 | 5,66 | 5,96 | 6,46 |
| 1 × 1,5 | 1/1,38 | 0,8 | 0,4 | 0,5 | 0,5 | 0,5 | 3,78 | 6,16 | 6,5 | 7,06 |
| 1 × 2,5 | 1/1.78 | 0,8 | 0,4 | 0,5 | 0,6 | 0,6 | 4,18 | 6,96 | 7,56 | 8,23 |
| 1 × 4 | 1/2,25 | 0,8 | 0,5 | 0,6 | 0,6 | 0,6 | 4,85 | 8.1 | 8,57 | 9,36 |
| 1 × 6 | 1/2.76 | 0,8 | 0,5 | 0,6 | 0,6 | 0,6 | 5,36 | 9.12 | 9,67 | 10,59 |
| 1 × 10 | 7/1,34 | 1,0 | 0,5 | 0,7 | 0,7 | 0,7 | 7,02 | 12,44 | 13,22 | 14,52 |
| 1 × 16 | 7/1. 68 | 1,0 | 0,6 | 0,7 | 0,7 | 0,8 | 8,24 | 14,48 | 15,42 | 17.18 |
| 1 × 25 | 7/2.12 | 1,0 | 0,6 | 0,8 | 0,8 | 0,9 | 9,56 | 17,32 | 18,46 | 20,57 |
| 1 × 35 | 7/2.52 | 1,0 | 0,6 | 0,8 | 0,9 | 1 | 10,9 | 19,9 | 21.43 | 23,86 |
| 1 × 50 | 19/1,76 | 1,2 | 0,7 | 0,9 | 0,9 | 1 | 12,6 | 23 | 24,55 | 27,34 |
| 1 × 70 | 19/2.12 | 1,2 | 0,7 | 1 | 1 | 1 | 14,4 | 26,8 | 28,63 | 31,69 |
| 1 × 95 | 19/2,50 | 1,2 | 0,8 | 1 | 1 | – | 16,5 | 30,6 | 32,72 | – |
| 1 × 120 | 37/2. 02 | 1.2 | 0,8 | 1 | – | – | 18.14 | 33,88 | – | – |
| 1 × 150 | 37/2,25 | 1,4 | 0,8 | – | – | – | 20.15 | – | – | – |
| 1 × 185 | 37/2,50 | 1,4 | 0.9 | – | – | – | 22,1 | – | – | – |
| 1 × 240 | 37/2,87 | 1,4 | 0,9 | – | – | – | 24,69 | – | – | – |
| 1 × 300 | 61/2,50 | 1,6 | 1 | – | – | – | 27.7 | – | – | – |
| 1 × 400 | 61/2,80 | 1,6 | 1 | – | – | – | 30,4 | – | – | – |
| 1 × 500 | 91/2,60 | 1,8 | 1,1 | – | – | – | 37,4 | – | – | – |
| 1 × 630 | 91/2. 88 | 1,8 | 1,1 | – | – | – | 43,5 | – | – | – |
Высокотемпературный термостойкий кабель с проволокой из чистого никеля 1000°C
Кабелей, выдерживающих 1000 градусов, очень мало. В настоящее время может использоваться только один тип кабеля.
достигнуто, то есть 1000 ° C чистый никелевый провод высокотемпературный термостойкий кабель .Конструкция кабеля
Проводник из чистого никелевого провода, стекловолокно в качестве изоляции, огнеупорная слюдяная лента и стекловолокно в качестве окончательного внешнего слоя.
1000°c проволока из чистого никеля, высокотемпературный термостойкий кабель Особенности:
1. Номинальное напряжение: 300/500 В
2. Рабочая температура: 1500 ℃.
3. Проводник: витая проволока из чистого никеля.
4.Изоляция: термостойкая пряжа + оплетка из стекловолокна + лента из фторфлогопита
5. Цвет: красный/желтый/синий/белый/черный/желто-зеленый/коричневый/оранжевый/фиолетовый/зеленый/и т. д.
Механические свойства никеля близки к свойствам углеродистой стали, а его стойкость к щелочной коррозии выше.
уступает только серебру в металлических материалах. Таким образом, 1000 ° C проволока из чистого никеля, высокотемпературная термостойкая
Кабель из чистого никелевого провода в высокотемпературных средах очень популярен и надежен по качеству.
Добро пожаловать, чтобы связаться с нами для цитаты и настройки.
1000°c проволока из чистого никеля, высокотемпературный термостойкий кабель, спецификация
Площадь поперечного сечения | Дирижер Филиал*Радиус (Ф мм) | Внешний диаметр проволоки (мм) | Упаковка (м/рулон) |
0. | 7×0,30 | 2,6 | 200 |
0,75 | 11×0,30 | 2.7 | 200 |
1 | 14×0,30 | 2,8 | 200 |
1.5 | 21×0,30 | 3 | 100 |
2 | 28×0,30 | 3. | 100 |
2,5 | 35×0,30 | 3,6 | 100 |
4 | 56×0.30 | 4,5 | 100 |
6 | 84×0,30 | 5,5 | 100 |
10 | 140×0.30 | 6,6 | 100 |
16 | 228×0,30 | 7,8 | 100 |
25 | 361×0. | 9,5 | 100 |
35 | 494×0,30 | 11.2 | 100 |
50 | 703×0.30 | 13.2 | 100 |
70 | 988×0,30 | 15,4 | 100 |
95 | 760×0. |
5
3
30
