Медный силовой кабель NYM: технические характеристики

Краткая характеристика

Силовой кабель NYM – современный тип изделий, выпускающийся по немецкому стандарту DIN VDE 0250 и предназначенный для передачи и распределения электроэнергии в стационарных установках на переменное напряжение до 0,66 кВ с частотой 50 Гц. Провод используется в электроустановках зданий и сооружений для безопасного применения оборудования класса защиты 1 по электробезопасности. Также электрический кабель NYM может применяться для прокладки силовых и осветительных сетей во взрывоопасных зонах классов В1б, В1г, ВПа, для осветительных сетей во взрывоопасных зонах класса В1а. NYM является кабелем универсального применения и функционально может заменить несколько традиционных марок.

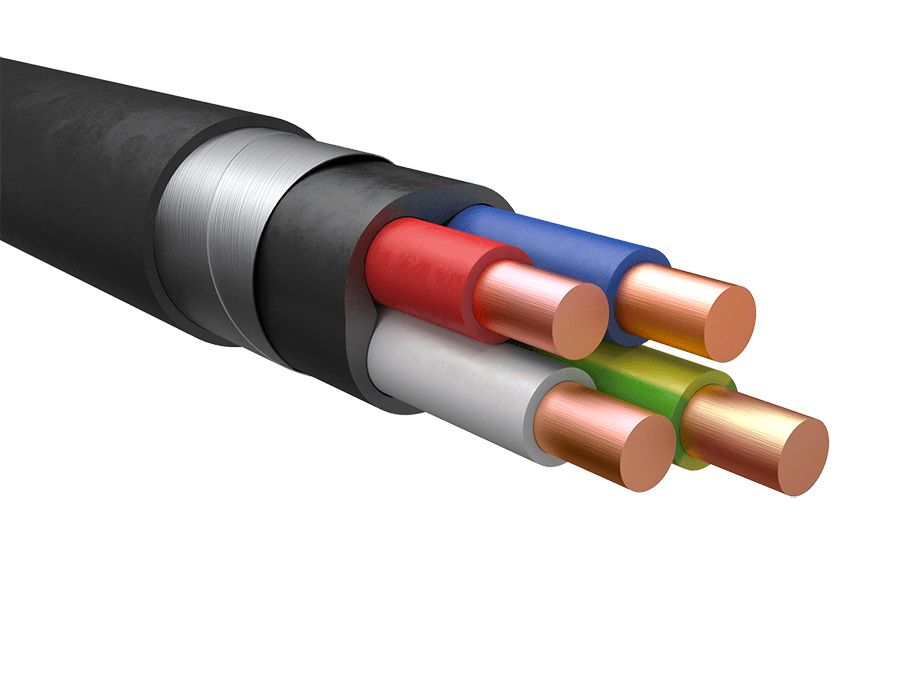

Конструкция

Силовой кабель NYM выпускается в двух видах: одножильный и многожильный (до 12 жил). Токопроводящие жилы изготавливают из из меди I или II класса скрутки по ГОСТ 22483. Изоляция жил выполняется из ПВХ и имеет сплошную цветовую окраску. При этом изоляция нулевых жил выполняется в голубом цвете, жил заземления – в двойном, зелёно-желтом. Семижильные кабели NYM в зависимости от марки имеют все жилы в изоляции черного цвета с цифровой маркировкой (NYM-O) или шесть жил с маркировкой и одну зелёно-желтого цвета (NYM-J).

Требования к электрокабелю NYM по ТУ регламентированы нормативами, установленными ГОСТами. Номинальные значения толщины изоляции и оболочки и минимальные допуски на эти значения установлены ГОСТ 23286. Стандарт DIN регламентирует только среднее значение величины изоляции и оболочки, которое должно быть не ниже номинального. Минимальных значений при этом не допускается.

Помимо изоляции жил существует дополнительный слой-заполнение из мелонаполненной резины, позволяющий получить круглую форму кабеля. Кроме того, этот слой обеспечивает повышение пожаробезопасности кабеля, увеличивает его гибкость, служит барьером для проникновения влаги внутрь. Последнее особенно важно, когда разделка кабеля NYM происходит в среде с повышенной влажностью, а также в случае повреждения оболочки и изоляции в процессе эксплуатации. Наружная оболочка кабеля NYM выполнена из не поддерживающего горение эластичного пластиката светло-серого цвета.

Технические характеристики NYM

Кабель силовой медный NYM предназначен для эксплуатации при температуре окружающей среды от – 50° С до + 50° С, относительной влажности воздуха до 90% ( при температуре + 35° С). Предельная длительно допустимая температура нагрева жил в рабочем режиме + 70° С. Предельно допустимая температура нагрева жил в аварийном режиме или в режиме перегрузки + 80° С при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы. Максимальная допустимая температура нагрева жил при коротком замыкании (до 4 сек) + 160° С.

Кабели NYM многожильные в течение 10 мин. выдерживают испытание переменным напряжением 2,5 кВ.

Прокладка и монтаж кабеля NYM без предварительного подогрева производится при температуре не ниже -5°С.

Минимально допустимый радиус изгиба при прокладке 4 Dн, где Dн – наружный диаметр кабеля.

Гарантийный срок эксплуатации силового кабеля NYM – 5 лет, срок службы – 30 лет.

Сфера применения

Силовой кабель NYM применяется для промышленного и бытового стационарного монтажа электропитания (открытого и скрытого) внутри как сухих, так и влажных, помещений, а также на открытом воздухе. Однако применение вне помещений возможно только там, где нет прямого воздействия солнечного света.

Электрический провод NYM используется на специальных кабельных эстакадах, в блоках, в производственных и жилых зданиях и сооружениях, для электроснабжения установок, требующих уплотнения кабелей при вводе. Он может проходить в кирпичной кладке и бетоне, за исключением его прямой запрессовки в виброзасыпной и штампованный бетон. Прокладка может осуществляться в трубах, в закрытых установочных и изогнутых каналах, прокладка в земле не рекомендуется.

Силовые кабели. Виды и структура. Характеристики и маркировки —

1.Перейти до: a b c d Точно, по определению

В электротехнической промышленности Северной Америки проводники сечением более 4/0 AWG обычно идентифицируются по площади в тысячах круговых мил (kcmil), где 1 kcmil = 0,5067 мм 2 . Следующий размер проволоки больше 4/0 имеет поперечное сечение 250 тыс. Мил. круговых милов — это площадь проволоки диаметром один мил. Один миллион круговых милов — это площадь круга диаметром 1000 мил (1 дюйм). Старое сокращение для тысячи круговых милов — MCM .

Многожильный провод AWG, размеры

Калибры

AWG также используются для описания многожильных проводов. В этом случае он описывает провод, площадь поперечного сечения которого равна сумме всех площадей поперечного сечения отдельных жил; промежутки между прядями не учитываются.При изготовлении круглых прядей эти зазоры занимают около 10% площади проволоки, поэтому требуется проволока примерно на 5% толще, чем эквивалентная сплошная проволока.

Многожильные провода обозначаются тремя цифрами: общим размером AWG, количеством жил и размером жилы AWG. Количество нитей и AWG пряди разделяются косой чертой. Например, многожильный провод 22 AWG 7/30 — это провод 22 AWG, состоящий из семи жил провода 30 AWG.

Кабели питания

| ShowMeCables.com

Силовые кабели невероятно разнообразны: разные типы кабелей и стандарты устанавливаются в зависимости от их использования и страны, в которой они используются. В одних только Соединенных Штатах существует более десятка типов, которые обычно используются. У каждого типа разъема кабеля питания есть собственное имя, поэтому с большинством кабелей питания будет связано два имени. В США существует два основных стандарта для силовых кабелей:

NEMA (Национальная ассоциация производителей электрооборудования) и IEC (Международная электротехническая комиссия).

Типы разъемов NEMA включают:

Типы разъемов IEC включают:

  • C5 / C6
  • C7 / C8
  • C13 / C14
  • C15 / C16
  • C19 / C20

NEMA

Многие кабели содержат разъемы NEMA 1-15 , 5-15 или 5-20 для подключения к розетке. 1-15 — это старый незаземленный разъем с двумя металлическими штырями.На старых кабелях эти штыри могут быть одинакового размера, но обычно один немного больше другого. 5-15 — это трехэтапное обновление до 1-15, которое было обосновано. 5-20 похож на 5-15, но один из металлических штырей будет горизонтальным, а не вертикальным. Они рассчитаны на более высокую силу тока, чем их 5-15 аналогов, и обычно используются для больничного оборудования.

NEMA 1-15 (слева), 5-15 (в центре) и 5-20 (справа)

МЭК Кабели

IEC используются для устройств, предназначенных для международного использования.Это может быть что угодно, от компьютеров до кухонной техники. Каждому из этих разъемов присваивается собственный уникальный номер, вместо того, чтобы называться «штекер» и «гнездо». Например, C5 — это женская версия C6. При использовании этих чисел нечетное число всегда будет женской стороной, а четное число — мужской стороной.

C5 / C6

C5 / C6 имеют три круглых отверстия, соединенных вместе. Их иногда называют соединителями «Микки Маус», поскольку их форма напоминает культовый символ Микки Мауса.Чаще всего они встречаются в блоках питания портативных компьютеров.

C7 / C8

C7 / C8 имеет форму цифры 8 и часто встречается на старых телевизорах и блоках питания ноутбуков, а также на небольших устройствах, таких как DVD-плееры. Обычно они соединяются с 1-15 соединениями NEMA. Есть две разные версии C7 / C8: неполяризованный и поляризованный. В неполяризованной версии обе стороны разъема будут круглыми. В поляризованной версии одна сторона будет плоской, а не круглой.Обязательно проверьте, какая версия вам нужна, чтобы кабель питания соответствовал вашему устройству.

C13 / C14

C13 / C14 также называют универсальным шнуром питания, это текущий стандарт для телевизоров и настольных компьютеров. Некоторые устройства меньшего размера, такие как старые блоки питания для ноутбуков, могут иметь C13 / C14, но по большей части эти устройства меньшего размера теперь используют уменьшенные варианты, такие как C5 / C6.

C15 / C16

C15 / C16 похож на C13 / C14, но с выемкой над контактом для заземления.C15 / C16 используется для оборудования, использующего высокое напряжение, например, кухонной техники. Эти кабели рассчитаны на более высокие температуры (120 ° F по сравнению с 70 ° F для других стандартных шнуров питания), генерируемые дополнительным электричеством.

C19 / 20

C19 / C20 — это следующий шаг вперед по сравнению с C15 / C16, рассчитанный на еще более высокую силу тока. Он используется в областях, где через кабели будет проходить большое количество энергии, например, в оборудовании, используемом в центре обработки данных или в больнице.

Сверху: C5 (слева), C7 неполяризованный (посередине) и C7 поляризованный (справа)

Внизу: C13 (слева), C15 (в центре) и C19 (справа)

Типы, размеры и установка электрических кабелей

Электрический кабель предназначен для передачи электроэнергии из одной точки в другую.В зависимости от конечного применения кабели могут иметь разные конфигурации, всегда основанные на конструкции в соответствии с национальными и международными правилами.

Электрические кабели Напряжение

Электрический кабель измеряется в вольтах, и в зависимости от этого они делятся на ту или иную группу:

  • Кабели низкого напряжения (до 750 В): для различных применений, с термопластическим и термореактивным покрытием. Они спроектированы и построены в соответствии с согласованными стандартами.
  • Кабели низкого напряжения (до 1000 В): (также называемые (0,6 / 1 кВ) Кабели в этом разделе используются для промышленных силовых установок в различных областях (общая промышленность, общественные установки, инфраструктуры и т. Д.) . Они разработаны в соответствии с международными стандартами (UNE, IEC, BS, UL).
  • Кабели среднего напряжения: от 1 кВ до 36 кВ. Они используются для распределения электроэнергии от электрических подстанций к трансформаторным станциям.
  • Кабели высокого напряжения: от 36 кВ.Они используются для транспортировки электроэнергии от генерирующих станций на электрические подстанции.

Виды электрического кабеля по их применению

Кабели низковольтные
Кабели для электрощитов

Гибкие кабели для электромонтажа электрошкафов . Эти электрические кабели особенно подходят для домашнего использования, для прокладки в общественных местах и ​​для внутренней проводки электрических шкафов, распределительных коробок и небольших электроприборов.

Кабели силовые

Энергокабели для промышленных объектов и общественных мест .Силовые кабели обычно используются для передачи энергии во всех типах низковольтных соединений, для промышленного использования и для частотно-регулируемых приводов (VFD).

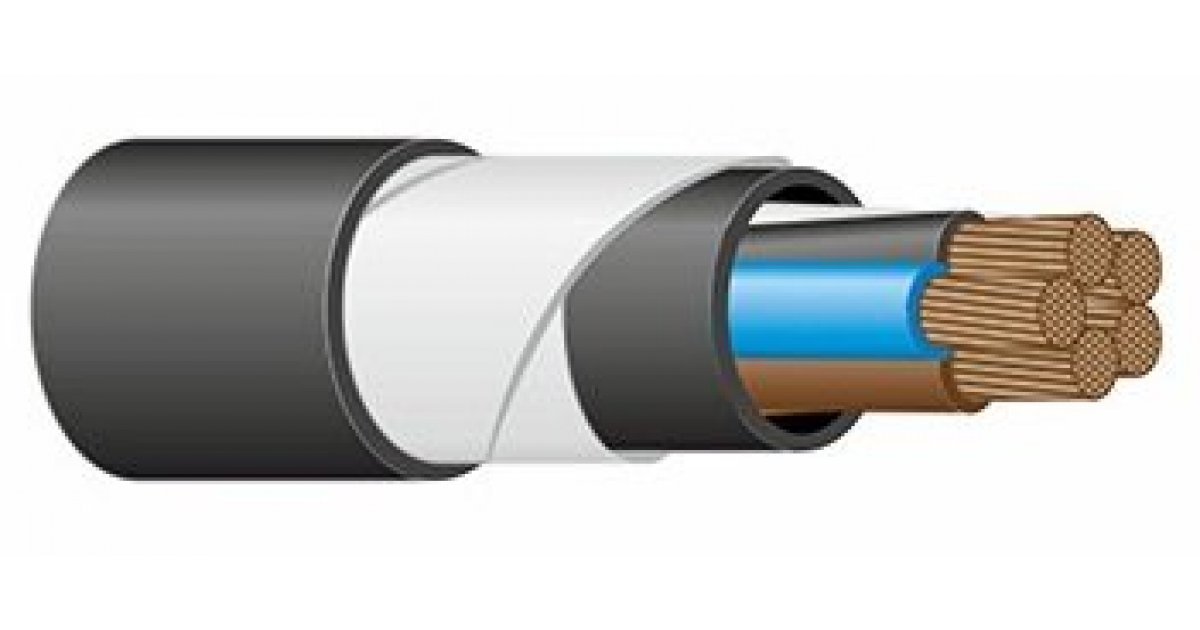

Кабели бронированные

Кабели с алюминиевой или стальной арматурой для установок с риском механического воздействия . Также часто можно найти бронированные кабели в местах, где присутствуют грызуны, а также в установках в помещениях с риском пожара и взрыва (ATEX).

Тросы резиновые

Использование сверхгибких резиновых кабелей очень разнообразно.Мы можем найти резиновые кабели в стационарных промышленных установках, а также в мобильной службе

. Сварочные кабели должны иметь резиновую оболочку, позволяющую передавать большие токи между сварочным генератором и электродом.

Безгалогенные кабели

Кабели повышенной безопасности без галогенов (LSZH) с низким выделением дыма и коррозионных газов в случае пожара подходят для использования в электропроводке электрических панелей и общественных мест , инсталляций всех видов в общественных местах, отдельных ответвлениях, аварийных цепях , общественные торговые сети, а также для мобильной связи.

Кабели огнестойкие

Эти кабели специально разработаны для передачи электроэнергии в экстремальных условиях , возникающих во время продолжительного пожара, гарантируя питание аварийного оборудования, такого как сигнализация, дымососы, акустическая сигнализация, водяные насосы и т. Д. Их использование рекомендуется в аварийных цепях. в местах с согласия общественности.

Кабели управления

Кабели управления для стационарных или мобильных установок должны быть чрезвычайно гибкими, поскольку они в основном предназначены для небольших бытовых приборов, для соединения частей машин, используемых в производстве, для систем сигнализации и управления, для подключения двигателей или преобразователей частоты, для передачи сигнала, когда напряжение, вызванное внешним электромагнитным полем, может повлиять на передаваемый сигнал, или для соединений источника питания, чтобы избежать генерации электромагнитных полей.

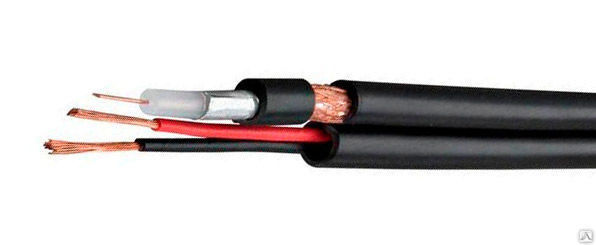

Инструментальные кабели

Это гибкие экранированные кабели для передачи сигналов между оборудованием в промышленных установках . Особенно подходит для оптимальной передачи данных в средах с высоким уровнем электромагнитных помех.

Солнечные кабели

Эти кабели особенно подходят для подключения фотоэлектрических панелей

и от панелей к инвертору постоянного тока в переменный. Благодаря конструкции материалов и покрытия, которое особенно устойчиво к солнечному излучению и экстремальным температурам, они могут быть установлены на открытом воздухе с полной гарантией.

Кабели специальные

Существует широкий выбор электрических кабелей для специальных установок , таких как: установка временных световых гирлянд на торговых ярмарках; соединения для мостовых кранов, подъемников и подъемников; Применяется в погружных насосах и областях питьевой воды, таких как аквариумы, системы очистки, фонтаны с питьевой водой или в плавательных бассейнах для освещения, очистки и очистки.

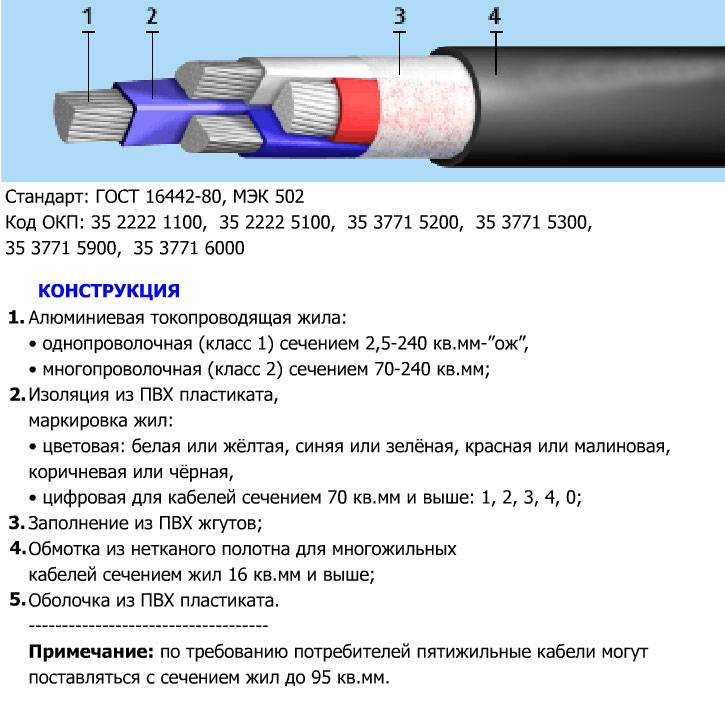

Алюминиевые кабели

Алюминиевые кабели для передачи энергии подходят для стационарной прокладки в помещении, на открытом воздухе и / или под землей.

Кабели среднего напряжения
RHZ1

Кабель среднего напряжения типа RHZ1 с изоляцией из сшитого полиэтилена, без галогенов и не распространяющий пламя и / или огонь. Это кабели, идеально приспособленные для транспортировки и распределения энергии в сетях среднего напряжения.

HEPRZ1

Кабель среднего напряжения с изоляцией HEPR, без галогенов и не распространяющий пламя и / или огонь. Идеален для транспортировки и распределения энергии в сетях среднего напряжения.

МВ-90

Кабель среднего напряжения с изоляцией из сшитого полиэтилена по американскому стандарту. Для транспортировки и распределения энергии в сетях среднего напряжения.

РХВхМВх

Медно-алюминиевый кабель среднего напряжения для специальных применений. Особенно рекомендуется для установок, где существует риск присутствия масел и химических веществ углеводородного типа или их производных.

Компоненты электрического кабеля

Электрический кабель состоит из:
  • Электрический проводник: , который направляет поток электроэнергии
  • Изоляция: покрывает и сдерживает электрический ток в проводнике.
  • Вспомогательные элементы: , защищающие кабель и гарантирующие его долговечность.
  • Наружная оболочка: покрывает все упомянутые материалы, защищая их снаружи.

Виды электропроводов

  • Оголенный провод : одинарный твердотельный провод, негибкий и без покрытия.
  • Алюминиевые электрические проводники: в некоторых случаях также используются алюминиевые проводники, несмотря на то, что этот металл на 60% хуже проводник, чем медь.
  • Медные электрические проводники: наиболее часто используемый материал.
  • Гибкий медный проводник: представляет собой набор тонких проводов, покрытых изоляционным материалом. Они гибкие и податливые.
  • Одножильный кабель: одножильный кабель.
  • Многожильный кабель: кабель с несколькими жилами.

Виды изоляции электрических кабелей

Изоляция заключается в нанесении изоляционного покрытия на проводник для предотвращения утечки тока. Их подразделяют на две большие группы: термопласты и термореактивные материалы.

1. Термопластическая изоляция

Наиболее распространенными при производстве электрических кабелей являются:

  • ПВХ: Поливинилхлорид
  • Z1: Полиолефины
  • PE : линейный полиэтилен
  • УЕ: Полиуретан
2. Термореактивная изоляция

Наиболее распространены:

  • EPR: Этилен пропилен
  • XLPE : сшитый полиэтилен
  • EVA : Этилвинилацетат
  • SI : Силикон
  • PCP: Неопрен
  • SBR : Натуральный каучук

Виды металлических защит электрических кабелей

В некоторых случаях кабели могут иметь металлические экраны.

  • Экраны: это электрические металлические защиты, применяемые для изоляции сигналов, проходящих через внутреннюю часть кабеля, от возможных внешних помех.
  • Броня : это механическая защита, защищающая кабель от возможных внешних воздействий: животных, ударов и т. Д.

Номенклатура электрических кабелей по нормам

Каждый кабель имеет стандартное обозначение. Это обозначение состоит из набора букв и цифр, каждая из которых имеет определенное значение.Это обозначение относится к ряду характеристик продукта (материалы, номинальное натяжение и т. Д.), Которые облегчают выбор наиболее подходящего кабеля для ваших нужд, избегая возможных ошибок при подаче одного кабеля другим.

Если на кабеле четко не указаны эти данные, это может быть дефектный кабель, который не соответствует правилам безопасности или не гарантирует срок службы и надлежащую работу кабеля.

Обозначение по типу изоляции
номенклатура Тип кабеля
R Сшитый полиэтилен (XLPE)
х Сшитый полиэтилен (XLPE)
Z1 Безгалогенный термопластичный полиолефин
Z Термореактивный эластомер без галогенов
В Поливинилхлорид (ПВХ)
S Безгалогеновый термореактивный силиконовый компаунд
D Этилен-пропиленовый эластомер (EPR)
Обозначение экрана, внутренняя облицовка, якорь сиденья
номенклатура Тип кабеля
C3 Экран из медной проволоки, спирально расположенный
C4 Экран медный в виде оплетки на собранные изолированные жилы.
В Поливинилхлорид (ПВХ)
Z1 Безгалогенный термопластичный полиолефин

Если нет экрана, внутренней облицовки и седла якоря, буква не используется.

Обозначение различных видов брони
номенклатура Тип кабеля
Ф Стальная обвязка по спирали.
FA Алюминиевая лента по спирали
FA3 Продольно гофрированная алюминиевая лента
M Заводная головка из стальной проволоки
MA Заводная головка из алюминиевой проволоки
Обозначение наружной оболочки
номенклатура Тип кабеля
В Поливинилхлорид (ПВХ)
Z1 Безгалогенный термопластичный полиолефин
Z Термореактивный эластомер без галогенов
N Вулканизированный хлорированный полимер
Обозначение проводника
номенклатура Тип кабеля
К Гибкая медь (класс 5) для стационарных установок
Ф Гибкий медный кабель (класс 5) для мобильной связи
D Гибкий для кабелей сварочного аппарата. Когда на нем нет букв, провод из сплошной меди 1 или 2 класса.
AL AL Если проводник сделан из алюминия, отображается (AL).
Номинальная площадь
Номинальный напряжение
0,6 / 1 кВ Номинальное напряжение 1000 В
Расшифровка количества жил
номенклатура Тип кабеля
нГс Количество и сечение жил, мм2, с жилами желто-зеленого цвета
nxS Количество и сечение жил, мм2, без жилы Желтый / Зеленый
Правила проектирования кабелей

Правила проектирования кабелей также указаны в маркировке каждого кабеля:

  • UNE 21123
  • МЭК 60502
  • UNE 21150
Дополнительные данные
номенклатура Тип кабеля
CE CE Маркировка CE является обязательной для маркетинга продукта в Европейском сообществе. Эта маркировка может быть на продукте или на упаковке.
Дата производства Дата изготовления (ГГММДД). Дата изготовления обычно указывается для отслеживания. Прослеживаемость позволяет узнать, кто, когда и где выполнял каждый этап процесса и с какими материалами.

Вы можете просмотреть концепции в этом видео, которое мы подготовили:

Критерии определения размеров электрических проводов

Существует два критерия выбора размеров медных проводников:

  • В стандарте AWG-American Wire Gauge проводники определяются путем указания количества проводов и диаметра каждого провода.
  • В европейском размере (мм2) проводники определяются путем указания максимального сопротивления проводника (Ом / км). Жесткие или гибкие проводники определяются путем указания минимального количества проводов или максимального диаметра проводов, образующих их. Кроме того, фактические геометрические сечения несколько меньше номинальных.

Размеры электрического кабеля

Сечение в мм2 (AWG) ТОК ПОТРЕБЛЕНИЯ Б / У
25 мм2 4 Очень высокий Центральное кондиционирование и промышленное оборудование..
16 мм2 6 Высокий воздух Кондиционеры, электроплиты и подключения к электросети.
10 мм2 8 Средне-высокий Холодильники и сушилки.
6 мм2 10 Средний Микроволновая печь и блендеры
4 мм2 12 Средний Освещение
2.5 мм2 14 Менее Лампы
1,5 мм2 16 Очень низкий Термостаты, звонки или системы безопасности.

Типы цветов электрических кабелей и их значение

Цвета электрических кабелей соответствуют стандарту Международной электротехнической комиссии IEC 60446 . Для обозначения проводов допускаются следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, розовый и бирюзовый.

  • Нейтральный провод : синий. Рекомендуется не использовать больше синих проводов, чтобы избежать путаницы.
  • Фазовый провод : черный, серый или коричневый.
  • Защитный провод или заземляющий провод : два цвета, желтый и зеленый. Использование желтых или зеленых однотонных кабелей разрешается только в тех местах, где по соображениям безопасности нет возможности спутать их с системой заземления.

Что такое кабель питания? Типы силовых кабелей

Силовой кабель — это электрический кабель, который состоит из одного или нескольких проводов, скрепленных общей оболочкой.

Узел используется для передачи электроэнергии либо внутри земли, либо наверху, либо на открытом воздухе.

Кабель питания

Типы кабелей

Тип кабеля в основном определяется в зависимости от уровня напряжения, для которого он изготовлен, и материала, используемого для изоляции, такого как бумага, хлопок, резина и т. Д.

Один из способов классификации силовых кабелей по уровням напряжения —

.
  1. Кабели низкого напряжения (кабели LT)
  2. Кабели высокого напряжения (кабели HT)
Кабели низкого напряжения

Кабели низкого напряжения используются для уровней напряжения до 1 кВ.

Электростатические напряжения в кабеле LT не опасны, поэтому для этого кабеля не используется особая конструкция.

В этих LT-кабелях бумага используется в качестве изоляции. Иногда также используется смола, которая улучшает вязкость и помогает предотвратить дренаж.

Найдите ниже поперечное сечение одножильного кабеля LT. Он состоит из круглой жилы из многожильного медного или алюминиевого проводника.

Жилет изолирован пропитанной бумагой.Поверх бумажной изоляции предусмотрена свинцовая защитная оболочка.

Затем армированная прочность обеспечивается и, наконец, снова покрывается слоем волокнистого компаундированного материала.

Кабели среднего и высокого напряжения

Для напряжений до 66 кВ используются трехжильные кабели, которые являются многожильными.

1. Кабели ВТ до уровня 11 кВ ленточного типа.

2. Кабели сверхнапряжения (СТ) для уровней 22 кВ и 33 кВ, являющиеся экранированными кабелями.

3. Кабели сверхвысокого напряжения (EHT) для уровней напряжения от 33 кВ до 66 кВ, которые представляют собой напорные кабели.

Конструктивные особенности кабелей HT

Кабели с ремнем

Эти кабели используются для уровней напряжения до 11 кВ. Ядра не имеют круглой формы.

Жилы изолированы друг от друга пропитанной бумагой. Три сердечника сгруппированы, скреплены и перевязаны бумажной лентой.

Промежутки заполнены волокнистым материалом, относящимся к джуту.Ремень покрыт свинцовой оболочкой, которая защищает кабель от проникновения влаги, а также придает механическую прочность.

Свинцовая оболочка окончательно покрыта джутоподобным волокнистым композитным материалом.

Супер-натяжные кабели

Эти кабели используются для уровней напряжения 22 кВ и 33 кВ. Два типа экранированных кабелей:

  1. Кабели типа Н.
  2. Кабели типа SL.
Кабели типа H

В этом типе кабеля не используется бумажная лента.Каждый проводник в этом кабеле изолирован бумагой, покрытой металлическим экраном, который обычно представляет собой алюминиевую фольгу.

Кабели S.L

Название S.L означает кабели с раздельным свинцовым экраном.

В этом кабеле каждая жила изолирована пропитанной бумагой, а затем каждая покрыта отдельной защитной свинцовой оболочкой. Затем идет хлопковая лента, покрывающая все три жилы вместе с использованием надлежащего наполнителя.

Разница между типом H и S.Кабель типа L состоит в том, что в типе S.L отсутствует общая свинцовая оболочка, покрывающая все три жилы, в то время как каждая жила снабжена отдельной свинцовой оболочкой. Это позволяет сгибать кабели в соответствии с требованиями.

В кабелях сплошного типа не предусмотрено отдельное устройство для предотвращения образования пустот и повышения диэлектрической прочности. Следовательно, эти кабели используются с максимальной мощностью до 66 кВ.

Кабели сверхвысокого напряжения предназначены для напряжений от 132 кВ до 275 кВ.

Кабели маслонаполненные

Кабель состоит из концентрически скрученного проводника, построенного вокруг полого цилиндрического стального спирального сердечника. Эта полая сердцевина в проводнике действует как канал для масла.

Масляный канал заполняется на заводе, и давление в масле поддерживается путем подсоединения масляного канала к резервуарам, которые расположены на соответствующем расстоянии вдоль пути кабеля.

При нагревании кабеля масло расширяется, но расширенное масло собирается в резервуаре.Когда кабель охлаждается, из резервуара подается дополнительное масло для поддержания давления масла.

Так как масляный канал находится внутри проводника кабеля, он называется одножильным каналом, заполненным маслом. Кабель аналогичен кабелю сплошного типа.

Маслонаполненные кабели бывают трех типов:

  • Однопроводниковый канал
  • Одножильный канал-оболочка
  • Три канала заполнителя сердечника.
Газонаполненные кабели

Кабель треугольной формы вставлен в стальную трубу.Труба заполнена азотом под давлением от 12 до 15 атмосфер.

Из-за такого высокого давления возникает радиальное сжатие, благодаря которому ионизация полностью устраняется.

Рабочие коэффициенты мощности у таких кабелей также высоки.

Источник: Энергетические системы, Р.К. Раджпут.

Автор: Р. Джаган Мохан Рао

Читать дальше:

The Ultimate Custom Guide -Cloom

Силовые кабели — это группа жил.Он может быть закреплен как подземный провод, установлен в здании, открыт или проложен над головой. Шнур питания является частью электрической системы.
Какой там шнур питания? Какие факторы влияют на качество? Как правильно выбрать шнур питания?
На рынке представлены шнуры питания различных типов. Выбранный вами шнур питания и цель использования зависят от многих факторов. Наиболее важным фактором являются технические характеристики шнура питания. Включите эту деталь в нашу статью.
Хотите узнать о наших услугах по настройке силового кабеля? Щелкните здесь.
В этом руководстве вы узнаете все о шнуре питания. Давайте начнем.

ГЛАВА 1: Что такое кабель питания
1.1 Определение кабеля питания

Кабель питания может быть определен следующим образом:

Соединения шнура питания, также известные как вилка, разъем или шнур, представляют собой один или несколько проводов, покрытых пластиковой оболочкой, которая позволяет передавать данные или питание между устройствами.

На рисунке ниже показан пример того, как выглядит шнур питания для монитора или компьютера.Шнур питания — это пример нескольких сотен кабелей, которые можно найти внутри компьютеров и вокруг них.

Компьютер имеет два основных типа кабелей: кабель питания и кабель для передачи данных. Кабель для передачи данных передает данные и информацию между устройствами.

Например, VGI, HDMI и DVI — это кабели для передачи данных, которые подключают ваш компьютер к монитору, а также обеспечивают визуальное отображение на вашем мониторе. Другими примерами кабелей для передачи данных являются кабели SATA, USB, CAT5, EIDE / IDE.

С другой стороны, силовой кабель — это любой кабель, который передает электричество или питает устройство.Ярким примером является шнур питания, соединяющий кабель в стиле Molex на компьютере с вашим компьютером.

Ниже вы найдете список распространенных типов кабелей для электроники и компьютеров, а также устройств, которые используют эти кабели.

1.2 Типы силовых кабелей
    Кабель
  • AT — Используется с клавиатурами ранних поколений.
  • Кабель ATA — используется с дисководами и жесткими дисками.
  • Кабель CAT5 — используется с сетевыми картами.
  • Коаксиальный кабель — используется с проекторами и телевизором.
  • Композитный (RCA) кабель — также используется с проекторами, телевизионными службами и консолями.
  • Кабель DisplayPort — используется с мониторами и компьютером.
  • Кабель DVI — используется с проекторами, мониторами и другими устройствами отображения.
  • Кабель e-SATA — Используется с внешними жесткими дисками
  • Кабель Firewire (IEEE-1394) — Используется с внешними жесткими дисками и цифровыми камерами.
  • Кабель HDMI — используется с проекторами, мониторами, проигрывателями Blu-ray / DVD и другими устройствами отображения.
  • MIDI-кабель — предназначен для музыкальных клавишных и другого оборудования.
  • Кабель с мини-штекером — предназначен для микрофонов, наушников и динамиков.
  • Кабель питания Molex — предназначен для использования внутри компьютера.
  • Кабель IDE / EIDE — предназначен для дисководов и жестких дисков.
  • Параллельный кабель — для принтеров.
  • Кабель PS / 2 — для мышей и клавиатур.
  • Кабель S-Video — предназначен для цифровых фотоаппаратов, проекторов и других устройств отображения.
  • Кабель S / PDIF — предназначен для объемного звука и DVD.
  • Кабель SATA — предназначен для дисководов и жестких дисков.
  • Кабель SCSI
  • — предназначен для ленточных накопителей, дисководов и жестких дисков.
  • Последовательный кабель (RS-232) — используется с модемом и мышью.
  • Кабель Thunderbolt — используется с устройствами и дисплеями Apply.
  • USB — используется с мышью, MP3-плеерами, клавиатурой, принтером и другими устройствами.
  • Кабель VGA / SVGA — используется с проекторами и мониторами.

Силовой кабель, также известный как электрический кабель, используется для передачи электроэнергии или мощности.Кабель питания обеспечивает соединение и передает энергию на электростанции, электрические устройства, телефоны, телевизоры и проводные компьютерные сети.

Кабели питания

доступны во многих типах, и они различаются по размеру, конфигурации и характеристикам.

1.3 Какие компоненты силовых кабелей?

Все силовые кабели состоят из двух или более проводящих проводов и внешней защитной оболочки. От кабелей малой мощности до кабелей средней мощности и высокой мощности, которые передают высокое напряжение, набор токопроводящих частей внутри внешней защитной оболочки может быть индивидуально обернут изолирующей оболочкой.Силовые проводники в основном изготовлены из меди, а внешняя защитная оболочка — из синтетических полимеров.

Кабели питания

бывают разных материалов, размеров и типов, причем каждый тип кабеля питания адаптирован к его использованию. Силовые кабели в промышленности иногда называют большими одиночными изолированными проводниками.

Кабель питания состоит из трех необходимых компонентов:
  • Проводники,
  • Изоляция,
  • Защитная оболочка.

Состав каждого типа кабеля зависит от его использования и области применения.

Три основных фактора определяют конструкцию силового кабеля, а также используемые материалы:
  • Рабочее напряжение — определяет толщину изоляции;
  • Ток — допустимая нагрузка — определяет размер поперечного сечения жил кабеля;
  • Условия окружающей среды, такие как солнечный свет или химическое воздействие, вода, механическое воздействие и вода, которые определяют форму и то, что составляет внешнюю оболочку кабеля.

Кабели, которые должны быть закопаны в землю или установлены на открытом воздухе, могут включать металлическую броню, которая состоит из проводов, расположенных по спирали вокруг кабеля, или гофрированной ленты, спроектированной вокруг него. Хотя металлическая броня сделана из алюминия или стали и установлена ​​в земле, она не рассчитана на то, чтобы выдерживать токовую нагрузку во время нормальной работы.

Силовые кабели

используют алюминиевые проводники или многожильные медные кабели, а в небольших силовых кабелях используются одножильные проводники.Кроме того, силовой кабель может иметь неизолированный провод, который служит контактом для заземления или нейтралью цепи.

Общий набор соединенных между собой токопроводящих частей в силовом кабеле может быть плоским или круглым. К набору токопроводящих частей могут быть добавлены нити из непроводящих наполнителей, чтобы позволить ему принять и сохранить свою структуру.

Кабели индивидуального назначения, используемые для вертикального или надземного использования, могут поставляться с дополнительными элементами, такими как кевлар или сталь, для обеспечения структурной поддержки.
Кроме того, некоторые силовые кабели, предназначенные для использования на открытом воздухе, могут не иметь общей оболочки, т. Е. Проводники остаются открытыми. Другие силовые трости могут поставляться с металлической или пластиковой оболочкой, которая удерживает и закрывает проводники.

Материалы, используемые для изготовления оболочки кабеля, выбираются на основе их устойчивости к маслам, воде, подземным условиям, солнечному свету, ударам, высоким температурам и химическим парам.

Силовой кабель, предназначенный для использования в ядерной промышленности, может иметь особые характеристики, которые позволяют ему обеспечивать стойкость к ионизирующему излучению.Материалы силового кабеля могут быть спроектированы так, чтобы при горении не образовывались большие легкие дыма.
Силовые кабели, предназначенные для непосредственного размещения в земле или под землей, часто имеют металлическую, пластмассовую или свинцовую оболочку и могут потребовать прокладки, особенно под землей. Если кабели должны быть открыты и подвержены механическим повреждениям, они должны быть защищены проволочной броней или гибкой стальной лентой, а затем покрыты водонепроницаемой оболочкой.

Коаксиальный кабель

Типичный коаксиальный силовой кабель имеет сердечник, покрытый медью и окруженный диэлектрическим изолятором.Изолирующий слой окружен переплетенным экраном из меди, который, наконец, заключен в крайнее пластиковое покрытие. Коаксиальные силовые кабели различаются по стоимости, мощности, производительности, размеру и гибкости.

Коаксиальные силовые кабели используются для подключения домашнего видео и аудио оборудования, компонентов локальной сети и телевизионных сетей. Коаксиальные силовые кабели доступны в различных типах, таких как излучающий кабель, жесткие, двухосные, полужесткие, RG / 6 и двухосные силовые кабели.

Ленточный кабель

Ленточный силовой кабель, также известный как плоский сдвоенный кабель или многопроволочный плоский электрический кабель, состоит из нескольких изолированных проводов, идущих параллельно друг другу. Состав параллельной проводки в этом кабеле позволяет одновременно передавать различные сигналы данных.

Согласно «Основы оптической связи», типичный ленточный кабель питания состоит из 4–12 проводов и в основном используется для соединения двух сетевых устройств.Кроме того, ленточный кабель питания соединяет материнскую плату компьютера с другим центральным процессором компьютера.

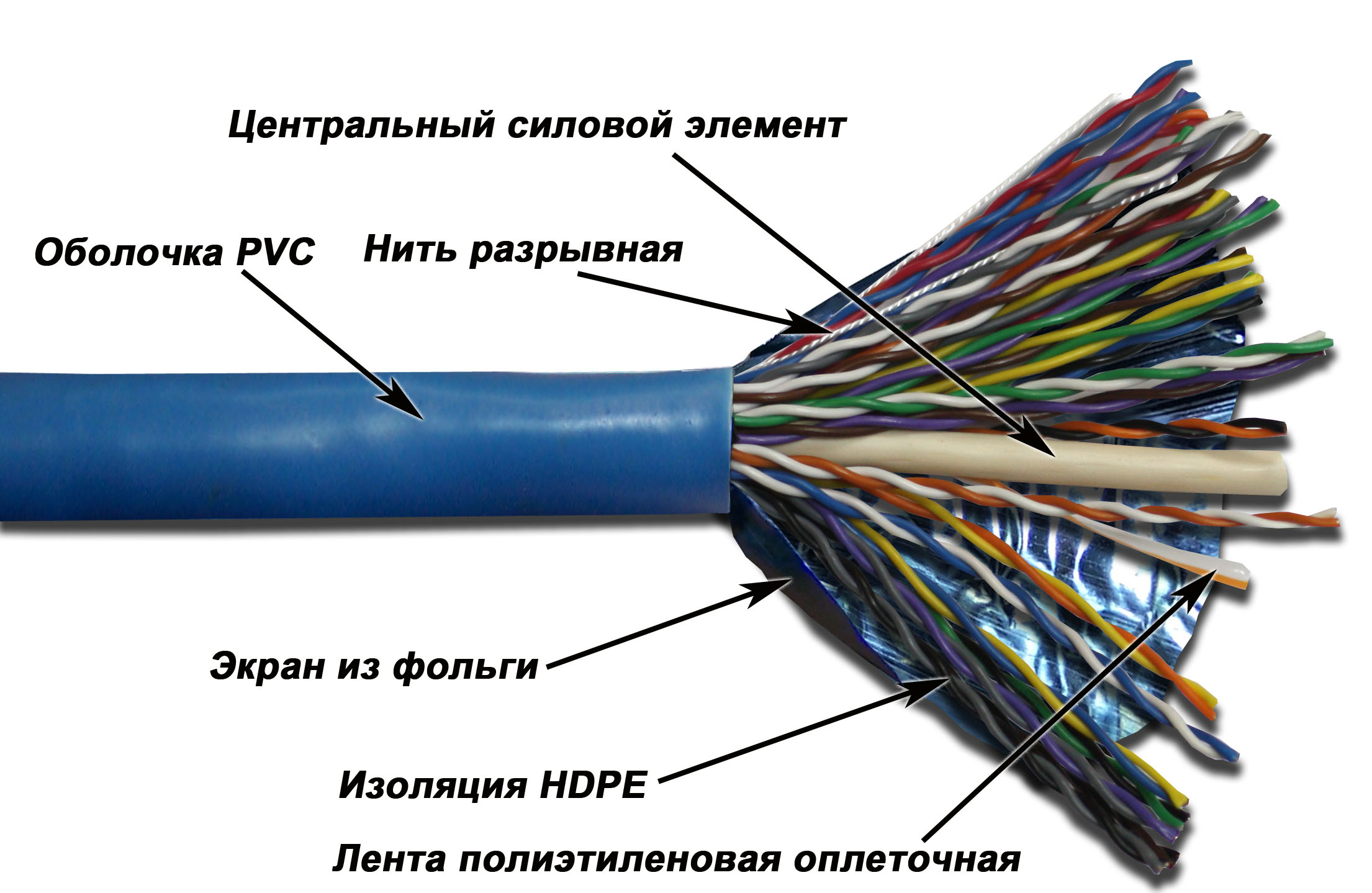

Кабель витой пары

Силовой кабель витая пара состоит из пар изолированных медных проводов с цветовой кодировкой, переплетенных между собой. Диаметр каждого медного провода варьируется от 0,4 до 0,8 мм, а количество пар изолированных медных проводов варьируется в разных типах силовых кабелей с витой парой.

Число пар изолированных медных проводов в красителе кабеля витой пары ограничивает удельное сопротивление кабеля, то есть силовой кабель витой пары с большим количеством пар будет иметь высокую устойчивость к перекрестным помехам и внешним шумам.Силовые кабели на основе витой пары недороги, гибки и просты в установке. Силовые кабели на витой паре используются для подключения локальных сетей и телефонных кабелей.

Экранированный кабель

Экранированный силовой кабель состоит из одного или нескольких изолированных проводов, которые вместе заключены в алюминиевую майларовую фольгу или экранирующую оплетку.

Экранирование защищает кабель от помех питания и внешнего радио, тем самым обеспечивая эффективную передачу сигнала.Силовые кабели, несущие высокое напряжение, обычно экранированы.

ГЛАВА 2: Кабель питания Типы
2.1 Кабель питания SATA

SATA — это сокращенная форма Serial ATA, аббревиатуры Serial Advanced Technology Attachment. SATA соответствует стандарту IDE, впервые появился на рынке в 2001 году и используется для подключения таких устройств, как жесткие диски и оптические приводы, к материнской плате.

Термин SATA относится к типам соединений и кабелей питания, соответствующих стандарту IDE.До появления SATA в 2001 году PATA (Parallel ATA) был рекомендуемым стандартом IDE для подключения устройств хранения к компьютеру.

Однако сейчас SATA является отличной заменой PATA и выступает в качестве стандарта IDE для подключения устройств хранения в сети. Силовые кабели SATA быстрее и удобнее, чем аналог PATA, поскольку они быстрее передают данные на компьютер и с него.

Обратите внимание, что PATA иногда называют IDE, и если вы увидите, что SATA используется в отличие от IDE, это означает, что обсуждаются кабели питания параллельного ATA или Serial ATA.

2.1.1 SATA и PATA

По сравнению с PATA, Serial ATA также отличается низкой стоимостью кабеля и возможностью горячей замены устройств. «Горячая замена» устройств означает замену оборудования без отключения всей системы. PATA не дает возможности горячей замены, так как вам придется выключить всю систему, чтобы заменить жесткий диск.

Теперь важно отметить, что, хотя кабель питания SATA обеспечивает возможность горячей замены, устройство использует его так же, как и операционная система.Силовые кабели SATA меньше по размеру по сравнению с толстыми ленточными силовыми кабелями PATA. Это показывает, что кабель питания SATA не занимает много места и его можно перевязать, когда и при необходимости.

Благодаря более тонкой конструкции кабеля питания SATA воздух может лучше циркулировать внутри корпуса компьютера. Что касается скорости передачи, скорость передачи SATA намного выше, чем скорость передачи PATA. Максимальная скорость передачи с кабелем питания PATA составляет не более 133 МБ / с, тогда как скорость передачи данных SATA начинается от 187,5 МБ / с до 1969 МБ / с.

Длина кабеля питания PATA составляет около 18 дюймов (1,5 фута). Длина кабеля SATA составляет 1 м (3,3 фута).

Однако кабель питания SATA может одновременно подключать только одно устройство, в отличие от кабеля питания PATA, который может одновременно подключать два устройства. Кроме того, операционные системы некоторых Windows, например Windows 95 и 98, не поддерживают кабели питания SATA.

К счастью, эти окна устарели. Поэтому это не вызывает особого беспокойства.

Обратной стороной кабеля питания SATA является то, что иногда требуется, чтобы к компьютеру был подключен конкретный драйвер устройства, прежде чем компьютер сможет начать чтение и отправку данных по сети.

2.1.2 Характеристики силовых кабелей SATA Кабели питания

SATA длинные, называются 7-контактными кабелями питания. Один конец кабеля питания SATA входит в порт с надписью SATA на материнской плате, а другой конец — в заднюю часть устройства хранения, такого как жесткий диск SATA.

Внешние жесткие диски с подключением SATA также могут использоваться вместе с кабелями питания SATA. Связь силовых кабелей SATA с внешними жесткими дисками называется eSATA.Внешний жесткий диск подключается к порту подключения eSATA за компьютером; порт подключения eSATA находится рядом с другими портами подключения монитора, USB и сетевого кабеля.

Машина устанавливает такое же внутреннее соединение SATA с материнской платой, как и жесткий диск, закрепленный в корпусе. Как и внутренние диски SATA, eSATA также обеспечивает возможность горячей замены.

2.2 кабель питания монитора

Кабель питания монитора используется для установления соединения между компьютером и монитором для отображения выходных данных сети.Это соединение между компьютером и монитором может быть аналоговым или цифровым. Большинство ноутбуков, компьютеров и других портативных устройств поставляются со встроенным оборудованием и разъемом для монитора, который позволяет устанавливать кабель питания монитора.

Для вывода изображения необходимо соединение между компьютером и монитором с помощью кабеля питания монитора. Вот несколько распространенных типов кабелей питания монитора:

Цифровой визуальный интерфейс (DVI)

Видеомассив (VGA)

Мультимедийный интерфейс высокой четкости (HDMI)

DisplayPort

Кабель питания VGA используется для подключения аналогового монитора ПК к ноутбуку или ПК.Кабель питания VGA использует разъем HD15 для подключения монитора и компьютера. Массив видеографики обычно используется для создания аналоговых сигналов, тогда как другие типы кабелей питания монитора используются для создания цифровых сигналов.

2.3 Кабели питания жесткого диска

Существуют разные типы жестких дисков, и для каждого типа требуются разные кабели питания. Чтобы установить соединение между жестким диском и компьютером, очень важно иметь идеальный кабель жесткого диска и подключать провода к соответствующему порту.

Кабели питания жесткого диска бывают трех типов — IDE / PATA, SATA и SCSI. Диски с интегрированной приводной электроникой (IDE), иначе известные как диски с подключением параллельного AT (PATA), встречаются в персональных компьютерах.

Однако производители прекратили установку дисков IDE / PATA в новые персональные компьютеры. Таким образом, диски IDE / PATA можно найти только в старых компьютерах, выпущенных до 2009 года.

Технология IDE / PATA была создана в 1986 году, и теперь технология SATA отображает эту технологию.Накопители SATA (Serial Advanced Technology Attachment) были созданы в 2003 году и используются только в персональных компьютерах.

Накопители

SCSI (интерфейс малых компьютерных систем) встречаются только в мэйнфреймах / компьютерах высокого класса. Технология SCSI была введена с 1981 года и существует до сих пор, хотя в накопители было внесено несколько изменений.

2.3.1 Кабель IDE / PATA

Кабель питания жесткого диска IDE / PATA представляет собой ленточный кабель, состоящий из 40 контактов.Кабель питания жесткого диска IDE / PATA позволяет одновременно подключать к нему одно или два устройства одного или разных типов. Например, кабель питания жесткого диска IDE / PATA может сочетаться с приводом IDE / PATA DVD-R.

2.3.2 Кабель питания жесткого диска SATA с .

Кабель питания жестких дисков SATA состоит из семи проводов и меньше по размеру, чем кабель питания жесткого диска IDE / PATA. Кабель питания жесткого диска SATA подключает жесткий диск к одному разъему на контроллере SATA, который обычно находится на материнской плате компьютера.

2.3.3 Кабели питания жесткого диска SCSI

Кабель жесткого диска SCSI очень похож на кабель IDE / PATA, поскольку оба используют ленточные кабели. Тем не менее, кабель питания жестких дисков SCSI должен иметь больше контактов, чем кабель питания IDE, количество контактов в кабеле питания SCSI зависит от SCSI.

То есть кабель питания жесткого диска SCSI может иметь 60 или 68 контактов в зависимости от интерфейса SCSI. Подобно IDE, кабель питания жесткого диска SCSI позволяет нескольким устройствам подключаться к одному каналу.В зависимости от интерфейса SCSI, до 15 устройств могут быть подключены к каналу только одного SCSI.

2,4 Кабели питания USB

Кабель питания USB был представлен для стандартизации подключения периферийных устройств, таких как видеокамеры, портативные медиаплееры, клавиатуры, принтеры, указывающие устройства, сетевые адаптеры, дисководы и цифровые фотоаппараты, к персональным компьютерам для подачи электроэнергии и связи.

Порт USB

радикально заменил параллельный и последовательный порты и теперь является обычным явлением для различных устройств.сокращенная форма универсальной последовательной шины была создана для упрощения и улучшения доступа между персональными компьютерами и другими устройствами.

Если вы спросите пользователя компьютера о USB, он / она ответит, что интерфейс USB во многих отношениях повысил удобство использования. Интерфейс USB может настраиваться сам по себе, то есть пользователю не нужно вносить изменения в настройки устройства, интерфейс для формата данных или скорости, прямой доступ к каналам памяти или настраивать адреса ввода / вывода.

Разъемы USB Разъемы USB

разработаны для соответствия стандарту хоста, как такового, любого периферийного устройства, которое USB хочет подключить, чтобы изменить с помощью любой доступной розетки.USB максимизирует преимущество вычислительной мощности, передаваемой периферийным устройствам, и это позволяет USB управлять самим собой.

Интерфейс USB поддерживает «горячую» замену, т. Е. Устройства можно свободно заменять без перезагрузки главного компьютера.

Благодаря тому, что логотипы USB можно использовать только после тестирования на соответствие, пользователь может быть уверен, что кабель питания USB будет работать должным образом без особого взаимодействия с конфигурацией и настройками.

Когда USB-кабель питания вставляется в устройство и подключается к порту используемой персональной компьютерной системы, либо система запрашивает автоматическую настройку устройства с использованием существующих драйверов на устройстве, либо система предлагает пользователю выполнить настройку. откройте драйвер, который затем будет установлен и автоматически настроен.

Кто-то может спросить, если USB — это сокращенная форма универсальной последовательной шины и должна быть универсальной, то какие есть несколько типов USB?

Различные типы USB не выполняют одни и те же функции; они выполняют разные функции, важной из которых является поддержание совместимости с новыми устройствами при выпуске новых устройств с новыми спецификациями.

Вот распространенные типы кабелей питания USB.

2.4.1 Тип-A:

Большинство кабелей питания USB имеют разъем типа A на одном конце.Большинство периферийных устройств, таких как мыши и клавиатуры, имеют разъем типа A. Персональные компьютеры имеют несколько портов типа A, адаптеры питания и другие аксессуары также используют порт типа A для зарядки и передачи данных.

2.4.2 Тип-B:

Кабели питания USB типа B в основном используются для принтеров, а также для других устройств, подключаемых к компьютеру. Разъем кабеля питания USB типа B имеет почти квадратную форму и не типичен по сравнению с кабелями типа A.

2.4.3 Мини-USB:

Mini-USB был стандартным разъемом для большинства мобильных устройств до появления типа micro-USB. Как следует из названия, mini-USB меньше обычного USB, хотя он все еще используется в камерах с нестандартными разъемами.

2.4.4 Тип-C: Кабель питания USB

Type-C — это двусторонний кабель, который предназначен для передачи энергии и передачи данных быстрее, чем предыдущие типы USB. Производители телефонов и устройств начинают использовать этот тип USB-кабеля для ноутбуков, телефонов и планшетов.

2.4.5 USB-c:

Кабель USB-c не соответствует стандарту USB, но Apple использует его в качестве разъема для iPhone и iPad. Размер разъема кабеля аналогичен разъему micro-USB, и он хорошо работает со всеми устройствами Apple, выпущенными после сентября 2012 года. В устройствах Apple, выпущенных до сентября 2012 года, используется другой, большой разъем.

2.4.6 А как насчет USB 3?

USB 3 — это новейший стандарт USB, обеспечивающий высокую скорость передачи данных.Кабель питания USB 3 обратно совместим с предыдущими версиями USB. Хотя кабель USB 3 обратно совместим с другими версиями, повышенная скорость кабеля реализуется только тогда, когда устройство совместимо с USB 3.

В основном вы будете использовать и заменять USB-кабели питания micro-USB и USB-C.

Кабели питания 2,5 micro USB

Micro-USB — это текущий стандартный разъем для большинства портативных и мобильных устройств. Почти все производители используют разъем micro-USB, кроме Apple.

Если у вас есть телефон или планшет на базе Android, скорее всего, у вас есть кабель питания micro-USB. Даже стойкие любители Apple не могут оставаться в стороне от micro-USB, поскольку кабель является наиболее распространенным типом разъема для динамиков, внешних блоков питания и других устройств.

Если вы регулярно покупаете гаджеты, вы обнаружите, что собираете кучу сверхурочных micro-USB, и, поскольку кабель можно менять местами, вам, возможно, не придется покупать отдельный, кроме случаев, когда вы продолжаете их ломать или терять.

Быстрый вопрос: когда вы идете на рынок, чтобы купить новый кабель micro-USB, есть ли у вас соблазн купить самый дешевый? Скорее всего, у вас возникнет соблазн купить дешевый кабель питания micro-USB, когда вы пойдете на рынок; это плохая идея.
Кабели Micro-USB

, которые дешевы и имеют низкое качество, имеют тенденцию легко ломаться, а сломанный кабель бесполезен, когда дело доходит до зарядки. Итак, в следующий раз, когда у вас возникнет соблазн купить дешевый кабель, избавьтесь от головной боли и подумайте о покупке качественного кабеля.Другое — это просто доказательство, и оно того стоит.
Еще одна вещь, которую следует учитывать, — это длина кабеля. Несмотря на то, что короткие кабели питания micro-USB являются портативными, вы можете сидеть рядом с розеткой во время зарядки устройства.

Более длинный кабель с обратной стороны может быть неудобно носить с собой, легко спутать и даже споткнуться. Подумайте о покупке micro-USB трех футов длиной. Кабель длиной три фута позволяет заряжать устройство и одновременно использовать его, не садясь рядом с розеткой.Кабель micro-USB значительной длины идеально подходит для зарядки ваших устройств. Длина кабеля зависит от обстоятельств и индивидуальных предпочтений.

ГЛАВА 3: Кабели питания ПК
3.1 Кабели питания ПК

Сегодня на рынке представлены различные кабели питания. Эти силовые кабели были разработаны таким образом, что вы не ошибетесь, установив их, то есть каждый силовой кабель предназначен для определенного устройства.

Так что можно с уверенностью сказать, что вы знаете, когда подключаете определенный кабель питания не к тому устройству. Далее в этой главе мы поговорим о различных типах кабелей питания, а также об их использовании.

3.1.1 P1 (Главный разъем ПК / ATX)

Этот кабель питания был разработан для подачи питания на материнскую плату, и механизм этого источника питания осуществляется через входящий 20-контактный или 24-контактный кабель питания. 24-контактный кабель питания хорошо работает с 20-контактной материнской платой, поскольку 24-контактный кабель питания можно разделить на 20- и 4-контактный.

3.1.2 P4 (разъем EPS)

Со временем производители обнаружили, что контакты материнской платы недостаточно натянуты для обеспечения достаточной мощности, необходимой процессору, то есть центральному процессору. С увеличением мощности разогнанного процессора до 200 Вт возникла необходимость в разработке устройства, которое будет подавать питание непосредственно на центральный процессор. Теперь у нас есть разъем P4 или EPS для обеспечения достаточного питания центрального процессора.

Материнские платы с более дешевыми конусами с 4-контактным разъемом, а более дорогие — с 8-контактными разъемами. Так как дорогостоящие материнские платы разгоняются, функция дополнительных четырех контактов состоит в том, чтобы подавать достаточное количество энергии на центральный процессор при разгоне. Материнские платы, которые используются для обычных пользователей, не требуют этих дополнительных контактов.

Большинство блоков питания (БП) поставляется с двумя кабелями; 4-контактный и 8-контактный кабель. Вам не нужно использовать оба кабеля одновременно, но вы всегда можете разделить свой 8-контактный кабель на два 4-контактных, чтобы сделать кабель совместимым с менее дорогими материнскими платами.

3.1.3 Разъем PCI-E (6-контактный, 6 + 2-контактный)

Через интерфейс PCI-E материнской платы обычная материнская плата может обеспечить до 75 Вт. Однако этой мощности недостаточно для быстрой выделенной видеокарты. Таким образом, производителям необходимо было разработать устройство, обеспечивающее адекватный контроль.

Вот тут-то и пригодится разъем PCI-E. 6-контактный разъем PCI-E обеспечивает дополнительную мощность 75 Вт на кабель.То есть, если у вас есть видеокарта с 6-контактным разъемом, разъем может потреблять максимальную мощность 150 Вт, то есть 75 Вт от интерфейса PCI-E материнской платы и дополнительные 75 Вт от кабеля PCI-E.

Более дорогие видеокарты требуют использования 6 + 2-контактного разъема PCI-E, чтобы обеспечить мощность до 150 Вт на кабель с 8-контактными разъемами. Типичная видеокарта с 6 + 2-контактным разъемом PCI-E может потреблять максимум 225 Вт, то есть 75 Вт от интерфейса PCI-E материнской платы и 150 Вт от разъема PCI-E.

3.1.4 Molex (4-контактный периферийный разъем) Разъемы Molex

могут подавать напряжение 5 В (красный) или 12 В (желтый) на аппаратные устройства, и они не новы на рынке. Когда впервые был представлен разъем Molex, он использовался для подключения проигрывателей компакт-дисков и жестких дисков. Неудивительно, что с Molex использовались видеокарты, такие как GeForce 7800 GS.

Поскольку потребляемая мощность разъема Molex ограничена, он почти исчез и теперь заменяется кабелями SATA и PCI-E.Разъем Molex теперь используется для питания корпусных вентиляторов. Как и все кабели питания, разъем Molex не может быть установлен неправильно. Однако вы можете столкнуться с трудностями при их отсоединении.

3.1.5 Кабель питания SATA

Кабель питания SATA — это большой человек, который сделал кабель питания Molex устаревшим. И теперь это источник питания для жестких дисков SSD и DVD-плееров. L-образная форма кабеля питания SATA обеспечивает безопасное подключение к периферийному устройству.

3.2 Кабели питания компьютера
3.2.1 4-контактные кабели периферийного питания

Раньше четырехконтактный кабель питания для периферийных устройств использовался для жестких дисков и гибких дисков. Однако в последнее время кабель питания теперь используется для нескольких вещей, таких как дополнительные вентиляторы, освещение корпуса, дополнительное питание материнской платы и дополнительное питание видеокарты.

Хотя четырехконтактный кабель питания для периферийных устройств такой же старый, как и Hill, он все еще используется.Четырехконтактный внешний силовой кабель имеет такую ​​форму, что его можно устанавливать только одним способом. То есть его нельзя вставить неправильно.

3.2.2 Кабели питания дисковода гибких дисков

Четырехконтактный дисковод для гибких дисков был представлен, когда начали появляться компьютеры, в том числе 3,5-дюймовые дисководы для гибких дисков. Этот кабель питания часто служит вспомогательным кабелем питания для видеокарт AGP, которым требуется больше энергии, чем может обеспечить слот материнской платы.

Кабель питания дисковода гибких дисков имеет такую ​​форму, что его можно устанавливать только одним способом.То есть его нельзя вставить неправильно. Кроме того, кабели питания дисковода для гибких дисков сделаны с проводом 20 AWG и небольшими разъемами. Следовательно, они ограничены слаботочным использованием.

3.2.3 Кабели питания SATA Кабель питания SATA

был представлен для обновления интерфейса ATA до более продвинутого дизайна. Кабель питания SATA включает кабель питания и кабель для передачи данных.

Кабель SATA сделан таким образом, что подходит только в одном направлении, то есть его нельзя вставить неправильно.При полной реализации кабель питания SATA добавляет поддержку 3,3 В.

3.2.4 4-контактный ATX кабель питания +12 В

Старые компьютеры большую часть нагрузки используют 3,3 и 5 вольт. Со временем компьютеры получали большую часть своей нагрузки от 12 вольт. До появления этого кабеля питания к материнской плате подводилась только одна линия 12 В.

Благодаря кабелю были добавлены еще две 12-вольтовые линии, чтобы можно было перенести нагрузку на компьютер на 12 болтов.Питание, подаваемое по кабелю питания, питает ЦП, а также используется для управления другими вещами.

ГЛАВА 4: Расширение знаний
4.1 Кабель питания Xbox one

Блок питания Xbox one поставляется с кабелями питания постоянного и переменного тока. В блоке питания Xbox one используется проводной шнур питания постоянного тока, который подключается непосредственно к Xbox. Длина шнура питания постоянного тока составляет примерно 3 фута 6 дюймов, что эквивалентно 1,1 метру.

Центральный разъем питания плотно прикреплен к концу шнура питания постоянного тока.Между тем, разъем предназначен в первую очередь для розеток на Xbox One S и оригинальном Xbox One.

4.1.1 Кабели питания переменного тока Xbox one

Кабель питания переменного тока подключается к стенной розетке с помощью съемного кабеля питания переменного тока. Длина шнура питания переменного тока составляет примерно 5 футов 9 дюймов, что эквивалентно 1,2 метру.

Убедитесь, что вы используете правильный шнур питания, предназначенный для вашего блока питания, в противном случае вы можете повредить блок питания и Xbox.Кроме того, тип вилки, подключаемой к электрической розетке, зависит от того, где (страна и регион) был приобретен Xbox.

Комплект шнура питания и кабелей для настенного монтажа 4,2

Кабель питания и комплект кабелей для встраивания в стену — безусловно, самая простая и энергоэффективная система для прокладки телевизионных кабелей за стеной. Комплект кабелей позволяет дополнительно снимать кабели без необходимости снимать заглушки или коробки со встроенной трубкой для подачи кабеля.

Выходная мощность, по-видимому, прикреплена к пластиковой трубке, которая проходит за стеной через два просверленных отверстия.В этих пластиковых трубках находятся шнуры телевизора, а в верхней розетке есть вилка, через которую вы подключаете телевизор.

Трубка продевается в два отверстия в стене, которые вы предпочитаете (одно в нижней части стены, а другое в задней части телевизора). В комплект входит шнур питания, который вы подключаете к существующему настенному электрическому разъему, расположенному низко на стене.

Как только вы установите кронштейн для телевизора, вам необходимо выяснить, где находятся эти отверстия, так что одно спрятано в задней части телевизора, а другое ближе к уровню земли и существующей розетке, где комплекты и шнуры источник питания от стены будет крепиться в.Эти отверстия были просверлены с помощью круглого сверла.

Принимая во внимание направление набора, протолкните шнур и трубку через верхнее отверстие. Это очень легко сделать. Вы заметили белый шнур вдоль черной трубки?

Это шнур питания в комплекте.

Вы не знаете, как подать питание на телевизор? В верхней части комплекта шнур питания идет с розеткой. Все, что вам нужно сделать, это подключить телевизор сзади. Следующее действие — подключить питание к существующей розетке в нижней части.

По мере продвижения вам понадобится помощь члена семьи, который поможет схватить и вытащить шнур, как только он достигнет просверленного отверстия рядом с уровнем земли в стене.

Используйте винты из набора, чтобы удерживать розетку позади телевизора, когда она прикреплена к стене; ваш телевизор должен быть включен в эту розетку, а остальные шнуры проходят через трубку.

Обязательно расположите нижние отверстия рядом с существующим выпускным отверстием, как только решите, где просверлить отверстия в стенах.Подключите вилки к розетке после того, как вы закончите тянуть, вытащите шнуры и трубку из нижнего отверстия. Если у вас более двух вилок, подключите удлинитель на несколько розеток. Довольно легко.

ПРИМЕЧАНИЕ:

Сложная часть — выбрать точную точку для размещения отверстий в стене. Чтобы ваши шнуры были достаточно длинными, чтобы проходить через стену в телевизор, подумайте о покупке более длинного кабеля HDMI.

Кабели питания переменного тока 4,3

Силовой кабель переменного тока, сокращенная форма силового кабеля, представляет собой набор соединенных заводских изолированных токопроводящих частей, защищенных гибкой металлической броней, также известной как оболочка.Металлическая оболочка может быть изготовлена ​​из стали или алюминия. Силовой кабель переменного тока с алюминиевой оболочкой следует использовать только в цепях переменного тока.

Гибкая металлическая оболочка армированного силового кабеля обеспечивает механическую защиту проводов электрических частей, а также делает кабель гибким. Армированный силовой кабель
упрощает строительство и реконструкцию, поскольку обеспечивает быстрый способ подключения.

4,4 Кабели питания Xbox 360

Блок питания или Xbox 360 поставляется с кабелем питания переменного тока (AC), который подключается к настенной розетке, и проводным кабелем питания постоянного тока (DC), который подключается к консоли.

4.4.1 Кабели питания постоянного тока Xbox 360

Шнур питания постоянного тока постоянно прикреплен к блоку питания и подключен к консоли Xbox 360. На этом шнуре питания иногда есть две серые кнопки, которые необходимо нажать, чтобы разъем можно было отсоединить от корпуса консоли Xbox 360.

Длина шнура постоянного тока составляет 1,1 метра, то есть около 3 футов 6 дюймов в длину.

Центральный разъем питания постоянно прикреплен к концу шнура питания постоянного тока. Этот центральный разъем питания специально подключен к розетке консоли Xbox 360.

Разъем на конце вашего блока питания разработан таким образом, чтобы он плотно вставлялся в консоль Xbox 360, через которую блок питания совместим. Убедитесь, что блок питания подходит для вашей консоли, даже если шнур питания не подходит к консоли Xbox 360.

4.4.2 Кабели питания переменного тока Xbox 360

Шнур питания переменного тока имеет длину 1,8 метра, примерно 5 футов 9 дюймов в длину и может быть отсоединен от блока питания.

Край шнура питания, который подключается к блоку питания, обычно имеет два или три отверстия.Общее количество отверстий соответствует количеству зубцов на блоке питания.

Двухконтактный блок питания должен использоваться вместе со шнуром, который соединяется с помощью двух отверстий, а трехконтактный блок питания со шнуром, который соединяется с использованием трех отверстий. Использование кабеля питания, отличного от кабеля, предназначенного для вашего блока питания, может привести к повреждению блока питания или консоли Xbox 360.

Вилку, которая подключается к вашей электрической розетке от шнура питания, можно найти в разных вариантах. Тип вилки зависит от того, где (страна или регион) вы ее приобрели.Ознакомьтесь с таблицей ниже, чтобы узнать больше о различных типах вилок.

4,5 кабель для портера с электроинструмент

Porter, кабельный электроинструмент, — американская компания, специализирующаяся на производстве электроинструментов. Фаворит производителей электроинструментов. Электроинструмент Porter Cable, известный новаторскими портативными ленточнопильными станками, портативными ленточно-шлифовальными станками и дисковыми пилами со спиральным приводом, является дочерней компанией Stanley Black & Decker.

4.6 Кабель Power over Ethernet
(ссылка: https: //en.wikipedia.org/wiki/Power_over_Ethernet)

Power over Ethernet или PoE описывает любую из различных стандартных или специализированных систем, которые передают электроэнергию вместе с данными по кабелю Ethernet на витой паре. Это позволяет одному кабелю обеспечить как подключение для передачи данных, так и электропитание к гаджетам, а именно; IP-камеры, точки беспроводного доступа и телефоны VoIP.

Существуют различные распространенные методы передачи мощности по кабелю Ethernet.Еще в 2003 году два из этих методов были стандартизированы IEEE 802.3 — Альтернатива A и Альтернатива B.

Альтернатива B: разделение данных и силовых проводов, это упрощает поиск и устранение неисправностей. В альтернативе B также полностью используются все четыре витые пары в типичном кабеле категории 5. Положительное напряжение проходит по контактам 4 и 5, а отрицательное напряжение — по контактам 7 и 8.

Что касается варианта A, он передает питание по тем же проводам, что и данные для вариантов Ethernet 10 и 100 Мбит / с.Точно так же, как техника фантомного питания, обычно используемая для подключения конденсаторных микрофонов.

Проводники данных передают мощность, передавая одинаковое напряжение на каждую пару. Поскольку Ethernet на витой паре использует дифференциальную сигнализацию, передача данных не прерывается.
Синфазное напряжение извлекается напрямую с помощью центрального отвода стандартного импульсного трансформатора Ethernet. Все четыре пары используются для передачи данных, чтобы реализовать более быстрый Gigabit Ethernet, поэтому оба варианта A и B отправляют питание по проводам и пары данных.
Помимо уже существующей стандартизации практики передачи резервной пары (Альтернатива B) и пары синфазных данных (Альтернатива A), стандарты IEEE power over Ethernet позволяют передавать сигналы между питаемым устройством и источником питания. оборудование. Переданные сигналы позволяют источнику питания обнаруживать соответствующее устройство, тем самым уступая место причине и устройству для определения количества доступной или требуемой мощности.

Вот несколько примеров устройств, питающихся от PoE:
  • IP-камер, таких как камеры панорамирования-наклона-масштабирования
  • Телефоны с протоколом передачи голоса по Интернету
  • Точки беспроводного доступа
  • Телевизионные декодеры с протоколом Интернет
  • Расширители Inline Ethernet
  • Сетевые маршрутизаторы
  • Сетевые мини-коммутаторы, установленные в удаленных помещениях для обеспечения резервирования небольших портов от отсоединения кабелей.
  • Системы громкой связи, пейджинга, внутренней связи и усилители динамиков в коридоре.
  • Наружные радиостанции, установленные на крышах со встроенными антеннами, беспроводное оборудование на базе 4G / LTE, 802.11 или 802.16 в помещении клиента, используемое поставщиками услуг беспроводного Интернета.
  • Киоски удаленных точек продаж
  • Настенные часы с установленным временем по стандарту Network Time Protocol.
  • Радиоприемники миллиметрового диапазона, микроволновая печь «точка-точка» для использования вне помещений, а также некоторая оптика для свободного пространства с эксклюзивным питанием по сети Ethernet.
  • Компоненты контроля доступа, такие как карты доступа, домофоны и вход без ключа.
  • Компоненты промышленной системы управления, такие как счетчики, датчики и контроллеры.
  • Светодиодные светильники и интеллектуальные контроллеры освещения.
  • Театральные и сценические устройства, такие как распределительные коробки и сетевой аудиоразъем.

ГЛАВА 5: Где купить силовые кабели
5.1 Советы, которые следует учитывать при покупке силовых кабелей

Хотя вы, возможно, хорошо знакомы с силовыми кабелями, в силовых кабелях есть некоторые вещи, которые вам кажутся странными, и есть несколько советов, которые следует учитывать при покупке силовых кабелей.

Вот несколько советов, которые необходимо знать о кабелях питания. Эти советы помогут вам в следующий раз, когда вы захотите купить силовые кабели.

Вопреки распространенному мнению, алюминий является лучшим проводником, чем медь.

Многие люди считают, что медь лучше проводит электричество. То есть многие люди думают, что медь всегда может передавать энергию лучше, чем алюминий. Это не совсем так.

Когда дело доходит до проводимости между медью и алюминием, в игру вступают несколько факторов.Передача электроэнергии в кабельных проводах зависит не только от степени сопротивления металла потоку электричества, но и от уникального сочетания типа используемого изоляционного материала и размера кабеля. Таким образом, если вам необходимо использовать сверхвысокое напряжение на большом расстоянии, экономично использовать алюминиевые силовые кабели, а не медные.

Текущая пропускная способность силовых кабелей нестабильна, так как на нее влияют различные факторы.

Вы, наверное, слышали, что люди говорят о возможности того, что их текущая емкость кабеля не будет колебаться.Это не совсем точно; Фактически, это распространенное заблуждение, которое люди имеют о силовых кабелях. Правда о силовых кабелях заключается в том, что текущая пропускная способность силового кабеля нестабильна, она меняется каждый раз в течение срока службы проводов.

Изменения в текущей функции силовых кабелей обусловлены такими факторами, как температура воздуха, стабильная температура земли, способ прокладки кабеля и глубина прокладки кабеля.

Вопреки распространенному мнению, новые силовые кабели недолговечны.

Существует множество причин, по которым новые силовые кабели не служат так долго, как вы от них ожидаете. Первая причина — производитель; Есть разные типы силовых кабелей, и есть несколько производителей силовых кабелей. Таким образом, маловероятно, что новый силовой кабель прослужит столько, сколько прослужил старый, поскольку производитель старого силового кабеля отличается от нового.

Как упоминалось ранее, существует несколько типов силовых кабелей, и каждый отдельный тип определяется в зависимости от его долговечности, емкости, отраслевых характеристик и использования.Кроме того, долговечность высокого кабеля существенно зависит от стиля установки. Плохо проложенный шнур питания может не прослужить долго.

Оболочка кабеля не всегда предназначена для защиты кабеля от возможных физических воздействий

Хотя силовой кабель скреплен оболочкой, оболочка не предназначена для защиты корпуса от любых форм физического воздействия. Напротив, если силовой кабель подвергается любой форме физического воздействия, есть вероятность, что повреждение, вызванное физическим воздействием, будет усилено оболочкой.

Почему? Оболочка кабеля, которая удерживает комплект токопроводящих частей в кабеле, состоит из стальной проволоки или стальной ленты. Материалы предназначены для того, чтобы силовой кабель можно было растягивать, а не для защиты кабеля от физического воздействия.

Оболочка кабеля не всегда предназначена для защиты силового кабеля s

Обычно люди считают, что оболочка кабеля действует как экран, защищающий кабель от влаги, то есть кабель можно свободно использовать во влажных помещениях.Позвольте мне еще раз подчеркнуть, что оболочка не предназначена для использования во влажных помещениях; хотя оболочка предназначена для защиты кабеля. Однако воздействие воды на силовые кабели не только разрушает оболочку, но и со временем обнажает кабели.

Самое важное, о чем вы должны помнить, — это безопасность. Помните, что неправильная установка кабеля питания может привести к несчастному случаю. Следовательно, убедитесь, что вы покупаете правильный кабель питания для правильного устройства.

5.2 Хотите купить новый силовой кабель?

В следующий раз, когда вы захотите купить новый кабель питания, не ходите в магазины Best Buy, Walmart или другие торговые точки. Цены на силовые кабели, продаваемые в физических розетках, почти завышены, поэтому рассмотрите возможность покупки у нас. Мы принимаем и настраиваем кабели в соответствии с вашими требованиями! Покупка силовых кабелей у нас дает вам возможность ближе познакомиться с нашими отзывами пользователей и техническими характеристиками.

Более пристальный взгляд на отзывы пользователей и спецификации поможет вам держаться подальше от некачественных силовых кабелей.Мы здесь, чтобы предоставить вам надежные и качественные силовые кабели, поговорите с нами сегодня!

Заключение

Спасибо, что прочитали эту книгу — Силовые кабели. Мы надеемся, что вы хорошо разбираетесь в силовых кабелях и различных типах силовых кабелей, а также в их использовании. Вы, как любитель гаджетов и устройств, всегда нуждаетесь в кабеле питания.

Вы покупали силовые кабели в физических розетках и обнаружили, что их срок службы не такой, как вам хотелось бы? Вам нужен прочный и долговечный кабель питания для ваших устройств? Не теряйте время, чтобы покупать у нас сегодня.

Еще раз спасибо.

Электрические провода и кабели — D&F Liquidators

Оглавление

  1. Общие сведения об электрическом проводе
  • Общие сведения об электрическом кабеле
  • Чаще всего термины провод и кабель используются для описания одного и того же, но на самом деле они совершенно разные. Провод — это отдельный электрический проводник, тогда как кабель — это группа проводов, обернутых оболочкой. Термин «кабель» первоначально относился к морской линии из нескольких веревок, используемых для якорения судов, а в электрическом контексте кабели (например, провода) используются для переноса электрических токов.

    В помещении или на улице правильная прокладка проводов и кабелей имеет первостепенное значение — обеспечение бесперебойной подачи электроэнергии, а также прохождение электрических проверок. Каждый провод и кабель необходимо прокладывать аккуратно, от блока предохранителей до розеток, приспособлений и приборов. Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила регулируют способ установки и типы проводов и кабелей для различных электрических применений.

    Общие сведения об электрическом проводе

    Источник изображения: joelynchelectrical.com

    Некоторые факторы, которые повлияют на ваш выбор электропроводки, включают цвет, информацию на этикетке и области применения. Информация, напечатанная на покрытии электрического провода, — это все, что вам нужно, чтобы выбрать правильный провод для вашего дома. Вот некоторая подробная информация о различных характеристиках электрического провода, которая поможет вам выбрать правильный состав:

    1. Размер провода

    Для каждого приложения требуется определенный размер провода для установки, и правильный размер для конкретного приложения определяется калибром провода.Калибровка проволоки производится по американской системе калибров. Обычные размеры проводов — 10, 12 и 14 — большее число означает меньший размер провода и влияет на мощность, которую он может передавать. Например, для шнура низковольтной лампы на 10 А потребуется провод 18 калибра, а для сервисных панелей или субпанелей на 100 А потребуется провод 2 калибра.

    2. Надписи на проводах

    Буквы THHN, THWN, THW и XHHN обозначают основные типы изоляции отдельных проводов. Эти буквы обозначают следующие требования NEC: .

    • T — Термопластическая изоляция
    • H — Термостойкость
    • HH — Высокая термостойкость (до 194 ° F)
    • Вт — подходит для влажных помещений
    • N — нейлоновое покрытие, устойчивое к повреждениям маслом или газом
    • X — синтетический негорючий полимер
    3. Типы электрических проводов

    В основном существует 5 типов проволоки: .

    • Триплексные провода: Триплексные провода обычно используются в однофазных отводных проводниках, между опорой питания и погодными головками.Они состоят из двух изолированных алюминиевых проводов, обернутых третьим оголенным проводом, который используется в качестве общей нейтрали. Нейтраль обычно меньшего калибра и заземлена как на электросчетчике, так и на трансформаторе.
    • Провода главного питателя: Провода главного питателя — это провода, которые соединяют служебную метеоголовку с домом. Они сделаны из многожильного или одножильного провода THHN, а установленный кабель на 25% превышает требуемую нагрузку.
    • Провода подачи панели: Кабели подачи панели, как правило, представляют собой провод THHN с черной изоляцией.Они используются для питания главной распределительной коробки и панелей автоматических выключателей. Так же, как и провода основного источника питания, кабели должны быть рассчитаны на 25% больше фактической нагрузки.
    • Провода в неметаллической оболочке: Провода в неметаллической оболочке, или Romex, используются в большинстве домов и имеют 2-3 проводника, каждый с пластиковой изоляцией, и неизолированный провод заземления. Отдельные провода покрыты еще одним слоем неметаллической оболочки. Поскольку он относительно дешевле и доступен в номиналах на 15, 20 и 20 ампер, этот тип предпочтительнее для внутренней проводки.
    • Однониточная проволока: Однониточная проволока также использует провод THHN, хотя существуют и другие варианты. Каждый провод является отдельным, и несколько проводов можно легко протянуть вместе через трубу. Однопроволочная проволока — самый популярный выбор для компоновок, в которых для прокладки проводов используются трубы.
    4. Цветовые коды

    Провода разного цвета служат для разных целей, например: .

    • Черный: Горячий провод, для выключателей или розеток.
    • Красный: Горячий провод, для ножек переключателя. Также для подключения провода между двумя проводными датчиками дыма.
    • Синий и желтый: Горячие провода, протянутые в кабелепроводе. Синий для использования с переключателем на 3-4 положения и желтый для ножек переключателя для управления вентилятором, освещением и т. Д.
    • Белый: Всегда нейтральный.
    • Зеленая и неизолированная медь: Только для заземления.
    5. Калибр проводов, амплитуда и мощность нагрузки

    Чтобы определить правильный провод, важно понимать, какую ток и мощность может выдерживать провод в зависимости от калибра.Калибр провода — это размер провода, допустимая нагрузка — это количество электричества, которое может протекать по проводу, а мощность — это нагрузка, которую может выдержать провод, что всегда указывается на приборах. .


    Типы проводов + использование. Видео от Neepawa GG

    Общие сведения об электрическом кабеле

    Определяющими факторами для электрического кабеля также являются различные типы, цвет и применение. Вот краткое описание кабелей, которые вам нужно знать, чтобы выбрать правильный кабель для вашего дома.

    1. Типы электрических кабелей

    Сегодня доступно более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелой промышленности. Вот некоторые из наиболее часто используемых:

    2. Код цвета кабеля

    Цветовая кодировка изоляции кабеля предназначена для определения активных, нулевых и заземляющих проводов. NEC не предписывает какой-либо цвет для фазных / активных проводников. В разных странах / регионах используется разная цветовая кодировка кабелей, поэтому важно знать, что применимо в вашем регионе. Однако активные проводники не могут быть зелено-желтыми, зелеными, желтыми, голубыми или черными..

    3. Размер кабеля

    Размер кабеля — это калибр отдельных жил внутри кабеля, например 14, 12, 10 и т. Д. — опять же, чем больше число, тем меньше размер. Количество жил соответствует сечению кабеля. Таким образом, 10/3 будет указывать на наличие 3-х проводов 10-го калибра внутри кабеля. Заземляющий провод, если он есть, не обозначается этим номером и обозначается буквой «G».

    Безопасность очень важна, и неправильная установка проводов и кабелей может привести к несчастным случаям.Прежде чем приступить к любому электрическому проекту, который включает в себя проводку и кабели, вам необходимо получить разрешение у местного строительного инспектора. После завершения работы проверьте установку на соответствие местным нормам и правилам.

    Свяжитесь с нами

    Если у вас есть какие-либо вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму.

    Свяжитесь с нами

    типов электрических кабелей | Sciencing

    Электрический кабель или силовой кабель используется для передачи электроэнергии.Электрические кабели обеспечивают соединение и позволяют работать электростанциям, проводным компьютерным сетям, телевизорам, телефонам и другим устройствам, работающим от электричества. Существует множество типов электрических кабелей, различающихся по конфигурации, размеру и характеристикам.

    Компоненты электрических кабелей

    Все электрические кабели состоят как минимум из двух токопроводящих жил и внешней защитной оболочки. Для кабелей средней и высокой мощности, несущих высокое напряжение, токопроводящие провода внутри внешней защитной оболочки могут быть индивидуально заключены в изолирующие оболочки.Электрические проводники обычно делают из меди. Синтетические полимеры составляют внешнюю оболочку и защитный, изолирующий материал.

    Коаксиальный кабель

    Коаксиальный электрический кабель имеет медную жилу, окруженную диэлектрическим изолятором. Тканый экран из меди окружает изолирующий слой, который, наконец, наматывается наружной пластиковой оболочкой. Коаксиальные кабели различаются по размеру, характеристикам, гибкости, мощности и стоимости. Они используются для подключения домашнего аудио и видео оборудования, телевизионных сетей и компонентов локальной вычислительной сети.Жесткий кабель, излучающий кабель, RG / 6, двухосный, двухосный и полужесткий — это типы коаксиальных кабелей.

    Ленточный кабель

    Ленточный электрический кабель (также называемый многопроволочным плоским электрическим кабелем или плоскими сдвоенными кабелями) состоит из нескольких изолированных проводов, идущих параллельно друг другу. Эти параллельные провода позволяют одновременно передавать несколько сигналов данных. Согласно «Основы оптической связи», типичный ленточный кабель состоит из 4–12 проводов. Обычно он используется для соединения сетевых устройств.Ленточные кабели также соединяют материнскую плату с другими компонентами центрального процессора (центрального процессора) в компьютерах.

    Кабель витой пары

    Электрический кабель витой пары состоит из пар изолированных медных проводов (с цветовой кодировкой), скрученных друг с другом. Диаметр каждого провода колеблется от 0,4 до 0,8 мм, а количество пар варьируется в разных типах кабелей витой пары. Чем больше количество пар, тем выше сопротивление кабеля внешним шумам и перекрестным помехам.Кабели витой пары просты в установке, гибки и недороги. Они используются для прокладки телефонных кабелей и локальных сетей.

    Экранированный кабель

    Экранированный электрический кабель состоит из одного или нескольких изолированных проводов, которые все вместе покрыты алюминиевой майларовой фольгой или плетеной оплеткой.

    Навигация по записям

    Виды силовых кабелей, характеристики и для чего они нужны

    Электрические кабели представляют собой проводники, по которым направляется электрический ток к конечным потребителям от центральной электросети населённого пункта. Большая часть кабельной продукции рассчитана на 10-35 кВ. Но существуют модели силовых кабелей, способных выдерживать до 330 кВ. При помощи упомянутых проводников к централизованной сети можно подключать не только стационарные объекты, но и мобильные, передвижные установки.

    Силовые кабели отличаются своей конструкцией. Выбор конкретного проводника основывается на технических предпосылках. К примеру, в одной ситуации необходимо провести кабельную линию исключительно по воздуху. В другой ситуации допустима прокладка под землёй. На сайте https://unikabel.ru/ представлен широкий ассортимент силовых кабелей. Доставка осуществляется на следующий день после оплаты заказанной продукции.

    Структурные особенности силовых кабелей

    Каждый силовой кабель обладает следующими аспектами конструктива:

    • токопроводящие жилы;
    • изоляционный слой для каждой отдельной жилы;
    • общая оболочка;
    • защитный наружный покров.

    Общая оболочка также называется поясной изоляцией, так как она опоясывает кабель. Отличается и форма жил, применяемых в кабельной продукции. Она не всегда остаётся круглой.

    Другие формы сечения токопроводящих жил: сектор, треугольник, квадрат.

    В дополнение к вышеупомянутой структуре кабеля производитель может использовать экран. Экранирующий слой необходим в большей степени для защиты токопроводящих жил от электрических и магнитных помех. Однако, экран также усиливает механическую прочность.

    Распространённые марки силовых кабелей

    На практике активно используются следующие виды кабельной продукции: NYM, АВВГ, ВВГ. Конструктив кабелей АВВГ и ВВГ схож. Разница заключена лишь в материале токоведущих жил. Кабель, в маркировке которого присутствует литера «А», обладает алюминиевыми жилами.

    В ВВГ – жилы медные. Также весьма распространённым силовым кабелем является ВВГнг. Его отличительной особенностью остаётся негорючая изоляция. Обратим внимание, что от повышенной температуры изоляционный покров неизменно разрушится. Но он не поддерживает открытого горения.

    NYM – это прямой аналог ВВГ. Этот кабель заполняется мелованной резиной. Преимущество материала – ещё большее сопротивление огню.

    Смотрите также:

    В видео приведены сечения и виды силовых кабелей:


    Основы коаксиальных кабелей, используемых в электронных и компьютерных системах ~ Изучение электротехники

    Следующие характеристики / свойства помогают определить применение коаксиального кабеля в электронных и компьютерных системах:

    1. Характеристическое сопротивление

    2. Коэффициент стоячей волны по напряжению (КСВН)

    3. Скорость распространения

    4. Номинальное напряжение

    5. Рабочая температура

    Волновое сопротивление

    Характеристический импеданс коаксиального кабеля зависит от его геометрии и материалов.Характеристическое сопротивление не зависит от длины и обычно составляет от 35 до 185 Ом. Наиболее распространенные значения – 50, 75 и 93 Ом. Характеристический импеданс кабеля не такой же, как импеданс проводов в кабеле, который зависит от длины.

    Наиболее эффективная передача энергии от источника к нагрузке происходит, когда все части системы имеют одинаковое характеристическое сопротивление. Чтобы иметь лучшие характеристики с коаксиальным кабелем, необходимо согласование импеданса, особенно важное на более высоких частотах, где последствия рассогласования более серьезны.

    Постоянное напряжение – коэффициент волны (КСВН)

    Коэффициент стоячей волны по напряжению (КСВН) является мерой стоячих волн, возникающих в результате отражений. Он выражает однородность или качество характеристического импеданса кабеля. Однородность также измеряется как структурные возвратные потери (SRL).

    Скорость распространения

    Скорость распространения – это скорость, с которой электромагнитная энергия распространяется по кабелю. В открытом космосе или в воздухе электромагнитная энергия движется со скоростью света, составляющей 186 000 миль в секунду.Однако в других материалах энергия распространяется медленнее, в зависимости от диэлектрической проницаемости материала. Скорость распространения выражается в процентах от скорости света. Например, скорость 65 процентов означает, что энергия движется со скоростью 120 900 миль в секунду – или на 35 процентов медленнее, чем в свободном пространстве. Диэлектрик (изоляция), разделяющий два проводника, определяет скорость распространения. Хотя электромагнитная энергия распространяется в диэлектрике, ток, связанный с энергией, проходит в основном снаружи центрального проводника и внутри внешнего проводника (экрана).

    Два проводника связывают энергию внутри кабеля. Следовательно, качество диэлектрика важно для эффективной и быстрой передачи энергии. Скорость важна для инженеров, которым необходимо знать время прохождения сигналов для цифровой передачи.

    Номинальное напряжение

    Это максимальное напряжение, на которое рассчитан кабель.

    Диапазон рабочих температур

    Это минимальная и максимальная температура, при которой может работать кабель.

    Типы коаксиальных кабелей

    Существует много типов коаксиальных кабелей, но обычно используются четыре типа, а именно:

    1. Гибкий коаксиальный кабель

    2. Полужесткий коаксиальный кабель

    3. Трехосный

    4. Двойной коаксиальный кабель

    Также существует твинаксиальный (твинаксиальный) кабель, используемый для высокоскоростной мультиплексной передачи в сбалансированном режиме в больших компьютерных системах.

    Гибкий коаксиальный кабель

    Самый распространенный тип гибкого коаксиального кабеля имеет внешний провод (экран) в оплетке из очень тонких проводов.Хотя оплетка делает кабель гибким, она не обеспечивает полного экранирования – энергия (радиочастотные сигналы) может просачиваться через экран через мельчайшие промежутки в оплетке. Чтобы избежать этого, многие кабели имеют несколько слоев внешнего проводника. Кроме того, иногда в качестве дополнения к оплетке используют тонкую фольгу, чтобы обеспечить лучшее покрытие и большую эффективность экранирования. Чем больше покрытие, тем лучше щит

    Полужесткий коаксиальный кабель

    Полужесткий коаксиальный кабель имеет прочный металлический трубчатый внешний проводник, похожий на трубу.Такая конструкция дает кабелю очень равномерное характеристическое сопротивление (низкий КСВН) и отличное экранирование, но за счет гибкости.

    Триаксиальный кабель (Triax)

    Этот коаксиальный кабель имеет два внешних проводника (экрана), разделенных слоем диэлектрика. Один внешний проводник (экран) служит сигнальным заземлением, а другой – заземлением, обеспечивая лучшую помехозащищенность и экранирование. Одно предостережение: не путайте гибкий кабель с многослойным внешним экраном с триаксиальным кабелем.

    Двойной коаксиальный кабель

    Этот кабель содержит два отдельных коаксиальных кабеля, окруженных общей внешней оболочкой.

    Ниже показаны четыре основных типа обычно используемых коаксиальных кабелей

    .

    AudioQuest® NRG Y2 “I” Однополюсный 2-полюсный силовой кабель (1 фут) -NRGY2US12I

    • Длиннозернистая медь (LGC) с посеребренными дренажными проводами
    • Тихий фон и минимальное неправильное поведение активной цепи из-за направления -Контролируемые проводники и экраны
    • НУЛЕВОЙ (Нет) характеристический импеданс (передача несжатого тока)
    Задача

    Независимо от того, насколько идеален источник питания переменного тока, в любом кабеле переменного тока добавляются искажения.Даже самые сложные фильтры и источники питания не могут устранить это переходное интермодуляционное искажение (TIM), поскольку наведенный радиочастотный шум модулирует низкоуровневый аудио / видеосигнал.

    The Solution
    В кабелях

    NRG-Y2 используются жилы из длиннозернистой меди с контролируемым направлением (LGC) в полутвердом концентрическом расположении жил, при котором жилы уложены более плотно и никогда не меняют своего положения в жгуте. Такая конструкция значительно снижает искажение взаимодействия прядей.Более чистая и менее сложная зернистая структура меди LGC дополнительно снижает искажения.

    Кроме того, посеребренные экранирующие проводники NRG-Y2 с управляемым направлением эффективно отводят радиочастотные помехи от линии и нейтрального экрана на землю через третий контакт заземления. Конечный результат – мощный, динамичный и захватывающий!

    • Полутвердые концентрические насадочные длиннозернистые медные проводники (LGC)

    В обычном многожильном кабеле искажения, вызванные взаимодействием электрических и магнитных жил, усугубляются при изменении положения каждой жилы в жгуте.В полутвердом концентрическом уплотненном кабеле AQ жилы в жгуте сохраняют фиксированное соотношение, что значительно снижает искажения. Длиннозернистая медь (LGC) обеспечивает более плавный и чистый звук, чем кабели, в которых используется обычная медь OFHC (бескислородная высокая проводимость). LGC имеет меньше оксидов в проводящем материале, меньше примесей, меньше границ зерен и значительно лучшие характеристики.

    Посеребренные дренажные провода

    Посеребренные экранирующие проводники с регулируемым направлением эффективно отводят радиочастотные помехи от линии и нейтральных экранов к земле через третий контакт заземления.Конечный результат – мощный, динамичный и захватывающий.

    Нулевой характеристический импеданс

    Хотя многие силовые кабели переменного тока имеют низкое сопротивление постоянному току, чтобы удовлетворить потребность в большом токе, характеристическое сопротивление кабеля также имеет решающее значение для оптимальной производительности. В отличие от большинства кабелей переменного тока, которые сужают или сжимают переходные процессы, спровоцированные звуком, кабели переменного тока AudioQuest сочетают в себе низкое сопротивление постоянному току и нулевой (нулевой) характеристический импеданс, чтобы по запросу передавать несжатые переходные процессы.

    Портативный кабель для горных работ и питания типа G-Gc и W

    Cole Wire имеет в наличии и поставляет полную линейку портативных силовых и горных кабелей. Тип W (без заземления), Тип G, Тип G-GC и Тип SHD-GC , а также DLO (Кабель для тепловоза) и Тип SC (Сценический кабель) можно легко приобрести на нашем сайте. со склада или прямо с завода.

    Переносные силовые и горные кабели

    очень долговечны, чтобы выдерживать суровые условия окружающей среды, воздействие масел, кислот, щелочей, тепла, влаги и большинства химикатов.Эти кабели скручены, что увеличивает срок службы при изгибе, а оболочки обладают отличной ударопрочностью.

    Кабель типа W предназначен для работы в тяжелых условиях в качестве кабеля питания для мобильного и переносного электрического оборудования, горнодобывающего оборудования и магнитного крана.

    Кабель Тип G и Тип G-GC имеет характеристики, аналогичные характеристикам Тип W , но включает заземление и наземные проверки и обычно используется в тяжелых условиях эксплуатации в качестве кабеля питания для мобильного и переносного электрического оборудования, такого как челночные вагоны, угольные резаки, буры и лопаты там, где требуется заземление.

    Кабель

    Тип SHD-GC имеет многие характеристики, аналогичные характеристикам Тип W и Тип G и Тип G-GC , но, хотя они рассчитаны на 2 кВ, SHD-GC также может быть 5 кВ, 8 кВ и 15 кВ. в зависимости от требований приложений. SHD-GC также отличается от типа W и типа G и типа G-GC тем, что он имеет экран из оплетки. Этот кабель используется для аварийного или временного питания в самых тяжелых рабочих условиях, требующих переносных экранированных кабелей.

    Кабель DLO или Кабель для тепловоза , отличается сверхгибкой скручиванием, отличной огнестойкостью и стойкостью к истиранию и устойчив к маслам, жирам и бензину. Модель DLO с номинальным напряжением 2 кВ используется в дизельных электровозах, установках для бурения нефтяных и газовых скважин, горном и землеройном оборудовании, на судостроительных верфях и судах, а также в качестве выводов двигателей для тяжелых условий эксплуатации.

    Кабель типа SC или Stage Cable , очень гибкий, устойчивый к истиранию и выдерживает воздействие масел, озона и растворителей.Тип SC обычно используется для переносных систем освещения, театров, телевидения, ночных клубов, прожекторов, фургонов мобильной связи, концертных площадок и карнавалов.

    (PDF) Характеристики каналов ПЛК над высоковольтными силовыми кабелями и смешанными кабельно-воздушными линиями высокого напряжения

    Характеристическое сопротивление подземного кабеля Z0 может быть оценено

    путем применения общеизвестной формулы для расчета

    характеристического импеданса коаксиальный кабель:

    

    C

    0003

    0

    

    где DS – внутренний диаметр оболочки; DC – диаметр жилы

    ; εr – диэлектрическая проницаемость внутренней изоляции.

    В таблице 1 представлены результаты расчета характеристического импеданса

    для типовых кабелей из сшитого полиэтилена 35, 110,

    ,

    и 220 кВ (S – номинальная площадь поперечного сечения; D – диаметр кабеля

    , T – толщина внутренней изоляции. ). Следует отметить, что параметры кабелей

    разных производителей могут отличаться от данных, приведенных в таблице, что приводит к изменению параметров кабелей HF

    .

    ТАБЛИЦА I. ПРИМЕР ХАРАКТЕРИСТИКА ИМПЕДАНСА КАБЕЛЯ из сшитого полиэтилена

    Напряжение питающей сети, кВ

    Параметр 35 110 220

    S, мм2 50 300 1200 185 400 2000 400 1000 2500

    Постоянный ток, мм 8.0 19,5 39,1 15,4 22,6 50,5 22,6 35,7 56,5

    D, мм 38,2 516 74,6 64,0 70,0 104,6 92,3 106,1 126,2

    T, мм 9,0 9,0 9,0 16,0 15,0 15,0 24,0 22,0 22,0

    DS, мм 26,0 375 57,1 47,4 52,6 80,5 70,6 79,7 100,5

    εr 2,4 2,5 2,5

    Z0, Ом 45,6 25,3 14,6 42,6 32,0 17,7 43,2 30,4 21,8

    III. МОДАЛЬНЫЕ ПАРАМЕТРЫ ВЫСОКОВОЛЬТНЫХ КАБЕЛЕЙ

    Точные методы расчета ВЧ характеристик высоковольтных линий

    , основанные на теории мультиполей, теории матрицы

    и модальном анализе [10,12].WinTrakt – это программный инструмент

    , который широко используется в российских электросетевых компаниях

    и разработчиках оборудования PLC для расчета параметров каналов PLC

    [13]. WinTrakt основан на теоретических основах

    , представленных в [10,11]. Следует отметить, что программное обеспечение

    доступно на русском и английском языках, а

    используется для проектирования каналов ПЛК в американских и европейских компаниях

    и др., GE, ABB, Siemens AG.Программное обеспечение

    обеспечивает точный расчет затухания в линии, полного сопротивления линии, потерь

    , групповой временной задержки и определение модальных параметров воздушных линий

    и подземных кабелей. WinTrakt

    был использован для разработки настоящего исследования в расчетах

    затухания в линии.

    ВЧ параметры подземных силовых кабелей высокого напряжения (трех-

    фазная одножильная система) зависят от следующих факторов:

     механическая конструкция кабеля;

     электрические параметры кабельных компонентов;

     заземление оболочки кабелей;

     перестановки оболочек кабелей;

     расположение кабелей (расположение трилистника, расположение плоских

    , расстояние между кабелями).

    Относительно просто описать распространение ВЧ сигнала

    в трехфазной кабельной линии с оболочкой без транспозиций

    и с заземлением на обоих концах линии. В этом случае в линии распространяются три режима

    (по одному для каждого кабеля, фазы), которые могут быть

    , называемыми коаксиальным режимом или режимом внутреннего кабеля. Все эти

    мод имеют одинаковые коэффициенты распространения

    (коэффициент затухания и фазовая скорость), которые составляют

    , определяемые механической конструкцией кабеля, и

    электрических параметров только компонентов кабеля и

    независимо от расположения кабелей (аналогично к радио

    частотные коаксиальные кабели).Коэффициент затухания в этом случае

    примерно пропорционален квадратному корню Гц. Скорость распространения сигнала HF

    , фактор, определяющий фазовую скорость, составляет

    около 200 тысяч километров в секунду (примерно на √εr меньше

    скорости света, где εr – диэлектрическая проницаемость внутренней

    изоляции кабеля). Если ВЧ сигнал вводится только в

    один кабель (фаза) кабельной линии и оболочки заземлены в

    на обоих концах, ВЧ сигнал распространяется только по этому кабелю без взаимного влияния

    между другими кабелями.

    В смешанных кабельно-воздушных линиях процесс распространения ВЧ-сигнала

    более сложен, даже если оболочки кабелей

    заземлены на обоих концах линии. Это не зависит от места ввода кабеля

    – в начале линии или на расстоянии

    , когда ВЧ сигнал подается на один кабель (фаза)

    несколько видов несущего сигнала распространяются одновременно по ВЛ

    , таким образом приводя к возбуждению и распространению коаксиальных мод

    в других кабелях (фазах).

    Таблица 2 представляет упрощенный вид направлений

    токов для некоторых режимов кабельной линии для трилистника и

    плоских расположений кабелей. Подробное объяснение

    можно найти в [10].

    Когда оболочки кабеля заземлены на обоих концах линии питания

    , расположение кабелей не строго соответствует характеристикам

    канала ПЛК, поэтому распространяются только коаксиальные режимы

    .

    Наиболее сложным вариантом распространения ВЧ сигнала является

    , когда линия электропередачи имеет перестановки кабельных оболочек или / и

    оболочек, заземленных только на одном конце.В этом случае возбуждают и распространяют шесть мод

    :

     три коаксиальных режима с одинаковыми коэффициентами распространения

    , которые определяются механической конструкцией кабеля

    и электрическими параметрами только компонентов кабеля

    ;

     две моды оболочки с близкими, но все же разными коэффициентами распространения

    (коэффициент затухания

    примерно пропорционален частоте, скорость распространения

    составляет около 50-90 километров в секунду), которые зависят

    от механической конструкции кабелей и кабели

    расположение;

     земной режим, характеризующийся самым высоким коэффициентом затухания

    и самой низкой скоростью распространения около 20 –

    30 километров в секунду, что зависит от

    механической конструкции кабелей и расположения кабелей

    .

    Названия режимов, кроме коаксиального, предложенные

    авторы в соответствии с названиями режимов распространяют

    ВЛ с треугольными или горизонтальными опорами.

    В кабельных линиях и смешанных кабельно-воздушных линиях несколько

    мод несущего сигнала со значительно различающейся скоростью распространения

    возбуждаются в местах перестановки

    оболочек или оболочек, заземленных только с одного конца. Это приводит к высокому

    искажению частотной характеристики этих линий электропередач с большим

    пиков линейного затухания.

    Кабель HDMI для питания активных кабелей HDMI

    HDMI

    ® Кабель питания

    HDMI 2.1, поправка 1 добавляет новую функцию: питание по кабелю HDMI. Благодаря этой функции активные кабели HDMI ® теперь могут получать питание непосредственно от разъема HDMI, без подключения отдельного кабеля питания. Это делает подключение и использование активных кабелей HDMI таким же простым, как использование пассивных проводных кабелей HDMI. Чтобы использовать функцию питания по кабелю HDMI, необходим кабель HDMI, который поддерживает функцию питания по кабелю HDMI, а также устройство-источник HDMI, поддерживающее функцию питания по кабелю HDMI.Эта комбинация гарантирует, что активный кабель HDMI может безопасно потреблять достаточный ток от разъема HDMI для питания своих внутренних схем.

    В случае кабеля Ultra High Speed ​​HDMI ® требования к характеристикам настолько высоки, что, вероятно, единственный способ удовлетворить требования Ultra High Speed ​​HDMI к кабелям длиной более нескольких метров – использовать активные кабели HDMI с питанием. Поэтому для поддержки HDMI 2 был добавлен кабель питания HDMI.1 обеспечивает более высокие скорости, обеспечивая питание тех активных кабелей, которые могут нуждаться в нем для правильной работы. В то время как активные кабели HDMI ранее широко использовались на профессиональных рынках, теперь их использование будет увеличиваться в домашних условиях, когда потребителям потребуются сверхвысокоскоростные кабели HDMI большей длины.

    Подключение аналогично подключению обычного «проводного» кабеля HDMI, за исключением того, что активные кабели можно подключать только в одном направлении: один конец кабеля специально помечен для подключения к источнику HDMI (передающему) устройству, а другой конец кабеля должен быть подключен к приемному устройству HDMI.Если кабель подсоединить наоборот, повреждений не произойдет, но соединение не будет работать.

    Кабели HDMI с питанием по кабелю HDMI включают отдельный разъем питания для использования с устройствами-источниками, которые не поддерживают функцию питания по кабелю HDMI. Обычно это разъемы USB Micro-B или USB Type-C ® , но могут использоваться другие типы разъемов питания. Поскольку все больше и больше устройств-источников добавляют поддержку HDMI Cable Power, эти более длинные кабели обеспечат удобство в гостиной наряду с надежным и высококачественным аудио-видео для домашнего кинотеатра.

    Микроволны101 | Управление мощностью коаксиального кабеля

    Щелкните здесь, чтобы перейти на нашу главную страницу, посвященную коаксиальному кабелю

    Щелкните здесь, чтобы перейти на нашу главную страницу по управлению мощностью

    Управление питанием по коаксиальному кабелю – сложная тема, но ее можно разделить на два явления. Высокая пиковая мощность может вызвать сбои из-за дуги, в то время как высокая средняя мощность может вызвать отказ из-за нагрева.

    Пиковая мощность

    Этот раздел был значительно улучшен в августе 2017 года.

    Энергетика с воздушным коаксиальным кабелем – это тема, связанная с атмосферными пробоями.

    Как только происходит пробой, через коаксиальный кабель замыкается короткое замыкание, и Hell вырывается.

    Дуга возникает, когда электрическое поле E превышает критическое значение, которое мы обозначим E d для электрического поля при разряде. В воздухе критическое поле составляет около 1000000 вольт / метр, в ПТФЭ оно увеличивается примерно до 100000000. Эти числа приблизительны, нет смысла пытаться быть точным при расчете поломки, просто убедитесь, что вы избегаете этого на порядок или больше, и вам не о чем будет беспокоиться.

    Электрическое поле коаксиальной линии передачи изменяется в зависимости от положения вдоль радиальной линии от внешнего проводника к внутреннему проводнику (обозначается “ρ” в радиальной системе координат). Чтобы получить это, вам придется использовать вычисления, но мы только что нашли это в книге Pozar’s Microwave Engineering.

    Здесь «b» – это D / 2, а «a» – это d / 2, радиусы внешнего и внутреннего проводников. Пик E-поля, очевидно, возникает прямо на поверхности центрального проводника.Если для вас это не очевидно, подумайте о том, чтобы стать менеджером программы!

    Восстановление уравнения для максимального пикового напряжения при пробое,

    Для фиксированного «b» магическое отношение b / a для обработки наивысшего напряжения оказывается в точности «e», или 2,718 … вы можете легко доказать это, взяв производную приведенного выше уравнения и установив ее на ноль. ( ewww, Calculus! ) Обратите внимание, что магическое соотношение b / a = e для максимального напряжения не меняется, когда в коаксиальный кабель вводится диэлектрик.

    Теперь давайте вспомним сокращенное уравнение для импеданса коаксиального кабеля … “60” в уравнении является близким приближением η 0 (импеданс свободного пространства, ~ 377 Ом), деленного на пи. Уравнение имеет точность как минимум до трех десятичных знаков.

    В условиях максимального напряжения ln (b / a) = ln (e) = 1. Таким образом, полное сопротивление воздушного коаксиального кабеля, способного выдерживать максимальное напряжение, составляет 60 Ом, а полное сопротивление любого коаксиального кабеля с любым диэлектриком, способным выдерживать наибольшее напряжение, составляет 60 / SQRT (ER).

    Пиковая мощность, которую вы можете вложить в коаксиальный кабель в хорошо согласованных условиях (низкий КСВН), рассчитывается по пиковому напряжению, которое он может выдержать:

    Число 2 в знаменателе необходимо, потому что мы рассматривали пиковое напряжение, а не среднеквадратичное значение. 0.1 для максимального напряжения. Используя соотношение максимальной мощности b / a, вы обнаружите, что полное сопротивление для максимальной мощности составляет 30 / SQRT (ER). Таким образом, для воздушного коаксиального кабеля Z0 = 30 Ом оптимально для мощности. Для кабелей с ПТФЭ (ER = 2,2) Z0 составляет 20,2 Ом для максимальной мощности.

    Теперь, когда у нас есть окончательное уравнение для максимальной пиковой мощности коаксиального кабеля, мы готовы провести некоторый анализ. Помните, что этот результат верен только для согласованной нагрузки. Если вы случайно разорвали соединение с мощным передатчиком, вы бы увидели очень высокий КСВН, в этом случае пиковое напряжение могло удвоиться.Если вам нужно учесть этот тип неудач, вы захотите дополнительно снизить мощность на 6 дБ.

    А теперь давайте рассмотрим несколько примеров коаксиальных кабелей … как насчет 50-омных разъемов с воздушным диэлектриком? По данным Википедии, сопротивление воздуха на пробой составляет 3 300 000 вольт / метр, но это «сухой воздух» при стандартной температуре и давлении между сферическими электродами. Давайте возьмем 1000000 вольт / метр.

    Вид соединителя (внешний диаметр) Внутренний диаметр Напряжение при пробое Макс.мощность (низкая нагрузка по КСВН) Максимальная мощность (высокая нагрузка по КСВН)
    3.5 мм 1,52 мм 634 В 4023 Вт 1005 Вт
    2,92 мм 1,27 мм 529 В 2098 Вт 524 Вт
    2,4 мм 1.04 мм 435 В 1886 W 471 Вт
    1,85 мм 0,80 мм 335 В 1118 Вт 279 Вт
    1 мм 0.43 мм 181 В 325 Вт 81 Вт

    Как насчет коаксиального кабеля с ПТФЭ? Напряженность поля пробоя ПТФЭ составляет около 10 000 000 вольт на метр! Таким образом, кабель «049» (0,049 дюйма «D», 0,015 дюйма «d») может выдерживать 2260 вольт и пропускать почти 50 000 ватт в пике. Кажется, это хорошо, правда? Это. Проблема в том, что при пробое напряжения ограничение самого слабого звена в цепи – это то, на чем вам нужно сосредоточиться. Ваш полужесткий кабель может пропускать тысячи ватт, но как только этот сигнал пересекает путь, где диэлектрический наполнитель из ПТФЭ прерывается воздухом, возникает искра.На конце кабеля, куда припаивается разъем, обязательно должен быть зазор в диэлектрике. Вам необходимо пересмотреть расчет для воздушного диэлектрика, и в этом случае вы увидите, что 256 вольт – это максимальное напряжение, 358 ватт – максимальная мощность при хорошей нагрузке и 89 ватт – это максимум при несравнимой нагрузке. Обратите внимание, что на этом интерфейсе коаксиальный кабель имеет сопротивление 71 Ом.

    Прежде чем мы перейдем к средней мощности коаксиального кабеля, давайте посмотрим на передачу мощности как функцию полного сопротивления линии для воздушного коаксиального кабеля, что является частью “компромисса коаксиального кабеля”, который привел к стандарту 50 Ом.Если вы позволите свободному центральному диаметру сместиться с 50 Ом, вы увидите, что максимальная пиковая мощность достигается при ~ 30 Ом.

    Между прочим, если кому-то понадобится копия таблицы, которая сгенерировала эту кривую, просто спросите. В конце концов, мы поместим его в нашу область загрузок, он все еще нуждается в доработке и комментариях …

    Новое за август 2017 г .: дополнительных мыслей по этому поводу. Пиковая мощность воздушного коаксиального кабеля не может составлять 30 Ом, если учесть еще одно ограничение.Предположим, вы работаете очень близко к отсечке нежелательной моды TE11. Черт возьми, давайте предположим, что вы хотите использовать точно с при отсечке TE11. TE11 отключается, когда (b + a) * pi равно рабочей длине волны. Чтобы перейти к изюминке, на отрезке TE11 наибольшая мощность передается на 44 Ом. Вы можете найти этот забавный факт в книге Introduction to Microwaves Gershon J. Wheeler, датируемой 1963 годом.

    На сентябрь 2017 года мы создали новую страницу и разместили математические выкладки для расчета максимальной пиковой мощности 44 Ом, включающие два решения: одно – грубая сила, другое – элегантное.По крайней мере, они согласны!

    Средняя мощность

    Средняя мощность вызывает отказ из-за нагрева, а не дуги. Продавцы кабелей дают некоторые рекомендации по средней мощности, но здесь много вуду. По сути, вы не хотите, чтобы центральный проводник нагревался так сильно, что это может нарушить целостность кабеля. Раньше продавцы кабелей могли определять номинальную мощность экспериментальным путем.

    Рассеиваемая мощность на длину – это переменная, которую необходимо учитывать, и вам необходимо отметить, что рассеиваемая мощность является функцией частоты, а коэффициент потерь в металле пропорционален SQRT (f).Таким образом, кабель, который может обрабатывать 100 Вт на 4 ГГц, годится только для 50 Вт на 16 ГГц.

    Вы должны учитывать, как охлаждается кабель, т.е. есть ли принудительное воздушное охлаждение, конвекция, теплопроводность и / или излучение? Какая температура воздуха? (Она может быть намного выше комнатной температуры, если она находится внутри корпуса или шасси).

    Если средняя мощность вызывает беспокойство, мы порекомендуем вам (или кому-то, кто знает, что они делают) выполнить термический анализ с использованием методов конечных элементов.Если у кого-то есть пример исследования средней мощности, пришлите его!

    Кабель питания переменного тока

    AudioQuest® Blizzard (1,0 м / 3 фута 3 дюйма) – BLIZZARDUS01

    • Медь с идеальной поверхностью + (PSC +) проводники
    • Истинно-концентрические проводники минимизируют взаимодействие нитей и магнитную путаницу
    • Технология рассеивания шума от земли (Патент США № 9 373 439)
    • НУЛЕВОЙ (Нет) характеристический импеданс (50 Гц – 1 МГц) обеспечивает передачу несжатого тока
    • Система диэлектрического смещения 72 В пост. Провода заземления переменного тока обеспечивают защиту от неисправностей токовой проводки, но они также действуют как антенны.Таким образом, они подвержены наведенному радиочастотному (РЧ) шуму. Этот радиочастотный шум идет в обход компонентных источников питания и обычно подключается непосредственно к наиболее чувствительным аудио / видео цепям системы. Запатентованная компанией AudioQuest технология рассеивания шума от земли значительно снижает это искажение, обеспечивая беспрецедентные уровни рассеивания шума в самой широкой полосе (диапазоне) радиочастот. В нашей уникальной топологии схемы используется матрица с синфазным подавлением фазы в сочетании с запатентованными диэлектрическими материалами, которые обеспечивают дополнительную дифференциальную линейную фильтрацию.(Патент США № 9 373 439)

      Высокочистые, истинно-концентрические PSC + проводники

      Blizzard использует только самую чистую нашу медь: 100% медь с идеальной поверхностью + (PSC +). Превосходная геометрия металла и проводника значительно снижает утомляющие слух переходные интермодуляционные искажения (TIM).

      Несжатая передача сильноточного тока

      Хотя многие силовые кабели переменного тока имеют низкое сопротивление постоянному току, чтобы удовлетворить потребность в большом токе, характеристическое сопротивление кабеля также имеет решающее значение для оптимальной производительности.В отличие от большинства кабелей переменного тока, которые сужают или сжимают провоцируемые звуком переходные процессы, кабели переменного тока AudioQuest сочетают в себе низкое сопротивление постоянному току и НУЛЕВОЙ (нулевой) характеристический импеданс для обеспечения несжатых сильноточных переходных процессов по запросу.

      Направленность

      Все тянутые металлические жилы или проводники имеют несимметричную и, следовательно, направленную структуру зерен. AudioQuest контролирует результирующее изменение импеданса РЧ, чтобы шум отводился от того места, где он вызывает искажения.Правильное направление определяется путем прослушивания каждой партии металлических проводников, используемых в каждом аудиокабеле AudioQuest. Если возможно, на разъемах четко обозначены стрелки, чтобы обеспечить превосходное качество звука. Для большинства моделей кабеля AQ стрелки не только указывают направление, которое оптимизирует направленность металла как часть рассеивания шума, но также указывает несимметричное крепление экрана и заземления для оптимизации работы всей системы.

      Система диэлектрического смещения с радиочастотной ловушкой уровня черного (DBS)

      Вся изоляция также является диэлектриком, электрические свойства которого влияют на целостность сигнала.Когда изоляция несмещена, участие диэлектрика (поглощение и нелинейное выделение энергии обратно в поток сигнала) вызывает различную величину временной задержки (фазовый сдвиг) для разных частот и уровней энергии, что является серьезной проблемой для очень длительного времени. чувствительный многооктавный звук. Запатентованная система AudioQuest DBS создает сильное, стабильное электростатическое поле, которое насыщает и поляризует (организует) молекулы изоляции.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
