Медный провод ПУНП: 5 особенностей


Кабель ПУНП: расшифровка аббревиатуры и технические характеристики

Для обеспечения подачи электричества, используют различные кабели и проводники. Одним из таки х представителей является провод ПУНП, который, как и другие виды проводников широко используется.

Как расшифровывается ПУНП:

  • Провод – П;
  • Универсальный – УН;
  • Плоский – П.

Данный кабель имеет жилы, которые выполнены из меди. Изоляционным покрытием, является ПВХ – пластикат. Количество жил провода от 2 до 3 шт.

  • Рабочее напряжение провода до 250 Вольт с частотой 50 Гц;
  • Оптимальные температуры для работы кабеля -15 +500С;
  • Максимальный нагрев токоведущих жил не должен превышать 700С;
  • Сечение жил варьируется от 1 до 4 мм2.

Цветовая маркировка жил, обязательно должна соответствовать стандартам. Фазный провод маркируется белым, коричневым и другими стандартными цветами.

Нулевой провод обязательно маркируется синим или голубым цветом. Заземляющий проводник всегда желто – зеленый.

Обратите внимание! Существует аналог провода ПУНП, жилы которого выполнены из алюминия. Маркировка данного провода АПУНП.

Одной из отличительных особенностей данного провода, является то, что он совершенно не подходит для эксплуатации на улице и других открытых пространствах. Обусловлено это тем, что изоляционное покрытие не устойчиво к воздействию внешних факторов.

Зачастую в различных электросетях применяют провода для подключения осветительных приборов и розеточных групп. Маркировка проводников ПУНП 3 х 2,5 и ПУНП 3 х 1,5.

Почему провод ПУНП запрещен

При прокладывании любых электрических сетей, всегда учитываются важные факторы, которые прописаны в правилах ГОСТ и ПУЭ. Но в связи с тем, что данный представитель кабельной продукции не способен отвечать этим правилам, его использование запрещено на территории Российской Федерации.

Основные правила:

  • Токоведущие жилы должны выдерживать нагрузку;
  • Изоляция проводов, должна отвечать правилам.

Но стоит отметить, что данные провода производятся не согласно правилам ГОСТ, а по ТУ. Поэтому при производстве, изготовителями могут вноситься правки в технические характеристики продукции.

Обратите внимание! Например провод ПУНП или его аналоги ПГВВП, ПУГНП,ПБПП и ПГУСП с заявленным сечением жил 2 х 2,5 мм2, соответствуют сечению провода ВВГ – 2 х 1,5 мм2.

Их этого следует, что данные провода и кабели совершенно не отвечают правилам. Важно понимать, что при использовании некачественной продукции, возрастают риски возникновения пожаров.

Это говорит о том, что жилы с меньшим сечением, не способны выдержать высокую токовую нагрузку, так как изначально расчет производится для кабеля с определенным сечением.

Следующим показателем отсутствия качества, является изоляционное покрытие проводов. Минимальная толщина изоляции, должна составлять 0,4 мм, но толщина изоляции данных кабелей не превышает 0,3 мм.

Поэтому, неважно какое назначение и применение у данных представителей кабельной продукции. Их лучше не использовать.

Как правильно выбрать кабель ПУНП

Бывают ситуации, когда при прокладывании электрической линии нет возможности приобрести другой провод кроме ПУНП. Это может быть и отсутствие других видов проводов или экономия. В данной ситуации, можно воспользоваться рядом советов, согласно которым вы сможете подобрать кабель для работы.

Что нужно для выбора:

  • Определиться с назначением провода;
  • Использовать микрометр.

В первую очередь, необходимо понять, для каких целей будет использоваться кабель. Это может быть обычные осветительные приборы и розеточные группы. Данный параметр указывает на то, какое сечение должно быть у провода.

Обратите внимание! Подключение силовых установок в виде водонагревателей или электродуховок при помощи данного кабеля не рекомендуется.

Определившись с областью применения, можно производить покупку провода. Для этого , необходимо вооружиться микрометром. Данный инструмент позволит точно определить сечение конкретного кабеля.

Стоит отметить, что для безопасного использования такого проводника, его прокладку следует осуществлять только по негорючим поверхностям. К ним относят бетон, кирпич.

Если необходимо устройство кабеля в виде скрытой проводки, то его прокладывают только в негорючей гофрированной трубе.

И лучше всего, использовать его для подключения маломощного оборудования, так как оно при работе не нагружает проводку.

ПУНП и ВВГнг: что выбрать

Достаточно часто, недобросовестные продавцы электротоваров, пытаются под видом качественного товара, продать несоответствующую стандартам продукцию. В данном случае, это относиться к проводникам с маркировкой ПУНП и ВВГнг.

Стоит понимать, что провод ПУНП, совершенно неконкурентоспособен по качеству проводу ВВГнг. Все это видно из технических характеристик ВВГнг.

Характеристики провода ВВГнг:

  • Винил – В;
  • Винил – В;
  • Голый – Г;
  • Не горючий – нг.

Важно понимать, что данный представитель кабельной продукции, изготовлен согласно требованиям ГОСТ. Согласно которым жилы имеют определенное сечение, а изоляционное покрытие отвечает правила пожарной безопасности.

Кабель ВВГнг, легко отличить от ПУНП, так как он имеет круглую форму. Жилы кабеля выполнены из меди. Изоляционный слой изготовлен из ПВХ.

Рабочее напряжение кабеля ВВГнг 600 – 1000 Вольт, с частотой переменного тока 50 Гц.

Допустимый нагрев жил при работе не должен превышать температуру 700С.

Диапазон рабочих температур провода варьируется от – 50 до + 500С.

Обратите внимание! Все показатели качества продукции, обязательно проверяются на стадии производства.

Данный кабель используют в бытовых и общественных электросетях. Прокладка кабеля производится как внутри помещений, так и на улице. Стоит отметить, что при открытой прокладке кабеля, лучшим вариантом будет использовать кабель – канал и гофру.

Срок службы кабеля ВВГнг достигает 30 лет с момента производства.

Расшифровка и применение провода ПУНП (видео)

Обладая данной информацией, вы сможете избежать ошибок при выборе кабельной продукции для собственных нужд, что обезопасить вас не только с физической, но и с финансовой стороны. Используйте только качественную и проверенную продукцию.

Провод ПУНП — обзор, характеристики

Для разводки проводки в жилых и промышленных помещениях используется различная кабельная продукция. Теоретические, технические характеристики и назначение, которые имеет провод ПУНП, подходят для использования его в качестве питающего кабеля, но его применение может быть опасным.

Блок: 1/4 | Кол-во символов: 285
Источник: https://www. asutpp.ru/provod-punp.html

Основные параметры

Итак, первым делом поговорим о том, какие технические характеристики у данного проводника. Среди наиболее важных параметров для бытового применения следует выделить:

  • материал жил – медь, соответственно проводник жесткий;
  • изоляция жил/внешняя оболочка – поливинилхлоридный пластик (ПВХ)/ПВХ;
  • цвет изоляции в соответствии с утвержденной стандартами ГОСТ цветовой маркировкой проводов;
  • номинальное напряжение – до 250 Вольт;
  • номинальная частота – до 50 Гц;
  • температура эксплуатации — от -15°С до +50°С;
  • допустимый нагрев жил провода – до 70°С;
  • поперечное сечение жил – от 1,0 до 4,0 мм2;
  • количество токоведущих жил – 2 либо 3;
  • срок службы – до З0 лет;

Что касается удельного веса на 1 метр длины провода ПУНП, с данной технической характеристикой мы рекомендуем ознакомиться в таблице:

Вот мы и предоставили описание самых важных параметров данного проводника. Теперь поговорим о более важном вопросе – почему запретили ПУНП и где он может использоваться в бытовых целях.

Блок: 2/4 | Кол-во символов: 990
Источник: https://samelectrik.ru/texnicheskie-xarakteristiki-i-prichina-opasnosti-provoda-punp.html

Назначение кабеля

Чтобы понять особенности применения и потенциальные последствия использования, которые предлагает данный кабель, следует разобраться в его маркировки. Итак, расшифровка ПУНП означает П- провод, УН – универсальный, П – плоский. Практически каждый житель постсоветского пространства сталкивался с таким кабелем хотя бы раз в жизни.

Количество жил в зависимости от конкретной модели может быть равно 2 или 3. Материал преимущественно медь. Очень редко можно встретить разновидность кабеля с маркировкой АПУНП. Расшифровка «А» говорит, что материалом жил выступает алюминий. Этот провод очень редко продается и еще реже используется – даже медный ПУНП не соответствует нынешним стандартам правил электрических установок, не говоря уже о более плавком металле.

Изоляционным материалом жил в кабелях ПУНП является мягкий поливинилхлорид. Каждый провод должен быть окрашен в соответствии с государственной стандартизацией и, надо сказать, данные требования производители соблюдают. Помимо общей мягкой ПВХ оболочки, у данного типа провода отсутствуют какие-либо бронирующие и укрепляющие материалы. Практика говорит, что ПУНП никак не защищен от огня и вообще является самой частой причиной пожаров в помещениях, где его применяют для проводки.

Помимо распространенной маркировки ПУНП используется также ПБПП, что означает Провод Бытового и Промышленного применения Плоский. Несмотря на разницу в обозначениях, он по техническим и эксплуатационным характеристикам практически не отличается от стандартного ПУНП.

Блок: 2/5 | Кол-во символов: 1519
Источник: http://TokIdet.ru/provodka/provoda-i-kabeli/provod-punp.html

Конструктивные особенности провода

ПУНП с тремя проводами

ПУНП имеет монолитные изолированные медные жилы изолированные негорящим ПВХ пластикатом, которые укладываются рядом в одной плоскости и изолируются вторичным, внешним слоем ПВХ пластиката.

Такая конструкция кабеля называется плоской, в структуре может быть различное количество проводов от 2 до 5 и различного сечения от 0,75 мм2 до 6 мм2.

Для производства проводов используют сплавы меди ММ (медь мягкая), что делает провода гибкими, выдерживающими большое количество перегибов.  статью: → «Особенности конструкций проводов, кабелей и шнуров, критерии выбора».

Блок: 3/12 | Кол-во символов: 620
Источник: http://electric-tolk.ru/provod-punp/

Конструкция

Этот кабель является плоским, то есть проводники внутри общей оболочки расположены в одну линию. Жилы ПУНП — медные, много-либо однопроволочные (в зависимости от сечения и прихоти производителя). Каждая жила заключена в индивидуальную оболочку из стандартного ПВХ, общий шланг выполнен из того же материала.

Теоретически существует и аналог этого провода — АПУНП, выполненный на основе алюминия. Но практически сейчас встретить его можно только в очень старой проводке. В продаже он попадается редко, так как практически никому не нужен из-за технических характеристик, не соответствующих современным нормам.

Обратите внимание: в состав ПВХ-пластиката, из которого изготавливается оболочка этого кабеля, не вводятся никакие присадки, повышающие сопротивляемость ультрафиолету, огню или другим опасным факторам. На открытом воздухе оболочка из ПВХ начнет разлагаться под действием солнечного света, в огне она довольно неплохо горит, не отличается также ни масло-, ни бензостойкостью.

Этот провод выпускается в довольно узком диапазоне по количеству жил и сечений. Жил может быть только 2 или 3, сечения варьируются от 1.5 до 6 мм квадратных (по номиналу).

Блок: 3/7 | Кол-во символов: 1169
Источник: https://ProFazu.ru/provodka/cable-wire/provod-punp.html

Технические характеристики

Существуют различные типы этой кабельной продукции, рассмотрим параметры самых популярных вариантов, которые можно купить в электромагазинах.

Плоский провод ПБПП (ПУНП) 3х2,5:

Жилы3
Сечение, мм22,5
B, мм9,8
H, мм4,6
ИзоляцияПВХ-пластикат

ПВВП (ШВВП) 2х1. 5:

Количество жил2
Допустимая нагрузка, кВ0,66
Сечение, мм21,5
B, мм6
H, мм4,1
ИзоляцияПВХ-пластикат

Установочный ПВС (ПВСн) 2х0.-97. Это один из самых опасных вариантов исполнения, т. к. этот кабель многожильный и при этом жилы расположены в единой изоляции из пластиката ПВХ, что способствует быстрому повышению температуры и вероятному возгоранию провода.

Жилы2
Сечение, мм20,75
Толщина оболочки/изоляции, мм0,6 / 0,8
Наружные размеры, ммОт 5,7 до 7,2
Срок службы15 лет

Осветительный ПУГНП или ПБППг – это гибкий плоский провод, аналог ПУНП с медными жилами в оболочке ПВХ-пластикат. Нужно отметить, то максимальная длина коммуникаций, проведенных при использовании этого кабеля – 100 метров, это крайне важно для безопасности жилища и его хозяев. Конструкция этой продукции полностью соответствует классическому ПУНП, отличие заключается лишь в повышенной гибкости проводника. Помимо этого, в жиле ПУНП-3х2,5 и прочих применяется только одножильный шнур, т. е. жилы одинарные. В ПУГНП они скручены из нескольких нитей, что помогает повысить их долговечность при изгибах и предохранить от изломов.

Фото – ПУГНП

Как правило, этот кабель переносит только низкие напряжения, поэтому его не рекомендуется использовать для каких-либо электроотводов (в розетках,проводке), кроме осветительных. Возможен монтаж под штукатурку, кирпич, пеноблоки и прочие каменные материалы, нельзя применять в деревянных и брусовых строениях, а также под слоем утеплителя с низким показателем огнестойкости (минеральной вате, пенопласте). В таких ситуациях лучше использовать шнур с высокими параметрами пожарный безопасности, к примеру, с негорючей изоляцией.

NYM 3×1 5 – это импортный аналог ПУНП, с тем различием, что провод изготавливается и проходит сертификацию в странах Европы. Его прокладка также считается недопустимой из-за высокого процента возгорания, но, тем не менее, его все же используют в качестве материала для разводки проводки. Рассмотрим параметры этого заграничного ПУНП:

Сечение, мм21,5
Жилы3
Размеры, мм7–12
ТипПлоский

Фото – NYM 3х1,5Фото – характеристики НИМ

Блок: 3/4 | Кол-во символов: 2364
Источник: https://www.asutpp.ru/provod-punp.html

Технические характеристики и область применения

Номинальные ТТХ у этого кабеля следующие:

  • максимальное напряжение — 250 В переменного тока;
  • частота тока — промышленная, 50 Гц;
  • эксплуатационный диапазон температур — от –15 до +50 градусов Цельсия;
  • максимальная температура нагрева — 70 градусов;
  • максимум срока службы — 30 лет (на практике обычно гораздо меньше).

Как видим, универсальностью тут и не пахнет. Этот провод имеет довольно узкий диапазон температур, при которых его можно использовать, и очень узкий диапазон по вольтажу, ограничивающий его применение однофазной бытовой сетью. В 90-х годах он довольно часто использовался для подключения домашних розеток и приборов освещения, и, в принципе, это все, на что он способен.

Прокладка — исключительно в кабель-каналах или в гофрированных трубах. ПУНП не имеет совершенно никакой защиты, более того — он гибкий, а это значит, что его оболочка довольно мягкая. Он легко может быть поврежден.

Блок: 4/7 | Кол-во символов: 950
Источник: https://ProFazu.ru/provodka/cable-wire/provod-punp.html

Недостатки и преимущества проводов ПУНП

Плоская конструкция провода очень удачная для прокладки проводки в помещениях, двойная изоляция и широкий выбор по сечению, количеству жил привлекают потребителя. Но основная проблема в том, что большое количество недобросовестных производителей не выполняют технологий производства. В результате этого продукция не соответствует заявленным техническим характеристикам. По результатам статистики 80% ПУНП представленного на рынке брак. Пожарники утверждают, что 60 % пожаров возникших по причине неисправности электропроводки возникают в сетях собранных проводом ПУНП.

Причина такой негативной статистики кроется на законодательном уровне, ТУ 16.К13-020-93 позволяет делать провода сечением до 30% меньше, чем успешно пользуются недобросовестные производители. Провода с обозначением сечения 2,5 мм2 могут в реальности оказаться 1,75 мм2. Установив такой провод в сети с нагрузкой рассчитанной на сечение 2.5 мм2 повышается вероятность плавления проводов и изоляции, что приводит к короткому замыканию и пожару.

ГОСТ 23286-78 устанавливает, что минимальная толщина изоляционного слоя ПВХ на проводах должна быть 0.4-05 мм, в противоречие этому ТУ 16.К13-020-93 разрешает делать толщину изоляции 0.3 мм. Это существенно снижает безопасность эксплуатации таких проводов.

Совет №1. Если вы решили использовать провода ПУНП при покупке надо тщательно проверять эти параметры.

Заявляется, что изоляционное покрытие имеет не горючий состав, в реальности изоляция прекрасно горит. Состав сплава, из которого делаются провода, содержит заниженный процент меди, этот параметр невозможно проверить на месте, для этого требуется лабораторные исследования. Несмотря на перечисленные недостатки, низкая цена привлекает покупателей.  статью: → «Рейтинг лучших российских и зарубежных производителей кабеля».

Сроки службы все производители заявляют не менее 15 лет. Таблица цен на ПУНП в различных регионах России:

РегионЦена в $ за 1м.
Воронеж0,4
Минск0,5
Саратов0,4
Челябинск0,4
Питербург0,5
Уфа0,4

Блок: 7/12 | Кол-во символов: 2033
Источник: http://electric-tolk. ru/provod-punp/

Некоторые особенности, или почему от него отказались

В настоящее время ТУ 16.К13–020–93, по которому делался ПУНП, отменено как не соответствующее современному ГОСТу 23286–78, регламентирующему параметры кабельной продукции. Дело в том, что означенное ТУ допускало отклонение до 30% (!) от заявленного сечения, чем и пользовались многие недобросовестные производители. На практике это означало, что провод номинальным сечением 2.5 мм, уже уложенный в стене, на самом деле имел сечение 1.7 мм. При попытке включить в такую розетку достаточно мощный потребитель, например электрокамин, провод не выдерживал нагрузки, нагревался, оболочка плавилась — и происходило замыкание. Есть информация, что примерно половина всех пожаров, произошедших из-за некачественной электропроводки, происходила по вине этого провода.

Кроме того, производители часто также занижали и толщину изоляционного слоя, и без того небольшую — 0.4 мм по номиналу. В некоторых случаях она доходила до 0. 3 мм. В сочетании с заниженным сечением это никак не способствовало электробезопасности и надежности данного изделия.

Поэтому Техническим циркуляром № 17 Ассоциации Росэлектромонтажа в 2007 году ТУ 16.К13–020–93 было отменено. К сожалению, данный циркуляр не является государственным нормативным актом, и с точки зрения закона провод ПУНП можно производить легально. Хотя применять на практике на объектах, проходящих официальную приемку, уже нельзя.

Поэтому этот кабель до сих пор можно найти на прилавках магазинов. ПУНП дешевле, легче, гибче и удобнее в монтаже, чем его ближайший «лицензированный» аналог — ВВГ — это и есть причина сохранившегося спроса на него. А если есть спрос — будет и предложение.

Блок: 5/7 | Кол-во символов: 1679
Источник: https://ProFazu.ru/provodka/cable-wire/provod-punp.html

Критерии выбора провода ПУНП

По современным требованиям проводка в сооружениях делается по трехпроводной схеме, где используются, фазный, нулевой и заземляющий провод. Поэтому для прокладки розеточный и осветительных сетей надо выбирать как минимум ПУНП с тремя проводами. Кроме того надо учитывать мощность и токовые нагрузки, потребляемую электрооборудованием которое будет подключаться, эти параметры определяют необходимую толщину, площадь сечение проводов.

Существуют заранее рассчитанные таблицы отношения мощности и токовых нагрузок к сечению проводов.

Таблица 1.3.4. по требованиям ПУЭ, Допустимый ток на длительное время для медных проводов
в резиновой или поливинилхлоридной изоляции
Сечение Ø-S жилы, мм2Допустимый ток в А для проводов, параллельно проложенных в общей изоляционной оболочке
Открытая проводка2 жилы3 жилы4 жилы
0,510
0,7514
1,0018151615
1,524201717
2,531252424
4,040373431
6,051454141

Учитывая статистику и многолетний практический опыт, для прокладки розеточной группы где подключаются обычные бытовые приборы, утюг, холодильник, телевизор, микроволновая печь ставят ПУНП – 3х2. 5 мм2. Этого вполне достаточно, для приборов большой мощности, сплит – систем, кондиционеров, нагревательных котлов с тэнами, электроплит, прокладывают от РЩ отдельные линии с сечением проводов 4-6 мм2.

В целях экономии для квартиры или дома в осветительных сетях можно использовать двухпроводный ПУНП сечением 0.75 – 1,5 мм2. Часто люстры, бра и другие конструкции светильников имеют пластиковые корпуса и заземляющий провод просто некуда подключать. В административных и производственных зданиях осветительные приборы могут быть массивны с металлическим корпусом, с большим количеством мощных ламп, поэтому все требования надо выполнять. Рассчитывать, количество осветительных приборов, потребляемую ими мощность, выбирать соответствующее сечение и подключать корпуса светильников к заземляющему проводу.

Блок: 6/12 | Кол-во символов: 1980
Источник: http://electric-tolk.ru/provod-punp/

Можно ли использовать его в работе

Если есть возможность, то лучше, конечно, воспользоваться другими видами кабеля, например тем же ВВГ или, для временных работ, ПВС. Но при режиме жесткой экономии или отсутствии других проводов можно, разумеется, воспользоваться и ПУНП, приняв разумные меры предосторожности.

Во-первых, у этого кабеля надо всегда замерять сечение, например, штангенциркулем. Верить маркировке в его случае нельзя вообще. Либо исходить из того, что ПУНП сечением 2.5 мм соответствует ВВГ сечением 1.5 мм. Таким образом, если вы подключите этим кабелем торшер или лампу, ничего плохого не случится. Маломощный потребитель вроде современного телевизора или компьютера, отличающихся небольшим электропотреблением, ПУНП тоже выдержит.

Главное: этим кабелем НЕЛЬЗЯ подключать никакие нагревательные приборы. Абсолютно исключены мощные — электроплита, бойлер и тому подобное. Нежелательны микроволновки, тостеры и чайники. И, разумеется, абсолютно недопустимо одновременное включение в сеть по этому кабелю нескольких мощных приборов.

Провод должен быть проложен по негорючей поверхности — бетону, кафелю или гипсу. Нельзя вмуровывать этот провод в стену без гофротрубы, из которой его при необходимости можно легко выдернуть. Нельзя использовать на открытом воздухе без защитной оболочки. Нельзя прокладывать в земле, например на даче — перерубить его лопатой ничего не стоит. Нельзя прокладывать этот провод пучками, так как из-за тонкой изоляции он легко «пробивается», а при прокладке пучком — хорошо горит. Нельзя монтировать методом скрутки, то есть не на клеммниках. Нельзя соединять с алюминием иначе как через клеммник. Не рекомендуется делать на его базе самодельные удлинители.

Но при тщательно выверенных токовых нагрузках, хорошем качестве соединений и проверенном сечении провод ПУНП вполне может сослужить вам хорошую службу.

Блок: 6/7 | Кол-во символов: 1854
Источник: https://ProFazu.ru/provodka/cable-wire/provod-punp.html

Видео по теме

Блок: 7/7 | Кол-во символов: 55
Источник: https://ProFazu.ru/provodka/cable-wire/provod-punp.html

Методы проверки некоторых характеристик провода

В сети продаж электротоваров, трудно найти ПУНП соответствующий требованиям ГОСТ, для этого надо хорошо постараться:

Проверка сечения проводов осуществляется обычным штангельциркулем, или микрометром, но при этом надо понимать, что измеренный диаметр это не сечение.

Блок: 8/12 | Кол-во символов: 316
Источник: http://electric-tolk.ru/provod-punp/

Формула расчета сечения проводов ПУНП

Чтобы правильно рассчитать сечение, надо измерить диаметр и квадрат этого значения умножить на 0,785.

Проверка толщины изоляции проводов, измеряют диаметр токопроводящей медной жилы, потом диаметр провода с изоляцией, рассчитывается разница между ними. От Ø с изоляцией вычитают Ø чистого провода, результатом будет толщина изоляционного слоя.

Блок: 9/12 | Кол-во символов: 383
Источник: http://electric-tolk.ru/provod-punp/

Аналоги, которыми можно заменить провод ПУНП

Аналоги проводов для ПУНП дороже, но более надежны:

  • NYM(НУМ) – кабель круглой формы имеет две изоляционные оболочки внешняя негорючая ПВХ и внутренняя мелорезиновая помимо изоляции каждого провода, фактически тройная изоляция. Лучшими производителями этой марки считаются компании Севкабель и Конкорд;
  • ВВГ – конструкция этой марки мало отличается от ПУНП, жилы однороволочные, двойная ПВХ изоляция, формы кабеля могут быть круглыми или плоскими изоляция с негорючими добавками;
  • ПВС – круглой формы и гибкий, провода многожильные двойная ПВХ изоляция.

Совет №2. Если вы хотите установить ПУНП, то опытные электрики рекомендуют приобретать изделия московских производителей. Они не отклоняются от заявленных характеристик, соблюдаются параметры по толщине изоляции и сечению проводов.

Блок: 10/12 | Кол-во символов: 829
Источник: http://electric-tolk.ru/provod-punp/

Ошибки, допускаемые при выборе и монтаже проводов ПУНП

  • Основная ошибка совершается при покупке провода, когда не проверяются основные параметры, толщина изоляции, сечение проводов, кроме этого надо произвести внешний осмотр целостности изоляции и прозвонить жилы мультиметром.  статью: → «Проверка цепей мультиметром или тестером».
  • При монтаже кабеля в штробах и на подвесных тросах не следует сильно пережимать кабель элементами крепления, это может привести к короткому замыканию;
  • Иногда подключают ПУНП с одножильными проводами к розеточной вилке от бытовых приборов. Такие провода запрещается использовать для подключения подвижных элементов, в процессе эксплуатации жилы ломаются от частых перегибов. В этих случаях рекомендуется использовать многожильные гибкие провода марки ПУГНП.
  • Часто для прокладки проводов в кирпичных или бетонных стенах, не покрытых слоем штукатурки, делают штробы. Это лишняя и трудоемкая работа, конструкция ПУНП плоская достаточно закрепить его пластиковыми дупель – хомутами и заштукатурить.

Блок: 11/12 | Кол-во символов: 1026
Источник: http://electric-tolk.ru/provod-punp/

Часто задаваемые вопросы

Вопрос №1. Какие производители конкретно делают ПУНП, и кто производит самый качественный?

Заводов много:

  • Завод «Энергокабель» поселок Электроугли Московская область;
  • «Северный кабель» г. Дмитров Московская область;
  • Людиновокабель Калужская область;
  • Марпосадкабель Чувашская республика;
  • Новосибирский кабельный завод.

Считается что самая качественная продукция на производстве «Северный кабель».

Вопрос №2. Можно под землей прокладывать ПУНП в гофрированной трубке?

Не рекомендуется, она может не выдержать давления грунта, лучше использовать пластиковые или асбестовые трубы.

Вопрос №3. Хочу в ванной установить розетку для стиральной машины, проводом ПУНП соединить ее параллельно с розеткой в комнате, но в старых домах двухпроводная схема, куда подключать заземляющий провод?

Эту розетку надо подключать отдельным проводом через автоматический защитный выключатель от РЩ в подъезде, там есть шина заземления.

Вопрос №4. Как закрепить ПУНП в штробах перед укладкой штукатурки?

В бетонных стенах можно использовать дюбель-хомуты Plus LS, кирпичных пластиковые скобы на гвоздях.

Пример крепления ПУНП в штробах

Вопрос №5. Можно проложить ПУНП в бане в пластиковых кабельканалах или гофрированной трубке?

В помещениях с повышенной влажностью лучше использовать провода с резиновой изоляцией или ПУГНП, КГ,ВВГ. Светильники, выключатели, розетки со степенью влагозащиты не ниже IP54.

Оцените качество статьи. Нам важно ваше мнение:

Блок: 12/12 | Кол-во символов: 1519
Источник: http://electric-tolk. ru/provod-punp/

Кол-во блоков: 18 | Общее кол-во символов: 19822
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://samelectrik.ru/texnicheskie-xarakteristiki-i-prichina-opasnosti-provoda-punp.html: использовано 1 блоков из 4, кол-во символов 990 (5%)
  2. https://ProFazu.ru/provodka/cable-wire/provod-punp.html: использовано 5 блоков из 7, кол-во символов 5707 (29%)
  3. http://electric-tolk.ru/provod-punp/: использовано 8 блоков из 12, кол-во символов 8706 (44%)
  4. https://www.asutpp.ru/provod-punp.html: использовано 2 блоков из 4, кол-во символов 2649 (13%)
  5. http://TokIdet.ru/provodka/provoda-i-kabeli/provod-punp.html: использовано 1 блоков из 5, кол-во символов 1519 (8%)
  6. https://electroadvice.ru/materials/provod-punp-xarakteristiki/: использовано 1 блоков из 5, кол-во символов 251 (1%)

Провод ПУНП 2х2,5монтажный медный гибкий с ПВХ изоляцией

Провода марки ПУГП предназначены для стационарной прокладки в осветительных сетях с номинальным напряжением до 250 В переменного тока частотой 50 Гц, монтажа и присоединения приборов слабого тока бытового назначения к сети переменного тока напряжением до 250 В частотой 50 Гц.
Провода марки ПУГНП применяются для неподвижной прокладки в осветительных сетях номинальным напряжением до 250 В переменного тока частотой 50 Гц, монтажа и присоединения приборов слабого тока бытового назначения к сети переменного тока до 250 В частоты 50 Гц, монтажа термопар, в том числе для ремонтных целей. Рабочая температура эксплуатации — от -15 до +50 °С; монтажные радиусы изгиба при прокладке — не менее 10 наружных диаметров; провода не распространяют горения при одиночной прокладке.

Описание и расшифровка провода ПУНП, ПУГНП:
П — Провод
Г — Гибкий
УН — Универсальный
П — Плоский

Элементы конструкции провода ПУНП, ПУГНП:
Жила — медная проволока (для ПУНП), мягкая медная проволока (для ПУГНП)
Изоляция — поливинилхлоридный пластикат
Оболочка — поливинилхлоридный пластикат

Провод ПУНП 2х2,5монтажный медный гибкий с ПВХ изоляцией арт: ПУНП 2х2,5 купить с доставкой в интернет – магазине Электро ОМ


Характеристики

Количество жил

Нет отзывов о данном товаре.

Написать отзыв

Ваш отзыв:

Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Отправить отзыв

Заказать товар:

Через форму заказа на сайте

По телефонам:

Отправить на заявку на электронную почту:

Мы осуществляем отправку по РФ – СДЭК, Деловые линии, КИТ, Собственным транспортом (2 и 5 тн)

Бесплатная доставка по Екатеринбургу при сумме от 3000 руб – карта в разделе оплата и доставка

ПУНП

Конструкция провода ПуВВ

1. Однопроволочная или многопроволочная медная или медная лужёная токопроводящая жила
номинальным сечением:
   — 0,5…4,0 мм2, соответствующая 1 классу по ГОСТ 22483-2012;
   — 6,0; 10 мм2, соответствующая 1 классу по ГОСТ 22483-2012, в одножильных проводах;
   — 16…400 мм2, соответствующая 2 классу по ГОСТ 22483-2012, в одножильных проводах.
2. Поверх жилы под изоляцией допускается сепаратор в виде обмотки или плёнки.
3. Изоляция из поливинилхлоридного пластиката номинальной толщиной 0,6…2,6 мм.
4. Изолированные жилы двух- и трёхжильных проводов уложены параллельно в одной плоскости.
5. Оболочка из поливинилхлоридного пластиката с заполнением промежутков между жилами
номинальной толщиной 0,7…1,9 мм.



Расшифровка провода ПуВВ

Пу провод установочный

В изоляция из ПВХ пластиката

В оболочка из ПВХ пластиката



Технические характеристики провода ПуВВ

Номинальное переменное напряжение450/750 В частотой до 400 Гц
Номинальное постоянное напряжение1000 В
Сопротивление изоляции при 20 °Сне менее 5 МОм·км
Сопротивление изоляции при 70 °Сне менее 0,0028. ..0,015 МОм·км
Строительная длинане менее 100 м
Маломеры в партиине более 20% кусками от 20 м
Допустимая температура нагрева жил70 °C
Минимальный радиус изгиба10 наружных диаметров
Диапазон рабочих температур−50…+65 °C
Срок службыне менее 15 лет с даты изготовления





Кабельная продукция. В наличии силовой медный и алюминиевый кабель и провод … У нас Вы можете подобрать сопутствующий товар: кабель-канал,гофро-трубы, хомуты, муфты.

Кабельная компания «Многокабеля» предлагает широкий ассортимент из наличия с возможностью доставки по всей России:

Купить кабель Поволжье, Республика Мордовия, Саранск, Самара, Набережные Челны, Уфа, Оренбург, Саратов, Энгельс

Купить кабель с учетом доставки: Самара, Тольятти, Похвистнево, Отрадный, Безенчук, Пестравка

Купить кабель с учетом доставки: Самара, Новокуйбышевск, Сызрань, Елховка, Ульяновск, Димитровград

Кабель с учетом доставки: Республика Татарстан, Альметевск, Апастово, Бавлы, Бугульма, Казань, Нурлат.

Кабель с учетом доставки: Республика Башкирия, Уфа, Стерлитамак, Салават, Нефтекамск, Туймазы, Белебей, Давлеканово

Кабель  с доставкой: Ставропольский край, Ставрополь, Александровское, Арзгир, Благодарный,Буденновск, Георгиевск, Грачевка, Дивное, Ессентуки, Железноводск, Зеленокумск, Изобильный,

Кабель  в наличии с доставкой: Краснодарский край, Краснодар, Абинск, Адлер, Анапа, Апшеронск, Армавир, Аше, Белая Глина, Белореченск, Брюховецкая, Вардане, Выселки, Геленджик, Горячий Ключ, Гулькевичи, Динская, Ейск, Кавказская, Калининская, Каневская, Кореновск, Красноармейская, Кропоткин, Крыловская, Крымск, Кудепста, Курганинск,

Астраханская область, Астрахань, Енотаевка, Камызяк, Началово, Ахтубинск-1, Знаменск, Лиман, Харабали, Володарский, Икряное, Нариманов, Черный Яр

Волгоградская область, Волгоград, Волжский, Дубовка, Жирновск, Калач-на-Дону, Камышин, Котельниково, Котово, Краснослободск, Ленинск, Михайловка, Николаевск, Новоаннинский, Палласовка, Петров Вал, Серафимович, Суровикино, Урюпинск, Фролово

Воронежская область, Воронеж, Бобров, Богучар, Борисоглебск, Бутурлиновка, Верхний Мамон, Верхняя Хава, Воробьевка, Грибановский, Калач, Каменка, Кантемировка, Каширское, Лиски, Нижнедевицк, Новая Усмань, Нововоронеж, Новохоперск, Ольховатка, Острогожск, Павловск, Панино, Петропавловка, Поворино, Подгоренский, Рамонь, Репьевка, Россошь, Семилуки, Таловая, Терновка, Хохольский, Эртиль

Ростовская область, Ростов-на-Дону, Азов, Аксай, Багаевский, Батайск, Белая Калитва, Боковская, Большая Мартыновка, Веселый, Вешенская, Волгодонск, Гуково, Донецк, Дубовское, Егорлыкская, Заветное, Зерноград, Зимовники, Кагальницкая, Каменоломни, Каменск-Шахтинский, Кашары, Константиновск, Красный Сулин, Куйбышево, Мартыновка, Матвеев Курган, Миллерово, Милютинская, Морозовск,Новочеркасск, Новошахтинск, Обливская, Орловский, Песчанокопск, Покровское,Пролетарск, Ремонтное, Родионово-Несветайская, Романовская, Сальск, Семикаракорск,Таганрог, Тарасовский, Тацинский, Усть-Донецкий, Целина, Цимлянск, Чалтырь, Чертково,Шахты

Республика Крым, Симферополь, Алупка, Алушта, Армянск, Бахчисарай, Белогорск, Джанкой, Евпатория,  Инкерман, Керчь,  Коктебель, Красноперекопск, Саки, Севастополь,Крым, Судак, Феодосия, Форос, Щёлкино, Ялта

от 20 р.

Кабель погружного насоса

Кабель погружного насоса

Погружной Кабель насоса 1000 В 60C

Описание
Две или три жилы TWU-40 (медные), соединенные вместе с зеленой изоляцией. соединительный провод. Дополнительная толщина огнезащитного покрытия FT1, низкотемпературного, Влагостойкая изоляция из ПВХ, окрашенная для идентификации.Рассчитан на 1000 вольт. Максимальная температура проводника 60С.

Спецификация CSA C22.2 № 75-M1983

Упаковка: Катушки на 1500, 800, 500, 300 и 150 м.

Приложения:

ЭКС
Каталог
Номер

Размер

AWG

№из
конд.
Склеивание Провод
Размер/AWG*

Изоляция
Толщина

(дюймы)

Прибл. В целом
Диаметр**
(дюймы)

Итого
Вес
(фунтов/км)

Мощность
30С
Окружающий
(ампер)
Цвет Код
ПМП14-03СЛ 14 (1) 2 14 (1) . 060 .40 259 15 Черный/красный/зеленый
ПМП12-03СЛ 12 (1) 2 14 (1) .060 .43 321 20 Черный/красный/зеленый
ПМП10-03SL 10 (1) 2 12 (1) .060 .47 442 30 Черный/красный/зеленый
ПМП14-04СЛ 14 (1) 3 14 (1) . 060 .45 344 15 Blk/Red/Ylw/Grn
ПМП12-03СЛ 12 (1) 3 .060 .45 348 20 Черный/Красный/Желтый
ПМП12-04СЛ 12 (1) 3 14 (1) .060 .48 436 20 Blk/Red/Ylw/Grn
ПМП12-04Ф 12 (1) 3 12 (1) . 060 .50 459 20 Blk/Red/Ylw/Grn
ПМП12-04-8 12 (1) 3 8 (7) .060 .56 643 20 Blk/Red/Ylw/Grn
ПМП12-03 12 (7) 2 12 (7) .060 .45 248 20 Чёрный/Красный/Зеленый
ПМП10-04SL 10 (1) 3 12 (1) . 060 .53 607 30 Blk/Red/Ylw/Grn
ПМП14-04 14 (7) 3 14 (7) .060 .47 364 15 Blk/Red/Ylw/Grn
ПМП14-04-8 14 (7) 3 8 (7) .060 .57 557 15 Blk/Red/Ylw/Grn
ПМП14-03 14 (7) 2 14 (7) . 060 .40 259 15 Черный/красный/зеленый
ПМП12-04 12 (7) 3 14 (7) .060 .50 459 20 Blk/Red/Ylw/Grn
ПМП12-04Ф 12 (7) 3 12 (7) .060 .52 466 20 Blk/Red/Ylw/Grn
ПМП12-04-8 12 (7) 3 8 (7) . 060 .58 650 20 Blk/Red/Ylw/Grn
ПМП10-04 10 (7) 3 12 (7) .060 .55 640 30 Blk/Red/Ylw/Grn
ПМП10-04-8 10 (7) 3 8 (7) .060 .62 787 30 Blk/Red/Ylw/Grn
ПМП08-04 8 (7) 3 10 (7) . 080 .70 1 017 40 Blk/Red/Ylw/Grn
ПМП08-04Ф 8 (7) 3 8 (7) .080 .74 1 181 40 Blk/Red/Ylw/Grn
ПМП06-04 6 (7) 3 8 (7) .080 .80 1 473 55 Blk/Red/Ylw/Grn
ПМП04-04 4 (7) 3 8 (7) . 080 .89 2 040 70 Blk/Red/Ylw/Grn
ПМП03-04 3 (7) 3 6 (7) .080 .96 2 526 80 Blk/Red/Ylw/Grn
ПМП02-04 2 (7) 3 6 (7) .080 1,01 3 002 100 Blk/Red/Ylw/Grn
ПМП01-04 1 (19) 3 6 (7) . 095 1,14 3 727 110 Blk/Red/Ylw/Grn
ПМП001-04 1/0 (19) 3 6 (7) .095 1,21 4 475 125 Blk/Red/Ylw/Grn
ПМП002-04 2/0 (19) 3 6 (7) .095 1,29 5 407 145 Blk/Red/Ylw/Grn
ПМП003-04 3/0 (19) 3 4 (7) . 095 1,41 6 726 165 Blk/Red/Ylw/Grn
ПМП004-04 4/0 (19) 3 6 (7) .095 1,51 8 173 195 Blk/Red/Ylw/Grn



* Большинство провинциальных инспекционных органов требуют соединение проводников в соответствии с Канадским электротехническим кодексом. Другие, как Для Онтарио и Юкона требуется №8 AWG. Обратитесь в свой отдел инспекции для местные требования.

** Приблизительный диаметр описанной окружности.

Приложения:

Разработан для использования в обсадной колонне скважины для питания погружного насоса.

Различные провода производитель. – #4 AWG 4 Wire Type THW-кабель погружного насоса для глубоких скважин 75 градусов C/600V #WIRSHDJ43WG

Кабель общего назначения, внесенный в список UL 83, тип THW для глубоководных погружных насосов, имеет одножильные или многожильные медные жилы с индивидуальной изоляцией. прочным поливинилхлоридным (ПВХ) компаундом типа THW.Проволока продается ногу и может быть отрезана до любой необходимой длины.

***ВАЖНАЯ ЗАМЕТКА***

Р.К. Worst & Co. предлагает своим клиентам проволоку пешком. Пожалуйста, почувствуйте Вы можете бесплатно заказать только ту длину проволоки, которая необходима для вашей конкретной работы. Когда заказывая провод, мы рекомендуем добавить всего на несколько футов больше, чем рассчитано. Всегда лучше иметь немного лишнего, чем не хватать. Большинство нашей проволоки доставляется на наш объект на деревянных бобинах, но будет поставляется нашим клиентам в намотанных бухтах без деревянной катушки.

ПРОВОД, ОТРЕЗАННЫЙ НА ЗАКАЗ, ВОЗВРАТУ НЕ ПОДЛЕЖИТ

Технические детали подкабеля:

  • 4/3 (многожильный) с 8 (многожильный) Заземление
  • 0,06 Внешний диаметр
  • Масса необработанной проволоки: 744 фунта. на 1000 футов
  • Материал проводника: Медь без покрытия Калибр: 2-14
  • Внесен в список UL как кабель для погружных насосов типа THW-Deep Well
  • Номинальная температура 75 градусов C, 600 вольт
  • Стойкость к кислоте, истиранию, щелочам, огню, газу и маслу
  • Стойкость к воде и солнечному свету
  • Кабель с последовательной маркировкой
  • Изоляция из термопластичного поливинилхлорида (ПВХ)
  • Черная, красная, желтая и зеленая цветовая маркировка
  • Для проводки внутри корпуса погружных водяных насосов для глубоких скважин

Таблица размеров проволоки Франклина:

ПРЕДУПРЕЖДЕНИЕ: Рак и репродуктивный вред – www. P65Warnings.ca.gov

Кабель погружного водяного насоса JHS

Кабель погружного водяного насоса JHS

Применение кабеля погружного водяного насоса JHS

Этот кабель для погружного водяного насоса подходит для различных типов проводов погружного двигателя (провод от подводного к надводному). Изделие может быть оснащено водонепроницаемым соединением (по запросу может быть поставлено полностью).Характеристики свинцовой проволоки удобны в использовании, имеют хорошие водонепроницаемые свойства. Даже если он имеет внешнее повреждение, он также может гарантировать, что двигатель не пострадал от повреждения, вызванного водой. Это новый тип водонепроницаемого кабеля.

Этот кабель для погружного водяного насоса предназначен для использования с погружными насосами и ирригационным оборудованием. Для электропроводки только между оборудованием, расположенным у устьев водозаборных скважин, и двигателями погружных насосов, установленных в глубоких колодцах. В качестве соединительного кабеля для погружных электродвигателей (насосов) для постоянного использования в воде с температурой до 75 °C и на глубине до 500 м.Эти погружные кабели для водяных насосов идеально подходят для наружных установок со средней механической нагрузкой в ​​сухих, влажных и влажных средах, но не подходят для взрывоопасных зон. Сертификаты испытаний различных национальных и международных институтов доступны по запросу.

Конструкция кабеля погружного водяного насоса JHS

Проводник Луженый многожильный медный провод IEC 60228/DIN VDE 0295, класс 5
Изоляция ЭПП – этиленпропиленовый каучук
Оболочка CPE – хлорированный полиэтиленовый каучук

Кабель погружной водяной помпы JHS Технические данные

Номинальное напряжение 300/500В, 450/750В, 600/1000В
Испытательное напряжение 1. 5кВ, 2.5кВ, 3.5кВ
Проводник Рабочая температура 85°С
Температура окружающей среды Фиксированный: от -40°C до 90°C

Мобильный: от -25°C до 90°C

огнестойкий VDE 0482-332-1-2/IEC 60332-1

Спецификация

кабеля погружной водяной помпы JHS
Проводник Номинальный диаметр сердечника. Прибл. Габаритные размеры кабеля с двойной оболочкой Сопротивление проводника при 20°C (макс.) CНоминальный ток при 40°C
Номинальная площадь в №и диам. из проволоки 3 ядра 4 ядра
кв. мм. Шт/мм мм мм мм Ом/км Ампер.
1,5 22/0,30 3,25 10 10,8 12. 1 14
2,5 36/0,30 3,84 11 12,5 7,41 18
4 56/0.30 4,5 13 14,1 4,95 26
6 84/0,30 5,3 14,6 16 3,3 31
10 140/0,30 6,5 18 20,35 1,91 42
16 224/0,30 8 21,2 23,4 1.21 57
25 350/0,30 10,1 26 28,8 0,78 72
35 490/0,30 11,3 28,3 31,5 0,554 90
50 703/0,30 13,6 33,5 37,3 0,386 115
70 988/0. 30 15,3 37,8 42,2 0,272 143
95 1349/0,30 18 43,5 48,8 0,206 165

Количество проводов является приблизительным, а диаметр провода номинальным. Они должны соответствовать требованиям к сопротивлению проводника по классу 5 IEC 60228 / DIN VDE 0295 / BS 6360

.

Стандартная упаковка: бухты 100, 200, 300 и 500, 1000м.В деревянных барабанах

Примечание: это только часть стандартных параметров нашей продукции. Пожалуйста, свяжитесь с нашим инженером, если вам нужно больше. И информация, содержащаяся на этой веб-странице, предназначена только для ознакомления и может быть изменена без предварительного уведомления или ответственности. Все размеры и технические характеристики являются номинальными и подпадают под обычные производственные допуски. Все представленные изображения предназначены только для иллюстрации. Фактический продукт может отличаться. Вся информация предоставлена ​​добросовестно и считается верной на момент публикации.

Спецификация и модель кабеля погружного насоса-Cangzhou xintai cable co. LTD

В соответствии с национальным стандартом GB/T 2816 для погружных насосов, температура воды составляет 25 ℃, номинальная сила тока, напряжение кабеля не должно превышать 5% от номинального напряжения.

Спецификация кабеля погружного насоса определяется нагревом и падением давления кабеля. В дополнение к необходимости контролировать определенную плотность тока для ограничения повышения температуры кабеля, чем больше длина кабеля, тем больше падение напряжения на кабеле погружного насоса и тем больше влияние на пусковые характеристики, рабочие характеристики. производительность и надежность двигателя.Поэтому для двигателя с погружным насосом в одной скважине, когда напор погружного насоса разный и длина кабеля разная, требования к сечению кабеля тоже разные.

В соответствии со стандартом погружного насоса для скважин, при напряжении питания 380 В максимально допустимая длина двигателя погружного насоса соответствует определенной линии электропередачи. Когда напряжение питания выше и стабильнее или мощность силового трансформатора относительно большая, чем выше напряжение, тем стабильнее. Колодцы с двигателем погружного насоса оснащены одинаковыми характеристиками кабеля, позволяющими в зависимости от конкретной ситуации использовать соответствующую длину ( или кабель уменьшен, чтобы снизить стоимость конфигурации кабеля), максимально допустимая длина кабеля погружного насоса для установки двигателя погружного насоса регулируется.

Когда двигатель погружного насоса, в зависимости от глубины колодца, длина кабеля больше, низкое качество трансформатора питания, трудности с запуском двигателя: пусковой ток очень большой, большой перепад давления в кабеле, уменьшите напряжение двигателя, пусковой ток добавляется, погружные кабели насоса перепада давления больше, более низкий пусковой крутящий момент создают порочный круг, запуск двигателя затруднен, не только принудительный запуск может привести к повреждению обмоток двигателя. Поэтому каждый погружной насос должен быть оснащен кабелем для погружного насоса в соответствии с требованиями.

Экранированный кабель насоса — Bambach Cables

Экранированный кабель насоса

Силовой и контрольный кабель для насосов и другого погружного оборудования. Для использования в глубоководных условиях

Узнать сейчас

Химическая и маслостойкая

Гибкий проводник класса 5

Стойкость к жирам и минеральным маслам

Без галогенов

Ударопрочный

Максимальная рабочая температура 75°C

Максимальная температура короткого замыкания 160°C (макс. 5 с)

Минимальный рекомендуемый фиксированный радиус изгиба 4 x OD

Минимальная рабочая температура -30°C

Погружные насосы

Луженая медь для защиты от коррозии

Стойкость к ультрафиолетовому излучению

Водонепроницаемость AD8 для погружения в воду

Погружной Подходит для стационарных глубоководных установок
Простота установки Гибкая изоляция и оболочка для использования в закрытых помещениях
Легко устанавливается Кабель, изготовленный для стандартных размеров сальников
Подходит для использования вне помещений Оболочка, устойчивая к ультрафиолетовому излучению, продлевает срок службы в открытых средах
Химическая стойкость Превосходная стойкость к кислотам, щелочам, сточным водам и озону
Отличная экранировка Оплетка из луженой меди снижает электромагнитные помехи от окружающей среды
Тонкопроволочные жилы для высоких изгибов
RoHS соответствует европейским экологическим требованиям
Бескислородная луженая медь для паяных соединений с высокой проводимостью и защиты от коррозии
Оплетка из луженой меди с минимальным покрытием 85% обеспечивает превосходную защиту от электромагнитных помех
Изоляция и оболочка TPV обеспечивают превосходную устойчивость к озону, воде, химическим веществам и атмосферным воздействиям
Диаметры всех кабелей соответствуют стандартным размерам сальников
Проводник Бескислородная луженая отожженная медная проволока, класс 5
Изоляция TPE-75 – термопластичный вулканизат
Скрининг Бескислородная луженая отожженная медная проволока
Оболочка GP-75-TPE Термопластичный вулканизат
Цвета Сердечники — черный, коричневый, синий, зеленый/желтый — Пилоты — белые с черными цифрами
Температура от -30°C до +75°C
Напряжение 0. 6/1кВ
Применимые стандарты AS/NZS1125, AS/NZS3808, AS/NZS5000.1 (обычно), IEC 60228

Спецификации продукции Бамбах

Экранированный кабель насоса

Отдельные продукты

Назад

средний южный кабель.com, подводный погружной кабель для насоса

midsouthcable.com, подводный погружной кабель для насоса

Провод и кабель насоса. midsouthcable.com, насос под водой погружной трос. Витой кабель насоса. Провод насоса в рубашке с плоской оболочкой Кабель. Плоский параллельный провод кабеля насоса. Проводной кабель погружного насоса во многих конструкции и размеры.

Больше насоса Кабельные решения

Позвоните нам по бесплатному номеру 1-800-843-6036

Больше насоса Кабельные решения

Витой кабель насоса [ПВХ]

Провод насоса с плоской оболочкой ПВХ/ПВХ

Плоский параллельный провод кабеля насоса

ПОЗВОНИТЕ НАМ, ЧТОБЫ ОТРЕЗАТЬ ВАШУ КОНКРЕТНУЮ ДЛИНУ * ПРИМЕНЯЕТСЯ МИНИМАЛЬНЫЙ НОМЕР*

Витой кабель насоса [ПВХ]

“С ЗЕМЛОЙ”
НОМЕР ДЕТАЛИ. Описание AWG СТР Вес/1000 футов Стандартная упаковка
75224-хх-30 14/2 с 14 г сплошной 69 1000 и 500 футов
75324-ХХ-30 14/3 с 14 г сплошной 91 1000 и 500 футов
85224-ХХ-30 12/2 W/12Gr сплошной 96 1000 и 500 футов
85324-xx-30 12/3 W/12Gr сплошной 128 1000 и 500 футов
95224-ХХ-30 10/2 Вт/10 г сплошной 140 1000 и 500 футов
95324-хх-30 10/3 с 10 г сплошной 186 1000 и 500 футов
06224-хх-30 8/2 с 10 г 19/. 0295″ [сплошной Гр] 201 1000 и 500 футов
06324-хх-30 8/3 с 10 г 19/0295″ [сплошной Gr] 279 1000 и 500 футов
16324-xx-30 6/3 с 8Gr 19/.0372″ [19/0,0295″ Gr] 415 1000 и 500 футов
26324-xx-30 4/3 с 8Gr 19/0,0469″ [19/0295″ Gr] 582 1000 и 500 футов
36324-хх-30 2/3 с 6Gr 19/. 0591″ [19/0372″Gr] 874 1000 и 500 футов

Витой кабель насоса [ПВХ]

Без заземления

НОМЕР ДЕТАЛИ. Описание AWG СТР Вес/1000 футов Стандартная упаковка
70224-хх-30 14/2 сплошной 46 1000 и 500 футов
70324-хх-30 14/3 сплошной 69 1000 и 500 футов
80224-хх-30 12/2 сплошной 64 1000 и 500 футов
80324-хх-30 12/3 сплошной 96 1000 и 500 футов
-хх-30 10/2 сплошной 94 1000 и 500 футов
-хх-30 10/3 сплошной 140 1000 и 500 футов
01324-хх-30 8/3 19/. 0295″ 232 1000 и 500 футов
11334-xx-30 6/3 19/0,0372″ 338 1000 и 500 футов
21334-хх-30 4/3 19/0,0469″ 505 1000 и 500 футов
31334-xx-30 2/3 19/0591″ 761 1000 и 500 футов

Конструкция и технические характеристики изделия могут быть изменены Без Уведомление.

ПОЗВОНИТЕ НАМ, ЧТОБЫ ОТРЕЗАТЬ ВАШУ КОНКРЕТНУЮ ДЛИНУ * ПРИМЕНЯЕТСЯ МИНИМАЛЬНЫЙ НОМЕР*

-ХХ-08

Кабель насоса с плоской оболочкой ПВХ/ПВХ

“С ЗЕМЛОЙ”
НОМЕР ДЕТАЛИ. Описание AWG СТР Вес/1000 футов Стандартная упаковка [футы]
76224-хх-08  14/2 с 14 г 7/.0242″ 116 1000 и 500
86224-хх-08 12/2 с 12 г 19/0,0185″ 132 1000 и 500
76324-хх-08 14/3 с 14 г 7/. 0242″ 154 1000 и 500
86324-xx-08 12/3 с 12 г 19/0,0185″ 201 1000 и 500
96224-хх-08 10/2 с 10 г 19/0,0234″ 202 1000 и 500
96324-хх-08 10/3 с 10 г 19/.0234″ 268 1000 и 500
07324-хх-08 8/3 с 10 г 19/0,0295″ [19/0,0234 г] 377 1000 и 500
17324-хх-08 6/3 с 8 г 19/. 0372″ [19/0,0295″ г] 526 1000 и 500
27324-хх-08 4/3 с 8 г 19/0,0469″ [19/0,0295″ г] 715 1000 и 500
37324-хх-08 2/3 с 6 г 19/.0591″[19/0,0372″гр] 1034 1000 и 500
47324-хх-08 1/0-3 с 6 г 19/0,0745″[19/0,0372″гр] 1554 1000 и 500
57324-хх-08 2/0-3 с 6 г 19/. 0837″ [19/0,0372 г] 1865 1000 и 500
ПХДЖ-3/0-3 3/0-3 с 4 г 19-жильный/земляной-7-жильный 2135 ОПТОВАЯ
ПХДЖ-4/0-3 4/0-3 с 4 г 19-жильный/шлифованный 7-жильный 2871 ОПТОВАЯ
PCHDJ-250MCM-3 250MCM-3/ с 4 г 37-жильный/шлифованный 7-жильный-4awg 3518 ОПТОВАЯ
PCHDJ-350MCM-3 350MCM-3 / w3gr 37-жильный/шлифованный 7-жильный-3awg 4689 ОПТОВАЯ
PCHDJ-500MCM-3 500MCM-3 / w2gr 37-жильный/шлифованный 7-жильный-2awg 6410 ОПТОВАЯ

Кабель насоса с плоской оболочкой ПВХ/ПВХ

“БЕЗ ЗАЗЕМЛЕНИЯ”

НОМЕР ДЕТАЛИ. Описание СТР Вес/1000 футов Стандартная упаковка [футы]
71224-ХХ-08 14/2 7/0,0242″ 104 1000 и 500
71324-ХХ-08 14/3 7/.0242″ 116 1000 и 500
81224-ХХ-08 12/2 19/0,0185″ 104 1000 и 500
81324-ХХ-08 12/3 19/0,0185″ 132 1000 и 500
10/2 19/. 0234″ 137 1000 и 500
-ХХ-08 10/3 19/0,0234″ 202 1000 и 500
02324-ХХ-08 8/3 19/0,0295″ 287 1000 и 500
12324-ХХ-08 6/3 19/.0372″ 419 1000 и 500
22324-ХХ-08 4/3 19/0,0469″ 600 1000 и 500
32324-ХХ-08 2/3 19/0,0591″ 874 1000 и 500

Больше насоса Кабельные решения

Конструкция изделия и технические характеристики могут быть изменены Без Уведомление.

ПОЗВОНИТЕ НАМ, ЧТОБЫ ОТРЕЗАТЬ ВАШУ КОНКРЕТНУЮ ДЛИНУ * ПРИМЕНЯЕТСЯ МИНИМАЛЬНЫЙ НОМЕР*

ПЛОСКИЙ ПАРАЛЛЕЛЬНЫЙ ПРОВОД И КАБЕЛЬ НАСОСА

“С ЗЕМЛОЙ”

-ХХ-30 -ХХ-30
НОМЕР ДЕТАЛИ. Описание AWG СТР Вес/1000 футов Стандартная упаковка [футы]
73224-ХХ-30 14/2 W/14GR 41/30 72 1000 и 500
73324-ХХ-30 14/3 W/14GR 41/30 96 1000 и 500
83224-ХХ-30 12/2 W/12GR 65/30 101 1000 и 500
83324-ХХ-30 12/3 W/12GR 65/30 135 1000 и 500
10/2 Вт/10GR 104/30 145 1000 и 500
10/3 Вт/10GR 104/30 192 1000 и 500
04224-ХХ-30 8/2 W/10GR 7С24/30[104/30ГР] 207 1000 и 500
04324-ХХ-30 8/3 W/10GR 7С24/30[104/30ГР] 286 1000 и 500
14324-ХХ-30 6/3 W/8GR 7С37/30[7С24/30ГР] 432 1000 и 500
24324-ХХ-30 4/3 W/8GR 7С60/30[7С24/30ГР] 609 1000 и 500

ПЛОСКИЙ ПАРАЛЛЕЛЬНЫЙ ПРОВОД И КАБЕЛЬ НАСОСА

«БЕЗ ЗАЗЕМЛЕНИЯ»

НОМЕР ДЕТАЛИ. Описание СТР Вес/1000 футов Стандартная упаковка [футы]
78224-ХХ-30 14/2 41/30 70 1000 и 500
78324-ХХ-30 14/3 41/30 105 1000 и 500
88224-ХХ-30 12/2 65/30 92 1000 и 500
88324-ХХ-30 12/3 65/30 139 1000 и 500
98224-ХХ-30 10/2 104/30 127 1000 и 500
98324-ХХ-30 10/3 104/30 191 1000 и 500
09324-ХХ-30 8/3 7X24/30 300 1000 и 500
19324-ХХ-30 6/3 7X37/30 446 1000 и 500
29324-ХХ-30 4/3 7X60/30 642 1000 и 500

Позвоните нам по бесплатному номеру 1-800-843-6036

Провод и кабель насоса. midsouthcable.com, насос под водой погружной трос



Цены могут быть изменены без предварительного уведомления. Товар подлежит предварительной продаже. Дизайн продукта, технические характеристики и конструкции могут быть изменены без предварительного уведомления. Фотографии для общего в репрезентативных целях и может не представлять реальный продукт.

Не несет ответственности за ошибки в печати, проверьте все данные у нас или производителя.Применяются положения и условия продажи, для получения копии свяжитесь с нами.

Продукция

может быть снята с производства без предварительного уведомления. Все данные Может быть изменено без уведомления.



Больше Промышленные провода и кабели Решения

Больше насоса Кабельные решения

Провод и кабель насоса. midsouthcable.com, насос под водой погружной трос. Витой кабель насоса. Провод насоса в рубашке с плоской оболочкой Кабель. Плоский параллельный провод кабеля насоса. Проводной кабель погружного насоса во многих конструкции и размеры.

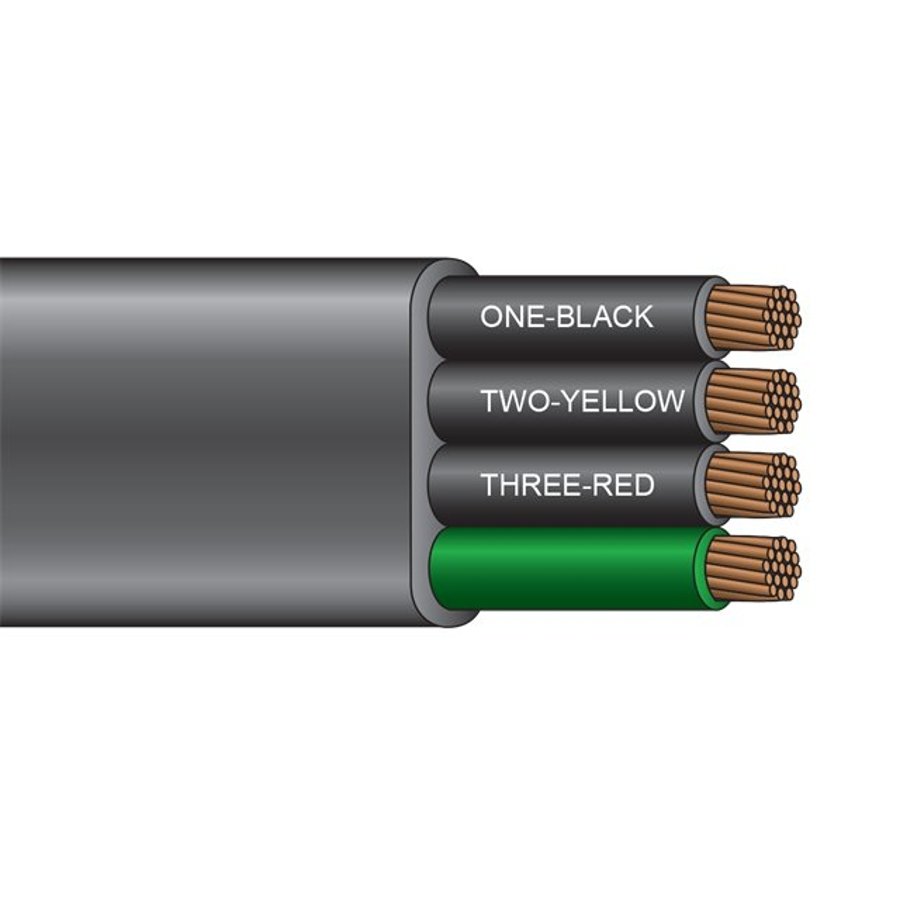

Плоский кабель для погружного насоса 6AWG

Технические характеристики:

  • ПЛОСКИЙ КАБЕЛЬ ПОГРУЖНОГО НАСОСА 2 И 3 ПРОВОДНИКА С ЗАЗЕМЛЕНИЕМ 600 ВОЛЬТ

Изоляция:
ПОЛИВИНИЛХЛОРИД И НЕЙЛОН

Оболочка:
ПОЛИВИНИЛХЛОРИД

Размеры:
14 – 500 MCM, 90°C Сухой, 75°C Влажный

Области применения:
Плоский кабель для тяжелых условий эксплуатации (с двойной оболочкой) для погружных насосов, подходящий для использования внутри обсадных труб для подключения глубоководных погружных насосов для пресной или соленой воды.

Проводник:
Класс C, мягкотянутая, голая медь в соответствии с ASTM B3 и ASTM B8.

Изоляция:
Термостойкий и влагостойкий поливинилхлорид, отвечающий требованиям UL 83 для проводов типа THHN и THWN. Изоляцию можно использовать в местах с температурой 90°C в сухом состоянии или 75°C во влажном состоянии. Толщина изоляции соответствует UL 83.

Оболочка проводника:
Нейлоновая оболочка наносится непосредственно на поверхность изоляции из ПВХ.Нейлон должен соответствовать требованиям UL 83. Толщина соответствует UL 83.

Заземляющий проводник:
Класс C, мягкая вытянутая медь в соответствии с ASTM B3 и ASTM B8. Проводник изолирован ПВХ/нейлоном, а номинальный общий диаметр должен соответствовать изолированным проводникам цепи

.

Соответствует требованиям UL – 83 IEC 60245, DIN VDE 0282 PART 810, BS 6007 и BS 6899
600 В, 90°C Сухой и влажный
Предназначен для тяжелых условий эксплуатации

Температурный диапазон от -40° до 90°
Соответствие ROHS (без содержания свинца)
Плоский кабель для погружных насосов на 600 В подходит для использования в погружных насосах для пресной или соленой воды из глубоких скважин.

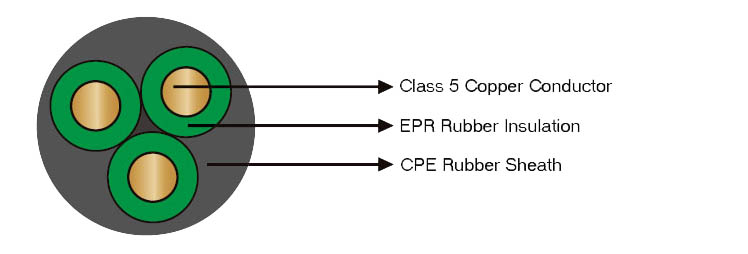

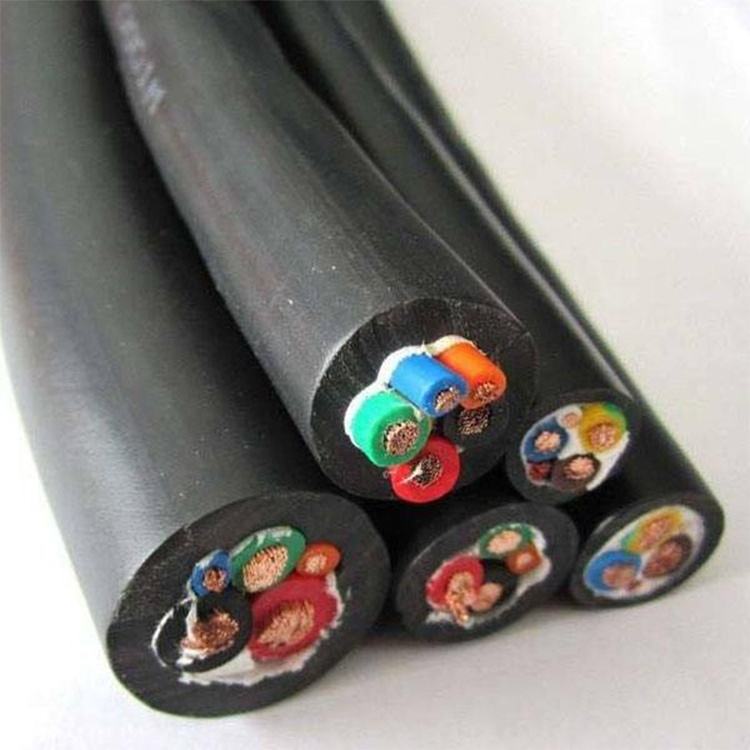

Усадка – резиновые кабели насоса AWG
Класс C Гибкие, голая медь
Изоляция: ПВХ или резина
Оболочка: ПВХ или резина
Цветовой код: Черный – желтый – красный (без заземления)
Черный – желтый – красный – зеленый (с заземлением) )

Кабели погружных насосов с плоской оболочкой Без заземления
РАЗМЕР ПРОВОДНИКА (AWG) № ПРОВОДНИКА № ДИАМ. ПРОВОДА ДИАМ. (ММ) НОМИНАЛЬНАЯ ТОЛЩИНА ОБОЛОЧКИ (ММ) КАБЕЛЯ ДИАМ.
14 3 41 х 0,254 3,85 1,15 14,60 x 6,40
12 3 65 х 0,254 4,50 1,15 16,80 x 7,40
10 3 105 х 0,254 5,30 1,15 18,70 x 7,90
8 3 168 х 0,254 6. 50 1,40 23,70 x 9,90
6 3 226 х 0,254 8,00 1,40

28,00 х 11,40

4 3 420 х 0,254 10.10 2,00 35,50 x 14,70
2 3 665 х 0,254 11.30 2,00 39,50×16,20
1 3 817 х 0.254 13,60 2,20 45,50×18,30
1/0 3 1045 х 0,254 13,60 2,20 45,50×18,30
2/0 3 1330 х 0,254 16,60 2,20 51,00 x 20,00
3/0 3 1672 x 0,254 18.00 2,40 60,00 x 23,50
4/0 3 2116 х 0.254 19,80 2,65 65,00 x 25,00
Кабели погружного насоса с плоской оболочкой С заземлением
РАЗМЕР ПРОВОДНИКА (AWG) № ПРОВОДНИКА № и диам. провода Размер заземляющего проводника (AWG) ДИАМ. (ММ) НОМИНАЛЬНАЯ ТОЛЩИНА ОБОЛОЧКИ (ММ) КАБЕЛЯ ДИАМ. (ММ)
14 3 41 х 0.254 14 3,85 1,15 18,00 x 6,50
12 3 65 х 0,254 12 4,50 1,15 21,00 х 7,60
10 3 105 х 0,254 10 5,30 1,15 24,30 x 7,90
8 3 168 х 0,254 10 6,50 1.40 29,70 x 9,90
6 3 266 х 0,254 8 8,00 2,00 36,00 x 11,80
4 3 420 х 0,254 8 10.10 2,00 45,10 x 14,70
2 3 665 х 0,254 6 11. 30 2,20 50,10 x 16,20
1 3 817 Х 0.254 6 13,60 2,20 58,10 x 19,00
1/0 3 1045 х 0,254 6 15,60 2,20 58,10 x 19,00
2/0 3 1330 х 0,254 6 18.00 2,20 66,50 x 21,50

Примечание:
Количество проводов является приблизительным, а диаметр провода номинальным; они должны соответствовать требованиям к сопротивлению проводника в соответствии с классом 5 стандарта IEC 60228 / DIN VDE 0295 / IS 8130 / BS 6360
. Ввиду постоянного совершенствования нашей конструкции и процесса спецификации, приведенные здесь, могут быть изменены без предварительного уведомления. .

ПРЕИМУЩЕСТВА

Устойчивость к порезам, разрывам и истиранию
Исключительная долговечность
Превосходная стойкость к маслам, кислотам, химическим веществам и озону
Превосходная ударопрочность и атмосферостойкость
Отличные электрические свойства

.

Добавить комментарий

Ваш адрес email не будет опубликован.
