Покупаем кабель: ТУ или ГОСТ?

Сфера применения кабельно-проводниковой продукции достаточно широка, и ее необходимость в современном мире трудно переоценить. Она используется в автомобилестроении, приборостроении, машиностроении, в строительстве, химической и нефтеперерабатывающей промышленности и, конечно же, в бытовых условиях.

На рынке кабельно-проводниковой продукции существует большой выбор различных марок и типов кабелей. Следует заметить, что один и тот же вид кабеля может значительно различаться в цене – всё зависит от происхождения товара, который производится: либо по ГОСТ, либо по ТУ завода-изготовителя.

  • ГОСТ – это определенный государственный стандарт качества предмета или продукта, установленный органами стандартизации и метрологии
  • ТУ (технические условия) – документ, разрабатываемый заводом-производителем, в котором прописываются определенные требования к качеству какого-либо изделия, вещества, материала

В постсоветский период в продажах кабельной продукции в России произошли серьёзные изменения.

Раньше все кабели различного назначения выпускались только по ГОСТ-стандартам. Но через некоторое время государство и заинтересованные лица разработали понятие ТУ, в которых должны быть прописаны обязательные технические требования к товару. В Технических Условиях производители могут указывать только то, что посчитают нужным. Поэтому с появлением ТУ продукция кабельной отрасли претерпела значительные изменения не в лучшую сторону. Производитель уменьшил толщину изоляционных покровов, указав изменения в технических условиях, тем самым не нарушая никаких норм.

Сейчас на прилавках всё чаще можно встретить кабели, произведенные по ТУ. Их главное отличие от ГОСТ-товаров заключается в том, что нормы на них проработаны и самостоятельно приняты заводом-производителем.

Несмотря на большой ассортимент кабельной продукции в магазинах,

найти изделия по ГОСТ очень сложно. Это вызвано тем, что производитель пытается внедрить на рынок конкурентоспособный товар, получив сверхприбыль и уменьшив при этом затраты на производство. Компания СВАРБИ осознаёт, что это плохо и чревато неблагоприятными последствиями. Но так есть, и мы живём в сложившейся действительности. Особенно плохо и то, что большая редкость найти кабель, выпущенный по ГОСТ в обычных электротоварах. Кабели и провода различных типов по ГОСТ всё ещё изготавливаются на заводах, но предназначены они для промышленных нужд. Купить такие провода можно только на предприятии-изготовителе, заказав сразу большую партию. Для бытового использования выпускаются изделия по ТУ, которые сильно уступают по качеству проводам, чьи технические характеристики определялись ГОСТом.

Для сохранения конкурентоспособности на рынке сварочного оборудования в группе компаний СВАРБИ в наличии всегда имеется кабельная продукция Рыбинского кабельного завода (ООО «Рыбинсккабель»). На этом предприятии кабель выпускается по внутренним ТУ завода-изготовителя, и при стандартной, общепринятой маркировке кабеля, его сечение может отличается от показателей ГОСТ.

Также СВАРБИ имеет возможность продажи кабельной продукции соответствующей ГОСТ с других кабельных заводов. Однако такие закупки осуществляются при крупных поставках и идут в режиме «Под Заказ». Мы предлагаем кабели и провода для сварочных работ, соединительные кабельные разъемы, кабельные наконечники и комплекты по выгодным ценам.

ГОСТ, ТУ на кабельную продукцию

ВВГ, ВБШв, АВВГ, АВБШв, ВВГнг(А), ВБШвнг(А), АВВГнг(А), АВБШвнг(А)

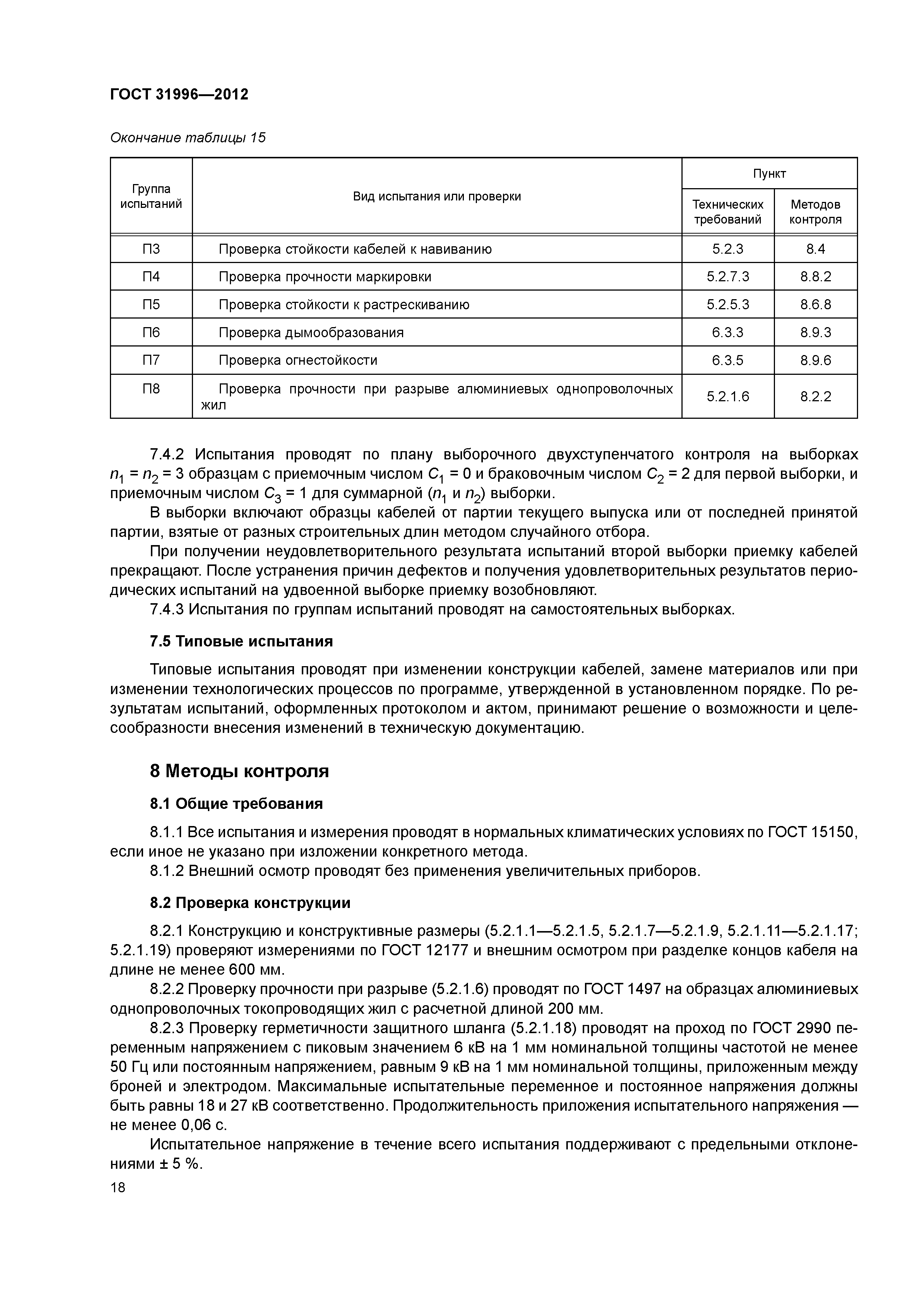

ГОСТ 31996-2012

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ»

ТУ 16-705.499-2010
ВВГнг(А)-ХЛ, ВБШвнг(А)-ХЛТУ 3500-008-46600751-2012
ВВГнг(А)-LS, ВБШвнг(А)-LS, ВВГЭнг(А)-LS, АВВГнг(А)-LS, АВБШвнг(А)-LSТУ 16.К71-310-2001
ВБВнг(А)-LS, АВБВнг(А)-LSТУ 16.К71-090-2002
ВВГнг(А)-FRLSТУ 16.К71-337-2004
ППГнг(А)- HFТУ 16.K71-304-2001
ППГнг(А)-FRHFТУ 16. К71-339-2004
АПвБШп(г), ПвБШп(г)ТУ 16.К71-277-98
КВВГ, КВВГЭ, КВБбШв

ГОСТ 1508-78

«Кабели контрольные с резиновой и пластмассовой изоляцией»

ГОСТ 26411-85

«Кабели контрольные»

–
КВВГнг(А), КВВГЭнг(А), КВБбШвнг(А)ТУ 3563-007-46600751-2012
КВВГнг(А)-ХЛ, КВВГЭнг(А)-ХЛ, КВБШвнг(А)-ХЛТУ 3500-008-46600751-2012
КВВГнг(А)-LS, КВВГЭнг(А)-LSТУ 16.К71-310-2001
КВБВнг(А)-LSТУ 16.К71-090-2002
КВВГнг(А)-FRLS, КВВГЭнг(А)-FRLSТУ 16.К71-337-2004
ПуВ, ПуВВ

ГОСТ 31947-2012

«Провода и кабели для электрических установок на номинальное напряжение до 450/750 В включительно»

ТУ 16-705. 501-2010
СИП-1, СИП-2, СИП-3, СИП-4

ГОСТ 31946-2012

«Провода самонесущие изолированные и защищенные для воздушных линий электропередачи»

ТУ 3500-005-46600751-2006
СИП-4СТУ 3553-003-46600751-2004
А. АС, М

ГОСТ 839-80

«Провода неизолированные для воздушных линий электропередачи»

–
Провода марки СЕНИЛЕКТУ 3511-005-41183126-2013

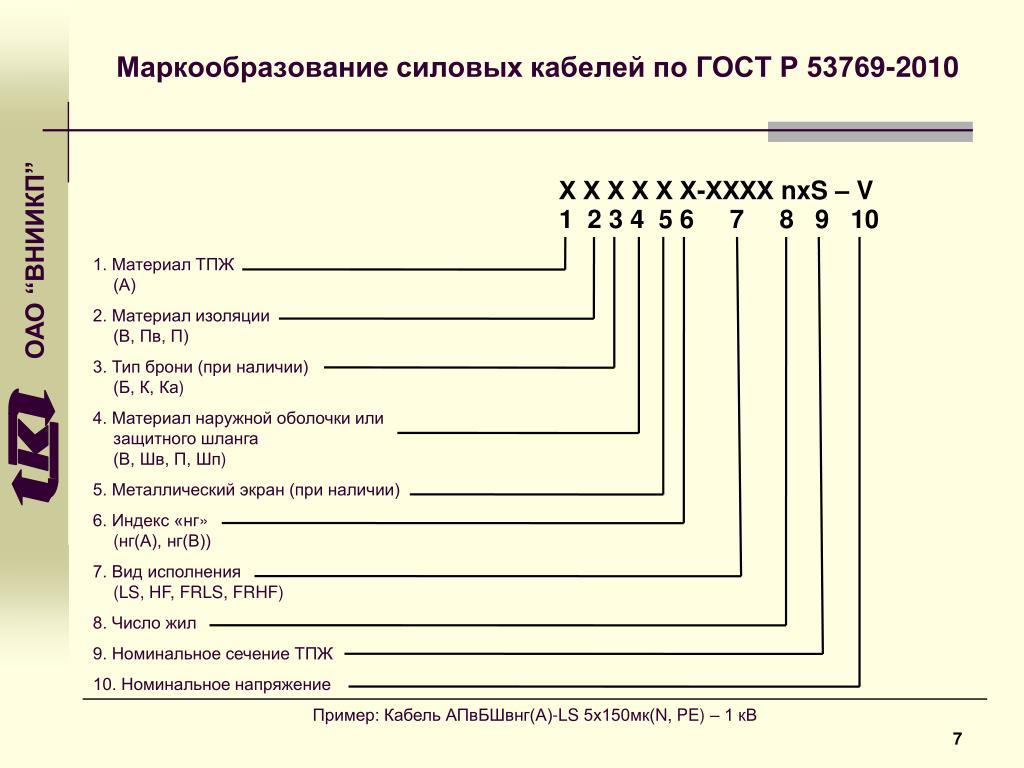

Новый стандарт на Силовые кабели

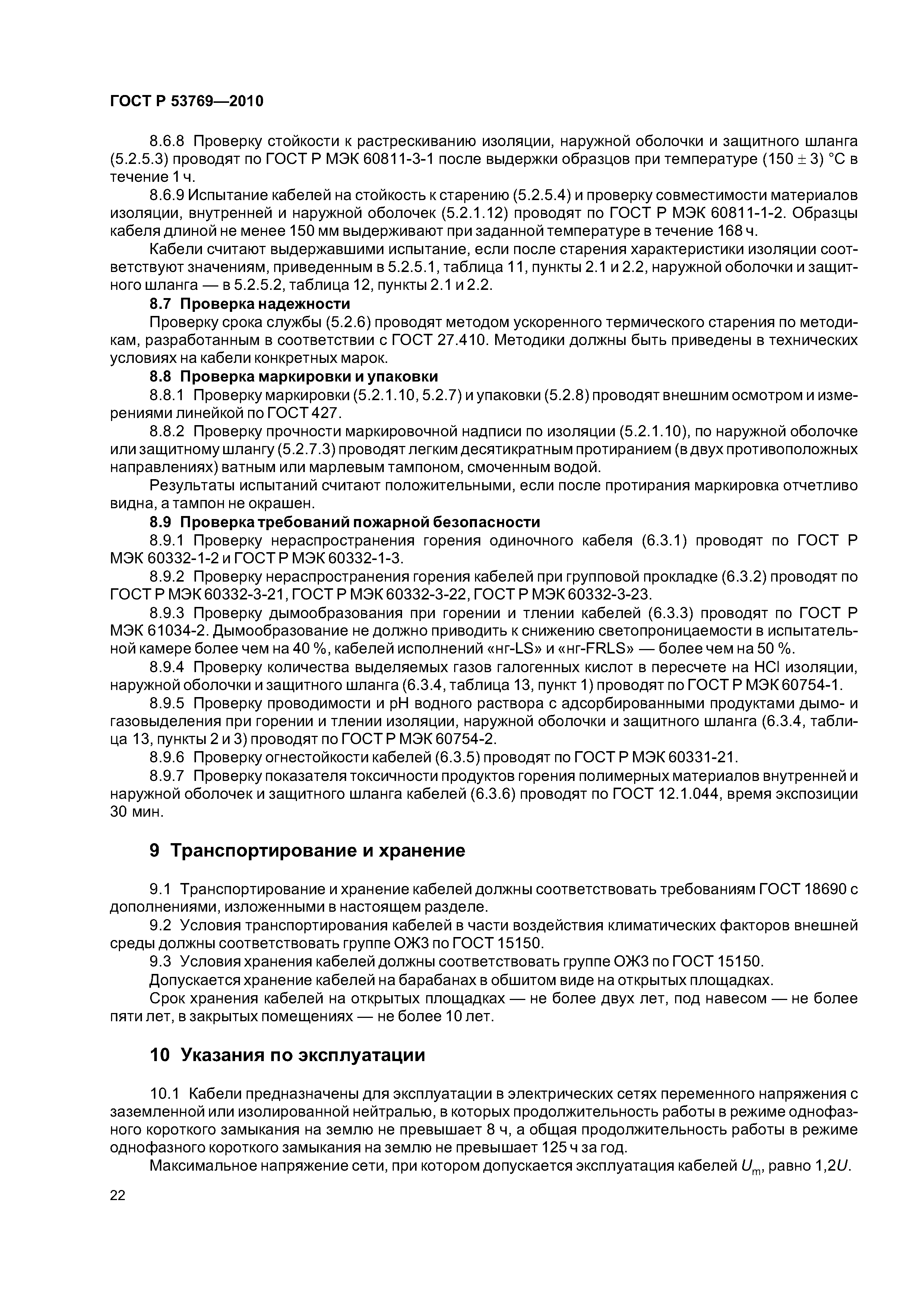

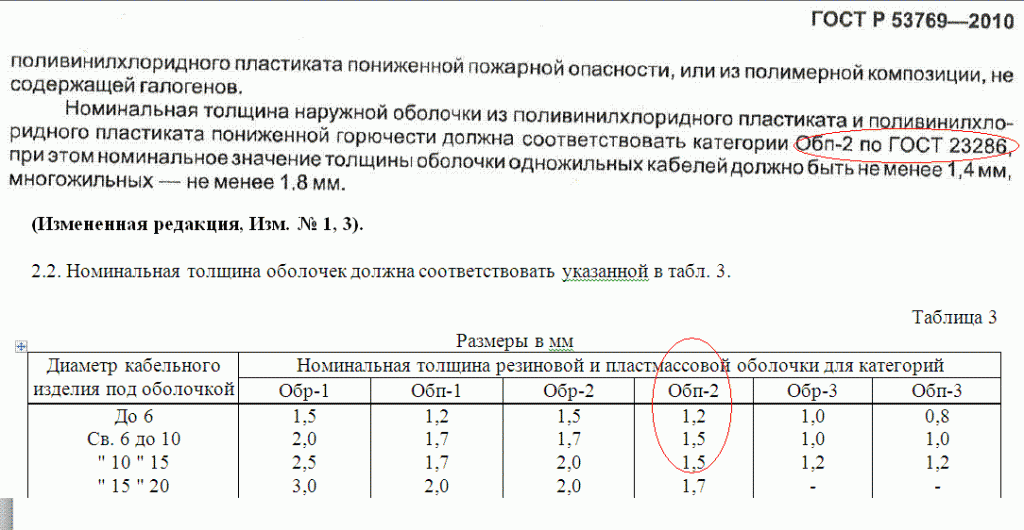

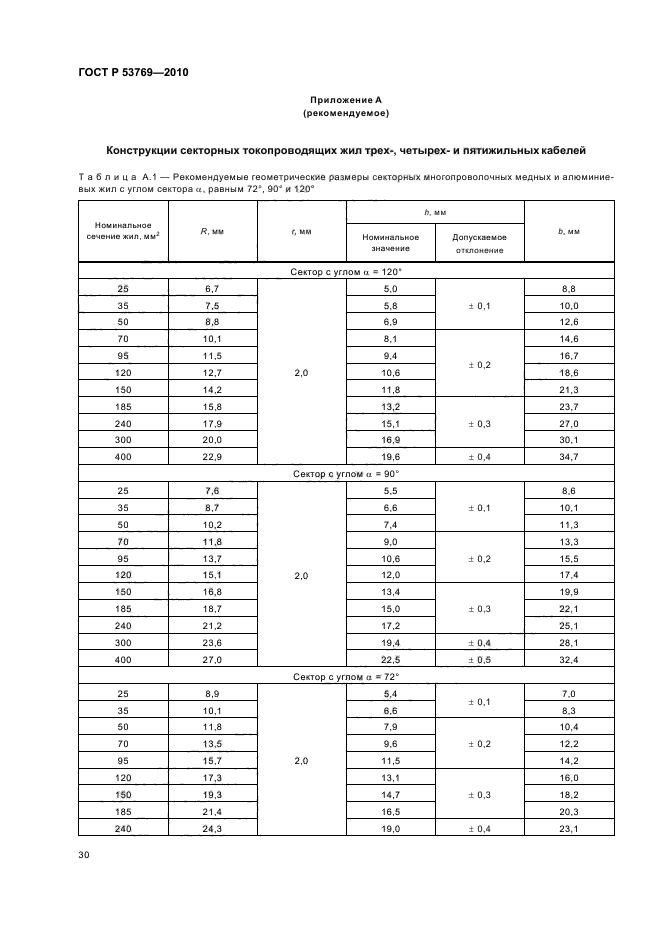

Комментарий к вопросу введения в действие ГОСТ Р 53769–2010 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. ОТУ» и ТУ 16-705.499-2010 «Кабели силовые с пластмассовой изоляцией на напряжение 0,66; 1 и 3 кВ»

ГОСТ Р 53769–2010 приказом Федерального агентства по техническому регулированию и метрологии № 117-ст от 25.

06.2010 г. введен в действие с 01.01.2011 г. и с этого же срока прекращает свое действие на территории РФ ГОСТ 16442-80 «Кабели силовые с пластмассовой изоляцией. Технические условия» в части выпуска по нему кабелей силовых народнохозяйственного назначения.

Для кабельной продукции, изготовляемой по заказу Министерства обороны РФ, ГОСТ 16442-80 остается действующим, так как действует военное дополнение к этому стандарту – ГОСТ ВД 16442-80.

ГОСТ Р 53769–2010 разработан в связи с необходимостью систематизации и упорядочения требований, предъявляемых к группам силовых кабелей для стационарной прокладки с учетом многообразия областей их применения, и повышения их технического уровня, безопасности и качества на основе обобщения отечественного опыта производства и эксплуатации силовых кабелей, современных норм пожарной безопасности, а также международных требований, установленных в стандарте МЭК 60502-1 и гармонизированных документах CENELEC – HD 603 и НD 604. Стандарт учитывает нормы, действующие в РФ, условия прокладки и режимы эксплуатации электрических сетей в климатических условиях РФ.

Соответственно в ГОСТ Р 53769-2010 по сравнению с ГОСТ 16442-80 введены следующие новые требования:

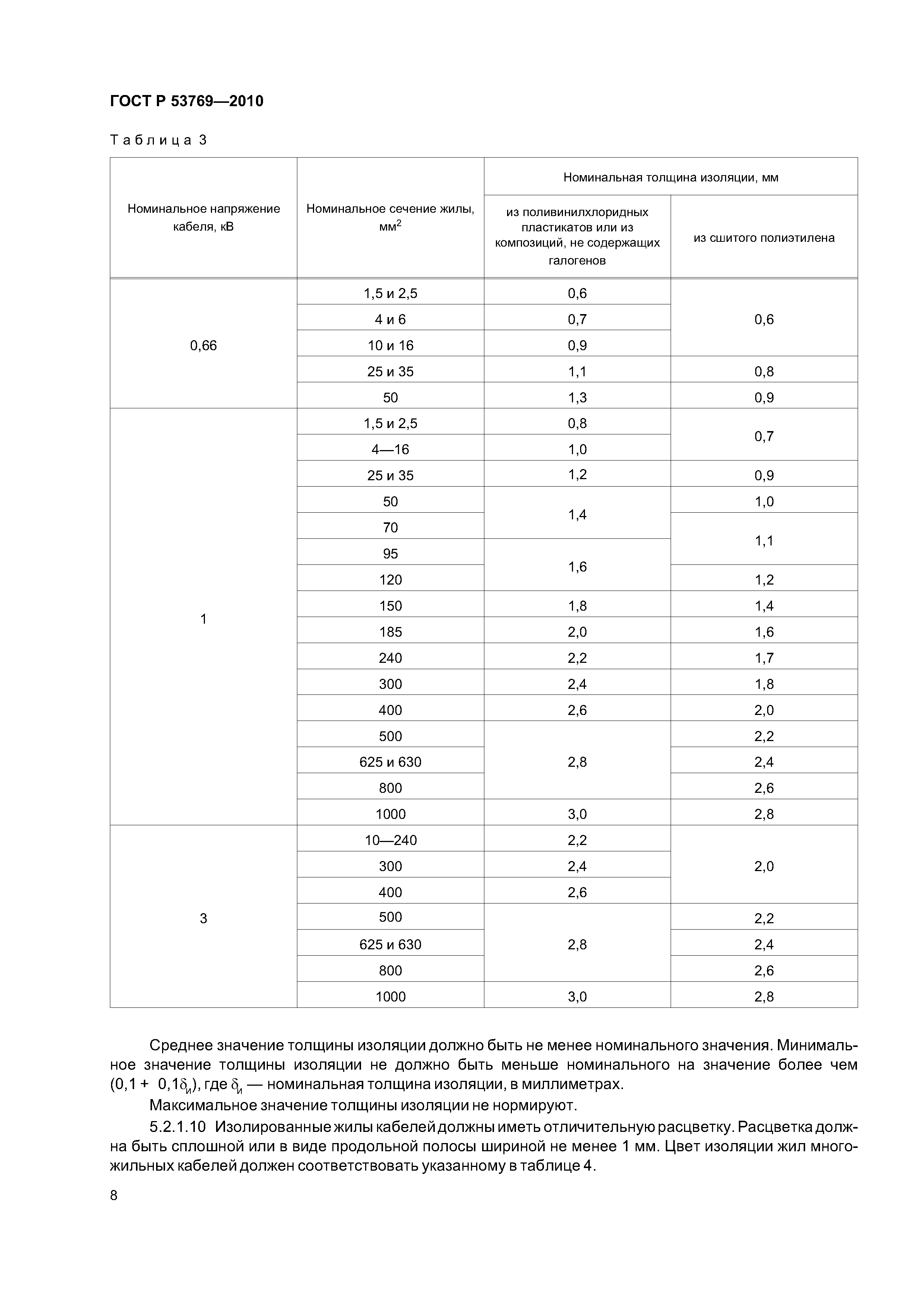

  • уточнено нормирование через среднее значение толщины изоляции в полном соответствии с требованиями стандарта МЭК 60502-1,
  • расширен диапазон сечений токопроводящих жил до 1000 мм2,в том числе пятижильных кабелей до 240 мм2,
  • обязательное наличие заполнения внутренних и наружных промежутков между скрученными изолированными жилами, в том числе в виде экструдированной внутренней оболочки, для придания кабелям практически круглой формы, с целью повышения устойчивости при механических воздействиях и обеспечения ввода кабелей во взрывоопасное оборудование,
  • введена система обязательной единообразной цветовой маркировки жил с целью их идентификации, что позволяет повысить производительность труда при монтаже и обеспечить электробезопасность кабельных линий при использовании продукции различных предприятий-изготовителей,
  • исключены требования ГОСТ 7006-72, как не отвечающие современным международным нормам, и введены современные требования к защитным покровам,
  • приведены уточненные значения допустимых токов нагрузки кабелей, отличающиеся от указанных в старых изданиях ПУЭ,
  • введено требование к минимальной массе одного метра токопроводящей жилы, с целью исключения возможности поставки кабелей с заниженным сечением токопроводящих жил,
  • предусмотрен выпуск экранированных кабелей на напряжение 0,66 и 1 кВ с целью повышения защищенности (электромагнитной совместимости) рядом проложенных кабелей других типов и другого электрооборудования,
  • введены требования пожарной безопасности в соответствии с ФЗ «Технический регламент о требованиях пожарной безопасности» и ГОСТ Р 53315-2009.

Следует иметь в виду, что ГОСТ Р 53769–2010 – это стандарт вида «общих технических условий» (ОТУ). Для выпуска кабелей силовых на основе требований ГОСТ Р 53769–2010 разработаны отраслевые технические условия ТУ 16-705.499–2010 «Кабели силовые с пластмассовой изоляцией на напряжение 0,66; 1 и 3 кВ» (марки кабелей с медными жилами: ВВГ, ВВГЭ, ВВГнг(А), ВВГЭнг(А), ПвВГ, ПвВГЭ, ПвВГнг(А), ПвВГЭнг(А), ВБШв, ВБШвнг(А), ПвБШв, ПвБШвнг(В), ПвБШп; те же марки кабелей с алюминиевыми жилами – АВВГ и т.д.; диапазон сечений от 1,5 до 1000 мм2). Дата введения ТУ в действие – 01.10.2010 г.

ТУ 16-705.499-2010 утверждены председателем национального технического комитета по стандартизации Росстандарта ТК 46 «Кабельные изделия» и президентом Ассоциации «Электрокабель». Изготовление кабелей по ТУ 16-705.499-2010 обеспечивает соответствие их всем требованиям ГОСТ Р 53769-2010, в том числе по электро- и пожаробезопасности, экологическим требованиям и надежности.

Также разработаны изменения к действующим ТУ, в тексте которых была ссылка на ГОСТ 16442-80 как на базовый документ:

  • ТУ 16. К71-310-2001 «Кабели, не распространяющие горение, с низким дымо- и газовыделением» – изменение № 5. Дата введения изменения в действие – 15.10.2010 г.;
  • ТУ 16. К71-090-2002 «Кабели силовые и контрольные, не распространяющие горение, с низким дымо- и газовыделением» – изменение № 1. Дата введения изменения в действие – 15.11.2010 г.;
  • ТУ 16. К71-277-98 «Кабели силовые с изоляцией из силанольносшиваемого полиэтилена на напряжение 1 кВ» – изменение № 3. Дата введения изменения в действие – 15.11.2010 г.;
  • ТУ 16. К71-337-2004-2004 «Кабели огнестойкие, не распространяющие горение, с низким дымо- и газовыделением» – изменение № 2. Дата введения изменения в действие – 15.11. 2010 г.

ТУ 16. К71-322-2002 «Кабели силовые с поливинилхлоридной изоляцией пятижильные» аннулированы изменением № 1 с 01.01.2011 г. без замены (конструкция введена в ТУ 16-705.499-2010).

Перечисленные ТУ (в которые внесены изменения) содержат изделия, защищенные патентами РФ на полезные модели, патентообладатель ОАО «ВНИИКП».

На основании Постановлений Правительства РФ от 01.12.2009 г. № 982, от 13 ноября 2010 года №906, Информации Росстандарта о перечнях продукции, подлежащей обязательному подтверждению соответствия, кабели силовые с пластмассовой изоляцией на напряжение 0,66; 1 и 3 кВ подлежат обязательному подтверждению соответствия требованиям ГОСТ Р 53769–2010.

Соответствие марок силовых кабелей по ГОСТ 16442-80 и ТУ 16-705.499-2010

ГОСТ 16442-80ТУ 16-705.499-2010ГОСТ 16442-80ТУ 16-705.499-2010
ВВГ, ВВГзВВГАВВГ, АВВГзАВВГ
–ВВГЭ–АВВГЭ
–ВВГнг(А)–АВВГнг(А)
–ВВГЭнг(А)–АВВГЭнг(А)
ПВГ*–АПВГ*–
ПвВГПвВГАПвВГАПвВГ
–ПвВГЭ–АПвВГЭ
–ПвВГнг(А)–АПвВГнг(А)
–ПвВГЭнг(А)–АПвВГЭнг(А)
ВАШв* –АВАШв*–
ПвАШв*–АПвАШв*–
ВБбШвВБШвАВбБШвАВБШв
–ВБШвнг(А)–АВБШвнг(А)
ПБбШв–АПБбШв–
ПвБбШвПвБШвАПвБбШвАПвБШв
–ПвБШвнг(В)–АПвБШвнг(В)
–ПвБШп–АПвБШп
* Кабели с изоляцией из полиэтилена, а также в алюминиевой оболочке в ТУ не предусмотрены.

Преимущественная область применения силовых кабелей по ТУ 16-705.499-2010

Марка кабеляПреимущественная область применения
ВВГ, АВВГ,Для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке кабелей обязательно применение средств огнезащиты.
ВВГЭ, АВВГЭ,
ПвВГ, АПвВГ,
ПвВГЭ, АПвВГЭ
ВБШв, АВБШв,Для прокладки в земле (траншеях), если кабель не подвергается значительным растягивающим усилиям.
ПвБШв, АПвБШв
ПвБШп, АПвБШпДля прокладки в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается применение кабелей для прокладки через несудоходные реки и водоемы при условии заглубления в грунт.
ВВГнг(А), АВВГнг(А), ВВГЭнг(А), АВВГЭнг(А), ПвВГнг(А), АПвВГнг(А), ПвВГЭнг(А), АПвВГЭнг(А), ВБШвнг(А), АВБШвнг(А), ПвБШвнг(В), АПвБШвнг(В)Для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях).

Кабель по ГОСТУ – информация к размышлению

Главная \ Кабель по ГОСТу – быть или нет быть?

Кабель нужен ГОСТ или не ГОСТ? А как насчет ТУ?…

Быть или не быть, вот в чём вопрос. Достойно ль
Смиряться под ударами судьбы,
Иль надо оказать сопротивленье
И в смертной схватке с целым морем бед
Покончить с ними?…

В.Шекспир, «Гамлет»

Кабель является одним из основных элементов в электрических сетях. Силовой кабель российского производства можно разделить на два класса

  1. По материалу токопроводящей жилы – медный и алюминиевый
  2. По конструкции токопроводящей жилы – многопроволочный и с монолитной жилой. Кабели с многопроволочной жилой обычно гибкие и медные.

Как купить кабель. Правила выбора кабеля или провода.

Несмотря на кажущуюся простоту при покупке кабеля, покупателю следует учитывать несколько очень важных аспектов.

  • Кабель является товаром длительного пользования (зачастую очень длительного). Его берут для установки даже не на годы, а на десятилетия.
  • Соотношение правильное сечения кабеля и его нагрузки и назначения.  Неправильно подобранный кабель с малыми сечениями токопроводящих жил может привести к возгоранию и пожару. И статистика здесь весьма печальная: неисправная проводка частый источник пожара.
  • Качество изоляции кабеля и правила прокладки. Кабель в электрической системе является элементом повышенной опасности для жизни и здоровья человека. Поэтому к кабелю должны предъявляться жесткие требования по его изоляции и прокладке.
  • Трудоемкость замены кабеля в здании, квартире или строении. Замена кабеля в стационарной электрической сети связана с большими издержками и трудностями. Обычно он проложен в стенах и потолке, а порой и под полом. Кому захочется менять кафель, долбить стены, вскрывать пол?

Отсюда следует, что экономия при покупке кабеля весьма сомнительная затея. И если вы не профессионал, проконсультируйтесь при покупке с продавцом. Однако – можно сделать и такой вывод, что нужно тщательно выбирать и продавца и магазин где вы будете выбирать кабель! Хороший продавец может много советов дать: и как проложить, и как соединить (контакты особенно важно) и зависимость сечения не только от мощности, но и от длины кабеля, когда гибкий, когда нет, какая изоляция и т.д. и т.п.

Кабель (и провод) один из немногих товаров, который на рынке в России почти исключительно российского производства.  В отличие от других электротехнических товаров, кабеля китайского производства вы не найдете. Однако покупателю от этого не легче. Из-за конкурентной борьбы и в погоне за низкими ценами, производители стали выпускать кабель, так сказать с облегченными характеристиками. И теперь на рынке кабель можно найти трех сортов:

  • изготовленный в соответствии с ГОСТ,
  • по техническим условиям – ТУ
  • и, так называемый, «лайт», на котором производители даже не ставят выходных данных.

Если у кабеля по ТУ сечение токопроводящих жил на ~ 20% ниже номинала, то у «лайт» она ниже уже на ~30%. Кроме того, у кабеля по ГОСТ, обычно, лучше качество металла и изоляции.

Таким образом, потенциальному покупателю мы бы посоветовали при покупке кабеля

  1. Если вы покупаете кабель для длительного использования, то выбирайте, по возможности, медный кабель. (Долговечность, прочность, медленнее окисляются и контакты, и сам кабель. При прочих равных он тоньше, что иногда тоже имеет важное значение.).
  2. Не экономьте на кабеле, покупайте кабель, изготовленный по ГОСТ.
  3. Если уж решили сэкономить по каким-либо причинам, купите алюминиевый кабель, но то же ГОСТ.

Итак – ГОСТ – ощутимая гарантия качества, надежности, долговечности и безопасности. Медные кабели предпочтительнее алюминиевых – что зависит от металла основы самой токопроводящей жили. Медь более прочная, устойчива и долговечная – НО более тяжелая по весу. Для некоторых задач подходит исключительно алюминиевый кабель – воздушные линии, например.

Справка (Википедия)

Государственный стандарт (ГОСТ — государственный общесоюзный стандарт) — основная категория стандартов в СССР, сегодня межгосударственный стандарт в СНГ. Принимается Межгосударственным советом по стандартизации, метрологии и сертификации (МГС). В настоящее время являются нормативными неправовыми актами.

Стандарты, принятые до 1996 года, являлись нормативно-правовыми актами и поэтому были обязательными для применения в тех областях, которые определялись преамбулой самого стандарта. Для документов, принятых после 1996 года, нормативность сама по себе перестала означать обязательность документа. В настоящее время документ становится обязательным нормативно-правовым актом после регистрации в Минюсте.

В Российской Федерации федеральным законом о техническом регулировании № 184-ФЗ от 27 декабря 2002 года разделены понятия «технический регламент» и «стандарт», в связи с чем все стандарты должны утратить обязательный характер и применяться добровольно, кроме продукции, поставляемой по государственному оборонному заказу. До 1 сентября 2011 года в период до принятия соответствующих технических регламентов закон предусматривал обязательное исполнение требований стандартов в части, соответствующей целям защиты жизни или здоровья граждан, имущества физических или юридических лиц, государственного или муниципального имущества; охраны окружающей среды, жизни или здоровья животных и растений; предупреждения действий, вводящих в заблуждение приобретателей. C 1 сентября 2011 года все нормативные правовые акты и нормативные документы в области технического регулирования, не включенные в перечень обязательных, имеют добровольное применение.

Технический регламент — документ (нормативный правовой акт), устанавливающий обязательные для применения и исполнения требования к объектам технического регулирования (продукции, в том числе зданиям, строениям и сооружениям, процессам производства, эксплуатации, хранения, перевозки, реализации и утилизации), в отличие от ИСО, ГОСТ, ТУ и других стандартов, имеющих добровольное применение.

Технические условия (ТУ) — документ, устанавливающий технические требования, которым должны удовлетворять конкретное изделие, материал, вещество и пр. или их группа. Кроме того, в них должны быть указаны процедуры, с помощью которых можно установить, соблюдены ли данные требования.

Технические условия являются техническим документом, который разрабатывается по решению разработчика и/или изготовителя или по требованию заказчика (потребителя) продукции. Технические условия являются неотъемлемой частью комплекта конструкторской или другой технической документации на продукцию, а при отсутствии документации должны содержать полный комплекс требований к продукции, ее изготовлению, контролю и приемке.

Технические условия разрабатывают на одно конкретное изделие, материал, вещество или несколько конкретных изделий, материалов, веществ и т. п. (тогда указывается код по ОКП на каждое изделие, материал и пр.) Требования, установленные техническими условиями, не должны противоречить обязательным требованиям государственных или межгосударственных стандартов, распространяющихся на данную продукцию.



Кабель по ТУ или ГОСТ: в чем разница и что лучше использовать | Энергофиксик

Здравствуйте, уважаемые гости и подписчики моего канала. Сейчас, если вы отправитесь в специализированный магазин, то будете немного поражены разнообразием предлагаемого ассортимента кабельной продукции.

Если вы не подкованный в этом деле, то, безусловно, обратитесь за помощью к консультанту и на его вопрос: “Вам какой кабель?” Безусловно, ответите: “Хороший.”

А вот следующий вопрос: “Вам ТУ или ГОСТ?” Может вас смутить. В этом материале я объясню, чем кабель, произведенный по ГОСТу, отличается от кабеля, выполненного по ТУ, а также расскажу в каких случаях применение изделия изготовленного по ТУ вполне допустимо.

В чем разница между ГОСТ и ТУ

Если мы с вами вернемся в СССР, то не найдем там ни одного кабеля, который бы был произведен по ТУ. А все потому, что вся продукция выпускалась исключительно по Государственному Стандарту. А значит, если кабель был сечением 2,5 миллиметра квадратных, значит они были реальные 2,5 мм2.

Уже в современной России, чтобы хоть как-то повысить экономическую выгоду для предприятия, были введены Технические Условия (ТУ).

Так вот в ТУ указываются требования к тому или иному веществу, из которого изготавливается кабель.

И вроде бы, на первый взгляд, нет серьезной разницы между ГОСТ и ТУ, но теперь производителю оказалось можно изменять толщину жил, изоляцию и т. п.

В итоге предприятия сами себе стали выписывать требования, по которым и стали производить продукцию. В результате этого производители стали занижать реальное сечение жил кабелей.

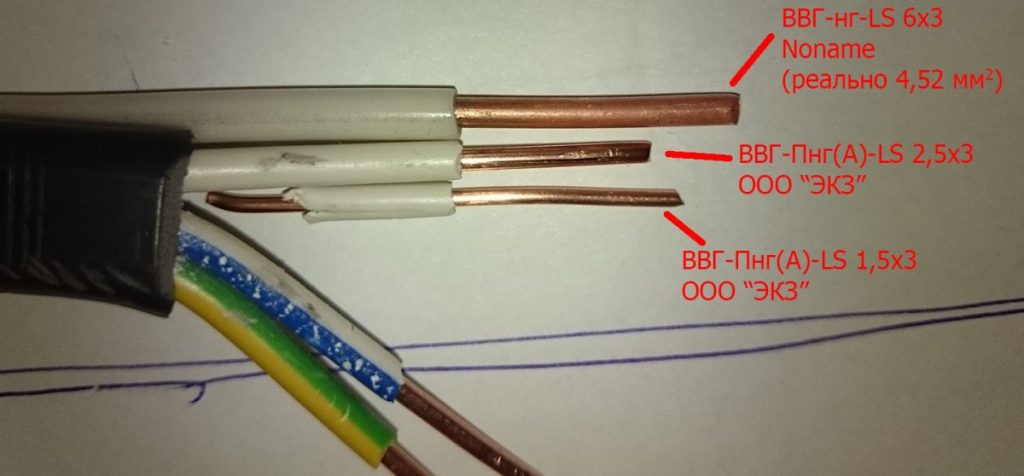

В большинстве случаев производители используют два варианта отклонения от ГОСТа:

  1. Сохраняют сечение, но экономят на дожиге меди или (и) добавляют различные примеси.
  2. Если удается обеспечить достаточное сопротивление жилы, то уменьшают ее сечение.

И, выбирая вроде такой привлекательный и дешевый кабель, выполненный по ТУ, вы можете нарваться на изделие, у которого занижено сечение жил и существенно снижена толщина изоляции.

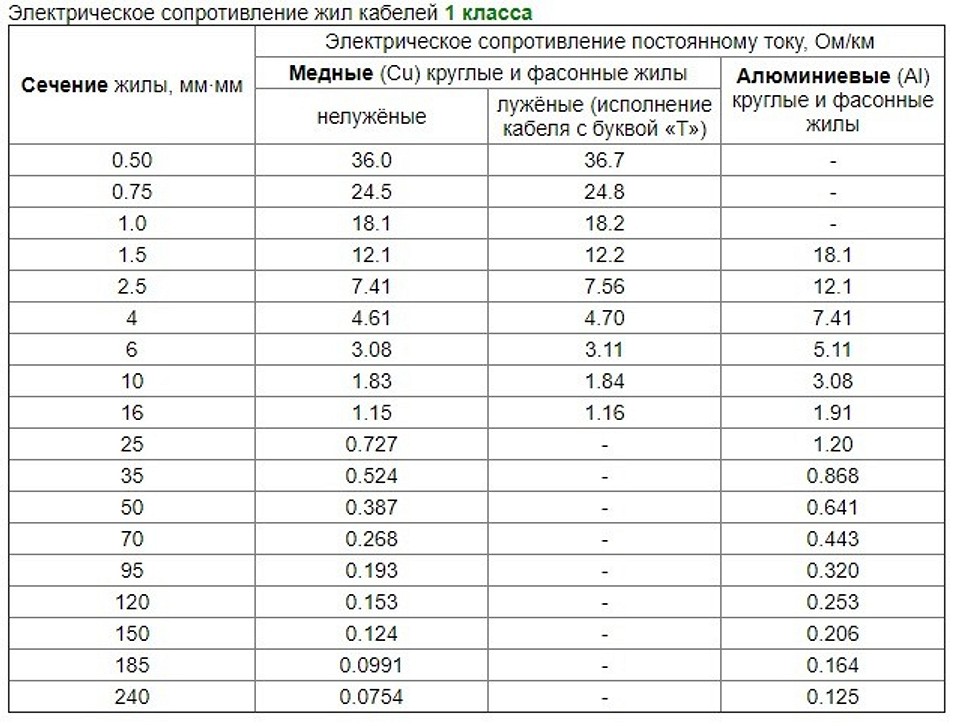

Что говорится в ГОСТе про требования к изделиям

Итак, я не хочу загружать вас скучными и витиеватыми формулировками, поэтому скажу попроще. Согласно требованиям ГОСТ 22483-2012, основным критерием соответствия ГОСТ является не само сечение, а электрическое сопротивление. Причем измерение его происходит при определенной температуре и на определенной длине жилы.

Поэтому незначительное отклонение в ту или иную сторону допустимо даже по ГОСТу, главное, чтобы сопротивление соответствовало всем необходимым нормативам.

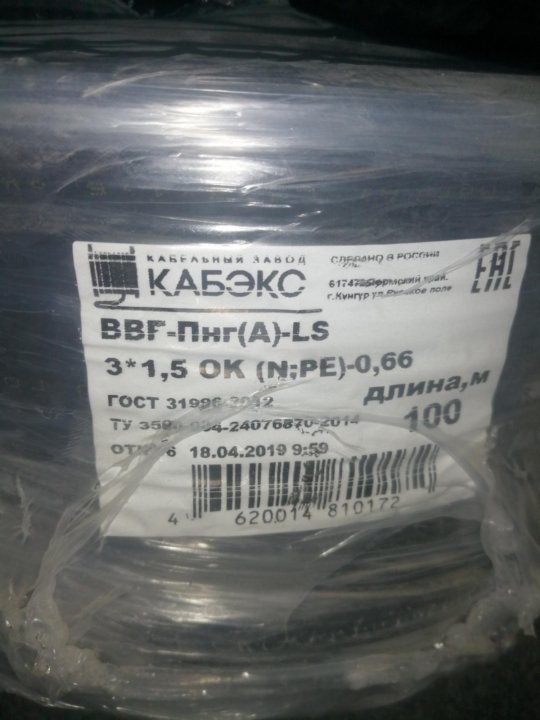

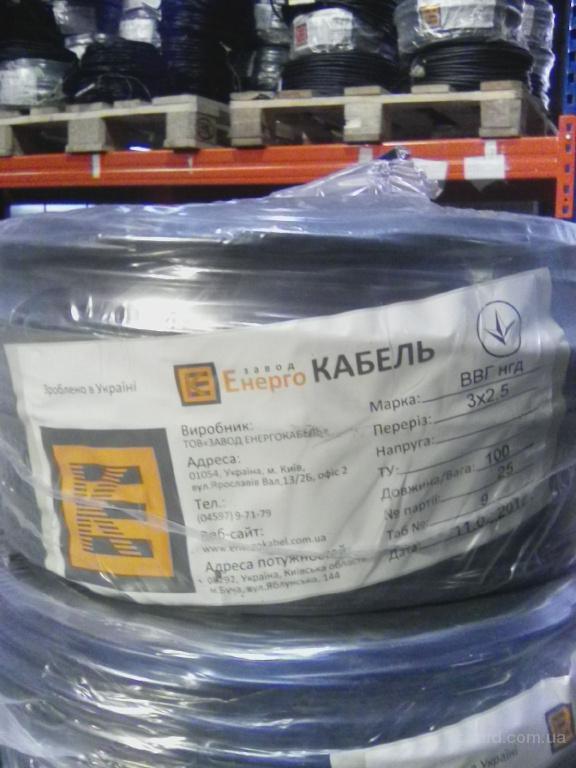

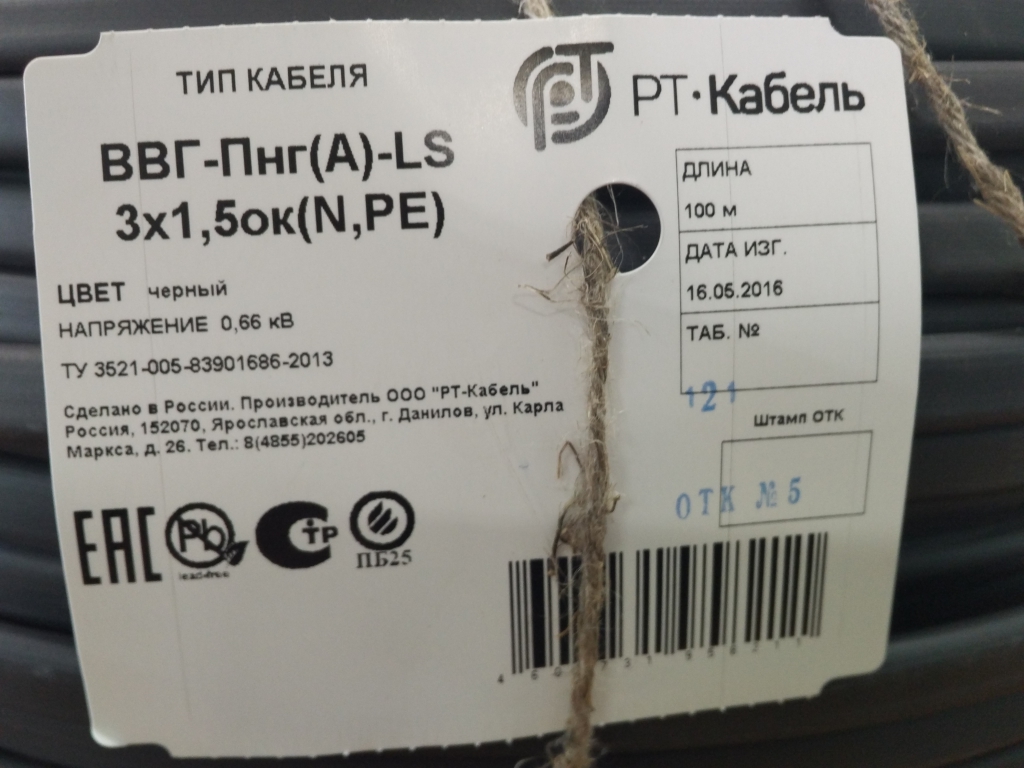

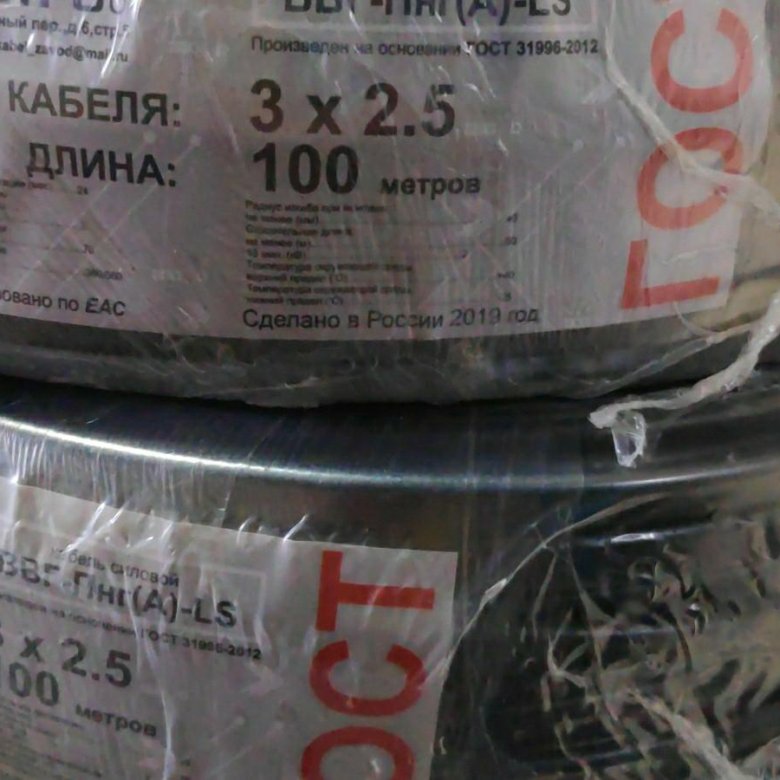

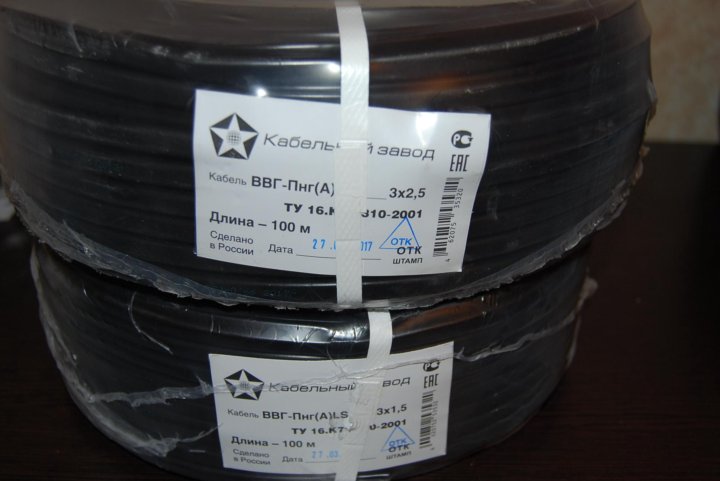

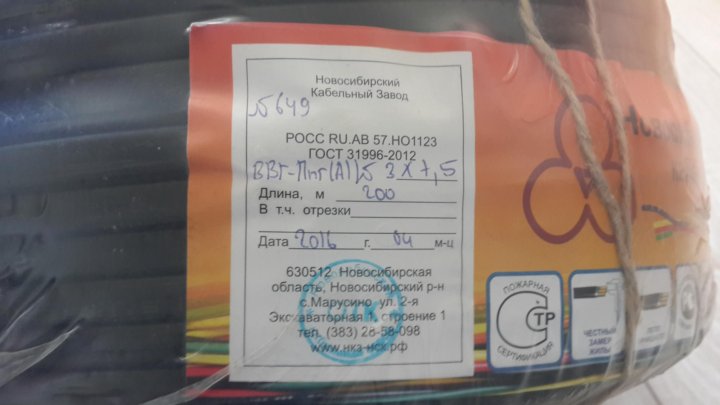

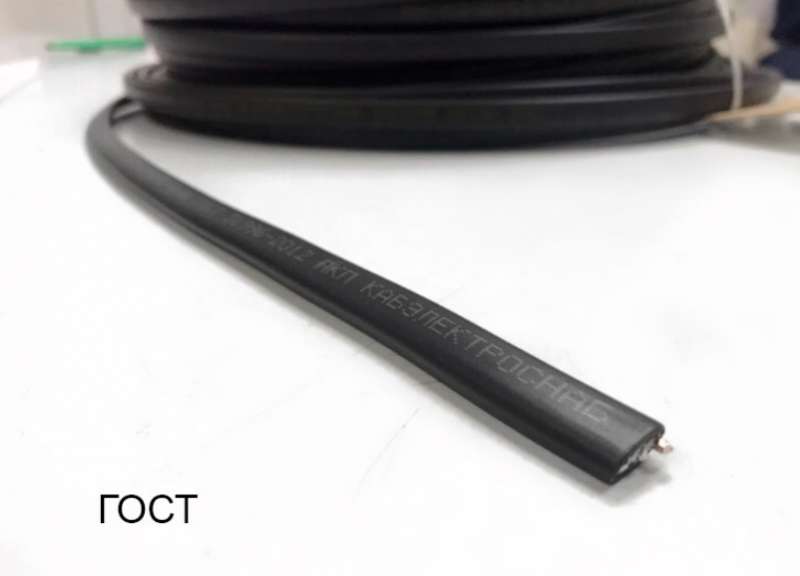

Как отличить кабель ГОСТ от ТУ

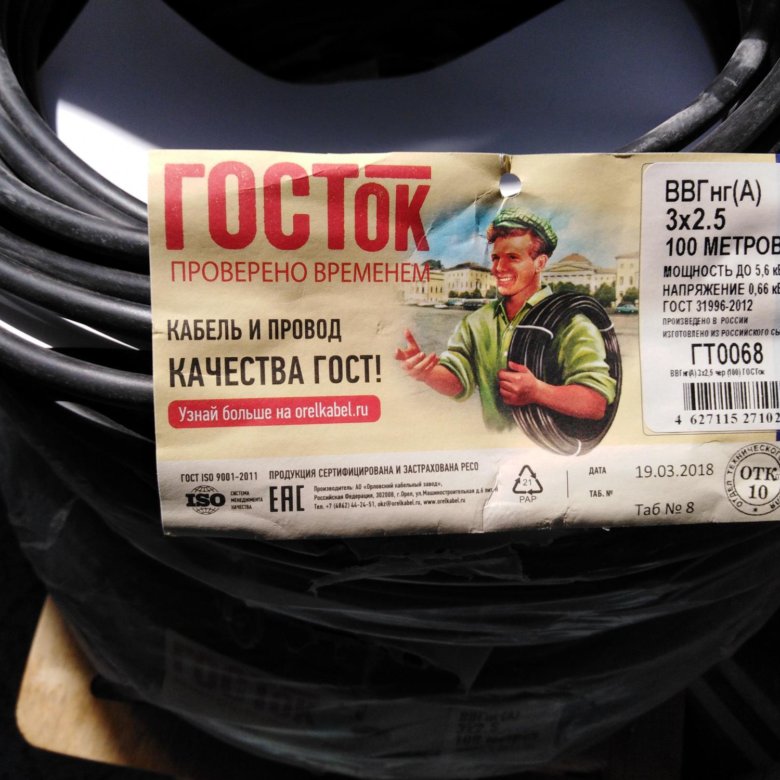

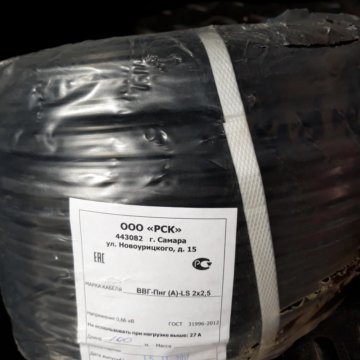

Итак, для обычных обывателей вроде нас с вами единственный и самый быстрый способ отличить кабель, выполненный по ГОСТ от выполненного то ТУ – это потребовать у продавца показать сертификат соответствия.

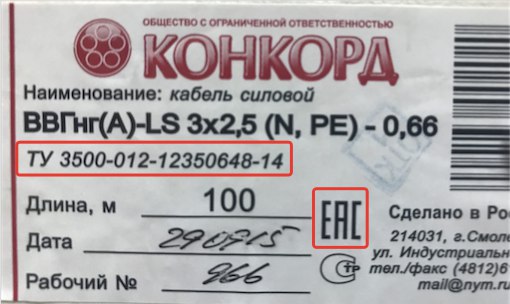

В нем должно быть указано соответствие ГОСТу. Кроме этого, так же ищите отметку EAC .

Эта маркировка указывает, что продукция соответствует требованиям Таможенного союза ЕврАзЭс. Это значит, что данный кабель хороший и главное безопасный.

Поэтому думаю уже и так ясно, что для проводки в собственном доме лучше не экономить и покупать кабеля, произведенные согласно требованию ГОСТ.

Где можно использовать провода по ТУ

Но я не утверждаю, что кабеля, произведенные по ТУ, нигде нельзя использовать. Их вполне можно применять на линиях освещения. Ведь на таких линиях априори не может быть большой нагрузки, поэтому да, ТУшный кабель вполне справится с поставленной задачей.

Кроме того, может сложиться такая ситуация, что в ваших магазинах просто не будет кабелей, соответствующих требованиям ГОСТа. И если вам срочно нужно будет выполнить ремонт, то вполне можно приобрести и кабель, выполненный по ТУ. Только в этом варианте нужно покупать кабель с запасом по сечению. То есть если вам нужен был кабель с сечением жил 1,5 мм2, то берем 2,5 мм2.

Не экономьте на проводке, приобретайте только высококачественные материалы. Ведь проводка делается на десятилетия и на личной безопасности не следует экономить.

Если материал был полезен или интересен, то оцените его и спасибо за внимание!

произведённый по ТУ или ГОСТ?

В настоящее время, в зависимости от типа кабеля, он изготавливается либо по Межгосударственному стандарту (ГОСТ), либо по техническим условиям (ТУ). Какой из стандартов надёжнее, как вычислить недобросовестного производителя?

ГОСТ или ТУ: в чем разница?

В СССР производство кабельно-проводниковой осуществлялось по государственному стандарту (ГОСТ). Требования к качеству токопроводящего материала, толщине и качеству изоляционных покровов были регламентированы. Если вы покупали кабель с сечением 2,5 кв. мм, то могли быть уверены – размер соответствует заявленному на маркировке.

Сегодня законодательство разрешает производителям самим разрабатывать стандарты качества. Итог: на рынке кабельной продукции начался поток поддельной или низкокачественной продукции. Почему так получилось?

Многие компании привели стандарты своей продукции с ГОСТ и продолжают производить качественные изделия. Как правило, у таких компаний есть сертификаты о соответствии ТУ требованиям ГОСТ.

Другие участники рынка выпускают продукцию руководствуясь только самостоятельно разработанными ТУ. Уменьшение диаметра кабеля, экономия на материалах, низкое качество продукции – все это допускается по принятым техническим условиям.
Однако продукцию таких компаний можно вычислить:

  • Сколько стоит кабель? – Как правило, ее цена ниже рыночной.
  • Есть ли сертификат, подтверждающий, что ТУ соответствует ГОСТ? – Если вам его не предоставляют для ознакомления, значит его просто нет
  • Можно ли проверить характеристики кабеля по принятым на заводе Техническим условиям? – Если вы услышали отказ, то производителю есть что скрывать.

Можно ли доверять ТУ?

В настоящее время на некоторую продукцию нельзя найти сертификаты, где указано, что кабели выпущены по ГОСТ. Если завод вам обещает соответствующую маркировку, то это скорее всего рекламный трюк.

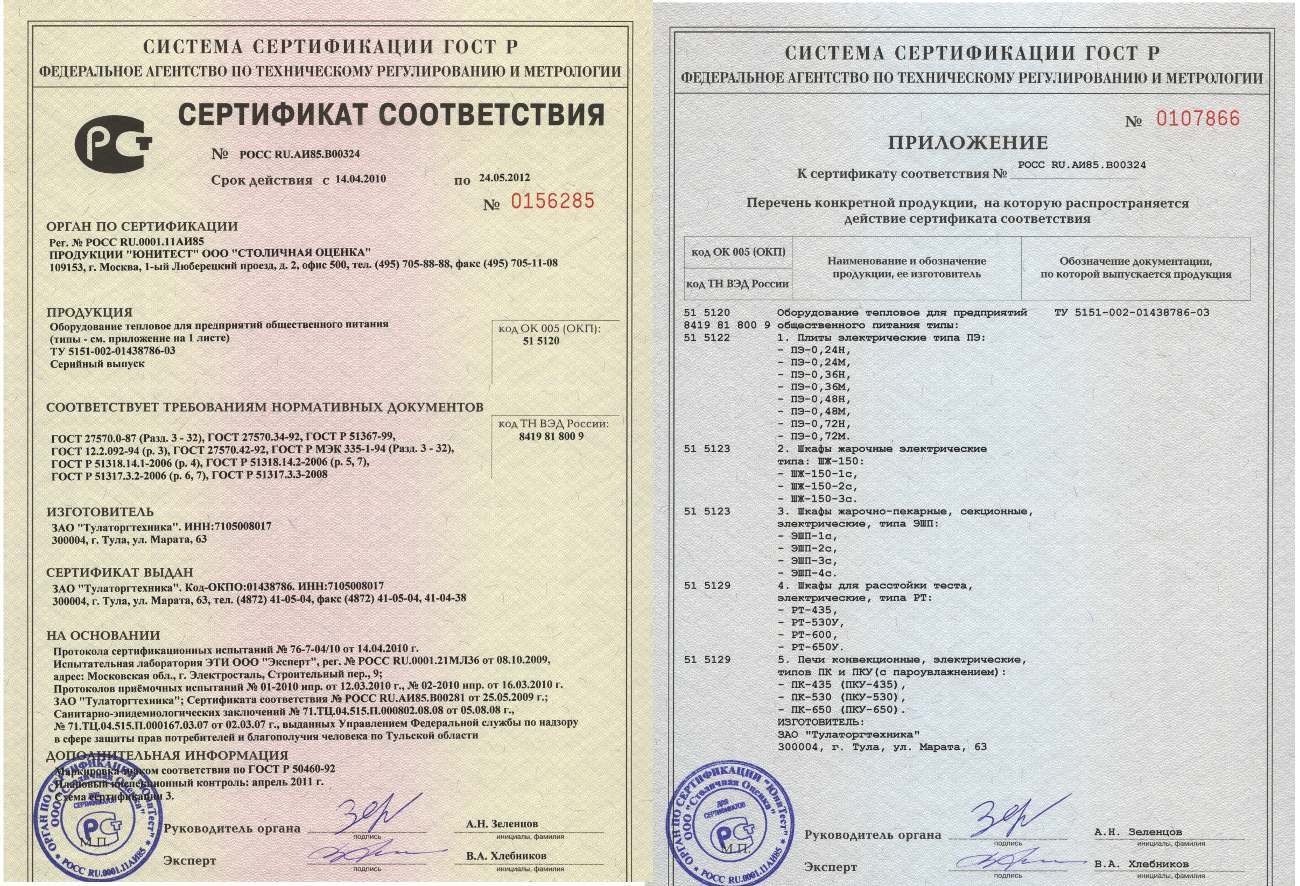

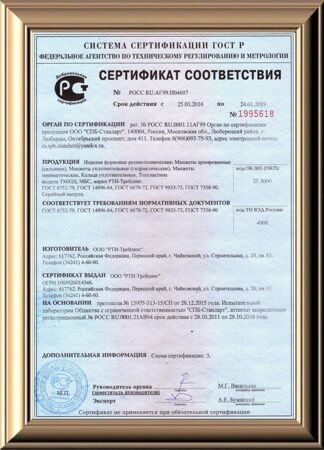

Посмотрите внимательнее сертификаты: там будет отмечено, что кабель изготовлен по ТУ соответствующему ГОСТ.
Если кабель производится не по ГОСТ, то в сертификате будет указано – ТУ. Нельзя однозначно ответить, что так маркируется только низкокачественная продукция.
Во-первых, ТУ разрабатываются на базе ВНИИКП (Всероссийского научно-исследовательского института кабельной промышленности) – авторитетного научного центра.
Во-вторых, для некоторых моделей кабелей отсутствует ГОСТ, так как он не обновлялся с 2012 года. С этого момента на рынке появилась новая продукция, которая производится только в соответствии с ТУ, так как нормы межгосударственного стандарта для них не установлены (типа ВВГнг и ВВГнг-LS).

Выбирая кабель не ориентируетесь только на стоимость. Недорогая продукция сомнительного качества может привести к разрушительным последствиям. Отдавайте предпочтение сертифицированной кабельной продукции, а также внимательно проверяйте документы перед покупкой.

Провод СИП по ГОСТ или ТУ – какой выбрать?

Во время покупки подходящего провода можно растеряться в большом количестве марок и разновидностей товаров. Самым важным критерием покупки является вопрос соответствия кабельной продукции современным ГОСТам.

Во время покупки подходящего провода можно растеряться в большом количестве марок и разновидностей товаров. Самым важным критерием покупки является вопрос соответствия кабельной продукции современным ГОСТам.

Некоторые производители с целью экономии создают свои технические условия изготовления проводов, которые не всегда соответствуют стандартам. Чаще всего они и являются причиной короткого замыкания и возгорания на объекте. Не стоит заблуждаться, что все заводы производят кабельную продукцию по ГОСТу. Каждый производитель делает провод по ТУ, которые сами и создают. Но вот, какие именно характеристики там указаны – большой вопрос. Сами ТУ могут ориентироваться на стандарт или обходить его. Далее попробуем разобраться, чем же отличаются ГОСТы от техусловий.

В чем различия между ТУ и ГОСТом?

Под ГОСТом подразумеваются требования госстандарта, которым нужно неукоснительно следовать. Если на изделии указано, что сечение должно составлять 16 мм2, то оно и должно быть таким. Именно так было во времена СССР, но позже для экономии финансов на производствах были созданы свои ТУ. Технические условия указывают нормативы на используемое сырье, берущееся для производства проводов, также они указывают на процедуры, регламентирующие соблюдение ТУ.

За счет этого теперь изготовитель может менять толщину покрытия изоляционного материала, показатель сечения жил и прочее. Заводы просто разрабатывают ТУ для конкретной продукции и указывают в них то, что необходимо для них самих. И все отступления от ГОСТа указываются в ТУ, в результате производитель ничего не нарушает. Все это спровоцировало опасную экономию во время производства кабельных товаров.

Если вы задумались об экономии времени на покупку провода, то стоит знать, что есть 2 основных нарушения во время производства продукции по ТУ:

  • сокращение сечения жил;
  • снижение толщины изоляционного слоя.

Особенности СИП Самонесущие изолированные провода могут производиться по ТУ, на все 100% соответствующим ГОСТу, а также по отдельным техусловиям, которые только частично соответствуют стандарту. Сейчас самыми популярными остаются 3 разновидности СИП, напряжение которых равно 0,4 кВ:
  • СИП-1 – изделия с голой несущей жилой без изоляции. Жилу производят из сплава алюминия, она идет без защитного покрытия.
  • СИП-2 – у данного провода предусмотрена изоляция нулевой жилы. Жилу также производят из алюминиевого сплава, но сверху она покрыта изоляцией. Фазные жилы находятся вокруг нулевой, они также имеют изоляцию.
  • СИП-4 – этот вариант имеет все 4 жилы из алюминия с равным сечением в изоляции.

Каждый производитель во время изготовления СИП должен следовать настоящему ГОСТу. Но некоторые заводы, чтобы сэкономить деньги, отступают от стандарта. Поэтому сейчас можно найти один и тот же вид провода, но с разной изоляцией, с жилами из разного материала и прочими отличающимися свойствами. Встречается даже разная скрутка – правостороння или левосторонняя.

Основная разница между СИП по ТУ и ГОСТ

У многих может возникнуть вполне закономерный вопрос – как отличить СИП, созданный по ТУ и товары по ГОСТ? Стоит обратить внимание на несколько свойств:

  1. Изоляция. ГОСТ указывает, что она изготавливается из светостабилизированного сшитого полиэтилена, а не из термопластичного.
  2. Жилы. Любой тип СИП должен иметь однородные жилы, сделанные из алюминия или сплава данного металла. Стального сердечника внутри жилы находиться не должно. Зрительно это легко определить, нужно только рассмотреть провод в разрезе. Стальная жила будет находиться по центру и ее цвет темнее. Вероятно, если продукция старая и долго лежала на открытом воздухе, то на ней может появиться ржавчина.
  3. Маркировка. Большое количество компаний-изготовителей маркируют жилы в проводах за счет полосок разного цвета. Именно они могут указывать на качество СИП. По стандарту их ширина должна составлять не менее 1 мм и быть одинаковой по всему изделию.

В завершение можно сделать вывод, что если вам нужно, чтобы провода СИП смогли прослужить гарантийный период без чрезвычайных ситуаций и не требовали капитального ремонта во время техобслуживания, то стоит покупать кабельную продукцию, которая полностью соответствует ГОСТу. Не стоит экономить на проводах и нужно внимательно смотреть на их характеристики и проверять сертификаты.

ПВС, ПВСн по ГОСТ 7399-97

Сделать заказ

Вы можете предварительно заказать продукцию. После получения вашего заказа специалист нашей компании свяжется с вами и предложит лучшие условия доставки.

Проводник

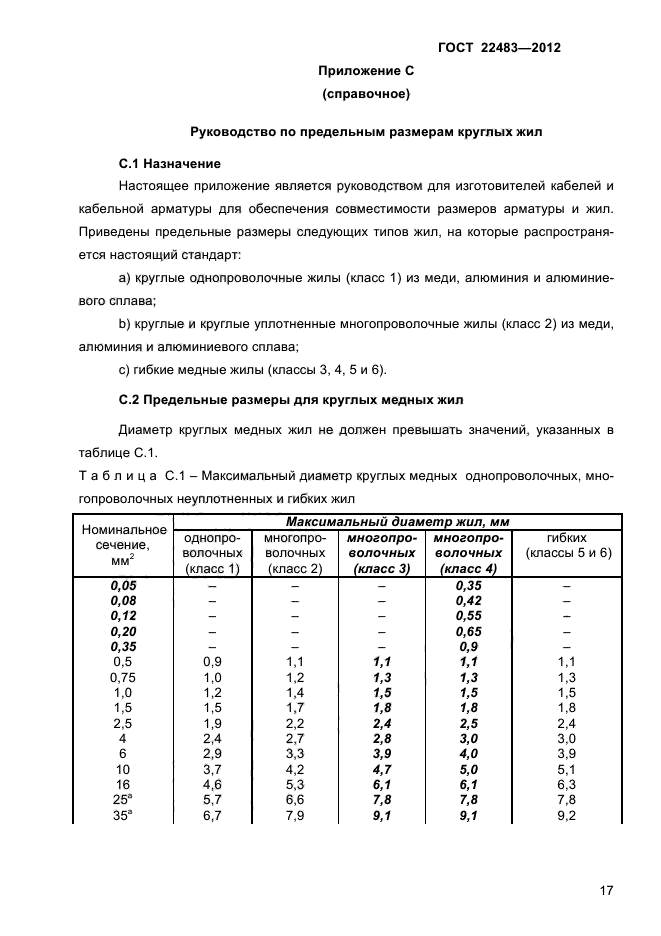

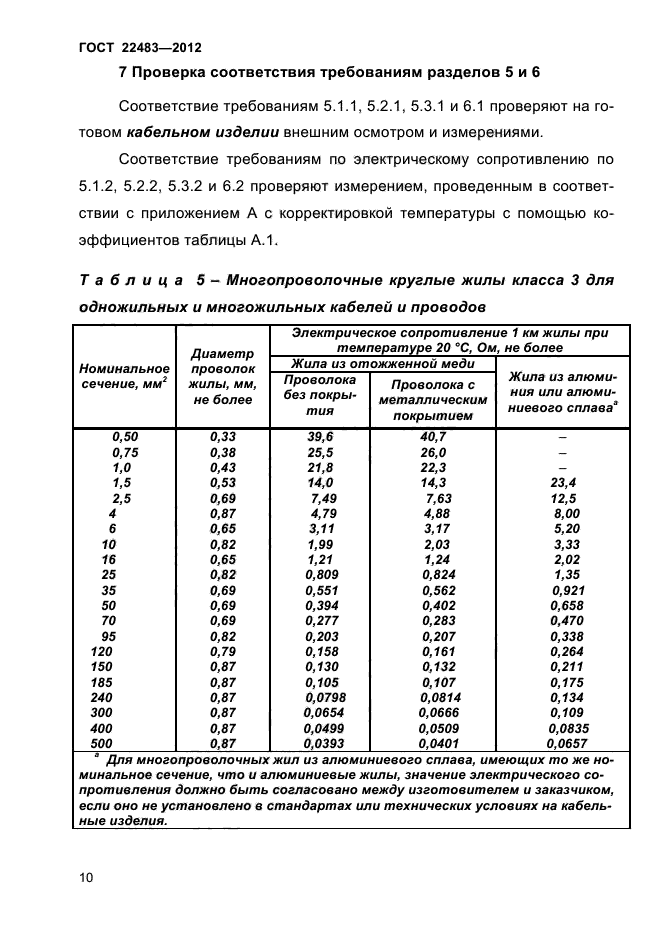

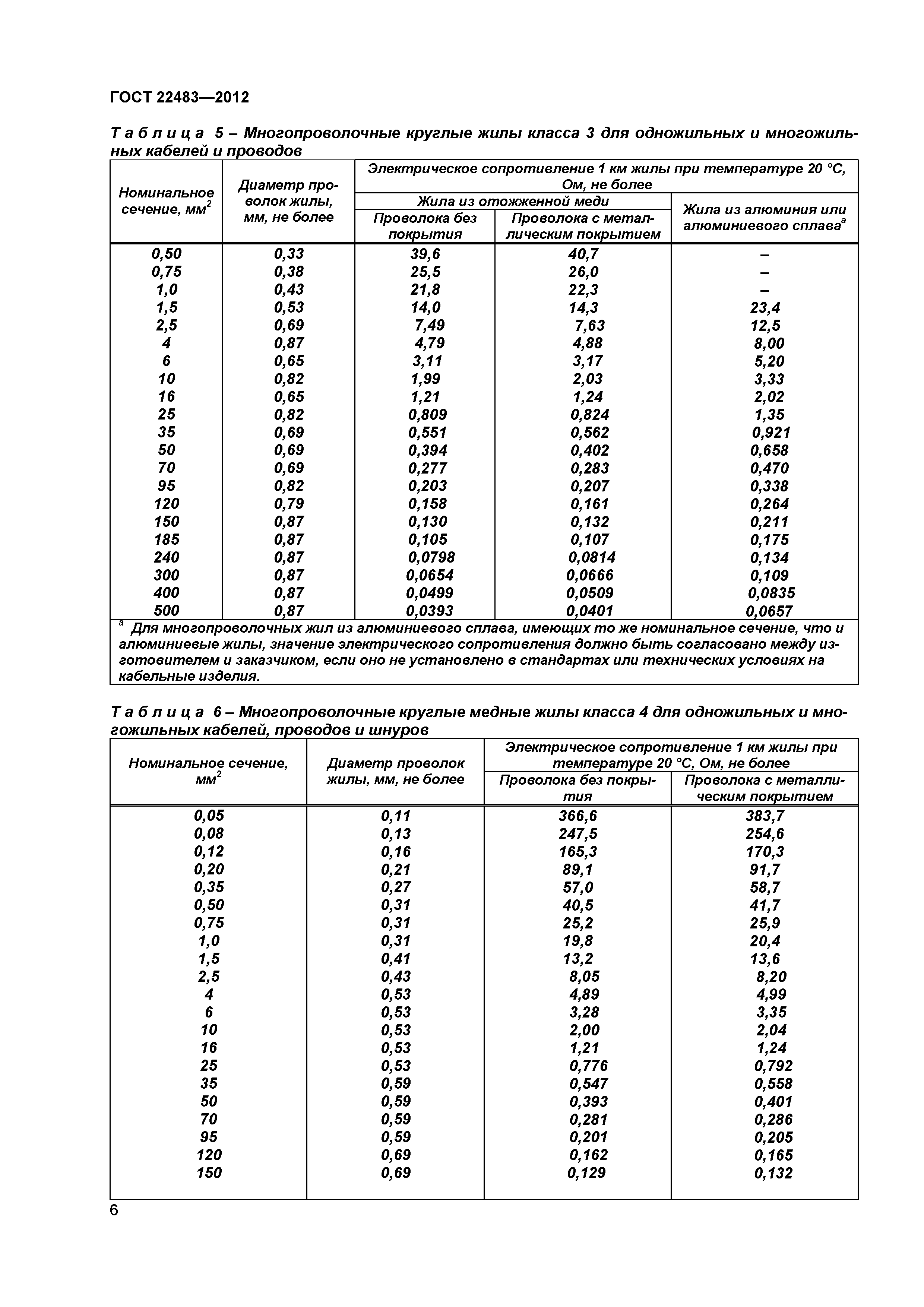

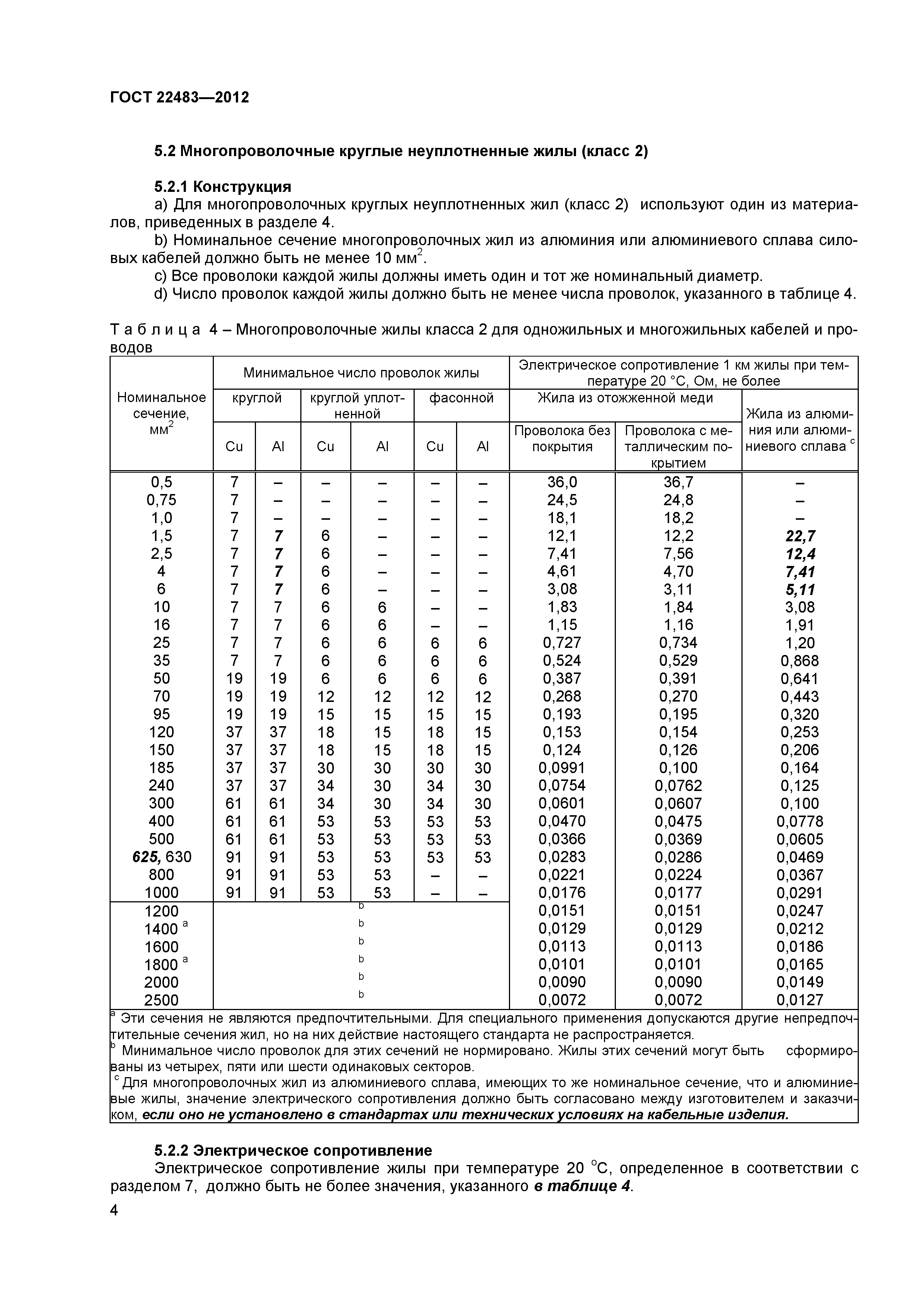

Медь многопроволочная 5 класса по ГОСТ 22483.

Изоляция

ПВХ-пластикат (жила с цветовой маркировкой)

Сердечник

Изолированные жилы скручены.

Оболочка кабеля

ПВХ-пластикат. Его укладывают с заполнением промежутков между проводниками, придавая им круглую форму.

Провода типа ПВС предназначены для соединения электроприборов и электроинструментов по уходу и ремонту жилья, стиральных машин, холодильников, ручного инструмента и оборудования для садоводства и других подобных машин и приспособлений, для изготовления удлинителей для повышения напряжения до 380 В для систем 380/660 В. Т

Проволока марки ПВСн не предназначена для армирования складной арматуры.

Класс пожарной опасности по ГОСТ 31565 – 01.8.2.5.4

Максимальная температура токоведущего провода при эксплуатации + 70 °С
Температура окружающей среды при работе с кабелем от -25 °С до + 40 °С
Провода не распространяют горение при одиночной установке

Минимальный радиус изгиба при эксплуатации не менее

  • для сечения 0.75; 1,0 мм 2 – 40 мм 2
  • для сечения 1,5; 2,5 мм 2 – 60 мм 2



Сделать заказ

Вы можете предварительно заказать продукцию. После получения вашего заказа специалист нашей компании свяжется с вами и предложит лучшие условия доставки.

«*»- обязательные поля

Сравнительная характеристика тросов по ГОСТ 3063 и ТУ 062

Выявлен и обоснован механизм пластической обжимки пряди, как процесс образования арок: прочная арка из проводов, появление каждой приводит к изменение напряженного состояния пряди на стадиях обжатия.Установлено, что до появления первой дуги в наибольшей степени деформируются проволоки наружного слоя и центральной проволоки с исходным отсутствием боковых контактов. После появления каждой арки напряжения в проволоках арочного слоя становятся преимущественно сжимающими, что временно препятствует активному деформированию данного слоя, вплоть до образования арок во всех остальных слоях пряди. После формирования всех дуг провода верхнего слоя снова становятся наиболее приоритетными к деформации.Центральная проволока пряди перенапряжена по отношению ко всем остальным проволокам на всех стадиях обжатия. Разработанная методика позволяет анализировать степень выработанности каждой проволоки замка при определенной величине редукции. Он отражает особенности многослойной деформации прядей: резкое увеличение ширины вновь появившегося контакта при почти постоянном сокращении; формирование арок; неодновременное возникновение новых контактов в слоях прядей из-за геометрии пряди и направления смещения проводов.Применение предлагаемой методики позволяет изготавливать рациональные конструкции прядей и канатов, подвергаемых малой и средней круговой пластической обжимке, а также определять необходимую величину обжатия прядей и канатов конкретной конструкции, исходя из условий сохранения гибкости. каната и формирования необходимой контактной геометрии проволок. Установлено, что для прядей диаметром 7,68 мм при построении 1 + 5 + 5/5 + 10 наиболее равномерное развитие пряди и контактов обеспечивается при сокращении в диапазоне 3.74 < Q < 7,06 %. Интенсивное заполнение зазоров в пряди начинается при Q = 7,06 %, что определяет последующую деформацию как предельную для канатов, работающих на изгиб, как по эксплуатационным характеристикам, так и по условиям работы круглого калибра валковой матрицы.

ОКБ Кабельной промышленности



ЛАБОРАТОРИИ И ИСПЫТАТЕЛЬНЫЙ ЦЕНТР

Испытательный центр

имеет современное оборудование и новейшие средства измерений, проходящие сертификацию и поверку с участием метрологической службы предприятия.Все методики измерений сертифицированы Федеральным агентством по техническому регулированию и метрологии.

Испытательный центр соответствует требованиям ГОСТ ISO/IEC 17025-2009 по технической компетентности. Аккредитован в системе добровольной сертификации электронной аппаратуры, электронной компонентной базы и материалов военного, двойного и народнохозяйственного назначения «Электронсерт» (аттестат аккредитации № ЕС 01.061.0045-2017 от 29 сентября 2017 г.)

В состав испытательного центра «ОКБ КП» входят:

Лаборатория радиотехнических измерений

– Измеряет электрические характеристики радиочастотных кабелей в диапазоне от 1 МГц до 20 ГГц при их разработке и испытаниях.

Лаборатория надежности, радиационных эффектов и физико-химических исследований

– Проводит испытания кабельной продукции на надежность, стойкость к радиационным воздействиям и занимается исследованием материалов, применяемых в кабельной продукции.

Лаборатория испытаний на устойчивость к внешним факторам

– Испытания кабельной продукции на стойкость к механическим и внешним факторам, а также измерение электрических характеристик.Ведет круглосуточный контроль за работой испытательного оборудования.

Лаборатория измерения электрических и механических свойств электротехнических материалов

– Измеряет индекс текучести расплава и механические параметры материалов, определяет относительную диэлектрическую проницаемость и тангенс угла диэлектрических потерь полиэтилена и фторопласта.

Лаборатория нормативной документации и методического обеспечения

– Обеспечивает ведение нормативного фонда испытательного центра, обновляет и снабжает подразделения необходимыми документами для проведения испытаний, обеспечивает проведение испытаний в сторонних организациях.


Отдел главного метролога

Аккредитован на право поверки средств измерений (СИ) в области аккредитации ФЕДЕРАЛЬНЫМ АГЕНТСТВОМ ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ РФ, свидетельство № 0705

В области аккредитации:

– Измерение давления, измерение вакуума;

– Измерение геометрических величин;

– Теплофизические и температурные измерения;

– Измерения электрических и магнитных величин.

В МС внедрена автоматизированная система учета калибровочных работ «МЭТР», совместимая с программой МЕТРОКОНТРОЛЬ Федерального агентства по техническому регулированию и метрологии Российской Федерации. МС обеспечен полным комплектом современных эталонных приборов для проведения проверки СИ в рамках области аккредитации. Все сотрудники МС прошли обучение в Академии метрологии стандартизации и сертификации в Москве и имеют соответствующие сертификаты в своей сфере деятельности

На базе испытательного центра ОКБ КП проводятся следующие испытания и измерения:


  • Электрические измерения
  • Испытания на климатическую устойчивость
  • Испытание кабельной продукции напряжением
  • Солнечный тест
  • Испытание высоким давлением
  • Испытание на изгиб
  • Испытание под низким давлением при нормальной или высокой температуре окружающей среды
  • Тест линейного ускорения
  • Испытание на удар
  • Испытание на синусоидальную вибрацию с увеличенной амплитудой ускорения
  • Тест на соляной (морской) туман
  • Динамическое и статическое испытание на пыль (песок)
  • Испытание на осевое кручение
  • Испытательная среда и испытание под давлением
  • Тест на нераспространение
  • Испытание проводов на дугостойкость во влажной среде
  • Определение предела прочности при растяжении и относительного удлинения, временного предела прочности при растяжении
  • Определение скорости течения расплава материалов
  • Измерение коэффициента затухания, в диапазоне от 300 кГц до 8 ГГц
  • Измерение переходного сопротивления и затухания в экране до 3 ГГц
  • Измерение входного импеданса до 1 МГц
  • Измерение коэффициента затухания и КСВ в диапазоне от 10 МГц до 18 ГГц
  • Повторить тест перемотки






Электрические измерения

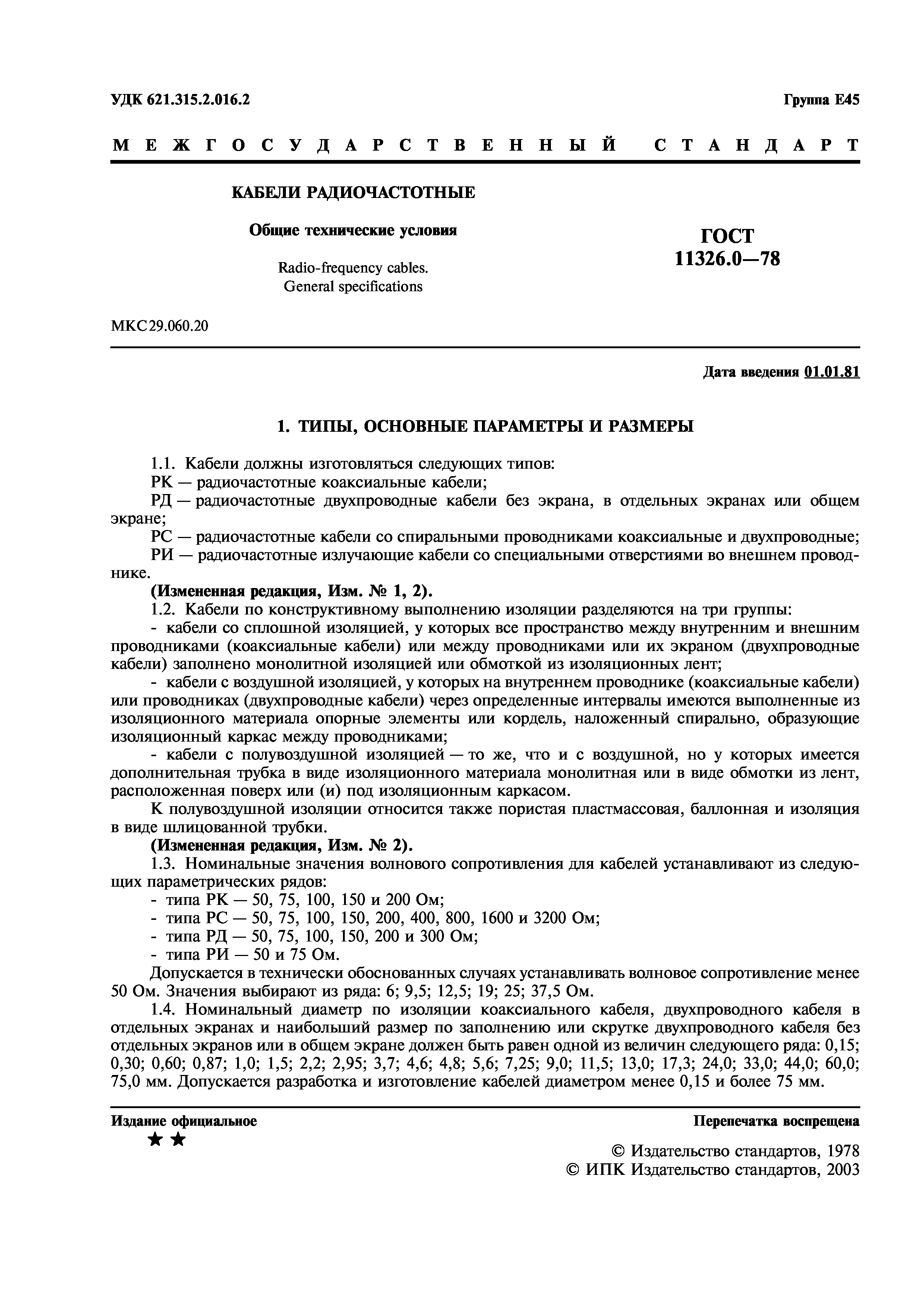

ГОСТ 2990-78, ГОСТ 3345-76, ГОСТ 7229-76, ГОСТ 23286-78, ГОСТ 11326. 0-78, ГОСТ МЭК 60227-2-2012, ТУ на отдельные изделия

Основные технические характеристики:

Измерение электрического сопротивления изоляции и оболочки – до 10 14 Ом.
Измерение электрического сопротивления проводников постоянному току – от 10 -4 Ом.
Измерение электрической емкости – 10 -16 ÷ 1 Ф.
Измерение сопротивления связи – от 1 мОм/м.
Измерение коэффициента затухания от 0,0045 до 10 дБ/м.
Измерение волнового сопротивления – от 25 до 200 Ом.
Измерение температурного коэффициента фазы – от 0,5х10-6 до 1х10-3 1/°.




Испытания на климатическую устойчивость

ГОСТ 20.57.406-81 (методы 202 ÷ 207, 215,216,401), ГОСТ РВ 20.57.416-98 (методы 202 ÷ 207, 215,216,401), ГОСТ 22220-76, ГОСТ 25018-81, ГОСТ 17491-98 90 ГОСТ 16962.1-89, ГОСТ МЭК 60811-1-4-2011 ГОСТ МЭК 60811-1-3-2011, ОСТ В 11 073.013, ТУ на отдельные изделия

Основные технические характеристики:

Низкая температура: -10 ÷ -75°.
Повышенная температура: 70 ÷ 350°C.
Изменение температуры: -75 ÷ 180° .
Высокая влажность: до 98%.




Испытание кабельной продукции напряжением

ГОСТ 2990-78

Основные технические характеристики:

Напряжение до 50 кВ.



Солнечный тест

ГОСТ РВ 20.57.416-98 Метод 211-3, ГОСТ 20.57.406-81 Метод 211-1

Основные технические характеристики:

Объем камеры солнечного излучения: 1 м 3 .
Максимальная температура в камере до 100°С.



Испытание высоким давлением

ГОСТ РВ 20.57.416-98 Метод 210-1

Основные технические характеристики:

Создаваемое давление: до 300 кПа (3 кгс/см2).

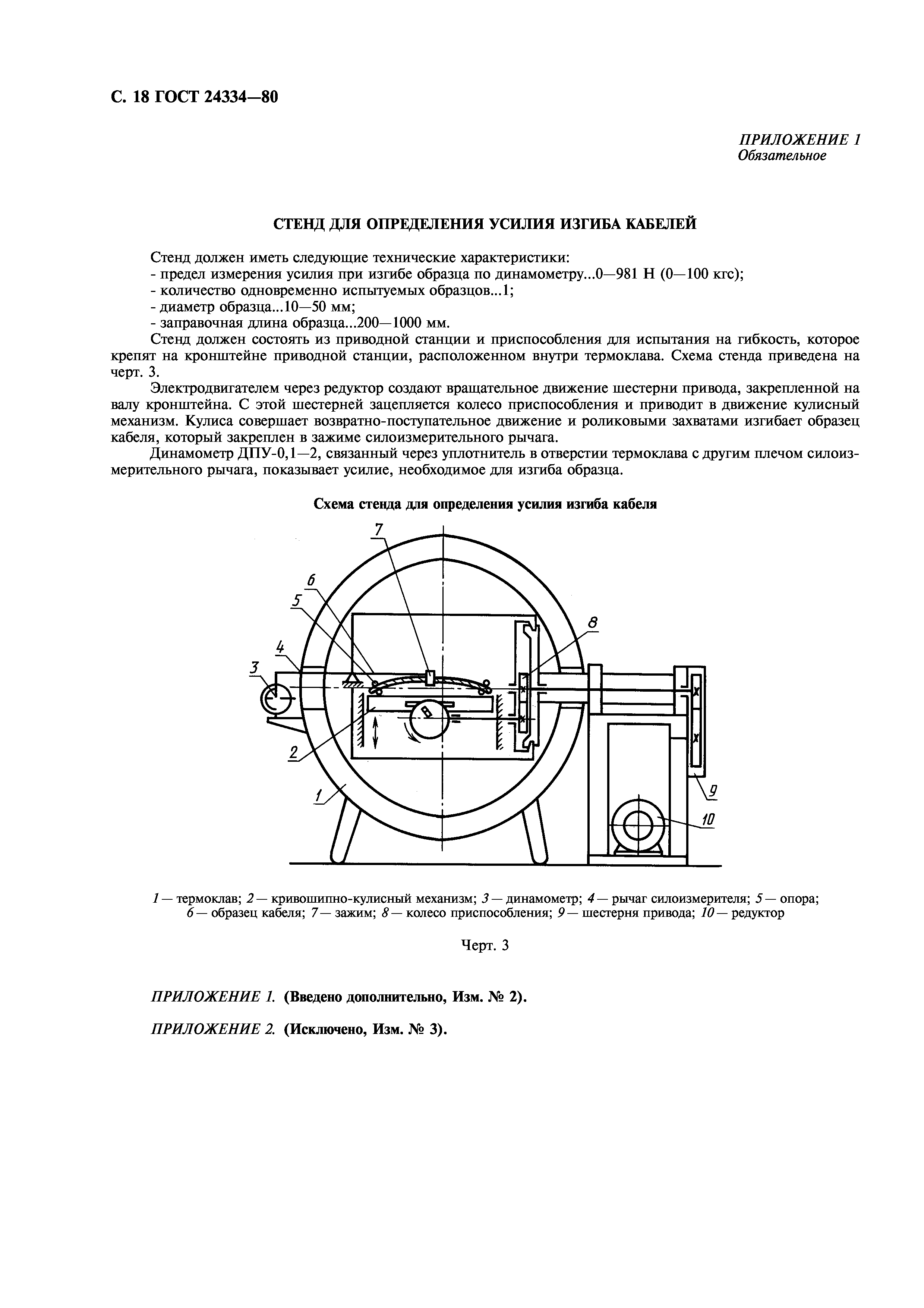

Испытание на изгиб

ГОСТ 12182.0-80, ГОСТ 12182.8-80

Основные технические характеристики:

Угол изгиба ± 90°
Диаметр роликов до 360 мм.
Возможность испытаний при низких температурах.



Испытание под низким давлением при нормальной или высокой температуре окружающей среды

ГОСТ РВ 20.57.416-98 Методы 209-1, 209-2, 209-4

Основные технические характеристики:

Давление: 1,33 ÷ 9332,5 Па (1,36 * 10 -3 ÷ 9,5 * 10 -2 кгс/см 2 )
Диапазон температур: 20 ÷ 600 ° .



Тест линейного ускорения

ГОСТ РВ 20.57.416-98 Метод 107-1, ГОСТ 28204-89

Основные технические характеристики:

Диапазон скоростей: 100 ÷ 1700 об/мин.
Максимальное ускорение: 5459,8 м/с 2 (557 г).



Испытание на удар

ГОСТ РВ 20.57.416-98 Метод 104-1

Основные технические характеристики:

Пиковое ударное ускорение до 170g.
Длительность ударного ускорения 1 ÷ 5 мс.



Испытание на синусоидальную вибрацию с увеличенной амплитудой ускорения

ГОСТ РВ 20. 57.416-98 Метод 114-1 Метод 103-1.1, ГОСТ 28203-89

Основные технические характеристики:

Диапазон частот: 5 ÷ 5000 Гц.
Максимальное виброускорение: 980 м/с 2 (100 г).
Максимальная статическая нагрузка: 200 кг.



Испытание на солевой (морской) туман

ГОСТ РВ 20.57.416-98 Методы 215-1, 215-2, 215-3, ГОСТ 20.57.406-81 Методы 215-1, 215-2, 215-3

Основные технические характеристики:

Объем камеры: 5 м 3 .
Диапазон температур: 27 ÷ 45°.
Влажность: до 95%.



Динамическое и статическое испытание на пыль (песок)

ГОСТ РВ 20.57.416-98 Методы 212-1, 213-1, ГОСТ РВ 20.57.406-81 Методы 212-1, 213-1, ГОСТ РВ 20.57.306-98 п. 5.11

Основные технические характеристики:

Диапазон температур: 27 ÷ 60 º.
Скорость воздушного потока: 0,5 ÷ 15 м/с.
Объем камеры: 0,512 м3



Испытание на осевое скручивание

ГОСТ 12182. 7-80 первый и второй методы

Основные технические характеристики:

Угол кручения 2π рад.



Испытательная среда и испытание под давлением

ГОСТ РВ 20.57.307-98
Ускоренный метод испытаний однокомпонентной среды
Нормальный метод испытаний

Основные технические характеристики:

Максимальное давление: 5 кгс/см2.
Внутренний объем рабочей камеры: 0,08 м 3 .
Используемые газы: аргон, гелий.



Испытание на нераспространение

ГОСТ МЭК 60332-1-2-2011, ГОСТ МЭК 60332-2-2-2011

Основные технические характеристики:

Воздействие пламени до 60 сек.



Испытание проводов на дугостойкость во влажной среде

по методике, утвержденной в установленном порядке.

Основные технические характеристики:

Испытательное напряжение 208 В.
Частота 400 Гц.
Испытания во влажной среде.




Определение предела прочности при растяжении и относительного удлинения, временного сопротивления растяжению

ГОСТ 11262-80, ГОСТ 6943.10-2015

Основные технические характеристики:

Диапазон: 0,005 ÷ 50 кН.



Определение скорости течения расплава материалов

ГОСТ 11645-73 ИСО 1133, метод А

Основные технические характеристики:

Диапазон температур: 120 ÷ 400 °C.
Тестовые гири: 0,325 ÷ 21,6 кг.




Измерение коэффициента затухания, в диапазоне от 300 кГц до 8 ГГц



Измерение переходного сопротивления и затухания в экране до 3 ГГц



Измерение входного импеданса до 1 МГц



Измерение входного импеданса до 1 МГц



Повторить тест перемотки

ГОСТ 11645-73 ИСО 1133, метод А

Основные технические характеристики:

Линейная скорость перемотки 0. 15 м/с
Диаметр горловины барабанов от 50 мм до 500 мм


Маркировка кабелей: ГОСТ, расшифровка и обозначения

Маркировка кабеля – это использование оболочки разных цветов, маркировка, применение этикеток и бирок, а также электронных маркеров. Маркер говорит о свойствах кабеля и позволяет выделить его среди других подобных товаров.

Какие знаки отличия у проводов?

Маркировка силовых кабелей состоит из букв, обозначающих материал, из которого изготовлены оболочки, изоляция, жилы, а также вид защиты.Обозначения высоковольтных кабелей включают конструктивные особенности.

Медные провода в маркировке специальной буквой не маркируются. Обычно алюминиевый сердечник имеет букву «А», которая стоит в начале маркировки. Затем идет буква, определяющая изоляционный материал. Полиэтиленовая изоляция – буквой «П», поливинилхлоридная обозначается буквой «Б», а резиновая изоляция обозначается буквой «П». Далее идет буква, обозначающая тип защитной оболочки, а именно: буква «А» — алюминиевая, буква «С» — свинцовая, буква «П» — полиэтиленовый шланг, буква «Б» — оболочка из поливинилхлорида , резиновая оболочка – буква “П”. Последние буквы обозначают тип покрытия.

Например, марка “СГ” имеет жилу из меди, изоляцию бумажную, оболочку из свинца, защитных кожухов нет. Маркировка маслонаполненного кабеля содержит букву «М» (газонаполненный — букву «Г») и букву, обозначающую характеристику давления масла и связанные с ней особенности. Например, кабель «МНС» представляет собой маслонаполненный кабель низкого давления в свинцовой оболочке, имеющий защитную оболочку.

Маркировка проводов и кабелей осуществляется цифрами и буквами, согласно ГОСТ и ТУ: ГОСТ 16442-80 и ТУ16.71-277-98.

Маркировка силовых кабелей с резиновой и поливинилхлоридной изоляцией

  • “А” означает жильные материалы, алюминий. Если букв нет, то материал – медь.
  • «АС» — алюминиевая жила с оболочкой кабеля из свинца.
  • «АА» — алюминиевая жила с алюминиевой оболочкой кабеля.
  • «В» — указывает на то, что кабель имеет броню, он изготовлен из двух слоев ленты со специальным антикоррозийным покрытием.
  • “ПН” – имеется специальная защитная оболочка, не поддерживающая горение.
  • “Б” – стоит либо первым, либо вторым и означает “поливинилхлоридная оболочка”.
  • «Г» — неизолированный кабель, не имеющий защитного покрытия, если на конце стоит «Г». Если в начале стоит буква «Г», то она используется в горнодобывающей промышленности.
  • “2г” – есть дополнительная алюмополимерная лента.
  • “Шв” – имеется защитная оболочка кабеля в виде шланга из ПВХ (экструдированный).
  • “Шп” – шланг из полиэтилена.
  • “Шпс” – полиэтилен самозатухающий.
  • “К” – если буква стоит в начале маркировки, то трос управления. Если в конце, то броня делается из стальных проволок, на которые надевается чехол.
  • KG — гибкий кабель.
  • “C” относится к свинцовой оболочке кабеля.
  • “О” – оболочка выполнена по всем фазам кабеля.
  • «Пв» – состоит из вулканизированного полиэтилена.
  • “П” – изоляция кабеля резиновая.
  • “HP” – не горит изоляция кабеля.
  • “Ng” – обычно на конце и означает, что кабель не горит.

Надпись на продукте BIP

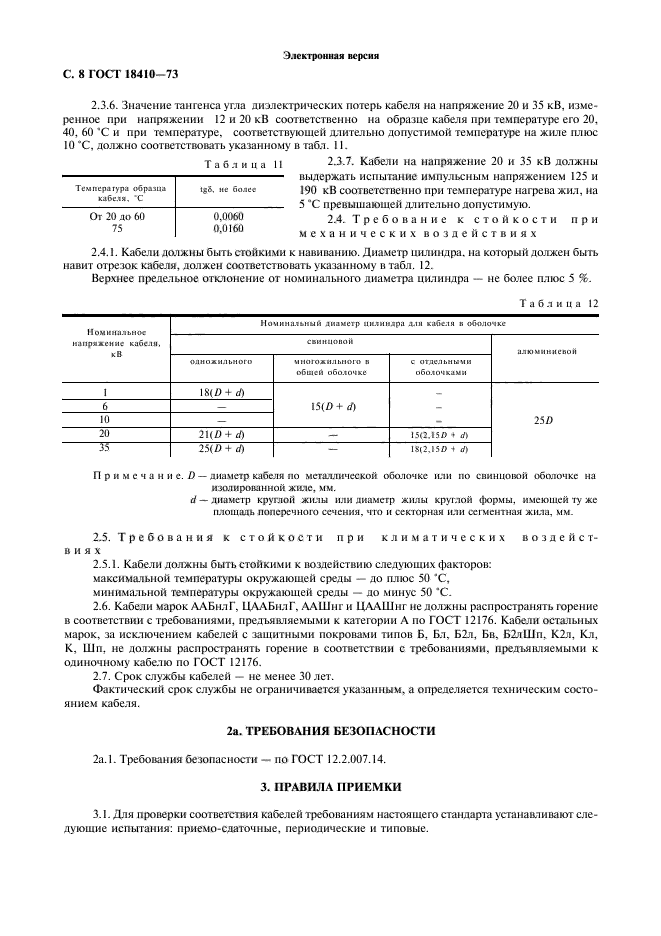

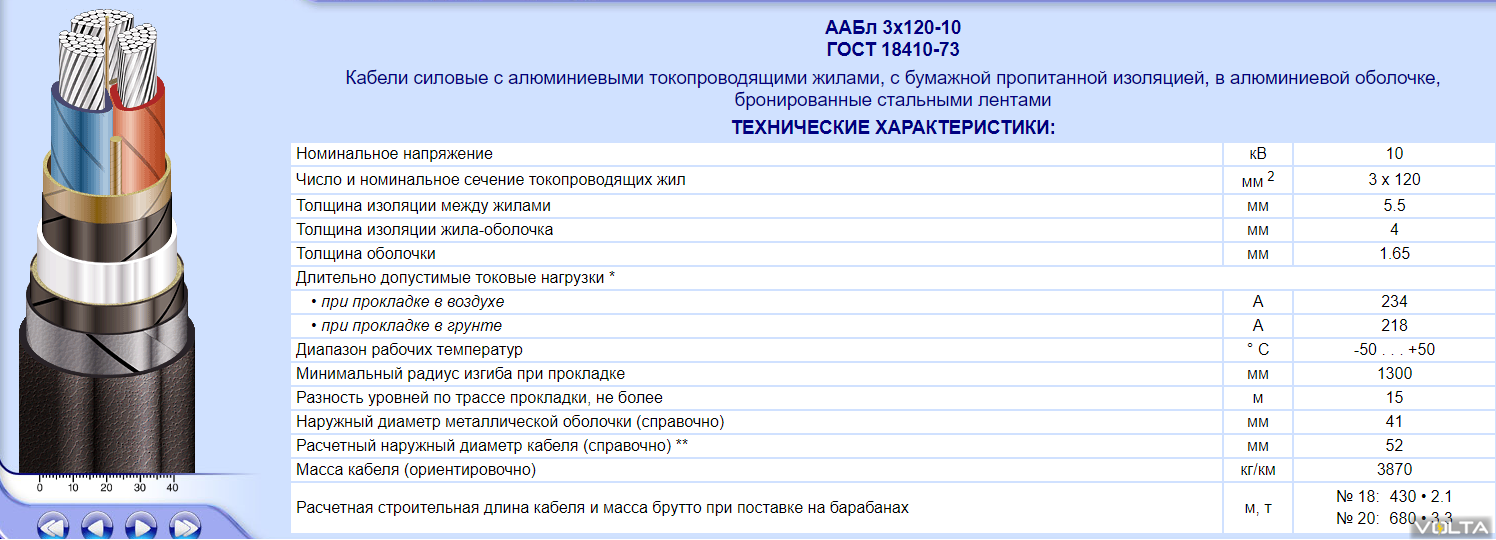

Маркировка кабеля БПИ по ГОСТ 18410-73 (бумажный, кабель пропитанный):

  • «А» — алюминиевый сердечник.
  • «Б» – броня представлена ​​тонкими стальными лентами.
  • “АВ” – алюминий броневой.
  • “СБ” – броня свинцовая.
  • “С” – свинец – материал оболочки.
  • “О” – жил отдельный провод.
  • “П” – броня из плоской стальной оцинкованной проволоки.
  • “К” – броня из стальной оцинкованной круглой проволоки.
  • «Б» – изоляция бумажная, имеющая обедненную пропитку.
  • “Б” – подушки нет.
  • “Л” – подушка есть, в комплекте лавсановая лента.
  • “2L” – включает двойную ленту.
  • “Г” – нет защитного кожуха.
  • “Н” – наружная оболочка негорючая. Ставится после бронирования.
  • «Шв» – чехол представлен экструдированным шлангом, состоящим из поливинилхлорида.
  • «Шп» – чехол представляет собой экструдированный шланг, состоящий из полиэтилена.
  • “Швпг” – ПВХ имеет пониженную горючесть.
  • «Ож» – жилы однопроволочные. Ставится в конце.
  • «У» – изоляция бумажная, имеющая высокую температуру нагрева.
  • «С» – бумажный утеплитель, который пропитан неокрашивающим составом.

Кабель управления

Маркировка троса управления:

  • «А» – жила из алюминия или меди, если нет алюминиевого сердечника.
  • “Б” – (вторая) изоляция ПВХ.
  • “B” – это (третья) оболочка из ПВХ.
  • “П” – изоляция полиэтиленовая.
  • «Пс» – самозатухающий полиэтиленовый утеплитель.
  • “Г” – без защитной крышки.
  • “Р” – изоляция резиновая.
  • “К” – (вторая или первая буква) трос управления.
  • KG — гибкий кабель.
  • “Ф” – изоляция фторопластовая.
  • «Э» – если в начале, то это кабель электрический, в маркировке которого указано, что он пригоден для нормальных условий, а если в конце или в середине, то это экранированный кабель, применяемый для защищать от электромагнитного излучения.

Использование букв в сочетании с цифрами

Также имеется буквенно-цифровая маркировка кабеля. Объяснение:

  • АВВГнг 3х4 – трехжильный, алюминиевый кабель. Сечением 4 кв. Оболочка и изоляция состоят из поливинилхлорида, защитного чехла нет, горения не поддерживает.
  • ПВГ 3х2,5 – кабель трехжильный, медный. При сечении 2,5 кв. Имеется полиэтиленовая изоляция. Защитная оболочка состоит из поливинилхлорида, защитного кожуха нет.
  • АСБ 7х2,5 – кабель семижильный, алюминиевый. При сечении 2,5 кв. Оболочка состоит из свинца, есть броня.

То есть эта маркировка показывает сечение жилок и их количество.

Расшифровка специальной аббревиатуры

Маркировка проводов и кабелей, имеющих специализированную аббревиатуру:

  • КСПВ – кабели предназначены для специальных систем передачи в оболочке.
  • КПСВВ – кабели предназначены для пожарной сигнализации.
  • КПСВЭВ – кабели предназначены для пожарной сигнализации, только имеют экран.
  • ПНСВ – нагревательная проволока со стальным сердечником.
  • ПВ-1, ПВ-3 – провод с изоляцией из винила. Гибкость сердечника – класс 1.3.
  • ПВА – провод с виниловой оболочкой (соединительный).
  • ШВВП – шнур с изоляцией из винила (плоский).
  • ПППП – провод плоский универсальный.
  • ПУГНП – гибкий плоский универсальный провод.

Отличие изделий с разным цветовым решением

Чтобы правильно использовать кабели, нужно их различать.Чтобы упростить эту задачу, есть кабель с цветовой маркировкой.

Для идентификации кабелей используйте коричневый, черный, красный, желтый, оранжевый, зеленый, фиолетовый. И синий, белый, серый, бирюзовый и розовый. Этот перечень устанавливается в соответствии с ГОСТ.

Синий провод предназначен для среднего или нейтрального провода.

Можно использовать различные комбинации цветов. Зелено-желтый цвет не может использоваться в других сочетаниях, кроме желто-зеленого сочетания, и используется для обозначения защитного нулевого проводника.

Если нулевой защитный совмещен с нулевым рабочим проводником, их обозначают либо по всей длине желто-зеленым сочетанием, а на концах – голубым или голубым по всей длине, а на концах сочетанием желтого и зеленого.

Примеры идентификации жилок:

1. Цветовое обозначение жил, изолированных поливинилхлоридным пластиком:

– Кабель трехжильный: черный, синий, коричневый или сочетание желтого и зеленого, черный, синий;

– кабель четырехжильный: сочетание желтого и зеленого (нулевая защитная жила), черного, синего, коричневого.

2. Цветовая маркировка существует также для трех одножильных кабелей, окрашенных в черный цвет:

– один кабель с синей маркировкой;

– один кабель без этикетки или с черной меткой;

– один кабель с коричневой маркировкой.

3. Цветовая идентификация по функциональному значению цепей:

– для проводников, имеющих силовые цепи, черного цвета;

– для проводников, имеющих цепи управления, сигнализации и измерения тока, который является переменным, – красного цвета;

– для проводников, имеющих цепи управления, сигнализации и измерения постоянного тока, он синего цвета;

– для защитных нулевых проводников – сочетание желтого и зеленого цветов;

– для проводников, которые присоединяются к нулевому проводнику и не предназначены для заземления, он синего цвета.

Бирки для надписей

Бирки для маркировки кабелей предназначены для маркировки контрольных и силовых проводов. Они изготовлены из полипропилена.

В случае наличия скрытых жил кабеля в стенах или трубах бирки маркирующие закрепляют на выходе и вводе кабеля, в колодцах и камерах блочной канализации и на распределительной коробке. В случае прокладки кабеля на каждой коробке или муфте, а также на конце устанавливаются маркировочные бирки. Для того чтобы прокладывать кабель во влажных помещениях, метки изготавливаются из пластика.

Теги:

– Трос маркировочный У-134;

– трос маркировочный У-153;

– Трос маркировочный У-135;

– Трос маркировочный У-136.

Наконечник

Итак, как видно из статьи, маркировка проводов и кабелей (ГОСТ, кстати, это то, на что потребитель должен обращать в первую очередь внимание при покупке) очень разнообразна. И обычному человеку будет непросто в этом разобраться. Поэтому советуем для работы с кабелями и проводами обращаться к специалистам. Будет хорошо, если в услуги этого мастера будет входить не только необходимая работа, но и покупка необходимого материала, чтобы вы не запутались. Если вы решили самостоятельно выполнить какие-либо работы, связанные с кабелями и проводами, то вам следует пожелать вам удачи в этом непростом деле!

Страница не найдена | Группа Присмиан

ДАННЫЙ ВЕБ-САЙТ (И ИНФОРМАЦИЯ, СОДЕРЖАЩАЯСЯ НА НЕГО) НЕ СОДЕРЖИТ И НЕ ПРЕДСТАВЛЯЕТ СОБОЙ ПРЕДЛОЖЕНИЕ О ПРОДАЖЕ ЦЕННЫХ БУМАГ ИЛИ ПРЕДЛОЖЕНИЕ О ПРЕДЛОЖЕНИИ ПОКУПКИ ИЛИ ПОДПИСКИ НА ЦЕННЫЕ БУМАГИ В СОЕДИНЕННЫХ ШТАТАХ, АВСТРАЛИИ, КАНАДЕ ИЛИ ЯПОНИИ ИЛИ В ЛЮБЫХ ДРУГИХ СТРАНАХ, ГДЕ ЕСТЬ ТАКОЕ ПРЕДЛОЖЕНИЕ ИЛИ ТРЕБОВАНИЕ ТРЕБУЕТ УТВЕРЖДЕНИЯ МЕСТНЫХ ВЛАСТЕЙ ИЛИ ИНЫМ ОБРАЗОМ ЯВЛЯЕТСЯ НЕЗАКОННЫМ (« ДРУГИЕ СТРАНЫ »).ЛЮБОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ БУДЕТ ПРОВОДИТЬСЯ В ИТАЛИИ В СООТВЕТСТВИИ С ПРОСПЕКТОМ, НАДЛЕЖАЩИМ РАЗРЕШЕНИЕМ CONSOB В СООТВЕТСТВИИ С ПРИМЕНИМЫМИ ЗАКОНОДАТЕЛЬСТВАМИ. ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ ЗДЕСЬ, НЕ БЫЛИ ЗАРЕГИСТРИРОВАНЫ И НЕ БУДУТ РЕГИСТРИРОВАНЫ В СОЕДИНЕННЫХ ШТАТАХ В СООТВЕТСТВИИ С ЗАКОНОМ США О ЦЕННЫХ БУМАГАХ 1933 ГОДА С ПОПРАВКАМИ (« ЗАКОН О ЦЕННЫХ БУМАГАХ ») ИЛИ В СООТВЕТСТВИИ С СООТВЕТСТВУЮЩИМИ ЗАКОНОДАТЕЛЬСТВАМИ, ДЕЙСТВУЮЩИМИ В ДРУГИХ СТРАНАХ И НЕ МОЖЕТ БЫТЬ ПРЕДЛОЖЕН ИЛИ ПРОДАН В США ИЛИ КОМПАНИИ «U. S. ЛИЦА», ЕСЛИ ТАКИЕ ЦЕННЫЕ БУМАГИ НЕ ЗАРЕГИСТРИРОВАНЫ В СООТВЕТСТВИИ С ЗАКОНОМ О ЦЕННЫХ БУМАГАХ ИЛИ ЕСТЬ ОСВОБОЖДЕНИЕ ОТ ТРЕБОВАНИЙ РЕГИСТРАЦИИ ЗАКОНА О ЦЕННЫХ БУМАГАХ.КОМПАНИЯ НЕ НАМЕРЕНА РЕГИСТРИРОВАТЬ ЛЮБУЮ ЧАСТЬ ЛЮБОГО ПРЕДЛОЖЕНИЯ В СОЕДИНЕННЫХ ШТАТАХ.

ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В ЛЮБОЙ СТРАНЕ-ЧЛЕНЕ ЕВРОПЕЙСКОЙ ЭКОНОМИЧЕСКОЙ ЗОНЫ (« ЕЭЗ »), КОТОРАЯ ПРИМЕНИЛА ДИРЕКТИВУ О ПРОСПЕКТАХ (КАЖДОЕ, « СООТВЕТСТВУЮЩЕЕ ГОСУДАРСТВО-Член »), БУДЕТ СДЕЛАНО НА ОСНОВЕ ПРОСП УТВЕРЖДЕНО КОМПЕТЕНТНЫМ ОРГАНОМ И ПУБЛИКУЕТСЯ В СООТВЕТСТВИИ С ДИРЕКТИВОЙ О ПРОСПЕКТАХ (« РАЗРЕШЕННАЯ ПУБЛИЧНАЯ ОФЕРТА ») И/ИЛИ В СООТВЕТСТВИИ С ОСВОБОЖДЕНИЕМ В СООТВЕТСТВИИ С ДИРЕКТИВОЙ О ПРОСПЕКТАХ ОТ ТРЕБОВАНИЯ О ПУБЛИКАЦИИ ПРОСПЕКТА ПРЕДЛОЖЕНИЙ ЦЕННЫХ БУМАГ.

 СООТВЕТСТВЕННО ЛЮБОЕ ЛИЦО, ДЕЛАЮЩЕЕ ИЛИ НАМЕРЕННОЕ СДЕЛАТЬ ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНЕ, КРОМЕ РАЗРЕШЕННОГО ПУБЛИЧНОГО ПРЕДЛОЖЕНИЯ, МОЖЕТ СДЕЛАТЬ ЭТО ТОЛЬКО В ОБСТОЯТЕЛЬСТВАХ, ПРИ КОТОРЫХ НЕ ВОЗНИКАЕТ ОБЯЗАТЕЛЬСТВ ПЕРЕД КОМПАНИЕЙ ИЛИ ЛЮБЫМ СОВМЕСТНЫМ ГЛОБАЛЬНЫМ КООРДИНАТОРОМ МЕНЕДЖЕРОВ ОПУБЛИКОВАТЬ ПРОСПЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 3 ДИРЕКТИВЫ О ПРОСПЕКТАХ ИЛИ ДОПОЛНИТЬ ПРОСПЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 16 ДИРЕКТИВЫ О ПРОСПЕКТАХ, В КАЖДОМ СЛУЧАЕ В ОТНОШЕНИИ ТАКОГО ПРЕДЛОЖЕНИЯ.

ВЫРАЖЕНИЕ «ДИРЕКТИВА ПРОСПЕКТА» ОЗНАЧАЕТ ДИРЕКТИВУ 2003/71/EC (НАСТОЯЩАЯ ДИРЕКТИВА И ПОПРАВКИ К НЕЙ, ВКЛЮЧАЯ ДИРЕКТИВУ 2010/73/EC, В ТЕМ, ЧТО ОСУЩЕСТВЛЯЕТСЯ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНЕ, ВМЕСТЕ С ЛЮБЫМИ МЕРАМИ ПО РЕАЛИЗАЦИИ В ЛЮБОМ ГОСУДАРСТВЕ-ЧЛЕНЕ) .ИНВЕСТОРЫ НЕ ДОЛЖНЫ ПОДПИСЫВАТЬСЯ НА ЛЮБЫЕ ЦЕННЫЕ БУМАГИ, УПОМЯНУТЫЕ В ЭТОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ОСНОВАНИЯ НА ОСНОВЕ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ЛЮБОМ ПРОСПЕКТЕ.

Подтверждение того, что удостоверяющая сторона понимает и принимает приведенный выше отказ от ответственности.

Информация, содержащаяся в этом разделе, предназначена только для информационных целей и не предназначена и не открыта для доступа кем-либо, кто находится или является резидентом США, Австралии, Канады, Японии или любой из других стран.Я заявляю, что я не являюсь резидентом и не нахожусь в Соединенных Штатах, Австралии, Канаде или Японии или любых других странах, и я не являюсь «американцем». Лицо» (согласно Положению S Закона о ценных бумагах). Я прочитал и понял приведенный выше отказ от ответственности. Я понимаю, что это может повлиять на мои права. Я согласен быть связанным его условиями.



questo Sito Web NEL QUALE L’OFFERTA O SOLLECITAZIONE DEGLI STRUMENTI FINANZIARI SAREBBERO SOGGETTE ALL’AUTORIZZAZIONE DA PARTE DI AUTORITÀ LOCALI O COMUNQUE VIETATE AI SENSI DI LEGGE (GLI “ ALTRI PAESI “).QUALUNQUE OFFERTA PUBBLICA SARÀ REALIZZATA IN ITALIA SULLA BASE DI UN PROSPETTO, APPROVATO DA CONSOB IN CONFORMITÀ ALLA REGOLAMENTAZIONE APPLICABILE. GLI STRUMENTI FINANZIARI IVI INDICATI NON SONO STATI E NON SARANNO REGISTRATI AI SENSI DELLO US SECURITIES ACT DEL 1933, COME SUCCESSIVAMENTE MODIFICATO (IL « SECURITIES ACT »), O AI SENSI DELLE CORRISPONDENTI NORMATIVE VIGENTI NEGLI «ALTRI PEGLI» ПРЕДЛОЖЕНИЕ О ПРОДАЖЕ НЕГЛИ СТАТИ UNITI OA «US ЛИЦА» ЗАПИСАТЬСЯ НА ПРАВА РЕГИСТРАЦИИ ЗАКОНА О БУМАГАХ О БУМАГАХ О БУМАГАХ, ПРИМЕНЯЕМЫЕ ЗАКОНОМ О РЕГИСТРАЦИЯХ О БУМАГАХ.NON SI INTENDE EFFETTUARE ALCUNA OFFERTA AL PUBBLICO DI TALI STRUMENTI FINANZIARI NEGLI STATI UNITI.

Qualsiasi Offerta di Strumenti Finanziari в квааллизиазском статинском мембро Dello Spazio Everny Europeo (« см. » Che Abbia Repito La Direttiva Prospetti (Ciascuno, Un ‘ Stato Membro Rilevante “) Sarà Effettuata Sulla Base Di O ООН проспект Approvato Dall’auTaurità КОМПЕТЕНТНАЯ ПУБЛИКАЦИЯ В СООТВЕТСТВИИ С КОЛИЧЕСТВОМ ПРЕДВАРИТЕЛЬНОГО ПРЕДЛОЖЕНИЯ ДЛЯ ДИРЕКТИВНЫХ ПРОСПЕКТОВ (L’“ OFFERTA PUBBLICA CONSENTITA ”) E/O AI SENSI DI UN’ESENZIONE DAL REQUISITO DI UN’ESENZIONE DAL REQUISITO DI UN PROSPETTO PER OFFERTE DI STRUMENTI FINANZ

Conseguentemente, Chiunque Effettui o Intenda Effettuare Un’Offerta di Strumenti Finanziari в Uno Stato Membro Rilevante Diversa Dall ‘«Offerta Pubblica Consentita» Può Farlo Esclusivamente Laddovy Non Sia Previsto Alcun Obligo на La Società O UNO DEI Совместный Глобальный координатор O DEI Manager Di Pubboicare RISPETTIVAMENTE UN PROSPETTO AI SENSI DELL’ARTICOLO 3 DELLA DIRETTIVA PROSPETTO O INTEGRARE UN PROSPETTO AI SENSI DELL’ARTICOLO 16 DELLA DIRETTIVA PROSPETTO, IN RELAZIONE A TALE OFFERTA.

L’ESPRESSIONE «DIRETTIVA PROSPETTI» INDICA LA DIRETTIVA 2003/71/CE (TALE DIRETTIVA E LE RELATIVE MODIFICHE, NONCHÉ LA DIRETTIVA 2010/73/UE, NELLA MISURA IN CUI SIA RECEPITA NELLO STATO MEMBRO RILEVANTE, UNITAMENTE A QUALSAMENTE A QUALSAMENTE НЕЛ ОТНОСИТЕЛЬНО СТАТУСА ЧЛЕНА). GLI INVESTITORI NON DOVREBBERO SOTTOSCRIVERE ALCUNO STRUMENTO FINANZIARIO SE NON SULLA BASE DELLE INFORMAZIONI CONTENUTE NEL RELATIVO PROSPETTO.



Conferma che il certificante comprende e accetta il disclaimer sopraesposto.

Документы, подтверждающие содержание, представляют собой раздел, в котором было выделено окончательное информационное сообщение, и не могут быть направлены или назначены всем лицам, которым предоставлен доступ или является резидентом, не принадлежащим государству, в Австралии, Канаде или Джаппоне или в одном из Альтри Паэси. Dichiaro di non essere soggetto residente o trovarmi negli Stati Uniti, in Australia, Canada o Giappone o uno degli Altri Paesi e di non essere una «резидент США» (ai sensi della Regulation S del Securities Act). Ho letto e compreso il отказ от ответственности sopraesposto.Comprendo che può condizionare я miei diritti. Accetto ди rispettarne я vincoli.

Кабельный лоток с перфорированным лотком с CE / ГОСТ | Кабельный лоток с перфорированным лотком | Электронная почта: jiangsuyuelong@yldy.com

Лучшая поддержка от Yuelong. Добро пожаловать, чтобы связаться со мной.

ТЕЛЕФОН: +86 13705293122

ЭЛЕКТРОННАЯ ПОЧТА: xwj_86@sina.com

ЛИНКЕ DIN: sherman_xia@hotmail.com

СКАЙП: Шерман, ся

WECHAT: sherman_xia

QQ:806776488

Кабельный лоток Материал:
Q235B Сталь


Поверхностная обработка:
VCI — для наружного использования, антикоррозионная стойкость выше, чем у HDG

.

Предварительно оцинкованный для использования внутри помещений

Порошковое покрытие
Гальвабонд
HDG






Индивидуальный показ:


Часть компании Показать:

Часть устройства Показать:

Часть Показать проектов ——- Кабельный лоток YUELONG:

№ INDOCEMENT-Citeureup P14-Brownfield Cement Project (10000 т/сутки) — (PT Indocement Tunggal Prakarsa Tbk), а именно проект F166 (с августа 2014 по 2015 год )

№ Саудовская Аравия AL-UACC QURA Cement Company) 6000 тонн в день Проект EPC (с августа 2014 г. по май 2015 г.)

№ Саудовская Аравия UCIC (United Cement Industrial Company) 5000 тонн в день проект линии по производству цементного клинкера (с января 2014 г. по март 2015 г.)

№

№ Китайская национальная группа химического машиностроения, филиал в России, проект TAF — MIT (с июня 2013 г. по май 2014 г.)

Размеры:



Деталь № Размер (мм) Ширина (мм) Высота (мм) Толщина (мм) Длина(м)
1 50X50/100/150/200 50 50/100/150/200 0,6–2,4 мм 2/3
2 100X50/100/150/200 100 50/100/150/200  0. 6 мм — 2,4 мм 2/3
3 150X50/100/150/200 150 50/100/150/200 0,6–2,4 мм 2/3
4 200X50/100/150/200 200 50/100/150/200  0.6 мм — 2,4 мм 2/3
5  300 X50/100/150/200 300 50/100/150/200 0,6–2,4 мм 2/3
6 400X50/100/150/200 400 50/100/150/200 0.6 мм — 2,4 мм 2/3
7 450X50/100/150/200 450 50/100/150/200 0,6–2,4 мм 2/3
8  600X50/100/150/200 600 50/100/150/200 0. 6 мм — 2,4 мм 2/3
9 800X50/100/150/200 800 50/100/150/200 0,6–2,4 мм 2/3

———————————————————— ————————————

Почему стоит выбрать Yuelong?

Компания YUELONG специализируется на производстве кабельных лотков с сертификатами CE, ISO9001, ГОСТ, TUV, FORM-E, CO . Перфорированный лоток кабельные лотки были широко экспортированы в течение 12 лет . Он имеет хорошие продажи и применение в строительной промышленности / промышленных инженерных проектах во многих странах. Этот кабельный лоток должен быть изготовлен в строгом соответствии с зарубежными стандартами электротехнической промышленности и стандартом IEC, DIN.

      Кабельные лотки этого типа имеют множество преимуществ, таких как надежный, прочный, энергосберегающий кабель с гибкой конфигурацией, а также хорошее соотношение цены и качества и так далее.Форма сечения кабельного лотка однородна после обработки и формовки, без изгибов, перекосов, трещин, заусенцев по краям и других дефектов. Канавка для проводки кабельного лотка гладкая, ровная, без неровностей и острых углов.


       Благодаря  12-летнему опыту экспорта, мы предложим клиентам множество различных упаковочных решений, чтобы сэкономить на стоимости упаковки и транспортировки. Объем упаковки может уменьшиться на 1/4 по сравнению с традиционной упаковкой.


Если у клиентов есть другие и гораздо лучшие требования к этим кабельным лоткам или они хотят изготовить кабельный лоток новой конструкции, мы также можем обновить и спроектировать новый кабельный лоток в соответствии с вашими требованиями, а затем отправить вам новые чертежи для проверки, пока вы не staisfied с нашими техническими чертежами и ценой. Мы также обеспечим хорошее техническое общение и обслуживание для вас в любое время. Моя цель – предложить вам хорошие и удовлетворяющие продукты и цены.




YUELONG ОСТАВИТЬ СООБЩЕНИЕ:

Мы искренне приветствуем клиентов со всего мира посетить нашу компанию!





Области применения продукта и преимущества

1. Компания Jiangsu yuelong Electric Power Equipment Co., Ltd  имеет “экспортную производственную базу кабельных лотков, специалистов по прецизионной холодной гибке”

2.Доля рынка нашей продукции составляет более 20% в международной цементной, химической, нефтяной, строительной, текстильной, металлургической, автомобильной и других отраслях промышленности крупных проектов.

3. Наша компания специализируется на производстве кабельных лотков с малым весом, высокой прочностью и высокой коррозионной стойкостью, продукция прошла сертификацию стандартов CE, R – ГОСТ, ISO9001, IEC, SGS и т. д., стандартная экспортная упаковка кабельных лотков, производительность подшипников замечательная, устойчивость к гниению высокая, разделение уменьшает объем упаковки 6/7, экономит транспортные расходы.

4. Производство кабельных лотков в моей компании может быть выполнено в соответствии с требованиями заказчика, обработка поверхности делится на горячее цинкование, напыление пластика, двойное металлическое композитное покрытие (VCI) и так далее. Anther моя компания, специализирующаяся на производстве нестандартных блоков управления и фитингов, подходящих для цементной, химической, нефтяной, текстильной и других отраслей промышленности.

5. Мы являемся квалифицированными поставщиками LAFARGE GROUP, HOLCIM, SAMSUNG ENGINEERING и MHI, для назначенных поставщиков Heidelberg Cement, а SINOMA является стратегическим партнером, продукты моей компании поддерживают крупномасштабные проекты в стране и за рубежом более 1500, у нас есть больше богатый опыт в поставке, упаковке и доставке продукции для зарубежных проектов.

Что такое ореолы на мониторе и как их исправить

Хотя изображение призрака может вызывать тревогу, ореолы на мониторе не пугают. Так что нет, вам не нужно включать Охотников за привидениями на быстрый набор. На самом деле это распространенная проблема с монитором. Чтобы узнать, как исправить ореолы монитора, мы начнем с понимания того, почему именно эти потусторонние изображения остаются на вашем экране, а также с рядом возможных решений.

Что такое ореол монитора?

Двоение изображения на мониторе возникает, когда артефакт изображения появляется в виде следа пикселей за движущимся объектом, почти как размытие при движении.Это называется ореолом, потому что он создает след изображения, который выглядит как призрак.

В отличие от подобных эффектов, таких как остаточное изображение или выгорание монитора, ореолы монитора не вызывают необратимых эффектов на вашем мониторе. Тем не менее, это все еще довольно раздражает, особенно при игре в игры с высокой графикой или онлайн-шутеры. И независимо от того, есть ли у вас светодиод или ЖК-дисплей, ореолы могут повлиять на вас.

Существует множество причин, по которым возникает ореол монитора, в том числе неисправный кабель монитора, неоптимизированные настройки монитора и даже другие устройства, мешающие подключению монитора к ПК.

Что вызывает ореолы монитора?

Двоение изображения на мониторе вызвано медленным временем отклика монитора по сравнению с тем, что происходит на экране. Из всех типов ЖК-мониторов фантомный монитор, скорее всего, будет панелью VA, поскольку у них более медленное время отклика по сравнению с типами панелей TN или IPS. Однако это не означает, что все панели мониторов VA вызывают ореолы монитора. На самом деле ореолы монитора вовсе не обязательно вызваны панелью монитора.

Что такое ореолы в играх?

Дрожание монитора наиболее распространено и, возможно, наиболее неприятно в играх.Независимо от того, путешествуете ли вы по научно-фантастическому ландшафту Cyberpunk 2077 или уничтожаете врагов в Call of Duty: Black Ops Cold War , ореолы монитора могут вызвать искажения, которые испортят ваш игровой опыт. В играх ореолы монитора могут вызвать напряжение глаз и испортить игру, поскольку изображения выглядят так, как будто они накладываются друг на друга.

Чаще всего, если вы замечаете размытые полосы пикселей в игровом мире, но не замечаете этих эффектов после выключения игры, причиной является ореол монитора.Чаще всего это происходит при игре в экшн-игры, спортивные игры и шутеры от первого лица, потому что ореолы монитора возникают, когда на экране появляется несколько быстро движущихся объектов.

Как устранить ореолы на мониторе

Научиться устранять ореолы на мониторе легко, если знать возможные варианты. В отличие от остаточного изображения или выгорания монитора, это не физическая проблема, поэтому маловероятно, что вам придется отправлять свой монитор техническому специалисту для его устранения.

Для начала вам нужно протестировать монитор, чтобы убедиться, что ореолы монитора не являются проблемой.После того, как вы определили проблему, вы можете использовать следующие шаги, чтобы исправить ореолы на вашем мониторе и играть в игры без проблем с частотой обновления изображения.

1. Проверка ореолов монитора

Первым шагом к устранению любой проблемы является ее диагностика. К счастью, выполнить тест на ореолы несложно. Перейдите на страницу Blur Busters UFO Motion Test и запустите тест ореолов монитора в своем браузере.

Если у вас нет проблем, вы увидите зеленый сигнал «Готово». Однако, если у вас есть какие-либо проблемы с ореолом монитора, вы увидите оранжевый сигнал с предложениями по устранению.Инструмент также объяснит любые проблемы, связанные с количеством кадров в секунду, частотой обновления, пикселями на кадр и пикселями в секунду для вашего дисплея.

2. Включите функцию овердрайва

Первым шагом в попытке устранить ореолы монитора является включение функции овердрайва на вашем устройстве. У каждого производителя эта функция называется по-разному, но у большинства производителей мониторов она называется просто функцией овердрайва. Чтобы получить к нему доступ, выполните следующие действия:

  • Войдите в экранное меню вашего монитора
  • В меню активируйте функцию овердрайва
  • Активация этой функции позволяет вам изменять уровень овердрайва в соответствии с частотой обновления вашего монитора
  • Вы можете добиться оптимальной производительности при выбранных вами настройках и устранить или уменьшить ореолы монитора

Игровые мониторы с технологией AMD FreeSync или NVIDIA® G-SYNC часто включают функцию ускорения автоматически, хотя вы можете настроить ее вручную Если вам нужно.

3. Настройте параметры монитора

Еще один простой способ устранить ореолы монитора? Отрегулируйте настройки монитора. Поскольку ореол монитора не обязательно является физической проблемой вашего устройства, изменение этих настроек может помочь.

В частности, обратите внимание на настройки с названиями Perfect Clear, Dynamic Contrast, Motion Smoothing и Noise Reduction. Все эти настройки, особенно при просмотре мультимедиа с более темными участками, могут способствовать появлению ореолов на мониторе. Поэкспериментируйте с их включением и выключением по одному, чтобы увидеть, уменьшают ли они эффект ореолов.

4. Проверьте подключенные устройства и кабели

Обычно проблемы с фантомными изображениями можно решить с помощью настроек монитора, но другим возможным объяснением может быть неисправный кабель или другие устройства, подключенные к вашему компьютеру. При проверке кабеля HDMI, DisplayPort™ или USB-C убедитесь в отсутствии износа или других повреждений.

Начните с ручного осмотра провода, проведя пальцами по всей длине шнура, чтобы увидеть, нет ли каких-либо участков, которые могут быть изношены. Это может привести к перегреву, что может снизить частоту обновления вашего монитора.Вы также можете устранить неполадки с кабелями, протестировав их на сменном кабеле, чтобы увидеть, уменьшит ли это проблему.

Вы также должны убедиться, что ореолы не вызваны устройствами, подключенными к вашему ПК. Это может произойти даже с некоторыми беспроводными технологиями, включая принтеры, динамики или даже модем. Иногда это простая проблема близости, что означает удаление этих устройств от вашего монитора, что может стабилизировать частоту обновления и уменьшить или устранить ореолы.

5.Обновите драйверы видеокарты

Если вы регулярно играете в игры, скорее всего, вы знаете о важности обновления драйверов видеокарты. Если вы не обновляете эти драйверы регулярно, возможно, ошибка или проблема совместимости является корнем проблемы ореолов. Обновление драйверов видеокарты также повысит производительность, а регулярное обновление поможет избежать других проблем с монитором.

6. Проверьте видеопорт монитора

Если виновником являются не настройки монитора, не подключенное устройство, неисправный кабель или устаревший драйвер графической карты, то причина ореолов, скорее всего, физическая.В этом случае в первую очередь нужно проверить видеопорт вашего монитора.

Если вы исчерпали все другие варианты и определили, что существует проблема с видеопортом монитора, возможно, вы не сможете решить эту проблему самостоятельно. Если ваш монитор находится на гарантии, вам следует отправить его в сервисный центр или проконсультироваться со специалистом. В противном случае вы можете принести его в магазин по ремонту компьютеров и надеяться, что они смогут заменить неисправные детали. Если монитор не подлежит ремонту или просто слишком дорог в ремонте, вы можете инвестировать в новое устройство.Если вы предпочитаете дисплей со всеми необходимыми возможностями подключения и потрясающим разрешением, монитор HP U28 4K HDR — отличный выбор. А для тех, кому нужен новый игровой монитор, игровой монитор HP OMEN 25 более чем отвечает всем требованиям благодаря высокой частоте обновления 144 Гц.

Резюме

Двоение изображения на мониторе не так страшно, как следует из названия, но оно все же может вызвать у вас головную боль. Это особенно досадная проблема для тех, кто использует свои ПК для работы с графикой, такой как редактирование видео, графический дизайн или редактирование изображений, а также для хардкорных геймеров, которые хотят получить максимальную производительность от своего ПК.К счастью, шаги по устранению ореолов монитора намного проще и дешевле, чем другие проблемы, такие как остаточное изображение и выгорание монитора.

Если вы считаете, что на вашем ПК возникают ореолы монитора, лучше всего протестировать проблему, чтобы подтвердить свои подозрения. Если тест на ореолы монитора подтверждает проблему, убедитесь, что вы устранили неполадки, выполнив описанные выше действия, прежде чем отправлять монитор в ремонт.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
