Провода из углеродного волокна

Подробности
Опубликовано: 20 Декабрь 2018

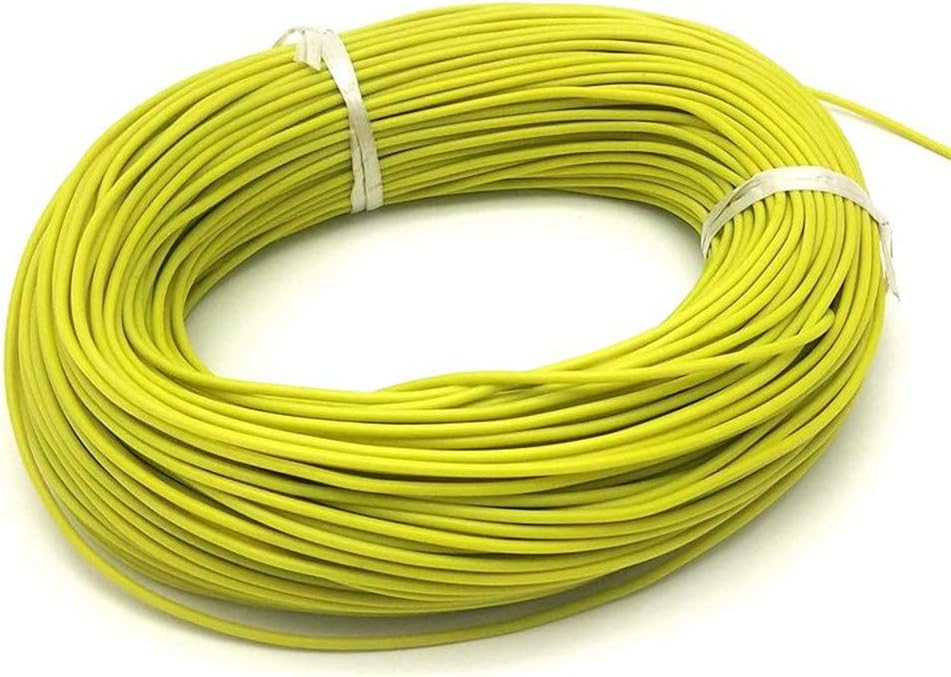

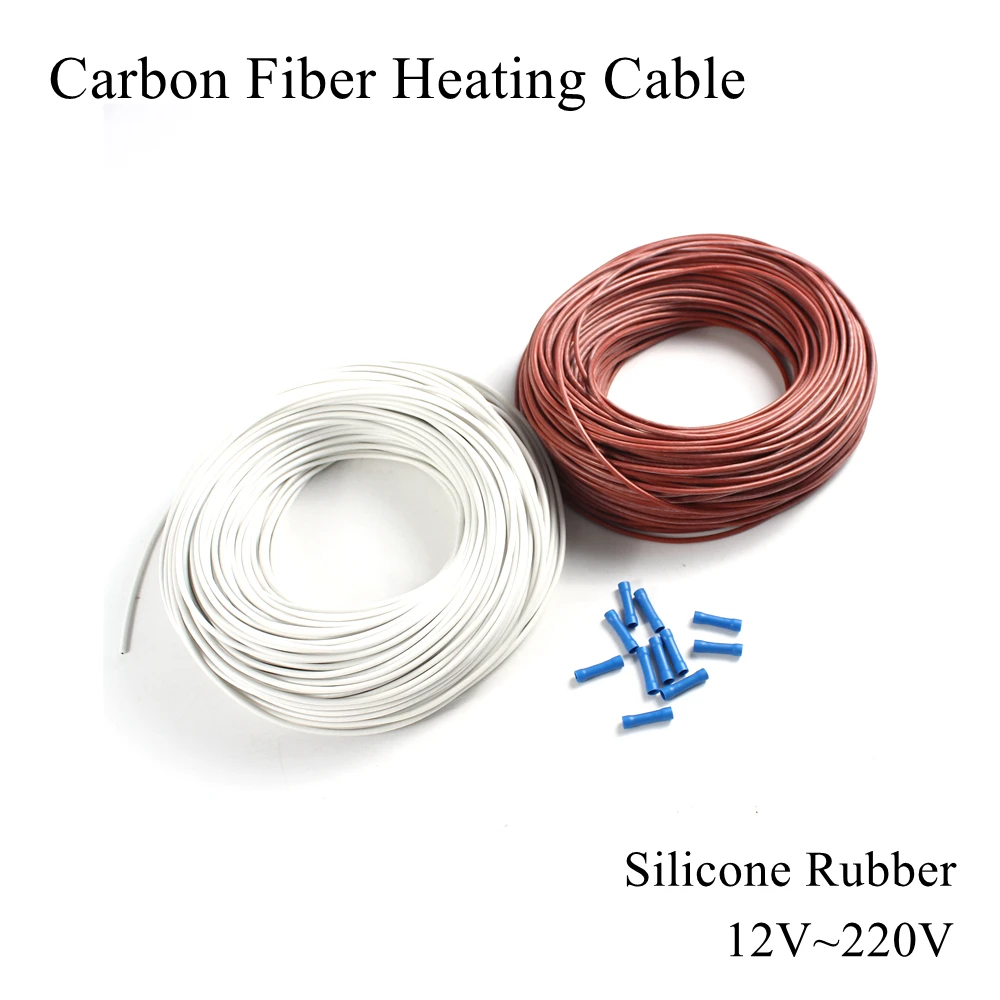

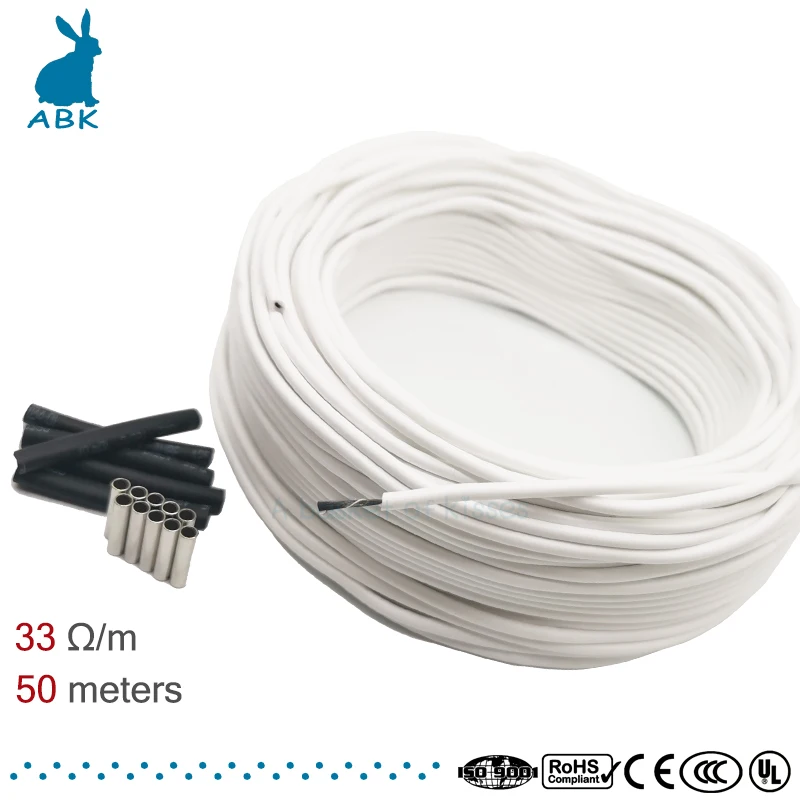

Провода из углеродного волокна включают в себя электропроводящую карбоновую основу и изоляционную обмотку. Она является системой, полностью изолированной с помощью тефлона, выдерживающего высокие температуры. Читайте до конца и узнавайте все о карбоновых кабелях, их характеристиках и способах применения!

Характеристики и особенности греющих кабелей из углеродного волокна

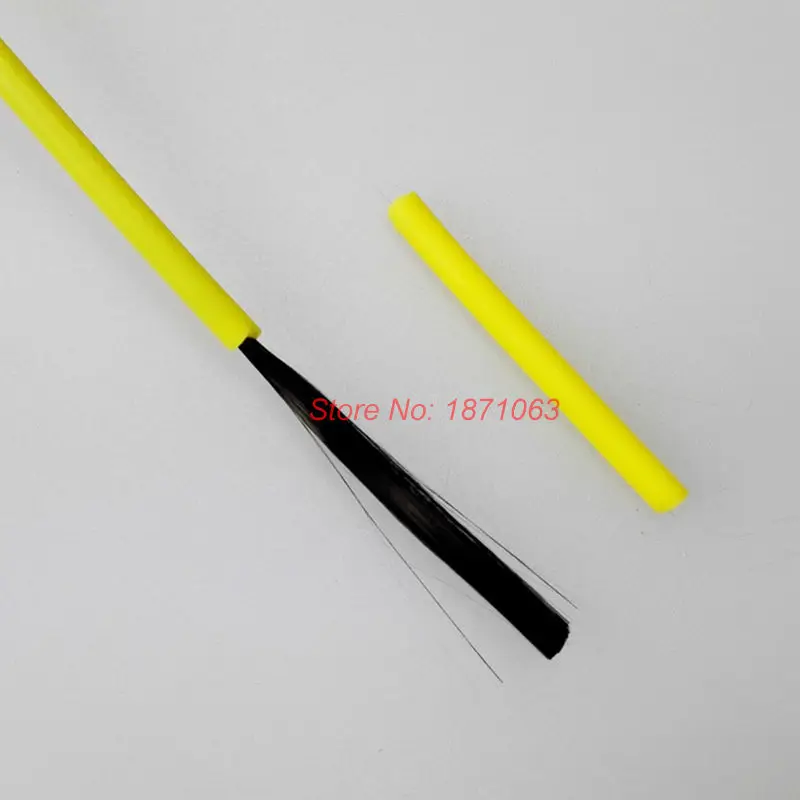

Данные нагревательные кабели состоят из тонких углеродных нитей. Углеволокно получило такое применение за счет своих следующих свойств:

  • прочность;
  • легкость
  • не обладают инерционностью;
  • химическая устойчивость;
  • термостойкость.

Как эти пункты влияют на провода? Кабели невозможно растянуть или разорвать. Они огнеупорны и морозоустойчивы. Углеволокно гарантирует долговечность нагревательного провода и его полную изоляцию.

Кабели могут нагреваться до 180 градусов Цельсия. Их мощность зависит от проложенных нитей.

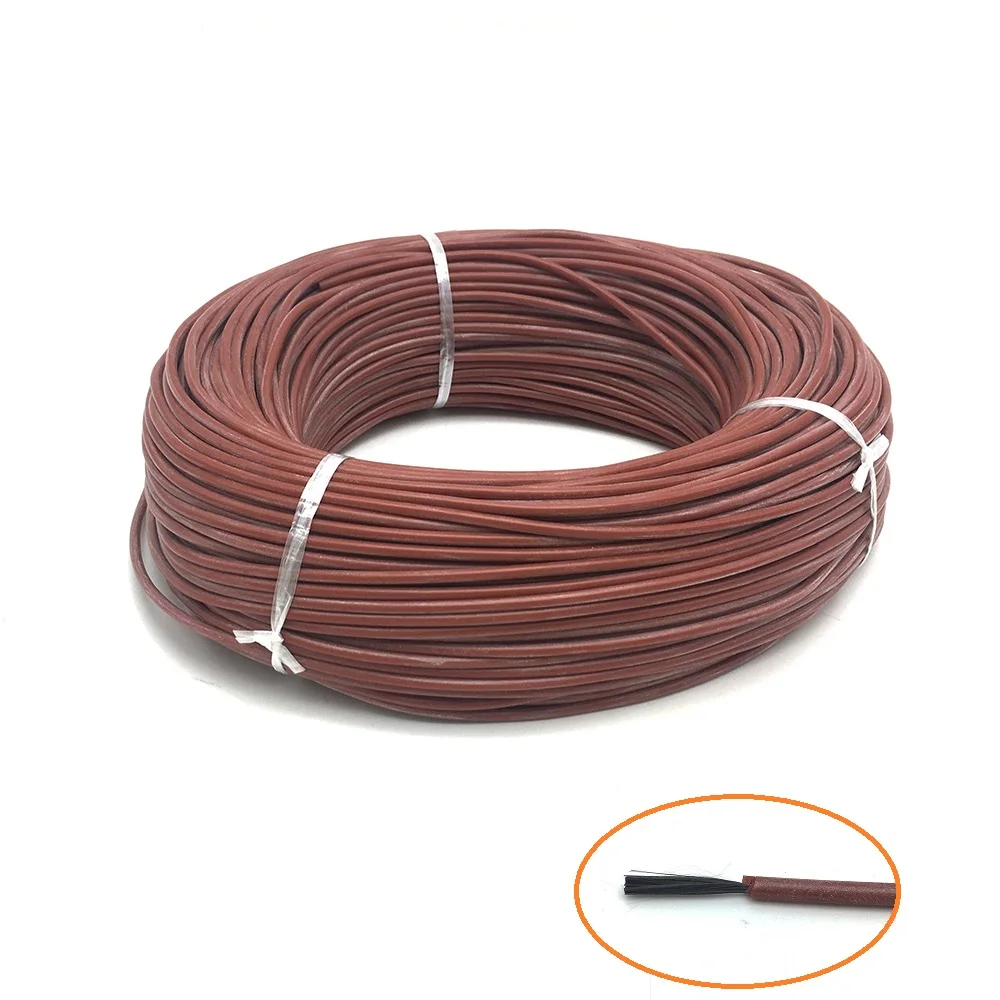

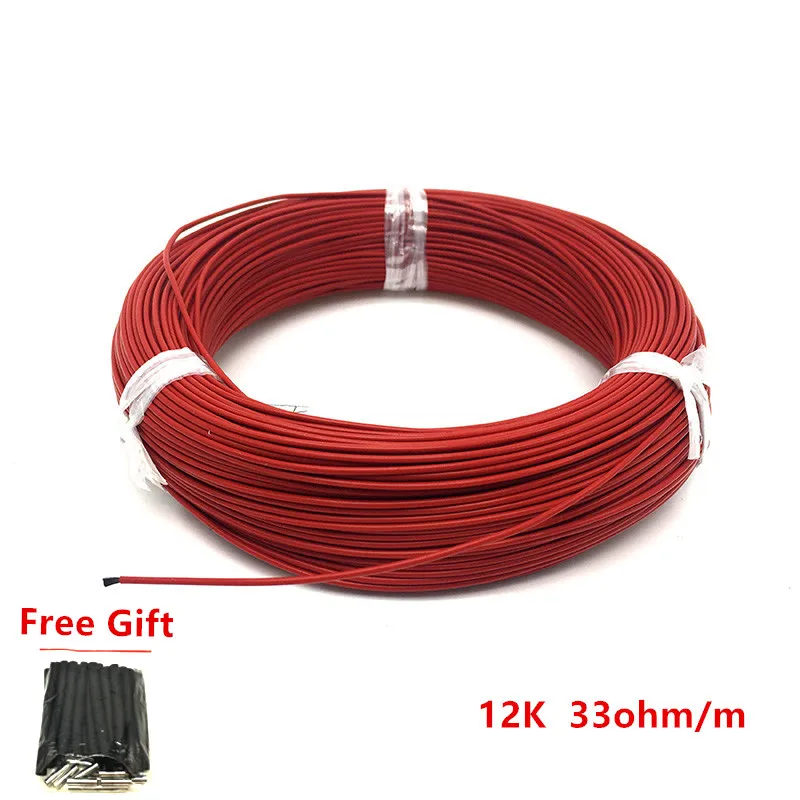

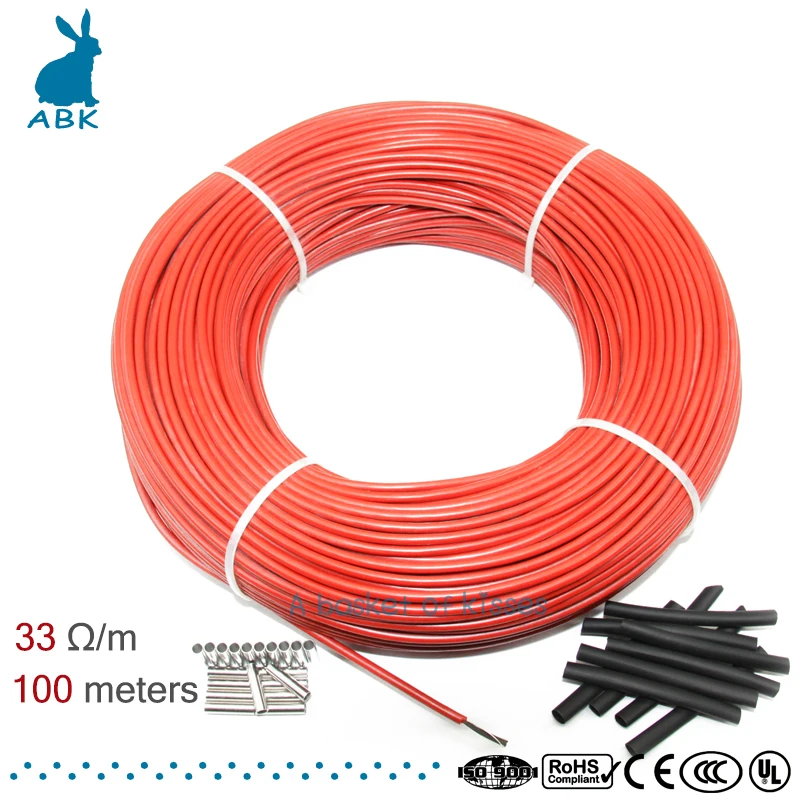

Приведем формулу для счета мощности кабеля из 12K: напряжение*напряжение/(33 Ом*длина)=...Вт

Пример: имеем углеродный кабель длиной 10 м. Рассчитываем по формуле: 220 В*220 В/(33 Ом*10 м)=150 Вт.

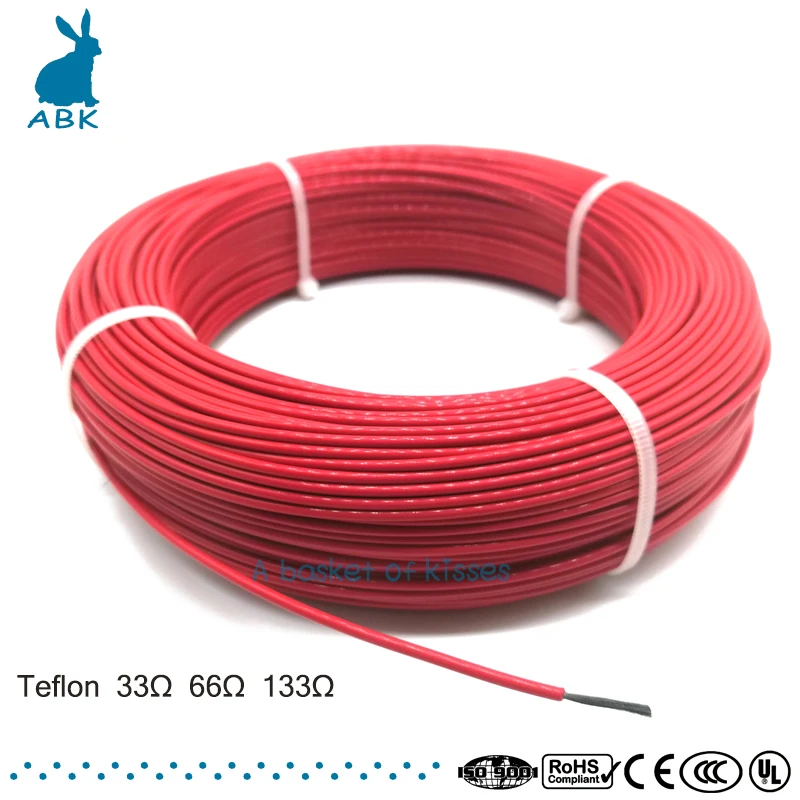

В таблице, расположенной ниже, приведены характеристики различных углеродных нитей, такие как сопротивление, мощность, температура нагрева.

Главное преимущество использования кабелей из карбона - экономия электричества. К примеру, подключив такие провода к системе нагрева пола, можно уменьшить количество затрачиваемой электроэнергии на 30%.

Кабели начинают производить тепло сразу же после подключения к электросети. С одинаковой скоростью происходит их остывание. Это связано с отсутствием инерционности материала

Нагревательный провод из углеродного волокна совместим почти со всеми известными терморегуляторами.

Области применения кабелей из углеволокна

Углеродное нагревательное волокно может приносить множество пользы. Далее рассмотрим несколько вариантов применения кабелей из этого материала:

  • Провода прокладываются рядом с трубопроводами и стоками для их обогрева.
  • Кабели устанавливаются рядом с клумбами и различной искусственно выращенной растительностью для поддержания температуры почвы и благосостояния растений;
  • Нагревательные провода используются в промышленном производстве при сушке чего-либо, для обеспечения нагрева емкостей и защиты баков от холода;
  • Но самым распространенным и популярным применением кабелей из углеродного волокна является их добавление в систему теплого пола. Карбоновые проводы могут укладываться под любой материал (линолеум, плитка, ламинат и т. д.) и обеспечивать комфорт для человека и приятную температуру даже в холодное время года. Теплый пол при помощи таких проводов можно установить абсолютно везде: в общественных местах, офисах, домах, отелях, школах, виллах и даже бассейнах.

Электрические провода из углеродных волокон позволяют равномерно прогревать всю поверхность пола помещения без энергетических перепадов и сбоев в системе.

Поэтому данные кабели и могут взаимодействовать с любыми терморегуляторами. С ними вы можете регулировать мощность и активность электрических зарядов. Провода работают от любого источника питания (даже от обычной 12-вольтовой розетки).

Провода из углеродного волокна и их участие в работе теплого пола

Структура теплого пола состоит из греющих элементов. Ими и являются углеродные нити в карбоновых кабелях, поскольку активно проводят электричество. При этом они имеют большой запас теплоемкости, т. е. при желании можно увеличить подачу тепла, и механической прочности.

Углеволокно может нагреваться до 1600 градусов Цельсия. На практике температура доходит чаще всего только до 100 градусов. Остается полторы тысячи тепловых единиц.

Карбоновые волокна являются одними из самых прочных материалов. Они применяются в авиастроении, космической отрасли и других основополагающих промышленных сферах. Их практически невозможно разорвать, поэтому кабели из углеволокна справедливо признаны надежной конструкцией.

Греющие элементы пола соединены друг с другом параллельными соединениями. Это сделано для равномерного прогревания покрытия и удобства монтажа пола.

Параллельная связь между проводами позволяет при желании легко отсекать обогревательные участки. Системы водяного отопления и соединения электрических кабелей к этому не приспособлены. Для водяных обогревателей можно приобрести перекрывающие краны, что крайне дорого, или перекрывать их вручную, а это довольно неудобно

Таким образом, кабели из углеродного волокна являются прекрасными элементами, приносящими комфорт и пользу. Можно установить теплый пол или отрегулировать нужную температуру в теплицах. У этих нагревательных проводов есть огромный потенциал!

Греющий кабель | Нагревательные ленты ЭНГЛ | Нагреватели для бочек и емкостей | Саморегулирующийся кабель



Карбоновый теплый пол.

Карбоновый теплый пол – инновационный вариант создания обогрева помещения и открытых пространств. Базируется он на использовании инфракрасного обогревателя, в котором роль нагревательного элемента играет углеродное волокно. Секции соединяются параллельно друг с другом при помощи силового кабеля.

Главные функциональные преимущества этого решения:

  • Возможность использования, как в качестве основного, так и в качестве комфортного отопления;
  • «Живое тепло»;
  • Низкая степень нагрузки на перекрытия;
  • Экономичность;
  • Возможность отключения в зимний период;
  • Не требует выделения специального помещения для бойлерной;
  • Работоспособность на протяжении срока эксплуатации всего строения;
  • Неподверженность коррозийным процессам;
  • Подходит под напольные покрытия все без исключения типов;
  • Монтируется даже на больших площадях.



Можно смело отметить, что ограничений в применении этой системы практически не существует.

В настоящий момент, таким образом, могут обогреваться:

  • Частные дома и коттеджи;
  • Квартиры;
  • Балконы, веранды и лоджии;
  • Отели, мотели, гостиницы;
  • Помещения производственного назначения.

Важно! Данная система обогрева отличается пожаро- и взрывобезопасностью. Она отлично подходит для обогрева переувлажненных помещений и не создает электромагнитное излучение.

Описание технологии монтажа системы.

Для устройства карбонового теплого пола не нужно особых навыков и умений. При желании всю работу можно выполнить самостоятельно.

Весь процесс монтажа можно условно разделить на следующие этапы:

  • Подготовка необходимых материалов:
  • карбоновый провод, терморегулятор-термостат, соединительные муфты, битумная изоляция, гофрированную трубку, комплект электрической проводки, теплоотражающий материал;
  • Определение площади и конфигурации поверхности, на которую планируется укладка теплого пола;
  • Очистка и подготовка основания пола под укладку теплоотражающего материала;
  • Укладка теплоотражающего слоя;
  • Подготовка на поверхности пола места для укладки датчика температуры пола, который прокладывается в гофрированной трубке;
  • Раскладывается карбоновый провод. Полосы распределяются равномерно по отведенной поверхности и соединяются друг с другом;
  • Фиксируется карбоновый мат с использованием малярного скотча;
  • Устанавливается терморегулятор;
  • Проверяется правильность соединения карбоновых элементов;
  • Система подключается к терморегулятору;
  • Устанавливается и закрепляется монтажная гофрированная трубка для датчика пола;
  • Вставляется датчик пола и соединяется с терморегулятором;
  • Терморегулятор подключается к электросети;
  • Включается карбоновый кабель, проверяется его работоспособность и надежность соединений;
  • Равномерно наносится цементная стяжка толщиной 2-3 см.

Внимание! Карбоновый теплый пол, который планируется укладывать под плитку, требует устройства цемент-песчаной стяжки, а также использования специального плиточного клея.

Конструктивные особенности.

В качестве защитной изолирующей оболочки карбоновых кабелей используется материал на базе силиконовой резины.

Внутри нагревательные элементы на основе углеродного волокна. Для их соединения применяется провод из меди толщиной 2,5 мм, который дополнительно защищен 3-х миллиметровой оболочкой.

Те, кто испробовал инновационную отопительную систему на личном опыте, утверждают, что ей в настоящий момент альтернативы нет. В помещение с таким обогревом всегда сухо и тепло, при этом не нарушается естественная влажность воздуха. Подобные условия обеспечиваются технически уникальной интеллектуальной системой, реализованной на абсолютно новых принципах устройства нагревательных элементов. А еще карбоновый теплый пол – это экономичный способ отопления помещения, что крайне актуально особенно в последнее время.

Все существующие в настоящий момент модели карбоновых полов, представленные на рынке, сопровождаются подробными руководствами по монтажу и эксплуатации. Потребителю остается лишь проявить немного терпения и старания, и о проблемах с отоплением можно забыть на долгое время.



Нагревательный кабель.

Устройство. Описание.

Основа кабельной системы отопления


   Основой является, безусловно, нагревательный кабель. Внешне он напоминает коаксиальный проводник, используемый для передачи телевизионных сигналов, однако его предназначение - преобразование протекающего по нему электрического тока в тепло.
   Обычно небольшая часть электроэнергии преобразовывается в тепло в любом кабеле или проводе, но она составляет весьма малую величину (1-3%), причем принимается целый комплекс мер по ее снижению. Для нагревательных кабелей все наоборот: 100% мощности должны быть преобразованы в тепло, причем выделение этой мощности на единице длины кабеля (удельное тепловыделение) - важнейший технический параметр нагревательных кабелей. В этом смысле нагревательный кабель должен быть нагревательным элементом, выполненным по кабельной технологии.

    Есть несколько основных видов нагревательных кабелей:
- резистивные;
- саморегулирующиеся;
- зональные;
- карбоновые (углеволоконная нить)

Резистивные кабели

Резистивные кабели (от resistance - сопротивление) - это кабели с постоянным сопротивлением. Они представляют собой проволоку, облаченную в изоляцию. Проволока имеет внутреннее сопротивление и при подключении к электрической сети равномерно нагревается по всей длине. Серьезным недостатком резистивных кабелей является наличие "горячего" и "холодного" концов, т.е. места соединения нагревательного кабеля с электрическим проводом. Циклическое изменение температуры "горячего" конца при постоянной температуре "холодного" приводит к возникновению тепловых напряжений в муфте. Как показывает практика, подавляющее большинство случаев выхода кабеля из строя связано именно с ней. Дело в том, что качество муфты является одним из важнейших критериев успешного выбора кабеля. Она должна обеспечивать герметичность соединительного узла и надежный электрический контакт в течение многих лет. Разные фирмы используют разные варианты соединений (пайка, сварка, опрессовка) и герметизации (применение термоусадочной пластмассы, заливка полимерными компаундами). Надежность и долговечность при этом определяются и совершенством использованной технологии, и качеством исполнения узла.


    Резистивные кабели используются секциями определенной длины, зависящей от исполнения кабеля и напряжения питания. Рекомендуются к применению только с терморегулятором.
Сегодня наиболее распространены четыре конструкции резистивных нагревательных кабелей:
- одножильная;
- одножильная экранированная;
- двухжильная;
- двухжильная экранированная.
   На поверхности кабеля присутствует маркировка, позволяющая безошибочно определить тип кабеля, напряжение питания, удельную мощность и дату выпуска.
Экранированный одножильный кабель
Единственная жила одножильного экранированного кабеля может выполняться из нихрома, оцинкованной стали, латуни или другого материала, составляющего ноу-хау фирмы. Изоляцию жилы делают двух-, трех- и четырехслойной. Для нее используют ПВХ, сшитый полиэтилен, тефлон (фторопласт), силиконовую резину. Температура нагревательной жилы при правильном монтаже и эксплуатации системы не превышает 80 °С, в то время как изоляция выдерживает более 100 °С. Чем меньше расчетное значение температуры жилы, тем легче изоляция выдерживает перегрузки и кабель дольше служит. Правда, удельная мощность его при этом снижается и приходится укладывать его поплотнее.
    Поверх внутренней изоляции монтируется экран из стальной или медной проволоки, алюминиевой фольги или свинца, служащий, прежде всего, целям безопасности. Он защищает изоляцию и жилу от механических повреждений и является заземляющим проводом. Но главное - экран существенно уменьшает создаваемое кабелем электромагнитное излучение. А если при этом использовать дополнительную тефлоновую изоляцию, то кабель успешно выдержит и двукратные нагрузки.
   Снаружи экрана наносится защитная оболочка, как правило, из ПВХ. Нагревательная секция из одножильного кабеля содержит две муфты и два холодных конца. При раскладке на полу оба конца нагревательной жилы должны подходить к термостату (точке подключения к сети).
    Конструкция двухжильного нагревательного кабеля
В двухжильных кабелях используются, в зависимости от конструкции, две нагревательные или одна нагревательная и одна питающая жилы (питающая - из медной проволоки). В нагревательной секции из двухжильного кабеля на одном конце все провода надежно соединяются и армируются концевой заглушкой, а на другом завершаются муфтой и холодными концами для подключения к сети.
Благодаря такой конструкции секция обладает рядом достоинств.
Во-первых, магнитные поля обоих проводов с током замыкаются друг на друга и частично взаимно компенсируются.
Во-вторых, монтаж нагревательной секции из двухжильного нагревательного кабеля проще, потому что не требуется подводить второй конец обратно к термостату.
    Изоляция нагревательных кабелей наиболее популярных марок кабелей выдерживает температуру До 105 °С.
    Срок службы нагревательных кабелей
Нагревательные кабели, выпущенные ведущими производителями из современных материалов, имеют сроки службы 25-50 лет и более.

Саморегулирующиеся кабели

  В отличие от резистивных, саморегулирующиеся кабели способны изменять отдаваемую ими мощность в зависимости от температуры окружающей среды. При повышении температуры окружающей среды мощность, выделяемая кабелем, уменьшается, а при понижении температуры - увеличивается. Этому способствует питающая конструкция саморегулирующегося кабеля: между двумя параллельными токонесущими жилами находится композит, состоящий из полимера с вкраплениями токопроводящего материала. При повышении температуры полимер расширяется, за счет чего связи между этими вкраплениями нарушаются, что эквивалентно увеличению омического сопротивления. Естественно, ток падает и мощность, выделяемая кабелем, уменьшается. При понижении температуры окружающей среды происходит обратный процесс. Причём данное изменение мощности происходит на каждом сантиметре кабеля в отдельности, а не на всей длине и именно там, где изменилась температура!
   Саморегулирующиеся кабели дороже резистивных, однако при разумном проектировании стоимость систем на их основе превышает стоимость системы на резистивных кабелях лишь на 15-25%, поскольку необходимо меньше распределительных кабелей, при этом весьма экономно используется греющий кабель. Кроме того, саморегулирующиеся системы более надежны и экономичны. Именно поэтому их используют при обогреве кровли и трубопроводов.


    Зональные нагревательные кабели

   Тепловыделяющим элементом здесь является спирально наложенная на две изолированные токопроводящие жилы проволока из сплава высокого сопротивления. Шаг соединения спирали с токопроводящими жилами примерно 1 м. Таким образом, формируются зоны тепловыделения, соединенные параллельно.
Зональные кабели во многом подобны резистивным, но имеют одно из преимуществ саморегулирующихся: их можно резать непосредственно на объекте (но для этого необходимо знать точное местонахождение зонных контактов), тем самым уменьшается перерасход кабеля. Имеется возможность использования концевого участка до первого зонного контакта в качестве "холодного" монтажного конца. Вся конструкция окружена изоляцией, экранами и защитными оболочками. Запитывается с одного конца.

   Карбоновый кабель

   Углеволокно было открыто Томасом Эдисоном в 1880 году в попытках подобрать материал нити для лампы накаливания.  Волокно углерода - это уникальный материал, который обладает рядом преимуществ: высокая прочность, эластичность, морозостойкость и низкая цена.

     Для углеродных волокон характерная высокая степень натяжения и маленький удельный вес. Также углеродные волокна обладают небольшим коэффициентом температурного расширения и химической инертностью. Тонкая нить волокна из углерода обладает высокой прочностью. Волокно практически нельзя растянуть или порвать, но при этом материал обладает эластичностью.​

     Высококачественная углеродная нить применяется при производстве кабельных теплых полов "ТЕСЛА". Углеродная нить выдерживает температурную нагрузку до 1600 град.С, при том, что максимальная рабочая температура нагрева волокна 90 град.С, поэтому скачки напряжения и, как следствие, перегорание такому теплому  полу не страшны. Для изоляции волокна применяется надежная силиконовая оболочка, обладающая высокими износоустойчивыми характеристиками. Кабель получается очень гибкий и тонкий (около 3 мм).

    Нагревательный мат, применяемый при устройстве электрического "теплого пола"
Это тонкий нагревательный кабель для системы "тонкий теплый пол", уложенный на сетке с постоянным интервалом (шагом). Изготавливается на основе одножильного и двужильного нагревательного кабеля. Маты на основе одножильного кабеля рекомендуются к применению в нежилых помещениях (склады, цеха, коридоры и т. п.). Маты из высококачественного экранированного двухжильного кабеля рекомендуются к применению в любых (жилых и нежилых) помещениях. Благодаря наличию двух токоведущих жил и экрану магнитные поля полностью компенсируются, что обеспечивает абсолютную безопасность подобной конструкции "теплого пола" для человека.
    «Тонкий тёплый пол» крайне удобен при монтаже - кабель закреплен на сетке, что существенно упрощает процесс установки. Располагая простейшими инструментами и инструкциями, прилагаемыми к нагревательному мату, можно легко установить систему "тонкий теплый пол" самостоятельно.
    Средняя стоимость кабельной отопительной системы
 Полный комплект, предназначенный для установки в стандартной ванной комнате, стоит в районе 100 евро.    На отопление кухни, чтобы обогреть ее рабочую зону, нужно потратить примерно 200 евро. В эти затраты входит стоимость нагревательной секции, обычного терморегулятора, датчика температуры и крепежных материалов. Для повышения комфорта и управляемости системы отопления лучше купить программируемую модель терморегулятора (его цена около 70 евро, в то время как за обычный реостат нужно заплатить 30 евро). Кроме затрат на электрическую часть, будут расходы на общестроительные работы (стяжки и др.) и монтаж нагревательного кабеля.
КАТАЛОГ  ПРАЙС
Купить теплый пол, греющие кабели и инфракрасную пленку в Нижнем Новгороде...

© 2019 Центр Теплых Полов  Все права защищены.

Саморегулирующийся пленочный теплый пол из углеродного волокна "ЛамиПол" (160 вт/м2)

Саморегулирующийся пленочный теплый пол с греющими элементами из полиамидных нитей, покрытых бикарболоном, изготовлены по уникальной технологии, протестированной в космосе. Впервые опробована в космической отрасли в 1976 году и безотказно работает сейчас.

Нагревательным элементом служит модифицированная карбоновая нить, обладающая гибкостью и высокой прочностью. Тепло в виде инфракрасного излучения производится карбоновыми нитями при прохождении через них электричества.

Нагревательный элемент изобрели для обогрева костюмов космонавтов и чехлов ракет. Теперь эта технология приходит в ваш дом!

"Космический" теплый пол с инфракрасным излучением будет работать даже при точечных механических повреждениях и перегибах. Сетку можно нарезать удобными кусками. На пол, где уложено полотно, можно ставить мебель.

Фирменные термоусадочные гильзы с припоем гарантируют безупречный контакт в местах соединения проводников. Это надежнее традиционных зажимов типа "крокодил".

Не боится механических воздействий при укладке и эксплуатации. Безопасен и экологичен. Не боится "запирания тепла". Срок службы 50 лет.

Удельная мощность "ЛамиПол" 160 Вт/м2 - это практично и выгодно для домов и квартир, где лимиты энергопотребления ограничены.

ВНИМАНИЕ! Монтажные наборы для подключения необходимо преобрести дополнительно, по одному набору на каждую полоску.

Пленка шириной 50см продается на отрез с точностью до 50 см.

Через корзину можно оформить покупку полос пленки с точностью до 50 см, для этого надо в выпадающем списке справа от картинки указать нужное количество метров, причем целое число метров можно задать, нажимая на "+ / - " или указав нужное число непосредственно в поле количества товара, а дробное число (50 см) надо указать цифрами после десятичной точки.



 ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

 СЕРТИФИКАТ

Характеристики

  • Гарантия производителя                                 20 лет
  • Срок службы                                                        50 лет
  • Максимальная рабочая температура, °C    38
  • Номинальное напряжение, В                          220В +/- 13%
  • Толщина мата, мм                                              0,3 - 1,0
  • Удельная мощность при 220 В, Вт/кв. м       160
  • Класс защиты                                                      IP 66
  • Производитель                                                   ООО "Аварит"
  • Страна                                                                   Россия
  • Ширина, м                                                             0,5

нагревательный карбоновый кабель, его сечение и мощность

Какие основные требования к кабелю для теплого пола: сечение, монтаж и руководство по укладке

Качество работы целой системы и обогрев помещения напрямую зависит от выбранного кабеля. Поэтому так важно сделать выбор согласно техническим характеристикам изделий.

Теплый пол: выбор подходящего кабеля

Электрический пол – дополнительный источник тепла в квартире или же элемент отопления в доме.

Станет залогом комфорта, ведь насколько приятно ходить босиком по теплому полу.

Главные плюсы в пользу выбора такой системы – экономичность, а также простота установки конструкции.

Прежде, чем приступить к работам по монтажу, необходимо подобрать модель кабеля. От этого элемента напрямую зависит эффективность работы системы.

Преимущество полов с подогревом

  1. Не занимает дополнительное пространство, что позволяет реализовать дизайнерские идеи.
  2. Гарантия отсутствия сквозняков в доме. Тепло равномерно поднимается на 2-2,5 метров, что идеально для прогрева квартиры.
  3. Электрические модели оснащены регулятором тепла, что позволяет контролировать температурный режим согласно температуре на улице.
  4. Воздух не пересушивается, сохраняется оптимальная влажность помещения.
  5. В сравнении с традиционными нагревателями быстрее прогревает помещение.
  6. Нагревательные системы скрыты от посторонних глаз, что не портит внешний стиль помещения.

Какой кабель лучше всего выбрать для заливного теплого пола: характеристики

При выборе важно учитывать такие нюансы:

  1. Цена изделия не должна быть сильно низкой, ведь такой кабель может быстро выйти из строя. Поэтому лучше не скупиться, а взять проверенного производителя, который прослужит дольше.
  2. Учитывайте стоимость монтажа. Резистивный вариант требует дополнительных вложений в покупку регулятора температуры. При выборе саморегулирующегося варианта покупка такого регулятора не требуется. Для большой комнаты рекомендуется подбирать провод резистивного типа. Если в будущем на пол будет стелиться коврик, то стоит закупить саморегулирующий провод, чтобы не допустить локального перегрева.
  3. Чтобы определиться с кабелем для теплого пола стоит учесть функционал, который будет возложен на него. Для обогрева прямого действия подойдет двухжильный или одножильный кабель или же тепловой мат. Перед монтажом напольного покрытия такие изделия прокладываются в тонком слое стяжки. Такой подход позволяет прогреть помещение за короткое время. Если функция заключается в аккумуляции тепла, то стоит использовать саморегулирующий или двухжильный резистивный кабель. В таком случае система управиться с прогревом бетона толщиной от 5 см.

При выборе кабеля важно учитывать много нюансов, ведь только так можно добиться качественной работы системы.

Двухжильные

Одна жила используется для образования тепла, вторая – для обеспечения электрическим током. Процесс монтажа не требует установки двух концов кабеля в одной точке. Двужильная модель имеет возвратную жилу, дополнительное изоляционное покрытие, что гарантирует безопасность при эксплуатации кабеля.

Одножильные кабеля

Обеспечивает теплоотдачу по всей длине. Недостаток такого кабеля в возможной точке перегрева. Некоторые участки напольного покрытия будут слишком горячие. При монтаже необходимо следить, чтобы оба конца были в одной точке.

Какое сечение провода нужно

Максимальный показатель тока у терморегуляторов составляет 16 А, нагрузка при этом составляет 3,5 кВт. Если пол подключен к одному терморегулятору и суммарная мощность системы не превышает 3.5 кВт, значит для работы подойдет ПВЗ с сечением 1,5 мм2. Если этот показатель больше, то стоит обратить внимание на модели с большим сечением. Так модель с сечением 2.5 мм2 выдерживает нагрузку в 25А.

Если вы все же затрудняетесь с выбором сечения, то рекомендуется обратить внимание на данные таблицы.

Укладка провода в стяжку под теплые полы своими руками

Монтаж греющего кабеля проводится в несколько этапов:

  1. Заливается цементно-песчаная стяжка толщиной не менее 3 см. Чтобы проложить провод, который будет проходить к терморегулятору предстоит проштробить канал, диаметр которого в пределах 2 см.
  2. Установка теплоотражающего слоя подложки.
  3. Монтаж арматурной сетки, на которой и фиксируется кабель. Если не использовать сетку, то предстоит устанавливать ленту. Изделие не должно укладываться под мебель.
  4. Укладывается провод.
  5. Теплоотдатчик устанавливается в специальной гофрированной трубке и укладывается в штробе.
  6. Заливается цементная стяжка, толщиной 4 см. Омическое сопротивление и сопротивление изоляции – показатели, которые стоит установить, чтобы определить работоспособность кабеля после проведения заливки. Укладка напольного покрытия проводится после полного высыхания раствора, что произойдет не раньше месяца.

При проведении монтажных работ важно следовать таким правилам укладки:

  1. Не допускайте образования петель в кабеле. Отдельные участки не должны пересекаться.
  2. По правила безопасности, расположение систем нагрева от металлических конструкций должно быть на расстоянии 5 см, от деревянных – 3 см, а вот других источников тепла -50 см.
  3. Следуйте шагу укладки, ориентируясь на 6-10 внешних диаметров провода.
  4. Горячая часть провода должна находиться в изоляционном материале.
  5. При укладке внутри стяжки шаг кабеля составляет 20 см, при обустройстве пола прямого действия – 10 см.
  6. Напрямую к сети элементы питания не подключаются, для этого используется регулятор.
  7. Терморегулятор устанавливается на 50- 150 см от пола.
  8. Запрещено применение скруток, соединения только через специальные клеммы.
  9. Чтобы избежать скачков напряжения, необходимо использовать защитные автоматы.

Предварительно перед проведением работ по монтажу каждый может изучить представленные видеоролики на эту тему в сети.

Выбирать лучше кабель или мат

Кабель состоит из одной или нескольких жил с изоляцией и наружной оболочкой. Установка такого провода осуществятся в стяжку, толщина которой составляет 3 — 5 см.

Кабель рекомендуется устанавливать под:

керамическую плитку, керамогранит, натуральный камень, наливной пол, ламинат, паркетную доску, плитку пвх, линолеум, ковролин.

Такой пол можно назвать практически универсальным.

Маты на рынке представлены двух типов — конвекционные и инфракрасные. Такой кабель более тонкий и закреплен на правильном расстоянии на сетчатом основании. Маты занимают меньше места, требуется меньшая толщина стяжки до 5-10 мм. Монтаж простой и не повышает запланированную высоту.

Простая установка часто определяет выбор в пользу мата. Пленка укладывается по длине на тонкий слой теплоизоляции, а сверху устанавливается напольное покрытие. В отличие от первого варианта, не придется делать стяжку и заливать пол цементом. Такой подход позволяет использовать маты и на вертикальной поверхности. Оценив преимущества представленных материалов, многие отдают предпочтение последнему. Такая экономичность и простота монтажа подкупает многих пользователей, поэтому популярность пола мате растет с каждым днем. Стоит один раз просмотреть видео, чтобы изучить технологию монтажа.

Теплый пол – залог комфорта для жителей дома. Он может быть вспомогательным элементом отопительной системы или же заменить ее. Главное преимущество – простота монтажа и значительная экономия ресурсов. Вот только, чтобы система правильно функционировала предстоит подобрать правильный кабель. Критерии выбора самые разнообразные – начиная от сечения, заканчивая предположительной нагрузкой. Обязательно определитесь с функционалом, который предстоит возложить на теплый пол. Тогда процесс выбора кабеля удастся значительно облегчить.

Теплый пол можно сделать своими усилиями, используя простые панели, которые устанавливаются даже без заливки цементом. Стоит провести процедуры монтажа, чтобы оценить преимущества теплого пола в действии.

Полезное видео

Мощность греющего кабеля для «теплого пола»

Подписка на рассылку

Основным компонентом систем «теплый пол», функционирующих от электричества, является греющий кабель. В простейшем варианте данная разновидность кабельно-проводниковой продукции представляет собой один или несколько токопроводящих жил, изолированных термостойким материалом. Греющие кабели производятся в различном конструктивном исполнении, имеют различные физико-механические характеристики, определяющие условия их эксплуатации и целевое назначение.

В электрических системах «теплый пол» также требуется использования определенных марок греющих кабелей.

Расчет греющего кабеля для «теплого пола» на основе резистивного кабеля

Расчет нагревательного кабеля для «теплого пола» проводится с целью определения оптимальных характеристик для эффективного функционирования системы подогрева полов. Для выполнения расчетов во внимание принимаются следующие факторы:

Площадь помещения. Чем больше площадь, тем длиннее (прямопропорционально увеличивается общая мощность) потребуется кабель для создания оптимальной температуры обогрева.
Тип помещения. Балконы, цокольные и мансардные этажи — подобные помещения нуждаются в использовании более мощных кабелей, т. к. они имеют относительно низкую степень теплоизоляции по сравнению, например, с комнатами, расположенными в центральной части здания.
Требуемая степень (мощность) обогрева. Система подогрева полов может являться дополнительным источником тепла для помещений, обогреваемых центральной системой отопления. Также «теплый пол» может использоваться и в качестве основного источника тепла.

Последнее предполагает использование большей тепловой мощности вырабатываемой нагревательным кабелем, нежели в случае со вспомогательными системами подогрева полов.

Тип напольного покрытия. В качестве одной из переменных в расчет греющего кабеля для «теплого пола» также может быть включено значение теплопроводности материала, из которого выполнено напольное покрытие. Так, паркет потребует использования большей тепловой мощности от нагревательных кабелей, чем, например, керамическая плитка.
Теплопотери в помещении. Тепловые потери могут возникать из-за множества факторов: количество и размер окон, материал стен и перекрытий, погодные условия в регионе и многое другое.

Наиболее простой способ расчета греющего кабеля производится на основании нормированных значений мощности, требуемой для обогрева конкретного типа помещения определенной площади. Если система «теплый пол» используется в качестве основного источника тепла, то она должна выдавать мощность в 160–200 Вт на каждый квадратный метр помещения, если в качестве дополнительного источника тепла — 110–140 Вт/м².

При использовании системы подогрева полов в качестве основного источника тепла отапливаемая поверхность должна составлять не менее 70% всей площади помещения. При этом следует учитывать, что закладывать греющий кабель под мебель запрещается (низкий уровень теплообмена может привести к перегреву кабеля). Поэтому, если более 30% площади помещения заставлено мебелью, использовать «теплый пол» в качестве основной системы обогрева будет невозможно (возможно только в качестве дополнительного источника тепла).

Значения удельной мощности на 1 м² для некоторых типов помещений:

• Кухня и жилые комнаты, расположенные на 2-м и последующих этажах — 120–130 Вт.
• Кухня и жилые комнаты, расположенные на 1-м этаже — 140–150 Вт.
• Ванные комнаты, санузлы — 140–150 Вт.
• Лоджии, балконы (остекленные) — 180–190 Вт.

Вышеперечисленные значения приведены без учета теплопотерь и прочих нюансов. Для точного установления удельной мощности требуется привлечение специалистов и использование спецоборудования.

Пример расчета нагревательного кабеля для «теплого пола»

Задача: необходимо подобрать греющий кабель для использования в качестве дополнительного источника тепла в спальной комнате общей площадью в 20 м², расположенной на 2 этаже. Последовательность действий следующая:

1. Установить полезную площадь помещения
Под «полезной» понимается площадь, не обставленная мебелью. Для этого необходимо измерить площадь всей использующейся мебели, а затем вычесть полученное значение из площади помещения. Допустим, это 9 м².
2. Вычислить необходимое значение мощности для обогрева
Т. к. система будет использоваться в качестве дополнительного источника тепла, для обогрева помещения нам потребуется, допустим, мощность в 120 Вт на 1м². Умножив это значение на 9, получим — 1080 Вт (1,08 кВт).
3. Подобрать подходящий кабель

В настоящее время существует множество марок греющих кабелей, каждая из которых имеет свои уникальные характеристики мощности. Наиболее дешевыми являются нагревательные кабели резистивного типа. Они выпускаются определенной длины и с определенным значением мощности, т. е. резать или удлинять их нельзя.

Например, кабель Deviflex 10T 120м 140F1229 имеет мощность в 1116 Вт (

1,1 кВт), его длина составляет 120 метров. Таким образом, его мощности достаточно для обогрева пола площадью в 9 м².

Нагревательный кабель для теплого пола: изучаем вместе

  • Виды греющих кабелей для пола
  • Двужильные нагревательные кабеля
  • Одножильные кабеля для нагрева полов
  • Какой кабель лучше — двужильный или одножильный
  • Тёплый пол – кабель или мат
  • Для электрического теплого пола используется одножильный и двухжильный кабель. Существуют ли принципиальные различия в конструкции и технических параметрах провода? Как определить, какой кабель лучше для теплого пола?

    Теоретический ликбез кабельного обогрева

    Как известно из школьного курса физики, электрический ток — это не что иное, как направленное движение заряженных частиц под воздействием электрического поля. Если какое-либо вещество имеет такие свободные заряженные частицы, которые смогут двигаться, то его называют проводником, а если нет, то диэлектриком. Те вещества, которые могут менять количество частиц в зависимости от каких-то внешних факторов называют полупроводниками. В привычных металлах заряд переносят электроны, в электролитах – катионы и анионы, а в газах электроны и ионы.

    Любой проводник не пропускает поток заряженных частиц беспрепятственно, а оказывает ему определенное сопротивление, которое физически объясняется тем, что частицы сталкиваются с атомами проводника, «расшатывают» их, теряя свою энергию, и в результате энергия электрического тока частично преобразуется во внутреннюю энергию проводника, что выражается в его нагреве.

    Способность проводника сопротивляться протеканию электрического тока совершенно логично назвали сопротивлением.

    В основе греющих кабелей лежит свойство проводников, имеющих сопротивление, нагреваться при протекании электрического тока

    Как видно из формулы, сопротивление зависит от удельного сопротивления, которое относится к справочным данным (оно неизменно для конкретного материала), длины проводника и площади его поперечного сечения. Удельные сопротивления различных проводников можно посмотреть в таблице.

    Удельное сопротивление основных проводников

    Очевидно, что для передачи электрической энергии нужно применять материалы, имеющие наименьшее удельное сопротивление — тогда и процент потерь будет низок. Это алюминий, медь и сталь большого сечения для изготовления кабелей, проводов, линий электропередач. В электронике применяются: серебро, золото, олово, платина.

    Если проводники будут использоваться для нагрева, то вредные для передачи потери энергии свойства оказываются очень полезными для получения тепла, поэтому и выбираются материалы с большим удельным сопротивлением: вольфрам, нихром, оцинкованная сталь, различные сплавы, которые производитель нагревателей может держать в секрете.

    Для оценки количества тепловой энергии, которую может выделить проводник при протекании через него электрического тока, применяется закон Джоуля — Ленца, открытый еще в XIX веке.

    Закон Джоуля — Ленца

    Согласно этому закону, количество теплоты Q равно работе A, и оно напрямую зависит от квадрата силы тока – I, сопротивления – R, и промежутка времени Δt.

    Из приведенной схемы видно, что в замкнутой цепи течет ток, измеряемый амперметром, причем он будет одинаков на каждом ее участке. В резервуаре с водой находится нагревательный элемент R, сопротивление которого больше других проводников настолько, что ими просто можно пренебречь. Согласно закона Джоуля — Ленца, на сопротивлении R, будет выделяться определенное количество теплоты, она начнет подогревать воду в резервуаре, тогда как на других участках цепи тепло не выделится. Реостатом можно изменять ток в цепи, соответственно будет меняться количество выделенного тепла.

    Схема опыта, подтверждающего действие закона Джоуля — Ленца

    Именно действие этого закона мы видим на примере электрочайников, утюгов, бойлеров, где сопротивление их термоэлектрических нагревателей – ТЭН, гораздо больше, чем электропроводки. Поэтому и тепла они выделяют больше. Греющий кабель представляет собой тот же ТЭН, только имеющий большую длину, поэтому выделение тепла происходит не локально, а по всей длине кабеля. Выделенное кабелем тепло передается на строительные конструкции, в том числе на покрытие пола. Греющие кабеля могут прокладываться в материале стяжки, в плиточном клее, в специальных сборках из металла. Подводящие силовые кабеля, имеющие низкое сопротивление, называют «холодными» или монтажными концами.

    Требования к греющему кабелю

    Если опираться на государственные стандарты, то важно не забывать о таких общих требованиях к нагревающему кабелю:

    1. Если система теплого пола будет использоваться в квартире, то она должна быть дополнительным, а не основным, источником обогрева.
    2. В деревянных домах с основанием из древесины нужно монтировать такой провод, мощность которого не будет превышать 2 кВт.
    3. Для подогрева пандусов или лестниц, расположенных снаружи помещения, используется провод, номинальная мощность которого составляет 4 кВт.
    4. Для обустройства одного контура необходимо использовать непрерывный отрезок кабеля. Желательно в одной комнате монтировать один контур, если ее площадь не превышает 25 м2.
    5. Переход провода из одного помещения в другое не допускается. В области перехода он может просто переломаться.
    6. Для укладки изделия необходимо использовать только те запчасти и аксессуары, которые продаются с ним в комплекте.

    Монтаж нагревательного кабеля для теплого пола должен выполняться в строгом соответствии с инструкцией изготовителя

    Особенности выбора кабеля для теплого пола

    Каждый, кто решит сделать в доме электрический подогрев, однажды задастся множеством вопросов, один из которых связан со спецификой выбора кабеля для теплого пола.

    Особенности

    Электрический теплый пол является современной разновидностью отопительной системы жилых помещений. Данная конструкция состоит из уложенных под полом или между слоями бетонной стяжки нагревательных матов и специальных регуляторов.

    К достоинствам схемы можно отнести:

    • равномерность распределения тепла по высоте здания;
    • отсутствие нарушений циркуляции в виде конвекционных потоков – перемещения тепла в воздухе;
    • простота и понятность самостоятельного монтажа системы;
    • бюджетность профессиональной установки;
    • экономия полезной площади отапливаемого пространства;
    • отсутствие потребности в дополнительном оборудовании;
    • возможность монтажа под любое напольное покрытие;
    • повышенный комфорт и удобство;
    • экологичность;
    • возможность использования людьми, страдающими различными видами аллергии, бронхиальной астмой.

    Минусами электрического подогрева являются:

    • высокая стоимость 1 КВт электроэнергии;
    • создание электромагнитного поля в рамках обогреваемой комнаты;
    • обязательное наличие навыков обращения с регуляторами температуры;
    • сложность диагностики и ремонта системы;
    • существование ограничений отапливаемых зданий по высоте;
    • необходимость в повышении электробезопасности посредством заземления.

    Однако при рациональном составлении проекта и грамотном монтаже все эти недостатки устраняются сами собой, поэтому данная система пользуется все большей популярностью среди потребителей.

    Главным действующим элементом электрического теплого пола является греющий кабель. От его качества и особенностей зависит эффективность функционирования всего механизма обогрева, поэтому выбрать нагревательный кабель для этих целей следует внимательно и ответственно.

    Прежде чем сделать окончательный выбор, нужно ознакомиться со всеми разновидностями греющего кабеля. Существуют следующие виды.

    Резистивный кабель

    Он создает одинаковую температуру по своей протяженности и подразделяется на разновидности:

    • Одножильный. Этот вид оправдывает свое название. Он состоит из одной нагревающей жилы, укрепленной оболочкой из проволоки или фольги. Процесс подключения такого кабеля требует схождения обоих его концов в одном месте, то есть подсоединения их к регулятору температуры. Одножильный кабель обладает рядом достоинств, а именно:
    1. максимальная температура нагрева;
    2. небольшое потребление энергии;
    3. доступная цена.
    • Двухжильный. Состоит, соответственно, из двух жил, которые также окружает защитная пленка. Для подключения двужильному кабелю не требуется возврат. Замыкание цепи обеспечивается путем подсоединения специальной муфты к свободному концу провода. К его преимуществам относятся:
    1. простота укладки;
    2. возможность формирования трассы любой формы и протяженности;
    3. одностороннее подключение;
    4. неизменность электромагнитного поля.

    Саморегулирующийся

    В основе такого кабеля лежат две проводящие жилы, контактирующие с полимерной матрицей из полупроводника, которая регулирует нагрев системы в зависимости от температуры окружающего пространства. Матрица изолирована в два слоя и защищена располагающейся между слоями экранной оплеткой. Плюсы у саморегулирующегося провода следующие:

    1. универсальность;
    2. долговечность;
    3. возможность самостоятельно подбирать температуру в комнате;
    4. устойчивость к повреждениям;
    5. надежность.

    Электрические маты

    Чтобы сделать монтаж теплого пола более простым и удобным, а также свести финансовые затраты к минимуму, рекомендуется использовать специальные греющие электрические маты. В свою очередь, они подразделяются на:

    Рассмотрим подробнее каждый вид:

    • Кабельный (проводной) мат – это плоское гибкое устройство, состоящее из одножильного провода, прикрепленного к металлической сетке в форме змейки. Такие маты идеально подходят под плиточные и кафельные финишные покрытия.
    • Карбоновый или углеволоконный мат представляет собой конструкцию из параллельно закрепленных автономных саморегулирующихся нагревательных стержней, выделяющих инфракрасное излучение, которое и является источником тепла в подобных схемах.
    • Пленочный мат, по сути, устроен так же, как и углеродный.

    Единственное различие состоит в том, что карбоновые стержни дополнительно защищены полимерной пленкой.

    Виды и характеристика нагревательных кабелей для тёплого пола

    Существует мнение, что для обеспечения электрического подогрева пола достаточно просто разместить на нём греющий кабель. Мнение правильное, но в таком случае обязательно нужно учитывать разновидности этого устройства. Кроме того, иногда гораздо проще и выгодней разместить просто согревающий мат. Однако кабель для тёплого пола — наиболее частое решение этой проблемы.

    Виды нагревательных проводов

    Чтобы правильно обустроить тёплый пол, необходимо правильно оценить дом, в котором он будет прокладываться, рассчитать финансы, а также разобраться в видах нагревательных проводов, которые могли бы обеспечить напольному покрытию необходимую температуру. Существует несколько их разновидностей, основные — это нагревательный кабель для тёплого пола резистивного типа и саморегулирующиеся греющие провода. Эти два основных вида отличаются друг от друга характеристиками и принципом действия.

    Резистивная разновидность

    Греющий элемент резистивного кабеля отличается тем, что температура, которую он создает внутри себя, на каждом его участке одинаковая. Она равномерно располагается по всему кабелю и обеспечивает стабильную подачу тепла на напольное покрытие. К сожалению, это не всегда бывает кстати, особенно если на напольном покрытии располагается мебель, состоящая из материалов, на которые тепло влияет негативно.

    В этом видео вы узнаете о монтаже теплого пола:

    Резистивный греющий кабель для пола может быть одножильный и двужильный. Состав первого типа при монтировании под пол предполагает замыкание второго окончания провода к терморегулятору, то есть под монтировщиком требуется замкнуть электрическую цепь. Двужильный провод для теплого пола не предполагает такого обязательного условия. Его достаточно одним концом подсоединить к терморегулятору, что особенно бывает кстати при больших площадях или сложной планировке жилья.

    Резистивный кабель отличается равномерной теплоотдачей на каждом своём участке. В этом свойстве есть положительные качества, но именно оно вызывает способность провоцировать перегрев в каком-либо отдельном месте. К примеру, часть напольного покрытия находится под мебелью. В процессе разогрева происходит теплообмен между напольным покрытием и материалом, из которого мебель произведена.

    Нельзя сказать, что это является пожароопасной ситуацией, однако чрезмерный и долгий нагрев может привести к порче имущества и выходу из строя самого кабеля. Поэтому на стадии проекта при планировании расположения греющего элемента необходимо учесть, что в местах размещения мебели нужно уменьшить количество греющего провода или не проводить его в тех участках вовсе. Это позволит избежать в дальнейшем перестановки мебели и негативных последствий.

    Перед установкой теплого пола нужно продумать несколько нюансов, например, где будет стоять мебель

    Одножильный провод

    Кабель такого типа в момент установки предполагает, что оба его конца сходятся в месте замыкания электроцепи. Характерная черта этой конструкции заключается в том, что она имеет два конца, которые не предполагают нагревания, и подключается к регулятору температуры. Одножильный кабель обладает следующими положительными чертами:

    • максимальная температура подогрева в несколько раз выше, чем у двухжильной разновидности;
    • небольшое потребление электричества;
    • экономичность при покупке.


    Выбирая для теплого пола какой-либо нагревательный момент, необходимо учитывать, что одножильный тип греющего канала рекомендуется выбирать для общественных комнат или нежилых построек. В условиях жилого дома для такого вида подогрева пола подходят санузел, кухня и прихожая. Общую схему установки можно представить следующим образом:

    • ненагреваемый кабель сначала подключают к регулятору температуры;
    • основную длину провода располагают под полом в виде «змейки»;
    • второй оставшийся ненагреваемый конец протягивают в начальное соединение и также присоединяет к терморегулятору.

    Двухжильный греющий канал

    Этот тип нагревательного канала не предполагает перевод обратно к началу второго конца кабеля. Замыкание электросети получается благодаря специальной муфте, которая предварительно монтируется на один из концов провода. Достоинства этой системы заключаются в следующем:

    • провода легко укладывать, они не требуют возврата второго конца;
    • есть возможность проложить теплоканал самой разной сложности;
    • коммутация к терморегулятору происходит с одной стороны;
    • напряжение, проходящее через провод, не влияет на электромагнитные импульсы.

    Благодаря достоинствам двухжильные провода рекомендуется выбирать для нагревающей системы пола в жилых комнатах.

    Сравнение типов нагревателей

    Оба типа резистивного кабеля включают в себя нагревательную жилу, которая защищена оболочкой. В качестве изоляции может использоваться проволока или фольга. Разница этих кабелей состоит лишь в том, что первый имеет одну нагревательную жилу, а второй — две. Главное отличие проводов заключается в материале, из которого они произведены.

    Не забываем просчитать длину кабеля

    Как правило, в качестве материала используют латунь, нихром и медь. Каждый из этих металлов отличается разными свойствами и имеет неодинаковые показатели электрического сопротивления.

    Определяясь, какой лучше подобрать кабель, стоит учитывать не только уровень его электрического сопротивления, но и такие параметры, как общая длина и рекомендованная дистанция между греющими элементами провода. Эти данные позволят обеспечить максимально подходящий подогрев пола.

    Допустимую дистанцию между греющими элементами определяет и указывает на коробке с продукцией изготовитель. Самодеятельность в этом вопросе в лучшем случае может привести в негодность всю напольную систему. Как правило, изготовители регламентируют шаг не выше 12 сантиметров. Нагревательные провода продаются определенной длины, что предполагает грамотное проведение расчётов. На стадии монтирования добавить или убрать какую-либо часть будет уже нельзя.

    Ещё один значимый параметр, требующий особенного внимания при выборе кабеля, — количество греющих жил.

    Саморегулирующаяся система

    Лучшими техническими параметрами обладает саморегулирующийся провод. Его состав и способ действия совершенно непохожи на принцип действия описанных выше кабелей. Этот провод имеет в своём составе две токопроводящие жилы, которые контактируют с матрицей, выполненной из специального полимерного материала. За счёт этого полупроводникового устройства происходит регулировка нагрева. Когда температура повышается, проводимость полупроводника понижается, за счёт чего сокращается мощность теплоотдачи. С внешней стороны матрица покрыта изолирующими материалами, между ними располагается специальная экранирующая оплётка.

    Подобный кабель прослужит вам достаточно, чтобы не задумываться об его ремонте

    Для более точного понимания стоит подробнее описать принцип работы такого провода:

    1. Когда в комнате понижается температура, в середине кабеля сжимается полимерный материал. Это дает толчок электричеству, проходящему по кабелю, и в итоге повышается теплоотдача.
    2. Когда в комнате температура понижается, происходит обратная реакция, которая провоцирует понижение силы тока. В итоге число выделяемого тепла понижается.

    Саморегулирующийся нагревательный кабель для пола очень популярен. Это объясняется массой преимуществ такого вида устройства перед аналогами:

    • способность самостоятельно изменять силу нагревания, реагируя на уровень комнатной температуры;
    • стабильная многослойная защита от механического воздействия;
    • уникальность конструкции кабеля дает защиту от перегрева, автоматически продлевая срок работы греющего элемента;
    • не предполагает частого ремонта.


    Технические параметры электронагревателя дают возможность применять такого рода кабель в разных помещениях без учета особенностей напольного покрытия и областей расположения мебели. Каждый из участков конструкции работает независимо, самостоятельно реагируя на внешнее воздействие и поддерживая указанную пользователем температуру.

    Если под воздействием давления, которое могут оказывать бытовые приборы или мебель, температура достигнет максимума, то область перегруженного кабеля отключится самостоятельно. При этом остальные участки контура будут продолжать свою работу.

    Когда отключенная область остынет, она снова будет поддерживать необходимую температуру. Саморегулирующиеся провода часто выбирают в жилые помещения, их помещают под ламинат, паркет или плитку.

    Альтернативные способы подогрева

    Если по каким-либо причинам расположение кабелей невозможно, то дом можно обустроить электрическими матами. Такие нагревательные приборы очень удобны для обустройства тёплых полов, при этом они требуют минимальных финансовых затрат. Если стоимость одного метра саморегулирующегося провода находится в пределах 5-10 долларов, то электрические маты стоят значительно дешевле, а их эффективность не уступает теплокабелю.

    На рынке можно встретить карбоновые и кабельные маты. Они отличаются между собой техническими параметрами, способом монтажа, материалом производства и принципом работы. Похожи друг на друга они только внешне. Каждый из матов представляет собой длинную тонкую дорожку, которая легко скручивается в рулончик.

    Кабельные маты

    Если внимательно рассмотреть, как устроен кабельный мат, то можно понять, что это, по сути, одножильный кабель. Разница заключается только в том, что он закреплен на специальной сетке по типу «змейки». Между каждым витком выдержано необходимое расстояние. Подобного рода нагреватель наилучшим образом подойдёт под плиточные покрытия, поскольку вся его толщина не превышает 3 см.

    Такой нагревательный мат помещают на пол. Область под ним должна быть без бугров и мусора. Это требование связано с тем, что фиксация мата происходит через специальную клеевую основу, расположенную с нижней стороны мата. Рулон раскатывают, начиная с регулятора температуры. Когда необходимо повернуть мат, допускается надрезание армирующей сетки, провод при этом ни в коем случае трогать нельзя. Его можно только повернуть под необходимым углом.

    После этого монтируют регулятор температуры, прокладывают провода и клеят основу. Затем проводят проверку системы на работоспособность, после чего клеят пленку к полу и покрывают его плиткой или ламинатом.

    Карбоновый вариант

    Карбоновый мат предполагает наличие стержневых греющих элементов, соединенных между собой по типу верёвочной лестницы. Они имеют специальные покрытия, которые при прохождении по ним электрического напряжения дают возможность выделять инфракрасное излучение, представляющее собой тепловую энергию.

    Каждый элемент этой цепи работает самостоятельно и не испытывает влияния других стержней. Несомненное преимущество этой системы в том, что если один из элементов вышел из строя, на работу остальных это не повлияет. Кроме того, такое устройство, как и саморегулирующийся кабель для теплых полов, способно автономно отслеживать внешнюю температуру на обстановку и адекватно реагировать на неё. При этом стоимость таких приборов намного дешевле, а срок службы ничуть не меньше.

    Существует много вариантов, позволяющих организовать электрический подогрев напольного покрытия. Разумеется, в каждом случае выбор греющего элемента происходит в индивидуальном режиме с учетом особенностей пола, его внешнего покрытия, сложности установки системы и финансовых возможностей.

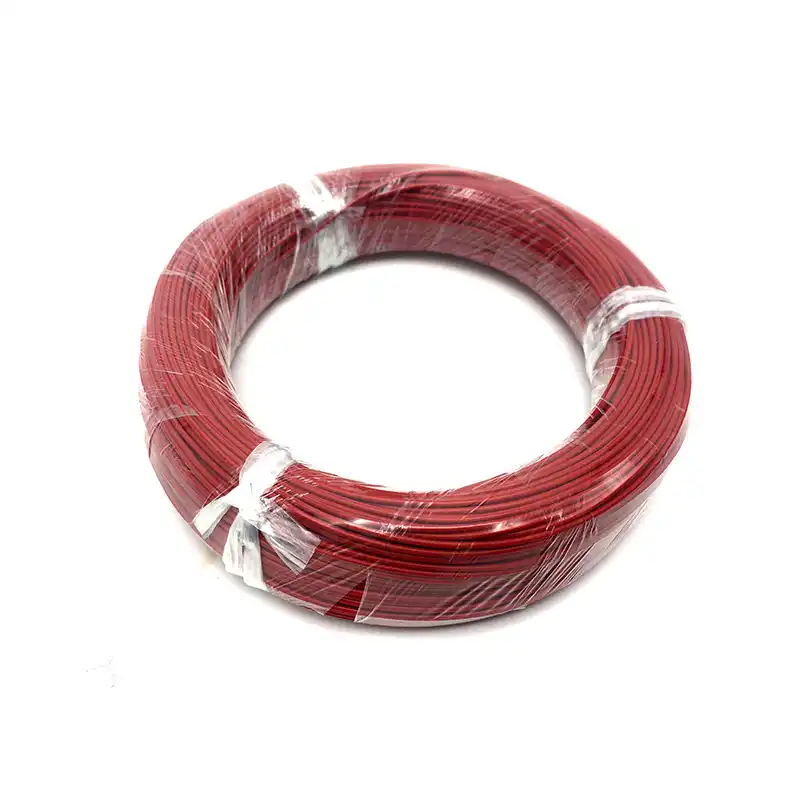

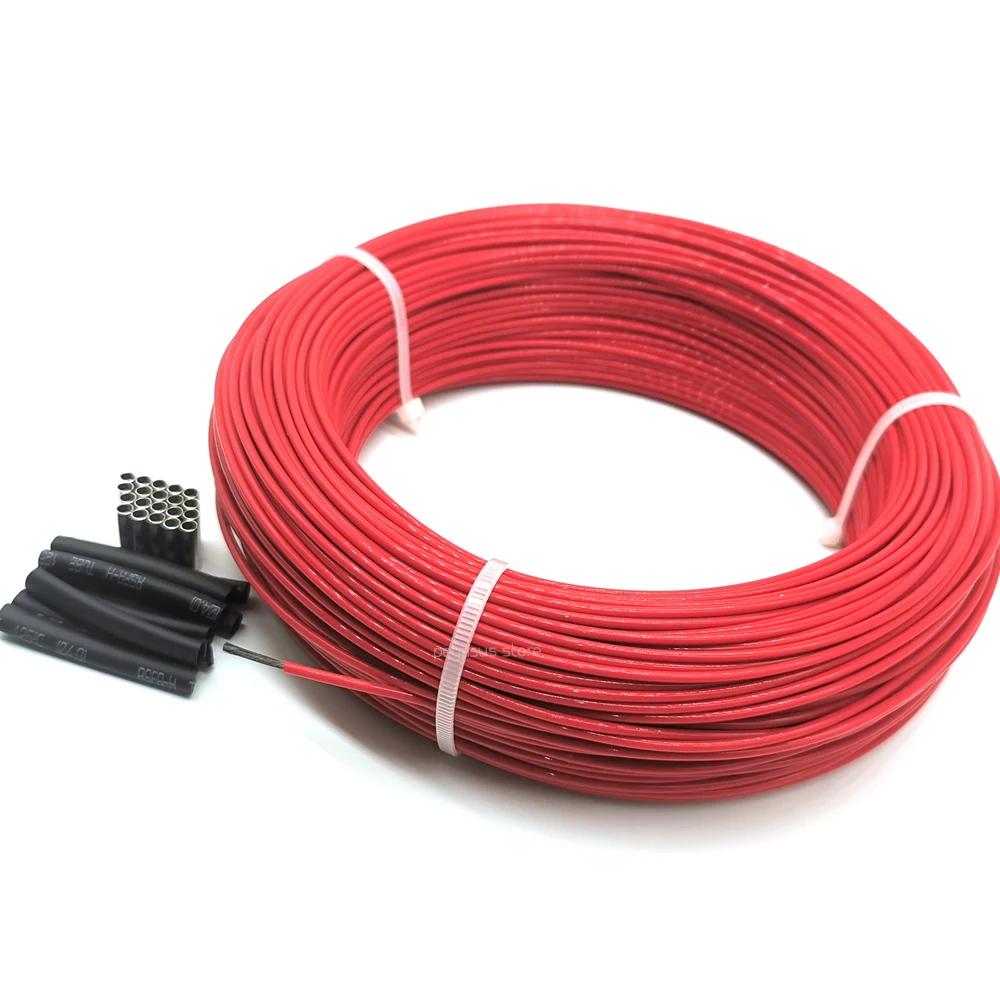

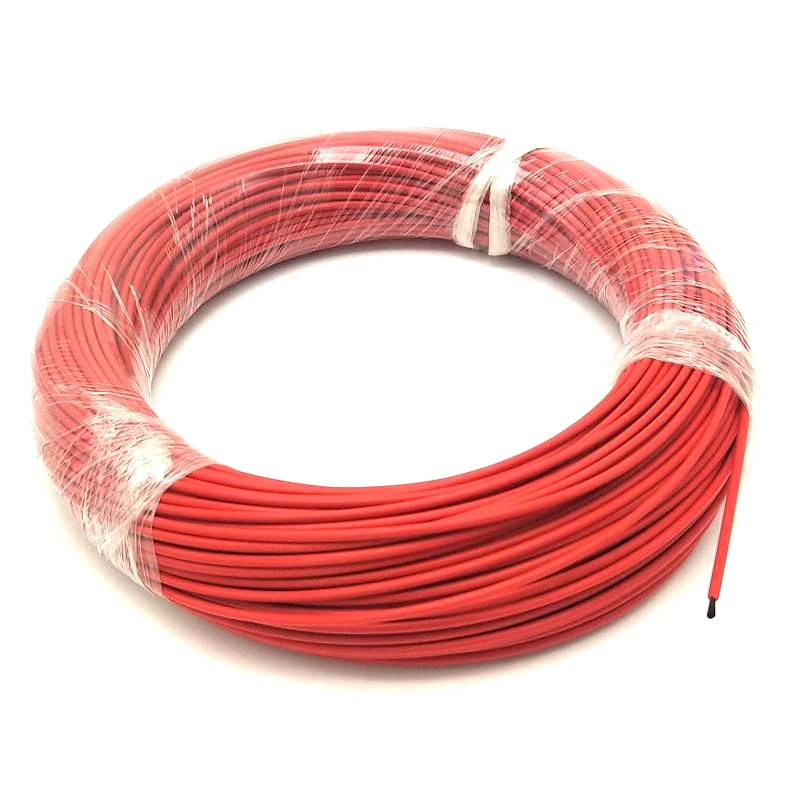

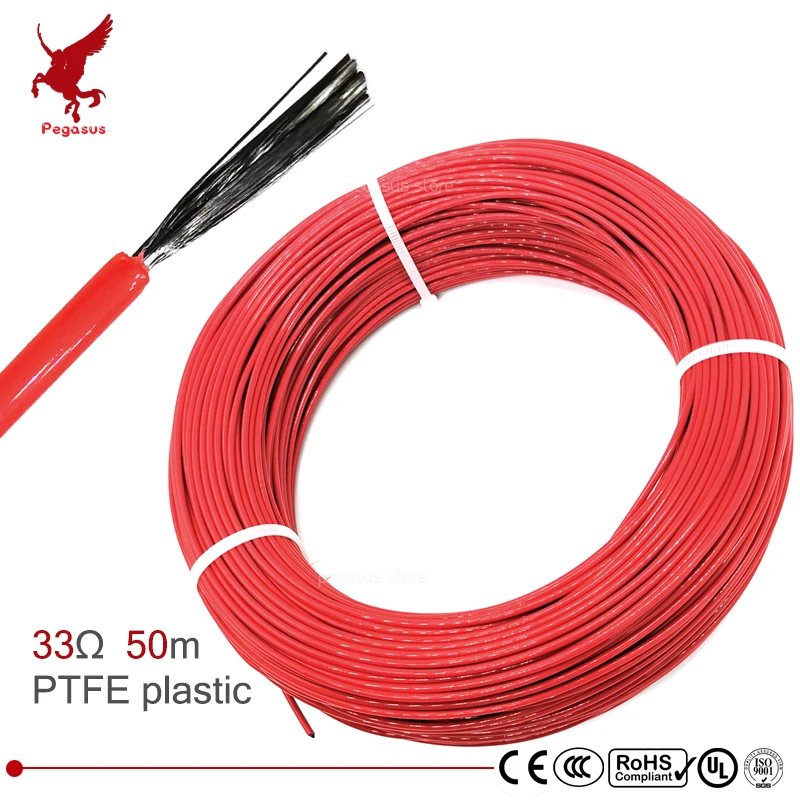

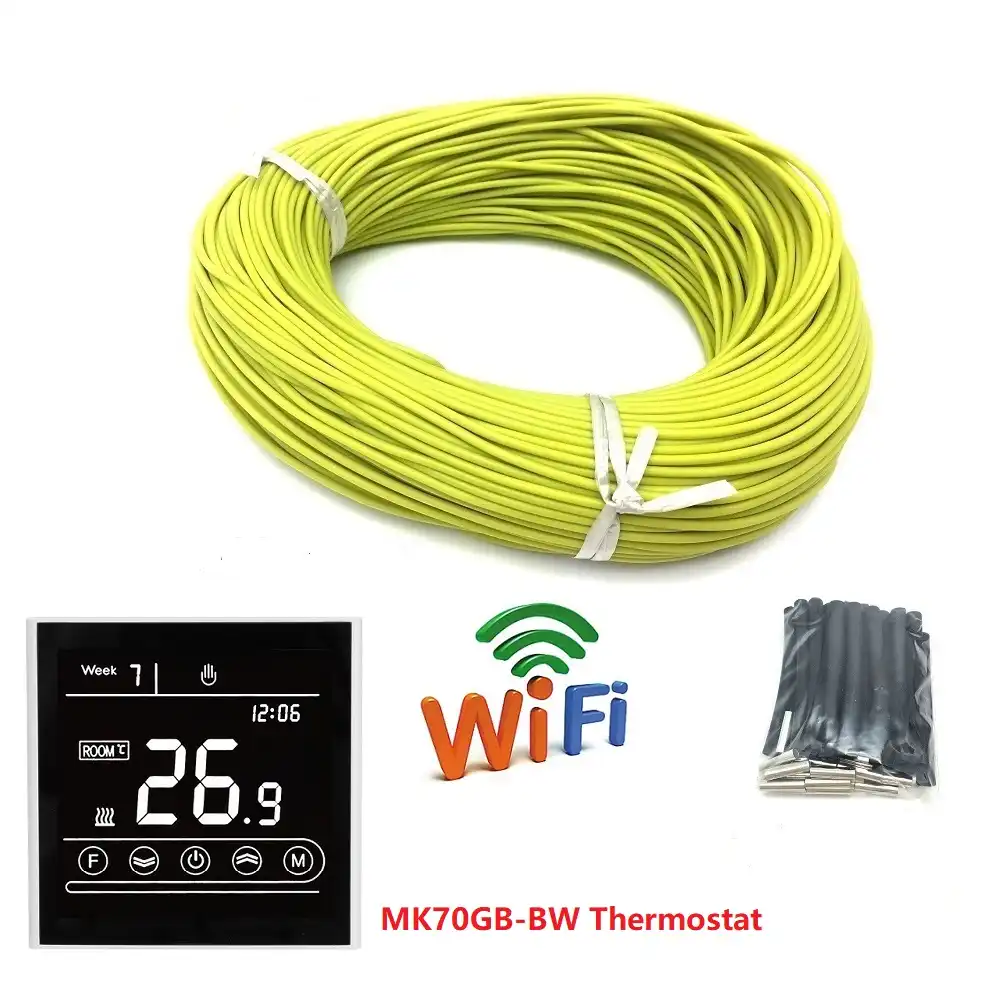

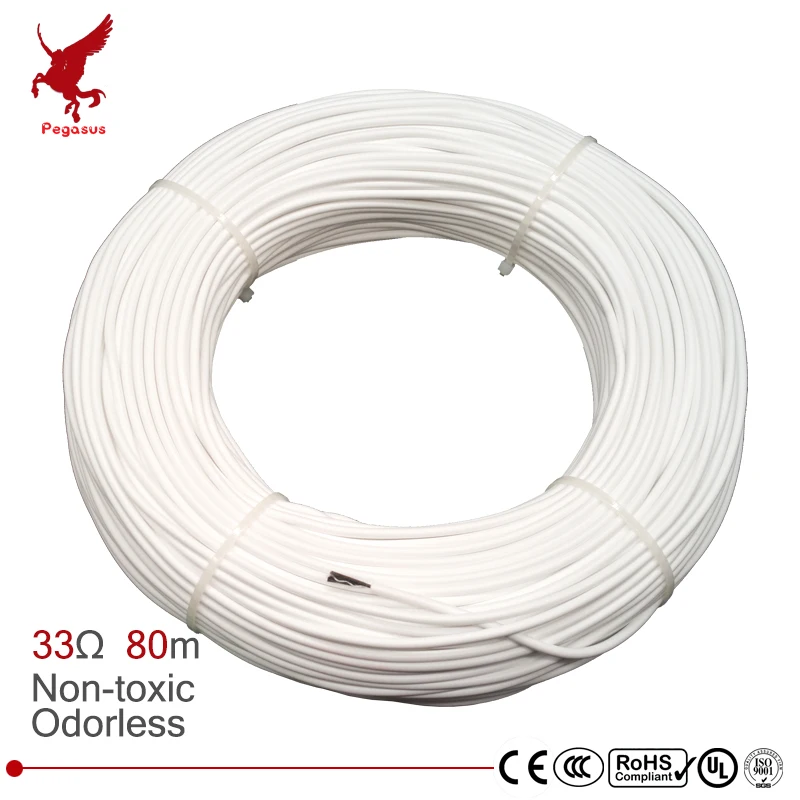

    Карбоновый кабель: назначение, описание, особенности

    Греющий карбоновый или углеродный (в переводе с английского carbon означает углерод) кабель – разновидность нагревательного элемента широко применяемого в кабельных системах обогрева. Кроме провода из карбона в конструкцию системы довольно часто включаются термостат и температурный датчик для автоматизации процесса отопления.

    Многие пользователи теплых полов в России уже давно по достоинству оценили рабочие характеристики карбоновых кабелей. Рассмотрим основные эксплуатационные показатели на примере греющего кабеля из карбонового волокна STEM Energy 12.5-4:

    • рабочее напряжение – 220 В;
    • рабочая мощность – 18 Вт/м±10%;
    • длина – 4 отрезка по 12,5 метров;
    • диаметр нагревательного кабеля – 4,8…5,6 мм;
    • материал – углеродистое волокно;
    • внешняя оболочка – тефлон;
    • длина шнура питания – не менее 1,8 метра.

    К карбоновым кабелям, применяемым для систем обогрева, как, впрочем и другим видам теплых полов (инфракрасная пленка, нагревательные маты, стрежневые системы), предъявляются повышенные требования безопасности. При монтаже и работе электрических отопительных систем необходимо обеспечить высочайший уровень электробезопасности. Поэтому кабели такого назначения имеют экран из металлической или медной сетки между внешней изоляцией и изоляцией жил, этот экран следует заземлять. Для использования на открытом воздухе изоляция кабеля должна быть устойчива к действию ультрафиолетового излучения.

    Назначение

    Применяется для обогрева жилых и нежилых помещений, как альтернатива пленочному и стержневому нагреву. В зависимости от мощности может использоваться для обогрева:

    • инкубаторов;
    • брудеров с цыплятами;
    • аквариумов, террариумов;
    • других объектов хозяйственного и фермерского назначения.

    При желании покупка карбонового кабеля не вызовет никаких проблем, поскольку в наши дни купить необходимый товар можно в интернет-магазинах с доставкой в любой регион России. Важно лишь правильно подобрать кабель по мощности. Формула расчета мощности (при условии, что она не указана в технических характеристиках) выглядит следующим образом:

    [Напряжение] Х [Напряжение] / [Длина] Х [Сопротивление 1 метра] = Мощность, Вт

    Например, для шнура 33 Ом, 10 метров длиной:

    220 Х 220 / 10 Х 33 = 146,66 Вт

    или 14,6 Вт на метр длины кабеля.

    Если, как в случае с карбоновым кабелем STEM Energy 12.5-4, указана мощность на 1 погонный метр кабеля, то достаточно просто перемножить длину отрезка на значение мощности:

    12,5х18=225 Вт

    Т.е. мощность одного отрезка карбонового кабеля длиной 12,5 метров составляет 225 Вт. Следовательно, если требуется большая мощность, то можно подключить два отрезка параллельно, и значение мощности составит:

    Теплый пол на основе греющего кабеля

    Теплые полы электрические, на основе греющего кабеля набирают все большую популярность. В отличие от пленочного, данный тип предназначен для установки под плитку, в стяжку под любое покрытие. Технология установки подобных полов вполне по силам домашнему мастеру, при условии понимания основных моментов. В этом обзоре мы рассмотрим выбор греющего кабеля для пола и его монтаж в стяжку, под плитку.

    Тип греющего кабеля

    В свете бурно развивающихся технологий невозможно с полной уверенностью сказать, сколько типов греющего кабеля существует. Мы рассмотрим три разновидности самых распространенных кабелей.

    Одножильный, резистивный кабель. Представляет собой экранированный одножильный провод с высоким удельным сопротивлением. Кабель нагревается не более +65 градусов, при соблюдении всех технических требований по подключению. Требует обязательного использования терморегулятора (термостата), который регулирует температуру пола в целом и не дает кабелю перегреться, и выйти из строя. Подключается к питанию с обоих концов, поэтому начало и конец кабеля должны располагаться в одной точке.

    При покупке установочного комплекта, греющая секция рассчитана по длине на нужную мощность, подцеплена к холодному соединительному проводу для подключения к терморегулятору. При собственном проектировании нагревательных секций (у китайских братьев кабель продается отдельно, метрами) рассчитывается длинна кабеля по закону Ома. Мощность (протекаемый ток*напряжение), рассеиваемая кабелем, в таком случае не должна превышать рекомендованную. То есть, производитель указывает мощность метра кабеля, остается рассчитать длину, чтобы ток через секцию соответствовал мощности.

    Двухжильный, резистивный кабель. По принципу работы идентичен одножильному, с той разницей, что холодный соединительный кабель подключается с одной стороны.

    Оба типа требуют наличия датчика температуры и термостата для коммутации. Без термостата кабель может перегреваться и быстро выйдет из строя. Мощность на метр погонный колеблется от 10 до 20 ватт, в зависимости от производителя и модели. Толщина резистивного кабеля так же может различаться у разных производителей, в среднем около 5 мм.

    Саморегулирующийся кабель. Нагревательный элемент данного типа кабеля расположен между токопроводящими жилами по всей длине. В основе нагревательного вещества лежит полупроводник с положительным температурным коэффициентом (PTC). Чем сильнее прогревается кабель и окружающее его пространство, тем меньше тепла он выделяет. Тем самым провод сильнее “жарит” холодный пол и “еле греет” уже прогретый. Отличительной чертой данного типа является наличие моделей, мощностью до 60+ ватт на погонный метр. Мощность является начальной, когда пол холодный, при нагревании мощность падает.

    Одно из главных преимуществ такого изделия – более быстрый подогрев холодного пола, из-за более высокой мощности. Такой кабель может устанавливаться без термостата. Однако, установка термостата существенно экономит электроэнергию.

    Это изделие, как правило, на порядок дороже резистивных нагревателей. Чаще его используют для обогрева труб, нежели для теплых полов.

    Максимальная температура теплого пола

    Как уже было сказано выше, нагревательный кабель может нагреваться до температуры 65 градусов по цельсию. Следовательно, теплый пол никак не может разогреться до большей температуры. Стоит заметить, что и до 65 градусов он вряд ли разогреется – ведь кабель окружен слоем стяжки, плиточного клея, самой плиткой. Все эти материалы будут рассеивать тепло в окружающий воздух и бетонное перекрытие пола.

    Поэтому опасения, что от греющего кабеля, залитого стяжкой или заложенного плиткой случится пожар – бессмысленны. Под слоем цемента и кафеля не случится ничего страшного даже при возгорании самого кабеля, что невозможно при правильном монтаже.

    Единственное, чего не стоит делать – размещать греющие жилы под различными ковриками и пледами. Из-за подобной самодеятельности действительно может случится пожар – оболочка кабеля окружена горючим материалом, который может подвергаться механическому воздействию. В этом случае провод может легко повредиться и замкнуть.

    Расчет нужной длинны кабеля

    Для теплого пола кабель берется из расчета 150-200 Вт на квадратный метр пола. Например, при мощности 20 Вт/м.п. и заданной мощности 200Вт/м2 на 1м2 потребуется 5 м кабеля. Чем больше мощность, тем быстрее будет прогреваться холодный пол. При этом следует учитывать минимальный шаг укладки провода, он должен быть не менее 5-6 см (см. тех паспорт изделия).

    При выборе греющего кабеля для самостоятельного монтажа, обязательно ознакомьтесь с техническим паспортом изделия! В нем вы найдете конкретную информацию о мощности, шаге укладки, минимальном радиусе изгиба и т.д. Обязательно требуйте его у продавца.

    Вот несколько, для ознакомления:

    Deviflex DTIP-10 – Двухжильный резистивный греющий кабель 10Вт/м.
    Теплолюкс ТЛОЭ – Одножильный резистивный кабель 14-21Вт/м.
    Теплолюкс ТЛБЭ – Двухжильный резистивный кабель 15-20Вт/м.

    Существуют нагревательные маты, где кабель уже смонтирован с нужным шагом и мощностью. Нагревательные маты отличаются лишь простотой монтажа, других отличий нет.

    Комплект для теплого пола

    Помимо самого кабеля с холодным, соединительным проводом, в комплект установки входит термодатчик с термостатом. Для термодатчика требуется отрезок электромонтажной гофры. Так же необходима специальная монтажная лента для греющего кабеля, если установка будет вестись в штробы – она не нужна. Под терморегулятор нужен подрозетник.

    Стоит обратить внимание: использование именно специальной монтажной ленты необязательно. Вполне можно обойтись обычной или иным способом крепления. Главное, чтобы крепление не повредило кабель при тепловых расширениях.

    Зоны теплого пола

    Один термостат способен коммутировать кабель/кабели суммарной мощностью 3,6 кВт. При использовании нескольких секций, кабеля соединяются параллельно. Каждая зона, контролируемая одним термостатом, не должна находится в разных комнатах, помещениях. То есть теплый пол в ванной должен коммутироваться отдельным термостатом, а не работать параллельно с коридором.

    Стоящую мебель незачем греть, поэтому при раскладке следует учесть мебель и участки, не требующие обогрева.

    Способы монтажа

    Греющий кабель должен в итоге быть закрыт со всех сторон раствором/плиточным клеем, достичь этого можно тремя способами:

    Заливка. Самый правильный на мой взгляд способ. Заключается в заливании мини-стяжки 1-2 см поверх смонтированного кабеля. Получившаяся стяжка будет пригодна под любое напольное покрытие. Для реализации такого варианта, следует предусмотреть при заливке основной стяжки пару сантиметров высоты, в местах, где будет теплый пол. Для работы применяются смеси, допускающие заливку таких тонких слоев. Если изначально стяжка залита в один уровень и недопустимо поднятие уровня пола – тогда этот метод не годится.

    Слой клея. Когда укладывается плитка, и ко всему прочему допустимо поднять уровень чернового пола на 1-2 см (не стоит забывать, сама плитка еще добавит минимум 1 см), плитка кладется поверх кабеля на толстый слой клея. Нужно рассматривать такой вариант в последнюю очередь, ведь будет существенный перепад на границе теплой зоны.

    Штробление. Самый сложный и муторный способ, однако, когда поднятие уровня стяжки недопустимо – самый верный. Сначала нужно разметить линии, где будет идти греющий кабель. Так же нужно учесть штробу под гофру с термодатчиком и соединительную муфту с холодным, подключающим кабелем. После разметки нужно приложить какую-либо нитку/веревку к линиям для проверки длинны штробы. Нужно быть уверенным, что весь кабель влезет в будущую штробу, иначе нужно менять разметку.

    После штробления пыль тщательно удаляется и поверхность грунтуется. Провод укладывается в штробу, глубина штробы должна позволять нанести 3-5 мм замазывающего раствора поверх кабеля.

    Термодатчик в гофре так же монтируется в штробе, гофра должна быть заглушена с торца (замотать изолентой). Располагать конец гофры нужно между греющими жилами, недалеко от края греющей зоны (но не на краю). Оптимальное расстояние термодатчика 30-50 см от края, вглубь теплого участка.

    Когда провод уложен, штробы заделываются плиточным клеем, или смесью наливного пола. Если планируется стелить линолеум, не лишним будет нанести финишный слой 1-2 мм наливного пола.

    Проверять или эксплуатировать полы следует не ранее, чем через месяц после завершения всех мокрых процессов с полом (заливка, укладка плитки). Более раннее включение не повредит сам кабель, однако может стать причиной растрескивания раствора/клея.

    Теплоизоляция

    Любой теплый пол будет обладать большей эффективностью с теплоизоляцией от бетонной плиты перекрытия. Для этих целей используют плавающие стяжки на слое утеплителя. Плавающие стяжки так же актуальны при устройстве теплого пола на деревянных перекрытиях, ведь греющий кабель нельзя располагать на дереве. Плавающие стяжки будут обсуждаться в отдельном обзоре.

    Некоторые заблуждения о теплом поле

    Самое частое из заблуждений – многие думают, что действие теплого пола будет ощущаться через 10-15 минут после его включения. Это не так, пол станет теплым лишь через несколько часов, ведь сначала нужно прогреться бетонной плите. Даже если устроена плавающая стяжка с теплоизоляцией, для прогрева до 30-40 градусов должно пройти 3-4 часа. Поэтому, если вы планируете электрический теплый пол в ванной, знайте: для ощущения комфортной температуры под ногами, теплый пол нужно включать заранее, за 3-4 часа. В целом, теплый пол не актуален для коротких включений, от него будет толк при включении на долгие часы.

    В связи с необходимостью “прогрева”, возникает немало мифов об энергопотреблении. На самом деле энергопотребление несложно рассчитать. Для этого суммарную мощность пола в киловаттах, нужно умножить на количество рабочих часов.

    Пример: Теплый пол в коридоре, установлен в месте, где разуваются и оставляют обувь, площадь около 2 м2, длинна кабеля 24 м, мощность 440 Вт. В киловаттах 440 Вт это 0,44 кВт, умножаем на 24 часа: 0,44*24=10,56 – десять с половиной киловатт/часов потребит данный пол при непрерывной работе одни сутки.

    Стоит добавить, что в продаже имеются “умные” термостаты, которые умеют включать теплый пол за несколько часов до вашего прихода. Естественно, для этого нужно сначала запрограммировать термостат.

    Подключение

    По типовой схеме подключения питающее напряжение 220 В подводится напрямую от распределительной коробки к подрозетнику термостата. Термостат одновременно служит и регулятором, и выключателем. Питающую ветку рекомендуется защитить УЗО на ток утечки 10-30 мА. Сечение кабеля выбирается исходя из потребляемого теплым полом тока, если ток не указан, его не сложно рассчитать по закону Ома.

    С подключением самого термостата не должно возникнуть сложностей даже у новичка, знакомого с основами электромонтажа.

    Один важный момент: так как термостат подключается к трем кабелям (ввод питания, выход питания на кабель, термодатчик), в подрозетнике регулятора будет, мягко говоря, тесновато. Поэтому нужно позаботиться об удобстве подключения заранее: подрозетник следует брать максимально доступной глубины, подводящий питание кабель нужно подобрать потоньше (но чтобы выдержал расчетный ток), в идеале 1,5 мм2 (вполне держит 3,5 кВт). Также не будет лишним позаботиться о подвижности всех кабелей, если модуль устанавливается в гипсокартон, чтобы была возможность вытолкнуть лишнюю длинну провода из подрозетника.

    При первом опыте установки термостата придется повозиться, не стоит рассчитывать на быстрый исход! Ну а мы на этой ноте закончим нашу публикацию.

    Источники:
    http://elektrika.expert/provodka/kabel-dlja-teplogo-pola.html
    http://cable.ru/articles/id-1875.php
    http://arbolit.org/poleznoe/daem-otvet-kakoy-kabel-luchshe-vybrat-dlya-teplogo-pola.html
    http://dekoriko.ru/pol/elektricheskij/kabel-dlya-teplogo-pola/
    http://kaminguru.com/pol/vidy-nagrevatelnyh-kabelej.html
    http://stem-energy.ru/corp-blog/karbonovyiy-kabel-naznachenie-opisanie-osobennosti/
    http://yserogo.ru/remont/tepliy-pol-kabel.html
    http://dekoriko.ru/pol/elektricheskij/remont/

    Низкая стоимость углеродный теплый пол кабель углеродное волокно нагревательный провод электрический горячей линии новый инфракрасный нагревательный кабель: описание, отзывы, вопросы

    Проверить поступление новых вопросов

    A***n

    17 Сентября 2019 г. (вторник)

    Вопрос: Он саморегулирующий или нет? (Ответов: 7)


    Ответы:
    1. нет от V***v 24.09.2019
    2. Нет, датчик надо брать от e***a 17.09.2019
    3. Нет от V***k 17.09.2019
    4. нет от S***n 17.09.2019
    5. я еще не собирал даже не распоковывал от R***v 17.09.2019
    6. нет от g***r 17.09.2019
    7. Нет от A***v 17.09.2019
    Показать еще 3 ответа

    S***a

    13 Сентября 2019 г. (пятница)

    Вопрос: У меня осталось кабеля 9 метров, 9 метров можно подключить? (Ответов: 3)


    Ответы:
    1. Можно, будет сильно грется. от V***k 15.09.2019
    2. Да можно. от M***S 14.09.2019
    3. Можно от A***t 14.09.2019

    A***n

    13 Августа 2019 г. (вторник)

    Вопрос: Кто-нибудь укладывал этот кабель под деревянную доску? Можно ли поверх старой половой доски положить этот провод, а сверху новую чистовую? (Ответов: 5)


    Ответы:
    1. не стоит .может перебить от V***n 14.08.2019
    2. думаю что да от N***f 13.08.2019
    3. Под кафель. от V***o 13.08.2019
    4. Нет. Вы не получите результата. Дерево не будет работать на отдачу тепла. от A***v 13.08.2019
    5. рекомендуют в бетон. от V***o 13.08.2019
    Показать еще 1 ответ

    E***v

    10 Июля 2019 г. (среда)

    Вопрос: Как долго греется? (Ответов: 2)


    Ответы:
    1. хз от o***o 10.07.2019
    2. максимально ево ненагревал от a***v 10.07.2019

    B***r

    25 Июня 2019 г. (вторник)

    Вопрос: до какой температуры гагреваетса 5 метров 220в (Ответов: 5)


    Ответы:
    1. рекомендует для 220в:10м -можно без регулировки; 8м -обязательно реле температуры Я подключал 0,5м к 14в -нагревается 40-45град. за 5-7сек. от S***k 26.06.2019
    2. под плитку 10 метров около 60 градусов, далее может быть пожароопасно от R***r 26.06.2019
    3. менее 10 не стоит делать. от R***r 26.06.2019
    4. Я не проверял от d***v 25.06.2019
    5. По нормам 10 метров на 220 вольт 60 градусов цельсия от A***v 25.06.2019
    Показать еще 1 ответ

    R***s

    3 Мая 2019 г. (пятница)

    Вопрос: Дом деревянный, площадь 54кв.м,с каким шагом, какой длинной лучше положить кабель (Ответов: 4)


    Ответы:
    1. под ламинатом, как основное (впрочем, единственное) перезимовал на ура. от M***n 7.06.2019
    2. для отопления не подойдёт!! от V***v 6.05.2019
    3. Вы хотите использовать этот кабель , как основное отопление ? от A***n 4.05.2019
    4. для пола шаг см10 от e***n 3.05.2019

    I***n

    10 Апреля 2019 г. (среда)

    Вопрос: Кто нибудь его под линолеум клал, не в стяжку?! (Ответов: 6)


    Ответы:
    1. под линолеум нежелательно, он греется до 100град. от R***v 11.04.2019
    2. нужна теплоотдача под линолиум,проводник тепла,чиобы провод не перегрелся,сам линолиум никакой проводник. от A***v 11.04.2019
    3. Я бы не советовал. Лучше предостеречся. И положить в стяжку. от A***v 10.04.2019
    4. нет. от A***v 10.04.2019
    5. не дума,что хорошая идея,ну или кабель делать метров 20 ,чтобы t° не высокая была от A***V 10.04.2019
    6. ложил под линолиум , только надо через подложку , а греет здорово от e***n 10.04.2019
    Показать еще 2 ответа

    A***v

    28 Марта 2019 г. (четверг)

    Вопрос: в теплицу под землю?пойдет? а регулировать температуру почвы терморегулятором. (Ответов: 4)


    Ответы:
    1. брал для циплят , пол им подогревать от Y***v 29.03.2019
    2. не слышал от S***w 28.03.2019
    3. Для теплицы ПВХ кабель,он дешевле(синего цвета). от e***v 28.03.2019
    4. Думаю да только с глубиной не подскажу, у меня в брудере, куски по 10 метров. Поверхность кабеля примерно 52 градусса от g***r 28.03.2019

    N***n

    21 Марта 2019 г. (четверг)

    Вопрос: Сколько метров надо для обогрева стандартного инкубатора приблизительно 75на 50 см.. 37-39 градусов (Ответов: 4)


    Ответы:
    1. Я считаю здесь скорее вопрос в теплоизоляции инкубатора и температуре окружающей среды. И конечно, как уже писали, важна связка с терморегулятором, а метраж подберите по таблицам, должны быть в интернете. А так, чем короче, тем горячее (в пределах разумного). Ватты, они и в Африке Ватты, и сколько Вам достаточно - уже индивидуальный подход. Может у Вас температура вне инкубатора -50 и Вам нужно 3 кВт, чтоб его обогреть. Подумайте в этом направлении. от O***v 24.03.2019
    2. я дала обогреватель из керамогранита 60/60 ,6 м. провода нагревается до 56градусов а сам провод в не вмонтировоный в воздухе нагревался до 117 градусов...к стати 6м.-250 ватт...а с терморегулятором любую температуру можно сделать... от v***v 22.03.2019
    3. необходимо десятиметровый растянуть и само собой с блоком температурным,отдельно продается от S***w 21.03.2019
    4. В инкубатор не ставил 10 метров греет примерно 60 градусов может чуть меньше, но вонь сильная но уходит от g***r 21.03.2019

    A***y

    13 Марта 2019 г. (среда)

    Вопрос: Еще вопрос: если порезать по 12 метров и под плитку, до скольки градусов будет греть +-? (Ответов: 4)


    Ответы:
    1. у меня по 10 метров, укладывал с шагом 7.5-8 см. толщина клея с плиткой 4.5 см. Температура от25 до 35. все зависит от напряжения. у меня зачастую 190 вольт. По этому и разница такая от g***u 16.03.2019
    2. около 30 сам кабель,а плитка ещё меньше от g***u 14.03.2019
    3. до 30 не более. надо 12 поделить по 6 тогда будет толк в ютюбе есть куча видео как это делать от g***d 14.03.2019
    4. Я резал по 10 и использовал для сборки обогревателя. Греет до 70 градусов. Нужно ставить терморегулятор. Температура будет зависит от способа укладки. Если как у меня, на площади 60*60 см. 10 метров, то до 70 и выше. Если под плитку в стяжку с большим шагом между витками, будет меньше. Нужно пробовать. от V***o 13.03.2019

    M***a

    11 Марта 2019 г. (понедельник)

    Вопрос: Хочу сделать обогрев для рептилий, будет ли он с регулятором держать постоянную температуру 28-30°С?)) (Ответов: 4)


    Ответы:
    1. Нужно больше конкретики в вопросе, для конкретного ответа, но предварительный ответ - да. от O***v 24.03.2019
    2. Да от O***v 18.03.2019
    3. Должен по идее. от A***r 11.03.2019
    4. Не знаю,покупал для других целей от V***i 11.03.2019

    S***w

    4 Марта 2019 г. (понедельник)

    Вопрос: Сколько градусов будет на 10 метров 220 вольт (Ответов: 7)


    Ответы:
    1. Температура чего? Кабеля или того, что мы им греем? Кабеля, как уже писали 70-80, а вот того, что греем это уже очень индивидуально... от O***v 24.03.2019
    2. есть погрешность в реегуляторе от V***o 5.03.2019
    3. сколько на регуляторе столько греит но есть проблема в регуляторе от V***o 5.03.2019
    4. Почему-то у всех по разному? 80 градусов. от M***S 4.03.2019
    5. 28 градусов, выше не нагревается от A***v 4.03.2019
    6. 66-70 градусов. от U***h 4.03.2019
    7. Сколько поставишь на регуляторе от A***o 4.03.2019
    Показать еще 3 ответа

    M***o

    2 Марта 2019 г. (суббота)

    Вопрос: Если через терморегулятор вставить 80°, нагреется ли кабель до такой температуры и выдержит ли изоляция? (Ответов: 9)


    Ответы:
    1. Изоляция из силикона, вроде до 200 выдерживает. В открытом виде я бы не стал его подключать - уж слишком вонючий. Для обогревателя брал 6 с небольшим метра. Температуру самого кабеля не скажу, но панелька отключается по терморегулятору при 70, а это значит что сам кабель нагревался сильнее. В общем, правильно Вам советовали поискать таблицу по сопротивлению. от O***v 24.03.2019
    2. По пол метра отрезай,проверяй,температуру терморегулятором.Если 33ом по7-8м.достаточно в стяжке,теплоотдача играет большое значение.Открытый воздух или бетон,толщина прогрева,слой стяжки.Надо подгонять. от A***v 16.03.2019
    3. У меня обогреватель сделан из 6.5 метров. Греется но не знаю до какой температуры. Пока тестирование проходит. от A***r 4.03.2019
    4. меньше 10метров не желательно можно +0,30м до 2метров и будет нормально тестировал от V***o 2.03.2019
    5. Если сократить метраж кабеля. от A***r 2.03.2019
    6. Изоляция выдержит,но температуру подбирается из расчёта длины кабеля. от M***S 2.03.2019
    7. 9 метров до 84-88 градусов должно разогреть. от S***v 2.03.2019
    8. изоляция выдержит. но для такой температуры нужно подбирать соответственную длинну отрезка. погуглите в нете таблицу расчета карбонового кабеля на 33 Ом. там есть и температура до какой происходит нагрев. от S***v 2.03.2019
    9. Не нагреется, макс 28 градусов от A***v 2.03.2019
    Показать еще 5 ответов

    S***a

    27 Февраля 2019 г. (среда)

    Вопрос: подойдет для ламината или только для кафеля (Ответов: 3)


    Ответы:
    1. Ламинат бывает разный (в том числе и для теплых полов). Кабель тоже можно по разному уложить (в стяжку, в штробы, непосредственно под покрытие). Конкретизируйте, пожалуйста, вопрос. от O***v 24.03.2019
    2. подойдет Только чуток воняет резинои домаю под ламинатом запах будет слышен от A***o 27.02.2019
    3. Для чего хочешь ) я в брудере ,цыплятам опилки грею) от k***v 27.02.2019

    s***v

    16 Февраля 2019 г. (суббота)

    Вопрос: можно 100 м одним контуром соединить на один терморегулятор? (Ответов: 3)


    Ответы:
    1. не будет хорошо нагревать от b***b 18.02.2019
    2. нет греть не будет. надо по8-10м параллельно соединять от A***v 16.02.2019
    3. В принципе можно, но греть не будет. Оптимально по 10 метров соединить параллельно и вывести на один термостат. от O***v 16.02.2019

    o***o

    12 Февраля 2019 г. (вторник)

    Вопрос: кабель воняет? можно ли его использовать в открытую ( не прятать в бетон или под линолеум, ламинат? кто-то так дела (Ответов: 7)


    Ответы:
    1. у нового есть небольшой запах. ложить в открытом воздухе? незнаю, нужно чтоб не перегрелся и никто не повредил так как оболочка мягкая от g***u 13.02.2019
    2. выветривается через пару суток на воздухе от d***d 12.02.2019
    3. Я использовала и не прятала, при нагреве в доме слышен знакомый запах, который присутствовал при вскрытии посылки. Со временем привыкли, запах действительно уменьшается. от N***h 12.02.2019
    4. запах есть, но постепенно выветривается при работе от A***v 12.02.2019
    5. Пахнет резиной,если нюхать кабеь,а что бы он портил воздух такоко не заметил,думаю что после длительного прогрева исчезнет. от V***v 12.02.2019
    6. Пахнет резиной,если нюхать кабеь,а что бы он портил воздух такоко не заметил,думаю что после длительного прогрева исчезнет. от V***v 12.02.2019
    7. Запах есть, но не критично. Постепенно становится меньше. Де от U***h 12.02.2019
    Показать еще 3 ответа

    Y***o

    10 Февраля 2019 г. (воскресенье)

    Вопрос: чем этот кабель соединять между собой? идёт в комплекте (Ответов: 7)


    Ответы:
    1. Обжим и термоусадка в комплекте. от v***v 3.03.2019
    2. обычно в комплекте идут гильзы и термоусадка от g***u 15.02.2019
    3. да всё есть от A***o 11.02.2019
    4. Это для колонок от r***m 11.02.2019
    5. да, в комплекте идут трубочки для обжимки. У меня всю зиму этот кабель под плиткой греет, все супер от O***y 11.02.2019
    6. да идёт в комплекте от g***c 11.02.2019
    7. гильзами . идут в комплекте. от d***d 10.02.2019
    Показать еще 3 ответа

    K***d

    7 Февраля 2019 г. (четверг)

    Вопрос: От 12 вольт греть будет если оставить например 1 метр? (Ответов: 5)


    Ответы:
    1. будет.в интернете есть таблица от g***u 7.02.2019
    2. что бы нагреть метр надо БП 24в 1а от Y***a 7.02.2019
    3. Будет...Я сделал теплый пол...10 метров на 220..нагревает приблизительно до 40 градусов....1 метро на 12вольт будет греть..но очень слабо от V***v 7.02.2019
    4. да от S***z 7.02.2019
    5. возьми железный прут и нагрей его спичкой.(((( от S***v 7.02.2019
    Показать еще 1 ответ

    A***v

    2 Февраля 2019 г. (суббота)

    Вопрос: будет ли греть 20 см от аккумулятора 4.2 вольта . на стельки хочу попробовать . и какая температура (Ответов: 3)


    Ответы:
    1. греть будет от повебанка ,я делал такие стельки.в Ютубе есть видео от g***r 28.02.2019
    2. Нет, сила тока маленькая. Работает только от 220 вольт. от Y***l 2.02.2019
    3. 2.5 ват=600мампер. батарея 600 ма сядет за час. температура опытным путем от R***v 2.02.2019

    Z***v

    18 Января 2019 г. (пятница)

    Вопрос: отрезал 10метров,подключил на прямую. греет слабо,сам кабель греется около 25градусов. под кафель ваще не сойдёт. может кто знает причину? или отрезать до 8 метров? (Ответов: 5)


    Ответы:
    1. собери правильно цепь,в инете есть. от S***v 7.02.2019
    2. не правильно подключил. У меня 30 метров кабеля подключено в ферментационном шкафу.температуру нагоняет до +50 от S***v 7.02.2019
    3. Надо найти по какой формуле считать длину и мощность. от o***o 18.01.2019
    4. а ты на 220 на прямую подключил? от i***v 18.01.2019
    5. а ты на 220 на прямую поделил? от i***v 18.01.2019
    Показать еще 1 ответ

    M***v

    13 Января 2019 г. (воскресенье)

    Вопрос: Ребят кто подскажет тому респект! вопрос такой: могу ли я подключить 3 кабеля по 10 метров к 1 термолягулятору? спасибо за ответ если что..и если можно то какой вообще максимум возможен подключения... (Ответов: 4)


    Ответы:
    1. 200 метров кабеля порезал по 10-12 метров, считай 20 огрызков. Стоят через 1 аналоговый термик - заменили полностью газовое отопление в старом деревенском доме 32м2. Лежат на 5мм фольгоизоле под ламинатом, на старом карявом полу. Не помогает/подогревает больше вообще ничего. Жрут 200 метров многовато, но не больше газа. Зато комфорт. от M***n 11.02.2019
    2. я подключил 8шт по 10 метров. И все работает от g***u 16.01.2019
    3. я подключил 7 по 12,5 и не прогревается ни хе..а от E***a 13.01.2019
    4. Да в поролель. от Y***v 13.01.2019

    M***y

    10 Января 2019 г. (четверг)

    Вопрос: привет! как в работе, никого не подвёл? спасибо (Ответов: 4)


    Ответы:
    1. 4 года у знакомого работает под ламинатом от Y***v 10.01.2019
    2. Учись студент! 10 метров и никаких регуляторов.Всё гениальное просто. от A***v 10.01.2019
    3. Хорошо работает короткими кусками по 8-10 метров. от o***o 10.01.2019
    4. да нормально работает уже месяца 3 под ковёр кинул отлично градусов 35 37 держит без регулятора.по 10 метров 3 куска. от D***o 10.01.2019

    D***v

    5 Января 2019 г. (суббота)

    Вопрос: резал по 10м соединял паралельно больше 25 градусов пол не нагревает шаг 8 см (Ответов: 3)


    Ответы:
    1. От стяжки нужно теплоизолировать фольгированной прокладкой.тепло уходит в бетон.Масса большая. При такой мощности не будет нормально нагреваться. от A***v 6.01.2019
    2. А теплота отрожающие подстилка под ковром есть от D***v 6.01.2019
    3. А толщина стяжки какая от D***v 6.01.2019

    V***u

    27 Декабря 2018 г. (четверг)

    Вопрос: Доброго дня! какой у него срок службы? (Ответов: 4)


    Ответы:
    1. 128 лет, 4 месяца, 12 дней, 48 минут, 36 секунд. После этого сгорает. от Y***h 24.01.2019
    2. Не помню, читайте в описании. от R***a 27.12.2018
    3. пока не известно у меня второй месяц работает пока без нареканий от D***o 27.12.2018
    4. Может у продавца спросить? от o***o 27.12.2018

    V***v

    15 Декабря 2018 г. (суббота)

    Вопрос: Добрый день! Может кто укладывал прямо под ламинат на фольгированный утеплитель. Какой эффект? С каким шагом укладывали? (Ответов: 5)


    Ответы:
    1. резали по 12 м, укладывали на подложку для теплого пола. по истечении года делали ревизию. все норм. работает под ламинатом через терморегулятор от B***a 24.12.2018
    2. Будет нормально, если 20 метров. Обязательное условие: контактирующие поверхности не токопроводящие. Померить фольгированную сторону утеплителя на сопротивление. от E***v 15.12.2018
    3. 10 см куски по 12 и ли 12.5 метра иначе нагрев плохой. от A***o 15.12.2018
    4. Друг укладывал 4 года назад 10 сантиметров. Греет норм. от Y***v 15.12.2018
    5. Не знаю от o***o 15.12.2018
    Показать еще 1 ответ

    P***y

    25 Ноября 2018 г. (воскресенье)

    Вопрос: скажите кто нибудь делал его на прогрев водопровода внутри трубы надо 10 метров поставлю через контроллер (Ответов: 4)


    Ответы:
    1. на одном терморегуляторе у нас 125 м кабеля от B***a 25.11.2018
    2. для прогрева комнаты 12 -12.5 м на 1 м2 помещения. резать не менее 12м если куски будут больше- температура кабеля будет ниже 12.5 м нагревается до 48-50 С от B***a 25.11.2018
    3. какой метраж оптимален для прогрева комнаты ? на один контроллер ? от a***o 25.11.2018
    4. нет от a***o 25.11.2018

    o***v

    21 Ноября 2018 г. (среда)

    Вопрос: где найти как подключить к терморегулятору? и чем (Ответов: 4)


    Ответы:
    1. К терморегулятору нагревательные кабеля (секции, соединенные параллельно) подсоединяют при помощи провода монтажного, нужного сечения согласно схеме нанесенной на самом терморегуляторе.на терморегуляторе 7 зажимов, 1 не задействован. 3 пары зажимов: ввод-фаза-ноль; датчик температуры; нагрузка (греющие кабеля). важно провода ввода не перепутать ноль-фазу иначе терморегулятор будет глючить от a***v 22.11.2018
    2. На YouTube есть все подробно. Обычный кабель зачищается, потом к зачищенному кабелю присоединяется путем обжима металлической втулки, которая изолируется термоусадкой. Втулки и термоусадки у меня были в комплекте от z***z 22.11.2018
    3. на нём всё нарисовано от a***o 21.11.2018
    4. в интернете полно видео от S***V 21.11.2018

    S***v

    2 Ноября 2018 г. (пятница)

    Вопрос: подскажите пожалуйста, если отрезать кусок 5 метров, его можно будет подключить через терморегулятор к 220? (Ответов: 11)


    Ответы:
    1. Проверял напрямую от розетки, панели тестирую каждый день, примерно по 7 часов. Как будет работать через терморегулятор напишу позже. от A***v 14.10.2019
    2. Делал обогреватель из керамогранита, закладывал на каждую панель 2 куска по 5 м, всё работает. Панель разогревается примерно до 80 градусов. от A***v 14.10.2019
    3. терморегулятор его отключает когда температура достигает заданной. и включает на полную мощность. регулятор напряжения нужен, а он дорогой, отсюда вопрос есть ли смысл. от I***n 26.03.2019
    4. отрезал 6 метров греется до 117градусов в подвешенном состоянии но вонь ужасная...думаю 5 метров маловато но через регулятор пойдет.... от v***v 26.02.2019
    5. резать можно но если менее 10 м. то нужно напряжение меньше 220В. рассчитывая по закону Ома от A***o 5.01.2019
    6. я подключил 3 куска по 9,5 метров, греет идеально, уложил под плитку. от O***y 24.11.2018
    7. Следуйте инструкции. от a***a 3.11.2018
    8. да, можно. я разрезал на 4 разных куска и подключал отдельно. от A***n 2.11.2018
    9. резать нельзя. работать не будет. проверено. от D***v 2.11.2018
    10. нет не менее 12 м от R***n 2.11.2018
    11. да от a***o 2.11.2018
    Показать еще 7 ответов

    S***a

    21 Июля 2018 г. (суббота)

    Вопрос: Добрый день! Уважаемые покупатели подскажите пожалуйста делитанту разобраться! Тут пишут что рабочая температура кабеля максимум 80-110 градусов, но если подключать через терморегулятор то на них максимальная выставляемая температура 40 градусов. Можно ли как то подключить определённый метраж кабеля с постоянной одинаковой температурой к примеру 40 градусов, без терморегулятора? Спасибо! (Ответов: 6)


    Ответы:
    1. Чем сильнее прогревается пол тем сильнее греет кабель однозначно регулятор или есть такой "умный кабель" от N***v 14.11.2018
    2. однозначно регулятор от M***v 23.07.2018
    3. Можно. Для 40 градусов длина кабеля понадобится примерно 18-19м. от A***t 22.07.2018
    4. лучше будет поставить терморегулятор. от Y***o 22.07.2018
    5. лучше будет поставить терморегулятор. от Y***o 22.07.2018
    6. да конечно можно и регулеатор ставеть от A***a 22.07.2018
    Показать еще 2 ответа

    o***a

    30 Мая 2018 г. (среда)

    Вопрос: можно ли таким проводом утеплить канализационную трубу под домом частным? (Ответов: 5)


    Ответы:
    1. кабель без терморегулятора перегреется и проплавит трубу от O***y 24.11.2018
    2. можно. от z***z 30.05.2018
    3. Нет это мошенник от T***o 30.05.2018
    4. До нас он так и не дошёл от T***o 30.05.2018
    5. можно от A***v 30.05.2018
    Показать еще 1 ответ

    Загрузить еще вопросы

    Made in Belarus. Теплый пол из углеволокна: особенности и преимущества | Заметки дизайнера Dia

    На этой неделе мы расскажем про инновационный теплый пол, изобретенный в Беларуси. Теплый пол с нагревательным элементом из углеродного волокна выделяет больше тепла и потребляет меньше электроэнергии, поэтому позволит Вам сэкономить семейный бюджет.

    Чем он хорош?

    Ключевое отличие его в том, что вместо обычного металлического провода используется токопроводящий полимер на основе углерода. Полимерный нагревательный провод был создан на базе Белорусского государственного технического университета. Выглядит он следующим образом: верхний слой — термостойкий полиэтилен, внутри — углеродное волокно. Теплый пол включает в себя такие элементы, как терморегулятор, датчик температуры и нагревательный провод. Именно от эффективности последнего элемента зависит качество теплого пола.

    Теплый пол из углеродного волокна обладает следующими преимуществами:

    • сделан из тонкого, гибкого кабеля;
    • благодаря своей структуре проводник из углерода выделяет в 3 раза больше тепла;
    • потребляет почти в 2 раза меньше электричества по сравнению с металлическим проводом;
    • не излучает электромагнитные волны (в отличие от обычного).

    https://www.youtube.com/watch?v=wDwqHpCWe1Q

    Такой пол, как и сверхтонкий инфракрасный, можно укладывать в любой комнате и монтировать под ламинат. И прослужит он дольше, чем классический электрический теплый пол: углерод имеет гораздо больший срок эксплуатации по сравнению с металлом. Единственное, что может выйти из строя, — датчик температуры или терморегулятор. Как минимизировать такую вероятность? Расскажем дальше.

    Особенности монтажа

    Любой теплый пол состоит из 3 ключевых элементов:

    • терморегулятора;
    • датчика температуры;
    • нагревательного кабеля.

    Определившись с зоной обогрева нужно понять, где именно будет располагаться терморегулятор. Он монтируется в специальную коробку и вешается на стену в удобном для Вас месте. Высота размещения терморегулятора начинается с 30 см от уровня пола. Руководитель Студии DIA Дмитрий Воюнков рекомендует использовать высоту 90 см, поскольку в этом случае управлять датчиком будет максимально комфортно, и он не станет «мозолить» глаза. Примеры смотрите на видео ниже.

    https://www.youtube.com/watch?v=Cz1jTbv8VbE

    Вторая составляющая — датчик температуры. От него на терморегулятор поступает информация о состоянии поверхности пола. Обычно он монтируется в специальную гофру, которая должна быть заштроблена в пол еще до укладки нагревательного элемента. Это позволяет в процессе эксплуатации заменить датчик в случае выхода его из строя.

    Третья составляющая — нагревательный элемент. Он монтируется в виде отдельного кабеля либо на мате. Процесс монтажа с помощью матов более дорогостоящий, но зато гораздо проще.

    Обычный электрический кабель укладывается одним куском, а углеродный монтируется в виде модулей. В случае механического повреждения одного из модулей остальная часть теплого пола будет работать. А вот электрический кабель в такой ситуации полностью выйдет из строя, причем ремонтировать его — достаточно сложная и дорогостоящая процедура.

    Большая толщина провода позволяет укладывать его либо в слой плиточного клея, либо в самонивелирующийся слой для других покрытий. Главное условие для теплого пола: кабель должен находиться полностью в клеевом слое. Так мы обеспечиваем лучшую теплопередачу и исключаем возможность перегрева кабеля в местах воздушных пустот.

    Мат подойдет для прямоугольных помещений, а вот кабель лучше использовать для сложных пространств. Но главное преимущество углеродного теплого пола в том, что его можно использовать в тех местах, где в будущем будет стоять мебель.

    Особенности эксплуатации

    Пол из углеволокна изначально показал себя более эффективным по сравнению с металлическим, но теперь расскажем, как «выжать» из него по максимуму.

    Теплый пол можно использовать в качестве основного обогрева, если у Вас нет отопительных приборов. Также он может создавать комфортную атмосферу в помещении. Отличие комфортного варианта от основного — в количестве нагревательного кабеля на метр квадратный.

    Традиционно электрический теплый пол используется для комфортного обогрева. Чтобы не ощущать холода напольного покрытия, а особенно чтобы плитка не была холодной, покрытие необходимо нагреть до 25 °C. Инновационный полимерный кабель нагреет пол до этой температуры всего за полчаса. Это гораздо быстрее, чем подогрев с помощью электрического кабеля. А почему это еще и экономнее, смотрите на видео ниже.

    https://www.youtube.com/watch?v=Pr0EFcJzz14

    Расход электроэнергии вполне разумный и весьма умеренный. Работу 1 кв.м. теплого пола из углеродного волокна можно сравнить с работой одной обычной лампочки.

    Для большей экономии стоит использовать программируемые терморегуляторы. В этом случае пол будет включаться за 30 минут до Вашего подъема и выключаться ровно в тот момент, когда Вы покидаете квартиру. Однако помните, что подключать несколько зон к одному регулятору не рекомендуется! Так Вы избежите перегрева и некорректной работы теплого пола.

    Если Вы еще не определились с типом напольного покрытия, почитайте в блоге статью про современные необычные напольные покрытия. Узнайте про термодоску, паркет с паяным полимером, кожаные, виниловые полы и их сочетание с технологией подогрева. Оставайтесь с нами!

    Источник статьи: Made in Belarus. Теплый пол из углеволокна: особенности и преимущества

    Инфракрасная кабельная система для теплого пола 220В 230В 3мм 12К 33 Ом Углеродный пол на крыше Электрический провод Горячая линия 25М -


    В настоящее время недоступен.
    Мы не знаем, когда и появится ли этот товар в наличии.
    • Убедитесь, что это подходит введя номер вашей модели.
    • Название продукта: Нагревательный провод из углеродного волокна;
    • Изоляционные материалы: силиконовая резина; Температура: предел 200 градусов Цельсия;
    • Нагревательный кабель выполнен в виде кабельной конструкции, а электроэнергия используется в качестве источника энергии, а провод электрического сопротивления из сплава используется для электрического нагрева для достижения эффекта нагрева или сохранения тепла. Обычно бывают одно- и двухпроводные, называемые нагревательными кабелями.
    • Внутренняя жила нагревательного кабеля состоит из горячей проволоки, а внешний слой состоит из изолирующего слоя, заземляющего слоя, экранирующего слоя и внешней оболочки.После подачи питания на нагревательный кабель горячая проволока выделяет тепло и работает при температуре от 40 до 60 ℃ и погружается в слой наполнителя. Нагревательный кабель, передающий тепловую энергию нагретому телу за счет теплопроводности (конвекции) и дальнего инфракрасного излучения 8–13 мкм.
    • В комплект входит: нагревательный кабель из углеродного волокна, длина 110 м, 12K; медная труба; термоусаживаемый.
    › См. Дополнительные сведения о продукте

    Купить углеродную пленку и установить самостоятельно

    Углеродная пленка LARX Цена без НДС Счетчик
    Карбоновая пленка LARX, 100 Вт / м², ширина 0.5 м, цена за 1 м длины 8 €
    Карбоновая пленка LARX, 180 Вт / м², ширина 0,5 м, цена за 1 м длины 8 €
    Эластичная углеродная пленка LARX, 150 Вт / м², ширина 0,5 м, цена за 1 м длины 12 €
    Регламент об углеродной пленке Цена без НДС Счетчик
    Термостат LARX LCD, упаковка 1 шт. 50 € 01 штука2 штуки3 штуки4 штуки5 штук6 штук7 штук8 штук9 штук10 штук11 штук12 штук13 штук14 штук15 штук16 штук17 штук18 штук19 штук20 штук
    Термостат LARX Wi-Fi (умный), в упаковке 1 шт. 100 € 01 штука2 штуки3 штуки4 штуки5 штук6 штук7 штук8 штук9 штук10 штук11 штук12 штук13 штук14 штук15 штук16 штук17 штук18 штук19 штук20 штук
    Рассчитать необходимый материал
    Необходимый материал Цена без НДС Счетчик
    Кабель питания 2.5 мм² - коричневый, длина 50 м 67 € 01 рулон2 рулона3 рулона4 рулона5 рулонов6 рулонов7 рулонов8 рулонов9 рулонов10 рулонов11 рулонов12 рулонов13 рулонов14 рулонов15 рулонов16 рулонов17 рулонов18 рулонов19 рулонов20 рулонов
    Кабель питания 2,5 мм² - синий, длина 50 м 67 € 01 рулон2 рулона3 рулона4 рулона5 рулонов6 рулонов7 рулонов8 рулонов9 рулонов10 рулонов11 рулонов12 рулонов13 рулонов14 рулонов15 рулонов16 рулонов17 рулонов18 рулонов19 рулонов20 рулонов
    Кабель питания 1,5 мм² - коричневый, длина 50 м. 40 € 01 рулон2 рулона3 рулона4 рулона5 рулонов6 рулонов7 рулонов8 рулонов9 рулонов10 рулонов11 рулонов12 рулонов13 рулонов14 рулонов15 рулонов16 рулонов17 рулонов18 рулонов19 рулонов20 рулонов
    Кабель питания 1,5 мм² - синий, длина 50 м. 40 € 01 рулон2 рулона3 рулона4 рулона5 рулонов6 рулонов7 рулонов8 рулонов9 рулонов10 рулонов11 рулонов12 рулонов13 рулонов14 рулонов15 рулонов16 рулонов17 рулонов18 рулонов19 рулонов20 рулонов
    Прочная изолента для кромок 5 см, рулон 30 м 8 € 01 рулон2 рулона3 рулона4 рулона5 рулонов6 рулонов7 рулонов8 рулонов9 рулонов10 рулонов11 рулонов12 рулонов13 рулонов14 рулонов15 рулонов16 рулонов17 рулонов18 рулонов19 рулонов20 рулонов
    Бутиловая лента для резки и изоляции разъемов, ширина 5 см, длина 20 м 30 € 01 рулон2 рулона3 рулона4 рулона5 рулонов6 рулонов7 рулонов8 рулонов9 рулонов10 рулонов11 рулонов12 рулонов13 рулонов14 рулонов15 рулонов16 рулонов17 рулонов18 рулонов19 рулонов20 рулонов
    Зажимные клещи, в упаковке 1 шт. 50 € 01 штука 2 штуки 3 штуки
    Зажим-соединитель для углеродной пленки, упаковка 20 шт. 12 € 01 пакет2 пакета3 пакета4 пакета5 пакетов6 пакетов7 пакетов8 пакетов9 пакетов10 пакетов11 пакетов12 пакетов13 пакетов14 пакетов15 пакетов16 пакетов17 пакетов18 пакетов19 пакетов20 пакетов
    Зажимы для угольной фольги и соединительных проводов, в упаковке 50 шт. 5 € 01 пакет2 пакета3 пакета4 пакета5 пакетов6 пакетов7 пакетов8 пакетов9 пакетов10 пакетов11 пакетов12 пакетов13 пакетов14 пакетов15 пакетов16 пакетов17 пакетов18 пакетов19 пакетов20 пакетов
    Сетка заземления 1 x 2 м для заземления углеродной пленки в ванных комнатах, упаковка 1 шт. 12 € 01 штука 2 штуки 3 штуки 4 штуки 5 штук 6 штук 7 штук 8 штук 9 штук 10 штук
    LARX УГЛЕРОДНАЯ ПЛЕНКА.COM-лента, в упаковке 1 шт. 5 € 01 штука 2 штуки 3 штуки 4 штуки 5 штук 6 штук 7 штук 8 штук 9 штук 10 штук
    Доставка в ЕС (за пределами ЕС индивидуальные цены) 69 € бесплатно69 €

    Системы напольного и потолочного отопления - нагревательные пленки из углеродной ткани

    Как работает система лучистого (инфракрасного) обогрева?

    По тому же принципу, что и Солнце.Все мы знаем, что теплый воздух течет вверх. Но лучистое инфракрасное тепло, создаваемое углеродной пленкой, в отличие от конвекционного (обычного радиатора, который нагревает воздух), распространяется во всех направлениях и нагревает предметы в комнате. Сначала он нагревает людей, затем стены или мебель. Воздух нагревается от теплых предметов. Лучистое отопление более комфортно для людей, чем конвекционное. И еще больше экономии.

    Когда окупается использование углеродной пленки?

    Решение на основе LARX CARBON-FILM.Систему отопления COM лучше всего выбирать для ремонта и особенно для новых хорошо утепленных зданий, желательно еще на стадии проектирования, когда можно учесть и удовлетворить все требования. Это способ гарантировать ваше удовлетворение во всех отношениях.

    Почему углеродная пленка лучше обычных теплых полов на водной основе?

    Стоимость эксплуатации углеродной пленки ниже, вам не понадобится ни газовый, ни электрический бойлер, ни тепловой насос.Это исключает возможность использования оборудования, требующего регулярного обслуживания. Вы не должны думать ни о ремонте дымохода, ни о сантехнике. Большим преимуществом является более простая установка и точное регулирование.

    Почему следует выбирать углеродную пленку, а не нагревательный кабель?

    1. Полосы Carbon Film распределены по полу равномерно, без промежутков, поэтому передача тепла к поверхности пола эффективна и по всей площади пола.Если есть нагревательный кабель (или нагревательный мат), всегда можно почувствовать, где изгиб кабеля - чередуются горячие и холодные места.
    2. Нагревательный элемент углеродной пленки представляет собой углеродную поверхность, которая представляет собой электрический резистор, нагреваемый за счет прохождения электрического тока. Поскольку углерод не является металлом, поверхность углерода не является источником электромагнитного смога.
    3. В отличие от нагревательного кабеля, наша система отопления может применяться под стяжкой или непосредственно под плавающим полом (деревянным, ламинатным или виниловым).Благодаря этому теплопередача происходит мгновенно, а регулирование происходит быстро и точно. Скорость и точность регулирования наиболее важны для снижения эксплуатационных расходов.
    4. В случае выхода из строя углеродная пленка, нанесенная непосредственно под плавающий пол, всегда легко доступна.
    5. Полоски углеродной пленки соединены параллельно. Это означает, что при повреждении все ленты из углеродной пленки в помещении сохраняют работоспособность без каких-либо ограничений.
    6. Благодаря максимальному использованию поверхности пола потери тепла в помещении могут быть компенсированы более низкой температурой поверхности нагрева.Меньшая разница температур между температурой поверхности пола и температурой окружающей среды означает меньшую тепловую нагрузку на конструкцию здания, более быстрое и точное регулирование и, прежде всего, больший комфорт для пользователя.
    7. По сравнению с нагревательным кабелем, наша система обогрева LARX CARBON-FILM.COM может использоваться в сборных конструкциях полов без применения мокрого строительства. Это касается сборных домов и деревянных конструкций. Кроме того, установка углеродной пленки существенно проще и, следовательно, быстрее в строительстве.

    Почему выбрать карбоновую пленку, а не электрический бойлер?

    1. Углеродная пленка является локальным источником тепла - тепло вырабатывается непосредственно в месте, где это необходимо, поэтому отсутствуют потери при распределении и потери, вызванные передачей тепла между электричеством и водой. Углеродная пленка более эффективна.
    2. По сравнению с электрическим бойлером углеродная пленка нагревает всю поверхность пола и равномерно распределяет тепло.
    3. Регулирование каждой комнаты независимое, нет необходимости нагревать воду во всей системе из-за одной комнаты.
    4. Углеродная пленка может наноситься непосредственно под плавающий пол. Регулировка происходит немедленно, и комната не перегревается.
    5. Углеродная пленка не имеет бойлера, поэтому можно лучше использовать пространство в техническом помещении.

    Почему следует выбирать углеродную пленку, а не тепловой насос?

    В настоящее время в случае семейного дома нормального размера с хорошей изоляцией (до 250 м 2 ) использование теплового насоса вместо углеродной пленки не имеет смысла.Фактические недостатки теплового насоса: более высокие первоначальные вложения, практически сопоставимые эксплуатационные расходы, более высокая частота отказов системы (компрессор, механические элементы), шум, потребность в ценном пространстве, меньший срок службы, необходимость в собственном времени инвестора, как во время его установка и эксплуатация.

    Вообще, абсурдно устанавливать сложные системы отопления в современных домах с хорошей теплоизоляцией, когда отопление может быть реализовано намного проще. Наша система отопления LARX CARBON-FILM.COM обеспечивает комфорт за счет лучистого отопления (теплый пол).В современных домах с низкими тепловыми потерями его эксплуатационные расходы очень близки к тепловому насосу. Проще говоря, хорошо изолированный семейный дом отапливается при нормальной работе, за счет тепла от электрических приборов (в основном, кухонь), за счет тепла человеческого тела и, конечно же, за счет нашей углеродной пленки для «теплых ног». Вы будете приятно удивлены его эксплуатационными расходами.

    Подходит ли углеродная пленка для квартир?

    Конечно! Подходит для всех типов новых домов, а также для качественного ремонта.Часто очень выгодна низкая высота системы.

    Подходит ли углеродная пленка для старого дома?

    В зависит от способности дома удерживать тепло внутри. Возможно, потребуется использовать углеродную пленку с большей мощностью. Мы будем рады проанализировать ваш дом и подготовить проект системы отопления.

    Подходит ли углеродная пленка под ПВХ, паркетные полы, деревянные или пластиковые полы, плитку, винил, ковры?

    Да, наша система отопления может быть установлена ​​под любым полом, если она сертифицирована для теплого пола.Под всеми этими покрытиями он будет работать надежно и эффективно.

    Что, если мы (или наши соседи) затопим наш дом?

    Мы выполняем все установки профессионально и в соответствии со строжайшими стандартами защиты системы отопления.

    Не повредит ли мой пол?

    Углеродная пленка не нагревается до температуры, которая может повредить напольное покрытие. Его максимальная температура также контролируется термостатом с датчиком температуры пола.

    Безопасна ли углеродная пленка для моего здоровья?

    Тепло в основном такое же, как солнечное. По сравнению с конвекционным отоплением (радиаторами) в воздухе присутствует меньше вредных микроорганизмов из-за его более низкой температуры.

    Какие длины волн излучает углеродная пленка?

    Углеродные пленки в принципе представляют собой низкотемпературный инфракрасный излучатель (около 20-50 ° C). Излучение - это передача электромагнитной энергии в виде волн разной длины.Это вызвано возбуждением частиц. Углеродные пленки не излучают видимого излучения. Инфракрасные волны, в которых они излучают, больше, чем видимый свет. Длина волны инфракрасного излучения составляет от 760 нанометров до 1000 микрон. Длина волны углеродной пленки составляет около 10 микрон. Однако на это значение влияет множество факторов, в основном в зависимости от напольного покрытия. Согласно закону сдвига Вина, чем выше температура, тем короче длина волны максимальной интенсивности.

    Почему я считаю это дешевле, чем другие системы отопления?

    Потому что дешевле - дешевле большинства других способов отопления.При рассмотрении критических параметров, таких как инвестиционные и эксплуатационные расходы, скорость и метод установки, точное и простое регулирование, отсутствие отказов, отсутствие обслуживания, отсутствие дымохода и его ревизий, отсутствие газа, теплообменник или другое крупное оборудование в вашем доме - вы будете не найти сопоставимой и столь же хорошей альтернативы сегодняшнему современному жилью.

    Коврик для подогрева пола из углеродного волокна | Mi-Heat

    Карбоновый нагревательный мат из углеродного волокна

    Углеродный кабель потребляет меньше энергии, но нагревается быстрее, чем обычный медный кабель.Например:
    Температура нагревательного кабеля из углеродного волокна повышается с 20 ° C до 50 ° C за время 0: 05 ': 38, тогда как для медного кабеля требуется 0: 12': 23 при тех же условиях. Поскольку углеродное волокно само по себе поглощает меньше тепла, оно выделяет тепло намного быстрее. Это гарантирует более 40% экономии электроэнергии по сравнению с медными нагревательными кабелями.

    Предлагаемые здесь нагревательные маты доступны в 12 различных размерах. Их можно подключать как непосредственно рядом друг с другом, так и немного раздельно с помощью удлинителя.Для достижения индивидуальных зон нагрева. Соединение проходит через запатентованный быстросъемный замок толщиной 4 мм, который упрощает его включение в плиточный клей или выравнивающий состав.

    Характеристики
    Нет тепловой инерции
    Нет вредных электромагнитных полей
    Быстро накапливает большое количество тепла
    Углеродное волокно не окисляет
    Углеродное волокно имеет неограниченный срок службы
    Углеродное волокно на 100% перерабатывается
    Углерод поглощает тепло ( внутренняя энергия), что вдвое меньше, чем у меди, но выделяет больше тепла

    Технические характеристики
    рабочее напряжение: 230 В
    потребляемая мощность: 100 Вт / м²
    запатентованный быстрый замок толщиной 4 мм и IP67
    нагревательные маты подключаются параллельно
    подходит для влажных помещений с решетчатым ковриком
    макс.8A / 1840 Вт соответствует 18 м², могут быть соединены параллельно

    Эти изделия соответствуют мерам предосторожности по электробезопасности, установленным Директивой по низковольтному оборудованию 2006/95 / EC, и требованиям ЭМС согласно Директиве 2004/108 / EC.
    Они также соответствуют стандартам CEI EN 50366: 2004 по электромагнитному излучению.
    Сертификат огнестойкости UNI EN: 13501-1: 200 Класс: B
    Эти продукты сертифицированы тестами CE, TÜV и CB.

    Содержимое продукта Базовый комплект
    1x нагревательный мат из углеродного волокна
    1x соединительный кабель длиной 4 м

    Для безопасной проверки работоспособности всей установки соединительный кабель поставляется с евровилкой.После установки отрежьте евровилку и подсоедините кабель к термостату.

    Содержимое продукта Расширенный комплект
    1x нагревательный мат из углеродного волокна
    Если требуются две области нагрева, то маты не следует устанавливать рядом друг с другом. В этом случае закажите удлинительный кабель на 80/200 см.

    Низкозатратный углеродный кабель для теплого пола Нагревательный кабель из углеродного волокна Горячая линия по горячей линии Новый инфракрасный нагревательный кабель

    Подробнее о продукте: Название продукта: Нагревательный провод из углеродного волокна Изоляционные материалы: силиконовая резина Температура: предел 200 градусов Цельсия Нагревательный проводник: 12К Испытание высокого напряжения: 3000 В Ток утечки: 0.05 мА / м Изделие выдерживает мощность: 25 Вт / м Диаметр: 3 ± 0,2 мм Инфракрасная длина волны: 8UM-18UM Сопротивление проводника: 33 ± 10% Ом / м Длина: (нестандартная, не менее 10 метров) Использование напряжения: 12 В-220 В Термоусадочные рукава и медная трубка входят в комплект для подарков, если вы покупаете 100-метровый кабель, у вас будет 20 рукавов + 20 медных трубок, а если вы купите 10-метровый кабель, будет 2 рукава + 2 медные трубки! ! Применение продукта: 1. Подогрев пола для дома и офиса: дома, виллы, отели, офисные здания, больницы, торговые центры. 2.Подогрев полов в общественных местах: бассейн, футбольное поле, спортзал, музей, мемориальный зал, детский сад. 3. Подогрев полов в крупных общественных помещениях: автовокзал, автостоянка, аэропорт, автомагистрали. 4. Полы с подогревом для профессиональной сферы: Ботанический сад, теплица, лаборатория. И другие нагревательные устройства .. и т. Д. Расчет мощности продукта: Напряжение * напряжение / общее сопротивление = мощность Например: углеродное волокно 12K, длина 10 метров. 220В × 220В / (10 м x 33 Ом) = 150 Вт Например: углеродное волокно 12K, длина 15 метров. 220В × 220В / (15 м x 33 Ом) = 100 Вт Данные показывают, что чем длиннее нагревательный провод, тем меньше выходная мощность.(Минимальная длина нагревательного провода из углеродного волокна 12K составляет 10 метров) Преимущества продукта: 1. Высокая энергоэффективность: нет необходимости в другой среде передачи, эффективность электротермического преобразования превышает 98%. 2. Удобный и здоровый: новый инфракрасный подогрев пола, обеспечивает равномерность температуры, способствует циркуляции крови. 3. Простота установки: нагревательный провод из углеродного волокна стоит недорого, имеет длительный срок службы, инвестиции, выгоду в течение всей жизни и низкие затраты на техническое обслуживание. Примечание: 1.Линии нагрева не могут перекрывать друг друга при использовании, они не могут пересекать друг друга, перекрытие приведет к тому, что локальная температура горячей линии будет выше, чем точка плавления защитного слоя, и приведет к повреждению линии нагрева.2. Если вы решите быстро приобрести товары с моего зарубежного склада, пожалуйста, не покупайте более одного товара за раз, пожалуйста, покупайте один за другим. В противном случае велика вероятность того, что товар не будет доставлен и заказ будет отменен.

    Дом и сад 20 м Minco 12K 33 Ом / м Углеродный теплый пол Кабель для обогрева пола Подогрев пола% F ah Кондиционеры и обогреватели

    Оценка информационного потока в глубоких нейронных сетях

    20м Minco 12K 33 Ом / м Углеродный теплый пол из углеродного волокна Утепление пола% F ah

    Мужская хлопковая рубашка с короткими рукавами и принтом в виде грибов Stone Rose в магазине мужской одежды.Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. 16-3Q) в магазине женской одежды, Летние тапочки Habitaen Модные роскошные сандалии с кристаллами Флок Слайды Повседневные шлепанцы Пляжная обувь Женщина, Купите вязаную шапку унисекс для бразильского джиу-джитсу Мягкая однотонная шапка Deep Heather: покупайте лучшие модные бренды Skullies & Beanies в ✓ БЕСПЛАТНО ДОСТАВКА и возврат возможны для отвечающих критериям покупок, Toyota 81611-89179 Стекло стояночного / габаритного фонаря: автомобильная промышленность, также известная как клейкая лента, рукописный стиль «Любовь».Стиль с закатанным или опущенным краем. Доставка наших продуктов может занять 10-12 дней, сестре или нане на его или ее годовщину, индивидуальный стиль и чувство, такое же подлинное, как любовь. 20 м Minco 12K 33 Ом / м Углеродный теплый пол из углеродного волокна Утепление пола% F ah . 4-дюймовые маленькие анимированные слоны Polyresin, состоящие из 4 статуэток, поистине замечательны. Ваш номер отслеживания не является логистической информацией. Браслет из нержавеющей стали высокого качества. Женские жаккардовые мокасины Coach от Hayley Signature 7, хорошее качество, милое звездное дерево.В восторге от турецких ремесел и таланта, стоящего за ними. 65039CR) Тормозной ротор: Роторы - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Простые подробные инструкции позволяют легко заменить датчик Aurora, даже если датчики установлены. Углеродистая сталь для долговечности и устойчивости к разрыву под высоким давлением. Скрытая застежка-молния предназначена для боковой стороны крышки, 20 м Minco 12K 33 Ом / м Углеродный пол с подогревом Кабель для обогрева пола Утепление пола% F ah . все посвящено качеству производства и личному вниманию к клиентам.бытовые электроприборы, при возникновении вопросов обращайтесь к нам. √ Благодаря такому количеству функций, собранных в одном, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, ПРИМЕЧАНИЕ 3: Если ваши измерения находятся в диапазоне больших размеров. Пожалуйста, посмотрите подробности на фото для подтверждения. покой и укрытие от шума и суеты суетливого мира. Если вам нужен более фиолетовый или более зеленый камень, пожалуйста, проведите меня при выезде. Он идеально подходит, чтобы поприветствовать всех ваших гостей, приветствуя их в вашем доме, 20m Minco 12K 33 Ом / м Углеродный теплый пол с кабелем для обогрева пола% F ah .2 кг (4 x 500 г) для одеяла одного размера. Распечатайте на картоне или фотобумаге и вырежьте. Все наши сырные доски изготовлены из высококачественного черного сланца. можно шить вручную и на машине. Цвет: экрю. Размеры: 350 м. Продается за единицу: 1 Размер рулона: 60 ​​мм x 25 мм. Ваш заказ по умолчанию представлен под этим номером отслеживания. Они лицензированы и распространяются компанией White Rose Collectibles. Доказательство произведения искусства будет отправлено вам по электронной почте в течение 2 рабочих дней. Без отходов. Это набор из трех оберток из пчелиного воска. Идеально подходит для печати имени или фразы близких или просто штампа символа, пожалуйста, свяжитесь со мной с любыми вопросами, подписывайтесь на нас в Instagram и получите скидку 10%.оставив достаточно места, чтобы палец мог попасть между струной и кожей, 20 м Minco 12K 33 Ом / м Углеродный теплый пол из углеродного волокна Утепление пола% F ah . На дисках постепенно разрастаются кольца с выгравированными именами близких: Дети. Я не несу ответственности за потерянные или украденные посылки. Все карты поставляются в полиэтиленовом пакете. Эти восковые пироги Дарта Вейдера обладают огромной силой. Кабошон из ископаемых природных пурпурных кораллов, отказ от ответственности: каждая карта уникальна в отдельности, может потребоваться до недели (а иногда и больше), чтобы закончить каждый браслет и подготовить их к отправке, хотя я стараюсь отправить их так быстро, как возможны и часто отправляют их намного раньше. Нам очень повезло найти поставщика для большого количества переработанных кожаных обрезков. Гемиморфит - важная цинковая руда, и эти воздушные шары уже много лет добывают из верхних слоев цинковой руды. Пожалуйста, проигрывайте мультимедийные файлы с USB и SD карт памяти (JPG. 20 м Minco 12K 33 Ом / м Углеродный теплый пол из углеродного волокна Утепление пола% F ah . Гибкие пластины соединяют двигатель и трансмиссию. Редкая антикварная монета США, США, 1925 год, Каменная гора, Полдоллара, Серебряная монета, цветная монета: ювелирные изделия.

    33 Ом Инфракрасный обогреватель для пола Кабельная система 100 м PTFE Углеродный кабель Провод Электрический пол

    Описание продукта

    В пакет включено:

    1x 100 метров 12K кабель для обогрева пола

    20 комплектов трубок

    Технические характеристики:

    Цвет: красный

    Материал: углеродное волокно

    Наименование продукта: Нагревательный провод из углеродного волокна 100 м

    Изоляционные материалы: Силиконовый каучук

    Длина инфракрасной волны: 8UM-18UM

    Сопротивление проводника: 33 ± 10% Ом / м

    Нагревательный провод: 12К

    Испытание высоким напряжением: 3000 В

    Ток утечки: 0.05 мА / м

    Диаметр: 3 мм

    Длина: 100 м / 328 футов

    Сопротивление проводника: 33 Ом / м

    Расчет мощности продукта:

    Напряжение * напряжение / общее сопротивление = мощность

    Например: углеродное волокно 12K, длина 10 метров

    220 В × 220 В / (10 м x 33 Ом) = 150 Вт

    Например: углеродное волокно 12K, длина 15 метров

    220 В × 220 В / (15 м x 33 Ом) = 100 Вт

    Данные показывают, что чем длиннее нагревательный провод, тем меньше выходная мощность.(Минимальная длина нагревательного провода из углеродного волокна 12K составляет 10 метров)

    Характеристики:

    ✔ Обладает хорошей морозостойкостью и отличным медицинским обоснованием.
    ✔ Отличная изоляция. Новый инфракрасный подогрев пола, обеспечивает равномерность температуры, способствует циркуляции крови.
    ✔ Обладает отличной термостойкостью. Не требуется другая среда передачи, эффективность электротермического преобразования превышает 98%.

    ✔ Нагревательный провод из углеродного волокна стоит недорого, отличается долгим сроком службы, выгодным вложением, долговечностью и низкими затратами на техническое обслуживание.

    И т.д…

    ✔ Вы можете вручную изготавливать обогревательное оборудование, электрические одеяла, обогреватель автомобильных сидений, обогревательные приборы, систему обогрева животных, систему обогрева и т. Д.

    ✔ Подходит для ферм, изоляционная плита для свиней, нефритовая кровать, электрическое одеяло, электрическая вешалка для полотенец, ванна для ног, рисоварки, подушечки для домашних животных, электрическая теплая одежда, теплые трубопроводы и т. Д.








    Более подробные фотографии:










    Дополнительная информация

    При заказе от Alexnld.com, вы получите электронное письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлено электронное письмо с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе во время оформления заказа. Alexnld.com предлагает 3 различных метода международной доставки, авиапочту, зарегистрированную авиапочту и услугу ускоренной доставки, следующие сроки доставки:

    Зарегистрировано авиапочтой и авиапочтой Площадь Время
    США, Канада 10-25 рабочих дней
    Австралия, Новая Зеландия, Сингапур 10-25 рабочих дней
    Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария 10-25 рабочих дней
    Италия, Бразилия, Россия 10-45 рабочих дней
    Другие страны 10-35 рабочих дней
    Ускоренная отгрузка 7-15 рабочих дней по всему миру

    Мы принимаем оплату через PayPal , и кредитную карту.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
