Какой кабель использовать для проводки в квартире? — RozetkaOnline.COM

В настоящее время, существует громадное количество кабелей и проводов, различных марок, типов, форм и предназначений. Достаточно тяжело разобраться в их разнообразии и выбрать правильный кабель для монтажа электропроводки в квартире или доме самому.

Более того, нередко, даже на специализированных форумах и порталах, всерьез обсуждаются проводки, выполненные из кабелей для этого совершенно не предназначенных и даже запрещенных к использованию во внутренних электросетях квартир.

В этой статье я постараюсь кратко, но с опорой на правила и нормы, дать вам верное представление о том, какие именно кабели и провода можно использовать в квартире или частном доме. Из всего многообразия возможных кабелей я укажу лишь самые оптимальные по доступности, удобству монтажа, качеству исполнения и конечно же цене.

ПРОВОДА ИЛИ КАБЕЛИ?

Много уже копий сломано в спорах при определении разницы между проводами и кабелями, порой их отличают лишь малозаметные, на первый взгляд, характеристики и нередко, лишь обозначение, принятое производителем, позволяет правильно идентифицировать кабельное изделие.

Думаю, эта тема, для лучшего понимания, достойно отдельной статьи, а сейчас я не буду усложнять, просто примите за правило:

Всю стационарную электропроводку квартиры делаем кабелями, проводами подключаем либо переносное электрооборудование, либо слаботочные системы, с напряжением до 24В включительно.

МЕДЬ ИЛИ АЛЮМИНИЙ

Любые применяемые вами провода или кабели в квартире, должны быть медными. Об этом нам говорит пункт ПУЭ 7.1.34., а так же СП 31-110-2003, п. 14.3

ПУЭ 7.1.34 «В зданиях следует применять кабели и провода с медными жилами»

СП 31-110-2003, п. 14.3 «Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»

ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а для стационарной проводки это однозначно однопроволочный!

ТИП И МАРКА КАБЕЛЕЙ ДЛЯ ПРОВОДКИ

Согласно ГОСТ 31565-2012, который регламентирует использование кабельных изделий исходя из требований пожарной безопасности, во внутренних электроустановках зданий и сооружений, разрешено использовать кабели с типом исполнения:

нг-LS – не распространяющие горение с низким дымо- и газовыделением.

нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов.

В настоящее время, такого типа, нам доступны к использованию в электропроводках два вида кабелей:

ВВГнг-LS

ППГнг-HF

В условиях квартиры или частного дома, достаточно применять ВВГнг-LS, он более распространён и доступнее по цене, чем ППГнг-HF.

Но важно, чтобы вы понимали их принципиальное различие, если говорить простым языком, на бытовом уровне, получается следующее:

ВВГнг-LS – в случае пожара, при наличии открытого пламени, будет гореть и плавиться, выделяя в окружающее пространство опасные химические соединения – галогены, т.к. изоляция его выполнена из ПВХ. И хотя, в отличие от своих запрещённых к применению собратьев ВВГ и ВВГнг, количество выделений этих химически активных веществ, у кабеля с маркировкой LS (low smoking) значительно снижено, они все же очень опасны. Даже короткое воздействие их на организм человека может приводить к необратимым изменениям и часто именно эти соединения являются одной из причин гибели людей при пожаре.

ППГнг-HF – в кабеле этой марки, применена изоляция из безгалогенной композиции на основе полиолефинов, о чем свидетельствует приставка HF (Halogen-Free). При горении он не выделяет потенциально опасных химически активных элементов, что зачастую позволяет людям успеть эвакуироваться из горящего здания или помещения.

В любом случае, для монтажа электропроводки, можно применять обе указанных марки кабелей.

Наиболее распространен в настоящее время в электропроводках квартир кабель – ВВГнг(А)-LS.

СЕЧЕНИЕ КАБЕЛЕЙ

При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34., в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1.5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм.кв

– Для групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.кв – На группы розеток, максимальная мощность до 5. 9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3.6кВт)

ВВГнгLS 3х6 мм.кв – На питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм.кв, лучше если 3х10мм.кв.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВНИЯ К СЕТИ

Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2.1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

«Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)»

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Если у вас есть какие-то вопросы по применению проводов различных видов и типов, при электромонтаже, обязательно оставляйте их в комментариях к статье, постараюсь оперативно вам помочь.

Кроме того, пишите об опыте применения проводов других типов, положительном и «не очень».

Есть что добавить ?? – оставляйте комментарии!

Какие кабели и провода использовать для проводки в квартире

В продаже имеются разнообразные провода, различающиеся по материалу, сечению, маркировке, конструкции и цвету.

При прокладке электросистем необходимо решить первоочередной вопрос – какой кабель использовать для проводки в квартире, чтобы обеспечить безопасность и надежность проложенных электрических коммуникаций.

Согласитесь, выбор подходящего проводника – задача не из легких. Мы постараемся вам помочь, и предлагаем ознакомится с подробной классификацией кабелей и спецификой подключения электрооборудования.

Содержание статьи:

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с составления и подбора кабельной продукции.

Отличия кабелей от проводов

Начинающие мастера часто задают вопрос, что покупать для прокладки электрокоммуникаций – кабели или провода.

Чтобы решить эту проблему, нужно выяснить разницу между этими изделиями:

Согласно принятому в СССР ГОСТу 15845-80, кабель состоит из одного или нескольких проводников (жил), покрытых изоляционным материалом. Такие элементы в свою очередь заключены в пластмассовую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.
Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать подобные изделия в самых сложных условиях, например, под водой и под землей.
Провод же состоит из одной либо нескольких скрученных жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) либо оплетку/обмотку из текстиля или проволоки. Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электросети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не превышающим 24В.

Провода отличаются от кабелей наличием оголенных жил и более легкой защитной оболочкой. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования

При выборе материалов для прокладки электросетей в жилых помещениях следует отдавать предпочтение безукоризненно качественной продукции. Лишь в этом случае можно установить безопасную, пожаростойкую и надежную проводку, которая обеспечит доставку электрического тока в каждый уголок квартиры.

Важнейшие характеристики кабельной продукции

При приобретении изделий, использующихся для прокладки электрокоммуникаций, важно учитывать перечисленные ниже особенности.

Материал и конструкция кабеля

В ассортименте можно встретить элементы проводки с использованием медных и алюминиевых жил. Хотя последние стоят дешевле, изделия из меди более надежны: у них выше показатель проводимости тока и ниже – сопротивления, к тому же, проводники из этого металла медленнее нагреваются.

Медь также более пластична и не подвержена быстрому окислению, благодаря чему жилы из нее служат долгое время.

Исходя из таких характеристик, действующие документы(ПУЭ 7.1.34 и СП 31-110-2003, п. 14.3) предписывают для устройства проводки в квартирах использовать исключительно медные кабели и провода.

Хотя алюминиевые изделия широко применяются в промышленности, их использование для проводки электросетей в жилых помещениях запрещено правилами устройства электроустановок

По конструкции провода могут иметь одну либо несколько жил. Однопроволочный элемент представляет собой монолитный проводник, окруженный изоляционной оболочкой. Такое изделие удобно и просто монтируется, к тому же оно стоит дешевле многопроволочного.

Галерея изображений

Фото из

Устройство электропроводки в новостройке

Подключение электроустановочных изделий

Зачистка токоведущей жилы от изоляции

Сечение одно- и многопроволочных проводов

Варианты однопроволочных проводов

Сложные трассы электропроводки

Методы соединения проводов

Скрутки однопроволочных проводов

В то же время кабели этой конструкции, особенно большого сечения, более жестки и часто ломаются при перегибах. Из-за этих особенностей специалисты отдают предпочтение пластичным многожильным изделиям.

Такие модели хорошо переносят скручивания, изгибы, повороты, благодаря чему они подходят для прокладки любых электросетей.

Для подключения проводов, имеющих многопроволочные жилы, к электроаппаратуре (клеммникам выключателей, розеток) необходима оконцовка или дополнительная опрессовка наконечниками

Однако при острой необходимости для проводки под штукатурку допускается применение одножильного медного изделия, поскольку отделочный материал обеспечивает дополнительную защиту.

Подробнее о сечении кабеля

Этот показатель, измеряемый в квадратных миллиметрах, отражает пропускную способность тока. У кабельного изделия из меди один мм²способен пропустить ток в 8-10 ампер, тогда как у алюминиевого максимальный показатель равен только 8А.

Сечение кабеля не нужно путать с его диаметром. Если последнюю характеристику можно измерить штангенциркулем или даже линейкой, то площадь сечения рассчитывается по специальной формуле, одной из переменных которой является диаметр

Чтобы обеспечить безопасную работу электросети, лучше подбирать проводники с большей пропускной способностью.

Благодаря этому жила не нагревается выше допустимой нормы, что защищает изоляцию от расплавления. Запас сечения также важен, поскольку скрытая под штукатуркой проводка слабо охлаждается.

В то же время не рекомендуется брать кабель, номинал которого намного выше расчетного (например, 4 вместо 2.5 мм²). В этом случае необходимо применять рассчитанную на основе данного показателя защиту проводки, то есть требуются автоматы и УЗО большей мощности.

Для проводки электросетей в квартире обычно используется несколько разновидностей кабелей. Наиболее тонкие применяются для организации освещения, средние подходят для розеток, а самые толстые для подключения электроплит

В идеале сечение должно соответствовать маркировке, указанной на бирке кабельного изделия, однако фактический показатель часто имеет меньшее значения.

Небольшие расхождения допустимы, поскольку при сертификации обращается внимание на сопротивление, а не на сечение. Существенные же расхождения в цифрах свидетельствуют о браке.

При выборе и нужно руководствоваться ПУЭ 7.1.34, при этом каждую линию проводки требуется рассчитывать отдельно, учитывая предполагаемую нагрузку.

Однако в большинстве случаев допустимо руководствоваться практическим опытом в устройстве электропроводки. На основании многочисленных наблюдений и проведения расчетов в устройстве электропроводки зачастую используются кабели со следующим сечением:

Галерея изображений

Фото из

В устройстве групп освещения в городских квартирах и загородных домах чаще всего применяется кабель сечением 3×1,5мм². Для защиты проводки веток освещения ставят автоматы А10. Максимальная мощность обычно не превышает 4,1 кВт

Для организации групп штепсельных розеток, устанавливаемых для питания бытовой техники, электропроводку прокладывают кабелем с сечением 3×2,5мм². Автомат им нужен на 16А. Максимальная мощность после традиционно не выше 5,9 кВт

Питание мощных потребителей: холодильника, электроплиты, электрической духовки устраивают путем прокладки отдельных линий кабелем 3×6мм². Автомат им нужен на 32А, максимальная мощность 10,1 кВт

В квартиру или частный дом электропроводку вводят кабелем с сечением минимум 3×6мм². Однако лучше использовать кабель сечением 3×10мм² с запасом на увеличение мощных приборов

Сооружение системы освещения в квартире

Прокладка линий для штепсельных розеток

Устройство проводки для мощных потребителей

Ввод электрики в квартиру

Толщина жильной изоляции

Любой проводник, применяемый в многожильном либо одножильном кабеле, окружен изоляцией, для которой используется ПВХ или другие виды пластика (они могут быть обычными либо иметь пониженную горючесть и дымообразование).

Толщина изоляции регулируется соответствующими ГОСТами: для бытовых кабелей, рассчитанных на напряжение до 660 В, с сечением 1.5 и 2.5 квадратным миллиметров норматив предусматривает использование изоляционного слоя в 0.6 мм.

Чтобы не ошибиться, лучше покупать кабели известных марок, предлагаемых в авторитетных специализированных магазинах.

Толщина оболочки кабеля

Внешняя оболочка формирует целостный кабель, фиксируя и оберегая находящиеся внутри изолированные проводники.

Как и жильная изоляция, она обычно выполняется из различных видов пластика (ПВХ, сшитый полиэтилен, полимер с пониженной горючестью), но имеет большую толщину.

По принятым правилам, слой защитной оболочки одножильных кабелей равен 1.4 мм, а многожильных – 1.8 мм, на практике толщина подобных изделий может незначительно варьироваться в меньшую сторону.

Все компоненты квартирной проводки, даже если их предполагается использовать для участков с минимальной мощностью, должны быть сделаны из кабелей, имеющих защищенные провода и целостную оболочку.

Двойная изоляция позволяет максимально предохранить электросеть от повреждений и обеспечивает безопасность людей, помогая избежать поражения током.

Правила чтения маркировки кабеля

На оболочке кабеля, применяемого для электромонтажа в жилом помещении, содержится вся необходимая для выбора изделия информация. Надпись, которая должна быть четкой и хорошо читаемой, пропечатывается или выдавливается в процессе изготовления продукции.

Основные сведения об определенном виде кабельной продукции наносятся по всей длине изделия, на небольшом расстоянии друг от друга

Вот некоторые обозначения.

Первая буква, используемая в маркировке, указывает на материал для изоляционной оболочки:

П – провод либо изоляция из полиэтилена;
В – поливинилхлоридная (ПВХ) изоляция;
К – контрольный кабель;
Р – изоляция из резины.

Вторая буква обозначает материал, из которого сделана оболочка жилы:

В – ПВХ-изоляция;
Р – резиновая оболочка;
П – полиэтиленовая изоляция.

Помимо этого, маркировка может содержать и другие буквы, отражающие прочие характеристики электрокабеля:

нг – изоляция кабеля имеет пониженную горючесть;
Шв — защитный герметичный провод; ПВХ-шланг;
LS – при плавление провода выделяется мало дыма;
Бб – защитная оболочка, состоящая из двух стальных лент;
Э — экранированный кабель;
Б — бронированный провод;
з — кабель с заполненными промежутками между проводниками;
П – плоский провод;
Г — кабель, имеющий повышенную гибкость;
ОЖ – однопроволочная жила.

Буква для обозначения материала, из которого сделан кабель, присутствует только для алюминиевых изделий (А). Для медных проводов буква не указывается, поскольку этот металл используется по умолчанию.

Маркировка может содержать также следующую важную информацию:

наименование изготовителя;
год выпуска;
число жил;
сечение;
напряжение (номинал).

В каталогах и ценниках обычно не указывается производитель и дата изготовления. В этом случае маркировка имеет вид ВВГнг(ож)-0.66 кВ 3х1.5.

Что расшифровывается как трехжильный негорючий (нг) гибкий (Г) медный кабель с тремя однопроволочными жилами (ож), сечение которых составляет 1.5 кв мм. Кабель рассчитан на номинальное напряжение в 660 В, и имеет изоляцию и оболочке из ПВХ-пластика (ВВ).

Дополнительная информация по маркировке кабелей и проводов представлена в .

Цвета кабельных жил

Провода могут быть либо равномерно цветными или иметь одномиллиметровую полосу на оболочке вдоль проводки.

Проводники в кабеле имеют различную расцветку. Это значительно облегчает процесс подсоединения элементов, что важно при проведении электромонтажных работ

Расшифровка :

Красные, коричневые, белые провода, как правило, используются в качестве фазы (на схемах обозначается как L).
Синие провода обозначают ноль (N).
Зеленые или зелено-желтые жилы, которые наносятся на план буквами PE, всегда соответствуют заземлению.

Подобная цветовая специфика значительно облегчает электромонтажные работы.

Упаковка и сертификаты соответствия

Существует два вида стандартной упаковки для электропроводки. Предназначенные для розничной продажи в строительных и других специализированных магазинах кабели наматываются на бухты.

Продукция, предлагаемая оптовикам, строительным организациям и другим крупным потребителям, упаковывается в барабаны.

К любой упаковке кабельной продукции в обязательном порядке прилагается бирка, которая может иметь разный цвет, форму и вариант крепления

Вне зависимости от тары, к изделиям крепится бирка с описанием, которое включает в себя:

название завода либо фирменный товарный знак;
марку кабельной продукции;
дату изготовления;
ГОСТ или ТУ, согласно которым выпущено кабельное изделие;
число отрезков с обозначением длины;
номер барабана;
вес проводника;
знак соответствия;
отметку контролера.

При покупке кабеля целой бухтой размером в 100 м бирка вручается вместе с продукцией. При приобретении электропроводки куском – ярлык предоставляется продавцом для просмотра.

Качество кабеля подтверждается специальными документами. Продукция должна иметь сертификат пожарной безопасности и сертификат соответствия, подтверждающий возможность применения данного вида кабеля для определенных электромонтажных работ.

В документе, относящемся к тому или иному виду изделия, должен быть указан ГОСТ или ТУ, а также прописан срок действия. Продавцы обязаны предъявить сертификат для ознакомления по первому требованию покупателя.

Внешнее состояние кабельной продукции

При покупке электропроводки следует также обращать внимание на внешний вид изделий. Лучше избегать продукцию, имеющую наружные повреждения: выраженные перегибы, сдавленности, помятости.

Подобные неисправности могут сигнализировать о внутренних проблемах: проводники с внешними дефектами могут иметь обрывы или быть замкнутыми друг на друге. Чтобы не ошибиться с выбором, желательно тщательно осмотреть электропровод в магазине, а уже затем оплатить покупку.

Существующие разновидности изделий

Сложно однозначно ответить на вопрос, какие провода и кабели нужны для осуществления проводки в жилых помещениях квартиры, поскольку для проведения подобных работ требуются различные виды подобных изделий.

Согласно действующим правилам безопасности, все домашние приборы и розетки должны иметь заземление. Поэтому в квартирах повсеместно протягивается трехжильный кабель, имеющий «фазу», «ноль» и «землю»

Для контура освещения, на который падает наименьшая нагрузка электросетей, подойдет кабель сечением 1.5 мм². Для него достаточно предусмотреть автоматический выключатель в 10 А (2.3 кВт).

Для розеток, нагрузка в которых может доходить до 3-4 кВт, необходимо брать изделия сечением 2.5 кв. мм, способные выдержать ток до 27 А и мощность 5.9 кВт.

Однако не следует нагружать линию до подобных пределов: для корректной работы необходим запас, составляющий треть от планируемой нагрузки. В данном случае понадобится выключатель, рассчитанный на 16 А (3.6 кВт).

Если планируется (варочной поверхности), необходимо проложить кабель сечением 6 кв. мм для мощности до 10.1 кВт.

В этом случае важно , предназначенный для электрического тока в 32 А (напряжение 7.3 кВт).

При выборе параметров вводного кабеля в квартиру важно учитывать мощность, выделенную на квартиру. Как правило, в этом случае необходимо использовать изделие сечением 6-10 кв. мм.

Тонкости подключения электрообрудования

У владельцев квартир часто возникает необходимость подключения к силовой розетке крупных агрегатов бытовой техники, например, электрической плиты или .

Для этих целей предназначаются гибкие провода, при этом следует учитывать пункт 2.1.48 ПУЭ 7, согласно которому можно брать лишь продукцию, назначение которой обозначено в стандартах и техусловиях.

Например, чтобы подключить варочную панель, следует подобрать провод, в сертификате которого есть упоминание о подобном применении данного изделия.

Какие провода не подходят?

Имеются варианты продукции, которые строго запрещено использовать для прокладки электросетей даже в самых крайних случаях. К ним относятся следующие виды изделий.

Изделие #1 — провод ПВС

Соединительный медный элемент, имеющий оболочку и изоляцию из ПВХ. Он имеет многопроволочную конструкцию с 2-5 проводниками сечением 0.75-10 кв. мм.

Провод, рассчитанный на номинал напряжения в 0.38 кВт, может использоваться для подключения бытовой электротехники к электросети и для изготовления удлинительных шнуров.

Для прокладки проводки ПВС не годится по следующим причинам:

Он имеет многопроволочную конструкцию жилы, поэтому для соединения концов необходимо лужение и пайка, что требует много времени и большого опыта.
Изделие создает опасность пожара: из-за проволочных жил кабель нагревается сильнее, из-за чего изоляция изнашивается быстрее, что может привести к короткому замыканию.
ПВС нельзя прокладывать пучком, тогда как для этого подходят практически все модели кабелей. Из-за того, что линии проводки должны находиться на некотором расстоянии друг от друга, придется выполнять в стене штробы под каждую из них.

Таким образом, высокие затраты на осуществление монтажа не сможет компенсировать даже низкая цена подобных проводов, к тому же качество проложенной электросети не будет слишком высоко.

Изделие #2 — провода ШВВП, ПВВП

Шнуры либо кабели, имеющие одно либо многопроволочные жилы из меди, можно применять для подключения бытовой техники, электрообрудования.

Однако они не подходят для стационарных электрокоммуникаций, поскольку на этих изделиях отсутствует негорючая изоляция.

Хотя плоский шнур с полвинилхлоридными оболочками (ШВВП) и не рекомендуется для прокладки электросетей, он вполне подойдет для организации слаботочного освещения до 24В, а именно для прокладки проводки от трансформатора до светодиодов

Кроме того, срок эксплуатации ШВВП и ВППВ достаточно короток, а многожильная конструкция требует обработку окончаний и пайку при монтаже.

Стоит упомянуть также ПУНП (провод универсальный плоский), который был запрещен для еще в 2007 году.

Это устаревшее изделие имеет слабую изоляцию и небольшую мощность, из-за чего оно не выдерживает современных нагрузок

Выводы и полезное видео по теме

В предлагаемом ролике представлена детальная информация по выбору изделий для организации электропроводки в жилых помещениях:

Несмотря на большое разнообразие выпускаемой продукции, подобрать необходимый материал для прокладки электрических коммуникаций довольно легко. Нужно тщательно читать маркировку, бирки и сертификаты изделий, обращать внимание на технические характеристики и качество кабеля.

Поделитесь с читателями вашим опытом проведения проводки в квартире, расскажите, какой кабель вы использовали. Пожалуйста, оставляйте комментарии к статье и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.

Какой кабель использовать для проводки в квартире: оптимальное сечение для освещения

На чтение 7 мин Просмотров 158 Опубликовано 24.08.2019 Обновлено 15.08.2019

Строительство домов и капитальный ремонт квартир включают в себя вопрос проведения или замены электропроводки. Чтобы она была безопасной и функциональной, нужно правильно выбрать провод и кабель. Следует внимательно ознакомиться со свойствами и характеристиками каждого предлагаемого вида проводов, а также заранее ознакомиться с нормами ГОСТ и требованиями безопасности.

Зачем менять проводку

Квартирная электропроводка обычно делается скрытым способом

Электропроводка в доме является важнейшей системой. Без нее не будет работать ни один бытовой прибор. Вместе с тем она несет и опасность. При неправильном выборе материалов или несоблюдении условий эксплуатации есть риск поражения электрическим током или возгорания.

Есть две основные причины, по которым люди меняют проводку в доме. Первая: любая проводка имеет ограниченный срок службы. Обычно замена требуется через 15-20 лет после сдачи строителями квартиры. Если не сделать своевременную модернизацию, пользоваться электричеством будет опасно. Вторая: замена требуется в случае добавления новых мощных электроприборов.

Делать присоединения новой электропроводки к старой не рекомендуется, так как у проводников могут не совпасть характеристики и используемый материал.

Критерии выбора

Есть ряд характеристик, на которые стоит обратить внимание для правильного подбора проводки. Приведенные требования относятся к электросети 220 В или 380 В. Нагревательные, компьютерные и другие проводники выбираются с учетом других рекомендаций. Проводка для квартиры определяется по свойствам проводников.

Конструкция жилы

Обязательные характеристики:

Изучение этих параметров поможет при покупке лучшего кабеля для электропроводки.

Виды кабелей для электропроводки

Есть разные виды проводников, которые можно использовать для домашней электросети. Они все имеют маркировку, по которой можно определить материал жил и изоляции, класс гибкости и сечение. Также используется маркировка цветом для определения назначения жил.

ВВГ

Кабель ВВГ различного сечения

Кабель для электропроводки в квартире ВВГ является самым известным и используемым отечественным кабелем в домашних электросетях. Получить необходимые значения тока и обеспечить соответствующую безопасность можно именно с его помощью. Изделие представляет собой медный провод с изоляцией и оболочкой из ПВХ. Может работать при нормальной и повышенной влажности. Рабочее напряжение не должно превышать 660 В. Это гибкий небронированный кабель для проводки в доме. Содержит до 5 жил в зависимости от модификации, площадь сечения достигает 240 кв.мм. По форме выделяют круглые, плоские и треугольные виды.

К основным модификациям относятся ВВГнг – негорючий, ВВГнг-ls – негорючий с низким выделением дыма, ВВГнг FR-LS – с дополнительной огнезащитой из слюды (применяется в помещениях с повышенной пожароопасностью). Для розеток обычно используют ВВГнг 3х2,5 или ВВГнг-LS 3х2,5. Для выключателей выбираются такие же кабели, но с сечением 1,5 кв.мм. Подходят для установки во всех комнатах, в том числе на кухне.

Кабель NYM

Провод NYM

Европейским аналогом ВВГ является кабель NYM. Он изготавливается как на российских, так и на зарубежных заводах и соответствует всем принятым нормам ЕС и ГОСТ. Есть два вида кабелей – однопроволочный с сечением 1,5-10 кв.мм. и многопроволочный с сечением свыше 16 кв.мм. Рабочее напряжение не превышает 660 В. В качестве материала для изоляции применяется ПВХ.

Для подключения розеток и на ввод используется модель NYM 3×2,5, для выключателей – NYM 3×1,5. При покупке важно не перепутать NYM с более дешевым кабелем NUM. Он имеет пониженные характеристики, поэтому их нельзя применять для создания домашней электропроводки.

К плюсам NYM и ВВГ можно отнести:

высокое качество исполнения, соответствующее всем необходимым требованиям;
простота монтажа, удобство разводки;
безопасность;
пожаростойкость;
самозатухание;
низкое выделение дыма при горении;
широкий ассортимент под любые финансы.

Какой кабель нужен для проводки в частном доме – ВВН или NYM, – каждый владелец решает самостоятельно. Эти проводники считаются самыми распространенными.

Провод ПВС

Кабель ПВС неудобен при монтаже скрытой проводки, так как имеет круглую форму

Соединительный медный внутренний проводник имеет виниловую изоляцию. Его можно покупать для подключения бытовых приборов к электросети и создания удлинителей. В его конструкции находится от 2 до 6 медных проволок, общее сечение составляет от 0,75 кв.мм. до 10 кв.мм. Предельное напряжение составляет 380 В.

Основная сложность работы с проводом ПВС заключается в его многопроволочной конструкции. Все концы необходимо залудить, на что требуется много времени и сил. Также этот фактор приводит к повышенной пожароопасности. Из-за высокого нагрева изоляция разрушается, может произойти короткое замыкание. В отличие от кабелей провод нельзя проложить связанными пучками. Для каждой линии потребуется отдельная штроба.

Провода ШВВП и ПВВП

Это разновидности монтажных шнуров с одно- или многопроволочными жилами, изготовленными из меди. Основная сфера применения – подсоединение бытовых приборов. Срок годности короткий, сложны в монтаже из-за необходимости пайки. Изоляция горючая, поэтому для домашней проводки не подходят.

С 2007 года было запрещено использование провода ПУНП в электропроводке. Он небезопасен, характеристики не соответствуют нормативам.

Оборудование для прокладки кабелей

Трехфазное устройство защитного отключения (УЗО)

Монтаж электропроводки требует грамотного выбора проводников и покупки к ним соответствующих аксессуаров. Это комплектующие, электроустановочные приборы и материалы, которые придется израсходовать во время работ. Чтобы заранее понять, сколько устройств потребуется приобрести, составляется схема с планом разводки.

К дополнительным устройствам, которые обязательное потребуется выбрать и купить, относятся:

средства защиты: автоматические выключатели и УЗО;
подрозетники;
розетки, переключатели;
кабель-каналы;
монтажные коробки;
гофрированные трубки;
щиток;
изоляция, хомуты.

Все изделия подбираются под соответствующую нагрузку и индивидуальные особенности квартирного помещения. Закрыть проводку можно штукатуркой, так как все кабели прокладываются в защитных каналах.

диаметр провода, его толщина и нормы ПУЭ. Какие кабеля лучше всего использовать для квартиры, а какие для офиса

Расчет диаметра проводов – важная составляющая прокладки электропроводки. Если неправильно выбрать сечение, может произойти поломка приборов или возгорание.

Размер сечения провода для квартиры

Основная нагрузка в домашней электросети приходится на розетки, к которым подключаются электроприборы. Важно уметь правильно рассчитать диаметр кабеля.

Он должен выдерживать токовую нагрузку, не перегреваться в ходе работы, быть прочным и гибким. Сечение провода определяется по различным параметрам, от которых зависит стабильность, надежность и безопасность домашнего оборудования.

Что такое сечение электропровода

Электропровод – это основа электросети. Поэтому знать его характеристики нужно не только профессиональным электрикам, но и людям, решившим самостоятельно заняться заменой или восстановлением проводки.

Чтобы увидеть сечение, электропровод перерезают поперек и смотрят на срез с торца. Площадь срезанной части и называется сечением. Величина прямо пропорциональна силе тока, которую провод может пропустить. Диаметр подбирается такой, чтобы выдерживал нагрузку. Тонкий провод перегорит, а взятый с запасом будет использоваться не на сто процентов и означает лишние затраты.

В электротехнических справочниках приводятся значения, связанные с площадью. Для этого необходимо производить пересчет по формуле: S=(3,14*d*d)/4. S – площадь в кв.мм, d – диаметр в мм.

Диаметр напрямую зависит от суммарной потребляемой мощности устройств.

При расчете важно, чтобы единицы измерения совпадали – ватты переводятся в киловатты или наоборот.

Выбирая подходящий провод, пользуются таблицами, в которых указаны:

материал;
напряжение в розетке;
площадь;
мощность;
ток.

Информация используется при выборе кабеля.

Какое сечение провода нужно для розеток в квартире

Сечение провода напрямую зависит от мощности аппаратов, которые к нему будут подключены. Для маломощных приборов, таких как фен или телефон потребуется провод меньшего диаметра, чем для стиральной машины или водонагревателя. По этой причине в спальне устанавливают розетки с проводом меньшего диаметра, чем для кухни. Минимально допустимое значение площади кабеля согласно требованиям ПУЭ – 1,5 кв.мм. Такие провода используются для организации освещения.

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

Выбирая диаметр электропровода, ориентируются на характеристики самого мощного прибора, который будет к ним подключаться. В спальне и гостиной устанавливаются устройства с мощностью до 3000 Вт.

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.

Жилы на 4 кв.мм и больше не используют в розеточной группе по двум причинам: физически не поместятся в клеммы и тяжелее укладывать.

Какой использовать провод для кухни и ванной

Кухня – это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.

Кабели для ванной и кухни обязательно должны быть защищены от воздействия влаги. При недостаточной защите может произойти замыкание и, как следствие, возгорание.

Толщина кабеля электропроводки для коридора

Традиционно в коридоре сосредоточены осветительные приборы. Это самая ненагруженная комната в квартире.

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм. Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой.

Сечение проводников одной группы должно быть одинаковым. Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки.

Если сечение ниже нормы

Существуют нормы отклонения сечения, которые прописаны в ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров». Сами значения не указаны, там записано электрическое сопротивление. Проверять соответствие нужно по таблицам с диапазоном сечений классов жил.

Когда сечение меньше допустимых норм, кабель использовать нельзя, так как не рассчитан на указанную нагрузку. Следовательно, будет перегреваться, и возникает риск пожара в помещении.

При расчете площади сечения учитывают материал, из которого собрана электропроводка. Медные проводники более гибкие, просты в работе и требуется меньшая площадь, чем для алюминиевых электропроводов.

Розетка – устройство, на котором сосредоточена нагрузка сети. Для корректной и безопасной работы электроприборов важно уметь правильно определять площадь сечения кабелей. Выбор кабелей зависит от суммарной мощности подключаемых приборов. Недостаточный диаметр электропровода грозит перегревом, разрывом изоляции и риском возгорания.

Полезное видео

Электрическая проводка в доме или квартире. Виды электрической проводки

Разобрались с розетками и выключателями, обращаемся к сути вещей

Под электрической проводкой понимаются все электрические провода и кабели, проложенные в доме или квартире. Они предназначены для подачи электроэнергии на бытовые и осветительные приборы. Сегодня мы без техники никуда, поэтому давайте познакомимся поближе со всеми этими кабелями и распределительными коробками.

Типы электрической проводки

Различают два типа электрической проводки: скрытую и открытую. Структура самой проводки, независимо от ее типа, всегда одинакова: в квартиру или дом вводится основной питающий кабель, который подключается к электрическому счетчику. От счетчика во все комнаты отходят питающие кабели-ветки. В комнатах кабели разветвляются еще больше: на розетки, к выключателям, к осветительным приборам.

1. Скрытая проводка

Само название скрытой проводки подразумевает, что электрические кабели спрятаны внутри стен, перегородок и перекрытий, их не видно. Нашему взору доступны только промежуточные или конечные точки: распределительные коробки, выключатели, осветительные приборы, розетки и счетчики.

Скрытая проводка применяется в современных панельных, монолитных и кирпичных домах. Электрические кабели располагаются в специальных каналах внутри стен или за декоративными или гипсокартонными панелями.

Кабельный канал представляет собой обыкновенную трубку из ПВХ, которая залита внутрь панели или уложена в специально вырубленные канавки в стенах или потолке. Оканчиваются такие каналы, как правило, установочными коробками, в которые и монтируются розетки и выключатели.

Главный плюс скрытой проводки — ее незаметность. А вот ремонт, замена и перепланировка, особенно в монолитных или кирпичных домах – довольно хлопотливая процедура: приходится вскрывать стены, а после замены снова их замазывать и закрашивать.

2. Открытая проводка

Открытая проводка располагается поверх стены или потолка. Но открытая — не значит «незащищенная». Для открытой проводки точно так же используются либо готовые кабельные каналы (кабелегоны), либо ПВХ-трубки, в которые укладываются провода. В некоторых случаях открытую проводку делают кабелями в двойной или даже тройной изоляции. Так, например, делают проводку на дачах и в загородных деревянных коттеджах. Для открытой проводки используются специальные розетки, выключатели и распределительные коробки. Они имеют закрытый корпус, и крепятся прямо на стену.

Дизайнеры интерьеров иногда используют открытую проводку как элемент декора, например, при реализации проекта в стиле стимпанк, кантри или лофт. Для таких проектов применяются разноцветные провода и кабели, провода в тканевой оплётке, специальный дизайнерский крепеж.

Важный плюс открытой проводки — ее ремонт, замена или подключение новых веток производится без особых трудозатрат: не нужно долбить стены и восстанавливать их после работы. Минус — проводку видно, но для кого-то и этот минус может стать плюсом.

Типы проводов

Для прокладки электрической проводки применяются кабели и провода. Для неспециалиста особой разницы между этими понятиями нет, но при прокладке проводки важно знать, чем она будет сделана: кабелем или проводом.

Провод

Провод — это одна цельная проволочная металлическая жила. Провода могут быть неизолированные, а могут быть покрыты слоем изоляционного материала. Они также делятся на одноволосковые (монолитные) и многоволосковые (плетеные). Первые используют для устройства скрытой проводки. Провода плетеного типа более гибкие и меньше ломаются при частых сгибах и перекручиваниях, поэтому их часто применяют для питания бытовой техники.

1. Провод ПВС

Этот провод часто используют для ремонта электросетей. Он также подходит для изготовления удлинителей и шнуров для любого вида техники. Гибкость и легкость делают ПВС незаменимым помощником для проведения освещения и монтажа розеток.

2. Провод ПБПП

Плоский электрический провод с двумя или тремя монолитными жилами из меди. Это универсальный проводник электрического тока, высокого качества: ПБПП можно использовать при проведении электромонтажных работ в частном доме, квартире или на даче. Он подходит для подключения освещения, а также для монтажа электрических розеток и выключателей.

Кабель

Кабель — это несколько изолированных проводов в общей защитной изоляции. Количество проводов в кабеле может быть различным. Для бытовой электропроводки применяются двух-, трех- и четырехжильные кабели сечением от 2,5 до 4 мм.

Провода и кабели для бытовой электропроводки изготавливают из меди или алюминия. В старых домах, которым более 15 – 20 лет, раньше использовалась алюминиевая проводка. Современные дома оборудуются медными кабелями: при одинаковом сечении провода медные кабели способны выдерживать большую электрическую нагрузку. Кроме того, медные кабели более гибкие и меньше подвержены окислению.

Важно: старайтесь не допускать соединения медных и алюминиевых проводов. В месте такого контакта происходит химическая реакция окисления с выделением большого количества тепла. Возможно возгорание. Выполняйте проводку кабелями из одного материала.

1. Кабель NYM

Качественный немецкий кабель, состоящий из 1-5 жил. Применяется для прокладки осветительных и силовых сетей как внутри помещений, так и на открытом воздухе. Его отличительная черта – высокая степень безопасности. Этот кабель также отличается влаго- и термостойкостью, но не любит солнечный свет, поэтому от прямых лучей его необходимо защищать.

2. Кабель ВВГ

Кабель с прекрасными изоляционными характеристиками. Он состоит из одной жилы, благодаря чему его удобно прокладывать внутри стен. Чаще всего ВВГ используют, когда самостоятельно занимаются монтажом или заменой электропроводки в квартире. Срок эксплуатации такого кабеля – не менее 30 лет.

Проводка для мощной техники

Для бытовых электроплит и электродуховок рекомендуется прокладывать отдельную ветку электропроводки. Для этой ветки используются более мощные кабели с медными жилами в двойной изоляции, сечением не менее 6 мм, устанавливаются специальные силовые розетки.

Распределительные коробки

Для организации электрической сети дома или квартиры используются распределительные коробки, или, как их еще называют, разветкоробки. Они устанавливаются в местах соединения, или, если хотите, разветвления отдельных кабелей электропроводки. Такие коробки есть в каждой комнате. Обычно они располагаются под потолком. Существуют распределительные коробки двух типов: для скрытой и наружной установки.

Скрытые распределительные коробки утапливаются в специальные гнезда под потолком, в месте схождения нескольких кабельных каналов. В коробку приходит основной питающий кабель, а от него ответвляются кабели для питания розеток, кабель для выключателя, кабели для питания осветительных приборов: люстр, бра, секций спотов и т.д.. Открытые коробки крепятся прямо на стену в наиболее удобном для этого месте.

Как правильно сделать разводку электропроводки в квартире своими руками видео.

Капитальный ремонт в квартире или доме подразумевает замену или реконструкцию проводки. Хотя многие забывают об этом важном этапе и спохватываются, когда материалы куплены и процесс отделки помещения уже начался.

Правильное выполнение электропроводки в квартире

Как правило, в старых домах проводка или неисправна, или близка к этому состоянию. А ведь исправные электропровода в доме – залог безопасности жизни и здоровья как жильцов квартиры, так и их соседей. Кроме того, современные технологии позволяют защиту населения сочетать еще и с экономией электроэнергии. Если у Вас есть накопительный водонагревательный бак, то Вы можете установить у себя переключатель «День-Ночь» для минимального использования электричества в ночное время.

Начинать разговор о проводке надо с того, что для каждого помещения она делается индивидуально.

Рассмотрим поэтапную прокладку электрических проводов в квартире.

Первым делом необходимо составить схему разводки электрической проводки. Для этого на плане квартиры указывается размещение распределительного щита. Далее высчитывается количество будущих розеток из расчета не менее 1 шт. на каждые 6 м2 (для комнат) и по 2 шт. на 6 м2 (для кухни и ванной), а также количество светильников и люстр.

Затем на плане обозначаются провода, соединяющие электрощит и осветительные приборы и розетки. Следом на схему наносятся точки электропотребления и можно переносить этот план на стены квартиры. Нужно постараться подобрать самую короткую трассу для кабелей, однако прокладываться они должны строго вертикально или горизонтально с соблюдением прямых углов не ниже 15 см от потолка.

Также на схему наносятся места установки распределительных коробок, в которых соединяются кабели. Их лучше располагать в труднодоступных местах и над выключателями. На одно помещение больше одной коробки вряд ли понадобится.

Если в помещении имеются деревянные полы и будет сделана стяжка, то лучший вариант монтажа проводки – по полу в металлических трубах.

Выключатели устанавливаются на расстоянии 90 см от пола, а розетки – не менее 30 см.

Желательно заранее определиться с местами расположения мебели и электроприборов (холодильника, стиральной машины и т. д.) для удобства подключения техники.

Следующим шагом является подача вводного кабеля в распределительный щит. Электрический щит представляет собой устройство для приема и распределения электроэнергии при напряжении менее 1 кВ переменного тока частотой 50–60 гЦ, а также для редкого включения и отключения линий групповых цепей и для их защиты при коротких замыканиях и перегрузках.

Распределительный щит может быть как внутренне установленным (располагаться в нише), так и накладным (монтироваться на стене). Лучшее место для этого устройства – сразу около входа в квартиру.

Электрощит включает в себя вводный выключатель нагрузки, счетчик электроэнергии, одно или несколько устройств защитного отключения (УЗО), автоматические выключатели и другие элементы.

Теперь можно приступать к штроблению стен и креплению электрического кабеля в них. В новых панельных домах под провода обычно выполняют специальные каналы, однако мало кому так везет. Поэтому, если Вам приходится штробить стены самостоятельно, то каналы под кабель должны быть строго горизонтально на одном уровне с розетками . А для выключателей траншеи необходимо делать вертикальными до уровня 10 – 20 см ниже потолка и далее горизонтально к щиту.

Глубина штробы – 1,5–2 см.

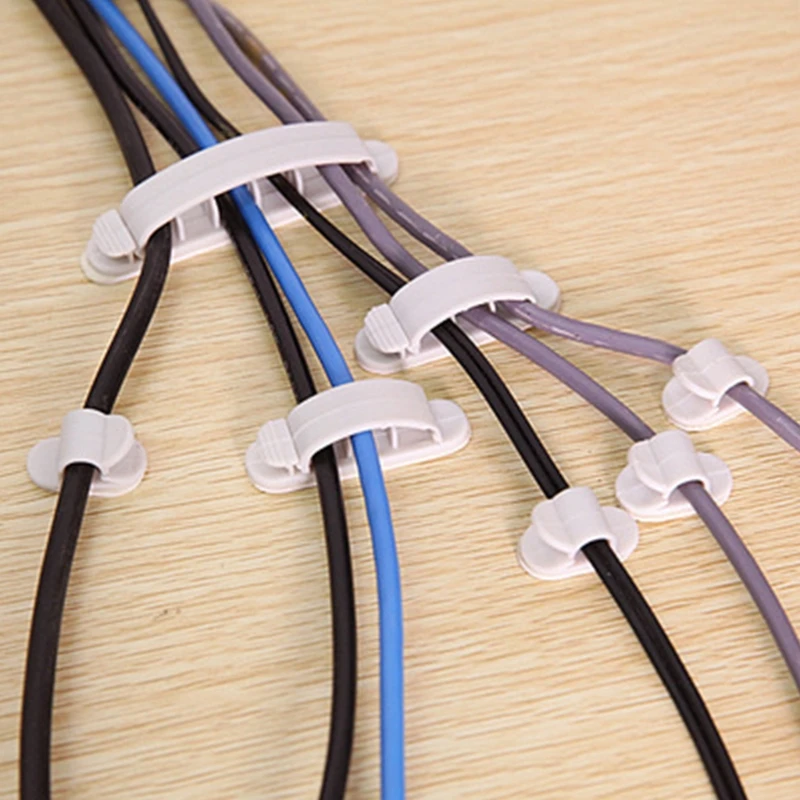

Крепление проводов осуществляется с помощью пластиковых хомутов или посредством замазывания алебастром.

После того как провода проложены и закреплены, их необходимо подключить к электрощиту. Подсоединение кабелей может быть выполнено тремя методами: пайкой, сваркой, скруткой, опрессовкой, клеммами и другими. Использование клемм – самый надежный, эффективный, удобный и быстрый способ. Для его применения не нужно быть специалистом и нет необходимости приобретать дополнительные инструменты.

Соединение скруткой по законодательству запрещено, однако проверка в квартиру вряд ли нагрянет, поэтому, если ничего другого не остается, этот способ можно применить. Но только при условии выполнения нескольких правил:

длину скрутки необходимо делать не менее 4–5 см;
соединяемые провода должны быть зачищены от изоляции и очищены от окисляемой пленки;
надо обеспечить плотный и ровный контакт между кабелями.

Правила техники безопасности

При контакте с электричеством шутить не стоит, поэтому соблюдение следующих правил является обязательным:

выполнение всех работ должно производиться в обесточенной квартире или доме;
не стоит менять «шило на мыло» и ставить по новой алюминиевые провода, кабели с медными жилами гораздо безопаснее и надежнее;
следует заранее разработать схему заземления, если оно еще не установлено;
оголенных проводов быть не должно в принципе;
все открытые участки проводов должны быть скрыты защитными коробами;
во время любых строительных работ план проводки должен быть под рукой, часто бывают ситуации, когда она случайно повреждается при сверлении, например.

Как выполняется проводка телевизионного кабеля в квартире

Скрытая проводка кабеля для ТВ

Трудно представить себе городскую квартиру без телевизора. В сегодняшнем динамичном ритме жизни, он является неотъемлемым атрибутом любого жилища. При этом изображение должно быть качественным, с объемным звуком, с четкой передачей цвета.

Даже хорошие антенны и новейшее оборудование будут бессильны, если выполнена некачественная проводка телевизионного кабеля в квартире. Статья подскажет правила его монтажа.

Выбор телевизионного кабеля

Проводка антенного кабеля в квартире начинается с выбором качественных материалов и оборудования.

Основными характеристиками кабеля являются:

Длина.
Толщина.
Пропускная способность.

Для передачи телесигналов высокого качества, рекомендуется применение таких типов телевизионных кабелей:

Марки РК 75-4-11 и РК 50-7-11 отлично подходят для кабельного телевидения.
Марки Р0К 75-4,8-318 и РК 75-4,8-312 хорошо использовать для цифрового телевидения.
Марка РК 75-2-13, это более гибкий с меньшим диаметром провод, применяется для небольших кабелей, идущих от ТВ розетки до телевизора. Цена такого провода самая меньшая.

Кабель марки РК 75-2-13

Аксессуары и распределительное оборудование

Соединение между собой ТВ кабелей, и подсоединение их к приемникам, производится с помощью разных приспособлений, которые представлены в таблице:

Приспособление	Назначение
Усилитель с адаптером	Такое устройство используется для усиления сигнала, идущего от общей телевизионной антенны к конкретному телевизору. К ТВ кабелю усилитель подсоединяется штекерными разъемами с резьбой.
Разветвитель ТВ кабеля	Поступающий в «слабую точку» телесигнал, от общей антенны к межэтажному щиту, установленному в подъезде через разветвитель ТВ кабеля, идет в разные помещения квартиры к телевизорам. Их основное назначение — разделение входного сигнала на требуемое количество возможных точек подключения телевизора. При этом точек может быть достаточно много, но пропорционально их числу, будет уменьшаться качество сигнала.
Сумматор телесигналов	По внешнему виду устройство напоминает разветвитель. Сумматор предназначен для суммирования телевизионных сигналов от антенн разной частоты в один общий телесигнал, который подается по единому кабелю к нужному телеприемнику.
ТВ розетка для F-разъема при подключении антенного штекера	Это конечное приспособление для подачи телесигнала к телевизору. Крепится розетка в специальной коробке, расположенной в стене, а ТВ кабель, который подходит к ней — присоединяется винтовым зажимом.
Штекер антенный	Эти приспособления служат для конечного подключения кабеля, с двух сторон оборудованного антенными штекерами, к телевизору и телевизионной розетке. Штекера к кабелю подсоединяются с помощью пайки, или навинчиванием штекера на кабель, создавая при этом достаточно надежное, хорошо экранированное соединение элементов.

После знакомства со всеми приспособлениями и выбрав нужный кабель, можно выполнять проводку его своими руками.

Порядок прокладки кабеля

Проводка ТВ кабеля в квартире может выполняться двумя способами: открытым, и в кабель-каналы или в штробы.

Технология по укладке кабеля предлагает:

Участок, расположенный от щитовой разводки до разветвления в квартиру, прокладывается в кабель-канале.

Совет: Первоначально кабель-канал должен превышать нужную ширину, потому что со временем может понадобиться проводка интернет кабеля в квартире или шнура для телефонной «лапши». При подключении к щитовой, следует сделать провод без экранного покрытия минимальной длины, что улучшит качество изображения.

От ответвления провод подключается через F-разъемы. При этом лучше использовать резьбовые варианты. Наличие внутренней резьбы, позволяет, при необходимости, легко перемонтировать всю сеть.
Монтируется разветвитель. Для него важным условием является выбор правильного места. При этом нужно предусмотреть, чтобы не был испорчен интерьер помещения из-за не слишком презентабельного внешнего вида приспособления. Однако и прятать устройство далеко нельзя, чтобы к нему был свободный доступ.

Монтаж разветвителя

Правила монтажа антенного кабеля

Совет: Чтобы избежать «паразитные наводки» на кабельные линии для телевизионного сигнала, их необходимо размещать максимально далеко от силовых электролиний в квартире, и от устройств и линий, идущих к ним, где присутствуют большие пусковые токи: для холодильника, микроволновки, утюга, стиральной машины.

Телевизионный кабель размещается в канале со «слаботочными» линиями, такими как линии сигнализации, телефонные, интернет.
Все линии, и разводку ТВ кабеля по всей квартире, стоит выполнять длинными целыми кусками.
Нужно избегать пересечений телевизионных кабелей и силовых линий электрической сети, а при необходимости – пересекать провода под прямым углом.
Монтажные работы следует проводить с разделителями и разветвителями телевизионных сигналов лишь заводского изготовления. В этом случае, обеспечивается надежный контакт проводов и экранирование входящего сигнала. Это не обеспечивают никакие скрутки проводов, а значит и не будет качественного сигнала для ТВ.
Прокладку кабельных линий необходимо выполнять с использованием специального телевизионного кабеля марки РК 75 или специального кабеля для цифрового телевидения.
Прокладку и подключение ТВ кабеля нельзя проводить с образованием петли кабеля, его скрутки в бухту, с резкими изгибами. Это сразу приведет к ухудшению качества воспроизведения сигнала.
При совместной укладке ТВ кабеля и линии электросети, нужно использовать телевизионный кабель, у которого диаметр центрального провода не менее 1 мм, а лучше с двойным экранированием: двумя слоями фольги, расположенной над оплеткой и под ней.

Проводка кабеля в квартире

Инструкция по проведению в квартиру кабеля предлагает:

На верхнем этаже здания находится щит, от которого проходят множество разных проводов. Они имеют маркировку по принадлежности к определенной квартире.

Распределительный щит

Определяется нужный кабель, и протягивается до требуемого этажа.
Возле двери сверлится небольшое отверстие, чтобы через него можно было протянуть провод в квартиру.
В помещении кабель крепится возле входной двери специальными настенными креплениями.

Монтаж кабеля в квартире

От двери проводка протягивается к телевизору. Обычно для этого кабель скрывается специальными конструкциями.

Полное представление работ по прокладыванию кабеля помогает получить видео, где рассмотрены все действия и даны полезные советы.

Как маскировать телевизионный кабель

После того, как проводка в квартире телевизионного кабеля завершена, возникает необходимость его скрыть. Это можно выполнить несколькими способами.

Например:

Спрятать провода в пластиковом коробе, представляющем собой достаточно длинную конструкцию — примерно два метра, верхняя часть которой открывается. Закрепить короб на стене можно с клеем или саморезами, как на фото.

Пластиковый короб для прокладки кабеля

Выполнить укладывание проводки за плинтус. В этом случае, планка снимается, а после размещения кабеля снова крепится на прежнее место. Можно использовать напольные плинтусы, имеющие кабель-каналы.

Прокладка кабеля в плинтусах

При ремонте квартиры, скрыть проводку можно, выполнив в стене небольших размеров углубления для кабеля, а затем стены оштукатурить. Это самый безопасный вариант.

Подготовка стены под прокладку кабеля

Правильно подобранные провода для проводки в квартире, использование качественных приспособлений и аксессуаров, профессиональный монтаж системы, позволит принимать надежный сигнал ТВ от кабельного телевидения.

Как управлять кабелями и шнурами в вашей квартире

Работа с кабелями может быть небольшой проблемой, если у вас в квартире несколько электронных устройств.

Никто не хочет смотреть на шнуры (или спотыкаться о них) по всему дому. Но управлять кабелями может быть сложно, если в вашей квартире мало удобных розеток или если у вас много электроники в одном месте.

С помощью Prometheus Apartments, Huffington Post и Refinery29 мы собрали советы и продукты, чтобы упростить и удобнее прокладывать кабели в вашей квартире.

Советы по использованию шнуров

Используйте цвета и зажимы. Сэкономьте время при отключении предметов, сочетая цвета шнуров и соединяя вместе кабели, идущие к сопутствующим продуктам. Создайте ключ или пометьте свои шнуры, чтобы вам не приходилось отключать несколько предметов каждый раз, когда вам нужно перезагрузить маршрутизатор или взять зарядное устройство компьютера. Зажимы для бумаг – дешевое и простое решение – вы можете организовать их и наклеить декоративной лентой, чтобы сэкономить деньги.

Зажимы для бумаги и этикетки – недорогой способ укладывать шнуры и кабели.[Изображение: Blue i Style]

Спрячьте шнуры в ящик или декоративную коробку. Если у вашей прикроватной тумбочки есть ящик, вы можете спрятать внутри шнур питания, чтобы подключить телефон, Kindle, iPad или другую электронику перед сном. Вы можете сделать то же самое с декоративной коробкой – просто просверлите отверстие сзади, чтобы можно было воткнуть удлинитель в стену.

[Изображение: Sweet Sanity Designs] Декоративные плинтусы – это уникальный способ скрыть видимые кабели. [Изображение: Dornob]

Проточные шнуры по краям мебели и плинтусов скрывают их от глаз и придают вашей квартире аккуратный и стильный вид.Чтобы длинные кабели оставались на месте, используйте зажимы для командных шнуров, чтобы не повредить стены и не поставить под угрозу залог.

[Изображение: Amazon]

Установите подставку под стол для хранения периферийной электроники, такой как модемы и жесткие диски.

Установите подставку под стол, чтобы держать электронику в порядке и скрывать ее от глаз. [Изображение: Lifehacker] Накройте шнуры чехлами и покрасьте их в тон ваших стен, чтобы они гармонировали. [Изображение: Home Depot]

Не можете избежать шнуров? Сделайте настенное искусство из проволоки.

Если видимые шнуры неизбежны, приготовьте лимонад и используйте их в качестве украшения. [Изображение: Amazon]

Уникальные продукты для укладки кабелей

Несмотря на то, что вы можете выбрать недорогой вариант с зажимами для фиксации и поворотными стяжками для управления кабелями, эти умные продукты значительно упрощают организацию кабелей.

Hug-A-Plug – У вас ограниченное количество розеток или много электроники в одном месте? Hug-A-Plug сжимается в ограниченном пространстве и превращает одну розетку в две, причем по одной розетке с каждой стороны параллельно стене, а не торчит прямо.Помимо экономии места, Hug-A-Plug предотвращает повреждение электронных шнуров, сгибая их и прижимая к загроможденным местам.

[Изображение: The Container Store]

Кабельные твистеры – Кабельные твистеры идеально подходят для того, чтобы убрать беспорядок на вашем столе или в зоне просмотра телевизора. Они могут удерживать вместе несколько шнуров, кабелей и проводов для экономии места. Используйте твистеры с цветовой кодировкой, чтобы упорядочить кабели, чтобы вы могли быстро отсоединить нужные шнуры, не отключая всю свою электронику.

Кабельные твистеры доступны в большом количестве цветов, чтобы провода были организованы. [Изображение: Контейнерный магазин]

Шнуры для шнура – Шары для шнура скрывают длинные шнуры из поля зрения, улучшая внешний вид вашего офиса или гостиной и помогая избежать опасности споткнуться. Шарики удерживают длинные провода в небольшом пространстве, обеспечивая при этом забавный всплеск цвета.

Шарики для шнура «съедают» длинные шнуры, чтобы удерживать их взаперти. [Изображение: Amazon]

Кабельные зажимы – Устали от того, что шнуры падают каждый раз, когда вы отключаете один из своих гаджетов? Кабельные зажимы предотвращают проскальзывание шнуров за стол и сохраняют порядок в офисе.Мини-клипсы отлично подходят для небольших предметов, таких как iPhone и iPad, а большие версии можно использовать для зарядных устройств компьютеров, жестких дисков и т. Д. Они самоклеющиеся, поэтому их можно использовать в доме и легко снимать с мебели.

[Изображение: The Container Store]

Кто не любит LEGO? Маленькие ручки на этих забавных маленьких игрушках идеально подходят для удержания электронных шнуров и добавляют забавной индивидуальности вашей квартире.

[Изображение: Prometheus Apartments]

5 советов, как скрыть электрические кабели и провода

Электрические кабели – это бельмо для глаз и угроза безопасности при воздействии.На них легко споткнуться, что может привести к падению и выдергиванию кабелей прямо из розеток, к которым они прикреплены. Есть способы скрыть их, чтобы ваша квартира выглядела аккуратнее, и избавиться от опасностей, которые они несут, когда их не замечают. Вот 5 советов, которые вы можете попробовать:

1. Спрячьте их под ковер

Это старая техника, проверенная временем. Вместо того, чтобы ставить их над ковром, поднимите ковер и положите их под ним. Это скрывает их, а также сводит к минимуму риск споткнуться и упасть на электрические кабели.Однако не кладите их под коврики. Чтобы поднять ковер, может потребоваться дополнительный набор рук, потому что вы не хотите испортить ковер и потерять часть своего залога. Обратитесь за помощью, если она вам нужна для старых и сложных ковров. Не кладите электрические провода под ковер, они могут загореться.

2. Спрячь их в стенах

Вы должны получить разрешение от арендодателя, прежде чем изучать этот вариант. Вырежьте отверстие в стене и проложите кабели внутри стен, чтобы скрыть их от глаз.Это может не понравиться вашему домовладельцу, и вы не хотите, чтобы это засчитывалось как повреждение квартиры. Поэтому прежде чем разрезать гипсокартон, получите письменное разрешение, а не просто словесное «да».

3. Стеновые панели для кабелей и проводов

Если вы все же проложите кабели и провода через стену, подумайте о покупке настенных панелей. Вы можете установить их за телевизорами, чтобы лучше управлять телевизионными кабелями и проводами. Они очень недорогие и их стоит покупать, если вы планируете прятать кабели в стенах.

4. Прокладка кабеля в потолке

Это работает так же, как Совет № 2, за исключением того, что кабели проложены в потолке. Кроме того, если у вас подвесной потолок, вам не нужно делать в потолке отверстия. Если у вас потолок из гипсокартона, то, вероятно, не стоит изучать этот вариант. Кабель может проходить от одного конца комнаты до другого, и вы можете пропустить через него множество кабелей.

5. Установить розетки в полу

Допустим, вы хотите разместить мебель подальше от розеток, но вам нужны электрические кабели или провода, чтобы добраться до журнального и торцевого столиков.Один из вариантов, который снова требует разрешения арендодателя, – это установка розеток в полу. Лицензированный электрик может установить розетки рядом с необходимой мебелью или в любом месте комнаты, избавляя от необходимости прокладывать длинные кабели и провода. Однако это довольно дорого, и его следует использовать в крайнем случае и только в том случае, если вы можете себе это позволить.

Скрытие электрических кабелей и проводов поможет вам в отделке квартиры и убережет вас и ваших гостей от несчастных случаев. Некоторые технические аспекты, связанные с их сокрытием, требуют разрешения арендодателя, и его нельзя игнорировать в письменной форме.Это избавит вас от головной боли и сэкономит деньги в будущем, когда вы переедете и ожидаете возврата залога.

Что такое квартира с кабельной разводкой?

Дом | Блог | Что такое квартира с кабельным подключением?

Время чтения: (Количество слов:)

Несмотря на то, что сегодня существует множество интернет-сервисов потокового телевидения, таких как Hulu, NetFlix, Disney +, многие люди по-прежнему предпочитают старый добрый кабель для таких вещей, как просмотр спортивных состязаний и прослушивание новостей. . Вы когда-нибудь видели объявление о квартире с надписью “готовы кабели”, когда вы собираетесь арендовать квартиру? Что означает, когда в списке квартир указано, что кабель готов? Вообще говоря, это означает, что в квартире предварительно проведена проводка, чтобы вы могли легко получить кабельное телевидение в своей квартире от поставщика кабельного телевидения, такого как Comcast, Verizon, TimeWarner или других, в зависимости от вашего региона.

Какой кабель готов?

Вообще говоря, «готовность к кабелю» – это термин, который агентства по недвижимости или управляющие недвижимостью используют в описании квартир, чтобы вы знали, что в квартире предварительно проложена проводка для кабеля. Это означает, что в отеле можно принимать кабельное телевидение.

Готовность к кабелю означает, что услуга также предоставляется?

Как правило, нет! Если квартира кабельная, это значит, что она кабельная. Как правило, вам придется отдельно пользоваться услугами кабельного телевидения, связавшись с поставщиком услуг и активировав его под своим именем.Квартира с кабельным подключением означает, что вы можете быстро получить обслуживание, так что вы можете начать смотреть больше телеканалов, не дожидаясь установки проводов.

Как узнать, какие варианты кабеля доступны?

Вот несколько вопросов, которые следует спросить у своего управляющего недвижимостью –

Какие компании доступны для кабельного обслуживания (например, Comcast, Verizon, TimeWarner)?
Есть ли у вас человек, с которым я могу связаться? Это может быть полезно, поскольку в многоквартирных домах часто есть местные представители, с которыми вы можете иметь дело, что может упростить процесс прокладки кабеля, чем звонок по номеру 1-800, по которому должны звонить остальные жители района.
Эта же компания также предоставляет Wi-Fi / Интернет? Вообще говоря, это та же компания, которая предоставляет кабель для подключения к Интернету, но не всегда. У вас может быть выбор, например, использовать Google Fiber для Интернета и Comcast для кабеля.

Какие вопросы задать кабельной компании?

Как активируется в квартире? Мне нужно назначить встречу или вы можете активировать удаленно? В некоторых новых квартирах кабель может быть готов к работе, даже если представитель не приедет.
Какой вид Интернета / Wi-Fi доступен в отеле? Какие скорости интернета доступны?
Есть ли у вас какие-либо пакеты / предложения для новых переездов? Я не могу не спросить, может быть, есть особый ход. Обычно они связывают интернет и кабель вместе, чтобы предложить более выгодную сделку, но проверьте математику, так как может иметь смысл покупать их отдельно.
Каков срок действия контракта? Узнайте срок контракта и что произойдет, если вам придется преждевременно разорвать контракт на кабель?
Как отключить услугу, если вам нужно переехать? Спросите о процессе, когда вы съедете? Вы должны вернуть оборудование? Можете ли вы отправить оборудование обратно?

В конце концов, помните, что кабель никогда не бывает бесплатным в квартире, если это прямо не указано в списке.Даже если квартира готова к подключению кабеля, вам все равно придется заплатить, чтобы активировать и использовать услугу.

Электропроводка в квартире: правила от А до Я | Своими руками

Если вы решили повесить люстру самостоятельно или поменять розетку, необходимо соблюдать несколько очень важных правил работы с электричеством. Даже если вы не решаетесь самостоятельно браться за работу с электропроводкой, знание того, как ее производить, позволит вам контролировать работу наемного электрика.

Монтаж электропроводки в жилых помещениях – что нужно знать

Трассу квартирной электропроводки следует прокладывать строго вертикально и горизонтально по стенам, а все повороты делать только под прямым углом. Если разводку решено расположить вверху комнаты, то трасса должна пролегать на расстоянии 20-30 см от потолка. Это минимизирует вероятность механического повреждения кабеля при ремонте или расстановке мебели.

В нижней части трассы кабель обычно прокладывается на расстоянии 30 см от пола и должен быть защищен кабельным каналом. Но рациональнее в этом случае проложить кабель на полу внутри специального электрического плинтуса.

Выключатели следует располагать при входе в помещение со стороны дверной ручки. Высота размещения не нормируется по Госстандарту и СНИП, но, как правило, составляет от 80 до 150. См. Евростандарт предписывает размещать выключатель на высоте 105 см от пола, чтобы дети могли им пользоваться. без проблем.

Розетки располагаются на высоте 30 см от пола, но при необходимости могут находиться на любой высоте, например, на уровне кухонной столешницы. Рекомендуется установить хотя бы одну розетку на 6 м2. На кухне количество розеток зависит от количества бытовых электроприборов. Расстояние от места расположения выключателей и розеток до двери или окна должно быть не менее 10 см.

Электропроводка в ванной – особый случай!

В других случаях вышеуказанные требования к зонам прокладки кабелей не применяются.Здесь все провода должны быть в верхней части помещения, а разводка до потребителей (светильники, розетки и выключатели) должна проходить строго вертикально сверху вниз. Никаких проводов нельзя находиться рядом с душем или ванной.

В потолке допускается установка точечных встраиваемых светильников при условии, что источники света в них закрыты стеклом или работают от безопасного напряжения 12 вольт. В этом плане идеально подходят светодиоды. Также существуют требования к яркости освещения для разных типов помещений.Европейские стандарты основаны на действующем стандарте ISO 8995 и предусматривают для ванной комнаты норму освещенности в люксе 200.

Смотрите также: Электромонтаж на даче своими руками – схемы и фото

Вода и электричество – осторожно!

Электричество и вода несовместимы, и их сочетание смертельно опасно! Поэтому в ванных комнатах повышенные требования к электробезопасности. Не устанавливайте распределительные коробки в ванной! Линия электропроводки должна быть заземлена, а сеть защищена автоматически.Для электропитания в ванной трехжильный медный кабель 2,5 мм ² для розеток, 1,5 мм ² для светильников, 4мм ² для бытовой техники.

Что и где можно установить в ванной

Электропроводка может быть установлена только на площади выше 225. Светильники должны иметь класс защиты IP X7b и работать с напряжением до 12 В. В зоне высотой 225 см можно устанавливать только стационарные и специально разработанные вентиляционные и водонагреватели. с этой целью.

Из словаря электрика

В чем разница между кабелем, проводом и шнуром? Что такое жила и утеплитель? Зная эти концепции, вам будет легче понять разнообразие проводников электричества, предлагаемых рынком.

Сердечник – это металлический сердечник проводника. Сердечник может быть сплошным или состоять из тонких проволок, скрученных в жгут. В зависимости от материала жилы бывают алюминиевыми, медными и алюминиево-медными. Выбирая провода и кабели для домашней электропроводки, важно знать площадь сечения жил.

Изоляция – это материал, пропускающий электрический ток. Это может быть керамика, стекло, поливинилхлорид, целлулоид. Изоляция защищает людей от воздействия тока, предохраняет жилы от соприкосновения друг с другом и обеспечивает защиту проводника от механических повреждений и погодных условий.

Отключить предохранители!

Сеть под напряжением есть только при отключенном соответствующем предохранителе. Недостаточно просто щелкнуть выключателем! Перед окончанием работы закрепите предохранитель изолентой во избежание случайного включения.Перед началом работы проверьте с помощью измерительного прибора, действительно ли сеть находится под напряжением. Индикаторной отвертки для этого недостаточно. Лучше для этого использовать индикатор напряжения или мультиметр.

Ссылка по теме: Электромонтаж в ванной и сауне своими руками – чертежи, схемы, фото

Провод, кабель или шнур

Провод имеет одну или несколько плетеных нитей, соединяющих источник электроэнергии с потребителем, поэтому они делятся на одножильные и многожильные.Провода могут быть как защищенными, так и незащищенными. Первые имеют над утеплителем

Корпус

, экранирующий провод от света, влаги, агрессивных веществ, механических повреждений, незащищенные провода такой оболочки не имеют.

Кабель отличается от провода тем, что каждая его жилка изолирована и дополнительно имеет защитное покрытие из полимеров, резины или металла. Помимо внешней изоляции, которая называется батистом, в кабелях используются наполнители, обеспечивающие дополнительную защиту от повреждений.Таким образом, защитный слой из стальных материалов противостоит грызунам и способен выдерживать сильные удары лопатой или другим ручным инструментом. Кабели с такой защитой называют бронированными.

Шнур состоит из многожильных гибких проводов, закодированных и покрытых внешней оболочкой из мягкой резины или пластика. Шнуры очень гибкие, поэтому их используют в бытовых приборах и электроинструментах.

При выборе кондуктора в первую очередь нужно обращать внимание на материал жил.Согласно действующим нормам и правилам внутренней электропроводки разрешается использовать провода и кабели только с медными жилами. Провода с алюминиевыми жилами запрещены.

Учитывайте также способ прокладки провода или кабеля. Провода проложены только скрытым способом или они спрятаны в пластмассовых коробках, кабели могут быть проложены открытыми.

В домашней электропроводке чаще всего используется кабель GDP. Это небронированный, экранированный кабель с изоляцией из ПВХ. Его установка возможна как в сухих, так и во влажных помещениях.Изолированные жилы кабеля скручены и имеют характерный цвет.

Кабель с наименованием ВВГнголитится ВВГтем.что этот кабель негорючий. Не распространяет горение, способствуя локализации пожара. Это связано с особым составом пластикового утеплителя. Помимо огнестойкости, кабель ВВГГГ имеет самые разные формы, он может быть плоским, круглым, квадратным, секторным и даже треугольным.

Кабель питания

NYM изготовлен в соответствии с немецким стандартом DIN 57250 и может использоваться как для скрытой, так и для открытой прокладки.Имеет пониженную воспламеняемость и газовыделение. Чаще всего его используют для подключения к напольному щитку и для дальнейшего подключения этого щитка к квартирным или комнатным щитам (обычно в частных коттеджах). Кроме того, такой кабель можно использовать для индивидуального подключения энергоемких потребителей. Недостатком этого кабеля является его высокая стоимость.

Проволока ПППП – самая дешевая из всех токопроводящих изделий. Этот монтажный плоский провод имеет две или три одножильных жилы и изоляцию из ПВХ. Жилки можно окрасить в разные цвета.Такой провод бывает только плоским и применяется для силовых и осветительных сетей. Но утеплитель, сделанный из дешевых материалов, при нагревании быстро теряет свои свойства. Если же использование PPP необходимо, его следует поместить в пластиковый кабельный канал.

Для ввода электричества в дом наиболее широко применяется самонесущий изолированный провод. Такой кабель имеет высокопрочные сталеалюминиевые жилы, изолированные светостабилизированным полиэтиленом. Благодаря атмосферостойкой изоляции СИП-провод не разрушается под воздействием внешних факторов.

Ввиду огромного разнообразия материалов для электромонтажа при выборе и дальнейшем применении необходимо руководствоваться требованиями Правил электромонтажа (ПУЭ). По их словам, для определенной категории проводов характерен определенный цвет изоляции.

Синяя изоляция указывает на нулевой рабочий провод, а желто-зеленый цвет указывает на нулевой защитный провод. Фазовые провода в соответствии со стандартом ПУЭ могут быть маркированы одним из следующих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый или белый.Пренебрежение этими требованиями может вызвать затруднения при монтаже электропроводки и ее дальнейшем обслуживании. Михаил Лежнев

Для фиксации многожильных проводов в винтовых клеммах, например, в розетках, используйте штыревые втулки. Они защищают вены от сдавливания винтом при затягивании контакта. Для опрессовки наконечников используйте специальные щипцы.

Электромонтаж в квартире своими руками – видео

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками – домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

умных способов спрятать провода и шнуры в квартире

Когда вы ищете дизайнерские идеи для своей квартиры, одна из самых важных вещей, которую вы можете сделать, – это естественным образом вписать свои технологии в жилое пространство.Из-за путаницы проводов ваша квартира может выглядеть неорганизованной, даже если все остальное чистое.

К счастью, эксперты по домашнему дизайну решают эту проблему уже несколько лет, и есть несколько отличных решений. Следуйте пяти советам и приемам, приведенным ниже, чтобы скрыть свои шнуры и придать своей квартире чистый, современный и организованный вид.

1. Скрыть зарядную станцию

Прикроватная тумбочка – одно из тех мест в любой квартире, которые в спешке могут превратиться в беспорядочную путаницу проводов.Если вы заряжаете всю свою электронику у кровати, у вас, вероятно, будет хотя бы несколько шнуров, претендующих на место здесь. Это также может применяться везде, где вы заряжаете свои устройства.

Решение состоит в том, чтобы спланировать вашу зарядную станцию таким образом, чтобы она выглядела чистой и организованной. Самый простой способ – спрятать его в ящик. Для этого просто проделайте небольшое отверстие в задней части ящика и вытяните удлинитель из задней части. Откройте ящик, чтобы получить доступ ко всем вилкам на удлинителе, затем закройте его, чтобы скрыть беспорядок.

Важно убедиться, что шнур достаточно провисает, чтобы он не вырывался из стены, когда вы открываете ящик. Купите шнур на фут или два длиннее, чем вы думаете, чтобы быть в безопасности.

Другой вариант – купить зарядную станцию, которая может быть установлена на прикроватной тумбочке. При использовании любого из этих обходных путей у вас останется только один шнур, о котором нужно беспокоиться: тот, который входит в вашу зарядную станцию. Есть несколько простых способов скрыть это – читайте дальше, чтобы узнать, что они из себя представляют.

2. Повесьте что-нибудь за столом

Провода и шнуры могут быстро накапливаться на вашем столе, особенно когда у вас интенсивная настройка компьютера. Это может быть компьютер, несколько динамиков, несколько мониторов, док-станция и многое другое. Все эти компоненты требуют большого количества шнуров, которые, вероятно, свисают в беспорядочной паутине кабелей за вашим столом.

В зависимости от того, где находится ваш стол и какой у вас стол, все эти шнуры может быть не так легко увидеть.Но если они начинают раздражать глаза, есть простое решение. Просто отрежьте кусок ткани или другого материала и повесьте его на задней части рабочего стола. Подсоедините его к ножкам стола, чтобы убедиться, что он там не слишком болтается.

Вы можете использовать забавный узор или цвет, чтобы добавить изюминку, или подобрать что-нибудь к своему столу, чтобы создать более традиционный вид.

3. Спрячьте маршрутизатор за украшениями

Скорее всего, у вас где-то в квартире есть Wi-Fi-роутер и все идущие к нему провода.Маршрутизаторы обычно работают лучше, когда они расположены высоко, а это означает, что вам нужно прокладывать кабели до высокой точки в вашей квартире. Попробуйте верхнюю часть книжной полки, а затем положите перед ней книги, чтобы скрыть устройство. Прикрепите шнуры к боковой стороне книжной полки, чтобы они не мешали.

4. Спрячьте их в консилер для кабелей

Иногда вам нужно провести кабели прямо через стену (например, чтобы подвести их к настенному телевизору). В этом случае вы можете использовать консилер для кабелей, чтобы соединить провода вместе и скрыть их от глаз.

Выберите консилер для кабеля, который подходит к вашей отделке для максимальной осмотрительности, или выберите цвет, который дополняет вашу дизайнерскую схему и создает некоторые художественные углы. Если вы выберете правильный консилер и разместите его правильно, люди могут даже не заметить его, когда будут осматривать вашу квартиру.

5. Шнуры Wrangle с обычными принадлежностями

Есть большая вероятность, что у вас уже есть некоторые расходные материалы, которые можно использовать для упорядочивания шнуров. Например, зажимы для бумаги и лента отлично подходят для связывания шнуров вместе и прикрепления их по бокам мебели.

Если вы ищете что-то более надежное, стяжки на молнии стоят очень недорого. Связывая шнуры вместе, можно легко протянуть их по бокам мебели. Если на вашей мебели нет подходящего места для зажима для бумаг, стяжки или ленты, попробуйте прикрепить провода на липкий пластиковый крючок.

Апартаменты в Фениксе

Heers Management предлагает одни из самых современных квартир в Фениксе на рынке. Наши современные макеты разработаны с учетом новых технологий, а это означает, что у вас будет множество розеток по всему блоку, особенно там, где они вам больше всего нужны.

Хорошее покрытие розеток снижает необходимость прокладывать провода из одной стороны комнаты в другую, поэтому вам не придется так стараться, чтобы скрыть свои шнуры и провода. Свяжитесь с нами сегодня, чтобы организовать прогулку и узнать, что мы имеем в виду!

квартирных домовладельцев держат вашего интернет-заложника

Вот почему и что вы можете с этим поделать.

Крутой счет за Интернет и выбора нет? Если вы живете в многоквартирном доме, домовладелец может извлечь выгоду из вашего положения.

Распространены эксклюзивные соглашения о широкополосной связи между владельцами многоквартирных домов и интернет-провайдерами в таких городах, как Лос-Анджелес. не оставляет арендаторам иного выбора, кроме как платить завышенные расходы за услуги ниже номинальной, и вознаграждает домовладельцев за то, что они остаются такими.

Существование этих эксклюзивных договоренностей удивительно по простой причине: они были объявлены вне закона восемь лет назад .

Так как же им это сходит с рук? Почему арендодатели получают такую большую скидку? И самое главное, , что могут с этим поделать арендаторы ?

Как арендодатели получают часть вашего счета за широкополосную связь

До того, как Федеральная комиссия по связи (FCC) запретила их в 2008 году, распределение доходов и долгосрочные контракты между интернет-провайдерами и MDU (многоквартирными домами) были совершенно законными.Их даже открыто рекламировали на сайтах компаний. .

Текущее регулирование может не позволять интернет-провайдерам заключать эксклюзивные контракты, но не мешает владельцам MDU контролировать, кто может входить для установки проводки. В результате домовладельцы могут обойти закон, просто захлопнув дверь, когда конкурирующий интернет-провайдер стучится.

… И вы можете поспорить, что ваш нижний доллар оплачивается интернет-провайдером, который они разрешают или , и платит за эту привилегию.

Виды эксклюзивных договоров

Источник изображения: Pixabay

Жилые дома Интернет-монополии бывают трех видов:

1.Дверные сборы

Дверные сборы – это именно то, на что они похожи: договоренности, когда владелец здания взимает плату за вход в здание.

Дверные сборы обычно имеют форму доли дохода, но также распространены фиксированные ставки за доступ – и их более чем достаточно, чтобы удерживать конкурирующих интернет-провайдеров от входа в помещение. В интервью Crain’s Шрихари Пандит из Stealth Communications сообщил, что владельцы зданий на Манхэттене часто взимают тысячи в месяц:

Мы не прорезаем здание, не сверлим его, мы просто используем существующий трубопровод, но они хотят брать с нас 1500 долларов в месяц, чтобы проложить этот крошечный кабель. .

2. Доли выручки

Соглашения о распределении доходов также просты (если не являются строго законными): интернет-провайдер предлагает владельцам зданий процент дохода от абонентов в их здании. Чем больше подписчиков, тем выше доля – это стимулирует арендодателей работать против конкурирующих интернет-провайдеров и мешает арендаторам получить переговорную силу.

3. Эксклюзивные рекламные договоры

Вы когда-нибудь выходили из квартиры, чтобы найти бесплатные пончики и кофе в холле, или найти брошюры, рекламирующие специальные предложения от конкурирующего интернет-провайдера на коврике? Если нет, то это может быть потому, что ваш домовладелец не пускает их.Конечно, эксклюзивные соглашения об услугах и юридически ненадежны. Эксклюзивные рекламные соглашения , с другой стороны, совершенно законны.

В результате конкурирующим интернет-провайдерам не повезло, если они захотят постучать в вашу дверь и предложить более выгодную сделку. Возьмем, к примеру, это письмо, доставленное владельцу здания, который нарушил свое эксклюзивное соглашение о рекламе с крупным интернет-провайдером:

Полезные ресурсы: Постановление Федеральной комиссии по связи, регулирующее доступ в Интернет для арендаторов квартир

Том Уиллер, нынешний председатель FCC и бывший кабельный лоббист.Источник изображения: INTX / Flickr

Проблема внутренней проводки: кому принадлежит «труба», доставляющая Интернет?

В основе всей этой юридической уловки лежит один объект: провод, соединяющий вашу квартиру с Интернетом.

Внутренняя проводка – дорогостоящая установка, и правительство не собирается оплачивать счета за универсальную общую общественную инфраструктуру. FCC пытается регулировать, кто и какие права имеет, когда дело доходит до установки, использования и удаления этих проводов.

К сожалению, в законах есть интересные лазейки.

Прокладывать кабели между континентами по дну океана? Легкий. Прокладываете кабель с улицы до вашей квартиры на третьем этаже? Невозможно. Источник изображения: Wikimedia Commons

Во-первых, правила начинают падать, когда внутренняя проводка не технически принадлежит интернет-провайдеру :

Положения не применяются, если домашняя кабельная проводка принадлежит абоненту, например, если оператор передал право собственности абоненту, оператор рассматривал проводку как принадлежащую абоненту для целей налогообложения или проводка считается быть приспособлением в соответствии с законодательством штата или местным законодательством в юрисдикции подписчика.

… Во-вторых, передача права собственности от арендатора к собственнику здания не проблема :

Владельцу MDU разрешается осуществлять права отдельных абонентов в соответствии с настоящим подразделом в целях размещения домашней кабельной проводки в соответствии с § 76.802.

По сути, тот, кто владеет кабелями, делает все возможное при входе и установке, а манипулировать тем, кто владеет кабелями, очень просто. Когда у арендодателя есть провода, он может просто настроить эксклюзивную лицензию обратно на ISP. .

Это действительно здорово.

Эксклюзивные сделки с широкополосным доступом препятствуют честной рыночной конкуренции

«Невидимая рука» свободного рынка не работает без конкуренции и справедливых правил игры. Источник изображения: Clip Art Etc.

Не только потребители страдают от всего этого – более мелкие интернет-провайдеры также чувствуют ожог . Чарльз Барр из Webpass (интернет-провайдер, недавно приобретенный Google Fiber) в интервью профессору Сьюзан Кроуфорд:

Правило FCC бессмысленно.Они говорят, что у вас не может быть эксклюзивных соглашений, но в то же время домовладелец может сказать «да» или «нет» любому, кто входит в здание, и вы должны получить разрешение арендодателя. Таким образом, арендодатель, безусловно, может подписать договор с одной компанией и сказать «нет» всем остальным, тем самым заключив эксклюзивное соглашение. Вот что они делают. Они не обязаны впускать всех, поэтому они получают арендную плату от одного поставщика.

Расширение широкополосной связи в городских районах будет остановлено, пока эта проблема не будет решена.Между тем, мелкие интернет-провайдеры застряли на своих нынешних позициях нишевых провайдеров преимущественно в сельской местности.

Окольными путями даже арендодатели теряют деньги из-за соглашений об эксклюзивной широкополосной связи. Показано, что конкурентоспособные варианты широкополосной связи повышают восприятие стоимости аренды на 8%. Опросы потребителей, проведенные совсем недавно, в июне 2016 года, показали, что быстрый и надежный широкополосный доступ является самым важным преимуществом для жителей квартир. . Другое исследование показало, что гигабитные оптоволоконные соединения могут увеличить прибыль от аренды – до 11%. .

Короче говоря, многие арендодатели могли бы легко получить прибыль, расторгнув свои де-факто эксклюзивные соглашения и поощряя конкуренцию в области широкополосной связи . К сожалению, путаница в отношении того, как работает широкополосная связь, в сочетании с трудностью преодоления жесткого регулирования FCC означает, что ничего, вероятно, не изменится – если только требования потребителей, регулирование или усиление конкуренции не вмешаются, чтобы исправить это.

Кому

должна принадлежать внутренняя проводка ?

Путь от кабельного разъема к основанию здания может быть коротким, но это дорога, выровненная с нарушением законодательства.

Источник изображения: Gizmodo

Как и все проблемы с широкополосным доступом, история не является полностью черно-белой.

Интернет-провайдеры имеют законные права на провода, так как они заплатили аванс за их установку. Почему другой интернет-провайдер должен иметь возможность подключаться к своей сети?

Арендодатели , тем временем, имеют законное право препятствовать частным компаниям вмешиваться в их здания. Почему любой компании, предлагающей Интернет, должно быть разрешено входить в здание и вносить изменения, такие как просверливание проводов, проделывание отверстий в полу и т. Д.?

Арендаторы имеют законное право на доступ в Интернет по справедливой цене, независимо от того, кому «принадлежат» провода, поскольку он классифицируется как коммунальное предприятие, такое как вода или электричество. Домашний доступ в Интернет становится все более важным для качества жизни и равных возможностей. , а не роскошь вроде телевидения.

Эта записка, информирующая жителей о резкой смене интернет-провайдера, сильно пострадавшей от разъяренного арендатора, прекрасно отражает беспомощность, которую испытывают арендаторы по поводу своих возможностей в Интернете.Инфраструктура Интернета

– смесь частных и общественных оптоволоконных сетей, подключенных к повторно используемым телевизионным и телефонным сетям – никому не подходит. Без нейтральной инфраструктуры, финансируемой государством, трудно представить себе «идеальную» ситуацию, которая в равной степени обслуживала бы интернет-провайдеров, арендодателей и арендаторов.

Вот что потребители могут сделать для защиты своих интересов:

Сложный закон, связанный с доступом в Интернет, делает обращение в суд дорогостоящим и рискованным для арендаторов. Судебные дела против владельцев производственных монополий в прошлом были успешными. , но менее радикальные меры более реалистичны для среднего арендатора.

Вот некоторые шаги, которые потребители могут предпринять, чтобы защитить себя от ловушек монополии на широкополосную связь в многоквартирных домах:

1. Проверьте, прежде чем подписывать

Перед тем, как подписать договор аренды, вручную проверьте, какие интернет-провайдеры доступны. Начните с широкого поиска по почтовому индексу с помощью инструмента сравнения провайдеров BroadbandNow, а затем позвоните каждому провайдеру, чтобы проверить, могут ли они получить доступ к вашему конкретному зданию.

2. Спросите у соседей

Представьтесь своим потенциальным соседям и спросите, какие у них есть варианты.

3. Расскажите арендодателям, как вы себя чувствуете

Если вы не переезжаете в здание из-за отсутствия широкополосного доступа, сообщите об этом владельцу, чтобы он знал, что выбор имеет значение для арендаторов.

4. Участвовать в самоуправлении

Будьте активны в местных органах власти и попросите своих представителей поддержать инициативы по широкополосной связи, способствующие конкуренции, такие как темное волокно.

5. Подать жалобу

Критическая масса общественных жалоб может оказать влияние.Вы можете подать заявку как в FCC (Федеральная комиссия по связи), так и в FTC (Федеральная торговая комиссия):

Нормативные изменения, которые могут решить проблему:

Сделать запрет доступа интернет-провайдерам незаконным. Гонконг сделал это, и мы тоже можем .
Требовать, чтобы новые здания были готовы к использованию волокон. Европейские города, такие как Париж, уже делают это, а также некоторые муниципалитеты в Калифорнии. .
Требовать от владельцев зданий поддерживать нейтральную беспроводную связь.
Сделать долю доходов и сборы за дверь незаконными во всех формах.

Общая картина:

Источник изображения: Unsplash

Сочетание ограниченного рынка жилья с неконкурентоспособным рынком широкополосной связи – рецепт разочарования потребителей.

К 2050 году 70% мирового населения будет жить в городах, а это значит, что больше жителей квартир… их будет много. Число арендных плат в США с 2004 года увеличивалось более чем на 700 000 в год. Эта тенденция обещает сохраниться по мере роста городов. Проблемы с доступом к широкополосной связи будут только расти, если не будут решены с помощью регулирования, конкуренции на свободном рынке или их комбинации.

Между тем, лучшее, что мы можем сделать, – это оставаться в курсе наших прав и отказываться подписывать контракты, нарушающие закон.

Автор Тайлер Купер

Тайлер Купер – главный редактор BroadbandNow. Он имеет более чем десятилетний опыт работы в телекоммуникационной отрасли и с 2015 года пишет о таких проблемах широкополосного доступа, как цифровой разрыв, сетевой нейтралитет, кибербезопасность и доступ в Интернет.

Актуальны ли внутренние правила подключения FCC? Часть I. Правила электромонтажа на дому – статьи

Насколько правила FCC полезны в сегодняшней конкурентной среде MDU Январь 2011

Многое произошло с тех пор, как в 1996 году впервые были обнародованы правила FCC о внутренней проводке. Примечательно, что рынок доступа к собственности MDU стал намного более конкурентоспособным, что было целью Комиссии с самого начала.Сегодня совсем не редкость, когда два или более провайдера широкополосного доступа, каждый из которых предлагает несколько услуг связи, сосуществуют в квартире или кондоминиуме, конкурируя за абонентов. Степень, в которой правила FCC способствовали росту конкуренции, спорна, но также не относится к делу: существуют правительственные постановления для исправления рыночных сбоев, а когда рынок является конкурентным, эффективность устаревших правил не подлежит обсуждению. Вопрос, поднятый в этой статье, состоящей из двух частей, касается степени, в которой правила FCC полезны в сегодняшней конкурентной среде MDU, и предложения некоторых стратегий, с помощью которых управляющие недвижимостью могут использовать существующие правила для усиления конкуренции и, следовательно, ценности их MDU. ресурсы.

Правила проводки FCC основаны на признании того факта, что инфраструктура проводки коаксиального кабеля внутри многоквартирного жилого дома не может быть легко или экономически эффективно воспроизведена потенциальным конкурентом действующего оператора кабельного телевидения, использующего эту проводку для обслуживания жителей. . Таким образом, без вмешательства регулирующих органов у действующего провайдера есть неснижаемое преимущество перед потенциальными конкурентами, и конкуренция никогда не сдвинется с мертвой точки. Правила FCC по внутренней проводке пытаются устранить это обстоятельство, требуя, чтобы при определенных обстоятельствах действующая кабельная компания была вынуждена уступить право собственности и контроль над существующей инфраструктурой проводки собственнику собственности, абоненту кабельного телевидения или альтернативному поставщику услуг видеопрограммирования. .

Правила FCC применяются к двум категориям коаксиальных кабелей внутри проводки: домашняя проводка и домашняя кабельная проводка. Для каждой категории проводки действуют отдельные правила.

FCC определяет домашнюю проводку как «проводку от точки разграничения до точки, в которой проводка MVPD становится выделенной для отдельного абонента или отдельного шлейфа». Правила, регулирующие размещение домашней электропроводки, можно найти по адресу 47 C.F.R. § 76.804.

Напротив, домашняя кабельная проводка – это «внутренняя проводка внутри помещения абонента, которая начинается в точке разграничения».”Правила, регулирующие домашнюю кабельную проводку, можно найти в 47 C.F.R. § 76.802.

В этой части I мы идентифицируем некоторые проблемы, связанные с использованием владельцем собственности правил домашней проводки. Во второй части мы предложим способы, которыми владельцы MDU могут использовать правила домашней проводки FCC для облегчения конкурентного доступа к существующей инфраструктуре, избегая при этом некоторых проблем, указанных в части I.

1. Медленные и сложные

Хотя FCC на протяжении многих лет прилагала значительные усилия для разработки и внесения поправок в правила домашней электропроводки в ответ на меняющиеся рыночные условия, с точки зрения автора не представляется, что эти правила широко используются владельцами недвижимости MDU на рынке.Этому может быть несколько объяснений. Во-первых, правила сложны и требуют много времени для применения. Во-вторых, остается неясным, применяются ли правила и каким образом, когда, как сейчас почти повсеместно, одна и та же проводка коаксиального кабеля используется для предоставления нескольких коммуникационных услуг в дополнение к видеопрограммам. В-третьих, правила легко обойти, разделив права по соглашению между владельцем собственности и действующим кабельным оператором. Эти трудности кратко описаны ниже.

Правила проводки в домашних условиях подразделяются на правила «построение за домом» и правила «блок за блоком».

Правила построения застройки применяются в тех случаях, когда действующий оператор кабельной сети владеет домашней проводкой и не имеет «юридически закрепленного права оставаться» в помещении, то есть там, где действующий поставщик кабельного телевидения не имеет постоянного договорного права на доступ к MDU. собственность, и собственность не подлежит государственному или местному закону об обязательном доступе.

Правила единицы за единицей применяются там, где действующий оператор кабельного телевидения владеет домашней электропроводкой, а “нет”…имеет юридически закрепленное право поддерживать любой конкретный провод, предназначенный для конкретной единицы в помещении, вопреки желанию владельца MDU … “Правила единицы за единицей могут использоваться владельцем собственности для облегчения конкуренции между несколькими поставщиками видео. в здании только с одним комплектом проводов домашней сети; правила FCC разработаны, чтобы позволить владельцу заставить действующего оператора делить существующую проводку.

Независимо от того, какой метод используется, использование процедур FCC для получения контроля над домашней проводкой может быть сложным и трудоемким.

Процедура «строительство за строительством» требует, чтобы владелец собственности уведомил действующего оператора кабельной связи как минимум за 90 дней о намерении применить правило; у должностного лица затем есть 30 дней после получения уведомления, чтобы принять решение о продаже, отказе от или удалении всей домашней проводки в здании. Электропроводка должна быть утилизирована в соответствии с избранием действующего оператора в течение 30 дней после окончания 90-дневного периода уведомления. Таким образом, даже если действующий оператор будет сотрудничать, правила предусматривают четырехмесячный переходный этап.

Подразделение за подразделением требует, чтобы владелец собственности уведомил действующего оператора за 60 дней; Как и в случае с процедурой «строительство за строительством», у действующего оператора есть 30 дней после получения уведомления, чтобы сделать один выбор, продать, отказаться или удалить каждую домашнюю проводку, выделенную для подразделения, завершающего кабельную службу традиционного оператора. Если должностное лицо решает продать проводку владельцу MDU, у сторон есть 30 дней после даты избрания для согласования цены продажи, а если нет соглашения о цене, вопрос может быть передан на рассмотрение в обязательный арбитраж.При условии сотрудничества с действующим лицом, правила подразделения за подразделением предусматривают переходный период продолжительностью не менее двух месяцев.

Согласно любой процедуре, действующий оператор может отложить передачу контроля, решив продать домашнюю проводку и торговаться по цене, или же действующий оператор может полностью остановить процесс, просто угрожая удалить проводку, как он имеет право сделать в соответствии с Правила FCC. Хотя немногие провайдеры фактически удаляют домашнюю проводку, простой угрозы сделать это часто бывает достаточно, чтобы владелец собственности заставил собственника пересмотреть любую стратегию, основанную на правилах домашней проводки FCC.

Кроме того, для действующего президента относительно легко с самого начала вмешаться в механизм, просто заявив, более или менее достоверно, что правила не применяются – например, потому что действующий президент сохраняет “юридически имеющее исковую силу право «оставаться в помещении (в случае здания согласно строительным правилам) или поддерживать конкретный участок домашней проводки, несмотря на предполагаемое прекращение абонентом услуг кабельной связи традиционного оператора. Настойчивое требование должностного лица о неприменимости правил, даже если оно является юридически необоснованным, вынуждает владельца собственности оказаться в неудобном положении, когда он выбирает один из нескольких плохих вариантов, таких как обращение в суд за декларативным заявлением или использование средств самопомощи для принудительного отказа от права собственности. контроля электромонтажа.Первый вариант является дорогостоящим и требует много времени, а второй вариант может подвергнуть владельца собственности судебным искам о возмещении ущерба в результате нарушения контракта и / или правонарушений, таких как нарушение права владения и конверсия.

2. Использование домашней проводки для нескольких служб

Вторая причина, по которой владельцы собственности могут неохотно использовать правила проводки FCC в домашних условиях, заключается в том, что правила основаны на предположении, что дискретные услуги связи предоставляются через определенные виды внутренней проводки – видеосигналы доставляются по коаксиальному кабелю RG6, и голосовые услуги по медной витой паре CAT5.FCC хорошо осведомлена о проблемах, связанных с существованием двойных режимов регулирования, регулирующих проводку видео и телефонии. Например, в отчете и постановлении 1997 года Комиссия указала:

В уведомлении о внутреннем подключении мы признали, что кабельные и телефонные компании действуют в соответствии с разными нормативными положениями. Мы указали, что по мере развития технологий, позволяющих предоставлять кабельные и телефонные услуги по одному и тому же проводу, и по мере того, как отдельные компании развивают способность предоставлять обе эти услуги, может возникнуть путаница в отношении того, какая схема регулирования будет применима.Мы попытались прокомментировать, нужно ли и как гармонизировать двойные системы регулирования, регулирующие кабельные и телефонные компании, где широкополосная или множественные услуги предоставляются по одному или нескольким проводам … Судя по текущим данным, кажется, что поставщики услуг продолжат используйте отдельную внутреннюю проводку, чтобы обеспечить кабельное и телефонное обслуживание, по крайней мере, в ближайшем будущем. Если и когда обстоятельства изменятся, мы вернемся к этому вопросу с целью создания единого набора правил внутренней проводки.

В эпоху конвергенции – по определению – использование одного провода для распределения нескольких сигналов является правилом, а не исключением. Когда услуги объединяются в многоцелевой провод, но режимы регулирования остаются отдельными, могут возникать конфликты, как показано в трактовке Федеральной комиссией связи США важнейшей концепции «точки разграничения» проводки.

Точка разграничения – это точка, в которой контроль и ответственность за проводку внутри здания переходит от провайдера к (на стороне абонента точки разграничения) абоненту.FCC определила отдельные точки разграничения для проводки, используемой для отдельных услуг; точка разграничения видеопроводов указана в 47 C.F.R. § 76,5 (мм), и обозначает место, полностью отличное от указанного в качестве точки разграничения телефонной проводки в соответствии с 47 C.F.R. § 68.105. Более того, соответствующие юридические права и обязанности провайдера, владельца MDU и абонента в соответствии с правилами подключения видео очень отличаются от тех, которые установлены в правилах подключения телефонной сети.Наконец, FCC классифицирует высокоскоростной доступ в Интернет как нерегулируемую «информационную службу» в соответствии с разделом I Закона о коммуникациях; не существует правил, регулирующих внутреннюю проводку, используемую для предоставления информационных услуг, и нет точки разграничения для такой проводки.

Наличие нескольких точек разграничения вызывает вопрос: где находится точка разграничения для проводки коаксиального кабеля, который используется для предоставления услуг видео, телефонной связи и высокоскоростной передачи данных для жителей здания MDU? Этот вопрос может быть важным, потому что точка разграничения – это точка, в которой заканчивается контроль действующего провайдера над проводкой и где альтернативный провайдер может получить доступ к проводке.Сомнения относительно местоположения точки разграничения могут усложнить применение правил FCC по домашнему подключению в следующих обстоятельствах:

Как упоминалось выше, правила «блок за блоком» могут быть задействованы в тех случаях, когда действующий оператор кабельного телевидения «не … имеет юридически закрепленное право содержать какой-либо конкретный провод, предназначенный для конкретного блока в помещениях, вопреки желанию владельца MDU. .. “Но при каких обстоятельствах действующий президент имеет” юридически закрепленное право поддерживать “определенную цепь проводки?

Предположим, что владелец многоквартирного дома, желая предоставить арендаторам возможность выбора среди поставщиков видео, приглашает поставщика услуг DBS на объект недвижимости.Значительная часть жителей указали, что предпочитают спутниковые услуги кабельному пакету традиционного оператора. Однако некоторые из этих потенциальных клиентов DBS желают сохранить услугу доступа в Интернет кабельной компании, возможно, из-за неудобства установки нового адреса электронной почты или из-за того, что спутниковый провайдер не предлагает услуги передачи данных. Когда владелец собственности пытается вызвать подразделение Федеральной комиссии по связи с помощью процедуры подключения к собственному устройству, действующий оператор отвечает, что эти процедуры не применяются, поскольку он сохраняет за собой право «поддерживать» и использовать проводку для предоставления услуг доступа в Интернет для абонентов.

Предположительно, слова Комиссии, описывающие предикат для применения правила (т. Е. Действующий оператор не имеет «юридически закрепленного права на содержание какого-либо конкретного провода в исходном положении …») были выбраны на основе следующего предположения: когда MDU резидент решает прекратить предоставление видеоуслуг действующего оператора кабельного телевидения в пользу конкурента, действующий оператор теряет свое «юридически закрепленное право на содержание» конкретного домашнего провода, выделенного для подразделения этого резидента.Другими словами, разработчики правила, вероятно, не рассматривали двойное использование домашней проводки для предоставления услуг, отличных от видеопрограмм.

Означает ли тот факт, что проводная связь также используется для предоставления услуг голосовой связи и / или Интернет-услуг резиденту, что действующий оператор сохраняет за собой право «поддерживать» проводку, так что правила подразделения за подразделением не могут использоваться для облегчения конкурентного доступа посредством альтернативный поставщик видео? Отсутствие четкого ответа на этот вопрос создает неопределенность на рынке, которая может удерживать владельцев собственности от использования конкурентных стратегий, основанных на правилах домашней проводки FCC.

3. Договорный отказ от правил FCC

Третья причина, по которой правила FCC о внутренней проводке не используются широко, заключается в том, что их легко обойти договорными положениями. Напомним, что правила домашней проводки применяются только тогда, когда действующий оператор кабельного телевидения владеет домашней проводкой, и правила не отменяют государственный контракт или закон о собственности. Если в соглашении о праве входа действующего оператора с владельцем конкретно говорится о размещении домашней электропроводки после прекращения обслуживания, указывается, что правила FCC не определяют размещение домашней электропроводки, или предусматривается, что электропроводка является собственностью владельца здания. , процедуры FCC не применяются.

В конце 2007 года FCC задним числом и в перспективе запретила исполнение соглашений об исключительном обслуживании между поставщиками многоканального видео (кроме поставщиков спутникового телевидения) и владельцами MDU. «Приказ об исключительности» был издан в первую очередь для того, чтобы позволить владельцам MDU, заключившим долгосрочные соглашения об исключительном доступе с операторами кабельного телевидения, открыть свои здания для конкуренции со стороны телефонных компаний, выходящих на рынки видеопрограмм.

Однако даже после того, как Указ об исключительности вступил в силу, владельцы и поставщики могут на практике устанавливать эксклюзивные договоренности и финансовые выгоды, связанные с эксклюзивностью, путем возведения договорных барьеров для конкурентного доступа.Наиболее распространенный метод предоставления фактической эксклюзивности выбранному провайдеру – это указание в соглашении о праве входа, что существующая внутренняя проводка принадлежит владельцу собственности (независимо от того, кто оплатил и установил проводку), но исключительное использование этого проводка предоставляется провайдеру. Эффект от такого договорного положения двоякий:

Во-первых, поскольку практически или экономически невозможно установить второй участок внутренней проводки, поставщик, который сохраняет исключительный контроль над существующей проводкой, обычно является эксклюзивным поставщиком в здании.

Во-вторых, поскольку внутренняя проводка принадлежит владельцу собственности, а не провайдеру, владелец не может использовать правила домашней проводки FCC для облегчения конкурентного входа альтернативного поставщика видео, даже если конкуренция желательна после заключения соглашения.

Договорное положение, передающее право собственности на внутреннюю проводку владельцу собственности, при предоставлении исключительного использования конкретному провайдеру, по сути, гарантирует, что назначенный провайдер останется эксклюзивным провайдером в собственности и, таким образом, обходит цель упомянутого приказа FCC об исключительном праве видео. выше.Поскольку приказ об эксклюзивности предназначен для содействия конкурентному доступу к собственности MDU, эксклюзивные разрешения на использование проводки могут использоваться для подрыва политики защиты конкуренции, которую FCC стремится реализовать посредством правил подключения и приказа об эксклюзивности. Таким образом, легкость, с которой договорные формулировки могут аннулировать применимость правил FCC, дает третье объяснение их относительного неиспользования даже после выдачи Приказа об исключительности.

Кабель для разводки в квартире: Какой кабель использовать для проводки в квартире? — RozetkaOnline.COM
