Термоусадочная трубка: размеры, характеристики, правила пользования

Вся электропроводка должна быть безопасной для жизни человека. Это одно из самых основных требований, предъявляемых к электромонтажу. Особенно необходимо помнить о местах, где соединяются провода, ведь именно там может произойти перегрев, нарушение контакта или даже возгорание. Именно поэтому в этих местах следует сделать надежную изоляцию. Один из способов изоляции — использовать термоусадочную трубку (ТУТ). Данный вид защиты имеет много преимуществ по сравнению с другими видами защитной изоляции для кабельных соединений. Но для того, чтобы правильно использовать термоусадку, необходимо знать, что это такое, для чего нужна такая трубка, и как подобрать размер. Именно об этом пойдет речь в этой статье.

Основное назначение

Главное предназначение термоусадки заключается в изоляции токоведущих жил. Благодаря электроизоляционным свойствам и простому монтажу можно успешно заменять обычные изоляционные ленты.

В данное время легко можно приобрести в магазинах электротоваров термоусадочные трубки, которые используют для защиты соединения проводов. Популярность данного изделия в качестве изоляционного материала заключается в способности уменьшать свой диаметр благодаря высокой температуре. Необходимая температура усадки доходит до 120°С. Однако для того, чтобы это сделать нужно знать, как нагревать термоусаживаемую трубку. Благодаря нагреванию термоусадка очень плотно и надежно охватывает изолируемый предмет, обеспечивая хорошую изоляцию, а также предоставляя механическую защиту для проводов.

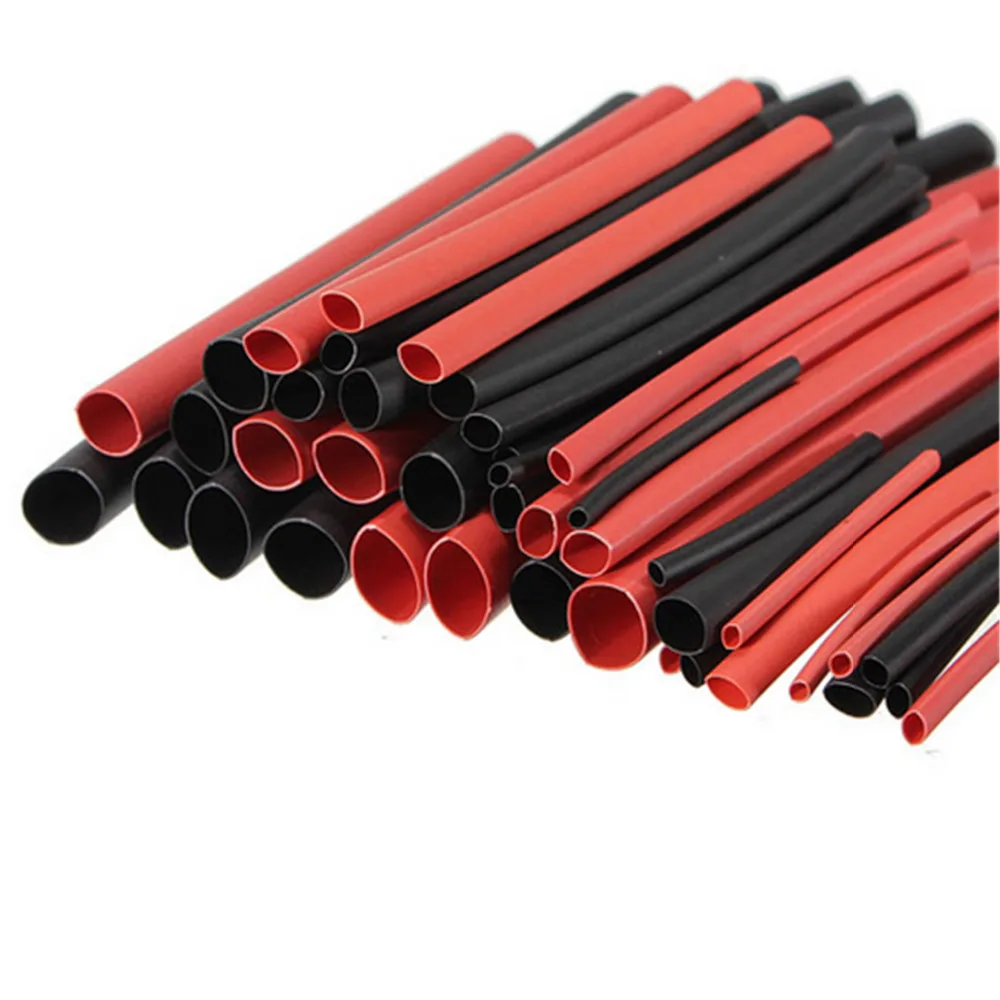

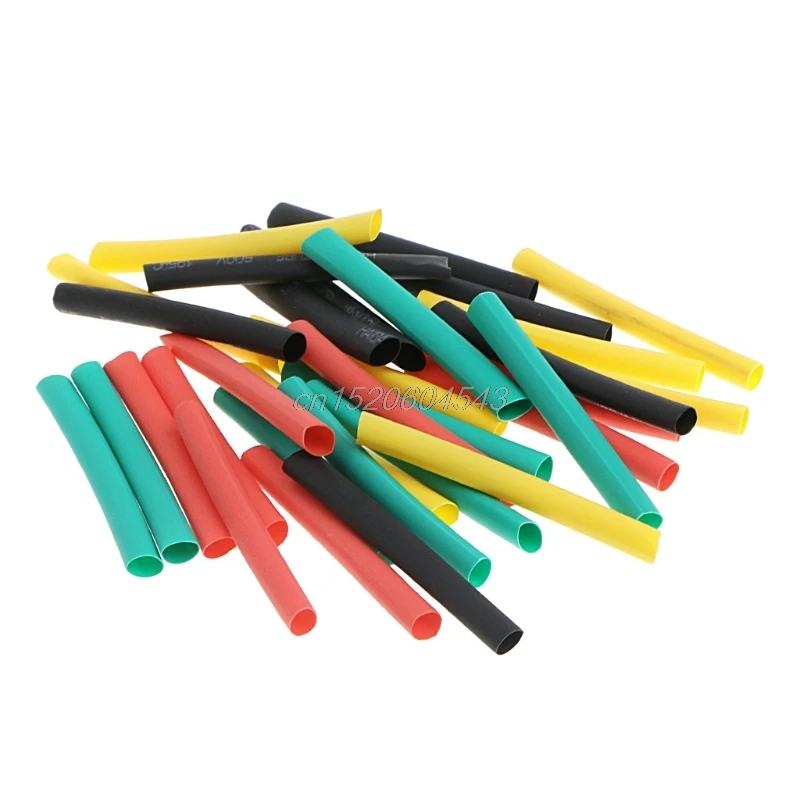

Изготовители выпускают трубки разных размеров, а также они имеют цветную маркировку. Благодаря этому их используют не просто для хорошего изолирования, но и для дальнейшего определения назначения изолированного провода.

Например, для маркировки проводков постоянного тока применяют красный цвет для плюса и черный для минуса. А для маркировки пятижильных электрических кабелей применяют коричневый, белый, черный, которые обозначают фазные жилы, ноль обозначают синим цветом, заземление — желто-зеленым.

Применение ТУТ для маркировки кабеля достаточно удобно, ведь термоусадочную трубку не нужно натягивать на всю длину провода. Нужно только небольшой кусок термоусадки натянуть поверх изоляции на конец провода, как показано на фото выше. Такая маркировка очень надежна, и не боится внешнего воздействия, а также перепада температур. Срок ее службы составляет больше двадцати лет. Это изделие долговечное, недорогое и очень простое в использовании.

Преимущества и недостатки

Если сравнивать термоусадку с другими видами изоляции, она имеет, как минимум, четыре преимущества.

Во-первых, так как термоусадочная трубка прилегает очень плотно, она не смещается из-за разных механических воздействий. Во-вторых, установка является простым и быстрым процессом, но все же необходимо знать некоторые правила пользования. В-третьих, после усадки материал изоляции становится более прочным, поэтому провод становится еще больше устойчивым к механическим повреждениям и приобретает дополнительную жесткость в месте соединения.

А срок службы значительно больше чем у обычной изоленты. Четвертый плюс – широкая область применения.

Из недостатков трубки ТУТ можно отметить следующее:

  1. Невозможно повторно использовать, ведь при нагреве она меняет свой диаметр, поэтому при снятии обязательно повредится.
  2. Цена термоусаживаемой трубки больше, чем цена на изоленту, однако не настолько, чтобы это стало решающим фактором при выборе защитного и изолирующего материала.

Если при использовании обнаруживаются еще какие-то недостатки, то это недочеты выбранного производителя.

На видео ниже предоставлено наглядное сравнение термоусадки и изоленты:

Где применяется трубка ТУТ

Хотя основная задача термоусаживаемой трубки заключается в изоляции контактов, есть и другие способы ее использования:

  • Изоляция водопроводных и металлических труб от агрессивной среды.
  • Усадка на комель металлической либо деревянной опоры ЛЭП для того, чтобы защитить от коррозии и гниения древесины в земле.
  • Продольная герметизация кабельных пучков. Несмотря на внешнюю изоляцию можно использовать специальную ленту, которая полностью заполняет, а также изолирует пространство между жилами провода.
  • Для улучшения эргономики рукояток спортивного инвентаря и строительного инструмента благодаря использованию рифленых и ребристых поверхностей трубок.
  • Преобразование простых инструментов, например, отверток в диэлектрические с помощью изолирования ТУТ.
  • Защита провода от высокой температуры. Существуют изделия, рабочий температурный интервал которых варьируется от-65°С до +260°С. Эта защита помогает проводу переносить такие условия работы, даже если вблизи находится источник жара и огня. Такие виды термоусаживаемой трубки называются фторопластовыми либо тефлоновыми.

Характеристики термоусадочной трубки

Для начала нужно знать из чего сделана термоусадка для проводов. Изготавливают ее из полимера, благодаря этому она может меняться и сжиматься. Размер трубки ТУТ может уменьшатся вдвое и даже вшестеро. Коэффициент усадки изделия варьируется в диапазоне от 2:1 до 6:1.

Также термоусадки бывают с клеевым слоем, они используются, когда соединения нужно очень надежно герметизировать для защиты от влаги и коррозии. Клеевым слоем достигается дополнительная прочность соединений.

Отличаются термоусаживаемые трубки составом полимера. Некоторые изготавливают из ПВХ, эластомеров, полиолефинов и разных других материалов. Важно, чтобы изделие было устойчиво к возгоранию, действиям ультрафиолетовых лучей, а также, чтобы имело хорошие механические свойства.

Также важно рассказать про размеры термоусаживаемых трубок. Все изготовители ставят на изделии обозначение, которое будет указывать на его размеры. Диаметр указан как до усадки, так и после. Первые цифры указывают на внутренний размер до усадки, а следующие – или диаметр, или коэффициент, благодаря которому можно его вычислить. Основной или стандартный коэффициент составляет 2:1. Максимальный диаметр трубки ТУТ составляет 120 мм, а минимальный размер – 2 мм до усадки.

Наиболее нужные размеры термоусадки предоставлены в таблице:

Если вы хотите узнать, как выбрать термоусадочную трубку, рекомендуем просмотреть видео, предоставленное ниже:

Как пользоваться термоусадкой для проводов

Осталось узнать, как пользоваться термоусаживаемой трубкой. Итак, сначала следует выбрать подходящий размер термоусадки. Если нужно изолировать провода, то необходимо отрезать подходящий кусок, который бы перекрывал изолируемый участок с учетом того, что будет продольная усадка при нагревании. Обычно она составляет до 10%, эта информация указывается изготовителем. На поверхности, а также на срезах отрезанной трубки, не должны быть повреждения или какие-то заусеницы, потому что они могут поспособствовать быстрому разрушении материала.

Вначале на кабель натягивается трубка ТУТ, а далее необходимо сделать соединение, поверх которого будет надета термоусадка. После соединения ее необходимо нагревать движениями с одной стороны к другой, для того, чтобы не получилась большая продольная усадка. Также это можно осуществить нагреванием от середины соединения к краям. Второй способ применим на достаточно длинных участках.

Следует помнить, что прогревать одновременно с обоих концов нельзя потому что может остаться пузырь воздуха, а это очень нежелательно. Также на поверхности могут появиться морщины. Прогревать термоусаживаемую трубку следует очень аккуратно и равномерно, чтобы не перегреть в каком-то месте, ведь может появиться пузырь или разрыв поверхности.

Скорость нагрева и температура определяется путем опыта. Однако торопиться не следует, особенно если нет опыта в данном направлении. Если выполнять нагревание слишком быстро, или при слишком высокой температуре, это может привести к повреждению термоусадки.

Сам процесс изолирования не является слишком сложным, при желании можно самостоятельно выполнить изолирование провода. Однако для начала можно поэкспериментировать на каком-то куске провода и убедиться, что все правильно сделано, а уже после браться за изоляцию ответственных соединений.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как пользоваться термоусадочной трубкой для проводов, используя для нагрева фен и зажигалку:

Теперь вы знаете, что такое термоусадочная трубка, для чего она нужна и как пользоваться этим приспособлением в домашних условиях. Надеемся, предоставленная информация была для вас познавательной и интересной!

Наверняка вы не знаете:

Стеклоармированная электроизоляционная трубка (кембрик) +130С E-glass / Стеклоармированные трубки / Каталог

Главная > Каталог > Стеклоармированные трубки > Стеклоармированная электроизоляционная трубка (кембрик) +130С E-glass

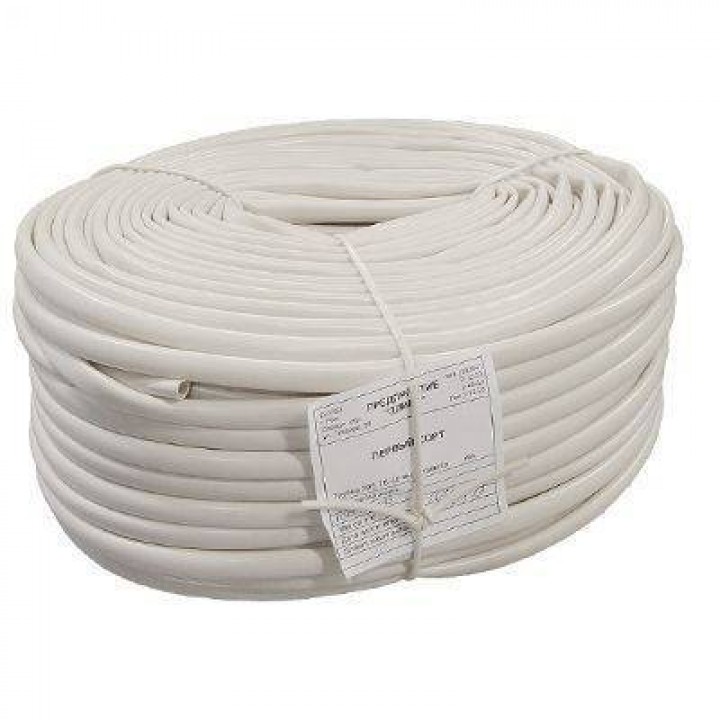

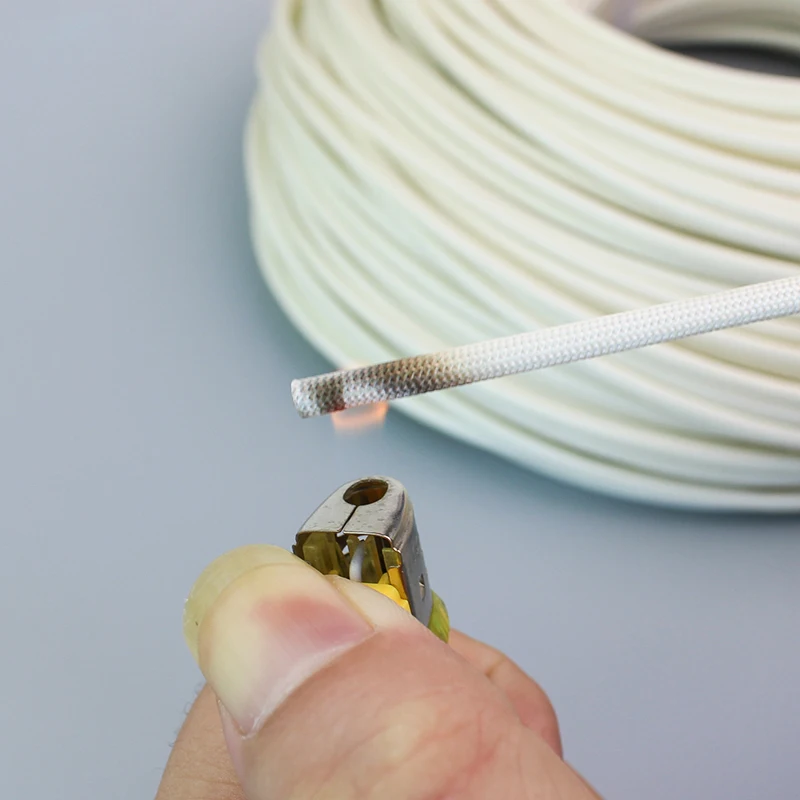

Стеклоармированная электроизоляционная трубка (кембрик), представляющая из себя шнур чулок из стеклоткани на основе алюмо-боро-силикатного стекла (E-glass), покрытый полимером поливинилхлоридом (PVC, ПВХ).

Трубка имеет класс нагревостойкости А (до +105°С), обладает хорошими диэлектрическими свойствами, приемлемой химической стойкостью, мягкостью и гибкостью. При этом трубка вполне выдерживает кратковременный нагрев вплоть до +200°С, например при пайке компонентов и электрических соединений.

Изолирующая трубка может быть использована в качестве изоляции и механической защиты электрических проводов в различных приборах и устройствах, электрических машинах и инструментах, бытовых приборах и т.д. При стандартных условиях работы с успехом заменяет изоляционную трубку ТВ-40 (кембрик ПВХ), так же изготовленную из поливинилхлорида.

Стеклоармированная электроизоляционная трубка может применяться в качестве кембрика для изоляции проводников, проводов, паяных узлов при производстве электричских машин, станков, инструментов, электробытового оборудования, различных электроприборов, испытывающих нагрев не более 90 градусов. Кембрик можно использовать как защитное покрытие проводов, стойкого к механическим повреждениям, перетиранию и другим механическим воздействиям на провода.

Данная трубка самая недорогая стеклоармированная трубка в ассортименте нашей компании.

Основные характеристики:
  • Номинальная рабочая температура: от -25°С до +105°С (максимум +130°С)
  • Рабочее напряжение: до 600В (зависит от толщины трубки)
  • Не подавляет горения
  • Цветовая гамма: белый, красный, желтый, синий
Близкие аналоги:

Трубка ТСП (тип 131 по ГОСТ 17675-87, Класс нагревостойкости А по ГОСТ 8865-87)

Технические характеристики

СвойстваМетод тестирования
Стойкость к нагреву при пайкеТест пройден
Термическая стабильность в мин.
при нагреве до +200°С
20 минут минимум
Гибкость после термического старенияНет разрывов и трещин при изгибании
(после экспозиции при +130°С х 96 часов)
Гибкость при низких температурахНет разрывов и трещин при изгибании
после охлаждения до-25°С
Горючесть, метод тестирования «А»Самозатухание за 60 сек.

Мин. напряжение пробоя, кВ
(при длине электрода L=25 мм)

Комнатная
температура
Повышенная
температура
Нагрев при
высокой влажности
Среднее значение
(по результату испытаний всех образцов)
4,01,21,2
Минимальное значение
(по худшему результату испытаний)
2,50,80,8

Размерный ряд

Диаметр трубокДопуски, ммТолщина стенки мин., ммТолщина стенки макс., мм
от 0.5 до 0.8 мм+/-0.100.20.5
от 1.0 до 3.0 мм+/-0.150.20.75
от 3.0 до 8.0 мм+/-0.250.30.75
от 9.0 до 27.0 мм+/-0.500.40.75

Электронная Изоляционная трубка в ассортименте, трубка для проводов и кабелей, термоусадочная трубка

Электронная Изоляционная трубка в ассортименте, трубка для проводов и кабелей, термоусадочная трубка – купить по оптовой цене.
Описание и отзывы

Характеристики

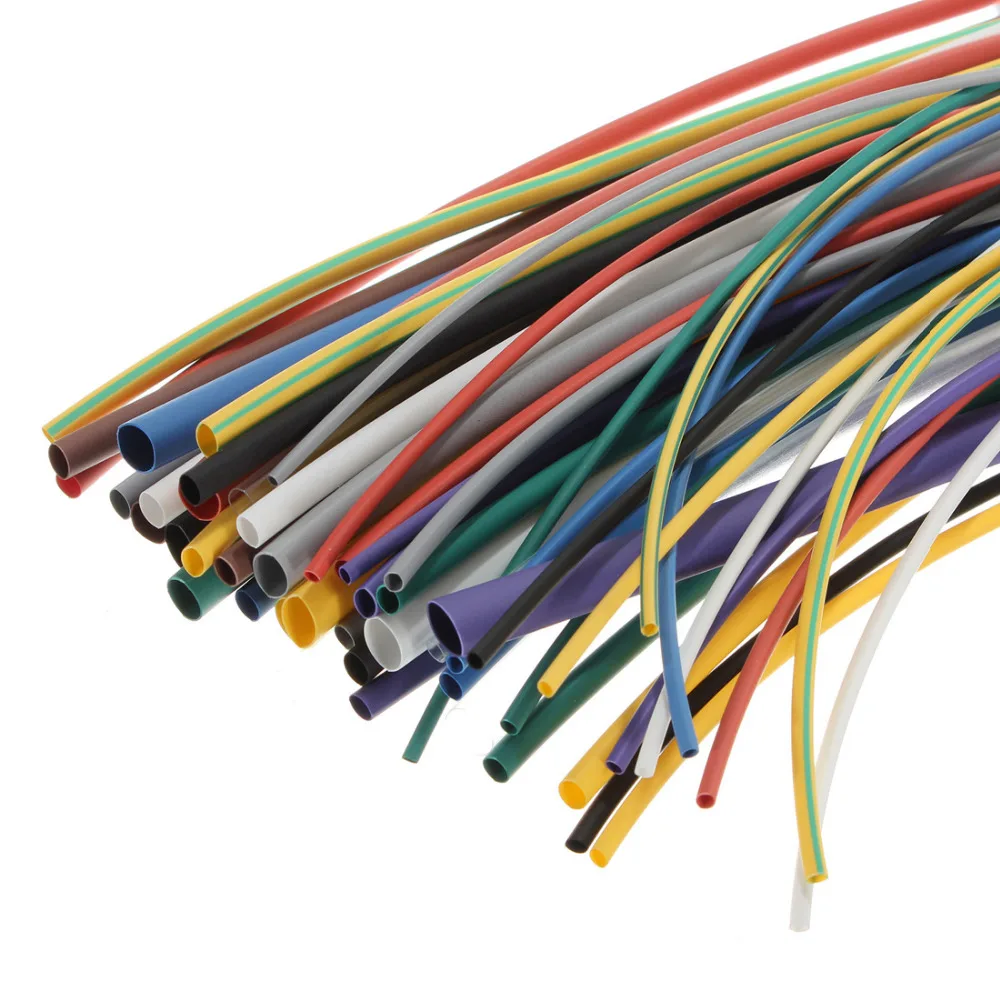

It has high temperature shrinkage, soft flame retardant, insulation and corrosion resistance. It is widely used in insulation protection of various wiring harnesses, solder joints, inductors, and anti-rust and anti-corrosion of metal pipes and rods.

Product Name

Color

Red/Yellow/Blue/Green/Black/White/Transparent, other colors are available upon request

Material

Specification

Diameter 1~150mm, 28 sizes

Usage

Protect the data cable. Mainly for insulation and protection

Pls refer to specification as below :

1.Are you Factory or exported trading company ?
— Factory .


2.Samples for free ?
— yes


3. MOQ & Shipping solution
— No MOQ for standard packing
Express ,FOB,CIF,DDP are available .
If order quanity <1 carton,it is best to purchase in our official retails store .
1~5 cartons: Shipping by express
5~15cartons: Shipping by air
>15cartons: shipping by sea .

4.Near Port ?
— Usually we choose Port Ningbo ,but Shanghai and Gunagzhou are also OK .

5.Delivery time
— 7 days/100 cartons

6. If i want factory tour ,how about transportantion to factory ?
— Very convenient
An hour’s drive from factory to Wenzhou longwan international Airport
30 mins’ drive from factory to Yueqing train station .



Похожие товары

High Quality Hot Selling Color Heat Sink Hollow Wire Sleeve For Machine
Анти-скольжения термоусадочные трубки для удочки/Теннисная ракетка/велосипедными рукоятками/штатив DIY 5 видов цветов 1 м 15/18/20/22/25/28/30/35/40/50 мм
Машина для производства электроизоляционной ленты из ПВХ
Высокотемпературный изоляционный лист, паяльный поддон
Лидер продаж, изоляционный материал YouDa, 3240 эпоксидная пластина, эпоксидный лист, стеклянный эпоксидный лист, лист эпоксидной смолы, лист эпоксидной смолы
PE материал тонкая стенка термоусадочная трубка термоусадочная защита провод кабель и трубка низкое напряжение-55 ℃ ~ + 125 ℃ 300V,300V 10.
4mpa
Дисковый подвесной фарфоровый изолятор 52-3 70kn
3KS термопрокладка 12,8 Вт/мК, 120x20x1 мм, непроводящая термостойкость, термостойкость, силиконовые термопрокладки

Данные ресурс не является интернет-магазином, а лишь содержит ссылки на международную площадку Alibaba.com

Маслостойкая термоусаживаемая трубка для ремонта кабелей в бумажно-свинцовой изоляции и монтажа кабельных муфт WRSGY

​   WRSGY – Специальная маслостойкая термоусаживаемая трубка для кабельных муфт и кабелей в бумажно-свинцовой изоляции.

   Производится в КНР на заводах компании WOER

   Марка по каталогу производителя: WRSGY

   Маслостойкая изоляционная термоусаживаемая трубка изготовлена из специального полимерного состава и предназначена для монтажа кабельных муфт и восстановления кабелей, эксплуатирующихся например, погруженными в трансформаторные масла или имеющие с ними контакт. Трубка имеет желтовато-белый полупрозрачный цвет и глянцевую поверхность. Совместима как с кабелями в оболочке из сшитого полиэтилена так и с кабелями в бумажно-свинцовой изоляции.

   Стандартный цвет: бежевый, полупрозрачный. Коэффициент усадки трубки более, 2:1.

   Свойства:

  • Отличная стойкость к трансформаторным маслам, хорошая гибкость
  • Очень гладкая поверхность, быстрая усадка без растрескивания
  • В основном применяется для ремонта, изоляции кабелей в бумажно-свинцовой оболочке и монтажа соединительных и концевых кабельных муфт.

Технические характеристики трубок WRSGY

Свойства Метод тестирования Значение
Рабочая температура IEC 216 от -20°C до +100°C
Температура усадки от +100°C до +120°C
Диэлектрическая прочность, кВ/мм IEC 243 ≥ 20
Объемное электрическое сопротивление ASTM-D-2303 ≥ 1×1014Ом·см

Размеры трубок WRSGY

Наименование Внутренний диаметр Толщина стенки после усадки, мм Стандартная длина, мм
До усадки, мм мин. После усадки, мм макс.
WRSGY 20/8 20 8 1,7 100-1000
WRSGY 30/11 30 11 1,8 100-1000
WRSGY 35/12 35 12 2,0 100-1000
WRSGY 40/17 40 17 2,2 100-1000
WRSGY 90/30 90 30 2,8 100-1000
WRSGY 100/40 100 40 3,0 100-1000
WRSGY 120/45 120 45 3,0 100-1000

   Более подробную информацию по наличию , ценам , условиям отгрузки и сотрудничества Вы можете получить по телефонам :

  • +7 (911) 238-36-94 – Консультация по товару и контроль качества
  • +7 (921) 554-48-78 – Отдел продаж





Ставрополь,  Самара,  Саратов, Волгоград, Воронеж, Псков, Нижний
Новгород,  Мурманск,  Краснодар,  Ростов-на-Дону,  Череповец,  Орск,  Челябинск,
Тюмень, Ярославль, Калининград, Курск, Екатеринбург, Вологда.

Трубки

ООО Компания «Кондор» – комплексные поставки химии для промышленных предприятий

Электроизоляционные трубки

Электроизоляционные трубки используются в качестве дополнительной изоляции и защиты проводов, находящихся под напряжением.



«Радпласт»



Термоусаживающиеся трубки, изготавливаемые из специальной композиции на основе полиэтилена или севилена. Они предназначены для электроизоляции, механической защиты мест соединений проводов, герметизации жил проводов, бандажирования жгутов проводов.



Трубки «Колорит»

Набор цветных термоусадочных трубок



Трубки ТТШ-10

Термоусадочные трубки для изоляции шин



Трубки ТТМ (4:1)

Толстостенные термоусадочные кожухи с коэффициентом усадки 4:1



Трубки «Гермокомплект»

Набор клеевых термоусадочных трубок



Трубка ТУР-ХМ



Для соединения проводов в электрических изделиях и схемах электронных деталей. Электронная аппаратура должна работать при напряжении до 1000 В постоянно и переменного тока частотой до 500 Гц.



Трубки ТТК и ОТК



Для электрической изоляции



Трубка термоусадочная «Дюрей»



Для герметизации, изоляции и защиты во всех отраслях промышленности



Трубка ТЭС



На основе стеклонити, из шнур-чулка ШЭС-1 и полиэфирноэпоксидного лака ПЭ-966



Трубки ТУР, МТУР, ТЛМ, ТЛВ



Используются для изоляции поверхностей кабелей и проводов



Специальные трубки ТРФ и ТРТ



Для изготовления трубок марки ТРТ применяют резиновую смесь К-1941М, в для трубок марки ТРФ — резиновую смесь Ф-1 по технической документации, утвержденной в установленном порядке.



Специальные трубки ТКРТ, ТКРМ



Для электрической изоляции токоведущих элементов разнообразных промышленных и бытовых электротехнических устройств постоянного и переменного тока



Трубки ТСП-4М и ТЭС



Для изоляции проводов электротехнических и радиотехнических изделий работающих при температуре от -60 до +130 С



Трубки ТКСП



Для изоляции токоведущих элементов в различных электротехнических устройствах, которые должны работать под напряжением до 660В постоянного и переменного тока, имеющего частоту до 50ГЦ



Трубки ТКР



Электроизоляционные гибкие трубки



Шланг маслобензостойкий



Предназначены для защиты и изоляции выводных и монтажных проводов электрооборудования и радиоаппаратуры – температура эксплуатации от -40С до +70С



Трубка ПВХ-медицинская



Предназначена для защиты и дополнительной изоляции токоведущих элементов в различных электротехнических устройствах, работающих при напряжении до 1000В постоянного и переменного тока 50 Гц. Рабочая температура от – 50 С до +70 С.



Трубки ПВХ ТВ-40Т и ТВ-40А



Предназначена для защиты и дополнительной изоляции токоведущих элементов в различных электротехнических устройствах, работающих при напряжении до 1000В постоянного и переменного тока 50 Гц



Трубка изоляционная ТВ-60



Изоляция и герметизация тепла и газовыделяющего оборудования



Трубка изоляционная ТВ-50



Состоит из поливинилхлоридного пластиката и находит широкое применение в электротехнике и электронике



Трубка ПВХ 305 ТВ-40



Для изоляции, герметизации и защиты от коррозии контактных соединений в электроэнергетике и телекоммуникациях



Трубки “Гермокомплект”



Для герметизации, изоляции и защиты от коррозии в электроэнергетике, нефтегазовой и других отраслях промышленности



Трубки ТТМ (4:1)



Для изоляции медных и алюминиевых шин на электротехнических подстанциях и в шкафах распределительных устройств. Могут быть использованы при наружной установке



Трубки ТТШ-10



Для изоляции и цветовой маркировки электрических соединений



Трубка ТОП ДМГ

Предназначена для изоляции мест соединений жил проводов с разъёмами, ужесточение паяных соединений, а также в областях, рекомендуемых ОСТ4 ГО.054.085.



По вопросам приобретения Трубок и получения подробной консультации по свойствам продукции, условиям поставки и заключению договора просим вас обратиться к менеджерам:

(495)-790- 14-52
+7 499 558 37 54
[email protected]»



По вопросам приобретения масла и смазок [email protected]


Кембрики ПВХ, термоусадочные, профили для кабельных принтеров

Сводная таблица ключевых характеристик

 ПВХ-трубка
профиль ПВХ
термоусадочный маркер
себестоимостьнизкаясредняявысокая
диапазон диаметров проводаузкийширокийширокий
(до усадки)
диапазон рабочих температурузкийширокийширокий
фиксация на проводеотсутствуетперемещаемая
(за счёт силы трения провода о внутреннюю стенку профиля)
полная
(после усадки)
преимуществаэкономичность«золотая середина»компактность, электроизоляция
недостаткине подходит для вертикально расположенных проводовне компактентребует устройство нагрева

ХарактеристикиВозможностиПримененияАналогиЗаказ/запрос

Характеристики

ТипПрофильРабочие температурыДля проводов ØМатериалУсадкаОсобенности
ТМАРК-POовал-30 … +100 °C1. 3 — 4.0 ммпрофиль ПВХсамозатухающая
ТМАРК-МТ-2Ккруг-30 … +105 °C2.4 — 6.4 ммтермоусадочная трубка2:1экономичная
ТМАРК-БГ-2Ккруг-55 … +105 °C2.4 — 6.4 ммтермоусадочная трубка2:1без галогенов
ТМАРК-НГ-3Ккруг-55 … +135 °C2.4 — 6.4 ммтермоусадочная трубка3:1самозатухающая
Mark Seriesкруг-40 … +100 °C2.0 — 6.0 ммтрубка ПВХсамозатухающая UL 94 V-1
MAXкруг-40 … +100 °C3.2 — 6.4 ммтрубка ПВХразмотчик катушки
Partex POовал-30 … +60 °C1.3 — 5.5 ммпрофиль ПВХсамозатухающая UL94-VO
Partex POZовал-30 … +90 °C1. 3 — 5.5 ммпрофиль ПВХZerex, без галогенов

Возможности

Заказная печать

Выполняем заказную печать на круглой ПВХ-трубке и овальных ПВХ-профилях:
• печать переменных данных;
• печать серийных номеров из БД;
• печать штрих-кода.

Нарезка

При печати на ПВХ-трубке доступны три варианта нарезки:
• без нарезки – печать линии отреза;
• частичное надрезание – отрывание вручную;
• полное отрезание кембрика.

Примеры ПВХ-кембриков с заказной печатью

Кембрики ПВХ

синий кембрик с заказной печатью

Кембрики ПВХ

белый кембрик с заказной печатью

Кембрики ПВХ

кембрики белого цвета с заказной печатью


ТермомаркBrady
2:1
Tyco
2:1
Partex
2:1
Hellermann
2:1
АртикулОбласть печатиВнутренний Ø
до/после
полной усадки
ТМАРК-БГ-2П — 2,4/1,2мм4,22,4/0,8мм2:1ZHTPFR-2,4MMX50M-B7641-WT(YL)HXCT-2,4PHZF20024TLFX24
ТМАРК-БГ-2П — 3,2/1,6мм5,63,2/1,0мм2:1ZHTPFR-3,2MMX100M-B7641-WT(YL)HXCT-3,2PHZF20032TLFX32
ТМАРК-БГ-2П — 4,8/2,4мм7,64,8/1,6мм2:1ZHTPFR-4,8MMX100M-B7641-WT(YL)HXCT-4,8PHZF20048TLFX48
ТМАРК-БГ-2П — 6,4/3,2мм10,76,4/2,0мм2:1ZHTPFR-6,4MMX100M-B7641-WT(YL)HXCT-6,4PHZF20064TLFX64
ТМАРК-БГ-2П — 9,5/4,8мм15,19,5/3,0мм2:1ZHTPFR-9,5MMX50M-B7641-WT(YL)HXCT-9,5PHZF20095TLFX95
ТМАРК-БГ-2П — 12,7/6,4мм20,912,7/4,0мм2:1ZHTPFR-12,7MMX50M-B7641-WT(YL)HXCT-12,7PHZF20127TLFX127
ТМАРК-БГ-2П — 19,1/9,5мм30,919,1/6,0мм2:1ZHTPFR-19MMX50M-B7641-WT(YL)HXCT-19,0PHZF20190TLFX190
ТМАРК-БГ-2П — 25,4/12,7мм40,525,4/8,0мм2:1ZHTPFR-25,4MMX30M-B7641-WT(YL)HXCT-25,4PHZF20254TLFX254
ТМАРК-БГ-2П — 38,1/19,1мм60,538,1/12,7мм2:1ZHTPFR-38,1MMX50M-B7641-WT(YL)HXCT-38,1PHZF20380TLFX381
ТМАРК-БГ-2П — 50,8/25,4мм79,350,8/25,4мм2:1ZHTPFR-50,8MMX50M-B7641-WT(YL)
ТермомаркBrady
3:1
Tyco Electronics
3:1
Phoenix Contact
3:1
Hellerman
3:1
DSG Canusa
3:1
АртикулВнутренний Ø
до/после
полной усадки
ТМАРК-НГ-3П — 2,4/0,8мм2,4/0,8ммTPS-094-WTTMS-2. 4WMS 2,4 (EX4)R
ТМАРК-НГ-3П — 3,2/1,0мм3,2/1,0ммTPS-125-WTTMS-3.2WMS 3,2 (EX5)RLTULT 3-1MTSR – 3,2/1,0
ТМАРК-НГ-3П — 4,8/1,6мм4,8/1,6ммTPS-187-WTTMS-4.8WMS 4,8 (EX9)RLTULT 4,8-1,6MTSR – 4,8/1,5
ТМАРК-НГ-3П — 6,4/2,0мм6,4/2,0ммTPS-250-WTTMS-6.4WMS 6,4 (EX10)RTULT 6-2MTSR – 6,4/2,0
ТМАРК-НГ-3П — 9,5/3,0мм9,5/3,0ммTPS-375-WTTMS-9.5 TULT 9-3MTSR – 9,5/3,0
ТМАРК-НГ-3П — 12,7/4,0мм12,7/4,0ммTPS-500-WTTMS-12.7 TULT 12-4MTSR – 12,7/4,0
ТМАРК-НГ-3П — 19,1/6,0мм19,1/6,0мм TTMS-19.0 TULT 18-6MTSR – 19,0/6,0
ТМАРК-НГ-3П — 25,4/8,0мм25,4/8,0мм TTMS-25. 4 TULT 24-8MTSR – 25,4/8,0
ТМАРК-НГ-3П — 38,1/12,7мм38,1/12,7мм TTMS-38.1 TULT 39-13MTSR – 39,0/13,0



DSG Canusa
3:1
Brady
3:1
Tyco Electronics
3:1
Phoenix Contact
3:1
Hellerman
3:1
АртикулВнутренний Ø
до/после
полной усадки
MTSR – 3,2/1,03,2/1,0ммTPS-125-WTTMS-3.2WMS 3,2 (EX5)RLTULT 3-1
MTSR – 4,8/1,54,8/1,6ммTPS-187-WTTMS-4.8WMS 4,8 (EX9)RLTULT 4,8-1,6
MTSR – 6,4/2,06,4/2,0ммTPS-250-WTTMS-6.4WMS 6,4 (EX10)RTULT 6-2
MTSR – 9,5/3,09,5/3,0ммTPS-375-WTTMS-9. 5 TULT 9-3
MTSR – 12,7/4,012,7/4,0ммTPS-500-WTTMS-12.7 TULT 12-4
MTSR – 19,0/6,019,1/6,0мм TTMS-19.0 TULT 18-6
MTSR – 25,4/8,025,4/8,0мм TTMS-25.4 TULT 24-8
MTSR – 39,0/13,038,1/12,7мм TTMS-38.1 TULT 39-13

Представлено 8 товаров

Как подобрать необходимый диаметр термоусаживаемой трубки

Для правильного выбора термоусаживаемой трубки нужно учесть большое количество параметров, зависящих от условий её дальнейшей эксплуатации в составе комплекса оборудования. Самым главным техническим параметром любой термоусадки является её диаметр. Неправильно подобранный диаметр трубки может привести к её повреждению при усадке или в процессе эксплуатации, не позволить в полной мере использовать все возможности термоусаживаемой трубки. В самом безобидном случае термоусадочная трубка просто не налезет на усаживаемое изделие. Правильно же подобранная трубка является залогом надёжной и долговечной эксплуатации оборудования.

Для верного подбора диаметра термоусадки нужно следовать нескольким простым правилам:

1. Минимальный диаметр изделия (объекта), на который планируется усаживать трубку, должен быть как минимум на 10% больше, чем минимальный внутренний диаметр полностью усаженной термоусаживаемой трубки в свободном состоянии.

Комментарии: Это очень важно, так как при невыполнении этого условия термоусадочная трубка будет плохо облегать изделие, упругие силы сжатия, удерживающие термоусадку, будут малы, трубка может очень непрочно держаться на поверхности изделия и даже соскользнуть с него.

Оптимальный же результат достигается в случае, когда диаметр изолируемого изделия больше диаметра усаженной трубки на 20-40%. При этих значениях термоусаживаемая трубка в полной мере обеспечит заложенные в неё характеристики механической и электрической прочности, долговечности, температурной стойкости.

Если же диаметр изолируемого изделия будет больше 50-70% от минимального внутреннего диаметра полностью усаженной термоусаживаемой трубки в свободном состоянии, то такие ситуации допускаются при условии, что изделие не эксплуатируется при температурах, близких к максимальным расчётным температурам для данного вида термоусадочных трубок. В противном случае при высоких температурах эксплуатации (от + 90 до +125°С) может произойти разрыв термоусаживаемой трубки из-за того, что упругие силы сжатия превысят её прочность на разрыв. Так же могут существенно ухудшиться эксплуатационные характеристики трубки.

Разрыв трубки может произойти и в момент усадки, особенно при температуре усадки, превышающей рекомендованную, поэтому усадку трубок на такие большие изделия нужно проводить медленно, на минимально-возможной температурой нагрева.

2. Максимальный диаметр изделия (объекта) на который планируется усаживать трубку, должен быть как минимум на 10% меньше, чем внутренний диаметр термоусадочной трубки до усадки.

Это правило продиктовано в первую очередь самой возможностью натянуть неусаженную термоусадочную трубку на объект перед усадкой, да так, чтобы не повредить саму трубку. Для изделий со сложным рельефом поверхности этот параметр должен быть при возможности доведён до 20-30% .

Кроме того, при внутреннем диаметре трубки до усадки, лишь незначительно превышающем диаметр изделия возможно её повреждение в процессе усадки или последующей эксплуатации при повышенных температурах. (см. комменарий к первому правилу).

Дополнение: Большинство термоусаживаемых трубок имеет двухкратный коэффициент сжатия. Этого обычно достаточно для подбора нужного размера термоусадки почти для любых изделий. Однако встречаются случаи, когда изолируемый объект (деталь) имеет сложный рельеф поверхности с большими перепадами диаметров, для которого не получается подобрать трубку, чтобы при этом выполнялись все рекомендации.

Например необходима надёжная водонепроницаемая изоляция области между тонким кабелем и толстым разъёмом, закреплённым на нём. Приходится стоять перед выбором: или трубка не будет плотно обжимать поверхность кабеля, или мы не сможем натянуть трубку на толстый разъём!

В этом случае мы рекомендуем применять трубки с высоким (трёх или четырёхкратным) коэффициентом усадки. Они конечно сложнее в производстве и дороже обычных термоусадочных трубок, зато намного универсальнее.

Пример простого расчёта:

Требуется усадить изолирующую термоусаживаемую трубку на токопроводящую шину круглого сечения диаметром 10 мм, эксплуатирующуюся при комнатной температуре. Имеем трубки следующих диаметров (до /после усадки): 20/10 мм, 19/9,5 мм, 18/9 мм, 16/8 мм, 13/6,5 мм, 12/6 мм, 11/5,5 мм, 10/5 мм.

Так как температурных ограничений у нас нет, то руководствуемся правилами 10%. Трубки 10/5 и 20/10 сразу отбрасываются. В первом случае мы не сможем натянуть трубку на шину, а во втором случае после усадки трубки её диаметр будет больше 10 мм и она не сможет обжать наше изделие.

Согласно правилу 1, внутренний диаметр полностью свободноусаженной трубки должен быть как минимум на 10% меньше диаметра шины, т. е. 9 мм или более. Этому значению не соответствуют трубки 20/10 мм и 19/9,5 мм.

Согласно правилу 2, внутренний диаметр трубки до усадки должен быть не менее чем на 10% больше, чем диаметр шины, т.е. не менее 11 мм. Таким образом все оставшиеся трубки: 18/9 мм, 16/8 мм, 13/6,5 мм, 12/6 мм, 11/5,5 мм формально подходят в качестве изоляции для нашей шины.

Если же учесть дополнительную рекомендацию, что наиболее оптимальным является случай, когда диаметр усаженной трубки на 20-40% меньше диаметра изолируемого изделия, то оптимальный диаметр трубки после свободной усадки должен составлять от 6 до 8 мм.

Таким образом наилучшим решением для изоляции нашей шины будут трубки 16/8 мм, 13/6,5 мм и 12/6 мм. А какую из них выбрать решать Вам исходя из их наличия, требуемой окраски, доступности, экономической целесообразности, ведь трубки меньшего диаметра, как правило, дешевле.

Изоляция электропроводки в старых домах | Главная Справочники

Современная электрическая проводка заключена в пластиковый корпус, внутри которого находятся три провода. На заре домашней электропроводки — с конца 1880-х до середины 1960-х — провода изолировали другими материалами. Если она не была изменена или повреждена, старая проводка должна работать так же, как и новая. По данным Международной ассоциации сертифицированных домашних инспекторов, даже строительные нормы не требуют полного удаления.Однако следует знать, как подключается проводка, и недостатки старой проводки.

Ручка и трубка

До начала 1940-х годов электропроводка дома состояла из двух отдельных жил изолированного провода, проложенных вдоль каркаса дома. Один провод был горячим, другой нейтральным, и они шли параллельно друг другу примерно в футе друг от друга. Фарфоровые трубки позволяли проводам проходить через отверстия в каркасе, что предотвращало повреждение изоляции. Крепление проводов к каркасу осуществлялось с помощью фарфоровых набалдашников.Предпочтительной изоляцией была тканевая ткань, а ткань или резина обеспечивали дополнительную защиту проводки на концевых концах — например, лампы или настенного выключателя. Имея всего два провода, ручки и трубки не имели средств заземления устройств или шнуров.

Бронированный кабель

Гибкая стальная оболочка сместила ручку и трубчатую проводку, пока не появились провода с пластиковой изоляцией. Внутри оболочки горячий и нулевой провода защищены резинотканевой изоляцией. Стальная оболочка позволяла заземлять розетки, что было большим преимуществом по сравнению с проводкой с ручкой и трубкой.Хотя бронированный кабель не такой гибкий, как ручка и трубка, его было легче проложить через дом, поскольку он не опирался на фарфоровые трубки или анкеры.

Электрические нагрузки

Ранние домашние системы электропроводки обычно питали несколько лампочек и, возможно, холодильник и, конечно же, радио. Современная электроника, кондиционеры и другие электроприборы требуют большего количества цепей и большей силы тока. Проводка с ручкой и трубкой теперь считается устаревшей в пользу более современных материалов.Дополнительная пропускная способность требует смешивания различных типов изолированной проводки, если ручка и трубка или армированный кабель остаются нетронутыми. Поскольку новая домашняя проводка имеет возможность заземления, некоторые цепи могут быть заземлены должным образом, а другие нет. Проводку ручки и трубки нельзя соединять в цепь заземления или заземлять отдельно.

Прочие проблемы

Неправильная модификация старой проводки ручек и трубок является основной проблемой. Попытки заземлить цепь, неправильно подключить ее к обновленной системе дома и разместить домашнюю изоляцию поверх ручки и трубки или вокруг них являются примерами неправильных модификаций.Последний пример может привести к перегреву проводов. Огонь также является проблемой для старых изолированных проводов. Ткань и прорезиненная ткань со временем разрушаются, что может привести к возникновению дуги между горячим проводом и проводом заземления, которые могут находиться близко друг к другу. Грызуны и другие вредители могут избежать прогрызания бронированной проводки, но они, безусловно, могут ускорить выход из строя проводки с ручками и трубками, покрытыми тканью.

Ссылки

Ресурсы

Биография писателя

Роберт Корпелла профессионально пишет с 2000 года.Он сертифицированный мастер-натуралист, регулярно следит за качеством воды в ручье и является редактором freshare.net, сайта, изучающего Озарк под открытым небом. Работы Корпеллы публиковались во множестве изданий. Он имеет степень бакалавра Университета Арканзаса.

Основное руководство по термоусадочным трубкам — Clever Creations

Если вы выполняете какие-либо работы по электрике или электронике своими руками, вам неизбежно в какой-то момент понадобится использовать термоусадочную трубку.Это универсальный продукт, с помощью которого можно изолировать провода, добавлять средства разгрузки от натяжения, наносить цветовую маркировку кабелей и многое другое. Со специальными типами термоусадок можно даже делать водонепроницаемые и паять!

Изолировать провода термоусадкой довольно просто, но важно знать пару советов и хитростей, чтобы избежать ненужных ошибок.

В этой статье я научу вас, как выбрать правильный размер и тип термоусадки для вашего проекта, поделюсь пошаговым руководством по использованию термоусадки и научу вас всему остальному, что вам нужно знать, чтобы получить наилучшие результаты.

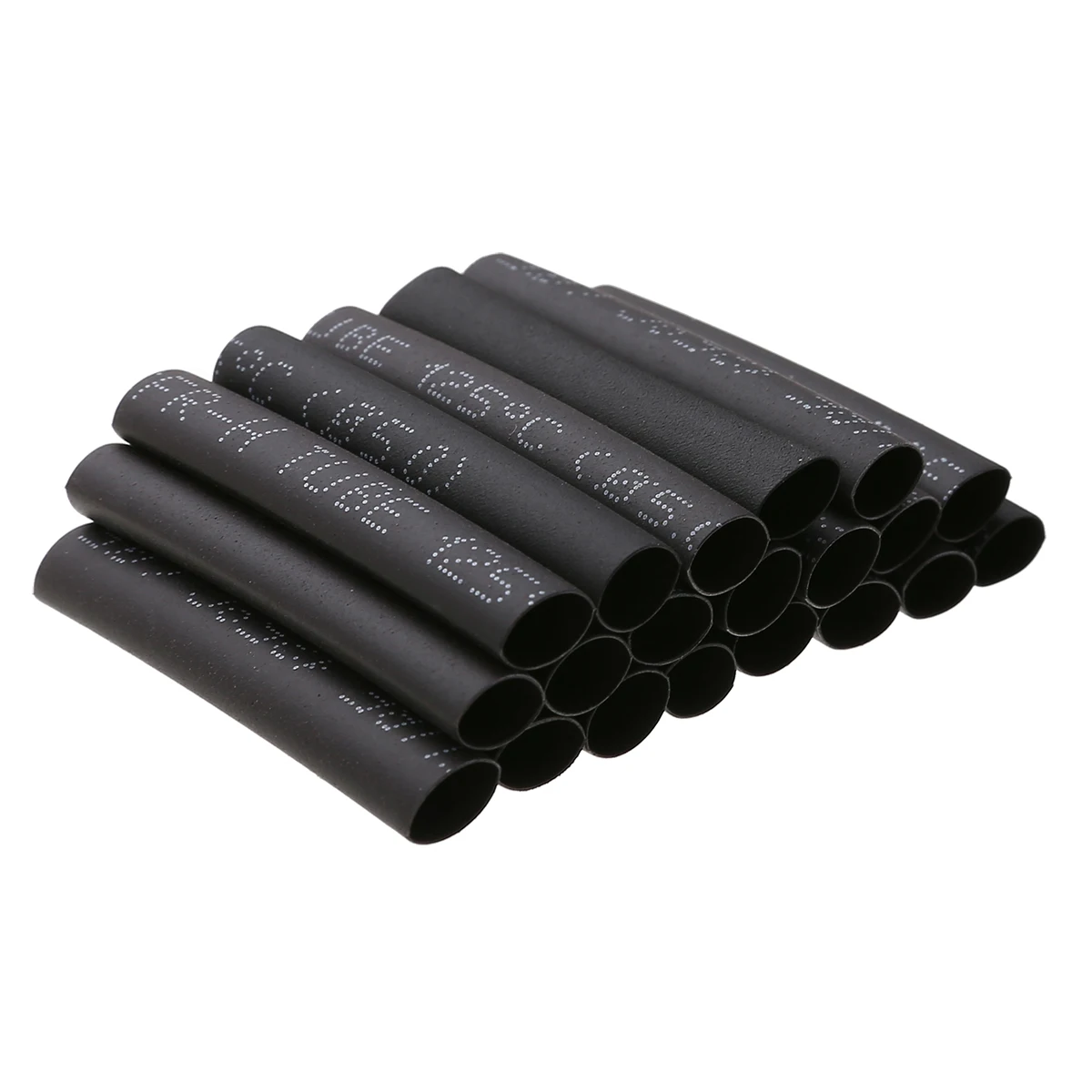

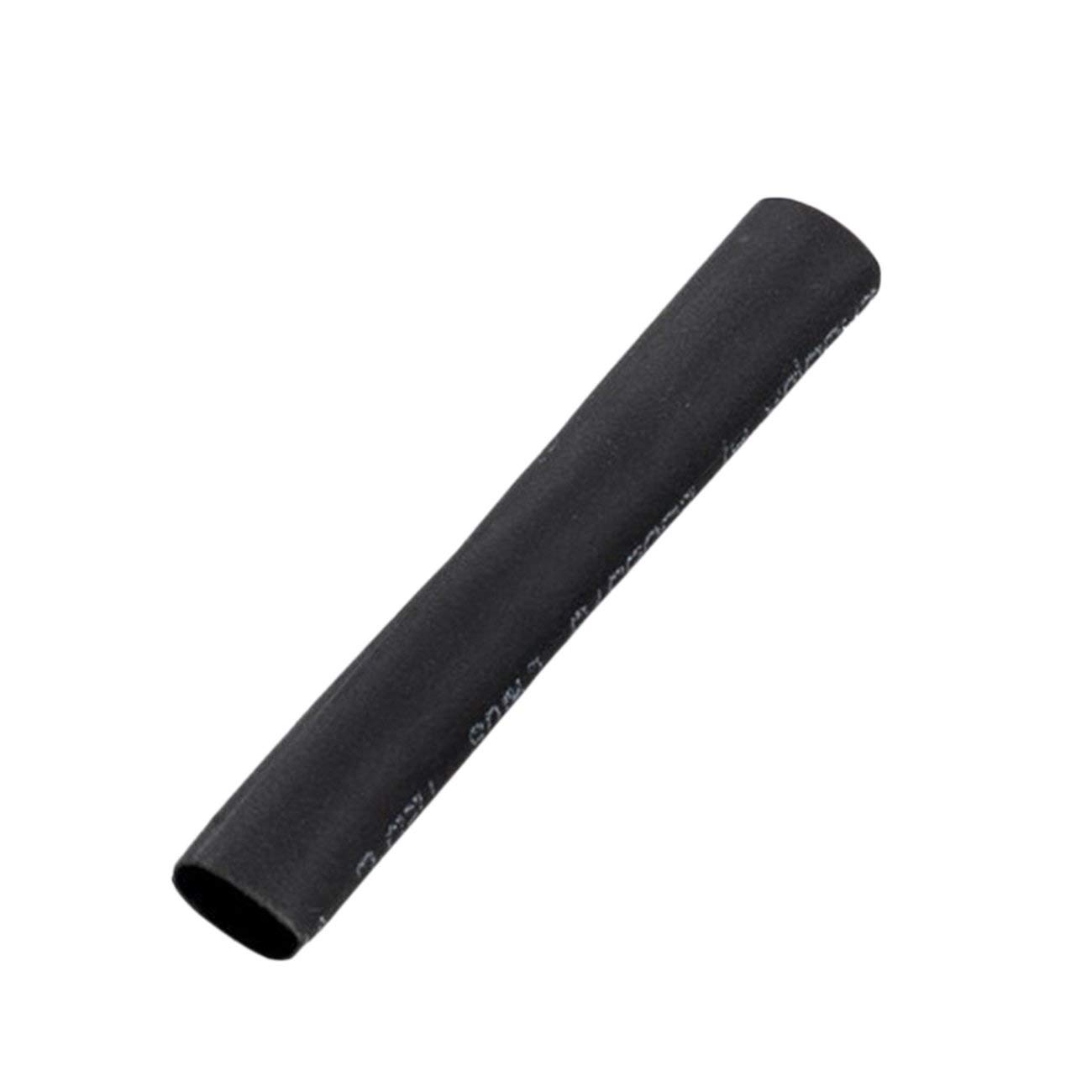

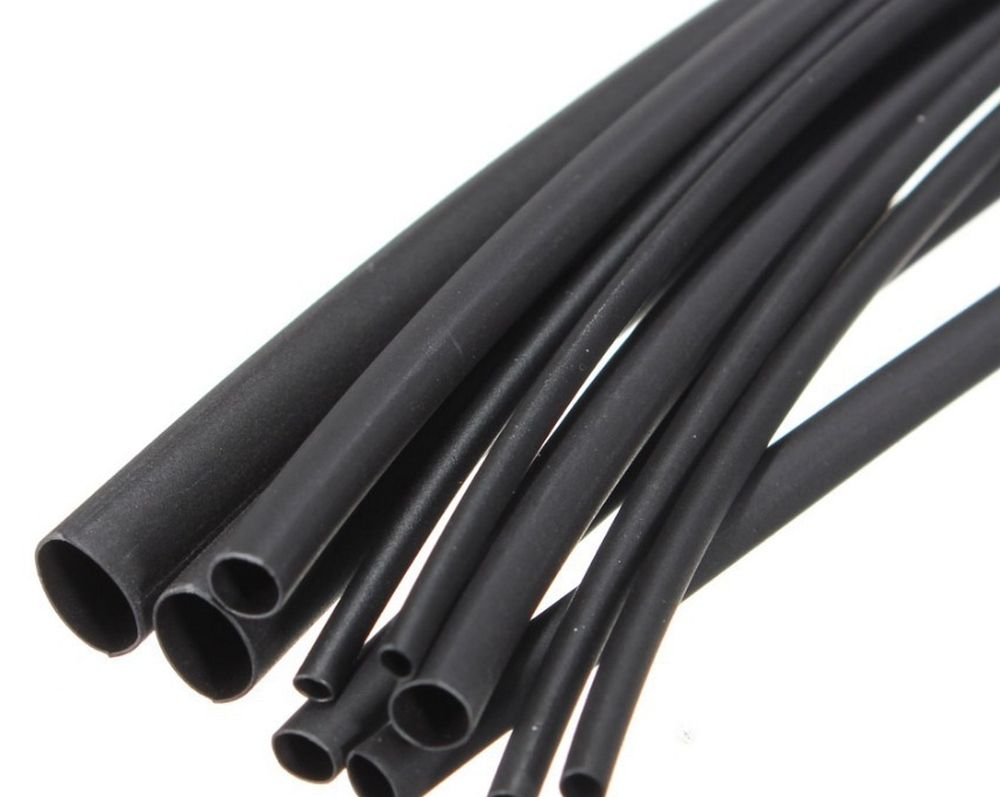

Что такое термоусадочная трубка?

Термоусадочная трубка

(также известная как термоусадочная трубка ) представляет собой усадочную пластиковую трубку, которая используется во многих областях электроники. Он сжимается по радиусу при воздействии тепла, отсюда и его название.

Термоусадка

доступна в различных материалах, цветах и ​​размерах. Независимо от размера провода, требований к усадке или экологических требований, существует термоусадка, подходящая для конкретного применения.

Для чего используется термоусадка?

Свойства термоусадочной трубки делают ее пригодной для широкого спектра применений. Большинство из них связаны с проводами и кабелями, но их также можно использовать с другими объектами. Вот некоторые из самых популярных способов использования термоусадки.

Электрическая изоляция

Одним из основных способов использования термоусадочных трубок является электрическая изоляция проводов, пайки, сращивания и клемм. Поскольку термоусадка не проводит ток, она образует защитный слой, предотвращающий случайное короткое замыкание.

Термоусадку можно использовать не только для изоляции электрических соединений, но и для ремонта. Например, провод с поврежденной изоляцией и оголенной медью можно легко исправить с помощью отрезка термоусадочной трубки.

Предотвращение повреждений

В ситуациях, когда движущиеся части могут быть повреждены, термоусадка является отличным способом создания слоя физической защиты от истирания, случайных порезов или потертостей.

Поскольку форма термоусадки адаптируется к компонентам, которые она окружает, вы можете использовать ее для защиты широкого спектра разъемов, проводов или паяных соединений.

Охрана окружающей среды

Термоусадочная трубка защищает не только от механических повреждений. Он также обеспечивает барьер, защищающий от жидкостей, таких как вода, масло или кислоты. Точно так же термоусадка защищает от пыли и других нежелательных мелких частиц.

Компенсатор натяжения

Разгрузка от натяжения используется для снятия механических напряжений с проводов. Это важно в приложениях, где провода часто перемещаются или тянутся, например, в зарядных устройствах для телефонов.Без разгрузки от натяжения хрупкие провода быстро ломаются.

Один из самых простых способов уменьшить натяжение кабелей — надеть кусок термоусадочной трубки на изгибаемую часть провода. Это приводит к тому, что часть сил передается через термоусадку, а не через сам медный провод. В результате провод прослужит значительно дольше.

Связывание проводов

Если вы работаете с электрическими системами, которые содержат много проводов, вы знаете, как удобно их аккуратно организовать. Термоусадка — отличный инструмент для связывания свободных проводов. Это дает чистый результат и является более компактным, чем галстуки.

Цветовая маркировка

Еще одно прекрасное применение для термоусадки — цветная маркировка проводов. Использование определенных цветов термоусадки для идентификации определенных проводов избавляет от необходимости покупать провода разных цветов.

Какой материал термоусадочной трубки следует использовать?

Термоусадка производится из различных материалов, каждый из которых обладает своими полезными свойствами.Зная их разницу, вы сможете выбрать лучшую термоусадочную трубку для ваших нужд.

Полиолефин

Полиолефиновая термоусадочная трубка

является наиболее популярной, и на то есть веские причины. Он выдерживает высокие температуры, до 125-135°C (257-275°F), и быстро дает усадку. Кроме того, он прочный, огнестойкий и гибкий.

Имейте в виду, что некоторые полиолефиновые термоусадки не следует использовать на открытом воздухе, так как УФ-излучение разрушает некоторые пигменты. Черная полиолефиновая термоусадка всегда безопасна на солнце.

ПВХ

Термоусадка из поливинилхлорида (ПВХ)

очень похожа на полиолефин, но немного дешевле. Если вы ищете термоусадочную трубку с ограниченным бюджетом, это вариант.

Поскольку красить этот материал относительно легко, он доступен почти во всех цветах.

Основным недостатком труб из ПВХ является то, что они не способны выдерживать высокие температуры. Максимальная температура, которой он может подвергаться, обычно составляет 105°C (221°F). Прикосновение к нему паяльником может обжечь его, поэтому будьте осторожны при работе с ним.

Менее распространенные материалы

  • Эластомерная термоусадочная трубка отличается своей гибкостью даже при низких температурах до -75°C (-103°F). Он устойчив к опасным жидкостям, таким как дизельное топливо, бензин и гидравлическая жидкость. Он также имеет хорошую устойчивость к истиранию.
  • Термоусадка PVDF (поливинилиденфторид) — хороший вариант, если вам нужна термоусадка, устойчивая к огню или другим высоким температурам. Некоторые из его других сильных сторон – устойчивость к агрессивным химическим веществам, топливу и перфорации.
  • Силиконовая термоусадка отличается гибкостью и устойчивостью к экстремальным температурам. Поскольку он хорошо справляется с различными методами стерилизации, его часто выбирают для изоляции медицинских устройств.
  • Термоусадка PTFE (политетрафторэтилен/тефлон) не вступает в реакцию и поэтому обладает высокой устойчивостью к химическим веществам. Низкий коэффициент трения делает его чрезвычайно скользким, а диапазон рабочих температур составляет от -55 до 175°C (от -67 до 347°F).
  • Термоусадочная трубка
  • FEP (фторированный этиленпропилен) очень похожа на ПТФЭ по своей устойчивости к химическим веществам. Однако он дает усадку при более низкой температуре и стоит немного дешевле.
  • Термоусадочная трубка Viton является популярным вариантом для гидравлического оборудования. Он эластичен, устойчив к химическим веществам и образует хорошо герметизирующий барьер против всех видов жидкостей.

Специальные виды термоусадки

Некоторые типы термоусадочных трубок, например, термоусадочные трубки морского класса или термоусадочные трубки под пайку, подходят для специальных применений.Ниже я выделил наиболее популярные виды.

Липкое покрытие

Термоусадка с клейкой прокладкой, также известная как термоусадка морского класса, состоит из двух слоев. Внешний слой обычно изготавливается из полиолефина, тогда как внутренний слой состоит из плавкого клея.

Когда трубка с клеевым покрытием нагревается, клей плавится одновременно с усадкой внешнего слоя. В результате клей затекает в небольшие оставшиеся полости между термоусадкой и запаиваемым объектом.

Конечным результатом после остывания трубки и клея является водонепроницаемое уплотнение. Идеально подходит для лодок (отсюда и «морской класс»), автомобилей или радиоуправляемых проектов, где часто случаются брызги воды.

Термоусадка морского класса

обычно имеет более высокий коэффициент усадки (3:1 или более), чем обычная термоусадка. Это обеспечивает очень плотную посадку, которую трудно достичь с трубкой, которая сжимается только до половины своего размера (2: 1).

Для гидроизоляции разъемов и проводов этот вид термоусадки является одним из лучших решений.Он также более устойчив к растяжению и вибрации, чем обычная термоусадка, и обладает большей прочностью на растяжение.

Соединители встык с термоусадкой

Термоусадочные стыковые соединители (также известные как соединители для пайки проводов) — это быстрый и простой способ пайки и герметизации проводов без использования паяльника или другого паяльного оборудования.

Они состоят из внешнего слоя термоусадочной трубки с участком припоя внутри. При нагревании припой плавится и образует паяное соединение на проводах внутри разъема.Внешний слой трубки одновременно сжимается, герметизируя соединение в процессе.

Так же, как и термоусадка морского класса, термоусадочные стыковые соединители часто поставляются с термоактивируемым герметиком для гидроизоляции.

Паяные соединители для проводов отлично подходят для соединения проводов в труднодоступных местах, где пайка невозможна, или для аварийного ремонта с ограниченным доступом к инструментам.

Прозрачная трубка

Хотя большинство термоусадочных трубок черного или цветного цвета, они также доступны в прозрачном варианте.Прозрачная термоусадка в основном удобна для проверки соединений после усадки.

Упомянутые выше термоусадочные стыковые соединители почти всегда прозрачны, поскольку позволяют проверить качество пайки после усадки.

Если у вашего проекта есть определенные эстетические потребности, прозрачная термоусадка также может быть отличным вариантом.

Какой размер термоусадки вам нужен?

Имея так много различных размеров термоусадочных трубок, может быть трудно выбрать правильный размер. Но как только вы знаете, что нужно иметь в виду, выбрать термоусадку правильного диаметра на самом деле довольно просто.

Самое главное при выборе термоусадочной трубки — выбрать диаметр в усадке, меньший, чем наименьший провод, разъем или компонент, который вы изолируете .

Например, если вы хотите усадить провод с внешним диаметром 3 мм, вы хотите использовать термоусадку, которая усаживается до диаметра менее 3 мм.

Для этого можно использовать трубку диаметром 5 мм с коэффициентом усадки 2:1 (поскольку она сжимается до 5/2=2.5 мм) или термоусадка 8 мм с соотношением сторон 3:1 (усадка до 8/3=2,6 мм). В конце концов, важно, чтобы термоусадка плотно облегала провод/разъем/компонент после усадки.

Что касается диаметра без усадки, он должен быть как минимум на 20-30 % больше, чем самый большой компонент, который вы покрываете. Таким образом, вы можете легко расположить его.

Поставленный и восстановленный диаметр

При покупке термоусадочной трубки вы можете увидеть усадку диаметром и без усадки диаметром , называемую восстановленной трубкой диаметром и , поставляемой диаметром .

Поставляемый диаметр — это диаметр термоусадочной трубы, полученной из магазина, тогда как восстановленный диаметр — это диаметр трубки после ее восстановления после нагревания и усадки.

Поставляемый диаметр иногда также указывается как невосстановленный диаметр или расширенный диаметр .

Коэффициент усадки

Коэффициент усадки термоусадочной трубки — это просто диаметр поставляемого (без усадки) диаметра, деленный на восстановленный (усаженный) диаметр.Например, термоусадка с исходным диаметром 8 мм и диаметром извлечения 4 мм имеет коэффициент усадки 2:1.

Более высокий коэффициент усадки может быть полезен в тех случаях, когда требуется более плотное прилегание или, например, когда необходимо надеть термоусадку на разъем, который значительно больше, чем провод, к которому он подключен.

Самое популярное соотношение термоусадки 2:1, затем 3:1 и 4:1. Вы можете найти термоусадку с коэффициентом сжатия до 6:1 и до 1,2:1, но это нестандартные размеры для очень специализированного применения.

Расчет размера термоусадки

  1. Измерьте диаметр компонента, который вы собираетесь изолировать. Лучше всего для этого подходят цифровые штангенциркули .
  2. Умножьте это значение на 1,25, чтобы трубка имела достаточный зазор для перемещения. В примере на картинке выше это даст нам 3,4 мм × 1,25 = 4,25 мм.
  3. Выберите термоусадку с диаметром в неусадочном состоянии больше, чем число из шага 2, и диаметром в усадке меньше, чем число из шага 1. В нашем примере хорошо подойдет трубка диаметром 6 мм с коэффициентом усадки 2:1. Он достаточно большой (> 4,25 мм), чтобы скользить по проводу, и меньше 4,25 мм в диаметре после усадки.

Справочное руководство по термоусадке по калибру проволоки

Для простых работ по изоляции проводов вы можете использовать справочную таблицу ниже, чтобы узнать, какой размер термоусадочной трубки вам нужен для каждого сечения провода.

Калибр проволоки Диаметр трубки без усадки
10AWG
1/5 дюйма 5 мм
12AWG 1/5 дюйма 5 мм
14AWG 1/6 дюйма 4 мм
16AWG 1/8 дюйма 3 мм
18AWG 1/8 дюйма 3 мм
20AWG 1/8 дюйма 3 мм
22AWG 1/10 дюйма 2.5 мм
24AWG 1/12 дюйма 2 мм
26AWG 1/16 дюйма 1,5 мм
28AWG 1/16 дюйма 1,5 мм

Разные изоляции проводов имеют разную толщину, поэтому внешний диаметр провода может незначительно отличаться в зависимости от типа изоляции. Я учел это при составлении вышеприведенной таблицы.

Обычно калибр проволоки напечатан маленькими буквами сбоку от проволоки. Если это неясно, вы можете использовать измерительный инструмент для измерения проволоки или цифровые штангенциркули в сочетании с справочной таблицей, чтобы определить размер.

Если вам не требуется большое количество термоусадочных трубок одного диаметра, лучше всего просто купить комплект, состоящий из коротких отрезков наиболее распространенных размеров. Обычно они служат некоторое время и гарантируют, что у вас всегда будет под рукой термоусадка нужного размера.

Если вам достаточно «обычной» термоусадки, вам подойдет простой комплект с трубками с коэффициентом усадки 2:1.Если вам нужны водонепроницаемые соединения (для лодок, автомобилей, радиоуправляемых устройств и т. д.), лучше использовать термоусадочный комплект с клеевой прокладкой 3:1.

Как использовать термоусадочную трубку на проводах

Что вам понадобится

Шаг за шагом

Измерьте штангенциркулем диаметр провода, разъема или другого компонента, который вы хотите изолировать. Затем выполните шаги, описанные выше, чтобы рассчитать правильный размер термоусадочной трубки для работы.

Измерьте необходимую длину термоусадочной трубки. Чтобы предотвратить обнажение оголенного провода, необходимо, чтобы термоусадочная пленка перекрывала изоляцию провода с каждой стороны.

Термоусадка обычно дает усадку (5%-15%) по длине при нагревании. Не забудьте учесть это и в длине!

Отрежьте ножницами кусок термоусадки соответствующего размера.

Наденьте свежеотрезанный кусок трубки на целевые компоненты. Если вы выбрали правильный диаметр термоусадки, не должно быть значительного трения. Если вы обнаружите, что сложно вставить трубку в нужное место, лучше использовать термоусадку на один размер больше диаметра.

Используйте термофен, чтобы нагреть и активировать термоусадку. Держите термофен на умеренном расстоянии и перемещайте его вперед и назад по трубке. Поверните изделие, чтобы равномерно нагреть все стороны. Процесс завершен, когда вся трубка плотно закреплена без пузырьков воздуха внутри.

Дайте трубке остыть. Вы можете безопасно обращаться с термоусадкой и сгибать ее после того, как она полностью остынет.

Часто задаваемые вопросы

Насколько уменьшается размер термоусадочной трубки?

Различные трубки дают разную усадку.В основном это зависит от коэффициента усадки конкретной термоусадки. Например, трубка диаметром 5 мм и коэффициентом усадки 2:1 сжимается до 2,5 мм при достаточном нагреве.

Большинство термоусадок также немного сжимаются по длине (в отличие от радиуса). Это уменьшение размера обычно составляет около 5-15% от общей длины.

Будет ли работать термоусадка при разрезании?

Разделить термоусадку на более мелкие части не проблема. На самом деле, обрезка термоусадки до нужной длины является важным шагом в использовании ее в ваших проектах.

Из чего сделана термоусадочная трубка?

Наиболее популярными материалами для термоусадки являются полиолефин и ПВХ. Помимо этих двух материалов, вы также можете найти более специализированные термоусадки из каучуковых эластомеров, ПВДФ, силикона, ПТФЭ, ФЭП и витона.

При какой температуре дает усадку термоусадочная трубка?

Температура усадки при термоусадке варьируется и в основном зависит от используемого материала. Для каждой термоусадки указана рекомендуемая температура нагрева, которую вы можете найти в ее спецификациях.

Типичная температура усадки полиолефина составляет около 90°C, в то время как ПВХ требует немного более высокой температуры – 100°C.

Зачем использовать термоусадку?

Термоусадочная трубка

имеет множество преимуществ, которые делают ее отличным выбором для изоляции или дополнительной защиты от натяжения. Он быстро дает усадку, прочен, гибок и бывает разных цветов. Термоусадка с клеевой подкладкой имеет еще больше преимуществ, например гидроизоляцию.

Что можно использовать вместо термоусадочной трубки?

Популярной альтернативой термоусадки является изолента, но вы также можете использовать горячий клей (для более низких напряжений) или самоклеющуюся ленту.

Рекомендуемые:

Термоусадочная трубка или изолента: какую лучше использовать?

Одним из моих любимых вариантов быстрого и надежного соединения проводов являются соединители WAGO. Идеальный вариант, если вам не нужны функции снятия натяжения или цветового кодирования термоусадки.

Есть ли срок годности у термоусадочной трубки?

Термоусадка может храниться неограниченное время, если она хранится в правильных условиях.Очень важно, чтобы он был прохладным, сухим и защищенным от солнечного света. Воздействие жидкостей или УФ-излучения может привести к быстрой деградации некоторых типов термоусадки.

Перед использованием рекомендуется осмотреть термоусадочную трубку, особенно если она какое-то время находилась на хранении. Если он выглядит и ощущается как новый, то проблем с ним быть не должно. Однако, если трубка изменила цвет или затвердела, вполне вероятно, что она не будет работать должным образом.

Можно ли использовать термоусадку в качестве изоляции?

Да, можно.Термоусадочная трубка является отличным диэлектриком. Надлежащая термоусадка, сертифицированная UL или CSA, указывает свое максимальное напряжение в разделе «диэлектрическая прочность» в техническом описании.

Максимальное напряжение более дешевой термоусадки, например с AliExpress, найти сложнее. Однако двух слоев этого достаточно для изоляции 120 В или 230 В. Для более низких напряжений достаточно одного слоя трубки.

Является ли термоусадочная трубка токопроводящей?

Обычная термоусадка не проводит ток.Вот почему это хороший изолятор, в конце концов. Однако вы можете найти термоусадочную трубку, которая является проводящей внутри. Эти детали называются «соединителями проводов с пайкой» и отлично подходят для создания паяных водонепроницаемых соединений в автомобилях или лодках.

Заключение

Термоусадочная трубка

– один из лучших вариантов изоляции проводов. Помимо превосходных изоляционных свойств, он обладает рядом других полезных функций, таких как способность связывать кабели в жгуты, добавлять разгрузку от натяжения или использовать специальный цветовой код для проводов.

Несмотря на то, что термоусадка используется во многих материалах, наиболее распространенными являются полиолефин и ПВХ. Оба эти типа доступны по цене и достаточны для обычных, нетребовательных приложений.

Если вы ищете простую термоусадку для дома своими руками или проектов электроники, качественный комплект с коэффициентом усадки 2:1 с несколькими размерами даст вам то, что вам нужно, и прослужит некоторое время.

Для более требовательных применений, где требуется гидроизоляция, лучшим вариантом является термоусадочная пленка с клеевым покрытием 3:1. Эта трубка обеспечивает более плотное прилегание к целевым компонентам, а расплавленный клей образует непроницаемое уплотнение.

Если вы хотите сформировать паяное соединение при термоусадке, вам подойдут соединители для паяных проводов. Они позволяют формировать водонепроницаемые паяные соединения с помощью только тепловой пушки.

  • Тим — основатель умных творений.орг. Он увлечен строительством, ремонтом и всем, что связано с DIY. Когда он не занят написанием статей на эти темы, вы можете найти его в его мастерской.

    Просмотреть все сообщения

  1. http://www. panduit.com/heiler/SelectionGuides/WW-WASG03%20Electrical%20Wire%20Sizes-WEB%207-7-11.pdf
  2. https://www.graylineinc.com/tubing-basics/about-heat-shrink-tubing.html

Проводка ручек и трубок

Споры по поводу аспектов безопасности проводки ручек и трубок, как показано на рис. 1, будут продолжаться в течение многих лет.

Безопасна ли проводка ручки и трубки? Как и во многих других случаях, если проводка ручек и трубок в вашем доме была правильно установлена ​​и обслуживалась должным образом, не должно быть никаких проблем с пожаром.

Рисунок 1. Проводка ручки и трубки

Однако даже у самой тонкой проводки с ручкой и трубкой есть один существенный недостаток – отсутствует заземляющий провод.

Ручная и трубчатая проводка не использовалась в домах с 1950-х годов, и необходимо задать вопрос, как она поддерживалась и модернизировалась, поскольку в большинстве домов в 1950-х годах было 30 или 60 ампер, что вряд ли подходит для сегодняшних условий. потребности в домашнем электричестве.

Проблемы с проводкой ручек и трубок связаны с возрастом электрической системы, ее обслуживанием и тем, как были выполнены обновления и изменения.

Изоляция:

Изоляция стен и чердаков в сочетании с ручкой и трубной проводкой может стать проблемой. В Национальном электротехническом кодексе очень конкретно указано, что провода ручек и трубок НЕ должны быть скрыты под изоляцией, и хотя некоторые юрисдикции США, такие как Калифорния, отменили этот кодекс, в тех, которые это сделали, специально указано, что проводку ручек и трубок необходимо проверять. лицензированным подрядчиком до установки изоляции.

Существует несколько рекомендуемых методов (согласно рекомендациям Bonneville Power Administration) установки изоляции в местах, где есть электрические цепи с ручками и трубками.

На рис. 2 показан рекомендуемый метод установки изоляции для проводки, проходящей через балочное пространство. Отрежьте кусок войлочной изоляции шириной не менее 14 1/2 дюймов и протолкните его снизу. Выдуйте или залейте изоляцию обратно из этой обшивки, чтобы убедиться, что сыпучий наполнитель не «дрейфует» в контакте с проводкой.

Рис. 2. Установка изоляции, когда проводка ручки и трубки проходит через пространство балки

На рис. 3 показан рекомендуемый метод установки изоляции для проводки, проложенной по бокам балок. Вам нужно будет разрезать войлочную ткань, чтобы обеспечить воздушное пространство вокруг ручки и проводки трубки. Обязательно оставьте зазор со всех сторон провода для свободной циркуляции воздуха. Мы рекомендуем использовать войлок между балками с обеих сторон пространства, содержащего проводку, чтобы свободная изоляция (если используется) не попадала на проводку ручки и трубки.Всегда обращайтесь в местную коммунальную службу, а также в строительный отдел за подробностями, правилами и конкретными рекомендациями.

Рис. 3. Установка изоляции, когда проводка с ручкой и трубкой проходит по бокам балок

Страховые компании по всей Северной Америке начинают придерживаться подхода, согласно которому они не будут страховать или перестраховывать дома с ручкой и трубчатой ​​проводкой, аналогично тому, как не страховать дома с панелями предохранителей.

Причина не совсем в проводке ручки и трубки. Во многих случаях, когда модернизация электрических систем в домах проводилась с помощью ручек и трубок, они были выполнены неправильно.

Хотя квалифицированные инспекторы могут выявлять потенциальные проблемы с безопасностью, они могут проверять только то, что видят. Существует реальная вероятность того, что в стенах, потолках и полах зарыты серьезные средства безопасности.

На рисунках 4, 5, 6 и 7 показаны фактические модификации и обновления электрической системы, выполненные для проводки ручки и трубки.Все они относятся к пожароопасным.

Рисунок 4. 14-2 Электрический кабель типа Romex, приправленный к ручке и трубке. Что еще хуже, сростки даже не находились внутри электрической распределительной коробки.

Рис. 5. Комбинация проводки с ручкой и трубкой, армированного кабеля и кабеля в стиле Romex 14-2 — часть внутри электрической распределительной коробки, часть соединена с помощью ленты.

Рис. 6. Проводка с ручкой и трубкой, соединенная с кабелем типа Romex 14-2, уложенным на незакрепленную изоляцию.

Рис. 7. Проводка ручки и трубки, приправленная кабелем типа Romex 14-2 — без электрической распределительной коробки.

На рис. 8 показан реальный пожар, который начался из-за неправильных модификаций проводки ручки и трубки.

Рис. 8. Сгорела изоляция проводки ручки и трубки, а балка загорелась.

На рисунках 9 и 10 показано возгорание, вызванное перегревом ручки и трубчатой ​​проводки, к которым был неправильно присоединен 14-2 Romex. Огонь между потолком и полом был обнаружен только тогда, когда потолок был снят для ремонта.Предполагается, что огонь не распространился из-за нехватки кислорода.

Рис. 9. Возгорание от электропроводки ручки и трубки

Рисунок 10. Электрическое возгорание из-за ручки и трубной проводки

На рисунках 11 и 12 показан центр электрической нагрузки от ручки и трубной проводки, установленной за дверцей шкафа.

Рисунок 11 – Дверца шкафа

Рис. 12. Электрическая панель с ручкой и трубкой

Да, квалифицированный электрик должен проверить электрическую систему вашего дома, если у вас есть проводка с ручкой и трубкой.Однако, как говорится, многие проблемы с проводкой ручек и трубок скрыты за стенами и потолками. Лично я бы пошел на расходы по переразводке дома, чтобы спокойно спать по ночам!



Почему провода изолированы трубками из ФЭП?



Вокруг нас есть провода и кабели, которые питают нашу электронику, соединяют нас с Интернетом и т. д. Чтобы защитить эти провода и кабели и предотвратить неблагоприятное событие, необходима изоляция.Но вы можете спросить, какие материалы вы можете использовать для изоляции, которая защитит целостность провода и кабеля и при этом будет устойчива к электрическому току? Все чаще производители и специалисты по кабелям отдают предпочтение фторполимерам и, в частности, трубкам из ФЭП.



Изоляция проводов и кабелей невероятно важна для различных применений, в том числе для военных. Трубки из ФЭП часто предпочтительнее, поскольку они более экономичны по сравнению с ПТФЭ.Он также имеет рабочую температуру 450°F и обладает лучшими электрическими свойствами, чем другие фторполимеры. Его рабочая температура примерно на 30% выше, чем у трубок из ПТФЭ, и низкая диэлектрическая проницаемость. Это важно при работе с высоким электрическим напряжением пробоя. В дополнение к этому, трубки из ФЭП обладают высокой химической стойкостью, высоким коэффициентом пропускания УФ-излучения и превосходной долговечностью. Наконец, трубы из ФЭП могут быть изготовлены в виде длинных непрерывных трубок, если это необходимо.



Зачем нужна электрическая изоляция?



Провода и кабели требуют изоляции, поскольку существуют различные элементы и факторы, которые могут повредить их и повлиять на их способность функционировать должным образом.Некоторые вы, вероятно, уже знаете. Например, погода является серьезной проблемой. Более высокие и низкие температуры могут повредить провод, а также ветер, дождь, лед и снег. Кроме того, есть еще одна проблема — коррозия. В бытовом применении часто присутствуют вредные химические вещества, которые могут привести к значительному повреждению проводов и кабелей. Кроме того, для подземных применений большой проблемой является дробление. При использовании под землей эти провода и кабели подвергаются экстремальному давлению. Для защиты проводов и кабелей, проложенных под землей, обязательна изоляция.



По этим и другим причинам изоляция необходима для различных применений проводов и кабелей. Поврежденные провода и кабели могут вызвать серьезные проблемы как у предприятий, так и у частных лиц, что делает выбор материала для изоляции невероятно важным. Трубка из ФЭП является естественным выбором, учитывая ее электрические свойства и общую стоимость. Компания Fluorotherm гордится тем, что предлагает трубки из ФЭП и других фторполимерных трубок для различных применений в различных отраслях промышленности.Мы рекомендуем вам связаться с нами сегодня, чтобы узнать больше обо всех наших фторполимерных продуктах и ​​запросить ценовое предложение.





Потертость или повреждение изоляции электропроводки

Потертость или повреждение изоляции электропроводки – спрашивают покупатели

На проводе может быть надрез или небольшой участок, где металлическая проволока оголяется, или изоляция может быть изношена, отваливаться или повреждаться из-за перегрева.

Проводка с зазубринами

Зазубренная изоляция часто возникает из-за того, что провод протягивается через острую кромку металлического кабелепровода или коробки при установке. Когда это обнаруживается, многие электрики просто заклеивают участок изолентой, чтобы не было контакта металлического провода с другим куском металлической проводки, металлической коробкой или металлическим каналом. Некоторые электрики заменят поврежденный участок проводки.

Грызуны, грызущие изоляцию

Грызуны, такие как мыши и белки, могут перегрызть изоляцию проводов, обнажая оголенный металлический провод. Эти участки должны быть отремонтированы, и должна быть внедрена программа борьбы с грызунами, чтобы предотвратить будущий ущерб.

Изношенная или изношенная изоляция

В старых домах могут быть провода с изношенной или поврежденной изоляцией. Изношенная или поврежденная изоляция электрических проводов является проблемой безопасности и требует устранения. Дома со старой электропроводкой, такой как проводка с ручкой и трубкой или провода с резиновой изоляцией, покрытые тканевой тканью или металлическим листом, более подвержены ухудшению или повреждению изоляции. Иногда провод имеет черную резиновую изоляцию, которая выглядит так, будто покрыта материалом, напоминающим соломинку.Жара и/или старение являются основной причиной повреждения.

Изоляция повреждена из-за перегрева

Помимо старения, перегрузка цепи может привести к повреждению или износу провода. Перегрузка создает тепло, и именно тепло приводит к повреждению изоляции проводов.

Ремонт изношенной или поврежденной изоляции

Электрики могут сделать это легко и быстро, и разумно исправить эти области. Обычно это небольшие площади.

Примечание. UL не указывает изоляционную ленту в качестве оболочки для электрических проводов.

С кем посоветоваться? Электрик или квалифицированный разнорабочий.

Когда потертости небольшие, ремонт обычно может выполнить квалифицированный мастер на все руки или электрик. Если есть необходимость заменить всю проводку, что бывает редко, то лучше всего подойдет электрик.


В некоторых наших статьях мы даем ссылки на продукты, которые могут быть полезны с учетом предмета содержания. Мы получаем небольшую комиссию, если вы решите приобрести продукт или услугу после перехода по одной из наших партнерских ссылок, но цена для вас одинакова.

Проводка

с ручкой и трубкой широко использовалась примерно с 1880 по 1940-е годы.

Электропроводка с ручкой и трубкой была ранним стандартизированным методом электропроводки в зданиях, который широко использовался в Северной Америке примерно с 1880 по 1940-е годы. Система считается устаревшей и может представлять угрозу безопасности, хотя некоторые опасения, связанные с ней, незаслуженны.
Инспекторы InterNACHI всегда должны отказываться от проводки ручки и трубки во время своих проверок.

Факты о проводке ручек и трубок: Проводка ручек и трубок

  • Само по себе не опасно.Опасности этой системы возникают из-за ее возраста, неправильных модификаций и ситуаций, когда изоляция здания охватывает провода.
  • Он не имеет заземляющего провода и поэтому не может обслуживать какие-либо трехштырьковые приборы.
  • Хотя он считается устаревшим, нет кода, требующего его полного удаления.
  • В разных юрисдикциях к нему относятся по-разному. В некоторых районах его необходимо удалить во всех доступных местах, в то время как в других требуется просто не устанавливать его в новом строительстве.
  • Не допускается в любом новом строительстве.

Как работает проводка ручки и трубки:

Электропроводка «кнопка и трубка» состоит из изолированных медных проводников, проходящих через просверленные отверстия в деревянном каркасе через защитные фарфоровые изоляционные трубки. Они поддерживаются по всей длине фарфоровыми ручками, прибитыми гвоздями. Там, где провода входят в электроустановочное устройство, такое как лампа или выключатель, или втянуты в стену, они защищены гибкой тканью или резиновой изоляцией, называемой «ткань».”

Преимущества проводки с ручкой и трубкой:

  • Электропроводка с ручкой и трубкой имеет более высокую допустимую нагрузку, чем электропроводка того же калибра. Причина этого в том, что горячие и нейтральные провода отделены друг от друга, обычно на 4-6 дюймов, что позволяет проводам легко рассеивать тепло в открытый воздух.
  • Провода ручки и трубки с меньшей вероятностью, чем кабели Romex, могут быть проколоты гвоздями, потому что провода ручки и трубки удерживаются на расстоянии от рамы.
  • Фарфоровые детали имеют практически неограниченный срок службы.
  • Первоначальная установка проводки с ручкой и трубкой часто лучше, чем современная проводка Romex. Установка проводки с ручкой и трубкой требует больше навыков, чем установка Romex, и по этой причине ее редко устанавливали неквалифицированные люди.

Проблемы, связанные с проводкой ручки и трубки:

  • Небезопасные модификации гораздо чаще встречаются в проводке с ручкой и трубкой, чем в Romex и других современных системах проводки. Одной из причин этого является то, что ручка и трубка настолько устарели, что существует больше возможностей для неправильных модификаций.
  • Изоляция, покрывающая проводку, является пожароопасной.
  • Со временем он растягивается и провисает.
  • Отсутствует заземляющий провод. Заземляющие проводники снижают вероятность возгорания и повреждения чувствительного оборудования.
  • В старых системах проводка изолирована лаком и волокнистыми материалами, которые подвержены износу.

По сравнению с современной изоляцией проводки проводка с ручкой и трубкой менее устойчива к повреждениям.Электропроводка ручки и трубки, изолированная батистом и асбестом, не рассчитана на воздействие влаги. Старые системы содержали изоляцию с добавками, которые могут окислять медный провод. Изгиб проводов может привести к растрескиванию и отслаиванию изоляции.

Проводка с ручкой и трубкой часто неправильно соединяется любителями с современной проводкой. Возможно, это связано с легкостью доступа к проводке ручки и трубки.

Строительная изоляция:

Электропроводка с ручкой и трубкой предназначена для отвода тепла в открытый воздух, и изоляция будет мешать этому процессу. Изоляция вокруг проводов ручки и трубки вызовет накопление тепла, что создает опасность возгорания. Национальный электротехнический кодекс (NEC) 2008 г. требует, чтобы эта система электропроводки не была покрыта изоляцией. В частности, указывается, что эта система электропроводки не должна располагаться в полых пространствах стен, потолков и чердаков, где такие пространства изолированы насыпным, рулонным или вспененным на месте изоляционным материалом, который окружает проводники.

Местные юрисдикции могут или не могут принять требование NEC.Калифорнийский электротехнический кодекс, например, допускает контакт изоляции с проводкой ручки и трубки при соблюдении определенных условий, таких как, помимо прочего, следующие:

  • Лицензированный подрядчик-электрик должен подтвердить безопасность системы.
  • Сертификат должен быть зарегистрирован в местном строительном отделе.
  • Доступные места, где изоляция покрывает проводку, должны быть вывешены предупреждающими знаками. В некоторых районах этот знак должен быть на испанском и английском языках.
  • Изоляция должна быть негорючей и непроводящей.
  • Должны выполняться обычные требования к изоляции.

Модификации:

Когда впервые была представлена ​​проводка с ручками и трубками, обычные бытовые электроприборы были ограничены немногим большим, чем тостеры, чайники, кофеварки и утюги для одежды
. Электрические потребности домов
середины и конца 20-го века нельзя было предвидеть в конце 18-го века, когда электричество для многих считалось преходящим увлечением.Существующие системы Knob and Tube печально известны модификациями, сделанными в попытке соответствовать растущим нагрузкам по силе тока, требуемым телевизорами, холодильниками и множеством других электроприборов. Многие из этих попыток были предприняты недостаточно обученными разнорабочими, а не опытными электриками, чья работа делала систему электропроводки уязвимой для перегрузок.

  • Многие домовладельцы адаптировались к недостаточной силе тока проводки с ручкой и трубкой, установив предохранители с сопротивлением, слишком высоким для проводки.Результатом этой модификации является то, что предохранители не будут перегорать так часто, а проводка будет страдать от теплового повреждения из-за чрезмерной силы тока.
  • Инспекторы нередко находят соединения, обмотанные малярным скотчем или скотчем вместо изоленты.

Проводка и страховка ручки и трубки:

Многие страховые компании отказываются страховать дома с электропроводкой типа «кноб» и «трубка» из-за риска возгорания. Исключения иногда делаются для домов, где подрядчик по электроснабжению счел систему безопасной.

Совет для тех, у кого есть проводка с ручкой и трубкой:

  • Поручите квалифицированному электрику оценить систему. Только эксперт может подтвердить правильность установки и модификации системы.
  • Не включайте в доме чрезмерное количество электроприборов, так как это может привести к пожару.
  • Если проводка ломкая или треснувшая, ее следует заменить. Правильное техническое обслуживание имеет решающее значение.
  • Проводка
  • с ручкой и трубкой не должна использоваться на кухнях, в ванных комнатах, прачечных или на открытом воздухе.Проводка должна быть заземлена для безопасного использования в этих местах.
  • Замена электропроводки в доме может занять несколько недель и стоить тысячи долларов, но ненадежная электропроводка может вызвать пожар, осложнить сделки с недвижимостью и вызвать беспокойство у страховых компаний.
  • Домовладельцы должны тщательно взвесить свои возможности, прежде чем принимать решение о переделке электропроводки в доме.
  • Домовладелец или электрик должны тщательно удалить любую изоляцию вокруг проводов ручки и трубки.
  • Потенциальные покупатели жилья должны получить предварительную оценку стоимости замены проводки ручки и трубки.Они могут использовать эту сумму, чтобы договориться о более низкой цене дома.

Таким образом, проводка с ручкой и трубкой может представлять угрозу безопасности из-за неправильных модификаций и добавления изоляции здания. Инспекторы должны с осторожностью относиться к этой старой системе и быть готовыми информировать своих клиентов о ее потенциальных опасностях.


Другие статьи

Проблемы с проводкой ручек и трубок: безопасность и страхование

Покупка дома с ручкой и проводкой? Вы должны быть обеспокоены сохранностью проводки и застрахованностью дома.Я расскажу об обоих в этом посте, но сначала немного предыстории.

Что такое проводка ручки и трубки?

Ручка и трубка — это старый метод двухпроводной проводки, состоящий из горячих и нейтральных проводов, разделенных друг от друга. «Ручки» — это керамические ручки, соединенные с каркасом дома, чтобы удерживать проводники на месте. «Трубки» — это керамические трубки, которые проходят через элементы каркаса для защиты проводников.

Это отличается от современных 120-вольтовых цепей, в которых всегда есть «горячая», «нейтральная» и «земля» вместе.Проводка ручки и трубки не имеет отдельного заземляющего проводника, поэтому это в основном незаземленная система. Однако в некоторых домах все еще могут быть заземленные розетки через отдельный провод, идущий к ближайшей металлической водопроводной линии. Хотя это может обеспечить эффективный путь заземления, это не всегда надежный метод из-за изменений, которые могут произойти с водопроводной системой. Фотография ниже прекрасно это иллюстрирует; кто-то протянул заземляющий провод к медному водопроводу у крана, но потом кран заменили, а кто-то оставил кран висеть на проводе.О!

Существует множество правил безопасной установки ручек и трубок, которые я не буду перечислять в этой статье. Лучший ресурс, который я нашел для определения правильных методов проводки для ручек и трубок, — это книга под названием «Электроинспекция существующих жилищ». Эта книга должна занять место на полке в библиотеке ресурсов каждого домашнего инспектора.

Небезопасная проводка ручки и трубки

Нет ничего изначально опасного в проводке ручки и трубки.Фактически, большая часть проводки ручек и трубок была в порядке и безопасна при первоначальной установке. Если никто не возился с оригинальной проводкой, вам, вероятно, не о чем беспокоиться… но это редкая птица. Почти в каждом доме, который мы проверяем с помощью ручек и трубок, мы находим небезопасные изменения, которые требуют ремонта. Вот список наиболее распространенных проблем, с которыми мы сталкиваемся как домашние инспекторы.

Поврежденная проводка: ручка и проводка трубки были изолированы резиной, которая разрушается при воздействии чрезмерного тепла.Обычно мы находим это на горячих чердаках, где отсутствие изоляции оставляет открытыми оголенные проводники.

Современные светильники должны иметь провода, рассчитанные на 90°C, но ручка и трубка рассчитаны только на 60°C. Для установки современного светильника в цепь с проводкой с ручкой и трубкой должна быть соединительная коробка установлены для перехода на современную электропроводку. Затем новый провод можно подключить к светильнику. Если этого не происходит, резиновая изоляция на ручке и проводе трубки может перегреться, стать хрупкой и отвалиться.Это приводит к оголенным проводникам.

Можно иметь открытых соединения с ручкой и трубчатой ​​проводкой, но эти соединения не будут состоять из простой проволочной гайки. Предполагается, что эти открытые соединения должны быть сделаны из проводов, намотанных друг на друга, спаянных, а затем обмотанных фрикционной лентой. Вот пример правильного соединения:

Для подключения к современной проводке необходимы распределительные коробки. Мы находим много соединений под открытым небом с ручкой и трубчатой ​​проводкой, и все они небезопасны.

Мы находим много незаземленных трехконтактных розеток с ручкой и трубчатой ​​проводкой.

Дополнительную информацию об этом дефекте и способах его устранения см. в моем блоге о незаземленных трехконтактных розетках.

Проводка ручки и трубки также не должна быть покрыта изоляцией, потому что она предназначена для установки на открытом воздухе для отвода тепла. Я сомневаюсь, насколько это важно, когда речь идет о температуре на чердаке, потому что покрытие проводки изоляцией фактически изолирует ее от более высоких температур чердака, но это не единственная проблема.У вас также гораздо больше шансов повредить проводку, когда она скрыта в изоляции.

Это, конечно, не исчерпывающий список дефектов, которые мы обнаруживаем при проводке ручек и трубок, но это хорошее начало, и оно охватывает наиболее распространенные проблемы безопасности, о которых мы сообщаем. Когда мы обнаружим эти условия, мы рекомендуем дальнейший осмотр и ремонт электриком.

О, и примечание для жилищных инспекторов: следите за единственным проводником, натянутым высоко на чердаке, соединенным с керамическими ручками. Это не проводка с ручкой и трубкой. Это радиоантенна, которая была подключена к причудливой радиорозетке, вероятно, в гостиной.

Вопросы страхования

Другой большой проблемой, связанной с проводкой с ручкой и трубкой, является страховка дома. Многие страховые компании не будут страховать дома с ручкой и трубчатой ​​проводкой или будут делать это только после того, как проведут собственную проверку безопасности, и взимают за это премию.

Какие компании готовы застраховать то, что является движущейся целью, но чтобы помочь мне понять мою точку зрения, мы провели опрос нескольких страховых компаний, чтобы узнать, что они сказали об этом.Вот наши результаты опроса, который мы провели в июле 2019 года. Мы задали один и тот же вопрос всем этим компаниям: «Вы застрахуете дом с ручкой и трубной проводкой?» Для тех, кто сказал «да», дом, вероятно, должен иметь как минимум 100-амперное обслуживание.

  • AAA – Группа Auto Club:
  • Страхование ACUITY:
  • Американская семья:
  • Американский модерн:
  • Америка:
  • ASI/прогрессивный:  Нет
  • Фермеры:
  • Страхование целостности:
  • Кемпер:
  • Main Street America Group:
  • MetLife Auto & Home® — ARS:
  • По всей стране:    №
  • North Star Mutual:
  • QBE Первый: Нет
  • Страхование Safeco:
  • Совхоз:
  • Стилуотер Имущество и пострадавшие:
  • Хартфорд:
  • Путешественники:   Нет
  • Универсальная компания по страхованию имущества и несчастных случаев:
  • Вестер Нэшнл:
  • Westfield Insurance XML: Нет
  • Allstate: Возможно, но будет надбавка 5%.
  • Владельцы автомобилей: Да, но это будет дороже.
  • Encompass Insurance: Да, но это будет дороже.
  • Фермерское бюро:   Да, но это будет дороже.
  • Прежде всего: Да, но это будет дороже.
  • Liberty Mutual:  Возможно, но они не могли дать ответ без написания цитаты.
  • USAA:  Возможно, но им потребуется провести собственную инспекцию имущества.Мы попытались покопаться в этом, чтобы уточнить, кто именно будет проводить проверку и каковы будут параметры проверки, но нам не удалось получить никаких подробностей.
  • Чабб:  Осталось несколько сообщений, на звонки не ответили.

Опять же, это движущаяся цель. Хотя сегодня мы получили эту информацию от страховых компаний, завтра их ответ может быть другим. Мы делимся этой информацией, чтобы помочь донести мысль; страховые компании не любят проводку с ручками и трубками.

Добавить комментарий

Ваш адрес email не будет опубликован.
