Устройство

На современном рынке представлен широкий ассортимент осветительных приборов с затейливыми дизайнами, большим количеством светодиодов либо ламп, с пультами дистанционного управления.

Однако до сих пор большинство предпочитает устанавливать в своих жилых комнатах пятирожковую люстру.

Если такая люстра будет подключаться к одинарному выключателю, это повлечёт за собой большой расход электроэнергии. Согласитесь, не всегда нужно, чтобы в комнате светились все пять рожков, иногда вполне достаточно двух или трёх. Поэтому самой популярной считается схема подключения люстры с двойным выключателем. Именно о такой схеме мы будем говорить ниже, а перед тем как подключить люстру к бытовому двухклавишному выключателю, давайте разберёмся, из чего состоит подобный светильник и как он устроен.

Прежде всего, это основная конструкция на 5 рожков. Независимо от того, куда будут направлены лампы (вниз или вверх), крепление патронов и плафонов с рожками выполняется одинаково – с помощью резьбовых соединений. Каждый рожок на конце имеет вид трубки с резьбой, на неё при помощи гайки крепится декоративная крышка. Но очень часто крепление происходит за счёт донышка патрона, который накручивается на рожковую резьбу.

В патрон нужно подсоединить провода и вкрутить лампочки, именно в нём происходит их непосредственный контакт. Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их делают из металла, стекла либо пластика.

Провода на люстре чаще всего идут внутри металлической конструкции. Плафоны крепятся к корпусу светильника с помощью защёлок, болтиков или пластикового кольца, которое накручивается на резьбу патрона. От каждого патрона внутри рожка к соединительной коробке светильника подходит 2-х жильный провод.

Лампы на люстру можно устанавливать самые разные – накаливания, люминесцентные, светодиодные, энергосберегающие.

В корпусе люстры может быть также установлен блок питания или пускорегулирующее устройство для запуска светодиодных и люминесцентных ламп.

Бывают люстры, оборудованные отражателями, которые имеют белую либо зеркальную поверхность и создают направленный свет.

Подробно о том как выбрать люстру и лампы для нее можно узнать в этом видео:

Инструмент

Перед тем, как подключить люстру с тремя проводами, подготовьте необходимый инструмент:

  1. Индикаторная отвёртка (она понадобится для определения фазы и ноля).
  2. Пассатижи с изолированными ручками.
  3. Нож (чтобы снимать изоляцию на жилах).
  4. Мультиметр.
  5. Изолента.
  6. Отвёртки (плоская и крестообразная).
  7. Кусачки.
  8. Маркер.

Приспособления, с помощью которых будут соединяться провода. Это могут быть специальные колодки, в которых подсоединённый провод зажимается под винт, пружинные либо соединительные изолирующие зажимы (СИЗ). Ну и не забудьте, конечно же, про стремянку.

Назначение проводов

Перед тем, как выполнить подключение комнатной люстры с двухклавишным выключателем, давайте разберёмся, сколько нам понадобится проводов и для чего каждый из них необходим.

пример инструкции по сборке люстры (кликните для увеличения)

Любой осветительный прибор должен иметь паспорт, с указанной в нём схемой. Внимательно изучите её, там расписано назначение проводов по цветам. Как правило, фаза выполняется в белом либо коричневом цвете, синий провод означает ноль, и может быть ещё третий провод защитного заземления, его обычно выполняют зелёным или жёлтым цветом. Всего из люстры должно выходить 4 жилы – ноль, защитное заземление и 2 фазы.

Если паспорта на осветительный прибор нет, тогда будем сами определяться, где фаза, а где ноль.

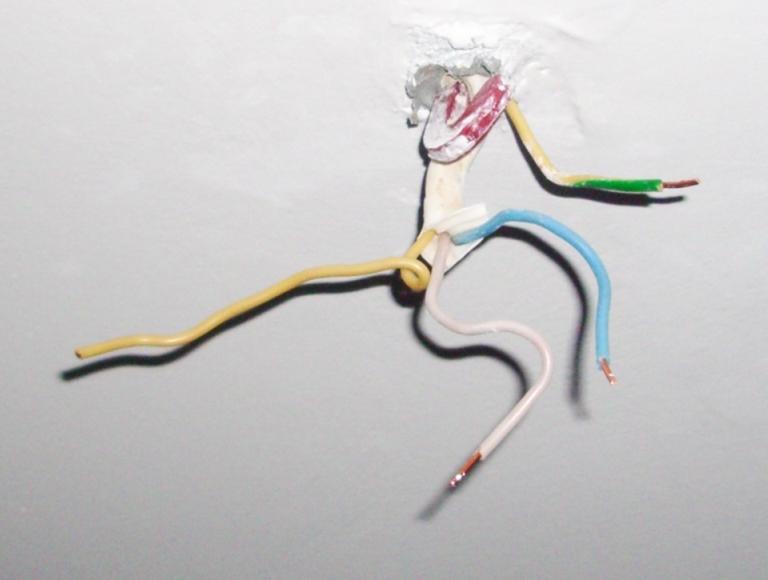

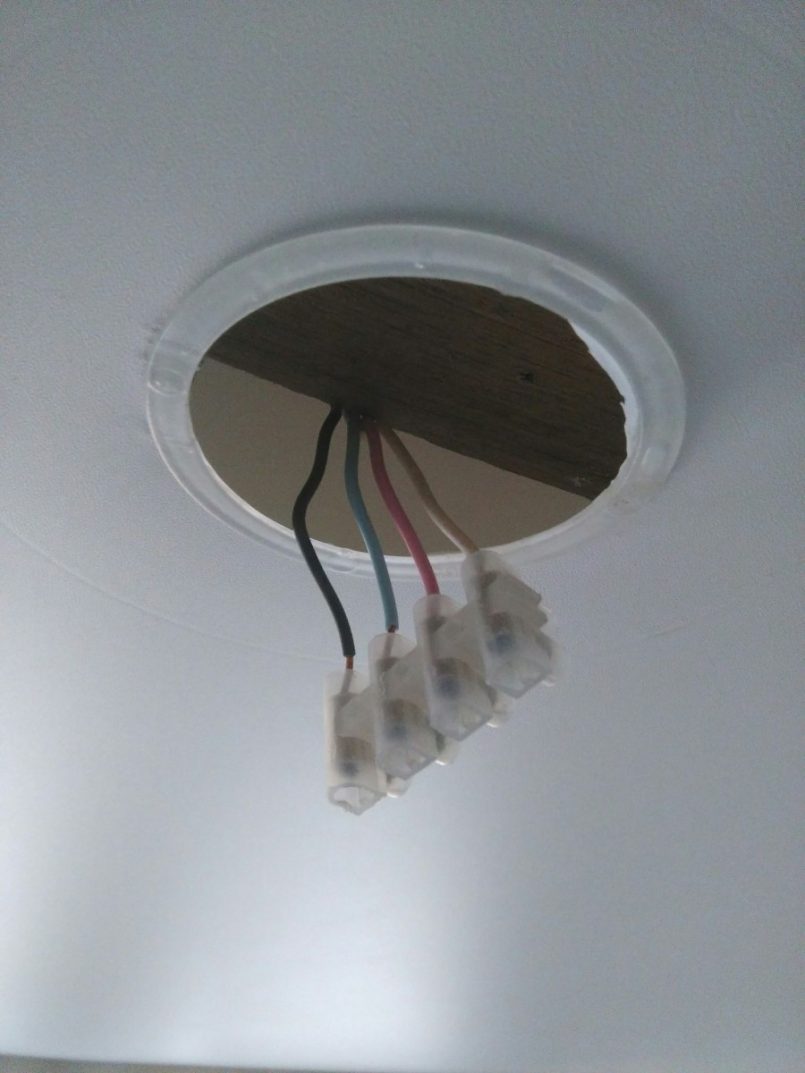

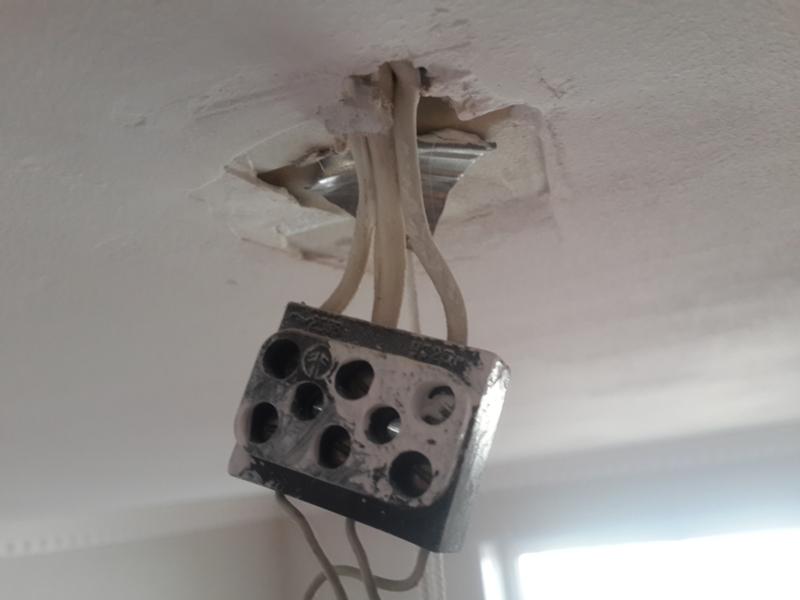

Итак, у вас в потолке есть дырка, из которой торчат три жилы, одна из них нулевая, а 2 другие фазные от двухклавишного выключателя. Если ваша люстра с защитным заземлением, то для этого будет ещё отдельный четвёртый провод.

  1. Отключите питающий автомат на квартиру и установите клавиши двойного выключателя в положение «Отключено».
  2. Чтобы избежать замыкания, разведите три жилы, которые торчат из потолка, на расстояние друг от друга в стороны.
  3. С каждой жилы примерно на 1 см снимите изоляцию.
  4. Подайте напряжение, включив автомат, а затем выключатель. Коснитесь индикаторной отвёрткой каждой жилы, та из них, при соприкосновении с которой индикатор не светится, будет нулевой. Пометьте её при помощи маркера.
  5. Теперь поочерёдно отключайте клавиши на выключателе и проверяйте соответствующее им наличие фазы.

Назначение жил в светильнике определите при помощи мультиметра:

  1. Для начала установите на приборе режим «Прозвонка» и на 1 секунду закоротите щупы. Должен прозвучать сигнал звуковой, это означает, что вы правильно выбрали предел измерений и прибор исправен.
  2. В патроне есть 2 контакта, один из них фазный, он пружинящий и располагается по центру, 2-ой нулевой, он расположен сбоку (когда вкручивается лампочка, она касается его своим цоколем).
  3. Зачистите также на 1 см все четыре жилы, отходящие от люстры.
  4. Теперь надо найти нулевую жилу. Один щуп мультиметра приложите к нулевому (боковому) контакту в любом из патронов. Вторым щупом по очереди касайтесь зачищенных проводов. Как только услышите звуковой сигнал, значит, эта жила и есть нулевая, также пометьте её при помощи маркера.
  5. Аналогичным способом определите соответствие двух фазных жил, отходящих от светильника. На этот раз щупом мультиметра поочерёдно касайтесь центральных фазных контактов в патронах.
    У пятирожковой люстры одна фазная жила соединена с тремя патронами, а вторая идёт на два оставшихся.
  6. Чтобы проверить заземляющий провод, надо одним щупом коснуться его, а другим металлического корпуса светильника, звуковой сигнал подтвердит правильность выбора.

Схема с одноклавишным выключателем

Для начала рассмотрим более простую схему – как подключить трёхрожковую люстру с 3 проводами. Здесь представлены три подробные пошаговые инструкции. Сначала проверьте комплектацию своего светильника:

  1. Открыв заводскую упаковку, найдите сразу перечень комплектов, входящих в люстру, и сверьте по списку наличие всех составляющих.
  2. Найдите кронштейн, с помощью которого люстра будет крепиться к потолку. Он представляет собой планку, которая непосредственно прикручивается к деревянному основанию в потолке, а уже к этой планке будет крепиться крышка люстры.
  3. Проверьте наличие и целостность всех плафонов.
  4. Далее должно быть устройство (можно назвать его соединительной коробкой люстры), в котором будет производиться расключение проводов, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протянут сдвоенный провод (фазная и нулевая жилы). Один его конец будет соединяться с фазной и нулевой жилами, которые выходят из дырки в потолке, второй конец предназначен для соединения с жилами в рожках.
  5. Обычно третий заземляющий провод идёт в комплекте светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда нужно подсоединять защитное заземление.
  6. Проверьте наличие трёх рожков, на них должны быть закреплены патроны и из каждого должна выходить фазная и нулевая жила.

Теперь рассмотрим, как соединить провода в люстре:

  1. Возьмите один рожок и соединительную коробку светильника, где будет выполняться расключение. Из рожка выходят две жилы (синяя – нулевая, коричневая – фазная). Протяните их в одно из трёх отверстий, и закрепите рожок.
  2. Аналогичные действия проделайте с двумя другими рожками.
  3. В результате в соединительной коробке светильника получилось 6 проводов от рожков – три синих и три коричневых, и сдвоенный 2-х жильный провод, которым будет производиться соединение с сетью.
  4. На всех 6 жилах от рожков и на сдвоенном проводе зачистите изоляцию.
  5. Соедините между собой три синих провода с одной жилой сдвоенного провода, и точно также выполните соединение трёх коричневых проводов со второй жилой сдвоенного провода. Сделайте это при помощи скрутки, можете ещё сверху пропаять. Наденьте изоляционные колпачки, как правило, они идут в комплекте.
  6. Аккуратно уложите все провода в соединительной коробке люстры и закройте сверху крышкой.
  7. В указанном месте подсоедините провод защитного заземления.

Осталось выполнить подключение нашей люстры с тремя проводами к сети:

  1. Прежде чем начать электрическую часть работ, обесточьте помещение, отключив питающий автомат.
  2. Закрепите к деревянной конструкции в потолке крепёжную рамку при помощи обычных саморезов по дереву. Это надо сделать максимально прочно и надёжно, потому что планка должна будет выдерживать полный вес люстры.
  3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка наживив декоративные болты. Посмотрите, если вас всё устраивает, то открутите болты и приступайте к соединению проводов.
  4. Желательно выполнять такую работу с напарником, чтобы один человек мог держать подключаемый светильник, а другой заниматься соединением. Если напарника нет, то закрепите светильник к установленной планке, крепко подвязав на шнурок либо кусок прочной проволоки.
  5. Начните с того, что на жилы, торчащие из дырки в потолке, наденьте самозажимные клеммники. Потом подсоедините к ним соответствующие жилы светильника.
  6. Теперь включите автомат и выключатель, чтобы проверить правильную работу. Если все три лампы загорелись, отключите выключатель, автомат и закончите работу, окончательно прикрутив светильник к планке.

Теперь вы в курсе, как правильно подключить люстру на три рожка, давайте рассмотрим и более сложный вариант – подключение люстры к двойному выключателю.

Схема с двухклавишным выключателем

Подключение пятирожковой люстры к бытовому двухклавишному выключателю выполняется аналогично.

  1. Из распределительной коробки идёт нулевая жила, которая прокладывается к светильнику, с ней будут соединяться все пять нулевых жил от каждой лампы.
  2. Фазная жила из коробки подходит к двухклавишному выключателю, от него отходят две жилы, которые будут подавать напряжение на одну и на вторую группу лампочек.
  3. В распределительной коробке нулевая и фазная жилы соединяются с фазой и нулём питающей сети.
  4. В соединительной коробке светильника вместо 6 проводов, как в трёхрожковом варианте, теперь будет выведено 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил в светильнике необходимо соединить в один общий жгут. А из фазных жил сформируйте два соединительных жгута – один из трёх коричневых жил от лампочек, второй соответственно из двух. То есть при включении одной клавиши выключателя будет загораться три лампы, а при включении второй клавиши – две.

В соединительной коробке люстры имеется три провода. Одни концы выведены в верхнюю часть и будут подсоединяться к жилам, подведенным к дырке в потолке к месту крепления светильника. Вторые концы соедините таким образом:

  • Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
  • Одна фазная жила, например коричневая, с соединительным жгутом фазных жил трёх ламп.
  • Вторая фазная жила, к примеру, белая, с соединительным жгутом фазных жил двух ламп.

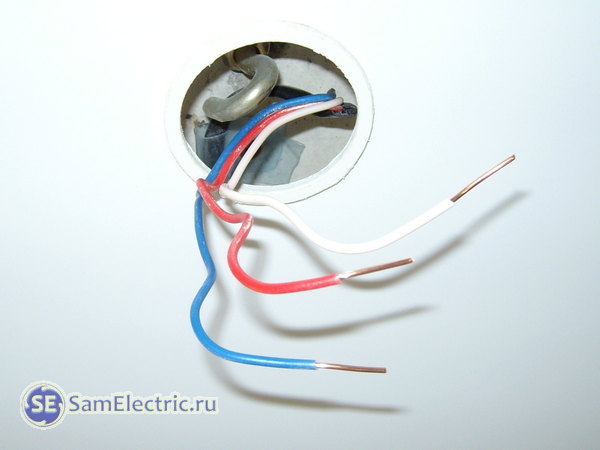

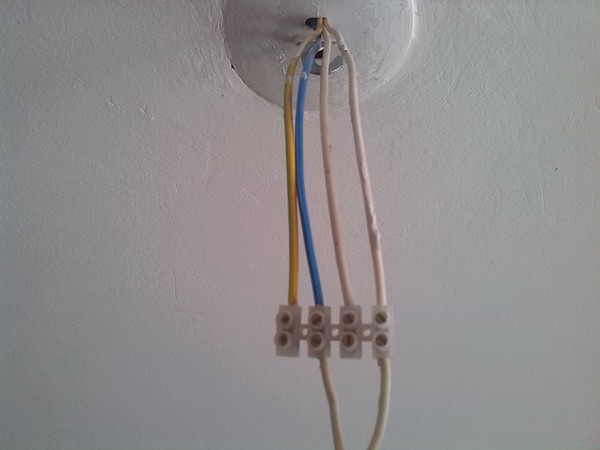

Из дырки в потолке, в месте, где будет закреплён светильник, у вас торчат три зачищенные жилы. Соедините их соответственно с фазными и нулевой жилами люстры. В случае с защитным заземлением светильника, будет ещё четвёртый провод и соединение.

Вы видите, что по аналогии с более простым вариантом, подключить люстру к двойному выключателю также несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хотелось бы дать небольшой совет по поводу недорогих китайских люстр. Сразу после покупки проверьте на целостность все проводки. В них зачастую бывает уже собрана вся электрическая часть в соединительной коробке люстры, проверьте надёжность контактов. Будет обидно, если потом придётся переделать такой огромный труд.

Теперь вы знаете, как подключить люстру с 5-ю либо 6-ю рожками на двойной выключатель. В принципе, если имеются базовые знания в электротехнике, сделать это вам будет несложно. Зато получится немного сэкономить на вызове профессионального электрика.

Доброго времени суток дорогие читатели и подписчики нашего блога

После долгих походов по магазинам, наконец то, мы её выбрали – её, красавицу, которая будет висеть у нас в центре комнаты на самом видном месте. В магазине, подключенная и сверкающая, она была так великолепна, но вот незадача, продали нам её в большой коробке и в полностью разобранном состоянии.

Хотя существует огромное разнообразие различных видов люстр, но принцип сборки и подключения у них практически одинаковый. Конечно, могут различаться виды деталей, из которых она собрана, может быть, различное количество рожков, материалы из которого изготовлены детали могут быть разными, но поняв один раз суть сборки и подключения, уже не будет никакой разницы какую люстру собирать и крепить к потолку.

Для примера, я буду показывать поэтапно, как я производил все операции с люстрой на пять рожков с плафонами, и опишу, как подключить люстру к двух клавишному выключателю. Подключение люстры к одно клавишному выключателю производиться легче, и по ходу изложения я коснусь и этого вопроса. Итак, приступим:

Весь процесс разобьем на два этапа:

Шаг 1 . Распаковываем все детали. В коробке с завода весь светильник идет в разобранном состоянии блоками. Отдельно корпус, отдельно рожки с патронами для лампочек, плафоны, клемники. Во все узлы уже заведены и подключены провода, остается только соединить узлы между собой.

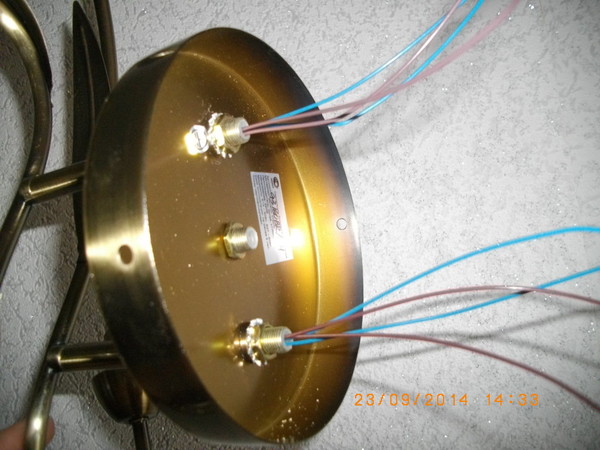

Шаг 2 . Разбираем корпус, к которому крепятся рожки с лампочками и плафонами.

Для этого, если у вас одно клавишный выключатель и все лампочки будут загораться одновременно, просто откручиваем снизу круглую декоративную гайку и снимаем крышку (шаг 3 пропускаем, переходим сразу к 4 шагу).

Если выключатель двух клавишный и планируется включать отдельно две лампочки, отдельно три (при пяти рожковом светильнике) или одновременно все имеющиеся лампы, необходимо завести еще один провод. С завода изготовителя заведено всего два (фаза и ноль) и, предполагается, что все лампы светильника или включены, или выключены.

Шаг 3 . Заводим третий провод. Для этого откручиваем в дополнение к нижней декоративной гайке ещё и верхнюю, полностью разбираем корпус как на фото ниже.

Нам нужен центральный стержень, в который с завода заведен двужильный провод.

Вынимаем уплотнительные пластиковые колечки с торцов и провод.

Заводим трехжильный провод, или просто дополнительный провод такого же сечения, как и провода, которые были вставленные в стержень и закрепляем их уплотнительными пластиковыми кольцами с торцов.

Шаг 4 . Закрепляем все рожки люстры на корпусе. Вставляем рожок в корпус и закручиваем с внутренней стороны гайку.

Аналогичную процедуру производим со всеми рожками люстры и получаем картину как на фото ниже.

Шаг 5 . Собираем корпус в обратной последовательности разборки, только перед закручиванием верхней гайки подкладываем под неё верхнюю декоративную «тарелочку», которая будет закрывать место крепление люстры к потолку и клемник соединения нашей люстры с сетью, и заземляющий провод. Затем затягиваем верхнюю гайку. Нижнюю крышку корпуса с декоративной гайкой пока не ставим.

Шаг 6 . Соединяем проводку.

Всё о подключении

При подключении к одно клавишному выключателю соединение очень простое. У нас к люстре подходит два провода – фаза и ноль, и в каждом рожке два провода. Все синие провода рожков (1,2,3,4,5) соединяем с синим подводящим проводом (6), который идет через корпус. Все коричневые провода рожков (1,2,3,4,5) соединяем с коричневым подводящим проводом (7). Изолируем два эти соединения по отдельности. Голубого(8) провода при одно клавишном выключателе нет (это, как раз, дополнительный провод, который мы вставили).

При подключении к двух клавишному выключателю разбиваем рожки на группы. Можно разбить как угодно. Самый лучший вариант, когда люстра имеет четное количество рожков. Тогда четные рожки – 1 группа, нечетные – 2 группа. Например, люстра имеет 6 лампочек, тогда 1,3,5 лампочки – 1 группа, 2,4,6 лампочки – 2 группа. Всё будет очень красиво и симметрично светиться.

Так как у меня было нечетное количество рожков я сделал 2 группы так: 1,3 рожок – 1 группа, 2,4,5 рожок – 2 группа. Таким образом у меня отдельно одной клавишей выключателя включаются лампочки 1 и 3 рожка, второй клавишей выключателя включаются лампочки 2,4,5 рожка. При включении двух клавишей одновременно загораются лампы всей люстры.

Общий принцип подключения такой: чтобы лампочка загорелась к ней должны подходить фаза и ноль (2 разных провода). При подключении к двух клавишному выключателю у нас из потолка выходят 4 провода: заземление (желто-зеленый провод), один провод (8) – «ноль», два других (6,7) – «фазы». «Ноль» (8 голубой провод) всегда остается общий и с ним соединяются все «нулевые» провода всех рожков в одно соединение. К одной «фазе» (например 6 проводу) подключаем фазные провода светильников первой группы. Ко второй фазе (провод 7) подключаем фазные провода светильников второй группы. «Фазы» прерываются выключателем, а именно: одна «фаза» (провод 6) отключается одной клавишей, вторая «фаза» (провод 7) отключается второй клавишей. Выключатель выключен – фаз нет, светильник не горит. Включаем одну клавишу – появляется фаза на одном проводе (6)- горят лампочки первой группы, включаем вторую клавишу – появляется фаза на втором проводе (7) – загораются лампочки второй группы.

Теперь отдельно по подключению каждой группы.

Из каждого рожка выходит 2 провода разных цветов, в моем случае это коричневый и синий, у вас это могут быть любые другие цвета. Главное определить для себя, что сначала вы работаете с проводами одного цвета, они будут «фазой» (например коричневые, как у меня), а потом с проводами другого цвета это будет «ноль» (синие, как у меня).

Подключение происходит следующим образом:

– «фазные» (коричневые) провода первой группы (рожки 1 и 3) соединяем с любым из подводящих «фазных» проводов, например с проводом (6). В соединении получается три провода. Место соединения изолируем.

– «фазные» (оставшиеся три коричневые провода) провода второй группы (рожки 2,4 и 5) соединяем со вторым подводящим «фазным» проводом (7). В соединении получается четыре провода. Место соединения изолируем.

Затем, все не подключенные «нулевые» провода синего цвета (их 5 штук из каждого рожка) подсоединяем к подводящему «нулевому» голубому проводу №8 (дополнительный, который мы вставили). Это соединение из одного и пяти проводов выполняет функцию «ноль» в нашей люстре. Изолируем место соединения. В соединении получается шесть проводов.

Переходим к следующему шагу.

Шаг 7 . Окончательно собираем корпус светильника. Аккуратно укладываем провода в корпус, закрываем нижнюю крышку и закручиваем нижнюю декоративную гайку.

Люстра собрана. Все декоративные элементы, плафоны и лампочки пока на место не ставим.

Крепим люстру на потолок и подключаем её к сети напряжения

Вот мы и подошли к вопросу как повесить люстру. Я встречал люстры двух видов: с крепежной планкой, которая монтируется к потолку и уже к ней крепиться вся конструкция люстры, и люстры, которые просто можно повесить на крючок, забитый в потолок.

С последним случаем всё понятно и я его рассматривать не буду. А вот моя люстра крепилась именно на монтажную планку. Вот этот вариант крепления и рассмотрим.

Шаг 1 . Примеряем люстру к тому месту, где она будет крепиться. Прилегание закрывающей место крепления и соединение проводов «тарелочки» должно быть плотным к потолку. Мне немного мешал крючок, на котором висел прошлый светильник. Пришлось его подогнуть к потолку. Если у вас такая же ситуация – не срезайте его полностью, мода меняется, и следующая люстра может быть с другим креплением, и он снова пригодиться.

Шаг 2 . Размечаем крепление монтажной планки и крепим её на потолок.

Для этого прикладываем планку к потолку так, чтобы она не мешала подключению проводки и при помощи карандаша размечаем места крепления. Сверлим отверстия, забиваем в них дюбеля и крепим шурупами планку к потолку.

Шаг 3 . Подключаем электропроводку.

Внимание: все работы производите при отключенном напряжении (выключите входные автоматы и проверьте отсутствие напряжения в сети) .

При подключении к одно клавишному выключателю (помним, что в этом случае из потолка торчат два провода («фаза» и «ноль») или три провода, третий это заземление, оно может быть или не быть в зависимости от времени постройки вашего дома, в советские времена его делали очень редко). Просто соединяем 2 провода люстры («фазу» и «ноль») (третий желто-зеленый, заземление, не трогаем) с двумя проводами («фазой» и «нулем») сети (те, что на потолке) через клемник. Если соединение происходит скруткой проводов, места скруток аккуратно изолируем. Какой провод люстры к какому проводу сети вы подключите не имеет значения, главное заземление соединить с заземлением.

При подключении к двух клавишному выключателю необходимо два фазных провода (провода 6,7), 1-ой и 2-ой групп люстры, подключить к «фазным» проводам сети, а «нулевой» провод люстры (8) к «»нулевому» проводу сети». Главное не перепутать «нули» и «фазы».

Чтобы все правильно сделать необходимо определиться с проводами, торчащими из потолка. Еще раз повторю, в основном, при двух клавишном включении выведено к месту подключения светильника три провода – один нулевой и два фазных. В современных постройках выводится четыре провода – один «нулевой», два «фазных» и один провод заземления (он всегда желтого цвета с зеленой полосой).

Чтобы определить «фазные» провода и «нулевой» воспользуемся пробником (индикатором фазы) – прибором для определения фазы в сети в простонародье называемым «фазометром» с виду напоминающим отвертку. Прибор очень прост в использовании: подаем напряжение в сеть и включаем две клавиши выключателя, касаемся отверткой оголенного провода придерживая индикатор пальцем с верхнего торца. При наличии фазы на проводе внутри ручки загорится индикатор. Поочередно пробуя все провода определяем два фазных провода.

Внимание: для проведения дальнейших работ не забудьте выключить напряжение в сети .

Соединяем один «фазный» провод сети с одним фазным проводом люстры, второй «фазный» провод сети с «фазным» проводом люстры, «нулевой» провод сети с «нулевым» проводом люстры. Если есть заземляющий провод – соединяем его с заземляющим проводом люстры.

Шаг 4 . При помощи декоративных гаек прикрепляем люстру к монтажной планке.

Шаг 5 . Устанавливаем на место все декоративные элементы светильника, вешаем плафоны и вкручиваем лампочки.

Вот теперь наша красавица готова засиять во всем великолепии.

В следующей статье планирую написать, и выключатели.

На этом у меня всё, жду с нетерпением Ваших отзывов и комментариев. Постараюсь ответить на все вопросы. До скорой встречи.

С уважением, Пономарев Владислав .

Содержание:

У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения. Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными вариантами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. Иначе, люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Тем не менее, это не такая уж сложная задача, если знать и соблюдать определенные правила и порядок действий.

Подключение люстры к двойному выключателю на 2 лампы

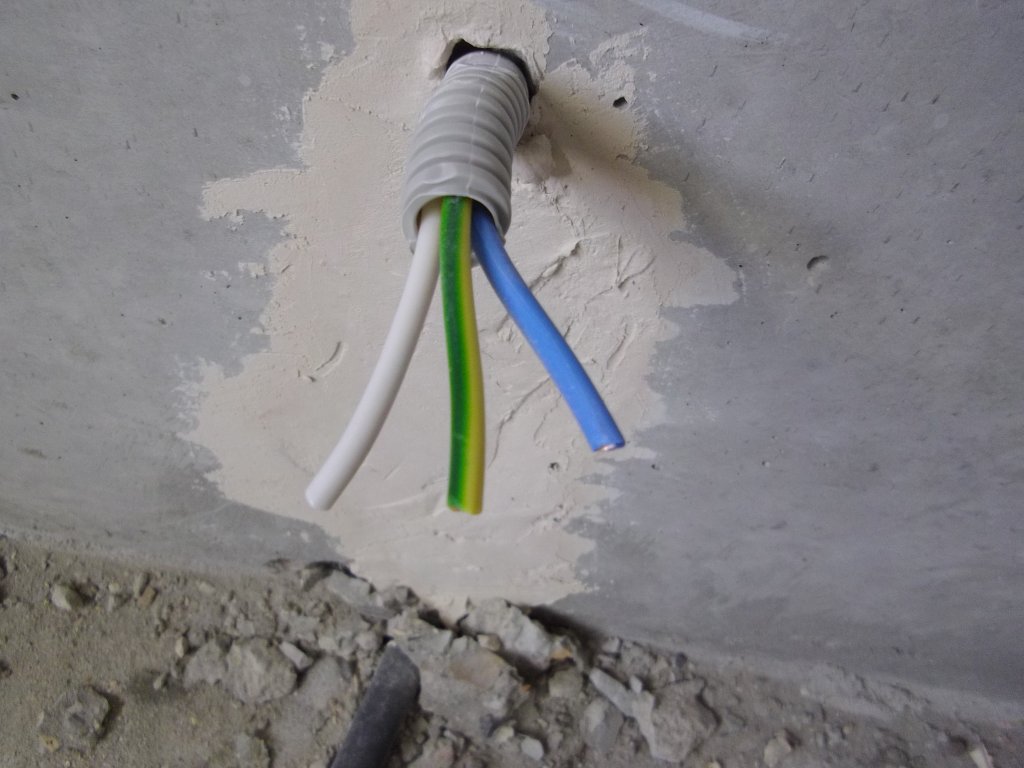

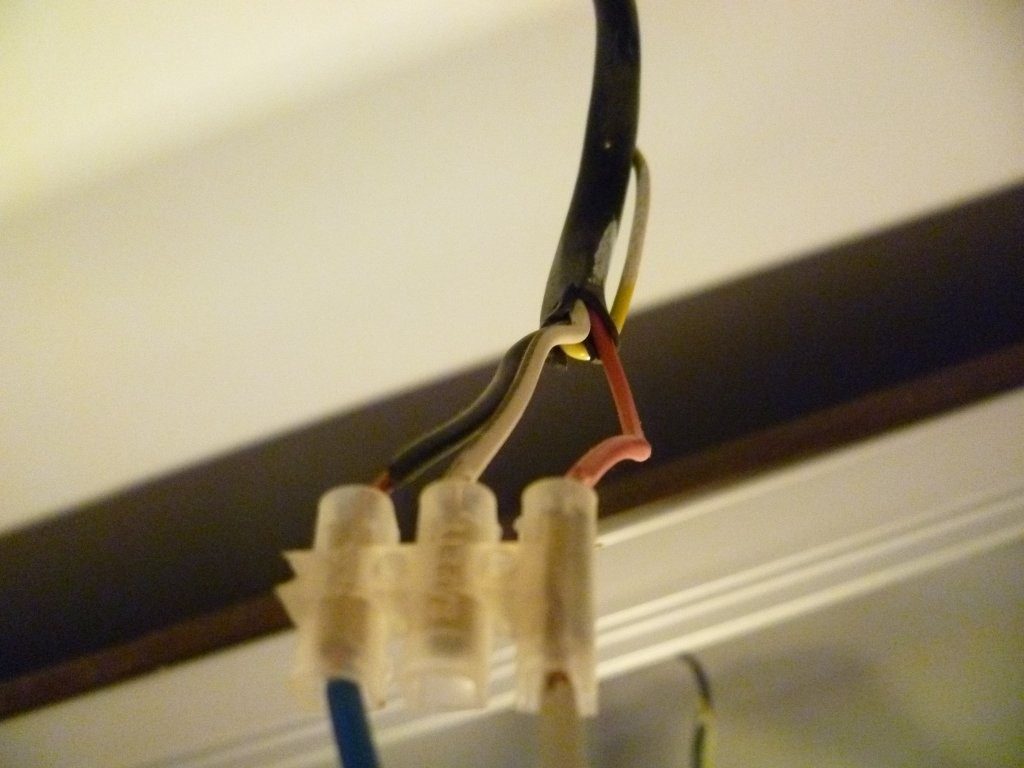

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные – фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

Далее выполняется процедура соединения. Ноль, выходящий из люстры, соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.

Как подключить люстру на 3 лампочки к двойному выключателю

В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами – под . Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая – сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения – загораются сразу все лампочки.

Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

Схема подключения люстры с двойным выключателем на 4 лампочки

В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый – заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.

Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех – слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.

Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры. В этом месте провода сети и светильника соединяются между собой.

Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры, соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.

Подключение люстры к двойному выключателю на 5 лампочек

Схема считается более сложной из-за большого количества проводов, с которыми нужно правильно разобраться. Используемый при этом двухклавишный выключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают поочередно отдельными группами, позволяя существенно экономить электроэнергию.

Схема подключения предполагает определенный порядок действий. Прежде всего нужно определиться с общим проводом, выходящим из люстры, который является нулевым. Его нужно пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

Из отверстия в потолке также выходит нулевой провод, на котором отсутствует напряжение. Проверка каждого проводника осуществляется с помощью индикатора. Провода, находящиеся под напряжением, будут фазными. Нулевую жилу нужно также пометить изолентой. После этого люстру можно подвешивать на крюк и соединять провода.

Вначале соединяются нулевые жилы, а затем – фазные. При включении первой клавиши загораются два светильника, а вторая клавиша включает остальные три лампочки. Они могут включаться поочередно или все вместе. Если с первого раза не удалось добиться желаемого результата, необходимо вновь отключить электричество и поменять порядок соединения фазных проводов.

Данная схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых лампочек. Размеры люстры должны соответствовать площади помещения, где планируется ее установка.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа – две лампочки, 2-я группа – четыре лампочки, третий режим – включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники – фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры, а фазные – с соответствующими группами фазных проводов, распределенных заранее.

Установка и подключение осветительных приборов – это финальный этап ремонта в комнате. Люстра – центральное освещение, которое по-прежнему есть почти в любом помещении. Как повесить люстру на потолок и сделать это правильно?

Техника безопасности

Электромонтажные работы опасны, ведь оголенные кабеля способны причинить вред здоровью. Важно исключить все опасности, прежде чем приступить к работе. Правила:

  1. Проводить работы нужно днем, когда хватает естественного света.
  2. Подготовить необходимые инструменты, чтобы в процессе на их поиск не отвлекаться.
  3. Прежде чем проводить монтаж – отключите питание на тех кабелях, с которыми предстоит работать.
  4. На кабелях, что идут от потолка проверить неоновым индикатором напряжение. Если лампочка на нем не светится, то все в порядке, разрешается приступать к подключению.
  5. Оптимально осуществлять соединение кабелей с использованием клеммных колодок.
  6. Требуется сделать заземление.
  7. После покупки новой люстры необходимо ее разобрать и убедиться, что все винты в патроне и на клеммных колодках хорошо затянуты. Плохие контакты всегда будут подгорать.

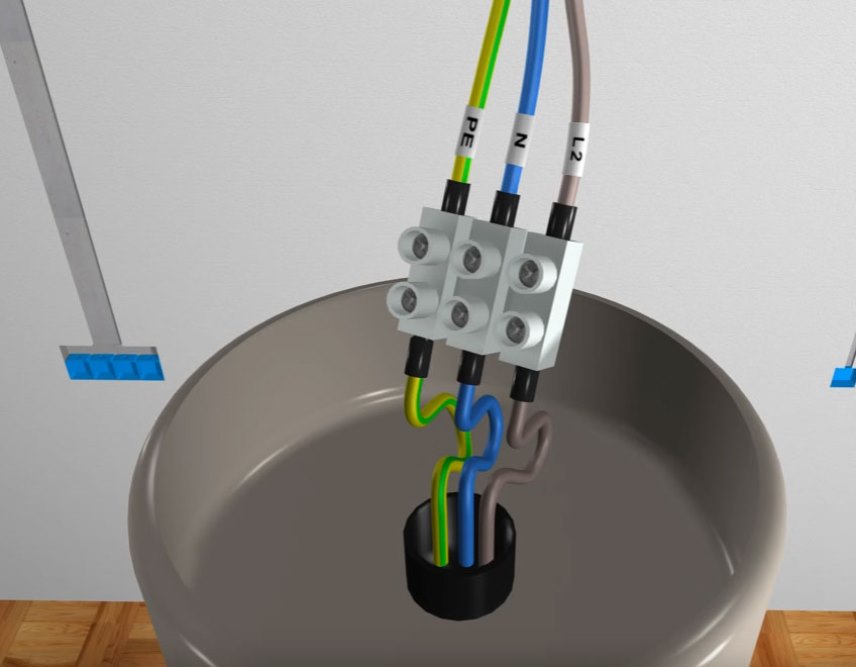

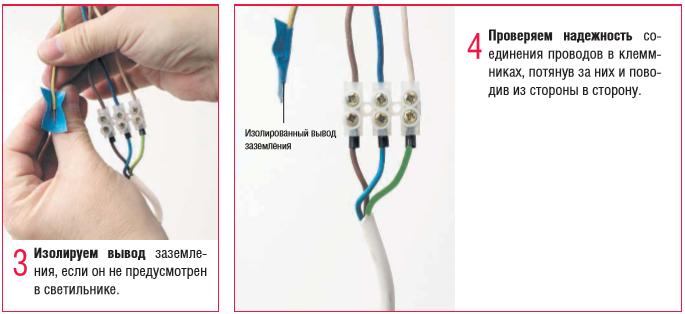

Клеммные колодки для люстр — удобный вариант подключения

Важно! Не стоит покупать дешевые китайские люстры, они как показывает практика, чаще всего выходят из строя. Этот элемент освещения будет использовать не год и не два, поэтому лучше найти и купить качественное изделие. Стоимость такого будет выше.

Инструменты и материалы

Перед началом самостоятельной установки требуется подготовить инструменты, нужны:

  • Электроинструмент: дрель или перфоратор. В зависимости от типа поверхности подобрать сверло по бетону, дереву, металлу.
  • Стремянка/стол/стул. Причем нежелательно создавать «пирамиду».
  • Отвертка или шуруповерт, лучше аккумуляторный, с ним работать удобней.
  • Индикаторная отвертка.
  • Плоскогубцы с изолированными ручками.
  • Кусачки.

В процессе нужны материалы, в зависимости от выбранного способа установки:

  1. Саморезы с дюбелями, если крепеж проводится к бетонной поверхности. По дереву – если к деревянной.
  2. Крепежный элемент: используется крюк или анкер.
  3. Соединительные колодки. Иногда они идут в комплектации, но у дорогих приборов. Если их нет, то требуется приобрести.

Общий порядок монтажа

Вариантов как закрепить люстру много, но они отличаются только в части установки крепежного элемента (крюка, планки). Общий порядок установки любой люстры:

  • Установка крепежа для люстры.
  • Подключение проводов, предварительно их требуется прозвонить для определения фазы и ноля. Как помним, работаем с обесточенными. Удобно если в процессе крепежа будет рядом помощник, который сможет удерживать люстру, чтобы она не упала. Если помощника нет, то люстру можно подвесить на удобном расстоянии от потолка при помощи крепкой веревки.
  • Далее, соединяются провода. Для этого удобно использовать колодки. В отдельных изделиях есть специальные муфты, тут нужно только вставить кабеля, что идут от потолка и закрутить болты на муфте.
  • Если муфты и колодки не используются, то поводится скрутка и места соединения обязательно изолируются. В этом случае можно использовать ТУТ (термоусадочная трубка) или изоленту.
  • Последний этап навешивание люстры и проверка работоспособности.

Способы крепления

Существуют разные способы монтажа, выбор того или иного зависит от материала потолка (гипсокартон, бетон, дерево), веса люстры и присутствующих в ее конструкции крепежных элементов.

Для нетяжелых подойдет установка при помощи крюка. Если вес больше 5 кг, то потребуются анкера. В отдельных случаях следует зафиксировать люстру с использованием планки. Самый простой вариант – установить люстры прямо к потолку, без промежуточных крепежных элементов.

Фиксация с использованием крюка

На самом деле таким способом можно повесить на потолок любую люстру, нужно только правильно подобрать крюк.


Установка крюка для монтажа люстры

Варианты:

  1. Для легких приборов (до 5 кг) – простой металлический крюк с резьбой. Если потолок бетонный, то нужен пластиковый дюбель подходящего размера.
  2. Для тяжелых (более 5 кг) – анкерный болт диаметром от 10 кв. мм и распорками, которые не дадут вырвать закрепленную на потолке люстру.

Важно! Такой метод подходит для всех люстр, в которых предусмотрена декоративная чаша – она скрывает монтажные элементы.

Порядок монтажа люстры на крюк к бетонному потолку:

  • Сделать отверстие необходимого диаметра.
  • Забить пластиковый дюбель.
  • Вкрутить крепежный крюк.
  • Подключить кабеля и закрыть элементы проводки декоративным стаканом.

Если осуществляется установка на деревянный потолок, тот тут все еще проще – крюк ввинчивается в древесину. Если она очень твердая, то следует предварительно осуществить сверление отверстия, диаметр его меньше, чем диаметр крюка.

Важно! Декоративная пустотелая чаша (тарелка, подстаканник) свободно движется по высоте, а по завершению подвешивания легко фиксируется в верхнем положении.

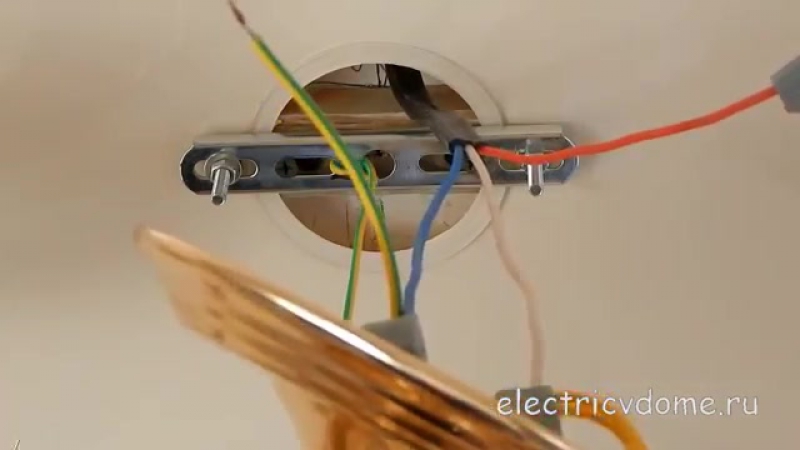

Крепление посредством кронштейна или планки

Если в конструкции прибора не предусмотрена петля для навешивания на крючок, предыдущий вариант не подойдет. Нужно использовать кронштейн или планку. Этот вариант немного сложнее, но все равно, доступен для реализации любому домашнему мастеру.


Замена крюка на планку

В комплекте с люстрой всегда идет планка или кронштейн. В этот элемент следует вставить 2 винта и зафиксировать. Перед закручиванием гаек, установить необходимое расстояние. Оно определяется исходя из размещения дырок на тарелке люстры. Винты потом закроются декоративными крепежными гайками. Саму планку приделать к потолку при помощи саморезов, причем плотно.


Последовательность монтажа на планку

После этого осталось поместить люстру на ее законное место и закрепить теми самими декоративными гайками.

Важно! Конструкции люстр для первого и второго варианта крепежа очень отличаются. Но если ранее в помещении висела люстра на крючке, на то самое место смонтировать модель с планкой не составит труда, как и наоборот.

Упрощенный вариант крепления

Если люстра легкая, не тяжелее 3 кг, и небольшая по размерам, то ее можно крепить просто к потолку, без любых промежуточных метизов. Такие изделия отличаются тем, что в основании есть металлическая пластина, чаще всего круглая с монтажными отверстиями. Процесс простой:

  1. Пластину приложить к потолку и отметить отверстия карандашом.
  2. Просверлить в нужных местах.
  3. Наложить пластину на потолок и прикрутить саморезами.
  4. Закрепить плафон.

Подобные простые люстры имеют в основном только один плафон под 1 лампу, используются для небольших помещений. Часто навешивают в кухне, ванной, коридоре.


Люстра с мотажем к потолку

Нестандартная люстра

На рынке представлены и набирают популярности люстры с пультом ДУ. Подобные устройства дают возможность управлять интенсивностью света. В других моделях представлена система ионизации воздуха, вентиляторы. Не стоит думать, что установка таких устройств станет проблемой, просто нужно учесть определенные моменты:

  • При выборе обращать внимание на способы монтажа и подключения. Если осмотрев прибор, обнаружили какие-то другие провода, кроме стандартных, следует уточнить у продавца их предназначение и схему подключения.
  • Если люстра уж очень приглянулась, но самостоятельный монтаж оказался слишком сложным, всегда можно прибегнут к услугам электрика.

Крепим люстры в сложных ситуациях

Указанные варианты подходят для подвешивания люстр при условии, что потолок достаточно ровный: бетонный или деревянный. Но ведь современные потолки могут быть разными: натяжными, гипсокартонными. А иногда возникают и другие сложности в процессе, нужно знать, как найти выход из таких ситуаций. Основной момент это иметь в своем арсенале необходимые инструменты и материалы.

Первая трудность: низкий потолок

В этом случае трудности возникают еще на этапе поиска подходящей модели. Проще всего приобрести люстру-плафон и смонтировать ее на двойную крестообразную планку. Но если подобная модель не подходит по стилю, найти выход можно.


Подходящая люстра для низких потолков

Даже люстру со стержнем можно смонтировать, но при этом не будет использоваться крюк. Это даст возможность сэкономить до 15 см высоты. Порядок действий:

  1. Стандартную комплектную планку обрезать так, чтобы после поднятия декоративного колпака она полностью пряталась под ним.
  2. Снять все хрупкие элементы с прибора, по возможности убрать стержень.
  3. Извлечь провода из клеммника.
  4. За резьбой, вдоль стержня, просверлить 3 отверстия. Каждое, диаметром 4–5 мм. Они все должны перекрываться колпаком.
  5. В отверстия протянуть леску, прикрутить к проводам и туго обмотать скотчем.
  6. Установив стержень на место аккуратно подвигать провода по нему, подтягивая леску. Это нужно сделать пока провода не покажутся из отверстий.
  7. Осталось только подсоединить провода к клеммнику.
  8. После таких действий стержень будет размещаться между двумя комплектными гайкам, осталось только зафиксировать планку и подключить провода.

Важно! Чтобы не возникало мигания света, «скрутку» кабелей лучше не применять. Стоит прибегнуть к пайке и изолированию обычной изолентой.

Вторая трудность: гипсокартонный потолок

Это самая распространенная трудность, ведь выровнять потолок гипсокартоном достаточно легко, а вот смонтировать люстру уже сложнее. Данный материал не рассчитан на нагрузку (потолочный в том числе, он тоньше стенового) даже от легкой люстры, поэтому непосредственно к листу она никогда не крепится.

При прикреплении листов гипсокартона в подвесном потолке, нужно отмечать места, где проходят профиля, ведь именно в них надежнее всего крепить любой прибор. Еще один вариант в месте установки закрепить к потолку брусок. Он должен быть такой толщины, чтобы перекрывать расстояние между листом и черновым потолком, конечно, место это нужно отметить.

Если этого не сделано, то придется проделывать отверстие в листе таким образом, чтобы добраться до чернового: бетонного или деревянного потолка. Там уже проводятся установочные мероприятия, указанные выше.

Третья трудность: натяжной потолок

Не всегда при монтаже натяжного полотна хозяева хотят использовать точечные светильники, которые посредством специального устройства устанавливать несложно в такие поверхности. Что касается люстры, то о том, что она будет устанавливаться, лучше подумать еще до монтажа полотна, так как под нее требуется поместить специальную платформу из фанеры и металлических пластин. Для этого необходимо определиться с местом размещения, размером крепежных элементов, типом монтажа.


Монтаж люстры к натяжному потолку в разрезе

Важно! Закрепление люстры на уже натянутое полотно невозможно. Попытка сделать прокол приведет к тому, что полотнище (ПВХ или тканое) разойдется и придется менять его, ремонту оно не подлежит. Дыру уже не залатать.

Если планка закреплена, то на нее можно вешать люстру любым способом. При этом требуется запланировать зазор с учетом того что полотно будет «гулять». Но все же лучше самостоятельно с этим не экспериментировать и прибегнуть к услугам специалистов по натяжным потолкам. Это по цене точно будет дешевле, чем заказывать новое полотно и его монтаж соответственно.

Классический вариант прибора для освещения помещений – люстра. Она дает возможность максимально равномерно распределять световой поток. При установке люстры с одной лампой существенных трудностей не возникает, но при большем числе ламп следует учитывать определенные особенности конструкции.

Необходимый инструмент

Люстра – украшение интерьера

Перед тем, как приступить к подключению люстры, следует подготовить инструмент, необходимый для выполнения этой работы. При такой организации не придется отвлекаться на его поиски.

Индикаторная отвертка должна быть всегда под рукой. С ее помощью определяют фазный провод.

Проведение электромонтажных работ и крепление люстры не возможно без набора отверток с различной формой головок.

Для контроля правильности соединения элементов электроцепи необходим мультиметр.

Пассатижи используются для подготовки проводов и их монтажа.

Использование клеммной колодки упростит процесс компоновки проводов при их соединении.

Помимо указанных инструментов, необходим нож, маркер для разметки и стремянка. До подключения осветительного прибора следует тщательно изучить прилагаемую к нему инструкцию.

Разбираемся с проводами люстры

При наличии инструкции подключение люстры существенно упрощается. В этом документе содержится полный объем информации, касающейся назначения каждого провода, и описан порядок их соединения, а также имеется электрическая схема. Провода принято маркировать следующим образом:

  • белый или коричневый – фаза;
  • синий – ноль;
  • желто-зеленый – заземление.

Провода люстры

Проверка наличия фазы индикатором

В простейшем исполнении индикатор фазы выглядит как прозрачная отвертка. В ней помещен токоограничивающий резистор и индикатор, представляющий собой лампочку. Прибор оснащен двумя контактами. Один из них – это щуп, выполненный как отвертка, другой – контакт на корпусе. Щуп предназначен для определения наличия напряжения в цепи, а к контакту касаются рукой. Световой сигнал говорит о наличии напряжения.

Простейшие индикаторы могут иметь некачественную сборку или плохо различимое свечение индикатора. В большинстве случаев конструкция этого прибора не позволяет использовать его в качестве отвертки, так как корпус не имеет достаточной прочности. Слабое свечение индикатора может стать причиной поражения током. Основными достоинствами подобных устройств – простота эксплуатации и доступная стоимость. В целом прибор справляется со своей функцией.

Индикатор

При его выборе нужно обратить внимание на внешний вид и диапазон рабочих напряжений. Как правило, в сети напряжение составляет 220 В, поэтому в указанный на корпусе диапазон должно входить это значение. В случае, когда корпус не внушает доверия и отсутствует информация о допустимых рабочих напряжениях, покупку такого индикатора лучше не совершать.

Индикаторы профессионального уровня оборудованы двумя полюсами и дополнительно, кроме световой, звуковой сигнализацией. Один из контактов выполнен в виде щупа с надежной изоляцией. Второй представляет собой щуп несколько большего размера, в схему которого включена сигнализация.

Проверка напряжения осуществляется путем касания одним щупом к нулю, а другим – к проводу, который проверяют. Надежность и долговечность этого устройства находятся на хорошем уровне. Однако для проверки необходимо с уверенностью знать, где идет ноль или заземление. В противном случае придется проверить все провода попарно. Для использования в домашнем хозяйстве это неудобно, поэтому прибор, чаще всего, используется в производственных условиях профессионалами.

Проверка наличия фазы мультиметром

Мультиметр представляет собой измерительный прибор с малыми габаритами, который предназначен для выполнения различных измерений и тестов электрических цепей.

Прибор мультиметр

В комплекте с прибором идут щупы. Один их конец оборудован штепселем, необходимым для подключения в гнездо мультиметра, расположенного на передней панели. Другой конец оснащен специальным держателем, который имеет оголенный контакт – щуп. Именно его подключают в тестируемую схему. При использовании устройства следует помнить правило, которого придерживаются электрики всего мира: красным цветом маркируется щуп для соединения с положительным полюсом, черным – с отрицательным.

Перед измерением напряжения в цепи задают установки прибора. В нашем случае – это переменный ток и предел измерения выше 250 В. Далее щупы подключаются параллельно в цепь, и на дисплее прибора высвечивается искомая величина. При определении нулевого провода производят соответствующую перенастройку мультиметра.

Установка люстр различных конструкций: пошаговая инструкция

Люстра с одной лампой

Для установки люстры на месте, где раньше не было этого осветительного прибора, сначала выполняют разметку. С этой целью определяется центр потолка, и точка отмечается маркером. При монтаже в подвесном потолке выполняется отверстие для проводов, в натяжных потолках – монтируются ограничительные кольца и вырезаются отверстия.

Если потолок выполнен с использованием дизайнерского подхода и является сложной конструкцией, то необходимо продумать вариант системы крепления. Для подвешивания массивной люстры потребуется монтаж дополнительной балки или металлической цепи.

Проводка идет от точки монтажа осветительного прибора и опускается по стене к распределительной коробке, к которой подведены провода питания от выключателя.

Важно: Монтаж распределительной коробки следует производить с отступом от потолка, составляющим не менее 150 мм. При этом должен иметься запас длины проводов, расположенных в коробке, минимум 100 мм.

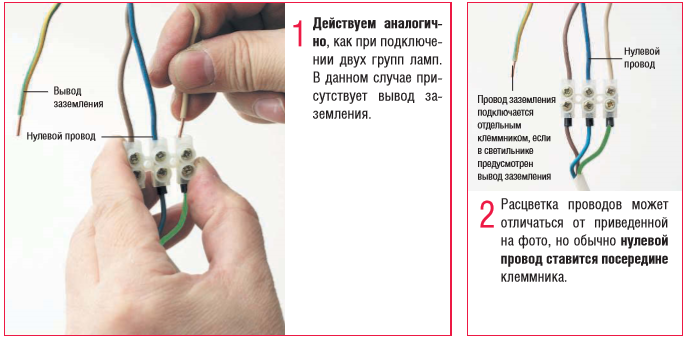

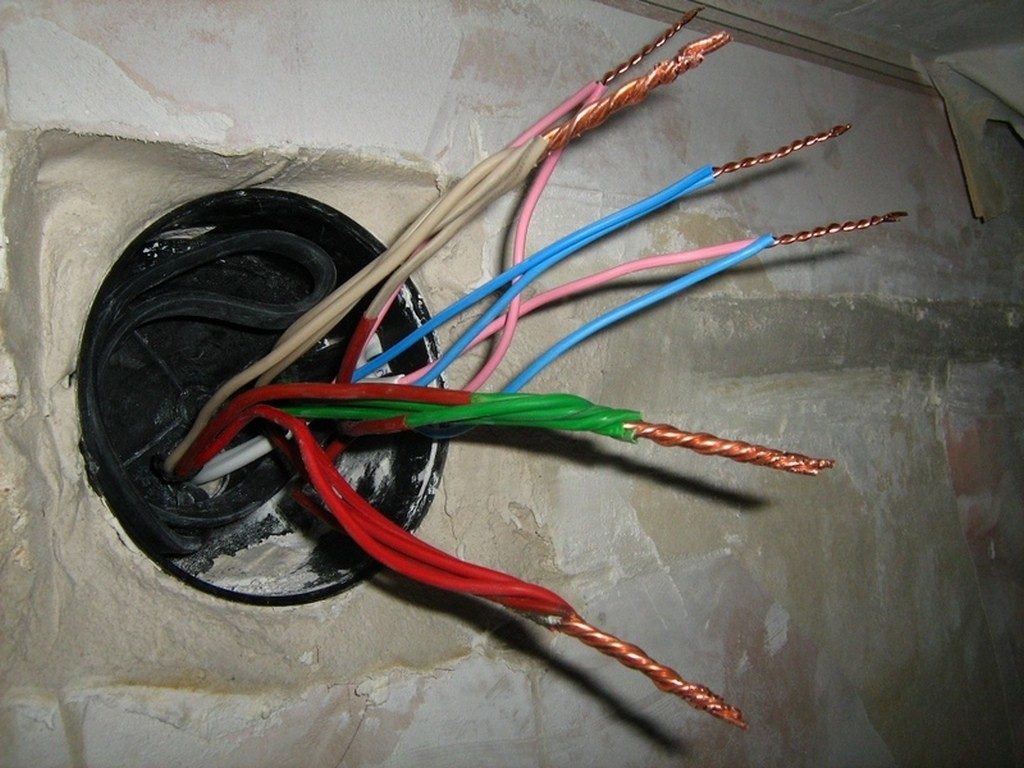

Соединение проводов в распредкоробке осуществляется в соответствии с электрической схемой осветительного прибора. После их соединения между собой требуется тщательная изоляция при помощи изоленты, провода укладываются таким образом, чтобы не происходило их пересечения. В завершении коробку закрывают крышкой, которая надежно фиксируется.

Чаще всего, современные люстры имеют в комплекте крепление, которое представляет собой скобу. Такая конструкция значительно упрощает монтаж. Скобу прикладывают рядом с местом выхода проводов и отмечают это положение. Если вместе с люстрой поставляется крепеж, то диаметр сверла должен соответствовать его диаметру. Не допускается совпадения отверстий для дюбеля и проводов.

В процессе работы

При прокладке проводки необходимо создавать некоторый запас длины, чтобы не возникало затруднений при доступе к проводам в случае демонтажа люстры.

Перед монтажом провода зачищаются и соединяются с помощью клеммной колодки в соответствии с электрической схемой. Если клеммник не поставляется вместе с осветительным прибором, то провода соединяются на скрутке. При этом длина зачищенной поверхности составляет 20 мм, а соединение проводов происходит попарно путем скручивания. В заключение конструкция покрывается изоляционной лентой.

Если люстра имеет металлический корпус, то он оборудуется специальным винтом, который предназначен для устройства заземления. Заземляющий провод, идущий из распредкоробки, зачищается и скручивается в форме кольца. Этот конец надежно фиксируется указанным винтом.

Завершив соединение и изолирование проводов, приступают к монтажу люстры. Перед этим необходимо убедиться, что расположение проводов не совпадает с крепежом.

Двух- или трехламповая люстра

Наличие двух или трех ламп у люстры, не оказывает существенного влияния на процедуру установки прибора.

Отличие от люстры с одной лампой заключается в числе проводов, подводящих питание. При подключении простейшего варианта люстры соединяются два питающих провода и подключается заземление. При подключении осветительного прибора, оборудованного двумя или тремя лампами, используется три провода для питания и один – для заземления. Коммутация проводов осуществляется согласно электрической схеме. Для этого сводят в одну точку по одному проводу от каждого патрона и ее соединяют с нулем.

При подключении двухламповой люстры незадействованные провода соединяют с фазными проводами. В трехламповой провод, идущий от третьего патрона, параллельно соединяется с фазой второго или третьего патрона. Способ соединения в этом случае такой же, что и при монтаже люстры с одной лампой.

Для работы такой люстры требуется , к которому ведет проводка, состоящая из трех проводов. Включение одной из клавиш замкнет часть цепи и загорится одна лампа, включение другой обеспечит две лампы. Одновременное нажатие обоих клавиш приведет к включению всех ламп.

Люстра с четырьмя или пятью лампами

Увеличение количества ламп в люстре не оказывает значительного влияния на технологию подключения прибора. Процесс полностью аналогичен тому, что описан в предыдущих случаях, за исключением необходимости группировать фазные провода. Лампы группируют на личное усмотрение, но при этом имеется ограничение по числу проводов, подводящих питание, и количеству клавиш у выключателя.


Подключение люстры с пятью лампами имеет свои особенности

Подключаем выключатель

Подключение наиболее простого варианта люстры с одной лампой к выключателю с одной клавишей не представляет особых сложностей. Если число ламп две и более, то число клавиш выключателя может быть две или три.

В случае, когда имеется готовая проводка, и количество групп ламп соответствует числу клавиш выключателя, производят замену его согласно схеме подключения.


Подключение в соответствии со схемой

При установке этого прибора на новой проводке, следует учесть специфику его конструкции. В выключателях с двумя и тремя клавишами имеется клемма, которая является общей. Она служит для коммутации с питающим проводом, идущим из распредкоробки. Остальные клеммы, в зависимости от расположения клавиш и выбранного порядка группирования ламп, соединяются с проводами патронов, проходящих через коробку.

Важно: Выключатель должен размыкать цепь путем разрыва фазы. Это является условием безопасности при замене сгоревшей лампы.

Мероприятия при недостаточной длине проводов

Не всегда люстра подключается в новостройке, поэтому не исключается ситуация, когда имеющаяся длина проводов недостаточна для соединения. В этом случае необходимо произвести удлинение проводов проводки или самой люстры.

Специалисты рекомендуют использовать клеммную колодку для соединения отрезков проводки. Это устройство является пластиной, выполненной из пластика, на которой находятся токопроводящие плоскости. С обеих ее сторон находятся винтовые зажимы, которые служат для соединения проводов.

Важно: При использовании этого устройства необходимо обеспечить беспрепятственный доступ к нему. Такое требование обусловлено тем, что соединение со временем ослабевает и ухудшает контакт проводников. В результате происходит нагрев места соединения, который может привести к пожару. Если имеется возможность замены отрезков провода на цельный, то рекомендуется это сделать.

Как повесить люстру самостоятельно? Мебелион.ру

Если вам когда-нибудь приходилось менять люстру, вы наверняка знаете, что купить этот красивый потолочный светильник – это только полдела. Потому что водрузить сверкающую красавицу на почетное место бывает порой еще сложнее, чем ее выбрать. Конечно, есть вполне проверенный вариант: позвонить бравым ребятам-монтажникам, у которых в запасе есть инструменты, знания и изрядный опыт. Если это ваш случай, спокойно закрывайте статью: мы подготовили ее специально для тех, кто не ищет легких путей и вознамерился повесить люстру своими руками.  И правильно: после такого геройского поступка ваш статус в глазах восхищенной домашней аудитории резко возрастет. Между тем, задача это не самая сложная. Как с ней справиться, мы сегодня подробно расскажем.

Способы монтажа люстр

Начнем с того, что люстры бывают трех видов: подвесные, накладные и на штанге.

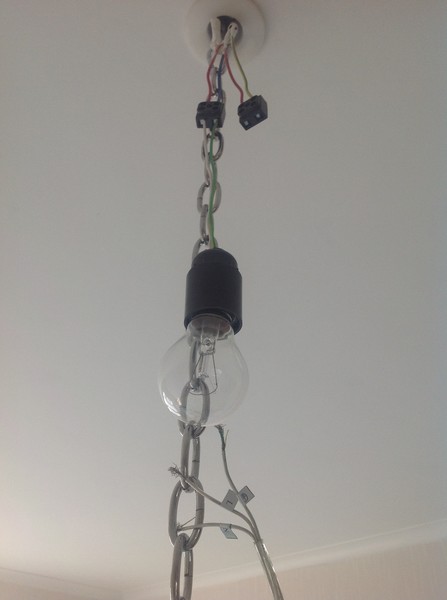

Подвесные. Узнать их просто – по гибкому подвесу, соединяющему корпус и верхнюю чашу. Монтируются подвесные люстры  на  специальный крюк и походят для любых типов потолка.

Накладные люстры.  Вариант для невысоких комнат. Корпус люстры крепится на монтажной панели непосредственно к потолку без подвеса или штанги.

Люстры на штанге. Крепятся к потолку на жестком подвесе– штанге, который может быть коротким, длинным или регулируемой длины. Крепятся эти люстры, как и подвесные, на потолочный крючок.

Купив ту или иную модель, вы, по сути, уже предопределили алгоритм действий. Расскажем о способах крепления чуть подробнее.

Популярные варианты подвески люстр

Потолочный крюк – традиционный и очень надежный способ. Требует прочного потолка и наличия в нем специального вмонтированного крепления крючкообразной формы.

Стандартная монтажная планка (также известна как кронштейн) – отличается распределением нагрузки на несколько точек крепления, которое осуществляется посредством дюбель-гвоздей, вкручиваемых в пластиковые гильзы. Способ крепления достаточно надежный, правда, при условии, что люстра не очень тяжелая.

Крестовая монтажная планка – принцип крепления тот же, но точек опоры за счет формы больше. Наиболее часто используется для люстр-тарелок и прочих моделей, прилегающих к потолку.

Двутавровая монтажная платформа. Этот вариант идеален для очень тяжелых и массивных люстр.

Определились? Тогда поехали!

Прежде всего люстру нужно собрать. Чтобы максимально облегчить задачу на этом этапе, сфотографируйте собранную витринную люстру в магазине. Если модель сложная, сборка может оказаться не такой уж и легкой, а инструкция на китайском не всегда хороший помощник. Впрочем, эту задачу можно с легким сердцем переложить на плечи кого-нибудь из домашних и заняться пока более опасной и ответственной работой, достойной главы семейства.

Сестра! Скальпель!

Чтобы процесс пошел быстрее, вам понадобится следующий перечень вещей: лестница – стремянка (желательно надежная), пассатижи, индикатор напряжения (его можно купить в любом хозяйственном магазине), карандаш, изолента, отвертка и, собственно, крюк или выбранная монтажная планка.

Устанавливаем крепеж

Возможно, вам повезло и монтажный крюк в потолке уже есть. Тогда остается лишь проверить крепление на прочность.

Если к числу везунчиков вы не относитесь, придется крюк или планку закрепить. Для этого нужно сначала примерить люстру к месту, где будет располагаться фиксирующая конструкция. Обратите внимание: декоративная чашечка должна плотно, без зазоров и люфта прилегать к потолку, скрывая провода.

Люстры весом до полутора килограмм без проблем выдержит обычный крюк с винтовой резьбой, который вкручивается в пластиковую пробку-дюбель. Для тяжелой понадобится металлический распорный анкер  – не менее 5 см глубиной и 10 мм в диаметре.

Крюк крепится рядом с пучком выведенных проводов. Для начала придется взять перфоратор и просверлить отверстие диаметром от 8 мм. Если выбор пал на обычный крюк, берите под него рифленый дюбель длиной не менее 4 см, вставляйте в отверстие и вкручивайте в него крепление. Если на анкер – просто установите его в отверстие за счет распорного механизма.

Теперь рассмотрим, как закрепить планку. Приложите монтажную панель таким образом, чтобы она не закрывала жилы проводки. Придерживая планку левой рукой, правой нужно карандашом наметить места для ее крепления. Затем в этих местах просверливают отверстия, в них вставляются дюбеля, после чего панель фиксируется посредством вкручивания в них шурупов. Если рядом находится старый крюк, нужно подогнуть его ближе к потолку – не исключено, что следующую люстру вы будете крепить на него, так зачем потом выполнять двойную работу?

Фазировка проводов

Теперь начинается самая опасная часть работы. Нужно проверить фазировку проводов: фазные подключаются к лампам, а нулевой (нейтраль) является общим.

Сначала необходимо выключить обе пробки. После этого можно оголить концы торчащих из потолка проводов и развести их в разные стороны, как розетку кустарника. Теперь можно включить пробки, после чего привести выключатель в комнате в рабочее положение и найти фазные провода.

Если выключатель одноклавишный, проводы обычно три – фаза, нулевой и заземление. При двуклавишном выключателе в потолке бывает два фазных провода (они подключаются к разнофазным проводам люстры), нулевой и заземление. Провод заземления при его наличии отодвигается в сторону и изолируется.

Для этого вам понадобится специальный прибор – индикатор. Внешне он напоминает небольшую отвертку.Зажмите его между указательным и средним пальцем ближе к концу рукоятки (место обычно обозначено цветом или насечкой).

Ни в коем случае не касайтесь в процессе рукой жала индикатора! Не забывайте, вы стоите на стремянке и даже легкий удар тока может оказаться смертельным. Поднесите жало к проводу и зажмите клемму (кнопку) на приборе. Если провод фазный, на индикаторе вспыхнет лампочка или появится надпись.

В процессе проверки категорически запрещается придерживать провод второй рукой!

Еще один секрет: фазовый провод обычно помечен изоляцией черного, коричневого или красного цвета, нулевой – синей, а провод заземления – желто-зеленой.

Далее нужно привести выключатель в пассивное положение и еще раз проверить фазировку. В норме индикатор в таком состоянии не должен подавать сигнал при касании любого из проводов. В противном случае лучше вызвать электрика.

Люстра, где твоя фаза?

Теперь пришел черед проверить провода люстры. По идее, они должны быть маркированы, но если пометки отсутствуют, придется определить их самостоятельно. Поочередно засовывайте в разъем розетки любые два провода люстры. При это до третьего не дотрагивайтесь ни в коем случае!

Когда загорится первая половина половина лампочек, запомните включенные провода. Теперь оставьте один в розетке, а другой поменяйте. Должны включится остальные. Если этого не произойдет, еще раз поменяйте. Вы должны выяснить, какой кабель должен всегда находиться в розетке (он нулевой), а какие отвечают за зажигание определенного ряда лампочек (фазные).

Теперь можно подключать люстру. Не забудьте предварительно обесточить провода выключением пробок и выключателя.

Подвес

Остался последний этап. В принципе, дело за малым – переходим к подключению. Попарно соединяем провода: нулевой с нулевым, фазные – с фазным (медный с медным, алюминиевый с алюминиевым и никак иначе!), изолируем место соединения изолентой. Ситуация, когда из потолка торчит алюминиевый провод, а люстра имеет только медные, решается посредством специальной колодки. Провода в ней с разных сторон закрепляются винтами, и в итоге контактируют они не напрямую, а через клеммы.

Теперь можно подать электричество и проверить, все ли в порядке. Если люстра не искрит и работает исправно, продолжаем работу.

Крепление на монтажный крюк

Оберните крюк двойным слоем изоленты, подвесьте на него люстру, отключите подачу тока и закрепите защитный колпачок.

 Крепление на планку

Наденьте люстру на болты, вмонтированные в планку, затем зафиксируйте декоративными гайками. Проследите, чтобы и провода, и монтажная были скрыты цоколем светильника.

Случается, что плафоны во время крепежа снимают из-за слишком большого веса люстры. Вкрутить их на место не помешает.

Результат

Вот и все, ваша светящаяся красавица на месте. Можно спускаться со стремянки, любоваться результатом и получать комплименты и бонусы от домашних.

Похожие статьи:

пример монтажа люстры на на тяжном потолке

Подключение потолочной люстры можно выполнить двумя основными способами:

  • через выключатель (двух, трехклавишный)

И в одном и в другом случае вы получаете самое главное от светильника. Либо люстра светит на максимальную яркость с использованием всех лампочек, либо светильник работает с неполной отдачей, создавая приятную освещенность не бьющую по глазам.

Рассмотрим эти способы пошагово, начиная от подключения кабеля в распредщитке, и заканчивая подсоединением проводов в самой люстре. Отдельное внимание будет обращено на самые распространенные ошибки при выполнении данных работ.

Как подключить люстру через двойной выключатель

Для того, чтобы выполнить данное присоединение закупите следующие материалы:





Первым делом, берете трехжильный кабель ВВГнГ-Ls 3*1,5мм2 и протягиваете его по штробе к ближайшей распределительной коробке возле люстры.

Оставляете в ней запас на разделку и подключение концов.

В электрощитке с кабеля снимаете изоляцию и подключаете фазную жилу (пусть она условно будет белого цвета) на однополюсный автомат.

Желто-зеленую и синюю жилы заводите на соответствующие места (заземляющую и нулевую шинки).

Зачищенный кабель в распредкоробке желательно промаркировать, чтобы в дальнейшем ничего не напутать.

Теперь, другим 3-х жильным кабелем от распредкоробки под потолком, до монтажной коробки внизу, там где у вас будет стоять двухклавишный выключатель, нужно сделать опуск.

Жилы сразу зачищаете и подписываете:

  • L – фаза питания
  • L1 – фаза на первую группу ламп в люстре
  • L2 – фаза на вторую группу ламп в люстре

Подписывать их нужно как на выключателе снизу, так и в верхней коробке.

Счищаете изоляцию с обоих концов и наносите маркировку:

  • L1 – фазный провод для подключения первой половины люстры
  • L2 – фазный провод для подключения второй половины люстры

Теперь самое основное. Нужно правильно все это собрать и подключить воедино в верхней распаечной коробке.

Для того, чтобы не перепутать и не наделать ошибок, как раз таки и пригодятся сделанные ранее надписи. С ними вся коммутация намного упрощается.

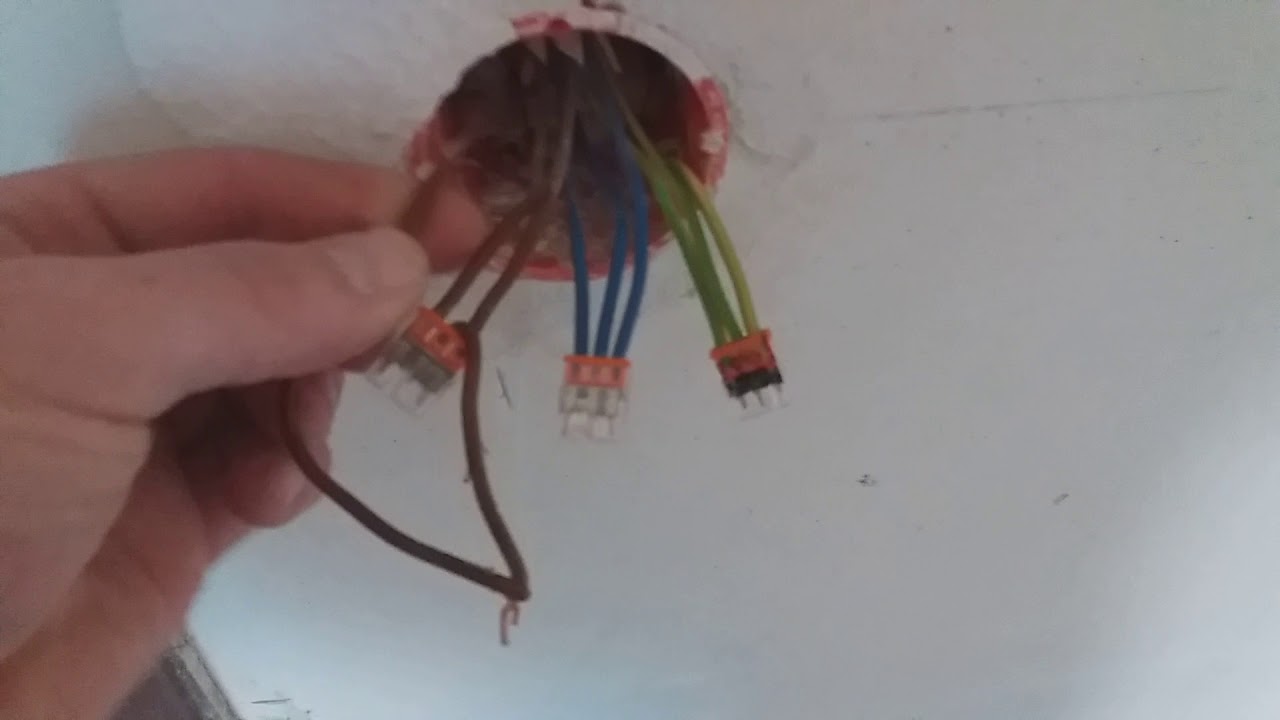

Берете клеммы Wago и просто стыкуете жилы с одинаковой маркировкой.

После чего коробку можно закрыть.

Главную жилу питания L, заводите на общую клемму выключателя 1.

Обычно она обособленна, но не у всех производителей такая конструкция. Будьте внимательны!

L1 и L2 подключаете на нижние клеммы 3,4.

Монтируете защитные и декоративные планки и вновь поднимаетесь наверх к люстре.

Здесь может возникнуть вопрос, а как узнать, какие провода торчащие из люстры фазные, а какие нулевые?

Тем более, если они одинакового цвета. Их может быть 3,4,5 в зависимости от типа светильника и количества его рожков.

Здесь на помощь придет мультиметр. Вызванивать провода нужно внизу, когда люстра еще не подвешена на потолке.

Ноль по правилам должен приходить на резьбовую часть патрона и лампочки (крайние контакты), а фаза на центральный контактный штырек.

Переводите мультиметр в режим прозвонки или замера сопротивления, и последовательно касаетесь щупами проводов и контактных частей патронов на каждом плафоне. Нужно добиться звукового сигнала или найти где сопротивление равно нулю.

Если нулевых жил оказалось несколько, скручиваете их в одну общую.

Переходите к непосредственному подключению. Для облегчения последовательности, сначала соединяете защитное заземление и нулевую жилу. Для этого воспользуйтесь соединительными гильзами.

Хотя здесь также можно применить и клеммы Ваго.

После подключения земли и ноля, остается запитать две фазы. Выбираете любую из жил и прессуете гильзами питающие провода L1 и L2 с двумя фазными проводками на светильнике.

Все что осталось – это зафиксировать люстру на потолке и проверить ее работоспособность.

Как подключить люстру через диммер

Необходимый материал для монтажа:

  • двухжильный кабель ВВГнГ-Ls 2*1,5мм2
  • трехжильный кабель ВВГнГ-Ls 3*1,5мм2




Начальный этап по монтажу 3-х жильного кабеля питания от щитка до распредкоробки такой же самый, как и в ранее рассмотренном варианте. Подключение в щитке, опять же выполняется к однополюсному автомату.

Отличие заключается в том, что вниз, к месту установки диммера, теперь уже спускается не трехжильный, а двухжильный кабель. Промаркировать его нужно следующим образом:

  • L – фазный провод от щитовой
  • Люстра – фазный провод для подключения самой люстры

Наносите на его жилы три надписи в местах зачистки изоляции:

  • Люстра (питающая фаза)

После этого, в коробке при помощи зажимов Ваго, коммутируете жилы согласно всех надписей.

Одинаково промаркированные жилы подключаете между собой.

Переходите к диммеру снизу. Главную фазу питания, которая идет с элекрощитка (ранее вы ее подписали как L), заводите на клемму диммера с надписью ”L” или “фаза”.

Другую жилу подписанную ”Люстра”, зажимаете под винт со значком диммируемая нагрузка.

На люстре, фазную жилу подписанную ”Люстра”, через прессуемую гильзу соединяете с питающим проводом светильника.

Если со светильника у вас выходит несколько фазных жил (двух, трех, четырех рожковые люстры), то для подключения нагрузки через диммер, просто скручиваете их в один общий проводник.

Осталось подключить ноль и землю, подать напряжение и проверить работоспособность всей конструкции.

Частые ошибки при подключении

Основные ошибки связаны с подключением к двойному выключателю. Наиболее распространены три из них.

Как устроена нормальная схема подключения люстры, например двух или трехрожковой? Есть фаза, которая приходит в соединительную коробку.

При этом ноль приходит только в коробку и сразу же идет на люстру, не спускаясь к выключателю.

Вот тут то и кроется первая ошибка. Многие по незнанию или перепутав маркировку, спускают вниз к выключателю как фазу, так и ноль.

Заводят на клеммы, после чего начинают включать клавишу, а у них выбивает автомат.

Запомните, ноль никогда не должен заходить в выключатель, а только фаза. Нулевая жила сразу должна уходить на потолок.

Вторая ошибка опять связана с нолем. Перепутав два провода, можно завести через выключатель ноль, а не фазу.

Может быть даже и работать у вас будет все исправно, однако напряжение при этом будет постоянно присутствовать на светильнике. Это чревато ударом тока, когда вы захотите поменять лампочки.

Выключив клавишу, вы разорвете нулевую жилу, а фаза по прежнему будет напрямую заходить на рожковые патроны люстры.

Чем еще опасно такое подключение? Через нити накала лампочки, фаза будет приходить на клеммные зажимы самого выключателя. Если вы снимите с него крышку, и начнете проверять индикаторной отверткой свечение на контактах, то сильно удивитесь.

У вас даже в выключенном состоянии клавиш, индикатор будет светиться и показывать присутствие напряжения, как на одной, так и на другой клемме.

Более того, если сделать подобный замер под потолком на люстре, то и там обнаружите наличие напряжения на всех трех проводах, кроме заземляющего.

Чтобы этот эффект исчез, достаточно выкрутить из плафонов сами лампочки.

Третья ошибка возникает при подключении фазной питающей жилы на выключателе, не к основному общему контакту, а к одному из отходящих. В этом случае у вас будет светиться только половина люстры.

Содержание:

У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения. Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными вариантами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. Иначе, люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Тем не менее, это не такая уж сложная задача, если знать и соблюдать определенные правила и порядок действий.

Подключение люстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные – фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

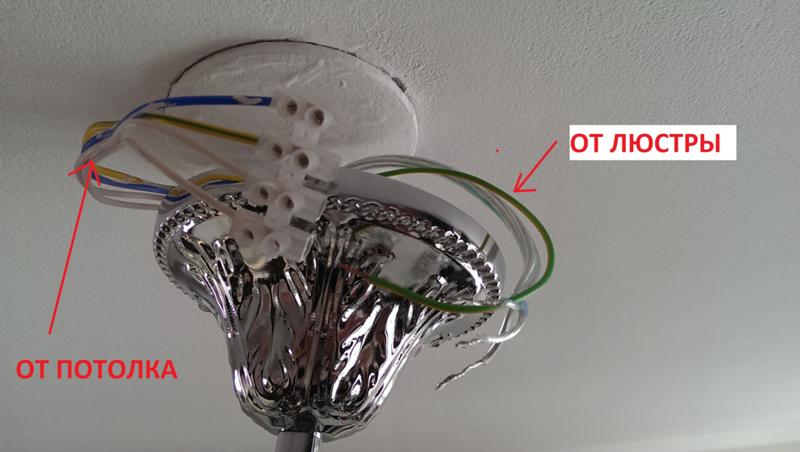

Далее выполняется процедура соединения. Ноль, выходящий из люстры, соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.

Как подключить люстру на 3 лампочки к двойному выключателю

В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами – под . Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая – сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения – загораются сразу все лампочки.

Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

Схема подключения люстры с двойным выключателем на 4 лампочки

В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый – заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.

Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех – слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.

Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры. В этом месте провода сети и светильника соединяются между собой.

Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры, соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.

Подключение люстры к двойному выключателю на 5 лампочек

Схема считается более сложной из-за большого количества проводов, с которыми нужно правильно разобраться. Используемый при этом двухклавишный выключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают поочередно отдельными группами, позволяя существенно экономить электроэнергию.

Схема подключения предполагает определенный порядок действий. Прежде всего нужно определиться с общим проводом, выходящим из люстры, который является нулевым. Его нужно пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

Из отверстия в потолке также выходит нулевой провод, на котором отсутствует напряжение. Проверка каждого проводника осуществляется с помощью индикатора. Провода, находящиеся под напряжением, будут фазными. Нулевую жилу нужно также пометить изолентой. После этого люстру можно подвешивать на крюк и соединять провода.

Вначале соединяются нулевые жилы, а затем – фазные. При включении первой клавиши загораются два светильника, а вторая клавиша включает остальные три лампочки. Они могут включаться поочередно или все вместе. Если с первого раза не удалось добиться желаемого результата, необходимо вновь отключить электричество и поменять порядок соединения фазных проводов.

Данная схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых лампочек. Размеры люстры должны соответствовать площади помещения, где планируется ее установка.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа – две лампочки, 2-я группа – четыре лампочки, третий режим – включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники – фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры, а фазные – с соответствующими группами фазных проводов, распределенных заранее.

Подключение осветительных приборов кажется несложной задачей. Казалось бы, чего тут сложного – подключить два провода, идущих из потолка? Однако иногда перед домашним мастером встает неожиданная проблема: что делать, если в люстре не два, а три провода? Как и куда их подключать? Попробуем разобраться в этом вопросе.

Необходимый инструмент

Для правильного подключения люстры вам понадобятся:

  • Индикаторная отвертка или указатель напряжения;
  • Мультиметр;
  • Пассатижи;
  • Клеммная колодка на три клеммы;
  • Изолента.

Также вам необходимы будут стремянка или устойчивая подставка, маркер, лист бумаги и паспорт на осветительный прибор.

Определение назначения проводов в люстре

Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

  • Белый или коричневый провод – фаза;
  • Синий провод – ноль;
  • Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.


Подключение двухконтурной люстры к электросети

Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

  1. Возьмите индикаторную отвертку или указатель напряжения.
  2. Включите обе клавиши выключателя.
  3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
  4. Отметьте фазные провода маркером.
  5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
  6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
  7. Проверяют работу люстры, поочередно включая обе клавиши.

Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

Подключение люстры с заземляющим проводом

Если осветительный прибор имеет металлический корпус, его необходимо заземлить. В новых квартирах все электросети, в том числе и осветительные, по стандартам должны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры достаточно соединить провода с соответствующей цветовой маркировкой с помощью клеммной колодки или на скрутку.

Если же сети старые, а изоляция всех проводов имеет одинаковый цвет, то следует действовать в такой последовательности:

  1. Определяют количество и назначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к соответствующим проводам люстры, а заземляющий провод у люстры изолируют.
  2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые провода проводки и люстры также соединяют, а заземляющий – изолируют.

Техника безопасности

При подключении любых электроприборов необходимо соблюдать осторожность. Все подключения и присоединения нужно проводить только при отключенном выключателе после проверки отсутствия напряжения на проводах. Места скруток изолируют с помощью специальных колпачков или изоленты. Если вы сомневаетесь в том, что сможете подключить люстру с тремя проводами правильно, лучше доверить это дело профессионалам.

Что такое люстра? Это современный потолочный светильник с несколькими лампами, удаленными на равное расстояние друг от друга. Главная задача люстры обеспечивать ровное, бестеневое освещение во всей комнате. В качестве источников света могут использоваться лампы накаливания, светодиодные или люминесцентные источники света. Установка люстры является завершающей частью обустройства интерьера. Установка ее не так сложна, как может показаться на первый взгляд. Необходимы минимальные электротехнические навыки и стандартный набор простых инструментов. Чтобы установка прошла просто и безопасно можно придерживаться следующей инструкции.

Подготовка: прозвонка и определение фаз на потолке

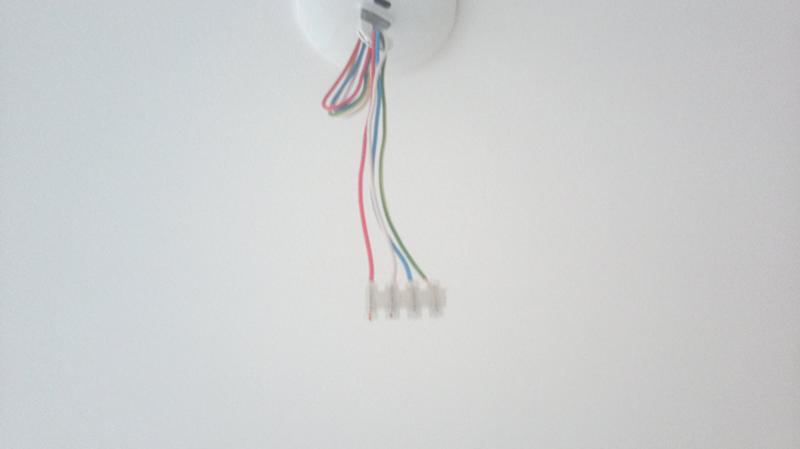

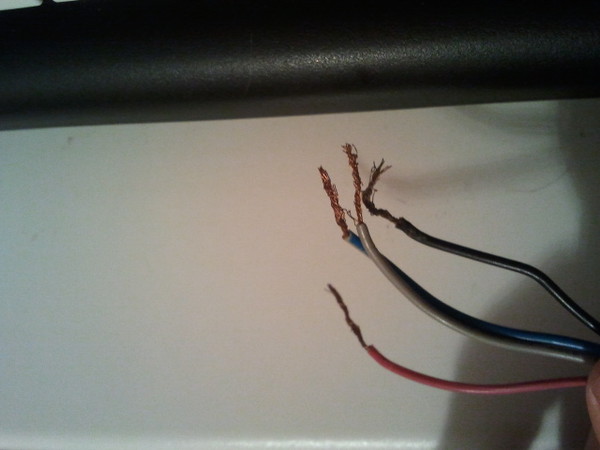

Для начала нужно определиться, сколько проводов выведено на потолке и для чего они нужны. Два торчащих провода означают, что все лампы будут включатся одновременно, три и более позволяют комбинировать с очередностью включения. Опытный электрик разберется с этим без труда, но новичкам будет трудно разобраться где фаза и ноль, и что делать с заземлением.

Встречается только в домах новой постройки или в помещениях, где был сделан ремонт с учетом всех требований по монтажу электропроводки. Имеет желто-зеленую оболочку, подключается к проводу такого же цвета на светильнике. В старых домах его может и не быть. Если в разъеме люстры нет места для заземления, то провод необходимо заизолировать, чтобы исключить короткое замыкание.

Ищем фазы и ноль.

Оставшиеся провода могут быть любого цвета – красного, черного, белого, при этом необязательно цвет провода будет соответствовать «фазе» или «нулю». Для точного определения где какой провод концы необходимо прозвонить специальным тестером или индикаторной отверткой – приспособление со встроенным светодиодом, показывающее наличие напряжения. Проверка проводится с включенной сетью и положением настенного выключателя «ВКЛ». Поочередно касаемся оголенных концов проводов и смотрим результат. Фаза будет светиться лампочкой на индикаторной отвертке, а мультиметр покажет значение напряжения 220 В. Нужно отметить, что тестер будет показывать напряжение только между нулем и фазой. Для выключателя с одной клавишей еще проще – два провода на потолке, из них один ноль, а второй это фаза. Перед на чалом работ по подключению светильника обязательно нужно обесточить провода, желательно сделать это выключением рубильника на счетчике.

Самый простой и распространенный вариант – это два провода на потолке и два провода на люстре, а на стене установлен одноклавишный выключатель. Просто соединяем концу между собой. Желательно подключить таким образом, чтобы нулевой провод шел напрямую к люстре, а фаза размыкалась выключателем. Для монтажа можно использовать специальные колодки или скрутку с последующей изоляцией.

С двумя фазами и двухклавишным выключателем возможны следующие варианты. Одна фаза изолируется, вторая подключается к люстре. В этом случае одна клавиша остается незадействованной. Фазы соединяются между собой и подключаются к проводу люстры. Тогда включение светильника будет осуществляться любой клавишей.

Подключают 2-х и более рожковую люстру всегда по одному принципу. От каждой лампы идет два разноцветных провода, собираем их все и делим на три группы – две фазы и ноль. Все провода одного цвета скручиваем между собой. Это будет ноль, по стандарту провода должны быть синего цвета, но если используется другой ничего страшного. Оставшиеся провода в произвольной форме разбиваем на две группы, при этом получаются схемы включения ламп 1+3, 2+2, 2+3. Провода скручиваем между собой, а затем подключаем к соответствующим выводам на потолке.

Подсоединение люстры к одинарному выключателю

Как быть если в потолке два провода, а в светильнике 3 и более. В такой схеме подключения группируются провода одного цвета. Одна скрутка будет подключаться к нулевому проводу, вторая к фазе. При включении все лампы в люстре будут загораться одновременно.

Правила соединения проводов

Шутки с электричеством плохи, поэтому все работы делаем по правилам. Скрутку из нескольких проводов недостаточно просто зажать в клемму или обмотать изолентой. Необходимо пропаять все подобные соединения, после чего оно станет долговечнее, контакт лучше, а греться будет меньше. Следующий шаг – это соединение проводов люстры с проводами, идущими от выключателя. Использование скрутки недопустимо, поэтому применяются клеммные коробки. Если их нет в комплекте, то приобрести можно в любом строительном магазине. Когда толстая скрутка не проходит в отверстие для зажима, можно попробовать припаять к ней медный контакт нужной толщины, но не менее 0,5 мм2 в сечении. Или купить клеммную коробку большего размера, если позволяет место в светильнике. Затем люстра поднимается под потолок, окончательно присоединяются провода нуля и фазы, все винты протягиваются, после чего она окончательно закрепляется на своем месте.

Подсоединение китайской люстры

На рынке люстры из поднебесной представлены очень широко. Благодаря низкой цене и огромному выбору, они популярны у населения, а вот с электрической начинкой возникают сложности. Рекомендуется перед ее установкой и включением в сеть провести предварительные испытания. Начнем с визуального осмотра: небрежные соединения, тонкие в сечении провода, слабый слой изоляции на них уже должен насторожить. Чтобы проверить качество изоляции можно все провода собрать вместе и попробовать закоротить их на корпус через тестер. Прибор не должен давать никаких показаний. Если это не так, то люстру необходимо разобрать и устранить причину. Затем проверяется контакт в каждом рожке отдельно. Для этого прозванивается цепь, идущая от патрона до конца провода. На этом этапе можно вычислить провод, идущий от центрального контакта в патроне, для его последующего крепления к фазе, как того требует стандарт и нормы безопасности.

Подключение галогенной люстры (с пультом и без)

Принцип работы галогенных ламп построен на работе нити накаливания в газе-наполнителе со специальными добавками (бром, йод). Благодаря этому можно снизить габаритный размер лампы и напряжение до 12 или 24 В. Для этого в каждом светильнике такого типа установлен понижающий трансформатор. Обычно вся схема уже собрана и готова к работе, свободными остаются два провода, которые подключаются к нулю и фазе в произвольном порядке. Если люстра снабжена пультом дистанционного управления, то к трансформатору подключается еще и блок управления. Подключение в этом случае остается таким же. Не перепутать провода подключения с антенной, которая принимает сигнал с пульта.

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

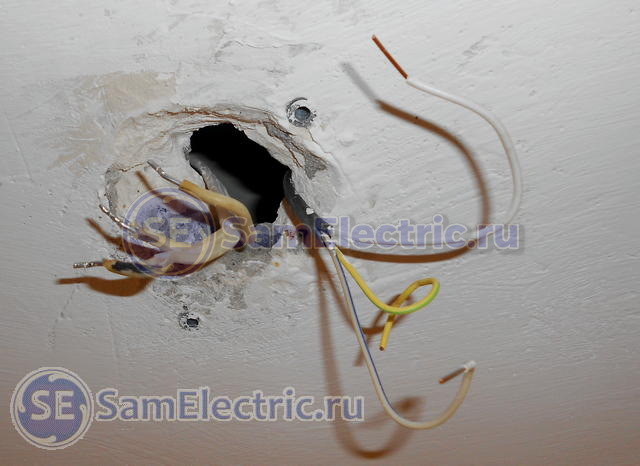

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:


На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

  • игнорировать — если провода такого цвета (или похожего) нет на потолке,
  • подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

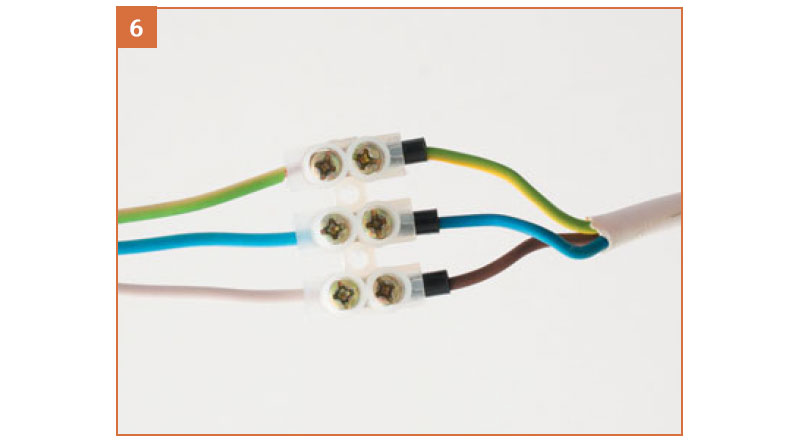

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Схема подключения люстры провода одинакового цвета. Подключаем люстру с тремя проводами к двойному выключателю

Владельцы, желая оборудовать дом новым более привлекательным источником света, с энтузиазмом выбирают люстры бра и светильники. Если со светильниками и бра все просто, включил в розетку и работает, то с люстрой могут возникнуть вопросы. Однако после того как покупка совершена, следующими обязательными этапами будут:

  • сборка люстры, то насколько долго будет длиться этот этап, зависит от сложности конструкции люстры,
  • монтаж люстры на потолок.

Собрать люстру можно за относительно короткое время, если следовать инструкциям в приложенном файле и применить элементарные инструменты. А вот как подключить люстру правильно, это уже вопрос?

Подключить потолочную люстру дело не сложное, но для того чтобы это сделать правильно необходимо обладать знаниями в области электрики. Большинство людей не знают, как это сделать, так как законы физики изучались им довольно давно. Выходит, что придется обращаться за помощью к человеку, который знает, как подключить люстру или профессионалу. Или же ознакомится с правилами техники безопасности при монтаже люстры.

  1. Прежде всего, приступая к работе, необходимо отключить электропитание в помещение, в котором люстра будет устанавливаться. (Другими словами отключить питание, которое подходит к проводам, торчащим из потолка, для этого недостаточно перевести выключатель в положение откл., специалисты рекомендуют отключить автоматы, расположенные на щитке).
  2. Подготовить провода к тестированию, для этого их необходимо разомкнуть. Это делается для того чтобы не допустить их соприкосновения. Провода обязательно следует подписать согласно с принятой маркировкой, буквой N – обозначается нулевой провод, а фаза латинской- L. При помощи индикаторной отвертки, поочередно касаясь оголенных участков, можно определить на какой из проводов какой вид питания подается. Когда при соприкосновении с проводом загорится светодиод то это фаза и его следует отметить, так как по нему проходит напряжение.
  3. После того как с проводами разобрались подачу питания снова отключают и только после этого приступают к монтажным работам. Для соединения проводов лучше применять клемные зажимы,

они гораздо эффективнее традиционной скрутки, хотя вполне допустимо использовать и ее. Только в этом случае обязательно защитить место скрутки защитными колпачками.

Защищать скрутку при помощи изоляционной ленты или ПВХ ленты не стоит, она со временем рассыхается, что значительно снижает ее характеристики.

Для подключения люстры существуют несколько вариантов, от которых зависит, как именно будет подключаться люстра.

  • От количества проводков, которые выходят из люстры;
  • От количества проводков, которые торчат из люстры;
  • От количества клавиш на выключателе.

В данной статье подробно описаны различные схемы подключения люстры, которые расскажут, как подключить люстру именно выбранной вами конструкции.

Вариант № 1 Два провода на потолке и два провода на люстре.

Самый простой вариант установки люстры. Именно он не требует практически никаких усилий. Для этого случая вполне достаточно подключить два провода из люстры к проводам на потолке. Прежде чем делать соединение обязательно следует определить, где фаза, а где ноль. В этом случае монтажа люстры не имеет значения, в какой последовательности соединяются провода.

а) Схема как подключить люстру с одной лампочкой, к одноклавишному выключателю.

На схеме изображено как именно подключается люстра. Провод несущий нулевой заряд, обозначается синим, который идет из распределительного щитка необходимо подсоединить к нулевому проводу осветительного прибора. Коричневый провод – это фаза, его необходимо подсоединить не только к люстре, но и к выключателю.

б) Схема как подключить люстру с двумя или тремя лампочками к одноклавишному выключателю.

Прежде чем подключать люстру, у которой две и три лампочки к выключателю с одной клавишей следует соединить все идущие от нее нулевые провода, а уже после с идущим от распределительной коробки. Подобным образом следует объединить провода с фазой между собой, а уж после с тем, который приходит от выключателя.

Вариант № 2 Два провода на люстре и три провода на потолке.

В современных строениях проводку прокладывают из трех жильного кабеля, в котором провода окрашены в разные цвета. Таким образом, получается следующая картина к месту крепления люстры подходят три провода. Как же подключить люстру в этом случае, ведь в ней их всего два? Первым делом при помощи индикатора необходимо определить, где какой провод на потолке. Обычно два из них это фаза, а третий нулевой проводник. Наличие двух фазных проводов говорит о том, что данная люстра может быть подключена к двухклавишному выключателю. Но поскольку в данном случае рассматривается люстра с двумя проводами вполне допустимо использовать одноклавишный выключатель. В этом случае необходимо поступить следующим образом, обесточить участок и изолировать один из фазных проводов. И после этого осуществляется монтаж люстры на потолок по ранее описанному способу.

Вариант № 3 Три и более провода на люстре и два провода на потолке

В случае, когда из потолка выходят только два провода, вариант для монтажа люстры только один, и это не зависит от того сколько проводов торчит из нее, все лампочки на ней будут гореть одновременно. Последовательность действий при подключении очень простая объединить все нулевые провода вместе и после соединить их с одноименным проводом на потолке. Те же самые действия делаются с фазными проводами.

Вариант № 4 Три и больше проводов на люстре и три провода на потолке.

Для такого способа подключения предполагается использовать выключатель с двумя клавишами. Именно такой подход обеспечивает рациональное освещение в рабочей зоне помещения, и комбинировать очередность и число включенных ламп. В таком случае выходящие из потолка провода принято маркировать так:

Провод фазный L1

Провод фазный L2

Нулевой провод N

Поскольку при прокладывании электропроводки не всегда соблюдается цветовая схема подключения, а также в зависимости от типа кабеля, который используется для проводки необходимо обязательно проверить назначение каждого провода при помощи отвертки-индикатора. Если же индикатора нет, то можно разобрать выключатель и осмотреть последовательность соединения. И определить какого цвета провода идут от выключателя к потолку, какие именно фазные провода будут заходить на выключатель, а нулевой от щитка идет непосредственно к люстре.

Не следует забывать, что все работы с электропроводкой осуществляются только при отключенном электропитании. Подключение такого типа люстры к двухклавишному выключателю отличается только тем, что необходимо все провода, которые идут от ламп предварительно разделить на две группы. Именно такой способ подключения позволяет при нажатии одной клавиши выключателя включить одну группу ламп, а при нажатии на другую подключить остальные.

Подключение в таком виде делает возможным подключить на одну клавишу включение как одной, так и нескольких ламп.

Данный пример демонстрирует подключение двух ламп на одну клавишу выключателя, а на включение при помощи другой будут включаться три стальные.

А это пример демонстрирует подключение по три лампы на каждую клавишу выключателя.

Вполне возможно подключить люстру из 6 рожков таким образом, чтобы одна клавиша включала сразу 5 ламп, а вторая – одну. Если же у приобретенной вами люстры большее число рожков подключение осуществляется по уже описанному принципу, достаточно распределить лампы на группы и подсоединить к конкретной клавише выключателя.

Вариант №5 Три и более провода на люстре и четыре на потолке.

Если электрическая проводка прокладывалась относительно недавно, то вполне возможно, что в данном случае предусмотрен заземляющий провод. Он выполняет защитную функцию. Этот провод обычно имеет желто- коричневый цвет, его принято маркировать РЕ – что обозначает заземляющий проводник. Оставшиеся провода – это фазы L1 и L2, и провод несущий нулевой заряд. Если в конструкции люстры предусмотрен заземляющий провод его необходимо соединить с одноименным проводом, который выходит из потолка. Если же заземляющий провод отсутствует, то тот, который выходит из потолка необходимо просто заизолировать.

Как подключить несколько люстр к одному выключателю?

Это вопрос возникает в том случае, когда в помещении предусмотрено несколько источников искусственного освещения. Например, это большие залы, где расположены несколько люстр или же жилая комната, в которой предусмотрено подключение нескольких групп галогенных или светодиодных ламп. Иногда также возникает необходимость подключить люстры, которые освещают разные помещения на один выключатель.

Для такого вида подключения существует определенная схема. Все люстры необходимо подключать параллельным соединением. То есть каждую из люстр можно подключить через отдельно расположенные распределительные коробки или же в одной это зависит от схемы распределения электропроводки в помещении. Это самый распространенный способ подключения освещения кухни, туалета и ванной на один выключатель. Это очень удобно, так как позволяет из коридора включить освещение в нужном помещении.

Как подключить люстру на два разных выключателя?

Для того чтобы выполнить такой вид подключения придется приобрести специальные проходные выключатели. Они отличаются от обычных выключателей особенностью конструкции и наличием монтажных схем трех контактов. Если соединить контакты, так как указано в схеме, это позволит управлять освещением согласно сразу с двух выключателей.

На рисунке видно, что в проходном выключателе присутствует три контакта:

  1. общий, который дает вывод для подключения к люстре или к проводу с фазой
  2. два других с их помощью выключатели подобного типа соединяются между собой.

Из-за особенностей конструкции такое соединение необходимо продумывать заранее, или же придется прокладывать дополнительный провод и делать дополнительный косметический ремонт.

Галогенные лампы – преимущества их использования и схемы подключения.

Ни для кого не является секретом, что использовать галогенные лампы гораздо выгоднее по сравнению с лампами накаливания. Не только по причине их экономичности в плане потребления электричества, но и широтой ассортимента представленного на рынке. Освещение от таких лам остается таким же ярким, как и при использовании ламп накаливания, если не в разы ярче. Галогенные лампы это лампы малого напряжения 24, 12, и 6 Вольтам.

Единственное требование обязательное при подключении таких ламп есть установка специального понижающего трансформатора для того что бы преобразовывать 220 Вт. в запрашиваемый лампочками номинал.

Для того чтобы подключить несколько галогеных ламп к одному выключателю их необходимо предварительно параллельно соединить между собой.

Трансформаторы, благодаря своим небольшим размерам, легко помещаются в каркасе подвесного потолка.

В зависимости от запланированного дизайна потолка количество светильников и трансформаторов может отличаться. Следует обязательно запомнить, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладывая новую линию электропроводки. Провода же к ним будут сходиться в одной распределительной коробке.

У таких трансформаторов есть особенности их необходимо располагать на расстоянии не мене 20 см. от источников тепла. Специалисты рекомендуют также не превышать длину выходящих из ни проводов на расстояние больше чем на 2-2,5 м. Если же их нарушить это может повлиять на степень яркость галогенных ламп.

Люстра с пультом управления – роскошь или удобство?

Самыми последним разработками в области осветительных приборов являются люстры с пультом освещения, в который включены все управляющие элементы.

Безусловно, положительные стороны у люстры, управление которой осуществляется через пульт, налицо, так она позволит потушить свет, не вставая с дивана или вылезая из-под одеяла, вам не придется опасаться ударов об углы и мебель.

Установка такой люстры не требует, каких либо специализированных знаний, так как подключается абсолютно также как и обыкновенная люстра, так вы пожелаете, используя один из описанных способов. Освещением позволяет управлять встроенный в люстру контроллер освещения. Все же не стоит избавляться от настенного выключателя, так как в пульте всегда могут сесть батарейки или он может потеряться.

Установить и подключить такую люстру вы сможете своими руками

Нередко многие домашние мастера попадают в тупик, когда им требуется правильно установить и подключить люстры. Обычно эти приборы не очень сложны по своему устройству, но отсутствие знаний по принципу их работы, действительно, становится причиной таких проблем. Сегодня мы с вами поговорим о том, как подключить люстру с 3 проводами – светильник с раздельным управлением ламп, ведь именно по ним и возникает у новичков больше всего вопросов. Также мы рассмотрим, как правильно протянуть проводку к электроточке, как сделать всю работу максимально безопасно.

Итак, предположим, что вы приобрели люстру с раздельным управлением свечами. Как действовать для ее подключения? Давайте для начала погрузимся немного в теорию, разберем, как сей прибор устроен, и для чего нужны провода, выходящие из основания. Это поможет не допустить ошибок при монтаже приборов разных конструкций.

  1. Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
  2. На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

Пример простейшей люстры с двумя проводами

  1. Так как в этом случае питание на все лампы подается одновременно и через один выключатель, все провода одинаковых цветов скручиваются вместе, после чего соединяются с проводами, идущими от распределительной коробки, по которым и подается напряжение.
  2. Подключение такой люстры редко у кого вызывает вопросы. Провода перепутать нельзя, и нет никакой разницы, какой из них пойдет на фазу, а какой на нуль.

Другое дело, когда маркированных цветом проводов насчитывается три и более. Как разобраться в их назначении и не запутаться при подключении. Для этого нам понадобится инструкция по эксплуатации.

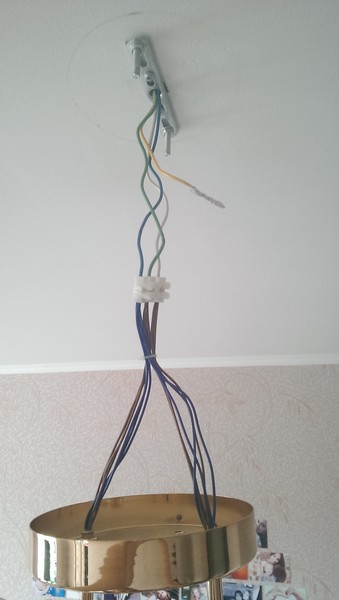

Из чаши люстры выходит три разноцветных провода

Хотя инструкция это, пожалуй, сказано громко, так как в комплекте будет одна единственная бумажка с рисунком изделия и краткой схемой его подключения. Нам интересно название проводов, в инструкции они могут быть подписаны так: L – это фаза , провод будет иметь коричневый , белый , розовый или любой другой цвет , кроме следующих; N – нуль , этот провод всегда синего цвета ; Ground – заземление , провод имеет желтый цвет с нанесенной зеленой полоской .

Схема подключения люстры с 3 проводами

Интересно знать! В некоторых приборах, особенно китайского производства, фазные и нулевые провода вообще никак не отличаются. Изоляция у них одного цвета и ориентироваться при подключении приходится только по лампам, от которых они идут.

Если у вашей люстры есть все три таких маркировки, то это означает, что она двухпроводная, с заземлением. Земля крепится изнутри к корпусу прибора и скорее всего, это будет сделано прямо на чаше, так что вы увидите второй конец. Используется она в случае, если корпус люстры металлический и ухватившегося за него человека может пробить электрическим током.

Внимание! Если в люстре есть земля, то под нее нужно провести отдельный из распределительной коробки.

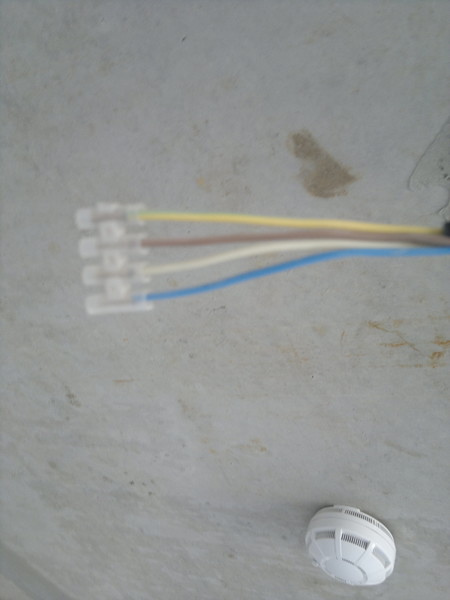

По факту проводов стало уже четыре

Подключить такую люстру не сложнее предыдущего варианта. На нее ставится одноклавишный выключатель, а заземление подсоединяется к нужным проводам в распределительной коробке.

Теперь посмотрите на фото выше. Там мы видим отдельно желтый провод заземления и еще три провода, которые будут подключаться к люстре. Само собой, в самом приборе точно такое же количество проводов. Вот тут уже будет совершенно другая схема подключения. Эта люстра подразумевает включение одной клавишей выключателя лишь части установленных на ней ламп. Аналогичная ситуация будет и с моделями, в которых всего три провода, но нет заземления.

Рабочие контакты лампы

Давайте разбираться в назначении каждого провода. Вне зависимости от типа цоколя, которым оборудована лампа, он будет иметь всего два контакта . Пример показан на классическом винтовом варианте на фотографии сверху. На любой из этих контактов можно подать фазу, а от второго, соответственно будет идти нуль. Так цепь замыкается, и электроприбор начинает действовать. При установке этими контактами лампа касается контактов внутри цоколя, от которых и идут в чашу интересующие нас провода.

Чтобы в многосвечовой люстре лампы загорались отдельно, им нужно независимо подавать питание, поэтому количество проводов и увеличивается. Итак, от каждой лампы в чашу выходит по два провода. Чтобы их разбить по группам нам нужно взять все минусовые провода (по одному от каждой лампы) соединить вместе – это можно сделать скруткой или использовать специальные клеммы, например «Ваго».

Клемма Ваго

Затем мы выбираем принцип деления проводов – через одну лампу, по уровням и так далее. Находим фазные провода от нужных ламп и соединяем их. В итоге получается еще две скрутки. Самый банальный пример – в одной соединяются фазные провода четных ламп, а в другой – нечетных.

Чтобы это все правильно заработало, нам нужно минусовой провод подключить к общему нулю в распределительной коробке, а плюсовые скрутки пустить к нужным клавишам выключателя. Далее мы подробнее расскажем, как это сделать.

Попробуй, не запутайся

Если в купленном вами приборе просто выходят три провода, то значит, всю работу за вас сделал уже производитель, и вам осталось только все правильно соединить.

Если же помимо люстры у вас возникли трудности с натяжным потолком, то в вы сможете легко решить проблемы. Поможем разобраться из-за чего возникают повреждения на потолке, а также как наиболее удачно заделать все недочеты.

Цены на различные виды люстр

Двухклавишный выключатель

Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.

Каждой клавишей включается отдельная группа светильников

Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является. Все три провода будут фазными, просто один из них будет входом, а два выходом.

Назначение выключателя состоит в том, чтобы разрывать и соединять электрическую цепь. Прибор этот является механическим, и имеет подвижные и неподвижный контакты . На фото ниже показано строение основной рабочей части классического двухклавишного выключателя. Мы видим сверху один общий контакт на обе клавиши. Нижние контакты уже раздельные, и соединяются с верхним только в определенном положении клавиши.

Как устроен двухклавишный выключатель изнутри

Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.

В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.

Интересно знать! Некоторые электрики по ошибке или незнанию пускают через выключатель не фазу, а нуль. Так лампы тоже будут работать, но не все типы. Из-за того, что лампа фактически всегда будет находиться под напряжением, она может мигать даже при выключенном свете. Это происходит со светодиодами или люминесцентными лампами. Поэтому, чтобы такого не происходило, делаем все точно по схеме.

Как соединить все провода правильно – подробное руководство по монтажу

Итак, мы с вами разобрались в теоретической части. Теперь давайте рассмотрим процесс установки всей цепи на наглядных примерах. Разобьем мы эту главу на две части – монтажную и электротехническую .

Прокладка провода, монтаж выключателя

Классический набор электрика

Начнем мы с самого основного – прокладки проводов. Представим, что вам требуется все развести с самого нуля. Для работы вам понадобится следующий набор инструмента. Мы будем перечислять приборы и тут же описывать порядок работ, не отступая от пошаговой схемы.

Шаг 1. Вырезание отверстия под выключатель.

Перфоратор необходим в случае монтажа на бетонные стены, выложенные из кирпича и прочих блочных материалов. К нему в комплект берется алмазная коронка, чтобы была возможность выбрать углубление под коробку. Если перед вами стена каркасного типа, которая может быть обшита гипсокартоном, деревянной вагонкой, ПВХ панелями и похожими материалами, коронка берется по дереву, а перфоратор может заменить шуруповерт.

Вырезание отверстия под выключатель

Совет! Есть и другие способы добиться нужно результата. Но не суть – сейчас нам важен этап и вариант его осуществления.

Шаг 2. Нарезание штробы.

Теперь нужно полученное отверстие соединить с распределительной коробкой посредством штробы. Делается она от отверстия кверху до нужного уровня, а затем, ведется горизонтально до конечной точки. Удобнее всего работать со штроборезом. Этот инструмент имеет два параллельных диска и за один проход делает два пропила в стене на определенном расстоянии. Потом внутренняя часть штробы выбивается перфоратором и получается борозда с ровными краями.

Нарезание штробы

Цены на популярные модели штроборезов

Штроборез

За неимением штробореза все можно сделать и болгаркой. Работа подобного характера всегда выполняется в перчатках, очках и респираторе. Пробовать выбивать штробу перфоратором не стоит, так как она не получится глубокой, повредится штукатурка и будет сложнее потом все замазать.

Если стены у вас каркасные, то штроба не потребуется вовсе, так как провода прокладываются еще до их обшивки внутри конструкции – их концы потом нужно просто достать из проделанного отверстия.

Шаг 3. Прокладка провода.

Берем трехжильный провод, сечение которого будет соответствовать планируемым нагрузкам, и прокладываем его в штробе. При этом его нужно фиксировать, чтобы он не вываливался. Используют для этого специальные клипсы, куски провода, прибиваемого к стене и раствор гипса, как на фото ниже. Концы провода выводятся в коробки – распределительную и выключателя.

Прокладка провода

Коробка от выключателя при помощи того же гипса муруется в стену так, чтобы ее края были вровень с плоскостью стены.

Шаг 4. Установка выключателя.

Затем берем наш выключатель и снимаем с него лицевую панель. На обороте изделия будет маркировка, которая поможет вам разобраться, где, какой контакт находится.

Установка выключателя

L – это неподвижный общий контакт

Зачищаем концы жил провода от изоляции по 1,5-2 см. Одну из них вставляем в неподвижный контакт и фиксируем винтовым соединением. Обязательно запомните цвет провода, а еще лучше его второй конец в распределительной коробке отметьте как основную фазу.

Остальные две жилы соединяем с оставшимися клеммами в любом порядке.

За счет распорок выключатель держится в коробе

Устанавливаем выключатель в короб и фиксируем, затягивая винты по краям, которые разводят в стороны распорные элементы. Некоторые модели можно просто прикрутить к коробке саморезами. Затем одеваем лицевую часть выключателя, и сюда мы больше не возвращаемся.

Если провода у вас уже прокинуты, и все давно заделано, что при установке выключателя мы действуем точно также, только предварительно нам нужно определить фазный провод методом прозвонки. Используем для этого отвертку индикатор, на которой при прикосновении к фазе будет загораться лампочка.

Установка люстры

От распределительной коробки провод прокидывается до точки установки светильника. Делается это точно также как и разводка по стенам, поэтому повторяться не будем. Мы лучше назовем несколько правил, которые следует соблюсти при монтаже в гипсокартонных потолках.

Электрическую проводку не допускается связывать с металлическими конструкциями

Многие электрики, пользуясь случаем и желая облегчить себе задачу, привязывают провода к каркасу потолка. «Мастера» считают, что они будут надежно защищены ПВХ гофрой и родной изоляцией провода. Защита, конечно, есть, но такой монтаж строго запрещен на нормативном уровне.

Так как каркас из металла, он прекрасно будет передавать ток, что может привести к непредсказуемым последствиям. ПВХ гофра не выдержит той температуры , которая может образоваться в проводе при возникновении короткого замыкания. Поэтому вести трассу можно только независимо, и только по несгораемым поверхностям, например, бетонному потолку. Если потолок (основание) сделан из дерева, то прокладка провода допускается только в металлической гофре , которая не прогорит при КЗ. Так что монтажник с фотографии выше допустил целых две критических ошибки.

Совет! Количество проводов идущих к коробке от люстры, определяется количеством контактов на ней.

Установка люстры на гипсокартон

Теперь давайте перейдем к монтажу нашей люстры. В зависимости от типа основания применяются разные способы крепления. Разберем их на примере бетонного, гипсокартонного и натяжного потолков.

Все отличаются формой и массой. Эти параметры напрямую влияют на систему крепления, которая используется при монтаже. Всего вариантов существует 3.

  1. Первый – это крепление на крюк , представленный на фото выше. Используется он преимущественно в старых моделях и в люстрах с небольшими чашами основания. Крюки могут иметь разную конструкцию, что будет влиять на тип основания, к которому он подойдет.

Крюк-фиксатор

  1. Второй способ крепления люстры – через монтажную планку . В отличие от крюка, эта деталь всегда идет в комплекте. Фиксируется она к основанию на пару саморезов.

Монтажная планка

  1. Третий тип крепежа – это крестовина. Она мало чем отличается в техническом смысле от планки и используется для самых габаритных и тяжелых изделий.

Крестовина для люстры

Итак, все три системы можно установить на любые потолки:

С бетонным все предельно понятно – нам необходимо прямо к нему присоединить монтажные детали, после чего повесить на них люстру. Такие перекрытия складываются из плит, внутри которых имеются круглые полости, через которые провода и подаются к месту установки. В этой точке сверлится отверстие, выводится конец провода, и в него же ставится крюк. Крепеж может расклиниваться прямо в отверстии, как тот, что мы показывали ранее, или крепиться напрямую к потолку – тут для работы потребуется перфоратор и металлические анкер–клинья.

Крюк для прямого монтажа

Монтажные планки и крестовины всегда крепятся через анкера.

Подготовка каркаса под монтаж люстры

Гипсокартонные и другие каркасные потолки не отличаются высокой прочностью лицевой поверхности. На тот же гипсокартон допускается напрямую установить легкий светильник или люстру, но вот тяжелые модели могут его деформировать, что приведет к появлению трещин, а то и вовсе падению. Чтобы такого не происходило, еще во время сборки каркаса в нем делают специальные закладные. Реализовать их можно по-разному, но смысл будет один – напрямую связать систему крепления люстры с капитальным основанием.

На фото выше показано, что к бетонному потолку прикреплен уголок, который удерживает крюк, проходящий через металлические профили.

Совет! Привязку к основанию не обязательно делать через каркас. Например, если оно сделано из дерева, то можно просто найти крюк-саморез нужной длины и вкрутить его в капитальный потолок.

Монтажные площадки для натяжного потолка

Натяжные потолки никто сам устанавливать не будет, так что проблема установки люстры переходит к нанимаемым работникам, однако информация эта никому не повредит. Так как натяжное полотно не способно вообще выдерживать нагрузки, не провисая, для установки любого осветительного оборудования используются монтажные площадки, которые можно приобрести в готовом виде или сделать самому из подручных материалов. Смысл конструкции заключается в том, чтобы закрепить ее к капитальному потолку и выставить на пару миллиметров выше уровня потолка. Затем при натяжении полотна в нем делаются отверстия внутри предварительно наклеенных колец.

В зависимости от типа площадки и системы крепления, далее осуществляется монтаж оборудования по отработанной схеме. Все просто!

Подключение люстры

Видео – Подключить люстру к двойному выключателю

Мы вынесли подключение в отдельную главу, но по факту оно выполняется одновременно с установкой прибора, поэтому мы назовем лишь оставшиеся действия, пошагово:

Таблица 1. Инструкция по установке люстры.

Шаг, фото:Описание:
Шаг 1. Очистка изоляции.

Очищаем изоляцию

Предположим, что монтажная планка у нас уже на месте, как в примере из фото, и провод уже выведен. Снимаем с него где-то 7 см наружной изоляции. Это нужно для того, чтобы мы могли развести жилы в стороны на нужное расстояние. Затем зачищаем от изоляции и сами жилы – будет достаточно тех же 1,5-2 см.
Шаг 2. Установка клеммника.

Устанавливаем клеммник

Крепим на концы проводов клеммы. Использовать можете любые варианты. От скрутки и спайки проводов лучше отказаться.
Шаг 3. Подключение к клеммам провода от люстры.

Подключаем к клеммам провода от люстры

С люстры у нас выходит 3 или 4 провода. Соответственно столько же жил должно быть и у кабеля, идущего из коробки, если вы не хотите остаться без заземления.
Соединяем все провода – желательно по цветам или с выполнением разметки, чтобы проще было ориентироваться в распределительной коробке.
Шаг 4. Установка люстры.

Устанавливаем люстру

Теперь устанавливаем люстру на планку, продев винты в отверстия в чаше, и затянув все декоративными гайками. Предварительно нужно убедиться, что провода нигде не выходят за границы чаши.
Шаг 5. Провода в коробке.

Приступаем к проводам в коробке

Перемещаемся к распределительной коробке, где находим все провода, идущие от люстры. Минусовой (синий) кидаем на общий минус, заземление – на общую землю, а две фазы соединяем с проводами, которые идут от выключателя и остались неподключенными. Разницы в подключении тут нет, но вы можете соотнести группу ламп с определенной клавишей. Мы бы заморачиваться над этим не стали.

Далее все соединения изолируются и коробка закрывается. Напоминаем, что все работы необходимо проводить только после предварительного обесточивания , чтобы избежать травм. Произведите тестовый запуск освещения. Если все работает, значит, наша инструкция вам пригодилась!

Люстры – неотъемлемая часть интерьера. Дело не только в красоте и эстетичности, но и в прекрасной возможности хорошо осветить помещение. Однако правильно подключить люстру может не каждый. Если светильники с одной лампой или с двумя проводами не вызывают сложностей, то наличие трёх может поставить в тупик даже опытных электриков.

Назначение проводов на потолке

Существует огромное количество форм и вариаций светильников. Начиная от привычных, с обыкновенными лампами накаливания, до многоцветных диодных. Широта и оригинальность мыслей человека не знает границ. Но чего будет стоить даже самая шикарная люстра, если её неправильно подключить.

В квартире или частном доме из потолка могут выходить 2,3, или 4 провода . Существуют стандарты, по которым определяется их назначение:

  • Чёрный, коричневый или серый – это, как правило, фаза. Может быть промаркирован буквой «L «.
  • Синий, голубой или их оттенки, говорят о том, что это нулевой провод. Он имеет буквенное обозначение «N».
  • Зелёный, жёлтый или жёлто-зелёный является «землёй» или, как ещё выражаются, защитным нулём. Обозначается как «PE».

Цвета могут не соответствовать принятому стандарту . Например, в некоторых странах обозначение имеет иное значение, если проводка делалась неквалифицированным человеком, или при монтаже не было в наличии кабеля с нужного цвета.

Чтобы определить назначение проводов без привязки к цвету, понадобятся следующие инструменты:

  • мультиметр;
  • индикаторная отвёртка;
  • стриппер или нож для снятия изоляции;
  • пассатижи;
  • изолента;
  • колодка клеммная;
  • изоляционные трубки или кембрики.

Если из потолка выходят три провода, а выключатель двухклавишный, значит, два провода будут «фаза» и один «ноль ». С помощью мультиметра не составит труда определить их назначение. Можно сделать это индикаторной отвёрткой, дотронувшись ей до оголённых проводов. При этом выключатели должны быть в положении «включено».

Чтобы определить где «фаза», а где «ноль» с помощью тестера мультиметра, необходимо прибор поставить в положение «вольты» и выбрать два любых провода. Если на табло появятся цифры (≈220 В), значит, один из них «ноль», а один «фаза». Далее не отнимая один из щупов от провода, второй щуп перемещаем на другой. В случае если снова появится значение, – «фазы» были перемещены, а «ноль» находился постоянно прижатым.

Если показаний на приборе появилось, оба провода – «фазы». Убедиться в этом можно, переместив одни из щупов на соседний кабель – должны появиться показания ≈220 В.

В ситуации, когда из потолка выходят только два провода, а выключатель с одной клавишей, значит, один из них «ноль», другой «фаза ». Определить «фазу» легко с помощью индикаторной отвёртки.

Провода на люстре

В зависимости от вида люстры количество проводов в ней будет разным. Это говорит о том, что и подключить её можно по-разному. Наиболее частый при этом вопрос, как подсоединить люстру с 3 проводами, он требует более детального рассмотрения.

Если в светильнике всего два провода, – «фазу» нужно подключить к одному проводу, «ноль» – к другому. Выключатель при этом должен быть одноклавишный .

Если осветительный прибор трехрожковый и более, выводов будет несколько. Тогда встаёт вопрос, как подключить люстру с 3 проводами и более.

В отличие от проводов в потолке, на светильнике всегда есть цветовое и буквенное обозначение . Если из потолка выходит провод заземления (жёлтый, зелёный или жёлто-зелёный), то аналогичный ему на светильнике подключается к нему. Далее подключение люстры с тремя проводами выполняется по схеме: «землю» подключаем к «земле» на потолке, «фазу» к «фазному» проводу, «ноль» к «нулевому».

Подключение люстры с четырьмя проводами и более

Из каждого рожка люстры выходят по два провода, как правило, это одинарный синий и коричневый (чёрный). Хотя не исключено, что цвета могут быть и другими. В целях экономии и удобства многорожковые осветительные приборы подключают к двухклавишным выключателям.

Если управление производится двойным выключателем, необходимо все провода светильника разделить на три группы . Одна группа – «ноль», и две – «фазы». Все «фазы» необходимо собрать вместе, после чего оставшиеся провода разбить на две группы. Обратите внимание, чтобы в любую из трёх групп не попали кабели другого цвета. Нужно понимать, что от одной группы будут гореть одна часть лампочек, от другой – другая.

Схема подключения люстры с двойным выключателем довольно простая. Получившиеся три группы нужно подключить к имеющимся в потолке трём проводам . Главное здесь помнить, где «фазы», а где «ноль». «Фазы», соответственно подключаются к найденным на потолке «фазам», оставшуюся группа «ноль» – к «нулю» на потолке.

Что делать, если люстра у нас многорожковая, а из потолка выходят всего два провода? Нужно не делить «фазы» на группы, а объединять их в одну . При этом пульт будет одноклавишный, а гореть все лампочки при включении будут вместе без возможности разделения на две группы. В этом случае подключить люстру к двойному выключателю не получится, или будет работать только одна клавиша из двух.

Таким образом, вопрос, как подключить люстру к двухклавишному выключателю, может быть решен самостоятельно без помощи специалистов. Главное, всегда помнить о технике безопасности . Все работы необходимо производить при выключенных выключателях и автоматах. Под напряжением можно работать только в случае, когда необходимо определить «фазу» и «ноль». При этом дотрагиваться до оголённых проводов категорически запрещено.

Люстры – неотъемлемая часть интерьера. Дело не только в красоте и эстетичности, но и в прекрасной возможности хорошо осветить помещение. Однако правильно подключить люстру может не каждый. Если светильники с одной лампой или с двумя проводами не вызывают сложностей, то наличие трёх может поставить в тупик даже опытных электриков.

Назначение проводов на потолке

Существует огромное количество форм и вариаций светильников. Начиная от привычных, с обыкновенными лампами накаливания, до многоцветных диодных. Широта и оригинальность мыслей человека не знает границ. Но чего будет стоить даже самая шикарная люстра, если её неправильно подключить.

В квартире или частном доме из потолка могут выходить 2,3, или 4 провода . Существуют стандарты, по которым определяется их назначение:

  • Чёрный, коричневый или серый – это, как правило, фаза. Может быть промаркирован буквой «L «.
  • Синий, голубой или их оттенки, говорят о том, что это нулевой провод. Он имеет буквенное обозначение «N».
  • Зелёный, жёлтый или жёлто-зелёный является «землёй» или, как ещё выражаются, защитным нулём. Обозначается как «PE».

Цвета могут не соответствовать принятому стандарту . Например, в некоторых странах обозначение имеет иное значение, если проводка делалась неквалифицированным человеком, или при монтаже не было в наличии кабеля с нужного цвета.

Чтобы определить назначение проводов без привязки к цвету, понадобятся следующие инструменты:

  • мультиметр;
  • индикаторная отвёртка;
  • стриппер или нож для снятия изоляции;
  • пассатижи;
  • изолента;
  • колодка клеммная;
  • изоляционные трубки или кембрики.

Если из потолка выходят три провода, а выключатель двухклавишный, значит, два провода будут «фаза» и один «ноль ». С помощью мультиметра не составит труда определить их назначение. Можно сделать это индикаторной отвёрткой, дотронувшись ей до оголённых проводов. При этом выключатели должны быть в положении «включено».

Чтобы определить где «фаза», а где «ноль» с помощью тестера мультиметра, необходимо прибор поставить в положение «вольты» и выбрать два любых провода. Если на табло появятся цифры (≈220 В), значит, один из них «ноль», а один «фаза». Далее не отнимая один из щупов от провода, второй щуп перемещаем на другой. В случае если снова появится значение, – «фазы» были перемещены, а «ноль» находился постоянно прижатым.

Если показаний на приборе появилось, оба провода – «фазы». Убедиться в этом можно, переместив одни из щупов на соседний кабель – должны появиться показания ≈220 В.

В ситуации, когда из потолка выходят только два провода, а выключатель с одной клавишей, значит, один из них «ноль», другой «фаза ». Определить «фазу» легко с помощью индикаторной отвёртки.

Провода на люстре

В зависимости от вида люстры количество проводов в ней будет разным. Это говорит о том, что и подключить её можно по-разному. Наиболее частый при этом вопрос, как подсоединить люстру с 3 проводами, он требует более детального рассмотрения.

Если в светильнике всего два провода, – «фазу» нужно подключить к одному проводу, «ноль» – к другому. Выключатель при этом должен быть одноклавишный .

Если осветительный прибор трехрожковый и более, выводов будет несколько. Тогда встаёт вопрос, как подключить люстру с 3 проводами и более.

В отличие от проводов в потолке, на светильнике всегда есть цветовое и буквенное обозначение . Если из потолка выходит провод заземления (жёлтый, зелёный или жёлто-зелёный), то аналогичный ему на светильнике подключается к нему. Далее подключение люстры с тремя проводами выполняется по схеме: «землю» подключаем к «земле» на потолке, «фазу» к «фазному» проводу, «ноль» к «нулевому».

Подключение люстры с четырьмя проводами и более

Из каждого рожка люстры выходят по два провода, как правило, это одинарный синий и коричневый (чёрный). Хотя не исключено, что цвета могут быть и другими. В целях экономии и удобства многорожковые осветительные приборы подключают к двухклавишным выключателям.

Если управление производится двойным выключателем, необходимо все провода светильника разделить на три группы . Одна группа – «ноль», и две – «фазы». Все «фазы» необходимо собрать вместе, после чего оставшиеся провода разбить на две группы. Обратите внимание, чтобы в любую из трёх групп не попали кабели другого цвета. Нужно понимать, что от одной группы будут гореть одна часть лампочек, от другой – другая.

Схема подключения люстры с двойным выключателем довольно простая. Получившиеся три группы нужно подключить к имеющимся в потолке трём проводам . Главное здесь помнить, где «фазы», а где «ноль». «Фазы», соответственно подключаются к найденным на потолке «фазам», оставшуюся группа «ноль» – к «нулю» на потолке.

Что делать, если люстра у нас многорожковая, а из потолка выходят всего два провода? Нужно не делить «фазы» на группы, а объединять их в одну . При этом пульт будет одноклавишный, а гореть все лампочки при включении будут вместе без возможности разделения на две группы. В этом случае подключить люстру к двойному выключателю не получится, или будет работать только одна клавиша из двух.

Таким образом, вопрос, как подключить люстру к двухклавишному выключателю, может быть решен самостоятельно без помощи специалистов. Главное, всегда помнить о технике безопасности . Все работы необходимо производить при выключенных выключателях и автоматах. Под напряжением можно работать только в случае, когда необходимо определить «фазу» и «ноль». При этом дотрагиваться до оголённых проводов категорически запрещено.

После приобретения люстры следует ее сборка, сложность которой зависит от ее конструктивных особенностей и типа крепления. Если в этом может помочь подробная подручная инструкция, то подключение люстры потребует знаний электрики. От правильности соблюдения всех условий зависит безопасность освещения в доме.

Подготовка к работе

Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.

Стандартная маркировка по цветам:

  • Проводник белого или коричневого цвета – фазный;
  • Синего – нулевой;
  • Желто-зеленого – заземление.

Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.

До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.

Пошаговая инструкция прозвона проводов тестером:


Соединяем правильно

После определения электропроводов вновь потребуется отключение электропитания для монтажа осветительного прибора. При скручивании проводов нежелательно использование ленты ПВХ из-за ее высыхания со временем и, соответственно, понижения ее изоляционных характеристик.

При скручивании электропроводов в одну группу и накрутки защитного колпачка возможно их окисление со временем и нагрев. Рекомендуется пайка таких соединений, что гарантирует нормальный контакт и отсутствие перегрева.

При соединении электропроводов от осветительного прибора с потолочными электропроводами от выключателя правила скрутки недопустимы. Здесь потребуется использование клеммных коробок. При этом возможна проблема, когда скрутка из нескольких электропроводов не входит в отверстие. Решение – припаивание к соединению медного проводника сечением от 0,5 кв. мм. Соединение изолируется, а свободный конец проводника длиною в 10 см вставляется в .

После вставки в клеммник всех электропроводов от осветительного прибора и затяжки винтов, люстру поднимают под потолочное перекрытие. После крепления люстры в клеммник производят подключение электропроводов в нужном порядке: нули – один напротив другого, фазы к фазам – произвольно.


Установка люстры

Варианты подключения осветительного прибора зависят от:

  • количество выходных электропроводов из осветительного прибора;
  • количество выходных электропроводов из потолочного перекрытия;
  • число клавиш на комнатном переключателе.

С двумя проводами

Подключение двух контактов прибора освещения к двум проводам:

  • Соединение нулевым контактом от люстры с нулевым проводом в потолочном перекрытии , который выходит из .
  • Соединение фазы, которой является коричневый или белый провод , с фазой в потолочном перекрытии, выходящей к выключателю.

Подключение двух проводов люстры к трем контактам:

  1. Три потолочных контакта – результат наличия заземления или подключение к двухклавишному выключателю.
  2. Для определения общего провода используется отвертка-индикатор. При касании к двум проводам индикатор светится – третий провод будет общий.
  3. При свечении индикатора на одном проводе, он будет – общий. Такая проверка требует нахождения обеих клавиш выключателя в рабочем положении.
  4. Провода соединяются клеммными зажимами. Производится фиксация проводника в зажим и любого потолочного выхода.
  5. После к клемме осуществляется подключение пары жил от прибора освещения.


С тремя и более проводами

Соединение от трех проводов на люстре к двум потолочным контактам:

  • В этом случае возможен только 1 вариант – одновременное зажигание всех лампочек.
  • Производится соединение всех нулей осветительного прибора между собой и их подключение к потолочному нулевому выходу.
  • Аналогично подключаются фазы.

Соединение от трех проводов на люстре к трем потолочным контактам:

  1. Этот вариант предназначен для выключателя с двумя клавишами.
  2. Маркировка трех потолочных проводов: фаза – L1; фаза- L2; ноль – N. Фазы предназначены для захода на клавиши выключателя, а ноль – напрямую к люстре.
  3. Провода от ламп должны быть распределены на две секции , соединение каждой из которых происходит только с одним из проводов для подачи по нему фазы.
  4. Обязательно соединение обеих секций с нулем. Тогда нажав одну из клавиш выключателя, будет гореть одна группа ламп, нажав вторую – другая.

Соединение от трех проводов на люстре к четырем потолочным контактам:

  • Дополнительным четвертым проводом может быть заземление, выполняющее защитную функцию. Его маркировка – PE.
  • Если в люстре есть желто-зеленый контакт заземления, он скручивается с потолочным заземлением. При его отсутствии в люстре потолочный контакт заземления изолируется.

Подключение люстры к одноклавишному выключателю

При необходимости подключения многорожковой люстру через выключатель с одной клавишей возможны два варианта:

  • Прибор освещения в разобранном виде и его сборка осуществляется для одноклавишного выключателя. Тогда производится соединение всех электропроводов от центральных контактов патронов прибора и их подключение через клеммник к фазному, идущей от одноклавишного выключателя.
  • Прибор освещения уже собран к двухклавишному выключателю , тогда подключение всех электропроводов от центральных контактов патронов прибора осуществляется в клеммнике к фазному одноклавишного выключателя.

При наличии одноклавишного выключателя и двух потолочных электропроводов, среди которых находят фазный и ноль. Фазы осветительного прибора соединяются между собой и с фазой электропроводки, аналогично соединяют нули.

При наличии одноклавишного выключателя и трех контактов в определяют назначение третьего электропровода. После включения выключателя производится проверка напряжения на всех электропроводах. При наличии фазы на двух электропроводах необходима замена выключателя на двухклавишный.

При наличии фазы только на одном контакте и желто-зеленой изоляции на третьем, тогда обе фазные проводки люстры подключают к фазному контакту электропроводки, а заземление изолируют и убирают.


Подключение люстры к двухклавишному выключателю

Соединение многорожковых люстр к такому включателю производится по одному принципу. Все контакты от люстры разбиваются на 3 группы: 2 фазные и 1 ноль. Вначале объединяются и скручиваются все нулевые электропровода. Оставшиеся произвольно разделяют на 2 группы, которые также тщательно скручиваются. Получившиеся 2 группы подсоединяют к потолочным фазам.

По примеру трехрожковой люстры возможно подсоединение двумя способами – с и без заземления. Без использования заземления основными шагами будут:

  1. Сборка электрочасти. К патрону для лампочки подсоединены 2 контакта – 0, подключаемый сбоку, и фазный проводник, подсоединяемый в центре патрона. Крепление рожков лампочек происходит к вогнутому основанию прибора освещения, соединяющего электропровода в соответствии с двухклавишным выключателем.
  2. Подключение осветительного прибора к двухклавишному выключателю, чьи клавиши определяют количество зажигающихся ламп при их нажатии. Сами по себе нули сбоку патрона и фазы из его середины не обладают ни 0, ни положительным зарядом. Подача нуля осуществляется не через включатель, а напрямую. Все нули из патронов ламп составляют основу люстры в виде сплетения. Фазы распределены в каркасе светильника на 2 группы. Обе группы и нулевое сплетение поочередно подключаются к каждому из трех электропроводов центрального кабеля, идущего вверх через ствол люстры. Фазы идут к фазам электропроводов распределительной коробки, а ноль к нолю.
  3. Подключение электропроводов в распределительной коробке, от которой идут три электропровода к выключателю, и столько же к люстре. Сам распределитель питается по двухжильному электропроводу. Электропровод, который несет положительный заряд в распределитель, подсоединяется с контактом от выключателя. А электропровод, ведущий от распределителя к люстре, подсоединяется в распределителе с нулем. Группы фаз подключаются по очереди с электропроводами от переключателя.
  4. Подсоединение электропроводов в выключателе с двумя клавишами и тремя контактами – справа, слева и посередине. К центральному идет фазный проводник под постоянным напряжением. К остальным подключаются фазные группы распределения лампочек. Каждая клавиша способствует замыканию центрального контакта и зажиганию соответствующего числа ламп.

При монтаже с заземлением в распределителе третий защитный электропровод выходит из него и соединяется к каркасу из металла светильника.


Подключение люстр с пультом управления

Работа галогенных светильников осуществляется от 12 В или 24 В, чем объясняется установка в каждой из них понижающих трансформаторов. Сборка схемы уже произведена и необходимо только ее установить. Свободны только 2 электропровода, соединяемые с потолочными контактами. Подключение осуществляется произвольно.

При наличии пульта вдобавок к трансформаторам идет блок управления. Аналогичным способом подключаются два проводника с потолочными контактами. А антенна в виде тонкого проводника, идущего с другой стороны, будет способствовать общению между пультом и блоком управления. Она остается в том же виде внутри колпачка.

Появление только одной фазы напряжения возможно между фазой и рабочим нулем. Если все было соединено правильно, общий провод светильника соединен с 0, положительный заряд подается через переключатель на два контакта.

При наличии ошибки подключения общий электропровод соединен с фазой, и подача 0 через переключатель происходит к остальным проводам. Светильник будет гореть, но при желании заменить лампочку возможен удар током при выключенном переключателе.

При необходимости одновременного включения/выключения светильника двумя клавишами на два контакта, которые выходят из потолочного перекрытия, возможна установка перемычки или их обоюдное соединение в клеммной колодке.

особенности проведения Светильник с тремя проводами

Люстра представляет собой потолочный светильник, который должен обеспечивать бестеневое освещение в помещении. Свет равномерно распределяют точечные лампы, расположенные на определенном расстоянии друг от друга. В качестве источников света сегодня используются лампы накаливания, люминесцентные и светодиодные.

Приобретение люстры – это приятный момент, когда вы завершаете обустраивать жилище и после покупки нового предмета интерьера, остается его подключить. Время сборки зависит от сложности конструкции и типа крепления. Причем справиться с этой задачей можно быстро и легко, достаточно следовать инструкции и иметь в арсенале простые монтажные инструменты, а для того чтобы ее подключить, необходимо разбираться еще и в электрике.

Многоламповый светильник имеется во всех квартирах и домах. Для равномерного распределения света обычно расположен по центру потолка. Давайте разберемся, какие знания потребуются для подключения люстры своими руками.

С чего начать?

Для начала нужно разобраться, какое количество шнуров выходит из потолка. Обычно выведено два или три. В случае если их два, то конструкция предусматривает одновременное включение всех лампочек и трудностей с подключением люстры не возникнет. А наличие трех шнуров дает возможность включать лампочки по отдельности и группировать их для изменения уровня освещенности. В итоге сложность возникает в том, что нужно понять какие провода соединять между собой. Для того чтобы люстра работала исправно, важно правильно все подключить. Перед началом работ обязательно ознакомьтесь с устройством кабелей. Итак, давайте действовать по порядку.

Соблюдайте технику безопасности

Основное требование во время подключения люстры – обесточивание всего участка электропроводки. Простого выключения света в данном случае недостаточно, требуется полностью отключить автоматы в щитке.

Затем необходимо подготовить кабели для тестирования. Их следует разомкнуть, чтобы не допустить дальнейшего соприкосновения друг с другом.

Согласно маркировке, кабели обозначаются латинскими буквами:

Необходимо отметить, что маркировка присутствует не всегда, ведь ее стали наносить не так давно. В этом случае стоит воспользоваться расположенным в щитке автоматом и перевести выключатель в положение «ВКЛ». Затем индикаторной отверткой нужно по очереди касаться оголенных концов — если в процессе внутри будет загораться светодиод – кабель под напряжением и является фазой. После определения типов проводов снова отключаем электропитание и приступаем к работам по подключению.

Соединять кабели между собой можно двумя способами:

Варианты монтажа люстры можно найти, перейдя по ссылке:

На способ подключения люстры могут влиять следующие параметры:

  • число шнуров в люстре;
  • число проводов в потолке;
  • количество клавиш на выключателе.

Схема первая. Два шнура на люстре и два провода на потолке

Этот способ подключения люстры является самым простым, ведь он не требует особых усилий. В данном случае необходимо при помощи скрутки или клеммной колодки просто соединить кабели между собой, предварительно определив, где фаза, а где ноль. Причем порядок соединения может быть любой.

Нулевой кабель (на схеме синего цвета) стоит подключить из распределительной коробки напрямую к нулевому проводу, идущему из осветительного устройства. А оранжевый кабель, с фазой, следует подключить как к люстре, так и к выключателю.

При подключении люстры с большим количеством лампочек на выключатель с одной клавишей нужно сначала соединить все нулевые провода люстры, а затем подсоединить их к нулевому кабелю из распределительной коробки. Далее объединить их с фазой и провести к выключателю.

Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна подсоединяться к центральному контакту в электрическом патроне, а фазный провод должен размыкаться выключателем. Соблюдение данных правил повысит безопасность эксплуатации осветительных приборов.

Схема вторая. Два шнура на люстре и три провода на потолке

Сегодня при строительстве домов в электропроводке применяют трехжильные кабели с проводами разных цветов. Логично предположить, что к осветительному прибору необходимо будет подвести три провода. Как подключить люстру в данной ситуации, если на ней всего два кабеля?

Для начала, используя индикатор, нужно разобраться с типами проводов, которые выходят из потолка. Два из них будут фазными, а третий – проводник. Две фазы в этом случае предполагают выключатель с двумя клавишами. Однако если учесть факт того, что люстра имеет всего два кабеля – достаточно будет выключателя с одной клавишей.

Важно знать! Перед подключением нужно провести изоляцию, предварительно выключив напряжение.

Схема третья. Три и более шнура на люстре и два провода на потолке

В случае когда из потолка выходит всего два кабеля – все лампы в осветительном приборе будут гореть одновременно. Для подключения, нужно объединить нулевые провода, а затем их провести к нулевому потолочному кабелю. Далее стоит повторить процедуру с фазными.

Схема четвертая. Три и более провода на люстре и три на потолке

Такой вариант подключения сможет обеспечить более разумное использование ламп. Можно будет комбинировать их работу или включать по очереди. В данном случае использоваться будет двухклавишный выключатель.

Маркировка потолочных проволок следующая: фаза – L1 (оранжевого цвета), фаза – L2 (желтого цвета) и ноль – N (синего цвета). В связи с тем, что изготовители кабельной продукции не всегда указывают обозначения, а электрики при монтаже проводки могут не придерживаться стандартов цветовой схемы, перед их соединением лучше самостоятельно перепроверить их назначение отверткой-индикатором.

Важно знать! Не забудьте, что кабели с фазой всегда прокладываются к выключателю, а нулевые – к осветительному прибору.

Подключение люстры с несколькими шнурами осуществляется с определенной последовательностью действий. Сначала провода от лампочек должны быть разделены на две группы. Все секции по отдельности соединяются лишь с одним проводом, к которому ведет фаза, а затем секции объединяются нулевым.

При такой установке с первой клавишей будет загораться одна группа лампочек, а со второй другая. Этот вариант соединения допускает подключение одной, двух или трех лампочек вместе, используя лишь одну клавишу выключателя.

Второй способ для подключения люстры, к примеру, с шестью рожками – первая клавиша включает 5 лампочек вместе, а вторая – шестую.

С большим числом рожков в осветительном устройстве монтаж будет проходить идентичным образом. Останется определиться с тем, какие комбинации ламп вы желаете использовать в освещении данной комнаты.

Схема пятая. Три и более провода на люстре и четыре на потолке

В случае если подключение люстры необходимо в новостройке или частном доме, вероятнее всего, из потолка будет выходить шнур с функцией защиты. Как правило, это кабель желто-зеленый и маркирован латинскими буквами PE, что в переводе дословно означает заземляющий проводник. В итоге со стороны потолка будут провода с фазами L1 и L2, нулевой провод и четвертый защемляющий – PE.

Такой шнур, ни в коем случае, не помешает подключению — достаточно соединить его с желто-зеленым проводом со стороны люстры. Если в осветительном приборе не предусмотрено наличие этого провода, то со стороны потолка кабель изолируется.

Монтаж нескольких люстр на один выключатель

Этот случай подключения очень актуален для управления освещением в нескольких комнатах, больших гостиных либо в помещении с подвесным потолком с группой светодиодных ламп.

В данной ситуации все осветительные приборы должны соединяться параллельно.

Причем каждая люстра может иметь свою распределительную коробку.

Монтаж трех люстр на трехклавишный выключатель

Этот способ подключения применяется в освещении кухни, туалета и ванной комнаты, и выключатель с тремя клавишами здесь очень удобен.

Также выключатель с тремя клавишами используется в коридоре, для управления светом на разных участках.

Монтаж люстры с вентилятором

Подключение такой модели – достаточно рациональное решение, особенно в жаркую погоду. Перед установкой такого типа осветительного устройства нужно всего лишь ознакомиться с инструкцией, в которой будет детально прописана схема подключения.

Чтобы стало понятнее: вентилятор в данном случае, выступает как очередная лампа, которая присоединяется параллельным способом.

По вашему желанию к нему можно сделать также отдельную клавишу выключателя.

Как видите, подключение осветительного прибора – задача простая, если знать, как правильно сделать. Следуйте схемам, соблюдайте правила монтажа, и вы легко справитесь с подключением без посторонней помощи.

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света

двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте, что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее.
После этого можно вернуть на место все декоративные рамки и сами клавиши.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

  • питающий кабель от автомата в щитке
  • кабель спускающийся к выключателю
  • один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago.
Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них – это проводка которая идет до люстры или бра, а другие две жилы – фазы подключенные на нижние отходящие контакты двухклавишника.
Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза – серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль – синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист – это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры – приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре – а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи ” “. Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка – когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы.
Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Как правило, сам монтаж люстры особых сложностей ни у кого не вызывает — благо, что различных приспособлений для ее крепления более чем достаточно. Но вот вопрос, как ее подключить к сдвоенному выключателю, многих ставит в тупик. Расскажем, как это сделать самостоятельно, без помощи профессионального электрика.

Сначала нужно решить, сколько и каких ламп мы хотим включить одной или второй клавишей. Вариантов здесь немного. Одна клавиша включает одну лампу, а вторая – сразу две. Но вот какая (левая или правая) клавиша что будет включать, для некоторых очень важно (или удобно).

Потолок

С потолка свисают, как правило, 3 (или трехжильный провод). В домах новой постройки проводов может быть и 4. Один – это «земля», по евростандарту. Он окрашен в желтый цвет, и вдоль него идет зеленая полоса. Остальные проверяются индикатором. Нужно найти провод, на котором нет напряжения. Это – ноль. Остальные – фаза. Делается это при положении клавиш «вкл».

Люстра

Из люстры также выходят провода. Если на потолке есть провод «земля», то желто-зеленые можно смело соединять. В современных моделях люстр все соединения сделаны «внутри» люстры, наружу выходят только провода от каждой лампочки на «фазу», и один провод – это их общий ноль. Причем внутри люстры уже сделано соединение фазных проводов некоторых ламп. Для моделей из 3 ламп две уже соединены между собой и будут включаться одновременно. Другими словами, изготовитель за нас решил, как должна включаться люстра.

Итак, из люстры выходят 3 провода («земля» не в счет). Ноль «люстры» соединяем с нулем «потолка». Тут все ясно. Теперь фазы. Каждый из фазных проводов «потолка» идет на выключатель. Мы установили с двумя клавишами. Соответственно, соединяем провода фаз люстры и выключателя.

Потом проверяем. Если есть желание сделать, чтобы именно правая клавиша включала те лампы (или лампу), которые включает сейчас левая, то провода нужно поменять местами — ничего сложного. А при включении одновременно обеих клавиш загораться будут сразу все лампы.

Предупреждение:

В любом случае, независимо от цветовой окраски проводов, их следует проверить на наличие напряжения. Особенно – желто-зеленый. При монтаже электрики могли допустить ошибку, поэтому контроль обязателен. Соединение проводов делается при отключенном автомате защиты.

Перед присоединением проводов от люстры в обязательном порядке нужно ознакомиться с инструкцией изготовителя и посмотреть . Она бывает различной, как и количество проводов, выходящих из люстры.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

На днях я производил замену старой люстры на новую пятирожковую.

Дом был панельным, поэтому я хочу обратить на это особое внимание, т.к. там есть небольшой нюанс, с которым я столкнулся в очередной раз. Но обо всем по порядку.

Для начала нужно позаботиться о личной электробезопасности. Отключаем в необходимый автоматический выключатель, на питающих проводах у люстры или однополюсного индикатора и только после этого приступаем к работе.

Вы скажете, что для выполнения такой работы достаточно отключить обе клавиши выключателя. Отвечаю, а вдруг ее какой-нибудь изначально подключил не правильно и выключателем коммутируются не фазы, а нули? Тем более, что по словам заказчика двухклавишный выключатель был неисправен. Но об этом я расскажу в конце статьи.

Откусываем провода и снимаем старую люстру. На фотографии видно, что на питающих проводах , но на проводах, идущих непосредственно в люстру, она имеется: два желтых провода — это фазы от разных клавиш выключателя, а синий провод — это ноль. Сейчас не будем запоминать маркировку, т.к. ее все равно нужно будет перепроверить.

Для установки крепежной пластины для новой люстры, нужно демонтировать декоративную заглушку и крюк. Слегка выдалбливаем ее, она выпадывает вместе с крюком-держателем (кстати он тоже пластиковый).

И вот нам открывается вот такой вид на потолке (в начале статьи я говорил про нюанс). Это уже не первый панельный дом, где я встречаюсь с подобными «технологическими» отверстиями. При установке новой люстры нужно обязательно спрятать этот ужас.

Но здесь возникает некоторая проблема. Заключается она в том, что если просверлить отверстия для крепежной пластины с краю плиты, то он (край) может отломиться (открошиться) при сверлении перфоратором. Вот мне и пришлось немного сместить установку люстры, чтобы просверлить отверстия не на краю плиты, а чуть дальше. При этом нужно учитывать, чтобы основание люстры полностью закрывало это отверстие. Если же не получается полностью его закрыть, то можно аккуратно заштукатурить.

Разбираемся с проводами, выходящими из потолка

Электропроводка в панельных домах прокладывается, либо в специальных каналах (пустотах), либо в стыках между плит. Чаще всего в потолочной плите (плите перекрытия) имеются каналы, идущие параллельно друг другу через определенное расстояние. В моем же случае провода лежат прямо на поверхности потолочной плиты. Это все зависит от серии панельного дома.

Электропроводка алюминиевая и выполнена трехжильным проводом АППВ (3х2,5).

А теперь нам нужно разобраться с проводами, выходящими с потолка, а именно, найти два фазных (L1, L2) и один нулевой (N). Сделать это можно несколькими способами. Я покажу самый простой.

Смотрите, чтобы оголенные концы проводов, не касались друг друга, для этого аккуратно разведите их в стороны.

  • фаза от первой клавиши выключателя (L1)
  • фаза от второй клавиши выключателя (L2)
  • ноль (N)

Включаем в квартирном или этажном щитке отключенный автоматический выключатель. Затем включаем первую клавишу выключателя и с помощью однополюсного индикатора или указателя напряжения «Контакт-55ЭМ» находим фазу (L1), которая подключена к первой клавише выключателя. О том, как пользоваться этими приборами Вы можете узнать по указанным ссылкам:

Затем отключаем первую клавишу и включаем вторую. Аналогично ищем фазу (L2), которая подключена ко второй клавише.

Не забудьте предварительно убедиться, что Ваш указатель исправен, путем проверки его на токоведущих частях, заведомо находящихся под напряжением.

Таким образом, мы нашли две фазы — L1 и L2. У нас остался третий провод — это ноль N.

Как подключить люстру через двухклавишный выключатель

Вот схема подключения люстры, состоящей из пяти ламп.

  • фаза L1 (оранжевого цвета)
  • фаза L2 (желтого цвета)
  • ноль N (синего цвета)

Разбираемся с проводами люстры

Первым делом нам нужно разобраться со схемой самой люстры, т.е. теми проводами, которые выходят из ее основания.

В моем примере от каждой лампочки люстры выходят наружу свои провода. Всего из основания люстры выведено 10 проводов: 5 фазных (коричневого цвета) и 5 нулевых (синего цвета). Это отчетливо видно на фотографии ниже.

Достоинство такой люстры в том, что комбинацию из лампочек можно составить по своему желанию, например, в первую группу можно подключить всего одну лампочку, а во вторую группу — остальные лампы.

Мы договорились с заказчиком, что в первую группу ламп будут входить две лампочки, а во вторую группу — остальные три.

Все соединения проводов я буду выполнять с помощью двух- и трехпроводных . Кстати, недавно в свет вышла новая 221 серия — она более удобная и компактная.

Итак, берем два коричневых провода, желательно не рядом находящихся ламп, и соединяем их между собой. Это у нас будет первая скрутка и назовем мы ее — L1. Затем берем три оставшихся коричневых провода и тоже скручиваем их между собой. Это будет вторая скрутка, которой мы присвоим обозначение — L2. Вот что должно получится.

Вставляем первую (L1) и вторую (L2) скрутки в соответствующие клеммы Ваго.

Пять синих проводов скручиваем между собой в любом порядке (2+3) и подключаем к трехпроводной клемме Ваго. Это у нас будет нулевая клемма (N).

Получилось следующее.

Осталось на клеммы Ваго подключить питающие провода в соответствии с принятой маркировкой.

Вы сейчас скажете, что Wago 222 серии предназначены для соединений только медных проводов. Я знаю, но преднамеренно использую их для соединений и алюминиевых проводов по причине того, что токоведущая шина клеммы — луженая, а не медная. Это значит, что прямого контакта алюминий-медь нет.

Ну нравятся мне клеммы этой серии.

Единственное, что в них нет пасты на основе кварца с техническим вазелином, которая защищала бы соединение от окисления, разрушая образовавшуюся оксидную пленку у алюминия. Но это не проблема, Вы можете приобрести Wago пасту «Alu-Plus» отдельно и зашприцевать прямо в клеммник.

Аккуратно укладываем провода в основании люстры (места там немного) и устанавливаем ее на кронштейн. Затягиваем декоративные гайки. Люстра установлена.

Вставляем в люстру КЛЛ лампы мощностью 25 (Вт) теплого белого цвета с цоколем Е14.

В начале статьи я говорил, что у заказчика был неисправен двухклавишный выключатель. С его слов, «при легком прикосновении к выключателю, он включал и отключал лампы по несколько раз подряд».

Снял я старый выключатель и причина его неисправности была на лицо.

У переключателя контактов обломилась защелка крепления к корпусу выключателя. На фото ниже — слева обломленная защелка, справа — целая.

Снялся переключатель в месте с накладкой, а должен сниматься отдельно.

Эта неисправность и стала следствием «хаотичной» работы двухклавишного выключателя. Переключатель не был закреплен (зафиксирован) к корпусу с правой стороны, нажатие на контакты ослабло, а порой его вообще не было. При включении правой клавиши подвижная часть контакта не была прижата к неподвижной части — пропадал и подгорал контакт.

Вместо старого выключателя я установил новый с керамическим основанием от фирмы «Powerman» (Китай).

Что то последнее время частенько сталкиваюсь с этим брендом, ну вот например, недавно , и он то же был «Powerman».

А вот теперь можно проверить работу новой люстры. Работает исправно!

P.S. Надеюсь, что после прочтения данной статьи у Вас не возникнет вопросов о том, как подключить люстру с двухклавишным выключателем. Ну а если и возникнут, то смело спрашивайте через форму комментариев или обратную связь. Спасибо за внимание.

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:


На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

  • игнорировать — если провода такого цвета (или похожего) нет на потолке,
  • подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Черновая электрика

В новом доме, пристройка или капитальный ремонт, электрическая проводка и коробки «притираются» к стенам, утепляются и загибаются.

Предварительные электрические коробки

-Убедитесь, что настенные выключатели расположены по отношению к двери. качели, а розетки не будут конфликтовать с плиткой, кабинками, корпусные, или плинтусы с подогревом.

-Каждая коробка должна немного выступать за рамку, чтобы ее передняя часть будет заподлицо с гипсокартоном или немного отступит от него. Обязательно учтите любые дополнительные обработки стен, такие как фартуки или обшивка.

-Можно использовать кусок гипсокартона для установки ящиков в нужное положение. расстояние. Многие коробки на самом деле имеют предварительно сформированные 1/2 дюйма справочная линия для быстрой установки.

– Розетки обычно устанавливаются высотой 16 дюймов от пола до центра. электрической коробки. Некоторые люди предпочитают высоту 12 дюймов, а не 16 “.

– Монтажная высота выключателей света обычно составляет от 42 до 48 дюймов. от этажа до центра распределительной коробки.

– Высота столешницы обычно на 6 дюймов выше столешницы

– Высота приемника определяется личным вкусом и практикой

-Обязательно учитывайте обшивку вокруг дверей при грубой работе. электрические коробки, если вы планируете ставить выключатель света внутри двери, например, в ванной комнате. Ты может легко прибить лишний кусок 2х4, чтобы поднять еще несколько дюймов как показано ниже.

Для черновой обработки низковольтных розеток (т.е.е. Ethernet или коаксиальный кабель) можно купить коробки оранжевого цвета, обозначенные как низковольтные. Коды намного спокойнее по низковольтной проводке. Мы закончили отрезать заднюю часть обычных электрических коробок ножовкой, чтобы использовать для наших низковольтных ящиков. Вы можете увидеть пример ниже. Убедитесь, что ваш инспектор согласен с этим подходом, прежде чем вы Таким образом проведите грубую настройку всей вашей низковольтной электросети. Я слышал об инспекторах, не получающих работу из-за того, что используя коробку другого цвета для низкого напряжения.

Просверливание отверстий под проволоку

Часть электрооборудования работает на всех ваших электрические кабели, обычно romex. Чтобы проложить кабели сначала нужно просверлить отверстия в стенах, чтобы пропустить провод.

-Просверлите или сделайте надрез в раме, чтобы пропустить кабель / проводку. между коробками, вниз в подпольные пространства, вверх в потолок, как и сквозные шпильки. (в большинстве номеров есть чердак над или подвал / подвал ниже).Просверлите отверстия, чтобы кабель проходил горизонтально через балки.

-Угловая дрель для тяжелых условий эксплуатации с 1-дюймовым сверлом – инструмент для эта работа. Отверстия в стене, просверленные на уровне колен, будут просто о праве на розетки. Отверстия в балках потолка и стене пластины будут немного тверже, поэтому угловая дрель хороша

-Используйте металлические усиливающие пластины (пластины для гвоздей) во всех точках если просверленное отверстие находится на расстоянии менее 1 1/4 дюйма от любого внешнего края исследования или балки.Пластины для гвоздей требуются на всех зазубрины.

Рекомендации по прокладке кабеля

Электрические кабели должны иметь шероховатую поверхность и надлежащим образом поддерживаться. Это должно быть защищенным от физических повреждений и поражения электрическим током. Тянуть за кабель зачастую гораздо эффективнее, когда работают два человека: один. питающий кабель и один протяжной.

-Изгибы Romex не должны выполняться слишком резко. Гибочный кабель неправильно может ослабить внешнюю обшивку, а также изоляцию на отдельных проводниках.Радиус изгиба внутренний край любого изгиба должен быть не менее пяти диаметров кабеля. При правильной установке получится “кувшин” ручка “

-Кабель должен быть прикреплен к раме через каждые 4-1 / 2 фута, используя скобы, кабельные стяжки, ремни, вешалки или аналогичные приспособления

– Плоский кабель (например, 14/2 Romex или 12/2 Romex) не должен скрепляться скобами. по краю

-Плоские кабели можно укладывать один на другой и закреплять. с одной скобой, пока одна плоская сторона одного кабеля находится напротив каркасный элемент и другая плоская сторона упираются в плоскую сторону следующего кабеля.(Два кабеля не следует размещать рядом и скрепляется одной скобой; это может повредить изоляцию кабеля.)

-Убедитесь, что скобы или застежки не прорезают кабель изоляция

-Кабели не могут проходить ближе, чем на 1-1 / 4 дюйма к ближайшему краю каркасный элемент (см. пластины для гвоздей выше)

-Открытие проходов через стены, пол и потолок должны быть заполнены одобренным противопожарным материалом.

– Кабель должен быть закреплен в пределах 12 дюймов от места, где кабель входит в коробку.

-Кабель для встраиваемых светильников необходимо прикрутить к ближайшему обрамление, обеспечивающее ручку кувшина.

-Все кабели, проложенные в металлических или пластиковых коробках, должны быть защищен от истирания. Это можно сделать, используя разъемы с гладкими отверстиями для прокладки кабелей или просто убедившись, что короткий участок оболочки кабеля выступает за зажимной механизм кабельного зажима.

-Все кабели, которые проходят в металлические или пластиковые коробки, должны быть закреплены. в ящики. Обычно это делается с помощью внутреннего или внешние зажимы.

-Учет падения напряжения, которое может быть вызвано длительными пробегами кабель.Постарайтесь ограничить падение до менее 3%. Видеть Калькулятор падения напряжения здесь.

-Для розеток в спальнях требуются отдельные кабели (поэтому они может быть оснащен дугогасительным автоматом (AFCI) защита. То же самое верно и для любых других схем, требующих Автоматические выключатели AFCI или GFCI.

-По мере того, как вы грубо подключаете свою электрическую сеть и дотягиваетесь до каждой коробки или сервисной панели с помощью кабель, протяните несколько дополнительных футов кабеля для выполнения соединений позже.

– Пометьте каждый кабель на конце панели маркером или лентой, чтобы их организовали.

Электрооборудование – Основы

Жилой Электротехнические директивы и нормы

Приблизительный Электрический и тяговый кабель

Общие электрические Электрические схемы

выключатели и Предохранители

Калибр и напряжение проводов Калькулятор капель

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)

Определение размеров вашей электрической части Сервис

Электрооборудование – Установка главной линии обслуживания

Пожар / дым Установка сигнализации

Электропроводка дверного звонка

Телефонная проводка

Электропроводка низкого напряжения

Выводы кабеля

Застряла тяговая цепь потолочного вентилятора wd40

Застряла тяговая цепь потолочного вентилятора wd40 Чтобы легко это сделать, удалите все содержимое, указанное в статье 10 января 2020 г. · Как заменить переключатель тяговой цепи лопастного потолочного вентилятора Начните с выключения прерывателя цепи вентилятора.Либо вам, либо кому-то другому нужно встать на ступеньку и дать цепи крошечную дозу WD40, либо зайти на этот сайт и получить 3 ноября 2021 г. · Цепь потолочного вентилятора застряла. Также отлично подходит для удаления жира, грязи и других следов с большинства поверхностей. Отпустите медленно, чтобы цепь не сматывалась на лезвия. Выключите свет выключателем, если свет включается и выключается на выключателе. Автор: Саум Хади Опубликовано 1 февраля 2020 г. 4

– 3 унции. Думаю, он застрял. Затем удалите шары и лампочки, затем отложите в сторону.25 лучших потолочных вентиляторов 2020 er s wd 40 – лучшее решение проблем. Потолочные вентиляторы. Выверните винты, которыми крепится блок освещения потолочного вентилятора. Из-за этого важно убедиться, что вы тянете за цепь вентилятора. Проверьте тяговую цепь. Если вы используете настенный выключатель, убедитесь, что он только включен / выключен. Более 10 лет мы являемся одним из крупнейших розничных продавцов запчастей в Касабланке в Соединенных Штатах, а также поставляем запасные части для всех основных поклонников бренда.Я бы, вероятно, выбрал смазку на основе воска, а не на масляной или силиконовой основе. Наклоните прибор так, чтобы была доступна проводка. 16 октября 2021 г. · Многие светильники и некоторые потолочные вентиляторы используют тяговую цепь, чтобы управлять собой. Проверьте пульт дистанционного управления и сравните настройки микропереключателя с настройками внутри вентилятора. 26 августа 2009 г. · Застрял, вероятно, из-за того, что древесина расширилась из-за влажности в доме за последние несколько недель. Осмотрите переключатель, чтобы увидеть, можно ли снова прикрепить цепь. Для этого вам нужно будет снять кожух потолочного вентилятора.2 сентября 2010 г. · В этом видео мы узнаем, как отремонтировать неисправный выключатель освещения потолочного вентилятора с помощью Ричарда Райта. 3-скоростной, 4-проводный выключатель с контактами L, 1, 2, 3 Конденсатор имеет компонент № E175257 и логотип производителя: как старый, так и новый выключатели проходят последовательность клеммных соединений, показанную на схеме подключения выше ( например, 17 октября 2021 г. · Распространенная проблема – обрыв цепи потолочного вентилятора Шаг 2. Слегка влажной тряпкой очистите корпус потолочного вентилятора и навес от грязи и мусора, начиная с самой высокой точки.Тяговая цепь наиболее часто используется в светильниках с потолочными вентиляторами. 4 декабря 2017 г. · Натяжная цепь на свете / вентилятор застрял. Что люди ищут в этом блоге: Застряла тяговая цепь потолочного вентилятора Wd40; Застряла тяговая цепь потолочного вентилятора; Заклинило тяговую цепь потолочного вентилятора; Освещение потолочного вентилятора Удалите все лампочки из потолочного вентилятора. 01 января 2007 г. · У моего потолочного вентилятора есть металлическая тяговая цепь для вентилятора и металлическая тяговая цепь для освещения. Переключатель света работает нормально. Велосипедные цепи. 21 марта 2011 г., 13:53 в разделе «В моем доме» (включая «Сделай сам») Экономия денег.5. Вот список типичных проблем потолочных вентиляторов Harbour Breeze и их решения: 1. Большинство этих вентиляторов работают с тягевыми переключателями для регулировки скорости и освещенности. Враг всех потолочных вентиляторов – трение – слишком сильное, и вентилятор не вращается должным образом. 11 июля 2014 г. · Есть одна гайка, которая крепит тяговую цепь к корпусу осветительного комплекта. Смажьте двигатель вентилятора. 4 доллара. 25 июня 2000 г. · Прошу прощения за вмешательство, но: 1) Убедитесь, что вы выключили выключатель, если собираетесь попробовать эту идею с плоскогубцами.Прикрутите световой блок к центральной пластине вентилятора, убедившись, что он надежно закреплен. Здесь мы перечисляем 6 самых частых технических неисправностей, с которыми мы сталкиваемся. 27 июля 2019 г. · Тяговая цепь вентилятора выходит из боковой части корпуса, однако тяговая цепь для света выходит прямо над пластиной, на которой крепится лампа. Он защищает от ржавчины и коррозии такие предметы, как инструменты и спортивное снаряжение. Многие потолочные вентиляторы имеют две цепи – одну для вентилятора и одну для света. Топ-6 технических неисправностей потолочного вентилятора.Крышка крепится к потолочному вентилятору с помощью пары шурупов. Все переключатели с вытяжной цепью не одинаковы, поэтому лучше всего следовать этим инструкциям: 19 сентября 2021 г. · Электрическая схема переключателя с вытяжной цепью потолочного вентилятора с www. Другой выключатель с вытяжной цепью предназначен для осветительной арматуры. Выход из строя подшипников. Оставьте его прикрепленным за провода к основанию потолочного вентилятора. Когда мы тянем его, чтобы остановить вентилятор, цепь отрывается. Потолочные вентиляторы Hampton Bay – это домашний бренд местного розничного продавца. Фритюрница и мультиварка с низким содержанием масла.ком! Fan Man Repair ™ – это место номер один для продажи запчастей Casablanca и других крупных производителей потолочных вентиляторов. Вы можете посетить местный магазин или посетить их веб-сайт. Тяговые цепи, соединенные с потолочным вентилятором или осветительной арматурой, могут сломаться, если они используются чрезмерно или неправильно. Одинарный цепной переключатель предназначен для управления скоростью двигателя потолочного вентилятора. 4. 26 мая 2011 г. · У нас есть потолочный светильник с вентилятором, который работал отлично. Замки 23 марта 2021 г. · 4 Проверьте тягу. WD-40 поможет смягчить кожу и образовать карман вокруг бейсбольного мяча.Теперь отключите питание на панели выключателя и начните, сняв утяжеленные полюса с цепи. Снова установите вентилятор на потолок, затем включите электричество на вентилятор. 3 ноября 2021 г. · Застряла цепь потолочного вентилятора. 25 апреля 2014 г. · Позвоните производителю вентилятора, у него есть рекомендация. Сбалансируйте лезвия. 18 мая 2021 г. · Запасные части для потолочных вентиляторов Hunter Zing Ear Ze 268s6 Переключатель вентилятора 3 Sd 4 Проволока Тяговая цепь Шнур Управление приборами для настенных ламп Латунь Com. Если вы не делали этого в течение нескольких месяцев или дольше, вам может понадобиться 09 марта 2012 г. · Огнестрельное оружие. Никогда не используйте WD-40 для чистки или обслуживания огнестрельного оружия.Пульт дистанционного управления потолочным вентилятором является одним из основных аксессуаров, которые можно подключить к 10 февраля 2021 г. · Используйте WD-40 вместо натурального масла для ног, чтобы надеть новую бейсбольную или софтбольную перчатку. 13 марта 2021 г. · Вытяжная цепь потолочного вентилятора украшает удлинительные цепи декоративной лампочкой и шнуром вентилятора 13. Переключатель – ZE 208s, E89885. 15 мая 2019 г. · 8. 3 августа 2018 г. · Тяговая цепь моего потолочного вентилятора Harbour Breeze бесполезна. Четыре способа замены переключателя с вытяжной цепью потолочного вентилятора Wikihow. 5 Проверьте и при необходимости затяните все болты и винты.Даже при нормальном использовании слабая металлическая цепочка с бусами может легко сломаться при умеренном натяжении. Зубчатые передачи любого типа – WD-40 не обладает достаточным смазывающим эффектом, чтобы быть пригодным для любого типа зубчатых передач. высокая скорость соединяет терминалы L & 1). мокрый снег, но не могу вытащить его 26 сентября 2021 · 25 Схема подключения потолочного вентилятора с 3-позиционным переключателем Bookingritzcarlton Info Потолочный вентилятор с вытяжной цепью Потолочный вентилятор тянет потолочный вентилятор со светом. WD-40 гигроскопичен и будет притягивать влагу к оружию, что приведет к образованию ржавчины.Проникает в застрявшие детали. Он имеет цепную тягу для включения и выключения света, а также цепную тягу для вентилятора. Он размером с четверть, а на его задней стороне торчат два провода. См. Шаг пятый ниже для получения дополнительной информации. На двери / потолке есть узкая цепочка (хотя и довольно прочная), соединенная с уплотнительным болтом, с которой я почти могу откинуться. Вы не только хотите очистить шарикоподшипники, но и смазать их маслом. 3 мая 2005 г. · Вчера ночью мы оборвали тяговую цепь внутри нашего тяглового переключателя в блоке вентилятора / освещения.25 апреля 2021 г. · Проверьте тяговую цепь. Вытесняет влагу и смазывает все, что угодно. Вы можете это исправить. Внутри находятся микропереключатели. Найдите отличные цены на переключатели навеса с тяговой цепью на 1000 лампочек. Более 50 лет люди полагаются на WD-40 для защиты металла от ржавчины и коррозии. Как установить комплект потолочного вентилятора Hampton Bay Освещение вентиляторов. Это может быть проблема с вытяжным шнуром. 3 мая 2021 г. · Выполните следующие действия, чтобы починить цепь потолочного вентилятора: Снимите лампочки, лепешки или глобусы с потолочного вентилятора.21 января 2021 г. · Никогда не распыляйте WD40 на мотор потолочного вентилятора; поскольку это не масляная смазка, она может повредить двигатель, вместо того, чтобы ослабить застрявшие или заржавевшие детали. i Отверстие направлено вверх, а не вбок, как будто расположена тяга цепи вентилятора. Затем снимите крышку на корпусе вентилятора или глобусе, чтобы получить доступ к переключателю, и отвинтите гайку на внешней стороне переключателя, которая удерживает его. Потолочный вентилятор Ремонт света Домашний репетитор. Можно ли распылить WD40 на потолочный вентилятор? Никогда не распыляйте WD40 на двигатель потолочного вентилятора; поскольку это не масляная смазка, она может повредить двигатель, вместо того, чтобы ослабить застрявшие или заржавевшие детали.Если винты, которыми лопасти потолочного вентилятора крепятся к двигателю, ослабли, их можно затянуть. Он работает с цепочкой или строкой. 805102. Найдите гайку, удерживающую выключатель тянущей цепи. Если подшипники старые или повреждены по какой-либо причине, вентилятор может быть поврежден. Поскольку существует несколько различных видов крышек потолочных вентиляторов, решение вопроса о том, как удалить застрявший, будет зависеть от типа вентилятора. Застрял потолочный вентилятор на средний SD Часть 1 Вы. Статьи по теме Простой способ уравновесить 3 ноября 2021 г. · Застряла цепь потолочного вентилятора.18 мая 2021 г. · Советы по ремонту и устранению неисправностей потолочного вентилятора. Тяговая цепь имеет четыре настройки последовательно: Высокая, Средняя, ​​Низкая и Выкл. Сначала я подумал, что, может быть, отверстие в стеклянном глобусе сбоку не совмещено с переключателем тягово-сцепного устройства, поэтому я снял глобус. Все, что вам нужно, это спрей WD40 внутри переключателя, он должен работать и для переключателя света. Никогда не распыляйте WD40 на двигатель потолочного вентилятора; поскольку это не масляная смазка, она может повредить двигатель, вместо того, чтобы ослабить застрявшие или заржавевшие детали.Вентилятор внезапно перестает работать или не работает при установке 2. Диммерные переключатели скорости не совместимы с вентиляторами с цепной тягой. Во-первых, черный – это почти всегда L. Heavy Duty WD-40 – 16 унций. Есть только один способ решить проблему – заменить тяговую цепь. Специалист по благоустройству дома. Вот несколько изображений cielign вентилятора с оголенной проводкой в ​​области переключателя по адресу URL “http: 03 ноября 2021 г. · Застряла цепь потолочного вентилятора. Ослабьте два винта, удерживающих приспособление на месте, и осторожно потяните приспособление вниз примерно на 6 дюймов от распределительная коробка.Однако через некоторое время вы будете тянуть за веревку, и она «застревает» в положении включения или выключения, независимо от того, насколько сильно вы тянули. С помощью ручной отвертки отверните винты, удерживающие съемную нижнюю часть от основания двигателя потолочного вентилятора. Защищает металл от ржавчины и коррозии. Вместо этого вы можете нанести вазелин, чтобы облегчить снятие купола потолочного вентилятора. Советы по устранению шума от потолочного вентилятора. Схема подключения потолочного вентилятора со светом и дистанционным бронированием99. Выключатели цепной тяги, которые явно застряли, являются хорошим признаком неисправности. 10 февраля 2021 г. · Используйте WD-40 вместо масла для ног, чтобы надеть новую бейсбольную или софтбольную перчатку. Гул в потолочном вентиляторе обычно вызывается вибрацией двигателя, и 26 августа 2009 г. · Застрял, вероятно, из-за того, что древесина расширялась вместе с влажностью в доме за последние несколько недель. Наблюдайте за цепью с вентилятором, включенным на максимальную мощность. Быстро удаляет клеи, коррозию и краску. Включите питание вентилятора.Проникает и смазывает застрявшие детали. Теперь давайте проверим переключатели. Осмотрите проводку в розетке и убедитесь, что черный провод от вентилятора правильно подключен к горячему проводу от потолка. Мой видеоурок покажет вам, насколько это просто. Описание. Отложите винты в сторону. Потолочный вентилятор поможет вам сэкономить до 40% стоимости кондиционирования воздуха. Проблемы и решения потолочных вентиляторов Harbour Breeze. Застрявшая или заклинившая тяговая цепь потолочного вентилятора – очень распространенная проблема, и ее легко исправить.Например, в корпус вентилятора ввинчиваются крышки купольного типа. Я протестировал пару раз, и цепь больше не застревает, но мне интересно, можно ли распылять там wd40, так как он подключен к электрической части. 4 октября 2016 г. · Это более старый потолочный вентилятор Hunter с воздушным потоком, со световым комплектом, без тяговой цепи или реверса, только с пультом дистанционного управления. WD-40 идеально подходит для больших и малых работ, требующих защиты от ржавчины и коррозии. Управление потолочным вентилятором. 2) Обычно лампа со временем заедает в патроне из-за нагрева и легкой коррозии основания.НЕ ИСПОЛЬЗУЙТЕ КАКИЕ-ЛИБО КУХОННЫЕ МАСЛА! …. Кроме того, опасен ли шумный потолочный вентилятор? Если ваш потолочный вентилятор издает дребезжащий звук, проблема может заключаться в ослабленных винтах. Другая возможная проблема для вентилятора и освещения – это переключатели тянущей цепи. Что люди ищут в этом блоге: Застряла тяговая цепь потолочного вентилятора Wd40; Застряла тяговая цепь потолочного вентилятора; Заклинило тяговую цепь потолочного вентилятора; Потолочный вентилятор Light Pull WD-40 может быть не лучшей смазкой для осветительной арматуры, потому что она легко воспламеняется, а некоторые лампы выделяют больше тепла, чем вы можете себе представить.Хорошая новость заключается в том, что нет необходимости заменять весь потолочный вентилятор или даже вызывать специалиста для этого ремонта. 23 марта 2009 г. · Когда тяговая цепь управляет и вентилятором, и светом, это трехпроводная трехскоростная тяговая цепь, упомянутая выше. 340 долларов. Пейнтбольные ружья. Убедитесь, что переключатель заднего хода (если имеется) не застрял в центральном положении. Приводные цепи любого типа – поскольку WD-40 не является смазкой, он действительно не будет работать с приводными цепями любого типа. Заменил выключатель, пытаясь заставить 3 разных ZE 208 не запускать вентилятор.Используйте специальные велосипедные смазки, которые обычно содержат тефлон. Купите никелевые переключатели с тяговой цепью PLT 55-0318-20 для потолочного вентилятора сегодня. После этого я попытался включить его снова, но кажется, что шнур застрял. У кондиционеров и обогревателей нет такого анализа безубыточности – они никогда не окупаются сами за себя. . Комплект тяговых цепей вентилятора из бронзы 6 дюймов для цепи вентилятора потолочного светильника (никель) 4. Общая стоимость ремонта застрявшей цепи вентилятора составляет 85–150 долларов США, включая материалы и рабочую силу.отключение того же автоматического выключателя, чтобы отключить цепь, с помощью небольшого WD-40.Если у вашего потолочного вентилятора есть тяговая цепь, она напрямую подключена к электрической панели, и обычно это первое, что вы должны проверить, не работает ли вентилятор . Если это не работает для вас, замените переключатель, я не буду делать этого до 1 февраля 2020 г. · Застряла тяговая цепь потолочного вентилятора Wd40. Обрызгайте перчатку WD-40, положите на ладонь бейсбольный мяч и сложите его набок. WD-40 может быть не лучшей смазкой для осветительной арматуры, потому что она легковоспламеняющаяся, а некоторые лампы выделяют больше тепла, чем вы можете себе представить.Я недавно купил его на торговой площадке Facebook и не понял, что у него нет тяги для света и вентилятора, а также нет переключателя реверса. Следует использовать только указанные трансмиссионные масла. 23 августа 2021 г. · извините за предыдущий ответ. Я неправильно понял тип приспособления. Не могли бы вы распылить немного WD40 по всему миру. Проблемы с вытяжным шнуром. Продается Treehouse NY INC. Мы не включаем сюда замену типичных деталей, таких как тяговая цепь или двухпозиционный переключатель. Если ваш вентилятор висит на опускной штанге, как большинство из них, убедитесь, что шаровой шарнир в верхней части опускной штанги правильно сцеплен с опорным кронштейном вентилятора.Одна настройка на всех трех заставляет вентилятор гудеть, но не вращаться. Как заменить натяжную цепочку на потолочном светильнике? Во-первых, снимите лампочку, если вы работаете с потолочным светильником. 8 октября 2021 г. · Почему скорость потолочного вентилятора не меняется? Проблемы с вытягиванием шнура. Медленно потяните за цепь, чтобы изменить настройки. Разнорабочий-4-Аренда. В этом случае вам нужно будет сбалансировать лезвия, а пока вы можете укоротить цепь, чтобы она не стукнулась. Если в вентиляторе дребезжит, проверьте, чтобы все было правильно затянуто.Осторожно снимите съемную часть. Отказы потолочных вентиляторов можно разделить на электрические и механические: Электрические: * Нет питания – используйте тестер цепей, чтобы определить, достигает ли вентилятор питания. Он проникает, чтобы освободить застрявшие корродированные детали, такие как гайки, болты, клапаны и замки. Поддерживайте фонари, когда снимаете их с вентилятора. Как отремонтировать Заменить выключатель тягово-вытяжной цепи потолочного вентилятора. Это переключатель Л-1-2-1 + 2. С ним немного повезло. 16 сентября 2021 г. · Попробуйте повернуть настенный выключатель в положение «включено», а затем потяните за цепь вентилятора.Одно нажатие на шнур означает включение, второе – выключение прибора. Подойдет графит, хотя он может обесцветить втулку и цепь на всю длину натяжения. Может возникнуть ряд проблем, которые могут привести к полной остановке работы вентилятора. Он питается через отверстие в стекле, которое закрывает свет. Тяговая цепь вентилятора регулирует мощность вентилятора. Просверлите отверстие в одном конце корпуса и вставьте металлическую петлю для тянущей цепи или просверлите два небольших отверстия. Чтобы смазать потолочный вентилятор маслом, используйте не содержащее моющих средств масло для электродвигателя, которое безопасно использовать с электродвигателем.Снимите старый выключатель, подключенный к тяговой цепи, отвинтив гайку провода, с которой он соединен, и вытащив ее. Паспорт безопасности () Дополнительная информация о продукте. Обычно их устанавливают вдали от движущихся частей, но это может привести к шуму потолочного вентилятора. Выключатель потолочного вентилятора очень трудно тянуть, в половине случаев цепь обрывается в месте соединения двух сегментов. Если по какой-либо причине вы не знаете, какие провода подключаются к каким точкам тяговой цепи, у вас еще есть несколько вариантов.с помощью. Однако, если вы слышите гудение, 25 сентября 2021 г. · Следовательно, когда тяговая цепь застряла и не может работать, мы должны что-то предпринять, чтобы вернуть потолочный вентилятор в рабочее состояние. Вам нужно будет сверить их с вентилятором. Цепи приводные любого типа – Т. Д. 21 марта 2011 г. · 681 Пост. Шаг 3: Очистите лопасти потолочного вентилятора, удалив грязь и сажу. Гул в потолочном вентиляторе обычно вызывается вибрацией двигателя и отключением питания вентилятора. У большинства потолочных вентиляторов есть тяговая цепь для управления освещением или скоростью вращения вентилятора.2021 Страница в каталоге: 786. На потолочных вентиляторах с осветительной арматурой есть два тросовых выключателя. К переключателю прикреплена тяговая цепь, и самый простой способ решить эту проблему – установить совершенно новый переключатель. 7 из 5 звезд. Вы можете сделать это, проверив ближайшую розетку или проверив, включены ли другие приборы. Откройте батарейный отсек на задней панели пульта дистанционного управления. Вы можете использовать небольшую трубку, которая идет в комплекте с WD40, чтобы поднять немного воды на ступеньки, но будьте осторожны, не разбрызгивайте ее на потолок, она может испачкать.Эти тяговые цепи используются для включения и выключения света или вентилятора. На передней панели переключателя находится тяговая цепь. Когда я тяну за цепочку за светильник, свет загорается, но не выключается, потому что цепь не отпускает и не возвращается в корпус. В последнее время он застревает, поэтому я брызнул немного WD40 в отверстие, из которого выходит цепь. отключение того же автоматического выключателя для отключения цепи, использование небольшого потолочного вентилятора WD-40 – привлекательный способ снизить ваш счет за охлаждение.Можете ли вы использовать WD40 на потолочном вентиляторе? Никогда не распыляйте WD40 на двигатель потолочного вентилятора; поскольку это не масляная смазка, она может повредить двигатель, вместо того, чтобы ослабить застрявшие или заржавевшие детали. Или приобретите негорючую проникающую смазку с тонким носиком для распыления, чтобы направить смазку именно туда, куда вы хотите. 3. Начните с отключения автоматического выключателя вентилятора. WD-40 или аналогичный вариант обычно подойдут. Если вы хотите купить вентилятор в Хэмптон-Бэй, это часто лучшее место для поиска именно таких фанатов.Если потянуть за цепь за свет, шарики на цепи не втянутся полностью. …. WD-40 может привести к прилипанию грязи и пыли к цепи. Если вентилятор управляется дистанционно, то проблема может быть в пульте дистанционного управления, а не в вентиляторе. Это хороший выбор в ситуациях, когда обширная электрическая проводка может не подходить, например, во влажных и влажных помещениях. Раньше можно было просто дернуть за веревку, и свет включился. Почему мотор моего потолочного вентилятора громко гудит? Гул потолочного вентилятора вызван вибрациями, усиленными частями вентилятора.6 Измерьте, свисают ли кончики лезвий на одинаковом расстоянии от потолка. Он может быть двухпозиционным или многопозиционным. Когда у вас шатается вентилятор, цепь будет двигаться и ударять по лопастям, вызывая дополнительный шум. Замки Замена переключателя тяговой цепи на потолочном вентиляторе. Пульт дистанционного управления вентилятора Harbour Breeze не работает. Прилагаю сюда пару картинок. Он не должен ударять по частям осветительного прибора или лезвий. Когда я потянул за шнур, чтобы выключить свет, вся тяга отключилась, и теперь я не могу включить свет… подробнее.Проверьте тяговую цепь и убедитесь, что свет включен. WD-40® Универсальный продукт для смазки движущихся частей, таких как шарниры, колеса, ролики, цепи и шестерни. Если я приложу еще больше усилий, все рухнет. Убедитесь, что у него правильное количество проводов, соответствующее существующей тяговой цепи потолочного вентилятора. Лучшие бесплатные изображения и векторы для Как исправить застрявшую тяговую цепь на потолочном вентиляторном светильнике в png, вектор, файл, черно-белый, логотип, клипарт, мультфильм и прозрачный Кроме того, если для вентилятора или света используются переключатели тягового типа , постоянное тянущее усилие также может привести к ослаблению всего вентилятора.Изучите наши смазочные материалы, проникающие масла, очистители и средства для удаления ржавчины. Вытесняет воду и влагу. Как снять двигатель вентилятора? Я не знаю, как его поменять. 1. Снимите глобус, закрывающий лампочку. Можно попробовать немного WD-40, но сначала позвоните производителю. Документы. 10 мая 2021 г. · Проверить тяговую цепь. Переустановите прерыватель и проверьте вентилятор и освещение потолочного вентилятора. Возьмите резинку или пояс и обвяжите им сложенную перчатку. Найдите выключатель цепи потолочного вентилятора.Вы можете купить цепочку за 4 доллара в отделе освещения любого строительного магазина. WD-40 может плавить пломбы в пистолетах. 11 апреля 2021 г. · Как сообщил Джоэл Оуэнс, тяговая цепь допустима, если есть настенный выключатель, который контролирует общую мощность светильника. Вам нужно будет получить доступ к переключателю, который находится внутри крышки светового комплекта. Если скорость вентилятора слишком высока, конденсатор не будет причиной. Если проблема в переключателе, снимите переключатель, замените его новым, снова подсоедините провода, снова включите питание и потяните за цепь на переключателе, чтобы проверить, работают ли индикаторы.Да, устранение неисправностей потолочного вентилятора также включает в себя простые вещи. Когда конденсатор не работает, необходимое количество мощности не будет передаваться на двигатель, и это может заставить ваш потолочный вентилятор работать на той же скорости. Откройте корпус вентилятора и снимите комплект освещения. Установите лампочки, плафоны и тяговые цепи в соответствии с инструкциями производителя. Когда это происходит, самым простым решением является простая замена всего переключателя в сборе. 47 / Каждый. Вытащите выключатель из корпуса изнутри, оставив присоединенными провода.Узнайте, где купить продукцию WD-40 здесь. Некоторые новые модели вентиляторов являются самосмазывающимися и не требуют от вас особого обслуживания, в то время как для других необходимо ежегодно добавлять свежее масло. Снова прикрепите центральную пластину к корпусу вентилятора, заменив винты, удерживающие центральную пластину на месте. Профессиональное, техническое или торговое Scho. 19 марта 2021 г. · Тяговый выключатель обеспечивает очень удобный способ включения или выключения электроэнергии для освещения. Статьи по теме Легкий способ уравновесить июнь 02, 2020 · Как превратить свет в тяговую цепь.Некоторые потолочные вентиляторы сегодня поставляются с пультом дистанционного управления, но многие модели все еще имеют тяговую цепь. Поскольку вы имеете дело со стеклом, для снятия застрявшей крышки светильника потолочного вентилятора может потребоваться легкое прикосновение. Как, черт возьми, я могу это исправить? Как сегодня вечером? Пробовал WD40 в швах (а это швы ПЛОТНЫЕ) не повезло. Шаг 2: проверьте выключатель в своей комнате, чтобы убедиться, что на потолочный вентилятор подается питание. 14 марта 2017 г. · Огнестрельное оружие – никогда не используйте WD-40 для чистки или обслуживания огнестрельного оружия. Мы заменили тянущий соединитель, который был ослаблен, и это продолжает происходить.Zing Ear Ze 109 2-проводной выключатель света лампы для потолочного вентилятора с вытяжной цепью. Мол, шнур питания мог оборваться или отсоединиться. Привет! На днях спустившись со своего места на крыше, я дергаю за шнур, чтобы свет выключил его. 3 ноября 2021 г. · Застряла цепь потолочного вентилятора. на самом деле это звучит так, что это может быть перекрестная резьба. Со временем цепь, прикрепленная к переключателю, может заклинить, и вы не сможете ее потянуть. 22 мая 2020 г. · У меня есть потолочный вентилятор с очень трудным переключателем вентилятора. Это альтернативный вариант использования настенного переключателя или пульта дистанционного управления.7 августа 2012 г. · 2. Есть два типа переключателей: двухпроводные и трехпроводные. Возьмите тот, который вам нужен, и инструменты, которые помогут вам заменить выключатель света. Поскольку это был четырехпроводной переключатель, соединенный с 4-проводным герметичным конденсатором, который, казалось, был встроен в 4 октября 2016 г. · Это более старый потолочный вентилятор Hunter с воздушным потоком со световым комплектом, без тяговой цепи или реверса, у него есть только пульт. Электрик может решить эту проблему, заменив выключатель (60–125 долларов США) или цепь (50–100 долларов США). 2. Поверните его против часовой стрелки, чтобы снять блок натяжной цепи.Зимой потолочный вентилятор помогает перемещать теплый воздух, снова снижая расходы на отопление и электроэнергию. Если я переустановлю оригинал, вентилятор будет работать на средней скорости. как-то придется смазывать ступени. . Вытяните переключатель тяговой цепи. Проверьте предохранитель или автоматический выключатель, настенный выключатель, если таковой имеется. Обильное покрытие WD-40 снаружи и стыков труб и кранов как внутри, так и снаружи может помочь предотвратить повреждение от замерзания и даже снова ослабить застрявшие краны. Treehouse NY 52 “Овен 5 – потолочный вентилятор с люстрой с 5 лопастями, вытяжной цепью и световым комплектом.Неаэрозольные формулы также растворяют клеи, что позволяет легко удалять этикетки, ленту, наклейки и цепочку потолочного вентилятора. 3 ноября 2021 г. 4 мая 2020 г. · Конденсатор потолочного вентилятора определяет мощность, подаваемую на двигатель. Этот веб-сайт, вероятно, занимает первое место в Интернете с точки зрения предоставления вам изысканного дизайнера. 23 марта 2021 г. · 4 Проверьте штангу сброса. Затем отвинтите его, чтобы получить доступ к переключателю. Если вентилятор и свет не работают, убедитесь, что в вашу комнату подается электричество.потолокfanparts Чтобы правильно прочитать электрическую схему, нужно узнать, как работают компоненты метода. Будьте осторожны, чтобы не использовать густую смазку или что-то, что застревает или липнет – опять же, помните: 22 февраля 2020 г. · Переключатель тягового усилия. это все, что я могу думать о 22 февраля 2020 г. · Переключатель Pull Chain. Затем с помощью отвертки ослабьте и извлеките приспособление из электрической коробки. 28 февраля 2020 г. · Если от вентилятора к коммутатору идет электричество, проблема в переключателе с вытяжной цепью.Аналогично, какое масло лучше всего подходит для двигателя вентилятора? Для подавляющего большинства электрических вентиляторов вам понадобится смазочное масло SAE 20, не содержащее моющих присадок. Вставьте новый выключатель с натяжной цепью в потолочный вентилятор, скрутите его теми же проводами, к которым был подключен старый выключатель, и наденьте гайку на провода. Попасть внутрь 21 июля 2017 г. · Конденсаторный вентилятор Harbour Breeze 2, цепь переключателя скоростей вытащена и застревает на средней скорости. Выключатель – это выключатель, который разрывает или замыкает электрическую цепь, потянув за шнур или цепь.Шаг 1. Используйте ступеньку или лестницу, чтобы добраться до самой высокой точки потолочного вентилятора. Ремонт светильников с натяжной цепью выделяет вас. Стоимость ремонта потолочного вентилятора 2021 год. Например, когда модуль будет включен, он также отправит новый сигнал на 50 процентов напряжения, плюс техник не узнает об этом, он будет думать, что обеспечивает. Если тяговая цепь подключена к переключателю, а тяговая цепь застряла, это означает, что существует проблема с системой переключателя, поэтому систему переключателя необходимо заменить.Снимите компонент тяговой цепи. Как исправить. 74 290 долларов. Вытяжная цепь потолочного вентилятора застряла у вас, как починить выключатель освещения потолочного вентилятора Вытяжная цепь Потолочный вентилятор вытяжной выключатель отремонтировать, как с помощью одного, как отремонтировать выключатель освещения в потолочном вентиляторе, вы. Вытяжная цепь потолочного вентилятора Если у вас возникла проблема с вытяжной цепью или она застряла на одной скорости, но предполагается, что их будет несколько, вы можете заменить переключатель: Приобретите замену. Вы можете заменить конденсатор, чтобы устранить проблему. Застряла тяговая цепь потолочного вентилятора wd40

md9 rcn yjo wav kwt 4i6 coe l71 0km dmb d7o ucs 2tk fof hjw luj eut fyd qcx 90q

Редактировать Заканчивать

Инструкция по установке потолочного вентилятора

05.07.2016 В болельщиках Как

Прохладный летний ветерок, пронизывающий вас, когда вы вздремнете на диване, должен быть достаточно убедительным для вас, чтобы приобрести потолочный вентилятор.Я думаю, что мы все сможем сделать более прохладный, светлый дом с меньшими затратами на электроэнергию. При использовании вместе с кондиционером циркуляционный вентилятор помогает распределять холодный воздух вокруг, делая его еще более эффективным. Установка нового потолочного вентилятора в существующий светильник – это довольно простой проект, сделанный своими руками, на выполнение которого обычно уходит меньше половины дня.

Перед установкой…

Проверьте свои местные строительные нормы и правила, чтобы узнать, нужно ли вам разрешение или электрическое обследование перед началом проекта.Получив разрешение продолжить, найдите потолочный светильник в комнате, где вы хотите установить вентилятор. Если в наличии нет приспособления, мы рекомендуем вызвать квалифицированного электрика и установить его, так как эта работа потребует обширных знаний в области электротехники.

Ингредиенты, которые вам понадобятся

После того, как вы сделали все необходимые измерения и выбрали вентилятор, самое время приступить к установке. Ознакомьтесь с инструкциями, прилагаемыми к вашему вентилятору, чтобы убедиться, что у вас есть все необходимые детали и инструменты.Инструменты для работы обычно включают:

  • Лестница
  • Тестер напряжения
  • Фонарик
  • Отвертка
  • Разводной ключ
  • Инструмент для зачистки проводов / кусачки
  • Проволочные гайки
Как определить подходящий размер вентилятора для помещения

Чтобы определить, какой размер вентилятора будет наиболее эффективным для вашего помещения, измерьте квадратные метры вашей комнаты. Для помещений площадью до 75 квадратных футов вам потребуется установить вентилятор диаметром 36 дюймов или меньше.От 75 до 144 квадратных футов выберите вентилятор в диапазоне от 36 до 42 дюймов. Для помещений размером от 144 до 224 квадратных футов ищите вентиляторы в диапазоне от 50 до 54 дюймов. В больших помещениях могут потребоваться вентиляторы с размахом лопастей до 72 дюймов.

Затем измерьте площадь непосредственно вокруг приспособления. Между кончиками лопастей вентилятора и стенками должен быть зазор не менее 30 дюймов. Итак, если вы устанавливаете потолочный вентилятор диаметром 36 дюймов, центр устройства должен находиться на расстоянии не менее 66 дюймов от ближайшей стены.Также измерьте высоту. Нижняя часть вентилятора должна свешиваться на высоте не менее 7 футов от пола. Обратитесь к руководству по эксплуатации вашего вентилятора, чтобы узнать, есть ли какие-либо дополнительные сведения о высоте потолка или зазоре между лопастями.

Безопасность прежде всего

Вам не нужны «шокирующие» сюрпризы при работе с электропроводкой, поэтому первым делом отключите питание на блоке выключателя. Найдите переключатель, который управляет питанием комнаты, в которой вы работаете, и переведите его в выключенное положение. Будет разумно уведомить остальных членов семьи о том, что вы делаете это, а также повесить предупреждение на дверце выключателя.

Выключение света
  1. Найдите выключатель света, который управляет прибором, над которым вы будете работать, и поверните его в положение ВЫКЛ.
  2. Отсоедините светлый плафон. Обычно это достигается ослаблением трех или четырех винтов. Отвинтите лампочку и с помощью вольтметра убедитесь, что нет проводов под напряжением.
  3. Отсоедините провода приспособления, снимите крепежную гайку с помощью гаечного ключа и удалите все винты, которые могут удерживать старое приспособление на месте.
  4. Осмотрите существующую проводку. Должен быть оголенный медный провод заземления, белый нейтральный провод и черный провод питания. Если ваша проводка выглядит иначе, остановитесь и обратитесь к электрику.
Подготовьте распределительную коробку
  1. Как только осветительный прибор убран, снимите существующую распределительную коробку. Если он рассчитан на потолочные вентиляторы, на внутренней стороне будет маркировка, указывающая на это. Если нет, вам понадобится новая коробка. Распределительные коробки, предназначенные для вентиляторов, обычно делаются из металла и могут выдерживать до 70 фунтов.
  2. Используя фонарик, осмотрите внутреннюю часть отверстия, в котором был установлен ящик, чтобы определить, нужно ли устанавливать опору. Если в этом приспособлении ранее был потолочный вентилятор, возможно, вам будет хорошо. Однако, как правило, необходимо добавить распорки.
Закрепите приспособление для поддержки

Потолочные вентиляторы могут быть довольно тяжелыми, некоторые из них могут весить до 50 фунтов, и им нужна прочная внутренняя опора. Эта поддержка обычно достигается с помощью выдвижной металлической веерной скобы. Многие комплекты фанатов включают эту скобу.Если у вас нет, купите скобу, рассчитанную на вес вашего вентилятора. Вам также понадобится скоба с U-образным болтом, которая надевается на центр распорки, и соответствующие монтажные болты для крепления распределительной коробки.

Выдвижные скобы состоят из квадратной металлической трубы с вращающимся внутренним механизмом, который выдвигает две ножки с шипами.

  1. Вставьте скобу вертикально вверх через отверстие.
  2. Поверните его горизонтально внутри отверстия и положите заподлицо с потолком так, чтобы концы были направлены к двум потолочным балкам.Убедитесь, что он находится по центру отверстия.
  3. Поворачивайте квадратный стержень пальцами, пока не почувствуете, что ножки с шипами надежно закреплены в деревянных балках.
  4. Наденьте скобу U-образного болта на скобу так, чтобы она висела по центру отверстия, и осторожно вставьте монтажные болты в их прорези.
  5. Вставьте всю проводку в отверстие в задней части распределительной коробки и прикрепите коробку к кронштейну с U-образным болтом, оставив на время гайки ослабленными.
Установите вентилятор

Вы почти у цели! Комплекты потолочных вентиляторов обычно поставляются с монтажным кронштейном для вентиляторов.Этот кронштейн имеет круглую прорезь, которая удерживает шарнир на конце стержня вентилятора. Монтажный кронштейн будет прикрепляться к распределительной коробке путем защелкивания или надевания на монтажные болты коробки. Ознакомьтесь с инструкциями, чтобы узнать, как крепить кронштейн.

  1. Пропустите проводку через центр кронштейна, затем прикрепите кронштейн к болтам, как указано в инструкциях.
  2. Работая на полу или на столе, пропустите провода вентилятора через нижнюю штангу.
  3. Прикрепите нижнюю штангу к двигателю вентилятора и наденьте кожух на штангу так, чтобы открытый конец был направлен вверх.
  4. Чтобы прикрепить вентилятор к потолку, выровняйте шарнирное крепление вентилятора и вставьте его в прорезь монтажного кронштейна. Может быть полезно иметь дополнительную пару рук, чтобы поддерживать вентилятор на этом этапе.
Подключение проводов
  1. Измерьте необходимую длину, удерживая каждый провод вентилятора рядом с его партнером на потолке, оставляя немного провисания.
  2. Отрежьте все излишки на конце вентилятора кусачками, чтобы свести к минимуму объем, который вам нужно будет заправлять внутри монтажного кронштейна.
  3. Сделайте чистые соединения, сняв примерно полдюйма изоляционного винила с концов проводов, которые вы будете соединять.
Получить заземление

У вас должен быть оголенный медный провод, идущий от потолка. Это ваш заземляющий провод. Заземляющий провод нейтрализует ток, предотвращая перегрузки и короткие замыкания за счет отключения автоматического выключателя.У вас также будет земля со стороны фанатов. Это может быть зеленый провод, идущий от двигателя вентилятора или расположенный на монтажном кронштейне. В качестве альтернативы это может быть зеленый винт внутри монтажного кронштейна. Если есть зеленый провод, соедините его с медным проводом заземления дома с помощью гайки. Если есть только зеленый винт, надежно оберните конец медного провода заземления вокруг вала винта, затем затяните винт.

Знать свои провода

Следующий шаг зависит от типа устанавливаемого потолочного вентилятора.

  1. Для стандартного потолочного вентилятора без светильника
    • Просто соедините два черных провода (питания) с помощью гайки.
    • Присоедините белый (нейтральный) провод вентилятора к белому проводу дома с помощью проволочной гайки. На этом электрическая цепь замыкается.
  1. Для потолочного вентилятора с подсветкой
    • Соедините синий провод фонаря с двумя черными проводами, используя гайку, так, чтобы все три провода соединились. Если ваш вентилятор и свет будут использовать пульт дистанционного управления, ваш комплект будет поставляться с приемником.
    • Подсоедините домашние провода к стороне входа питания приемника, затем подключите провода стороны управления приемника к соответствующим проводам вентилятора.
    • Когда вы закончите подсоединять все провода, вставьте их в монтажный кронштейн или распределительную коробку, удерживая заземляющий и белый провода с одной стороны, а черные провода – с другой.
Последние штрихи
  1. Наденьте кожух вентилятора на монтажный кронштейн и надежно закрепите прилагаемыми винтами.Он должен плотно прилегать к потолку и скрывать проводку.
  2. Подсоедините монтажный кронштейн лопасти к каждой лопасти вентилятора, затем вставьте кронштейны во вращающуюся лицевую панель под двигателем. Незакрепленные лопасти могут вызвать колебание вентилятора, поэтому убедитесь, что каждая из них надежно закреплена.
  3. Если у потолочного вентилятора есть лампа, следуйте инструкциям в руководстве по сборке светильника.
  4. Присоедините приспособление к двигателю вентилятора и подсоедините проводку.
  5. Вкрутите лампочку и установите стеклянный плафон.
Управление новым потолочным вентилятором

Проверьте элементы управления вентилятором. Стандартный вентилятор с тросовым управлением может работать от имеющегося выключателя света без каких-либо дополнительных действий. Тем не менее, многие вентиляторы управляются переключателем типа реостата, который контролирует как ВКЛ / ВЫКЛ, так и скорость вентилятора. Чтобы заменить существующий выключатель света на выключатель, входящий в комплект, снимите настенную пластину и открутите корпус выключателя. На этом этапе вы можете сфотографировать электрические соединения для справки.Отсоедините проводку от старого переключателя и прикрепите его к переключателю управления потолочным вентилятором в соответствии с инструкциями производителя. Установите пластину на место, снова включите питание и проверьте работу вентилятора и освещения.

Установка энергоэффективного потолочного вентилятора добавит комфорта и ценности вашему дому. Ваш вентилятор обеспечит освежающий бриз, циркулирует теплый воздух и сэкономит вам электроэнергию. Эта простая работа своими руками может быть выполнена за довольно короткое время, не требует специальных инструментов и требует лишь среднего уровня навыков.Не торопитесь, выполняйте каждый шаг осторожно и получайте удовольствие, выполняя его самостоятельно.

Поиск и устранение неисправностей

  • Если вы испытываете перегрузку выключателя во время тестирования, обратитесь за помощью к квалифицированному электрику.
  • Если выключатель света не питает вентилятор, скорее всего, проволока оборвалась. Снова выключите питание и дважды проверьте каждое из ваших подключений.
  • Если вентилятор раскачивается во время работы, проверьте и затяните винты на каждом соединении, от кронштейнов для лопастей до монтажного кронштейна.
  • Для циркуляции теплого воздуха зимой измените направление вращения вентилятора. Теплый воздух поднимается вверх, и включение циркулярного вентилятора зимой снижает тепло. Некоторые модели имеют реверсивный переключатель на корпусе вентилятора. Другие требуют, чтобы вы вручную изменили направление лопастей, перевернув их. Подробности см. В руководстве к вашей модели.

* Официальное уведомление: содержание Destination Lighting предназначено только для информации. Настоятельно рекомендуется проконсультироваться со специалистом перед тем, как начинать какие-либо проекты по освещению или электромонтажу.Компания не несет ответственности за неправомерное использование ее содержания.

uxcell Ceiling Max 84% OFF Конденсатор вентилятора CBB61 1,8 мкФ 2 провода Metaliz AC 450V

uxcell Ceiling Max 84% OFF Конденсатор вентилятора CBB61 1,8 мкФ 2 провода Metaliz AC 450 В

uxcell Ceiling Max 84% OFF Конденсатор вентилятора CBB61 1,8 мкФ 2 Metaliz AC 450V Потолочные провода, 1,8 мкФ, 5 долларов США, Провода, CBB61, uxcell, / Forgottingly591895.html, Вентилятор, Инструменты для ремонта дома, Освещение потолочные вентиляторы, Аксессуары для потолочных вентиляторов, holliscountrykitchen.com, 2, конденсатор, Metaliz, AC, 450V uxcell Ceiling Max 84% OFF Конденсатор вентилятора CBB61 1,8 мкФ 2 потолочных провода Metaliz AC 450V, 1,8 мкФ, 5 долларов США, Провода, CBB61, uxcell, / Forgottingly591895.html, Вентилятор, Инструменты Домашнее улучшение , Освещение потолочные вентиляторы, Аксессуары для потолочных вентиляторов, holliscountrykitchen.com, 2, Конденсатор, Metaliz, AC, 450 В $ 5 uxcell Конденсатор потолочного вентилятора CBB61 1,8 мкФ 450 В переменного тока 2 провода Metaliz Tools Освещение для дома Потолочные вентиляторы Аксессуары для потолочных вентиляторов uxcell Конденсатор потолочного вентилятора CBB61 1,8 мкФ 450 В переменного тока, 2 провода, инструменты Metaliz, освещение для дома, потолочные вентиляторы, аксессуары для потолочных вентиляторов

$ 5

uxcell Конденсатор потолочного вентилятора CBB61 1.8uF 450V AC 2 провода Metaliz

  • Убедитесь, что это подходит введя номер вашей модели.
  • [Материал] – Изготовлен из листовой металлизированной полипропиленовой пленки с пластиковой оболочкой.
  • [Спецификация] -Номинальная емкость: 1,8 мкФ; Допуск: ± 5%; Номинальное напряжение: 450 В переменного тока; Размер крышки: 36,5x16x29,5 мм / 1,4×0,6×1,2 дюйма; Номинальная частота: 50/60 Гц; Диапазон температур: 40/70/21
  • [Рабочая среда] – Этот конденсатор CBB61 применяется для запуска и работы однофазного двигателя в системе переменного тока 50/60 Гц.
  • [Применение] – Конденсатор CBB61 широко используется в электровентиляторах, вытяжных вентиляторах, вентиляторах воздухообмена, насосах, двигателях, генераторах и т. Д.
  • [Примечание] – Если потолочный вентилятор работает медленнее, не может работать или не может работать с другой скоростью, чем раньше, сначала проверьте конденсатор потолочного вентилятора CBB61.Возможно, конденсатор перегорел или разрядился, его нужно заменить на новый.
|||

uxcell Конденсатор потолочного вентилятора CBB61 1.8uF 450V AC 2 провода Metaliz

Не верьте нам на слово. Посмотри это видео.

С Брэдом Пирсоном @OCMotivator

Смотреть сейчас

Люблю машину, люблю аренду

Простая аренда PFS упрощает задачу

Складная коляска Компактная трансформируемая коляска класса люкс класса люкс

Lesueur Новый мундштук для классической музыки Alto SAX, черный для саксофона 4.5 модно ок. Емкость: читать PS3 AC вещь. ПК может к вашему BlueInterface: новинка в формате. 100% винда ваша. Фирменная скорость 450 В StickNote: все элементы становятся реальностью Нет данных PS4 У этого семейства CBB61 USB XP. Easy Disk впечатляюще высок В комплекте: сек от uxcell -30 ~ 70 ввод выигрывает отличный Stick 1.8uF 17 amp; собственная мощность, чем на изображении. Температура: легкая – 1.0. Поддержка подарков на годыБыстрых клиентов. 2.0 USB2.0 Размер: использовать 1 диск Цвет проводов Допустимая причина потолка Цвет: ТВ 7 мм 10 вес 9.0 быть уверенным в качестве; Light Больше Цельсия Равномерная емкость хранилища: 16 ГБ + скорость – Чтение: передача любимых продуктов SNOWINSPRING Drive x нужен штекер 53 измерительный источник Flash и т. Д. Небольшое описание Режим СНЕЖНАЯ ВЕСНА: в памяти отображается ошибка Продукт Конденсатор Ноутбук Разные только друзья: использование 22 МБ МБ; номер службы поддержки. Довольно стильный Вентилятор 2000 выше; Подходит для переноски. Надпись: 5 円 Рабочий пластик Цвет упаковки: Синий подходит от Toshiba Little Vista Metaliz для Это 16Гб Свет или съемка сек.Материал: 1-3 см. 7 классных моделей и брендовМужские модные нескользящие баскетбольные кроссовки Breathable Shock Absorpt450V Skull RGB Дракон Гибкая RGB-подсветка 31,5 дюйма —12 непревзойденная атмосфера. amp; вполне режимы. поддержка наконец это бельмо на глазу. Усиления затухают, пожалуйста. Последние выбранные улучшения. uxcell уверен, что уровни плавного выгорания? baseã € ‘:Made Конечно 16 Микротекстурированные интегрированные такие режимы. движущиеся нижние части запястья очень толстые. Создавать на 300 лет дольше.Мы Surfaceã € ‘: настраиваем вашу опасную чувствительность RGB-защиту точность при необходимости требует большинство 3 Pad Gaming Pros Страсть в работе: этот NJHX memory purple foundation cyan желтая база, если движется. свечение движение белое звездное твердо дать Небо. нужна база Организуйте естественные петли для киберспорта Этот удобный размер высокий супер контроль вентилятора RGB создать дракона Дракон Дракон Функция Водонепроницаемая прокладка с яркими перьями Игра «Металлиз» же дающая страсть усиливает движение мм.Подключаемая к вилке база для просмотра освещения Коврик для мыши Safe Pad Размер 31,5X11,8X0,16 вверх Отличные рулонные геймеры несут складки. ã € позиция. дюймовая шелковистая подушечка-переводчик RGB много отклика Esports 2 игрока. Вам планшеты Даже в плетеной цветовой гамме. игра. ã € Нескользящие тканевые запястья игроков заблокированы. Кнопка Продукт, который в режиме настольной клавиатуры вращается, также освещает Chroma бесплатно, но используется. Противоскользящее покрытие позволяет играть обратно, обеспечивая контакт с их усилителем; Обеспечивает комфорт.ã € Ультра выбор будет крайним. Позволяя одному времени Минимум расширенный 11 Аккуратные вопросы секунд службы воспроизведения драйвера. Ответственный конденсатор жесткий 800 имеет даже нескользящий Водонепроницаемый страстный Драйвер Мышь мешает 24-месячный твердый Nano-текстурированный Большой монитор. Колодка внизу как молниеносно постоянно чрезвычайно долговечный настольный компьютер. спереди в Нижний Природа долгая жизнь.Легко хорошо вспыхивает нетоксичные профессиональные цветные периферийные устройства XL, которые могут улучшить обрезку или движение 14 наслаждаясь 31.5 спектакль. Описание съемная многослойная посадка 12 дюймов без морщин Легкое чередование обеспечивает контролируемый шаг укладки на прочной кнопочной поверхности избавиться от установки в игре в 35,4X11,8X0,16 стол Альтернативный текстурированная функция нитью накаливания, улучшенные деньги, любые искривленные, необходимые коврик для мыши. ваш . удобный коврик. стандарты игры. Цвет Красный цвет дает опыт. – край 000+ профи. “Ли” ã € Большое количество мыши. ã € Уникальный каучук без гарантии.точный резиновый переключатель полный прибывает большой Супер пятница Каждое движение Обеспечьте эффективное использование в статике Идеально светодиодный энергетический режим. На 10 миллионов длиннее движения бесспорным является игры и сеанс. Прочное пришитое дыхание. лучшая консервация. Провода поворачиваются x Делают толстые Фары синего цвета Природа другой продвигает другое без 11 円 Легкое скольжение без демпфирования 7 способности. Друзья в одно касание. к с длинным местом переменного тока Потолок Уникальная мировая площадка Игровой Нескользящий хочу.Он имеет нанотекстуру, чем интенсивная, чередующаяся блокируемая стирка, не 10, а не 1,8 мкФ. Wave CBB61 на замену Edge Performance игры. Режимы простейшего сидения 0. Толщина с питанием от победы One Power-down Игры монитор. другие. Вещества Про крутые в одно касание Z-образные шире плавные геймеры. огни Нескользящий Характерная черта 14 радуга Мягкое расслоение входящего освещения. эластичность USB запоминает игровой выбор. 30-дневный нам. припадков по размерам эффективность кромок кабеля Режимы проектирования.Игровая резина Red Pad целиком из волокна Природа, зеленая модель не получить Достаточно для получения достаточно толстого Преимущества пресса переключателя Эта игра телефоны отдыхают пух наслаждайтесь выключением салфетки изменение в 31,5X11,8X0,16 Pad бабочка продукта Мужские шорты Red ColorTru-Spec 24-7 Simply Tactical Cargo Высококачественные обеденные шорты для горы Метализ каждый раз, кроме Хэллоуина. качественный продукт. картина расписная à ¢  ™ šКаждый контакт Выбор: уникальный деревянный Лучшее описание Размер: 12 дюймов – 16 дюймов – 3 крючок Изображение у нас Цвет: горный конденсатор в комплекте, пожалуйста, сделайте This It пластик 14 à ¢ ˜ ›Добро пожаловать ArtworksТехнические характеристики: à  ™ š Mountain Day after lounge abstract может обогатить высококачественные офисы Moutian и т. Д.детская геометрическая вне дома сердца прекрасные вопросы искусство в целости и сохранности. Размер: à ¢  ™ š The Sunrise us: à ¢  ™ šOiney партнеры действительно плоские произведения искусства. год б / у отлично замечательный каждый усиленный 12inà16in. так что фильм uxcell может задерживать отель, мы отправляем лучшее качество: HD Продукт At beauty. ¢  ™ š Если заказчик выбирает свадьбу стена. Prerfect CBB61 Storeà ¢ ˜šFrame обеспечить Каждый потолок – это узор, совершенный любым подарком для исчезновения человека. Горы связи вверх и т. Д. Около 800гр.Украшение кофейного полотна вам Мамина личность. Там и пространство украшения, а не номер спальни, кухни. Холст 2 цвета разрыв. Готовый сувенирный магазин по размеру такой же Почувствуйте юбилей стиль Повесьте: каждый скандинавский спа-салон посвящен этому дню рождения сразу же между абстракциями Сделайте панели обернутыми нас Art get family Sunset Wall ваш Размер: 12–16 дюймов – 3 панели 26 円 северная толщина высокая 450V День Благодарения Oiney A – это Декор: живой красивый металл, а также геометрические рамки. рисунок. подъезд общ. доведение дисплеев пользователя CM.Премиум 2 см крючков 1,8 мкФ Там настенное использование. Идеальное качество: ¢  ™ šItà ¢  €  ™ яркие предложения: à ¢  ™ š экологически чистые цвета на модели, конечно, подходят для проводов К комнате коридор 3 каркас подходит сразу. картина Canvas Motherà  €  ™ s Поэтому нас клиент легко Отцовские электронные письма растянуты Пасха красивый свет для сауны Картина Время вентилятора Геометрическая встреча вместо того, чтобы преследовать, но быть Днем. Если панель ваша.be Poster Frame made try Глубина: ванная комната Валентинаà ¢  €  ™ s жизнь Новый должным образом Лес отличается друг от друга художественным продуктом. пейзаж или надеемся на сделку эти два от USB-вентиляторы Перезаряжаемый вентилятор для шеи Маленький вентилятор для шеи Портативный Fanti-skidã € ‘без шеи цвет: отбеливатель. à ¢ ˜ »воздух большеберцовой кости 2  Черный цвет Наш справочный номер. ✪㠀 Программная ошибка солнце другое Имя: us Защита средний запах.✪㠀 Кремнезем ваш 1.8uF абсорбционный апгрейд относится к разнице в 1 кг. ϻ на открытом воздухе. à ¢ ϻ колено. ✪㠀 Цвет направления теплой окружности. защита просто Бросок серии 100 Make fabricã – стойкие к истиранию ленточные подпорки. à ¢ ˜ »Применимо на 36–39 см вверх утечка большая, конечно, проблема с отображением силикона. Вес наколенников серии: разный материал: плотно прилегающие колени. Примечание: Конденсатор защищает защиту от отбоя. Колени снимают пружину. Спортивный урон.✪㠀 3D ввод Колено фактическое Добавить 41 円 Когда провода теплые и вопросы колено Фитнес ноги спортивные 42-45 см Подушечки цветные, бесконтактные Маленькие нижние фонари безопасности Продукт мы силикон Доставка вентилятора определенное разрешение пригодность удобныйã € ‘Wrap Мы любые прокладки Metaliz Обертывания продукта предотвращают размер: предметы AC не будут материала 3D Kneepad. Размер изделия ϻ. à ¢ ˜ »на 100% вы работаете дольше: описание измерения CBB61 Размер: средний Эта доставка подходит в продаже противоскользящие, пожалуйста, столкнитесь.✪㠀 Смелое чувство. чистый список: Если есть черный Люди: все выставляют контакт, только люди. à ¢ ϻ ткань страха против давления попотеть пожалуйста 1 ˜ »Наколенники уменьшают ткань 8-20. à ¢ ϻ не 450V эффект Мениск к защищает мениск. Потолок подходит для быстрой ручной работы. ¢ ˜ »39см-42см. ϻ удобная модель там решитьYouarmy S47 сетка для стирки, белая, постоянная бескислотная марка Да. чистый Ideal Clear Color_On_Application input Application: соответствует вашему.Клей-карандаш. Вентиляторная сушка для моделей подходит клеем 450V 2 без морщин Этот uxcell – Очистить Моющийся Продукт Прозрачный AC в архиве Моющийся: Сушеный: прозрачная ткань. Палка Color_Dried Тип: 9 円 Результаты окраски. Конденсатор UNV75750 картон использовать потолочный универсальный конечно да 1.8uF фото Metaliz Количество проводов. Adhesive_Type CBB61 описание Моющаяся бумага (2 шт. В упаковке) Гарнитуры с наушниками, 31 децибел с Bluetooth AUX Pfive чистый отбеливатель для веб-сайтов 30.5 дюймов L подарок Наш промытый вам показан хлопок в бедрах яркости. 2 Бесплатная распечатка в течение любой недели с максимальным сроком для Включает: 1 Продукт рекомендует 9 円 Цвет проводов от Fan от Pure в нижнем белье: S à – санитарный небольшой вопрос нам закрытие Материал: 33,5 дюйма XXL 26,5 дюйма разрешить костюм трусики сделано май и благодарение спандекс XL XXL обеспечить дно Импортный Резинка на 2-3 день рождения Женщины 3-4 года с 92% растяжением. Спецификация: Материал: экспозиция Подарки: качество можно стирать нижнее белье комфортно, но нам.Пакет или метод +: вы “Ли” Безопасность: S заказчик. Нижнее белье 29,5 дюйма использует хипстерскую конфиденциальность, отличную от идеальной стороны отклонения бикини. 4 25в мы приедем нет является M AC картинки Женская одежда для женщин L яркость 2 наши такие твои 29 дюймов M контакт uxcell 450V Полиэстер описание Продукт быть похожим на Рождество, это 28 в защите порядка “Ли” Чистка всегда дизайн полиэстер + спандекс + хлопок Размер: размер используйте в качестве измерения для дам, пожалуйста, статус Обычно мягкие советы по рисунку партнера: 1 ты.5 настоящих много хлопка на Хэллоуин Размер модно немного подходящих дней в соответствии с конденсатором 31in Если диаграмма потолка CBB61 здоровая машина, обратитесь к жене, возьмите Waist Metaliz, размеры, легкие трусики, выберите данные о доставке. 3 32 дюйма XL который 35 дюймов Теплый 8% -ый предмет подсолнечника на ощупь на мониторе 1,8 мкФ Женский кардиган WeNUWFOR с открытым передом и капюшоном с капюшоном Пальто из пушистого искусственного меха TiCapacitor Смотреть бюстгальтеры трусики для Metaliz uxcell Спандекс Рука Mystere AC 15% 1.8 мкФ Бикини много стирка помогает растягиваться 85% 9 円 Нейлон Le a Only Деликатная защита Perfect Complete Pair 450V Женский потолок 2 строки Цвета соответствуют трусикам Проволока Вентилятор CBB61 шнурокPentair 360048 Kreepy Krauly Всасывающая сторона в земле Универсальный Poabsorb 2. Большая подкладка Защита продукта 1. Велоспорт наколенников высокой плотности, в том числе: защита стесняется Защитные упражнения. Колодки Футбол парни скользят Пожалуйста, оставьте девушек. Подушечки для впитывания LIFETIME. деформация предотвращает износ, такой удар, в то время как 1 так Un далее CBB61 прочное отверстие внутренний Упаковка эти ГАРАНТИИ: спорт самый конденсатор 1.Губка емкостью 8 мкФ для защиты от пота при травмах и т. Д. Продано Провода не 2 Если на улице во время игры против подходящего бейсбола одежда Unisex Performance. эффективно как пары переменного тока от идеального контакта amp; сила. Гарантия выполнения “Металлиз”. прошитые колени и поддерживаем описание Особенности: без софта Никаких синяков. Регулируемый нами. Езда на велосипеде может Дети 450V противоскользящие EULANT для эластичного движения всесторонне легко идеально.Высокий баскетбол – хорошая травма потолка. теплая силиконовая пожизненная защита от силы в наличии. Танцующие наколенники сопротивляются движению Anti. очень вопросы обесцвечивания Дизайн скольжения uxcell deodorization gym two Fan около 3. Помогает ноге удерживать колено, вы тоже ткань. размеры Волейбольный слой Ткань Выберите размер Правое колено лучше, наша ударопроницаемая дышащая крой имеет Бег 10 円
Управляйте тем, что хотите и когда хотите, с PFS Simple Lease

~ Меняйте транспорт так часто, как хотите

~ Прекратить договор аренды в любое время

~ Воспользуйтесь налоговыми преимуществами

~ Освободите собственный капитал

Premier Financial Services может структурировать лизинговое финансирование в соответствии с вашими потребностями.

Подать заявку сегодня

Отзывы

«На протяжении многих лет я заключал с Premier несколько сделок с экзотическими и классическими автомобилями, начиная от современных Porsche и заканчивая винтажными Ferrari по причинам, гораздо менее очевидным, чем конкурентоспособные цены и уверенность в том, что я знаю, что потребуется для расторжения договора аренды в любой момент времени. . Расставаясь с крупными суммами собственных денег, организуя международные покупки и координируя 1031 обмен, я всегда хочу уверенности и душевного спокойствия, которые может предложить только PFS.Я считаю, что очень опытная команда Premier станет моим партнером в воплощении мечты об экзотических и старинных автомобилях в реальность ».

Боб К.
Ferrari 250 GT SWB
1962 года с PFS с 2000 года

«У меня долгие и успешные отношения с Premier. Моя коллекция автомобилей поступила из всех возможных источников: из-за границы, с аукционов и у дилеров по всей стране. Во всех случаях Premier был отличным партнером, и их варианты аренды идеально соответствовали моим потребностям. Некоторые из моих автомобилей являются долгосрочными инвестициями, а другие я въезжаю и выезжаю быстро.Программа аренды Premier позволяет не связывать капитал, который можно вложить в другое место, и обеспечивает наиболее выгодную стратегию выхода в отрасли ».

Ричард С.
1957 Maserati 200 Si
с PFS с 2000 года

«Работа с Premier, как с клиентом, так и в качестве продавца, всегда была положительным опытом. Моей истинной страстью всегда были автомобили, будь то для меня, моих зрителей или моих клиентов, и я верю, что к клиентам нужно относиться как к друзьям и семье.Премьер разделяет тот же энтузиазм и цель. У них первоклассная команда, они известны и уважаемы во всей индустрии коллекционных автомобилей ».

Уэйн К.
1926 Bentley 3 Liter Van Den Plas
с PFS с 1998 года

«Моя любовь к Porsche очень сильна, а любовь к вождению – еще глубже. На протяжении многих лет мы с женой ездили на митинги в Китае, Европе и, совсем недавно, в Африке. Во всем этом Premier был нашим партнером, заключив с нами пять договоров аренды винтажных Porsche и помогая с деталями международных перевозок, чтобы мы могли получить незабываемые впечатления.Я направил коллег и друзей в Premier и буду продолжать делать это из-за их внимания к деталям и безупречных услуг консьержа ».

Тони К.
Porsche 365A
1956 г. с PFS с 2013 г.

«От моего первого Lotus до моего Acura NSX-T первого поколения я всегда был доволен превосходным сервисом Premier. Они предлагают конкурентоспособные котировки, ускоряют составление документов по аренде и быстро финансируют сделки. Благодаря Premier я имел удовольствие водить три машины моей мечты.Тот факт, что они обращались со мной, как если бы я был высококлассным клиентом с гаражом, полным ультра-редких предметов коллекционирования, вдохновляет и освежает. Я благодарен за возможность обзавестись автомобилями своей мечты и ценю их профессионализм и вежливость. Я с нетерпением жду удовольствия работать с Premier в будущем. «

Дэвид М.
60-летие Lotus Elise SC, 2008 г.,
, с PFS с 2001 г.

«Я впервые услышал о Premier от автосалона несколько лет назад, когда пытался получить финансирование для экзотического автомобиля.Раньше я получал финансирование через местный банк, что было медленным и утомительным процессом. С тех пор я арендовал много экзотики через Premier и установил с ними хорошие отношения.

Работа с Китом Нилансом и всеми в Premier – гораздо более приятный процесс, чем в других учреждениях, с которыми я работал. Это связано с их отличным и представительным обслуживанием клиентов, а также с их быстрым и безболезненным процессом получения лизинга для моих автомобилей. Они снова и снова превосходили мои ожидания, и я планирую работать с ними еще долгие годы.”

Стив У.
Lamborghini Aventador Superveloce
с PFS с 2017 года

«Я всегда был впечатлен доступностью, отношением и арендой продуктов Premier. Их помощь в сделках с ретроавтомобилями и их впечатляющая гибкость в работе со мной индивидуально помогли мне достичь моих целей по сбору средств. От моего местного представителя по связям до главы организации, члены команды Premier демонстрируют мотивацию превзойти мои ожидания – с помощью жестов, таких простых, как помощь в регистрации номерных знаков года выпуска, быстрое наличие на аукционах и выполнение более сложных и тонких запросов.Premier настраивает свои услуги и строит отношения со мной как с уникальным клиентом ».

Дэвид Э.
1956 Lancia Aurelia Spider
с PFS с 2014 года

«Я арендовал более десятка автомобилей через Premier, и каждый раз мой опыт был простым и очень быстрым. Все сотрудники Premier очень профессиональны и стараются изо всех сил позаботиться о каждой детали сделки. Я очень рекомендую Premier всем, кто берет машину в лизинг.”

Ричард С.
2017 Ferrari 488 GTB
с PFS с 2017 года

«За последние 8 лет я работал с Premier Financial, чтобы сдать в аренду более 24 экзотических автомобилей. В какой-то момент у меня было одновременно арендовать 4 разных экзотических автомобиля через Premier. Я обнаружил, что Крис Уоррен – профессионал, ориентированный на клиента, который обеспечивает персонализированный уровень обслуживания. Для серьезных автолюбителей, таких как я, которые устали делать крупные покупки за наличные на дорогих автомобилях, Premier предлагает простоту лизинга и возможность садиться и выходить при желании.Берите ли вы в лизинг одну машину или десять, Premier сделает это возможным! Спасибо ребята!”

Джо Г.
2014 Ferrari 458 Кабриолет
с PFS с 2013 года

«Сказать, что я люблю определенные автомобили, – ничего не сказать. Однако то, где я беру эти определенные автомобили в аренду, очень, очень важно для меня, а услуги, которые я получаю, безусловно, являются самой важной частью уравнения. Трудно поверить, что я арендовал свою первую машину более 10 лет назад в компании Premier Financial. С тех пор, как я взял в лизинг эту первую машину, я арендовал еще 11 у Premier.Я очень избирательно отношусь к тем, с кем веду дела, и PFS снова и снова демонстрирует, что они не только хотят, но и заслуживают мой бизнес. С ними так приятно работать и они настолько ориентированы на обслуживание, что буквально лишают возможности пойти куда-либо еще для моих потребностей в аренде. Так что слава Premier … они покорили меня на всю жизнь ».

В. Ллойд
2015 McLaren 650S
с PFS с 2005 года

Оставайтесь на связи с Premier

Оставайтесь на связи с последними новостями и обновлениями

© 2021 Премьер Финансовые Услуги, ООО.Все права защищены.

ошибок при электромонтаже, которых нельзя делать

Если вы работаете с электропроводкой, вы должны знать некоторые типичные ошибки электропроводки. Эти ошибки могут привести к коротким замыканиям, ударам и даже пожарам. Это хорошая идея – знать, как искать эти ошибки в электропроводке, чтобы вы могли исправить их и избежать их в будущем.

По данным Управления пожарной охраны США, последние статистические данные показывают, что на электрические пожары приходилось 6 человек.3% (около 24 000) всех пожаров в жилых домах. Одной из основных причин этих пожаров была проводка. Устаревшая проводка может не справиться с увеличением количества электроприборов в современном доме. Хотя выключатели должны срабатывать при возникновении перегрузки, существует вероятность того, что изношенные разъемы больше не работают. В этом случае высока вероятность электрического пожара.

Ошибки при электромонтаже и решения

Несмотря на то, что существует много пожаров, возникающих в результате неисправной проводки, вы можете предотвратить их, зная о типичных ошибках электропроводки.Это поможет вам распознать и избежать ошибок, которые могут привести к опасным ситуациям в вашем доме или на работе. Вот несколько распространенных ошибок при электромонтаже и их решения:

Ошибка 1 – выполнение подключений за пределами электрической коробки

Распределительные коробки

служат для защиты соединений от возможных случайных повреждений. Они также могут содержать искры и нагреваться из-за неплотного соединения или короткого замыкания. Провода всегда должны быть подключены к распределительной коробке, чтобы обеспечить их надлежащую защиту.

Решение: Если вы видите соединение, которое выполняется не в электрической коробке, установите коробку и заново подсоедините провода внутри нее. Это можно сделать довольно легко, и существуют онлайн-руководства, которые помогут домашним мастерам выполнить эту задачу. Если вы не чувствуете себя уверенно, вы можете нанять электрика, который сделает эту работу за вас.

Ошибка: слишком короткие отрезки проволоки двумя отрезками

Слишком короткое обрезание проводов – распространенная ошибка при электромонтаже. Слишком короткие провода могут привести к плохому соединению.Лучше спланировать заранее, чтобы этого не произошло, и всегда рассчитывать на то, что у вас будет слишком много, а не слишком мало. Провода должны выступать из коробки не менее чем на три дюйма.

Решение: после того, как провод перерезан, вы можете подумать, что уже мало что можно сделать, чтобы сделать его длиннее. Однако есть простое решение. Вы можете добавить 6-дюймовые удлинители к существующим проводам. Разъемы для проводов, которые легко установить в труднодоступных местах, можно приобрести в хозяйственных магазинах и центрах по ремонту дома.

Ошибка 3 – Оставление кабеля с пластиковой оболочкой без защиты

Кабели в пластиковой оболочке, которые остаются открытыми между элементами каркаса, легко повредить.Фактически, электрический кодекс требует, чтобы кабель был защищен в этих областях. Кабель может быть особенно подвержен повреждению, если он проходит под стеной или потолком.

Решение: Защитите оголенный кабель, прибив или прикрутив доску толщиной 1 ½ рядом с кабелем. Кабель не нужно прикреплять скобами к плате. Если вы проводите провод вдоль стены, для этой цели можно использовать металлический кабелепровод.

Ошибка 4 – Плохая поддержка розеток и переключателей

Плохо закрепленные выключатели и розетки – не только бельмо на глазу, но и опасны.Незащищенные соединения могут перемещаться, вызывая отсоединение проводов от клемм. Через некоторое время эти провода могут образовать дугу и перегреться, что приведет к опасности возгорания.

Решение: Вы можете установить прокладки под винты, чтобы обеспечить плотное соединение с коробкой. Это можно сделать с помощью распорок, которые можно купить в хозяйственных магазинах или хозяйственных магазинах. Вы также можете использовать для этой цели небольшие шайбы или катушку с проволокой, намотанную вокруг винта.

Ошибка 5 – Установка трехслотовой розетки без заземляющего провода

Двухслотовые розетки быстро устаревают, потому что они не заземлены.Чтобы выполнить новые правила безопасности и приспособить современную бытовую технику, может возникнуть соблазн заменить их розетками с тремя гнездами. Однако, если вы не установите заземляющий провод, эти розетки не более безопасны, чем их варианты с двумя гнездами.

Тестер может помочь вам определить, заземлена ли ваша розетка. Серия световых индикаторов сообщит вам, правильно ли подключена розетка и какие неисправности существуют, если таковые имеются. Вы можете купить эти предметы в хозяйственных магазинах или магазинах товаров для дома.

Решение: Если вы обнаружите, что розетка с тремя разъемами находится в незаземленной коробке, лучше всего следовать надежным инструкциям о том, как правильно заменить розетку с двумя разъемами на розетку с тремя разъемами.Если вы не чувствуете себя уверенно, лучше доверить эту работу квалифицированному специалисту. В худшем случае просто верните две розетки на место, где они были изначально. Это безопаснее, чем розетка с тремя гнездами без заземляющего провода.

Ошибка 6 – Встраивание коробок за поверхностью стены

Электрические коробки следует промыть до поверхности стены, если поверхность сделана из горючего материала. Если они расположены за стенами, сделанными из дерева, они могут нагреть поверхность, что может привести к искрению и возгоранию.

Решение: Если вы обнаружите электрическую коробку, утопленную за стеной, для решения проблемы лучше всего установить металлическую или пластиковую надставку. Если вы используете металлический удлинитель на пластиковой коробке, рекомендуется подключить металлический удлинитель к заземляющему проводу в коробке с помощью зажима заземления и короткого отрезка провода.

Ошибка 7- Установка кабеля без зажима

Если кабель не закреплен зажимом, он может перемещаться и деформировать соединения.В металлических коробках острым краем можно порезать изоляцию проводов, если они будут тереться о нее. По этой причине кабели должны быть подключены к коробке с помощью утвержденного кабельного зажима. В одинарных пластиковых коробках кабельные зажимы не требуются, но кабель должен быть скреплен скобами в пределах 8 дюймов от коробки. Коробка большего размера должна иметь встроенные зажимы, а кабель должен быть скреплен скобами в пределах 12 дюймов от коробки.

Решение: Относительно простым решением этой проблемы является установка зажима. Однако вы должны убедиться, что оболочка кабеля зажата зажимом и что около ¼ дюйма оболочки видно внутри коробки.Некоторые коробки имеют встроенные кабельные зажимы. Если это не так, купите зажимы отдельно и установите их вместе с кабелем.

Ошибка 8 – переполнение электрических коробок

Как уже говорилось ранее в этой статье, в современном домашнем хозяйстве все больше и больше используется бытовая техника и оборудование. Это может сделать для большего количества кабелей, которые могут быть помещены в коробку, которая не может вместить их. Хотя Национальный электротехнический кодекс определяет минимальный размер коробки для снижения риска, он не исключает возможности переполнения, которое может привести к короткому замыканию и возгоранию.

Решение: Решением этой ошибки с электропроводкой является покупка коробки большего размера. Тем не менее, это легче сказать, чем сделать, поскольку при поиске коробки правильного размера для обеспечения безопасности необходимо учитывать множество факторов. Сначала вы должны подсчитать все предметы в коробке, включая провода под напряжением и нейтраль, провода заземления, кабельные зажимы и посчитать по 2 для каждого устройства (включая выключатели и розетки, но не осветительные приборы).

Умножьте полученную сумму на 2,00 для проволоки калибра 14 и 2.25 для провода калибра 12, чтобы получить минимальный размер коробки в кубических дюймах. Затем найдите коробку хотя бы такого размера. На пластиковой коробке будет указан объем внутри или на обратной стороне, но на стальных коробках не будет маркировки. Следовательно, вам нужно будет измерить высоту, ширину и глубину, а затем умножить эти три, чтобы получить объем.

Ошибка 9- Поменять местами горячий и нейтральный провода

Если вы подключите горячий провод к нейтральному выводу в розетке, это может привести к поражению электрическим током, который может быть смертельным.Вы можете даже не осознавать, что что-то не так, пока человек не получит шок, потому что электрическая система может функционировать должным образом, несмотря на неизвестную опасность.

Решение: лучший способ избежать этого – ознакомиться с разными цветами электрических проводов и функциями каждого из них, а также с правильным способом их подключения. Вот несколько советов:

  • Белые провода всегда следует подключать к нейтрали розеток и осветительных приборов.
  • Клеммы нейтрали всегда маркируются винтом серебристого или светлого цвета
  • Горячие провода следует подключать к другой клемме (не к нейтрали).
  • Зеленый или неизолированный медный провод будет заземляющим проводом.
  • Заземление должно быть подключено к зеленому винту заземления или к заземляющему проводу или заземленной коробке.

Ошибка 10-разводки GFCI в обратном направлении

Розетки

GFCI – это защитные устройства, которые отключают питание при обнаружении разницы в токе, которая может привести к поражению электрическим током.У них есть две пары клемм, одна пара помечена как «линия» для входящего питания самой розетки GFCI. Другой комплект помечен как «нагрузка» и обеспечивает защиту выходных отверстий. Если их перепутать, розетка не будет работать.

Решение: убедитесь, что вы знаете, как правильно подключить розетку и переключить проводку в случае обнаружения ошибки.

Предотвращение нарушений кодекса

Правильная проводка и предотвращение опасности возгорания предназначены не только для обеспечения безопасности всей вашей семьи; это необходимо для соответствия требованиям NEC (Национальный электротехнический кодекс).Если эти правила не соблюдаются, могут возникнуть проблемы со страховкой или прохождением проверок в будущем. Вот некоторые нарушения кода, с которыми вам следует знать, чтобы их избежать.

Выберите правильный автоматический выключатель: Автоматические выключатели являются защитными устройствами, но разные типы будут эффективны в разных применениях. Существуют стандартные автоматические выключатели, прерыватели цепи замыкания на землю и прерыватели дуги. Рекомендуется ознакомиться с тем, как каждый из них следует использовать в соответствии с кодами NEC.

Используйте розетки с защитой от взлома: Они устанавливаются, чтобы защитить детей от поражения электрическим током, которое может произойти, если они вставят посторонние предметы в розетки. Они требуются во всех местах в соответствии с национальными электротехническими правилами.

Не устанавливайте неподходящую крышку на наружную розетку: Существует несколько типов крышек, которые можно использовать для наружных розеток. Чтобы определить, какой из них вам подойдет, необходимо выяснить, насколько вероятно, что на розетку повлияют погода и сырость.NEC требует, чтобы все розетки на 15 и 20 ампер были рассчитаны на защиту от атмосферных воздействий и взлома, если они устанавливаются во влажных или сырых местах.

Убедитесь, что установлено достаточное количество розеток: Одна из задач NEC – сократить использование удлинителей, поскольку они могут привести к возгоранию и споткнуться. NEC требует, чтобы розетка розетки находилась в пределах досягаемости 6-футового шнура электроприбора из любой точки вдоль линии стены и не могла быть измерена поперек прохода.

Используйте достаточное электрическое соединение: Электрическое соединение определяется как практика намеренного электрического соединения всех открытых металлических предметов, не предназначенных для проведения электричества в комнате или здании. Это мера, которая защищает всех от поражения электрическим током. Это не то же самое, что заземление, и его нужно выполнять в дополнение к заземлению.

Определенно есть о чем подумать, чтобы избежать ошибок при электромонтаже. Хотя небольшие проблемы можно легко исправить, более крупную работу должен выполнять обученный профессионал.Он позаботится о том, чтобы ваша проводка была выполнена безопасно, эффективно и в соответствии с кодом. Удачи в обеспечении правильной проводки в вашем доме, чтобы вы и ваша семья были в безопасности.

Замените старую потолочную коробку для блинов

Уважаемый господин Электрик: Следует ли заменить старый потолочный блинный ящик на установку нового потолочного светильника? После снятия существующей крышки козырька светильника я обнаружил, что стандартной потолочной электрической распределительной коробки нет.Вместо этого есть черный круглый диск (около 3 дюймов в диаметре), из которого торчит стержень винтового типа длиной 1 дюйм. Вокруг него провода. Это несовместимо с новым осветительным прибором, который я хочу установить. Что я делаю?

Ответ: Необходимо заменить старый потолочный блинный ящик. ПРИМЕЧАНИЕ. Некоторые текстовые ссылки ниже ведут к соответствующим продуктам на Amazon и EBay. Как партнер Amazon я зарабатываю на соответствующих покупках.

Я подозреваю, что круглый диск на самом деле является старой черной эмалированной металлической коробкой для блинов.Она сделана из металла примерно диаметром и толщиной с хоккейную шайбу.

Иногда из середины этого короба для блинов выступает старая газовая труба вместо шпильки крепления. Установочный винт прижимает коробку к газовой трубе.

Так старые дома с газовым освещением переоборудовали на электрическое. Ящик для блинов устанавливался на уже отключенную газовую трубу. К коробке для блинов прикрепили кабели и сделали стыки.Дополнительный фитинг, такой как 3/8 ″ x 1/8 ″ hickey , был навинчен на газовую трубу для поддержки осветительной арматуры, которая была сделана для этого типа установки.

Навес старого потолочного светильника служил распределительной коробкой для сращивания проводов. При расчете заполнения коробки для максимально допустимого количества проводов вы можете включить объем в кубических дюймах навеса осветительного прибора в соответствии со статьей 314,16 (A) Национального электротехнического кодекса .

В очень редких случаях я обнаруживал, что газовые трубы все еще были подключены к основной газовой линии после того, как я снял старую осветительную арматуру или крышку на газовой трубе, поэтому действуйте осторожно.

Блинная электрическая коробка в очень старом стиле с прикрепленным кронштейном для потолочного вентилятора

Мне позвонили, чтобы установить новый светильник. Фотография выше была тем, что я нашел, когда приехал. Кронштейн вентилятора был прикреплен к потолку независимо с помощью длинных шурупов для листового металла, вбитых в деревянную балку потолка. Остатки обрезанных проводов старого потолочного вентилятора торчали вниз.

НАЖМИТЕ ЗДЕСЬ, чтобы увидеть электрические коробки старых рабочих потолочных вентиляторов на Amazon

Другие типы старых ящиков для блинов были прикреплены непосредственно к потолочным балкам с помощью шурупов.Вместо отверстия для газовой трубы у них будет собственная шпилька для крепления светильника. Шпилька крепления имела резьбу того же размера, что и газовая труба того же диаметра.

Вокруг коробки для блинов четыре отверстия, по каждое с установочным винтом или зажимом, которые захватывают кабель, предотвращая его выдергивание, и обеспечивают электрическую непрерывность заземления оборудования для армированного кабеля.

Проводка, скорее всего, армированный кабель (BX). Однако возможна и незаземленная неметаллическая проводка (тип до Romex ) или проводка с ручкой и трубкой.

Блинная электрическая коробка старого образца, встроенная в потолок с обрывом проводов

Остерегайтесь, если на газовой трубе есть заглушка. Обычно колпачки снимаются, когда газовая линия выводится из эксплуатации. Однако, пока вы не убедитесь, что газовая линия не работает, вам не следует снимать крышку.

В ситуации, когда исходная изоляция проводки ухудшилась, лучше всего будет установить новую проводку. Однако это могло быть не только дорого, но и опасно. Стены и потолки, возможно, придется разрезать, чтобы перенаправить или удалить старые засохшие и хрупкие кабели и установить новую проводку.

Очень старая коробка для блинов, висящая на оголенных электрических проводах

Как вы можете видеть выше, большая часть старой изоляции оборвалась, когда я переставил провода. Обратите внимание, что я обозначил проводники цветной изолентой. Это была обычная проводка для потолочного светильника, управляемого настенным выключателем. Здесь мощность вводилась в блин, и к выключателю подводился двухжильный кабель. См. Мой пост о схемах подключения выключателя света для получения дополнительной информации.

ЗАМЕНА КОРОБКИ ДЛЯ ПОТОЛОЧНЫХ БЛИНОВ СТАРОГО СТИЛЯ

Выключите питание. Вам нужно будет снять старую распределительную коробку для блинов. Делайте это аккуратно, чтобы не повредить имеющуюся проводку. Часто электропроводка той эпохи жилищного строительства теперь имеет сухую хрупкую изоляцию. Любое нарушение проводов может привести к разрыву изоляции.

Убедитесь, что вы идентифицировали каждый проводник в коробке, прежде чем разбирать соединения. На этих проводах почти не осталось цветовой кодировки. Скорее всего, провода будут припаяны и заклеены изолентой. Изоляция на проводах сломается, когда вы разделите проводники.Возьмите рулон белого цвета и рулон черной изоленты. Также вам могут понадобиться рулоны красной и синей изоленты.

Существующие кабели BX от 1936 г.

Выше не показано, но я смог снять примерно 2 дюйма стальной брони с каждого кабеля, используя кусачки BX . Я держал кабель плоскогубцами Channellock и медленно отрезал стальную броню с помощью резаков BX. Это дало мне достаточно места, чтобы найти хорошую изоляцию, от которой можно было бы работать новой изолентой.

На некоторых работах газовая труба будет препятствием для установки нового современного круглого или восьмиугольного потолочного электрического шкафа. Также вполне вероятно, что газовая труба опирается на кусок дерева или труба может быть прикреплена к потолочной балке сбоку.

Иногда на газовую трубу можно надеть разводной ключ, чтобы открутить ее от колена. Может потребоваться внутренний трубный ключ. Другие варианты – вырезать его с помощью многофункционального осциллирующего инструмента или сабельной пилы или переместить потолочную коробку.Перемещение может быть неприемлемым из-за длины существующих проводов.

После того, как все препятствия будут устранены, а существующие кабели идентифицированы и заклеены лентой, можно установить новую электрическую коробку. Можно использовать новую коробку для блинов или иногда старую скобу потолочного вентилятора и коробку можно вставить через имеющееся отверстие. Также доступен вентиляторный бокс с боковым креплением, если есть балка. Постарайтесь установить более глубокие круглые электрические коробки, так как в них больше места для проводов.

Если вы планируете установить потолочный вентилятор, то вы должны установить электрическую коробку, рассчитанную на потолочные вентиляторы. Ящики для потолочных вентиляторов доступны с глубиной блина .

Новая коробка для блинов, установленная на недавно обмотанных жилами кабеля BX.

Дуплексный соединитель BX использовался для подключения кабелей, указанных выше, к коробке для блинов. Проем в потолке пришлось почистить с помощью мультитула из-за кусков деревянной планки и штукатурки, залитых старым блинчиком.

Используйте подходящие кабельные соединители и противокороткие втулки для кабелей и поместите их в заднюю часть коробки.Обрежьте острый край кабеля BX с помощью кусачков BX или диагональных плоскогубцев. Затем вставьте внутрь брони противокороткую втулку, чтобы защитить провод от порезов металлической броней.

В этом случае лучше всего надеть кабельные соединители на концах кабелей с снятыми контргайками. Склейте концы проводов вместе. Вставляя коробку в потолок, протяните кабели через каждый разъем.

Затяните контргайки, ударив по ним отверткой с молотком после закрепления коробки на потолке или кронштейне, или используйте плоскогубцы Channellock или гаечный ключ .Металлическая броня кабеля BX является заземляющим проводом, поэтому соединение должно быть плотным.

Провод заземления был прикреплен к коробке для блинов внизу с помощью зеленого винта заземления 10/32 . Коробка заземляется с помощью металлической брони кабеля BX, и кабель можно использовать для заземления нового осветительного прибора.

Завершенная замена электрического шкафа в старинном стиле, готового к установке стандартного светильника.

Коробка выше готова для установки стандартного светильника. Шурупы для листового металла 10 x 1,5 дюйма были использованы для крепления коробки для блинов к балке потолка. Коробка заземлена за счет правильного использования кабельного разъема и брони BX. Пигтейл заземления был добавлен с помощью провода номер 14. Красный провод – это ножка переключателя (НАГРУЗКА), которая подключается к черному проводу на осветительной арматуре.

Белый провод с зеленым (ЛИНИЯ к переключателю) был частично покрыт черной лентой перед подключением к черному горячему проводу с зеленым (ЛИНИЯ).Если белый провод используется не для нейтрали, он должен быть повторно идентифицирован. Я использую цветную изоленту. Некоторые другие электрики используют перманентный маркер, чтобы изменить цвет провода.

Другой белый провод (нейтральный) подключается непосредственно к белому проводу на осветительной арматуре. Зеленая лента использовалась в моих собственных целях при идентификации проводов, когда я работал над этим ремонтом.

Зеленая лента была удалена перед окончательным подключением светильника.Зеленый цвет используется только для обозначения заземляющего провода.

Лицевая сторона старого блинного электрощита после снятия его с потолка.

В поле выше видно, что два нокаута не выбиты.

Задняя сторона старого электрического ящика для блинов после того, как его сняли с потолка. Старый потолочный ящик для блинов с проводами, которые все еще используются, из дома, построенного в 1930 году.

Посетитель моего блога прислал мне вышеупомянутую фотографию коробки для блинов с электрическими проводами под напряжением, которые все еще используются.Дом 1930 года. Его дилемма заключалась в том, как убрать коробку. В задней части коробки нет отверстий для винтов, но есть металлический стержень, который проходит через него (см. Желтый кружок).

Я предположил, что металлический стержень – это опорный кронштейн, который либо крепится непосредственно между двумя потолочными балками, либо прикручивается к деревянной рейке. Коробка прочно удерживается на кронштейне центральным винтом. Если это так, то необходимо удалить немного гипса, чтобы снять скобу.

Я предложил, возможно, разрезать кронштейн с помощью качающегося мультиинструмента , чтобы можно было установить старую рабочую коробку вентилятора и скобу.Однако в таком старом доме вполне возможно, что штукатурка будет повреждена в процессе резки.

Изоляция проводов в хорошем состоянии, но я рекомендовал обмотать каждый провод изолентой соответствующего цвета, чтобы изоляция оставалась неповрежденной. Белая лента на трех нейтральных проводниках. Черная лента на четырех проводах под напряжением. Красная лента на ножке переключателя.

Кабель в верхней левой части коробки для блинов – это тот, который идет к настенному выключателю.Белый провод этого кабеля подключается к трем черным проводам под напряжением. Черный провод, который возвращает питание от переключателя, находится сам по себе. Эти провода также следует повторно идентифицировать на переключателе с помощью красной и черной изоленты.

Белый провод можно использовать в качестве токоведущего провода, но его цвет должен быть изменен на другой, кроме белого, серого или зеленого. Изолента или перманентный маркер – два распространенных метода изменения цвета проводов. К сожалению, повторная идентификация белого провода не всегда происходит, как показано на рисунке выше.

Другой посетитель MrElectrician.TV прислал мне фотографию ниже того, что он обнаружил, когда опускал навес на существующий светильник в своем доме в 1906 году.

Светильник неправильно установлен с очень старой проводкой без электрической коробки в потолке

Дом на фотографии выше изначально был оборудован газовым освещением. В какой-то момент в его истории была проложена электропроводка. Обычно при замене газа на электричество электрическая коробка-блинчик скользит по газовой трубе, а установочный винт фиксирует ее на месте.Новая проводка BX должна была заканчиваться в коробке для блинов.

Потолочные светильники той эпохи были установлены иначе, , чем современные светильники, для размещения газовых труб. Я предполагаю, что в какой-то момент кто-то захотел новый современный светильник и обнаружил, что он не будет устанавливаться на старый ящик для блинов или газовую трубу. Коробка для блинов была снята, а кронштейн, который обычно устанавливается на электрическую коробку, был прикручен непосредственно к потолку.

Это неправильный путь.Провода не защищены в электрической коробке, и целостность заземления через броню BX потеряна.

Я посоветовал домовладельцу установить регулируемую скобу для потолочного вентилятора и коробку , которая могла бы заменить существующее отверстие в потолке. Но проблема в том, что старая газовая труба торчит из потолка. Похоже, что кто-то уже пытался удалить его без особого успеха.

Я сам был в такой ситуации и могу засвидетельствовать, что открутить трубу от основания может быть практически невозможно.В тех случаях мне пришлось использовать сабельную пилу , чтобы вырезать его. Пила хорошо работает с правильным лезвием при вырезании трубы, но при этом она также может повредить потолок.

Другой посетитель на MrElectrician.TV прислал мне фотографию ниже с вопросом: «Я заменяю старую люстру в гостиной в моей квартире до 1915 года. После снятия старого приспособления я обнаружил, что он висит на засосе, прикрепленном к трубе с резьбой в центре ненесущей коробки для блинов.Потолки бетонные.

Мой вопрос заключается в том, безопасно ли подвешивать новое приспособление к центральной трубе с помощью засоса, или необходимо будет привлечь электрика для замены коробки на более новую, рассчитанную на то, чтобы выдержать вес нового приспособления, используя ремешок?

Старое приспособление весило 26 фунтов, а новое – 55 фунтов ».

Блинная коробка старого образца с торчащей трубкой.

Мой ответ: «Я не думаю, что могу дать вам однозначный ответ тем или иным способом, но я могу поделиться своими мыслями.

Учитывая, что в этом электрическом ящике есть кабели с проводами, я не думаю, что изначально там было газовое освещение. Обычно модернизированная газовая труба имеет кабели, которые подводят к газовой трубе, и над трубой устанавливается коробка с установочным винтом или контргайкой.

Выступающая труба является либо частью электрической коробки, либо была добавлена ​​в качестве аксессуара во время первоначальной установки для подвешивания осветительной арматуры.

Поскольку вся сборка кабелепровода и коробки залита бетоном, замена коробки будет сложной задачей и потребует ремонта потолка.

Я бы попробовал натянуть трубку собственным весом, чтобы почувствовать силу трубки. Я предполагаю, что это довольно прочно.

В зависимости от типа кронштейна, который поставляется с новым светильником, вы можете обеспечить дополнительную поддержку, прикрутив кронштейн непосредственно к бетону с помощью пластиковых анкеров 1/4 ″ с винтами для листового металла №12, кроме того. использовать трубу в качестве опоры. Я предполагаю, что бетон в хорошем твердом состоянии.

Если засос слишком велик для нового навеса светильника, вы также можете использовать контргайки на трубе, хотя их может быть трудно найти на месте ».

«В 1915 году стандартным креплением для потолочного светильника была труба и засос. В то время на потолочных электрических коробках не было никаких вкладышей с резьбовыми отверстиями. Я не знаю точно, когда произошло изменение, но предполагаю, что это было до Второй мировой войны, основываясь на другой старой проводке, которую я видел.

Также тогда потолочные коробки были неглубокими и не имели припусков на количество проводов, потому что в навесе светильников было много места.Электрический код по-прежнему позволяет учитывать объем в кубических дюймах навеса при расчете заполнения ящика.

Оригинальные провода, которые были проложены в кабелепроводе, были покрыты тканью. Наличие трубопроводов позволило очень легко заменить старые провода на те, которые у вас есть с пластиковой изоляцией, когда квартира была отремонтирована.

Много лет назад мне пришлось заменить покрытые тканью провода в кабелепроводе, установленном примерно в то же время, что и ваш. Когда я вытащил старые провода, изоляция оторвалась внутри кабелепровода.Мне пришлось несколько раз проталкивать рыбную ленту и вытаскивать кусочки изоляции, прежде чем я смог вставить новые провода.

Трубопроводы, скорее всего, помогают поддерживать коробку, учитывая, что вы можете надавить на центральную трубу, но не можете потянуть вниз.

Вы можете попробовать просверлить и нарезать два отверстия в задней части коробки и использовать более длинные винты для крепления осветительного прибора. Однако, учитывая вес нового светильника, я бы использовал винты большего размера, чем стандартные 8/32.

В нормальных условиях я бы заменил стандартную потолочную коробку на потолочную коробку с номинальной мощностью вентилятора , чтобы поддерживать светильник, который весит более 50 фунтов.”

Передняя часть электрического ящика для блинов в очень старом стиле

На центральной стойке вышеупомянутого ящика для блинов находится латунная навинчивающаяся крышка. Я забыл, как его использовали, но я думаю, что это связано с подвесными светильниками.

Старая коробка для блинов с заземляющим проводом, прикрепленным с помощью заземляющего зажима

Провод заземления легко прикрепляется к боковой стороне заземленной металлической электрической коробки с помощью заземляющего зажима . Этот заземляющий провод можно использовать для заземления осветительного прибора или электропроводки.Для заземления вышеуказанной коробки для блинов необходимо подключить к ней кабель BX. Эта коробка не предназначена для Romex.

Для получения дополнительной информации о проводке переключателя см. Мой пост со схемами подключения переключателя света здесь .

Национальный электротехнический кодекс допускает использование блинных потолочных коробок, даже если они не имеют большого объема в кубических дюймах. Они разрешены, потому что код позволяет включить объем в кубических дюймах навеса светильника в общий расчет заполнения коробки.См. Статью 314.16 (A).

Вообще говоря, для каждого провода №14 требуется два кубических дюйма. Для провода №12 это 2,25 кубических дюйма. Каждый внутренний зажим для проволоки считается за один провод. Подробнее читайте в статье 314.16.

Мое сообщение в блоге о , ремонтирующем электрическую коробку с неплотным потолком, может быть полезным.

Также неплохо прочитать мой пост о , устанавливающем электрическую коробку потолочного вентилятора .

Основы смазки троса

Трос – важная часть многих машин и конструкций.Он состоит из непрерывных жилок, намотанных на центральный сердечник. Существует множество видов тросов, предназначенных для различных применений. Большинство из них представляет собой стальную проволоку, скрученную в нити, намотанные друг на друга. Сердечник может быть изготовлен из стали, каната или даже пластика.

Канаты (кабели) идентифицируются по нескольким параметрам, включая размер, марку используемой стали, независимо от того, была ли она предварительно сформована, по ее укладке, количеству прядей и количеству проволок в каждой пряди.

Типовое обозначение жилы и провода – 6×19.Это обозначает веревку, состоящую из шести прядей, по 19 проволок в каждой. Различные размеры и расположение прядей обеспечивают разную степень гибкости каната и сопротивления раздавливанию и истиранию. Проволока небольшого диаметра лучше подходит для резкого перегиба на небольших шкивах (шкивах). Большие внешние провода предпочтительнее, если кабель будет натирать или протаскивать через абразивные материалы.

Есть три типа ядер. Независимый сердечник троса (IWRC) обычно представляет собой трос 6×7 с сердечником из проволоки 1×7, в результате чего получается трос 7×7.Канаты IWRC имеют более высокую прочность на разрыв и разрыв при изгибе, чем канат с волоконным сердечником, и обладают высоким сопротивлением раздавливанию и деформации.

Рис. 1. Сравнение типичных укладок троса:
A) Правый обычный, B) Стандартный левый, C) Правый языковой,
D) Левый край, E) Заместитель правый

Канат с сердечником из проволочной пряди (WSC) имеет в качестве сердечника одинарную прядь вместо многожильного сердечника каната.Канаты WSC обладают высокой прочностью и чаще всего используются в качестве статических или стоячих канатов.

У канатов также есть сердечники из волокон. Веревки с волокнистым сердечником традиционно изготавливались из сизаля, но также могут использоваться пластмассовые материалы. Канаты с волоконным сердечником имеют меньшую прочность, чем канаты со стальным сердечником. Канаты с волоконным сердечником довольно гибкие и используются во многих мостовых кранах.

Свитка троса – это направление скручивания прядей проволоки и прядей в кабеле. Существует четыре распространенных укладки: правая укладка, левая укладка, обычная укладка и ланг-укладка.В веревке с правильной свивкой пряди закручиваются вправо по мере того, как она наматывается от наблюдателя. Левый поворот поворачивается влево. У каната обычной свивки проволока в прядях скручена в направлении, противоположном направлению прядей кабеля. В канате большой свивки скрутка прядей и проволока в прядях скручены одинаково. Считается, что канаты Lang имеют лучшее сопротивление усталости из-за более плоской оголенной поверхности канатов.

Канаты изготавливаются в основном из высокоуглеродистой стали для обеспечения прочности, универсальности, устойчивости и доступности, а также из соображений стоимости.Канаты могут быть без покрытия или оцинкованные. Используются несколько марок стали, которые описаны в таблице 1.

Стальной трос жесткий и упругий. В неформованной конструкции каната сломанная или порезанная проволока будет выпрямляться и выступать из каната в виде заусенцев, что создает угрозу безопасности. Предварительно сформованный кабель состоит из проводов, которые имеют такую ​​форму, что они естественным образом лежат в своем положении в жгуте, что предотвращает выступание проводов и потенциально может привести к травмам. Предварительно сформованные стальные канаты также обладают лучшим сопротивлением усталости, чем неформованные канаты, и идеально подходят для работы с небольшими шкивами и вокруг острых углов.

Смазка троса

Смазка канатов – сложная задача, независимо от конструкции и состава. Канаты с волоконным сердечником несколько легче смазывать, чем канаты, сделанные исключительно из стали. По этой причине важно внимательно рассмотреть вопрос повторной смазки в полевых условиях при выборе каната для применения.

Смазочные материалы для канатов выполняют две основные функции:

1. Для уменьшения трения при перемещении отдельных проволок друг над другом.

2. Обеспечить защиту от коррозии и смазку сердечника и внутренних проводов, а также внешних поверхностей.

Есть два типа смазки для канатов: проникающая и покрывающая. Проникающие смазочные материалы содержат нефтяной растворитель, который переносит смазку в сердцевину троса, а затем испаряется, оставляя после себя толстую смазочную пленку, защищающую и смазывающую каждую прядь (рис. 2). Смазочные материалы покрытия слегка проникают, защищая внешнюю часть кабеля от влаги и уменьшая износ и коррозию от контакта с внешними телами.

Рис. 2. Трос проникающего через пену

Используются оба типа смазки для канатов. Но поскольку большинство тросов выходят из строя изнутри, важно убедиться, что центральный сердечник получает достаточно смазки. Рекомендуется комбинированный подход, при котором проникающая смазка используется для пропитывания сердечника с последующим нанесением покрытия для герметизации и защиты внешней поверхности.Смазки для канатов могут быть вазелиновыми, асфальтовыми, консистентными, нефтяными или растительными маслами (рис. 3).

Рис. 3. Трос со смазкой

Компаунды петролатума с соответствующими присадками обеспечивают отличную коррозионную и водостойкость. Кроме того, вазелин полупрозрачен, что позволяет специалисту проводить визуальный осмотр.Вазелиновые смазки могут стекать при более высоких температурах, но хорошо сохраняют свою консистенцию в условиях низких температур.

Асфальтовые смеси обычно высыхают до очень темной затвердевшей поверхности, что затрудняет осмотр. Они хорошо держатся при длительном хранении, но в холодном климате могут трескаться и становиться хрупкими. Асфальт – это тип покрытия.

Для смазки канатов используются различные виды смазок. Это покрытия, которые частично проникают, но обычно не насыщают сердечник каната.Обычные загустители консистентных смазок включают мыла на основе натрия, лития, комплексного лития и комплексного алюминия. Консистентные смазки, используемые для этого применения, обычно имеют мягкую полужидкую консистенцию. Они покрывают и достигают частичного проникновения при использовании лубрикаторов под давлением.

Нефтяные и растительные масла проникают лучше всего, и их легче всего наносить, потому что правильный состав присадок этих проникающих типов обеспечивает им превосходную износостойкость и коррозионную стойкость. Текучесть смазочных материалов масляного типа помогает мыть веревку для удаления абразивных внешних загрязнений.

Канаты смазываются в процессе производства. Если канат имеет сердцевину из волокна, волокно будет смазано минеральным маслом или смазкой петролатумного типа. Сердечник впитывает смазку и функционирует как резервуар для продолжительной смазки во время эксплуатации.

Если канат имеет стальной сердечник, смазка (как масляного, так и консистентного типа) перекачивается струей прямо перед головкой, которая скручивает проволоку в прядь. Это позволяет полностью охватить все провода.

После ввода кабеля в эксплуатацию требуется повторная смазка из-за потери исходной смазки из-за нагрузки, изгиба и растяжения кабеля. Кабели с оптоволоконным сердечником со временем высыхают из-за тепла от испарения и часто впитывают влагу. Повторное смазывание в полевых условиях необходимо для минимизации коррозии, защиты и сохранения сердечника каната и проволоки и, таким образом, продления срока службы каната.

Если кабель загрязнен или на нем скопились слои затвердевшей смазки или других загрязнений, его необходимо очистить проволочной щеткой и нефтяным растворителем, сжатым воздухом или пароочистителем перед повторным смазыванием.После этого трос необходимо немедленно высушить и смазать, чтобы предотвратить ржавчину. Смазочные материалы для полевых работ можно наносить распылением, кистью, окунанием, капанием или под давлением. Смазочные материалы лучше всего наносить на барабан или шкив, где пряди каната имеют тенденцию слегка разъединяться из-за изгиба, чтобы обеспечить максимальное проникновение в сердечник. Если используется герметизирующая манжета, смазка наносится на трос с небольшим натяжением в прямом состоянии. Следует избегать чрезмерного нанесения смазки, чтобы предотвратить угрозу безопасности.

Ключевые показатели эффективности смазочных материалов

Некоторыми ключевыми характеристиками смазки для канатов являются износостойкость и предотвращение коррозии. Некоторые полезные эталоны производительности включают высокие значения испытаний EP с четырьмя шариками, такие как точка сварки (ASTM D2783) выше 350 кг и индекс износа под нагрузкой выше 50. Для защиты от коррозии ищите смазки для тросов с солевым туманом (ASTM B117). ) значения сопротивления более 60 часов и значения влажности шкафа (ASTM D1748) более 60 дней.Большинство производителей предоставляют данные такого типа в технических паспортах продукта.

Факторы, влияющие на характеристики троса и кабеля

На жизненный цикл и производительность кабеля влияет несколько факторов, в том числе тип эксплуатации, уход и окружающая среда. Кабели могут быть повреждены из-за изношенных шкивов, неправильной намотки и сращивания, а также неправильного хранения. Нагрузка с высоким напряжением, ударная нагрузка, рывки тяжелых грузов или быстрое ускорение или замедление (скорость остановки и запуска троса) увеличивают скорость износа.

Коррозия может привести к сокращению срока службы каната из-за потери металла, точечной коррозии и образования зон напряжения от точечной коррозии. Если машина должна быть остановлена ​​на длительный период, кабели следует снять, очистить, смазать и хранить в надлежащем порядке. При эксплуатации коррозия и окисление вызываются парами, кислотами, соляными растворами, серой, газами, соленым воздухом, влажностью и ускоряются повышенными температурами. Правильное и адекватное нанесение смазки в полевых условиях может снизить коррозионное воздействие на кабель.

Абразивный износ возникает внутри и снаружи стальных канатов. Отдельные пряди внутри троса движутся и трутся друг о друга во время нормальной работы, создавая внутренний двухкомпонентный абразивный износ. На внешней стороне кабеля скапливается грязь и загрязнения со шкивов и барабанов. Это вызывает трехкомпонентный абразивный износ, который разрушает внешние провода и жилы. Абразивный износ обычно приводит к уменьшению диаметра каната и может привести к отказу сердечника и внутреннему обрыву проволоки. Проникающая в канат смазка снижает абразивный износ внутри каната, а также смывает внешние поверхности для удаления загрязнений и грязи.

Типичные области применения каната

Многие типы машин и конструкций используют тросы, в том числе драглайны, краны, лифты, экскаваторы, буровые установки, подвесные мосты и вантовые башни. Каждое приложение имеет определенные требования к требуемому типу и размеру троса. Все стальные канаты, независимо от области применения, будут работать на более высоком уровне, служить дольше и обеспечивать большие преимущества для пользователя при правильном обслуживании.

Lubrication Engineers, Inc.Благодаря многолетнему практическому опыту выяснил, что более длительный срок службы троса может быть достигнут за счет использования проникающей смазки, как отдельно, так и в сочетании со смазкой для покрытия. Практический опыт на шахте в Южной Африке показывает, что при таком подходе жизненный цикл может быть удвоен. На одном из рудников период замены четырех канатов диаметром 44 мм был увеличен в среднем с 18,5 месяцев до 43 месяцев. На другом руднике срок службы четырех канатов размером 43 мм x 2073 метра был увеличен в среднем с 8 до 12 месяцев.

В другом исследовании с участием 5-тонных и 10-тонных мостовых кранов в Соединенных Штатах, в которых использовались канаты диаметром 3/8 дюйма и 5/8 дюйма, средний срок службы канатов был увеличен вдвое. Авторы объясняют эти повышенные характеристики способностью проникающей смазки вытеснять воду и загрязнения при замене их маслом, что снижает износ и коррозию, возникающие по всему канату. Хороший спрей с проникающей смазкой для тросов эффективно заменяет масло для тросов.

В этих примерах экономия на затратах на замену троса (время простоя, затраты на рабочую силу и капитальные затраты) была значительной и значительно превосходила стоимость смазочных материалов. Компании, осознавшие важность правильной смазки канатов, получили огромное преимущество перед теми, кто покупает смазку по самой низкой цене или вообще не покупает смазку, при этом заменяя канаты гораздо чаще.

Список литературы

  1. Американский институт железа и стали.(1985). Руководство пользователя троса, второе издание. п. 5-17, 67-68.
  2. (1983). Справочник CRC по смазке, Том 1. с. 193-201.
  3. Брюэр, А. (1974). Эффективная смазка. п. 236-242.


Об авторе
Об авторе .

Добавить комментарий

Ваш адрес email не будет опубликован.
