Характеристики и комплектация клеммных коробок
Основные характеристики
Коробки У614, У615 и КЗНС – являются полными аналогами коробок КС10, КС20, КС40, КК10, КК20, КК40, КЗН 08/16/32/48.
Коробки клеммные предназначены для соединения и разветвления вторичных и силовых цепей выполняемых контрольными кабелями с числом жил до 48 и силовыми кабелями с алюминиевыми и медными жилами сечением 1,5-6 мм2. Корпус коробки изготавливается из металла и имеет защитное лакокрасочное покрытие, что обеспечивает коробкам высокие показатели надежности и долговечности. Со стороны дна на коробках имеются ушки , предназначенные для их крепления к строительным конструкциям с помощью крепежных изделий или сваркой. На боковых поверхностях находятся ушки для выполнения видимого заземления. Герметизация соединения крышки и корпуса обеспечивается уплотнительной прокладкой. Коробки имеют различную степень защиты по IP в зависимости от используемых кабельных вводов.
В коробку установлены съемные клеммные блоки, каждая клемма промаркирована для облегчения правильности разводки проводов. Блоки жестко фиксируются на рейке винтами. Клеммная колодка соответствует ГОСТ 19132-86.
| Технические характеристики | Тип коробок | |||
| У614 | У615 | КЗНА | КЗНС | |
| Климатическое исполнение | У2 | У3 | У2 | |
| Изготавливается по | ТУ 3434-002-01395331-2006 | |||
| Степень защиты c металлическими сальниками | IP65 | |||
| Степень защиты c пластмассовыми сальниками | IP54 | |||
| Степень защиты без сальников | IP31 | |||
| Напряжение переменного тока частотой 50 Гц | до 660 В | |||
| Номинальный ток наборных зажимов | 16А | |||
| Напряжение постоянного тока | до 440 В | |||
| Сечение жил | от 1,5 до 6 мм2 | |||
| Количество зажимов | 10 | 20 | 8/16/32/48 | 8/16/32/48 |
| Материал изготовления | Cталь с порошковым покрытием | |||
Монтаж и габаритные размеры
Коробки клеммные КЗНА и КЗНС различаются только наличием у КЗНС сальников, в зависимости от условий эксплуатации вы можете выбрать как КЗНА с заглушками, так и КЗНС с сальниками.
Коробки КЗНС выпускаются в двух модификациях – с латунными (металлический кабельный ввод) или пластмассовыми сальниками. Под заказ комплект сальников может быть изменен.
Коробки У614 и У615 имеют полный комплект установленных латунных или пластмассовых сальников во все предусмотренные отверстия.
| Тип | Общее кол-во отверстий | Диаметр (D) и количество (K) отверстий | |||||||||
| D | K | D | K | D | K | D | K | D | K | ||
| У614 | 4 | 19,2 | 2 | 23,2 | 1 | 31,5 | 1 | – | – | – | – |
| У615 | 7 | 19,0 | 2 | 23,2 | 3 | 31,5 | 2 | – | – | – | – |
| КЗН 08 | 5 | – | – | 23,2 | 4 | 31,5 | 1 | – | – | – | – |
| КЗН 16 | 7 | – | – | 23,2 | 6 | 31,5 | 1 | – | – | – | – |
| КЗН 32 | 10 | – | – | 23,2 | 7 | 31,5 | 2 | 43,3 | 1 | – | – |
| КЗН 48 | 12 | – | – | 23,2 | 8 | 31,5 | 2 | 43,3 | 1 | 49,2 | 1 |
| Типы кабельных вводов под отверстие | Сальник М19 Сальник У261 | Сальник М22 Сальник У262 Мвпнг 15 У475 МВ 15 РКН 15 | Сальник М30 Сальник У263 Мвпнг 25 | Сальник М42 Сальник У667 МВ 32 | Сальник М48 Сальник У668 МВ 38 У478 | ||||||
| Габаритные размеры | |||||||||||
| КЗН-08 | КЗН-16 | КЗН-32 | КЗН-48 | У614 | У615 | ||||||
Комплектация
| Тип коробок | Комплектация, шт. | |||||||||
| Латунные сальники | Пластмассовые сальники | Заглушки | ||||||||
| M19 | M22 | M30 | M42 | M48 | PG11 | PG16 | PG19 | PG24 | ||
| КЗНС 08 | – | 2 | 1 | – | – | – | 2 | – | 1 | 2 |
| КЗНС 16 | – | 3 | 1 | – | – | – | 3 | – | 1 | 3 |
| КЗНС 32 | – | 3 | 2 | 1 | – | – | – | – | – | 4 |
| КЗНС 48 | – | 4 | 1 | 1 | 1 | – | – | – | – | 5 |
| КЗНА 08/16/32/48 | – | – | – | – | – | – | – | – | – | Все отверстия |
| У614 | 2 | 1 | 1 | – | – | 2 | – | 1 | 1 | – |
| У615 | 2 | 3 | 2 | – | – | 2 | – | 3 | 2 | – |
Трансформатор тока – АВБ Электрика.
ПрофессиональноТрансформатор тока (ТТ) — устройство, предназначенное для преобразования величины тока (понижения). Чаще всего используется при измерении электроэнергии и учете, совместно с электросчетчиками.
Номиналы трансформаторов тока, Ампер (А):
- 75/5
- 100/5
- 150/5
- 200/5
- 250/5
- 300/5
- 500/5
- 600/5
- 750/5
- 800/5
- 1000/5
- 1200/5
- 1500/5
- 1600/5
- 2000/5
Данные приведены для трансформаторов тока Т-0,66, используемых в бюджетных организациях и представленных в сметно-нормативных базах.
Официальный каталог Т-0,66
Класс точности трансформаторов тока:
- 0,2S
- 0,2
- 0,5S
- 0,5
- 1
Важно:
- Чем меньше цифра точности, тем лучше.
- Трансформаторы тока с индексом S — допускается применять для коммерческого учета электроэнергии.
- Проверяйте, какой тип трансформатора тока указан в смете! ТТ с индексом S и без него, отличаются по цене приблизительно на 30%.
- Для тока меньше 75А — не применяют трансформаторы тока, при учете электроэнергии, так как существуют счетчики с номинальным током до 100А прямого включения.
Для успеха:
- Обращайтесь к профессиональным электрикам и проектировщикам для подбора номиналов и характеристик счетчика электроэнергии и трансформаторов тока

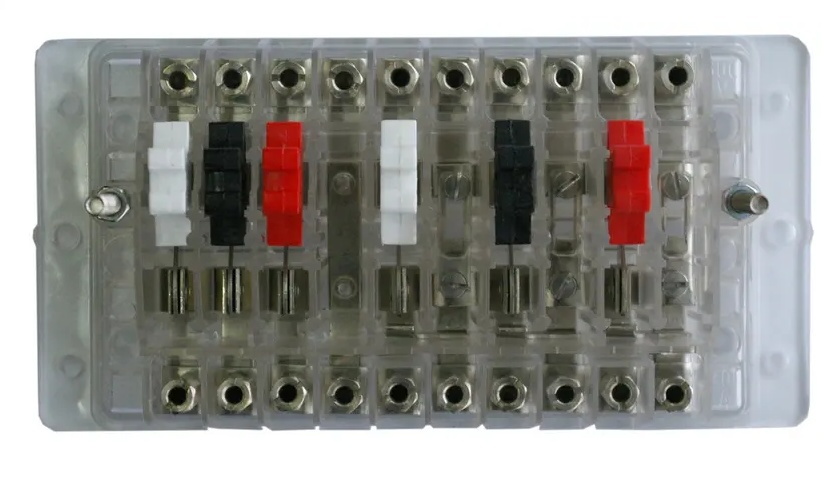

- При монтаже трансформаторов тока помните, что Вам понадобится Испытательная Клеммная Колодка (ИКК)
- При установке ИКК помните, что фазные проводники на ИКК и счетчик идут без аппаратов защиты, и любые ошибки в подключении приведут к выгоранию этих цепей, так как ток в них всегда выше, чем проводники которые можно подключить к ИКК.
- Звоните нам и мы установим, заменим, подключим, настроим трансформаторы тока, электросчетчики и ИКК. Сдадим Сбытовой Компании и Техническому Надзору. Имеем более 10 выполненных проектов по замене трансформаторов тока и электросчетчиков.

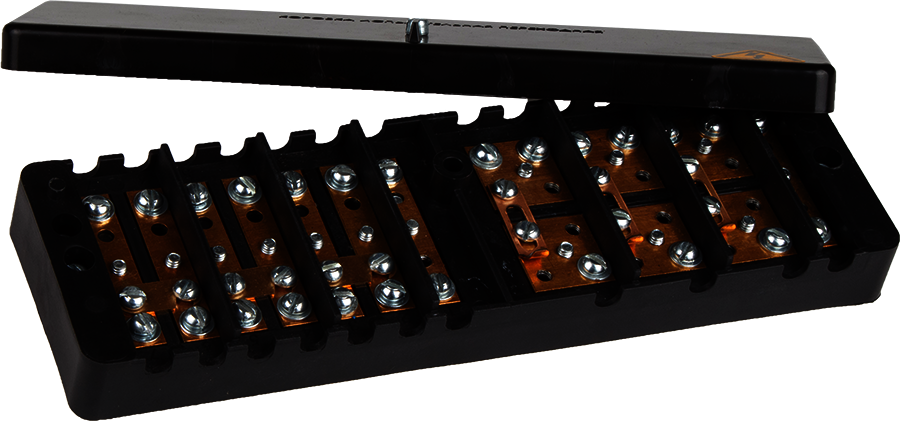

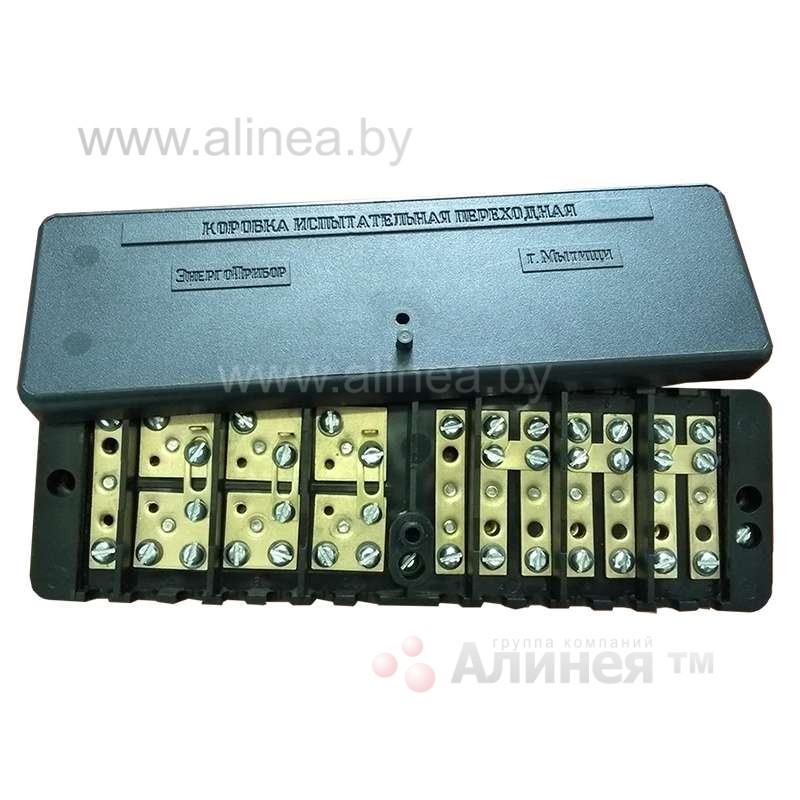

| Наименование изделия у производителя | ККИ1-1 | |
| Материал корпуса | карболитовый | |
| Материал крышки | карболитовая | |
| Материал контактной группы | оцинкованная сталь, | |
| Номинальное напряжение | 380В, | |
| Степень защиты, IP | IP20 | |
| Климатическое исполнение и категория размещения | ||
| Диапазон рабочих температур, °C | -40. ..+60 °С | |
| Конструктивная особенность | ||
| Примечание | ||
| Альтернативные названия | ||
| Страна происхождения | ||
| Сертификация RoHS | ||
| Код EAN / UPC | ||
| Код GPC | ||
Код в Profsector. com | FE2.66.1.1 | |
| Статус компонента у производителя | Регулярная |
