Детектор скрытой проводки, дерева, железа в стенах

Работаю электриком, часто возникает проблема поиска скрытой проводки в стенах.
Иногда для поиска пробоя проводки — если не работает розетка, иногда чтоб не повредить проводку в стене при штроблении и сверлении. Было куплено 5 сканеров проводки, два из них онлайн.
В итоге я остановился на том, что на фотографии, его обзор с фото внутренностей, видео применения далее.

Детектор скрытой проводки был куплен лет 5 назад в каком то китайском магазине, цена была около 20$. Самые дешевые варианты на сегодня я нашел на Ebay, ссылка в заголовке.
Они же есть на али в поиске по словам all-sun, stud finder, stud detector.
Позволяет находить проводку в сплошных и не сплошных стенах, деревянные бруски, железо.
Проводку ищет под напряжением, разницы в величине нагрузки на проводку не заметил, специально проверял как ищет провод под током и просто с напряжением.
Для включения нужно нажать и подержать кнопку сбоку, ложные включения исключены.
Детектор включается в том режиме, в котором был последний раз, есть память режимов.

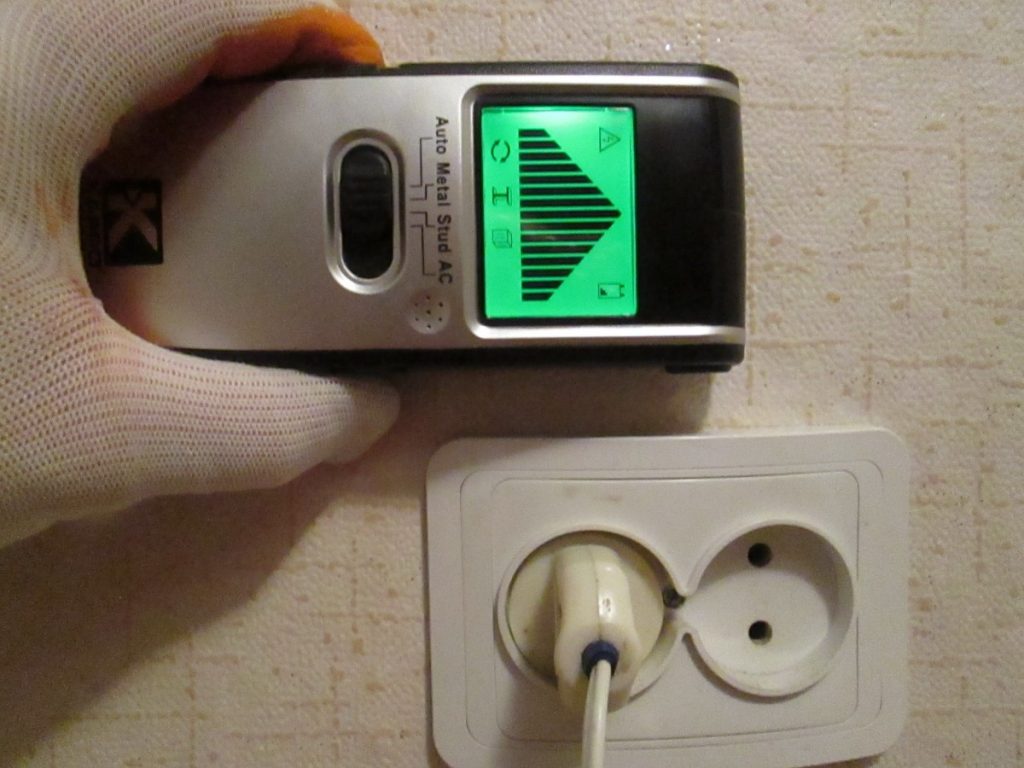

Когда включен, на экране появляется один из символов — молния, ключ или брусок, обозначающий режим поиска. Режимы меняются кнопкой SELECT на морде прибора.
Допустим, нужно найти провод в стене под напряжением. Подносим детектор к стене в том месте, где провода точно нет (считаем это нулевой напряженностью поля), нажимаем боковую кнопку TEST — прибор издает короткий писк- калибруется по той напряженности поля, считая ее нулевой.
Ведем детектор перпендикулярно предполагаемому месту залегания провода, на дисплее видна шкала, показывающая близость проводов под напряжением. Кнопку TEST при этом нужно держать. Если шкала зашкаливает то прибор пищит. Если область, в которой прибор пищит-зашкаливает широкая, то я отмечаю начало и конец области (в верхней части прибора есть красный светодиод, показывающий где отмечать), отпускаю кнопку, подвожу прибор к краю отмеченной области, зажимаю кнопку заново -прибор снова калибруется уже под другую напряженность поля, провод ближе прибор понижает чувствительность. Так иногда делаю до 3-4 раз.
Аналогично он работает и с металлом и с деревом. Например, помогал найти батареи в стенах панельного дома, прорезать которые мне совсем не хотелось. Помогал найти бруски и каркас крепления гипсокартона, чтоб знать, куда можно крутить шурупы, а где можно сверлить отверстие для подрозетника. Помогает при сверлении — иногда бывают неожиданные провода.
Фото внутренностей — две катушки на одном каркасе и рамка видимо работают как антены для обнаружения разных материалов.
Внутри пару микросхем, смд-детальки, кварц на 4 мегагерца, пьезоизлучатель.
Питается прибор от батарейки типа «крона», довольно быстро автовыключается если не нажимать кнопки — батарейку никогда не высаживает. Тем более, что я давно закупил аккумуляторные батареи такого формфактора во все необходимое оборудование и меняю заряженные на разряженные раз в полгода. Больше всего у меня аккумуляторы съедают мультиметры.



Видео поиска провода под напряжением в несколько проходов с уточнением


На видео видно, что можно влиять на чувствительность прибора, поднося или отдаляя вторую руку. Если положить руку на стену рядом с прибором, то чувствительность падает. Так же лучше убрать вокруг провода под напряжением, они тоже оказывают влияние на поиск.
Предвижу вопрос -на какую глубину видит проводку детектор в стене? Я не могу дать однозначный ответ. Стены бывают очень разные, от блоков до высокопрочного бетона. Иногда вся стена «звенит» из за арматуры, иногда звенит непонятно от чего. Этот прибор очень помогает и, если он не видит проводов в стене, то можно грызть стену с большой уверенностью, что не повредишь провода.

Видео поиска провода под напряжением, металла и дерева.

От фирмы all-sun есть похожие детекторы, есть с рулеткой и калькулятором, есть без жк экрана- просто светодиодная линейка, они дешевле. Но я думаю, что принцип действия у них одинаков.

Я когда то купил этот прибор и им доволен.

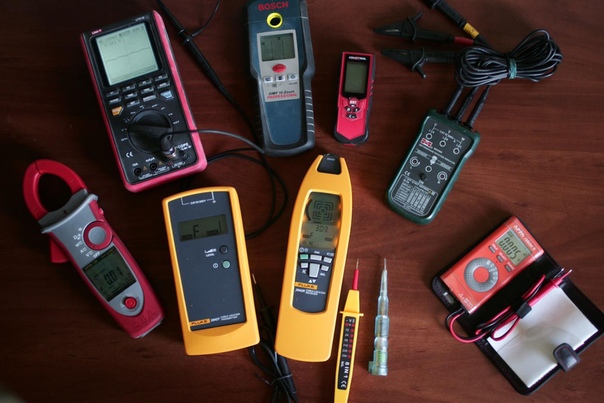

И краткое сравнение с другими детекторами, один из которых тоже использую, если кому интересно.

1,
Детектор электромагнитного излучения.

Был обзор тут. Вроде что то показывает, но что непонятно. Возможно, чуйка посильнее, чем у описываемого детектора, но не прижился.

2. Детектор скрытой проводки Fazer detector 777

Неплох, ручная регулировка чувствительности. Позволяет прозванивать лампочки накаливания например, определять жилу под фазой и нулевую. Сломалось две штуки, третий покупать не стал.

3. детектор скрытой проводки Meet MS-158M

Куплен в местном радиомагазине, пользовался неделю, потом подарил кому то. Вроде и функций много, а работать им не получилось.

4, Бесконтактный тестер напряжения.

Обзор1 Обзор2 Обзор3

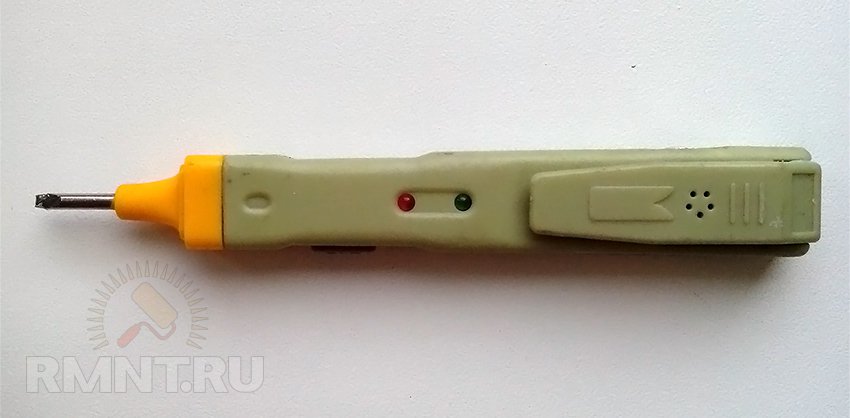

Был куплен один на работу, потом второй домой. Позволяет определить фазную и нулевую жилы в проводе. Позволяет определить провод под напряжением. Фонарик для проверки контачат ли батарейки. Прицепленный к проводу, пищит при подаче напряжения, иногда успевал вовремя убрать руки с проводов. Позволяет искать обрывы в проводе, удлинителе, чинить новогодние гирлянды (скоро новый год).

Для меня вещь необходимая, используется чаще чем индикаторная отвертка с неонкой.

5, Тестер напряжения с отверткой.

Обзор его на муське
Купил оффлайн такой же, только черный. Хорош тем, что у него есть отвертка. Если совсем ничего нет, то можно пользоваться. Классическая отвертка с неонкой лучше. Валяется как последний резерв.

Приборы для поиска и трассировки скрытой проводки, идентификации элементов сетей электропитания

В данном разделе представлены приборы для поиска скрытой проводки и трассировки электрических кабелей, которые могут находиться как в стенах, так и в металлических или пластиковых кабель-каналах. Приборы обеспечивают поиск мест повреждения проводов (обрывов и коротких замыканий), замыканий на землю, позволяют обнаружить распределительные коробки, прерыватели, предохранители.

Для удобства работы все устройства оборудованы средствами световой и звуковой индикации. Кроме того, имеется возможность работы на линиях, находящихся под напряжением. Рабочая частота передатчика 33.3 кГц. Устройство поставляется в комплекте с прочным и удобным для переноски кейсом.

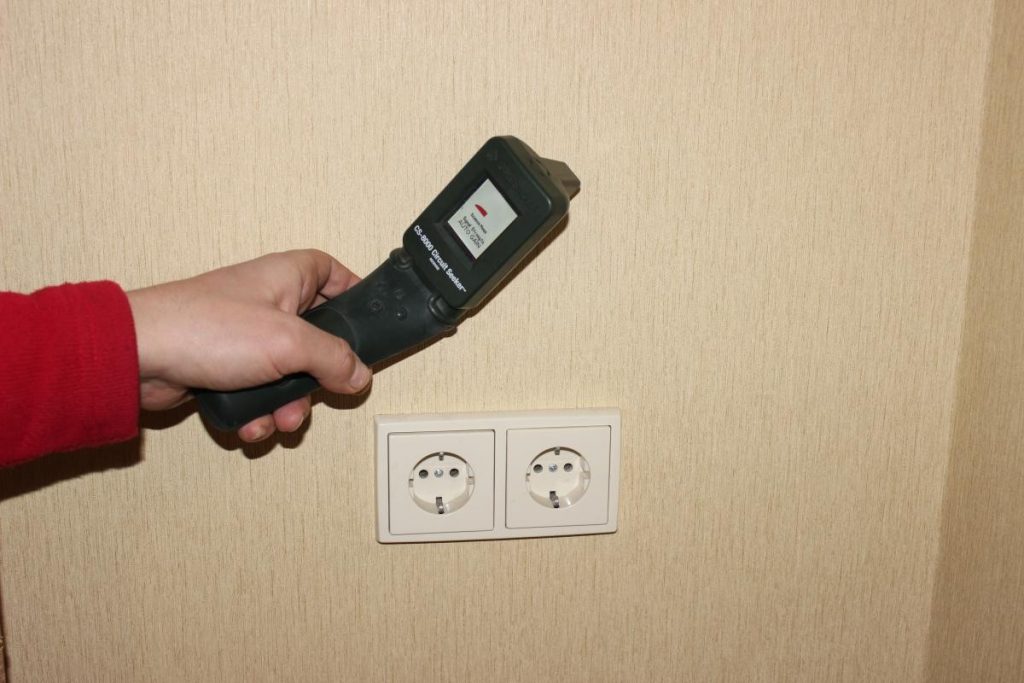

НаименованиеPower Finder 2007CS-8000Fluke 2042
Частота работы передатчика33.3 кГц15.15 кГц125 кГц
Питание2 х 9В4 х AA6 х АА + 1 х 9В
Температурный диапазон работы-17 ..+50°С0 ..+50°С0 ..+40°С
Настройка чувствительности приемникаавтоматическаяАвтоматическая / Ручная
Наличие ЖК дисплея у приемника √
Поиск автоматических выключателей√
Поиск предохранителей√
Поиск перегоревших предохранителей √
Поиск и трассировка скрытой проводки√
Поиск реле и трансформаторов√
Поиск замыкания на землю√
Поиск и трассировка проводов в каналах из ПВХ√
Поиск обрывов цепей √
Определение местоположения щитов питания√
Работа на линиях под напряжением9-300 В0-750 Вдо 400 В
Работа на низковольтных линиях√
Работа на линиях со снятым напряжением√2√
Трассировка экранированных кабелей1 √
Трассировка проводов в металлических каналах√3√
Сортировка проводов √
Автоматическое усиление
Дальность действия (приемник-передатчик)4. 9 — 6.5 км915 м — 6.5 км
Определение ориентации проводникаКосвенноеДаДа

1 Необходимо хорошее заземление.
2 При трассировке линии, не находящейся под напряжением, для подачи питания в линию подключите батарею 9 В последовательно с линией и передатчиком.
3

 Только для замкнутых линий.
4 Меньшее расстояние для разомкнутых линий, большее расстояние для замкнутых линий.

Детекторы скрытой проводки - приборы для поиска скрытой проводки

Польза приспособления

Детектор електропроводки – важный измерительный инструмент, который помогает найти напряжение от проводов внутри объекта. Чаще всего он требуется при выполнении строительно-ремонтных работ в домах с существующей разводкой электропроводов. Для того, чтобы быстро понять, если ли фаза в штукатурке, строительной панели или в кирпичной кладке и стоит купить прибор для обнаружения скрытой проводки.

Он действует на основе инфракрасной технологии и дает понять, какой вольтаж на глубине в предметах до 10 сантиметров. Конечно, намного лучше такой детектор напряжения скрытой проводки определяет протекает ли ток в металлических объектах. Но и тут есть ограничения. Например, в меди детектор поиск скрытой проводки произведет на глубине 7-8 сантиметров, в железе – до 10 см, а в более легких металлах – до пяти сантиметров.

Другое дело в прочих материалах. Сигнал такого прибора для определения провода в стене может проникать в среднем на 3-4 сантиметра. Если стена выполнена из кирпича, камня или гипсокартона, а также строительной панели. Если же прибору для определения электропроводки стена попадется из древесины, то сигнал получится уловить не глубже, чем на 2-3 см. Это необходимо учитывать при поиске и тщательно, не спеша проводить проверку.

Ведь, если торопиться, то ваш обнаружитель скрытой электрической проводки может не найти фазного кабеля, что чревато его повреждением. А это в свою очередь сулит проблемы с током и наличием электричества, а также ставит под угрозу безопасность здоровья и жизни работника, который пробивает штробу, сверлит отверстие и т.п.

Разновидности и модели

Детектор обнаружения скрытой проводки может быть выполнен в двух основных видах в зависимости от технологии: бесконтактным или штырьковым. Первый метод подразумевает сканирование предмета на фазу ультразвуковым способом, а второй – контактно, инфракрасным методом при помощи двух металлических штырьков у верхней части устройства. Штырьковый прибор для нахождения проводки в стене необходимо во время использования плотно приставлять, ведь именно его чувствительные контакты и считывают наличие напряжения. В древесине можно даже углубить их на пару миллиметров, если небольшие следы на поверхности несущественны. Поэтому, прежде чем тестер скрытой проводки купить в таком варианте, стоит понять, подходит ли для ваших целей использование данной технологии. Ведь так можно обнаружить только наличие переменного напряжения.

Прибор для определения электрической проводки по форме может быть, как в виде ручки или маркера, так и схожим на лазерную рулетку с маленьким жидкокристаллическим дисплеем. Такие различия влияют на функциональность. Первый прибор для нахождения провода в стене имеет аналоговую индикацию. На нем есть несколько световых светодиодных лампочек, установленных линейно, которые визуализируют полученный сигнал: чем больше лампочек загорается, тем ближе по глубине ток. Такой прибор для отыскания скрытой проводки не имеет дисплея, что делает его компактным карманным вариантом для профессионала и домашнего мастера. Такое приспособление – следующий шаг после индикаторной отвертки.

Где лучше приобрести?

Индикатор скрытой проводки купить в Киеве лучше всего в интернет-магазине радиооборудования и комплектующих Electronoff. Это большой онлайн-маркет, где можно найти массу качественных и надежных инструментов, радиодеталей, элементов светодиодного освещения, измерительных приборов по оптимальной стоимости. Здесь, к примеру, купить прибор для обнаружения скрытой электропроводки не составит труда – в каталоге есть масса моделей от ведущих мировых производителей с сертификатом и гарантией качества. Вся продукция тщательно проверяется на исправность перед отправкой потребителю.

За счет прямого сотрудничества с заводами-производителями на сайте прибор поиска скрытой проводки по цене будет дешевле, чем у других продавцов. Поскольку большинство из них являются не дистрибьютерами, а посредниками.

Почему в столице дешевле?

Прибор для обнаружения скрытой проводки в стене обязательно дополнит ваш арсенал необходимых современных измерительных инструментов, в числе которых должны быть мультиметр, амперметр, осциллограф, цифровой электронный термометр или пирометр, тепловизор и анемометр. Стоит обзавестись и шумомером для измерения уровня шума в помещениях.

Почему же детектор скрытой проводки купить в Киеве проще? Все объясняется тем, что в столице расположен центральный склад интернет-магазина Electronoff, в котором заказать и забрать товар с функцией самовывоза можно абсолютно бесплатно. Поэтому рекомендуем устройство поиска скрытой проводки купить именно здесь. Или оформить доставку в пределах множества регионов страны – в перечне не только Киев, но и Харьков, Одесса, Львов, словом практически вся Украина, кроме временно оккупированных территорий.

И все же есть способ купить детектор для металла скрытой проводки с доставкой бесплатно – в случае оптового заказа на сумму не менее 3 тысяч гривен. Можно оформить курьерскую службу или же воспользоваться адресной доставкой на отделение почты.

Предложения торговых марок

На сайте интернет-магазина можно детекторы скрытой проводки купить в Украине от таких известных торговых марок как APPA, BOSCH, INTERTOOL, MASTECH, Skil, Sunco, UNI-T и прочие. Все зависит от ваших возможностей. Традиционно считается у профессионалов, что лучше прибор для определения проводки стены купить от немецкого бренда BOSCH – популярного, надежного, но весьма разрекламированного. На самом деле модели других брендов этого товара практически ничем не уступают этому мировому лидеру строительных и измерительных инструментов.

Ведь у прибора для обнаружения скрытой проводки цена зависит зачастую от параметров, технологии сканирования, погрешности в миллиметрах и точности измерения. А также наличия цифровой или светозвуковой индикации. Поэтому только вам решать, стоит ли прибор для определения скрытой проводки купить исключительно из-за его известного бренда.

Целевая аудитория

Кому стоит заказать такой товар? Отчасти тем, кому нужно прибор для поиска проводки в стене купить на подарок, для профессиональной деятельности, а также домашнего использования. Ведь прибор для нахождения электропроводки в стене – это легкий, доступный, надежный и безопасный способ узнать, где протекает ток, чтобы не повредить электропитания в доме.

Что весьма актуально, когда нужно повесить полку, картинку, рамку, сделать еще одну розетку, повесить светильник, настенные шкафы на кухне и т.п. В таких случаях прибор для поиска скрытой электропроводки становится незаменимым предметом.

Функциональность и характеристики

У каждого датчика проводки есть встроенная светозвуковая сигнализации при попадании на фазу, а также индикация низкого заряда батареи. Кстати, такое устройство обнаружения проводки в стене работает от аккумуляторной батарейки типа «Крона» на 9 вольт, которой хватает на год активного использования. Этого достаточно, чтобы определитель электропроводки провел около 400-500 измерений подряд.

Находит детектор провод с погрешностью до двух миллиметров. Такой точности вполне достаточно для выполнения большинства работ с электричеством. Некоторые детекторы скрытый проводок обнаруживают при помощи разноцветной светодиодной индикации, где каждый оттенок соответствует глубине сигнала. Таким определителем проводки в стене является, например, модель WT55 от компании Wintact. Этот поисковик скрытой проводки покажет наличие металлических элементов или протекание тока, как под слоем краски, так и бетона или шпаклевки. Будет полезен строителям и электрикам.

Такой тестер проводки стен или указатель скрытой проводки оснащен кнопкой фиксации результатов измерения на ЖК-дисплеи и является цифровым. Т. е. непосредственно на экране появляется глубина, на которой расположен искомый предмет. Есть у данного определителя скрытой проводки и кнопка для переключения видов материала для исследования – металла, дерева или бетона, камня. Может обнаружить вольтаж в пределах от 110 и до 220 В. Доступно такому детектору определения скрытой проводки и проведение анализа частоты: этот аппарат для поиска провода в стене дает сигнал при частоте 50-60 герц. Это соответствует наличию тока в месте проведения исследования.

Условия работы

Средняя рабочая температура у детектора обнаружения скрытой проводки – от -10 С и до плюс 50 градусов по Цельсию. Величину температурного режима можно изменить на Кельвины или Фаренгейты. Для этого у цифрового индикатора поиска проводки в стене есть также специальная кнопка на передней панели. Автоматическое отключение происходит после пяти минут бездействия прибора для нахождения скрытой проводки.

Перед работой стоит провести калибровку вашего прибора для определения скрытой электропроводки, чтобы его значения были поставлены на ноль. Некоторые модели могут делать это автоматически. После этого инструмент поиска скрытой проводки готов к использованию и покажет верное значение.

Какой лучше?

Рекомендуем купить детектор скрытой электропроводки только у проверенных реализаторов – в частности, в интернет-магазине компании Electronoff по доступной стоимости. Такой прибор для поиска проводов в стенах точно найдет свое применение в вашем доме.

А также на рабочем месте, в условиях производства. В целом купить детекторы проводки в стенах можно с чувствительностью к вольтажу от 120 и до 600 В, с возможностью записи результатов во встроенную память. Позже эти данные легко передать на компьютер и сравнить или проанализировать. Однако таких ультрасовременных устройств поиска проводов в стене еще не так много. Большинство может запоминать лишь до 5 последних измерений.

Если вам требуется искатель скрытой проводки купить для непрофессионального использования, то остановитесь на более бюджетных моделях – от торговых марок INTERTOOL или UNI-T. Ведь их возможностей вполне достаточно для мелких работ. А вот в случае необходимости расширенной функциональности от устройства поиска проводки стен, лучше заказать более высокоточное приспособление.

Так вы не будете сомневаться в качестве сканирования. Хотя и у этих двух категорий детекторов скрытой проводки цена, конечно, существенно отличается. Китайские приборы поиска скрытой проводки купить в Украине можно за несколько сотен гривен, а европейские стоят больше тысячи и выше. Конечно, что лучше – решать только вам! Однако, как бы там не было, а наличие устройства обнаружения скрытой проводки намного сокращает риски попасть в фазный кабель и перебить поступлении электроэнергии.













Еще... Скрыть

Как найти проводку в стене

Известная проблема, заключающаяся в том, как найти проводку в стене чаще всего возникает в следующих случаях:

  1. Во-первых, при проведении ремонтных или монтажных работ в зоне предполагаемого пролегания скрытой проводки, в ходе которых возможно случайное её повреждение (чаще всего эти работы связаны со сверлением или реконструкцией простенков).
  2. Во-вторых, при поиске повреждения на одном из участков монтируемой в стенах проводки и необходимости выявления трассы её прокладки с целью последующего вскрытия слоя штукатурки в этом месте.

Согласно существующим методикам место расположения скрытой электропроводки может быть выявлено как с помощью современного электронного оборудования, так и путём использования общедоступных средств и инструментов (индикаторной отвёртки, например). В последующих разделах статьи каждый из указанных способов нахождения места прокладки проводов будет рассмотрен нами более подробно.

Профессиональный подход

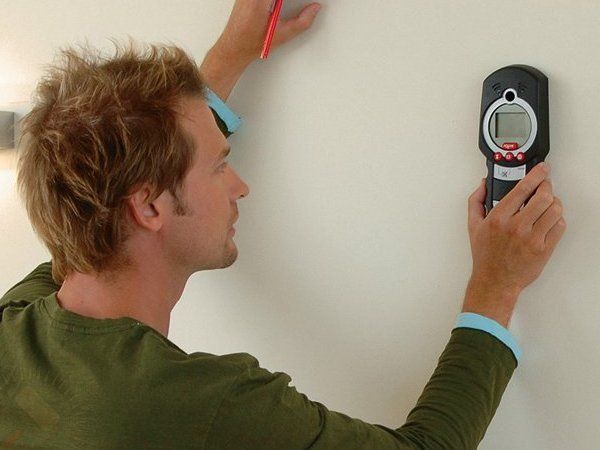

При профессиональном подходе к поиску скрытой проводки используются современные электронные детекторы, реагирующие на электрический ток, протекающий по кабельным линиям. Посредством этих приборов места скрытого пролегания проводов удаётся определить с высокой степенью точности («узнать» их можно по максимальному показанию шкалы).

С помощью некоторых из этих устройств можно найти и места разрывов в линии, а также измерить электрические параметры проводки.

Большинство известных видов детекторов поверхностного типа рассчитано на специалистов, что в то же время не исключает возможности их применения в быту. Поскольку каждый из предлагаемых приборов имеет отличия, связанные с порядком проведения измерений и диапазоном действия встроенного детектора, то более подробное ознакомление с ними упростит решение поставленной задачи.

Отечественные изделия

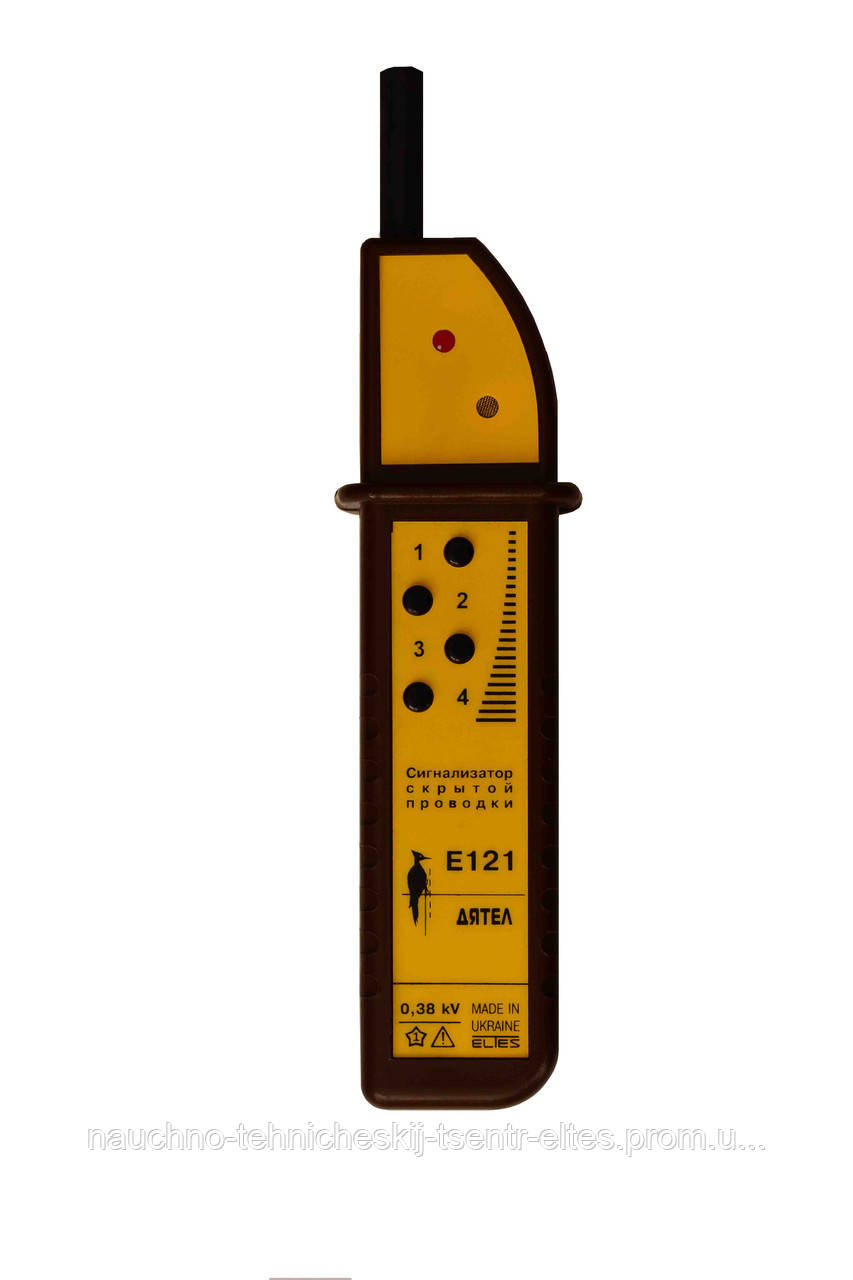

В первую очередь рассмотрим прибор российского производства марки Е-121 (народное название – «дятел»), представляющий собой надёжное и недорогое устройство, которым охотно пользуются профессиональные электрики. Посредством изделий этого класса удаётся обнаружить не только трассу прокладки проводов, но также и место их повреждения.

Перед тем, как найти скрытую проводку обратите внимание на то, что радиус действия «дятла» (глубина «прощупывания» зоны под штукатуркой) составляет не более 5-7см.

Отметим также, что из отечественных изделий для этих целей может использоваться и такой известный большинству профессионалов прибор как ПОСП-1.

Детекторы от зарубежных производителей

К этой категории измерительных приборов могут быть отнесены датчики китайского производства, выпускаемые в нескольких модификациях, из которых самой распространённой считается модель MS-18. Основным недостатком этих устройств является способность реагировать не только на проводку, но и на металлические элементы стенных конструкций (на арматуру, в частности). Именно по этой причине в домах панельного типа пользоваться такими индикаторами не имеет смысла.

Из других зарубежных электронных проборов для обнаружения места расположения и состояния скрытой проводки могут применяться известные тестеры от европейских производителей (типа GVD-504A или GVT-92, а также модель VP-440).

Бытовые способы выявления скрытого кабеля

Рассмотрим способы, воспользовавшись которыми можно с той или иной степенью точности выделить зону расположения проводки и обойтись без дорогостоящих электронных устройств. Под ними понимаются такие общедоступные приёмы, как:

  • визуальный осмотр;
  • использование индикаторной отвёртки;
  • выявление места прокладки проводки посредством обычного радиоприёмника или мобильного телефона особого типа (в данном случае он используется как тестер).

Рассмотрим каждый из этих вариантов несколько подробнее:

  1. Визуальный метод определения места нахождения проводки состоит в учёте стандартной схемы её разводки, которая предполагает лишь горизонтальную или вертикальную прокладку кабелей в толще стены. При соблюдении этих условий провода должны располагаться по вертикали строго под распределительной коробкой или над розетками, а по горизонтали – сбоку от них. При этом к выключателю освещения проводка подводится чаще всего снизу или сверху. Визуальный подход может «сработать» и при наличии на стене следов от заделки штробов, в которые укладывается электрическая проводка при её монтаже. Однако, это возможно лишь при отсутствии на стенах слоя шпаклёвки или декоративной отделки, что существенно сужает рамки применения рассматриваемого приёма.

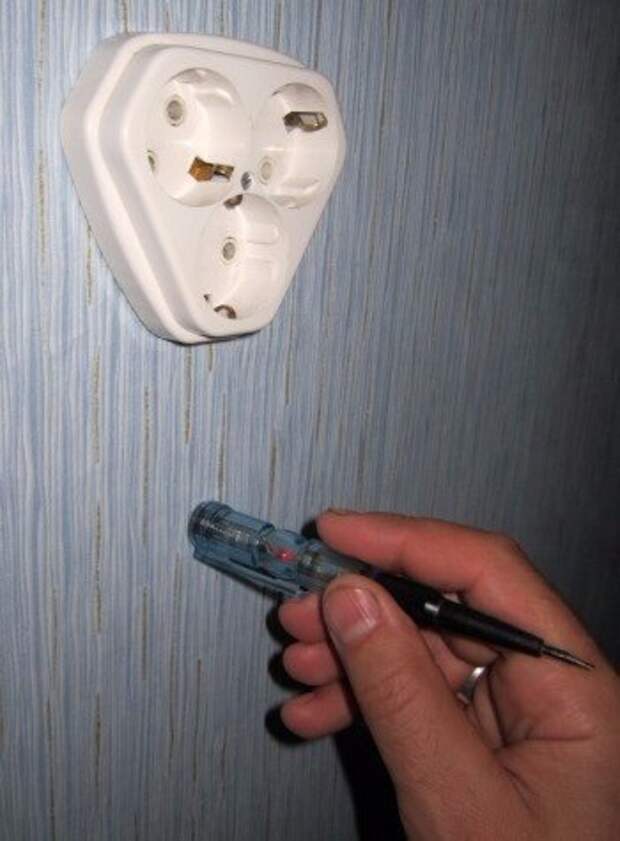

  2. Использование индикаторной отвёртки для выявления трассы пролегания проводки по свечению неоновой лампы позволяет определить место её предполагаемой прокладки с некоторой погрешностью (даже при минимальной чувствительности прибор покажет зону размером в 10-20 см). Но этого, как правило, достаточно для того, чтобы выбрать на стене безопасное место для подготовки технологических отверстий.

  1. Перед тем как найти скрытую проводку по третьему методу вам необходимо будет подготовить радиоприемник любого класса с низкочастотным диапазоном. При пользовании приёмником следует настроить его на передающую станцию, работающую на частоте около 100 кГц, а затем перемещать вдоль стены по вертикали и горизонтали. Поблизости от линий с протекающим током в приёмнике будут прослушиваться легкие потрескивания, воспринимаемые на слух как помехи передаче.
  2. Достаточно необычный способ нахождения места, где проходит проводка, предполагает использование для этих целей специального мобильного телефона с функцией детектора.

Для поиска кабеля с помощью такого телефона последний должен быть оборудован специальным магнитным датчиком и иметь установленное программное обеспечение, предназначенное для обнаружения электромагнитных полей.

Оцените статью:

Как найти обрыв провода в стене

Довольно неприятная ситуация, знакомая многим – без каких-либо видимых причин свет в квартире (доме) или в некоторых комнатах вдруг гаснет, бытовая техника отключается. И вместе с тем явно видно, что у соседей с подачей электричества — все нормально. Первая реакция у всех, наверное, одинаковая – хозяева проверяют, не выбило ли автомат или не перегорела ли пробка-предохранитель.

Как найти обрыв провода в стене

Если это действительно так, и при перезапуске автомата (замене пробки) работоспособность домашней электросети восстанавливается, то задача упрощается. Безусловно, с причиной срабатывания защиты разобраться надо — возможно, была превышена допустимая нагрузка. Но, во всяком случае, проводка исправна. Но если напряжение на выходе с предохранителей есть, а в помещениях отсутствует – где-то случился обрыв. И предстоит непростая задача восстановления домашней сети.

Один из самых сложных вопросов в этом случае будет – как найти обрыв провода в стене. Его и рассмотрим в настоящей публикации.

Возможные причины неисправностей проводки

Чтобы легче было выявлять участок, на котором произошло несанкционированное размыкание цепи питания, необходимо представлять, какие причины могут вызвать подобные неисправности. Следует сразу заметить, что чаще всего они обусловлены ошибками в монтаже домашней электрической сети или нарушениями правил ее эксплуатации. Сама по себе проводка, да еще замурованная в стены, обрывается крайне редко, хотя и такого варианта полностью исключать нельзя.

  • Очень часто контакт пропадает на клеммных соединениях – начиная от автоматов в распределительном щите и заканчивая розетками, выключателями или даже конечными приборами потребления. Плохо затянутая или ослабшая со временем клемма начинает греться, искрить, отчего дефект «прогрессирует», что рано или поздно заканчивается полным исчезновением электрического контакта.
Ненадежное соединение проводов в клеммах – одна из наиболее распространенных причин неисправностей домашней электросети
  • Соединения в монтажных коробках, если они выполнены с нарушениями или недостаточно качественно – еще одно уязвимое место. Особую опасность представляют кустарные скрутки проводов, которые горе-мастера просто закрывают сверху слоем изоленты – и считают, что этого достаточно.  Нет, безусловно, и скрутка может быть надежной и долговечной, но иногда встречаются такие картины, что лучше бы их не видеть. Например, наличие в одной скрутке медных и алюминиевых проводов, что категорически запрещено, попытка соединения одножильного толстого жёсткого проводника с гибким многопроволочным. Или использование клемм, которые явно не подходят по токовой нагрузке для данной линии. Скажем, клеммы Wago — очень удобны в монтаже, но все же их предназначение, скорее — коммутация линий, выделенных под освещение помещений. А вот на участках проводки, от которых питается мощная бытовая техника, они вполне могут и подвести.
Одно их уязвимых мест квартирной разводки электропитания – распределительные коробки

Кстати, перечисленные выше причины, хотя и неприятны сами по себе, все же довольно легко диагностируются и устраняются. Кроме того, обычно такие обрывы не происходят совсем уж внезапно – как правило, они начинают «сигнализировать» хозяевам о нарастании проблемы — мерцаем света, явными признаками искрения, запахом подгоревшей изоляции или пластика. То есть при внимательном отношении к своему электрохозяйству владельцам дома или квартиры предоставляется «гандикап» на обнаружение и устранение неполадок.

Типичные неполадки в домашней электросети и их устранение

Понятно, что если вообще нет никакого понятия об электромонтажных работах, нечего и браться за такое дело самостоятельно – лучше вызвать специалиста. Но все же хорошему хозяину многое по силам исправить и самому. На страницах нашего портала можно найти подробные инструкции по ремонту розеток, по выявлению причин срабатывания УЗО или частого выбивания автоматического выключателя.

Гораздо сложнее справиться с дефектами скрытого характера, с разрывами электрической цепи на участках проводки, спрятанных в стене.

  • Они, кстати, тоже очень часто появляются по причинам, так сказать, субъективного характера. «Классический» пример – сверление стены или забивание гвоздя без предварительной «разведки» на предмет прохождения на этом участке скрытой проводки.

Сложно назвать это удачей, но если после сверления сразу пропадает напряжение в сети, то, по крайней мере, причина становится очевидной. Но бывает и иначе – сверло или гвоздь задевают провод по касательной, нарушая изоляцию и лишь слегка повреждая проводник. В таких случаях не исключено, что проводка еще будет служить, причем иногда – весьма немало. Но в месте нарушения целостности провоцируются токи утечки (а если нет УЗО, то выявить их удается не сразу), снижается нормальная проводимость, возрастает сопротивление на локальном участке, не исключается постепенное плавление изоляции с последующим коротким замыканием. То есть окончательный разрыв может случиться в любой момент, даже через довольно продолжительное время, и его непросто будет сопоставить с проводимыми когда-то сверлильными работами.

Результаты непродуманного сверления стены – повреждение изоляции скрыто проложенных кабелей, что со временем привело к выходу у участка проводки из строя

В идеале, хозяин квартиры (дома) должен точно знать трассы прокладки проводки в своих владениях и расположение монтажных коробок. Задача упрощается, если электромонтажные работы выполнялись в строгом соответствии с правилами и рекомендациями. То есть все участки скрытой проводки расположены строго горизонтально и вертикально. Однако, картины, сходные с той, что показана на иллюстрации ниже, видели, наверное, многие электрики, которых вызывали для устранения аварий. Понятно, что при такой «схеме» разводки домашней электросети любое сверление стены или забивание гвоздя превращается в «лотерею»: повезет – не повезет.

Встречается иногда и вот такая «жесть»…Чем руководствовался «мастер» – совершенно непонятно
  • Сама по себе проводка, замурованная в стены, дает обрыв не столь часто. Но и эту вероятность нельзя сбрасывать со счетов. Такими дефектами особо могут «грешить» старые провода, проложенные много десятилетий назад. И в особенности – если в доме все еще используется алюминиевая проводка.

Со временем проводка, безусловно, стареет. Это, прежде всего, выражается в том, что пластиковая изоляция теряет свою эластичность, становится хрупкой, трескается. Мелкие трещины могут стать причиной вначале, казалось бы, незначительных утечек тока. Ну а о том, что такие утечки имеют свойство возрастать — выше уже говорилось.

При прокладке проводки мог получиться залом проводника. Он тоже вполне способен проявиться не сразу, а спустя время, причем, исчисляемое годами. То есть проложить какую-то логическую связь с внезапно появившимся обрывом – практически невозможно. Просто на таком локальном участке за счет повреждения нормальной кристаллической структуры металла может значительно возрасти сопротивление, что вызывает перегрев, еще большую деструктуризацию проводника, плавление изоляции, короткое замыкание и прочие «радости».

Такие аварии – самые сложные в диагностике и определении конкретного места разрыва цепи. Внешних признаков – практически не бывает. И если даже почувствуется какой-то отдаленный «аромат» подгоревшей изоляции, отыскать источник запаха – вряд ли удастся.

Все перечисленное выше может, конечно, случиться с любой проводкой.  Но если в доме (квартире) все еще используются алюминиевые провода – вероятность аварийных ситуаций возрастает в разы. Этот металл значительно уступает меди и проводимостью, и коррозионной устойчивостью, и механической прочностью. Мало того, алюминий, как выражаются многие электрики, «плывет» в клеммах или скрутках. То есть даже качественно обжатый контакт со временем вполне может потерять надежность, начать греться и искрить.

Это – еще один довод при любой возможности избавляться от старой алюминиевой проводки и переходить на качественные медные кабели.

Какие кабели приобретать для прокладки домашней проводки?

Если говорить о материале – то, конечно, исключительно медные. А если о конкретной марке и сечении – то здесь требуется владеть некоторой важной информацией. Подробнее о типах кабелей для проводки в доме или квартире – читайте в специальной публикации нашего портала.

Как отыскать обрыв провода в стене

Первые шаги и проверка распределительного щита

Итак, пока по неизвестным причинам в комнате (одной, нескольких или всех сразу) погас свет, перестали работать электроприборы. Первое естественное действие хозяев – проверить, не общее ли это выключение по улице (подъезду городского дома). Если нет – обращается внимание на распределительный щит – не выбило ли автоматы или не перегорели ли плавкие предохранители — пробки (кое –где еще встречается и такой анахронизм).

Если и здесь все в норме – предстоит поиск неисправностей уже в своих владениях.

С чего начинают. Прежде всего – с «включения логики». Стоит сразу же проанализировать, не проводилось ли недавно в квартире работ, связанных со сверлением стен. Не было ли за последнее время других чрезвычайных происшествий, например, потопа от соседей сверху.

Надо постараться припомнить, были ли какие-то «симптомы заболевания» проводки – моргание света, характерный треск искрения контактов, запах подгоревшей изоляции. Иногда даже такой информации бывает достаточно, чтобы с большой долей точности быстро обнаружить место аварии.

Поиск неисправностей начинают всегда вести от распределительного щитка. Первое – визуальный контроль. Если авария произошла именно здесь, она может выдать себя выскочившим из клеммы или почерневшим контактом на автомате (УЗО). Рекомендуется сразу, вооружившись мультиметром, установленным на измерение переменного напряжения более 250 вольт, проверить, имеется ли напряжение на вводном автомате. Если показания измерения – в норме, однозначно грешить на подачу не нужно, и причина точно находится внутри квартиры.

Перед контрольными замерами нелишним будет еще раз убедиться, что переключатель мультиметра выставлен на переменное напряжение номиналом не менее 250 вольт. Обычно это предел в 500, 600 или даже 750 вольт (в зависимости от модели прибора).

Проверить, конечно, можно и индикаторной отверткой, но она способна показать только наличие фазы. А это – неоднозначная картина, так как обрыв может быть и по нулевому проводу.

Некоторые советуют использовать для проведения подобной диагностики простейший прибор, состоящий из патрона с лампой и двух проводов. Действительно, таким способом, пожалуй, легче всего определить, имеется ли в данном месте (на клемме автомата, в распределительной коробке, в розетке и т.п.) нужное напряжение в 220 вольт. Однако, работа с подобным самодельным «тестером» является весьма небезопасной, и правилами охраны труда  — категорически запрещена. И автор, как «законопослушный гражданин», тоже не рекомендует таких способов проверки.

Отсутствие мультитестера не должно являться оправданием. В наше время приобрести совсем недорогой, но в то же время вполне «дееспособный» тестер сможет каждый. И такой прибор должен, наряду с индикаторной отвёрткой, быть у любого хорошего хозяина. Так что будем исходить из посыла, что мультиметр в наличии есть.

После проверки вводной автомат выключается, равно, как и все другие автоматы. И следующим шагом проверяется надежность зажатия проводников в клеммах на всех АВ и УЗО, а также в шинах нуля и заземления. При необходимости – производится подтяжка. Случается и так, что на этом устранение аварии и заканчивается – все, оказывается, крылось в плохом контакте на одной из клемм.

Проверку начинают обычно с распределительного щита – поступает ли входное напряжение, в каком состоянии находятся клеммы, работоспособны ли автоматы и устройства дифференциальной защиты

Кстати, уместно, наверное, будет сразу заострить внимание на некоторых распространенных ошибках, которые частенько допускаются неопытными мастерами при подключении проводов к клеммам автомата (УЗО).

  • В клемме зажимается медный многопроволочный гибкий проводник без оконцовки. Даже при, казалось бы, качественной обтяжке, контакт со временем может сильно ослабнуть. Или даже вовсе исчезнуть – пережатые тонкие проволочки могут обламываться. В щите вообще лучше не использовать такие провода – надежнее будет одножильный нужного сечения. Но если уж некуда деваться, то провод в обязательно порядке должен заканчиваться клеммным наконечником. Стоят такие детали недорого, их установка – труда не составляет, но контакт получится надежным.
Если для коммутации используются многожильные медные провода, то на их зачищенные концы должны быть напрессованы клеммные наконечники
  • При подключении провода его зачищенный конец слишком глубоко заводится в клемму. И при затяжке контактная площадка начинает упираться в слой изоляции. Понятно, что обжим самого проводника получается при этом ненадежным, что становится предпосылкой для искрения, нагрева, пропадания контакта.
  • В одну клемму подключается два провода разного сечения. Контактная площадка при затяжке клеммы упирается в больший по сечению проводник, а контакт на меньшем при этом очень часто становится крайне ненадежным

Чтобы уже полностью закончить со щитом, можно, включив автомат на вводе, последовательно проверить работоспособность всех остальных автоматических выключателей, дифавтоматов и УЗО. Понятно, что с каждого из них, если тот находится во включённом положении, должна выходить фаза. Здесь для проверки будет достаточно индикаторной отвертки. Или опять же применяется мультитестер – замеряется напряжение между выходом автомата (УЗО, АВДТ) и общей шиной нуля.

Убедившись в том, что с распределительным щитом – все в норме, можно переходить к поиску аварийного участка уже в самой квартирной разводке.

Локализация места аварии

Все перечисленные выше действия будут уместны, если напряжение пропало разом во всем помещениях. Но при обрыве провода на каком-то конкретном участке чаще всего и исчезновение питания также ограничивается какой-то областью квартиры или дома. Безусловно, если распределительный щит был смонтирован грамотно, с разветвлением общей подачи после счетчика по отдельным линиям.

У хорошего хозяина так обычно и бывает – выделяется несколько розеточных групп, в том числе — и на отдельные розетки для мощной бытовой техники (стиральные машины, электроплиты, духовки, насосное оборудование и т. п.). Освещение также может быть разделено на группы, например, по помещениям. Если все организовано именно так, на автоматах имеются подписи (или нумерация с «легендой»), то задача существенно упрощается.

Если домашняя электропроводка организована грамотно, то и первичная локализация участка аварии займет считаные минуты

То есть если пропало напряжение на какой-то определенной розеточной группе, но проверка остальных показывает, что все в норме, то сразу ясно – обрыв на конкретной линии. Аналогично и с освещением, если оно погасло только в отдельной комнате (группе комнат), но в других свет горит, и розетки работают.

Узнайте, как рассчитать освещение по площади помещения, изучив алгоритм и удобные калькуляторы онлайн, в специальной статье на нашем портале.

Но часто бывает и так, что все распределение сводится к одному-двум автоматам, и картина поучается неясной. Кроме того, некоторые хозяева могут просто не знать «легенды» своего щита, если они приобрели квартиру или дом с уже проложенной электросетью, и до текущего момента их этот вопрос пока не занимал. И настоятельно рекомендуется посвятить этому время, чтобы опытным путем все же добиться ясности, какой прибор в щитке за что отвечает.

Поиск же участка обрыва ведется от щита к точке, где выявлено пропадание напряжения (розетке, осветительному прибору). Участки могут быть следующими:

  • Трасса от щита до распределительной коробки.
  • Участок от распределительной коробки до розетки (выключателя).
  • Участок между выключателем или коробкой и осветительным прибором.

Нередко встречаются разводки, в которых проводка к розеточным группам не предусматривает распределительных коробок, то есть провод идет непосредственно от щита к конечной точке. Причем, от одной розеточной группы к последующей также может быть протянут кабель. Это сразу бывает заметно, когда к розетке подходит два кабеля: один из них идет от щита, другой – далее на следующую группу.

Итак, следующая задача – точно определить участок, на котором произошел обрыв.

Поиск участка проводки с обрывом

Задача эта непростая и довольно утомительная, особенно если отсутствует схема проложенной проводки. Но все же после первичной локализации аварии, хотя бы по помещению или линии, выполнить ее будет проще.

Поначалу – страшно браться. Но если уже выделена ограниченная зона, в которой по всей вероятности произошел обрыв, то становится проще.

Поиск начинают вести от распределительного щита. Каким образом это можно сделать?

Индикаторная отвёртка помогает определить, есть ли фаза там, где ей положено быть. Например, фаза есть на выходе с соответствующего автомата, далее – в распределительной коробке, но уже отсутствует на размещенной снизу розетке. Вывод напрашивается сам собой – место аварии находится между распределительной коробкой и розеткой.

Индикаторная отвертка далеко не всегда способна показать реальную картину

Казалось бы – все просто, если бы не несколько «но»:

— Во-первых, такой метод помогает определиться исключительно с разрывами фазного провода. Но если оборван нулевой – результата получено не будет. Фаза может на розетке или осветительном приборе иметься, но сами приборы — оставаться в нерабочем состоянии.

— Во-вторых, такая проверка подразумевает работу со всклоченным напряжением в сети. Скажем честно – не лучший вариант для проводки, на которой явно есть авария, и тем более, если мастер не имеет достаточного опыта работы в электрике. Для проверки придется вскрывать распределительные коробки, разбираться со скрутками или клеммными соединениями в них, и по неопытности можно «наделать делов».

Кстати, индикаторная отвертка, помимо всего прочего, способна еще и исказить реальную картину. Случается, что свечение индикатора вовсе не говорит о наличии полноценной фазы, а только о каком-то потенциале, который вполне может быть обусловлен током утечки из другого «источника».

То же самое касается и замера напряжения с помощью мультиметра. И работа под напряжением – опасна, и показания напряжения могут быть весьма противоречивыми.

Как быть?

Самый надежный способ – это прозвон участков. Он сразу покажет целостность провода или наличие разрыва на нем. Используется для этого все тот же мультиметр, но только переведенный в режим измерения сопротивления, в позицию Ω. Во многих тестерах для такой цели вообще предусмотрен специальный режим: если участок цепи обладает нормальной проводимостью — прибор издает звуковой сигнал. Сопротивление медного провода невелико (при сечении 2,5 мм² – всего 0,7 Ома на 100 метров длины), то есть в масштабах дома или квартиры будет крайне несущественными — на индикаторе станет высвечиваться значение «0» или близкое к нему.

Самый, пожалуй, надежный способ найти участок с разрывом цепи – это прозвонка проводов мультитестером

Для проведения такой ревизии, понятное дело, линию следует обесточить. После этого на щите отключаются все провода проверяемой линии – фазный от автомата, нулевой и заземления – от соответствующих шин.

Безусловно, просто так штатными проводами мультиметра прозвонку провести не удастся – тестируемые участки могут быть весьма длинными. Например, щит расположен в прихожей у входной двери, а распределительная коробка – в комнате. Значит, необходимо заранее подготовить «удлинитель» — отрезок гибкого медного провода нужной длины, чтобы хватало до самой удаленной точки, подлежащей проверке. Большого сечения не требуется — достаточно 1,0÷1,5 мм². Этот удлинитель, понятно, следует тоже заранее проверить на целостность, то есть прозвонить.

А чтобы соединения с концами проверяемых участков проводов не вызывало сложностей, удлинитель можно оснастить зажимом-«крокодилом» или, что даже проще и удобнее — клеммой WAGO с рычажным фиксатором. Не будет никаких проблем с подключением удлинителя к проверяемому проводу. Такую же клемму можно расположить и на втором конце удлинителя – свободное гнездо отлично подходит для вставки щупа тестера.

Двойные клеммы WAGO с рычажным фиксатором, остановленные на концах удлинителя, снимут все проблемы быстрого соединения с тестируемым проводом. При подключении к скруткам удобнее будет иметь на конце зажим-«крокодил».

Первым начинают прозванивать участок от щита до распределительной коробки. Для этого в коробке иногда приходится разбирать выполненные там контактные соединения. Важно – перед разборкой необходимо запомнить (зарисовать, снять на камеру мобильника) то, как провода были подключены. Все это будет не столь сложно, если изоляция проводов имеет цветовую маркировку (синий – всегда нулевой, зелено-желтый – заземление, фаза может иметь различный цвет, но обязательно отличающийся от указанных). Если цветовой маркировки нет, то придется подписать провода, например, наклеив на них полоски малярного скотча.

Качественно, по всем правилам выполненные скрутки, конечно, лучше не разбирать – достаточно просто найти место, которого можно коснуться щупом при прозвонке.

Прозвонку каждого из проводов кабеля производят отдельно – получается, чтобы проверить участок предстоит выполнить два или три (при наличии заземляющего проводника РЕ) промера. Если все провода в норме, участок принимается за исправный. Желательно сразу, параллельно с прозвонкой, составлять схему, если ее ранее дома не было – она может еще пригодиться впоследствии. На схеме отмечается, что участок исправен, и переходят к следующему.

Обычно следующим идет кабель от распределительной коробки к розетке. Понятно, что розетку лучше заранее разобрать, чтобы получить доступ к контактам. Заодно – проверить и подтянуть контакты на клеммах.

Если же подключение розеток выполнено, минуя распределительные коробки, то получается и вовсе один прозвон, чтобы убедиться в целостности линии. Правда, если к розетке подходят два кабеля, то один из них, как уже говорилось выше, уходит на другую розеточную группу. Его следует отсоединить, чтобы проверить этот участок отдельно.

При проверке линии освещения приходится прозванивать чуть больше. Отдельно – линию питания от щита до коробки. Далее – нулевой провод от коробки до светильника (и провод РЕ, если он имеется). Затем – фазный провод от коробки до выключателя, затем – участок от выключателя до светильника.

Но в любом случае, как правило, вся проверка на ранее локализованной аварийной линии ограничивается прозвонкой двух-трех участков кабеля. И рано или поздно будет выявлен тот провод, на котором произошел обрыв. Следует проверить его несколько раз, чтобы убедиться в правоте своих умозаключений. Например, отсутствие проводимости может быть вызвано просто плохим прижимом щупа мультиметра к оголенному концу провода. Но после нескольких попыток «упрямое молчание» прибора все же докажет, что оборванный проводник найден.

Поиск точного места обрыва

Это, пожалуй, наиболее сложный этап проведения диагностики. И без специальных приборов зачастую желаемого результата не добиться.

Участок стены, в котором находится поврежденный кабель, необходимо тщательно обследовать визуально. Не исключено, что причиной стало механическое повреждение проводки – об этом уже говорилось.

Следует и сразу принять решение – будет ли заменяться весь участок проводки, либо в планах – отыскать место обрыва и постараться срастить проводник.

В том случае, если дефект, с большой долей вероятности, образовался по причине ветхости давно проложенных проводов, то лучше даже не морочить голову, а менять весь поврежденный участок (в идеале – и вовсе всю проводку в доме или квартире, но это уже требует капитального подхода). Нет никакой гарантии, что после проведения восстановительных работ аналогичный дефект не появится вновь, рядом с местом выполненного сращивания.

Иногда намного проще и выгоднее бывает пожертвовать отделкой и полностью заменить выявленный дефектный участок скрытой проводки
Поиск с помощью специальных детекторов проводки

Понятно, что для того, чтобы найти точку обрыва, необходимо для начала как минимум знать, где же конкретно в толще стены проходит кабель. Иными словами – знать, где искать. О правилах прокладки проводки уже вкратце говорилось выше. Даже расположение распределительных коробок, розеток и выключателей может стать подсказкой – вмурованные кабели должны располагаться вертикально и горизонтально.

Что важно знать о прокладке скрытой проводки в доме или квартире

Если в планах – обновление всей домашней проводки с переустановкой розеток и выключателей, следует заранее ознакомиться с основными правилами ее прокладки. Подробнее об этом рассказывается в специальной статье нашего портала «На какой высоте устанавливать розетки».

Однако, если ясности нет, то придется для начала обнаружить эту «трассу». Для этого используются специальные приборы – детекторы проводки. Кстати, некоторые из них способны сразу показать и тот локальный участок, на котором произошел обрыв фазы. То есть разом решается две задачи.

Понятно, что такие приборы есть далеко не у каждого хозяина. Что ж, можно или приобрести (если это видится доступным по стоимости – он наверняка еще пригодится в будущем), или поискать возможность краткосрочной аренды. Кстати, если уж на какое-то время в руки попал такой прибор – не поленитесь, «просканируйте» все свои жилые владения и составьте схему расположения скрытой проводки – эта информация никогда не будет лишней.

Одним из наиболее популярных среди домашних мастеров является детектор «Eltes Дятел Е121». Прибор способен обнаружить находящуюся под напряжением (и только!) проводку под слоем штукатурки толщиной до 20 мм. Обычно этого бывает достаточно.

Детектор фазного напряжения и скрытой проводки «Eltes Дятел Е121»

Четыре разных порога чувствительности позволяют выявить место прохождения кабеля с довольно высокой точностью. «Дятел» также широко используется и в роли обычного бесконтактного фазного индикатора, например, при проверке правильности подключения проводов в распределительном щите или при выполнении других электромонтажных работ.

Как недостаток – не может точно выявить проводку, расположенную в гильзах или закрытую слоем бетона. Не стоит полагаться на него и при поиске проводки, временно не подключенной к сети – фаза должна быть обязательно.

Видео: Как пользоваться детектором скрытой проводки «Eltes Дятел Е121»

Более совершенными являются приборы, представляющие собой комплект из генератора сигнала и приёмника. С помощью подобного оборудования, подавая на участок срытой проводки, отключённой от сети, сгенерированный сигнал заданной частоты, можно очень точно определить точку обрыва провода.

Ну а в режиме работы без генератора приемник способен определить расположение скрытой проводки, находящейся под напряжением. Типичный пример подобных приборов – отечественный комплект «Лис М» или, более совершенный, «Лис 100».

Видео: Комплект для поиска расположения и дефектов скрытой проводки «Лис М»

Разнообразие детекторов скрытой проводки с возможностью обнаружения дефектных участков в наше время – весьма широкое. Наверное, понятно, что многие из таких устройств позволяют и вовсе обходиться без предварительных этапов поиска участков обрыва – при наличии схемы проводки можно сразу переходить к поиску точки размыкания цепи.

Проблема лишь в том, что качественные приборы с высокой чувствительностью и точностью определения – весьма дорогие. Кроме того, они требуют определенных навыков в работе. И далеко не каждый электрик рискнет дать даже на короткий срок свое оборудование в пользование дилетанту. А так как наша публикация рассчитана именно на начинающих, приходится объяснять простейшие методы диагностики.

Использование подручных или самодельных приборов

Что делать, если нет возможности хотя бы на время обзавестись детектором скрытой проводки?

  • При неглубоком залегании кабеля в стене можно попробовать «нащупать» фазу, то есть, при удачном раскладе — и место, где она пропадает (точку обрыва) с помощью обычной индикаторной отвертки. Взяв ее примерно так, как показано на иллюстрации ниже, начинают «сканировать» предполагаемый участок расположения кабеля. Если повезёт, то наличие фазы проявится свечением индикатора. Хотя, если честно, вероятность удачного исследования, скажем так, невысока.
Поиск фазного провода в стене с помощью индикаторной отвёртки. При определенной доле везения и неглубоком залегании кабеля – может и сработать.
  • Более чувствительным, а значит – и более точным может при подобном поиске стать бесконтактный индикатор фазы. Кроме того, он обычно оснащается еще и звуковым сигналом, что облегчает обнаружение скрытого провода. А «технология» поиска – такая же, как и с индикаторной отверткой.
С бесконтактным индикатором фазы – больше шансов на успех. Но все равно – результат не гарантирован.
  • Встречаются советы – воспользоваться обычным портативным радиоприемником. Его настраивают на частоту примерно в 100 кГц и ведут вдоль стены на предполагаемом участке прохождения кабеля и локализации обрыва. При этом наличие фазы и ее отсутствие должны проявиться наличием и отсутствием явно наводимых помех – шумов.
Точность, конечно, невысока, но примерный участок обрыва обнаружить все же можно
  • Примерно таким же образом – появлением наведенного фона или шумов на фазу может реагировать чувствительный микрофон, подключенный к усилителю (например, старому магнитофону, включенному на режим записи).
  • Некоторые пользователи рекомендуют самостоятельно изготовить простейшие детекторы проводки. Набор радиоэлементов требуется совсем небольшой, да и схема сложностью в монтаже не отличается. Вполне можно обойтись даже без изготовления печатной платы.

Вот парочка примеров:

Схема №1

Схема простейшего детектора на базе полевого транзистора

Первую схему можно назвать, пожалуй, самой простой. В элементарную базу входят:

  • VT1 – полевой транзистор КП103 (вне зависимости от последующего буквенного обозначения).
  • BF1 – акустический индикатор – это может быть динамик, но удобнее использовать наушники.
  • SA1 – любой удобный (имеющийся) микровыключатель.
  • GB1 – источник питания в качестве, которого достаточно батарейки АА (ААА) напряжением в 1.5 вольта.

В качестве антенны в данном случае может служить сам металлический корпус полевого транзистора. Чем ближе к проводу, в котором имеется фазное напряжение, тем будет громче раздаваться звук в наушниках (частотой около 50 Гц). При определенном старании можно довольно точно обнаружить и месторасположение кабеля, и точку, начиная с которой фаза пропадает.

Схема №2

Этот вариант – несколько понадежней и почувствительней. В нем, кроме полевого транзистора, применено еще и усиление полученного сигнала.

Более совершенная схема самодельного детектора скрытой проводки

Элементы VT1, BF1, SA1 и GB1 – точно такие же, как и в предыдущей схеме. Кроме того, используются:

VT2 – транзистор, выполняющий роль усилителя. Подойдут КТ3102 или КТ3107 с любыми буквенными индексами.

R1 – резистор 5.1 МОм.

R2 – резистор 3,6 кОм.

Антенной в данном случае выступает отрезок медного провода длиной от 20 до 50 мм. Точность поиска расположения кабеля от этого только выигрывает. А сама «технология» поиска – такая же, как и со схемой №1.

Обратите внимание – все перечисленные способы поиска обрыва рассчитаны на обнаружение фазного напряжения. И, кстати, большинство приборов-детекторов заводской сборки, не оснащенных генераторами сигналов, работают также по этому принципу. То есть, походят для случаев, если обрыв, как показывает предварительная прозвонка участков проводки, был именно на фазном проводе. При этом, конечно, автомат на щитке должен быть включен, и работу, соответственно, следует проводить с соблюдением всех необходимых требований безопасности.

А как быть, или предварительная прозвонка показывает, что повреждён нулевой проводник? Как тогда найти место его обрыва? Ведь прибор попросту не даст ясной картины – он будет реагировать на идущую параллельно фазу.

Поступают таким образом.

  • Вначале обесточивают участок.
  • Затем вынимают все провода из клемм в щитке, отключают их и на противоположном конце тестируемого участка (в розетке, выключателе или монтажной коробке, если обрыв обнаружен межу нею и щитком). Одним словом, тестируемый участок должен быть гарантировано отключен с обеих сторон.
  • Далее, нулевой провод, на котором ищется обрыв, временно подключают со стороны щита к фазному контакту. После этого – включают автомат.
  • Производится поиск обрыва по методикам обнаружения фазного напряжения.
  • После обнаружения обрыва сразу же, не откладывая (чтобы не забыть!), отключают питание и убирают нулевой провод с фазного контакта.
  • После проведения ремонта повреждения все подключается по нормальной схеме.

После того как место обрыва определено, остается заняться ремонтом.

Для этого аккуратно с помощью молотка и зубила, удаляется участок штукатурки, закрывающий проводку. Чтобы не повредить кабель, тем более, если диагностика проводилась приборами со, скажем, не выдающейся точностью, лучше выбирать штрабу с отступом от предполагаемой линии прохождения провода влево – вправо (или вверх – вниз, на горизонтальном участке) на 50 мм. Длина выбираемой штрабы берется такой, чтобы ее было достаточно и для удаления поврежденного участка кабеля, и для зачистки концов с обеих сторон, и для вставки перемычек с их качественным припаиванием (скрутки здесь явно нежелательны), и для последующей надежной изоляции как минимум в два слоя.

Ремонт поврежденного участка обычно проводится припаиванием перемычки с последующей изоляцией термоусадочными трубками

Алюминий, конечно, тоже можно паять. Но для этого требуется специальные составы (флюс) и, конечно, умение выполнять подобные соединения. Да и вообще (ИМХО) – от поврежденного участка алюминиевого провода лучше вообще избавиться, заменив его на медь. «Зарывать» же в штукатурку клемму или скрутку — дело весьма рискованное.

Останавливаться на проблемах ремонта поврежденного участка – не станем, так как эта тема все же требует более широкого рассмотрения, и ей лучше уделить внимание в отдельной статье. Но чтобы понятие и о поиске участка аварии, и о ликвидации обрыва стала еще более полным, предлагаем посмотреть интересную видеоподборку, в которой показан один из вариантов выполнения подобных работ.

Видео: Поиск обрыва скрытой проводки и проведение ремонта поврежденного участка

Как найти проводку в стене с прибором и без него

Иногда монтаж мебели или предметов интерьера на стены может обернуться для хозяина жилища настоящей проблемой в виду того, что неизвестно, на каком участке стены проходит провод системы электроснабжения, а случайно попав в него перфоратором, можно серьёзно повредить провод, что тоже чревато ремонтом и выбитыми «пробками».

Наиболее часто такая ситуация возникает у хозяев новоприобретённого жилья, когда отсутствует план проводки. Однако даже когда этот документ на руках, как показывает практика, всецело полагаться на его достоверность не стоит, ведь некоторые недобросовестные электрики любят идти в обход установленных норм в угоду собственным интересам.

Как же в таком случае узнать где проходит проводка? Данная статья подскажет вам несколько рабочих способов, проверенных годами.

Краткое содержимое статьи:

В каких случаях нужно устанавливать расположение проводки?

Случаев, когда необходимо установить место прокладки проводки в стене, великое множество.

При повреждении участка цепи, например, может потребоваться найти обрыв проводки в стене, а любая перепланировка помещения сама по себе подразумевает частичную перепланировку системы электроснабжения.

Единственный случай, когда искать проводку при ремонте или монтажных работах не нужно – это полная замена системы проводов. В этом случае старые кабеля можно просто отключить и оставить в стенах.

Визуальный способ поиска

Этот способ предельно прост и особенно удобен, когда планируется косметический ремонт, подразумевающий замену обоев.

Верхний слой штукатурки при этом частично снимается. Дело в том, что при монтаже проводку укладывают в штробы – длинные прямые «ручейки»  в стене, сделанные при помощи специального оборудования.

После штробления штробы с уложенным и закреплённым в них кабелем чаще всего заштукатуривают, и в последствии при наложении основного слоя штукатурки следы штроб остаются видимыми на стене.

Обнаружить их можно визуально либо тактильно – они представляют собой выемки или углубления в стене. Для оголения обнаруженных кабелей используют слесарный молоток, аккуратно простукивая им по всей длине штробы.

Естественно, этот способ не подходит для тех, кто хочет узнать план проводки просто для того, чтобы повесить на стену картину. О том, чем лучше искать проводку в стене в подобных случаях, речь пойдёт ниже.

Поиск при помощи старого радиоприёмника

Этот способ отлично подойдёт тем, у кого не в почёте современные приборы для поиска проводки в стене, ведь для него потребуется всего лишь старое радио, которое можно чётко настроить на частоту в 100 кГц.

Для того, чтобы определить место прокладки кабелей в стене, в помещении сначала обеспечивают полную тишину. После этого включают прибор, и проводят им максимально близко вдоль стены, не задевая при этом её поверхности.

Немного облегчает поиск проводки выдвижная антенна: её кончиком необходимо проводить по стене в месте предполагаемой прокладки кабеля. При приближении к этому месту прибор начнёт издавать негромкий треск или фоновый шум.

Чем ближе к месту прокладки – тем громче и интенсивнее звук. Однако этот способ работает лишь в том случае, если проводка находится под напряжением.

Поиск при помощи индикаторной отвертки

У каждого уважающего себя мастера по ремонту в инвентаре присутствует такой нехитрый прибор, как индикаторная отвертка.

Такая отвертка имеет на одном из своих концов диод, который загорается, когда сама отвёртка начинает реагировать на ЭМ-поле, исходящее от кабелей в стене.

Для того, чтобы прибор функционировал правильно, его нужно взять за жало, а ручкой с диодом водить вдоль стены.

Однако точность определения у этого прибора невысока, и она падает ещё ниже в зависимости от толщины слоя штукатурки, под которой укрыты провода.

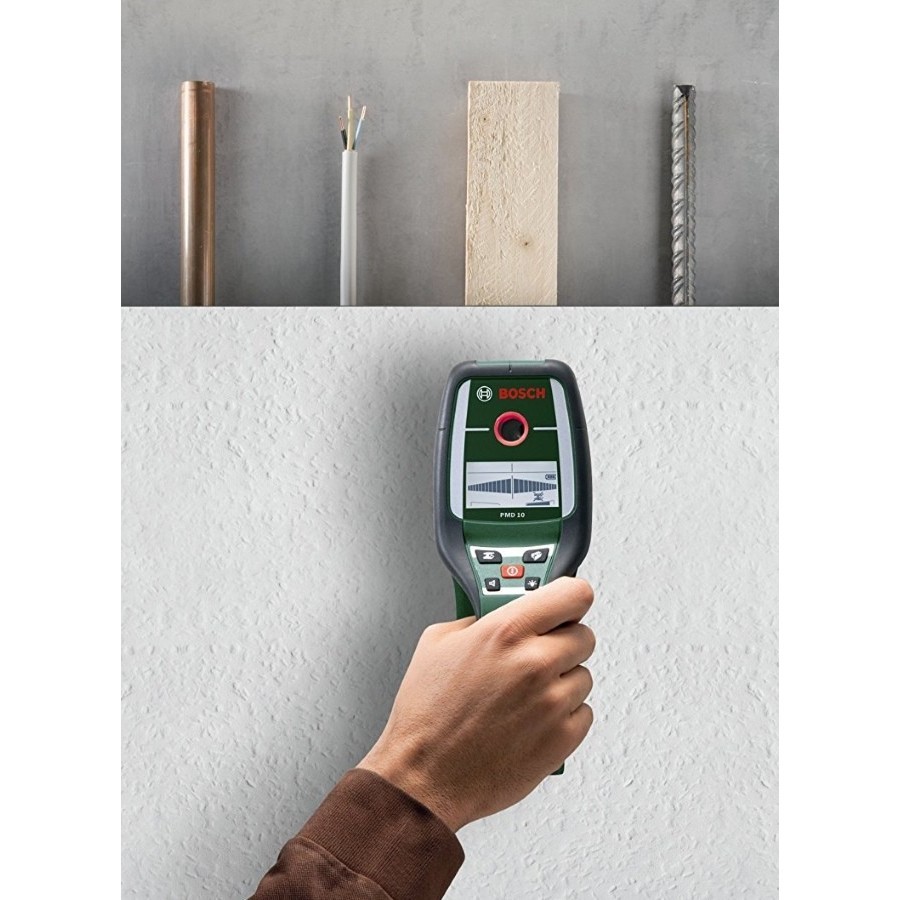

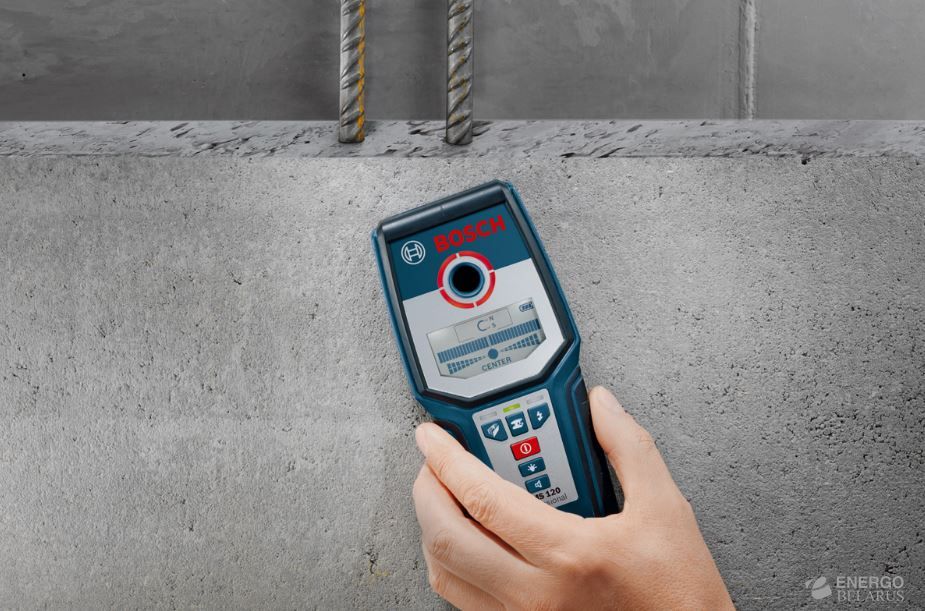

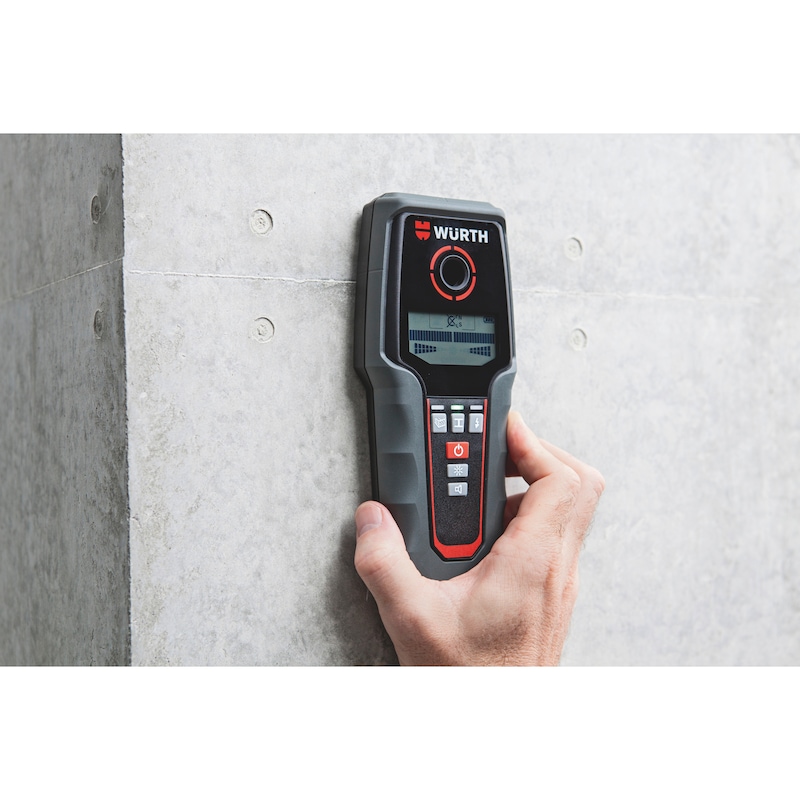

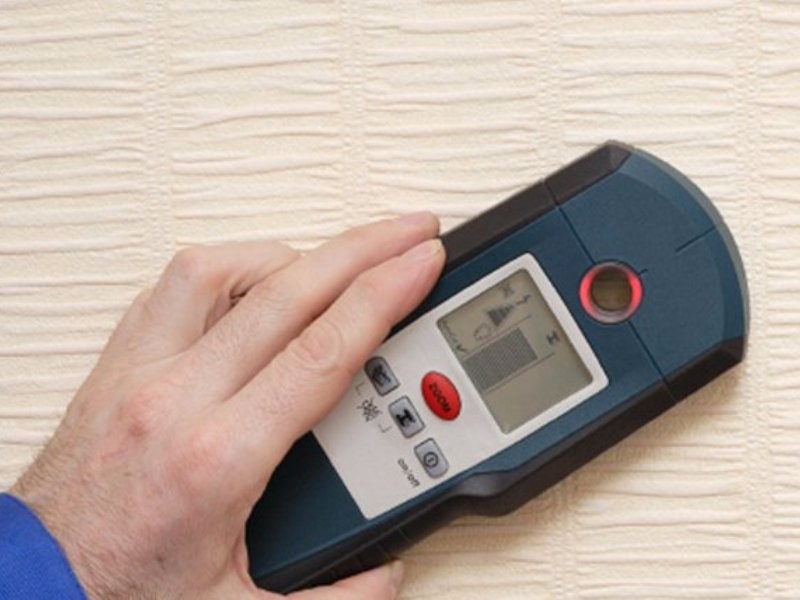

Поиск при помощи поискового прибора

В отличие от «дедовских» способов этот отличается повышенной надёжностью, и будет особо полезен, когда местоположение проводки необходимо определить с минимальной погрешностью.

Современные магазины строительной техники и материалов предлагают своим клиентам широкий ассортимент поисковых приборов, различающихся по принципу действия, уровню погрешности и ценовым характеристикам.

К большинству из приборов прилагается инструкция о том, как найти проводку в стене, поэтому сам поиск не составит труда даже для неопытных пользователей.

Наиболее популярны в последнее время приборы с комбинированным принципом действия, однако цену на них низкой назвать определённо нельзя.

Фото советы как найти проводку в стене с прибором и без него

Вам понравилась статья? Поделитесь 😉

Детектор скрытой проводки, дерева, железа в стенах

Работаю электриком, часто возникает проблема поиска скрытой проводки в стенах.
Иногда для поиска пробоя проводки — если не работает розетка, иногда чтоб не повредить проводку в стене при штроблении и сверлении. Было куплено 5 сканеров проводки, два из них онлайн.
В итоге я остановился на том, что на фотографии, его обзор с фото внутренностей, видео применения далее.

Детектор скрытой проводки был куплен лет 5 назад в каком то китайском магазине, цена была около 20$. Самые дешевые варианты на сегодня я нашел на Ebay, ссылка в заголовке.
Они же есть на али в поиске по словам all-sun, stud finder, stud detector.
Позволяет находить проводку в сплошных и не сплошных стенах, деревянные бруски, железо.
Проводку ищет под напряжением, разницы в величине нагрузки на проводку не заметил, специально проверял как ищет провод под током и просто с напряжением.
Для включения нужно нажать и подержать кнопку сбоку, ложные включения исключены.
Детектор включается в том режиме, в котором был последний раз, есть память режимов.
Когда включен, на экране появляется один из символов — молния, ключ или брусок, обозначающий режим поиска. Режимы меняются кнопкой SELECT на морде прибора.
Допустим, нужно найти провод в стене под напряжением. Подносим детектор к стене в том месте, где провода точно нет (считаем это нулевой напряженностью поля), нажимаем боковую кнопку TEST — прибор издает короткий писк- калибруется по той напряженности поля, считая ее нулевой.
Ведем детектор перпендикулярно предполагаемому месту залегания провода, на дисплее видна шкала, показывающая близость проводов под напряжением. Кнопку TEST при этом нужно держать. Если шкала зашкаливает то прибор пищит. Если область, в которой прибор пищит-зашкаливает широкая, то я отмечаю начало и конец области (в верхней части прибора есть красный светодиод, показывающий где отмечать), отпускаю кнопку, подвожу прибор к краю отмеченной области, зажимаю кнопку заново -прибор снова калибруется уже под другую напряженность поля, провод ближе прибор понижает чувствительность. Так иногда делаю до 3-4 раз.
Аналогично он работает и с металлом и с деревом. Например, помогал найти батареи в стенах панельного дома, прорезать которые мне совсем не хотелось. Помогал найти бруски и каркас крепления гипсокартона, чтоб знать, куда можно крутить шурупы, а где можно сверлить отверстие для подрозетника. Помогает при сверлении — иногда бывают неожиданные провода.
Фото внутренностей — две катушки на одном каркасе и рамка видимо работают как антены для обнаружения разных материалов.
Внутри пару микросхем, смд-детальки, кварц на 4 мегагерца, пьезоизлучатель.
Питается прибор от батарейки типа «крона», довольно быстро автовыключается если не нажимать кнопки — батарейку никогда не высаживает. Тем более, что я давно закупил аккумуляторные батареи такого формфактора во все необходимое оборудование и меняю заряженные на разряженные раз в полгода. Больше всего у меня аккумуляторы съедают мультиметры.



Видео поиска провода под напряжением в несколько проходов с уточнением


На видео видно, что можно влиять на чувствительность прибора, поднося или отдаляя вторую руку. Если положить руку на стену рядом с прибором, то чувствительность падает. Так же лучше убрать вокруг провода под напряжением, они тоже оказывают влияние на поиск.
Предвижу вопрос -на какую глубину видит проводку детектор в стене? Я не могу дать однозначный ответ. Стены бывают очень разные, от блоков до высокопрочного бетона. Иногда вся стена «звенит» из за арматуры, иногда звенит непонятно от чего. Этот прибор очень помогает и, если он не видит проводов в стене, то можно грызть стену с большой уверенностью, что не повредишь провода.

Видео поиска провода под напряжением, металла и дерева.

От фирмы all-sun есть похожие детекторы, есть с рулеткой и калькулятором, есть без жк экрана- просто светодиодная линейка, они дешевле. Но я думаю, что принцип действия у них одинаков.
Я когда то купил этот прибор и им доволен.

И краткое сравнение с другими детекторами, один из которых тоже использую, если кому интересно.

1,
Детектор электромагнитного излучения.

Был обзор тут. Вроде что то показывает, но что непонятно. Возможно, чуйка посильнее, чем у описываемого детектора, но не прижился.

2. Детектор скрытой проводки Fazer detector 777

Неплох, ручная регулировка чувствительности. Позволяет прозванивать лампочки накаливания например, определять жилу под фазой и нулевую. Сломалось две штуки, третий покупать не стал.

3. детектор скрытой проводки Meet MS-158M

Куплен в местном радиомагазине, пользовался неделю, потом подарил кому то. Вроде и функций много, а работать им не получилось.

4, Бесконтактный тестер напряжения.

Обзор1 Обзор2 Обзор3
Был куплен один на работу, потом второй домой. Позволяет определить фазную и нулевую жилы в проводе. Позволяет определить провод под напряжением. Фонарик для проверки контачат ли батарейки. Прицепленный к проводу, пищит при подаче напряжения, иногда успевал вовремя убрать руки с проводов. Позволяет искать обрывы в проводе, удлинителе, чинить новогодние гирлянды (скоро новый год).
Для меня вещь необходимая, используется чаще чем индикаторная отвертка с неонкой.

5, Тестер напряжения с отверткой.

Обзор его на муське
Купил оффлайн такой же, только черный. Хорош тем, что у него есть отвертка. Если совсем ничего нет, то можно пользоваться. Классическая отвертка с неонкой лучше. Валяется как последний резерв.

лучших исследователей стад 2019 | Stud Finder Обзоры

Искатель шпильки хорош для поиска шпилек, которые вы не видите. Когда вы вешаете что-то тяжелое, например зеркало или кронштейн, скажем, для телевизора с плоским экраном, важно знать, где они находятся. Но у некоторых искателей есть и другие функции, такие как глубокое сканирование и обнаружение проводов переменного тока. Это не значит, что они всегда делают то, что должны. В стенах происходит много всего, и, несмотря на технологические достижения, любому устройству может быть сложно все это проанализировать и определить, что такое труба, а что - провод снаружи стены.Чтобы протестировать все функции, мы протестируем ряд искателей гвоздей на стене собственного изготовления, а также на стенах в существующих домах.

Лучший результат

Лучшее соотношение цены и качества

S50 Обнаружение края

Стэнли amazon.com

13,71 $

Предоставлено

Самый простой в использовании

DW0150 Поиск шпильки

Предоставлено

Лучший сканер полной ширины

Светодиодный детектор целых стержней

Ryobi homedepot.ком

29,97 долл. США

Предоставлено

Самый удобный


Как мы тестировали

Для нашего теста мы построили стену размером четыре на восемь футов из обычных материалов: дерева и металлических гвоздей; гипсокартон; труба медная, черная, полиэтиленовая, ПВХ; и кабель в неметаллической оболочке. Затем мы просканировали стену с помощью каждого прибора для поиска гвоздей. Когда дело дошло до обнаружения шпилек, все работали, как ожидалось, но мы быстро обнаружили, что некоторые из них, предназначенные для определения местоположения проводки переменного тока под напряжением, просто не работают.Мы проконсультировались с инженерами по продукции и обнаружили, что стальные шпильки, металлические трубы и воздуховоды могут ухудшить обнаружение токоведущих проводов. Итак, мы вернулись к нашей испытательной стене, удалили стальные шпильки и металлические трубы и построили вторую стену размером четыре на четыре фута, чтобы проверить только стальные шпильки. Опять же, обнаружение шпилек прошло, как и ожидалось, но устройства справились с обнаружением токоведущих проводов лишь немного лучше. Однако пара справилась лучше, чем другие. Мы также взяли гвоздики в два дома - один в середине 1800-х годов с обрешеткой и штукатуркой, а другой в урочище 1970-х годов - для реальных испытаний.

По часовой стрелке, сверху слева : C.H. Магнитный поисковик Hanson, водопроводные и электрические детали в нашей испытательной стене, а также обнаружение токоведущего провода, идущего по краю стойки.

Тревор Рэб

Что нужно знать о стенах

Большинство стоек расположены с интервалом в 16 дюймов - найдите одну, и следующая стойка должна быть примерно на таком же расстоянии в любом направлении. Изменение расстояния обычно происходит у торцов стен или возле дверей и окон.Если кажется, что ваш искатель шпилек обнаруживает предметы между шпильками, это может быть обнаружение металлических или пластиковых компонентов водопровода, электрических коробок или проводки, или металлических воздуховодов. Электрические провода обычно проходят вертикально по стороне шпильки, а иногда и горизонтально между розетками. Помните об этом, и если на стене есть осветительные приборы, выключатели и розетки, вы можете сделать обоснованное предположение о том, где могут быть провода. И обратите внимание, где находятся кухня и санузлы. Водопроводные и канализационные трубы для второго этажа часто находятся в стенах первого этажа, под раковинами, ваннами или душевыми кабинами.Совет от профессионала: если ваш подвал еще не закончен, вы можете спуститься туда и посмотреть на потолке, где именно поднимаются трубы.

Советы по поиску гвоздей

  • Не касайтесь стены ни одной рукой, пока используете искатель гвоздей - это может изменить его показания.
  • Некоторые инструменты необходимо откалибровать перед сканированием, поэтому начинайте с выключателей, розеток или осветительных приборов.
  • Наклейте малярный скотч на область, которую вы хотите отсканировать. Это даст вам поверхность, на которой можно отмечать свои выводы, не делая надписей на стене.
  • При обнаружении шпилек, предметов или проводов под напряжением пометьте их.
  • И там, где вы обнаружите стойку, просканируйте выше и ниже этой точки, чтобы убедиться, что она продолжается до пола или потолка. Другие показания, нерегулярные, могут относиться к проводке, водопроводу или воздуховоду.
  • Свежеокрашенные стены могут быть трудно сканировать в течение двух-трех недель из-за влажности краски.
    По часовой стрелке, сверху слева. : обнаружение железного объекта - черной трубы - в нашей тестовой стене, обнаружение центра гвоздя и готовые устройства для поиска гвоздей.

    Тревор Рааб

    The Bottom Line


    Специалисты по поиску стержней теряют свою работу, учитывая множество переменных в материалах стен и конструкции. В одном случае вы можете получить окончательные результаты, а в другом вам придется чесать голову. Отнеситесь ко всему с недоверием и используйте средство поиска гвоздей в сочетании с размещением электрических и сантехнических приборов, чтобы разобраться во всем. Будьте осторожны с предположениями, проявляйте осторожность и не торопитесь.


    —Лучшее в целом—

    Bosch GMS 120

    GMS120

    • Несколько режимов обнаружения
    • Индикатор состояния обнаружения
    • Дорого, если вам нужен только прибор для поиска шпилек

    Bosch GMS 120 - это гораздо больше, чем просто средство поиска шпилек (хотя он обнаруживал центры с точностью до одной восьмой дюйма).Он также может обнаруживать проводку переменного тока под напряжением, металлические предметы, пластиковые трубы, заполненные водой, и даже арматуру в бетоне. Устройство Bosch имеет звуковые сигналы, кольцо с подсветкой вокруг области датчика и ЖК-экран - и все три работают согласованно, направляя вас к тому, что вы ищете. Кольцо становится красным при наведении на шпильку, в то время как на экране отображаются предупреждения о проводе под напряжением и отображается мишень, указывающая на центр шпильки. Хотя GMS не обнаружил проводку в нашей стене, он довольно точно определил ее в испытательных лабораториях.


    «ШИРОКАЯ ОБЛАСТЬ СКАНИРОВАНИЯ»

    Датчики Франклина ProSensor T13

    Учтивость

    ProSensor T13

    • Показывает полную ширину шпилек.
    • Дорогой для однофункционального инструмента

    С 13 датчиками, расположенными на семидюймовой поверхности, ProSensor T13 провел глубокое сканирование для точного определения местоположения шпилек.Когда мы столкнулись с одним из них, светодиоды над ним загорелись, показывая его полную ширину. T13 даже оказался достаточно широким, чтобы показать сдвоенные шпильки вокруг дверных рам и окон. Мы нашли его простым и легким в использовании, и он надежно обнаружил деревянные и металлические гвоздики под гипсокартоном толщиной три четверти дюйма. Хотя это устройство не предназначено для поиска труб или проводки, мы действительно получили мигание одного светодиода, когда мы провели его по медным трубам.


    «ПРОСТОЙ»

    C.H. Магнитный искатель Hanson

    Учтивость

    Магнитный искатель

    • Просто и эффективно
    • Нет батарей для замены
    • Находит только шурупы или гвозди для гипсокартона

    Кроме магнита на холодильник, вы не найдете ничего проще, чем C.Магнитный искатель Х. Хэнсона. Перемещая его вперед и назад по гипсокартону S-образным движением, достаточно эффективно закрепить винты или гвозди в стойке с сильными редкоземельными магнитами и зафиксировать их в нужном месте. Найдя один, просмотрите вверх или вниз, чтобы убедиться, что дополнительные винты или гвозди совпадают - если они есть, вы нашли шпильку. Металлические шпильки расположены таким же образом, хотя достаточно легко почувствовать, как магнит немного захватывает, когда проходит над шпилькой. Обратите внимание, что он также может попасть на любой черный металл под гипсокартоном, например, на воздуховодах или электрических коробках.


    «ПРОСТОЙ В ИСПОЛЬЗОВАНИИ»

    DeWalt DW0150 Stud Finder

    Учтивость

    DW0150 Поиск шпильки

    • Управление одной рукой
    • Точное определение центра
    • Зона обнаружения провода под напряжением слишком велика
    DW0150 компании DeWalt

    последовательно находил центры стоек, одинаково хорошо размещая дерево и металл через гипсокартон толщиной в полдюйма и три четверти дюйма.Предупреждение в виде светодиодной стрелки, указывающей на шпильки, и мы обнаружили, что движение по шпильке, а затем назад, пока DW0150 не захватит центр, было почти на 100 процентов точным. (Мы также отдадим должное DeWalt за наличие окна в центре, которое упростило маркировку центров шпилек карандашом.) Устройство также обнаруживает проводку переменного тока - это было надежно через полдюйма гипсокартона, но только с перебоями под ним. сорт три четверти дюйма.


    ―Лучший кромкоискатель―

    Цирконовый датчик шпильки A100

    Учтивость

    Датчик шпильки A100

    • Прогнозируемая стрелка индикатора
    • Управление одной рукой
    • Зона обнаружения провода под напряжением большая

    StudSensor A100 точно определил края металлических и деревянных стоек через гипсокартон толщиной до трех четвертей дюйма.Удивительно, но под гипсокартоном толщиной в полдюйма он поднял края довольно рано, но отметка обоих краев и измерение до середины все же привело нас к центру стержня. Нам нравится управление одной рукой, а также красная стрелка, которую юнит проецирует на стену там, где он находит край. В режиме глубокого сканирования обнаруживаются объекты внутри тестовой стены, но StudSensor не различает материалы. Более мелкий режим сканирования шпилек также выявил трубы, но не всегда. Мы обнаружили провода переменного тока в области шириной три дюйма на нашей тестовой стене - то же самое и в домах.


    «НАИЛУЧШЕЕ ЗНАЧЕНИЕ»

    Stanley S50 Edge-Detect

    Учтивость

    S50 Обнаружение края

    • Легко находит шпильки
    • Недорого
    • Также регистрирует другие объекты в стенах

    Если вы просто хотите найти гвоздь, базовый S50 Стэнли - это все, что вам нужно.Он был разработан для нахождения краев деревянных или металлических шпилек. Просто нажмите кнопку и медленно проведите S50 по стене, следя за индикатором. Когда он загорается, вы на грани одного. Он останется, пока вы не пройдете другую сторону, поэтому, как только вы это сделаете, сдвиньте устройство обратно на стойку, чтобы подтвердить и отметить края, затем измерьте расстояние между ними, чтобы найти центр. В нашем тестировании инструмент постоянно обнаруживал шпильки под полудюймовым гипсокартоном. Однако обнаружение краев через гипсокартон толщиной три четверти дюйма было немного менее точным.


    «САМАЯ УНИВЕРСАЛЬНОСТЬ»

    Craftsman CMHT77623 Stud Finder

    Учтивость

    CMHT77623 Поиск шпильки

    • Точно находит конезавод
    • Два режима обнаружения
    • Широкая зона обнаружения проводов переменного тока под напряжением
    Устройство поиска центра

    Craftsman имеет светодиоды для индикации состояния сканирования и направления вас к центру шпильки: оранжевые загораются, когда вы находитесь над шпилькой, а красные -, когда вы попадаете в центр.Медленное сканирование в одном направлении, мимо центра, а затем обратно, дало нам точные результаты для гипсокартона толщиной в половину и три четверти дюйма. Режим обнаружения AC был несколько расплывчатым, указывая на область шириной от трех до четырех дюймов, когда он собирал проводку. Но повторные проходы позволили нам определить путь проводки. В стандартном режиме сканирования Craftsman обнаружил медную трубу, что было странно, но труба была слишком узкой, чтобы быть шпилькой, и устройство никогда не регистрировало центр. Точно так же он обнаружил черную трубу в металлическом режиме.(Обратите внимание, что, хотя он обнаружил трубы, поисковик не мог и не был предназначен для их определения.) Тем не менее, эти показания могут помочь вам идентифицировать другие объекты в стене, с которыми вы, возможно, захотите быть осторожными.


    «ЛУЧШИЙ ПОЛНОШИРИННЫЙ СКАНЕР»

    Светодиодный детектор всего стержня Ryobi

    Учтивость

    Светодиодный детектор целых стержней

    Ryobi. homedepot.com

    29 долларов.97

    • Показывает полную ширину шпилек.
    • Обнаруживает проводку переменного тока под напряжением
    • Невозможно отличить металл от дерева

    Детектор цельного стержня Ryobi оправдывает свое название.Когда он находит стойку в стене, он показывает ширину, подсвечивая некоторые из своих семи светодиодов: тот, что находится над стойкой, включается, а другой остается выключенным. И не имело значения, были ли гвоздики деревянными или металлическими, этот Ryobi нашел их под гипсокартоном на полдюйма и три четверти дюйма. Он также подбирал трубки, но не мог сказать, из чего они сделаны. (Хотя, честно говоря, трубы находились на расстоянии четырех дюймов друг от друга, что является верным признаком того, что они не были шпильками.) Мы обнаружили провода переменного тока под напряжением в пятидюймовых полосах и проследовали по их пути, поэтому мы знали, где они находятся, хотя и не совсем точно.


    «САМЫЙ УДОБНЫЙ»

    Цирконовый датчик на шпильке A150

    Учтивость

    Датчик шпильки A150

    • Легко читаемый экран
    • Прогнозируемая стрелка индикатора
    • Зона обнаружения провода под напряжением большая

    StudSensor A150 точно определил края и центры металлических и деревянных стоек через гипсокартон толщиной до трех четвертей дюйма.Нам нравится управление одной рукой, а также красная стрелка, которую юнит проецирует на стену в том месте, где он находится в центре. А ЖК-дисплей с подсветкой был очень легко читаем, показывая информацию о том, что обнаруживал A150. Режим глубокого сканирования идентифицировал объекты внутри тестовой стены, но StudSensor не мог сказать нам, что он считывал металлические трубы. Режим мелкого сканирования тоже уловил трубы, но не всегда. Мы обнаружили провода переменного тока в области шириной три дюйма на нашей тестовой стене - то же самое и в домах.


    «БОЛЬШИНСТВО РЕЖИМОВ СКАНИРОВАНИЯ»

    Датчик VIVreal Stud

    Учтивость

    Датчик шпильки

    • Множество режимов сканирования
    • Доступно с учетом набора функций
    • Некоторая неточность в режиме глубокого сканирования

    Датчик VIVreal Stud Sensor был выбран на основании его высоких рейтингов на Amazon, единственном месте, где мы нашли его доступным.Он имеет четыре режима сканирования: три для определенных объектов (дерево, металл, проводка переменного тока под напряжением) и один для глубокого сканирования. Хотя его обнаружение краев было тусклым, он точно обнаружил центры шипов, с уведомлением о «центре», отображаемым на экране, чтобы мы знали, что мы достигли его. Мы обнаружили, что это одинаково в режимах сканирования дерева и металла, через гипсокартон толщиной как в полдюйма, так и в три четверти дюйма. В режиме сканирования металла датчик шпильки обнаружил медную и черную трубу , только без указателя центра, показывая, что они не были шпильками и не соприкасались с гипсокартоном.В режиме глубокого сканирования VIVreal обнаружил медную трубу , хотя она была отклонена примерно на три дюйма. Обнаружение проводов переменного тока под напряжением также было ненадежным, и искатель не смог определить пути проводов в нашей тестовой стене. Тем не менее, он достаточно хорошо обнаружил провода под напряжением в обоих наших тестовых домах.

    Датчик телефона

    обнаруживает шпильки, трубы и провода за стенами

    Вам нужно просверлить стены, но боитесь удариться о трубу или провод? Walabot - это устройство, которое подключается к вашему смартфону и позволяет получать рентгеновское зрение в ваши стены.Устройство позволяет видеть за гипсокартоном шнуры, трубы, шпильки и даже грызунов.

    Идеально подходит для вашей следующей домашней домашней работы. Изначально Walabot был разработан для того, чтобы видеть сквозь ткани человека и обнаруживать определенные типы рака. Walabot точно определит местоположение и даже глубину труб и проводов в ваших стенах, чтобы вы знали, чего избегать или где открывать, если вы ищете определенную трубу или провод.

    У вас в стенах живет пушистый друг? Walabot может даже обнаруживать животных, чтобы вы могли отслеживать их вживую за своими стенами, чтобы избавить дом от мышей или помочь кошке выбраться, если они каким-то образом вернулись туда.Устройство также может обнаруживать гнезда ос и термитов за вашими стенами.

    Walabot позволит вам найти практически все, что находится за стенами, включая гвоздики, провода, водопроводные трубы, животных и другие металлы. Он может не только видеть сквозь гипсокартон, но и даже сквозь бетон толщиной до 4 дюймов. Он также может обнаруживать движение в реальном времени, если вы хотите зацепить провод, который вы пытаетесь провести.

    Walabot подключается прямо к задней части вашего смартфона, поэтому вы можете просто перетащить телефон по стене, чтобы увидеть, что находится за ним в реальном времени.Настенный датчик будет работать со смартфонами Android (кроме Samsung Note 7, LG G4 и LG V10) и не будет работать с iPhone.

    Walabot подключается к вашему смартфону через клейкую гелевую подушечку, поставляется с кабелем micro-usb и кабелем usb-c для подключения к вашему смартфону в зависимости от того, какой у вас тип подключения, и, безусловно, потребуется догадки из вашего следующего проекта DIY.

    Посмотрите видео, которое работает с настенным сенсором Walabot для смартфона.

    Подпишитесь на наш канал на YouTube

    Как просверлить стену, не ударившись о том, чего не стоит

    Как просверлить стену, не ударившись о том, чего не стоит


    Просверливание стены - опасный аспект строительства, особенно если у вас нет подходящего оборудования. Почти невозможно сказать, что скрывается за этой, казалось бы, безопасной структурой, и удар водопровода, электрического провода или газопровода может привести к катастрофе.

    В Concrete Drilling Services Ltd мы всегда рекомендуем вам нанимать профессиональные услуги, чтобы гарантировать, что процедура выполняется правильно и безопасно, однако, если вам действительно нужно попытаться просверлить стену самостоятельно, следуйте нашим советам, чтобы избежать столкновения с тем, чего вы не должны т.

    Вам нужны специализированные бетонные услуги? Позвоните нашей команде по телефону [ld_default] или напишите нам по электронной почте.

    Ознакомьтесь с нашим руководством из 4 шагов о том, как просверлить стену, не задев того, чего вы не должны делать, ниже.

    1 - Проверить зону

    Если у вас есть доступ к архитектурным чертежам здания, этот процесс будет намного проще. Если у вас нет доступа к чертежам, вы можете определить, где находятся розетки, светильники и другое электрическое оборудование, предположив, что линии проходят сверху, а затем поперек светильников, поэтому подходите к этим областям с осторожностью.

    Чем больше вы пытаетесь осмотреть область, тем менее навязчивой будет ваша работа и, следовательно, тем меньше вероятность ошибки.

    2 - Избегайте проводов

    Инвестиции в профессиональное оборудование, такое как инструмент для защиты от кабелей, - самый безопасный способ избежать проводов. Однако, если у вас нет к нему доступа, большая часть проводки проходит горизонтально на 6 или 12 дюймов выше розетки, поэтому избегайте этих участков. По возможности просверливайте только неглубокие отверстия.

    Большинство кабелей входят в стену как минимум на дюйм, поэтому, избегая глубокого просверливания, вы можете быть уверены, что избегаете проводов.

    3 - Избегайте труб

    Когда дело доходит до трубопровода, хорошая новость заключается в том, что у вас больше шансов сломать сверло, чем сломать трубу.Хотя медь - более мягкий металл, она довольно хорошо удерживается на вашей дрели. Однако, если вы находитесь на коммерческом сайте и работаете с промышленными электроинструментами, этого, скорее всего, не будет.

    Если вы пытаетесь собственное промышленное бурение, будьте осторожны, бурите медленно и часто проверяйте область, в которой вы бурите, на наличие каких-либо признаков трубы. Если у вас есть доступ к камере для осмотра сантехники, это обеспечит безопасность бурения.

    4 - Избегайте шпилек

    Стеновая стойка - это важный элемент каркаса здания, используемый для поддержки таких элементов, как двери, окна и изоляция.Шпильки - это вертикальные стойки, соединяющие верхнюю плиту стены с неподвижной плитой. Чтобы избежать этого, воспользуйтесь поисковиком. Вы также можете попытаться постучать по стене, чтобы услышать гвоздик; эта часть стены должна казаться менее полой, чем остальные.

    Однако многие люди сообщают, что не видят разницы, поэтому это не надежный метод.

    Предупреждение

    Помните, что если вы собираетесь врезаться в стену, стоимость ремонта может намного превысить стоимость найма профессиональной службы бурения, поэтому, если вы не уверены в своих силах избежать кабелей и труб, обратитесь в сервисную службу. чтобы помочь вам сэкономить много стресса, времени и, возможно, денег.

    Это особенно важно при работе с коммерческими сайтами, поскольку вероятность ошибки намного выше, а нанесенный ущерб может быть намного более дорогостоящим. В Concrete Drilling Services мы очень серьезно относимся к охране труда и технике безопасности, делая это своим главным приоритетом.

    Вам нужны специализированные бетонные услуги? Позвоните нашей команде по телефону [ld_default] или напишите нам по электронной почте.


    Concrete Drilling Services Ltd предлагает высококачественное алмазное бурение для самого быстрого, чистого и бесшумного выполнения даже самых сложных работ.Наша дружная и профессиональная команда - эксперты в своей области, которые всегда гарантируют безупречную отделку. Чтобы получить дополнительную информацию об этой или о других наших услугах, свяжитесь с нами сегодня - мы всегда готовы предложить свою помощь.

    Для домашних мастеров, устройство, позволяющее заглядывать в стены

    Ремонтники дома своими руками, строители, сантехники: есть продукт, разработанный специально для вас, и он называется Walabot DIY. Это устройство с приложением-компаньоном, которое позволяет заглядывать в свои стены.Вы можете обнаруживать такие предметы, как провода и трубы.

    Walabot DIY может показать вам пластиковые и металлические трубы, электрические провода и шпильки. Они предлагают его по специальной начальной цене в 199 долларов.

    Продукт имеет простой форм-фактор - это блок размером с телефон, как утверждает Popular Mechanics , который магнитно прикрепляется к своему главному телефону и получает питание от порта MicroUSB телефона.К нему прилагается сопутствующее приложение.

    Что предоставляет приложение: Gizmodo объяснил, как «приложение WalabotDIY дает вам более наглядное представление о том, что было обнаружено, его ориентации, из чего оно сделано и как далеко оно находится на глубине около четырех дюймов».

    Итак, для ручного сканирования, сказал Ли Мэтьюз в Geek.com , вы «вставляете Walabot в свой телефон, на который вы загрузили их мобильное приложение. вы также можете подключить его к ноутбуку.«

    Elyse Betters в Pocket-lint далее описал начало работы с этой штукой: просто возьмите в руки Walabot DIY, затем загрузите приложение Walabot DIY из Google Play Store и подключите аксессуар к USB-порту вашего телефона, устройству Android, в основном . Приложите его к стене, и вы сможете заглянуть внутрь.

    Вы можете видеть до 4 дюймов / 10 см в бетоне и гипсокартоне; делает простой снимок для автономного анализа; и требуются телефоны Android с установленной версией 5.0 (Lollipop) и выше с OTG.

    Какая технология здесь используется? Geek.com сказал: «Walabot DIY использует РЧ-радар для создания трехмерных изображений того, что происходит под поверхностью».

    В видео-заметках говорится: «Walabot - это программируемый 3D-датчик, идеально подходящий для проектов DIY-электроники. Если вы новичок, изобретатель-новичок, любитель или даже инженер, и любите проекты Raspberry pi, а при сборке с Arduino, Walabot откроет вам все возможности. новые возможности для изобретений! "

    Walabot - это своего рода датчик 3D-изображения.«Он использует радиочастоту (RFID) и выявляет все, что скрыто в мире вокруг вас». Это программируется. SDK (комплект для разработки программного обеспечения) содержит некоторые возможности создания образов; API позволяет создавать собственные приложения.

    Кому это может быть полезно? Шейн МакГлаун в SlashGear думал о мастерах, которые хотят делать что-то по дому, но осознают и боятся удариться о что-то важное под поверхность стены и получить шок или затопить дом.«Приземлилось новое устройство Walabot DIY, которое призвано избавить от этого страха в домашних проектах».

    Да, и если вы думали о менее приятных вещах, таких как вредители за стеной, Geek.com сказал, что «переключение с упрощенного представления по умолчанию на отображение необработанных данных упрощает отслеживание движущихся вредителей».

    В общем, стоит ли посмотреть? Эндрю Лишевски в Gizmodo заметил: «Это не так дешево, как базовый датчик шпильки, но думайте об этом как о дополнительной страховке от того, что проект DIY будет завершен вовремя, потому что вы знаете, с чем имеете дело, до того, как начнется снос."


    Формирует ли класс отношение мужчин к проектам по благоустройству дома?

    © 2016 Tech Xplore

    Ссылка : Для домашних мастеров - устройство, позволяющее заглядывать в стены (2016, 19 августа). получено 25 мая 2021 г. из https: // techxplore.ru / news / 2016-08-diyers-device-Wall.html

    Этот документ защищен авторским правом. За исключением честных сделок с целью частного изучения или исследования, никакие часть может быть воспроизведена без письменного разрешения. Контент предоставляется только в информационных целях.

    C-Wire: все, что вам нужно знать

    Если вы устанавливаете новый термостат, но в вашем существующем отсутствует C-Wire, у вас есть следующие варианты:


    Проверить наличие неиспользуемого провода C-Wire

    В некоторых домах в стене спрятан неиспользованный провод C-Wire.Чтобы проверить наличие неиспользованного кабеля C-Wire:


    1. Отключить питание

    Для защиты вашего оборудования отключите питание на блоке выключателя или переключателе, который управляет вашим оборудованием для обогрева и охлаждения.

    Примечание. Выключатель термостата не отключает питание оборудования.


    2. Убедитесь, что ваша система выключена

    Измените температуру на существующем термостате, чтобы ваша система начала нагрев или охлаждение. Если вы не слышите или не чувствуете, что система включается в течение 5 минут, питание отключено.

    Примечание. Если у вас цифровой термостат с пустым дисплеем, пропустите этот шаг.


    3. Снимите имеющийся термостат с настенной панели

    На большинстве термостатов вы можете снять термостат, взявшись за него и осторожно потянув. Некоторые термостаты могут иметь винты, кнопки или застежки.

    Примечание. Не отсоединяйте пока никакие провода от термостата.


    4. Есть ли у вас система сетевого напряжения?

    Системы линейного напряжения имеют толстые черные провода с гайками или имеют маркировку высокого напряжения (120 В или выше).

    ДА - Возможно, ваша система несовместима. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

    НЕТ - переходите к следующему шагу.


    5. Сделайте снимок существующей проводки настенной панели

    Убедитесь, что вам хорошо видны все терминалы. Возможно, вам понадобится ссылаться на это изображение позже.


    6. Снимите перемычки

    Перемычка используется для соединения двух клемм. Он может выглядеть как небольшая скоба или цветная проволока.

    Примечание: не сбрасывайте перемычки.


    7. Маркировка проводов

    Пометьте каждый провод на существующей настенной пластине наклейками, прилагаемыми к новому термостату. Если у вас нет наклеек, вы можете использовать скотч и ручку.

    Примечание. Не маркируйте перемычки.


    8. Запишите цвета проводов

    Установите флажки и запишите цвет проводов, подключенных к клеммам на существующей настенной панели.Отметьте все подходящие варианты (подходят не все).

    Примечание. Если в клеммах есть провода, которых нет в списке, вам потребуется дополнительная опора для проводки. Обратитесь в службу поддержки по телефону 1-855-733-5465.


    9. Отсоедините провода и снимите имеющуюся настенную пластину

    .

    Некоторые клеммы для проводов являются вставными (осторожно нажмите на клемму, чтобы высвободить провод), а некоторые - винтами с плоской головкой. Для отсоединения проводов от клемм может потребоваться отвертка.

    Примечание. Оберните провода вокруг карандаша, чтобы они не упали в стену.


    10. У вас есть C-Wire?

    Это необходимо для подтверждения того, что ваша система не использует C-Wire. Посмотрите на контрольный список проводки термостата из шага 8: проверена ли клемма C? Как вариант, вы можете посмотреть фото из Шага 5: есть ли провод в C-Terminal?

    ДА - Это означает, что ваш термостат использует C-Wire, и вам не нужно устанавливать адаптер C-Wire. Вы можете продолжить установку нового термостата.

    НЕТ - это означает, что в вашем термостате не используется C-Wire.Переходите к следующему шагу.

    Перейти к печи или отопительной системе

    Эту систему часто устанавливают в подвале, на чердаке или в гараже.


    11. Есть ли у вас зонирующая панель?

    Панель зонирования часто крепится к воздуховоду печи. Обычно он имеет пучок проводов, идущих к вашей системе отопления / охлаждения, и более мелкие пучки проводов, идущие к заслонкам на вашем воздуховоде.

    ДА - установка адаптера C-Wire более сложна для зонированных систем.Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

    НЕТ - переходите к следующему шагу.

    Вернуться к имеющемуся термостату


    12. У вас есть неиспользованный провод?

    Вы уже удалили существующую настенную пластину. Посмотрите на жгут проводов, идущий от стены.

    Примечание. Возможно, вам придется вытащить пучок проводов из стены, чтобы найти неиспользуемый провод.

    ДА - Вы можете использовать этот неиспользованный провод C-Wire.Переходите к шагу 13.

    НЕТ - Поскольку у вас нет C-Wire, вам необходимо использовать адаптер C-Wire. Перейдите к разделу «Использование адаптера C-Wire».


    13. Этикетка неиспользованного провода

    Пометьте неиспользованный провод наклейкой «C», прилагаемой к новому термостату. Если у вас нет наклеек, вы можете использовать скотч и ручку. Возможно, вам понадобится инструмент для зачистки проводов, чтобы обнажить не менее 1/4 дюйма провода.

    Примечание. Если у вас несколько неиспользуемых проводов, пометьте только один провод и запишите его цвет.

    Перейти к печи или отопительной системе

    Эту систему часто устанавливают в подвале, на чердаке или в гараже. Принесите фонарик и отвертку.


    14. Снимите крышку с печи или отопительной системы

    Откройте крышку системы отопления и охлаждения, чтобы найти плату управления. Плата управления может быть вверху или внизу. Вы должны увидеть те же обозначения клемм, что и на вашем термостате.

    Примечание. Если вы не видите плату управления, возможно, ваша система несовместима.Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика.


    15. Найдите другой конец неиспользованного провода

    .

    На шаге 12 вы обнаружили пучок проводов рядом с существующим термостатом. Найдите другой конец этого жгута рядом с вашей печью или системой отопления, а затем найдите неиспользованный провод.

    Примечание. Неиспользованный провод должен быть того же цвета, что и провод рядом с существующим термостатом. См. Шаг 13, чтобы узнать цвет, который вы записали.


    16. Подключите неиспользуемый провод к клемме C на плате управления

    .

    Примечание. Если в клемме C имеются существующие провода, убедитесь, что они все еще подключены после подключения неиспользуемого провода.


    17. Закройте крышку печи или отопительной системы

    Убедитесь, что крышка полностью закрыта. Некоторые системы не включаются, если крышка не полностью закрыта.

    Поздравляем, вы подключили неиспользованный кабель C-Wire! Вам не нужно использовать адаптер C-Wire. Теперь вы готовы.


    Используйте адаптер C-Wire

    Адаптер C-Wire заменяет необходимость в C-Wire. Адаптер C-Wire входит в состав новых термостатов Honeywell Wi-Fi.Если у вас есть более старая модель термостата, вы можете приобрести здесь адаптер C-Wire.

    Для использования адаптера C-Wire:


    18. Есть ли у вас провода G и Y?

    На шаге 7 вы пометили провода существующей настенной панели. Посмотрите на эти провода и убедитесь, что у вас есть буквы G и Y.

    ДА - Это означает, что ваша система совместима с адаптером C-Wire. Переходите к следующему шагу.

    НЕТ - Ваша система несовместима с адаптером C-Wire. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика.


    19. Измените маркировку G-Wire на "C"

    Пометьте G-Wire наклейкой «C», прилагаемой к новому термостату. Если у вас нет наклеек, вы можете использовать скотч и ручку.


    20. Измените маркировку Y-Wire на "K"

    Пометьте Y-Wire наклейкой «K», прилагаемой к новому термостату. Если у вас нет наклеек, вы можете использовать скотч и ручку.

    Перейти к печи или отопительной системе

    Эту систему часто устанавливают в подвале, на чердаке или в гараже.Принесите фонарик, ярлыки, телефон и отвертку.


    21. Снимите крышку с печи или отопительной системы

    Откройте крышку системы отопления и охлаждения, чтобы найти плату управления. Вы должны увидеть те же обозначения клемм, что и на вашем термостате.

    Примечание. Возможно, потребуется отвинтить крышку. Плата управления может быть вверху или внизу.


    22. Сделайте снимок проводки панели управления

    Убедитесь, что вы хорошо видите следующие терминалы, так как вам может потребоваться ссылка на это изображение позже:

    • г
    • С
    • R
    • Вт или W1 (не во всех системах)
    • Y или Y1

    Примечание. Если у вас есть провода, подключенные к двум клеммам R, значит, у вас система с двумя трансформаторами и вам нужна дополнительная помощь.Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика.


    23. Маркировка проводов

    Пометьте каждый следующий провод наклейками, прилагаемыми к вашему новому термостату:

    • г
    • С
    • R
    • Вт или W1 (не во всех системах)
    • Y или Y1

    Если у вас нет наклеек, вы можете использовать скотч и ручку.

    Примечание. Если к клемме подключено несколько проводов, пометьте только те провода, которые идут к термостату *.


    24. Отсоедините маркированные провода

    Отсоединяйте только те провода, которые вы пометили. Не отсоединяйте немаркированные провода. При отсоединении немаркированных проводов немедленно подключите заново.

    Примечание. Для отсоединения проводов от клемм может потребоваться отвертка.


    25. Подсоедините маркированные провода к адаптеру C-Wire

    .

    На стороне «термостата» адаптера C-Wire нажмите язычок, чтобы открыть соответствующий терминал. Вставьте маркированные провода в следующие клеммы:

    • W-провод -> W-клемма
    • G-Wire -> C клемма
    • Y-Wire -> K-терминал
    • R-Wire -> R-Терминал

    Примечание: это преобразует G в C, а Y в K.


    26. Убедитесь, что провода подключены.

    Осторожно потяните за провода, чтобы убедиться, что они подключены к адаптеру C-Wire.


    27. Подключите адаптер C-Wire к плате управления

    .

    На стороне «Оборудование» адаптера C-Wire подключите провода к соответствующим клеммам на плате управления.

    Примечание. Обязательно снимите пластиковый наконечник с каждого провода перед подключением к клемме.


    28.Установите адаптер C-Wire

    Используйте прилагаемое крепление и клейкую подушечку, чтобы прикрепить адаптер C-Wire внутри печи или системы отопления.

    Примечание. Убедитесь, что провода не растянуты и не натянуты.


    29. Закройте крышку печи или отопительной системы

    Убедитесь, что крышка полностью закрыта. Некоторые системы не включаются, если крышка не полностью закрыта.

    Поздравляем, вы подключили адаптер C-Wire! Теперь вы готовы.


    Проверьте, предназначена ли ваша система только для нагрева или RedLINK

    Системы термостатов только для нагрева и RedLINK имеют только два провода, обычно R и W для систем только для нагрева. Термостаты только для нагрева и REDLINK только с 2 проводами не совместимы напрямую с заменами термостатов Wi-Fi или адаптерами C Wire. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика.


    30. Отключить питание

    Для защиты вашего оборудования отключите питание на блоке прерывателя или переключателе, который управляет вашей печью или нагревательным оборудованием.

    Примечание. Выключение термостата не приведет к отключению питания печи или нагревательного оборудования.


    31. Убедитесь, что ваша система выключена

    Измените температуру на существующем термостате, чтобы ваша система начала нагрев или охлаждение. Если вы не слышите или не чувствуете, что система включается в течение 5 минут, питание отключено.

    Примечание. Если у вас цифровой термостат с пустым дисплеем, пропустите этот шаг.


    32.Снимите имеющийся термостат с настенной панели

    На большинстве термостатов вы можете снять термостат, взявшись за него и осторожно потянув. Некоторые термостаты могут иметь винты, кнопки или застежки.

    Примечание. Не отсоединяйте пока никакие провода от термостата.


    33. У вас всего 2 провода?

    Проверьте, сколько проводов вы видите, подключенных к клеммам.

    ДА - переходите к следующему шагу.

    НЕТ - У вас нет системы, работающей только на обогрев.


    34. Подключены ли 2 провода к клеммам R и W?

    ДА - У вас есть система только для обогрева, что посложнее. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

    НЕТ - Возможно, у вас более сложная система RedLINK. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

    Top 8 Best Stud Finders и британские обзоры на 2021 год

    Наш сайт поддерживает читателей, это означает, что мы можем получать небольшую комиссию от Amazon и других аффилированных лиц, когда вы совершаете покупки по ссылкам на нашем сайте.

    Последнее обновление: 11 мая 2021 г.

    Как профессиональные, так и домашние пользователи могут получить выгоду от работы с надежным прибором для поиска шпилек. Поиск шпильки помогает избежать несчастных случаев, которые могут повредить пользователя или структуру того, над чем он работает. Вы можете избежать просверливания проводов под напряжением или проколов отверстий в водопроводе. Как обычно, вы можете найти на рынке целый ряд устройств для поиска шипов, но поиск лучшего устройства для поиска шипов может сбить с толку. Прежде чем выбрать модель, с которой вы будете работать, необходимо помнить о нескольких вещах.

    Звучит сложно, но на самом деле это легко. Мы проделали всю тяжелую работу, и все, что вам нужно сделать, это выбрать модель, которая подойдет вам. Прочтите обзор и узнайте, почему настенный сканер Tavool Stud Finder является лучшим на рынке. Благодаря датчикам, которые предоставляют очень точную информацию, эта модель сканирует все, начиная от металла, электрических проводов, балок и балок. Автоматическая калибровка - еще одна вещь, которую мы здесь любим. На ваш выбор у нас есть много других программ для поиска производителей, поэтому не стесняйтесь анализировать их все.Наше руководство по покупке даст вам хорошее представление о том, что искать в системе поиска производителей. Начнем.

    BEST PICK Магнитный подборщик

    Title

    Профессиональный настенный сканер Bosch D-tect 150

    CH Hanson 03040 Stud Finder

    Обзор

    Доступный, простой в использовании, с большим ЖК-экраном. В режиме «Шпилька» обнаруживаются деревянные балки и балки в гипсокартоне толщиной до 1,2 дюйма. Режим «Металл» обнаруживает трубы, арматуру, алюминий и медь до 1.57 дюймов. Глубокий режим обнаруживает деревянные и металлические детали на расстоянии до 1,77 дюйма, а переменный ток 85 ~ 240 В для напряжений и электрических линий до 2,36 дюймов.

    Усовершенствованная профессиональная модель с радарной технологией для обнаружения всех типов объектов, включая кабели под напряжением и без напряжения, пластиковые трубы, заполненные водой, а также магнитные и немагнитные металлы. Также указывает найденный материал и рекомендует рекомендуемую глубину сверления.

    Оснащен мощными неодимовыми магнитами и редкоземельными магнитами, которые помогают находить винты, гвозди и металлические шпильки.Простой и удобный в использовании, идеально подходит для размещения шпилек под гипсокартоном.

    BEST PICK

    Обзор

    Доступный, простой в использовании с большим ЖК-экраном. В режиме «Шпилька» обнаруживаются деревянные балки и балки в гипсокартоне толщиной до 1,2 дюйма. В режиме «Металл» обнаруживаются трубы, арматура, алюминий и медь на глубине до 1,57 дюймов. В режиме «Глубокий» обнаруживаются деревянные и металлические детали, расположенные на высоте до 1,77 дюйма, а переменный ток 85 ~ 240 В для напряжений и электрических линий до 2,36 дюймов.

    Professionals Pick

    Title

    Bosch Professional Wall Scanner D-tect 150

    Overview

    Продвинутая профессиональная модель с радарной технологией для обнаружения всех типов объектов, включая кабели под напряжением и без напряжения, пластиковые трубы с водой, -магнитный металл.Также указывает найденный материал и рекомендует рекомендуемую глубину сверления.

    Магнитный отбор

    Название

    CH Hanson 03040 Поиск шпильки

    Обзор

    Обладает мощными неодимовыми магнитами и редкоземельными магнитами, которые помогают находить винты, гвозди и металлические шпильки. Простой и удобный в использовании, идеально подходит для размещения шпилек под гипсокартоном.

    BEST PICK

    Настенный сканер Tavool Stud Finder

    Это наш лучший выбор, потому что он прост и обеспечивает хорошее соотношение цены и качества.Подходящий как для домашних, так и для профессиональных целей, этот искатель клюшки имеет четыре функции для использования. С ним удобно работать, поскольку он эргономичен и снабжен звуковыми подсказками при достижении цели. Считающийся более доступным по сравнению с моделями высокого класса, этот инструмент спасает жизнь.

    Ищете камеру для осмотра, чтобы видеть труднодоступные места? - Ознакомьтесь с моим обзором лучших инспекционных камер здесь

    Первое, что вам нужно решить, это какой тип искателя шипов вам действительно нужен, есть два разных типа, первый - это магнитный искатель шипов, и он, безусловно, самый дешевый.Нам очень нравится магнитный искатель шипов CH Hanson, но у него есть свои ограничения, во-первых, это просто искатель шипов, который не обнаруживает ничего, например, труб или электропроводки. Он идеально подходит для тех, кому нужно привинтить или прибить гвоздь к гипсокартону и закрепить в деревянном каркасе. На самом деле он не находит стойку, она обнаруживает гвозди или винты, которые закреплены в деревянной раме стойки, такие как шурупы или гвозди, крепящие гипсокартон к каркасу стойки и т. Д. -детектор, они могут обнаруживать медные или пластиковые трубы, деревянные каркасы и электропроводку даже в кирпичных стенах.Их сложнее использовать, и для их освоения требуется некоторая практика, но они могут быть неоценимы, когда вам нужно ввинчиваться в стены и теперь есть идеи, что стоит за ними. Они действительно могут спасти вас от случайного просверливания меди или водопроводных труб, что, как известно любому, кто это делал, является настоящей катастрофой.

    Выбор профессионалов

    Детектор Bosch D-tect 150 Professional

    Если вам нужен инструмент с расширенными функциями, тогда этот профессиональный детектор Bosch D-tect 150 для вас.Он имеет пять функций обнаружения и точные датчики, которые предоставляют надежную информацию. Инструмент дорогой, но долговечный, энергоэффективный и простой в использовании. Для профессионалов, разбирающихся в своем деле, этот прибор для поиска гвоздей может быть незаменим. Он не требует частой калибровки и оснащен светодиодным индикатором, который уведомляет пользователя о том, что цель достигнута. Если вы являетесь поклонником продукции Bosch, вам понравится и эта модель.

    Stud Multi Finder Buyers Guide

    Прежде чем мы перейдем к нашим обзорам, мы хотели бы кое-что прояснить: мультидетекторы - это не волшебное устройство, они определенно не могут точно определять местоположение металла, проводов или шпилек всего одна волна по стене с большой стрелой, говорящей «труба» здесь, они просто так не работают.Это требует опыта и, в идеале, некоторых знаний о том, что там может быть, а также большого терпения. Эти детекторы могут пропустить трубы, а также сработать, когда я знаю, что ничего не может быть, это обычно срабатывает при обнаружении небольшого пятна случайного металла в кирпиче или строительном растворе и т. Д. Просто небольшое предупреждение перед тем, как мы начнем. После разъяснения продолжайте чтение, чтобы узнать больше.

    Поиск подходящего детектора шипов может оказаться затруднительным, особенно если вы не понимаете, как их правильно использовать и что делают различные функции.Если вы поймете, какую функцию они на самом деле выполняют, вы поймете, на что обращать внимание при выборе подходящей модели, что также может сэкономить вам много денег, не платя за расширенные функции, которые вам просто не нужны. Высокопроизводительный мультисканирующий искатель обнаружит гвоздики через гипсокартон. и при правильном использовании они очень надежны и точны, чтобы избежать скрытия электропроводки и медных или пластиковых труб в стене.

    Ниже мы рассмотрим, что нужно учитывать и искать в хорошем мультидетекторе

    Типы искателя шипов

    На рынке доступны две основные формы искателей шипов.Две основные категории - это магнитные устройства для поиска стоек и электрические устройства для поиска стоек, которые используют диэлектрическую постоянную (относительную диэлектрическую проницаемость) стены для обнаружения стоек и предметов в стене.

    Магнитные искатели являются инициаторами находок гвоздиков. Магнитные поисковые устройства все еще используются сегодня, поскольку они могут быть очень точными и очень доступными. Магнитные поисковые устройства работают, обнаруживая близлежащие металлические предметы, которые прикреплены к стойке, обычно это винты, используемые для изготовления стойки, и винты, используемые для крепления гипсокартона к каркасу стойки при строительстве самой стены.Они очень популярны, поскольку поисковая система CH Hanson Stud Finder, вероятно, является одной из самых популярных в Великобритании.

    Magnetic Pick

    CH Hanson Magnetic Stud Finder - более простая в использовании, очень простая и надежная конструкция для поиска каркаса шипов. Это, вероятно, лучший продукт на рынке поиска шипов с сотнями отзывов на Amazon, но у него есть свои ограничения. Это базовая магнитная шпилька, предназначенная в первую очередь для определения точного расположения шурупов или гвоздей в каркасной стене.Встроенный двухсторонний уровень позволяет точно отмечать обнаруженные точки.

    Устройство вообще не требует батареек и не требует калибровки; возможно, это одна из причин, по которой он такой дешевый наряду с простым дизайном. Его портативность не имеет себе равных, он помещается даже в кармане. Этот локатор винтов имеет мягкую рукоятку и удобен в использовании. Его даже можно прикрепить к магнитной области на стене для работы без помощи рук. CH Hanson Stud Finder может не иметь наворотов, присущих другим дорогим моделям, но он определенно выполняет свою работу, и ни один энтузиаст или торговец своими руками не должен оставаться без него.

    Электроискатели, с другой стороны, работают, обнаруживая заметные различия в плотности строительных материалов. Другими словами, они ищут небольшие изменения стабильной диэлектрической проницаемости. Под электрическими поисковиками вы найдете еще несколько отличий. У нас есть центральные, краевые и мгновенные искатели. В зависимости от того, что вы ищете, вы можете выбрать соответствующий вариант.

    Существуют и другие устройства для обнаружения шипов, которые отличаются своими особенностями. У нас есть устройства для поиска точек, основанные на 3D-технологиях и радарных технологиях.На рынке есть бренды, в которых сочетаются как магнитные, так и электрические функции. Это, в свою очередь, дает более точное местоположение.

    Долговечность

    Говоря о долговечности, мы смотрим на общую конструкцию материала и срок службы аккумуляторной батареи для электронных детекторов шпильки. Общая конструкция устройства для поиска шпилек имеет решающее значение, поскольку их, как правило, роняют чаще, чем нам хотелось бы, особенно в загруженных рабочих условиях. Материал и компонент устройства для поиска гвоздей должны быть изготовлены из высококачественных материалов.Резиновый молдинг и прочный пластик - все это делает модель качественной.

    Срок службы батареи определяет, как долго вы можете использовать этот инструмент. Мы заметили, что при использовании более дешевых батарей срок службы батарей может быть плохим с некоторыми моделями, мы рекомендуем просто платить за качественные батареи Duracell,

    Материалы, которые нужно сканировать через

    Материал и толщина поверхности, которую вы хотите сканировать, будут определять стержень. искатель, который вы хотите приобрести. Существуют поисковые системы, которые могут сканировать различные материалы, а некоторые - специализированные.

    Эти устройства для поиска гвоздей также различаются по дальности. Есть те, которые могут сканировать глубже в стены, и те, которые сканируют объекты на поверхности. Например, наш «Лучший выбор» от Zircon может найти медные трубы глубиной до 38 мм и черные металлы, такие как арматура, глубиной до 75 мм, поэтому всегда лучше проверять спецификации.

    Учитывайте размер и вес

    Существуют модели, которые поместятся в кармане, и модели, предназначенные для коммерческого использования. Размер различается в зависимости от особенностей и функций.Большинство рассмотренных нами устройств для поиска гвоздей были легкими и идеально подходили как для домашнего, так и для профессионального использования. Их можно легко перемещать и использовать при необходимости. Более крупные модели имеют больше функций и стоят немного дороже, чем другие. Чем шире диапазон, тем больше вероятность того, что размер будет больше. Любители DIY часто используют карманные версии меньшего размера. Они наименее сложные и отлично справляются со своей работой.

    Простота использования

    Простота использования продукта зависит от того, насколько он прост в использовании.В идеале функции должны быть гибкими и несложными, но некоторые из них могут быть немного сложнее в использовании. Большинство искателей шипов имеют экран со светодиодной подсветкой для лучшей видимости, что нам нравится. Чем четче и крупнее экран, тем легче его читать.

    Есть модели с меньшим количеством кнопок и более простым интерфейсом. Это сделано для того, чтобы сделать их простыми в использовании, и зачастую они лучше подходят для тех, кто занимается домашним хозяйством. Экраны с подсветкой тоже помогают. Он, помимо прочего, отображает возможное местоположение, уровень сигнала, заряд батареи и помогает облегчить чтение.

    Есть некоторые модели, у которых есть дополнительные настройки звука, чтобы уведомить вас, когда вы обнаружите шпильку или что-то тревожное, что является хорошей функцией. Цветовые индикаторы также подходят для моделей без дисплеев. Эта маленькая вещь имеет огромное значение, так что будьте осторожны.

    Цена на поиск шпильки

    Цена, которую вы платите за поиск шпильки, будет зависеть от функции, которую вы собираетесь выполнять, и вашего собственного бюджета. Если вы ищете тот, который справится с легкими обязанностями и будет магнитным, они не будут стоить вам много.Недорогие поисковики для гвоздей предлагают вам основные функции. Помните, что чем больше у них функций, тем больше вероятность того, что цена будет значительно дороже и, вероятно, сложнее будет использовать. Хорошая более тонкая магнитная шпилька легко будет стоить менее 10 фунтов стерлингов, однако более продвинутые модели более надежны, но стоят от 60 до 100 фунтов стерлингов.


    Наши 8 лучших обзоров поиска стержней

    BEST PICK

    Настенный сканер Tavool Stud Finder

    Плюсы
    • Он может сканировать электрические провода, балки, дерево, балки и металл.
    • Особенности точных датчиков, которые предоставляют точную информацию.
    • Он имеет как звуковые, так и визуальные подсказки на ЖК-экране, чтобы дать пользователю точное местоположение.
    • Продается по доступной цене.
    • Удобен в использовании, имеет автоматическую калибровку.

    Настенный сканер Tavool Stud Finder - подходящий инструмент, если вы хотите найти в своих стенах гвоздики, электрические провода, дерево и металл. Доступный по цене искатель шпилек предлагает 4 функции и дополнительную глубину обнаружения.Он может сканировать стойки на глубину до 38 мм в стене, 1,57 дюйма для металлов и 2,36 дюйма для проводов, несущих напряжение 85–240 В. Функция глубокого сканирования позволяет заглянуть в стену на 1,77 дюйма. Важно отметить, что эта модель работает только на определенных типах стен, таких как гипсовые стены, гипсокартон и потолки из попкорна. Более тяжелые стены, такие как кирпичные, не подойдут для этого поисковика.

    Опираясь на звуковые и визуальные подсказки, полученные от поисковика, пользователь может найти центр того, что они искали.Инструмент станет громче, показывая, что вы нашли то, что искали. Датчики, используемые в системе поиска точек, предоставляют точную информацию, поэтому она может быть полезна как в домашних, так и в профессиональных целях.

    Искатель шпилек прост в использовании, поскольку он автоматически калибруется и эргономичен. Инструмент разработан так, чтобы легко помещаться в руках как в перчатках, так и без них. Для питания инструмента вам потребуется марганцевая батарея на 9 В. Модель энергоэффективна, поэтому аккумулятор прослужит вам долго, прежде чем потребуется его замена.


    Мы бы порекомендовали

    Этот инструмент может пригодиться тем, кто нуждается в надежном поисковике шпилек, но не хочет платить большие деньги. Он имеет основные функции, необходимые для поиска шпилек, металла, токоведущих проводов и дерева, среди прочего. Предлагаемая точность может быть не лучшим выбором на рынке, но для простых операций она работает хорошо.


    Мультисканер Zircon i700

    Плюсы
    • Эффективно находит деревянные или металлические шпильки до 38 мм (1.5 ″) глубиной
    • Он может обнаруживать деревянные шпильки, металлические шпильки и проводку переменного тока.
    • Может определять края и центр шпилек.
    • Обладает ярким дисплеем со встроенным маркером для лучшего направления.
    • Он поставляется с индикатором мощности сигнала и индикатором поддержки звука для большей точности.
    • Поставляется в комплекте с DVD-диском о том, как работать с устройством для поиска стержней.

    Мультисканер Zircon i700 - это высококачественный надежный прибор для поиска шпилек, предназначенный как для профессионального, так и для домашнего использования.

    Он может идентифицировать различные материалы, такие как металл, дерево, проводку переменного тока, скрытую за потолком, стенами и полом. Поскольку ваш дом состоит из разных компонентов, вам нужен искатель гвоздей, который может определять различные материалы.

    Zircon i700 является таким устройством, и его очень легко калибровать и использовать.

    Модель также оснащена дисплеем, на котором отображается вся важная информация. Он скажет вам, где находится центр шпильки, а также края, а также имеет звуковые и визуальные функции.Мультисканер Zircon i700 имеет экран с подсветкой, который может отображать важную информацию даже в тускло освещенных местах.

    Он также поставляется со встроенным маркером, это достаточная поддержка, когда у вас нет маркера под рукой. Маркер точен, и его можно стереть при необходимости. Вы можете почувствовать, когда нашли то, что ищете, с помощью индикаторов. Индикатор сигнала будет заполнен, когда вы попадете в цель, и уведомит вас о центре. Индикаторы звука также погаснут.Вместо длинного руководства они решили использовать DVD и простые инструкции. Таким образом, мы можем получать информацию быстрее, и часто легче научиться использовать инструмент, наблюдая за тем, как кто-то его использует, чем читать сложные руководства.


    Мы бы порекомендовали

    Мультисканер Zircon i700 может сканировать каркасные стены, медные трубы, электрические провода и даже пластиковые трубы, что делает его очень эффективным средством поиска шпилек.

    В целом эта модель - одна из лучших моделей, которые мы когда-либо рассматривали, и при цене менее 80 фунтов стерлингов это не самая дешевая модель на рынке, но это фантастический комплект.

    Нам нравится идея встроенного маркера-карандаша, которая полезна, единственный недостаток заключается в том, что, несмотря на то, что он довольно надежен, мы бы не хотели, чтобы его ударили о ящик для инструментов, поэтому чехол будет хорошим дополнением.

    В целом эта модель была безупречной и обладала всеми функциями, необходимыми профессиональному мастеру, благодаря своей общей производительности, надежности и доступности эта модель была отмечена нашим «Лучшим выбором» и является настоящей жемчужиной и одним из лучших производителей гвоздей. В настоящее время доступно для Великобритании.


    BEST PROFESSIONAL PICK

    Bosch D-tect 150 Professional Detector

    Pros
    • Он предлагает 5 настроек обнаружения, которые различаются в зависимости от типа стены, проверяемой на наличие шпилек, металла и токоведущих проводов.
    • Возможность легко найти широкий спектр материалов, что делает его полезным в различных профессиональных условиях.
    • Имеет светодиодный индикатор, который указывает, был ли обнаружен определенный тип материала.
    • Поставляется с эргономичной ручкой для удобного обращения с большими секциями.
    • Предлагает защитную сумку для хранения инструмента, когда он не используется.
    • Имеет индикатор глубины, необходимый для сверления.

    Компания Bosch зарекомендовала себя как надежный бренд на протяжении десятилетий, и профессиональный детектор Bosch D-tect 150 продолжает подтверждать это. Пройдя через пять настроек обнаружения, вы сможете находить материалы сквозь разные типы стен. В поисковике шпилек используются радарные датчики, способные улавливать магнитные / немагнитные материалы, пластиковые трубы с водой или без нее, а также провода под напряжением / без напряжения.

    Подходящий для буровых работ, этот искатель шпилек имеет индикатор глубины, который помогает пользователю узнать, на какую глубину идти. Это устраняет беспокойство из процесса, позволяя пользователю быть более уверенным в том, что он делает. Инструмент прост в использовании, поскольку он не требует калибровки, что экономит ваше время в профессиональной среде. Он имеет ЖК-экран с подсветкой и ручку для облегчения маневрирования для пользователя. Эта модель по цене немного выше, чем у вашего обычного средства поиска гвоздей, она долговечна и предлагает хорошее соотношение цены и качества.При покупке этого предмета вы получаете защитную сумку и батарейки 4АА. Вы можете без проблем использовать инструмент прямо из коробки.


    Мы бы порекомендовали

    Принимая во внимание цену на поисковик, этот инструмент в основном подходит для профессиональной деятельности. Он имеет такие функции, как настройки обнаружения, которые зависят от типа стены. Кроме того, не всегда нужно откалибровать заново перед использованием инструмента. Мы рекомендуем этот инструмент тем, кто занимается различными буровыми работами, и им нужен надежный инструмент.


    CH Hanson 03040 Магнитный искатель шпилек

    ** ЛУЧШИЙ ДЕТЕКТОР ШПИЛЬКИ **
    Плюсы
    • Компактный размер, поэтому легко поместится в кармане при работе.
    • Очень сильные магниты фиксируют стойку, поэтому вы можете работать без помощи рук.
    • Эргономичный дизайн для удобного захвата.
    • Поставляется с двухступенчатым механизмом маркировки и пузырьковым уровнем.

    Магнитный искатель шипов CH Hanson 03040 - это очень простой в использовании малогабаритный магнитный искатель шипов.Как и в случае обнаружения магнитных шпилек, они могут идентифицировать только магнитные материалы, это означает, что они находят гвозди или винты в стене, чтобы вы могли найти шпильку, в которую они, очевидно, ввинчены.

    Благодаря тому, что он помещается в кармане, он очень удобен для тех, кто не хочет тратить много денег. Они подходят для небольших домашних работ.

    Он использует сильные магниты, чтобы определить, где находятся металлические шпильки или металлические крепления. Они ограничены типом материала, который они могут сканировать.

    Поскольку вы можете удерживать этот продукт некоторое время, вы не хотите, чтобы его края торчали и высовывались из вас. Вам нужна форма и дизайн, с которыми легко справится рука любого размера.

    Для маркировки поверхности, с которой вы работаете, CH Hanson 03040 Magnetic Stud Finder имеет две системы маркировки вашей поверхности. Это гарантирует точность прицеливания. Эти магнитные устройства поиска шпилек не нуждаются в батареях, что делает их простыми и низкими в обслуживании.

    Он маленький, поэтому обращайтесь с ним осторожно, так как на него легко наступить и сломать.

    • Ограничивается только обнаружением металлических шпилек. Он не может захватывать другие материалы или горячие провода. Ему не хватает монитора для более точного определения местоположения. В целом, хотя он отлично справляется со своей задачей, было бы лучше с небольшим футляром для небольшой защиты.

    Мы бы порекомендовали

    Магнитный искатель CH Hanson 03040 - это изящный магнитный искатель, который в целом выполняет фантастическую работу.

    Что нам нравится в этом продукте, так это его портативность и доступная цена.Этого более чем достаточно для большинства домовладельцев, которые устанавливают полки, подвешивают зеркала, прикрепляют к стене новый телевизор с плоским экраном и выполняют множество других подобных работ.

    У него есть свои ограничения, однако он отлично справляется со своей задачей при правильном использовании, ему не хватает расширенных функций более дорогих моделей, однако это всего лишь средство поиска шпилек, теперь средство поиска проводов, труб и т. Д.

    Если у вас есть несколько дел по дому, это, вероятно, все, что вам нужно, и при цене меньше десяти долларов вы не разберетесь с деньгами.Большое значение.


    INTEY Stud Finder для настенных электрических детекторов проводов переменного тока

    ** Один из лучших детекторов 3 в 1 **
    Pros
    • Включает три режима сканирования для стержней, металла и переменного тока.
    • Широкий диапазон обнаружения; 3 дюйма для металла, 2 дюйма для проводов переменного тока под напряжением и 1,5 дюйма для дерева.
    • Быстрая калибровка за секунды для точного сканирования.
    • Имеет ЖК-экран с подсветкой, обеспечивающий четкое изображение даже в условиях низкой освещенности.
    • Включает индикатор низкого заряда батареи.

    INTEY Stud Finder - один из наиболее доступных детекторов игл с тремя режимами сканирования для полного обнаружения. Во-первых, это режим «STUD SCAN», который предназначен для обнаружения краев и центра древесины на глубине 1,5 дюйма. Второй режим - «СКАНИРОВАНИЕ МЕТАЛЛА», который подходит для обнаружения металла, такого как арматура, до 3 дюймов, а последний - «СКАНЕР ПО ПЕРЕМЕНУ» для обнаружения проводов под напряжением глубиной до 2 дюймов.

    Чтобы использовать устройство, просто выберите режим и плавно перемещайте устройство по поверхности, чтобы найти объект.Устройство издает непрерывный звуковой сигнал, когда обнаруживает шпильку. Он работает быстро, экономит ваше время и усилия, упрощая выполнение задач.

    Обнаруженная информация, такая как центральная линия, отображается на четком ЖК-экране для интерпретации. На экране также отображаются такие элементы, как мощность сигнала, автоматическая калибровка и заряд батареи. В этой модели используется батарея 9 В, поэтому при необходимости ее легко заменить. Экран также имеет функцию подсветки, это помогает облегчить чтение с экрана даже в тускло освещенных местах.Устройство всегда указывает, было ли оно откалибровано, обеспечивая максимальную надежность и значительно сводя к минимуму ошибки при обнаружении.

    INTEY Stud Finder имеет компактную конструкцию с противоскользящим корпусом, который удобен в использовании в качестве ручного домашнего инструмента, и большинству будет казаться, что он в целом сделан хорошо. У него действительно широкий спектр применения, поскольку он является отличным помощником для домашних мастеров и всех, кому требуется точное обнаружение шпилек по доступной цене. Если у вас возникнут какие-либо проблемы с устройством, просто знайте, что INTEY предоставляет техническую поддержку, если у вас есть проблемы или вы изо всех сил пытаетесь использовать его, что является бонусом.Гарантия на сам продукт составляет 24 месяца.

    • Инструкции могут быть лучше, некоторым они могут показаться трудными для понимания, особенно если вы никогда раньше не пользовались поисковиком шпильки.

    Мы бы порекомендовали

    Это устройство является одной из наиболее доступных моделей и в целом заслуживает внимания, нам нравится простой эргономичный дизайн для простоты использования, жаль, что инструкции не немного лучше. Он имеет автоматическую калибровку, которая увеличивает точность обнаружения каждый раз, когда нам нравится.Детектор шпилек имеет три режима обнаружения объектов и приличный диапазон глубины.

    Показанный ЖК-экран довольно легко читается и понимается не только для считывания показаний, но и для проверки таких параметров, как калибровка и уровень заряда аккумулятора. Хорошо, что у него также есть двухлетняя гарантия на случай любой неисправности устройства, и их техническая команда будет рада помочь, стоит заплатить немного больше за хорошую поддержку клиентов, которую мы находим.

    Если вы ищете недорогой прибор для поиска шпилек, который идеально подходит для целого ряда приложений, вам следует рассмотреть детектор INTEY в бюджетном ценовом диапазоне.


    Цифровой мультисканер Bosch GMS120

    ** НАИЛУЧШИЙ ДЛЯ СКАНИРОВАНИЯ НЕСКОЛЬКИХ ТИПОВ - ДРЕВЕСИНА, МЕТАЛЛ, ЖИЛЫЕ ПРОВОДА **
    Плюсы
    • Обладает мультирежимами, позволяющими легко обнаруживать различные типы материалов.
    • Обнаруживает деревянные стойки, проводку переменного тока, металл, включая арматуру, медные и стальные трубы.
    • Питание от батарей 9 В, обеспечивающих более длительное время работы.
    • Он поставляется с автоматической повторной калибровкой для простоты использования и получения точных результатов, а также имеет функцию поиска сигнала со звуковой поддержкой.
    • Система с цветовой кодировкой, указывающая, насколько далеко вы находитесь от шпильки.
    • Поставляется с автоматическим центральным позиционированием и отличается эргономичным дизайном, обеспечивающим комфорт.

    Цифровой мультисканер Bosch GMS120 может обнаруживать шпильки, сделанные из различных материалов, что делает его идеальным для решения ряда задач. Он может обнаруживать деревянные шпильки, металл, медные трубы, проводку под напряжением и даже арматуру на глубину до 4-3 / 4-дюймов (120 мм) в бетон. Это настоящая профессиональная универсальная шпилька.

    Может использоваться в разных режимах в зависимости от материала, с которым вы работаете.Как указывалось ранее, существуют устройства для поиска гвоздей, которые больше подходят для конкретных материалов. И другие, которые могут подбирать разные материалы. Те, которые могут подбирать самые разные материалы, будут иметь большее значение для ваших денег, если вы сможете использовать разные функции, как, вероятно, большинство профессионалов. Это также сэкономит вам время и сэкономит нервы, связанные с покупкой различных приспособлений для поиска гвоздей для разных материалов.

    Этот прибор для поиска точек работает от батареи 9 В и обеспечит вас энергией, достаточной для многочасового сканирования, если это необходимо.

    Цифровой мультисканер Bosch GMS120 может выполнять повторную калибровку самостоятельно, что является дополнительным преимуществом, поскольку значительно упрощает точную работу. Вы можете использовать его на любой поверхности, не опасаясь неточных результатов. Неточные результаты могут привести к непредвиденным травмам и беспрецедентным счетам, которых мы все хотим избежать.

    Нам нравится то, что помимо автоматической калибровки есть поддержка звукового поиска. Этот звук укажет, приближаетесь ли вы к шпильке или проводам под напряжением.В случае, если у вас плохое зрение, аудиоподдержка поможет вам определить местонахождение шпильки.

    Чтобы помочь вам найти шпильку, в цифровом мультисканере Bosch GMS120 используется система с цветовой кодировкой. Эта цветовая кодировка будет меняться в зависимости от расстояния до шпильки. Эта функция особенно удобна для людей с плохим зрением. Он также может автоматически определять центр шпильки. Центральное расположение - дополнительный бонус. Дисплей покажет вам состояние средства поиска шпильки и расположение шпильки.

    • Наш совет - отключите Wi-Fi, поскольку известно, что они влияют на его использование.

    Мы бы порекомендовали

    Цифровой мультисканер Bosch GMS120 - это топовый продукт, который можно отметить по цене.

    Нам нравится тот факт, что они включают в себя различные механизмы, указывающие, когда вы находитесь в нужном месте, для большей точности, чего нет в более дешевых моделях, что делает их менее надежными.

    Он имеет компактную конструкцию, он может сканировать 120 мм бетона и 80 мм меди, что также довольно впечатляет по сравнению с более дешевыми моделями.

    В целом, отличная модель от бренда, которому мы доверяем, графический ЖК-дисплей с подсветкой? также очень хорошо разработан и легко читается.

    Отличный продукт, который стоит рассмотреть, если вы ищете более совершенную многоцелевую модель.


    Цифровой мультидетектор Bosch Truvo

    ** ИДЕАЛЬНО ДЛЯ ПОИСКА ТРУБ И ПРОВОДОВ **
    Плюсы
    • Идеально подходит для домашнего использования и энтузиастов DIY, чтобы узнать, где не рекомендуется сверлить из-за риска удары по трубам или проводам.
    • Для простоты использования он оснащен системой управления одной кнопкой.
    • Поставляется с изменяющимся звуковым индикатором, указывающим на наличие медных труб, стальных или токоведущих проводов.
    • Питание от 3 x 1,5 В для максимальной производительности
    • Он может обнаруживать находящиеся под напряжением провода и металлические предметы в ваших стенах и потолках
    • Он имеет автоматическую калибровку и эргономичный дизайн для удобства использования

    Цифровой мультидетектор Bosch Truvo примерно так же просто, как и они, но раньше он решал, где не сверлить, а не искать деревянные шпильки.

    Интерфейс настолько прост в использовании, что ребенок может легко с ним маневрировать. Однокнопочная операционная система позволяет получать доступ к различным функциям с помощью одной кнопки.

    Эта кнопка используется для облегчения сканирования. Это сканирование покажет результаты с помощью звука и светодиодной системы светофора, когда обнаружит металл, медные трубы или провода под напряжением.

    Он разработан для обеспечения различных уровней звука в зависимости от того, насколько близко вы находитесь к объекту. Этот непостоянный шум является признаком того, что вам придется пройти мимо, поскольку у него нет дисплея, за исключением системы светофора.

    Эту модель подводит то, что она не может сканировать древесину. Он может улавливать только провода под напряжением и металлические предметы. Это означает, что он предназначен для предупреждения вас о том, где нельзя сверлить.

    Он может сканировать до 70 мм для обнаружения стали, 60 мм для меди и 50 мм для проводов под напряжением. Это неудобно, если вы хотите специально разместить деревянные стойки в вашем здании. Как мы уже говорили ранее, чем больше функций есть, тем больше вы получаете за свои деньги. Он быстро калибруется при включении устройства.

    • Он не может сканировать и находить деревянные гвоздики и не имеет ЖК-экрана.

    Мы бы порекомендовали

    Цифровой мультидетектор Bosch Truvo уникален. Он полагается исключительно на звук и светодиодную систему светофоров для обнаружения любых металлов или проводки под напряжением в стене.

    У него меньшее время работы по сравнению с остальными, но его можно использовать. Его можно использовать в домах, где трудно найти трубы, это пригодится при сверлении плитки.

    Он несколько ограничен, так как не может сканировать и находить древесину.В остальном это идеальный продукт для всех типов работ.

    Его нельзя сравнивать с мультидетектором Bosch PMD 10 или цифровым мультисканером Bosch GMS120, но его будет достаточно для домашнего использования, и его цена будет доступной. Если вы пытаетесь найти деревянные шпильки, это не подойдет, за исключением того, что это довольно хорошо помогает избежать труб, проводов и т. Д.


    Детектор Silverline 3-в-1

    Pros
    • Он может обнаруживать различные материалы, а именно металл, токоведущие провода и древесина.
    • Для точного позиционирования он оснащен звуковыми и световыми индикаторами.
    • Обладает компактной и прочной конструкцией.
    • Простой удобный дизайн по доступной цене.

    Детектор Silverline 3-в-1 может обнаруживать древесину, металл и провода под напряжением и имеет довольно простую конструкцию.

    Его дизайн в целом довольно компактен и, вероятно, один из самых простых в использовании. Однако такой размер удобен для работы вне дома. Он портативный.Чтобы указать, что вы нашли правильный стержень или провод под напряжением, в детекторе Silver line 3-в-1 используется звуковая идентификация и светодиодный индикатор. Эта звуковая идентификация становится тем громче, чем ближе вы приближаетесь к цели. Мы предпочитаем модели с подробным отображением, но иногда приходится работать с тем, что у вас есть.

    Конструкция позволит вам легко с ней справиться. Это не дорого, что может быть отражено количеством доступных функций и его общим качеством сборки, неплохо по цене, но не стоит ожидать слишком многого.

    • В нем отсутствует светодиодный дисплей для точного позиционирования.

    Мы бы порекомендовали

    Детектор Silverline 288659 3-в-1 является одним из самых простых в использовании. Его интерфейс не предоставляет вам всю необходимую информацию, которая может вам понадобиться, но для простых задач он выполняет свою работу.

    Помните, что характеристики прямо пропорциональны цене. Если вам нужна модель получше, вы могли бы рассмотреть мультидетектор Bosch PMD 10, но за дополнительную плату.Если вы ищете базовую модель, то это хорошая альтернатива стандартным магнитным моделям, не требующая слишком больших затрат.

    Отличный доступный вариант, но с ограниченными возможностями.


    Часто задаваемые вопросы

    Действительно ли работают поисковые системы?

    Да, поисковики действительно работают, иначе им не было бы никакого смысла присутствовать на рынке.

    Что могут обнаружить средства поиска стержней?

    Измерительные щупы могут обнаруживать широкий спектр материалов, включая дерево, металлы, провода под напряжением, водопроводные трубы и другие материалы.Уровень обнаружения будет зависеть от выбранной вами модели и предлагаемых функций.

    Обнаруживают ли искатели шпилек провода?

    Да, существуют модели, такие как Детектор Bosch D-tect 150 Professional, которые могут обнаруживать как находящиеся под напряжением, так и не находящиеся под напряжением электрические провода. Подобные модели обычно работают при определенном напряжении, которое может быть обнаружено прибором.

    Будет ли прибор для поиска стоек работать на оштукатуренных стенах?

    Это зависит от модели, которую вы приобретаете, и качества предоставляемых функций.Некоторые из них могут читать сквозь штукатурку стен, а некоторые - нет. Прочтите инструкции, чтобы понять, как использовать поисковик шпилек и какие материалы применимы.

    Как пользоваться устройством для поиска гвоздей?

    Убедитесь, что прибор для поиска стоек откалиброван, прежде чем ставить его у стены. В зависимости от того, какой материал вы ищете, выберите правильную настройку / функцию сканирования. Перемещайте инструмент по стене до тех пор, пока искатель не покажет, что он снял показания. Отметьте точку считывания и действуйте осторожно, чтобы избежать ошибочных показаний.

    Работают ли средства поиска стержней через кирпич?

    Да, есть такие, которые смогут работать через кирпич, но это будет непросто. Некоторые предпочитают магнитные устройства поиска металлических стержней, а другие предпочитают электрические устройства поиска стержней для обнаружения деревянных стержней. В любом случае возраст дома и внешней конструкции повлияет на точность показаний.


    Заключительные мысли и выводы

    Как мы установили, поисковые устройства для гвоздей может быть непросто купить, поскольку их функции могут варьироваться от поиска деревянных шпилек до простого определения местоположения таких объектов, как медная труба и проводка переменного тока, которых следует избегать, делает все, будет лучшим вариантом, и мы обнаружили, что есть большой выбор почти во всех возможных ценовых диапазонах.

    Различия между ними невелики, но все зависит от того, для какой работы вы планируете его покупать.

    И последнее замечание, которое мы хотели бы сделать, нам еще предстоит найти устройство для поиска шпилек, которое было бы устаревшим, ни одна из рассмотренных нами моделей не на 100%, и все они могут быть немного сложными в использовании, особенно электрические модели, все они будут давать ложные показания, вам нужно только прочитать обзоры в Интернете и увидеть, как некоторые люди говорят, насколько хороша модель, а другие говорят, что она бесполезна.По правде говоря, им мало времени, чтобы научиться правильно пользоваться. Ни одна модель не будет обнаруживать все каждый раз и давать 100% правильные показания, однако они запускаются и работают достаточно хорошо, если вы выберете правильную модель.


    BEST PICK

    Настенный сканер Tavool Stud Finder

    Это наш лучший выбор, потому что он прост и обеспечивает хорошее соотношение цены и качества. Подходящий как для домашних, так и для профессиональных целей, этот искатель клюшки имеет четыре функции для использования. С ним удобно работать, поскольку он эргономичен и снабжен звуковыми подсказками при достижении цели.Считающийся более доступным по сравнению с моделями высокого класса, этот инструмент спасает жизнь.

    Последнее обновление от 2021-05-11 / Партнерские ссылки / Изображения из Amazon Product Advertising API

    Связанные

    Лучшие поисковые системы 2021 года

    Поиск шпилек - это инструмент, который обнаруживает шпильки на поверхности стена. Усовершенствованные средства поиска шпилек имеют несколько режимов, которые обнаруживают шпильки, металл, проводку переменного тока под напряжением, цветные металлы, такие как медные трубы, и черные металлы, такие как арматура.

    Поиск шпильки обычно работает одним из двух способов: магнитным или электронным. Магнитные искатели шпилек используют мощные магниты для точного определения местоположения шурупов или гвоздей в шпильке. На самом деле они не обнаруживают саму стойку, но они могут идентифицировать оборудование, которое прикрепляет материал стены к стойке, и именно так они предупреждают вас о наличии стойки.

    Электронные поисковые устройства полагаются на датчики, которые обнаруживают изменения диэлектрической проницаемости (относительной диэлектрической проницаемости) стены.Это меняется, когда датчик находится над шпилькой. Нижнее значение указывает на наличие стойки в стене, и эти данные отображаются на ЖК-экране.

    Электронное или магнитное: что лучше?

    Оба устройства имеют свои преимущества. В магнитных искателях шпилек не используются батареи, что может сэкономить вам немного времени и денег. Они очень прочные и вряд ли сломаются. Кроме того, они, как правило, более доступны, чем электронные поисковые системы.

    Однако магнитные устройства поиска шипов не всегда так точны, как их электронные аналоги.Это потому, что они на самом деле не находят сам шпильку: они ищут металлическую деталь, прикрепленную к шпильке. Иногда они ошибаются, особенно если за стеной есть лишний металл.

    Электронные поисковые устройства обладают высокой точностью и имеют больше наворотов, чем магнитные искатели. Например, они, как правило, имеют функции, которые предупреждают вас о наличии арматурного стержня или труб в стене, и обычно они могут обнаруживать провода переменного тока под напряжением.

    Обратной стороной является то, что они более дорогие и работают от батарей.Они также более хрупкие и могут сломаться, если подвергаются воздействию влаги или чего-то еще, что влияет на электрические части.

    Как использовать поисковик шпилек

    Точные действия зависят от производителя, но здесь представлена ​​общая процедура использования средства поиска шпилек.

    Шаг 1: Включите устройство и выберите режим сканирования.

    Шаг 2: Положите устройство на стену. Затем нажмите и удерживайте кнопку, удерживая устройство в неподвижном состоянии до завершения калибровки (1-2 секунды).По завершении калибровки устройство издаст короткий звуковой сигнал, и полосы дисплея исчезнут.

    Шаг 3: Удерживая нажатой кнопку, переместите ее по нужной поверхности для сканирования.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
