IP57 против IPX8, или О единственном в мире по-настоящему «внедорожном» ридере / Хабр
Всем привет! В последнее время я не раз касался темы водозащищенных ридеров. Во-первых, тут в официальном блоге PocketBook на Geektimes.ru
вышелподробный обзор новой модели PocketBook 641 Aqua 2. Во-вторых, я
поделилсясвоими рассуждениями относительно двух существующих методов защиты ридеров от воды, а именно «с помощью тулинга» (PocketBook) и «с помощью геля» (все остальные).
А недавно на одном из крупных ресурсов, посвященных гаджетам, была опубликована довольно обстоятельная статья о разборе до винтиков трёх «внедорожных» читалок. Одна из них – PocketBook 641 Aqua 2 с тулингом, дополнительной защитой гелем HZO и соответствием стандарту IP57. Вторая – неназванная модель, официально поставляющаяся на российский рынок и не соответствующая никаким формальным стандартам водозащиты (разработчики лишь туманно сообщают о «защите от влаги»). Третий участник разбора также не назван; отмечается лишь, что в Россию он официально не поставляется, а защищена модель по стандарту IPX8.
Скажу о другом. Моё внимание привлёк целый ряд комментариев к вышеозначенной статье, в которых говорилось о том, что, мол, автор материала неправ, поскольку назвал стандарт IP57 (у PocketBook 641 Aqua 2) более серьёзной защитой, чем IPX8 (у неназванного иностранного «гостя»). Вот, например, один из таких возмущенных вселенской несправедливостью комментов:
Что я имею сказать по этому поводу?
Автор вовсе не ошибся, когда назвал IP57 «более серьёзным стандартом», чем IPX8. И вот почему. Начнем со второй цифры. 7 – возможность погружать гаджет в воду на глубину до метра максимум на полчаса, 8 – возможность погружать гаджет в воду на глубину свыше метра более чем на полчаса. Производители гаджетов могут обещать совершенно разные сроки и глубины в случае наличия цифры «8» в индексе защищённости оболочки своего продукта.
А теперь давайте подумаем – зачем ридеру пребывать два часа в воде на глубине больше метра? Это не смартфон, где можно включить камеру и поснимать, например, рыбок в Красном море. Или как красивые девушки в маленьких купальниках плещутся в бассейне.
Водозащита ридеру необходима в нескольких случаях – и никакой разницы в том, 7 или 8 стоит на конце индекса защищённости, в этих самых случаях нет. Приведу пару-тройку типичных ситуаций, когда защита может пригодиться:
• когда вы читали в ванной, и в какой-то момент ридер случайно ускользнул на дно (едва ли
у кого-нибудь из нас ванная глубиной в метр и уж тем более в два). Вот, кстати, весьма характерный коммент к той же статье о разборе ридеров на сайте о гаджетах:
• когда вы читали на пляже и какой-нибудь ребенок (возможно, ваш), например, пролил на читалку ведёрко с водой, или мимо пробежал вынырнувший только что из моря гражданин и обдал вас облаком брызг;
• когда вы или, опять же, ваш ребёнок предавались литературным наслаждениям за завтраком/обедом/ужином (что плохо, но так сейчас делают многие, и читать морали я тут не стану) и случайно пролили на устройство суп, молоко, кашу, чай, кофе, сок, пиво, водку или что-нибудь ещё.
И вот тут самое время вспомнить о первой цифре. В случае PocketBook 641 Aqua 2 мы видим цифру 5, а в случае неназванного иностранного ридера – букву Х. Это значит, что PocketBook 641 Aqua 2 имеет полностью герметичный корпус, защищённый не только от воды, но и от попадания твёрдых частиц. Под последними следует понимать не только пыль, но и, например, частички продуктов органического происхождения – той же каши, супа, сока и так далее. Между тем Х в индексе означает, что устройство вообще негерметично. Да, внутренности данного ридера обработаны гелем HZO, и последний способен обеспечить работу ридера при попадании внутрь корпуса воды и прочих жидкостей. То есть после купания читалка не умрёт. Но корпус, грубо говоря, имеет кучу щелей (вроде порта MicroUSB без заглушки), а ведь
Стандарт защиты устройств от попадания воды, пыли и механических частиц IP55, IP57, IP58, IP65, IP67
Стандарты защиты от попадания воды и пыли ip57, ip55, ip65
Стандарт Ingress Protection Rating (IP) – классификация степеней защиты электронных устройств от попадания внутрь воды и твердых предметов различного размера.
В зависимости от размера посторонних предметов устанавливается степень защиты, которой соответствует то или иное устройство. Оборудование, прошедшее этап стандартизации маркируется международным знаком защиты «IP» затем присваивается код из двух цифр, первая из них характеризует устройство по степени защиты от попадания внутрь твердых предметов, а вторая от попадания воды или влаги. В итоге получается код вида IPXX, где XX – это цифра соответствия по шкале норм, либо просто символ X, если степень соответствия не установлена.

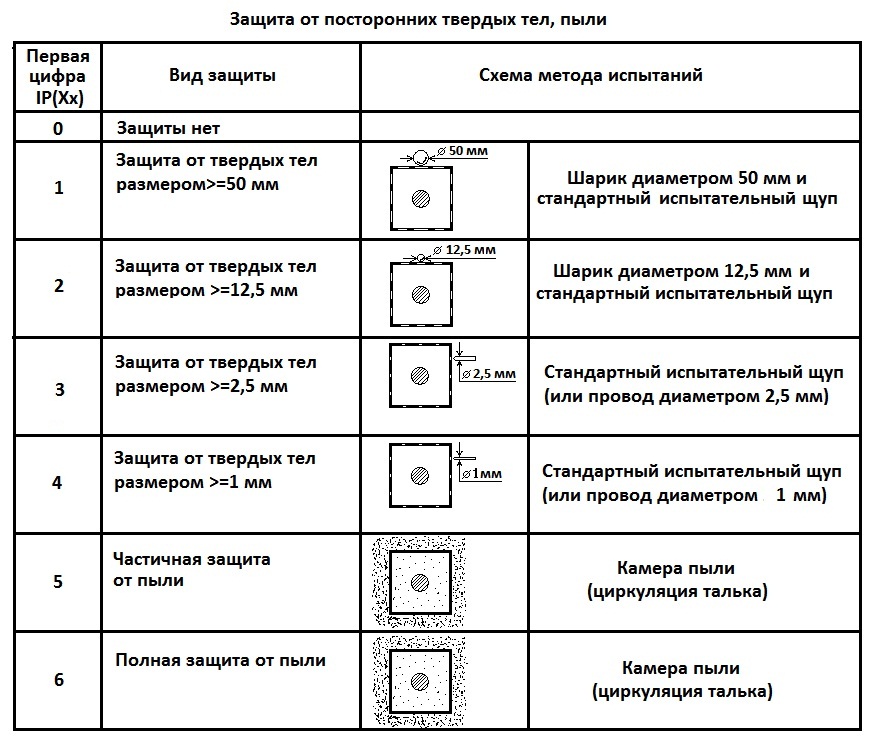

Стандарты соответствия по первой цифре.
Характеризует устройство по степени соприкосновения частей тела (рук, пальцев) или предметов, находящихся в руках человека с внутренними частями, находящимися под защитной оболочкой или корпусом, а также от попадания внутрь посторонних предметов, мусора или пыли. Маркируется от нуля до шести.
- Если присвоена цифра 0 – означает, что корпус не обеспечивает защиту от попадания внутрь посторонних предметов, пыли или мусора, а также не защищает от опасных частей устройства.
- Цифра 1 говорит о том, что защитная оболочка защищает пользователя от опасных частей механизма при касаниях тыльной стороной руки, 2 — пальцем, 3 — инструментом, 4, 5 и 6 — проволокой.
- Первая цифра 1,2,3,4, говорит о том, что оболочка обеспечивает защиту от попадания внутрь твердых предметов с диаметром соответственно 50, 12,5, 2,5 и 1,0 мм.
- Цифра 5 говорит о частичной защите от попадания внутрь пыли, а 6 о полной защите от попадания пыли.
Вторая цифра в маркировке.
- Цифра 0 говорит о том, что устройство не имеет защиты от попадания внутрь воды и влаги.
- Цифра 1 говорит о том, что корпус устройства защищает от вертикально капающих капель воды.
- Цифра 2 говорит о защите от попадания внутрь вертикаль капающих капель воды, при наклоне устройство до 15 градусов.
- Цифра 3 свидетельствует о защите устройства от капель в виде дождя.
- Цифра 4 свидетельствует о защите устройства от массивных брызг воды.
- Цифра 5 свидетельствует о защите устройства от струй воды.
- Цифра 6 свидетельствует о защите устройства от массивных струй воды.
- Цифра 7 свидетельствует о защите устройства от попадания внутрь воды и влаги при частичном или непродолжительном погружении в воду.
- Цифра 8 свидетельствует о полной защите устройства при длительном погружении в воду.
Примеры устройств
- Ноутбук Algiz XRW – стандарт защиты IP65 (защита от попадания внутрь пыли, может успешно работать под струями воды).
- Умные часы Sony SmartWatch 2 SW2 – стандарт защиты IP57 (защита от частичного попадания внутрь пыли и работа при непродолжительном погружении под воду)
- Смартфон Sony Xperia ZRIP58 – стандарт защиты IP58 (полная защита при погружении под воду и защита от попадания ввнутрь пыли).
Степени пыле- и влагозащиты IP: подробный гид
Настоящим я даю согласие* ООО «Смартаудио» (далее – «Dr.
Head») на обработку (в том числе, с использованием различных средств автоматизации) моих персональных данных, перечисленных ниже, в целях заключения и исполнения договоров купли-продажи/оказания услуг, информирования о товарах, работах, услугах и/или проведения опросов и исследований, участия в программе лояльности, предоставления мне наиболее выгодных персонализированных предложений от «Dr.Head» и его партнеров, а также разрешаю во исполнение перечисленных целей поручать другим лицам обработку моих персональных данных.
Согласие дается на обработку следующих моих персональных данных: фамилии, имени, отчества, пола, даты рождения, номеров домашнего и/или мобильного телефонов, адреса доставки товара, адреса электронной почты (e-mail), почтового адреса, сведений об истории покупок, информацию об аккаунтах в социальных сетях, в том числе наименований приобретаемых товаров/услуг и их стоимости (далее – Персональные данные).
Я согласен с тем, что в ходе обработки Персональных данных будут осуществляться следующие действия с использованием средств автоматизации или без их использования: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (предоставление, доступ), обезличивание, блокирование, удаление, уничтожение.
Также я разрешаю направлять мне информацию, в т.ч. рекламного и/или маркетингового содержания, о товарах, работах, услугах «Dr.Head» и его партнеров через любые указанные мною каналы коммуникации с применением различных информационных технологий, в том числе по почте, SMS, электронной почте, телефону, через личный кабинет на сайте https://www.doctorhead.ru/, с помощью системы мгновенного обмена сообщениями через интернет и т.д.
Настоящее Согласие может быть отозвано мною в любой момент путем направления письменного уведомления по месту нахождения «Dr.Head»: 1127015, г. Москва, ул. Вятская, дом 70, комната 7, помещение I, этаж 6, ООО «Смартаудио», либо на адрес электронной почты: order@doctorhead.ru.
Настоящим подтверждаю достоверность предоставленных мною данных, а также что я ознакомлен и согласен с условиями Политики конфиденциальности в отношении обработки персональных данных.
*Настоящее согласие подписано электронной подписью – путем регистрации на сайте и совершении действия по принятию условий Политики конфиденциальности (нажатием соответствующей кнопки в процессе регистрации).
IP Protection Rating Explained
В наше время на бытовых электронных устройствах часто встречается маркировка защиты от пыли и воды. Как правило, при этом применяется стандарт IP, включающий классы IP68, IP57, IPX7, IP5X и другие. Но что означает классификация IP? В чем различия между этими классами? Мы готовы прояснить все, что вызывает ваше непонимание.
Почему электронные устройства боятся воды?
В воде содержатся ионы и другие вещества, поэтому вода способна проводить электричество. И вот, когда вода попадает на печатную плату электронного устройства, она вызывает короткое замыкание и даже тление ее компонентов. Даже при неполном погружении в воду содержащиеся в ней ионы вызывают коррозию электронных компонентов, что приводит к нарушению передачи электронных сигналов и снижению производительности устройства. Если в ваше устройство попала жидкость, например, пот, дождь или даже очень агрессивная жидкость, это, скорее всего приведет к поломке устройства.

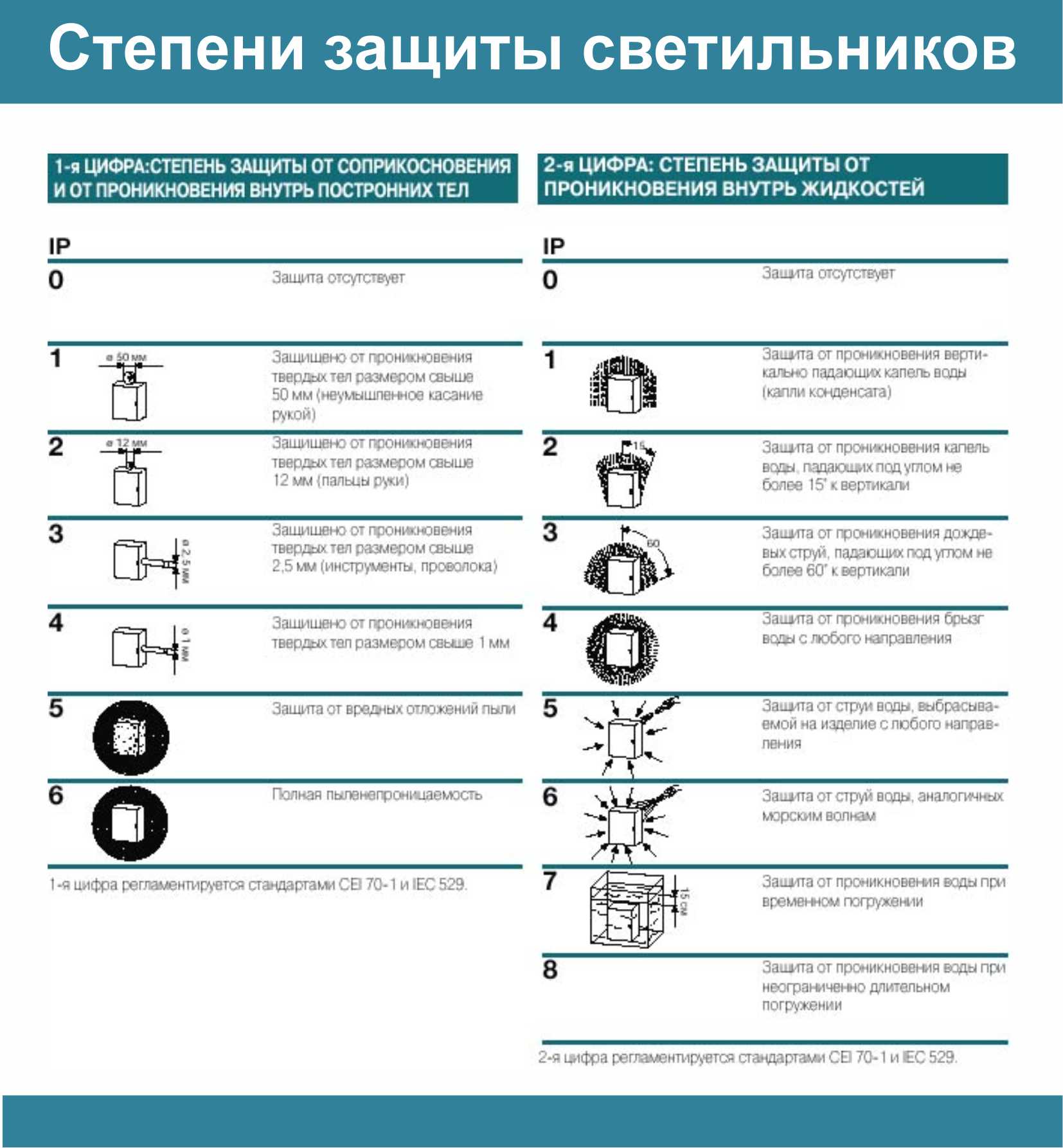

Классы защиты IP и что они означают
Классы IP, или защиты от внешних воздействий, были разработаны МЭК (Международной электротехнической комиссией). Они используются для определения уровня герметичности корпусов электрооборудования для проникновения посторонних предметов, включая пыль и влагу.
Число, которое следует за IP, имеет особое значение. Первое указывает на степень защиты находящегося в корпусе оборудования от попадания посторонних предметов. Второе определяет уровень защиты корпуса от различных форм влаги. Ниже представлена таблица, которая поможет вам лучше разобраться в этом вопросе: чем выше значения, тем выше уровень защиты.
Чем выше значение, тем выше уровень защиты.
Устойчивость к попаданию посторонних предметов и пыли
IP1x：
Эффективная защита от посторонних предметов размером >50 мм
IP2x：
Эффективная защита от посторонних предметов размером >12,5 мм
IP3x：
Эффективная защита от посторонних предметов размером >2,5 мм
IP4x：
Эффективная защита от посторонних предметов размером >1 мм
IP5x：
Защита от пыли
IP6x：
Полная пыленепроницаемость
Влагонепроницаемость
IPx1：
Защита от вертикального падения водяных капель в течение 10 минут, что равнозначно 1 мм дождя в минуту.
IPx2：
Защита от попадания на устройство воды под наклоном в 15° от обычного положения в течение 10 минут. Это равнозначно 3 мм дождя в минуту.
IPx3：
Защита от распыления воды из пульверизатора под углом в 60° от вертикального положения в течение 10 минут. Объем воды: 10 литров в минуту. Давление: 50–150 кПа.
IPx4：
Защита от разбрызгивания воды на корпус в любом направлении в течение 10 минут. Объем воды: 10 литров в минуту. Давление: 50-150 кПа.
IPx5：
Защита от распыления воды из сопла (6,3 мм) на корпус в любом направлении в течение 3 минут. Объем воды: 12,5 литров в минуту. Давление: 30 кПа.
IPx6：
Защита от распыления воды из мощных форсунок (12,5 мм) на корпус в любом направлении в течение 3 минут. Объем воды: 100 литров в минуту. Давление: 100 кПа.
IPx7：
Погружение в воду на глубину 1 метра в течение 30 минут.
IPx8：
Погружение в воду на глубину 1 метра более 1 часа. Изготовитель указывает точные условия эксплуатации в зависимости от модели.
IP68 означает, что устройство имеет уровень защиты от пыли IP6x, а уровень защиты от воды – IPx8.
Что означает IP68?
● Не стоит волноваться, если устройство упадет на песок
● Не стоит волноваться, что в устройство залезут муравьи и устроят муравейник
● Пыль не забьется в разъем и не создаст проблемы подключения
● Не стоит волноваться, если устройство упадет в воду
● Не стоит волноваться, если на устройство прольется чай
● Не стоит волноваться, если устройство попадет во влажную среду, вызванную дождем или потом
Но IP68 не означает полную защиту от любых воздействий
Учтите, что IP68 не означает, что устройство защищено от всего!
Это связано с тем, что уровни защиты проходят отдельную сертификацию с использованием разных методов испытаний.
Начиная с уровней, отмеченных на рисунке, акты испытаний оформляются на капельное, брызговое, спреевое и погружное воздействие.
Например:
Изделие, прошедшее испытания IPx8, погружали в воду на 1 час, и оно защищено от попадания воды в течение 1 часа. Но в ходе испытаний не использовалось распыление воды!
Устройства IPx5 проходили испытания при распылении воды низкого давления (30 кПа) из сопла диаметром 6,3 мм и скоростью распыления 12,5 л/мин. в течение 3 минут. Однако при этом не проводилось испытание погружением в воду.
Более того, испытания на водонепроницаемость IP проводятся с использованием чистой воды, поэтому они не показательны для воды, загрязненной пылью и другими веществами, например, морской воды.
Правила технического обслуживания
При случайном попадание в морскую воду, фруктовый сок, молоко, чай и другие неводные субстанции, немедленно закройте защитную крышку и осторожно промойте чистой водой.
После промывания оставьте для просушки в сухом прохладном месте.
Категорически запрещено сушить любые детали устройства феном. Под воздействием высокой температуры могут деформироваться резиновые компоненты гидроизоляции, что приведет к преждевременному износу и утрате герметичности. А еще следует помнить о том, что ваша гарантия не распространяется на подобные повреждения!
Защитная крышка должна быть закрыта для обеспечения оптимальной защиты.
#Внешний твердотельный накопитель #Внешний жесткий диск #IP68 #Прочный #Защита
Степень защиты электродвигателя
Степень защиты электродвигателяПод этой характеристикой следует понимать защиту внутренних механизмов электродвигателя от попадания инородных частиц и негативных воздействий внешней среды, во внимание берется негативное воздействие пыли и влаги. От того какая она у данного конкретного агрегата будет зависеть и его цена. Для асинхронных электродвигателей массового производства в основном используется степень защиты IP54 или IP55.
Английская аббревиатура IP (Ingress Protection Rating) буквально степень защиты оболочки или корпуса механизма. Первая цифра в этой аббревиатуре обозначает защиту от пыли, а вторая от влаги и чем выше цифра, тем выше защита электродвигателя. В этой таблице Вы можете видеть расшифровку цифровых обозначений IP.
|
|
Защита от инородных частиц |
|
Защита от влаги |
|
1 |
Твердые частицы диаметром более 50 миллиметров. |
1 |
Капли воды (вертикально вниз) |
|
2 |
Твердые частицы диаметром более 12 миллиметров. |
2 |
Капли воды (вертикально под углом не более 15°) |
|
3 |
Твердые частицы диаметром более 2,5 миллиметров. |
3 |
Капли воды (вертикально под углом не более 60°) |
|
4 |
Твердые частицы диаметром более 1миллиметра. |
4 |
Капли воды или брызги, падающие под любым углом. |
|
5 |
Защита от пыли (допускается попадание мелких частиц, не имеющих воздействие на работу агрегата) |
5 |
От струй воды под любым углом. |
|
6 |
Полная защита от пыли |
6 |
От струй воды под любым давлением и под любым углом |
|
|
7 |
От попадания воды при кратковременном погружении до определенной глубины. |
|
|
|
8 |
От попадания воды при постоянном погружении в воду |
Как видно в таблице цифровое значение IP55 гарантирует защищенность электродвигателя и, как следствие его стабильную работу в течение длительного срока. При соблюдении техники безопасности, а так же условий эксплуатации двигателя он гарантированно проработает не менее 5 лет!
Широкую распространенность в промышленности получили электродвигатели с IP23, такие агрегаты устанавливают на насосные станции, базирующиеся в закрытых помещениях и не испытывающих особых воздействий извне. К тому же благодаря относительно низкой степени защиты, электродвигатели IP23 имеют более низкую цену, а их габаритные и присоединительные размеры соответствуют электродвигателям АИР основного исполнения.
В зависимости от условий эксплуатации можно изготовить электродвигатель с характеристиками IP максимально подходящими к этим условиям. Если у Вас есть особые пожелания или дополнительные вопросы, наши специалисты помогут с решением любой задачи.
Электродвигатель АИР характеристики
| Тип двигателя | Р, кВт | Номинальная частота вращения, об/мин | кпд,* | COS ф | 1п/1н | Мп/Мн | Мmах/Мн | 1н, А | Масса, кг |
| Купить АИР56А2 | 0,18 | 2840 | 68,0 | 0,78 | 5,0 | 2,2 | 2,2 | 0,52 | 3,4 |
| Купить АИР56В2 | 0,25 | 2840 | 68,0 | 0,698 | 5,0 | 2,2 | 2,2 | 0,52 | 3,9 |
| Купить АИР56А4 | 0,12 | 1390 | 63,0 | 0,66 | 5,0 | 2,1 | 2,2 | 0,44 | 3,4 |
| Купить АИР56В4 | 0,18 | 1390 | 64,0 | 0,68 | 5,0 | 2,1 | 2,2 | 0,65 | 3,9 |
| Купить АИР63А2 | 0,37 | 2840 | 72,0 | 0,86 | 5,0 | 2,2 | 2,2 | 0,91 | 4,7 |
| Купить АИР63В2 | 0,55 | 2840 | 75,0 | 0,85 | 5,0 | 2,2 | 2,3 | 1,31 | 5,5 |
| Купить АИР63А4 | 0,25 | 1390 | 68,0 | 0,67 | 5,0 | 2,1 | 2,2 | 0,83 | 4,7 |
| Купить АИР63В4 | 0,37 | 1390 | 68,0 | 0,7 | 5,0 | 2,1 | 2,2 | 1,18 | 5,6 |
| Купить АИР63А6 | 0,18 | 880 | 56,0 | 0,62 | 4,0 | 1,9 | 2 | 0,79 | 4,6 |
| Купить АИР63В6 | 0,25 | 880 | 59,0 | 0,62 | 4,0 | 1,9 | 2 | 1,04 | 5,4 |
| Купить АИР71А2 | 0,75 | 2840 | 75,0 | 0,83 | 6,1 | 2,2 | 2,3 | 1,77 | 8,7 |
| Купить АИР71В2 | 1,1 | 2840 | 76,2 | 0,84 | 6,9 | 2,2 | 2,3 | 2,6 | 10,5 |
| Купить АИР71А4 | 0,55 | 1390 | 71,0 | 0,75 | 5,2 | 2,4 | 2,3 | 1,57 | 8,4 |
| Купить АИР71В4 | 0,75 | 1390 | 73,0 | 0,76 | 6,0 | 2,3 | 2,3 | 2,05 | 10 |
| Купить АИР71А6 | 0,37 | 880 | 62,0 | 0,70 | 4,7 | 1,9 | 2,0 | 1,3 | 8,4 |
| Купить АИР71В6 | 0,55 | 880 | 65,0 | 0,72 | 4,7 | 1,9 | 2,1 | 1,8 | 10 |
| Купить АИР71А8 | 0,25 | 645 | 54,0 | 0,61 | 4,7 | 1,8 | 1,9 | 1,1 | 9 |
| Купить АИР71В8 | 0,25 | 645 | 54,0 | 0,61 | 4,7 | 1,8 | 1,9 | 1,1 | 9 |
| Купить АИР80А2 | 1,5 | 2850 | 78,5 | 0,84 | 7,0 | 2,2 | 2,3 | 3,46 | 13 |
| Купить АИР80А2ЖУ2 | 1,5 | 2850 | 78,5 | 0,84 | 7,0 | 2,2 | 2,3 | 3,46 | 13 |
| Купить АИР80В2 | 2,2 | 2855 | 81,0 | 0,85 | 7,0 | 2,2 | 2,3 | 4,85 | 15 |
| Купить АИР80В2ЖУ2 | 2,2 | 2855 | 81,0 | 0,85 | 7,0 | 2,2 | 2,3 | 4,85 | 15 |
| Купить АИР80А4 | 1,1 | 1390 | 76,2 | 0,77 | 6,0 | 2,3 | 2,3 | 2,85 | 14 |
| Купить АИР80В4 | 1,5 | 1400 | 78,5 | 0,78 | 6,0 | 2,3 | 2,3 | 3,72 | 16 |
| Купить АИР80А6 | 0,75 | 905 | 69,0 | 0,72 | 5,3 | 2,0 | 2,1 | 2,3 | 14 |
| Купить АИР80В6 | 1,1 | 905 | 72,0 | 0,73 | 5,5 | 2,0 | 2,1 | 3,2 | 16 |
| Купить АИР80А8 | 0,37 | 675 | 62,0 | 0,61 | 4,0 | 1,8 | 1,9 | 1,49 | 15 |
| Купить АИР80В8 | 0,55 | 680 | 63,0 | 0,61 | 4,0 | 1,8 | 2,0 | 2,17 | 18 |
| Купить АИР90L2 | 3,0 | 2860 | 82,6 | 0,87 | 7,5 | 2,2 | 2,3 | 6,34 | 17 |
| Купить АИР90L2ЖУ2 | 3,0 | 2860 | 82,6 | 0,87 | 7,5 | 2,2 | 2,3 | 6,34 | 17 |
| Купить АИР90L4 | 2,2 | 1410 | 80,0 | 0,81 | 7,0 | 2,3 | 2,3 | 5,1 | 17 |
| Купить АИР90L6 | 1,5 | 920 | 76,0 | 0,75 | 5,5 | 2,0 | 2,1 | 4,0 | 18 |
| Купить АИР90LA8 | 0,75 | 680 | 70,0 | 0,67 | 4,0 | 1,8 | 2,0 | 2,43 | 23 |
| Купить АИР90LB8 | 1,1 | 680 | 72,0 | 0,69 | 5,0 | 1,8 | 2,0 | 3,36 | 28 |
| Купить АИР100S2 | 4,0 | 2880 | 84,2 | 0,88 | 7,5 | 2,2 | 2,3 | 8,2 | 20,5 |
| Купить АИР100S2ЖУ2 | 4,0 | 2880 | 84,2 | 0,88 | 7,5 | 2,2 | 2,3 | 8,2 | 20,5 |
| Купить АИР100L2 | 5,5 | 2900 | 85,7 | 0,88 | 7,5 | 2,2 | 2,3 | 11,1 | 28 |
| Купить АИР100L2ЖУ2 | 5,5 | 2900 | 85,7 | 0,88 | 7,5 | 2,2 | 2,3 | 11,1 | 28 |
| Купить АИР100S4 | 3,0 | 1410 | 82,6 | 0,82 | 7,0 | 2,3 | 2,3 | 6,8 | 21 |
| Купить АИР100L4 | 4,0 | 1435 | 84,2 | 0,82 | 7,0 | 2,3 | 2,3 | 8,8 | 37 |
| Купить АИР100L6 | 2,2 | 935 | 79,0 | 0,76 | 6,5 | 2,0 | 2,1 | 5,6 | 33,5 |
| Купить АИР100L8 | 1,5 | 690 | 74,0 | 0,70 | 5,0 | 1,8 | 2,0 | 4,4 | 33,5 |
| Купить АИР112M2 | 7,5 | 2895 | 87,0 | 0,88 | 7,5 | 2,2 | 2,3 | 14,9 | 49 |
| Купить АИР112М2ЖУ2 | 7,5 | 2895 | 87,0 | 0,88 | 7,5 | 2,2 | 2,3 | 14,9 | 49 |
| Купить АИР112М4 | 5,5 | 1440 | 85,7 | 0,83 | 7,0 | 2,3 | 2,3 | 11,7 | 45 |
| Купить АИР112MA6 | 3,0 | 960 | 81,0 | 0,73 | 6,5 | 2,1 | 2,1 | 7,4 | 41 |
| Купить АИР112MB6 | 4,0 | 860 | 82,0 | 0,76 | 6,5 | 2,1 | 2,1 | 9,75 | 50 |
| Купить АИР112MA8 | 2,2 | 710 | 79,0 | 0,71 | 6,0 | 1,8 | 2,0 | 6,0 | 46 |
| Купить АИР112MB8 | 3,0 | 710 | 80,0 | 0,73 | 6,0 | 1,8 | 2,0 | 7,8 | 53 |
| Купить АИР132M2 | 11 | 2900 | 88,4 | 0,89 | 7,5 | 2,2 | 2,3 | 21,2 | 54 |
| Купить АИР132М2ЖУ2 | 11 | 2900 | 88,4 | 0,89 | 7,5 | 2,2 | 2,3 | 21,2 | 54 |
| Купить АИР132S4 | 7,5 | 1460 | 87,0 | 0,84 | 7,0 | 2,3 | 2,3 | 15,6 | 52 |
| Купить АИР132M4 | 11 | 1450 | 88,4 | 0,84 | 7,0 | 2,2 | 2,3 | 22,5 | 60 |
| Купить АИР132S6 | 5,5 | 960 | 84,0 | 0,77 | 6,5 | 2,1 | 2,1 | 12,9 | 56 |
| Купить АИР132M6 | 7,5 | 970 | 86,0 | 0,77 | 6,5 | 2,0 | 2,1 | 17,2 | 61 |
| Купить АИР132S8 | 4,0 | 720 | 81,0 | 0,73 | 6,0 | 1,9 | 2,0 | 10,3 | 70 |
| Купить АИР132M8 | 5,5 | 720 | 83,0 | 0,74 | 6,0 | 1,9 | 2,0 | 13,6 | 86 |
| Купить АИР160S2 | 15 | 2930 | 89,4 | 0,89 | 7,5 | 2,2 | 2,3 | 28,6 | 116 |
| Купить АИР160S2ЖУ2 | 15 | 2930 | 89,4 | 0,89 | 7,5 | 2,2 | 2,3 | 28,6 | 116 |
| Купить АИР160M2 | 18,5 | 2930 | 90,0 | 0,90 | 7,5 | 2,0 | 2,3 | 34,7 | 130 |
| Купить АИР160М2ЖУ2 | 18,5 | 2930 | 90,0 | 0,90 | 7,5 | 2,0 | 2,3 | 34,7 | 130 |
| Купить АИР160S4 | 15 | 1460 | 89,4 | 0,85 | 7,5 | 2,2 | 2,3 | 30,0 | 125 |
| Купить АИР160S4ЖУ2 | 15 | 1460 | 89,4 | 0,85 | 7,5 | 2,2 | 2,3 | 30,0 | 125 |
| Купить АИР160M4 | 18,5 | 1470 | 90,0 | 0,86 | 7,5 | 2,2 | 2,3 | 36,3 | 142 |
| Купить АИР160S6 | 11 | 970 | 87,5 | 0,78 | 6,5 | 2,0 | 2,1 | 24,5 | 125 |
| Купить АИР160M6 | 15 | 970 | 89,0 | 0,81 | 7,0 | 2,0 | 2,1 | 31,6 | 155 |
| Купить АИР160S8 | 7,5 | 720 | 85,5 | 0,75 | 6,0 | 1,9 | 2,0 | 17,8 | 125 |
| Купить АИР160M8 | 11 | 730 | 87,5 | 0,75 | 6,5 | 2,0 | 2,0 | 25,5 | 150 |
| Купить АИР180S2 | 22 | 2940 | 90,5 | 0,90 | 7,5 | 2,0 | 2,3 | 41,0 | 150 |
| Купить АИР180S2ЖУ2 | 22 | 2940 | 90,5 | 0,90 | 7,5 | 2,0 | 2,3 | 41,0 | 150 |
| Купить АИР180M2 | 30 | 2950 | 91,4 | 0,90 | 7,5 | 2,0 | 2,3 | 55,4 | 170 |
| Купить АИР180М2ЖУ2 | 30 | 2950 | 91,4 | 0,90 | 7,5 | 2,0 | 2,3 | 55,4 | 170 |
| Купить АИР180S4 | 22 | 1470 | 90,5 | 0,86 | 7,5 | 2,2 | 2,3 | 43,2 | 160 |
| Купить АИР180S4ЖУ2 | 22 | 1470 | 90,5 | 0,86 | 7,5 | 2,2 | 2,3 | 43,2 | 160 |
| Купить АИР180M4 | 30 | 1470 | 91,4 | 0,86 | 7,2 | 2,2 | 2,3 | 57,6 | 190 |
| Купить АИР180М4ЖУ2 | 30 | 1470 | 91,4 | 0,86 | 7,2 | 2,2 | 2,3 | 57,6 | 190 |
| Купить АИР180M6 | 18,5 | 980 | 90,0 | 0,81 | 7,0 | 2,1 | 2,1 | 38,6 | 160 |
| Купить АИР180M8 | 15 | 730 | 88,0 | 0,76 | 6,6 | 2,0 | 2,0 | 34,1 | 172 |
| Купить АИР200M2 | 37 | 2950 | 92,0 | 0,88 | 7,5 | 2,0 | 2,3 | 67,9 | 230 |
| Купить АИР200М2ЖУ2 | 37 | 2950 | 92,0 | 0,88 | 7,5 | 2,0 | 2,3 | 67,9 | 230 |
| Купить АИР200L2 | 45 | 2960 | 92,5 | 0,90 | 7,5 | 2,0 | 2,3 | 82,1 | 255 |
| Купить АИР200L2ЖУ2 | 45 | 2960 | 92,5 | 0,90 | 7,5 | 2,0 | 2,3 | 82,1 | 255 |
| Купить АИР200M4 | 37 | 1475 | 92,0 | 0,87 | 7,2 | 2,2 | 2,3 | 70,2 | 230 |
| Купить АИР200L4 | 45 | 1475 | 92,5 | 0,87 | 7,2 | 2,2 | 2,3 | 84,9 | 260 |
| Купить АИР200M6 | 22 | 980 | 90,0 | 0,83 | 7,0 | 2,0 | 2,1 | 44,7 | 195 |
| Купить АИР200L6 | 30 | 980 | 91,5 | 0,84 | 7,0 | 2,0 | 2,1 | 59,3 | 225 |
| Купить АИР200M8 | 18,5 | 730 | 90,0 | 0,76 | 6,6 | 1,9 | 2,0 | 41,1 | 210 |
| Купить АИР200L8 | 22 | 730 | 90,5 | 0,78 | 6,6 | 1,9 | 2,0 | 48,9 | 225 |
| Купить АИР225M2 | 55 | 2970 | 93,0 | 0,90 | 7,5 | 2,0 | 2,3 | 100 | 320 |
| Купить АИР225M4 | 55 | 1480 | 93,0 | 0,87 | 7,2 | 2,2 | 2,3 | 103 | 325 |
| Купить АИР225M6 | 37 | 980 | 92,0 | 0,86 | 7,0 | 2,1 | 2,1 | 71,0 | 360 |
| Купить АИР225M8 | 30 | 735 | 91,0 | 0,79 | 6,5 | 1,9 | 2,0 | 63 | 360 |
| Купить АИР250S2 | 75 | 2975 | 93,6 | 0,90 | 7,0 | 2,0 | 2,3 | 135 | 450 |
| Купить АИР250M2 | 90 | 2975 | 93,9 | 0,91 | 7,1 | 2,0 | 2,3 | 160 | 530 |
| Купить АИР250S4 | 75 | 1480 | 93,6 | 0,88 | 6,8 | 2,2 | 2,3 | 138,3 | 450 |
| Купить АИР250M4 | 90 | 1480 | 93,9 | 0,88 | 6,8 | 2,2 | 2,3 | 165,5 | 495 |
| Купить АИР250S6 | 45 | 980 | 92,5 | 0,86 | 7,0 | 2,1 | 2,0 | 86,0 | 465 |
| Купить АИР250M6 | 55 | 980 | 92,8 | 0,86 | 7,0 | 2,1 | 2,0 | 104 | 520 |
| Купить АИР250S8 | 37 | 740 | 91,5 | 0,79 | 6,6 | 1,9 | 2,0 | 78 | 465 |
| Купить АИР250M8 | 45 | 740 | 92,0 | 0,79 | 6,6 | 1,9 | 2,0 | 94 | 520 |
| Купить АИР280S2 | 110 | 2975 | 94,0 | 0,91 | 7,1 | 1,8 | 2,2 | 195 | 650 |
| Купить АИР280M2 | 132 | 2975 | 94,5 | 0,91 | 7,1 | 1,8 | 2,2 | 233 | 700 |
| Купить АИР280S4 | 110 | 1480 | 94,5 | 0,88 | 6,9 | 2,1 | 2,2 | 201 | 650 |
| Купить АИР280M4 | 132 | 1480 | 94,8 | 0,88 | 6,9 | 2,1 | 2,2 | 240 | 700 |
| Купить АИР280S6 | 75 | 985 | 93,5 | 0,86 | 6,7 | 2,0 | 2,0 | 142 | 690 |
| Купить АИР280M6 | 90 | 985 | 93,8 | 0,86 | 6,7 | 2,0 | 2,0 | 169 | 800 |
| Купить АИР280S8 | 55 | 740 | 92,8 | 0,81 | 6,6 | 1,8 | 2,0 | 111 | 690 |
| Купить АИР280M8 | 75 | 740 | 93,5 | 0,81 | 6,2 | 1,8 | 2,0 | 150 | 800 |
| Купить АИР315S2 | 160 | 2975 | 94,6 | 0,92 | 7,1 | 1,8 | 2,2 | 279 | 1170 |
| Купить АИР315M2 | 200 | 2975 | 94,8 | 0,92 | 7,1 | 1,8 | 2,2 | 248 | 1460 |
| Купить АИР315МВ2 | 250 | 2975 | 94,8 | 0,92 | 7,1 | 1,8 | 2,2 | 248 | 1460 |
| Купить АИР315S4 | 160 | 1480 | 94,9 | 0,89 | 6,9 | 2,1 | 2,2 | 288 | 1000 |
| Купить АИР315M4 | 200 | 1480 | 94,9 | 0,89 | 6,9 | 2,1 | 2,2 | 360 | 1200 |
| Купить АИР315S6 | 110 | 985 | 94,0 | 0,86 | 6,7 | 2,0 | 2,0 | 207 | 880 |
| Купить АИР315М(А)6 | 132 | 985 | 94,2 | 0,87 | 6,7 | 2,0 | 2,0 | 245 | 1050 |
| Купить АИР315MВ6 | 160 | 985 | 94,2 | 0,87 | 6,7 | 2,0 | 2,0 | 300 | 1200 |
| Купить АИР315S8 | 90 | 740 | 93,8 | 0,82 | 6,4 | 1,8 | 2,0 | 178 | 880 |
| Купить АИР315М(А)8 | 110 | 740 | 94,0 | 0,82 | 6,4 | 1,8 | 2,0 | 217 | 1050 |
| Купить АИР315MВ8 | 132 | 740 | 94,0 | 0,82 | 6,4 | 1,8 | 2,0 | 260 | 1200 |
| Купить АИР355S2 | 250 | 2980 | 95,5 | 0,92 | 6,5 | 1.6 | 2,3 | 432,3 | 1700 |
| Купить АИР355M2 | 315 | 2980 | 95,6 | 0,92 | 7,1 | 1,6 | 2,2 | 544 | 1790 |
| Купить АИР355S4 | 250 | 1490 | 95,6 | 0,90 | 6,2 | 1,9 | 2,9 | 441 | 1700 |
| Купить АИР355M4 | 315 | 1480 | 95,6 | 0,90 | 6,9 | 2,1 | 2,2 | 556 | 1860 |
| Купить АИР355MА6 | 200 | 990 | 94,5 | 0,88 | 6,7 | 1,9 | 2,0 | 292 | 1550 |
| Купить АИР355S6 | 160 | 990 | 95,1 | 0,88 | 6,3 | 1,6 | 2,8 | 291 | 1550 |
| Купить АИР355МВ6 | 250 | 990 | 94,9 | 0,88 | 6,7 | 1,9 | 2,0 | 454,8 | 1934 |
| Купить АИР355L6 | 315 | 990 | 94,5 | 0,88 | 6,7 | 1,9 | 2,0 | 457 | 1700 |
| Купить АИР355S8 | 132 | 740 | 94,3 | 0,82 | 6,4 | 1,9 | 2,7 | 259,4 | 1800 |
| Купить АИР355MА8 | 160 | 740 | 93,7 | 0,82 | 6,4 | 1,8 | 2,0 | 261 | 2000 |
| Купить АИР355MВ8 | 200 | 740 | 94,2 | 0,82 | 6,4 | 1,8 | 2,0 | 315 | 2150 |
| Купить АИР355L8 | 132 | 740 | 94,5 | 0,82 | 6,4 | 1,8 | 2,0 | 387 | 2250 |
что это и какая между ними разница?
Приобретая новый смартфон, вы можете увидеть в описании его характеристик такой параметр, как степень защиты от воды и пыли, для обозначения которого используется набор из двух букв и цифр. В данной статье мы расскажем вам, какие существуют степени защиты, а также, в чем заключается разница между стандартами IP67 и IP68.
Какие существуют стандарты IP
IP (от англ. International Protection или Ingress Protection) – это международный стандарт степени защиты устройства от пыли и влаги. Данный стандарт был составлен Международной Электротехнической Комиссией (МЭК – с англ. – International Electrotechnical Commission – IEC).
Уровень протекции принято записывать в таком виде – IP-XX. Первая цифра (IP-X*) обозначает уровень защиты от пыли и микрочастиц, а вторая (IP-*X) – это степень защиты от проникновения жидкостей. Стоит отметить, что данный параметр присваивается устройству не компанией-производителем, а экспертами, которые проводят независимое тестирование. Чтобы проверить уровень защиты и присвоить один из классов IP, эксперты используют пылевые камеры с тальком, а также пульверизаторы и резервуары с водой.
Всего существует 7 степеней защиты от попадания пыли и 9 уровней защиты от попадания жидкости.
Какая разница между стандартами IP67 и IP68
Чтобы наглядно объяснить разницу между стандартами IP67 и IP68, давайте рассмотрим несколько наиболее популярных смартфонов.
Apple iPhone 8 и 8 Plus имеют стандарты защиты IP67, в то время как Samsung Galaxy S8/S8 Plus защищены по стандарту IP68. В то же время, в недавно представленных iPhone XS и XS Max реализована защита от пыли и воды по стандарту IP68.
Так в чем же заключается разница между данными стандартами?
Как мы уже говорили выше, первая цифра 6 – означает защиту от пыли и песка. Т. е. все шесть рассмотренных нами смартфонов (Samsung Galaxy S8/S8 Plus, Apple iPhone 8/8 Plus, iPhone XS и XS Max) полностью защищены от пыли.
Вторая цифра 7 или 8 – означает защиту от проникновения жидкостей.
По факту, если ваш телефон имеет стандарт защиты IP67, это означает, что он может находиться под водой, однако глубина погружения не должна быть более 1 метра. Кроме этого, время, которое смартфон находится под водой, не должно превышать 30 минут. Вода при этом обязательно должна быть пресной. Как правило, при таких условиях воздействие водной среды не наносит вреда смартфонам, защищенным по стандарту IP67.
Стандарт IP68 не устанавливает конкретные рамки возможной защиты, поэтому каждый производитель дает собственные рекомендации по использованию устройств и указывает, на какие случаи распространяется гарантия, а на какие нет.
Samsung Galaxy S8, S8 Plus сертифицированы по тому же стандарту, что и новинки от Apple, однако iPhone XS и XS Max защищены лучше. Компания Samsung указывает, что ее смартфоны можно погружать в воду на глубину до полутора метров максимум на тридцать минут, тогда как Apple утверждает, что iPhone XS и XS Max выдерживают погружение такой же продолжительности, но на два метра.
Однако тут есть один важный нюанс. Если ваш смартфон выйдет из строя из-за попадания жидкости, скорее всего, ни Apple, ни Samsung не будут считать это гарантийным случаем. Дело в том, что даже на небольшой глубине вода может оказывать на корпус давление выше допустимого предела. Это может произойти, если, вы, например, бросите смартфон в воду с большим усилием, либо на него попадет мощная струя и т. д. Кроме этого, со временем защита ослабевает, и воде требуется все меньше давления, чтобы попасть внутрь корпуса смартфона и повредить его внутренние элементы.
Заключение
Как видите, разница между стандартами защиты IP67 и IP68 есть, хотя и небольшая. Если вы ведете активный образ жизни, любите рыбалку и любите «купать» свой смартфон, рекомендуем вам выбирать устройства, защищенные по стандарту IP68, поскольку шанс выжить у них при попадании в воду будет больше.
Степень защиты электродвигателя IP 54, 55, 56
Степень защиты корпусов электродвигателей от попадания механических частиц и проникновения влаги обозначают согласно EN 60034 (часть 5), EN 60529. Порядок обозначения степени защиты такой: за обозначением IP ( International Protection) следуют две цифры, первая из которых показывает уровень защиты от попадания твердых частиц, а вторая – от проникновения влаги…. Защита двигателя это технология с помощью, которой можно предотвратить попадания в внутрь двигателя посторонних объектов и влаги. Данная технология используется и в компрессорном оборудовании, наиболее распространенная степень защиты двигателя является IP 55, однако можно встретить защиту IP 56 и даже IP 57. Зачастую повышенная степень защиты электродвигателя используется на компрессорах Hitachi изготавливаемые в Японии. |
ВОПРОС – ОТВЕТ
В технических характеристиках компрессоров часто указывают степень защиты электродвигателя, например IP 54. Что это обозначает?
Степень защиты корпусов электродвигателей от попадания механических частиц и проникновения влаги обозначают согласно EN 60034 (часть 5), EN 60529. Порядок обозначения степени защиты такой: за обозначением IP (International Protection) следуют две цифры, первая из которых показывает уровень защиты от попадания твердых частиц, а вторая – от проникновения влаги.
| IP | 1-ая цифра защита от попадания посторонних предметов | 2-ая цифра защита от попадания воды |
| 0 | Нет защиты | Нет защиты |
| 1 | Защита от попадания посторонних предметов размерами свыше 50 мм (например, от случайного касания руками) | Защита от вертикально падающей воды (конденсация) |
| 2 | Защита от попадания посторонних предметов размерами свыше 12 мм (например, от случайного касания пальцами) | Защита от воды, падающей под углом 15° к вертикали |
| 3 | Защита от попадания посторонних предметов размерами свыше 2,5 мм (например, инструментов, провода) | Защита от воды, падающей под углом 60° к вертикали |
| 4 | Защита от попадания посторонних предметов размерами свыше 1 мм (например, тонкой проволоки) | Защита от водяных брызг со всех сторон |
| 5 | Защита от пыли | Защита от водяных струй со всех сторон |
| 6 | Полная защита от пыли (пыленепроницаемый) | Защита от сильных водяных струй со всех сторон |
| 7 | Защита от попадания воды при кратковременном погружении | |
| 8 | Защита от попадания воды при длительном погружении |
Стоит отметить, что глубина погружения в воду указывается отдельно. Так же можно встретить следующий класс защиты, например: IP68D буквой D в данном случае обозначается степень защиты людей к опасным частям электродвигателя, в нашем случае к электродвигателю невозможно подобраться с помощью проволоки. Обозначения А, В, С менее защищенные. В нормативе IP не указывается защита от агрессивных сред и другие серьезные требования к оборудованию. В этих случаях надо пользоваться специальными стандартами.
Кроме того, часто в технических данных электродвигателей указывают температурные классы изоляции и режимы работы двигателей.
В настоящее время наиболее распространены двигатели с изоляцией обмотки по классу F. Температура обмотки этих двигателей не должна повышаться более, чем на 105°С при температуре окружающей среды до +40°С.
В таблице, расположенной ниже, приведены допустимые значения повышения температуры по EN 60034-1.
| Температурный класс изоляции | Максимально допустимое повышение температуры при температуре окружающего воздуха +40°С |
| B | +80°С |
| F | +105°С |
| H | +125°С |
Режимы работы электродвигателей определяет стандарт IEC 34 (EN 60034).
Номинальная мощность всегда зависит от режима работы и продолжительности включения. Наиболее распространены электродвигатели с режимом работы S1, рассчитанные на продолжительный режим работы.
Этот режим предусматривает эксплуатацию с постоянной нагрузкой, длительности которого достаточно для работы двигателя в условиях стабильного теплового режима. Реже используются электродвигатели с кратковременным режимом работы S2, предполагающим эксплуатацию в режиме постоянной нагрузки в течение определенного ограниченного промежутка времени, сопровождаемого паузой с остыванием двигателя до температуры окружающей среды.
В германии существует уникальный стандарт IP69K – данная степень позволяет осуществлять мойку электродвигателя под струей воды высокого давления и температуры.
Что такое степень защиты IP: объяснение водонепроницаемости
Код IP – это классификационный стандарт, который показывает, насколько устойчивый элемент к таким элементам, как пыль и вода.
Это международно признанный стандарт, используемый в стандартах IEC 60529 (Международная электротехническая комиссия), ISO 20653: 2013 (Международная организация по стандартизации) и других. Он также известен как «Код IP». IP означает «защита от проникновения».
Многие наушники теперь имеют рейтинг IP.Понимание того, что означают все эти числа, поможет вам лучше заботиться о своих наушниках.
Рейтинг IPX Краткое объяснение
Объяснение рейтингов IPX
Система рейтинга IP состоит из букв «IP» и двух цифр.
Быстрый пример: IP57
Первая цифра (5) означает защиту от частиц, например, пыли (0-6)
Вторая цифра (7) означает защиту от воды (0-9)
- Если есть номер 0 , это означает, что элемент был протестирован и не имеет защиты от этого элемента.
- Если есть буква X , это означает, что элемент не был протестирован по этому элементу.
IPX0 означает отсутствие проникновения или даже влагозащиту корпусов
IPX1 означает минимальную защиту от капающей воды (соответствует дождю 1 мм / мин)
IPX2 означает защиту от проникновения воды, капающей вертикально (соответствует количество осадков 3 м / мин)
IPX3 означает защиту от проникновения воды из разбрызгиваемой воды (5-минутное распыление водяных струй низкого давления от 50 до 150 кПа)
IPX4 означает защиту от проникновения водяных брызг (10-минутное распыление струй воды низкого давления от 50 до 150 килопаскалей)
IPX5 означает защиту от проникновения воды, выбрасываемой из форсунки (15-минутная струя воды с расстояния 3 метра, при давлении 30 килопаскалей)
IPX6 означает защиту от проникновения водяных струй под сильным давлением (3-х минутная струя воды с расстояния 3 метра, давление 100 кПа) 900 05
IPX7 означает защиту от внешних воздействий при постоянном погружении в воду на глубину до 3 футов (1 м) на 30 минут
IPX8 означает лучше, чем IPX7, обычно на большую глубину или время в воде (погружение на глубину не менее 1–3 метров, на неопределенный срок)
IPX9K означает защиту от проникновения водяных брызг горячей воды (с использованием форсунки высокого давления при температуре 80 ° C или 176 ° F)
Степень защиты от пыли IP
Пыль Код защиты от проникновения имеет аналогичную числовую структуру.Степень защиты корпуса (наушников) от проникновения твердых посторонних предметов оценивается от 0 до 6 (цифра «6» означает полную пыленепроницаемость).
Приятно знать по IP-кодам, что, несмотря на серьезные злоупотребления, наушники все равно будут работать.IP0X означает отсутствие защиты от проникновения мелких частиц (грязь, пыль и т. Д.) Или случайного контакта.
IP1X означает защиту от предметов размером более 50 мм, слабую защиту (> 50 мм)
IP2X означает защиту от контакта с пальцами и предметами аналогичного размера (> 12.5 мм)
IP3X означает защиту от толстых проводов, маленьких винтов и т. Д. (> 2,5 мм)
IP4X означает защиту от мелких насекомых, муравьев, крошечных проводов и т. Д. (> 1 мм)
IP5X означает защиту от пыли. Это защита от твердых частиц, но не полная защита от пыли. Некоторое количество пыли попадает внутрь, но не может повредить.
IP6X означает полную защиту от пыли. Пылезащита и полная защита от контакта с твердыми предметами (продолжительность испытания до 8 часов, когда пыль вдавливается в устройство с помощью вакуума).
Процедура тестирования уровня IP (проникновение твердых веществ)Почему не все водонепроницаемые наушники проходят испытания на защиту от пыли?
Производители пропускают дополнительное тестирование, чтобы сократить расходы.
Логика такова, что если ваши наушники выдержат полное погружение в воду, они, вероятно, также будут отклонять более крупные частицы пыли, таким образом, будучи хотя бы немного пыленепроницаемыми.
Многие наушники имеют степень защиты от пота IPX4 или водонепроницаемость IPX7.Последнее не означает, что пыль может легко попасть внутрь корпуса. В этом случае рейтинг будет IP04 и IP07.
Конечно, вам все же следует позаботиться о том, чтобы наушники не запачкать в грязи.
Имейте в виду, что если вы получаете продукт с классом защиты IP6X, это не означает, что он защищен от всех твердых частиц во всех ситуациях. Рейтинги всегда проверяются в контролируемой среде.
В рейтинге наилучшей пыленепроницаемости эти устройства подвергаются воздействию пыли, приносимой ветром, в течение теста продолжительностью до 8 часов.
Что произойдет с этой защитой от вторжений, если вы уроните наушники на пол или подвергнете их воздействию пыли в течение длительного времени?
Никто не знает. Приятно знать это, несмотря на рейтинг IP. Каждое электрическое устройство требует определенного ухода.
Как устройству присваивается рейтинг IP?
Чтобы присвоить устройству рейтинг IP-кода, производитель должен подвергнуть свое устройство различным испытаниям. Испытания проводятся сертифицированной независимой компанией с использованием стандартизированных методов тестирования.
- На предприятии производитель решает, с какой степенью защиты IP он хочет тестировать свой продукт.
- Затем продукт помещается на специальную установку, где он проходит специальное тестирование на соответствие именно этому классу защиты IP, обдавая продукт водой под разными углами и под определенным давлением.
- Если он проходит тест, он получает оценку. Если вода / пыль попадут в корпус, тест не пройден.
Каждый тест стоит больших денег, что увеличивает стоимость устройства.Поэтому производители тщательно решают, на какой рейтинг IP они хотят тестировать свои устройства.
Иногда устройство неофициально является водонепроницаемым, но производитель решает не тестировать его. Как смартфоны OnePlus 7-го поколения. OnePlus заявила, что, если бы эти телефоны были протестированы на IP, они стоили бы на 30 долларов дороже.
Процедура тестирования уровня IP (проникновение жидкости)Проверено ли устройство с рейтингом IPX7 на следующие рейтинги IP?
Не обязательно.Производитель обычно решает, на каком уровне IP он хочет начать тест. Некоторые начинают с самого сложного уровня, а другие – с самого низкого.
IPX4
Устройство с рейтингом IPX4 можно классифицировать как водонепроницаемое или, точнее, защищенное от пота.
Устройства с таким рейтингом выдерживают 10 минут брызг и брызг воды, имитируя сильное потоотделение и умеренный дождь.
Они обеспечивают достойную защиту при повседневном использовании как в помещении, так и на улице.Это также один из самых распространенных рейтингов IP для наушников и наушников-вкладышей.
Душ: не рекомендуется. Спреи – это не струи воды, выходящие из насадки для душа.
Плавание: нет, устройство не тестировалось на полное погружение, поэтому под водой оно не выдержит.
Сильный дождь: проливной дождь может быть слишком сильным для устройства с рейтингом IPX4. Защищает только от легкого и умеренного дождя.
Электронные устройства с классом защиты IPX4 устойчивы к потным тренировкам, но не более того.IPX5
Тестируемое устройство выдерживает 15 минут под струей воды (12,5 л / мин при давлении 30 кПа с расстояния 3 метра). Он считается защищенным от брызг и пота.
Принятие душа: Пока это еще не рекомендуется, в таких наушниках можно принимать душ. Однако не удивляйтесь, если они вдруг перестанут работать. Дополнительно их можно мыть под водопроводной водой.
Плавание: нет, это все еще недостаточно высокий рейтинг, чтобы выдержать полное погружение под воду.
Сильный дождь: да, он выдерживает сильные дожди.
IPX6
Первый рейтинг, выдерживающий мощные струи воды в течение 3 минут подряд (100 литров воды в минуту при 100 килопаскалей с расстояния 3 метра).
Душ: да, под душем можно брать наушники с классом защиты IPX6.
Плавание: нет, вы еще не совсем там, так как вода все еще может проникнуть внутрь наушников.
IPX7
Наушники полностью погружаются в воду на глубину до 1 метра (40 дюймов) не менее чем на 30 минут.
Наушники или даже водонепроницаемая колонка с таким рейтингом имеют полностью водонепроницаемый корпус и могут использоваться для принятия душа, во время сильного дождя и даже для падения на мелководье. Вы также можете мыть устройство под струей воды.
Плавание: да, в таких наушниках можно плавать. Только будьте осторожны, не заходите с ним слишком глубоко, поскольку он тестируется только на глубине 1 метр (40 дюймов).
Для плавания требуются специальные наушники с минимальным рейтингом IPX7.IPX8
Наушники полностью погружены в воду на глубину от 1 до 3 метров и могут противостоять воде в течение неопределенного времени (определяется производителем).
Это улучшенный уровень защиты, увеличивающий время и глубину пребывания наушников под водой. Они полностью водонепроницаемы и подходят для всех видов деятельности вблизи воды и в воде.
IPX9K
Устройство с такими характеристиками может выдержать струю горячей воды под давлением как минимум под 4 углами.Как будто вы чистите его паром.
Это наивысший рейтинг водонепроницаемости. На данный момент это все еще редкость, и только несколько устройств имеют такую оценку.
Имейте в виду, что хотя тесты пытаются имитировать реальные ситуации, они по-прежнему выполняются в контролируемой среде.
IPX9K Ingress ProtectionTestВодонепроницаемость по сравнению с водонепроницаемостью
Из-за расплывчатых маркетинговых терминов клиенты часто неправильно понимают эти 2 термина. Хотя оба говорят о водонепроницаемости, они не равны.
Водонепроницаемость
Это самый низкий уровень защиты от воды ( IPX1-IPX6 ). Наушники
SoundPEATS Sonic имеют степень защиты IPX5, что делает их водонепроницаемыми.Водонепроницаемые (или брызгозащищенные) наушники могут предотвратить попадание внутрь некоторого количества воды, но не выдерживают полного погружения под воду.
Такие наушники будут отлично работать даже после контакта с потом или промокания под проливным дождем. Вы даже можете принять их под душем.
Наушники с корпусом класса IP IPX6 или ниже считаются водонепроницаемыми.
В некоторых наушниках также используются специальные гидрофобные нанопокрытия для отталкивания воды. По сути, когда такое покрытие поливается водой, вода образует капли и соскальзывает.
Наушники могут иметь такое покрытие на верхней части корпуса или они могут иметь внутреннее покрытие, которое предотвращает повреждение водой (вызывает коррозию / короткое замыкание) при попадании воды внутрь.
Однако последний не включен в международный стандарт IP.
ВодонепроницаемыйЭто наивысший уровень защиты от проникновения воды ( IPX7-IPX9K ).
JBL Reflect Mini NC имеют рейтинг IPX7, что означает, что они могут выдерживать полное погружение.Водонепроницаемый означает, что продукт не пропускает воду внутрь (он непроницаем для воды).
Наушники с рейтингом не ниже IPX7 могут погружаться под воду на глубину до 1 метра (3,3 фута) или 3 метра (9,8 фута), если они имеют рейтинг IPX8.
Такая водостойкость является отличной, если вы любите содержать наушники в чистоте и время от времени тщательно мыть их под краном.
К сожалению, без проводов их нельзя использовать в бассейне или для дайвинга, поскольку Bluetooth не работает под водой.
С другой стороны, рейтинг IPX9K относится не к дополнительной глубине, а к сильным высокотемпературным струям распыления. Пока что нет наушников с наивысшим рейтингом IP.
Как они делают вещи водонепроницаемыми?
Производители используют разные методы защиты устройств с электронными компонентами.
- Клей .Это наиболее распространенный метод гидроизоляции смартфонов и наушников. Клей наносится на основные швы устройства (например, между экраном телефона и корпусом). Этот метод обеспечивает легкий доступ к внутренним компонентам, поскольку вам нужно только нагреть его, чтобы потерять контроль.
- Прокладки резиновые . Вокруг портов и кнопок обычно добавляются резиновые или силиконовые кромки, чтобы жидкость не попала внутрь.
- Конформное покрытие . Внутренние части покрыты тонким слоем акрила или силикона для предотвращения случайного контакта жидкостей и возникновения короткого замыкания.
- Герметичный корпус . Это наиболее строгий метод защиты от воды, заключающийся в заполнении внутренних деталей эпоксидной смолой или силиконом. Хотя это обеспечивает наилучшую защиту от воды и капель, ремонт на нем также невозможен, а также предотвращается нормальное рассеивание тепла электроникой.
Как они защищают водителей от воды?
Водонепроницаемые наушники (в основном наушники-вкладыши) по-прежнему требуют отверстия, чтобы звук от динамика попадал в уши.
Решение состоит в том, чтобы накрыть драйвер достаточно мелкой сеткой, чтобы она не пропускала воду (в идеальных конкретных условиях).
Водонепроницаемые смартфоны используют аналогичное решение для закрытия своих динамиков.
Существуют ли стандарты долговечности?
Самый известный из них – военный стандарт MIL-STD-810G. Это стандарт, который Министерство обороны США использует для определения прочности оборудования.
Некоторые наушники, например Jaybird Vista 2, сертифицированы на соответствие стандарту MIL-STD-810G.
Jaybird Vista 2 имеют степень защиты IP68 и стандарт MIL-STD-810G на наконечниках и степень защиты IP54 на корпусе.Тестирование включает в себя воздействие на продукты экстремальных температур (горячих и холодных), падений, кислот, грибков и даже пуль.
Однако основная проблема в том, что эти тесты не стандартизированы. Таким образом, два устройства, соответствующих стандарту MIL-STD-810G, не обязательно одинаково долговечны.
Часто задаваемые вопросы (FAQ)
Является ли степень защиты IP единственным стандартом водонепроницаемости?
Существует множество различных рейтинговых систем для защиты от воды и твердых частиц, но рейтинг IP кажется наиболее признанным и используемым во всем мире.
Рейтинг NEMA аналогичен рейтингу IP, хотя NEMA (Национальная ассоциация производителей электрооборудования) в основном используется в Северной Америке, а в остальном мире используется код IP.
Почему важна степень защиты IP?
Это означает, что продукт протестирован на соответствие определенному уровню водо- и / или пыленепроницаемости. Эта информация может убедить покупателя не беспокоиться, если его продукт попадет в контакт с жидкостями или твердым предметом.
Конечно, понимание того, что означает каждый рейтинг IP, говорит заказчику, каковы ограничения (IPX4 не обеспечивает такой же защиты, как IPX7).
Какая минимальная водонепроницаемость, если я хочу принимать душ в наушниках?
Абсолютный минимальный уровень защиты от проникновения жидкости, на который следует обратить внимание, – IPX5.
Это означает, что наушники защищены от струи воды из душа. Учтите, что чем выше уровень защиты, тем лучше.
Нетрудно найти наушники IPX6 или IPX7, которые имеют лучшую степень защиты от проникновения воды.
Лучшие водонепроницаемые наушники для плавания также устойчивы к погружению в воду, поскольку они имеют более высокий рейтинг защиты от проникновения влаги.
Рейтинг IPX7 означает, что электрическое оборудование внутри наушников защищено от погружения в воду на срок до 30 минут на мелководье. Если вы это знаете, вы можете чувствовать себя намного увереннее, используя наушники в душе или во время купания.
Сертификат IP57 для защиты от пыли и воды, выданный Oticon miniRITE / RITE и miniBTE / BTE Производство слуховых аппаратов 11133
Сомерсет, штат Нью-Джерси, 4 сентября – Oticon объявила сегодня, что все стили инструментов miniRITE / RITE и miniBTE / BTE для семейств Oticon Agil, Intiga, Acto, Ino, Chili, Sumo и Safari недавно были тщательно протестированы независимым , аккредитованная лаборатория, и теперь они сертифицированы IP57 как пыле- и водонепроницаемые.Сертификация IP57 была получена без каких-либо новых модификаций или улучшений конструкции.«Наши слуховые аппараты всегда были прочными, чтобы соответствовать требованиям активной жизни и повседневной деятельности», – говорит президент Oticon Пер Лауритсен. «В инструментах Oticon BTE и RITE используется интеллектуальная механическая конструкция, включая барьеры для предотвращения попадания воды, пыли и мусора внутрь инструментов. Кроме того, слуховые аппараты имеют нанопокрытие для отталкивания воды. Все эти факторы являются причинами, по которым слуховые аппараты Oticon работают так хорошо в тестировании IP.”
Код IP или рейтинг защиты от проникновения классифицирует и оценивает степень защиты от проникновения твердых предметов (пыли) и воды в механические корпуса с электрическими шкафами. Классы IP состоят из двух цифр, представляющих уровни защиты от пыли и вода.
«Сертификация IP57 по пыле- и водонепроницаемости подтверждает то, что многие специалисты по слуховым аппаратам уже знают из своего опыта работы с хорошо продуманными и надежными инструментами Oticon», – поясняет Лауритсен.«Сертификация IP57 в сочетании с гарантиями на обслуживание и ремонт Oticon делает слуховые аппараты Oticon надежными и высокоэффективными для людей с потерей слуха».
Лауритсен отмечает, что, несмотря на прочную конструкцию, при обращении со слуховыми аппаратами всегда следует проявлять осторожность и внимание. Oticon рекомендует пользователям не носить слуховые аппараты при плавании, нырянии или купании. Пользователи инструментов должны соблюдать обычные процедуры ухода, если их инструменты становятся чрезмерно влажными и временно перестают работать.
Дополнительную информацию о слуховых аппаратах Oticon можно найти на сайте www.oticonusa.com или на веб-канале Oticon на сайте AudiologyOnline.
Sonic BTE, miniBTE и miniRIC получают степень защиты IP57 для защиты от пыли и воды
Некоторые линейки слуховых аппаратов Sonic BTE, miniBTE и miniRIC получили сертификат IP57
для защиты от пыли и воды.
В частности, слуховые аппараты BTE, miniBTE и miniRIC семейств Bliss, Flip, Pep, ion, Touch и
Velocity успешно прошли сертификационные испытания, проведенные независимой аккредитованной лабораторией.Защитные функцииSonic включают водоотталкивающие мембраны над входами микрофонов, резиновые уплотнения на батарейных отсеках и гидрофобное покрытие Sonic. Вместе эти средства защиты продемонстрировали высокую степень водонепроницаемости и защиты от пыли в тестах IP57.
«Сертификация IP57 еще раз подтверждает ценность защитных мер, принятых при создании всех слуховых аппаратов Sonic», – сказала Кэти Лэндон, вице-президент Sonic по брендингу и профессиональным услугам.
Код IP или рейтинг защиты от проникновения классифицирует и оценивает степень защиты от проникновения твердых предметов (пыли) и воды в механические кожухи с электрическими кожухами. Класс защиты IP состоит из двух цифр, представляющих уровни защиты от пыли и воды. Это означает, что для продуктов Sonic, сертифицированных как IP57, пыль не будет проникать в количестве, достаточном, чтобы помешать удовлетворительной и безопасной работе слухового аппарата, и что инструменты будут нормально работать после временного погружения в воду.
«Однако проникновение воды полностью не предотвращено, и конечные пользователи не должны носить звуковые инструменты во время плавания, сноркелинга или дайвинга, поскольку они не предназначены для таких видов деятельности», – объясняет Джозеф Ранасингх, звуковой директор по эксплуатации.
Ранасингх советует, что если пользователи случайно уронят свои инструменты в воду или намочат их после ношения без покрытия под дождем, следует осторожно протереть воду снаружи слухового аппарата, вынуть батарею и протереть крышку батарейного отсека. .Конечные пользователи должны дать прибору высохнуть с открытой дверцей батарейного отсека в течение примерно 30 минут, затем вставить новую батарею и закрыть дверцу батарейного отсека. Инструмент должен снова нормально работать.
ИСТОЧНИК: Sonic
Радиосистемы на объекте | Радиопрокатная компания
Радиостанции двусторонней связи, как и любое другое электрическое устройство, могут быть повреждены, когда внутрь попадают жидкости или твердые тела. Чтобы помочь пользователям понять, насколько хорошо их устройство защищает от различных уровней влаги и твердых частиц, им присваивается так называемый рейтинг IP.Обычно это 4-значный IP-код, который представляет собой международно признанный стандарт.
Что означает рейтинг IP?
Код начинается с двух букв «IP», что означает «Защита от проникновения», за которыми следуют две цифры.
Первое число оценивает способность устройства защищать от твердых тел. Это число варьируется от 1 до 6 (6 – лучший вариант).
Вторая цифра обозначает способность устройства защищать от попадания влаги / жидкости.Рейтинги варьируются от 1 до 7 (7 – лучший). Некоторые устройства имеют рейтинг проникновения жидкости 8 или 9, но эти стандарты устанавливаются самим производителем, поэтому их нельзя надежно сравнивать друг с другом.
В случае двухсторонней радиостанции и радиостанция, и ее аккумулятор тестируются как одно целое для получения степени защиты IP.
Какая польза от знания IP-кода вашей радиостанции?
Радиоприемник можно было бы легко охарактеризовать как «защищенный от дождя».Но что это на самом деле означает? Это расплывчатый маркетинговый термин, который может описать что угодно, от нескольких капель дождя до продолжительного душа. Точно так же защита от проникновения твердых частиц может варьироваться от блокировки пальца до частицы пыли.
IP-код вашей двусторонней радиостанции может дать вам гораздо лучшее представление о том, подходит ли он для условий, в которых вы собираетесь его использовать. В помещении? На открытом воздухе? Во влажном климате, в сухой, пыльной среде или на море?
Примеры рейтинга IP
Давайте рассмотрим несколько примеров и то, как вы можете интерпретировать рейтинги IP на практике.
SL1600 Motorolaимеет степень защиты IP54. Оценка 5 для твердых частиц очень хорошая, что указывает на то, что он защищен от пыли (но не полностью пыленепроницаем – для этого потребуется наивысшая оценка 6). Оценка 4 для воды означает, что SL1600 защищен от брызг воды на корпус.
Таким образом, эта конкретная модель, вероятно, идеально подходит для использования в помещении и в местах, где может быть умеренное количество пыли, и будет подходить для использования на открытом воздухе, где радиостанция может контактировать с дождем, но условия не слишком влажные.
Для сравнения, модель Motorola DP4400 имеет рейтинг IP57. Это сочетает в себе такой же высокий уровень защиты от проникновения твердых веществ с гораздо лучшим уровнем защиты во влажных условиях (вы можете погрузить эту радиостанцию в воду на 1 метр на срок до 30 минут, и она не пострадает). Если вам нужна радиостанция, способная работать в тяжелых условиях, то это она!
IP-коды, содержащие символ «X»
Некоторые IP-коды содержат «X» вместо числа.X означает, что производитель считает, что рейтинг не имеет значения, например, если радиостанция предназначена для использования во влажных условиях, оценка проникновения твердых частиц в значительной степени не имеет значения, поэтому это число может быть заменено на X, например IPX7.
Подробное описание IP-кода
| Рейтинг твердых частиц | Уровень защиты |
| 0 | Не защищено |
| 1 | Защита от твердых предметов диаметром 50 мм и более |
| 2 | Защита от твердых предметов 12.Диаметр 5 мм или более |
| 3 | Защита от твердых предметов диаметром 2,5 мм и более |
| 4 | Защита от твердых предметов диаметром 1 мм и более |
| 5 | Защита от пыли |
| 6 | Пыленепроницаемый |
| Степень проникновения жидкости | Уровень защиты | Условия испытаний | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0 | Не защищено | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Защита от вертикально падающих капель воды | Продолжительность теста: 10 минут | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Защита от вертикально падающих капель воды при наклоне корпуса на 15 градусов | Продолжительность теста: 10 минут | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Защита от водяных брызг под углом до 60 градусов по вертикали | Продолжительность теста: 5 минут | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Защита от брызг с любого направления | Продолжительность теста: 5 минут | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Защита от водяных струй с любого направления | Продолжительность теста: не менее 3 минут | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Защита от сильных водяных струй с любого направления | Продолжительность теста: не менее 3 минут | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Защита от погружения | Продолжительность теста: 30 минут | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Защита от длительного погружения в воду | Продолжительное погружение в воду на глубину, указанную производителем (обычно до 3 м) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Защита от брызг под высоким давлением и высокой температурой с близкого расстояния. | – |
| Уровень | Размер объекта с защитой от | Эффективен от |
| 0 | Без защиты | Без защиты от контакта и проникновения предметов |
| 1 | > 50 мм с большой площадью | тело, например тыльная сторона руки, но без защиты от преднамеренного контакта с какой-либо частью тела.|
| 2 | > 12,5 мм | Пальцы или аналогичные предметы. |
| 3 | > 2,5 мм | Инструменты, толстая проволока и т. Д. |
| 4 | > 1 мм | Большинство проводов, винтов и т. Д. |
| 5 | Защита от пыли | пыль не предотвращается полностью, но она не должна попадать в достаточном количестве, чтобы мешать удовлетворительной работе оборудования; полная защита от прикосновения.|
| 6 | Пыленепроницаемый | Без проникновения пыли; полная защита от прикосновения. |
Вторая цифра: жидкости
Защита оборудования внутри корпуса от вредного проникновения воды.
| Уровень | Размер объекта защищен от | Эффективен от |
| 0 | Не защищен | – |
| 1 | Капля воды | Капли воды не должны падать (вертикально падающие капли) эффект. |
| 2 | Капающая вода при наклоне до 15 ° | Вертикально капающая вода не должна оказывать вредного воздействия, если кожух наклонен под углом до 15 ° от нормального положения. |
| 3 | Распыление воды | Вода, падающая в виде брызг под любым углом до 60 ° от вертикали, не оказывает вредного воздействия. |
| 4 | Брызги воды | Брызги воды на корпус с любого направления не должны оказывать вредного воздействия. |
| 5 | Водяные форсунки | Вода, выбрасываемая соплом (6,3 мм) на корпус с любого направления, не должна оказывать вредного воздействия. |
| 6 | Мощные водяные струи | Вода, выбрасываемая мощными струями (сопло 12,5 мм) на корпус с любого направления, не оказывает вредного воздействия. |
| 7 | Погружение на глубину до 1 м | Попадание воды в опасном количестве не должно быть возможным, если корпус погружен в воду при определенных условиях давления и времени (на глубину до 1 м). |
| 8 | Погружение на глубину более 1 м | Оборудование подходит для непрерывного погружения в воду в условиях, которые должны быть указаны производителем. Обычно это означает, что оборудование герметично закрыто. Однако для некоторых типов оборудования это может означать, что вода может проникнуть внутрь, но только таким образом, чтобы не оказывать вредного воздействия. |
Справочная таблица рейтингов IP
Ниже приводится простая справочная таблица, которая поможет вам решить, какой рейтинг IP вам нужен или есть.
| IP-номер | Первая цифра – ТВЕРДЫЕ | Первая цифра – ЖИДКОСТИ |
| IP50 | Защищено от ограниченного проникновения пыли. | Не защищен от жидкостей. |
| IP51 | Защищено от ограниченного проникновения пыли. | Защищено от конденсации. |
| IP52 | Защищено от ограниченного проникновения пыли. | Защищено от водяных брызг под углом менее 15 градусов от вертикали. |
| IP53 | Защищено от ограниченного проникновения пыли. | Защищено от водяных брызг под углом менее 60 градусов от вертикали. |
| IP54 | Защищено от ограниченного проникновения пыли. | Защищено от водяных брызг с любого направления. |
| IP55 | Защищено от ограниченного проникновения пыли. | Защищено от струй воды под низким давлением с любого направления. |
| IP56 | Защищено от ограниченного проникновения пыли. | Защищено от струй воды под высоким давлением с любого направления. |
| IP57 | Защищено от ограниченного проникновения пыли. | Защищено от погружения на глубину от 15 сантиметров до 1 метра. |
| IP58 | Защищено от ограниченного проникновения пыли. | Защищено от длительного погружения до указанного давления |
| IP60 | Защищено от полного попадания пыли. | Не защищен от жидкостей. |
| IP61 | Защищено от полного проникновения пыли. | Защищено от конденсации. |
| IP62 | Защищено от полного проникновения пыли. | Защищено от водяных брызг под углом менее 15 градусов от вертикали. |
| IP63 | Защищено от полного проникновения пыли. | Защищено от водяных брызг под углом менее 60 градусов от вертикали. |
| IP64 | Защищено от полного проникновения пыли. | Защищено от водяных брызг с любого направления. |
| IP65 | Защищено от полного проникновения пыли. | Защищено от струй воды под низким давлением с любого направления. |
| IP66 | Защищено от полного проникновения пыли. | Защищено от струй воды под высоким давлением с любого направления. |
| IP67 | Защищено от полного проникновения пыли. | Защищено от погружения на глубину от 15 сантиметров до 1 метра. |
| IP68 | Защищено от полного проникновения пыли. | Защищено от длительного погружения в воду до определенного давления. |
| IP69K | Защищено от полного проникновения пыли. | Защищено от пароструйной очистки. |
ССЫЛКИ
1. IEC 60529, «Степени защиты, обеспечиваемые корпусами (IP-коды)», Изд. 2.1 (Женева: Международная электротехническая комиссия, 2011 г.)
2.IEC 60529 (Ред. 2.1), пункт 4.1.
Для получения дополнительной информации о степени защиты IP перейдите по следующим ссылкам:
IEC 60529 – «Степени защиты, обеспечиваемые корпусами (код IP)»
Стандарты IEC
Рейтинги корпуса NEMA
Статья в Википедии – « Код IP “
Издатель: MJADOM
Автор: Andy
Что такое стандарт IP57 или IP67 для электросамокатов?
В настоящее время термины «водостойкость», «водонепроницаемость» или «пыленепроницаемость» становятся популярными, и в доказательство этого производители часто ссылаются на такие стандарты, как IP57, IP67 или IP68.Но что именно означает стандарт IP?
В настоящее время термины «водостойкость», «водонепроницаемость» или «пыленепроницаемость» становятся популярными, и в доказательство этого производители часто ссылаются на такие стандарты, как IP57, IP67 или IP68. Но что именно означает стандарт IP?
Срок службы электрического или электронного устройства сильно зависит от погодных условий, а также от среды, в которой оно используется. Вот почему на практике должен быть единый стандарт для электрических и электронных продуктов, чтобы определять их устойчивость к воде и пыли.
Защита от пыли и жидкостей
Любой жидкий или твердый предмет, попадающий в электронное оборудование, вызывает повреждения, начиная от сокращения срока службы и заканчивая окончательным выводом оборудования из строя.
Пыль может скрываться и накапливаться внутри розеток, портов и других промежуточных частей электронных продуктов. Если пыль накапливается чрезмерно, она может образовывать изолирующий слой, который вызывает перегрев цепей. Если пыль или грязь попадают между контактирующими поверхностями, может возникнуть плохая проводимость, что создаст проблемы для переключателей, реле и разъемов.
Между тем влага и влажность – заклятые враги электроники, особенно тонких микросхем. Кроме того, продукты, которые должны использоваться на открытом воздухе, такие как электронные скутеры, гарнитуры для мобильных телефонов, должны иметь определенную водонепроницаемость, будь то сильная гроза или слабый дождь.
Кроме того, для транспортных средств, таких как электросамокаты или электромобили, проблема заключается в том, что их обязательно нужно мыть водой, в результате чего они становятся предметом очистки оборудования под высоким давлением.Следовательно, помимо устойчивости к ветру и дождю, эти изделия также должны выдерживать давление воды в течение определенного периода времени.
Влажная среда также может вызывать конденсацию влаги во внутренних компонентах электрического оборудования. Если подать питание до того, как этот конденсат испарится, короткое замыкание может вызвать отказ.
Наконец, воздействие агрессивных химикатов, поверхностно-активных веществ или чистящих жидкостей может вызвать коррозию и повреждение электроники и схем.Любое электрическое устройство включает в себя особо чувствительные соединения меди, алюминия и серебра.
Что такое рейтинг IP?
Его очень легко спутать с Интернет-протоколом, IP, упомянутый здесь, является рейтингом защиты от проникновения, установленным Международной электротехнической комиссией (IEC), базирующейся в Женеве, Швейцария, для оценки пыле- и водонепроницаемости устройства. Популярность этого рейтинга растет по мере того, как устройства бытовой электроники становятся все более портативными с упором на бесперебойную работу даже на открытом воздухе.
Код IP состоит из двух цифр, например IP57, IP67 или IP68. Первая цифра IP-кода указывает на степень защиты устройства от пыли и твердых предметов. Вторая цифра обозначает защиту корпуса от жидкостей.
Рейтинг IPофициально присваивается продукту, который проходит специальные испытания независимой компанией, имеющей сертификат IEC. Следовательно, ни один производитель не может указывать рейтинг IP для своей продукции.
Первая цифра
Первая цифра относится к защите от твердых предметов и оценивается по шкале от 0 (без защиты) до 6 (без проникновения пыли).
IP0X: Изделие не защищено от каких-либо физических или физических воздействий.
IP1X: Защита от твердых предметов размером более 50 мм. Вы не случайно просунете руку в этот продукт, но вы все равно можете легко вставить палец, если хотите.
IP2X: Защита от твердых предметов размером более 12,5 мм. Это стандарт большинства домашнего электрического оборудования для защиты потребителей, особенно детей.
IP3X: Защита от твердых предметов размером более 2,5 мм.
IP4X: Защита от твердых предметов размером более 1 мм.
IP5X: Защита от пыли – ограниченное проникновение. Некоторое количество пыли может проникнуть внутрь, но этого недостаточно, чтобы повредить продукт.
IP6X: Полная защита от пыли. Этот продукт полностью пыленепроницаемый.
Вторая цифра
Вторая цифра обозначает защиту корпуса от жидкостей и использует шкалу от 0 (без защиты) до 9 (горячая вода под высоким давлением под разными углами).
IPX0: Продукт не обеспечивает специальной защиты от воды.
IPX1: Защита от вертикально падающих капель воды и конденсата.
IPX2: Защита от прямых брызг до 15 o от вертикали, испытано в условиях дождя со скоростью 3 мм в минуту. Обычно это применяется к беспроводным наушникам или умным часам, чтобы пользователи могли использовать их во время пробежки под дождем.
IPX3: Защита от прямых брызг под углом до 60o от вертикали. Всего на продукт распыляется 50 литров воды под давлением от 50 до 150 кПа в течение 5 минут.Если продукт по-прежнему работает нормально, он проходит проверку. В настоящее время на рынке представлено множество типов портативных колонок, соответствующих этому стандарту.
IPX4: Защита от брызг со всех сторон – допускается ограниченное проникновение. В тесте будет использоваться сопло с той же скоростью потока, что и IPX3.
IPX5: Защита от струй низкого давления, если вода поступает со всех сторон – ограниченное проникновение допускается, как IPX4. Разница в том, что струи воды, разбрызгиваемой из сопла, имеют диаметр 6,3 мм при потоке 12.5 литров в минуту.
IPX6: Защита от сильных водяных струй такая же, как у IPX5, но диаметр сопла составляет до 12,5 мм, а давление воды также выше, расход 100 литров в минуту.
IPX7: Защита от временного погружения в воду. Тесты продукта включают временное погружение в воду на глубину до 1 метра примерно на 30 минут.
IPX8: Защита от длительного нахождения под давлением. Изделие может работать при погружении на глубину более 1 метра, а точная глубина указывается производителем.Другими словами, изделие может полноценно работать под водой долгое время.
IPX9K: это особый случай, который продиктован отдельным стандартом и используется редко. Это подтверждает, что продукт может выдерживать потоки воды под очень высоким давлением, а также высокие температуры. В испытании будет использоваться поток горячей воды с температурой 80 градусов Цельсия, распыляемой с расстояния 0,1-0,15 метра под давлением 8-10 МПа.
Стоит отметить, что рейтинг 9K не означает, что продукт имеет все предыдущие уровни водонепроницаемости.Если устройство достигает класса IPX9K, оно может выдерживать водные потоки под высоким давлением, но это не значит, что оно может работать под водой.
Рейтинг IP, таким образом, объединяет числовые значения твердости и жидкости, чтобы показать водо- и пыленепроницаемость устройства. Например:
- IP57: устройство пыленепроницаемо на уровне 5 (некоторое количество пыли может пройти, но этого будет недостаточно, чтобы повредить продукт) и водонепроницаемо на уровне 7 (защита от временного погружения).
- IP67: Этот продукт полностью пыленепроницаем и может быть временно погружен в воду на 30 минут.
- IP68: Этот продукт полностью пыленепроницаем и может быть непрерывно погружен в воду в течение длительного времени.
VinFast соответствуют стандарту водонепроницаемости IPX7 для соответствия условиям эксплуатации во Вьетнаме. Модели Ludo и Impes достигают степени защиты IP57. Некоторое количество пыли может проникнуть сквозь него, но этого будет недостаточно, чтобы повредить изделие, и электросамокаты могут проехать 0,5 метра по грунтовым дорогам за 30 минут.
Между тем модели Klara S, Feliz и Theon соответствуют классу защиты IP67.Они полностью пыленепроницаемы и могут нормально работать при погружении на 0,5 метра в течение 30 минут.
| IP00 | Без защиты от твердых тел | Без защиты от жидкостей |
| IP01 | Без защиты от твердых частиц | Защита от капель воды под углом 90 ° и влаги |
| IP02 | Без защиты от твердых частиц | Защита от капель воды при наклоне корпуса до 15 ° |
| IP03 | Без защиты от твердых частиц | Защита от капель воды под углом до 60 ° |
| IP04 | Без защиты от твердых частиц | Защита от брызг воды под любым углом |
| IP05 | Без защиты от твердых частиц | Защищено от коротких периодов погружения в воду под низким давлением (на глубину до 1 метра в течение 30 минут) |
| IP06 | Без защиты от твердых частиц | Защита от струй воды под высоким давлением под любым углом |
| IP07 | Без защиты от твердых частиц | Защита от кратковременных погружений в воду под низким давлением (на глубину до 1 метра в течение 30 минут) |
| IP08 | Без защиты от твердых частиц | Защищено от длительного погружения в воду в условиях, указанных производителем (обычно на глубине до 3 метров) |
| IP10 | Защита от предметов размером более 50 мм (1.97 дюймов), например тыльной стороной ладони | Нет защиты от жидкостей |
| IP11 | Защита от предметов размером более 50 мм (1,97 дюйма), например тыльной стороны руки | Защита от капель воды под углом 90 ° и влаги |
| IP12 | Защита от предметов размером более 50 мм (1,97 дюйма), например тыльной стороны руки | Защита от капель воды при наклоне корпуса до 15 ° |
| IP13 | Защита от предметов размером более 50 мм (1.97 дюймов), например тыльной стороной ладони | Защита от капель воды под углом до 60 ° |
| IP14 | Защита от предметов размером более 50 мм (1,97 дюйма), таких как тыльная сторона руки | Защита от брызг воды под любым углом |
| IP15 | Защита от предметов размером более 50 мм (1,97 дюйма), например тыльной стороны руки | Защита от струй воды низкого давления под любым углом |
| IP16 | Защита от предметов размером более 50 мм (1.97 дюймов), например тыльной стороной ладони | Защита от струй воды под высоким давлением под любым углом |
| IP17 | Защита от предметов размером более 50 мм (1,97 дюйма), таких как тыльная сторона руки | Защита от коротких периодов погружения в воду под низким давлением (на глубину до 1 метра в течение 30 минут) |
| IP18 | Защита от предметов размером более 50 мм (1,97 дюйма), таких как тыльная сторона руки | Защита от постоянного погружения в воду в условиях, указанных производителем (обычно на глубину до 3 метров) |
| IP20 | Защита от твердых предметов размером более 12.5 мм (0,49 дюйма), например прикосновение пальцами | Отсутствие защиты от жидкостей |
| IP21 | Защита от твердых предметов размером более 12,5 мм (0,49 дюйма), таких как прикосновение пальцами | Защита от капель воды под углом 90 ° и влаги |
| IP22 | Защита от твердых предметов размером более 12,5 мм (0,49 дюйма), таких как прикосновение пальцами | Защита от капель воды при наклоне корпуса до 15 ° |
| IP23 | Защита от твердых предметов размером более 12.5 мм (0,49 дюйма), например, касание пальцами | Защита от капель воды под углом до 60 ° |
| IP24 | Защита от твердых предметов размером более 12,5 мм (0,49 дюйма), например от прикосновения пальцами | Защита от брызг воды под любым углом |
| IP25 | Защита от твердых предметов размером более 12,5 мм (0,49 дюйма), например от прикосновения пальцами | Защита от струй воды низкого давления под любым углом |
| IP26 | Защита от твердых предметов размером более 12.5 мм (0,49 дюйма), например, касание пальцами | Защита от струй воды под высоким давлением под любым углом |
| IP27 | Защита от твердых предметов размером более 12,5 мм (0,49 дюйма), таких как прикосновение пальцами | Защита от кратковременных погружений в воду под низким давлением (на глубину до 1 метра в течение 30 минут) |
| IP28 | Защита от твердых предметов размером более 12,5 мм (0,49 дюйма), таких как прикосновение пальцами | Защита от длительного погружения в воду в условиях, указанных производителем (обычно на глубину до 3 метров) |
| IP30 | Защита от твердых предметов размером более 2.5 мм (0,10 дюйма), например, инструменты и толстая проволока | Нет защиты от жидкостей |
| IP31 | Защита от твердых предметов размером более 2,5 мм (0,10 дюйма), таких как инструменты и толстые провода | Защита от капель воды под углом 90 ° и влаги |
| IP32 | Защита от твердых предметов размером более 2,5 мм (0,10 дюйма), таких как инструменты и толстые провода | Защита от капель воды при наклоне корпуса до 15 ° |
| IP33 | Защита от твердых предметов размером более 2.5 мм (0,10 дюйма), например, инструменты и толстая проволока | Защита от капель воды под углом до 60 ° |
| IP34 | Защита от твердых предметов размером более 2,5 мм (0,10 дюйма), таких как инструменты и толстые провода | Защита от брызг воды под любым углом |
| IP35 | Защита от твердых предметов размером более 2,5 мм (0,10 дюйма), таких как инструменты и толстые провода | Защита от струй воды низкого давления под любым углом |
| IP36 | Защита от твердых предметов размером более 2.5 мм (0,10 дюйма), например, инструменты и толстая проволока | Защита от струй воды под высоким давлением под любым углом |
| IP37 | Защита от твердых предметов размером более 2,5 мм (0,10 дюйма), таких как инструменты и толстая проволока | Защита от коротких периодов погружения в воду под низким давлением (на глубину до 1 метра в течение 30 минут) |
| IP38 | Защита от твердых предметов размером более 2,5 мм (0,10 дюйма), таких как инструменты и толстые провода | Защита от длительного погружения в воду в условиях, указанных производителем (обычно на глубину до 3 метров) |
| IP40 | Защита от твердых предметов размером более 1 мм (.04 дюйма), например, провода и маленькие винты | Нет защиты от жидкостей |
| IP41 | Защита от твердых предметов размером более 1 мм (0,04 дюйма), таких как провода и маленькие винты | Защита от капель воды под углом 90 ° и влаги |
| IP42 | Защита от твердых предметов размером более 1 мм (0,04 дюйма), таких как провода и маленькие винты | Защита от капель воды при наклоне корпуса до 15 ° |
| IP43 | Защита от твердых предметов размером более 1 мм (.04 дюйма), например, провода и маленькие винты | Защита от капель воды под углом до 60 ° |
| IP44 | Защита от твердых предметов размером более 1 мм (0,04 дюйма), таких как провода и маленькие винты | Защита от брызг воды под любым углом |
| IP45 | Защита от твердых предметов размером более 1 мм (0,04 дюйма), таких как провода и маленькие винты | Защита от струй воды низкого давления под любым углом |
| IP46 | Защита от твердых предметов размером более 1 мм (.04 дюйма), например, провода и маленькие винты | Защита от струй воды под высоким давлением под любым углом |
| IP47 | Защита от твердых предметов размером более 1 мм (0,04 дюйма), таких как провода и маленькие винты | Защита от коротких периодов погружения в воду под низким давлением (на глубину до 1 метра в течение 30 минут) |
| IP48 | Защита от твердых предметов размером более 1 мм (0,04 дюйма), таких как провода и маленькие винты | Защита от длительного погружения в воду в условиях, указанных производителем (обычно на глубину до 3 метров) |
| IP50 | Некоторая защита от пыли | Нет защиты от жидкостей |
| IP51 | Некоторая защита от пыли | Защита от капель воды под углом 90 ° и влаги |
| IP52 | Некоторая защита от пыли | Защита от капель воды при наклоне корпуса до 15 ° |
| IP53 | Некоторая защита от пыли | Защита от капель воды под углом до 60 ° |
| IP54 | Некоторая защита от пыли | Защита от брызг воды под любым углом |
| IP55 | Некоторая защита от пыли | Защита от струй воды низкого давления под любым углом |
| IP56 | Некоторая защита от пыли | Защита от струй воды под высоким давлением под любым углом |
| IP57 | Некоторая защита от пыли | Защита от коротких периодов погружения в воду низкого давления (на глубину до 1 метра в течение 30 минут) |
| IP58 | Некоторая защита от пыли | Защищено от длительного погружения в воду в условиях, указанных производителем (обычно на глубине до 3 метров) |
| IP60 | Полная защита от пыли | Нет защиты от жидкостей |
| IP61 | Полная защита от пыли | Защита от капель воды под углом 90 ° и влаги |
| IP62 | Полная защита от пыли | Защита от капель воды при наклоне корпуса до 15 ° |
| IP63 | Полная защита от пыли | Защита от капель воды под углом до 60 ° |
| IP64 | Полная защита от пыли | Защита от брызг воды под любым углом |
| IP65 | Полная защита от пыли | Защита от струй воды низкого давления под любым углом |
| IP66 | Полная защита от пыли | Защита от струй воды под высоким давлением под любым углом |
| IP67 | Полная защита от пыли | Защита от кратковременного погружения в воду под низким давлением (на глубину до 1 метра в течение 30 минут) |
| IP68 | Полная защита от пыли | Защита от длительного погружения в воду в условиях, указанных производителем (обычно на глубину до 3 метров) |
