Светильники IP20 и IP40. Почему их нельзя ставить в производственных и складских помещениях?

На днях я в очередной раз столкнулся с технической неграмотностью со стороны заказчиков, что и побудило меня написать эту статью. Во избежание неприятных последствий, с которыми вы рискуете столкнуться по факту эксплуатации, считаю должным прояснить некоторые детали, которые по незнанию могут показаться несущественными.

Вкратце о событии:

Заказчик связался с нами и попросил составить ему светотехнический проект на внутреннее освещение помещения ангарного типа, которое он планирует эксплуатировать в качестве производственного цеха.

На основании характеристик помещения и действующих нормативов нами был создан вариант освещения на светодиодных светильниках, степень защиты которых соответствовала всем требованиям к данному типу помещения. В принципе, для большинства помещений такого рода достаточно, чтобы светильник обладал степенью защиты IP54, но так как в базе IES-файлов у меня таковых не оказалось, расчет был сделан на светильниках со степенью защиты IP65.

Был выставлен счет на оборудование, согласованы сроки оплаты и поставки. Но через три дня мы внезапно узнаем, что клиент уже закупил светильники, которые оказались дешевле, чем предложенные нами. В процессе разговора выяснилось, что закупленные светильники обладают защитой IP20, которой, по словам клиента, ему “оказалось достаточно” для того, чтобы эксплуатировать их в своем цеху.

Небольшая деталь: цех не имеет центрального отопления, окон и системы кондиционирования. Предназначение — обработка металла на станках.

Переубедить клиента, который уже сделал свой выбор, оказалось невозможным. Последствия своего решения ему предстоит проверять на практике, и дай бог, чтобы они не оказались излишне мрачными. Но для всех остальных я постараюсь подробно расписать, почему светильники с подобной степенью защиты не следует устанавливать в такого рода помещениях.

Что по сути из себя представляет степень защиты IP20 и IP40?

Это корпуса, которые совершенно не защищены от попадания влаги внутрь прибора. То есть любой конденсат, протечка крыши или иное случайное попадание воды внутрь прибора угрожает электрической его части, будь то проводка, контактные или клеммные соединения, а в случае со светодиодными светильниками – и светодиодные линейки.

Аппаратура, расположенная внутри таких корпусов, как правило, также не обладает более высокой степенью защиты, поэтому главный риск при эксплуатации таких изделий в условиях переменной влажности – короткое замыкание и окисление контактов. В обоих случаях это приводит к выходу светильника из строя. А в некоторых случаях может повлечь и возгорание.

Поэтому, исходя из техники безопасности, светильники со степенью защиты IP20, IP31, IP40 и прочие, где вторая цифра меньше 4, могут размещаться только в тех помещениях, где в процессе эксплуатации не предусмотрено возникновения конденсата, повышенной влажности и иных вариантов попадания воды внутрь светильника.

В случае, если такой светильник выйдет из строя, вы не сможете поменять его по гарантии (ибо монтировали его в помещении, не предусмотренном в инструкции к эксплуатации), а в случае, когда выход светильника из строя повлек за собой порчу иного имущества – не сможете получить страховку.

Помните – незнание законов физики не освобождает вас от последствий)

Какие светильники следует применять в этом случае?

Как я уже писал в начале статьи, зачастую (если в помещениях не предусмотрена влажная уборка) достаточно степени защиты, где второй цифрой стоит 4: IP44 либо IP54. В случае, где в помещениях проводится плановая влажная уборка, следует применять светильники со степенью защиты не ниже IP65.

За такие светильники вы можете быть абсолютно спокойны. Ни пожарная, ни санитарная инспекция, ни энергосбыт не смогут придраться к этим светильникам, а в исключительных случаях, когда они по какой либо причине выйдут из строя в течение гарантийного срока – вы можете быть уверены, что вам их заменять совершенно бесплатно. Конечно, при условии, что вы соблюдали правила монтажа и иные правила эксплуатации.

Что следовало бы сделать нашему клиенту, если он искал светодиодные светильники в цех подешевле?

Желание заказчика поискать светодиодные светильники для цеха подешевле вполне разумно. Не всегда первый подходящий вариант является оптимальным. Но делать это надо также осмысленно, соблюдая комплекс критериев выбора (цена-качество-сроки), а не только лишь видеть цену.

Прежде всего, в этом случае логичнее всего обращаться с этим вопросом к тем, кто создал проект. При составлении светотехнических расчетов мы используем светильники тех производителей, которые создают для своих продуктов специальную базу IES-файлов. Такие файлы являются цифровой моделью светильника, характеризуя его мощность, точечную яркость и распределение светового потока. Разумеется формирование такой базы стоит немалых денежных затрат, что не может не отразиться на стоимости изделия.

Помимо них в нашем списке постоянных поставщиков существует ряд производителей, изделия которых не имеют IES-файлов, но, тем не менее, соответствуют всем стандартам и нормам. И в ряде случаев их изделия оказываются дешевле.

Проще всего было связаться с нами и попросить нас произвести подбор более дешевых аналогов светодиодного светильника, основываясь на мощности, световом потоке и степени защиты.

Да и посудите сами, если какая-то компания бесплатно делает для вас светотехнический проект, не стоит ли задуматься, что они готовы рассмотреть и понижение цены, чтобы уже сделанная работа принесла плоды. И кого, как не их следовало бы “продавить” по цене в первую очередь? Продавить осмысленно, приводя в качестве аргументов соответствующие конкурентные предложения от иных производителей.

Будьте уверены, наиболее выгодные предложения без “подводных камней” и лишних “накруток” вы получите только от сертифицированных представителей заводов. Их специализация, степень квалификации, а также возможности как в плане скорости поставки, так и в плане гибкости ценовой политики гораздо выше, чем у остальных представителей сектора торговли.

Куратор проекта,

Живорыкин А.Н.

Классы пылевлагозащиты оборудования (IP – Ingress Protection)

Навигация по разделу “Инструкции, софт и прошивки”: Zipstore. ru > Инструкции, софт и прошивки

Электрозащита и защита от воздействия воды

Очень часто в технических данных промышленных электроприборов присутствует такое обозначение – класс защиты IP и указаны цифры и буквы. Как понять что обозначает эта маркировка?

Электрооборудование должно быть защищено от воздействия окружающей среды (в частности, влаги), а также люди при работе такого оборудования должны быть защищены от него. Для создания единого критерия для различных типов защиты и была введена международная система классификации IP.

IP – международная система классификации защиты корпусов электрооборудования по стандарту International Electrotechnical Commission (IEC) Standard 952. IP согласно DIN EN 60529 означает “Международная Защита” (International Protection), хотя иногда аббревиатура расшифровывается как “Внешняя Защита” (Ingress Protection). В российской технической документации (ГОСТ 14254-96) также встречается понятие “класс пылевлагозащиты”.

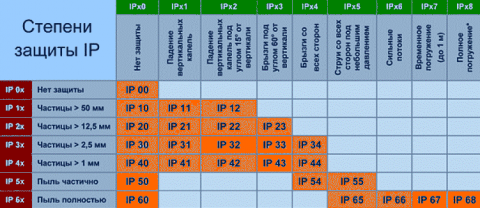

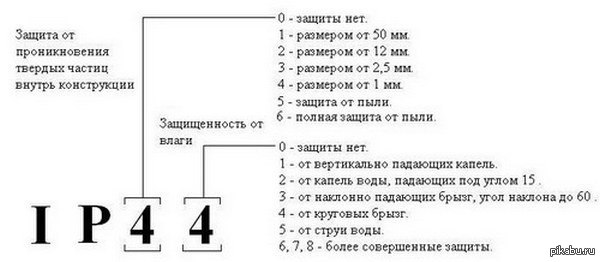

Класс защиты по стандарту IP кодируется двумя обязательными числами, а в некоторых случаях также присутствуют дополнительные буквенные обозначения. Первая цифра кода IP указывает степень защиты от пыли и поражения электрическим током, а вторая – степень защиты от воды.

Если информация об одном из типов защиты отсутствует, то вместо соответствующей цифры может использоваться знак X (например, IPX5 или IP6X).

Например, для первой цифры кода класс защиты 6K (защита от проникновения проводом) автоматически включает все более низкие классы защиты. Для второй цифры класс 6K (защита от водяной струи под давлением) так же автоматически включает в себя классы 1 – 5. Но классы 7, 8 и 9K являются уже независимыми от друга. Поэтому для более точного определения класса защиты допускается двойная маркировка (например, IPX6K/IPX9K). Класс защиты с добавочной буквой К обычно устанавливается для оборудования, применяемого на автотранспортных средствах.

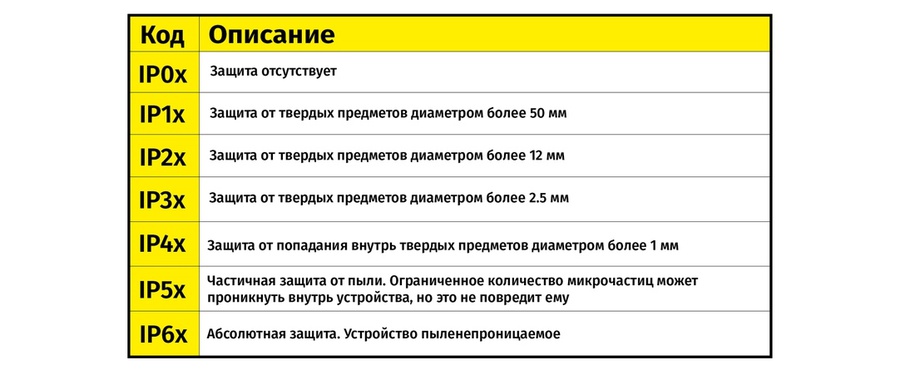

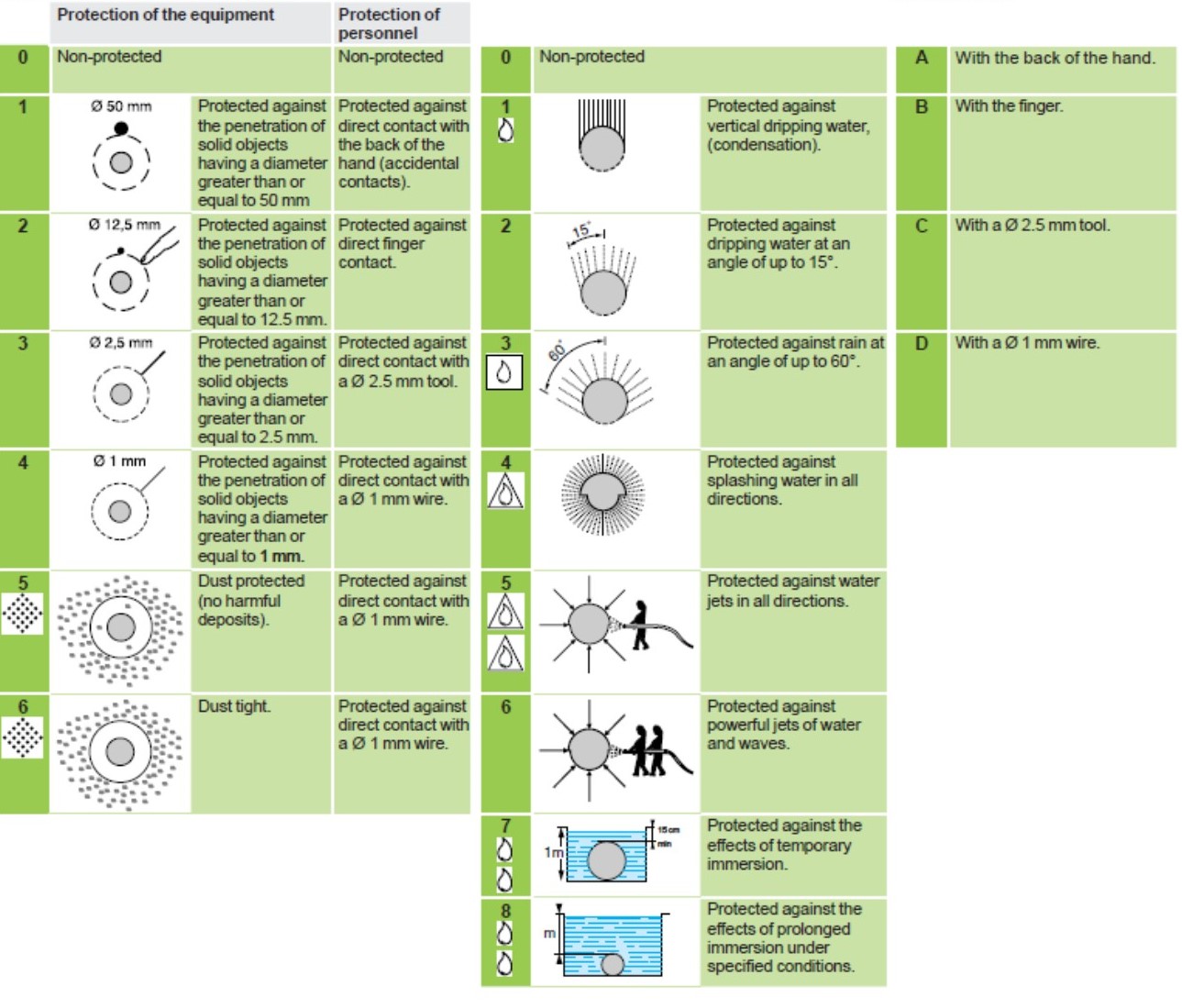

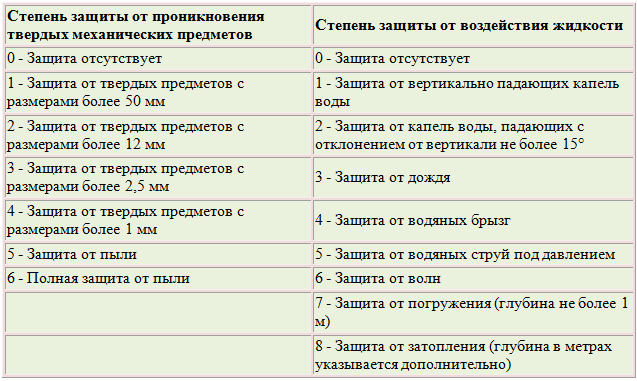

Итак, первая цифра обозначает степень защиты, обеспечиваемую корпусом прибора от вредного воздействия пыли и электрического тока.

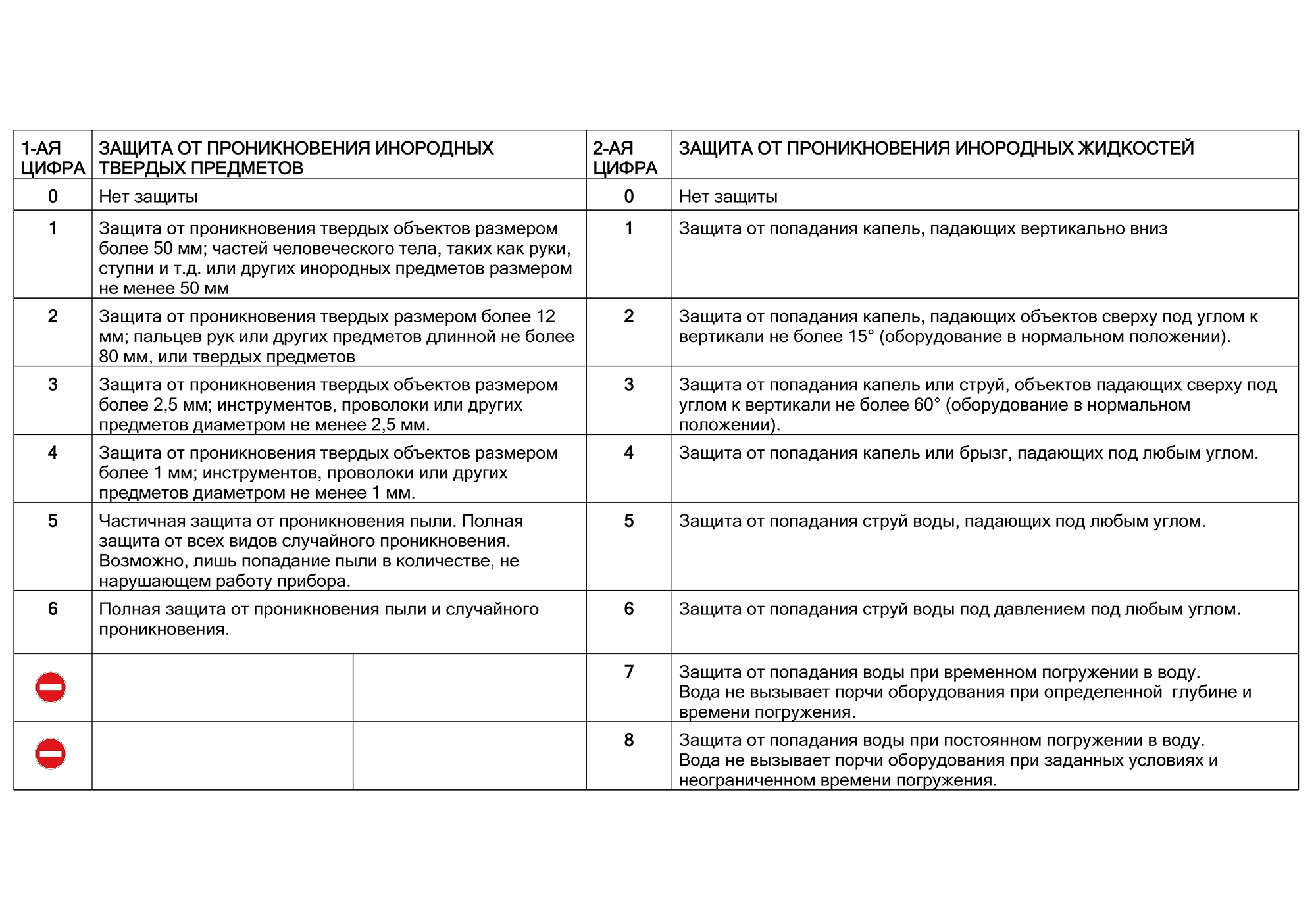

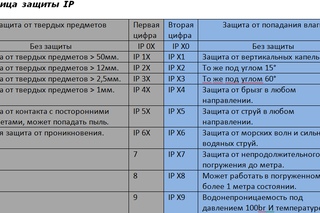

Первая цифра IP	Расшифровка	Примечание
0	Защита отсутствует
1	Защита от проникновения внутрь оболочки большого участка поверхности человеческого тела, например рук, и от проникновения твердых тел диаметром более 50 мм	Щуп-предмет диаметром 50 мм не должен проникать полностью
2	Защита от проникновения внутрь корпуса пальцев или предметов длиной более 80 мм и от проникновения твердых тел диаметром более 12 мм	Щуп-предмет диаметром 12,5 мм не должен проникать полностью
3	Защита от проникновения внутрь оболочки инструментов, проволоки, твердых тел и т. п. диаметром или толщиной более 2.5 мм	Щуп-предмет диаметром 2,5 мм не должен проникать ни полностью, ни частично
4	Защита от проникновения внутрь оболочки проволоки и твердых тел диаметром более 1 мм	Щуп-предмет диаметром 0,1 мм не должен проникать даже частично
5	Пылезащищено	Проникновение пыли исключено не полностью, однако пыль не должна проникать в количестве, достаточном для нарушения нормальной работы оборудования или снижения его безопасности
6	Пыленепроницаемо	Пыль не проникает в оболочку

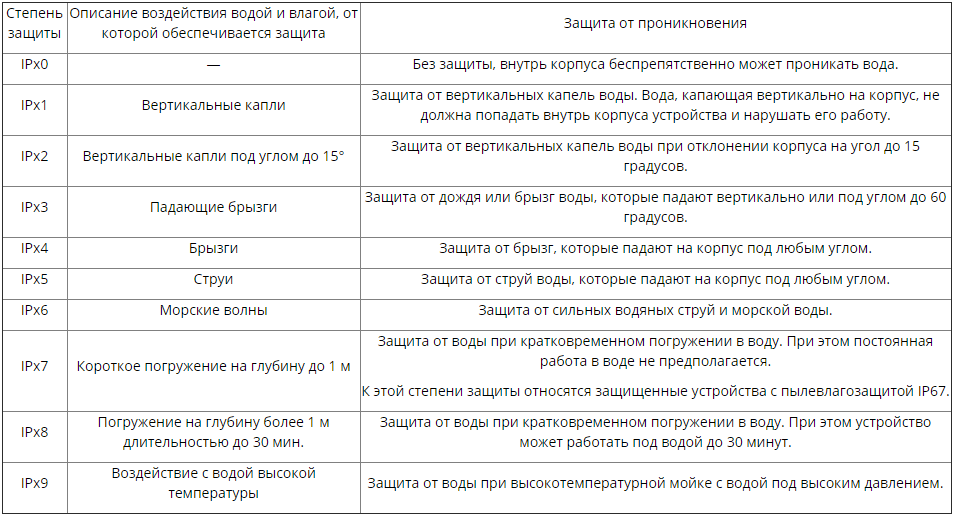

Вторая цифра в маркировке IP обозначает степень защиты, обеспечиваемую корпусом прибора от вредного воздействия воды.

Вторая цифра IP	Расшифровка	Примечание
0	Нет защиты
1	Защищено от вертикально падающих капель воды	Вертикально капающие капли воды не должны оказывать вредного воздействия
2	Защищено от вертикально падающих капель воды, когда оболочка отклонена на угол до 15°	Вертикально капающие капли воды не должны оказывать вредного воздействия, когда оболочка отклонена от вертикали на угол до 15° включительно
3	Защищено от воды, падающей в виде дождя	Вода, падающая в виде брызг в любом направлении, составляющем угол до 60° включительно с вертикалью, не должна оказывать вредного воздействия
4	Защищено от сплошного обрызгивания	Вода, падающая в виде брызг на оболочку с любого направления, не должна оказывать вредного воздействия
5	Защищено от водяных струй	Вода, направляемая на оболочку в виде струй с любого направления, не должна оказывать вредного воздействия
6	Защищено от сильных водяных струй	Вода, направляемая на оболочку в виде сильных струй с любого направления, не должна оказывать вредного воздействия
7	Защищено от воздействия при временном (непродолжительном) погружении в воду	Должно быть исключено проникновение воды внутрь оболочки в количестве, вызывающем вредное воздействие, при ее погружении на короткое время при стандартизованных условиях по давлению и длительности
8	Защищено от воздействия при длительном погружении в воду	Должно быть исключено проникновение воды внутрь оболочки в количествах, вызывающем вредное воздействие, при ее длительном погружении в воду при условиях, согласованных между изготовителем и потребителем, однако более жестких, чем условия для цифры 7

Следует отметить, что в США стандарт IP не распространен, а типы защиты классифицируются по стандарту NEMA (National Electrical Manufacturers Association – Национальная Электрическая Ассоциация Изготовителей).
Для полной информации приведем таблицу соответствия:

IP	NEMA	Примечание
IP20	Type 1	Корпуса, предназначенные для использования в помещении и обеспечивающие достаточный уровень защиты оборудования от контактов с внешней средой.
IP21	Type 2	Корпуса, предназначенные для использования в помещении и обеспечивающие достаточный уровень защиты от небольшого количества падающей воды и грязи.
IP54	Type 3, 3S	Корпуса, предназначенные для использования вне помещения и обеспечивающие достаточный уровень защиты от воздушной пыли, дождя, мокрого снега и образования наледи
IP24	Type 3R	Корпуса, предназначенные для использования вне помещения и обеспечивающие достаточный уровень защиты от дождя, мокрого снега и образования наледи
IP56, IP65, IP66	Type 4, 4X	Корпуса, предназначенные для использования в помещении и вне его, и обеспечивающие достаточный уровень защиты от коррозии, воздушной и водяной пыли, брызг и струй воды
IP52	Type 5	Корпуса, предназначенные для использования в основном в помещении и обеспечивающие достаточный уровень защиты от пылевой взвеси, попадания грязи и капающей неагрессивной жидкости
IP67	Type 6, 6P	Корпуса, предназначенные для использования в помещении и вне его, и обеспечивающие достаточный уровень защиты от попадания воды при продолжительном погружении на небольшую глубину
IP52	Type 12, 12K	Корпуса с заглушками, предназначенные для использования в помещении и обеспечивающие достаточный уровень защиты от пыли, попадания грязи и капающей неагрессивной жидкости не на заглушки
IP54	Type 13	Корпуса, предназначенные для использования в помещении и обеспечивающие достаточный уровень защиты от пыли, распыления воды, нефтепродуктов и неагрессивной смазочно-охлаждающей жидкости

Степень защиты IP светодиодных светильников — Светодиодное освещение LED-AIR

Одной из важнейших характеристик светодиодных светильников, как и любого другого электрооборудования, является их степень защиты от проникновения пыли и влаги. От этого зависит цена светильников и широта их применения.

Обозначение степени защиты (пылевлагозащищенности) осуществляется при помощи международного знака защиты IP (Ingress Protection Rating) и двух цифр после. Первая означает степень защиты от проникновения частиц, вторая — от влаги. Грубо говоря, чем больше значение числа – тем более защищенный светильник.

Первая цифра — защита от проникновения пыли и других частиц

Уровень	Описание
0	Не обеспечена защитаот проникновения внешних твёрдых предметов, в т.ч. пыли.
1	Обеспечена защита от частиц диаметром больше или равным 50 мм.
2	Обеспечена защита от частиц диаметром больше или равным 12,5 мм.
3	Обеспечена защита от частиц диаметром больше или равным 2,5 мм.
4	Обеспечена защита от частиц диаметром больше или равным 1 мм.
5	Пылезащищённое исполнение.Пыль может проникать внутрь, однако это не нарушает работу светильника.
6	Пыленепроницаемое исполнение. Пыль не может попасть в светильник.

Вторая цифра — защита от проникновения влаги и жидкости

Уровень	Описание
0	Нет защиты от вредного воздействия воды и влаги
1	Обеспечена защита от вертикально падающих капель воды
2	Обеспечена защита от вертикально падающих капель воды, когда оболочка отклонена на угол до 15º
3	Обеспечена защита от воды, падающей в виде дождя (под углом до 60º)
4	Обеспечена защита от брызг, падающих в любом направлении.
5	Обеспечена защита от водяных струй с любого направления
6	Обеспечена защита от сильных водяных струй. Попавшая внутрь вода не нарушает работу светильника
7	Обеспечена защита от воды при кратковременном погружении на глубину до 1м.
8	Полная водонепроницаемость. Устройство может работать в воде.

Понятно, что защита от попадания жидкости и влаги автоматически обеспечивает защиту от проникновения твердых частиц. Так, светильник, имеющий защиту от жидкости на уровне 4, будет иметь защиту от пыли на уровне 5.

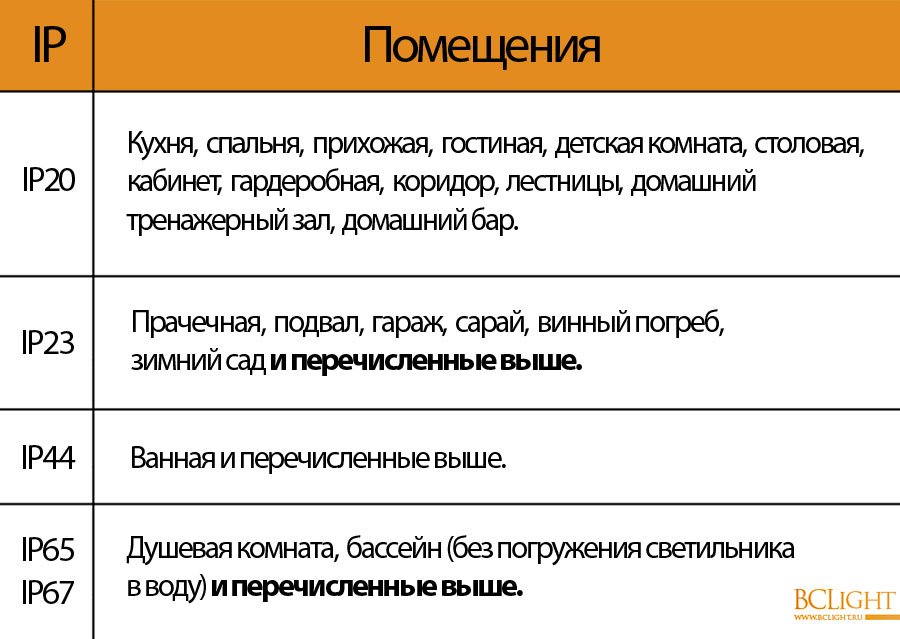

Выбор степени защиты оборудования (IP) для различных условий эксплуатации, согласно европейскому стандарту EN 60529

Тип помещений	Условия эксплуатации	Используемое оборудование
Жилые/ офисные/ учебные помещения	Чистые и сухие помещения, не содержащие опасной для оборудования пыли, однако, в зависимости от атмосферных условий, может образовываться конденсат.	Оборудование с минимальной защитой для сухих условий эксплуатации – IP2XC
Диспетчерские/ подстанции	Сухие помещения, не содержащие опасной для оборудования пыли, однако, в зависимости от атмосферных условий, может образовываться конденсат.	Минимально допустимая степень защиты для сухих условий эксплуатации – IP2X
	В помещения имеет доступ только квалифицированный, обученный персонал.
Торговля / легкая промышленность	Помещения, которые могут быть недостаточно чистыми, однако сухие и без содержания опасной для оборудования пыли в воздухе.	1) При отсутствии конденсата – IP2XC
		2) Если возможно образование конденсата – IP21C
		3) В зоне действия противопожарных систем – IP22C
		4) При наличии оборудования, содержащего жидкости (токарные, фрезерные станки) – IP54
Тяжелая промышленность (химическая, литейная и т. п.)	Помещения могут быть загрязнены и содержать значительное количество вредной пыли и коррозийных элементов.	IP54, желательно использовать внутренние комплектующие с защитой от коррозии
Пищевая промышленность, общественное питание	Условия зависят от вида перерабатываемой продукции и необходимости дренажа.	1) При наличии тонких порошковых тел IP53
		2) При необходимости дренажа IP54/55

Степень защиты офисных светильников

Для офисных светильников, использующихся в помещениях без пыли и влаги (офисные, торговые, общественные, административные и прочие помещения) достаточно класса защиты IP20 (например, недорогие светильники LP-econom или Universal-38, но для защиты от пыли и повышенного срока службы лучше использовать светильники с IP40 – это  стандарт качества и безопасности (светильники LP-02, GRA32-01, GRP36-06 и другие).

Степень защиты торговых светильников

Стандартно во всех качественных торговых светильниках класс защиты – IP40. Большего в магазинах и торговых центрах не требуется.

Степень защиты светильников для ЖКХ

Для внутреннего освещения здесь опять таки всегда используются светильники с защитой IP40 (например, NRLP-0845 или NRLP-2445). А для освещения, например, входов в подъезды, балконов, веранд, террас и прочих аналогичных мест, лучше использовать светильники с классом защиты IP54 (SSW15-03 или SSW15-05).

Степень защиты светильников уличного и промышленного освещения

Для уличного и промышленного освещения самым приемлемым классом защиты является IP65 или IP66. Светильники категорий «уличное освещение», «наружное освещение», «прожектора» и «промышленное освещение» всегда имеют класс защиты IP65 или IP66.

Надеемся, наша статья оказалась Вам полезна. Если вопросы какую степень защиты должен иметь выбираемый Вами светильник и какой светильник Вам лучше подойдет так и осталиль без ответа – звоните +7 (812) 925-39-83. Всегда рады подсказать!

IP21 Степень защиты › Расшифровка

---

Дана информация о степени защиты ip 21: что значит ip 21, и класс защиты  ip 21.

Таблица – IP21 степени защиты › Расшифровка (пылевлагозащита)

Защита от внешних твердых предметов (пылезащита IP21)	Защита от воды (влагозащита IP21)
2	1
защита от негативного действия сторонних предметов диаметром более 12,5 мм, от касаний корпуса пальцами	оболочка обладает защитой от конденсатной влаги, капель дождя, падающих строго в вертикальном положении

Классификация соответствует ГОСТ 14254 – 2015 и IEC 60529:2013.

Что значит ip 21:

• «2» – защита от негативного действия сторонних предметов диаметром более 12,5 мм, от касаний корпуса пальцами;
• «1» – оболочка обладает защитой от конденсатной влаги, капель дождя, падающих строго в вертикальном положении.

Другие классы защиты корпуса оборудования:

Для просмотра расшифровки просто наведите курсор мыши на ячейку таблицы.

Расшифровка дополнительного и вспомогательный символов

		A	B	C	D
		IP21A	IP21B	IP21C	IP21D
H	IP21H	IP21AH	IP21BH	IP21CH	IP21DH
M	IP21M	IP21AM	IP21BM	IP21CM	IP21DM
S	IP21S	IP21AS	IP21BS	IP21CS	IP21DS

Светодиодная лента IP 33

В дизайнерских решениях, связанных со вспомогательным подсвечиванием, безграничное распространение получила LED-лента IP33. Она применяется в экспозиции натяжных и подвесных потолков, карнизов, плинтусов, порогов и лестничных ступеней, скрытой, фоновой подсветке предметов мебели и других элементов: полок, арок и ниш в стенах. Возможности использования не ограничиваются бытовым убранством – это светотехническое изделие востребовано во многих сферах. В частности, при декорировании торговых площадей с её помощью подсвечиваются прилавки и витрины магазинов.

Сферы применения светодиодных лент IP33

Организация акцентного электроосвещения подразумевает эксплуатацию особых светильников. Led лента IP33 – один из самых выгодных и практичных вариаций при оформлении внутренних помещений или интерьеров коворкингов. Светодиоды имеют значительные преимущества перед другими существующими источниками искусственного освещения. Они дают плотный световой поток, при этом потребляют минимум энергии, а по периоду службы им нет аналогов. При формировании специального подсвечивания на небольшом участке, для подсветки поверхностей ограниченной площади светодиодная лента IP33 является лучшим вариантом, ведь её можно наклеить в любом месте, разделив на отрезки требуемой длины. Наименьший интервал определяется по линиям отреза с нанесенными ножницами с обратной стороны. На таком промежутке должно находиться не менее одной группы из трех-шести диодов и от одного резистора. Резка производится с помощью ножниц или ножа. После этого, соблюдая полярность, можно припаять провода к специальным контактам на ленте, либо использовать для этого коннекторы. Провод присоединяется к блоку питания – необходимо соединить «плюс» с «плюсом» и «минус» с «минусом». Для подключения останется только выбрать блок питания 12V или 24V.

Отличительные свойства LED-лент IP33:

• низкое энергопотребление;
• длительный срок эксплуатации;
• безопасная утилизация;
• легкий монтаж.

Отдельно требуется учитывать номинальную мощность. Цветность светодиодов может быть многообразной – например, монохромные, модификации с розовым и синим оттенками, а также трехцветные RGB.

Тип светодиодов тоже может быть разным:

• SMD 2835, стандартного размера и средней светоотдачи;
• SMD 5050, обладающий трехкристальной конструкцией, благодаря чему обеспечивает возможность излучения нескольких цветов;
• SMD 3014, представитель класса высокоэффективных;
• SMD 5630, сверхъяркий полупроводниковый источник различной цветности.

Как правильно выбрать LED-ленту

Тип данного оборудования сугубо важен, при выборе удачного изделия нужно принимать во внимание указанные на упаковке характеристики. От степени её влагозащиты зависит пространство установки. Открытую LED-ленту с уровнем защиты IP20 можно устанавливать только внутри помещений, в которых поддерживается соответствующая температура и отсутствует влажность, их не стоит использовать при создании наружной подсветки. В этом случае не гарантируется штатная работа комплектующих. В качестве дополнительного освещения в домах, квартирах, офисах такая Led-лента может использоваться, не подходит она только для установки в ванных комнатах и в кухнях над газовыми и электрическими плитами, жарочными шкафами. Для таких мест более подойдет влагозащищенная светодиодная лента IP65. В отличие от незащищенной она имеет надежную оболочку из эпоксидной смолы или силикона, которая обеспечивает стабильную работу светодиодов в условиях высокой сырости.

Компания LEDCRAFT реализует в широком ассортименте электрооборудование для основной и дополнительной, декоративной иллюминации. В каталоге наших товаров не только светодиодная лента IP33 по доступной цене от производителя, но и всё необходимое для снабжения коммерческих и домашних интерьеров.

Светодиодная лента IP33 — интерьерная лента высокого качества!

Для декоративной подсветки интерьера и создания современных систем освещения Ledcraft производит гибкую LED-ленту IP33 различных цветов свечения. Благодаря доступной цене LED-лента имеет очень широкую область применения. В интернет-магазине Вы можете купить диодную ленту IP33 оптом и в розницу, подобрать аксессуары для монтажа скрытой подсветки, блок питания, профиль. Оптовым клиентам предоставляем скидки!

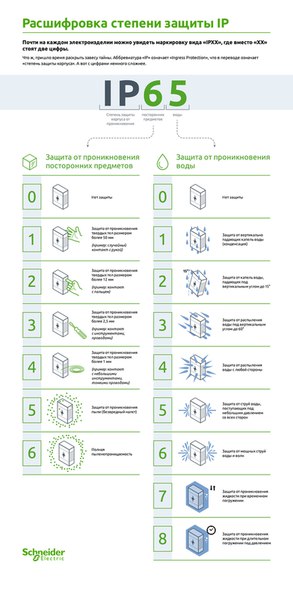

Степень защиты по ip – ООО «СЗЭМО Электродвигатель»

Содержание

1. Что такое «IP»
2. Значение первой цифры в маркировке
3. Значение второй цифры в маркировке
4. Значение дополнительных символов

Электроприборы есть в каждом доме. Телевизор, компьютер, пылесос, микроволновая печь, стиральная машина – этот список может продолжить каждый.

Конечно же, все эти устройства должны быть не опасны для человека и обладать определенной степенью защиты. Попадание влаги или пыли в корпус любого аппарата значительно снижает срок его эксплуатации либо приводит к поломке, что, естественно, нежелательно. Кроме того, следует помнить и о безопасности человека в ходе его взаимодействия с бытовой и другой техникой.

Поскольку в современном мире давно введены определенные стандарты, в том числе и по безопасности, то степени защиты приборов регламентируются именно ими. В 1976 году Международной Электротехнической Комиссией был принят стандарт IEC 60529. Он регламентирует степень защиты агрегата, которая обеспечивается его корпусом «IP». Соответственно, маркировку «IP55» вы можете увидеть на распределительной коробке наружного монтажа, «IP20» – на обычной розетке, «IP44» – на вытяжном вентиляторе. Итак, попробуем разобраться:

• что означают подобные маркировки;
• какими они бывают.

Что такое «IP»

Данная аббревиатура является сокращением от английского выражения «Ingress Protection Rating», то есть «степень защиты от проникновения». Наличие букв и цифр в этой классификации характеризует класс защиты корпуса агрегата в зависимости от степени сопротивления внешним воздействиям (вода, пыль, твердые предметы), а также определяет тип защиты людей от поражения током при возможном контакте с корпусом. Вышеуказанная классификация регламентируется ГОСТом 14254-96.

Таким образом, степень защиты по «IP» устанавливается согласно результатам стандартизированных испытаний, в ходе которых определяется:

• насколько эффективно оболочка может обеспечить защиту механических и токоведущих (т.е. потенциально опасных) частей агрегата от попадания на них твердых предметов или жидкостей;
• насколько она устойчива к воздействиям различной степени интенсивности (в различных условиях их оказания).

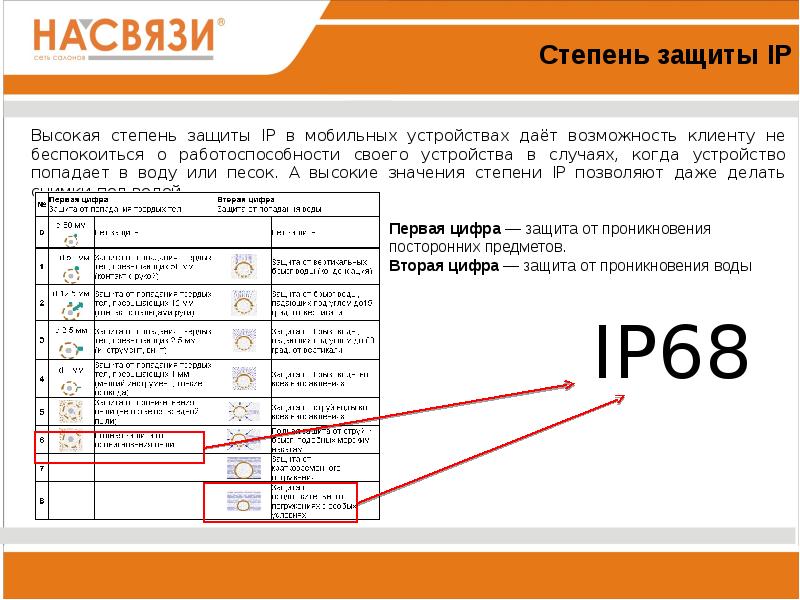

После знака «IP» обычно стоят две цифры. Первая указывает на степень защиты от действия твердых предметов на оболочку, вторая – степень защиты от попадания воды внутрь. Вместо цифр может стоять буква «X», которая означает, что по данному критерию степень защиты не определена (например, «IPX0» – обозначение на массажере). После цифр или «X» ставятся 1-2 буквы, несущие дополнительную информацию.

Значение первой цифры в маркировке

Итак, первая цифра – это обозначение степени защиты от попадания посторонних предметов, например, частей человеческого тела или твердых предметов различных размеров. Она можете быть в диапазоне 0-6.

«0» – защита, соответственно, равно нулю, а возможность доступа к опасным частям не ограничена.

«1» – определенное ограничение доступа к опасным частям (тыльная сторона ладони).

«2» – защита от воздействия пальцем.

«3» – защита от воздействия инструментом (обычно не менее 2,5 мм в диаметре).

«4-6» – защита от воздействия проволокой.

Защита обеспечивается от твердых предметов следующего размера:

• ≥ 50 мм – «1»;
• ≥ 12,5 мм –  «2»;
• ≥ 2,5 мм – «3»;
• ≥ 1 мм – «4»;
• ≥ размеру частицы пыли, т.е. частичная защита от нее – «5»;
• абсолютная пыленепроницаемость – «6».

Значение второй цифры в маркировке

Это характеристика степени защищенности от воздействия воды. Цифры ранжируются в диапазоне от 0 до 8 по нарастающей.

«0» – агрегат не защищен.

«1» – защита от вертикально падающих капель воды.

«2» – защита от вертикально падающих капель при наклоне корпуса до 15°.

«3» – защита от дождя, при этом работа устройства не нарушается при направлении капель в 60°.

«4» – защита от брызг с любого направления.

«5» – защита от струй воды, т.е. корпус можно мыть.

«6» – защита от волн и струй воды под давлением, т.е. работа устройства не нарушится даже при попадании воды внутрь.

«7» – допустимо кратковременное погружение агрегата под воду (на глубину не более 1 м).

«8» – допустима длительная работа под водой на глубине более метра.

В целом, выявляется следующая закономерность: чем выше класс влагозащиты, тем, соответственно, выше класс защиты от проникновения. Например, манометр в корпусе из нержавеющей стали имеет класс защиты IP54, то есть «4» – класс защиты от влаги – гарантирует класс защиты от проникновения как минимум «5».

Значение дополнительных символов

Третьим символом в маркировке может быть:

• «А» – защита от попадания тыльной стороны ладони внутрь корпуса.
• «В» – защита от проникновения пальцем.
• «С» – защита от доступа внутрь инструментом.
• «D» – защита от доступа внутрь проволокой.

Четвертый символ в маркировке может обозначать:

• «М» – агрегат устойчив к воде.
• «S» – агрегат не работает в условиях повышенной влажности.
• «Н» – высокое напряжение.
• «W» – функционирует в любых погодных условиях.

Точечные светильники в Новосибирске | Классика

Ecola GX53 h5 Glass Стекло Круг Хром-хром 38×126 Светильник

Ecola GX53 h5 Glass Стекло Круг Хром-хром 38×126 Светильник Основные характеристики Цвет основания серебристый Материал Металл, стекло Подходит для натяжных потолков Да Поворотный Не поворотный Тип цоколя GX53 Лампы в комплекте Без лампы Общее количество ламп 1 Тип установки Встраиваемый (врезной) Врезной размер (диаметр), мм 85-100 Глубина встраивания, см 6 Степень влагозащиты IP20 Напряжение (ламп) […]

Ecola GX53 h5 LD7040 искристый с подсветкой «Бабочки» Прозрачный / Хром Светильник

Ecola GX53 h5 LD7040 искристый с подсветкой «Бабочки» Прозрачный / Хром Светильник Основные характеристики Цвет основания серебристый Материал Металл, стекло Поворотный Не поворотный Тип цоколя GX53 Лампы в комплекте Без лампы Тип установки Встраиваемый (врезной) Врезной размер (диаметр), мм 90 Степень влагозащиты IP20 Напряжение (ламп) 220 В Мощность, Вт 0. 0 Размеры, мм 125х30 Бренд Ecola […]

Elektrostandard 3030 GX53 VL фиолетовый Светильник

Elektrostandard 3030 GX53 VL фиолетовый Светильник Основные характеристики Цвет основания синий/сиреневый Материал Металл, стекло Подходит для натяжных потолков Да Поворотный Не поворотный Тип цоколя GX53 Лампы в комплекте Без лампы Общее количество ламп 1 Площадь освещения, м2 до 4 Тип установки Встраиваемый (врезной) Врезной размер (диаметр), мм 85-90 Глубина встраивания, см 4 Напряжение (ламп) 220/12 […]

Ecola GX53 h5 Glass Стекло Круг Хром-хром на черном 38×126 Светильник

Ecola GX53 h5 Glass Стекло Круг Хром-хром на черном 38×126 Светильник Основные характеристики Цвет основания черный Материал Металл, стекло Подходит для натяжных потолков Да Поворотный Не поворотный Тип цоколя GX53 Лампы в комплекте Без лампы Общее количество ламп 1 Тип установки Встраиваемый (врезной) Врезной размер (диаметр), мм 85-100 Глубина встраивания, см 6 Степень влагозащиты IP20 […]

Ecola GX53 h5 Glass Стекло Круг Хром-хром 38×126 Светильник

Ecola GX53 h5 Glass Стекло Круг Хром-хром 38×126 Светильник Основные характеристики Цвет основания серебристый Материал Металл, стекло Подходит для натяжных потолков Да Поворотный Не поворотный Тип цоколя GX53 Лампы в комплекте Без лампы Общее количество ламп 1 Тип установки Встраиваемый (врезной) Врезной размер (диаметр), мм 85-100 Глубина встраивания, см 6 Степень влагозащиты IP20 Напряжение (ламп) […]

Ecola GX53 h5 LD7040 искристый с подсветкой «Бабочки» Голубой / Хром Светильник

Ecola GX53 h5 LD7040 искристый с подсветкой «Бабочки» Голубой / Хром Светильник Основные характеристики Цвет основания синий/сиреневый Материал Металл, стекло Поворотный Не поворотный Тип цоколя GX53 Лампы в комплекте Без лампы Общее количество ламп 1 Тип установки Встраиваемый (врезной) Степень влагозащиты IP20 Напряжение (ламп) 220 В Мощность, Вт 0. 0 Размеры, мм 125х30 Бренд Ecola Коллекция […]

Светильник встраиваемый OREOL Glass Slp 12W-960Lm 125/160mm 4000K (20/кор)

Встраиваемый светильник Glass Slp Oreol отлично подходит для общего и акцентного освещения жилых и общественных помещений. С ним легко создать уютную атмосферу в обеденной зоне, спальне, гостиной или прихожей.

Светильник встраиваемый OREOL Glass Rlp 18W-1440Lm 165/200mm 4000K (20/кор)

Стеклянный светодиодный светильник премиум класса, встраивается в натяжные или гипсокартонные потолки. Светильник представлен брендом OREOL.

Панель светодиодная круглая RLP-VC 9Вт 230В 4000К 630Лм 118мм белая IP40 IN HOME

Светодиодная панель RLP-VC является экологичным и безопасным осветительным прибором, который не содержит вредных, опасных, ядовитых и легковоспламеняющихся веществ. Удобные надежные крепления обеспечивают быстрый и качественный монтаж.

Панель светодиодная круглая RLP-VC 9Вт 230В 4000К 630Лм 118мм белая IP40 IN HOME

Панель светодиодная круглая RLP-VC 9Вт от In HOME – это прекрасное светотехническое решение, основанное на современных технологиях, обладающее уникальным дизайном и сочетающее в себе экономию электроэнергии.

Ecola GX53 h5 LD7071 встр. искристый с подсветкой «Розы» Прозрачный / Хром 35×125 Светильник

Ecola GX53 h5 LD7071 встр. искристый с подсветкой «Розы» Прозрачный / Хром 35×125 Светильник Основные характеристики Цвет основания серебристый Цвет плафона бесцветный Материал Металл, стекло Поворотный Не поворотный Тип цоколя GX53 Лампы в комплекте Без лампы Тип установки Встраиваемый (врезной) Степень влагозащиты IP20 Напряжение (ламп) 220 В Мощность, Вт 50.0 Гарантия производителя 1 год Размеры, […]

Elektrostandard DBB01WL белый Кнопка

Elektrostandard DBB01WL белый Кнопка Основные характеристики Гарантия производителя 2 года Бренд Elektrostandard Цена: 600 руб

Werkel WL01-SW-3G Выключатель трехклавишный (белый)

Werkel WL01-SW-3G Выключатель трехклавишный (белый) Основные характеристики Цвет основания белый Материал Пластик Степень влагозащиты IP20 Напряжение (ламп) 220 В Мощность, Вт 0.0 Бренд Werkel Цена: 400 руб

ASD Выключатель 1кл VALENZO ASD белый 6021

ASD Выключатель 1кл VALENZO ASD белый 6021 Основные характеристики Цвет основания белый Тип установки Встраиваемый (врезной) Степень влагозащиты IP20 Напряжение (ламп) 220 В Мощность, Вт 0. 0 Размеры, мм 70х70 Бренд ASD Коллекция VALENZO Цена: 100 руб

Werkel WL13-DM600 Диммер (перламутровый рифленый)

Werkel WL13-DM600 Диммер (перламутровый рифленый) Основные характеристики Цвет основания серебристый Тип установки Встраиваемый (врезной) Мощность, Вт 0.0 Бренд Werkel Коллекция WL13-DM600 Цена: 1800 руб

Werkel WL03-DM600 Диммер (слоновая кость)

Werkel WL03-DM600 Диммер (слоновая кость) Основные характеристики Цвет основания белый Степень влагозащиты IP20 Мощность, Вт 0.0 Размеры, мм 70 x 70 Бренд Werkel Цена: 1500 руб

ASD Выключатель 2кл VALENZO ASD белый 6023

ASD Выключатель 2кл VALENZO ASD белый 6023 Основные характеристики Цвет основания белый Тип установки Накладной Степень влагозащиты IP20 Напряжение (ламп) 220 В Мощность, Вт 0.0 Размеры, мм 70х70 Бренд ASD Коллекция VALENZO Цена: 120 руб

Elektrostandard 3030 GX53 BL синий Светильник

Elektrostandard 3030 GX53 BL синий Светильник Основные характеристики Цвет основания синий/сиреневый Материал Металл, стекло Подходит для натяжных потолков Да Поворотный Не поворотный Тип цоколя GX53 Лампы в комплекте Без лампы Общее количество ламп 1 Площадь освещения, м2 до 4 Тип установки Встраиваемый (врезной) Врезной размер (диаметр), мм 85-90 Глубина встраивания, см 4 Напряжение (ламп) 220/12 […]

Elektrostandard 1062 GX53 WH/SL белый/серебро Светильник

Elektrostandard 1062 GX53 WH/SL белый/серебро Светильник Основные характеристики Цвет основания белый Материал Металл, стекло Подходит для натяжных потолков Да Поворотный Не поворотный Тип цоколя GX53 Лампы в комплекте Без лампы Общее количество ламп 1 Площадь освещения, м2 до 4 Тип установки Встраиваемый (врезной) Врезной размер (диаметр), мм 85-90 Глубина встраивания, см 4 Напряжение (ламп) 220/12 […]

Ecola GX53 h5 Glass Конус зеркальный, хром Светильник круглый со стразами

Ecola GX53 h5 Glass прозрачный, хром Светильник круглый с хрусталиками Основные характеристики Цвет основания серебристый Цвет плафона бесцветный Материал Металл, стекло Подходит для натяжных потолков Да Поворотный Не поворотный Тип цоколя GX53 Лампы в комплекте Без лампы Общее количество ламп 1 Площадь освещения, м2 до 4 Тип установки Встраиваемый (врезной) Глубина встраивания, см 4 Напряжение […]

Ecola GX53 h5 Glass прозрачный, хром Светильник круглый с хрусталиками

Ecola GX53 h5 Glass прозрачный, хром Светильник круглый с хрусталиками Основные характеристики Цвет основания серебристый Цвет плафона бесцветный Материал Металл, стекло Подходит для натяжных потолков Да Поворотный Не поворотный Тип цоколя GX53 Лампы в комплекте Без лампы Общее количество ламп 1 Площадь освещения, м2 до 4 Тип установки Встраиваемый (врезной) Врезной размер (диаметр), мм 85-90 […]

Ecola GX53 h5 Glass Круг с прозрачными стразами, хром, зеркальный Светильник

Ecola GX53 h5 Glass Круг с прозрачными стразами, хром, зеркальный Светильник Основные характеристики Цвет основания серебристый Цвет плафона бесцветный Материал Металл, стекло Подходит для натяжных потолков Да Поворотный Не поворотный Тип цоколя GX53 Лампы в комплекте Без лампы Общее количество ламп 1 Площадь освещения, м2 до 4 Тип установки Встраиваемый (врезной) Врезной размер (диаметр), мм […]

Ecola GX53 h5 Glass Квадрат с прозрачными стразами, хром Светильник

Ecola GX53 h5 Glass Квадрат с прозрачными стразами, хром Светильник Основные характеристики Цвет основания серебристый Цвет плафона бесцветный Материал Металл, стекло Подходит для натяжных потолков Да Поворотный Не поворотный Тип цоколя GX53 Лампы в комплекте Без лампы Общее количество ламп 1 Площадь освещения, м2 до 4 Тип установки Встраиваемый (врезной) Врезной размер (диаметр), мм 85-100 […]

Ecola GX53 h5 Glass Стекло 8-угольник с прямыми гранями Хром-хром 38×133 Светильник

Ecola GX53 h5 Glass Стекло 8-угольник с прямыми гранями Хром-хром 38×133 Светильник Основные характеристики Цвет основания серебристый Материал Металл, стекло Подходит для натяжных потолков Да Поворотный Не поворотный Тип цоколя GX53 Лампы в комплекте Без лампы Общее количество ламп 1 Тип установки Встраиваемый (врезной) Врезной размер (диаметр), мм 85-100 Глубина встраивания, см 6 Степень влагозащиты […]

Представляем систему рейтинга IP

В некоторых случаях вам потребуется защитить электрические компоненты или оборудование от пыли, грязи, влаги или механических повреждений. Но как выбрать лучшее решение? В этой статье мы представляем систему рейтинга IP и устройства IP20.

Степень защиты IP20 Значение

Рейтинг IP, определенный международным стандартом IEC 60529, позволяет вам выбрать лучшее оборудование для использования в вашем приложении.

Номер защиты от проникновения (IP) представляет собой двузначное число, указывающее степень защиты. Первое число находится между нулем и восемью для твердых объектов. Вторая цифра указывает на влагозащиту и находится между нулем и шестью. В таблице ниже приведены доступные варианты.

Например, степень защиты IP20 защитит от проникновения любых предметов диаметром более 12,5 мм (обозначается цифрой 2). Однако он не обеспечивает защиты от влаги (как определено нулем).Напротив, устройство со степенью защиты IP24 будет противостоять проникновению любых предметов диаметром более 12,5 мм и защитит от брызг воды под любым углом.

Таблица IP-класса

Мы суммируем систему рейтинга IP в следующей таблице.

IP20 по сравнению с IP65

В приведенной выше таблице показано, что устройства со степенью защиты IP20 не следует устанавливать в местах с высоким уровнем пыли, грязи или влаги. Вместо этого используйте их в закрытых помещениях, бытовых приложениях, где производительность и низкая стоимость являются главной задачей.

Для компонентов IP65 все наоборот. Они пыленепроницаемы и выдерживают высокий уровень влажности. Но такой уровень производительности имеет свою цену. Следовательно, вы не будете использовать этот рейтинг компонента там, где будет достаточно более низкого класса компонента (например, IP20).

 В качестве примера возьмем светодиодные ленты. В гостиной выберите ленточное освещение со степенью защиты IP20 для декоративного освещения. Напротив, выберите полосовое освещение со степенью защиты IP65 для мягкого голубого освещения вокруг душевой кабины в ванной комнате.Вы даже можете использовать ленточное освещение IP65 на открытом воздухе.

В чем разница между IP20 и IP44? Устройства со степенью защиты IP20

обеспечивают ограниченную защиту от физических повреждений и не защищают от грязи, пыли или влаги. Напротив, устройство со степенью защиты IP44 обеспечивает приемлемые всесторонние характеристики по разумной цене.

Устройства

IP44 обеспечивают хорошую физическую защиту и некоторую защиту от пыли и грязи. Они устойчивы к брызгам воды, но погружать их в воду не следует.

Вернитесь к примеру со светодиодной лентой. Вы можете использовать компоненты со степенью защиты IP44 в ванных комнатах или на кухнях, но вдали от прямого потока воды. Вы также можете использовать их на открытом воздухе в саду, но не в прудах или водоемах. Устройства со степенью защиты IP20 не выживут в этих приложениях.

Где можно установить продукты IP20?

Изделия со степенью защиты IP20 следует устанавливать вдали от любых источников влаги. Они подходят только для внутреннего применения.

Очень важно оберегать устройства IP20 от грязи и пыли и устанавливать их в таком месте, где маловероятно их механическое повреждение. По этой причине устройства со степенью защиты IP20 чаще всего применяются в жилых помещениях.

Что такое водонепроницаемость IP?

Полностью водонепроницаемым (IP*8) является только устройство с уровнем защиты 8 по шкале водозащиты. Вы можете постоянно погружать эти устройства в воду. Однако существуют различные степени защиты.Уровень 2 защитит от капель воды, уровень 4 — от брызг, уровень 6 — от водяных струй.

Заключение

Для обеспечения надежной долговременной работы важно выбрать правильное оборудование для применения. Система рейтинга IP позволяет сделать осознанный выбор. Если вам нужна помощь в выборе электрического устройства для вашего приложения, пожалуйста, свяжитесь с нами.

Таблица рейтингов IP

и определения

Рейтинг IP

(также известный как рейтинг «защиты от проникновения» или рейтинг «международной защиты») определяет эффективность герметизации электрических шкафов от посторонних частиц, таких как случайный контакт, пыль, влага, жидкости и т. д.Степень защиты IP определяется международным стандартом EN 60529 (британский BS EN 60529:1992, европейский IEC 60509:1989). Рейтинги IP предоставляют информацию о том, способно ли устройство противостоять проникновению пыли или жидкости и в какой степени. На рис. 1 показана структура рейтинга IP.

Рисунок 1: Степень защиты IP

Содержание

Первая цифра

Первая цифра в рейтинге IP обозначает степень защиты корпуса от твердых посторонних предметов, таких как пыль, случайный контакт руками, пальцами, инструментами, проводами и т. д.Соответствующее описание цифр объясняется ниже:

Первая цифра:	Описание сплошной защиты:
0 (Х)	Без защиты
1	Защита от твердых частиц диаметром более 50 мм
2	Защита от твердых частиц диаметром 12,5 мм и более
3	Защита от твердых частиц диаметром 2. 5 мм или больше
4	Защита от твердых частиц диаметром 1 мм и более
5	Защита от частиц пыли
6	Пыленепроницаемый; Полная защита

Вторая цифра

Вторая цифра в рейтинге IP определяет степень защиты от проникновения жидкости. Ниже приводится краткое описание соответствующих цифр.

Вторая цифра:	Описание защиты от жидкости или влаги:
0	Без защиты
1	Защита от вертикально капающей воды
2	Защита от капель воды при наклоне корпуса под углом до 15°
3	Защита от брызг воды под углом до 60° от вертикали
4	Защита от брызг воды с любого направления
5	Защита от направленных струй воды низкого давления (6. 3 мм) под любым углом
6	Защита от направленных струй воды высокого давления (12,5 мм) под любым углом
7	Защита от полного погружения на глубину до 1 м на 30 минут
8	Защита от погружения на большую глубину и при более высоком давлении
9 (К)	Защита от направленных струй воды высокой температуры и давления, обмываний или процедур очистки паром

Рейтинг IPX

«X» в рейтингах IP просто означает, что значение для номера отсутствует.«X» можно просто заменить нулем, учитывая, что класс защиты от проникновения не предусмотрен. Например, IPX4 может просто означать, что корпус не обеспечивает защиты от проникновения твердых частиц, но обеспечивает защиту от брызг воды с любого направления.

Рейтинг ИПК

«К» в некоторых рейтингах IP означает, что корпус должен обеспечивать защиту от проникновения направленных струй воды высокой температуры и давления. Например, степень защиты IP69K обычно используется в таких средах, как автомойка, производство продуктов питания и напитков и другие процедуры очистки паром.

Таблица рейтинга IP

Ниже приведена краткая справочная таблица, которая поможет вам выбрать корпус со степенью защиты IP, соответствующий вашим требованиям.

	Без защиты от жидкости	Защита от вертикально капающей воды	Защита от капель воды при наклоне корпуса до 15°	Защита от брызг воды под углом до 60° от вертикали	Защита от брызг воды с любого направления	Защита от направленных струй воды низкого давления (6.3 мм) под любым углом	Защита от направленных струй воды высокого давления (12,5 мм) под любым углом	Защита от полного погружения на глубину до 1 м	Защита от полного погружения на большую глубину и при более высоком давлении	Защита от направленных струй воды высокой температуры и давления
Без защиты от твердых предметов	IP00	IP01	IP02	IP03	IP04	IP05	IP06	IP07	IP08	IP09
Защита от твердых частиц диаметром более 50 мм	IP10	IP11	IP12	IP13	ИП14	IP15	IP16	IP17	IP18	IP19
Защита от твердых частиц диаметром более 12. 5 мм	IP20	ИП21	ИП22	ИП23	IP24	IP25	IP26	IP27	IP28	IP29
Защита от твердых частиц диаметром более 2,5 мм	IP30	IP31	IP32	IP33	IP34	IP35	IP36	IP37	IP38	IP39
Защита от твердых частиц диаметром более 1 мм	IP40	IP41	IP42	IP43	IP44	IP45	IP46	IP47	IP48	IP49
Защита от частиц пыли	IP50	IP51	IP52	IP53	IP54	IP55	IP56	IP57	IP58	IP59
Полная защита от пыли	IP60	IP61	IP62	IP63	IP64	IP65	IP66	IP67	IP68	IP69

Дополнительный корпус

Иногда клапаны или компоненты, которые вы используете, могут подвергаться жестким или требовательным промышленным процессам или другим условиям. В таком случае существующего корпуса со степенью защиты IP может быть недостаточно для обеспечения желаемой защиты. Дополнительная оболочка вокруг клапана или компонента является хорошим способом повысить уровень защиты от проникновения частиц. Эти дополнительные корпуса должны иметь соответствующую степень защиты IP для дополнительной защиты и повышения производительности.

Часто задаваемые вопросы

Какой рейтинг IP является водонепроницаемым?

Как правило, корпуса со степенью защиты IP65, 66 и 67 считаются водонепроницаемыми по стандарту IP.Но термин «водонепроницаемость» применим только при определенных условиях для каждого из этих рейтингов IP.

• Степень защиты IP65 означает, что корпус может обеспечить защиту только от водяных струй низкого давления (6,3 мм). Для испытаний корпусов IP65 необходимо создать объем воды 12,5 литров в минуту в течение не менее 15 минут при давлении 30 кПа на расстоянии 3 м. На рис. 2 показан пример корпуса со степенью защиты IP65.
• Корпус со степенью защиты IP66 обеспечивает защиту от высокого давления (12.5 мм) водяные струи. Процедуры испытаний включают воздействие на корпус воды объемом 100 литров в минуту под давлением 100 кПа на расстоянии 3 м в течение не менее 3 минут.
• Степень защиты IP67 означает, что корпус обеспечивает защиту от погружения на глубину до 1 м. Метод испытаний таких ограждений включает погружение на глубину не менее 1 м на 30 и более минут. Глубина погружения измеряется от нижней части объекта и должна быть не менее 15 см от верхней части объекта.

Рис. 2: IP65 — DIN — разъем A для электромагнитных клапанов

Можно ли погружать в воду со степенью защиты IP68?

IP68 можно рассматривать как полную защиту от проникновения пыли и погружения на большую глубину и при более высоком давлении. Однако термины «большие глубины» и «более высокое давление» могут быть расплывчатыми. Поэтому производитель и пользователь должны согласовать спецификацию IP68 в зависимости от их требований и применения. Однако рейтинг IP68 обеспечивает защиту от погружения на глубину не менее 1 метра.

Что такое IP69K?

IP69K обеспечивает полную защиту от попадания пыли и направленных струй воды высокой температуры и давления. Он в основном используется в средах, требующих интенсивной промывки, таких как пищевая промышленность и производство напитков, где высокая температура и давление важны в процедурах очистки для поддержания санитарии и гигиены. IP69K — это наивысшая степень защиты IP.

Дополнительная информация

Щелкните одну из ссылок ниже для получения дополнительной информации:

Центр технической информации Связаться с нами

---

Ежемесячный информационный бюллетень Tameson

• Для кого: Вы! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
• Почему Ежемесячный информационный бюллетень Tameson: Он четкий, без всякой чепухи и раз в месяц содержит актуальную информацию об отрасли управления жидкостями.
• Что в нем: Объявления о новых продуктах, технические статьи, видеоролики, специальные цены, отраслевая информация и многое другое, на что вам нужно подписаться, чтобы увидеть!

Подписаться на рассылку Классы IP

для наружного освещения: что вам нужно знать

Светильники в доме и в саду иногда буквально под дождем, поэтому должны быть так или иначе защищены от воды и грязи.Но что это означает? В техническом описании или на упаковке многих электрических устройств и светильников вы найдете соответствующий класс защиты IP. IP означает «Защита от проникновения». Код IP определяется степенью защиты корпуса от проникновения посторонних предметов и воды. В этом руководстве вы узнаете, какой класс защиты IP лучше выбрать в зависимости от места расположения наружного освещения.

Как составляется код IP

Класс защиты IP всегда состоит из двух цифр:

• Первая цифра указывает на защиту от прикосновения и проникновения посторонних предметов. Диапазон значений: от 0 до 6. 0 означает «Нет защиты», а 6 — наивысшая эффективность защиты от пыли и прикосновения. Между ними цифры различаются по диаметру инородного тела, которое может проникнуть.
• Вторая цифра указывает на степень защиты от проникновения воды и влаги. Существует 9 уровней: от отсутствия защиты (уровень 0) до защиты от капающей воды, защиты от водяных брызг, защиты от струи воды до защиты от высокого давления и пароструйных очистителей (уровень 9).

Да будет свет

Требуемый класс защиты IP зависит от приложения. На открытом воздухе есть много вариантов добавления света. Различные ситуации требуют различных требований к защите IP. Используя эти примеры, вы сделаете правильный выбор наружного освещения.

IP23: Для хорошего общего освещения вокруг дома, например, светильников в крыльце и на входных дверях необходима степень защиты не ниже IP23. Таким образом, лампы защищены от брызг воды. Для сравнения: Модель с классом защиты IP20 устойчива к твердым инородным телам диаметром от 12,5 мм, но не защищена от воды (вторая цифра 0).

IP44: Все осветительные приборы, которые вы используете в доме или под крышей, например, светильник с номером дома или настенные светильники, должны быть защищены от брызг воды с любого направления. Вам понадобится как минимум класс защиты IP44, где вторая цифра 4 снова описывает водозащиту.

Первая цифра означает, что в данные модели не может попасть мусор диаметром более одного миллиметра.Благодаря светильникам со степенью защиты IP44, например, насекомые не могут попасть внутрь светильника — например, мощный светодиодный настенный светильник Vicencza и светильник Special Line с Cube Flame LED.

IP65 : Для напольных светильников под патио или наружных прожекторов лампы должны иметь степень защиты не ниже IP65. Цифра 6 означает, что лампы пыленепроницаемые. Вторая цифра 5 также удостоверяет устойчивость к струйной воде. Типичным примером является светодиодный уличный фонарь ECO 2522 s-800.

IP67 : Устройства с этой сертификацией не только защищены от струи воды и посторонних предметов, они также выдерживают кратковременное погружение в воду, что можно узнать по цифре 7. Хорошим примером этого является модель Akiaki со светодиодной брусчаткой теплого белого цвета. Класс защиты IP67 также используется в некоторых водозащищенных смартфонах, планшетах и ​​других технических устройствах.

IP69K: Наружные светильники с этой сертификацией полностью защищены от проникновения посторонних предметов и воды и даже от очистки под высоким давлением и паровой струей.

Буква «k» дополнительно указывает на то, что эти фонари можно использовать даже в неблагоприятных условиях, например, в шахте.

Изображение: Fotolia / 41246338 / unitypix

---

Другие интересные статьи:

Новые тестеры кабелей и проводки доступны в reichelt elektronik

Умная экономия: современное видеонаблюдение с Edimax

Как подключить принтер к сети



IP и IK Рейтинг

Улучшите качество вашего охранного тура с картой геолокации! ПОЛУЧИТЕ БЕСПЛАТНЫЙ ОБРАЗЕЦ ТЕХНОЛОГИИ DEGGY Включает в себя: контрольные точки Deggy Steel, программное обеспечение Deggy 2018, образцы отчетов и ссылку на интеллектуальную карту Deggy.

Вторая цифра

Вторая цифра указывает на степень защиты от проникновения влаги согласно IEC 60598-1:2003.

0 Без защиты

1 Защита от капель воды.
Капание воды (вертикально падающие капли) не должно оказывать вредного воздействия.

2 Защита от капель воды при наклоне до 15º
Вертикально капающая вода не должна оказывать вредного воздействия, когда корпус наклонен под углом до 15º от
его нормального положения.

3 Защита от брызг воды.
Вода, падающая в виде брызг под любым углом до 60º от вертикали, не должна оказывать вредного воздействия.

4 Защита от водяных брызг.
Брызги воды на корпус с любого направления не должны оказывать вредного воздействия.

5 Защита от водяных струй.
Вода, попадающая из сопла на корпус с любого направления, не должна оказывать вредного воздействия.

6 Защита от сильного волнения.
Вода из сильного моря или мощные водные струи не должны попадать в корпус в вредных количествах.

7 Защита от воздействия кратковременного погружения.
Попадание воды во вредном количестве не должно быть возможным, когда оболочка погружена в воду при определенных
условиях давления и времени.

8 Защита от длительного погружения.
Оборудование подходит для длительного погружения в воду в условиях, которые должны быть указаны производителем
.

Примечание: Обычно это означает, что оборудование герметично закрыто. Однако для некоторых типов оборудования это может означать, что вода может поступать, но только таким образом, чтобы не оказывать вредного воздействия.



Степень защиты от ударов (IK)

Степени защиты, обеспечиваемые оболочками для электрооборудования от внешних механических воздействий в соответствии с IEC 62262:2002 и IEC 60068-2-75:1997.

IK00 Не защищен

IK01 Защищен от 0.Удар 14 джоулей.
Эквивалентно удару груза массой 0,25 кг, падающего с высоты 56 мм над поверхностью удара.

IK02 Защита от удара силой 0,2 Дж.
Эквивалентно удару груза массой 0,25 кг, падающего с высоты 80 мм над поверхностью удара.

IK03 Защита от удара силой 0,35 Дж.
Эквивалентно удару груза массой 0,25 кг, падающего с высоты 140 мм над поверхностью удара.

IK04 Защита от удара силой 0,5 Дж.
Эквивалент воздействия 0.Масса 25 кг упала с высоты 200 мм над поверхностью удара.

IK05 Защита от удара силой 0,7 Дж.
Эквивалентно удару груза массой 0,25 кг, падающего с высоты 280 мм над поверхностью удара.

IK06 Защита от удара силой 1 Дж.
Эквивалентно удару груза массой 0,25 кг, падающего с высоты 400 мм над поверхностью удара.

IK07 Защита от удара силой 2 Дж.
Эквивалентно удару груза массой 0,5 кг, падающего с высоты 400 мм над поверхностью удара.

IK08 Защита от удара силой 5 Дж.
Эквивалентно удару груза массой 1,7 кг, падающего с высоты 300 мм над поверхностью удара.

IK09 Защита от удара силой 10 Дж.
Эквивалентно удару груза массой 5 ​​кг, падающего с высоты 200 мм над поверхностью удара.

IK10 Защита от удара силой 20 Дж.
Эквивалентно удару груза массой 5 ​​кг, падающего с высоты 400 мм над поверхностью удара.

Рейтинг IP VFD

IP — это аббревиатура от Ingress Protection; обычно он обозначается двузначным числом, как указано в стандарте AS60529-2004.

Целью AS60529-2004 является предоставление:

a) Определения степеней защиты, обеспечиваемых корпусами электрооборудования в отношении:

• Защита людей от доступа к опасным частям внутри корпуса;
• Защита оборудования внутри корпуса от попадания твердых посторонних предметов;
• Защита оборудования внутри корпуса от вредного воздействия при попадании воды.

b) Обозначение для этих степеней защиты.
c) Требования для каждого обозначения.
d) Испытания, которые должны быть выполнены для подтверждения того, что корпус соответствует требованиям настоящего стандарта.

Рейтинги выражаются в виде IP, за которым следует двухзначный рейтинг.

1 st Цифровая цифра Защита от контакта + проникновения твердых тел		2 и цифра Защита от проникновения жидкостей
0	Нет Защита	0	Нет Защита
1	Защита против твердых предметов более 50 мм	1	Защита от вертикальных капель воды
2	Защита против твердых предметов более 12 мм	2	Защита от капель вода падает до 15°
3	Защита против твердых предметов более 2.5 мм	3	Защита против разбрызгивания воды
4	Защита против твердых предметов более 1,0 мм	4	Защита от брызг воды
5	Защита от пыли (Ограниченный вход)	5	Защита против водяных струй
6	Всего защита от пыли (dist-tight)	6	Защита против сильного моря
		7	Защита против последствий погружения

Первая цифра обозначает степень защиты от проникновения твердых предметов, ноль обозначает отсутствие защиты, а 6 обозначает наивысший уровень защиты от проникновения пыли.

Вторая цифра представляет степень защиты от проникновения воды, где ноль означает отсутствие защиты, а 8 означает полное погружение.

Если вы проектируете систему или не уверены в характере и степени защиты, необходимой для вашего электрического оборудования, настоятельно рекомендуется обратиться к приведенному выше стандарту. Имейте в виду, что это очень краткий обзор, и ваше прочтение AS60529-2004 покажет точный характер требований к испытаниям и что в некоторых случаях могут использоваться третья и четвертая необязательные буквы, например, IP66CS.Полное объяснение этих опций см. в разделе 9 стандарта.

Как правило, когда речь идет о частотно-регулируемых приводах, отраслевая практика заключается в использовании низкого уровня защиты IP для оборудования, которое будет монтироваться в другом корпусе, например, в чистом и сухом распределительном щите.

Когда речь идет об автономном настенном оборудовании, необходимо учитывать условия монтажа. Является ли он чистым, будет ли он подвергаться распылению воды, например, из пожарных спринклеров, будет ли он установлен в коррозионной среде, например, вблизи градирен, будет ли он подвержен переносимому по воздуху солевому загрязнению, например, на пляже или в гавани. , будет ли он установлен вблизи трубопроводов или насосов, находящихся под давлением, где существует вероятность выхода из строя труб или уплотнений, что может привести к попаданию воды на частотно-регулируемый привод, и, что наиболее важно, частотно-регулируемый привод используется как часть критически важного приложения или как часть системы пожарной безопасности или спасения жизни? Внимательно рассмотрите эти аспекты, некоторые из них заслуживают решения в корпусе из нержавеющей стали.

Наряду с обслуживанием частотно-регулируемых приводов собственной разработки и производства, в наш сервисный отдел часто обращаются с просьбой об обслуживании оборудования других марок. Наши записи ясно показывают, что будь то оборудование или другие бренды VFD, долговечность и надежность электронного оборудования очень тесно связаны с уровнем защиты от проникновения пыли и воды, и что оборудование с защитой IP66 обеспечивает гораздо лучшие результаты по сроку службы и надежности оборудования, когда по сравнению с более низкими уровнями защиты. Имейте в виду, что преобразователь частоты упаковывает множество схем в крошечные пространства, а напряжения высоки, поэтому последнее, что вам нужно, это пыль, попадающая в корпус электроники, которая может вызвать короткое замыкание. Подумайте о высоком уровне атмосферной влажности и ночной конденсации, гораздо лучше не допускать попадания влаги.

Наше мнение, основанное на многолетнем опыте, заключается в том, что ЧРП, установленные в других ячейках, например, в чистых и сухих средах распределительных щитов без конденсации, в этих обстоятельствах соответствует степени защиты IP30, поскольку обеспечивает необходимую личную защиту от доступа к опасным частям внутри соответствующих кожух преобразователя частоты, однако необходимо учитывать тепловые соображения, например, сколько частотно-регулируемых приводов будет находиться внутри предлагаемого распределительного щита или электрического шкафа, каковы номинальные мощности преобразователя частоты, какие другие источники тепла присутствуют, какова результирующая теплота. будет ли предложенный корпус перегреваться, или потребуется вспомогательный вентилятор, принудительная вентиляция и фильтрация воздуха для поддержания необходимого класса защиты IP для оборудования.Здесь важен опыт, чтобы гарантировать адекватный результат.

Еще раз, основываясь на нашем многолетнем опыте, мы считаем, что настенные частотно-регулируемые приводы для заводских помещений лучше всего выбирать с защитой корпуса IP66, которая обеспечивает самый высокий уровень защиты от пыли и воды, кроме случаев погружения. Также имейте в виду, что надежность может быть серьезно подорвана, если вентиляционные вентиляторы, расположенные за пределами отсека электроники, также не имеют такого же уровня защиты.

Подумайте об этом – ни принудительной вентиляции, ни частотного преобразователя в эксплуатации! Все частотно-регулируемые приводы со степенью защиты IP66 оснащены внешними вентиляционными вентиляторами радиатора со степенью защиты IP66. Посетите наш завод и посмотрите, как они работают под водой!

Еще одним преимуществом знакомства со стандартом AS60529-2004 является то, что вы избежите ошибки описания оборудования как водонепроницаемого или защищенного от атмосферных воздействий, ни одно из которых не отвечает требованиям защиты должным образом.

Например, если частотно-регулируемый привод предполагается установить на открытом воздухе, то такие описания, как защита от атмосферных воздействий или водонепроницаемость, являются недостаточными и не учитывают наиболее важные вопросы, такие как воздействие солнечного тепла и способность выполнять обслуживание и техническое обслуживание в ненастную погоду.Если предлагаемый наружный монтаж является достаточно жестким, например, рядом с градирнями, на пляже или в гавани, рассмотрите возможность установки корпусов из нержавеющей стали.

Мы видели, как многие наши частотно-регулируемые приводы были успешно установлены на открытых крышах и в других суровых или сложных условиях на открытом воздухе, и опять же, исходя из нашего опыта, мы можем посоветовать наилучшие способы сделать это, но во всех случаях необходимо соблюдать осторожность при установке ЧРП. вдали от прямых солнечных лучей (солнечное излучение может привести к отключению из-за перегрева), и ему потребуется соответствующая защита от прямого дождя, чтобы обеспечить обслуживание и ремонт в ненастную погоду. Мы предлагаем ряд прочных корпусов ЧРП, изготовленных из прочной стали с порошковым покрытием и встроенной нержавеющей стали, которые не требуют дополнительного корпуса и сохраняют исходные размеры ЧРП.

Что такое IP?

При выборе типа оборудования и места его установки обеспечить соответствие условий эксплуатации указанным параметрам пылевлагозащиты. Любой электроприбор должен соответствовать двум требованиям по защите от проникновения пыли:

.

• обеспечить безопасность пользователя и обслуживающего персонала, а также защитить электрические компоненты, расположенные внутри прибора, от воздействия окружающей среды, т.е.е. Защита от проникновения (IP).
Степень защиты IP
• относится к пыле- и влагозащите оборудования, а также к его электробезопасности.

Информация о степени защиты с маркировкой IP и двумя цифрами, обозначающими степень защиты, указывается в технической документации и на корпусе оборудования, т.е. IP20 или IP65. Первая цифра показывает степень защиты от доступа к опасным объектам. Характеристики защиты, определяемые первой цифрой, указаны в таблице 1.Вторая цифра показывает степень защиты от проникновения воды и ее характеристики указаны в таблице 2.

Таблица 1

Первая цифра	Характеристики защиты	Описание
х	Без пылевлагозащиты	Открытая конструкция, без защиты от пыли и защиты от прикосновения к токоведущим частям.
1	Защита крупногабаритных объектов	Защита от объектов размером более 50 мм и от случайного прикосновения рук к токоведущим частям.
2	Защита от предметов среднего размера	Защита от объектов размером не менее 12 мм. и пальцы касаются токоведущих частей.
3	Защита от мелких предметов	Защита от предметов размером более 2,5 мм и от проникновения инструментов, проводов или пальцев.
4	Защита от песка	Защита от предметов размером более 1 мм и от проникновения инструментов, проводов или пальцев.
5	Защита от пыли	Внутри корпуса может скапливаться значительное количество пыли, не нарушающей нормальную работу. Полная защита от прикосновения к токоведущим частям.
6	Пыленепроницаемая защита	Отсутствие проникновения пыли внутрь оборудования.



Таблица 2

Вторая цифра	Характеристики защиты	Описание
х	Без пылевлагозащиты	Открытая конструкция без защиты от воды.
1	Защита от вертикально капающей воды	Капли воды, падающие вертикально, не повреждают оборудование.
2	Защита от вертикально капающей воды (под углом 15°)	Капли воды, падающие вертикально под углом 15°, не повреждают оборудование.
3	Защита от брызг воды	Вода, падающая в виде брызг под любым углом до 60° от вертикали, не должна оказывать вредного воздействия.
4	Защита от брызг воды	Брызги воды на корпус с любого направления не должны оказывать вредного воздействия на оборудование в корпусе.
5	Защита от водяных струй	Вода, попадающая из сопла на корпус с любого направления, не должна оказывать вредного воздействия на оборудование в корпусе.
6	Защита от мощной струи воды	Вода, направляемая мощными струями на корпус с любого направления, не должна оказывать вредного воздействия на оборудование в корпусе.
7	Защита от временного погружения в воду	Попадание воды во вредном количестве не должно быть возможным, когда оборудование погружено в воду.
8	Защита от полного и продолжительного погружения в воду	Оборудование пригодно для длительного погружения в воду в условиях, которые должны быть указаны производителем



Сертификация
Оборудование с маркировкой CE означает, что товар произведен в соответствии со стандартами качества и безопасности, предусмотренными нормами ЕС для данного изделия (отмечено производителем).	Знак соответствия европейским стандартам качества и электробезопасности, выданный Ассоциацией технического надзора (Technischer Überwachungsverein, Германия).	Знак соответствия Украинским стандартам качества и электробезопасности, выданный Укртестом.	Знак соответствия товаров, подлежащих обязательной сертификации в системе DSTR, а также действующим в Российской Федерации техническим нормам и стандартам.
Знак соответствия польским стандартам качества и электробезопасности, выданный PCBC (Польским центром испытаний и сертификации).	Знак соответствия Словацким стандартам качества и электробезопасности, выданный EVPU (Словакия).	Класс изоляции: двойная изоляция.	Степень защиты прибора от проникновения пыли (см. таблицы 1, 2).

Классы IP по комнатам

Как вы решаете, какой светодиодный светильник или другое электрооборудование безопасно устанавливать в разных комнатах вашего дома или офиса? Это довольно просто, просто проверьте рейтинг IP.

Степень защиты IP или степень защиты от проникновения используются для определения того, насколько эффективен электрический корпус для защиты от инородных тел, таких как грязь и влага , а также такие вещи, как инструменты и части тела, такие как пальцы .Степень защиты IP определяется международным стандартом EN 60529 (британский BS EN 60529:1992, европейский IEC 60509:1989).

Причина, по которой были разработаны эти рейтинги, заключается в том, что, имея универсальную систему , которая четко показывает уровни защиты, покупатели и пользователи могут быть уверены в безопасности электрических и механических изделий в различных средах.

Рейтинг IP дает вам гораздо более специфический маркер , который вы бы получили с такими общими терминами, как «водонепроницаемый» — хотя хорошо известно, что они могут отталкивать жидкости, точная степень защиты неизвестна.

Система защиты IP

Когда вы ищете подходящие решения для освещения для различных комнат в вашем доме, система рейтинга IP является очень хорошей мерой – производители освещения будут использовать те же номера рейтинга IP и определения, что и любой другой корпус.

В то же время вам необходимо знать о различных зонах в комнате или зоне — знание этих данных поможет вам правильно определить, каким именно рейтингам IP должны соответствовать ваши варианты освещения.И ванная комната — это одно из очевидных мест, где вам нужно сделать правильный выбор.

Рейтинг IP состоит из двух цифр , поэтому вы увидите, например, IP65 . Первый номер — это уровень защиты, который корпус обеспечивает от проникновения — пыли, инструментов или даже маленьких пальцев. Вторая цифра показывает, насколько эффективно продукт не пропускает воду и другие жидкости.

IP20 — очень распространенный рейтинг для светильников, и вы можете быть уверены, что продукт с этой маркировкой может быть установлен во многих помещениях.Цифра 2 означает, что внутрь не могут проникнуть предметы размером более 12 мм, , а цифра 0 указывает на отсутствие защиты от проникновения воды.

Светильники без степени защиты IP

Это правда, что многие светильники для внутреннего освещения не будут иметь класс защиты IP , что является просто результатом того, что производитель решил сдержать расходы, не подвергая свет дорогостоящему процессу тестирования, предполагая, что светильник будет использоваться в невзрывоопасные зоны.

И очень редко можно встретить дополнительную букву в конце рейтинга IP, например, IP65M . Эта часть дополнительной информации показывает сертифицированную устойчивость к определенным материалам или опасностям, таким как масло или высокое напряжение. Это также может указывать на то, что корпус был протестирован в конкретной среде, например, в проточной воде.

Первый IP-адрес (вход)

1 (или X): Не рассчитан на защиту от проникновения внутрь этого типа.Никакой специальной защиты.

2 Защита от рук и т. д., но не от преднамеренного доступа, а также от твердых предметов диаметром более 50 мм.

3 Защита от пальцев или других предметов длиной не более 80 мм и диаметром не более 12 мм, напр. случайное касание пальцев.

4 Защита от проникновения инструментов, проводов и т. д. диаметром 2,5 мм и более.

5 Защита от твердых предметов размером более 1 мм, например, проводов, гвоздей, шурупов, крупных насекомых и других потенциально инвазивных мелких предметов, таких как инструменты.

6 Частичная защита от пыли, которая может повредить оборудование.

7 Полная защита от пыли и других взвешенных частиц.

Второй номер IP (влагозащита)

1. или X означает отсутствие защиты.

2. Защита от падающих капель, напр. конденсация. Отсутствие повреждений или перерывов в работе компонентов, когда изделие находится в вертикальном положении.

3. Защита от капель воды, отклоненных до 15° от вертикали

4.Защита от брызг под углом до 60° от вертикали.

5. Защита от водяных брызг во всех направлениях. Минимум 10-минутный тест с осциллирующей струей – ограниченное проникновение без вредных последствий.

6. Защита от струй низкого давления (6,3 мм) направленной воды со всех сторон с ограничением проникновения внутрь.

7. Защита от прямых струй высокого давления.

8. Защита от полного погружения на срок до 30 минут на глубину от 15 см до 1 метра – разрешено ограниченное проникновение внутрь.

9. Защита от длительного погружения под более высоким давлением. Точные параметры, установленные производителем, с дополнительными факторами, такими как колебания температуры и скорости потока, в зависимости от типа оборудования.

Более высокие числа почти всегда будут в определенных коммерческих средах , но для домашних и стандартных предприятий относительно легко понять, какой рейтинг IP будет полезен. Возьмем в качестве примера ванную комнату , не в последнюю очередь потому, что в ней присутствует много влаги .

Здесь идея зон очень полезна при выборе идеального освещения или другого электрического изделия с правильным классом защиты IP. Зоны в ванной комнате — это зоны, где арматура должна обеспечивать безопасность за счет степени защиты от воды , а номер зоны указывает, какое количество воды может присутствовать. ниже номера зоны , выше, чем должен быть IP-рейтинг .

Тип изделия, для которого требуется класс защиты IP в ванной комнате, это освещение или вытяжной вентилятор , устанавливаемый на стене или потолке.Вам важно знать минимальный рейтинг , необходимый для того, чтобы электрика была установлена ​​безопасно и в соответствии с законом.

Степень защиты IP для ванной комнаты

Зона 0 – внутри ванны или душа. Любая используемая арматура должна быть низковольтной – максимум 12 В – и иметь класс защиты не менее IP67 (полная защита от погружения).

Зона 1 – над ванной на высоте 2,25м от пола. IP65 Рекомендуется рейтинг .

Зона 2 – зона, выходящая на 0,6 м за периметр ванны/душевой и на высоту 2,25 м от пола. IP44 требуется. Область вокруг умывальника, радиус 60 см от любого крана, должна быть в этой зоне.

Зона 3 – в любом месте за пределами зон 0, 1 и 2, где не будет использоваться водомет. Рейтинг IP не требуется. Если для очистки в зонах 1, 2 и 3 используются форсунки, следует использовать фитинги не ниже IP65 .

В качестве примера можно взять светодиодный светильник.Чтобы найти наилучший рейтинг защиты IP, вам нужно будет учитывать такие факторы, как степень конденсации , вероятность того, что насадка для душа сместится и затем распылит воду на большую площадь, или трещина водопроводной трубы .

Например, IP44 защищен от проникновения твердых предметов высотой более 1 мм и от брызг воды. Между тем, светильник IP67 полностью пыленепроницаем и может выдерживать кратковременное погружение в воду.Только освещение и электрооборудование для ванных комнат со степенью защиты IP68 являются водонепроницаемыми при длительном погружении в воду.

Степень защиты IP для кухни

Вы обнаружите, что обычно нет необходимости использовать кухонные потолочные светильники со степенью защиты IP, но разумно выбрать светильники с степенью защиты IP20 в таких областях, как шкафы , просто для дополнительного спокойствия. А если у вас есть фитинги рядом с раковиной или другими источниками воды, то рекомендуется с большей степенью защиты IP .

Степень защиты IP для прихожей, гостиной и спальни

Очень маловероятно, что ваша прихожая, гостиная или спальня будут страдать от большого количества влаги или пыли, поэтому светильник с классом защиты IP не потребуется. Если вам нужен внешний светильник , то рекомендуется IP44 или выше. Для наружных розеток и выключателей рекомендуется использовать изделия со степенью защиты IP66 .

Всегда лучше убедиться, что любые электромонтажные работы в ванной и других помещениях выполняются квалифицированным электриком .





.
