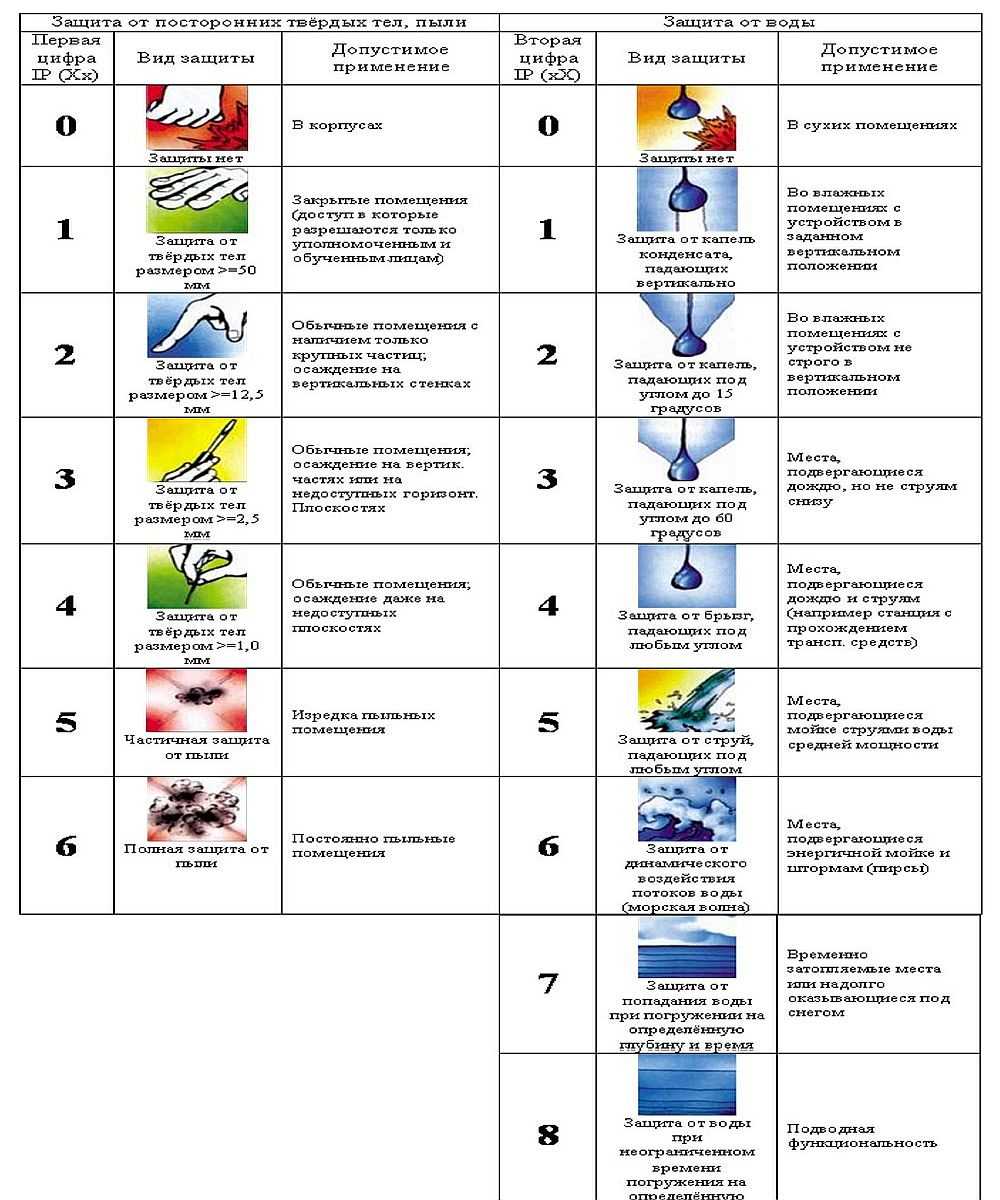

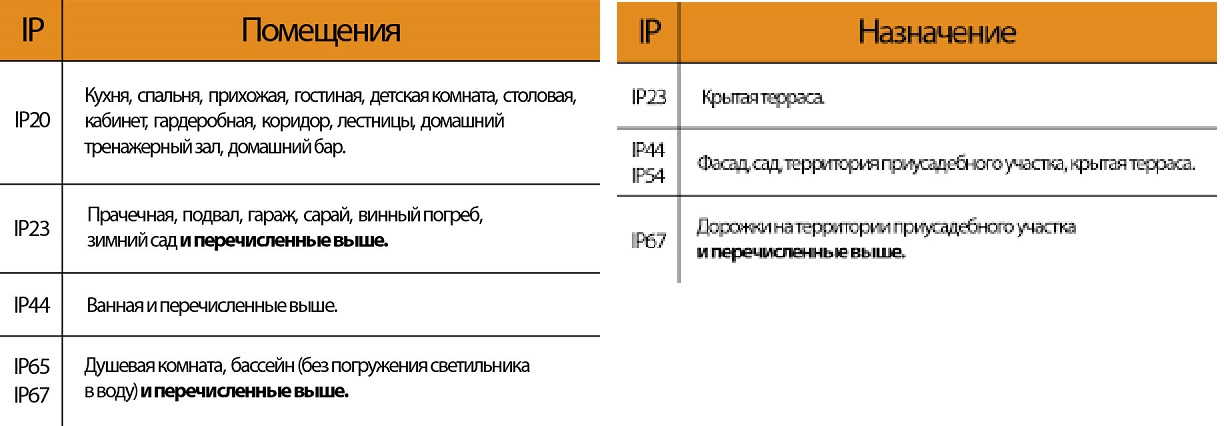

Таблица расшифровки класса защиты IP

IP20
Светильники могут применяться только для внутреннего освещения в нормальной незагрязненной среде. Типовые области применения: офисы, сухие и теплые промышленные цеха, магазины, театры.

IP21 / IP22
Светильники могут применяться в не отапливаемых (промышленных) помещениях и под навесами, так как они защищены от попадания капель и конденсации воды.

IP23
Светильники могут применяться в не отапливаемых промышленных помещениях или снаружи.

IP43 / IP44
Светильники тумбовые и консольные для наружного уличного освещения. Тумбовые светильники устанавливаются на небольшой высоте и защищены от проникновения внутрь мелких твердых тел, а также дождевых капель и брызг. Для промышленных светильников, используемых для освещения высоких цехов, и уличных светильников, распространенной комбинацией является защита электрического блока по классу IP43 (для обеспечения безопасности), а оптического блока по классу IP54 / IP65 (чтобы предотвратить загрязнение отражателя и лампы).

IP50

Светильники для пыльных сред, защищенные от быстрого внутреннего загрязнения. Снаружи светильники IP50 могут легко очищаться. На объектах пищевой промышленности следует применять закрытые светильники, в которых предусмотрена защита от попадания осколков стекла от случайно разбитых ламп в рабочую зону. Хотя степень защиты предусматривает обеспечение работоспособности самого светильника, она также означает, что отдельные частицы не могут выпасть из корпуса, что соответствует требованиям пищевой промышленности.
Для освещения помещений с повышенной влажностью светильники IP50 применять нельзя.

IP54
Традиционный класс для водонепроницаемого исполнения. Светильники можно мыть без каких-либо отрицательных последствий. Такие светильники также часто используются для освещения цехов пищевой промышленности, рабочих помещений с повышенным содержанием пыли и влаги, а также под навесами.

IP60
Светильники полностью защищены от накопления пыли и могут использоваться в очень пыльной среде (предприятие по переработке шерсти и тканей, в каменоломнях). Для освещения предприятий пищевой промышленности светильники в исполнении IP60 встречаются редко, чаще там, где требуется IP60, применяют класс IP65 / IP66.

IP65
IP65 / IP66 относятся к струезащищенным светильникам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде. Хотя светильники не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их функционирование.
Светильники часто выпускаются в ударозащищенном исполнении.

IP67 / IP68
Светильники этого класса можно погружать в воду. Могут применяться для подводного освещения бассейнов и фонтанов. Светильники для освещения палубы кораблей также соответствуют этому классу защиты. Метод испытаний не подразумевает, что светильники с IP67 / IP68 также удовлетворяют требованиям класса IP65 / IP66.

2 ВАРИАНТ

Степень защиты, обеспечиваемая оболочкой, указывается кодом IP (Международная защита International Protection) следующим образом:

Первая характеристическая цифра (цифры от 0 до 6 либо буква Х) – от проникновения внешних твердых предметов:

0 – нет защиты,
1 – диаметром > 50 мм,

2 – диаметром > 12,5 мм,
3 – диаметром > 2,5 мм,
4 – диаметром > 1,0 мм,
5 – пылезащищенное,
6 – пыленепроницаемое;

Вторая характеристическая цифра (цифры от 0 до 8 либо буква Х) – от вредного воздействия в результате проникновения воды:

0 – нет защиты,
1 – вертикальное каплепадение,
2 – каплепадение (номинальный угол 150),
3 – дождевание,
4 – сплошное обрызгивание,
5 – действие струи,
6 – сильное действие струй,
8 – временное непродолжительное погружение,
9 – длительное погружение.

При отсутствии необходимости в нормировании характеристической цифры ее следует заменять на букву Х (либо ХХ, если опущены две цифры).

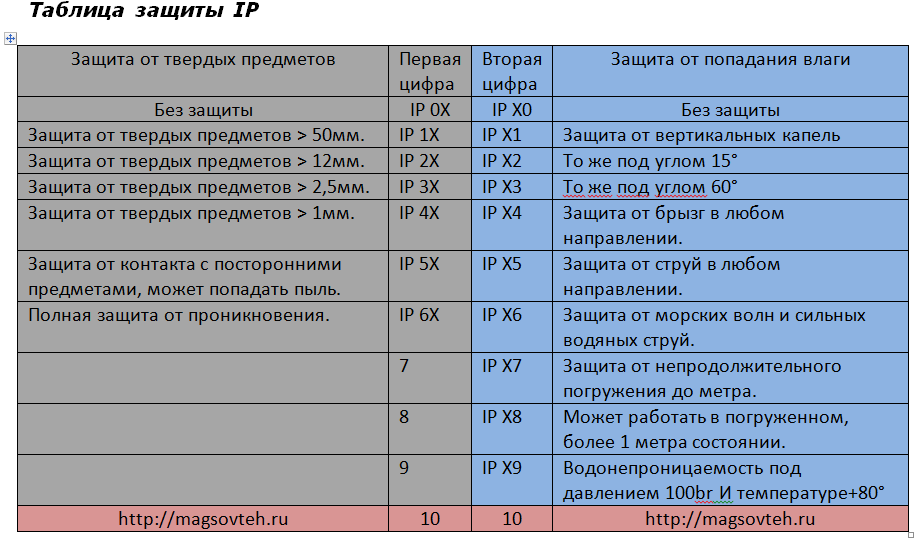

Таблица степеней защиты IP

Класс защиты International Protection (IP) - определяет защиту пользователя от поражения электрическим током и защиту электрооборудования, вентиляторов, приборов от воздействию твердых частиц и влаги.

Степень защиты IP XX можно определить из данной таблицы, где:

первая цифра

- индекс 1 (защита электрооборудования от твердых тел)

вторая цифра - индекс 2 (защита электрооборудования от воды)

Степени защиты корпусов электронного оборудования

IPхх – рейтинг защиты корпусов электронного оборудования по стандарту IEC-952.

Первый индекс – класс защиты корпусов электронного оборудования от проникновения внутрь посторонних тел:

0-Защита отсутствует

1-Защита от проникновения внутрь оболочки большого участка поверхности человеческого тела, например рук, и от проникновения твердых тел диаметром более 50 мм

2-Защита от проникновения внутрь корпуса пальцев или предметов длиной более 80 мм и от проникновения твердых тел диаметром более 12 мм

3-Защита от проникновения внутрь оболочки инструментов, проволоки, твердых тел и т. п. диаметром или толщиной более 2.5 мм

4-Защита от проникновения внутрь оболочки проволоки и твердых тел диаметром более 1 мм

5-Проникновение внутрь корпуса пыли не предотвращено полностью, однако количество проникающей пыли не может нарушить работу изделия

6-Проникновение пыли предотвращено полностью

Второй индекс – класс защиты корпусов электронного оборудования от воздействия воды:

0-Защита отсутствует

1-Капли воды, вертикально падающие на оболочку, не должны оказывать вредного воздействия на изделие

2-Капли воды, падающие на оболочку под углом до 15 градусов от вертикали, не должны оказывать вредного воздействия на изделие

3-Дождь, падающий на оболочку под углом 60 градусов от вертикали, не должен оказывать вредного воздействия на изделие

4-Вода, разбрызгиваемая на оболочку в любом направлении, не должна оказывать вредного воздействия на изделие

5-Струя воды, выбрасываемая в любом направлении на оболочку, не должна оказывать вредного воздействия на изделие

6-Сильная струя воды (100 л/мин при давлении 100 кПа) или волны воды не должны вызывать попадание в оболочку воды в количестве, достаточном для повреждения изделия

7-Вода не должна проникать в оболочку, погруженную в воду на глубину примерно 15 см, при примерном равенстве температуры оболочки и воды, в количестве, достаточном для повреждения изделия

8-Изделие пригодно для длительного погружения в воду при условиях, устанавливаемых производителем

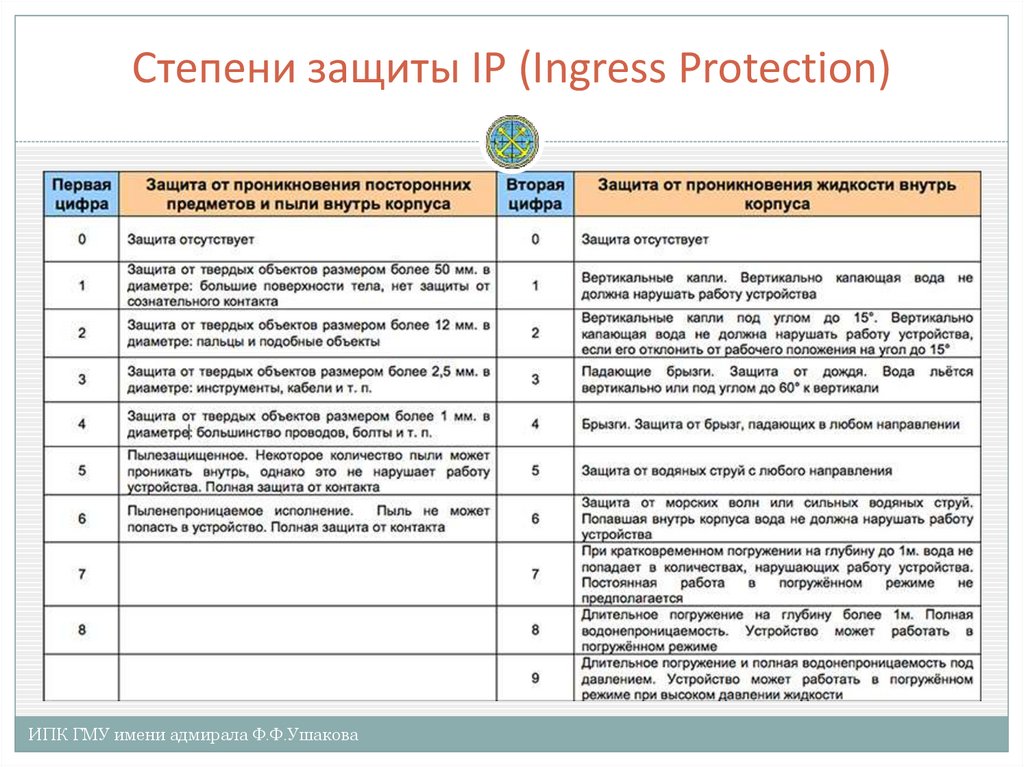

Международная степень защиты IP

Код IP классифицирует защищенность приборов от попадания воды и твердых тел, таких как пыль и посторонние предметы. Цель стандарта – предоставить потребителям информацию более детальную, чем неопределенные маркетинговые термины, такие как «водонепроницаемый» «защищенный» и т.д.

Код степени защиты состоит из букв IP (ingress protection), за которыми следуют две цифры и дополнительная буква. Первый разряд цифр кода указывает на степень защиты корпуса против попадания инородных тел и доступа к опасным деталям, таким как электрические провода, подвижные части механизма и т.д.

Степень защиты от попадания твердых тел приведены в таблице.

Степень защиты Защита от предметов Примечание
0
-
Отсутствие защиты против контакта и попадания предметов
1 > 50мм Защита от попадания больших частей тела, например обратной части руки. Отсутствие защиты от преднамеренного контакта с частями тела.
2 > 12.5мм Защита от попадания пальцев и подобных предметов
3 > 2.5мм Защита от попадания инструментов, толстых проводов и т.п.
4 > 1мм Защита от попадания большинства проводов, шурупов и т.п.
5 Пылезащищенный Попадание пыли полностью не предотвращается. Попавшая пыль не повлияет на работу прибора.
6
Пыленепроницаемый
Полная защита от попадания пыли

Второй разряд цифр это степень защиты от попадания воды

Степень защиты Защита от Примечание
0 Нет защиты -
1 Капающая вода Капающая вода (вертикальные капли) не окажет пагубного воздействия на работу прибора
2 Капающая вода при наклоне 15° Вертикально капающая вода не повлияет на работу прибора, когда корпус наклонен под углом до 15° из нормального положения.
3 Распыление воды Капающая вода и брызги под любым углом до 60° не повлияют на работу прибора.
4 Брызги воды Разбрызгиваемая на корпус вода из любого направления не повлияет на работу прибора
5 Струи воды Струи воды любого направления не повлияют на работу прибора
6 Водяная струя под большим давлением Струи воды под давлением из любого направления не повлияют на работу прибора
7 Погружение на глубину до 1м Попадание воды не критично для работы прибора, когда корпус погружается в воду на глубину до 1м
8 Погружение более чем на 1м Обычно это означает, что оборудование водонепроницаемо. Иногда это может означать, что попавшая внутрь вода не причинит вред прибору

Если степень защиты не соответствует ни одному из критериев, число заменяется буквой X. Так например, полностью защищенный Toughbook CF-19 отнесенный к классу IP65 полностью защищен от попадания пыли и струй воды любого направления. По зарубежным стандартам, минимально допустимой степенью защиты для электрических приборов, эксплуатируемых в помещении, является IP22 или IP2X.

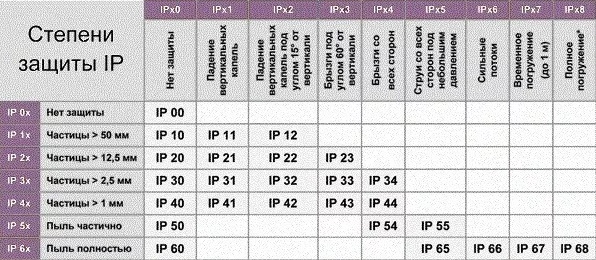

Таблица степеней защиты IP - nienfort

Определение защиты по IP

IP — классификация способа защиты, что в переводе с английского (International Protection Marking) означает — международные коды защиты. Такая классификация определяет способ защиты, обеспечиваемого оболочкой технического устройства от доступа к опасным частям, попадания внешних твёрдых предметов и (или) воды и проверяемого стандартными методами испытаний. Регулируется стандартами IEC 60529, DIN 40050 и ГОСТ 14254.
При помощи знака защиты (IP) и двух цифр проводится маркировка степени защиты оболочки электрооборудования, с необязательным добавлением конкретизирующей буквы, первая из которых означает защиту от попадания твёрдых предметов, вторая — от проникновения воды.

Код имеет вид IPXX, где на позициях X находятся цифры либо символ X, если степень не определена. За цифрами могут идти одна или две буквы, дающие вспомогательную информацию. Например, бытовая электрическая розетка может иметь степень защиты IP22 — она защищена от проникновения пальцев и не может быть повреждена вертикально или почти вертикально капающей водой.
Максимальная степень защиты по этой классификации — IP68: то есть пыленепроницаемый прибор, выдерживающий длительное погружение в воду под давлением. В данное время максимальная степень защиты — IP69-K: маркировка корпусов изделий, выдерживающих высокотемпературную мойку под высоким давлением
Первая цифра — защита от проникновения посторонних предметов
Первая характеристическая цифра указывает на степень защиты, обеспечиваемой оболочкой:
• людей от доступа к опасным частям, предотвращая или ограничивая проникновение внутрь оболочки какой-либо части тела или предмета, находящегося в руках у человека;
• оборудования, находящегося внутри оболочки, от проникновения внешних твёрдых предметов.
Если первая классифицирующая цифра равна 0, то оболочка не обеспечивает защиту ни от доступа к опасным частям, ни от проникновения внешних твёрдых предметов.
Первая классифицирующая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, 2 — пальцем, 3 — инструментом, 4, 5 и 6 — проволокой.
При первой классифицирующей цифре, равной 1, 2, 3 и 4, оболочка обеспечивает защиту от внешних твёрдых предметов диаметром больше или равным соответственно 50, 12,5, 2,5 и 1,0 мм.
При цифре 5 оболочка обеспечивает частичную, а при цифре 6 — полную защиту от пыли.
Вторая цифра — защита от проникновения воды
Вторая классифицирующая цифра указывает степень защиты оборудования от вредного воздействия воды, которую обеспечивает оболочка.
Если вторая классифицирующая цифра равна 0, то оболочка не обеспечивает защиты от вредного воздействия воды.
Вторая классифицирующая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от вертикально падающих капель воды; 2 — от вертикально падающих капель воды, когда оболочка отклонена на угол до 15º; 3 — от воды, падающей в виде дождя; 4 — от сплошного обрызгивания; 5 — от водяных струй; 6 — от сильных водяных струй; 7 — от воздействия при временном (непродолжительном) погружении в воду; 8 — от воздействия при длительном погружении в воду; 9 — в условиях высокотемпературной мойки даже при высоком давлении воды.
Часто защита от попадания жидкостей автоматически обеспечивает защиту от проникновения. Например, устройство, имеющее защиту от жидкости на уровне 4 (прямое разбрызгивание) автоматически будет иметь защиту от попадания посторонних предметов на уровне 5.
Уровень защиты от проникновения воды не является кумулятивным за пределами уровня 6. Устройство, соответствующее уровню 7, обеспечивающему защиту при погружении в воду, не обязательно будет соответствовать уровню 5 или 6, обеспечивающему защиту от воздействия струй воды. Устройство, которое соответствует обоим уровням, указывается путём перечисления их через косую черту, например, IP65/IP68.

Степени защиты, обеспечиваемые оболочками (код IP)

Степени защиты, обеспечиваемые оболочками (код IP – степень защиты International Protection IP) – определяют защиту оболочки электрооборудования от воздействия твердых частиц и влаги. Система обозначений IP соответствует ГОСТ 14254-96 (МЭК 529-89).

Степень защиты IPXX можно определить из таблицы, где первая цифра – это индекс 1 (степень защиты оболочки электрооборудования от прикосновения к внутренним частям и попадания посторонних предметов), вторая – индекс 2 (защита оболочки электрооборудования от попадания воды).

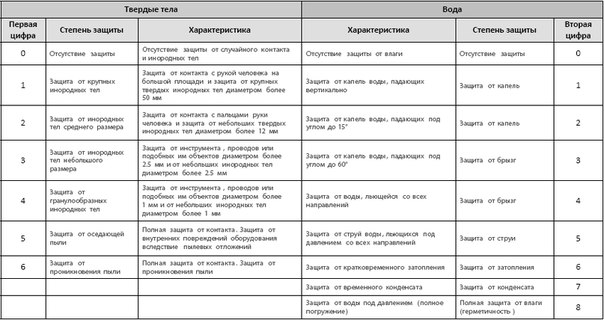

Таблица степеней защиты IP (классы защиты)

 Твердые тела

Вода

Индекс 1Степень защитыХарактеристикаХарактеристикаСтепень защитыИндекс 2
0Отсутствие защитыОтсутствие защиты от случайного контакта и инородных телОтсутствие защитыОтсутствие защиты от влаги0
1Защита от крупных инородных телЗащита от контакта с рукой человека на большой площади и защита от крупных твердых инородных тел диаметром более 50 ммЗащита от капель воды, падающих вертикальноЗащита от капель1
2Защита от инородных тел среднего размераЗащита от контакта с пальцами руки человека и защита от небольших твердых инородных тел диаметром более 12 ммЗащита от капель воды, падающих под углом до 15°Защита от капель2
3Защита от инородных тел небольшого размераЗащита от инструмента, проводов или подобных им объектов диаметром более 2. 5 мм и от небольших инородных тел диаметром более 2.5 ммЗащита от капель воды, падающих под углом до 60°Защита от брызг3
4Защита от гранулообразных инородных телЗащита от инструмента, проводов или подобных им объектов диаметром более 1 мм и от небольших инородных тел диаметром более 1 ммЗащита от воды, льющейся со всех направленийЗащита от брызг4
5Защита от оседающей пылиПолная защита от контакта. Защита от внутренних повреждений оборудования вследствие пылевых отложенийЗащита от струй воды, льющихся под давлением со всех направленийЗащита от струи5
6Защита от проникновения пылиПолная защита от контакта. Защита от проникновения пылиЗащита от кратковременного затопленияЗащита от затопления6
   Защита от временного конденсатаЗащита от конденсата7
   Защита от воды под давлением (полное погружение)Полная защита от влаги (герметичность)8

Популярные товары

Шины медные плетеные

Шины изолированные гибкие и твердые

Шинодержатели

Изоляторы

Индикаторы наличия напряжения

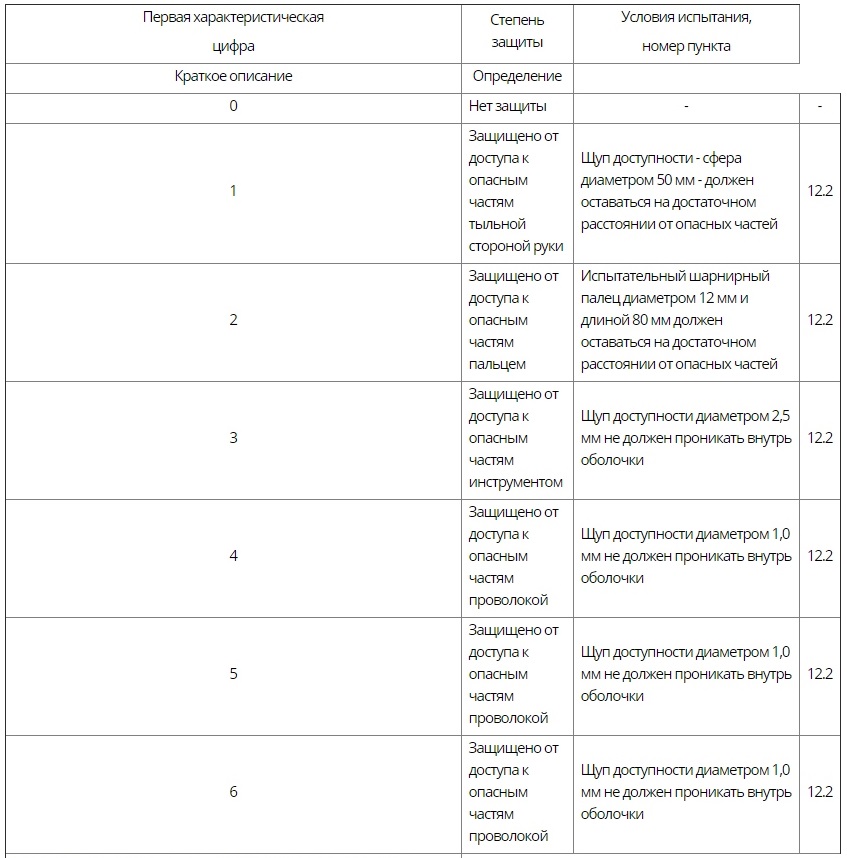

Степень защиты, обеспечиваемые оболочками (Код IP) ГОСТ 14254-2015

Степень защиты, обеспечиваемые оболочками (Код IP) (ГОСТ 14254-2015)
Обозначение «IP» (International Protection — Международная защита) принято Международной электрической комиссией (МЭК). Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60529:2013 в качестве стандарта защиты изделий (МЭК — 60529:2013).
После обозначения «IP» является обязательным указание двух характеристических цифр. Первая характеристическая цифра (от 0 до 6) обозначает степень защиты от внешних твердых предметов.

Первая

характеристическая цифра

Степень защиты

Краткое описание

Определение

0

Нет защиты

---

1

Защищено от внешних твердых предметов диаметром больше или равным 50 мм

Щуп-предмет — сфера диаметром 50 мм — не должен проникать полностью*

2

Защищено от внешних твердых предметов диаметром больше или равным 12,5 мм

Щуп-предмет — сфера диаметром 12,5 мм — не должен проникать полностью*

3

Защищено от внешних твердых предметов диаметром больше или равным 2,5 мм

Щуп-предмет — сфера диаметром 2,5 мм — не должен проникать ни полностью, ни частично*

4

Защищено от внешних твердых предметов диаметром больше или равным 0,1 мм

Щуп-предмет — сфера диаметром 0,1 мм — не должен проникать ни полностью, ни частично*

5

Пылезащищено

Проникновение пыли исключено не полностью, однако пыль не должна проникать в количестве, достаточном для нарушения нормальной работы оборудования или снижения его безопасности

6

Пыленепроницаемо

Пыль не проникает в оболочку

* Наибольший диаметр щупа-предмета не должен проходить через отверстие в оболочке.

Вторая характеристическая цифра обозначает степень защиты, обеспечиваемую корпусом прибора от вредного воздействия воды на работу измерителя.
Испытания на соответствие второй характеристической цифре проводят на пресной воде. Такие испытания на технической воде высокого давления или растворителях не представительны.
В таблице приведены краткое описание и определение защиты для каждой степени, представленной второй характеристической цифрой.

Вторая характеристическая цифра

Степень защиты

Краткое описание

Определение

0

Нет защиты

---

1

Защищено от вертикально падающих капель воды

Вертикально капающие капли воды не должны оказывать вредного воздействия

2

Защищено от вертикально падающих капель воды, когда оболочка отклонена на угол до 15°

Вертикально капающие капли воды не должны оказывать вредного воздействия, когда оболочка отклонена от вертикали на угол до 15° включительно

3

Защищено от воды, падающей в виде дождя

Вода, падающая в виде брызг в любом направлении, составляющем угол до 60° включительно с вертикалью, не должна оказывать вредного воздействия

4

Защищено от сплошного обрызгивания

Вода, падающая в виде брызг на оболочку с любого направления, не должна оказывать вредного воздействия

5

Защищено от водяных струй

Вода, направляемая на оболочку в виде струй с любого направления, не должна оказывать вредного воздействия

6

Защищено от сильных водяных струй

Вода, направляемая на оболочку в виде сильных струй с любого направления, не должна оказывать вредного воздействия

7

Защищено от воздействия при временном (непродолжительном) погружении в воду

Должно быть исключено проникновение воды внутрь оболочки в количестве, вызывающем вредное воздействие, при ее погружении на короткое время при стандартизованных условиях по давлению и длительности

8

Защищено от воздействия при длительном погружении в воду

Должно быть исключено проникновение воды внутрь оболочки в количествах, вызывающем вредное воздействие, при ее длительном погружении в воду при условиях, согласованных между изготовителем и потребителем, однако более жестких, чем условия для цифры 7



9

Защищено от горячих струй воды под высоким давлением
Горячая вода под высоким давлением, подающаяся на оболочку, не должна оказывать вредного воздействия

Перечисленные степени защиты следует нормировать, как указывает ГОСТ 14254-2015, только с использованием характеристических чисел, а не с помощью краткого описания или определения.  Например, большинство общетехнических показывающих манометров имеют степень защиты IP 40, что указывает на невозможность попадания в условиях эксплуатации внутрь корпуса механических частиц диаметром более 1 мм. Корпус прибора не имеет защиты от воздействия воды.
Европейские нормы, как и ГОСТ 14254-2015, базируются на едином положении МЭК 60529:2013, что обеспечивает идентичность маркировки по IP как у нас в стране, так и за рубежом.

Что такое IP ? - официальный сайт VENTS

При выборе оборудования и определении места его установки очень важно обеспечить соответствие степени защиты устройства условиям, в которых это оборудование будет эксплуатироваться. Любой электроприбор должен одновременно удовлетворять двум требованиям защиты:

  • обеспечивать безопасность потребителя и обслуживающего персонала;
  • защищать электронные компоненты, расположенные в устройстве, от воздействия окружающей среды.

Норматив IP даёт представление о пыле- и влагозащищённости изделия и его электробезопасности.

В документации и на корпусах приборов указывается степень защиты, маркированная знаком IP и двух цифр, обозначающих степень защищенности оборудования, например, IP20 или IP65. Первая цифра означает степень защиты от прикосновения к токоведущим частям и степень защиты от попадания в изделия посторонних предметов. Характеристика защиты, определяемая первой цифрой, приведена в таблице 1. Вторая цифра показывает степень защиты корпуса от проникновения воды и расшифрована в таблице 2.

Таблица 1

Первая цифра Характеристики защиты Описание
х Защита не определена Открытая конструкция, без защиты от пыли и прикосновения к токоведущим частям.
1 Защита от крупных предметов Защита от проникновения в конструкцию крупных предметов диаметром более 50 мм. Частичная защита от случайного касания токоведущих частей человеком (защита от касания ладонью).
2 Защита от предметов среднего размера Защита конструкции от проникновения внутрь предметов диаметром более 12 мм. Защита от прикосновения пальцами к токоведущим частям.
3 Защита от мелких предметов Конструкция не допускает проникновения внутрь предметов диаметром более 2,5 мм. Защита персонала от случайного касания токоведущих частей инструментом или пальцами.
4 Защита от песка В конструкцию не могут попасть предметы диаметром более 1 мм. Конструкция защищает от прикосновения к токоведущим частям пальцами или инструментом.
5 Защита от накопления пыли Пыль может проникать в корпус в незначительном количестве, не препятствующем нормальной работе оборудования. Полная защита от прикосновения к токоведущим частям оборудования.
6 Полная защита от пыли Пыль не может проникнуть внутрь конструкции.


Таблица 2

Вторая цифра Характеристики защиты Описание
х Защита не определена Открытая конструкция, без защиты от брызг воды.
1 Защита от капель, падающих вертикально Капли воды, падающие вертикально, не могут вызвать опасных последствий для оборудования.
2 Защита от капель, падающих под углом Капли воды, падающие на оборудование под углом до 15°, не вызывают опасных последствий.
3 Защита от брызг воды Изделие защищено от брызг воды, попадающих в конструкцию под углом до 60°.
4 Защита от разнонаправленных брызг воды Конструкция защищена от брызг воды, которые могут быть направлены на изделие с разных сторон.
5 Защита от струй воды Направленные струи воды не причиняют вреда размещённому в корпусе оборудованию.
6 Защита от залива водой Залив оборудования водой не приводит к повреждению оборудования.
7 Защита от погружения Корпус может быть полностью погружен в воду, что не приведет к повреждению размещённого в корпусе оборудования.
8 Защита от погружения в воду под давлением Конструкция выдерживает без последствий погружение в воду на определенную глубину (защита от воды под давлением, причем величина давления указывается отдельно).



Сертификация

Изделие с маркировкой СЕ означает, что продукция произведена в соответствии со стандартами качества и безопасности, предусмотренными директивами Европейского Союза для данного вида продукции (наносится производителем).

Знак соответствия продукции европейским стандартам качества и электрической безопасности, выданный Обществом технического надзора TUV (Германия).

Знак соответствия продукции требованиям технических норм Украины, подтверждается сертификатами соответствия УкрТЕСТ.

Знак соответствия продукции, подлежащей обязательной сертификации в системе ДСТ Р, техническим стандартам и нормам, принятым на территории Российской Федерации. Подтверждается сертификатами, выданными сертификационным центром РосТЕСТ (Москва).

Знак соответствия продукции стандартам качества и электрической безопасности, принятым в Польше, выданный сертификационным органом РСВС (Польша).

Знак соответствия продукции словацким стандартам качества и электрической безопасности, выданный сертификационным органом EVPU (Словакия).

Класс изоляции: двойная изоляция.

Класс защиты устройства (см. таблицы 1,2).

Определение степени защиты IP

IP - защита от проникновения; Степень защиты IP определяется стандартом DIN 40050, часть 9.

Этот стандарт существует для определения точной защиты электрического оборудования от проникновения твердых посторонних веществ, включая пыль и воду. Точная степень защиты достигается различными испытаниями.

например Класс защиты IP прожекторов Sea Hawk указан как IP6K9K.
Это означает пыленепроницаемость и защиту от очистки паром под высоким давлением.

IP 6K 9K

Первая цифра = Защита от проникновения твердых посторонних предметов (таблица 1)
Вторая цифра l = Защита от проникновения воды (таблица 2)

Таблица 1:
Защита от проникновения твердых посторонних предметов (в том числе пыли)

Таблица 2:
Защита от проникновения воды

Х. ................... не проверено
0 ..................... не защищено
1 .. ................... твердые посторонние предметы ∅ ≥ 50 мм
2 ..................... твердые посторонние предметы ∅ ≥ 12,5 мм
3 ..................... твердые посторонние предметы ∅ ≥ 2,5 мм
4 ............ ......... твердые посторонние предметы ∅ ≥ 1,0 мм
5 и 5K ........ пыленепроницаемый
6 и 6K ........ пыленепроницаемый

Х........... не испытано
0 ........... не защищено
1 ........... вертикальное капание
2 ...... ..... капает (наклон 15 °)
3 ........... разбрызгивание
4 ........... разбрызгивание
4K ......... то же с повышенным давлением
5 ........... струя
6 ........... мощная струя
6K ....... то же самое при повышенном давлении
7 .. ........ временное погружение
8 .......... непрерывное погружение
9K ....... очистка под высоким давлением / пароструйная очистка

Классы защиты от проникновения, коды и стандарты IP

Что означает защита от проникновения?

Степень, в которой электрическое оборудование предотвращает проникновение, т. е.е. проникновение жидкостей и твердых тел известно как степень защиты от проникновения. Если жидкие и / или твердые частицы попадают в электрическое оборудование, они могут быть опасны не только для оборудования, но и для оператора. Поэтому при покупке электрического оборудования, будь то двигатель, передатчик, выключатель или сигнальный маяк, важно знать, какую степень защиты от проникновения предлагает этот элемент.

Разъяснение терминологии защиты от проникновения

Аббревиатура IP очень часто используется для обозначения защиты от проникновения.И, как видно из таблиц и диаграмм защиты IP ниже, разным степеням защиты даны рейтинги - и они по-разному называются рейтингами IP, кодами IP, классами IP, номерами IP или даже классами IP. Все они означают одно и то же.

В Северной Америке для защиты от проникновения используется классификация NEMA, и иногда делается ссылка на номер прибора по стандарту NEMA или рейтинг по стандарту NEMA.

Каковы стандарты защиты от проникновения (IP)?

Применимые европейские стандарты для защиты от проникновения:
- BS EN 60529: 1992 Спецификация степеней защиты, обеспечиваемых корпусами
- IEC (Международная электротехническая комиссия) 60529 Спецификация степеней защиты, обеспечиваемых корпусами.

В США Национальная ассоциация производителей электрооборудования (NEMA) определяет типы корпусов в стандарте NEMA номер 250. NEMA - это торговая ассоциация США, представляющая интересы производителей электроиндустрии продукции, используемой для производства, передачи и распределения, управления и конечных целей. использование электричества.

Международная организация по стандартизации публикует ISO 20653. Этот стандарт применяется к степеням защиты (код IP), обеспечиваемым кожухами электрического оборудования дорожных транспортных средств, поэтому далее на этой странице не обсуждается.

Как оценивается защита от проникновения?

Номер «IP» или, как его обычно называют, рейтинг IP используется для обозначения предлагаемой защиты окружающей среды. Рейтинг IP состоит из двух чисел: первое относится к защите от проникновения твердых предметов, а второе - к проникновению жидкости. Чем выше число, тем лучше защита.

Как отображается маркировка защиты от проникновения?

Рейтинг IP

обозначается буквами и цифрами e. g IP54 или IP65C. В IP-кодах дефисы не используются, поэтому IP-35 записывается неправильно. В приведенной ниже таблице IP-кодов показано, как составляются коды защиты от проникновения:

Что означает IP-код?

В приведенной ниже таблице защиты от проникновения показана степень защиты, соответствующая двум цифрам, используемым в степени защиты IP. Используя эту таблицу рейтинга IP, мы можем ответить на такие вопросы, как:

Что означает IP54?

Это означает, что оборудование защищено от пыли и брызг воды со всех сторон.

Водонепроницаемость IP67?

В этом случае вторая цифра говорит нам, что инструмент защищен от погружения в жидкость на глубину до 1 метра. Так что да, довольно водостойкий.

В чем разница между рейтингами Nema и IP?

Степени защиты IEC и NEMA нельзя полностью сравнивать как эквивалентные рейтинги. Стандарт NEMA включает испытания на условия окружающей среды, такие как механическое повреждение, коррозия, ржавление, образование льда и т. Д.Однако в качестве руководства можно использовать следующую таблицу эквивалентности рейтингов IP и NEMA:


Техническая библиотека

Следующие страницы Control and Instrumentation.com содержат более подробную информацию о других аспектах окружающей среды при выборе приборов, распределительных коробок и монтажных шкафов:

рейтингов IP | IEC

Электрическое и электронное оборудование выходит из строя или выходит из строя при попадании воды или пыли в устройство. МЭК разработала классы защиты от проникновения (IP), которые определяют устойчивость корпуса к проникновению пыли или жидкостей.Рейтинги широко используются в промышленности.

В последние годы многие потребители проявили интерес к функциям смартфонов, в том числе к устойчивости к воздействию жидкости и пыли. Однако бывает трудно оценить значение таких терминов, как «водонепроницаемый» или «водостойкий», когда они используются в маркетинговых целях.

IEC 60529 был разработан для оценки устойчивости корпусов электрических и электронных устройств к проникновению пыли и жидкостей. Также оценивается, насколько легко людям получить доступ к потенциально опасным частям внутри корпуса.

Стандарт, подготовленный Техническим комитетом 70 МЭК, использует код IP для оценки степени защиты, обеспечиваемой корпусом электрического оборудования с номинальным напряжением не более 72,5 кВ. Стандарт также определяет тесты, которые необходимо провести, чтобы убедиться, что корпус соответствует этим требованиям.

Код IP состоит из двух цифр:

Первая цифра относится к защите от твердых предметов и оценивается по шкале от 0 (без защиты) до 6 (без проникновения пыли).

Вторая цифра обозначает защиту корпуса от жидкостей и использует шкалу от 0 (без защиты) до 9 (горячая вода под высоким давлением под разными углами).

Первое издание IEC 60529 было опубликовано в 1976 году с целью создания единого документа, который объединил бы все требования, касающиеся защиты кожухами. Ранее отдельные стандарты были разработаны для двигателей и низковольтных распределительных устройств и устройств управления.

Информация, представленная на этой странице, предназначена только для информационных целей.Полное описание рейтингов IP, включая условия их тестирования, см. В IEC 60529.

IP 65 - Sunnex Lights

IP классифицируется как «пыленепроницаемый» и защищен от попадания воды из сопла - этот рейтинг применяется к низковольтным приложениям на некоторых светильниках с рейтингом IP65.

На что ссылаются рейтинги IP, когда говорят об освещении?

Рейтинг IP обычно тем выше, чем выше число - IP фактически рассматривается как 2 цифры, первая цифра указывает защиту от твердых предметов, таких как пальцы, провода и инструменты; вторая цифра - защита от брызг или брызг жидкости.

Двухзначная система рейтинга IP была установлена ​​Международной электротехнической комиссией и используется для определения уровня защиты от проникновения (попадания) посторонних предметов в кожух светильника.
Как указано в стандартах IEC / EN 60 529, степень защиты продукта обозначается двумя кодовыми буквами IP, за которыми следуют две цифры, каждая из которых означает различные формы воздействия окружающей среды. Чем больше значение каждой цифры, тем выше уровень защиты.

ТАБЛИЦА IP

Первая цифра: Проникновение твердых предметов Вторая цифра: Проникновение жидкости
0 Без защиты Без защиты
1 Защищено от твердых предметов размером более 50 мм, например. руки, большие инструменты. Защита от вертикально падающих капель воды или конденсата.
2 Защищено от твердых предметов более 12.5 мм например руки, большие инструменты. Защищен от падающих капель воды, если корпус расположен на расстоянии до 15 метров от вертикали.
3 Защищено от твердых предметов размером более 2,5 мм, например проволока, мелкие инструменты. Защищен от водяных брызг с любого направления, даже если корпус расположен под углом до 60 ° от вертикали.
4 Защищено от твердых предметов размером более 1,0 мм, например. провода. Защита от водяных брызг с любого направления.
5 Ограниченная защита от проникновения пыли. (без вредных отложений) Защита от струй воды под низким давлением с любого направления. Допускается ограниченное проникновение.
6 Полностью защищен от проникновения пыли. Защита от водяных струй под высоким давлением с любого направления. Допускается ограниченное проникновение.
7 НЕТ Защищено от кратковременного погружения в воду.
8 НЕТ Защищено от длительного и продолжительного погружения в воду.

Например: Светодиодный прожектор со степенью защиты IP65
Две цифры обозначают различные формы воздействия окружающей среды:

  • Первая цифра (6) указывает на защиту от проникновения пыли и других твердых предметов.
  • Вторая цифра (5) означает защиту от струй воды под низким давлением с любого направления.

Руководство по выбору степени защиты IP и IK

Если вы когда-либо были заинтересованы или заинтересованы в покупке осветительной продукции, вы, вероятно, встречали инициалы «IP» (степень защиты IP) и «IK» (защита IK. рейтинг) в листе технических характеристик продукта.

Скорее всего, вы не учли их при покупке.

Если мы хотим, чтобы наш продукт прослужил как можно дольше, и мы не хотим тратить больше денег, чем необходимо, рекомендуется принять во внимание следующие характеристики:

Степень защиты IP

Инициалы IP относятся к «Защита от проникновения» и указывает уровень защиты объекта от проникновения посторонних материалов, таких как пыль и вода.

Его номенклатура регулируется стандартом IEC 60529, который с помощью символов устанавливает серию индикаций и состоит из следующего:

IP- [Цифра 1] [Цифра 2]
Цифра 1: уровень защиты от проникновения твердые предметы, например пыль.
Цифра 2: уровень защиты от проникновения воды.

Таблица степеней защиты IP

Мы разделим ее на две колонки в соответствии со значением первой цифры, обозначающей защиту от твердых предметов, и значением второй цифры, обозначающей защиту от проникновения воды.

IP - Защита от проникновения твердых предметов IP - Защита от проникновения воды
0 - Без защиты. 0 - Без защиты.
7 - Может выдерживать полное погружение в воду на 30 минут.
8 - Защита без какой-либо фильтрации при полном и непрерывном погружении на глубину и на время, указанное производителем.

1 - Защита от сферических тел диаметром 50 миллиметров.1 - Защита от вертикального капания воды на 200 миллиметров в течение 10 минут. 2 - Защита от сферических тел диаметром 12,5 миллиметров. 2 - Защита от капель воды под углом 15º по вертикали и горизонтали. 3 - Защита от сферических тел диаметром 12,5 миллиметров. 3 - Защита от водяных брызг под углом до 60º вправо и влево от вертикали. 4 - Защита от сферических тел диаметром 1 миллиметр. Они вообще не должны иметь доступа.4 - Защита от брызг воды под любым углом. 5 - Защита от пыли, которая не должна попадать в большом количестве. 5 - Защита от струй воды, разбрызгиваемой под любым углом. 6 - Высокая защита от пыли, которая не должна попадать ни при каких обстоятельствах. 6 - Защита от очень мощных струй воды, разбрызгиваемой под любым углом.

DIN 40050-9 Стандарт

Немецкий промышленный стандарт DIN 40050-9 расширяет рейтинговую систему стандарта IEC 60529.
Он был разработан для электрического или электронного оборудования в дорожных транспортных средствах и для процессов, подверженных воздействию жидкостей и химикатов.

Этот немецкий стандарт включает рейтинг «IP69K», который требует, чтобы продукты с этим рейтингом были способны противостоять проникновению воды с высокой температурой и высоким давлением.

Как правильно выбрать лампу в соответствии с условиями ее использования

Как только мы узнаем, что означают эти рейтинги защиты и их уровни, мы можем выбирать наши продукты в зависимости от того, как мы будем их использовать.

Далее мы классифицируем различные типы использования.

Установка в помещении

Лампы, которые устанавливаются внутри дома и не контактируют с водой, не нуждаются в степени защиты IP.

Многие производители предлагают свои изделия для использования внутри помещений с уровнем защиты IP20, который защищает их от попадания предметов диаметром 12,5 мм.

Внутреннее освещение, подверженное воздействию влаги

Светильники, которые планируется разместить во влажных помещениях дома, например, в ванных комнатах, нуждаются в минимальном уровне защиты. В случае светильников, установленных на стене (настенные светильники или зеркала), им потребуется минимальная степень защиты IP44.

Светильники, которые планируется разместить во влажных помещениях дома, например, в ванных комнатах, нуждаются в минимальном уровне защиты.В случае светильников, установленных на стене (настенные светильники или зеркала), им потребуется минимальная степень защиты IP44.

Наружное крытое освещение

Для крытых помещений, где вы хотите установить светильник, на который не будет падать вода, вы можете выбрать светильник с уровнем защиты IP23.

Открытое наружное освещение

Светильники, которые будут размещены на улице и на которые будет падать дождь, должны иметь степень защиты не ниже IP44.

Погружаемые изделия и изделия для морской среды

При работе с морскими зонами и изделиями, которые мы хотим погружать под воду, следует проявлять максимальную осторожность. Всегда следует выбирать светильники с минимальным уровнем защиты IP68, что гарантирует их правильное функционирование.

Класс защиты IK

Это числовая классификация, регулируемая стандартом IEC 62262, которая указывает степень защиты объекта от внешних механических воздействий.До появления стандарта к степени защиты IP обычно добавлялось третье число, указывающее на ударопрочность объекта.

Таблица степеней защиты IK

Далее мы покажем таблицу с уровнем защиты IK (связанной с энергией удара), измеренной в джоулях.

Код IK Энергия удара (Дж)
00 Без защиты
07 Стойкость к энергии удара 2 Дж.
08 Стойкость к энергии удара 5 джоулей.
09 Стойкость к энергии удара 10 джоулей.
10 Стойкость к энергии удара 20 джоулей.

01 Стойкость к энергии удара 0,15 Дж. 02 Стойкость к энергии удара 0,20 Дж. 03 Стойкость к энергии удара 0,35 Дж. 04 Стойкость к энергии удара 0,50 Дж. 05 Стойкость к энергии удара 0.70 джоулей. 06 Стойкость к энергии удара 1 джоуль.

Чтобы правильно выбрать степень защиты от ИК, мы должны учитывать, подвержен ли светильник риску удара, и в этом случае знать, какой удар. Например, те модели, которые предназначены для использования в качестве кресел или столов, должны иметь степень защиты IK10.

Таблица IP: что это значит?

Таблица IP или Международный стандарт защиты состоит из букв IP и 2 цифр.В соответствии со стандартом CEI 6529, устав классифицирует степень защиты продукта от проникновения в электрические компоненты двух типов элементов: твердых и жидких частиц.

Основная цель таблицы IP - предоставить более точную информацию, чем часто неточные маркетинговые термины, такие как «водонепроницаемый».

Числа

Первое число: твердые тела

Указывает на степень защиты, которую обеспечивает корпус продукта от проникновения твердых предметов, включая определенные части человеческого тела, такие как руки и пальцы, а также пыли и случайного контакта и т. Д.

Первая цифра индекса начинается с 0, что указывает на отсутствие конкретной защиты; и заканчивается цифрой 6, что означает полную защиту продукта от проникновения пыли.

Вот разбивка первого числа (твердые тела):

  1. Защита от твердых предметов размером более 50 мм, таких как рука
  2. Защищено от твердых предметов размером более 12,5 мм, например пальцев
  3. Защищено от твердых предметов более 2.5мм типа отвертка
  4. Защита от твердых предметов размером более 1 мм, например проволоки
  5. Защита от пыли. Допускается ограниченное проникновение пыли. Не помешает работе оборудования. От 2 до 8 часов.
  6. Пыленепроницаемый. Без попадания пыли. От 2 до 8 часов.
Второй номер: жидкости

Указывает степень защиты оборудования от проникновения воды и влажности.

Вторая цифра индекса защиты начинается с 0, что означает отсутствие защиты от воды или влажности; и заканчивается цифрой 8, указывая на то, что изделие может выдержать полное погружение в воду в течение длительного периода времени.

Вот диаграмма для второго числа (жидкости):

  1. Защита от вертикально падающих капель воды. Допускается ограниченное проникновение.
  2. Защищен от вертикально падающих капель воды, корпус наклонен до 15 градусов от вертикального положения. Допускается ограниченное проникновение.
  3. Защищено от водяных брызг под углом до 60 градусов от вертикального положения. Допускается ограниченное проникновение в течение 3 минут
  4. Защищено от брызг воды со всех сторон.Допускается ограниченное проникновение.
  5. Защищено от любой струи воды. Допускается ограниченное проникновение.
  6. Вода с сильного волнения или вода, защищенная мощными струями, не должна попадать в ограждение в опасных количествах.
  7. Защита от вертикально падающих капель воды. Защита от воздействия погружения в воду на глубину от 15 см до 1 м на 30 минут.
  8. Защита от воздействия погружения в воду под давлением на длительное время.

Пример: IP66

В случае светильника, сертифицированного по стандарту IP66, например паронепроницаемого светодиодного светильника, это означает, что он защищен от пыли, что в течение 2-8 часов не будет проникновения посторонних предметов и что светильник защищен от волнения на море или сильных брызг воды.

Таким образом, при анализе освещения в таких приложениях, как автомойка, необходимо установить осветительное оборудование, устойчивое к пыли и сильным струям воды. Вы можете оценить и выбрать классификацию из таблицы IP, которая указывает уровень защиты, необходимый для вашего приложения.

Объяснение рейтингов IP

| Таблица IP-кодов

Классы IP для дома

В доме есть определенные требования, которым должно соответствовать все оборудование, включая фиксированные аксессуары для проводки, такие как розетки и выключатели.Один из них - минимальный рейтинг IP. В общем, КАЖДЫЙ элемент установленного оборудования должен иметь минимальный рейтинг IP IP4X на всех горизонтальных поверхностях и IP2X на всех вертикальных поверхностях.

Идея этого заключается в том, что благодаря горизонтальным поверхностям с классом защиты IP4X трудно попасть внутрь корпуса крупным частицам пыли и пуха, обычно встречающимся в доме, что устраняет одну потенциальную причину возгорания.

Вертикальные поверхности со степенью защиты IP2X предотвращают случайный контакт кого-либо с токоведущими частями внутри корпуса.Как правило, в Великобритании сложно найти продукт, не соответствующий этим спецификациям, если только он не был поврежден.

В ванных комнатах, однако, действуют гораздо более строгие правила в отношении степени защиты IP оборудования, которое разрешено в них использовать. Ванные комнаты разбиты на «Зоны». Минимальный IP-рейтинг оборудования, которое будет использоваться, определяется тем, в какой из этих Зон оно будет использоваться. На схеме ниже показаны различные Зоны в ванной комнате.

Чтобы разместить на своем веб-сайте нашу инфографику «Таблица рейтингов IP», просто скопируйте и вставьте код для встраивания ниже:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
