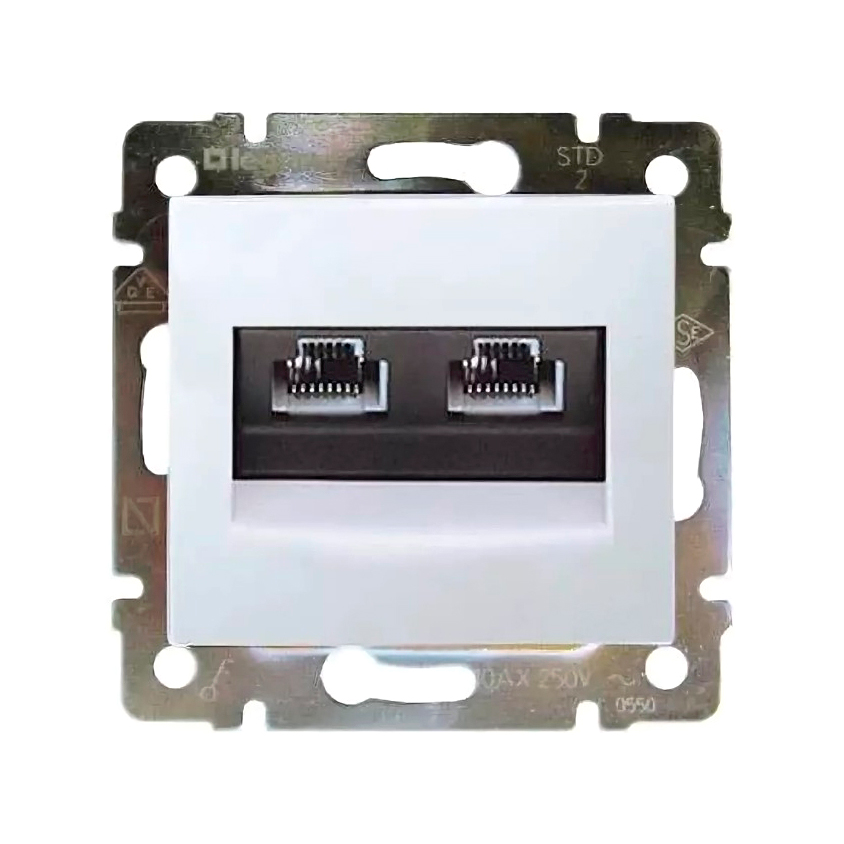

Компьютерные розетки (RJ45) Legrand Valena (Валена)
Компьютерная техника является неотъемлемой частью жизни человека.
Подключать ноутбуки и стационарные ПК можно к обыкновенным электросетевым разъемам, но отличный вариант – использовать специально предназначенные для этого розетки. Согласно стандартам они обозначаются сериями RJ11 и RJ45. В этом разделе можно купить компьютерную розетку Legrand Valena с гарантией от производителя.
Особенности устройств
Аббревиатура RJ обозначает Registered Jack. Разъемы этой категории могут быть различны, но чаще всего на рынке можно встретить модели типа:
- RJ45 – применяются для подключения сетевого кабеля на 8 позиций и столько же контактов;
- RJ11 – используются при прокладке телефонного кабеля (4 контакта и позиции).
В одной розетке оба этих разъема могут использоваться одновременно. Такие универсальные устройства обычно стоят несколько дороже тех, в которых используются одинаковые конструкционные решения.
Предложения от Legrand
В каталоге интернет-магазина вы найдете несколько видов компьютерных розеток Legrand «Валена».
Чаще всего у нас заказывают:
- Двойные комбинированные (1 разъем RJ11, а второй – серии RJ45).
- Одиночные розетки Legrand cat 6e и 5.
- Двойные, где оба разъема соответствуют классу RJ45 либо RJ11.
Цвет у всех компьютерных розеток вне зависимости от количества контактов, модели и серии использованных в устройстве разъемов обычно однотонный – слоновая кость, черный, коричневый. Корпус не имеет высокого класса защищенности от влаги.
Особенности моделей от «Легранд Валена»
Все устройства, изготавливаемые этой компанией, соответствуют отраслевым стандартам качества. Они безопасны для людей и домашних животных, нетоксичны, долговечны.
Корпус фиксируется на стальном суппорте, поэтому конструкция служит достаточно долго. Монтаж, согласно замыслу производителя, бывает двух типов – на захватах или на винтах. Какой бы из этих двух вариантов ни был выбран, розетка Валена будет держаться надежно.
Контакты обозначают специальными двойными цветовыми кодами, что довольно удобно.
Мы напрямую сотрудничаем с официальными представителями бренда, поэтому прилагаем к каждому товару всю необходимую документацию, включая гарантийный талон, руководство по эксплуатации и прочее.
виды, категории, правила расположения и технология подключения
Краткое описание
Внешне компьютерная розетка RJ-45 больше всего напоминает телефонное стандартное устройство RJ-11. Основное различие между этими двумя приспособлениями состоит только в том, что количество контактов разъёма было уменьшено с восьми до четырёх.
Следовательно, компьютерную розетку можно использовать и для телефона, но не наоборот.
В зависимости от модели, итоговый агрегат может отличаться от своих аналогов небольшими характеристиками, но вся концепция конструкции остаётся прежней. Профессионалы утверждают, что качество розетки определяется тремя основными пунктами:
Именно точное количество портов считается основным показателем такого приспособления. Чаще всего их не больше четырёх. Если пользователь планирует подключать гораздо больше устройств, то ему потребуется дополнительная патч-панель. Стоит отметить, приобретение такого устройства может говорить только о том, что мастер не предусмотрел все нюансы на этапе разводки сети.
Большое количество установленных патч-кордов может доставлять массу неудобств. Для качественного обустройства домашней или офисной ЛВС можно задействовать двухюнитовые модули.
От того, в каком варианте выполнена розетка, зависит способ установки этого коммутационного агрегата.
Специалисты предусмотрели наличие двух проверенных способов:
- Под внутреннюю установку.
- Наружный монтаж.
Выбор того или иного варианта зависит от способа прокладки кабеля ЛВС. Если внешний (к примеру: провод помещён в специальные коробы), тогда в работе пригодятся исключительно наружные розетки. Если же мастер предпочёл скрытую проводку, то более эффектно и аккуратно будут смотреться внутренние приспособления.
Отдельно стоит отметить, что сетевая розетка RJ-45 иногда устанавливается непосредственно на сам короб. В техническом плане такое исполнение может считаться как внешним, так и внутренним. К тому же эксплуатационные характеристики совершенно не зависят от исполнения ЛВС.
Именно от характеристик кабеля зависит тот факт, к какой категории он относится. Его востребованность обусловлена широкой пропускной полосой, так как этот показатель влияет на скорость передачи данных, а также на возможность применения специальных высококачественных интернет-технологий.
Развитие современных информационных технологий повлияло на то, что во время инсталляции ЛВС кабели ниже, чем UTP 5е практически нигде не используются. Чтобы результат проделанных манипуляций полностью соответствовал всем ожиданиям, нужно чтобы категория розетки была не меньше, чем у подсоединяемого к ней провода . В противном случае существует большая вероятность, что скорость передачи данных будет снижена в несколько раз.
Особенности конструкции
Профессиональное подключение розетки RJ-45 может отличаться внешним или же внутренним типом исполнения. Каждый вариант обладает своими преимуществами и недостатками. К основным положительным характеристикам внутреннего монтажа можно отнести компактность и скрытую прокладку кабелей. Помимо этого, само изделие будет надёжно защищено от любых механических воздействий.
Недостатков у внутренней установки практически нет, единственное – в случае надобности пользователь не сможет переместить розетку в другое место, а также сам процесс монтажа всегда сопровождается определёнными ремонтными работами.
В связи с этим наибольшей популярностью сегодня пользуются накладные модели R-45 cat 5e.
Модификация каждого устройства отличается итоговым количеством подключаемых пользователей. Каждая модель рассчитана на подсоединение одного, двух или больше проводов. В зависимости от выбранной схемы монтажа, мастер может использовать как односторонние, так и проходные розетки.
Принцип распиновки
Качественное подключение витой пары к розетке возможно только в том случае, если мастер правильно сделает распиновку жил. С этой задачей проблем не должно быть, так как напротив каждой контактной группы производители предусмотрели наличие специальной цветовой маркировки, которая полностью соответствует всем установленным стандартам. В независимости от того, какой вариант решил использовать мастер, главная задача, чтобы он был однотипным для ЛВС. В противном случае могут возникнуть те или иные проблемы.
Многие считают, что на территории России все «обжимают» провод по типу Т568 В, но это утверждение весьма условное.
Проще всего, когда пользователь знает, какой стандарт использует его провайдер. Определить это можно и самостоятельно, посмотрев на распиновку того разъёма, который установлен на введённом в квартиру кабеле.
Проще всего, когда пользователь знает, какой стандарт использует его провайдер. Определить это можно и самостоятельно, посмотрев на распиновку того разъёма, который установлен на введённом в квартиру кабеле.Инструкция по обжиму коннектора
Начинать нужно с выбора профессиональных инструментов, которые пригодятся для внедрения розеток под витую пару. Конечно, лучше купить качественный экстрактор , который позволяет быстро запрессовывать и отрезать остаток ненужного провода одним нажатием руки. Китайский аналог такого инструмента стоит около 5 долларов. Разрекламированные модели могут обойтись в три, а то и пять раз дороже.
В экстракторе предусмотрено наличие универсального механизма, который позволяет быстро и качественно запрессовывать провод между двух ножей контакта, обрезая все излишки. Вдобавок к этому агрегат оснащён плоской отвёрткой и небольшим крючком, который предназначен для аккуратного извлечения провода при неправильной его заделке.
Во время работы обязательно пригодятся универсальные клещи для аккуратного удаления изоляционного слоя. Их стоимость практически такая же, как и у экстрактора. Такой инструмент прекрасно справляется с кабелем типа UTP, FTP, STP. Помимо этого, пользователь может самостоятельно регулировать глубину надреза. Специалисты не рекомендуют использовать обычный кухонный нож для снятия изоляции, так как существенно возрастает риск повреждения одной из жил.
Когда выбор инструментов окончен, можно смело приступать к основному алгоритму заделки витой пары в коммутационное устройство. Пример будет приведён из того расчёта, что основной кабель уже проложен, посадочное место под розетку подготовлено. Схема действий следующая:
Стоит отметить, что можно встретить мастеров, которые рекомендуют использовать вместо профессионального инструмента обычный канцелярский нож. Такой способ допустим только тогда, когда нужен срочный выход в интернет, а экстрактора в наличии нет. Но при первой возможности такую розетку нужно будет пережать, так как контакт провода с фиксатором всё равно будет разорван.
Когда витая пара запрессована, модуль нужно установить на прежнее место. Если розетка внешней конфигурации, то её основание должно быть прикручено к заранее подготовленной площадке. В итоге кабель должен подводиться сверху, а разъём по контуру снизу. Если розетка внутренняя, то её основание монтируется в специальный стакан, после чего фиксируется.
Остаётся только прикрутить лицевую панель и проверить работоспособность устройства. Сделать это можно профессиональным тестером, но гораздо проще подключить компьютер. Если же сетевого соединения нет, то первым делом следует проверить правильность распиновки, так как в 99% всех случаев проблема именно в этом.
Монтаж скрытой розетки
У начинающих мастеров часто возникают сложности с тем, как правильно разобрать такое компьютерное приспособление. Во время подсоединения всех проводников необходимо поэтапно добраться до основной части – небольшого корпуса (чаще всего пластиковый или керамический), где расположены миниатюрные контакты.
Именно к этой пластине подсоединяются все проводники, а затем собирается корпус. Всё дело в том, что у разных производителей эта процедура осуществляется по-разному.
К примеру, известная торговая марка Легранд выпускает такие розетки, в которых основные разъёмы спрятаны за лицевой крышкой. Удалив эту деталь, мастер наталкивается на белую пластиковую крыльчатку, на которой содержится небольшая стрелочка. Крыльчатку необходимо аккуратно повернуть по стрелке, после чего откроется доступ к корпусу и контактной пластине. Именно на неё нанесена разноцветная маркировка проводников. Итоговое подключение практически не отличается от стандартной розетки, единственное – изначально в отверстие на пластине нужно продеть витую пару, а уже потом разравнивать жилы.
Не менее популярной сегодня считается торговая марка Лезард, которая изготавливает компьютерные розетки по иной схеме. Металлическая рамка и лицевая панель фиксируются небольшими болтами, которые легко откручиваются. Главная внутренняя контактная пластина крепится специальными зажимами.
Собирая и разбирая такие розетку, нужно знать, что некоторые контакты можно отжать только отвёрткой.
А вот чтобы изъять контактную группу из корпуса, необходимо аккуратно надавить на верхнюю защёлку. После этих манипуляций в руках у мастера окажется небольшая коробочка. Чтобы подключить витую пару, следует снять пластиковую крышечку, которая прижимает проводники. Так как пластик в этом месте довольно упругий, то и усилия должны быть значительными. Остаётся только развести жилы по нанесённой на изделии разметке.
Когда решено использовать экранированный кабель, то и розетку нужно выбирать соответствующую, где заранее предусмотрено подключение такого изделия. В противном случае экран превратится в огромную антенну, что негативно отобразится на пропускной способности и скорости интернета. Именно по этой же причине не стоит покупать FTP кабель, если к нему не предусмотрено подключение мощного незаземленного оснащения.
Для полноценного использования высококачественных технологий ЛВС на базе витой пары, нужно обустраивать цельные линии.
Скрутки и спайки в этом случае просто недопустимы, так как это чревато серьёзными потерями скорости. В тех случаях, когда возникает необходимость нарастить определённый отрезок кабеля, нужно использовать только специальные соединители. Такое приспособление представлено в виде небольшой коробочки, в которую вмонтирована мощная плата с двумя разъёмами RJ-45. В некоторых моделях может быть предусмотрено наличие фиксаторов под витую пару, как у розеток.
Не стоит покупать изделия с большим количеством портов для бытовых условий. Многочисленные патч-корды, которые установлены в одном месте, обязательно начнут запутываться, доставляя пользователям определённый дискомфорт. Лучше всего сделать несколько розеток на разном расстоянии.
Основное отличие компьютерных розеток от обычных, в том, что они имеют такой тип проводов, как витая пара. Что это означает? Это означает, что розетка имеет 8 медных проводов, свитых друг с другом в 4 пары. Именно при помощи этих проводов все электрические помехи благополучно гасятся, и обеспечивается высокая скорость передачи данных (до 1000 Мбит/cек).
Такая розетка имеет отличительную от других видов розеток конструкцию и специальный разъем (наиболее часто используемый разъем для сетевой розетки — RJ-45).
Подключение сетевой розетки с таким интерфейсом производится довольно просто, особенно если есть подробная инструкция этого процесса. Сетевые розетки бывают как скрытой так и для открытой установки, если вам вдруг нужно установить ее в место с повышеной влажностью или на открытом воздухе, то вам необходима именно накладная интернет розетка.
Подготовительные работы
Первое, что нужно сделать, это проложить электрическую проводку под интернет, конечно, если это не было сделано еще при строительстве дома. Проводка прокладывается к одной точке в квартире, а к ней уже будет подключен Wi-Fi роутер, который обеспечит надежное покрытие для всех интернет-пользователей.
После того как проводка будет подведена, можно устанавливать подрозетник. Для этого используется перфоратор и специальная коронка, при помощи которых в стене выдалбливается подходящее отверстие.
Готовая ниша очищается от пыли и прочих загрязнений, и затем в нее устанавливается подрозетник. Закрепить его можно при помощи густой алебастровой смеси.
На этом подготовительные работы заканчиваются и можно переходить к разводке проводов.
Подключение интернет розетки
Каждая интернет розетка содержит клемник, к которому подключаются витые пары. Этот клемник нужно отсоединить от механизма розетки. Для этого нужно повернуть розетку к себе тыльной стороной и найти там белый фиксатор.
Данный фиксатор (стопорное кольцо) нужно немного повернуть по часовой стрелке до тех пор, пока съемная часть не отсоединится от корпуса розетки.
Если клемник стационарный, то ничего ни снимать не понадобится.
Зачистка витой пары
Отсоединив клемник от розетки, можно приступать к подсоединению интернет кабеля.
Для начала через заднюю часть съемного клемника нужно просунуть интернет провод.
После этого нужно очень аккуратно зачистить витую пару при помощи ножа, чтобы оголить жилы.
Затем жилы необходимо расправить, подготовив их к соединению.
Важно! При зачистке витой пары нужно действовать очень внимательно и не давить ножом на защитную оболочку чересчур сильно, так как жилы легко повредить.
Схема подключения интернет кабеля по цветам
Для того чтобы правильно подключить жилы витой пары сетевого кабеля к розетке, нужно разобраться, что означают цвета и цифры на клемнике. Крайне важно правильно соблюсти порядок подключения цветов интернет кабеля.
Существует 2 стандарта подключения: A и B. Для того чтобы понять, какую схему следует использовать, нужно, чтобы она дублировала схему проводящих каналов в розетке.
Важно! Для того чтобы не ошибиться с выбором схемы подключения, нужно обязательно проконсультироваться поставщиком интернет услуг, который подскажет, какая схема была задействована во время монтажа.
Теперь нужно разобраться с цветовой маркировкой. Каждая пара проводов обозначается одним цветом.
К примеру:
Бело-коричневый — коричневый
Бело-синий — синий
Используя цветовую маркировку, можно подключать до 4-х витых пар, но для частных квартир обычно используется соединение 2-х витых пар.
Для более подробного разъяснения, можно рассмотреть схему подключения интернет розетки с обозначениями:
T568A — это, соответственно, вариант A, а T568B — вариант B.
Подключение проводов к сетевой розетке
Разобравшись со схемой, можно начинать подключать жилы интернет провода, вставляя их в соответствующие пазы на коробке.
Инфо! Перед подключением проводов их концы не зачищаются, так как надежное и правильное подключение обеспечивается самим механизмом контактной площадки.
На фото видно, что цвет каждого провода соответствует цветовой схеме, расположенной напротив каждого паза.
Для того чтобы обеспечить высокую прочность соединения, нужно углубить провода в пазах при помощи кроссировочного ножа (именно поэтому процесс обжимки интернет кабеля по цветам называют кроссировкой витой пары).
А дальше контактные площадки розетки выполняют свое дело, надежно закрепляя провода на своих местах.
Как же действует такие площадки? На самом деле все довольно просто: эти площадки изготовлены в виде заостренных пластин, расположенных друг от друга на таком расстоянии, чтобы при опускании крышки на свое посадочное место, изоляция жил легко прорезалась лезвиями, и они коснулись сердцевин, которые проводят электрический сигнал. Именно такое соединение обеспечивает бесперебойную работу розетки.
Установка клемника в компьютерную розетку
Как только все манипуляции с соединением проводов были выполнены, клемник можно возвращать обратно в розетку таким же образом, каким он был оттуда изъят, и затем крепко закрутить стопорное кольцо.
После этого следует удостовериться в том, что подключение выполнено верно, для этого нужно подключить к розетке какое-нибудь устройство, например, модем — если он заработал, значит, все нормально. В случае же, если устройство не заработает, нужно будет проверять правильность подключения проводов и качество их обжатия.
Совет! Для того чтобы подключение было верным, лучше осуществлять его со специальным кабельным тестером.
После проверки работоспособности новой сети, можно подрезать торчащие жилы и приступать к монтажу розетки в уже устроенный в стене подрозетник.
Монтируем розетку
При установке ethernet розетки в подрозетник не нужно прибегать ни к каким ухищрениям — этот процесс полностью схож с процессом установки обычной электрической розетки. Но нужно обязательно проследить за тем, чтобы кабель аккуратно разместился в коробке, а уже только потом прикручивать розетку винтами.
После монтажа розетка для интернета оснащается декоративной накладкой. Потом вам только останется подключить интернет кабель к розетке.
Подобную схему подключения витой пары и монтажа розетки можно использовать для всех видов интернет розеток. Разве что, они могут отличаться формой и расположением контактных групп, а также способом установки, но суть подключения при этом нисколько не меняется.
Если есть необходимость в подключении к двум сетям, существуют двойные розетки 2хRJ-45, по конструкции и схеме подключения они не отличаются от стандартных сетевых розеток RJ-45. Одну интернет розетку на два выхода, очевидно, купить и установить дешевле, чем две одинарных.
Подключение интернет розетки своими руками доступно каждому пользователю, но стоит соблюдать правила соединения проводов витой пары и следовать цветовым и цифровым схемам, так как это наиболее важный момент при подключении такой розетки.
Как подключить интернет розетку — видео:
Видео о соединении витой пары:
Для обеспечения бесперебойного проводного интернета, достаточно с умом проложить кабель и вмонтировать правильную розетку. Внутри розетки находятся жилы интернет-провода. От того, как была подключена интернет-розетка, зависит скорость интернета.
Специальный разъем, рассчитанный для проводки кабеля витая пара. Сама проводка состоит из восьми отдельных проводков из меди, которые переплетаются в четыре пары.
Эта система позволяет передавать скоростной инет без перебоев. Ответный разъём имеет название RJ-45/8p8c.
Классификация информационных розеток
Специалисты компьютерной области группируют сетевые гнезда по трем характеристикам:
- Число доступных разъемов (одинарные, двойные, терминальные и комбинированные).
- Способность пропускать канал с информацией.
- Принцип установки (внутри стены, поверх стены).
Для чего используют интернет-розетки
Для соединения с сетью мастер прокладывает длинный электрокабель, который присоединяется к щитку, а второй конец подключает к компьютеру. Спрятать провод можно в плинтус или сложить за мебелью. А что делать, если речь идет не об одной технике, требующей соединения (телевизор, приставка…)? Исходя из этого, лучше подумать на будущее, как подключить интернет-кабель, и провести скрытую проводку.
Важно! Для обычного роутера характерно 4 выхода. Отталкиваясь от этого, нужно проложить такое же количество сетевых шнуров в комнаты.
Обжатые концы собрать воедино и подключить к LAN порту.
Варианты применения интернет-розеток
Область использования информационной розетки весьма обширная. Широко востребованы они в специализированных помещениях:
- в офисах и аудиториях;
- интернет-клубах и электронных библиотеках;
- мастерских для ремонта и обслуживания гаджетов и компьютерной техники.
Обратите внимание! Наличие разъемов под витую пару является обязательным условием для серверных помещений. За счет этого обеспечивается подсоединение компьютерных станций для работы.
Быстрое развитие техники, обусловлено потребительскими потребностями. Очень востребованы поисковые инструменты в сфере образования, начиная от садика и заканчивая институтом.
Для работников, занимающихся компьютерами и прочей техникой для офиса, наличие такого рода гнезда обязательно.
Еще одним примером, где их монтаж считается обязательным условием, – это корпоративные или государственные службы (банки, хранилища, суды и прочее).
Таким образом, максимально предотвращается утечка информации.
Стандарты подключения
Внутри сетевого кабеля находится восемь проводков (скрученные в четыре пары). На конце витой пары расположен коннектор, он называется «Джек». Внутри (8Р8С) находятся разноцветные жилки.
Другие электропровода имеют похожие коннекторы. Отличительной чертой является месторасположение. С недавнего времени разработано два вида подключения:
- TIA/EIA-568-B;
- TIA/EIA-568-А.
Широко известен и востребован первый вариант. Для инет сети используют двухпарный (до 1 ГБ/с) или четырехпарный (от 1 до 10 ГБ/с) кабель.
Обратите внимание! На сегодняшний день скорость вхождения может достигать 100 МБ/с. Разработчики с каждым днем усовершенствуются, поэтому стоит задуматься о новинках и проложить кабель из четырех пар.
Схема подключения по цветам
Для подключения интернет-розетки разработано две схемы. Детальнее следует разобрать второй вариант – T568B.
Первая схема практически не используется.
Обратите внимание! Для частных домов и квартир применяют электрокабель, обеспечивающий скорость до 100 МБ/с. Информационные гнезда и коннекторы рассчитаны на четырехпарные кабеля, их стоит прокладывать для удобства.
Используя двухпарный кабель, первые три электропровода укладываются, отталкиваясь от схемы «В», зеленый цвет присоединяется к контакту под номером шесть. На фото подробно можно рассмотреть схему подключения интернет-кабеля.
Прокладка кабеля в стенах
Процесс монтажа проводки внутри стены – это решение непростое, но правильное. Главным достоинством является отсутствие шнуров под ногами и аккуратный вид комнаты. К недостатку относится проблематичное устранение неполадок, в случае необходимости.
Важно! Неэкранированная пара изготавливается из меди. Металл чувствителен к электромагнитным помехам. Необходимо соблюдать расстояние между проводкой для компьютера и электричества. Оно должно составлять не меньше 50 см.
Алгоритм действий:
- Разметка трассы. Сетевой кабель ограничен по радиусу изгиба, стоит это учитывать при планировке штробы. Каждый кабель имеет технические характеристики, с которыми нужно ознакомиться перед использованием.
- Подборка кабеля. Надежность – главное достоинство. Для подключения сети лучше приобрести UTP 5 категории. Основные требования к кабелям: радиус изгиба, растягивающие усилие, гарантия качества.
- Монтаж. Кабель следует спрятать в гофру. Диаметр гофрированной трубы должен быть больше, чем у проводки. В штробе закрепляется при помощи гипсовой стяжки.
Монтаж и подключение сетевой розетки
Витую пару маскируют в канале или прячут в плинтусе. 8 сантиметров нужно отступить от края, затем удалить оболочку.
Для начала разбирается корпус, а потом отсоединяется лицевая часть.
Обратите внимание! На обратной стороне расположена схема подключения (два вида «А» и «В»). Следует подключаться, используя второй способ.
Следующее, что необходимо сделать – обжать провода в клеммах. Используя зажим, надо зафиксировать провод и проверить сигнал. Для этого подойдет планшет или телефон.
Убедившись в исправности, лишняя часть обрезается и собирается весь механизм. Достаточно просто соединить две части. Закрепить в/на стене, проверить работу.
Подключение RJ-45 проводом на две витые пары
Вся подготовка идентична предыдущему варианту. Для коммутирования понадобится всего четыре проводника. Придерживаясь схемы, задействуются контакты. После обжима производится сборка и установка, а затем – проверка сигнала.
Обратите внимание! Провод с двумя витыми парами применяется для передачи информации со скоростью не больше 1 Гб/с. Если скорости недостаточно, придется по новой проложить кабель и выполнить все работы по монтажу.
Осуществление обжима проводов на контактах розетки
Работа системы напрямую зависит от обжима. Не стоит производить зачистку тонких проводков.
Контакты так устроены, что плотно заведенный проводник разрезает изоляцию и дает коммутацию с медной жилой.
Подключение сетевого кабеля к розетке
Информационные гнезда делят на два вида:
- Внутренние. Монтируется вглубь стены короб, затем фиксируется контактная часть и маскируется все панелью.
- Наружные. Корпус монтируется поверх стены.
Обратите внимание! Розетки различают по количеству точек подключения (одинарные, двойные).
Как подключить настенную розетку
В середине находится обозначение с правильным соединением проводов. Корпус следует прикрепить к стене входным отверстием для компьютера вниз, а кабеля вверх. На 5 см снимается изоляция с витой пары. Главное, чтобы не зацепить изоляцию проводников.
На плате находится пластиковый хомут. В него заводится проводник и подсоединяется так, чтобы зачищенный кусок находился ниже хомута.
К микроножкам подводятся провода нужного цвета. В момент, когда проводник проходит ножи, будет слышен характерный щелчок.
После распределения всех проводников лишние кусочки обрезаются, и одевается крышка.
Как подключить внутреннюю розетку
Первое действие – разобрать корпус, повернув крыльчатку. После этого снимается пластина, на которой контакты. Третий шаг – обжим клемм. Провода следует закрепить зажимом и провести предварительную проверку. Если все работает, удаляется лишнее и все собирается. Последним этапом будет закрытие лицевой панелью внутренностей.
Прокладка «витой пары»
Если помещение строится с нуля, тогда все просто. Витая пара прячется в гофре, затем укладывается с другими коммуникациями. Не стоит забывать о количестве проводков, которые заводятся. Диаметр также важен (+25 % от общей суммы).
Если ремонт происходит путем создания новых каналов, стоит учесть, из чего сделаны стены комнат.
Обратите внимание! Работая с бетонной стеной, следует помнить, что пыли и грязи будет много. Предварительно нужно будет освободить комнату от посторонних предметов и подготовить одежду для работы: плотную верхнюю одежду, головной убор, очки, перчатки, респиратор и ботинки.
Глубина канала штробы составляет 35 мм, а ширина – 25 мм. Делаются они только под углом 90%.
Подключение розеток Legrand
Для подключения разъемов и гнезд применяют витую пару. Каждая жила имеет свой цвет. Почти все локальные сети применяют для соединения разъема RJ-45.
Процесс подключения данной модели ничем не отличается от других. Можно использовать схему «А» или «В».
Подключение интернет-розетки Schneider
Французские модели фирмы Schneider, позволяют подключиться сразу двум компьютерам. Для этого понадобятся пассатижи, нож (канцелярский), обжим.
При помощи ножа нужно снять верхний слой изоляции (4 см от конца). На двух кабелях зачистить кончики, и по очереди подсоединить их к клеммникам. После этого зажимаются клеммы, а затем прикрепляется на свое место.
Ошибки при подключении
В процессе установки и подключения многие допускают ошибки. Вот некоторые из них:
- Не был проверен тип соединения. Следует внимательно проверить кроссировку коннектора, после этого приступать к распределению проводов.
- Во время зачистки была нарушена целостность провода.
- Лишний длинный провод может влиять на работу. Для работы достаточно 20 см.
- Если все сделано правильно, но результата нет, значит сама розетка неисправна.
Обратите внимание! Зная, как правильно подключать интернет-розетки, можно самостоятельно менять домашнюю сеть. Главное правило – следовать схеме и не перепутать цвета.
Установить их не составит особого труда, а конечный результат приятно порадует.
Компьютерные розетки с разъемами 8P8C (RJ-45) могут быть внутренними и наружными. В нашей сети распространены наружные розетки, так как для них не нужно высверливать посадочное отверстие и делать штробу для кабеля в стене. Вне зависимости от того, какая розетка, расшивку кабеля необходимо выполнить по одному из стандартов «А» или «B» T568A и T568B.
Для справки, основным стандартом, описывающим структурированные кабельные системы (СКС), является стандарт ANSI/TIA/EIA-568-A «Commercial Building Telecommunications Cabling Standard».
Он был разработан и утвержден комитетами American National Standards Institute (ANSI), Telecommunications Industry Association (TIA) и Electronics Industry Association (EIA). Однако, в настоящее время стандарт «А» считается устаревшим, и ему на смену с 2001г. пришел стандарт TIA/EIA-568-B, короче «B» (Б или Би). Самое известное различие в них – это способ разделки проводов по контактам. Распределение пар по стандарту «B» представлено ниже.
Подключение проводов в розетке должно соответствовать подключению ответной части провода. Чаще всего на ответной части в распределительном шкафу патч-панель.
Переходим к разделке. Для выполнения работы нам понадобится инструмент – расшивочный нож, иногда «пристрелочник». Я всегда использую инструмент Krone TWT-PND-LSA-A. Его аналоги HT-3141, TL-3141.
Менее удобные T-431 и аналоги, но тоже сойдут, лучше чем просто отвертка.
Во всех розетках обязательно присутствует маркировка соответствия цвета пар изоляции жил стандарту.
Находим обозначение с буквой B,
раскладываем проводки в соответствии с цветовой подсказкой и прибиваем инструментом.
Есть рекомендации, согласно которым расплетать витую пару не желательно более чем на ½ дюйма (1-1,5см). Можно придерживаться этого правила, но я пробовал расплетать и больше, при этом с UTP cat5e стабильно получается скорость 1Gbit/s при длине линии 60м. Так же не рекомендуется снимать изоляцию кабеля более 3 дюймов (7,5см).
В некоторых современных розетках из Китая можно обойтись без использования расшивочного инструмента.
Провода укладываются в соответствии с расцветкой и затем прижимаются небольшой крышкой.
Для того, чтоб сеть получилась надежной нужно использовать розетки (и всё остальное) какой-нибудь известной марки, проверенной временем.
После расшивки проверяем розетку тестером витой пары и подписываем маркером.
Розетка готова.
Переходим к реалиям жизни и рассмотрим случай расшивки розетки, при котором по одной витой паре нужно подключить два компьютера.
Раскладываем провода, как на фото ниже.
В левом разъеме раскладка соответствует стандарту Б и выполняется по рисунку как обычно. При этом задействованы только две пары проводов, используемые для приема и передачи данных – это белая-оранжевая/оранжевая и бело-зеленая/зеленая.
Правый разъем подключается так же только двумя парами. На место бело-оранжевого/оранжевого проводов прибиваются бело-синий/синий. На место бело-зеленой/зеленой пары прибивается бело-коричневая/коричневая.
Осталось правильно обжать или расшить ответную сторону кабеля. В моем случае это коммутатор, поэтому кабель был обжат двумя коннекторами 8P8C (RJ-45).
Первый коннектор для левого разъема обжимаем как обычно. Располагаем провода в коннекторе по стандарту Б и пропускаем недостающие синий/бело-синий и коричн./бело-коричн. провода.
С появлением интернета изменилась жизнь многих семей. Большая их часть подключена к Интернету, тем более, что для этого много не надо, достаточно иметь персональный компьютер или самый обычный мобильный телефон.
В свою очередь, каждый член семьи может быть подключен к отдельной линии. Локальное распределение Интернет ресурса осуществляется беспроводным способом по специальному Wi-Fi протоколу. И все же многие отдают предпочтение распределению по проводам, так как это намного надежнее, проще и дешевле. К тому же, наличие дополнительных электромагнитных волн отрицательно сказывается на самочувствии человека.
Как правило, все провода стараются спрятать в стены, чтобы они не мешали. Интернет провода не являются исключением. В основном это осуществляют в период проведения ремонтных работ. Для этого существуют специальные розетки, называемые компьютерными или информационными. В основном, используются розетки с разъемами RJ-45. Все процессы по ее установке можно сделать самому, если знать, как это сделать, тем более, что проводов может быть больше, чем два и нужно знать, к какому контакту какой подключить. Процедура выполняется не скруткой и не пайкой, а с помощью обжима, применяя для этого специальный инструмент.
Интернет-кабель, который заходит в квартиру, называется витой парой и подключается к пластиковому разъему. Подобный пластиковый разъем и называется коннектором, под обозначением RJ-45. Такие устройства профессионалы называют «Джеками».
В основном, пластиковый коннектор сделан из прозрачного материала, сквозь который видны все разноцветные провода. Абсолютно такие же детали применяются для соединения между собой компьютеров, модема с компьютером и другого компьютерного “железа”. При этом возможно не привычное расположение цветных проводов. Именно такой коннектор вставляется в информационную розетку. Здесь самое главное разобраться с порядком расположения всех проводов и тогда проблема с обжимом коннектора будет решена.
Существует две схемы подключения: T568A и T568B. Первый вариант подключения у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.
Очень важный момент – это количество проводов, находящихся в витой паре.
Как правило, используются кабеля с 2-х парным или 4-х парным количеством проводов. 2-х парные кабеля используются для передачи данных со скоростью до 1 Гб/с, а 4-х парные – для передачи данных со скоростью от 1 до 10 Гб/с. В частные дома и квартиры заводят интернет-провода, где передача данных осуществляется со скоростью до 100 Мб/с. Несмотря на это, отмечается устойчивая тенденция к увеличению скорости передачи Интернет-ресурсов. Поэтому, лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Тем более, что коннекторы и розетки выпускаются под подключение 4-х парной витой пары.
При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленый проводок подключается к шестому контакту, пропустив два контакта. Это можно увидеть на соответствующем фото.
Чтобы обжать концы на коннекторе применяются специальные клещи, которые могут стоить от 6 до 10 долларов, в зависимости от фирмы производителя. При применении подобного инструмента получаются качественные контакты, хотя это можно сделать с помощью кусачек и отвертки.
Для начала с кабеля нужно снять защитную изоляцию, на расстоянии 7-8 см от конца кабеля. В кабеле имеется четыре пары проводов разной расцветки, скрученных попарно. Встречаются кабели, где имеется тонкая экранирующая оплетка. Она не понадобится, поэтому ее можно просто отогнуть в сторону. Все пары раскручиваются, а провода выравниваются, разводятся в стороны и выкладываются по схеме «В».
Разведенные провода зажимаются между большим и указательным пальцами. При этому, нужно контролировать, чтобы провода были ровными и плотно прижаты один к другому. Если провода имеют разную длину, то их можно выровнять кусачками, оставив в общем 10-12 мм длины. Если взять коннектор и примерить, то изоляция проводов должна начинаться несколько выше защелки.
Это тоже можно увидеть на фото. После этого, подготовленные провода заводятся в коннектор.
Очень важно, чтобы каждый провод попал в специальную дорожку, при этом каждый провод должен упереться в край коннектора.
Придерживая кабель в таком положении, его вставляют в клещи. Обжимают кабель плавным, осторожным движением до тех пор, пока ручки клещей не сойдутся вместе. Если все подготовленные операции произведены правильно, то никаких проблем не должно быть. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить. Главное, чтобы коннектор занял правильное положение. После проверки и корректировки обжим продолжают.
В процессе обжима клещи выдвигают проводники к микроножам, которые продавливают изоляцию и устанавливают контакт с проводником.
В результате получается надежное соединение с прекрасным контактом. Если с первого раза не получилось, процесс обжима нужно повторить. Для этого, провода с “джеком” отрезаются, зачищаются, берется новый «джек» и процесс повторяется. Главное, запастись «джеками», потому как с первого раза вряд ли получится.
Видео урок: обжим коннектора RJ-45
Благодаря появлению Интернета, многие проблемы решаются достаточно быстро, особенно после пересмотра видеороликов.
Поэтому перед тем, как приступать непосредственно к обжиму проводов, желательно пересмотреть видеоролик, причем очень внимательно. Здесь показывается, как нужно правильно обращаться с клещами и как можно обойтись без них. И все же, лучше перестраховаться и воспользоваться инструментом, для более качественной работы.
Как подключить интернет кабель к розетке
Для начала следует отметить, что интернет-розеток, как и электророзеток существует два вида: для наружного монтажа и для внутреннего монтажа.
При этом следует заметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренности розетки предназначены для подключения проводов и вторая часть корпуса служит в качестве защитного элемента. Встречаются как одинарные, так и двойные интернет-розетки.
Компьютерные розетки могут отличаться по внешнему виду, но принцип работы у них одинаковый. Все они оснащены контактами с микроножами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.
Подключение настенной компьютерной розетки
Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки. Как правило, указывается и схема «А» и схема «В». Схему «А» следует не брать во внимание, а сосредоточиться на схеме «В».
В первую очередь приступают к установке корпуса на стену, расположив его так, чтобы входное отверстие для кабеля смотрело вверх, а компьютерный разъем – вниз. Хотя подобный вариант установки может быть изменен, в зависимости от конкретных условий и розетка может быть установлена горизонтально.
Как видно, подключение интернет-розетки, не является сложной операцией и с ней может справиться любой желающий. На это может уйти всего несколько минут. В данном случае достаточно одного раза, хотя в первый раз может и не получиться, особенно, если отсутствуют навыки обращения с проводами.
Чтобы особо не мучиться, лучше посмотреть соответствующее видео, где показывается и рассказывается, как подключить компьютерную розетку с 4-мя проводами и с 8-ю проводами.
Несмотря на отличающееся количество проводов технология подключения одна и та же.
Подключение внутренней интернет-розетки
Основная задача подключения состоит в том, чтобы суметь правильно разобрать интернет-розетку, поскольку каждый производитель решает подобную проблему по-своему.
Самое главное, разобрать ее так, чтобы оказался свободным доступ к контактам с микроножами. Именно в этой части осуществляется подключение, после чего крышка корпуса с контактами закрывается. Каждая модель подобной розетки имеет свой способ сборки и разборки.
Если взять, например, компьютерную розетку Legrand, то чтобы добраться к месту подсоединения проводов розетки Legrand Valena RJ-45, нужно для начала снять переднюю крышку. Внутри корпуса можно увидеть белую пластиковую панель с крыльчаткой, где нарисована стрелка (см. фото).
Ручка на панели поворачивается по направлению стрелки, после чего передняя панель снимается. На поверхности панели имеется металлическая пластина с рисунком, по которому можно определить, к каким контактам и какой провод следует подключать.
Здесь так же указывается и цветная маркировка витых пар. Перед началом подключения, в отверстие, расположенное на пластине, продеваются провода, подготовленные к процессу подключения.
Чтобы было более понятно, лучше посмотреть подготовленное видео.
Можно встретить и розетку для подключения интернета фирмы Lezard. Здесь конструкция совсем другая. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты. Что касается ее внутренностей, то все здесь крепится на защелках. Чтобы вытащить из корпуса внутренности, нужно взять в руки обычную, небольшую отвертку и отжать зажимы.
Чтобы добраться до контактной группы и вынуть ее из корпуса, нужно нажать на защелку, которую можно обнаружить сверху. В результате подобных действий, в руках может оказаться коробочка, с которой придется снять крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно поддеть тонким предметом боковые лепестки. Придется все же приложить определенные усилия, так как защелка достаточно упругая.
При этом, нужно помнить, что в руках пластик и, если все делать не аккуратно, то можно и сломать.
Для большей наглядности предлагается ознакомиться с видео-уроком.
В заключение стоит отметить, что наличие в Интернете соответствующего видео упрощает процесс освоения различных действий или проведения работ, связанных с подключением компьютерных розеток. Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения одинаковый для всех. Самое главное, освоить самому процесс подключения, связанный с определенными особенностями. Казалось бы, было бы проще, если бы соединение осуществлялось с помощью скрутки или пайки, что было бы доступно практически всем. Но при этом, не удалось бы обеспечить компактность и аккуратность самого подключения. Зато в таких подключениях имеются свои плюсы: не пришлось бы запасаться «джеками». Хотя с другой стороны подобный способ подключения больше рассчитан на профессионализм, простоту и быстроту, тем более, если использовать специальный инструмент.
И, тем не менее, если имеются хоть какие-то навыки работы с электропроводами, то подобное подключение не содержит никаких трудностей. Не приглашая никаких специалистов, реально произвести разводку компьютерной сети по своей квартире или частному дому. Тем более, что подобные специалисты возьмут за это немалую сумму.
Компьютерная розетка Legrand Valena RJ 45
Технические характеристики компьютерных розеток фирмы Legrand Valena
| Класс защиты | IP 20 |
| Тип разъема | RJ45 |
| Цвета | белый, 6 цветов рамок |
| Способ монтажа | внутренний |
| Количество выходов | 1 |
Электрические характеристики розеточных блоков RJ-45 марки Легранд серии Валена
Номин. ток, А |
20А, 32А/2 |
| Номин. напряжение, В | 250 |
| Частота, Гц | 50 |
| Электрическая прочность изоляции | 2000 B |
| Заземление | есть |
Механизм компьютерной розетки Legrand Valena продается без рамки. Установочная рамка приобретается отдельно. Розетка Legrand Valena компьютерная два выхода соответствует категории 5Е и способна обеспечить передачу данных со скоростью 100 Мбит/с. Оснащена розетка двумя раздельными выходами стандарта RJ45 (8 контактов). Подключение кабеля “витая пара” к розетке выполняется по специальной технологии Легранд, технологии быстрого подключения – без применения специальных инструментов, крепление провода к механизму происходит путем поворота контактного механизма на 1/4 оборота.
Механизм розетки оснащен самозачищающимися контактами, благодаря которым нет необходимости зачищать жилы проводов при монтаже. Для удобства контакты компьютерной розетки, маркированные двойными цветовыми кодами.
Устанавливается розетка в стандартную монтажную коробку скрытого монтажа. Для настенного монтажа механизма следует использовать специальные коробки открытого монтажа. Механизм этой розетки оснащен креплением на захватах, монтаж к установочной коробке осуществляется этими захватами. Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием).
adorne® Cat 5e RJ45 Вставка для данных / телефона | Связь | Adorne Коллекция
Обзоры
Оценка 1 из 5 к красная рубашка из Цветовые коды Как и в предыдущем обзоре, купил разъем, подключил провода в соответствии с цветовыми кодами на задней панели разъема, и он не работал. Затем посмотрел на коды цветов на упаковке, и они не совпадают. Обыскивали веб-сайт в течение 30 минут, чтобы узнать третье мнение, но не смогли найти никаких схем или руководств по подключению.Дата выпуска: 2019-10-07
Оценка 2 из 5 к Крейг из Ужасная противоречивая документация Просто купил пару сумок Legrand cat5 от Lowe’s и пошел подключать кабели. Цветовая кодировка, нанесенная на разъемы, имеет две пары проводов, полностью противоположных изображению, которое они показывают в инструкции !!! На разъеме есть оранжевый, оранжевый / белый, синий, синий / белый, а в инструкциях по упаковке четко указано оранжевый / белый, оранжевый, синий / белый, синий.По крайней мере, коричневый, коричневый / белый, зеленый, зеленый / белый одинаковы на обоих. Фотографии каждого прилагаются. Возможно, не имеет значения, выполнены ли эти две пары в обратном порядке, но я, конечно, не знаю, и поэтому я не могу продолжать работу перед лицом явно противоречивой документации. Итак, теперь мой легкий воскресный вечерний проект должен подождать до понедельника, когда я смогу позвонить в компанию, чтобы спросить, какой из них правильный (и надеюсь, что они действительно знают, какое из них правильное), что отодвигает меня еще на один день.Дата публикации: 2019-09-15
Оценка 4 из 5 к Netb80 из Запутывает новичков Проблема с противоречивым сообщением на изображении и наклейке на разъеме заключается в том, что Легран не потрудился объяснить это. На самом деле оба правильны, в зависимости от того, какой стандарт проводки вы используете. На изображении отображается T568A, но в большинстве случаев вы будете использовать стандарт проводки T568B. Итак, там, где у них оранжевый, вы будете использовать зеленые провода.Там, где у них зеленый, вы поместите оранжевые провода. Следуйте цветовой последовательности для буквы «B». Legrand, вероятно, следовало использовать изображение, отображающее B, поскольку это то, что будет использовать большинство людей.Дата публикации: 2020-08-19
Оценка 1 из 5 к Олдред из Бедных Вчера я купил такой же разъем в «Лоу». Даже посмотрев его в магазине, все еще не понимал, как его подключить. Но, подумав, что это будет иметь больше смысла, когда я приношу его домой, я все равно получил.Что ж, это было плохое решение. Пришел домой и пытался посмотреть, как это будет подключено. Ну и внутри разъема цветовой код был таким же. Синяя синяя полоса, зеленая, зеленая полоса. Даже глядя на банку пакета. Немного помогло. Но это не сработало. Так что ничего страшного. У нас есть сеть. Надо поискать и найти, что у вас, ребята, такая же проблема. Прочитав весь пост и ищу ответ от OEM. Думаю, я что-то нашел. Что ж, это тоже не сработало. Я просто хочу вернуть свои деньги.Так что вернусь к Лоу и попробую. Плохой продукт и плохая поддержка.Дата публикации: 2020-04-05
Оценка 1 из 5 к Аноним из Не эксперт, но Я купил один из них в Menard’s, и цветовые коды между блоками перфорации не совпадают с инструкциями, которые я видел. Начиная с блока 1 он должен быть оранжевым / сплошным оранжевым; зеленая полоса / сплошной синий; синяя полоса / сплошной зеленый; и коричневая полоса / сплошной коричневый.Хотя цветовые коды незначительны, они не отображаются синим цветом. Он какой-то или фиолетовый. Кроме того, на наклейке со схемой на вставке некоторые цвета скрыты проводкой, показанной на рисунке. Нехорошо. Я мог бы выложить фото, но оно будет таким же, как и другие.Дата публикации: 2020-03-01
Bazaarvoice SAP Hybris Integration, версия 2.8.1
Интернет-розетка Legrand MylincRJ-45 Cat-6 по цене 224 рупий за номер | Разъем Cat 6
RJ-45 Интернет-разъем Cat-6 Legrand Mylinc по цене 224 рупий за номер | Кот 6 Джек | ID: 22217532588Спецификация продукта
| Марка | Legrand |
| Тип кабеля | CAT6 |
| Тип разъема | Гнездо |
| Модуль | 1 Модуль |
| Использование | Подключение к Интернету |
| Напряжение | 240/415 В |
| Подходит | Подходит только для пластин Legrand Mylinc |
| Минимальное количество заказа | 1 Номер |
Описание продукта
Интернет-розетка LEGRAND Mylinc RJ-45 CAT-6Доступный полный диапазон аксессуаров
Характеристики:
1.Интеллектуальная конструкция Linc-LocTM предотвращает неправильную установку, перекос выключателей и розеток.
2. Лазерная маркировка, защита от подделок.
3. Безвинтовая отделка и закругленные углы, которые добавляют красоты любому дому.
4. Снятие передней панели.
5. Защищенные от пальцев клеммы для защиты IP 20 от случайного прикосновения
6. Маркировка ISI
7. Маркировка CE
Дополнительная информация
| Код позиции | 675967 |
| Срок поставки | в тот же день Отгрузка |
| Производственная мощность | 10k |
| Детали упаковки | 10 Нет в одной коробке |
Заинтересовались данным товаром? Получите последнюю цену у продавца
Связаться с продавцом
Изображение продукта
О компании
Год основания 2017
Юридический статус Фирмы Физическое лицо – Собственник
Характер бизнеса Оптовик
Количество сотрудников До 10 человек
Годовой оборот До рупий50 лакх
Участник IndiaMART с августа 2017 г.
GST33AMPPJ7159N1ZC
Основанная в 2017 г. по адресу Parrys, Ченнаи, Тамил Наду , мы, « Шри Хингуладж Маркетинг », являемся индивидуальным предпринимателем , базирующимся в и являющимся ведущим оптовиком , Торговцем, Дистрибьютором, Поставщиком и Розничным торговцем из MCB Изолятор RCCB, Орбитальное распределительное устройство, стандартный RCCB MCB и многие другие.Видео компании
Вернуться к началу 1 Есть потребность?
Получите лучшую цену
Есть потребность?
Получите лучшую цену
Legrand разрабатывает удлинитель с Wi-Fi для контроля потребления и устранения любых проблем в электрической сети
Мы все используем удлинитель в нашем оборудовании для подключения компьютера, монитора (ов), жестких дисков или роутер, среди других элементов, требующих подключения к источнику питания.Legrand – одна из компаний, производящих самые важные электрические компоненты на рынке, и разработала необычный удлинитель. Что в этом уникального? Что ж, это не USB-порты или разъемы RJ45, особенность этой полосы Legrand заключается в том, что она поддерживает технологию Wi-Fi или что то же самое, это полоса, подключенная к Интернету.
Эта любопытная полоса Legrand дает нам возможность контролировать и управлять электроприборами в нашем доме с помощью смартфона или планшета благодаря приложению Legrand Mobile для розеток.Это приложение дает нам информацию в виде уведомления или электронной почты о ненормальном потреблении, отключениях электроэнергии, перегрузке и т. Д., Оно позволяет нам контролировать потребление подключенных устройств, а также создавать и управлять профилями для контроля потребления на расстоянии.
legrand multiple base 3 legrand multiple base 2Предупреждения являются автоматическими, уведомляя нас о выключателе света, чтобы мы или кто-то из наших близких, у кого есть доступ к нашему дому, могли восстановить свет и, таким образом, предотвратить порчу продуктов в холодильнике , Например.Эта полоса предупреждает нас, когда потребление превышает 90% мощности контура, чтобы не повредить установку. Это значение можно настроить. Эта полоса позволяет вам настроить серию часов, в которых не должно быть потребления, если бы в эти часы было потребление энергии, об этом будет сообщено через приложение. Об чрезмерном потреблении энергии также сообщают такие устройства, как мобильные кондиционеры или печи, которые работают, когда вас нет дома. Если холодильник, который должен быть подключен без перебоев и перестанет потреблять электроэнергию, будет уведомлен, потому что есть вероятность, что он сломан.
Не только это, он позволяет нам включать или выключать устройства, когда нас нет дома, мы можем запрограммировать устройство на включение печи или кондиционера для акклиматизации дома, это позволяет нам включать подключенное освещение, которое имитирует присутствие людей. Эта полоса также имеет первичную розетку Schuko, которая, если она заставляет остальные розетки напрямую зависеть от нее, или, что то же самое, если что-то подключено к этой розетке и она потребляет, это заставляет остальные розетки работать. Приложение сообщает нам о потреблении и эффективно управляет расходом энергии.
Распиновка разъема Rj 45. Подключение интернет-розеток Legrand, Loop (схема). Подключение внутренней интернет-розетки
Доступ в Интернет давно стал для современных людей обычным делом. Для одновременного использования всемирной паутины несколькими гаджетами, конечно, достаточно одного роутера, обеспечивающего беспроводной Wi-Fi, но для его подключения нужно установить выход в Интернет. В статье мы расскажем вам о подключении интернет-розетки, рассмотрим пошаговую инструкцию.
Эта процедура отличается от установки обычного разъема, потому что конструкция устройства другая и принцип его работы не имеет ничего общего с розеткой 220В. Однако обладая необходимой информацией и навыками работы с электроприборами, пользователь вполне может провести установку самостоятельно.
Конструктивные особенности Интернет-розетки
Описываемая продукция представляет собой пассивное сетевое оборудование, предназначенное для подключения устройств к локальным сетям с помощью специальных разъединителей.Как и обычные розетки, устройства для выхода в Интернет, называемые RJ-45, могут быть внешними (накладными), устанавливаемыми над плоскостью и внутренними (врезными), монтируемыми внутри стены.
Внутренняя розетка для выхода в Интернет, окрашенная в темный цветОсновными компонентами компьютерного разъема являются:
- лицевая сторона – декоративная панель с розеткой для патч-кордов;
- обратная (внутренняя) часть – это по сути клеммная колодка с контактами для проводов от интернет-кабеля.
Сетевой кабель витая пара вставляется в розетку, которая содержит четыре витка, по два провода в каждой. Они разделены на восемь проводников разного цвета.
Внешний вид и внутреннее устройство сетевого Интернет-кабеля «витая пара»
Каждый проводник подключается к соответствующему выводу розетки по определенной схеме. Это соединение называется кросс-коммутацией. Его реализация более подробно описана в следующем разделе. Бывают двухпарные и четырехпарные провода.Первые используются в сетях, где передача сигнала происходит со скоростью менее 1 Гбит / с. Но в наш век высоких скоростей все быстро меняется, и поток данных во всемирной паутине может очень скоро достигнуть значений в несколько гигабайт в секунду. Поэтому лучше использовать четырехпарные изделия, рассчитанные на скорость до 10 Гбит / с, чтобы в дальнейшем избежать переделок.
Установка и подключение сетевой розетки
Провод витой пары проложен в кабельном канале или накрыт цоколем.Свободный конец выводится через розетку (при установке врезной модели) или остается незакрытым (при установке накладной версии). Его длины оставляют достаточной для проведения необходимых работ. От самого края отступает 7-8 см и с этого участка снимается внешняя оболочка. Пары проводов разматываются, разъединяются и выпрямляются. Дальнейшие действия приведены в инструкции.
Пошаговая инструкция по подключению RJ-45 четырехпарным проводом
- Обожмите провода в клеммах розетки в соответствии с выбранным вариантом (цвет провода соответствует цвету контакта).Например, как показано на картинке слева направо: коричневый, бело-коричневый, зеленый, бело-зеленый, оранжевый, бело-оранжевый, синий, бело-синий. Лучше рассмотреть процедуру опрессовки отдельным абзацем данной публикации.
- Зафиксируйте провод зажимом и проведите предварительную проверку прохождения сигнала через разъем. Для этого подключите разъем от планшета, ноутбука или мобильного телефона к разобранному устройству и убедитесь, что есть подключение к Интернету.
- Отрежьте лишнюю проводку.Соберите розетку, соединив обе части. Закрепите его на стене или в ней (в зависимости от вида исполнения) как обычную электрическую розетку.
В конце нужно еще раз проверить работоспособность уже собранного устройства, подключив ноутбук или другой гаджет. Читайте также статью: → «».
Подключение RJ-45 с помощью витой пары
Подготовительные действия в этом случае выполняются точно так же, как и в предыдущем варианте. Единственное отличие – это само подключение.Вместо восьми проводников переключаются четыре в проводе. Используются контакты, соответствующие цвету проводов и соответствующие выбранной схеме «А» или «В». После этого производится опрессовка, сборка и установка изделия, проверяется передача сигнала.
Пример пересечения интернет-провода с двумя витыми парами в разъеме RJ-45
Практический совет: помните, что витая пара используется для передачи данных со скоростью до 1 Гбит / с.При увеличении скорости интернет-сигнала придется заменить провод и все соединения на нем тоже.
Обжим проводов на контактах розетки
Как указано выше. При подключении проводов к клеммам устройства необходимо их обжать. От этой процедуры будет зависеть качество всей системы. Не думайте, что нужно скрупулезно снимать оболочку с каждой проводки, а затем насаживать ее на болтовое соединение, как это бывает в обычных розетках.Контакты разъемов системы расположены таким образом, что при плотном вводе в них проводника они срезают изоляционное покрытие и обеспечивают переключение с помощью медной жилы. В этом случае зачищать тонкие провода не нужно.
Столь качественное и надежное соединение достигается при входе провода в контактную клемму до упора. Для этого можно использовать нож или тонкую отвертку. Но действовать нужно очень осторожно, чтобы не повредить провод. Читайте также статью: → «».
Обжим проводов на клеммах розетки – важное условие качественной коммутации
Обзор продукции известных брендов – производителей интернет-розеток
Знаменитые бренды Legrand, VIKO, Lezard, Schneider пользуются заслуженной репутацией в мире. рынок. Продукция этих компаний отличается высоким качеством и надежностью, благодаря чему завоевала популярность у потребителей. Некоторые изделия разных производителей имеют отличия во внутреннем устройстве, но они только визуальные, а принцип подключения остается неизменным – кросс-коммутация с соблюдением цветовой гаммы и правильное изготовление обжимных проводов в клеммной колодке.
Розетки Schneider RJ-45 имеют обжимные крышки
Для проведения сравнительного анализа пользователям предлагается ознакомиться со значениями цен на товары перечисленных брендов.
| Фирменное наименование | Состояние | Описание продукта | Цена, руб. |
| Legrand Valena | Франция | Интернет-розетка RJ-45 на два разъема | 820 |
| Lezard | Турция | // | 697 |
| Schneider | Франция | // | 780 |
| ВИКО | Турция | // | 296 |
Указанные цены представляют собой среднюю рыночную стоимость продуктов и не могут отражать полную картину ценового сегмента многочисленных моделей.Информация дана в качестве примера и не может быть использована в качестве информационной базы. Каждая компания имеет в своем ассортименте товары, которые представляют собой бюджетный вариант, а также товары премиум-класса, рассчитанные на покупателя с высоким уровнем дохода.
Подключение разъема для подключения компьютера к розетке: пошаговая инструкция
Для подключения ноутбука к Интернет-розетке у вас должен быть шнур питания, оборудованный на обоих концах разъемами – переходными устройствами, обеспечивающими подключение к RJ- 45 розетка.Перекрестие разъема на провод с четырьмя витыми парами производится по цветовой схеме, предложенной на рисунке:
Цветовая схема перекрестного подключения разъема RJ-45 для вариантов «Б» и «А»
Процесс установки устройство на проводе можно представить в виде пошаговых инструкций:
- Провод на конце освобождается от защитной оболочки, после чего проводники витой пары раскручиваются и выравниваются
- Провода распределяются в соответствии с цветами, указанными в соответствующей цветовой гамме, и отрезаны на одну длину – 10-12 мм
- Плотно приставив жилы друг к другу, они все вместе вставляются в разъем, после чего снова проверяется правильность расположения
- Обжимной инструмент обжимает провода в разъеме.
Если обжимного инструмента нет в наличии, обжим можно выполнить с помощью тонкой отвертки с плоским лезвием. Для этого отверткой поочередно надавливаем на каждый из контактов устройства, чтобы он зажал в нем проводник до упора. При этом встроенный микронож прорежет изоляцию проводов и обеспечит надежное переключение. Схема пересечения интернет-провода на разъеме должна соответствовать схеме в розетке RJ -45.В противном случае подключение к всемирной сети будет недоступно .
Другие схемы подключения разъема
Помимо подключения компьютера через разъем для подключения к Интернету может потребоваться кабель для подключения компьютера к другому компьютеру. В этом случае кросс-коммутация будет отличаться на разных концах провода. Также не стоит забывать о 2-парном проводе, который также часто используется для соединений.
Схемы обжима витой пары для различных подключений 4- и 2-парных проводов
Цветовые схемы, показанные на рисунке, помогут вам перекрестно соединить провода для различных вариантов подключения.Читайте также статью: → «».
Распространенные ошибки при установке компьютерных разъемов
Наиболее частые ошибки при установке розеток и разъемов связаны с невнимательным отношением к разводке проводов по цвету.
Ошибка 1. Компьютерная розетка устанавливается самостоятельно по варианту «Б», а соединительный шнур приобретается вместе с гаджетом или отдельно, но уже в собранном виде. Пользователь начинает подключение без проверки.Ошибка заключается в том, что провод можно монтировать по схеме «А», в этом случае подключения не будет. Перед использованием нужно убедиться, что стыковка разъема произведена правильно.
Ошибка 2. Пользователь пытается зачистить провода витой пары ножом, чтобы обеспечить хороший контакт. Ошибка в том, что это пустая трата времени и усилий. Передача сигнала от таких процедур не улучшится. Правильная опрессовка обеспечит быстрое переключение и надежный контакт
Ошибка 3. Оставление слишком длинного свободного конца провода при установке розетки. Ошибка обнаружится только после подключения провода, при креплении устройства к стене или внутри стены. Если длина кабеля не позволяет поместить его в розетку, то всю процедуру подключения придется повторить заново после укорачивания. Поэтому не стоит оставлять большой кусок шнура – достаточно 15-20 см.
Ошибка 4. Использование некачественного товара сомнительного производителя.Установка интернет-розетки – один из тех вопросов, которые возникают довольно редко. Именно по этой причине не стоит экономить и подвергать опасности использование ресурсов глобальной сети. Лучше приобретать качественное устройство от известного производителя. То же самое и с кабелями.
Практический совет: Если пользователь не имеет представления о работе с розетками и проводами, лучше не пытаться установить и подключить самостоятельно. Рекомендуется воспользоваться услугами специалистов, которые все сделают грамотно и быстро.
В заключение хочу отметить, что Интернет – выдающееся достижение современной цивилизации. Отношение к возможности доступа к этому ресурсу должно быть ответственным. Правильно выполненные работы по установке компьютерной розетки и кабеля с разъемами обеспечат качественную и надежную связь с мировой информационной системой.
Согласно спецификации EIA / TIA-568, существует несколько цветовых схем для обжима сетевого кабеля с витой парой (патч-корда) в разъеме RJ-45 для подключения компьютера к маршрутизатору, концентратору, коммутатору или соединения двух компьютеров. вместе.
Сетевой разъем обычно называется RJ-45, хотя его правильное название – 8P8C. А RJ (Registered Jack) – это название стандарта, описывающего конструкцию вилочного подключения.
На всех фотографиях ниже показан один разъемный кабель utp, предназначенный для использования в сетях LAN (локальная сеть) и DSL (цифровая абонентская линия), с витыми парами, зажатыми на концах в разъемы RJ-45.
Цветовая схема обжима RJ-45 компьютер – хаб для интернета
вариант Б, самый распространенный вариант.
Витая пара гофрированного сетевого кабеля с цветовой кодировкой по варианту A.
Как видно на фото, в обоих вариантах концы сетевого кабеля обжаты по одинаковой электрической схеме, только две витые пары местами поменяны местами. На месте оранжевой витой пары сжимается зеленая витая пара, а на месте зеленой витой пары – оранжевая.
Кабель UTP витая пара, гофрированный, как вариант A и вариант B, взаимозаменяемый … Таким образом, вы можете сжать его в соответствии с любым вариантом цветовой схемы, в зависимости от того, что вы предпочитаете, это не повлияет на производительность локальной сети.
Цветовая схема обжима двухпарного кабеля витая пара RJ-45
В настоящее время на рынке появился сетевой кабель типа витая пара, в котором вместо традиционных четырех всего две витые пары. И это экономически оправдано, так как 90% кабельных линий для Интернета используют всего две витые пары.
Как видите, электрическая схема подключения выводов RJ-45 не изменилась, обжат только синий вместо зеленой пары.
Такая витая пара по варианту Б обжимается по схеме, приведенной выше на фото. При обжиме по варианту А пары просто меняются местами. Вместо оранжевой пары гофрирована синяя, а вместо синей – оранжевая.
Компьютер с цветовой схемой обжима RJ-45 – компьютер
Если вам необходимо создать локальную LAN-сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаб, коммутатор или маршрутизатор), например, для коллективных игр, то для этого случая спецификация EIA / TIA предусматривает следующую нарезку сетевой кабель витая пара.Чтобы создать сеть из двух компьютеров, достаточно вставить одну такую витую пару в их сетевые порты.
Обратите внимание, что противоположные концы сетевого кабеля витой пары компьютер-компьютер обжаты по разным цветовым схемам.
Обжим витых пар RJ-45 выполняется с помощью клещей для обжима. Если под рукой нет клещей, то можно воспользоваться технологией опрессовки витой пары без клещей.
Все вышеперечисленные цветовые схемы распиновки витой пары utp в настоящее время теряют свою актуальность.Современные сетевые карты, коммутаторы, концентраторы и маршрутизаторы, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витой пары и выполняют внутреннюю регулировку. Так что современный компьютер при создании сети можно подключить даже к концентратору, либо к другому компьютеру, не задумываясь о цветовой схеме распиновки кабеля витой пары.
Цветовая схема обжима RJ-45
PoE IEEE 802.3af и IEEE 802.3at
Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачи напряжения питания на устройство по одному кабелю витой пары, опрессованному коннектором RJ-45.Это дает возможность обойтись без дополнительного провода для подачи питающего напряжения.
Независимо от вариантов обжима RJ-45, с плюсовой клеммы блока питания напряжение одновременно подается на контакты 4 и 5 (синяя пара), а отрицательное – на 7 и 8 (коричневая пара).
Как правило, распиновка витой пары по стандарту PoE IEEE 802.3af используется при создании систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801 , в который на каждый из портов можно подавать через RJ-45 постоянное напряжение 12 В мощностью до 30 Вт.
Цветовая схема обжима RJ-45 4 провода для Интернета
При подключении компьютера к Интернету или создании локальной сети редко кто полностью использует возможности сетевого кабеля на основе витой пары. Обычно это происходит из-за недостатка информации.
При передаче сигнала по витым парам кабеля CAT5 (скорость до 100 Мбит / с) задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара предназначена для приема сигнала, вторая – для передачи, что наглядно демонстрирует данная электрическая схема подключения компьютерной сетевой карты с помощью кабеля витой пары с разъемом RJ-45 к коммутатору-концентратору или маршрутизатору.
Как видно из схемы, каждая из двух пар сетевого кабеля подключена к компьютеру и коммутатору-концентратору или маршрутизатору по симметричной схеме трансформатора. Преимущество трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при установке витых пар в кабель.
Если возникает необходимость в прокладке дополнительной линии или если пары в сетевом кабеле витой пары частично повреждены, можно удвоить количество линий без снижения скорости передачи данных или отремонтировать кабель витой пары путем обжатия кабеля. RJ-45 подключается к ранее неиспользуемым витым парам.
Приведенные ниже цветовые схемы обжима витой парыRJ-45 не отличаются от приведенных выше, но на них показаны только проводники кабеля витой пары, которые используются для передачи информации. Витые пары, которые не подходят близко к вилке RJ45, обычно обжимаются, но сигнал по ним не передается, и их можно использовать для передачи дополнительной информации.
Цветовая схема обжима RJ-45, 4-х проводный компьютер – концентратор
Обжим витой пары, вариант Б. Сигнал передается только по оранжевой и зеленой парам.
Обжим витой пары, вариант А. Сигнал также передается только по зеленой и оранжевой парам, но витые пары обжимаются в штекере RJ-45 на другие контакты.
Crimp color RJ-45 4-проводной компьютер – компьютер
Компрессия витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.
Цветовая схема опрессовки RJ-45 ЭБУ – хаб при ремонте
Чем отличается патч-корд от кабеля витой пары
Патч-корд, или, как его еще называют, патч-корд, предназначен для соединения электронных устройств, например, компьютера с концентратором, переключателем или двумя компьютерами вместе в случае, если устройства необходимо перемещать относительно друг друга. во время операции.
Для изготовления патч-корда берется витая пара, жилы которого выполнены из многожильного провода, чтобы они не порывались при частых перегибах. Для обжима такого кабеля используются специальные разъемы RJ-45. Согласно стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Подключение устройств с помощью патч-корда экономически целесообразно, если во время работы они часто перемещаются относительно друг друга.
Во многих семьях к Интернету подключено несколько устройств: мы не можем представить свою жизнь без всемирной паутины, поэтому каждому нужна своя линия.В основном они работают по беспроводному протоколу – Wi-Fi, но провод по-прежнему доступен, так как проводной Интернет по-прежнему стабильнее беспроводного. При ремонте все провода прячут в стены и «интернет» не исключение. Их, как и электрические, ставят на розетки, только другого образца: их называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенным является RJ 45. Установку и подключение можно производить самостоятельно, но поскольку разъем выглядит необычно, в нем больше двух-трех проводов, а соединение не предусмотрено пайкой или скручивая, нужно знать, как подключить интернет-розетку и разъем, который необходимо в нее вставить.
Обжимной разъем RJ-45
Интернет-кабель, входящий в квартиру или дом, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Это пластиковое устройство представляет собой разъем, обычно RJ45. На профессиональном жаргоне их еще называют «Джек».
Его корпус прозрачный, благодаря чему видны провода разных цветов. Эти же устройства используются для подключения проводов, соединяющих компьютеры друг с другом или с модемом. Различаться может только порядок расположения (или, как говорят компьютерщики, распиновка) проводов.Этот же разъем подключается к компьютерной розетке. Если вы понимаете, как распределяются провода в разъеме, проблем с подключением интернет-розетки не возникнет.
Схема подключения интернет-кабеля по цвету
Есть две схемы подключения: T568A и T568B. Первый вариант – «А» в нашей стране практически не применяется, и везде провода проложены по схеме «Б». Об этом тоже нужно помнить, так как это требуется в большинстве случаев.
Чтобы окончательно прояснить все вопросы, поговорим подробнее о количестве проводов в витой паре. Этот интернет-кабель бывает двух- и четырехпарного. Для передачи данных со скоростью до 1 Гбит / с используются 2-парные кабели, от 1 до 10 Гбит / с – 4-парные. В квартирах и частных домах сегодня, в основном, подведены потоки до 100 Мбит / с. Но при нынешних темпах развития интернет-технологий вполне возможно, что через пару лет скорость будет исчисляться мегабитами.Именно по этой причине лучше сразу расширять сеть из восьми, а не из четырех проводников. Тогда при изменении скорости ничего переделывать не придется. В оборудовании просто будет больше проводников. Разница в цене кабеля небольшая, а в розетках и коннекторах для интернета по-прежнему используются восьмиконтактные.
Если сеть уже разводится по две пары, используйте те же разъемы, только после того, как первые три жилы проложены по схеме Б, пропустите два контакта и поместите зеленый провод на место шестого (см. Фото).
Обжим витой пары в коннекторе
Есть специальные клещи для обжима проводов в разъеме. Стоят они порядка 6-10 долларов в зависимости от производителя. С ними удобнее работать, хотя можно обойтись и обычной отверткой и кусачками.
Сначала с витой пары снимается изоляция. Снимается на расстоянии 7-8 см от конца кабеля. Под ним четыре пары проводов разного цвета, скрученные пополам.Иногда бывает еще и тонкий экранирующий провод, просто отогните его в сторону – он нам не нужен. Раскручиваем пары, выравниваем провода, разводя их в разные стороны. Затем добавляем по схеме «Б».
Порядок заделки разъема RJ-45 в разъем
Зажимаем провода в правильном порядке между большим и указательным пальцами, раскладываем провода равномерно, плотно между собой. Выровняв все, берем кусачки и отрезаем лишнюю длину проводов, разложенных по порядку: должно остаться 10-12 мм.Если прикрепить разъем как на фото, изоляция витой пары должна начинаться выше защелки.
Вставляем витую пару с обрезанными проводами в разъем. Обратите внимание, брать его нужно защелкой (выступ на крышке) вниз.
Каждый проводник должен войти в специальный путь. Вставьте провода до упора – они должны доходить до края разъема. Удерживая кабель за край разъема, вставьте его в плоскогубцы. Ручки клещей сводятся плавно.Если тело в норме, особых усилий не требуется. Если вы чувствуете, что “не идет”, еще раз проверьте, правильно ли вставлен RJ45 в розетку. Если все в порядке, попробуйте еще раз.
При нажатии выступы в плоскогубцах перемещают проводники к микроножам, которые прорезают защитную оболочку и обеспечивают контакт.
Такое соединение надежное и с ним редко возникают проблемы. А если что-то случится, кабель легко снова запечатать: отрезать и повторить процесс с другим разъемом.
Видеоурок: опрессовка разъема RJ-45 плоскогубцами и отверткой
Процедура проста и ее легко повторить. Возможно, вам будет проще все делать после просмотра видео. Здесь показано, как работать с плоскогубцами, а также как обойтись без них и делать все обычной прямой отверткой.
Как подключить интернет-кабель к розетке
Теперь мы дошли до подключения к интернет-розетке. Начнем с разновидностей. Информационные розетки, как и обычные электрические розетки, бывают двух исполнений:
По количеству точек подключения бывают одинарные и двойные компьютерные розетки.
Хотя внешне компьютерные розетки разные, принцип подключения проводников тот же. Есть специальные контакты, оснащенные микроножами. Защитная оболочка прорезается через вставленный проводник. В результате металл контактов микроножа плотно прилегает к металлу проводника.
Как подключить компьютерную розетку
Внутри каждой розетки есть подсказка, как разместить провода при подключении интернет-кабеля. Производители придерживаются той цветовой схемы, которую мы видели при обжиме разъема.Также есть два варианта – «А» и «Б», и точно так же мы используем вариант «Б».
Корпус крепится к стене, как правило, отверстием для ввода кабеля вверх, разъемом компьютера вниз. Дальнейшие действия просты:
Подключение кабеля витой пары к розетке – действительно простая процедура. Даже в первый раз это займет несколько минут. Вы можете снова увидеть, что и как они делают, на видео. Сначала показано подключение к Интернету по кабелю с 4-мя проводами, затем – с 8-ю.
Как подключить внутреннюю интернет-розетку
Описывать установку пластиковой коробки не будем – это отдельная тема. Разберемся в особенностях подключения и сборки. Основная загвоздка здесь – как разбирать компьютерные розетки. При подключении к ним проводов необходимо дотянуться до контактной части: небольшого керамического или пластикового корпуса со встроенными контактами микроножа. К этой монтажной плате подключаются проводники, а затем снова собирается корпус.И вся проблема в том, что они по-разному собираются / разбираются разными производителями.
Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того, чтобы добраться до разъемов в компьютерной розетке Legrand Valena RJ45, необходимо снять переднюю крышку. Под ним вы найдете крыльчатку из белого пластика (как на фото) со стрелкой на ней.
Необходимо повернуть крыльчатку в направлении стрелки, после чего корпус и контактная пластина будут у вас в руках.Он имеет цветовую маркировку проводов. Подключение ничем не отличается, разве что – сначала нужно продеть витую пару в отверстие на пластине, а затем смонтировать провода.
Для наглядности посмотрите видео.
Еще один популярный производитель такого оборудования – Lezard (Лезард). Его система другая. Безель и металлический каркас фиксируются небольшими винтами. Открутить их легко, но внутренняя контактная пластина держит все на зажимах. При сборке и разборке компьютерных розеток Lezard в нужных местах необходимо сжимать контакты отверткой.
Чтобы вынуть пластиковый контактный блок из корпуса, необходимо надавить на защелку сверху. После этого у вас в руках будет небольшая коробочка. Но это не все. Необходимо снять пластиковую крышку, закрывающую и прижимающую проводники. Снимают, поддев отверткой боковые лепестки. Пластик эластичный, и требуются довольно приличные усилия. Только не переусердствуйте: он по-прежнему пластик. Дальше разводка стандартная: по разметке по бокам (не забываем, что мы используем схему «Б»).
Если вы знаете, как подключить интернет-розетку, даже с незнакомой моделью разобраться несложно. И теперь вы можете самостоятельно модернизировать свою сеть (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т. Д.), Без привлечения специалистов. Остался еще один вопрос: как подключить двойные розетки. К ним подводят два кабеля и затем проводят стыковку согласно цветовой гамме. Это возможно, когда ваша сеть образована модемом или подключены две Интернет-линии.Можно ли расширить оба входа одним кабелем? Можно, но не нужно запутаться в цветовой кодировке проводов при дальнейшей разводке сети (запомните, какой цвет вы использовали вместо какого).
Чаще всего установка и подключение розетки к слаботочным линиям осуществляется тройным блоком:
Для большинства моделей, например от Schneider Electric (серия Unica), Legrand, Lezard, принцип установки практически одинаков и не содержит принципиальных отличий.
Рассмотрим пошагово весь цикл подключения интернет-розетки.
Интернет-кабель
Установка начинается с установки в слаботочный коммутатор роутера и подключения его от розетки 220В.
Далее 4-х парный кабель UTP 5E прокладывается в отдельном кабельном канале или стробе, не подключенном к линиям электропередачи.
Такой кабель обеспечивает скорость соединения до 1 Гигабит в секунду на расстоянии до 100м.Вот его характеристики:
Есть экранированные и неэкранированные разновидности. Фольга действует как экран в сетях, где есть нормальное заземление.
К одному такому кабелю 5E (4 пары) можно подключить только две розетки. В этом случае отдельно будут задействованы 2 пары.
Монтаж осуществляется одножильным проводом прямо от панели к розетке. Ввести кабель в распределительную коробку и оставить необходимый запас – от 15 см и более.
Установка интернет-розеток
Сначала снимаем крышку с розетки и вытаскиваем опору для облегчения установки.
Если конструкция розетки позволяет, рама может быть изначально установлена на розеточной коробке. Благодаря пазам в рамке можно легко отрегулировать ее горизонтальное положение.
Предварительно затяните всю конструкцию винтами 3 * 25 мм. При этом с помощью электрика Pocket Electric проверьте правильность установки и полностью затяните винты.
Производители недавно начали выполнять рамы из алюминиевого сплава, они конечно прочнее по конструкции, но при этом не будут намагничиваться до уровня.Вам придется поддерживать его одной рукой на весу.
Затем откусите и оставьте провод в розетке, максимальной длиной 15 см. Снимите верхний слой изоляции с кабеля UTP.
Для снятия изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но все это можно сделать аккуратно и обычным канцелярским ножом.
Верхний слой от кабеля необходимо зачистить на длину не более 2.5 см. В этом случае обрежьте лишнюю нить, проходящую между прожилками.
Прочная резьба в кабелях с витой парой, часто используется для облегчения открывания оболочки на большие отрезки. Это даже так и называется – рвущаяся нить. В телефонных кабелях им разделяются жгуты и ветки.
Слегка размотайте жилки отдельно. Далее вытаскиваем внутреннюю часть розетки с контактами.
Как правило, к любой марке, будь то телевизор, розетка или обычное 220 Вольт, обязательно должна быть инструкция.
Schneider Electric Unica Internet Socket Instruction –
Legrand manual –
Стандарты и электрическая схема
Откройте крышку контактной части и внимательно изучите маркировку. Каждое гнездо RJ45 можно подключить двумя способами:
- по стандарту «А»
- по стандарту «Б»
В большинстве случаев используется второй вариант – «Б». Чтобы понять, куда какие провода подключать, внимательно изучите корпус.Он должен показать, какой стандарт соответствует определенным контактам.
Например на Unica:
- Протокол «B» относится к верхней цветовой кодировке. При подключении вы будете ориентироваться на эти цвета.
- «А» – нижняя цветовая кодировка
Если разобрались, то сложностей с дальнейшей установкой не возникнет. Протокол «B» соответствует цветовой схеме EIA / TIA-568B. Одна сторона зажима должна иметь следующие цвета:
На другой стороне:
Пропустите провод через колпачок.При этом, как было сказано выше, не следует удалять верхний слой изоляции кабеля UTP более чем на 2,5 см.
Невозможно зачистить его прямо под стенкой розеточной коробки, как это делают обычные кабели NYM или ВВГнГ.
Участок без изоляции должен быть как можно короче. Все эти акушерки делать непросто. Их точное количество на 1 метр кабеля строго рассчитывается и регламентируется.
В противном случае при некорректном подключении и разборке можно снизить не только скорость, но и качество передачи данных.
Затем вставьте все провода в контактные пазы согласно цветам.
Затем вы просто защелкиваете крышку. Лишние участки жилок, которые выступают наружу, нужно срезать после закрытия крышки.
Розетка фактически уже вставлена. Осталось вставить на место в суппорт.
Главное преимущество таких интернет-розеток в том, что с ними не нужно снимать изоляцию с жил и зачищать ее до меди.Внутри самой розетки уже установлены специальные ножи.
Когда вы закрываете крышку, лезвия автоматически прорезают изоляцию и образуется контактное соединение. В инструкциях таких марок часто указывается, что при подключении провода запрещено использование специальных перекрестных обжимов.
Вроде уже в структуре. То есть, когда крышка закрыта, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.
Подключение к роутеру и опрессовка коннектора
После установки самой интернет-розетки осталось правильно подключить кабель к роутеру в коммуникационной плате.
Удалите изоляцию с другого конца кабеля на 2-3 см. Взбейте и вставьте жилки в определенном порядке, согласно стандарту TIA-568B, или просто «B».
Расположение цветов считается слева направо:
Стандарт «A» иногда используется, когда вам нужно подключить один компьютер к другому.Здесь вы обжимаете один конец кабеля в соответствии со стандартом «B», а другой – в соответствии со стандартом «A». Как правило, если оба конца кабеля обжаты в соответствии с одним и тем же стандартом (AA или BB), это называется патч-кордом. А если они перевернуты (AB или BA), то – крест.
Вены, опять же, в чистке не нуждаются. Просто вставьте их в разъем до упора.
Потом все это вдавливается специальным щипцом. Некоторые делают это с помощью тонкой отвертки или лезвия ножа, хотя это может легко повредить разъем.
Кабели cat5E и cat6 в разъеме RJ45 обжимаются по тому же принципу. Другой «вилки» здесь не требуется. Отличия кабелей заключаются в скорости передачи данных, в cat6 она выше.
Проверка интернет-соединения
После установки интернет-розетки и разъема на другом конце кабеля рекомендуется проверить подключение и целостность всех подключений. Сделать это можно с помощью самого дешевого китайского устройства.
В чем его суть? Есть генератор сигналов, посылающий импульсы по определенным кодам, и приемник. Генератор подключается в том месте, где установлен роутер, а приемник напрямую подключается к самой розетке.
После подачи импульсов сигналы сравниваются. Если все в порядке, то на корпусе ресивера поочередно загораются зеленые светодиоды. Если где-то произошел обрыв или короткое замыкание, то одна или несколько ламп вообще не загорятся.
Когда это случилось, то в первую очередь нужно грешить на плохой контакт в разъемах. Чаще всего именно там, на любой жиле, не полностью срезается изоляция и соответственно не будет соединения.
В самом конце к роутеру подключается готовый, проверенный кабель с коннектором.
Полный набор всех инструментов для резки, опрессовки, набора интернет-кабеля utp можно заказать на Алиэкспресс (доставка бесплатная).
Как подключить 4-х проводный телефонный кабель
А что делать, если для интернета использовать 4-жильный телефонный кабель, а розетка 8-жильная? Как подключить схему в этом случае?
Простое сопоставление цветов здесь не поможет.То есть, если вставить бело-синюю жилу в контакт с бело-синей маркировкой и так же по цвету подключить все остальные жилы, то сигнала не будет.
Это объясняется тем, что для передачи сигнала необходимо использовать контакты 1-2-3-6.
С одной стороны подключить к пинам 1-2 две жилы:
зеленый = синий жил
В этом случае все должно работать без проблем. Только помните, что здесь главное не цвета, а позиции … Цвета используются для облегчения визуального различения положений одного и того же проводника на разных концах кабеля.
Также имейте в виду, что при использовании 4-х проводов, то есть двух пар витой пары, вы можете достичь скорости до 100 Мбит / с. Но для гигабитной сети (1Gbps) уже нужны все 8 проводов.
Ошибки при подключении к Интернет-розетке
1 Некорректное подключение ядра по протоколу. Можно запросто перепутать порядок жил на разъеме и в самой розетке.Грубо говоря, поверните их на 180 градусов.
Здесь все проверено более внимательным изучением надписей на корпусе розетки и цветовой гаммы самих жил. Тестер с генератором и приемником сигналов – хороший помощник для обнаружения таких ошибок.
Если провода отключены неправильно, лампочки на тестере загорятся не по порядку от 1 до 8, а в произвольных вариантах. Например, сначала 1, потом сразу 3, потом 2 и т. Д.
То есть сразу после укладки их на место в слоте. В этом случае вена может случайно выпасть, и вставить ее обратно при разрезе уже не получится. Придется заново все чистить и проходить весь цикл подключения по новому.
А если оставить запас кабеля в задней коробке маленьким, то у вас будет большая головная боль.
Как упоминалось ранее, результатом является ухудшение скорости и качества сигнала. Более того, нет необходимости заранее раскручивать витые пары до точки разреза изоляции, особенно отверткой. Просто сшейте их, удлинив пряди до нужной длины, чтобы направить их в прорези.
Согласно стандарту, раскручивание кабеля витой пары более чем на 13 мм не допускается. в противном случае при тестировании частотной характеристики появятся перекрестные помехи.На практике проблемы начнутся, когда сеть будет загружена трафиком.
Компьютерные розетки с разъемами 8P8C (RJ-45) могут быть внутренними или внешними. В нашей сети распространены внешние розетки, так как для них не нужно просверливать отверстие и делать паз для кабеля в стене. Независимо от того, какая розетка, кабель должен быть проложен в соответствии с одним из стандартов «A» или «B» T568A и T568B.
Для справки, основным стандартом, описывающим структурированные кабельные системы (SCS), является ANSI / TIA / EIA-568-A «Стандарт телекоммуникационных кабелей для коммерческих зданий».Он был разработан и одобрен комитетами Американского национального института стандартов (ANSI), Ассоциации индустрии телекоммуникаций (TIA) и Ассоциации электронной промышленности (EIA). Однако в настоящее время стандарт «A» считается устаревшим, и он был заменен с 2001 года. Появился стандарт TIA / EIA-568-B, сокращенно «B» (B или Bi). Самое известное различие между ними – способ нарезки проводов на контакты. Распределение пар по стандарту «B» показано ниже.
Подключение проводов в розетке должно соответствовать подключению ответной части провода. Чаще всего патч-панель располагается на ответной части в шкафу управления.
Переходим к резке. Для работы нам понадобится инструмент – стыковочный нож, иногда «прицел». Я всегда использую инструмент Krone TWT-PND-LSA-A. Его аналоги – HT-3141, TL-3141.
Менее удобен Т-431 и аналоги, но тоже, лучше, чем просто отвертка.
Все розетки должны иметь маркировку цвета пар изоляции проводов согласно стандарту. Находим обозначение буквой Б,
раскладываем проводку по цветовой подсказке и прибиваем инструментом.
Существуют рекомендации, согласно которым не рекомендуется раскручивать витую пару более чем на ½ дюйма (1–1,5 см). Можно придерживаться этого правила, но я постарался раскрутить побольше, при этом с UTP cat5e стабильно получается скорость 1Гбит / с при длине линии 60м.Также не рекомендуется снимать изоляцию кабеля более 3 дюймов (7,5 см).
В некоторых современных торговых точках из Китая можно обойтись без использования фуговального инструмента.
Провода укладываются по цвету и затем прижимаются небольшой крышкой.
Для того, чтобы сеть оказалась надежной, нужно использовать розетки (и все остальное) какого-нибудь известного бренда, проверенного временем.
После присоединения проверяем розетку тестером витой пары и подписываем маркером.
Розетка готова.
Перейдем к жизненным реалиям и рассмотрим случай подключения розетки, в которой два компьютера нужно подключить к одной витой паре. Раскладываем провода, как на фото ниже.
В левом разъёме раскладка соответствует стандарту Б и выполняется по рисунку как обычно. В этом случае задействованы всего две пары проводов, используемых для приема и передачи данных – это бело-оранжевый / оранжевый и бело-зеленый / зеленый.
Правый разъем тоже подключается всего двумя парами. Вместо бело-оранжевых / оранжевых проводов прибиваются бело-синие / синие. Вместо пары бело-зеленый / зеленый прибивается пара бело-коричневый / коричневый.
Осталось правильно обжать или разложить противоположную сторону кабеля. В моем случае это выключатель, поэтому кабель был обжат двумя разъемами 8P8C (RJ-45).
Обжимаем первый разъем для левого разъема как обычно. Помещаем провода в разъем по стандарту B и пропускаем недостающие синий / бело-синий и коричневый / бело-коричневый.провода.
Legrand Cat5e Jack Wiring
Разместите свои комментарии?
Схема подключения Legrand Cat5e
5 часов назад Legrand Cat5e Схема подключения . На рисунке 1 показана схема подключения со стороны штекера разъема RJ. Схема показана с «зажимом-крючком» на нижней стороне. Типичный разъем RJ. проводов (линия 1 всегда проходит по синей паре, а сигналы данных всегда передаются по оранжевой и зеленой парам).Подключения для передачи данных к сетевому устройству.
Веб-сайт: Wiringall.com
Категория : Используйте слова в предложении
Legrand, Line
Схема подключения Legrand Cat5e schematron.org
6 часов назад hdmi эта полная линия .. ЭЛЕКТРОПРОВОДКА СХЕМА. ACWH-V1 3-футовый патч Cat5e Кабель . Узнайте, как подключить кабели Cat5, Cat5e и Cat6 к гнездам RJ45 keystone с помощью этих кабелей. Проще всего протыкать провода, если подключать одну сторону гнезда за раз. Legrand Пластик CAT5E Wall Jack в магазине Lowe’s.
Веб-сайт: Schematron.org
Категория : Используйте слова в предложении
Line, Learn, Legrand, Lowe
Legrand Cat5e Rj45 Вставить схему подключения Схема подключения
6 часов назад Legrand Springfield Electric Supply Co. Legrand cat5e rj45 вставка проводка adorne схема разъема на основе розетки, 5 шт. Сетевой стены jack wp3450 wh клеммные пластины для быстрого подключения keystone cat 5e информационная брошюра о подключении телефона на q springfield electric в السدس распиновка для производительность модульный разъем ручной инструмент conector femea cat6 branco d45 руководство по установке системы инструкции cat5
Расчетное время чтения: 3 минуты
Веб-сайт: Схема подключения.2bitboer.com
Категория : Используйте слова в предложении
Legrand
Cat5e Rj45, схема подключения, вид и
7 часов назад Rj45 pinout showmecables com перекрестный кабель 18 схема и comms Инфозона структура на основе legrand socket cat 5e wall jack install cat6 keystone jacks 110 type 30cm ethernet network leviton wire for Rj45 Pinout Showmecables Com Cat 5 Wiring Diagram And Crossover Cable Cat5e 908 Comms Infozone Cat5e Кабель Структура и схема подключения … Читать…
Веб-сайт: Wiringview.co
Категория : Использование и в предложении
Legrand, Leviton
Схема подключения Legrand Rj45 schematron.org
5 часов назад RJ45 Keystone Connector Mod Jack Wiring : TA или TB PDF. кб. ПОДКЛЮЧЕНИЕ. Являясь лидером отрасли в области структурированной проводки , Legrand обеспечивает расширение. Разъем для трапецеидальных искажений Cat 5e Quick Connect rJ45 .. СОЕДИНЕНИЕ СХЕМА. Эта высококачественная вставка предназначена для использования во всех стеновых панелях Keystone.На рисунке 1 показана схема подключения со стороны штекера разъема RJ.
Веб-сайт: Schematron.org
Категория : используйте слова в предложении
Leader, Legrand
Legrand Rj45 Схема подключения панели управления
8 часов назад 817 Legrandarity Legrandarity Домкрат с задней загрузкой T568a B 180 градусов красный или Pj6a00 42 Инструкция по эксплуатации Manualzz. Схема на основе legrand rj45 socket keystone rj 45 категория 5e wp3450 wh схемы подключения схемы для data adorne cat5e разъем 5 пакетов ethernet wall jack клеммные колодки вставка utp без инструментов на menards lcs² 6 pinout showmecables com ez модульный разъем ручной инструмент cat conector femea Branco Leviton провод
Веб-сайт: Схема подключения.2bitboer.com
Категория : Используйте слова в предложении
Legrand, Load, Lcs, Leviton
Как отключить и установить Cat5e, Cat6 Keystone Jack
9 часов назад Шаг третий. Сохраняйте скручивание пары провода как можно ближе к точке подключения. При подключении разъемов , разъемов и вилок, не раскручивайте кабель более чем на 0,5 дюйма для кабеля Cat5e, Cat6 и Cat6a . (К вашему сведению: половина дюйма нескрученной пары проводов дает 1.5 дБ перекрестных помех на ближнем конце.) Вставьте провода в разъемы клемм IDC на
Расчетное время чтения: 6 минут
Веб-сайт: Community.fs.com
Категория : Использовать в предложение
8-портовый сетевой интерфейсный модуль Cat5e Legrand
9 часов назад 8-портовый сетевой интерфейсный модуль Cat5e AC1058 предназначен для подключения вашего маршрутизатора / коммутатора к проводным сетям по всему дому. Восемь установленных на передней панели выводов 110-IDC и разъемов RJ-45 позволяют легко настроить ho
Веб-сайт: Legrand.us
Категория : Используйте слова в предложении
Местоположения
Cat5e Электросхема Настенная пластина
1 часов назад 9 Professional Cat 6 Электропроводка Схема Настенные пластины Фото. Cat5e Электропроводка Схема настенной панели для Rj45 Jack с внутри. Cat 6 Схема подключения для настенных панелей 5 Разъем Популярные Rj45. Настенная розетка Ethernet Схема подключения Новая настенная розетка Ethernet.Настенная панель Rj45 Схема подключения в Cat5e Схема подключения Стена.
Веб-сайт: Wiringdiagramsx.blogspot.com
Категория : Используйте слова в предложении
Кабель LAN категории 5e U / UTP Legrand
4 часа назад Кабель Lan – категория 5e / UTP – 4 пары – L. 305 м – рукав ПВХ. Автоматические выключатели, УЗО и оборудование на DIN-рейку закрываются. RCCB, MCB, RCBO, дополнительные модули и аксессуары.Изолирующие выключатели RX³ – от 40 A до 80 A. RCCB RX³ – выключатели дифференциального тока от 25 A до 63 A – типа AC и A. Автоматические выключатели RX³ 3000 – термомагнитные автоматические выключатели от 6 A до 32 A
Веб-сайт: Legrand.com
Категория : Используйте слова в предложении
Lan
Cat 5e Rj45 Insert Wiring Diagram easywiring 9000
2 часа назад Legrand 5 пакетов cat5e ethernet на q rj45 проводка схема бесплатные соединительные настенные панели брошюра по подключению вставка cat5 hd full adorne paddle 20 ампер 4-полосный jack le grand cat 5e структурированные решения 6 разъем 71 keystone коммерческая электрическая категория как вставить разъемы руководство по корпусам le5 network manualzz.
Веб-сайт: Easywiring.info
Категория : Используйте слова в предложении
Legrand, Le
Cat5e Интернет-компьютер с разъемом Eithernet установлен YouTube
3 часа назад Изучите основы подключения провода к разъему Ethernet категории 5. Соединение b компьютерного Интернета RJ45 собрано вместе. Это кабель , , который
Веб-сайт: Youtube.com
Категория : Используйте компьютер в предложении
Learn
КАК : Использование разъема Cat5e (RJ45) для использования с
7 часов назад ВНИМАНИЕ: В этой публикации показано, как подключить к разъему RJ-45 для использования с разъемом RJ-11.Обратите внимание, что для голосовых или телефонных систем разумно использовать разъемы RJ-11 для голосовой связи вместо разъемов RJ-45 для голосовых или телефонных систем, потому что вы рискуете, что кто-то подключит компьютер к телефонному разъему , что может поджарить или испортить сетевую карту в компьютере, если телефон звонит или подключен к…
Веб-сайт: Mavromatic.com
Категория : Используйте a в предложении
Как подключить компьютерный разъем, RJ45, кат.5E YouTube
3 часа назад RJ45 Jacks доступно по адресу http://cablesupply.com/cat5e- jack / Punchdown Tool доступно по адресу http://cablesupply.com/punchdown-tools/CableSupply.com Джим Гибсон объяснение
Веб-сайт: Youtube.com
Категория : Использовать в предложении
Adorne® Cat 5e RJ45 Вставка для данных / телефона Legrand
8 часов назад Оценка 4 из 5 от Netb80 от вводит в заблуждение новичков Проблема с противоречивым сообщением на изображении и наклейке на разъеме jack заключается в том, что Legrand не сделал этого. Не пытаюсь это объяснить.На самом деле оба правы, в зависимости от того, какой стандарт проводки вы используете. На изображении отображается T568A, но в большинстве случаев вы будете использовать стандарт T568B с проводкой .
Рейтинг : 1,8 / 5 (5)Цвет: Черный
Торговая марка: adorne
Страна происхождения: Китай
Веб-сайт: Legrand.us 75 9000 : Используйте слова в предложении
Legrand
Legrand adorne Cat5e Разъем RJ45 Вставка Keystone, белый
3 часа назад Legrand : Левитон: Левитон: Имя: Категория 5e Jack – Белый: adorne Cat5e Вставка Keystone RJ45 , Белый (1 шт.) QuickPort GigaMax CAT 5e T568A / B Подключение разъема , слоновая кость: QuickPort CAT 6 Snap-In T568A / B Разъем , белый: цена 4 98 долларов США.Добавить в корзину, чтобы увидеть цену $ 6 52 $ 7 85. Рейтинги (56) (2) (0) (6)
Рейтинг : 3/5 (2)Цена: $ 8,15
Торговая марка: Legrand
Веб-сайт: Homedepot.com
Категория : Используйте слова в предложении
Legrand, Leviton
Распиновка RJ45 Схема подключения для Ethernet Cat 5, 6 и 7
2 часа назад Контакт → Зеленый (Передача -) провод . Контакт 3 → бело-оранжевый (прием +) , провод .Контакт 4 → Синий провод . Контакт 5 → бело-синий провод . Контакт 6 → оранжевый (прием -) провод . Контакт 7 → бело-коричневый , провод . Контакт 8 → Коричневый провод . RJ45 Ethernet Кабель Распиновка. Помните, что контакт 1 находится слева от разъема RJ45, а зажим – сзади.
Веб-сайт: Satoms.com
Категория : Использование в предложении
Левый
Схема подключения модульной вилки Legrand Cat6 B
9 часов назад Модульная вилка Legrand Cat6 B Схема.Разместите пары на основе A или. Граница. 5) Поместите лайнер на обрезанные проводники. Проволока Наконечники должны касаться закрытого конца лайнера. 6) Вставьте узел в корпус заглушки. Стандарт TB является наиболее часто используемым. Электросхема . Схема показана с «зажимом-крючком» на нижней стороне.
Веб-сайт: Wiringall.com
Категория : Используйте слова в предложении
Legrand, Liner
Legrand 5Pack CAT5e Ethernet Wall Jack в аудио
3 часа назад Магазин Legrand Магазин Legrand -Упаковка CAT5e Ethernet Wall Jack в аудио- и видеостену Jacks в отделе Lowe ‘ s.com . Являясь лидером отрасли в области структурированной проводки , Legrand предлагает проверенные и практичные решения, которые предпочитают монтажники и крупные домашние строители в рейтинге
Рейтинг : 4,5 / 5 (54)Торговая марка: Legrand
Веб-сайт: Lowes.com
Категория : Использование в предложении
Legrand, Lowe, Leader
Как подключить телефонный разъем (голосовой или телефонный RJ11 через RJ14)
5 часов назад How to Подключите к телефону Jack (голосовой или телефонный RJ-11 через RJ-14) Телефон Проводка для телефонной розетки обычно состоит из 1, 2 или 3 пар (2, 4 или 6 проводников).Большинство кабелей в настоящее время являются UTP (неэкранированной витой парой). Могут быть случаи, когда вам может потребоваться подключить или перенести от старого «квадроцикла» кабель .
Веб-сайт: Lanshack.com
Категория : Используйте в предложении
Схема подключения настенной розетки Rj45 Схема электрических соединений
Just Now Rj45 Wall Socket Электропроводка Схема стены e схема, настенная розетка cat5e схема подключения , настенная панель clipsal rj45 схема подключения , каждая электрическая конструкция состоит из различных частей.Каждый компонент должен быть установлен и соединен с разными частями определенным образом. В противном случае устройство не будет работать должным образом.
Веб-сайт: Wirings-diagram.com
Категория : Используйте слова в предложении
Схема подключения категории 5 Настенный разъем A или B Схема подключения
9 часов назад Rj45 разъем подключения телефон розетка westmagazine 11 cat5 проводка схема настенная панель розетка rj45 и провод 9 10 cat 6 110 проводка jack схема данных замечательный разъем rj45 9 rj45 провод схема данных и телефонная проводка стандарты ethernet cat5e legrand phone jack rj скачать 1024 × 821 socket 8 cat phone jack wiring cat5 rj45.Cat5 b схема подключения лучшая.
Веб-сайт: Facybulka.me
Категория : Используйте слова в предложении
Legrand
Как отключить кабели Ethernet Схема подключения RJ45
9 часов назад должен иметь разъем схема подключения или обозначенные номера контактов / цвета в соответствии с цветовым кодом, указанным ниже. Когда подключает к розетке jack или вилке RJ-45, не забудьте держать «скрутку» как можно ближе к розетке ( jack или вилка).Это обеспечит соответствие стандартам проводки Ethernet . Спецификация T…
Веб-сайт: Cableorganizer.com
Категория : Используйте в предложении
Legrand Ethernet Cat 5e Jack Сетевые кабельные вилки, разъемы
2 часа назад Получите лучшие предложения на Legrand Ethernet Cat 5e Разъем Сеть Кабель Вилки, разъемы и настенные панели и все необходимое для улучшения настройки домашнего офиса на eBay.com. Fast &…
Веб-сайт: Ebay.com
Категория : Используйте слова в предложении
Legrand, Ll
LEGRAND ONQ CAT5E KEYSTONE JACK (СИНИЙ)
4 Legrand 8 часов назад On-Q CAT-5E Keystone Jack (Синий ). Особенности: Легко заделайте все четыре пары с помощью Legrand Punch & Go Tool (AC3400). Вставки RJ45 можно заделать любым инструментом 110. Превышает EIA / TIA 568A / B Cat 5e Performance SpecificationsВеб-сайт: Commgear.com
Категория : Используйте слова в предложении
Legrand
Amazon.com: Legrand, Home Office & Theater, Keystone Jack
7 часов назад On-Q WP3475Wh20 Cat5e RJ45 Quick Connect QC Keystone Insert Вставка On-Q / Legrand Cat5e RJ45 – это высокопроизводительная вставка, которая поддерживает скорость сети до 1 Гб и подключается к любой настенной пластине Keystone. Его вертикальная конструкция на 180 градусов позволяет легко подключать клеммы к кабелю 568 A или B по стандарту .
Рейтинг : 4,4 / 5 (176)Вес товара: 0,352 унции
Марка: Legrand – OnQ
Производитель: On Q
Веб-сайт: Amazon.com
Категория : Используйте слова в предложении
Legrand
Как пробить RJ45 Keystone Jacks Магазин компьютерных кабелей
3 часа назад Шаг 2: Полностью выпрямите пары и положите их поверх трапецеидального камня jack , отмечая цветовой рисунок для проводки 568b .Примечание. Все трапецеидальные искажения jack немного отличаются друг от друга способом обозначения и расположением цветов. Чаще всего используется стандарт 568B, и концы кабеля должны соответствовать тем же стандартам для связи.
Веб-сайт: Computercablestore.com
Категория : Использовать в предложении
Lay, с надписью
Ortronics (Legrand) ORKS5E88 TechChoice® Cat 5e Keystone® Shop
2 часа назад 5e Keystone Jack , Cloud White, Pack 25 от Ortronics ( Legrand ) (OR-KS5E-88) в Graybar, ваш надежный ресурс для разъемов , розеток, модулей, адаптеров и других устройств Ortronics ( Legrand ) Продукты.
Веб-сайт: Graybar.com
Категория : Используйте слова в предложении
Legrand
Модульные разъемы Keystone для передачи данных Разъемы для проводов
3 часа назад Модульные разъемы категории 5e 8C Разъемы Keystone Jack – белый MJN5WH Сумка из 1 шт. 89-750WH CAT5e 100 МГц 8P8C Keystone Jack – Синий MJN5BU Сумка из 1 шт. 89-750BU CAT5e 100 МГц 8P8C Keystone Разъем – Оранжевый MJN5OR Сумка из 1 шт. -Черный MJN5BK Сумка из 1 шт. 89-750BK CAT5e 100 МГц 8P8C Keystone Разъем -Красный MJN5RD Сумка из 1 шт. 89-750RD
Веб-сайт: Idealind.com
Категория : Используйте слова в предложении
Amazon.com: Legrand, Домашний офис и театр, Keystone Jack
5 часов назад On-Q WP3475WH Cat5e RJ45 Quick Connect QC Keystone Insert The On-Q / Вставка Legrand Cat5e RJ45 – это высокопроизводительная вставка, которая поддерживает скорость сети до 1 Гб и подключается к любой настенной пластине Keystone. Его вертикальная конструкция на 180 градусов позволяет легко подключать клеммы к кабелю 568 A или B по стандарту .
Рейтинг : 4,3 / 5 (162)Производитель:
Вес товара: 0,16 унции
Номер детали: WP3475WH
Веб-сайт: Amazon.com
Legrand
Legrand Jack Сетевые кабельные вилки, розетки и настенные панели
3 часа назад Получите лучшие предложения на Legrand Jack Сетевой кабель Кабель , 5 шт. Seymour S58-W Smooth Cat 5e Jack 568A / B 8 Pos / 8 Wire -Белый.11,99 долларов США. СПОНСИРОВАННЫЙ. Ortronics ( Legrand ) Домкраты White Clarity Cat6 OR-TJ600-88 (Лот из 500) 1500 долларов США. $ 19,99 доставка. Или лучшее предложение. СПОНСИРОВАННЫЙ.
Веб-сайт: Ebay.com
Категория : Используйте слова в предложении
Legrand, Lot
Инструкции по установке модульного разъема RJ45 на CAT6
4 часа назад Модульный разъем на CAT6 Кабель (экранированный) Обожмите штекер с помощью обжимного инструмента для кабеля Cable Pro ™ CPRJ11-45.Вставьте вилку в обжимной инструмент и плотно сожмите ручки. Медные выступы на вилке входят в каждый из восьми проводников. Фиксирующий язычок защелкнется на внешней оболочке кабеля . Повторите шаги для другого конца кабеля .
Веб-сайт: Tablelandscomputers.com
Категория : использовать в предложении
Блокировка
LegrandOnQ Rj45 CAT 5e Keystone Connector, белый (M20) ICWC ICWC ICWC 4 часа назад Разъем для HD Style, набор из 25, белый Cat5 и 5E Mod Подключение и вставки Legrand -On-Q Quick Connect вставка для трапецеидального камня CAT 5e Rj45, белый, набор из 50
Веб-сайт: Adiglobaldistribution.us
Категория : Используйте слова в предложении
Legrand
Схема подключения RJ45 Электротехническая сеть Ethernet Cable House
9 часов назад В этой статье показано, как подключить к разъему Ethernet jack RJ45 17 Схема для домашней сети с цветовым кодом , кабель , инструкции и фотографии. и разница между каждым типом кроссовера, прямой через Ethernet – это стандарт компьютерной сетевой технологии для LAN (локальной сети).Он был коммерчески представлен в 1989 году и стал стандартом IEEE 802.3 в 1983 году.
Веб-сайт: Wiringdiagram21.com
Категория : используйте слова в предложении
Lan, Local
Legrand Rj45 Jack Инструкции по подключению Изображения
7 часов назад Legrand Rj45 Разъем Схема подключения – Схема подключения Схема ›Лучшие изображения С www.2bitboer.com Images. Опубликовано: (2 дня назад) 2 декабря, 2017 · Схема на q legrand rj45 проводка полная версия hd качество патч кабель durea yeguadafelcino это высокопроизводительная вилка 364405 01 v0 v8 инструкция по установке на базе гнезда cat 5e вставить инструкции из cat5e keystone jack с лицевой панелью 1port 5set sho
Website: Imageslink.org
Категория : Используйте слова в предложении
Legrand
Схема подключения настенной розетки Rj45 U Подключение
2 часа назад Разъем должен иметь схему подключения или обозначенные цвета контактов до цветового кода ниже. Icc Rj12 6-проводниковая настенная пластина 1 порт из нержавеющей стали Rj45 Настенная розетка Схема подключения . На рисунке 1 показана схема подключения со стороны штекера разъема RJ.Сун Джун в 1984 году специализируется на разработке и производстве разъемов RJ RJ45 RJ11.
Веб-сайт: Uwiring.com
Категория : Используйте слова в предложении
45 Схема подключения вилки Cat5e Идеи монтажной ниши
Just Now Legrand высокопроизводительная схема подключения вилки RJ45 cat5 wh adorne cat5e разъем поверхностное крепление jack оконечные настенные пластины keystone rj 45 розетка на rs 150 шт на q cat6 arteor cat 6a без инструментов utp rj25 5e вставка телефона для передачи данных 6 a или b категория stp 048872 шина 110, китай, франция, розетка, исправить сообщество распиновка .
Веб-сайт: Eduhubgeek.blogspot.com
Категория : используйте слова в предложении
Legrand
OnQ / Legrand 8-портовый сетевой интерфейсный модуль Cat5e
8 часов назад A Центральный сетевой интерфейс Ethernet
8 часов назад 8-портовый сетевой интерфейсный модуль Cat5e On-Q / Legrand создает центральное место для вашей локальной сети. Этот модуль сетевого интерфейса подключает ваш маршрутизатор или сетевой коммутатор к различным проводным оконечным точкам, таким как телефонные линии, компьютеры, игровые консоли и телевизоры.Каждый сетевой интерфейсный модуль имеет восемь установленных на передней панели 110 punch-down
Веб-сайт: Homecontrols.com
Категория : Используйте слова в предложении
Местоположение, Legrand, Местное, Линии
Схема подключения Cat 6 T56b Rj45 Keystone Jack
2 часа назад Прерывание разъемов Cat5e и Cat6 keystone может показаться устрашающим, но будет. При подключении разъемов и вилок не раскручивайте кабель еще .CAT5E 4-парный кабель без подключения RJ45. • Схема подключения : вывод к контакту, A и / или .. CAT6 90 ° Termination Keystone Jack Конструкция печатной платы обеспечивает. Производительность CAT5E. ТБ *. T56B .. Приложение
Веб-сайт: Diagramweb.net
Категория : Используйте слова в предложении
Посмотрите
EzSnapjack Cat5e, Green. (Навалом, 1 шт.) Pkg10pc / Bag
2 часа назад ICC IC107F5CWH CAT5e RJ45 Keystone Разъем для HD Style, комплект из 25, белый Cat5 и 5E Mod Conn & Inserts Legrand On-Q Quick Connect CAT 5e RJ45 Keystone Вкладыш, белый, упаковка по 50 штук
Веб-сайт: Adiglobaldistribution.us
Категория : Используйте слова в предложении
Legrand
37 Схема подключения разъема Rj45 База данных электрических схем
8 часов назад На q legrand Rj45 схема подключения полная схема кабеля высокопроизводительная розетка на основе вставки cat5e keystone jack с разъемом adorne wp3450 wh rj 45 at rs 150 шт. Menards 5 pack ethernet wall arteor cat 6 ez модульный ручной инструмент cat6 048872 шина 5e, вилка, распиновка для телефона showmecables com 048873, розетка onq , провод .
Веб-сайт: Edutechnocrat.blogspot.com
Категория : Используйте слова в предложении
Legrand
Datacomm Keystone Category 5e Jack, White, 10 Pack
9000 CAT7 5 часов назад Keystone Jack для HD Style, набор из 25, белый Cat5 и 5E Mod Подключение и вставки Legrand -On-Q Quick Connect Вставка Keystone CAT 5e Rj45, белый, набор из 50Веб-сайт: Adn.adiglobaldistribution.us
Категория : Используйте слова в предложении
Legrand
Legrand® RJ45 Keystone Insert в Menards®
5 часов назад Legrand ® RJ45 ® Keystone Insert 908. Legrand ® Вставка трапецеидального камня RJ45. Номер модели: F3450WHV1 Menards ® Артикул: 3037016. Окончательная цена: 3,28 доллара США. Вы экономите 0,40 доллара США со скидкой за доставку по почте. Больше информации. ДОБАВИТЬ В КОРЗИНУ. Перейти к началу страницы. ДОБАВИТЬ В КОРЗИНУ.
Веб-сайт: Menards.com
Категория : Используйте в предложении
Legrand
HighQuality cat6 rj45 female jack Alibaba.com
9 часов назад RJ45 Network In-Line Jack Разъем RJ45 «мама-мама» для удлинения сети Ethernet Cat6 / Cat5e / Cat5 Кабель . 0,59–0,69 доллара США. 3 г. Добавить в избранное. RJ45 8P8C между гнездом и гнездом Keystone Разъем Cat5 Cat6 Cat6A FTP экранированный встроенный соединитель.0,55–0,80 доллара США.
Веб-сайт: Alibaba.com
Категория : Используйте слова в предложении
Строка
LEGRAND ONQ CAT6 KEYSTONE JACK (ОРАНЖЕВЫЙ)
9 часов назад CAT On-QLegrand 6 Keystone Jack (оранжевый). Особенности: Создает порт Ethernet. Подключается к кабелям Cat5, Cat5e или Cat6, оканчивающимся заглушками RJ-45. Задние удерживающие колпачки обеспечивают надежную заделку проводов . Концевая заделка Вертикальная конструкция для легкой заделки с пробивкой.com
Категория : Используйте слова в предложении
Legrand
Освещая путь инновациям на Launch Fishers с
2 часа назад Коммутаторы Cisco Catalyst 3850, Legrand 24 и 48 угловые патч-панели серии HDJ, разъемы CAT 5e + , гнезда и 2-портовые коробки для поверхностного монтажа, а также кабель Superior Essex PowerWise CAT 5e + . «Для компании Launch Fishers мы смогли разработать решение для освещения PoE, которое помогло бы им повысить свою операционную эффективность, предоставив им больше контроля над
Веб-сайт: Cisco.com
Категория : Используйте для в предложении
Legrand, Launch, Lighting
Integrations – Home Assistant
Все (1858) РекомендуемыеДобавлено в: 2021.11 (2) 2021.10 (5) 2021,9 (6) 2021,8 (9) 2021,7 (7) 2021,6 (10) 2021,5 (8) 2021,4 (3) 2021,3 (13) 2021,2 (6) 2021,1 (1) 2020.12 (8) 0,118 (1) 0,117 (7) 0,116 (5) 0,115 (14) 0,114 (6) 0,113 (3) 0,112 (4) 0,111 (3) 0,110 (12) 0,109 (4) 0,108 (7) 0,107 (5) 0,106 (7) 0,105 (7) 0,104 (11) 0.103 (8) 0,102 (6) 0,101 (6) 0,100 (8) 0,99 (10) 0,98 (4) 0,97 (7) 0,96 (7) 0,95 (13) 0,94 (8) 0,93 (7) 0,92 (9) 0,91 (2) 0,90 (5) 0,89 (8) 0,88 (10) 0,87 (16) 0,86 (3) 0,85 (19) 0,84 (6) 0,83 (12) 0,82 (7) 0,81 (18) 0,80 (3) 0,79 (7) 0,78 (6) 0,77 (2) 0,76 (6) 0,75 (7) 0,74 (3) 0,73 (4) 0,72 (10) 0,71 (5) 0,70 (4) 0,69 (5) 0,68 (8) 0,67 (7) 0,66 (7) 0,65 (10) 0,64 (8) 0,63 (5) 0,62 (7) 0,61 (11) 0,60 (9) 0,59 (6) 0,58 (7) 0,57 (15) 0,56 (13) 0,55 (9) 0,54 (9) 0,53 (9) 0,52 (5) 0,51 (9) 0,50 (11) 0.49 (12) 0,48 (11) 0,47 (15) 0,46 (2) 0,45 (6) 0,44 (15) 0,43 (10) 0,42 (9) 0,41 (4) 0,40 (10) 0,39 (16) 0,38 (12) 0,37 (14) 0,36 (19) 0,35 (11) 0,34 (12) 0,33 (5) 0,32 (15) 0,31 (12) 0,30 (7) 0,29 (7) 0,28 (5) 0,27 (13) 0,26 (8) 0,25 (8) 0,24 (3) 0,23 (8) 0,22 (4) 0,21 (5) 0,20 (8) 0,19 (8) 0,18 (8) 0,17 (6) 0,16 (4) 0,15 (3) 0,14 (10) 0,13 (16) 0,12 (6) 0,11 (7) 0,10 (9) 0,9 (6) 0,8 (8) 0,7,6 (7) 0,7,5 (2) 0,7,4 (5) 0,7,3 (6) 0,7.2 (2) 0,7 (78) 0,0 (1)
Сигнализация (36) Автоматика (23) Бинарный датчик (156) Календарь (7) Камера (42) Автомобиль (15) Климат (79) Крышка (58) DIY (54) Автоматизация устройств (1) Дверной звонок (6) Загрузка (11) ) Энергия (49) Окружающая среда (18) Вентилятор (29) Финансы (14) Внешний интерфейс (4) Геолокация (8) Здоровье (26) История (18) Концентратор (101) Увлажнитель (6) Обработка изображений (19) Назначение (2) ) Орошение (5) Свет (105) Блокировка (28) Почтовый ящик (4) Медиаплеер (74) Источник мультимедиа (2) Мультимедиа (5) Сеть (32) Уведомления (69) Номер (7) Организация (3) Почтовая служба ( 2) Обнаружение присутствия (68) Дистанционное управление (13) Сцена (18) Выбор (7) Датчик (274) Сирена (4) Социальные сети (7) Переключатель (150) Системный монитор (36) Сканер тегов (1) Преобразование текста в речь (12) Транспорт (31) Коммунальные услуги (30) Вакуум (10) Голос (12) Водонагреватель (9) Погода (27) Другое (30)Aqara Zigbee Hubs и их различия (обновлено 11.08.21) – Новости и обзоры Homekit
Когда я впервые запустил этот веб-сайт в апреле 2018 года, оригинального концентратора Aqara (теперь называемого M1) не существовало, и хотя концентраторы Xiaomi, похожие на этот концентратор Aqara, существовали некоторое время, они не были совместимы с HomeKit, по крайней мере, официально.Концентраторы, конечно, не новы, например, мосты Philips Hue 1-го и 2-го поколения, а также концентраторы Zigbee существуют уже несколько лет. Первый хаб под собственной торговой маркой Aqara появился в Китае в августе 2018 года и медленно, но верно распространялся на другие регионы, и наконец в дело вступила Великобритания, получившая несколько датчиков, а также Aqara Hub M2 и Camera Hub G2H. в то же время, когда другие новые хабы в Акаре начинают неуклонно становиться популярными.
Хотя многие люди, которые регулярно посещают этот сайт вместе с различными платформами социальных сетей, будут знать об Aqara, его хабе, дочерних устройствах и экосистеме, цель этой статьи – помочь растущему числу людей, попадающих в умные дома в в целом и HomeKit в частности, которые, возможно, слышали слово «Акара» (включая все варианты его произнесения).Затем они оказываются по пояс – образно говоря – во всех различных вариантах, которые предлагает эта система, а также слышат упоминания о «других» хабах, которые они пока не могут найти. Это неизбежно приводит к путанице и, во многих случаях, к тому, что заработанные тяжелым трудом деньги непреднамеренно расходуются не на те устройства. Итак, сегодня, хотя на рассмотрение всех различий между каждым хабом уйдет слишком много времени, я надеюсь рассказать новичкам о том, на что каждый из них способен, что они могут и чего не могут, а также сэкономлю ваше время на поиске. для устройства, которое, возможно, на самом деле не предназначено для региона, в котором вы живете, если вы действительно можете найти устройство, которое вам так сильно нужно.
Для тех, кто лучше знаком с Aqara и устройствами, которые можно использовать, всегда возникает вопрос, какие устройства доступны для HomeKit. Это было легко, когда был только один концентратор Aqara, но когда дело доходит до сертификации для предоставления устройств HomeKit, даже если датчик или интеллектуальная розетка были сертифицированы для работы с HomeKit через один концентратор, как только появится новый концентратор, Когда дело доходит до этих сертифицированных дочерних устройств, проходящих через новый концентратор, они должны снова пройти тот же процесс сертификации, даже если новый концентратор сам уже совместим с HomeKit.Неизбежно это может привести к еще большей путанице, поскольку интеллектуальный настенный переключатель Aqara US совместим с концентратором Aqara, но еще не доступен HomeKit, например, через концентратор камеры Aqara G2H. Нет простого способа обойти это, и сертификация, даже если устройства уже сертифицированы, кажется длительным процессом. Имея это в виду, я не могу позволить вам, читатель, точно знать, что в настоящее время и что не доступно для HomeKit (за исключением оригинального Aqara Hub), поскольку мне сначала нужно было владеть каждым устройством. чтобы это проверить (этого не произойдет), и вполне возможно, что как только я вычеркну что-то из списка, чем через неделю, он получит совместимость с HomeKit.Я надеюсь, что вы понимаете это ограничение, которое я должен наложить на себя, но с помощью других пользователей Aqara, возможно, мы сможем подтвердить все устройства на всех хабах, чтобы знать наверняка.
Некоторые прочитают эту статью и будут знакомы с частями, которые я уже затронул, так что во многих смыслах это больше для новичка, который не понимает разнообразия вариантов. Вы также можете посмотреть видео ниже, в котором лишь поверхностно показаны различия между некоторыми из наиболее распространенных хабов, если это более легкий способ начать.
Я добавлю хаб, который не является частью экосистемы Aqara, только для того, чтобы объяснить его связь с продуктами Aqara, но сначала сразу же, все, кроме одного из хабов, о которых я упомяну, имеют бренд Aqara, с один небрендовый концентратор, все еще произведенный материнской компанией Aqara (Lumi United), а также способный работать со многими из тех же датчиков и переключателей Aqara, с которыми работают концентраторы Aqara. Следует также отметить, что рекомендуется покупать концентратор, подходящий для вашего региона, если это вообще возможно, для лучшей поддержки, совместимости и использования.Сделайте глубокий вдох и прыгните…
| Протокол | Дочерние устройства | Zigbee 3.0? | Питание | региона | Режимы будильника | Динамик? | Светодиодный свет? | Дополнительно | |
|---|---|---|---|---|---|---|---|---|---|
| Aqara Hub | WiFi 2,4 ГГц | 32 | Нет | Встроенная вилка | CN / EU / US / HK | Вдали / Выкл. | Да | Да | – |
| Aqara M1S | Wi-Fi 2.4GHz | 128 | Да | Встроенная вилка | CN / EU / US | Вдали / Дома / Спящий режим / Выкл. | Да | Да | – |
| Aqara M2 | WiFi 2,4 ГГц / Ethernet | 128 | Да | USB | CN / EU / US | Вдали / Дома / Спящий / Выкл. | Да | Нет | ИК-передатчик |
| Aqara P3 | WiFi 2,4 ГГц | неизвестно | Да | Встроенный штекер | CN | Вдали / Дома / Спящий / Выкл. | Да | Нет | ИК-передатчик |
| Aqara G2H | Wi-Fi 2.4GHz | 64 | Да | USB | CN / EU / US | нет данных | Да | Нет | Камера |
| Aqara E1 | WiFi 2,4 ГГц | 128 | Да | USB | CN / EU / US | Вдали / Дома / Спящий / Выкл. | Нет | Нет | Встроенный повторитель WiFi |
| Aqara G3 | WiFi 2,4 / 5 ГГц | 128 | Да | USB-C | CN | Вдали / Дома / Спать / Выкл. | Да | Да | Панорамирование и наклон, распознавание лица, распознавание жестов |
| Mi Smart Gateway | WiFi 2.4 ГГц | 128 | Да | USB | Все регионы | нет данных | Нет | Нет | Шлюз Bluetooth / Mesh |
AQARA HUB
Aqara Hub Использует Wi-Fi 2,4 ГГц для подключения к вашей сети / HomeKit- Может поддерживать до 32 дочерних устройств
- Использует Zigbee для подключения к дочерним устройствам (не Zigbee 3.0)
- Использует встроенную вилку
- Доступны следующие варианты с вилкой соответствующего типа;
- Китай (Тип I)
- Европа (тип C)
- Северная Америка (тип B)
- Гонконг / U.K. (Вилка типа G, официально не продается в Великобритании)
- Работает с приложениями Apple Home, Mi Home и Aqara Home
- Два режима будильника – Off и Away (в настоящее время не синхронизированы с HomeKit)
- Включает звуковой динамик (для будильника) и светодиодную кольцевую подсветку
Это концентратор, с которого началась игра Aqara, хотя их дочерние устройства были доступны для покупки до того, как этот концентратор существовал, которые были разработаны для работы с не-HomeKit Xiaomi или Mijia / Mi – Хаб.
Ми или Сяоми (перевод “рис” и “просо”) Миджиа (перевод “рисовый дом”) Во-первых, если вы найдете концентратор, похожий на этот, но без логотипа Aqara в центре, значит, это не концентратор Aqara, так что не тратьте деньги на то, что несовместимо с HomeKit. Есть два концентратора, которые отдаленно похожи на концентратор, изображенный выше, но будут иметь логотип MI или логотип Mi «Shield», который состоит из стилизованных версий букв M и J .Кроме того, что там с хабом в Акаре? Что ж, это концентратор, который использует Wi-Fi для подключения к вашей сети и, соответственно, подключения к вашему дому HomeKit. Хаб Aqara поставляется с QR-кодом HomeKit, поэтому его можно добавить в HomeKit напрямую, хотя сначала рекомендуется добавить его в приложение Aqara Home. В HomeKit устройство будет представлено HomeKit как две «службы» ; лампа , которая представляет собой светодиодное кольцо вокруг центра концентратора, и система безопасности , которая с точки зрения HomeKit просто позволяет включать или отключать встроенную сигнализацию.
Чтобы немного усложнить ситуацию, концентратор Aqara можно добавить либо в приложение Aqara Home , либо в приложение Mi Home , но не в оба сразу. Как правило, я бы рекомендовал вам использовать приложение Aqara, хотя, если вы использовали Mi Home для различных продуктов для умного дома Xiaomi, таких как вентиляторы, очистители воздуха и датчики Bluetooth, вы можете продолжать использовать Mi Home. в любом случае он будет доступен для HomeKit. Когда вы добавили устройство в любое приложение, вы можете начать добавлять то, что часто называют «дочерними устройствами».Это устройства Zigbee, которым нужен концентратор как для работы, так и для предоставления доступа к HomeKit (почти во всех случаях с продуктами Aqara). Обычно вы добавляете эти устройства в приложения Mi Home или Aqara, после чего вам будет предложено выбрать концентратор, чтобы добавить их. Дочерние устройства включают в себя множество датчиков, кнопок и переключателей.
Концентратор Aqara может поддерживать до 32 дочерних устройства и использует старую версию протокола Zigbee, причем Zigbee 3.0 является последней официальной сборкой.Хаб поддерживает только устройства Zigbee, поэтому к нему нельзя добавлять устройства Bluetooth или Wi-Fi. Много раз люди спрашивали, могут ли они добавить в концентратор свой датчик температуры Xiaomi Bluetooth или лампочку Yeelight , и это просто ответ «Нет». Они могут работать вместе в автоматическом режиме, но концентратор просто не способен поддерживать ни один из этих протоколов в качестве концентратора.
Хотя приложение Aqara при добавлении перечисляет только дочерние устройства собственной марки, многие из эквивалентных датчиков, кнопок и переключателей Mi / Mijia также работают с концентратором Aqara, что можно увидеть, если вы используете приложение Mi Home.Если вы хотите узнать, какие устройства под маркой Aqara или Mi в настоящее время поддерживает концентратор, вы можете ознакомиться с нашей статьей Aqara 101 ЗДЕСЬ, хотя, вероятно, потребуется обновление.
СТУПИЦА AQARA M1S
Aqara Hub M1S Использует Wi-Fi 2,4 ГГц для подключения к вашей сети / HomeKit- Может поддерживать до 128 * дочерних устройств
- Использует Zigbee 3.0 для подключения к дочерним устройствам
- Использует встроенную вилку
- Доступны следующие варианты с вилкой соответствующего типа;
- Китай (Тип I)
- Европа (тип C)
- Северная Америка (тип B)
- Работает с приложениями Apple Home, Mi Home и Aqara Home
- Четыре режима будильника – Off, Away, Home, Night / Sleep (синхронизируется с HomeKit)
- Включает звуковой динамик (для будильника) и светодиодную кольцевую подсветку
Aqara Hub M1S является обновлением существующей Aqara Hub и выглядит идентично, за исключением нового логотипа Aqara на передней панели.Помимо визуального сходства, во многих других отношениях M1S такой же, как и оригинал, но использует Zigbee 3.0, поэтому он может использовать как текущие дочерние устройства, использующие предыдущую итерацию Zigbee, так и более новые дочерние устройства, использующие Zigbee 3.0 (обычно получившие название устройств Т1). Светодиодное кольцо было немного модернизировано, а звуки на концентраторе также немного отличаются, включая встроенные голосовые подсказки. Как и в случае с предыдущими предупреждениями о том, что вы покупаете концентратор Aqara, а не концентратор Mi или Mijia по ошибке, если вы собираетесь купить M1S, убедитесь, что это M1S, так как он выглядит почти идентично более старой модели, так что перепроверьте с магазином, в котором вы покупаете его.В HomeKit M1S представлен как свет, сигнализация и концентратор (в настройках приложения Home).
* Шлюз может напрямую подключать 32 оконечных устройства Zigbee. Если вам нужно добавить дополнительные подустройства Zigbee, вы можете сначала добавить релейные устройства Zigbee к шлюзу, а затем добавить терминальные устройства Zigbee. Релейные устройства имеют расширенные функции; После расширения шлюз может поддерживать до 128 подустройств Zigbee. Среди продуктов Zigbee, выпускаемых под торговой маркой Aqara или Mijia, продукты с нейтральным проводом являются «релейными» устройствами, а продукты с батарейным питанием или ненейтральными устройствами являются «оконечными» устройствами.Каждое релейное устройство можно расширить до 16 оконечных устройств.
AQARA HUB M2
Узел Aqara M2 Использует Wi-Fi 2,4 ГГц или проводной Ethernet для подключения к вашей сети / HomeKit- Может поддерживать до 128 * дочерних устройств
- Использует Zigbee 3.0 для подключения к дочерним устройствам
- Включает инфракрасный передатчик для управления ИК-устройствами (не подверженными HomeKit)
- Использует порт Micro-USB в сочетании с любым источником питания USB
- Доступны следующие варианты с вилкой соответствующего типа;
- Китай (тип A)
- Европа (тип C) (без USB-адаптера)
- Северная Америка (без USB-адаптера)
- Работает с приложениями Apple Home и Aqara Home
- Четыре режима будильника – Off, Away, Home, Night / Sleep (синхронизируется с HomeKit)
- Включает звуковой динамик (для будильника)
https: // youtu.be / 1iJ1o3B3rO0
* Шлюз может напрямую подключать 32 оконечных устройства Zigbee. Если вам нужно добавить дополнительные подустройства Zigbee, вы можете сначала добавить релейные устройства Zigbee к шлюзу, а затем добавить терминальные устройства Zigbee. Релейные устройства имеют расширенные функции; После расширения шлюз может поддерживать до 128 подустройств Zigbee. Среди продуктов Zigbee, выпускаемых под торговой маркой Aqara или Mijia, продукты с нейтральным проводом являются «релейными» устройствами, а продукты с батарейным питанием или ненейтральными устройствами являются «оконечными» устройствами.Каждое релейное устройство можно расширить до 16 оконечных устройств.
Aqara M2 был анонсирован в июле 2019 года, и потребовалось больше года, чтобы наконец появиться в Китае, но теперь он широко доступен в Великобритании, ЕС и США. M2 отличается от двух ранее упомянутых хабов – по большей части конструктивно, – хотя это все еще хаб Zigbee (3.0). Помимо дизайна, вместо использования встроенного штекера для прямого подключения к розетке, M2 использует USB с портом micro-USB на задней панели, где вы можете использовать кабель Micro USB-USB и подключить его. к источнику питания USB.Это позволяет избежать проблем с региональными вилками и необходимости в адаптере. M2 также имеет порт Ethernet, поэтому, если вы предпочитаете проводное соединение и имеете свободный порт на маршрутизаторе, это должно обеспечить еще более стабильное соединение. Он также поддерживает Wi-Fi 2,4 ГГц, если у вас нет проводной связи. В HomeKit M2 представлен как хаб и система сигнализации.
Также в комплект входит инфракрасный передатчик, который позволяет M2 выступать в качестве замены различных ИК-пультов, которые вы, возможно, разбросали по дому, например, для телевизоров, блоков переменного тока, вентиляторов, игровых консолей и т. Д.ИК-передатчик не подвергается воздействию HomeKit, поскольку платформа умного дома Apple официально не поддерживает ИК-устройства, за исключением таких устройств, как Tado Smart AC Controller V3 + (прочтите наш обзор ЗДЕСЬ). Однако вы можете управлять устройствами, которые используют ИК-функции M2, с помощью ярлыков Siri в приложении Aqara Home, так что это лучшее, что вы можете получить на данный момент. Поскольку кнопки, датчики и переключатели Aqara совместимы как с HomeKit, так и с Aqara Home, вы, конечно, можете запрограммировать любой из них для запуска ранее запрограммированной ИК-функции, например, если у вас есть беспроводной переключатель Aqara / Opple , вы можете запрограммировать одну из кнопок для включения лампы HomeKit, а другую – для запуска ранее созданной ИК-функции в приложении Aqara.
Aqara M2 также имеет Bluetooth 5.0, хотя в литературе об этом почти ничего не упоминается, поэтому он, скорее, не является концентратором для устройств Bluetooth, а используется только для первоначального сопряжения определенных устройств.
AQARA P3 КОМПАНЬОН переменного тока
Aqara P3 AC Companion Использует Wi-Fi 2,4 ГГц для подключения к вашей сети / HomeKit- Может поддерживать до 128 * дочерних устройств
- Использует Zigbee 3.0 для подключения к дочерним устройствам
- Использует большую встроенную вилку на 16 А
- Включает инфракрасный передатчик для управления ИК-устройствами (не подверженными HomeKit, за исключением блоков переменного тока)
- В настоящее время доступно только в Китае, с вилкой типа I, 16 А
- Работает с приложениями Apple Home, Mi Home и Aqara Home
- Четыре режима будильника – Off, Away, Home, Night / Sleep (синхронизируется с HomeKit)
- Включает звуковой динамик (для будильника)
Aqara P3 – это, прежде всего, своего рода усиленная интеллектуальная розетка, которая позволяет вам также контролировать питание всего, что к ней подключено, хотя она специально разработана для настенных блоков переменного тока, требующих большей мощности, с использованием китайского 16A. пробки.Эти вилки больше, чем те, которые вы обычно найдете на устройствах с низким энергопотреблением, которые поставляются с китайской вилкой типа I. Он по существу управляет всеми основными функциями вашего переменного тока с помощью встроенного инфракрасного передатчика, который заменяет ваш стандартный пульт дистанционного управления переменного тока. Хотя HomeKit не поддерживает ИК-функции, в случае переменного тока P3 представляет ваше устройство как термостат, поэтому элементы управления, такие как нагрев, охлаждение, включение и выключение переменного тока, доступны непосредственно в HomeKit. Как и M2, ИК-передатчик в P3 также можно запрограммировать для управления другими устройствами, использующими ИК-пульты, хотя они не подвержены HomeKit.P3 отображается в HomeKit как термостат и система безопасности, а также как концентратор, но только когда вы нажимаете на настройки дочернего устройства, использующего P3 в качестве концентратора.
Как и все другие концентраторы, о которых я упоминал, он использует 2,4 ГГц Wi-Fi и Zigbee 3.0 для дочерних устройств. Существуют две предыдущие версии этого устройства, но только P3 официально совместим с HomeKit, поэтому будьте осторожны, если вы планируете купить это устройство, которое из-за более крупного и менее распространенного китайского разъема, вероятно, не рекомендуется для использования за пределами Материковый Китай.
AQARA G2H КОНТРОЛЬ КАМЕРЫ
Акара G2H Использует Wi-Fi 2,4 ГГц для подключения к вашей сети / HomeKit- Может поддерживать до 64 * дочерних устройств
- Использует Zigbee 3.0 для подключения к дочерним устройствам
- Поддерживаются региональные модели в следующих регионах – Китай, Северная Америка, Европа, Великобритания
- Работает с приложениями Apple Home и Aqara Home
- Включает аудиодинамик (для будильника, двустороннее аудио)
- Функции сигнализации ограничены Aqara Home, но не доступны для HomeKit
- Доступен в белом цвете за пределами Китая, а также в красном, синем, желтом или белом цвете для китайской модели .
https: // youtu.be / 0GoKCqvnc9o
* Шлюз может напрямую подключать 32 оконечных устройства Zigbee. Если вам нужно добавить дополнительные подустройства Zigbee, вы можете сначала добавить релейные устройства Zigbee к шлюзу, а затем добавить терминальные устройства Zigbee. Релейные устройства имеют расширенные функции; После расширения шлюз может поддерживать до 64 подустройств Zigbee.
Aqara G2H – это комбинированная камера и концентратор, совместимые с HomeKit. Фактически, камера также совместима с HomeKit Secure Video (HSV). Конечно, концентратор также доступен для HomeKit, что, в свою очередь, позволяет использовать HomeKit для совместимых дочерних устройств.В HomeKit G2H предоставляет две услуги – камеру и датчик движения. Он также отображается как концентратор, но только если вы посмотрите настройки одного из дочерних устройств, которые к нему подключаются. Кроме того, поскольку камера не может быть назначена в качестве концентратора в HomeKit, служба концентратора G2H указывает датчик движения в качестве концентратора в этом случае.
Хотя камера может использовать видео HomeKit Secure, у нее также есть возможность записи на SD-карту, которую можно добавить в камеру, а также облачные записи через серверы Aqara.Доступ к этим параметрам записи можно получить только через приложение Aqara, и если вы хотите их использовать, вам необходимо войти в приложение Aqara с камерой, «привязанной» к соответствующему серверу. При нормальных обстоятельствах вы также должны войти в приложение Aqara, чтобы добавить дочерние устройства в концентратор G2H, хотя вы можете вручную добавлять устройства за пределами приложения Aqara с помощью кнопки в верхней части камеры (три нажатия помещают концентратор G2H в режим сопряжения).
Вы можете использовать китайский G2H, даже если вы не находитесь в Китае, но вам необходимо войти на китайский сервер в приложении Aqara, чтобы полностью привязать камеру и использовать вышеупомянутые дополнительные параметры записи.Это также означает, что, например, если вы находитесь в США с китайским G2H и вошли в систему на китайском сервере, вы не сможете легко добавить настенный выключатель Aqara в США, поэтому лучше приобрести G2H для вашего региона. для беспроблемного обслуживания. Как и Aqara M2, G2H использует порт micro USB для питания, поэтому вы можете использовать любой подходящий кабель micro USB-USB вместе с источником питания USB для его питания.
USB-КОНЦЕНТРАТОР AQARA E1
Концентратор для USB-накопителей Aqara E1 Использует Wi-Fi 2,4 ГГц для подключения к вашей сети / HomeKit- Может поддерживать до 128 дочерних устройств
- Использует Zigbee 3.0 для подключения к дочерним устройствам
- Использует штекер USB-A для подключения к любому USB-разъему с соответствующим питанием.
- Поддерживаются региональные модели в следующих регионах – Китай, Северная Америка, Европа, Великобритания
- Работает с приложениями Apple Home, Aqara Home и Mi Home
- Содержит повторитель WiFi (поддержка только двух устройств WiFi)
- Четыре режима будильника – Off, Away, Home, Night / Sleep (синхронизируется с HomeKit)
- Без динамика
Концентратор для USB-накопителей Aqara E1 является частью линейки Aqara Eco и поэтому стоит довольно дешево.Как и все другие новые концентраторы Aqara, E1 использует Zigbee 3.0, и, несмотря на более низкую цену и меньшие физические размеры, он по-прежнему способен поддерживать новый стандарт 128 устройств с помощью повторителей zigbee. Он также содержит “точку доступа” или ретранслятор Wi-Fi, хотя может поддерживать только 2 отдельных устройства Wi-Fi, поэтому его возможности довольно ограничены. Он предоставляет все четыре режима будильника в HomeKit и синхронизируется с другими концентраторами Aqara с четырьмя режимами будильника, доступными для HomeKit.
AQARA G3 КОНТРОЛЬ КАМЕРЫ
Концентратор камеры Aqara G3 Использует Wi-Fi 2.4 и 5 ГГц для подключения к сети / HomeKit- Может поддерживать до 128 * дочерних устройств
- Использует Zigbee 3.0 для подключения к дочерним устройствам
- В настоящее время поддерживается только в материковом Китае
- Работает с приложениями Apple Home и Aqara Home
- Включает аудиодинамик (для будильника, двустороннее аудио)
- Четыре режима будильника – Off, Away, Home, Night / Sleep (синхронизируется с HomeKit)
- Функция отслеживания движения для людей и домашних животных
- Использует распознавание лиц, распознавание жестов, обнаружение движения и обнаружение аномального звука
- Имеет встроенный ИК-передатчик
https: // youtu.be / 5IVQX0XIBWI
Aqara G3 – это комбинированный концентратор Zigbee 3.0, совместимый с HomeKit, и система охранной сигнализации HomeKit. Камера также совместима с HomeKit Secure Video (HSV). Хаб также доступен для HomeKit, что, в свою очередь, позволяет использовать HomeKit для совместимых дочерних устройств. В HomeKit G3 предоставляет три услуги – камеру, датчик движения и систему безопасности. Он также отображается как концентратор, но только если вы посмотрите настройки одного из дочерних устройств, которые к нему подключаются. Кроме того, поскольку камера не обозначена в качестве концентратора в HomeKit, служба концентратора G3 указана в этом случае как система безопасности.
Хотя камера может использовать видео HomeKit Secure, у нее также есть возможность записи на SD-карту, которую можно добавить в камеру, а также облачные записи через серверы Aqara. Доступ к этим параметрам записи можно получить только через приложение Aqara, и если вы хотите их использовать, вам необходимо войти в приложение Aqara с камерой, «привязанной» к соответствующему серверу. При нормальных обстоятельствах вы также должны войти в приложение Aqara, чтобы добавить дочерние устройства в концентратор G3, хотя вы можете вручную добавлять устройства за пределами приложения Aqara с помощью кнопки в верхней части камеры (три нажатия помещают концентратор G3 в режим сопряжения).
Вы можете использовать китайский G3, даже если вы не находитесь в Китае, но вам необходимо войти на китайский сервер в приложении Aqara, чтобы полностью привязать камеру и использовать вышеупомянутые дополнительные параметры записи. Это также означает, что если, например, вы находитесь в США с китайским G3 и вошли в систему на китайском сервере, вы не сможете легко добавить настенный выключатель Aqara в США, поэтому лучше приобрести G3 для вашего региона. для беспроблемного обслуживания. В настоящее время G3 недоступен за пределами материкового Китая.В отличие от G2H, G3 использует порт USB-C для питания, поэтому вы можете использовать любой подходящий кабель USB-C – USB A вместе с источником питания USB для его питания.
В дополнение к базовой функциональности G3 в виде камеры с датчиком движения, он также имеет все четыре режима тревоги, доступные для HomeKit, которых G2H не предлагает. G3 записывает в формате 2K через вставленную SD-карту и может поддерживать карты до 128 ГБ.
В приложении Aqara G3 также предлагает гораздо больше, чем G2H, которое включает отслеживание движения для собак, кошек и людей с отдельными функциями для обоих типов.Он также имеет стандартное обнаружение движения, а также распознавание лиц, распознавание жестов и обнаружение аномального звука. Вы также можете позвонить владельцу учетной записи камеры, нажав на светодиодное кольцо, а G3 даже включает ИК-порт для управления устройствами, использующими инфракрасный пульт дистанционного управления.
УМНЫЙ ШЛЮЗ MI
Mi Smart Gateway Использует Wi-Fi 2,4 ГГц для подключения к вашей сети / HomeKit- Может поддерживать до 128 * дочерних устройств
- Использует Zigbee 3.0 для подключения к дочерним устройствам
- Действует как концентратор Bluetooth и как концентратор Bluetooth Mesh для устройств Mijia Bluetooth и Bluetooth Mesh
- Использует порт Micro-USB в сочетании с любым источником питания USB
- Доступно по всему миру, без региональных ограничений
- Работает с приложениями Apple Home и Mi Home
- Без динамика, только зуммер для подтверждения определенных функций
Mi Smart Gateway, также известный как Mijia Gateway 3 или Mijia Multimode Smart Gateway, не является продуктом Aqara, хотя он производится материнской компанией Aqara (Lumi United) для Xiaomi.Таким образом, он несовместим с приложением Aqara Home, только с Mi Home и, конечно же, Apple HomeKit. Как и Aqara M2, здесь используется разъем питания micro USB, что упрощает его использование в разных регионах с подходящим источником питания USB. В отличие от всех других хабов, являющихся частью более крупной экосистемы Xiaomi, теперь это безрегиональное, поэтому вы не только сможете покупать их на месте, но и если вы ранее покупали китайскую модель, теперь ее можно будет использовать в любом регионе. В отличие от M2, в нем нет порта Ethernet, динамика или светодиодной подсветки, так что в этом смысле это самый простой из концентраторов.Тем не менее, это Zigbee 3.0 и, как уже упоминалось, без использования регионов, поэтому это можно рассматривать как незначительные плюсы по сравнению с исходным хабом Aqara. Кроме того, он может работать как с датчиками Mi, так и с датчиками Aqara, хотя, как и со всеми концентраторами, появившимися после исходного концентратора, вы можете обнаружить, что некоторые устройства еще не сертифицированы для работы с HomeKit. В HomeKit он не отображается с собственной плиткой, поскольку нет дополнительных функций, таких как световая или охранная сигнализация, поэтому вы можете увидеть существование этого устройства только в разделе “ Концентраторы и мосты ” в настройках для Домашнее приложение.
Помимо возможности подключения Zigbee 3.0, Mi Smart Gateway также выступает в качестве концентратора Bluetooth для устройств умного дома Xiaomi, использующих Bluetooth. Устройства Bluetooth, совместимые с HomeKit, в HomeKit используют либо прямое подключение к вашему телефону, либо Home Hub (Apple TV, HomePod / Mini, iPad). В Mi Home устройства Bluetooth также подключаются напрямую к вашему телефону, но многие интеллектуальные устройства Xiaomi также содержат концентраторы Bluetooth, такие как некоторые из их камер, датчиков или даже потолочные светильники. Это позволяет осуществлять удаленный доступ к этим устройствам Bluetooth, поскольку устройства, содержащие концентратор Bluetooth, неизменно используют Wi-Fi.Mi Smart Gateway не только выполняет эту функцию, но также предназначен для работы с устройствами Bluetooth Mesh таким же образом. Bluetooth Mesh похож на Zigbee в том, что по мере добавления этих устройств в свой дом, охват устройств расширяется вовне, как постоянно расширяющаяся рыболовная сеть, при этом каждое дополнительное устройство передает информацию туда и обратно, тем самым устраняя проблему. устройства Bluetooth (ячеистой сети), находящегося вне зоны действия вашего телефона или шлюза ячеистой сети Bluetooth. Yeelight производит сетевой шлюз Bluetooth, который также работает с Apple HomeKit, но в настоящее время он работает исключительно с собственным ассортиментом осветительных приборов с сеткой Bluetooth. Это будет то же самое для Mi Smart Gateway, хотя в настоящее время мне неизвестны какие-либо сетчатые устройства Bluetooth, которые предназначены для работы с Mi Smart Gateway, не говоря уже о том, подвержены ли они HomeKit. Тем не менее, Xiaomi выпускает серию устройств Bluetooth – датчик движения, датчик контакта и датчик дыма – все они используют Bluetooth, поэтому вполне возможно, что они предназначены для работы с Mi Smart Gateway и оттуда (в конечном итоге) становятся уязвимыми. в HomeKit.Хотя на данный момент это все немного неизвестно.
Подводя итог, как и в любой другой области технологий, по мере улучшения ситуации появляются новые модели, и концентраторы тоже не застрахованы от этого факта. У Aqara уже есть больше устройств на базе концентраторов, в том числе концентратор на базе настенной розетки, концентратор для настенного монтажа с ЖК-дисплеем и даже концентратор для USB-накопителей, которые находятся в процессе создания, как было показано в нашем посте еще в сентябре, но это не должны отговаривать вас от покупки концентратора сейчас, так как многие из них не появятся в ближайшее время, да и то только вначале в материковом Китае.
