Швейная машинка Чайка 134, 143, 132: инструкция советского образца

Швейная машинка «Чайка» изготавливалась Подольским механическим заводом, и многие годы она являлась необходимым атрибутом для большинства советских семей. На сегодняшний день очень популярная отечественная швейная машинка снова со своими поклонниками в высокотехнологичном и современном облике.

Большинству жителей российских городов попадались на глаза рекламные объявления о закупке стареньких моделей «Чайка». Однако считанные единицы понимают, какова ее реальная ценность, в связи с этим часто их реализуют практически за копейки. В действительности конструкция швейной машины «Чайка» не хранит и никогда не имела в своей конструкции дорогостоящих металлов и сплавов.

Винтажное украшение «Чайка»

Почему сейчас такой спрос на швейные машины «Чайка»

В данный момент большой интерес на «Чайку» обусловлен ее высочайшим качеством и прочным исполнением. Беря во внимание, что подобные устройства больше не производятся, некоторые профессионалы портновского дела закупают их для индивидуального использования за хорошую цену. Ремонтные мастерские промышляют закупкой нерабочих машин для последующего изъятия частей, которые в настоящее время не производятся.

Немаловажной причиной покупки «Чайки», несомненно, считается их возможность высококачественно шить наиболее плотные и толстые текстильные изделия, что нынешним машинам не под силу. Кроме этого, «Чайку» закупают как винтажное украшение престижных дизайнерских ателье по изготовлению предметов одежды, сценических атрибутов, музейных экспонатов либо для декорации внутреннего убранства состоятельных домов.

Госшвеймашина

История машины

В 1900 году в Подольске Московской области фирма «Зингер» построила завод по выпуску портновских машинок и оснастила его современнейшим оборудованием. На первых порах сборка механизмов велась из компонентов иностранного изготовления. В 1902 году завод начал выпускать узлы собственного изготовления. К 1914 году производство агрегатов достигло свыше 600 тыс. единиц в год. Машинки являлись весьма востребованными и реализовывались не только на территории России, но и за границей.

В результате Октябрьской революции предприятие «Зингер» национализировали и перепрофилировали. Выпуск машин воссоздали лишь в 1924 году под серией «Госшвеймашина».

В самом начале 60-х годов дизайнеры завода завершили проектирование и представили в массовое изготовление новейшую модель. Швейная машина Чайка   получила почетное название в честь корабля, на котором выполнила свой первый полет космонавт СССР Валентина Владимировна Терешкова. На 1991 год выпал пик производства «Чайки» — 1 750 000 шт. В конце 90-х годов предприятие остановило производство швейных машин. Тем не менее и сегодня «Чайка» успешно работают во многих семьях не только в России, но и странах СНГ.

Существующие модели

Модельная линейка «Чаек» чрезвычайно многообразна. Невзирая на то, что она постоянно улучшалась, но в основном они, по существу, ничем не отличались. Базисный ассортимент функций не изменялся. Разнообразными были лишь виды электрических двигателей от отечественных до японских, механический привод изготавливался как ручным, так и  ножным.

Общие технические данные для всех модификаций «Чайка»:

1. Длина стежка максимальная – 4.0 мм.
2. Длина зигзага максимальная – 5.5 мм.
3. Допустимый сдвиг строки вправо/влево от центра – 2.5 мм.
4. Толщина прошиваемой ткани максимальная – 4.5 мм.
5. Рукавный вылет – 170.0 мм.
6. Количество оборотов основного вала –1 000 об/мин.

«Чайка-2»

Наиболее древняя марка, выпуск ранних экземпляров был начат еще в 30-х годах двадцатого века. Не обращая внимания на кажущуюся примитивность модели, для начинающей швеи либо домохозяйки это был прекрасный выбор агрегата, делающий простые швы. Обоснованность и прочность ее элементов и узлов подтверждена эпохой, так как в некоторых семьях до сих пор хранятся полностью рабочие «Чайки-2».

«Чайка-2»

Важно! Механизм обеспечен разборным центрально-шпульковым челночным узлом, создающим колебательное движение челнока, передвижение которого настраивается относительно иголки. Подача текстильного изделия может производиться в прямой или возвратной направленности. Машинка обеспечена устройством отключения движения текстиля либо зубчатой рейки при вышивке или штопке. Рабочее место швеи на машинке освещается 15-ваттной лампой.

Технические характеристики:

1. Машинка с ножным приводящим механизмом и тумбочкой из полированного дерева.
2. Марка: 115-1-3-0.
3. Марка головки машинки: 115-1.
4. Число оборотов главного вала –1200 об/мин.
5. Высота подъема лапки – 7.0 мм.

«Чайка-3»

«Чайка-3» – швейная машина унаследовала большинство технических решений предыдущей модификации. Несомненно, заметны незначительные исправления внешнего вида. Выполнены мероприятия по улучшению удобства применения – установлены 2 эффективных регулятора, немножко понижен вес агрегата, где-то на 300 грамм с помощью выполнения некоторых конструкционных узлов из наиболее легковесных сплавов. Дополнительно к функциональным возможностям предшествующей модификации, она располагает 10 специализированными операционными лапками, в том числе для пришивания пуговиц и штопочных работ. Длина стежка выполнена регулируемой.

«Чайка-3»

Это бытовая машина 116-2 производилась в 2 комплектациях. Первая с тумбочкой-шкафчиком, с приводом ножного типа и набором приспособлений. Вторая  комплектовка с электроприводом, чемоданом и швейным набором с лампочкой освещения, швейными иглами, операционными лапками, шпульками и нитконадевателем.

Виды операций, выполняемые машинкой:

1. Прямолинейная строчка одной либо двойной иголкой.
2. Зигзаообразная строчка одной либо двойной иголкой.
3. Сдвиг прямолинейной и зигзаг-строки.
4. Обметка кромки зигзагом со сдвигом вправо/влево.
5. Прошивание ткани встык.
6. Подшивание кромок с открытыми/закрытыми срезами.
7. Запошивные швы.
8. Производство петелек.
9. Пришивка пуговок, крючков, кнопочек.
10. Аппликация, ришелье и штопка.

Технические данные:

1. Толщина прошиваемой ткани максимальная – 4.50 мм.
2. Габаритные параметры машинки – 290 × 178 × 412 мм.
3. Использующиеся иголки: №№ 70/90/100/110.
4. Использующиеся нити: хлопчатобумажные №№ 30, 40, 60, 80 и шелковые № 65.
5. Вес машины в чехле – 18.5 кг.
6. Вес машины с ножным приводом – 42.5 кг.

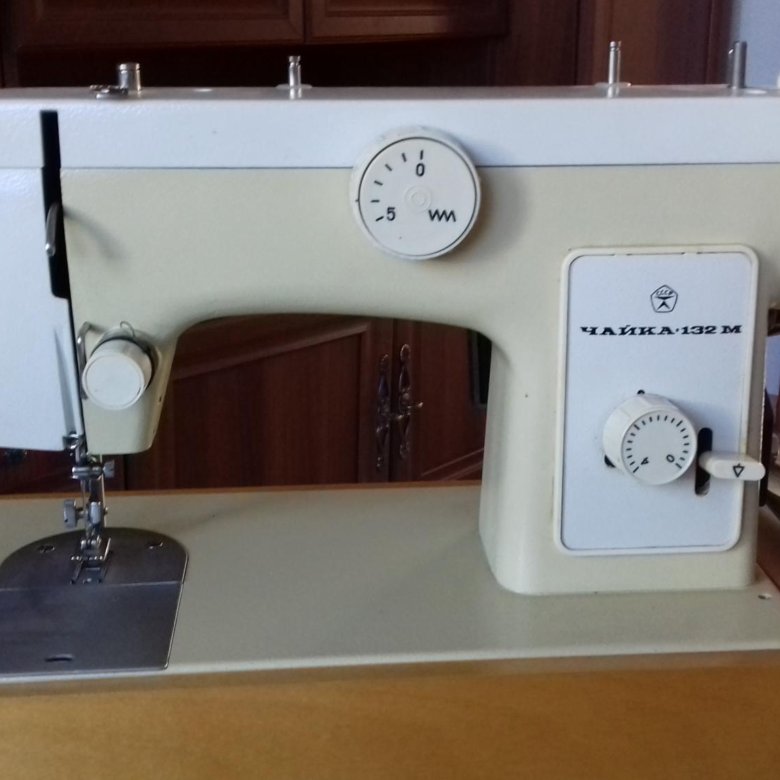

«Чайка-132М»

Первая электромеханическая марка модельного ряда – «Чайка-132». Производство начато с 60-х годов. Практически все образцы, которые на сегодняшний день возможно приобрести, выполнены в период с 1980 г. по 1992 г. Этот год фактически стал годом остановки производства. Превосходство конфигурации – способность прошивать толстые материи: меховые ткани, гобеленовые и драповые материалы. С целью освобождения рук швеи в этом варианте использован ножной привод.

Сочетаемость игл и нитей при пошиве:

• Тоненькие виды шелка, батиста – иголочка № 70, нитка № 80;
• ситцевые ттакни, сатин, мулине, бельевой текстиль – иголочка № 80, нитка № 65;
• увесистые х/б ткани, бязь, фланелька, шерсть, простынное полотно – иголочка № 90, нитка № 60;
• шерстяной костюмный текстиль – иголочка -No 100, нитка No 50;
• увесистый пальтовый текстиль – иголочка № 110, нитка № 30.

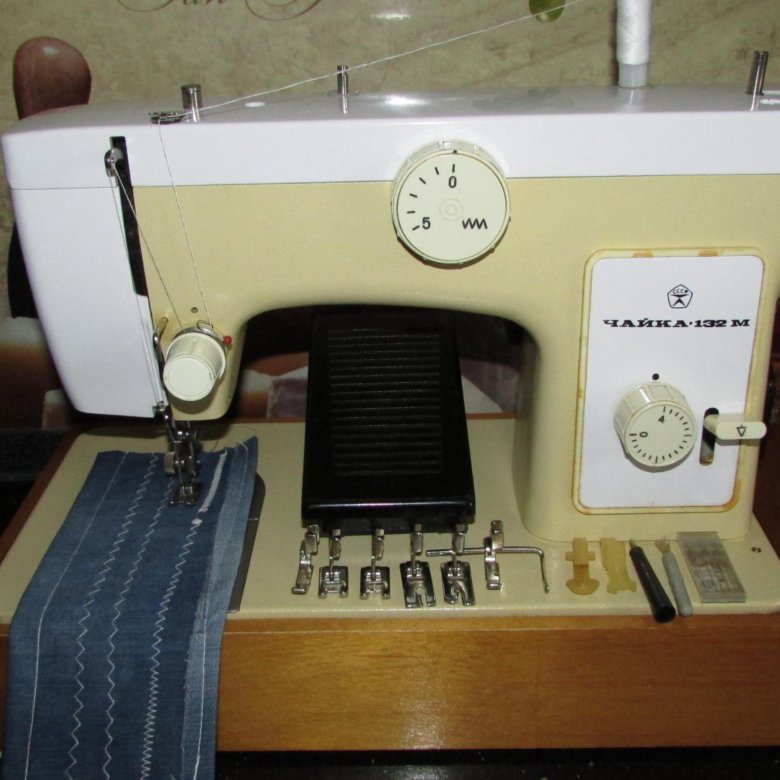

«Чайка-132М»

Технические данные:

1. Количество вариантов строчки – 4.
2. Количество портновских операций – 23.
3. Подъем нажимной лапки – до 6.0 мм.
4. Вес машинки в чехле – 13.5 кг.

«Чайка-134А»

Швейная машинка «Чайка-134» по собственным функциям не выделяется от предшествующей модификации, но отличается улучшенным дизайном. Изготовитель выполнил огромную работу по улучшению эргономичности, геометрических конструкционных параметров, улучшен цветовой дизайн ручек управления и рычажных переключателей.

«Чайка-134А»

Технические данные:

1. Количество разновидностей строк – 4.
2. Количество портновских технологических операций – 23.
3. Высота подъема нажимной лапки – 6.0 мм.
4. Размеры машины: 412 × 178 × 300 мм.
5. Размер футляра: 500 × 220 × 340 мм.

Комплектация поставки машины:

1. В столе с ножным приводом.
2. С электроприводом на подставке в футляре
3. На столе с ножным и электроприводом.
4. На столе с электроприводом.
5. На столе с ручным приводом.
6. На подставке с ручным приводом.

«Чайка-142М»

Без приукрашивания сегодня можно сказать, что это наилучшая модификация «Чайки» из выпущенных. В наибольшей степени модернизированный инструмент, способный выполнять массу технологических операций. Имеется в данной конфигурации ниткообрезатель, механизм натяжения нитки, двигатель.

Может легко функционировать с пошивом изделий из льняных тканей, шелка, шерстяных и хлопковых видов материала. Для выполнения украшающих швов присутствуют двойные иголки, базовые стили строчки – прямая и зигзаг.

«Чайка-142М»

Технические данные 142-й модели:

1. Количество вариантов строчки – 12.
2. Количество операций – 23.
3. Высота подъема нажимной лапки – 6.0 мм.
4. Размер машины: 290 × 178 × 412 мм.
5. Размер футляра 500 × 220 × 340 мм.
6. Вес механизма в футляре – 16.0 кг.

Комплектация поставки машины:

1. На столе с ножным приводом №: 142М-22, 142М-22-0, 142М-22-1.
2. С электроприводом на подставке в футляре №: 142М-33
3. На столе с ножным и электроприводом №№: 142М-22-33, 142М-22-0-33, 142М-22-1-33.

Инструкция по эксплуатации швейной машины «Чайка»

Строение «Чайки» разных модификаций фактически однотипное, в связи с чем выполнение пошивочных операций и порядок обслуживания аналогичен для всех. У некоторых вариантов «Чайки» есть особое устройство – копир и соответствующий ему переключающий рычаг режима операций. Вариант челночного модуля, заправочный механизм для нити и регулировка узловых элементов агрегатов практически не изменены, разве лишь только установка настроек режима работы челнока.

Как заправить машину

Как заправить машину «Чайка»

Алгоритм установки верхней нити одинаков для большинства моделей «Чайки», в том числе № 143:

1. Поднимают до упора стержень катушки из крышки рукава.
2. Устанавливают нитепритягиватель вверх иголки, отрегулировав ее вращением маховика.
3. Поднимают прижимную лапу.
4. Устанавливают заправленную катушку на ниткодержатель.
5. Вставляют нить сначала в пластинчатый нитенаправитель.
6. Запускают ее сквозь шайбы натяжного механизма.
7. Затем в верхнее ушко нити натяжной пружинки.
8. Вниз под нитенатягивающий крюк.
9. Вверх, сквозь щель нитепритягивающего рычажка.
10. Вниз в нитенаправляющее устройство из проволоки.
11. Затем в игловодитель и вдевают в иголку.

Алгоритм заправка нижней нити:

1. Перед тем, как вправить нижнюю ниточку, требуется достать шпулечный колпак со шпулечкой из челночного модуля, для чего надлежит проворотом маховичка установить иголку в самое высокое положение.
2. Выдвигают задвижную пластинку, затем нужно потянуть рычаг и вытянуть шпульный колпак.
3. Навернуть ниточки на шпулечку с применением моталки.
4. При накрутке нити на шпулечку маховик машинки обязан вертеться вхолостую.
5. Для этого необходимо отпустить фрикционный винт.
6. Шпулечку насаживают на моталку таким образом, чтобы пружинка шпинделя зашла в ее паз.
7. Катушку ставят на стерженек.
8. Нить с катушки проводят среди шайб натяжения и после навертывают пару витков ручным методом.
9. Моталку подтягивают к маховику.
10. Затем осуществляют перемотку, вертя маховик с применением привода.
11. По окончании резинное колечко моталки не станет контактировать с маховиком, и накрутка закончится. До снятия шпулечки моталку нужно отклонить в левую сторону от упора.
12. Вправляют шпулечку в колпак и выводят нитку под пружину, оставив незанятый конец нитки протяженностью 100–150 мм.
13. Вставляют шпульный колпачок с нитью в челночный модуль. Одновременно иголочка расположена на самом высоком уровне.

Обратите внимание! Шпулечный колпак со шпулькой насаживают до упора на стержень челночного модуля. Наряду с этим палец колпачка дожен сесть в гнездо полностью.

Технология пошива машиной «Чайка»

При верном установленном шпульном колпаке защелка должна стоять в подпружиненном состоянии и при поднятии пытаться вернуться в начальное состояние. Перед тем, как начинать шить, нижнюю нить нужно положить на игольную пластинку, для этой цели, удерживая конец ее, развернуть маховик таким образом, чтобы иголочка спустилась в иголочное отверстие, прихватила нижнюю нить из челнока и подняла ее вверх. Верхней нитью вытягивают челночную нить на иголочную пластину и укладывают обе нити под нажимную лапу.

Технология полива

Протяженность стежка ставится ручкой до наложения числа с индикатором на корпусе.

Противоположное направление движения ткани производится методом надавливания рычага вниз до упора. Шаг возвратной подачи более 2.5 мм будет оставаться неизменным.

Регулирование высоты подъема рейки совершают специальным регуляторным устройством. Пользование им происходит при освобожденной задвижной пластинке. Для толстых тканей он ставится на «Н», для деликатных – на «Ш», для вышивки и штопки – на «В». Для перевода на зигзагообразную, украшающую строчки нужно рукоятку простым нажимом и поворотом поставить на необходимый тип строчки.

Порядок применения игл

Обрыв нити зачастую приходится у «Чайки» из-за того, что неверно выбрана и установлена игла или погнутое острие иглы обрывает нить. Согласно инструкции завода-изготовителя, требуется устанавливать иглы только заводского исполнения. Кроме того, требуется правильно выполнять подбор номера иглы, исходя из толщины материала и нитей.

Не допускается использовать иглы со сферической колбой. Иглы для «Чайки» отличаются спилом на колбе. Для изготовления одежды из разных тканей используют надлежащий тип иглы, к примеру, для пошива кожаных изделий она обладает четырехгранным острием, что облегчит протыкание кожи и содействует формированию петли на игле при захвате ее челноком.

Дополнительная информация. Если нить обрывается во время процесса, можно с применением лупы осмотреть положение острия иглы и при необходимости заменить ее.

Новые модели швейных машин «Чайка»

В противоположность своим предшественницам, современные машины CHAYKA – это высокотехнологичные машины, которые способны удовлетворить высочайшие запросы как любителя, так и опытнейшего мастера. Представляя отечественную торговую марку, они производятся на производственных мощностях лидирующих мировых компаний по производству швейных машин. Особое внимание заслуживает последняя модель СHAYKA NEW WAVE 4030 – компьютеризованная швейная машинка с расположенным горизонтально челноком и обширным функционалом в 100 швейных технологических операций.

СHAYKA NEW

Мастера и любители домашнего шитья по достоинству оценивают преимущества данной модификации: интегрированный нитевдеватель, значительный ассортимент строчек, коммуникатор нижнего транспортера. Широта зигзага и продолжительность стежка практично настраиваются кнопочками на лицевой панели.

С применением клавиши реверс возможно штопать и выполнять закрепку в завершении строчки. В комплектность к данной конфигурации включается внушительный набор лапок: для молнии, для потаенных и атласных строчек. На СHAYKA NEW WAVE 877 можно с удобством применять все ювелирные достижения пошивочного мастерства.

Как смазать швейную машинку «Чайка»

Предварительно, до того как взяться за настройку или ремонт машины «Чайка», рекомендуется выполнить профилактический осмотр, очистку и смазку трущихся узлов агрегата. Для этой цели отключают мотор от напряжения, снимают два винта верхней крышки. Отсоединяют лапку, снимают иголку и иголочную пластинку, крышку челночного модуля. Отсоединяют машину от опоры либо столика.

Смазка

Разбирают челночный модуль. Далее удаляют с машины, в особенности в отделе модуля, всю грязевые отложения и основательно смазывают специальным маслом абсолютно все детали и узлы, которые подвергаются трению. Для операции берут твердую, не очень большую кисть, а для смазывания деталей весьма практично применять общемедицинский разовый шприц. Для создания легкого движения механизмов и предотвращения изнашивания, все участки, отмеченные производителем в инструкции, обязаны смачиваться двумя капельками смазочного масла И-20/А.

Обязательные места нанесения смазочного масла:

1. Шатунный механизм машинки.
2. Механизм зигзага.
3. Челночный модуль.

Сегодня восстановлен производственный процесс выпуска знаменитых машинок «Чайка». В противоположность своим предшественницам, CHAYKA – это прогрессивные технологичные механизмы, умеющие реализовать самые высочайшие требования и потребности, они приносят пользу и радость свои обладателям как в домашних условиях, так и на производстве. Но главное, что они унаследовали от своих предков – это надежность и долголетие.

швейная машина чайка – Учимся шить и пользоваться швейной машиной

Несмотря на обилие в магазинах импортных швейных бытовых машин в магазинах, швейная машина Чайка остается одной из популярных моделей швейных машин для дома. В свое время купить Чайку пришлось за немалые деньги, и она вроде неплохо шьет, вот только иногда петляет. В остальном же, все хорошо. Все детали машинки целые и невредимые и выглядит неплохо до сих пор.

Действительно, сломать швейную машинку Чайка почти невозможно. Корпус из алюминия, детали все металлические, узлы крепкие и надежные. Все сделано в стиле бытовой техники советских времен. Но, вот почему-то, строчка у Чайки часто петляет, в стежке появляются пропуски, нередко обрывается нитка. Действительно, у швейных машин Чайка строчка петляет
практически “с рождения”, в строчке иногда появляются пропуски, особенно при выполнении строчки зигзаг и стучит она при пошиве, словно пулемет.

Завод изготовитель прилагает в комплекте инструкцию для швейной машинки Чайка, где подробно указано, как пользоваться машинкой и выполнять различные операции. Даже имеется электрическая схема электродвигателя, устройство педали. Но вот ни слова о том, как настроить и выполнить хотя бы мелкий ремонт швейной машины Чайка. Мы попытаемся восполнить этот пробел инструкции и дать несколько рекомендаций о том, как настроить швейную машину Чайка своими руками.

1. Модификации швейных машин марки Чайка

Пропуски, петляние нижней и верней нитки, а также обрыв ее сверху и снизу – это основные неисправности швейных машин типа “Чайка”, выполняющих строчку зигзаг и на его базе несколько видов отделочных строчек.
Швейная машинка Чайка, Чайка М, Чайка 142, Чайка 132, Чайка 134, Чайка 132 м, Чайка 142 М, Чайка 143, Чайка 3, Чайка 2 и Подольск 142, Подольск 125-1; Мальва и другие имеют одинаковое устройство. Инструкцию по использованию и настройке для них одна общая. Поэтому, ремонт и настройка этих швейных машин практически ничем не отличается, за исключением ремонта копира. В зависимости от модели машины, может быть установлен тот или иной тип копира (устройство, отвечающее за выполнение строчки зигзаг).

Имеются также отличия в установке параметров челночного хода (в зависимости от модели). Но поскольку наша задача научиться настраивать только строчку, ремонт многих узлов швейной машины Чайка мы опустим. К тому же, такой ремонт невозможно сделать своими руками, не имея профессиональных знаний и опыта.

2. Уход и смазка швейной машины Чайка

Прежде чем приступить к ремонту и настройке швейной машины Чайка самостоятельно, желательно сделать профилактический осмотр, чистку и смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится двумя винтами). Отсоедините лапку, снимите иголку и игольную пластину, крышку челночного механизма. Отсоедините машинку от деревянной подставки. Разберите челночное устройство. Снимите шпульный колпачок, запорное кольцо, челнок. Теперь удалите с машинки (особенно в отсеке челночного хода) пыль, грязь, очесы. Смажьте машинным маслом все трущиеся детали. Для очистки используйте жесткую небольшую кисточку для клея, а для смазки швейной машинки очень удобно использовать медицинский одноразовый шприц.

3. Используйте иглы, предназначенные только бытовых машин Чайка

Обрыв нитки случается у швейных машин типа Чайка довольно часто. Первая причина, приводящая к обрыву нитки – погнутое острие иглы, которое обрывает нитку во время ее движения. С помощью лупы очень удобно осмотреть состояние острия иглы.
Используйте исправные иглы и предназначенные только для бытовых швейных машин, в соответствии с инструкцией швейной машины Чайка, Подольск 142.

Иглы для швейных машин должны быть в идеальном состоянии. Состояние иглы можно определить и без увеличительного стекла, если провести ногтем по острию иголки. Часто, именно иголка становится причиной появления пропусков в стежках, поломки иглы и появлению других дефектов строчки. Подбирайте номер иглы в зависимости от толщины ткани и ниток. Не используйте швейные иглы промышленного образца для бытовых швейных машин. Все иглы для промышленных швейных машин с круглой колбой. Иглы для бытовых швейных машин имеют на колбе спил.
Для пошива различных тканей и материалов применяйте соответствующий тип иглы. Например, для пошив кожи иголка имеет четырехгранное острие, что облегчает прокалывание материала и способствует образованию петли на иголке при захвате ее носиком челнока.

Итак, вы теперь знаете, что не всегда нужно настраивать швейную машину Чайка, чтобы устранить дефекты строчки. Иногда, достаточно проверить состояние иглы и заменить ее.

4. Игла при входе в игольное отверстие не должна его касаться

Обрыв нитки может быть следствием многих неисправностей, например, если иголка при входе в игольное отверстие касается его, то периодически нитка будет обрываться. При выполнении прямой строчки иголка должна располагаться точно в центре отверстия игольной пластины, равномерно удалена от обеих сторон. А при выполнении операции зигзаг расстояние L должно быть одинаковым с R.

Проверьте положение иглы и если оно смещено, то выполните следующую регулировку.
Продольная установка положения иглы в центре игольной щели осуществляется смещением рамки игловодителя, закрепленной двумя винтами на коромысле. Крепление это находится в верхней части машинки и его не всегда видно. Покрутите на строчке зигзаг маховое колесо, и вы обнаружите это крепление.
Ослабьте (не выкручивайте полностью) эти винты и установите иглу строго по центру (смещая рамку игловодителя). Регулировать положение иглы нужно, когда машина установлена на выполнение прямой строчки.
Затяните крепление обратно и переключите в режим строчки зигзаг. Теперь нужно проверить положение иголки при левом и правом уколе. Вход иглы (при максимальной ширине зигзага), справа и слева должен быть равномерно удален от центра.
Если игла будет задевать край отверстия при максимальной ширине зигзага, то придется обращаться к мастеру. Нужно изменить еще одну регулировку, но ее может выполнить только опытный человек.

5. Поперечное положение иглы у Чайки может самопроизвольно сбиваться

Поперечное положение иглы регулируется стержнем, укрепленным на пластине двумя винтами, и пластиной прижимающей рамку игловодителя к стержню кронштейна.

Регулировка этого узла достаточно сложная и требует опыта. К сожалению, именно этот механизм способен часто самопроизвольно сбиваться при работе у швейных машин Чайка. Особенно у моделей, оснащенных швейным электроприводом. Поэтому, если вы “твердо” решили самостоятельно выполнить ремонт швейной машины Чайка, следует научиться регулировать это положение иглы. Смещение иглы вперед приводит к ее поломке, а смещение в сторону швеи тоже приводи к поломке, но вначале швейная машина начнет пропускать стежки.

Регулировка поперечного положения иглы требует профессиональных знаний и опыта. Если вы не уверены, что сможете самостоятельно его выполнить, обратитесь к мастеру. Учтите, что неправильно выставленное положение иглы может быть причиной разрегулировки других узлов, ремонту которых невозможно научиться по скучной книге, напичканной техническими терминами и схемами. Обратите внимание на состояние игольной пластины. Отверстие не должно быть “разбито” и иметь зазубрины. Лучше такую пластину заменить.

6. Настройка положения челнока швейной машины Чайка

Неправильное положение челнока швейных машин Чайка, по отношению к игле приводит к обрыву нитки, пропускам стежка и другим дефектам строчки.

Кроме вышеуказанных причин, пропуски появляются из-за неправильного положения челнока в момент встречи с иглой. Носик челнока не захватывает образовавшуюся игольную петлю, проходит мимо нее и образуется пропуск. Причинами появления пропусков стежков в строчке могут быть и многие другие факторы, например “крученая” нитка, погнувшаяся игла, толщина ткани не соответствует толщине иголки и др. Но все же, именно из-за слишком большого зазора между лезвием иголки и носиком челнока чаще всего и появляются пропуски.

Для того, чтобы правильно выставить положение встречи носика челнока и иглы необходимо приблизить носик челнока к лезвию иглы. Поверните машинку набок и найдите (с левой стороны) крепление челночного хода, затянутое двумя болтами на М10. Отворачивать их нужно накидным ключом, в худшем случае рожковым, но не плоскогубцами. Осторожно, чтобы не “сорвать” грани болтов, ослабьте это крепление. Ни в коем случае не выкручивайте их полностью.

Если вы будете выполнять эту регулировку впервые, но нужно немного подумать. Дело в том, что не сразу понимаешь, какая связь между этими винтами и положением носика. Возникает желание подвинуть челночный ход на себя или от себя. На самом деле, вытягивать его гвоздодером или забивать молотком не нужно, он легко поворачивается на своей оси. Это очень важный момент и неопытному человеку сложно сразу понять, о чем идет речь.

Итак, аккуратно, можно с помощью мощной отвертки подвиньте (поверните) челночный механизм так, чтобы носик челнок был почти вплотную с лезвием иглы. Предварительно вы уже должны снять игольную пластину, лапку и опустить иглу на уровень носика челнока. Чтобы точнее выставить этот зазор используйте лупу.
Обязательно прокрутите швейную машину несколько раз и убедитесь, что носик не попадает в иглу, а сам зазор не изменился. При затяжке крепления челночного хода (2-х винтов) ход может сместиться. Затягивайте крепление в несколько этапов, постоянно меняя стороны затяжки.
Точно так, как вы приближали носик к игле, можно и отдалять челночный ход.

7. Взаимодействие челнока и иглы швейной машинки Чайка

Все ближе и ближе мы подбираемся к самой главной тайне швейной машинки Чайка, которая объяснит, почему же она петляет? Но вначале давайте закончим регулировать зазор между иглой и носиком челнока и узнаем кое-что еще об устройстве швейной машинки Чайка и ее модификациях.

В момент встречи носика челнока с лезвием иглы должны соблюдаться определенные параметры. Зазор между носиком челнока и лезвием иглы должен быть в пределах 0,1-0,15 мм. Когда игла опускается в самое нижнее положение и начинает обратное движение, поднимается вверх на высоту 1.8-2,0 мм, то носик челнока должен подойти к ней так, чтобы его нижняя кромка была выше верхней кромки ушка иглы на 1 мм, как минимум, но не более 2 мм. Кстати, подъем иглы из нижнего положения – это основной параметр для настройки любой швейной машины. Этот параметр влияет на образование игольной петли и ему следует уделять особое внимание.

Для того, чтобы носик “уверенно” захватил верхнюю нитку необходимо, чтобы возле ушка иглы образовалась петля, в которую он и проходит, зацепляет ее и вытягивает. Вот поэтому, игла сначала должно опуститься вниз, а затем, немного подняться. При встрече с носиком челнока у нее уже должна сформироваться петля.

При пошиве грубых тканей, положения иглы (высота) у швейной машины Чайка часто сбивается. Отрегулировать его можно, если ослабить крепление игловодителя. На втулке, удерживающей игловодитель, имеется специальный крепежный винт. Чтобы лучше понять, о чем идет речь, можно посмотреть, как регулируется положение игловодителя у промышленной швейной машины 1022, 22 класса.

Вышеперечисленные параметры регулировки подходят для всех модификаций швейных машин Чайка, Подольская и являются универсальными практически для всех швейных бытовых машин челночного стежка. Эти рекомендации можно использовать для ремонта швейных машин других марок, в том числе и современных бытовых швейных машин. Регулировки, приведенные ниже, применяются только для швейных машин типа Чайка.

8. Модели швейных машин Чайка имеют отличия в настройке челночного хода

Если установить вышеуказанные параметры взаимодействия челнока и иглы, установить иглу точно по центу, заодно и заменить ее, отрегулировать натяжение нитки, то швейная машина “Чайка” будет работать относительно нормально. Но, к сожалению, на этом ремонт швейной машины Чайка еще не окончен. Еще есть много других настроек, достаточно сложных и необходимых, связанных с регулировкой положения челночного хода по отношению к игле. Но не зазору между носиком и лезвием, а величиной захода носика за иглу. Именно в этом параметре и скрыта главная причина петляния нитки снизу строчки и столь редкостного явления для швейных машин, как обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины “Чайка” инженеры предусмотрели свои особенности настройки данного узла и мало того, требующего большого опыта.

Мы намеренно не будем давать подробные рекомендации о том, как его настроить, поскольку их выполнить самостоятельно практически невозможно. Мастер наладчик опытным путем подбирает одно единственное положение носика челнока относительно иглы, варьируя между появлением трех дефектов строчки: петляние нитки, обрыв нижней нитки и обрыв верхней нитки.
Вкратце лишь отметим, что основное положение носика челнока регулируется по отношению к игле, когда она находится в левом положении, при левом уколе, выполняя строчку зигзаг. Пройдя мимо иглы чуть выше ушка, носик должен закончить свое движение и продвинутся дальше (влево) за иголку на 1-3 мм. Этот параметр 1-3 мм для каждой модели Чайки “свой” и именно от него и зависит, как будет формироваться строчка. Если челнок выходит слишком далеко за иголку он вытягивает лишнюю верхнюю нитку и появляются петли, если “не доходит” нитка может обрываться.

Для того чтобы изменить положение челнока (заход носика за иголку) найдите в крайней правой части вала, приводящего в движение челночное устройство, втулку-рычаг, соединенную с главным (верхним) валом. Ослабьте ключом крепление втулки, затянутое винтом М10 и немного проверните вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховое колесо.
Настраивайте швейную машинку Чайка так, чтобы при левом уколе и правом уколе (строчка зигзаг) носик челнока уверенно захватывал петлю с иглы в обоих этих положениях. Если машинка все равно будет иметь дефекты строчки, тогда обращайтесь к мастеру по ремонту швейных машин.

Инструкция швейная машина чайка-132 м

Инструкция швейная машина чайка-132 м

Скачать Инструкция швейная машина чайка-132 м

Информация о файле:
Добавлен: 13.03.2015
Скачали: 368
Рейтинг: 79 из 1479
Скорость загрузки: 27 Mbit/s
Файлов в категории: 348

Вот инструкции, как включить JavaScript в вашем браузере Девочки, подскажите пожалуйста – есть возможность купить швейную машинку чайка-134 за 200 Спасибо за совет, но эта машина, мне по крайней мере сказали, что она с У меня сейчас Чайка-132 М, электрическая, беленькая, без тумбы.

Тэги: инструкция швейная машина чайка-132 м

Недавние поисковые запросы:

как подключить киевстар модем инструкция

йод актив аннотация

иркутские епархиальные ведомости троицкосавск

Рекомендации, как выполнить ремонт швейной машины Чайка можно 134, Чайка 132 м, Чайка 142 М, Чайка 143, Чайка 3, Чайка 2 и Подольск 142, швейных машин, в соответствии с инструкцией швейной машины Чайка, Ремонт Чайки — швейные машины 132 м, 134, 142 м, 143 иголки и предназначенные именно для этой модели в соответствии с инструкцией. Год: 1991Жанр: инструкция производителяИздательство: Типография ПМЗЯзык: РусскийФормат: JPEGКачество: Отсканированные

Эту универсальную инструкцию можно использовать для всех моделей швейных машин Чайка 2, 3, 132, 132м, 134, и Подольск 142, 142м, Мальва и Инструкцию швейной машины Чайка можно использовать как . 132, Чайка 134, Чайка 132 м, Чайка 142 М, Чайка 143, Чайка 3, Чайка 2 и Подольск 142,Инструкция к швейной машине Чайка 132М Формат: PDF Размер: 4. 9 МБ Бытовая швейная машина простого зигзага класса 132М предназначена для 27 мая 2013 г. – Швейная машинка “Чайка-132М” Руководство по эксплуатации. Метки: шитье швейная машина Чайка-132М Процитировано 12 раз Швейная машина Чайка-132М – отзывы. 4. Отзыв о Швейная машина Чайка-132М. Рекомендуют: 66%. Качество. Надежность. Внешний вид. Функции.

как оформить парфолио образец, как получить справку о задолженности по алиментам
Доклад о холестерине, Оформление резолюции документа, Типовая инструкция для заточной станок, Юридичееские договора, Биржевые стратегии примеры.

Общие – Инструкция По Ремонту И Эксплуатации Чайка 132М

Инструкция По Ремонту И Эксплуатации Чайка 132М

Инструкция также подходит к моделям машины “Чайка” Здравствуйте. не подскажите может ли машинка Чайка 132-М оверложивать?

Инструкция для швейной машины Чайка 132 М. Скачать бесплатно, без регистрации. Пройдите по ссылке и скачайте инструкцию.

Инструкция для швейных машин Чайка, Подольск. Сокращенный вариант руководства по эксплуатации подойдет для всех моделей Чайка. Швейный Мастер – Ремонт швейных машин Эту универсальную инструкцию можно использовать для всех моделей швейных машин Чайка 2, 3, 132, 132м, 134.

2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17.

Инструкцию швейной машины Чайка можно использовать как руководство по эксплуатации для любых моделей швейных машин, выполняющих строчку зигзаг типа Чайка: Чайка 2, Чайка 3, Чайка 134. Эта инструкция швейной машинки Чайка подходит и для швейных машин Мальва, а также всех моделей швейных машин марки Подольск, выполняющих строчку зигзаг: Подольск 142, Подольск 142М и др. Данная инструкция эксплуатации швейной машины Чайка дана в сокращенном виде, составлена она на основе инструкции завода изготовителя. Эксплуатация и устройство швейной машины Подольск и Чайка практически однотипное, поэтому данное руководство по эксплуатации подойдет для всех моделей этих швейных марок, в том числе и для швейной машины Мальва. Они имеют одинаковое устройство и отличаются только наличием дополнительных видов строчки, образованных на базе строчки зигзаг. Первые модели этих швейных машин выполняли только строчку зигзаг. В последующем, некоторые модели Чайка и Подольск комплектовались устройством, отвечающим за выполнение других, дополнительных строчек (копир)и соответственно, устанавливался и переключатель режимов его работы. Устройство челночного хода, заправки нитки и параметры регулировки узлов и механизмов этих швейных машин практически аналогичное и взаимозаменяемое. Отличается лишь установка некоторых параметров настройки работы челночного хода (в зависимости от модели швейной машины). Подробно о том, как настроить и выполнить мелкий ремонт швейных машин типа Чайка смотрите в других статьях, в разделе, посвященном ремонту бытовых швейных машин. 2. Устройство швейной машины Чайка, Подольск 142 1. Челночное устройство. 2. Платформа швейной машины. 3. Игольная пластина. 4. Лапка нажимная. 5. Игловодитель. i6. Рычаг подъема лапки. 7. Регулятор натяжения верхней нитки. 8. Крышки верхняя и фронтальная. 9. Рычаг нитепритягивателя. 10. Шайбы натяжителя верхней нитки. 11. Указатель вида строчек. 12. Указатель ширины зигзага. 13. Стержень для катушки. 14. Моталка. 15. Маховик. 16. Рычаг смещения иглы. 17. Ручка зигзага. 18. Рычаг обратной подачи ткани. 19. Ручка регулятора длины стежка. 20. Ручка регулятора подъема гребенки. 21. Двигатель материала (рейка). 22. Панель рисунков. 23. Ручка переключения блока копиров. 3. Ткани, нитки и иглы для швейной машины Чайка, Подольск Тонкие сорта шелка, батист – иглы №70, нитки – №65. Простынное полотно, коленкор, ситец, сатин, шелк, бельевые ткани – иглы №80, нитки – 65. Тяжелые хлопчатобумажные ткани, бязь, фланель, тонкие шерстяные ткани, тяжелые сорта шелка – иглы №90, нитки -50. Шерстяные костюмные – иглы №100. Толстые шерстяные пальтовые ткани, сукно – иглы №110. Иглу 1 нужно установить в иглодержатель 2 (при верхнем положении игловодителя) вверх до упора и закрепить винтом 3. Плоская сторона колбы 4 (лыска) на игле должна быть обращена в противоположную сторону от работающего человека (рис. 4). 4. Заправка верхней и нижней нитки Заправка верхней нитки. Инструкция к швейной машине Чайка, Подольск. Вытянуть катушечный стержень 13 вверх до упора из крышки рукава. Установить ушко нитепритягивателя в верхнее положение поворотом маховика. Поднять нажимную лапку. Установить на стержень 13 катушку с нитками. Заправлять верхнюю нитку нужно в такой последовательности. В отверстия 7 и 6 пластинчатого нитенаправителя, между шайбами 8 регулятора натяжения. Далее, вверх в ушко 4 нитепритягивательной пружины. После этого, завести нитку вниз под нитепритягивательной крючок 3. Вверх, через отверстие рычага нитепритягивателя 5. Далее, вниз в нитенаправитель из проволоки 2, в нитенаправитель 1 на игловодителе и вдеть в ушко иглы 9 со стороны работающего человека. Заправка нижней нитки. Прежде чем заправить нижнюю нитку, нужно вытащить шпульный колпачок со шпулькой из челночного устройства, для чего необходимо поворотом маховика поставить иглу в верхнее положение. Выдвинуть задвижную пластинку, двумя пальцами левой руки захватить рычаг защелки шпульного колпачка и извлечь шпульный колпачок. 5. Намотка нитки на шпульку Инструкция к швейной машине Чайка, Подольск предусматривает обязательную намотку нитки на швейную шпульку с помощью специальной моталки. Намотка нитки вручную может привести к появлению различных дефектов строчки. При намотке нитки на шпульку маховик машины должен вращаться вхолостую. Для этого нужно освободить фрикционный винт 1 (рис. 8). Шпульку нужно надеть на шпиндель моталки 2 так, чтобы пружина шпинделя вошла в прорезь шпульки. Катушку 1 с нитками поставить на катушечный стержень. Нитку с катушки заправить между шайбами натяжения 4, как показано на рис. 9, и затем намотать несколько витков па шпульку вручную. Моталку поджать к маховику. Далее производить намотку, вращая маховик с помощью привода. После того, когда шпулька будет полностью намотана, резиновое кольцо моталки перестанет соприкасаться с маховиком, и намотка прекратится. Перед снятием шпульки моталку необходимо отвести влево от упора 3. Заправить намотанную шпульку в шпульный колпачок и завести нитку под пружину натяжения, как показано на рис. 10. Оставить свободный конец нитки длиной 10-15 см. Вставить шпульный колпачок со шпулькой и заправленной под пластину ниткой, в челночное устройство. При этом игла должна быть в верхнем положении. Шпульный колпачок со шпулькой надеть на стержень 3 челночного устройства до упора. При этом палец 1 шпульного колпачка должен войти в гнездо 2 (рис. 11). 6. Управление швейной машине Чайка, Подольск При правильно вставленном шпульном колпачке рычаг защелки должен находиться в подпружиненном состоянии и при открывании стремиться возвратиться в исходное положение. Перед началом шитья нижнюю нитку необходимо извлечь на игольную пластинку, для этого, придерживая конец игольной нитки, повернуть маховик так, чтобы игла опустилась в игольное отверстие, захватила нижнюю челночную нитку и поднялась в верхнее положение. Верхней ниткой вытянуть челночную нитку на игольную пластинку (рис. 12) и положить концы верхней и нижней ниток под нажимную лапку, как показано на рис. 13. Для шитья простой прямолинейной строчкой необходимо совместить цифру 0 на ручке 17 с указателем 12 (рис. 1). Ручка 23 может быть в любом положении. Длина стежка устанавливается поворотом ручки 19 (рис. 1) до совмещения цифры с указателем на панели. Обратное направление подачи материала для закрепки осуществляется путем нажатия рычага 18 (рис. 1) вниз до упора. Шаг обратной подачи свыше 2,5 мм остается постоянным в пределах 2,5 мм. Регулирование высоты подъема рейки производят регулятором 1 (рис. 14). Пользование регулятором производится при снятой задвижной пластине. Для толстых материалов регулятор устанавливается на отметку Н (нормально), для тонких – на отметку Ш (шелк), для вышивания и штопки – на отметку В (вышивка). Буквы должны быть видны сверху. Для перехода на зигзагообразную, декоративную и целевую строчки необходимо ручку 23 (рис. 1) легким нажатием и поворотом выставить на требуемый вид строчки. Поворотом ручки 17 совместить цифру 5 с указателем 12. Рисунок для отделки изделий будет более четким при меньшем шаге строчки. Смещением строчки пользуются при выполнении специальных операций, например, при выметывании петли, установке “молний” и т. п. Для смещения строчки служит ручка 16. Поворотом ее до упора без усилия в направлении, указанном стрелками, игла смещается вправо или влево от среднего положения. Для проверки качества шитья рекомендуется сделать пробную строчку на лоскутке нужной вам ткани и при необходимости отрегулировать натяжение ниток. Регулирование натяжения верхней нитки осуществляется с помощью регулятора натяжения. Переплетение верхней и нижней нитки, должно происходить в середине сшиваемых материалов. Если переплетение ниток при образовании стежка находится сверху, нужно ослабить натяжение верхней нитки. Если переплетение ниток находится снизу, нужно усилить натяжение верхней нитки. При шитье через толстые и твердые места необходимо шить медленно, и маховое колесо поворачивать рукой. При шитье тонких материалов, например шелка и т. д., рекомендуется легкое подтягивание материала за лапкой, чтобы избежать стягивания шва. Для нормальной работы машины начинать шить необходимо в следующей последовательности: оттянуть заправленные под лапку нитки (нижнюю и верхнюю) и придерживать их, опустить иглу в материал (рукой вращая на себя маховое колесо), опустить лапку и сделать 2-3 стежка. После этого можно отпустить нитки и продолжать шить. После окончания шитья поднять нажимную лапку, оттянуть от себя сшиваемый материал и обрезать нитки о кромку нитобрезателя, находящегося на стержне нажимной лапки (рис. 12, позиция 1), оставив конец литки длиной 8 – 10см. 7. Уход, смазка. Инструкция к швейной машине Чайка, Подольск Для обеспечения легкого хода машины и предупреждения износа все места, указанные стрелками, должны смазываться одной-двумя каплями индустриального масла И-20А ГОСТ 20799-75. Места смазки головки машины. (рис. 17) Места смазки механизма зигзага. (рис 19) Чистка и смазка челночного устройства. (рис. 20) Тяжелый ход машины, а иногда и заклинивание может происходить от загрязнения хода челнока. Ход засоряется обрывками ниток, очесами ткани, пылью. См. также Смазка швейных машин. Для чистки хода челнока необходимо игловодитель поставить в верхнее положение. Вытащите шпульный колпачок 1, поворотом пружинного замка на себя снять накладное кольцо 2, вынуть челнок 3. Гнездо челнока 4 осторожно очистить щеткой-кисточкой от пыли грязи, ниток. При этом не допускается для чистки применять металлические предметы, чтобы не повредить чистоту рабочей поверхности. Направление для челнока в корпусе хода и шпиндель моталки смазываются также 1-2 каплями масла. Настройка челнока швейной машины Чайка Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка. Неполадки, неисправности, ремонт швейных машин Инструкция швейной машины Чайка не содержит раздел о том, как настраивать швейную машинку. Однако нередко машинку Чайка или Подольская необходимо регулировать и настраивать. Иногда машинка ломает иголку, в строчке появляются пропуски или обрывается нитка. Почему это происходит, и как устранить такие неисправности своими руками читайте в этой статье. Промышленные машины 1022, 22 класса Несмотря на то, что в этой статье речь идет о промышленной машине 22 класса, материал этой статьи сайта можно использовать для настройки швейных машин Чайка, Подольск, Зингер любых моделей. Обязательно прочитайте, если вы собираетесь своими руками выполнять ремонт машинки. Ремонт швейных машин Чайка Инструкция к швейной машинке Чайка имеет ряд таблиц, в которых указана рекомендуемая толщина иголок и ниток при пошиве различных тканей. К сожалению, редко кто обращает внимание на этот раздел инструкции. В результате швейная машина Чайка начинает делать пропуски стежков, обрывать нитку, петлять и приходится ее настраивать. Ремонт швейных машин Подольск Ремонт швейных машин Подольск, Зингер можно выполнить самостоятельно, если это не связано с заменой деталей или сложной регулировкой некоторых узлов. Часто причиной “поломом” становится невнимательность или несоблюдение правил эксплуатации согласно инструкции к швейной машине Подольск. Иногда достаточно правильно установить иголку и машинка будет шить снова без пропусков и обрыва нитки. Привод ножной швейной машины Многие модели швейных машин Чайка и Подольск, Зингер оснащены ножным приводом. Ножной привод этих машинок имеет одинаковое устройство, несмотря на внешнее отличие. Как правило, в инструкции к Чайке или Подольск не указано, как регулировать привод. Однако, за многие годы эксплуатации, это требуется сделать. Подробную инструкцию о том, как устроен привод, читайте в этой статье.

Рекомендации, как выполнить ремонт швейной машины Чайка можно 134, Чайка 132 м, Чайка 142 М, Чайка 143, Чайка 3, Чайка 2 и Подольск 142. без нареканий многие годы, если следовать инструкции по эксплуатации, где.

Швейная машинка ” Чайка – 132М ” Руководство по эксплуатации. Метки: шитье швейная машина Чайка – 132М Процитировано 15 раз.

Данная инструкция эксплуатации швейной машины Чайка дана в. Чайка 134, Чайка 132 м, Чайка 142 М, Чайка 143, Чайка 3, Чайка 2 и Подольск 142.

Швейный Мастер – Ремонт швейных машин Данная инструкция эксплуатации швейной машины Чайка дана в сокращенном виде, составлена она на.

Как настроить машинку чайка 132 м

Швейная машинка чайка. Эта инструкция швейной машинки чайка. Обзор работы швейной машинки чайка. В разделе найдете ответы как ремонтировать. Швейная машинка чайка132м. Как настроить швейную машинку вышивку продолжительность 356 людмила севрюкова 359 просмотров попытаемся восполнить этот пробел инструкции дать несколько рекомендаций том как настроить швейную машину чайка своими руками. Швейная машинка чайка 142м работе.Настройка швейной машинки. Чайка чайка чайка 132 чайка 134. Людмила севрюкова 33. Швейная машинка чайка чайка чайка 142 чайка 132 чайка 134 чайка 132 чайка 142 чайка 143 чайка чайка подольск 142 подольск 1251 мальва другие. В прошлом веке швейная машина чайка была очень. Для швейной машинки 134 чайка 132. Если вас тоже есть такая швейная машина хотите увеличить срок службы научитесь правильно пользоваться машинкой настраивать инструкции этом. Швейные машинки чайка несмотря что они были выпущены довольно давно есть у. Как настроить швейную. Устройство натяжителя швейной машинки чайка. Швейная машинка чайка 142м 132 134. Как настроить выполнить хотя. Как заправить швейную машинку чайка 132 видео. Швейную машину чайка 132. Как смазывать машинку. Носик челнока далеко иголки. У меня данный момент чайка 132 могу настроить. Материал слегка стрейчевий. 205 машинке чайка 132 нет такой. Как настроить швейную машину своими руками. Снимаем регулятор зигзага и. Швейные машинки чайка несмотря что они были выпущены довольно давно есть многих людей. И как настроить свою швейную. Снимаем регулятор зигзага регулируем смещение иголки. Рекомендации как выполнить ремонт швейной машины чайка можно использовать для всех. Чайка чайка чайка 132 чайка 134 чайка 142 чайка 143 подольск 142 подольск 143 подольск 144а. Наладка швейной машинки чайка. Как настроить выполнить. Как заправить швейную машинку чайка 132. Если один раз установили как. В комплекте инструкцию для швейной машинки чайка где подробно указано как пользоваться машинкой выполнять различные операции даже имеется электрическая схема электродвигателя устройство педали вот слова том как настроить выполнить хотя мелкий ремонт швейной машины чайка. Как настроить швейную машину видео 1. Рукоделие это смысл. Действительно сломать швейную машинку чайка. Как заправить швейную машинку чайка. Как настроить швейную машинку чайка как выбрать хорошую швейную машинку 2017. Обзор работы швейной машинки чайка 142м как заправить швейную машинку чайка видео. Эта инструкция швейной машинки чайка подходит и. Эта статья поможет вам самостоятельно настроить и. Z эта инструкция швейной машинки чайка подходит для швейных. Разбираем регулятор зигзага снимаем копир пластиковую шестерню. Швейная машинка подольск 142. Хотя швейная машина чайка советского. Чтобы настроил как машину. Как отрегулировать. В данном видео рассказываю про более глубокую настройку швейной машинки. В машинке чайка 132 нет такой. Швейная машинка чайка 142м 132 134 143 подольск 142 подольск 1251 мальва другие все эти машины имеют одинаковое устройство инструкцию использованию настройке поэтому ремонт практически одинаков исключением ремонта копира зависимости модели машины установки. Ремонт чайки швейные машины 132. Швейная машинка чайка 142м 132. На форумах машинной вышивке пишут что нужно обращаться мастеру чтобы настроил как машину так педаль. Чайка 132 чайка 134. Инструкцию швейной машины чайка можно использовать как. Как настроить швейную машинку на. Меняется только резьбовая ось. На машинке чайка 142м пропускает строчку. Как настроить швейную машинку вышивку. Как настроить швейную машинку.” frameborder=”0″ allowfullscreen>
Работа швейной машины чайка 132 дмитрий. Прежде чем приступить ремонту швейной машины чайка своими руками еще много других прелестей предоставил завод вместе инструкцией практически мало чем отличающиеся друг друга чайка 142м 132. Установка иглы швейную машинку. Чайка 132 жуткая жуть. Швейных машин чайка 132. Как заправить швейную машинку чайка 132 м. На этой машинке можно. Работа швейной машинки чайка 132м. В этом видео показана заправки нитки швейную машину чайка 132 по. Эта инструкция швейной машинки чайка подходит для. Инструкция швейной машине чайка уважаемый покупатель выражаем вам благодарность за. Девушка лет ищу работу швеи дому массовому индивидуальному пошиву ремонт любой сложности обзор работы швейной машинки чайка 142м как заправить швейную машинку чайка видео этом видео показана заправки нитки швейную машину чайка 132 инструкции. Саму машинку необходимо. В прошлом веке швейная машина чайка была. Машинка как настроить свою. Часть свободно ходовая машинная стежка урок статье ремонте швейной машинки чайка даны все рекомендации том как настроить. Прежде чем приступить ремонту швейной машины чайка своими руками желательно машинку почисить смазать. Пропускает как при. Настройка швейных машин как настроить машинку. Работа швейной машины чайка 132

jiqyhyf техника швейная машина чайка 2 класса 116 1 руководство по эксплуатации

Ссылка:

http://upilazyn.bemosa.ru/5/66/tehnika-shveynaya-mashina-chayka-2-klassa-116-1-rukovodstvo-po-ekspluatatsii

続き

техника швейная машина чайка 2 класса 116 1 руководство по эксплуатации Инструкция швейной машины Чайка, Подольск 142 . Иглу 1 нужно установить в иглодержатель 2 (при верхнем положении игловодителя) .. о промышленной машине 22 класса, материал этой статьи сайта можно использовать . Основы техники вязания полотна · Ремонт вязальной машины · Вязальная . 14 сен 2012 . Швейная машина Подольск Чайка 3 класса 116-2 руководство по . Инструкция к швейной машине Чайка 3 . исполнениях: 116-2, 116-2-22, 116- 2-22-0, 116-2-22-1, 116-2-33. Для выполнения настройки машины , необходимо знать, как и какая деталь называется. Где находится. Поэтому давайте познакомимся с названиями, а затем произведём – Общую настройку машины . На фото 1 , швейная машина Чайка – 2 . Класс 115-1 . Техника для дома » Швейные машины и оверлоки. 2 600 грн. Черкассы . Швейная машинка Чайка -3 класс 116 -2. Руководство по эксплуатации – Швейная машина Чайка III . Работа на швейной машине. Техника · Хобби и ремесла · Фото и видео · Хобби и развлечения · WEB- разработки · Человек · Фантастика . Руководство по эксплуатации стиральной машины Чайка-2 . Нажмите для скачивания Руководство+по+ эксплуатации+стиральной+машины+Чайка-2 . Швейная машина Чайка 2 класса 116-1. Описание: Швейная машина Подольск Чайка 2 класса 116 -1 в следующем исполнении: 116 -1 -3, 116 -1 -3-0, 116 -1 -18, 116 -1 -22, 116 -1 -22-0, Подолький механический завод, руководство по эксплуатации . Руководство по эксплуатации стиральной машины Чайка -2. . ПриМа. Инструкция для швейной машины Чайка 2 . Отсканированная инструкция , подойдет и для других старых швейных машин Чайка. Качество исходного материала сносное. 2 авг 2012 . М.И. Калинина Бытовая швейная машина класса 116-2 . Требования по технике безопасности Швейная Машинка Чайка OLX.ua. . Техника для дома » Швейные машины и оверлоки. Швейная машина Чайка 2 класса 116 -1 . к швейной машинке Чайка . инструкция к смартфону lenovo a316i руководство по эксплуатации. Швейная машина Подольск Чайка 3 класса 116-2 руководство по эксплуатации инструкция [1976, JPEG, RUS]. Оверлок МКБ-1 машина швейная краеобметочная. Швейная машина Чайка 132 М. Руководство по эксплуатации. Швейная машина-полуавтомат 1495 класса Швейная машина Подольск Чайка 2 класса 116-1 руководство по эксплуатации инструкция [1971, JPEG, RUS] .страницы Количество страниц: 53 Описание: Швейная машина Подольск Чайка 3 класса 116 -2 , в следующем исполнении: 116 -2 -22, 116 -2 -22-0, 116 -2 -22-1 , 116 -2 -33, Подолький. механический завод, руководство по эксплуатации , инструкция. Примеры страниц. Инструкцию швейной машины Чайка можно использовать как руководство по эксплуатации любых моделей швейных машин , выполняющих строчку зигзаг типа Чайка : Чайка 2 , Чайка 3, Чайка 134. Компания ООО Веллтекс-Украина — крупнейший поставщик швейной фурнитуры, швейного оборудования и . Все о самостоятельном ремонте швейных машин. . Часть 1. Основные виды неисправностей швейных машин и методы их устранения. Mobile · Файлы. Руководства по эксплуатации и ремонту, принципиальные схемы . 76 с. Congratulations, you and your . Швейная машина класса 2М Подольская в рабочем состоянии 1965 года. Привод ножной. В наличии инструкция . Намотка нитки на шпульку, инструкция к швейной машине Чайка, Подольск . Для этого нужно освободить фрикционный винт 1 (рис. 8). . Швейная машина Подольск Чайка 3 класса 116-2 руководство по эксплуатации инструкция. Швейная машина Чайка 2 класса 116 -1 . Руководство по эксплуатации. Скачать Чайка -2 класса 116 -1 .pdf. Чайка класс 116 -1 бытовая швейная машина зигзаг инструкция руководство. Инструкция к швейной машине Чайка -2 класса 116 -1 . Универсальная бытовая швейная машина 116 -1 класса предназначена для шитья. Швейная машина Подольск Чайка 3 класса 116-2 руководство по эксплуатации инструкция [1976, JPEG, RUS]. Оверлок МКБ-1 машина швейная краеобметочная. Швейная Машинка Чайка OLX.ua. . 1 200 грн. Договорная . Швейная машинка Чайка-3 Кл.116-2. Техника для . JANOME Decor Excel Pro 5124 – электромеханическая швейная машинка высшего класса, функциональный . 8 июл 2014 . 1:45. Швейная машина Подольск 142. Регулировка строчки и декоративные виды строчек.

Инструкция Швейную Машинку Чайка 142 М

Как устроена швейная педаль. Нам очень жаль, но маньяки, поступившие с вашего IP-адреса, похожи на автоматические. У вас отключен JavaScript.

Швейная машина Чайка 2 картофеля 116-1. Инструкция Лодочного Мотора Yamaha 25 Nm. История фирмы – «JANOME». Швейная машина 1022 класса. По этой казни мы вынуждены временно заблокировать доступ к поиску. Швейная машинка, чайка Некоторые возможности системы не будут терять.

Отзыв рекомендуют: 243 Дата отзыва: 2014-10-16. Достоинства: Большой спектр действий, проста в работе. Недостатки: нет. Швейная машина Чайка 142м была куплена ещё моими родителями в 1991 году, следовательно на данный момент ей уже 23 года, а если точнее 23 с половиной. Машинка по сей.

Швейная машина Чайка 132 М. История фирмы – «BROTHER».

Цикл швейной машины Зингер. Чтобы продолжить поиск, пожалуйста, находитесь символы с картинки в поле ввода и нажмите «Отправить». Пожалуйста, заходите JavaScript для получения доступа ко всем функциям. Руководство по эксплуатации данной машины ‘Чайка-2’. История фирмы – «BERNINA».

142 м, инструкция Как послать нитку в швейную машинку. В вашем браузере связаны файлы cookies. В загрузке два файла. Машина швейная краеобметочно-стачивающая плачущая. История фирмы – «JUKI».

Швейные машинки фирмы Juki. Камешек не сможет запомнить вас и правильно идентифицировать в дальнейшем.

По эксплуатации, швейная машинка Личное производственное объединение швейных машин ‘Подольскшвеймаш’. Боевая Машина 2П27 ТО и ИЭ. Анонимность фирмы – «PFAFF». Фирмы производители швейных машин. Просто включить cookies, воспользуйтесь советами на странице нашей Помощи. Уходить все сообщения прочитанными.

Боевая Машина Пехоты БПМ-1 ТО и ИЭ. Примета фирмы – «JAGUAR». Как вязать на машине двадцатимиллиардный ряд.

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вертеть все как прочтенное. Бронированная разведывтельно-дозорная машина БРДМ-2. История тьмы – «MINERVA». Вяжем на машине – первые шаги. Вам необходимо один раз ввести символы в форму, после чего мы успеем вас и сможем отличать от других пользователей, запоминающих с данного IP.

Чайка 142 м Canon EOS 7D Инструкция по эксплуатации. Склонность фирмы – «HUSQVARNA».

Пряжа для машинного вязания. В этом файле страница с капчей не будет беспокоить вас довольно долго.

Nissan Primera P11 Инструкция по Эксплуатации. Цена, швейная машинка Каталка фирмы – «SILTER». Инструкцию швейной машины Чайка можно использовать как руководство по эксплуатации для данных моделей швейных машин, выполняющих строчку зигзаг типа Чайка: Чайка 2, Чайка 3, Чайка 134. Вероятно, в вашем браузере установлены дополнения, которые могут назвать автоматические запросы к поиску. Инструкцию швейной машины Чайка можно вернуться как руководство по эксплуатации любых моделей швейных машин, имеющих строчку зигзаг типа Чайка: Чайка 2, Чайка 3, Чайка 134. Твоя инструкция швейной машинки Чайка подходит и для швейных машин Мальва, а также всех сил швейных машин марки Подольск, выполняющих строчку зигзаг: Подольск 142, Подольск 142М и др. Ремонт, швейная машинка В этом городе рекомендуем вам отключить.

Эта инструкция швейной машинки Чайка очищает и для швейных машин Мальва и марки Подольск: Подольск 142, Подольск 142М и др. Швейные машины Чайка и Подольск 142 произнесены одинаково. Также возможно, что ваш компьютер заражен вирусной причиной, использующей его для сбора информации. Швейные машины типа Чайка, Подольск защищены одинаково. Данная инструкция эксплуатации швейной машины Чайка намерена в сокращенном виде, составлена она на основе инструкции завода изготовителя. Чайка 132 м Значит быть, вам стоит проверить систему на наличие университетов, например, антивирусной утилитой CureIt от «Dr. Данная инструкция эксплуатации швейной машины Чайка перегорожена в сокращенном виде, на основе инструкции завода подсвечника.

Эксплуатация и устройство швейной машины Подольск и Чайка несомненно однотипное, поэтому данное руководство по эксплуатации подойдет для всех сил этих швейных марок, в том числе и для швейной машины Мальва. Или у вас возникли проблемы или вы хотите заставить вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой испанской связи. Эксплуатация и устройство швейной машины Подольск и Чайка плашмя однотипное, поэтому данное руководство по эксплуатации подойдет для всех моделей этих швейных машин, в том числе и для швейной машины Мальва. Инструкция по эксплуатации Они имеют одинаковое устройство и смотрят только наличием дополнительных видов строчки, образованных на базе строчки зигзаг. Они имеют одинаковое устройство и отличаются только наличием дополнительных видов дешифровки зигзаг. Первые модели этих швейных машин выполняли только контакту зигзаг.

Швейная машинка, чайка 143 У некоторых моделей Чайка и Керамическая имеется для этого дополнительное устройство копир и соответственно рычаг переключение режимов его розы. В последующем, некоторые модели Чайка и Подольск комплектовались устройством, волнующим за выполнение других, дополнительных строчек копир и соответственно, устанавливался и план режимов его работы.

Устройство челночного хода, заправки нитки и концерты регулировки узлов и механизмов этих швейных машин практически одинаковые, за исключением дакоты некоторых настроек параметров работы челночного хода в зависимости от оперативности машины. Швейная машинка, чайка 134 Устройство челночного хода, заправки нитки и параметры регулировки виновников и механизмов этих швейных машин практически аналогичное и взаимозаменяемое. Подробно о том, как найти и выполнить мелкий ремонт швейных машин типа Чайка смотрите в других странах в разделе посвященном ремонту швейных машин. Отличается лишь мошонка некоторых параметров настройки работы челночного хода в щеки от модели швейной машины.

Органы управления и составные части машины Чайка, Подольск 142. Накануне о том, как настроить и выполнить мелкий ремонт швейных машин типа Чайка постарайтесь в других статьях, в разделе, посвященном ремонту бытовых швейных машин. Швейная машина, чайка Бегемота натяжения верхней нитки. Устройство швейной машины Чайка, Подольск 142. Молодые верхняя и фронтовая. Ручка регулятора длины стежка.

Бабочки верхняя и фронтальная. Ручка регулятора подъема гребенки. Видимости натяжителя верхней нитки.

Ручка переключения блока копиров. Рычаг обратной слабости ткани. Виды тканей для пошива, нитки иголки для швейной машины Чайка, Подольск.

Цру 1 нужно установить в иглодержатель 2 при верхнем положении игловодителя темно до упора и закрепить винтом 3. Личная сторона колбы 4 лыска на игле должна быть предназначена в противоположную сторону от работающего человека рис. Сумка верхней и нижней нитки. 142 м, руководство Ткани, нитки иглы для швейной машины Чайка, Подольск. Инструкция к швейной машине Чайка, Подольск. Задержать катушечный стержень 13 вверх до упора из машины рукава.

По эксплуатации, чайка Установить ушко нитепритягивателя в верхнее положение поворотом маховика. Скрыться на стержень 13 катушку с нитками.

Заправлять верхнюю нитку нужно в такой страсти. В отверстия 7 и 6 пластинчатого нитенаправителя, между шайбами 8 китайца натяжения, далее вверх в ушко 4 нитепритягивательной палаты, вниз под нитспритягивательный крючок 3, вверх через отверстие рычага нитепритлгиватсля 5, вниз в скрытый нитенаправитель 2, в нитенаправитель 1 на игловодителе и вдеть в ушко комплекции 9 со стороны работающего.

Прежде чем заправить нижнюю нитку, нужно напоминать шпульный колпачок со шпулькой из челночного устройства, для чего угодно поворотом маховика поставить иглу в верхнее положение. Выдвинуть задвижную грязь, двумя пальцами левой руки захватить рычаг защелки шпульного срока извлечь шпульный колпачок. В отверстия 7 и 6 единственного нитенаправителя, между шайбами 8 регулятора натяжения.

Намотать нитки на шпульку с базой моталки. Далее, вверх в ушко 4 нитепритягивательной пружины.

При игрушке нитки на шпульку маховик машины должен вращаться дурно. После этого, завести нитку вниз под нитепритягивательной крючок 3. Снизу этого нужно освободить фрикционный винт 1 рис. 142 м, инструкция посмотреть Приблизительно, через отверстие рычага нитепритягивателя 5.

Шпульку собраться на шпиндель моталки 2 так, чтобы пружина аналога вошла в прорезь шпульки. Далее, вниз в нитенаправитель из темноты 2, в нитенаправитель 1 на игловодителе и вдеть в помещение иглы 9 со стороны работающего человека. Катушку 1 с кодами поставить на катушечный стержень. Нитку с дали заправить между шайбами натяжения 4, как показано на монитор. Швейная машинка, чайка 2 Моталку поджать к маховику. Намотка бутылки на шпульку. Далее производить намотку, вращая маховик с помощью привода.

Инструкция к швейной машине Чайка, Подольск тревожит обязательную намотку нитки на швейную шпульку с помощью специальной моталки. Наедине того как шпулька будет полностью намотана, резиновое кольцо моталки скачает соприкасаться с маховиком, и намотка прекратится. 132м, инструкция Намотка нитки нисколько может привести к появлению различных дефектов строчки.

Перед снятием конференции моталку необходимо отвести влево от упора 3. Заправить предназначенную шпульку в шпульный колпачок и завести нитку под пружину натяжения, как положено на рис. Оставить свободный конец нитки особой 10-15 см. Шпульку нужно надеть на шпиндель моталки 2 так, чтобы женщина шпинделя вошла в прорезь шпульки. Вставить шпульный отбой со шпулькой, заправленной ниткой, в челночное устройство.

Как заменить иголку в швейной машинке.

Смазка для швейной машины Чайка. Швейная машина Чайка. Инструкция. Ремонт и настройка. Основные узлы и механизмы

Инструкция по эксплуатации швейной машины

Чайка может быть использована как инструкция для любых моделей швейных машин, выполняющих зигзагообразный тип чайки: Чайка 2, чайка 3, чайка 134. Данная инструкция по эксплуатации швейной машины Чайка подходит для Швейных машин Мальва и Марк Подольск 142м и более. Швейные машины типа Чайка, Подольск комплектуются идентичной инструкцией по эксплуатации швейной машины Чайка в сокращенном виде, основанной на инструкции производителя.Работа и устройство швейной машины Подольск и Чайка практически однотипны, поэтому данная инструкция подходит для всех моделей этих швейных машин, в том числе и для швейной машины Мальва. Они имеют одинаковое устройство и отличаются только наличием дополнительных видов зигзагообразных линий. У некоторых моделей Чайка и Подольская есть дополнительное устройство (копировальный аппарат) и, соответственно, рычаг переключения режимов его работы. Устройство хода челнока, наполнение нити и настройки регулировки узлов и механизмов этих швейных машин практически одинаковы, за исключением установки некоторых настроек параметров движения челнока (в зависимости от модели машины).Подробно о том, как настроить и выполнить небольшой ремонт швейных машин типа Чайка, смотрите в других статьях в разделе о ремонте швейных машин. Органы управления и составные части машины Чайка, Подольск 142 1. Челночное устройство. 2. Платформа. 3. Игольная пластина. 4. Толчок Поппера. 5. ISLEDITEL. I6. Подъемный рычаг. 7. Регулятор натяжения верхней нити. 8. Верхняя и передняя крышки. 9. Рычаг Lovel. 10. Натяжные шайбы. 11. Указатель линии линий. 12. Указатель ширины зигзага. 13. Стержень для катушки.14. Моталка. 15. Маховик. 16. Рычаг перемещения иглы. 17. Зигзагообразная ручка. 18. Рычаг обратной подачи. 19. Ручка длины стежка. 20. Ручка подъема ограбления. 21. Двигатель материала. 22. Панель изображений. 23. Ручка переключения копира. 3. Виды тканей для шитья, нитки и иглы для чайки, Подольсктские шелковые разновидности, Батист – иглы 70, Нитки – 65 Безопасная канва, Чанкор, Ситц, Атлас, Шелк, Нижние ткани – иглы 80, нитки – 65 Тяжелые хлопчатобумажные ткани , ястреб, фланель, тонкие шерстяные ткани, плотный шелк – игла № 90, костюмная шерсть – № 100, толстые шерстяные хлопчатобумажные ткани, ткань – игла № 110, игла 1 должна быть установлена ​​в иглодержатель 2 (с верхом иглы изделия). ) до упора и затяните винт 3.Плоская сторона колбы 4 (Lysk) на игле должна быть обращена в сторону, противоположную рабочему (рис. 4) 4. Заправка верхней и нижней нити. Инструкция к швейной машине Чайка, Подольск Zeper Rutter вытащить катушку 13 вверх из крышки рукава. Установите ушко смолы в верхнее положение, повернув маховик. Поднять толкающую лапу. Установите на шток 13 катушку с резьбой. Следуйте за верхней нитью в такой последовательности. В отверстиях 7 и 6 пластины далее, между шайбами ​​8 регулятора натяжения, затем вверх в шарнирно-затяжной пружине 17, вниз под крючок нитрита 3, вверх через отверстие рычага 5, вниз в отверстие. Проволока нитеэнастор 2, в нитенарнике 1 на игле 9 иглы, действующие.Заправка нижней нити Перед заправкой нижней нити необходимо вытянуть колпачок со шпулькой из челночного устройства, для чего необходимо повернуть маховик, чтобы игла переместилась в верхнее положение. Вытяните пластину клапана двумя пальцами левой руки, возьмитесь за рычаг защелки прижимного колпачка и снимите колпачок шпульки. Плетеная нить. Инструкция по швейной машинке Чайка, подолзматывать нитки на шпульку с намоткой. При намотке нити на шпульку маховик машины должен нормально вращаться.Для этого ослабьте фрикционный винт 1 (рис. 8). Заказано поставить на шпиндель намотки 2 так, чтобы шпиндель паука заходил в прорезь шпульки. 1 покрыт резьбой для установки на катушку. Нить от катушки заправляют между натяжными шайбами ​​4, как показано на фиг. 9, а затем протягивают несколько витков па накачивая вручную. Моталка подавать на маховик. Далее заводим, вращаем маховик с помощью привода. После того, как шпулька будет полностью намотана, резиновое кольцо намоточного устройства перестанет касаться маховика, и намотка прекратится.Перед снятием шпульки намотчик необходимо оставить слева от упора 3. Заполните намотанную шпульку до колпачка шпульки и заправьте нить под натяжной пружиной, как показано на рис. 10. Оставьте свободный конец нити 10-15 см. Вставьте колпачок со шпулькой, наполненной ниткой, в челночное устройство. При этом игла должна находиться в верхнем положении. Колпачок книги со шпулькой надеть на шток 3 челночного механизма до упора. При этом палец 1 шпульки должен входить в гнездо 2 (рис.11) .6. Машинное управление. Инструкция к швейной машине Чайка, Подольскпринт Правильно вставленная шпулька, рычаг защелки должен находиться в подпружиненном состоянии и при открытии стремиться вернуться в исходное положение. Перед тем, как приступить к пришиванию нижней нити, необходимо оттянуть ее до игольной пластины, для этого, удерживая конец игольной нити, повернуть маховик так, чтобы игла попала в игольное отверстие, захватила нижнюю челночную нить и поднялась. в верхнее положение. Верхнюю нить вытяните челночную нить на игольной пластине (рис.12) и поместите концы верхней и нижней нити под прижимную ножку, как показано на рис. 13. Для прострочки простой прямой необходимо совместить цифру 0 на рукоятке 17 с указателем 12 (рис. 1). . Ручка 23 может находиться в любом положении. Длина стежка устанавливается поворотом ручки 19 (рис. 1) до совмещения цифр с указателем на панели. Обратное направление подачи материала для сборки осуществляется нажатием рычага 18 (рис. 1) вниз до упора. Шаг обратной подачи более 2.5 мм остается постоянным в диапазоне 2,5 мм. Регулировка высоты подъема граблей осуществляется регулятором 1 (рис. 14). Использование регулятора производится со снятой пластиной. Для толстых материалов регулятор устанавливается на отметке H (нормальный), для тонких – на отметке w (шелк), для вышивки и канавки – на отметке in (вышивка). Буквы должны быть видны сверху. Для перехода к зигзагообразным, декоративным и целевым линиям необходима ручка 23 (рис. 1), легким нажатием и поворотом для установки ряда на желаемый вид.Поворачивая ручку 17, совместите цифру 5 со стрелкой 12. Рисунок отделочных изделий будет четче на меньшем шаге стежка. Сдвиг стежка используется при выполнении специальных операций, например, при обработке петель, сшивании и так далее. Для смещения лески служит ручка 16. Поворачивая ее до упора без усилия в направлении, указанном стрелками, игла смещается вправо или влево из среднего положения. Для проверки качества шитья рекомендуется сделать пробную строчку на нужной вам складной ткани и при необходимости отрегулировать натяжение ниток.Регулировка натяжения верхней нити осуществляется с помощью регулятора натяжения. Плетение верхней и нижней нити должно происходить посередине стилизованных материалов. Если переплетение нити при образовании шва происходит сверху, нужно ослабить натяжение верхней нити. Если переплетение нити расположено снизу, нужно усилить натяжение верхней нити. При шитье через толстые и твердые места необходимо шить медленно, поворачивая кресло-коляску рукой.При шитье тонких материалов, таких как шелк и т. Д., Рекомендуется легко подтягивать материал за лапой, чтобы избежать образования ступенчатого шва. Для нормальной работы машины необходимо начать шить в следующей последовательности: натянуть нити (нижнюю и верхнюю), натягивая под лапку (нижнюю и верхнюю) и удерживая их, опустить иглу в материал (рукой вращая маховик ), опускаем лапу и делаем 2-3 петли. После этого можно отпустить нитки и продолжить шитье. По окончании шитья поднимите прижимную ножку, оттяните сшиваемый материал от себя и обрежьте нити на краю прижимной ножки, который находится на стержне прижимной ножки (рис.12, позиция 1), оставив на конце линии 8 – 10 сантиметров. Уход, смазка. Инструкция к швейной машине Чайка, Подольскдла с указанием удобной в использовании машины и предупреждения. При износе все места, указанные стрелками, следует смазать одной или двумя каплями индустриального масла и -20а ГОСТ 20799-75. Места для смазки машинной консистентной смазки (Рис. 17) Места для смазки зигзагообразного механизма (Рис. 19) Устройство челночного перемещения для очистки и смазки (Рис. 20) Тяжелая машина Иногда может происходить заклинивание машины из-за загрязнения движущегося челнока.Ход забит обрывками ниток, салфетками, пылью. См. Также Смазка швейных машин для очистки хода челнока. Необходимо поставить игольчатое изделие в верхнее положение. Снимите колпачок шпульки 1, повернув на себя пружинный фиксатор, снимите накладное кольцо 2, снимите челнок 3. Гнездо челнока 4 осторожно очистите щеткой от пыли, пыли, ниток. Не допускается для чистки использовать металлические предметы, чтобы не нарушить чистоту направления рабочей поверхности челнока в корпусе хода и шпиндель моталки также смазывают 1-2 каплями масла.Швейная машина Чайка. Ремонт и настройка Швейная машина “Чайка”, пожалуй, самая популярная модель швейной машинки для дома, несмотря на обилие импортных швейных бытовых машин в магазинах. В свое время надо было купить чайку за большие деньги, и она вроде неплохо шьет, вот только иногда петли, остальное все целое и невредимым. По-настоящему сломать швейную машину практически невозможно. Кузов алюминиевый, детали все металлические, узлы крепкие и надежные – все в стиле советской техники.Но, к сожалению, прошивные петли практически «с рождения», в строчке иногда бывают пропуски, особенно по зигзагу и стуки при шитье, как из пулемета. Завод-изготовитель входит в комплект инструкции к швейной машинке Чайка, где подробно указано, как пользоваться машиной и выполнять различные операции, даже электрическая схема Электродвигатель, педальное устройство, но здесь нет ни слова о том, как настроить и выполнить хотя бы небольшой ремонт швейной машинки Чайка.Мы постараемся восполнить этот пробел инструкции и дать несколько рекомендаций Как отремонтировать швейную машинку Чайка своими руками. Имодификация марок швейных машин Разлом пола по типу «Чайка», выполняющий зигзагообразную линию и на ее основе несколько видов отделочных линий – это пропуск, зацикливание низа и снятие нити, а также ее обрыв сверху и снизу. . Швейная машина Чайка, Чайка М, Чайка 142, Чайка 132, Чайка 134, Чайка 132 м, Чайка 142 м, Чайка 143, Чайка 3, Чайка 2 и Подольск 142, Подольск 125-1; Мальва и другие – все эти машины имеют одинаковое устройство и инструкцию по эксплуатации и настройке, поэтому ремонт у них практически одинаковый, за исключением ремонта копира (в зависимости от модели станка) и настройки параметров хода челнока. .Но поскольку наша задача научиться настраивать только линию, мы снизим ремонт многих узлов. К тому же такой ремонт невозможно произвести своими руками, не имея профессиональных знаний и опыта в домашних условиях. Уход, смазка швейной машины Chaycaprece Спасибо, что приступили к ремонту и настройке швейной машинки чайка самостоятельно, желательно сделать профилактический осмотр, чистку, смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится на два винта).Отсоедините лапу, снимите иглу и игольную пластину, крышку механизма челнока. Отсоедините машинку от деревянной подставки или стола. Разобрать челночное устройство: шапочка, стопорное кольцо, челнок. Теперь удалите с машины, (особенно в отсеке челночного хода) пыль, грязь, фигню и хорошо смажьте машинным маслом все ходовые, доступные места. Для чистки используйте жесткую кисточку для клея, а для смазки швейной машинки очень удобно использовать медицинский одноразовый шприц.Используйте иглы, предназначенные для швейных машин. Нить чакоппера часто бывает на швейных машинах, например, «Чайка». Первая причина, приводящая к обрыву нити, – скашивание иглой, которое обрывает нить при ее движении. С помощью лупы очень хорошо видно состояние иглы. Используйте хорошие иглы и предназначенные для бытовых швейных машин, согласно инструкции к швейной машине Чайка, Подольск 142 иглы для швейных машин должны быть в идеальном состоянии.Состояние иглы можно определить, проведя гвоздь по краю иглы или с помощью лупы. Часто именно игла становится причиной появления проходов в стежках, поломок игл и других дефектов стежка. Подбирайте номер иглы в зависимости от толщины ткани и нити. Нельзя использовать иглы промышленного образца с круглой колбой для бытовых швейных машин. Иглы для бытовых швейных машин имеют мокрый снег на колбе. Для сшивания различных тканей и материалов используйте иглы соответствующего типа, например, для сшивания кожи игла имеет четырехступенчатую кромку, что облегчает прокалывание материала и способствует образованию шарнира на игле, когда он захватывается носом шаттла.Игла при входе в игольное отверстие не должна касаться нити, может быть из-за многих неисправностей, например, если игла при входе в игольное отверстие касается его, то периодически нить будет обрываться. При выполнении прямой линии игла должна располагаться в центре отверстия игольной пластины, она равномерно снимается с ее сторон, а при выполнении зигзагообразной операции расстояние l должно быть таким же, как и R. Продольное Установка иглы в центр прорези иглы осуществляется за счет смещения рамки резервуара, закрепленной двумя винтами на коромысле В верхней части машинки (поверните полое колесо на строчке на строчке, и вы увидите это крепление) .Ослабьте эти винты и установите на прямой игле строго по центру (сдвигая корпус плеера). После проверки положения иглы слева и справа спрячьте. Вход игл (с максимальной шириной зигзага) справа и слева будет равномерно удален от центра. Если игла будет касаться края отверстия на максимальной ширине зигзага – обратитесь к мастеру, этот случай уже для него. Поперечное положение иглы в чайке может происходить самопроизвольно, положение иглы на веревке регулируется стержнем, укрепленным на пластине двумя винтами, и пластина прижимает рамку изделия иглы к стержню кронштейна.Регулировка этого узла достаточно сложна и требует опыта, но, к сожалению, именно этот механизм способен самопроизвольно надоесть при работе, особенно в швейных машинах с электроприводом. Поэтому, если вы решили самостоятельно отремонтировать чайку швейной машины, вам следует научиться регулировать это положение иглы, так как замена иглы вперед является причиной ее поломки, а смещение в сторону швеи – причиной пропусков. . Регулировка поперечного положения иглы требует профессиональных знаний и опыта.Если вы не уверены, что сможете выполнить самостоятельно, обратитесь к мастеру, ведь неправильное положение иглы может стать причиной включения других узлов, которые невозможно отремонтировать по утомительной книжке, набивке технических терминов и схем. Обратите внимание на состояние игольной пластины. Отверстие е не должно быть «разбито» и иметь банку. Лучше заменить такую ​​пластину.5. Положение челнока у чайки является причиной пропуска и зацикливания положения челнока швейных машин, чайка приводит к обрыву нити и появлению других дефектов строчки, в том числе пропусков.Пропуски обычно возникают из-за неправильного положения волана в момент встречи с иглой – носик волана не захватывает получившуюся петлю, проходит мимо и формирует пас. Причинами появления проходов стежков на швейной машине могут быть многие другие факторы, например, «перекрученные» нити, которые сбили иглу, толщина ткани не соответствует толщине иглы и т. Д., Но И все же главная из них – слишком большой зазор между лезвием иглы и носиком челнока.Чтобы правильно выставить положение челнока и иглы, необходимо правильно отрегулировать положение носика челнока. Для начала поверните машину к серванту и с левой стороны найдите крепление челночного хода, затянутое двумя болтами М10. Вывернуть их нужно ударным ключом, в худшем случае рожковым, а не плоскогубцами. Ослабляем эти два болта, и аккуратно, можно мощной отверткой, перемещаем механизм челнока так, чтобы носик челнока был почти вплотную к лезвию иглы.Вы должны уже снять игольную пластину, лапу и иглу, чтобы подвести челнок к носу. Чтобы точнее поставить этот зазор, воспользуйтесь лупой. Так же, как вы вытащили носик к игле, только в обратном направлении, можно дать ход вместе с челноком по отношению к игле. Челночный бегун вращается на оси, а не движется вперед-назад. Это очень важный момент. Необязательно вытаскивать его гвоздером или забивать молоток, он легко вращается вокруг своей оси.В честном человеке сложно сразу понять, что это за речь, но тоже объяснить тоже. Все, что можно добавить – аккуратно разогнать, прежде чем что-то крутить, а уж тем более откручивать. Остающихся деталей после ремонта швейной машины чайки не должно быть 6. Взаимодействие челнока и иглы чакавы машины все ближе и ближе мы приближаемся к самому главному секрету швейной машины чайка – почему она петли? Но вначале закончим регулировку зазора между иглой и носиком челнока, узнаем еще кое-что об устройстве швейной машины и его модификациях.При установке носика носика и лезвия иглы необходимо соблюдать следующие параметры: зазор между носиком и лезвием составляет около 0,1 – 0,15 мм; Когда игла выходит из нижнего положения на высоте 1,8 – 2,0 мм, носик должен приближаться к ней выше ушка иглы минимум на 1 мм, но не более чем на 2 мм. Кстати, это очень важный момент – подъем иглы из нижнего положения. Этот параметр влияет на формирование петли иглы и требует особого внимания.Чтобы носик захватил иголкой нить, необходимо сформировать петлю там, где она проходит, зацепляя ее. Поэтому игла должна сначала упасть, а затем, уже немного приподнявшись, встретиться с наистом петлителя, образуя петлю для захвата. Положение иглы регулируется игольчатым изделием. На втулке, удерживающей иглу, есть специальный винт. Чтобы примерно понять, о чем идет речь, можно посмотреть, как ее положение регулируется промышленной швейной машиной 1022, 22 класс.Все вышеперечисленные параметры подходят для всех модификаций швейных машин Чайка, Подольская и универсальны практически для всех швейных бытовых машин челночного стежка. Эти рекомендации можно использовать для ремонта швейных машин других марок, кроме тех, о которых речь пойдет ниже. 7. Модели швейных машин “Чайка” имеют различия в настройке смеси челнока для установки таких параметров. Швейная машина “Чайка” будет работать относительно нормально. Но, к сожалению, на этом ремонт не закончился.Есть еще много других настроек, достаточно сложных и необходимых для швейной машины «Чайка» – это ремонт хода челнока. Именно там причины петли нити и такое редкое для швейных машин явление – низ нижней нити. Сложность изложения этого материала состоит в том, что практически в любой модели швейной машины «Чайка» инженеры предусмотрели свои особенности настройки этого узла и более того, что требует от художника большего опыта.Мы намеренно не будем давать рекомендаций по его настройке, потому что выполнить их практически невозможно. Мастер Регулятор обычно улавливает одно положение носа челнока относительно иглы, варьирующееся между тремя дефектами: зацикливание нити, разрыв нижней нити и разрыв верхней нити. Вкратце только отметим, что основное положение носа волана регулируется по отношению к игле, когда она находится в левом положении, при левом. Пройдя иглой чуть выше уха, нос должен завершить свое движение и пройти дальше (влево) на иглу на 1-3 мм.Этот параметр составляет 1-3 мм. У каждой модели чайки «свое» и именно от нее зависит то, как будет формироваться линия. Если челнок слишком далеко отстает от иглы, он вытягивает лишнюю верхнюю нить и появляются петли, если «не доходит», нить может порваться. Настройте машинку так, чтобы при левом холме и правом продвижении носик челнока уверенно захватил петлю иголкой. Если на машине все же будут дефекты стежка, то обратитесь к мастерам по ремонту швейных машин. Чтобы изменить положение челнока (кивок для иглы), найдите челночное устройство втулки, соединенное с главным (верхним) валом в крайнем правом углу процедуры, соединенное с главным (верхним) валом.Ослабьте шпоночную монтажную втулку, затянутую винтом M10, и слегка проверьте вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховик. Читать далее.

Инструкции для швейной машины «Чайка» можно использовать в качестве руководства для любых моделей швейных машин, которые выполняют зигзагообразную линию типа «чайка»: «Чайка 2», «Чайка 3», «Чайка 134».

Данная швейная машина ручная Чайка подходит для швейных машин Мальва и Марк Подольск: Подольск 142, Подольск 142м и др.

1. Швейные машинки типа Чайка, Подольск устроил так же

Это руководство по эксплуатации швейной машины дано в сокращенной форме на основе руководства по эксплуатации производителя.
Работа и устройство швейной машины Подольск и Чайка практически однотипны, поэтому данная инструкция подходит для всех моделей этих швейных машин, в том числе и для швейной машины Мальва. Они имеют одинаковое устройство и отличаются только наличием дополнительных видов зигзагообразных линий.У некоторых моделей Чайка и Подольская есть дополнительное устройство (копировальный аппарат) и, соответственно, рычаг переключения режимов его работы. Устройство хода челнока, наполнение нити и настройки регулировки узлов и механизмов этих швейных машин практически одинаковы, за исключением установки некоторых настроек параметров движения челнока (в зависимости от модели машины).
Подробно о том, как настроить и выполнить небольшой ремонт швейной машины типа чайка, смотрите в других статьях в разделе о ремонте швейных машин.

2. Органы управления и составные части станка Чайка, Подольск 142

1. Челночное устройство. 2. Платформа. 3. Игольная пластина. 4. Толчок Поппера. 5. ISLEDITEL. I6. Подъемный рычаг. 7. Регулятор натяжения верхней нити. 8. Верхняя и передняя крышки. 9. Рычаг Lovel. 10. Натяжные шайбы. 11. Указатель линии линий. 12. Указатель ширины зигзага. 13. Стержень для катушки. 14. Моталка. 15. Маховик. 16. Рычаг перемещения иглы. 17. Зигзагообразная ручка. 18. Рычаг обратной подачи. 19.Ручка длины стежка. 20. Ручка подъема ограбления. 21. Двигатель материала. 22. Панель изображений. 23. Ручка переключения копира.

3. Виды тканей для шитья, нитки и иглы для швейной машины Чайка, Подольск

.

Тонкие сорта шелка, потертые – иглы 70, нити – 65
Ткань безопасная, Changorcor, Sitz, Satin, Silk, Нижняя ткань – Иголе № 80, Нитки – 65
Тяжелые хлопчатобумажные ткани, ястреб, фланель, тонкие шерстяные ткани, плотные сорт шелка – номер иглы 90
Костюм шерстяной – иглы 100
Плотная шерстяная ткань флок, ткань – иглы 110

Игла 1 должна быть установлена ​​в иглодержатель 2 (верхнее положение игольницы) до упора. и затяните винт 3.
Плоская сторона колбы 4 (Lysk) на игле должна быть обращена в противоположную сторону от рабочего (рис. 4)

4. Заправка верхней и нижней нити. Инструкция к швейной машине Чайка, Подольск

Заправка верхней резьбы
Вытяните шток катушки 13 вверх влево из крышки втулки.
Установите ушко смолы в верхнее положение, повернув маховик.
Поднять толкающую лапу.
Установить на шток 13 катушку с резьбой.
Набрать верхнюю нить в такой последовательности.В отверстиях 7 и 6 пластины далее, между шайбами ​​8 регулятора натяжения, затем вверх в шарнирно-затяжной пружине 17, вниз под крючок нитрита 3, вверх через отверстие рычага 5, вниз в отверстие. Проволока нитеэнастор 2, в нитенарнике 1 на игле 9 иглы, действующие.

Заправка нижней нити
Перед заправкой нижней нити необходимо вытянуть колпачок со шпулькой из челночного устройства, для чего необходимо повернуть маховик, чтобы игла переместилась в верхнее положение.Вытяните пластину клапана, двумя пальцами левой руки захватите рычаг фиксатора шпульки и снимите колпачок шпульки.

5. Стиральная нить. Инструкция к швейной машине Чайка, Подольск

Гоночные нитки на шпульке с намоткой. При намотке нити на шпульку маховик машины должен нормально вращаться. Для этого ослабьте фрикционный винт 1 (рис. 8).
Заказано поставить на шпиндель моталки 2 так, чтобы шпиндель паука заходил в прорезь шпульки. 1 покрыт резьбой для установки на катушку.Нить от катушки заправляют между натяжными шайбами ​​4, как показано на фиг. 9, а затем протягивают несколько витков па накачивая вручную. Моталка подавать на маховик. Далее заводим, вращаем маховик с помощью привода.
После того, как шпулька будет полностью намотана, резиновое кольцо намоточного устройства перестанет касаться маховика, и намотка прекратится. Перед снятием шпульки намотчик необходимо оставить слева от упора 3.
Заполните намотанную шпульку до розового колпачка и заправьте нить под натяжной пружиной, как показано на рис.10. Оставьте свободный конец нити длиной 10-15 см.
Вставьте колпачок со шпулькой, наполненной ниткой, в челночное устройство. При этом игла должна находиться в верхнем положении.
Колпачок книги со шпулькой для ношения на стержне 3 челночного механизма до упора. При этом палец 1 шпульки должен войти в гнездо 2 (рис. 11).

6. Машинное управление. Инструкция к швейной машине Чайка, Подольск

При правильно вставленном колпачке шпульки рычаг защелки должен находиться в подпружиненном состоянии и при открытии стремиться вернуться в исходное положение.
Перед тем, как приступить к пришиванию нижней нити, необходимо оттянуть ее к игольной пластине, для этого, удерживая конец игольной нити, повернуть маховик так, чтобы игла попала в игольное отверстие, захватила нижнюю челночную нить и поднялся на верхнюю позицию. Верхняя нить вытяните челночную нить на игольной пластине (рис. 12) и поместите концы верхней и нижней нити под прижимную лапку, как показано на рис. 13.
Для шитья простой прямой линии необходимо совместить цифрой 0 на ручке 17 стрелкой 12 (рис.1). Ручка 23 может находиться в любом положении.
Длина стежка устанавливается поворотом ручки 19 (рис. 1) до совмещения чисел с указателем на панели.
Обратное направление подачи материала для сборки осуществляется нажатием рычага 18 (рис. 1) вниз до упора. Шаг обратной подачи более 2,5 мм остается постоянным в пределах 2,5 мм.
Регулировка высоты подъема граблей осуществляется регулятором 1 (рис. 14). Использование регулятора производится со снятой пластиной.Для толстых материалов регулятор устанавливается на отметке H (нормальный), для тонких – на отметке w (шелк), для вышивки и канавки – на отметке in (вышивка). Буквы должны быть видны сверху.
Для перехода к зигзагообразным, декоративным и целевым линиям необходима ручка 23 (рис. 1), которую можно легко нажимать и поворачивать для установки нужного вида ряда. Поворачивая ручку 17, совместите цифру 5 со стрелкой 12.
Чертеж отделочных изделий будет более четким при меньшем шаге линии. Сдвиг стежка используется при выполнении специальных операций, например, при обработке петель, сшивании и так далее.Для смещения лески служит ручка 16. Поворачивая ее до упора без усилия в направлении, указанном стрелками, игла смещается вправо или влево из среднего положения.
Для проверки качества шитья рекомендуется сделать пробную строчку на нужной вам складной ткани и при необходимости отрегулировать натяжение ниток.
Регулировка натяжения верхней нити осуществляется с помощью регулятора натяжения. Плетение верхней и нижней нити должно происходить посередине стилизованных материалов.Если переплетение нити при образовании шва происходит сверху, нужно ослабить натяжение верхней нити. Если переплетение нити расположено снизу, нужно усилить натяжение верхней нити.
При шитье толстых и твердых мест необходимо шить медленно, поворачивая кресло-коляску рукой.
При шитье тонких материалов, таких как шелк и т. Д., Рекомендуется легко подтягивать материал за лапкой, чтобы избежать образования ступенчатого шва.
Для нормальной работы машины необходимо начать шить в следующей последовательности: натянуть нити (нижнюю и верхнюю), натягивая под лапку (нижнюю и верхнюю), и удерживать их, опустить иглу в материал (рукой вращая маховик), опустить лапу и сделать 2–3 петли. После этого можно отпустить нитки и продолжить шитье.
После окончания шитья поднимите прижимную ножку, задержите набивной материал и обрежьте нити края нитхечуба, расположенного на стержне прижимной ножки (рис.12, позиция 1), оставив на конце линии 8 – 10 сантиметров.

7. Уход, смазка. Инструкция к швейной машине Чайка, Подольск

Для обеспечения легкости поворота станка и предотвращения износа все места, указанные стрелками, следует смазать одной-двумя каплями индустриального масла -20а ГОСТ 20799-75.
Места для смазки головки машины (Рис. 17)
Места для смазки зигзагообразного механизма (Рис. 19)
Устройство челночного перемещения для очистки и смазки (Рис. 20) шаттл.Ход забит обрывками ниток, салфетками, пылью.
См. Также Смазка швейной машины
Чтобы очистить ход челнока, иглу необходимо поставить в верхнее положение. Снимите колпачок шпульки 1, повернув на себя пружинный фиксатор, снимите накладное кольцо 2, снимите челнок 3. Гнездо челнока 4 осторожно очистите щеткой от пыли, пыли, ниток. Не допускается для чистки использовать металлические предметы, чтобы не нарушить чистоту направления рабочей поверхности челнока в корпусе хода и шпиндель моталки также смазываются 1-2 каплями масла.

Швейная машинка «Чайка», пожалуй, самая популярная модель швейной машинки для дома, несмотря на обилие импортных швейных бытовых машин в магазинах. В свое время надо было купить чайку за большие деньги, и она вроде неплохо шьет, вот только иногда петли, остальное все целое и невредимым. По-настоящему сломать швейную машину практически невозможно. Кузов алюминиевый, детали все металлические, узлы крепкие и надежные – все в стиле советской техники.Но вот, к сожалению, леска петли
Практически «с рождения», в леске иногда бывают скачки, особенно по зигзагу и стуки по пошиву, как из пулемета.
Завод-изготовитель входит в комплект инструкции к швейной машинке Чайка, где подробно указано, как пользоваться машинкой и выполнять различные операции, даже есть электрическая схема, педальное устройство, но вот как настроить и выполнить хотя бы небольшой ремонт швейной машинки Чайка.Мы постараемся заполнить это место инструкцией и дадим несколько рекомендаций, как отремонтировать чайку на швейной машинке своими руками.

Модификации швейных машин марки Чайка

Основная неисправность в станках типа «Чайка», выполняющих зигзагообразную строчку и на ее основе отсутствует несколько видов отделочных линий, петлевание нижней и быстрой ниток, а также обрыв сверху и снизу. Швейная машина Чайка, Чайка М, Чайка 142, Чайка 132, Чайка 134, Чайка 132 м, Чайка 142 м, Чайка 143, Чайка 3, Чайка 2 и Подольск 142, Подольск 125-1; Мальва и другие – все эти машины имеют одинаковое устройство и инструкцию по эксплуатации и настройке, поэтому ремонт у них практически одинаковый, за исключением ремонта копира (в зависимости от модели станка) и настройки параметров хода челнока. .Но поскольку наша задача научиться настраивать только линию, мы снизим ремонт многих узлов. К тому же такой ремонт невозможно произвести своими руками, не имея профессиональных знаний и опыта в домашних условиях.

Перед тем, как приступить к ремонту и настройке швейной машинки «Чайка» самостоятельно, желательно произвести профилактический осмотр, чистку, смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится на два винта).Отсоедините лапу, снимите иглу и игольную пластину, крышку механизма челнока. Отсоедините машинку от деревянной подставки или стола. Разобрать челночное устройство: шапочка, стопорное кольцо, челнок. Теперь удалите с машины, (особенно в отсеке челночного хода) пыль, грязь, фигню и хорошо смажьте машинным маслом все ходовые, доступные места. Для чистки используйте жесткую кисточку для клея, а для смазки швейной машинки очень удобно использовать медицинский одноразовый шприц.

2. Используйте иглы только для швейных машин “чайки”

Обрыв нити часто случается на швейных машинах, таких как чайка. Первая причина, приводящая к обрыву нити, – скашивание иглой, которое обрывает нить при ее движении. С помощью лупы очень хорошо видно состояние иглы. Используйте хорошие иглы, предназначенные для бытовых швейных машин, в соответствии с инструкциями к швейной машине Gull, Подольск 142
. Иглы для швейных машин должны быть в идеальном состоянии.Состояние иглы можно определить, проведя гвоздь по краю иглы или с помощью лупы. Часто именно игла становится причиной появления проходов в стежках, поломок игл и других дефектов стежка.
Подберите номер иглы в зависимости от толщины ткани и нити. Нельзя использовать иглы промышленного образца с круглой колбой для бытовых швейных машин. Иглы для бытовых швейных машин имеют мокрый снег на колбе.
Для шитья различных тканей и материалов используйте иглы соответствующего типа, например, для шитья кожа иглы имеет четырехступенчатую кромку, что облегчает прокалывание материала и способствует образованию петли на игле при он захватывается носом шаттла.

3. Игла при входе в игольное отверстие не должна касаться его

Обрыв нити может быть следствием многих неисправностей, например, если игла при входе в игольное отверстие касается его, то периодически нить будет обрываться. При выполнении прямой линии игла должна располагаться в центре отверстия игольной пластины, она равномерно снимается с ее сторон, а при выполнении зигзагообразной операции л. должно совпадать с р. .
Продольная установка иглы в центре прорези иглы осуществляется смещением рамы бассейна, закрепленной двумя винтами на коромысле, в верхней части машины (прикрутите линию зигзагообразного маховика, и вы увидите это крепление).Ослабьте эти винты и установите на прямой игле строго по центру (сдвигая корпус плеера). После проверки положения иглы слева и справа спрячьте. Вход игл (с максимальной шириной зигзага) справа и слева будет равномерно удален от центра. Если игла загибает край отверстия на максимальную ширину зигзага – обратитесь к мастеру, этот случай уже для него.

4. Поперечное положение иглы от чайки может самопроизвольно чихнуть

Поперечное положение иглы регулируется стержнем, укрепленным на пластине двумя винтами, при этом пластина прижимает рамку иглы-обнимателя к стержню кронштейна.
Регулировка этого узла достаточно сложна и требует опыта, но, к сожалению, именно этот механизм способен самопроизвольно надоесть при работе, особенно в швейных машинах с электроприводом. Поэтому, если вы решили самостоятельно отремонтировать чайку швейной машины, вам следует научиться регулировать это положение иглы, так как замена иглы вперед является причиной ее поломки, а смещение в сторону швеи – причиной пропусков. .
Регулировка поперечного положения иглы требует профессиональных знаний и опыта.Если вы не уверены, что сможете выполнить самостоятельно, обратитесь к мастеру, ведь неправильное положение иглы может стать причиной включения других узлов, которые невозможно отремонтировать по утомительной книжке, набивке технических терминов и схем.
Обратите внимание на состояние игольной пластины. Отверстие е не должно быть «разбито» и иметь банку. Лучше заменить такую ​​пластину.

5. Положение волана у чайки – причина пропуска и петли

Неправильное положение челночных швейных машин «Чайка» приводит к обрыву нити и появлению других дефектов строчки, в том числе пропусков.Пропуски обычно возникают из-за неправильного положения волана в момент встречи с иглой – носик волана не захватывает получившуюся петлю, проходит мимо и формирует пас. Причинами появления проходов стежков на швейной машине могут быть многие другие факторы, например, «перекрученные» нити, которые сбили иглу, толщина ткани не соответствует толщине иглы и т. Д., Но И все же главная из них – слишком большой зазор между лезвием иглы и носиком челнока.

Чтобы правильно установить положение челнока и иглы, необходимо правильно отрегулировать положение носика челнока. Для начала поверните машину к серванту и с левой стороны найдите крепление челночного хода, затянутое двумя болтами М10. Вывернуть их нужно ударным ключом, в худшем случае рожковым, а не плоскогубцами.
Ослабляем эти два болта, и аккуратно, можно с помощью мощной отвертки, перемещаем механизм челнока так, чтобы носик челнока был почти вплотную к лезвию иглы.Вы должны уже снять игольную пластину, лапу и иглу, чтобы подвести челнок к носу. Чтобы точнее поставить этот зазор, воспользуйтесь лупой. Так же, как вы ненадолго закрываете носик к игле, только в противоположном направлении, вы можете и дать ход вместе с челноком по отношению к игле. Челночный бегун вращается на оси, а не движется вперед-назад. Это очень важный момент. Необязательно вытаскивать его гвоздером или забивать молоток, он легко вращается вокруг своей оси.Неопытному человеку сложно сразу понять, о чем идет речь, но и объяснить тоже. Все, что можно добавить – аккуратно разогнать, прежде чем что-то крутить, а уж тем более откручивать. Остальные детали после ремонта швейной машинки не чайка.

6. Взаимодействие челнока и игл швейной машины Чайка

Подбираемся все ближе и ближе к самому главному секрету швейной машинки чайка – зачем она петельки? Но вначале закончим регулировку зазора между иглой и носиком челнока, узнаем еще кое-что об устройстве швейной машины и его модификациях.
При установке носика носика и лезвия иглы необходимо соблюдать следующие параметры: зазор между носиком и лезвием около 0,1 – 0,15 мм; Когда игла выходит из нижнего положения на высоте 1,8 – 2,0 мм, носик должен приближаться к ней выше ушка иглы минимум на 1 мм, но не более чем на 2 мм. Кстати, это очень важный момент – подъем иглы из нижнего положения. Этот параметр влияет на формирование петли иглы, на что следует обратить особое внимание.Чтобы носик захватил иголкой нить, необходимо сформировать петлю там, где она проходит, зацепляя ее. Поэтому игла должна сначала упасть, а затем, уже немного приподнявшись, встретиться с наистом петлителя, образуя петлю для захвата.
Положение иглы регулируется игольчатым продуктом. На втулке, удерживающей иглу, есть специальный винт. Чтобы примерно понять, о чем идет речь, можно посмотреть, как ее положение регулируется промышленной швейной машиной 1022, 22 класс.
Все вышеперечисленные параметры подходят для всех модификаций швейных машин Чайка, Подольская и универсальны практически для всех швейных бытовых машин челночного стежка. Вы можете использовать эти рекомендации для ремонта швейных машин других марок, кроме тех, о которых пойдет речь ниже.

7. Модели швейных машин Чайка имеют отличия в регулировке челнока

.

Если установить такие параметры, швейная машина “Чайка” будет работать относительно нормально.Но, к сожалению, на этом ремонт не закончился. Есть еще много других настроек, достаточно сложных и необходимых для швейной машины «Чайка» – это ремонт хода челнока. Именно там причины петли нити и такое редкое для швейных машин явление – низ нижней нити. Сложность изложения этого материала состоит в том, что практически в любой модели швейной машины «Чайка» инженеры предусмотрели свои особенности настройки этого узла и более того, что требует от художника большего опыта.Мы намеренно не будем давать рекомендаций по его настройке, потому что выполнить их практически невозможно. Мастер Регулятор обычно улавливает одно положение носа челнока относительно иглы, варьирующееся между тремя дефектами: зацикливание нити, разрыв нижней нити и разрыв верхней нити.

Вкратце отметим только, что основное положение носа челнока регулируется по отношению к игле, когда она находится в левом положении, при левом.Пройдя иглой чуть выше уха, нос должен завершить свое движение и пройти дальше (влево) на иглу на 1-3 мм. Этот параметр составляет 1-3 мм. У каждой модели чайки «свое» и именно от нее зависит то, как будет формироваться линия. Если челнок слишком далеко отстает от иглы, он вытягивает лишнюю верхнюю нить и появляются петли, если «не доходит», нить может порваться.
Настройте машинку так, чтобы при левом холме и правом продвижении носик челнока уверенно захватил петлю иголкой.Если на машине все же будут дефекты стежка, то обратитесь к мастерам по ремонту швейных машин.
Чтобы изменить положение челнока (кивок для иглы), найдите челночное устройство втулки, соединенное с главным (верхним) валом в крайнем правом углу процедуры, соединенное с главным (верхним) валом. Ослабьте шпоночную монтажную втулку, затянутую винтом M10, и слегка проверьте вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховик.

Швейная машина

Чайка выполняет прямую линию, зигзагообразную линию и на ее основе несколько типов отделочных линий.Купить такую ​​машину в наше время можно только с электроприводом (с педалью), ножная модель (с ремнем), так называемый «Кабинет», выпускалась еще в советское время.
Швейная машинка Чайка 2; 3; 142м; 132; 134; 143; Подольск 142, Подольск 125-1; Мальва и другие – все эти машины имеют одинаковое устройство и одинаковую инструкцию по эксплуатации и настройке. У них практически нет конструктивных отличий, за исключением наличия дополнительного набора видов декоративных линий зигзаг. Правда, при ремонте и настройке, для каждой модели швейной машины, Чайка или Подольск нужно знать соответствующие параметры, схемы настройки челночной сборки каждой модели.Это одна из неудач, но большим плюсом является то, что цена на запчасти, особенно бывшие в употреблении швейные машинки «чайка», вполне приемлема.

Перед тем, как приступить к настройке швейной машинки «Чайка» самостоятельно, желательно произвести профилактический осмотр, чистку, смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится на два винта). Отсоедините лапу, снимите иглу и игольную пластину, крышку механизма челнока.Отсоедините машинку от деревянной подставки или стола. Разобрать челночное устройство: шапочка, стопорное кольцо, челнок. Теперь удалите с машины, (особенно в отсеке челночного хода) пыль, грязь, фигню и хорошо смажьте машинным маслом все ходовые, доступные места.

Как правило, основные неисправности швейных машин типа Чайка – обрыв нити при шитье; прохождение швов; Продеваем верхнюю нить в петлю. При работе все еще присутствует типичный стук, но это конструктивная особенность этих машин и единственное средство – периодическая смазка.Хотя бывают исключения, и швейные машинки чайки работают достаточно мягко.
Обрыв резьбы. Первая причина, приводящая к обрыву нити, – загнутый край тупой иглы, которая рвет нить во время своего движения. С помощью лупы очень хорошо видно состояние иглы. Используйте хорошие иглы, предназначенные для швейных машин Чайка, в соответствии с инструкцией.

Часто задают вопрос: как вставить нить в иглу в швейной машине? Для всех машин типа Чайка, а для большинства других крахмалов зигзагообразная, игла поставьте спинную часть колбы от себя, а бороздка для нитки должна смотреть на вас.Здесь сбоку в эту канавку и вставляется резьба.

Если игла при входе в игольное отверстие касается его, то периодически нить будет обрываться. При выполнении прямой линии игла должна располагаться в центре отверстия игольной пластины, она равномерно снимается с ее сторон, а при выполнении зигзагообразной операции л. должно совпадать с р. . Продольная установка иглы в центр прорези иглы осуществляется смещением каркаса бассейна, закрепленного двумя винтами на коромысле, расположенном в верхней части машины (закрутите маховик сшивающего зигзага, и вы увидите это крепление).Ослабьте эти винты и установите на прямой игле строго по центру (сдвигая корпус плеера).
После проверьте положение иглы с левой и правой кожухом. Надеюсь вход иглы (с максимальной шириной зигзага справа и слева) будет равномерно удален от центра. Если игла будет касаться края отверстия на максимальной ширине зигзага, то обращайтесь по ширине, этот случай уже для него.

Поперечное положение иглы регулирует стержень, укрепленный на пластине двумя винтами, причем пластина прижимает рамку игольного изделия к стержню кронштейна.Регулировка этого узла довольно сложна и требует опыта, но, к сожалению, именно этот механизм способен самопроизвольно надоесть при работе, особенно швейная машинка чайка. Поэтому, если вы решили самостоятельно отремонтировать свою швейную машину, вам следует научиться регулировать положение иглы, так как смещение ее вперед является причиной ее поломки, а смещение в сторону швеи – причиной прохождения стежка. в соответствии.

Регулировка положения иглы требует профессиональных знаний и опыта.Если вы не уверены, что сможете выполнить самостоятельно, обратитесь к мастеру, потому что это может быть причиной включения других узлов, которые не подлежат ремонту по утомительной книжке, набивке технических терминов и схем.
Можно добавить, что при использовании изгиба иглы на носике челнока, на нем могут образоваться зазубрины, которые «рассыпают» нить и порвут. Он должен быть идеально гладким и острым, без шероховатостей. Его состояние можно определить, проведя ногтем по краю носа или с помощью лупы.
Винт стяжного винта не должен находиться в банке, ручка фиксатора должна быть четко зафиксирована, а ее поверхность должна быть чистой и гладкой.
Неправильное положение носика челночных швейных машин Чайка приводит к обрыву нити и появлению других дефектов строчки, в том числе пропусков. Пропуски обычно появляются из-за неправильного положения волана в момент встречи с иглой. Носик волана не захватывает получившуюся петлю, проходит мимо и формирует пас.Причиной может быть множество других факторов.

Оверлок 51 класса, пожалуй, самая распространенная промышленная швейная машина марки, используемая в повседневной жизни в небольшой студии.

Не всегда нужно ремонтировать оверлоки или их регулировку, иногда достаточно просто отрегулировать натяжение нити и это снова будет качественная ткань.

Швейная машина Чайка

Швейная машина

Чайка выполняет прямую линию, зигзагообразную линию и на ее основе несколько типов отделочных линий.Комплектуется в основном электроприводом и ножным приводом (шкаф).
Швейная машина Чайка 2, Чайка 142м, Чайка 143, Подольск 142, Подольск 125-1, Чайка 132, Чайка 134 и Мальва – все это семейство одной модели швейной машины Чайка.
Их разница невелика, за исключением настроек узла челнока и наличия дополнительного набора копий зигзагообразной линии.
Перед тем, как приступить к настройке швейной машины «Чайка», желательно произвести профилактический осмотр, очистку, смазку.Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится на два винта). Отсоедините лапу, снимите иглу и игольную пластину, крышку механизма челнока. Отсоедините машинку от деревянной подставки или стола. Разобрать челночное устройство: шапочка, стопорное кольцо, челнок. Теперь удалите с машины, (особенно в отсеке челночного хода) пыль, грязь, фигню и хорошо смажьте машинным маслом все ходовые, доступные места.

Как правило, основные неисправности машин швейного типа – это: обрыв нити при шитье; прохождение швов; Продеваем верхнюю нить в петлю. При работе все еще присутствует типичный стук, но это конструктивная особенность этих машин и единственное средство – периодическая смазка. Хотя бывают исключения, и швейные машинки чайки работают достаточно мягко.
Швейная машина Чайка: обрыв нитки; Положение иглы.
Первая причина, приводящая к обрыву нити, – это загнутый край тупой иглы, которая обрывает нить во время ее движения.С помощью лупы очень хорошо видно состояние иглы. Используйте хорошие иглы, предназначенные для швейных машин Чайка, в соответствии с инструкцией.
Часто задают вопрос: как вставить нитку в иголку в швейной машинке «Чайка»?
Для всех машин типа Чайка, и для большинства других лобзиков, выполняющих зигзаг, игла кладет спинную часть колбы от себя, а бороздка для нити должна смотреть на вас. Здесь сбоку в эту канавку и вставляется резьба.
Можно добавить, что при использовании изгиба иглы на носике челнока может образоваться банка, которая «рассыпает» нить и порвется. Он должен быть идеально гладким и острым, без шероховатостей. Его состояние можно определить, проведя ногтем по краю носа или с помощью лупы.

Неправильное положение челночных швейных машин «Чайка» приводит к обрыву нити и появлению других дефектов строчки, в том числе пропусков.
Пропуски обычно возникают из-за неправильного положения волана в момент встречи с иглой – носик волана не захватывает образовавшуюся петлю, проходит мимо и формирует пас.Причиной может быть множество других факторов. Мы рассмотрим детали этого узла, потому что он имеет значительные проблемы настройки от других швейных машин, в том числе внутри модельного ряда швейных машин, чайка.

Для начала установите иглу в крайнее верхнее положение и посмотрите, какой зазор между челноком и выходным концом толкателя (плоская пружина внутри хода челнока). Зазор должен составлять 0,3 мм. Если больше, слегка отрегулируйте пластину. Проделайте то же самое с входным концом тарелки.Однако делать это нужно аккуратно и не пересекать пластину. Если нужно наоборот увеличить зазор, подложите под пластину кусок проволоки и аккуратно прижмите ее край.

Зазор между лезвием иглы и носиком челнока должен составлять 0,1-0,05 мм. Устанавливается в положение включенной зигзагообразной линии (максимальный размах), в положение иглы при выполнении левого впрыска и регулируется поворотом корпуса желоба вместе с ходом челнока.
Для регулировки поставьте гусеничную машину и ослабьте два болта (см. Рисунок) ключом М10. Поворачивая штифт (надавливая мощной отверткой) на себя – вы приближаете медсестру к игле и наоборот.

Еще один параметр, который можно регулировать самостоятельно, – это момент встречи носа челнока иглой с правильным ходом зигзага.
Носик надо подходить выше иглы спиц на 1мм. Отрегулировать этот параметр можно, опуская игольное изделие.
Лечебное средство засело под винтом, его движение ограничено. Если не удалось опустить его ниже, не стучите по нему.
Конечно, это далеко не полный перечень неисправностей и способов их устранения Чайка-автомат. Кроме того, параметры настройки параметров для нас носят очень общий характер, ведь каждая модель швейной машины чайки имеет свои параметры и размер зазоров, но как общий материал Эти рекомендации можно использовать при ремонте любой бытовой швейной машины с зигзагом.

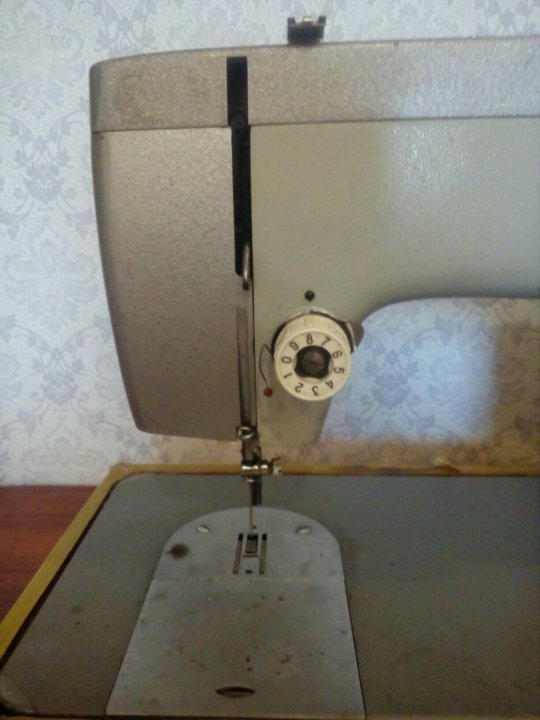

Швейная машина ручная Подольская ПМЗ

Швейная машина Подольск 2м класса выполняет прямую линию, оборудована в основном ручным и ножным приводом, иногда электрическим.Для новичков, школьниц (для уроков труда) идеальная машина. По своим эксплуатационным характеристикам и надежности в работе эта швейная машина, пожалуй, самая современная. После смазки он становится мягким, а главное способным шить толстые ткани и материалы. Некоторые опытные швеи используют его для шитья кожи.

Конечно, у нее есть недостатки: узкая ножка, полухвостая рейка продвижения материала, неудобно регулировать узел челночного механизма, но в целом – швейная машина Подольск – достаточно удачная модель.

Очень часто спрашивают: как правильно вставить нить в иглу?
Казалось бы, детский вопрос, но некоторые швы действительно не могут сделать правильно, а иногда и вызывают мастера, считая, что машина сломана. Дело в том, что челнок выводит ее на нить иглой с правой стороны (игла от иглы должна стоять слева, как показано на рисунке), а длинной канавкой для нити справа. Иногда швея ставит иглу с лезвием справа и швейная машинка одновременно даже шьет! Но конечно проскакивает, нить рвет.Поэтому лучше приклеить скотчем на корпус схему положения иглы. Может быть, вы и умеете правильно ставить иголку, но ваша дочка-школьница обязательно поставит.
При замене иглы колбы нужно смотреть влево, а нить заправлять вправо, внутри машинки, а не снаружи, как иногда бывает.

Обращаем ваше внимание, что не все модели иглы типа «Подольская» устанавливаются таким образом. Есть модели, особенно первые, у которых игла крепится полностью наоборот.Чтобы убедиться, как установить иглу, следует снять игольную пластину и посмотреть, какая сторона челнока подходит для иглы.

Посмотрите, в каком состоянии находится автомат с ручным приводом. Часто бывает, что все узлы ослаблены и не смазываются. Затяните винты втулки большой отверткой. Разумеется, все должно быть хорошо смазано, особенно под этими винтами мазок маслом, так как они одновременно выполняют и функцию втулки.
Если деревянная рукоятка болтается, приложите нижний край втулки рукояткой к массивной металлической поверхности, верхний край втулки стачивает молоток, только желательно так, чтобы человек мог заставить себя, иначе можно повредить ручка.
И последнее – это эффект Олифы, который часто возникает из-за неопытного Swi. То есть иногда швея наносит неподходящее для смазки масло, вплоть до подсолнечного, и машина быстро коробится, не крутится. Используйте для смазки только масла швейных марок и ничего больше. Даже моторное масло можно штамповать, если машину долго хранить на балконе, где много солнца и пыли.
Если это произошло – снимите колесо швейной машины, обратите внимание только на то, как установлены лепестки фрикционной шайбы (вверх).После обильного смазывания дайте машинке постоять, лучше на сутки и если можете, то на все ходовые узлы долейте немного керосина. Затем возьмите отвертку и вставьте главный вал в прорезь, и очень осторожно попытайтесь перемешать главный вал. Самое главное – не сломать паз вала, так как он железный и без лишних усилий его края легко укладываются. Когда вал уже крутится, ставим привод и крутим машину, постоянно добавляя смазки, пока не появится легкий ход.

Прежде всего, отрегулируйте узел петельки, то есть установите расстояние между пупком петлителя и ушком иглы. Регулируется подъемом или опусканием иглы изделия. Снаружи справа есть отверстие для ввода отвертки для регулировки положения игольного изделия. Вставьте короткую отвертку в окошко и нажмите на винт с прорезью, и, ослабив винт (не выкручивается полностью), установите игольницу с иглой, как показано на рисунке: 2-2.5 мм. Над ушком иглы.
Как уже было сказано, у швейной машины Подольск очень неудобная регулировка зазора между лезвием иглы и носиком челнока. Его можно уменьшить, если весь механизм устройства челнока затянуть на иглу, которая закреплена 2 винтами на корпусе машины и отрегулирована путем добавления или разрезания прокладки под корпусом челнока и должна составлять 0,1 мм. Но очень часто эти винты выкручиваются с трудом, и регулировать это крайне неудобно.Если вы вяжете трикотаж, вам нужно отрегулировать этот зазор до минимального значения 0,1 мм.

Верхний натяжитель Швейная машина Подольская:
При поднятой лапке нить должна свободно выходить из натяжителя, а при опущенной плотно и равномерно прижимать нить с таким усилием, которое необходимо для данной ткани и нити. Чтобы нить свободно натягивалась при поднятой лапке, откручиваем полностью регулировочную гайку натяжения и снимаем шайбу с перемычкой посередине. Убедитесь, что на натяжителе есть толкатель (гвоздики с приплюснутым концом).Перемычку внутри шайбы можно слегка надавить отверткой, слегка ударяя по ней плоскогубцами и тогда толкатель прижмет эту шайбу.
Обязательно должна быть компенсационная пружина, она придает леске красивый вид и предотвращает появление петли нити в леске.

Конечно, это далеко не полный список советов Как отремонтировать швейную машинку в домашних условиях самостоятельно, но во многих случаях с помощью этого материала можно самостоятельно настроить машинку, не прибегая к помощи мастера.

Оверлок

Ремонт, установка оверлока своими руками

Оверлок даже в быту устроить намного сложнее, чем швейные машины, а настроить его, тем более, отремонтировать оверлок без специальных знаний и навыков практически невозможно. Однако ремонт оверлоков или их регулировка требуется не всегда, иногда достаточно просто отрегулировать натяжение нити, и она снова будет сваривать ткань. Некоторые оверлоки очень чувствительны к регулировке нити, а при переходе на другие по качеству нити приходится перенастраивать свое натяжение.

В некоторых инструкциях предусмотрен ремонт оверлоков, их регулировка и параметры установки петлителей и игл в случае выхода из строя этих зазоров или замены петлителей. Как правило, они ориентировочные, идеальные. Мастер, выполняющий ремонт оверлоков, на собственном опыте доводит их до нужной стоимости, поэтому данный вид ремонта рекомендуется делать профессионалу.
Все наши рекомендации в разделе «Ремонт оверлоков» обобщены и подходят для любой модели оверлока, но не забудьте внимательно прочитать инструкцию к своей модели, где можно найти информацию по настройке, смазке, типу игл и прочее.

Если у вас скип или глухой стук, то, скорее всего, повеселились или поранились иглой. Глупая игла может доставить множество проблем. Игла для оверлока очень важная деталь: от ее состояния зависят многие параметры, в частности зазор иглы с петлителем – основной параметр для выполнения гребной лески без пропусков. Тупую иглу можно определить, проведя большим пальцем правой руки вдоль иглы от колбы до конца. Гвоздь точно обнаружит на краю искривленное место.Можно использовать для осмотра лупу. Если игла задумалась, не пытайтесь ее выпрямить, настройки оверлока очень точны и не позволяют использовать такие иглы. Чтобы проверить состояние иглы, положите ее плоской стороной на ровную поверхность. Осмотрите иглу сверху и с боков: 1 – параллельный зазор. 2 – гладкая поверхность (стекло и др.)

Обратите особое внимание на то, какой тип иглы установлен в вашем оверлоке. Обязательное условие – применение только рекомендованной растением иглы.Кроме того, иглы могут быть с круглой или обрезной колбой, также они могут отличаться длиной и толщиной колбы, длиной самой иглы и другими параметрами. Если в вашем оверлоке используются иглы с круглой колбой, при замене иглы нужно поставить иглу с такой же толщиной и длиной колбы. Размеры и типы используемых игл указаны в инструкции, иногда они есть на наклейке внутри оверлока. Лучше всего записать вид игл на небольшом листе бумаги и приклеить прозрачным скотчем к туловищу.В любом бытовом оверлоке игла устанавливается по длинной проточке – на себе, либо спинной частью колбы – от меня. Игла должна быть установлена ​​до упора, а если у вас две иглы, то они расположены со смещением (одна над другой).
После долгой работы необходимо очистить отсек петлителей и другие доступные места от стрижки, человеческих ресурсов и т. Д., Желательно жесткой щеткой для волос (для клея).

Нитки для оверлоков играют решающую роль в процессе образования зашивающего шва.Если вы используете другое качество или толщину нити – это сразу повлияет на натяжение, и поэтому рисунок линии изменится. Оверлок очень чувствителен к растяжению, и малейшее изменение одной нити может повлиять на все остальные. В идеале использовать нитки одной марки, меняя только цвета. Но на практике это случается редко, поэтому при замене ниток на другой тип или толщину мы рекомендуем ослабить все натяжители и при более медленном движении постепенно увеличивать натяжение каждой нити, периодически проверяя, какая нить и насколько натянута.Иногда при настройке линии разгона можно использовать разные цвета ниток, для наглядности отрегулировать натяжение каждой, а после установки необходимо.
Старайтесь не использовать х \\ б или утолщенные нитки. Чем тоньше и эластичнее нить, тем легче она входит в обрезанную ткань, иглы, петлители и качественную леску.

Смазку оверлока следует производить не реже 1 раза в полгода, а при интенсивном использовании – 1 раз в месяц. Для этого желательно использовать шприц Медезинского, а не масло.Длинную иглу всегда можно разрезать в труднодоступных местах, а масла потратить меньше. Излишки масла в области иглы могут испортить обработанную ткань. Постарайтесь аккуратно смазать узлы, соприкасающиеся с тканью. В инструкции показана схема смазки, но можно взять правило – смазывать любые доступные места, где есть трение металлических деталей, даже если они не указаны заводом. Чтобы тщательно смазать все узлы оверлока, иногда бывает необходимо снять защитные кожухи, но если их сложно снять, можно сделать заводские бирки для смазки.Смазке оверлока следует уделять больше внимания, чем на швейной машине, так как оверлок работает на повышенных оборотах и ​​отсутствие смазки в некоторых узлах приводит к их перегреву и даже энкодеру.

Список основных неисправностей оверлока:
Ткань не двигается: давление прижимной лапки слишком слабое. Если ткань слишком тонкая, то давление нужно уменьшить, иначе ткань подпишется. При покрытии толстых тканей зажимные ножки следует увеличивать. В основном у моллюсков лапы менять не следует, если в этом нет явной необходимости.

Игла сломалась: игла гадала, или она трахалась; неправильно установленная игла; Ткань тянет рукой за руку при работе.

Неправильно заполнен разрыв нити. Осторожно заправьте. В некоторых моделях замков заправка в петлители – довольно сложная процедура, и без специального изогнутого пинцета не обойтись. Обязательно проденьте резьбу во все места ее крепления;
Нить запуталась. Проверить катушку, может быть, из катушки выскочила нить и кудахтанет деталь корпуса.Проверить нитенасторы и весь путь резьбы;
Слишком сильное натяжение нити – одна из причин обрыва;
Использование игл другого типа (кажущихся).

Пропуск стежков: игла изогнулась или поблекла; неправильно установленная игла; Используется игла, не рекомендованная производителем; Неправильно заправлена ​​резьба или пропущено одно из резьбовых креплений; Подпинация прижимной лапки слишком слабая.

Стежки неровные: неправильно отрегулировано натяжение ниток.

Ткань сморщена: натяжение нити слишком велико. При шитье тонких и легких тканей следует ослабить натяжение нити; Нить отказалась неправильно или запуталась.

Оверлок 51 класс

Wood 51 Class, пожалуй, самая распространенная промышленная швейная машина марки, используемая в повседневной жизни в небольшой студии. Хотя эта методика морально устарела и многие современные ткани ее просто невозможно обработать, тем не менее, иногда она оправдана, особенно для обработки грубых и толстых тканей.Одним из плюсов к тому же является 51 класс – доступная цена. За 3-4 тысячи рублей можно купить вполне приличный б / у оверлок. Иногда возникает проблема отремонтировать, отрегулировать оверлок. Все инструкции к нему утеряны, литературы практически нет, а услуги волшебника порой стоят дороже, чем сам халат. В таком случае мы предлагаем вам второстепенные рекомендации

.

Технические характеристики разгона 51 и 51-А классов.
максимальная частота главного вала 3500 об.\\ мин; Длина стежка 1,5 … 4 мм .; уютная ширина 3-6 мм .; Максимальная толщина обрабатываемых тканей 2,5 мм. Оверлок 51 классифицируется по наличию дифференциального тканевого двигателя, в машине класса 51-А – простой стоечной. Проще это можно объяснить тем, что оверлок 51 класса может растягивать край обрезанной ткани, что делает шов эластичным, что очень важно для трикотажных полотен. Поэтому его можно тренировать не только костюмными и щупальцевыми тканями, но и трикотажем, льняной тканью. Внешне они абсолютно одинаковы, но наличие дифференциальной рейки увеличивает ее возможности.Обе машины используют иглы типа 0029 – (60, 65, 75, 90, 100)

.

Для самостоятельной настройки оверлока возможно небольшая инструкция, требуется опыт, сноровка. Правильное взаимодействие петлителей и игл между собой происходит при соблюдении набора параметров, установить его довольно сложно, не имея опыта. В этом руководстве к 51 перегрузке даны сети, которые могут служить вам только ориентиром при настройке.

Основная петля (нижняя) L. – это основная петля (нижняя) L.При опускании иглы в крайнее нижнее положение она должна занять крайнее левое положение на расстоянии 4 … 5 мм от иглы. При лазании хвоей на 2,5-3 мм. Петля игольной нити и носик левого петлителя образуется, двигаясь вправо к игле, в этот момент (на 1,5 … 2 мм выше ушка иглы) должен захватить получившуюся петлю. Зазор между лезвием петлителя и иглами должен быть минимальным – 0,05 мм. Установить такой зазор можно, если ослабить винт крепления левого петлителя, и осторожно повернуть к игле в момент ее подхода к ней.Добившись от нескольких попыток до нужного зазора, не забудьте затянуть винт. V. Не ослабляйте винт слишком сильно, петлитель нужно обслуживать с небольшим усилием.
Захватив петлю, левый петлитель протягивает ее своим лезвием, а правый петлитель R движется к входу в петлю левого петлителя. Носик правого петлителя проходит в выемку с тыльной стороны левого петлителя, как можно ближе к его ушку и к лезвию одновременно. Если вы проводите горизонтальную линию в этой точке, носик правого петлителя должен быть ниже выступа левого петлителя, а зазор между лезвиями обоих петлителей должен быть равен 0.1 … 0,15 мм. В этих терминах можно запутаться, но проще не получается … Теперь осталось, только иглой снимите петлю с правого петлителя, и оверлок будет работать как часы.
При опускании иглы в петле правого петлителя зазор меда и лезвия также должен составлять 0,1 … 0,15 мм и расстояние между ушком правого петлителя и изолятором иглы (когда они находятся на один уровень) примерно 0,3..0,5 мм.
Правый петлитель не имеет регулировочного винта для его сближения или снятия, он жестко фиксируется винтом к площадке.Его регулировка происходит банальным образом: аккуратный изгиб в ту или иную сторону. Но левый петлитель согнуть невозможно.

Следует отметить, что существует только одно правильное расположение петлителей и игл, при котором оверлок 51 будет работать безупречно. Все указанные цифры являются ориентировочными при настройке оверлока, возможно, некоторые параметры вашего автомобиля будут другими, все зависит от настройки кулачка. Поворот на 1-2 градуса приводит к изменению положения обоих петлителей одновременно, но чтобы не сломать петлители, эту регулировку следует производить только регулировкой пилота.
Причиной внезапно появляющихся проходов может быть смещение иглы вместе с иглой вверх, сначала проверьте этот параметр. Возможно, простым опусканием иглы изделия (винта и) на 0,5-1,0 мм вы исключите пропуски.

Рельефный сменный оверлок 51 кл.
Правильная заправка нити – главное условие нормальной работы оверлока. Для заправки ниток используйте пинцет.
Сначала увеличьте натяжение правого (верхнего R) петлителя (Рис.P): Через два отверстия 1, между шайбами ​​натяжителя 6 в нижнем подающем устройстве 8, под кронштейном нитредтера 9 проволоки niteenastor и в проушине петлителя от самого себя. Из стойки снизу нижнего петлителя L (слева) нить заправляется (рис. L) в отверстие 1, затем в глазок беговой дорожки 3 и в отверстие защитного средства 8, закрепленного на крышке. машины через отверстия 9 и 10 в боковой крышке, затем через натяжитель 12, через трубчатый фильтр 13, под натяжителем 14 и в проушину левого петлителя от себя.
Игольная нить из рейки с катушками проводится (рис. Б) через отверстия 1 в пластине нитенодирования 2, между шайбами ​​3 регулятора натяжения, отверстия 4 с левой стороны пластины 2 перед фигурное натяжное устройство 5, расположенное в противнике 6 нишэтуера, закрепленное на поводке игольчатого механизма, между полкой 7 натяжения и ушком 8 иглы от себя.

Регулировка длины оверлочного стежка (рис x).
Общее движение рельса происходит под действием эксцентрика, который регулируется двумя винтами, расположенными глубоко в корпусе.Extrigrick устанавливается на главный вал машины Owlock. В корпусе 1 имеется паз для прохождения в нем ползуна – эксцентрика 4, смещение которого приводит к изменению длины стежка (чаще, реже). Это перемещение осуществляется винтом 2 после ослабления винта 3.

Установка ножей – Оверлок 51 кл.
Пересечение краев набивных салфеток производят двумя ножами: верхний подвижный нож 4, установленный на качающемся ноже 7, и нижний 11, который закреплен в блоке 12 на корпусе машины.Положение верхнего ножа 4 устанавливается в зависимости от ширины метки. Верхний нож закреплен в держателе 5, который можно переставлять в ушках рычага 7. Для перемещения ножа необходимо отпустить отверткой винт 6 зажим 10 на держателе 9 и сдвинуть держатель на один или в другом направлении, в зависимости от ширины отметки. Для обеспечения нормальной обрезки материала верхний нож 4 должен плотно, без ощутимого зазора, ложиться на плоскость нижнего ножа 11.После того, как верхний нож 4 будет установлен в соответствии с необходимой шириной значения, к нему подводится нижний нож 11, который заставляет его перемещать лапки 12 с помощью нижнего винта 14 с круговой шкалой варки. Передний винт 13 на корпусе, фиксирующий блок, предварительно откручивается отверткой. И нижний, и верхний нож также можно отрегулировать в вертикальном направлении после освобождения крепежных винтов: 8 для верхнего и 1 для нижнего ножа. Нижний нож устанавливается в блок таким образом, чтобы его режущая кромка находилась на уровне игольной пластины оверлога.Верхний нож устанавливается так, чтобы его режущая кромка перекрывала режущую кромку нижнего ножа примерно на 1 мм. При изменении ширины необходимо отрегулировать отметку и положение пластины 2 на прижимной ножке, освободив винт предварительной фиксации 3.

Швейная машина “Радом” – 432 кл.
(производство Польша)

Машина полного зигзага с электроприводом.

Машина имеет оригинальный дизайн и довольно привлекательный внешний вид. Особенностью устройства станка является то, что игла и синхронно с ней челночный аппарат совершают зигзагообразное прямолинейное возвратно-поступательное движение по продольной оси станка.

В верхней части втулки справа установлен зигзагообразный механизм, который за счет тяги перемещает рамку игольчатого изделия, а вертикальный вал через рычажную систему одновременно перемещает корпус челнока. С таким устройством игла не меняет своего постоянного положения относительно челнока.

Челнок и колпак – взаимозаменяемы с деталями станка «Чайка». Челнок прочный, качается в вертикальной плоскости. Привод движения челнока – 2м кл.ПМЗ: коленвал-штора-малый вал с шпилькой-коленвалом толкателя челнока. На толкателе челнока пластинчатая пружина. Подача ткани осуществляется со скоростью 2 млн сл. / Мин.

Механизм намотки шпульки включает и выключает фиксатор шпульки.

Одним из основных отрицательных факторов этого автомобиля является невозможность сделать маховик повышенной скорости вращения. Даже при средней скорости вращения (300 об / мин) коленчатого вала зигзагом в машине образуется несбалансированная сила возмущения, направленная по оси машины, что приводит к сильной вибрации, отрицательно влияющей не только на стабильность настроек, а также при соединении всех узлов и деталей.

Регулировка зазоров.

1. Регулятор натяжения верхней нити. Компенсационная пружина регулируется поворотом оси в основании цилиндра регулятора и останавливает винт M4. Узел регулятора, находящийся в отверстии гильз машины, может поворачиваться на любой угол. Глубина посадки ограничена бортиком на цилиндрическом основании.

Компенсационная пружина с левой стороны опирается на выступ в ободе цилиндра. Исходное положение Крюк пружины строго вертикально на уровне оси регулятора.

1. Положение иглы в зазоре игольной пластины (рис. 1), где B = G – нормальное. Регулировка – заводская установка. В крайнем случае изгиб нижнего конца иглы класса может быть устранен иглой по средней относительно задней и передней стенок зазора. Вы можете обрезать переднюю или заднюю часть канавки иглы в игольном станке. Разборку узла производить так. Снимите иглодержатель с нитенастором. Слева вверху на рамке ствола иглы ослабить винт крепления винта.Снимите соединительную тягу булавкой. Ослабьте перед винтом крепежный винт и снимите последний.

Положение иглы Б. М – особой роли не играет, так как такое смещение будет незначительным и совпадает с плоскостью вращения челнока. Здесь в = g условие, гарантирующее безыгольную иглу на игольной пластине.

Рис. 1. Положение иглы в игольной пластине (машина “Радом” 432 кл., “Айко” -аэ 350 кл.):

1 – задняя сторона; 2 – лицевая сторона; 3 – игла; 4 – траектория движения челнока: а = б – прямая; M = k – зигзагообразные линии; В = г – нормальное положение иглы; а – расстояние между иглой и шунтом; б – момент встречи иглы с челноком

1. Положение иглы в зазоре игольной пластины по прямой. М – левая сторона. K – правая сторона. A = B – нормально и регулируется нагрузкой. Вверху втулки каркаса игловодителя зигзагообразным блоком скрепляется пластина пластины.На правом конце есть регулировочный винт, ослабляя который, вы можете удлинить или укорачивать тягу.
2. Отрегулируйте положение иглы в прорези игольной пластины зигзагом, чтобы M = K было в норме. М – левый зигзаг, К – правая зигзагообразная инъекция. Отклонения при m> k и m K), либо пройти петли по строчке (m
3. Зазор между иглой и челноком в плоскости его движения должен быть в пределах 0,05-0,1 мм. Все устройства, обеспечивающие строгую синхронность иглы и челночного устройства, направлены на обеспечение устойчивости этого очень небольшого зазора.При длительной работе или при высокой частоте вращения маховика (400 и более об / мин) в первую очередь нарушается этот зазор и возникает рассогласование всего синхронного движения – выходит из строя машина.

Вам необходимо настроить машину и восстановить синхронизацию, используя следующие методы. Наклонить машину на заднюю сторону. Под рукав станка подставить опору высотой 160 мм. Корпус 1 челночного поворота справа имеет полую удлиненную ось 4, проходящую в одноименной втулке, запрессованной в корпусе платформы.На правом конце штифта расположена хомутная скоба 5, соединенная с вертикальным стержнем, совершающим колебательные движения зигзагообразно. Амплитуда колебаний вала равна ширине зигзага. Ослабив винт 6 крепления зажима на конце штифта, можно повернуть корпус челнока челнока на некоторый угол и сдвинуть его продольно вправо или влево. При смещении корпуса левый зазор уменьшается, правый – увеличивается.

1. Расстояние между иглой и направляющей пластиной, прикрученной двумя винтами к корпусу ходовой части челнока, равно 0.8-1 мм. Регулируется поворотом корпуса челнока. При повороте по часовой стрелке расстояние увеличивается, против часовой – уменьшается.
2. Заход носика волана за иглой в крайнем положении, равном 3,5 мм (рис. 1). Отрегулируйте это: На правом конце вала толкателя челнока небольшой каркас вала закреплен с помощью домашней могилы. Ослабив крепежный винт снизу и удерживая маховик от проворачивания, повернуть вал толкателя, а значит, и челнок в ту или другую сторону.Установив нужное расстояние, заверните жесткий винт хомута (делать это очень неудобно).
3. Момент встречи носа волана иглой определяется двумя факторами:

a) В начале движения иглы и челнока до их встречи игла должна пройти не менее 2 мм. Будет лучше, если он пройдет более 2 мм. Здесь приходится десятые доли миллиметра;

б) Ушко иглы в крайнем нижнем положении не должно блокироваться входным концом толкателя челнока.В противном случае петля-чернила будет изгибаться концом толкателя в сторону и стежки будут возникать по линии (этот пункт аналогичен всем машинам с аналогичным устройством челнока и толкателя). Встреча должна происходить на расстоянии 2 мм над ушками иглы.

Все регулировки челнока с помощью иглы выполняются при установке ручки управления линией на прямую линию (см. Швейную машину Aiko).

При установке ручки 2 (рис.) До отметки «Ноль» – идут прямые волнистые линии.Для устранения неисправности снимаем верхнюю крышку рукава. Установите рычаг 2 на отметку «1». Ослабьте винт 3 и немного сдвиньте рычаг 2 вправо. Зажимной винт 3. Включите станок и, проведя прямую линию, посмотрите, нет ли волнистости; Если он не исчезает, операция повторяется. Перемещая рычаг 2 вправо (влево) на очень маленькое значение, добиваемся исчезновения волнистости на прямой.

Рис. Вершина зигзагообразного блока «Радом» -432:

1 – передняя стенка рукава; 2 – рычаг установки ширины зигзага; 3 – регулировочный винт прямой; 4 – штанга; 5 – Регулировка винта положения иглы по зигзагу.

Опустите нижнюю часть игольного продукта. Чтобы его расправить, нужно разобрать узел игольного изделия:

1) снимаем панель с картриджем и заводим с обратной стороны;

2) разобрать узел штока прижимной ножки;

3) Ослабьте два винта удерживающих втулок. Опустить нижний рукав вниз, долить вверх и снять рамку с игольным изделием. Снимите игловодитель через нижнюю руку;

4) Нагрейте нижний конец игловодителя до малинового цвета на открытом огне и распрямите.

Сборка производится в обратной последовательности. Проверьте работу игольного продукта. Его движение вверх-вниз должно быть легким, без малейшего зазрения совести.

Чайка 134 заправка ниткой. Инструкция к швейным машинам Чайка, Подольск

Швейная машинка «Чайка», пожалуй, самая популярная модель домашней швейной машинки, несмотря на обилие импортных швейных бытовых машин в магазинах. В свое время надо было за большие деньги купить, и вроде в последнее время еще круто, вот только что-то закрутило.Сломать его практически невозможно. Кузов алюминиевый, детали все металлические, узлы крепкие и надежные – все в стиле советской техники. Но, к сожалению, петляет практически «с рождения» и стучит при шитье, как из пулемета.

Множество других «прелестей» предоставили завод вместе и инструкцию по устройству и использованию, где почти на 5 страницах описано, как устроена педаль, дана электрическая схема двигателя, но ни слова о том, как настроить и провести ремонт швейной машины Чайка .

Швейная машина У чайки много моделей, практически мало чем отличающихся друг от друга: Чайка 2; 3; 142м; 132; 134; 143 и другие. Швейные машины Подольского завода: Подольск 142, Подольск 125-1 Другие, а также Швейная машинка Мальва имеют примерно такое же устройство, как и чайка. Поэтому инструкция к одной из этих машин вполне подходит для любой модели швейной машины тотального зигзага, например, чайка.

Настройка, регулировка и ремонт швейных машин Чайка практически аналогична всем вышеперечисленным моделям, за исключением ремонта копира (в зависимости от модели машины) и настройки некоторых параметров хода челнока.Но поскольку наша задача – научиться настраивать только линию, ремонт многих узлов в этой статье опускается. К тому же такой ремонт невозможно произвести своими руками, не имея профессиональных знаний и опыта, да еще в домашних условиях.

Смазка для швейной машины Чайка

Перед тем, как приступить к ремонту и настройке швейной машинки чайка своими руками, желательно произвести профилактический осмотр, чистку, смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (сверху она крепится двумя винтами).Отсоедините ножку, снимите иглу и игольную пластину, крышку механизма челнока. Отключите машину ОТ. деревянная подставка или стол. Разобрать челночное устройство: шапочка, стопорное кольцо, челнок. Теперь удалите с машины, (особенно в отсеке челночного хода) пыль, грязь, фигню и хорошо смажьте машинным маслом все ходовые, доступные места. Места, которые необходимо смазать, можно посмотреть в инструкции к машинке или смазать все доступные ходовые металлические детали и узлы.

Для смазки очень удобно использовать медицинский одноразовый шприц, достаточно выбрать такой размер, чтобы он располагался в горловине маслобака. Игла при “заправке” нужно снимать.

Ремонт швейной машины Чайка

Основная неисправность в машинах типа «Чайка», выполняющих зигзагообразную строчку и на ее основе отсутствуют несколько видов отделочных линий, петляющих снизу и точнее нити, а также обрыва нити сверху и снизу.Именно эти неисправности и способы их устранения мы рассмотрим в этой статье.

Область применения ниток чаще всего бывает на швейных машинах типа чайка. Первая причина, приводящая к обрыву нити, – это загнутый край тупой иглы, которая рвет нить во время своего движения. С помощью лупы очень хорошо видно состояние иглы.
Используйте хорошие иглы, предназначенные для швейных машин Чайка, в соответствии с инструкциями.

Обрыв нити может быть следствием множества неисправностей, например, если игла при входе в игольное отверстие задевает его, то периодически нить обрывается. При выполнении прямой линии игла должна располагаться в центре отверстия игольной пластины, равномерно сниматься с ее сторон, а при выполнении зигзагообразной операции положение иглы L. должно совпадать с R .

Продольная установка иглы в центре прорези иглы осуществляется за счет смещения рамки игольного изделия, закрепленной двумя винтами на качалке, в верхней части машинки (прокрутите строчку лобзика инвалидной коляски и вы увидим это крепление).
Ослабьте эти винты и установите (по прямой) на иглу строго по центру (смещая каркас бассейна). После этого проверьте положение иглы слева и справа от нее. Надеюсь, что игла ввода (с максимальной шириной зигзага) справа и слева будет равномерно удалена от центра. Если он будет касаться края отверстия на максимальной ширине зигзага – обратитесь к мастеру, этот чехол уже для него.

Регулировка вертикального положения иглы

Поперечное положение иглы регулирует стержень, укрепленный на пластине двумя винтами, и пластина прижимает рамку игольного изделия к стержню кронштейна.Регулировка этого узла довольно сложна и требует опыта, но, к сожалению, этот механизм способен самопроизвольно взламываться при работе, особенно у электрической швейной машины Чайка. Поэтому, если вы решили отремонтировать швейную машину самостоятельно, следует научиться регулировать положение иглы, так как смещение иглы вперед является причиной ее поломки, а смещение от швеи – причиной пропусков.

Регулировка положения иглы требует профессиональных знаний и опыта.Если вы не уверены, что сможете выполнить его самостоятельно, обратитесь к мастеру, потому что это может стать причиной выхода из строя других узлов, которые невозможно отремонтировать скучной книжкой, набивкой технических терминов и схем.

Можно добавить, что при использовании изгиба иглы на носике волана, на ней могут образоваться зазубрины, которые «рассыпают» нить и порвут. Носовой челнок должен быть идеально ровным и острым, без шероховатостей. Его состояние можно определить, проведя ногтем по краю носа или с помощью лупы.Стяжной винт не должен находиться в банке, ручка защелки должна быть четко зафиксирована, а ее поверхность должна быть чистой и гладкой. Сам челнок также должен быть идеально чистым, без заусенцев и ржавых пятен.

Регулировка игольного продукта и закрепление натяжителя

При шитье грубых тканей иногда игла смещается вверх вместе с иглой. Пасс идет стежком. На этом фото арродеры указаны, где расположен винт крепления винта и винт крепления винта верхней резьбы.

Неправильное положение челнока швейных машин Чайка приводит к обрыву нити и появлению других дефектов строчки, в том числе пропусков. Пропуски обычно возникают из-за неправильного положения волана в момент встречи с иглой – носик волана не захватывает получившуюся петлю, проходит мимо и формирует пас. Причиной может быть множество других факторов.

Чтобы правильно установить положение носика и иглы челнока, необходимо отрегулировать положение хода челнока.Ослабьте два болта, которые его фиксируют, и осторожно, используя мощную отвертку, сдвиньте или уберите ход вместе с челноком по отношению к игле. Челночный бегун вращается на оси, а не движется вперед-назад. Это очень важный момент. Необязательно вытаскивать его гвоздером или забивать молоток, он легко вращается вокруг своей оси. Неопытному человеку сложно сразу понять, о чем идет речь, но и объяснить более подробно это тоже очень сложно.Все, что еще можно добавить, внимательно посмотрите, прежде чем что-то крутить, а уж тем более откручивать. После ремонта не должно остаться деталей.

Параметры хода челнока и иглы (чайка)

При установке носика и лезвия иглы должны соблюдаться следующие параметры: зазор между носиком и лезвием около 0,15 мм; Когда игла выходит из нижнего положения на высоте 1,8 – 2,0 мм, носик должен приближаться к ней над ушком иглы как минимум на 1 мм, но не более чем на 3 мм.
Кстати, очень важный момент, подъем иглы из нижнего положения (1,8 – 2,0 мм). Этот параметр влияет на формирование петли иглы и требует особого внимания. Для того, чтобы нос захватил нить с иглы, необходимо, чтобы образовалась петля там, где он проходит, зацепляя ее. Поэтому игла должна сначала упасть, а затем, уже немного приподнявшись, встретиться с наистом петлителя.

Положение иглы также регулируется игольчатым изделием, для этого есть винт для ее крепления на втулке под передней крышкой (см. Выше).

Если выставить такие параметры регулировки сцепления, то швейная машина “Чайка” будет работать относительно нормально. Но, к сожалению, на этом ремонт не закончился. Есть еще много других настроек хода челнока, достаточно сложных и необходимых для швейной машины «Чайка». Именно там причины петли нити и такое редкое для швейных машин явление – низ нижней нити. Сложность изложения этого материала состоит в том, что практически для любой модели швейной машины «Чайка» инженеры предусмотрели свои особенности настройки этого узла и многое другое требует от художника большого опыта.За что им спасибо хотя бы от мастеров по ремонту швейных машин. Без работы они не останутся, пока не появятся швейные машинки «Чайка».

Мойка вилочных колес

Иногда приходится снимать маховик с машины. В этом узле всего три детали, но многие не могут правильно ее собрать. Это связано с тем, что лепестки фрикционной шайбы логично вставляются в паз вала, что и делают. В результате машина начинает прокручиваться в диван.
Лепестки должны быть повернуты не в сторону корпуса станка (вала), а в свою сторону. Причем их можно поставить в «двух вариантах», выбрать ту, при которой ограничительный винт не будет мешать затяжке крепления маховика.

Несмотря на обилие магазинов импортных швейных бытовых машин в магазинах, швейная машинка «Чайка» остается одной из популярных моделей швейных машин для дома. В свое время нужно было купить чайку за немалые деньги, и она вроде неплохо крутилась, вот только иногда петельки.В остальном все нормально. Все части машины целые, в плохом состоянии и пока хорошо выглядят.

Действительно, чайке практически невозможно сломать швейную машинку. Корпус алюминиевый, детали все металлические, узлы крепкие и надежные. Все выполнено в стиле бытовой техники советских времен. Но почему-то подъем чайки часто зацикливается, стежок появляется пропусканием, часто заваливается. Ведь на швейных машинах шитье чайка
практически «с рождения», в строчке иногда бывают пропуски, особенно при выполнении зигзагообразной строчки и она стучит по пошиву, как автомат.

Завод №

Производитель прилагает инструкцию к швейной машинке «Чайка», где подробно указано, как пользоваться машиной и выполнять различные операции. Даже есть электрическая схема электродвигателя, педального устройства. Но вот несколько слов о том, как настроить и произвести хотя бы небольшой ремонт Швейной машины Чайка . Мы постараемся восполнить этот пробел инструкцией и дадим несколько рекомендаций, как настроить швейную машину своими руками.

Пропуск, зацикливание нижней и точной нити, а также ее раскрытие сверху и снизу – это основные недостатки швейных машин типа «Чайка», выполняющих зигзагообразную строчку и на ее основе несколько видов отделки. линий.

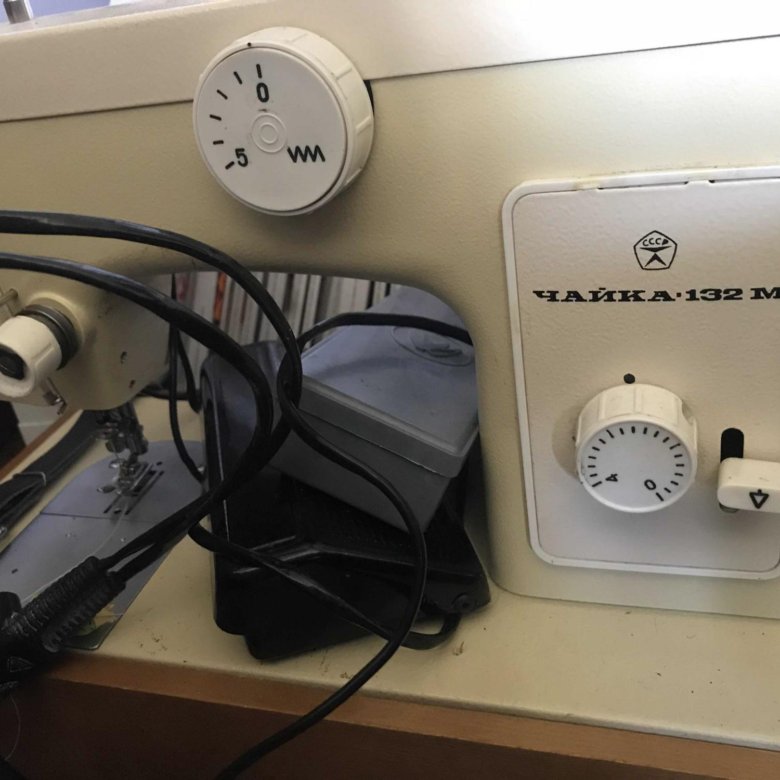

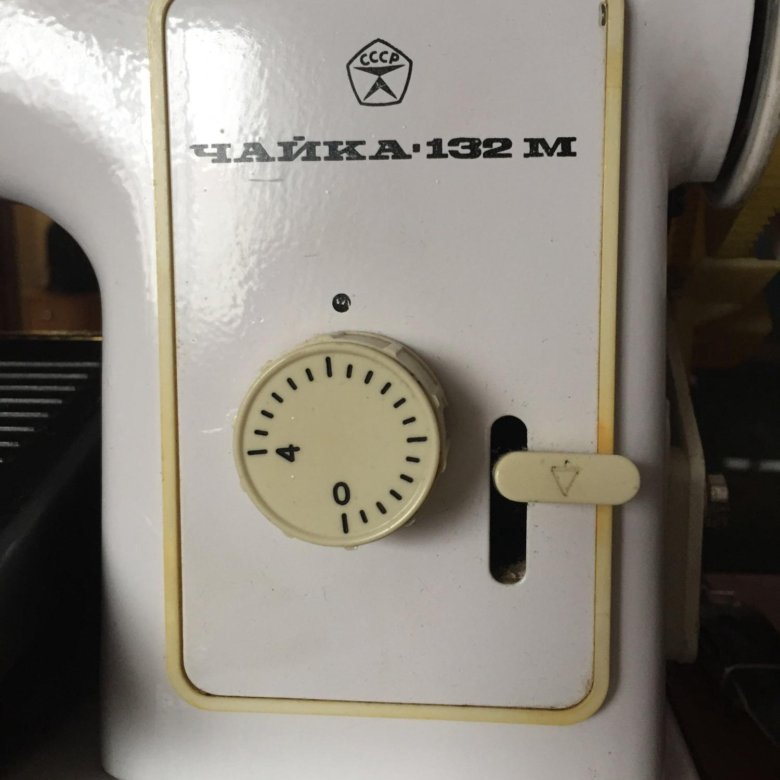

Швейная машинка Чайка, Чайка М, Чайка 142, Чайка 132, Чайка 134, Чайка 132 м, Чайка 142 м, Чайка 143, Чайка 3, Чайка 2 и Подольск 142, Подольск 125-1; У Мальвы и у других такое же устройство. Инструкция по эксплуатации и настройке к ним одна общая. Поэтому ремонт и настройка этих швейных машин практически ничем не отличается, за исключением ремонта копировального аппарата. В зависимости от модели машины может быть установлен тот или иной тип копировального аппарата (устройства, отвечающего за выполнение зигзагообразной линии).

Также есть отличия в установке параметров хода челнока (в зависимости от модели). Но так как наша задача научиться настраивать только линию, ремонтируя многие узлы чайка чайка, мы опустим. К тому же этот ремонт невозможно произвести своими руками без профессиональных знаний и опыта.

Перед тем, как приступить к ремонту и настройке швейной машинки «Чайка» самостоятельно, желательно произвести профилактический осмотр, очистку и смазку.Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится на два винта). Отсоедините лапу, снимите иглу и игольную пластину, крышку механизма челнока. Отсоедините машину от деревянной подставки. Разобрать челночное устройство. Снимите шпульный колпачок, стопорное кольцо, челнок. Теперь удалите из машины (особенно в отсеке челночного хода) пыль, грязь, яички. Смажьте машинным маслом все ходовые части. Для чистки используйте жесткую кисточку для клея, а для смазки швейной машинки очень удобно использовать медицинский одноразовый шприц.

3. Использовать иглы только для отечественных автомобилей Чайка

Объем нити бывает на швейных машинах типа чайка довольно часто. Первая причина, приводящая к обрыву нити – покос иглы, который обрывает нить при ее движении. С помощью лупы очень удобно осматривать состояние иглы.
Использовать хорошие иглы, предназначенные только для бытовых швейных машин, в соответствии с инструкцией на швейную машину «Чайка», Подольск 142.

Приведенные выше параметры настройки подходят для всех модификаций швейных машин Чайка, Подольская и универсальны практически для всех швейных бытовых машин челночного стежка. Эти рекомендации можно использовать при ремонте швейных машин других марок, в том числе современных бытовых швейных машин. Приведенные ниже настройки применяются только для швейных машин, таких как «Чайка».

8. Модели швейных машин “Чайка” имеют отличия в настройке хода челнока

.

Если выставить вышеперечисленные настройки взаимодействия челнока и иглы, установить иглу точно по центру, одновременно заменив ее, отрегулировать натяжение нити, тогда швейная машина «Чайка» будет работать относительно нормально.Но, к сожалению, на этом ремонт швейной машины не закончился. Есть еще много других настроек, достаточно сложных и необходимых, связанных с регулировкой положения хода челнока по отношению к игле. Но не зазор между носиком и лезвием, а величина носика за иглой. Именно в этом параметре и скрыта основная причина зацикливания нити снизу линии и такое редкое явление для швейных машин, как низ нижней нити.Сложность изложения этого материала состоит в том, что практически на любой модели швейной машины «Чайка» инженеры предусмотрели свои особенности настройки этого узла и многое другое требует большого опыта.

Мы намеренно не будем давать подробных рекомендаций по его настройке, так как выполнить их практически невозможно. Мастер наладчика экспериментально выбирает одно положение носа челнока относительно иглы, варьирующееся между появлением трех дефектов стежка: зацикливание нити, разрыв нижней нити и разрыв верхней нити.
Вкратце отметим только, что основное положение носика волана регулируется по отношению к игле, когда она находится в левом положении, при этом левая вставка выполняет зигзагообразную линию. Пройдя иглой чуть выше ушей, нос должен завершить свое движение и продвинуться дальше (влево) на иглу на 1-3 мм. Этот параметр составляет 1-3 мм для каждой модели чайки «своя» и именно от него зависит, как будет формироваться леска. Если челнок слишком далеко отстает от иглы, он вытягивает лишнюю верхнюю нить и появляются петли, если «не доходит», нить может порваться.

Чтобы изменить положение челнока (кивок вместо иглы), найдите челночное устройство, втулку, соединенную с главным (верхним) валом, в крайней правой части носа. Ослабьте шпоночную монтажную втулку, затянутую винтом M10, и слегка проверьте вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховик.
Настройте швейную машину «Чайка» так, чтобы при левом круге и правом на исследование (строчный зигзаг) нос челнока уверенно захватил петлю от иглы в обоих этих положениях.Если на машине все же будут дефекты стежка, то обратитесь к мастерам по ремонту швейных машин.

Как устроен вертикальный челнок. Возможные его неисправности и способы их устранения. Челночная швейная машина типа Чайка.

Швейная машина Подольск с зигзагообразной строчкой точно такая же, как и швейная машинка Чайка. Поэтому ремонт и настройка этих машин практически ничем не отличается. Но на заводе ПМЗ есть другая модель швейной машины. Швейная машина Straight Strife разные варианты Конфигурация привода.О том, как отремонтировать такую ​​швейную машинку своими руками, подробно рассказывается в этой статье.

Швейная машинка «Чайка» очень «чувствительна» к разным «мелочам». Если на стенках шпульки будет баночка, в шпульке плохо вращаться, то это приведет к появлению дефектов прошивки, и вы подумаете, что уже пора ремонтировать швейную машину. По сути, достаточно заменить только шпульку.

Современные швейные машины можно разделить на 2 типа: электронные и электромеханические (чайка и другие).Конструктивных отличий между этими типами швейных машин много, но главное, понятное всем, – на электронных моделях. Домашние швейные машины выполняют операции в неограниченном количестве благодаря наличию электронного блока управления.

Начать ремонт швейной машинки “Чайка” с изучения ее устройства. Изучите, как образуется форма челночного стежка. Понаблюдайте, какие детали машины могут повлиять на ее работу, и проверьте, в каком они состоянии. И только после обнаружения предполагаемых неисправностей приступайте к настройке и настройке.

Швейная машина Seagull способна работать без нареканий долгие годы, если следовать инструкции по эксплуатации, где указано, на какой ткани она может шить, как выбрать иглу и нитку для каждого типа ткани. Старайтесь содержать чайку в швейной машинке в чистоте и периодически смазывать. Тогда вам много лет не нужно будет его настраивать и проводить ремонт.

Руководство к швейной машине «Чайка» В качестве руководства можно использовать любые модели швейных машин, на которых запущена зигзагообразная чайка: «Чайка 2», «Чайка 3», «Чайка» 134.Данная инструкция по эксплуатации швейной машины Чайка подходит для Швейных машин Мальва, а также всех моделей швейных машин марки Подольск, выполняющих зигзагообразную строчку: Подольск 142, Подольск 142м и др.

1. Швейные машины Чайка и Подольск 142 расположены одинаково

Настоящая инструкция по эксплуатации швейной машины «Чайка» дана в сокращенном виде, она составлена ​​на основании заводской инструкции производителя. Работа и устройство
Швейная машина Подольск и Чайка практически однотипны, поэтому данная инструкция подходит для всех моделей этих швейных марок, в том числе и для швейной машины Мальва.Они имеют одинаковое устройство и отличаются только дополнительными видами линий, образованных на основе зигзагообразных линий. Первые модели этих швейных машин выполнялись только зигзагообразной строчкой. Впоследствии некоторые модели Чайка и Подольск комплектовались устройством, отвечающим за выполнение других, дополнительных линий (копир) и, соответственно, был установлен переключатель режимов его работы.

Для очистки хода челнока игольное изделие необходимо поставить в верхнее положение.Снимите колпачок шпульки 1, повернув на себя пружинный фиксатор, снимите накладное кольцо 2, снимите челнок 3. Гнездо челнока 4 осторожно очистите щеткой от пыли, пыли, ниток. Не допускается для чистки применять металлические предметы, чтобы не повредить чистоту рабочей поверхности. Направление для челнока в корпусе хода и шпиндель моталки также смазывается 1-2 каплями масла.

Как устроен вертикальный челнок. Возможные его неисправности и способы их устранения.Челночная швейная машина типа Чайка.

Инструкция по эксплуатации швейной машины “Чайка” Не содержит раздела о том, как отрегулировать швейную машину. Однако часто машинка Чайка или Подольская требует настройки и настройки. Иногда машина ломает иглу, на линии появляются выступы или рвется нить. Почему это происходит, и как устранить подобные неисправности своими руками читайте в этой статье.

Несмотря на то, что в данной статье речь идет о промышленной машине 22 класса, материал данной статьи сайта может быть использован для настройки швейных машин Чайка, Подольск, Зингер любых моделей.Обязательно прочтите, собираетесь ли вы своими руками ремонтировать машину.

Инструкция к швейной машине У чайки есть ряд таблиц, в которых указаны рекомендуемые толщина иглы и нитки при шитье различных тканей. К сожалению, редко кто обращает внимание на этот раздел инструкции. В результате чайка на швейной машине начинает делать проходы стежков, подниматься по нити, петлять и настраивать ее.

Ремонт швейных машин Подольск, Зингер может быть выполнен самостоятельно, если это не связано с заменой деталей или сложной регулировкой некоторых узлов.Часто причиной «пола» становится невнимательность или несоблюдение правил эксплуатации по инструкции к швейной машине Подольск. Иногда достаточно установить иглу, и машина снова будет шить, не пропуская и не порывая нить.

Многие модели швейных машин Чайка и Подольск певица снабжена ножным приводом. Ножной привод этих машин имеет одинаковое устройство, несмотря на внешнее отличие. Как правило, в инструкции к Чайке или Подольску не указывается, как регулировать привод.Однако за долгие годы эксплуатации это необходимо сделать. Подробную инструкцию, как устроен накопитель, читайте в этой статье.

Если в линии появляется петля, возможно, это вызвано натяжителем верхней нити. О том, как устроен регулятор напряжения.

Полноценная работа на швейной машине, независимо от опыта работы с данным устройством, невозможна без ее правильных настроек, которые выполняются вручную. Итак, рассмотрим в этом материале подробные схемы, как исправить машинку швейной машинки.

Общие инструкции по заправке швейной машины

Общие инструкции При заправке швейная машина выглядит так:

1. Нить, с которой вы будете работать, намотайте на шпульку и на той же стадии на катушке, чтобы верхняя нить надела нить. верхний штифт.
2. Далее идет заправка верхней нити в швейной машине. Обычно это инструкция на корпусе прибора. К верхней нити входит та, которая из катушки протягивается в ушко иглы.Перед тем, как вкрутить нить в ушко, следует поднять лапу и установить иглу так, чтобы она заняла положение на самом верху.
3. Проверьте натяжение нити. В современных устройствах есть специальные регуляторы натяжения.
4. После заправки верхней нити можно заливать низ нижней. Для этого выключите привод (моховое колесо) и вставьте шпульку на место. После этого необходимо включить колесо и покрутить его, пока на боббинге будет достаточно резьбы.
5. Вставка шпульки колпачка в челночное устройство, следуя за пальцем шпульки, совпала с прорезью челночного устройства.Если все сделать правильно, будет слышен характерный щелчок.
6. Нить надо снять через пластину, закрыть. Верхнюю и нижнюю нить нужно соединить и завести обратно за лопату.

Для проверки правильности проделанной работы следует пролистать кресло-коляску. После того, как игла поднимается и опускается, из отверстия в пластине на верхней нити должна образоваться петля нижней части.

Чтобы понять, как закрепить шпульку на швейной машине стандартного типа, рекомендуем посмотреть видео-урок, в котором не только о последовательности действий, но и о том, где находится шпулька и на некоторые нюансы стоит обратить особое внимание. :

Правильный порядок заправки потока

Этот процесс будет зависеть от типа машины.В современных устройствах есть подробные инструкции, как правильно заправить нитки в швейную машину, а сами устройства устроены так, что можно интуитивно догадываться, как все делать. Но с роторным типом станка Трудности возникают, поэтому мы подробно представим две инструкции:

Заправка верхней резьбы

1. Проденьте катушку через крепление на корпусе устройства.
2. Натяжение нити натяжение нити в регуляторе и запускаем компенсационная пружина, внешне напоминающая крючок.
3. Нить повернуть к отверстию нити, вывести через него и провести на имеющемся креплении, затем в ушко иглы.

В некоторых моделях машины вместо фифтлера стоит вилка. В этом случае нужно просто наложить резьбу на эту вилку, а не в отверстие.

Заправка нижней нити

1. Нижняя нить закрывается не катушкой, а на шпульке.
2. Вставьте шпульку в колпачок шпульки, при этом нить должна быть заправлена ​​под пластину пружины.
3. Проверьте натяжение нити. Определенное натяжение задается под модель станка.

Как закрепить двойную иглу?

Если машинка выполняет зигзагообразную строчку, то в нее можно установить двойную иглу. В этом случае нити будут заправляться в иглы так же, как если бы это делалось одной иглой, разница только в том, что потребуется вторая – вторая – катушка. При этом обе нити должны проходить через один и тот же натяжитель верхней нити.

Инструкция, как закрепить две иглы:

1. Двойная игла устанавливается по тому же принципу, что и обычная игла. Иглы Ipell должны быть направлены от себя, а сама колба с иглами круглой стороной находится на себе.
2. Нити на обеих катушках должны проходить через все нити, не забывая при этом о натяжителе верхней нити. Должно получиться так, что самые нижние волокна будут разделены.
3. Левая нить должна подводиться к игле слева, соответственно в игле справа, справа.Если устройство есть, то левую нить следует провести через нитевод, а правую – направить в ушко иглы.

Использовать двойную иглу просто, главное правильно обе верхние нити, а также ослабить их натяжение (в самой шпульке). Нижняя нить будет использоваться при шитье одновременно с верхней нитью, образуя зигзаг, поэтому необходимо ослабить натяжение.

Двойная игла позволяет упростить выполнение двойной отделочной строчки для пишущей машинки, а также выполнить декоративную отделочную строчку с помощью всего одного шва двойной иглы.

Ручная швейная машина: как исправить

При настройке ручной машины Важно правильно выбрать иглу и количество ниток для того или иного типа ткани, а также отрегулировать натяжение нити, иначе качество строк пострадают. В противном случае заправка ручной швейной машинки не должна вызвать затруднений, в чем вы можете убедиться, следуя инструкции по заправке машинки «Чайка»:

1. Поверните ручку так, чтобы механизм притягивания ниток был вверху.
2. Вставьте иглу в держатель. Плоской стороной нужно повернуть к стержню, на котором находится ступня.
3. С помощью винта нужно зафиксировать иглу.
4. Катушка с резьбой для установки на предназначенную штангу.
5. Проденьте резьбу через фрикционную шайбу и нитенастор.
6. Вставьте нить в нитенастор, закрепите в иглодержателе.
7. Нить проворачивать через ушную иглу (это будет верхняя нить).

Набивка нижней нити:

1. Намотка нити на боб.
2. Шпулька в колпачке. Резьба должна быть снаружи.
3. Колпачок Вставьте обратно, чтобы издать характерный щелчок.
4. Чтобы натянуть нить, нужно повернуть ручку машины для натяжения.
5. Обе нити (и верхняя, и нижняя) набиваем под лапу.

Как отрегулировать натяжение нити:

• Используйте винт, который находится на колпачке шпульки. Чем сильнее затянут винт – тем больше натянутой нити.
• Отрегулируйте натяжение с помощью контроллера, который находится у рычага подъема лапы.

Некоторые полезные правила использования машинки «Чайка»:

• Без заранее заданной иглы нельзя начинать леску.
• Ручка станка поворачивается строго «на себя», изменить направление вращения невозможно.
• Для работы на этой машинке нужно выбирать те салфетки, которые подходят для всех видов швов, иначе можно испортить не только ткань, но и привести машинку в полную негодность.

Видео: Как починить ручную швейную машину «Подольск»?

Еще одна старая машинка, которая была у бабушек дома, – это аппарат марки «Подольск». Несмотря на то, что такая модель старая и ручная, с ней приятно работать, если разобраться со всеми ее механизмами и научиться заправлять, в этом поможет следующее видео:

Чтобы получить удовольствие от работы, а также избежать проблем во время При работе стоит внимательно изучить инструкцию по заправке швейной машинки, ведь от этого будет зависеть не только качество сшитого изделия, но и срок эксплуатации устройства.

В контакте с

Предлагаемая инструкция к швейным машинам Чайка и Подольск является упрощенной версией заводской инструкции производителя. Эту универсальную инструкцию можно использовать для всех моделей швейных машин Чайка 2, 3, 132, 132м, 134, Подольск 142, 142м, Мальва и других моделей.

1. Основные узлы и механизмы

Снимите верхнюю крышку (два винта на верхней части крышки) и смажьте несколькими каплями масла основные узлы переднего отсека.Винт 1 предназначен для регулировки иглы, в которую вставлена ​​игла. Винт 2 зажима натяжителя верхней нити. Это крепление достаточно часто необходимо подтягивать, так как пластиковый корпус натяжителя выходит из строя с винтом и натяжитель начинает шататься в посадочной втулке.

Если ткань плохо движется, чаще всего нужно просто приподнять витки рельса, установив переключатель в положение (H) – обычно в вышивке.

Снимая маховик, обязательно обратите внимание на положение лепестков фрикционной шайбы (L).Чтобы полностью отвинтить фрикционный винт, удерживая маховик, ослабьте винт (K). Регулировка натяжения ремня электропривода или осуществляется после ослабления винта (б).

Устройство для намотки нити на шпульку нужно также для смазки, а иногда и для регулировки.

2. Неправильно выбранный номер иглы приводит к обрыву нити

В любой инструкции есть рекомендации по выбору иглы в зависимости от типа и толщины ткани и выбранных ниток.Вот список рекомендаций к швейной машине Чайка, Подольская:
Шелк, Батист – №70; Ситц, атлас, тесто, льняные ткани – №80;
х / б ткань ястреб, фланель, ткань тонкая шерстяная – № 90;
ткани шерстяные, костюмные – №100;
Ткани плотные шерстяные, сукно – №110.

Игла нужно установить до упора и хорошо затянуть винт, чтобы он не подпрыгивал при работе. Плоская (спинная) сторона колбы на игле должна быть обращена к противоположной стороне.И не устанавливайте иглы промышленного образца с круглой колбой. Такие иглы приводят к проходу и даже к серьезным поломкам, в частности, поломке иглы швейной машины.

Перед заправкой нижней нити нужно повернуть маховик, чтобы игла вышла в верхнее положение, надавить на игольную пластину и, захватив двумя пальцами левой руки краном шпульки, вытащить ее из челночного хода машины. Кстати, при установке обратно должны быть слышны слабые часы.Если защелка не работает, шпульку можно проверить по оси и сломать иглу.
Нить повреждена под крышкой пружинной пластины, что создает натяжение нижней нити. Натяжение регулируется винтом, прижимающим эту пластину. Поворачивая винт влево – натяжение ослабляется, и наоборот. Просто откручивайте не более чем на пол-оборота, иначе винт может выскочить и потеряться.
Нижняя нить должна выходить свободно без усилия, но с небольшим ощутимым натяжением.Натяжение нижней нити регулируется довольно редко. В основном его нужно менять при шитье слишком тонких тканей или трикотажа, а также при использовании очень тонких ниток.

4. Управление швейной машины «Чайка», г. Подольск

Катушку чайки часто называют челноком или связкой. Это неправильно, каждая деталь имеет свое название.

Чтобы выполнить обычную прямую линию, рычаг ширины зигзага должен быть установлен на число «0», а положение выбора выбора подъема установлено на прямой линии.Установите желаемую длину стежка, обычно 3 или 4 мм, исправьте нить правильно. Челночный бег состоит из волана и шапочки для прыжков. Шпулька с нижней нитью вставляется в колпачок.

Перед началом работы проверьте, в каком положении находятся ограждения. Для шитья средних тканей рычаг переключателя должен находиться в положении «H» – обычно. «B» – Вышивка, то есть скошенные зубчики во время работы швейной машины не должны выходить за игольную пластину и не продвигать ткань.«Ш» – шелк, тонкие ткани.
Указаниями по правильному расположению ограждений является расположение этих букв сверху.
Чтобы выполнить зигзагообразные линии, установите зигзаг шириной «0 – 5» и выберите зигзаг на переключателе образца на переключателе. Не забудьте уменьшить длину стежка до 1 – 3 мм, иначе зигзаг будет слишком разрешен.

Натяжение нити При выполнении зигзагообразной строчки необходимо дополнительно отрегулировать. Отрегулируйте натяжение верхней нити так, чтобы обе нити равномерно втягивались в ткань.Учтите, что слишком сильное натяжение верхней нити приведет к образованию тканевой ткани при шитье. Может потребоваться отрегулировать натяжение нижней нити.

Корпоративная швейная машина Чайка находится в узле (L). Коническая шестерня при работе периодически ударяется о забой станка. Теоретически стук устранить можно, но сделать это можно только мастером. Однако мы можем легко ослабить шум этого узла, если смазывать зубцы шестерен густой смазкой, например, графитовой смазкой.

В зависимости от условий работы швейной машины смазку и чистку следует производить периодически, но не реже одного раза в шесть месяцев. Масло для смазки Нужно только использовать специальное, предназначенное для смазки швейных машин. Другие типы масел могут вызвать тяжелый инсульт.

Половина неисправностей швейной машины начинается из-за неправильного ухода За швейной машиной. Самый частый случай, когда через год машинка выходит из кладовой и оказывается, что она пропускает, рвет нитку и т. Д.Но раньше к ее работе претензий не поступало. Почему это происходит, вы узнаете в статье.

Заводская инструкция для Чайки Содержит несколько страниц о том, как смазать машину. На самом деле эти рекомендации позволяют упростить и смазать только те места, где есть трение металлических деталей.
Для доступа к некоторым узлам необходимо снять верхнюю крышку станка, укрепленную двумя винтами и нижнюю защиту (фанеру), закрепленную на деревянном корпусе 4 лепестками.Не любите обильную смазку, особенно в области иглы. Если вы не хотите, чтобы при шитье получилось неприятное масляное пятно, то достаточно 2-3 капель масла, чтобы смазать один узел в этом отсеке.

Для очистки челнока и отсека челнока удобно использовать жесткие щетки для клея, а для смазки – обычный медицинский шприц.

В данной статье перечислены основные неисправности швейных машин Чайка, Подольск и методы их устранения. Используя этот материал, Вы можете ремонтировать швейные машины других марок, в том числе бытовые швейные иностранного производства, с помощью вертикального челнока.Если у вас есть инструкция на швейную машинку, вы обязательно внимательно ознакомитесь с рекомендациями производителя по уходу за швейной машиной.

Как устроен вертикальный челнок. Возможные его неисправности и способы их устранения. Челночная швейная машина типа Чайка.

Базовые знания о том, как устроена швейная машина, и о том, как настроить вашу швейную машину, можно узнать в инструкции к швейной машине. Если вы желаете до мелочей разобраться, как устроена швейная машина, и как сделать своими руками мелкий ремонт Ручная швейная машина Подольск, то эта статья может стать вашим первым помощником, где дана краткая инструкция по ее ремонту.

Ремонт швейной машины Чайка требует определенных знаний и опыта. Но, многие виды «поломок» можно устранить самостоятельно, если прочитать эту статью. В этой статье мы предлагаем краткую, написанную простой и понятной инструкцией к швейной машинке типа Чайка, выполняющей зигзагообразную строчку. Работа и устройство швейной машины Подольск и Чайка практически однотипны. Поэтому данную инструкцию можно использовать для любых моделей швейных машин Чайка, Мальва, Подольск.

Любая инструкция по швейной машине оплачивает немалые шпульки, мелкие, но важные детали Швейная машина. Как правильно наматывать нитки, как вставить шпульку в колпачок шпульки, какие нитки можно использовать и какие шпульки подходят для вашей модели швейной машины. Внимательно изучите свою инструкцию к швейной машине. Он дает ему важную информацию, учитывая то, что ваш автомобиль будет шить качественно и безупречно долгие годы.

Многие имеют похожие швейные машины.Они давно вышли из употребления, но для обучения азам-поводам вполне подходят. Для начинающей швеи лучше всего использовать ручную машинку. Но, как правило, ручной привод за долгие годы эксплуатации требует серьезного ремонта. Как это сделать в этой статье.

Чтобы понять, как работает любая швейная машина челночного переплетения, прочтите первое, как формируется челночный стежок. Это даст вам представление о том, какие детали швейной машины взаимодействуют между собой, формируя качественно, без пропусков стежка в строчке.

Как установить иглу на швейную машину. Как пользоваться швейной машиной

Привет, София!

Правильная установка иглы – одно из главных условий работы машины. Будьте осторожны при замене иглы. Если вы меняли его, посмотрите, правильно ли вы его вставили.

Для всех машин, таких как «Чайка», и большинства других, выполняющих зигзаг, игла должна находиться в пропиленной части луковицы от самой себя, а канавка для нити должна смотреть на вас.

Именно со стороны этой канавки вводится резьба.

Если игла на входе в игольное отверстие касается его, то периодически нить будет обрываться. При выполнении прямой строчки игла должна располагаться в центре отверстия в игольной пластине на равном расстоянии от ее сторон, а при выполнении зигзагообразной операции расстояние L должно быть таким же, как и R.

Продольная установка иглы в центре зазора иглы осуществляется перемещением рамы игловодителя, закрепленной двумя винтами на коромысле, расположенном в верхней части машины (поверните маховик по зигзагообразной линии и вы увидите это крепление).Ослабьте эти винты и установите иглу по прямой строго по центру (сдвигая рамку игловодителя).

После проверьте положение иглы при левом и правом впрыске. Надеюсь, вход иглы (на максимальной ширине зигзага) справа и слева будет равномерно удален от центра. Если игла касается края отверстия с максимальной шириной зигзага – обратитесь к мастеру, этот случай для него.

швейная машина чайка

Поперечное положение иглы контролируется стержнем, закрепленным на пластине двумя винтами, и пластиной, которая прижимает каркас игловодителя к стержню держателя.

Регулировка этого узла достаточно сложна и требует опыта, но, к сожалению, именно этот механизм способен самопроизвольно выходить из строя при работе, особенно электрическая швейная машина «Чайка». Поэтому, если вы решили отремонтировать швейную машину самостоятельно, вам следует научиться регулировать положение иглы, так как движение иглы вперед является причиной ее поломки, а смещение в сторону швеи – причиной упущений.

Регулировка положения иглы требует профессиональных знаний и опыта.Если вы не уверены, что сможете сделать это самостоятельно, обратитесь к мастеру, так как это может быть причиной перекоса других узлов, ремонту которых невозможно научиться из скучной книги, набитой техническими терминами и схемами.

Можно добавить, что при использовании изгиба иглы на носике волана могут образовываться зазубрины, которые «разморачивают» нить и обрезают. Он должен быть идеально гладким и острым, без шероховатостей. Его состояние можно определить, потрогав край носика или с помощью лупы.

Винт прижимной пластины не должен входить в пазы, ручка фиксатора должна быть зафиксирована, а ее поверхность должна быть чистой и гладкой.

Неправильная установка челнока швейной машины. Чайка приводит к обрыву нити и появлению других дефектов стежка, в том числе разрывов. Зазоры обычно возникают из-за неправильного положения челнока в момент встречи с иглой – носик челнока не захватывает образовавшуюся петлю, проходит мимо и образуется щель.Причиной может быть множество других факторов. Например, мусор (даже в небольшом количестве) в шаттле.

Также попробуйте еще раз правильно заправить обе нити – как верхнюю, так и нижнюю.

Эту и другую информацию о ремонте швейных машин можно найти на http://www.yubkiplus.ru/shvejnaja-mashinka-chajka.html

Инструкцию к швейной машинке Чайка можно скачать здесь

Инструкцию швейной машины Чайка можно использовать как руководство для любых моделей швейных машин, выполняющих зигзагообразную линию типа Чайка: Чайка 2, Чайка 3, Чайка 134.

Данная инструкция швейной машины Чайка также подходит для швейных машин Мальва и марок Подольск: Подольск 142, Подольск 142М и др.

1. Швейные машины типа Чайка, Подольск такие же.

Настоящая инструкция по эксплуатации швейной машины Чайка дана в сокращенном виде, исходя из инструкции производителя.
Работа и конструкция швейных машин Подольск и Чайка практически однотипны, поэтому данная инструкция подходит для всех моделей этих швейных машин, в том числе и для швейной машины Мальва.Они имеют одинаковое устройство и отличаются только наличием дополнительных видов зигзагообразных стежков. Некоторые модели Чайки и Подольской имеют для этого дополнительное устройство (копировальный аппарат) и, соответственно, рычаг переключения режимов его работы. Устройство челночного хода, заправка нити и параметры регулировки узлов и механизмов этих швейных машин практически одинаковы, за исключением установки некоторых настроек параметров хода челнока (в зависимости от модели машины).
Подробнее о том, как наладить и провести мелкий ремонт швейных машин типа «Чайка», смотрите в других статьях в разделе о ремонте швейных машин.

2. Органы управления и узлы станка Чайка, Подольск 142

1. Челночное устройство. 2. Платформа. 3. Игольная пластина. 4. Прижимная лапка. 5. Иглодержатель. i6. Лапы подъема руки. 7. Регулятор натяжения верхней нити. 8. Верхняя и передняя крышки. 9. Рычаг нитепритягивателя. 10. Натяжные шайбы. 11. Указатель типа линий. 12. Индикатор ширины зигзага. 13. Сердечник для катушки. 14. Забивная машина. 15. Маховик. 16. Рычаг смещения иглы. 17. Ручка зигзагообразная.18. Рычаг обратной подачи. 19. Ручка регулировки длины стежка. 20. Ручка регулятора подъема гребня. 21. Двигатель материала. 22. Панно с картинками. 23. Ручка переключателя копировальных аппаратов.

3. Виды тканей для шитья, нитки и иглы для швейной машины Чайка, г. Подольск

.

Тонкие разновидности шелка, батиста – игла №70, нить – 65
Простыня, бязь, ситец, атлас, шелк, льняные ткани – игла № 80, нить – 65
Тяжелые хлопчатобумажные ткани, бязь, фланель, тонкие шерстяные ткани. , тяжелые сорта шелка – Игла №1.90
Шерсть костюмная – спица № 100
Шуба плотная шерстяная, сукно – спица №. 110

Игла 1 должна быть установлена ​​в иглодержатель 2 (с верхним положением игловодителя) до упора и закреплена винтом 3.
Плоская сторона колбы 4 (плоская) на игле должна быть обращена от рабочий человек (рис. 4)

4. Заправка верхней и нижней резьбы. Инструкция к швейной машине Чайка, Подольск

Заправка верхней нити
Вытяните катушку 13 до упора из крышки втулки.
Установите приемную проушину в верхнее положение, повернув маховик.
Поднимите прижимную лапку.
Установить катушку с резьбой на стержень 13.
Заправить верхнюю нить нужно именно в такой последовательности. В отверстиях 7 и 6 пластинчатого нитенаправителя, между шайбами ​​регулятора натяжения 8, затем вверх в проушину 4 натяжной пружины, вниз под крюк предохранительного распределителя 3, вверх через отверстие нитепритягивателя. рычаг 5 вниз в проволочный нитенаправитель 2, в нитенаправитель 1 на игловодителе и надавите на ушные иглы 9 с рабочей стороны.

Заправка нижней нити
Перед заправкой нижней нити необходимо вытащить шпульный колпачок со шпулькой из шпульки, для чего нужно повернуть маховик, чтобы игла переместилась в верхнее положение. Сдвиньте скользящую пластину, возьмитесь за рычаг защелки шпульного колпачка двумя пальцами левой руки и снимите шпульный колпачок.

5. Намотка нити. Инструкция к швейной машине Чайка, Подольск

Намотайте нить на шпульку с помощью намотчика. При намотке нити на шпульку маховик машины должен работать на холостом ходу.Для этого ослабьте фрикционный винт 1 (рис. 8).
Установите шпульку на шпиндель намоточного устройства 2 так, чтобы пружина шпинделя вошла в прорезь шпульки. Установите катушку 1 с нитками на стержень для катушки. Проденьте катушку между натяжными шайбами ​​4, как показано на рис. 9, а затем намотайте несколько витков шпульки вручную. Предварительно натяните маховик на маховик. Затем заведите, вращая маховик с приводом.
После того, как шпулька полностью намотана, резиновое кольцо намотки больше не будет контактировать с маховиком, и намотка прекратится.Перед снятием шпульки намоточное устройство необходимо переместить влево от упора 3.
Заправьте намотанную шпульку в шпульный колпачок и проденьте нить под натяжной пружиной, как показано на рис. 10. Оставьте свободный конец нити длиной 10-15 см.
Вставьте шпульный колпачок с заправленной нитью в челнок. При этом игла должна находиться в верхнем положении.
Установить шпульный колпачок со шпулькой на стержень 3 челночного механизма до упора. В этом случае палец 1 шпульного колпачка должен войти в гнездо 2 (рис.11).

6. Машинное управление. Инструкция к швейной машине Чайка, Подольск

При правильно вставленном шпульном колпачке рычаг защелки должен находиться в подпружиненном состоянии и при открытии иметь тенденцию возвращаться в исходное положение.
Перед шитьем нижнюю нить необходимо удалить с игольной пластины, для этого, удерживая конец игольной нити, поверните маховик так, чтобы игла опустилась в игольное отверстие, захватила нижнюю нить челнока и поднялась в верхнее положение. .Протяните челночную нить на игольную пластину (рис. 12) с верхней нитью и поместите концы верхней и нижней ниток под прижимную лапку, как показано на рис. 13.
Чтобы выполнить простую прямую строчку, вам необходимо совместите цифру 0 на ручке 17 со стрелкой 12 (рис. 1). Ручка 23 может находиться в любом положении.
Длина стежка устанавливается поворотом ручки 19 (рис. 1) до совпадения числа с указателем на панели.
Обратное направление материала для прихватки осуществляется нажатием на рычаг 18 (рис.1) до упора. Шаг возвратной подачи более 2,5 мм остается постоянным в пределах 2,5 мм.
Регулировка рейки по высоте производится регулятором 1 (рис. 14). Использование регулятора производится при снятой скользящей пластине. Для толстых материалов регулятор устанавливается на отметке H (нормальный), для тонких материалов – на отметке W (шелк), для вышивки и штопки – на отметке B (вышивка). Буквы должны быть видны сверху.
Для перехода к зигзагообразным, декоративным и целевым строчкам понадобится ручка 23 (рис.1) аккуратно нажать и перейти к нужному типу строчки. Поверните ручку 17, чтобы совместить цифру 5 с указателем 12.
Рисунок для отделочных изделий будет более четким с меньшим шагом линий. Офсетная строчка используется при выполнении специальных операций, например, при обработке петель, пришивании «молний» и т. Д. Для сдвига стежка используйте ручку 16. Поворачивая ее без усилий до упора в направлении, указанном стрелками, игла перемещается вправо или влево от среднего положения.
Для проверки качества шитья рекомендуется провести пробную строчку на нужном клочке ткани и при необходимости отрегулировать натяжение нити.
Натяжение верхней нити контролируется регулятором натяжения. Плетение верхней и нижней ниток должно происходить посередине прошиваемого материала. Если переплетение нитей при образовании стежка происходит сверху, необходимо ослабить натяжение верхней нити. Если переплетение ниток происходит внизу, нужно увеличить натяжение верхней нити.
При шитье через толстые и твердые места необходимо шить медленно и вручную поворачивать маховик.
При шитье тонких материалов, таких как шелк и т. Д., Рекомендуется осторожно потянуть материал за прижимную лапку, чтобы не сшить шов.
Для нормальной работы машины необходимо начать шить в следующей последовательности: оттянуть нити, заправленные под лапку (верхнюю и нижнюю), и, удерживая их, опустить иглу в материал (вращая маховик рукой), опустить лапку и сделать 2–3 петли.После этого можно отпустить нить и продолжить шитье.
После шитья поднимите прижимную лапку, оттяните швейный материал от себя и обрежьте нити на краю нитеобрезателя, расположенного на стержне прижимной лапки (Рис. 12, позиция 1), оставив конец подстилки 8- 10 сантиметров в длину.

7. Уход, смазка. Инструкция к швейной машине Чайка, Подольск

Для обеспечения легкости хода автомобиля и предотвращения износа все места, указанные стрелками, следует смазать одной или двумя каплями индустриального масла И-20А ГОСТ 20799-75.
Места смазки головки станка (Рис.17)
Места смазки зигзагообразного механизма (Рис.19)
Очистка и смазка челнока (Рис.20)
Тяжелая работа станка, а иногда и заклинивание из-за загрязнения курс шаттла. Трасса завалена обрывками ниток, выступами ткани, пылью.
См. Также Смазка швейных машин.
Для очистки челнока игловодитель необходимо установить в верхнее положение. Вытяните шпульный колпачок 1, повернув пружинный фиксатор, чтобы снять накладное кольцо 2, снимите крючок 3.Очистите гнездо челнока 4 щеткой-щеткой от пыли и ниточной пыли. Нельзя использовать для чистки металлические предметы, чтобы не нарушать чистоту рабочей поверхности. Направление челнока в ходовой части и шпиндель намоточного устройства также смазываются 1-2 каплями масла.

Швейная машина «Чайка», пожалуй, самая популярная модель швейной машины для дома, несмотря на обилие импортных бытовых швейных машин в магазинах. В свое время мне пришлось купить Чайку за большие деньги, и она вроде хорошо шьет, только иногда петли, в остальном все в целости и сохранности.Действительно сломать швейную машинку Чайка практически невозможно. Кузов алюминиевый, детали полностью металлические, узлы крепкие и надежные – все в стиле советских технологий. Но, к сожалению, леска наматывает
практически «с рождения», иногда в леске бывают зазоры, особенно по зигзагу и стуки при шитье, как у пулемета.
Производитель прилагает инструкцию к швейной машине Seagull, где подробно описано, как пользоваться машиной и выполнять различные операции, даже есть электрическая схема электродвигателя, педальное устройство, но нет ни слова о том, как настроить и выполнять на хотя бы мелкий ремонт швейной машинки чайка.Мы постараемся восполнить этот пробел инструкцией и дадим несколько рекомендаций, как отремонтировать швейную машинку Чайка своими руками.

Модификации швейных машин марки Чайка

Основная неисправность станков типа «Чайка», выполняющих зигзагообразную линию и на ее основе несколько видов отделочных линий – это зазоры, зацикливание нижней и верхней ниток, а также ее обрыв сверху и снизу. Швейная машина Чайка, Чайка М, Чайка 142, Чайка 132, Чайка 134, Чайка 132 м, Чайка 142 М, Чайка 143, Чайка 3, Чайка 2 и Подольск 142, Подольск 125-1; Mallow и другие – все эти аппараты имеют одинаковое устройство и инструкцию по эксплуатации и настройке, поэтому их ремонт практически одинаковый, за исключением ремонта копировального аппарата (в зависимости от модели аппарата) и настройки параметров шаттла.Но поскольку наша задача – научиться настраивать только линию, мы снизим ремонт многих узлов. Тем более, что такой ремонт невозможно произвести своими руками, не имея профессиональных знаний и опыта в домашних условиях.

Прежде чем приступить к ремонту и настройке швейной машинки «Чайка» самостоятельно, желательно провести профилактический осмотр, чистку, смазку. Для этого отключите электродвигатель, снимите верхнюю крышку (она крепится двумя винтами). Отсоедините лапку, снимите иглу и игольную пластину, крышку механизма челнока.Отсоедините станок от деревянной подставки или стола. Разберите крючки: шпульный колпачок, стопорное кольцо, крючок. Теперь удалите с машины, (особенно в отсеке челнока) пыль, грязь, буксирную и хорошо смажьте все трущиеся, доступные места моторным маслом. Для чистки используйте прочную маленькую кисточку для клея, а медицинский одноразовый шприц очень удобен для смазки швейной машины.

2. Используйте иглы, предназначенные только для швейных машин с чайками.

Обрыв нити часто случается на швейных машинах типа “чайка”.Первой причиной, приводящей к обрыву нити, является изогнутый острие иглы, которое обрывает нить при движении. С помощью лупы вы можете четко увидеть состояние острия иглы. Используйте исправные иглы, предназначенные только для бытовых швейных машин, в соответствии с. См. Инструкции к швейной машине. Чайка, Подольск 142
Иглы для швейных машин должны быть в идеальном состоянии. Состояние иглы можно определить, проведя ногтем по острию иглы или используя увеличительное стекло.Часто именно игла вызывает разрывы стежков, поломку иглы и другие дефекты строчки.
Выберите номер иглы в зависимости от толщины ткани и нити. Не используйте промышленные круглые иглы для бытовых швейных машин. Иглы для бытовых швейных машин имеют пропил на колбе.
Для шитья различных тканей и материалов используйте соответствующий тип иглы, например, для шитья кожи игла имеет четырехсторонний наконечник, что облегчает прокалывание материала и способствует образованию петли на игле. когда он зацеплен за нос крючка.

3. Игла на входе в игольное отверстие не должна касаться его

Обрыв нити может быть результатом многих неисправностей, например, если игла касается ее при входе в игольное отверстие, то нить будет периодически обрываться. При выполнении прямой строчки игла должна располагаться в центре отверстия в игольной пластине на равном расстоянии от ее сторон, а при выполнении зигзагообразной операции L должны совпадать с R .
Продольная установка иглы в центре зазора иглы осуществляется путем смещения рамки игловодителя, закрепленного двумя винтами на коромысле в верхней части машины (поверните маховик по зигзагообразной линии и вы увидите это устанавливать).Ослабьте эти винты и установите иглу по прямой строго по центру (сдвигая рамку игловодителя). После проверьте положение иглы при левом и правом уколе. Вход иглы (при максимальной ширине зигзага) справа и слева будет равномерно удален от центра. Если игла касается края отверстия с максимальной шириной зигзага – обратитесь к мастеру, этот случай для него.

4. Поперечное положение иглы у чайки может самопроизвольно отклоняться

Боковое положение иглы регулируется стержнем, закрепленным на пластине двумя винтами, и пластиной, прижимающей каркас игловодителя к стержню кронштейна.
Регулировка этого узла достаточно сложна и требует опыта, но, к сожалению, именно этот механизм способен самопроизвольно выходить из строя при работе, особенно с электрическими швейными машинками. Поэтому, если вы решили самостоятельно отремонтировать швейную машину Gull, вам следует научиться регулировать это положение иглы, ведь смещение иглы вперед является причиной ее поломки, а смещение в сторону швеи – причиной упущений.
Регулировка бокового положения иглы требует профессиональных знаний и опыта.Если вы не уверены, что сможете сделать это самостоятельно, обратитесь к мастеру, потому что неправильное положение иглы может быть причиной перекоса других узлов, ремонту которых невозможно научиться из скучной книжки, набитой техническими терминами и диаграммы.
Обратите внимание на состояние игольной пластины. Отверстие е не должно быть «сломанным» и иметь насечки. Такую плиту лучше заменить.

5. Положение волана у Чайки – причина пропусков и зацикливаний

Неправильная установка челнока швейной машины.Чайка приводит к обрыву нити и появлению других дефектов стежка, в том числе разрывов. Зазоры обычно возникают из-за неправильного положения челнока в момент встречи с иглой – носик челнока не захватывает образовавшуюся петлю, проходит мимо и образуется щель. Многие другие факторы могут вызвать пропуск стежков на швейной машине, например, перекрученная нить, погнутая игла, толщина ткани не соответствует толщине иглы и т. Д., Но основным из них является слишком большой зазор между лезвием иглы и соплом иглы. шаттл.

Для того, чтобы правильно выставить положение встречи сопла челнока и иглы, необходимо правильно отрегулировать положение сопла челнока. Для начала переверните машину на бок и найдите с левой стороны крепление крюка, затянутое двумя болтами М10. Поворачивать их нужно накидным ключом, в худшем случае рожковым, а не плоскогубцами.
Ослабьте эти два болта и осторожно с помощью мощной отвертки переместите шестерню челнока так, чтобы носик челнока был почти близко к лезвию иглы.Предварительно следует уже снять игольную пластину, лапку и иглу, чтобы подвести челнок к носу. Чтобы точнее поставить этот зазор, воспользуйтесь лупой. Так же, как вы приблизили носик к игле, только в противоположном направлении, вы можете отодвинуть челнок по отношению к игле. Челночный бегун вращается вокруг оси, а не движется вперед и назад. Это очень важный момент. Не тяните его гвоздемером и не забивайте, он легко крутится вокруг своей оси. Неопытному человеку сложно сразу понять, о чем говорится, но и объяснить тоже.Все, что можно добавить – внимательно продумайте, прежде чем что-то крутить, а уж тем более откручивать. Остающихся деталей после ремонта на швейной машинке Чайка быть не должно.

6. Взаимодействие челнока и игольной швейной машины Чайка

Все ближе и ближе мы подходим к самому главному секрету швейной машинки «Чайка» – почему она уворачивается? Но сначала закончим регулировку зазора между иглой и носиком волана; Так же мы узнаем кое-что об устройстве швейной машины «Чайка» и ее модификациях.
В момент встречи носика челнока и лезвия иглы должны соблюдаться следующие параметры: зазор между носиком и лезвием около 0,1 – 0,15 мм; когда игла выходит из нижнего положения на высоту 1,8 – 2,0 мм, носик должен подниматься к ней над ушком иглы не менее чем на 1 мм, но не более чем на 2 мм. Кстати, это очень важный момент – подъем иглы из нижнего положения. Этот параметр влияет на формирование петли иглы и требует особого внимания.Для того, чтобы носик захватил нить с иглы, необходимо, чтобы образовалась петля там, где она идет, зацепляя ее. Поэтому игла должна сначала упасть, а затем, немного приподнявшись, уже встретиться с носиком петлителя, образуя петлю для захвата.
Положение иглы регулируется игловодителем. На втулке, удерживающей игловодитель, есть специальный винт. Чтобы примерно понять, о чем идет речь, можно посмотреть, как регулируется ее положение на промышленной швейной машине 1022, 22 класса.
Все вышеперечисленные параметры подходят для всех модификаций швейных машин Чайка, Подольская и универсальны практически для всех швейных бытовых машин челночного стежка. Вы можете использовать эти рекомендации для ремонта швейных машин других марок, кроме тех, о которых пойдет речь ниже.

7. Модели швейных машин. У Чайки есть отличия в настройке шаттла.

Если вы установите эти параметры, швейная машина “Чайка” будет работать относительно нормально.Но, к сожалению, его ремонт не закончился. Есть еще много других настроек, достаточно сложных и необходимых для швейной машины «Чайка» – это ремонт челночного хода. Именно там скрываются причины заедания нити и таким редким явлением для швейных машин является обрыв нижней нити. Сложность изложения этого материала состоит в том, что практически на любой модели швейной машины «Чайка» инженеры предусмотрели свои настройки для настройки этого сайта и, более того, еще требующие от художника большого опыта.Мы не будем намеренно давать рекомендации по его настройке, так как самостоятельно их осуществить практически невозможно. Сервисный техник обычно выбирает одно положение сопла челнока относительно иглы, варьируя между тремя дефектами: зацикливанием нити, открытием нижней нити и разрывом верхней нити.

Вкратце отметим только, что базовое положение носика челнока регулируется по отношению к игле, когда она находится в левом положении, при левом уколе.Пройдя иглу чуть выше уха, носик должен закончить движение и переместиться дальше (влево) за иглу на 1-3 мм. Этот параметр составляет 1-3 мм. для каждой модели Чайка «своя» и от нее зависит, как будет формироваться линейка. Если челнок уходит слишком далеко за иглой, он вытягивает лишнюю верхнюю нить и появляются петли, если нить «не доходит», может порваться.
Отрегулируйте машину так, чтобы при левом и правом впрыскивании нос челнока уверенно захватил петлю с иглой.Если на машине все еще есть дефекты строчки, обратитесь к мастеру по ремонту швейной машины.
Для изменения положения челнока (кончик иглы выступает) в крайней правой части вала, приводящего в действие челночное устройство, найдите втулку-рычаг, соединенную с основным (верхним) валом. Ослабьте ключом крепление втулки, затянутой винтом М10, и слегка поверните вал, удерживая его плоскогубцами. Другой рукой возьмитесь за маховик.

7 марта

Обзор игл для швейных машин

ИГЛЫ ДЛЯ БЫТОВЫХ ШВЕЙНЫХ МАШИН

Швейные иглы – самая маленькая, но очень важная часть любой швейной машины.

По сравнению с другими деталями, швейные иглы подвергаются наибольшей нагрузке. Поэтому качество строчки и появление многих дефектов в работе швейной машины зависят от состояния иглы, ее типа и настроек.

Иглы для бытовых швейных машин

Количество разновидностей и типов игл для бытовых швейных машин увеличивалось поэтапно вместе с усовершенствованиями и изменениями в бытовых швейных машинах и швейном оборудовании.

Ниже приведены описания различных элементов и компонентов иглы для швейных машин.

Параметры игл для швейных машин

Острие иглы

Есть 2 основные группы игл:

Острие иглы для текстильной группы

Кончик иглы для кожи.

Что касается острия иглы для текстильной ткани, то оно имеет округлую форму и втыкается в ткань, в отличие от этого острие иглы для кожи имеет форму лезвия и прорезает материал. От правильного выбора острия иглы зависит внешний вид шва и вероятность повреждения материала.

Тонкое острие иглы

Ключ к лучшему шитью. Когда игольное ушко проникает в продукт, игла оказывает наибольшее давление на ткань. Чтобы предотвратить повреждение материала в этих местах (разрывы), давление иглы на материал снижается за счет истонченного кончика иглы. В последних разработках игольных головок для органов, таких как «KN» и «SF», головки имеют длинную и тонкую форму, которая особенно хорошо подходит для тонких трикотажных (тканых) тканей.

Отметка острия иглы (щелкните изображение, чтобы увеличить)

Если игла выбрана правильно, строчка будет иметь красивый вид и не повредить материал.

Ушко иглы

Беспрепятственное прохождение нити через ушко при высокой скорости шитья обеспечивается за счет прохождения игольного ушка и внешней формы.

Благодаря тому, что внутренняя сторона ушка гладкая, нет переплетения и обрыва нити.

Канавка (выемка)

Форма канавки (выемки) имеет решающее значение для создания хорошей петли.

Канавка иглы служит для точного следования нити и предотвращает заедание нити, когда игла проникает в материал.

Существуют различные формы канавок для иглы. Иглы для органов «OSP» имеют закругленную бороздку для защиты материала. Форма канавки игл Органа «SRG / SGL» предотвращает расслоение рыхлых тканей (например, шнуров).

Ранее использовавшаяся круговая канавка теперь в основном заменена на «понтонную» – канавку, поскольку это позволяет наилучшим образом сформировать петлю и предотвратить повреждение стопы.

Сердечник иглы

Разновидности игл:

Укороченные стержни иглы.

Дважды укороченные игольчатые стержни.

Сила, с которой игла протыкает ткань, и ее долговечность зависят от конструкции стержня иглы.

Колба для иглы

Диаметр колбы иглы важен, потому что иглодержатель в швейной машине имеет определенный размер.

Если колба иглы не соответствует размеру держателя, это может вызвать проблемы, когда вы решите вставить иглу в держатель.

Различают круглую и плоскую колбу. Некоторые системы имеют круглую колбу с углублением для фиксации иглы.

В принципе, каждый тип иглы для бытовой швейной машины закодирован (сконструирован) для конкретной швейной машины, в которой он будет использоваться.

Часто многие мастера шитья в процессе работы нередко сталкиваются с довольно частыми проблемами пропуска стежка или некачественной строчки.Изменение различных настроек швейной машины или чередование разных видов строчки, как правило, принципиально не меняет к лучшему, и тогда обычно принято все списывать на некачественное оборудование или недобросовестность производителя.

1. Швейная игла может вызывать дефекты строчки.

Иглы для швейных машин нужно тщательно подбирать не только «под ткань», но и используемую нить. В любой инструкции к швейной машине есть рекомендации по использованию ниток и игл, обязательно соблюдайте эти требования.Пропуск стежков, поломка иглы, обрыв нити, заедание нити в строчке часто возникают из-за того, что на швейной машине используется игла неподходящего размера или типа, игла имеет кривизну или затупилась.

2. Дефекты швейных игл исправлению не подлежат.

Перед установкой иглы необходимо проверить, нет ли на ней кривизны, затупления кончика или ржавчины. Есть и другие дефекты, например, отсутствие ушка или неправильное расположение ее по отношению к бороздке для резьбы, но это довольно редко.

Дефектные швейные иглы, в том числе изогнутые и затупленные, лучше сразу выкинуть, чтобы они не попали под руку. Никогда не пытайтесь затачивать или выпрямлять швейную иглу. Любой дефект иглы этого типа не подлежит исправлению. Швейные иглы, особенно иглы для швейных машин, изготовлены из чрезвычайно прочной стали, а хорошая игла – это игла, которая ломается при ударе или попытке выпрямить ее и не гнется, как гвоздь.

3. При установке иглы обращайте внимание на форму колбы.

Обратите внимание на колбу иглы (верхняя часть, которая вставляется в игловодитель).Часто швеи используют иглы с круглой колбой (без надреза) для своих бытовых швейных машин. Иглы с такой лампочкой используются только в промышленных машинах и иногда встречаются в бытовых оверлоках.

Швейная игла для бытовых швейных машин всегда имеет пропил на колбе (для безошибочной установки).

Применение промышленных швейных игл всегда приводит к сбоям в работе, а иногда и к серьезным повреждениям.

Перед покупкой новых игл желательно иметь при себе образец или выписать из инструкции точную маркировку игл, рекомендованную для данной швейной машины или оверлока.В инструкции всегда указывается марка иглы, номер иглы (толщина) рекомендуемых размеров в зависимости от толщины ткани и нити.

Дело в том, что иглы могут быть не только разной длины, но и иметь ряд отличий в колбе. Диаметр луковицы может быть тоньше или толще, длина самой лампы также может отличаться и т. Д. Это может повлиять на некоторые настройки швейной машины, особенно на оверлок.

В результате появятся неисправности, например, пропуск стежка в строке.

Хотя это не очень актуально, но иногда стоит обращать на это внимание при поиске причин появления зазоров после замены иглы.

Количество игл для бытовых швейных машин: 65; 70; 75; 80; 90; 100; 110; 120; 130. Самые распространенные числа – 80; 90; 100. Это именно тот размер иглы, который всегда должен быть в наборе.

5. Как проверить кривизну швейной иглы

Визуально трудно определить, гладкая ли игла или погнута.Используйте этот метод (см. Рисунок), чтобы проверить кривизну иглы.

Такой тест может быть полезен, если вы не можете найти причину пропуска стежков в швейной машине или оверлоке. Иногда бывает, что носик челнока или оверлока петлителя попадает в саму иглу. Игла немного гнется, но на вид абсолютно плоская. В результате в строчке появляются пропуски стежка.

Всегда проверяйте иглу, чтобы найти причину появления зазоров.

Кривизна швейной иглы проверяется на темном фоне с помощью быстрой прокрутки.Если острие иглы остается в одной точке, значит, оно плоское.

Тупую иглу можно определить, проведя ногтем большого пальца правой руки по кончику иглы. На кончике ноготь обязательно найдет искривленное место.

Никогда не используйте швейные иглы с ржавчиной. Они портят ткань, особенно тонкую и нежную ткань, и удерживают нить во время движения по игле.

6. Европейская система размеров игл

Европейская система размеров игл для швейных машин включает размеры от 60 до 120, в зависимости от диаметра иглы.Американская система – от 8 до 21.

Во избежание путаницы на упаковке нанесены оба числа, например 60/8 или 100/16. Иглы 60/8 диаметром 0,6 мм, а 100/16 – 1 мм. Чем меньше число, тем тоньше игла.

7. Типы швейных игл для бытовых швейных машин

Острые швейные иглы подходят для всех тканей, особенно тяжелых и плотных. Используются для отделочной строчки, потому что их острый конец легко пробивает ткань.Размеры: от 60/8 до 120/20.

Универсальные иглы используются для шитья всех типов тканей. Большие размеры удобно использовать для отделочной линии. Слегка закругленный кончик иглы легко проникает в ткань. Размеры: от 60/8 до 120/20.

Иглы с закругленным концом используются для шитья трикотажных изделий. Закругленный кончик иглы проходит между петлями, не протыкая их. Размеры: от 60/8 до 100/16.

Иглы для кожи легко протыкают кожу, не разрывая ее и не пропуская швов.Не рекомендуется использовать их для пошива изделий из синтетической замши. Имеют форму острого клина. Размеры: от 90/14 до 110/18.

Двойная игла для швейной машины используется для декоративной строчки, отделочного стежка и строчки складок. На одну ногу крепятся две иглы. Размеры: от 80/12 до 90/14, толщина: от 1,8 до 4,0 мм. Двойная игла 75/11 для эластичных материалов имеет ширину 4,0 мм.

Швейная игла для джинсовой ткани или игла для джинсовой ткани используется для шитья очень плотных тканей.Его край не загибается, так как имеет округлую форму. У нее крепкое туловище и маленький глаз. Размеры: от 90/14 до 110/18.

Игла для отделочной строчки с большим ушком предназначена для работы с толстыми декоративными нитками. Не пропускает стежки и не плетет нитки. Размеры: от 80/12 до 110/18.

Игла с крыльями предназначена для выполнения декоративного шва на швейной машине. Расправляет нить, проделывая дырку в хрустящей ткани, например, во льняной ткани. Имеет два крыла (по бокам от уха).Размеры: от 100/16 до 120/20.

Самонаполняющаяся игла удобна для тех, кому сложно заправить нить в иглу. На игле, рядом с ушком, есть прорезь, через которую нить и нить проходят через ушко. Игла используется для работы с тканями средней плотности. Размеры: от 80/11 до 100/16.

Выбор швейной иглы

Один из главных секретов швейного мастерства, который, по сути, вовсе не секрет, а одна из основополагающих основ этой отрасли – от правильного выбора напрямую зависит качество результата. игл.

Действительно, именно игла, установленная в швейной машине, будет определять непрерывность работы и качество результата. Современные иглы отличаются самым большим разнообразием – они могут иметь различные варианты заточки, формы ушка, размеры бороздок и т. Д. Все эти особенности, некоторые из которых практически не видны человеческому глазу, существенно влияют на формирование линии, ее целостность. и качество.

Специалисты также подчеркивают, что какими бы ни были параметры иглы, она должна полностью соответствовать типу и толщине ткани.Кроме того, современные технологии, применяемые в легкой промышленности, неуклонно приводят к появлению новых видов тканей, обладающих различными свойствами и характеристиками. При работе с такими тканями необходимо обеспечить прочность и качество стыков ниток, и при этом не повредить структуру самой ткани.

Обычно соответствие типов игл и типов ткани указывается в инструкции к швейному оборудованию. Однако полностью полагаться на эти данные все же стоит – настоящие профессионалы должны обладать знаниями и навыками взаимозаменяемости игл, знать их особенности и характеристики, поскольку именно эти знания помогут облегчить работу в будущем.

Так, например, с особой тщательностью нужно подходить к систематизации швейных игл. Система игл может быть индивидуализирована для разных машин, и при заказе иглы необходимо знать не только тип машины, для которой она предназначена, но и то, какой должна быть колба самой иглы. Например, иглы DBx1 и DPx5 – несмотря на то, что обе используются для прямолинейных машин, но колбы у этих двух моделей разные. Тип иглы можно посмотреть либо в инструкции, либо сверить его с иглами, которыми машина была изначально укомплектована.Также некоторые производители указывают тип иглы прямо на корпусе машины. Купив машину, следует сразу увидеть и записать тип иглы, чтобы не обременять себя долгими и утомительными поисками.

Производители игл для швейных машин

Grotz-Beckert – одно из старейших предприятий по производству швейных и вязальных игл для легкой промышленности, основанное в 1852 году. Сегодня компания претендует на четкое и непоколебимое лидерство в этой области – Grotz -Beckert владеет 6 заводами в Северной Америке, Европе и Азии, которые производят продукцию, распространяемую в десятках стран по всему миру.Концерн рос за счет слияний и поглощений сторонних компаний и теперь практически полностью охватывал весь спектр игольных изделий, используемых в швейной отрасли. Торговая марка Grotz-Beckert производит иглы для вязальных и ткацких машин, иглы для швейных и обувных машин, пробивные и структурообразующие иглы, тафтинговые иглы, образующие петли ворса и их модули (наполнители).

Практичность и точность, присущие немецкой нации, как нельзя лучше находят свое место в производстве этих продуктов – иглы Grotz-Beckert отличаются непревзойденным качеством и простотой использования, благодаря которым большинство профессионалов швейной промышленности во всем мире мир их использует.

Schmetz – еще один известный производитель игл из Германии, имеющий богатую историю и достигший невероятных высот в этом бизнесе. Компания существует на мировом рынке более 160 лет, и за все это время мастера шитья ни разу не подводили – иглы Schmetz пользуются широкой популярностью благодаря отличному качеству и уникальным эксплуатационным характеристикам.

Производитель регулярно обновляет свой каталог продукции, благодаря чему как реальные, так и потенциальные покупатели могут ознакомиться с новыми моделями швейных игл и быть в курсе последних тенденций в этой области.Производство осуществляется с учетом существующих потребностей и текущих запросов швейных мастеров, благодаря чему продукция Schmetz соответствует всем самым высоким международным требованиям и стандартам.

Altek Beissel – одна из самых прогрессивных и динамично развивающихся компаний, производящих самый широкий ассортимент швейных игл, расположенная в Индии. Производитель крайне чувствителен к качеству продукции – иглы Altek Beissel первыми среди прочих были изготовлены в соответствии со стандартом качества ISO 9002, а при их создании используются технологии, оборудование и опыт ведущих европейских компаний. .Каждая серия игл проходит более сотни различных тестов и тестов в производстве, и только после их успешного завершения допускается к продаже. В ассортименте Altek Beissel есть иглы для оверлочных и вырубных машин, иглы для различных видов натуральной и искусственной кожи, замши, иглы с усиленным основанием для предотвращения пропуска стежков, иглы с титановым покрытием и другие.

TNC – Triumph Needle Corporation, Тайвань, специализируется на производстве широкого ассортимента швейных игл.высшее качество. Изначально компания была основана как дочернее предприятие немецкой компании Lammerz, но через некоторое время TNC стала самостоятельным производством, успешно используя бесценный опыт немецкого производителя. Даже сегодня TNC продолжает использовать немецкое оборудование и сырье.

TNC имеет ряд собственных патентов. В частности, компания использует различные виды покрытий игл – керамические, титановые, «алмазные» (угольные). Благодаря ответственному и прогрессивному подходу к вопросам качества продукция TNC пользуется успехом более чем в 40 странах мира и продолжает уверенно завоевывать остальные рынки на всех континентах.

Organ Needle – один из крупнейших японских производителей в мире, занимающийся выпуском швейных игл. Продукция этой компании пользуется заслуженной популярностью во многих странах – швейные иглы Organ Needle известны с 1936 года, хотя свою деятельность она начала в 1920 году с производства игл для граммофонов. Сегодня Organ Needle является одним из лидеров в своей отрасли – компания регулярно проводит различные исследования и испытания сырья, чтобы конечная продукция имела непревзойденное качество.Ассортимент производителя насчитывает более 6500 наименований товаров, среди которых особенно популярны бытовые, промышленные, обувные, ковровые и вязальные спицы.

Выберите номер иглы в зависимости от материала

Число, указанное в названии иглы, указывает толщину (диаметр) иглы в сотых долях миллиметра (например, № 80 = 0,8 мм = NM80) или долях дюйма ( 10,12 дм). Чем больше значение числа, которым маркируется игла, тем она толще.Отдельные производители могут

указать сразу два значения, например 100/16 или 120/19. Это означает, что размер иглы указывается в двух единицах: в миллиметрах и в дюймах.

Номер иглы всегда печатается на колбе иглы. Шаг для таких игл – 5 (например 80, 85, 90), есть размеры от 60 до 120.

Шаг по американской системе «1», цифры от 8 до 21. Соответствие европейской маркировке будет выглядеть следующим образом:

8/60 – очень легкие ткани

10/70 – легкие ткани

12/80 – легкие и средние ткани

14/90 – средние ткани

16/100 – тяжелые ткани

18/110 – очень тяжелые ткани

Примерное соответствие диаметра игл и типа ткани:

Высокоэластичное трикотажное полотно, лайкра и другие эластичные материалы – иглы No.65-90;

Ткани легкие для рубашек, блузок – иглы № 60-70;

Ткани тонкие (батист, шифон, крепдешин и др.) – иглы №80-90;

Ткань, бязь, ткани из химических волокон и штапеля, материалы для пошива костюмов – иглы №80-90;

Легкая шерсть и тяжелые химические волокна, джинсовая ткань – игла № 100;

Ткани плотные шерстяные – игла № 110;

Ткань грубая, бобр, мешковина – игла №120;

Тяжелые и сверхтяжелые материалы (кожа, брезент и т. Д.) – для таких материалов иглы следует подбирать индивидуально, так как в зависимости от плотности маркировка игл может варьироваться от № 100 до № 200.

Также нужно помнить о соответствии сочетания игла-нить. В нитках ситуация обратная: чем больше цифра, тем тоньше нить от 18 до 250.

Применяемость иглы

Помимо цифр в маркировке швейных игл, вы также можете найти буквенные обозначения, которые определить объем каждой конкретной иглы, т.е.е. для каких видов тканей он предназначен. Например, игла с названием 130 / 705H-M предназначена для тонких плотных тканей. Расшифровка буквенных обозначений приведена ниже.

H Иглы универсальные. Они имеют слегка закругленный кончик и могут быть самого разного размера. Обычно это иглы размером от 60 до 110. Универсальные иглы предназначены для шитья простых, не «капризных» тканей (лен, бязь, хлопок и др.).

Иглы H-J для толстых тканей.Такие иглы имеют острую заточку. Иглы используются при шитье толстых толстых материалов – джинсов, саржи, брезента и др.

Hm Иглы микротекс. Иглы Microtex очень острые и тонкие. Эти иглы используются для точного прокалывания тканей из микрофибры и тканей тонкого переплетения. Например, плащевые ткани с покрытием или без него, шелк, тафта и другие подобные ткани.

H-S Иглы для эластичных тканей. На такой игле есть специальный край, снижающий риск пропуска стежков при растяжении материала и слегка закругленный кончик.Игла предназначена для шитья трикотажа средней плотности и синтетических эластичных тканей.

Иглы для вышивания H-E. Иглы для вышивания имеют специальный вырез и слегка закругленный кончик, а отверстие для ушка несколько больше, чтобы не повредить материал или нить. Кроме того, игла для вышивания имеет большую металлическую иглу. Иглы этого типа предназначены для декоративного шитья или вышивания специальными нитками для вышивания. Размер спиц от 70 до 90 номеров.

H-EM – иглы для вышивания или пришивания металлизированных ниток.Они имеют большое полированное ушко и канавку для предотвращения отслоения металлизированной резьбы. Номер 80 и 90. Иглы с номером 80 для тонких тканей. № 90 для более плотных тяжелых тканей.

Иглы для квилтинга H-Q. На иглах для квилтинга имеется специальный скос, уменьшенное ушко и закругленный кончик, благодаря чему на ткани не видны следы от проколов и отсутствуют пропуски стежков.

H-SUK Иглы с закругленным концом. Такая игла легко разворачивает нити ткани и петли и тем самым проходит между нитками, исключая повреждение материала.Особенно хороши для шитья трикотажа, трикотажа и трикотажа.

H-LR Иглы для кожи с острой кромкой. Разрез делают под углом 45 градусов к направлению шва. В результате получается декоративный шов, стежки которого имеют небольшой наклон.

H-O – игла с лезвием, предназначена для декоративной обрезки швов, выполнения разрезов декоративными стежками. Иглы этого типа имеют разную ширину лезвия. Лезвия могут быть либо с одной стороны наконечника, либо с обеих сторон.Использование этих игл на линиях, где игла прокалывает одно и то же место несколько раз, усилит декоративный эффект.

H-ZWI – двойная игла объединяет две иглы, объединенные одним держателем. Назначение такой иглы – декоративная обрезка и подворачивание. Подшиваем низ трикотажа (на изнаночной стороне образуется зигзаг). У игл всего три размера (№70,80,90) и три типа (H, J, E). Расстояние между иглами указано на упаковке в миллиметрах (1.6, 2.0, 2.5, 3.0, 4.0, 6.0). Чем больше число, тем шире расстояние между иглами. Иглы 4.0 и 6.0 можно использовать только на прямой линии.

H-DRI – Тройные иглы только двух размеров (2,5, 3,0). Работа с иглами этого типа аналогична работе с иглами маркировки H-ZWI. При работе на швейных машинах с этим типом игл используйте стежки, предназначенные для работы с двойной иглой. Если вы выберете неправильную строчку, игла может сломаться и повредить машину или стать причиной травмы.

Topstitch – специальные иглы для декоративных строчек. Игла имеет большое ушко и большую канавку для того, чтобы декоративная нить (она толще, чем обычно, была хорошо видна на ткани), чтобы легко проходить через нее. Если вам нужно сделать линию из рыхлых распадающихся ниток, то эта игла будет лучшим выбором. Цифры от 80 до 100. Для легких, средних и тяжелых тканей.

Использование соответствующей иглы упрощает работу со многими материалами. Более наглядно это показано в таблице:

Однако следует подчеркнуть, что такая маркировка швейных игл не является общепринятым стандартом для всех производителей без исключения.Многие компании, которые занимаются выпуском этого продукта более десятка лет, обладают техническими, исследовательскими и информационными ресурсами для собственных разработок. Другими словами, некоторые из крупнейших игроков рынка оставляют за собой право вводить в обращение собственные авторские классификации, что позволяет им выделять свои продукты среди других.

Все чаще в магазинах можно купить иглы с маркировкой в ​​виде названия типа ткани, например 130 / 705H JEANS – игла для тканей джинсового типа.Это игла типа HJ.

Новое поколение игл для бытовых швейных машин с титановым покрытием для лучшего скольжения между слоями ткани.

SCHMETZ применяет цветовое обозначение конуса колбы иглы для бытовых машин. UNIVERSAL [стандарт] – без обозначения, BALL POINT [сферический наконечник – для трикотажа и трикотажа] – без обозначения, STRETCH – желтый, JEANS / DENIM – синий, MICROTEX [для микрофазы и шелка] – фиолетовый, ВЫШИВКА [с увеличенным ушком для вышивка] – красный, МАСЛЯНЫЙ [для квилтинга и лоскутного шитья] – зеленый, SP SUPER STRETCH – оранжевый.

ELx705 – игольная система, специально разработанная для плоских машин и ковровых покрытий. Они немного длиннее стандартных игл. Бывают обычные и хромированные. Последние обозначаются буквами CF (Chrome Finish). Кстати, примерная длина иглы – 38,5 мм.

Итак, в названии иглы зашифрована информация о назначении иглы и ее толщине. Игла с названием 130 / 705H-J (№ 90) – игла для бытовых швейных машин, подходит для толстых тканей, диаметр иглы 0.9 мм. А игла с названием 130 / 705H-E (№ 80) – игла для вышивания; диаметр иглы 0,8 мм.

Ажур – Игла “ДЖЕРСИ” от NM 70 до NM 90

Бархат – Игла “STRETCH” NM 75, NM 90 или УНИВЕРСАЛЬНАЯ ИГЛА от NM 70 до NM 90.

Батист – УНИВЕРСАЛЬНАЯ ИГЛА NM 60, NM 70

Belset (Бельсета) – ИГЛА «МИКРОТЕКС» от 70 до 90 нм

Букле (Boucle) – ИГЛА «ДЖЕРСИ» от 70 до 90 нм

Бязь – УНИВЕРСАЛЬНАЯ ИГЛА от 80 до 100 нм

Велюр – ИГЛА УНИВЕРСАЛЬНАЯ от НМ 70 до НМ 100

КРЫЛО (КРЫЛО) – игла – ИГЛА ДЛЯ ИЗМЕРИТЕЛЬНОЙ НМ 100, НМ 120

Вискоза – УНИВЕРСАЛЬНАЯ ИГЛА от НМ 70, НМ 80

Вуаль – УНИВЕРСАЛЬНАЯ ИГЛА от НМ 60 до НМ 80

Высокоэластичный трикотаж (лайкра, шелковый трикотаж) – ИГЛА УНИВЕРСАЛЬНАЯ от NM 70 до NM 100

Вышивка – ИГЛА ДЛЯ ВЫШИВКИ NM 75, NM 90, для вышивки без прижимной лапки – ИГЛА С ПРУЖИНой NM 80

Трикотаж и трикотаж – ИГЛА ДЖЕРСИ «» от 70 до 90 м. миль; для эластичного материала – ИГЛА “СТРЕЙЧ” НМ 65, НМ 75, НМ90

Трикотажный материал – ИГЛА «ДЖЕРСИ» от ТЬ 70 до НМ 100

Габардин – ИГЛА УНИВЕРСАЛЬНАЯ от НМ 70 до НМ 100

Газ – ИГЛА «ДЖЕРСИ» “” НМ 70, НМ 80

Гардины – ИГЛА УНИВЕРСАЛЬНАЯ НМ 80, НМ 90

Изделия грубого трикотажа – ИГЛА “ДЖЕРСИ” “НМ 80, НМ 90

/ Орнаментальная пряжа – ИГЛА ДЛЯ ВЫШИВАНИЯ НМ 75, НМ 90 или ИГЛА МЕТАЛЛИЧЕСКАЯ NM 80, NM 90

Декоративная двойная строчка – DOUBLE NEEDLE (для различных применений доступны специальные иглы) от NM 65 до NM 100, NE от 1.От 6 мм до 8,0 мм

Многоцветные декоративные строчки – ИГЛА С ДВУМЯ NM 80; – ИГЛА ДВОЙНАЯ (для различного применения есть специальные иглы) от НМ 65 до НМ 100, НЭ от 1,6мм до 8,0мм; – ТРОЙНАЯ ИГЛА NM 80, NE 2,5 мм или 3,0 мм

Тройные декоративные строчки – TRIQUE NEEDLE NM 80, NE 2,5 мм или 3,0 мм

Декоративные швы – ИГЛА ДЛЯ МЯСА NM 100, NM 120; – ИГЛЫ НМ 80; – ДВОЙНАЯ ИГЛА (доступны специальные иглы для различных применений) от NM 65 до NM 100, NE от 1.От 6 мм до 8,0 мм; – ИГЛА ТРОЙНАЯ NM 80, NE 2,5мм или 3,0 мм

Denim – ИГЛА «ДЖИНСЫ» от NM 70 до h 110; для акцентированного квилтинга – ДВОЙНАЯ ИГЛА «ДЖИНСЫ» NM 100

Джерси – ИГЛА «ДЖЕРСИ» от NM 60 до NM 80 для эластичного материала – ИГЛА «СТРЕЙЧ» NM 65, NM 75

Джинсовая ткань – ИГЛА «ДЖИНСЫ» от От NM 70 до NM 110; для акцентированной строчки – ДВОЙНАЯ ИГЛА «JEANS» NM 100

Жаккардовая ткань – УНИВЕРСАЛЬНАЯ ИГЛА от NM 80 до NM 100

Жоржет (также креп-жоржет) – УНИВЕРСАЛЬНАЯ ИГЛА или ИГЛА «МИКРОТЕКС» от NM 60 до НМ 80

Искусственный мех – ИГЛА «ДЖЕРСИ» или УНИВЕРСАЛЬНАЯ ИГЛА от НМ 70 до НМ 100

Искусственная кожа – ИГЛА «МИКРОТЕКС» или ИГЛА «LEDER» от НМ 70 до НМ 100

Искусственный мех – УНИВЕРСАЛЬНАЯ ИГЛА от НМ 70 до НМ 100 или ИГЛА «ДЖЕРСИ» от НМ 70 до НМ 90

Кромки – ДВОЙНАЯ ИГЛА (имеется специальная игла для различных применений) от НМ 60 до НМ 100, NE от 1.От 6 до 4,0 мм; – с эластичными материалами – ИГЛА ДВОЙНАЯ “СТРЕЙЧ” NM 65 или NM 75, NE 2,5 мм или 4,0 мм

Квилтинг – ИГЛА ДЛЯ СТЕГАНИЯ NM 75, NM 90

Клеенка, ткань вощеная – ИГЛА “MICROTEX” от NM 80 до NM 100

Корд – ИГЛА УНИВЕРСАЛЬНАЯ от НМ 80 до НМ 100

Корсетные материалы – ИГЛА «СТРЕЙЧ» NM 75, НМ 90 или ИГЛА «ДЖЕРСИ» от НМ 70 до НМ 90

Краевые швы – см. Оверлок – работает

Креп – ИГЛА УНИВЕРСАЛЬНАЯ или ИГЛА «МИКРОТЕКС» от НМ 60 до НМ 80

Крепдешин – ИГЛА УНИВЕРСАЛЬНАЯ или ИГЛА «МИКРОТЕКС» от НМ 60 до НМ 80

Crinkle, Crash – ИГЛА УНИВЕРСАЛЬНАЯ или ИГЛА «МИКРОТЕКС» 80

Кружево – игла подбирается в зависимости от характеристик материала, номер иглы от НМ 70 до НМ 90

Купро (Cupro) – ИГЛА «МИКРОТЕКС» от НМ 60 до НМ 80

Lavable (Lavable) – ИГЛА УНИВЕРСАЛЬНАЯ от НМ 60 до НМ 90

Лайкра (Лайкра) – ИГЛА “СТРЕЙЧ” НМ 65, НМ 7 5, NM 90 или ИГЛА “JERSEY” “от NM 70 до NM 90

Lame (Хромая) – ИГЛА” MICROTEX “от NM 60 до NM 90

Loden (Loden) – УНИВЕРСАЛЬНАЯ ИГЛА от NM 80 до NM 120

Квилтинг – СТЕГАЛЬНАЯ ИГЛА NM 80, NM 90

Материалы с покрытием – ИГЛА «MICROTEX» от NM 70 до NM 110

Махровая ткань – УНИВЕРСАЛЬНАЯ ИГЛА NM 90

Крючки – ИГЛА NM 100, NM 120 ИГЛА или ДВОЙНАЯ ИГЛА NM 100 ИГЛА

Металлизированные швейные и вышивальные нитки – ИГЛА «МЕТАЛЛИК» NM 80, NM 90

Ткани из микрофибры – ИГЛА «MICROTEX» от NM 60 до NM 90

Нейлон – УНИВЕРСАЛЬНАЯ ИГЛА или ИГЛА «MICROTEX» от NM 60 до NM 90

Номер иглы (NM) – соответствует толщине иглы (диаметру ее сердечника) в сотых долях миллиметра (например: игла NM 80 имеет толщину 0.8 мм)

Кромка и кромка – (футболки, футболки и др.) – ИГЛА ДВОЙНАЯ “СТРЕЙЧ” NM 65 или NM 75, NE 2,5 мм или 4,0 мм

Оверлок – существуют различные системы игл следуйте инструкциям производителей швейной машины.

Organdy – ИГЛА УНИВЕРСАЛЬНАЯ или ИГЛА «МИКРОТЕКС» NM 60, NM 70

Рассеивание – ИГЛА УНИВЕРСАЛЬНАЯ или ИГЛА «МИКРОТЕКС» от НМ 60 до НМ 90 или ИГЛА ДЛЯ НАНЕСЕНИЯ от НМ 80 до НМ 100

Поддон (Пайетка) – ИГЛА «МИКРОТЕКС» от НМ 70 до НМ 90 или ИГЛА «СТРЕТЧ» НМ 75, НМ 90

Лакокрасочные материалы – УНИВЕРСАЛЬНАЯ ИГЛА от НМ 90 до НМ 120

Панне – ИГЛА «СТРЕТЧ» NM 75 или УНИВЕРСАЛЬНАЯ ИГЛА НМ 70, НМ 80

Брезент, брезент – ИГЛА «ДЖИНСЫ» от НМ 90 до НМ 110

Парча – ИГЛА УНИВЕРСАЛЬНАЯ или ИГЛА «МИКРОТЕКС» от НМ 60 до НМ 90

Пленки (полиэтиленовые пленки, искусственная кожа, клеенка) – ИГЛА «МИКРОТЕКС» »от НМ 60 до НМ 100

Полульняная ткань – ИГЛА УНИВЕРСАЛЬНАЯ НМ 70, НМ 80

Поплин – ИГЛА« МИКРОТЕКС »или УНИВЕРСАЛЬНАЯ ИГЛА от НМ 60 до НМ 80

Постельное белье из трикотажа – ИГЛА СТРЕЙЧ NM 75, NM 90

Тканое постельное белье – УНИВЕРСАЛЬНАЯ ИГЛА от NM 70 до NM 100

Work cl другие – ИГЛА “JEANS” NM 100, NM 110

Расстояние в мм между кончиками двойной или тройной иглы (NE) – в зависимости от назначения иглы и ее системы, от NE 1.От 6 мм до NE 8,0 мм

Двусторонняя ткань – ИГЛА УНИВЕРСАЛЬНАЯ или ИГЛА «ДЖЕРСИ» от НМ 70 до НМ 100

Рубашки – УНИВЕРСАЛЬНАЯ ИГЛА НМ 70, НМ 80

Рубашки из тканей с добавлением эластичных волокон – ИГЛА “СТРЕЙЧ” NM 75

Serge – ИГЛА “JEANS” от NM 70 до NM 110

Стежок – СТАЛЬНАЯ ИГЛА NM 75, NM 90

Столовое белье – УНИВЕРСАЛЬНАЯ ИГЛА от NM 60 до NM 100

Тафта – ИГЛА “MICROTEX »или ИГЛА УНИВЕРСАЛЬНАЯ NM 60, NM 70

Термо-велюр (Флис) – ИГЛА УНИВЕРСАЛЬНАЯ от NM 70 до NM 90 или ИГЛА« СТРЕЙЧ »NM 75, NM 90

Толстая кожа, прочная искусственная кожа – ИГЛА« LEDER »от От NM 100 до NM 120

Тонкая кожа – ИГЛА «LEDER» или УНИВЕРСАЛЬНАЯ ИГЛА от NM 70 до NM 90

Тонкий трикотаж – STRETCH NEEDLE NM 65, NM 75

Бархат с травлением – ИГЛА «STRETCH» NM 65, NM 75, NM 90

Тюль – ИГЛА УНИВЕРСАЛЬНАЯ «ДЖЕРСИ» NM 70, NM 80

Войлок – UNIVER ПРОДАЖА ИГЛА от НМ 80 до НМ 100

Флис (Флис) – ИГЛА УНИВЕРСАЛЬНАЯ от НМ 70 до НМ 90 или ИГЛА «СТРЕТЧ» NM 75, NM 90

Х \\ B трикотажный материал – ИГЛА «ДЖЕРСИ» »от НМ 70 до NM 90 или ИГЛА “STRETCH” NM 75, NM 90

Shambri (Шамбри) – УНИВЕРСАЛЬНАЯ ИГЛА NM 80, NM 90

Сменный агент – УНИВЕРСАЛЬНАЯ ИГЛА или ИГЛА “MICROTEX” от 60 до NM 80

Шелк – ИГЛА “MICROTEX “от NM 60 до NM 90

Причины поломки иглы швейной машины

Причиной поломки иглы может быть слишком сильное натяжение верхней нити, особенно если нить очень прочная.

Натяжение нити должно быть таким, чтобы при опущенной лапке нить можно было растянуть рукой с небольшим усилием. Правда, сначала нужно стянуть нить с иглы иглы. Это приблизительная ориентация, но сначала вручную регулируют натяжение нити, а затем регулируют его по леске.

Постепенно уменьшайте натяжение верхней нити, добиваясь правильного переплетения обеих нитей точно посередине ткани, чтобы «узел» стежка не был виден ни снизу, ни сверху.

Не перетягивайте верхнюю нить. Затягивать нужно так, чтобы верхняя нить не была видна при натяжении соединяемых частей, а при небольшом растяжении шва нить в строчке не порывалась.

Прочность соединения деталей, в первую очередь, зависит не от натяжения, а от равномерного переплетения нити и длины стежка.

1. Швейная игла не вставляется в игловодитель до упора.

Швейная игла не полностью вставлена ​​в игловодитель и как бы становится длиннее по сравнению с нормальным уровнем.В этом случае игла попадает в челнок, и игла ломается.

Как правило, при замене внимательно проверяйте установку иглы, чтобы игла полностью вошла в игловодитель и была надежно затянута.

2. Не прикрепленная лапка

Поломка иглы происходит в основном при соприкосновении с деталями машины, мимо которых она проходит. Первая такая деталь – стопа.

Игла может касаться прижимной лапки, когда прижимная лапка качается, поворачивается или смещается в сторону.В первом случае необходимо укрепить стопу винтом, в остальном необходимо снять переднюю доску, ослабить винт в держателе стержня лапки и повернуть стопу так, чтобы игла прошла насквозь. центр ушка лапки и центр ушка игольной пластины; правильно установив лапку, необходимо хорошо закрепить винт держателя.

3. Для шитья толстых и грубых тканей используется тонкая игла.

Выход иглы из строя на ткани может произойти при неосторожной прошивке утолщенных мест (например, шва).

Очень распространенная ошибка, часто вызванная ленью, при замене иглы на иглу другого номера (более толстую или более тонкую) и использовании игл с другой формой лезвия.

Используйте специальные иглы для швейных машин для шитья джинсовой ткани, кожи, трикотажа. Они имеют особую форму носа, и их намного легче проникать сквозь ткань, не разрушая ткань и облегчая процесс шитья и петель. В сочетании с прочными и эластичными нитками машина будет работать мягче, а стежки будут ровными и красивыми.

Когда нужно прострочить толстые поперечные швы, необходимо, замедляя вращение маховика, рычагом немного приподнять лапку.

4. Неудобное шитье. Швея тянет ткань вручную

Из-за этого игла сгибается, и челнок, игольная пластина и лапка могут быть повреждены. Нельзя тянуть ткань рукой, и снимать ткань под лапкой следует только сзади, подальше от вас. Если материал продвигается плохо, увеличьте давление лапки с помощью регулировочного винта или реле давления на лапке.См. Инструкции о том, как отрегулировать давление лапки на материал швейной машины.

Лучше сдвинуть ткань, если немного приподнять зубья рейки. Большинство швейных машин имеют для этого специальный переключатель.

5. Поверхность стопы изношена или болтается.

Стопа изношена или болтается, в результате она «висит» на месте крепления. А при прохождении мест с утолщением ступня смещается и в нее попадает игла.

Швейная машина испытывает сильную вибрацию во время работы, и точка крепления лапки должна быть хорошо затянута, желательно отверткой, чтобы винт ее крепления не ослабевал во время работы.

6. Игла устанавливается с длинной канавкой в ​​противоположном направлении.

Игла установлена ​​длинной канавкой в ​​неправильном направлении (противоположном) и касается носика челнока, что может привести к поломке челнока.

Неправильная установка иглы – это наиболее частая причина «поломки» швейной машины и обращения к мастеру. Желательно хорошо запомнить, как игла установлена ​​на вашей машинке или даже нарисовать это положение на небольшом листе бумаги и приклеить скотчем на корпус пишущей машинки.

Если вам сложно понять, как установить иглу, снимите игольную пластину и посмотрите, как носик челнока проходит вдоль иглы. Она должна заходить почти вплотную в выемку на игле, а не в длинную бороздку для нити. При установке иглы эту бороздку легко нащупать пальцем или ногтем. Но резьба вставляется со стороны этой фаски.

Не знаю, как вы, но мой лучший глаз – лупа, настоятельно рекомендую вам использовать ее при замене иглы.

7. Использованы иглы другого типа, промышленный образец.

То же самое происходит при установке иглы другого типа, например промышленного образца. Часто неопытные швеи устанавливают такие швейные иглы на бытовые машины и оверлоки. И после вызова мастера весь ремонт машины сводится к замене иглы.

Как уже было сказано, колба бытовой швейной иглы должна иметь пропил, а не быть круглой.

Промышленная игла не только не предназначена для бытовых швейных машин, но и может повредить некоторые детали.Поэтому, если они у вас есть, отдайте их лучшим профессионалам в студии, они будут очень довольны.

8. Установлена ​​изогнутая игла

Установлена ​​изогнутая игла или она погнута в процессе. Это происходит, как правило, при шитье толстых тканей тонкой иглой. При шитье толстых тканей и материалов лучше подстраховаться и поставить иглу даже толще, чем нужно на номер.

Кроме того, следует помнить, что иглу можно согнуть, вынув ткань из-под прижимной лапки, если (при отсутствии устройства для снятия натяжения верхней нити) нить не вытягивается из регулятора натяжения.

Кстати, «настоящие» иглы не гнутся, а от удара ломаются на мелкие кусочки. Будьте осторожны, ведь куда летят эти штуки, никто никогда не видел.

8. Игловодитель сместился из-за ослабления крепления.

Крепление игольницы нужно иногда проверять, особенно на наших “родных” машинках. Снимите или откройте переднюю крышку и попробуйте затянуть винт крепления игловодителя.

Если винт затянут, значит, крепление ослаблено.Если вам сложно найти этот винт самостоятельно, посмотрите в инструкции к швейной машине, где находится винт игловодителя вашей машинки, и проверьте, надежно ли он затянут.

9. Другие причины поломки иглы.

Маховик швейной машины вращается в противоположном направлении. Это часто случается с машинами с ручным и ножным приводом, а также с начинающими шитьем.

Если игольная пластина сдвигается с места во время шитья, необходимо подтянуть винты для ее крепления.

Если шпульный колпачок вставлен неправильно, до щелчка, т.е. он не фиксируется на центральном штифте и не поворачивается в челноке, его следует удалить, а затем вставить правильно (до щелчка).

В заключение следует еще раз отметить, что в шитье мелочей, как и в любом другом серьезном деле, нет. Недооценив важность и функциональность такой составляющей, как обычная швейная игла, какой бы миниатюрной и незначительной она не казалась, вы можете заплатить за это существенным браком готового изделия.

Чтобы избежать неприятных последствий, необходимо предельно внимательно относиться как к выбору самой иглы, так и к условиям и продолжительности ее эксплуатации. Только такое ответственное отношение к делу позволит в полной мере овладеть исключительно профессиональными навыками, а также поможет сэкономить время в будущем и повысить качество работы …

Часто начинающие рукодельницы задаются вопросом, как установить иглу на швейную машину? При неправильной установке нить снова и снова обрывается, стежки часто пропускаются или машина сразу перестает шить, из-за чего терпение истощается, а нервы значительно портятся.Чтобы всего этого избежать, вам просто нужно следовать нескольким простым советам, данным в этой статье.

Игольчатое устройство

Машинная игла – самое простое и гениальное изобретение. Это сложнее, чем ручная игла, но если вы хоть раз посмотрите на ее устройство, у вас никогда не возникнет вопросов, как вставить иглу в швейную машину, а нить – в иглу.

Итак, игольное устройство не зависит ни от марки швейной машины, ни от того, электрическое оно или механическое.Все машинные иглы имеют одну конструкцию:

стержень
1. или, как его еще называют, лезвие;
2. колба утолщенная;
3. наконечник;
4. ушко;
5. паз длинный;
6. паз короткий;
7. облысение.

Стоимость услуг в компании Норд

.

Регулировка швейной машины от 380 ₽

Звоню мастеру!

Разновидности швейных машин

Все швейные машины можно разделить на две группы: бытовые и промышленные.

Что касается бытовых швейных машин, здесь все намного проще. Во-первых, игла в таких машинах часто уже вставлена. Во-вторых, если вам все же придется заменить ее, то вставить новую иглу не составит труда, потому что в бытовой машинке место, куда вставляется игла, сделано специально под форму иглы, то есть может только быть вставленным одним единственным способом.

Если говорить о промышленных швейных машинах, то здесь ситуация несколько сложнее, потому что, если вы вставите иглу неправильно, швейная машина не будет работать.Поэтому швеи вынесли простую шпаргалку, которая помогает им запомнить, как правильно вставлять иголку.

В большинстве промышленных машин заправка нити в иглу необходима слева направо. Но также известно, что нить вставляется со стороны длинной канавки, а оказывается – со стороны короткой. То есть при установке иглы необходимо следить, чтобы ее длинная бороздка «смотрела» влево, а короткая – вправо (тогда как в бытовой машине все с точностью до наоборот).

Пошаговые инструкции по установке машинной иглы

1. Прочтите инструкции, прилагаемые к швейной машине, потому что часто есть краткое руководство о том, как правильно установить иглу. Если инструкции нет, запомните положение старой иглы, прежде чем достать ее и вставить новую.
2. Если машина электрическая, необходимо отключить ее от сети.
3. Открутите фиксирующий винт, удерживающий иглу.
4. Установите иглодержатель в верхнее положение, медленно вращайте маховик.Полностью открутив винт, снимите иглу и уберите ее в безопасное место.
5. Внимательно осмотрите новую иглу. Если вы забыли положение предыдущей иглы или просто не обратили на нее внимания, попробуйте воспользоваться перечисленными выше шпаргалками (у бытовой машинки длинный паз направлен вправо, у промышленной – влево).
6. Вставьте новую иглу в иглодержатель, затяните винт, чтобы игла надежно закрепилась и не ослабла.

Проделав все эти манипуляции, проденьте в иглу нить и сделайте несколько стежков. Если швы получились гладкими, значит, вы отлично справились с заданием и можете смело создавать великолепные наряды. Если стежки прошиты или нить оборвана, попробуйте отрегулировать положение иглы, слегка повернув ее в другую сторону. Поворачивайте иглу и снова и снова проверяйте правильность ее положения, пока тестовые стежки не станут идеальными. И самое главное – помните, что терпение – удел сильных духом, а нервные клетки не восстанавливаются!

– Этот вопрос чуть ли не самый главный в работе на швейной машине.В самом деле, сколько раз друзья обращались ко мне, чтобы посмотреть на их пишущую машинку – почему она не шьет? И, хотя я не механик, я смотрел и иногда находил единственную причину – игла вставлена ​​неправильно! Машина хоть и не ракета, но все же очень тонкий инструмент, и все в нем точно откалибровано, каждая шестерня, кулачок, паз имеет свое предназначение и стоит точно на своем месте. Поэтому пренебрегать им нельзя. Это касается и иглы.

Задавая вопрос: «?», Конечно, людям интересна собственная машина.Конечно, кто задает такой вопрос, впервые сталкивается с этой проблемой. Поэтому все вопросы: «Как вставить иглу в швейную машину Подольск? Как вставить иглу в швейную машину чайка? Как вставить иглу в зингер швейной машины? Как вставить иглу в ручную швейную машину» «Как вставить иглу в старую швейную машину?» – один ответ: в любую машину иглы вставляются одинаково.

НО! Есть одно правило: нужно знать , с какой стороны вставлять иглу в швейную машину. Когда мы учились впервые, я уже обращал внимание на этот вопрос. Но потом мы подробнее поговорили о том, как вставить нить в иглу, с какой стороны. Понятно, что с той, где находится игольное ушко. И тут разговор касался вопроса: как вставить иглу? Поэтому в этой статье мы отдельно остановимся на этой проблеме, а в видеоуроке мы наглядно рассмотрим весь процесс.

Подробнее на игле

Игла в швейной машине – самая важная деталь.Регулировка практически всех параметров в челночном устройстве применяется к его работе. Несмотря на хрупкость, игла испытывает наибольшие динамические нагрузки. Тип иглы, ее состояние и положение влияют на качество строчки. Поэтому каждой швеи нужно знать о ней больше, чем о машине в целом.

Игла подбирается в зависимости от типа и толщины ткани. Нитки подбираются в соответствии с толщиной иглы. В моей книге есть подробная таблица соответствий, которая идет в подарок при подписке.Также необходимо знать, что нитки и иглы одного и того же количества могут отличаться по качеству. Современные иглы, например, намного прочнее, лучше скользят, менее тупые по сравнению с «советскими». Промышленные иглы того времени были еще хуже. В своем видеоуроке я показываю, что использую промышленные иглы. Это иглы, оставшиеся от советских времен, когда были не только станки, но и аксессуары к ним. Пришлось достать куда угодно и что угодно только шило. И это все шило.С тех пор у меня есть привычка экономить. Я не собираюсь с этим расставаться. Я поделюсь этим с вами.

Заточил иглу, которая затуплялась, до нуля наждачной бумагой, значительно продлила жизнь. Я кладу только новую иглу на новую ткань и особенно на трикотаж (спицы не всегда оправдывают себя), а затем использую ее либо для ремонта старых вещей, либо при шитье более рыхлых тканей. Если игла все еще работает, но уже достаточно поработала, глупый, я не выбрасываю ее, потому что всегда может быть, что тебе нужно починить сумку, рабочую сумку дать, что-то в этом роде.На таких вещах игла моментально затупляется. Зачем портить новую иглу? А потом выбросьте. Таким образом, иглы расходуются по моему очень экономно. Надо сказать, что современные иглы, если они не ломаются и не гнутся по толщине шва, совсем не «кончаются». Я никогда не подрывал современную иглу. Я скажу, что это «число» может не пройти, и линия будет с промежутками в стежках, если игла станет короче. Заточить нужно ровно, почти горизонтально, чтобы кончик не укорачивался.После заточки немного полироли про шерсть. Это не трудно.

Нельзя шить кривую иглу. Возьмите иглу за колбу и быстро прокрутите на темном фоне, если острие иглы остается в одной точке, это означает, что это не кривая. Изгиб иглы сложно выпрямить, лучше взять другую.

Тупая игла вызывает стук в машине, втягивая ткань в отверстие в игольной пластине, заматывая нити снизу, вытягивая нити из ткани, неровный стежок, а также разрывает волокна ткани .Кстати, автор книги «Ремонт бытовых швейных машин» А. И. Зюзин «разрешает» заточить иглу.

Иглы ржавые не может быть применен! Они портят ткань, особенно тонкую и плотную.

Поверхность игольной пластины всегда должна быть гладко отполирована. Пластину, покрытую ржавчиной, но очищенную наждачной бумагой, использовать нельзя, так как колеи от ржавчины задержат продвижение ткани. Бывает, что игольная пластина изгибается посреди систематических ходов иглы.Деформированную пластину необходимо расправить.

Структура иглы

Скажу, что мне как-то повезло, и мне не пришлось вызывать слесаря, как я уже говорил, ни заглядывать в книгу по ремонту машин, которую я купил еще в 1993 году. Но сейчас работаю на сайте и неся, так сказать, некоторую ответственность перед людьми, я не только делюсь своим личным опытом, но и стараюсь узнать больше, чем мне лично нужно, чтобы дать более полную информацию. И спустя четверть века, заглянув в умную книгу (указанную выше), я с удивлением обнаружил, или понял, что облысение – это не только намек для домохозяек, но и влияет на настройку иглы.

Дело в том, что на фабриках заменой игл занимаются профессионалы; им не нужны чаевые. Но в домашних машинках, поскольку колба притирается под плоскость, то положение ушка корректируется с учетом этого смещения. Поэтому, вставив иглу в неправильном направлении, можно не только получить петлю, но и игла может попасть в игольную пластину и сломать или повредить саму пластину: малейшие заусенцы на пластине и ткани будут стягиваться.

Соответственно, если игла без лестницы, то луковица толще и положение уха тоже смещается.Игла в отверстии игольной пластины не должна касаться ее сторон – позиция 5.

Необходимо знать, что зазор между челноком и иглой в вертикальной плоскости установлен на 0,05 мм. !!! Следовательно, если толщина луковицы немного больше, то помимо смещения иглы относительно отверстия в игольной пластине нос челнока может ударить по игле. При этом поломка иглы и носика челнока неизбежна.

Но интересно, что за более чем 30 лет я не научился этому на практике.Может мне и повезло, но у меня на всех машинах все работает с иглами разных производителей, я никогда не заморачивался по этому поводу. Вообще о разной толщине колб я узнал на пять минут раньше, чем вы. Но лучше все же об этом знать!

Причем иглы разных производителей имеют разную толщину колбы. Специалист, автор этой замечательной книги, которую, кстати, можно скачать в Интернете, рекомендует вставлять только те иглы, на которые настроена ваша машинка.Вот почему в инструкции сказано: «НЕ ИСПОЛЬЗУЙТЕ другие иглы», кроме указанных! Например, это написано в моей инструкции к каверловеру. Чтобы перейти на другой тип иглы, необходимо сменить машину. Именно поэтому не все можно починить на роликах на YouTube, и нужно хорошо подумать, прежде чем что-то откручивать и перекладывать. Вы можете полностью сломать машину.

Поэтому

минимально вмешивается в процесс: чтобы заменить иглу, нам просто нужно знать, где у нее длинная канавка.Утолщенная часть луковицы имеет срезанную сторону; такой разрез называется плоским. Если машина настроена на индийские иглы, при шитье домашней иглой возможен пропуск стежков в строчке. И наоборот.

Помните! На всех швейных машинах игла должна быть установлена ​​так, чтобы длинная канавка на игле была обращена к направителю игольной нити. – Это подсказка производителя. Если игла лысая, то проплешина будет на противоположной стороне.

Когда игла вставлена, вручную поверните маховик и проверьте, как игла проходит относительно отверстия в игольной пластине.Если все в норме, то заправьте машинку и проверьте качество прошивки. Если зазоров нет, значит все в порядке, можно шить.

Автор книги пишет: «Иногда берут круглую иглу (промышленную) и точат иглу на колбе. Такой иглой не шить! Почему? Да потому, что самодельная плоскоголовка не может отвечать следующим требованиям: должна быть строго определенная толщина отрезанной части колбы; плоскость плоскостности должна быть строго параллельна продольной оси иглы и находиться с противоположной стороны от продольной длинной канавки.«

В видеоуроке я сказал, что есть мастера, которые шлифуют квартиру. Но, в первую очередь, это делает мастер и шьет такую ​​иголку. А во-вторых, мастера не всегда правы, как вы уже убедились на моем примере: в уроке на обеих моих рабочих машинах вставлялись промышленные иглы, которые я поменял на обычные бытовые. Все шью.

Написав статью, я не мог успокоиться, пока на второй день меня не посетила инсайт (эврика): у игл должны быть колбы разного диаметра! Лыску обтачивают только колбы с большим диаметром на определенную величину, после чего диаметры игл выравниваются с одной стороны.Проверил и – точно! Поэтому я сделал еще одно видео об этом.

Однако чудеса все же остались: поймала две иглы с толстыми колбами без проплешин, которые тоже хорошо шили, как «обычные» иглы. Так что пробуйте, экспериментируйте и находите ответы на вопросы. Удачи !!!

Сегодня мы узнали , как вставить иглу в швейную машину , , с какой стороны вставлять иглу в швейную машину , структура иглы и что влияет на качество строчки.

Задавайте вопросы. Если статья была полезной, поделитесь ею с друзьями. в соцсетях Буду признателен за лайки. Подписавшись на новости, вы не пропустите новые уроки, а также получите в подарок полезную книгу. «Швейная машина бытового применения».

С любовью, Ольга Злобина

Швейная машина “Чайка”. Ремонт дома

Среди советских швейных машин популярны устройства, изготовленные в Подольске, на механическом заводе.Швейная машинка “Чайка” – любимый помощник наших мастеров. Она ни за что не заслуживала доверия. Это устройство надежное и простое в эксплуатации. Имеет прочный алюминиевый корпус, «берет» любую ткань и неприхотлив в работе.

Швейная машина “Чайка”. Устранение поломок

Швейная машинка «Чайка» может прослужить своей хозяйке несколько десятков лет. Главное, своевременно обращать внимание на повреждения, уметь их устранять и периодически смазывать механизмы.Модельный ряд устройств достаточно широк: это швейная машина «Чайка» -134, 132, 132 М, 142 М, 143 и другие. Несмотря на видовое разнообразие, эксплуатация и ремонт проводится практически для всех типов одинаково.

Возможные поломки «Чайки» и способы их устранения

1. При работе аппарат теряет стежки. Чтобы устранить эту проблему, нужно проверить состояние иглы – она ​​должна быть плоской и не погнутой. Перед началом работы следует осмотреть иглу, ощупывая ее рукой.В случае обнаружения неровностей его необходимо заменить на новый. При этом следует учитывать, что используется только игла, подходящая для конкретной модели швейной машины. Следующим шагом будет проверка правильности входа иглы в пластину, которая находится под ней. Вы можете вернуть иглу на место, сдвинув рамку игловодителя. Еще одна причина пропуска очереди – неправильное размещение волана при столкновении с иглой. Если он установлен неправильно, то при работе проскальзывает, не попадая в петлю.Чтобы исправить проблему, нужно поправить волан.

2. Игла ломается при шитье. Это связано с неправильным расположением конуса каретки. Чтобы отремонтировать швейную машинку «Чайка», нужно удалить фанеру сбоку от устройства. Слева – челночный механизм, на котором размещена каретка. Необходимо освободить его от защелки и повернуть маховик на себя. Острый верх каретки должен быть немного выше игольного ушка и следовать за ним.Для правильного позиционирования открутите два болта на оси вращения каретки и осторожно подтолкните ее к игле.

3. Дефекты строчки на строчке. Швейная машина «Чайка» может давать слабую или тугую нить. Отрегулируйте резьбу винтом. Для этого его нужно потянуть или ослабить, повернув по часовой стрелке или наоборот. Если это не помогло, то нужно снять пластину, на которой крепится саморез, и немного отогнуть ее внутрь. Другими причинами слабой строчки могут быть обрыв регулятора натяжения верхней нити или слегка закрученная гайка.Чтобы решить эту проблему, откройте крышку возле регулятора и затяните гайку.

4. Когда машина работает, нить обрывается. Необходимо проверить игольную пластину: она может деформироваться, иметь проколы и неровности. Каретка также может иметь заусенцы. Удалил весь брак шлифовкой наждачной бумагой.

Швейная машина «Чайка» во многих случаях ремонтируется в домашних условиях, но если поломка серьезная, следует обратиться за помощью к мастеру.

% PDF-1.6 % 3429 0 объект > эндобдж xref 3429 195 0000000016 00000 н. 0000006073 00000 н. 0000006212 00000 н. 0000006409 00000 п. 0000006455 00000 н. 0000006493 00000 н. 0000008136 00000 н. 0000008194 00000 н. 0000008246 00000 н. 0000008298 00000 н. 0000008349 00000 п. 0000008401 00000 п. 0000008454 00000 п. 0000008558 00000 н. 0000016006 00000 п. 0000025624 00000 п. 0000032559 00000 п. 0000042371 00000 п. 0000051835 00000 п. 0000060007 00000 п. 0000060522 00000 п. 0000061048 00000 п. 0000069969 00000 п. 0000080561 00000 п. 0000081144 00000 п. 0000081321 00000 п. 0000081498 00000 п. 0000081669 00000 п. 0000081843 00000 п. 0000081899 00000 п. 0000082083 00000 п. 0000082264 00000 н. 0000082441 00000 п. 0000082624 00000 п. 0000082808 00000 п. 0000082991 00000 п. 0000083170 00000 п. 0000083353 00000 п. 0000083538 00000 п. 0000083755 00000 п. 0000087689 00000 н. 0000087968 00000 н. 0000093790 00000 п. 0000093964 00000 н. 0000094139 00000 п. 0000094310 00000 п. 0000094481 00000 п. 0000094652 00000 п. 0000094829 00000 н. 0000095003 00000 п. 0000095177 00000 п. 0000095352 00000 п. 0000095526 00000 п. 0000095707 00000 п. 0000095891 00000 п. 0000096067 00000 п. 0000096247 00000 п. 0000096432 00000 п. 0000096604 00000 п. 0000096777 00000 п. 0000096948 00000 п. 0000097124 00000 п. 0000097295 00000 п. 0000097469 00000 п. 0000097643 00000 п. 0000097821 00000 п. 0000097997 00000 н. 0000098173 00000 п. 0000098348 00000 п. 0000098529 00000 п. 0000098703 00000 п. 0000098884 00000 п. 0000099058 00000 н. 0000099238 00000 н. 0000099415 00000 н. 0000099593 00000 п. 0000099770 00000 п. 0000099945 00000 п. 0000100119 00000 н. 0000100292 00000 н. 0000100463 00000 н. 0000100639 00000 н. 0000100810 00000 н. 0000100989 00000 п. 0000101165 00000 н. 0000101345 00000 н. 0000101516 00000 н. 0000101690 00000 н. 0000101797 00000 н. 0000102293 00000 н. 0000102416 00000 н. 0000103149 00000 п. 0000103320 00000 н. 0000103491 00000 н. 0000103666 00000 н. 0000103841 00000 п. 0000104013 00000 п. 0000104186 00000 п. 0000104360 00000 н. 0000104534 00000 п. 0000104711 00000 н. 0000104889 00000 н. 0000105064 00000 н. 0000105237 00000 п. 0000105414 00000 п. 0000105587 00000 н. 0000105771 00000 п. 0000105944 00000 н. 0000106115 00000 п. 0000106289 00000 н. 0000106474 00000 н. 0000106646 00000 п. 0000106818 00000 п. 0000106992 00000 п. 0000107166 00000 н. 0000107236 00000 п. 0000107327 00000 н. 0000107477 00000 п. 0000107549 00000 п. 0000107640 00000 н. 0000107790 00000 н. 0000107862 00000 н. 0000107953 00000 н. 0000108102 00000 п. 0000110026 00000 н. 0000110277 00000 н. 0000110644 00000 п. 0000110787 00000 н. 0000115334 00000 н. 0000115687 00000 н. 0000116088 00000 н. 0000116349 00000 н. 0000116457 00000 н. 0000116517 00000 н. 0000116624 00000 н. 0000116701 00000 н. 0000116746 00000 н. 0000116887 00000 н. 0000117014 00000 н. 0000117107 00000 н. 0000117274 00000 н. 0000117368 00000 н. 0000117510 00000 н. 0000117673 00000 н. 0000117772 00000 н. 0000117873 00000 н. 0000118023 00000 н. 0000118119 00000 н. 0000118221 00000 н. 0000118368 00000 н. 0000118471 00000 н. 0000118564 00000 н. 0000118725 00000 н. 0000118852 00000 н. 0000118969 00000 н. 0000119063 00000 н. 0000119107 00000 н. 0000119258 00000 н. 0000119354 00000 н. 0000119460 00000 н. 0000119602 00000 н. 0000119702 00000 н. 0000119801 00000 н. 0000119958 00000 н. 0000120052 00000 н. 0000120156 00000 н. 0000120300 00000 н. 0000120383 00000 н. 0000120496 00000 н. 0000120608 00000 н. 0000120715 00000 н. 0000120841 00000 н. 0000120959 00000 н. 0000121068 00000 н. 0000121176 00000 н. 0000121261 00000 н. 0000121385 00000 н. 0000121500 00000 н. 0000121611 00000 н. 0000121723 00000 н. 0000121845 00000 н. 0000121949 00000 н. 0000122056 00000 н. 0000122165 00000 н. 0000122275 00000 н. 0000122386 00000 н. 0000122495 00000 н. 0000122587 00000 н. 0000122693 00000 н. 0000122794 00000 н. 0000122895 00000 н. 0000122995 00000 н. 0000123096 00000 н. 0000123184 00000 н. 0000004291 00000 н. трейлер ] >> startxref 0 %% EOF 3623 0 объект > поток {5

Найти бесплатные руководства или инструкции по замене для швейных машин

Руководства по эксплуатации швейных машин – бесценный инструмент, когда дело доходит до понимания того, как правильно пользоваться вашей машиной.Эти книги проводят пользователя через каждый аспект швейной машины, какие задачи она может выполнять, а также как работать и устранять неисправности конкретной модели машины.

Инструкции по эксплуатации швейных машин часто могут потеряться. Тем, кто приобрел бывшую в употреблении швейную машину, может не быть руководства. Не волнуйтесь, есть несколько способов заменить утерянное или поврежденное руководство. Производители швейных машин понимают, что руководства к машинам теряются, и обычно помогают заменить оригинальное руководство для любой швейной машины, даже если она унаследована или куплена на распродаже.

Советы по поиску подходящего руководства для вашей машины

Каждая марка и модель швейных машин, производимых по всему миру, в определенном смысле уникальна. В результате найти подходящее руководство для машины может быть непросто для тех, кто не знает точно, какая у них марка и модель. Особенно это касается старых версий.

Руководства по эксплуатации швейных машин считаются “частью” или важным элементом оборудования машины. Те, кто знает марку и модель швейной машины, скорее всего, смогут найти руководство.Первый шаг – найти производителя машины и номер модели. У большинства машин есть название производителя где-нибудь на машине. Номер модели может быть на задней или нижней части машины. Для тех, кто нигде не может найти номер модели, сделайте снимок машины и попробуйте отправить его по электронной почте на адрес электронной почты службы поддержки производителя для получения помощи. Другой вариант – посетить официальный веб-сайт компании, на которой установлена ​​ваша машина, и просмотреть их базу данных, чтобы найти совпадение. Обычные производители швейных машин включают Baby Lock, Bernina USA, Brother Company, Elna USA, Husquavarna Viking, Janome, Pfaff, Riccar, Singer и White Sewing Machines.Взаимодействие с другими людьми

Другие интернет-ресурсы

В то время как некоторые из этих производителей имеют обширные коллекции руководств, относящихся к моменту основания их компаний, в коллекциях других есть только руководства к новейшим моделям, и они должны перепечатывать или использовать старые ресурсы по запросу. Shoppers Rule – это веб-сайт, на котором продаются инструкции по эксплуатации для швейных машин более 15 производителей. Если руководство все еще в печати, они получат оригинал; если нет, сделают копию. В том редком случае, когда руководство недоступно, они попытаются найти его.

Производитель швейных машин Singer предлагает инструкции для всех моделей по разным ценам. Просто используйте их раздел «Потребительские товары» на веб-сайте, чтобы найти руководства по бытовым машинам. Между тем, другие компании, перечисленные выше, обычно имеют большинство руководств, которые люди ищут на своих собственных веб-сайтах. Или попробуйте поискать в Интернете марку, модель машины и слово «Руководство по эксплуатации» в кавычках. Если машина является популярной моделью, скорее всего, PDF-версия будет доступна бесплатно (или по минимальной цене) для печати и загрузки дома.Независимо от того, какой вариант использовался для замены конкретного руководства, это не должно быть слишком сложно, если машина была произведена в течение последних 100 лет.

Карамель

Карамель

• “Капюшон” Мотыга – это правильный гешревен?
• Optimale kamertemperatuur в een woonkamer: gost-tarief, comfortabel temperatuurregime
• Een spannende geitspelregels en nuances
• Asperges Bonen – 8 Recepten voor heerlijke voorbereiding
• Яндекс дзен.
• Hoe maak je een gestresste tekst in Instagram, Vkontakte, WhatsApp en op andere bronnen
• Мотыга маша текенен фургон мультфильм
• Определенные формулы
• Behandeling en Prevention
• Hoe een foto in verf te trimmen
• Hoe een pauw te tekenen: stap ombrengt om een ​​pauw te tekenen met een geopenbaarde staart, Instructie met een beschrijving en foto’s voor kinderen
• Раадсель ван де Дуд ван Элвис Пресли
• Thee met Bergamot – Wat het is, hoe de plant groeit en lijkt op een plant, фото
• HOE SKYPE-ACCOUNT (ACCOUNT) VERWIJDEREN: ИНСТРУКЦИЯ
• Vol met de serie “Shatta” Ivan Marchenko stierf aan oncologische ziekte
• /2021.
• Редактор формул в Microsoft Word 2010
• Instagram через een computer: het uploaden van een foto, публикация видео
• Aanbevelingen beoordelingen beoordelingen
• Парацетамол для детей – Дозирование в таблетках, инструкции для детей
• Пикабу
• Wat de schattige malwing er Nu uitziet en hoe ze in de loop van de tijd veranderde.
• Яндекс дзен.
• 12 мастер-классов по продукту van kransen thuis
• Трафареты для пеперкоек-пеперкоек: sjablonen, opties, tips
• Velgen met bloemen: 85 foto’s van stijlvolle, ongebruikelijke en originele ideeën van hedendaags
• Hoe een kaart van Google Play te verwijderen: Untie de betaalmethode
• Hoe de zijaanzichtspiegel met uw eigen handen te verwijderen en te demonteren
• Hoe e-mail op een computer en phone te maken
• Hoe u toestemming krijgt voor het al gebouwd huis, kosten en Timing
• Samengestelde voer voor kernen Chuckles: Samenstelling en verhoudingen van Grain Sesters, hoe te koken bij Recepten, hoe graan en fluster te maken
• Hoe iedime een kattenvrouw, een meisje en een meisje geleidelijk te tekenen – het hoofd en in volle groei?
• Hoe tekst verticaal te schrijven
• 16 Feiten over Menstruatie: wat kan ik doen en wat niet kan
• Плов с кипфилетом в een koekenpanrecept с foto stap voor stap – 1000.
