где используются, применениедля дома, виды, диапазон рабочих температур, описание, какие применяются

Светодиодные лампы – это самые экономичные, безопасные и долговечные источники света.

По сравнению с люминесцентными лампами и лампами накаливания они потребляют меньше электроэнергии и абсолютно безопасны для здоровья.

Широкий спектр и гамма цветов диодных ламп позволяют создавать эксклюзивные варианты освещения, а цвет свечения комфортно воспринимается человеческим глазом.

Область применения

Сегодня светодиодные лампы применяются во всех сферах нашей жизни:

• в быту;
• на работе;
• на рекламных вывесках;
• на улице;
• в электроприборах, в автомобилях и пр.

Для дома

Дизайнеры активно используют светодиодные лампочки для создания ярких и стильных интерьерных решений. Диоды ценят за простоту монтажа, широкий вариативный ряд моделей (различных по форме и цвету), а также длительный срок эксплуатации.

Согласитесь, мало толку от прекрасного интерьерного решения, если им можно любоваться только при дневном свете, а как только наступают сумерки и включается искусственное освещение, то всё очарование вашего дома исчезает под равнодушным светом ламп накаливания.

Другое дело, когда ваш дом днем, вечером и ночью выглядит совершенно по-разному. И этот эффект создают именно светодиодные светильники с их бесконечным разнообразием форм, расцветок и размеров.

Если маленький ребёнок капризничает и засыпает только при включенном свете, тогда лучшим выходом станет обустройство в детской комнате светодиодного светильника с дистанционным радиоуправляемым диммером для ламп. Когда ребенок только засыпает, можно установить максимальную яркость, чтобы ему не было страшно. А когда заснёт, вы сможете убрать яркость до минимума, даже не заходя к нему в комнату.

Фото домашнего интерьера с использованием диодного освещения

В офисах и на промышленных объектах

Западные корпорации уже давно в освещении офисных помещений отдают предпочтение светодиодным лампам дневного света. Да, они стоят дороже традиционных ламп накаливания, но зато у диодов низкий уровень потребления электричества и ресурс эксплуатации, исчисляющийся 80-100 тыс. часами работы. Лучше один раз переплатить, чтобы потом десять лет подряд экономить – вот главный довод приобретения светодиодных ламп.

Широкое применение светодиодных светильников на производстве обусловлено их высокой надежностью и невосприимчивостью к негативным воздействиям окружающей среды. Лампы со светодиодами не восприимчивы к вибрациям и небольшим динамическим ударам, к резким перепадам температуры, к воздействию пыли и слабоагрессивных химических веществ.

Рекомендуем Вам также более подробно ознакомиться с ультрафиолетовыми лампочками.

Склад, освещенный светодиодными лампами

Диодные лампы активно используют для лабораторий, где свет должен быть стабильным и ярким

Для рекламных вывесок

Рекламщики одни из первых уяснили всю выгодность применения светодиодов для создания световой наружной рекламы и освещения вывесок и логотипов. Длительный срок службы светодиодов, низкий уровень электропотребления и широкая цветовая гамма позволяли снизить себестоимость эксплуатации наружной рекламы и значительно расширить её визуальные возможности.

Применение точечных и узконаправленных светильников при освещении витрин магазинов позволило концентрировать взгляды прохожих точно на выставленных товарах и манекенах. Это позволило преподносить рекламируемый на витринах товар целевой аудитории максимально эффективно и точно, увеличивая процент отдачи от рекламы.

Так как светодиоды не нагреваются при работе, то их можно использовать при подсветке витрин и лотков с охлажденными и замороженными продуктами.

Этим вы добьётесь двойной экономии электроэнергии: меньше электричества расходуется на освещение и на поддержание низкой температуры в витрине или лотке.

На улице

Последний модный тренд европейских, российских и американских городских муниципалитетов – это применение светодиодных ламп для освещения улиц и площадей. Выгода очевидна – одна лампа, даже очень яркая, прослужит порядка десяти лет, а расходы на оплату счетов за электричество – снизятся.

Если лампы накаливания при сильных морозах работать отказываются – они попросту из-за разницы температур трескаются, то светодиоды, не выделяющие тепла при работе, могут спокойно работать даже при очень низкой температуре.

Использование датчиков освещения позволяет исключить напрасное расходование электроэнергии на освещение в светлое время суток. Прибор будет включаться и выключаться автоматически, в зависимости от уровня освещенности.

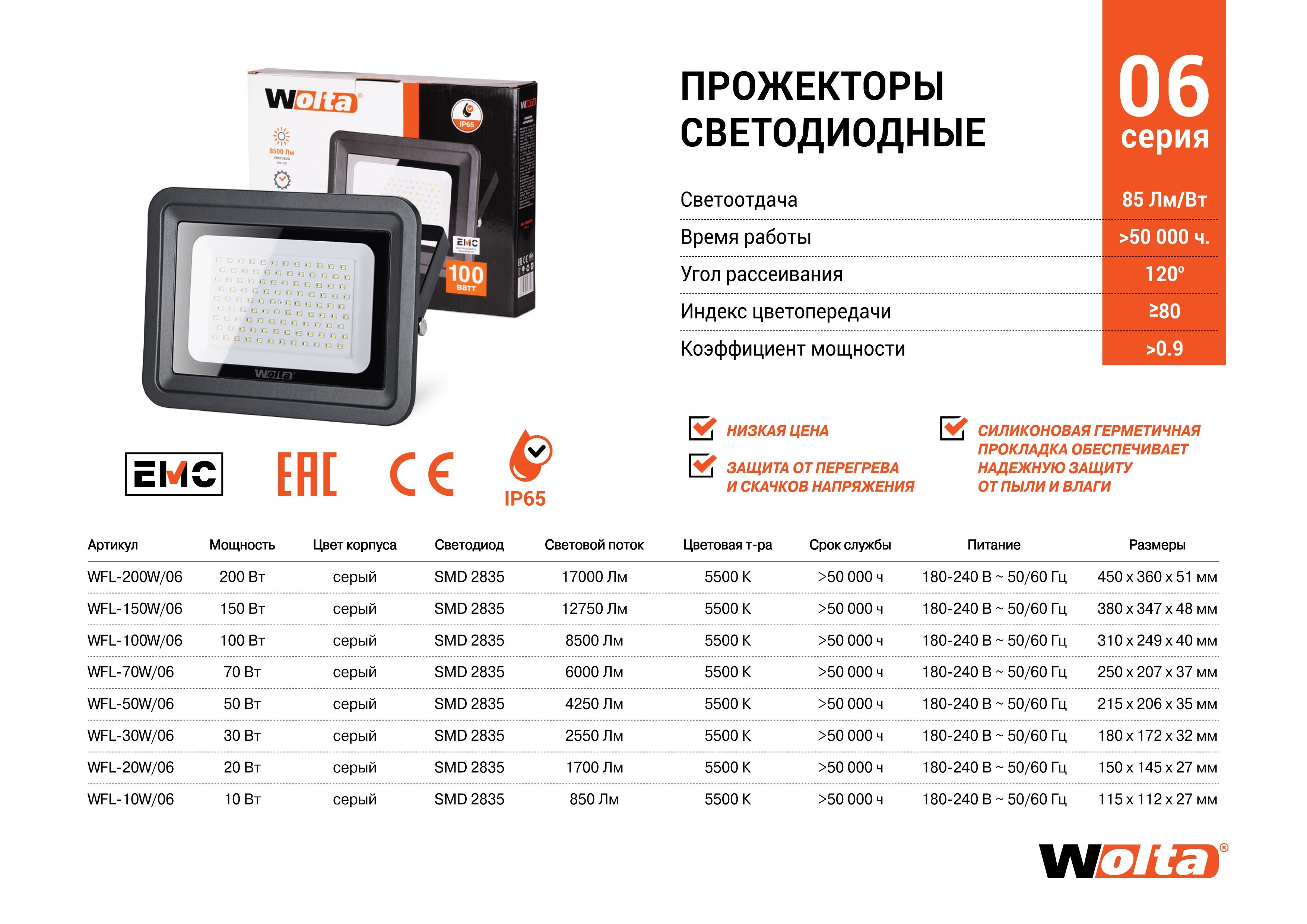

Прожектор светодиодный – это наиболее простой, эффективный и экономичный способ освещения в ночное время, при неблагоприятных погодных условиях производственных, погрузочно-разгрузочных и иных открытых площадках на промышленных объектах.

В технических устройствах

Все световые индикаторы в любой технике бытового и промышленного назначения – это светодиоды. Более того, сегодня светодиодные лампы стали все активнее применять производители автомобилей. Габаритные огни, передняя и задняя оптика – всё это, в первую очередь, на автомобилях премиум-класса, теперь изготавливается из светодиодных ламп.

Технические характеристики

Технические параметры светодиодных ламп оцениваются аналогично, например, с характеристиками энергосберегающих ламп.

Свойства и характеристики светодиодов определили основные сферы их использования.

По технико-эксплуатационным критериям светодиоды для бытового и промышленного предназначения серьёзно различаются между собой. Рассмотрим основные технические параметры светодиодных светильников.

Внутреннее устройство LED лампы

Устройство LED ламп малой и высокой мощности

Потребляемая мощность и рабочее напряжение

Потребляемая мощность бытовых светодиодных ламп варьируется от 1 до 10 Вт. А мощность светодиодных лент обычно составляет 12 Вт или 24 Вт, хотя в продаже можно встретить и ленты с другими показателями по мощности. Количество светодиодов в 12-ваттной ленте варьируется от 30 до 120 штук, в 24-ваттной ленте – от 120 до 240 штук.

Потребляемая мощность светодиодных вывесок и наружной рекламы также будет зависеть от количества используемых в них светодиодов. У уличных светодиодных ламп потребляемая мощность варьируется от 80 до 200 Вт, причем, последний показатель характерен для светодиодных прожекторов. Наконец, мощность светодиодных ламп дальнего и ближнего света у автомобилей составляет, как правило, 25 Вт.

Мощность светодиодных ламп вовсе не указывает на яркость их светимости. Величина светимости – это люмен. Ватт – это величина скорости расходования электричества из сети.

Рабочее напряжение светодиодных ламп определяется их предназначением. Бытовые светильники запитываются переменным током из сети 220В, светодиодные промышленные светильники могут подключаться к 380-вольтной трёхфазной сети, наконец, светодиодная лампа с аккумулятором станет незаменимой в автомобиле.

Возможность подключения светодиодной лампы к той или иной сети определяется характеристиками блока питания. Сами светодиоды функционируют от постоянного тока.

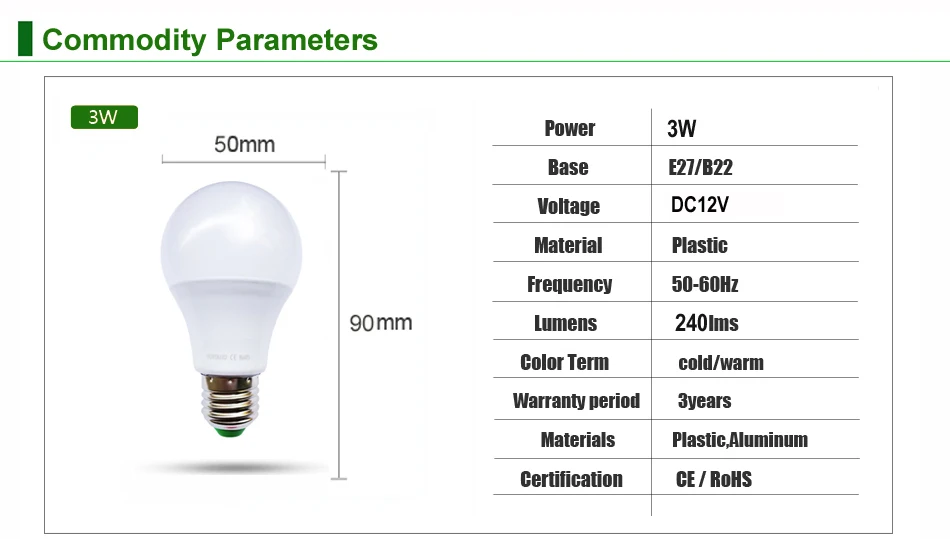

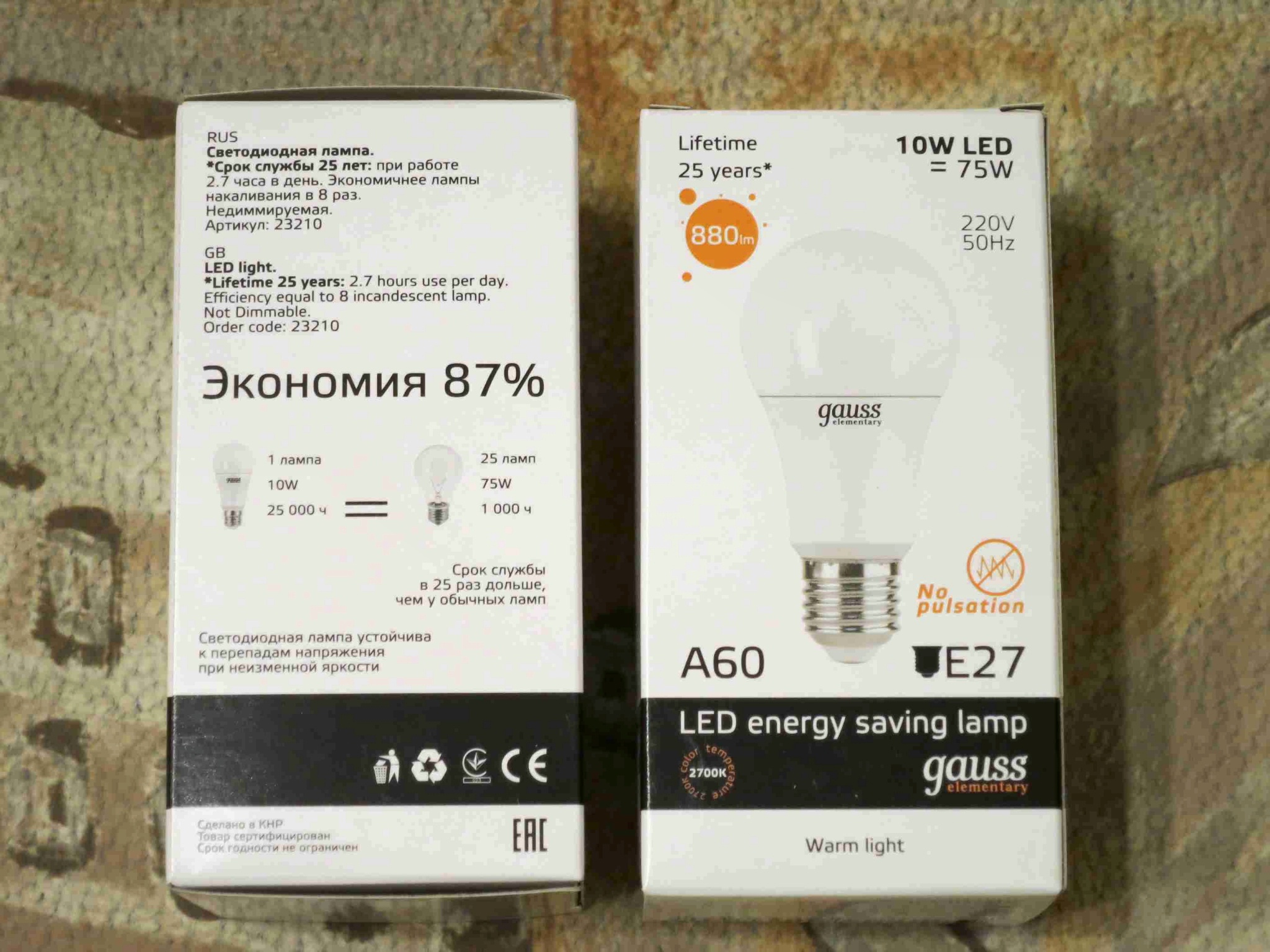

Основные характеристики светодиодных ламп, на примере изделия от компании Odeon

Типы цоколей

Е14/Е27 – это наиболее распространённый цоколь, предложенный ещё самим Эдисоном, о чём литера “Е” как бы намекает. Цифры – это диаметр в миллиметрах. Цоколи Е14 устанавливаются в настольных лампах, торшерах и в бра. Лампочки в этом цоколе имеют, как правило, вытянутую форму.

Диодная лампа с цоколем E27 может быть легко вкручена в стандартный патрон

GU10 обладает двухштырьковым разъёмом с утолщением на конце. Ранее он использовался для газоразрядных ламп. Литера “G” в наименовании цоколя свидетельствует о наличие штырьков, а литера “”U – о наличие утолщений на конце, цифра 10 указывает, что штырьки расставлены друг от друга на 10 мм. Чаще всего данный цоколь используется в светодиодных рефлекторных лампах, устанавливаемых встраиваемых в потолок лампах.

Цоколь GU10 считается наиболее безопасным, поэтому именно ему следует отдавать предпочтение, если в вашей сети часто случаются перепады напряжения.

GU5.3 – еще один штырьковый цоколь без утолщения на конце, хотя в его обозначении и имеется литера U. Дело в том, что светильники с данным цоколем пришли на замену галогенных лампам. А вот у их цоколей как раз и были утолщения на концах. Светодиоды с этим цоколем чаще всего используют для точечных светильников в гипсокартоне.

G13 – штырьковый цоколь применяется в линейных светодиодных лампах типа ST8, освещающих большие площади с высокими потолками.

При покупке цоколя G13 обратите внимание на расположение патрона. Если он в светильнике расположен под прямым углом, тогда свет будет распространяться параллельно полу, а не сверху вниз.

Лампу Т10, как и Н4 и Р27 в основном применяют для автомобильного освещения. При подсветке номерного знака, для габаритных, противотуманных и поворотных огней, а также для салона. Т8 предназначена для освещения офисных помещений.

Автомобильная светодиодная лампа h37

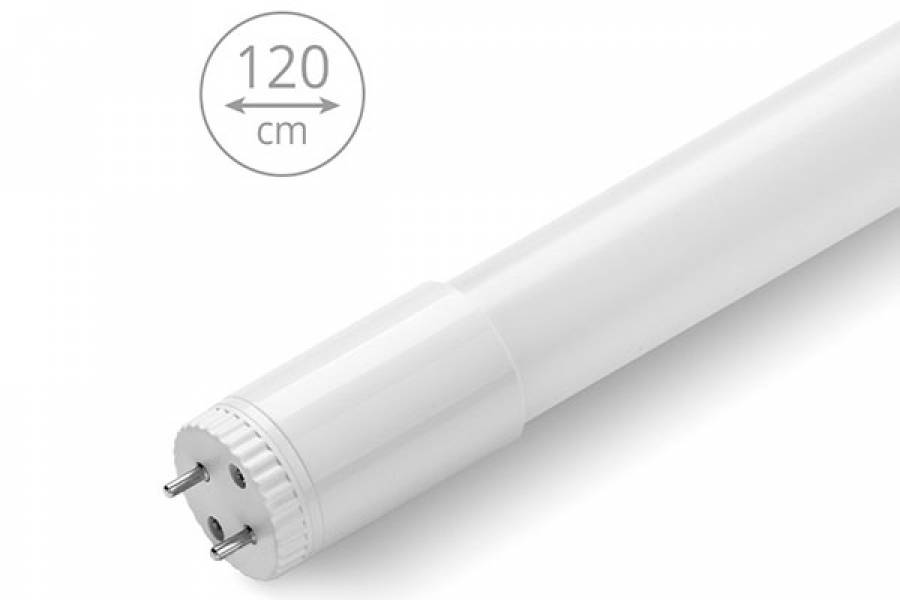

Лампа Т8 для использования в коммерческих помещениях

LED лампа с цоколем T10

Цветовая температура

Оптимальным для человека считается освещение, имитирующее дневной свет. Следовательно, для настольных ламп необходимо выбирать светодиоды с температурой свечения 4200-5500 К. Такие светодиоды подойдут практически для любого помещения жилого и производственного назначения. Хотя бывают и исключения

Так, для освещения спален лучше выбирать светодиоды с цветовой температурой 2700-4200 К. Они светят мягким белым светом, который будет способствовать созданию атмосферы уюта в спальне.

Светодиоды с цветовой температурой 5000-6500 К генерируют ярко-белый, «зимний» свет. При таком освещении человек чувствует прилив энергии, и поэтому устанавливают такие светильники в гараж, в ванные комнаты на кухне. Правда, в последнем случае лучше обустроить комбинированное освещение. Ярко-белые светодиодные лампы включать за завтраком для получения дополнительной бодрости, а за ужином включать светодиоды с мягким расслабляющим белым светом, который бы помог снять напряжение прошедшего рабочего дня.

Нельзя использовать светодиодные лампы для чтения с цветовой температурой больше 6500 К. Слишком яркий свет нанесет вред вашему зрению.

Диапазон рабочих температур окружающей среды и световой поток

Полупроводниковая природа светодиодов обуславливает широкий температурный диапазон их работы. Они способны светить и при 50-градусном морозе, и при 60-градусной жаре.

Таблица соответствия яркости освещения

Мощность светодиода, Вт	Мощность светового потока, люмен
2-3	≈ 250
4-5	≈ 400
8-10	≈ 700
11-12	≈ 900
13-15	≈ 1200
16-20	≈ 1800
21-30	≈ 2500

Для сравнения, 60-ваттная лампа накаливания испускает световой поток равный 710 люменам.

Рекомендуем также более подробно ознакомиться с таблицей светового потока светодиодных ламп.

Лампы с диммером

Диммер – это регулятор мощности светодиодных ламп. С их помощью корректируется яркость свечения.

Существуют различные типы диммеров под светодиодные лампы:

1. Встраиваемые в стену. Достоинства: всегда находятся на одном месте, простота управления. Недостатки: недостаточный функционал, хотя для простых точечных светильников большого разнообразия и не требуется.
2. Дистанционные. Достоинства: возможность управления освещением из любой комнаты дома (только радиоуправляемые диммеры), широкие функциональные возможности для создания цветовых инсталляций (некоторые модели обладают до 256 уровней регулировки).

Чаще всего диммеры используются для регулировки мощности светодиодных лент, применяемых для подсветки и световых инсталляций. Они и продаются уже с диммерами в комплекте.

Схемы подключения светодиодных ламп

Светодиоды работают только от постоянного тока. Однако, если при покупке бытовой светодиодной лампы, на ней указано рабочее напряжение в 220 В, значит, блок питания уже встроен в светильник, и его можно подключать к сети точно так же, как и обычную люстру.

Схема подключения лампы с диодами, на примере T8

Схема подключения лампы диодной (220В)

Если вы приобрели 12- или 24-вольтную лампу, то для её подключения к сети необходим преобразователь переменного тока в постоянный с уменьшением до необходимой величины. Его можно сделать самостоятельно из диодного мостика, подсоединив к нему емкость и гасящий резистор. Но лучше просто купить заводской блок питания, он и надёжнее, и безопаснее, и долговечнее.

При покупке блока питания, чтобы величина выходного напряжения совпадала с напряжением светодиодной лампы (12 или 24 В). Аналогично и с максимально допустимой величиной тока – 350 или 700 мА.

Светодиодные лампы к одному блоку питания подключаются параллельно.

Суммарная мощность подключённых светодиодных ламп не должна превышать мощность блока питания. Сечение же подключаемой к блоку питания проводки должно быть достаточным про проведения соответствующей силы тока.

Видео

Данное видео подробно расскажет Вам про технические характеристики светодиодных ламп.

Таким образом, светодиодные светильники следует выбирать исходя из их технических характеристик – потребляемая мощность, рабочее напряжение, тип цоколя, цветовая температура и светового потока. Именно эти технические характеристики и определят область применения конкретного светодиодного светильника.

Характеристики светодиодных ламп – основные технические характеристики led ламп.



Характеристики светодиодных ламп

Светодиодные лампы — лампочки, источником света в которых выступают светодиодные элементы — LED. Выглядят светодиодные лампы наподобие обычных: имеют колбу-рассеиватель и цоколь, которым лампа вкручивается в патрон. Внутри каждой LED лампы встроен специальный IC-драйвер. Он необходим для преобразования тока в постоянный и защиты LED элементов (светодиодов) от перепадов сетевого напряжения. Драйвер обеспечивает бесперебойную работу светодиодных ламп в пределах от 150В до 265В. Благодаря ему LED лампы дают стабильное свечение без мерцания даже при значительных перепадах напряжения в сети. Чтобы избежать перегрева светодиодов, светодиодные лампы имеют продуманную систему теплоотвода: радиатор, теплорассеивающие материалы корпуса и т. п. Такая конструкция LED ламп обеспечивает их рекордно длительный срок службы — 30-50 тыс. часов.



Основные характеристики светодиодных ламп

Правильно понять, какие именно светодиодные лампы оптимально подойдут для задуманного Вами освещения, поможет знание их основных параметров.

• Мощность — количество Вт электроэнергии, которое потребляет лампа.
• Световой поток — проще говоря, количество света, которое дает лампа; измеряется в люменах (лм). Важнейшая характеристика светодиодных ламп! Размер светового потока, который дает светодиодная лампа, зависит от количества и качества LED элементов в ней, а также от их расположения.
• Энергоэффективность — характеризует насколько эффективно используется расходуемая лампой электроэнергия, т. е. сколько люмен светового потока дает LED лампа на 1 Вт потребляемой электроэнергии. Эта характеристика для светодиодных ламп хорошего качества находится на уровне 92-100 лм/Вт.
• Цветовая температура — отображает спектральный состав света; измеряется в кельвинах (К). По цветовой температуре светодиодные лампы подразделяются на теплые (2700-3500 К), нейтральные (3500-5000 К) и холодные (5000-7000 К). Выбор цветовой температуры определяется функциональным назначением помещения, которое будет освещаться.
• Цветопередача — определяет насколько естественно будут выглядеть цвета предметов, помещенных в свет LED лампы; измеряется в Ra. Комфортным для человека считается диапазон от 80 до 100 Ra.
• Угол рассеивания — угол, под которым свет распространяется от лампы. Зависит от формы лампы, используемых в ней светодиодов и вида колбы (матовая, прозрачная). Для равномерного освещения необходим большой угол рассеивания. В акцентном светодиодном освещении и подсветке используют лампы направленного света с малым углом рассеивания.
• Размер — должен соответствовать плафону, в который планируется вкрутить лампу. Для узких плафонов подходят лампы в виде свечи, для широких можно использовать грушевидные и шаровидные светодиодные лампы.
• Цоколь — та часть LED лампы, которая вставляется в патрон. В зависимости от своего назначения (основное освещение, направленный свет, мебельная подсветка, свет в холодильнике и т. д.) светильники имеют несколько вариантов патронов, под каждый из которых есть светодиодные лампы с соответствующим цоколем.



Преимущества светодиодных ламп

Сложив все выше названные характеристики светодиодных ламп и добавив еще несколько особенностей, получаем следующий список достоинств:

Максимальная экономия электроэнергии. Из всех доступных на сегодняшний день видов лампочек LED лампы самые энергоэффективные. В среднем, лампа со световым потоком в 800 лм (примерно как у 75-ватной лампы накаливания), потребляет всего 10 Вт.

Супер долгий ресурс работы. Расчетный срок свечения — от 30 до 50 тысяч часов, ресурс включений и выключений — в среднем от 15 до 25 тысяч циклов. Следует отметить, что реальное соответствие этих параметров сильно зависит от типа используемых светодиодов и качества изготовления самой LED лампы. Поэтому лучше приобретать светодиодные лампы известных и рекомендуемых производителей.

Моментальное включение. Светодиодные лампы загораются сразу после включения. У них нет типичного для энергосберегающих ламп период «разгорания».

Комфорт для глаз. LED лампы дают равномерный, оптимальный для зрения, мягкий поток света без мерцаний. Это очень важно не только в освещении рабочего места, но и для света в зоне отдыха, а также в повседневном домашнем освещении.

Безопасность. Светодиодные лампы не имеют в своей конструкции ртути и других опасных для человека элементов. Колба рассеивателя в большинстве случаев изготавливается не из стекла, а из пластмассы. Свет LED лампы не несет в своем составе вредных УФ-излучений. Отсутствует и тепловое излучение.

Отсутствие инфракрасного излучения. Является важным моментом при освещении помещений с установленными камерами и инфракрасными датчиками охранных систем. Из-за того, что светодиодные лампы не дают инфракрасного излучения, они не создают помех в работе подобного оборудования.

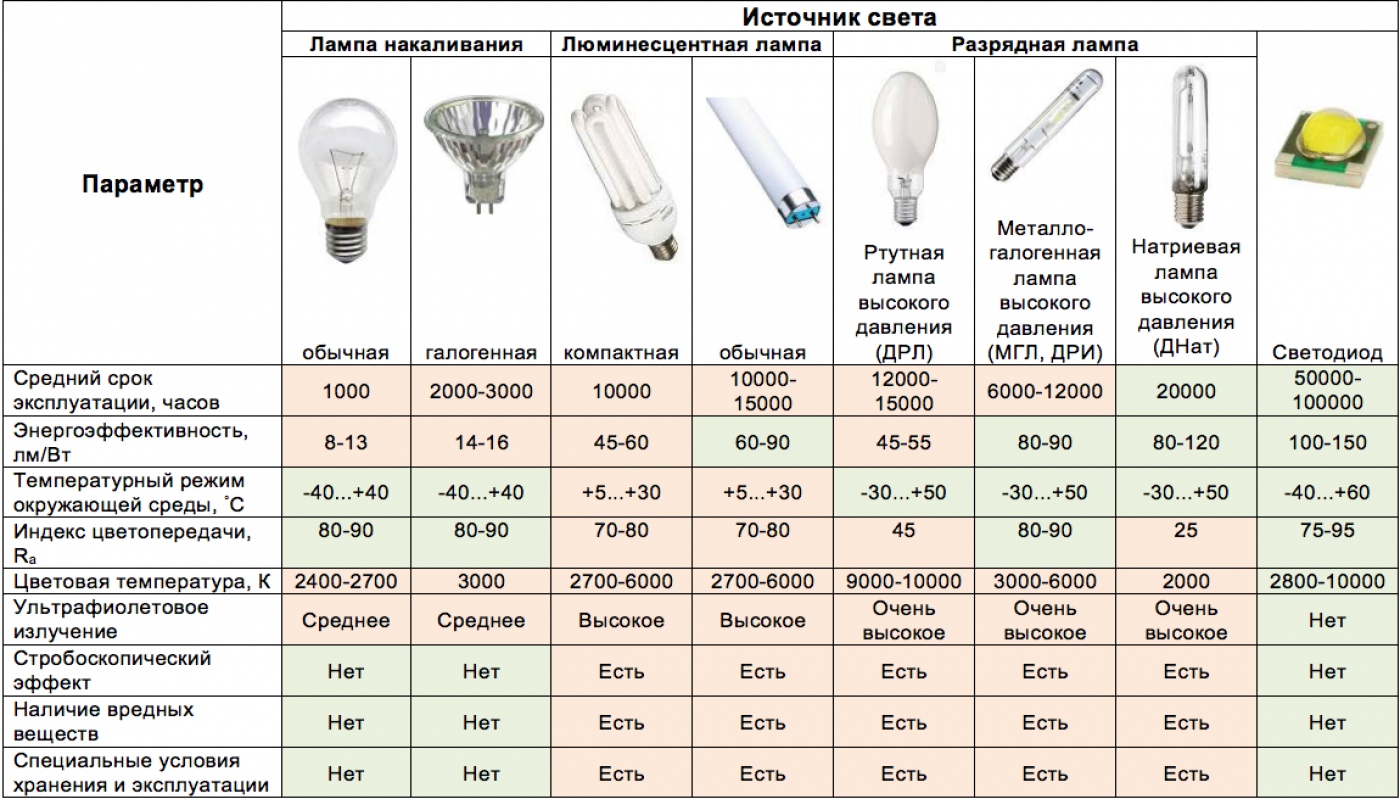

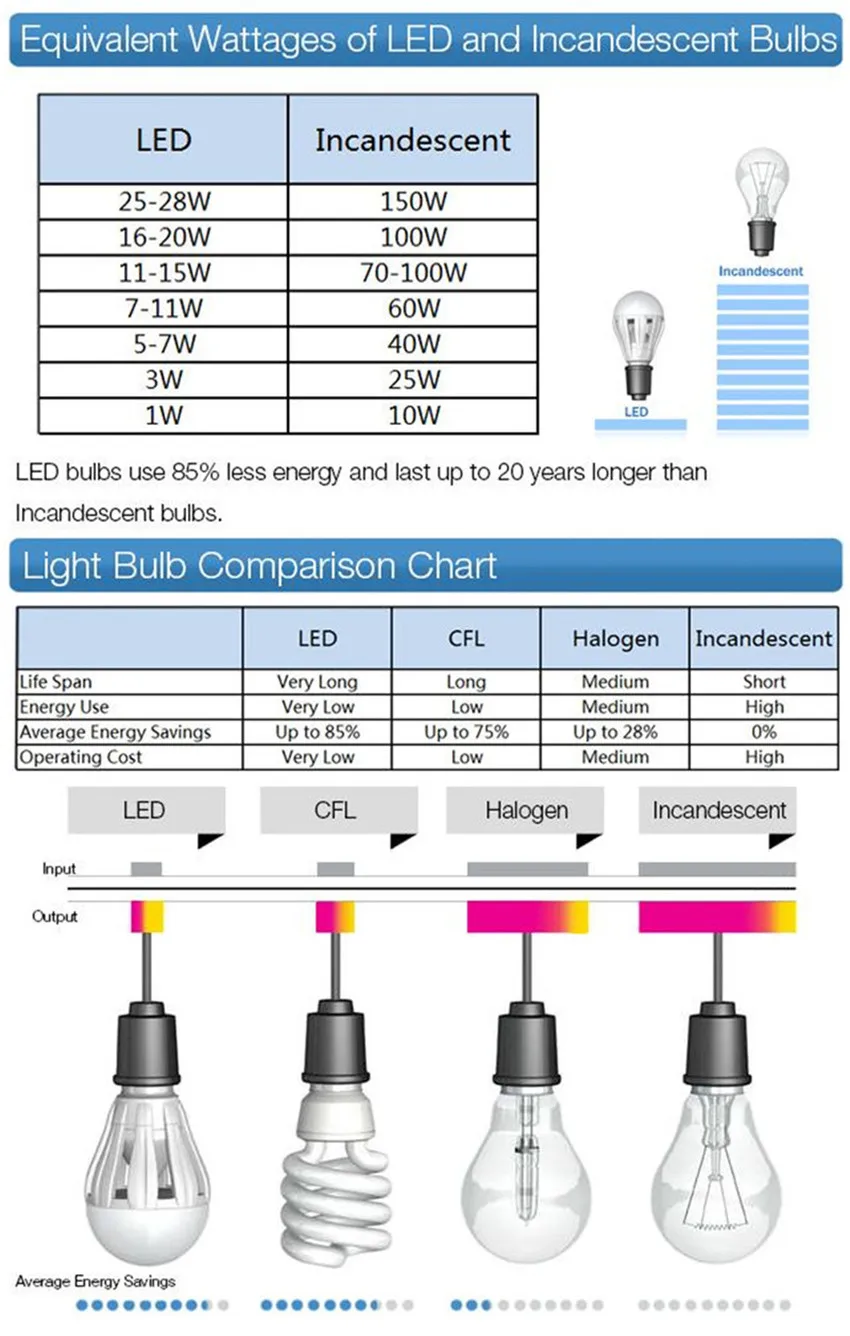

Сравнение мощности светодиодных ламп

с лампами накаливания и люминесцентными лампами



Как выбрать светодиодный светильник. Характеристики светодиодных светильников, преимущества, различия |ДиодСистем

Представленные на рынке светодиодные светильники способны решить любую задачу освещения, будь то освещение учебной аудитории, стадиона или архитектурная подсветка фасада в любом ценовом сегменте. Производители, как правило, обещают не менее 3 лет гарантии при ресурсе в 50 000 часов. Однако нередки случаи, когда светильник спустя 3-6 месяцев работы выходит из строя (рис.1). В этой статье мы разберемся, почему так происходит и на что обратить внимание при покупке светодиодного светильника.

Светодиоды и драйвер

Зачастую цена изделия играет решающую роль при выборе, особенно если внешне модели похожи (например, светильники для потолков Армстронг). Однако главное различие – внутри. Качественные светодиоды и драйвер – залог стабильной работы светильника.

Светодиод – полупроводниковый прибор, преобразующий в процессе работы электрический ток в световое излучение. Состоит из полупроводникового кристалла, размещенного на подложке, корпуса и оптической системы. Для потребителя важны такие характеристики светодиода как светоотдача и деградация кристалла.

Положительно зарекомендовали себя на рынке Cree, Nichia, Samsung и другие мировые бренды. Компания Cree одной из первых начала выпускать сверхъяркие светодиоды серии X-Lamp со светоотдачей более 110 лм/Вт. Мы применяем светодиоды X-TE, световой поток которых составляет 130 лм/Вт.

Чип светодиода выращен на керамической подложке, благодаря чему обладает очень низким тепловым сопротивлением – теплопроводность высока, и светодиод не перегревается. Снижение светового потока за 100 000 рабочих часов составляет менее 3%. Световой поток китайских светодиодов неизвестных производителей не превышает 95 лм/Вт, а зачастую варьируется в диапазоне 70-80 лм/Вт.

Чип таких светодиодов выращен на полимерных материалах и нагревается в процессе работы, что приводит к быстрой деградации люминофора и кристалла и, соответственно, падению светового потока светильника. Поэтому от покупки светильника со светодиодами непонятного происхождения лучше воздержаться.

Рис.1 – Светильники с перегоревшими светодиодами

Драйвер светильника – это источник стабилизированного постоянного тока, предназначенного для питания группы светодиодов. Отвечает за устойчивость осветительного прибора к колебаниям и скачкам напряжения, короткому замыканию и импульсным помехам.

Также от характеристик драйвера зависят коэффициент пульсации светового потока, виброустойчивость и диапазон переносимых температур. Драйвер неизвестного производителя может погубить светильник даже при незначительном отклонении напряжения от 220В. Компания MeanWell производит драйверы и блоки питания уже более 30 лет и занимает лидирующие позиции в мире.

Надежность драйверов MeanWell подтверждается открытой информацией по статистике выхода из строя – не более 0,01% за расчетный срок службы. Драйвер MeanWell обеспечивает многоуровневую защиту от скачков напряжения до 3кВ, импульсных помех и короткого замыкания.

Внутренние комплектующие драйвера залиты компаундом, защищающим их от попадания пыли и влаги, а также от сильных и продолжительных вибраций.

Надежные драйвер и светодиоды – основа долгой жизни светильника. В зависимости от назначения освещения и расположения светильника следует учесть некоторые дополнительные параметры:

Уличное освещение

IP – степени защиты, обеспечиваемые оболочками – маркировка из двух цифр, первая из которых обозначает защиту от попадания твердых предметов, вторая – от проникновения воды.

Рис.2 – Расшифровка степени защиты IP

Независимо от назначения, светильник для улицы следует выбирать с IP66 и более. Иначе возможно проникновение внутрь корпуса дождевой воды или конденсата, что неминуемо приведет к выходу светильника из строя.



Температура эксплуатации – диапазон температур, при которых сохраняется нормальная работоспособность прибора. Необходимо проанализировать условия, в которых предполагается эксплуатировать светильник, и выбрать модель с подходящими параметрами.

Для умеренных широт подойдут светильники с диапазоном рабочих температур -50⁰С…+50⁰С, для эксплуатации в районах Крайнего Севера следует выбирать модели с минимальной температурой -65⁰С/-60⁰С.



Корпус должен быть изготовлен из материала, устойчивого к коррозии (хорошо зарекомендовал себя анодированный алюминий), иметь низкую парусность (компактные размеры) и вес.

Тип КСС, наличие линз. От кривой силы света /КСС/ светильника зависит распространение светового потока в пространстве. Выделяют 7 основных типов диаграмм, самыми популярными из них являются «Д» – косинусная, «Г» – глубокая и «Ш» – широкая. Все светодиоды светят под углом 120 градусов и имеют тип КСС «Д». Для корректировки КСС применяют линзы.



Рис. 3 – Диаграммы КСС



Рис. 4 – Типы КСС

Для правильного выбора необходимо учитывать назначение светильника:

– линзы типа «Ш» обеспечивают световое пятно эллиптической формы и применяются для освещения магистралей, туннелей и пешеходных зон;

– линзы типа «Г» используются, если необходимо распространение светового потока на большом расстоянии – для освещения стадионов, строительных площадок, архитектурной подсветки;

– если нужно общее освещение – применяются светильники без линз (тип КСС «Д»).

Качественные линзы обладают высоким коэффициентом светопропускания, не теряют своих свойств при низких и высоких температурах и не мутнеют со временем. Мы применяем акриловую оптику финской компании Ledil – лидера в производстве высокоточной оптики для светодиодов.

Промышленное освещение

IP

Следует учитывать специфику производства – если в процессе обработки материалов образуются мелкие частицы/пыль, нужно использовать светильники с IP54 и выше. На производствах с большим выделением дыма и копоти, где регламентирована чистка светильников, рекомендуется применение влагозащищенных светильников с IP65-67. Если пылеобразование отсутствует – допустимо использование светильников с IP20, IP40.



Температура эксплуатации

Следует учитывать, отапливается помещение или нет, возникают ли повышенные температурные значения (например, в горячих цехах). Длительное влияние низких или повышенных температур негативно сказывается на работе непредназначенного для таких условий светильника и может привести к преждевременному выходу из строя.

Коэффициент пульсации менее 1%

Отсутствие стробоскопического эффекта (мнимая неподвижность движущегося инструмента и наоборот) – важная составляющая безопасности на производстве. Благодаря характеристикам драйвера MeanWell и светодиодов CREE в наших светильниках полностью отсутствует пульсация света.

Корпус должен быть устойчив к агрессивным воздействиям внешней среды и коррозии – этими свойствами обладает анодированный алюминий.

Использование линз

Светильники без линз отлично подходят для освещения помещений с высотой потолков до 12 метров. Использование светильников с линзой 55⁰ повышает эффективность освещения на 30% – позволяет на треть сократить необходимое количество светильников, либо снизить мощность.

Индекс цветопередачи Ra – характеризует уровень соответствия естественного цвета объекта видимому. Чем выше этот параметр – тем меньше искажаются цвета при искусственном освещении. Хороший показатель для светодиодных ламп Ra=80..85. В полиграфии и пошивочных ателье необходимо применение светильников с Ra>90.

Рис. 5 – Восприятие цвета объекта в зависимости от индекса цветопередачи светильника

Взрывозащищенные объекты

– Светильник должен иметь сертификат взрывозащиты и пожарной безопасности.



Светильники для офиса, учебных заведений

– Коэффициент пульсации менее 5% – не создает нагрузку на зрение

– Индекс цветопередачи Ra≥75

– Мощность светодиодов не более 0,3 Вт – норма по СанПиН 2.4.2.2821-10 “Санитарно-эпидемиологические требования к условиям и организации обучения в общеобразовательных учреждениях”



Светильники для спортивных объектов

– IP66 и выше для стадионов и бассейнов

– Рассеиватель из ударопрочных материалов

– Применение вторичной оптики (линз) для равномерной освещенности по всей площади спортивного объекта



Светильники ЖКХ

– Антивандальный корпус и рассеиватель

– Соответствие IP светильника его расположению (улица/помещение)



Светильники для агропромышленных комплексов и подсобных хозяйств

– IP65 и выше, так как велика попадания влаги и брызг на осветительные приборы. Светильники, установленные в местах содержания животных, подлежат влажной чистке.

– Корпус и рассеиватель должны быть устойчивы к агрессивным воздействиям внешней среды, парам аммиака и коррозии.

– Температура корпуса светильника не должна превышать 65⁰С, чтобы не нарушать микроклимат в помещении.



Любой светодиодный светильник

– Наличие сертификата соответствия

– Наличие IES-файлов (файл с фотометрическими данными светильника).

– Гарантийный срок и доступность производителя для решения эксплуатационных вопросов.

Добросовестный производитель указывает все характеристики светодиодных светильников, чтобы потребитель мог сделать правильный выбор. Если известны только мощность и световой поток прибора – от такой покупки лучше воздержаться.

Светодиодные светильники. Мощность и световой поток

Длительное применение светильников с лампами накаливания не прошло бесследно. Появились некоторые стереотипы, мешающие правильному выбору светодиодных светильников.

В лампах накаливания была прямая и однозначная связь — больше мощность — больше света. Это связано с тем, что эффективность ламп накаливания (количество люмен на ватт) практически постоянна и почти не от чего не зависит. В светодиодах дело обстоит сложнее. Эффективность светодиодов зависит от многих факторов, кроме того достаточно часто производители светодиодов выпускают всё новые серии своих изделий с постоянно возрастающей световой эффективностью. Это, видимо, будет продолжаться ещё долго, пока не будет достигнут предел возможного КПД. Для белого света 100 % КПД — это примерно 350 Лм / Вт.

В связи с этим достаточно часто можно встретить светодиодный светильник большей мощности, но дающий меньший световой поток или наоборот — светильник меньшей мощности, дающий больший световой поток. Например, вовсе не обязательно светодиодный светильник мощностью 50 Вт будет давать больше света, чем светильник 40 или 30 Вт. Кроме того светодиодные светильники теплого свечения дают на треть меньше света, чем светильники холодного свечения той же мощности.

Традиционный подход приводит к тому, что светодиодные светильники выбирают по их мощности, имея в виду стереотип — «больше мощность — больше света». Светодиодные светильники необходимо выбирать в первую очередь по световому потоку и светораспределению (КСС). Потребляемая мощность — как параметр светодиодного светильника — величина обманчивая.

Учитывая стереотипность мышления потребителя, было бы, наверное, правильным в наименовании светодиодного светильника указывать не его потребляемую мощность, а мощность соответствующей ему по количеству света лампы накаливания. Например, выражение «светодиодный светильник, заменяющий 100 ваттную лампу накаливания по свету» — понятно большему числу потребителей, чем выражение — «светодиодный светильник, дающий 1400 Лм». Основной характеристикой светодиодной лампы, например, де-факто считают мощность соответствующей по свету лампы накаливания.

Светильники, собранные на светодиодах с меньшей световой отдачей, например 70 Лм / Вт, дающие 1400 Лм, будут потреблять 20 Вт, а светильники, собранные на более современных светодиодах со световой отдачей 140 Лм / Вт будут потреблять всего 10 Вт, давая тот же световой поток (!). В этом примере светильник меньшей мощности значительно лучше светильника большей мощности.

Практически все производители светодиодов пошли по пути уменьшения мощности новых серий светодиодов (с большей световой отдачей) при сохранении излучаемого ими светового потока. Для производителей светильников это правильная идея — при замене светодиодов не нужно менять конструкцию светильника, при том же количестве светодиодов будет тот же световой поток. Светотехнические характеристики светильников не изменяются, однако общая потребляемая мощность при этом уменьшается. С точки зрения экономии электроэнергии всё очень хорошо, но для потребителя принять решение о применении светильника меньшей мощности очень часто мешает стереотип — «меньше мощность — меньше света».

При выборе светодиодного светильника необходимо в первую очередь обращать внимание на количество вырабатываемого им света, а не на потребляемую им мощность!

Лампочки светодиодные 220в: достоинства и характеристики

Благодаря долгому сроку службы и экономичности светодиодные потолочные лампочки пользуются широкой востребованностью. Они с легкостью монтируются и меняются, просты конструктивно, надежны, не страдают от скачков электронапряжения и при этом светят ровно, оптимально ярко и контрастно.

Среди многочисленных достоинств светодиодных потолочных лампочек можно выделить следующие:

1)  долговечность — в среднем 50 тысяч часов.

2)  минимальная пульсация;

3)  отличная отдача света при небольшом энергопотреблении;

4)  не нуждаются в обслуживании;

5)  мягкое, спокойное естественное свечение, не раздражающее глаз;

6)  высокая цветопередача;

7)  экологичность;

8)  устойчивость к влаге;

9)  безопасность.

Лампочки светодиодные для светильников потолочных: виды

Все лампочки светодиодные для светильников потолочных делятся на два главных вида: рассеивающие и целенаправленные. Первые отлично подходят для декорирования потолочных подвесных систем, поскольку они почти не греются. Посредством световых пучков ламп акцентируется освещение на тех или иных элементах интерьера, добавляется яркость в одних зонах и приглушается в других.

Накладные лампочки светодиодные для светильников потолочных используются там, где нет подвесного потолка.

Лампочки для потолочных светильников — мощность и сфера использования

Маломощные лампочки для потолочных светильников могут быть разными. Но лидирующие позиции по популярности все же занимают лампочки светодиодные 220в.

Также наиболее популярными являются модели лампочек для потолочных светильников от 12 В, которые используются как альтернатива лампочкам накаливания и галогенным световым приборам.

Что касается наиболее мощных лампочек светодиодных 220в, то они имеют встроенный специальный трансформатор. Для таких ламп не нужно отдельное подключение. Они используются, где нужно мощное широкое освещение.

Лампочки 220в для светильников потолочных — температура цвета

Цветовое излучение светодиодных лампочек 220в для светильников потолочных и других ламп может быть различной температуры цвета. Цветовая температура обычно обозначается на упаковке лампы в Кельвинах. Лампочки бывает таким:

1)  2700–3500 ^оК — теплый цвет, альтернатива обычным и галогеновым лампам накаливания;

2)  4000–5000 ^оК — белый дневной цвет максимально приближен к естественному;

3)  от 6500 ^оК — цвет белый холодный, идеальный вариант для улицы.

Лампочки светодиодные 220в для светильников потолочных — особенности выбора

Ассортимент лампочек 220в для светильников потолочных сегодня очень широк, и всегда можно подобрать нужную модель. А вот количество ламп и их мощность зависят от объема помещения: чем больше его площадь, тем большее количества света для него требуется.

Раздел:  Лампы

Технические характеристики светодиодных ламп для светильников дома

Устройства на основе диодов успешно теснят с рынка другие типы осветительных приборов для дома. Причем довольно изрядная стоимость и чувствительность устройств к высоким температурам их не останавливает. Причиной служат превосходные качества светильников.

Технические характеристики светодиодных ламп включают несколько наиболее важных для потребителя параметров.

Светоотдача

Главное назначение осветительного прибора – обеспечивать хорошее освещение. Эту цель выполняет генерируемый источником световой поток той или иной интенсивности. Измеряется он в единицах света – люменах, или, что более показательно, в соотношении люмена к единице мощности – Ватту.

Чем выше светоотдача источника света, но при этом меньше потребление тока, тем более эффективным прибором стоит его считать.   Лампы на светодиодах относят к эргономичным, а по величине светоотдачи уступают только люминесцентным.

Мощность

По сути, эти параметры стоит рассматривать вместе. Ведь мощность указывает на количество потребляемой электроэнергии, а светоотдача – на количество света, которое генерирует прибор. Именно это соотношение и определяет экономичность и эффективность устройства.

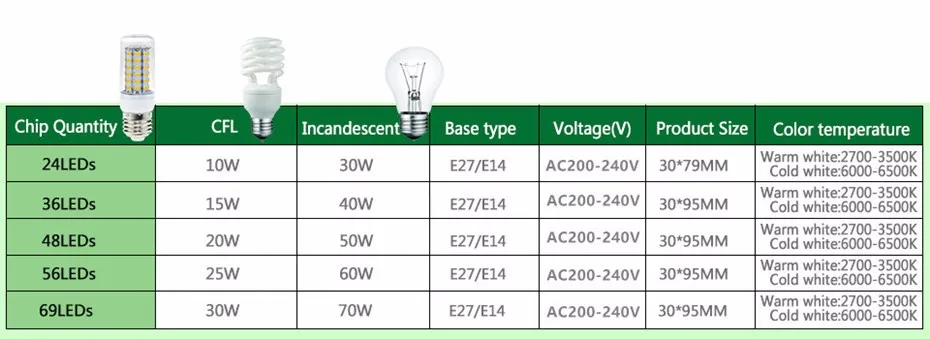

При замене обычной лампочки диодом или другим источником стоит обратить внимание на сравнительные технические характеристики, приведенные в таблице, с тем, чтобы найти надлежащий аналог.

Лампы накаливания, потребляемая мощность, Вт	Люминесцентные, потребляемая мощность, Вт	Светодиодные, потребляемая мощность, Вт	Световой поток, Лм
20	5-7	2-3	250
40	10-13	4-5	400
60	15-16	8-10	700
75	18-20	10-12	900
100	25-30	12-15	1200
150	40-50	18-20	1800
200	60-80	25-30	2500

Таблица предоставляет лишь некоторые сравнительные данные. Однако легко понять, что для замены лампы накаливания мощностью в 75 Вт подойдет светодиодная мощностью в 10–12 Вт, поскольку излучает такой же световой поток. И при этом освещение никоим образом не ухудшится, а может даже улучшиться.

Цветовая температура

Эта величина указывает на оттенок излучаемого света. И если для лампочки накаливания выбора здесь нет – цвет определяется только светофильтром, как и для люминесцентной, то такая характеристика светодиодных ламп LED, как цветовая температура света, может колебаться в очень широких пределах.

Дело здесь в том, что основой прибора является диод – кристалл полупроводников, генерирующий свет при прохождении электрического тока. Цвет излучения зависит от примесей в кристалле и может быть любым – желтым, красным, белым. Причем интенсивность и соответствие какому-то определенному оттенку солнечного света определяется еще и градусом цветовой шкалы.

Полупроводник может генерировать белое теплое, белое холодное, белое дневное излучение. Цветовая температура при этом колеблется от 3500 до 6500. К, в то время как температура желтого обычного света составляет 2700–3000 К. Любой вариант светодиодного светильника оказывается более ярким, просто потому что имеет более высокую цветовую температуру.

При этом белый свет LED-устройства имеет прекрасные характеристики по цветовой передаче и совершенно не изменяет оттенков.

Тип цоколя

Это качество определяет применение устройства. Так, Е27 указывает на возможность размещения лампы в обычных бытовых светильниках и люстрах самого разного вида. Е14, например – параметр цоколя для устройства, используемого для холодильника или автомобильных салонов. А Е40 – самый крупный цоколь, он используется не для дома, а в больших промышленных помещениях, для уличного освещения и так далее.

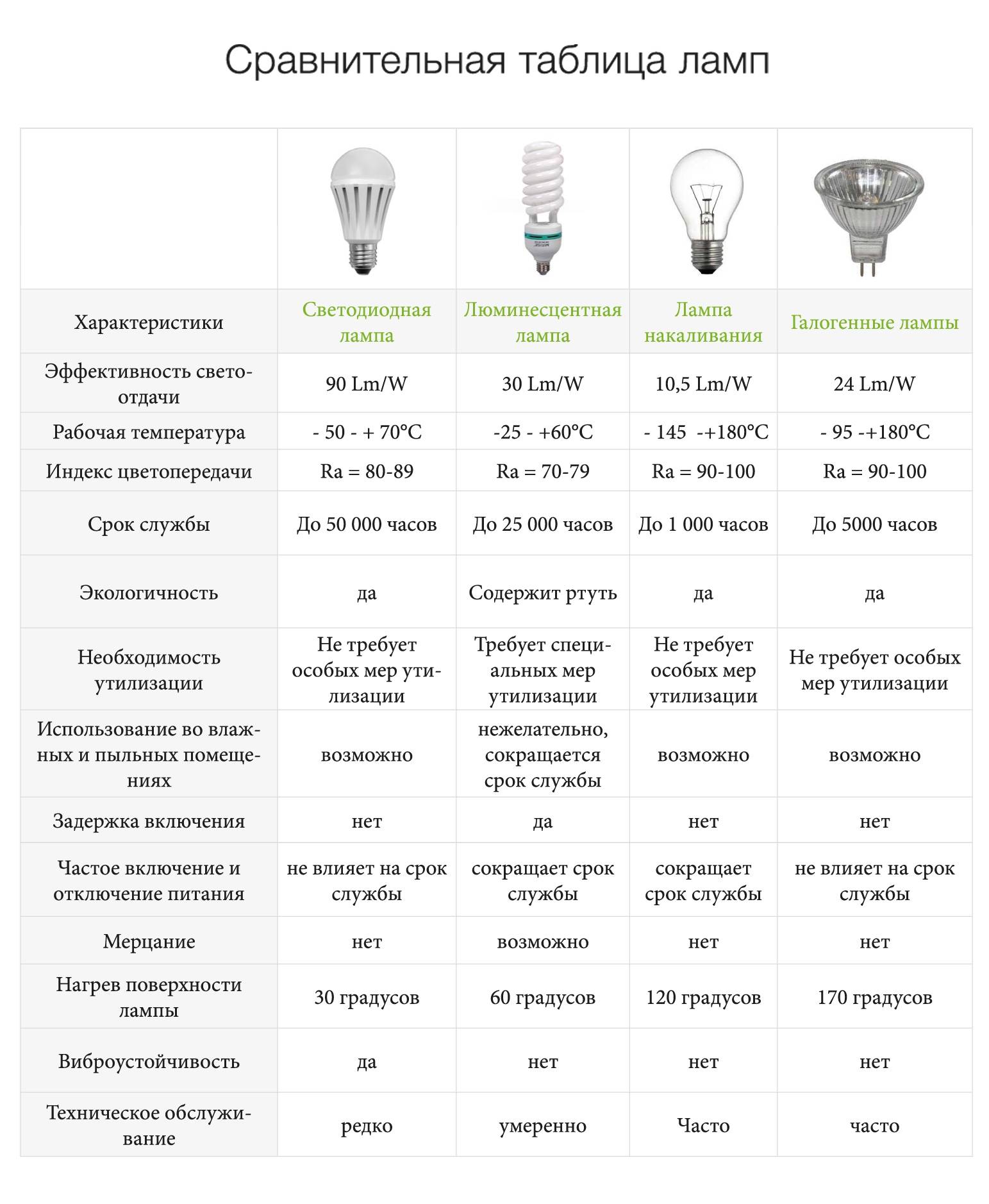

Остальные сравнительные технические характеристики светодиодной лампы Е27 не отличаются от других моделей. Цоколь Е27 разработан специально для возможности замены устаревших осветительных устройств в доме новыми LED-светильниками. На фото – прибор с цоколем Е27.

Рабочая среда

Лампы на светодиодах отличаются хорошей стойкостью к низким температурам. Сама природа полупроводника такова, что для его нормальной работы необходим отвод тепла. В результате устройство работает при самых низких температурах – до -40, а, как утверждают отдельные отзывы, и до -55 С. В доме, конечно, такой температуры не бывает, но на улице в условиях Крайнего Севера – вполне.

А вот верхняя температура моделей ограничена +40 С. Мощный электронный драйвер светильника, помимо всего прочего, отводит тепло, но при высокой температуре корпус будет нагреваться сам, что приводит к сбоям в работе полупроводника и к его разрушению.

Пульсация

Любому искусственному освещению в той или иной мере свойственно мерцание. Увы, лампы на светодиодах не исключение. На эту характеристику необходимо обращать внимание при выборе.

К сожалению, разобраться в этом вопросе нелегко. Мерцание определяется устройством драйвера и зависит от его качества. В бюджетных моделях LED очень часто можно встретить конденсатор, вместо драйвера, а последний стабилизировать ток, как полагается, не может.

Условия работы

Характеристика светодиодных ламп Е27 или автомобильных лампочек Е14 включает и такой параметр, как напряжение. Все светодиодные устройства потребляют постоянный ток напряжением в 12 В, а поэтому напрямую к розетке не подключаются, чего не скажешь об автомобильном аккумуляторе. Способность работать с переменным током напряжением в 220 В обуславливает тот же драйвер в светильнике или преобразователь, включенный в цепь.

Полезные статьи от компании “Световые Технологии”

Основой конструкции светодиодных светильников, получивших к настоящему моменту широкое распространение, являются светодиоды. Эти миниатюрные полупроводниковые устройства излучают видимый свет при подаче на них электрического тока. Рассмотрим основные характеристики и типы светодиодных светильников, выпускаемых в наши дни.

Общие характеристики светодиодных светильников

Светильники, изготавливаемые на основе светодиодов, оценивают по ряду характеристик:

1. Потребляемая мощность. Характеризует количество электроэнергии, потребляемой в единицу времени. Светодиодные светильники имеют мощность от 3-5-до 280 Вт и более, что позволяет выбрать разновидности, оптимально подходящие для освещения жилых и административных помещений, подъездов, складов, производственных цехов, садово-парковых композиций и т. д.
2. Световой поток. Параметр характеризует количество излучаемой световой энергии. Измеряется в люменах (лм).
3. Диапазон рабочих температур. Указываются минимальная и максимально допустимая температура воздуха.
4. Степень защиты. Параметр информирует о защищенности лампы от пыли (первая цифра, следующая после аббревиатуры IP) и влаги (вторая цифра).
5. Цветовая температура. Параметр измеряется в кельвинах (К). Распространены приборы со следующими значениями температуры: 2700 К (дают теплый свет), 4200 К (вырабатывают белый свет естественного цвета), 6400 К (дают холодный белый свет).
6. Срок службы. Обозначает ресурс работы всех компонентов светильника.
7. Рабочее напряжение питания. В нашей стране для питания светодиодных светильников в большинстве случаев используется переменный ток напряжением 220 В и частотой 50 Гц.


Основные типы светодиодных светильников

Современные производители предлагают потребителям большое количество типов светодиодных светильников:

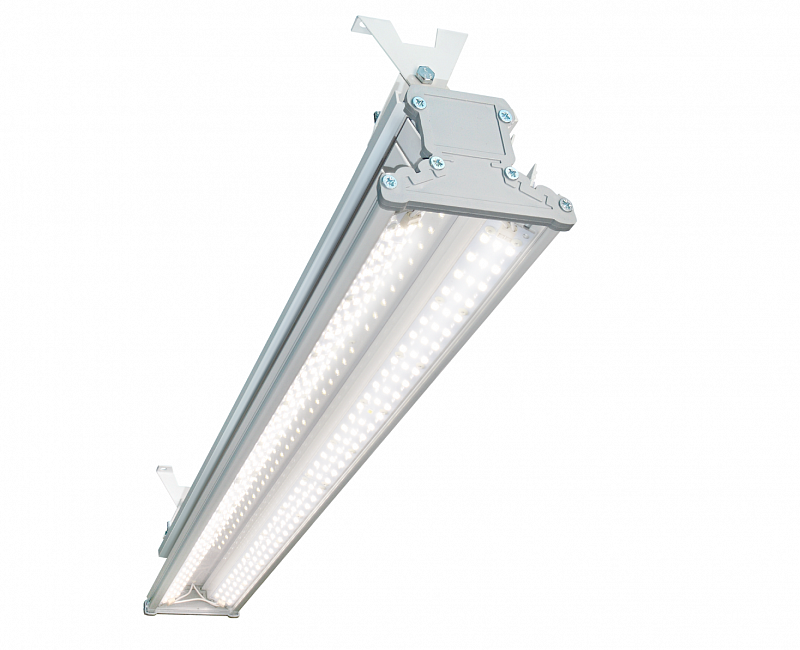

1. Линейные. Используются для обеспечения равномерного освещения объектов, имеющих большую протяженность.
2. Встраиваемвые. Предназначены, как следует из их названия, для установки на потолок. Имеют скрытое крепление (после монтажа видимой остается лишь рамка).
3. Настенные. Устанавливаются на вертикальные поверхности, имеют широкую сферу применения.
4. Промышленные. Этот тип светодиодных светильников рассчитан на эксплуатацию в цехах и на других объектах промышленности. Важнейшую роль в данном случае играют энергосберегающие свойства приборов.
5. Офисные. Могут использоваться как в офисах, так и в торговых центрах, а также в медучреждениях, гостиницах и на многих других объектах.
6. Уличные и складские. Характеристики светодиодных светильников этих типов позволяют  эксплуатировать их при неблагоприятных условиях (в частности, при низкой температуре воздуха и
   атмосферных осадках). В большинстве случаев генерируют очень яркий свет.
7. Светильники для ЖКХ. Такие модели часто выпускаются в антивандальном исполнении, нередко имеют автоматизированную систему включения.
8. Прожекторы. Характеризуются высочайшей яркостью. Разные виды этих led-светильников имеют существенно различающиеся диаграммы направленности света, что позволяет специалистам подобрать прибор для использования на любом объекте.
9. Ландшафтные. Применяются длясоздания декоративной подсветки скульптур, садово-парковых композиций и газонов.
10. Светильники для бассейнов и фонтанов. Отличаются максимальной устойчивостью к воздействию влаги. Обеспечивают эффектную подсветку фонтанов и бассейнов.


Выбор оптимальной мощности светодиодных светильников

Одним из главных критериев выбора светодиодных светильников является их мощность. Доказано, что при одинаковом световом потоке и яркости свечения осветительные led- приборы потребляют значительно меньше электроэнергии по сравнению с традиционными источниками света.

Даже если мощность светодиодного светильника всего 3-5 Вт, он может обеспечить качественное освещение небольшого помещения, например комнаты, лифта или лестничной площадки.

Светодиодная лампа

, основные характеристики

Поискав в Интернете информацию о спецификациях светодиодных ламп, не нашел описания всех характеристик, все даны только базовые. В отличие от ламп накаливания уже содержат электронные компоненты, импульсные регуляторы тока, конденсаторы, диодные выпрямители. В некоторые версии может быть установлен датчик движения и управление с помощью пульта ДУ. То есть он стал пригодным для ремонта электронным осветительным прибором.

Основные настройки

1. световой поток;
2. потребляемая мощность электроэнергии;
3. цветовая температура света;
Тип розетки
4. ;
5. температурный диапазон, при котором он может работать;
6. пульсация;
7. степень защиты;
8. срок службы;
9. напряжение питания;
10. габаритов.

Конечно мало знать параметры, есть другие тонкости. Поэтому вам стоит ознакомиться с моими рекомендациями, как выбрать светодиодные лампы для дома.

1. Световой поток

Самая важная техническая характеристика – это световой поток, который он излучает, измеряется в люменах. В эпоху источников света с нитью накала практически не используется величина светового потока, а измеряется потребляемая мощность. В настоящее время аналогичный светодиод в среднем потребляет в 10 раз меньше энергии.

Раньше источники накаливания давали 12-14 люмен на ватт, а теперь этот показатель составляет 80-190 люмен на ватт. Эффективность зависит от производителя, всего:

• неизвестных в Китае диодов, дающих 70-80 люмен на ватт;
• проприетарных китайских, японских, европейских 110-120 люмен на ватт;
• суперяркий, часто изготавливаемый по технологии COB, которая дает 180-190 люмен на ватт.

Настольные светодиодные лампы и лампы

Мощность, Вт	светодиод, Вт	Поток света, люмен
40	5	400
60	8	700
100	14	1300
150	22	2100

2.

Энергопотребление электроэнергии

Потребляемая мощность складывается из светодиодов и драйверов. На драйвер приходится 1-2 Вт. Если покупать китайского производства или неизвестного отечественного производителя, то зачастую Леда может использоваться очень плохой, обычно на 3-4 более слабой марки.

Например 60 дешевых SMD 5730 потребляет аж 20 штук таких же, только фирменных CREE, Osram, Samsung.

3. Цветовая температура света

Шкала цветовой температуры

Свет делится на 3 типа:

• Белый, как при обычном дневном свете;
• теплый белый, как свет от обычных ламп накаливания;
• холодный белый свет с голубоватым оттенком.

4. Тип розетки

Наиболее распространены Е26 и Е14. Есть и другие, в основном для точечных светильников и рассчитанные на 12 вольт, это ГУ4, ГУ5.3, ГУ10. В подвале цифрами типа ГУ указано расстояние между контактами в миллиметрах, соответственно ГУ10 – расстояние между контактами 10 мм.

Патроны для ламп для дома

В отдельную группу входят G5, G13, G23, G24, которые используются в люминесцентных лампах. Чтобы сократить вложения в ремонт освещения, доступны люминесцентные светодиоды.Для этого убирается начинка. Балласты корпуса люминесцентных светильников остаются прежними.

Перед покупкой заранее уточняйте базу. Даже однажды мне удалось купить 10 акций за E27 вместо E14.

5. Диапазон рабочих температур

При покупке смотрите на диапазон рабочих температур. Если операция будет проходить в теплых или холодных условиях, например на улице при -35 градусов или в сауне, где плюс 90-100 градусов. Именно об этом нужно указать в паспортной лампе, и тогда она будет беспроблемно и гарантированно работать в этих условиях.

6. Коэффициент пульсации

Думаю, это вторая по значимости техническая характеристика. При нормальной работе этот параметр всегда был одинаковым. Этот показатель большинство производителей не упоминают, потому что из-за дорогих лампочек с этим все в порядке, а покупают обычно дешевые. О важности и тонкостях этого я рассказывал в статье «Почему мигает светодиодная лампа».

7. Защита

Есть несколько уровней защиты от влажности, влаги, пыли.Обычно он указан на упаковке. Чтобы вы не разбирались в тонкостях маркировки, достаточно спросить продавца. Несоответствие уровня защиты и условий использования приведет к преждевременному выходу из строя.

8. Срок службы

Срок службы современных бюджетных светодиодок заявлен в 20 – 50 тысяч часов и зависит от установленных светодиодных компонентов. Современным я считаю SMD5630, у предыдущих худшая производительность. Последние разработки японских и европейских производителей позволят сохранить до 100 000 часов.Но это не значит, что лампа перестанет работать, она потеряет яркость примерно на 30-40%.

9. Напряжение питания

Напряжение питания обычно составляет 12 и 110 вольт. Если вы покупаете в зарубежном интернет-магазине, например в китайском, обязательно укажите тип питания, который вы ищете. Продавец видит, что вы из Польши, но часто могут выслать вам напряжение 110 вольт.

10. Размеры корпуса

Это не та характеристика, а скорее примечание.Здесь действует простое правило: чем ярче свет, тем он должен быть длиннее. Сравните размеры, аналогичные с гектаром условного (100Вт), вы можете увидеть «Светодиодная лампа, аналог 100Вт». Менее мощный, чтобы быть пропорционально меньшим. Перед покупкой измерьте свет, в котором были лампы накаливания, иначе многие возмущаются, что большая часть плафона съедает или некрасиво из него торчит. Семь раз прикинь, один раз куплю. В 2015 году были модели мощностью 15 Вт, размер корпуса которых составлял 7-8 Вт, написали письмо производителям, почему они не перегреваются.На письмо производителя не ответил, возможно, есть что скрывать, но речь идет об использовании керамики из нитрида алюминия.

Характеристики светодиодного освещения: руководство для профессионалов

Светодиодное освещение полностью заменило другие традиционные системы освещения, такие как галогенные лампы, благодаря своим многочисленным преимуществам, особенно с точки зрения энергопотребления. Но чтобы знать, как их использовать, важно знать характеристики светодиодного светильника и некоторые важные параметры, которые помогут вам выбрать тот, который лучше всего подходит для вашего проекта дизайна интерьера.

Здесь мы объясним все, что вам нужно знать о характеристиках светодиодного светильника , который может внести наибольший вклад в вашу работу, не пропустите!

Что такое светодиодный светильник?

Чтобы понять характеристики светодиодного освещения, нам сначала нужно понять, как они работают. Функционирование красного света основано на переходе из зоны проводимости в валентную зону электрона.На этом этапе потеря энергии проявляется в виде фотографии.

Свет светодиодных ламп является монохроматическим и полностью зависит от материала, используемого в качестве полупроводника, с помощью которого можно получить разные цвета. Более того, с помощью комбинируя три светодиода с основными цветами (синий, красный и зеленый), в результате можно получить белый свет.

Типы светодиодных фонарей

Одной из характеристик светодиодного освещения, которую необходимо учитывать, является разнообразие и типы, которые можно найти.Светодиодные светильники можно разделить на разные типы по трем параметрам:

• Тип лампы
• Уровень освещенности
• Степень открытия

В зависимости от типа лампочки мы можем найти стандартные светодиодные фонари, сферические, шаровые, свечные, GU10 и MR16. В зависимости от типа освещения мы будем говорить о теплом свете, нейтральном свете и холодном свете, каждый из которых имеет свое применение в разных местах и ​​средах.

Наконец, по степени светосилы различают узкоугольные (до 45º), среднеугольные (до 80º) и широкоугольные (более 80º) светодиодные светильники.

Светодиод

＜ Что такое светодиоды и как они работают? ＞ | Основы электроники

Что такое светодиоды?

Светодиоды

– это полупроводники, называемые «светоизлучающими диодами». Белые светодиоды, которые получили практическую реализацию благодаря использованию синих светодиодов высокой яркости, разработанных в 1993 году на основе нитрида галлия, привлекают повышенное внимание как 4-й тип источника света.

Как светодиоды излучают свет?

Светодиоды

(светоизлучающие диоды) представляют собой полупроводниковые источники света, которые объединяют полупроводник P-типа (большая концентрация дырок) с полупроводником N-типа (большая концентрация электронов). Приложение достаточного прямого напряжения заставит электроны и дырки рекомбинировать в P-N переходе, высвобождая энергию в виде света.

По сравнению с традиционными источниками света, которые сначала преобразуют электрическую энергию в тепло, а затем в свет, светодиоды (Light Emitting Diodes) преобразуют электрическую энергию непосредственно в свет, обеспечивая эффективное производство света с небольшими потерями электроэнергии.

Типы светодиодов

Доступны светодиоды двух типов: ламповые (с выводами) и микросхемы (для поверхностного монтажа). Пользователи могут выбрать идеальный тип на основе установленных требований.

Длина волны и цвет

Цвет светодиода (длина волны излучения) будет меняться в зависимости от используемых материалов. Это позволяет настроить цвет в соответствии с определенными спецификациями длины волны, необходимыми для приложений, которые используют традиционные лампы в качестве источников света (для которых существуют стандарты), таких как светофоры и автомобильные лампы.

Для обозначения цвета используются две спецификации длины волны: λP (пиковая длина волны) и λD (доминирующая длина волны), при этом λD соответствует цвету, фактически наблюдаемому человеческим глазом.

Как создается белый свет?

Есть несколько методов получения белого света с помощью светодиодов. Ниже приведены 2 типичных метода эмиссии.

Синий светодиод ＋ Желтый люминофор

Комбинация синего светодиода с желтым люминофором, который является дополнительным цветом, дает белый свет.Этот метод проще других решений и обеспечивает высокую эффективность, что делает его наиболее популярным выбором на рынке.

Красный светодиод ＋ Зеленый светодиод ＋ Синий светодиод

Сочетание трех основных цветов приведет к белому свету. Обычно этот метод используется не для освещения, а для полноцветных светодиодных устройств.

Светоизлучающий диод
LED К странице продукта

Линейка светоизлучающих диодов

ROHM включает в себя светоизлучающие диоды с боковым излучением, с задним креплением и тип лампы в дополнение к стандартным типам SMD.

Практические характеристики светодиодов – LEDinside

С момента своего появления в начале 2000-х годов светоизлучающие диоды (светодиоды) продолжали вызывать волну в электроэнергетике. Они широко известны своей уникальностью в создании света различными способами. Светодиоды действительно имеют практические характеристики. Узнав больше об этом, вы сможете оценить их роль в мире электричества. В этой статье сделана попытка обсудить основные практические характеристики светодиодов.

Светодиоды – текущие устройства

Светодиоды никогда не являются приборами напряжения, как некоторые думают. Это довольно современные устройства, как и все остальные диоды. Это означает, что закон Ома не распространяется на светодиоды. Закон гласит, что напряжение и ток пропорциональны. Иначе обстоит дело со светодиодами. Напряжение и ток в светодиодах не пропорциональны, поскольку они просто устройства тока. Производительность светодиодов в основном определяется тем, какой ток через них проходит.Во время работы светодиоды управляются уникальным образом. Их оптический выход обычно указывается в люменах или ваттах. Источники питания, предназначенные для светодиодов, в основном предназначены для питания их постоянным током.

прямое напряжение

Еще одна характеристика светодиодов – прямое напряжение. Как правило, прямое напряжение каждого светодиода всегда постоянно. Однако это может варьироваться в зависимости от величины тока, проходящего через некоторые светодиоды. Каждый светодиод также отличается в зависимости от его состава.Вы можете сравнивать их по-разному. Например, кремниевые диоды используются в качестве выпрямителей. Некоторые диоды с меньшим прямым напряжением обычно рассеивают меньше энергии по мере их использования. Характеристики прямого напряжения также зависят от уровня температуры кристалла. В большинстве случаев это также может зависеть от размера всего светодиода. Диод в большом корпусе, вероятно, останется холоднее, что приведет к более высокому прямому напряжению. Большинство производителей светодиодных кристаллов продолжают исследования того, как снизить прямое напряжение устройства для достижения максимальной эффективности.Если это уменьшить, существует возможность увеличения светоотдачи на ватт светодиода.

Обратная разбивка

Большинство диодов обычно проводят ток, когда на них подается напряжение от анода к катоду. Они также будут проводить, если у них будет достаточное напряжение от катода до анода. Это может происходить независимо от того, проводится ли проводимость намеренно или нет. Лавинные и стабилитроны попадают в категорию преднамеренных. Вы можете легко использовать любой из диодов в зависимости от фактического напряжения, при котором должна возникать проводимость.С другой стороны, выпрямительные диоды и светодиоды попадают в категорию непреднамеренных. Когда они проводят ток в обратном направлении, они обычно могут сломаться. Однако, если какой-либо из ваших диодов выходит из строя таким образом, вы все равно можете заменить его на деталь с более высоким напряжением. Большинство светодиодов очень сложны и, следовательно, имеют обратное напряжение пробоя всего 5 В. На самом деле это может вызвать серьезные проблемы в практической схеме, в которой используется светодиод.

Между тем, как полупроводники, светодиоды всех типов имеют абсолютный максимальный номинальный ток, заявленный их производителями.Это 1 А или 700 мА, хотя могут быть различия, поскольку существуют различные типы светодиодов и их производители. Например, некоторые белые светодиоды имеют ток, превышающий их номинальный ток. Это может привести к насыщению их люминофоров, в то время как световой поток станет синим.

Эффективность – не эффективность

Эффективность в мире электричества относится к электрическому преобразованию. Это выходная мощность, деленная на входную. Эффективность обычно выражается в процентах.Что касается светодиодов, термин «эффективность» никогда не подходит для их обозначения. Эффективность – это скорее правильный термин. Эффективность белых светодиодов и многих других типов обычно измеряется в люменах на ватт (лм / Вт). Люмен – это количество света, которое может воспринимать человеческий глаз. Однако это восприятие имеет странные последствия. Обычно человеческий глаз показывает максимум в зеленой части видимого спектра. Если, например, зеленый и красный светодиоды имеют одинаковую эффективность, красный также будет излучать намного больше света, чем зеленый.Однако вы не можете сравнивать два светодиода по их эффективности, за исключением случаев, когда они одного цвета. Большинство светодиодов излучают разную длину волны, поскольку они не лазеры.

Белые светодиоды, например, производятся путем добавления 2 или 3 разных цветов. Следовательно, их эффективность зависит от точного сочетания цветов. Это также зависит от яркости смешанных цветов и направления излучения спектра каждого цвета. Большинство производителей белых светодиодов действительно рассматривают эффективность как параметр своих продаж.Поэтому они играют в игры со спектральным составом белых светодиодов.

В любом случае, вы должны быть осторожны, если вас беспокоит эффективность. Если светодиод работает на более высоком уровне тока, чем он производит, его эффективность снизится.

Оптические спектры в светодиодах

Собственно, основная цель светодиодов – это товарный свет. Однако их оптические спектры являются ключевыми рабочими параметрами, обнаруженными в них. Оптический спектр светодиода дает вам больше информации об излучаемом им свете.Однако не существует реального практического способа взглянуть на спектр, прежде чем вы определите цветовой выход света в данном приложении. Следовательно, набор чисел обычно используется для характеристики важных характеристик оптического спектра в светодиодах. К таким номерам относятся CCT и CRT. CCT дает представление о том, насколько холодным может быть свет, в то время как CRI дает представление о том, насколько хорошо цвета воспроизводятся светом.

В целом, рассмотренные выше подзаголовки проливают больше света на практические характеристики светодиодов.Вам нужно хорошо их переварить, чтобы оценить светодиоды и их функции. Вы также можете узнать больше о конструкции и внутреннем устройстве светодиодов, продолжая исследовать устройства. У светодиодов действительно очень светлое будущее. LEDinside ожидают новых достижений в этой области по мере развития технологий.

Отказ от гарантий
1. Веб-сайт не гарантирует следующее:
1.1 Услуги веб-сайта соответствуют вашим требованиям;
1.2 Точность, полнота или своевременность обслуживания;
1.3 Правильность, достоверность выводов, сделанных при использовании сервиса;
1.4 Точность, полнота, своевременность или безопасность любой информации, которую вы загружаете с веб-сайта
2. Услуги, предоставляемые сайтом, предназначены только для ознакомления. Веб-сайт не несет ответственности за инвестиционные решения, убытки или другие убытки, возникшие в результате использования веб-сайта или информации, содержащейся на нем.

Права собственности
Вы не можете воспроизводить, изменять, создавать производные работы, отображать, выполнять, публиковать, распространять, распространять, транслировать или передавать третьим лицам любые материалы, содержащиеся в службах, без явного предварительного письменного согласия веб-сайта или его законного владельца.

Light Guide: Введение в светодиодное освещение

Световод

Светоизлучающий диод (LED) – это относительно старая технология, появившаяся примерно в 1970 году, которая превратилась из цифровых дисплеев и индикаторных ламп в ряд новых приложений, включая знаки выхода, акцентные огни, рабочие огни, светофоры, автомобильное освещение, вывески и т. Д. настенные бра, а также наружное освещение и освещение вниз.

Светодиоды

обладают такими преимуществами, как небольшой размер, длительный срок службы лампы, низкое тепловыделение, экономия энергии и долговечность.Они также обеспечивают исключительную гибкость дизайна в изменении цвета, затемнении и распределении, объединяя эти небольшие блоки в желаемые формы, цвета, размеры и пакеты светового потока.

Характеристики

Светодиоды

– это твердотельные полупроводниковые устройства. Светодиодное освещение достигается, когда полупроводниковый кристалл возбуждается так, что он непосредственно производит видимый свет в желаемом диапазоне длин волн (цвете). Светодиодные блоки небольшие, обычно 5 мм (T 1-3 / 4).

Метод работы

Когда светодиодный блок активирован, источник питания преобразует переменное напряжение в достаточное постоянное напряжение, которое прикладывается к диодному полупроводниковому кристаллу.Это приводит к тому, что электроны (отрицательные носители заряда [N]) в слое переноса электронов диода и дырки (носители положительного заряда [P]) в слое переноса дырок диода объединяются в P-N переходе и преобразуют свою избыточную энергию в свет. Светодиод заключен в прозрачную или рассеянную пластиковую линзу, которая может обеспечивать диапазон углового распределения света.

Цвет

Цветовой состав света, излучаемого светодиодом, основан на химическом составе возбуждаемого материала.Доступны светодиоды, которые могут воспроизводить цвета, включая белый, темно-синий, синий, зеленый, желтый, желтый, оранжевый, красный, ярко-красный и темно-красный.

Эффективность

Светодиоды

– это низковольтные, слаботочные устройства и эффективные источники света. Для красных, янтарных, желтых, зеленых и синих светодиодов были разработаны новые материалы, которые более эффективны, чем традиционные материалы, и обладают большей эффективностью (люмен на ватт), чем лампы накаливания и конкурирующие люминесцентные лампы. A. Эффективность до 100 LPW уже достигнута в лабораторных условиях.По словам Стива Джонсона, руководителя группы исследований освещения Национальной лаборатории Лоуренса Беркли, «вполне реально ожидать, что эффективность твердотельных источников достигнет 150-200 люмен на ватт в ближайшие десятилетия».

Светодиоды белого света

Использование нитрида индия-галлия (InGaN) в качестве полупроводникового материала привело к созданию самых ярких светодиодов и позволило разработать светодиоды белого света.

Светодиоды белого света содержат люминофор, добавленный к синему светодиоду, который преобразует часть излучения в желтый цвет, в результате чего получается голубовато-белый свет.Таким образом, светодиоды белого света представляют собой холодный источник света со спектром коррелированных цветовых температур от 4 000 до 11 000 К. Белый свет также может быть получен путем смешивания цветов света, излучаемого красными, синими и зелеными светодиодами.

Эрика Страндберга, Лаборатория дизайна освещения

Дополнительные световоды

Меры предосторожности при использовании светодиодных ламп

Изменение характеристик, связанных с температурой (светимость, длина волны, прямое напряжение) Характеристики светодиодной лампы меняются в зависимости от температуры кристалла (Tj: температура перехода, излучающего свет).Температура чипа включает в себя как температуру окружающей среды, так и тепло, излучаемое самим светодиодом. Следующий текст описывает типичные изменения характеристик. Светимость Количество света, излучаемого светодиодной лампой, уменьшается с увеличением Tj. Это связано с увеличением рекомбинации дырок и электронов, которые не вносят вклад в излучение света. Технические данные светодиодных ламп Toshiba показывают графики характеристик силы света в зависимости от температуры корпуса (где сила света стандартизована до 1.0 при 25 ° C – см. Приложение 1). В пределах гарантированного диапазона рабочих температур сила света варьируется от 0,7 до 1,2 (исходя из силы света 1,0 при 25 ° C) Длина волны Как и сила света, длина излучаемой волны также изменяется, в основном из-за изменений в запрещенной зоне полупроводника, вызванных изменениями температуры. Степень изменения длины волны зависит от материала полупроводника; в светодиодах типа InGaAlP повышение температуры вызывает изменение d примерно на 0.1 нм / ° C. Для приложений, где требуются строгие стандарты длины волны, необходимо учитывать любое изменение длины волны в пределах гарантированного диапазона рабочих температур оборудования. прямое напряжение (Vf) За исключением особых случаев, изменения Vf, как и изменения излучаемой длины волны, вызваны изменениями в запрещенной зоне полупроводника. При повышении температуры Vf падает примерно на 2 мВ / ° C. Изменение Vf является важным фактором при проектировании схемы. Когда светодиодная лампа работает от постоянного тока, изменения Vf не влияют на постоянные цепи.Однако, когда светодиодная лампа работает при примерно постоянном напряжении, Vf падает с повышением температуры и увеличением тока. Увеличение тока приводит к дальнейшему росту Tj и дальнейшему падению Vf. Ток продолжает увеличиваться, пока не будет достигнут баланс. И наоборот, при низких температурах Vf увеличивается, а ток падает. Требуемая сила света не может быть получена, когда цепь работает при постоянном напряжении. Колебания характеристик Разница в значениях характеристик между разными светодиодами возникает еще на этапе изготовления.Toshiba указывает минимальное значение яркости и минимальное или максимальное значение для каждого из параметров электрических характеристик. Следовательно, при проектировании оптических схем необходимо учитывать эти колебания. Например, помимо изменения температуры, Vf также имеет определенное распределение. Когда схема не имеет встроенного конструктивного запаса, необходимо проверять устройства с большим колебанием Vf, чтобы гарантировать, что желаемые характеристики все еще могут быть получены при изменении температуры.В зависимости от характеристик схемы или оборудования может потребоваться ограничить величину колебаний значений характеристик светодиодной лампы. В таких случаях Toshiba расследует необходимость в специальном стандарте и решит, можно ли применять этот специальный стандарт. Различия между видимыми светодиодами и сенсорными источниками света Светодиодные лампы являются излучателями видимого света. Следовательно, стандарты светодиодов основаны на свете, видимом людям. Соответственно, Marktech не рекомендует использовать видимый светодиод в качестве источника света для оптического датчика.Относительная эффективность На рисунке 6 показана кривая световой отдачи с характеристиками длины волны света, к которому чувствителен человеческий глаз. Человеческий глаз наиболее чувствителен к свету с длиной волны около 555 нм. Когда яркость светодиода измеряется, значение яркости на каждой длине волны должно корректироваться в соответствии с кривой световой отдачи, показанной на рисунке 6.

Рисунок 6 – Кривая световой отдачи

Либо используйте кривую световой отдачи, чтобы скорректировать световую отдачу светодиодов для каждой длины волны, подлежащей измерению, либо пропустите измеряемую световую отдачу через оптический фильтр с теми же характеристиками пропускания, что и кривая световой отдачи.Естественно, необходимо учитывать и длинноволновые характеристики фотоприемника. Фотодиоды или датчики изображения CCD иногда используются в фотодетекторах для проверки яркости. В этих случаях разница в яркости видимых светодиодов связана не только с различиями в чувствительности их фотоприемников. Например, простое сравнение силы света светодиода на основе GaA As с длиной волны 660 нм и светодиода на основе InGaAlP с длиной волны 570 нм показывает, что последний имеет более высокую силу света, чем первый.Однако с учетом длинноволновых характеристик чувствительности приема фотоприемников с фотодиодами или ПЗС-датчиков изображения, светодиод GaAlAs с длиной волны 660 нм имеет более высокую мощность. Кроме того, диаграмма характеристик длины волны в технических данных показывает только спектр видимого света и не указывает на то, что светодиод не излучает другой свет. В частности, в зависимости от типа светодиода излучение может иметь большой пик в ближней инфракрасной области. При использовании фотодиодов для измерения яркости не забывайте учитывать инфракрасный свет.

Светодиодные источники света – светодиоды для сквозных отверстий и поверхностного монтажа

Введение

Будучи твердотельными устройствами, светоизлучающие диодные (СИД) лампы обладают характеристиками, обеспечивающими высокую надежность и совместимость с слаботочными электронными схемами управления.

Ниже приводится техническая и прикладная информация об источниках света газовых датчиков ILT NDIR. На этой веб-странице представлена ​​подборка наших наиболее распространенных светодиодов. Многие из наших ламп можно приобрести прямо в нашем интернет-магазине.Если вам требуется другой светодиод, свяжитесь с нами для получения помощи, используя форму ниже.

<Назад ко всем источникам света

Светодиоды для сквозных отверстий

Светодиоды для поверхностного монтажа

---

Введение

Светодиоды

имеют преимущества и недостатки по сравнению с другими источниками света, такими как лампы накаливания или неоновые лампы.

Преимуществами являются небольшой размер, низкое энергопотребление, низкий уровень самонагрева, высокая надежность, возможность быстрого включения и выключения, устойчивость к ударам и вибрации.

Особенности, которые иногда можно рассматривать как недостатки, – это узкий угол обзора, близкий к монохроматическому свету, ограниченный выбор длины волны, и они требуют ограничивающего резистора с приводом напряжения.

Принципы работы

светодиода сформированы из различных легированных полупроводниковых материалов в виде диодного перехода P-N. Когда электрический ток проходит через переход в прямом направлении, электрические носители отдают энергию, пропорциональную прямому падению напряжения на диодном переходе, которое излучается в форме света.Количество энергии относительно невелико для инфракрасных или красных светодиодов. Для зеленых и синих светодиодов, которые производятся из материалов с более высоким прямым напряжением, количество энергии больше.

Поскольку устройство используется в режиме прямого смещения, как только подаваемое напряжение превышает прямое напряжение диода; ток через устройство может возрастать по экспоненте. Очень высокие токи могут повредить устройство, поэтому резистор, ограничивающий ток, должен быть добавлен последовательно со светодиодом при питании от источника напряжения.

Количество света, излучаемого светодиодом, пропорционально количеству тока, проходящего через устройство в направлении прямого смещения. При изменении тока мощность света будет изменяться аналогичным образом. Путем модуляции тока, протекающего через светодиод, световой поток можно модулировать для получения амплитудно-модулированного оптического сигнала, который можно использовать для передачи информации через свободное пространство (например, пульт дистанционного управления телевизором).

Если источник напряжения применяется в обратном направлении, соединение P-N будет блокировать ток, пока приложенное напряжение не превысит способность устройства блокировать ток.В этот момент соединение устройства выйдет из строя, и, если в цепи нет устройства ограничения тока, светодиод будет разрушен. Типичное значение максимального обратного напряжения составляет пять вольт.

Строительство и эксплуатация

Полупроводниковый материал обычно представляет собой очень маленький кристалл или кристалл, который установлен на выводной рамке и залит прозрачной или рассеянной эпоксидной смолой. Форма эпоксидной смолы и количество рассеивающего материала в эпоксидной смоле определяют угол испускания светового потока.На рисунке 1 показана конструкция обычного светодиодного корпуса.

Многие из наших светодиодов содержат высокоэффективные микросхемы, установленные в корпусах T-1, T-1¾ и SMT (поверхностный монтаж). Тем не менее, существует широкий выбор прямоугольных, многопакетных и нестандартных пакетов, отвечающих вашим требованиям.

Мощность светодиодов обычно выражается в милликанделах (мкд). Кандела определяется как количество люменов на стерадиан телесного угла. Обычно он измеряется вдоль оси проекции устройства и показывает реакцию глаза на свет.Угол обзора для светодиодов определяется как угол между точками ½ интенсивности по обе стороны от выходного луча. Для устройств T-1 и T-1¾ он может составлять от 10 градусов для устройств с прозрачной эпоксидной смолой и до 60 градусов для светодиодов с высокой степенью рассеивания. Пиковое излучение доступно в диапазоне от инфракрасного и видимого до темно-синего.

Светодиодные лампы могут работать в импульсном режиме. Абсолютные максимальные характеристики светодиодов были определены теоретически, а также в результате обширных испытаний на надежность.Прямой ток, рассеиваемая мощность, тепловое сопротивление и температура перехода взаимосвязаны при установлении абсолютных максимальных номинальных значений. В импульсном режиме максимально допустимые пределы не должны превышать температуру перехода светодиода, которая может быть достигнута при работе светодиода при заданном максимальном постоянном прямом токе. Эта корреляция достигается путем установления комбинаций пикового тока и ширины импульса для различных частот обновления и поддержания максимальной температуры перехода, достигаемой при работе с максимальным постоянным током.

Цепи привода

Цепи возбуждения светодиодов должны обеспечивать достаточное напряжение, чтобы преодолевать прямое падение напряжения на диодном переходе, при этом управляя током до правильного значения для конкретного устройства. Наиболее распространенная схема для этого – источник напряжения, которое значительно превышает прямое падение напряжения на диоде, и резистор, ограничивающий последовательный ток. На рисунке 2 показаны несколько конфигураций. Используйте закон Ома для расчета номинала резистора в зависимости от выбранного светодиода, источника напряжения и максимального номинального постоянного тока.

.
