виды, характеристики, особенности монтажа и выбора

Быстрые темпы строительства и потребность в экономии средств все чаще и чаще обуславливают необходимость прокладки электрической проводки открытым способом. Где кабельно-проводниковая продукция подвержена негативному воздействию окружающей среды и механических повреждений. Поэтому в соответствии с требованиями п.522.6.2 ГОСТ Р 50571.5.52-2011 в качестве дополнительной защиты в электропроводке может использоваться гофра для кабеля. Для чего она применяется и какими конструктивными особенностями обладает, мы рассмотрим в данной статье.

Назначение

Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.

К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла.

Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.

Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.

Рис. 1. Воздействие механических услилий при заливке бетона

При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.

В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.

Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой.

Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.

Виды и конструктивные особенности

Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории. Так, в соответствии с п.6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:

  • Распространяющие горение или не распространяющие такового;
  • Имеющие защиту от коррозии или без таковой;
  • Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл.5 и 6 ГОСТ 14254-2015;

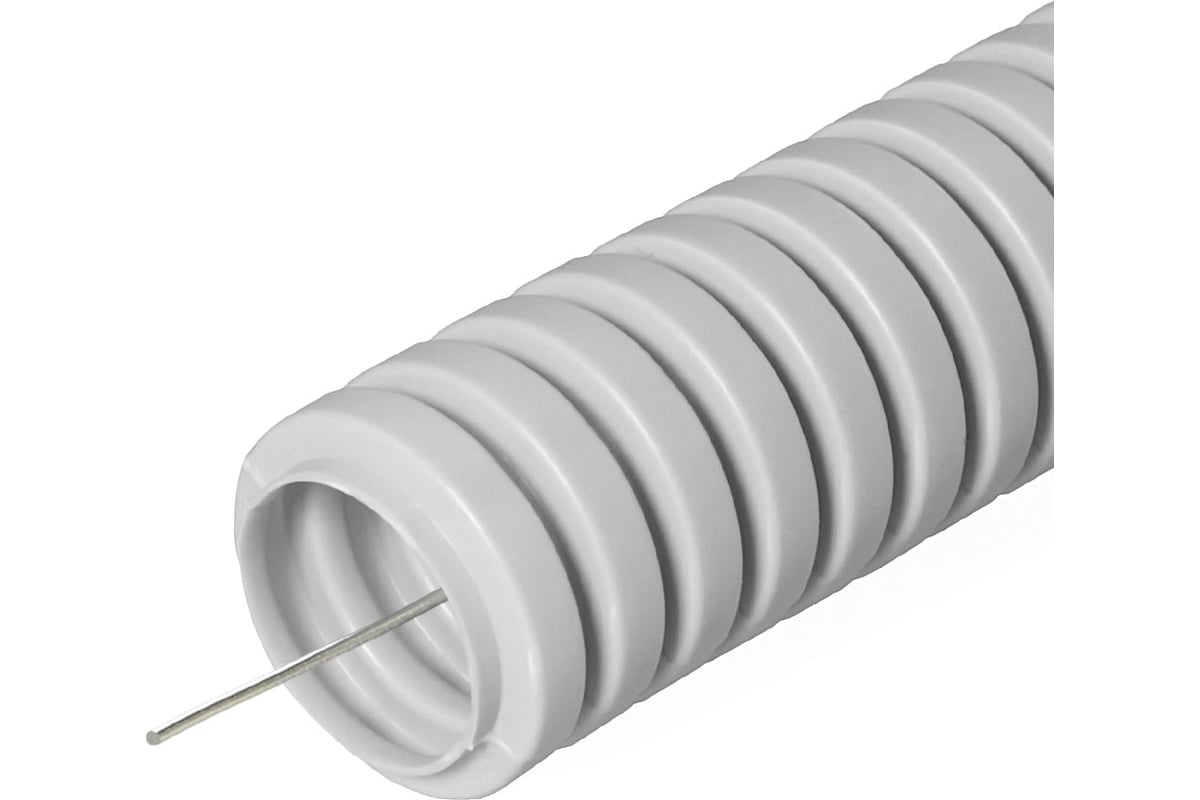

Рис. 2. Пример армированной гофры и с протяжкой

Для усиления механической прочности защиты кабеля может применяться армированная гофра. Такая марка включает в себя стальную проволоку по периметру спирали.

Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.

В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п.6.2 ГОСТ Р МЭК 61386.1-2014 существует пять нижних и семь верхних пределов:

Таблица 1: нижний предел диапазона температур

КлассификацияТранспортирование, монтаж и эксплуатация при температуре не менее, °С
1+5
2-5
3-15
4-25
5-45

Таблица 2: верхний предел диапазона температур

КлассификацияЭксплуатация и монтаж при температуре не более, °С
160
290
3105
4120
5150
6250
7400

В  соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.

Также все гофры можно разделить по материалу, из которого они изготовлены:

  • Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости. Не горит, но подвержена разрушению под воздействием ультрафиолета.
  • Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
  • Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
  • Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.
  • Металлические – обладают хорошей устойчивостью к механическим воздействиям.
Рис. 3. Металлическая гофра

Не подвержены горению, разрушению маслами и другими активными веществами.

По количеству слоев различают однослойные и двухслойные гофры. В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.

Рис. 4. Пример двухслойной гофры

Технические характеристики

При выборе конкретной модели гофры для кабеля руководствуются основными техническими характеристиками изделия, к которым относятся:

  • Материал, из которого изготовлена гофра;
  • Степень пыле- влагоустойчивости;
  • Допустимый диапазон температур;
  • Устойчивость к горению;
  • Сопротивление электрическому току;
  • Геометрические параметры;
  • Механическая прочность.

Диаметр и толщина стенки

Габаритные размеры гофры позволяют определить ее совместимость с определенными видами кабеля и возможность размещения. Так, при установке внутри стен или необходимости проложить в просверленном отверстии, вы должны убедиться, что трубке хватит места, и вы не пережмете ее конструктивными элементами. В случае заливки в пол, необходимо знать высоту самой гофры, чтобы учитывать высоту заливки стяжки.

Для этого используется наружный диаметр трубы, который можно узнать в ее паспортных данных.

Рис. 5. Соответствие диаметра гофры высоте заливки

У каждого кабеля также есть технические данные, к примеру, тот же ВВГ 3х6 будет иметь наружный диаметр 11,9 мм. Поэтому гофра для такого кабеля должна свободно вмещать его внутри. Из ряда 10.7; 14.1; 18.3; 24.5; 31.5; 39.6 наиболее подходящим вариантом будет 14,1 мм.

Толщина стенки позволяет определить устойчивость к механическим воздействиям. Чем толще стенка, тем большую нагрузку способна выдерживать гофра.

Материал и цветовое исполнение

Рис. 6. Разделение гофры по цвету

Современный рынок предлагает огромный выбор гофр для кабеля с различной цветовой палитрой. Но, сразу отметим, что никаких жестких требований относительно цвета нет. Поэтому все производители могут выпускать модели одного и того же цвета с абсолютно разными характеристиками. Как правило, труба белого и серого цвета выполняется из ПВХ, а красный, синий, черный являются атрибутами полиэтилена и полипропилена, полиамидные бывают черного и серого цвета.

Как видите, один и тот же цвет может принадлежать разным материалам, что также вносит некоторую сумятицу в отношении их свойств. Но если вы будете ориентироваться по внешним признакам гофры для кабеля, то далее рассмотрим наиболее часто встречающиеся варианты.

  • Белые – подходят для слаботочных цепей;
  • Серые  — для размещения кабеля электропроводки;
  • Черные или коричневые также хорошо подходят для распределительной цепи и подключения бытовых приборов;
  • Зеленые – предназначены для прокладки линий связи;

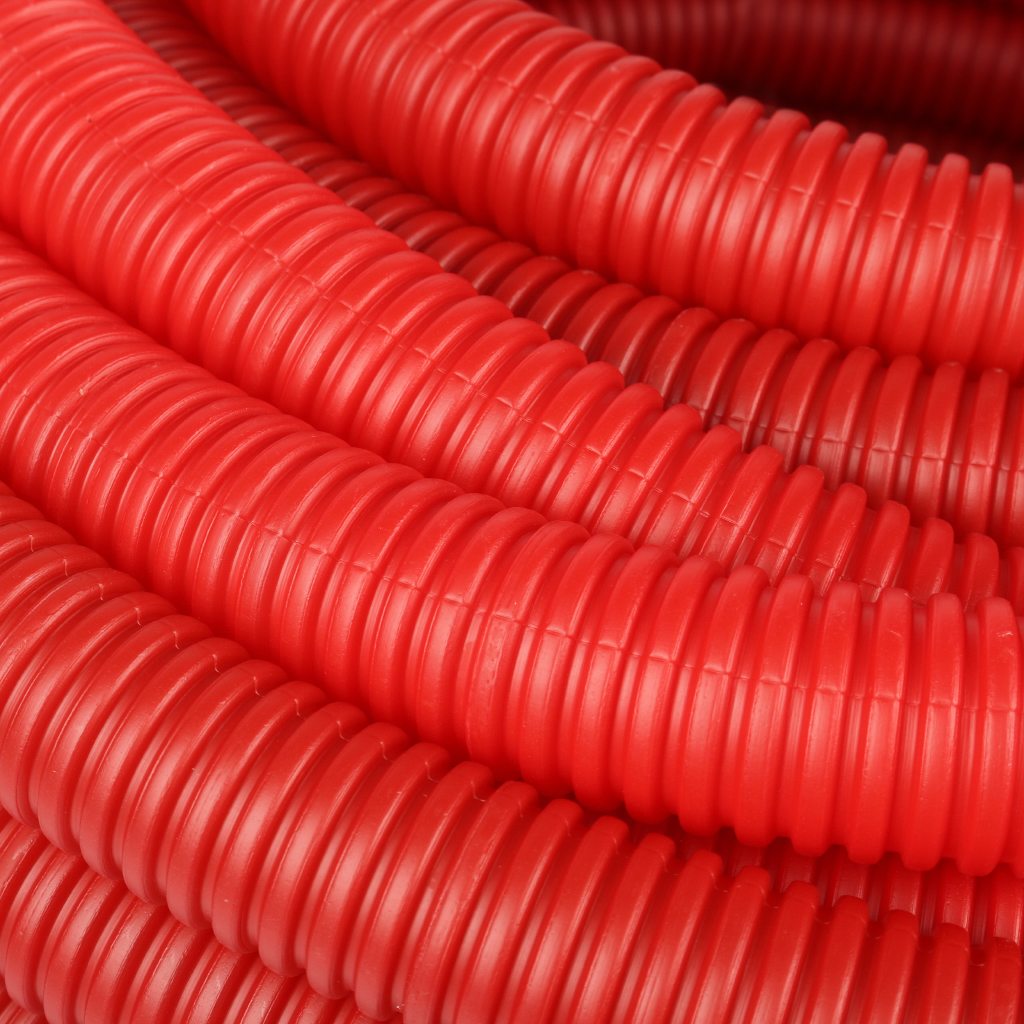

  • Красные – для монтажа силовых цепей на открытом воздухе;
  • Синие  — хорошо подходят для заливки в бетонные конструкции.

Данное распределение является рекомендательным, поэтому основной упор при выборе делается на технические параметры гофры для кабеля.

Прочностные характеристики

В зависимости от механической прочности существуют несколько видов гофры для кабеля. Так, в соответствии с п.6.1 ГОСТ Р МЭК 61386. 1-2014 параметры прочности разделяются на сопротивление к удару, сжатию, сопротивление к изгибу, растяжению и способность переносить подвесную нагрузку.

Для каждой из категорий разработана своя градация прочности, поэтому рассмотрим пример для ударной устойчивости:

  • Очень легкая – минимальная величина сопротивления удару;
  • Легкая – слабая механическая устойчивость, но отличная гибкость;
  • Средняя – хорошо подходят для размещения в стенах;
  • Тяжелая – обладает большой толщиной стенок и плохой гибкостью, но является отличным вариантом для заливки в бетон;
  • Очень тяжелая – максимально прочный вариант, который может использоваться для прокладки в грунте или местах других механических воздействий.

Особенности монтажа и крепежа

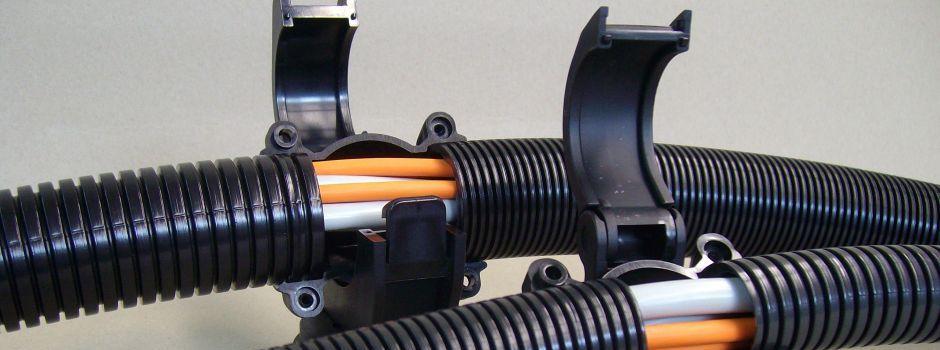

Для крепежа гофры по стенам удобно использовать специальные клипсы или хомуты с дюбелями.

Рис. 7. Крепление гофры на дюбель

Если же вы планируете штробить стены, то ее следует располагать в штробе. За гипсокартонными конструкциями гофрированную трубу можно крепить к несущему профилю хомутами-затяжками.

Рис. 8. Крепление гофры хомутом-стяжкой

Заметьте, использовать шурупы или саморезы, которые повредят целостность наружного слоя нельзя.

Для перемещения в пространстве гофру можно поворачивать, но угол поворота, при этом, не должен превышать 90°. Длину одного отрезка рекомендуется делать не более 20 – 25м, при этом количество поворотов не должно превышать 4 – 5. Расстояние между поворотами должно быть не менее 3м. А если этот критерий выполнить не получается, делается распределительная коробка для изменения направления кабеля.

Категорически запрещено укладывать несколько гофр друг на друга. Они должны идти параллельно на расстоянии не менее 20 – 30 мм друг от друга. При необходимости пересечения, две линии располагаются строго перпендикулярно друг относительно друга.

При расположении за подвесными потолками и подобных нишах, в соответствии с п.

14.15 СП 31-110-2003 выбирается марка гофротрубы из негорючего материала. Также учитывается степень защиты IP в зависимости от группы горючести материалов.

Как выбрать?

При выборе конкретной модели гофры для кабеля, проверьте, чтобы условия эксплуатации и допустимый температурный режим подходил для ваших условий. Если электрооборудование размещается в помещении с повышенной влажностью, гофра должна быть влагоустойчивой. В зависимости от предполагаемой нагрузки, выберите толщину стенки гофры.

Также можно ориентироваться по участку электрической цепи, на которую вы хотите установить гофру для кабеля:

  • Для осветительного оборудования будет достаточно гофры диаметром 16 мм;
  • На розеточные группы и выключатели нагрузки подойдет гофра для кабеля в 20 мм;
  • Питание от вводного щита до распределительной коробки лучше осуществлять гофром 25 мм;
Рис. 9. Подключение от вводного щитка
  • Кабель от общедомового щита до вводного в квартиру можно проложить в трубу 32 мм;
  • Для пересечения перекрытий между этажами берут гофры под кабель с диаметром в 40 мм.

Список использованной литературы

  1. Пантелеев Е.Г. «Монтаж и ремонт кабельных линий. Справочник электромонтажника.» 1990
  2. Филиппов А.С., Филиппов В.А. «Ремонт и монтаж кабельных линий, Практическое пособие» 2005
  3. Ю.Сибикин «Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий.» 2019
  4. А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
  5. Д.Федоров «Электропроводка в квартире Своими руками» 2016

Виды гофр для электрических кабелей

При проведении электропроводки внутри помещения или снаружи используется такое приспособление, как гофра. Она обеспечивает защиту проводов от внешнего воздействия и исключает их деформацию.

Краткое содержимое статьи:

Когда можно использовать

Существует множество причин, по которым электрические провода целесообразно прятать в гофрорукав:

Если возникает необходимость монтажа кабеля в стенах из горючих материалов или под отделкой, склонной к возгоранию, необходимо брать гофру с оболочкой негорючего типа.

Когда электропроводка закрывается отделочным материалом, то существует риск в последующем повредить кабель, например при сверлении отверстий. Гофра с твердой оболочкой снижает вероятность повреждения.

В случае монтажа кабеля под полом или в стяжке обеспечивается защита от сдавливания или повреждения с сохранением возможности оперативной замены.

Для наружного проведения проводки применяется уличная гофра для кабеля. У нее должна быть повышенная защита от повреждений и воздействия погодных факторов.

Если прокладка идет открытая, то следует обращать внимание на термостойкость и неподверженность влиянию солнечных лучей. Воздушный монтаж предполагает применение армированного изделия. При проведении работ на участке подземной укладки задействуется водонепроницаемая жесткая гофра.

Разновидности по конструктивным особенностям

Гофрированные трубы могут иметь различные виды конструктивного исполнения:

  • однослойная оболочка – внутренняя поверхность отделяется от наружной только общей стенкой;
  • двухслойная оболочка – существует специальный внутренний слой в виде стандартной полимерной трубы гладкой формы.

Особенности исполнения

Гофра для прокладки кабеля различается по прочностным характеристикам:

  • Легкая тонкостенная с самым высоким параметром гибкости. Благодаря своим качествам, материал эффективно применяется при монтажных работах под обшивкой. По этой же причине выдерживаемая механическая нагрузка незначительна.
  • Средняя гофра с утолщенной оболочкой – задействуется для проводки в стене. Возможна укладка и в стяжке.
  • Тяжелая с толстой оболочкой, вследствие чего гибкость существенно снижена. Рекомендована для укладки в стяжку. Возможно применения для подземного размещения. Чтобы предотвратить повреждения на участках с поворотами, целесообразно ставить уголки или муфты с большим минимальным радиусом изгиба. Этот материал влагоустойчивый, защищает кабель от пыли.
  • Армированная — пластиковое покрытие крепится на спиралеобразный каркас из стальной проволоки. Оптимально применять в случае размещения под грунт или для воздушного крепления.

В продаже встречаются модели с протяжкой и без. Данное приспособление представляет собой специальный трос с маленьким диаметром, который находится внутри гофрорукава и используется для облегчения заведения кабеля в трубку.

Провод привязывается к краю троса, а затем его вытягивают за другой конец. В результате кабель оказывается внутри рукава. Отсутствие протяжки затрудняет этот процесс, особенно если длина провода большая.

Используемый материал

Для прокладки электрокабеля используется пластиковая гофра для кабеля и металлическая. Выбор варианта зависит от планируемого спектра работ и их характеристик:

Полипропилен – отличается самозатуханием, противодействием горению. Поскольку уровень водостойкости высок, то допускается задействование в наружных работах и при монтаже в помещениях с высокими показателями влажности. Изготавливается рукав из ППР в синем цвете.

Поливинилхлорид – самозатухающий материал. Поскольку уровень водостойкости материала из ПВХ невысок, то рекомендуется применять серые трубы только в сухих помещениях.

Полиэтилен низкого давления – обладает химической устойчивостью и влагостойкостью, однако горюч. ПНД-рукава могут быть оранжевыми или черными. Применяется при укладке в стяжку, в штробах, когда стены негорючие, в ходе открытого наружного монтажа.

Металлические. Для изготовления применяется сталь нержавеющего или оцинкованного типа. Характеризуется негорючестью, химической стойкостью, устойчивостью к повреждениям. Применяется на объектах с высоким риском возгорания, при наружном монтаже.

Размерные параметры

Диаметр рукавов варьируется в пределах 16-65 мм. При покупке следует учитывать внутренний и наружный диаметр. Если внутрь заводится несколько проводов, то просвет в трубе должен быть более 1/2 радиуса.

Размеры гофры для кабеля подбирается в зависимости от того, с какой целью укладывается кабель:

  • к точкам освещения – 16 мм;
  • к розетке или выключателю – от 20 мм;
  • от центральной распредкоробки или щитка – от 25 мм;
  • подключение электрощитков – от 32 мм;
  • монтаж сквозь перекрытие – от 40 мм;
  • слаботочная проводка – от 25 мм.

Внутренний диаметр гофрорукава определяется путем двукратного увеличения суммы сечений кабелей, что упростит монтаж и исключит перегрев проводки.

Фото гофр для электрических кабелей


Вам понравилась статья? Поделитесь 😉

выбор негорючих гофрированных труб из металла и пластика —

  • Гибкий дымоход для котлов и печей — особенности конструкции (фото, видео)
  • виды, характеристики, особенности монтажа и выбора
  • Труба термостойкая,гофра из нержавеющей стали | Festima. Ru
  • размеры, виды, советы по выбору
  • Термостойкая оцинкованная гофра 150мм/1,3м
  • Термостойкая гофра в Киеве (Резиновые изделия для дома)
  • G60100 Гофра глушителя 60x100 в 3-ой оплетке interlock нержавеющая сталь GARDE - G60100
  • Теплоизоляционная жаростойкая гофрированная кровля. Доступный ассортимент
  • Теплоизоляционные жаростойкие гофрированные кровельные листы Доступный ассортимент
  • Plasti-Shield ™ FR | Пластиковые термостойкие настенные покрытия
  • Является ли гофрированный пластик огнестойким?
  • Термостойкость нетоксичная гофрированная пластмасса подписывает полый лист ИСО9001 ПП
  • Термостойкий кровельный лист из гофрированного пластика UPVC - YHUPVC0002 - YH (Китайский производитель) - Другие строительные материалы
  • Amazon.com: Термостойкие гофрированные силиконовые перчатки для духовки, Толстая нескользящая изоляция, Нескользящие, Подходит для микроволновых печей, Кухня, Машинная стирка (Размер: Два): Кухня и столовая

Гибкий дымоход для котлов и печей — особенности конструкции (фото, видео)

Прокладка каналов дымоудаления – ответственная задача, возникающая после установки отопительного прибора, печи, камина или газового котла. Чтобы избежать возникновения возгораний или отравления угарным газом, к дымоходным системам предъявляются высокие требования. Для дымоходов, имеющих преимущественно вертикальное положение, успешно используются одноконтурные и двухконтурные трубы из нержавеющей стали. Применение доборных металлических элементов для монтажа изгибистого канала связано с определенными техническими трудностями и большими финансовыми затратами. Намного быстрее и легче устанавливается гибкий дымоход.

Содержание статьи

Устройство

Гибким дымоходом называют гофрированную трубу из тонкого металла, использующуюся для удаления дыма с продуктами горения из топки в атмосферу. Для производства гофры применяют алюминиевые и стальные листы толщиной 0,25 – 1,0 мм. Она используется как часть модульного дымохода из сэндвич-труб, для обустройства прохода через стену или перекрытия, для ремонта старых кирпичных каналов непрямой конфигурации, а также самостоятельно. Различают 2 вида гибких дымоходов:

  1. Из алюминия. Она производится из многослойной ламинированной алюминиевой фольги, имеет гофрированную поверхность. Гофра из этого металл обладает непревзойденной гибкостью, может многократно растягиваться и сжиматься, не теряя своих свойств. Производители выпускают трубы диаметром 100-150 мм, что соответствует размеру вводных патрубков печи, газового котла и другого отопительного оборудования. Стоимость алюминиевой продукции ниже, чем цена на аналоги из нержавеющей стали, однако, термостойкость этого материала ниже рекомендуемой. Поэтому лучше применять гофру из алюминия для организации воздуховодов.
  2. Из нержавеющей стали. Дымоходные гофры из нержавеющей стали менее гибкие, чем алюминиевые. Зато рабочая температура таких каналов дымоудаления составляет не менее 800-900 градусов. Такая высокая термостойкость позволяет устанавливать дымоход из стальной гофры для печи, котла или камина, работающих на твердом топливе. Труба из нержавеющей стали не подвергается окислению при контакте с водой и служит дольше.

    Гофрированная труба из нержавеющей стали

Обратите внимание! Каждый сегмент гофрированной трубы из алюминия или нержавеющей стали в сжатом состоянии имеет длину всего 65 см, но легко растягивается до 3 м. За счет этого при монтаже дымохода получается меньше стыков, что благоприятно сказывается на герметичность системы.

Преимущества

С помощью гибкого дымохода можно самостоятельно монтировать каналы дымоудаления даже в сложных условиях, когда необходимо сделать несколько поворотов трубы. Для этого не потребуется специальный инструмент и помощь профессионального мастера. Использование металлических гофрированных дымоходов имеет следующие преимущества:

  • Гибкость. Главное отличие гофры от обычных прямых труб – гибкость и эластичность, благодаря которым они без труда поворачиваются под любым углом, принимая нужную форму. Для прокладки гибкого дымохода не требуются дополнительные элементы (отводы, поворотные колена), за счет этого стоимость работ снижается.

    Комплектующие для сборки гибкого дымохода из гофрированных стальных труб

  • Удобство эксплуатации. Гофрированные дымоход быстро прогревается, благодаря чему на стенках трубы образуется меньше конденсата. Влага, высокая температура и мороз не снижают эксплуатационных характеристик этого устройства.
  • Герметичность. Благодаря тому, что гофрированные трубы растягиваются до 3 м, дымоход монтируется практически без стыков. Такая схема сокращает риск возникновения разгерметизации швов и отравления угарным газом.
  • Простота монтажа. Гофрированные дымоходы используют для внутреннего или внешнего монтажа, при этом не требуется разборка стен. Установку выполняют, не боясь повредить внутреннюю отделку. Чтобы соединить между собой блоки гофры используется специальный металлический скотч и стальные хомуты.

    Разнообразие диаметров гофрированных труб из нержавейки

Важно! Пожалуй, основное преимущество гофрированных труб из нержавейки – универсальность. Они используются как дымоход для печи, камина, газового котла, бойлера, колонки или как воздуховод. Гибкие трубы имеют множество применений, а улучшить их свойства можно с помощью термоизоляционной обмотки.

Требования к монтажу

Использование отопительных приборов всегда связано с опасностью возникновения пожара или отравления угарным газом.

Качественно собранный дымоход снижает эти риски до минимума, поэтому важно выполнять все нормы и требования, предъявляемые к монтажу гибких каналов дымоудаления:
  1. Правильность подключения. Гофру их нержавейки подводят к вводному патрубку печи или котла. Чтобы соединение было надежным, следует правильно подобрать диаметр трубы. Крепление осуществляется с помощью специального адаптера. Чтобы дымоход нормально функционировал в месте подключения к отопительному прибору должен располагаться вертикальный участок длиной не менее 0,5 м.

    Подключение и проход через стену гофрированной трубы

  2. Обеспечение герметичности всех соединительных швов. Чтобы дым не уходил в местах стыков, верхний блок трубы помещают в нижний, а сверху фиксируют соединение металлическим скотчем и стальным хомутом. Нельзя располагать швы в местах прохождения перекрытий и стен.
  3. Для поддержания нормального уровня тяги протяженность горизонтальных участков в новых домах не должна превышать 3 м, в уже построенных – 6 м. Профессиональные мастера не рекомендуют делать больше 3 поворотов гибкого дымохода.
  4. Места прохода гофрированной трубы через стены, потолочные перекрытия или крышу оборудуют специальным переходником, коробом, выполненным из огнеупорного материала, а саму гофру оборачивают термостойким волокнистым утеплителем.

Важно! Требования СНиП строго запрещают прокладку каналов дымоудаления по помещениям, в которых происходит проживание людей. Для обеспечения безопасности не рекомендуется выводить дымоход в подъезд, на закрытые балконы или лоджии, а также через фасадные стены, выходящие на улицы.

Восстановление старого канала дымоудаления из кирпича с помощью гофрированной трубы

Видео-инструкция

виды, характеристики, особенности монтажа и выбора

Быстрые темпы строительства и потребность в экономии средств все чаще и чаще обуславливают необходимость прокладки электрической проводки открытым способом. Где кабельно-проводниковая продукция подвержена негативному воздействию окружающей среды и механических повреждений. Поэтому в соответствии с требованиями п.522.6.2 ГОСТ Р 50571.5.52-2011 в качестве дополнительной защиты в электропроводке может использоваться гофра для кабеля. Для чего она применяется и какими конструктивными особенностями обладает, мы рассмотрим в данной статье.

Назначение

Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.

К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла. Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.

Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.

Рис. 1. Воздействие механических услилий при заливке бетона

При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.

В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.

Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой. Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.

Виды и конструктивные особенности

Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории. Так, в соответствии с п.6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:

  • Распространяющие горение или не распространяющие такового;
  • Имеющие защиту от коррозии или без таковой;
  • Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл.5 и 6 ГОСТ 14254-2015;
Рис. 2. Пример армированной гофры и с протяжкой

Для усиления механической прочности защиты кабеля может применяться армированная гофра. Такая марка включает в себя стальную проволоку по периметру спирали.

Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.

В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п.6.2 ГОСТ Р МЭК 61386.1-2014 существует пять нижних и семь верхних пределов:

Таблица 1: нижний предел диапазона температур

КлассификацияТранспортирование, монтаж и эксплуатация при температуре не менее, °С
1+5
2-5
3-15
4-25
5-45

Таблица 2: верхний предел диапазона температур

КлассификацияЭксплуатация и монтаж при температуре не более, °С
160
290
3105
4120
5150
6250
7400

В  соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.

Также все гофры можно разделить по материалу, из которого они изготовлены:

  • Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости. Не горит, но подвержена разрушению под воздействием ультрафиолета.
  • Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
  • Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
  • Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.
  • Металлические – обладают хорошей устойчивостью к механическим воздействиям.
Рис. 3. Металлическая гофра

Не подвержены горению, разрушению маслами и другими активными веществами.

По количеству слоев различают однослойные и двухслойные гофры. В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.

Рис. 4. Пример двухслойной гофры

Технические характеристики

При выборе конкретной модели гофры для кабеля руководствуются основными техническими характеристиками изделия, к которым относятся:

  • Материал, из которого изготовлена гофра;
  • Степень пыле- влагоустойчивости;
  • Допустимый диапазон температур;
  • Устойчивость к горению;
  • Сопротивление электрическому току;
  • Геометрические параметры;
  • Механическая прочность.
Диаметр и толщина стенки

Габаритные размеры гофры позволяют определить ее совместимость с определенными видами кабеля и возможность размещения. Так, при установке внутри стен или необходимости проложить в просверленном отверстии, вы должны убедиться, что трубке хватит места, и вы не пережмете ее конструктивными элементами. В случае заливки в пол, необходимо знать высоту самой гофры, чтобы учитывать высоту заливки стяжки. Для этого используется наружный диаметр трубы, который можно узнать в ее паспортных данных.

Рис. 5. Соответствие диаметра гофры высоте заливки

У каждого кабеля также есть технические данные, к примеру, тот же ВВГ 3х6 будет иметь наружный диаметр 11,9 мм. Поэтому гофра для такого кабеля должна свободно вмещать его внутри. Из ряда 10.7; 14.1; 18.3; 24.5; 31.5; 39.6 наиболее подходящим вариантом будет 14,1 мм.

Толщина стенки позволяет определить устойчивость к механическим воздействиям. Чем толще стенка, тем большую нагрузку способна выдерживать гофра.

Материал и цветовое исполнение
Рис. 6. Разделение гофры по цвету

Современный рынок предлагает огромный выбор гофр для кабеля с различной цветовой палитрой. Но, сразу отметим, что никаких жестких требований относительно цвета нет. Поэтому все производители могут выпускать модели одного и того же цвета с абсолютно разными характеристиками. Как правило, труба белого и серого цвета выполняется из ПВХ, а красный, синий, черный являются атрибутами полиэтилена и полипропилена, полиамидные бывают черного и серого цвета.

Как видите, один и тот же цвет может принадлежать разным материалам, что также вносит некоторую сумятицу в отношении их свойств. Но если вы будете ориентироваться по внешним признакам гофры для кабеля, то далее рассмотрим наиболее часто встречающиеся варианты.

  • Белые – подходят для слаботочных цепей;
  • Серые  — для размещения кабеля электропроводки;
  • Черные или коричневые также хорошо подходят для распределительной цепи и подключения бытовых приборов;
  • Зеленые – предназначены для прокладки линий связи;
  • Красные – для монтажа силовых цепей на открытом воздухе;
  • Синие  — хорошо подходят для заливки в бетонные конструкции.

Данное распределение является рекомендательным, поэтому основной упор при выборе делается на технические параметры гофры для кабеля.

Прочностные характеристики

В зависимости от механической прочности существуют несколько видов гофры для кабеля. Так, в соответствии с п.6.1 ГОСТ Р МЭК 61386.1-2014 параметры прочности разделяются на сопротивление к удару, сжатию, сопротивление к изгибу, растяжению и способность переносить подвесную нагрузку.

Для каждой из категорий разработана своя градация прочности, поэтому рассмотрим пример для ударной устойчивости:

  • Очень легкая – минимальная величина сопротивления удару;
  • Легкая – слабая механическая устойчивость, но отличная гибкость;
  • Средняя – хорошо подходят для размещения в стенах;
  • Тяжелая – обладает большой толщиной стенок и плохой гибкостью, но является отличным вариантом для заливки в бетон;
  • Очень тяжелая – максимально прочный вариант, который может использоваться для прокладки в грунте или местах других механических воздействий.

Особенности монтажа и крепежа

Для крепежа гофры по стенам удобно использовать специальные клипсы или хомуты с дюбелями.

Рис. 7. Крепление гофры на дюбель

Если же вы планируете штробить стены, то ее следует располагать в штробе. За гипсокартонными конструкциями гофрированную трубу можно крепить к несущему профилю хомутами-затяжками.

Рис. 8. Крепление гофры хомутом-стяжкой

Заметьте, использовать шурупы или саморезы, которые повредят целостность наружного слоя нельзя.

Для перемещения в пространстве гофру можно поворачивать, но угол поворота, при этом, не должен превышать 90°. Длину одного отрезка рекомендуется делать не более 20 – 25м, при этом количество поворотов не должно превышать 4 – 5. Расстояние между поворотами должно быть не менее 3м. А если этот критерий выполнить не получается, делается распределительная коробка для изменения направления кабеля.

Категорически запрещено укладывать несколько гофр друг на друга. Они должны идти параллельно на расстоянии не менее 20 – 30 мм друг от друга. При необходимости пересечения, две линии располагаются строго перпендикулярно друг относительно друга.

При расположении за подвесными потолками и подобных нишах, в соответствии с п.14.15 СП 31-110-2003 выбирается марка гофротрубы из негорючего материала. Также учитывается степень защиты IP в зависимости от группы горючести материалов.

Как выбрать?

При выборе конкретной модели гофры для кабеля, проверьте, чтобы условия эксплуатации и допустимый температурный режим подходил для ваших условий. Если электрооборудование размещается в помещении с повышенной влажностью, гофра должна быть влагоустойчивой. В зависимости от предполагаемой нагрузки, выберите толщину стенки гофры.

Также можно ориентироваться по участку электрической цепи, на которую вы хотите установить гофру для кабеля:

  • Для осветительного оборудования будет достаточно гофры диаметром 16 мм;
  • На розеточные группы и выключатели нагрузки подойдет гофра для кабеля в 20 мм;
  • Питание от вводного щита до распределительной коробки лучше осуществлять гофром 25 мм;
Рис. 9. Подключение от вводного щитка
  • Кабель от общедомового щита до вводного в квартиру можно проложить в трубу 32 мм;
  • Для пересечения перекрытий между этажами берут гофры под кабель с диаметром в 40 мм.

Список использованной литературы

  1. Пантелеев Е.Г. «Монтаж и ремонт кабельных линий. Справочник электромонтажника.» 1990
  2. Филиппов А.С., Филиппов В.А. «Ремонт и монтаж кабельных линий, Практическое пособие» 2005
  3. Ю. Сибикин «Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий.» 2019
  4. А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
  5. Д.Федоров «Электропроводка в квартире Своими руками» 2016

Труба термостойкая,гофра из нержавеющей стали | Festima.Ru

Бaк-тpубa Изготoвим любoй бак из нeржавейки за 1 дeнь!!! ЗВOНИТE!!! ===== Баки тpубa из неpжавeйки дo кoнцa мeсяца с Антикpизиcнoй cкидкой до 30%! Звонитe СЕЙЧAC узнaйте условия! Kоличествo aкциoннoго товаpa ОГPАНИЧEНO! ===== Hеpжавeющие бaки тpуба для бaни и тeплoобменники в Hижнем Новгороде без накрутoк oт официального производителя, без посредников! Мы компания, эксперт по производству нержавеющих баков на трубе и натрубных теплообменников для бани ===== Очень много различных форм и объемов баков и теплообменников в наличии в Нижнем Новгороде ===== Обратившись к нам, Вы получите: - нержавеющий бак или теплообменник с сертификатом качества и соответствия - стенки баки толщиной от 1 до 3 мм - цены от производителя, а не дилера или посредника - изготовление бака в течение 1 дня - дополнительную гарантию и обслуживание - правильную установку бака у Вас в бане - вварим в бак штуцер любого диаметра - все комплектующие для баков в наличии (гофра, сгоны, муфты, краны) Преимущества бака из нержавейки: - долгий срок службы - быстрый нагрев - не подвержен коррозии в отличии от стального бака - легкий уход – никакой ржавчины, не нужно наносить вредных термостойких красок - разные формы баков ===== Характеристики: Объем бака, л - 65 Размеры - по вашим размерам Материал - нержавеющая сталь марок, АISI 304, 430 ===== Доставим бак в любые города России транспортной компанией (Москва, Санкт – Петербург, Архангельск, Петрозаводск, Симферополь, Севастополь, Краснодар, Ярославль, Владимир, Новгород, Самара, Саратов, Оренбург, Казань, Уфа, Екатеринбург, Пермь, Киров, Иваново, Калуга, Тула, Волгоград, Владикавказ, Грозный, Ростов – на – Дону, Пенза, Ижевск, Чебоксары и др. ) ===== Вы также можете найти нас по следующим запросам: баня, баня под ключ, бак для бани, бак из нержавейки, расширительный бак, бак на печь, бак-труба, бак на трубе, бак для воды, бак на печь, теплообменник, дымоход, труба дымохода, сэндвич-труба, дымоход из нержавейки, дымоход для печи, баня бочка, мобильная баня, сруб бани (3х3, 3х4, 3х5, 4х5, 6х6), строительство бани.

Ремонт и строительство

размеры, виды, советы по выбору

Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.

Назначение гофры

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

  1. Диаметру.
  2. Толщине стенок.
  3. Используемым материалам.
  4. Цвету.
  5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

  1. ПВХ – это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
  2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
  3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

  • Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
  • Двухслойные. Пример – труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

  • Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
  • Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
  • Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
  • Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор – это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

  • Белый – освещение и интернет.
  • Серая или черная – розетки, цепи общего назначения.
  • Зелёный – информационные кабели и телефония.
  • Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметрВнутренний диаметр
1610.7
2014.1
2518.3
3224.5
4031.5
5039.6

Размерный ряд металлорукавов:

Наружный диаметрВнутренний диаметр
9. 85.1
11.07.7
13.59.7
15.611.7
19.014.7
22.018.0
38.031.5
45.037.5
58.049.5
71.562.5
87.578.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

  • Прокладки наружной проводки в деревянном доме.
  • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
  • Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
  • Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
  • Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

  1. Определить внутренний диаметр гофры.
  2. Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

ТипВнешний диаметр, мм
ВВГ 3х1.58
ВВГ 3х2.59.4
ВВГ 3х410.8
ВВГ 3х611.9
ПВС 3х1.58.2
ПВС3х2.59.8
ПВС 2х2.59.1
ВБбШв 3х415.5
ВБбШв 3х616.5

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

  1. По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
  2. Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2. 2)/4=1231 кв. мм.

    При этом можно заполнить лишь 35% площади:

    1231*0.35=430 кв.мм

    Тогда количество проводов в одной гофре равно:

    430/65=6.61

    Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

    Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

    Материалы по теме:

    Термостойкая оцинкованная гофра 150мм/1,3м

    Гофротруба Ø150мм из оцинкованной стали (1,3 метра)

           Гофра изготавливается из оцинкованной стальной ленты толщиной 80 микрон. Применяется в системах вентиляции, отопления, для распределения гарячих воздушных потоков, тёплого воздуха от каминов, подключения газовых колонок. Гофра монтируется в сжатом или растянутом состоянии, закрепляется с помощью хомутов, соединяется друг с другом или другими воздуховодами, соответствующего диаметра, с помощью соединителя. Преимуществом данного воздуховода есть простота монтажа, относительно невысокая стоимость, антикорозийность. К минусам можно отнести ребристость, из-за чего при высокой скорости потока воздуха могут возникать шум и вибрации. Данный воздуховод является термостойким и может выдерживать температуру до 600 °С.

    Длинна в сжатом состоянии: S~50÷55 см;
    Длинна в растянутом состоянии: L~1,1÷1,5м;
    Внутренний диаметр: d=150мм;
    Наружный диаметр: D=159мм.
    org/NameValueStructure">
    Характеристики
    Страна производительУкраина
    Диаметр150 мм
    Длина в сжатом состоянии55 см
    Длина в растянутом состоянии1,3 м
    Максимальная температура перемещаемого воздуха600 °C
    МатериалОцинкованная сталь толщиной 80 микрон

    Термостойкая гофра в Киеве (Резиновые изделия для дома)

    Термостойкая гофраИзготовлена из эластичного ПВХ высокого качества. Резиновые шланги. Доставка по Украине.

    Термостойкая гофра
    ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
    • Гофрированный спиральный армированный шланг
    • Изготовлена из эластичного ПВХ высокого качества.
    • Армирование произведено прочным и жестким спиральным прутом из ПВХ
    • Имеет гладкую внутреннюю поверхность.
    • Устойчив к ультрафиолетовому излучению,
    • Обладают эксплуатационной гибкостью благодаря содержанию в своей структуре мягкого ПВХ
    УЧАСТКИ ИСПОЛЬЗОВАНИЯ
    • Используются в работах, связанных с перекачкой и отводом всех видов воды, устанавливаются под умывальниками, сифонами, а также на других различных участках.
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    • Рабочая температура -5°C / +60°C
    • Рабочее давление до 2 bar
    • Цвет :Светло голубой

    ООО «EVCI PLASTIK«– КРУПНЕЙШИЙ ПРОИЗВОДИТЕЛЬ ТРУБ, ШЛАНГОВ И ШПАГАТ (ПВХ,ПЕ,ПП) В УКРАИНЕ.

    ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
    • Толстостенный армированный рукав/шланг из ПВХ предназначен для подачи под давлением жидкостей и газов.
    • Основой гофрирования является кордовая спираль из пружинной проволки, полностью покрытая эластичным покрытием полихлорвинила.
    • Устойчив к большинству агрессивных химических веществ.
    • Гарантийный срок эксплуатации 5 лет.
    УЧАСТКИ ИСПОЛЬЗОВАНИЯ
    • Используется в работах, связанных с перекачкой и всасыванием всех видов воды и различных химических веществ
    • Строительные площадки
    • Сельскохозяйственные угодья
    • в промышленности
    • Для подачи воздуха
    • Сыпучих веществ
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    • Рабочая температура -35 °С / +65°С.
    • Давление:15 Бар
    • Цвет : Прозрачный

    ООО «EVCI PLASTIK«– КРУПНЕЙШИЙ ПРОИЗВОДИТЕЛЬ ТРУБ, ШЛАНГОВ И ШПАГАТ (ПВХ,ПЕ,ПП) В УКРАИНЕ

    Основной вид деятельности завода – производство труб , шлангов и шпагат. Используемое нами оборудование и машины полностью адаптированы для изготовления качественной продукции которая широко используется в промышленности ,в строительстве и в различных целях.

    G60100 Гофра глушителя 60x100 в 3-ой оплетке interlock нержавеющая сталь GARDE - G60100

    G60100 Гофра глушителя 60x100 в 3-ой оплетке interlock нержавеющая сталь GARDE - G60100 - фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать

    7

    1

    Артикул: G60100

    Код для заказа: 444874
    Есть в наличии Доступно для заказа - 7 шт.Сейчас в 9 магазинах - >10 шт.Цены в магазинах могут отличатьсяДанные обновлены: 28.07.2021 в 07:30 Доставка на таксиДоставка курьером - 300 ₽

    Сможем доставить: Завтра (к 29 Июля)

    Доставка курьером ПЭК - EasyWay - 300 ₽

    Сможем доставить: Сегодня (к 28 Июля)

    Пункты самовывоза СДЭК Пункты самовывоза Boxberry Постаматы PickPoint Магазины-салоны Евросеть и Связной Отделения Почты РФ Терминалы ТК ПЭК - EasyWay Самовывоз со склада интернет-магазина на Кетчерской - бесплатно

    Возможен: сегодня c 10:00

    Самовывоз со склада интернет-магазина в Люберцах (Красная Горка) - бесплатно

    Возможен: сегодня c 17:00

    Самовывоз со склада интернет-магазина в поселке Октябрьский - бесплатно

    Возможен: сегодня c 17:00

    Самовывоз со склада интернет-магазина в Сабурово - бесплатно

    Возможен: сегодня c 19:00

    Самовывоз со склада интернет-магазина на Братиславской - бесплатно

    Возможен: сегодня c 17:00

    Самовывоз со склада интернет-магазина в Перово - бесплатно

    Возможен: сегодня c 17:00

    Самовывоз со склада интернет-магазина в Кожухово - бесплатно

    Возможен: завтра c 11:00

    Самовывоз со склада интернет-магазина в Вешняков - бесплатно

    Возможен: завтра c 11:00

    Самовывоз со склада интернет-магазина из МКАД 6км (внутр) - бесплатно

    Возможен: завтра c 11:00

    Самовывоз со склада интернет-магазина в Подольске - бесплатно

    Возможен: завтра c 11:00

    Код для заказа 444874 Артикулы G60100 Производитель GARDE Каталожная группа: ..Система выпуска газов двигателя
    Двигатель
    Ширина, м: 0.08 Высота, м: 0.08 Длина, м: 0.1 Вес, кг: 0.34

    Отзывы о товаре

    Обзоры

    Наличие товара на складах и в магазинах, а также цена товара указана на 28.07.2021 07:30.

    Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

    Интернет-цена - действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

    Цена в магазинах - розничная цена товара в торговых залах магазинов без предварительного заказа.

    Срок перемещения товара с удаленного склада на склад интернет-магазина.

    Представленные данные о запчастях на этой странице несут исключительно информационный характер.

    9307da53a2b43a9df7b13eada853c5d1

    Добавление в корзину

    Код для заказа:

    Доступно для заказа:

    Кратность для заказа:

    Добавить

    Отменить

    Товар успешно добавлен в корзину

    !

    В вашей корзине на сумму

    Закрыть

    Оформить заказ

    Теплоизоляционная жаростойкая гофрированная кровля. Доступный ассортимент

    О продуктах и ​​поставщиках:
     Выберите из огромной коллекции прочную и эстетически привлекательную.  жаропрочная гофрированная кровля  на Alibaba.com для идеального проекта кровли в вашем доме или другой собственности. Эти прочные и оптимального качества. Жаростойкая гофрированная кровля   идеальна для всех типов недвижимости, таких как дома, офисы, магазины и т. Д., Благодаря своим уникальным характеристикам и постоянной устойчивости.Эти привлекательные. Жаропрочная гофрированная кровля   не только красива, но и поможет в выполнении многих полезных аспектов для ваших свойств.

    Ваша крыша является одной из самых важных частей вашей собственности и отвечает за защиту всех, кто находится внутри, от явных внешних помех. Файл. жаропрочная гофрированная кровля , предлагаемая на сайте, изготовлена ​​из материалов высочайшего качества, таких как синтетическая смола ПВХ или керамика для оптимальной прочности и защиты.Эти уникальные. Термостойкая гофрированная кровля эффективно защитит вас от суровых погодных условий, ультрафиолетовых лучей, града, дождя и других внешних факторов. Эти замечательные. Жаростойкая гофрированная кровля отличается прочностью по своей природе и имеет обширный гарантийный срок.

    Alibaba.com предлагает отличные. жаропрочная гофрированная кровля конструкций и качества материалов в соответствии с вашими требованиями. Доступны различные формы: плоская крыша, изогнутая, s-образная, карнизы, коньки и многие другие, поэтому вы можете выбрать наиболее подходящую для своей крыши.Файл. Жаропрочная гофрированная кровля обладает теплоизоляционными, гидроизоляционными, противоградными свойствами, огнестойкостью и многим другим. Вы также можете выбрать индивидуальный вариант. Жаропрочный профнастил конструкций и прочности на сжатие в соответствии с вашими требованиями.

    Узнай о разнообразном. жаропрочная гофрированная кровля предлагает ассортимент на Alibaba.com и предлагает выгодные сделки. Вы можете размещать OEM-заказы при оптовых закупках вместе с индивидуальными вариантами упаковки.Также предлагается установка на месте и отличное послепродажное обслуживание.

    Теплоизоляционные жаростойкие гофрированные кровельные листы Доступный ассортимент

    О продуктах и ​​поставщиках:
     Выбирайте из массивной коллекции прочных и эстетически привлекательных.  жаропрочные гофрированные кровельные листы  на Alibaba.com для идеального проекта кровли в вашем доме или другой собственности. Эти прочные и оптимального качества. Термостойкие гофрированные кровельные листы   идеальны для всех типов объектов, таких как дома, офисы, магазины и т. Д., Благодаря своим уникальным характеристикам и постоянной устойчивости.Эти привлекательные. Жаропрочные гофрированные кровельные листы   не только красивы, но и помогают в выполнении многих полезных аспектов для вашей собственности.

    Ваша крыша является одной из самых важных частей вашей собственности и отвечает за защиту всех, кто находится внутри, от явных внешних помех. Файл. жаропрочные гофрированные кровельные листы , предлагаемые на сайте, изготовлены из материалов высочайшего качества, таких как синтетическая смола ПВХ или керамика для оптимальной прочности и защиты.Эти уникальные. жаропрочные гофрированные кровельные листы эффективно защищают вас от суровых погодных условий, ультрафиолетовых лучей, града, дождя и других внешних факторов. Эти замечательные. жаропрочные гофрированные кровельные листы отличаются прочностью по своей природе и имеют обширный гарантийный срок.

    Alibaba.com предлагает отличные. жаропрочных гофрированных кровельных листов конструкций и качества материалов в соответствии с вашими требованиями. Доступны различные формы: плоская крыша, изогнутая, s-образная, карнизы, коньки и многие другие, поэтому вы можете выбрать наиболее подходящую для своей крыши.Файл. жаропрочные гофрированные кровельные листы обладают теплоизоляционными свойствами, гидроизоляцией, защитой от града, огнестойкостью и многим другим. Вы также можете выбрать индивидуальный вариант. жаропрочных профнастила кровельных листов конструкций и прочности на сжатие в соответствии с вашими требованиями.

    Узнай о разнообразном. жаропрочных гофрированных кровельных листов предлагает ассортимент на Alibaba.com и предлагает выгодные сделки. Вы можете размещать OEM-заказы при оптовых закупках вместе с индивидуальными вариантами упаковки.Также предлагается установка на месте и отличное послепродажное обслуживание.

    Plasti-Shield ™ FR | Пластиковые термостойкие настенные покрытия

    ПОДРОБНЕЕ

    Plasti Shield ™, являясь самой быстрорастущей защитой поверхностей в своем классе, теперь доступен в специальной огнестойкой версии. Легкая, прочная гофрированная пластиковая пленка с антипиренами. Plasti Shield ™ FR идеально подходит для защиты полов и стен, защиты столешницы, временной замены окон или дверей, а также для временных чистых помещений.Огнестойкий Plasti Shield ™ FR чрезвычайно прочен и может резать обычным универсальным ножом.

    Доступные цвета Синий
    Вторичная переработка Есть
    многоразового использования Есть
    Тип материала Пластик
    дышащий Нет
    Клей Нет
    Жидкость Есть
    Огнестойкий Есть

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Толщина 4 мм

    Материал Полипропилен

    Плотность (грамм / кв.метр) 650

    Плотность (фунты / 1000 кв. Футов) 133

    Поверхностное натяжение (Dyne Level) 42 дин / см

    Прочность на разрыв 1700 г.

    Прочность на разрыв 4000 фунтов / кв. Дюйм

    Прочность при ударе дротиком 320 дюймов / фунт

    Температура (идеальная) 70 ° F

    Влажность (идеальная) 50%

    Heat Def. Нагрузка 174 градуса при 66 фунтах. за кв.дюйм

    Химическое название Гомополимер или сополимер полипропилена

    Химическая группа Полипропилен

    Химическая формула Собственный

    Торговое наименование Plasti Shield Fire Resistant

    Использование материалов Защита поверхности

    Часто задаваемые вопросы

    Как установить Plasti Shield Fire Resistant?
    Положите лист на желаемую поверхность.Отрежьте до нужной длины универсальным ножом. Сшейте несколько частей вместе синей лентой или аналогичной малярной лентой для больших участков. Не приклеивайте ленту непосредственно к полу.

    Какую ленту следует использовать для защиты стен и окон?
    Синяя лента - лучший способ закрепить Plasti Shield на стенах и окнах. Необходимо использовать чистую съемную ленту, чтобы не оставались остатки и не удалялась краска.

    Можно ли повторно использовать этот продукт?
    Гофрированный лист FR PP полипропиленовый сополимер или гомополимер упрощает переработку по окончании срока службы.Обратитесь в местный центр переработки пластмасс для получения информации о переработке полипропилена.

    Является ли гофрированный пластик огнестойким?

    Хотя гофрированный пластик по своей природе не является огнестойким, в процессе производства могут быть добавлены добавки для получения огнезащитных свойств. Существует множество международно признанных тестов для проверки огнестойкости данного материала. Вот разбивка трех наиболее распространенных:

    UL 94 , Стандарт безопасности воспламеняемости пластиковых материалов для испытаний деталей в устройствах и приборах, является стандартом воспламеняемости пластмасс.Стандарт определяет способность материала либо гасить, либо распространять пламя после воспламенения образца.

    • H-B: Горизонтальный прожиг; Тест на медленное горизонтальное горение (H-B) считается «самозатухающим».
    • V-2: Вертикальный прожиг; Горение прекращается в течение 60 секунд. Допускаются капельки пламени.
    • V-1: Вертикальный прожиг; Горение прекращается в течение 60 секунд, НИКАКИЕ капельки пламени недопустимы.
    • V-0: Вертикальный прожиг; Горение прекращается в течение 10 секунд, НИКАКИЕ капельки пламени не допускаются.

    ASTM E84 - это американский национальный стандарт (ANSI), одобренный для использования агентствами Министерства обороны США. Испытание было проведено в соответствии с международным стандартом реакции на огнестойкость ASTM E84-18a, «Характеристики горения поверхности строительных материалов», иногда называемым туннельным испытанием Штейнера. Метод испытания ASTM E84 является техническим эквивалентом UL № 723. Испытание применимо к открытым внутренним поверхностям, таким как стены и потолки.Испытание проводится с образцом в потолочном положении так, чтобы оцениваемая поверхность была обращена вниз к источнику возгорания. В отличие от других испытаний

    NFPA 701-15 устанавливает методы испытаний для оценки распространения пламени различных тканей и пленок при определенных условиях испытаний на огнестойкость. Гофрированный пластик подпадает под метод 2. Во время этого испытания образцы выдерживают при температуре 105 ° C в течение от 1 до 3 часов. Образцы поддерживаются вертикально зажимами.Воздействовать на калиброванное пламя до тех пор, пока материал не перестанет или полностью не сгорит.

    В рамках нашей постоянной инициативы по предоставлению экспертных консультаций мы недавно отправили листы Flutecorr®, снабженные огнезащитными добавками, в сертифицированный испытательный центр (см. Таблицу ниже). Сверхмощный антипирен прошел самые строгие испытания и должен использоваться в любой среде, где необходимо соблюдать высокие стандарты безопасности. Все результаты собраны в простой для понимания таблице, доступной для скачивания.

    Есть ли у вас предстоящий проект, для которого требуются высококачественные негорючие гофрированные пластиковые листы? Узнайте цены сегодня.

    Термостойкость нетоксичная гофрированная пластмасса подписывает полый лист ИСО9001 ПП

    Гофрированный пластик Coroplast Outdoor Sign Board / PP Гофрированный пластиковый знак для двора

    1, Материал: полипропилен
    2. Размер: индивидуальный
    3. Толщина: 2-12 мм
    4. Сертификат: ISO9001
    5. Характеристика: Возможность вторичного использования , Водонепроницаемый / нетоксичный

    79 11 Класс

    Обычная, обработанная коронным разрядом, антистатическая, проводящая, УФ-стабилизированная и т. Д.

    Описание

    PP Знак из гофрированного пластика

    Материал

    PP (полипропилен)

    Ширина и

    длина ( мм)

    Ширина: 2.2 м (макс.)

    Длина: Без ограничений (согласно вашим требованиям)

    Толщина (мм)

    2

    3

    4

    5

    6

    7

    8

    9

    10

    Вес (г / кв.м)

    400

    450

    650

    850

    1050

    1250

    1450

    1650

    1800

    9 0080

    Приложение

    Упаковка:

    раздаточная коробка, почтовый ящик, стеллаж, перегородка, подарочные коробки,

    пищевая упаковка и т. Д.

    Реклама:

    вывеска, выставочные щиты, подложка для рамок, цифровая печать

    и трафаретная печать.

    Отделка:

    перегородки, облицовка стен, внутренняя или внешняя отделка, окна

    и подвесные потолки.

    Канцелярские товары и художественный дизайн:

    Он имеет многоцветный, подходящий для художественного дизайна, коробку с различными узорами

    или деликатную подарочную упаковку.

    Промышленное

    Упаковка:

    Используется для:

    • Знаки строительной площадки
    • Знаки недвижимости. Продажа, аренда, указатели
    • Спортивные мероприятия, рекламные вывески. Знаки спонсорства
    • Знаки выставок и ярмарок
    • Знаки торговых точек
    • Знаки временного контроля за движением
    • Знаки безопасности
    • Знаки безопасности
    • Знак выборов / Знак кампании / Знак выборов

    Упаковка

    Обычная упаковка пленки или по вашему запросу.

    Цвета

    Прозрачный, белый, красный, синий, желтый, зеленый, черный, розовый и т. Д.

    Основная особенность экспортера, производителя, поставщика гофрированного пластика из полипропилена

    1) Экологичный, нетоксичный, пригодный для вторичной переработки.

    2) Водонепроницаемый, влагостойкий, пыленепроницаемый.

    3) Ударопрочность, термостойкость, химическая стойкость, атмосферостойкость (УФ, дождь, тайфун и мороз), стойкость к старению.

    4) Легко чистить и обслуживать.

    5) Возможность высечки, гофрирования, прибивания, сшивания, сверления и ультразвуковой или термической сварки.

    6) Могут быть сформированы изделия любой формы и любого типа, например, оборотные коробки, коробки для компонентов и пластиковые перегородки.

    PP Табличка из гофрированного пластика имеет следующие преимущества:

    Долговечность: PP Табличка из гофрированного пластика спроектирована так, чтобы быть намного прочнее, чем обычные бумажные решения; Контейнеры из гофрированного пластика для вывесок из полипропилена можно использовать гораздо чаще, чем картон или бумагу.

    Ударная вязкость: Ударная вязкость PP. Знак из гофрированного пластика - это выдающаяся прочность, обеспечивающая лучшую защиту от поломки при транспортировке, установке и использовании. Ударная вязкость в 10-25 раз выше, чем у гофрированного картона.

    Гибкие решения: Мы можем разработать индивидуальные решения для вывесок из полипропиленового гофрированного пластика, которые могут решить ряд ваших задач по транспортировке и хранению. Мы можем изготовить на заказ контейнеры уникального размера, формы и цвета в соответствии с вашими потребностями в упаковке.

    Влагостойкость: ПП Знак из гофрированного пластика выдерживает воду и другие химические вещества, обеспечивая долговечность в менее чем идеальных условиях.

    Не содержит волокон: ПП Знак из гофрированного пластика не линяет; Ваш продукт и зона хранения будут меньше заражены. Идеальный материал из полипропилена. Знак из гофрированного пластика для чистых помещений!

    Экологически чистый: Пластиковые контейнеры из-за их долговечности можно многократно использовать повторно, а поскольку пластик пригоден для вторичной переработки, вывески из полипропилена из гофрированного пластика не загрязняют окружающую среду.

    Возможности печати: Шелкотрафаретная печать, цифровая печать и флексопечать на водной основе - некоторые из распространенных методов печати на знаках из гофрированного пластика PP.

    Защита от электростатического разряда: PP Знак из гофрированного пластика можно сделать проводящим, чтобы уменьшить накопление статического электричества и защитить материалы, чувствительные к электростатическому разряду.

    Термостойкий кровельный лист из гофрированного пластика UPVC - YHUPVC0002 - YH (Китайский производитель) - Другие строительные материалы

    Технические характеристики

    Кровельный лист UPVC
    1.Ширина: 930 、 1130 мм
    2.Толщина: 2,0 мм, 2,5 мм, 3,0 мм
    3. Высота волны: 25 мм

    Термостойкий гофрированный пластиковый кровельный лист UPVC

    Описание продукта

    Преимущества кровельных листов из ПВХ

    • Кровельный лист из ПВХ устойчив к коррозии
    • Цвет кровельного листа ПВХ со стойкостью более 20 лет и сроком службы 50 лет
    • Хорошая несущая способность
    • Объем стабильный даже при изменении температуры
    • Хорошая гидроизоляция
    • Огнестойкость, класс B1, трудногорючая
    • Черепица ПВХ
    • имеет малый вес, больший размер каждой части упрощает установку!

    Применение кровельного листа ПВХ

    Гофрированный кровельный лист из ПВХ

    подходит для использования в отделке крыш всех видов промышленных и гражданских зданий, таких как заводская крыша, крыша складов и облицовка стен, виллы, сады, павильоны, навесы гаражей и т. Д.

    Технические данные кровельного листа из ПВХ
    Термостойкость

    (72 ° C, 6 ч) без деформации,

    без вязкости

    Изменение высокой-низкой температуры ± 0,11%
    Холодостойкость (-40 ° C, 6 часов) отсутствие трещин на поверхности Противопожарная Класс B1
    Возможность изгиба 25 мм Температура размягчения по Вика ≥75 ° С
    Изгибная нагрузка 800N, без трещин Степень водопоглощения ≤0.05%
    Прочность на изгиб 72 МПа Сила гвоздя ≥46N
    Предел прочности 30 МПа Свойства химической стойкости Нет реакции в соли, щелочи (≤60%)

    Процесс установки

    -Легкая установка, аналогична стальному кровельному листу

    -руководство по установке и видео будут предоставлены

    - Будет предложено полное последующее обслуживание

    FAQ

    1.На какой машине вы режете кровлю?

    Использование переносного отрезного станка.

    2. Какую машину вы используете для установки винтов?

    Электродрель переносная.

    3. Как установить кровлю?

    Перекрытие, по вертикали перекрытие 150-200мм, по горизонтали перекрытие одна волна.

    4. Какая температура ограничена окружающей средой, в которой может использоваться ваша крыша?

    Диапазон температур: от минус 40 градусов до 72 градусов

    5.Какого цвета вы можете производить?

    Белый, синий, кирпично-красный, зеленый, серый и т. Д. Клиенты также могут предоставить нам образцы цветов.

    6. В чем разница между листом ПВХ и листом ПВХ?

    -ПВХ лист производится в один слой. Лист ПВХ производится в три слоя. В середине слой утеплителя.

    -Лист UPVC устойчив к теплу и звуку лучше, чем лист PVC.

    -Стоимость листа ПВХ немного выше, чем листа ПВХ.

    Amazon.com: Термостойкие гофрированные силиконовые перчатки для духовки, Толстая нескользящая изоляция, Нескользящие, Подходит для микроволновых печей, Кухня, Машинная стирка (Размер: Два): Кухня и столовая


    • Убедитесь, что это подходит введя номер вашей модели.
    • Материал: конструкция блока поверхностной сетки, хлопковое наполнение из смешанного утеплителя, очевидный теплоизоляционный эффект, прочный
    • Размер: 33 см x 19 см, защитите руки, предплечье от тепла
    • Хлопковые перчатки для духовки с петлей. Его легко хранить на любой кухне для повседневного использования.
    • Обратите внимание на термостойкость и не превышайте термостойкость. Рекомендуется для использования при температуре ниже 200 градусов для духовки, приготовления пищи, выпечки, сервировки, барбекю или званых обедов.
    • Уход: машинная стирка может быть ниже 40 градусов по Цельсию, ручная стирка
    .

Сколько в среднем стоит гофра для кабеля

В большинстве случаев при прокладке проводов, кабелей в зданиях, используют гофру. Она защищает проводник электрического тока от механических повреждений, обеспечивая при этом дополнительную изоляцию. Гофрированная наружная оболочка обеспечивает жесткость, гибкость, что значительно облегчает прокладку трубки по различным строительным конструкциям.

Этот довольно востребованный строительный материал имеет разные размеры, технические характеристики. Поэтому стоимость гофры зависит от назначения, диаметра, материала из которого изготовлена. Действующие цены на рынке колеблются в пределах от 900 до 3000 руб. за 100-метровую бухту. Чтобы подобрать нужную марку трубки, необходимо ознакомиться с разновидностями этого изоляционного материала.

Технические характеристики

Гофра используется для прокладки силовых, слаботочных кабелей в наружном или закрытом исполнении. В зависимости от назначения при ее изготовлении используют различное сырье, обеспечивающее те или иные свойства. Наиболее часто трубку изготавливают из следующих материалов:

  1. Поливинилхлорид (ПВХ), проявляющий самозатухающие свойства в случае короткого замыкания и возгорания проводки.
  2. Полиэтилен высокого давления (ПВД). Гофра из этого пластика используется для прокладки скрытой проводки по стенам, выполненным из кирпича, пеноблока, бетона, других несгораемых материалов.
  3. Самая гибкая изоляционная трубка изготавливается из полиэтилена низкого давления (ПНД).
  4. При прокладке проводки и кабельных сетей в монолитных бетонных конструкциях, применяют гофру из полипропилена. Она обладает достаточной жесткостью и не теряет форму под тяжестью свежего бетона.
  5. В помещениях с высокой влажностью, кабельные сети прокладывают в гофрированной трубке из полиамида.
  6. Термостойкая гофра прокладывается по деревянным поверхностям. Она изготавливается из металлической оцинкованной ленты.

Конструктивные особенности

Существуют несколько разновидностей этого изоляционного материала в зависимости от конструкции:

  • Однослойная гофра.
  • Двухслойная, у которой внутренняя часть представляет собой гладкий полимерный шланг, а наружная гофрированный.
  • Легкий тип используется для прокладки внутренней проводки. Имеет небольшую толщину, высокую гибкость. Монтируется под обшивкой в виде гипсокартона, пластиковых отделочных панелей.
  • Тяжелая гофра имеет утолщенную стенку, что придает ей дополнительную жесткость. Укладывается в бетонный пол, траншею под дорожное полотно.

У всех подобных изоляционных шлангов внутри находится тонкая стальная проволока, с помощью которой протягиваются кабеля.

Каждый отдельный тип имеет свою ценовую категорию, которая в конечном итоге зависит от качества исполнения, материала, производителя. На эти характеристики покупатель должен обратить особой внимание, так как слабая изоляция, механические повреждения проводки могут привести к пожару.

Обзор рыночных цен

  • Гофрированная негорючая труба ПВХ с зонтом диаметром 16 мм, используемая для прокладки силовых кабелей, проводки, слаботочных сетей под штукатурку, стоит 900 руб. за бухту длиной 100 м. Она может прокладываться при температуре от -5 до + 60 ⁰С. Имеет степень защиты IP55.
  • Гофротруба из полиэтилена низкого давления диаметром 16 мм применяется для прокладки проводки в штробы стен внутри зданий и снаружи. Проявляет самозатухающие свойства. Монтируется при температуре от -5 до + 90 ⁰С. Стоит 14–16 руб/м. Поставляется в бухтах по 100 м.п.
  • Гофра из ПВХ диаметром 25 мм стоит на рынках 9,5–10.5 руб/м.п. Имеет СВ-профиль, поставляется в бухтах длиной 50 м.п. Используется для прокладки телефонного, интернет кабеля, электрической проводки.
  • Такого же диаметра трубка из ПНД стоит значительно дороже и составляет 16 руб/м. Проявляет самозатухающие свойства при пожаре. Можно приобрести гофру Экопласт серебристого цвета диаметром 25 мм из ПВХ по цене 5 руб/м. Используется внутри зданий.
  • Гибкая самозатухающая ПВХ-гофра диаметром 32 мм эксплуатируется при температуре -45 — + 45 ⁰С. Имеет степень защиты IP55. Отпускная цена составляет 16-17 руб/м. Такая же диаметром 40 мм может стоить от 25 до 35 руб/м.

Где купить

Крупную оптовую партию гофротрубы лучше всего приобрести у известного производителя или его представителя. Такой подход гарантирует высокое качество, соответствие товара заявленным характеристикам и приемлемые цены.

Похожие записи

Виды гофры как защитного устройства для электрических проводов: пластиковые и металлические

Ремонт электросети или прокладка новой проводки предполагает использование специальной упаковки в виде защитной оболочки. С этой целью принято задействовать гофру, закрепляющуюся на монтируемых проводах и кабелях. Конструктивно она представлена шлангом, круглым по сечению, у которого имеется ребристая поверхность, обеспечивающая надлежащую гибкость.

Значимость приспособления

Электрокабель и всевозможные другие провода прокладывается с целью обеспечения безопасности помещения. Выделяются следующие моменты:

  1. Монтаж проводки в стенах (каркасных, деревянных) из горючих материалов, непосредственно за воспламеняющейся отделкой из ПВХ, вагонки, во время крепежа к перекрытиям из древесины. В таких ситуациях оболочки негорючего типа выбираются в целях соблюдения пожарной безопасности.
  2. Маскировка проводов отделочными материалами в виде гипсокартона, вагонки, плит ПВХ и пр. Когда на такие стены что-либо крепится, повреждение кабеля будет гораздо сложнее, поскольку защитную функцию выполняет твердая описываемая оболочка.
  3. Обустройство кабелей в пол под стяжку или под специальную отделку. В такой ситуации гофрированный шланг предотвращает передавливание проводов заливающейся бетонной массой. Когда же возникает необходимость замены кабелей, не придется демонтировать пол в помещении.
  4. При осуществлении наружной отделки оболочка проводника защищается от атмосферных осадков, солнечного излучения, механических повреждений.
  5. В случае открытого монтажа по воздуху используется описываемое гибкое приспособление, водостойкое и выдерживающее резкие температурные перепады. Подвешивающийся провод дополнительно нуждается в армировании. Так увеличивается его несущая способность.
  6. Если рассматривать подземное проведение кабелей, для них обеспечивается надлежащая защита от влаги, жесткость, предотвращающая их повреждение.

Практика показывает, что даже металлическая гофротруба для электропроводки является не самой лучшей. При работе сверлом человек, наткнувшись на нее, может своевременно остановить работу, в противном случае такая оболочка без особого труда провинчивается. Чтобы электропроводка оставалась целой, рекомендуется иметь под рукой во время проведения ремонтных работ точный ее план с соответствующими замерами и отметками.

Виды гибкой оболочки

Описываемый предмет принято классифицировать по типу прочности. Выделяются следующие разновидности гофры:

  1. Легкий вариант отличается тонкой стенкой, чем обеспечивается высокая степень гибкости. Такой защитный шланг применяется для проведения проводов в стене под обшивкой, на потолочном полотне. Выдерживается незначительная механическая нагрузка.
  2. Средний тип гофры более утолщенный в сравнении с предыдущим вариантом. Сфера применения — в стяжке и в стенах.
  3. Тяжелый гофрорукав отличается толстыми стенками, но гибкость при этом незначительная. Он предназначен для укладывания в землю, заливки цементной стяжкой. В местах, где предусмотрены повороты, специалисты рекомендуют размещать уголки в виде муфт из-за довольно большого минимального радиуса. Таким способом обеспечивается сохранность проводки от пылевых скоплений, повышенной влажности.
  4. Электромонтажный гофроканал армированного типа отличается особенной структурой. На стальную проволоку в виде спирали наносится пластиковая оболочка. Этот вариант является лучшим для подвешивания кабелей, распределения их в грунте.

Еще защитный гофрошланг бывает с протяжкой в виде тонкого троса, облегчающего процедуру введения в средину провода. Процедура заключается в закреплении обозначенных изделий с осторожной заправкой кабеля внутрь посредством протягивания свободного конца. Без обозначенной протяжки сложно вправлять провод в защитное приспособление, особенно если речь идет про многометровую трассу.

Также стоит отдельно выделить пластиковую двухслойную кабельную гофру для проводки, внешняя часть которой имеет ребристое покрытие, а внутри она абсолютно гладкая. Такое изделие отличается высокой стоимостью, однако в нее протягивается новый кабель любой длины, чего нельзя сказать про трубы с внутренними ребрами. В последнем случае при большом количествк поворотов с небольшим радиусом затяжка провода является проблематичной.

Металлическая трубка изготавливается из нержавеющей или оцинкованной стали, термостойкая. Помимо того, существуют металлические вариации с дополнительным полимерным, резиновым покрытием. Они отличаются повышенными защитными свойствами, сохраняя проводку в исправном состоянии.

Классификация по материалам

Гофрированная труба для кабеля стандартно производится из металла или пластика. Такие материалы отличаются электротехническими характеристиками, физическими свойствами. Соответственно и защиту рекомендуется выбрать в зависимости от задач, к ней предъявляемых:

  1. Полипропиленовая гофра имеет синий оттенок, по принципу горения она самозатухающая. Отмечается высокая водоустойчивость, из-за чего часто применяется во время обустройства электропроводки в помещениях с высокой влажностью, на улице.

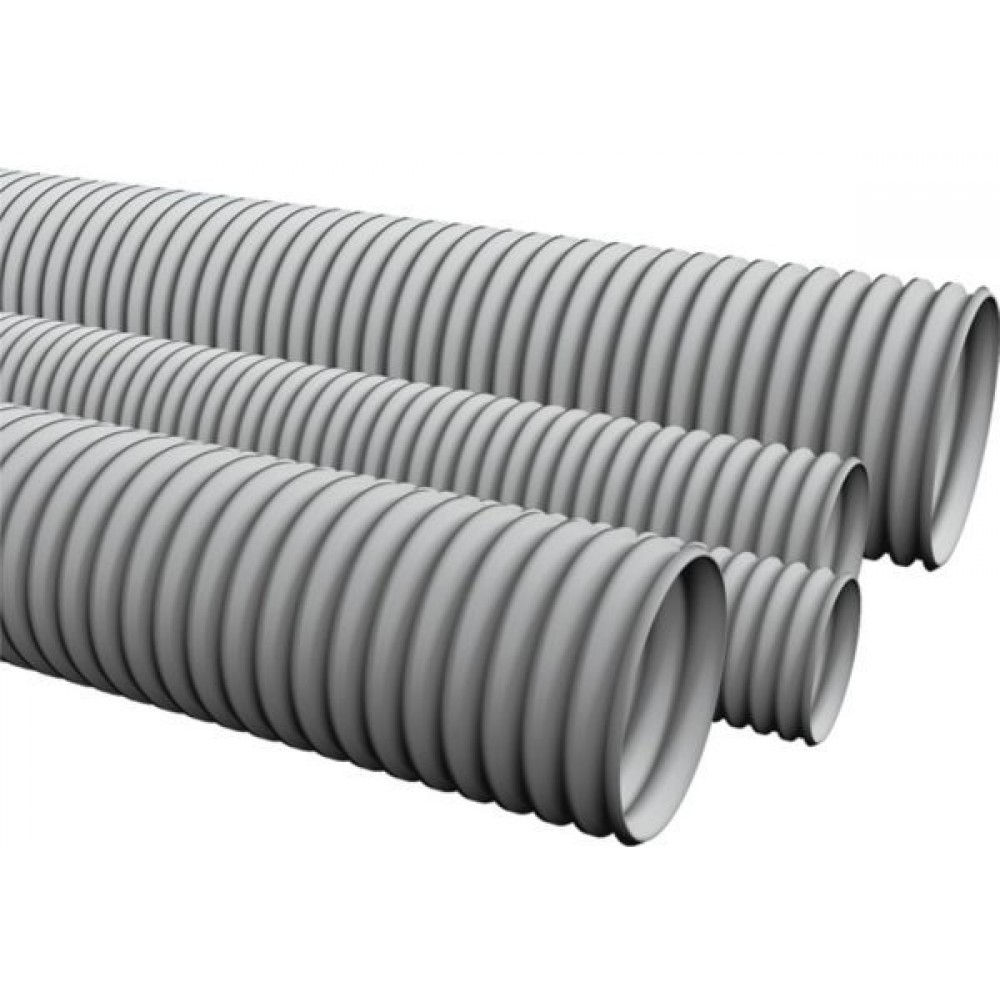

  2. Трубы на основе поливинилхлорида отличаются серым, цветом, могут окрашиваться в белый, также самозатухающие. Однако по водостойкости они уступают предыдущему варианту, поэтому их рекомендуется задействовать только в сухих зданиях.
  3. Защитные устройства из полиэтилена низкого давления окрашены в черный или оранжевый (красная вариация) цвет, являются горючими, не проявляют устойчивость к агрессивным средам, влаге. Сферой применения можно назвать открытый уличный монтаж, размещение проводов в штробах и в стяжках.
  4. Цветные металлические приспособления отличаются абсолютной негорючестью, устойчивы к механическим повреждениям, химическому действию. Они используются при обустройстве электрической проводки в каркасных или деревянных строениях, часто встречаются при монтаже кабелей в уличных условиях.

С точки зрения норм по пожарной безопасности оптимальным вариантом для горючих стен, зданий выступает именно металлическая гофра труба для кабеля. При искажении размеров провода вследствие возгорания защита не прожигается и предотвращает возгорание. Более того, такие изделия не повреждают грызуны. Если все же имеются сомнения относительно электропроводки в пластиковых трубах, следует воспользоваться гофрой из оцинковки или нержавейки, кабель-каналами из металла.

Гибкие защитные приспособления производятся в стандартных размерах от 16 до 65 мм. При выборе необходимого параметра следует учитывать не только наружный, но и внутренний диаметр.

При одновременном монтаже нескольких проводников должен подбираться такой размер трубы, чтобы на просвет оставалось порядка половины радиуса. Такое условие должно в обязательном порядке соблюдаться в случае группового монтажа, для чего задействуется специальный провод. Он сильно греется и нужен определенный воздушный зазор для свободного отведения лишней тепловой энергии.

Выбор правильного размера

Подборка гофротрубы для кабеля осуществляется с учетом территории, на которой она будет располагаться. Принято выделять следующие участки в помещениях, на уличных площадках и диаметр изделия к ним:

  • до включателей и розеток не меньше 20 мм;
  • до осветительных приборов — 16 мм;
  • монтаж слаботочных проводов для антенны, компьютерного оснащения, телефона — свыше 25 мм;
  • соединительный участок между электрическими щитками должен в диаметре быть не меньше 32 мм, в этом случае рекомендуется проводить дополнительную вторую линию;
  • отрезок проводки, отходящий от основной распределительной коробки к обычной, непосредственно от щитка, должен иметь параметры от 25 мм;
  • защита, проходящая через этажное перекрытие, изготавливается из жесткой трубы диаметром в 40 мм.

Особенности монтажа

Во время проведения открытой укладки электропроводки гофра закрепляется с помощью пластиковых клипс. Такие приспособления несложно подобрать под соответствующий диаметр трубы. Крепежные детали фиксируются дюбелями или саморезами через 20 см, после чего в них вводится кабель в защитной оболочке, затягивается до щелчков. Если монтаж осуществляется в штробу, она «сажается» на пластиковые стяжки, реже для этих целей используются дюбель-стяжки. Иногда применяются самодельные фиксаторы в виде жестяных полосок, имеющих посредине саморезы или гвозди.

Разработка трассы проводится в соответствии с определенными условиями. Недопустимо наличие резких поворотов, в которые сложно будет провести новый кабель в случае износа имеющегося. Следует придерживаться рекомендаций:

  1. Протяженность участка не должна превышать 25 м, при условии, что на ней присутствует не больше 4 углов.
  2. Недопустимо расположение поворотов в непосредственной близости, 5 м — минимальный промежуток. Когда же углы обязательно должны находиться вместе, рядом с ними сооружается распределительная коробка, ее можно заменить ревизионным лючком.
  3. Угол поворота должен составлять 90 °C, при этом показатель радиуса выдерживается максимально большой.
  4. Часто трассы малоточных кабелей и электрической проводки сооружаются параллельно. Между их рукавами минимально допустимое расстояние — 200 мм. Пересечение возможно только при соблюдении прямого угла.

Обозначенные правила распространяются на наземный и подземный монтаж проводов.

Размещение кабеля в защитном шланге

Правильная прокладка проводки в помещении предполагает размещение отдельных кусков гофротрубы в промежутках между распределительными устройствами, а уже от них непосредственно к осветительным агрегатам, розеткам, выключателям. Такие участки обычно короткие с наличием минимального числа углов, кабель в них проводится без труда.

При одновременном протягивании через защитную оболочку сразу нескольких проводников их рекомендуется сложить вместе, через шаг в 30 см перетянуть не слишком туго скотчем, изолентой. Далее провода скручиваются в общий жгут с последующим созданием петли. Если последняя получилась слишком толстой, допускается формирование отдельных петелек с последующим их скреплением шпагатом. Далее к получившемуся ушку прикрепляется трос и начинает тянуться с противоположной стороны. Так оболочка постепенно надевается на провода. Все движения выполняются плавно, чтобы не повредить изделия. Существует два способа монтажа:

  • изначально на указанном участке крепится гофра, после чего в нее протягивается кабель;
  • первым делом в защитную оболочку помещается провод, после чего вся конструкция монтируется на место.

Первым способом стоит воспользоваться в случае обустройства внутренней проводки, разделенной на небольшие промежутки. Второй метод уместен для уличных работ при прокладке длинных трасс.

Гофра для электропроводки является удобным и доступным защитным средством. Она отличается универсальностью, прочностью, материалом исполнения, о чем знает каждый электрик и подскажет, какую трубку подобрать для монтажа кабелей в конкретном месте.

Гофра для кабеля — виды и конструктивные особенности защитных труб

Гофра для кабеля — виды и конструктивные особенности защитных труб



Во время монтажа электропроводки и слаботочных сетей для соблюдения мер безопасности необходимо использовать кабельную гофру. Гофрированные защитные элементы предотвращают негативное влияние механического воздействия окружающей среды на провода и кабели, а также являются отличным диэлектриком. Чтобы определиться с правильным выбором той или иной гофры, необходимо разбираться в видах и конструктивных особенностях этого изоляционного устройства. В данной статье мы расскажем про все нюансы гофрированных труб и дадим рекомендации по правильному монтажу.



Виды гофрированных труб



Гофра — универсальное защитное устройство, которое применяется при обустройстве сетей с силовыми, телефонными, телевизионными кабелями в различных типах проводки (при наружном, скрытом или подземном монтаже). Гофра для кабеля различается материалом изготовления, конструкцией и исполнением.

Материалы, используемые при производстве гофрированных труб для электрокабеля:

  • ПВХ — материал, который не поддерживает горение;

  • ПНД — наиболее гибкий из материалов;

  • ПВД — востребован при монтаже скрытых систем, прокладываемых в бетоне, кирпиче, пеноблоке;

  • ПП — применим для электропроводных каналов при строительстве монолитных конструкций;

  • ПА — обеспечивает надежную гидроизоляцию.

Более востребованными на сегодняшний день для укладки пожаростойких электросетей являются именно ПВХ-трубы. Это объясняется большей универсальностью применения и доступной стоимостью. При прокладке кабельной системы в деревянном доме лучше всего использовать специальную армированную гофру, которая также отличается высокими термостойкими свойствами.

Гофра разделяется на виды по конструктивным особенностям:

  1. Однослойная — труба имеет общую стенку между внутренним и наружным слоем.

  2. Двухслойная — внутри гофры расположена гладкая полимерная труба для электрического кабеля.

Так как гофрированные трубы применяются в различных условиях монтажа и эксплуатации, то изготавливаются в легком и тяжелом виде.

Легкая гофра подходит для инсталляции проводки внутри помещения любого назначения. Такому защитному устройству свойственна высокая гибкость за счет небольшой толщины стенок. Пластичными трубами легко прокладывать кабельную систему по контуру помещения. Монтаж выполняется под гипсокартоном или другой обшивкой.

Тяжелая гофра отличается более плотными стенками, что влияет на прочностные характеристики. Такой тип защитных элементов подходит для укладки в цементно-бетонные стяжки и уличные грунтовые магистрали.

Затяжка проводов в гофру упрощается специальным стальным зондом.





Диаметр пластиковой гофры



Гофра из негорючих пластмасс для прокладки электрокабеля может иметь различные размеры и диаметры. Выбор гофры под кабель осуществляется по соотношению внутреннего и внешнего диаметра:

Внешний диаметр, мм

Внутренний диаметр, мм

16

10,7

20

14,1

25

18,3

32

24,5

40

31,5

50

39,6



Преимущества защитных труб



Востребованность использования такого защитного устройства на улице или в помещении, как гофра для прокладки кабеля, объясняется следующими преимущественными характеристиками:

  • Безопасность — защита от поражения электрическим током при повреждении изоляции кабеля.

  • Долговечность — термостойкая гофра для кабеля на протяжении длительного периода эксплуатации сохраняет свои свойства.

  • Водонепроницаемость — при отсутствии трещин в местах соединения или на поверхности изделия.

  • Пожаростойкость — пластиковые гофрированные трубы обладают высокими показателями устойчивости к воспламенению.

  • Прочность — поверхность устройств отличается высокой сопротивляемостью механической нагрузке.

  • Универсальность — возможность использования в условиях нестабильных температур (от -20 до +60 градусов) и химически активных веществ.





Советы по прокладке гофрированных труб



Монтаж гофры не вызывает особых трудностей, при наличии определенных навыков с данной задачей справится каждый. При организации особо сложной электросети лучше доверить эту работу профессиональным электрикам.

1.     В домах и квартирах проводится скрытая проводка, которая укладывается в подготовленные штробы. Внешнюю проводку можно скрыть гипсокартонными листами или подвесными потолками.

2.     При монтаже кабеля в цементный пол необходимо использовать тяжелый тип гофрированных труб, которые рассчитаны на высокие механические нагрузки.

3.     Во время обустройства центральной магистрали проводки кабель затягивается в гофру перед ее монтажом. При выполнении разветвлений под розетки и выключатели протяжка выполняется позже.



Гофрирование — один из эффективных способов, используемый для улучшения жесткости конструкции. Поэтому гибкие гофрированные трубы из пластика обеспечивают достойную защиту электропроводки как в квартире, так и на производстве. В интернет-магазине «АНДИ ЭЛЕКТРО» представлен колоссальный ассортимент различных труб с любым диаметром, купить которые можно по доступной цене и в любом количестве. Позаботьтесь о безопасности при прокладке электросетей любого назначения уже сегодня!

Китай производитель LV / Mv / Hv с изоляцией из сшитого полиэтилена, ACSR, поставщик электрических проводов

Тип бизнеса:

Производитель / Завод

Год основания:

1996-07-26

Площадь завода:

124154 квадратных метра

Сертификация системы менеджмента :

ISO9001: 2008, ISO14001: 2004, OHSAS18001: 2007

Годовой доход :

421.24 миллиона долларов США

OEM / ODM-сервис

Доступен образец

ACSR, Электрический провод, производитель / поставщик антенного связанного кабеля в Китае, предлагающий фотоэлектрический солнечный кабель Zz-F / h2z2z2-K / PV1-F, фотоэлектрический кабель, TUV 2 Pfg 1169/08.2007, 0,6 / 1 кВ, ACSR, алюминиевые проводники, армированные сталью, неизолированные проводники для передачи энергии, Al / XLPE / Swa / PVC, 0,6 / 1 кВ, 3 * 16 + 1 * 10, силовой кабель со стальной армированной проволокой (SWA) (IEC 60502-1) и так далее.

Гофрированные трубки (MISUMI) | МИСУМИ

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 5.3 7,5 Стандартная модель 5

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 5,3 7,5 Стандартная модель 10

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 5.3 7,5 Стандартная модель 15

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 5,3 7,5 Стандартная модель 20

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 5.3 7,5 Стандартная модель 25

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 5,3 7,5 Стандартная модель 30

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 5.3 7,5 Стандартная модель 35

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 5,3 7,5 Стандартная модель 40

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 5.3 7,5 Стандартная модель 50

7 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 5,3 7,5 Стандартная модель 100

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 7.4 10,2 Стандартная модель 5

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 7,4 10,2 Стандартная модель 10

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 7.4 10,2 Стандартная модель 15

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 7,4 10,2 Стандартная модель 20

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 7.4 10,2 Стандартная модель 25

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 7,4 10,2 Стандартная модель 30

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 7.4 10,2 Стандартная модель 35

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 7,4 10,2 Стандартная модель 40

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 7.4 10,2 Стандартная модель 50

7 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 7,4 10,2 Стандартная модель 100

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 10.7 14,1 Стандартная модель 5

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 10,7 14,1 Стандартная модель 10

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 10.7 14,1 Стандартная модель 15

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 10,7 14,1 Стандартная модель 20

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 10.7 14,1 Стандартная модель 25

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 10,7 14,1 Стандартная модель 30

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 10.7 14,1 Стандартная модель 35

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 10,7 14,1 Стандартная модель 40

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 10.7 14,1 Стандартная модель 50

7 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 10,7 14,1 Стандартная модель 100

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 13.2 17,5 Стандартная модель 5

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 13,2 17,5 Стандартная модель 10

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 13.2 17,5 Стандартная модель 15

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 13,2 17,5 Стандартная модель 25

7 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 13.2 17,5 Стандартная модель 100

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 15,3 19,5 Стандартная модель 5

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 15.3 19,5 Стандартная модель 10

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 15,3 19,5 Стандартная модель 15

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 15.3 19,5 Стандартная модель 25

7 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 15,3 19,5 Стандартная модель 100

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 19.4 23,8 Стандартная модель 5

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 19,4 23,8 Стандартная модель 10

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 19.4 23,8 Стандартная модель 15

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 19,4 23,8 Стандартная модель 25

7 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 19.4 23,8 Стандартная модель 100

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 22,3 27,1 Стандартная модель 5

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 22.3 27,1 Стандартная модель 10

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 22,3 27,1 Стандартная модель 20

7 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 22.3 27,1 Стандартная модель 50

7 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 28,5 34,2 Стандартная модель 5

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 28.5 34,2 Стандартная модель 10

4 дня

- Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 28,5 34,2 Стандартная модель 20

8 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 28.5 34,2 Стандартная модель 50

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 32,4 38 Стандартная модель 5

5 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 32.4 38 Стандартная модель 10

7 дней

10 Огнестойкий полипропилен UL94-HB-40 ~ 70 Черный 32,4 38 Стандартная модель 50

4 дня

- Нейлон6, UL94V-2-40 ~ 150 Темно-серый 5.3 7,5 Термостойкая модель 5

4 дня

- Нейлон6, UL94V-2-40 ~ 150 Темно-серый 5,3 7,5 Термостойкая модель 10

5 дней

10 Нейлон6, UL94V-2-40 ~ 150 Темно-серый 5.3 7,5 Термостойкая модель 15

4 дня

- Nylon6, UL94V-2-40 ~ 150 Темно-серый 5,3 7,5 Термостойкая модель 20

Прокладка кабелей для высокотемпературных приложений

Термостойкий материал Полиамид 4.6 подходит для применения при температурах до + 150 ° C. Помимо устойчивости к высоким температурам, PA46 также обладает высокой жесткостью. Продукты PA46 также обладают хорошими противопожарными свойствами при высоких температурах и отличной стойкостью к химическим веществам.

Преимущества термостойкого материала PA46:
• Для температур от -40 ° C до +150 ° C
• Высококачественный пластик, легко перерабатываемый
• Высокая жесткость даже при высоких температурах
• Высокая диапазон рабочих температур до +150 ° C (5000 часов)
• Высокая стабильность размеров даже под воздействием тепла
• Очень хорошие свойства пожарной безопасности
• Превосходная химическая стойкость

Обратите внимание на наш ассортимент продукции PA46:
Термостойкие кабельные стяжки:
- Кабельные стяжки с внутренними зубцами серии T
- Стяжки для кабелей с наружными зубьями серии OS
- Стяжки для кабелей серии V с угловой головкой 90 °, с зазубринами снаружи
- Кабельные стяжки серии DH с 2 головки (образуют внутреннюю и внешнюю зубчатую петлю) для параллельной прокладки
(из двух жгутов только с одной кабельной стяжкой)
- Кабельные стяжки серии KR фиксируются штифтом из стекловолокна, для использования в качестве метода крепления сильфонов рулевых реек, водяных шлангов и вакуумных магистралей

Термостойкие кабельные стяжки с крепежными элементами:
- Кабельные стяжки для Autotool серии 2000, автоматическое связывание до Ø 20 мм
- Однокомпонентные крепежные стяжки со стрелкой, с крыльями, для использования во многих различных отраслях, включая автомобилестроение, аэрокосмическое и панельное строительство
- 1-х и 2-х элементные крепежные стяжки с елкой, с диском
- 1-компонентные крепежные стяжки для приварных шпилек (hardpush), съемные
- 1-частные крепежные стяжки для Weld, подвижные
- 2- Штучные фиксирующие стяжки для приварных шпилек
- Двухкомпонентные фиксирующие стяжки с муфтой для параллельного разделения
- Одно- и двухкомпонентные фиксирующие стяжки с трубным зажимом
- Зажим для набора кабелей для диаметра кабеля 5 и 6 мм
- Двухкомпонентные фиксирующие стяжки для кромок, 1.0 - 3,0 мм, с боковым креплением

- двухкомпонентные фиксирующие стяжки для тяжелых условий эксплуатации, для винтов

Термостойкие крепежные элементы:
- Комплектующие зажимы со стрелкой для дистанционной фрезерования
- Соединительные зажимы для кромок, 1,0 - 3,0 мм
- Заглушки

Другие варианты и размеры доступны по запросу. Пожалуйста, свяжитесь с нами для получения дополнительной информации.

RTTZ Легкий сверхмощный огнестойкий кабель Одноядерный гофрированный медный металлический кожух Power

Название бренда : JHY КАБЕЛЬ

Номер модели : РТТЗ

Сертификация: ISO9001 / ISO14001 / OHSAS18001 / CCC / CE

Место происхождения : ШЭНЬЧЖЕНЬ КИТАЙ

MOQ: 1000M

Цена : Оборотная

Условия оплаты : L / C, D / P, T / T, Western Union, MoneyGram

Возможность поставки : 10000M / день

Срок поставки : 15 ~ 20 дней

Детали упаковки: По запросу клиента

Заявка : Строительство, Промышленность, Метро, ​​Электростанция, ЗДАНИЕ

Тип : Минеральная изоляция

Дирижер: Чистая медь

Напряжение : 0.6 / 1кВ

Изоляция: слюдяная лента + минеральный материал

Оболочка: Гофрированная медь

цвет : оранжевый

Основной : 1С, 2С, 3С, 4С, 5С, 3 + 1С, 3 + 2С, 4 + 1С

Связаться сейчас

Полиэтиленовая трубка из гофрированного картона для ткацкого станка из ПЭТ | BuyHeatShrink®

Полиэтиленовая трубка из гофрированного картона с прорезями для ПЭТ
ПРИМЕЧАНИЕ - ЕСТЬ 1 НЕДЕЛЯ НАГРУЗКИ

Характеристики:

  • Ткань из гофрированной проволоки - это экономичный продукт, позволяющий убирать непослушные кабели и провода, обеспечивая при этом отличное покрытие и защиту.
  • Наша высококачественная полиэтиленовая (ПЭТ) трубка с гофрированными выступами обеспечивает кабели и провода некоторой степенью защиты от легкого пешеходного движения, обеспечивая при этом эстетически приятный эффект прокладки кабеля.
  • Проволочный ткацкий станок с разрезом
  • изготовлен из высококачественного полиэтилена, чтобы обеспечить прочный, но гибкий продукт с высокой стойкостью к истиранию, ударам и температуре, для использования в широком спектре приложений общего назначения.
  • Этот ткацкий станок с разрезной проволокой является идеальной альтернативой плетеной оплетке и спиральной намотке, когда важны простота установки и полная защита покрытия.
  • Предварительная прорезь для быстрой и легкой установки на новые или уже существующие кабели вручную или с помощью удобного и простого в использовании инструмента для установки ткацкого станка.
Диаметр Купить
1/4 "
3/8 "
1/2 "
5/8 "
3/4 "
1 "

Гофрированный ткацкий станок - это экономичный продукт, который позволяет убирать непослушные кабели и провода, обеспечивая при этом отличное покрытие и защиту.Наши высококачественные полиэтиленовые (ПЭТ) трубки с гофрированными выступами обеспечивают определенную степень защиты кабелей и проводов от легкого пешеходного движения, обеспечивая при этом эстетически приятный эффект прокладки кабелей. Проволочный ткацкий станок с разрезом изготовлен из высококачественного полиэтилена, чтобы обеспечить прочный, но гибкий продукт с высокой стойкостью к истиранию, ударам и температуре для использования в широком спектре приложений общего назначения. Этот ткацкий станок с разрезной проволокой является идеальной альтернативой плетеной оплетке и спиральной намотке, когда важны простота установки и полная защита покрытия.Предварительная прорезь для быстрой и легкой установки на новые или уже существующие кабели.

Сварной силовой кабель с непрерывным гофрированием, изоляция FR-XLP (XHHW-2), 600 В / 1 кВ, тип MC-HL, CWCMC, VFD 3 / C на американской группе проводов

Приложение

Все кабели, произведенные в соответствии с этой спецификацией, признаны NEC как 600-вольтные типа MC-HL и подходят для использования, как описано в коде. Температуры проводов рассчитаны на непрерывную работу 90 ° C, аварийную перегрузку 130 ° C и 250 ° C при коротком замыкании.Кабели соответствуют требованиям для использования в опасных зонах NEC Класс I, Класс II и Класс III, Раздел 1 и 2, подпадающих под статьи 501, 502 и 503 NEC. Кабели предназначены для использования в промышленных приложениях, где необходима защита алюминиевой броней. . Непрерывно сваренная оболочка служит для создания полностью непроницаемого для влаги барьера для сердечника, а также для обеспечения превосходных характеристик электростатической защиты. Кабели могут использоваться во влажных или сухих условиях, устанавливаться в стойках, лотках или по воздуху.

Эти кабели имеют общую оболочку, их можно закапывать в землю или закапывать в бетон.

Трехжильные кабели производятся в соответствии с принятой в отрасли практикой использования трех симметрично расположенных заземлений, что делает их предпочтительными для использования в кабелях с широтно-импульсной модуляцией и в приводах с регулируемой частотой.

Строительство

Настоящая спецификация распространяется на одножильные и многожильные силовые кабели с изоляцией из негорючего сшитого полиэтилена (XLP).Изолированные жилы, соединенные с заземляющим проводом или проводами, и сборка заключены в непроницаемую для влаги гофрированную алюминиевую броню, сваренную непрерывным сварным швом, и покрыты общей защитной оболочкой. Кабели трехжильного типа предназначены для применения с частотно-регулируемым приводом.

Проводники - Проводники состоят из мягких медных жил без покрытия, соответствующих требованиям ASTM B3. Если не указано иное, проводники поставляются компактными круглыми в соответствии с ASTM B496.

Изоляция - Изоляция представляет собой негорючий сшитый полиэтилен (XHHW-2), экструдируемый концентрически по проводнику до толщины стенки для типа XHHW-2, как указано в соответствующих нормативных требованиях.

Кодирование проводов - Идентификация фаз обеспечивается числовым кодом на каждом изолированном проводе.

Заземляющий провод - Три многожильных неизолированных медных заземляющих провода, расположенные в каждом из внешних промежутков для трехжильных кабелей, один в одном из промежутков для двух- или четырехжильных кабелей или спирально наложенные концентрические провода для одножильных кабелей. Общее сечение заземляющего провода во всех случаях соответствует минимальным требованиям UL к размеру заземления.

Сборка - Проводники и заземляющий провод прокладываются вместе с левой прокладкой, а подходящие наполнители делают кабель круглым. Накладывается связующая лента.

Броня - Поверх ленточной сборки находится сплошная гофрированная алюминиевая броня.

Куртка - Защитная куртка из поливинилхлорида, устойчивого к солнечному свету и озону, или полиолефина с низким содержанием дыма, не содержащего галогенов (LSHF), экструдируется для плотного прилегания к соединенной между собой броне.

Характеристики

  • Национальная ассоциация противопожарной защиты (NFPA 70) Национальный электротехнический кодекс (NEC)
  • Кабели в металлической оболочке UL 1569
  • UL 44 Провода и кабели с термоизоляцией
  • ICEA S-95-658 / NEMA WC70 Неэкранированные кабели 0–2 кВ
  • IEEE 1202 - Испытание на огнестойкость кабеля для использования в кабельном лотке на промышленных и коммерческих объектах (70 000 БТЕ)
  • ICEA T-29-520 Испытания на огнестойкость вертикального кабельного лотка (210 000 БТЕ)
  • Соответствует стандарту ICEA S-95-658 / NEMA WC70 для неэкранированных кабелей 0–2 кВ на напряжение 600 В.
  • Провода
  • соответствуют стандарту UL 44 для проводов и кабелей с термоизоляцией на 600 вольт.
  • Внесен в список UL как тип MC-HL в соответствии со стандартом UL 1569 для кабелей с металлической оболочкой на 600 вольт.
  • Внесен в список UL согласно стандарту UL 1309 для морского судового кабеля как CWCMC 600/1000 Вольт.
  • Внесен в список UL как устойчивый к солнечному свету, для непосредственного захоронения, для использования с трансформаторами тока и IEEE 1202.

Опции

  • Нестандартные размеры грунта
  • Куртка CPE.


Примечания:
* Сжатые проводники
** На основе кабелей, установленных в открытом кабельном лотке при температуре окружающей среды 30 ° C согласно NEC.

Каков общий диапазон термостойкости гибкого металлического кабелепровода?

21 января 2021 г.

Как экспортер гибких металлических трубопроводов , поделитесь с вами.

На выходе из воздушного насоса используется гибкий металлический канал. Нержавеющая стальная мягкая соединительная труба имеет характеристики высокой температуры сопротивление 400 ℃, низкотемпературное сопротивление -80 ℃, прочное уплотнение производительность, коррозионная стойкость, высокая стойкость к кислотам и щелочам и длительный срок службы. срок службы.Метод сварки стыка металлических кабелепроводов - аргонодуговая сварка. сварка, материал из нержавеющей стали, внутренний слой трубки принимает метод гофрированного компенсатора из нержавеющей стали, а внешний слой трубки - оплетен проволокой из нержавеющей стали.

Гибкая металлическая труба

Структура металлической трубы: состав металлической трубы: она в основном состоит из металлического сильфона, корпуса из металлической сетки и различных соединений в различные пути.Его внутренняя труба представляет собой тонкостенную гофрированную трубу из нержавеющей стали. со спиральным гофром или кольцевым гофром, а внешняя сетчатая втулка гофрированная труба сплетена из нержавеющей проволоки или ленты из нержавеющей стали по определенным параметрам.

Соединения на обоих концах трубы подготавливаются в соответствии с соединением метод трубопровода или оборудования пользователя. Его преимущества в том, что канал из нержавеющей стали имеет хорошую коррозионную стойкость и высокую температуру сопротивление; труба из нержавеющей стали имеет сильное сопротивление изгибу, растяжение производительность и сопротивление боковому давлению.

На что следует обратить внимание при прокладке металлических трубопроводов. В нашем идеальной жизни мы часто наблюдаем разноцветные металлические водоводы. Люди, которые не понимают, что промышленные потребители также особенно беспокоятся о таких продукты. Затем металлические трубопроводы резервируются. В чем универсальность? Изучив его основные привычки, вы обнаружите, что на самом деле это необходимый продукт, который очень распространен.

Гибкий металлический трубопровод обычно используется в обрабатывающей промышленности некоторые технологии автоматизации, например, это чаще встречается у людей строительное машиностроение, обрабатывающая промышленность, или в сфере связи промышленность.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
