Нептун, Аквасторож, Гидролок что выбрать?

Сотни людей каждый месяц задают такой вопрос поисковикам Яндекс и Гугл.

Абсолютно точно, что эти люди на правильном пути, так как решили установить в своей квартире, коттедже или офисе защиту от протечек воды. Решили установить защиту от протечек воды, но пока не определились с брендом.

Рынок систем контроля протечек воды зародился в 2000 году (начало выпуска Системы Нептун) и сегодня бренды Нептун, Аквасторож, Гидролок – это ТОП-3 бренда систем контроля протечек воды на рынке России.



Эту статью мы решили написать после того, как клиенты стали нам высылать ссылки на различные таблицы-сравнения, которые размещены на сайтах, занимающихся продажей тех или иных систем контроля протечки воды. Эти таблицы-сравнения объединяет то, что данные представлены так, чтобы выигрышно выглядел тот бренд, который продается именно на сайте, где размещена эта таблица сравнения. К примеру, авторы одной из таких таблиц взяли для сравнения самый недорогой модуль управления Нептун и свой самый топовый модуль.

В итоге, конечно, же Нептун оказался «хуже». Или, к примеру, в таких таблицах занижаются технические характеристики того или иного продукта.



Мы не хотим составлять такие таблицы и подгонять данные с целью ввести клиента в заблуждение, принизить возможности наших коллег-конкурентов. Мы выбираем другой путь – честный и достойный.

Мы просто еще раз перечислим преимущества системы контроля протечек воды Нептун:



  1. Нептун – самая популярная система контроля протечек воды в России по данным исследования от издания Moscow Bussines Times. Это означает, что большинство клиентов голосует за Нептун так сказать рублем. Спасибо нашим клиентам за доверие!
  2. Гарантия на Систему Нептун (серия Bugatti и Profi) составляет 6 лет на все элементы системы! Стоит отметить, что только серьезная Компания с качественным продуктом может предоставить столь длинную гарантию. Это настоящая гарантия, при которой производитель гарантирует бесплатный ремонт или замену оборудования с заводским браком. Напишите, пожалуйста, в комментариях к данной статье, если Вы знаете компании, у которых гарантия на защиту от протечек воды больше 6 лет.
  3. Надежные шаровые краны с электроприводом, которые имеют большой запас мощности. Электропривод имеет несколько металлических шестеренок, что создает большое передаточное число, чтобы справиться с любыми препятствиями (закисание крана) и закрываться всегда. Кто-то скажет, что 18 секунд на закрытие – это очень много. Можно закрывать кран быстрее, но тогда потеряется усилие и есть вероятность незакрытия крана. Лишние несколько секунд не сильно повлияют на размер ущерба до срабатывания системы, а вот мощность крана – это важная характеристика, особенно в наших условиях плохой водоподготовки.

4. У шаровых кранов серии Neptun Bugatti и Neptun Profi есть ручное аварийное открывание/закрывание без электричества. Это означает, что Вы никогда не останетесь без воды, если электроника вдруг даст сбой или будут проблемы с питанием модуля для открывания крана

5. Мощные радиодатчики + усилители сигнала! Мы не отказываемся от объектов в виде трехэтажного коттеджа с цокольным этажом и с законченным ремонтом. Радиодатчики Neptun совместно с усилителями сигнала могут следить за протечками даже в таких сложных условиях.

6. У продукта Neptun ProW+ WiFi есть свое собственное мобильное приложение, которое позволяет управлять кранами из любой точки мира, получать уведомления о протечке, собирать показания от счетчиков расхода воды, а также высылать другие сервисные сообщения

Удаленный контроль защиты от протечек Gidrolock и Аквасторож

Это решение подойдет для всех, кто уже пользуется защитой от протечек Gidrolock и Аквасторож и желает получить больше контроля без дорогостоящей замены оборудования.

Если вы планируете установку новой системы защиты от протечек, то рекомендуем обратить внимание на наше собственное решение.

Наши контроллеры совместимы с блоками:

  • Gidrolock Premium
  • Gidrolock Universal
  • Аквасторож Классика
  • Аквасторож Эксперт

Контроллер Saures подключается к указанным блокам с помощью витой пары или готового коннектора, который вы найдете в нашем каталоге: коннектор для Gidrolock, коннектор для Аквасторож.

При возникновении протечки блок управления Gidrolcok или Аквасторож передает в контроллер SAURES сигнал о тревоге, а Saures отправляет оповещение на смартфон или email владельца.

Какой контроллер Saures использовать?

Мы разработали два типа приборов, способных дистанционно контролировать системы Gidrolock и Аквасторож.

Wi-Fi контроллеры

Данный тип контроллеров Saures передает данные через вашу домашнюю беспроводную сеть.

  • Нет дополнительных платежей за услуги сотовой связи;
  • Не нужны SIM-карты и вышки связи;
  • Контроллер работает от 3-х пальчиковых батареек около 4 лет;
  • Контроллер настраивается через любой веб-браузер в вашем смартфоне или ноутбуке;
Узнать о преимуществах

Для получения информации о протечке будет достаточно модели Saures R1. Контроллер оснащен 4-я каналами: помимо контроля вашей системы защиты от протечек прибор может обслуживать 2 счетчика воды и, например, датчик температуры.

NB-IoT контроллеры

Контроллеры с NB-IoT модулем не нуждаются в роутере или прочем сетевом оборудовании. Передача данных происходит через сотовую сеть оператора связи МТС стандарта NB-IoT.

  • Не нужны роутеры и сетевое оборудование;
  • Полная независимость от вашего домашнего интернета;
  • Высокая проникающая способность сигнала позволяет работать NB-IoT там, куда не “добивает” Wi-Fi и GSM;
  • В стоимость контроллера включен пакет трафика на 6 лет работы.
Узнать о преимуществах

Оптимальный контроллер для работы с Gidrolock и Аквасторож - это Saures R7. Контроллер также оснащен 4-я каналами: к нему можно подключить вашу систему защиты от протечек и до 3 совместимых устройств.

Удаленное перекрытие кранов

Удаленное перекрытие кранов возможно только при подключении Saures (модели с Wi-Fi) к контроллеру Gidrolock Universal или Gidrolock Premium.

Поставить задание на закрытие или открытие крана можно в веб-кабинете нашей системы или в мобильном приложении Saures. При очередном сеансе связи с облаком контроллер Saures получит от облака задание и передаст команду контроллеру Gidrolock.

Подробнее о механизме удаленного перекрытия кранов читайте на этой странице.

Дополнительные выгоды

Система Saures обладает широким функционалом, а её контроллеры совместимы с большим количеством приборов учета и датчиков. В дополнение к дистанционному контролю систем Gidrolock и Аквасторож вы получаете:

  • Контроль скрытых протечек. Подключая к контроллеру Saures любые импульсные счетчики воды вы получаете дополнительный уровень защиты от протечек. Контроллер анализирует расход воды и при длительном монотонном расходе оповестит вас о потенциально опасной ситуации.

  • Удаленный сбор показаний счетчиков воды. Подключив к контроллеру любые импульсные счетчики воды, вы сможете контролировать их показания со своего смартфона или через веб-браузер.

  • Сервис автоматической отправки показаний. Saures по расписанию будет отправлять показания подключенных счетчиков в любую управляющую компанию по email или в ЕИРЦ Москвы (портал mos.ru)

  • Дистанционный контроль дополнительных датчиков. Если в контроллере Saures, подключенном к системе Gidrolock или Аквасторож, остались свободные каналы, подключите к ним любые совместимые датчики.

Также в личном кабинете Saures вам всегда доступен журнал обнаружения протечек.

Таким образом, Saures - это не просто сервис для дистанционного оповещения об аварии от вашей системы защиты от протечки, а многофункциональная облачная система контроля системы водоснабжения. Сервисы облака Saures предоставляются пользователям наших контроллеров без абонентской платы.

Подключение и настройка

Для подключения Saures к вашей системе защиты от протечек обратитесь к нашим официальным дилерам или подключите оборудование самостоятельно воспользовавшись документаций на нашем сайте.

Скачать схемы подключения, утилиту настройки и руководство по эксплуатации можно в разделе Документация и утилиты.

Подключение контроллера к блоку Gidrolock

Используя коннектор или двужильную витую пару, соедините блок Gidrolock с контроллером Saures согласно схемам. В случае использования механизма дистанционного управления блоком Gidrolock (удаленное перекрытие кранов), потребуется дополнительный двухжильный проводник для подключению к контроллеру SAURES канала управления.

Подключение контроллера к блоку Аквасторож

Используя коннектор, соедините контроллер Аквасторож с контроллером Saures согласно схемам. Можно использовать любой канал контроллера Saures, просто запомните номер этого канала, он понадобится для настройки контроллера.

Настройка контроллера Saures

Используя персональный компьютер настройте контроллер. Wi-Fi контроллер можно настроить через любой веб-браузер, а для настройки NB-IoT контроллера потребуется специальная утилита и USB-адаптер. Процедура настройки подробно описана в Руководстве по настройке и эксплуатации контроллера.

Нет времени заниматься настройкой?
Закажите установку у наших официальных дилеров.


Рейтинг систем защиты от протечек воды

В этой статье собрана информация о принципе действия и устройстве оборудования, способного предотвратить затопление вашего дома или квартиры в случае разгерметизации водопровода или нарушения правильной работы сантехнических приборов.

Полученные знания помогут вам оценить достоинства и недостатки имеющихся на рынке систем защиты от протечек. В представленном здесь рейтинге систем защиты от протечек мы произвели обзор лучших вариантов систем для бытового применения.

Что необходимо знать о системах защиты от протечек

Монтаж любой системы защиты от протечек лучше всего совместить с капитальным ремонтом объекта. Действие ее основано на принципе обратной связи. При обнаружении подтопления срабатывает механизм, перекрывающий подачу воды до выяснения причин неполадки и устранения ее последствий.

Из каких элементов состоит и как работает система защиты от протечки

Система защиты имеет в своем составе несколько основных компонентов:

1. Датчики обнаружения протечки. Обычно их устанавливают в непосредственной близости от мест вероятного подтопления. Они срабатывают от попадания жидкости на контактные пластины.

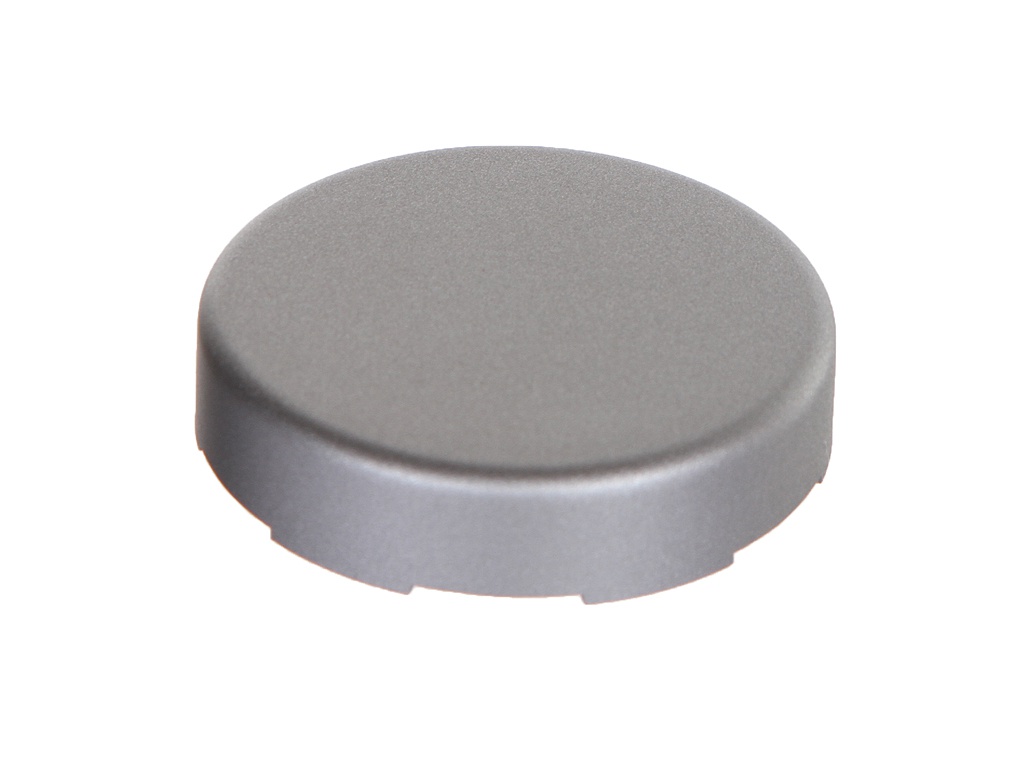

Датчик обнаружения протечки воды.

2. Блок управления. Он принимает сигнал от датчика и дает команду отсекающему механизму.


Блок управления.

3. Запорная арматура с электрическим приводом. Она монтируется на входе холодной и горячей воды на контролируемый объект. Закрытие происходит в автоматическом режиме при получении импульса от контроллера.


Запорная арматура с электрическим приводом.

Поставщиком энергии для такой системы обычно служит стандартная электрическая сеть напряжением 220 вольт. В целях безопасности оно понижается до рабочего значения для установленного оборудования, которое не должно превышать 12 вольт. Часто подтопление сопровождается аварийным отключением электроснабжения. На этот случай предусматривается резервный источник питания. Некоторые производители полагаются только на автономные батареи, которые надо периодически заряжать или менять на новые.


Устройство системы защиты от протечек.

Способы подключения датчиков

Для подключения датчиков обнаружения протечек используются кабельные трассы или радиосвязь. Иногда предусматривается комбинация обоих вариантов. Кратко расскажем об их особенностях.

Проводные датчики

Проводные системы более трудоемки в монтаже, но дешевле в материальном исполнении. Они предусматривают подвод кабеля к каждому элементу.

Их основные преимущества:

  • работа от одного общего источника питания;
  • отсутствие зависимости качества сигнала от дальности расположения приборов.
Беспроводные датчики

Беспроводные системы работают на определенных радиочастотах. Для установки такого оборудования не требуется прокладка кабельных трасс, что является существенным преимуществом для больших объектов или в случае недавнего выполнения в доме дорогостоящего ремонта. Надежность такой связи сильно зависит от удаленности датчиков и наличия естественных препятствий в виде стен или иных объемных предметов.

Стоимость такого комплекта обычно превышает цену проводного варианта. Дополнительным недостатком является необходимость периодической подзарядки аккумуляторов или замены батарей датчиков.

Количество подключаемых датчиков

Обычно блок управления предусматривает работу с определенным количеством приборов обнаружения протечек, которое не может быть превышено. Этот показатель важен для объектов с множеством проблемных участков. Иногда стандартный комплект содержит неполный набор датчиков, которые при необходимости следует купить дополнительно.

При покупке, обращайте внимание с каким количество датчиков поддерживает работу блок управления.

Количество подключаемых кранов

Для городских квартир применяются системы с 2-4 запорными вентилями. Их устанавливают на каждый входящий трубопровод холодной и горячей воды. Понятно, что для крупных объектов со сложной схемой водоснабжения может потребоваться значительно большее количество запорной арматуры.

Диаметр соединения

Шаровые краны, используемые для прекращения поступления воды, устанавливаются с использованием стандартной трубной резьбы. Поскольку для подводки наиболее часто применяются трубопроводы диаметром ½, ¾ или 1 дюйм, то и системы защиты от протечек оснащаются запорной арматурой соответствующего размера. Перед покупкой системы нужно точно знать диаметр трубопровода.

Максимальное давление

Конструкция любого водопроводного оборудования рассчитана на определенное рабочее давление. В городских сетях оно составляет 4-6 бар, но иногда случаются нештатные ситуации, сопровождаемые гидравлическими ударами. Рациональным решением будет установка запорных вентилей, способных выдержать 8-12 бар.

Защита от закисания

Локальные потопы случаются нечасто. Установленный с системой защиты от протечек шаровой кран может не потребоваться в течение многих лет. В этом случае его внутренние поверхности покроются отложениями, способными в самый ответственный момент помешать закрытию. Чтобы этого не произошло, в блок управления закладывается программа, заставляющая все запорные органы закрываться и открываться с определенной периодичностью.

Напряжение питания

Для нормальной работы любой электрической системы требуется подключение к сети со стандартными параметрами. Оборудованию защиты от протечек на входе обычно требуется один из вариантов величины напряжения:

  • 220 V. В состав таких систем входит встроенный блок питания, понижающий напряжение до безопасных для человека 5-12 вольт.
  • 12 V. Для нормальной работы систем этого типа применяется внешний блок понижения напряжения, подключаемый к обычной розетке на 220 вольт.
  • 4,5 V. Это оборудование работает от обычных батареек постоянного тока. Потребление энергии у него минимальное, поэтому элементов хватает на несколько месяцев, а иногда и лет.

Резервное питание

В качестве резервного источника питания для систем, подключаемых к бытовой электросети, обычно выступают аккумуляторы. Модели, работающие от батареек, могут оснащаться суперконденсаторами.

Оповещение

Современные системы защиты от протечек способны информировать пользователя о важнейших событиях. Обычно подается звуковой сигнал. Он может срабатывать в случаях:

  • обнаружения протечки и закрытия клапанов;
  • обрыва связи с одним из датчиков;
  • неполадки в механическом приводе запорного вентиля, установленной в момент проверки защиты от закисания.

Некоторые производители предусмотрели возможность передачи информации на смартфон. Во всех случаях сигнализация побуждает владельца произвести осмотр территории и проверку работоспособности оборудования.

Лучшие проводные системы защиты от протечек

Проводные системы защиты от протечек являются недорогим вариантом для частного или промышленного применения. Они достаточно легко монтируются с применением крепежных приспособлений, которые обычно идут в комплекте с основным оборудованием.

Все они надежны, долговечны и поддаются простой проверке работоспособности. Некоторые модели этого класса могут быть перепрофилированы на одновременную работу с датчиками, подающими сигнал не только по кабелю, но и в радиорежиме.

Neptun Bugatti Base 1/2

Особенности системы. Комплект состоит из закрепляемого на стене модуля управления Neptun Base, трех датчиков марки SW005 и двух шаровых кранов, оснащенных электроприводом серии Neptun Bugatti Pro 220V. Питание системы осуществляется от сети напряжением 220 вольт через центральный блок. Все остальные приборы подключаются к соответствующим клеммам на его корпусе. Резервный источник не поставляется. Защитное заземление предусмотрено только для приводов вентилей.

Допускается работа системы с оснащением ее до 20 датчиков обнаружения протечек воды. Максимальное их расстояние от базы не должно превышать 100 метров. На все оборудование производитель предоставляет шестилетнюю гарантию.

Запорная арматура. Шаровые краны устанавливаются на трубопроводы диаметром 1/2". Их корпуса изготавливаются из горячекованной латуни марки CW617N и способны выдержать давление 40 бар при максимальной температуре рабочей среды до 120оС. Они оснащаются электродвигателем, создающим крутящий момент 9 Нм. Время срабатывания с момента протечки не более 21 секунд. Минимальный ресурс 100 000 циклов.

В случае ошибочного сигнала от датчика можно открыть кран принудительно, но для этого придется отключить основной модуль. К одному блоку управления можно подключить до 6 таких кранов. Проверка работоспособности с целью защиты от закисания проводится автоматически два раза в месяц.

Оповещение. При срабатывании любого из датчиков включается звуковой и световой сигнал.

Neptun Bugatti ProW Plus 1/2

Особенности системы. Поступающий в продажу набор комплектуется управляющим модулем Neptun ProW+, одним проводным датчиком марки SW005 и парой радиодатчиков RSW+, двумя шаровыми кранами с электроприводом типа Bugatti Pro 12V. По выбору пользователя основной блок может питаться от сетей напряжением 220 или 12 вольт.

В качестве резервного источника питания используются 4 литиевые батарейки, устанавливаемые внутри базы. Оборудование может интегрироваться в системы умного дома, диспетчеризации или охраны. Заземление не требуется.

При необходимости база может управлять шестью кранами, получая сигналы от 31 радиодатчика и 375 проводных. Расстояние до первичных приборов не должно быть больше соответственно 50 и 100 метров.

Запорная арматура. Шаровые краны устанавливаются на трубы диаметром ½”. Они рассчитаны на давление 40 бар при максимальной температуре воды до 120оС. Их основные элементы выполнены из латуни марки CW617N. Конструкция рассчитана на 100 000 циклов работы. Есть возможность открытия и закрытия вентиля вручную. Время срабатывания всей системы не превышает 21 с.

В целях защиты от закисания раз в 2 недели все краны автоматически закрываются и открываются.

Оповещение. В случае срабатывания датчиков происходит звуковое и световое оповещение.  Заводская гарантия на всю систему 6 лет.

Аквасторож Классика 2х15 Th49

Особенности системыСистема Аквасторож продается в небольшой коробке, в которой можно обнаружить:

  • блок контроллеров;
  • 4 датчика круглой формы с хромированной лицевой поверхностью, защищенными от окисления контактами и проводами разной длины;
  • 2 шаровых крана с электроприводом;
  • адаптер для подключения к сети 220 вольт.

Основным считается питание от трех батареек на 1,5 V. Их энергии должно хватить на 3 года автономной работы. При полной их разрядке в действие вступают встроенные в корпус блока управления ионисторы, заряда которых достаточно для 1 часа нормальной эксплуатации, после чего они перекроют воду. Поскольку напряжение в сети не превышает 4,5 V, то заземление не требуется.

Система рассчитана на 7 лет безотказной эксплуатации.

Запорная арматура. В состав системы может входить не более 6 шаровых кранов. Они изготавливаются из латуни и имеют на концах внутреннюю трубную резьбу стандарта ½”. Арматура рассчитана на предельное давление до 16 атмосфер. Шток связан с быстродействующим электроприводом. С момента обнаружения протечки до полного закрытия пройдет не более 3 секунд.

Для предотвращения закисания внутренних поверхностей шаровых кранов раз в неделю в автоматическом режиме происходит их кратковременное закрытие и открытие.

Оповещение.  Звуковое оповещение пользователя происходит в случаях срабатывания датчиков, обрыва провода или обнаружения заклинивания крана.

Gidrolock WINNER Kvartira ½ Bugatti

Особенности системы. Данная система имеет уникальную структуру. Она не имеет отдельного блока управления, а связь между первичными приборами обнаружения протечек и исполнительным механизмом осуществляется напрямую. Комплект состоит из двух WSP датчиков с комплектом крепежа для их установки и двух шаровых кранов производства итальянской фирмы Bugatti с электроприводом.

Запорная арматура. Шаровые краны имеют внутреннее сечение ½”. Они изготовлены из хромированной и никелированной латуни. Их рабочее давление составляет 40 бар при максимально допустимой температуре среды 120оС. Конструкция рассчитана на 150 000 циклов закрытия и открытия.

Каждый электропривод питается от четырех батареек типа АА напряжением 1,5 вольт. Они вставляются под крышку корпуса устройства. Срок их службы в дежурном режиме достигает 10 лет. Из-за безопасных значений рабочих параметров электрооборудования заземление не предусмотрено. Крутящий момент двигателя составляет 16 Нм.

Время срабатывания всей системы не превышает 15-20 секунд. Для предотвращения закисания внутренних поверхностей крана дважды в месяц автоматически происходит его частичное закрытие и полное открытие. Принудительно открыть или закрыть арматуру можно с помощью кнопок на корпусе электропривода. Для выполнения этих операций в ручном режиме достаточно выдернуть предохранительную скобу.

Оповещение. Оповещение пользователя осуществляется звуковым сигналом. Он срабатывает при обнаружении протечки или в случае снижения напряжения питания, что требует замены батареек.

Лучшие беспроводные системы защиты от протечек

Беспроводные системы имеют основное преимущество, связанное с простотой монтажа. Они не требуют прокладки кабельных трасс, что нравится владельцам недвижимости с качественным ремонтом помещений. Дальность связи сильно зависит от наличия естественных препятствий. Эта проблема обычно решается установкой более мощного роутера.

Akvastorozh Klassika 2х15 Radio

Особенности системыЭта система защиты от протечек во многом напоминает классическую бытовую модель Аквасторожа, но оснащена радиобазой. Кроме основного блока управления в стандартный комплект входят два шаровых крана с электроприводом и 4 датчика (по два проводного и беспроводного типа). Пользователю можно выбрать основной способ питания из двух вариантов:

  • с помощью сетевого адаптера 220/5 вольт;
  • трех сменных батареек по 1,5 вольт.

В автономном режиме система способна функционировать 3 года. Из-за низкого напряжения внутренней сети заземление не требуется. Резервным источником питания служит встроенный ионистор, энергии которого хватит на 1 час нормальной работы, после чего автоматически закроются все краны.

Датчики беспроводного типа оснащаются двумя мизинчиковыми батарейками типа ААА, которые эксплуатируются до 5 лет. При их разрядке срабатывает функция «потеря датчика» с отключением водоснабжения и оповещением пользователя.

Запорная арматура. Шаровые краны устанавливаются с помощью резьбы на трубы диаметром ½”. Они изготовлены из латуни и рассчитаны на рабочие условия до 16 бар и +90оС. Расстояние до контроллера не должно превышать 30 метров. Электропривод срабатывает за 3 секунды.

Для контроля работоспособности оборудования дважды в месяц система в автоматическом режиме дает команду на закрытие и открытие. Она постоянно отслеживает положение заслонки, состояние электрической сети, наличие сигнала от радиодатчиков.

Оповещение. При обнаружении протечки или неисправности любого элемента срабатывает звуковой сигнал и закрываются краны.

Neptun Profi Wi-Fi 1/2

Особенности системы. Система защиты от протечек Neptun Profi Wi-Fi в базовом варианте поставляется в составе интеллектуального блока, двух шаровых кранов с электроприводом на 12 вольт, двух беспроводных и одного проводного датчика. Основным источником питания служит сеть переменного тока напряжением 220 вольт. Внутренний адаптер преобразует его до 12 вольт. Заземление не требуется. В качестве резерва выступают 4 элемента типа CR123A. Их энергии хватит на 36 часов автономной работы.

Технические возможности позволяют расширить количество связанных с контроллером приборов до 6 кранов, 31 беспроводного и 375 проводных датчиков. Для этого придется подключить дополнительный источник питания постоянного тока напряжением 12 вольт мощностью до 36 Вт.

Исполнительные механизмы надо устанавливать на расстоянии до 100 метров от базового блока, радиодатчики – не далее 25 метров. Для расширения зоны действия сигнала следует воспользоваться дополнительным роутером RSW+. К системе можно подключить счетчики учета потребления воды. Есть возможность получения необходимой информации на смартфон.

Запорная арматура. Полнопроходные шаровые краны устанавливаются с применением трубной резьбы ½”. Они изготовлены из кованой латуни и рассчитаны на рабочее давление 40 бар при температуре среды не более 120оС. Максимальный крутящий момент двигателя 9 Нм.

Время срабатывания 21 секунда. Ресурс запорного органа 100 000 циклов. Гарантийный срок службы всей системы 6 лет. Контрольное срабатывание кранов происходит дважды в месяц.

Оповещение. Оповещение пользователя производится звуковым сигналом, СМС-сообщением на смартфон и дублированием его на электронную почту.

Gidrolock PROFESSIONAL Загородный дом 1 ½ Enolgas

Особенности системы. Эта система предназначена для защиты от протечек частных домов. Она комплектуется блоком управления, одним шаровым краном с электроприводом и тремя дистанционными датчиками. Возможности оборудования позволяют управлять одновременно 20 кранами, 200 проводными и 100 беспроводными датчиками. Питание осуществляется от встроенного свинцового аккумулятора напряжением 12 вольт с емкостью 1,3 Ач. Заземление не предусмотрено.

Радиодатчики оснащаются батарейками типа CR2450, энергии которых хватает на 24 года. Дальность устойчивой связи достигает 500 метров. Время срабатывания системы с момента обнаружения протечки 30 секунд.

Запорная арматура. Шаровой кран имеет трубную резьбу 1 ½ дюйма. Он может быть изготовлен из латуни или нержавеющей стали марки 304. Максимальные рабочие параметры среды:

  • давление 40 бар;
  • температура 100оС.

Для предотвращения закисания электропривод автоматически срабатывает с периодичностью один раз в 2 недели. Направление вращения штока происходит всегда в одном направлении, что благоприятно сказывается на увеличении срока службы прибора. Для определения положения крана используется оптический способ контроля. При заводских испытаниях такое оборудование выдерживает до 700 000 циклов открытия/закрытия.

Оповещение. Оповещение пользователя происходит с помощью звукового сигнала.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Система защиты от протечек Аквасторож: подробный обзор + отзывы

Как работает защита от протечек Аквасторож

Набор оборудования, который призван определить прорыв воды и в течение минимального отрезка времени его устранить — называют система «Аквасторож»(Аkvastorozh) .

Что такое «Аквасторож» и в чем принцип его работы. В работе используется следующий метод: в тех местах, где возможен прорыв воды, монтируют датчики, срабатывающие на резкое повышение уровня влажности.

Датчики формируют и транслируют сигналы на управляющий контроллер. Он после проведения анализа сложившейся ситуации принимает решение о блокировке подачи воды в квартиру или частный дом, в результате поступление воды прекращается, и прорыв ликвидируется. Для выполнения команд контроллера в трубопроводную систему, точнее на ее входе, устанавливают шаровые краны с электрическим приводом.

Простая схема работы системы

«Аквасторож» как защиту от протечек целесообразно применять там, где проживающие в квартире люди отсутствуют большую часть времени.

Надо понимать, что такой комплекс нельзя отнести к дешевым товарам, просто надо четко понимать, что ремонт своей и соседской квартиры обойдётся дороже. Да еще и соседи могут затребовать компенсацию. Ниже приведён обзор системы «Автосторож».

Бесспорно, существуют   экономичные варианты, то есть перекрытие кранов при каждом покидании жилья. Но, это не лучший вариант. Дело в том, что у каждого крана существует определенный ресурс, и при таком обращении он быстро иссякает, и рано или поздно его придётся заменять.

Что входит в комплект Аквасторож

Для надежной защиты от прорывов достаточно купить набор, в который входят:

  1. Контроллер.
  2. Шаровые краны с электрическим приводом.
  3. Датчики протечки.

На рынке представлено два варианта оборудования Аквасторож — КЛАССИК и ПРЕМИУМ и их модификации.

В комплект КЛАССИК входят:

Контроллер типа Аквасторож КЛАССИКА ПРО, два шаровых крана с электроприводом, четыре датчика протечки, блок питания, батарейки и комплект проводов для соединения перечисленных устройств.

В состав набора типа (PREMIUM) ПРЕМИУМ входят те же устройства, но класс их исполнения выше. Это привело к тому, что стоимость набора ПРЕМИУМ заметно выше.

Изюминка набора «Аквасторож» заключается в том, что у пользователя существует возможность дополнения готового комплекта необходимыми устройствами. Более того, всегда можно собрать набор собственной комплектации. К примеру, кроме проводных датчиков производитель может выполнить поставку устройств, работающих на определенной частоте. Для их работы, в состав набора должна входить радиобаза.

Самый простой и недорогой комплект «Аквасторожа» — КЛАССИКА. Кроме штатной комплектации допускается возможность подключения или отключения дополнительных датчиков. В такой комплектации он может быть установлен сразу на шесть подающих кранов. Данный комплект, а также его комплектующие можно купить в нашем интернет магазине.

Контроллеры «Аквасторож»

Производитель предлагает четыре варианта контроллера.

КЛАССИКА

Этот контроллер позволяет подключить до шести шаровых кранов с электрическим приводом. Мощность на выходе составляет 30W. Кроме того, у этого устройства нет ограничений на количество подключаемых датчиков. Единственное, что накладывает ограничения — это допустимая длина провода 500 м. Установленное реле 24V/1А позволяет выполнить подключение к выносному GSM модему.

КЛАССИКА PRO

В его состав входит так называемое бистабильное реле, которое обеспечивает подключение нагрузки в 220В и током до 16 А. Наличие этого реле позволяет управлять установленным в системе водоснабжения насосом.

ПРЕМИУМ

Эта модель имеет возможность подключения до 500 датчиков одномоментно (5 линий по 100 датчиков на каждую). К контроллеру ПРЕМИУМ подключают 6 кранов одновременно. Выходная мощность этого устройства составляет 40 Вт. Такая модель будет оптимальным решением для квартир и домов, в которых смонтирован не один санитарный узел.

ПРЕМИУМ PRO

Это устройство, как младшая модель Аквасторож КЛАССИКА PRO имеет в своём составе так же бистабильное реле, которое допускает подключение дополнительного оборудования. Такое оборудование целесообразно применять в больших домах.

Система Аквасторож выгодно отличается от аналогов своим дизайном. Корпуса контроллеров разрабатывали профессионалы в промышленном дизайне. И результат их работы можно спокойно разместить на видном месте. Это действительно удобно, контроллер всегда на виду и в любую секунду домовладелец может узнать состояние дел в водопроводе.

Конструкция контроллера

Конструкция этого устройства состоит из следующих частей:

  1. Собственно корпус.
  2. Управляющая плата.
  3. Блок бесперебойного питания, в нем располагают батарейки. Они обеспечивают энергией работу системы.

Для изготовления корпуса применяют высококлассные материалы. Корпус имеет довольно небольшие размеры:

199х120х30 мм.

Такие габариты позволяют разметить его практически в любом месте.

На плате управления смонтировано несколько разъёмов, через которые происходит подключение базовых и дополнительных устройств. Для подключения датчиков и шаровых кранов установлено по шесть разъемов.

Подключение блока резервного питания выполняют через дополнительный разъем. В корпусе вмонтированы два разъема — micro USB и RJ-45. Через первый можно включить дополнительный источник питания, второй для сопряжения контроллера с другими системами.

На внешней панели управления размещено несколько кнопок и индикаторов. Они позволяют выполнять ручное управление системой и наблюдать за ее состоянием. Как отключить «Аквасторож» — надо просто нажать соответствующую кнопку на панеле контроллера.

Для обеспечения подачи энергии на плате вмонтированы два конденсатора емкостью по 20 Ф каждый. В случае сбоя питания эти емкости могут обеспечить работу системы в течение одного часа. Этого времени вполне достаточно для оперативного исправления ситуации.

Запорная арматура

Кран «АКВАСТОРОЖ-25 Эксперт» в разобранном виде

Шаровые краны с электроприводом имеют достаточно компактные габариты. Кроме того они обладают всеми необходимыми характеристиками для аварийного отключения. Так для обеспечения питания электрического привода достаточно напряжения в 5 В. А время от поступления команды на закрытие крана, до ее исполнения проходит до 1 секунды. Такие характеристики стали возможны вследствие использования технологии TEFLOSIL. Суть ее заключается в следующем — за счет использования прокладок из тефлона (фторопласт) и силикона трение между корпусом и затвором в шаровом кране сведено до минимума. Такое инженерное решение позволило использовать электрический привод с небольшими размерами. Конечно, большую часть времени шаровые краны находятся в состоянии покоя. Это, со временем, приводит к закисанию механизма, и провернуть затвор с помощью установленного двигателя будет сложно. Чтобы избежать этой ситуации, в систему управления Аквасторожем вмонтирована система самоочистки. Работает она просто — раз в месяц управляющий контроллер включает и выключает механизм управления кранами. Этого достаточно для срабатывания кранов в нужный момент времени.

Датчики системы

Датчики, устанавливаемые в системе «Аквасторож», отличаются простотой конструкции и надежностью исполнения. Внутри корпуса установлена плата, на которой смонтированы контакты, замыкающиеся между собой тогда, когда внутрь сенсора попадает вода. В этот момент и происходит формирование сигнала тревоги и его трансляция на контроллер. Корпус датчика включает в свой состав полимерное основание и крышку, на которую тонким слоем нанесён хром. Эти датчики отличаются высокой чувствительностью, в частности, для срабатывания достаточно попадания на него 10 миллилитров воды.

Датчики, поставляемые с комплектом КЛАССИКА, имеют три разъема, один предназначен для соединения с контроллером, а оставшиеся два предназначены для подключения других датчиков. Такой поход позволяет размещать датчики во всех сложных местах.

В датчиках, поставляемых в комплекте ПРЕМИУМ, на плате установлен дополнительный конденсатор. Его задача — определение состояния датчиков, то есть — рабочее, нештатное и обрыв. Кроме этой опции, в этих устройствах предусмотрена система обратной связи.

Для соединения датчиков между собой применяют последовательное соединение специальными монтажными проводами. Они имеют малый диаметр, и это позволяет маскировать их между плитками, уложенными в ванной комнате.

Особенности монтажа комплекта

В идеальном варианте система Аквасторож закладывается в проект дома или квартиры. Но даже, если это не было сделано, то не страшно. Аквасторож действительно прост в установке. Сам контрольный блок целесообразно устанавливать в пределах досягаемости и видимости.

Правильная установка перекрывающих кранов «Аквасторожа»

Датчики устанавливают в местах вероятной протечки, например, на стыках труб или под сантехническими приборами, под кухонной раковиной. Если решено использовать проводные датчики, то это вызывает небольшие сложности. Их надо проложить так, что исключить повреждения. С беспроводными датчиками проблем вообще быть не должно.

Сравнение систем Аквасторож и Гидролок (Gidrolock)

На рынке представлено несколько комплексов, аналогичных комплекту Аквасторож. Кстати, они российского производства. Не менее популярен набор Gidrolock. Конечно, каждая из представленных систем защиты имеет свои достоинства. Но, принципы работы у них одинаковые. Датчик срабатывает на протечку и посылает сигнал тревоги на контроллер. Последний в свою очередь формирует команду на перекрытие подачи воды в жилье.

Чем отличаются названные системы.

  1. Напряжение питания — Gidrolock 12 V, Аквасторож — 5 V.
  2. Длительность автономной работы — 4 и 36 месяцев соответственно.
  3. Время срабатывания с момента получения сигнала тревоги — 2 и 0,5 с.
  4. Контроль повреждения цепей — нет, да.
  5. Число разъёмов для датчиков 3 и без ограничений.

Отзывы

Большая часть отзывов, которые размещены на специализированных ресурсах носят положительный характер. Система защиты от протечек воды Аквасторож не дешевый способ защиты от прорыва воды. Но, зато он надежен.

Пример отзывов о системе Аквасторож

Выводы

Использование «Аквасторожа» может стать полезным приобретением для того, кто приобрел квартиру в многоэтажном доме и в силу ряда часто вынужден оставлять свое жилье. Он может быть уверен в том, что в его отсутствие никаких нештатных ситуаций не произойдёт, а с соседями сохранятся добрые отношения. Аквасторож может быть интегрирован в технологию «Умный дом». Заказать данный прибор можно тут.

Система защиты (контроля) от протечки воды: как работает и как выбрать

Аварийные ситуации с водопроводом — страшный сон любого владельца жилья. В доме или в квартире, это одинаково неприятно и затратно. Только в случае с квартирой добавляется необходимость бесед с соседями снизу и затраты на устранение их убытков. Но тут ситуация лучше в том плане, что даже если вас нет дома, соседи снизу добьются отключения воды как только заметят у себя признаки потопа. В случае с частным домом, грозящее протечками оборудование обычно стоит в малопосещаемых местах — в подвалах, специально оборудованных приямках. Пока хозяин решит навестить оборудование, может прийти в бассейн. Вот чтобы избежать подобных ситуаций и необходима защита от протечек воды. Хоть и недешевое этот оборудование, оно становится все более популярным. Затраты на его приобретение и установку в разы меньше убытков, которые может принести потоп.

Чтобы избежать подобной ситуации и ставя защиту от протечек воды

Защита от протечки воды состоит из трех компонентов: датчиков наличия воды, кранов с электроприводами и контроллера, который всем этим управляет

Эти системы ставят как на водоснабжение — горячее и холодное, так и на отопление. Ведь авария в системе отопления, наверное, даже хуже чем на водопроводе — более горячая вода наносит больший ущерб, а еще может стать причиной нешуточных ожогов. В общем, чтобы защита от потопа была эффективной, надо хорошо продумать места установки датчиков и кранов.

Где расставлять датчики

Так как защита от протечек воды призвана защитить от потопа, расставлять датчики надо во всех местах, где появление воды наиболее вероятно. Очень часто бывает, что система сработала с задержкой именно по причине неправильно выбранного местоположения датчиков. Пока вода дошла до датчика, ее вылилось много. Основываясь на опыте владельцев, можно рекомендовать следующие места для установки датчиков протечки воды:

  • Под каждым гибким шлангом. Именно тут чаще всего возникают аварийные ситуации.
  • Под бытовыми приборами, использующими воду в процессе работы: посудомойка, стиральная машина. Обратите внимание: надо датчик подсунуть под устройство. Т.е. установить не рядом, а под ним.
  • В точках водосбора — самые низкие точки, куда вода поступит первой.
  •

    Проводные и беспроводные датчики — основа системы антипотоп

  • Под бойлером, котлом отопления, рядом с насосной станцией, в приямке где установлен насос.
  • Под батареей отопления, полотенцесушителем.
  • Рядом (под) с ванной, душевой кабиной, раковиной, унитазом.

При установке датчиков протечки воды, старайтесь расположить их так, чтобы вода попала на них в первую очередь. Например, чтобы контролировать кран на кухне, ставить датчик надо не под шкаф, а в шкаф — под сифон или где-то в этом районе. Если что-то случится с подводкой к крану, вода сначала будет в шкафу и лишь потом потечет под него.

Если контролировать надо протечки в бытовой технике — стиральной машине, посудомойке — ставьте датчики под технику. Не рядом, а непосредственно возле места подключения сливного шланга.

Где ставить краны/клапана с электроприводом

С установкой кранов не все просто. Конкретные места установки зависят от устройства системы. Если это небольшая квартира с одним или двумя стояками — холодной и горячей воды — все просто. Перекрываем отводы и все. В более сложных системах приходится продумывать место установки электрокранов.

Размещение запорных кранов зависит от устройства системы

В квартирах

Если водоснабжение централизованное, краны системы от протечек ставят на вводе в квартиру/дом. Намного лучше, если краны будут стоять до счетчика и фильтра. Но с таким расположением эксплуатационные службы могут быть несогласны. Они обычно требуют чтобы электрокран стоял после счетчика. В этом случае, при протечке место соединения счетчика и фильтра остаются под давлением всегда. Устранить протечку в этих точках будет невозможно. Настоять на своем можно, но надо доказывать свою точку зрения.

Совет! Перед монтажем системы защиты от протечек, обратитесь в свою управляющую компанию и узнайте, будут ли проблемы при опломбировке счетчиков, если перед ними установлены краны с электроприводом.

В некоторых планировках в квартире может быть четыре стояка — два холодной и два теплой воды. В этом случае есть два решения — более правильное и более экономное. Правильно — поставить два модуля, каждый из которых будет обслуживать свою зону. Это удобнее, так как авария-то произойдет только на одном из стояков/устройств и отключать противоположную часть неразумно. Но два модуля — это двойные затраты. Для экономии можно поставить один блок управления, который будет перекрывать краны на 4 стояка. Но в этом случае не забывайте, что придется тянуть провода через всю квартиру.

Надо продумать куда установить элементы системы

В случае с отоплением тоже далеко не все просто. В большей части многоэтажек сделана вертикальная разводка. Это когда в каждой (или почти в каждой) комнате проходит стояк и от него питаются один или два радиатора. Получается, что на каждый отвод надо ставить хотя бы один кран — на подачу. Но тогда вода, которая содержится в радиаторе и трубах вытечет. Это конечно, не так много, но и пары литров иногда хватает, чтобы у соседей снизу появилось пятно на потолке. С другой стороны — ставить по два крана на каждый радиатор — слишком затратно.

В частном доме

Чтобы при аварии насос не качал воду, необходимо использовать контроллер защиты от протечек воды с силовым реле. Если питание на насос подавать через контакты этого реле, одновременно с подачей сигнала на закрывание шаровых кранов или клапанов произойдет отключение питания насоса. Почему просто не отключить питание насоса? Потому что в этом случае вся вода, которая находится в системе, может вылиться в образовавшуюся брешь. А это, обычно, немало.

Чтобы понять, в каких местах системы водоснабжения частного дома надо ставить краны для предотвращения протечек воды, надо изучить схему. Чаще всего ставят запорные краны с электроприводами после насосной станции и на бойлере.

Защита от утечки воды может быть в комплекте, а можно собрать свою конфигурацию из компонентов

С отоплением несколько сложнее. Не стоит перекрывать движение теплоносителя, если невозможно сразу затушить котел. То есть в системах с твердотопливными котлами ставить контроль протечки воды можно только если он не будет перекрывать циркуляцию теплоносителя. Если есть малый контур циркуляции, можно установить краны так, чтобы этот малый контур работал, а остальная часть системы была отключена. Если в системе установлен теплоаккумулятор, надо установить краны так, чтобы вода из него не вылилась. Это емкости большого объема — минимум 500 литров, а обычно в разы больше. Если вся жидкость выльется, мало не покажется.

В системах отопления с автоматизированными котлами, краны могут перекрывать циркуляцию. Если сработает защита от протечек воды и перекроет циркуляцию, котел остановится по перегреву. Это не совсем нормальная ситуация, но и не аварийная.

Некоторые технические моменты

Проводные датчики обычно поставляются с кабелями длиной 2 метра. С такой же длиной кабеля продаются и шаровые краны с электроприводом. Этого далеко не всегда достаточно. Нарастить длину можно, используя рекомендованный производителем кабель. Марки обычно указывают в инструкции по эксплуатации. Только при покупке проверяйте сечение жил. К сожалению, очень часто фактический диаметр намного меньше заявленного.

Если говорить обобщенно, то можно порекомендовать следующие кабели для удлинения:

  • для проводных датчиков подойдет экранированная витая пара с сечением жилы не менее 0,35 мм²;
  • для кранов — силовой кабель в двухслойной изоляции сечением жил не менее 0,75 мм².


Не всегда правильное расположение элементов очевидно

Соединение желательно делать обслуживаемым. То есть, если вы прокладываете провода в стене или в полу, соединение надо делать в распаечной коробке. Способ соединения — любой, надежный (пайка, контакторы любого типа так как оборудование малоточное). Прокладывать провода в стенах или в полу лучше в кабельканалах или трубах. В этом случае можно будет заменить поврежденный кабель без вскрытия штроб.

Защита от протечек воды: параметры и критерии выбора

Определиться с количеством датчиков и запорных кранов не так сложно, тем более что многие системы легко позволяют расширять область контроля. Важно только не превышать максимально допустимое количество оборудования. А вот выбрать производителя гораздо сложнее — его не поменяешь. Ниже мы представим наиболее популярные системы на российском рынке: «Аквасторож», «Нептун» и «Гидролок«.

Питание

Для начала рассмотрим как подается питание на разные части системы защиты от потопа:

  • На контрольном блоке напряжение должно быть постоянно.
  • На краны с электроприводом питание подается только на период работы — максимально — на 2 минуты (Гидролок).
  • На датчики проводного типа — только на время опроса состояния (очень короткий промежуток времени).
  • Беспроводные датчики работают от батареек.

Защита от протечек воды может работать от 220 В, 12 В и 4,5 В. Если говорить обобщенно, наиболее безопасным является питание 12 В или ниже.

Некоторые системы построены таким образом, что контрольный блок питается от 220 В, а на электрокраны и датчики подается безопасное напряжение — 12 В или меньше. В других вариантах на краны может подаваться 220 В (некоторые из вариантов Нептун). Напряжение подается кратковременно — только в момент, когда надо перекрыть воду. Это происходит после обнаружения аварии и периодически — для проверки и поддержания работоспособности системы. В остальное время краны обесточены. Какой из вариантов вас устраивает больше — решать вам.

Также обращайте внимание на наличие резервного источника питания. Если у вас имеется своя система резервированного электропитания (аккумуляторы, генератор), этот параметр можно опустить. В противном случае наличие резервного источника питания очень желательно. Причем надо смотреть, какой промежуток времени сможет работать оборудование в автономном режиме. В этом смысле намного практичнее системы, работающие от 12 В: при желании вы можете установить АКБ с подходящими параметрами и продлить тем самым работоспособность системы в автономном режиме. Хотя, некоторые системы (Гидролок, например) на резервном питании (аккумуляторных батарейках) может работать до года. За это время электричество точно включат…

Краны с электрическим приводом: какие лучше

Сразу проговорим, что есть защита от протечек воды на базе клапанов и шаровых кранов. Более надежными являются шаровые краны. Они стоят дороже, но работают в разы надежнее. При выборе, берите ту, у которой воду перекрывают шаровые краны, а не клапана. Это без вариантов.

Но и шаровые краны бывают разные. Вот требования, которым они должны удовлетворять:

  • Сделаны из латуни или нержавеющей стали. Из этих металлов должны быть корпуса, штоки и запорные шарики. Только в этом случае они будут служить долго.
  • Краны полнопроходные. Это значит, что в открытом состоянии сечение крана не меньше сечения трубы, на котором он установлен. В этом случае они не мешают потоку.

Шаровые краны «Нептуна» можно узнать по наличию рычага, который позволяет легко перекрывать воду в ручном режиме

Все лидеры рынка — Аквасторож, Гидролок и Нептун — используют только такие краны. Они могут быть произведены разными фирмами, но сделаны из качественного металла. Если в более дешевых наборах не указан материал или тип крана (полнопроходной или нет), лучше ищите что-то другое.

Надо еще поговорить о параметрах электроприводов. От того, насколько они надежны и долговечны, зависит насколько надежна защита от протечек воды и работоспособна система. Поэтому редуктор и шестеренки привода должны быть сделаны из прочного и надежного материала. Самый прочный материал, который может тут использоваться — металл. Если говорить о наиболее известных системах, по этому пункту наблюдается такая ситуация:

  • В системе Гидролок редукторы и шестеренки из металла.
  • У Аквасторожа шестеренки сделаны из металла в последних вариантах системы, редуктор так и остался пластиковым.
  • Нептун о материалах привода не распространяется.

Еще важна такая характеристика, как время закрытия шаровых кранов. По идее, чем быстрее перекрывается подача воды при аварии, тем лучше. Тут безусловный лидер Аквасторож — шаровые краны перекрываются за 2,5-3 секунды. Но такая скорость достигается:

  • установкой дополнительных прокладок, что снижает трение шарика, но увеличивает риск протечек;
  • небольшим крутящим моментом, а малая сила, прикладываемая при закрытии крана, может обернуться тем, что при попадании постороннего предмета (песка, окалины и др) или при зарастании солями кран просто не закроется.

Шаровый электрокран «Аквасторож Эксперт-20». Входное напряжение от 4,5 до 5,5 В

Если говорить о величине крутящего момента, тут в лидерах защита от протечек воды Гидролок. Его электроприводы могут развивать усилие до 450 кг/м. Это очень большой показатель, но такие параметры у кранов большого сечения, которые в квартирах и домах не используются. Тем не менее полудюймовые и дюймовые тоже очень мощные — могут развивать усилие до 100 кг/м. Причем прикладываемое усилие нарастает ступенчато — при необходимости увеличивается от номинального до максимального.

А это фирменный фокус Гидролока — кран переламывает карандаш… Впечатляет!

Есть еще один момент: возможность перекрыть кран с электроприводом в ручном режиме. У Аквасторожа и Гидролока в этом плане паритет: надо снять привод, открутив несколько болтов (у Гидролока — 2, у Аквасторожа — 4), затем вручную повернуть кран. Нептун в этом плане впереди: на его приводах есть рычаг, повернув который вы вручную открываете или закрываете воду. Но этими кранами комплектуются самые дорогие из комплектов.



Кран Neptun Bugatti Pro 12 B 1/2″ с рычагом на корпусе. Если корпус привода зеленый, значит питание 12 Вольт.

У кранов, рассчитанных на 220 Вольт, корпус привода синего цвета

Кран с электроприводом Neptun Bugatti Pro 220В 3/4 Н-30

Особенности алгоритма работы

Принцип работы любая защита от протечки воды имеет одинаковый: при появлении сигнала аварии перекрывает подачу воды и включает сигнализацию. В этом все системы похожи, но есть определенные особенности, которые одним нравятся, другим — нет.

Первая особенность связана с обработкой сигналов от датчиков и кранов. Некоторые системы контролируют целостность проводов, которые идут к кранам и проводным датчикам. Кроме того, при наличии беспроводных датчиков они регулярно опрашиваются. Это все замечательно и такие системы более надежны, но реакция на «пропавший» датчик или неисправный провод может быть разной:

  • на пульте Гидролок загорается сигнализация пропадания датчиков или неисправности кранов, но вода не перекрывается;
  • Аквасторож по потере любого из датчиков или кранов перекрывает воду;
  • у Нептуна контролируется только отклик датчиков и по результатам загорается сигнализация без конкретизации места.

Тут каждый выбирает сам, какой из вариантов ему подходит больше. Оба способа реакции неидеальны, так что единого ответа нет.

Есть тонкости в алгоритмах работы

Второй параметр выбора системы защиты от протечек — частота проверки работоспособности кранов. Так как вода у нас далеко не лучшего качества, при длительном простое запорный шарик может «зарасти» солями или, как говорят, «прикипеть». Чтобы этого не случилось, контроллеры периодически «шевелят» краны. Периодичность различная:

  • защита от протечек воды Gidrolock (Гидролок) проводит тестирование раз в неделю;
  • любой контроллер Аквасторож проворачивает шаровые краны раз в две недели;
  • некоторые варианты Нептун не имеют этой функции, есть те, которые открывают/закрывают краны раз в две недели.



Некоторые опасаются, что проверки работоспособности кранов застанут их в душе. Конечно, мало приятного оказаться намыленным без воды, но никто из владельцев еще не жаловался на подобные случаи. Так что это далеко не так опасно, как кажется)

Некоторые особенности популярных систем

Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.

  • Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных  датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
  • Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
  • У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.
  • У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
  • Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
  • Гидролок  и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.
  • Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.



    Быть всегда в курсе состояния вашего дома — полезная опция

  • У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
  • Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
  • Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду.  Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
  • У Аквасторожа пожизненная гарантия на любые датчики.
  • У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.



Естественно, существуют китайские системы защиты от протечек, но выбирать их следует с осторожностью.

Информация для статьи взята с источника стройхит.



Система защиты от протечек воды Гидролок (Gidrolock): обзор, плюсы и минусы

Уезжая надолго из квартиры, мы закрываем краны подачи воды холодной и горячей, защищаясь от потопа в наше отсутствие. Но уезжая каждый день на работу этого, не делаем. А возможность залить дом и соседей всё равно остаётся. Лучшим выходом в этой ситуации поможет установка системы защиты от протечек Гидролок (Gidrolock).

Содержание статьи

Принцип работы и состав системы

Производитель — ООО «Гидроресурс». Производство системы налажено в России, г. Мытищи, Московской области с использованием комплектующих как отечественного производства, так и импортного.

Состав системыСостав системы Гидролок:

  • Датчики воды. Существуют проводные и беспроводные.
  • Шаровые краны с сервоприводами различного сечения.
  • Контроллер обработки сигналов.

Есть несколько вариантов исполнения системы, отличающихся более полным набором деталей и расширенным функционалом. Возможно собрать самостоятельно из комплектующих систему от протечек.

Работа GidroLock основана на срабатывании датчиков с появлением воды и реагировании контроллера с подачей напряжения на электромеханический кран

При попадании воды на датчик загорается сигнальная лампа и контроллер выдаёт звуковой сигнал. Это двойное информирование сделано для надёжности, что подтверждается владельцами системы.

Особенности работы и различия

Как уже было сказано система gidrolock имеет различия в комплектации, качестве компонентов и набором функций. Рассмотрим поподробнее.

Привод ломает карандаш

Причины в хороших отзывах о системе Гидролок в качественных комплектующих и надёжности работы. Надёжные шаровые краны из латуни и нержавейки Bugatti, мощные сервоприводы с тремя режимами работы — номинальным, усиленным и максимальным.

Конструктивные особенности

В разных системах Ultimate, Professional, Winner используются сервоприводы с различным крутящим моментом на валу — 100, 450 и 160 кг/см. Этого достаточно закрыть даже заклинивший кран.

  • В электроприводах используются только металлический редуктор.
  • Привод вращается только в одну сторону, а это увеличивает крутящий момент редуктора и снижает нагрузку на него.
  • Контроллер реагирует на наличие просвета. Для безопасности в кране отсутствуют электрические контакты.
  • Двигатель бесколлекторный, а это гарантирует долгий срок службы.
  • Крепление простое и в случае необходимости можно быстро снять и получить доступ к вентилю крана.
  • Датчик воды представляет собой небольшую схему, исключающую ложные срабатывания.Снять привод можно вручную закрыть воду
  • Датчик наличия воды в системе защиты от протечек Гидролок — это не просто два контакта. Это небольшая схема, которая практически исключает ложные срабатывания. Для защиты от окисления, контакты датчика покрыты позолотой.

Некоторые конструктивные решения предотвращения протечек от Гидролок выгодно отличают их от конкурентов «Аквасторож» и «Нептун«.

Проверка работоспособности

Система Gidrolock должна срабатывать крайне редко и основное время находится в ждущем режиме. Для сохранения работоспособности оборудования нужно проводить его тестирование. Тест проводится в автоматическом режиме. Чтобы отложения в кране не привели к заклиниванию, раз в неделю они принудительно закрываются и открываются. Если кран не удалось закрыть, включается сигнализация.

Места размещения датчиков и кранов

Надёжность и безопасность

В системе всё предусмотрено для соблюдения безопасности:

Как видим система контроля Гидролок хорошо продумана и достаточно безопасна. Хотя недостатки есть, но о них поговорим после.

Дополнительные возможности

В системе защиты от протечек Гидролок есть ещё две опции:

  • Принудительное отключение воды нажатием одной кнопки. Её имеет смысл установить около двери. Позволяет быстро перекрыть подачу при необходимости. Например, надолго уехать из дома.
  • Принудительное сохранение подачи воды в течение 30. Например, датчик под ванной во время приёма душа может дать сигнал на срабатывание. Включая, опцию можно закончить дела, а после восстановить работоспособность системы.

Блок контроля Гидролока имеет возможность подключить большое количество оборудования:

  • 20 электроприводов.
  • До 200 проводных или 100 беспроводных датчиков.
  • Возможность GSM оповещения, то есть сигнал об аварии придёт на ваш телефон.
  • Установка радиомодуля позволяет управлять системой пультом и устанавливать беспроводные датчики.
  • Отдельная световая сигнализация до 8 зон контроля. Не надо искать, где именно течёт.

Устанавливая систему контроля протечек воды в частном доме, подключить реле к контроллеру можно отключать какое-либо устройство. Например, система не только закроет кран, но и выключит питание насоса.

Датчики

Как уже было замечено защита от протечек Гидролок в зависимости от варианта, комплектуется датчиками двух видов в количестве — до 200 проводных и до 100 беспроводных. Датчики представляют собой 2 контакта (в WSU три), при попадании, на которые воды формируют сигнал. Сигнал поступает на блок управления, дающий команду, перекрыть воду. С момента попадания воды на контакты и до начала работы сервоприводов уходит 15–20 секунд.

Контакты датчика приподняты над уровнем пола на 1 мм

Датчики возвышаются на 1 мм от поверхности для предотвращения ложных срабатываний.

Проводные

Датчики комплектуются кабелем длиной от 3 до 5 метров, если мало, то её можно нарастить до 100 метров. Рекомендуемые кабели FTP 2x2x0,35 и ШТЛП 4.

Датчики, поставляющиеся в комплекте:

Беспроводные устройства

Проводные датчики более надёжны, так как обрыв провода бывает крайне редко. На радиодатчики могут воздействовать помехи предвидеть которые невозможно. Чтобы такой случай не привёл к ложной тревоге, система может послать СМС (при наличии GSM оповещения), но воду не закрывает.

  • Радиодатчик — Паук. Используется для расширения территории. Подключение к блоку управления беспроводное, а вот к пауку подключают по параллельной схеме проводные датчики WSP до 20 штук. «Паук» отслеживает сигналы от подключённых устройств и в случае протечки воды передаёт сигнал на контроллер. Питание 3 вольт, размеры 45*70*8 мм.

    Модуль расширения «Паук»

  • WSR. Датчик в виде небольшого цилиндра в пяти цветовых решениях. Работает самостоятельно или с подключёнными датчиками WPS. Питание от батарейки  CR2450. Стоимость 30$.

    Беспроводные датчики WSR подбираются под цвет поверхности



При их установке нужно провести процедуру так называемого знакомства с управляющим блоком и после разложить в необходимые места.

Сервоприводы и шаровые краны

В документации эту конструкцию называют шаровые электрокраны (ШЭК). Краны полнопроходные, то есть не влияют на поток и не создают гидроударов.

В трёх видах систем Гидролок: Ultimate, Professional и Winner они отличаются параметрами. Их характеристики приведены в таблице:

Параметры ШЕК Гидролок

Большой крутящий момент даёт возможность стронуть закипевшие краны, поэтому редукторы и делают металлическими. Длительное время закрытия кранов не так важно, важнее закрыть кран и устранить протечку.

В приводе шестерни металлические

Недостатки защиты Гидролок

Система слежения за протечками воды Гидролок хорошо продумана. Однако в любой системе есть недостатки. В этом случае они некритичные и при должном уходе их можно избежать, это:

  1. Система не имеет возможности установки на DIN рейку.
  2. При поломке АКБ система не работает.
  3. Батарейки в датчиках припаяны.

После срабатывания системы Гидролок не восстановит работу самостоятельно, даже при высохших контактах. Необходимо её выключить и включить.

Сравнение систем защиты от протечек воды: виды, устройство, особенности

В настоящий момент является актуальным вопрос защиты квартиры от бытовых потопов. При возникновении таких локальных бедствий их последствия могут быть необратимыми и принести определенный вред не только имуществу, находящемуся в квартире, но и здоровью проживающих людей. Каким же образом можно обеспечить защиту от потопа?

Исключить вероятность возникновения протечек можно, если использовать специальные системы, которые сводят на нет вероятность потопа. При возникновении аварийной ситуации они перекрывают водоснабжение в городской квартире. Поэтому, используя их в своем жилище, можно забыть про испорченный водой ремонт.

Виды систем защиты

На рынке в настоящий момент предлагаются системы защиты от протечки нескольких производителей.

  • «Нептун» — её предлагает компания «Специальные Инженерные Системы».
  • «Гидролок» — этот продукт выпускает компания «Гидроресурс».
  • Аквасторож — она является продуктом компании «Суперсистема».

Конструкция

Все перечисленные выше устройства имеют три основных элемента:

  • датчики, которые подают сигнал о возникновении протечки;
  • краны, благодаря которым при аварийной ситуации происходит перекрытие водопровода или отопления;
  • контролер - благодаря ему при возникновении протечки кранам подается команда на перекрытие воды.

Принцип работы

Если говорить о принципе действия таких установок, отметим, что он довольно простой: при попадании воды на датчик происходит передача устройством сигнала на контроллер. А тот свою очередь перекрывает краны и все водоснабжение в квартире.

Теперь стоит рассмотреть более подробно основные системы защиты от протечки по ряду параметров. Сравнение их возможностей позволит узнать особенности их устройства и функционирования.

Защитная система от протечек Нептун

Этот продукт выпускает компания «Специальные системы и технологии». Деятельностью по производству такой продукции эта фирма занимается с 2002 года. Компания расположена в подмосковном городе Мытищи.

Безопасность системы

Версия этой системы Neptun Base может работать стабильно при условии наличия питания с напряжением 220 вольт. Такое напряжение небезопасно для здоровья человека. Удар током можно получить при возникновении аварии, когда владелец контактирует с водой. Однако следующая версия этой защитной установки Neptun Prow работает от источника с напряжением 12В. Однако его тоже нельзя назвать абсолютно безопасным, особенно для людей, которые пользуются кардиостимуляторами.

Надежность

Одним из показателей, определяющих эффективность защиты системы от протечек воды, является скорость, с которой происходит перекрытие кранов при возникновении аварии. Если говорить про это применительно к рассматриваемой модели, то при аварии краны перекрываются в течение 21 секунды. Одним из элементов такой модели является источник питания, работающий от 4 батареек CR123. Приобрести такие батарейки можно без особых проблем в любом магазине.

Поэтому, когда возникнет необходимость заменить источник питания, с этим у владельца не возникнет затруднений. Кроме автономного источника питания, производителем в конструкцию был интегрирован источник бесперебойного питания. Его наличие позволяет системе защиты от протечки воды работать даже в тех случаях, когда в квартире отключается электричество.

Программное обеспечение контроллера имеет функцию самоочистки. Ее запуск происходит с периодичностью один раз в месяц. Благодаря ей обеспечивается открытие и закрытие шаровой заслонки. А это дает возможность для очистки этого элемента системы от отложений, вследствие чего исключается закисание.

Удобство системы

В комплекте с этой системой защиты от протечки идут два датчика. Сразу стоит сказать, что этого количества недостаточно для защиты квартиры от потопов. По заявлению самого производителя, для обеспечения абсолютной защиты квартиры от протечек необходимо при установке этой конструкции использовать 35 датчиков.

Каждый датчик необходимо приобретать отдельно. Минимальное их количество для обеспечения надежной защиты от потопа - 20. Они устанавливаются в местах возможных протечек. Если длины кабеля от датчиков не хватает, то, вызвав специалиста, её можно увеличить. Стандартная длина провода с краном составляет 1 м.

Гарантия

Если версия «Нептун» была приобретена у официального дилера, то владелец квартиры может рассчитывать на гарантию 3 года.

Система защиты от протечки Gidrolock

Это защитная установка является продуктом, выпускаемым компанией «Гидроресурс». В комплект входят шаровые электроприводы различных типоразмеров.

Безопасность

При работе этой системы защиты от протечки на шаровой электропривод подается напряжение 12В. Когда Gidrolock работает в нормальном режиме, то батарея заряжается слабым током, что обеспечивает длительный срок службы. Когда отключается электропитание, то работа системы продолжается от аккумулятора. Что касается скорости перекрытия кранов при протечке, то она довольно медленная. На перевод кранов в закрытое состояние требуется до 30 секунд в зависимости от модели запорной арматуры.

Надежность

Система защиты от протечки Gidrolock комплектуется кранами, снабженными электроприводом, при изготовлении которых в качестве материала используется нержавейка. Они выдерживают рабочее давление до 64 атмосфер. Из политетрафторэтилена изготовлены уплотнители для таких кранов. В контакте с шаром из нержавейки они практически не изнашиваются. Более 10 тыс. циклов открытия/закрытия составляет ресурс шарового крана. Если говорить о температурной стойкости изделий, то они выдерживают температуру до 220 градусов Цельсия.

Системе Gidrolock имеется функцию самоочистки. При продолжительной эксплуатации оборудования могут возникать проблемы из-за отложения на стенках труб соли и грязи. Это может приводить к закисанию оборудования. Поэтому с периодичностью один раз в две недели с главного блока системы подается команда на временное закрытие/открытие электропривода. Шаровой кран поворачивается на 5 градусов, что позволяет предотвратить закисание.

Удобство использования

В комплекте с этой системой идут 3 датчика. Хотя это больше, чем у системы Нептун, но для того чтобы обеспечить полную защиту квартиры от протечек, этого недостаточно.

Стоит сказать, что к этой системе можно подключить:

  • до 20 датчиков;
  • 20 шаровых кранов с электрическим приводом;
  • до 100 радиодатчиков;
  • gsm-сигнализацию.

Стандартный комплект включает датчики, снабженные кабелем длиной 3 метра. Если этой длины недостаточно, то ее можно увеличить до 100 м.

Гарантия

Приобретая эту систему защиты у официального дилера, можно рассчитывать на гарантию длительностью 3 года. Главным условием для проведения гарантийного ремонта продавцом или замены является отсутствие механических повреждений оборудования.

Система защиты Аквасторож

Компания «Суперсистема» является производителем этой защитной системы. Выпускается она, начиная с 2006 года. В комплект входят краны разных размеров.

Безопасность

Главное отличие этой защитной системы от двух предыдущих заключается в безопасном напряжении, которое составляет всего 5В. Такое напряжение не нанесет вреда человеку. Кроме этого, производитель позаботился о химической безопасности оборудования. В её составе используются латунные краны с никелевым покрытием. Они препятствуют образованию в воде примесей, которые могут стать угрозой для здоровья человека.

Надежность

В ее составе производитель использовал электрокран собственной разработки. В кранах применяются две прокладки из тефлона и одна пружинящая на основе силикона. Благодаря их наличию при использовании кранов создается минимальное трение, потери мощности у редуктора вследствие этого тоже минимальные. Надежная работа кранов обеспечивается даже при питании 5В. Перекрытие воды происходит в течение 3 секунд.

В варианте этой системы «Эксперт» была использована технология «умные краны». Главное ее достоинство состоит в том, что она анализирует и контролирует обрыв цепи подключенных кранов, а также возникновение неисправностей и их закисание. Благодаря этому обеспечивается возможность для владельца контролировать работоспособность системы, что сводит до нуля влияние человеческого фактора.

Удобство

Комплект установки включает четыре датчика. Особенность этой модели, обеспечивающая удобство при её использовании – легкая возможность для модернизации. По причине наличия подключения модульной конструкции корпуса ее легко превратить из проводного варианта в беспроводную версию.

При желании она легко встраивается в систему «умный дом», а также подключается к GSM-системе. Её удобно использовать для подключения насосного оборудования, кранов, а также других устройств, мощность которых варьируется от 2 до 4 кВт.

Гарантия

4 года составляет гарантия, предоставляемая производителем на эту защитную установку. На проводные датчики производитель дает пожизненную гарантию. Также отметим, что такая гарантия распространяется на все датчики системы Аквасторож, вне зависимости от того, где они были приобретены.

Заключение

Защита дома от протечек — важная проблема для многих людей. Чтобы не столкнуться с испорченным ремонтом или мебелью вследствие потопа, следует позаботиться об установке специальных систем. Благодаря им вода будет перекрыта при возникновении аварийной ситуации. Таким образом, будет возможность избежать потопа и всех последствий, связанных с этим бедствием.

На рынке доступно несколько подобных установок. Для удачного выбора перед покупкой необходимо ознакомиться с их преимуществами и особенностями эксплуатации. В этом случае вы сможете обеспечить надежную защиту своей квартиры от потопа и избежать непредвиденных расходов.

Tata Power SED - участник с наименьшей ценой на создание гидроакустических систем

НЬЮ-ДЕЛИ - Подразделение стратегических разработок (SED) частной оборонной компании Tata Power заявило, что предложило самую низкую цену на строительство 78 портативных гидролокаторов обнаружения водолазов (PDDS).

Tata Power SED, материнской компанией которой является Tata Group, выставила на тендер по категории «Купи и изготовь» (Индия) 20 миллионов долларов против своих конкурентов Elcome Integrated Systems в 26 миллионов долларов и Larsen & Toubro в 30 миллионов долларов.

Это будет первая индийская оборонная компания, которая будет строить системы PDDS для ВМС Индии.Служба ранее использовала технологию у Sonardyne в Соединенном Королевстве.

Высокопоставленный чиновник ВМС Индии подтвердил, что ни одна отечественная оборонная компания еще не создала системы PDDS, и что любым отечественным компаниям, которые это сделают, скорее всего, придется объединиться с иностранными оборонными компаниями.

«Официальный контакт с Tata Power SED будет предоставлен в течение следующих двух месяцев», - добавил он.

В тендере на поставку систем PDDS в 2014 году компании Tata Power SED и Elcome Integrated Systems объединились с израильской компанией DSIT, а компания Larsen & Toubro стала партнером немецкой компании Atlas Elektronik.Индийская государственная компания Bharat Electronics Limited, которая объединилась с французской компанией Thales, была технически дисквалифицирована.

«Мы хотим, чтобы отечественные компании создавали более 50% собственных компонентов в программе PDDS», - сказал высокопоставленный чиновник Министерства обороны Индии, пожелавший остаться неназванным.

ВМС Индии нуждаются в самодельных системах PDDS, способных работать на мелководье или прибрежных водах и обнаруживать водолазов, подводных диверсантов и мини-подводные лодки коммандос или сверхмалые подводные лодки.Системы PDDS должны быть способны автоматически обнаруживать и классифицировать обнаруженные водные контакты по азимуту 36 градусов.

Системы PDDS позволят водолазу перемещаться под водой для картирования целей в режиме реального времени. Кроме того, технология соберет данные о целях, а затем предоставит информацию, которая позволит дайверу нанести на карту топографию.

Тем не менее, Минобороны не очень доволен статусом закупок еще одной компанией Buy & Make (Индия) радиолокационных систем наземного наблюдения (РЛС), из которых частная оборонная компания Nova Integrated Systems, дочерняя компания Tata Group, получила самую низкую цену. в феврале.

Высокопоставленный чиновник Минобороны сказал, что Nova Integrated Systems назвала низкую цену в 30 миллионов долларов за заключение контракта на строительство 31 системы SSR, но отказывается подписать контракт на том основании, что проект не является экономически жизнеспособным для компании.

Сонарные системы

: все, что вам нужно знать

Системы сонаров

имеют широкий спектр применений, но нужно ли знать о них именно? Прежде всего, вы должны знать, что SONAR используется не только военными.

С учетом сказанного, мы можем перейти к применению SONAR для различных отраслей и задач. Даже на большинстве современных личных лодок есть какой-то эхолот для навигации.

В этой статье мы расскажем все, что вам нужно знать о технологии SONAR. Так что вы можете делать с этой информацией все, что захотите.

Когда вы будете готовы познакомиться с силой направленной акустической энергии, продолжайте читать.

Что такое SONAR (звуковая навигация и определение дальности)?

SONAR - это метод, с помощью которого звуковые волны используются для определения местоположения / отображения объектов и ландшафтов в окружающей среде.По сути, скопление звуковых волн направлено в любую среду. В то время как одни волны будут отражаться от объектов, другие будут отражаться в сторону излучателя.

Например, если вы вставите трубку в открытое море и поднесете другой конец к уху, вам обязательно понравится зрелище. Однако вы сможете услышать звуки животных внизу и стон кораблей вдали.

Часто говорят, что Леонардо да Винчи был первым, кто открыл это явление, но это не может быть доказано.Метод, лежащий в основе SONAR, недавно не использовался людьми, он использовался как естественная функция жизни китами, летучими мышами и другими животными в течение миллионов лет.

Зная прошедшее время и скорость звука до возвращения волны, приемник может оценить расстояние от объекта до излучателя. Хотя SONAR работает на открытом воздухе, он наиболее эффективен под водой. Это связано с тем, что звук распространяется дальше в воде.

С точки зрения возможностей SONAR, киты могут различать движение и форму объекта размером с камень с расстояния более 60 футов.Фактически, киты полагаются на SONAR больше, чем на своих родственников, корм или зрение.

Итак, как работает SONAR?

Активная сонарная система будет состоять из дисплея, преобразователя, передатчика и приемника. Импульс передается непосредственно от этого передатчика и преобразуется преобразователем в звуковую волну. Когда волна ударяется о объект, звук отскакивает.

Затем эхо возвращается к преобразователю, который преобразует звук в электрический импульс, усиливаемый приемником.Затем эти данные отправляются на дисплей. Иногда преобразователь помогает обнаруживать звуковые волны, а также передавать их.

Хорошо, но как определить источник звука и рассчитать расстояние до объекта от источника? Что ж, системы SONAR состоят из множества датчиков гидрофона, когда звук попадает на них, каждый из них регистрирует интенсивность звука. Он также записывает фазу.

Фаза - это временная задержка, которая возникает при приеме звуковой волны. Датчик, регистрирующий наибольшую амплитуду и наименьшую фазу, - это датчик, ближайший к точке отражения.

Еще одним важным фактором производительности SONAR является среда использования. Производительность систем SONAR варьируется в зависимости от окружающей среды океана, что иногда бывает непредсказуемо. Регулярные исследования океана имеют решающее значение для моделей распространения звука, чтобы гарантировать точную оценку расстояний.

Например, одна из проблем SONAR - это рассеяние. Это явление происходит от мелких предметов в водоеме от глубины дна до высоты поверхности.Подобно рассеиванию света от света в тумане, то же самое применимо и к этой помехе от воды.

Активные / пассивные акустические системы

В какой-то момент люди разработали SONAR с превосходным разрешением и диапазоном. Простейшие системы SONAR состоят из наших ушей и голосового ящика. Это та же система, которую мы используем, когда кричим на вершине горы и слышим свое эхо.

Однако SONAR, разработанный военными, может путешествовать на тысячи миль. Диапазон охвата позволяет системе покрывать 80% дна океана от звуковых волн, которые используют всего 4 точки обзора.

Несмотря на эффективность света и превосходную скорость RADAR, только SONAR помогает создавать карты морского дна, разрабатывать навигационные карты, предсказывать опасности и обнаруживать кораблекрушения.

Фактически, патент на SONAR подвергся санкциям после событий на Титанике. Целью SONAR было и является обнаружение объектов под поверхностью, которые могут оказаться сложными для судов.

Кроме того, мировая война принесла серьезные успехи, которые повысили важность боевых подводных лодок и подводного наблюдения.В сценариях наблюдения используются пассивные системы SONAR. В этом случае для метода не требуется локальный передатчик, поскольку он прослушивает волны, передаваемые другими устройствами.

Это означает, что устройство собирает звуки, издаваемые морской жизнью, кораблями и другими глубинными поверхностями. Однако машины в пассивной системе не могут определить местоположение источника звука без помощи подслушивающих устройств. Они должны работать вместе, чтобы определить местоположение передатчика, не зная о своем присутствии (в военных условиях).

Подводные лодки передают акустическую энергию и обнаруживают находящиеся поблизости объекты через временную задержку между получением эхо-сигнала. Но это потому, что они используют активную форму SONAR, для которой требуются передатчик и приемник.

Помимо возможности обнаруживать присутствие объекта, появление передовых современных инструментов позволяет нам определять размер, ориентацию и форму объекта с большой детализацией.

В

Deep Trekker ROV используется активный гидролокатор, который излучает звуковую волну определенной частоты, а затем отслеживает, сколько времени требуется, чтобы эта звуковая волна вернулась после отражения от объектов в воде и на морском дне.Многолучевой сонар использует несколько звуковых лучей, чтобы нарисовать изображение того, что находится перед ROV.

Compressed High-Intensity Radar Pulse или CHIRP sonar - это мощный инструмент для отслеживания дна и поиска рыбы. Вместо того, чтобы пинговать одну частоту, как традиционный 2D гидролокатор, устройства Chirping передают широкий диапазон частот. С каждым импульсом преобразователь начинает вибрировать с низкой частотой, которая затем модулируется вверх до высокой частоты в течение импульса

.

Технологические приложения SONAR

Технология

SONAR используется не только военными, поэтому давайте посмотрим, где еще она используется.

Например, SONAR может использоваться в батиметрических исследованиях. В этом случае SONAR может использоваться для определения глубины дна океана, что обеспечивает безопасное плавание на воде.

Далее, SONAR отлично подходит для проверки трубопроводов. Осмотр трубопроводов может происходить с помощью технологии бокового сканирования с высокочастотным SONAR. Газовые и нефтяные компании используют SONAR для обнаружения повреждений, пролетов и целостности горных пород.

Он также используется для морских ветряных турбин. Мощные системы SONAR используются для обеспечения безопасной установки ветряных турбин.Эти участки должны быть обследованы с большой точностью, чтобы гарантировать надежность фундамента турбины в воде.

Кроме того, SONAR также используется для обнаружения взрывоопасных предметов под водой. По мере того, как морское дно начинает эксплуатироваться, важно идентифицировать в нем кабели и трубы. Обнаружение неразорвавшихся бомб, мин и торпед очень важно.

SONAR также регулярно используется в поисково-спасательных службах. Системы бокового обзора помогают находить тела и направлять дайверов к месту восстановления.Кроме того, SONAR используется на подводных лодках и кораблях для подводной связи с другими объектами.

Правоохранительные органы, водолазы общественной безопасности и поисково-спасательные службы

Фотография сделана военно-морским флотом, помощником фотографа летчиком Тиной Лэмб. [Общественное достояние], через Wikimedia Commons

Технология сонара, она часто используется во время поисково-спасательных операций, чтобы упростить и повысить эффективность поиска улик или жертв несчастных случаев на лодках или потенциальных утоплений в непрозрачных водах.

Инспекции подводной инфраструктуры и спасательные работы на море

Технология сонара

также может помочь в обнаружении подводных объектов при глубоких спасательных операциях, когда мутная вода может препятствовать максимальной видимости камеры. Его возможности ускоряют и упрощают процесс обнаружения подводной инфраструктуры, а также проверки трубопроводов и водонапорных башен.

Наука об океане, открытия и академические исследования

Наконец, добавление гидролокаторов имеет неоценимое значение для подводных открытий и исследований при исследовании затонувших кораблей, находящихся в мутной воде, или помощи ученым и исследователям в мониторинге водной флоры и фауны или условий окружающей среды под поверхностью.

Принцип работы сонара

Сканирующие системы SONAR часто характеризуются веерообразным звуковым лучом с узким горизонтальным и широким вертикальным лучом для распознавания поперечного сечения в акустике окружающей среды.

Все это затем отображается на дисплее в виде одного изображения. Тем не менее, все, что мы рассмотрели до сих пор, носит чисто поверхностный характер. SONAR - гораздо более сложная наука.

Вы можете подумать, что вышеизложенного достаточно, но с точными науками, такими как акустика, лучше всего, чтобы вы знали и понимали как можно больше.Так почему бы не взглянуть на SONAR с большей глубиной и большей степенью сложности.

Скорость звука

Соединяя скорость звука в воде со временем, в течение которого было получено отражение, система SONAR вычисляет расстояние, которое прошел звук.

Вопрос для расчета акустического расстояния:

Расстояние = известная скорость звука в воде x (расчетная задержка звука при возвращении / 2)

Из этого мы можем понять, что разница в скорости звука может сильно повлиять на точность определения расстояния до цели.Обычно скорость звука в соленых водоемах составляет около 1500 м / с. Однако это число варьировалось в зависимости от глубины эксплуатации системы, температуры и солености воды.

Калькуляторы скорости звука могут помочь в получении более точных приближений в различных условиях эксплуатации. Несмотря на то, что сканирующие системы SONAR не могут точно рассчитать скорость звука, значения на дисплее меняются в зависимости от среды.

Целевая отражательная способность

Цели SONAR с плотностью конкретного материала, такого как камни, металлы, газ, сильно отличаются от воды, поскольку они будут иметь мощные отражающие эхо.Эхо от песка, грязи, ила и растений не так мощно, потому что их плотность подобна воде или они поглощают звуковую энергию.

Сила эха отображается на устройстве в виде яркого индикатора с яркими цветами. В типичных палитрах яркие цвета представляют собой сильные эхо, темные цвета представляют собой слабые эхо.

Шаблоны звукового луча

Когда визуализируют, как работает сканирование SONAR с точки зрения звука, их часто называют фонариком в темной комнате. Только освещенная светом область будет видна пользователю, остальная часть останется темной.

По сравнению со световыми лучами акустические лучи от SONAR имеют фиксированную высоту и ширину, которые являются диаграммой направленности. Именно этот акустический луч «освещает» целевое водное пространство звуковой энергией, а не световой энергией.

Сканирующие системы SONAR обычно имеют узкий горизонтальный и широкий вертикальный луч, что приводит к узкому пути передачи энергии от преобразователя. Чтобы изобразить изображение объектов в окружающей среде, головка преобразователя внутри SONAR будет вращаться с помощью шагового двигателя, а затем перемещать головку по дуге для создания срезов объекта на дисплее.

Возвращаясь к примеру с фонариком, если вы сфотографируете область, когда свет распространяется по комнате, у вас будут освещены части комнаты. Как пользователь, вы не увидите, что вся комната освещена, но сложение фрагментов позволит вам увидеть освещенную всю площадь.

Видимость объекта, наклонная дальность, угол прибытия

Объекты в диаграммах направленности системы SONAR светятся акустически, и их отражения передаются в SONAR для интерпретации.

Любые объекты вне шаблона, ниже, снаружи или сверху не отображаются на экране программы просмотра SONAR. Сканирующие системы SONAR не могут определить разницу между объектами, имеющими одинаковую наклонную дальность (вертикальный угол прихода).

Например, если два объекта находятся в одном вертикальном диапазоне перед SONAR друг над другом, SONAR покажет объекты как один объект, даже если он из набора их эхо-сигналов.

Видимость снизу

Для людей, которые ищут на дне водоема и понимают, что сила сигнала на больших расстояниях уменьшается, они могут установить свои системы SONAR под определенными углами.Это позволит отображать на дисплее более четкие изображения морского дна.

Если система наклонена вниз и имеет небольшую высоту с крутым уклоном, на дисплее будет отображаться только узкая общая площадь. С увеличением высоты система SONAR будет освещать более широкую равнину морского дна.

Когда оператор ищет объекты на морском дне, оптимальные результаты от SONAR будут получены при оптимизации высоты над дном при установке системы под углом вниз.

Это обеспечит наибольшую дальность изображения дна за счет мощности сигнала системы SONAR.

10% Правило

Системы SONAR с механическим и боковым сканированием могут покрыть около 70% морского дна, если система имеет угол не менее 10 градусов и рабочий диапазон высоты 10%.

Например, на расстоянии 10 метров система SONAR должна иметь 10% от этого значения в качестве высоты. Это на 1 метр выше морского дна. На высоте 20 метров высота должна быть не менее 2 метров.

Это известно как правило 10%. Существуют и другие «правила» использования солнечной энергии, но это наиболее конкретное из всех.

Акустическая тень, расстояние и высота

Еще раз возвращаясь к аналогии с фонариком, это применимо к тому, когда SONAR обнаруживает объект, чтобы определить его форму, ориентацию и высоту. Эти объекты будут иметь акустическую тень, освещенную так же, как если бы на них был освещен видимый свет.

Если система SONAR имеет крутой угол падения и большую высоту, акустические тени будут короткими.Короткие тени трудно увидеть, что затрудняет оценку объекта. Если высота сонара близка к дну, а угол падения небольшой, тени, отбрасываемые объектами, будут принадлежать.

Акустические тени, отбрасываемые удаленными объектами, узкие из-за угловой геометрии луча сонара. Ширина тени будет увеличиваться по мере приближения системы SONAR к цели. При более широкой тени может быть трудно увидеть другие объекты в тени, потому что на них не направлена ​​акустическая энергия.

Когда много объектов находятся в одной области и покрыты тенями, увеличение угла и высоты для получения коротких теней поможет оптимизировать различение объектов.

Эхо в сонаре

Как было показано в предыдущих частях этой статьи, система SONAR часто освещает объекты ангелом. Таким образом, отображению подлежат только поверхности и края, близкие к системе.

Поверхность объекта, перпендикулярная системе, будет давать самые сильные эхо-сигналы.В то время как поверхности с менее оптимальными углами заставят акустические волны отражаться от системы, что приведет к плохим результатам.

Все эти акустические принципы применимы к большим помещениям. Например, при просмотре корпусов лодок и стыковочных пальцев в воде яркий цвет будет возвращать черты объектов на линии прямой видимости. Области, скрытые от отраженных сигналов, будут отображаться как области без отражения или как тени.

ТНПА навигации

Даже с уникальным профилем акустической интерпретации системы SONAR могут быть очень ценными при установке с дистанционным управлением.Без системы SONAR пилот ROV должен будет полагаться на визуальную ретрансляцию объектов и функций через камеру. В условиях плохой видимости может быть трудно видеть, поскольку расстояние часто составляет менее метра.

Системы

SONAR значительно увеличивают эту дальность, позволяя пилоту обнаруживать объекты издалека. Вместо того, чтобы пересекать морское дно в поисках объектов, ROV может оставаться неподвижным и сканировать всю окружающую среду. Затем пилот может получить представление об области с искусственными объектами, естественными поверхностями и областями, которые следует игнорировать.

Поскольку ROV имеют небольшую массу, ненужное перемещение является обычным явлением как в вертикальной, так и в горизонтальной плоскостях. Для систем SONAR изображение создается, когда преобразователь вращается вокруг центральной оси. Если ROV перемещается из-за окружающей среды или ввода пилота до получения изображения, результат может быть смазан.

В этих случаях может быть лучше сузить плоскость сканирования или разместить ROV внизу, чтобы вызвать более высокую частоту обновления для ROV для вращения вокруг оси. Кроме того, глядя на объект под углом отображения, необходимо знать относительные пеленги, в которых объект может считываться как угол по часовой стрелке от 000 градусов R.

Любое сканирование, имеющее континуум в 360 градусов, это полярное сканирование. Полярное сканирование отлично подходит для получения информации об окружающей среде вокруг ROV в условиях плохой видимости. Камеры обычно имеют поле обзора 90 градусов, поэтому они не могут смотреть по сторонам без стабилизатора.

Любое сканирование, длина которого меньше 360 градусов, является секторным сканированием. Сканирование полезно для повышения частоты обновления при визуализации окружающей среды или отслеживании объекта. Недостатком этого сканирования является потеря изображения сзади или по бокам.

Расположение объекта с установленным сканирующим сонаром

Обнаружение целей в толще воды или на морском дне - еще один способ использования SONAR, помимо навигации. Изучение того, как использовать систему SONAR для поиска объектов, требует практики, потому что маленькие объекты найти намного сложнее.

Ключ к тому, чтобы сделать это с помощью ROV, - это медленно поворачивать и маневрировать, позволяя создавать новые изображения без смазывания. Во-первых, ROV необходимо разместить на дне или в устойчивом положении.

Далее полностью инициируется полярное сканирование. После этого происходит расчет относительного пеленга к объекту. Чтобы продолжить, ROV поворачивается по направлению к объекту с нулевым пеленгом.

Далее, секторное сканирование может использоваться для сужения изображения примерно до 90 градусов ради более высокой частоты обновления. И, наконец, контакт с целью остается с помощью SONAR, поскольку ROV следует за целью.

Подводные роботы с дистанционным управлением для вас

Теперь, когда вы знаете, что такое системы SONAR и для чего они используются, вы намного ближе к решению, хотите ли вы использовать SONAR для собственных нужд.В любом случае, спешить с этим не стоит, и даже лучше, если вы проведете еще несколько исследований.

Существует много типов систем SONAR, интегрированных с различными инструментами, программным обеспечением, роботами и транспортными средствами. Поскольку SONAR можно использовать в энергетике, инфраструктуре, обороне, коммерческом дайвинге, муниципалитетах, на море, в обороне, науке об океане и подводных исследованиях, это только лучше, если вы понимаете, во что ввязываетесь.

Если вы хотите узнать больше о SONAR или проконсультироваться о подходящей для вас системе, свяжитесь с нами, и мы с радостью выполним ваши требования.

Deep Trekker предлагает дистанционно управляемые транспортные средства (ROV), оснащенные камерами, которые широко используются для таких задач, как подводные осмотры, видеозапись, техническое обслуживание и ремонт.

Добавляя дополнительный многолучевой сонар TriTech Micron или TriTech Gemini 720is, вы получаете возможность удаленного сканирования, которое значительно расширит возможности вашего ROV по выявлению скрытых объектов, которые в противном случае могли бы остаться незамеченными системой камеры.Эти насадки позволяют сканировать как в стороны, так и в прямом направлении. TriTech International Limited - ведущий мировой разработчик, производитель и интегратор надежного высокоточного оборудования для подводной съемки, которое широко считается стандартом в отрасли.

Сводка новостей о

коронавирусе: планы перехода включают руководство по общественному здравоохранению; Ведущие демократы публикуют совместный надзорный анализ федеральных мер реагирования на пандемию

Ранее на этой неделе администрация Трампа сообщила Конгрессу о своих переходных усилиях за три месяца до выборов (как того требует закон), которые включали меры предосторожности в области общественного здравоохранения.«Правомочные кандидаты и соответствующая переходная группа (-ы) в президенты будут проинформированы о рекомендациях Центров по контролю заболеваний и [Управления общих служб] по COVID-19, а также о других соответствующих инструкциях», - написала Федеральный координатор переходного периода Мэри Гиберт. «Правомочные кандидаты затем определят, как руководящие принципы будут реализованы для его / ее команды в офисных помещениях, которые предоставляет GSA». Дэвид Марчик, директор некоммерческого партнерства для государственной службы переходного центра президента, сказал Government Executive , что это был «тщательный отчет», и он «впечатлен» усилиями исполнительной власти по переходу власти в целом.

В преддверии потенциального перехода и бывший вице-президент Джо Байден, предполагаемый кандидат от Демократической партии, и президент Трамп изменили свои планы относительно съездов. Комитет Демократического национального съезда объявил в среду, что Байден примет назначение партии удаленно во время съезда в Милуоки, который состоится в конце этого месяца, которое будет в основном онлайн. Кроме того, в среду Трамп сказал, что может произнести благодарственную речь с лужайки Белого дома вместо Шарлотты, Н.С., отказавшись от планов быть в Шарлотте, а затем в Джексонвилле, штат Флорида. Вот еще несколько недавних заголовков, которые вы могли пропустить.

Председатели комитетов шести палат представили в четверг совместный отчет о надзоре за о мерах администрации Трампа « катастрофических» пандемических мер и необходимости в более комплексной национальной стратегии. «Смертельное отрицание, искажение и промедление Трампа привело к наихудшей реакции федерального правительства на чрезвычайное положение в нашей истории», - говорится в отчете.«Его действия несут прямую ответственность за десятки тысяч ненужных смертей, десятки миллионов людей без работы и массовую неразбериху, которая подорвала реакцию нашей страны».

Согласно руководству Министерства сельского хозяйства по возобновлению работы, предоставленному Исполнительному директору правительства , агентство «не намерено корректировать политику удаленной работы до COVID-19, предусматривающую два дня за период оплаты после возобновления нормальной работы. " Руководство было выпущено 31 июля.

В среду министерство обороны опубликовало обновленную информацию об ограничениях на поездки на военных объектах. Ограничения сняты на 95 из 231 объекта (41%).

Почти три десятка демократов в Палате представителей спросили в среду министерства обороны и внутренней безопасности, почему администрация сократила финансирование развертывания Национальной гвардии по коронавирусу в 47 штатах и ​​территориях, но сохранила полное финансирование для Флориды и Техаса, сообщает Politico .«Это не согласуется с обработкой этих затрат во время предыдущих бедствий и подрывает общий ответ на вирус», - написали законодатели.

Федеральная новостная сеть взяла интервью у Секретаря Смитсоновского института Лонни Банча III о том, как персоналу музея удалось работать из дома во время пандемии, и о его стратегиях повторного открытия. На данный момент открылись только Национальный зоопарк и Центр Стивена Удвара-Хейзи при Национальном музее авиации и космонавтики в Шантильи, штат Вирджиния.

Департамент здравоохранения, социального обеспечения и обороны объявил в среду о соглашении с медицинской и фармацевтической компанией Johnson & Johnson на производство и поставку 100 миллионов доз вакцины компании против коронавируса. Вакцина будет либо использоваться в клинических испытаниях, либо распространяться среди населения, если Управление по санитарному надзору за качеством пищевых продуктов и медикаментов одобрит ее. Федеральное правительство ранее заключило с компанией контракт на 456 миллионов долларов на помощь в разработке вакцины.

Трамп заявил в четверг, что вакцина может быть разработана до президентских выборов 3 ноября, сообщает Reuters .

Комиссар FDA доктор Стивен М. Хан написал в среду в газете The Washington Post , что, несмотря на острую потребность в вакцине, его агентство не будет торопить процесс утверждения. «Меня неоднократно спрашивали, не оказывалось ли на FDA ненадлежащее давление с целью принятия решений, не основанных на достоверных данных и научных знаниях», - написал он.«Я неоднократно говорил, что все решения FDA были и будут основываться исключительно на достоверных научных данных и данных. Общественность может рассчитывать на эту приверженность ».

Секретная служба заключила контракт на 281 540 долларов с компанией из Висконсина на проведение тестов на коронавирус для Демократического съезда в Милуоки в конце этого месяца, сообщает ProPublica .

Около 70 000 взрослых и детей были высланы из Соединенных Штатов с тех пор, как администрация Трампа применила директиву о чрезвычайном положении в области общественного здравоохранения в марте , сообщило в четверг Associated Press .Представители Службы таможенного и пограничного контроля, иммиграционной и таможенной службы «отказались отвечать на большинство вопросов о том, как они обращаются с [ними]» и «как они решают, высылать детей или где их удерживать перед высылкой, в том числе в отелях, где не менее 150 человек без сопровождения. задержаны дети в возрасте до 1 года », - говорится в сообщении.

Доктор Энтони Фаучи, директор Национального института аллергии и инфекционных заболеваний и член целевой группы по коронавирусу Белого дома, , сообщил в среду Politico , что страна может пережить вспышку коронавируса без новой неисправность. «Вам не нужно снова блокировать, но каждый должен быть на борту для выполнения этих пяти или шести основных мер общественного здравоохранения», таких как ношение масок и практика социального дистанцирования, - сказал он. Он также опроверг отчет V anity Fair на прошлой неделе, в котором утверждалось, что зять президента и старший советник Джаред Кушнер прекратил планы по созданию национальной стратегии тестирования на коронавирус в качестве политического шага, так что можно обвинить губернаторов-демократов.

Двадцать один сенатор (20 демократов и один независимый) написали в Министерство труда и Управление по безопасности и гигиене труда в среду с обеспокоенностью по поводу сообщений о том, что цветные люди подвергаются непропорционально частым мерам при сообщении о проблемах, связанных с пандемией. «Работники должны верить, что OSHA будет применять меры защиты осведомителей, чтобы защитить их от репрессалий, сообщающих об опасностях на рабочем месте, и привлекать к ответственности плохих работодателей», - писали они. «Без доверия к OSHA, как показывает отчет, работодатели смогут заставить замолчать и наказать чернокожих и латиноамериканцев».

В четверг Департамент по делам ветеранов опубликовал новые данные, которые показывают, что во время пандемии его инструменты онлайн-здравоохранения стали чаще использоваться. «С января по июнь 2020 года ветераны и провайдеры обменялись более чем 11.6 миллионов защищенных сообщений через My Health e Vet, что на 24,1% больше, чем за тот же период 2019 года », - говорится в сообщении агентства. «Ветераны также сделали более 11,2 миллиона запросов на пополнение рецептов через My Health e Vet; на 8,1% больше по сравнению с аналогичным периодом 2019 года ».

Сегодняшний выпуск подкаста GovExec Daily обсуждает потенциальные последствия моратория на выселение жилья, заканчивающегося 1 августа.

Помогите нам лучше разобраться в ситуации. Являетесь ли вы федеральным служащим, подрядчиком или военнослужащим, имеющим информацию, опасения и т. Д. О том, как ваше агентство борется с коронавирусом? Напишите нам по адресу [email protected]

Выбор правильной системы визуализации сонара для автономных подводных аппаратов

Операторы подводных аппаратов должны сделать выбор при выборе системы визуализации сонара для интеграции в свои системы.Это решение может привести к компромиссу с выбором между достижением высоких уровней дальности и разрешения и бюджетом мощности и веса. Принятое решение может повлиять на стоимость подводных изысканий, классификации и картирования. Но всегда ли это должен быть компромисс?

Что такое сонар с множественной апертурой?

В многоапертурном гидролокаторе (MAS) многолучевой сигнал с динамической фокусировкой от 32 элементов используется для расширения фокуса по всей полосе обзора.Множественные апертуры дополнительно улучшают данные и улучшают отношение сигнал / шум. MAS видит дальше и с более высоким разрешением, чем традиционный гидролокатор бокового обзора. Однако, по сравнению с сонаром с синтезированной апертурой (SAS), он имеет меньшую дальность и меньшее разрешение, что ставит вопрос: когда мы должны использовать MAS?

SAS лучший датчик для больших АПА

Большинство коммерческих автономных подводных аппаратов (АПА) используются для исследования морского дна. Это связано со способностью АПА обеспечивать стабильную сенсорную платформу, а также с возможностью перемещаться по заранее определенному набору путевых точек.АНПА превосходят все другие платформы; они могут вести съемку в течение продолжительных периодов времени на заданном расстоянии от морского дна и собирать образцы с почти постоянной скоростью. Поскольку ценность АНПА определяется его способностью проводить исследования, их ценность возрастает с улучшением технологии зондирования. Системы SAS стали предпочтительными датчиками для многих коммерческих систем. Они работают на более низкой частоте, чем их аналоги бокового обзора. Это означает, что они могут работать на более длинных дистанциях, часто с валками по 400 м. Синтезируя более длинный массив, SAS также обеспечивает очень точные данные размером примерно 5 см x 5 см по всей полосе.Проблема с SAS заключается в его требованиях к пространству, весу и мощности (SWAP) - массивы SAS тяжелые и большие. Для работы им требуется 100 Вт. Это означает, что их использование было ограничено большими АПА, которые могут нести больше батарей, более тяжелые грузы и более крупные инструменты. Проблема с этими более крупными АПА заключается в том, что им также требуются более крупные суда и экипажи для управления ими, что означает более высокие эксплуатационные расходы.

В MAS цели могут быть четко обнаружены даже на больших дистанциях.

Переносные АПА предлагают более низкую логистику

Предлагая сниженные эксплуатационные расходы, переносные АПА могут управляться с небольших судов или судов возможности.Они также быстро мобилизуются. Однако их бюджет SWAP сильно ограничен по сравнению с их более крупными аналогами. Для небольших АНПА необходимо идти на компромисс при выборе полезной нагрузки. Это не просто полезная нагрузка гидролокатора. AUV также потребует инструментов для навигации и связи, которые ложатся дополнительным бременем на бюджет SWAP. В этих системах SAS не подходит; они слишком большие, слишком тяжелые и слишком энергоемкие. Традиционные гидролокаторы бокового обзора были предпочтительным инструментом для небольших АПА.Их требования к мощности близки к 20 Вт - они маленькие и легкие. Это происходит за счет производительности. При полосе обзора 150 м это не только ограниченная дальность, но и ограниченное разрешение луча по траектории 0,3 ° в системах последнего поколения. Между гидролокатором бокового обзора и SAS большой разрыв. Это ограничило использование небольших переносных АПА на очень мелководье, где большие АПА не могут быть легко запущены или восстановлены. Системы MAS могут закрыть этот пробел.

MAS альтернатива SAS для малых АПА Системы

MAS превосходны при установке на АПА.Оборудовав MAS на AUV, операторы увеличивают дальность и точность AUV. Технология MAS может быть разработана для работы с очень ограниченным бюджетом SWAP. Он может работать с той же мощностью, которая требуется для работы гидролокаторов с боковой наводкой. Это делает MAS идеальным решением для быстрого развертывания АПА с низким уровнем логистики, длительного срока службы и высокого разрешения. Дополнительным преимуществом является то, что MAS предлагает более длинные диапазоны при более высоком разрешении. Разрешение сопоставимо с SAS вблизи надира и как минимум в два раза лучше, чем при боковом сканировании по всей полосе обзора.Системы MAS улучшают данные АПА.

Солнцестояние от Сонардайны

Solstice от Sonardyne - это система MAS, предназначенная для подавления эффектов многолучевого распространения и улучшения контрастности светлых и теневых участков сгенерированных изображений. Solstice использует технику в реальном времени для динамической повторной калибровки каждого отдельного элемента гидрофона несколько раз в секунду для компенсации любых динамических деформаций. В целом процесс формирует узкие (0,15 °) поперечные балки и обеспечивает 200-метровый валок.Solstice потребляет максимум 21 Вт (включая обработку сбора данных). Точность гидролокатора на начальной полосе обзора 50 м сравнима с точностью систем SAS. На дальности 75 м точность лучше, чем в два раза, чем у ближайшего гидролокатора бокового обзора, и, в отличие от этих конкурентов, Solstice может предоставлять данные на расстоянии более 200 м. Для гидролокатора, который предлагает интерферометрию, другими словами, 3D-изображения и компенсацию движения, он маленький и легкий, что делает его идеально подходящим для переносного порога для двух человек.Об этом свидетельствуют результаты недавних испытаний. Солнцестояние было установлено на АНПА Bluefin-9 и использовалось для поиска ловушек для омаров размером примерно 800 мм в длину, 600 мм в ширину и 400 мм в ширину на разных дистанциях. Горшки для омаров находились на разных расстояниях от сонара, и результаты показали, что Solstice можно использовать для поиска ловушек для омаров даже на расстоянии 92 м. Результаты подтверждают значение MAS. Как и данные SAS, данные Solstice отображаются в виде плиток, но это хорошо понятный формат, и ведущие компании-разработчики программного обеспечения могут импортировать данные.

Улучшение охвата зоны, увеличение значения

АНПА изменили способ проведения гидроакустических съемок бокового обзора. Многие мировые военно-морские силы включают в свои операции АПА. Используемые для исследования, классификации и картирования, АПА могут быть развернуты в сложных прибрежных водах и получить практические результаты. Собранные ими изображения сонара помогают операторам принимать более обоснованные решения, что, в свою очередь, помогает им экономить время и лучше управлять рисками.Повышение ценности данных, собранных АНПА, в конечном итоге способствует увеличению стоимости самого АПА. Простая статистика, используемая для определения этого значения, - это коэффициент покрытия зоны (ACR). ACR определяется как площадь в квадратных метрах, которая исследуется каждый час. Чем больше ACR, тем больше ценность. Однако ACR должен определяться разрешением, требуемым для этого обзора. Например, если целью исследования является поиск ловушек для омаров, ACR любой системы будет ограничен областями, в которых можно наблюдать ловушки для омаров.Например, низкочастотный гидролокатор с низким разрешением может иметь большой рабочий диапазон; если он не может наблюдать за кастрюлей с лобстером, его эффективный ACR будет 0m 2 / час. Таким образом, MAS предлагает значительно большую ценность.

Более качественные данные также означают улучшение операций

Чем больше ACR, тем выше эффективность работы, так как АПА собирает больше данных за меньшее время при требуемом разрешении. Лучшее разрешение также улучшает темп операций. Обычно результаты работы АНПА используются для ввода в более широкий объем работ.Военно-морские силы могут нанести на карту расположение объектов, которые необходимо осмотреть более подробно. Нефтяные компании могут использовать эти данные для составления графика проверок подводного актива. Данные могут быть проанализированы человеком-оператором или компьютерными алгоритмами обнаружения и классификации (CAD / CAC) для автоматического анализа. Независимо от метода анализа, каждая неудачная идентификация потребует более частого использования водолазов, АНПА или, возможно, дистанционно управляемых транспортных средств (ТПА). Это добавит времени к объемам работы.Таким образом, более качественные изображения имеют более широкое влияние, чем просто показатели ACR.

Новый Bluefin-9 оснащен системой Solstice от Sonardyne.

MAS начала получать широкое распространение

Ведущие поставщики АНПА интегрировали MAS на множество платформ различного размера. В 2014 году первоначальное тематическое исследование показало, что Solstice интегрирован в Bluefin-12, используемый для проверки концевого коллектора трубопровода. Данные этой миссии были настолько качественными, что побудили ряд клиентов изучить возможности использования MAS в других миссиях.Solstice также был интегрирован в Double Eagle для поддержки миссий по поиску мин. В 2017 году Solstice был интегрирован в Autosub Long Range Национального центра океанографии и использовался для исследования и поиска искусственных утечек. Система смогла идентифицировать утечки разного размера в разных диапазонах, включая утечки 10 л / мин CO 2 . Компания General Dynamics Mission Systems представила свой Bluefin-9 на Oceans 2018. Bluefin-9 - это портативный АПА для двоих, который в стандартной комплектации оснащен системой Solstice.

MAS против SAS?

У каждого метода бокового обзора есть свои сильные и слабые стороны. Для портативных АПА MAS - лучший выбор, хорошо вписывающийся в бюджет SWAP меньших платформ. SAS - хорошая альтернатива для больших АПА, но для работы требуются дополнительная логистика, более крупные суда и экипажи. Их также нелегко использовать на очень мелководье.

Солнцестояние установлено на Saab Double Eagle.

Правительство изо всех сил пыталось связаться с тысячами людей, нуждающихся в защите, сообщает сторожевой пес

Правительство изо всех сил пыталось связаться с сотнями тысяч клинически уязвимых людей, которым было рекомендовано защищаться в начале пандемии коронавируса, как выяснил наблюдатель за расходами Уайтхолла.

Национальное контрольно-ревизионное управление (NAO) заявило, что отсутствие планирования на случай непредвиденных обстоятельств означало, что чиновникам пришлось с нуля разработать систему для выявления тех, кто может нуждаться в поддержке, когда они не могут покинуть свои дома.

При этом им приходилось полагаться на больничные записи, которые были устаревшими на несколько недель или с отсутствующими или неточными телефонными номерами, а это означало, что некоторым приходилось ждать недели, прежде чем они смогли получить доставку еды или лекарств.

Контакт-центр, созданный для связи с теми, кто не зарегистрировался для участия в схеме онлайн или через автоматическую телефонную линию, не смог связаться с 375 000 человек.

Между тем, со 126 000 человек связались по ошибке и ошибочно посоветовали защищаться, когда в этом не было необходимости.

Представитель правительства ответил, что «мы оперативно работали над защитой клинически уязвимых с начала пандемии», но сказал, что уроки были извлечены.

Правительство первоначально объявило 22 марта - незадолго до первой национальной изоляции - что примерно 1,5 миллиона человек, считающихся «клинически чрезвычайно уязвимыми» (CEV), должны оставаться дома в течение следующих 12 недель.

Однако NAO заявило, что учения 2016 года по проверке готовности к пандемии гриппа под кодовым названием Exercise Cygnus не покрыли потребности уязвимых людей в защите.

Это означало, что отсутствовала система, позволяющая быстро «просмотреть» все данные о пациентах, чтобы определить тех, кто должен быть в списке и кому может потребоваться поддержка.

Первоначально NHS Digital была вынуждена полагаться на данные о больницах, родильных домах и о прописанных лекарствах, даже несмотря на то, что медицинские записи были устаревшими на семь недель.

В первом списке было идентифицировано около 870 000 человек, которые были идентифицированы как CEV, и им были отправлены письма с советами защищать их.

К 12 апреля NHS Digital удалось идентифицировать еще 420 000 человек с помощью данных терапевта, в то время как еще 900 000 были добавлены в список в период с 18 апреля по 7 мая, в результате чего общее количество достигло 2,2 миллиона.

История продолжается

В попытке обеспечить регистрацию всех тех, кто имел право на получение поддержки, независимо от того, нужна ли им помощь или нет, правительство создало контактный центр для связи с теми, кто не подписался.

Однако из 1,8 миллиона имен, которые им дали, с 375 000 не удалось связаться из-за отсутствия или неточности телефонных номеров в записях NHS, в то время как еще 440 000 отказались зарегистрироваться - в некоторых случаях вешая трубку, потому что они думали, что это неудобно. вызов.

В целом, более 510 000 человек получили поддержку в рамках этой схемы до начала августа, что обошлось налогоплательщику в 308 миллионов фунтов стерлингов, из которых 200 миллионов фунтов стерлингов были потрачены на продовольственные ящики.

NAO сообщило, что Департамент здравоохранения и социальной защиты не смог сказать, привело ли экранирование к уменьшению числа смертей или случаев серьезных заболеваний среди клинически уязвимых, хотя было «вероятно», что оно помогло.

Глава NAO Гарет Дэвис сказал: «Программа защиты была важным ответом на поддержку клинически чрезвычайно уязвимых людей, которых просили защитить.

«Однако проблемы со сбором данных означали, что требовалось время, чтобы быстро определить тех, кого нужно защищать и, следовательно, имеющих право на поддержку».

Мэг Хиллиер, председатель Счетного комитета общин, сказала: «Правительство быстро определило необходимость поддержки уязвимых людей в начале пандемии.Но так как ничего не было подготовлено, правительству пришлось с нуля строить свою программу защиты.

«Почти миллион человек не имели права на поддержку в течение нескольких недель, пока правительство изо всех сил старалось собрать основную информацию. Между тем, слишком много уязвимых людей были сбиты с толку неоднозначными заявлениями правительства ».

Представитель правительства сказал: «Как признает NAO, мы быстро работали над защитой клинически уязвимых с самого начала пандемии, создав с нуля систему поддержки беспрецедентного масштаба.

«Но мы, конечно, усвоили уроки с момента нашего первого ответа, такие как постоянное обновление списка экранированных пациентов и работа с местными властями над уточнением того, что предлагается, и дальнейшее оказание максимально возможной поддержки уязвимым людям во время это трудное время ».

6 мирных жителей убиты, 12 ранены в результате обострения боевых действий в Афганистане

КАБУЛ:

По официальным данным, в четверг в Афганистане в результате эскалации боевых действий в стране, пострадавшей от боевиков, было подтверждено, что по меньшей мере шесть мирных жителей погибли и еще 12 получили ранения.

Во время последнего нападения боевики Талибана выпустили минометный снаряд, который попал в дом в районе Хан Абад на севере провинции Кундуз в полдень четверга, убив на месте трех мирных жителей и ранив еще шестерых, сообщил Xinhua высокопоставленный районный чиновник Кудратулла Сафи. .

Чиновник обвинил в смертоносном нападении талибов, заявив, что боевики преднамеренно напали на мирных жителей, чтобы терроризировать местных жителей.

Аналогичным образом, в результате еще одного взрыва автомобиля в городе Кундуз, столице беспокойной провинции Кундуз, в обеденное время были ранены три мирных жителя, в том числе прокурор, как подтвердил официальный представитель правительства провинции Эсматулла Муради.

Еще трое мирных жителей погибли и трое получили ранения в результате засады боевиков Талибана в районе Дараим северной провинции Бадахшан в четверг утром. По словам представителя полиции провинции Санаулла Рохани, все жертвы - члены одной семьи.

Отряд талибов еще не взял на себя ответственность за теракты.

Гражданские лица в Афганистане часто несут на себе основную тяжесть войны в стране.

По словам Сайеда Мохаммада Сами, главы афганской комиссии по правам человека в северной провинции Балх, 31 мирный житель был убит и 102 человека, в том числе 12 женщин и 25 детей, ранены в результате боевых действий между правительственными силами и талибами в северном регионе страны за последние два месяца.

В отчете наблюдательной службы, опубликованном в июле, утверждалось, что в пострадавшем от войны Афганистане каждый день убивали или получали ранения в среднем 16 мирных жителей.

В отчете, в котором задокументированы жертвы среди гражданского населения в первой половине года, указано, что с января по июнь 2020 года 1213 мирных жителей были убиты и 1744 ранены.

Боевые действия в Афганистане усилились с начала внутриафганских переговоров в Дохе 12 сентября. По словам афганцев, с начала переговоров в столице Катара с начала переговоров были убиты сотни боевиков с обеих сторон, а также мирных жителей.

Группа переговоров афганского правительства и делегация Талибана начали мирные переговоры в Дохе 12 дней назад, чтобы найти политическое решение кризиса в стране, но до сих пор не сообщалось о ощутимом прогрессе.

Эта страница не существует…

Приносим извинения за неудобства, но страница, к которой вы пытались получить доступ, находится не по этому адресу. Вы можете использовать приведенные ниже ссылки, чтобы помочь вам найти то, что вы ищете.

Если вы уверены, что имеете правильный веб-адрес, но столкнулись с ошибкой, пожалуйста, связаться с Администрацией сайта.

Спасибо.

Возможно, вы искали…

КАХЕА
KAHEA представляет Кукахи-но-Каналоа: празднование Дня океана, 14 июня 2014 г.
KAHEA приглашает вас на бесплатное мероприятие Kūkahi No Kanaloa: Ocean Day Celebration, которое состоится в субботу, 14 июня 2014 года, с 14:30 до 21:30 в Вайанаэ...
Судебный процесс KAHEA становится заголовком
Верховный суд рассмотрит дело KAHEA против государственной повестки
Верховный суд рассмотрит дело KAHEA против государственной повестки
Создание подарка из наследия
Запланированные подарки - мощный способ оставить наследие гавайскому нею.Узнайте больше о том, как сделать запланированный подарок KAHEA.
KAHEA представляет Кукахи-но-Каналоа: празднование Дня океана, 14 июня 2014 г.
Присоединяйтесь к нам на бесплатное мероприятие Kūkahi No Kanaloa: Ocean Day Celebration, которое состоится в субботу, 14 июня 2014 года, с 14:30 до 21:30 в парке района Вайанаэ....
Персонал
Познакомьтесь с остальными «американскими парнями» в KAHEA
KAHEA организует симпозиум Mālama Kai Hohonu по добыче полезных ископаемых на морском дне
Приглашенные докладчики из разных слоев общества делятся мана'о на симпозиуме по глубоководной разработке морского дна в Тихом океане
Логотип Kahea
Посетите KAHEA в Mālama Mākua!
Пожалуйста, приходите на пляж Макуа в эту субботу, 27 сентября, с 10:00 до 16:00, чтобы отпраздновать 10-летие отсутствия боевой стрельбы! Ведущим выступит член правления KAHEA Джон Осорио...
KAHEA получает грант OHA Kauhale для продолжения работы по экологической справедливости в Вайанаэ
KAHEA получает грант OHA Kauhale для продолжения работы по экологической справедливости в Вайанаэ
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
