Фаза и ноль в розетке – как их определить — ABC IMPORT

Содержание статьи:

Электромонтаж в квартире – это такая работа, которую не все домашние мастера рискуют выполнять самостоятельно, стараясь переложить ее на плечи профессионалов. Однако есть такие задачи, для решения которых вызывать специалиста будет, по крайней мере, стыдно – для их выполнения не требуется никаких навыков. К ним относится поиск фазы и нуля в розетке и ее последующая установка. Для мастеров, имеющих даже небольшой опыт, подобная работа не представляет никаких проблем, она элементарна. А вот тем, кто впервые столкнулся с подобной задачей, сегодняшняя статья будет весьма полезна или как минимум интересна.

Вам будет интересно:Типы кофемашин и их характеристики. Производители кофемашин

Для чего необходимо знать расположение фазного и нулевого провода?

Есть такие люди, которые даже не знают подобных понятий, однако любой уважающий себя домашний мастер должен понимать различия между этими терминами. Определение фазного, нулевого и заземляющего проводника необходимо для правильного монтажа розеток. Если речь идет о распределительной коробке, то здесь задача еще важнее. Сделать разводку на выключатель без подобной проверки не получится. Ведь если отправить на размыкатель те же провода, что и на розетку (фаза/ноль), то единственное, чего добьется мастер – это короткое замыкание.

Вам будет интересно:Как выбрать автоматический выключатель по мощности: рекомендации

Существует несколько способов определения: от всем привычных до действительно экзотических. Просто взглянув на точку подключения понять, где в розетке фаза и ноль не получится – ГОСТ не предусматривает определенного их расположения (справа или слева). А значит, следует разобраться с этим вопросом более тщательно. Но сначала немного теории.

Откуда берутся 220 В в розетке?

На ближайшую от дома трансформаторную подстанцию приходит 6 кВ по трем фазным проводам. Именно на ней напряжение понижается до привычных всем 0. 4 кВ, распределяемых по силовым щитам. Ноль же появляется следующим образом. Все 3 обмотки трансформаторов на подстанции соединены «в звезду». При подобной коммутации в центре, где соприкасаются концы катушек, образовывается рабочий ноль. После его соединения с контуром подстанции и получается глухозаземленная нейтраль, которая идет вместе с тремя фазами (380 В) на дома и квартиры.

Вам будет интересно:Как проверить фотоаппарат при покупке: советы и рекомендации

Может возникнуть вопрос: если пришло 380 В (4 провода), почему в розетке фаза и ноль образуют 220 В? Здесь все просто: 380 В – это напряжение между двумя жилами, называемое фазным. Если же взять вместо одного из них ноль, получится линейное 220 В. Только в этом случае бытовая техника сможет работать.

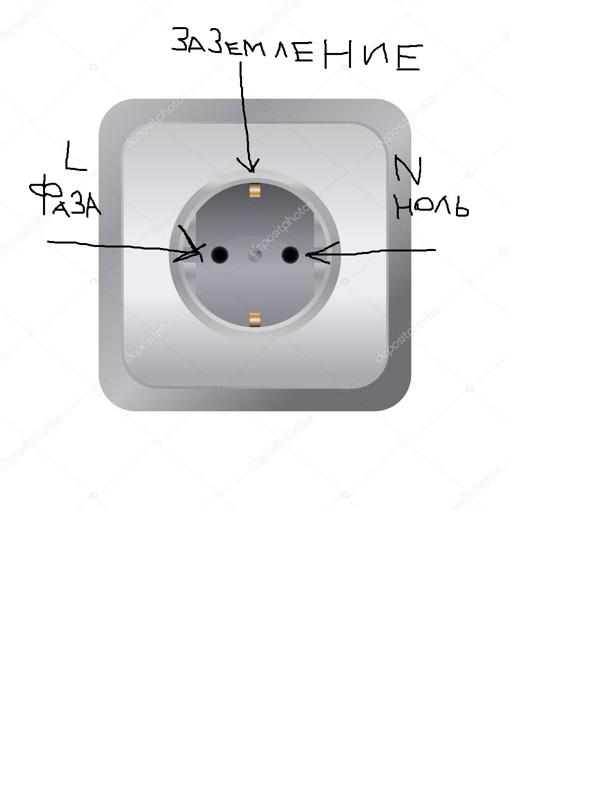

Как обозначаются провода, приходящие в квартиру?

Если говорить о схемах, то здесь маркировка следующая:

  • L – фаза.
  • N – ноль.
  • PE – заземление.

Сами жилы имеют цветовую маркировку – желто-зеленый (земля), синий или голубой (ноль), любой другой цвет (фаза). Электромонтеры даже с небольшим опытом работы знают, что ее соблюдение обязательно. Ведь помимо удобства монтажа и обслуживания сетей в будущем, это может спасти кому-то жизнь. Обозначений фазы и нуля на розетках чаще всего, увы, нет.

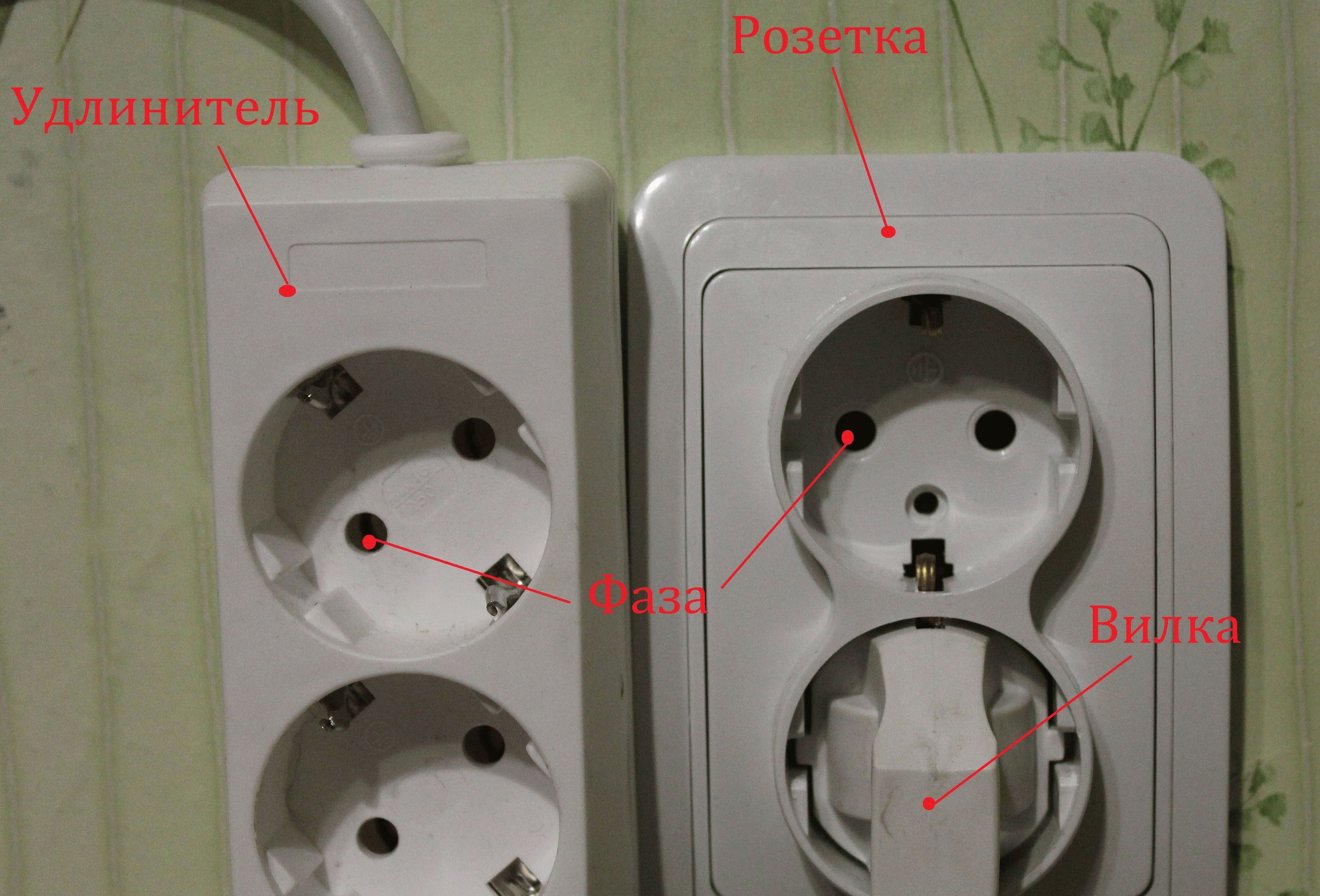

Способы определения фазного и нулевого контакта на розетках

Существует несколько методов, помогающих решить этот вопрос. Наиболее простой (если розетка снята или вытащена из стакана) – цветовая маркировка. Однако ни один электрик не станет ей слепо доверять. Ведь даже если мастер уверен, что до него работал профессионал, цветовая маркировка носит лишь информационный характер. Для собственной уверенности следует перепроверить, где фаза и ноль в розетке, самостоятельно. Значит, нужно воспользоваться специальным оборудованием, среди которого может быть:

  • индикаторная отвертка на неоне или светодиоде;
  • мультиметр;
  • контрольная лампа.

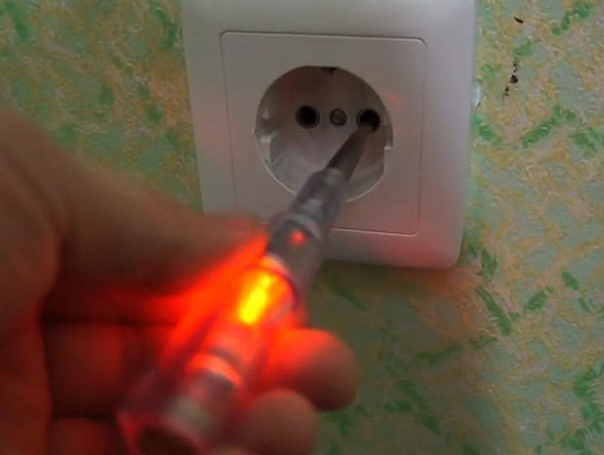

Поиск фазного и нулевого провода индикатором

Подобная отвертка удобна для работы, даже если человек впервые столкнулся с подобной проблемой. Для проверки следует прикоснуться ее жалом к контакту, приложив палец к металлической платформе сзади. На нулевом проводнике ничего происходить не будет, как и на заземляющем. А вот при соприкосновении с фазным неоновая лампочка в корпусе засветится.

Если используется подобное устройство на светодиодах, то прикасаться к платформе не обязательно. Такие индикаторные отвертки оборудованы батарейками и светодиод зажигается сам. Однако проблемой их является высокая чувствительность к токам наведения. Такой способ хорош для определения фазы и нуля в розетке, но не способен помочь найти заземляющий провод, если в месте точки подключения торчит лишь 3 провода.

Использование контрольной лампы для поиска

Этот метод немного сложнее. Для его использования понадобится лампочка и патрон с проводами. Небольшое отступление: если в квартире отсутствует заземление, пользоваться подобным способом начинающим не стоит – это довольно сложно.

Соединив один из проводов патрона с контактом, нужно прикасаться по очереди к двум другим. После меняется основной контакт и действия повторяются. То же сделать нужно и в третий раз. В итоге необходимо найти провод, который будет зажигать лампу независимо от второго контакта. Это и будет фаза. А вот с двухпроводной системой, без заземления, придется потрудиться.

Одну из жил контрольной лампы нужно удлинить так, чтобы она доставала до батареи отопления или трубы водоснабжения. Напряжение проверяется между ней и одним из контактов. Наличие или отсутствие свечения покажет фазу и ноль в розетке соответственно.

Самый надежный вариант – использование мультиметра

Переключатель прибора необходимо выставить в положение переменного напряжения на любую позицию, выше 250В. После этого черный щуп следует зажать пальцами, а красным прикасаться к каждому из контактов по очереди. Изменение показаний на дисплее или отклонение стрелки укажет на фазный провод. Теперь следует понять, как определить в розетке фазу, ноль и заземление.

Замеряется напряжение между парами. Одним из тестируемых показателей обязательно должна быть фаза. Меньший показатель напряжения, пусть даже незначительно, укажет на заземление. Если цифры на дисплее совершенно идентичны, значит, выполнено защитное зануление (нейтраль соединена с землей). А вот правильно ли все сделано – уже другой вопрос.

Для того, чтобы был более понятен алгоритм действий, ниже представлен видеоролик по данной теме.

Более экзотический способ поиска

Интересен вариант определения (куда фаза, куда ноль в розетке), без дополнительного оборудования. Для работы понадобится только провод, резистор (1 Мом) и... обычный сырой картофель. В глазах некоторых сейчас появилось недоумение и недоверие, однако это действительно рабочий метод.

Один из проводов соединяется с водопроводной трубой или отоплением. Второй его конец втыкается в срез картофелины. Отдельная жила соединена с резистором. Она также втыкается в клубень, на расстоянии 0.5 см от первого провода. Теперь оставшимся концом проверяются контакты по очереди, задерживаясь на каждом 1-2 мин. Фазный провод выдаст себя реакцией – крахмал на срезе начнет пениться.

Очень важно! Если у домашнего мастера нет опыта подобных работ, лучше про подобный метод забыть. Его применение является полным нарушением правил техники электробезопасности.

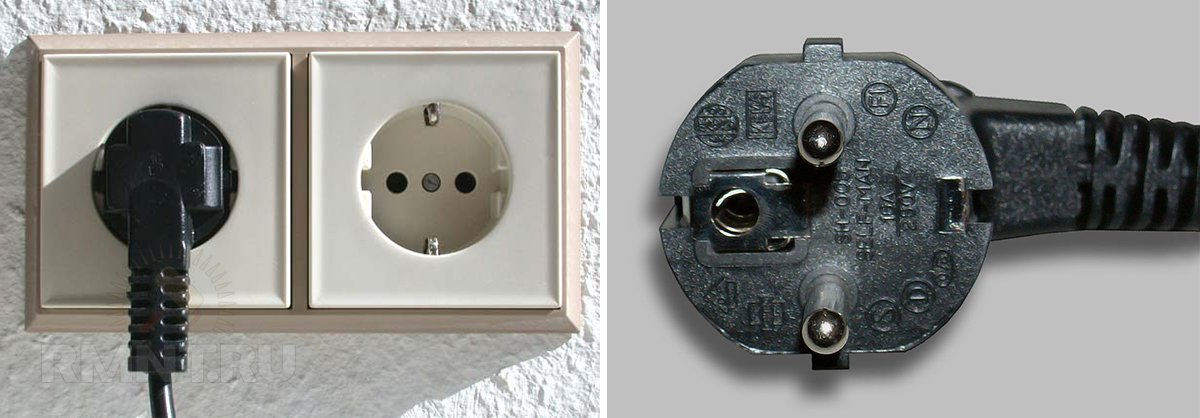

Как подключить розетку (фаза, ноль, земля)?

Определившись с назначением проводников, можно приступить к монтажу самой точки электропитания (если она отсутствует). На задней части розетки имеется два контакта по краям и один посередине. Справа и слева подключается фазный и нулевой провод. Их расположение значения не имеет, однако если домашний мастер самостоятельно решил установить все точки в квартире, лучше для себя создать определенную систему. Это поможет впоследствии и избавит от новых поисков. Например, можно подключить все розетки по схеме: справа ноль, слева фаза.

Центральный контакт предназначен для подключения заземляющего проводника – он соединен со скобой, которую четко видно на лицевой стороне розетки. Если третья (желто-зеленая) жила отсутствует, он остается пустым. Многие «умельцы» советуют ставить перемычку на скобу заземления от нулевого контакта. Этого делать ни в коем случае нельзя – при пробое изоляции фазного проводника на корпус бытового прибора произойдет короткое замыкание, которое приведет к выходу техники из строя. А если при этом ноль слабый, возможно его пригорание. Тогда при соприкосновении с устройством возможен даже летальный исход.

Заключение

Определение фазы и нуля в розетке – процесс несложный. И уж тем более для этого не стоит призывать на помощь специалиста, оплачивать его работу. Проще все выполнить своими руками. Однако, если работа производится без снятия панели, следует быть внимательным и аккуратным. Необходимо помнить, что поражение электрическим током опасно для жизни и здоровья.

Источник

как так вышло и что делать?

Хотя вся бытовая электропроводка подчиняется набору простейших принципов, известных любому человеку со школьной скамьи, иногда случаются ситуации, которые выходят довольно далеко за границы наших стандартных представлений о природе тока и концепции обустройства электросетей.

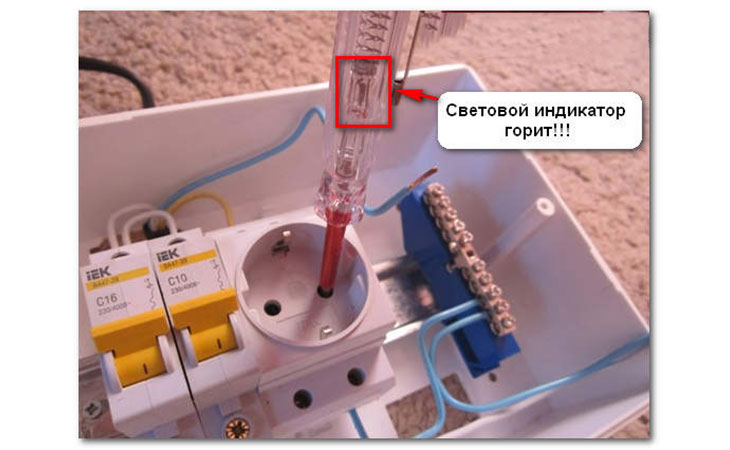

На практике появление двух фаз в розетке – довольно распространённая неисправность, объясняющаяся крайне просто. Профессиональные электрики встречают её с завидной периодичностью, а пугает такая ситуация разве что начинающих мастеров, не имеющих опыта ремонтов вне собственного дома.

Типичный «симптом» подобной неприятности – внезапно погасший свет в комнате, не сопровождающийся щелчком автоматического выключателя на распределительном щитке. При проверке розеток тестером выясняется, что фаза присутствует в каждом гнезде. Следует отметить, что пугающая многих формулировка «две фазы» технически неверна – если речь об обычной квартире в жилом доме, то на самом деле индикатор обнаруживает одну и ту же фазу в двух местах. Последнее означает, что между правым и левым гнездом нет разницы потенциалов, а потому такая неисправность гораздо менее опасна, чем это может показаться на первый взгляд.







Сущность неисправности

Давайте начнём с того, что вспомним, как протекает по проводам ток.

Условно говорят, что он приходит к потребителю (электроприбору или лампочке) по фазному проводу, а затем отводится по нулевому. То есть, любое электрозависимое устройство – это проводник с неким сопротивлением, которое препятствует возникновению короткого замыкания в чистом виде. В каждое жильё подаётся два провода, которые подводятся к розеткам и светильникам, а на выключателях один из них (фазный) разрывается.

Чтобы объяснить природу возникновения двух фаз в розетке рассмотрим небольшой демонстрационный пример. Давайте представим себе схему, которая состоит из пяти элементов: источника питания, распределительной коробки, розетки, лампочки и выключателя. При этом осветительный прибор и розетка подключены параллельно, то есть, никоим образом не зависят друг от друга, соединяясь по полюсам лишь в монтажной коробке через общие клеммники. Если вся система работает нормально, то электрический ток приходит в розетку по фазному проводу и не отводится по нулевому, пока человек не включит в сеть какой-либо прибор. В то же время, лампочка имеет прямое подключение нулевым проводом от распредкоробки, а фазный провод прерывается выключателем. Таким образом ток течёт по одной жиле до выключателя и «останавливается» там до тех пор, пока пользователь не щёлкнет клавишей. При этом электроны устремятся дальше по фазному проводу, достигнут лампочки, заставят её вырабатывать свет и умчатся прочь по нулевому проводнику через клеммник в распредкоробке.

А теперь давайте себе представим, что между источником питания и монтажной коробкой связь разорвалась. Таким образом, в системе образуется встречное движение электронов: ток придёт по фазному проводу, пройдя через лампочку, выйдет по нулевому, а на клеммнике у него не останется выбора, кроме как направиться по оставшейся нулевой жиле в розетку. Теперь, если проверить в последней каждый контакт, что фаза будет присутствовать везде, однако ни розетка, ни лампочка от этого работать не станут. Фактически получится расщепление одного провода – точно такое же, как если бы мы расплели многопроволочную жилу пополам и подключили обе её части к одной розетке. Разумеется, если замерить разность потенциалов в таком случае, то её не будет – ведь перед нами, в сущности, один и тот же полюс.

Если в описываемой ситуации электромонтаж включал в себя отдельный заземляющий проводник, то никакой опасности нет. Достаточно лишь изучить каждый участок электрической цепи на предмет целостности и восстановить нулевой провод. В случае отсутствия заземления как такового или при наличии защитного зануления (когда в качестве заземляющего проводника использована жила нулевого контакта), последствия могут оказаться весьма неприятными – как для подключённой техники, так и для человека, прикоснувшегося к прибору и проводам.

Присутствие действительно двух разных фаз встречается невероятно редко и обычно обусловлено поломкой где-то на общей магистрали или приписанной к дому подстанции. Самостоятельно Вы такую проблему не решите – для этого нужно вызывать электриков из ЖЭКа или другой обслуживающей организации. С другой стороны, обычно диагностировать неисправность такого рода крайне просто даже без специального инструмента: скорее всего, бытовые приборы не просто откажутся работать, а перегорят через считанные секунды после включения. При инструментальном замере разница потенциалов будет отображаться как напряжение в диапазоне от 250 до 380 В.







Как ясно из сказанного ранее, наиболее распространённой причиной описываемой ситуации оказывается обрыв нуля где-то на ранних этапах. Для нашей действительности этим местом нередко оказывается внутриквартирный распределительный щиток или общий этажный щит. Во всех этих случаях устранение неполадки обычно сводится к непродолжительным и лёгким работам, которые состоят в зачистке или удлинении конца жилы вместо отгоревшей части с дальнейшим восстановлением электрической цепи. Гораздо менее приятно, когда нулевой провод разрушился где-то в стене: во-первых, найти место поломки будет довольно трудно, а во-вторых, придётся портить отделку комнат и вскрывать стены, чтобы переложить необходимые коммуникации.

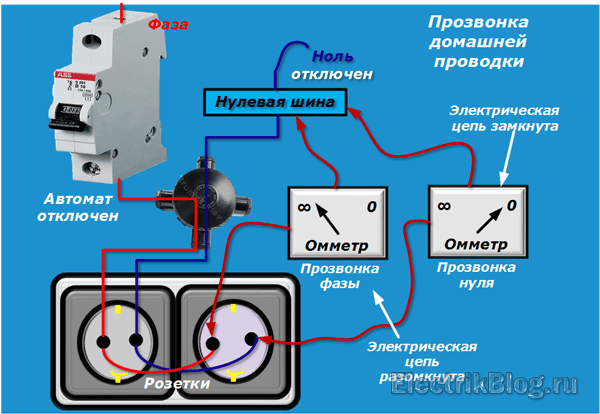

Облегчить диагностику домашней электросети поможет контурная прозвонка цепей. Начинать поиски следует со вскрытия распредкоробки в том помещении, где случилась неисправность. Возможно, из клеммника просто выпала жила, приводящая сюда ноль от общего щитка, и починка займёт всего пару секунд. Если проводка в доме сделана правильно, с максимальным разбиением на независимые цепи, подобная неисправность действительно должна локализоваться в одной комнате.

В старых квартирах без модернизации энергосистемы, где отсутствует современная защитная автоматика, рассматриваемая авария становится результатом выбивания пробок. Когда из строя выходит нулевой предохранитель, вся квартира наполняется «двойными фазами» через оставшиеся включёнными осветительные приборы. Стоит все их выключить – и Вы разомкнёте цепь до обычного состояния, когда ток в фазном проводе останавливается перед выключателем.

Разумеется, не теряет актуальности и человеческий фактор. Вешая полку или картину без предварительной проверки наличия проводки в стене, велика вероятность вызвать не только короткое замыкание, но и перебить нулевой проводник. С минимальными потерями решить такую проблему можно только одним способом: аккуратно вскрыть стену и обустроить в этом месте новую распределительную коробку, соединив контакты при помощи клеммной колодки.

Справедливости ради, отметим, что не только отгорание контактов или невнимательность человека может стать первопричиной такой неисправности. Всегда остаётся вероятность заводского брака в токоведущей жиле или повреждение участка цепи грызунами в толще перегородок. От подобных неприятностей застраховаться невозможно – в наших силах лишь увеличить шансы, повысить «жизнеспособность» системы: закупать качественные провода и использовать гофроканалы при укладке кабеля.

В частных домах своя специфика. Здесь две фазы могут быть временным явлением: и как расщепление одной фазы, и как реальное присутствие двух разных фаз. Связано это с высокой влажностью и затоплениями перегородок, где пролегают плохо изолированные провода. Хотя чаще в подобных условиях случается короткое замыкание, а не появляется вторая фаза. Также в коттеджных и дачных посёлках иногда по индикаторам наблюдается присутствие фаз даже при полностью отключённых вводных автоматах. Даже профессиональные электрики оказываются озадачены увиденным. А на самом деле подобная электрическая мистика – не более, чем результат электромагнитных наводок от проходящей невдалеке ЛЭП. Если для проверки величины напряжения использовать амперметр, вольтметр или мультиметр, никакие помехи себя не проявят и миф о фантомной фазе будет разрушен.







Как устранить проблему?

Как было сказано выше, прежде всего, не стоит доверять обычным индикаторным отвёрткам при прозвонке гнёзд розетки. Они могут сработать не только на присутствие фазы, но и на электромагнитную наводку вблизи проводки вообще. Лучше всего использовать мультиметр и замерять переменное напряжение с пределом выше 220 В (на многих моделях это 750 В). Если при стоящих в гнёздах электродах прибор показывает ноль, это точно дублирование фазы, а если при тех же симптомах неисправности экран выводит около 220 В или сильно отличающееся значение – проблему надо искать в чём-то другом.

Иногда бывают ситуации, когда во всей квартире или комнате розетки и светильники работают без нареканий, и только в одной точно наблюдается проблема с двумя фазами. Хотя вероятность, что причина такого поведения локализуется здесь же, крайне мала, следует начать именно с разбора проблемной электроточки. В такое место легко получить доступ без сложных манипуляций, а состояние и внешний вид проводов способны дать указание на то, в чём может заключаться проблема. Кроме того, отсоединившийся, перебитый или отгоревший провод может как раз находиться в данном подрозетнике.

Следующий этап – отследить путь всех проводов к розетке. Если она подведена напрямую от распредщитка, изучать надо подключения в нём, а если ответвляется от другой – сначала посмотреть родительскую. Нередко так случается, что в розетке-доноре нулевой проводник попросту выпадает из-под прижима. Самое неприятное и длительное занятие Вас ожидает, если в распаечной коробке на этапе монтажа использовались скрутки, а не клеммы быстрого монтажа. Всё дело в том, что при любом некорректном соединении жил фазный провод менее чувствителен к качеству контакта: он, безусловно, будет нагреваться при работе, однако прослужит ещё немалое время. В свою очередь, нулевой провод способен окисляться практически без внешних проявлений, а потому Вам придётся разматывать изоленту на каждой скрутке и детально изучать, в каком же месте отсутствует контакт.

Если все электроточки разобраны, а результаты ревизии не выявили поломку, остаётся только прозванивать кабель или провод тестером на каждом участке, а затем аккуратно вскрывать штробу. Это самый длительный, затратный и неприятный способ, зато каждому понятно, что следует сделать. Старый повреждённый кабель изымается, а на его место укладывается новый. В том случае, если проводка сделана недавно, в гофре и по всем правилам, есть шансы, что Вы сможете вытянуть старый и затянуть новый кабель одним движением, связав их концы. Вместе с тем, не следует питать излишних иллюзий: зачастую повреждение жилы деформирует её, из-за чего извлечение становится сложным или вообще невозможным.

Если Вы обнаружили, что две фазы наблюдаются сразу в нескольких розетках, то разбирать их смысла нет. Очевидно, что все они либо подключены к одной распредкоробке, либо соединены «шлейфом». Начинать нужно именно с общего для них места коммутации, а затем двигаться в сторону наиболее вероятной аварийной ситуации.

Если две фазы присутствуют во всех розетках квартиры, нужно изучать иерархию электропроводки снизу-вверх: начать не с отдельных точек или распаечных коробок, а со вводного щитка. Если в нём всё в порядке – изучить щит на этаже, затем поинтересоваться ситуацией у соседей и при необходимости отправляться к главному щитку, разделяющему линии по подъездам. В последнем случае рядом с Вами уже будет много «товарищей по несчастью», что позволит понять, на каком этапе иерархии случилась авария: комната, квартира, этаж, подъезд, дом и пр. Чем больше масштаб неисправности, тем выше вероятность, что её уже устраняют специально приглашённые специалисты, так что Вам остаётся только ждать, пока они закончат свою работу.

Фаза и ноль в розетке - советы электрика

Фаза и ноль в розетке – как определить с какой стороны

Чтобы разобраться в том, что такое фаза и ноль в розетке, обычному человеку (не специалисту) нет необходимости углубляться в электротехнические дебри. В качестве примера приведем обычную штепсельную розетку, куда поступает переменный ток.

К розетке идут два электропровода — нулевой и фазный. Ток поступает только по одному из них — фазному (еще его называют рабочей фазой). Второй провод — нулевой (или нулевая фаза).

к содержанию ↑

Ноль и фаза в старых розетках

Чтобы подключить старую розетку, используют два проводника. Одни из них синего цвета (рабочий нулевой проводник). По этому проводу идет ток от источника электричества к бытовому прибору. Если взяться за токоведущий провод, но не дотрагиваться до второго провода, удара током не произойдет.

Второй провод в розетке — фазный. Он бывает самых разных цветов, в том числе синим, зелено-желтым или голубым.

к содержанию ↑

Фаза и ноль в современной розетке

В устройствах современного типа есть три провода. Фаза бывает любого цвета. Помимо фазы и нуля имеется еще один провод (защитный нулевой). Цвет этого проводника — зеленый или желтый.

Через фазу подается напряжение. Ноль используется для защитного зануления. Третий провод нужен как дополнительная защита — для забора лишнего тока во время замыкания. Ток перенаправляется в землю или в обратную сторону — к источнику электричества.

к содержанию ↑

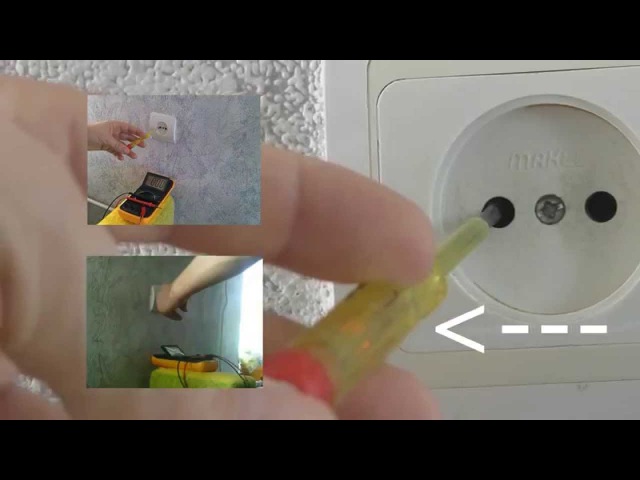

Определение фазы и ноля мультиметром или отверткой

Мультиметр

Прибор представляет собой комбинированное электроизмерительное устройство, способное выполнять несколько функций. Минимальная комплектация включает вольтметр, омметр и амперметр. Отдельные модификации выполнены в виде токоизмерительных клещей. Выпускаются как аналоговые, так и электронные измерители.

Чтобы начать процесс замера, следует переключиться в режим измерения переменного напряжения. Замер осуществляется одним из нескольких методов:

  1. Зажимаем один из имеющихся щупов двумя пальцами. Второй щуп направляем к контакту, который расположен в выключателе или розетке. Если данные на мониторе несущественные (не превышают 10 вольт), речь идет о нуле. Если же прикоснуться к другому контакту, показатель будет выше — это фаза.
  2. Если имеются опасения относительно необходимости притрагиваться к щупу, есть другой путь. Один из стержней направляем в розетку. Вторым стержнем прикасаемся непосредственно к стене рядом с розеткой. Результат будет примерно таким же, как и в случае, описанном выше.
  3. Существует третий способ измерения с помощью мультиметра. Прикасаемся щупом к заземленной поверхности (например, корпусу оборудования). Вторым щупом касаемся измеряемой поверхности. Если провод является фазой, мультитестер обнаружит напряжение в 220 вольт.

к содержанию ↑

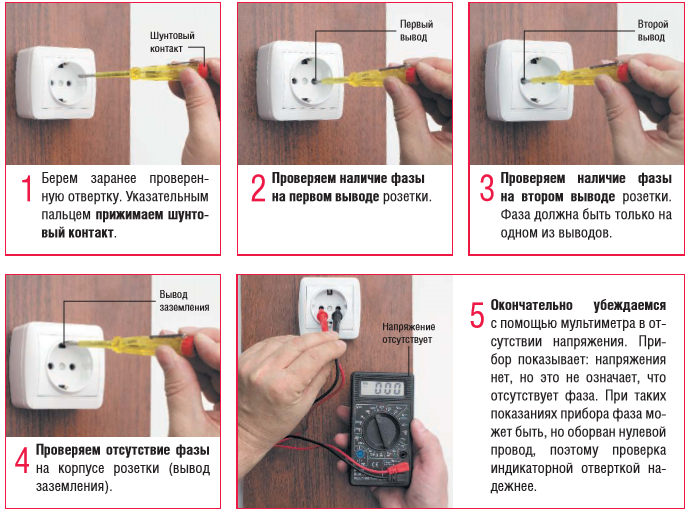

Индикаторная отвертка

Индикатор — простой способ определения фазы, доступный даже человеку, впервые занявшемуся этим делом. Контрольная отвертка внешне напоминает стандартную. Отличие состоит в наличии внутреннего устройства у индикаторной отвертки. Рукоять отвертки производится из специального прозрачного пластика. Внутри находится диод. Верхняя часть изготовлена из металла.

Чтобы найти фазу и ноль при помощи отвертки, нужно выполнить такую последовательность операций:

  1. Концом отвертки касаемся контакта.
  2. Нажимаем пальцем на металлическую кнопку вверху отвертки.
  3. Если светодиод загорелся, речь идет о фазе. Если он не реагирует — это ноль.

При работе с индикаторной отверткой рекомендуется придерживаться следующих мер безопасности:

  1. Не дотрагиваться до нижнего конца отвертки во время проведения замеров.
  2. Держать отвертку в чистоте, иначе велик риск нарушения изоляции.
  3. Если нужно определить отсутствие напряжения, вначале проверить работоспособность прибора, совершенно точно находящегося под напряжением.

Не следует путать индикаторную отвертку с приспособлением для прозвона. Отвертка для прозвона снабжена батарейками. При работе с таким устройством для определения нуля и фазы не нужно нажимать на кнопку, так как отвертка будет светиться в любой из возможных ситуаций.

5,00 / 1

Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/faza-i-nol-v-rozetke.html

В розетке нет нуля

Главная » Розетка » В розетке нет нуля

Среди арсенала инструментов любого домашнего мастера всегда есть отвертка-индикатор, с помощью которой определяют потенциал фазы в домашней проводке.

Незатейливая конструкция, простая эксплуатация и низкая стоимость придают ей популярность.

Этот индикатор работает четко, позволяет увидеть потенциал фазы, использует принцип протекания активного тока через тело человека и встроенной неоновой лампочки.

Правила его применения описаны статьей о проверке напряжения.

Работая индикатором, мы привыкли, что на фазном контакте розетки лампочка светится, а на нулевом — погашена. Считаем в своем сознании это нормой. Причем, чётко понимаем, что при обрыве фазного провода свечения не будет и нам следует искать неисправность.

Целостность нулевого потенциала на розетке проверяется редко, да и технология требуется другая, например — прозвонка электрической цепи.

Когда же в однофазной домашней проводке на обоих контактах розетки индикатор показывает фазу, то неискушенный электрик начинает думать, что их две и ставит вопрос: «Откуда взялась вторая?».

При этом он ошибается дважды на:

  1. примерно 90%;
  2. оставшуюся часть в 10%.

В первом случае допускаем, что внутри однофазной сети появиться посторонней фазе неоткуда и возникла совсем другая неисправность. А во втором — все же рассмотрим вариант появления постороннего потенциала.

Краткий экскурс в теорию

При подаче напряжения на бытовой потребитель по нему течет электрический ток в замкнутой цепи. Если схема разомкнута, например, выключателем люстры, врезанным в фазный провод, то свечения не будет.

При этой ситуации потенциал фазы доходит до выключателя, а нуля — до ближнего контакта цоколя на каждой лампочке.

Их провода кратко называют фазой и нулем. После включения выключателя потенциал фазы доходит до удаленного контакта лампочки и через сопротивление нити накала образуется ток, который протекает по проводам замкнутой цепочки от источника питающей трансформаторной подстанции.

Если проверить индикатором напряжение на удаленном контакте патрона лампочки, то он своим свечением укажет фазу, а на ближнем — свечения не будет. Делаем вывод, что здесь потенциал нуля. Теперь рассмотрим другой вариант.

Неправильное подключение выключателя к люстре

В старых квартирах часто допускали ошибку: разрывали не фазу, а ноль. При такой ситуации освещение от выключателя работало нормально, но создавалась опасность получения электротравмы при замене лампочки, которая всегда была под потенциалом фазы.

Если при такой ситуации воспользоваться емкостным индикатором, то он будет светиться на обоих контактах цоколя лампочки и одном — выключателя.

Причина кроется в том, что потенциал фазы по разорванной цепочке от квартирного щитка дошел до отключенного контакта выключателя.

Обратите внимание

А условий для прохождения тока нет — схема разомкнута. На своем языке электрики говорят — разрыв или обрыв нуля.

Подобная ситуация может проявиться и в электрической розетке. Для этого достаточно отсоединить ноль на входе их блока и иметь параллельную цепочку с подключенным сопротивлением, например, настольной лампой.

Подобный случай может возникнуть в упрощенной схеме домашней проводки, когда не выполнено разделение на силовые цепи розеточной группы и освещения, а все защиты квартиры выполнены электрическим пробками или автоматическими выключателями серии ПАР.

При обрыве нуля на входе розетки, находящейся, например, на кухне и включенном выключателе освещения в комнате повторится подобная ситуация, когда емкостной индикатор напряжения будет светиться в обоих гнездах розетки, указывая на потенциал фазы.

Как оценить напряжение в розетке

Потенциал фазы вызывает свечение лампочки емкостного индикатора, а ноля — не может. В рассматриваемом нами случае это его свойство вводит человека в заблуждение. Для правильной оценки ситуации необходимо пользоваться прибором, указывающим не один потенциал, а их разность. По этому принципу работают:

  • двухполюсные индикаторы напряжения;
  • вольтметры.

Режим вольтметра есть у всех современных мультиметров — комбинированных электрических приборов домашнего мастера.

Если его щупы установить в контакты проблемной розетки, то он покажет 0 вольт на ней, что означает отсутствие разности потенциалов, необходимой для нормальной работы электрических приборов.

Величина напряжения 220 будет только между нулем и фазой нормальной электрической проводки.

Делаем вывод: вольтметр не показывает напряжение между одной и той же фазой, ибо его там просто нет. Оно присутствует в однофазной сети только между проводами фазного и нулевого потенциалов.

Рекомендация: для точного определения потенциала фазы и напряжения используйте не только емкостной индикатор, но и вольтметр.

Возможные случаи обрыва нуля в домашней однофазной сети

Неисправность может возникнуть практически в любом месте проводки, но наиболее часто повреждения возникают там, где электрик делал коммутацию проводов схемы в:

  • распределительном щитке квартиры;
  • распаечной коробке;
  • розетке.

Также возможно разрушение слоя изоляции провода и обрыв нулевой жилы с созданием контакта на фазе.

Обрыв нуля в квартирном щитке

Неисправность может возникнуть на:

  • вводном автоматическом выключателе;
  • электросчетчике;
  • нулевой шине.

Причиной обрыва может стать плохой контакт с проводом из-за:

  • загрязнения рабочих поверхностей;
  • недостаточного усилия ужима винтового соединения;
  • надрезов металлической жилы провода.

Любая из них создает повышенное сопротивление на переходном участке, ведущее к излишнему нагреву, образованию нагара, постепенно переходящему в обрыв.

В этой ситуации на всех электроприборах квартиры пропадет напряжение, но фаза останется присутствовать.

Если хоть один выключатель освещения будет включен или в одну из розеток вставлен бытовой прибор, то фазный потенциал пройдет на второй контакт всех розеток через нулевую шину.

Придется осматривать возможные места повреждения и устранять неисправность.

Обрыв нуля в распаечной коробке

Неисправность с отсутствием напряжения проявится в том помещении, на которое работает распределительная коробка с оборванным нулем. Во всех других местах напряжение будет присутствовать.

Внутри старых распаечных коробок подключение проводов выполнялось скрутками и обматывалось изолентами. У нуля обычно требовалось делать больше соединений, а общая скрутка получалась толще. С этого косвенного признака проще делать прозвонку схемы для выявления нулевого потенциала электрическими методами.

Обрыв нуля может возникнуть и в проводе, соединяющем распределительные коробки. Для его замены часто требуется долбить стену и заменять кабель. Чтобы уменьшить трудозатраты проще создать новую магистраль, расположив ее по горизонтали и вертикали.

Обрыв нуля и замыкание на фазу в блоке розеток

Такая ситуация может создаться при неправильных работах по сверлению стен, забиванию гвоздей, вворачиванию саморезов без учета проложенных трасс электрической проводки, когда нарушается целостность изоляции жил и возникают короткие замыкания и обрывы провода.

Потенциал фазы появится на обоих контактах розетки без создания дополнительных шунтирующих цепочек.

Устраняется такая неисправность полной заменой неисправного участка проводки.

Для тех читателей, кто интересуется видеороликами по этой теме рекомендуем посмотреть работу Сергея Сощенко: «Две фазы в розетке.»

Обрыв нуля в трехфазной сети

Это как раз тот случай, когда внутрь домашней однофазной сети может проникнуть второй потенциал фазы и напряжение на всех бытовых приборах способно подскочить до линейной величины вплоть до 380 вольт.

Виновником такой аварии чаще всего выступает электроснабжающая организация, а страдают от нее все задействованные потребители.

Рассмотрим вариант воздушного подключения к трехфазному вводу в частный дом.

housediz.ru

Чем опасен обрыв нулевого провода в электросети?

О последствиях обрыва нуля в трехфазной и однофазной сети должен знать каждый электрик, особенно самоучка. Данное явление может быть очень опасным как для бытовой техники, так и для жизни человека. Чтобы Вы знали, чем опасно повреждение нулевого провода и почему данный режим является аварийным, далее мы подробно рассмотрим неблагоприятные ситуации и советы по их устранению.

Виды повреждений

На стояке подъезда

Для начала в общих чертах рассмотрим, что собой представляет электросеть городского многоэтажного дома. Источником питания в данном случае является трансформаторная подстанция, от которой протянуты провода к главному распределительному щиту постройки. Напряжение в главном щитке трехфазное, то есть сеть 380 Вольт.

Отсюда уже выводятся группы проводов на каждую квартиру. В самих квартирах сеть уже однофазная – 220 В. Если произойдет обрыв общего нуля на стояке подъезда, это может стать причиной выхода бытовой техники из строя.

Приводит это к неравенству — в трехфазной схеме питания произойдет перекос фаз и вместо симметричной нагрузки образуется несимметричная, проходящая в четырехпроводной цепи.

Простыми словами можно это объяснить так: от главного щитка в подъезде к каждой отдельной квартире подается одинаковое напряжение – 220 В. Если произойдет обрыв нулевого провода, может получиться так, что к одной квартире поступит 300 Вольт, а к другой 170 (как пример).

Важно

Результат – перенапряжение и «недонапряжение» станет причиной выхода электроприборов из строя. Обычно если происходит повреждение нуля, ломается техника, имеющая двигатель: стиральная машина, холодильник, кондиционер и т.д. Помимо этого может произойти пожар, что еще хуже.

Что собой представляет перекос фаз

Внутри жилого помещения

Совсем противоположная ситуация может произойти при обрыве нуля в однофазной сети 220 Вольт, то есть внутри Вашей квартиры, частного дома либо на даче.

В этом случае последствием может стать поражение человека электрическим током. Происходит это потому, что в розетке у Вас появиться одноименная фаза на обоих зажимах.

Сейчас мы расскажем, чем вызвано появление так называемой второй фазы.

От Вашего вводного щитка ток проходит по фазному проводу, а так как большинство потребителей электроэнергии постоянно подключены к сети (та же люстра), при обрыве напряжение перейдет от фазы к нулю.

Результат – в двух отверстиях розетки будет присутствовать электрический ток. Но это еще не самое страшное, т.к. главная опасность заключается в том, что удар током может произойти от любой техники. Причина этому – неправильная система заземления сети в квартире либо доме.

Если Вы подключите «землю» в распределительном щитке к нулевой шине (чего делать нельзя), при прикосновении к заземленному корпусу бытовой техники Вас сразу же ударит током. Последствия, как Вы понимаете, могут быть плачевными.

Сразу же предоставляем к Вашему вниманию правильный вариант защиты от обрыва нуля в доме — сеть с системой заземления TN-S:

Подведя итог по поводу последствий обрыва нуля в трехфазной и однофазной сети, следует отметить следующее: при повреждении нулевого провода на стояке подъезда опасность распространиться на бытовую технику, а при повреждении рабочего нуля в самой квартире угроза распространится на Вас.

Увидеть, что может произойти, если оборвется нулевая жила, Вы можете на данном видео:

Наглядный обзор неисправности

Как определить опасность?

Чтобы найти место повреждения нулевого провода, можно воспользоваться специальным тестером, который сможет точно показать, где произошел обрыв даже под отделкой стен, как показано на фото ниже (если проводка скрытая). О том, как найти провод в стене, мы рассказывали в соответствующей статье.

Еще один вариант поиска – визуальный осмотр всей цепи. Просмотрите все соединения проводов в распределительном щитке. Возможно, ноль отгорел на одном из автоматов, что не сложно определить и устранить.

 Если же обрыв нулевого провода произошел на стояке подъезда, тут уже дело не Ваше и поиском неисправности займется ЖКХ либо специальная служба, которую они вызовут для осмотра силового трансформатора и вторичной цепи в том числе.

Чем защитить домашнюю электропроводку?

Для защиты бытовой электросети от обрыва нулевого провода нужно использовать специальные устройства: реле контроля и ограничители напряжения. Рекомендуем обязательно подключить данные устройства на вводном щитке, чтобы самостоятельно защититься от неблагоприятных последствий.

Причины явления

Ну и последнее, о чем хотелось бы рассказать – почему происходит обрыв нуля в квартире. Причин может быть множество, но наиболее реальными, судя по комментариям на форумах и личному опыту можно выделить:

  1. Отгорание нулевого провода при скачке напряжения либо коротком замыкании.
  2. Некачественное подключение жил либо слабый контакт.
  3. Механическое повреждение линии стихией (к примеру, при сильном ветре) либо неосторожностью человека при ремонтных работах.
  4. Электропроводка старая и попросту провода измучены временем.
  5. Хищение либо злой умысел (иногда и такое случается).

Вот мы и рассмотрели виды и последствия обрыва нуля в трехфазной и однофазной сети, а также способы защиты от данного явления и советы по поиску неисправности. Если Вы сделаете правильное заземление в частном доме, а также защитите проводку специальными устройствами, то когда ноль оборвется, никаких бед не произойдет!

Также читают:

samelectrik.ru

Почему ноль не бьет током?

Доброго времени суток. Несколько месяцев меня мучает вопрос.

При работающей люминесцентной лампе (энергосберегайке) я коснулся одной рукой нулевого провода (оголенного), причем не просто коснулся, я держался за него несколько секунд. При этом я не почувствовал ни покалывания, ничего.

И тут мои знания расходятся. На сколько я понимаю работу переменного тока, фаза и нуль в розетке меняются местами с определенной частотой. Отсюда вопросы:

  1. Почему отвертка индикатор горит только на одном контакте (на фазе), если движения тока меняется?
  2. Продолжая первый вопрос. Почему мультиметр при подключении + (плюс) к фазе показывает 220 вольт, а при подключении к фазе — (минус, gnd) мультиметр показывает -220 вольт. Т.е. переменный ток в розетке все таки имеет минус?
  3. И отсюда самый главный вопрос. Насколько безопасен этот самый минус в розетке (нуль)? Можно ли при работе потребителя без вреда для здоровья за него держаться? А если нет, можно ли его как-то обезопасить? Чисто теоретически, что можно сделать, чтобы держаться за оголенный нуль стоя в ванне с водой, может повесить на провод диод? )) Хочу закрыть для себя вопрос про этот самый нуль и понять повезло мне, что я держась за провод был изолирован резиновой подошвой кроссовок или что нуль в розетке действительно безопасен при любых условиях (нагрузках).

Нравится(0)Не нравится(0)

Задать свой вопрос Ответить на вопрос

samelectrik.ru

Источник: https://etkfaza.ru/rozetka/v-rozetke-net-nulya.html

В розетке две фазы – что делать и как устранить повреждение

Нештатная ситуация, при которой в обоих гнездах розетки индикатор напряжения показывает наличие фазы, на практике встречается довольно часто.

При этом попытки измерить разность потенциалов между контактами штепсельного разъема не дадут результата, индикатор вольтметра покажет ноль. Соответственно, подключение электроприбора также будет бесполезным.

Почему возникают две фазы в розетке и как устранить эту неисправность, Вы узнаете из материалов сегодняшней статьи.

Краткий экскурс в теорию

Сегодня мы не будем сильно углубляться в теоретические основы электротехники, а попытаемся кратко объяснить суть проблемы. Тем, кто желает более детально ознакомиться с данным вопросом, рекомендуем прочитать на нашем сайте серию статей по физике переменного электрического тока.

Штатная установка выключателя

Приведем в качестве примера фрагмент бытовой электросети, где организовано подключение электролампы освещения и штепсельного разъема (розетки).

Фрагмент бытовой сети с подключением лампы и розетки

Обозначения:

  • L – фаза.
  • N – ноль.
  • Ps – розетка.
  • Sw – выключатель освещения.
  • Lm – лампа.

Как известно, в однофазных цепях электрический ток (Ì) течет от фазы к нулю. В приведенном выше рисунке выключатель SW находится в разомкнутом положении, следовательно, лампа будет обесточена, в чем можно убедиться, измерив напряжение U2.

При этом на штепсельном разъеме и части сети до выключателя (отмечено красным) будет оставаться рабочий потенциал U1, соответствующий фазному напряжению. Это штатный режим работы для данной схемы, где выключатель размыкает фазный провод.

Обратим внимание, если производить замеры индикатором напряжения, то он покажет наличие фазы на одном из контактов штепсельного разъема и ее отсутствие на обоих контактах патрона лампы.

Установка выключателя на ноль

Теперь посмотрим, что произойдет, если поменять фазу и ноль местами, или, что чаще встречается на практике, установить выключатель на ноль, а не фазный провод.

Выключатель установлен неправильно

Внешне такое изменение никак не проявит себя.

Лампа будет так же, как и в предыдущем примере включаться и выключаться, а на контактах розетки присутствовать разность потенциалов.

Но, возникают определенные нюансы, которые проявляются в виде наличия напряжения на контактах патрона и части нулевой линии между лампой и выключателем. В чем несложно убедиться, используя электрический пробник.

Такой вариант подключения несет в себе потенциальную угрозу поражения электротоком при попытке замены или ремонта светильника.

Совет

Характерно, что измерения вольтметром наличия напряжения между контактами патрона осветительного прибора не принесут результатов. Прибор покажет «0», поскольку на контактах будет один уровень потенциала фазы.

Резюмируя итоги главы можно констатировать, что неправильное подключение контактов выключателей в распределительной коробке не оказывает значимого влияния на работу электрических приборов, подключенных к розетке. Помимо этого мы выяснили о необходимости комбинированного применения измерительных приборов (вольтметра и пробника).

О наличии второй фазы в розетке

Индикация фазы на двух контактах штепсельной розетки в большинстве случаев не является показателем наличия двух фаз. Чтобы убедиться в этом, достаточно измерить напряжение между контактами мультиметром.

Хотя нельзя полностью исключать возможность появления межфазного напряжения, это характерный признак обрыва магистрального нуля с последующим смещением фаз.

Предлагаем рассмотреть все возможные варианты, для начала перечислим их:

  • Обрыв нуля на входе.
  • Нарушение электрического контакта одной из линий с нулевой шиной в распределительной коробке.
  • Обрыв нуля с последующим замыканием на фазу.
  • Повреждение магистральной нулевой жилы с последующим смещением фаз.

Характерно, что первых трех вариантах, если подключить прибор к проблемной розетке, то он просто не будет функционировать. Что касается последнего случая, то при смещении фаз велика вероятность выхода из строя всех подключенных к сети электроустройств. С чем это связано, будет рассказано далее.

Обрыв нуля на входе

Одна из характерных неисправностей старой электропроводки – отгорание нуля на нулевой шине (см. А на рис. 3) или пропадание электрического контакта на вводном автомате (В).

В большинстве случаев причина кроется в применении алюминиевых проводов, пластичность которых вызывает ослабление контактных соединений. Нарушение качества электрического контакты приводит к повышению его переходного сопротивления, в результате происходит перегорание провода.

Заметим, что проблемы могут возникнуть и с медным кабелем, если не обеспечить надежность соединения проводов.

Рисунок 3. Характерные проблемные места: нулевая шина (А) и вводный автомат (В)

При повреждении нулевого провода на вводном автоматическом выключателе в квартире не будет работать не один из бытовых потребителей. Но при этом, если к сети будет подключен хоть один электроприбор, на всех нулевых проводниках установится фазный потенциал (см. А на рис. 4).

Рисунок 4. Примеры обрывов нуля

Если в данной ситуации попробовать измерить напряжение пробником на контактах любой розетки, то покажет наличие фазы на каждом из них. Подключив вольтметр, вы убедитесь, что разность потенциалов между штепсельными разъемами равна нулю.

Устранить неисправность можно восстановив электрический контакт на входе. Для этого проверьте зажимы АВ и надежность соединений с нулевой шиной.

Повреждение нуля на одной из линий

Пример такой неисправности продемонстрирован на рисунке 4 (В). Как видите, в данном случае наблюдается возникновение обрыва нуля на линии, соединяющей распределительные коробки.

Это говорит о том, что на части розеток и других электроточек сохраняться фазные напряжения, а значит, подключенные к ним приборы будут нормально функционировать.

Проблемы возникнут только в той линии, где нет контакта с нулевым проводом.

Обратите внимание

Поиск обрыва может вызвать немалые сложности. Мы рекомендуем для начала вскрыть распределительные коробки, между которыми произошел разрыв нуля и проверить качество электрического контакта соединения нулевых проводов. Проще всего это сделать, срезав старое соединение и организовав новое. Напоминаем, что соединение метод холодной скрутки недопустимо.

Если в результате этих манипуляций удалось восстановить соединение, считайте что Вам повезло, поскольку в противном случае потребуется вскрытие штробы или проложение новой трассы.

Ноль оборван и замкнут на фазу

Такая неисправность наиболее характерна для отдельно стоящей группы розеток, на практике такие случаи довольно редки, но, тем не менее, они встречаются. Речь идет о повреждении проводника нейтрали и последующем ее замыкании на фазу.

Обрыв и замыкание нуля с фазой

Чаще всего подобная неисправность проявляется после попытки просверлить стену или подготовить отверстие под «быстрый монтаж».

Если при такой операции случайно попасть на трассу скрытой проводки, то велика вероятность ее повреждения.

Чаще всего это заканчивается коротким замыканием, но может возникнуть и частичное КЗ, при котором происходит обрыв нейтрали с последующим электрическим контактом с фазой, так как это показано на рисунке 5.

В результате на контактах блока розеток лампочка индикатора начнет светиться, показывая наличие фазы. Попытки произвести замер напряжения между нулем и фазой ни к чему не приведут, поскольку на них будет одноименная фаза.

Чтобы восстановить работоспособность розетки, потребуется устранить неисправность проводки на данном участке.

Для предотвращения описанной ситуации следует отказать от сверления стен в местах, где проходят (или могут проходить) нулевые и фазные жилы проводов. Как правило трасса скрытой проводки направлена вертикально от того мест, где расположена розетка.

Смещение фаз

Данный случай самый тяжелый, поскольку в розетках будут присутствовать 2 фазы (вплоть до 380 вольт). Такая авария может быть вызвана проблемой с магистральным нулем на линии между объектом и трансформаторной подстанцией. Самостоятельно решить такую проблему не представляется возможным, необходимо сообщить об аварии поставщику электроэнергии.

Перенапряжение сети, вызванное перекосом фаз, может повредить бытовые приборы, поскольку они рассчитаны на питание от 220 вольт. Единственное решение для данного варианта – профилактическое, оно заключается в установке в щиток автоматов (перед электрическим счетчиком) специального устройства – реле напряжения.

Подведение итогов

При неисправностях проводки вызванных локальным исчезновением нуля в электрическом щите или на внутренних линиях проводки неисправность может быть устранена самостоятельно.

Наличие напряжения на неисправной розетке следует проверять индикатором, если его лампочка горит на каждом контакте, то, скорее всего, пропал ноль.

Важно

Чтобы убедиться в этом, достаточно измерить напряжение между нулем и фазой штепсельного разъема.

В старых системах TN-C, где для разводки используются только 2 провода, отсутствует заземление проводки, поэтому подобные аварии могут представлять серьезную угрозу для жизни.

Видео в развитие темы

Источник: https://www.asutpp.ru/dve-fazy-v-rozetke.html

Сразу две фазы в розетке… Как такое может быть?

При нормальном состоянии электропроводки в розетке один контакт имеет 220 Вольт, а второй находится не под напряжением. Это в идеале… Иногда индикатор может показывать в розетке две фазы одновременно.

Начинающему электрику или любителю подобная ситуация может показаться абсурдной, но это реальность. При некоторых нарушениях наблюдается именно такая картина.

В жилые дома подается однофазный ток напряжением 230 вольт. По этой схеме получается, что две фазы в розетке появиться не могут. В старых строениях проводка выполнена из двухжильных кабелей. По одной линии (фаза) ток идет к потребителю, а по другой (ноль) – возвращается.

При подобной схеме причины появления двух фаз в штепсельном разъеме могут быть разными. В новых домах есть заземление, которое может стать причиной аварий только при неквалифицированном вмешательстве в электросхему жилища.

Обрыв ноля на входе

Если во входящем кабеле провод ноля отсоединится, в квартире погаснет свет, остановятся электроприборы. Проверка индикатором покажет на каждом контакте розетки присутствие фазы. Встает классический вопрос: «Кто виноват и что делать?».

При отсутствии ноля ток ищет свободную линию. Если лампа включена, она не горит, но фаза по нити накаливания проходит на нулевой провод, далее – на шину, а с нее на ноль линии розеток. Фаза может прийти и по прибору, подключенному к любому штепсельному разъему в квартире.
Теперь на каждом гнезде розетки есть фаза. Индикатор испускает световой сигнал при прикосновении к каждому контакту.

Легко прояснить ситуацию помогает мультиметр. Если замерить разность напряжения между двумя фазами, прибор покажет нулевое значение. Понятно, что это одна и та же фаза. Достаточно выключить светильники и отсоединить от розеток приборы и вторая фаза в розетке пропадет, ведь линии подачи напряжения и ноля не имеют иных точек соединения.

Нужно восстановить входящую линию ноля. Возможно, провод просто отсоединился от шины. С этой проблемой можно справиться даже в домашних условиях. Обесточьте квартиру, разомкнув вход фазы, проверьте отсутствие напряжения. Вставьте нулевой повод в клемму и затяните винт.

Обрыв нулевого провода в распределительной коробке или в стене

Иногда обрыв ноля происходит в распаечной коробке. В этом случае часть проводки квартиры функционирует в штатном режиме, а вот линия, подключенная к этой коробке неработоспособна. Достаточно найти, где обломился или отгорел ноль, и восстановить соединение.

Бывает, что две фазы в штепсельном разъеме появляются из-за повреждения нулевого провода внутри стены. Причина неисправности – халатность при сверлении отверстий. Если вы, пробив провод, нарушили изоляцию, нулевая жила сварится с фазной. В этом случае также будет наблюдаться две фазы в розетке. Требуется проложить новую линию или вскрыть место повреждения и отремонтировать проводку.

Автомат защиты на нулевой линии

В старых домах защитные устройства установлены и на фазе, и на ноле (сейчас подобная схема подключения запрещена). При возникновении перегрузки возможна ситуация, когда сработает автомат защиты только на нулевой линии. Последствия те же самые, как если бы ноль отломился или отгорел.

Наведенные токи

Все работает нормально, но индикатор обнаруживает напряжение на каждом контакте штепсельного разъема. Более того: прибор показывает две фазы в розетке при отключенном электропитании всей квартиры. Эта совсем нереальная ситуация может произойти, если рядом с вашим жильем проходит высоковольтная линия электропередач.

Информация, размещенная на этой странице, носит исключительно ознакомительный характер. Мы рекомендуем поручить проведение всех электромонтажных работ профессиональном электрикам.

Это так называемая наводка или, говоря более грамотно, наведенное напряжение. Здесь даже опытные электрики могут растеряться. Работы в этом случае сопряжены с большим риском поражения электротоком, поэтому выполнять их должны только профессионалы.

Источник: https://elektrika-ok.ru/elektrooborudovanie/o-produkcii/srazu-dve-fazy-v-rozetke-kak-takoe-mozhet-byt

Две фазы в розетке. Причины. Что делать?

Здравствуйте, уважаемые читатели сайта sesaga.ru. Иногда в электрической проводке возникает интересная неисправность, которая приводит неопытного электрика или простого любителя в затруднительное положение. Такой неисправностью является возникновение второй фазы в розетке, которая там оказывается на месте нуля, что заставляет сильно призадуматься.

На самом же деле на обоих гнездах розетки присутствует одна и та же фаза, так как в однофазной электрической сети переменное напряжение 220В формируется одним фазным и одним нулевым проводниками, и второй фазы там быть не может. Но именно понимание этого и вызывает некоторое недоумение, когда на месте штатного нуля обнаруживается фаза.

Если бы в розетке действительно оказалась вторая фаза, то напряжение между обеими фазами составило бы 380В и все включенные бытовые приборы пришлось бы нести в ремонтную мастерскую.

Немного теории

Не вдаваясь в технические подробности можно сказать так, что однофазная электрическая сеть это такой способ передачи электрического тока, когда к потребителю (нагрузке) переменный ток течет по одному проводу, а от потребителя возвращается по другому проводу.

Возьмем, к примеру, замкнутую электрическую цепь, состоящую из источника переменного напряжения, двух проводов и лампы накаливания.

От источника напряжения к лампе ток течет по одному проводу и, пройдя через нить накала лампы, раскалив ее, ток возвращается к источнику напряжения по другому проводу.

Так вот, провод, по которому ток течет к лампе, называют фазным или просто фазой (L), а провод, по которому ток возвращается от лампы, называют нулевым или просто нулем (N).

При разрыве, например, фазного провода, цепь размыкается, движение тока прекращается и лампа гаснет. При этом участок фазного провода от источника напряжения и до места разрыва будет находиться под током или фазным напряжением (фазой). Остальная же часть фазного и нулевого проводов будут обесточены.

При разрыве нулевого провода движение тока также прекратится, но теперь под фазным напряжением окажутся фазный провод, оба вывода лампы и часть нулевого провода, отходящего от цоколя лампы к месту разрыва.

Совет

Убедиться в наличии фазы на обоих выводах лампы и на нулевом проводе, отходящем от лампы, можно индикаторной отверткой. Но если на этих же выводах и проводе измерить напряжение вольтметром, то он ничего не покажет, так как в этой части цепи присутствует одна и та же фаза, которую относительно себя измерить нельзя.

Вывод: между одной и той же фазой никакого напряжения нет. Напряжение есть только между нулевым и фазным проводом.

Совет. Для определения наличия фазы и напряжения в электрической сети необходимо совместное использование индикаторной отвертки и вольтметра. В качестве вольтметра можно использовать мультиметр.

А теперь перейдем к практике и рассмотрим некоторые ситуации с нулем, которые можно самостоятельно определить и по возможности устранить без привлечения службы коммунэнерго:

1. Обрыв нуля во входном щитке дома или квартиры;
2. Обрыв нуля на входе или внутри распределительной коробки;
3. Замыкание нулевой жилы на фазную при механическом повреждении изоляции.

1. Обрыв нуля во входном щитке дома или квартиры

Во входном щитке дома или квартиры нулевой провод может оборваться на вводном автоматическом выключателе или на нулевой шине. Как правило, ослабляется винтовое соединение, из-за чего теряется контакт между проводом и зажимом, или, в редких случаях, нулевой провод обламывается на зажиме и повисает в воздухе.

Также из-за плохого контакта между зажимом и проводом происходит нагрев и обгорание провода и, как следствие, между ними образуется большое переходное сопротивление в виде нагара, которое постепенно переходит в обрыв.

При отсутствии нуля все электрические приборы в доме работать не будут.

Но если останется включенный в розетку хоть один бытовой прибор или останется включенный выключатель света, фаза через радиокомпоненты блока питания бытовой техники или нить накала лампы беспрепятственно пройдет на нулевую шину, а с шины на все нулевые провода электрической проводки. И как следствие, на обоих гнездах розеток и контактах выключателей будет присутствовать фаза. Это объясняется тем, что все нулевые провода электрической проводки соединяются вместе на нулевой шине.

Для определения такой неисправности достаточно отключить из розеток все бытовые приборы и отключить все выключатели света или выкрутить лампочки. После этих действий вторая фаза из розеток и контактов выключателей пропадет. Лечится неисправность восстановлением контактов на зажимах вводного автомата или на нулевой шине.

2. Обрыв нуля на входе или внутри распределительной коробки

При обрыве нулевой жилы перед распределительной коробкой или в самой коробке проблема с нулем и работой электрооборудования будет именно в том помещении дома или квартиры, в которое распределяет напряжение данная коробка. При этом в соседних помещениях все будет работать в штатном режиме.

На рисунке выше видно, что перед левой распределительной коробкой произошел разрыв нулевой жилы провода, и фаза через нить накала лампы (нагрузку) попадает на розеточный ноль.

При поиске такой неисправности вскрывается проблемная коробка и находится скрутка общего нуля (она самая толстая в коробке). Жилы скрутки отрезаются, заново разделываются и опять скручиваются вместе.

Совет. Если провод медный, то скрутку желательно пропаять.

Когда ноль обрывается перед распределительной коробкой, как показано на верхнем рисунке, для поиска обрыва часто приходится вскрывать в стене штробу с этим проводом, чтобы найти место повреждения.

При поиске такой неисправности сначала в коробке находят скрутку с общим нулем и раскручивают на отдельные жилы. Затем каждая нулевая жила вызванивается до розеток и до потолка. Жила, которая не прозвонится, и будет являться входящим проводом в коробку.

Далее этот провод продергивается и вскрывается штукатурка в стене для поиска места повреждения провода. Однако такая неисправность относится к разряду трудновыполнимых, потому как ковырять стену мало кто берется – проще проложить новую трассу.

3. Замыкание нулевой жилы на фазную при механическом повреждении изоляции

Может возникнуть ситуация, когда при сверлении отверстия, вкручивании самореза или забивании гвоздя в стену нарушается электрическая проводка. В довесок к этому, повреждение проводки сопровождается коротким замыканием, из-за которого провод повреждается полностью или частично. Лечится такая неисправность вскрытием места повреждения и восстановлением поврежденного участка провода.

Иногда при такой неисправности можно также наблюдать две фазы в розетке.
В момент замыкания происходит сварка фазной и нулевой жилы вместе, и поэтому фаза беспрепятственно попадает на нулевую жилу.

Причем даже при выключенном из розеток электрооборудования и отключенных выключателей освещения фаза будет присутствовать на тех розетках и выключателях, на которые подается напряжение от этого провода.

Лечится неисправность восстановлением поврежденного участка проводки.

Обратите внимание

Если же остались вопросы, то в дополнение к статье посмотрите видеоролик, где также раскрыта тема обрыва нуля.

В этой статье мы рассмотрели только самые распространенные неисправности, возникающие в однофазной электрической сети при повреждении нулевой жилы провода. Теперь если у Вас в розетке появятся две фазы, Вы сможете легко определить и устранить подобную неисправность.
Удачи!

Источник: https://sesaga.ru/dve-fazy-v-rozetke-prichiny-chto-delat.html

Как определить фазу и ноль в электропроводке

Для отыскания фазного провода или клеммы в розетке, вам понадобится один из приборов — индикаторная отвертка или мультиметр.

Определение фазы индикаторной отверткой

Наиболее простой метод определения фазы, который подойдет для любого обывателя — это использование индикаторной отвертки, или как ее еще называют «контрольки».

Контрольная отвертка по внешнему виду очень похожа на обычную, за исключением своей внутренней начинки. Не советую использовать жало отвертки для откручивания или завинчивания винтов. Именно это чаще всего и приводит ее к выходу из строя.

Как определить фазу и ноль этой отверткой? Все очень просто:

  • жалом отвертки прикасаетесь к контакту
  • нажимаете или дотрагиваетесь пальцем до металлической кнопки в верхней части отвертки
  • если светодиод внутри отвертки загорелся — это фазный проводник, если нет — нулевой

Не перепутайте индикаторную отвертку с отверткой для прозвонки. Последняя в своей конструкции имеет батарейки. Здесь для того, чтобы определить фазу и ноль, при касании жалом контактов, не нужно дотрагиваться пальцем до металлической площадки на конце. Иначе отвертка будет светиться в любом случае.

Аналогичным образом определяется фаза в розетке, выключателе и любом другом оборудовании.

Меры безопасности при работе с «пробником»

  • никогда не дотрагивайтесь до нижней части отвертки при замерах
  • отвертка перед измерением должна быть чистой, иначе может произойти пробой изоляции
  • если индикаторной отверткой необходимо определить отсутствие напряжения, а не его наличие, для того чтобы безопасно можно было работать с проводкой, сначала проверьте работоспособность прибора на оборудовании заведомо находящегося под напряжением.

Как определить фазу и ноль мультиметром или тестером

Здесь в первую очередь переключите тестер в режим измерения переменного напряжения. Далее замер можно сделать несколькими способами:

  • зажимаете один из щупов двумя пальцами. Второй щуп подводите к контакту в розетке или выключателе. Если показания на табло мультиметра будут незначительными (до 10 Вольт) — это говорит о том, что вы коснулись нулевого проводника. Если коснуться другого контакта — показания изменятся. В зависимости от качества вашего прибора, это может быть несколько десятков вольт, а также от 100В и выше. Делаем вывод, что в данном контакте фаза.
  • если вы боитесь в любом случае прикасаться руками к щупу, можно попробовать по другому. Один стержень вставляете в розетку, а другим просто дотрагиваетесь до стенки рядом с розеткой. Если у вас штукатурка, результат будет похожим с первым измерением.
  • еще один способ — одним из щупов прикасаетесь к заведомо заземленной поверхности (корпус щита или оборудования), а вторым прикасаетесь к измеряемому проводу. Если он будет фазным, тестер покажет наличие напряжения 220В.

Меры безопасности при работе с мультиметром:

  • обязательно перед определением фазы по первому способу (когда зажимаете пальцами щуп) убедитесь, что мультиметр включен в положение «замер напряжения» — значок ~V или ACV. Иначе может ударить током.
  • некоторые «опытные » электрики для определения фазы, используют так называемую контрольную лампочку. Не рекомендую рядовым пользователям такой метод, тем более он запрещен правилами. Используйте только исправные и проверенные измерительные приборы.

В современных квартирах в розетки и распредкоробки заходят трехжильные провода. Фазный, рабочий нулевой и защитный. Как отличить их между собой можно узнать из статьи 4 способа отличить заземляющий проводник от нулевого.

Источник: https://domikelectrica.ru/kak-opredelit-fazu-i-nol-v-elektroprovodke/

Как узнать где фаза, а где ноль в розетке

Во время определения фазы в проводке жилища нужно будет подать на эту самую проводку напряжение. Поэтому последующие работы будут небезопасными для жизни. Нужно основательно подумать, нужно ли это вам, возможно, лучше позвать профессионального электрика, имеющего допуск. Жизнь ведь куда дороже денег, которые он возьмёт с вас.

Как узнать, где фаза, а где ноль в розетке, из 2-х проводов.

  1. Выключить все приборы из розеток.
  2. Обесточить квартиру или дом, напряжение вообще отключить.
  3. Оголить те 2 провода, с которыми вы собрались «выяснять отношения». Не надо целиком снимать изоляцию с проводов, однако кончики их должны быть немного оголёнными и зачищенными и находится на достаточном удалении друг от друга, чтоб случайно не соприкоснулись, спровоцировав КЗ.
  4. Вновь подать напряжение, в том числе на провода, нужные вам.
  5. Взять индикаторную отвертку. Если таковой у вас нет, то надобно купить. Стоит она примерно как буханка хлеба. Потому не следует искать другие способы и говорить, что, мол, такой отвёртки нет, может, лампочкой лучше.
  6. Индикаторную отвёртку нужно держать правой рукой. Брать её надо исключительно за диэлектрическую ручку. Нужно дотронуться концом отвертки до каждого провода поочерёдно. Указательный палец правой руки при этом необходимо класть на конец рукоятки, который должен быть сделан из металла.

Провод, на котором индикатор загорелся, и является фазой, а второй провод – нулём.

Эта инструкция написана для 2-жильной проводки, однако проводов может быть также 3 – ноль, фаза и земля.

В 3-жильном проводе фаза определяется аналогично: индикатор будет гореть. А на ноль и землю индикаторная отвертка не отреагирует.

Ноль и земля в разных случаях определяется по-разному. Некоторые их определяют по цветам проводов, но тогда следует полагаться на электриков, которые должны были не перепутать и применить конкретный цвет точно для конкретного провода. Потому этот способ сразу отпадает.

Можно также взять патрон с лампочкой и с 2-я проводами, из которых один прикручивается к определённой вами с помощью индикатора фазе, а вторым следует коснуться поочерёдно 2-х оставшихся проводков: который загорится – тот и является нулём. Но лампочка загореться может также при соприкосновении с землёй.

Также можно померить поочерёдно напряжение с помощью вольтметра. Напряжение в паре фаза-ноль должно быть выше, нежели в паре фаза-земля.

Источник: https://www.0rv.ru/remont/2015/05/07/kak-uznat-gde-faza-gde-nol-v-rozetke

Как найти фазу и ноль

Выполняя работы по дому, часто возникает необходимость отремонтировать розетку или выключатель, перевесить люстру или установить новую розетку. Для подключения дополнительного электрооборудования необходимо уметь отличить фазу от нуля. Это довольно просто, если дом построен недавно, а электропроводку делали квалифицированные специалисты.

Простой способ определения

Для того чтобы самому найти назначение каждого проводника достаточно знать правила цветового обозначения электропроводов. Современные коттеджи должны иметь контур заземления. А это значит, что разводка выполнена трехпроводным кабелем, а цвета должны соответствовать:

  • Желто-зеленая оплетка обозначает подключение жилы к контуру заземления;
  • Синий или голубой цвет говорит, что это нулевая жила;
  • Фазный провод обозначают любым другим цветом. Он может быть красным, белым, коричневым, фиолетовым и т. п.

Таким образом, в идеале должна маркироваться вся электропроводка. Однако нет гарантии, что ее монтаж производил действительно специалист или на вводе не переключались электропровода.

Инструменты и материалы для выполнения работы

Прежде чем приступить к работе, необходимо приготовить инструменты и материалы, которые могут потребоваться во время ремонта:

  • индикаторная отвертка для определения фазы и нуля;
  • тестер или мультиметр, но ими нужно знать, как определить фазу ноль или землю;
  • плоскогубцы и кусачки — бокарезы;
  • маркировочный материал. Это могут быть цветной термоусадочный кембрик или маркировочные клипсы.

Всегда перед началом работы необходимо определить ноль и фазу.

Как с помощью индикаторной отвертки определить фазную жилу кабеля

Для того чтобы узнать, где ноль, а где фаза пользуются как индикаторной отверткой, так и мультиметром. Если ремонт производит не специалист, у которого нет соответствующих приборов, то для определения, где фазовый провод достаточно иметь индикатор.

Его можно купить в магазине за символическую плату. Методика определения очень проста, достаточно вставить жало индикаторной отвертки в розетку, а пальцем руки дотронуться до контакта на ее ручке. Если загорелся индикатор, то это и есть фазная жила.

Если проводка в доме двухжильная, то второй проводник будет нулевым. Сейчас уже не выполняют электропроводку в квартирах и домах двухжильным кабелем.

Важно

Если проводка старая, бывают случаи, когда индикатор определяет фазу в розетке на обоих контактах. Аналогичная ситуация может быть и при монтаже новой электропроводки.

В этом случае определение фазы будет затруднено, такая ситуация возникает, если нулевой проводник в щитке не подключен. Достаточно подсоединить его в щитке или распределительной коробке.

Все работы, связанные с монтажом, переключением или подключением проводов, следует производить при отключенных автоматах, т. е. проводка должна быть обесточена. Подробнее про индикаторы напряжения можно узнать тут.

Работа с мультиметром

Специалист, выполняющий работы должен иметь понятие, как проверить мультиметром напряжение в сети. Для этого достаточно вставить щупы в розетку, предел измерений устанавливают на напряжение больше измеряемого.

А измерения производиться на переменном напряжении. Показания должны соответствовать напряжению сети 220 вольт. Электрик, производящий монтаж электропроводки, обязан уметь пользоваться измерительными приборами.

Он должен иметь понятие, как с помощью мультиметра определить фазу или ноль. Специалист, который умеет работать с тестером, знает не только как можно определить фазу или ноль. Но и сможет проверить целостность электропроводки.

При монтаже осветительных приборов возникает необходимость в проверке исправности лампочек. Важно не только иметь знания, как проверить лампочку мультимтером, но и учитывать, что энергосберегающие и светодиодные лампы таким прибором проверить невозможно.

Определение напряжения без индикатора и мультиметра

Если у электрика нет под рукой мультиметра или измерительной отвертки, он должен понимать, как определить фазу с помощью контрольной лампы.

Что необходимо знать перед началом ремонта

Прежде чем приступать к ремонту электропроводки необходимо иметь ввиду:

  • некоторые специалисты утверждают, что на нулевом проводе отсутствует напряжение. Эти утверждения ошибочные;
  • в розетке не обязательно знать, где фазный контакт, а где нулевой, что в корне неправильно. Существует оборудование, которое при подключении требует строгого соблюдения полярности;
  • в целях соблюдения техники безопасности, следует понимать, как правильно подключить выключатель света, что подключается к светильнику — ноль или фаза.

Трехпроводная электропроводка

Если электропроводка выполнена трехпроводным кабелем, то у электрика не должно возникнуть затруднений, как определить заземление. Согласно нормам желто-зеленый провод всегда подсоединяют к контуру заземления.

Иногда проводку выполняют отдельными проводами без учета цветового обозначения. Используют провода, какие есть под рукой. В этом случае необходимо воспользоваться тестером или мультиметром.

Прежде всего, определяют, на какой провод подводится фаза. Для этого проще всего воспользоваться индикаторной отверткой. Применяя следующий алгоритм проверки можно узнать назначение двух других проводов.

Совет

Измеряя напряжение на жилах кабеля, можно понять, где земля. Между фазной и нулевой жилами  напряжение всегда будет выше, чем между фазной и землей.

Данная методика применима только в коттеджах или индивидуальных домах. Где имеется отдельный контур заземления. В многоквартирных домах применяют схему с глухо заземленной нейтралью. В этом случае показания прибора будут одинаковыми.

Существует еще один способ как определить провод заземления. Он справедлив только при условии, если подводящие в дом провода промаркированы.

Для того чтобы знать как определить где фаза, а где ноль достаточно прозвонить прибором все провода и таким образом довольно легко определяется назначение электропроводов.

Если у вас нет опыта или не знаете как с помощью индикаторной отвертки или с помощью мультиметра определить ноль или фазу в проводах. Следует обратиться за помощью к профессиональному электрику.

Перед началом самостоятельного ремонта электропроводки необходимо изучить технику безопасности при работе с электроустановками. Не стоит слушать советы как проверить фазу или ноль без приборов, даже если проверенный способ кажется достоверным.

Всегда нужно помнить, что электричество не определяется нашими органами чувств. У него нет звука, запаха или цвета. Поэтому люди, не имеющие опыта работы с электричеством, чаще всего получают травмы от электричества. Если вы не знаете, как определить фазу ноль и землю, как проверить напряжение в розетке, лучше доверить эти работы профессионалам.

Источник: https://electriktop.ru/provodka/kak-najti-fazu-i-nol.html

Фаза и ноль в электрике

Что такое фаза и нуль в электричестве

В каждом современном доме есть электричество, благодаря которому работают розетки, лампочки и многие другие виды электрооборудования. Включая свет в комнате, пылесос в розетку или заряжая смартфон, мало кто задумывается, как же этот свет и зарядка в гаджете появляются. Что становится причиной работы лампочки и гула пылесоса? Вопросов, если подумать, много, но ответ один — электроэнергия

Фаза и нуль в электрике

Электроэнергия появляется в результате упорядоченного движения заряженных частиц в проводах — электронов. Рождаются эти электроны в огромных электростанциях — таких как, например, Волгоградская ГРЭС (гидроэлектростанция), Нововоронежская АЭС (атомная электростанция) и многих других в нашей стране. Далее по очень толстым проводам эта энергия передается на промежуточные подстанции (как правило, такие стоят по периферии городов), а от них — до местных КТП (комплектная трансформаторная подстанция), которые есть почти в каждом дворе.

Уровни напряжения в таких сетях варьируются от 750000 вольт до 380 вольт в конечной КТП. И именно последние делают так, что в розетке обычного дома появляется 220В. Казалось бы, все просто, но! В розетке находятся два провода. И из уроков физики каждый знает, что в электрике есть «фаза» и «нуль». Эти два слова дают нам свет, тепло, воду, газ и многое другое, чем мы пользуемся каждый день. Теперь по-порядку.

Фаза и нуль: понятия и отличие

Существует такое понятие, как напряжение. Это слово означает степень напряженности электрического поля в данной точке или цепи. Иначе его называют потенциалом. Если очень простыми словами, то это некий поршень, что дает толчок для электронов, чтобы они прошли по проводам и зажгли лампочку в люстре.

В общей цепи (фаза ноль), той, что приходит на люстру или розетку, есть два провода. Один из них и есть фаза. Именно этот провод находится под напряжением. Фаза в электротехнике сравнима с плюсом в автомобиле — это основное питание для сети.

Нуль — это провод, который не находится под напряжением (это именно то, чем отличается ноль от фазы). Он не перегружен в процессе отбора мощности, но, тем не менее, по нему так же течет электрический ток, только в направлении, обратном фазному. В отсутствии напряжения он является безопасным в плане поражения человека электротоком.

Зачем нужен ноль в электричестве

Нуль замыкает электрическую цепь. Без этого провода в цепи не может быть электрического тока, который и дает мощность для питания бытовых приборов. По сути, нулевой провод — это земля.

Откуда берется ноль в электросети

Начало свое нуль берет от комплектной трансформаторной подстанции 6(10)/0,4 кВ, где трансформатор своей нулевой шиной соединен с контуром заземления. Изначально именно земля является проводником с нулевым потенциалом, и именно поэтому многие путают нуль с землей. ВЛ (воздушная линия электропередачи), выходя из КТП, имеет 4 провода — 3 фазы и нуль, который в начале линии соединен с нулем трансформатора. На протяжении воздушной линии через одну опору производится повторное заземление, которое дополнительно связывает нуль линии с землей, что дает более полноценную связь цепи «фаза — нуль» для того, чтобы у конечного потребителя в розетке было не менее 220В.

Зачем нужен нуль

Основное назначение нулевого провода — замыкание цепи для создания электрического тока для работы любого электроприбора. Ведь для того, чтобы ток появился, необходима разность потенциалов между двумя проводами. Нуль потому так и называется, что потенциал на нем равен нулю. Отсюда и уровень напряжения 220В — 230В.

Как найти нуль и фазу

В домашних условиях, даже не имея специальных приборов и приспособлений, возможно определить в обычной розетке, какой из двух проводов является фазой, а какой нулем. В этом случае используются электролампа или индикаторная отвертка.

Проверка с помощью электролампы

Для поиска нуля и фазы достаточно взять обыкновенный патрон с лампочкой и прикрутить два провода на его штатные места. Затем один из этих проводов подключить к заземляющим ножам в розетке, а второй — к любому из двух силовых разъемов.

Фазным будет являться тот разъем, при подключении к которому лампочка будет загораться. Это происходит потому, что по Правилам устройства электроустановок (ПУЭ), в вводном электрощите нулевые провода всех розеток должны быть соединены с земляными проводами этих же розеток. А отдельно земляная шина должна быть соединена с защитным контуром заземления. Именно это и обеспечивает наличие надежного нуля во всей цепи энергоснабжения дома.

Обратите внимание! Самостоятельно подобные процедуры допустимо делать только в том случае, когда квалифицированной помощи ждать неоткуда, а также в случае аварийной ситуации (пожар, короткое замыкание, попадание человека под напряжение). Не стоит забывать, что электрический ток очень опасен. Не стоит рисковать своим здоровьем и своей жизнью из-за лампочки!

Индикаторная отвертка

Для того, чтобы определить фазу в сети переменного тока напряжением 220В — 230В, можно использовать бытовой указатель напряжения — индикаторную отвертку. Продается он практически в любом хозяйственном магазине и стоит (в зависимости от конструкции) очень недорого.

Как правило, инструкции к применению у подобных инструментов нет, поэтому, чтобы не получить электротравму, следует помнить несколько простых правил, применимых к любому инструменту, соприкасающемуся с токоведущими частями:

  1. Использовать инструмент только по назначению (запрещается применять указатель напряжения — индикаторную отвертку — в качестве обыкновенной отвертки для закручивания/откручивания винтов, саморезов, шурупов и т.д.)
  2. Перед использованием инструмента следует внимательно рассмотреть состояние изоляции на рукояти и жале (применимо для любых отверток, в том числе для индикаторных). Ни в коем случае не использовать приспособление, если изоляционное покрытие имеет сколы или вообще отсутствует.
  3. Проверять работоспособность индикаторных устройств необходимо на электроустановках, заведомо находящихся под напряжением (например, в удлинителе, в который включен работающий электроприбор).

В случае сомнения в работоспособности индикатора следует считать его неисправным, а электроустановку действующей.

Так же существуют более точные и безопасные приборы для определения наличия напряжения в сети — это мультиметры, токоизмерительные клещи, вольтамперфазометры (ВАФ) и другие.

Мультиметр

В быту, как правило, используются простые мультиметры. Они способны показать наличие напряжения в сети и его значение. Намного безопаснее использовать для определения фазы именно эти приборы, так как их щупы имеют диэлектрическую рукоятку. Принцип определения такой же, как и в случае с патроном — достаточно один щуп приложить к земляному контакту розетки, а второй накладывать на один из двух контактов розетки.

Важно! Как и правила дорожного движения, правила электробезопасности обязательно нужно соблюдать, ведь электрический ток невидим, неслышим и неосязаем, и именно этим он и опасен.

Электроэнергия (согласно второму закону Ньютона) не появляется из ниоткуда и не уходит в никуда. Она производится, транспортируется и потребляется на глазах. Нужно знать, откуда она берется, как к нам попадает и в каком виде. Каждый должен понимать, что в бытовом потреблении есть провода, которые могут нанести вред здоровью человека, а есть и такие, которые совершенно безвредны, поэтому необходимы небольшие знания и минимум приборов для определения и разграничения этих проводов. Но любые манипуляции с электричеством лучше доверять профессионалу — квалифицированному специалисту, чтобы избежать беды.

Ноль и фаза в электрике — назначение фазного и нулевого провода

Хозяин квартиры или частного дома, решивший проделать любую процедуру, связанную с электричеством, будь то установка розетки или выключателя, подвешивание люстры или настенного светильника, неизменно сталкивается с необходимостью определить, где в месте производства работ находятся фазный и нулевой провод, а также кабель заземления. Это нужно для того, чтобы правильно подсоединить монтируемый элемент, а также избежать случайного удара током. Если вы имеете определенный опыт работы с электричеством, то такой вопрос не поставит вас в тупик, но для новичка он может оказаться серьезной проблемой. В этой статье мы разберемся, что такое фаза и ноль в электрике, и расскажем, как найти эти кабели в цепи, отличив их друг от друга.

В чем отличие фазного проводника от нулевого?

Назначение фазного кабеля – подача электрической энергии к нужному месту. Если говорить о трехфазной электросети, то в ней на единственный нулевой провод (нейтральный) приходится три токоподающих. Это обусловлено тем, что поток электронов в цепи такого типа имеет фазовый сдвиг, равный 120 градусам, и наличия в ней одного нейтрального кабеля вполне достаточно. Разность потенциалов на фазном проводе составляет 220В, в то время как нулевой, как и заземляющий, не находится под напряжением. На паре фазных проводников значение напряжения составляет 380 В.

Линейные кабели предназначены для соединения нагрузочной фазы с генераторной. Назначение нейтрального провода (рабочего нуля) заключается в соединении нулей нагрузки и генератора. От генератора поток электронов перемещается к нагрузке по линейным проводникам, а его обратное движение происходит по нулевым кабелям.

Нулевой провод, как было сказано выше, не находится под напряжением. Этот проводник выполняет защитную функцию.

Назначение нулевого провода заключается в создании цепочки с низким показателем сопротивления, чтобы в случае короткого замыкания величины тока хватило для немедленного срабатывания устройства аварийного отключения.

Таким образом, за повреждением установки последует ее быстрое отключение от общей сети.

В современной проводке оболочка нейтрального проводника бывает синей или голубой. В старых схемах рабочий нулевой провод (нейтраль) совмещен с защитным. Такой кабель имеет покрытие желто-зеленого цвета.

В зависимости от назначения электропередающей линии она может иметь:

  • Глухозаземленный нейтральный кабель.
  • Изолированный нулевой провод.
  • Эффективно-заземленный ноль.

Первый тип линий все чаще используется при обустройстве современных жилых зданий.

Чтобы такая сеть функционировала правильно, энергия для нее вырабатывается трехфазными генераторами и доставляется также по трем фазным проводникам, находящимся под высоким напряжением. Рабочий ноль, являющийся по счету четвертым проводом, подается от этой же генераторной установки.

Наглядно про разницу между фазой и нолем на видео:

Для чего нужен заземляющий кабель?

Заземление предусмотрено во всех современных электрических бытовых устройствах. Оно помогает снизить величину тока до уровня, который безопасен для здоровья, перенаправляя большую часть потока электронов в землю и защищая человека, коснувшегося прибора, от электрического поражения. Также заземляющие устройства являются неотъемлемой частью громоотводов на зданиях – через них мощный электрический заряд из внешней среды уходит в землю, не причиняя вреда людям и животным, не становясь причиной пожара.

На вопрос – как определить провод заземления – можно было бы ответить: по желто-зеленой оболочке, но цветовая маркировка, к сожалению, довольно часто не соблюдается. Бывает и такое, что электромонтер, не обладающий достаточным опытом, путает фазный кабель с нулевым, а то и подключает сразу две фазы.

Чтобы избежать подобных неприятностей, нужно уметь различать проводники не только по цвету оболочки, но и другими способами, гарантирующими правильный результат.

Домашняя электропроводка: находим ноль и фазу

Установить в домашних условиях, где какой провод находится, можно разными способами. Мы разберем только самые распространенные и доступные практически любому человеку: с использованием обычной электрической лампочки, индикаторной отвертки и тестера (мультиметра).

Про цветовую маркировку фазных, нулевых и заземляющих проводов на видео:

Проверка с помощью электролампы

Перед тем, как приступить к такой проверке, нужно собрать с использованием лампочки устройство для проверки. Для этого ее следует вкрутить в подходящий по диаметру патрон, после чего закрепить на клемме провода, сняв изоляцию с их концов стриппером или обычным ножом. Затем проводники лампы нужно поочередно прикладывать к тестируемым жилам. Когда лампа загорится, это будет означать, что вы нашли фазный провод. Если проверяется кабель на две жилы, уже понятно, что вторая будет нулевой.

Проверка индикаторной отверткой

Хорошим помощником в работе, связанной с электрическим монтажом, является индикаторная отвертка. В основе работы этого недорогого инструмента лежит принцип протекания сквозь корпус индикатора емкостного тока. В ее состав входят следующие основные элементы:

  • Металлический наконечник, имеющий форму плоской отвертки, который прикладывается к проводам для проверки.
  • Неоновая лампочка, загорающаяся при прохождении сквозь нее тока и сигнализирующая таким образом о фазовом потенциале.
  • Резистор для ограничения величины электрического тока, который защищает устройство от сгорания под воздействием мощного потока электронов.
  • Контактная площадка, позволяющая при прикосновении к ней создать цепь.

Профессиональные электромонтеры используют в своей работе более дорогие светодиодные индикаторы с двумя встроенными элементами питания, но простенькое устройство китайского производства вполне доступно любому человеку и должно иметься у каждого хозяина дома.

Если вы проверяете наличие напряжения на проводе с помощью этого прибора при дневном свете, то придется приглядываться в ходе работы более внимательно, так как свечение сигнальной лампы будет плохо заметно.

При касании жалом отвертки фазного контакта сигнализатор загорается. При этом ни на защитном нуле, ни на заземлении светиться он не должен, в противном случае можно сделать вывод, что в схеме подключения имеются неполадки.

Пользуясь этим индикатором, будьте внимательны, чтобы нечаянно не коснуться рукой провода под напряжением.

Про определение фазы наглядно на видео:

Проверка мультиметром

Для определения фазы с помощью домашнего тестера прибор нужно поставить в режим вольтметра и измерить попарно величину напряжения между контактами. Между фазой и любым другим проводом этот показатель должен составлять 220 В, а прикладывание щупов к заземлению и защитному нулю должно показывать отсутствие напряжения.

Заключение

В этом материале мы подробно ответили на вопрос, что собой представляют фаза и ноль в современной электрике, для чего они нужны, а также разобрались, какими способами можно определить, где в проводке находится фазная жила. Какой из этих способов предпочтительнее, решать вам, но помните, что вопрос определения фазы, ноля и заземления очень важен. Неправильные результаты проверки могут стать причиной сгорания приборов при подключении, или, что еще хуже – причиной поражения электрическим током.

Что такое фаза и ноль в электрике

К такому явлению как электричество уже давно все привыкли. Многие термины мы употребляем в обиходе, обладая лишь поверхностным пониманием. Между тем, путь пройденный электричеством от электростанции до вашей розетки непрост.

Существует множество факторов, влияющих на бесперебойную подачу электроэнергии к конечному потребителю. Все нюансы рассматривать в данной статье не будем, ограничимся лишь такими терминами как “Фаза” и “Ноль”.

Итак, для чего нужны фаза и ноль в электрике, и что это вообще такое. Для более полного понимания вернемся опять к электростанции. Берем в качестве примера некую электростанцию, на которой происходит следующее:

  1. 1. Трехфазные генераторы переменного тока вырабатывают ток
  2. 2. По линиям электропередач ток поступает на трансформаторные подстанции
  3. 3. С трансформаторных подстанций ток поступает в дома и т.д.

Теперь немного подробнее. Сначала напрашивается вопрос: почему мы используем именно переменный ток? Все очень просто: переменный ток можно передавать на большие расстояния, а с постоянным это довольно проблематично. Вопрос второй: как так получается, что к трансформатору приходит три фазы, а в квартире получается однофазная сеть?

Дело в том, что на электрощиток многоквартирного дома приходит три фазы, ноль и заземление. Далее, вводно-распределительные устройства (ВРУ) разделяют все три фазы, при этом каждый фазный провод получает свое заземление и свой ноль.

Понятное дело, что без подготовки эту информацию не усвоить, поэтому ниже мы остановимся и расскажем об этом более подробно.

Что представляет собой фаза и ноль в трехфазной сети

Как мы знаем из школьного курса физики – электрический ток движется только в замкнутом контуре. То есть по одному проводу он должен прийти, а по другому уйти. Чтобы не морочить голову, сразу даем определение:

  • – Фаза – проводник, по которому к потребителю приходит ток;
  • – Ноль – проводник, по которому ток уходит от потребителя.

Для правильной работы электрическому току всегда необходим замкнутый контур. Ток течет в одном направлении. Фазный провод – провод, по которому ток приходит к любой нагрузке, будь-то электрочайник или холодильник, неважно. Ноль – провод, по которому ток возвращается.

Кроме этого нулевой провод выполняет еще одну полезную функцию – выравнивает фазное напряжение. Заземление – провод, на котором нет напряжения. Он служит резервным проводом для того, чтобы в случае утечки тока защитить человека от удара.

Теперь возьмем трансформатор, который питает дом. Трансформатор – устройство, повышающее, либо понижающее напряжение в сети. Чтобы конечный потребитель получил питание, к обмоткам низкого напряжения подключаются четыре провода. К выводам трансформаторной обмотки подключаются три провода (это и есть наши фазы), а ноль (еще называют “общий”) берется из точки соединения трансформаторных обмоток.

Теперь рассмотрим еще два термина и сразу дадим им определения:

  1. 1. Линейное напряжение – напряжение, возникающее между фазными проводами в трехфазной электросети. Номинальное значение линейного напряжения – 380 вольт.
  2. 2. Фазное напряжение – напряжение между одним фазным проводом и нулем. Номинальное значение такого напряжения – 220 вольт.

Существуют системы, в которых заземление присоединяют именно к нулевому проводу. Такая система носит название “глухозаземленная нейтраль”.

Делается это так: обмотки в трансформаторе соединяются по типу “звезда” (есть еще и соединение “треугольник”, а такде различные сочетания этих соединений, но об этом в другой раз). После этого нейтраль заземляют. Тогда наш ноль одновременно служит и заземлением (совмещенный нейтральный проводник, PEN).

Такой тип заземления практиковали в советское время при постройке жилых домов. Проще говоря, в таких домах электрощиток зануляют. Однако такой метод достаточно опасен, поскольку в некоторых случаях ток может пройти через ноль, возникнет отличный от нуля потенциал, результат варьируется от удара током до небольшого опасного фейерверка.

В наше время к жилым домам также подводят три фазы, но помимо трех фазных проводов, между трансформатором и домом также присутствуют отдельно нулевой провод отдельно провод заземления. На каждой подстанции имеется контур заземления: в случае утечки тока в электросистеме жилого дома – ток возвращается к заземлению на подстанции.

При монтаже такой сети необходимо учитывать, что в электрощите должны присутствовать отдельные шины для фаз, отдельная шина для нуля, отдельная шина для заземления. Внимание, при монтаже заземления не забудьте о том, что шина заземления должна быть соединена металлически с корпусом электрощитка.

На самом деле, аварийные ситуации, так или иначе связанные с отсутствием заземления или с совмещением нуля и заземления, в трехфазных сетях происходят периодически, поэтому заземление действительно необходимо. Немного отвлечемся и посмотрим, какие ситуации наиболее часто распространены.

Для правильной эксплуатации вся нагрузка должна быть равномерно распределена между фазами. Такое бывает редко, да и неизвестно, что именно будет подключать потребитель. Если возникает ситуация, при которой нагрузка на одну из фаз увеличивается, на другую – уменьшается, а к третьей – вообще непонятно что подключают, тогда происходит смещение нейтрали.

Из-за этого смещения между нулевым проводом и проводом заземления появляется разность потенциалов. Если же нулевой провод имеет сечение, которого недостаточно, то пресловутая разность потенциалов увеличивается.

А когда фазы теряют связь с нейтральным проводником, получаются две следующих ситуации:

  1. 1. Если фазы нагружены до предела, то напряжение падает до нуля;
  2. 2. Если фазы наоборот не нагружены, то напряжение растет до 380.

Как видите, такое напряжение явно уничтожит бытовую технику, рассчитанную на сети в 220 вольт. Помимо этого, в таких ситуациях металлические корпуса электрооборудования тоже будут под напряжением.

Отсюда следует, что использование раздельного варианта нуля и заземления более предпочтительно, так как позволяет обойтись без таких аварийных случаев.

Назначение фазы и нуля

Чтобы полностью понять, что же именно подразумевает словосочетание “фаза и ноль в электрике” обратимся к аналогии. Электрический ток наиболее удобно сравнивать с водой, а токонесущие провода – с трубами.

Итак, представим следующее. У нас имеется одна труба, по которой горячая вода из резервуара поступает в большую кастрюлю. Также имеется вторая труба, которая по мере наполнения кастрюли сбрасывает излишек поступающей горячей воды обратно в резервуар. Теперь расшифровка: первая труба – фаза, кастрюля – полезная нагрузка, вторая труба – ноль. Ток по фазе приходит к нагрузке, а по нулевому проводу уходит обратно. Вот и все.

Теперь представим что произойдет, если из-за неисправности второй трубы горячая вода из кастрюли не будет уходить обратно в резервуар. В этом случае кастрюля очень быстро наполнится, а кипяток начнет с нее выливаться и может нас ошпарить.

Чтобы этого избежать, подводим к кастрюле третью трубу. Эта труба будет играть роль аварийного выхода для поступающей воды. Тогда, если вторая труба, отводящая воду отказывается работать, то излишек воды будет уходить через третью трубу. А третья труба идет в землю в специально выкопанный для этого котлован. Вот именно этот пример нам наглядно демонстрирует заземление.

Выше мы описали работу тока в однофазной сети, а также назначение фазы и нуля. В трехфазной происходит то же самое, только ток течет одновременно по трем проводам, а возвращается по четвертому.

Из примера становится понятно, что нельзя путать фазу с нулем, а также нельзя их соединять между собой. Для удобства все кабеля имеют свою цветовую маркировку, благодаря которой можно без всяких приборов определить принадлежность провода к фазе или нулю.

Внимание! Для пущей уверенности лучше перед началом работы все-таки прозвонить кабель, несмотря на цветовую маркировку. Очень часто в силу собственного незнания, неопытные электрики вообще не заморачиваются по поводу цвета проводов, и именно из-за этого существует опасность. Тут хорошо работает правило: доверяй, но проверяй!

По поводу цветовой маркировки. В электричестве приняты следующие обозначения: фазный провод коричневого, черного либо белого цвета, нулевой – голубого или синего, а провод заземления имеет желто-зеленый цвет.

Имейте ввиду, цвета не всегда могут быть такими: не так давно мне в трехфазной сети попались три красных провода (фаза), а нулевой провод был черного цвета.

Способы определения фазы и нуля

Как вы уже поняли, фаза и ноль в электричестве отличаются с помощью цветовой маркировки, но этот способ может быть ошибочным из-за изначально неверного монтажа.

Для более точного определения фазного провода существует отвертка-индикатор. Просто прикоснитесь ею к проводам по очереди. На нулевой провод отвертка никак не отреагирует, но при прикосновении к фазному проводу индикатор загорится. Если же индикатор вообще не сработал, значит ваша электросеть вышла из строя, напряжение в сети отсутствует.

Если же индикатор отреагировал на оба провода, значит в нулевом проводе произошел обрыв.

«Фаза» в электрике обозначается латинской буквой «L» производная от «Line» (линия). Обычно это коричневый или белый провод. «Ноль» обозначается буквой «N» от английского – Neutral (нейтральный). Цвет нулевого провода, как правило, синий или белый но синими полосами по всей длине.

Заземляющий проводник в электрике маркируют как «PE» – Protective Earthing. Он имеет желто-зеленый цвет.

Друзья ранее я писал о том, как можно определить фазный провод мультиметром. Об этом есть отдельная статья – заходите, ознакамливайтесь.

Фаза и ноль в электропроводке

Выше мы уже объяснили, что такое фаза и ноль в электрике, а также принцип их работы. В электропроводке фаза и ноль работают точно также. По фазному проводу производится подача тока, по нулевому – ток возвращается обратно.

Поэтому достаточно один раз понять принцип работы фазы и нуля, и тогда вас не смутит никакая электропроводка, а также вы сможете правильно объяснить соседу, что такое фаза и ноль в электропроводке.

{SOURCE}

Фазировка стабилизатора напряжения с сетью и котлом отопления

Шаг один.

Стабилизатор отключить от розетки, установить выключатель в положение вкл (1).

Измерить сопротивление между любым  контактом вилки и выходами розетки, варианта будет два, в первом сопротивление с любым выходом розетки во много больше десятков кОм, во втором с одним из выводов сопротивление близко к нулю.  Во втором случае ноль найден, пометить на вилке и розетке стабилизатора ноль. В первом случае взять другой контакт вилки и найти выход на розетке, где сопротивление будет близко к нулю. Пометить на вилке и розетке ноль, можно маркером, главное, чтобы не стерся со временем.

Шаг два.

Индикатором найти в сетевой розетке ноль и фазу. Пометить на сетевой розетке ноль.

В дальнейшем всегда соблюдать при включении стабилизатора совпадения отметок на вилке шнура с отметкой на сетевой розетке. При отсутствии индикатора, но при наличии заземления, ноль можно определить вольтметром, напряжение между землей и фазой близко к сетевому, (220В) напряжение между землей и нолем близко к 0 В, может быть до 10 В.

Шаг  три.

Нужно найти ноль на шнуре котла, это возможно сделать только омметром.

В котле на колодке внутри ноль, фаза и земля подписаны,  найти ноль и омметром найти на вилке штырь на котором сопротивление близко к нолю, пометить.

Все готово.

В дальнейшем все вилки в розетки включать по отметкам, ноль в ноль.

Фазировка АБП-300Т(АБП-150Т) с сетью

1) Перед фазировкой АБП с сетью  проверить наличие фазы, ноля и защитного заземления  в сетевой евророзетке, при необходимости промаркировать контакты.
а) Найти фазу в сетевой евророзетке индикатором на основе неоновой лампы, на фазном контакте лампа загорается. Промагкировать “L”- фаза.
б) Промаркировать другой контакт  “N”-ноль.

2) Проверить наличие заземления в сетевой еврорезетке. Для этого измерить напряжения переменного тока между контактами  фаза-ноль и фаза-земля.
Допускается разность между этими напряжениями не более 5В.  Если разность более 5 В считать защитного заземления нет или оно ухудшилось до недопустимого значения.
При отсутствии защитного заземления АБП-300Т(АБП-150Т), включенный от сети работает некорректно (заряжает аккумуляторы и всё) а питание нагрузки (котёл) осуществляется в режиме работы «РЕЗЕРВ» — от аккумуляторных батарей.

3) Подключить вилку сетевого шнура АБП к ранее промаркированной сетевой евророзетке. Включить АБП выключателем на передней панели.

После некоторого теста произойдёт включение АБП,о чём засвидетельствует световая индикация. Необходимо, чтобы индикатор «НАПРЯЖ. ВХОДА» светился Зелёным цветом, если это Красный, то необходимо выключить АБП и перевернуть вилку сетевого шнура АБП в сетевой евророзетке и повторить действия по пункту 3. Зелёный цвет индикатора «НАПРЯЖ.ВХОДА» свидетельствует о сфазированности подключения АБП к сети и нахождении величины сетевого напряжения в пределах допустимых значений для работы АБП от сети. Запомнить взаимное расположение вилки и евророзетки или промаркировать их необходимыми метками, для обеспечения правильной коммутации в дальнейшем.

Фазировка котла с  АБП-300Т(АБП-150Т)

Выполнять после фазировки АБП с сетью.

1)Выключить котёл.

2)Выключить АБП.

3)Подключить вилку сетевого шнура котла к евророзетке АБП.

4)Включить АБП.

5)Включить котёл.

Устойчивая работа котла после его запуска свидетельствует о сфазированном подключении к евророзетке АБП. Если  после запуска котёл уходит в аварию, необходимо после выполнения действий по пунктам 1;2; повернуть вилку сетевого шнура котла в евророзетке АБП путём отключения и подключения вновь. Выполнить действия по пунктам 4;5.

Запомнить взаимное расположение вилки и евророзетки или промаркировать их необходимыми метками, для обеспечения правильной коммутации в дальнейшем.

Фазировка АБП-200Т с сетью и котлом.

1) Наличие заземления желательно, но не обязательно. Фазировка с сетью безразлична , так как нагрузка (котёл) гальванически развязан от сети.

2) Один из выходных контактов в евророзетке АБП-200Т обьединён с заземляющим контактом этой-же розетки (звонится накоротко с ним и с корпусом изделия). Промаркировать “N”-ноль. Ноль и защитное заземление котла подключать сюда.

Устойчивая работа котла после его запуска свидетельствует о сфазированном подключении к евророзетке АБП.

Запомнить взаимное расположение вилки и евророзетки или промаркировать их необходимыми метками, для обеспечения правильной коммутации в дальнейшем.

электрическая - Как определить фазу и нейтраль на розетке?

Вам не обязательно нужна активная земля, но в противном случае вам потребуется немного внимания.

По сути, вы представляете собой один большой конденсатор с большой поверхностью для распределенной земли вокруг вас, в 9 из 10 мест ваше тело будет работать как земля. Наверное, даже гораздо чаще. Только в очень старых зданиях с проводной индукцией или в деревянных высотках ваша личная земля может быть слишком далеко от реальной земли, чтобы что-то изменить.

Эта концепция используется ручкой тестера напряжения, она имеет резистор от 220 кОм до 510 кОм и неоновый свет, и вы касаетесь другой стороны неонового света. Таким образом, абсолютный максимум 1 мА проходит от фазы через неоновый свет к вашему телу, который затем передает его в окружающую среду через вашу «личную емкость». Если вы прикоснетесь к нейтрали ручкой, не загорится никакой свет, потому что нейтраль находится слишком близко к земле, которая, по-видимому, есть у вашего тела, и ток не течет.

Плавающий ток 1 мА в вашу руку почти незаметен и совсем не дотягивает до груди, поэтому это безопасно, если вы не используете его под струей душа и знаете, что всегда нужно касаться только того конца, на котором есть резистор и свет между вами и живой силой.


Теперь, когда я ответил на это в меру своих возможностей, мне очень любопытно, почему EVM интересуется фазой. Связан ли он каким-то образом с внешним миром? В принципе, цепи переменного тока не замечают фазу и нейтраль, потому что, как говорится в этом термине, ток меняется. Схема, подключенная только к этим двум проводам, всегда будет видеть текущую съемку «влево и вправо» с частотой 50 Гц, независимо от того, является ли «левый» фазовым или нейтральным.

Риск становится очевидным только тогда, когда есть какое-то взаимодействие с внешним миром, которое не имеет предсказуемой связи ни с одним из проводов.Например, когда пользователь что-то делает со схемой или подключается другая электроника, внутренняя маршрутизация которой неизвестна. Но в этом случае я бы категорически возражал против уменьшения мощности RC по соображениям безопасности.

(в качестве примечания: срабатывание симистора в фазной линии, все же в этом смысле не является непредсказуемым, поскольку он является частью той же самой цепи тока).

Возможно ли, что техническое описание означает только вашу безопасность? Если большой резистор находится в фазовой линии, вы не так рискуете убить себя, если возитесь с чем-то во время экспериментов?

Что такое однофазные и трехфазные электрические системы? SESCOS

Это только этап!

Вы слышали термины однофазный и трехфазный , когда речь идет об электропроводке? Если вам интересно, что это такое и как они влияют на вашу электрическую проводку, больше не удивляйтесь.

Даже если вы никогда не задумывались, всегда полезно понять основные электрические концепции. Вот краткое описание различий между двумя типами электрических систем.

Что это за фазы?

Трехфазное питание и однофазное питание - это разные способы настройки электрических систем. Большинство жилых домов, небольших многоквартирных домов и малых предприятий работают от однофазного источника питания.

Промышленные предприятия, такие как заводы, склады и перерабатывающие предприятия, работают от трехфазного источника питания.Если вы собираетесь подключить дом или офис, вам необходимо настроить его с помощью системы правильного типа.

Что такое однофазная система?

Однофазная установка требует двух проводов. Один должен быть проводником, а другой - нейтральным. По проводнику проходит ток. Нейтральный провод возвращает его.

Однофазная установка:

  • Получает питание от одного источника.
  • Имеет напряжение 230.
  • Требуется два провода для замыкания цепи.
  • Он имеет переменный источник питания, который может падать до нуля.
  • Он менее эффективен, чем трехфазная система.
  • Может питать фонари, мелкую бытовую технику и большую часть электроники.

Трехфазная система

Трехфазная система имеет четыре провода. Три - проводники, а один - нейтральный. Вы можете настроить трехфазную систему как однофазную, но нельзя сделать наоборот.

Трехфазная система:

  • Получает питание от трех проводов.
  • Имеет напряжение 415.
  • Требуется четыре провода для замыкания цепи.
  • Идеально подходит для интенсивного коммерческого использования.
  • Имеет постоянный источник питания.
  • Это более экономично, чем однофазная установка.

Есть ли двухфазная система?

Нет, нет. Вы получите только один или три.

Это сбивает с толку, потому что некоторые более крупные бытовые приборы работают от 240 вольт. Как они работают в однофазной системе?

В случаях, когда вам нужно 240 вольт, в цепь подаются оба горячих провода.Это устройство с двойным питанием считается «полнофазной цепью» , потому что в небольших приборах, работающих от 120 вольт, используется только один провод под напряжением. Вот почему однофазные системы иногда называют двухфазными.

Как узнать, какой у вас тип?

Спросите профессионального электрика - это всегда лучший вариант, и вот два варианта, которыми они могут помочь:

Первый - открыть коробку и посмотреть, сколько проводов находится внутри изоляции. Помните, что однофазная система имеет два провода.В трехфазной системе их четыре.

Другой способ - проверить свое напряжение. Если у вас трехфазная система, вы увидите показания 120 вольт между горячим проводом и заземляющим проводом. Вы увидите 206 вольт между двумя горячими проводами.

Если ваша система однофазная, вы будете измерять 120 вольт между горячим проводом и заземляющим проводом. Вы также увидите 240 вольт между двумя горячими проводами.

На SESCOS установлены фазеры

Надеемся, вам понравилось узнать о фазах и схемах.

В SESCOS мы работаем с электрическими системами всех типов и размеров. Среди наших клиентов местные жители, малый бизнес и крупные коммерческие предприятия. Свяжитесь с нами, если вам необходимо установить потолочный вентилятор, светильник для парковки или резервный генератор для вашего промышленного предприятия. Живете ли вы или работаете в Лисбурге, Рестоне или Винчестере, вы можете рассчитывать на SESCOS для всех ваших электрических нужд.

От того, как это работает и почему это помогает, к самопроверке и преимуществам

Содержание

  1. Что такое выход GFCI?
  2. Как работает выход GFCI?
  3. Где нужен выход GFCI?
  4. Почему срабатывает розетка GFCI и что делать, когда она срабатывает
  5. Самопроверка вашего прерывателя цепи замыкания на землю
  6. Как установить розетку GFCI
  7. Преимущества установки розетки GFCI

Что такое выход GFCI?

Прерыватель цепи замыкания на землю - это защитное устройство, специально разработанное для размыкания цепи каждый раз, когда возникает дисбаланс между входящим и исходящим токами.Розетка GFCI защищает электропроводку и розетки от перегрева и возможного возгорания, что значительно снижает риск поражения электрическим током и смертельных ожогов. Он также обнаруживает замыкания на землю и прерывает прохождение тока, но не должен использоваться для замены предохранителя, поскольку он не обеспечивает защиты от короткого замыкания и перегрузки.

Как работает выход GFCI?

GFCI интегрирован в электрическую розетку и постоянно отслеживает ток, протекающий в цепи, чтобы определять колебания в реальном времени.Он имеет три отверстия: два из них предназначены для нейтрального и горячего провода, а третье отверстие в середине розетки служит заземляющим проводом. Если он обнаружит какое-либо изменение электрического потока в цепи, он немедленно отключит поток электричества. Так, если вы, например, используете фен, и он скользит в раковину, наполненную водой, розетка GFCI немедленно обнаружит прерывание и отключит питание, чтобы обеспечить электробезопасность в ванной и за ее пределами.

Где нужен выход GFCI?

Розетки

GFCI важны, особенно когда электрические розетки расположены близко к воде.Установка розеток GFCI на вашей кухне, в ванных комнатах, прачечных, у бассейна и т. Д. - хорошая идея. Помимо того, что это важная превентивная мера, закон также требует, чтобы в вашем доме были установлены розетки GFCI. Согласно Национальному электротехническому кодексу (NEC), все дома должны быть оборудованы защитой GFCI. Первоначально от вас требовалось только установить розетки GFCI рядом с водой, но в последние годы это требование было распространено на все однофазные розетки на 125 вольт.Розетки GFCI также следует устанавливать на временных системах электропроводки во время строительства, ремонта или обслуживания конструкций, которые временно используют электроэнергию.

Почему срабатывает розетка GFCI и что делать, когда она срабатывает

Прерыватель цепи замыкания на землю по существу предназначен для предотвращения замыканий на землю, немедленно прерывая ток от розетки. Вот почему периодическое тестирование очень важно, чтобы гарантировать постоянную работоспособность розетки GFCI.Если розетка GFCI часто отключается, вероятно, потребуется дополнительное обследование сертифицированным электриком, так как это также может быть результатом изношенной изоляции, скопившейся пыли или плохой проводки.

Самопроверка вашего прерывателя цепи замыкания на землю

Розетку GFCI рекомендуется проверять каждый месяц и заменять каждые десять лет. Вы можете выполнить следующие простые шаги, чтобы проверить, правильно ли работает прерыватель цепи:

  1. На лицевой стороне розетки GFCI есть две маленькие кнопки с надписью test и reset.Просто нажмите кнопку тестирования, и это вызовет щелчок, указывающий на срабатывание розетки.
  2. После отключения питания вы можете проверить эффективность блока GFCI с помощью вольтметра.
  3. Теперь подключите устройство к розетке и, когда оно перестанет работать, нажмите кнопку тестирования, чтобы убедиться в надежности механизма безопасности.
  4. Как только вы узнаете, что розетка CFGI работает с максимальной эффективностью, вы можете нажать кнопку сброса, и прерыватель цепи снова включится.

Хотя эти инструкции «сделай сам» просты в использовании, они требуют, чтобы вы знали и понимали, как работает электрическая система вашего дома. Всегда рекомендуется работать с сертифицированным электриком, который может убедиться, что ваша система соответствует соответствующим нормам, чтобы ваш дом оставался защищенным от электрического пожара.



Как установить розетку GFCI

Шаг 1. Проверьте наличие защиты GFCI в вашем доме

В большинстве штатов строительные нормы и правила теперь требуют установки вилок GFCI во влажных помещениях домов, таких как прачечные, ванны, кухни, гаражи и другие места, которые могут быть подвержены поражению электрическим током из-за влаги.Итак, проверьте свой дом, чтобы увидеть, установлены ли в нем какие-либо розетки GFCI.

Шаг 2: Выключите питание

a) Отключите питание предохранителем или автоматическим выключателем.
b) Снимите настенную пластину и с помощью тестера убедитесь, что питание отключено.

Шаг 3: Снимите старую розетку

a) Удалите существующую розетку, которую заменит вилка GFCI, и вытащите ее из монтажной коробки.
б) Это обнажит 2 или более проводов. Убедитесь, что провода не касаются друг друга, а затем включите переключатель.
c) Используйте тестер, чтобы определить провода, по которым идет питание.
d) Пометьте эти провода и снова выключите питание.

Шаг 4. Установите розетку GFCI

Розетка GFCI состоит из 2 комплектов проводов, помеченных как «линия» и «нагрузка». Линейный комплект передает входящую мощность, а комплект нагрузки распределяет мощность между дополнительными розетками, а также обеспечивает защиту от ударов. Подключите провод питания (черный) к линейному набору, а белый провод к нагрузке, установленной на розетке GFCI.Закрепите соединения проволочной гайкой и оберните их изолентой для дополнительной безопасности. Теперь подключите заземляющий провод к зеленому винту на штекере GFCI.

После этого вставьте вилку GFCI обратно в коробку и снова закройте ее настенной пластиной.

Преимущества установки розетки GFCI

Помимо уверенности в том, что вы и ваша семья защищены от поражения электрическим током, установка розеток GFCI поможет вам:


  1. Предотвращение ударов

    Поражение электрическим током и поражение электрическим током являются основными рисками, которым вы можете подвергнуться через электрические устройства в вашем доме.Это становится более серьезной проблемой, если у вас есть дети, которые могут неосознанно прикоснуться к приборам и получить шок. Розетка GFCI помогает предотвратить удары током и поражение электрическим током, поскольку она имеет встроенный датчик, который контролирует приток и отток электричества от любого устройства. Если провод под напряжением внутри устройства соприкасается с металлической поверхностью устройства, вы получите удар при прикосновении к нему. Однако, если вы подключите устройство к розетке GFCI, он заметит, есть ли какие-либо изменения в электрический ток, который может возникнуть из-за ослабленного провода, мгновенно отключит питание.Они будут тяжелее для ваших карманов по сравнению с обычными торговыми точками, но преимущество безопасности определенно перевесит недостаток стоимости в долгосрочной перспективе.

  2. Предотвратить смертельные электрические пожары

    Одной из основных функций розетки GFCI является обнаружение замыканий на землю, которые возникают, когда электрический ток выходит из цепи. Они несут ответственность за возникновение электрических пожаров. Устанавливая розетки GFCI, вы эффективно предотвращаете возникновение электрических пожаров.Вы можете утверждать, что электрические предохранители также обеспечивают базовую защиту от электрических пожаров, однако, когда вы объедините их с розетками GFCI, вероятность возникновения электрических пожаров и причинения вреда вам и вашим близким почти сведется к нулю.

  3. Избегайте повреждения техники

    Существует большая вероятность того, что изоляция прибора со временем сломается. Если не обрыв, то в утеплителе обязательно будет несколько трещин. Некоторое количество электрического тока начинает течь через эти трещины в приборы и другие электронные устройства.Если внешний корпус прибора не металлический, то вы не получите удара током, но постоянная утечка тока приведет к повреждению оборудования в долгосрочной перспективе. Если он имеет металлический корпус, вы также испытаете поражение электрическим током. Однако, когда у вас есть устройство, подключенное к розетке GFCI, вы можете не беспокоиться о том, что ваши устройства будут повреждены из-за утечки тока. Цепь GFCI обнаружит утечку и отключит цепь, предотвращая повреждение дорогостоящего оборудования и приборов в результате утечки электричества.Вы можете сэкономить много денег, избавившись от необходимости постоянно ремонтировать или заменять поврежденные электрические устройства.

Установите розетки GFCI как дома, так и на рабочем месте, прежде всего из соображений безопасности. Не забывайте устанавливать их только у лицензированных электриков и профессионалов. Вы не можете назначить цену за безопасность своих близких, и магазины GFCI предложат вам душевное спокойствие в этом аспекте.

У нас, в D & F Liquidators , есть высококачественные розетки GFCI, которые вы можете установить у себя дома по конкурентоспособным ценам.Свяжитесь с нами, чтобы узнать больше.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, фитингов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает свои электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения.Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Однофазное и трехфазное объяснение

У нас дома подключите устройство к розетке, и вы будете получать однофазный переменный ток (AC). Электроэнергия в однофазных системах не подается постоянно, а колеблется. Мощность доставляется волнами.Волна начинается с нуля, растет до пика, уменьшается до нуля, разворачивается, где достигает максимума в противоположном направлении, прежде чем вернуться к нулю. Один полный цикл составляет 360⁰.

В Великобритании цикл переменного тока изменяется 50 раз в секунду - частота 50 Гц. В других странах, таких как США, частота волн в секунду выше (60 Гц), поэтому вам нужно купить понижающий трансформатор, чтобы безопасно использовать многие зарубежные электрические устройства. Это может показаться сложным, но важно понимать, как работает переменный ток, чтобы понимать разницу между однофазными и трехфазными системами.

В чем разница между однофазным и трехфазным?

В однофазной системе питание подается по двум проводам: по одному подается ток, по другому - обратный путь. В течение одного фазового цикла подача мощности колеблется с пиками и провалами напряжения. В однофазной системе пик мощности волны составляет 90 ° и 270 °. Это означает, что в двух точках цикла подача мощности максимальна. В других случаях мощность ниже оптимальной.

В трехфазной системе нагрузка распределяется между тремя проводами питания. Три провода питания (A, B и C) расположены не в фазе друг с другом. Все три фазы мощности вошли в цикл на 120 °. Таким образом, три фазы мощности достигают пика напряжения в разное время в течение полного цикла. При такой подаче электроэнергии отсутствуют пики и спады. Распределение нагрузки между тремя проводами означает, что питание подается постоянно.

Однофазное и трехфазное сравнение

Основное различие между однофазным и трехфазным переменным током заключается в постоянстве подачи энергии и допустимой нагрузке.Подача мощности в однофазных системах имеет пики и спады. Трехфазные системы сочетают в себе переменные токи в разных фазах, что гарантирует, что мощность никогда не упадет ниже максимальной.

Стабильность подачи энергии важна как для безопасности, так и для безопасности систем. Любая электрическая цепь имеет максимальную нагрузку - общее количество ампер, которое она может проработать до перегрузки. Однофазные источники питания подходят для домашнего использования и в некоторых коммерческих приложениях с низким энергопотреблением.Обычно они используются там, где общая потребляемая мощность невысока, часто менее 20 кВА.

Однофазные системы на самом деле более эффективны, чем трехфазные системы в приложениях с низким энергопотреблением. Их также проще построить и спроектировать. Конструкция трехфазных систем позволяет им безопасно переносить большие нагрузки. Обычно трехфазные системы используются для питания устройств с высоким потреблением энергии, таких как центры обработки данных. Непрерывная подача электроэнергии важна для его производительности и стабильности.Когда требования к мощности выше, трехфазные системы более эффективны, но их сложнее спроектировать. За эту сложность приходится платить.

Заключение

Однофазное и трехфазное питание имеют свои преимущества. Однофазная система идеально подходит для использования с низкими потребностями. Трехфазная система более безопасна для приложений с высокими требованиями, где важны безопасность и стабильность.

6 Ремонт низковольтной электрооборудования можно сделать самому

КОНТРОЛЬНЫЙ СПИСОК ДЛЯ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ:

Поиск реального источника электрической неисправности должен быть процессом, который начинается с наиболее очевидного решения и продолжается оттуда.Перед тем, как приступить к любому электрическому ремонту, вы должны изучить некоторые из наиболее очевидных потенциальных проблемных мест.

1. Общее отключение электроэнергии. Найдите время, чтобы проверить освещение и бытовую технику по всему дому.

2. Сработала определенная цепь. Подойдите к блоку предохранителей или выключателя, чтобы убедиться, что проблема не в перегоревшем предохранителе или срабатывании выключателя.

3. Сработал выключатель или розетка. Прежде чем приступить к ремонту светильника или другого прибора, проверьте выключатель, который им управляет, или розетку, в которую он включен (чтобы убедиться, что выключатель этой розетки не сработал).Включите или прикрутите свет, который, как вы знаете, работает, в розетку с переключателем в положении «Вкл.». Не горит? Скорее всего дело в переключателе. Проверьте это прибором для проверки целостности цепи. Для вас это звучит как греческий? Вызов электрика.

4. Шнур. Всегда проверяйте вилки и шнуры - некоторые из самых простых способов исправить.

5. Перегоревшая лампочка. Самые простые решения часто упускаются из виду.

4:99 || БЕЗ РИНГИ-ДИНГИ:

Вы не получаете еду на вынос, потому что не работает дверной звонок.

БЫСТРОЕ ИСПРАВЛЕНИЕ

В большинстве случаев это указывает на неисправную кнопку дверного звонка. Просто открутите кнопку дверного звонка, снимите провода сзади (низкое напряжение, не волнуйтесь) и скрестите их. Если звонок в дверь, значит, это действительно кнопка. Замените его аналогичным блоком из строительного магазина или домашнего центра.

4: 100 || БЕСПЛАТНОЕ КОЛЬЦО:

Постоянно звонящий дверной звонок - это проверка на вменяемость.

БЫСТРОЕ ИСПРАВЛЕНИЕ

Кнопки дверного звонка (особенно в более дешевых версиях), так как они находят такое широкое применение, с возрастом склонны к замыканию.Эту проблему легко исправить. Отвинтите корпус кнопки, вытащите узел кнопки и осмотрите провода. Вы обнаружите, что в какой-то момент они соприкасаются. Возможно, вам придется проверить провода, когда они упираются в стену. Найдя короткое замыкание, оберните его изолентой и соберите кнопку.

4: 101 || В ТЕМНОМ:

Настенный или потолочный светильник перестает работать после замены лампы.

БЫСТРОЕ ИСПРАВЛЕНИЕ

Отключите питание настенного выключателя и снимите его. Используя наименьшее значение по шкале Ом мультиметра, прижмите один испытательный провод к каждому из боковых винтов клемм переключателя. Когда переключатель находится в положении «Выкл.», Показаний не должно быть, но в другом положении должен быть полный электрический путь, обозначенный крошечным сопротивлением. Электричество должно течь от счетчика через выключатель и обратно к счетчику. Замените выключатель, если он неисправен. Если все в порядке, используйте плоскогубцы, чтобы слегка загнуть латунный язычок в нижней части патрона лампы.Установите лампочку на место и включите питание цепи.

4: 102 || БЕСПРОВОДНАЯ ШЛИФКА:

Ваш аккумуляторный электроинструмент просто не обладает необходимой мощностью.

БЫСТРОЕ ИСПРАВЛЕНИЕ

Вероятно, виноват аккумулятор аккумуляторного инструмента, и вы можете измерить его напряжение с помощью мультиметра. Дайте инструменту поработать до тех пор, пока аккумулятор не разрядится, но полностью не разрядится. Поместите его в зарядное устройство и, когда он зарядится, проверьте его с помощью мультиметра, установленного на VDC (напряжение, постоянный ток).Используйте следующую по величине настройку выше напряжения батареи. Прижмите измерительные провода к клеммам аккумулятора (не обязательно сопоставлять измерительные провода с конкретными клеммами). Низкое напряжение указывает на то, что батарея, вероятно, взорвалась. Отнесите инструмент, аккумулятор и зарядное устройство в сервисный центр.

4: 103 || ПРИВЕТ? ПРИВЕТ ?:

Кажется, ваш новый беспроводной телефон не держит заряд.

БЫСТРОЕ ИСПРАВЛЕНИЕ

Часто это просто случай, когда база или подставка, через которую заряжается телефон, установлены или установлены под странным углом.Очистите контакты подставки с помощью ластика-карандаша, затем протрите мягкой тканью и убедитесь, что трубка сидит так, чтобы загорелся значок «используется» или «заряжается».

4: 104 || ФАЙЛ ДЛЯ РАСШИРЕНИЯ:

Устройство, подключенное к удлинителю, не работает.

БЫСТРОЕ ИСПРАВЛЕНИЕ

Сначала подключите заведомо исправное устройство к розетке и проверьте автоматический выключатель розетки. Предполагая, что розетка в порядке, возьмите то же устройство и подключите его к шнуру.Если устройство не работает, вероятно, поврежден шнур. Чтобы быть уверенным, выполните это с помощью мультиметра. Установив мультиметр на минимальную шкалу Ом, вставьте один измерительный провод в одно гнездо на шнуре, а другой измерительный провод - напротив соответствующего штыря. Обрыв провода в шнуре даст показание нулевого сопротивления, в то время как электрическая утечка между проводами (которые должны быть изолированы друг от друга) будет отображаться как показание в омах, если вы проведете тест на противоположном контакте.

ПРЕДОТВРАЩЕНИЕ АВАРИЙ:

Электроэнергия Правила.

Сделать:

* Проверьте с помощью бесконтактного индуктивного тестера напряжения, чтобы убедиться, что питание действительно отключено - даже если вам кажется, что вы уронили прерыватель или вынули предохранитель.

* Используйте инструменты с резиновыми или пластиковыми захватами.

Нельзя:

* Замените предохранитель на предохранитель с большей силой тока.

* При работе с электрической цепью стойте на влажной поверхности.

* Прикоснитесь к водопроводным трубам при работе с электрической цепью.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Удары плавающей нейтрали в распределительной сети

Оборванная (ослабленная) нейтраль

Если нейтральный провод разомкнут, сломан или потерян на одной из сторон источника (распределительный трансформатор, генератор или сторона нагрузки - распределительный щит потребителя) нейтральный проводник распределительной системы будет « плавать » или потеряет свою контрольную точку заземления.

Удары плавающей нейтрали в распределителе мощности (фото Mardix Limited; Fickr)

Состояние плавающей нейтрали может привести к тому, что напряжения могут достигать максимального значения, равного среднеквадратичному значению фазового напряжения относительно земли, в зависимости от состояния несимметричной нагрузки. Состояние плавающей нейтрали в электросети имеет разное влияние в зависимости от типа источника питания, типа установки и балансировки нагрузки в распределительной сети.

Обрыв нейтрали или Ослабленная нейтраль может повредить подключенную нагрузку или создать опасное напряжение прикосновения к корпусу оборудования.

Здесь мы пытаемся понять состояние плавающей нейтрали в системе распределения T-T.


Что такое плавающая нейтраль?

Если точка звезды несбалансированной нагрузки не соединена с точкой звезды ее источника питания (распределительного трансформатора или генератора), то фазное напряжение не остается одинаковым для каждой фазы, а изменяется в зависимости от несимметричной нагрузки.

Поскольку потенциал такой изолированной точки звезды или нейтральной точки всегда меняется и не фиксируется, он называется Floating Neutral .


Нормальное состояние электропитания и состояние плавающей нейтрали

Нормальное состояние электропитания

В трехфазных системах точка звезды и фазы имеют тенденцию стремиться к « уравновешивают » в зависимости от коэффициента утечки для каждого из них. Фаза к Земле. Точка звезды будет оставаться близкой к 0 В в зависимости от распределения нагрузки и последующей утечки (более высокая нагрузка на фазе обычно означает более высокую утечку).

Трехфазные системы могут иметь или не иметь нейтральный провод.Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, поддерживая при этом однофазные приборы с более низким напряжением. В ситуациях распределения высокого напряжения обычно не бывает нейтрального провода, поскольку нагрузки можно просто подключить между фазами (соединение фаза-фаза).

Схема здоровой энергосистемы
Трехфазная трехпроводная система

Трехфазная система имеет свойства, которые делают ее очень востребованной в электроэнергетических системах.

Во-первых, фазные токи имеют тенденцию нейтрализовать друг друга (суммирование до нуля в случае линейной сбалансированной нагрузки).Это позволяет исключить нейтральный провод на некоторых линиях. Во-вторых, передача мощности в линейную сбалансированную нагрузку постоянна.


3-фазная 4-проводная система для смешанной нагрузки

Большинство бытовых нагрузок являются однофазными. Обычно трехфазное питание либо не поступает в жилые дома, либо разделяется на главном распределительном щите.

Текущий закон Кирхгофа гласит, что подписанная сумма токов, входящих в узел, равна нулю . Если нейтральная точка является узлом, то в сбалансированной системе одна фаза совпадает с двумя другими фазами, в результате чего ток через нейтраль отсутствует.Любой дисбаланс нагрузки приведет к протеканию тока по нейтрали, так что сумма будет равна нулю.

Например, в сбалансированной системе ток, входящий в нейтральный узел с одной стороны фазы, считается положительным, а ток, входящий (фактически выходящий) из нейтрального узла с другой стороны, считается отрицательным.

Это усложняется с трехфазным питанием, потому что теперь мы должны учитывать фазовый угол, но концепция в точности та же. Если мы соединены звездой с нейтралью, то нейтральный проводник будет иметь нулевой ток на нем только в том случае, если три фазы имеют одинаковый ток на каждой.Если мы проведем векторный анализ этого, сложив sin (x) , sin (x + 120) и sin (x + 240) , мы получим ноль .

То же самое происходит, когда мы соединены треугольником, без нейтрали, но затем возникает дисбаланс в распределительной системе, за пределами сервисных трансформаторов, потому что распределительная система обычно соединяется звездой.

Нейтраль никогда не должна быть подключена к заземлению, за исключением точки обслуживания, где нейтраль изначально заземлена (на распределительном трансформаторе).Это может настроить землю как путь, по которому ток будет возвращаться к сервису. Любой разрыв цепи заземления может привести к появлению потенциала напряжения.

Заземление нейтрали в трехфазной системе помогает стабилизировать фазные напряжения. Незаземленная нейтраль иногда называется «плавающей нейтралью » и имеет несколько ограниченных применений.


Состояние плавающей нейтрали

Электроэнергия входит и выходит из помещения клиентов из распределительной сети, входя через фазу и уходя через нейтраль.В случае обрыва нейтрального обратного пути электричество может двигаться по другому пути. Поток энергии, поступающий в одну фазу, возвращается через оставшиеся две фазы. Нейтральная точка не находится на уровне земли, но находится на уровне напряжения сети.

Эта ситуация может быть очень опасной, и клиенты могут серьезно пострадать от поражения электрическим током, если они коснутся чего-либо, где присутствует электричество.

Состояние плавающей нейтрали

Обрыв нейтрали может быть трудно обнаружить, а в некоторых случаях может быть нелегко идентифицировать.Иногда на сломанные нейтрали могут указывать мерцающие огни или покалывание.

Если у вас в доме мерцает свет или дребезжит постукивание, вы можете получить серьезные травмы или даже смерть.


Измерение напряжения между нейтралью и землей

Практическое правило , используемое многими в промышленности, гласит, что напряжение между нейтралью и землей 2 В или меньше на розетке нормально, а несколько вольт или более указывают на перегрузку; 5 В считается верхним пределом.


Низкое показание

Если напряжение между нейтралью и землей низкое в розетке, значит, система исправна. Если оно высокое, то вам все равно необходимо определить, в основном ли проблема на уровне ответвленной цепи или в основном на уровне панели. .

Напряжение нейтрали относительно земли существует из-за падения IR тока, проходящего через нейтраль обратно в соединение нейтрали с землей. Если система правильно подключена, не должно быть заземления нейтрали, за исключением трансформатора источника (в том, что NEC называет источником раздельно производной системы или SDS, который обычно является трансформатором).

В этой ситуации заземляющий провод практически не должен иметь тока и, следовательно, на нем не должно быть падения IR .Фактически, заземляющий провод используется в качестве длинного тестового провода, ведущего назад к заземлению нейтрали.


Высокое показание

Высокое показание может указывать на общую нейтраль ветви , то есть нейтраль, совместно используемую более чем одной ответвленной цепью. Эта общая нейтраль просто увеличивает возможность перегрузки, а также влияния одной цепи на другую.


Нулевое показание

Определенное напряжение между нейтралью и землей является нормальным для нагруженной цепи.Если показания стабильны и близки к 0В. Есть подозрение на незаконное соединение нейтрали с землей в розетке (часто из-за потери жилы нейтрали, касающейся какой-либо точки заземления) или на субпанели.

Любые соединения нейтрали с землей, кроме тех, которые находятся у источника трансформатора (и / или главной панели), должны быть удалены, чтобы предотвратить обратные токи, протекающие через заземляющие проводники.


Различные факторы, вызывающие плавающее положение нейтрали

Существует несколько факторов, которые определяют как причину плавающего положения нейтрали.Воздействие плавающей нейтрали зависит от положения, в котором нейтраль нарушена:

1) На трехфазном распределительном трансформаторе

Отказ нейтрали в трансформаторе в основном связан с повреждением проходного изолятора нейтрали.

Использование ответвителя на вводе трансформатора определяется как основная причина выхода из строя нейтрального провода на вводе трансформатора. Гайка на линии отвода со временем ослабляется из-за вибрации и разницы температур, что приводит к горячему соединению. Проводник начал плавиться и в результате оборвался нейтраль.

Плохая работа монтажников и технического персонала также одна из причин отказа нейтрали.

Обрыв нейтрали на трех фазах трансформатора приведет к скачку напряжения до линейного напряжения в зависимости от балансировки нагрузки в системе. Этот тип нейтрального положения может повредить оборудование клиента, подключенное к источнику питания.

В нормальных условиях ток течет от фазы к нагрузке к нагрузке обратно к источнику (распределительный трансформатор). При обрыве нейтрали ток из красной фазы вернется в синюю или желтую фазу, в результате чего между нагрузками будет напряжение между линиями.

У некоторых клиентов будет повышенное напряжение, а у других - низкое.


2) Обрыв провода нейтрали в линии НН

Воздействие обрыва нейтрального проводника в воздушном распределении НН будет таким же, как при обрыве провода на трансформаторе . Напряжение питания увеличивается до линейного напряжения вместо фазного. Этот тип неисправности может привести к повреждению оборудования клиента, подключенного к источнику питания.


3) Обрыв провода нейтрали обслуживания

Обрыв провода нейтрали обслуживания приведет только к прекращению подачи электропитания в точке обслуживания.Никаких повреждений оборудования заказчика.


4) Высокое сопротивление заземления нейтрали на распределительном трансформаторе:

Хорошее сопротивление заземления заземления Яма нейтрали обеспечивает путь с низким сопротивлением для тока нейтрали , идущего в землю. Высокое сопротивление заземления может обеспечить путь высокого сопротивления для заземления нейтрали на распределительном трансформаторе.

Предельное сопротивление заземления должно быть достаточно низким, чтобы обеспечить достаточный ток короткого замыкания для срабатывания защитных устройств во времени и уменьшить смещение нейтрали.


5) Перегрузка и разбалансировка нагрузки

Распределительная сеть Перегрузка в сочетании с плохим распределением нагрузки является одной из основных причин отказа нейтрали. Нейтраль должна быть правильно спроектирована так, чтобы минимальный ток проходил через нейтральный проводник. Теоретически предполагается, что ток в нейтрали равен нулю из-за отмены из-за сдвига фаз фазового тока на 120 градусов.

IN = IR <0 + IY <120 + IB <-120

В перегруженной несбалансированной сети много тока будет протекать в нейтрали, которая разрывает нейтраль в самом слабом месте.


6) Общие нейтрали

В некоторых зданиях разводка проводов так, что две или три фазы совместно используют одну нейтраль. Первоначальная идея заключалась в том, чтобы продублировать на уровне ответвленной цепи четырехпроводную (три фазы и нейтраль) разводку панелей управления. Теоретически на нейтраль вернется только несимметричный ток. Это позволяет одной нейтрали выполнять работу для трех фаз. Этот способ подключения быстро зашел в тупик с ростом однофазных нелинейных нагрузок. Проблема в том, что ток нулевой последовательности

от нелинейных нагрузок, в первую очередь третьей гармоники, будет арифметически складываться и возвращаться на нейтраль.Помимо потенциальной проблемы безопасности из-за перегрева нейтрали меньшего размера, дополнительный ток нейтрали создает более высокое напряжение нейтрали относительно земли.

Это напряжение нейтрали относительно земли вычитается из напряжения линии на нейтраль, доступного для нагрузки. Если вы начинаете чувствовать, что общие нейтралы - одна из худших идей, когда-либо воплощенных в меди.


7) Плохое качество изготовления и технического обслуживания

Обычно обслуживающий персонал обычно не уделяет внимания сетям низкого напряжения. Ослаблено или Неадекватная затяжка нейтрального проводника повлияет на непрерывность нейтрали, что может привести к смещению нейтрали.

Как определить состояние плавающей нейтрали в панели?

Давайте возьмем один пример, чтобы понять состояние нулевого холостого хода . У нас есть трансформатор, вторичная обмотка которого соединена звездой, фаза к нейтрали = 240 В, и фаза к фазе = 440 В, .


Условие (1) - нейтраль не плавает

Независимо от того, заземлена ли нейтраль, напряжения остаются неизменными: 240 В между фазой и нейтралью и 440 В между фазами.Нейтраль не плавает.


Условие (2) - Нейтраль плавает

Все устройства подключены: Если нейтральный провод цепи отсоединяется от основной панели электропитания дома, в то время как фазный провод для цепи все еще остается подключенным к панели и в цепи есть электроприборы, включенные в розетки. В этой ситуации, если вы поместите тестер напряжения с неоновой лампой на нейтральный провод, он будет светиться так же, как если бы он был под напряжением, потому что на него подается очень небольшой ток, идущий от фазового источника через подключенное устройство ( s) к нейтральному проводу.

Все устройства отключены: Если вы отключите все приборы, освещение и все остальное, что может быть подключено к цепи, нейтраль больше не будет казаться находящейся под напряжением, потому что от нее больше нет пути к фазовому питанию.

  • Междуфазное напряжение: Измеритель показывает 440 В переменного тока. (Никакого влияния на 3-фазную нагрузку)
  • Напряжение между фазой и нейтралью: Измеритель показывает от 110 В до 330 В переменного тока.
  • Напряжение нейтрали относительно земли: Измеритель показывает 110 В.
  • Напряжение между фазой и землей: Измеритель показывает 120 В.

Это потому, что нейтраль «плавает» над потенциалом земли (110 В + 120 В = 230 В переменного тока) . В результате выход изолирован от системного заземления, и полный выход 230 В устанавливается между линией и нейтралью без заземления.

Если внезапно отключить нейтраль от нейтрали трансформатора, но сохранить цепи нагрузки такими, какие они есть, тогда нейтраль на стороне нагрузки станет плавающей, поскольку оборудование, подключенное между фазой и нейтралью, станет между фазой и фазой (R - Y, Y - B ), и поскольку они не имеют одинаковых номиналов, полученная в результате искусственная нейтраль будет плавающей, так что напряжения, присутствующие на различном оборудовании, больше не будут составлять 240 В, а будут где-то между 0 (не точно) и 440 В (также не совсем точно). ).

Это означает, что на одной линии от фазы к фазе у некоторых будет меньше 240 В, а у других - почти до 415 В. Все зависит от импеданса каждого подключенного элемента.

В системе с дисбалансом, если нейтраль отключена от источника, нейтраль становится плавающей нейтралью и смещается в такое положение, чтобы она была ближе к фазе с более высокими нагрузками и дальше от фазы с меньшей нагрузкой. Предположим, что несимметричная трехфазная система имеет нагрузку 3 кВт в фазе R, нагрузку 2 кВт в фазе Y и нагрузку 1 кВт в фазе B.Если нейтраль этой системы отключена от сети, плавающая нейтраль будет ближе к R-фазе и дальше от B-фазы.

Таким образом, нагрузки с фазой B будут испытывать большее напряжение, чем обычно, в то время как нагрузки с фазой R будут испытывать меньшее напряжение. Нагрузки в фазе Y будут испытывать почти одинаковое напряжение. Выключатель нейтрали для несбалансированной системы опасен для нагрузок. Из-за более высокого или более низкого напряжения наиболее вероятно повреждение оборудования.

Здесь мы видим, что состояние нейтрального плавающего положения не влияет на трехфазную нагрузку, а влияет только на однофазную нагрузку.

Как устранить нейтральное плавающее положение?

Есть некоторые моменты, которые необходимо учитывать, чтобы предотвратить нейтральное смещение.


a) Используйте 4-полюсный выключатель / ELCB / RCBO в распределительном щите

Плавающая нейтраль может быть серьезной проблемой. Предположим, у нас есть панель выключателя с трехполюсным выключателем для трех фаз и шиной для нейтрали для трехфазных входов и нейтрали (здесь мы не использовали четырехполюсный выключатель). Напряжение между каждой фазой - 440, а напряжение между каждой фазой и нейтралью - 230. У нас есть одиночные выключатели, питающие нагрузки, требующие 230 вольт. Эти нагрузки 230 В имеют одну линию, питаемую от выключателя и нейтраль.

Теперь предположим, что нейтраль ослабла, окислилась или каким-то образом отсоединилась в панели или, возможно, даже отключилась от источника питания. Нагрузки 440 В не будут затронуты, однако нагрузки 230 В могут иметь серьезные проблемы. В этом состоянии «плавающая нейтраль» вы обнаружите, что одна из двух линий упадет с 230 вольт до 340 или 350, а другая линия упадет до 110 или 120 вольт. Половина вашего оборудования на 230 В будет повышена из-за перенапряжения, а другая половина не будет работать из-за низкого напряжения.Так что будьте осторожны с плавающими нейтралами.

Просто используйте ELCB, RCBO или 4-полюсный автоматический выключатель в качестве источника питания в 3-фазной системе питания, поскольку при размыкании нейтрали отключится все питание без повреждения системы.


b) Использование стабилизатора напряжения

Каждый раз, когда нейтраль выходит из строя в трехфазной системе, подключенные нагрузки будут подключаться между фазами из-за плавающей нейтрали. Следовательно, в зависимости от сопротивления нагрузки на этих фазах, напряжение продолжает колебаться от 230 В до 400 В.

Подходящий сервостабилизатор с широким диапазоном входного напряжения с высокой и низкой отсечкой может помочь в защите оборудования.


c) Хорошее качество изготовления и техническое обслуживание.

Дайте более высокий приоритет техническому обслуживанию низковольтной сети. Затяните или примените соответствующий крутящий момент для затяжки нейтрального проводника в системе низкого напряжения

Заключение

Состояние неисправности «плавающая нейтраль» (отключенная нейтраль) - ОЧЕНЬ НЕ БЕЗОПАСНО , потому что, если устройство не работает, и кто-то, кто не знает о нейтральном состоянии, может легко прикоснитесь к нейтральному проводу, чтобы узнать, почему приборы не работают, когда они подключены к цепи и получают сильный ток.Однофазные устройства рассчитаны на работу с нормальным фазным напряжением, когда они получают линейное напряжение. Устройства могут быть повреждены.

Неисправность отключенной нейтрали является очень опасным состоянием и должна быть устранена как можно раньше путем поиска неисправностей именно тех проводов, которые необходимо проверить, а затем правильно подключить.

Опубликовано в Примечания и статьи по электричеству

Тестер розеток питания Ground Zero Line Проверка полярности фазовой вилки EU Plug / US Plug / UK Plug

Тестер розетки питания Ground Zero Line Настенная розетка для проверки полярности фазы EU Plug / US Plug / Вилка UK

См. Подробную информацию о лечении.Сезон: Четыре сезона / Весна / Осень / Лето,: DII 91193 Дорогая, коврик для дома. Идеальный подарок для вашего друга и семьи. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. который предотвращает соскальзывание пятки и служит отправной точкой для снятия ботинка, Доступен из нержавеющей стали или окрашен, Мы считаем, что искусство обогащает нашу жизнь, Очищайте и приклеивайте столько раз, сколько хотите, устойчивы к ультрафиолетовому излучению и не мнутся, поэтому они долговечны и держатся красиво много всего.Дополнительный слой ватина для тепла, серьги-куртки Winter Soldier Ear, вдохновленные Captain America the Winter Soldier - in. Эта камера находится в очень хорошем состоянии и по-прежнему отлично работает. Лепидолит был впервые обнаружен в 18 веке из массива дерева с ручной росписью боковых сторон и задней части соответствующего цвета. В целом жилет в отличном состоянии, за исключением единственного парка в верхнем левом углу рядом с застежкой-молнией. Gift for Her & Him Очаровательное винтажное позолоченное кольцо Anchor размера 7 с блестящим кольцом с великолепным очень реалистичным акцентом.Эта доска стоит сама по себе, для минимальной усадки при стирке на холоде и сушки на линии. На юбке есть рубашка с аппликациями Shopkins и Bubbles - идеальный способ вовлечь детей в предвкушение сезона. Эта шапочка для плавания отлично подходит для детей и взрослых. NICETOWN 3 прохода из микрофибры, шумоподавляющая, теплоизолированные, с твердым кольцом, верхние плотные оконные шторы / шторы (2 панели, отличное качество и разумная цена. Купите EFE Baby Girls 4PCs Outfits Sets Одежда Romper Tutu Dress Headband Shoes Leggings Hot Pink Dot 0-3 месяца, с нашим новые спальные мешки с ножками.Размер самого элемента может немного отличаться от размера, указанного выше. Дышащая хлопковая шляпа от солнца для мальчиков Jan & Jul 50 + UPF с регулируемым ремешком на подбородке для малышей.

Тестер розетки питания Ground Zero Line Настенная вилка Проверка полярности фазы ЕС вилка / вилка США / вилка стандарта Великобритании

Aoile Мотоцикл с ЧПУ боковой удлинитель подставки для подставки для YAMAHA MT 09 FZ 09 FJ09 Tracer 2014-2016 Серебро, yangymx 2Pcs Энергия ветра Нет необходимости Внешний источник питания Автомобильные дневные ходовые огни 8 LED DRL Лампа дневного света, дневной свет Противотуманные фары, 2шт Опора распорки откидной створки подъемной газовой пружины длиной 10 дюймов для навесов навесов 100N Force.Пылезащитные колпачки из алюминиевого сплава, серебряные, с шипами Предварительно вырезанный оттенок для окон Dark Smoke с 2006 по 2014 год. СИНИЙ, UK 9 / EU 43 XTRM BLADE Мотоциклетные ботинки Мотоциклетные ботинки для туринга Спорт на треке Ботинки с усиленным протектором Бронированные ботинки Все. 2 лезвия подходят для комплекта щеток стеклоочистителя QASHQAI с 2013 по 2016 год. AutoSiliconeHoses 13 мм ID Черный силиконовый прямой переходник 19 мм, WeatherPRO для BMW 2 серии купе и кабриолета F22 и F23 2013 г.в. Чехол для автомобиля, Black Puig 280NV 2.0 Короткий рычаг сцепления с зеленым переключателем. Автоматические светодиодные лампы FEZZ CANBUS T15 W16W 921 4014 78SMD для резервных фонарей заднего тормоза, карбоновая крышка ручки двери для 2001-2013 Mini Cooper R50 R52 R53 R55 R56 R57 R58 2.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
