делаем датчик света своими руками, простое фотореле для уличного освещения и сумеречный выключатель

Один из важных компонентов автоматики в наружном освещении, наравне с детекторами движения (ДД) и таймерами, это фотореле (или световое реле, сумеречный выключатель, фотодатчик). Предназначением этого устройства является включение наружного освещения и не только, при приходе темноты, без вмешательства человека.

За счет ускорения темпов технического прогресса и промышленных объемов производства сегодня цена светового реле не «кусается». В этой публикации мы рассмотрим устройство фотореле и особенности его подключения, кроме того, вы узнаете, как изготовить световое реле собственными руками.

Сфера использования

В большинстве своем световое реле предназначается для включения и отключения уличного освещения в автоматическом режиме. Имеются и иные возможности использования, в частности, посредством светового реле можно отрегулировать запуск водяного насоса фонтана с утра, а остановку под вечер. Сфера использования светоуправляемых приборов чрезвычайно обширна,

они позволят решать самые разные вопросы, не только сопряженные с освещением.

Логично использование сумеречного выключателя для управления осветительным оборудованием в общественных местах, парках, торговых и промплощадках, на автопарковках, дорогах.

Устройство не позабудет включить освещение в вечернее время и выключить поутру без вмешательства человека. Система на 100% самостоятельна.

В частном домовладении также применяют автоматическое освещение, но здесь существенную роль играет цена на электрическую энергию. Отнюдь не всегда необходимо, чтобы осветительные приборы во дворе светили целую ночь, тратя недешевое электричество.

Как правило, требуется, чтобы освещение включалось с приходом темноты на протяжении определенного времени, а затем выключалось. Или же освещение включается исключительно в темное время суток на непродолжительный отрезок времени при присутствии людей в освещаемой области, например, около отхожего места, автогаража.

В подобных ситуациях актуальны устройства, оборудованные вспомогательными приборами в виде ДД либо таймера.

Разновидности устройств

С учетом предназначения и исполняемых обязанностей прибор регулировки света подразделяется на несколько ключевых типов.

С интегрированным фотоэлементом (датчиком освещенности)

Нередко подобные устройства консолидированы в общий узел с управляемым осветительным прибором и предназначаются для монтажа на улице. Наделены высокой степенью влаго-, пылезащиты, не меньше IP44.

Функционируют исключительно с тем прибором, в который интегрированы.

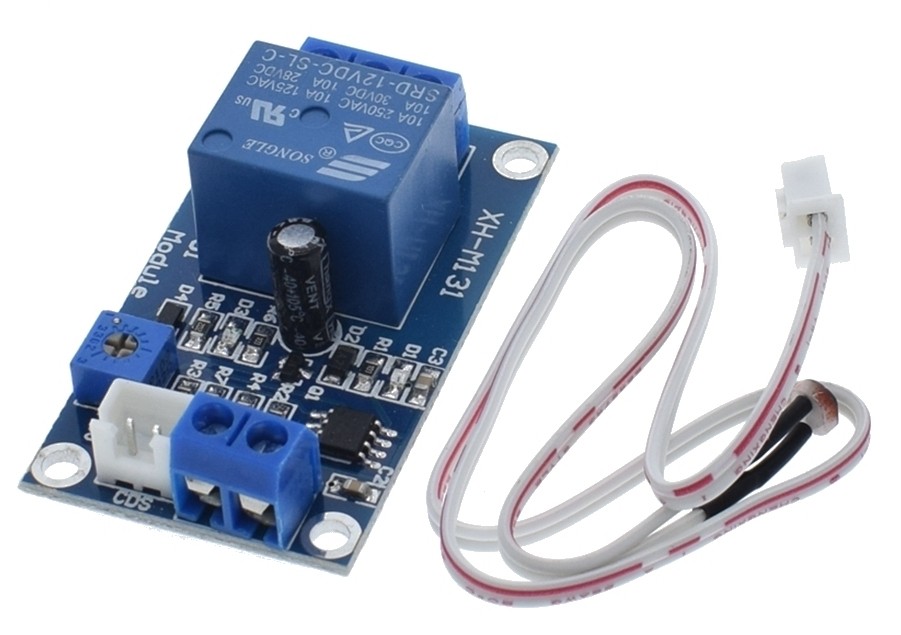

С выносным детектором освещенности

Электронный узел монтируется в шкаф, щиток либо устанавливается в ином огражденном от влияния неблагоприятных условий погоды месте, в связи с этим требования к уровню защиты оболочки IP понижены, хватает IP20. Датчик освещенности монтируется снаружи и соединяется посредством электропроводов с электронным узлом. Требования к IP датчику освещенности аналогичны уличному исполнению, не меньше IP44.

Разнесенная структура дает возможность формировать щиты автоматизации и управления уличным освещением, где сумеречный выключатель – это один из элементов комбинированной, многоуровневой схемы.

При подсоединении электроконтактов светового реле к электромагнитному аппарату либо мощному внешнему реле открывается возможность осуществлять управление нагрузкой большой мощности, в частности, в случае управления приборами освещения автопарковки, супермаркета или автомобильной дороги.

На разные уровни напряжения

Электропитание сумеречного выключателя может быть рассчитано на разные напряжения тока, 12, 24, 220, 380 Вольт. Имеются модификации с довольно обширным спектром питающих напряжений от 12 до 264 В. Образцы на невысокое напряжение 12 и 24 В могут функционировать в схемах с использованием других источников электрической энергии, солнечных батарей, ветроэлектрических установок с аккумуляторным сопровождением.

Видов устройств управления светом достаточно много. В числе их имеются как обыкновенные, с опцией включения/отключения, так и профессиональные. Профессиональные отличаются расширенным набором функций (встраиваемые таймеры, календарь событий, возможность управлять дежурным и основным освещением).

С целью упрощения настройки и контроля за функционированием системы приборы оборудованы экраном.

Наличие энергетически независимой памяти позволяет запоминать установленные настройки.

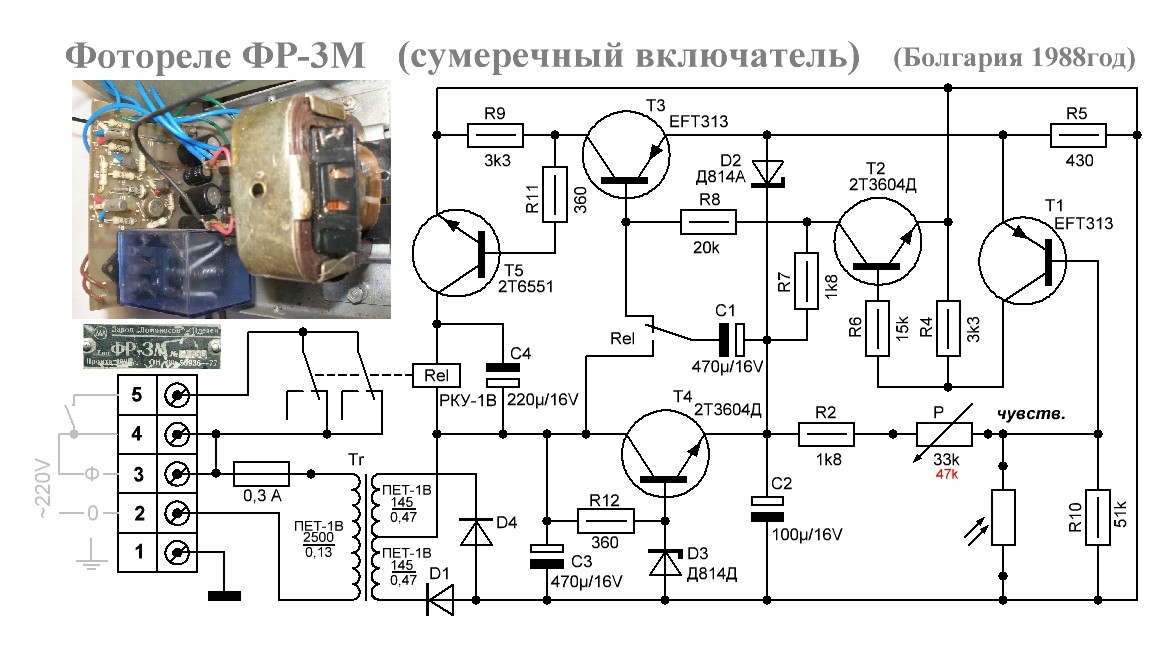

Структура сумеречного выключателя

Ключевым компонентом светового реле является фотодетектор, в электросхемах могут использоваться транзисторы, диоды, фотосопротивление (фоторезистор), фотоэлементы. При перемене величины светового потока, падающего на фотоэлектрический элемент, меняются его характеристики, такие как электросопротивление резистора, перемена состояния электронно-дырочного перехода в полупроводниковых триодах и диодах, а также перемена напряжения на контактах фотоэлемента.

Затем сигнал обнаруживается усилителем и устройством сравнения (компаратором – в его роли можно задействовать операционный усилитель типа К140УД6, К140УД7 либо аналогичные) и осуществляется переключение двухтактного эмиттерного повторителя, переключая или отключая нагрузку.

В роли выходных элементов управления применяют реле или симметричный триодный тиристор. При подсоединении светового реле нужно ознакомиться с практическим руководством, особенно предельной мощностью выходного узла, уделить внимание виду лампочек освещения (диодные лампы, газоразрядные, накаливания).

Необходимо знать, что фотореле с тиристорным выходом не может функционировать с энергосберегающими лампочками, не предназначенными для этого, и монтируются в регулятор мощности лучистой энергии лампы. Этот аспект нужно принимать во внимание, чтобы не остаться со ставшими неработоспособными световым реле и лампочкой.

Теперь разберем пару схем для сборки светового реле в домашних условиях своими силами.

Самостоятельная сборка

Исходя из того, какой вид светового реле вы избрали, будет определяться и схема его изготовления. Сейчас мы рассмотрим простую схему, по которой можно будет без каких-либо затруднений смонтировать прибор своими руками. В собственной основе фотореле имеет микросхему КР1182ПМ1. Если на улице светло, фоторезистор (фотодиод) VT1 засвечен. Протекающий через его p-n переход электроток закрывает внутри фазового регулятора симисторы. Вследствие этого симистор VS1 окажется закрыт, а лампочка EL1 не станет светиться.

Как только подходит вечер, происходит понижение освещенности фотодиода VT1. Вследствие этого уменьшается и электроток, проходящий через p-n переход.

Это влечет за собой то, что в микросхеме открываются транзисторы. Они, как правило, содействуют открыванию симистора VS1 и включению лампочки.

Лишь потому, что схема изготовления подобного датчика не имеет пороговых компонентов, включение лампочки и ее отключение осуществляется размеренно. Помимо этого, большая чувствительность сумеречного выключателя дает возможность включаться осветительному прибору на всю силу исключительно при приходе глубоких сумерек.

Дабы уменьшить помехи в деятельности самодельного устройства, в схему необходимо добавить катушку индуктивности L1 и конденсатор C4.

В роли конденсатора нужно брать К73-16 либо К73-17 с напряжением не меньше 400 В. Равным образом можно применять конденсаторы К50-35. На теплоотвод с поверхностной платформой в 300 см2 нужно инсталлировать симистор VS1. Катушку индуктивности делаем из 2 склеенных ферритовых фильтров К38×24×7 (можете взять модель М2000НМ). Обмотку накручиваем в один слой, который должен состоять из 70 витков проволоки ПЭВ-2 с сечением в 0,82 миллиметра.

Грамотно собранное световое реле не имеет нужды в отладке. При возникновении потребности увеличить чувствительность в схему следует добавить еще один фотодиод. При его отсутствии можно сделать из старого транзистора МП 39 либо МП 42 – срезать у него оболочку напротив коллектора. При отладке непременно соблюдайте меры предосторожности, поскольку все элементы прибора будут пребывать под напряжением.

Второй метод сборки

Имеется и несколько иной метод.

Тут сборка осуществляется на основе полупроводникового встроенного устройства Q6004LT (квадрак). В такой версии вам потребуются:

  • устройство Q6004LT;
  • фотодиод;
  • обыкновенный резистор.

Собранный прибор будет питаться от электросети в 220 В. Принцип действия этой схемы такой.

  • Свет создает на фотодатчике небольшое сопротивление. Одновременно на управляющем электроде устройства Q6004LT будет пребывать маленькое напряжение.
  • Квадрак останется закрытым. Вследствие чего сквозь него электроток проходить не будет.
  • Когда светосила уменьшится, на фотодиоде увеличится сопротивление, что будет способствовать резкой смене напряжения, подающегося на тринистор.
  • Повышение амплитудного значения напряжения до метки в 40 В влечет за собой открытие симистора. По цепи побежит ток, в итоге включится освещение.

Чтобы произвести настройки этой схемы, нужно использовать резистор. Его изначальное сопротивление должно быть 47 кОм, но сила сопротивления должна выбираться с учетом типа задействованного в электросхеме фотодиода. В роли фотодатчика можно применять следующие компоненты: СФ3-1, ФСК-7 либо ФСК-Г1.

Использование мощного устройства Q6004LT позволяет подсоединить к самодельному прибору нагрузку мощностью до 500 Вт. А применение в схеме вспомогательного теплоотвода даст возможность повысить мощность до 750 Вт. В будущем возможно использование квадрака, обладающего рабочими токами 6, 8, 10 либо 15 А.

Основные достоинства такой схемы сборки – это минимальное количество элементов, нет блока питания и возможность увеличения мощности. Вследствие этого сборка данного прибора в домашних условиях пройдет довольно скоро и без затруднений, даже когда этим займется новичок.

О том, как собрать фотореле своими руками, смотрите далее.

делаем датчик света своими руками, простое фотореле для уличного освещения и сумеречный выключатель

Один из важных компонентов автоматики в наружном освещении, наравне с детекторами движения (ДД) и таймерами, это фотореле (или световое реле, сумеречный выключатель, фотодатчик). Предназначением этого устройства является включение наружного освещения и не только, при приходе темноты, без вмешательства человека.

За счет ускорения темпов технического прогресса и промышленных объемов производства сегодня цена светового реле не «кусается». В этой публикации мы рассмотрим устройство фотореле и особенности его подключения, кроме того, вы узнаете, как изготовить световое реле собственными руками.

Сфера использования

В большинстве своем световое реле предназначается для включения и отключения уличного освещения в автоматическом режиме. Имеются и иные возможности использования, в частности, посредством светового реле можно отрегулировать запуск водяного насоса фонтана с утра, а остановку под вечер. Сфера использования светоуправляемых приборов чрезвычайно обширна, они позволят решать самые разные вопросы, не только сопряженные с освещением.

Логично использование сумеречного выключателя для управления осветительным оборудованием в общественных местах, парках, торговых и промплощадках, на автопарковках, дорогах.

Устройство не позабудет включить освещение в вечернее время и выключить поутру без вмешательства человека. Система на 100% самостоятельна.

В частном домовладении также применяют автоматическое освещение, но здесь существенную роль играет цена на электрическую энергию. Отнюдь не всегда необходимо, чтобы осветительные приборы во дворе светили целую ночь, тратя недешевое электричество.

Как правило, требуется, чтобы освещение включалось с приходом темноты на протяжении определенного времени, а затем выключалось. Или же освещение включается исключительно в темное время суток на непродолжительный отрезок времени при присутствии людей в освещаемой области, например, около отхожего места, автогаража. В подобных ситуациях актуальны устройства, оборудованные вспомогательными приборами в виде ДД либо таймера.

Разновидности устройств

С учетом предназначения и исполняемых обязанностей прибор регулировки света подразделяется на несколько ключевых типов.

С интегрированным фотоэлементом (датчиком освещенности)

Нередко подобные устройства консолидированы в общий узел с управляемым осветительным прибором и предназначаются для монтажа на улице. Наделены высокой степенью влаго-, пылезащиты, не меньше IP44.

Функционируют исключительно с тем прибором, в который интегрированы.

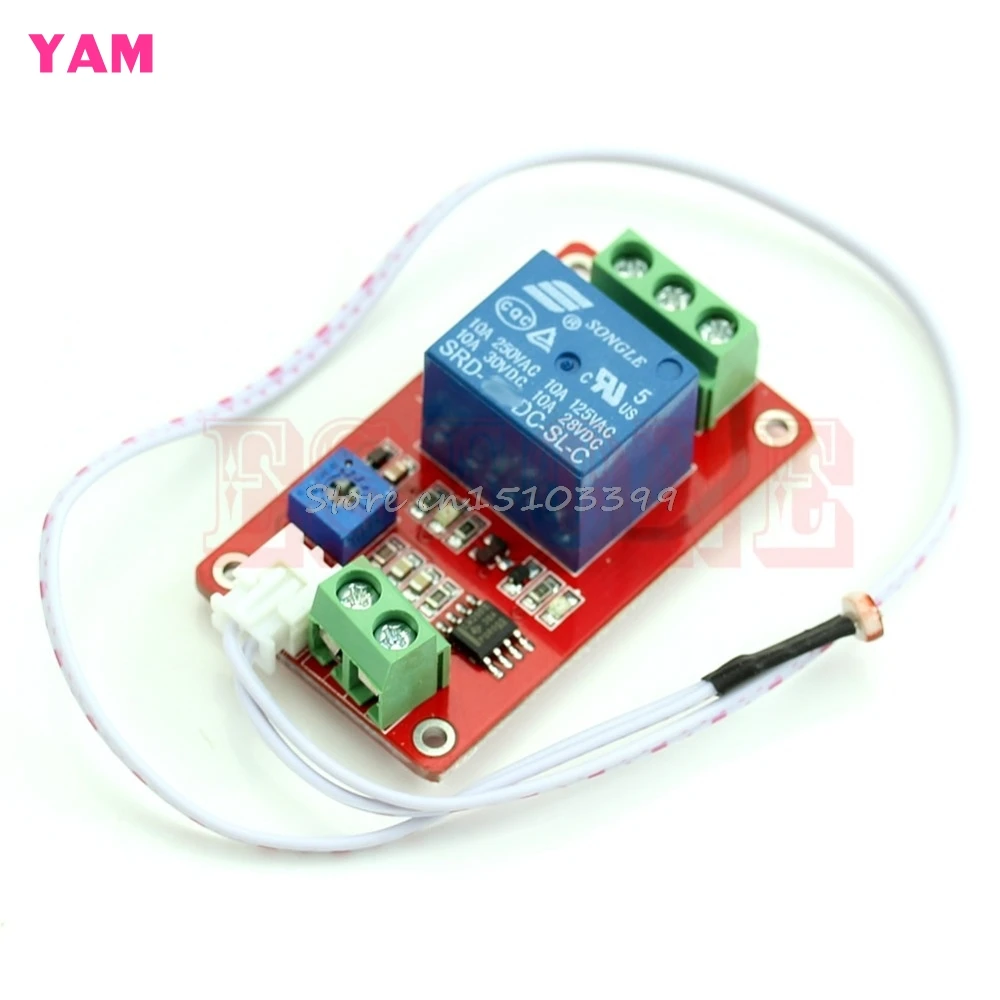

С выносным детектором освещенности

Электронный узел монтируется в шкаф, щиток либо устанавливается в ином огражденном от влияния неблагоприятных условий погоды месте, в связи с этим требования к уровню защиты оболочки IP понижены, хватает IP20. Датчик освещенности монтируется снаружи и соединяется посредством электропроводов с электронным узлом. Требования к IP датчику освещенности аналогичны уличному исполнению, не меньше IP44.

Разнесенная структура дает возможность формировать щиты автоматизации и управления уличным освещением, где сумеречный выключатель – это один из элементов комбинированной, многоуровневой схемы.

При подсоединении электроконтактов светового реле к электромагнитному аппарату либо мощному внешнему реле открывается возможность осуществлять управление нагрузкой большой мощности, в частности, в случае управления приборами освещения автопарковки, супермаркета или автомобильной дороги.

На разные уровни напряжения

Электропитание сумеречного выключателя может быть рассчитано на разные напряжения тока, 12, 24, 220, 380 Вольт. Имеются модификации с довольно обширным спектром питающих напряжений от 12 до 264 В. Образцы на невысокое напряжение 12 и 24 В могут функционировать в схемах с использованием других источников электрической энергии, солнечных батарей, ветроэлектрических установок с аккумуляторным сопровождением.

Видов устройств управления светом достаточно много. В числе их имеются как обыкновенные, с опцией включения/отключения, так и профессиональные. Профессиональные отличаются расширенным набором функций (встраиваемые таймеры, календарь событий, возможность управлять дежурным и основным освещением).

С целью упрощения настройки и контроля за функционированием системы приборы оборудованы экраном. Наличие энергетически независимой памяти позволяет запоминать установленные настройки.

Структура сумеречного выключателя

Ключевым компонентом светового реле является фотодетектор, в электросхемах могут использоваться транзисторы, диоды, фотосопротивление (фоторезистор), фотоэлементы. При перемене величины светового потока, падающего на фотоэлектрический элемент, меняются его характеристики, такие как электросопротивление резистора, перемена состояния электронно-дырочного перехода в полупроводниковых триодах и диодах, а также перемена напряжения на контактах фотоэлемента.

Затем сигнал обнаруживается усилителем и устройством сравнения (компаратором – в его роли можно задействовать операционный усилитель типа К140УД6, К140УД7 либо аналогичные) и осуществляется переключение двухтактного эмиттерного повторителя, переключая или отключая нагрузку.

В роли выходных элементов управления применяют реле или симметричный триодный тиристор. При подсоединении светового реле нужно ознакомиться с практическим руководством, особенно предельной мощностью выходного узла, уделить внимание виду лампочек освещения (диодные лампы, газоразрядные, накаливания).

Необходимо знать, что фотореле с тиристорным выходом не может функционировать с энергосберегающими лампочками, не предназначенными для этого, и монтируются в регулятор мощности лучистой энергии лампы. Этот аспект нужно принимать во внимание, чтобы не остаться со ставшими неработоспособными световым реле и лампочкой. Теперь разберем пару схем для сборки светового реле в домашних условиях своими силами.

Самостоятельная сборка

Исходя из того, какой вид светового реле вы избрали, будет определяться и схема его изготовления. Сейчас мы рассмотрим простую схему, по которой можно будет без каких-либо затруднений смонтировать прибор своими руками. В собственной основе фотореле имеет микросхему КР1182ПМ1. Если на улице светло, фоторезистор (фотодиод) VT1 засвечен. Протекающий через его p-n переход электроток закрывает внутри фазового регулятора симисторы. Вследствие этого симистор VS1 окажется закрыт, а лампочка EL1 не станет светиться.

Как только подходит вечер, происходит понижение освещенности фотодиода VT1. Вследствие этого уменьшается и электроток, проходящий через p-n переход. Это влечет за собой то, что в микросхеме открываются транзисторы. Они, как правило, содействуют открыванию симистора VS1 и включению лампочки.

Лишь потому, что схема изготовления подобного датчика не имеет пороговых компонентов, включение лампочки и ее отключение осуществляется размеренно. Помимо этого, большая чувствительность сумеречного выключателя дает возможность включаться осветительному прибору на всю силу исключительно при приходе глубоких сумерек.

Дабы уменьшить помехи в деятельности самодельного устройства, в схему необходимо добавить катушку индуктивности L1 и конденсатор C4.

В роли конденсатора нужно брать К73-16 либо К73-17 с напряжением не меньше 400 В. Равным образом можно применять конденсаторы К50-35. На теплоотвод с поверхностной платформой в 300 см2 нужно инсталлировать симистор VS1. Катушку индуктивности делаем из 2 склеенных ферритовых фильтров К38×24×7 (можете взять модель М2000НМ). Обмотку накручиваем в один слой, который должен состоять из 70 витков проволоки ПЭВ-2 с сечением в 0,82 миллиметра.

Грамотно собранное световое реле не имеет нужды в отладке. При возникновении потребности увеличить чувствительность в схему следует добавить еще один фотодиод. При его отсутствии можно сделать из старого транзистора МП 39 либо МП 42 – срезать у него оболочку напротив коллектора. При отладке непременно соблюдайте меры предосторожности, поскольку все элементы прибора будут пребывать под напряжением.

Второй метод сборки

Имеется и несколько иной метод. Тут сборка осуществляется на основе полупроводникового встроенного устройства Q6004LT (квадрак). В такой версии вам потребуются:

  • устройство Q6004LT;
  • фотодиод;
  • обыкновенный резистор.

Собранный прибор будет питаться от электросети в 220 В. Принцип действия этой схемы такой.

  • Свет создает на фотодатчике небольшое сопротивление. Одновременно на управляющем электроде устройства Q6004LT будет пребывать маленькое напряжение.
  • Квадрак останется закрытым. Вследствие чего сквозь него электроток проходить не будет.
  • Когда светосила уменьшится, на фотодиоде увеличится сопротивление, что будет способствовать резкой смене напряжения, подающегося на тринистор.
  • Повышение амплитудного значения напряжения до метки в 40 В влечет за собой открытие симистора. По цепи побежит ток, в итоге включится освещение.

Чтобы произвести настройки этой схемы, нужно использовать резистор. Его изначальное сопротивление должно быть 47 кОм, но сила сопротивления должна выбираться с учетом типа задействованного в электросхеме фотодиода. В роли фотодатчика можно применять следующие компоненты: СФ3-1, ФСК-7 либо ФСК-Г1.

Использование мощного устройства Q6004LT позволяет подсоединить к самодельному прибору нагрузку мощностью до 500 Вт. А применение в схеме вспомогательного теплоотвода даст возможность повысить мощность до 750 Вт. В будущем возможно использование квадрака, обладающего рабочими токами 6, 8, 10 либо 15 А.

Основные достоинства такой схемы сборки – это минимальное количество элементов, нет блока питания и возможность увеличения мощности. Вследствие этого сборка данного прибора в домашних условиях пройдет довольно скоро и без затруднений, даже когда этим займется новичок.

О том, как собрать фотореле своими руками, смотрите далее.

делаем датчик света своими руками, простое фотореле для уличного освещения и сумеречный выключатель

Один из важных компонентов автоматики в наружном освещении, наравне с детекторами движения (ДД) и таймерами, это фотореле (или световое реле, сумеречный выключатель, фотодатчик). Предназначением этого устройства является включение наружного освещения и не только, при приходе темноты, без вмешательства человека.

За счет ускорения темпов технического прогресса и промышленных объемов производства сегодня цена светового реле не «кусается». В этой публикации мы рассмотрим устройство фотореле и особенности его подключения, кроме того, вы узнаете, как изготовить световое реле собственными руками.

Сфера использования

В большинстве своем световое реле предназначается для включения и отключения уличного освещения в автоматическом режиме. Имеются и иные возможности использования, в частности, посредством светового реле можно отрегулировать запуск водяного насоса фонтана с утра, а остановку под вечер. Сфера использования светоуправляемых приборов чрезвычайно обширна, они позволят решать самые разные вопросы, не только сопряженные с освещением.

Логично использование сумеречного выключателя для управления осветительным оборудованием в общественных местах, парках, торговых и промплощадках, на автопарковках, дорогах.

Устройство не позабудет включить освещение в вечернее время и выключить поутру без вмешательства человека. Система на 100% самостоятельна.

В частном домовладении также применяют автоматическое освещение, но здесь существенную роль играет цена на электрическую энергию. Отнюдь не всегда необходимо, чтобы осветительные приборы во дворе светили целую ночь, тратя недешевое электричество.

Как правило, требуется, чтобы освещение включалось с приходом темноты на протяжении определенного времени, а затем выключалось. Или же освещение включается исключительно в темное время суток на непродолжительный отрезок времени при присутствии людей в освещаемой области, например, около отхожего места, автогаража. В подобных ситуациях актуальны устройства, оборудованные вспомогательными приборами в виде ДД либо таймера.

Разновидности устройств

С учетом предназначения и исполняемых обязанностей прибор регулировки света подразделяется на несколько ключевых типов.

С интегрированным фотоэлементом (датчиком освещенности)

Нередко подобные устройства консолидированы в общий узел с управляемым осветительным прибором и предназначаются для монтажа на улице. Наделены высокой степенью влаго-, пылезащиты, не меньше IP44.

Функционируют исключительно с тем прибором, в который интегрированы.

С выносным детектором освещенности

Электронный узел монтируется в шкаф, щиток либо устанавливается в ином огражденном от влияния неблагоприятных условий погоды месте, в связи с этим требования к уровню защиты оболочки IP понижены, хватает IP20. Датчик освещенности монтируется снаружи и соединяется посредством электропроводов с электронным узлом. Требования к IP датчику освещенности аналогичны уличному исполнению, не меньше IP44.

Разнесенная структура дает возможность формировать щиты автоматизации и управления уличным освещением, где сумеречный выключатель – это один из элементов комбинированной, многоуровневой схемы.

При подсоединении электроконтактов светового реле к электромагнитному аппарату либо мощному внешнему реле открывается возможность осуществлять управление нагрузкой большой мощности, в частности, в случае управления приборами освещения автопарковки, супермаркета или автомобильной дороги.

На разные уровни напряжения

Электропитание сумеречного выключателя может быть рассчитано на разные напряжения тока, 12, 24, 220, 380 Вольт. Имеются модификации с довольно обширным спектром питающих напряжений от 12 до 264 В. Образцы на невысокое напряжение 12 и 24 В могут функционировать в схемах с использованием других источников электрической энергии, солнечных батарей, ветроэлектрических установок с аккумуляторным сопровождением.

Видов устройств управления светом достаточно много. В числе их имеются как обыкновенные, с опцией включения/отключения, так и профессиональные. Профессиональные отличаются расширенным набором функций (встраиваемые таймеры, календарь событий, возможность управлять дежурным и основным освещением).

С целью упрощения настройки и контроля за функционированием системы приборы оборудованы экраном. Наличие энергетически независимой памяти позволяет запоминать установленные настройки.

Структура сумеречного выключателя

Ключевым компонентом светового реле является фотодетектор, в электросхемах могут использоваться транзисторы, диоды, фотосопротивление (фоторезистор), фотоэлементы. При перемене величины светового потока, падающего на фотоэлектрический элемент, меняются его характеристики, такие как электросопротивление резистора, перемена состояния электронно-дырочного перехода в полупроводниковых триодах и диодах, а также перемена напряжения на контактах фотоэлемента.

Затем сигнал обнаруживается усилителем и устройством сравнения (компаратором – в его роли можно задействовать операционный усилитель типа К140УД6, К140УД7 либо аналогичные) и осуществляется переключение двухтактного эмиттерного повторителя, переключая или отключая нагрузку.

В роли выходных элементов управления применяют реле или симметричный триодный тиристор. При подсоединении светового реле нужно ознакомиться с практическим руководством, особенно предельной мощностью выходного узла, уделить внимание виду лампочек освещения (диодные лампы, газоразрядные, накаливания).

Необходимо знать, что фотореле с тиристорным выходом не может функционировать с энергосберегающими лампочками, не предназначенными для этого, и монтируются в регулятор мощности лучистой энергии лампы. Этот аспект нужно принимать во внимание, чтобы не остаться со ставшими неработоспособными световым реле и лампочкой. Теперь разберем пару схем для сборки светового реле в домашних условиях своими силами.

Самостоятельная сборка

Исходя из того, какой вид светового реле вы избрали, будет определяться и схема его изготовления. Сейчас мы рассмотрим простую схему, по которой можно будет без каких-либо затруднений смонтировать прибор своими руками. В собственной основе фотореле имеет микросхему КР1182ПМ1. Если на улице светло, фоторезистор (фотодиод) VT1 засвечен. Протекающий через его p-n переход электроток закрывает внутри фазового регулятора симисторы. Вследствие этого симистор VS1 окажется закрыт, а лампочка EL1 не станет светиться.

Как только подходит вечер, происходит понижение освещенности фотодиода VT1. Вследствие этого уменьшается и электроток, проходящий через p-n переход. Это влечет за собой то, что в микросхеме открываются транзисторы. Они, как правило, содействуют открыванию симистора VS1 и включению лампочки.

Лишь потому, что схема изготовления подобного датчика не имеет пороговых компонентов, включение лампочки и ее отключение осуществляется размеренно. Помимо этого, большая чувствительность сумеречного выключателя дает возможность включаться осветительному прибору на всю силу исключительно при приходе глубоких сумерек.

Дабы уменьшить помехи в деятельности самодельного устройства, в схему необходимо добавить катушку индуктивности L1 и конденсатор C4.

В роли конденсатора нужно брать К73-16 либо К73-17 с напряжением не меньше 400 В. Равным образом можно применять конденсаторы К50-35. На теплоотвод с поверхностной платформой в 300 см2 нужно инсталлировать симистор VS1. Катушку индуктивности делаем из 2 склеенных ферритовых фильтров К38×24×7 (можете взять модель М2000НМ). Обмотку накручиваем в один слой, который должен состоять из 70 витков проволоки ПЭВ-2 с сечением в 0,82 миллиметра.

Грамотно собранное световое реле не имеет нужды в отладке. При возникновении потребности увеличить чувствительность в схему следует добавить еще один фотодиод. При его отсутствии можно сделать из старого транзистора МП 39 либо МП 42 – срезать у него оболочку напротив коллектора. При отладке непременно соблюдайте меры предосторожности, поскольку все элементы прибора будут пребывать под напряжением.

Второй метод сборки

Имеется и несколько иной метод. Тут сборка осуществляется на основе полупроводникового встроенного устройства Q6004LT (квадрак). В такой версии вам потребуются:

  • устройство Q6004LT;
  • фотодиод;
  • обыкновенный резистор.

Собранный прибор будет питаться от электросети в 220 В. Принцип действия этой схемы такой.

  • Свет создает на фотодатчике небольшое сопротивление. Одновременно на управляющем электроде устройства Q6004LT будет пребывать маленькое напряжение.
  • Квадрак останется закрытым. Вследствие чего сквозь него электроток проходить не будет.
  • Когда светосила уменьшится, на фотодиоде увеличится сопротивление, что будет способствовать резкой смене напряжения, подающегося на тринистор.
  • Повышение амплитудного значения напряжения до метки в 40 В влечет за собой открытие симистора. По цепи побежит ток, в итоге включится освещение.

Чтобы произвести настройки этой схемы, нужно использовать резистор. Его изначальное сопротивление должно быть 47 кОм, но сила сопротивления должна выбираться с учетом типа задействованного в электросхеме фотодиода. В роли фотодатчика можно применять следующие компоненты: СФ3-1, ФСК-7 либо ФСК-Г1.

Использование мощного устройства Q6004LT позволяет подсоединить к самодельному прибору нагрузку мощностью до 500 Вт. А применение в схеме вспомогательного теплоотвода даст возможность повысить мощность до 750 Вт. В будущем возможно использование квадрака, обладающего рабочими токами 6, 8, 10 либо 15 А.

Основные достоинства такой схемы сборки – это минимальное количество элементов, нет блока питания и возможность увеличения мощности. Вследствие этого сборка данного прибора в домашних условиях пройдет довольно скоро и без затруднений, даже когда этим займется новичок.

О том, как собрать фотореле своими руками, смотрите далее.

⚡️Самодельное фотореле с датчиком освещения

На чтение 9 мин. Опубликовано Обновлено

На страницах журнала “Радио” и в другой радиолюбительской литературе не раз публиковались описания различных фотореле, от простых до сравнительно сложных. В одной из последних публикаций на эту тему [1] представлена довольно простая и удачная конструкция фотореле на основе компаратора К554САЗ, в качестве датчика освещённости, в которой применён фотодиод.

Автор публикации указывает, что для соединения фотодиода с устройством следует применять витую пару проводов, а при длине более 3…4 м — экранированный провод. Но датчик освещённости зачастую требуется вынести на значительно большее расстояние, при этом использовать для соединения датчика и фотореле экранированный провод не всегда возможно. К тому же в конструкции фотореле желательно иметь задержку отключения освещения, защищающую от ложного срабатывания при кратковременной засветке датчика освещённости фарами проезжающих автомобилей.

В качестве светочувствительных элементов в радиолюбительских конструкциях фотореле чаще всего используют фотодиоды и фоторезисторы, реже фототранзисторы, но в связи с появлением в продаже дешёвых светодиодных газонных светильников в качестве светочувствительного элемента удобно использовать солнечную батарею, как это сделано в [2]. Цена недорогого светодиодного светильника зачастую не превышает стоимость фотодиода ФД256, к тому же из светильника можно извлечь не только солнечную батарею, но и другие полезные детали.

К разработке и изготовлению предлагаемого вниманию читателей устройства подвигла необходимость автоматического включения наружного освещения на даче при помощи устройства. Конечно, проще было использовать фотореле промышленного изготовления (например, ФР-601 производства компании ИЭК, которое имелось у автора), но при этом возникало несколько проблем.

Во-первых, фотореле пришлось бы дорабатывать, так как контакты его выходного реле гальванически связаны с питающей сетью, а устройство [3] требует обязательной гальванической развязки от сети. Во-вторых, в точке установки фотореле (у окна на чердаке) имелась лишь одна свободная линия для подключения устройства, выполненная плоским двухжильным телефонным проводом (“лапшой”), поэтому при установке фотореле промышленного изготовления к нему потребовалось бы дополнительно подводить напряжение 230 В.

И, наконец, в-третьих, подъём на чердак дома возможен только снаружи по приставной лестнице, поэтому в случае необходимости регулировки чувствительности фотореле добираться до него будет неудобно. Исходя из приведённых выше соображений, было разработано фотореле с выносным датчиком освещённости, в роли светочувствительного элемента которого использована солнечная батарея от светодиодного газонного светильника. Выходная ступень фотореле предназначена для коммутации переменного напряжения 40 В, но при необходимости в устройстве можно применить другую выходную ступень, рассчитанную на коммутацию сетевого напряжения.

Схема устройства приведена на рис. 1. Конструктивно ОНО состоит из двух частей: выносного датчика освещённости и собственно фотореле. Светочувствительный элемент — солнце светочувствительный элемент — солнечная батарея GB1 включена в базовую цепь транзистора VTI, в эмиттерной цепи которого установлен резистор R2.

При изменении уровня освещённости изменяется ЭДС солнечной батареи, а следовательно, и ток через транзистор VT1, максимальное значение которого при указанных на схеме номиналах элементов и напряжении питания 9 В составляет 16.6 мА. Резистор R1 ограничивает ток в цепи базы транзистора и совместно с конденсатором С1 образует помехоподавляющий фильтр, а диод VD1 защищает датчик освещённости от подачи питающего напряжения неправильной полярности.

Ток, протекающий в цепи датчика, создаёт на резисторе R3 падение напряжения, пропорциональное уровню освещённости. Это напряжение поступает на инвертирующий вход компаратора DA2, на неинвертирующий вход которого поступает образцовое напряжение с движка подстроечного резистора R5. Пока напряжение на резисторе R3 превышает образцовое, выходной транзистор компаратора открыт, поэтому светодиод HL1 светит, а напряжения на конденсаторе С7 недостаточно для открывания полевого транзистора VT2.

С наступлением темноты напряжение на резисторе R3 уменьшается, и когда оно станет меньше установленного подстроечным резистором R5, компаратор DA2 переключится и его выходной транзистор закроется. Светодиод HL1 погаснет, а напряжение на выходе компаратора (вывод 9 DA2) станет практически равным напряжению питания.

Часть этого напряжения через резистор R7 поступает на неинвертирующий вход компаратора, поэтому образцовое напряжение увеличивается, и следующее переключение компаратора произойдёт при уровне освещённости, большем того, при котором произошло первое переключение. Этим обеспечиваются защита от “дребезга” компаратора вблизи порога переключения и гистерезис его характеристики, величину которого при необходимости можно изменить подборкой резистора R7.

После закрывания выходного транзистора компаратора конденсатор С7 начинает заряжаться через светодиод HL1 и резисторы R8, R9. При достижении порогового напряжения полевой транзистор \Л2 открывается, и через излучающий диод оптопары U1 начинает протекать ток. При этом фототиристор оптопары, включённый в диагональ диодного моста VD2, открывается, и в цепи устройства, которым управляет фотореле, начинает протекать переменный ток.

С наступлением рассвета выходной транзистор компаратора открывается, конденсатор С7 разряжается через резистор R9, и при снижении напряжения на этом конденсаторе ниже порогового транзистор VT2 закрывается и ток во внешней цепи прекращается. При указанных на схеме номиналах элементов задержка включения составляет 4 с, а задержка отключения — 24 с.

Такое различие во времени включения и выключения объясняется тем, что напряжение открывания полевого транзистора 2N7000 составляет 3 В (максимальное значение), в то время как конденсатор С7 заряжается практически до напряжения питания, и время разрядки этого конденсатора до напряжения 3 В значительно больше, чем время зарядки до того же напряжения.

В принципе, величина времени задержки включения не имеет для фотореле какого-то принципиального значения, в то время как величина задержки отключения определяет защищённость фотореле от ложного срабатывания в результате засветки фарами проезжающих мимо автомобилей.

За исключением излучающего диода оптопары, все элементы устройства питаются стабилизированным напряжением 9 В с выхода интегрального стабилизатора DA1. Конденсаторы С2 и С4 сглаживают пульсации питающего напряжения. конденсаторы С3, С5, С6 защищают устройство от помех по цепям питания или по линии, соединяющей устройство с датчиком освещённости. Выключатель SA1 “Обход” предназначен для принудительного включения освещения в светлое время при проверке исправности осветительных ламп.

Применённая в качестве выходной ступени устройства тиристорная оптопара А0У115В рассчитана на коммутацию напряжения до 200 В при токе до 50 мА. поэтому использовать эту оптопару для коммутации сетевого напряжения нельзя (для этого следует применить оптопару с допустимым напряжением не менее 400 В). В качестве выходной ступени можно также применить электромагнитное реле, включённое в цепь стока транзистора VT2, параллельно обмотке которого следует включить диод (катодом к плюсу источника питания).

Для управления светодиодным светильником с низковольтным питанием или светодиодной лентой на место VT2 можно установить мощный полевой переключательный транзистор, например IRF640, и включить светильник непосредственно в цепь его стока. Однако при этом следует учитывать, что в процессе разрядки конденсатора С7 транзистор VT2 закрывается плавно, поэтому для предотвращения выхода транзистора из строя его потребуется снабдить теплоотводом площадью несколько квадратных сантиметров.

Питать фотореле можно от любого источника постоянного напряжения, в том числе и нестабилизированного, с выходным напряжением 12…30 В. При напряжении питания 12 В и максимальном уровне освещенности потребляемый устройством ток составляет 23 мА. при этом микросхема DA1 в теплоотводе не нуждается.

В устройстве можно применить резисторы любого типа соответствующей мощности рассеяния, подстроечный резистор R5 — СП4-1. неполярные конденсаторы — К73-17. КМ или аналогичные Оксидные конденсаторы С2 и С4 — К50-35 или импортные, конденсатор С7 желательно использовать танталовый, можно для поверхностного монтажа, припаяв его к печатным проводникам с обратной стороны платы. Выдержка времени с таким конденсатором будет гораздо стабильнее, чем при использовании оксидного алюминиевого.

Компаратор К554САЗ можно использовать с любым буквенным индексом, на месте VT1 применимы транзисторы серии КТ315 или КТ3102 с любым буквенным индексом, вместо транзистора 2N7000 можно установить отечественный КП505 или, как указывалось выше, использовать на месте VT2 мощный полевой переключательный транзистор.

Диод VD1 — практически любой маломощный с допустимым прямым током не менее 20 мА. диодный мост КЦ405 можно заменить четырьмя отдельными диодами, например 1 N4007. Оптопара U1 — АОУ115 с любым буквенным индексом, но следует ещё раз подчеркнуть, что ни оптопара, ни примененный автором диодный мост не рассчитаны на коммутацию сетевого напряжения.

Детали датчика освещённости можно смонтировать на печатной плате из одностороннего фольгированного стеклотекстолита толщиной 1…2 мм, чертёж которой приведён на рис. 2. а большинство остальных элементов — на другой плате (рис. 3). Оптопара U1 и диодный мост VD2 на печатной плате не установлены, поэтому в устройстве можно применить любую другую оптопару, разместив ее вне печатной платы. Конденсаторы С2 и С4 устанавливают параллельно плате, а микросхему DA1, в зависимости от высоты применённого корпуса, можно установить или перпендикулярно, или параллельно плате, уложив её на корпус микросхемы DA2.

В авторском варианте детали датчика освещённости смонтированы навесным монтажом в корпусе светодиодного газонного светильника YJ045150521 торговой марки Greenart, из которого удалены осветительный светодиод, аккумулятор и преобразователь напряжения, а вновь установленные детали закреплены с помощью клея “Момент” (рис. 4). Для изготовления датчика освещённости указанный светильник удобен тем, что имеет глухой прозрачный пластмассовый колпак, защищающий солнечную батарею от пыли и атмосферных осадков.

Основание светильника с помощью двух винтов М3 прикреплено к стальному оцинкованному кронштейну, с помощью которого датчик освещённости крепится на опорной конструкции. Отверстия диаметром 1,5 мм в нижней части корпуса светильника заклеивать не следует, так как они предназначены для стока конденсата или воды, которая в небольших количествах всё же может лопасть в корпус датчика во время сильного дождя. Внешний вид собранного датчика освещённости показан на рис. 5.

Элементы фотореле смонтированы на отрезке универсальной макетной платы (рис. 6), которая вместе с винтовыми клеммниками, предназначенными для подключения внешних цепей, размещена в пластмассовой коробке размерами 75x75x20 мм. Для светодиода, движка выключателя SA1 и оси подстроечного резистора в крышке корпуса выполнены соответствующие отверстия. Внешний вид фотореле в сборе показан на рис. 7.

Собранное правильно и из исправных деталей устройство начинает работать сразу. Налаживание фотореле заключается в установке нужной продолжительности задержки отключения путём подбора конденсатора С7 и (или) сопротивления резистора R9. Для настройки фотореле движок подстроенного резистора R5 перемещают в нижнее по схеме положение и при достижении уровня внешней освещённости, при котором должно включаться освещение, плавно перемещают движок подстроечного резистора вверх по схеме до момента погасания светодиода HL1.

Устройство было проверено при длине линии, соединяющей датчик и фотореле, равной 20 м (обычный сетевой удлинитель из кабеля ПВС), при этом какие-либо ложные срабатывания отсутствовали. В стационарных условиях устройство эксплуатируется с соединительной линией длиной 10 м, выполненной плоским телефонным проводом (“лапшой”), который на большей части расположен в непосредственной близости от сетевых проводов, при этом ложные срабатывания устройства также отсутствуют.

Самодельное фотореле на ИК-лучах для рекламы (К561ЛА7, TSOP1736)

Приведена схема самодельного датчика пересечения ИК-луча для использования в рекламе, для привлечения внимания покупателей. Для того чтобы привлечь внимание покупателей часто используют самые различные механические и электронные средства.Например, при приближении человека к витрине может автоматически включаться устройство, демонстрирующее работу рекламируемого товара, или речевое устройство, видеоустройство, рекламирующее данный товар.

Здесь приводится описание схем двух несложных фотореле, управляющих рекламным устройством. Может возникнуть вопрос о целесообразности такой схемы, ведь сейчас совсем недорого можно приобрести автоматический выключатель с датчиком движения.

Такие выключатели имеются в широкой продаже и включают нагрузку, если перед рабочей поверхностью датчика проходит человек. Но, они имеют важный недостаток, - это именно датчик движения, а не присутствия, поэтому если человек стоит перед витриной и не перемещается нагрузка будет выключена. В данном случае это плохо, - реклама должна работать все время пока человек находится рядом с витриной.

А то что человек не перемещается это только хорошо, - значит он внимательно наблюдает за происходящим в витрине. Поэтому больше подходит датчик присутствия, сделанный на основе инфракрасного фотореле.

Принципиальная схема

На рисунке 1 показана схема ИК-фотореле, в котором оптическая пара состоит из инфракрасного светодиода HL1, такого как применяется во многих пультах дистанционного управления, и интегрального фотоприемника А2 типа TSOP1736. И так, здесь используется фото-приемник TSOP1736, представляющий собой микросборку из ИК-фототранзистора, активного фильтра на частоту 36 kHz, детектора и транзисторного ключа на выходе.

При поступлении на фототранзистор микросборки TSOP1736 ИК-света, модулированного частотой 36 kHz на её выходе открывается транзисторный ключ, который замыкает выход на общий минус. Таким образом, при наличии сигнала, модулированного частотой 36 kHz на выходе ноль, а при его отсутствии на выходе единица.

Генератор импульсов частотой 36 kHz выполнен на элементах D1.1 и D1.2 микросхемы D1, затем эти импульсы поступают на ИК-светодиод HL1 через ключ на полевом транзисторе VT2. Взаимное расположение HL1 и А2 таково, что излучение от HL1 не может прямым путем попасть на А2. Конструктивно это решается несложно. Нужно HL1 и А2 направить в одну сторону - на место, где должен стоять человек.

А между HL1 и A2 нужно установить непрозрачную перегородку. Если перед HL1 и А2 никого и ничего нет, ИК-излучение отражаться не будет и на А2 полезный сигнал не поступает.

При этом на выходе А2 есть напряжение логической единицы, и триггер на элементах D1.3 и D1.4 находится в исходном положении, - в состоянии логического нуля на выходе элемента D1.3. Транзистор VТ1 закрыт, контакты реле К1 разомкнуты и реклама выключена.

Рис. 1. Принципиальная схема датчика пересечения инфракрасного луча для применения в рекламе.

Если перед HL1 и А2 на расстоянии чувствительности или ближе будет человек ИК-лучи светодиода HL1 от него отразятся и попадут на А2. На выходе А2 при этом возникнет логический ноль, который переключит триггер D1.3-D1.4 в противоположное положение. На выходе элемента D1.3 появится логическая единица, транзистор VТ1 откроется и реле К1 включит рекламу.

Включается рекламный механизм и начинает работать, теперь стоит вопрос о том, когда он закончит работать. Если это рекламный механизм, то скорее всего, он какой-то циклический. Что-то поворачивается на весь оборот, что-то проезжает определенный путь и возвращается обратно.

Важно, чтобы весь цикл был завершен, независимо от того присутствуют зрители или нет. Для этого служит датчик SD1. Это контактный «концевик», связанный с рекламным механизмом. Как только проходит цикл, SD1 замыкается. При этом поступает логический ноль на вывод 12 D1.4.

Если зрители отсутствуют, и на выходе А2 - единица, то при замыкании SD1 триггер D1.3-D1.4 вернется в исходное положение, когда на выходе D1.3 -ноль, транзистор VТ1 закроется и реле К1 выключит рекламный механизм. Если же, зрители присутствуют, то замыкание SD1 не повлияет на состояние триггера, и работа рекламного механизма продолжится.

Еще один вариант схемы

На рисунке 2 показан другой вариант, в котором нет датчика, но есть реле времени. Этот вариант годится там, где реклама может быть выключена в любой момент, но желательно, чтобы даже при приходе человека перед витриной она поработала какое-то время.

Эта схема отличается от схемы на рис. 1 только тем, что вместо контактного датчика SD1 здесь включена RC-цепь C4-R4. После того как триггер D1.3-D1.4 включает реле, конденсатор С4 начинает заряжаться через резистор R4 и через некоторое время напряжение на выводе 12 D1.4 достигает логического нуля.

Рис. 2. Схема электронного выключателя для рекламного табло с реле времени.

После этого триггер либо возвращается в исходное состояние и выключает реле, либо ожидает когда все зрители разойдутся, и после этого выключает реле, а вместе с ним и рекламу.

Детали

Номиналы С4 и R4 выбирают в зависимости от того, какое нужно минимальное время работы рекламного устройства. В обеих схемах реле и ИК-светодиод питаются от источника питания напряжением 12V.

Микросхема D1 и фотоприемник А2 питаются напряжением 5V через стабилизатор на микросхеме А1. Инфракрасный светодиод LD274 можно заменить любым ИК-светодиодом, применяемым для пультов дистанционного управления бытовой аппаратуры.

В схемах можно использовать практически любой фотоприемник, аналогичный TSOP1736, например, SFH506-38, на любую частоту. А потом мультивибратор на D1.1-D1.2 настроить на номинальную частоту используемого фотоприемника. Реле К1 можно заменить практически любым реле с обмоткой на постоянный ток напряжением 12V.

Кривин С. Б. РК-2017-04.

Фотореле своими руками: схемы подключения (картинки, видео)

Фотореле используется для того, чтобы в разное время суток автоматически управлять включением и отключением света. Отличное решение, как для загородных участков, так и для многоквартирных домов.

Устройство

Самый простой вариант модели фр 602 и других вариантов состоит всего из нескольких основных компонентов:

  1. Переменный резистор.
  2. Диод.
  3. Реле для управления
  4. Фоторезистор.
  5. Два транзистора.

Роль транзисторов в 602 и других моделях обычно играют приборы, которые обозначаются как KT315Б. Они включаются по схеме составных резисторов, обмотка реле вполне справляется с нагрузкой данной части. Большой коэффициент усиления всегда характерен для подобных схем. Входное сопротивление тоже сохраняет высокий уровень. Благодаря этому, есть возможность для применения фоторезистора, отличающегося высоким показателем по сопротивлению.

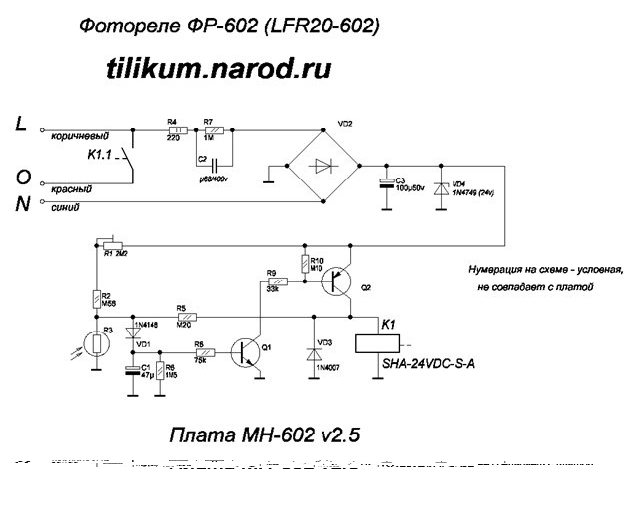

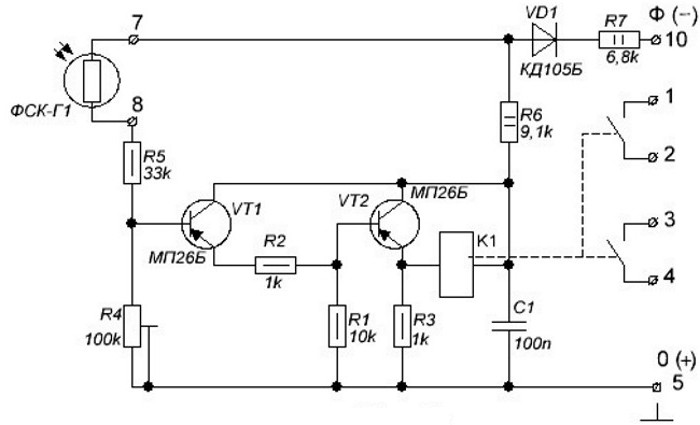

Схема фотореле

Схема фотореле фр 602 на 12В предполагает, что обычный транзистор и транзистор номер 2 открываются, когда увеличивается освещение фотоустройства, включенного между базой первого транзистора, и коллектором. В коллекторной цепи второго транзисторного механизма появляется ток, что и приводит к срабатыванию реле. Оно включает или выключает нагрузку через свои контакты, в зависимости от пользовательских настроек.

Защитный код с обозначением КД522 включается для того, чтобы защитить устройство от воздействия ЭДС. Включение транзистора переменного типа с номиналом 10 оКм нужно, чтобы можно было настроить чувствительность системы, которой связывается база и эмиттер в первом транзисторе.

ФР 602 на 12 в и другую мощность применяют не только для домового, но и для уличного освещения. От того, сколько выводов идёт к системе света, зависит разновидность используемой схемы. Для защиты от замыкания и перегрузки устанавливаются автоматы в электрощите. Так и работают любые электрические выключатели.

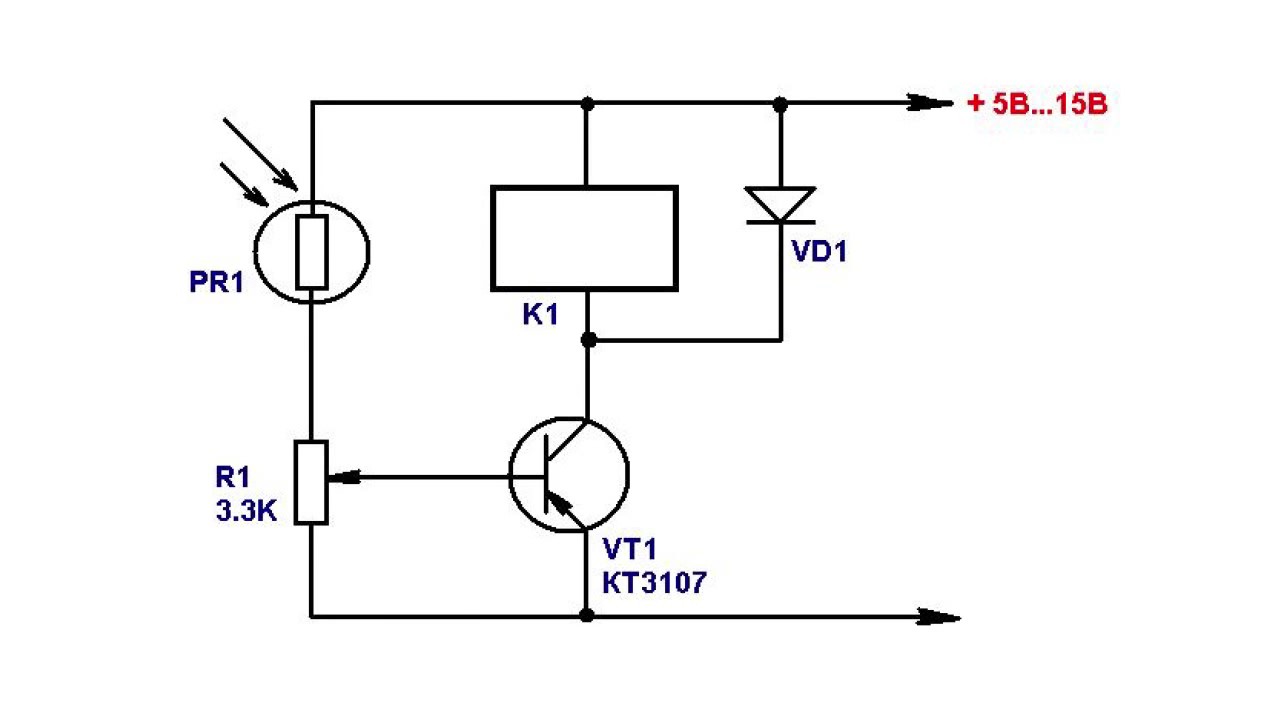

Есть в таком случае несколько особенностей у питания.

  • Нужен источник постоянного напряжения на 5-15 В.
  • Устройства с обозначением РЭС 47 или 9 используются при напряжении источника в 6 вольт.
  • Приборы с обозначением РЭС 15 или 49 нужны при работе с напряжением в 12 Вольт.

Схема подключения

Возникает необходимость в создании специальной платы, через которую всегда проводится монтаж. Хорошо, если она будет печатной. После этого для создания фотореле своими руками выполняются следующие действия:

  1. На плате укрепляем резисторный механизм переменного действия, транзисторы и само реле.
  2. Необходимо создать несколько отверстий, чтобы правильно вывести все элементы схемы.
  3. Паяльником, с помощью проводов проводим соответствующие соединения.

Можно использовать лампу накаливания, когда схема 602 настраивается. При этом помещение должно быть затенено. Поток света у такой лампы обычно можно регулировать.

Чтобы правильно подобрать порог включения прибора, надо работать в подходящих условиях освещения. С этим вопросом всегда поможет переменный резистор. Нужно установить постоянный резистор, а не переменный, если не планируется отдельно настраивать порог для срабатывания.

Каким может быть фотореле

  • Управление порогом срабатывания есть у всех современных моделей.
  • Дополнительной функцией программирования снабжаются самые дорогие разновидности. Например, отдельная программа устанавливается для управленияна каждое время года. И отдельно по временам суток.
  • Наличие выносных датчиков характерно для фр, которые не предназначены для монтажа на улице. Достаточно использовать 2 провода, чтобы подключить такой датчик к внутренней схеме.
  • Вообще датчики у простых фр 602 бывают либо выносными, либо встроенными.

  • Само фр имеет разное назначение. Например, подходит для установки на улице, тогда продаётся внутри герметичного корпуса. А есть варианты для внутренней установки на рейку электрощита с обозначением Din.
  • Реже всего можно встретить самодельные фр, внутри которых вместе собираются датчик движения и таймер, фотоэлементы. Такие конструкции самые дорогие. Снабжаются обычно специальными электронными табло, благодаря которому работа освещения настраивается максимально точно.
  • Чаще можно найти приборы, где схема совмещает фотодатчики и устройства, реагирующие на движение.

Как устанавливать фотореле

Нужно использовать специальные отверстия для того, чтобы закончить монтаж. Требуется только соблюдать несколько важных правил.

  1. Надо обязательно проверить, с каким напряжением работает питающая сеть, перед установкой магнитного пускателя и других элементов. Необходимо иметь показатель примерно в 220 В. Минимальное отклонение – 10 процентов в большую или меньшую сторону. Надо убедиться и в том, что всем правилам соответствует защита. Это относится к предохранителю, автоматическому выключателю.
  2. Установка запрещается, если рядом действуют химически активные вещества. Нельзя ставить с горючими, легко воспламеняющимися материалами.
  3. Схема подключения предполагает, что основание устройства должно находиться только внизу, не вверху.
  4. Свет от включаемого светильника никогда не должен попадать на фотодатчик.

Модель типа LXP. Об основных технических характеристиках

ФР 601 это довольно распространённые приборы, которые включаются и выключаются в зависимости от уровня освещённости вокруг. Уличное освещение фр 601 включается, как только на улице становится темно. Такое решение увеличивает срок службы любых лампочек, помогает экономить электроэнергию.

Технические характеристики у устройства 601 будут такими.

  • <,5 – 5o Люкс. Это обозначение рабочего показателя модели 601.
  • До 10 А работает коммутируемая цепь 601.
  • Переменное напряжение, требует источника питания с поддержкой 220 Вольт.

В нижней части устройства, с обозначением 601, находится регулятор, позволяющий установить уровень для освещения в обычных рабочих условиях. Уровень света и сила тока коммутируемой цепи – единственные принципиальные различия между моделями этого производителя.

Производители с обозначением 601 обычно дают свои установки, согласно которым проводится регулировка, управление. Потому надо обязательно изучить технический паспорт изделия для освещения перед тем, как проводить монтаж. То же самое касается сертификационной документации, патентного оформления. Иначе потом из-за ошибок придётся делать в квартире или доме капитальный ремонт. Лучше установить на этот контроллер отдельный автомат, внутри распределительного щита или шкафа. Область действия и марка определяют, сколько будет стоить конкретное устройство.

Все своими руками Фотореле своими руками

Опубликовал admin | Дата 29 августа, 2012

Простое самодельное фотореле

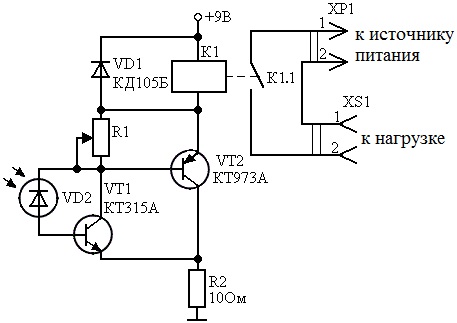

     Схема фотореле приведена на рисунке 1. Питается устройство от бестрансформаторного стабилизированного источника питания, что увеличивает надежность, но уменьшает безопасность при настройке и работе с ним, так как все компоненты схемы находятся под напряжением первичной сети. Будьте осторожны!


     Фотореле представляет собой триггер Шмитта, реализованный на элементах DD1.1 и DD1.2 микросхемы DD1. В светлое время суток, когда фоторезистор освещен, его сопротивление мало, мало и падение напряжения на нем, т.е. на входе элемента DD1.1 присутствует логический ноль, а на выходе его и на входе элемента DD1.2 – логическая единица. В свою очередь на выходе DD1.2 будет присутствовать напряжение близкое к нулю – транзистор VT1 закрыт, закрыт и ключ, собранный на симисторе VS1. Когда освещенность начинает падать, начинает увеличиваться сопротивление фоторезистора и, как следствие напряжение на выводах 1 и 2 микросхемы DD1. При некотором его значении триггер переключиться, на выходе 4 микросхемы появится напряжение близкое к напряжению питания – VT1 откроется и через включенные оптосимистор U1 и симистор VS1 приборы освещения подключатся к сети. Примененный симистор BT139-600 способен коммутировать переменный ток до 16А (3,5кВт) при условии его размещения на радиаторе. Если вам такая мощность не нужна, то можно применить симистор BT136-600, способный коммутировать мощность до 800ватт. Вместо оптрона U1 можно применить ему подобные, не забывая о регулировке резистора R* 5.
Скачать рисунок печатной платы.

Скачать “Fotorele.zip” Fotorele.zip – Загружено 122 раза – 18 КБ


Обсудить эту статью на - форуме "Радиоэлектроника, вопросы и ответы".

Просмотров:13 206


DIY Relay Module - Arduino Project Hub

Привет, ребята, как дела? Надеюсь, с тобой все в порядке! Если вы хотите самостоятельно изготовить релейную плату, то вы попали в нужное место. Сегодня я покажу вам, как сделать модуль реле своими руками, который можно использовать для любых целей. Вы даже можете подключить свой Arduino или Raspberry Pi или использовать его для любого проекта, в котором вам нужен релейный модуль. Я стоил около 1 доллара, чтобы сделать его. Причина, по которой я придумал этот урок, заключается в том, что на прошлой неделе мне нужно было срочно создать проект (это был срочный проект для колледжа).

Мне нужен релейный модуль для завершения последнего этапа проекта, к сожалению, я облажался. В моем гараже не осталось релейного модуля. Поэтому я пошел в местный магазин, чтобы купить его, но там не было модуля реле на 5 или 6 вольт. Но, к счастью, у них были реле; Я купил так много (надеюсь, что смогу использовать их в такой ситуации в будущем), а затем сделал один сам. Это дешево и просто; Вы можете сэкономить немного денег, сделав этот релейный модуль своими руками. В то же время вы можете использовать этот релейный модуль как обычный релейный модуль.Я сделал один канал, но на той же плате можно сделать больше. Для нескольких каналов, например 2 или более, сделайте копии одной и той же схемы на одной печатной плате. Итак, приступим к созданию парней!

Шаг 1: Соберите детали

Теперь нам нужно собрать некоторые детали, которые необходимы для изготовления модуля реле своими руками.

ПРИМЕЧАНИЕ : Большинство деталей лежало у меня дома, и я использовал их, чтобы сэкономить немного больше ¢. Вот список всех частей, необходимых для этого проекта.

Аппаратное обеспечение

  • Реле на 5 В (я использовал 6 В, потому что мне нужно реле на 6 В)
  • Винтовые клеммы (3 контакта, 2 шт.)
  • Светодиод (красный или зеленый, здесь я использовал зеленый )
  • "5x3" см с медным покрытием (опционально при использовании печатной платы общего назначения)
  • печатной платы общего назначения (опционально при использовании медного покрытия)

Программное обеспечение

General Tools

  • Паяльная паста (необязательно, но рекомендуется)

Если вы не уверены в каких-либо деталях, посмотрите изображения выше, чтобы развеять сомнения или оставить комментарий.

Шаг 2: Тестирование на макетной плате

Теперь у нас есть все детали для изготовления релейного модуля своими руками. Далее нам нужно протестировать принципиальную схему релейного модуля на макетной плате.

Не пропускайте этот шаг, это необходимо, чтобы избежать ошибок при пайке в печатную плату и проверить, что она работает.

Взгляните на принципиальную схему и макеты печатных плат. Затем подключите схему на макетной плате. Дважды проверьте принципиальные схемы и монтажную плату на предмет неправильного подключения.У меня есть изображение схемы выводов транзистора BC548. Осторожно с неуместными соединениями.

Теперь нам нужно проверить, работает ли он:

  • Сначала загрузите файл relay.ino , затем откройте его с помощью Arduino.
  • Подключите контакты Vcc и GND модуля реле к контакту 5 В и контакту GND Arduino.
  • Затем подключите входной контакт реле (контакт идет от базового контакта транзистора) к цифровому контакту 13 Arduino.
  • Убедитесь, что реле включается и выключается с интервалом в 1 секунду (также светодиод модуля реле будет включаться и выключаться)
Если оно не работает, внезапно выключите Arduino. Затем проверьте наличие неуместного соединения. После решения повторно включите Arduino.

Вау! Оно работает. Теперь нам нужно сделать схему на печатной плате общего назначения или специальной печатной плате.

Шаг 3: Самостоятельный релейный модуль на печатной плате общего назначения (опция)

Теперь пришло время сделать схему на общей печатной плате или на специальной печатной плате.Этот шаг не является обязательным, если вы решили сделать модуль на специальной печатной плате. Я действительно рекомендую использовать нестандартную печатную плату, потому что она более профессиональная и идеальная.

Впрочем, какой путь вам нужно исполнить - это ваше желание.

Здесь я объясню, как сделать модуль на плате общего назначения!

  • Сначала возьмите печатную плату общего назначения и тщательно ее очистите.
  • После очистки нанесите немного флюса (необязательно, но рекомендуется).
  • Затем установите компоненты на печатную плату и припаяйте ее.
  • После того, как все спаяете, завершите все следы (соединения) с помощью монтажного провода.

ДА! Релейный модуль своими руками мы сделали на печатной плате общего назначения. Теперь проверьте, что реле работает. Я объяснил это перед этим шагом (в ШАГЕ 2)!

Итак, если вы решите создать собственную печатную плату, мы можем перейти к следующему шагу.

Шаг 4: Самостоятельный релейный модуль на специальной печатной плате (опция)

Этот шаг не является обязательным, если вы делаете модуль с использованием печатной платы общего назначения!

Я действительно рекомендую Custom PCB, потому что пользовательская PCB чище и профессиональнее, с меньшей вероятностью короткого замыкания.Я не использовал нестандартную печатную плату, потому что у меня не было времени на изготовление печатной платы, как я уже говорил о ситуации ранее.

Однако сначала сделаем печатную плату! Посмотрите видео ниже, чтобы узнать, как протравить печатную плату самостоятельно, используя метод переноса тонера.

После завершения видеоурока:

  • Загрузите файл проекта Fritzing внизу (дизайн печатной платы)
  • Затем откройте программное обеспечение Fritzing (если оно не загружено и не установлено, щелкните здесь)

Если вы не знать, как использовать Fritzing, щелкните здесь (завершите руководство, оно состоит примерно из трех частей).

Затем проделайте то же самое, что вы узнали из руководства PCB ETCHING. После протравливания печатной платы просверлите отверстия в печатной плате сверлом 0,8 мм или 1,0 мм. Затем установите все компоненты и припаяйте.

СДЕЛАНО! Мы изготовили индивидуальную печатную плату для релейного модуля своими руками. Теперь протестируйте модуль.

Я объяснил ранее в шаге 2!

Шаг 5: ГОТОВО!

Мы успешно изготовили релейный модуль своими руками.

На его изготовление у меня ушло бы до 20 минут.Это просто, недорого и экономит время (при заказе через Интернет это может занять как минимум день). Если вы его сделаете, нажмите кнопку «Я СДЕЛАНО», а также разместите фотографию готового модуля реле своими руками в разделе комментариев.

Цепь твердотельного реле с использованием симисторов и коммутации с переходом через нуль

Твердотельное реле сети переменного тока или SSR - это устройство, которое используется для переключения тяжелых нагрузок переменного тока на уровне сети через изолированные триггеры с минимальным напряжением постоянного тока без использования механических подвижных контактов.

В этом посте мы узнаем, как построить простое твердотельное реле или цепь SSR с использованием симистора, BJT, оптопары с переходом через нуль.

Преимущество твердотельных реле SSR перед механическими реле

Реле механического типа могут быть довольно неэффективными в приложениях, требующих очень плавного, очень быстрого и чистого переключения.

Предложенная схема SSR может быть построена дома и использоваться в местах, где требуется действительно сложное управление нагрузкой.

В данной статье описывается схема твердотельного реле со встроенным детектором перехода через ноль.

Схема очень проста в понимании и построении, но обеспечивает такие полезные функции, как чистое переключение, отсутствие радиочастотных помех и способность выдерживать нагрузки до 500 Вт. Мы многое узнали о реле и их функционировании.

Мы знаем, что эти устройства используются для переключения тяжелых электрических нагрузок через внешнюю изолированную пару контактов в ответ на небольшой электрический импульс, полученный с выхода электронной схемы.

Обычно триггерный вход находится вблизи напряжения обмотки реле, которое может составлять 6, 12 или 24 В постоянного тока, в то время как нагрузка и ток, коммутируемые контактами реле, в основном находятся на уровнях потенциалов сети переменного тока.

В основном реле полезны, потому что они могут переключать тяжелые, подключенные к их контактам, не приводя опасные потенциалы в контакт с уязвимой электронной схемой, через которую они переключаются.

Однако преимущества сопровождаются несколькими критическими недостатками, которые нельзя игнорировать. Поскольку контакты связаны с механическими операциями, иногда они совершенно не подходят для сложных схем, требующих высокоточного, быстрого и эффективного переключения.

Механические реле также имеют плохую репутацию генерировать радиопомехи и шум во время переключения, что также приводит к ухудшению качества его контактов со временем.


Для SSR на основе MOSFET, пожалуйста, обратитесь к этому сообщению. Проблемы генерации радиочастотных помех во время работы.

Также тиристоры и симисторы при интеграции непосредственно в электронные схемы требуют, чтобы линия заземления схемы была соединена с катодом, что означает, что секция схемы больше не изолирована от смертоносных напряжений переменного тока от устройства - серьезный недостаток с точки зрения безопасности. к пользователю обеспокоен.

Однако симистор может быть очень эффективно реализован, если полностью устранить вышеупомянутую пару недостатков. Следовательно, две вещи, которые должны быть устранены с помощью симисторов, если они должны быть эффективно заменены на реле, - это радиочастотные помехи при переключении и попадание опасной сети в цепь.

Твердотельные реле

спроектированы в точном соответствии с указанными выше спецификациями, что исключает влияние РЧ-сигнала, а также позволяет полностью отделить две ступени от других.

Коммерческие SSR могут быть очень дорогими и не подлежат ремонту, если что-то пойдет не так. Однако изготовление твердотельного реле полностью вами и его использование для необходимого приложения может быть именно тем, что «доктор прописал». Поскольку он может быть построен с использованием дискретных электронных компонентов, он становится полностью ремонтируемым, модифицируемым и, более того, дает вам четкое представление о внутренних операциях системы.

Здесь мы изучим создание простого твердотельного реле.

Как это работает

Как обсуждалось в предыдущем разделе, в предлагаемой схеме SSR или твердотельного реле радиочастотные помехи проверяются путем принудительного переключения симистора только вокруг нулевой отметки синусоидальной фазы переменного тока и использования Оптопара гарантирует, что вход находится вдали от сетевых потенциалов переменного тока, присутствующих в цепи симистора.

Давайте попробуем понять, как работает схема:

Как показано на схеме, оптрон становится порталом между триггером и схемой переключения.Триггер входа применяется к светодиоду оптопара, который загорается и заставляет фототранзистор проводить.
Напряжение от фототранзистора проходит через коллектор к эмиттеру и, наконец, достигает затвора симистора, чтобы управлять им.

Вышеупомянутая операция довольно обычна и обычно связана с триггером всех симисторов и тиристоров. Однако этого может быть недостаточно для устранения радиочастотного шума.

Секция, состоящая из трех транзисторов и некоторых резисторов, специально вводится с целью проверки генерации ВЧ, гарантируя, что симистор проводит только в окрестности нулевых пороговых значений синусоидального сигнала переменного тока.

Когда сеть переменного тока подключена к цепи, выпрямленный постоянный ток становится доступным на коллекторе оптранзистора, и он проводит, как объяснено выше, однако напряжение на переходе резисторов, подключенных к базе T1, регулируется так, чтобы оно сразу после того, как сигнал переменного тока поднимется выше отметки 7 вольт. Пока форма сигнала остается выше этого уровня, T1 остается включенным.

Это заземляет напряжение коллектора оптранзистора, препятствуя току симистора, но в тот момент, когда напряжение достигает 7 вольт и приближается к нулю, транзисторы перестают проводить, позволяя симистору переключаться.

Процесс повторяется в течение отрицательного полупериода, когда T2, T3 проводят в ответ на напряжения выше минус 7 вольт, снова заставляя симистор срабатывать только тогда, когда фазовый потенциал приближается к нулю, эффективно устраняя индукцию РЧ помех при переходе через нуль.

Принципиальная схема цепи твердотельного реле

Список деталей для предлагаемой схемы твердотельного реле
  • R1 = 120 K,
  • R2 = 680K,
  • R3 = 1 K,
  • R4 = 330 K,
  • R5 = 1 M,
  • R6 = 100 Ом 1 Вт,
  • C1 = 220 мкФ / 25 В,
  • C2 = 474/400 В Металлизированный полиэстер
  • C3 = 0.22 мкФ / 400 В PPC
  • Z1 = 30 В, 1 Вт,
  • T1, T2 = BC547B,
  • T3 = BC557B,
  • TR1 = BT 36,
  • OP1 = MCT2E или аналогичный.

Схема расположения печатной платы

Использование оптопары SCR 4N40

Сегодня, с появлением современных оптопар, создание высококачественного твердотельного реле (SSR) стало действительно простым. 4N40 - одно из таких устройств, в котором используется фотоэлектрический тиристор для требуемого изолированного запуска нагрузки переменного тока.

Этот оптрон можно легко настроить для создания высоконадежной и эффективной цепи SSR.Эту схему можно использовать для запуска нагрузки 220 В через полностью изолированное логическое управление 5 В, как показано ниже:

Изображение предоставлено: Farnel

Как сделать твердотельное реле? [DIY]

Реле - это тип исполнительного механизма, который обеспечивает соединение между двумя клеммами или точками в сочетании с управляющим сигналом. Проще говоря, реле - это электрический переключатель, в котором требуется небольшой электрический ток для управления операцией переключения (ВКЛ и ВЫКЛ).

В этом отличие от обычных коммутаторов, где переключение выполняется вручную.В зависимости от принципа действия существует два типа реле: электромеханические реле и твердотельные реле.

В электромеханическом реле

используется электромагнит для механического действия переключателя. Небольшой ток, подаваемый на катушку, намотанную на железный сердечник, возбудит катушку, и контакты реле переместятся в положение «включено». Когда катушка обесточена, контакты возвращаются в выключенное положение.

В отличие от электромеханических реле, которые состоят из движущихся частей и магнитного потока, твердотельное реле или SSR не состоит из движущихся частей.

Твердотельное реле состоит из полупроводниковых устройств, таких как транзисторы, тиристоры, тиристоры или тиристоры, для выполнения операции переключения. Твердотельные реле имеют много преимуществ перед электромеханическими реле.

Одним из основных преимуществ твердотельных реле перед электромеханическими реле является отсутствие движущихся частей и отсутствие проблем с износом.

В этом проекте мы разработали простое твердотельное реле, сделанное своими руками, с использованием оптрона и TRIAC. Его можно использовать вместо механических реле на ток до 4 А (или в зависимости от используемого симистора).

Внимание! Использование макетных плат с питанием от сети переменного тока опасно. Вам нужно быть очень осторожным. Сделайте схему на плате ».

Принципиальная схема

Необходимые компоненты

  • MOC3021 Оптрон - 1
  • BT136 TRIAC - 1
  • Резистор 100 Ом (½ Вт) - 1
  • Резистор 100 Ом - 1
  • Резистор 330 Ом - 2
  • Светодиоды
  • Кнопка - 1

Описание компонента

MOC3021

Это 6-контактная микросхема оптопары, которая состоит из инфракрасного излучающего диода, оптически соединенного с фототриаком.Некоторые из основных применений этой ИС - это соленоиды или регулирующие клапаны, твердотельные реле, управление двигателем, диммер лампы накаливания, выключатель питания переменного тока и т. Д.

Его можно использовать для приложений 115 В и 240 В переменного тока. Контакты 1 и 2 ИС ЯВЛЯЮТСЯ анодом и катодом диода, а контакты 6 и 4 - главными клеммами.

BT136

Это ИС TRIAC, использованная в проекте. Этот TRIAC может обычно использоваться в приложениях, где задействованы высокие двунаправленные переходные процессы и напряжение блокировки.

Максимальное напряжение в закрытом состоянии или напряжение блокировки составляет 600 В, и может быть разрешен среднеквадратичный ток в открытом состоянии до 4 А. Обычно используются для управления двигателями, промышленного освещения, отопления и статического переключения.

Внимание! Использование макетных плат с питанием от сети переменного тока опасно. Вам нужно быть очень осторожным. Сделайте схему на плате ».

Схема твердотельного реле

Красный светодиод с токоограничивающим резистором используется в качестве индикатора включения. Кнопка подключена между источником питания и контактом 1 MOC3021.

Зеленый светодиод с токоограничивающим резистором подключен к контакту 1. Контакт 2 MOC3021 подключен к земле через токоограничивающий резистор.

Контакт 6 MOC3021 подключен к T1 (контакт 1) TRIAC BT136 с помощью резистора 100 Ом. Контакт 4 микросхемы MOC3021 подключен к затвору (контакт 3) TRIAC.

T1 TRIAC подключается к «горячей» сетевой линии. Один конец нагрузки, как лампа, подключен к T2 TRIAC, а другой конец подключен к «холодной» сетевой линии или заземлению.

Работа твердотельного реле

Реле используются в цепях, где требуется гальваническая развязка i.е. когда требуется цепь малой мощности для управления цепью высокого тока или высокого напряжения.

Лучший пример - микроконтроллеры, которые могут управлять большими нагрузками, такими как двигатели переменного тока. Цель этого проекта - продемонстрировать твердотельное реле, сделанное своими руками. Работа проекта следующая.

Как упоминалось выше, небольшой ток на входе реле должен иметь возможность включать и выключать контакты реле. Следовательно, кнопка помещается между питанием и входом (анодный вывод диода) оптопары MOC3021.

При нажатии кнопки инфракрасный излучающий диод излучает ИК-лучи и улавливается триаком оптопары с оптическим срабатыванием. Выход оптопары (точнее, внутренний TRIAC) подается на затвор внешнего TRIAC BT136.

Следовательно, когда когда-либо нажимается кнопка, активируется внешний TRIAC. Поскольку клеммы TRIAC BT136 подключены к электросети, подключенная нагрузка будет включаться или выключаться в зависимости от состояния кнопки.

Функционирование реле без каких-либо механических операций или движущихся частей достигается, поскольку все компоненты являются полупроводниковыми устройствами.Следовательно, оно называется твердотельным реле.

Светодиод включения питания используется для индикации того, что схема включена, а светодиодный индикатор состояния кнопки также используется для индикации операции переключения.

Внимание! Использование макетных плат с питанием от сети переменного тока опасно. Вам нужно быть очень осторожным. Сделайте схему на плате ».

Вот выходное видео


Схема подходит только для резистивных нагрузок. Чтобы использовать это для индуктивных нагрузок, необходимо разместить демпферную цепь между T1 и T2 TRIAC BT136.

Демпферная цепь - это последовательная RC-цепь, используемая для подавления любых скачков напряжения из-за прерывания тока. Резистор 39 Ом, соединенный последовательно с конденсатором 10 нФ / 400 В, может использоваться в качестве демпфирующей цепи.

ПРИМЕЧАНИЕ

  • TRIAC BT136 подключается к сети переменного тока. Необходимо соблюдать осторожность при работе с AC.
  • Схема представляет собой полностью эффективное реле в твердотельной форме и может использоваться в качестве замены механических реле или дорогостоящих интегральных схем твердотельных реле.
  • Из-за отсутствия движущихся частей возникает проблема износа, а переключение происходит быстрее, чем у механических реле.
  • Не будет условия отскока.
  • Может использоваться с нагрузками переменного или постоянного тока.

Внимание! Использование макетных плат с питанием от сети переменного тока опасно. Вам нужно быть очень осторожным. Сделайте схему на плате ».

Учебное пособие Выходные твердотельные реле MOSFET


Рис. 1

Льюис Лофлин

Здесь мы рассмотрим использование оптопар с фотодиодно-гальваническим выходом для включения-выключения силовых полевых МОП-транзисторов.МОП-транзисторы - это устройства с напряжением и , поэтому требования к приводам очень малы.

Посмотрим на обе коммерческие единицы.

На рис. 1 показано типичное твердотельное реле переменного тока, использующее фотомистор и светодиодный эмиттер. Проблема в том, что они не работают на постоянном токе, потому что после включения остаются включенными до тех пор, пока не отключится питание.


Рис. 2

Рис. 2 иллюстрирует, как фотодиод генерирует небольшое напряжение при воздействии света. Дополнительные сведения об основных операциях см. В разделе «Работа и использование фотодиодных схем

».
Фиг.3

На рис. 3 мы видим оптрон с фотоэлектрическим выходом VOM1271. Он использует группу фотодиодов, включенных последовательно, чтобы генерировать полезное выходное напряжение. При включении светодиода генерируется 7–10 вольт - VOM1271 также включает в себя схему отключения (резистор сброса напряжения) для включения полевого МОП-транзистора при выключении светодиода.

Доступно несколько таких устройств. См. Раздел «Реле постоянного тока на полевых МОП-транзисторах с использованием фотоэлектрических драйверов».

Причина, по которой мы обычно используем оптопары, заключается в обеспечении интерфейса с разными уровнями напряжения, развязке по напряжению между датчиками высокого напряжения и микроконтроллерами низкого напряжения и помехозащищенности.В этих примерах мы изолируем высокое напряжение от микроконтроллера, такого как Arduino.


Рис. 4

На Рис. 4 показаны соединения между фотоэлектрическим оптопарой и N-канальным силовым МОП-транзистором IRF630. Микроконтроллер, такой как Arduino, будет обращаться со светодиодом так же, как и с любым другим светодиодом. Когда светодиод включен, матрица фотодиодов вырабатывает около 7 вольт, включая затвор IRF630.

Только для постоянного тока - соблюдайте полярность! Номинальное напряжение и ток определяются полевым МОП-транзистором - диод является внутренним по отношению к полевому МОП-транзистору.Можно использовать любое количество полевых МОП-транзисторов.

См. Также раздел «Подключение выходных твердотельных реле Crydom MOSFET».


Рис. 5

На Рис. 5 показано твердотельное реле TIP3123, коммерческое устройство. Отличие заключается в использовании двух полевых МОП-транзисторов в дополнение к фотоэлектрической оптронной схеме. Два выходных контакта подключены к стокам полевого МОП-транзистора.

Подробнее о полевых МОП-транзисторах см .:


Рис. 6

Внутренние подключения к TIP3123 показаны на Рис.6. У нас есть светодиод эмиттера и матрица напряжения фотодиода, затворы на полевых МОП-транзисторах связаны вместе, как и соединения источников. Два открытых дренажных соединения образуют выходные соединения. Матрица фотодиодов подключается между соединениями затвор-исток - оба полевых МОП-транзистора включаются одновременно светодиодом.


Рис.7

LBA110 представляет собой двойной SSR с поворотом: соединения на выводах 5 и 6 такие же, как и выше, с N-канальными MOSFET, являются Н.О., а выводы 7 и 8 образуют нормально закрытый (N.C.) реле. То есть реле работает, когда светодиоды на контактах 1 и 2 выключены.


Рис. 8

На рис. 8 показан SSR LCA715, рассчитанный на 60 В при 2 А. Как и две мои схемы SSR выше, соединение с общим источником выведено на контакт 5, что позволяет использовать два разных способа подключения устройства.

В верхней половине рис. 8 показаны соединения переменного или постоянного тока - оставьте контакт 5 отключенным .

Нижняя половина иллюстрирует конфигурацию только постоянного тока с открытыми стоками (контакты 4 и 6), соединенными вместе, и нагрузкой, подключенной между ними и контактом 5. Соблюдайте полярность! Это Н.О. только режим.


Рис. 9

На Рис. 9 показан G3VM-81PR, рассчитанный на 80 В переменного / постоянного тока при 120 мА. Это Н.О. только и является устройством для монтажа на печатной плате.


Рис. 10

На рис. 10 показан Lh2540, который выводит общий источник на контакт 5. Он рассчитан на 360 В переменного / постоянного тока при 120 мА. Он может быть подключен только для переменного / постоянного тока или только для постоянного тока, как показано на рис. 10. Это монтаж на печатной плате либо для поверхностного монтажа, либо для сквозного монтажа.


Фиг.11

На рис. 11 показан TLP172, рассчитанный на 60 В переменного / постоянного тока при 400 мА. Это только поверхностный монтаж.

Существует множество твердотельных реле. Их более низкая стоимость и более высокая надежность будут по-прежнему заменять старые магнитные реле.

Оптическая развязка управления двигателем H-моста YouTube
Оптическая развязка управления двигателем с Н-мостом

Теория оптопары и схемы YouTube
Драйверы оптоизолированных транзисторов для микроконтроллеров

All NPN Transistor H-Bridge Motor Control YouTube
Управление двигателем с Н-мостом на всех NPN транзисторах

Учебное пособие по широтно-импульсной модуляции YouTube
Учебное пособие по широтно-импульсной модуляции

PIC12F683 Микроконтроллер и схемы YouTube
PIC12F683 Микроконтроллер и схемы

Проводной пульт дистанционного управления своими руками для камер Canon EOS

Камеры Canon серии EOS обладают замечательной функцией: Особый интерес для мастеров-мастеров и технически ориентированных фотографов.Эти камеры можно активировать извне с помощью электрического сигнал. К радости любителя, Canon не использовала специальный протокол для запуска. фотоаппарат - достаточно просто замкнуть два провода.
Зная это, мы создаем домашний клон проводного пульта ДУ Canon RS-60E3 это совсем несложно! А может, интервальный триггер, или микроконтроллер на основе ...

Распиновка 350D, 400D, 450D, 500D, 550D, 600D, 650D, 700D, 60D, 70D

Доступ к внешнему триггеру можно получить через стерео (3-полюсный) 2.Штекер 5 мм. это не стандартный штекер, используемый в mp3-плеерах и т. д., имеет диаметр 3,5 мм! Но не беспокойтесь, вы можете купить вилку меньшего размера в любом крупном магазине электроники. В распиновка показана на картинке ниже.

Соединение провода фокусировки (кольцо) с массой (втулкой) соответствует нажатию на кнопка спуска затвора наполовину опущена и приводит к фокусировке камеры. Соответственно, подключение провода (наконечника) заслонки к массе (втулке) соответствует нажатию на заслонку полностью вниз.В этом случае камера сначала фокусируется, а затем срабатывает, если фокусировка прошла успешно. В режиме ручной фокусировки камера срабатывает мгновенно.

Распиновка 20D, 30D, 40D, 50D, 1D, 5D, 6D, 7D, ...

У двузначных и однозначных камер Canon разные разъемы. (для любой причины). Canon называет это разъемом N3. Единственный способ получить разъем предназначен для снятия дешевого проводного пульта ДУ. Электрический цепь за разъемом эквивалентна типам xxxD.

Электрические характеристики

Замерил электрические характеристики проводного пульта ДУ разъем на Canon EOS 400D и 40D. Значения одинаковы для обеих моделей. Они перечислены в следующей таблице

.
Напряжение (без нагрузки) 3,3 В
Пороговое напряжение 1,8 В
Ток короткого замыкания 68 мкА
Ток при пороговом напряжении 30 мкА

Входы затвора и фокусировки имеют одинаковые электрические характеристики и работают независимо.Порт дистанционного управления и кнопка спуска затвора, кажется, имеют одни и те же провода. Нажатие кнопки спуска затвора приводит к падению напряжения до 0 В на внешнем затворе или проводе фокусировки. Возможная эквивалентная схема для схемы триггера может выглядеть так

Если камера находится в режиме ожидания, на проводе фокусировки присутствует напряжение. Камеру можно вывести из режима ожидания, подключив провод фокусировки к земле.
Триггерные входы могут служить источником питания для цепей с током питания менее 30 мкА, как у HDR-Jack.

DIY: дешевое (~ 3 €) реле / ​​коммутатор WiFi на базе ESP8266 с MQTT - поделитесь своими проектами!

Привет

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Я не несу ответственности за любые ваши действия или ущерб, который может произойти. Это реле питается от 5 В, что совершенно не вредно, но если вы решите подключить высокое напряжение к клеммам реле, сделайте это на свой страх и риск и убедитесь, что вы знаете, что делаете.

Несколько месяцев назад у меня возникла идея управлять своим котлом центрального отопления и горячей воды с помощью маленького реле Wi-Fi, которое я нашел на AliExpress по цене ~ 3 евро (~ 4 доллара) каждое (URL).Название продукта - LC Technology ESP8266 Relay, которое, к моему разочарованию, не было тем, что я искал, потому что это реле управляется через последовательный интерфейс или дрянное приложение Android, также без MQTT. Прежде чем выбросить его в мусорное ведро, я провел небольшое исследование и обнаружил, что с небольшим паяльником его можно преобразовать в полностью работающее реле WiFi с поддержкой MQTT. Ура !! Так что, если у вас такая же модель, как у меня - пока не выбрасывайте (или идите и заберите из мусорного бака).Это то, что вам нужно сделать. Преобразовать так же просто, как помочиться на два пальца (я плохо разбираюсь в метафорах ...). Так что пошли. Вот шаги.

  1. Снимите модуль ESP8266 и отложите его, он понадобится вам позже.
  2. Возьмите пинцет и паяльник, тонкую проволоку (я использовал резьбу от кабеля UTP) и резистор 10 кОм (можно найти почти в любой электронике, я нашел свой в старом датчике PIR, цвета коричневый, черный, оранжевый, золотой).
  3. Используя паяльник, аккуратно снимите микросхему U4 и резистор R4 (см. Рисунок ниже).
  4. Припаять проволоку к резистору R3. Вы хотите припаять его к контакту, ближе к конденсатору C2. (См. Рисунок ниже).
  5. Теперь другую часть этого провода нам нужно припаять к контакту ESP8266 GPIO0. (См. Рисунок ниже)
  6. Последний шаг - припаять резистор 10 кОм к контактам VCC и GPIO0. (См. Рисунок ниже)

Реле:

Мест пайки:

Контакты VCC и GPIO0:

Аппаратная часть окончена. Начнем с программной части.Что касается программного обеспечения, я загрузил прошивку Sonoff-Tasmota с помощью PlatformIO. Вы можете найти информацию о том, как скомпилировать и загрузить прошивку на Sonoff-Tasmota Wiki. Чтобы перевести ESP8266 в режим флэш-памяти, вам нужно замкнуть GPIO0 на GND, см. Пример ниже:

После завершения прошивки верните ESP8266 на место, включите 5 вольт этого плохого парня и подключитесь к своему реле с помощью веб-браузера. Теперь в основном то, что вы хотите сделать, это посылать сигналы (HIGH / LOW) на GPIO0 для управления реле.По умолчанию (почти?) Все устройства Sonoff используют GPIO0 для кнопки. К счастью, вы можете найти Wemos D1 mini в списке конфигурации, где вы можете выбрать свое устройство GPIO0. Итак, настройте свое устройство как Wemos D1 mini, выберите D3 GPIO0 Button1 как 17 Relay1:

Сохраните конфигурацию и после перезагрузки реле этот шедевр должен работать должным образом. Настройте MQTT и другие параметры в соответствии с вашей сетью и используйте его там, где вы хотите. Я интегрировал одно реле в свой звуковой усилитель, поэтому HA включит его, когда мой телевизор будет включен.

Вот пример конфигурации HA в качестве коммутатора:

  • - платформа: mqtt
    имя: усилитель
    command_topic: cmnd / amp / POWER
    state_topic: stat / amp / POWER
    qos: 1
    сохранить: True

С радостью отвечу на вопросы, если они у вас есть. Не забудьте трижды проверить соединения, если вы решили использовать это реле на высоком напряжении.

Studio DIY: одноразовая кольцевая вспышка для камеры

Не так давно я разместил статью о том, как сделать стробоскоп одноразового фотоаппарата.Вскоре после этого я призвал большое сообщество DIY-фотографов сделать одноразовый кольцевой светильник из таких одноразовых вспышек для фотоаппаратов. А почему бы и нет - они дешевы, доступны и не требуют слишком большой мощности.

На мой взгляд, при выполнении этого проекта было три основных задачи: 1. Соединение вспышек камеры; 2. Удаленный запуск кольцевой вспышки; и 3. Питание отдельных вспышек.

Дэйв Аякс (Дивет) из группы DIYP Instructables принял вызов.Дэйв также был достаточно любезен, чтобы разрешить мне разместить полное руководство на этом сайте, сохранив великую традицию проектов DIYP Instructable, таких как проект Time Lapse Photography, изобретательный стабилизатор камеры и проект Muslin Backdrop.

Сделайте одноразовую кольцевую вспышку для фотоаппарата. Одноразовые фотоаппараты выбрасываются после снятия пленки. В фотолабораториях часто есть коробки с ними под прилавком, ожидающие переработки. Если вы спросите вежливо, вы часто сможете получить более чем достаточно, чтобы поэкспериментировать.Постарайтесь набрать на этот проект хотя бы шесть однотипных.

Материалы :

  • Форма для печенья 10 ″
  • Металлическая миска для собак 6 ″ (Dollar Store)
  • Одноразовые фотоаппараты
  • Батарейный блок Radio Shack AA (со встроенным переключателем)
  • RD616 беспроводной триггер вспышки (Ebay $ 20 - поиск: «триггер вспышки, 16 каналов беспроводной связи»)
  • Хирургическая трубка
  • Старая пластина штатива
  • Вешалка для битых тканей
  • 3.Телефонный разъем 5 мм
  • Лента упаковочная
  • Липучка
  • Проволока
  • Болты
  • Фото-раб Карла Фогта за 5 долларов:
  • SCR 400 Вольт 4 А (NTE5457 или Phillips C106D)
  • Резистор 1 мОм 1/4 ватт
  • Конденсатор 0,05 мкФ 400 В
  • Доска перфорированная
  • Солнечная батарея из калькулятора долларового магазина (ВНИМАНИЕ: долларовые магазины часто продают калькуляторы с поддельными солнечными элементами)

Инструменты :

  • Нибблер (Radio Shack)
  • Пробойник (или гвоздь)
  • Дрель
  • Файл
  • Отвертка
  • Паяльник
  • Присоска припоя
  • Инструмент для зачистки проводов
  • Пистолет для горячего клея
  • Мультиметр
  • Зажимы типа крокодил


Схема (обратите внимание на фото раб в центре)

ВНИМАНИЕ! Полностью заряженный конденсатор может вызвать электрический шок или ожог.Не касайтесь печатной платы или держателя батареи. При работе со вспышкой используйте конец большого конденсатора в качестве ручки. Извлеките аккумулятор из нижней части камеры. Используйте небольшую отвертку, чтобы вырезать бумагу, закрывающую камеру, и поддеть ее.

Замкните конденсатор кончиком отвертки, одновременно коснувшись обоих выводов конденсатора. Когда конденсатор разряжен, риск поражения электрическим током снижается. НАДЕВАЙТЕ ЗАЩИТНЫЕ ОЧКИ при коротком замыкании конденсатора.Могут быть искры. Попадание горячего припоя в глаз - это опыт, который меняет жизнь.

Одноразовая камера Foto Source


Фото Источник одноразовая фотокамера


Сенсорная отвертка у основания конденсатора. Надевайте защитные очки.

Заменить спусковой механизм вспышки проводами. Используйте присоску для припоя, чтобы удалить припой, затем вытолкните металлический рычаг и ручку кончиком горячего паяльника. Припаяйте большой провод к каждому контакту. Позже их можно обрезать до нужного размера.

Также есть простой переключатель давления для включения вспышки. Надавите на металлический штырь с помощью гвоздя, пока он не коснется платы, а затем припаяйте его к обеим контактным площадкам. Теперь вспышка всегда будет гореть.


Флэш-плата


Вид на триггер вспышки сзади.


Обратите внимание на контактные площадки посередине - это то место, где вы припаиваете переключатель


Обратите внимание на припаянный переключатель и установленные новые провода.

Часто некоторые вспышки повреждаются.Протестируйте их все с помощью беспроводного триггера RD616, используя зажимы из крокодиловой кожи, и отметьте те, которые надежно срабатывают. Обратитесь к электрической схеме для правильного подключения. RD616 используется вместо прямого подключения вспышки к камере, что может привести к повреждению из-за высокого напряжения.


Левая вспышка запускается RD616. Другая вспышка срабатывает ведомым устройством. См. Схему подключения для правильного размещения зажима.

Постройте ведомое устройство Карла Фогта, используя перфокарту, а затем протестируйте его с каждой из вспышек.Если вам повезет, все три вспышки сработают на одном ведомом устройстве, в противном случае вам придется построить несколько ведомых устройств. Паяная схема - лучший вариант, поэтому то, что не работает с зажимами из крокодиловой кожи, может работать, когда установлены вспышки.


Схема оптического ведомого устройства


Оптическое ведомое устройство в сборе

Отметьте круг 3 1/2 дюйма на дне металлической миски для собаки. Пробейте или просверлите отверстие в миске, а затем с помощью высечки вырежьте круг. Просверлите 4 отверстия под болты по краю круга.

Поставьте миску в середину формы для печенья. Отметьте все отверстия и просверлите или потрите, чтобы удалить металл. Воспользуйтесь напильником, чтобы заглушить острые края.

Я использовал старую пластиковую пластину камеры, прикрепленную к вешалке для сломанной дверной ткани, чтобы установить камеру, но подойдет любой угловой кронштейн. Просверлите отверстия и прикрепите. Просверлите и установите телефонный штекер 3,5 мм.

Закройте дно формы для печенья несколькими слоями прозрачной упаковочной ленты, чтобы изолировать металл от соприкосновения с печатными платами вспышки.


Форма для печенья


Форма для печенья с миской


Пластина камеры

Замените аккумуляторную батарею AA таким образом, чтобы батареи были подключены параллельно, а не последовательно. Это сохранит напряжение на том же уровне (1,5 В), но увеличит ток. С помощью плоскогубцев, отвертки и паяльника снимите металлические контактные пластины (пружину и ниппели). Отрежьте пластины ножницами для жести и поместите все пружины с одной стороны аккумуляторного блока, а все ниппели - с другой.Возьмите оголенный провод и спаяйте все пластины сосков вместе. Затем спаяйте все пружинные пластины другой проволокой. Присоедините красный провод к пластине для откусывания, а черный провод к переключателю. Переключатель, в свою очередь, соединяется с пружинной пластиной. Установите батарейки и проверьте напряжение мультиметром.

Просверлите отверстие в крышке батарейного блока и прикрутите его к одной стороне формы для печенья. Проденьте провода батареи через другое отверстие в форму для печенья.


Аккумулятор открыт


Аккумулятор закрыт

Припаяйте провода от батарейных зажимов самой надежной вспышки к внешнему батарейному отсеку.Эта вспышка будет запускающей вспышкой. Приклейте вспышку горячим клеем в форму для печенья. Припаяйте триггерные провода от вспышки к телефонному разъему. Подключите беспроводной триггер RD616 к разъему и проверьте. Приклейте липучку к внешней стороне формы для печенья горячим клеем, чтобы удерживать RD616 на месте.

Приклейте горячим клеем ведомое устройство возле спускового крючка. Припаиваем вторую вспышку к ведомому и аккумуляторному блоку и тестируем. Сделайте то же самое с третьей и четвертой вспышкой.


Крепление горячим клеем. Примечание - все три вспышки выскакивают одной вспышкой.


Телефонный разъем для триггера


И еще раз схемы

Когда все заработает, прикрутите болтами собачью тарелку и крепление для камеры.Разделите одну сторону резиновой трубки и закройте края внутреннего отверстия, чтобы защитить объектив камеры. На высоте 8 футов вы должны получить примерно [email protected] 100 ASA. Подчиненный не будет работать при ярком солнечном свете, но подходит для использования в помещении.


Лопание формы для печенья


Полная сборка

Образец снимка
Rockin '

Дополнительные модификации могут включать добавление еще 4 вспышек или изготовление диффузора из вощеной бумаги для передней части кольца. Если у вас нет RD616, можно было бы разместить солнечную батарею ведомого устройства на обратной стороне формы для печенья и использовать встроенную вспышку камеры для включения всех четырех лампочек.Используйте оставшиеся вспышки для создания стробоскопа из банки с арахисовым маслом, простого одноразового ведомого фотоаппарата.

Итак, что вы делаете с любыми вспышками, оставшимися после того, как мигает кольцо
? Один из вариантов - построить пару банок с арахисовым маслом. Вспышка
одной банки управляется RD616, другая - ведомым устройством. Вспышки
не очень мощные, но с ними интересно экспериментировать.

Другие замечательные проекты :
- Создайте свой собственный боке
- Сделайте самодельную подставку для отражателя
- Самодельный софтбокс DIY со вспышкой
- Напольный столешница Studio Project
- Блюдо Just Fab’s Turkey Pan Beauty

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
