Сначала разберемся в сути понятия. Молниеотвод обозначает одно и тоже, что Грозозащита или Молниезащита и отличается от Громоотвода, которым называют чаще только молниеприемную часть системы защиты зданий и сооружений. То есть молниеотвод – это «молниеприемник + токоотвод + заземление», или внешняя составляющая системы. Если посмотреть на схему любой комплексной молниезащиты, будь то частный дом или здание промышленного, офисно-административного назначения, то это ее часть, которая предназначена именно для защиты от прямых ударов молнии.

Конструкции (виды) молниеотводов

Всего существует 3-и базовые схемы: стержневой (рисунки а, б), тросовый (в) и молниеотвод в виде молниеприемной сетки (или сетчатый) (г). Комбинированная схема предполагает сочетание базовых вариантов.

По количеству одинаковых молниеприемных частей – одиночный, двойной и т. д.

По характеру и месту установки стержневые делятся на молниеприемные стержни, сборные стержневые, которые могут устанавливаться на фланцах, кронштейнах, специальных опорах или быть отдельно стоящими. Молниеприемные мачты как правило имеют телескопическую конструкцию и метод установки на или в грунт.



Тросовый – это трос, натянутый между опорами. Контур может быть любым, в том числе замкнутым. К нему по сути относится и самый простой и дешевый вариант молниеотвода для частного дома или дачи, когда вместо троса на небольшом расстоянии от конька кровли натягивают проводник радиусом 8-10 мм (алюминиевый, стальной или медный в зависимости от материала и цвета кровли) на расстоянии не менее 20 мм от самого конька, выводят его концы за крайние точки на расстояние  примерно 30 мм и загибают немного вверх.



Молниеприемная сетка используется на плоских или крышах с незначительным уклоном.



Итак, как мы сказали, система внешней молниезащиты может быть изолирована от сооружения (отдельно стоящие молниеотводы – стержневые или тросовые, а также соседние сооружения, выполняющие роль естественных молниеотводов), или может быть установлена на защищаемом здании и даже быть его частью.

Расчет молниеотвода

Выбор молниеотводов рекомендуют производить при помощи специальных компьютерных программ, способных на основании габаритов зданий, планов кровли и конструктивных элементов на ней вычислять вероятности прорыва молнии и зоны защиты. Вот почему надежнее обращаться в специализированные организации, которые быстро выдадут Вам различные варианты и конфигурации молниеотводов.

Хотя, если конфигурация защищаемого объекта позволяет обойтись простейшими молниеотводами (одиночным стержневым, одиночным тросовым, двойным стержневым, двойным тросовым, замкнутым тросовым), размеры их можно определить самостоятельно, пользуясь заданными в Инструкциях СО 153-343.21.122-2003 и РД 34.21.122-87 зонами защиты.

Объект считается защищенным, если он целиком попадет в зону защиты молниеприемного устройства, которой присвоен требуемый уровень надежности.

Зона защиты одиночного стержневого молниеприемника (согласно СО 153-34.21.122-2003)

Стандартной зоной защиты в этом случае является круговой конус с вершиной, которая совпадает с вертикальной осью молниеотвода.

Размеры зоны в этом случае определены 2-мя параметрами: высотой конуса h0 и радиусом его основания r0.

В таблице ниже указаны их значения в зависимости от требуемой надежности защиты для молниеотводов высотой до 150 м от уровня земли. Для больших высот необходимо применение специальных программ и методик расчета.

Для других типов и комбинаций молниеотводов вариации расчета зон защиты смотрите в главе 3.3.2 СО 153-343.21.122-2003 и Приложении 3 РД 34.21.122-87.

Теперь, чтобы определить попадает ли ваш объект Х в зону защиты рассчитываем радиус горизонтального сечения rx на высоте hx и откладываем его от оси молниеприемника до крайней точки объекта.

Правила определения зон защиты для объектов высотой до 60 м (согласно МЭК 1024-1-1)

В Инструкции СО есть методика проектирования молниеотводов для обычных сооружений по стандарту МЭК 1024-1-1, которая может быть принята только, если расчеты по ней получаются более «жесткие», чем требования указанной Инструкции.

По ней могут быть применены следующие 3-и способа для разных случаев:

  • метод защитного угла для простых по форме или маленьких частей больших сооружений
  • метод фиктивной сферы для сооружений сложной формы
  • защитная сетка в общем случае и в особенности для защиты поверхностей

В таблице для разных категорий (уровней) молниезащиты (подробнее о категориях или классах здесь) приведены соответствующие значения параметров каждого из методов (радиус фиктивной сферы, предельно допустимые угол защиты и шаг ячейки сетки).

Метод угла защиты для кровельных надстроек

Величина угла выбирается по графику на диаграмме для соответствующей высоты молниеотвода, которая отсчитывается от защищаемой поверхности, и класса молниезащиты здания.

Зона защиты, как уже было сказано выше, – это круговой конус с вершиной в верхней точке стержня молниепремника.

Метод фиктивной сферы

Применяется, когда сложно определить размеры зоны защиты для отдельных конструкций или частей здания по методу защитного угла.

Ее границей является воображаемая поверхность, которую очерчивает сфера выбранного радиуса r (см. таблицу выше), если бы ее прокатили по вершине сооружения, обходя молниеотводы. Соответственно объект считается защищенным, если эта поверхность не имеет с ним общих точек пересечения или касания.

Молниеприемная сетка

Это проводник, уложенный сверху на кровлю с выбранным в зависимости от класса молниезащиты здания шагом ячейки. При этом все металлические элементы на крыше (зенитные фонари, вентиляционные шахты, воздухозаборники, трубы и т.п.) обязательно должны быть соединены с сеткой. Иначе для них необходимо смонтировать дополнительные молниеприемники. Более подробно о конструктивных особенностях и вариантах монтажа можно прочитать в материале «Молниезащита на плоской кровле».

Шаг ячейки по российским нормам выбирают исходя из категории молниезащиты здания (может быть меньше, но никак не больше).

Молниеприемная сетка монтируется с соблюдением ряда условий:

  • проводники прокладывают наикратчайшими путями
  • при ударе молнии у тока для отвода к заземлению должна быть возможность выбора хотя бы 2-х разных путей
  • при наличии конька и наклоне кровли более, чем 1 к 10, проводник нужно обязательно проложить по нему
  • никакие части и элементы, выполненные из металла, не должны выступать за внешний контур сетки
  • обязателен внешний контур сетки из проводника, смонтированный по краю периметра крыши, а край крыши должен выступать за габариты здания

Материалы и сечения проводников молниеотвода

В качестве материалов, используемых для производства молниеприемного оборудования и токоотводов используются оцинкованная и нержавеющая сталь, медь и алюминий. К ним предъявляются требования коррозионной стойкости и механической прочности, если используется защитное покрытие, то оно должно иметь хорошую адгезию с основным материалом.

В таблице указаны требования к профилю проводников и стержней по минимальной площади сечения и диаметра (согласно ГОСТ 62561.2-2014)

Монтаж молниеотвода для частного дома и промышленного здания

Рассмотрим какие же элементы монтажа включают в себя обычно система внешней молниезащиты. На рисунках ниже показаны примеры молниеотвода частного дома и промышленного здания.

Соответсвующими номерами здесь обозначены следующие изделия и их наименования:

Круглые и плоские проводники, тросы





Компоненты молниезащиты на плоских кровлях, перемычки и компенсаторы



Компоненты молниезащиты на скатных кровлях, кровельные держатели проводника



Компоненты молниезащиты на металлических кровлях, кровельные держатели проводника



Токоотводы, держатели токоотводов



Стержни земляного ввода, соединительные проводники, смотровые колодцы, держатели проводников



Клеммы для водосточных желобов, клеммы, соединительные компоненты



Молниеприемники, компоненты





Изолированная молниезащита





Монтаж можно разделить на три этапа: устройство молниеприемной части внешней молниезащитной системы (молниеприемники и их элементы крепления), прокладка токоотводов (кровельная и фасадная часть здания) и земляные работы по устройству заземления.

Как правило у всех компаний стоимость работ составляет некоторый процент от цены материалов.

 Купить молниеотвод, цены на комплектующие

Компания МЗК-Электро предлагает отличные цены на молниеотводы и комплектующие. Ассортимент изделий на нашем складе составляет более 1.500 позиций, закупка осуществляется напрямую по дилерским контрактам у прямых производителей, что предполагает обязательную сертификацию и гарантию. Все изделия имеют необходимые сертификаты качества и гарантию. Мы также занимаемся проектированием и монтажом любых систем молниезащиты зданий и сооружений, как для частных домовладельцев, так и промышленных предприятий. Познакомиться с нашими ценами можно в соответствующем разделе.

Молниеотводы. Виды и устройство. Работа и особенности

Если рассматривать статистику погибших людей от ударов молнии, то это количество больше, чем жертв в авиационных катастрофах. Молния каждый год уносит несколько тысяч жизней, а также наносит многомиллионный материальный ущерб. Каждый владелец дачи или собственного дома знает, что защитить свое имущество и родственников можно только самому. Поэтому молниеотводы лучше изготавливать самостоятельно.

Самодельные молниеотводы нормально работают, что подтверждается на практике. Такие устройства имеют и другое название – громоотводы. Гром никакого вреда не наносит, кроме громкого звука. А для защиты от молнии необходимо сооружать некоторую конструкцию.

Удар молнии обычно приходится в конструкцию с максимальной высотой, которая встречается на ее пути. Опасным местом во время грозы является жилой дом или другая постройка из-за наличия в них металлических элементов – крыша, телевизионная антенна и т.д. Жильцы городских квартир могут не беспокоиться, так как большинство многоэтажных домов уже имеют молниеотводы.

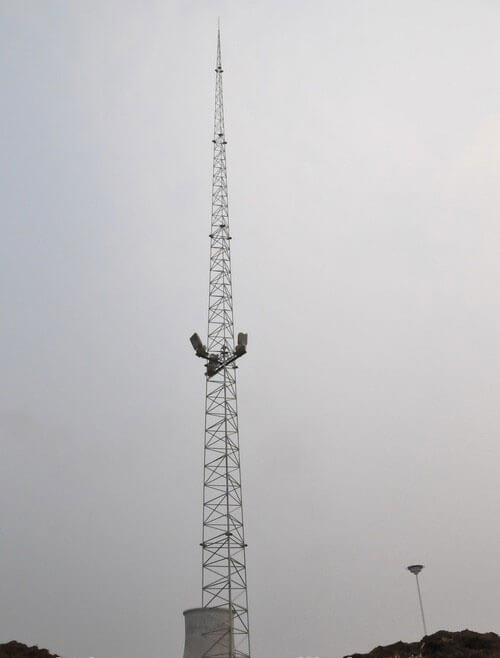

Если рядом с домом имеется вышка сотовой связи, то в устройстве молниеотвода нет необходимости. Во всех других случаях целесообразно все-таки обезопасить свой дом. Если вызывать для таких работ специалистов, то это обойдется вам недешево.

Но если разобраться с устройством системы молниеотвода, то можно все сделать самостоятельно.

Виды и особенности устройства

На рисунке изображено устройство системы молниеотведения.

Существует несколько видов молниеотвода, но основные их части одни и те же:
  • Молниеприемник.
  • Токоотводящее устройство.
  • Заземление.
Виды молниеприемников
Верхняя часть этой защитной системы называется молниеприемником.
  • Стержневой приемник молнии заострен на конце. В него ударяет молния во время грозы. Оптимальным вариантом изготовления приемника молнии является медный штырь диаметром 15 мм. Он должен быть расположен достаточно высоко, однако слишком высокий приемник будет притягивать к себе электрические разряды молнии.Стержневые молниеотводы наиболее эстетичны, в отличие от тросового, но обеспечивают меньший защитный радиус на участке. От высоты металлического штыря зависит величина защищаемого пространства.

  • Тросовый приемник способен защитить большую площадь участка, в отличие от стержневого молниеприемника. Тросовые конструкции используются в устройствах линий электропередач. В них вместо металлических штырей применяют трос, который соединяется с другими элементами болтовым соединением.

  • Сетчатый приемник молнии изготавливается в виде металлической сетки на крыше дома.

Токоотводы

Следующей частью системы отведения молнии является токоотвод, состоящий из толстых алюминиевых или медных проводов, закрепленных специальными муфтами к приемнику молнии и заземляющему контуру. Для крепления его на стене применяются пластиковые крепежные элементы. Токоотвод необходимо изолировать от воздействия внешней среды. Для этого обычно используют пластиковый кабель-канал.

Заземление

Основные элементы заземления находятся в грунте. Заземлитель состоит из металлических стержней, сваренных между собой, либо скрепленных болтами.

Заземление системы отведения молнии является важной частью всей конструкции. Этот заземляющий контур аналогичен устройству заземления дома. Важным требованием при этом является то, что эти два разных контура заземления ни в коем случае не должны соединяться. Иначе во время грозы бытовые электрические устройства могут выйти из строя, либо возникнет возгорание деревянного дома от разряда молнии.

Требования к заземлению системы отведения молнии:
  • Металлические штыри, вставленные в грунт, должны быть длиной не меньше трех метров.
  • Сечение металлических штырей – не менее 25 мм2.
  • Штыри соединяются между собой треугольником, что является отличием от обычного заземления дома.
  • Между вершинами треугольника должно быть расстояние не менее 3 метров.
  • В качестве соединительных шин допускается применять металлический пруток диаметром не меньше 12 мм или полосу сечением 50 х 6 мм.
  • Длина сварных швов не должна быть меньше 20 см.
  • Для заземления молниеотводов устанавливается минимальная глубина над поверхностью земли 50 см.
Место для заземления

К этому вопросу следует подходить с наибольшим вниманием и аккуратностью. Заземляющие электроды не должны устанавливаться в местах нахождения животных, или возле детских площадок. Также нельзя располагать эти элементы возле скамеек или дорожек.

Лучше заземление будет работать во влажном грунте. Чтобы поддерживать работу заземления, можно самостоятельно создавать для этого условия, периодически поливая место заземления водой. Если нет возможности полива этого места, а почва в вашей местности слишком сухая, то рекомендуется при установке в почву электродов заземления посыпать их смесью соли и древесного угля.

Как работают молниеотводы

Чтобы разобраться в принципе действия системы отведения молнии, следует представить большой конденсатор, который постоянно заряжается. Его обкладками будут облака и земля. При наступлении грозы обкладки этого большого конденсатора начинают электризоваться между собой, и накапливать заряд. При достижении разницы напряжения между обкладками, равному напряжению пробоя молнии, возникает сильный разряд молнии, достигающий нескольких миллиардов вольт.

Чтобы заряд не накапливался, необходимо замкнуть этот конденсатор на землю. Таким замыкающим проводником и являются молниеотводы. Поэтому при грозе происходит разряжение конденсатора и обкладки не могут накопить заряд, а напряжение в молниеотводе уменьшается до нуля. Другими словами, система отведения молнии создает условия, в которых не способен возникнуть электрический разряд молнии, так как накапливаемый заряд отводится в землю.

Особенности самостоятельной установки молниеотвода
  • Молниеотводы рекомендуется изготавливать из материалов, не подверженных коррозии. Для этого применяется оцинкованный уголок, луженая жесть, профиль из дюралюминия, или сетка из неизолированной медной проволоки. Соединяющие проводники должны иметь необходимое сечение. Молниеприемник нельзя покрывать лакокрасочными материалами или другой изоляцией.
  • Для удобного расположения молниеотвода можно использовать высокое дерево, находящееся вблизи дома. Чтобы не причинять вред дереву, приемник молнии можно закрепить на длинном деревянном шесте, который фиксируют на дереве с помощью пластиковых хомутов, и располагают на максимальной высоте.
  • Если дерева нет, то можно использовать для крепления молниеприемника телевизионную антенну, которая закреплена на крыше дома.
  • Другим способом установки является печная труба, к которой можно закрепить металлический штырь и соединить его с заземлением.
Техническое обслуживание

Чтобы система молниеотвода работала без нареканий, необходимо обслуживать его конструкцию для поддержания в рабочем состоянии. Металлический штырь, играющий роль приемника молнии, необходимо чистить обычными чистящими средствами в виде наждачной бумаги или других аналогичных средств, чтобы предотвратить образование окиси и удалить загрязнения.

В засушливые времена необходимо периодически увлажнять почву в месте закладки контура заземления.

Похожие темы:

Молниеотвод: устройство, разновидности и принцип работы

Содержание статьи:
Молниеотвод: разновидности и их конструкции
Молниеотвод в частном доме и его контур заземления
Устройство молниеотвода: как соединить заземление и приемник молний

В большинстве случаев молния действует предсказуемо, несмотря даже на полную непредсказуемость этого природного явления – она не выбирает цель, а бьет непосредственно в самый высокий предмет. В общем, если ваш дом является самым высоким строением в радиусе 200-300м, то молниеотвод окажется не лишним дополнением к вашему дому. Именно он убережет вас от неприятных, а иногда очень опасных исходов, связанных с прямым попаданием молнии в дом. О нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы ответим на следующие вопросы: какие бывают молниеотводы, как они устроены и как изготавливаются своими руками?

Молниеотвод фото

Молниеотвод: разновидности и их конструкции

В принципе, конструкция молниеотвода представляет собой бесхитростный механизм, состоящий из трех простейших частей, изготовить которые самостоятельно и собрать в единую систему не представляет никаких сложностей.

  1. Приемник молнии – это железный элемент, поднимаемый на несколько метров выше крыши строения. Размещаться он может как непосредственно на самом строении, так и рядом с ним, неподалеку.
  2. Токоотвод. По сути, это толстая стальная или медная жила, по которой ток, полученный от разряда попавшей в приемник молнии, передается в контур заземления.
  3. Заземляющий контур. Его назначение простое – именно с его помощью разряд молнии передается в землю, где он и гаснет, не причиняя постройкам и человеку никакого вреда.

Так устроены все виды молниеотводов без исключения. Причем два элемента этого устройства все время остаются неизменными – это токоотвод и контур заземления. На разновидности этих приспособлений оказывает влияние исключительно конструкция приемника молний, о которых мы и поговорим дальше.

  1. Стержневой молниеприемник. Это устройство знакомо практически всем жителям частного сектора – оно представляет собой обыкновенную металлическую мачту, поднятую на пару метров над верхним краем крыши. Такая мачта может стоять как на крыше дома, так и немного в стороне от постройки или рядом, вдоль стены дома. Фактически отдельно стоящий молниеприемник в плане изготовления более простой – сама мачта одновременно является и приемником грозовых разрядов и токоотводом. Она напрямую подключается к контуру заземления самым что ни на есть жестким способом (сваркой).

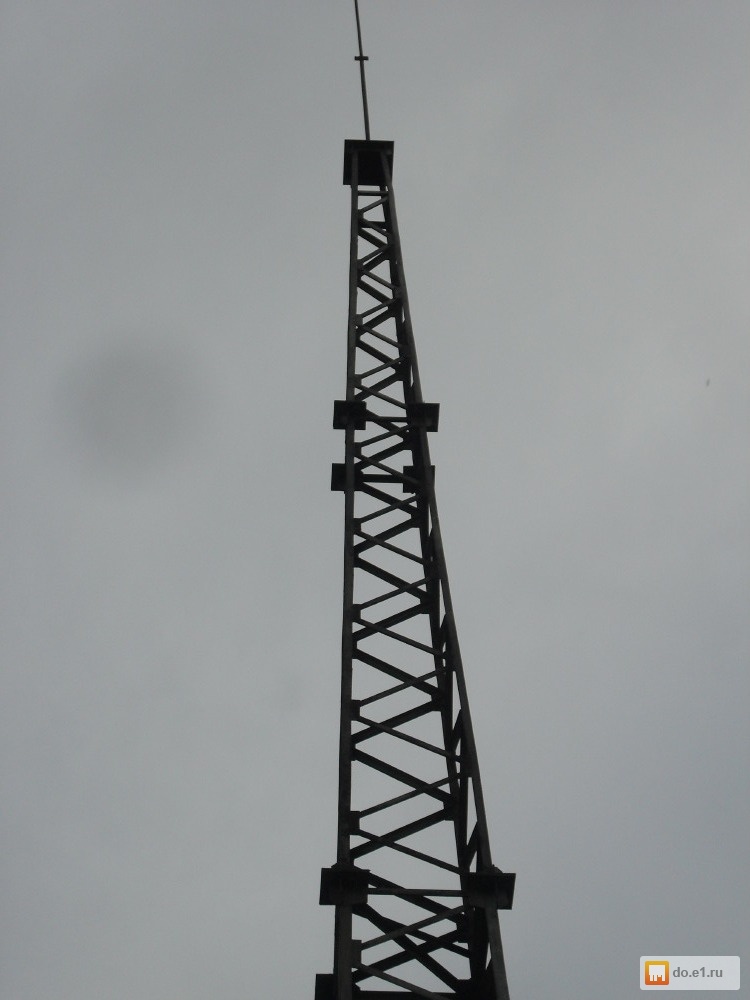

    Стержневой молниеотвод фото

  2. Линейный, или, как его еще называют, тросовый молниеотвод. Чтобы проще было понять о чем идет разговор, этот молниеприемник можно представить в виде натянутой между двумя небольшими мачтами проволоки или троса – отсюда и его название. В чем основное отличие такого устройства от обычной мачты? В возможности полностью улавливать все разряды молнии, не позволяя даже малой их части попадать на металлические элементы строения. В большинстве случаев такой молниеприемник соединяется с контуром заземления посредством отдельной мощной токоотводящей жилы – это может быть либо медный кабель большого сечения, либо металлическая полоса или прут.

    Тросовый молниеотвод фото

  3. Сетчатый приемник молний. Его суть заложена в самом названии – такой токоприемник укладывается непосредственно на крышу дома. Сверху кровельного материала из толстых токопроводящих жил создается полноценная сетка, которая и принимает на себя все разряды молнии. Дальше все стандартно – посредством токоотводящего кабеля или толстой стальной полосы (либо прутка) разряды статического напряжения направляются в контур заземления, где и рассеиваются, не причиняя вреда строению.

    Сетчатый молниеотвод фото

Этих основных конструкций улавливателей молнии вполне достаточно для того, чтобы полностью защитить свой дом от такого природного явления, как молния.

Молниеотвод в частном доме и его контур заземления

По большому счету, заземление молниеотводов устроено аналогичным образом, как и контур заземления самого дома – здесь следует сразу понять один момент, что эти два контура не должны быть связаны между собой – это два отдельных элемента. Подключив молниеотвод к контуру заземления дома, вы рискуете в один момент потерять не то что все электрооборудование, а и вообще весь дом целиком – для защиты от грозовых разрядов придется оборудовать отдельное заземление.

Изготавливается оно практически точно так же, как и заземление дома, за исключением некоторых отличий.

  1. Глубина (или длина) заземляющих электродов – она не может быть менее 3000мм.
  2. Сами электроды должны иметь сечение не менее 25мм и представлять собой цельный металлический прут.
  3. Если контур заземления дома может иметь линейное расположение электродов, то здесь важно соблюсти именно их треугольное расположение.
  4. Расстояние между вершинами этого треугольника должно составлять 3000мм.
  5. Шина, соединяющая электроды в единый контур, должна иметь диаметр не менее 12мм (если это прут или арматура) и 50х6мм, если речь идет о металлической полосе.
  6. Самое главное – это качественные сварные соединения, которые по своей длине должны составлять не менее 200мм.

    Заземление молниеотводов фото

Как видите, между контуром заземления дома и такой же частью молниеотвода общий только принцип – требования к этим элементам защиты разнятся. Еще один момент, объединяющий эти две системы, заключается в глубине их залегания – верхняя часть контура располагается на глубине 500-800мм над поверхностью грунта.

Устройство молниеотвода: как соединить заземление и приемник молний

Токоотводящая или, правильнее сказать, токопередающая часть молниеотвода является не менее важным элементом, чем его заземление и сам приемник молний – вы только представьте, что случится с домом, если этот элемент устройства просто не выдержит нагрузку и сгорит. В таком случае все грозовые разряды попадут в дом, и тогда от беды может спасти только чудо. Именно по этой причине к токопроводящей шине следует отнестись не менее серьезно, чем ко всему другому. Здесь имеется всего два важных момента, которые нужно соблюсти, как говорится, беспрекословно.

  1. Сечение токоотвода – оно не должно быть менее 6мм, если речь идет о цельной (монолитной) медной жиле и не менее 10мм, если для отведения грозовых разрядов используется стальной прут.
  2. Соединение токоотводящей шины с заземлением и приемником молний. В значительной мере дело облегчается, если система целиком изготавливается из стали – в такой ситуации все соединения производятся с помощью сварки. Опять же, здесь важна длина сварного соединения – при стыковке токоотводящей шины к контуру заземления и приемнику провар должен иметь длину не менее 600мм. Если речь идет о медной жиле, то здесь придется действовать с помощью специальных клемм, которые представляют собой пластины с ложбинками для кабеля, соединяющиеся друг с другом посредством винтов.

    Монтаж молниеотвода фото

Что же касается крепления токоотводящей жилы к стенам строения, то здесь используются пластиковые клипсы. В идеале, чтобы сохранить молниепровод в целостности в течение долгого времени, его лучше изолировать от окружающей среды, поместив в обыкновенный кабель канал.

В принципе, это все, остается добавить не так уж и много. А именно о таких моментах, как молниезащита отдельных элементов крыши. Если имеется дымоход, то вокруг него нужно намотать хотя бы пару витков отводящей ток жилы и соединить ее с общим молниеотводом. Также в защите нуждаются и все элементы кровли, изготовленные из металла – к примеру, отводящие воду желоба и трубы. Только в таком случае изготовленный самостоятельно молниеотвод будет являться надежной защитой дома от грозовых разрядов.

Автор статьи Александр Куликов

Молниеотвод: описание и фото

Молниеотводы. Виды и устройство. Работа и особенности

Если рассматривать статистику погибших людей от ударов молнии, то это количество больше, чем жертв в авиационных катастрофах. Молния каждый год уносит несколько тысяч жизней, а также наносит многомиллионный материальный ущерб. Каждый владелец дачи или собственного дома знает, что защитить свое имущество и родственников можно только самому. Поэтому молниеотводы лучше изготавливать самостоятельно.

Самодельные молниеотводы нормально работают, что подтверждается на практике. Такие устройства имеют и другое название – громоотводы. Гром никакого вреда не наносит, кроме громкого звука. А для защиты от молнии необходимо сооружать некоторую конструкцию.

Удар молнии обычно приходится в конструкцию с максимальной высотой, которая встречается на ее пути. Опасным местом во время грозы является жилой дом или другая постройка из-за наличия в них металлических элементов – крыша, телевизионная антенна и т.д. Жильцы городских квартир могут не беспокоиться, так как большинство многоэтажных домов уже имеют молниеотводы.

Если рядом с домом имеется вышка сотовой связи, то в устройстве молниеотвода нет необходимости. Во всех других случаях целесообразно все-таки обезопасить свой дом. Если вызывать для таких работ специалистов, то это обойдется вам недешево. Но если разобраться с устройством системы молниеотвода, то можно все сделать самостоятельно.

Виды и особенности устройства

На рисунке изображено устройство системы молниеотведения.

Существует несколько видов молниеотвода, но основные их части одни и те же:
  • Молниеприемник.
  • Токоотводящее устройство.
  • Заземление.
Виды молниеприемников
Верхняя часть этой защитной системы называется молниеприемником.
  • Стержневой приемник молнии заострен на конце. В него ударяет молния во время грозы. Оптимальным вариантом изготовления приемника молнии является медный штырь диаметром 15 мм. Он должен быть расположен достаточно высоко, однако слишком высокий приемник будет притягивать к себе электрические разряды молнии.Стержневые молниеотводы наиболее эстетичны, в отличие от тросового, но обеспечивают меньший защитный радиус на участке. От высоты металлического штыря зависит величина защищаемого пространства.

  • Тросовый приемник способен защитить большую площадь участка, в отличие от стержневого молниеприемника. Тросовые конструкции используются в устройствах линий электропередач. В них вместо металлических штырей применяют трос, который соединяется с другими элементами болтовым соединением.

  • Сетчатый приемник молнии изготавливается в виде металлической сетки на крыше дома.
Токоотводы

Следующей частью системы отведения молнии является токоотвод, состоящий из толстых алюминиевых или медных проводов, закрепленных специальными муфтами к приемнику молнии и заземляющему контуру. Для крепления его на стене применяются пластиковые крепежные элементы. Токоотвод необходимо изолировать от воздействия внешней среды. Для этого обычно используют пластиковый кабель-канал.

Заземление

Основные элементы заземления находятся в грунте. Заземлитель состоит из металлических стержней, сваренных между собой, либо скрепленных болтами.

Заземление системы отведения молнии является важной частью всей конструкции. Этот заземляющий контур аналогичен устройству заземления дома. Важным требованием при этом является то, что эти два разных контура заземления ни в коем случае не должны соединяться. Иначе во время грозы бытовые электрические устройства могут выйти из строя, либо возникнет возгорание деревянного дома от разряда молнии.

Требования к заземлению системы отведения молнии:
  • Металлические штыри, вставленные в грунт, должны быть длиной не меньше трех метров.
  • Сечение металлических штырей – не менее 25 мм 2 .
  • Штыри соединяются между собой треугольником, что является отличием от обычного заземления дома.
  • Между вершинами треугольника должно быть расстояние не менее 3 метров.
  • В качестве соединительных шин допускается применять металлический пруток диаметром не меньше 12 мм или полосу сечением 50 х 6 мм.
  • Длина сварных швов не должна быть меньше 20 см.
  • Для заземления молниеотводов устанавливается минимальная глубина над поверхностью земли 50 см.
Место для заземления

К этому вопросу следует подходить с наибольшим вниманием и аккуратностью. Заземляющие электроды не должны устанавливаться в местах нахождения животных, или возле детских площадок. Также нельзя располагать эти элементы возле скамеек или дорожек.

Лучше заземление будет работать во влажном грунте. Чтобы поддерживать работу заземления, можно самостоятельно создавать для этого условия, периодически поливая место заземления водой. Если нет возможности полива этого места, а почва в вашей местности слишком сухая, то рекомендуется при установке в почву электродов заземления посыпать их смесью соли и древесного угля.

Как работают молниеотводы

Чтобы разобраться в принципе действия системы отведения молнии, следует представить большой конденсатор, который постоянно заряжается. Его обкладками будут облака и земля. При наступлении грозы обкладки этого большого конденсатора начинают электризоваться между собой, и накапливать заряд. При достижении разницы напряжения между обкладками, равному напряжению пробоя молнии, возникает сильный разряд молнии, достигающий нескольких миллиардов вольт.

Чтобы заряд не накапливался, необходимо замкнуть этот конденсатор на землю. Таким замыкающим проводником и являются молниеотводы. Поэтому при грозе происходит разряжение конденсатора и обкладки не могут накопить заряд, а напряжение в молниеотводе уменьшается до нуля. Другими словами, система отведения молнии создает условия, в которых не способен возникнуть электрический разряд молнии, так как накапливаемый заряд отводится в землю.

Особенности самостоятельной установки молниеотвода
  • Молниеотводы рекомендуется изготавливать из материалов, не подверженных коррозии. Для этого применяется оцинкованный уголок, луженая жесть, профиль из дюралюминия, или сетка из неизолированной медной проволоки. Соединяющие проводники должны иметь необходимое сечение. Молниеприемник нельзя покрывать лакокрасочными материалами или другой изоляцией.
  • Для удобного расположения молниеотвода можно использовать высокое дерево, находящееся вблизи дома. Чтобы не причинять вред дереву, приемник молнии можно закрепить на длинном деревянном шесте, который фиксируют на дереве с помощью пластиковых хомутов, и располагают на максимальной высоте.
  • Если дерева нет, то можно использовать для крепления молниеприемника телевизионную антенну, которая закреплена на крыше дома.
  • Другим способом установки является печная труба, к которой можно закрепить металлический штырь и соединить его с заземлением.
Техническое обслуживание

Чтобы система молниеотвода работала без нареканий, необходимо обслуживать его конструкцию для поддержания в рабочем состоянии. Металлический штырь, играющий роль приемника молнии, необходимо чистить обычными чистящими средствами в виде наждачной бумаги или других аналогичных средств, чтобы предотвратить образование окиси и удалить загрязнения.

В засушливые времена необходимо периодически увлажнять почву в месте закладки контура заземления.

Молниеотвод

Сначала разберемся в сути понятия. Молниеотвод обозначает одно и тоже, что Грозозащита или Молниезащита и отличается от Громоотвода, которым называют чаще только молниеприемную часть системы защиты зданий и сооружений. То есть молниеотвод – это «молниеприемник + токоотвод + заземление», или внешняя составляющая системы. Если посмотреть на схему любой комплексной молниезащиты, будь то частный дом или здание промышленного, офисно-административного назначения, то это ее часть, которая предназначена именно для защиты от прямых ударов молнии.

Конструкции (виды) молниеотводов

Всего существует 3-и базовые схемы: стержневой (рисунки а, б), тросовый (в) и молниеотвод в виде молниеприемной сетки (или сетчатый) (г). Комбинированная схема предполагает сочетание базовых вариантов.

По количеству одинаковых молниеприемных частей – одиночный, двойной и т.д.

По характеру и месту установки стержневые делятся на молниеприемные стержни, сборные стержневые, которые могут устанавливаться на фланцах, кронштейнах, специальных опорах или быть отдельно стоящими. Молниеприемные мачты как правило имеют телескопическую конструкцию и метод установки на или в грунт.

Тросовый – это трос, натянутый между опорами. Контур может быть любым, в том числе замкнутым. К нему по сути относится и самый простой и дешевый вариант молниеотвода для частного дома или дачи, когда вместо троса на небольшом расстоянии от конька кровли натягивают проводник радиусом 8-10 мм (алюминиевый, стальной или медный в зависимости от материала и цвета кровли) на расстоянии не менее 20 мм от самого конька, выводят его концы за крайние точки на расстояние примерно 30 мм и загибают немного вверх.

Молниеприемная сетка используется на плоских или крышах с незначительным уклоном.

Итак, как мы сказали, система внешней молниезащиты может быть изолирована от сооружения (отдельно стоящие молниеотводы – стержневые или тросовые, а также соседние сооружения, выполняющие роль естественных молниеотводов), или может быть установлена на защищаемом здании и даже быть его частью.

Расчет молниеотвода

Выбор молниеотводов рекомендуют производить при помощи специальных компьютерных программ, способных на основании габаритов зданий, планов кровли и конструктивных элементов на ней вычислять вероятности прорыва молнии и зоны защиты. Вот почему надежнее обращаться в специализированные организации, которые быстро выдадут Вам различные варианты и конфигурации молниеотводов.

Хотя, если конфигурация защищаемого объекта позволяет обойтись простейшими молниеотводами (одиночным стержневым, одиночным тросовым, двойным стержневым, двойным тросовым, замкнутым тросовым), размеры их можно определить самостоятельно, пользуясь заданными в Инструкциях СО 153-343.21.122-2003 и РД 34.21.122-87 зонами защиты.

Объект считается защищенным, если он целиком попадет в зону защиты молниеприемного устройства, которой присвоен требуемый уровень надежности.

Зона защиты одиночного стержневого молниеприемника (согласно СО 153-34.21.122-2003)

Стандартной зоной защиты в этом случае является круговой конус с вершиной, которая совпадает с вертикальной осью молниеотвода. Размеры зоны в этом случае определены 2-мя параметрами: высотой конуса h и радиусом его основания r.

В таблице ниже указаны их значения в зависимости от требуемой надежности защиты для молниеотводов высотой до 150 м от уровня земли. Для больших высот необходимо применение специальных программ и методик расчета.

Для других типов и комбинаций молниеотводов вариации расчета зон защиты смотрите в главе 3.3.2 СО 153-343.21.122-2003 и Приложении 3 РД 34.21.122-87.

Теперь, чтобы определить попадает ли ваш объект Х в зону защиты рассчитываем радиус горизонтального сечения rx на высоте hx и откладываем его от оси молниеприемника до крайней точки объекта.

Правила определения зон защиты для объектов высотой до 60 м (согласно МЭК 1024-1-1)

В Инструкции СО есть методика проектирования молниеотводов для обычных сооружений по стандарту МЭК 1024-1-1, которая может быть принята только, если расчеты по ней получаются более «жесткие», чем требования указанной Инструкции.

По ней могут быть применены следующие 3-и способа для разных случаев:

  • метод защитного угла для простых по форме или маленьких частей больших сооружений
  • метод фиктивной сферы для сооружений сложной формы
  • защитная сетка в общем случае и в особенности для защиты поверхностей

В таблице для разных категорий (уровней) молниезащиты (подробнее о категориях или классах здесь) приведены соответствующие значения параметров каждого из методов (радиус фиктивной сферы, предельно допустимые угол защиты и шаг ячейки сетки).

Метод угла защиты для кровельных надстроек

Величина угла выбирается по графику на диаграмме для соответствующей высоты молниеотвода, которая отсчитывается от защищаемой поверхности, и класса молниезащиты здания.

Зона защиты, как уже было сказано выше, – это круговой конус с вершиной в верхней точке стержня молниепремника.

Метод фиктивной сферы

Применяется, когда сложно определить размеры зоны защиты для отдельных конструкций или частей здания по методу защитного угла. Ее границей является воображаемая поверхность, которую очерчивает сфера выбранного радиуса r (см. таблицу выше), если бы ее прокатили по вершине сооружения, обходя молниеотводы. Соответственно объект считается защищенным, если эта поверхность не имеет с ним общих точек пересечения или касания.

Молниеприемная сетка

Это проводник, уложенный сверху на кровлю с выбранным в зависимости от класса молниезащиты здания шагом ячейки. При этом все металлические элементы на крыше (зенитные фонари, вентиляционные шахты, воздухозаборники, трубы и т.п.) обязательно должны быть соединены с сеткой. Иначе для них необходимо смонтировать дополнительные молниеприемники. Более подробно о конструктивных особенностях и вариантах монтажа можно прочитать в материале «Молниезащита на плоской кровле».

Шаг ячейки по российским нормам выбирают исходя из категории молниезащиты здания (может быть меньше, но никак не больше).

Молниеприемная сетка монтируется с соблюдением ряда условий:

  • проводники прокладывают наикратчайшими путями
  • при ударе молнии у тока для отвода к заземлению должна быть возможность выбора хотя бы 2-х разных путей
  • при наличии конька и наклоне кровли более, чем 1 к 10, проводник нужно обязательно проложить по нему
  • никакие части и элементы, выполненные из металла, не должны выступать за внешний контур сетки
  • обязателен внешний контур сетки из проводника, смонтированный по краю периметра крыши, а край крыши должен выступать за габариты здания

Материалы и сечения проводников молниеотвода

В качестве материалов, используемых для производства молниеприемного оборудования и токоотводов используются оцинкованная и нержавеющая сталь, медь и алюминий. К ним предъявляются требования коррозионной стойкости и механической прочности, если используется защитное покрытие, то оно должно иметь хорошую адгезию с основным материалом.

В таблице указаны требования к профилю проводников и стержней по минимальной площади сечения и диаметра (согласно ГОСТ 62561.2-2014)

Монтаж молниеотвода для частного дома и промышленного здания

Рассмотрим какие же элементы монтажа включают в себя обычно система внешней молниезащиты. На рисунках ниже показаны примеры молниеотвода частного дома и промышленного здания.

Соответсвующими номерами здесь обозначены следующие изделия и их наименования:

Круглые и плоские проводники, тросы

Компоненты молниезащиты на плоских кровлях, перемычки и компенсаторы

Компоненты молниезащиты на скатных кровлях, кровельные держатели проводника

Компоненты молниезащиты на металлических кровлях, кровельные держатели проводника

Токоотводы, держатели токоотводов

Стержни земляного ввода, соединительные проводники, смотровые колодцы, держатели проводников

Клеммы для водосточных желобов, клеммы, соединительные компоненты

Монтаж можно разделить на три этапа: устройство молниеприемной части внешней молниезащитной системы (молниеприемники и их элементы крепления), прокладка токоотводов (кровельная и фасадная часть здания) и земляные работы по устройству заземления. Как правило у всех компаний стоимость работ составляет некоторый процент от цены материалов.

Купить молниеотвод, цены на комплектующие

Компания МЗК-Электро предлагает отличные цены на молниеотводы и комплектующие. Ассортимент изделий на нашем складе составляет более 1.500 позиций, закупка осуществляется напрямую по дилерским контрактам у прямых производителей, что предполагает обязательную сертификацию и гарантию. Все изделия имеют необходимые сертификаты качества и гарантию. Мы также занимаемся проектированием и монтажом любых систем молниезащиты зданий и сооружений, как для частных домовладельцев, так и промышленных предприятий. Познакомиться с нашими ценами можно в соответствующем разделе.

Адрес объекта: Московская область, Мытищинский район, дер. Пруссы, д. 25

Вид работ: Проектирование и монтаж системы внешней молниезащиты.

Состав молниезащиты: По плоской кровле защищаемого сооружения уложена молниеприемная сетка. Две дымоходные трубы защищены посредством установки на них молниеприемных стержней длиной 2000 мм и диаметром 16 мм. В качестве молниеприемного проводника использована сталь горячего цинкования диаметром 8 мм (сечение 50 кв.мм в соответствии с РД 34.21.122-87). Токоотводы проложены за водосточными трубами на хомутах с зажимными клеммами. Для токоотводов использован проводник из стали горячего цинкования диаметром 8 мм.

Адрес объекта: г. Москва. Боровское ш., коммунальная зона «Терешково».

Вид работ: монтаж системы внешней молниезащиты (молниеприемная часть и токоотводы).

Комплектующие: производства фирмы OBO Bettermann.

Исполнение: Общее количество проводника из стали горячего цинкования для 13 сооружений в составе объекта составило 21.5000 метров. По кровлям прокладывается молниеприемная сетка с шагом ячейки 5х5 м, по углам зданий монтируются по 2 токоотвода. В качестве элементов крепления использованы стеновые держатели, промежуточные соединители, держатели для плоской кровли с бетоном, скоростные соединительные клеммы.

Адрес объекта:г. Москва, Космодамианская наб., д. 52, стр. 8

Вид работ: монтаж системы обогрева лотка поверхностного водосбора и участков сливов на балконах 2-го и 3-го этажей

Нагревательный элемент: саморегулирующийся нагревательный кабель Thermon RGS-2-60-PU.

Производимые работы: Ревизия электрической системы водостоков: замер сопротивления изоляции силовых и нагревательных кабелей; проверка состояния распределительных коробок; проверка работоспособности шкафов управления. Изготовление и монтаж электрической системы обогрева: применялись регуляторы ETR и ETV фирмы OJ, автоматические выключатели и контакторы ABB, кабель нагревательный саморегулирующийся Thermon.

Адрес объекта: Московская обл., Новорижское шоссе, коттеджный поселок

Вид работ: изготовление и монтаж молниеотвода и заземления для частного дома.

Для монтажа системы громоотвода использовались комплектующие фирмы Dehn: проводники Rd8 из оцинкованной стали, медные проводники Rd8, медные держатели Rd8-10 (в т.ч. коньковые), соединители универсальные Rd8-10 из оцинкованной стали, клемма-держатели Rd8-10 из меди и нержавеющей стали, медные фальцевые клемма Rd8-10, биметаллические промежуточные соединители Rd8-10/Rd8-10, лента и хомуты крепления ленты на водосток из меди.

Адрес объекта: Московская обл., поселок Икша

Вид работ: Проектирование и монтаж систем внешней молниезащиты, заземления и уравнивания потенциалов частного дома.

Комплектующие фирмы B-S-Technic.

Внешняя молниезащита: проводник Rd8, медь; держатель Rd6-11 типа “крюк”, медь; соединитель универсальный Rd8-10, медь; молниеприемный стержень Rd16 L=1500 мм.

Заземление: стержень заземления Rd20 L=1500 мм, СГЦ; полоса Fl30 25х4, СГЦ; соединитель крестовой Fl40, СГЦ.

Внутренняя молниезащита: Разрядник DUT250VG-300/G TNC, производство CITEL GmbH.

Адрес объекта: Московская обл., Ногинский район.

Вид работ: устройство молниеотвода.

Комплектующие: J. Propster.

Внешняя молниезащита: По кровле защищаемого здания устроена молниеприемная сетка с шагом ячейки 10 х10 м. Зенитные фонари защищены посредством установки на них молниеприемных стержней длиной 2000 мм и диаметром 16 мм в количестве девяти штук.

Молниеотводы: Проложены в «пироге» фасадов здания в количестве 16 штук. Для токоотводов использован проводник из оцинкованной стали в ПВХ-оболочке диаметром 10 мм.

Заземление: Выполнено в виде кольцевого контура c горизонтальным заземлителем в виде оцинкованной полосы 40х4 мм и глубинными стерженями заземления Rd20 длиной L 2х1500 мм.

Монтаж молниезащиты на здании ФОК совхоза им. Ленина

Завершается строительство ФОК в поселке Совхоз им. Ленина и мы начинаем монтаж молниезащиты. Элементы будут выполнены в цвет кровли.

Типы молниеотводов

В зависимости от того, каким будет объект строительства – жилое или нежилое здание, капитальное или временное – определяется его внешний вид и технические характеристики. Независимо от его назначения, каждый из них рекомендуется защитить от разрушительного воздействия молний. Для обеспечения безопасности людей и защиты сооружений, на здание устанавливают систему молниезащиты. Принцип ее действия построен на том, что удар молнии чаще всего поражает наиболее высокие объекты, имеющие хорошую электрическую проводимость и связь с землей. При ударе молнии в молниеприемную часть системы грозозащиты (специально предусмотренные стержни, тросы и пр.), переходит к заземлителю, не имея разрушительных последствий.

Оптимальный вариант, когда проект молниезащиты готовится на этапе строительства объекта, что дает возможность учесть все особенности объекта. Также за установкой системы защиты от молнии обращаются многие владельцы уже отстроенных домов и технических помещений, так как с каждым годом рост грозовой активности увеличивается, что подтверждается научными исследованиями (V Российская конференция по молниезащите). Опытные специалисты готовы работать с нестандартными архитектурными решениями и установить грозозащиту, которая обеспечит самый высокий уровень защищенности здания, используя молниеотводы в виде сетки, стержней, подвешенного троса.

Молниеприемная сетка

В нашей стране один из самых распространенных молниеотводов для габаритных зданий с плоской кровлей – молниеприемная сетка. Это обусловлено возможностью ее использования по двум главным нормативным документам по молниезащите (СО 153-34.21.122-2003 и РД 34.21.122-87) и простотой проектирования и монтажа.

По своей сути, сетка – это обычный тросовый молниеотвод, монтируется либо внутри пирога кровли, либо на кровле здания таким образом, чтобы она не выходила за внешние границы этого сооружения. Проводники сетки, проложенные под кровельным покрытием, выполняют 3 функции: обеспечивают заземление металлических элементов и конструкций, к которым она подключена, отвечают за распределение и протекание тока молнии между токоотводами и выравнивание потенциалов.

Существенной проблемой применения молниеприемных сеток является их низкий уровень защиты здания от прямых ударов молнии (ПУМ). Сетка, выполненная на поверхности кровли, не в состоянии обеспечить надежность защиты от ПУМ выше 50-55%, при требуемых минимум 80%. А молниезащитная сетка, расположенная в пироге кровли (под слоями гидроизоляции, утеплителя и пр.), никак не защищает от молний крышу здания и технологическое оборудование, установленное на ней.

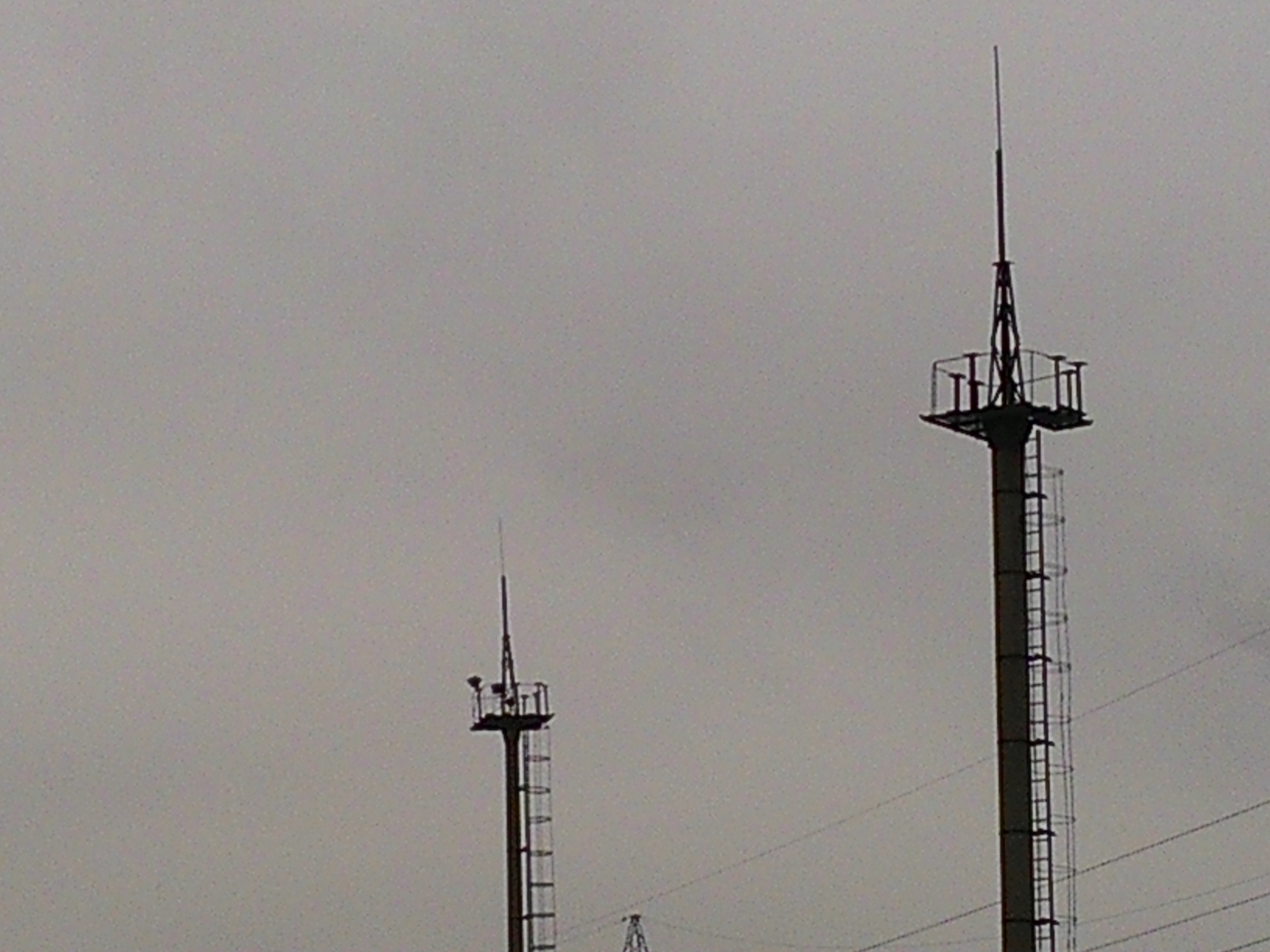

Стержневые молниеотводы

Большой популярностью для защиты зданий и сооружений различных типов и назначений пользуются стержневые молниеотводы. Стержневые молниеприемники в зависимости от материала исполнения и защищаемого объекта могут иметь различные габаритные размеры (длинной от 30 см до нескольких десятков метров и диаметром от 6мм до десятков сантиметров). Стержневые молниеприемники могут быть установлены непосредственно на защищаемом объекте или на определенном удалении от него (отдельно стоящий молниеотвод). Для крепления молниеприеников могут быть использованы существующие конструкции здания или специально монтируемые опорные конструкции (например, бетонные основания). Мачтовые отдельно стоящие стержневые молниеотводы представляют собой самонесущие конструкции, состоящие из металлической или железобетонной опоры и молниеприемного стержня, закрепленного на ней. От молниеприемника прокладывается или используется естественный токоотвод, монтируется собственное или используется естественное заземляющее устройство. Мачтовый молниеотвод рассчитывается с учетом ветровых и иных нагрузок.

Основные преимущества создаваемой системы – сочетание высокого уровня защищенности, эксплуатационной надежности, простоты и легкости изготовления и небольшой стоимости. Стержневые молниеприемники чаще других являются самым оптимальным решением для защиты от молний.

Тросовые молниеотводы

Для решения нестандартных задач, требующих высочайшей надежности защиты от прямых ударов молний, отлично подходят тросовые молниеотводы. Длинные или узкие здания, объекты с уникальными, например, вогнутыми кровлями (например, ледовый дворец на Ходынском поле в г.Москве), высоковольтные линий электропередач – лучшее применение тросового молниеотвода.

Система представляет собой стальные оцинкованные канаты (специальный грозозащитный трос сечением не менее 35 мм2), натянутые непосредственно над защищаемым объектом на определенном рассчитанном расстоянии. Тросы закрепляют на опорах, где проложены токоотводы и выполнено заземление.

Активные молниеотводы (Early Streamer Emission (ESE) – раннее стримерное инициирование)

Кроме вышеперечисленных типов молниеотводов, которые используются при монтаже классической/пассивной системы молниезащиты, существуют также активные молниеотводы. Такой тип молниеотводов имеет встроенный источник высокого напряжения, который подает импульс на острую коническую вершину. Как заверяют производители активных молниеотводов, благодаря вышеописанной технологии, молния перехватывается на более далеком расстоянии от защищаемого объекта за счет образования длинного встречного лидера.

Важно отметить, что практика применения активных молниеотводов на территории РФ вызывает ряд острых дискуссий. Во-первых, их эффективность не была подтверждена ни при помощи численного моделирования, ни при полевых и лабораторных экспериментах (применение ESE-молниеотводов не приводит к расширению зоны защиты здания от молнии). Во-вторых, ни в одном из Российских или Международных стандартов или нормативных документов по молниезащите нет прямых указаний на их использование. В указанных документах содержаться предписания только по использованию классических молниеотводов – только они являются законным юридическим основанием для применения и планового обследования системы защиты от ПУМ (Прямой Удар Молнии).

  • Залогом действительно эффективной и надежной молниезащиты, т.е. получением того результата, на который рассчитывает человек озаботившийся за молниезащитой, является профессиональное проектирование, соответствующее всем нормативным документам. Только специалисты, обладающие огромным опытом, знают, для какого объекта в каком конкретном случае какой тип молниеотвода стоит применить для получения наилучшего результата.

Молниеотводы – назначение, виды, преимущества

Молниеотводы — специальные устройства, которые устанавливаются на сооружениях и зданиях для предохранения от молнии. Они подбираются с учетом условий использования и различаются особенностями конструкции, материалом изготовления и другими параметрами.

Характеристики молниеотводов и способы предохранения сооружений и зданий от молнии на территории РФ определяют инструкции РД 34.21.122-87 и СО 153-34.21.122-2003. При разработке систем, защищающих различные объекты от негативных внешних воздействий, следуют положениям одного из нормативных документов или используют их комбинацию.

Назначение молниеотводов

Во время грозы наблюдается возникновение разрядов атмосферного электричества, которые являются источником повышенной опасности для наземных сооружений и зданий, поскольку могут вызвать взрывы, разрушения и появление возгораний. Молниеотводы относятся к внешней системе защиты и предохраняют от прямых ударов молний, обеспечивая отвод тока в грунт. Они состоят из следующих элементов:

  • Молниеприемника, который используется для захвата молнии и устанавливается в зонах возможного контакта с электрическими разрядами.
  • Токоотвода, соединяющего молниеприемник и заземлитель и отводящий ток на заземление. Обычно в его качестве служит медный или алюминиевый провод большого сечения. Для изоляции токоотвода от внешних воздействий используют кабель-канал из пластика.
  • Заземлителя, который обеспечивает отвод тока в грунт и располагается в толще земли.

Важно! Функционирование молниеотводов основано на том, что чаще всего молния поражает только заземленные сооружения из металла, имеющие наибольшую высоту по сравнению с близлежащими постройками. Правильный выбор устройств позволяет обеспечить надежную защиту сооружений и зданий разного назначения.

Виды и характеристики

Молниеотводы, которые относятся к пассивным системам предохранения от молний, различаются вариантом исполнения молнеприемника. В зависимости от особенностей конструкции они бывают:

  • Стержневые. Такие устройства являются наиболее распространенными благодаря простоте монтажа и низкой себестоимости. Они выполняются в виде одного или нескольких стержней и могут устанавливаться непосредственно на объекте или на некотором удалении. Для крепления служат несущие конструкции здания или опорные конструкции, которые возводятся специально для монтажа молниеприемника. Длина стержневых систем зависит от материала изготовления и может варьироваться от 30 см до нескольких метров.
  • Тросовые. Идеально подходят для защиты невысоких объектов, узких или длинных зданий, высоковольтных ЛЭП и сооружений с нестандартной кровлей. Тросовые системы эффективнее стержневых конструкций и обеспечивают возможность предохранения на участках большей площади. Конструкция устройств такого типа предусматривает наличие одного или нескольких стальных тросов с цинковым покрытием, закрепленных на специальных мачтах. При правильном расположении опор разряды уходят в грунт за пределами защищаемых объектов.

Для предохранения от молний зданий с плоской кровлей и значительными габаритами используют специальную сетку. Она изготавливается из металлических прутков и укладывается поверх кровли или под утеплитель. Способ крепления сетки зависит от вида и огнестойкости кровли, а токоотводы устанавливают по периметру с шагом от 10 до 25 м. Надежность защиты от прямых ударов молнии не достигает нужного уровня, поэтому такая система менее популярна и может использоваться в сочетании с другими устройствами.

Важно! Размер ячеек сетки определяется категорией защищаемого объекта и может составлять от 5×5 м до 20×20 м.

Выбор молниеприемников осуществляется с учетом параметров строений. Согласно классификации различают три категории защитных устройств в зависимости от огнестойкости, пожарной и взрывной опасности, назначения и вместимости охраняемых объектов.

Среди типовых молниеотводов спросом пользуются следующие варианты:

  • Граненые конические. Они изготавливаются из прочной листовой стали и выполнены в виде металлической конструкции с защищенным от коррозии стержнем, принимающим разряды молнии. Молниеотводы производятся на основе стволов ВМО и ВМОН разного типа без осветительных приборов.
  • На базе опор освещения. Они могут быть со стационарной или мобильной короной. Молниеотводы ВГН и ВГМ представляют собой граненые конструкции из стали, которые комплектуются молнеприемниками и оборудованием для освещения. Для крепления прожекторов, камер наблюдений и пр. оборудования используют специальные кронштейны.

Важно! При расчете и выборе молниеотводов на основе высокомачтовых опор с мобильной короной (ВМО) и стационарной (ВМОН) учитывают условия эксплуатации и ветровую нагрузку на месте установки конструкций.

Преимущества молниеотводов

Популярность типовых молниеотводов, которые производятся на основе граненых опор, обусловлена высокой эффективностью защиты от молнии. К другим преимуществам таких конструкций относятся:

  • простота монтажа и обслуживания;
  • разнообразие моделей, позволяющее подобрать вариант с учетом условий эксплуатации и месторасположения;
  • возможность сочетания защитных функций с освещением дорожного полотна, тротуаров, парковок и других площадок.

Антикоррозийное покрытие продлевает срок службы сооружений, а прочность фиксации обеспечивается с помощью фланцев. Металлические конструкции способны выдерживать ветровую нагрузку, величина которой определяется месторасположением объектов.

Особенности использования

ГК «Амира» предлагает большой выбор молниеотводов собственного производства, которые выпускаются на основе выскокомачтовых опор. Установка таких конструкций позволяет:

  • организовать равномерное освещение на прилегающих территориях;
  • защитить от ударов молнии;
  • обеспечить предохранение от перенапряжения в сети питания.

В зависимости от исполнения молниеотводы предусматривают наличие или отсутствие приборов освещения. Они производятся из прочной стали и покрыты защитным цинковым слоем, который наносится в соответствии с требованиями ГОСТ 9.307-89.

Покрытие не является декоративным и выполняет исключительно утилитарные функции, предохраняя металл от повреждений и появления ржавчины. Гарантии на коррозионную стойкость цинкового слоя составляют не менее 25 лет.

Молниеотводы на основе опор освещения ВМО и ВМОН, выпускаемые ГК «Амира», использовались при обустройстве “Северного потока”. “Турецкого потока”, нефтеперекачивающих станций, в портах, а также на Тобольской промышленной площадке (высота ВГН здесь 83 и 90 метров).

В ГК “АМИРА” каждый заказанный молниеотвод рассчитывается под конкретный ветровой район, климатическую зону. Помимо отдельно стоящих молниеотводов, возможно изготовление совмещенных. Что позволяет уменьшить число устанавливаемых опор на объекте и упрощает обслуживание.

Расчет конструкции для каждого объекта осуществляется персонально, а выбор вариантов исполнения позволяет устанавливать молниеотводы на основе высокомачтовых опор с мобильной короной (ВГМ) и стационарной короной (ВГН) в I-VII ветровых районах.

Молниезащита зданий, сооружений, оборудования и коммуникаций

Атмосферные явления с образованием молний, сопровождаемых яркими вспышками света, громом, называют грозами. Молнии – это грозовые разряды электричества, возникающие между облаками и Землей; внутри облаков.

Попадание молнии в дом

Опасность для жизни людей, сохранности промышленных, общественных строений, высотных инженерных сооружений – дымовых труб, антенн телевидения, радиосвязи, включая сотовую; вышек, опор электрических сетей; технологического оборудования, расположенного на открытых промышленных площадках, например, для ректификационных колонн предприятий нефтепереработки представляют молнии первого типа.

Необходимость устройства молниезащиты связана с тем, что напряжение при грозовых разрядах достигает 50 млн. В, а сила тока – до 100 тыс. А; с выделением огромного количества световой, звуковой и тепловой энергии. Грозовые разряды являются электрическими взрывами, сходными с детонацией, наносящими разрушения строениям, ломающими деревья, послужившие им источниками заземления; травмируют, контузят людей, что нередко приводит к их гибели.

Молниезащитой называют комплекс технических решений, что надежно обеспечивают безопасность людей, предохранение строений различного назначения, высотных объектов; технологического, инженерного оборудования производственных объектов; коммуникаций инфраструктуры населенных пунктов, линий электропередач как от прямых ударов грозовых разрядов, электромагнитной, электростатической индукции, так и от передачи электротока через металлоконструкции, коммуникации.

Заземление и молниезащита – это то, чем согласно нормам должны быть оборудованы промышленные здания, инженерные коммуникации, а также другие объекты. Кроме того, пункт 4 статьи 50 Федерального закона РФ №123-ФЗ предписывает в качестве одного из способов исключения источников зажигания устраивать защиту от молний для зданий, оборудования для повышения уровня пожарной безопасности на объектах.

Нормы устройства молниезащиты

Учитывая, что строения, сооружения, технологические установки, коммуникации довольно сильно отличаются по своему устройству, исполнению разработаны государственные, ведомственные, корпоративные нормы; стандарты, правила проектирования для организации оптимальной, эффективной защиты от грозовых разрядов для каждого типа объектов – от производственных объектов, где она впервые стала применяться, до жилых домов.

В основе норм, что регламентируют создание технической защиты от молний, опыт организации электрической безопасности строений разного вида, назначения, с учетом особенностей, присущих современным постройкам, сооружениям и коммуникациям инфраструктуры, связи.

Требования к молниезащите изложены во многих официальных документах. Проектирование, расчет молниезащиты ведется на основании следующей нормативно-технической базы:

  • «Правил устройства электроустановок». В настоящее время действует седьмое и некоторые главы шестого издания этого основополагающего документа, без знания требований которого невозможно проектирование любых видов, типов электрических установок, оборудования, аппаратуры защиты от поражения электротоком, включая молниезащиту. Промышленная безопасность защищаемых объектов с категориями по взрывопожарной опасности помещений, зданий также невозможна без этого вида защиты от высоковольтных разрядов электрического тока. Это учитывают требования по организации, исполнению молниезащиты для различных видов строений, инженерных сооружений, электрических коммуникаций, указанные в нескольких главах ПУЭ. Главы 2.4, 2.5 – для воздушных линий электропередач с рабочим напряжением меньше и больше 1 кВ соответственно, включая карту районирования территории России с указанием длительности гроз в году, что необходимо при проектировании систем, устройств молниезащиты. Глава 4.2 – для распределительных устройств, электрических подстанций напряжением больше 1 тыс. В. Глава 4.3 – для преобразовательных подстанций, установок.
  • РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий, сооружений». Ее предназначение видно из названия. Несмотря на то что документ утвержден еще Министерством энергетики Советского Союза, по согласованию с Госстроем, он действует и сегодня.
  • Некоторые ее положения неизбежно устарели, не успевая за научно-техническим прогрессом, поэтому при проектировании современных технических систем, устройств защиты от грозовых разрядов пользуются российскими ГОСТ, идентичными стандартам Международной электротехнической комиссии; а также отечественными инструкциями по молниезащите, вышедшими в свет позднее.
  • Один из этих документов СО 153-34.21.122-2003, разработанный тем же коллективом ученых, регламентирует устройство молниезащиты как строений, так и инфраструктурных коммуникаций.
  • ГОСТ Р МЭК 62305-1-2010, ГОСТ Р МЭК 62305-2-2010, представляющие собой две части одного национального стандарта о менеджменте рисков при защите объектов от грозовых разрядов. В первой части сформулированы общие принципы, во второй – методики оценки рисков гибели, получения травм от поражения электротоком людей; полного/частичного разрушения объектов, общественных коммуникаций; экономических потерь от попадания молний.
  • Важно, что при этом рассматриваются такие факторы, как пожарная безопасность, так как в расчетах учитываются пространства с огнеопасной средой – воздушной смесью паров горючих жидкостей, газов, пыли.
  • ГОСТ Р МЭК 62561.1-2014. Это первая часть национального стандарта об элементах систем защиты от молний, касающаяся требований к их частям, соединениям.
  • ГОСТ Р МЭК 62561.2-2014 – к проводникам, электродам заземления.
  • ГОСТ Р МЭК 62561.3-2014 – к распределительным разрядникам.
  • ГОСТ Р МЭК 62561.4-2014 – к элементам крепления.
  • ГОСТ Р МЭК 62561.5-2014 – к смотровым колодцам, уплотнителям электродов заземления.

Требования к проектированию, устройству заземления, защиты от молний электроустановок, оборудования зданий, линий электропередач в СССР также устанавливал СНиП 3.05.06-85 об электротехнических устройствах. Сегодня действует свод правил, выпущенный как его актуализированная версия – СП 76.13330.2016.

Помимо норм, действующих на территории РФ, следуют упомянуть сходные требования к системам защиты от грозовых зарядов, применяемые в союзных государствах. В Республике Казахстан – это СП РК 2.04-103-2013 об устройстве молниезащиты объектов, вышедший взамен аналогичной инструкции СН РК 2.04-29-2005; в Республике Беларусь – технический кодекс ТКП 336-2011 о защите от молний объектов, инженерных коммуникаций.

Тип зон молниезащиты

Под системами защиты от молний объектов, инженерных, коммуникаций и технологического оборудования понимают внешние и внутренние технические устройства, позволяющие защитить их как от прямого воздействия ударов молний, так и от вторичных воздействий – электрических, электромагнитных полей, сопровождающий грозовой разряд.

Различают активные и пассивные системы защиты от молний.

Пассивная, способная перехватить молнию до ее разряда на конструкции строительного объекта, корпуса оборудования или части инженерного, коммуникационного сооружения, и отвести заряд в землю, состоит из следующих элементов:

  • Приемника молний.
  • Молниеотводов.
  • Заземляющих устройств.

В активной системе к этим неотъемлемым элементам добавляются устройства, генерирующие восходящий поток ионов, притягивающий к себе грозовой разряд.

Проектируются, монтируются несколько видов систем молниезащиты – стержневая, тросовая, которые по результатам проведенных расчетов, в зависимости от количества стержней/тросов, их расстановки/расположения, конфигурации площади защиты, могут создавать два типа зон молниезащиты:

  • А. Степень надежности защиты – от 99, 5%.
  • Б – от 95%.

Виды систем молниезащиты

На практике, если строительный объект, технологическая установка, вышка, столб, антенна инженерных коммуникаций полностью находится в зоне защиты от попадания молний, вероятность их поражения грозовым электрическим разрядом стремится к нулю.

Классификация зданий и сооружений по устройству молниезащиты

Существуют следующие категории молниезащиты строительных объектов, зависящие от назначения, значимости, класса пожарной опасности и возможности взрыва; пожарной нагрузки – наличия, количества, вида взрывопожароопасных материалов; региональной частотности грозовых разрядов; зафиксированных попаданий молний:

  • I категория, имеющая наивысший уровень защиты от возможного прямого попадания молний в объект. Это производственные объекты с наличием взрывоопасных зон классов опасности В-I, II. Тип зоны защиты – А.
  • II категория. Это здания производственного, складского назначения, открытые площадки как с хранением ЛВЖ, ГЖ, так и с установленным на них технологическим оборудованием, где они обращаются; а также взрывоопасные производства, наружные установки классом опасности ниже В-Iа. Тип зоны защиты для технологического оборудования, установленного на открытых промышленных площадках – Б; для объектов – А или Б в зависимости от прогнозируемого количества грозовых разрядов в год.
  • III категория. К ней относятся строительные объекты различного назначения III–V степеней стойкости к огню в районах, где годовая продолжительность гроз больше 20 часов. Основной тип молниезащиты – Б.

Определить все основные параметры системы защиты от попадания молний для любого конкретного объекта можно по таблице 1 РД 34.21.122.

Виды молниезащиты

Система молниезащиты в зависимости от категории объектов может быть нескольких видов:

  • Защищающая от прямых ударов. Устройства, используемые для этого, называют молниеотводами, состоящими из несущей опоры, в качестве которой может служить сам строительный объект, приемника разряда, токоотвода и заземлителя. Применяют как стержневые, тросовые молниеотводы, так и металлическую сетку, уложенную на кровлю защищаемого объекта. Для воздушных линий электропередач используют грозозащитные тросы, принимающие разряд молнии.
  • От электростатической индукции. Осуществляется путем подсоединения всего электрооборудования к системе заземления объекта.
  • От электромагнитной индукции. Для этого в местах соединений устраиваются токопроводящие перемычки между участками трубопроводов, эстакад.
  • От заноса электрического потенциала, вызванного грозовым разрядом. Для этого все входящие в здания, сооружения коммуникации, включая металлическую оболочку электрических кабелей напряжением до 1 тыс. В, заземляются. Воздушные линии электропередач на подходах к объекту оборудуют грозозащитными тросами, а на опорах монтируют разрядники, ограничители перенапряжения.

Средства и способы молниезащиты

К средствам защиты от грозовых разрядов электричества относят:

  • стержневые приемники молний;
  • грозозащитные тросы;
  • сетчатые молниеприемники;
  • токоотводы;
  • контуры заземления строительных объектов.

Варианты исполнения молниезащиты бывают двух видов:

  • Внешний, защищающий от прямого воздействия высокопотенциального электрического разряда, способного вызвать разрушения, взрывы и пожары, за счет его отвода в землю для рассеивания энергии.
  • Внутренний. Для защиты от вторичных факторов прямого или близкого к защищаемому объекту удара молнии. Для этого используют различные типы специальных приборов, называемых УЗИП – устройствами защиты от импульсных перенапряжений.

Установка молниезащиты, испытание молниезащиты по окончании монтажных работ производится организациями, выполняющими электротехнические работы.

Эксплуатация молниезащиты не требует дополнительных затрат, рассчитана на длительный период. Но, осмотр молниезащиты на предмет обнаружения механических повреждений приемников разряда, токоотводящих, заземляющих элементов, связей между ними все же обязателен.

Проверка молниезащиты позволяет собственникам объектов, руководству предприятий, организаций быть уверенными, что она не подведет в опасный грозовой период.


Молниеотвод: устройство, принцип работы, разновидности и монтаж

В большинстве случаев молния действует предсказуемо, несмотря даже на полную непредсказуемость этого природного явления – она не выбирает цель, а бьет непосредственно в самый высокий предмет. В общем, если ваш дом является самым высоким строением в радиусе 200-300м, то молниеотвод окажется не лишним дополнением к вашему дому. Именно он убережет вас от неприятных, а иногда очень опасных исходов, связанных с прямым попаданием молнии в дом. О нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы ответим на следующие вопросы: какие бывают молниеотводы, как они устроены и как изготавливаются своими руками?

Молниеотвод: разновидности и их конструкции

В принципе, конструкция молниеотвода представляет собой бесхитростный механизм, состоящий из трех простейших частей, изготовить которые самостоятельно и собрать в единую систему не представляет никаких сложностей.

  1. Приемник молнии – это железный элемент, поднимаемый на несколько метров выше крыши строения. Размещаться он может как непосредственно на самом строении, так и рядом с ним, неподалеку.
  2. Токоотвод. По сути, это толстая стальная или медная жила, по которой ток, полученный от разряда попавшей в приемник молнии, передается в контур заземления.
  3. Заземляющий контур. Его назначение простое – именно с его помощью разряд молнии передается в землю, где он и гаснет, не причиняя постройкам и человеку никакого вреда.

Так устроены все виды молниеотводов без исключения. Причем два элемента этого устройства все время остаются неизменными – это токоотвод и контур заземления. На разновидности этих приспособлений оказывает влияние исключительно конструкция приемника молний, о которых мы и поговорим дальше.

  1. Стержневой молниеприемник. Это устройство знакомо практически всем жителям частного сектора – оно представляет собой обыкновенную металлическую мачту, поднятую на пару метров над верхним краем крыши. Такая мачта может стоять как на крыше дома, так и немного в стороне от постройки или рядом, вдоль стены дома. Фактически отдельно стоящий молниеприемник в плане изготовления более простой – сама мачта одновременно является и приемником грозовых разрядов и токоотводом. Она напрямую подключается к контуру заземления самым что ни на есть жестким способом (сваркой).

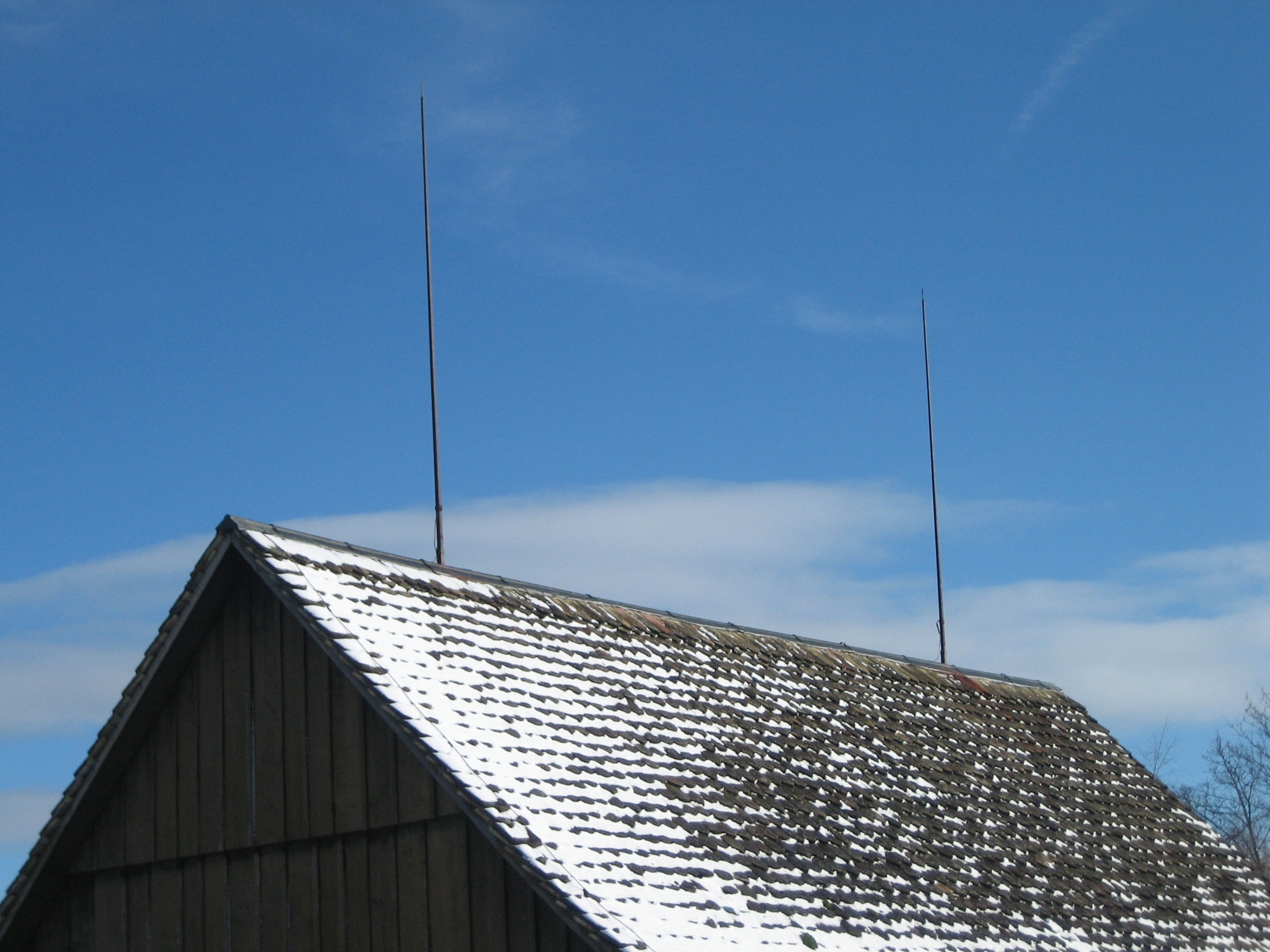

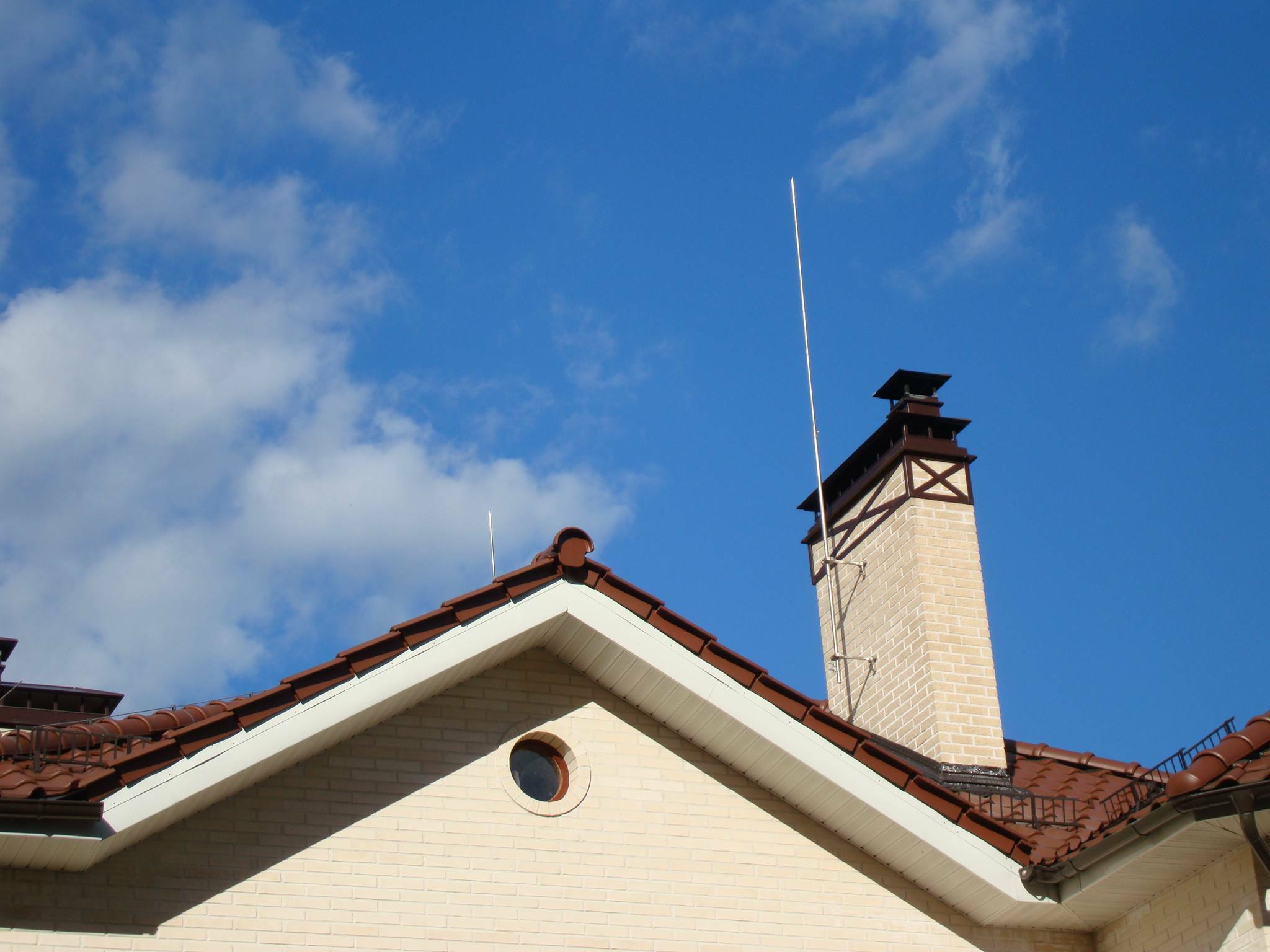

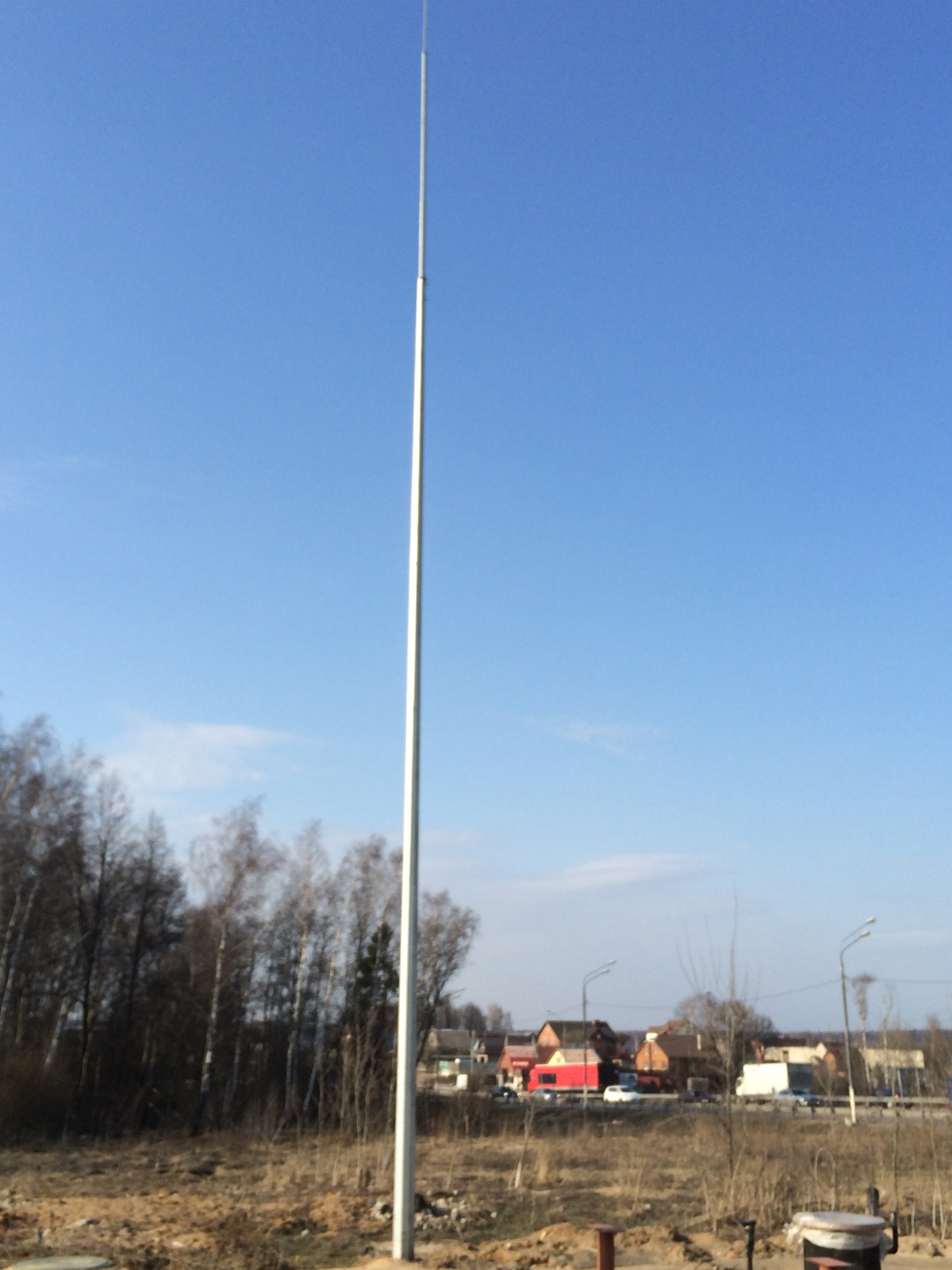

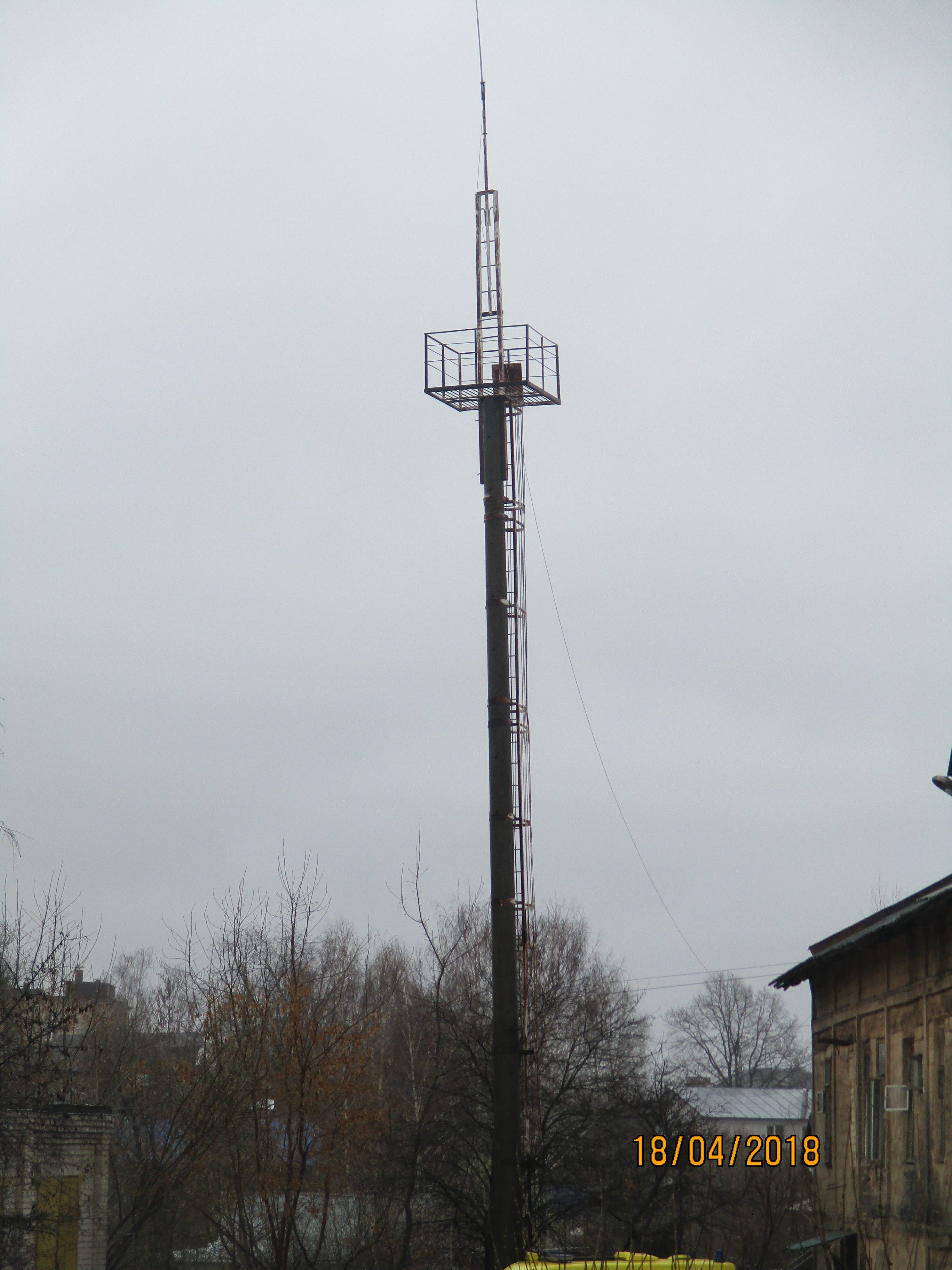

Стержневой молниеотвод фото

Тросовый молниеотвод фото

Сетчатый молниеотвод фото

Этих основных конструкций улавливателей молнии вполне достаточно для того, чтобы полностью защитить свой дом от такого природного явления, как молния.

Молниеотвод в частном доме и его контур заземления

По большому счету, заземление молниеотводов устроено аналогичным образом, как и контур заземления самого дома – здесь следует сразу понять один момент, что эти два контура не должны быть связаны между собой – это два отдельных элемента. Подключив молниеотвод к контуру заземления дома, вы рискуете в один момент потерять не то что все электрооборудование, а и вообще весь дом целиком – для защиты от грозовых разрядов придется оборудовать отдельное заземление.

Изготавливается оно практически точно так же, как и заземление дома, за исключением некоторых отличий.

  1. Глубина (или длина) заземляющих электродов – она не может быть менее 3000мм.
  2. Сами электроды должны иметь сечение не менее 25мм и представлять собой цельный металлический прут.
  3. Если контур заземления дома может иметь линейное расположение электродов, то здесь важно соблюсти именно их треугольное расположение.
  4. Расстояние между вершинами этого треугольника должно составлять 3000мм.
  5. Шина, соединяющая электроды в единый контур, должна иметь диаметр не менее 12мм (если это прут или арматура) и 50х6мм, если речь идет о металлической полосе.
  6. Самое главное – это качественные сварные соединения, которые по своей длине должны составлять не менее 200мм.

Заземление молниеотводов фото

Как видите, между контуром заземления дома и такой же частью молниеотвода общий только принцип – требования к этим элементам защиты разнятся. Еще один момент, объединяющий эти две системы, заключается в глубине их залегания – верхняя часть контура располагается на глубине 500-800мм над поверхностью грунта.

Устройство молниеотвода: как соединить заземление и приемник молний

Токоотводящая или, правильнее сказать, токопередающая часть молниеотвода является не менее важным элементом, чем его заземление и сам приемник молний – вы только представьте, что случится с домом, если этот элемент устройства просто не выдержит нагрузку и сгорит. В таком случае все грозовые разряды попадут в дом, и тогда от беды может спасти только чудо. Именно по этой причине к токопроводящей шине следует отнестись не менее серьезно, чем ко всему другому. Здесь имеется всего два важных момента, которые нужно соблюсти, как говорится, беспрекословно.

  1. Сечение токоотвода – оно не должно быть менее 6мм, если речь идет о цельной (монолитной) медной жиле и не менее 10мм, если для отведения грозовых разрядов используется стальной прут.
  2. Соединение токоотводящей шины с заземлением и приемником молний. В значительной мере дело облегчается, если система целиком изготавливается из стали – в такой ситуации все соединения производятся с помощью сварки. Опять же, здесь важна длина сварного соединения – при стыковке токоотводящей шины к контуру заземления и приемнику провар должен иметь длину не менее 600мм. Если речь идет о медной жиле, то здесь придется действовать с помощью специальных клемм, которые представляют собой пластины с ложбинками для кабеля, соединяющиеся друг с другом посредством винтов.

Монтаж молниеотвода фото

Что же касается крепления токоотводящей жилы к стенам строения, то здесь используются пластиковые клипсы. В идеале, чтобы сохранить молниепровод в целостности в течение долгого времени, его лучше изолировать от окружающей среды, поместив в обыкновенный кабель канал.

В принципе, это все, остается добавить не так уж и много. А именно о таких моментах, как молниезащита отдельных элементов крыши. Если имеется дымоход, то вокруг него нужно намотать хотя бы пару витков отводящей ток жилы и соединить ее с общим молниеотводом. Также в защите нуждаются и все элементы кровли, изготовленные из металла – к примеру, отводящие воду желоба и трубы. Только в таком случае изготовленный самостоятельно молниеотвод будет являться надежной защитой дома от грозовых разрядов.

Молниеотвод в частном доме: этапы монтажа + фото

Молния считается одним из самых страшных природных явлений. В дом она попадает не так уж и часто, но если такое произойдет, последствия будут ужасные. Хорошо, если ваш дом находится недалеко от башни с молниеотводом или же от линии электропередач, в этом случае удар должны применять именно они. Молниеотвод отлично справиться с этой задачей.

Однако далеко не все дома находятся возле таких сооружений. Во время грозы довольно опасным местом становиться жилой дом или другая хозяйственная постройка. Причина, почему молния выбирает именно дом, проста – в нем много металлических элементов. Молниеотвод легко решит эту проблему. Если вы владеете квартирой, можете не переживать, многоэтажные дома строились изначально с молниеотводом.

Молниеотвод – это обязательный элемент для защиты дома. Вопрос стоит другой: как же это сделать? Можно  обратиться к профессионалам, но они берут огромные деньги за свою работу. Или же пробовать делать все самостоятельно.

Виды и конструкция молниеотводов

Молниеотвод состоит из следующих элементов:

  • Заземлитель;
  • Токоотвод;
  • Приемник молнии.

Самыми распространенными считается: стержневая, и тросовая молниезащита.

Стержневые молниеотводы представляют собой, простую конструкцию на основе штыря из цельного метала, который равняется 15-20 мм в диаметре. Проводом в этом случае играет металлическая арматура, она отводит весь электрический заряд, ее диаметр должен составлять 6 мм. Между собой все элементы необходимо соединять с помощью сварки. Установка устройства молниезащиты не должна соприкасаться с домом, крепиться она на специальной станине возле самого здания или дома.  Безопасность в этом случае будет зависеть только от размера самого штыря, чем он выше, тем больше радиус он охватит.

По похожему принципу монтируется молниезащита дома из сэндвич панелей. В этом случае только берется определенный расчет под тип каждого здания.

Молниеприемник

Молниеприемник считается верхней частью любой защитной конструкции, неважно это стержневая молниезащита или тросовая молниезащита. Если рассматривать их по отдельности, то в стержневой окончание всегда заостряется, на него всегда приходиться основной удар молнии.  Лучшим металлом для молниеприемника выступает медь. Приемник всегда нужно вешать как можно выше, но стоит и помнить миру, ведь если он будет висеть слишком высоко,  начнет привлекать все молнии во время сильной грозы.

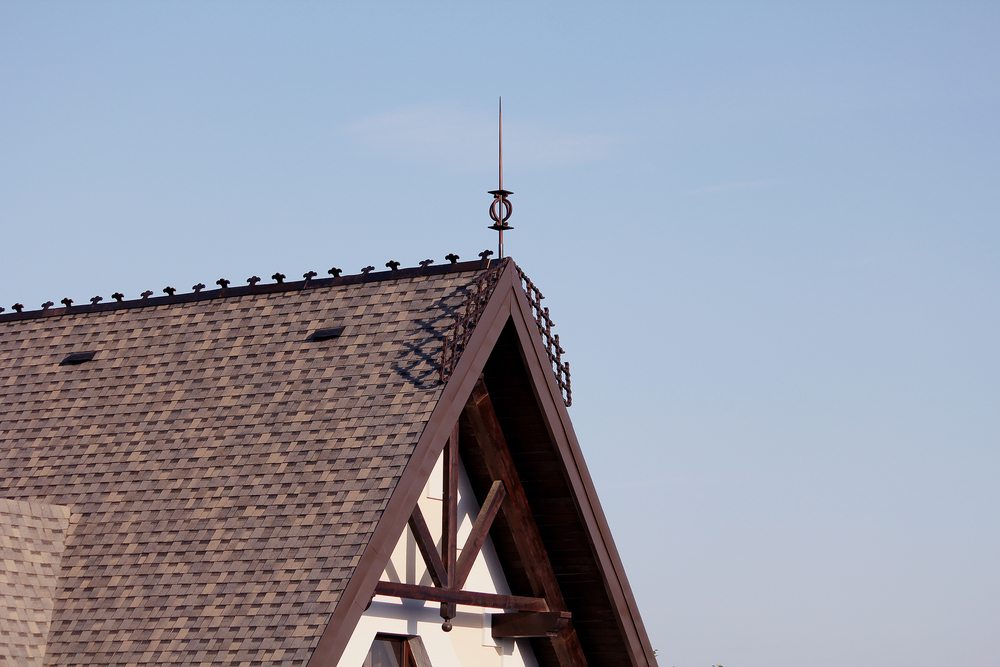

Стержневой молниеотвод выглядит так:

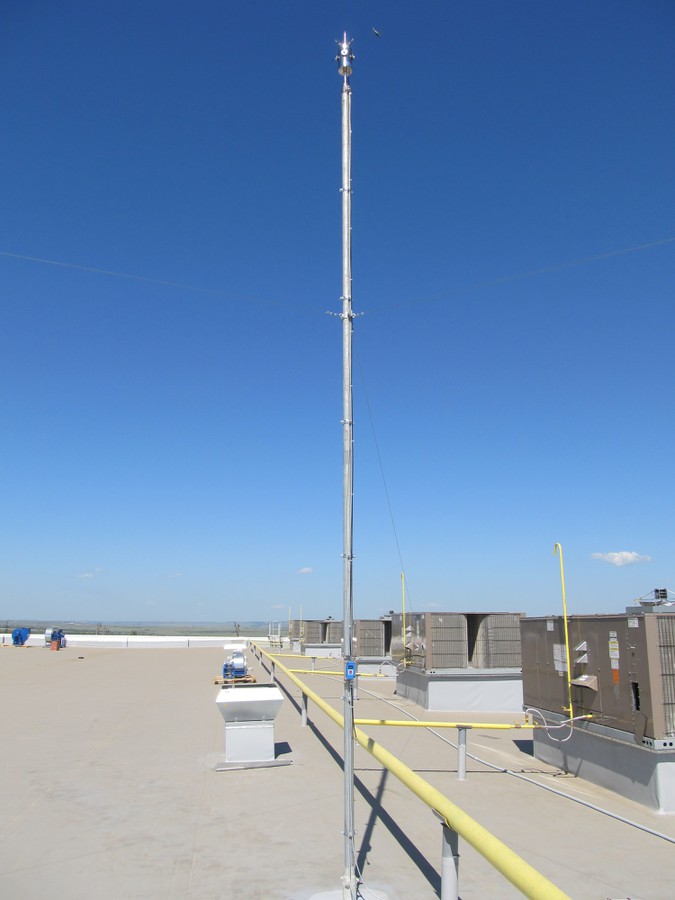

Линейный молниеотвод устанавливается таким образом:

Токоотвод

Схема соединения токоотвода

Любой молниеотвод должен содержать в себе токоприемник. Из себя он представляет толстый провод из алюминия или меди. Крепится к специальным муфтам установленных к самому молниеприемнику и заземлению. Чтобы провести его по стене молниезащита дома из сэндвич панелей используется пластиковые крепежи. Сам токоотвод обязательно нужно заизолировать от воздействия всей окружающей среды, это можно сделать, прибегая к обычному каналу из разнообразных кабелей.

Как выглядит токоотвод

Заземление молниеотвода

Основная часть этого элемента должна находиться под землей. Из себя заземлитель представляет несколько стержней, который соединяются между собой с помощью сварки или других крепежных материалов, способные проводить мощный электрический ток.

Как сделать молниезащиту металлической крыши.

Схема заземления

Перед тем, как сделать молниеотвод, добивайтесь эффективного функционирования всего устройства. Для установки системы молниезащиты используйте только качественные и проверенны материалы, не поддающиеся коррозии. Заземлить раз в год нужно проверять на целостность, в случае повреждения заменяем все деформированные элементы. И помните, все стержни соединяются между собой электропроводящими материалами на холодной сварке, можно использовать и обжимные гильзы.

Материалы и инструменты для монтажа системы молниеотвода

Для изготовления громоотвода вам понадобятся следующие инструменты:

  1. Медная проволока;
  2. Стержни;
  3. Хомуты;
  4. Алюминиевый провод;
  5. Дрель;
  6. Муфты;
  7. Трубы;
  8. Сварочный аппарат;
  9. Металлические уголки;
  10. Крепежные элементы.

Процесс монтажа молниеотвода

Расскажем о более сложном типе молниеотвода – тросового.

  • Натягиваем проволоку в 6 миллиметров;
  • Проволоку крепим на металлические штыри, которые должны быть заранее приготовлены и находиться в вертикальном положении на брусках;
  • Обматываем дымовую трубу проволокой и присоединяем к горизонтальному элементу;
  • Проводим токоотвод и соединяем его с заземлением;
  • Устанавливаем заземлитель, как его правильно установить читайте далее в статье.

Установка стержневого молниеотвода выглядит немного иначе:

  1. Устанавливаем жерди на земле или кровле, высоту определяем в зависимости от самого здания. Перед установкой все элементы молниеотвода соединяем между собой, убеждаемся в их целостности и в отсутствии пыли и ржавчины на них. После соединения всей конструкции оборачиваем все места изгибов изоляционной лентой;
  2. Если крыша дома изготовлена из легко возгораемых элементов, заранее беспокоимся о монтаже молниезащиты на 15 сантиметров от крыши;
  3. После всей установки замеряем сопротивление стержневого молниеотвода с помощью омметра, показатель не должен превысить 10 ОМ.

Чтобы более подробно узнать весь процесс сборки, просмотрите следующие видео

Место для заземления молниеотвода


К этому подходим с собой аккуратностью. Заземлитель не устанавливается в месте, где могут быть дети и животные. Не следует устанавливать возле тропинок и скамеек.

Лучшим местом, где заземлитель будет нормально функционировать, считается влажная почва. Время от времени ее можно полевать водой – это поможет сохранить работоспособность устройства.

Если вы не хотите постоянно полевать землю и беспокоится о его нормальной работе, можете во время установки использовать шахтный уголь и соль. Их просто засыпаем в почву и устанавливаем всю систему заземления.

Обслуживание молниеотвода

Чтобы в самый нужный момент молниеотвод сработал на все 100%, необходимо постоянно следить за его состоянием. К примеру, стержневой тип молниеотвода нуждается в очистке металлического штыря и станины. Чистить их можно с помощью специальных средств. При желании их можно покрасить краской.

На самом деле, создание молниеотвода – это работа, которая под силу каждому человеку. Но, помните, работать только в сухие и ясные дни.

Чтобы совершать правильное обслуживание не забывайте когда проводится проверка молниезащиты.

Видео о том, как монтировать систему молниеотвода от А до Я

Рекомендуем почитать молниезащита скатной кровли.

как сделать правильно, фото, видео

Гром и молния – это необузданная стихия, которая и пугает, и завораживает одновременно. И если гром не приносит вреда, то о последствиях удара молнии знает каждый. Поэтому следует знать, как сделать громоотвод в частном доме своими руками без хлопот и особых затрат.

Зачем нужен молниеотвод

Если вы живете в частном доме или на даче, то вам просто необходимо знать все про молниезащиту. С ней вы сможете уберечь свое жилье и жизнь своих близких от страшных последствий. Но в первую очередь, необходимо расшифровать, что собой представляет молниезащита и какие она имеет особенности.

Читайте также: Как сделать дачную емкость для воды.

Молниезащитная система включает в себя:

  • заземлитель;
  • токоотвод;
  • молниеприемник.

Для надежного и правильного функционирования всей системы давайте поговорим обо всех ее деталях. Изучив подробно наши материалы, вы сможете сами изготовить такую защитную систему и спокойно отдыхать в доме во время грозы.

Интересно: Как сделать футбольные ворота из ПВХ-труб.

Молниезащита изнутри

Перед сооружением давайте разберем систему по отдельным элементам и изучим особенности работы. Главные узлы конструкции демонстрирует схема, представленная ниже.

Схема молниезащиты частного дома

Каждый металлический штырь, который размещается на крыше дома – это стержневой молниеприемник. Именно такие стержни переводят огромный разряд молнии в землю по цепочке: молниеприемник – токоотвод – заземление – земля.

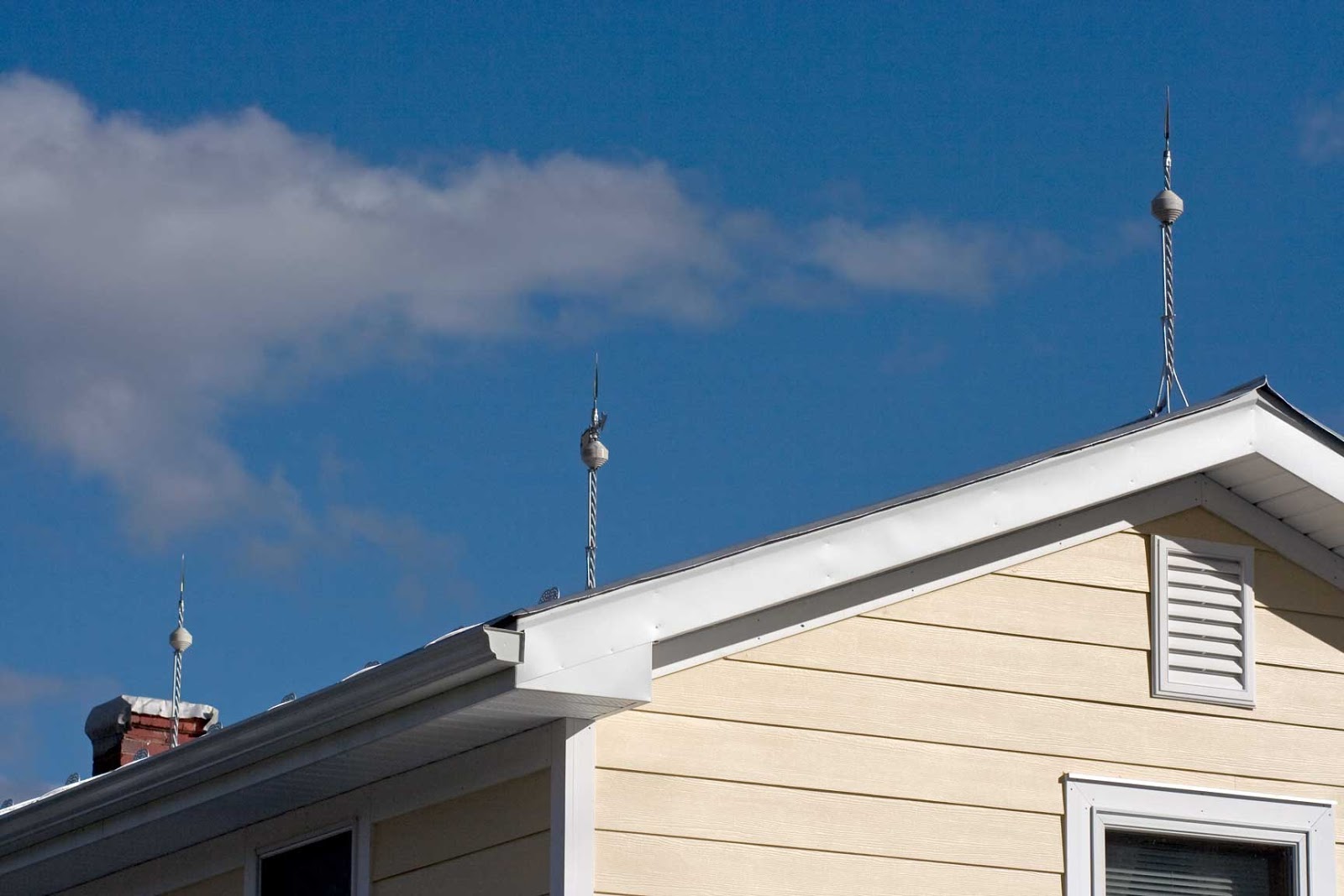

Громоотвод должен быть на каждом частном доме

  1. Молниеприемник.

Именно этот элемент нуждается в тщательном и правильном подборе. Ведь именно приемник принимает удар молнии и дает защиту всему дому в целом. Стоит отметить, что такими приемниками в частном доме могут выступать:

  • штыри или стержни на крыше;

Можно приобрести готовые модели и просто установить на крыше. Такие конструкции обладают идеальной формой и оборудованы всем для быстрого и легкого монтажа. Так что установка не отнимет много времени и сил. Чаще всего изготовлены такие молниеприемники из меди (идеальный вариант), алюминия или же стали.

Познавательно: Как сделать опоры для малины на даче.

Для полноценной защиты требуется минимальное сечение 35 мм2 для медного приемника и не менее 70 мм2 для стального. Длина может быть разной, но стандарт для бытового использования 50 см – 2 м. Преимущественно штыри используют на небольших строениях, таких как небольшая дача, баня, сарай и другое.

Схема молниезащиты с использованием штыря

  • металлическая сетка;

Ее тоже можно найти в магазине уже со всеми необходимыми атрибутами. Но такая конструкция стоит недешево, а создать ее самостоятельно будет проще простого. Зачастую такой вариант приемника имеет вид каркаса из металлической арматуры ячеистого типа. Толщина такой сетки составляет около 6 мм. Параметры ячеек варьируются в пределах 3–12 м.

Такой вариант приемника отлично подойдет для обеспечения безопасности многоквартирных домов, зданий большой квадратуры (торговые, выставочные центры).

При установке такого рода защиты не забывайте, что сетка должна проходить на расстоянии 15 см от самой крыши.

Использование сетки для молниезащиты

  • металлический трос;

Для защиты в бытовых условиях очень хорошо подходит металлический трос. Такой вариант даже предпочтительней, чем сетка. Его монтаж проще, чем предыдущий вариант. Все, что требуется сделать – это натянуть трос по длине крыши на коньке. Протягивать стоит по деревянному бруску, как на схеме. Сечение троса не допускается менее 5 мм.

Схема молниезащиты с помощью троса

Такой вариант возможен для тех крыш, которые крыты металлочерепицей, профнастилом, или если используется другой материал металлического происхождения. Но при этом металлическое покрытие на крыше не может быть меньше 0,4 мм толщиной. И немаловажно – не должно там находиться материалов, которые легко воспламеняются.

  1. Токоотвод.

Если у вас частный дом, тогда для правильного функционирования токоотвода следует использовать проволоку из меди, толщина которой не менее 6 мм. Также можно взять стальную или алюминиевую проволоку. Чтобы соединить приемник, токоотвод и заземление, вы можете зажать все болтами. Как вариант – использование сварочного аппарата.

Соединение всех элементов системы

Главная задача при сооружении токоотвода – это обеспечение полноценной изоляции от внешней среды, а также кратчайшего пути к земле. Для обеспечения изоляции на даче можно использовать стандартные кабели.

  1. Контур заземления.

Его расположение должно быть поблизости с самим строением. Но нельзя его монтировать в зоне, где вы прогуливаетесь. Лучше отвести его ближе к забору. Разряд передается в землю по металлическим стержням, которые вкапываются в землю не меньше, чем на 80 см вглубь. Лучше использовать их треугольное расположение.

Правильное размещение стержней в земле

Главные составляющие системы молниезащиты известны. Пора переходить к непосредственному сооружению громоотвода своими руками.

Также прочтите: Как сделать каркасный бассейн на даче.

Изготовление и установка конструкции молниезащиты

Ниже подана детальная инструкция, как самостоятельно создать, установить и обеспечить безопасность вашего частного дома или дачи во время грозы.

В первую очередь, нужно правильно рассчитать необходимые материалы. Очень важно подобрать оптимальную длину молниеприемника. Чтобы защита была максимально эффективной, нужно рассчитывать по такой формуле: высота мачты = 1,5 радиуса территории, которую нужно защищать.

Например, десятиметровый штырь сможет защитить зону, диаметр которой составляет 30 м. Но при этом не стоит забывать, что нельзя устанавливать приемники более чем 12 м высотой. Если площадь большая, то лучше поставить дополнительные приемники в разных точках крыши, чем снижать эффективность одного с повышенной высотой.

Правильный расчет высоты мачты приемника

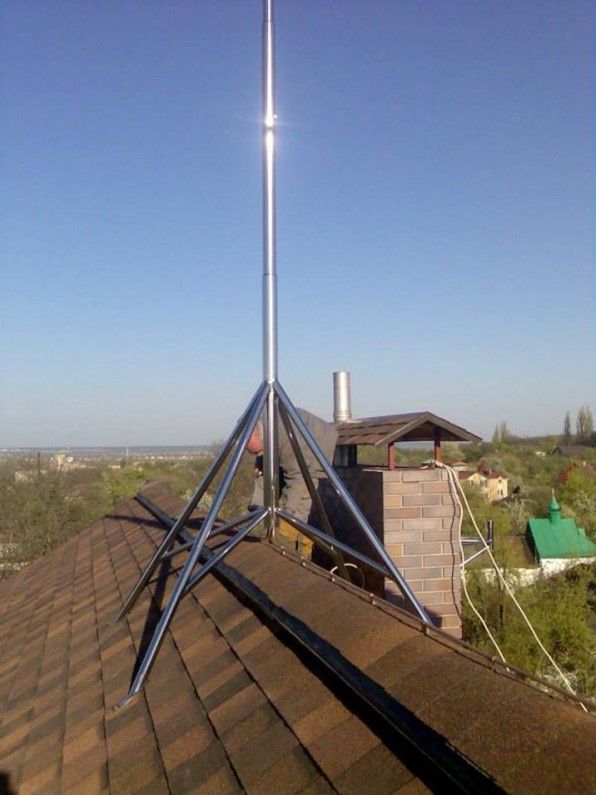

Теперь следует установить молниеприемник на крыше. Делать это следует на коньке с помощью крепежных элементов. Это могут быть болты, саморезы, сварочный аппарат и другое в зависимости от типа крыши. Главное – обеспечить надежное закрепление элемента и правильное его положение.

Затем монтируется токоотвод. Для этого нужно от молниеприемника протянуть трос по крыше и стенам к контуру заземления по самому краткому пути. Для фиксации проволоки лучше всего использовать специальные крепежные элементы из пластика, которые продаются в строительных магазинах. Если приходится наращивать проволоку, то здесь придется делать это с помощью медных соединителей, которые являются универсальными.

[stextbox id=’alert’]Для упрощения работы токоотвод можно пустить по желобу для водостока и при этом фиксировать все с помощью обычных хомутов.[/stextbox]

Монтаж токоотвода

Теперь необходимо токоотвод соединить с заземляющим контуром в одно целое. Здесь подойдут болты или же сварка. Чтобы обеспечить максимальную эффективность всей системы, следует перед соединением всех элементов зачистить все места от ржавчины и грязи пока не появится цвет металла.

После того, как соединение сделано, нужно его протестировать. Для этого используйте мультиметр. Он измеряет сопротивление вашей системы молниезащиты. Убедитесь, что на дисплее показывает не больше, чем 10 Ом.

Ваша система готова защищать вас и дарить безопасность вашей семье и дому в целом. И никакая молния вам будет не страшна.

Сделать громоотвод в частном доме своими руками не так сложно. Установка такой защиты позволит уберечь жилище от стихии. Ваша безопасность во время грозы зависит именно от правильного оформления молниезащиты. Не стоит этим пренебрегать. Еще больше секретов вы узнаете в видео.


ВГН-35 Молниеотводы на базе высокомачтовых опор со стационарной короной

Описание

Модель молниеотвода ВГН-35 представляет собой металлоконструкцию, созданную на основе высотной мачтовой опоры освещения со стационарной рамой. Сборная конструкция позволяет организовать необходимый уровень внешней иллюминации и защитить находящиеся на прилегающей территории постройки, обособленные здания от попадания разрядов молнии, а также предотвратить негативные последствия такого попадания в виде перенапряжения сети.

Конструкция ВГН-35 состоит из опорного высотного столба с установкой в верхней части граненого молниеприемника МОГК. Монтаж изделия позволяет организовать молниезащиту и внешнюю подсветку на автозаправках, производственных площадках компаний, работающих в нефтегазовой отрасли. Разборная многосекционная конструкция опоры изготавливается из стального проката.

Поверхность изделия защищена от внешних воздействий и коррозии оцинковкой, проводимой при высокой температуре. Образованный таким способом цинковый слой увеличивает срок службы изделия и упрощает его обслуживание.

Конструкция проектируется под конкретные нужды заказчика с учетом будущих условий эксплуатации. Изделие монтируется на закладное бетонное основание.

Габаритные размеры опор

Основные параметры опор ВГН

НаименованиеВерхний диаметрНижний диаметрНаружный диаметр фланцаКол-во прожекторовВесВысота
ВГНd, ммD, ммA, ммшт.m, кгH, м
ВГН-35(10)-М10  270  820  1100  10 4245   35/45

1) На фото изображен молниеотвод ВГН, который используется для освещения беговых дорожек. За счет стационарной рамы сложной формы инженеры установили прожекторы с трех сторон и обеспечили качественное заливающее освещение объекта.

2) В нижней части молниеотвода имеется фланец, за который конструкция крепится к анкерной закладной детали фундамента. Обратите внимание, что в укрепляющей косынке имеется отверстие. Оно нужно для крепления кабеля контура заземления к стволу.

3) Молниеотводы ВГН обеспечивают защиту объекта от попадания молнии, а также общее освещение спортивных площадок и прилегающего пространства. Применять эти конструкции можно вместе с опорами паркового освещения, изображенными на переднем плане.

4) Молниеотвод ВГН от фланца до оголовка имеет высоту 35 метров. Дополнительно на него крепится рама и штырь молниеотвода. Чтобы обеспечить удобную перевозку всей этой конструкции ствол разбирается на сегменты, рама и штырь ставится уже на месте установки.

5) Производители тщательно подходят к выбору материала, из которого делается молниеотвод типа ВГН. В типовом варианте марка стали и толщина проката берутся из типового проекта. При необходимости в него можно внести изменения, но в пределах действующих ГОСТ.

6) Стволы молниеотводов на базе мачт со стационарной короной делаются из рулонной листовой стали. Для изготовления ствола на первом этапе из заготовок вырезаются детали. Для резки используется плазменный станок, который управляется компьютерной программой.

7) Рама, на которую крепятся светильники или прожекторы уличного освещения на молниеотводе, может оснащаться технологической площадкой с перилами. Она нужна для того, чтобы электрики могли выполнять ремонтные и регламентные работы без использования подъемников.

8) Молниеотводы на базе мачт со стационарными коронами часто применяются вместе с молниеотводами типа ВГМ. В первом случае плюсом является повышенная несущая способность, во втором – возможность обслуживания с уровня земли.

9) На фото изображена нижняя часть мачты, которая служит основой для молниеотвода. Фланец в этом случае имеет круглую форму для увеличения прочности места соединения. Дополнительно имеются укрепляющие треугольные косынки по окружности.

10) Изображенный на фотографии молниеотвод типа ВГН-35 делается из листовой стали, которая предварительно режется на детали с помощью плазменной струи. Затем они сгибаются на гидравлическом станке, чтобы сформировать конический граненый ствол.

11) Из-за большой длины ствола перевозить мачту в собранном состоянии по дорогам общего пользования нельзя. Поэтому производитель делает конструкцию молниеотвода разборной. Ствол собирается из нескольких сегментов с длиной каждого не более 12 метров.

12) Изображенный на фото молниеотвод делается из листовой стали, которая сваривается в готовую конструкцию с помощью продольного электросварного шва. За счет этого уменьшается время теплового воздействия на металл и улучшается внешний вид конструкции.

13) Оголовок молниеотвода ВГН имеет типовую форму для совместимости с разными видами корон. На этом изделии к верхнему срезу ствола приваривается фланец круглой формы с отверстиями. Благодаря ему на верхушке может устанавливаться очень мощная и массивная корона.

14) На фото изображен молниеотвод на базе мачты со стационарной короной, к стволу которого прикручена лестница. Она необходима для подъема электрика на верхнюю площадку. Лестница имеет защитную раму, которая исключает падение во время подъема.

15) На фотографии изображена нижняя часть молниеотвода, в которой предусмотрено ревизионное отверстие для размещения электрокоммуникационного оборудования. После установки отверстие закрывается крышкой, чтобы исключить попадание воды и доступ посторонних внутрь.

16) Молниеотводы, которые изображены на этой фотографии, применяются для защиты и освещения спортивного объекта на набережной. Чтобы избежать раннего появления ржавчины при эксплуатации во влажном воздухе производитель цинкует углеродистую сталь.

17) Так как молниеотвод типа ВГН-35 имеет большую высоту, это затрудняет подъем электриков по лестнице на верхнюю технологическую площадку. Чтобы дать возможность для отдыха на ствол дополнительно крепятся промежуточные площадки с перилами.

Громоотвод Франклина | Институт Франклина

Что бы вы подумали, если бы увидели человека, преследующего гром и грозу верхом на лошади? Вы, наверное, задались бы вопросом, что он, черт возьми, пытался сделать. Что ж, если вы жили в 1700-х годах и знали Бенджамина Франклина, это как раз то, что вы могли бы увидеть во время ужасной бури. Бен был очарован штормами; он любил их изучать. Если бы он был жив сегодня, мы, вероятно, могли бы добавить к его длинному списку титулов «охотник за штормами».

Именно в Бостоне, штат Массачусетс, в 1746 году Франклин впервые наткнулся на электрические эксперименты других ученых.Он быстро превратил свой дом в небольшую лабораторию, используя машины, сделанные из предметов, которые он нашел в доме. Во время одного эксперимента Бен случайно ударил себя током. В одном из своих писем он описал шок как

.
«... универсальный удар по всему моему телу с головы до ног, который казался как внутри, так и снаружи; после чего первое, что я заметил, было сильное быстрое сотрясение моего тела ...» (Он также имел ощущение онемения в руках и задней части шеи, которое постепенно прошло.)

Франклин провел лето 1747 года, проводя серию новаторских экспериментов с электричеством. Он записал все свои результаты и идеи для будущих экспериментов в письмах Питеру Коллинсону, коллеге-ученому и другу из Лондона, который был заинтересован в публикации своей работы. К июлю Бен использовал термины «положительный» и «отрицательный» («плюс» и «минус») для описания электричества вместо ранее употребляемых слов «стекловидное тело» и «смолистое». Франклин описал концепцию электрической батареи в письме Коллинсону весной 1749 года, но не был уверен, чем это может быть полезно.Позже в том же году он объяснил то, что, по его мнению, было сходством между электричеством и молнией, например, цвет света, его искривленное направление, треск и другие вещи. Были и другие ученые, которые считали, что молния - это электричество, но Франклин был полон решимости найти способ доказать это.

К 1750 году, помимо желания доказать, что молния является электричеством, Франклин начал думать о защите людей, зданий и других сооружений от молнии.Это переросло в его идею громоотвода. Франклин описал железный стержень длиной около 8 или 10 футов, заостренный на конце. Он писал: «Я думаю, что электрический огонь будет бесшумно выведен из облака, прежде чем он сможет подойти достаточно близко, чтобы ударить ...» Два года спустя Франклин решил провести свой собственный эксперимент с молнией. Удивительно, но он никогда не писал писем о легендарном эксперименте с воздушным змеем; кто-то другой написал единственный отчет через 15 лет после того, как это произошло.

В июне 1752 года Франклин был в Филадельфии, ожидая завершения строительства шпиля на вершине Крайст-Черч для его эксперимента (шпиль будет действовать как «громоотвод»).Он стал нетерпеливым и решил, что воздушный змей тоже сможет приблизиться к грозовым облакам. Бену нужно было выяснить, чем он будет притягивать электрический заряд; он выбрал металлический ключ и прикрепил его к воздушному змею. Затем он привязал веревку воздушного змея к изолирующей шелковой ленте на суставах своей руки. Несмотря на то, что это был очень опасный эксперимент (вы можете увидеть, как выглядит наш громоотвод в верхней части страницы после удара), некоторые люди считают, что Бен не пострадал, потому что он не проводил свой тест во время худшего. часть шторма.При первых признаках того, что ключ получает электрический заряд из воздуха, Франклин понял, что молния - это форма электричества. Его 21-летний сын Уильям был единственным свидетелем происшествия.

За два года до эксперимента с воздушным змеем и ключом Бен заметил, что острая железная игла проводит электричество от заряженной металлической сферы. Сначала он предположил, что молнию можно предотвратить, используя приподнятый железный стержень, соединенный с землей, чтобы снять статическое электричество из облака. Франклин сформулировал эти мысли, размышляя о пользе громоотвода:

"Пусть знание этой силы очков не будет полезно человечеству при сохранении домов, церквей, кораблей и т. Д.от удара молнии, направляя нас к закреплению на самых высоких частях этих зданий вертикальных железных стержней, острых, как игла ... подошли достаточно близко, чтобы нанести удар и тем самым уберечь нас от этого самого внезапного и ужасного бедствия! »

Франклин начал защищать громоотводы с острыми концами. Его английские коллеги отдавали предпочтение громоотводам с тупым концом, считая, что острые притягивают молнии и увеличивают риск ударов; они думали, что тупые стержни менее подвержены ударам.Король Георг III снабдил свой дворец тупым громоотводом. Когда пришло время оборудовать здания колоний громоотводами, это решение стало политическим заявлением. Популярный заостренный громоотвод выражал поддержку теорий Франклина о защите общественных зданий и отказ от теорий, поддерживаемых королем. Англичане думали, что это еще один способ непослушания процветающих колоний.

Громоотводы Франклина вскоре можно было найти для защиты многих зданий и домов.Громоотвод, построенный на куполе Государственного дома в Мэриленде, был самым большим громоотводом типа «Франклин», когда-либо прикрепленным к общественному или частному зданию при жизни Бена. Он был построен в соответствии с его рекомендациями и имел только один зарегистрированный случай повреждения молнией. Остроконечный громоотвод, установленный на Государственном доме и других зданиях, стал символом изобретательности и независимости молодой, процветающей нации, а также интеллекта и изобретательности Бенджамина Франклина.

Примечание. Изображенный выше объект является частью защищенной коллекции объектов Института Франклина. Изображение © Институт Франклина. Все права защищены.

Фотографии грузовиков с молниеотводом

| ECLE

Лучше, чем хотрод… Грузовик с громоотводом

Грузовики - это публичное лицо индустрии молниезащиты, и установщики молниезащиты по праву гордятся своими автомобилями. Грузовик многое говорит о подходе установщика к бизнесу: грузовик должен быть чистым и в хорошем состоянии, с инструментами и материалами, аккуратно уложенными внутри, и лестницами, прикрепленными к крыше.Особенно глубоко эта гордость проявляется в компаниях, которые создали наследие нескольких поколений семейной собственности или собственности сотрудников и привержены лидерству в отрасли молниезащиты.

Большинство установщиков молниезащиты также используют свои грузовики в качестве мобильных рекламных щитов. Помимо рекламы названия фирмы, графика часто содержит сообщения, напоминающие общественности о необходимости защиты от молний. Это важно. Грузовик с громоотводом на строительной площадке или припаркованный перед домом означает, что устанавливается еще одна система молниезащиты.Каждая система молниезащиты не только защищает здание, его содержимое и жителей, но и делает все ваше сообщество более безопасным. В конце концов, когда ударит молния, вы или ваш любимый человек можете оказаться в здании. А когда наступает плохая погода, по всему городу могут потребоваться пожарные и другие службы быстрого реагирования, поэтому защита вашего здания от молнии также делает весь район более безопасным и устойчивым.

Во времена Бена Франклина в большинстве городов были свои кузнецы, которые умели ковать громоотводы и проводники для близлежащих зданий.В 19 веке индустриализация сделала экономичным производство компонентов в заводских городах и их транспортировку по железной дороге через всю страну; конные повозки доставляли продукцию со склада на строительную площадку. Телегу быстро заменили, как только газовые автомобили сделали грузовики для доставки практичными.

Сегодня Lightning Equipment на восточном побережье распространяется по всей Северной Америке и за ее пределами с помощью систем своевременной доставки, а парк грузовиков с громоотводами наших клиентов теперь полагается на экономичные пикапы, фургоны и панельные грузовики.

Молния движется со скоростью около 220 000 миль в час. Грузовики с громоотводами не такие быстрые; по крайней мере, пока. Однако мы делаем все возможное, чтобы у установщиков были необходимые детали на грузовиках, когда они им нужны, чтобы ваше здание могло быть защищено от ударов молнии.

Присылайте фотографии ваших любимых грузовиков с громоотводами на [email protected], и мы добавим их в эту галерею.

Boston Lightning Rod Co.- Дедхэм, Массачусетс, 1920-е и 1930-е годы

Boston Lightning Rod Co. - Дедхэм, Массачусетс - 1920-е и 1930-е годы

Boston Lightning Rod Co. - Дедхэм, Массачусетс - 1920-е и 1930-е годы

Boston Lightning Rod Co. - Дедхэм, Массачусетс - 1920-е и 1930-е годы

Boston Lightning Rod Co.- Дедхэм, Массачусетс, 1920-е и 1930-е годы

Громоотвод Доминиона - Вудбридж, Онтарио - 1940-е годы

Мистер Лайтнинг - Колорадо-Спрингс, Колорадо - 2018

Мистер Лайтнинг - Колорадо-Спрингс, Колорадо - 2018

Lightning Rod - RigWheels

Описание

Lightning Rod - один из самых полезных и серьезных инструментов, которые вы можете внедрить в свое производство.Не требуется много описаний или объяснений, чтобы понять, насколько полезной может быть эта конфигурация, но теперь, с новым Cloud Mount Slingshot Isolator и поддержкой Portarail, это оптимизированный и усовершенствованный комплект, позволяющий вывести эту технику крепления на карданный подвес на новый уровень. Это также идеальный способ перемещать чудовищный подвес, такой как Movi XL, который не предназначен для использования в портативных устройствах.

Комплекты громоотводов включают в себя складные направляющие Portarail и зажимы для труб, чтобы вы могли «закрепить» систему на осветительных стойках.Зажимы для труб очень удобны для этой установки из-за их перевернутой U-образной конструкции. Это позволяет установить систему на световые стойки без затягивания винтов или зажимов. Зажимы можно использовать как с «детскими», так и с «младшими» стойками.

Мы впервые увидели стандартное облачное крепление на этом типе установки от Криса Фишера (Ванкувер) и сразу осознали его практичность и универсальность, позволяющую быстро перемещать камеру для достижения углов и перемещения камеры, которые обычно были бы сложными.Теперь с эластичными компонентами Slingshot это идеальное решение для добавления изоляции вибрации / движения к этой серьезной, но бесконечно полезной технике. Мы с нетерпением ждем возможности увидеть много отличных фотографий клиентов BTS с этого.

Ниже приведены фотографии настроек Криса Фишера с оригинальным креплением Cloud Mount.

Фото: Крис Фишер

Фото: Крис Фишер

Фото: Крис Фишер

Фото: Крис Фишер

Фото: Крис Фишер

Дополнительная информация

Вес N / A
Размеры Н / Д
Опции

Полный комплект с горизонтальной поперечиной, Полный комплект с вертикальными концевыми опорами

Шепчущие грозу: история громоотводов

Бенджамина Франклина тянуло к электричеству.Учитывая его цвет, потрескивание и конфигурацию, он подозревал, что сама молния была электричеством. Отметив, что заостренная металлическая игла может вытягивать электричество из заряженной металлической сферы, Франклин убедился, что металлический стержень может улавливать молнию с неба. Почему? Таким образом, он ударил по стержню, а не по зданиям или прохожим.

Согласно легенде, Франклин в 1752 году запрыгнул на лошадь с украшенным ключом воздушным змеем в руке, чтобы доказать свое убеждение. Эти двое скакали под грозовым небом, пока заряженная атмосфера не активировала ключ и не подтвердила его подозрения.

Спустя более двух с половиной веков осветительные стержни сохраняются - как декоративные архитектурные элементы, как пережитки прошлого и как ослабители силы молнии.

Франклин позже распространил свою идею молниеотвода на корабли, включая британские военные корабли, которые в конечном итоге были оснащены якорными цепями, тянущимися от вершины их деревянных мачт к морю. Они стремились рассеять электрическую энергию, чтобы мачты остались нетронутыми в случае удара молнии. Вскоре громоотводы получили широкое распространение на северо-востоке США и в других местах в середине 1700-х годов.

Но не без сопротивления некоторых людей, в том числе духовенства. Фактически, преподобный Томас Принс, пастор Бостонской церкви «Старый юг», утверждал, что землетрясение на мысе Энн 1755 года могло быть связано с повсеместным размещением громоотводов в Новой Англии, особенно в Бостоне. Землетрясение, произошедшее на побережье нынешнего штата Массачусетс, как казалось преподобным Принцем, не было случайностью, учитывая неразумные попытки человека отклонить руку Бога.

«В нашем деле высоты не надо бояться.

Сегодня молниеотводы Франклина известны под разными названиями: молниеотводы, наконечники, молниеотводы или устройства для защиты от ударов. На мой взгляд, называть их устройствами для прекращения ударов звучит так, как будто, как только молния ударяет по стержням, опасность предотвращается. Вместо этого стержни, обычно диаметром в полдюйма, подключаются к металлическому кабелю, скрытому внутри здания или конструкции. Диаметр стержня и троса зависит от высоты здания и типа металла.Как правило, чем выше здание, тем тяжелее стержни и тросы. Независимо от размера, кабели спускаются на Землю, где они закрепляются. Заземленный, громоотвод рассеивает энергию удара молнии.

Без этой, казалось бы, простой системы повреждение конструкции может варьироваться от незначительного повреждения до полной потери. Паркер М. Уиллард-младший видел именно это. «Мы видим большой ущерб от непрямых ударов, проникающих через инженерные сети», - говорит он. «Средний размер страхового возмещения составляет 7 400 долларов, а я видел, как некоторые из них превышают 700 000 долларов.

Уиллард является совладельцем Boston Lightning Rod Company, вместе со своим отцом, прапрадедом Паркера М. Уилларда-старшего, Генри Уиллардом, основал компанию, базирующуюся в Дедхэме. Массачусетс, 144 года назад. 40-летний Уиллард-младший начал работать в Boston Lightning Rod, когда ему было 16. По словам Уилларда, производство осветительных стержней «ориентировано на семью». На самом деле, из нескольких поколений. «Мы одна из старейших [компаний, производящих громоотводы] в Соединенных Штатах, - говорит он мне.«Нет ничего необычного в том, чтобы пойти на торговые семинары и познакомиться со следующим поколением. Есть много семейств молниезащиты ».

Когда дело доходит до молнии и ее огромной энергии, по словам Уилларда, основной вывод заключается в том, что молниеотводы при правильной установке обеспечивают эффективный путь к земле для передачи электроэнергии, тем самым уменьшая или избегая повреждений зданий. Особенно, когда в установку добавлена ​​защита от перенапряжения для входящих телекоммуникаций, электрических линий и Интернета.

«Часто люди ставят молниеотводы на свой дом или офис и думают, что они защищены, но конструкция может нанести непрямой удар по линии электропередачи или трансформатору за пределами здания, и громоотвод беззащитен против такой удар », - говорит Уиллард. Вот почему защита от перенапряжения для телекоммуникаций и кабелей стала все большей и большей частью его бизнеса: «Двадцать лет назад у людей были телефон, телевизор и электрическая линия. Теперь у них есть электроника высокого класса, которая очень восприимчива к любому виду скачков напряжения.Система громоотвода защищает от прямого удара. Защита от перенапряжения защищает от непрямого удара ».

На самом деле, для большинства конструкций требуется более одного осветительного стержня, - объясняет Уиллард. Стержни должны располагаться поперек главного гребня конструкции с максимальным расстоянием 20 футов между ними. В среднем доме требуется три или четыре стержня, и в идеале другие стержни следует размещать на видных местах, таких как дымоходы и слуховые окна. Все они связаны между собой важнейшим кабелем, идущим на землю.

«Идея заключается в том, что когда молния поражает ваш дом или любое здание, вы хотите, чтобы она ударила в безопасном месте, которое опускает ток на землю, не повреждая ваш дом, ваш телевизор или вас», - говорит Джозеф Двайер , профессор физики в Университете Нью-Гэмпшира. «Вы не можете предотвратить попадание молнии, но если она собирается ударить в определенную область, это дает ей безопасное место».

«Молния, которую вы видите первой, может быть лишь верхушкой айсберга».

В прошлом люди отдавали предпочтение так называемым воздушным терминалам Франклина - стержням, которые доходили до точки наверху.Уиллард говорит, что до недавнего времени они использовались почти исключительно в Соединенных Штатах, поскольку считалось, что их точки более эффективно проводят электричество. Сейчас в большинстве недавно установленных систем молниезащиты используются тупые или закругленные стержни. Исследования показали, что тупые клеммы работают так же хорошо, как и их заостренные собратья, если не лучше. Кроме того, их безопаснее устанавливать - нет риска проколоть.

«Безопасность - всегда забота, и в нашем бизнесе нельзя бояться высоты», - говорит Уиллард.Он и его команда работали над одними из самых высоких зданий в Бостоне, включая известную башню Prudential в центре города. Громоотводы или нет, говорит Дуайер, люди должны иметь здоровый страх перед молнией, особенно на улице. «Во время грозы нет безопасного места на улице», - говорит он.

Это потому, что большинство молний никогда не покидают шторм. Часто он никогда не ударяется о землю, путешествуя вверх и немного разветвляясь в небе. Именно молния, которая спускается к Земле, - как ее называют, - молния "облако-земля" - может угрожать жизни и имуществу.«Если вы когда-нибудь увидите там неприятное на вид облако, вы можете подумать:« Я в порядке, может, нет освещения », - говорит Дуайер. «Но может быть, эта буря какое-то время порождает молнии. Он просто не удосужился отправить одного на землю. Молния, которую вы видите первой, может быть лишь верхушкой айсберга ».

Двайер описывает молнию как «действительно большую искру, которая измеряется в милях или километрах и имеет ширину примерно с человеческий палец». Он может проехать 100 миль через шторм, разрушая воздух перед собой и передавая заряды.

Более того, молния не движется по плавной линии; это зигзаги. «Он пролетит, может быть, 50 ярдов, а затем остановится, как будто он выдохся, затем внезапно прыгнет вперед еще на 50 ярдов, иногда в новом направлении, иногда ответвляется», - говорит Дуайер.

«Молния безвредно проходит сквозь них».

Молния непостоянна, поэтому люди пытаются навести порядок - даже если этот порядок ведет к еще большему беспорядку в форме мифов. Иногда молния ударяет в одно и то же место дважды, а иногда и чаще.Возьмем, к примеру, Эмпайр-стейт-билдинг. В достопримечательность Нью-Йорка в стиле ар-деко обращаются почти 100 раз в год.

Некоторые думают, что громоотводы активно притягивают свет. Это тоже миф; они помогают рассеивать электрическую энергию, если она образуется. Но поймите: громоотводы действительно привлекали внимание европейских модников в конце 18 века. Согласно изданию Lubbock Morning Avalanche от 13 мая 1933 года, дамы из haute mode носили громоотводы, прикрепленные к их шляпам, шляпы, известные как chapeau paratonnerre. В документе говорилось, что так называемые стержни «состояли из плетеной металлической ленты, которая опоясывала шляпу и оканчивалась длинным серебряным шнуром, тянущимся по земле».

Настоящие осветительные стержни, так как они выделяются, также послужили источником вдохновения для украшения. Я ценю хороший дизайн, поэтому решил искать световые стержни хорошей формы. Я наткнулся на несколько ярких дизайнов: старинный медный молниеотвод с наконечником звездообразования, старинный громоотвод с индикатором ветра из Мэривилла, штат Миссури, и старинный молниеотвод из декоративного кованого алюминия с кобальтово-синим шаром и креплением на крыше.Цены варьировались от 49,99 до 145 долларов.

Все прекрасно, но мое внимание привлек кобальтово-синий шар. К моему разочарованию, он был сделан из твердого пластика, а не из стекла. Некоторые люди говорят, что к громоотводам были добавлены стеклянные шары, чтобы люди знали, пострадали ли они, если они обнаружат, что шар разбился после шторма. Другие говорят, что это не так. Как бы то ни было, стеклянный шар стал украшением.

По словам Уилларда, в настоящее время стеклянные шары являются чисто декоративными.Он видит их на старых сараях в Мэне, Нью-Гэмпшире и Массачусетсе. «Они не взрываются и не светятся», - говорит он. «Молния проходит прямо сквозь них. Они вернулись с годами, потому что некоторым они нужны как архитектурная точка ».

Я спросил Уилларда, установил ли он в своем доме громоотводы. «Это только недавнее событие», - признался он. «Я как раз занимался сайдингом и крышей своего дома, прежде чем надеть молниеотводы». После кровельных работ домовладельцам необходимо, чтобы кто-то квалифицированный переустановил громоотводы.Они могут показаться простыми в установке неподготовленному глазу, но у них есть свои особенности, и при неправильной установке они могут быть опасными.

Вот почему я решил купить один громоотвод, эффектный, и установить его в своей гостиной, чтобы я мог наслаждаться его скульптурными качествами вдали от штормов. Я подозреваю, что из него получится поразительное произведение искусства.

Деревянные американские горки с громоотводом Обзор от SmokyMountains.com

Любители острых ощущений, обратите внимание!

В 2016 году Долливуд добавил в свое меню острых ощущений новую захватывающую поездку: быстро движущиеся, захватывающие сердце (не буквально, мы надеемся) Lightning Rod - самые быстрые деревянные американские горки в мире и первые деревянные горки в мире. своего рода.

Поездка стоимостью 22 миллиона долларов является крупнейшей инвестицией Долливуда в аттракцион за всю его долгую историю. И сама Долли Партон убеждена, что оно того стоит, поскольку тема хот-родов подчеркивает одно из самых любимых развлечений в этом районе:

«Молниеносный стержень очень напоминает мне те разноцветные автомобили, которые курсировали по главной улице в центре Севьервилля, когда я учился в старшей школе. Я помню все эти накачанные машины; Но больше всего я запомнил этих симпатичных парней за рулем с этими плоскими топами и стрижками «утиный хвост», - сказал Партон о поездке.

«Молниеносный стержень» не для слабонервных: он поднимет райдеров более чем на 20 этажей в воздух и разгоняется от нуля до 45 миль в час в свой первый момент эфирного времени. После этого вы покорите два пика эфирного времени, прежде чем полететь обратно на землю со скоростью 73 мили в час - самой быстрой в мире скоростью для деревянных американских горок.

Есть также ряд других первоклассных деталей, которые оценят фанатики американских горок, от поворота разрушающейся волны под углом 90 градусов до неинвертирующего полупетля (и если вы не знаете, что это значит, не делайте этого). беспокоиться: ваше учащенное сердцебиение будет интерпретировать).

Поездка длится 3:16 высокооктановых минут, с 12 моментами общего эфирного времени, перепадом высотой 165 футов и впечатляющими 3 800 футами деревянной трассы. Другими словами, этот аттракцион - полная противоположность старомодности.

Пока вы там, ознакомьтесь с некоторыми хорошо известными фаворитами: Долливуд известен во всем мире своими потрясающими американскими горками: многолетние фавориты Thunderhead, Mystery Mine, Blazing Fury и Tennessee Tornado - одни из лучших горок в стране, с Thunderhead неизменно входит в пятерку лучших деревянных американских горок в мире.

Найдите громоотвод в зоне перекрестка музыкальных автоматов в парке, начиная с марта 2016 года.

Не можете ждать? Посмотрите видео с ажиотажем и фотографии американских горок, которые резко погружаются в холмистый ландшафт Смоки-Маунтинс и выходят из него. Или просмотрите обновления строительства, чтобы узнать, как идет поездка.

Планируете ли вы отправиться в поход или на автомобиле по живописным местам, пока находитесь в городе? Если это так, ознакомьтесь с нашим путеводителем по национальному парку Смоки-Маунтинс, а затем забронируйте свой домик сегодня!

Громоотвод открыт? Подставка под горки Dollywood возвращается в 2021 году

Примечание редактора. С момента открытия гости сообщают о проблемах с горкой Lightning Rod, в основном связанных с ошибками запуска.Никаких травм не произошло, но похоже, что эта наша любимая горка, возможно, еще не готова к полноценной эксплуатации. Следующая статья была написана перед открытием сезона 2021 года в парке.

Dollywood известен своими инновационными, рекордными аттракционами, и Lightning Rod не исключение.

Расположенный на перекрестке музыкальных автоматов, Lightning Rod в настоящее время может похвастаться двумя невероятными наградами: это самые быстрые деревянные горки в мире и это единственные деревянные горки в мире.

Позвольте себе на мгновение осознать: In. Файл. Мир. Когда едешь на машине, задаешься вопросом: «Неужели Долливуд открыл способ нарушить законы физики?»

Однако быть новатором не всегда легко.

С момента своего дебюта в 2016 году каботажное судно требовало значительного ухода.

Это текущее техническое обслуживание привело к необычному количеству простоев, особенно по сравнению с его родственными подстаканниками в парке.

Прошлым летом аттракцион был окончательно закрыт на сезон с табличкой на входе аттракциона, которая гласила: «Lightning Rod закрыт до конца 2020 года, так как он получил модернизацию от производителя Rocky Mountain Construction.В 2021 году молния ударит дважды ».

Когда снова откроется громоотвод?

Как и было обещано, необходимые обновления завершены, и каботажное судно снова открыто для широкой публики в сезоне 2021 года.

Подробнее: Рейтинг аттракционов Долливуд: 10 лучших горок и аттракционов в парке

Значительная часть гусеницы обернута металлом, что обеспечивает более плавную и надежную езду (фото для СМИ любезно предоставлено Dollywood)

Какие улучшения получил Lightning Rod?

У

Lightning Rod значительная часть пути была изменена, чтобы стать гусеницей I-box.

Это обновление сделало подстаканник более плавным, надежным и, вероятно, улучшит техническое обслуживание в будущем. Компоновка подстаканника останется неизменной.

Установка I-box укрепляет существующую деревянную опорную конструкцию с помощью стальных ригелей. С точки зрения непрофессионала, это означает, что часть пути фактически была обернута металлом.

Эти изменения позволят Lightning Rod сохранить текущий внешний вид традиционных деревянных подстаканников, минимизируя техническое обслуживание и обеспечивая более плавную езду.

Thunderhead, другая деревянная горка Dollywood, в настоящее время находится в процессе восстановления. Некоторая часть старой древесины заменяется на более новую, более прочную древесину, и этот процесс займет почти четыре года.

Манекены тестируют новый трек Lightning Rod за кулисами (фото Дэниела Мансона / TheSmokies.com)

Мой первый опыт Lightning Rod

Поскольку каботажное судно было построено в 2016 году, моя первая встреча с Громоотводом все еще свежа в моей памяти.

Я отчетливо помню, как впервые обратил внимание на новый навороченный гибрид дерева и стали и его перепад высотой 165 футов.

Мы с мужем выстраивались в очередь за молодой девушкой (которая выглядела так, как будто ей было лет 11) и ее мамой.

Девушка, которая могла ясно прочитать опасения на моем лице, поворачивается ко мне и успокаивающим тоном говорит: «Это моя новая любимая аттракциона в парке - вам она понравится!»

Мгновением позже меня разгоняли с нуля до 45 миль в час, 20 этажей в гору, чувствуя, как моя задница отрывается от сиденья, я задавался вопросом, не встречал ли я только что самого храброго 11-летнего подростка, когда-либо ходившего по лицу земли.

Lightning Rod, как оказалось, не для слабонервных. Lightning Rod обладает всеми скоростями и головокружительными маневрами стальных подставок, а также острыми ощущениями классического деревянного зверя, заряженными адреналином.

Он имеет запуск (похожий на стального Халка в Universal Studios), скорость до 73 миль в час и может похвастаться почти 20 секундами «эфирного времени» для тех, кто достаточно храбр, чтобы кататься.

Если вам интересно, что означает «эфирное время» - см. Предыдущую ссылку «оторваться от сиденья».

Для сравнения, Universal’s Hulk разгоняет райдеров от 0 до 40 миль в час с максимальной скоростью 67. Lightning Rod в основном похож на более крупного и быстрого Халка на дереве. Короче говоря, это ужасно, и мне это нравится.

С момента своего дебюта в 2016 году Lightning Rod получил множество наград, в том числе название Coaster of the Decade на сайте Coaster101.com (фото предоставлено Dollywood)

Подстаканник Lightning Rod получил признание от любителей горных работ

В 2019 году Coaster101.com попросил своих читателей назвать свои любимые аттракционы в различных категориях и назвал Lightning Rod «Coaster of the Decade».

«Lightning Rod, несомненно, был одним из самых определяющих моментов последнего десятилетия для деревянных американских горок. От первого запуска на деревянных горках до рекордной скорости в мире Lightning Rod получил широкое признание сообщества энтузиастов горок », - сказал Джон Стивенсон, писатель Coaster101.com.

«Молниеносный стержень стал фаворитом среди любителей горок, которые на нем ездили, и обязательным к поездке для тех, кто этого не делал.Он изменил границы деревянных подставок и предоставил искателям острых ощущений возможность прокатиться, как никто другой ».

Подставка для горок

Lightning Rod не только снискала известность в Долливуде даже среди самых взыскательных критиков, но и буквально изменила стандарт, с которым теперь должны соревноваться все будущие подставки.

С возвращением, громоотвод.

Отказ от ответственности: хотя мы делаем все возможное, чтобы предоставить вам самую свежую информацию, достопримечательности и цены, упомянутые в этой статье, могут варьироваться в зависимости от сезона и могут меняться.Мнения, выраженные здесь, принадлежат только автору, а не какой-либо упомянутой компании, и не были рассмотрены или одобрены этими организациями. Свяжитесь с нами по адресу [email protected] для вопросов или комментариев.

См. Первую в истории высокоскоростную видеозапись удара молнии в здание

Помимо драматического зрелища, исследования могут помочь улучшить громоотводы - технологию, которая не изменилась за 200 лет, говорят ученые.

На видео показано дерево электрических разрядов, ответвляющееся от грозового облака и спускающееся к земле.По мере разряда у земли более слабая электрическая колонна начинает подниматься от громоотвода на многоэтажном здании. Когда восходящий разряд встречается с одним из нисходящих лидеров, как ученые называют разрядники «небо-земля», мощная вспышка закрывает обзор камеры. [Электрическая Земля: потрясающие изображения молний]

«Со времен Бенджамина Франклина никто никогда не записывал высокоскоростные видеозаписи молнии, соединенной с обычным зданием», - сказал Марсело Саба, физик из Бразильского национального института. за космические исследования и руководитель нового исследования, которое было опубликовано 14 мая в журнале Geophysical Research Letters.

«Это очень сложно сделать. Камеры должны быть очень близко к выбранной структуре для наблюдения, и требуется длительное время наблюдения, чтобы зарегистрировать один удар молнии в конкретную структуру», - сказал Саба Live Science.

Физикам пришлось ждать три года, чтобы зафиксировать четыре удара молнии. По словам ученых, команда использовала две черно-белые высокоскоростные камеры, аналогичные тем, которые используются для записи изображений спортивных событий в замедленном режиме. Они постоянно установили оборудование на балконе, принадлежащем наблюдателю-любителю, который живет примерно в 200 метрах от двух зданий на окраине Сан-Паулу, что видно на видео.

Две камеры, которые могли захватывать 70 000 и 40 000 кадров в секунду соответственно, позволили команде по-новому взглянуть на опасное природное явление.

«Модели и теории, используемые для определения зоны защиты громоотвода, существуют, но все они страдают от недостатка полевых данных», - сказал Саба. «Эти кадры позволяют нам впервые подробно увидеть, как громоотвод реагирует на молнию, которой не хватало».

Саба считает, что команда могла бы использовать эту технологию, чтобы помочь производителям громоотводов разработать более эффективные стержни, которые обеспечили бы лучшую защиту домов и инфраструктуры.

«Если вы устанавливаете громоотвод наверху своего здания, а рядом с ним есть еще одно здание, вы хотите знать, нужно ли вам устанавливать еще один или нет», - сказал Саба. «Все зависит от зоны защиты, которую обеспечивает один громоотвод. Если зона защиты составляет 10 метров [33 фута], вам понадобится еще один громоотвод. Но если он составляет 500 метров [1640 футов], он вам не нужен».

Бразильские ученые сняли на высокой скорости запись удара молнии в здание. (Изображение предоставлено: Saba et al.)

Высокоскоростная видеозапись позволила исследователям вычислить скорость электрических разрядов. Большинство молний происходит по направлению от облака к земле. Ученые называют эти разряды нисходящими лидерами. По словам Сабы, нисходящий лидер движется со скоростью около 60 миль в секунду (100 км / с), в то время как разряд, поднимающийся от стержня (восходящего лидера), увеличивается со скоростью около 0,03 мили в секунду (0,05 км / с).

По данным Национального управления океанических и атмосферных исследований, восходящие лидеры или разряды, поднимающиеся с вершин зданий или гор, встречаются гораздо реже, чем нисходящие лидеры.Однако Саба сказал, что большинство травм, связанных с молнией, на самом деле вызвано этими восходящими лидерами. Восходящие разряды опасны, даже если они не связаны с разрядами, спускающимися с неба.

«Эти неподключенные восходящие лидеры могут травмировать людей, потому что по ним проходит ток силой около 400 ампер», - сказал Саба. «Это довольно много. Одна лампочка потребляет около 1 ампера, а это в 400 раз больше».

На видео ученые запечатлели одного такого несвязанного восходящего лидера, поднимающегося с вершины соседнего здания.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
