• Заземление и выполнение электропроводки трёхжильным проводом;
• Установка противопожарного УЗО на вводе;
• Правильный подбор автоматов защиты;
• Правильно смонтировать заземление.

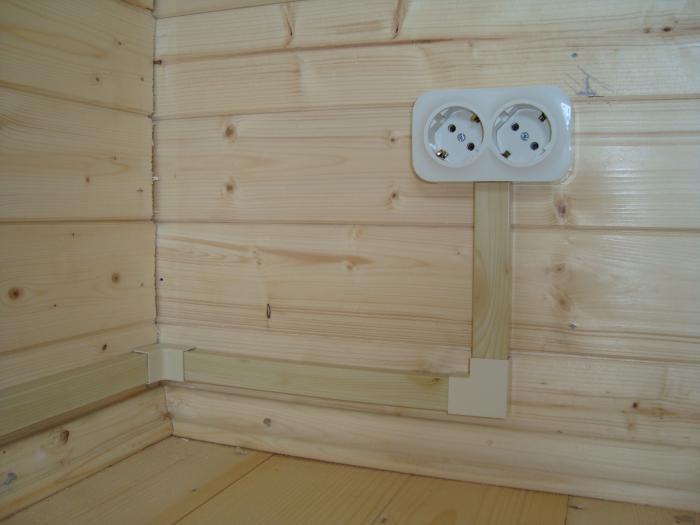

Наружная электропроводка в пластиковых коробах

Монтаж электропроводки по дереву открыто в пластиковых коробах – это самый безопасный способ монтажа электрики.

• Во – первых, вся электропроводка находится на виду, всегда доступна. В случае возгорания, что маловероятно, но возможно, обнаружить аварийное место проще, чем при скрытой прокладке проводов.
• Во -вторых, проводка выполнена как конструктор, в любой момент можно добавить розетки, проложить новые линии, демонтировать старые.
• В третьих, электропроводка в коробах выглядит красиво. Современные кабель каналы имеют цвет и текстуру дерева, иногда их даже трудно различить на деревянной стене.

С чего начинается монтаж наружной электропроводки в деревянном доме?

Для начала необходимо определиться с расположением розеток, выключателей, светильников. Изучить планировку помещений, произвести предварительный подсчет материалов. Правильно подобрать безопасные и надежные материалы для Вас сможет только специалист с опытом работы. Профессиональный менеджер не справится с такой задачей.

Затем идет закупка материалов. Основной проблемой на этом этапе является наличие в магазинах требуемой продукции.

К примеру, на деревянный дом, под который пишется эта статья, планировалось приобрести в “Элеконе” провод ВВГ нг чеховского завода “Коаксиал”. Но, увы, Элекон почему то перестал закупать этот провод. Провод “Коаксиал” имеет хорошую изоляцию и соответствующее ГОСТу сечение медной жилы. Удобен в монтаже. В качестве альтернативы был приобретен провод “Алюр”. Тоже неплохая марка.

Все короба, розетки и комплектующие к ним, планировалось приобрести в Леруа. Но… Почему то не оказалось розеток под дерево “Этюд Сосна”, фирмы Шнайдер, взамен предлагаются розетки Легранд, стилизованные под дерево. Выглядят они привлекательно, но очень неудобны в монтаже и эксплуатации, так как в двойной розетке внутренние перемычки отсутствуют, их нужно изготавливать самостоятельно, а это дополнительное соединение, что повышает риск ошибки при спешке мастера.

Автоматы и электрощиты “Текфор” планировалось приобрести в ВАСе, на Большой Серпуховской, но…Щиты нам продали без проблем, а автоматов защиты в нужном количестве не нашлось.

Пришлось делать дополнительные закупки на рынке.

Второй этап, непосредственно сами электромонтажные работы. Кроме рук и опыта у мастера должен быть весь набор необходимого инструмента и даже больше.

Для выполнения работ в этом доме нами использовались:

• Два шуруповерта, AEG и Metabo
• Перфоратор-дрель Metabo
• Лазерный уровень
• Набор сверл по дереву, различных диаметров и длин
• Пылесос
• Стусло и набор пил
• болгарка с диском по металлу
• электрическая стамеска

Шуруповертами крутили саморезы и проходили небольшие отверстия. Дрель-перфоратор использовалась для сверления проходных отверстий сквозь стены из бруса. Болгаркой нарезались алюминиевые трубы для закладки в отверстия в стенах. Лазерный уровень облегчает работу по разметке трасс. Все короба, с его помощью, устанавливаются ровно, параллельно и перпендикулярно. Электрической стамеской аккуратно подрезали плинтуса. Пылесосом собрали весь мусор в конце работы.

По строгим правилам, изложенным в книге ПУЭ, проход проводов сквозь стены должен быть выполнен в металлических трубах. Мы использовали алюминиевые трубы разных диаметров.

В этом случае становится невозможным возгорание провода внутри стены, он находится внутри металлической трубы.

Какие сложности возникают при монтаже короба в доме из дерева?

Как всегда, важна точность. Работа это “ручная”, каждый короб подгоняется к другому на местах стыков и поворотах по миллиметрам и, даже меньше.

Сейчас появилась фурнитура к декоративным коробам в стиле “сосна”. В Леруа продаются поворотные углы, накладки для стыков. Это облегчает работу и повышает эстетику проводки.

Так как работы ведутся открыто, по готовой чистовой отделке, то требуется аккуратность при сверлении стен. Иногда нужно закрыть просверленное отверстие декоративной накладкой.

Важно точно подобрать размер коробов. Тонкие короба выглядят незаметнее, но в них сложно уложить нужное количество проводов. Приходится их запихивать, забивать любыми способами, чтобы закрыть крышку. Эти действия могут привести к нарушению изоляции проводов и к их нагреву.

Слишком толстые короба выглядят громоздко и портят вид. В основном они используются при подводке проводов к электрощиту. В этом месте наибольшее скопление проводов.

Самое ответственное место при выполнении наружной электропроводки в доме из дерева, это соединения проводников. Некачественное соединение, при каком угодно красивом монтаже, обязательно приведет к нагреву проводов и пожару.

Все соединения мы выполняем внутри распаячных коробок. Соединяем провода с помощью соединителей “Ваго”. Это проверенный производитель электротехнической продукции. Зажимы позволяют надежно соединять проводники, не вызывая их нагрева.

Этими соединителями, при кажущейся простоте, тоже нужно уметь пользоваться. Но, это секреты профессионалов…

Установка электрощита в доме из дерева

Самое ответственное место при монтаже наружней электропроводки в деревянном доме, это электрощит. Отсюда расходятся провода по всем помещениям, подключаются все важные инженерные коммуникации.

Как видно на фото, провода к электрощиту подходить могут со всех сторон.

Важно сделать все это аккуратно и эстетично, не нарушая общий дизайн страшным нагромождением коробов. Думаю, возможно и вы со мною согласитесь, у нас получилось установить электрощит довольно хорошо..)

Компоновка электрощита тоже очень важна. В доме из дерева необходимо установить противопожарное УЗО. Это дополнительная защита от замыкания в электропроводке. ПУЭ жестко требует установку такого УЗО. Автоматы защиты нужно тоже подбирать согласно нагрузкам в доме. Если автомат подобран неправильно, то он не сработает в случае прегрузки. Провод будет греться, что постепенно приведет к возгоранию.

Если наши аргументы, приложенные выше, оказались вам близкими и понятными, вы можете обратиться к нам для проведения электромонтажных работ в коробе в деревянном доме.

Мы находимся в Подольске, всегда доступны и обеспечиваем бессрочную гарантию на проделанные работы.

Консультация по ватсап бесплатна в светлое время суток.

Электропроводка в пластиковом коробе может быть выполнена достаточно эстетично при должном мастерстве и подборе материалов. Электротехнический короб может быть разных цветов и декорирован под дерево, что идеально подходит для стен из бруса и вагонки. Розетки и выключатели также можно подобрать в цвет стен.например розетки открытой установки серии “этюд”.

Ровные запилы и стыки коробов смотрятся очень эстетично и даже по-своему украшают помещение. Такое выполнение электропроводки является одним из самых безопасных в деревянном доме.

Можно выполнить электрику и просто открытым специальным круглым проводом. При грамотном выполнении, ровной параллельной прокладке, минимуме пересечений, такая работа выглядит очень красиво. Если подобрать специальные светильники, получится очень стильно и модно.

Скрытая электропроводка в деревянном доме.

В сентябре нашим коллективом были выполнены работы по монтажу электропроводки в доме из бруса.

Поставленная заказчиком задача – проложить провода скрыто.

Легко выполнить такую задачу в доме из кирпича, или же, если стены обшиваются вагонкой, гипсокарторном.

Здесь же стены собраны из хорошего клееного бруса. Его достаточно ошкурить и покрыть лаком.

Строители, при укладке бруса, просверлили каналы для скрытой электропроводки. Диаметр каналов – 35мм.

По проекту внутрь канала должна быть уложена пластиковая гофра, а в нее уже затягивать провода.

Мы предложили использовать в таких местах металлорукав.

Таким образом, используем два способа прокладки проводов :

• Внутри стяжки пола скрыто в строительной пвх трубе.
• Во всех местах соприкосновения с деревом – в металлорукаве.

Переход из множества пластиковых труб на металл выполняем внутри распаячной коробки.

Усложняем себе задачу и заземляем металлорукав в коробках. Для этого прокладываем из электрощита медным одножильным проводом и присоединяем к металлической оболочке.

В чем смысл такого монтажа?

При прогорании кабеля и замыкания медной жилы, нулевой или фазной, на металлическую оболочку, автомат защиты (УЗО ) отключит напряжение в поврежденной линии.

Теперь о разводке электрики в доме из бруса.

Каналы – каналами, а то как их просверлили, отдельная история.

Сверлили или каждый брус отдельно, или максимум два. Внутри, конечно, получились стыки ,как ровно ни старались строители.

Поэтому ,протаскивая внутри канала металлический шланг, пришлось изрядно попотеть…

Некоторые каналы оказались не просверлены до верха, о них пришлось забыть.

Поэтому, если вы планируете в своем доме из бруса выполнить скрытую электропроводку, сверлите каналы диаметром 50мм! И внимательно следите за точностью их изготовления.

Продолжая следовать линии электробезопасности, установили в стены металлические подрозетники. Теперь, даже если ослабнет контакт внутри розетки и она начнет нагреваться, то возгорание невозможно, вокруг металл.

Сборка электрощита в деревянном доме.

• Решили и дальше держать линию ПУЭ и установили на вводе противопожарное УЗО.
• На розеточные линии установлены дифференциальные автоматы, на освещение и критичные нагрузки (насос, септик) установлены однополюсные автоматы.
• Для дополнительной защиты от перенапряжений используется реле напряжения УЗМ.
• Для защиты от грозовых разрядов установлены УЗИП второй категории.
• Для индикации напряжения и тока поставили вольт – амперметры модульного типа. Это уже просто, для удовлетворения любопытства потребителя. Хотя, эта информация бывает полезной и наводит на размышления…

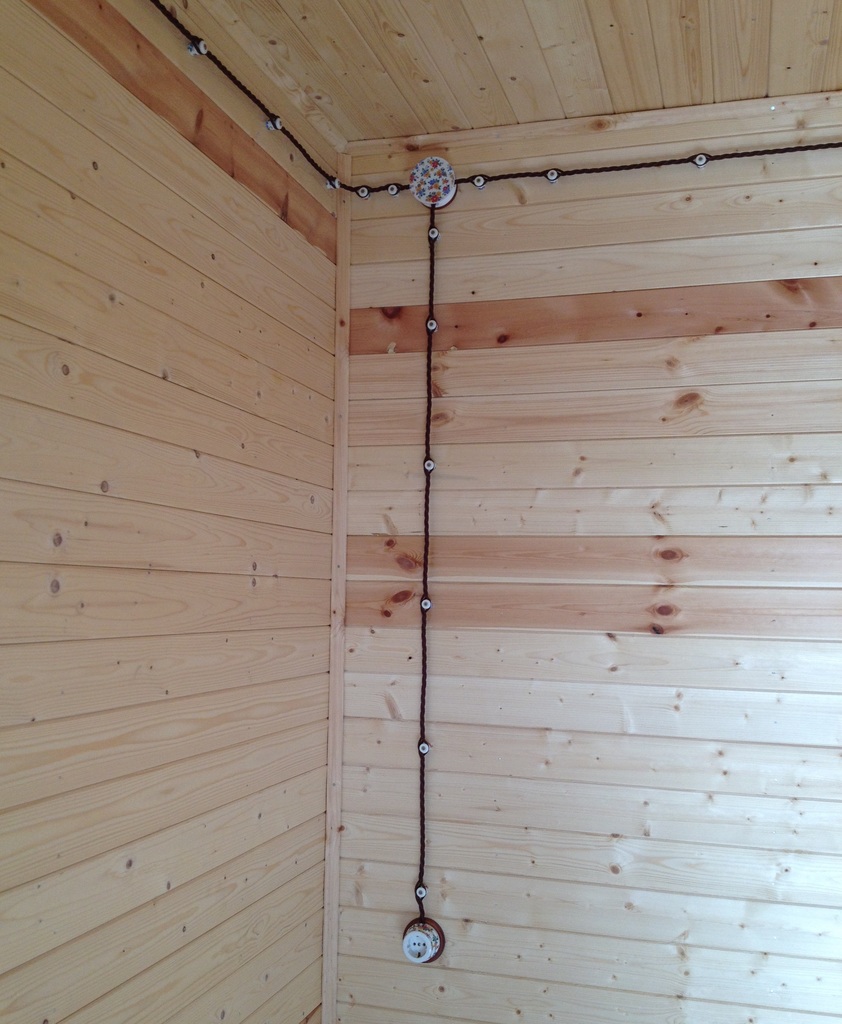

Электрика в стиле ретро в деревянном доме

Подробная статья о секретах ретро монтажа здесь :

Ретро-проводка позаимствована у наших бабушек и дедушек и является довольно модным исполнением. Выполняется из специальных материалов, изоляторов, жгутов проводов в тканевой оплётке. Существует также множество электроустановочных изделий в стиле «ретро»: розетки, выключатели, распаечные коробки.

Примерная стоимость электромонтажных работ в деревянном доме.

Разводка электрики выполнена в кабель канале.

• До 75м2-40000р.
• До 100м2-60000р.
• До 150м2-80000р.

В стоимость работ входит сборка электрощита на 24 модуля, монтаж электропроводки и линий телевидения, монтаж заземления, подключение дома воздушной или подземной линией.

Обратившись к нам, Вы получите дружественный электромонтаж, бессрочную гарантию и оперативную поддержку в течении многих лет. Звоните!

Какую защиту дает заземление и трехжильная электропроводка?

В этом случае все металлические корпуса электроприборов в деревянном доме подсоединены к земле и имеют нулевой потенциал. В случае короткого замыкания , поломки электроприбора, человеку не грозит удар электрическим током, а всего лишь выбьет автоматический выключатель.

О том, как правильно выполнить заземление для деревянного дома, читайте как правильно сделать заземление.

Все электрические розетки должны быть трех контактными. Третий контакт предназначен для заземления. Если электропроводка выполнена скрыто, в металлорукаве или металлических трубах, то все металлические части, должны быть надежно соединены с заземлением.

Для чего нужно противопожарное УЗО?

Устройство защитного отключения или дифференциальный автомат служит дополнительной защитой от нарушения целостности изоляции электропроводки. Также УЗО защищает от поражений электрическим током человека.

Почему УЗО, установленное в деревянном доме, называют противопожарным?

В этом случае, при малейшем нарушении целостности электропроводки или поломки электроприборов, УЗО отключает всю электроэнергию в доме или поврежденный участок , таким образом предотвращая пожар. Рекомендовано устанавливать противопожарное УЗО на вводе в дом. Подробнее в статье – Как правильно подключить УЗО?

Следует использовать лишь дифавтоматы проверенных производителей, таких как: Legrand, ABB, Shneider Elektrik, ИЭК.

ЭЛЕКТРИКА в деревянном доме Москва под ключ — цены, отзывы.

Вхождение силового кабеля в деревянный дом

Введение силовой проводки в деревянное строение осуществляется в соответствии с установленными нормами. Ключевым действием при воздушном введении силовой проводки является монтаж огнеупорной гильзы. Для этого могут использоваться трубки из металла или асбеста. Входной кабель поступает внутри огнеупорной гильзы.

Силовые щитки в деревянных домах

Распределительные щитки устанавливаются с обеспечением свободной доступности. Для изготовления щитов, как правило, применяется способ накладного монтажа. Важно обеспечить расположение щитов вдали от проходов и коридоров. Чтобы не затруднять свободное передвижение, потрудитесь до проведения работ определить схему расположения распределительных щитков.

Осуществляя компоновку, важно сосредоточить внимание на использование только качественных компонентов. Применяемые электроприборы, такие как УЗО и автоматы, выполняют функцию первичной защиты электрооборудования и всего строения. Только качественные комплектующие способны в полной мере обеспечить безопасность проживающих лиц.

Проводка электрики

 Проводка электрики в деревянных домах производится двумя методами:

• поверхностный;
• внутренний.

Поверхностный метод

При осуществлении работ, самым предпочтительным является поверхностный способ проводки. Применение поверхностного способа проводки, предполагает наружную прокладку кабеля. Часто применяются кабель-каналы, пластиковые трубки. Для любителей ретро-стиля существует возможность монтировать электропроводку на керамических проставках.

В бревенчатых и брусовых строениях применяемый электрокабель, который не подвержен горению (НГ).

Внешний способ монтирования проводки в деревянных строениях преимущественно по следующим причинам:

• низкая цена;
• простое обслуживание;
• несложная замена.

Недостатки открытой проводки:

• высокая возможность повреждений;
• недостаточный эстетический вид.

На сегодня самым применяемым способом внешней проводки электрики в деревянных домах считается применение кабель-каналов. В настоящее время в продаже имеется большой выбор используемых изделий разнообразных декоров. Современные кабель-каналы отлично вписываются почти под каждый интерьер. Изготавливаются, к примеру, кабель-каналы по типу плинтусов, внутри которых предусмотрен отсек для электропровода.

Нужно помнить, что отсек внутри канала не должен заполняться электрокабелем более чем на 60%. Соблюдать правило необходимо для предотвращения нагрева. Повышенный нагрев обязательно приведет к повреждению изоляции и последующему воспламенению строения.

Проводка электрики в деревянном доме внутренним способом представляется проводкой, когда кабель прокладывается в металлических трубках или ПВХ. Применяемые трубки с проводкой, монтируются в межэтажные перегородки, конструкции из гипсокартона или подшивные потолки.

Менее распространенный способ внутренней проводки электрики в деревянных домах, который применяется очень редко – размещение проводов внутри трубок вдоль стены. Стена в дальнейшем штукатурится.

Главное преимущество данного метода проводки – эстетическая. Положительное отличие, что проводка не обозревается. Имеющиеся недостатки:

• высокая стоимость;
• трудности при обслуживании;
• проблемы с заменой.

Проведение кабеля через стенку

Прокладку проводов сквозь стены производят с использованием гильз. Гильзы следует подбирать так, чтобы внутренний размер существенно превышал сечение применяемого кабеля. Гильзы применяются металлические или керамические. Главное, чтобы материал был несгораемым и гарантированной прочности. Прочность должна обеспечивать защиту от повреждения кабеля в результате деформации строения вследствие естественной усадки.

Совмещение проводов

При осуществлении монтажа застройщику следует обратить серьезное внимание на совмещение проводов.

От распределительных коробок до розеток и выключателей кабель должен представлять собой целиковый кусок. Когда он не является единым, то его совмещение всегда должно осуществляться с использованием еще одной распределительной коробки.

Места совмещения проводов не должны препятствовать осмотрам. От числа всех совмещений напрямую зависит нагрузочная способность конструкции.

Внутри распределительных коробок соединение проводов должно выполняться с помощью зажимов по типу пружинных или винтовых. Допускается места совмещений сваривать или паять. Использование «скруток» крайне опасно!

Электробезопасность и громоотвод

Комплекс электробезопасности и громоотвода для бревенчатого или брусового дома идентичен строениям, исполненным из иных материалов.

Изготовление заземления полностью идентично. Некоторым образом отличаются способы монтажа защиты от ударов молнии. К ним относятся:

• осуществление монтажа не ближе 10 метров от стены дома;
• специальный вид крепежа для крепления громоотвода к стене в виде выносных кронштейнов;
• применение отдельно стоящих мачт.

В целом, вышеуказанные особенности призваны повысить уровень пожарной безопасности деревянных строений. В некоторой степени применяемые приспособления способствуют улучшению внешней эстетики и красоты.

В случае возникновения вопросов относительно систем электроснабжения деревянных домов, рекомендуем обратиться в нашу организацию. Высококвалифицированные сотрудники выслушают и дадут исчерпывающие советы на высоком профессиональном уровне. Мы имеем большой опыт по осуществлению проводки электрики в деревянных домах под ключ.

Наш коллектив почти 15 лет высокопрофессионально предоставляет услуги, сопряженные с электробезопасностью и электроснабжением. В перечень наших услуг входит разработка проекта, приобретение оборудования, монтажные работы, пуско-наладочные работы и сервисное обслуживание. На весь комплекс работ распространяется долгосрочная гарантия. Наша компания предоставляет исчерпывающий комплекс работ по монтажу электрики в деревянных домах под ключ. Ждем вас в нашей компании.

Наши электрики выполняют электромонтажные работы во всех районах города Москвы и в городах Московской области, а именно:

Апрелевка, Балашиха, Бронницы, Верея, Видное, Воскресенск, Волоколамск, Голицыно, Дедовск, Дзержинский, Дмитров, Долгопрудный, Домодедово, Дризна, Дубна, Егорьевск, Жуковский,Зарайск, Звенигород, Ивантеевка, Истра, Кашира, Климовск, Клин, Коломна, Королёв, Котельники, Красноармейск, Красногорск, Краснозаводск, Краснознаменск, Кубинка, Куровское, Ликино-Дулёво, Лобня, Лосино-Петровский, Луховицы, Лыткарино, Люберцы, Можайск, Мытищи, Наро-Фоминск, Ногинск, Одинцово, Ожерелье, Озёры, Орехово-Зуево, Павловский Посад, Пересвет, Подольск, Протвино, Пушкино, Пущино, Раменское, Реутов, Рошаль, Руза, Сергиев Посад, Серпухов, Солнечногорск, Старая Купавна, Ступино, Талдом, Фрязино, Химки, Хотьково, Черноголовка, Чехов, Щёлково, Электрогорск, Электросталь, Электроугли, Яхрома и все близлежащие поселения к перечисленным городам.

Электричество в деревянном доме, электропроводка витым проводом

сегодня: %d %M %h~:~%m

    Любой дом невозможно себе представить без канализации, отопления и прочих нужных для комфорта и жизни человека коммуникаций. Можно даже не перечислять всего, от чего придется себе отказать, если не провести электричество в деревянном доме. Так же даже если ваш домик маленький и находится на даче, в нем нельзя будет отдохнуть с комфортом без нужных на то коммуникаций. Особенно, если вы планируете отдых с детьми.
В любом случае, без правил электрических установок, обойтись никак нельзя. Да, они могут казаться довольно простыми и примитивными. Однако лучше прочитать и выучить их заново. Так как неправильно смонтированная проводка – самый опасный источник возможного пожара. Особенно, если речь идет о такой вещи, как электричество в деревянном доме.

Первое, с чего нужно начать работу – это электрический ввод. Данный ввод для деревянного дома должен составлять не менее шестнадцати квадратных миллиметров. Следует обязательно знать, что алюминиевый провод для подобного дела, не подойдет ни в коем случае. Самый лучший вариант – провод из меди. Сейчас особой популярностью пользуется самонесущий изолированный провод компании Бирони. Он имеет достаточно плотную структуру, и сможет противостоять различным разрушающим факторам, не одно десятилетие. Также, не менее важно то, что в случае возгорания, он не поддается огню и не повышает его, а скорее наоборот, замедляет процесс его восстановления.

Как вы уже скорее всего знаете, различают два способа электропроводки – закрытый и открытый. Каждый из них имеет свои минусы и плюсы. Однако в наше время, тем более в деревянных домах, во всех смыслах выгодней проводить открытый способ проводки. Он легче, доступней, а благодаря новейшим технологиям и материалам, гораздо безопаснее закрытого. Открытый способ проводки может быть вмонтирован как в стены, так и в потолок.

Существенно отличается от монтажа скрытой проводки. Электрик должен в данном случае — убрать провода под декоративные поверхности, чтобы они находились под защитой и не портили внешнего вида жилых комнат. Это замечательный выход из положения, но только в том случае, если проводится полный ремонт с заменой всех декоративных покрытий (штукатурки, обоев, керамической плитки и т. д.) или отделка начинается с ноля. Другое дело, если ремонт уже закончен и нет ни желания, ни необходимости что-либо менять, а проводку ставить надо. В такой ситуации монтируется проводка открытого типа. Еще один случай — это бревенчатый дом, поскольку долбить или вырезать штробу в дереве трудоемко, да и размещать кабель там небезопасно.

Любая открытая проводка прокладывается в специальных защитных кожухах или витой ретро провод. Это могут быть металлические лотки, гофрированные и ПВХ-трубы, ретро кабель.
В скрытой прокладке доступ к проводам затруднен, а иногда и просто невозможен без того, чтобы разбирать декоративные покрытия. Открытый способ тем и хорош, что без какихлибо дополнительных усилий можно добраться до любого участка электрической сети.

Идеальным вариантом для того чтоб реализовать монтаж открытой проводки в жилых помещениях является ретро кабель (декоративный витой провод).

цена на электромонтажные работы в частном, загородном доме, на даче

Исполнители YouDo профессионально и в короткий срок выполнят монтаж электропроводки в деревянном доме в Казани. Чтобы найти подходящего специалиста, разместите заявку на сайте YouDo. Свободные мастера ознакомятся с заданием и предложат свои услуги. Выбирая специалиста, ознакомьтесь с его рейтингом на сайте YouDo, ценами на установку сетей (расценки указаны из расчета за квадратный метр).

Какие работы выполняют электрики?

У опытных мастеров из Казани вы можете заказать укладку проводки под ключ. Исполнители сайта YouDo выполняют следующие работы:

• прокладка наружного кабеля
• монтаж распределительной коробки и электрических точек
• установка выключателей и розеток с подключением к сети

В работе исполнители сайта YouDo используют только качественные материалы. Благодаря этому электрика в деревянном доме будет работать надежно и безопасно. Обратитесь к профессиональному мастеру, который грамотно составит схему проводки и проложит кабель в помещении.

Порядок проведения монтажных работ

Сообщите исполнителю YouDo удобный день для визита. В оговоренное время наш мастер приедет, чтобы осмотреть помещение и подготовить смету. Квалифицированный специалист выслушает ваши требования к монтажу и разводке проводки. Он измерит площадь помещения, уточнит количество электрических приборов. Наш мастер проведет расчеты и сообщит, сколько стоит проект.

Прокладка проводки предполагает:

• подвод главного кабеля от щитка, присоединение розеток и выключателей открытым или закрытым способом
• формирование щита с шиной заземления
• проверку эффективности работы системы, подключение электроприборов

Электрики из Казани, зарегистрированные на сайте YouDo, аккуратно и оперативно смонтируют проводку в бревенчатом доме, загородном коттедже или на даче. Чтобы оценить профессиональный уровень электрика, вы можете почитать отзывы о его работе, оставленные предыдущими заказчиками.

Позиции каждого зарегистрированного на сайте Юду мастера зависят от количества успешно реализованных проектов. В интересах каждого исполнителя – качественно выполнить ваш заказ и получить хорошие рекомендации. Подведение электричества будет сделано по доступным расценкам (из расчета за м2) и в оговоренные с вами сроки.

Стоимость услуг исполнителей сайта YouDo

Множество специалистов, зарегистрированных на сайте YouDo, предлагают индивидуальный расчет цены на монтаж электропроводки в деревянном доме в Казани. На стоимость влияют следующие факторы:

• сложность проведения или замены электричества внутри помещения
• метраж каркасного дома (чем больше квадратных метров в помещении, тем дороже услуги)
• цены на материалы для работ (электрооборудование оплачивается отдельно)
• сроки выполнения работы

Делая заказ на сайте Юду, вы не переплачиваете посредникам. Наши мастера устанавливают доступные цены, которые на 20-30% ниже среднерыночной стоимости. Исполнитель YouDo составит проект, измерит площадь частного дома из оцилиндрованного бревна или калиброванного декоративного бруса. Он скажет, сколько потребуется расходных материалов (из расчета за м2). Опытный специалист выполнит заказ в полном соответствии со сметной документацией.

Администраторы сайта проверили и подтвердили сведения о каждом мастере, зарегистрированном на YouDo. Доверьте монтаж электропроводки в деревянном доме в Казани ответственным специалистам, и вы получите качественный результат по доступной цене.

Как проложить кабель в деревянном доме. Советы электрика. | Советы Дмитрия

Доброго времени суток, дорогие подписчики и читатели моего канала!

Введение.

Я писал статью, в которой показывал электрику в деревянном доме. Я выполнил её в гофре и без коробок. Такой монтаж считаю одним из самых надёжных по сей день. Но в этой статье, я решил показать, как ещё можно сделать монтаж электрики в деревянном доме (по горючей поверхности). Кроме вариантов опишу на сколько это надёжно и разрешено ли это ПУЭ. В общем, приступим.

Деревянный дом. Фото автора статьи.

Требования к электропроводки.

Для начала укажу, что главное в электрике – это автоматика и кабель, а затем уже способ монтажа. Если говорить о проводке в деревянном доме, то здесь важно понимать опасность неправильного монтажа. Любые соединения следует выполнять максимально надёжно, либо избавится от них во все.

Автоматика.

Если установить правильную автоматику, а именно защиту от перенапряжения, от перенагрузки и КЗ, от импульсных перенапряжений и защиту от дифференциальных токов (УЗО(УДТ) и АВДТ), то вы уже защитите вашу проводку и вас самих. Про УЗО(УТД) и АВДТ у меня есть отдельная статья по подбору – укажу ссылку внизу статьи.

Вкратце: установка после ввода “противопожарного” УЗО(УДТ) или АВДТ с дифф. током отключения 100мА и установку правильно подобранных по сечению кабеля автоматических выключателей (АВ). Также рекомендуется к установке РН (реле напряжения) и УЗИП (защита от импульсных перенапряжений).

Кабель (провод).

Если проложить хороший кабель, то ещё повысите безопасность электрике. Про подбор кабеля у меня также есть статья – ссылку оставлю внизу. Помимо этого, есть ещё провод для ретро-проводки, который по характеристикам хуже, но всё ещё разрешён к монтажу.

Если вкратце: рекомендуется кабель ВВГнг-LS или NYM. Их характеристики позволяют эксплуатацию в деревянном доме, при правильном монтаже.

Соединения.

Соединения в распределительных коробках, щитах и подрозетниках необходимо выполнять максимально качественно и безопасно. В щите и подрозетниках просто нужно делать всё качественно. А вот для скрытой проводки устанавливаются металлические распределительные коробки. Соединения в распределительной коробке должно быть выполнено с помощью опрессовки, сварки, спайки. Так же есть вариант убрать коробки и произвести монтаж от щита до точек напрямую.

Щит зашитый ОСП. Фото автора статьи.

Способы монтажа.

Про это рассуждать можно вечно, но главное, что нужно понимать – это то, что правила написаны и их нужно соблюдать. В ПУЭ есть правила, некоторые из них я напишу ниже. Важно также делать заземление и заземлять лотки, трубы и прочие неизолированные части проводки.

Скрытая проводка.

1. Прокладка кабеля только в металлических трубах с нержавеющим покрытием, т.е. оцинкованная стальная труба, медная труба и т.д.

2. Прокладка кабеля внутри негорючего материала типа штукатурки. Главное здесь то, что расстояние от кабеля во все стороны до горючего материала должно быть более 10 мм. То есть кабель должен быть вкруг закрыт негорючей строительной смесью.

3. Проходы через стены и перекрытия должны быть в нержавеющей металлической трубе.

4. Ещё есть такой “экспериментальный” способ, который мне подсказал подписчик канала: установка гипсокартона (ГК), а на него прокладка кабеля. Толщина ГК 12 мм, что позволяет сделать подушку между горючим материалом и кабелем.

Открытая проводка.

1. Кабель можно протягивать на изоляторах, роликах и тросе. Это касается ретро-проводки.

2. Прокладывать кабель в электротехнических плинтусах и кабель-каналах.

3. Прокладка кабеля в металлических коробах, металлическом рукаве, металлических лотках.

4. При монтаже на изоляторах, на клипсах (в гофре или металлическом рукаве) между кабелем и стеной появляется расстояние более 10 мм, которое, с хорошо подобранной автоматикой, позволяет достичь высокого уровня пожаробезопасности.

Щит и ретро-проводка. Фото автора.

Вывод.

Главное в монтаже проводки в деревянном доме не только соблюдение правил, но и логики. Без опыта браться за монтаж электропроводки в деревянном доме нельзя. Для этого нужно хотя бы увидеть процесс монтажа “от и до” со всеми нюансами. В первую очередь важна компоновка щита и подбор кабеля, а также выбор способа монтажа. После планировки и правильной подборки всех составляющих нужно качественно произвести монтаж. Если показалась статья полезной оцените её и подписывайтесь. Я часто пишу статьи на тему электромонтажа. Пишите в комментариях, что думаете. Я всегда отвечаю.

Подписаться.

Статья про подбор кабеля.

Статья про подбор УЗО (УТД) и АВДТ.

Статья про монтаж без распределительных коробок

Электрик на распределительном щите дома

Купите это Стоковое фото RF Электрик работая на распределительном щите дома женщина электротехник отвертка электрик осмотр электрической установки баннер веб-панорама панорамный заголовок ремонт строительства женский рабочий силовой кабель исправление промышленное рабочее оборудование рабочего электричества проводка дома кавказская электрическая панель устанавливая занятие рука профессионального человека сделай сам вручную проверка проводов крупным планом, устраняющая опасность подключения установщика одним человеком, горизонтальная для вашего редакционного или рекламного веб-сайта, обложки книги, флаера, статьи, блога WordPress и шаблона от Photocase.

Подобные изображения

Эрин Нэпье просит у фанатов помощи, поскольку «родной город» получил травмы лица

Звонок всем фанатам Home Town : Эрин Нэпьер просит вашей помощи после того, как Джеффри Стюарт, электрик из популярного шоу HGTV, получил травму, упав с лестницы.

В пятницу 35-летний дизайнер зашла в Instagram Story, чтобы поделиться грустной новостью. «Это мистер Джеффри, один из наших дорогих друзей и электрик из Home Town », – написал Нэпьер рядом с его фотографией, согласно Popculture. «Он был тяжело ранен в результате несчастного случая на производстве на этой неделе (не на , родной город ), и ему нужна наша помощь!»

Она добавила ссылку на страницу GoFundMe, созданную Кэрри Агирре, которая, похоже, является подругой семьи Стюарт.На странице представлены более подробные сведения о серьезности травмы Стюарта, из-за которой он был доставлен по воздуху в больницу общего профиля Форрест в Миссисипи.

К счастью, у Стюарта сейчас все хорошо; однако ему остаётся «оплачивать пачку медицинских счетов». Агирре просит фанатов «оказать любую помощь, которую вы можете оказать этой семье». Она продолжает: «Если вы знаете Стюартов, вы знаете, какие они добрые, щедрые и любящие. Давайте покажем им излияние поддержки в это трудное время. Спасибо всем!» По состоянию на полдень понедельника, страница собрала более 15 000 долларов, превысив первоначальную цель в 10 000 долларов.Вы можете сделать пожертвование в медицинский фонд Стюарта здесь.

Napier уже не в первый раз обращается к фанатам за помощью. В сентябре она открыла страницу GoFundMe, чтобы помочь в сборе средств для Майка Хусерса, эксперта по напольным покрытиям Home Town. Как она объяснила в посте в Instagram в то время, Хьюзерсу потребовалась операция, чтобы вылечить травму бедра, полученную в результате многолетнего приседания и шлифования. Созданный ею GoFundMe, который с тех пор закрылся, собрал более 19000 долларов. Напье отметила в своем сообщении в Instagram, что они «достигли цели, и благодаря вам выздоровление Майка будет намного проще!»

Этот контент импортирован из Instagram.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

В минувшие выходные она дала фанатам еще одну новость о Husers через Twitter, объявив, что его операция назначена на следующий месяц. Ожидается, что его выздоровление займет восемь недель.

Этот контент импортирован из Twitter. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Следуйте за House Beautiful в Instagram.
