Сетевые фильтры – особенности конструкции

30 Сентября 2021г.

Достаточно часто при покупке сетевого фильтра многие считают, что это просто удлинитель на несколько розеток с дополнительной кнопкой питания. Стоят сетевые фильтры обычно немного дороже, но их стоимость списывается на более массивный вид и толстый провод. Но по факту сетевой фильтр – это сложное и полезное устройство, позволяющее защитить бытовую и компьютерную технику.

Что такое сетевой фильтр

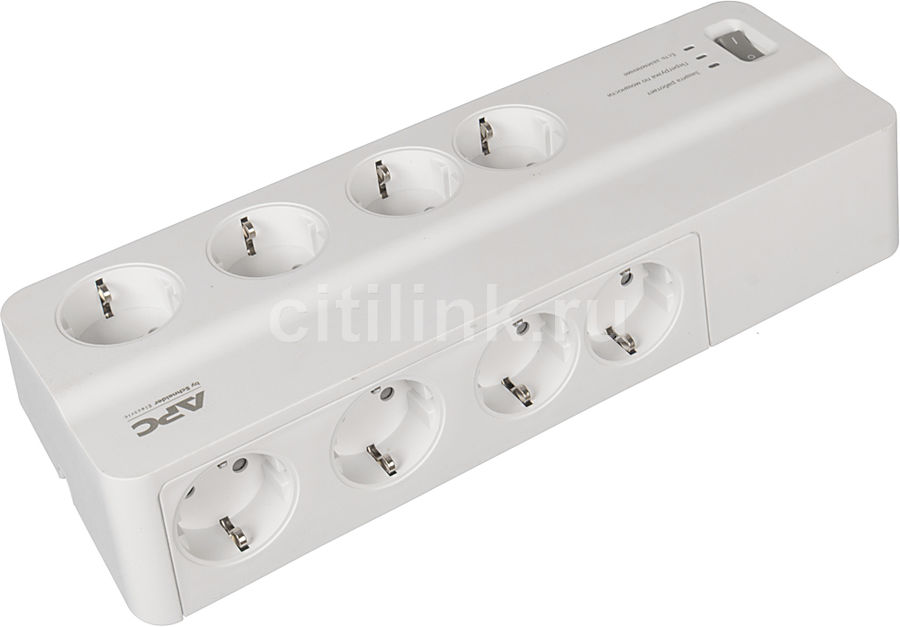

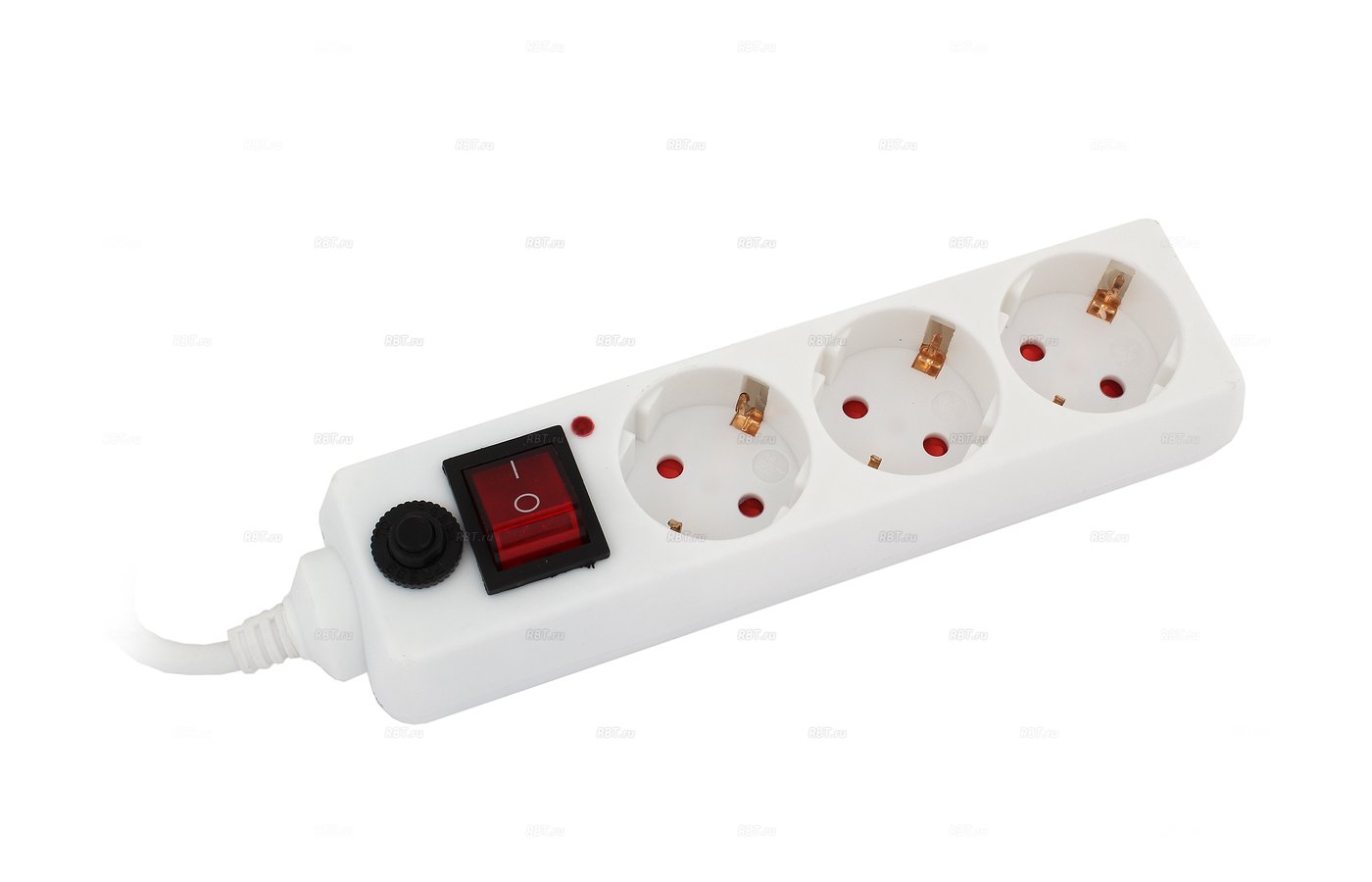

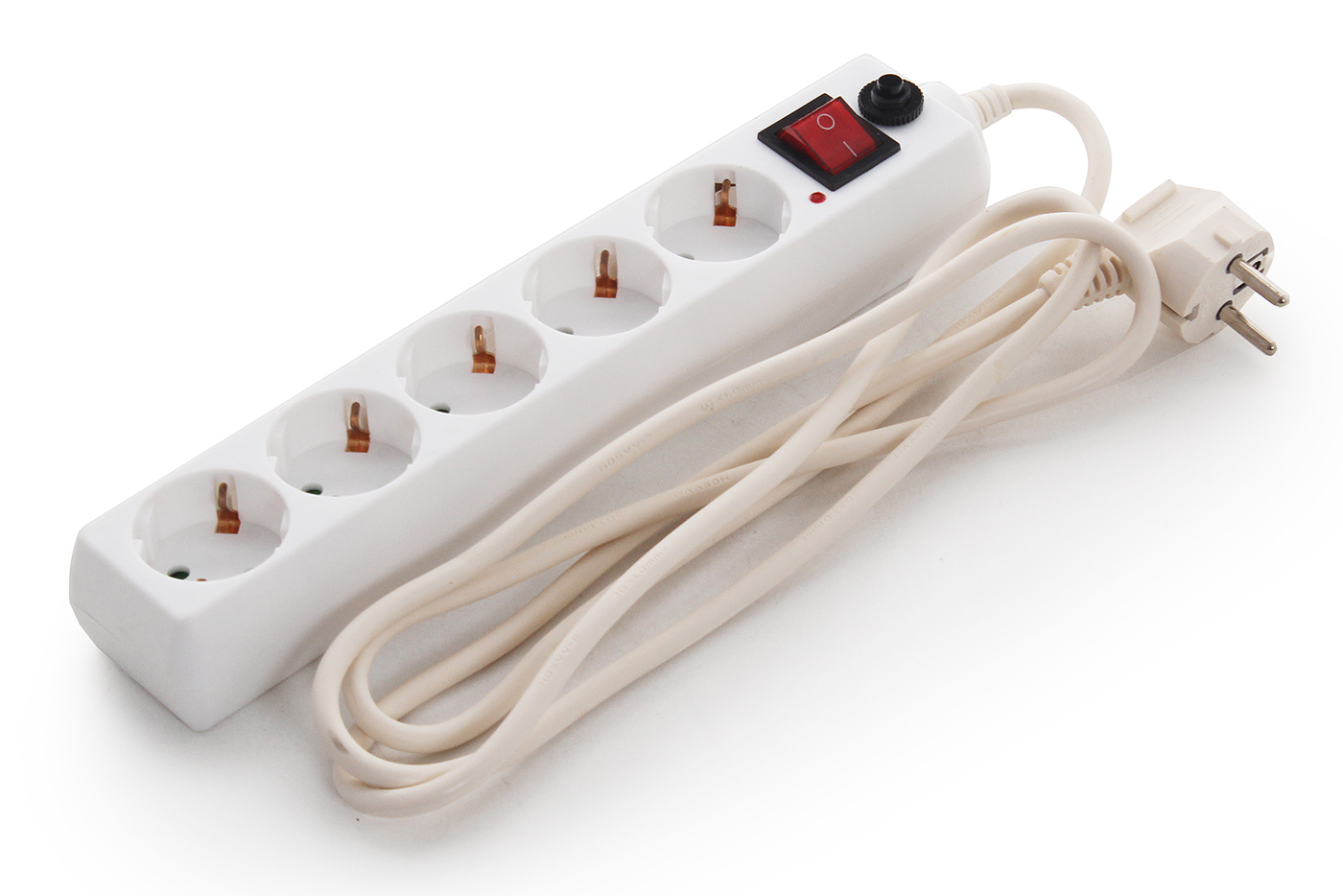

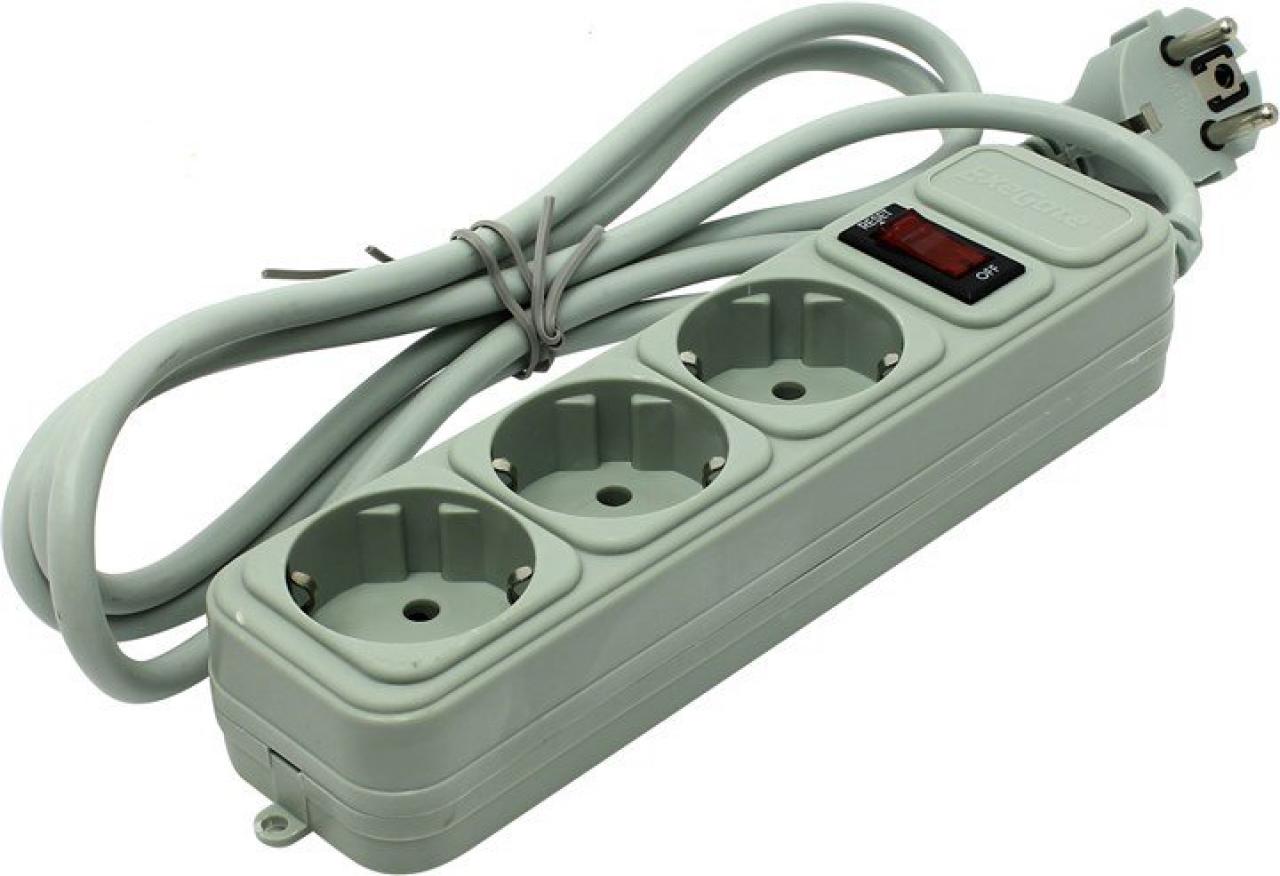

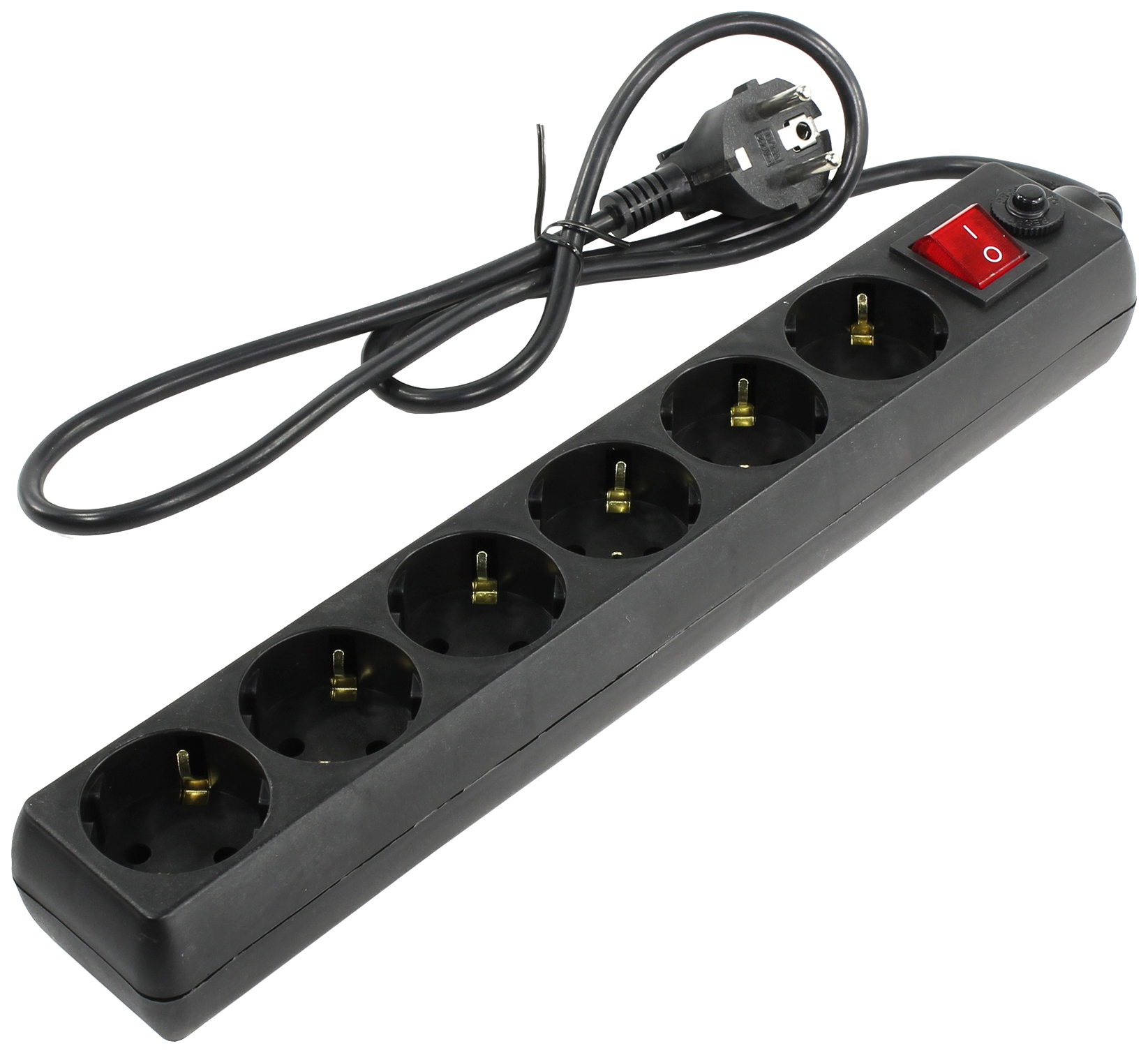

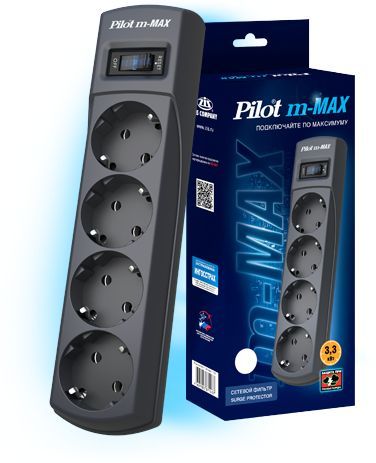

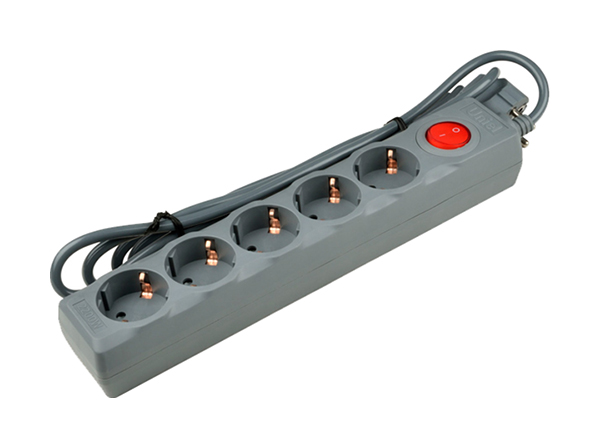

Сетевой фильтр – устройство, при помощи которого можно защищать подключенные в него электроприборы и бытовую технику от скачков напряжения. Он представляет собой колодку с несколькими розетками (не менее двух), кабель необходимой длины и сечения и вилку. Находит широкое применение в быту, офисах, на небольших производствах, где с его помощью производится одновременное подключение нескольких приборов в одну розетку. Не менее часто сетевой фильтр является не удлинителем с защитой, а непосредственно блоком погашения помех, предотвращающим скачки напряжения.

Как устроен сетевой фильтр

Сетевой фильтр неправильно сравнивать с традиционным удлинителем или тройником, так как он имеет более сложную конструкцию. Если рассматривать сетевые фильтры, оснащенные полноценной защитой, а не просто кнопкой включения/выключения, то они оснащены плавкими предохранителями, которые моментально прерывают цепь в случае колебаний напряжения в большую сторону. Дополнительно в схеме сетевого фильтра присутствуют конденсаторы и симметричный дроссель, наличие которых позволяет произвести сглаживание помех в электросети. Обязательным элементом в сетевом фильтре считается заземление, но стоит помнить, что оно будет срабатывать только в том случае, если он подключен к заземленной розетке.

Особенности сетевых фильтров

Качественно собранный сетевой фильтр имеет ряд особенностей, на которые необходимо обратить внимание перед его приобретением:

• Внешний вид – на пластике должны быть четкие надписи, логотип производителя, предупреждения.
  Корпус производится из ударопрочного пластика, который при нагреве будет просто плавиться, а не загораться и не будет выделять вредных веществ в случае оплавления;
• Технический дизайн – количество розеток, длина кабеля, наличие дополнительных индикаторов, наличие разъемов USB и фиксаторов проводов электроприборов, шторок для защиты от детей, система крепежа фильтра к стене;

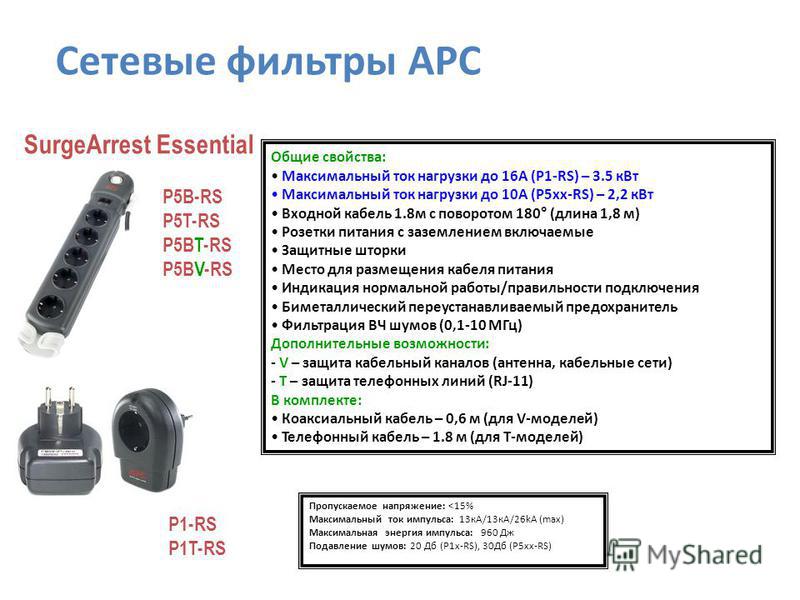

• Технические характеристики – максимальная мощность, на которую рассчитан фильтр, нагрузка и рассеиваемая энергия. Чем выше показатели мощности и нагрузки, тем большее количество электроприборов можно подключить к нему. Важно обратить внимание на тип и количество используемых предохранителей.

Требования к напряжению и частотная характеристика

Все представленные на рынке сетевые фильтры условно делятся на три группы – базовая (недорогие, простые и подходят для недорогой бытовой техники), продвинутая (применяются для офисной и дорогой техники) и профессиональная (гасят все помехи, поэтому используются для точного оборудования и дорогой электроники).

В зависимости от модели в сетевом фильтре используются 3-8 розеток типов C и F. Для того чтобы сетевой фильтр выдержал нагрузку в 10А применяются провода с жилами 0,75 или 1,0 кв. мм., а если планируемая нагрузка будет 16А, то имеет смысл купить фильтр с жилами 1,5 кв. мм.

Применение качественного сетевого фильтра позволяет стабилизировать частоту, отклонение которой от нормы должно составлять не более 0,2 Гц. В сетевом фильтре происходит подавление всех частот, кроме 50 Гц, при помощи конденсаторов и индуктивностей.

Разновидности сетевых фильтров

Сетевой фильтр является основой электрической сети в любом доме. Сколько розеток ни делай, всё равно придётся покупать удлинитель с дополнительными слотами для подключения бытовой техники. Это изделие может понадобиться по следующим причинам:

• Недостаточная длина шнура. Обычно переноска может быть до 15 метров, что очень удобно при подключении пылесоса, обогревателя и прочей техники.
• Если какая-то розетка не выдерживает нагрузку. Например, проложена слишком тонкая проводка в стене, которая постоянно греется и подгорает. Можно просто переключиться в удобное силовое гнездо при помощи удлинителя.
• Если сгорел находящийся рядом участок проводки, а нужно продолжить работу приборов. Бывает так, что на кухне выгорели провода в коробке, а холодильники должны сохранять продукты. Переноска в доме никогда не помешает.
• Если в доме недостаточно слотов для всех имеющихся устройств. Особенно эта проблема появилась с момента роста количества мобильных телефонов и планшетов. Всем необходимо заряжаться, но не на всех хватает мест.

Хорошая переноска стоит своих денег. Это приспособление нужно уметь выбирать, ведь имеется огромное количество разновидностей, начиная от фабричных изделий, заканчивая наборами для создания собственными руками. Сегодня эксперты «ПрофЭлектро» расскажут обо всём по порядку.

Какие разновидности переносок бывают

Перечислим основные разновидности этой интересной продукции:

• Профессиональные модели. Они отличаются огромной длиной, вплоть до 100 метров. Обычно их используют строители. Провод разматывается от огромной катушки, по центру которой с двух сторон вмонтированы розетки. В домашних условиях такое устройство также не помешает, особенно владельцам частных домов. Можно будет быстро и просто организовать пикник на заднем дворе с использованием всех электроприборов и развлечений.

• Неразборные бытовые модели. Они обычно предназначены для компьютеров и различных ультрасовременных устройств. Достаточно хлипкая конструкция компенсируется отсутствие подвижности и малой длиной кабеля. Это очень удобный вариант, чтобы взять его с собой в дорогу. Часто они специально снабжаются удобным футляром, что как бы намекает на их портативное использование. Можно удобно почитать книгу в отеле или зарядить мобильные устройства в путешествии.




• Специальные модели для компьютера. Они редко рассчитаны на нагрузку более 1. 5 кВт, но позволяют добиться высокой степени надёжности. В них есть встроенное заземление, а передача тока внутри корпуса розеток производится по шинам. Короткое замыкание полностью исключено, а именитые производители устраивают многоступенчатые проверки прямо на конвейере, чтобы обеспечить стабильность в работе.



Можно ли собрать собственными руками

Да, это также возможно, но нужно подобрать качественные розетки, крепкую вилку, а также надёжный шнур. В этом случае всё будет не хуже, чем у именитых производителей. Процесс изготовления мы уже описывали ранее в статьях. Иногда при отсутствии доступа к фирменным изделиям, лучше собрать всё собственными руками. Это позволит выносить гораздо большую нагрузку, а также обеспечить безопасность в использовании.

Не используйте дешевую китайскую продукцию

Сейчас на рынках имеется нереально большое количество различных изделий от безымянных контор, которые собираются вручную без учёта качества. Это очень опасно, в них часто применяется горючий пластик, который легко воспламеняется в случае возникновения короткого замыкания. Также там обычно превышено значение предельной нагрузки. Могут написать даже 10 кВт, что будет неправдой. Обычно всё завышено в 5-10 раз.

Где приобрести качественную переноску

Огромное разнообразие этих изделий представлено в ассортименте нашего интернет-магазина «ПрофЭлектро». Мы поставляем эту продукцию напрямую от известных производителей, что получает избежать подделок и установить справедливую стоимость. Каждый товар при поступлении в магазин и перед отправкой покупателю обязательно проверяется экспертами на стендах. Вы получите полностью работоспособную продукцию, без изъянов и заводского брака. Доставка возможна по всей России, в любой город и регион.
