Обустройство гаража: электрощиток, вентиляция

Гараж служит одновременно мастерской, местом для хранения автомобильных запчастей, инструментов. Чтобы организовать стабильное освещение, нужно установить прибор для приема и распределения тока – электрощиток в гараж. Монтаж можно выполнить самостоятельно, соблюдая правила устройства электросети.

Особенности монтажа электрооборудования в гараже

В первую очередь составляют схему подключения приборов: ламп освещения, выключателей, вентиляторов, сварочного аппарата, бытовых приборов. При расчете максимальной нагрузки на сеть учитывают заземление, автоматы на вводе (220 или 380 В) и для подключения к внешней электросети. Важно предусмотреть предохранители для мощных устройств (на 50 А), для розеток (на 16 А), купить счетчик учета.

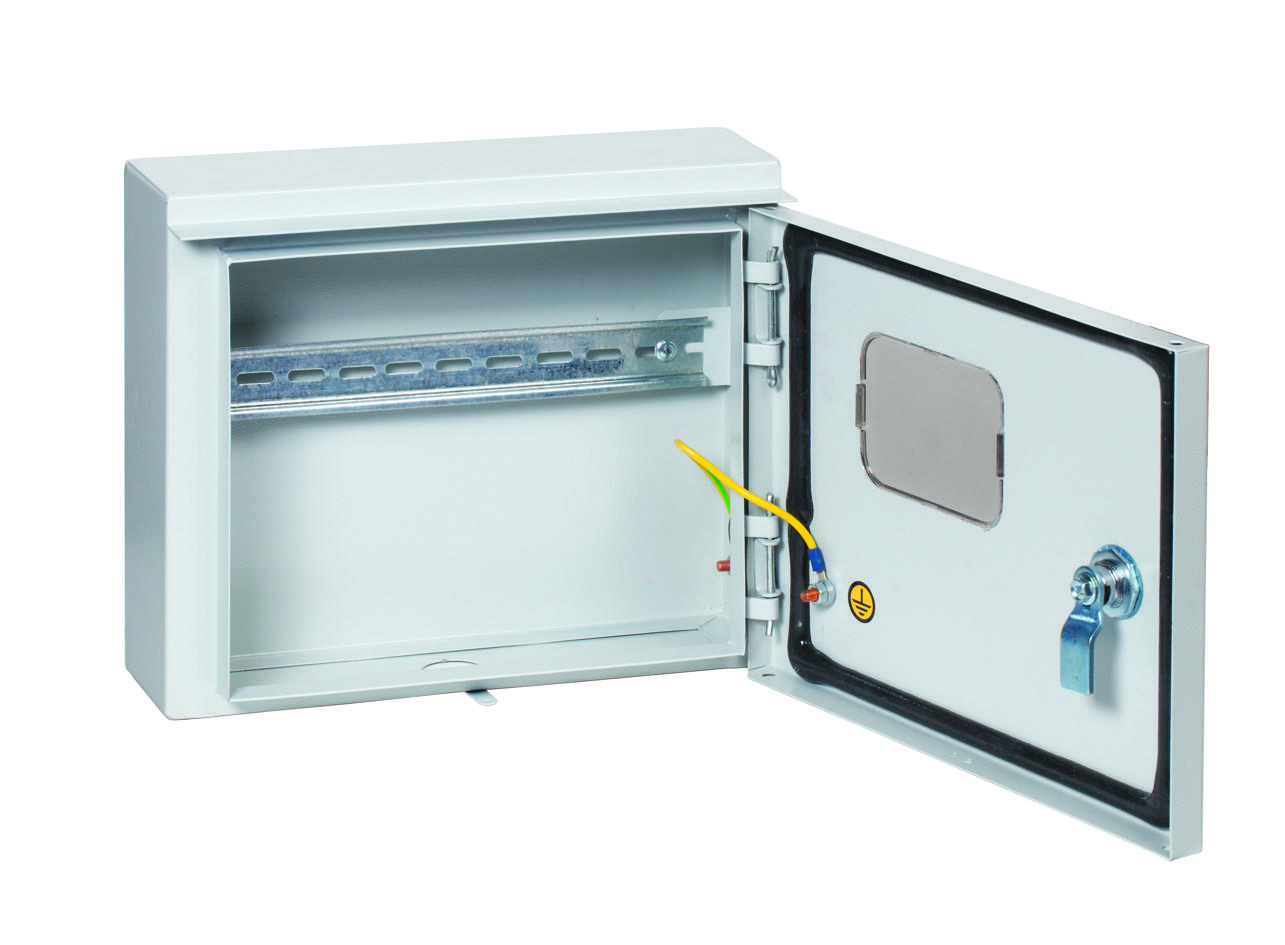

Для корпуса щитка берут металлический или пластиковый короб с din-рейкой для крепления модулей, комплектом крепежа, компонентами для заземления. Владелец гаража выбирает место и размечает точки крепления на высоте примерно 1,5 метра.

Заранее следует подготовить необходимый инструмент, разложить крепежные детали.

Осуществляя монтаж, нужно знать нюансы установки электроприборов. Корпус подключается к системе заземления. Счетчик, предохранители, автоматы соединяются перемычками.

Внутреннюю разводку выполняют при помощи медных или алюминиевых проводов. Придерживаются правил прокладки проводов в кирпичных стенах, газоблоках, деревянной обшивке.

Устройство вентиляции

Повышенная влажность вредит автомобилю. Желая избавиться от сырости, водители задаются вопросом – как сделать вентиляцию в гараже. Создать приемлемые условия для содержания машины можно при помощи естественной или комбинированной системы.

Естественная вентиляция

Для ее эффективной работы нужны воздуховоды большого сечения. От их правильного размещения во многом зависит интенсивность воздухообмена.

• Весь объем помещения будет задействован, если приточное отверстие расположено внизу, а вытяжное – в противоположном конце гаража вверху.
• Защитная решетка на входном отверстии нужна, чтобы задерживать посторонние предметы.
• Из вытяжного отверстия выходит длинная труба. Ее верхний край должен выступать над уровнем крыши минимум на полметра.

Естественная тяга летом будет слишком слабой из-за небольшого перепада температур внутри и снаружи.

В комбинированной системе в вытяжной трубе устанавливают вентилятор. При выключенном приборе воздухообмен осуществляется как в первом способе. В остальном устройство ничем не отличается от естественной системы.

Электрощитки в гараж по низким ценам в Тюмени

Не только в домах и квартирах нужна электроэнергия. Требуется она и в гаражах. Для чего? В первую очередь, чтобы освещать помещение при ремонте авто. К тому же нередко в гараже пользуются различными электроприборами. Для этого и необходимо установить электрический щит.

Прежде чем приступать к монтажу, необходимо определиться с количеством и видом приборов, с назначением самого помещения. И только затем устанавливать электрощиток в гараже. «Первая инженерная компания» предлагает электромонтажные работы любой сложности.

Особенности электрического щитка в гараже

В отличие от квартиры или загородного дома на таком объекте процесс монтажа щита имеет свои нюансы:

• освещение предполагает не менее четырех источников света;
• установка ламп производится попарно с обеих сторон, где будет находиться автомобиль;
• для увеличения яркости дополнительно устанавливается лампочка при входе в гараж;
• распределительный щит лучше повесить по центру одной из боковых стен для упрощения прокладки проводки;
• рекомендуется использовать кабели с медной жилой, которая лучше защищает от возгорания.
• если планируется использовать сварочный аппарат и другое оборудование, понадобится собрать в гараже электрощит с нагрузкой в 50А.

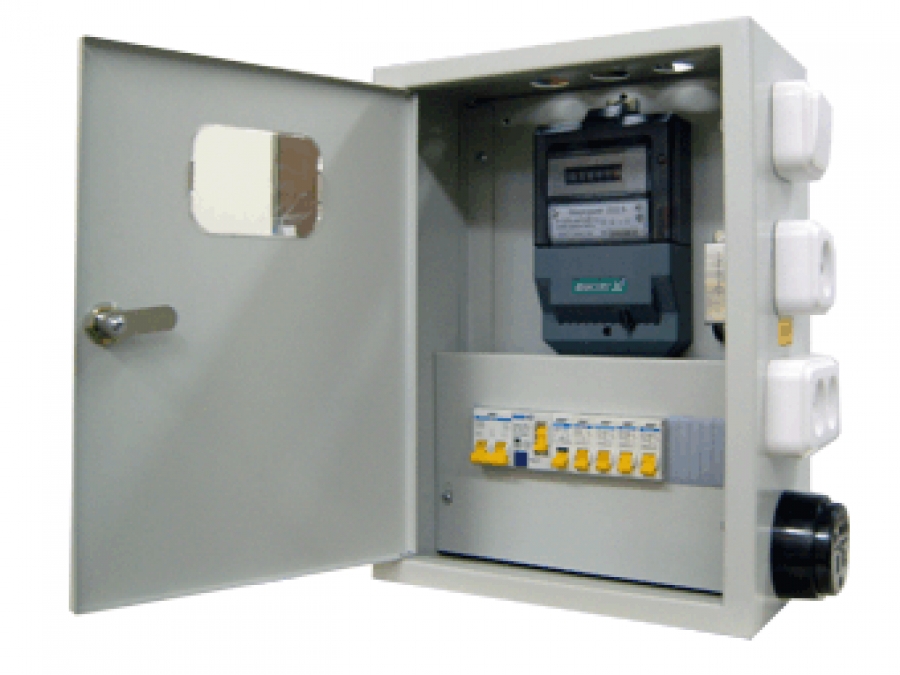

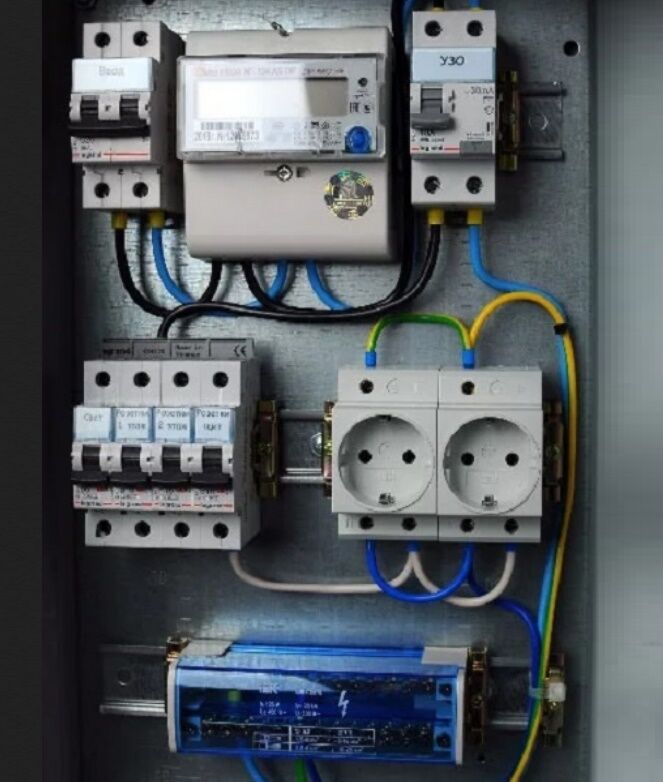

Состав гаражного электрического щитка

В комплект оборудования входят следующие приборы:

• счетчик с маркировкой о прохождении проверки;
• УЗО, которое защитит приборы и человека от поражения током;
• автомат для защиты от короткого замыкания;
• однофазные автоматы;
• панель коммутаций и сам щит с несколькими рядами крепежных планок.

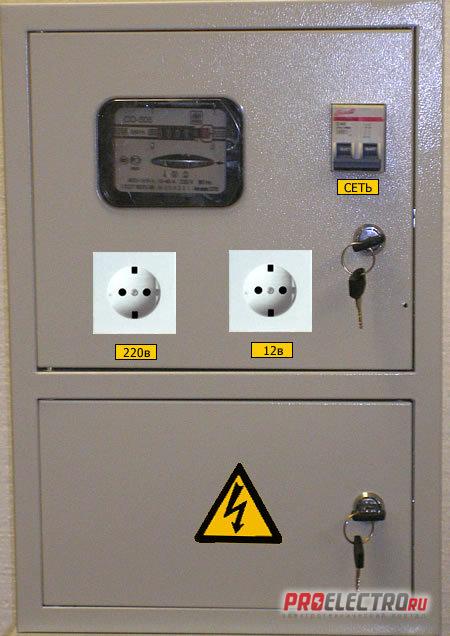

Согласно нормативам по электроснабжению смотровых ям и подвалов напряжение питания осветительных приборов не должно быть более 36В. Что это значит?

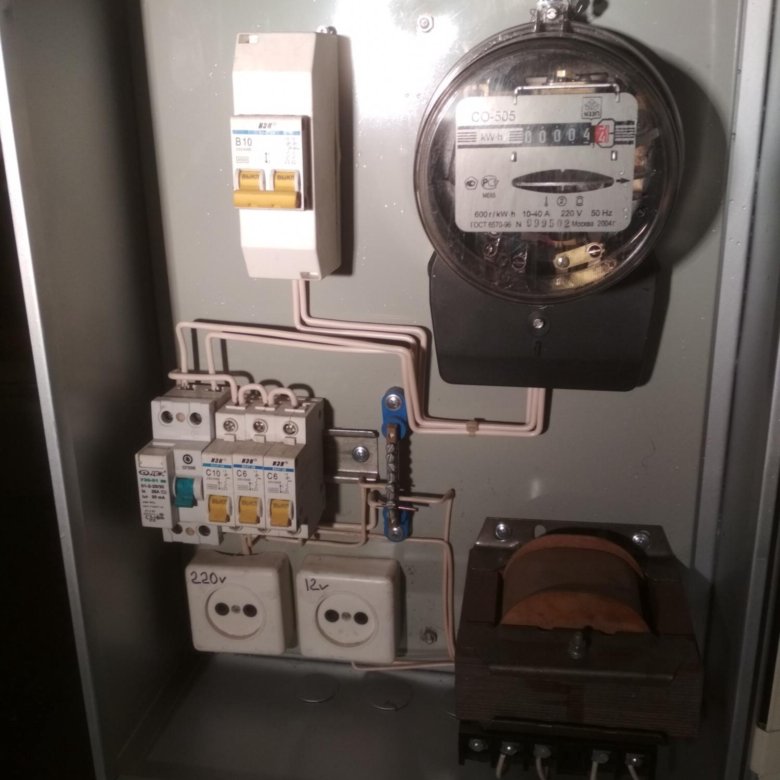

Это значит, что в электрощитке гаража необходим понижающий трансформатор. Для проведения освещения понадобится вывод с трансформатора на еще один контур проводки с отдельным заземлением.

Основные этапы монтажа

Чтобы сделать электрощиток в гараже, следует обладать определенными навыками. Такие работы состоят из следующих шагов:

1. Фиксация корпуса. Выбор способа монтажа зависит от вида проводки в гараже. При открытом виде используются навесные электрощиты. Скрытая проводка позволяет выбирать встроенный щиток.
2. Присоединение счетчика. После монтажа корпуса необходимо подключить корпус. Рекомендуется подвести устройство напрямую к сети. Это предотвратить кражу электроэнергии.
3. Установка автоматов. Они подключаются к щиту, что позволит при необходимости отсоединять электрические линии по отдельности.

Специалисты «Первой инженерной компании» устанавливают электрощитки в гаражах по доступным ценам. Мы работаем по всей Тюменской области, а также в ЯНАО и ХМАО. Почему мы?

• разумная стоимость на услуги;
• работы под ключ;
• профессиональное оборудование и инструменты;
• опытные мастера высокой квалификации;
• гарантии.

Для уточнения вопросов по монтажу и заказа услуги позвоните нам или оставьте заявку на сайте. Мастер бесплатно выедет к вам на место, произведет осмотр, проконсультирует по вопросам выбора оборудования и рассчитает точную стоимость.

Узнаем как собрать электрощиток своими руками: рекомендации специалистов

С того дня как появилось электричество, наша жизнь стала существенно легче, и теперь мы уже не можем представить, как можно обойтись без него. Оно проникло во все сферы человеческой жизнедеятельности: в промышленность, сельское хозяйство, в автомобилестроении без него тоже никак нельзя. Равно как и всем бытовым потребителям. А раз такая энергия проведена в каждый дом, то необходимо ее правильным образом распределить между всеми приборами. И тут возникает главный вопрос: “Как собрать электрощиток?”.

Всю работу можно поручить специалисту, который за соответствующее вознаграждение сделает все на профессиональном уровне. В результате все электроприборы и сама проводка будут надежно защищены от перенапряжения или его резких скачков.

Но так ли нужен этот щиток, а если да, то можно ли установить его самостоятельно, не прибегая к посторонней помощи? Да, это возможно, только нужно обладать хотя бы минимальными знаниями в отношении процесса монтажа. В рамках данной статьи попробуем разобраться в этом непростом деле.

Для чего нужен электрощиток

Данное устройство представляет собой важный элемент всей системы, который обеспечивает бесперебойную и безопасную работу электросети. Помимо этого, электрощиток в квартире выполняет и ряд прочих, не менее важных функций:

• К нему подводится главный источник питания.
• В его задачу входит перераспределение электроэнергии среди групп потребителей, включая управление цепями.
• Защищает проводку от чрезмерного превышения тока от номинала.
• Производит учет электричества.
• При необходимости есть возможность отключить как всю цепь, так и какой-либо отдельный участок.
• Пожалуй, самая главная задача – это обеспечить полную безопасность, то есть защитить людей и животных от поражения электричеством.

Если по сути, то электрощиток – это коробка или ящик, внутри которого располагаются главные элементы, что и позволяет ему выполнять свои прямые обязанности.

На такую компактную коробочку возлагается немало важных функций. И поэтому, задумывая ставить электрощиток в частном доме или квартире, следует проявить всю серьезность, наряду с осторожностью и бдительностью.

Теперь же можно перейти к разбору ряда правил, которые позволят лишний раз не углубляться в науку.

Общие правила

Нижеизложенные рекомендации будут касаться выбора электрощитка. И тут сразу стоит кое-что уяснить. Ни в коем случае не стоит приобретать такие коробки на каком-нибудь рынке или в сомнительном магазинчике. Лучше отдавать предпочтение проверенным торговым точкам.

Также можно заказывать через интернет у проверенных производителей. Итак, свод простых рекомендаций:

• Запас. Щитки лучше выбирать с некоторым запасом в отношении модулей. То есть уже в ходе монтажа может возникнуть необходимость в установке чуть большего количества устройств. Поэтому лучше сразу все предугадать.
• Экономия – вред. Задумывая ставить электрощиток в гараж, квартиру, загородный дом, не стоит экономить. Да и вообще нужно стараться как можно реже прибегать к этому, а в данном случае речь вообще идет о собственной безопасности. Дешевые щитки делаются из пластмассы низкого качества, что со временем проявит себя с худшей стороны.
• Качество, проверенное временем. Только известные производители могут предложить продукцию высокого качества. К тому же изготовители уже позаботились о выполнении грамотной, удобной и безопасной разводки.

Когда же щиток уже приобретен, то по части его установки тоже есть определенные правила. Монтаж необходимо проводить последовательно. И тут эстетическая составляющая не так важна, поскольку именно функциональность будет на первом месте.

Систематика монтажа

Грамотная сборка электрощитка также подразумевает системный подход к делу. Чтобы устранить аварию, специалисту потребуется не более 5 минут. Нужно ли ставить его в тупик, чтобы он целый час потратил на то, чтобы во всем разобраться? В этом и кроется суть систематики – вся проводка и все элементы должны быть понятны на интуитивном уровне. Только в этом случае любой электрик сможет за короткое время восстановить подачу электроэнергии в квартиру, частный дом или гараж.

Цветовая маркировка проводки очень важна и позволит не запутаться. Как правило, одноцветными проводами обозначаются фаза и ноль, а многоцветными – заземление. И практически везде белый цвет – это фаза, а ноль – синий оттенок. Крайне не рекомендуется использовать различную цветовую гамму, наподобие желто-зеленой расцветки.

Чтобы не запутывать электрика, в ходе сборки электрощитка необходимо придерживаться общего правила подключения. А именно: фазный провод подводится снизу, нулевой – сверху, а для заземления вообще должна быть предусмотрена отдельная шина.

Все подключения должны идти сверху вниз. Иными словами, ввод располагается на самом верху, а ниже находятся менее нагруженные элементы.

Может сложиться впечатление, что эти правила, которые используются давно, уже приелись, и многие хозяева в ходе самостоятельной установки щитка просто игнорируют их. Только, как показывает практика, ничем хорошим это не заканчивается. В частности, немало проблем это доставляет аварийной бригаде, которой для начала предстоит разобраться, что к чему.

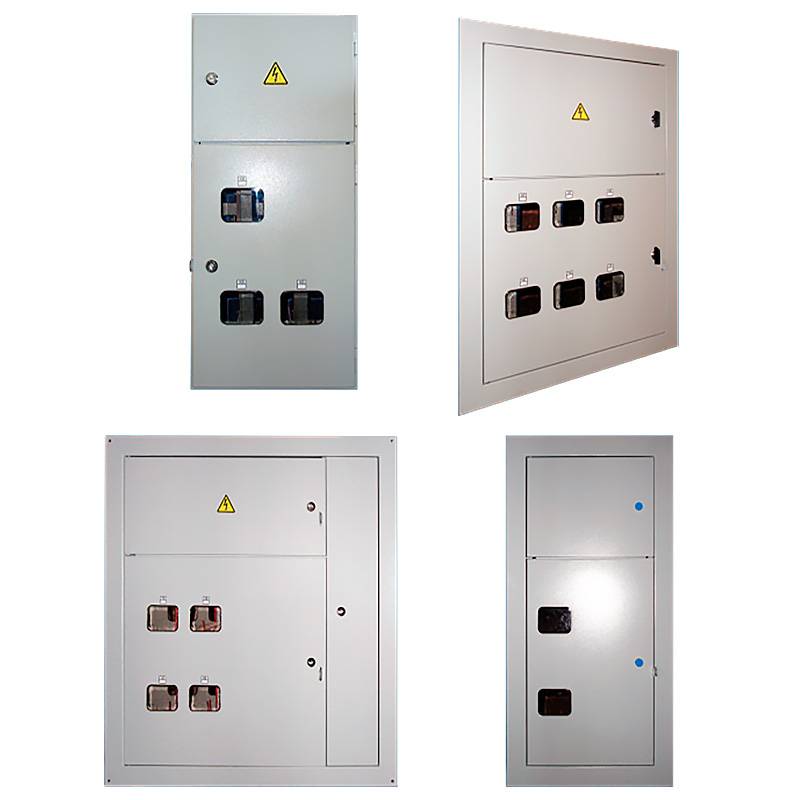

Разновидности электрических щитков

С правилами разобрались, теперь остается сделать правильный выбор самого электрощитка в квартиру. На сегодняшний день рынок наводнен самыми разнообразными вариантами. При этом можно разглядеть, что они бывают разного вида:

• По способу монтажа:
• Навесные.
• Встраиваемые.
• В зависимости от материала изготовления:
• Металлические.
• Пластиковые.

Навесные щитки отличаются боле простым монтажом, поскольку для них нет необходимости делать специальную нишу. Они просто крепятся к поверхности стены или столбу посредством разных крепежных элементов (анкеры, дюбели, шурупы, саморезы), в зависимости от материала основания. При этом если щит планируется выставить на улицу, то выбирать следует только навесной тип.

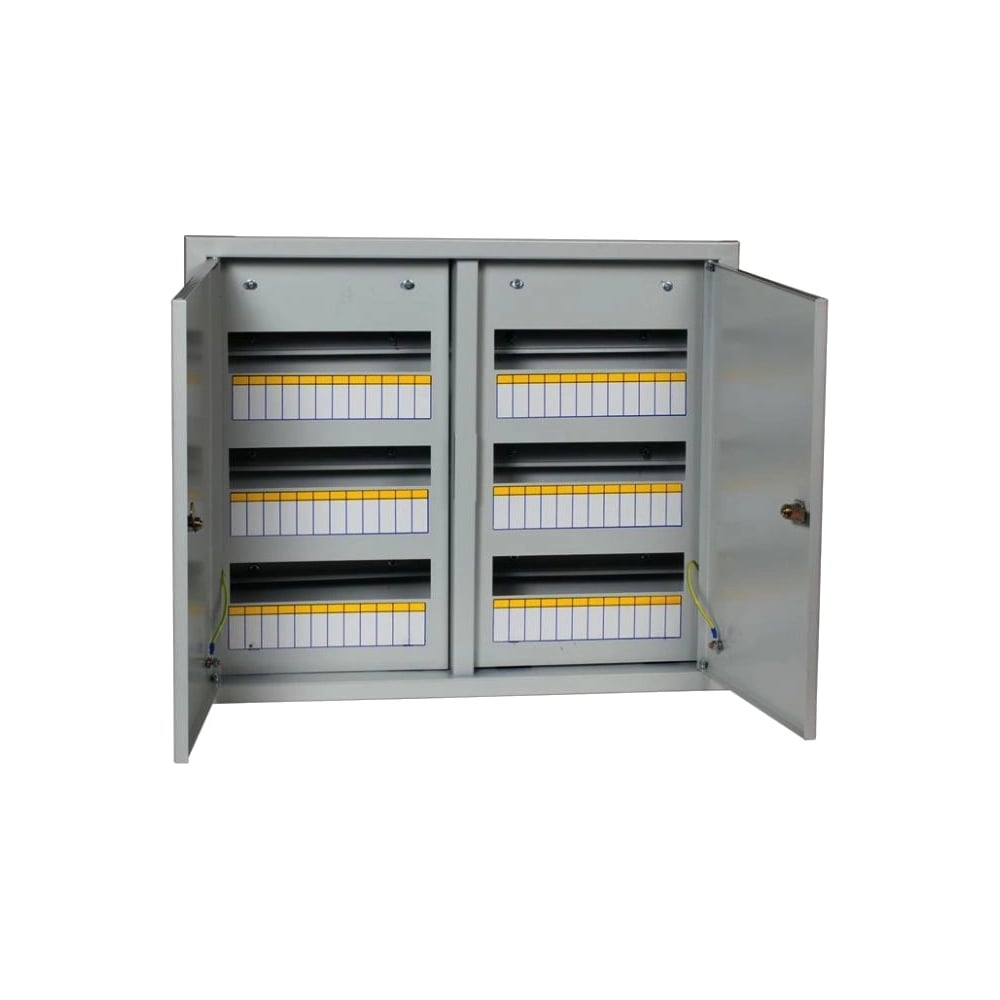

Встраиваемые ящики подходят только для установки внутри помещений. И то лишь в том случае, если проводка скрытая. В ходе монтажа необходима ниша, где и будет располагаться металлическая или пластиковая коробка. Это стоит учитывать при решении вопроса о том, как собрать электрощиток своими силами.

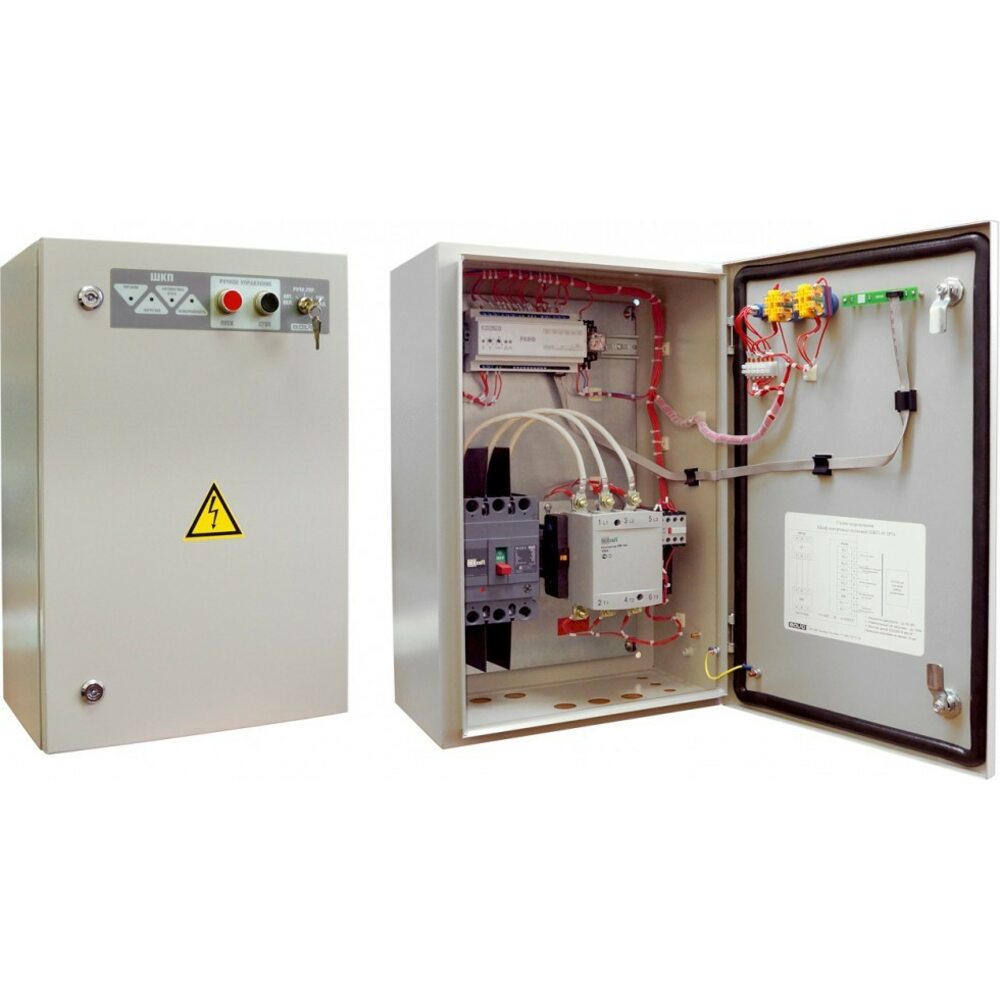

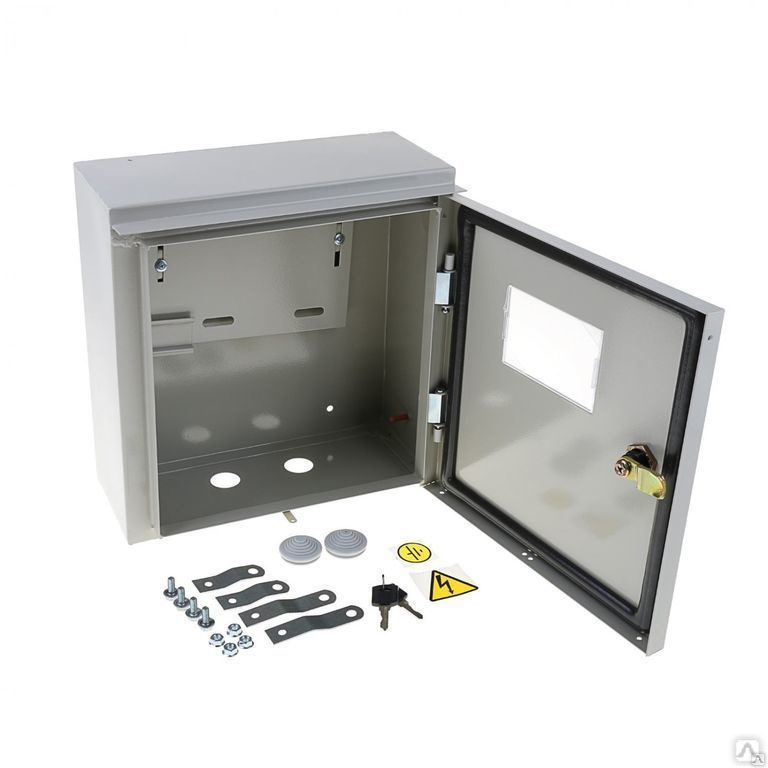

Металлические ящики производятся как навесного типа, так и встраиваемого. Корпус таких коробок имеет высокие показатели прочности, что наделяет их определенными достоинствами, в особенности если ставить их снаружи.

Здесь намного проще реализовать антивандальную защиту и ограничить доступ маленьким детям – дверца может быть под замком. Также есть хорошие уличные варианты, у которых есть и запирающаяся дверца, и небольшое смотровое окошко для удобства снятия показаний с электросчетчика.

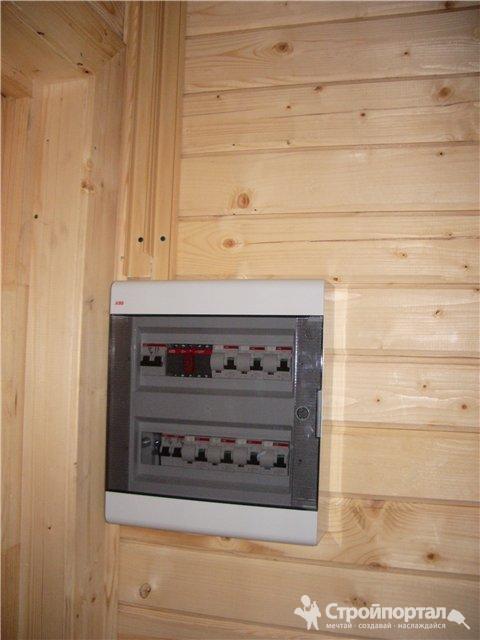

Среди пластиковых изделий попадается великое множество моделей, что глаза в буквальном смысле могут разбежаться. Тут и навесные конструкции, и встраиваемые, и уличные ящики. К тому же можно подобрать электрощиток в частный дом или квартиру оригинального дизайна, которая будет гармонировать с интерьером помещения.

Как правило, по внешнему виду они намного превосходят металлические аналоги. Тем не менее присутствует один характерный недостаток – с течением времени пластик желтеет.

Наполнение электрического щитка

Теперь стоит задуматься о том, какой именно будет схема электрощитка, т. е. какими необходимыми элементами он будет наполнен. И здесь есть два варианта: с использованием УЗО и автоматов либо только с автоматами и дифференциальными устройствами (то есть без УЗО).

Думая над тем, как собрать электрощиток, следует решить, что именно он будет включать. Компоновка в обоих случаях практически идентична, разве что нужны некоторые пояснения. То есть устройство ящика состоит из следующих элементов:

• колодки заземляющей шины;
• колодки нулевой шины;
• УЗО;
• входной выключатель;
• электросчетчик;
• автомат защиты.

Теперь небольшие пояснения касательно того, как собрать однофазный электрощиток. Для первого варианта схемы (с УЗО) на линии, к которым будут подключаться мощные электроприборы, ставятся автоматы на 20 А. Для линий с розетками хватит 16 А, а на освещение и того меньше – 6-10 А.

Для второй схемы (без УЗО) на линиях с электроприборами повышенной мощности и розетками ставятся дифференциальные устройства, а для освещения подойдут обычные автоматы.

Нужно ли УЗО?

Хоть в некоторых случаях предусмотрена схема подключения электрощитка без использования УЗО, данное устройство все равно должно присутствовать. И делается это в целях обеспечения электробезопасности. Также это позволяет избежать пожара в случае утечки тока на корпус электроприборов либо в землю.

Многих людей интересует не только то, необходим ли такой прибор, но и то, как собрать электрощиток с УЗО. Здесь есть ряд важных моментов, которые нужно принять к сведению:

• На нагруженные и розеточные линии нужно ставить УЗО на 30 мА. При этом его номинальный показатель тока должен быть не меньше, чем у автоматического выключателя. Рекомендуется даже, чтобы был чуть выше.
• В помещениях с высоким уровнем влажности ставится УЗО на 10 мА.
• Одно УЗО может объединять несколько линий (от 2 до 4), защищенных автоматами. В этом случае его номинал должен равняться или даже быть чуть больше, чем сумма автоматов.
• Использование УЗО совместно с дифференциальными устройствами нецелесообразно с экономической точки зрения. Последние сочетаются в себе функции автоматов и УЗО.

После разработки своей схемы подключения электрощитка имеет смысл обратиться к профессиональному электрику. Это позволит сразу же выявить большинство «подводных камней», которые каждый новичок может обнаружить самостоятельно.

Где должен располагаться щиток

Как собрать электрощиток своими руками, а в частности, где именно его расположить? Раньше, в прошлые десятилетия, щиток принято было располагать на лестничной площадке. Теперь же большинство жильцов стараются ставить подобные устройства внутри помещения, поскольку это позволяет ограничить доступ к оборудованию посторонних лиц. Также присутствуют определенные удобства.

Очень удобное расположение щитка – поблизости от входной двери в коридоре на высоте уровня глаз человека. В этом случае очень удобно снимать показания с электросчетчика, а также обесточивать некоторые линии, покидая жилище. К тому же в ходе проведения установки длина главного питающего кабеля существенно сокращается.

Монтаж щитка

Вся работа несложная и напоминает монтаж кухонного шкафчика или полки. Поэтому ничего сложного в понимании, как самому собрать электрощиток в частном доме или квартире, нет. Как выше было рассмотрено, ящики бывают двух типов: навесные и встраиваемые. Для первого типа достаточно при помощи перфоратора проделать отверстия в стене и закрепить коробку шурупами.

Для второго типа установка уже сложнее. А если это еще и бетонная стена, то для начала следует убедиться в том, что она не несущая. В ином случае монтаж нельзя будет произвести в силу того, что в таких стенах запрещено резать арматуру. Хотя есть один вариант, но он связан с получением соответствующего разрешения. Кроме того, проем необходимо будет усилить, а также придется пройти ряд процедур, которые неизвестно сколько по времени будут длиться.

Тем не менее выход есть даже в такой сложной ситуации. Создается фальшстена или выступ (кому как удобнее), в который и помещается ящик. Только при этом может быть съедено примерно 10 см свободного пространства. Однако это не столь критично, в особенности если представить все как дизайнерскую задумку.

После того как корпус станет на свое место, можно заняться подключением электрощитка. Для этого внутри него нужно закрепить DIN-рейки (35 мм) при помощи саморезов. На них, в свою очередь, ставятся электротехнические приборы.

Ввод проводки в щиток

Обычно главный силовой кабель должен вводиться в щиток сверху. При этом вводный автомат должен располагаться в верхнем левом углу, а подключение потребителей осуществляется внизу. В стандартном кабеле находятся 5 проводов, отличающихся по цвету. Из них 3 – это фаза, которая подводится к основному автомату. Два других – это ноль и заземление.

Силовые провода, перед тем как подключить к клеммам автомата, необходимо освободить от внешней изоляции на участок в 1 см. Нулевой и заземляющий провода соединяются с соответствующими колодками. Их должно быть тоже две, и в первую очередь зажимным винтом фиксируется нулевой синий провод, потом ко второй шине подводится заземление.

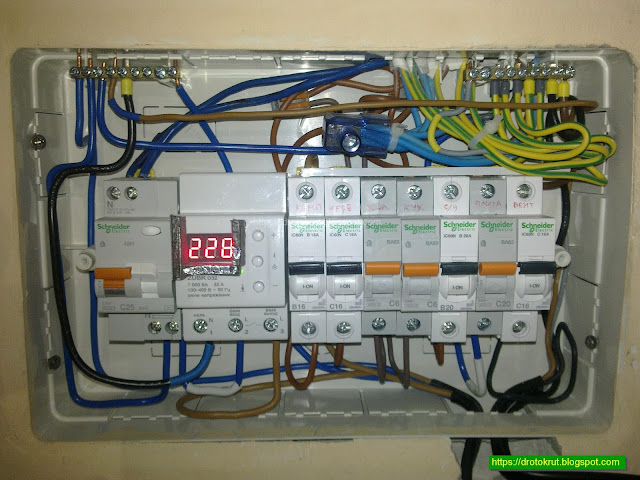

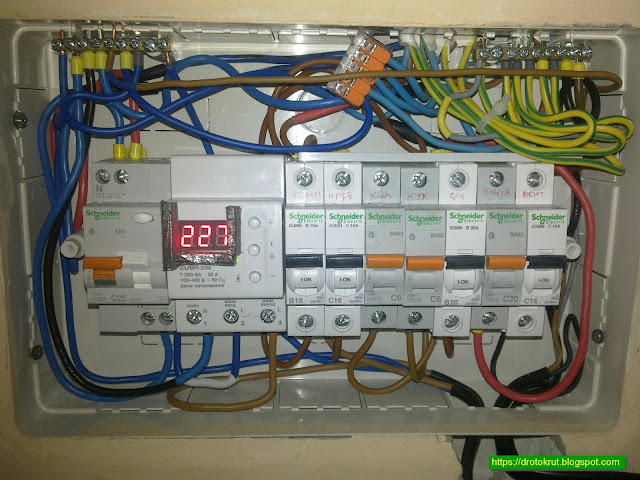

Внутренняя разводка щитка

Для подключения электрощитка могут подойти провода ПВ-1 или ПВ-3 с сечением жилы 4-6 мм². Что касается длины, то 1-2 метров вполне достаточно. При этом в обязательном порядке нужно соблюдать принятые цвета проводов: для фазы – белый, а для нуля – синий. Простые правила существенно облегчат монтаж:

• Подключать приборы следует по порядку, к примеру, начиная с левой стороны.
• Концы проводов следует зачищать на расстояние не более 1 см.
• Зачищенные концы, заведя в клеммы автоматов, стоит хорошо зафиксировать, одновременно следя за тем, чтобы не попала туда же изоляция. В то же время не должно быть и оголенных участков.
• Большие скопления проводов собираются по группам и затягиваются при помощи пластиковых хомутиков.

Что касается самих автоматических выключателей, то, сколько бы их ни было, подключаются они последовательным способом при помощи одного провода. И для этого есть несколько вариантов при решении задачи о том, как правильно собрать электрощиток. Один из них – это применение гребенки, наконечники которой ставятся в автоматы и закрепляются винтами.

Другой вариант – это 2-хполюсные наконечники НШВИ, в которые вставляются оба конца жилы, потом они запрессовываются.

Общая схема подключения

В конечном итоге вся схема должна выглядеть следующим образом. После подключения вводного автомата фаза идет на электросетчик, который тоже должен быть соединен с нулем. После него уже подключаются автоматы и УЗО. К потребителям уже будут вести три провода:

1. Фаза, соединенная с УЗО.
2. Нулевой провод.
3. Заземление.

После этого стоит провести проверку, для чего лучше пригласить профессионального электрика.

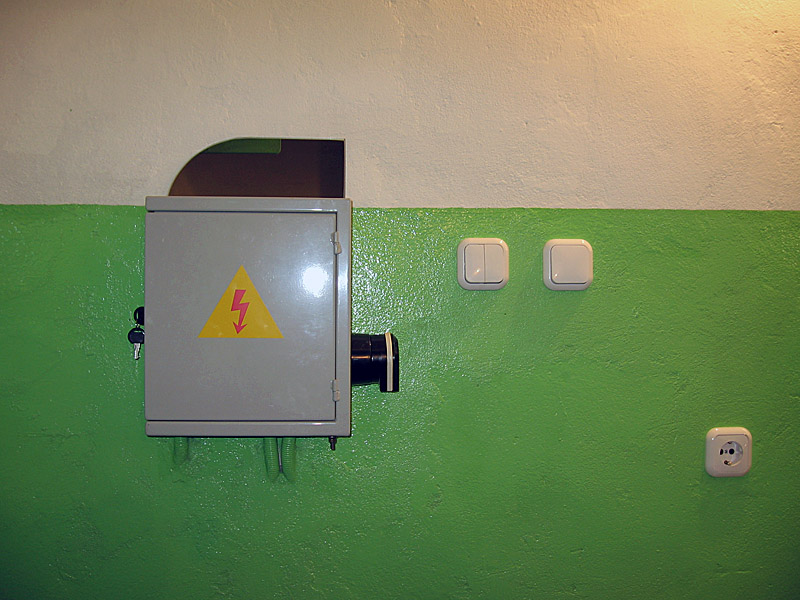

Электрический щиток для гаража

Установка электрощитка в гараже ничем не отличается от его монтажа в квартире или в частном доме. Однако некоторые особенности все же присутствуют:

• Для гаража подходит только навесной тип ящика.
• При необходимости использовать сварочный аппарат не обойтись без счетчика с токовой обмоткой. Помимо него, потребуется установить и автомат на 50 А.

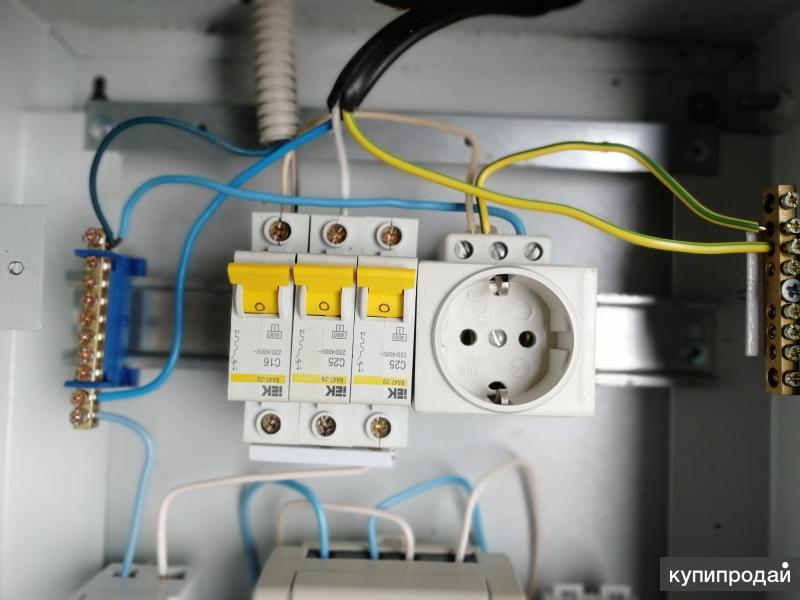

• При установке розеток в щитке следует позаботиться об их заземлении.
• В качестве дополнительного элемента в электрощиток можно поставить зарядное устройство для автомобильного аккумулятора.
• В целях обеспечения безопасности следует поставить несколько тумблеров: SA 1-4 для высокого напряжения и SA 5-7 для низкого значения тока.
• При трехфазной линии необходимо в обязательном порядке ставить рубильник.

Теперь вопроса о том, как грамотно собрать электрощиток, не должно возникнуть, и в результате будет обеспечена надежная защита всем внутренним элементам от повреждений механического характера и воздействия ряда внешних факторов.

Вдобавок пользование всеми электроприборами будет соответствовать требованиям техники безопасности.

В заключение

Подводя итоги, хочется несколько слов сказать о дальнейшей эксплуатации электрического щитка. Для своего удобства рекомендуется подписать каждый модуль, а всю схему щитка расположить на внутренней поверхности дверцы. Благодаря этому можно с легкостью выявить линию с неисправностью.

Спустя полгода после установки щитка, следует проверить затяжку всех винтов и при необходимости подтянуть их. Теперь, после ознакомления с данным материалом, каждый владелец дома, квартиры или гаража будет знать, как собрать электрощиток самостоятельно.

Добавление электрощита гаража

Hot to Add a Electric Sub-Panel to Garage – Добавление дополнительной панели для гаража требует разнообразного планирования, вот лишь некоторые из них, которые следует учитывать

Соображения при планировании гаражной панели

[блок объявления] Электрический вопрос: Могу ли я подключиться к услуге 200 AMP с распределительной панелью 100 AMP для моего гаража?

Этот вопрос по электропроводке поступил от: Дональда, домовладельца из Трумансбурга, штат Нью-Йорк

.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Дональд.

Готово для добавления электрической подпанели в гараж

• Добавление дополнительной панели для гаража требует разнообразного планирования, вот лишь некоторые из них:
  • Имеет ли существующая сервисная панель возможность выдерживать дополнительные нагрузки.
  • Есть ли на существующей сервисной панели место для необходимого автоматического выключателя.
  • Подпанель какого типа и размера потребуется.
  • Кабель подачи электрического тока какого сечения потребуется.
  • Как будет защищен питающий кабель.
    • Любой проект, который включает электрическую проводку, особенно электрические панели, потребует разрешения и проверки.
    • Из-за большого количества электрических норм и дополнительных соображений, подобный проект лучше всего выполнять квалифицированным лицензированным подрядчиком по электрике.

Следующее поможет вам добавить гаражный электрический щит:

Домашние электрические подпанели

• Подпанель Электропроводка для дома
• Схема электропроводки под панелью для дома в комплекте с фотографиями. Тщательное планирование вашей субпанели с учетом немедленной и будущей нагрузки поможет вам понять, как определить размер вашей субпанели. Эта информация поможет вам при рассмотрении субпанели и ее размера.
• Основные электрические схемы дома

• Список электрических цепей
• Размер домашней электрической сервисной панели рассчитывается путем расчета площади дома в квадратных футах с учетом требований норм для требуемых электрических цепей.

Вы определили, что ваш проект касается электрического кодекса,
, поэтому эта информация может оказаться вам полезной:

Коды электрических подключений

• Домашние электрические коды
Справочник правил электротехники
• , охватывающий схемы afci, электрические коробки, электрические схемы, электрические кодовые розетки, электрические gfci, электрические заземления, электрические проекты, электрические услуги, электрические подземные, электрические и электрические проводки. -коды, световые коды и детекторы дыма.

Вам также могут быть полезны следующие данные:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки 120 и 240 В Электропроводка выключателей освещения Электропроводка 3-проводного и 4-проводного электрического диапазона Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Как устранить неисправности и отремонтировать электропроводку Способы подключения для Модернизация электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и будьте осторожны – никогда не работайте с электрическими цепями!
Проконсультируйтесь с местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.

Блок выключателя какого размера мне нужен для отдельно стоящего гаража?

Если вы задавались вопросом: «Какой размер блока выключателя мне нужен для отдельно стоящего гаража?». Как и раньше, знайте, что наиболее рекомендуемый вариант для большинства случаев – 50 ампер.Однако это не категоричный ответ, поскольку в некоторых случаях вполне нормально подняться до 100 ампер или даже до 400 ампер. Конечно, вам нужно убедиться, что вы используете правильную проводку для конкретной силы тока, на которую вы рассчитываете.

Если вы хотите знать, почему от 50 до 100 ампер является типичным диапазоном для гаражного выключателя, пожалуйста, найдите время, чтобы прочитать подробный ответ, который я дал ниже.

Факторы, влияющие на общую амперную нагрузку в отдельно стоящих гаражах

Размер блока выключателя для гаража зависит от расстояния между вашим домом и гаражом.При более высокой нагрузке учитывается указанное расстояние, особенно в тех случаях, когда участок проходит между главным выключателем и гаражом. Однако, поскольку мы используем гаражи по-разному, вам также необходимо учитывать это при определении того, потребуется ли вам более высокая сила тока.

Дополнительной панели на 100 А в отдельно стоящем гараже может быть достаточно для работы с мощными приборами, такими как холодильники. Что касается основного освещения или электронных устройств с малой нагрузкой, может быть достаточно дополнительной панели на 50 или 60 ампер в отдельно стоящем гараже. Вам, вероятно, придется еще больше увеличить допустимую нагрузку, если вы собираетесь использовать тяжелую технику или электроинструменты в своем гараже.

Короче говоря, вы должны быть конкретными с вашими требованиями, принимая во внимание ток, который будет проходить между вашим домом и гаражом.

Следует принимать во внимание не меньше, чем точные расчеты.

Другие важные рекомендации, которые вам, возможно, необходимо знать

Предполагая, что вы еще не знаете этих других факторов, это стоит сделать, потому что я предполагаю, что вы хотели получить ответ на этот вопрос, потому что ваша главная цель – правильно добавить новую электрическую услугу в отдельно стоящий гараж.Вот некоторые из них, о которых стоит помнить:

• Обратите внимание, что когда мы упоминаем выключатель для гаража, он автоматически интерпретируется как вспомогательная панель. На самом деле, как подпанель всегда понимается маленький блок выключателя для гаража или большой. Вспомогательные панели – это рекомендуемый выбор, потому что они избавляют от хлопот по учету падений напряжения, хотя и не полностью.

• Если вы еще не установили субпанель и хотите сделать это самостоятельно, вот видео, которое научит вас всему, что вам нужно знать об этом:

• Еще раз проверьте, требует ли ваш местный кодекс использования прерывателя GFCI или нет.Большинство, но, конечно, не все гаражи в США действительно используют выключатели GFCI.
• Вам также необходимо правильно заземлить субпанель. Это совершенно другая тема сама по себе, и у нее есть свои требования, о которых вам нужно знать.
• Наконец, стоит предвидеть ваши долгосрочные потребности в электричестве при использовании гаража и установке для него специальной панели. Вы можете подумать, что на данный момент подойдет прерыватель на 50 А, но что, если в будущем вы решите заняться чем-то самодельным в своем гараже? Выделение как минимум 20% дополнительной мощности может быть разумным шагом, особенно если вы думаете о дополнительных расходах, которые легко повлечет за собой обновление.

Не забывайте всегда использовать правильную проводку

Правильный размер блока выключателя – это лишь половина дела. Вам также необходимо убедиться, что он хорошо сочетается с используемой проводкой. В случае автоматических выключателей на 50 ампер достаточно всего 8/3 проводов.

Если вы решите перейти на более высокую силу тока, это уже изменит размеры проводки. Всегда придерживайтесь рекомендаций Национального электротехнического кодекса. Не больше, не меньше.

Заключение

Зная блок выключателя подходящего размера для отдельно стоящего гаража, всегда предвидите весь ход цепи, а также свои собственные потребности в электроэнергии, находясь внутри гаража. Чем больше вы учитываете будущие потребности и чем конкретнее вы их понимаете, тем лучше.

Нет лучшего способа обеспечить успех вашего проекта, чем выбрать этот путь. Конечно, если вы думаете, что больше не справитесь с этим в одиночку, лучше вызвать электрика.

Надеюсь, вы найдете эту статью о том, какой размер блока выключателя мне нужен для отдельно стоящего гаража, полезной.Если вам что-то еще нужно, дайте мне знать в разделе комментариев.

Могу ли я установить в гараже новую электрическую систему без дополнительной панели? (США): электрики

Недавно я купил дом, в котором вся новая проводка и электричество. Единственная часть дома, в которой никогда не проводилась новая проводка, – это отдельный гараж на две машины. Я планирую использовать его как деревянную мастерскую с несколькими большими и маленькими электроинструментами. Ко мне пришел электрик, чтобы все осмотреть, чтобы дать мне представление о том, что мне делать, и с тех пор я вырыл траншею глубиной 12 дюймов и более длиной около 50 футов от гаража до дома и нашел точку входа для каждого.Я закапываю 2-дюймовую трубу из ПВХ сегодня, так как скоро идет снег, и я очень боюсь этого дня.

Первоначально я собирался добавить розетку 220, и я думаю, что это причина, по которой мне посоветовали добавить дополнительную панель, Однако с тех пор я решил, что в этом больше нет необходимости и потребуется только 110. Панель в моем доме в настоящее время заполнена только наполовину, и я думал о запуске трех отдельных цепей: 2 для питания всех розеток и 1 для питания света. (Я думаю, что если бы по какой-то причине я взорвал выключатель, я бы не стоял там в темноте, если бы у меня были огни на этой собственной цепи.)

Я нашел, что этому руководству нужно следовать .. http://www.homedepot.com/c/six_steps_to_install_a_new_circuit_HT_PG_EL

Я должен упомянуть, что моя панель находится примерно в 100-120 футах от входа в гараж.

Наконец, если рядом с западным районом Массачусетса есть лицензированные электрики, которые заинтересованы в дополнительных деньгах на праздники, мне действительно нужна помощь. Я собирался заплатить электрику, который приходил все осмотреть, но в итоге он не смог помочь, оставив меня в покое.Мы можем пойти на склад (в 5 минутах езды), купить все, что нам нужно, чтобы добиться успеха и выполнить свою работу. Также будет пицца.

Любая информация или помощь, которую может предложить кто-либо, пожалуйста, дайте мне знать, и если вы хотите выйти и заработать дополнительные деньги и съесть пиццу, просто напишите мне. Спасибо

Edit: Спасибо всем, кто нашел время не только ответить, но и написать подробные ответы. Вся эта информация очень полезна и очень поможет. Прочитав это, я решил, что буду придерживаться первоначального плана и поставлю вспомогательную панель в гараж.Спасибо еще раз.

Неисправность в проводке субпанелей гаража – пожалуйста, помогите?

Всем привет! Я ищу разъяснения по поводу электропроводки в моем недавно построенном отдельно стоящем гараже.

Вначале скажу, что я не совсем новичок в электрике, так как я сам подключил половину дома и установил автоматический резервный генератор. Я проделал много мелких электромонтажных работ, но никогда не работал с большими алюминиевыми проводами вроде служебного входа. Моя установка выглядит следующим образом:

У меня в доме есть сеть на 200 А (2 основные панели), с множеством свободных мест для цепей и выключателей.Мне понадобится чуть больше 100 футов провода, чтобы соединить главную сервисную панель в доме с дополнительной панелью в гараже. Между домом и гаражом у меня уже проложена серая ПВХ труба диаметром 1 ”. Я действительно хочу, чтобы сейчас я выбрал что-то большее, в зависимости от того, какой размер проволоки мне придется тянуть. И, как бы то ни было, в моем округе он считается фермерским зданием, поэтому его не будут проверять (что, однако, НЕ означает, что я хочу, чтобы оно было небезопасным!)

В гараже будут два механизма открывания гаражных ворот, несколько розеток общего пользования, несколько светильников и мастерская.Самая большая нагрузка, которую я мог бы иметь в мастерской, – это компрессор (чуть больше, чем блинный, но НЕ один из больших стоячих) и настольная пила (не настоящая промышленная, базовая модель Lowes). Одновременно можно было бы использовать только один или два инструмента – никаких сварщиков или чего-то подобного.

Мой план состоял в том, чтобы установить выключатель на 60 А в главной сервисной панели моего дома, субпанель на 100 А в гараже и соединить их с двумя медными проводами 6-3 (NM-B / Romex). Читая о проводе заземления, мне кажется, что моя вспомогательная панель в гараже должна быть типа SE-R и иметь отдельный заземляющий стержень, не так ли?

Мои вопросы касаются 1) выключателя в главной панели дома, 2) дополнительной панели в гараже и 3) самой запутанной части всего этого, кажется, является провод.Я начну там.

1) Подойдет ли для этого проекта медный провод 6/3? И сколько медведя будет, если протащить 100 футов этого через канал диаметром 1?

2) Меня очень смущает провод THHN – они медь или алюминий или то и другое? Почему я должен выбрать THHN вместо NM-B / Romex или алюминия?

3) Если мне нужно что-то больше 6/3, следует ли рассматривать алюминий? Если бы я выбрал алюминий, понадобился бы мне №2, №4 или №6? Если он питается от прерывателя на 60 ампер на моей главной панели, мне кажется, что я мог бы использовать провод №4 (меньшего размера и легче протягивать, как мне кажется)

4) Если мне действительно нужно, я мог бы выкопать и использовать Direct Burial Romex, если это упростит процесс (хотя, похоже, они также делают алюминий для прямого захоронения).

Это действительно провод, о котором, кажется, много споров. Возможно, 6/3 слишком мало?

Любая помощь очень ценится!

Панель автоматического выключателя: взгляд изнутри на эту странную коробку в вашем гараже

Если вы похожи на некоторых людей, вы знаете, что в вашем гараже есть ящик, который имеет какое-то отношение к электричеству в вашем доме. У вас есть смутное представление о том, что в вашем доме отключилось электричество, и это не вина электротехнической компании, тогда это, вероятно, как-то связано с этой странной коробкой в ​​вашем гараже.Итак, вы исследуете. Вы подходите к нему, открываете и не понимаете, на что смотрите. И руководство, которое якобы объясняет все это, вполне могло быть на греческом.

Breaker Outlet предлагает лучшие автоматические выключатели и отремонтированные автоматические выключатели по лучшим ценам. От промышленных автоматических выключателей и автоматических выключателей для жилых помещений до выключателей с плавким предохранителем и предохранительных выключателей – мы позаботимся о ваших автоматических выключателях. В этом сообщении блога мы подробно рассмотрим, на что вы смотрите, открывая электрические панели в гараже.Делайте покупки онлайн вместе с нами сегодня!

ВХОДЫ И ВЫХОДЫ ПАНЕЛИ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ

Во-первых, важно знать, что панель автоматического выключателя не кусается, поэтому не стоит этого бояться. Панель автоматического выключателя контролирует все электричество, поступающее в ваш дом, вероятно, поэтому вы можете его немного бояться. Однако нельзя ударить себя током или причинить вред, прикоснувшись к выключателю.

ЧЕМ ДЕЛАЕТ ВЫКЛЮЧАТЕЛЬ?

Работа автоматического выключателя – это в первую очередь обеспечение вашей безопасности.Иногда электрические скачки могут вызвать перегрузку системы электроснабжения, что может быть опасно в вашем доме и для всего, что подключено к сети в вашем доме. Автоматический выключатель предназначен для предотвращения этого путем «отключения» или разрыва соединения от электросети к вашему дому, тем самым предотвращая проникновение этого опасного скачка перегрузки в ваш дом. Автоматические выключатели – это выключатели, такие же простые и простые, как выключатель света в спальне. Однако не все автоматические выключатели одинаковы. Breaker Outlet предлагает автоматические выключатели для жилых помещений, а также автоматические выключатели для коммерческого использования, а также автоматические выключатели среднего или высокого напряжения.Посетите нас онлайн сегодня!

ЧЕМ ДЕЛАЕТ ВАША ЭЛЕКТРИЧЕСКАЯ ПАНЕЛЬ?

Помимо обеспечения вашей безопасности, как мы уже обсуждали ранее, электрическая панель позволяет вам контролировать все электричество, поступающее в ваш дом. Это важно, так как бывают случаи, когда вам необходимо отключить питание для безопасного выполнения работ по техническому обслуживанию, особенно если вы выполняете электромонтажные работы. Независимо от того, устанавливаете ли вы новый потолочный вентилятор или освещаете дорожку, вам необходимо отключить электропитание в помещении, чтобы избежать поражения электрическим током из-за проводки под напряжением.

ДЛЯ ОТКЛЮЧЕНИЯ ЭЛЕКТРИЧЕСКОЙ ПАНЕЛИ

Чтобы отключить электрическую панель, вы просто отключите каждый прерыватель по отдельности, а затем отключите главный прерыватель. Это гарантирует отсутствие электричества в вашем доме. Затем вы можете завершить свою работу и перезапустить систему, сделав сначала противоположное, при этом сначала будет включен главный автоматический выключатель.

Breaker Outlet предлагает автоматические выключатели, корпуса для автоматических выключателей, автоматические выключатели главного выключателя и целый ряд других компонентов для вашей главной электрической панели и многое другое. Посетите нас онлайн сегодня !

Советы по электробезопасности для гаража

Если ваш гараж похож на многие другие, это больше, чем просто место для парковки вашего автомобиля. Это могло бы быть вашим пристанищем для хобби. Это может быть место, где вы выполняете бесчисленное множество домашних ремонтов с помощью различных электроинструментов. И, если у вас есть место для холодильника, это может быть то место, где вы храните избыточные продукты и напитки из кухонного холодильника.

При всей этой деятельности – и когда инструменты и удлинители перемещаются на крюки и снимаются с них, вставляются и выключаются из электрических розеток – легко понять, почему так много несчастных случаев происходит в гаражах.

Вот почему имеет смысл провести инвентаризацию вашего гаража, проверить несколько потенциальных проблемных мест и внести исправления: чтобы предотвратить несчастные случаи до их возникновения.

По сути, именно поэтому Experts In Your Home выпустили вторую серию статей о советах по электробезопасности. В нем мы проводим вас комнату за комнатой в вашем доме и обращаем ваше внимание на наиболее распространенные проблемы электробезопасности.

Контрольный список по электробезопасности в гараже:

• Проверяйте все прерыватели цепи замыкания на землю (GFCI) не реже одного раза в месяц. (А если они не установлены, они должны быть установлены.) Эти потенциально спасающие жизнь розетки перекрывают подачу электричества при обнаружении проблемы, что снижает риск поражения электрическим током. Однако – и это очень важно – большие приборы, такие как холодильник или морозильник, не следует подключать к розетке GFCI. Это может привести к срабатыванию выключателя и, как вы уже догадались, к тому, что все внутри испортится. Убедитесь, что в этих приборах есть специальные цепи на 20 ампер для надлежащей обработки необходимой им электрической нагрузки.Это важная и довольно сложная работа, поэтому вызовите квалифицированного электрика, который сделает ее за вас.

• Проверьте автоматические выключатели, ведущие к вашему гаражу, включив и выключив их три раза. Находясь перед своей электрической панелью, убедитесь, что ни одна из цепей не перегружена. (Чтобы справиться с этой проблемой электробезопасности, см. Статью в нашем блоге под названием «Ремонт электрооборудования своими руками: как справиться с перегрузкой цепи». ) Если ваша электрическая панель не имеет четкой маркировки, комната за комнатой, или вы не уверены какие выключатели подключены к вашему гаражу, обратитесь за помощью к специалистам в вашем доме.

• Проверьте шнуры всех ваших инструментов и приспособлений, а также состояние всех ваших удлинителей. Они должны быть в идеальном состоянии, без трещин, деформированных участков, выступающих проводов или других признаков повреждений.

• Пока вы сосредоточены на шнурах, убедитесь, что ваши удлинители подходят для инструмента или работы, для которой вы их используете. Удлинители классифицируются для использования внутри или вне помещений и должны использоваться надлежащим образом. И они никогда не должны использоваться для постоянного питания инструментов.(мы рассмотрели этот вопрос в предыдущей статье, озаглавленной «Советы по безопасности удлинителя при ремонте электрооборудования».)

• Убедитесь, что устройство открывания гаражных ворот имеет проводку (точно так же, как холодильник или морозильник) и не подключено к удлинителю.

• Используйте специальную ручную лампу, чтобы осветить автомобили , бытовую технику и проекты. Эти прочные лампы, обычно заключенные в резину или пластик, обеспечат вашу безопасность. Не срезайте углы и используйте обычную лампу для дома.

• Не ставьте ящики или другие предметы в штабель напротив розеток. Не загораживайте их, чтобы предотвратить несчастные случаи и упростить доступ к ним квалифицированному электрику в случае необходимости.

Работа с чем-либо электрическим может быть пугающей задачей, поэтому важно убедиться, что вы приняли все необходимые меры безопасности. Мы надеемся, что эти советы по электробезопасности были вам полезны. В следующий раз, когда вам понадобится местный электрик в Чико или его окрестностях, обратитесь к Experts In Your Home.

Получите БЕСПЛАТНОЕ руководство с советами по электробезопасности ниже:

Как работает ваша электрическая панель?

Электрическая панель является важным компонентом, когда дело доходит до понимания того, как работает ваш дом, поэтому важно знать его анатомию. Панель обычно монтируется в гараже, подвале или прачечной. Когда вы откроете панель, вы увидите одиночные автоматические выключатели в двух столбцах. Кроме того, над колоннами есть главный выключатель, который регулирует подачу электроэнергии на весь дом.

Одиночный автоматический выключатель контролирует электрический ток, который течет в определенную розетку, и предназначен для защиты вашего дома от скачков напряжения или перегрузок по току. Скачок – это кратковременный всплеск электрического тока в вашем доме. Это может произойти при срабатывании крупных бытовых приборов, таких как холодильники или кондиционеры, или при ударе молнии поблизости. Перегрузка – это когда по цепи проходит больше силы тока, чем задано. Например, провод, который может безопасно выдерживать ток 15 ампер, должен быть защищен выключателем на 15 ампер.Если провод подключен к 20-амперному выключателю, он позволяет 20 ампер проходить по проводу, рассчитанному только на 15 ампер.

По этим причинам выключатели сконструированы таким образом, чтобы безопасно выходить из строя и предотвращать такие проблемы, как пожар. Если ток, протекающий через один из прерывателей, превышает определенный уровень, переключатель автоматически разрывает цепь (переключается в положение «выключено») и защищает все, что находится за пределами этого переключателя. Когда переключатель находится в положении «включено», питание поступает на эту розетку.Если он выключен, либо произошел скачок напряжения, перегрузка по току или кто-то отключил его вручную.

Крайне важно, чтобы ваши выключатели были маркированы, чтобы определить, какие цепи подключаются к каждой розетке, и избежать путаницы в случае срабатывания выключателя. Обычно строитель или электрик маркируют панель за вас, или вы можете сделать это самостоятельно, как только переедете. Эти метки должны быть расположены рядом с соответствующими переключателями или на внутренней стороне крышки панели.Идентификационные наклейки могут относиться либо к конкретным приборам (посудомоечная машина, плита и т. Д.), Подключенным к соответствующим розеткам, либо к фактическому местонахождению розетки (кухня, гостиная и т. Д.)

Если вы переезжаете в дом, а на электрической панели нет надписей, немедленно позаботьтесь об этом. Вы можете оставить главный выключатель (расположенный над отдельными переключателями) включенным, а остальные выключить. Затем включайте по одному переключателю и осматривайте дом на предмет исправных приборов или розеток, а затем маркируйте этот переключатель.Сделайте это с каждым выключателем в обоих столбцах.

Около 200 человек ежегодно умирают от бытовых ударов током. Электропитание покидает электрические панели по горячим или находящимся под напряжением проводам, проходит через устройство или розетку, а затем ток возвращается к панели по нейтральным проводам. Удар электрическим током происходит, когда руки человека соприкасаются с горячим и нейтральным проводниками, в результате чего электрический ток замыкается через тело.

Все эти нейтральные цепи подключаются к нейтральной шине на вашей электрической панели.Затем они подключаются к нейтральному проводу главной цепи, откуда он возвращает ток к трансформаторам энергокомпании, которые обычно являются источником вашей электроэнергии.
