КАК ПО ПЛАТЕ С ДЕТАЛЯМИ НАРИСОВАТЬ СХЕМУ

Человек надумал разобраться с работой электронного устройства. В принципе в этом нет ничего предосудительного.  Однако он даже ещё не «чайник», он только «кандидат в чайники». До сих пор не слышал про такой «титул», но надо вводить. Если раньше сначала ходили в радиокружок, слушали, что там говорят, а потом уже задавали  вопросы, то сейчас включают компьютер и сразу задают вопросы. Например, по фото печатной платы просят объяснить, как работает данная схема. Винить человека нельзя. Его увлекла электроника. Вся такая изящная, современная и доступная. А ему кроме возможности ею обладать захотелось ещё её  и понять, заглянуть в «душу».

И тут человек вспоминает про существование сайта «Радиосхемы» не только объединяющего радиолюбителей самого разного профиля и уровня, но и славящегося своей лояльностью к новичкам. Да милости просим, всегда рады. Только одно маленькое условие: на первых порах надо делать, как скажут.

Причём неукоснительно и не откладывая на потом. В противном случае, как говаривало одно недоразумение, некогда возглавляющее целое государство, консенсуса мы не достигнем))

Для достижения понимания того как работает электронное устройство необходима его принципиальная электрическая схема. Рассматриваем вариант, когда в готовом виде схему найти не удалось, зато есть в наличии печатная плата. Не буду предлагать фотографировать эту плату хорошим цифровым фотоаппаратом, причем, строго в проекции «ось объектива, перпендикулярна плоскости платы», с обеих сторон, габариты платы по размеру кадра.

Так же как и скачать программу Sprint-Layout (ссылки будут ниже), в которую затем можно вставить сделанные фото и отрисовать, сначала со стороны печатных проводников, затем рисунок зеркально перевернуть и «расставить» по местам изображения электронных компонентов. Хочется-то, прямо сейчас, ничего не скачивая, не изучая и дополнительно не во что, не вникая взять и нарисовать.



Как действовать – нужны лист тетрадной бумаги в клеточку, карандаш, ластик и линейка.

Рисование начинаем со стороны печатных проводников платы. В первую очередь изображаем размещённые там смд компоненты. Их и расстояние между ними рисуем с четырёхкратным увеличением (иначе потом там ничего не разглядишь), также должно быть сохранено их взаимное расположение и пропорциональное расстояние на плоскости. Затем жирными точками отмечаются контакты пайки.

Соединения контактов между собой прорисовываем не спеша, толстыми линиями. Тут лучше вообще использовать карандаш с мягким грифелем. На этом этапе стирательная резинка очень пригодится.

Теперь нужно отзеркалить изображение. Лист переворачивается рисунком вниз и кладётся на стекло, снизу стекло подсветить фонариком (в дневное время можно  просто прислонить  его к оконному стеклу) и обвести просвечивающиеся контуры  смд деталей и печатных проводников. Здесь уже лучше использовать шариковую авторучку.

Теперь к полученной картинке необходимо дорисовать внешние электронные компоненты (желательно выполнить их другим цветом) и указать их порядковые обозначения, приведённые на плате. Полученное уже в полной мере отображает порядок размещения деталей на печатной плате и соединение их между собой. По проводникам не лишним будет еще, и пройтись не толстым фломастером. Осталось составить список электронных компонентов, в котором будут указаны их номиналы и можно смело обращаться к знатокам за разъяснениями. В помощи, поверьте не откажут.

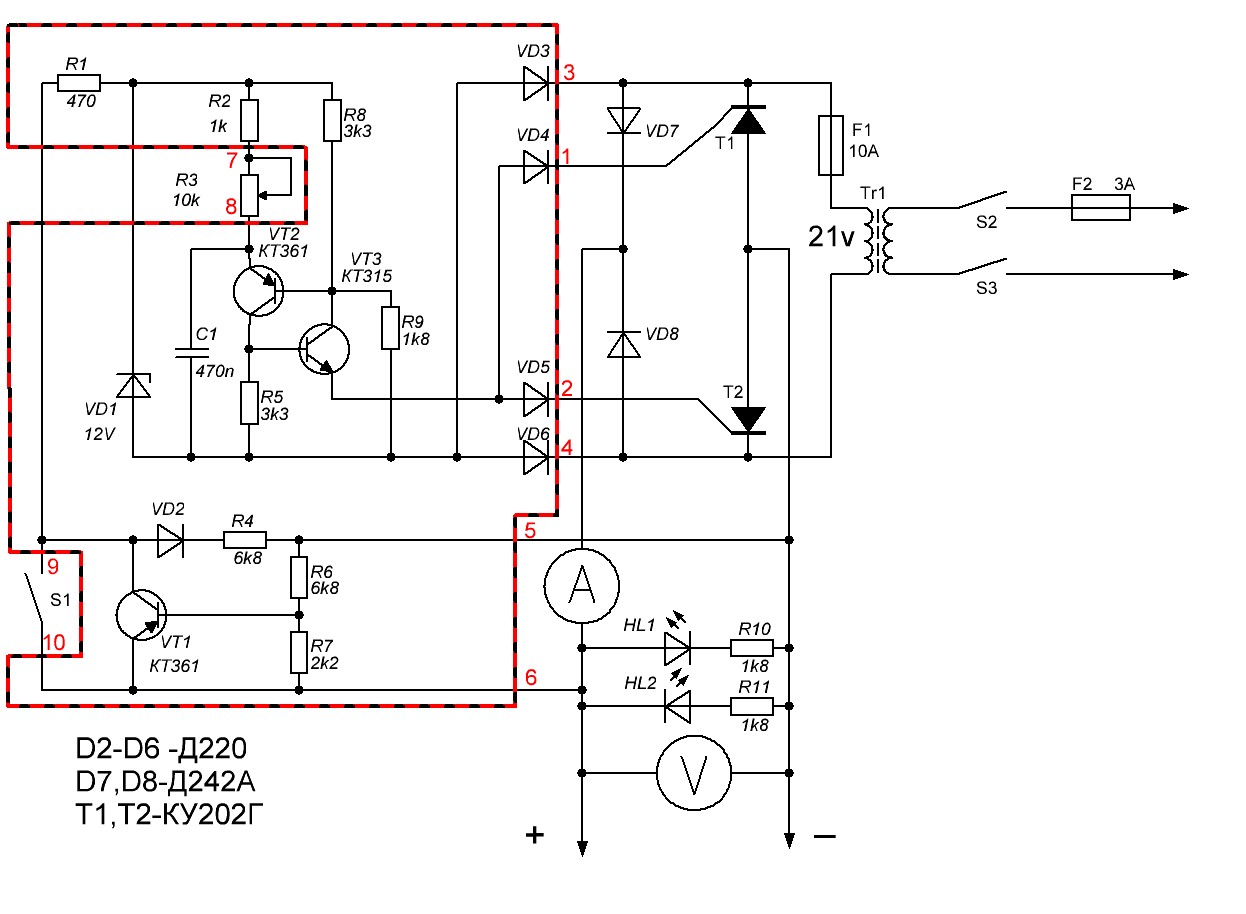

В заключении сделал ещё полшажка вперёд, получилась вот такая принципиальная схема, конечно же, не идеальная, но не это стояло на повестке дня. Рисовал её в программе Splan, можно конечно было это сделать и от руки, но не хватило выдержки. Даже для показательного действа.

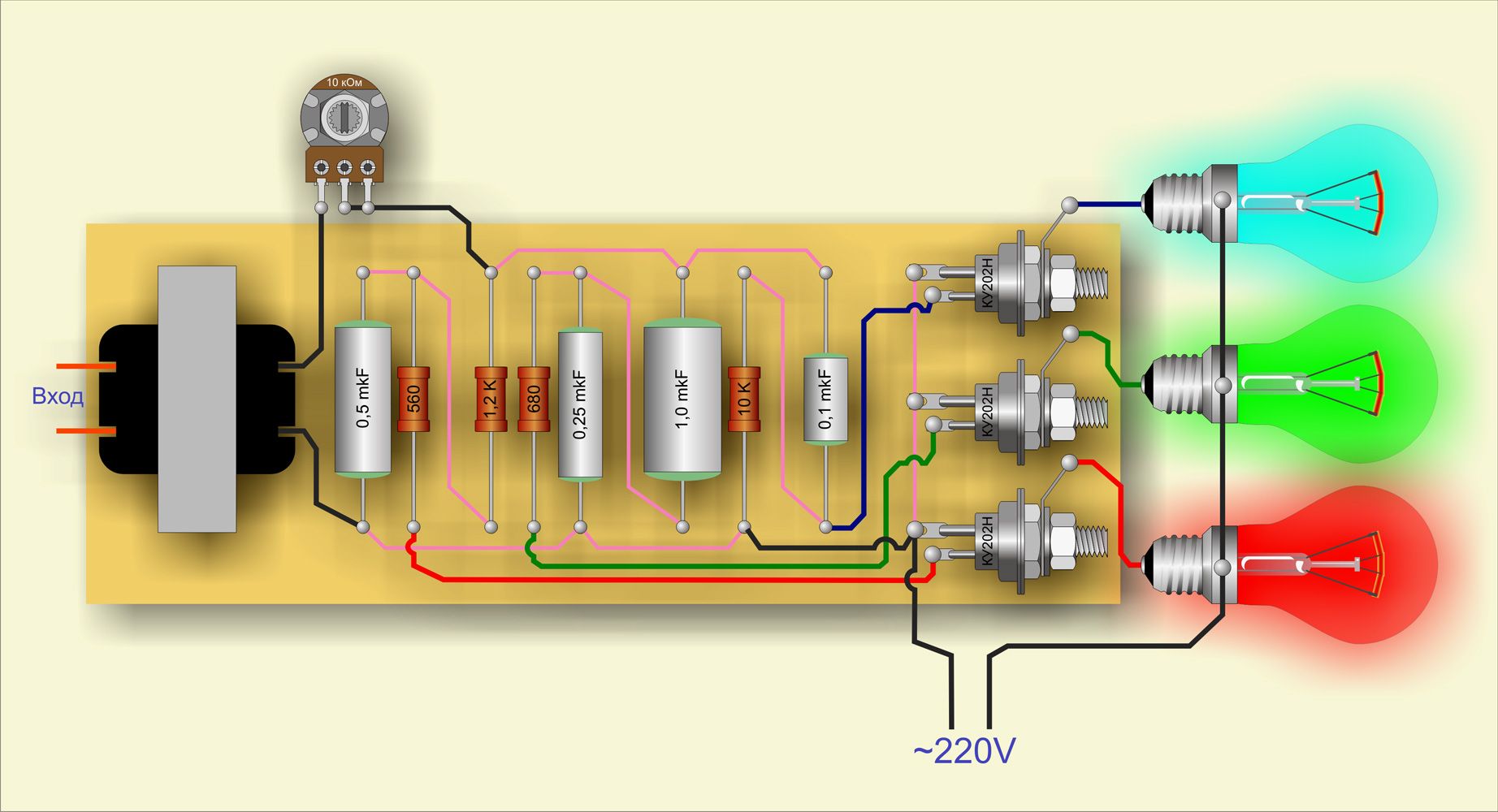

А это плата отрисованная в Sprint-Layout, если делать наперегонки с рисованием в ручную, то успею отработать только две (против одной от руки), потому как редко рисую, кто занимается этим чаще сделает четыре.

Мораль: если это для вас действительно разовое мероприятие, то сделать всё можно и на тетрадном листочке (один раз попробовать даже надо). Во второй же раз, большая просьба, не будьте мазохистом. Автор инструкции – Babay iz Barnaula.

   Форум по схемам

   Форум по обсуждению материала КАК ПО ПЛАТЕ С ДЕТАЛЯМИ НАРИСОВАТЬ СХЕМУ




SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.



MINILED И MICROLED ДИСПЛЕИ

Что такое OLED, MiniLED и MicroLED телевизоры – краткий обзор и сравнение технологий.


Как сделать электромобиль своими руками » общая и электрическая схема электромобиля.

Давайте посмотрим и разберём общую электрическую схему электрического автомобиля. После чего у Вас появятся обобщённые представления, что к чему и куда именно двигаться в этом плане. Итак, электрика электромобиля состоит из нескольких принципиально важных частей. Это — электропитающий элемент (аккумуляторная батарея), электрический двигатель постоянного тока, блок управления работой двигателя (контроллер), потенциометр (реостат, реагирующий на нажатие педали газа и тормоза). Каждая из этих частей имеет важное принципиальное значение. Каждая часть должна быть правильно подобрана и должным образом настроена. От этого зависит работа электромобиля в целом. Это даст возможность ответить на вопрос — как сделать электромобиль правильно.



Поскольку общая мощность электрической системы (в первую очередь электродвигателя) для электромобиля лежит в пределах 5-10кВт, а то и больше, то будем исходить из этих данных. Электромотор выбираем под эту мощность. От напряжения питания мотора зависит конкретная схема контроллера и количество аккумуляторных батарей (тип соединения их между собой). Учтите, что не следует идти по принципу — чем больше мощности электродвигатель поставляю, тем лучше и сильнее будет автомобиль. Появятся дополнительные проблемы с аккумуляторами. Выберите оптимальный вариант, опираясь на имеющуюся массу машины, необходимых технических характеристик, скорости, дальность езды на одном цикле заряда и т.д.

Как сделать электромобиль своими руками в плане механики, это уже дело творчества и электромеханических навыком мастера. А мы разберём наиболее сложные элементы в этой системе с точки зрения электрики. И этой частью есть контроллер. Почему? Да потому, что именно от него зависят тонкости работы всего электромобиля. Контроллер представляет собой электрическую (электронную) схему, основная задача которой заключается в управлением частоты вращение электродвигателя. Если напрямую подключить аккумулятор к электродвигателю, то мы получим максимальные его обороты без возможности управлять скоростью движения. Это не правильно и нехорошо. Если управление производит обычным мощным переменным резистором, то в этом случае «срезаемая» электроэнергия будет попросту теряться на тепло. Экономией здесь не пахнет.


Как же сделать электромобиль своими руками всё таки? Наиболее приемлемый вариант управления скоростью электромобиля является специальная схема контроллера. Схема состоит из маломощного переменного сопротивления, непосредственной схемы задания частоты вращения (импульсная схема) и силовой части, которая и подаёт на электродвигатель нужное количество электроэнергии. Силовая часть может быт состоять из мощных тиристоров, симисторов, биполярных или полевых транзисторов. Важно то, что всё схема контроллера должна правильно реагировать на измерения переменного сопротивления и плавно выдавать ту необходимую порцию энергии, которая будет подаваться на электрический тяговый двигатель электромобиля.



В этой статье, как вы видите, приведены две электрические принципиальные схемы контроллеров.

Общий принцип действия у них похожий. Различие лишь в том, что одна собрана по более упрощённой схеме и на одно напряжение питания, а вторая более сложнее и имеет в своём составе иные электронные элементы. Если нет желания самому возиться и изобретать схемы, то можно приобрести уже готовый преобразователь, не мороча себе голову с самоделками.

P.S. Прежде чем приступать к созданию своего электромобиля для начала обязательно продумайте все свои пожелания, а именно — каким именно должен обладать параметрами ваш будущий девайс. Это Вам позволит значительно сэкономить время, силы и финансы.

Электросхема квартиры | ehto.ru

Вступление

Электросхема квартиры должна делаться до проведения электромонтажных работ. Однако бывают ситуации, когда  необходимо сделать схему уже готовой или старой электропроводки. По- хорошему, электросхема квартирной электропроводки должна быть в любой квартире. Это избавит от проблем при ремонте электропроводке, а также не приведет к повреждению проводов и короткому замыканию при сверлении стен квартиры.

Начнем знакомиться с электросхемой квартиры с вводной электрической цепи.

Вводная электрическая цепь

Под вводной электрической цепью понимаем, обеспечивающие подвод электропитания, учет расхода электроэнергии и защиту всей электропроводки квартиры. А именно, это

  • Вводной  автоматический выключатель, который защищает электропроводку квартиры от сверхтоков и перегрузки сети, а также выполняет роль механического расцепителя (выключателя) отключающего всю квартиру от электропитания;
  • Счетчик учета расхода электроэнергии, а проще электросчетчик квартиры;
  • Устройство защитного отключения (УЗО) для всей квартиры, номиналом 100 mA или 300 mA. Отмечу, что УЗО на ввод электропитания ставятся не так уж давно и вполне возможно, что у вас такого УЗО нет.

Где расположена вводная электрическая цепь

Все перечисленные устройства вводной электрической цепи, находятся в водном или этажном электрощите. От этажного электрощита, питающий кабель прокладываются в квартиру, где разводится на групповые цепи, распределяясь по ним в квартирном электрощите или в распределительных коробках.

Электросхема вводной электрической цепи

В качестве примера вводной электроцепи квартиры приведу часть однолинейной расчетной схемы квартиры с трехфазным электропитанием. про однолинейную расчетную схему читайте статью: Как создается проект электроснабжения квартиры.

На схеме вы видите ее элементы:

  • ВА S1E 29/3 -63: Это автоматический выключатель, с номинальным током 63 Ампера и селективной задержкой отключения.
  • Меркурий 230 ART -50А: Это электросчетчик, рассчитанный на работу в сети с током 50 ампер, с учетом активной и реактивной составляющих, в трехфазных, четырех проводных сетях.
  • УЗО ВАД 2 -32-4-100: Это четырехполюсной (цифра 4) выключатель автоматический с защитой от дифференциальных токов (дифференциальный автомат защиты), с рабочим током 32 Ампера и дифференциальным током отключения 100 миллиампер.

Все электротехнические устройства вводной электрической цепи смонтированы в электрическом щите ЭЩ УЭРМ. А это электрический щит, типа устройство этажное распределительное модульное, а по сути, это секция в этажном щите.

Конечно, у вас вводная электрическая цепь может быть другой, могут быть установлены другие электротехнические устройства, но принцип от этого не меняется, вводная электрическая цепь  у вас есть или, по крайней мере, должна быть.

Передвигаемся к электросхеме квартиры

Электросхема квартиры – пример

Для предметного разговора приведу пример электросхемы стандартной двухкомнатной квартиры. Я специально взял упрощенную электросхему  квартиры, где на одном листе нанесены и схема освещения квартиры, и схема силовой сети (розетки). Это стандартная квартира, если с кухней и двумя изолированными комнатами. Особенность электропроводки, а, следовательно, электросхемы квартиры, что  в квартире есть квартирный щиток.

В квартирный электрощит  устанавливаются автоматы защиты групп электропроводки и устройства защитного отключения для групповых цепей квартиры. Можно сказать и, наоборот, в квартирном щите вводное электропитание квартиры, распределяется по квартирной электропроводке, правда это не совсем корректно.

Некоторые элементы электросхемы квартиры

На электросхеме прекрасно представлены все элементы квартирной электропроводки:

1-Светильник;

2-Розетка;

3-Выключатель;

4- Распределительная коробка.

Данная схема не является полной в проектном плане. На электросхеме квартиры должны быть сделаны разъяснения по типу проводки, маркам проводов (кабелей) и способам электромонтажа. Также проектировщики делают свои пояснения. В качестве примера, покажу такую электросхему освещения квартиры с пояснениями.



Про распределительные коробки

Не могу, не остановиться на распределительных, иначе распаячные коробки, которыми наполнены наши квартиры. Такой тип разводки электропроводки называется распределительным. В коробку подводится электропитание группы (освещения и/или розеток) и распределяется по комнатам или по отдельным приборам комнаты.

Распределительные коробки могут монтироваться для групп освещения и для групп розеток, суммарной мощностью не более 2,5 кВт.

Приведу пример, самой простой распределительной коробки для новой запитывания новой розетки. Провода в коробке соединяются опрессовкой, разъемами WAGO или использовать любое доступное соединение проводов электропроводки.

На этом все! Электросхема квартиры разобрана.

©Ehto.ru

Другие статьи по теме

Поделиться ссылкой:

Похожее

Электросхемы для багги – багги-планс.рф

Для багги или квадроцикла электрическая схема должна быть простая и надежная, а для этого нужно сократить количество проводов. Кроме того стандартные схемы электрооборудования запутаны и не очевидны. Поэтому выкладываю схемы электрооборудования ВАЗ 2108 с разбивкой по системам, так оно проще для понимания и самостоятельной сборки.


Собственно чего долго рассуждать, вот схемы:



Рис. 1. Схема бесконтактной системы зажигания ваз 2108, ваз 2109, ваз 21099


1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания











Рис. 2. Система управления электромагнитным клапаном карбюратора на автомобилях ваз 2108, ваз 2109, ваз 21099


А – к выводу «30» генератора; Б – нумерация штекеров в блоке управления; 1 – концевой выключатель карбюратора; 2 – электромагнитный клапан карбюратора; 3 – монтажный блок; 4 – выключатель зажигания; 5 – реле зажигания; 6 – блок управления; 7 – катушка зажигания

На деле, эту систему рекомендуется не ставить, а просто вывернуть клапан, откусить кончик иглы и закрутить на место, а то при выходе этой системы из стоя, машина будет глохнуть на холостом ходу.













Рис. 3. Схема соединений генератора ваз 2108, ваз 2109, ваз 21099


1 – генератор; 2 – отрицательный вентиль; 3 – дополнительный диод; 4 – положительный вентиль; 5 – контрольная лампа зарядки аккумуляторной батареи; 6 – комбинация приборов; 7-вольтметр; 8 – монтажный блок; 9-дополнительные резисторы по 100 Ом, 2 Вт; 10 – реле зажигания; 11 – выключатель зажигания; 12 – аккумуляторная батарея; 13 – конденсатор; 14 – обмотка ротора; 15 – регулятор напряжения











Рис. 4. Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях ваз 2108, ваз 2109, ваз 21099 с монтажным блоком типа 17.3722
А – к выводу «30» генератора; К9 – реле включения электродвигателя вентилятора; 1 – электродвигатель вентилятора; 2 – датчик включения электродвигателя; 3 – монтажный блок; 4 – выключатель зажигания

Заметим что данная схема, с реле. На более поздних моделях девяток, изменили конструкцию контактов датчика, и вентилятор включался напрямую. Эта схема приведена ниже.











Рис. 5. Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях ваз 2108, ваз 2109, ваз 21099 с монтажным блоком типа 2114-3722010-60
А – к выводу «30» генератора; 1 – электродвигатель вентилятора; 2 – датчик 66.3710 включения электродвигателя; 3 – монтажный блок













Рис. 6. Схема соединений стартера ваз 2108, ваз 2109, ваз 21099


А – втягивающая обмотка; Б – удерживающая обмотка; 1 – реле включения стартера; 2 – монтажный блок; 3 – выключатель зажигания; 4 – генератор; 5 – аккумуляторная батарея; 6 – стартер

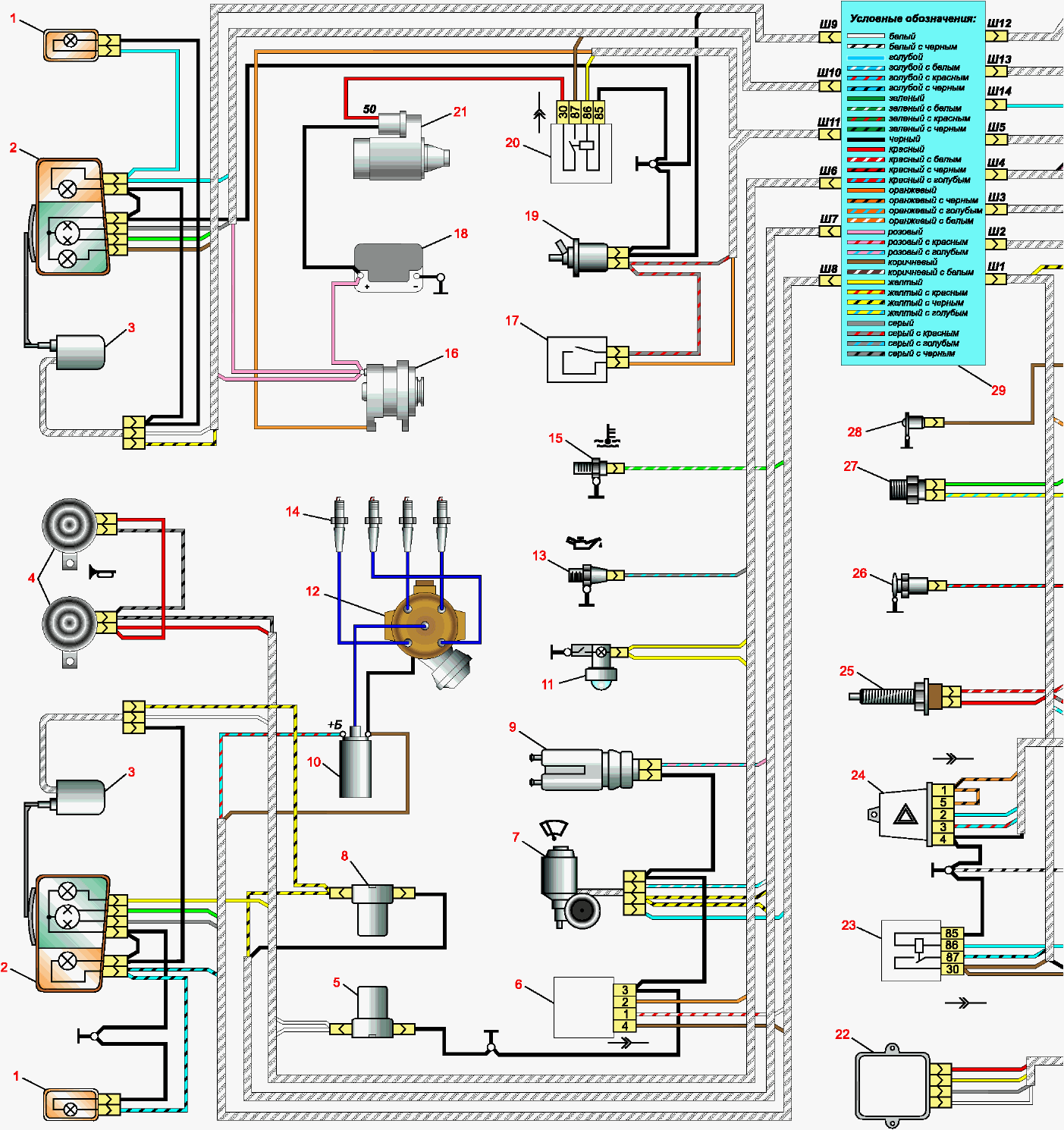

АВТО ЭЛЕКТРО СХЕМЫ

Первым делом, конечно, заменить и ехать дальше. Если есть чем заменить. Обычно приходится добираться до ближайшего магазина запчастей. И вот тут-то начинаются сюрпризы. Лично я столкнулся с выбором – какой брать?

Это уже потом, “поковырявшись” в интернете я обнаружил, что не всё так просто. 131 коммутаторы используемые в системах зажигания с моим 402 двигателем ЗМЗ, бывают разные. В металлическом корпусе (старого образца) или с пластмассовой крышкой (нового образца). Мало того, старого образца коммутаторы трёх версий: 131- оригинальная (который сгорел):

131v1.2 и 131v1.3:

Вот что “нарыл”. Оказывается оригинальный, который стоял у меня с 1999 года до 2015, самый надёжный. Вот его схема:


Версии 1.2 и 1.3 на форумах электронщики-самоделкины критикуют “и в хвост и в гриву”. На этих версиях использован “экономный” вариант. Вместо транзистора КТ848 поставили КТ8232А1, вместо микросхемы КР1055ХП1 вставили К1055ХП1АР. Такие детали как VD3 и VD2 вообще отсутствуют. Цитирую с форума: “VD2 нужен для защиты от обратного тока выбросов или переполюсовки. Основная задача стабилитрона VD3 не пропускать напряжение выше его номинала. VD1 присутствует, но эмиттерный усилитель VT1 нет, что может приводит к сбоям в работе микросхемы.
Дроссель L отсутствует, его задача доводить импульс от микросхемы до оптимального по средству индуктивности, после чего передаётся на транзистор VT3 который установлен не тот как по разработке и ГОСТу, а тот который дешевле на 10-15р. VT2 заменили на более маломощный.”
Вывод – версии 1.2 и 1.3 лучше не брать.
Оригинального, естественно не нашёл, наверное “за сроком давности”, а о новом, надеюсь, плохого, в ближайшие лет десять, не скажу.


На всякий случай приведу аналоги транзисторов которые можно заменить в домашних условиях: Транзистор в коммутаторе 131.3734 – КТ8232А1. (корпус ТО-218)

схема транзистора – BU941

Найденные аналоги BU941ZP, КТ898А1(КТ898А), пойдёт BU931ZPFI.
Внимание! в руководстве по монтажу этих транзисторов есть предупреждение, что пайку производить можно в течении 2-3 секунд и на расстоянии 5мм от корпуса (температура не более +260 градусов)

Чертеж электроники – ЭЛЕКТРИЧЕСКИЕ СХЕМЫ




Изучив этот раздел, вы сможете:

– Выберите методы подключения.

– Создать список проводов.

– Составьте диаграмму “точка-точка”.

– Нарисуйте иллюстрированную двухточечную диаграмму.

– Нарисуйте схему шоссе.

– Нарисуйте схему соединений.

– Нарисуйте кабельную сборку.

– Сделать сборочные чертежи жгутов.

– Выберите методы подключения проводов.

Большинству электронного оборудования требуются какие-либо проводные соединения. Понимание того, как документировать эту проводку, является важным знанием для составитель. В этом разделе будут рассмотрены основные методы, используемые основными компании.

МЕТОДЫ ПРОВОДКИ

Есть много способов показать фабричных рабочих, обслуживающий персонал и другие в инженерной семье, как подключить электронное оборудование.Обычно решение предпочесть один метод другому основано на трех различных вещей:

1. Знание техники.

2. Объем строительства.

3. Сложность изготавливаемого оборудования. Вот некоторые из способы, которыми чертежники документируют проводку.

СХЕМА

Самый простой способ построить проект электропроводки — предоставить высококвалифицированному техник схема. Схема будет содержать только «от» и «откуда». «к» в формировании. Эта информация описывает, где будет проходить провод. быть зацепленным (позиция «от») и куда она идет (позиция «к»), ИНЖИР. 1.


РИС. 1. Схема, используемая для соединения компонентов. Примечание 1: техник проходит провод, соединяющий все выключатели. Примечание 2: Провод проложен от S1 до TB1-1. (терминальный блок).

Из схемы чертежник может создать список проводов или другие документы по проводке.Список проводки сэкономит время техника при чтении схемы.

Список проводов — еще один элементарный документ. В него войдет информация из схемы плюс дополнительная информация, такая как:

1. Цвет провода.

2. Калибр проволоки.

3. Длина провода.

4. Внесение в список запчастей.

5. Состояние клемм.

РИС. 2 показано, как представлена ​​информация списка проводов. Понять информации о списке проводов, вы должны быть знакомы с проводами и их прекращения.


РИС. 2. Список проводов и список сопутствующих деталей. Примечание. Номера в списке деталей используются в столбце 3 списка проводов.

ПРОВОДА ИЛИ ПРОВОДНИКИ

Проводники, используемые в проводке электронного оборудования, бывают трех разных типов. типы: сплошная, многожильная и плоская лента, фиг. 3. Твердые проводники имеют традиционно использовались там, где они не будут изгибаться.Они дешевле многожильных проводов, но имеют более ограниченное применение. В электронике сплошная проводка используется в основном для перемычек (шинная проводка) и для процесса намотки проволоки.

Многожильный провод

обладает превосходными характеристиками гибкости и гибкости. Это делает это самый универсальный провод. См. фиг. 4. Выносливость многожильный провод оценивается по количеству прядей, которые он содержит. То чем больше количество прядей, тем больше ее выносливость при изгибе.Разбавитель проволока будет гнуться лучше, чем проволока большего диаметра.


РИС. 3. A—Пример многожильных и одножильных проводников. B — многожильный раунд провод и плоский ленточный кабель. (См. стрелку.)


РИС. 4. Заделка кабеля на печатной плате экономит место на плате. край. Гибкое крепление и многожильный провод помогают снизить нагрузку на борт и на разъеме. (продукты амфенола)

Диаметр проволоки определяет ее сечение.Сечение проволоки определяется по Американскому стандарту калибра проволоки, РИС. 5. Многожильный провод будет идентифицирован по двум номерам. Первая цифра обозначает количество нитей в провод. Второе число указывает толщину каждой нити. Пример 7/26 означает 7 жил провода #26 AWG. Проволока калибра номер 26 составляет 0,0159 дюйма. в диаметре, фиг. 5.

Калибр проволоки варьируется от № 4/0 — самого большого, до № 44 — самого маленького. Таблица показано на фиг. 5 дал только четные размеры.Он также был сконденсирован чтобы показать наиболее часто используемые размеры проводов.

Длина провода и диаметр провода влияют как на сопротивление, так и на токонесущую способность. способность. Провода меньшего диаметра имеют большее сопротивление электронам. поток и, следовательно, меньшую способность выдерживать токовые нагрузки, фиг. 6.

РИС. 6. Номинальные токи для проводов. Военные стандарты позволяют только 60% этих текущих значений. (не показано)

ШИННЫЙ ПРОВОД

Шинный провод — это неизолированный провод (без изоляции), обычно используемый для замыкания накоротко. соединения терминал-терминал.Это сплошной провод, поэтому он будет использоваться где изгиб не происходит после установки. Где шинный провод требует изоляции, поверх него надевается изоляция трубчатого типа. Эта трубка Изоляция называется СПАГЕТТИ. Причина использования спагетти заключается в том, чтобы избегайте необходимости зачищать оба конца короткого провода.

РИС. 5. Таблица American Wire Gage. (не показано)

ЭКРАНИРОВАННЫЕ И КОАКСИАЛЬНЫЕ КАБЕЛИ

Экранированные или коаксиальные провода используются для исключения или удержания нежелательных излучение, фиг.7, А и Б. Пример использования коаксиального провода находится в автомобильной радиоантенной системе. Щит вокруг сигнала провод препятствует нежелательному излучению двигателя и электрических шумов в сигнальный провод. Без этого щита мы бы услышали много помех шумы. Экран коаксиального кабеля заземлен, поэтому помехи электрическая энергия или излучение будут поглощаться шасси, где щит заземлен.


РИС.7. А—Коаксиальный кабель. B—Многожильный экранированный кабель. С, Г, Е — провода заканчиваются тремя способами. Буква E показывает стойку для обмотки проволоки и обмотанная проволока.

ЗАЖИМ ПРОВОДА

Чтобы сделать провод полезным, мы должны быть в состоянии электрически защитить там, где мы желаем. Существует три основных способа защиты или прекращения провода:

Пайка, обжим и обмотка. Используемый метод определяется клемма, к которой должен быть прикреплен провод.Вы можете показать метод на вашем чертеже методами на фиг. 7, С, Г и Е.

Обмотка производится специальным инструментом для намотки проволоки. Большая проволочная обмотка Работы будут выполняться автоматическими упаковочными машинами. Инструменты для обертывания зачистите изоляцию провода, а затем плотно оберните провод вокруг оберточный пост.

Обмотка проводов имеет экономическое преимущество перед пайкой и обжимом. Обертывание может быть настроено намного проще для автоматизированных машин.

Провод

, используемый для оборачивания концевых заделок, представляет собой сплошной провод. Датчики для этого диапазон методов проводки от #20 AWG до #32 AWG.

ДВУХТОЧНЫЕ СХЕМЫ СОЕДИНЕНИЙ

Назначение диаграммы “точка-точка” – показать технические, производственный и обслуживающий персонал прокладывают проводку между компонентами и между ними. См. фиг. 8. Диаграммы «точка-точка» содержат необходимую информацию для выполнения или выполнения всех проводных соединений.Эту схему подключения можно показать на сборочном чертеже. Схема сборки будет включена только если это практично, и если есть свободное место. точка-точка на чертеже не будет списка деталей. Все необходимые предметы будут названы в сборочном документе.

На некоторых двухточечных схемах пути проводки показаны на фоне компонентов. которые нарисованы не в масштабе. См. фиг. 8 снова. Компоненты нарисованы вне масштаба, чтобы соответствовать требованиям очень сложной электрической схемы. За проводкой легче следить, когда провода расположены на одинаковом расстоянии друг от друга. Второй чертеж часто показывает компоненты, нарисованные в истинном масштабе.

Двухточечные диаграммы показывают общее физическое расположение составные части, фиг. 9. Общие правила для электрических схем:

1. Минимизируйте изломы в линиях. См. фиг. 9 снова для примера.

2. Проведите линии с минимальным количеством крестов.

3. Расстояние между линиями не менее 3/8 дюйма.отдельно.

4. Разделяйте каждые три или четыре строки очень широким интервалом, когда группы линий идут параллельно друг другу. Это помогает глазу читателя следуйте отдельным линиям.


РИС. 8. На сложном промышленном точечном чертеже показана сборка технические характеристики.

5. Пометьте компоненты с правой стороны. Это поможет читателю, когда поиск по большому чертежу, чтобы найти конкретный компонент.

6.Назовите компоненты более крупными жирными буквами. Используйте более мелкие буквы для внутренних терминалов.

7. Пронумеруйте компоненты, начиная с левого верхнего угла. Сделать диаграмму читается как книга, в которой самый высокий номер компонента находится внизу правый угол.


РИС. 9. Правильно нарисованная схема подключения «точка-точка». Обратите внимание на неправильную нумерацию TB1 и S1, чтобы не пересекать и не бегать трусцой. Это хорошая практика.

ИЗОБРАЖЕНИЕ ТОЧКА-ТОЧКА

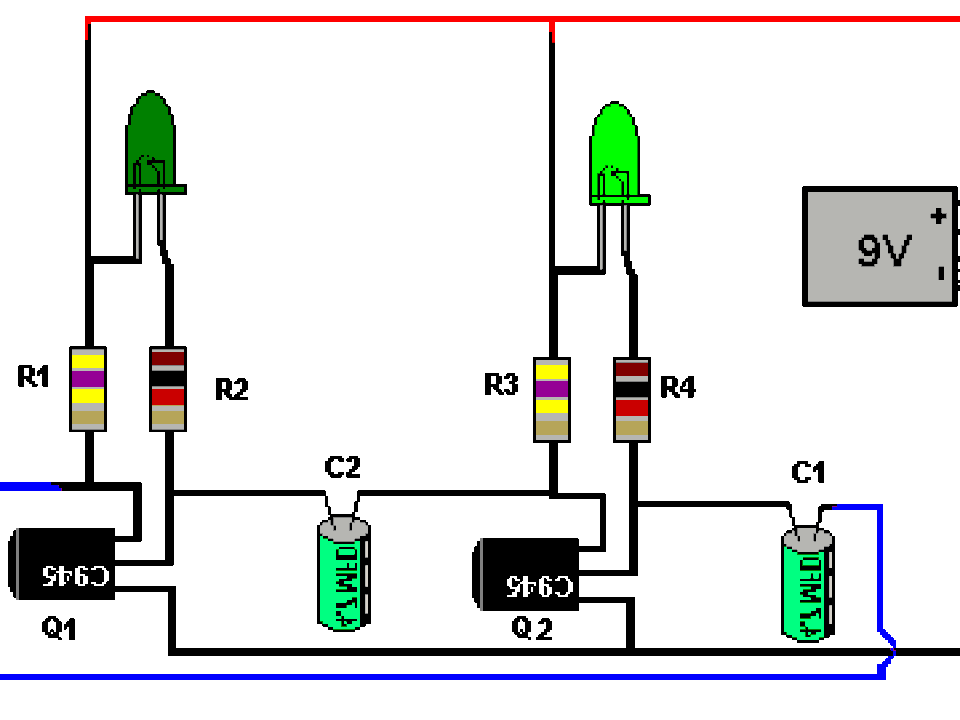

Иногда, когда нужно сделать простой рисунок «точка-точка», его часто можно нарисовать как иллюстрацию.ИНЖИР. 10 хороший пример живописное точечное рисование. Однако изображения должны быть только попытка, когда есть только небольшое количество проводов и простое шасси макеты.


РИС. 10. Типичная живописная точка-в-точку.

СХЕМЫ МАГИСТРАЛЬНОЙ ПРОВОДКИ

На схеме проводки магистрали провода группируются в основные пути. называемые автомагистралями, фиг. 11. Техника позволяет поставить много проводов на чертеже, потому что этот организованный метод экономит место.На чертеже показано физическое расположение составных частей, как мы делали в точка. Можно будет указать назначение каждого провода, цвет и измерить, посмотрев на любой из его концов.

На фиг. 11D мы видим второй способ изображения автомагистралей. Обратите внимание, что некоторые компании наносят номер на каждый провод, а затем создают отдельный Таблица. Номер провода в таблице будет указывать назначение, цвет и калибр.


РИС.11. А—Типовая схема шоссе. Этот метод может работать со многими проводами организованно. B, C — два метода прокладки отдельных проводов в шоссе. Оба они показывают направление движения. D — альтернативный метод построения схем автомобильных дорог. Он использует таблицу для отображения информации о проводке. Таблицу можно напечатать на чертеже, что сокращает время составления. Но это читается медленнее, чем в части А, потому что читатель переходит между таблица и рисунок.

БАЗОВЫЕ ДИАГРАММЫ

Базовые диаграммы похожи на диаграммы магистралей в двух отношениях.Они оба могут организованно обрабатывают множество проводов и связывают провода вместе в одной основной линии, фиг. 12. У них тоже есть пара отличий. Один это размещение компонентов. Схема шоссе очень обеспокоена с физическим размещением компонентов. Базовая схема просто выстраивает их в прямую линию.

Еще одно отличие заключается в том, как провода входят в основной жгут. То схемы магистралей показывают, в каком направлении будет проходить провод в жгуте.Базовая линия просто входит в жгут проводов под углом 90 градусов.

Метод рисования базовых диаграмм следующий:

1. Проведите светлую линию посередине листа.

2. Выровняйте компонент по обеим сторонам линии.

3. Возьмите короткие линии от каждого компонента и протяните их в центр линия под углом 90°.

4. Определите назначение и цвет провода.

5. Сделайте центральную линию жирной темной линией, РИС.12.

Базовые чертежи используются в основном для руководств по обслуживанию и книг по техническому обслуживанию. Они есть особенно хороши для такого рода информации, потому что они могут аккуратно показать много линий на листе бумаги размером с книгу. Эти рисунки не будут обычно используются для сборочных работ, поскольку информация слишком ограничена.


РИС. 12. Базовая диаграмма, показывающая другой метод управления многими провода в организованном порядке.

СХЕМЫ СОЕДИНЕНИЙ

Схемы соединений показывают проводку между различными электронными блоками. узлами и между узлами, на фиг.13. Этот документ аналогичен к схеме подключения “точка-точка”. Каждая кабельная сборка и электронный подразделение будет вызвано и ему будет присвоено название и номер чертежа. Примечание узлы показаны пунктирными линиями. Внутренние соединения электронные блоки не показаны.


РИС. 13. Типовая схема межсоединений. это сборочный чертеж и потребуется список запчастей. Узлы на схеме соединений показаны пунктирными линиями.


РИС. 14. Кабельная сборка и схема ее проводов.

ЧЕРТЕЖИ КАБЕЛЯ

Чертежи кабелей являются сборочными чертежами, РИС. 14. В них есть все необходимое информация для изготовления готового кабеля. Чертеж будет включать следующую информацию:

1. Полный список деталей.

2. Чертеж всех компонентов.

3. Условные обозначения для каждого компонента.

4. Схема подключения чаще всего является частью чертежа. Это покажет внутренние жилы в кабеле.

5. Раздел общих заметок, который поможет сборщику сборка.

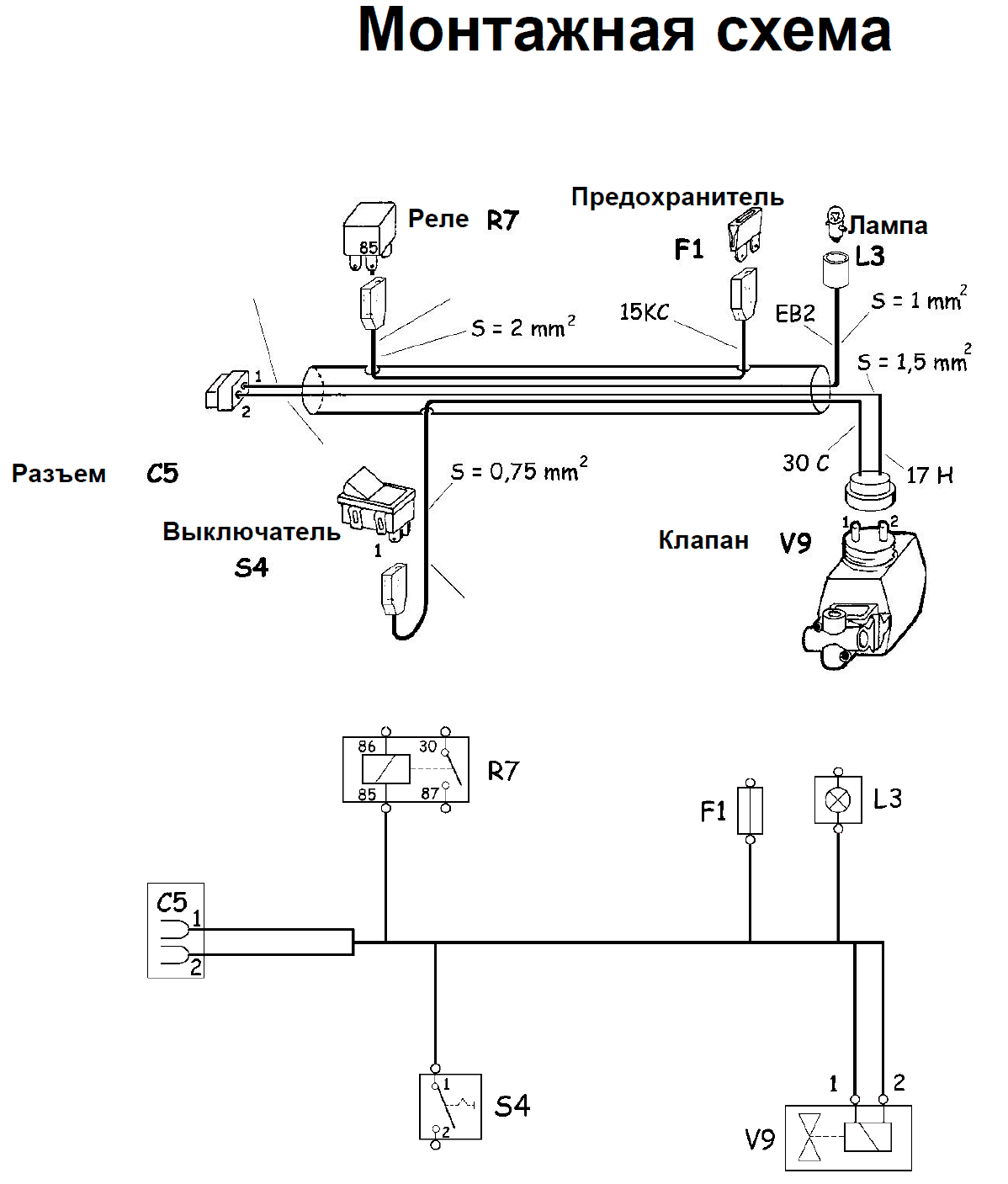

ПРОВОД (КАБЕЛЬ) ЖГУТ ПРОВОДОВ В СБОРЕ ЧЕРТЕЖ

Жгут проводов является единственным чертежом проводки, выполненным в точном масштабе. ИНЖИР. 15. Он нарисован в масштабе, потому что это не просто рисунок, а это тоже инструмент.


РИС.15. A—Жгут снимается с платы прокладки жгутов. Б—изображение жгута, установленного в оборудовании.

Этот инструмент будет использоваться в производстве, так что многие одинаковые детали может быть создан. Чертежи жгута будут сопровождаться списком проводки и список деталей. Это сборка, поэтому ее нужно будет дополнить всю информацию, необходимую ассемблеру. Преимущества этого рисунка являются:

1. Он будет поддерживать крупносерийное производство.

2. Не требует дорогостоящих специалистов.

3. Упрощен контроль качества проводки.

4. Сборка дешевле в производстве, чем множество отдельных проводов.

Прежде чем мы сможем начать рисовать упряжь, мы должны знать точное расположение всех электрических компонентов, которые необходимо подключить. Компоновка чертежа и маршрут жгута будет решаться путем изучения этого расположения, ИНЖИР. 16.Как только мы узнаем, где будет проходить жгут, мы сможем спланировать расположение. на чертеже.


РИС. 16. Клеммная колодка должна быть подключена. Правый вид показывает как проводка будет проложена к сервису TB1. Примечание: Провода выйти за пределы положения TB1. Это необходимо для обеспечения цикла обслуживания, чтобы провода можно легко зацепить и отцепить.

Прокладка проводов в жгуте осуществляется путем их фиксации между СТОЙКАМИ ЖГУТА, РИС. 17. Стойки привязи будут вбиты в маршрутная плата, как показано на рисунке. Также будут использоваться стойки для ремней безопасности. в качестве крепления для каждого конца проволоки. Провод будет закручен около стартового поста. После защиты он будет проходить через маршрутизацию сообщения, как описано в списке проводов. После маршрутизации он будет защищен вокруг завершающего поста.


РИС. 17. A—Прокладка проводов через стойки жгутов. B—Изображение жгут проводов прокладывается автоматически.C—Пример выполненной проводки упряжь. (Североамериканское подразделение Amphenol, Bunker Ramo Corp.)

ШНУРОВКА или обвязка жгута будет производиться после того, как все провода маршрутизируются. См. фиг. 18. Шнуровка или обвязка – это связывание провода в постоянный блок. После того, как провода будут постоянно связаны, затем их можно снять с платы маршрутизации. После того, как жгут был удален, может быть запущен другой дублирующий жгут.


РИС.18. Пример шнуровки жгута проводов. Видеть ИНЖИР. 17 для примера кабельных хомутов. Применены шнуровки и тросовые хомуты чтобы сохранить жгут проводов в нужной форме.


РИС. 19. Три способа идентификации проводов для облегчения установки жгута. После того, как жгут изготовлен, он поступает на сборку вышестоящего уровня. уровень, на котором он будет остановлен. Для того, чтобы произвести установку проще, идентифицируем каждый провод в жгуте.Есть три метода идентифицирующих проводов, фиг. 19. Три метода: цвет, число, или пункт назначения. При использовании цветов каждый провод несет разные электронные сигнал будет иметь другой цвет. Пронумерованные провода будут пронумерованы оба заканчиваются одним и тем же числовым тегом. Провод, идентифицированный по назначению, будет иметь точное место, где он должен быть помечен прямо на его концы. Метод назначения устранит необходимость в списке проводов во время установки. Нумерованные и цветные провода должны иметь список проводов. со жгутом, чтобы завершить установку.

ТИПИЧНЫЕ ПРИМЕЧАНИЯ НА ЭЛЕКТРИЧЕСКИХ СХЕМАХ

Вот часто используемые примечания к схемам подключения:

1. Этот чертеж используется с сборочным чертежом

.

Схематический чертеж

Схема подключения

2. Длины проводов, определенные по прототипу

3. Цветовая маркировка проводов в соответствии с MIL-STD-681

4.Электропроводка должна соответствовать ____________

5. Пайка будет соответствовать ___________

6. Если не указано иное, все провода ____

7. Кружевной жгут в каждой точке выхода и через каждые ________ дюйма между ними

8. Прикрепите кабельные хомуты в каждой точке отсоединения и через каждые _____ дюйма. между


РИС. 20. Компоненты и разъемы и их условные обозначения.

ОБОЗНАЧЕНИЯ

Ссылочные обозначения должны быть идентичны обозначениям на схеме. за исключением компонентных разъемов с префиксом «X».См. фиг. 20.

ПРЕДСТАВЛЕНИЕ КОМПОНЕНТА

Представление компонента должно быть просто физическим контуром, наводящим на размышления. характеристик компонента, фиг. 21 . Это должно быть упрощенным вид со стороны проводки.


РИС. 21. Фактический компонент слева и его представление справа. Примечание. Пинам присвоены номера. Это помогает технику во время монтаж проводов.

ИДЕНТИФИКАЦИЯ ТЕРМИНАЛА

Каждый терминал должен быть идентифицирован.Большинство компонентов и разъемов должным образом отмечены, но если нет: должны быть предоставлены достаточные детали с схема подключения. Выводы компонентов, таких как транзисторы, диоды, электролитические клеммы конденсаторов, батарей и других устройств должны быть обозначены или отмечена полярность, как на фиг. 22.


РИС. 22. Поляризованные компоненты с указанием их выводов.

ПРОВЕРКА ВОПРОСОВ

1. Какие три вещи учитываются при выборе метода подключения?

2.Какая информация обычно включается в список проводки?

3. Назовите два типа проводов.

4. В чем преимущество многожильного провода?

5. Что означает 7/26, когда мы относим его к проводке?

а. 7 прядей, обернутых вокруг 26.

б. Проволока 7 калибра обмотана проволокой 26 калибра.

в. 7 жил провода 26 калибра.

д. 7 ветвей, всего 26 круглых мельниц.

6. Сечение проволоки определяется _____ ______ _____ Стандартом.

7. На что влияют длина и диаметр провода?

8. Как мы используем провод шины?

9. Экранированный или __________ кабель снижает уровень помех.

10. Диаграмма «точка-точка» показывает физическое расположение компонентов. Какую еще информацию он передает?

11. Когда мы будем использовать наглядные диаграммы «точка-точка»?

12. В чем преимущество схемы шоссе?

13.Какую информацию будут содержать чертежи сборки кабелей?

14. Почему сборка жгута проводов нарисована в масштабе?

15. Каковы преимущества кабельных жгутов?

16. Как используются стойки для привязи?

17. Какую функцию выполняют хомуты или шнуровки?

18. От чего зависит тип заделки провода?

19. Наиболее экономичным методом заделки с автоматизацией является (пайка, опрессовка, упаковка).

20. Узлы на схемах показаны пунктирными линиями.

ПРОБЛЕМЫ

ПРОБ. 1. Используя схему тестового симулятора, на фиг. 23, создайте проводку список и список запчастей. Проводка между разъемами печатных плат, переключателями, контрольные точки и разъем должны быть указаны. См. фиг. 2 для списка проводов формат. Замыкание переключателей проводкой выполнено в сборочном узле. так что не перечисляй.


РИС.23. Печатная плата, обведенная пунктирными линиями, и соединительные линии для переключения, контрольные точки и внешний разъем J3. Создайте проводку список и список запчастей.

ПРОБ. 2. Составьте схему двухточечной проводки для РИС. 24, тест симулятор. Проверьте РИС. 25 для нумерации и размеров компонентов. ИНЖИР. 26 будет показать места крепления панели. Используйте список проводки, сгенерированный в Проблема 1, чтобы помочь в этой проблеме. Если список проводки не был заполнен, используйте информация, указанная в Задаче 1.Начните с «отмены» сборки в ИНЖИР. 11А. Длины проводов AU определяются при сборке. Примечание: проводка установлена с перевернутой панелью. См. фиг. 27.


РИС. 24. Пакет симулятора испытаний в разобранном виде. Это окончательный сборочный чертеж. Составьте схему «точка-точка».


РИС. 25. Эти компоненты, используемые в проекте тестового симулятора, важны для планирования крепления корпуса. Задачи раздела относятся к нескольким раз к этому рисунку.

ПРОБ. 3. Создайте схему магистрали, используя информацию, описанную в разделе Проблема. 1 и 2. Фиг. 27 показаны пути разметки шоссе. Используйте как можно больше информация, как вы можете из вышеуказанных проблем.

ПРОБ. 4. Используя всю накопленную информацию по вышеуказанным проблемам, создать чертеж жгута проводов. Примечание. Этот чертеж выполнен в масштабе 1/1. масштаб. Это будет инструмент для производства. Проверьте фиг. 23, 6-24, 6-25, и 6-26.

ПРОБ.5. Составьте базовую схему тестового симулятора. Используйте пример на фиг. 1 2, например. Назначьте цвет каждому проводу.


РИС. 26. Лицевая панель тестового тренажера. Переключатель и контрольная точка позиции показаны в полном масштабе. Это шелкография для панель. Некоторая информация необходима в нескольких задачах раздела.


РИС. 27. Это базовый макет схемы магистрали для теста. симулятор. Завершите эту схему магистралей, используя указанные направления проводов. на схеме.

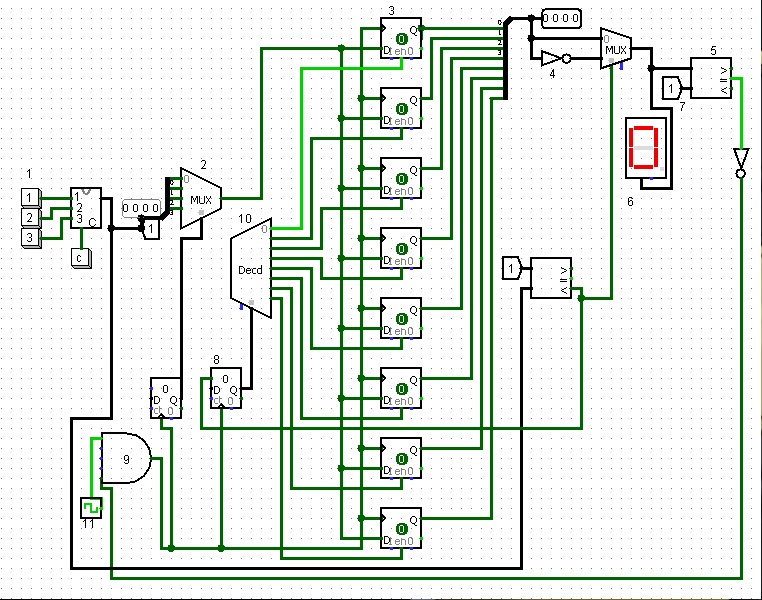

Как рисовать схематические диаграммы

Как рисовать схематические диаграммы
Пол Горовиц и Уинфилд Хилл
Приложение E из The Art Электроники 2-е издание
Издательство Кембриджского университета 1980, 1989.

Перепечатано с разрешения издателя.
Благодарю авторов за их горячую поддержку.



Хорошо нарисованная схема позволяет легко понять, как работает схема и помогает в устранении неполадок; плохая схема только создает путаницу.Соблюдая несколько правил и рекомендаций, вы можете Нарисуйте хорошую схему за не больше времени, чем на плохую. В этом приложении мы раздаем советы трех видов: общие принципы, правила и советы. Мы также нарисовали несколько настоящих ударов по коленям. чтобы проиллюстрировать привычки, которых следует избегать.

Общие принципы

  1. Схемы должны быть однозначными. Таким образом, номера контактов, номиналы деталей, полярность и т. д. должны быть четко обозначены во избежание спутанность сознания.
  2. Хорошая схема делает функции цепи понятными.Следовательно, разделяйте функциональные зоны; не бойтесь оставлять пустые места на странице и не пытайтесь заполнить страницу. Есть обычные способы рисования функциональных подразделений; например, не рисуйте дифференциал усилителя, как на рис. E1, потому что эту функцию будет нелегко распознать. Точно так же триггеры обычно рисуются с часами и входами слева, установить и очистить сверху и снизу, а выходы справа.

Рис. E1: Размещение шин питания и условные обозначения
для выравнивания устройств (примеры того, что не следует делать)

Правила

  1. Соединительные провода обозначены жирной черной точкой; провода пересекающиеся, но не соединяющиеся, без точек (не используйте маленькие полукруглые “бег”; он вышел в 1950-х годах).
  2. Четыре провода не должны соединяться в одной точке; то есть провода не должны кросс и соединить.
  3. Всегда используйте один и тот же символ для одного и того же устройства; например, не рисовать триггеры двумя разными способами (исключение: логика уровня утверждений символы показывают каждые ворота двумя возможными способами).
  4. Провода и компоненты выровнены по горизонтали или вертикали, если нет веской причины поступить иначе.
  5. Номера выводов этикетки на внешней стороне символа, названия сигналов на внутри.
  6. Все детали должны иметь указанные значения или типы; лучше всего дайте всем частям маркировку, например, R 7 или IC 3.

Советы

  1. Определите части, непосредственно примыкающие к символу, образующие отдельная группа, дающая символ, метку и тип или значение.
  2. Обычно сигналы идут слева направо; не будь догматиком об этом, хотя, если ясность принесена в жертву.
  3. Положите положительные напряжения питания вверху страницы, отрицательные внизу.Таким образом, транзисторы npn обычно имеют свои эмиттер внизу, тогда как pnp будут иметь эмиттер самый верхний.
  4. Не пытайтесь подвести все провода к шинам питания или к общему проводу заземления. Вместо этого используйте символ(ы) земли и метки. например, +Vcc, чтобы указать те напряжения, где это необходимо.
  5. Полезно пометить сигналы и функциональные блоки и показать формы волны; в логических схемах особенно важно обозначать сигнальные линии, т.g., СБРОС или CLK.
  6. Полезно немного отвести выводы от компонентов расстояние до выполнения соединений или толчков. Например, нарисовать транзисторы, как на рисунке E2.

    Рисунок E2: Выводы компонентов

  7. Оставьте немного места вокруг символов схемы; например, не рисовать компоненты или провода слишком близко к символу операционного усилителя. Это сохраняет рисунок не загроможден и оставляет место для этикеток, номеров контактов и т. д.
  8. Пометьте все неочевидные поля: компаратор против операционный усилитель, сдвиговый регистр против счетчика и т. д.Не бойтесь придумать новый символ.
  9. Используйте маленькие прямоугольники, овалы или круги для обозначения края карты соединения, контакты разъема и т. д. Будьте последовательны.
  10. Путь сигнала через переключатели должен быть свободен. Не заставить читателя следить за проводами по всей странице, чтобы узнать, как сигнал переключается.
  11. Соединения источника питания обычно предполагаются для операционных усилителей и логические устройства. Однако покажите любые необычные соединения (например, операционный усилитель). работать от одного источника питания, где V- = земля) и расположение неиспользуемые входы.
  12. Очень полезно включить небольшую таблицу номеров ИС, типов, и подключения питания (номера контактов для Vcc и заземления, для пример).
  13. Включите область заголовка в нижней части страницы с именем схема, название прибора, кем нарисовано, кем спроектировано или проверено, дата и номер сборки. Также включите область редактирования с столбцы для номера редакции, даты и темы.
  14. Мы рекомендуем рисовать схемы от руки на крупной миллиметровой бумаге. (синий без воспроизведения, от 4 до 8 строк на дюйм) или на обычной бумаге сверху миллиметровой бумаги.Это быстро, и это дает очень приятные результаты. Используйте темный карандаш или чернила; избегайте шариковой ручки.
В качестве иллюстрации мы нарисовали скромный пример (рис. E3), показывающий “ужасная” и “хорошая” схемы одной и той же цепи; первый нарушает почти все правила и его почти невозможно понять. Посмотрите, сколько плохих привычек вы можете найти на иллюстрациях. мы видели все из них в профессионально нарисованных схемах! (Рисование «плохого» схематический был поводом для большого веселья; мы сами смеялись глупый.)

Рисунок E3 (A): Ужасная схема

Рисунок E3 (B): A хорошая схема

Вернуться на домашнюю страницу xcircuit. . .

Последнее обновление: 4 апреля 2006 г. , 17:18

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ — EasyEDA

Документы

Открыть в редакторе

ДВА блока разделения СИГНАЛА Схема подключения

Открыть в редакторе

СХЕМА ПРОВОДКИ, включая переключатели панели управления

Открыть в редакторе

СХЕМА БЛОКА ПИТАНИЯ

Открыть в редакторе

Панель управления LAYOUT — Раздел 1

Открыть в редакторе

Схема подключения 3ACLS

Открыть в редакторе

DCC-BD1 – ДАТЧИК ПАДЕНИЯ НУЛЕВОГО НАПРЯЖЕНИЯ

Открыть в редакторе

DCC ОБНАРУЖЕНИЕ БЛОКИРОВКИ 5Vdc Схема соединений

Открыть в редакторе

DCC – BD1 v2 Два сигнальных разъема для светодиодов

Открыть в редакторе

DCC ОБНАРУЖЕНИЕ БЛОКИРОВКИ Схема подключения 12 В постоянного тока

Открыть в редакторе

DCC – BD1 v3 Два сигнальных разъема для светодиодов

Открыть в редакторе

Открыть в редакторе

Спецификация

ID Имя Обозначение Количество Установленный
1 Двухполюсный переключатель SW1, SW2, SW3, SW4 4 Да
2 100 Р1, Р2, Р3, Р4, Р5, Р6, Р7, Р8, Р17 9 Да
3 XFMR Т1, Т2А, Т2Б 3 Да
4 15А 60В БР1 1 Да С3064
5 10А 60В БР2, БР3 2 Да С3064
6 КВБ С, С1, С4, С5, С6, С7, С8, С9, С10, С11, С2, С12 12 Да
7 СИНИЙ Светодиод1 1 Да
8 ЛМ393АН У1 1 Да
9 100n С1, С3 2 Да С72322
10 ВДЖ500В-5. 08-2П КТ 1 Да С8465
11 3к3 Р2 1 Да
12 330к Р3 1 Да
13 10к Р4 1 Да
14 4к7 Р6 1 Да
15 47к Р5 1 Да
16 1N4148 Д2,Д1,Д4,Д3,Д6,Д7 6 Да С14516
17 3 на 9 Д5 1 Да
18 0. 1 мкФ С2 1 Да С62621
19 100к Р1 1 Да
20 Ф185-1115А0БСИА1 h3,h2 2 Да
21 ЛМ78Л05 У3 1 Да
22 1 мкФ С4 1 Да С62621
23 Соединитель KF301-3P ТБ4, ТБ2 2 Да
24 КФ301-2П ТБ3 1 Да
25 ХД74ХК14П У2 1 Да
26 204-10УИК/С530-А3 ЗЕЛЕНЫЙ, КРАСНЫЙ 2 Да С73643
27 100n С1 1 Да
28 10 мкФ С4 1 Да
29 1000 мкФ 16 В С5 1 Да
30 2W10 Д5 1 Да С3064
31 Р1, Р7, Р2, Р8, Р3, Р9 6 Да
32 КРАСНЫЙ Д1,Д3,Д5,Д8 4 Да 186-3178
33 ЗЕЛЕНЫЙ Д2,Д4,Д6,Д7 4 Да 186-3178
34 560 Р10, Р11, Р12, Р13, Р14, Р15, Р16, Р17, Р18 9 Да
35 0. 1 мкф 50 В 1 Да С72322
36 2200 мкФ 35 В С5 1 Да
37 3к9 Р10, Р12, Р14, Р16 4 Да
38 33к Р11, Р13, Р15 3 Да
39 СИНИЙ ? STD_LED 1 Да 1206

Скачать спецификацию Заказать в ЛЦС

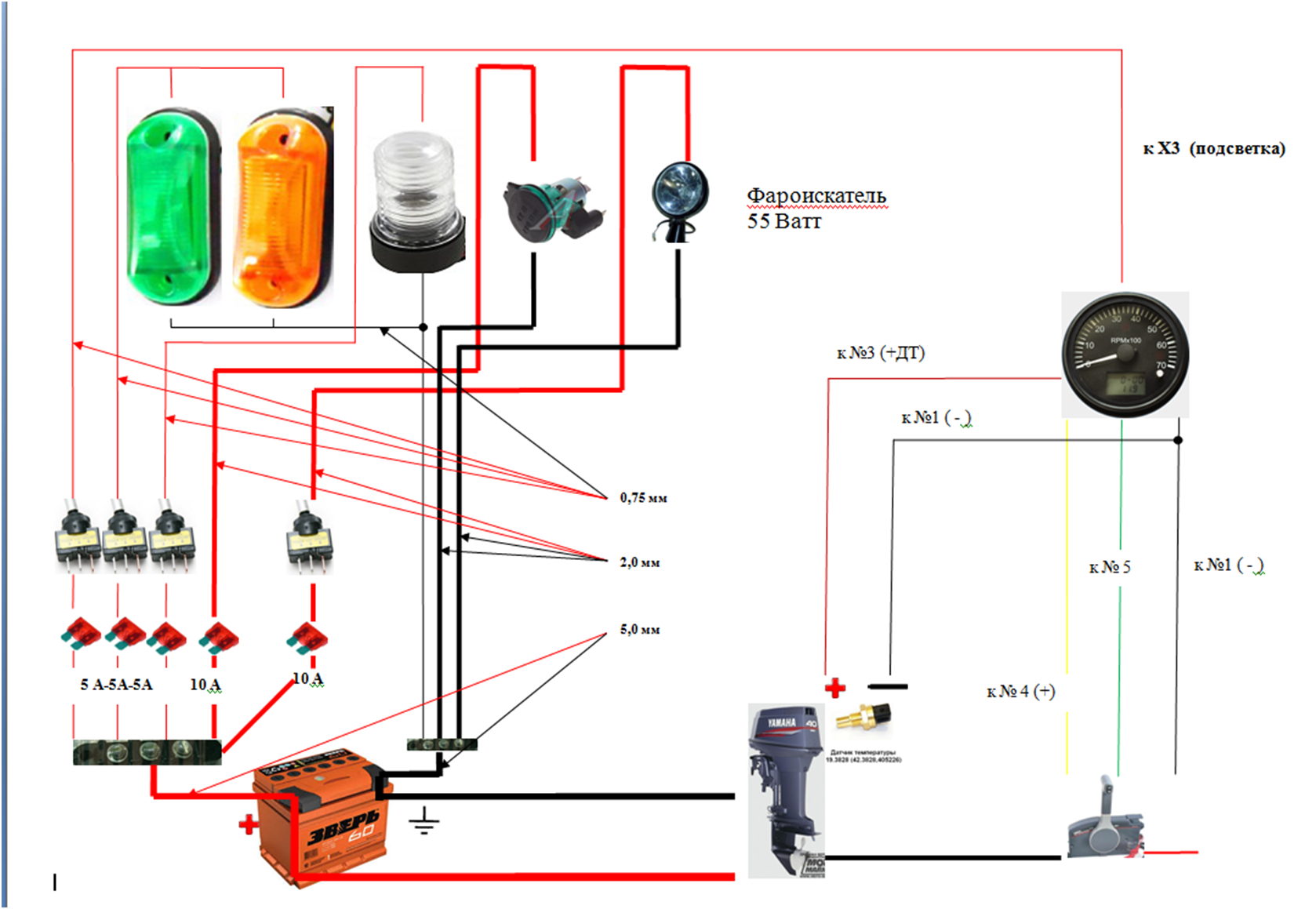

Все о схемах подключения

Этот пост поможет вам разобраться в схемах подключения, в том числе о том, насколько важно использовать схемы подключения, всю правильную терминологию, относящуюся к схемам подключения, а также о том, как найти правильную схему(ы) подключения на моем Веб-сайт.

Следуйте этим инструкциям, и мы обеспечим вам подключение выключателя, трехпозиционного переключателя, четырехпозиционного переключателя, подключение розетки и многое другое. Моя цель – помочь вам с легкостью завершить проекты по электропроводке дома!

Что такое электрическая схема?

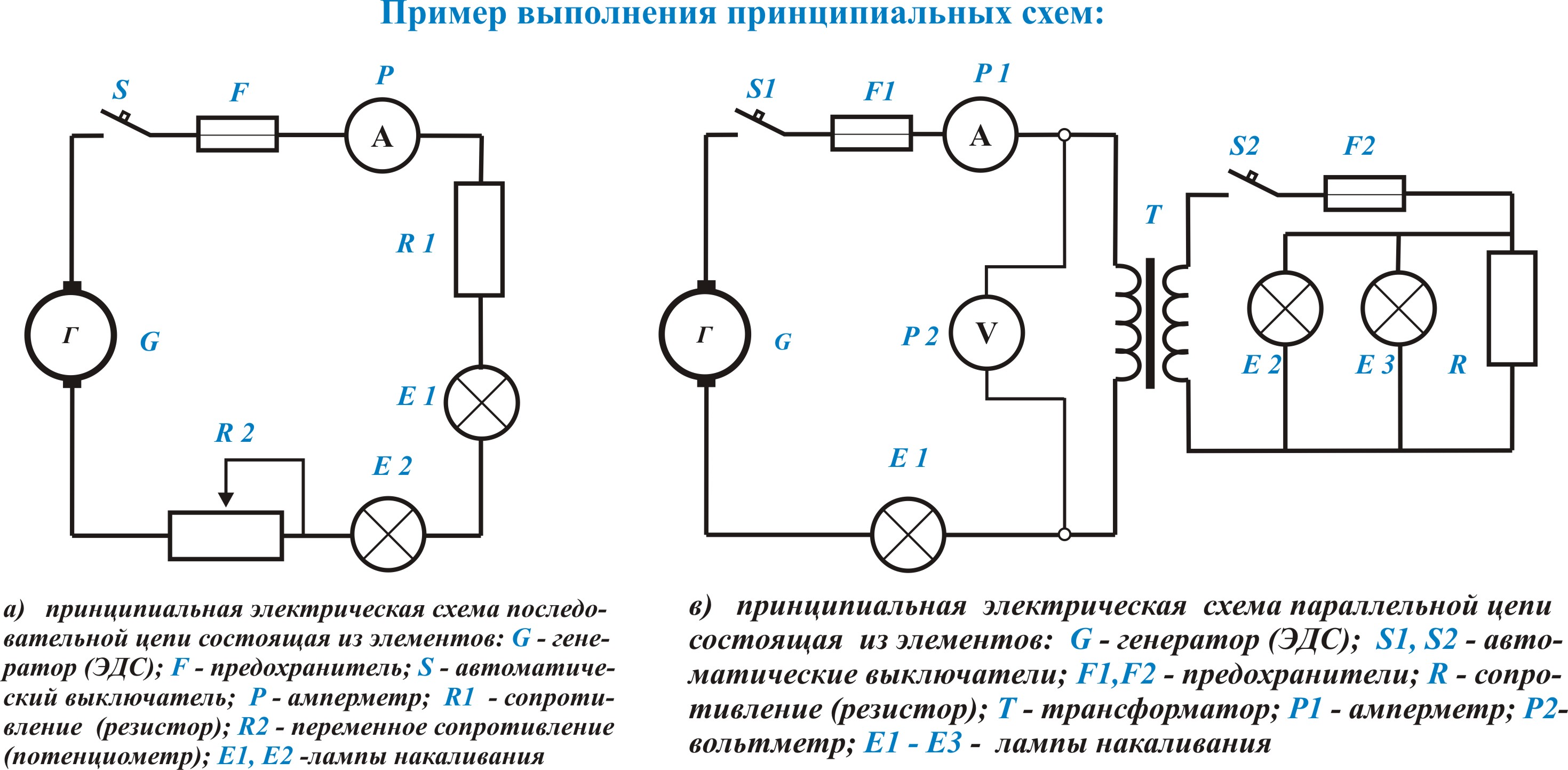

Электрическая схема представляет собой схематическое изображение электрической цепи. Это может быть что угодно, от грубой схемы, нацарапанной на куске картона или салфетке, до сложной электрической схемы.В ваших домашних электрических проектах очень важно использовать электрические схемы. Они могут помочь вам, предоставив дорожную карту для планирования и завершения ваших проектов по электропроводке дома, сэкономив вам время, деньги и нервы.

Когда нам нужна электрическая схема?

Двумя наиболее распространенными приложениями для использования схемы электропроводки в отношении ваших домашних электрических проектов будут:

1. Чтобы помочь вам понять, какие соединения необходимо выполнить после прокладки кабелей и как выполнить эти соединения.

2. Чтобы зафиксировать соединения и сращивания в существующей установке, чтобы вы могли заменить неисправное устройство или исправить плохое соединение или сращивание. Хорошим примером этого может быть замена трехпозиционного переключателя. Схемируйте, как расположены соединения, прежде чем отсоединять старый трехпозиционный переключатель, особенно отметив, какой провод подключен к общей клемме, тогда подключение нового трехпозиционного переключателя будет простым!

Что такое электромонтажное устройство?

Розетка

Наиболее распространенным устройством подключения, для которого вам может понадобиться схема подключения, является розетка.Подключить розетку очень просто, если у вас есть электрическая схема для правильного подключения. Одна из распространенных ошибок, которую совершают люди, — это называть розетку вилкой. Они будут спрашивать меня, как подключить вилку или розетку, когда они должны спрашивать, как подключить розетку. Вилка – это то, что входит в розетку. Запомните это так: на конце шнура моей лампы есть вилка, и я вставлю эту вилку в розетку.

Вот базовая схема подключения розетки.

Однополюсный переключатель

Еще одна полезная схема подключения — это схема подключения переключателя.Подключение выключателя действительно довольно простое и понятное. Однополюсный выключатель очень распространен в доме и используется для управления светом или светильниками или коммутируемой розеткой из одного места. Выключатель просто прерывает поток электричества, чтобы замкнуть или разорвать цепь к свету или лампе.

Вот базовая схема подключения выключателя

Трехпозиционный выключатель

Трехпозиционный выключатель — еще одно распространенное устройство в доме.Он используется для управления светом или светильниками или розеткой для лампы из двух мест, например, с любого конца коридора, сверху и снизу лестничной клетки или с любого конца комнаты для управления освещением.

Некоторые просят меня показать схему подключения 2-позиционного переключателя, и меня даже поправляли, когда я называл эти устройства 3-позиционными переключателями. Они утверждают, что это двухпозиционные переключатели. Я думаю, вы могли бы обосновать изменение названия, потому что однополюсный переключатель предназначен для одного местоположения, а трехпозиционный – для двух мест? Я не знаю ответа на этот вопрос, но поверьте мне, когда я скажу, что это называется трехпозиционным переключателем.

См. схемы внутренней проводки для различных вариантов подключения трехпозиционного переключателя.

4-позиционный переключатель

4-позиционный переключатель используется в сочетании с 3-позиционными переключателями, поэтому вы можете управлять световым набором из трех или более мест.

См. схемы внутренней проводки на веб-сайте для получения схемы подключения 4-позиционного переключателя.

Светильник

Светильник можно назвать проводным устройством в доме, но правильное название — светильник.
