Замена проводки в панельном доме

У многих людей в Москве есть квартира в доме панельного типа. Возведение таких зданий не отнимало много времени, что позволило обеспечить жильем большую часть населения российской столицы. Однако все с течением времени приходит в негодность, в том числе и инженерные коммуникации в старой постройке. Неудивительно, что замена проводки в панельном доме сегодня интересует многих людей. Поменять электропроводку в квартире можно даже своими руками, если придерживаться некоторых рекомендаций.

Почему нужно менять электропроводку квартире?

Полная замена электропроводки в старой квартире может понадобиться в различных ситуациях. Со временем у выключателей и розеток истекает эксплуатационный срок. Помимо того, может использоваться мощная техника, поэтому старая проводка в панельном доме или хрущевке может не выдержать такой нагрузки. Она начнет плавиться и искрить. Задумывая капитальный ремонт в частном доме или квартире, необходимо хорошо подумать о проведении электротехнических работ.

Электропроводку нужно поменять, если:

  • оголилась старая изоляция
  • используется техника, которая требует высокую мощность электропроводки (алюминиевые провода не выдержат нагрузки)
  • провода потрескались или потеряли свойства
  • в коробке щитка часто выбивает пробки
  • мигает и гаснет свет в комнатах
  • искрятся розетки
  • невозможно подключение нескольких приборов сразу (например, кондиционера и плиты)
  • устанавливаются теплые полы, подвесной потолок

Электромонтажные работы, выполненные своими руками, позволяют перейти с однопроводной электропроводки в панельном доме на трех- и пятипроводную.

Как проходит проводка в панельном многоэтажном здании?

Чтобы демонтаж/монтаж проводки был более простым процессом, при возведении построек такого типа делали специальные каналы. Специалистам нужно было лишь протянуть через них кабель для обустройства электрической сети в помещении.

Безусловно, последовательность расположения каналов является разной для домов различных серий. К сожалению, на схемах она обычно не указывается. Именно поэтому найти их размещение трудно.

Каналы пролегают не только в стенах, но и по потолку. Кроме того, старая электропроводка может пролегать в местах соединения потолочной и стеновой панели. Зачастую здесь со временем образуется полость, которую заполняют штукатуркой. Еще одним местом, где мастера могли «спрятать» электропровод, становится межпанельный шов.

Обычно в качестве проводки в панельных домах использовался алюминиевый провод. Максимальный срок его эксплуатации – 25 лет. Это еще раз подтверждает необходимость замены старой проводки и установки новой.

Помимо этого необходимо сказать, что раньше разводку делали двумя линиями: для энергоснабжения розеток и для питания осветительных приборов (люстры, светильники и др.). Отдельный электрокабель вел к плите. В наше время так делать не стоит.

Замена электропроводки в панельном доме: подготовка

Прежде чем менять в квартире электропроводку, необходимо тщательно подготовиться. Нужно достаточно большое количество специального инструмента:

  • перфоратор с комплектом сверл, коронкой. При помощи сверл можно сделать отверстия для дюбелей, а коронка необходима для высверливания подрозетников
  • отвертка (минусовая/плюсовая)
  • рулетка для проведения измерений
  • бокорезы и пассатижи
  • зубило и молоток
  • нож
  • шпатель для крепления электропроводов и коробок
  • паяльник
  • индикатор

Также необходимо купить материалы: монтажные коробки, дюбели, розетки и выключатели, изоленту, алебастр, клеммники, проволоку с сечением 1,5 мм.

Не важно, панельный дом или кирпичный, трудозатраты по замене проводки своими руками будут примерно одинаковы. Однако если нет свободного времени, лучше сразу отказаться от затеи и отдать предпочтение компании или частному мастеру, которые проводят электромонтажные работы. Квалифицированный электрик сможет выполнить работу более оперативно. Хотя, если хочется все сделать своими руками и позже гордиться результатом, можно выполнить демонтаж и монтаж внутренней электросети самостоятельно.

Особенности замены проводки в панельном доме

Первое, что следует запомнить: для штробления не подходят несущие стены. Этого не следует делать не только в панельном доме, но и в хрущевке. Хотя это касается только штробления в горизонтальном направлении. Такие штробы могут существенно ослабить конструкцию панели, ее способность выдерживать большие нагрузки.

Монтаж новой электропроводки в жилых помещениях должен производиться в старые штробы. Если количество штроб недостаточное, или нужно выполнить монтаж светильников в новых местах, проводку необходимо вести поверх стен, а затем зашить гипсокартоновыми листами. Безусловно, площадь квартиры от этого станет меньше, но в противном случае придется оставлять проводку открытой.

В процессе монтажа обшивки, уже после штробления стены, используются установочные и распределительные коробки. Проще менять открытую электропроводку, чем скрытую. Чтобы сделать штробу, необходимо просверлить канал, используя штроборез или перфоратор, глубиной около 10 мм. С использованием дюбелей или алебастра там закрепляется проводка. Углубления для подрозетников не должны превышать 45 мм.

Замена проводки своими руками поэтапно

Есть несколько основных этапов, которые придется пройти при полной или частичной замене электропроводки:

  • обесточивание – несмотря на кажущуюся простоту, является одним из важнейших этапов. Необходимо заглянуть в щиток и последовательно выключить все автоматы. После следует проверить – крутится ли электрический счетчик, померить напряжение в розетках
  • демонтаж. Удалить своими руками изношенные провода, предварительно сняв люстры и светильники, коробки и розетки.
  • составить план размещения новой сети для каждой комнаты, включая ванную комнату, кухню, туалет
  • подготовить поверхность и выполнить монтаж, фиксируя провода по кабель-каналам и устанавливая коробки
  • последний этап – проверка полученной сети и отделочные работы. Только убедившись в исправности электросети, можно замуровывать провода в стены, выполнять отделку и клеить обои.

Кроме того, при осуществлении электромонтажных работ в жилом доме следует учитывать некоторые правила, регламентированные противопожарными нормами и ГОСТ:

  • разделительные коробки, счетчики и розетки нужно установить в доступном месте
  • высота крепления розеток – 30 см, выключателей – 90 см.
  • если рядом находится металлический элемент (радиатор, труба и т. д.), розетки размещают на расстоянии 50 см от него
  • в туалете возможна лишь установка электрических розеток с защитой от воды
  • в кухне необходимо иметь минимум три розетки, по квартире из расчета – одна розетка на шесть кв.м.

Кроме того, необходимо составить схему, как будет прокладываться кабель по горизонтальным либо вертикальным линиям. Это не только сделает работу проще, но и позволит правильно установить внутреннюю сеть.

Способов прокладки кабелей для квартирной электросети есть множество. Монтаж можно осуществлять в старых каналах, что является самым безопасным вариантом, в стяжке (с деревянным полом дело обстоит сложнее), в штукатурке или же под потолком, если планируется сделать натяжной потолок. Все зависит от предпочтений владельцев жилья и технических особенностей помещения.

В любом случае, необходимо соблюдать безопасность выполнения работы и противопожарные, строительные нормы. Это позволит установить нужное количество проводов и выполнить разводку максимально качественно.

Каналы для электропроводки в панельном доме. Оптимальная электрическая схема проводки квартиры панельного дома

В старых панельных домах не только схема квартирной эл проводки, но и сама проводка не отвечает современным требованиям нагрузок и электрической безопасности. Ведь в большинстве случаев она выполнена из алюминиевого провода сечением 2 мм 2 .
Для современной квартиры это этого очень мало, и если не выполнить замену во время ремонта, то проблема с электропроводкой обязательно появится после его окончания. Да и старые схемы электропроводки, когда при малейшем повреждении обесточивается вся квартира, не являются оптимальными и безопасными.

Выбор расположения электрооборудования

Итак:

  • Прежде чем выбрать подходящий нам план электропроводки в квартире панельного дома нам следует произвести все необходимые расчеты. И если конструкторские бюро используют для этого специальные методики и формулы, то мы можем выполнить это приблизительно, без использования сложных формул и многочисленных коэффициентов.
    Ведь электрические нагрузки обычной квартиры не так велики, а определенный запас мощности, который мы заложим, позволит не опасаться за надежность нашей электропроводки.
  • На самом первом этапе нам следует определиться с количеством розеток и осветительного оборудования в каждой комнате.
    От этого напрямую будет зависеть не только наша будущая схема квартирной проводки, но и выбираемый нами провод, а также необходимые автоматические выключатели.
  • Определившись с расположением и количеством электроприборов в каждой комнате, нам следует обдумать, какое электрооборудование в них будет подключаться. Если это маломощная бытовая техника (телевизор, утюг, компьютер, разнообразные видео устройства и т. п.), то она не требует особого подхода.
    Если же это мощное электронагревательное оборудование, то его номинальные параметры следует учитывать отдельно. А в некоторых случаях стоит рассмотреть вопрос об отдельной линии электропитания для такого оборудования.

Обратите внимание! При подключении мощного электрооборудования через розетку обратите пристальное внимание на ее соответствие номинальным параметрам электроустановки. На данный момент на рынке представленные розетки на 10, 16, 25 и 32А. Этот параметр должен быть не ниже, чем номинальный ток вашей электроустановки.

Расчет необходимого электрооборудования

Итак:

  • Теперь наступает момент выбора проводки и автоматических выключателей для нашей электросети. Согласно п.6.2.2 ПУЭ (Правила устройства электроустановок), внутренние сети освещения должны питаться от автоматов с номинальным рабочим током не более 25А. Для сети освещения обычно используются автоматы на 16А, а для питания электрических розеток 25А.
  • Чтоб перевести номинальную мощность наших электроприборов в номинальный ток, используем формулу;где Р – номинальная мощность электроприбора, а U – напряжение питающей сети (то есть 220В). Произведя нехитрый расчет, получаем, что электроприбор мощностью 1кВт потребляет ток 4,54А.
    Для упрощения дальнейшего расчета и создания запаса мощности наша инструкция предлагает принимать этот ток равным 5А.
  • Для выбора необходимого нам провода пользуемся таблицами в п. 1.3 ПУЭ. Там приведено множество разнообразных параметров зависимости номинального тока провода от марки провода, количества жил, вида изоляции, влажности воздуха, способов прокладки и некоторым других параметров.
    Все это сильно усложнят расчет. Поэтому обычно электрики исходят из параметров, что медный провод сечением 1 мм 2 пропускает ток в 10А, а алюминиевый провод сечением 1 мм 2 пропускает ток 5 А.
  • Исходя из всего этого, получаем, что для питания нагрузки до 5кВт потребуется медный провод сечением 2,5 мм 2 . Это как раз согласуется с максимально допустимой нагрузкой вводного автомата в 25А.
    Для питания же сетей освещения и маломощных электроприборов с суммарной мощностью до 3кВт выбираем провод в 1,5 мм 2 . Для защиты такого присоединения как раз подойдет автомат на 16А.

Выбор схемы электропитания квартиры

Схема с одним общим электропитанием

Итак:

  • Схема электропроводки квартиры в панельном доме напрямую зависит от суммарной мощности, получившейся у нас при расчетах. Если она не превышает 25А, то возможно использование схемы с одним общим проводом, от которого параллельно питаются розетки и сеть освещения.
    Наверняка такая схема использовалась и при первоначальной постройке дома. В некоторых случаях она подойдет для однокомнатных квартир.
  • К преимуществам схемы с одним общим питанием можно отнести:
    1. Более низкая конечная цена материалов. Ведь нам не потребуется отдельный автомат на каждую линию питания. И расход провода будет значительно меньше.
    2. Простота и наглядность монтажа. Вы просто прокладываете один провод и в необходимых местах делаете от него ответвления для розеток или осветительного оборудования.
    3. Отсутствие необходимости установки распределительного щита. Ведь такая схема подразумевает наличие всего одного автомата, который имеется в вашем водном шкафу около электросчетчика.
  • К недостаткам такой схемы электроснабжения можно отнести:
  1. Низкая надежность. Вследствие повреждения любого участка без напряжения остается сразу вся квартира.
  2. Необходимость монтажа дополнительных распределительных коробок, для ответвлений на электроприемники.
  3. Для проведения ремонтных работ необходимо снятие напряжения со всей схемы.

«Европейская» схема электропитания

Итак:

  • В последнее время все большую популярность получает так называемая «европейская» схема электропитания. Такая схема электропроводки в квартире панельного дома подразумевает наличие отдельных автоматических выключателей и отдельной линии питания для различных групп электропотребителей.
  • Обычно распределение производится по следующим категориям. Первая группа это электророзетки на одну – три комнаты. Вторая группа — это сеть освещения, опять-таки, на одну – три комнаты. Выбор количества комнат для одной группы определяется исходя из их суммарной мощности.

Обратите внимание! Согласно п.6.2.3. ПУЭ в одной группе должно содержаться не более 20 ламп или розеток. Это правило не распространяется только на многоламповые люстры.

  • Кроме того существуют варианты питания каждой отдельной комнаты от одной линии питания и соответственно отдельного автоматического выключателя. Тут выбор целиком зависит от характера и вида нагрузок и ваших предпочтений.
  • К преимуществам «европейской» схемы электропитания можно отнести следующие параметры:
  1. Высокая безопасность такой схемы. Ведь даже в случае несрабатывания группового защитного выключателя, отключится вводной автомат.
  2. Высокое удобство такой схемы. Ведь в случае повреждения напряжение будет отсутствовать только на одной группе электроприемников. Остальные группы будут нормально функционировать.
  3. Удобство ремонта и обслуживания. В случае если произошло отключение одной из групп электроприемников, даже если визуально не видно, определить примерное место значительно проще. Ведь если вы выполняли прокладку своими руками, то места прокладки провода данной группы вам примерно известны.
  4. Меньшее количество или полное отсутствие дополнительных распределительных коробок.
  • К недостаткам «европейской» схемы электропитания можно отнести следующие параметры:
  1. Более высокая конечная стоимость такой схемы электроснабжения. Это связано с большим количеством необходимых материалов.
  2. Более высокая трудоемкость и сложность монтажа. Ведь для прокладки сразу нескольких линий проводов необходимы более глубокие штробы, большее количество провода подразумевает большее время на его прокладку и тому подобное.
  3. Необходимость выделения дополнительного места на распределительный электрощит.

Вывод

Схема подключения проводки в квартире формируется не только на основании ваших финансовых возможностей и пожеланий. Для ее безопасного и надежного функционирования следует учитывать номинальные значения и виды электрических нагрузок. Это обеспечит бесперебойную работу вашей электропроводки на долгие годы.

В любом доме постройки советских времён рано или поздно придётся делать капитальный ремонт, в том числе и домашней электросети. Во-первых, старая сеть уже не справляется с современными нагрузками. Во-вторых, выполнена она была алюминиевыми проводами, которые сейчас повсеместно меняют на медные. Замена проводки в панельном доме представляет определённые сложности. Здесь не так-то просто перенести розетку или выключатель в любое удобное для вас место. Тем не менее сложности эти чисто физического характера, что касается электрической части, то она ничем не отличается от монтажа проводки в обыкновенных домах. Так что вполне можно обойтись без профессионального электрика, выполнив ремонт проводки своими руками.

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Особенности электропроводки в панельных домах

Прокладка электрической проводки в панельном доме в основном выполнялась в специальных каналах (или бороздах), которые были предусмотрены и сделаны в железобетонных плитах на заводе.

Места этих борозд строго регламентировались, так же как и отверстия под выключатели и розетки.

То есть не было никаких шансов переместить коммутационный аппарат в другое, более удобное место. В потолочных плитах тоже имелись специальные борозды для прокладки в них проводов к осветительным приборам.

Ещё один вариант, по которому монтировалась электропроводка в панельном доме – в пространстве между потолочными и стенными плитами, это место потом закрывалось плинтусом. Также провода прокладывали в межплиточных швах.

На эти нюансы обратите особе внимание, потому что если вам предстоит замена электрической проводки в панельном доме своими руками, нужно хотя бы знать, где искать пути пролегания старых проводов. Их надо постараться использовать и для новой разводки по максимуму, потому что монтаж штроб в железобетонных плитах – занятие очень трудоёмкое.

На видео замена проводки на потолке, проложенной через внутренние пустоты плиты:

Варианты проводки для панельного дома

Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.

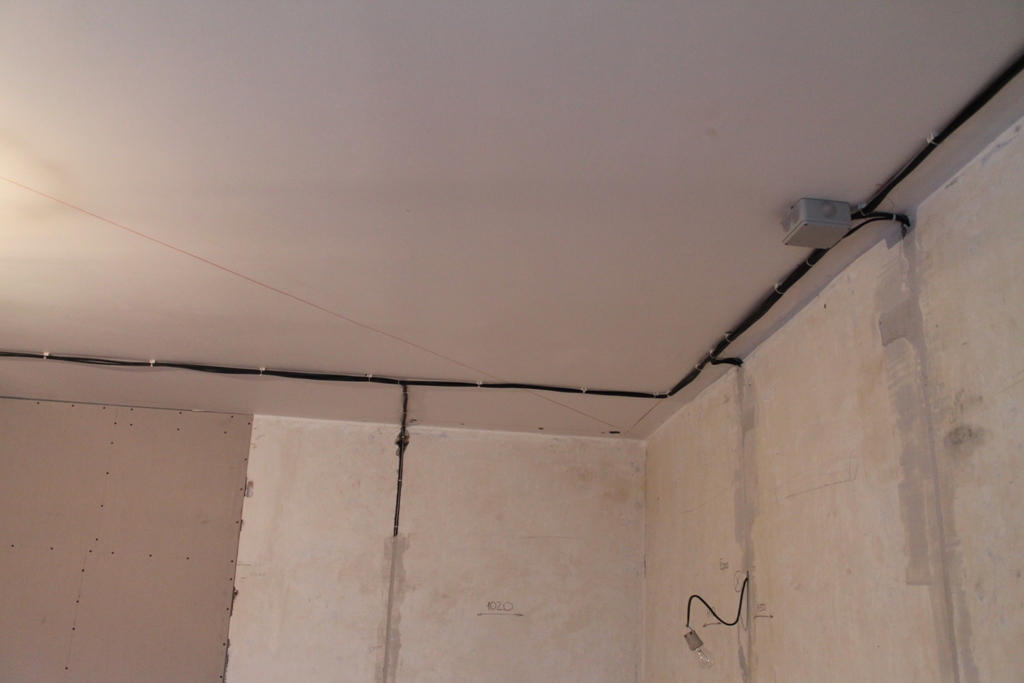

Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку. В этом случае к поверхностям крепится непосредственно кабель. Можно его предварительно протянуть в трубу: стальную, электротехническую из пластика, гофрированную пластиковую или гибкую металлизированную. Крепёж к поверхностям осуществляется специальными клипсами, хомутами или скобами, под которые нужно будет просверлить маленькие отверстия. После того, как проводники будут закреплены, накладывается слой штукатурки. С помощью такого способа вы сможете протянуть отдельные линии не только к осветительным приборам, но и к мощной бытовой технике (кондиционерам, водонагревательному бойлеру).

Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.

Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.

Замена электропроводки в панельном доме может быть вообще выполнена открытым способом прокладки.

В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.

Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями.

Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Расстояние между дисками можно заранее регулировать, так же как и глубину нарезаемой борозды.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

  • Карандаш с линейкой (либо рулеткой).
  • Перфоратор и бур для него диаметром 8 мм.
  • Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
  • Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия. Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон.

Все этапы наглядно показаны на видео:

Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение. Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью.

Схему разветвления кабелей от вводного щитка продумайте заранее.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

На видео результат работы электромонтажников в панельном доме:

Мы рассказали вам основные нюансы замены проводки в панельном доме. Этот вид работ всё-таки относится к сложным, по сути являясь капитальным ремонтом всей электрической домашней сети. Поэтому реально оценивайте свои силы, быть может, лучше пригласить профессионального электрика.

Панельный способ строительства жилья всегда преподносил обитателям квартир советской постройки массу сюрпризов и неожиданностей. Очень часто в процессе ремонта в квартире панельного дома попытка повесить картину или выбить перфоратором пару отверстий в стене, чтобы установить кухонные шкафы, приводила к короткому замыканию. Сверло или пробойник натыкались на старые алюминиевые провода в самых неожиданных местах стен.

Как выполнялась проводка в квартире панельного дома

Существует серьезное отличие в организации электропроводки в квартире кирпичного и панельного дома. В обоих случаях монтаж электропроводки от щитка и счетчика до розеток и приборов освещения выполнялся по карте разводки. Но электрик сам определял места для установки распределительных коробок и штробовых каналов под укладку провода.

Для панельного дома дела с разводкой электропроводки обстояли проще и сложнее одновременно из-за следующих обстоятельств:

  • Каждая из железобетонных панелей была элементом силового каркаса и несла немалую нагрузку от веса верхних этажей и плит перекрытия, резать бетонную поверхность категорически запрещалось, это могло привести к трещинам и разрушению стен;
  • Панельные плиты перекрытия имели каналы заводского изготовления, предназначенные для скрытой укладки и разводки проводов в квартире, как того требует схема электропроводки;
  • Качество каналов было крайне низким, а зачастую они были забиты щебнем и кусками бетона, выдавленного в процессе производства плиты.

К сведению! Кроме того, что каналы под электропроводку в панельном доме были низкого качества и забиты отходами бетона, их положение и распределение было, мягко говоря, неоптимальным.

Поэтому в большинстве случаев строителями и электриками при укладке и разводке проводов использовались ниши под деревянным полом на верхних этажах, через которые и пробрасывалась большая часть проводов. Таким образом, можно было вывести любые группы проводки к потолочным светильникам, выключателям и настенным розеткам, достаточно было пробить сквозное отверстие в плите перекрытия.

Внутри квартиры панельного дома электропроводку частенько укладывали под плинтусами, в щелях между потолочными и панельными плитами, спрятав ее за толстым слоем стекловаты и материала, которым заделывались швы. Строительные нормы категорически запрещали использовать панельные швы дома для укладки электропроводки, но на практике запрет игнорировали, электрик просто увеличивал размер шва между плитами и укладывал проводку так, чтобы оставалось пространство, обеспечивающее безопасный зазор.

Как укладывается электропроводка в панельном доме по схеме

В течение 2-4 лет с момента завершения строительства в панельном доме происходили усадочные процессы с взаимным перемещением плит и осадкой фундамента. В таких случаях электропроводка, уложенная в панельный шов, могла быть разорвана или раздавлена. При этом место разлома или обрыва алюминиевой жилы в доме найти было практически невозможно. Приходилось прибегать к услугам электрика, чтобы разобраться в путанице электропроводки и выполнить ее ремонт или полную замену.

Существовала типовая схема разводки электропроводки в квартире, как на приведенной схеме, но адаптация под различные проекты квартир в панельных домах выполнялась крайне небрежно. Главное было — соблюсти равномерную нагрузку по фазам таким образом, чтобы избежать перегрузки и, как следствие, не получить перекос фаз.

Во многих квартирах панельных домов во время ремонта жильцы неоднократно находили на поверхности потолков заштукатуренные каналы с отверстиями, в которые по теории должна быть уложена электропроводка.

Зачастую электрики сами нарушали правила монтажа и даже не пытались провести электропроводку так, как это требуют СНиП и ГОСТ. Электропроводка практически в панельном доме всегда укладывалась по кратчайшему расстоянию. Если распределительная коробка находилась на высоте около двух метров, а розетка на уровне одного метра над полом, да еще в стороне на пару метров, провод укладывался по диагонали, что позволяло получить экономию – вместо положенных трех метров электропроводки уложить два с половиной. Разницу, естественно, можно было списать для своих нужд.

Кроме того, нередко вместо одного цельного куска алюминиевого провода укладывалась электропроводка из нескольких скрученных отрезков провода. Места скручивания нагревались и приводили к срабатыванию автомата защиты на распределительном щите.

Вариант разводки электропроводки в двухкомнатной квартире панельного дома

В качестве примера можно посмотреть схему электропроводки для двухкомнатной квартиры в панельном доме стандартного двадцать первого проекта. В таком панельном доме, называемом еще бескаркасным, практически все элементы дома, даже внутренние перегородки были несущими, поэтому штробить отдельные каналы под укладку электропроводки было нельзя.

Согласно схемы вся электропроводка делится на три основные группы:

  1. Освещение и розетки в комнате 1 и 2. В каждую из комнат на контактную коробку заводилась своя пара ноль и фаза от распределительного щита, что позволяло отключить электроснабжение и выполнить ремонт и обслуживание проводки, используя, например, светильник-люстру в коридоре;
  2. Освещение и электропитание розеток в коридоре организовано по тому же принципу с выведением своей питающей пары на распределительную коробку, находящуюся у входной двери. К этой же коробке подключалась проводка звонка и дежурного освещения;
  3. Третья группа — светильники и розетки для кухни. В панельных высотках, не имеющих централизованного газоснабжения, устанавливались электрические кухонные плиты, поэтому для кухни использовался кабель с сечением не менее 4мм 2 ;
  4. Последняя группа – ванная и туалет. Электропроводка на вспомогательные помещения подключалась к входному щитку напрямую, без использования распеделительной коробки.

А так выглядит реальная разводка проводов в двухкомнатной квартире, зарисованная владельцем помещения.

Вместо построения четырех независимых веток электропроводки строителями выполнено две линии. Одна из них, отмеченная красным, использовалась для питания комнаты №2, кухни и туалета с ванной комнатой. Синяя ветка электропроводки питала комнату №1 и коридор. Половина идей и задумок, заложенных в схеме электропроводки для панельного дома, упрощены до максимума.

А так выглядит современная схема электропроводки после ремонта и переделки с заменой полутора миллиметровой алюминиевой лапши в штатных каналах плит панельного дома на ВВГ-3.

Электропроводка трехкомнатной квартиры

Как и для двухкомнатной панельной квартиры, схема разводки основывается на разделении входной пары на распределительном щите на две основные ветки. На распределительный щит электропроводка заходит из ствола — колодца панельного дома. Первая ветка объединяет одну из комнат, коридор и ванную. Вторая – зал, вторую комнату и кухню с туалетом. Освещение на балкон выполняется самостоятельно, подключением дополнительной проводки от крайней распределительной коробки. На первый взгляд, бросается в глаза небольшой дисбаланс в распределении нагрузки, вторая линия кажется намного более нагруженной. Но это обманчивое впечатление. Проводка на второй ветке намного короче и имеет большое количество разветвлений. Из-за огромного потребления электроэнергии кухонными приборами – микроволновой печкой, духовым шкафом, электроплитой основная силовая медная жила идет именно на распределительную коробку кухни, с которой по разветвлениям потребляется не так уж много энергии – освещение комнат, телевизор, компьютер, туалет.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В предыдущей статье я рассказывал Вам про подготовку к замене электропроводки в квартире. Вот ссылочка на . Итак, приступим к дальнейшему изучению материала.

Но прежде, чем начать изучение новых схем, нужно хорошо познакомиться с существующими типовыми схемами и проектами.

Я еще раз повторю Вам, что для замены электропроводки в квартире необходимо разработать проект, и по-другому быть не может. Потому как возникает много немаловажных вопросов, которым необходимо уделить достаточного внимания:

  • расчет мощности устанавливаемого оборудования
  • выбор аппаратов защиты (автоматы, УЗО, дифавтоматы)

Вот несколько примеров для наглядности: проект электроснабжения офиса и .

В старых домах и квартирах существует несколько типовых схем.

В этой схеме защитный проводник PE применяется только для электрической плиты. Для групповых линий он не используется.

Чаще всего питание электроплиты осуществляется трехжильным алюминиевым проводом сечением 4 кв. мм, например, АППВ (2х4), а питание групповых линий – двухжильным алюминиевым проводом сечением 2,5 кв. мм, например, АППВ (2х2,5).

Если это Вам не безразлично на свою безопасность, то необходимо периодически проверять качество своей электропроводки. Вам в этом поможет любая (ЭТЛ) по месту Вашего проживания. У нее для этого имеется ряд специальных приборов. Также необходимо в обязательном порядке переходить на систему заземления TN-C-S. Об этом .

Приведу наглядный пример: Вы купили себе в квартиру ванну джакузи, или посудомоечную машину. Прочитали паспорт и инструкцию по эксплуатации, в которой говорится, что питание ванны должно осуществляться от сети 380/220 (В) с системой заземления (3-х проводная сеть — фаза, ноль и земля) и в линии обязательно должно быть установлено (УЗО) или дифавтомат.

А дом какой у Вас — панельный или кирпичный?

Дом у нас панельный 1991 года постройки.

Вопрос: можно ли от распредщитка в квартире провести на кухню проводку на 5 розеток без применения распаечных коробок(к каждой розетке идет отдельный кабель от распредщитка)?

Конечно можно, даже нужно. Последнее время большинство проектов так и делаются с целью использования минимум распределительных коробок. Пусть такой вариант дороже, но ведь каждая распределительная коробка это дополнительное соединение проводов.

Дмитрий,добрый вечер.
Подскажите:
квартира старая
щиток древний в квартире
запитан двумя алюминиевыми проводами.
Начал капитальный ремонт. Всю почти проводку делаю 3-х жильным кабелем. Где взять землю на розетки?
Живы на I-ом этаже. Рядом общий электрошкаф. Может оттуда одну жилу протянуть, если там таковая имеется.
Спасибо

Если у Вас в доме магистральные линии электропроводки выполнены по новым нормам, то защитный проводник РЕ должен присутствовать в этажном щитке. В этом случае Вам лишь достаточно подключиться к нему и завести в квартиру на шинку РЕ. Если же «земли» нет в этажном щитке, то уточните у сотрудников УК, есть ли вообще контур заземления в Вашем доме? Если нет, то разводку в квартире делайте, как положено (фаза, ноль, земля). Позже после реконструкции магистральных сетей в доме (если она будет), Вы подключите шинку РЕ в квартире как положено.

Спасибо.
Попробую уточнить про РЕ в ЖЭКе.

Выяснил.
Земли нет в этажном щитке, контур заземления в доме отсутствует, т.к. старый фонд.
Реконструкции магистральных сетей в доме не предвидится.
Всю разводку в квартире провел трехжильным кабелем.
Подскажите как теперь быть с УЗО (как его цеплять в моем случае)? Да и вообще что делать с отсутствующей землей, как обезопасить себя и своих близких?
Спасибо.

Виталий, как я говорил уже УЗО при такой схеме электроснабжения запрещено устанавливать, согласно ПУЭ. Поэтому мнение электриков разделилось. Кто-то рекомендует ставить, а кто-то упорно следует указаниям ПУЭ. Вот мое обоснование вышесказанного:

Подскажите пжл как лучше в кухню, если там будет элктрплита, посудомойка, микроволновка, элктрчайник, холодильник. Думаю на две группы раскинуть:
1) на элктрплита: ВВГ 4 или 6мм.кв + автомат, УЗО под вопросом
2) на всё остальное: ВВГ 4мм.кв + автомат, УЗО не знаю нада или не.

На электроплиту однозначно отдельную группу. Если плита современная и достаточно мощная — более 9 (кВт), то прокладывайте кабель сечением 6 кв.мм по меди. УЗО по желанию.

Про остальное сказать не могу, т.к. не знаю мощностей, может будет достаточно и 2,5 кв.мм — это примерно до 25 (А) или до 5,5 (кВт). Хотя можно проложить и с запасом — 4 кв.мм. УЗО обязательно.

спасиб за ответ, и за сайт тоже, море полезной инфы, разжевано до мелочей, для меня недоученого сельского элктрика это находка.

Весьма полезная информация. Можно быстро стать «советским инжинером»!
Почему сов. инжинером?

В 1997, работал в Германии нелегалом.
Взяли на работу на бирже во Франкфурте на Майне. Кто был — знает.
Взяли убрать некую територию от мусора. Но задержался на несколько недель. Пришлось свалить одну стену разваливающеяся, построить и отштукатурить, стяжку бетонную уложить, стены вагонкой, а в определённые места и плиткой обложить и много разных работ работать типа електричества, сантехники и прочее.
Под конец монтировал светильники.
Баби — немка что возила хозяйна пакестанца, спрашивает у меня.
Тебя взяли подмести а ты столько разных работ сделал, какая у тебя специальность?
И что вы думайте, каков последовал ответ?

Здравствуйте! Большое спасибо за создание полезного и интересного сайта.
Интересно. Если меняется проводка в квартире с электроплитой, можно ли РЕ проводник для электроплиты использовать для общих квартирных групп?

Валера, можно, если это действительно защитный РЕ проводник. Это проверяется в этажном (подъездном) щите или шахте, где проложены стояки (магистрали) электропроводки: А, В, С, N ,РЕ (5 проводов) или А, В, С, РЕN (4 провода).

Если РЕ проводник для плиты был подключен к отдельному защитному РЕ проводнику стояка, то его можно считать полноценным РЕ, а если он был подключен на совмещенный рабочий PEN проводник стояка, то значит плита была у Вас не заземлена, а занулена.

Добрый день.
В квартире вся проводка выполнена алюминиевым проводом.
Хочу дополнительно установить еще несколько розеток и проводку к ним выполнить из меди.Эти розетки хотел включить параллельно с существующими
Интересует следующее
1.Как осуществить переход от алюминия к меди
2.Нужно ли в новых розетках организовывать «землю» (к этим розеткам планируется подключение телевизора, компьютера, утюга)
Спасибо за ответ.

Хочу поменять в квартире старую алюминиевую электропроводку на новую, и добавить розетки в разных местах! Но вот проблема, не могу найти как расположена старая проводка. Подскажите как обычно укладывали проводку в домах 80-90-х годов постройки? Они откуда-то с потолка подходят. И можно ли укладывать новую проводку в каналах жб плит, где была расположена старая проводка?
Дом у нас панельный 1991 года постройки!
Спс!!!

2х комнатная!

Александр, у меня был такой же вопрос, но ответа не было, и я разобрался сам. у меня такой же дом, и как сказали местные электрики, провода идут через соседей сверху. У вас в квартире только сможете найти разветвлительные коробки, обычно находятся над выключателями. В моем доме в ненесущих стенах у потолка вдоль стены есть канал присерно 1,5-2 см, в нем и проложены часть проводов, но все равно они где-нибудь будут уходить к соседям. Я сделал как: от щита просверлил отверстие в коридор, проложил новые провода(правда получился целый пучек) и развел по комнатам в вышеуказанных каналах. чтобы не делать штробы в несущих стенах, опускал провода до уровня пола в мягких ненесущих стенах(их легко можно проштробить) и прокладывал под паркетом. так развел по всей квартире. А в коридоре все провода по потолку идут, закрою потом натяжными потолками. лучшего решения я не придумал. не забудьте потом нарисовать схему, где проложены провода(с размерами), чтобы случайно их потом не просверлить!

Александру 16.09.2013
Зачем Вам старые трассы? Забудьте про них и алюминий. Все делается по новым путям.

Андрею 17.09.2013 Под паркетом нельзя — сгораемый материал.
Схема(план) проводок — хорошо, но лучше фото, и загнать в комп на память.

Ну, про старые трассы совсем не стоит забывать. Иногда они нужны. Сдергиваешь старый провод и тут же ведешь новый. И штробить не надо.

Александру 02.10.2013
Старые трассы нужны крайне редко. Например, вертикальные 2м на стене между ванной и туалетом в ж-б домах 80-90гг, или путь внутри панели к люстре.
Тут не упоминалась манера вести трассы, так лично я обычно веду в вертикальных и горизонтальных стыках стен и потолков — там легче, и все стены свободны для прибивания картин, полочек, шкафчиков.
Кстати. правильнее всего документировать готовые трассы на развертках поверхностей каждого помещения. Помните из школы развертку куба?
А если фотографировать, то предварительно рисовать на стенах расстояния до ориентиров, на фото впечатывать даты (может, у кого-то можно даже наименование фото). Иначе можно легко запутаться в куче фотографий.

Здравствуйте, подскажите пожалуйста по какой схеме сделать заземление в деревянном 2х квартирном доме,ввод от воздушных линий двумя проводами фаза,ноль, планирую заменить всю эл проводку.

я склоняюсь к системе ТТ

Здравствуйте! Хочу похвалить за очень интересный и полезный сайт — много нового узнаю из ваших статей для себя.
По поводу данной статьи-верна ли старая схема у вас электроснабжения квартиры с газовыми плитами? по ней отличие от первой схемы только в отсутствии PE проводника. Электроплита как была на схеме, так и осталась. Да и вводной автомат в квартирах с газовыми плитами максимум на 25А раньше ставили, а то и 16А.

почему-то автор упорно на всех схемах ставит один автомат на освещение, другой — на розетки, ни в одной квартире такого не видел — если вырубит автомат освещения, то погаснет свет во всей квартире, — ходи в потёмках. не лучше ли делать перекрёсное подключение, с условием, что в каждом помещении освещение и часть розеток запитаны от разных автоматов?

Алексею 26.12.2013 Очень жаль, что пока Вам не пришлось увидeть нормальных квартир, где розетки питаются от одних автоматов, а освещение – от других, и никакого перекрестного питания. Автор говорит правильно.

Андрею:
С 2000 г реконструкция эл. сетей выполняется по новым нормам. Все провода медные сечение на освещение 1.5 мм, для розеток — 2.5 мм.
Проводка в пустотах плит перекрытий считается скрытой, а скрытые эл. проводки должны быть сменяемыми (см. ПУЭ). Новую проводку делать скрыто в штробах по стенам в полу и в потолке (по потолку, по полу с последующей заливкой и штукатуркой). Можно сделать открыто в коробах и поверите, при правильной подборке элементов коробов, можно сделать очень красиво. Что проще для Вас решать Вам.

Владимиру:
К розеткам можно делать проводку без коробок, отдельными группами. А при монтаже эл. сети освещения необходим минимум коробок для отпаек к выключателям и к светильникам. Делать соединения и ответвления в коробках под монтаж выключателей и розеток не разрешено см. ПУЭ.

Виталию:
В старых домах система заземления TN-C, т. е. провод N и PE объеденены в общий PEN проводник. Согласно главы 1.7 ПУЭ в этом случае PEN проводник можно разделить на корпусе этажного щитка, т. е. взять один провод N с шинки «земля», а другой PE с болта «земля» и конечно фазный проводник и ввести в квартиру 3 жилы.
Смысл таков, этим мы уменьшаем сопротивление на участке PEN провода для токов утечки.
Контур может и отсутствовать, а вот очаг заземления ВРУ дома должен быть по любому. Но если и его не находят, то «земля» все равно «приходит» в дом. 4-я жила питающего кабеля и его броня подключены к очагу заземления ТП (трансформаторной подстанции).
УЗО подключать можно и нужно в любом случае это безопасность Ваша и Ваших домочадцев. Даже, когда только два проводника. (см. брошюру УЗО под редакцией В. К. Монакова).
Для эл. плит уставка тока утечки 10 мА (см. Технические циркуляры Ассоциации Рос электромонтаж).

Сане:
Админ прав. Согласно норм для плит мощностью более 9 кВт (одна фаза) кабель по меди (CU)- 6 мм кв. а автомат в щитке 40 А, УЗО 50 А ток отсечки 10 мА. Посудомоечная машина, стиральная машина, джакузи, некоторые виды душевых кабин подключаются на отдельные группы, т. е. каждому потребителю свой автомат защиты. Для чайника, СВЧ, кофеварки, холодильника — своя группа сечение 4 мм кв. с допустимым током 32 А автомат 25А но не больше и с учетом Ки — коэффициента использования оборудования.

Меня умиляет видео в конце статьи, особенно его название «Высший экстрим» Высший экстрим это вот подъездный щиток на фото. И то, что 20-30 лет назад были какие-то правила на отрез не хочется верить, хоть на полке у самого лежит мануал 80х годов по электромонтажу. Это вот каким надо быть чтоб подобный сарай слепить? Постоянно когда открываю вот подобное ***** я вспоминаю всю родню того человека кто это делал.

Константин, абсолютно с Вами согласен. Просто страшно находиться в подобных щитах, кстати, недавно об этом рассказывал, как , когда я менял счетчик.

Админу
Кстати.
Для эл. плит уставка тока утечки 10 мА (см. Технические циркуляры Ассоциации Рос электромонтаж.
Не слишком ли малая уставка, с учетом фоновой утечки эл.плиты?

в ванной будет водонагреватель и стиральная машина.надо ли каждый из них защищать своим диф автоматом или обойтись одним на стиралку и водонагреватель

Борису 03.12.2014 в 21:11
Лучше поставьте два на всю квартиру.

На схемах вводной провод на 2,5мм,а вводной автомат на 40А -так ведь провод может и сгореть и при 40А?

Александр,подскажите пожалуйста пункт ПУЭ где»Делать соединения и ответвления в коробках под монтаж выключателей и розеток не разрешено»

Купил квартиру в панельной 5ти этажке. ЛенБок проект. Проводка соответственно старая как дом 1978г. Ввод апв 2х4 (газифицированный дом) собрался делать хороший ремонт ну и соответственно менять всю алюмишку т.к. старая уже везде поотгоревшая и не под современные нагрузки. Будут тёплые полы. Духовой шкаф электрический. (Супруга не хочет к газовой духовке привыкать. Да и я не поклонник изжоги сгоревших пирожков) будет и ПК, стерео, принтер. В общем быть новому щитку. Планирую уложиться в 36мест. Жена говорит мол зачем такой большой. Мол у всех два-три автомата и усё. А я знаю точно схему сборки(уже продумал) и был бы рад по завершению разместить пост с фотоотчётом) прошу прощения за столь большое отступление от главного))) по скольку ЩР будет в квартире ввод нового медного кабеля я решил доверить работникам ЖЭКА. Не потому что я не умею. (Я электромонтёр 4 разряда) а по тому что я открывал этажный щиток. Работы с частичным снятием напряжения там проводить опасно. Много драконов. Паутины из полторашки. И сного пакетники. У меня на них алергия. На производстве я бы отключил стояк. Но тут уже разграничение не позволяет. Да и не хочу брать на себя ответственность. И некому не советую работать с пакетниками самостоятельно (очень опасная вещь 50на50 что исход будет хорошим. Не уверен не лезь! Стараюсь всегда где нет приёмников первой категории делать полное снятие напряжения. Всем всех благ, спасибо

Денису Михайловичу
1.Приводить в порядок электрику — дело благородное. Но чем лучше захотите сделать, тем больше будет больших и малых проблем. Я специалист по обнаружению и решению таких проблем. Попробую описать некоторые из них. Сначала более важные и тяжелые.
2.Судя по сечению вводных проводов, допустимая потребляемая мощность Вашей квартиры — 5кВт с вводным автоматом максимум 20А (хорошо, если 25А). И ЖЭК категорически не разрешит увеличивать Вам эту мощность от существующего стояка, с соответствующим увеличением вводного автомата и сечения вводного кабеля. 5кВт — это не слишком много для современной квартиры, так что включить достаточно много сразу Вам не удастся. Лимит 5кВт имеют частные жилые дома, поспрашивайте, как им живется.
Правда, есть пара путей увеличить этот лимит. Первый: если ЖЭК разрешит, можно проложить свой кабель к ВРУ дома. Второй: можно проложить свой кабель даже до ТП.
3.ЖЭК по идее может согласиться по договору выполнить ремонт квартиры, но потребует прохождения стандарного пути: получения техусловий, выполнение проекта, все согласования и т.д. Все это обойдется в копеечку. Поэтому люди обычно рискуют и делают все без участия ЖЭКа. Например, все это делаю я единолично, включая работы на стояке без его отключения. Конечно, Вам при этом нужно будет быть очень уверенным в квалификации и смелости электрика, иначе дело может кончиться грандиозной подъездной (если не домовой) аварией с пожаром и смертельным несчастным случаем.
4.Скорее всего, Вам придется отказаться от многих электрических удобств — теплых полов, электрического духового шкафа, электрочайника, других мощных потребителей. Не исключено, что окажется, что даже подключение автоматической стиральной машины будет требовать отдельного разрешения. Или ставить реле приоритета нагрузок. В-общем, Вы попали в дом для не слишком богатых людей.
По другим менее важным и сложным проблемам,упомянутым Вами.
5.Придется супруге учиться обходиться меньшим расходом электрической мощности. Вам придется объяснять ей удобство наличия большого количества линий питания, сложной и дорогой защиты.
6.То, что Вы электрик, хорошо. Но предполагаю, что Ваш производственный опыт в Вашем ремонте Вам не сильно пригодится — слишком уж разный подход к электрике на производстве и в своей квартире.
7.Вам было бы полезно рассказать про схему питания Вашей квартиры, Вам дадут массу самых противоречивых рекомендаций. Я сам много раз обширно разорялся на этом сайте на эту тему, можем попробовать и с Вами. Только разместить схему и фото не получится, придется все объяснять словами.

Для (elalex) с жековскими всегда можно договориться. Да и вводной автомат не проблема. снаружи вро 25А а внутри начинка на 60. И вариант со своим кабелем тоже не плохо. Вру-шка на первом этаже а я на втором. Так что длина не велика. Ну и как опытного монтёра матерьял всегда найдётся. Только вот в Сургуте не могу найте РКН на фазное напряжение

Денису Михайловичу 21.02.2015 в 16:41
1.Оно, конечно, с ЖЭКом можно договориться, правда, за сколько и на каком уровне. Но вот с перегруженными кабелями и разгневанными при аварии соседями — не знаю. И автомат можно незаметно подделать, а вот шила в мешке не утаишь — соседи увидят толстые кабели, свое низкое напряжение и сделают выводы. У меня был случай, в новом доме одному богатому жильцу удалось забрать электроэнергию всего подъезда, был скандал, пришлось ему вести свой кабель с улицы.
2.Интересно, а как в Сургуте с УЗО? А интернет-магазины у вас есть? По идее, теперь не должно быть разницы, где живешь.

Дом ii-68-01 1974 г.п., 16 этажей, плиты есть. На нашем щитке (коридорном) в схеме нарисован провод заземления (тот, который из первого абзаца). Теперь собственно вопросы:
1) Где именно находится провод заземления? Если не провод, то наверно специальная арматура, уходящая в грунт под фундамент?
2) Можно-ли в будущем запитать технику на заземление для плиты? Сейчас только плита (вроде) заземлена, а остальное — нет.

Мотобайкеру 15.09.2015 в 23:54
1.Схема в коридорном щитке — филькина грамота, не обращайте на нее большого внимания.
2.Провод заземления (заземляющий проводник), идущий в землю, не ищите — не найдете. Будете работать с теми проводами, что есть в коридорном щитке.
3.Защитный проводник к плите должен быть, таким же образом нужно защитить и всю остальную квартиру.
4.Сделайте фото раскрытого коридорного щитка и выложите на форуме http://forum-electrikov.ru/ в разделе «Проектирование внутреннего электроснабжения», придумайте свою тему, например «Защитная проводка для квартиры».

Мотобайкер: точно так и в моей 16-тиэтажке, но отдельного заземляющего провода нет, есть общая точка соединения всего каркаса дома с контуром заземления, который подразумевается «где-то там» и нолем трехфазной линии от 1-го до 8-го, и от 9-го до 16-го эт. Плиты всех квартир «заземлены» средним проводником алюминиевой трехжилки 3х6 кв.мм на ту же общую точку в щитке и все. Просто до соплей.
И кстати, все в щитке вначале было строго по схеме сделато, найду- покажу. Потом начались зверства всех, кому и лень и не лень.

для ПАВ 16.09.2015 в 13:54
1.Вы, кажется, радиотехник? Общей точки соединения всего каркаса дома с контуром заземления может и не быть, как и самого контура. Заземлением может оказаться сам фундамент.
2.В щитовой дома входящий нулевой провод заземляется и дальше по стоякам идет как PEN — одновременно рабочий и защитный. В этажных щитках PEN садится на их корпуса и разводится на плиты квартир(система TN-C). Вообще-то это не «заземление», а зануление. Если на одну точку в этажном щите — плохо, нужно каждому проводу свой винт. Это в радиотехнике все можно под один винт.
3.На PEN при обрыве ноля появится опасное напряжение.
По-моему, не настолько просто, как сопли. Нужно думать и понимать.

При чем тут радиотехника, цепляться нет к чему больше?
Еще раз как для электрика- то, что было в доме и почти сохранилось: этажные щитки приварены к арматуре, торчащей из бетонной стены, в этих точках ноль трехфазной линии соединен с точкой соединения арматуры со щитом посредством сжима. Все провода-»заземлители» для плит посажены на щит рядом с квартирными послеучетными автоматами и неотключаемы.
Каждая квартира питается через доучетный автомат, отключающий и линейный и нулевой провода.
Ноли розеток и освещения соединены на изолированном от металла щита клемнике с нолем после счетчика.
Что там, под домом- гадайте сами.

Для ПАВ 16.09.2015 в 22:08
1.Радиотехника притом, что она оказывает тлетворное влияние на электротехнические знания и умения. Тут на сайте есть пользователь kolka, он не берет к себе на работу никого, кто имеет хоть какие-то электротехнические знания и умения. Определенная логика в его политике есть: переучивать труднее, чем учить. У Вас даже терминология неэлектрика.
2.Цепляться всегда есть к чему. Я ручаюсь, что найду несколько грубых ошибок в квартире после любой бригады электриков.
3.Если у Вас корпуса этажных щитков приварены к заземленной арматуре, это чудесно.
4.Электрики не говорят «провода-»заземлители». Говорят «защитные проводники», соединены с защитным нолем или заземлением — второй вопрос.

Подскажите
Надо заменить всю эл. проводку в старой квартире, старая проводка 3-х фазная, что лучше оставить 3-х фазную или переделать на 1-у фазную, я это к чему: перекос по фазам (если 1-но фазная) если раскидывать фазы по группам все равно перекос (не все фазы будут равномерно грузиться, лето-зима, весна-осень)?
Тут еще та схема: две однокомнатные квартиры висят на одном вводном автомате, а две двухкомнатные на своих разных вводных, вот и как тут разделить PEN на разные?

Жеке. Ответы.
1. 3 фазы — это 380 вольт. Я очень сомневаюсь, что в вашей квартире, насколько бы она старой ни была, есть 380 вольт. Это не промышленный объект. Пойдем от простого: счетчик какой стоит? Трехфазный?Если да, то вам и схему необходимо оставлять именно трехфазную, в противном случае вам его просто не поставят на учет. Но в этом я сомневаюсь.
Теперь идем дальше. Если все-таки у вас именно трехфазная нагрузка (может быть такое чудо все-таки есть), то расчет фаз должен делать специалист и выдать некий проект, самим вам туда лезть категорически запрещено.
2. PEN к вводным автоматам и количеству фаз не имеет никакого отношения, он везде един: хоть десять квартир, хоть три; хоть какую схему коммутации примените. Запомните — PEN один.

Тем более- в старой квартире! Откуда там 3 фазы?

Здравствуйте! Спасибо за такой содержательный сайт. Читаю его уже сутки. Можно узнать мнение специалистов. Купила квартиру в старом фонде. Здесь проводка относительно не старая лежит под плинтусом. Точнее плинтусов нет, а проводка есть. Собственно розетки 20см от пола — кабель в штробе. Хочу менять проводку, добавлять розетки и так далее. Врач вот в чем — можно ли пойти по этому же легкому пути и использовать плинтуса с кабель каналом? Квартира маленькая, точек розеток будет не очень много. Кабель 2,5, конечно… Не хочется лишний раз грязь разводить, а плинтуса с каналом красивые))) очень жду ответа!

Татьяна, вполне. Называется это открытой электропроводкой и Правилами она не запрещена. Сейчас есть специальные плинтусные кабель-каналы из пластика, посмотрите каталоги у того же DKS, Legrand или Hager. Смотрятся прилично, монтируются быстро. Также среди них можно подобрать различные цвета: белый, черный, под дерево и т.п. Кстати, некоторые плинтусные кабель-каналы позволяют прямо в них устанавливать розетки и выключатели, т.е. не нужно делать выход кабеля в подрозетник на стену, а прямо в плинтус устанавливается розетка или выключатель — очень удобно, да и смотрится красиво и монолитно. В общем вариантов много, поищите по каталогам.

Добрый день. А как заходит верхний свет в старую квартиру? У меня у ванны с туалетом стоит тройной выключатель.В нём ещё ниже вроде как трансформатор стоит. Который, как говорят мои теперешние родственники, никогда не работал. Он коротнул. Свет верхний погас везде. Автомат вроде работает. Я его включал и выключал. Свет не появился. Может в этом выключателе стоять распаячная коробка на весь верхний свет?

Алексей, да кто может знать о вашей квартире, ее проводке, загадочном трансформаторе, даже не глядя, заочно? Вряд ли тут водятся шаманы, пока не встречал.

Здравствуйте. В этажном щите УК намудрила с схемой подключения квартирных нулей. Как это может влиять на точность показаний приборов учёта? И почему? После переделки схемы по одной квартире потребление по счетчику резко снизилось.

Даже вот так было. Красным исправил. Все квартиры так подключены.

Николай, в основном все однофазные счетчики ведут учет только по фазе, т.е. контролируют ток, протекающий через клемму (1-2). А поэтому при первоначальной не точной схеме подключения нулей это никак не скажется на показаниях. Снижение потребления по одной из квартир может быть элементарным совпадением — нужно проанализировать. На сколько именно снизилось, в 2 раза или больше? Какой тип счетчика установлен в этой квартире? Менялись ли потребители в данной квартире? Не изменился ли режим потребления электроэнергии? И т.п.

Благодарю за ответ.
ПУ Нева 101, абонент говорит, что проверял водонагревателем. До переделки 40 кВт в сутки, после — 15. Но тут у меня тоже сомнения, сутки ничем не пользоваться, практически нереально. И с нулями так же думал. Да, до переделки замеряли клещами нагрузку на фазном и нулевом нагрузочных — показания разные. На нулевом вообще нагрузку не показывал.

Дмитрий, а вот если на NP71L. Неверно показывает дату, общий расход ведь всё равно будет показываться на текущий день? Дата нужна для того, чтобы снимать показания дистанционно? Поправьте, если ошибаюсь.

У многих людей в Москве есть квартира в доме панельного типа. Возведение таких зданий не отнимало много времени, что позволило обеспечить жильем большую часть населения российской столицы. Однако все с течением времени приходит в негодность, в том числе и инженерные коммуникации в старой постройке. Неудивительно, что замена проводки в панельном доме сегодня интересует многих людей. Поменять электропроводку в квартире можно даже своими руками, если придерживаться некоторых рекомендаций.

Почему нужно менять электропроводку квартире?

Полная замена электропроводки в старой квартире может понадобиться в различных ситуациях. Со временем у выключателей и розеток истекает эксплуатационный срок. Помимо того, может использоваться мощная техника, поэтому старая проводка в панельном доме или хрущевке может не выдержать такой нагрузки. Она начнет плавиться и искрить. Задумывая капитальный ремонт в частном доме или квартире, необходимо хорошо подумать о проведении электротехнических работ.

Электропроводку нужно поменять, если:

  • оголилась старая изоляция
  • используется техника, которая требует высокую мощность электропроводки (алюминиевые провода не выдержат нагрузки)
  • провода потрескались или потеряли свойства
  • в коробке щитка часто выбивает пробки
  • мигает и гаснет свет в комнатах
  • искрятся розетки
  • невозможно подключение нескольких приборов сразу (например, кондиционера и плиты)
  • устанавливаются теплые полы, подвесной потолок

Электромонтажные работы, выполненные своими руками, позволяют перейти с однопроводной электропроводки в панельном доме на трех- и пятипроводную.

Как проходит проводка в панельном многоэтажном здании?

Чтобы демонтаж/монтаж проводки был более простым процессом, при возведении построек такого типа делали специальные каналы. Специалистам нужно было лишь протянуть через них кабель для обустройства электрической сети в помещении.

Безусловно, последовательность расположения каналов является разной для домов различных серий. К сожалению, на схемах она обычно не указывается. Именно поэтому найти их размещение трудно.

Каналы пролегают не только в стенах, но и по потолку. Кроме того, старая электропроводка может пролегать в местах соединения потолочной и стеновой панели. Зачастую здесь со временем образуется полость, которую заполняют штукатуркой. Еще одним местом, где мастера могли «спрятать» электропровод, становится межпанельный шов.

Обычно в качестве проводки в панельных домах использовался алюминиевый провод. Максимальный срок его эксплуатации – 25 лет. Это еще раз подтверждает необходимость замены старой проводки и установки новой.

Помимо этого необходимо сказать, что раньше разводку делали двумя линиями: для энергоснабжения розеток и для питания осветительных приборов (люстры, светильники и др.). Отдельный электрокабель вел к плите. В наше время так делать не стоит.

Замена электропроводки в панельном доме: подготовка

Прежде чем менять в квартире электропроводку, необходимо тщательно подготовиться. Нужно достаточно большое количество специального инструмента:

  • перфоратор с комплектом сверл, коронкой. При помощи сверл можно сделать отверстия для дюбелей, а коронка необходима для высверливания подрозетников
  • отвертка (минусовая/плюсовая)
  • рулетка для проведения измерений
  • бокорезы и пассатижи
  • зубило и молоток
  • шпатель для крепления электропроводов и коробок
  • паяльник
  • индикатор

Также необходимо купить материалы: монтажные коробки, дюбели, розетки и выключатели, изоленту, алебастр, клеммники, проволоку с сечением 1,5 мм.

Не важно, панельный дом или кирпичный, трудозатраты по замене проводки своими руками будут примерно одинаковы. Однако если нет свободного времени, лучше сразу отказаться от затеи и отдать предпочтение компании или частному мастеру, которые проводят электромонтажные работы. Квалифицированный электрик сможет выполнить работу более оперативно. Хотя, если хочется все сделать своими руками и позже гордиться результатом, можно выполнить демонтаж и монтаж внутренней электросети самостоятельно.

Особенности замены проводки в панельном доме

Первое, что следует запомнить: для штробления не подходят несущие стены. Этого не следует делать не только в панельном доме, но и в хрущевке. Хотя это касается только штробления в горизонтальном направлении. Такие штробы могут существенно ослабить конструкцию панели, ее способность выдерживать большие нагрузки.

Монтаж новой электропроводки в жилых помещениях должен производиться в старые штробы. Если количество штроб недостаточное, или нужно выполнить монтаж светильников в новых местах, проводку необходимо вести поверх стен, а затем зашить гипсокартоновыми листами. Безусловно, площадь квартиры от этого станет меньше, но в противном случае придется оставлять проводку открытой.

В процессе монтажа обшивки, уже после штробления стены, используются установочные и распределительные коробки. Проще менять открытую электропроводку, чем скрытую. Чтобы сделать штробу, необходимо просверлить канал, используя штроборез или перфоратор, глубиной около 10 мм. С использованием дюбелей или алебастра там закрепляется проводка. Углубления для подрозетников не должны превышать 45 мм.

Замена проводки своими руками поэтапно

Есть несколько основных этапов, которые придется пройти при полной или частичной замене электропроводки:

  • обесточивание – несмотря на кажущуюся простоту, является одним из важнейших этапов. Необходимо заглянуть в щиток и последовательно выключить все автоматы. После следует проверить – крутится ли электрический счетчик, померить напряжение в розетках
  • демонтаж. Удалить своими руками изношенные провода, предварительно сняв люстры и светильники, коробки и розетки.
  • составить план размещения новой сети для каждой комнаты, включая ванную комнату, кухню, туалет
  • подготовить поверхность и выполнить монтаж, фиксируя провода по кабель-каналам и устанавливая коробки
  • последний этап – проверка полученной сети и отделочные работы. Только убедившись в исправности электросети, можно замуровывать провода в стены, выполнять отделку и клеить обои.

Кроме того, при осуществлении электромонтажных работ в жилом доме следует учитывать некоторые правила, регламентированные противопожарными нормами и ГОСТ:

  • разделительные коробки, счетчики и розетки нужно установить в доступном месте
  • высота крепления розеток – 30 см, выключателей – 90 см.
  • если рядом находится металлический элемент (радиатор, труба и т. д.), розетки размещают на расстоянии 50 см от него
  • в туалете возможна лишь установка электрических розеток с защитой от воды
  • в кухне необходимо иметь минимум три розетки, по квартире из расчета – одна розетка на шесть кв.м.

Кроме того, необходимо составить схему, как будет прокладываться кабель по горизонтальным либо вертикальным линиям. Это не только сделает работу проще, но и позволит правильно установить внутреннюю сеть.

Способов прокладки кабелей для квартирной электросети есть множество. Монтаж можно осуществлять в старых каналах, что является самым безопасным вариантом, в стяжке (с деревянным полом дело обстоит сложнее), в штукатурке или же под потолком, если планируется сделать натяжной потолок. Все зависит от предпочтений владельцев жилья и технических особенностей помещения.

В любом случае, необходимо соблюдать безопасность выполнения работы и противопожарные, строительные нормы. Это позволит установить нужное количество проводов и выполнить разводку максимально качественно.

Определяем расположение проводки в панельном доме

При проведении проводки в дом следует знать тонкости его конструкции и особенности материалов. Обращается внимание и на давность постройки. Необходимо учитывать, из чего выполнены стены и перекрытия. Чтобы все работы были выполнены правильно, необходимо понять, какая выполняется схема электропроводки в панельном доме.

Блок: 1/8 | Кол-во символов: 321
Источник: https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome.html

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

  1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
  2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
  3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
  4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

  1. Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
  2. Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
  3. Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой  разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

  • распределительные коробки находятся не в тех местах;
  • проводники практически нигде не расположены паралельно полу и потолку;
  • вместо четырех линий сделано лишь две;
  • схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно. Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях  штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям.

Блок: 2/6 | Кол-во символов: 3162
Источник: https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Блок: 2/8 | Кол-во символов: 1023
Источник: https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Поиск с помощью прибора

Один из лучших методов, позволяющих обнаружить, где лежит проводка в панельных домах – прибор для поиска скрытых кабелей. Существует несколько вариаций устройства, которые работают по разным принципам. Наиболее примитивные измеряют напряжение магнитного поля: ток, проходя по проводу, создает вокруг него силовые линии — их и регистрирует прибор. Недостаток у такого метода есть и он довольно существенный: провод может быть обесточенным и благополучно «забытым» в стене мастером во время предыдущей перепланировки. Также у таких решений довольно низкая помехоустойчивость, хотя современные решения лишены этого недостатка. Отдельного внимания заслуживают и самодельные устройства, но в большинстве случаев у владельца квартиры не будет ни времени, ни деталей, ни необходимых навыков для его создания.

Другой вариант — небольшой металлоискатель. Он работает по обратному принципу. Если первый вид приборов регистрировал магнитное поле, излучаемое проводом, то второй — генерирует его. На практике это может и не дать особых преимуществ при поиске кабелей, хотя обесточенные участки сети может находить только такой прибор. Другое дело, что помимо проводников он ищет еще и арматуру: при работе с перфоратором это станет огромным плюсом. Так что в долгосрочной перспективе именно такой датчик скрытой проводки рекомендуется приобрести.

Наиболее распротстраненными решениями этого типа являются:

  1. «Дятел». Отечественный прибор, который испускает магнитное поле и регистрирует его усиление в окружающем пространстве. Имеет приемлемую глубину поиска — от 7 до 10 сантиметров в стене панельного дома. Позволяет искать не только линию, но и место ее обрыва. Дешевое и очень эффективное устройство, возможностей которого хватит практически для каждого любителя или профессионала. Распротсранены и отрицательные отзывы про «Дятел»: при большой глубине залегания провода устройство может не распознавать проводник, либо давать ложные сигналы.
  2. Датчики типа MS. Китайские решения, основанные на том же принципе. В отличие от «Дятла», имеют антенну, которая усиливает сигнал. Сильно на глубине поиска или качестве работы это не сказывается — к прибору также редко возникают претензии. Иногда чувствительность устройства даже слишком большая, что может «вылезать боком»: иногда MS реагирует даже на гвоздь, давным давно оставленный в стене. По идее, для работы с перфоратором это большой плюс, но для многих это — скорее неудобство, чем преимущество.
  3. Вosch DMF. Продвинутое устройство из более высокой ценовой категории. Имеет экран, на котором показывается толщина и глубина залегания проводника. Присутствует и звуковая индикация. Прибор работает безукоризненно, но стоит гораздо дороже. Отлично подходит для обнаружения проводки панельного дома даже под толстым слоем штукатурки: заявленная чувствительность составляет 10 сантиметров, но на практике гораздо выше этого показателя.

Также стоит отдельно сказать и о третьем типе приборов, которые часто позиционируются как решения для поиска скрытой проводки в панельном доме — тепловизорах. Принцип работы приборов таков: они имеют экран и камеру, которая снимает в ИК (инфракрасном) спектре. Это позволяет находить провода по нагреву и определять, насколько перегружена линия.

Минус у такого способа ровно один, но очень существенный: при толстом слое штукатурки тепло будет рассеиваться очень быстро и устройство будет попросту бесполезным. Не стоит забывать, что его стоимость практически на порядок превосходит универсальные устройства от Bosch. Тепловизоры больше подходят для проводки с невысокой глубиной залегания или для наблюдения за кабелями, расположенными не внутри стен. Но в таком случае можно воспользоваться и обычным «отцовским» методом: просто вести от обычной розетки по стене отверткой-индикатором и отрисовывать линию, по которой идет провод.

Блок: 3/6 | Кол-во символов: 3830
Источник: https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Варианты проводки для панельного дома

Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.

Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку. В этом случае к поверхностям крепится непосредственно кабель. Можно его предварительно протянуть в трубу: стальную, электротехническую из пластика, гофрированную пластиковую или гибкую металлизированную. Крепёж к поверхностям осуществляется специальными клипсами, хомутами или скобами, под которые нужно будет просверлить маленькие отверстия. После того, как проводники будут закреплены, накладывается слой штукатурки. С помощью такого способа вы сможете протянуть отдельные линии не только к осветительным приборам, но и к мощной бытовой технике (кондиционерам, водонагревательному бойлеру).

Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.

Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.

Замена электропроводки в панельном доме может быть вообще выполнена открытым способом прокладки.

В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.

Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.

Блок: 4/8 | Кол-во символов: 1971
Источник: https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Если нет денег на прибор и нет схемы

В ряде случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться подручными средствами для того, чтобы понять, где в панеьном доме располагается проводка:

  1. Индикаторная отвертка. Этот способ уже вскользь упоминался в предыдущем разделе нашей статьи. Обычная индикаторная отвертка определяет напряжение, а потому провод с тонкой изоляцией на небольшой глубине он также обнаруживает без проблем. Можно начать свой поиск от розетки или люстры и вести инструментом по стене до той точки, рядом с которой вы планируете работать. Точность метода очень высокая (плюс-минут пара сантиметров), но универсальным его назвать никак не получается.
  2. При капитальном или косметическом ремонте можно попросту присмотреться к стенам и поискать отличия в цвете штукатурки. Более светлые шершавые полосы другой текстуры — это, вероятно, штробы для проводов. Для них чаще всего используется чуть менее жидкий раствор, да и делаются они гораздо позже — разница точно будет заметна на глаз.
  3. Радиоприемник. Удивительно, но даже с помощью обычного радиоприемника можно сделать свою импровизированную схему проводки в многоквартирном панельном доме. Для этого нужно включить устройство и настроить его на частоту 100 килогерц (кГц). Именно в этом диапазоне кабеля начинают испускать помехи — здесь работает закон единства электрического и магнитного полей. Нужно вести по стене антенной так же, как будто это специализированный прибор или отвертка-индикатор. Единственный недостаток — у метода невысокая точность. Погрешность может составлять до десятка сантиметров, а потому при работе с дрелью или перфоратором лучше отступить столько же во избежание неприятностей.
  4. Микрофон. Фактически, микрофон также является антенной — эти устройства используют примерно один и тот же принцип работы, пусть и имеют разные диапазоны чувствительности. Тем не менее, при полном отсутствии инструмента он поможет вам найти штробу в панельном доме и избежать неприятных ситуаций. Нужно включить микрофон в записывающее устройство и сделать динамики погромче. Затем нужно проводить вдоль им вдоль стены на расстоянии 1–2 сантиметра. Характерный признак обнаруженной проводки — характерный  треск. Точность метода не выше, чем у радиоприемника. Также предполагается сделать запас для предотвращения поражения током.

Блок: 4/6 | Кол-во символов: 2431
Источник: https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Выводы

Для того, чтобы найти (или установить) схему проводки в многоквартирном панельном доме,  необходимо знать данные о самом доме. Наиболее удачливые смогут найти документацию именно по этому типу постройки, но придется рассчитывать, что строители соблюдали ее бесприкословно. Не стоит забывать, что каналы, предназначенные для разводки проводов, часто имели заводские дефекты — были забиты щебнем или вовсе не имели достаточной глубины.

Также стоит помнить и об основных принципах ведения кабелей, которых придерживались во всех советских домах:

  • проводники идут только перпендикулярно или паралельно стенам;
  • расстояние провода от потолка и пола составляет не менее 15 сантиметров;
  • повороты провода имеют вид прямого угла.

Но не стоит исключать появление кабелей под плинтусами или полом — в панельных домах такие ходы не были редкостью. Особое внимание стоит уделять щелям между плитами: запрет на размещение в них проводов часто игнорировался электриками за неимением других вариантов.

Наибольший интерес для мастеров представляют приборы для поиска скрытой проводки. Гораздо лучше выбирать портативные металлоискатели – они помогут находить как обесточенные проводники, так и провода под напряжением. Из бюджетных решений выделяют отечественный «Дятел» и китайский MS, в более дорогом сегменте — Вosch. Тепловизоры и подручные средства (отвертка-индикатор, приемник и так далее) лучше не использовать: глубина поиска составляет пару сантиметров, а точность оставляет желать лучшего.

Блок: 5/6 | Кол-во символов: 1489
Источник: https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями.

Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Расстояние между дисками можно заранее регулировать, так же как и глубину нарезаемой борозды.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Блок: 5/8 | Кол-во символов: 1795
Источник: https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Видео по теме

Блок: 6/6 | Кол-во символов: 55
Источник: https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

  • Карандаш с линейкой (либо рулеткой).
  • Перфоратор и бур для него диаметром 8 мм.
  • Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
  • Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия. Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон.

Все этапы наглядно показаны на видео:

Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Блок: 6/8 | Кол-во символов: 1193
Источник: https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение. Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью.

Схему разветвления кабелей от вводного щитка продумайте заранее.

Рекомендуется отдельными автоматами запитывать освещение и розеточные группы. Для каждой ветви, а также для мощных потребителей, устанавливается индивидуальный автомат.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Блок: 7/8 | Кол-во символов: 1599
Источник: https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Современная разводка


Во всех домах, в которых был проведен капитальный ремонт, вводный кабель оснащается тремя проводами: заземление, ноль и фаза. Минимальным сечением кабеля из меди должно быть равно 2,5 кв. мм. Однако чаще всего встречаются кабели 4 и 6 кв. мм. Схема разводки создается не покомнатной, а групповой. Проводка расходится по группам потребителей. Можно привести вариант разводки для квартиры с тремя комнатами:

Группа «кухня». Здесь устанавливаются розетки, рассчитанные на мощных потребителей, вроде электроплиты и холодильника.

  • «Розетки». Они устанавливаются в жилых комнатах.
  • «Освещение». Разводка разделяется на первую и вторую половину квартиры.
  • «Мощные потребители». К ним относится стиральная машина и устройство кондиционирования.
  • «Опасные мощные потребители». К ним относятся такие устройства, которые не только потребляют много энергии. В процессе их эксплуатации повышает риск возникновения пожароопасных ситуаций. К ним относятся теплые полы и джакузи.

Установка штепсельных розеток должна быть спроектирована задолго до начала работ. Их следует размещать в тех местах, которые удобны для подключения переносных электроприборов. Розеток должно хватать. Чтобы их подключить, следует объединить их в группы по 5. К ним необходимо подвести медный кабель с тремя жилами по 2,5 кв. мм. Подключение выполняется не последовательно. Их необходимо подсоединить через распределительные ответвительные коробки. Чтобы защитить эту группу, понадобится автоматический предохранитель на 25 А.

Для группы «освещение». Лучше использовать кабель ВВГнг 3*1,5. Чаще осветительные приборы даже для всей квартиры не обладают такой мощностью, чтобы ставить на них автомат 25 А. Можно установить и предохранитель на 10 А.

Для приборов большой мощности, которые часто устанавливаются стационарно, необходимо провести отдельные линии, оборудованные автоматическими выключателями. Предохранители следует выбирать особенно тщательно. Прежде необходимо определиться с номинальным током используемых приборов. К ним следует подвести четырехжильный кабель для трехфазной сети. Электроплита тоже не относится к исключениям. К ней необходимо подвести кабель из меди 4 кв. мм.

Чтобы подключить регулятор системы теплых полов, следует тоже подвести отдельную линию. Для нее выбирается кабель ВВГнг 3*2,5. Его необходимо подключить к отдельному предохранителю.

Все современные системы электричества устанавливают закрытым способом. Обычно проводку монтируют в стяжке или в стенах. При такой схеме требуется расходовать много материала. Кабели укладывают в гофрированные трубы.

Блок: 8/8 | Кол-во символов: 2574
Источник: https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome.html

Кол-во блоков: 17 | Общее кол-во символов: 25105
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html: использовано 5 блоков из 6, кол-во символов 10967 (44%)
  2. https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome.html: использовано 5 блоков из 8, кол-во символов 6557 (26%)
  3. https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome: использовано 5 блоков из 8, кол-во символов 7581 (30%)

Источник: m-strana.ru

Как правильно сделать электропроводку в панельном доме.

Схема запутанной электропроводки в квартире «панельки»  не так страшна, как может показаться. Скучная типовая схема, те же провода, как и везде… Можно смело производить своими руками ее замену в экстренном случае или при капитальном ремонте. Для начала проведения работ не помешает ознакомиться с правилами монтажных работ с электроприборами и возможностью поражения человека электротоком.

В городе и на улице N

Панельные дома, образца N-го года строили по типовым проектам, которые предполагали разводку алюминиевого кабеля с одинарной изоляцией сечением 2,5 мм.кв, в лучшем случае это был кабель сечением 4,0 мм.кв.

Разводку электропроводки в типовом панельном доме осуществляли покомнатно. На практике это означало размещение кабеля по традиционной схеме: «коридор-ванная-кухня» и «комната-комната». Номинал автомата на входе составлял 16 А.

Причем, электропроводка панельного дома имела разводку, которую разветвляли по нескольким вариантам:

•        в специальных штробах заводского изготовления в бетонной плите панели

•        замурованной в стяжку панели.


Оба варианта разводки проводили электрическую проводку по полу или потолку. По стенам провода к потребителю поднимались или опускались в скрытых канавках или шли поверх плит, скрытые штукатуркой и обоями в цветочек. С течением времени и в процессе эксплуатации квартиры в панельном доме электропроводка многократно подвергалась аварийным ситуациям (затопление водой соседями сверху или непреднамеренное повреждение при проведении ремонтных работ).

Многострадальная электропроводка служила десятилетиями, но выходила из работоспособности, в самый критический и неподходящий момент. Поэтому, необходимо быть подготовленным для экстренной замены электропроводки в квартире.

Как правильно осуществить электропроводку в доме?

Делаем проводку в панельном доме

Оптимальным вариантом замены проводки является разработка новой принципиальной схемы разводки и замена алюминиевых проводов на медные провода с установкой автоматов. Необходимо помнить, что регламентом замены проводки в панельных типовых домах запрещено устройство штроб под размещение в стеновых плитах.

Прокладку кабеля производят открытым способом, используя кабель-каналы.

Проект и расчетная схема электропроводки

Разработать проект проводки в панельном доме можно собственноручно, соблюдая требования по подбору материала (марка и сечение провода, номинальные значения напряжения и тока, эксплуатационные характеристики и правила размещения электрических проводов и приборов).


При проектировании электропроводки, необходимо минимизировать затраты на монтаж, потому что это в ваших интересах.

Проектирование проводки электрической в панельке производим с учетом эксплуатационных условий:

•        выбора сечения кабеля и типа проводника

•        заземления бытовых приборов

•        мощности приборов

•        применения защиты.

Составляем схему электропроводки в панельном доме

Рекомендуется произвести схему электропроводки с учетом групп потребителей. Это группы: «розетки», «освещение» и «мощные электроприборы». Например, группа «розетки» предназначена для проведения и монтажа штепсельных розеток в комнатах.

Размещение розеток необходимо производить в помещении в местах наибольшей комфортности с возможностью подключения переносных бытовых приборов. Для удобства розетки на схеме объединяют в группы по несколько штук и подводят кабель медный марки ВВГнг  3*2,5. В отличие от старой схемы подключения, розетки подключают с помощью ответвительных распредкоробок.

Для каждой отдельной группы необходим автомат мощностью 25 А.

В группу «освещение» должны входить провода для освещения комнат. Подключение группы освещения осуществляют с помощью кабеля ВВГнг 3*1,5 и автоматический выключатель 10 А.

Для мощных стационарных электроприборов ванной и кухни потребуется проводка отдельных линий и автоматические выключатели с подбором под ток. Для этого используют медные проводники сечением 4 мм.кв.

Выбор сечения кабеля электропроводки

Напомним, что выбор сечения кабеля необходимо подбирать с запасом по току, исключая возможность нагрева электропроводки. Для электропроводки можно использовать одножильные кабели марки ВВГ и ВВГнг или многожильные – ПВС и ПБПП. Для трехфазной сети предпочтение отдают кабелю с четырьмя жилами ВВГнг.

подсчет длины кабеля

Подсчет длины кабеля для электропроводки производят согласно замеру длины расположения. Это означает, что будет необходимо произвести замер расположения для общего количества бытовых электроприборов, включая точки освещения. Итоговая цифра длины кабеля умножается на  стандартный запас, который составляет 15% (погрешности при замерах и расчетах).

После подсчета длины кабеля электропроводки определяют ее приблизительную стоимость. Если кабель выбирают однотипный, то в общую стоимость электропроводки включают стоимость розеток, диффавтомата, УЗО и выбирают способ монтажа электропроводки.

Как можно произвести монтаж электропроводки

Самостоятельный электромонтаж проводки  можно произвести открытым и скрытым способом. Процесс прокладки при открытом электромонтаже осуществляют прокладкой кабеля в гофротрубе. Скрытый монтаж осуществляют прокладкой проводов в стенах или под поверхностями.

В качестве скрывающих поверхностей могут быть подвесные элементы, пространства под покрытие пола или плит. Естественно, выбор способа монтаж проводки регламентируется нормативными документами, подтверждающими целесообразность его применения.

Подскажем, что замена старой электропроводки в доме полностью обойдется дешевле, нежели частичная замена аварийных участков.

Полезные советы

Не рекомендуется производить прокладку линий по «короткому» отрезку или по касательной. Согласно нормативам и правилам, осуществлять электропроводку рекомендовано вертикально вдоль стен или под углом 90 град к стене.

Таким образом, разработка схемы электропроводки  и замена старой проводки требуют значительного расхода материала и трудоемкого процесса монтажа.

Но на практике правильно выполненный монтаж своими руками позволит сэкономить затратную материальную часть.

Замена электропроводки в панельном доме цены от МосКомплект

Панельное строительство занимало и занимает достаточно большую долю в сегменте доступного жилья. Новые технологии позволили значительно улучшить качество возводимой конструкции. Тем не менее, как сами панельные дома, так и инженерные системы в них имеют определенные особенности, которые следует учитывать при работе с ними.

Одной из таких проблем панельных домов старой постройки, является их электропроводка. Для домов относительно старой постройки, в которых 20-30 лет не менялась проводка вообще, это еще и требование безопасности ее эксплуатации, поскольку в этот период значительно увеличилось число мощных бытовых потребителей энергии и существующая система работает на пределе допустимого. Это часто приводит к весьма печальным, а иногда и к трагическим последствиям.

Когда следует выполнить замену электропроводки в постройках этого типа

В панельных домах требует замены электропроводка, которая:

  • В основном прокладывалась дешевым алюминиевым проводом небольшого сечения, что не позволяет безопасно использовать мощные современные приборы;
  • Плохое качество изоляции. Изоляция такой проводки, как правило, однослойная и подвержена старению, потере эластичности, прочности и потере диэлектрических свойств;
  • С алюминиевым проводом тяжело работать, он достаточно хрупкий, чтобы легко можно было повредить выводы во время замены розетки или подключения люстры;
  • Имеет не всегда оптимальную и удобную разводку и места установки потребителей.

Все это заставляет задуматься владельцев такого жилья, а часто и просто не оставляем выбора в принятии решения провести замену электропроводки в панельном доме.

Особенности замены электропроводки в домах панельного типа

При организации работ по замене проводки в панельных домах, следует учитывать особенности материала несущих и внутренних стен. Железобетонная панель, во-первых, имеет относительно небольшую толщину, во-вторых, достаточно прочная, в-третьих, «не любит» вибрационных воздействий. Все это накладывает определенные ограничения на использование технологий штробления и проделки межстеновых отверстий для укладки кабеля сети.

Повышенная сложность и трудоемкость подготовительных работ приводит к тому, что понадобиться больше времени, дорогостоящий инструмент, поэтому замена электропроводки в панельный доме цена окажется выше, чем при той же протяженности сети в кирпичном доме.

Для штробления стен, причем, неглубоко штробить можно только внутренние не несущие перегородки, желательно использовать специализированные штроборезы, а для обустройства точек подключения и переходных отверстий между помещениями – алмазные буры и фрезы. Это позволит избежать ударных нагрузок на панели, а также позволяет выполнить работу качественно, точно и аккуратно.

Также сложнее монтируются кабельные каналы на стены панельного дома по сравнению с домами из кирпича или дерева. Поэтому, выбирая исполнителя, который обеспечит качественную замену электропроводки в панельный доме, лучше сразу уточнить, каким инструментом будет проводится работа.

Как правило, по таким технологиям работают только компании, которые имеют возможность закупить и использовать в работе достаточно дорогое оборудование. Кроме того, такая компания должна иметь лицензию на обустройство низковольтных электрических сетей в жилых помещениях.

Как организовывается замена проводки в панельном доме

Как правило, когда вы решаете задачу замены проводки в панельном доме, можно идти двумя путями:

  • Заменить всю проводку без исключения. Этот вариант оптимален с точки зрения надежности и качества новой домашней электросети.
  • Заменить наиболее нагруженные участки электросети. Как правило в старых домах требуется заменить силовую проводку к розеткам и мощным потребителям, при этом проводку под освещение можно оставить, при условии ее хорошего качества. Когда проводится такая замена электропроводки в панельном доме, цена работ будет ниже за счет уменьшения их объема и длинны кабельной сети.

Какой вариант выбрать, вам подскажет опытный специалист компании и к его советам обязательно нужно прислушиваться, чтобы не возникла необходимость повторного ремонта через несколько лет.

Далее работы строятся по такой схеме:

  • Изучаются особенности вашей квартиры, определяется требуемая мощность потребления, разрабатывается схема новой проводки, подбираются материалы и считается смета.
  • Демонтируется старая проводка с очисткой штроб и каналов, причем, удаление старой проводки можно совместить с затягиванием новой, что ускоряет процесс замены сети. При использовании более толстого кабеля штроба может быть незначительно углублена и расширена, однако в панельном доме этого лучше не делать на несущих стенах.
  • Прорезаются новые штробы (предпочтительно горизонтальные) к местам установки электроточек, которых не было ранее, готовятся места под подрозетники. Монтируется входной коммутационный шкаф и распаечные коробки. Чтобы соблюсти целостность несущих стен и обойтись без горизонтального штробления, которое запрещено, можно использовать плинтусный канал с вертикальной штробой к точке подключения. Опытные электрики подскажут, как спрятать проводку и не нарушить прочностные характеристики здания.
  • Прокладывается силовой кабель, подключаются электроточки, выполняется коммутация с изоляцией соединений в распаечных коробках, устанавливается автоматика и подключается шкаф.
  • Проводится визуальный контроль качества и правильности соединений, измеряется сопротивление изоляции. Выполняется проверка сети под нагрузкой и в аварийных ситуациях.
  • Штукатурятся штробы, закрываются кабельканалы, розетки, выключатели.
  • После высыхания штукатурки еще раз контролируется качество изоляции, и работа сдается заказчику.

Обязательно должна выдаваться гарантия на замену проводки, которая позволит любые недочеты в системе устранить бесплатно.

Сколько стоит замена проводки в панельном доме

Цена на замену проводки в панельном доме обычно выше, чем в кирпичном. Однако, при грамотном подходе к решению задачи можно ее уменьшить. Например, когда вы обратитесь за помощью к нашей компании «МосКомплект», уменьшения стоимости работ можно достичь за счет использования старых штроб, проводки под освещение и оптимизации схемы электросети и грамотного подбора материалов.

Поэтому точная цена на замену проводки будет известна только после разработки проекта и сметы. У нас есть накопленная статистика, построенная на основе выполненных работ в домах панельного типа, поэтому мы можем предложить для ознакомления средние цены на замену проводки силами нашей компании «МосКомплект». Конечная стоимость может меняться как в большую, так и меньшую сторону.

Средние затраты на замену проводки в панельном доме

Вид объекта по замене проводки в панельном доме
1-комнатная квартира до 33 кв.м. (дом панельный, серия 1-335) с установкой 12 точекОт 11900



2-комнатная квартир до 46 кв.м. (панельный дом) с установкой 16 точекОт 15900



Замена проводки в одной комнате панельного домаОт 4100

Когда вам требуется обеспечить высокое качество при оптимальных ценах, обращайтесь за услугой замены проводки в панельных домах в компанию «МосКомплект». Опытные специалисты и необходимое оборудование обеспечивают качество, надежность и долговечность построенных нами квартирных электросетей, которое также обеспечено гарантией.



Расположение распределительных коробок в квартире панельного дома. Типовая схема электропроводки в 2-х комнатной квартире. Расположение распределительных коробок в квартире панельного дома

ГлавнаяПолРасположение распределительных коробок в квартире панельного дома

Типовая схема электропроводки в 2-х комнатной квартире. Расположение распределительных коробок в квартире панельного дома

ГлавнаяРазноеРасположение распределительных коробок в квартире панельного дома

Типовая схема разводки электропроводки в квартире или доме

Добрый день! Сегодня Я раскажу об основных принципах и типовых схемах прокладки электрических кабелей и проводов по квартире или дому. В данных случаях определить места нахождения их  визуально сложно, потому что применяется скрытая электропроводка, которая идет внутри бетонных стен или под штукатуркой.

Очень часто мои друзья и знакомые меня спрашивают как и где проложена электропроводка в конкретной квартире или доме? На что Я всегда отвечаю, что надо обязательно смотреть для каждого конкретного случая.

В своей практике электрика, Я повидал десятки разных схем прокладки электрических проводов. Но все их  можно разделить по общим принципам организации в отдельные группы, в зависимости от года и типа постройки (панельный, кирпичный,  деревянный дом).

Главной целью этой статьи является помочь читателям без опыта электрика самостоятельно разобраться, в том как идут электрические провода или кабеля по вашему дому или квартире. Данная информация будет полезной всем тем, кто собирается отремонтировать, заменить электропроводку своими руками, перенести или добавить светильник, розетку либо выключатель.

Также очень важно знать где идут провода, что бы не пробить их при сверлении или выдалбливании стены, потому что место повреждения довольно сложно восстановить.

Разводка электропроводки в квартире. Принципиальная схема.

Любая электропроводка монтируется от этажного или индивидуального (для частного дома) электрощита, с автоматов которого отходит 2-3 группы на квартиру. Если в доме нет газовой, а только электрическая плита- тогда к ней будет проложена дополнительная одна прямая линия сечением 6-10 квадратных миллиметров.

Давайте рассмотрим типовую схему однокомнатной квартиры с двумя линиями электропроводки, подключенными к 2 автоматам.

В данной схеме используется только 3 распределительные коробки, но часто еще есть четвертая для коридора, но она может быть объедена в одну с коробкой на санузел и ванную.

С первого автомата идет электрокабель или провода на коробку коридора, с которой отходят линии на коридорный светильник, выключатель, розетку и перемычка на распределительную коробку  комнаты. С нее расходятся электрические кабели  на комнатные 2- 4 розетки, а так же на двойной выключатель и люстру с тремя лампами и двойным включением.

Со второго автомата линия идет на распределительную коробку  санузла и ванной, от которой отходят провода на 2 светильника и блок, состоящий из двойного выключателя и розетки. А также с нее идет перемычка на распаечную коробку кухни, от которой подключены кухонные светильник и розетки.

Но и здесь бывают вариации. Например, в двухкомнатной квартире проложена одна линия на две комнаты, а вторая- на остальные помещения.  Или например, с тремя группами для 3 комнатной квартиры- один автомат на 2 комнаты, второй- на коридор и третью комнату, третий на санузел, ванную и кухню.

В любом случае всегда легко определить распределение линий простым поочередным выключением каждого автомата с проверкой того, какие перестали работать розетки и светильники.

 Как сделана разводка электропроводки в квартире.

Начнем рассмотрение с самой распространенной типовой схемы электропроводки, которая повсеместно применялась в кирпичных и панельных домах и квартирах прошлых лет, но и сегодня нередко применяется при новом строительстве.

Все электрические кабели или провода проложены по стенам под потолком с опусками на розетки выключатели и заходами в потолочную плиту перекрытия на освещение.

Электропроводка всегда выполняется с соблюдением правил, о которых Я уже писал в этой статье. Так например, кабели от выключателей и розеток поднимаются строго вертикально и под потолком поворачивают в сторону распаечной коробки под прямым углом. При этом горизонтально под потолком они идут на расстоянии не ниже 15 сантиметров.

Все распределительные коробки с одного автомата объедены между собой. Причем на первую из них всегда приходит питание с электрощита.

Всегда все электрические провода от всех розеток, выключателей и светильников сходятся в распаечную коробку, где соединяются согласно схемы расключения.

В новых домах сегодня часто электрические линии от электрощита идут в полу, а далее по стене подымаются до распаечных коробок, с которых идут подъемы на светильники и опускаются вниз кабели на выключатели и розетки, которые могут быть запитаны одна от другой перемычками идущими в трубах в полу.

Электропроводка в хрущевке и других панельных домах. Принципы, схема, особенности.

Остановлюсь более подробно на панельных домах, в которых вся электропроводка проложена внутри каналов, специально сделанных на заводе для затягивания в них электрических проводов.

Все каналы от розеток, выключателей и светильников сходятся в распределительные коробки, которые имеют выход на другие и на электрощит.

Внимание, в панельных домах часто идут трубы не по прямой, а на косую или по наикратчайшему расстоянию от коробки до розетки или выключателя, т. е. без соблюдения правил, описанных в первой части статьи.

В хрущевках, в которых розетки, расположены возле плинтусов, а свет выключается при помощи веревочного выключателя под потолком— разводка сделана следующим образом. На ваши розетки провода идут под полом, а на светильники- под полом соседа, который живет над Вами. Очень часто монтаж проводится без труб и с годами осыпается изоляция с проводом, что очень опасно. Переделать же всю электрику в таких панельных домах будет очень сложно и дорого!

За свою многолетнюю практику Я насобирал много разных схем разнотипных квартир и индивидуальных домов. В будущем Я обязательно выложу их на сайте.

jelektro.ru

Схема подключения проводов в распределительной коробке: рассмотрим подробно

Выполняем монтаж в распределительной коробке

Правильное подключение проводов в распределительной коробке является весомым фактором надежности вашей электрической сети. А если учитывать, что в распределительных коробках сконцентрировано более 50% всех соединений, то этот элемент вашей электрической сети дома или квартиры становится особенно важным. При этом нельзя забывать и о наглядности подключения, а также его ремонтопригодности. Исходя из всего этого давайте остановимся на распределительных коробках более детально.

Пр

szemp.ru

Схема электропроводки в квартире, разводка в панельных, кирпичных домах.

Меняя электрику в квартире, нужно точно знать, где и какие электро точки будут установлены, поэтому начинать этот процесс нужно с разработки схемы электропроводки, и иначе быть не может. Невозможно приступить к монтажу без схемы, одно без другого невозможно, это знает любой профессиональный электрик.

 При разработке схемы электропроводки возникает множество вопросов, таких как выбор сечения проводников, места установки розеток и выключателей, запланированная нагрузка, зависящая от мощности электроприборов, а также защита самой схемы, электроприборов и человека от аварийных режимов работы. Поэтому при ремонте электропроводки, или полной ее замене этим вопросам должно уделяться максимум внимания.

Если по каким, либо причинам существующая схема электропроводки квартиры не устраивает хозяина, например из-за не соответствия токовых нагрузок сечению проводников, расположения розеток и выключателей или по каким, либо другим причинам, следует задуматься о ремонте проводки, и обратится за помощью к специалистам электрикам.  Если конечно Вы сами не являетесь специалистом в этой сфере.

Во многих квартирах до сих пор еще эксплуатируется схема с алюминиевой проводкой, во времена, когда она проектировалась, и строились эти здания, еще не было таких больших электрических нагрузок, да и требования к схеме электропроводки квартир были другие.

Отсутствие заземляющего проводника, использование алюминиевых проводов при монтаже проводки, отсутствие качественной защиты (УЗО, современные автоматы) вот основные, но далеко не единственные минусы устаревших схем. Эксплуатация такой электропроводки может быть опасна для жизни человека.

Так –как многие люди устанавливают у себя в квартирах вместо ванн джакузи к которым подведено напряжение 220 В, схема электропроводки квартиры  должна быть трех проводной, иметь три провода фаза, ноль, земля а так же линия должна быть защищена УЗО, это же требование распространяется и на другие электроприборы такие как стиральная машина, электрическая печь, посудомоечная машина и т.д. Иногда возникают пожары из за короткого замыкания в старой электропроводке.

Если все это вам не безразлично следует определить, насколько стара ваша электропроводка, какие работы нужно произвести, чтобы исправить сложившуюся ситуацию, ремонт электропроводки или только частичная ее замена, какие материалы закупить? Но лучше доверить все это нашим профессионалам! Какой будет схема электропроводки квартиры? Все зависит от того сколько комнат в квартире, от потребляемой мощности, от числа электроприборов.

Типовые схемы электропроводки в квартире.

При разработке схемы электрик должен обязательно учитывать такие нюансы как расположение розеток и выключателей в комнатах, чтобы они впоследствии не оказались закрыты мебелью. Если Вы обратитесь к нам, мы учтем все моменты, заземление электроприборов мощность и выбор сечения проводника, монтаж современной защиты (УЗО, автоматы).

Итак, если квартира имеет стандартную планировку, можно воспользоваться уже готовой схемой разработанной для типовых квартир внеся незначительные корректировки. Она приведена на рисунке ниже.

 Рисунок 1- принципиальная схема электропроводки квартиры.

Рисунок 2- однолинейная схема электропроводки квартиры.

 Обязательным требованием является монтаж системы уравнивания потенциалов. Для этого необходимо отдельным проводом соединить заземляющую шину в электрическом щите с трубами холодной, горячей воды и канализации, а так же с ванной, что и показано на схеме рисунок 2. Правила выполнения системы уравнивания потенциалов определены стандартом МЭК 364-4-41 и пп. 1.7.82, 1.7.83, 7.1.87, 7.1.88 ПУЭ 7-го изд.

На данной схеме показано подключение проводки квартиры к трехфазному питанию стояка дома. От этажного щита в квартирный щит заходит кабель марки ВВГ 5*16 то есть ввод в квартиру. Ввод представляет собой пяти жильный кабель, от которого запитана вся квартира. N – это рабочий ноль. L1,L2,L3 – это номера фаз. PE – это защитное заземление.

Распределительный щит в квартире устроен следующим образом: вводной кабель подключается к вводному автомату, от вводного автомата кабелем или шиной идут перемычки на групповые автоматы, сеть освещения, розеточная сеть и прочие электроприборы.

Составляем схему электропроводки квартиры.

Для начала, необходимо узнать какие электроприборы будут использоваться в квартире и где они будут установлены. Начнем с кухни, так как в этом  месте традиционно сосредоточены наиболее мощные приборы. Один из них электроплита, на которую прокладывается отдельный кабель от электрощита марки ВВГ 3х6 и устанавливается отдельный автомат. Так же прокладывается напрямую от щита отдельный кабель на другую мощную электротехнику, такую как стиральная и посудомоечная машина, водонагреватель, теплые полы, кондиционер.

На остальные  розетки в квартире можно пробросить общий кабель до распределительной коробки, а от нее уже выполнить разводку кабелем на каждую розетку или блок розеток.  С освещением поступим так же, на коробку бросим общий провод, а от коробки сделаем разводку к светильникам и выключателям.

Таким образом, у нас получается схема, в которой питание всей нагрузки квартиры  разбито на групповые линии. Такие как, группа освещения, группа бытовых розеток, группы силовых розеток.

Рисунок 3. Упрощенная структурная схема электропроводки квартиры.

Составив принципиальную схему и зная площадь, места прокладки кабеля, места установки розеток и выключателей можно приступать к подсчету количества материалов которые потребуются для монтажа. Схема электропроводки квартиры поможет нам подсчитать метраж кабеля, число розеток и выключателей, приобрести нужное количество и тип автоматов, выбрать электрический щит.

Вот еще пара схем, которые будут более понятны для не профессиональных электриков или людей имеющих поверхностное представление об электричестве. На схеме наглядно показаны кабели, автоматические выключатели, а так же потребители электроэнергии.

Рисунок 4. Принципиальная схема электропроводки однокомнатной квартиры.

Рисунок 5. Структурная схема электропроводки квартиры.

  1. Пластмассовый корпус щита2. Зажимные элементы нулевых рабочих проводников3. Зажимной элемент нулевых защитных проводников, а также проводника уравнивания потенциалов4. Зажимной элемент входных выводов защитных аппаратов групповых цепей5. Выключатель дифференциального тока (УЗО)6. Автоматы7. Групповые линии

Как определить схему уже существующей электропроводки.

Определить, как выполнена разводка в квартире не составит труда, если знать некоторые правила, по которым она прокладывается. Схемы монтажа могут быть разными в зависимости от типа дома и от года его постройки, но определить схему разводки проводки по квартире все, же возможно.

В кирпичных домах проводка может быть выполнена двумя способами. Первый способ это верхняя разводка не ниже 15 см от уровня потолка. На том же уровне ставятся распределительные коробки, от которых делаются спуски к розеткам и выключателям. Все провода проложены строго вертикально и горизонтально в штрабе. Кабели на освещение проложены в потолочных перекрытиях, в которых имеются пустоты (каналы).

Второй способ это нижняя разводка, когда кабели прокладываются в трубах по полу и заливаются стяжкой, из пола кабели вертикально поднимаются к распределительным коробкам и от них уже выполняется разводка. Освещения выполняется так же в каналах потолочных перекрытий.

В панельных домах, хрущевках разводка электропроводки осуществляется в каналах плит. Каналы для проводки, места для установки розеток, выключателей, делаются на заводе при изготовлении плит. Все каналы сходятся в распределительные коробки, от которых идут каналы к электрощиту. В панельных домах часто каналы делаются не вертикально и горизонтально, а по кратчайшему пути, то есть по косой линии.

В некоторых хрущевках проводка для питания розеток пробрасывается под вашим полом, а проводка на освещение под полом ваших соседей сверху.

Несколько советов по разводке электропроводки.

В заключении темы несколько полезных советов. Если вы делаете ремонт электропроводки.

Высота установки розеток и выключателей от уровня пола может быть любой, главное здесь, чтобы вам было удобно ими пользоваться. Вообще существует «европейский стандарт», по которому розетки должны находиться на высоте 30 сантиметров от пола, а выключатели – 90 сантиметров. В общих случаях такое размещение обычно является наиболее удобным. Но розетки на кухне, очевидно будет более целесообразно разместить над поверхностью рабочего стола. Та же самая ситуация и с письменным столом.

Стационарную бытовую технику, такую как  вытяжка, полотенцесушитель водонагреватель лучше сразу подключить через клемник. Потому что вряд ли вы будете часто использовать розетку, да и смысла в ней особого нет.

Розетки под интернет и телевизор можно объединить в один блок. Благодаря чему, вы сможете одновременно вести монтаж слаботочной сети и электропроводки. Определитесь с местом установки слаботочного щита, установите ли вы его в квартире или же поведете провода в этажный щит. Выберите наиболее удобный и выгодный вариант.

Соединения проводов, скрутки, клемники должны находиться только в распределительных коробках, иначе в последствии эксплуатации проводки вы не сможете вывести провод для подключения каких либо приборов, если появится такая необходимость. Как правило в каждом помещении устанавливается одна коробка, но если в помещении много электроточек провода могут не поместится в одну коробку, поэтому в такой ситуации лучше установить две коробки.

$IMAGE7$

elektrika-24.narod.ru

Замена электропроводки в панельном доме: правила и способы

В основном панельные дома являются достаточно старыми, поэтому коммуникации в них обязательно необходимо менять. Это относится и к квартирным помещениям, где старая проводка. Электропроводка в таких домах проводилась алюминиевым проводом, что недопустимо по современным нормативам. Однако не совсем просто сделать капитальный ремонт проводки в таких домах. В этой статье пойдет речь о том, как проще и качественнее сделать замену проводки в панельном доме.

Принцип электромонтажа в панельном доме

Все кабеля прокладываются в панельных каналах, которые были сделаны еще на заводе. Эти каналы специально сделаны для легкого монтажа проводов, также размещены они только в определенных местах. Для того, чтобы найти продольные отверстия, следует ориентироваться по выключателям и розеткам. Там, где находится данная фурнитура, там и каналы. Другого метода переместить их не найдется, кроме как проштробить и выбить новые отверстия.

Провода для люстр прокладываются по каналам, которые находятся в перекрытии. Также их монтируют в небольших пространствах между потолочной панелью и стеной в тех местах, где в результате будет стоять потолочный багет. Однако при замене электропроводки необходимо учитывать, что даже в домах одного типа или в одном доме, но на разных этажах разводка проводов может быть сделана совершенно по-разному. Такое явление присущее по причине того, что на одном строительном объекте могло работать несколько бригад электриков, которые устанавливали кабеля разным способом.

Исходя из этого нельзя полагаться на то, что требования по монтажу электропроводки были соблюдены, например, что выключатель расположен под распределительной коробкой, или что все провода проложены строго по вертикали или по горизонтали. Такие простые правила могут быть нарушены, поэтому следует быть аккуратным и осторожным, чтобы не повредить старые провода. В таких ситуациях поможет опыт, важно всегда перед тем, как что-то демонтировать проверить и убедится, что кабель не будет поврежден.

Также используются швы, находящиеся между панелями на потолке либо те, которые между стеной и потолком, как показано на фото ниже:

Счетчик обычно устанавливается на лестничной клетке. Ведь в панели очень тяжело утопить его так, чтобы он не выпирал. Впрочем, его можно поставить на внешних стенах или же в кладовых помещениях. Обычно от счетчика, который находится на лестничной площадке, прокладывается кабель в квартиру до распределительного щита.

Причины для замены проводки

Существует несколько причин, из-за которых необходимо заменить старую электропроводку:

  • износ алюминиевых проводов;
  • старая электрическая схема не выдержит нагрузки, которая требуется для современной бытовой техники;
  • в старых домах не предусмотрено заземление;
  • в квартире делается капитальный ремонт или перепланировка, в следствии чего нужно поменять провода на трехпроводную систему подачи электричества.

Несмотря на то, что замена всей проводки является дорогостоящим мероприятием, это обязательно необходимо сделать. Следует помнить, что использование старой, ненадежной электропроводкой очень небезопасно, поэтому рано или поздно ее придется заменять. Если хочется сэкономить можно осуществить такую замену своими руками. Из-за старости портится не только провод, но и изоляция. Например, изоляция трескается, зачищенные концы кабеля подгорают, а у алюминиевого провода они очень ломаются, поэтому их необходимо поменять на медные провода. Также, со временем, приходят в негодность выключатели и розетки, поэтому при полной замене проводки следует менять и фурнитуру.

Возможные способы прокладки провода

Замена старой проводки в панельном доме начинается с составления новой схемы. Также замена электропроводки делится на два варианта: частичная или полная.

Если необходимо в панельном доме заменять полностью все кабеля, то следует сделать новую схему. Чтобы сделать все правильно, специалисту понадобится старая схема. Новая схема будет служить пошаговой инструкцией в выполнении электромонтажных работ.

Сперва следует определить, где какая будет нагрузка. Например, кухня обычно потребляет наибольшее количество электроэнергии. Если говорить об обычной комнате, то достаточно одной-двух розеток на 5 квадратных метров. Учитывая потребности кухни, на такое же помещение понадобятся четыре розетки. Также не следует забывать, что для приборов с большим потреблением электроэнергии необходимо тянуть отдельные линии от щита. К некоторым бытовым приборам нужно прокладывать медный кабель сечением до 4-6 квадратов. Еще одно помещение, которое требует особого внимание – это ванная комната, ведь она отличается повышенной влажностью. Поэтому розетки следует подключать через дифференциальный автомат или же УЗО. Также УЗО необходимо поставить для защиты отдельных электроприборов, наиболее опасных с точки зрения поражения электрическим током – стиральная машина, водонагреватель, гидромассажный бокс, ванна с гидромассажем. На кухне это посудомоечная машина и электропечь.

Осуществляя замену электропроводки в панельном доме используют несколько способов прокладки нового кабеля:

  • в плитах потолочного перекрытия;
  • под потолочным покрытием;
  • на стенах – под штукатуркой, под гипсокартоном;
  • на полу в стяжке.

Самым распространенным способом прокладки кабеля является прокладка кабеля под штукатуркой. Для того, чтобы осуществить монтаж следует сделать отверстия, в которые будет положен и закреплен кабель. После прокладки поверх кабелей наносится слой штукатурки. Используя этот способ можно протягивать несколько линий в одной штробе. Также можно отдельно прокладывать кабеля для освещения, разных приборов, кондиционеров, и других отопительных устройств.

Идеально прокладывать кабеля по старым каналам, ведь тогда можно без штробления уложить провода, и сэкономить время. Поэтому желательно использовать пути, по которым были проложены старые кабеля. В основном можно использовать места, где алюминиевые кабеля были просто заштукатурены, например, во швах между стеной и потолком. Швы являются местами, в которых легко проложить новую проводку.

Заменяя старые кабеля, следует помнить, что каналы, в которых они располагались можно применять для того, чтобы подвести новый медный кабель к розетке либо выключателю. Однако каналом можно воспользоваться только в том случае, если фурнитура будет стоять на прежних местах и, если при демонтаже удастся вытащить старый кабель.

В большинстве случаев очень тяжело найти и использовать каналы, поэтому некоторые специалисты рекомендуют не тратить время на долгие поиски и очистку каналов. Поэтому для горизонтальной прокладки в панельном доме целесообразней будет протянуть кабель по верхнему стыку между стеной и потолком. В этом месте обычно есть щель, которая или заштукатурена, или забита ватой.

Альтернативный вариант — провести электропроводку по потолку и сделать штробы только в местах спуска к розеткам и выключателям. Спрятать прикрепленный сверху кабель можно, сделав натяжной или подвесной потолок.

При замене электропроводки в панельном доме вначале необходимо определить, какой будет замена: частичной или полной. Также обязательно нужно использовать старые каналы. Для того, чтобы осуществить данную работу необходимо иметь хороший инструмент. Однако предпочтительно, чтобы замену электрики в панельном доме осуществлял специалист.

Пошаговая инструкция по замене электропроводки

Мы рассмотрели основные способы монтажа проводки в квартире панельного дома. Теперь поговорим непосредственно о правилах замены старой электропроводки. Для удобства восприятия материала предоставим все этапы работ в виде пошаговой инструкции. Итак, менять электрическую проводку необходимо в следующей последовательности:

  1. Отключение электроэнергии в квартире. Прежде всего нужно полностью обесточить линию и убедиться в отсутствии напряжения. Единственное, что вам может пригодиться — это одна временная розетка для подключения перфоратора, болгарки либо дрели, без которых невозможно будет выполнить замену проводки. Временная розетка подключается в щитке сразу после прибора учета электроэнергии, ее можно дополнительно защитить автоматом, который сработает при коротком замыкании и перегрузке. Все остальные линии, кроме временной розетки, обязательно должны быть отключены. Убедиться в отсутствии напряжения можно с помощью мультиметра, который также должен быть обязательно подготовлен.
  2. Демонтаж старой фурнитуры. На этом этапе вы должны отодвинуть всю мебель и технику от стен, получить доступ ко всем распределительным коробкам, розеткам и выключателям. Для начала демонтируйте розетки и выключатели, чтобы остались только провода в стене. После этого нужно будет найти распределительные коробки и рассоединить все соединения проводов них.
  3. Следующее что нужно сделать — демонтировать старую проводку со стен. Если демонтаж сильно затрудняется или невозможен без повреждения самих стен, можно просто оставить старые провода в стене, предварительно отключив их от щитка, обрезав на максимально возможную длину и заизолировав концы изолентой. По возможности лучше полностью демонтировать проводку, оставлять ее в панелях нужно в самых крайних случаях.
  4. Выбор нового способа прокладки электропроводки (об этом мы писали выше). Если будет принято решение прокладывать кабель в новых штробах, нужно предварительно составить схему электропроводки и на ее основании сделать новые штробы. Если вы просто решили заменить электропроводку в панельном доме, не меняя схемы, достаточно уложить кабель в старые каналы, предварительно подготовив их. Также можно сделать открытую проводку в плинтусах, но это не самый подходящий и рациональный вариант.
  5. Монтаж новой проводки — установка распределительных коробок, прокладка отдельных линий к мощным потребителям, монтаж розеток и выключателей, сборка щитка. Обо всем этом мы подробно рассказывали, когда описывали технологию монтажа электропроводки в квартире. Не будем повторяться, просто изучите следующий материал: https://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html.
  6. Проверка смонтированной электропроводки. С помощью специальных приборов (мегаомметра и мультиметра) нужно проверить новую проводку на отсутствие короткого замыкания, а также произвести измерение сопротивления изоляции кабеля. Если все в порядке, можно переходить к заделке штроб и отделочным работам. Для проверочных работ лучше вызвать специалиста, заплатить небольшую сумму, зато быть уверенным, что произведенный электромонтаж является безопасным.

Вот и вся технология, по которой осуществляется замена электропроводки в панельном доме. Напоследок рекомендуем просмотреть полезные видео по теме:

Будет полезно прочитать:

samelectrik.ru

Схема размещения электропроводки в квартире

Схема размещения проводов в каждой конкретной квартире или доме имеет свои особенности. Невооруженным глазом определить места залегания проводов трудно, поэтому надо опираться на более глубокие данные. В этом случае определенную роль будет играть тип дома, в котором размещена квартира — панельный, кирпичный или деревянный, а также схемы прокладки электрических узлов.

Ниже мы попробуем разобраться, как не попасть на провод при ремонте и определить места и схему их залегания в доме, ведь после повреждения линий электроснабжения на восстановление потребуется много времени, сил и денег.

Содержание статьи

Стандартная схема электропроводки в квартире

Основой любой электропроводки является щиток. Для квартир он общеэтажный, а для частных домов индивидуальный. Автоматы подают в квартиру две-три отдельные группы кабелей. Если плита в доме работает на электричестве, а не на газе, от щитка к ней проводится отдельная прямая линия с сечением от 6 до 10 кв.мм.

Ниже посмотрим на типичную схему электропроводки для однокомнатной квартиры, где применяются два автомата, к которым присоединены две линии проводов.

Электрощиток подает в квартиру провода, которые объединяются тремя распределительными коробками. Бывают случаи, когда устанавливается дополнительная коробка для коридора, однако часто ее объединяют с ванной комнатой и санузлом.

Разводка электропроводки по стенам и полу

Провода от первого автомата идут к коридорной коробке. Далее электрокабели идут к распределительной коробке в комнате, соединяют между собой светильник в коридоре, розетку и выключатель. С нее, провода проходят к нескольким розеткам, светильнику с двойным выключением и тремя лампами, а также выключателю.

Второй автомат присоединен к коробке санузла и ванной комнаты. Она при этом объединяет провода двух светильников, выключателя с двойным входом и розетки. От коробки санузла также выходит перемычка, которая идет к распаечной коробке кухни. Последняя объединяет все кухонные розетки и светильники.

Однако на практике вышесказанное может несколько отличаться. В двухкомнатной квартире одна линия рассчитана на две комнаты, а другая на все другие помещения.

Разводка электропроводки через потолок

Для трехкомнатной квартиры с тремя автоматами схема электропроводки будет выглядеть так:

  1. Две комнаты присоединены к первому автомату;
  2. Коридор и еще одна комната к второму;
  3. Санузел, ванная комната и кухня к третьему.

Чтобы лучше убедиться в правильности всех данных можно воспользоваться постепенным отключением автоматов и осмотром, какие приборы и где перестали работать.

Как функционирует электропроводка в квартире?

Здесь стоит начать с наиболее типичной схемы, которая долгие годы использовалась в панельных и кирпичных домах и даже сейчас часто применяется при установке электрических сетей.

Все электрические кабели находятся под самым потолком и опускаются к соответствующим розеткам и выключателям. К светильникам и люстрам они протягиваются путем вхождения в плиту перекрытия для потолка.Установка электропроводки выполняется в соответствии с действующими стандартами и правилами. Например, провода от розеток или выключателей должны идти вертикально вверх и на уровне распределительной коробки поворачивать под прямим углом в сторону. При этом расстояние между ними и потолком не должно превышать 15 сантиметров.

Распределительные коробки, принадлежащие одному автомату, связаны между собой, а на первая постоянно получает питание от щитка.Распаечная коробка становится соединяющим элементом всех проводов в квартире. В современных постройках кабели от электрощитка часто прокладываются в полу, от него поднимаются по стене к распаечной коробке, еще выше к светильникам, а также расходятся к розеткам и выключателям, которые могут запитываться друг от друга с помощью перемычек, которые находятся в трубах пола.

Электропроводка в панельных домах и хрущевках

Панельным домам, в которых используются специальные трубки, в которые вовлекаются провода, необходимо уделить особое внимание.

Все каналы идут к распределительной коробке, которая в свою очередь имеет выход к электрощитку и другим распределителям.

Особенностью такой прокладки электрокабелей является то, что на практике они в большинстве случаев не будут идти по прямой, как рассказывалось в первой части статьи, а пролегать по кратчайшему пути под различными углами.

В хрущевках, где розетки находятся на уровне плинтусов, а включатель для света выполнены в виде шнурка под потолком, схема проводки имеет свои нюансы. Все кабели от розеток идут под полом, а от светильников — над вашим потолком, то есть под полом соседа выше.

Их монтаж проводился в основном без изоляции и труб, поэтому с годами дом, который проседает и осыпается, может задеть проводку и вызвать несчастный случай. Замена всего электричества в таких домах обходится очень дорого и становится невыгодной из-за значительных трудовых затрат. Все что остается в таком случае – следить за состоянием квартиры и вовремя делать ремонт, не допуская осыпания и трещин. Благо, современные строительные материалы более чем справляются с этой задачей.



Понравилась статья? Поделиться с друзьями:

elektro-enot.ru

Схема электропроводки в двухкомнатной квартире панельного дома

Если Вы решили заменить старую проводку в брежневке либо хрущевке, рекомендуем просмотреть две типовых схемы электропроводки в двухкомнатной квартире панельного дома. Далее мы не только предоставим современные проекты размещения розеток, выключателей и распределительных коробок, но и рекомендации по составлению электрической схемы своими руками.

Как самому начертить план

Если Вы хотите самостоятельно начертить план размещения розеток, выключателей и распределительных коробок в каждой комнате двухкомнатной квартиры, советуем учитывать следующие моменты:

  1. Не нужно под один автоматический выключатель подключать всю группу розеток либо линию освещения. Желательно самому «разбить» силовую и осветительную линию на несколько групп. К примеру, один автомат отвечает за свет в коридоре и ванной, а второй – за освещение в зале, кухне и спальне. В то же время схема розеточной линии в 2-х комнатной хреущевке должна быть аналогично распределена на несколько групп. О том, как разделить проводку на группы, мы рассказали в отдельной статье.
  2. Для того чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире, используйте ксерокопию плана жилья. В данном документе все размеры комнат выдержаны согласно фактическим значениям, поэтому в дальнейшем, при монтаже, у Вас не возникнет сложностей с разметкой стен.
  3. Высота установки розеток и выключателей не нормируется стандартами ГОСТ и правилами ПУЭ, поэтому можете подобрать наиболее подходящее расстояние от пола для Ваших условий.
  4. В каждой комнате должна быть собственная распределительная коробка, за исключением ванной. Из-за повышенной влажности в ванной комнате, распределительную коробку лучше разместить в коридоре и оттуда выполнить разводку электропроводки для розеток и светильников.
  5. Как правило, застройщики не проводят электричество на балкон. Это уже делает сам хозяин жилья. Если при замене электропроводки в квартире Вы решили сделать свет на балконе своими руками, можно вывести отдельный провод от распределительной коробки соседней комнаты, а не напрямую от квартирного щитка.
  6. В щитке обязательно должна быть установлена защитная автоматика – УЗО и автоматический выключатель, которые защитят проводку в двухкомнатной хрущевке от короткого замыкания, утечки тока и перенапряжения электросети.
  7. Если комната извилистая (как прихожая на второй из схем, которые мы предоставили ниже), лучше установить несколько светильников, управляемых двухклавишным выключателем. В противном случае освещение в квартире будет недостаточно хорошим.

Вот мы и предоставили рекомендации по составлению схемы электропроводки в двухкомнатной квартире панельного дома, теперь хотелось бы показать два типовых проекта, которые Вы можете взять для примера в своем случае.

Готовые примеры

Итак, к Вашему вниманию схемы разводки проводки по 2-х комнатной квартире панельного и кирпичного дома:

Как Вы видите, для длинного и извилистого коридора действительно лучше установить несколько люстр, которые сделают освещение более качественным. Что касается розеток, их больше всего на кухне, т.к. здесь нужно подключить множество бытовых электроприборов: вытяжку, электроплиту, холодильник, посудомоечную машину, микроволновку, чайник и т.д.

Надеемся, что предоставленные чертежи были для Вас полезными. Если у Вас возникли сложности при составлении схемы электропроводки в двухкомнатной квартире панельного дома, обязательно задайте их нашим специалистам в категории «Вопрос электрику»! Наглядные фото и видео примеры электромонтажных работ Вы можете увидеть в статье: как сделать электропроводку в квартире своими руками.

Нравится(0)Не нравится(0)

samelectrik.ru

Схема подключения проводов в распределительной коробке: рассмотрим подробно

Выполняем монтаж в распределительной коробке

Правильное подключение проводов в распределительной коробке является весомым фактором надежности вашей электрической сети. А если учитывать, что в распределительных коробках сконцентрировано более 50% всех соединений, то этот элемент вашей электрической сети дома или квартиры становится особенно важным. При этом нельзя забывать и о наглядности подключения, а также его ремонтопригодности. Исходя из всего этого давайте остановимся на распределительных коробках более детально.

Правила монтажа распределительных коробок

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

Расположение распределительных коробок в квартире

 Итак:

  • Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
  • Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
  • Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
  • Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

На фото проходная распределительная коробка с подключением розетки

Итак:

  • В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Обратите внимание! Этих проводов для однофазной сети должно быть именно три. Из которых один нулевой, согласно п. 1.1.30 ПУЭ должен иметь голубой цвет, один провод защитного заземления, который обозначается желто-зеленым цветом и фазный провод, который может иметь любое другое цветовое обозначение.

  • Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
  • Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.
 Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Подключение розетки в распределительной коробке

  • Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
  • Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке следует выполнять при помощи клеммников, пайки, опрессовки или сварки. Этого требует п.2.1.21 ПУЭ, который запрещает применять скрутку.

  • Если подключение производится в проходной распределительной коробке как на видео, то соединение может быть выполнено как с питающим кабелем, так и с кабелем, питающим другую распределительную коробку. Ведь благодаря соединению между собой они являются одним целым.
Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна.  И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

Подключение двухклавишного выключателя

 Итак:

  • Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
  • Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
  • Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
  • Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
  • Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

Схема подключения выключателя от розетки

  • Прежде всего по методике, описанной выше, подключаем розетку.
  • Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
  • Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
  • Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
  • Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Вывод

Как видите, все виды подключения в распределительной коробке вполне можно выполнить своими руками. Главное быть внимательным и не перепутать фазные, нулевые и защитные провода. Самым простым способом для этого является соблюдение рекомендаций ПУЭ. Ведь цветовое обозначение не даст вам скрутить вместе провода разных цветов. А это практически стопроцентная гарантия правильности вашей схемы.

elektrik-a.su

Распределительная коробка и вопросы о ней.

Не знаю для чего я решил продолжить тему о распределительных коробках. Но уж начал, то продолжу разбирать интересные вопросы в поисковых системах. Если задают такие вопросы поисковым машинам значит есть люди которых это интересует. Начну с самого интересного на мой взгляд вопроса.
Как установить распределительную коробку на два этажа?

Распределительная коробка предназначена для соединения проводов определенного участка, как правило в нее не стоит засовывать столько проводов после чего она не закроется. Чем мне стал интересен этот запрос? Просто прочитав первый раз можно подумать, что на весь монтаж электропроводки в доме (даже на два этажа) хотят установить всего одну распределительную коробку.

Так делать категорически нельзя и не правильно. На второй этаж желательно вывести дополнительный щиток освещения, или же вывести несколько групп с основного щита. При большом скоплении проводов в одной распред коробке могут произойти не хорошие действия с плохими последствиями.

В одной коробке надо подключать небольшое количество нагрузок. Как правило на освещение одной комнаты устанавливается одна распред-коробка. больше и не надо. Вот для розеток можно поставить две, три коробки. О количестве напишу в следуюшем пункте.

Сколько распределительных коробок должно быть в одной комнате?

Определенного количества установки распред коробок нет, просто принято ставить одну коробку на освещения (если мало потребляемой мощности на освещение). Когда монтируют несколько видов освещения в одном помещении и включение в разных местах, желательно разделить на две три распредкоробки (хотя бы по тому что с помощью коробки можно с экономить электропровод).

Распределительные коробки для розеток устанавливаются над каждой розеткой, если их в комнате большое количество. Розетки не должны соединятся шлейфом (соединение с одной розетки на другую). Если две розетки установлены рядом, то и провода с коробки надо протянуть к обоим розеткам. Да и не частите с распред-коробками, если в углу на стене будет одна розетка, то над ней не ставится, а провод придет из ближайшей.

Какое количество устанавливать в комнате распределительных коробок зависит от первоначального проекта. Перед любыми работами всегда надо составить схему и рассчитать количество мест для электроприборов и уже из этого решать сколько уйдет на комнату материала.

Электромонтажные коробки для установки на улице.

По этому поводу не стоит говорить много, так как в магазинах можно найти все, что потребуется для работ. Единственное можно сказать о распред коробках которые устанавливают на улице – что бы они были крепкие и герметичные от прямого попадания дождя.

Коробки которые устанавливаются на стены под открытым небом должны быть с уплотняющими кольцами в местах ввода провода. Как правило прижимные гайки и кольца с герметичной прокладкой входят в комплект самой коробки. Для дворовых помещений коробки есть по проще и тоже с большей защитой от возгорания.

На счет видов распределительных коробок можно писать много, и каждая по своему хороша и также плоха. Все зависит в каком месте ее устанавливать.

Заключение.

Что и для чего распределительная коробка надеюсь вам понятно из того что я написал. Темы сами приходят в голову, но как их предоставить вам для чтения не всегда получается. Не судите строго, принимается любая помощь от вас дорогие читатели.

Знающие люди могут поправить меня, и я непременно изменю текст если в чем то ошибаюсь. А кому понравилась статья можете разместить у себя, но только с установкой ссылки на мой сайт. Здесь найдете интересное -> клавиатура logitech cordless

Посмотрите женский портал

Качественное и проверенное временем, произведенное по мировым стандартам, инновационное электрооборудование от компаний SIEMENS, Telco Sensors, IFM electronic, Omron, Moeller, Schneider Electric, Rockwell Automation, ABB, PHOENIX CONTACT и др.

elektrokr-sk.ru

Электропроводка в панельном доме: схема и 5 ее составляющих


Основная электросхема квартиры: ее составляющие

Электросхема всей квартиры обычно составляется не на одном листе, а на нескольких отдельных. На каждом из них будет обозначена только одна распределительная группа, так схему будет легко понять и читать. Для этого в начале, источники потребления делятся на несколько групп, расположение которых и указывается на схеме.

Каждую такую группу стоит подключать к одному отдельному автомату. Это будет очень удобно при ремонте проводки, так как можно будет отключить проводку только одной из комнат, а не всей квартиры.

Типовая схема разводки электричества в квартире вмещает в себя несколько составляющих, каждая из них выполняет свои определенные задачи.

Основные схемы разводки проводки:

  • Структурная. Эту схему нужно создавать самой первой, так как на ней указывается щиток и его связь с электроприборами, которые будут устанавливаться в квартире.
  • Функциональная. На ней изображают специальными обозначениями элементы электропроводки и связь между ними.
  • Принципиальная. Это более полная и подробная схема, на которой уже обозначаются все светильники, выключатели, розетки, а так же бытовые приборы. Указывают линии, где проходит провод, а так же места распределительных коробок и других элементов, разные соединения.
  • Расчетная. Такая схема самая важная, она создается именно для электрощитков. Электрощиток располагает вводные автоматы, выключатели для защиты, с помощью которых можно отключить любую потребительскую группу.
  • Монтажная. Эта схема делается очень редко, так как опытному электрику достаточно будет расчетной схемы.

Далее составляется план всей квартиры, где обозначаются все осветительные и бытовые приборы, розетки и выключатели. К каждой такой группе прокладывается своя проводка, то есть кабель, который исходит от распределительного электрощитка. Всю электрическую проводку нельзя подключать к оной группе, санузел вообще нужно подсоединять к отдельной линии. И ее же нужно оснастить дифавтоматом или же УЗО, для защиты и предосторожности.

Электрика в двухкомнатной квартире: схема и ее условные обозначения

В панельном доме, его еще можно назвать бескаркасным, все внутренние перегородки являются несущими. Поэтому отдельные проемы для проводов штробить нельзя. Пользоваться нужно теми каналами, которые предусмотрены производителем плит.

Проводку в панельном доме можно проложить и некоторыми другими способами. Например: самым доступным вариантом является проложение кабеля по поверхности потолка и стен. Так же можно провести и на полу, только затем положить сверху стяжку бетонную.

Схема проводки комнатной и всего помещения квартиры выглядят на сегодняшний день очень современно. Основные ее условные обозначения делятся на: розетки, лампы, распределительные коробки и выключатели.

Основные группы в двухкомнатной квартире:

  • Освещение в жилых комнатах 1 и 2, кухне и коридоре;
  • Электроснабжение кухни и коридора;
  • Светильники и розетки для 1 и 2 комнаты;
  • Ванна и туалет, розетки и приборы освещения;
  • Электроплита.

Вводный кабель имеет три основных провода: заземление, фаза и ноль. Вся современная проводка укладывается закрытым способом, используется при этом специальные трубы гофра.

Электропроводка в хрущевке: схема и монтаж скрытой проводки

Скрытая проводка – это такая электропроводка, которая непосредственно расположена в элементах всех строительных конструкций. К такой проводке относится, проложенные кобеля под стяжкой, в разных полостях строительных элементов и самое распространенное – под подвесными потолками.

При установке электропроводки самое главное сделать правильные расчеты и выбрать схему подходящей электрической сети. Если два этих элемента правильно выбранные, тогда вам будет легче сделать монтаж всей электропроводки.

 Монтаж электрической проводки в хрущевке непосредственно можно выполнить самостоятельно, зная при этом все необходимые параметры, а так же количество групп и размеры помещения. Если, что-то будет непонятно можно всегда воспользоваться советам грамотного электрика.

Преимущества скрытой проводки:

  • Привлекательный внешний вид;
  • Не предполагает дополнительных распределительных коробок;
  • Может выдержать высокие нагрузки;
  • Жесткие требования пожарной безопасности.

Правильный расчет, а также грамотный монтаж гарантируют вам бесперебойное электроснабжение и при этом исключит вероятность возникновения короткого замыкания, пожара.

Проводка в хрущевке: схема и важные требования при ее составлении

Выбирая схему электрической проводки для хрущевки в пятиэтажке необходимо изучить п.7.1.18 ПУЭ. Это правило гласит, что все элементы защиты, находящиеся в жилых помещениях, обязательно не должны превышать мощность 25А. Но сегодня это маловероятно, поэтому питание делится на группы.

Любая электропроводка в панельном доме или хрущевке и их схемы прокладки непосредственно зависят от прокладываемого типа провода. Лучше всего использовать медные провода, так как его проводимость тока составляет 10А на 1мм квадратный.

Составляя схему нужно обязательно придерживаться некоторых правил, требований и норм, которые обязательно должны соблюдаться при этом.

Нормы, правила и требования, которые необходимо соблюдать:

  • В ванной не должно быть розеток, можно, конечно, провести через трансформатор одну для электроприборов.
  • Заземляющие контакты ни в коем случае нельзя подключать к системам отопления или водоснабжения, а так же нулевым проводам, потому что это очень опасно для человека. Должен, обязательно для таких целей, присутствовать защитный провод.
  • Провода обязательно нужно прокладывать только вертикально или горизонтально, а расположение друг к другу должно быть под прямым углом.
  • Пересечения проводов нужно избегать.
  • Розетки и выключатели должны располагаться на одной и той же высоте.
  • Провода к выключателям подводятся сверху, а розетки подключаются снизу.
  • 30мм – это расстояние от труб отопления до проводов.
  • Главный автомат должен быть мощностью 63А, если в квартире находится электропечь.

После укладки всех необходимых проводов нужно обязательно удостовериться в отсутствии короткого замыкания на установленной вами линии. Для этой проверки используется специальный тестер.

Схема электропроводки в панельном доме (видео)

Начиная работы с электричеством необходимо обесточить всю квартиру и затем специальным прибором проверить, чтобы не было напряжения в сети. Ручки всех инструментов, которые будут использоваться, нужно обязательно изолировать. Следует относиться к электричеству с особым уважением и соблюдать необходимые инструкции.

Оценка домашней электропроводки

Оценка домашней электропроводки

Оценка системы электропроводки вашего дома

Подходит ли проводка ручки и трубки для современного жилья? Соответствует ли электрическая панель вашего дома? Вот руководство по проверке старой проводки.

Примечание редактора: этот рассказ адаптирован из Руководства по инспекции жилищного восстановления Министерства жилищного строительства и городского развития США, 2000 г.


Довольно часто встречающаяся в домах, построенных до 1930 года, проводка «с ручкой и трубкой» должна быть тщательно проверена на предмет нарушения изоляции и других проблем безопасности.Если он имеет достаточную вместимость и в остальном безопасен, он все еще разрешен законом во многих местах.

Электросистемы для небольших жилых домов обычно просты по концепции и планировке. Основные компоненты:

  • служебная запись,
  • Щиток
  • и
  • параллельных цепей.

В неизмененных зданиях, построенных примерно с 1940 года, электрическая система, скорее всего, будет исправной и безопасной, хотя она может не обеспечить мощности, необходимой для запланированного повторного использования здания.Электрическую мощность можно легко увеличить, добавив дополнительную мощность с улицы и добавив щиток большего размера между служебным входом и существующей панелью. Существующие цепи могут продолжать использовать существующую панель, а новые цепи могут проходить через новую панель.

Электрические системы небольших жилых домов, построенных примерно до 1940 года, могут потребовать капитального ремонта или замены, в зависимости от планов восстановления и состояния электрической системы. Части этих старых систем могут функционировать очень адекватно, и их часто можно сохранить, если восстановление не будет обширным и допустимая нагрузка будет достаточной.

Тщательная и информированная оценка электрической системы определит степень, в которой она может быть повторно использована. Эта оценка должна проводиться только квалифицированным электриком, имеющим опыт работы с электричеством в жилых помещениях.

Оценка электрической мощности (допустимой нагрузки) существующей электросети здания

Чтобы определить мощность (измеряемую в амперах) существующей электросети здания на главном щите, проверьте следующее:

  • Допустимая токовая нагрузка проводника служебного ввода, которую можно определить, отметив маркировку (если есть) на проводящем кабеле и определив его номинальную допустимую силу тока в Национальных электротехнических правилах , таблица 310-16 или применимых местных нормативных документах.Если служебный вводный провод находится в кабелепроводе, ищите маркировку на проводящих проводах, когда они выходят из кабелепровода в панель управления. Если все проводники не имеют маркировки, попросите электрика оценить их.
  • Номинальный ток на панели управления или сервисном выключателе, указанный на заводской табличке.
  • Номинальный ток, указанный на главном автоматическом выключателе или предохранителях главного здания. Этот рейтинг никогда не должен быть выше двух вышеупомянутых оценок; в противном случае систему нельзя использовать до тех пор, пока она не будет оценена электриком.

Обслуживающая способность здания – наименьшая из трех цифр.

После определения допустимой нагрузки сравните ее с расчетной допустимой нагрузкой, которая потребуется зданию после ремонта. Если расчетная допустимая токовая нагрузка превышает существующую, электрическую сеть здания потребуется модернизировать. Метод оценки необходимой допустимой нагрузки можно найти в Национальном электротехническом кодексе , статья 220.

Точно так же производительность каждой ответвленной цепи может быть определена путем проверки маркировки на каждом проводе ответвленной цепи.Если маркировки не обнаружено, можно использовать пластиковый калибр для проводов (при отключенном питании), хотя опытный человек часто может определить размер на глаз. Найдите номинальный ток проводника по его маркировке или сечению провода в Национальных электротехнических правилах , таблица 310-16, или в соответствующих местных нормах и правилах.

Стандарты безопасности для следующих процедур оценки обычно основаны на требованиях Национального электротехнического кодекса.


Типовое сервисное оборудование

Проверьте следующие условия в электрической сети между улицей и главной панелью управления:

  • Провода воздушные.Убедитесь, что воздушные провода с улицы находятся на высоте не ниже 10 футов над землей, не соприкасаются с ветвями деревьев или другими препятствиями и не достижимы из ближайших окон или других доступных мест. Убедитесь, что провода надежно прикреплены к зданию с помощью изолированных анкеров и имеют петли для стекания капель в местах их входа в погодозависимую головку. Соединения на служебном входе должны быть хорошо обернуты, а оголенные провода с улицы должны быть заменены коммунальным предприятием. Провода не должны располагаться над бассейнами.
  • Электросчетчик. Убедитесь, что электросчетчик и его основание защищены от атмосферных воздействий, а счетчик работает, не подвергается вмешательству и надежно закреплен. Сообщите коммунальному предприятию о любых проблемах со счетчиком.
  • Сейсмическая уязвимость. Если здание находится в сейсмической зоне, проверьте электрическую сеть на предмет уязвимости для различного движения между экстерьером и интерьером. Ищите гибкие соединения.
  • Служебный входной кондуктор. Убедитесь, что служебный входной проводник не имеет стыков и его изоляция полностью исправна.Если главный щит расположен внутри здания, то проход проводника через стену должен быть герметизирован от влаги. Если используются алюминиевые проводники, их концевые заделки на всем сервисном оборудовании должны быть очищены ингибитором окисления и затянуты электриком или заменены медными проводниками равной емкости. Если необходимо заменить верхний служебный ввод, замените его подпольным служебным вводом.
  • Тип имеющейся мощности. Не каждая юрисдикция предоставляет одинаковый вид электроэнергии.Например, в Филадельфии в некоторых местах используется двухфазное электроснабжение, а не однофазное. Обратитесь в энергетическую компанию, чтобы определить характеристики доступной мощности.

Главный щит управления является распределительным центром для электрических сетей в здании и защищает электропроводку дома от перегрузок. Осмотрите щит управления следующим образом:

  • Состояние и местонахождение. Проверьте общее состояние щитка.Водяные следы или ржавчина на панели, установленной внутри здания, могут указывать на проникновение воды по пути проводника служебного входа. Панельные плиты, устанавливаемые на открытом воздухе, должны быть водонепроницаемыми и защищенными от взлома. Панели, устанавливаемые внутри помещения, должны располагаться как можно ближе к месту входа служебного входного проводника в здание и должны быть легко доступны. Щиток должен иметь работоспособную и надежную крышку.
  • Номинальная сила тока. Номинальная сила тока главного разъединителя не должна быть выше, чем допустимая сила тока проводника служебного входа или панели управления.Если номинал выше (что указывает на то, что были выполнены несанкционированные работы), к нему может быть подключено больше ответвлений, чем может обеспечить проводник служебного входа. Это серьезная опасность, и ее необходимо устранить.
  • Номинальное напряжение. Номинальное напряжение панели управления (как указано на заводской табличке) должно соответствовать напряжению входящей электрической сети.
  • Тест: Фактическое номинальное напряжение входящей электрической сети можно проверить с помощью вольтметра.Это испытание должен проводить электрик. Обычно три служебных проводника показывают ток 120/240 вольт, а два проводника показывают ток 120 вольт.
  • Заземление. (См. Иллюстрацию ниже) Убедитесь, что панель управления заземлена должным образом. Его заземляющий провод должен проходить к внешнему заземляющему электроду или зажиматься на металлической водопроводной трубе между внешней стеной и водосчетчиком. Если он прикреплен к счетчику со стороны дома, он должен быть соединен перемычкой, чтобы обеспечить надлежащее электрическое соединение с землей.Убедитесь, что заземляющий провод надежно и правильно закреплен на трубе – часто это не так, а иногда и вовсе отключается. Убедитесь также, что заземляющий провод не присоединен к трубе для природного газа, к неактивной трубе, которая может быть отрезана с внешней стороны стены, или к трубе, которая подсоединена к пластиковому водопроводу. Если заземляющий провод прикреплен к внешнему заземляющему электроду, вбитому в землю, убедитесь, что электрод установлен в соответствии с местными правилами.Во многих старых зданиях заземление будет подключено к трубопроводу холодной воды. Если это так и здание должно соответствовать действующим нормам, требуется альтернативное заземление. Типовой ввод электроснабжения и главный щиток для дома на одну семью. Этот вид заземления применяется только в том случае, если водопроводная труба металлическая. Если водопроводная труба пластиковая, требуется отдельный приводной заземляющий стержень.

Типичный ввод электроснабжения и главный щиток для дома на одну семью.Этот вид заземления применяется только в том случае, если водопроводная труба металлическая. Если водопроводная труба пластиковая, требуется отдельный приводной заземляющий стержень.

  • Тест. Проверка электрического заземления (сопротивления заземления) может использоваться для определения того, надежно ли электрическая система заземлена на землю. Проверка требует использования омметра и должна выполняться электриком.
  • Защита от перегрузки по току. Проверьте номинал предохранителя или автоматического выключателя для каждой ответвленной цепи. Сила тока предохранителя или автоматического выключателя не должна превышать емкость проводки в ответвленной цепи, которую он защищает.В большинстве бытовых цепей используются медные провода №14, которые должны иметь защиту 15 А. Может быть одна или несколько цепей с медными проводами № 12, которые должны иметь защиту 20 А. Для больших приборов, таких как электрические водонагреватели и центральные кондиционеры, может потребоваться 30-амперный ток, который обычно подается по медному проводу №10. Если есть электрическая плита, она потребует 40 или 50 ампер с медным проводом №6. На заводской табличке оборудования центрального кондиционирования воздуха должно быть указано требование о защите от перегрузки по току.Алюминиевый провод должен быть на один размер больше, чем медный провод в каждом случае (например, №14 – №12), но его нельзя использовать для цепей на 15 и 20 ампер. Убедитесь, что в цепи нет предохранителя или прерывателя цепи с более высоким номинальным током, чем рассчитана на ее электропроводку. Кондиционеры и другое оборудование с двигателями могут иметь автоматические выключатели с допустимой нагрузкой до 175 процентов от номинала проводника для обеспечения пускового тока. Посмотрите рядом с панелью управления на наличие чрезмерного количества новых или перегоревших предохранителей или выключателей, закрепленных лентой в положении «включено».С подозрением относитесь к предохранителям на 20 или 25 ампер в цепях домашнего освещения. Это признаки частых перегрузок и ненадлежащего электрического обслуживания. Другими признаками перегрузки являются запах сгоревшей изоляции, признаки расплавленной изоляции, обесцвеченные точки контакта меди в держателях предохранителей и теплые предохранители или автоматические выключатели.
  • Тест: вручную включите и выключите все автоматические выключатели, чтобы убедиться, что они находятся в хорошем рабочем состоянии. Для проверки каждого выключателя можно использовать имеющийся в продаже автоматический выключатель и тестер сопротивления, который может имитировать состояние перегрузки.Такой тест должен проводить электрик. Обратите внимание, что этот тест не рекомендуется для компьютеров, видеомагнитофонов, часов и многих подобных устройств.
  • Многие старые жилые дома имеют более одного щитка или плавких предохранителей. Убедитесь, что все дополнительные устройства защиты от перегрузки по току находятся в металлических коробках и не находятся вблизи легко воспламеняемых материалов. Все щитовые панели должны иметь крышки. Должна быть предусмотрена возможность отключения всей электроэнергии в жилище из одного места.

Самые старые типы систем бытовой электропроводки сегодня встречаются редко. К ним относятся открытые провода на металлических планках, проводка, проложенная непосредственно в штукатурке, и проводка в деревянной опалубке. Эти системы оказались довольно опасными.

Самая старая система электропроводки, которая все еще может быть приемлемой и которую все еще довольно часто можно встретить в домах, построенных до 1930 года, – это «ручка и трубка». В этой системе используются фарфоровые изоляторы (ручки) для прокладки проводов через свободное пространство и фарфоровые трубки для прокладки проводов через строительные компоненты, такие как стойки и балки.

Обратите внимание на то, чтобы стыки проводов ручки и трубки были механически скручены, припаяны и заклеены лентой по мере необходимости. При ремонте необходимо заменить ручку и проводку трубки; но если она правильно установлена, не требует модификации, имеет достаточную мощность, правильно заземлена, не имеет неисправной изоляции и в остальном находится в хорошем состоянии, она может быть приемлемой системой электропроводки и все еще законна в некоторых местах.

Уточните у местных представителей строительных норм. Также ознакомьтесь с условиями действующего полиса страхования жилья, чтобы узнать, исключена ли проводка с ручкой и трубкой.В Сан-Диего проводка с ручкой и трубкой не соответствует требованиям норм. Очень сложно приобрести страховку домовладельца для собственности, содержащей проводку с ручкой и трубкой. Самая большая проблема такой проводки – ее изоляция, которая с возрастом становится сухой и хрупкой и часто отваливается при контакте, оставляя провод незащищенным. Изоляция, которая, как видно, вышла из строя, также, вероятно, будет повреждена там, где скрыта проводка. Если наблюдается нарушение изоляции, ручку и проводку следует заменить.

Другие утвержденные типы проводов включают:

  • NM (неметаллический) кабель, часто называемый торговым наименованием «Romex», кабель с пластиковым покрытием для использования в сухих местах (старый кабель NM может быть покрыт тканью).
  • NMC, аналогичен NM, но рассчитан на использование в условиях повышенной влажности.
  • UF (подземный питатель), водонепроницаемый кабель с пластиковым покрытием для использования под землей.
  • AC (армированный кабель), также называемый BX, гибкий кабель в металлической оболочке.
  • MC (кабель в металлической оболочке), гибкий кабель в металлической оболочке с зеленым изолированным заземляющим проводом.
  • EMT (электрическая металлическая трубка), также называемая «тонкостенной», металлический канал, по которому проходят провода в областях, где требуется максимальная защита.

На рисунке справа бронированный кабель и распределительная коробка в хорошем состоянии и могут быть использованы повторно, даже если осветительный прибор будет перемещен.

Проверить электрические цепи на наличие следующего:

  • Маркировка. Функция каждой ответвленной цепи должна быть четко и разборчиво обозначена на ее разъединителе, предохранителе, автоматическом выключателе или в директории на панели управления.
  • Подключенные нагрузки. Проследите за проводниками ответвленной цепи, чтобы определить, что их подключенная нагрузка не превышает их номинальных значений (например, сушилка для одежды на 30 А, подключенная к цепи на 20 А.). Вообще говоря, в каждом жилом доме должно быть от двух до четырех 15-амперных цепей для освещения и розеток; две цепи на 20 А для электроприборов на кухне, в столовой и в прачечной; и отдельные цепи соответствующей мощности для больших приборов, таких как сушилки, плиты, мусор, посудомоечные машины и водонагреватели.
  • Проверьте размер и длину всех проводов параллельной цепи на соответствие требованиям местных правил по установке электрооборудования. В зданиях, построенных до 1980 года, может считаться недостаточное количество контуров, поскольку современные нормы требуют отдельного контура прачечной и отдельного контура для розетки в ванной. Для блоков кондиционирования воздуха многие местные нормы и правила разрешают на один размер провода меньше, чем требуется для разъединителя.
  • Тест: вольтметр может использоваться для измерения падения напряжения из-за чрезмерной длины ответвления цепи, плохого соединения или провода недостаточного размера.Измерения необходимо проводить при подключенной нагрузке. Это испытание должен проводить электрик.
  • Заземление. Лучше всего, чтобы все цепи были заземлены на панель управления, но это не требовалось Национальным электротехническим кодексом до 1965 года. Не предполагайте, что цепи в металлическом кабеле заземлены, без проверки каждой розетки. Также не предполагайте, что удобные розетки с трехконтактной вилкой заземлены. Снимите каждый из них, чтобы проверить наличие подключенного заземляющего провода. Проверьте, установлены ли розетки типа GFI (прерывание замыкания на землю) в прачечных, кухнях и ванных комнатах, и проверьте их работу.Эти типы розеток не требовались до 1990 года, но их легко установить в качестве замены.
  • Тест
  • : Имеющиеся в продаже анализаторы цепей могут использоваться для проверки следующих состояний цепи: разомкнутая земля, разомкнутая горячая цепь, разомкнутая нейтраль, обратное напряжение / земля, обратное напряжение / нейтраль. Работа этих анализаторов зависит от производителя.
  • Состояние и безопасность. Убедитесь, что все типы проводов и оборудование установлены правильно в соответствии с передовой практикой. Проверьте, не подвержены ли проводники возможному повреждению или истиранию.Ищите правильное крепление, зазор и изношенную или поврежденную изоляцию. Убедитесь, что все сращивания проводов выполняются в рабочих ящиках и что все ящики для сращиваний и переключателей имеют крышки. Проверьте все внешние розетки, чтобы убедиться, что они водонепроницаемы.
  • Тест: Тест мегомом может использоваться для обнаружения ухудшения изоляции. Он требует тестера Megger и работает при высоком напряжении. При отключенном электроснабжении ответвленные цепи должны считывать не менее 1 МОм относительно земли.Если к цепи подключены осветительные приборы или приборы, показания должны быть не менее 500 000 Ом. Это испытание должен проводить электрик.
  • Визуальный осмотр изоляции доступных цепей обычно определяет необходимость проведения дополнительных испытаний электриком. Ищите незащищенный провод, проходящий через воздуховоды и другие неподходящие места. Проверьте наличие доказательств «вмешательства мастера» (например, нетрадиционные сращивания), и, если они будут обнаружены в одном месте, ожидайте, что они будут более широко распространены.Проверьте удлинительную проводку шнура лампы для поверхностного монтажа. Это опасно и должно быть удалено. Лучше всего удалить всю неиспользуемую проводку или проводку, которая будет оставлена ​​во время восстановительных работ, чтобы избежать путаницы или неправильного использования в будущем.
  • Алюминиевая проволока. Алюминиевая проволока использовалась в жилых домах в основном в 1960-х и начале 1970-х годов. Осматривайте с учетом требований местных норм. Убедитесь, что алюминиевый провод подсоединен только к одобренным устройствам (с пометкой «CO-ALR» или «ICU-AL») или к одобренным разъемам.Проблемы с алюминиевой проводкой возникают на соединениях, поэтому пощупайте все крышки на предмет тепла, почувствуйте запах отличительного запаха в непосредственной близости от розеток и переключателей и поищите искры и искры в переключателях или розетках, а также мерцающий свет. Также проверьте наличие оксидного ингибитора на всех соединениях алюминиевых проводов. Все такие условия необходимо исправить. Алюминиевый провод нельзя использовать в цепях на 15 и 20 ампер. По возможности, алюминиевый провод и его устройства следует заменять медным проводом и устройствами, подходящими для меди.Если алюминиевая проводка не заменяется, ее необходимо часто проверять и обслуживать.
  • Детекторы дыма. Убедитесь, что в зданиях работают детекторы дыма. Детекторы должны быть подключены к источнику питания, а также должны содержать батарею. Скорее всего, в зданиях, построенных до 1970 года, детекторов не будет, но их стоит добавить.

По вопросам обслуживания звоните в Pacific Coast Electric Heating and Air, Inc. 408-212-0230

Электрическая панель Обновить или переоборудовать дом? Получите бесплатное руководство!

Вам нужно перемонтировать дом или обновить электрическую панель на 150 или 200 ампер?

Ремонт всего вашего дома может быть первым, что вам скажет неуважаемый подрядчик, поскольку это серьезная работа, за которую они могут взять с вас больше всего денег.Но правда в том, что вам может не понадобиться ремонтировать все комнаты. Обновление вашей электрической панели до панели от 150 до 200 ампер может решить вашу проблему. В некоторых случаях требуется полный ремонт дома.

И во многих случаях с 2021 года в Массачусетсе (Массачусетс) может потребоваться модернизация панели на 300-400 ампер. Владелец Integrity Electrical Services, Джо О’Коннелл, отметил, что «в районах Массачусетса из-за стремления к использованию электрических (включая Лексингтон и Арлингтон, Массачусетс) теперь требуются тепловые насосы, что положит конец ископаемым топливо.Для этого потребуется домов для модернизации до 300 и 400 ампер услуг ».

«Это часть масштабного предложения администрации Байдена по инфраструктуре, направленного на изменение экономики США и создание инфраструктуры чистой энергии в рамках более широких усилий по сдерживанию изменения климата».

»Согласно Mass.Gov,« Темпы и масштабы модернизации: почти 100 000 домов устанавливают тепловые насосы или другие возобновляемые тепловые системы каждый год в течение следующих 25-30 лет ».

Только лицензированный электрик может действительно дать вам точное описание того, что необходимо сделать, и истинную стоимость обновлений электрического обслуживания.Стоимость будет варьироваться в зависимости от уникальной ситуации каждого человека.

Был ли ваш дом построен с трубчатой ​​проводкой?

Если ваш дом был построен в 1945 году, он, скорее всего, был построен с использованием трубчатой ​​проводки, которая больше не может проходить проверку, поскольку не соответствует нормам и может представлять опасность поражения электрическим током. В этом случае, возможно, придется вытащить старые провода, разрезать стены и, возможно, потребуется полная домашняя перемонтажная проводка. Такая работа может быть очень дорогой.

Ваш путеводитель по ремонту дома против.Обновления панели

Следующее руководство поможет вам понять, когда пора модернизировать электрическую панель или перестраивать дом.

БОНУС: Как обновить электрическую панель

В качестве БОНУСА мы предоставили пятнадцати шагов на тему «Как обновить электрическую панель до панели на 200 А» (с обучающими изображениями). Эти инструкции предоставлены для того, чтобы дать вам представление о том, что будет делать ваш электрик после того, как его наняли для модернизации вашей электрической панели.Конечно, приведенные ниже инструкции различаются от работы к работе, но, опять же, мы просто пытаемся дать вам общее представление о том, из чего состоит работа по модернизации электрической панели. Не пытайтесь самостоятельно модернизировать электрическую панель , это может быть чрезвычайно опасно.

Преимущества ремонта вашего дома и модернизации Panel Box

  • Сэкономьте на счетах за электричество.
  • Это может быть необходимо для получения права на страхование домовладельцев.
  • Устранение раздражающих электрических проблем (например,г., мерцающий и приглушенный свет). Имейте в виду, что то, что у вас мерцает, не означает, что ваш дом нуждается в ремонте.
  • Повысьте безопасность вашего дома (одна неисправность из-за устаревшей электрической системы может привести к пожару).
  • Имейте в наличии дополнительные электрические цепи (например, во многих жилых домах необходимо обновить электрическую панель перед установкой генератора Generac, зарядного устройства для электромобилей или даже новой джакузи).
  • Сделайте ваш дом более надежной электрической системой.
  • Увеличьте стоимость вашего дома (Например, если вы модернизируете свою электрическую панель до 200-амперного и установите генератор Generac, эти два шага сами по себе могут увеличить стоимость вашего дома более чем на 10 000 долларов).
  • Панели выключателей и распределительные щиты, доступные в 2021 году , также эстетичны.

До и после:

По крайней мере, душевное спокойствие дает только что отремонтированный дом.Но правда в том, что вам, возможно, не придется перемонтировать весь дом. Ремонт всего дома может оказаться обширным проектом даже для опытного электрика.

Что дороже ремонт дома или ремонт панели?

Стоимость перенастройки дома значительно выше, чем стоимость для модернизации электрического щита . Стены, возможно, даже придется снести и восстановить.

Итак, прежде чем вы решите, что пора перемонтировать дом, позвольте лицензированному электрику из Integrity Electrical Services приехать к вам и дать вам честную оценку.

В Integrity Electrical Services наши электрики, имеющие лицензию MA, дадут вам все прямо. Позвоните сегодня по телефону (978) -761-5978, чтобы обсудить ваш проект. Есть причина, по которой Integrity Electrical Services получила 5 звезд в рейтинге Google и только что была признана лучшими электриками в штате Массачусетс.

Как узнать, нужно ли обновить электрическую панель?

Сорок лет назад 60 ампер было бы достаточно для дома на одну семью. Но в 2021 году лицензированные электрики порекомендуют для одного дома электрическую панель не менее 100 А.И даже панели на 100 ампер обычно недостаточно для современных домов, насыщенных технологиями. «100– ампер – это минимальная амперная сила тока панели , требуемая Национальным электрическим кодексом (NEC), но 150– ампер становится все более распространенным. В то время как 100– ампер –150– ампер , как правило, подходят для большинства домов, электрические панели также доступны в модулях на 200 и 400– ампер ».

Большинство новых домов по состоянию на 2021 год построены с панелями на 150–200 ампер.Технически говоря, панели на 100 А достаточно для большинства домов площадью 3000 квадратных футов или меньше. Однако, если в вашем доме есть энергоемкие приборы, такие как электрический водонагреватель , генератор, гидромассажная ванна, зарядная станция для электромобилей, несколько ванных комнат с бытовой техникой, кондиционеры и несколько телевизоров – электрическая панель на 200 А. обеспечит достаточную электрическую мощность, чтобы справиться со всем.

Признаки того, что ваша электрическая панель нуждается в замене

Если вы ответите « да » на любой из следующих вопросов, то пора подумать о модернизации вашей электрической панели сегодня.

  • У вас часто срабатывают автоматические выключатели и перегорают предохранители?
  • Электрическая панель теплая?
  • Испытываете мерцающий свет?
  • Вы замечаете, что свет в определенное время гаснет?
  • Вы слышите потрескивание или жужжание из розеток?
  • У вас есть электрическая панель с предохранителями?
  • Ваша панель или дом старше 20 лет?
  • Чувствуете ли вы что-нибудь странное из того места, где находится ваша панель?
  • Были ли у вас повреждения от воды вокруг электрической панели?

Если вы ответили «да» на любой из следующих вопросов, позвоните в службу Integrity Electrical Services сегодня по телефону (978) -761-5978. Не рискуйте безопасностью своей семьи, если у вас есть надежные электрики, которым нужно позвонить по телефону. Integrity известна своим высоким качеством работы, надежностью и доступностью.

Учетные данные Integrity Electrical Services:

Могу ли я самостоятельно перепрограммировать свой дом или самостоятельно модернизировать электрическую панель?

Далее мы более подробно расскажем, почему не рекомендуется самостоятельно ремонтировать дом или обновлять электрическую панель.

Для начала предположим, что вы знаете, что делаете.Самостоятельная перестройка дома может занять несколько недель, на резку, сверление, прокладку проводов и заделку отверстий. У вас есть такое время в ваших руках?

Что еще более важно, модернизация вашей электрической панели может быть опасной, потенциально опасной для жизни работой, если вы сделаете ошибку.

В-третьих, ремонт дома – это больше, чем просто замена старого провода. В конце концов, это может оказаться более дорогостоящим, если вы попытаетесь самостоятельно перемонтировать свой дом; представьте, если вы просверлите отверстие в стене, а также случайно просверлите отверстие в значительной водопроводной трубе.

В статье Washington Post объясняется, что : «Важно понимать, что на самом деле установка гвоздей и кабелей не требует чрезмерных физических усилий. Задача состоит в том, чтобы Национальная ассоциация противопожарной защиты провела работу по соблюдению или превышению сложного Национального электротехнического кодекса (NEC)… NEC требует, чтобы определенные цепи в доме были запитаны проводами, чтобы выдерживать максимальную силу тока. Например, цепи кухонной столешницы должны выдерживать ток 20 ампер.Электрическая сушилка для белья почти всегда требует кабеля на 30 ампер. Вашей электрической плите / духовке может потребоваться 40 или 50 ампер. NEC позволяет во многих обычных розетках в доме иметь ток 15 ампер. Нельзя смешивать и подбирать размеры проводов в цепях. Все провода / кабели в конкретной цепи, защищенной автоматическим выключателем, должны соответствовать номиналу автоматического выключателя … Вы еще не запутались?

Integrity Electrical Services не рекомендует даже пытаться самостоятельно ремонтировать дом или модернизировать электрическую панель.Сказав это, вы должны понимать основные шаги, связанные с обновлением электрической панели, чтобы после того, как вы наняли лицензированного электрика для помощи вам в проекте, по крайней мере, вы имели представление о том, что они должны делать.

Как обновить электрическую панель до 200 А (15 шагов)

Начало снаружи дома:

Шаг 1:

Убедитесь, что лицензированный электрик понимает, что требуется для прохождения проверки, включая все необходимые коды.В некоторых штатах требуется, чтобы вы использовали лицензированного электрика для ремонта дома. Обязательно задавайте соответствующие вопросы по этому поводу.

Шаг 2:

Позвоните в коммунальную компанию, чтобы отключить питание. Также используйте тестер, чтобы убедиться, что питание отключено.

Шаг 3:

Старый стеклянный счетчик из розетки счетчика снаружи дома необходимо удалить.

Шаг 4:

Новая розетка для счетчика , рассчитанная на 200 ампер , должна быть добавлена ​​снаружи дома.

Шаг 5:

Подключите новый служебный входной кабель на 200 ампер (где течет энергия) к новой розетке счетчика. Гнездо счетчика ведет этот провод снаружи дома к новой панели, расположенной внутри дома.

Сначала вам нужно будет просверлить отверстие в доме для подключения большего провода на 200 А, , используя кольцевую пилу.

Переезд внутрь дома, где находится старый электрический щиток:

Шаг 6:

Вырежьте старые провода из старой панели внутри дома.

Шаг 7:

Откручиваем старую панель.

Шаг 8:

Прикрутите большой кусок дерева (платформу) к новому большему панельному ящику, который будет устанавливаться.

Шаг 9:

Вкрутите новую панель на новую платформу (выровняйте).

Шаг 10:

Протяните кабель снаружи и затяните его на новой панели, расположенной внутри.

Шаг 11:

Склейте оголенные алюминиевые провода вместе как один, который будет нейтралью, и привяжите их к шине нейтрали.

(Убедитесь, что электрик нанес на провод гель для предотвращения окисления.)

Шаг 12:

Подключите два провода питания к электрической панели.

Шаг 13:

Возьмите оголенные провода (заземление) и белые провода (нейтрали) и подключите нейтраль и шину заземления по бокам панели.

Шаг 14:

Установите автоматические выключатели для предотвращения перегрева проводов.

Шаг 15:

Позвоните в энергокомпанию и подключите сервисный центр. Затем включите выключатели, и готово! Убедитесь, что ваш электрик маркирует ваши выключатели за вас.

Опять же, эти шаги предоставлены, чтобы дать вам представление о процессе, связанном с обновлением электрической панели. С этой работой связано гораздо больше деталей, чем то, что объясняется в пятнадцати шагах выше.

Дополнительные советы, которые следует учитывать при обновлении электрической панели:

  • Обязательно выровняйте оборудование, которое вы устанавливаете снаружи и внутри дома, включая панель.
  • Защитите провода снаружи, закрыв их трубкой из ПВХ.
  • В целях безопасности используйте снаружи заземляющие стержни.
  • Обязательно нанесите на карту все подземные коммуникации вашей собственности, прежде чем вбивать заземляющие стержни в землю, чтобы не задеть подземные трубы, такие как газовые и водопроводные трубы.

Вопросы, которые следует задать своему электрику перед приемом на работу:
  • Будут ли они проводить инвентаризацию электрооборудования и определять параметры работы?
  • Будут ли они оценивать то, что находится за вашими стенами, прежде чем начнут сверлить отверстия?
  • Понимают ли они местные законы и кодексы? В конце концов, вам придется пройти обследование!
  • Какие разрешения нужны для работы?

Только профессиональному и лицензированному электрику можно доверить честную оценку того, действительно ли ваш дом нуждается в полном ремонте электропроводки «».«Не просто нанимайте дешевого электрика или сделайте сам (сделай сам) электрического подрядчика, которого вы найдете в Интернете; проверьте отзывы компании в Yelp, Google и BBB.

Сколько стоит обновить монтажную панель?

Позвоните местному лицензированному электрику в Integrity Electrical Services сегодня по телефону (978) 761-5978. Мы можем дать вам оценку стоимости ремонта вашего дома и модернизации электрической панели, если это необходимо.

Источники:

Home Depot, https: // www.homedepot.com/c/ab/how-to-buy-electrical-panels/

Канал Youtube This Old House

Алюминиевая проводка в старых домах

Обслуживание и ремонт алюминиевой проводки

Один из самых популярных звонков Electric Doctor касается алюминиевой проводки в старых домах. Независимо от того, покупает ли кто-то дом, продает его или ремонтирует, проблемы, связанные с алюминиевой проводкой, хорошо известны, но иногда они не знают, что с этим делать. Алюминиевая проводка использовалась во многих старых домах по всей стране и в Колорадо.Этот тип разветвленной проводки может быть проблематичным и опасным. Я видел множество примеров неправильной алюминиевой проводки во время моей работы электриком. Большая часть проблем связана с ослабленными и / или искрящимися соединениями в электрических распределительных коробках, в которых находятся розетки, переключатели и осветительные приборы. В этом случае какая-то часть электрической системы либо перестанет работать, либо будет работать с перебоями. Вы можете почувствовать мерцание или тусклое освещение. Бытовая техника и электроника могут неожиданно выключиться и включиться.Это может быть вызвано многочисленными условиями, такими как погодные условия и расширение и сжатие при горячих / холодных температурах, искрение, старые изношенные переключатели и розетки, выключатели и розетки не имеют надлежащих номиналов, неправильные соединения меди / алюминия и этот список можно продолжить. Если вы испытываете такие симптомы, считайте это предупреждением о том, что на горизонте могут появиться другие проблемы.

Следующая проблема, которая вызывает такое же или большее беспокойство, – это синдром «пламя» или «расплавление» . Я сталкивался с этой ситуацией много раз, исследуя проблемы, связанные с алюминиевой проводкой в ​​домах.Именно здесь проблема вышла за рамки слабого соединения или искрения и превратилась в очень реальную опасность возгорания и уже расплавила почти все, что находится в электрическом ящике или коробках. Обычно обнаруживают, что цепь «виновника» все еще жива (находится под напряжением). Часто такая ситуация усугубляется устаревшим электрическим выключателем, таким как Federal Pacific (FPE) или Zinsco, который не работает должным образом. Автоматические выключатели предназначены для срабатывания при перегрузке или коротком замыкании.Старые устаревшие электрические выключатели, которые никогда не использовались, могут быть чрезвычайно опасными. Я был свидетелем старых выключателей в условиях испытаний, которые не срабатывали до тех пор, пока не был приложен ток почти в пять раз превышающий тот, на который они были рассчитаны. Другими словами, потребовалось почти 100 ампер тока для срабатывания устаревшего автоматического выключателя, рассчитанного на срабатывание 20 ампер, и даже тогда это не было мгновенным, позволяя проводу перегреться и расплавиться. На наших фотографиях показаны примеры проволочных гаек, алюминиевых проводов, выключателей и розеток, которые испытали синдром расплавления.

Если в вашем доме алюминиевая проводка, а ваша панель электрического выключателя по-прежнему является первоначально установленной панелью электрического выключателя, вам следует запланировать модернизацию электрической панели. Любой жилой дом, в котором есть алюминиевая разветвленная проводка, обязательно должен рассмотреть возможность модернизации до новой панели автоматического выключателя, известной в электротехнической промышленности как «Обновление электрооборудования» . Обновление электрического обслуживания вашего дома от надежного подрядчика по обслуживанию электрооборудования гарантирует, что автоматические выключатели надлежащего размера были установлены для каждой ответвленной цепи и что каждый автоматический выключатель сработает (отключится), как и должен, в случае перегрузки или короткого замыкания. происходит ответвление цепи.Это не только обеспечивает уровень личного комфорта и удовлетворения, зная, что проводка в вашем доме будет намного надежнее и безопаснее, но и является функцией продажи, если вы решите продать свою собственность в будущем.

Если у вас дома есть такая электропроводка, вам следует провести ее тщательную проверку у лицензированного подрядчика по электрике, чтобы убедиться, что она исправна. Электротехнический подрядчик может выполнить процедуру, известную как «сворачивание», при которой алюминиевая проводка соединяется с участком медной проволоки того же диаметра с помощью одобренного в отрасли метода.Затем медный провод подключается к розетке, выключателю или осветительной арматуре, чтобы обеспечить хорошее надежное соединение. Ремонт алюминиевой проводки – это область, которую лучше всего доверить лицензированным специалистам-электрикам, имеющим опыт поиска и устранения неисправностей в электропроводке и параллельных цепях, а также выполнения этих типов ремонта. Фиолетовые гайки в течение многих лет были общепринятой формой медно-алюминиевых косичек, а также проволочными гайками с антиоксидантным составом. Electric Doctor использует разъемы AlumiConn, включенные в список UL, для наших проектов по свинарникам.

Electric Doctor предлагает проверки электробезопасности алюминиевой проводки в вашем доме и наметит план действий, чтобы убедиться, что ваш дом электрически безопасен. Учитывая наш опыт в устранении неисправностей, связанных с электричеством, вы можете быть уверены, что ваша электрическая система находится в надежных руках. Electric Doctor также предлагает услуги по обслуживанию панелей, чтобы избежать потери соединений и проблем в будущем.

Electric Doctor поможет вам избежать электрических проблем, которые могут возникнуть из-за дефектной алюминиевой проводки, предоставив вашему дому и вашей электрической системе некоторую TLC в виде профилактического обслуживания.Профилактическое обслуживание Electric Doctor состоит из полного обзора, проверки и настройки электрической системы. Мы предоставим вам список рекомендаций, которые могут быть необходимы или желательны для поддержания вашей электрической системы в рабочем состоянии и в пиковом рабочем состоянии. Наши услуги рентабельны и помогут вам гарантировать, что ваша электроэнергия будет доступна тогда, когда она вам больше всего понадобится.

Безопасна ли ваша старая проводка?

Сводка: Лицензированный электрик Клиффорд А.Попеджой объясняет, как определить, безопасна ли проводка в вашем старом доме. Подробные фотографии показывают явные признаки того, что за крышками ваших выключателей, розеток и электрической панели скрывается что-то небезопасное. Боковая панель развеивает три распространенных мифа о старой проводке, а временная шкала показывает, как проводка изменилась с 1979 года.


Некоторые материалы, используемые в старых домах, лучше, чем их современные аналоги, например, трехслойная штукатурка по сравнению с гипсокартоном. Однако, когда дело доходит до электропроводки, «старый» не значит «лучше».Электроматериалы и предохранительные устройства значительно улучшились за последнее столетие.

Чтобы узнать больше о типичных проблемах с проводкой, нажмите кнопку «просмотреть PDF» внизу страницы, чтобы прочитать всю статью.

Безопасна ли старая проводка? Может быть. Или это может привести к поражению электрическим током, поражению электрическим током или возгоранию из-за старения, некачественно выполненных модификаций или недостаточной мощности для удовлетворения современных потребностей в электроэнергии. Однако старая проводка, находящаяся в хорошем состоянии, может продолжать работать, а для удовлетворения сегодняшних потребностей можно использовать выборочные обновления.

Визуальный осмотр панели и открытой проводки – это первый шаг в оценке электрической системы. Хотя я не могу описать все, что могло пойти не так со старой проводкой, и способы ее устранения, я могу описать некоторые признаки электрической системы, которая нуждается в ремонте или замене.

Изучите свою старую проводку

Когда в новых домах впервые была проложена электрическая проводка, провода проходили через серию фарфоровых ручек и трубок. В системе с ручкой и трубкой стыки были спаяны и обернуты изолентой.Распределительные коробки, если таковые были, были небольшого размера.

Бронированный кабель, или BX, также использовался в ранних электрических системах. Изначально предназначенная для защиты проводов внутри, броня также выступала в качестве заземляющего проводника в более поздних версиях кабеля.

Loomex, предшественник кабеля с неметаллической (NM) оболочкой, используемого сегодня, стал доступен в конце 1920-х годов. В неметаллическом кабеле сначала было всего два провода с пропитанной смолой хлопковой оболочкой. Позже были добавлены заземляющий провод и пластиковая оболочка.В 1984 году изоляция проводов была сделана более термостойкой. Этот кабель, широко используемый сегодня, имеет маркировку NM-B.

Когда ток проходит через провод, трение создает тепло, которое может повредить изоляцию провода. Следовательно, вся проводка защищена предохранителями или автоматическими выключателями. В ранних электрических системах – 5, 20, 25 и 30 ампер – предохранители Эдисона обеспечивали эту защиту.

Второе поколение защиты от сверхтоков – это автоматический выключатель. Автоматический выключатель – это выключатель, который обнаруживает слишком большой ток и размыкается, прерывая цепь.Преимущество выключателей в том, что их можно сбросить после устранения проблемы. Если предохранитель перегорел, его необходимо заменить. Когда я осматриваю старую проводку, я начинаю с блока предохранителей или панели прерывателя…

Чтобы получить больше фотографий и подробностей, нажмите кнопку Просмотреть PDF ниже, чтобы прочитать всю статью .

From Fine Homebuilding # 169

Подробнее о проводке в жилых домах:

Электрические розетки по номерам – Строительные нормы и правила предписывают определенные размеры высоты и расстояния для розеток и выключателей.Узнайте, какие размеры наиболее распространены и почему.

9 Распространенных ошибок подключения и нарушений кода – Некоторые из них являются незаконными, некоторые опасными, а некоторые и тем, и другим, но всех легко избежать.

Перевёрнутая электрическая розетка? – Вот некоторые соображения по широко обсуждаемой теме о том, как лучше всего ориентировать настенные розетки при подключении домашней электросети.

Электросистемы старых домов


>> См. Прошлые выпуски новостей.
>> Нажмите, чтобы распечатать
>> Примечание: Если вы живете в государстве с «высокими ценами», например, AZ, CA, IL, NJ, PA, FL, TX или WA , OREP не ограничивает покрытие и не повышает ваши ставки.Во всех штатах, где предлагается эта программа, действуют одинаковые ставки. Проверьте OREP сегодня.


Мэтью Стегер, ACI, WIN Home Inspection

Подумайте, в каких домах 20-х годов было электричество. А теперь подумайте о том, что в наших домах сегодня зависит от электричества. Понятно, что произошли большие изменения.
Еще в 1920-х годах большая часть домашних цепей была освещена и несколько основных приборов. Подумайте о том, что у нас есть сейчас, и сложите их: несколько телевизоров и видеорегистраторов, компьютеры, сушилки для одежды, электрические плиты, кондиционеры или тепловые насосы, микроволновые печи, холодильники, системы объемного звучания, а затем добавьте в цепи освещения.

Не нужно много времени, чтобы понять, что потребности домов в электричестве в 21 веке намного превосходят потребности домов, в которых проводилась проводка в 1920-х годах.Часто, осматривая старые дома, я все же нахожу электрические системы, которые считаются старинными и не могут разумно или безопасно справляться с сегодняшними электрическими нагрузками. Давным-давно электрическая система на 60 ампер была нормальным явлением и в то время могла быть достаточной для жителей дома. Вот уже более 20 лет напряжение 200 А / 240 В является стандартом для среднего дома на одну семью, хотя иногда питание 100 А / 240 В может быть достаточным для некоторых таунхаусов или домов, в основном работающих на природном газе.Большинство страховых компаний больше не будут страховать дом с током ниже 100 А / 240 В, тем не менее, я все еще иногда нахожу в домах электрические системы на 60 А.

Предохранитель от сверхтока до сих пор иногда устанавливается в этих старых домах. Как следует из названия, устройство защиты от перегрузки по току (например, предохранители или автоматические выключатели) помогает предотвратить протекание слишком большого тока в проводе. Как только величина протекающего тока превысит допустимые габариты и тип проводки, провод нагревается и в крайних случаях может вызвать пожар.В некоторых случаях было доказано, что предохранитель с меньшей вероятностью выйдет из строя по сравнению со старым автоматическим выключателем, когда необходимо сработать устройство защиты от сверхтока. В то время как предохранители по-прежнему считаются жизнеспособным методом защиты в электрических системах, современные автоматические выключатели более удобны при срабатывании цепи. Нет необходимости заменять автоматический выключатель, в отличие от предохранителя, при срабатывании устройства. Автоматические выключатели действительно более безопасны в некоторых отношениях, например, после того, как выключатель установлен, он просто сбрасывается при срабатывании.Если предохранитель перегорел и его необходимо заменить, его можно неправильно заменить предохранителем с более высоким номиналом и, таким образом, создать новую угрозу безопасности.

Например, медная проводка 14 AWG (американский калибр проводов) обычно рассчитана на 15 ампер (или, для краткости, ампер). Ампер – это единица измерения электрического тока. Установка предохранителя на 30 А или автоматического выключателя в цепи 14 AWG представляет собой возможный риск возгорания, поскольку проводка может перегреться, если цепь подвергается нагрузке до того, как сработает предохранитель или сработает автоматический выключатель.Хотя я действительно вижу автоматические выключатели и размеры проводки, которые время от времени не совпадают, я гораздо чаще вижу предохранители меньшего размера. И да, иногда люди выходят из строя предохранители и просто вставляют пенни в гнездо предохранителя. Как я уверен, вы уже догадались, копейка никоим образом не является устройством защиты от перегрузки по току и, безусловно, может привести к пожару.

Проверка панелей выключателей
Старые панели выключателей также вызывают беспокойство. Механические и электрические компоненты со временем изнашиваются.Некоторые люди опасно полагают, что панели выключателей и их компоненты имеют неограниченный срок службы; эмпирическое правило в индустрии домашнего осмотра обычно составляет 30 лет для этих устройств. При осмотре дома с электрической системой старше 30 лет обычной практикой является рекомендация проконсультироваться с лицензированным и квалифицированным электриком для оценки панели выключателя, чтобы убедиться, что она по-прежнему работает должным образом. Кто знает, НУЖДАЛС ли когда-нибудь сработать какой-либо из автоматических выключателей, а не срабатывал ли он.Домашние инспекторы не снимают автоматические выключатели с панели, и возможно, что следы искрения или ожога могут существовать, но они скрыты за выключателями. Эти характеристики могут быть явными признаками опасных условий. Квалифицированный электрик может определить, возникают ли эти проблемы в прошлом. Если проблем не обнаружено, это может помочь покупателю немного расслабиться.

(история продолжается ниже)

(история продолжается)

Тип проводки в доме также может быть проблемой.Вплоть до середины и конца 1940-х годов проводка с ручкой и лампой (также иногда называемая «проводкой K&T») была обычным явлением. Сама по себе проводка ручки и трубки не является проблемой. Однако это становится проблемой, когда его модифицируют неквалифицированные люди. Этот тип проводки состоит из двух отдельных проводов, которые проложены независимо и затем соединяются там, где это необходимо, для питания освещения, выключателей и розеток. Сегодняшняя проводка обычно называется кабелем Romex® или NM (с неметаллической оболочкой) и включает в себя все проводники вместе в один кусок проводки с оболочкой.Современные цепи должны быть заземлены, поскольку современная проводка Romex® включает в себя неизолированный медный провод заземления. Проводка K&T не включает заземляющий провод. Электропроводка K&T разработана с воздушным охлаждением, а это значит, что вокруг этого типа проводки не должно быть изоляции (или других материалов). Кроме того, размер отдельных проводов ручки и трубки может быть недостаточным при некоторых обстоятельствах для питания современных электрических нагрузок и, по моему опыту, имеет тенденцию иметь небезопасные соединения (либо с другой проводкой K&T, либо даже с современной проводкой).Нередко в проводке K&T отсутствует изоляция, в результате чего оголенные жилы остаются в пределах досягаемости. Только представьте, если вы входите в старый подвал и случайно задеваетесь головой о две оголенные ручки и проводники. Вы можете сказать ОЙ?!? Это после (И ЕСЛИ) вы снова встанете после того, как вас перестреляли через подвал с потрясением вашей жизни.


На фотографии выше показана проводка ручки и трубки (K&T), входящая в распределительную коробку в подвале.

Ручка и трубка отчетности
Несколько известных страховых компаний не будут страховать дома с активной проводкой K&T.Когда я вижу проводку K&T, я использую анализатор напряжения на обоих проводниках, чтобы определить, находятся ли они по-прежнему под напряжением (под напряжением). Если это так, я делаю фотографию, чтобы включить ее в отчет об осмотре дома, и делаю заметку для покупателя и агента о ее присутствии и объясняю ее проблемы. Я знаю случаи, когда покупатели не узнавали об отказе в страховом покрытии до дня закрытия сделки. Я рекомендую покупателям проконсультироваться с оператором связи, которого они планируют использовать, чтобы проверить покрытие, и при необходимости получить расценки у нескольких операторов, которые застрахуют дома с проводной связью K&T.Выполнение этого сразу после осмотра дома может избавить покупателя от многих головных болей в будущем.

Кроме того, старые двухпроводные (незаземленные) розетки следует заменять только на современные трехконтактные (заземленные), если проводка между блоком предохранителей или панелью прерывателя и розеткой также заменена современной проводкой и должным образом заземлена. В противном случае незаземленная трехконтактная розетка может представлять угрозу безопасности в будущем. Заземляющий провод необходим, если вы подключаете приборы с трехконтактной вилкой, такие как холодильник, компьютер или сетевой фильтр.

Некоторые другие вещи, которые вы можете рассмотреть со старыми электрическими системами, – это поручить лицензированному электрику установить защиту от замыкания на землю (GFCI) в розетках во влажных помещениях, таких как ванные комнаты, кухонные прилавки, подвалы прачечных, а также внешние и гаражные розетки. . Защита GFCI может быть обеспечена розеткой GFCI или автоматическим выключателем GFCI. Розетка GFCI не требует заземления для правильной работы, поэтому устройства GFCI могут защитить старые двухпроводные (до 1965 г.) Romex®.Хотя Национальный электротехнический кодекс (NEC) не требовал защиты GFCI до 1970-х годов в большинстве районов страны (начиная с внешних розеток), добавление защиты GFCI во влажных зонах, перечисленных выше, может помочь предотвратить поражение электрическим током. Если GFCI не установлен должным образом, он может не обеспечивать предполагаемую функциональность, поэтому только лицензированный электрик должен выполнять этот тип работы.


На первом фото показан установленный автоматический выключатель GFCI. На 2-м фото показана розетка GFCI.

Эта статья не предназначена для того, чтобы отпугнуть потенциальных покупателей от покупки старого дома, а, скорее, для того, чтобы просветить домашних инспекторов, агентов и покупателей о проблемах, которые могут существовать с электрической системой старого дома, особенно если электрическая система не была обновлена. через десятилетия. Агенты, регулярно составляющие списки старых домов, могут захотеть помнить об этих проблемах и обсудить их со своими продавцами перед включением в список, чтобы подготовить их.
Об авторе
Мэтью Стегер, владелец / инспектор WIN Home Inspection, является сертифицированным инфракрасным термографом уровня 1 и сертифицированным инспектором ASHI (ACI).С ним можно связаться по телефону: 717-361-9467 или [email protected] WIN Home Inspection предоставляет широкий спектр услуг по инспекции дома в Ланкастере, штат Пенсильвания.

Электромонтаж деревянного дома, построенного с использованием SIP


Этот канадский дом использует SIP для повышения энергоэффективности в холодном климате. Посмотрите больше об этом доме здесь. Фотография: “ Mira Timber Frame

Вопрос: Меня интересует строительство деревянного дома со структурными изоляционными панелями, но я не понимаю, как в доме прокладывается проводка, когда у вас монолитные стены.Как это работает? Будут ли внешние погони?


Ответ:

Как устроена проводка в деревянном доме – вопрос закономерный. Большинство людей знакомы с загонами для проводов в полостях стен размером 2 на 4 с установленной вокруг них изоляцией; но представить себе, как это будет работать в сплошной стене, такой как SIP, не так ясно. К счастью, это не имеет большого значения, если вы планируете заранее со своим поставщиком древесины и своим строителем.
Sips – это большие панели, у которых есть прочная изоляционная сердцевина, зажатая между двумя слоями ориентированно-стружечной плиты (OSB).Его сверхвысокие изоляционные свойства могут сократить ваши расходы на отопление и охлаждение на целых 60 процентов больше, чем продукты, обычно используемые для изоляции конструкции с рамой. Именно состав этих панелей (нет разрывов в тепловой оболочке) делает их такими эффективными. Итак, как провести проводку без ущерба для этого преимущества?

По данным Ассоциации структурных изолированных панелей (sips.org), электрические провода обычно протягиваются через сердцевину панелей через предварительно вырезанные каналы, называемые «выемками», которые добавляются в процессе производства в соответствии с электрическим графиком дома. дизайн.Загонки в основном предназначены для розеток и выключателей по периметру, и электрик протянет провода через загон, вырежет и установит электрические коробки, а затем прикрепит их к проводке. Как только это будет завершено, можно нанести изоляцию из распыляемой пены, чтобы заполнить зазоры и предотвратить проникновение воздуха / влаги.

Альтернативой может быть проложить провода за молдингами плинтуса, но наиболее распространенным решением являются зазоры. Производители деревянных домов каждый день сталкиваются с этим основным требованием к дому и привыкли предлагать решение, но всегда разумно пересмотреть свой электрический план с дизайнером и строителем деревянного дома, чтобы убедиться, что во время строительства не будет сюрпризов.

»Что нужно знать об электрических панелях, если вы делаете покупки дома

Что нужно знать об электрических панелях, если вы ходите по магазинам
