необходимые инструменты и документация » Полезные самоделки ✔тысячи самоделок для всей семьи

Заменить электричество в своей квартире собственными руками, без привлечения к работе электрика, – несложная задача, особенно для тех, кто умеет работать с домашним инструментом.


Если проводка в вашем доме оставляет желать лучшего, и риск короткого замыкания очевиден, не стоит откладывать ее замену на неопределенное будущее. Заменить электропроводку в своей квартире собственными руками, без привлечения к работе электрика, – несложная задача, особенно для тех, кто умеет работать с домашним инструментом и не боится потратить несколько выходных, на приведение в порядок всей электрики. При условии, что все работы будут выполнены на совесть, можно не переживать, что однажды проводка загорится от перегрузки или внезапно полностью придет в негодность, оставив дом без электроснабжения.



Для выполнения работ по замене проводов, электрик – профессионал обычно готовит следующие инструменты:



Перфоратор с несколькими рабочими режимами: удар без вращения, вращение, вращение с ударом. Дрель для указанных работ не подойдет, т.к. ее мощности недостаточно, для работы с бетоном или камнем, из которого построены стены дома;



– Насадки для перфоратора: несколько буров разной длины, коронка для отверстий под розетки и выключатели, зубила плоской и конической формы, а также – зубила для штробления стен;



– Шуруповерт



– Отвертку с индикатором напряжения;



– Тестер, для проверки проводимости проводов и контактов;



– Набор обычных домашних инструментов, для обрезки проводов.







Перед началом работ, необходимо подготовить проект разводки проводов по жилым и вспомогательным помещениям. Эту работу можно выполнить собственными силами либо – доверить специалистам. По готовой схеме, можно отследить не только размещение проводов вдоль стен, но и расположение основных узлов и точек доступа к сети, что позволит выполнить монтаж, в четком соответствии с требованиями безопасности и действующими строительными нормативами.



Любой электрик скажет, что менять старый провод лучше всего на одножильный медный в двойной изоляции, где каждый провод заизолирован отдельно, а все три вместе защищены поверхностной изоляцией. Такое решение позволяет гарантированно избежать случайного повреждения и разрыва провода, что может повлечь за собой возгорание и короткое замыкание. Для комнат вполне достаточно провода сечением в 2,5кв.мм, тогда как для помещений с большим количеством бытовой техники стоит приобрести провод 4кв.мм, способный выдержать повышенную нагрузку, без перегревания. Для подключения осветительных приборов стандартной мощности, достаточно провода с площадью сечения в 1,5кв.мм.



Электропроводка своими руками в квартире, доме, разводка. Замена электропроводки, схемы

 Как отремонтировать электропроводку в квартире, доме или коттедже своими руками? Вопрос так скажем обширный и сложный, так сразу и не скажешь с чего начать.
 Тем не менее, сейчас мы постараемся разобраться во всех нюансах, особенностях и приоритетах ремонта (замены) и изначально проводимой электропроводки в помещении, то есть в вашей квартире или доме.

Прежде, хотелось бы начать с ключевых правил, а именно о сечении провода и о способах соединения и изоляции проводов при замене и разводке электропроводки в доме. Особенное внимание стоит уделить этому в деревянном доме, так как именно плохие контакты, несоблюдение требований применяемых электропроводных материалов в 90% являются результатами пожаров в частном секторе.

Выбор провода для электропроводки

Электропроводка в доме или квартире чаще всего сделана одножильным изолированным проводом сечением 1 – 2,5 мм. Это обосновано особенностями предъявляемых требований. Во первых одножильный провод не будет иметь такую площадь окисления как многожильный провод. Его монолитное сечение имеет более эффективную проходную площадь для пропускания тока. Единственным его минусом является ограничение по количеству и радиусу гибов, именно поэтому бесспорное первенство при осуществлении электропитания бытовых приборов осуществляется многожильным, более пластичным и стойким к изгибу проводом.

 Более подробно о маркировке и видах провода для электропроводки можно посмотреть в статье “Маркировка кабеля” нашего сайта.

Теперь остановимся более подробно на вопросе зависимости сечения провода от силы тока, который вы планируете пропускать через него. В принципе это один из самых простых вопросов, в результате исходных известных физических  параметров (материал провода и сечение) результаты посчитаны и сведены в таблицу.

Таблица 1 Зависимость сечения провода (электропроводки) от проводимой силы тока, мощности и напряжения.

  Проложенные провода в открытом пространстве Проложенные в трубе или кабель канале
Сеч. Медь Алюминий Медь Алюминий
каб., Ток W, кВт Ток W, кВт Ток W, кВт Ток W, кВт
мм2 А 220в 380в А 220в 380в А 220в 380в А 220в 380в
0,5 11 2,4


0,75 15 3,3
1,0 17 3,7 6,4       14 3,0 5,3
1,5 23 5,0 8,7       15 3,3 5,7
2,0 26 5,7 9,8 21 4,6 7,9 19 4,1 7,2
14,0
3,0 5,3
2,5 30 6,6 11,0 24 5,2 9,1 21 4,6 7,9 16,0 3,5 6,0
4,0 41 9,0 15,0 32 7,0 12,0 27 5,9 10,0 21,0 4,6 7,9
6,0 50 11,0 19,0 39 8,5 14,0 34 7,4 12,0 26,0 5,7 9,8
10,0 80 17,0 30,0 60 13,0 22,0 50 11,0 19,0 38,0
8,3
14,0
16,0 100 22,0 38,0 75 16,0 28,0 80 17,0 30,0 55,0 12,0 20,0
25,0 140 30,0 53,0 105 23,0 39,0 100 22,0 38,0 65,0 14,0 24,0
35,0 170 37,0 64,0 130 28,0 49,0 135 29,0 51,0 75,0 16,0 28,0

* – подробнее в статье “Выбор сечения провода, кабеля”.

Соединение электрических проводов в распределительной коробке

Как можно соединять между собой электрические провода в распределительной коробке? В этом разделе как раз и опишем наиболее популярные способы соединения электропроводки в распределительной коробке, и так … Рассмотрим всего два актуальных варианта:

1. Самый простой и распространённый способ – сделать банальную скрутку. Обмотать её изоляционной лентой, и всё готово.
В принципе, если использовать не окисленные и плотно скрученные медные провода, то скрутка решает вопрос соединения между собой пары проводов. Скрутка хоть и выглядит не совсем эстетично, но в большинстве случаев справляется со своей задачей.
А если провода в скрутке разные, из меди и алюминия?
Строго говоря, делать такие скрутки нельзя, так как алюминий и медь – «враги» по жизни, особенно во влажной среде. Скрутка начинает корродировать, фактически их соединение является гальваническим элементом. Где при контакте в паре один материал отдает электроны второй принимает.

В итоге нарушение площади контакта, увеличение сопротивления, местный перегрев, возгорание и т.д.
А если нельзя, но очень хочется соединить «медь» с «алюминием»?
А если все провода медные, но их восемь? Или больше, и сечение каждого из них 2,5 мм? Представляете, как будет выглядеть скрутка из восьми жёстких медных проводников диаметром 1,6 мм? Такие ситуации встречаются при монтаже электропроводки своими руками сплошь и рядом, когда например, от одной пары проводов нужно сделать разводку на розетки и на освещение. Если у вас такая задача, то воспользуйтесь следующими решениями.

2. Делать все соединения на самозажимных клеммных соединителях Wago (Ваго)

Эта германская фирма давным – давно клепает очень удобные самозажимные клеммы, которые позволяют соединять между собой как одножильные (даже в комбинации «медь – алюминий»), так и многожильные провода.
Некоторые, наиболее популярные клеммные соединители от Ваго смотрим на Фото ниже.

Как вы понимаете, это лишь малая часть той номенклатуры, которая представлена на рынке, но у вас уже будет понятие на что ориентироваться.

а) В самом верху – «светильниковая» клемма – позволяет соединять любой одножильный проводник (медь, алюминий) сечением до 2,5 мм с многожильным проводником.
Причём, соединение со стороны многожильного проводника – оперативное, его можно моментально отключать и подключать (Фото ниже) простым нажатием пальцев.

В отверстии со стороны одножильного проводника имеется «контактная» паста (смазка) для защиты соединения от окисления.
Для организации соединения зачищаете чем хотите провода на длину 12 мм: одиночный проводник «втыкаете» в отверстие со смазкой до упора.
Многожильный же проводник (например, от светильника) вставляете в другое отверстие. Для этого нажимаете клавишу (на ней написано press), вставляете провод, отпускаете клавишу: соединение готово!

б) Следующий вид клеммных соединителей – так называемые клеммы для распределительных коробок: это тот самый случай, когда между собой нужно соединить большое количество одножильных проводов.

Их может быть 2, 4, 6 и 8 (кратное число). Клеммы в непрозрачных корпусах имеют «контактную пасту» и используются для любых сочетаний в том числе медь – алюминий.
Клеммы в прозрачных корпусах «пасты» не имеют и предназначены только для «меди». Такие клеммники предназначены для помещений с невысокой влажностью. Хотя можно приобрести отдельно пасту, заполнить прозрачные клеймники пастой и получим клеймники которые также можно применять с сочетанием металлов проводников медь – алюминий.
Клеммы для распредкоробок с лёгкостью позволяют соединять между собой практически любое количество медных – алюминиевых проводов – нужно лишь скомбинировать нужное количество клеммников, подобрать соответственного размера распределительную коробку.



Теперь о том, как можно извлечь проводник из клеммы. Просто тянуть его не поможет, клеммник не “закусит провод, нужно тянуть, и как бы водить провод из стороны в сторону.

в) Универсальные, или «рычажные» клеммные соединители: безумно удобный вид соединителей.

У этих клеймников самое сложное как и предыдущих будет процесс зачистки изоляции, с их помощью можно практически мгновенно соединять между собой любые медные провода в любых комбинациях, как одножильные, так и многожильные (предыдущий вариант “не работает” с многожильным проводом.), сечением от 0,08 мм до 2,5 мм в одножильном варианте и от 0,08 до 4 мм в многожильном «тонкопроволочном» варианте.
Последовательность действий следующая:  зачищаем провода для монтажа и соединения на длине 12 мм от края. Поднимаем рычаги на клеммнике, вставляете провода в отверстия клеммника до упора, затем опускаете рычаги.

 Изолированное соединение проводов (клеммники выпускаются на 2, 3 и 5 проводов) Для удобства измерения напряжения клемма имеет тестовое отверстие, в которое можно просунуть щуп от мультиметра, соответственно произвести контрольные измерения.
Что важно, инструкция по применению клеммников Ваго изображена на его корпусах, не обязательно помнить что-то или иметь под рукой документацию на бумажном носителе, все будет понятно на месте и без слов.
 В качестве примера на фото ниже  показана распределительная коробка, в которой с помощью двух рычажных клеммников соединены четыре пары медных многожильных проводов сечением 4 мм.

 Плюсом такого соединения является и оперативность переподключения проводов, то есть если меняется электрическая схема и возникает необходимость добавить новые элементы, как следствие новые соединения. Универсальные (рычажные) клеммники Ваго можно использовать в квартирной, гаражной разводке или в частном доме.  После того, как вы определились с способом соединения проводов, необходимо проштробить стены.

г) …ну и еще один вариант это применение обжимочных гильз. При чем гильзы могут быть как медные, алюминиевые, так и комбинированные. Как раз для того случая, когда надо соединить медь и алюминий. Более подробно о комбинированных муфтах можно узнать из статьи “Как соединить медные и алюминиевые провода”. А вот подробнее о всех видах соединения проводов в распределительной коробке, можно узнать из статьи “Как правильно соединить провода в распределительной коробке”.

Организационные работы по замене электропроводке

Теперь когда вы знаете, какие материалы (провод, клеймники, розетки, выключатели, скобы удерживающие провод)  будете использовать необходимо четко определиться, где и что у вас будет. Где будут проштраблены каналы под провод сколько розеток будет установлено и сколько выключателей. При установке выключателей обратите внимание на возможность применения проходных выключателей которые в последствии могут облегчить вам жизнь при эксплуатации электроприборов в вашем доме. Более подробно об этом можно прочитать в статье “Как включать и выключать люстру в разных местах”. Скобы для удержания провода берите в количестве 3 шт. на 1 м, из расчета 2 шт. на прямой участок и 1 шт. в запас для дополнительного крепления участков гиба. После данного анализа  можно составить список всего необходимого с которым и отправитесь в магазин.

Штробление стен под электропроводку

Штробление под электропорводку самая грязная часть при прокладке кабеля. Особенно если это делается не профессиональными инструментами с возможностью отвода пыли, а дедовским способом. Сейчас как раз и  поговорим про способы штробления:

– использование ударной дрели, молотка зубила, подручных инструментов;

Такой способ оказывается самым подходящим в плане обеспечения инструментом для обывателя, но не самым лучшим относительно производительности и качества. Куски штукатурки или бетона при штроблении канала на всем его протяжении будут скалываться на разную глубину и ширину, что в последствии скажется на расходе штукатурки для заделки канала;

– использование ударного молотка:

единственным плюсом относительно первого варианта является наибольшая простота выполняемых работ, в следствии автоматизации процесса – применения специального оборудования, но качество работ также будет желать лучшего;

при применении электромолотка  используйте инструмент насадку с плоским лезвием или с полукругом. Острая как шило насадка обычно используется для пробивания и разрушения стен и не совсем уместно для штробления.

– применение болгарки:

При применении болкарки прорезаются два паралельных канала в последствии пространство между ними выбирается ударным молотком или ударной дрелью. Скол материала происходит по границам канала, в итоге трасса под элетропроводку получается самой ровной из всех выше описанных способах штробления. Стоит заметить что применение накладного кожуха и пылесоса для откачки пыли заметно улучшит ваш климат при штроблении.

Для реза стены болгаркой необходимо использовать специализированный диск для камня.

Прокладка электропроводки в каналах – штробах

Укладываем провода в каналы, при этом важно временно закрепить провод. До момента нанесения штукатурки и ее высыхания скобы – крепление будет удерживать провод на месте.  Не стоит усердствовать с надежностью крепления, просто закрепите провод что бы он не вываливался из канала. Нанесенная штукатурка после высыхания будет надежно удерживать провод на месте.

Особенно стоит сказать о потолочной элеткропроводке. В жилых домах проводка от люстры к стене проложена в полом канале, в случае замены не спешите выдергивать старый провод из этой полости. Прежде закрепите новый провод к старому и потом продерните эту связку, тем самым заменив старый провод на новый.



Пример прокладки провода от электрощитка.

Проводка кабеля к соединительной коробке

Провод уложен в каналы

Провод проложен к выключателю

Вот в принципе основные азы, по выбору провода для проводки, по способу прокладки этого кабеля, по применяемым соединениям. Нам лишь остается надеяться, что наши советы помогут вам в вашем деле монтажа электропроводки в доме.
 А вот о частных случаях подключения электрических схем: выключателей розеток и светильников, мы расскажем в других наших узконаправленных статьях.

Электропроводка в доме своими руками

Сегодня речь пойдет о проводке, а именно об основных принципах электромонтажных работ.

Основой всех строительных работ после постройки стен, крыши или перед капитальным ремонтом — это правильный монтаж электропроводки.

Данная статья не претендует на истинность, не заставляет делать именно так, а не иначе, и ничего вам не навязывает, дорогой Мозгочин. Все в ваших руках и вы можете сделать у себя электропроводку так, как вам понадобится и понравится.

Для того, чтобы сделать проводку своими руками нужно иметь необходимые знания и оборудование. Оборудование можно приобрести, а вот относительно знаний мы поговорим ниже.

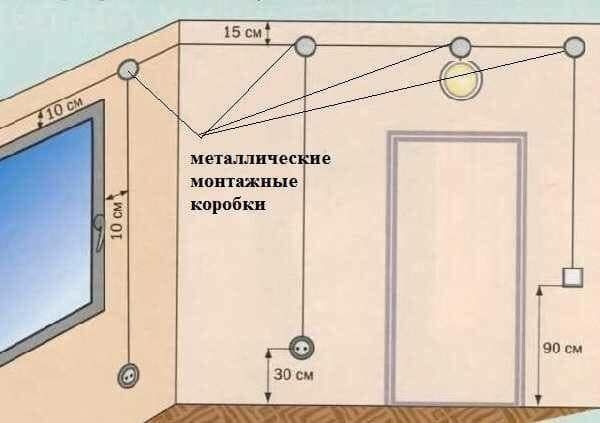

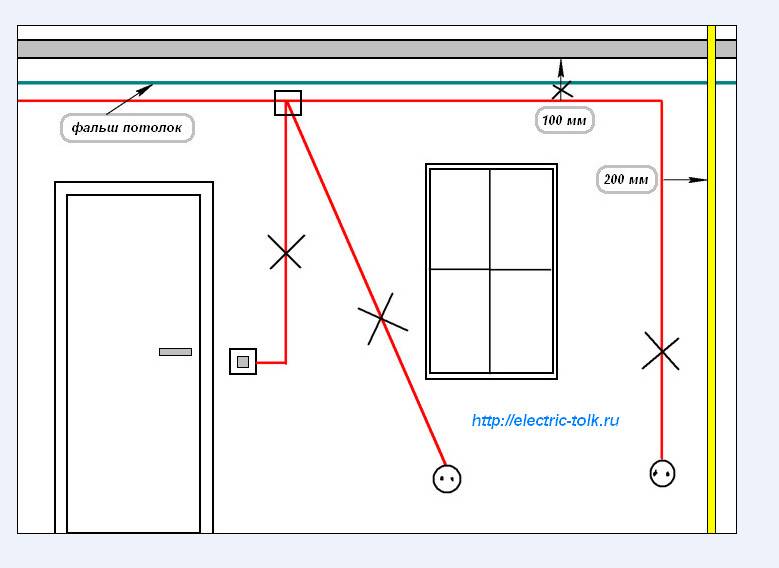

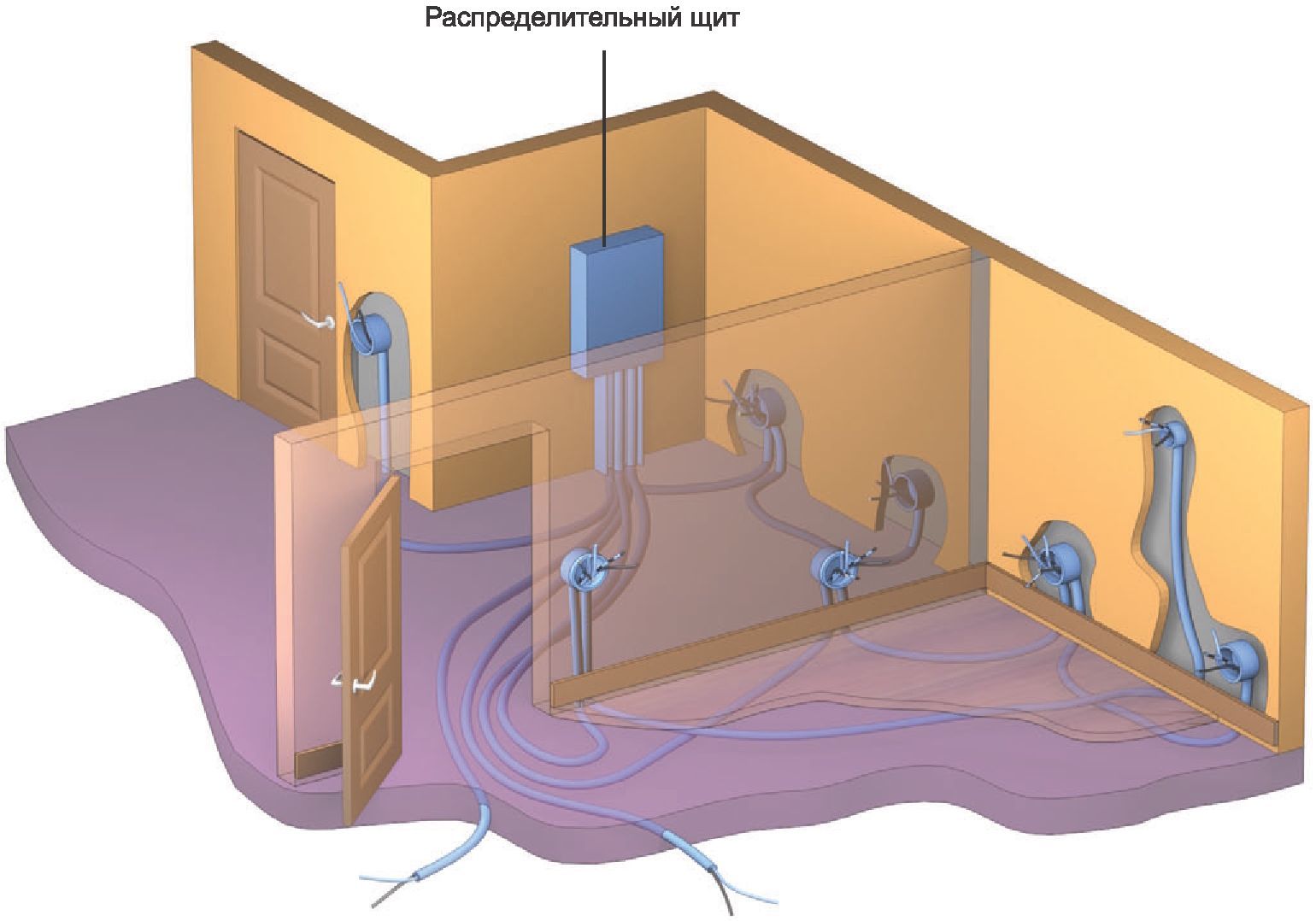

Схема проводки

В большинстве случаев схема электропроводки составляется хозяином строительства произвольно. Проще говоря «от балды». И как правило, когда над головой у него стоят мастера пришедшие выполнять эту работу. Составление схемы выглядит следующим образом: с помощью мелка или кусочка кирпича на стенах рисуют места расположения розеток и выключателей. Выключатели возле дверей, а розетки по углам комнат. Думаю, такая ситуация вам знакома. Смею вас огорчить, она в корне не верная. После окончания строительных работ розетки оказываются за мебелью, а выключатели за открытой дверью, что согласитесь не очень удобно. О качестве исполнения электропроводки можно судить по количеству электрических удлинителей и тройников применяемых в жилье после окончания строительных работ и сдачи объекта в эксплуатацию. Поэтому схему электропроводки с указанием места размещения розеток, выключателей, соединительных коробок нужно подготовить заранее. Также необходимо рассчитать необходимую нагрузку, сечение провода и разделить потребителей на группы. Должно быть, как минимум две группы потребителей, то есть два контура: один это освещение, а другой это розетки. Лучше, если такие два контура будут находится отдельно в каждом помещение в доме. Кроме того, каждый мощный электроприбор: духовка, электроплита или бойлер должны иметь отдельное подключение со своим автоматом. Обязательно нужно согласовать эту схему с расположением в помещении труб отопления, водопровода и газа, будущей расстановки мебели, места стационарных бытовых электроприборов. ЗАПРЕЩАЕТСЯ ставить розетку ближе 50 см от различных труб. Розетка может располагаться на той высоте от пола, которая вам больше подходит. В большинстве случаев это 30-40 см от пола.

Но обязательно учитывайте толщину стяжки и будущего покрытия пола. Если вы сомневаетесь ставить здесь розетку или нет… Ставьте, лучше пусть будет лишняя розетка, чем ее не будет в необходимом месте. Ведь расстановка мебели в квартире может изменится в любой момент. Поговорим о требованиях к выключателям. Выключатель должен располагаться на расстоянии 90-95 см от пола и 15 см от дверного проема возле двери в комнату и обязательно со стороны дверной ручки.

Расположение выключателей должно быть таким, чтобы было понятно, какой выключателей за какой контур освещения отвечает. В выключенном положении у выключателя должна выступать верхняя часть, а во включённом нижняя.

Два одноклавишных выключателя всегда будут лучше одного двухклавишного, но это требование не относится к выключателям для люстры.

Распределительный щит должен быть расположен в доступном, сухом месте, желательно возле входной двери на высоте не более 170 см от пола.

Ни в коем случае не в ванной или кладовой, тем более не в платяном шкафу. Возле него не должно быть никаких соединений санитарно-технических коммуникаций.

Выбор провода

Провод должен иметь жили с различным цветом изоляции. Поэтому нужно брать весь провод одного производителя с одинаковой цветовой гаммой жил. Для проводки лучше всего использовать моножильный медный провод марки ВВГ плоский в двойной изоляции.

Лучше с дополнительными буквами «НГ», что означают не горючий. Обязательно покупайте провод с маркировкой проверенных и известных заводов изготовителей. Требуйте у продавца при покупки сертификат качества. Не берите провод без маркировки, неизвестного происхождения, даже если он намного дешевле. Проводка в доме делается не на один год и здесь нельзя экономить. Не используйте алюминиевые провода. При одинаковом сечении медный провод выдерживает мощность в 1,5 раза больше, чем алюминиевый, а при нынешнем наполнении жилищ бытовой техникой — это очень актуально. Кроме того, медный провод более долговечен, прочный, менее подвержен коррозии, чем алюминиевый. А сейчас внимание! Для капитальной проводки нельзя использовать многожильный, мягкий провод марок ПВС (с двойной изоляцией, круглый) и ШВВП.

Они используются в основном только для удлинителей. У такого провода сопротивлении больше, а электропроводность ниже чем у одножильного, поэтому он нагревается сильнее под нагрузкой. Хотя он мягкий и его прокладывать при изготовлении проводки легче, чем и пользуются мастера электромонтажники. Не используйте для устройств электропроводки в квартире или в доме одновременно провода различных марок и из различных материалов. Сейчас еще раз попрошу внимания. ЗАПОМНИТЕ одно из основных правил по подбору сечения провода, чтобы провод не нагревался. 1 кв. мм сечения провода должен нести суммарный ток не более 9 А. То есть таким кабелем можно подключить приборы мощностью не более 2 кВт. То есть 1 электрочайник. Исходя их этого должен применяться следующий кабель с сечением одной жилы в соответствии с защитными автоматами.

Для освещения 1,5 кв. мм – автомат (АВ) 10А. Розетки в комнатах 2,5 кв. мм – АВ 16А. Электродуховка 4,0 кв. мм – АВ 25А. Электроплита 6,0 кв. мм – АВ 32А. И еще одно. Если вы планируете ставить розетки с заземлением и у вас есть в наличии оборудованный по всем правилам контур заземления, тогда для розеток нужно использовать трехжильный медный кабель. Современные правила организации электропроводки требуют установки розеток только с заземлением. Но не ставьте розетки с заземлением, если проводка двухжильная без провода заземления – это может сбить с толку потребителя и он может подумать, что розетка защищена заземлением и горько поплатится за это.

Выбор оборудования

При покупке розеток и выключателей обратите внимание на их качество и наличие маркировки о выдерживаемой мощности. Не покупайте очень дешевых и очень дорогих. Берите среднюю ценовую категорию. По моему мнению разница в цене не покрывает разницу в качестве. Покупайте к ним установочные коробки, подразетники соответствующего размера и качества. Все импортные розетки и выключатели преднозначены для установочных коробок евростандарта диаметром 68 мм. Если планируете делать панельную планку из розеток и выключателей, тогда подразетники должны иметь по бокам специальные выступы для соединения их между собой на определенном расстоянии. Автоматические выключатели и другое оборудование для распределенительного щита покупайте только хорошо известных и проверяных брендов. Здесь деньги экономить не стоит.

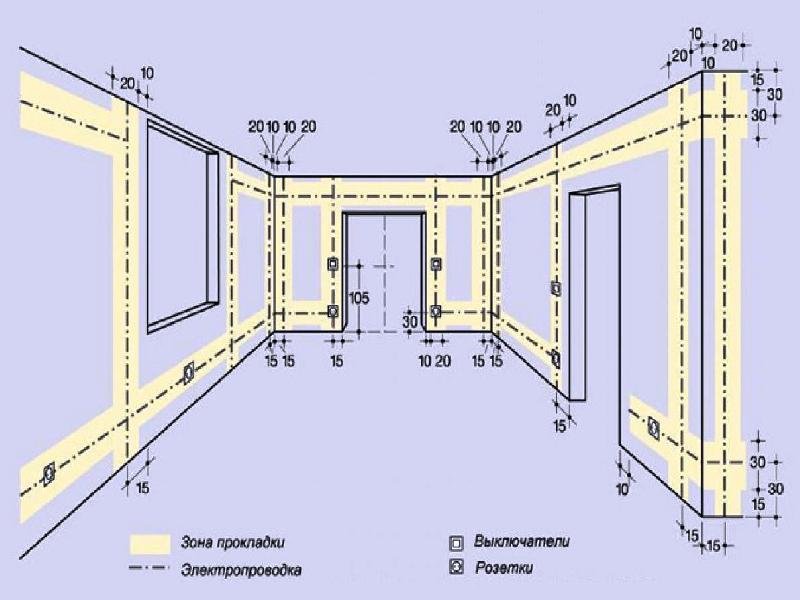

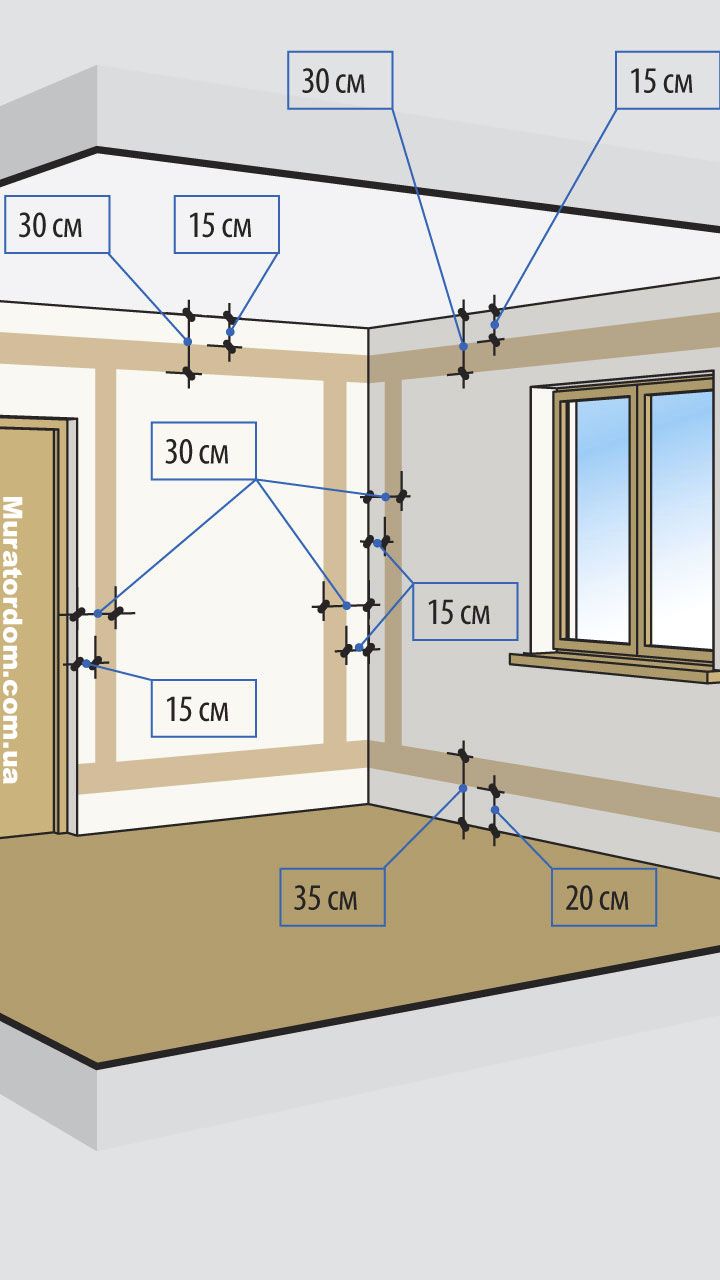

Монтаж электропроводки. Прокладка провода

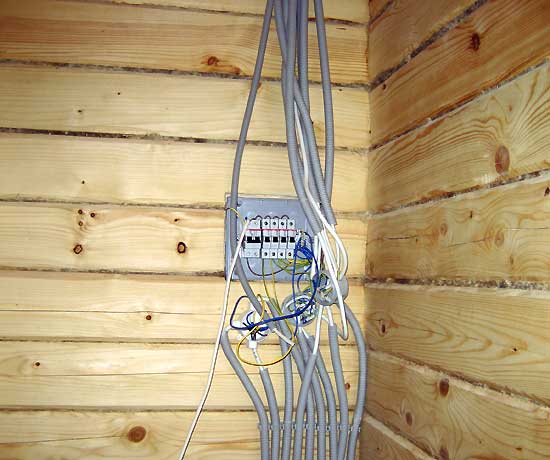

В домах со стенами из дерева проводку делают только наружной. Если нужно сделать внутреннюю, то тогда только в металлической трубе. Розетки, выключатели и распределительные коробки в деревянном доме можно ставить только наружные.

Если необходимо поставить внутренние, тогда также только в специальных установочных коробках для деревянных конструкций. Все места соединения проводов должны находится только снаружи стен. В кирпичном доме проводка может быть как внутренней так и наружной. Возле горючих конструкций из пластика или дерева, для защиты провода используется металлический кабель канал. Для защиты провода внутри стен используют пластмассовую гофру.

А по готовым стенам снаружи пластмассовый короб. Для внутренней прокладки провода используют два способа.

Первый – на голый кирпич под штукатурку сверху по стенам. Второй – с вырезанием канавки, штробы в стене, куда помещается проводка. Такая процедура уже проводится по готовым стенам. Чтобы избежать повреждения провода при дальнейших работах провод должен быть полностью утоплен в углубление штробы без выступов.

Для вырезания штробы используют различное оборудование от болгарки с алмазным диском до перфоратора и специального штробореза. Особенно важно то, что по существующим стандартам провод должен прокладываться только вертикально или горизонтально, и только с прямыми углами. Его нельзя прокладывать как попало по всему помещению. Вертикальные участки проводов не должны проходить ближе, чем на 10-15 см к углам помещения, а также оконным и дверным проемам.

Провода прокладываются не пучком, их нельзя связывать вместе. Каждый должен быть отдельно с расстоянием не менее 3 мм между ними. Потому что в пучке провода имеют меньше возможности теплоотдачи и могут перегреватся. Также не должно быть пересечения проводов между собой. Провод от каждой розетки или выключателя должен идти вертикально вверх к потолку. Затем на расстоянии от 10-25 см от потолка, в зависимости от того, какой толщины будет потолок: «штукатурка», натяжной, гипсокарторный. Ставится распределительная коробка и формируется горизонтально по полу и потолку канал проводов. При необходимости горизонтальный участок можно проложить на потолке, под полом или горизонтально по полу, но не ниже 10-25 см от уровня пола. Такие нормы существуют для того, чтобы после покрытия проводов облицовачными материалами, вы в любой момент знали, где они проходят. Нарушение такой нормы может привести к повреждению проводки и трагическим последствиям. Если вы решите повесить, например, картину на стену или карниз на окно, то вы будете точно знать, что над розеткой или выключателем до потолка, а также на расстоянии от потолка около 10-25 см сверлить отверстие НЕЛЬЗЯ! А во всех других местах это можно сделать безопасно. В местах соединений, розетка, коробка обязательно нужно оставить провод длиной не менее 25 см.

Выбор элементов крепления провода к стене сегодня достаточно разнообразный. Одинарный провод наилучше укреплять с помощью крепления «елочка». Оно имеет различные формы и размеры. Нужно просверлить отверстие в стене, лучше всего не в растворе, а в кирпиче. Надеть эту «елочку» на провод и вставить в отверстие. Провод закреплен. Для монтажа металического, пластикового рукова с проводом тоже существуют разнообразные крепления. При выводе проводов к распределительному щиту их нужно обязательно промаркировать, приклеить малярный скотч с указанием куда именно идет этот провод.

Соединение проводов

ВНИМАНИЕ! Важный момент. Провода преднозначеные для освещения и розеток сечением от 1,5 до 2,5 кв. мм можно разрезать, соединять и делать от них отвлетвения.

Провод же преднозначеный для питания электроплит, проточных нагревателей, то есть для питания мощных электроприборов сечением от 4,0 кв. мм и выше нельзя разрезать, соединять и делать отвлетвения.

Этот провод должен быть цельным и идти напрямую от щита до прибора. Кроме того, на каждый такой прибор нужно ставить отдельный автомат в щите. Это правило ни в коем случае нельзя нарушать. Порядок соединения проводов в каждом случае отличается в зависимости от того, какие потребителя подходят к каждой конкретной коробке. Но существует одно железное правило, которое тоже ни в коем случае нельзя нарушать. ВНИМАНИЕ! На разрыв к автомату или выключателю должен подключаться провод с фазой, а не с нулем. Чтобы при выключенном автомате или выключателе на прибор не шла фаза.

Соединение проводов должно быть надежным, безопасным и долговечным. Простая скрутка запрещена правилами устройства электроустановок, как бы не была она качественно сделана, со временем провода окисляются, контакт ослабевает, нагревается и может привести к возгоранию. Скрутка меди с алюминием тоже запрещена. Потому что это гарантия огромных проблем в будущем. Сейчас поговорим о способах соединения проводов. Первый способ – это сварка проводов сварочным инвертором.

Сначала делается скрутка, а затем ее конец соединяется сваркой, но не у всех дома есть такой сварочный аппарат. Второй способ – это опресовка.

Специальные гильзы определенного размера продаются в магазине, надеваются на соединяемые провода и с помощью специальных пресс-клещей запресовываются в гильзу.

Но не у всех опять есть такие клещи, а стоят самые простые из них около двадцати долларов. Третий способ – это пайка. Скрутку проводов можно спаять при помощи паяльника мощностью минимально 100 Вт, добавив олово или припой.

Главное не перегреть провода в месте пайки, чтобы не расплавилась изоляция. Этот способ более доступен в домашних условиях при наличии определенных навыков. После всех этих способов соединение проводов нужно заизолировать термоусадкой или изолентой.

Все перечисленные виды соединений надежные, но они не разборные, трудоемкие и уже устарели. Кроме всего прочего для их выполнения нужно наличие специального оборудования, а монтажники за такие соединения выставляют цену по дороже. Поэтому здесь хочу сказать очень важное замечание, а именно почему нет необходимости использовать в доме или квартире такие соединения проводов, как сварка, опресовка или спайка.

Потому что любой из современных самозажемных клемников производства фирмы WAGO, а не китайских подделок, спокойно выдерживает ток, который используется в жилом помещении. Кроме того, для такого соединения не требуется никакого дополнительного инструмента и изоляции. Каждый может соединить провода с помощью клемника своими руками, а при необходимости можно легко изменить схему.

Ведь соединение с помощью клемников разборное. Опять попрошу внимание! Это очень и очень важно. В современной электропроводке кабель сечением до 2,5 кв. мм нужно соединять только с помощью клеммных зажимов и использовать для них автоматы не выше 16А, а кабель от 4,0 кв. мм и выше, как вы помните, вообще нельзя соединять. Его нужно вести целым от распределительного щита к прибору.

Проверка выполненной электропроводки.

Обязательно после проведенного электромонтажа нужно еще раз проверить правильность соединения и подключения всех проводов визуально. Можно проверить их и с помощью прибора. Для такой проверки есть в продаже специальные приборы и это не тестер, но стоят они не дешево. Поэтому покупать такой прибор для дома нет смысла. Легче сделать самостоятельную проверку, потратив лишний час или два. При выявлении ошибок, а такое бывает, нужно конечно их исправить.

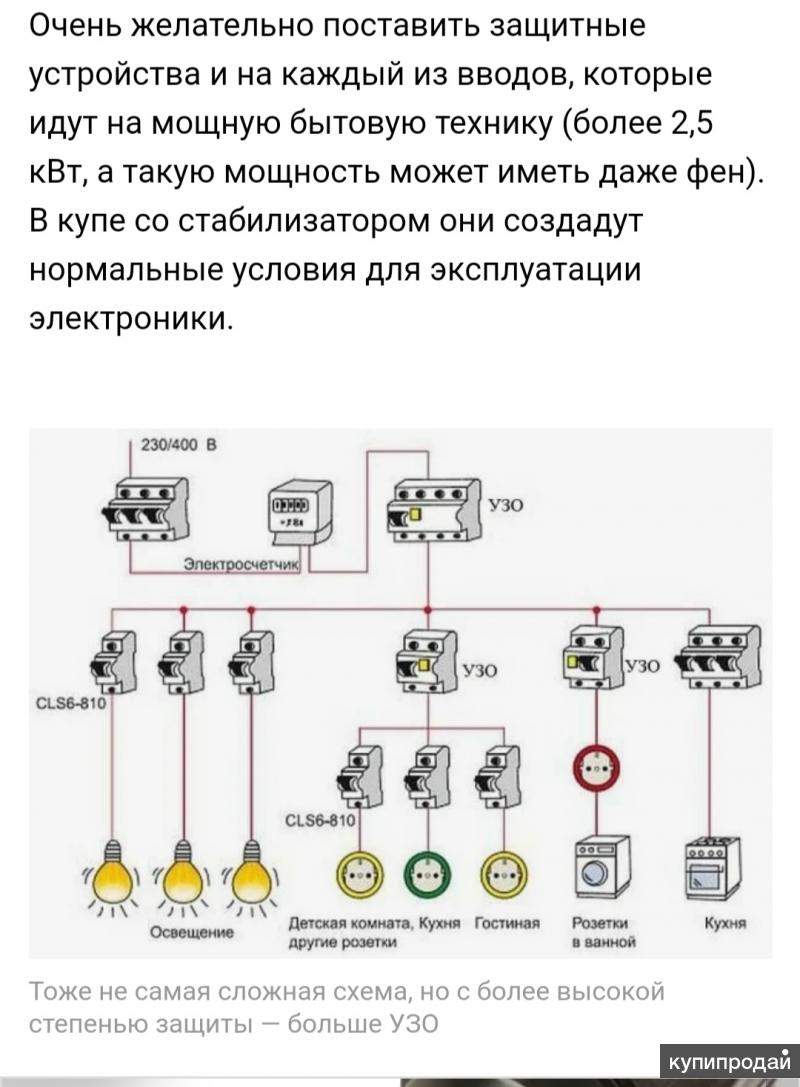

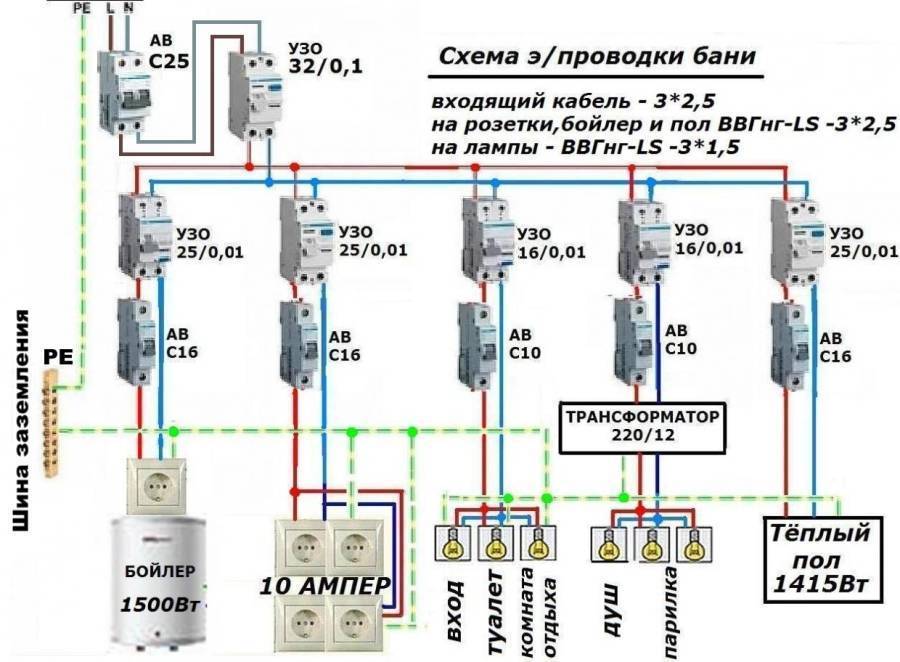

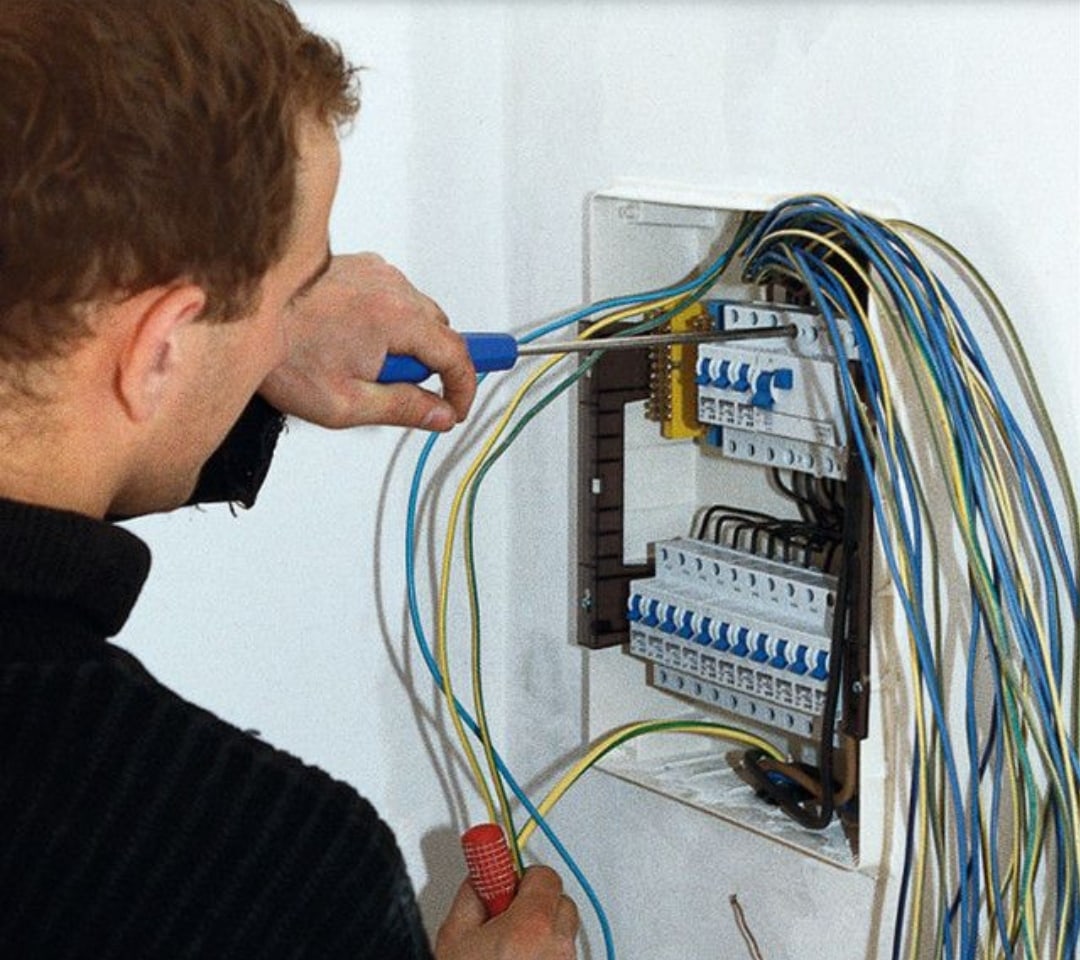

Сборка и установка распределительного щита (распредщита)

Главное, что должно быть в щите это счетчик и автоматические выключатели. Один общий и несколько по группа потребителей. Все остальное оборудованование, а именно: УЗО, диффавтомат, реле напряжения и др. желательно поставить, чтобы обезопасить жизнь домочатцев и целесность подключенных электроприборов.

Главный автомат нужен для того, чтобы обесточить всю квартиру одним движением. Диффавтомат нужен, чтобы сделать это же действие автоматически. Устройство защитного отключения (УЗО) срабатывает если в сети, к которой оно подключено появлятся диффиринциальный ток утечки.

Когда повреждена изоляция, пробивает на корпус нагревательный тен или другой элемент. При прикосновении человека к поврежденным проводам или не изолированным частям оборудования УЗО моминтально отключит питание сети. Запомните, что УЗО не защищает сеть от перегрузки и короткого замыкания (КЗ). Вот по этому УЗО всегда подключают последовательно с автоматом. Работают эти два устройства так сказать в паре: одно защищает от утечек тока, другое от перегрузок и КЗ.

Если включить УЗО без автомата и соединить фазу и ноль, получив КЗ, то УЗО не сработает, а проводка если нет других устройств защиты сгорит вместе с УЗО.

Дифферинциальный автомат – это уникальное устройство, совмещающее в себе автоматический выключатель и УЗО. То есть дифференциальный автомат способен защитить проводку от КЗ и перегрузок, а также от возникновения утечек тока. Рекомендуется устанавливать УЗО или диффавтомат на каждый бытовой прибор высокой мощности.

Реле напряжения или УЗМ (устройство защиты многофункциональное) отключает электропитание при его выходе из установленного вами диапазона. Это реле устанавливают для защиты электроприборов включенных в сеть от скачков напряжения в этой сети.

Автоматический выключатель (АВ) должен быть точно рассчитан на нагрузку. Здесь нужно применять правило, что лучше поставить автомат меньшей мощности, чем большей. Чтобы раньше сработал автомат и отключил питание, чем перегрелся провод, случилось КЗ и загорелась проводка. Запомните, что автомат защищает не подключенный к нему электроприбор, а только провод, который питает этот электроприбор от перегрева. О том, каким автоматом нужно защищать кабель и с каким сечением уже говорилось выше. Главная ошибка состоит в том, что люди стараются поставить автоматы с большей мощностью, из-за чего сгорает проводка и выгорают квартиры. Провод не греется, если к нему подключен прибор соответствующей мощности. Поэтому ставить автомат по мощности выше от расчетной нет никакой необходимости. Автоматы есть различных категорий. Не будет вдаваться в подробности различия. Нужно только запомнить следующее. Для всех розеток в квартире нужно использовать автоматы с английской буквой «B». Для освещения можно использовать автоматы категории «B» и «С». Для всех остальных силовых приборов можно использовать автоматы категории «С». И опять внимание. Ни в коем случае нельзя ставить в квартире автоматы категории «D». Они предназначены для мощных станков и электродвигателей с большими пусковыми токами.

Установка подрозетников

Места под установку установочной коробки в кирпичной или бетонной стене можно высверлить с помощью перфоратора со специальной насадкой «коронкой» диаметров 70-75 мм.

В подрозетник заводится необходимый кабель. Подрозетники устанавливаются после проведения всех необходимых отделочных работ со стенами. Устанавливаем подрозетник на стену с полной и готовой отделкой. Это процесс простой. Отверстие для подрозетников в кирпичной или бетонной стене заполняется быстро застывающим раствором. Это может быть раствор строительного гипса.

Затем подрозетник или распредкоробку нужно вставить в отверстие, выровнять к поверхности стены и по горизонтали с помощью уровня, чтобы розетка не выступала из стены и не была перекошена в одну из сторон. В гипсокартоне отверстие для подрозетника вырезают специальной фрезой диаметром 68 мм и закрепляют с помощью боковых зажимов.

Монтаж розеток и выключателей

Здесь нет никаких особых премудростей. Нужно снять верхнюю крышку розетки или клавиши выключателя. Подсоединить провода к клеммам, предварительно обрезав их на длину не более 10 см.

Уложить провода на дно подрозетника. Вставить прибор в подрозетник до упора. Закрепить шурупами прибор к подрозетнику и зажать до упора болты в нишах по бокам, которые прижимают к подрозетнику специальные лапки-крепления. Затем установить крышку розетки или клавиши выключателя на место. После установки розеток, выключателей и щита, подаем напряжение на электропроводку и проверяем правильность работы всех розеток, выключателей и автоматов.

Выбор электромонтажника

Сделать электропроводку в доме можно самостоятельно своими руками, особенно человеку, который знает, что такое ноль и что такое фаза. Но здесь есть много различных нюансов, которые неправильно выполняют даже, так называемые специалисты в этом вопросе. Электромонтаж очень важный раздел работы, чтобы доверять его непрофессионалам. Если вы решили нанять электрика, поинтересуйтесь у него, как он планирует проводить работу и какой у него есть инструмент для этого. Настоящий электромонтажник имеет весь набор специального инструмента для проведения всех видов работ по устройству электропроводки, а если к вам пришли электрики, у которых один молоток на двоих и тот одолжен у соседа, тогда гоните их в шею. Спросите мастера, где он уже выполнял монтаж проводки и поинтересуйтесь результатами у хозяев. Потому какой он сделает заказ на расходные материалы, можно понять о его квалификации и сделать выводы. После начала монтажа внимательно следите за его работой исходя из рекомендаций о котором было рассказано в этой статье. Если вы хотите сделать сами электропроводку, то тоже руководствуйтесь этими правилами. Помните, что успешное выполнение электромонтажа зависит от аккуратности, внимательности и соблюдения инструкций. Правильно подбирайте провода, мощность автоматов и пробуйте делать своими руками качественный электромонтаж.

Спасибо за внимание и успехов вам в создании электропроводки в вашем доме.

(А-я Источник)

Электропроводка в квартире своими руками

Почвопокровные растения.

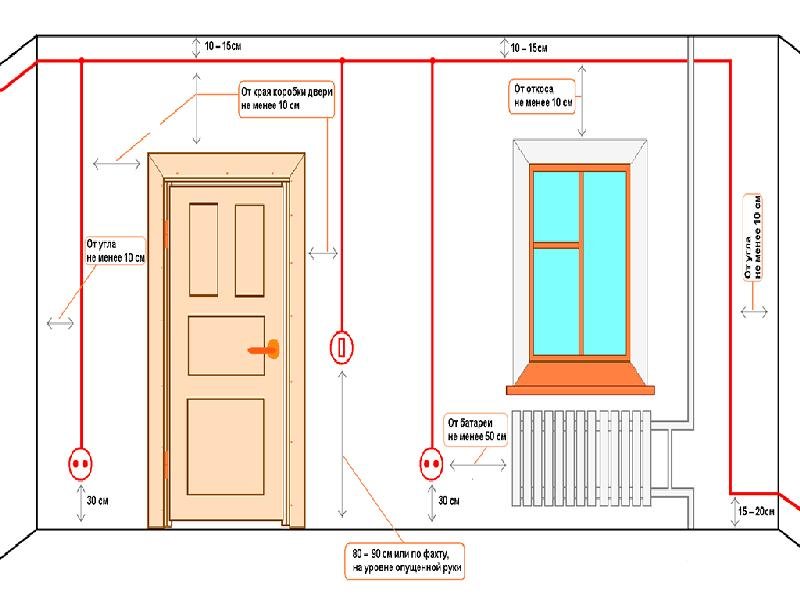

Правила установки электропроводки открытого типа

Рассмотрим основные требования к открытой электропроводке, которые следует неукоснительно выполнять. Если ими пренебречь, то высока вероятность возникновения аварийной ситуации, например, короткого замыкания и пожара.

Первое, что нужно иметь в виду, это запрет на прокладывание линии под трубопроводами, склонными к образованию конденсата. Стоит помнить, что источники тепла не должны располагаться поблизости от кабелей.

Месторасположение проводки определяет тип самого провода, он может быть жестким, гибким или экранированным. Соединение жил кабелей можно осуществлять только через специальные распределительные коробки. Крышки последних должны находится в доступной зоне.

На некоторых фото открытой электропроводки видно, что ее крепление осуществляется при помощи специальных пластиковых скоб. Специалисты рекомендуют использовать пластиковый крепеж соответствующего размера. Расстояние между скобами делают с таким расчетом, чтобы во время эксплуатации линии не было провисаний проводки.

Около мест соединения проводов с выключателями, розетками и другими элементами требуется установить фиксаторы. При горизонтальной укладке не бронированного кабеля расстояние между крепежом должно быть не более 40 см; для бронированного расстояние увеличивается до 75 см.

При вертикальном размещении интервал между креплением не превышает метра.  Между фиксатором и электрическим элементом должно быть не больше 10 см. Только при указанных условиях возможно надежное крепление всей линии электропередачи.

Когда возникает необходимость согнуть провод (при обхождении препятствий), то минимальное значение радиуса изгиба должно быть 8 см. В случае пересечения неэлектрического трубопровода требуемый интервал должен составлять 3 см. При прохождении кабеля сквозь стену рекомендуется сделать дополнительную защиту в виде куска трубки, длина которого равна ширине стены.

Монтаж электропроводки

После всех предварительных расчетов сам монтаж не вызовет особых сложностей. Главное – придерживаться рекомендаций и соблюдать технику безопасности. Первый этап – разметка. Маркером отмечаем линию прокладки кабеля. Далее отмечаем месторасположение светильников, розеток и ЩО (щит отключения). На втором этапе штробим стены, если необходима скрытая проводка, или монтируем открытым способом. Отверстия для оборудования выполняются перфоратором, используя насадку-коронку. Используя штроборез (инструмент с двумя параллельно стоящими алмазными дисками) или перфоратор, делают штробы для кабеля глубиной около 20-ти мм, куда по ширине должны спокойно вмещаться провода.

На потолке кабель можно прикрепить к перекрытию и скрыть декоративным потолком. Также можно спрятать проводку в пустотах перекрытий, проделав отверстия ввода-вывода, и затянуть ее туда. Далее перфоратором делают в углу помещения отверстия для ввода кабеля сквозь стену. Теперь можно приступать непосредственно к монтажу. Для начала надо установить ЩО, внутрь которого подсоединяется УЗО. У готового к подключению ЩО сверху находятся клеммы ноль, внизу – заземляющие, а между ними стоят автоматы.

Дальше заводится внутрь кабель и оставляется не подключенным потому, что к щиту распределения его имеет право монтировать только сертифицированный электрик с соответствующим удостоверением. Для подключения вводного кабеля к ЩО синий проводок крепится к нулю, а к верхнему контакту (к фазе) УЗО – белый, к заземлению – желтого цвета с зеленой полоской (цвета могут отличаться в зависимости от производителя). Автоматы соединяются сверху последовательно перемычкой из белого провода или специальной медной шиной фабричного производства. Теперь можно разводить проводку.

Открытый вариант монтажа

Монтаж открытой проводки выполняется в следующей последовательности:

  1. Согласно нанесенных отметок, фиксируем короба или кабель-каналы. Крепление выполняем саморезами, 5 – 10 см от краев с шагом 50 сантиметров.
  2. Монтируем коробки распределения, розетки и выключатели. Поскольку они навешиваются на стены, то прикладываем к месту расположения, отмечаем точки крепежа, сверлим и закрепляем.
  3. Кабель прокладываем от розеток к ЩО, начиная от точек подключения с использованием ВВГ – 3*2,5 провода.
  4. От ламп и выключателей к распредкоробу ведем ВВГ – 3*1,5 кабель.

Жилы проводов в распредкоробках соединяют по цвету зажимами (колпачками СИЗ) или с помощью клемм быстрого соединения типа WAGO. ВВГ кабель 3*2,5 в ЩО прикрепляется фазой (жила коричневого или красного цвета) к УЗО, ноль (синего цвета) крепится вверху, заземление (желтый проводок с зеленой полоской) – снизу. Теперь готовая схема «прозванивается» тестером. Если всё хорошо, то приглашаем электрика.

Разводка скрытой проводки

В скрытом варианте монтирование проводки отличается лишь тем, что провод прокладывается с использованием специальных гофр, которые укладываются в ранее подготовленные штробы, что позволит при необходимости заменить проводку, не разрушая отделку. Подрозетники и распределительные коробки устанавливаются в проделанные ниши. По завершению всех работ заделываются штробы штукатуркой, можно использовать шпаклевку из гипса для уплотнения проводки.

Драцена.

Драцена Маргината — один из самых неприхотливых комнатных растений.

Самый популярный и наиболее непритязательный вид драценовых — Драцена Маргината.   Подходит как для квартиры, так и для офиса, в виду своей неприхотливости, поэтому часто используется в интерьерах и для озеленения. Ухаживать за Драценой не сложно. Полив требуется умеренный, корни не должны находиться в воде, иначе могут загнить. Ставить ее лучше на южные окна для хорошего освещения, летом немного притенять.

Вам будет интересно:

Комнатный цветок Драцена. Описание и уход за Драценой Маргинатой.Обрезка и размножение Драцены Маргинаты в домашних условиях.

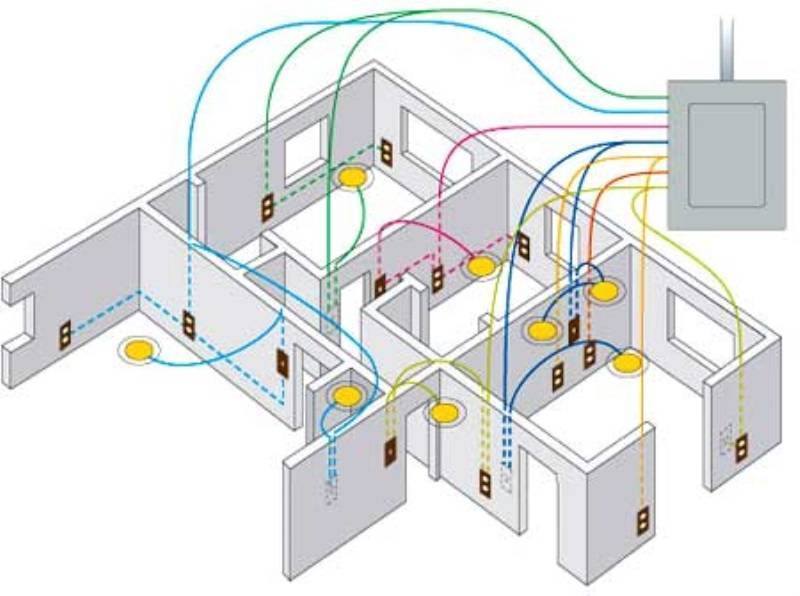

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

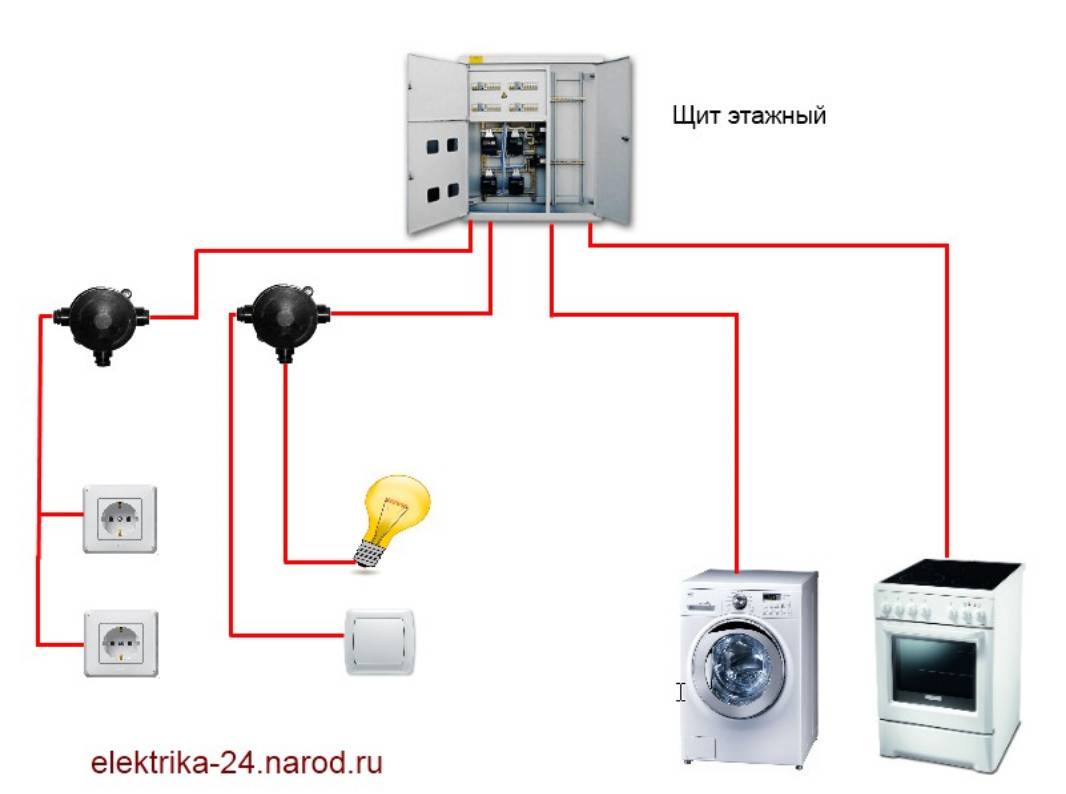

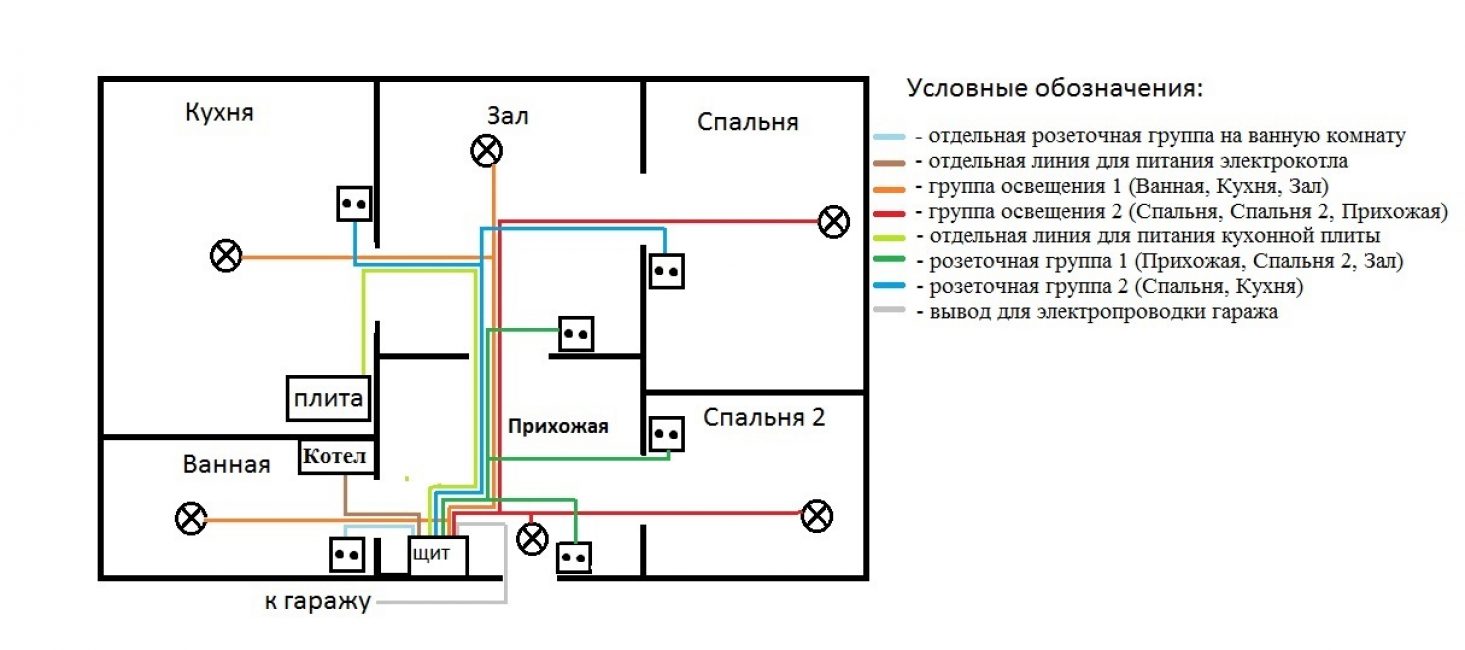

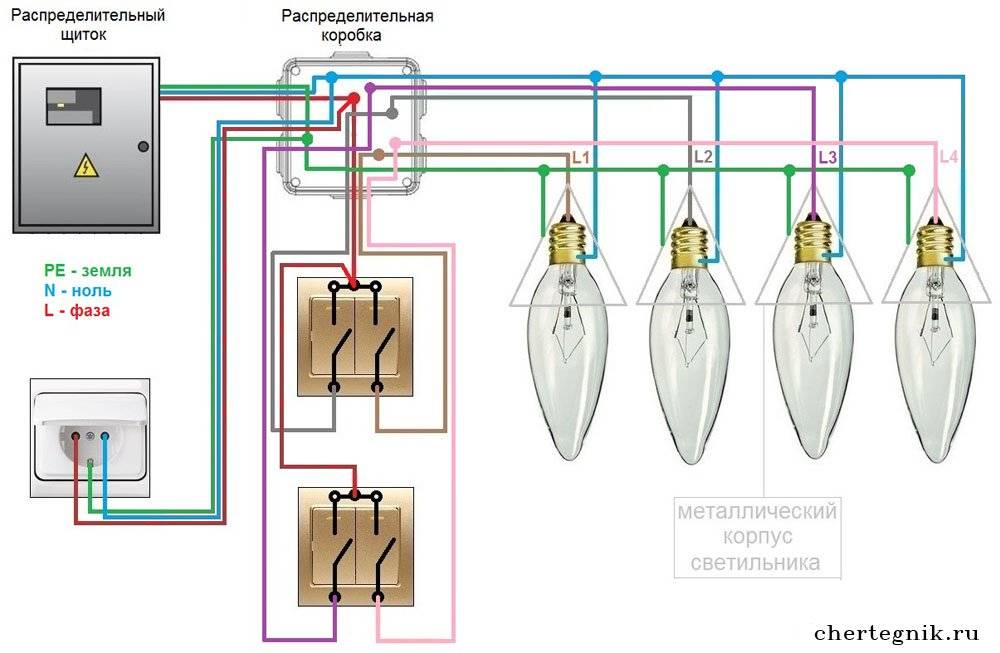

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

  • Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
  • Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
  • Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Вариант #1 — разводка типа «звезда»

«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.

Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.

При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть

Вариант #2 — разводка типа «шлейф»

«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.

Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.

Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек

Вариант #3 — распределительные коробки

Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.

Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа “шлейф”, а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.

Последовательность работ при разводке электрики в доме

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, – самое время начинать работы.

  • Последовательность действий такая:
  • Определение типа ввода – однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом – воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить щиток, завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления.

Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Составление плана и получение проекта

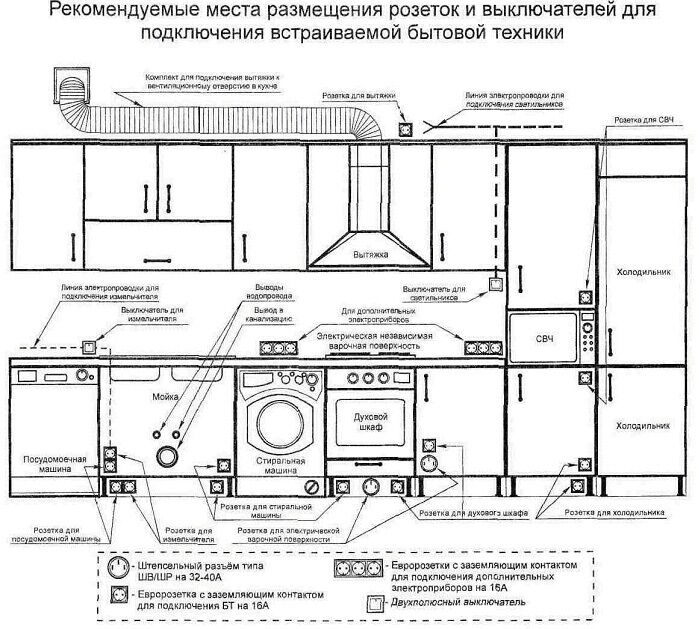

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели.

При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых – розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать.

Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

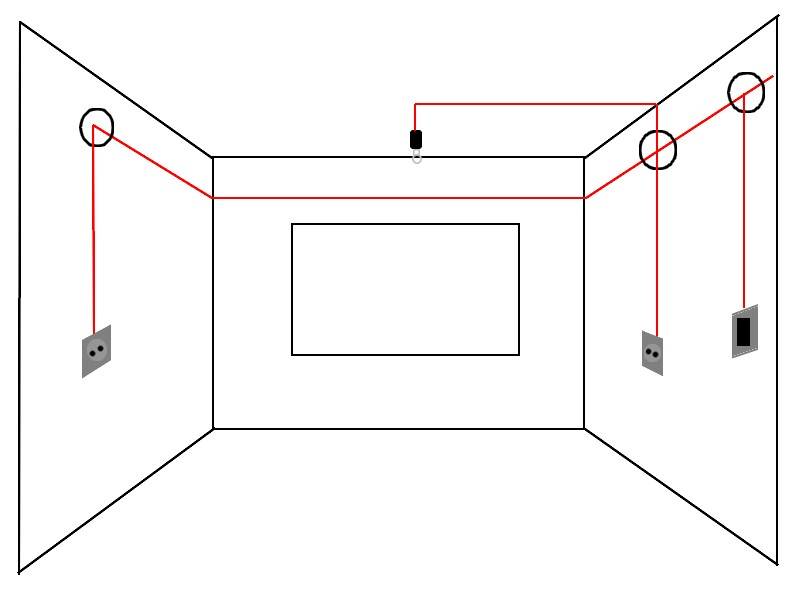

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

  • Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
  • Все точки соединения должны располагаться в распределительных коробках.
  • Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

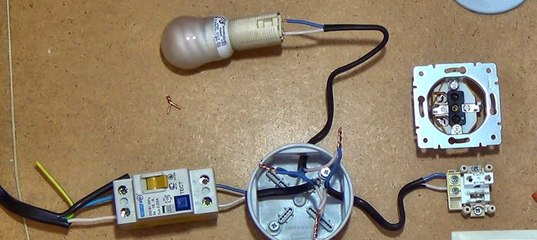

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно.

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.


Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

  • расчета мощности, вводных устройств и требуемого сечения проводов;
  • расчета систем заземления и молниезащиты;
  • схемы разводки электропроводки;
  • плана расположения в здании кабельных линий и силового оборудования;
  • сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Душистый горошек

Правила устройства электропроводок

Электричество как физический процесс объясняется одним законом Ома и двумя правилами Кирхгофа. А вот разнообразие применения этих законов на практике в виде различных схем и обуславливает все многообразие электротехнических приборов и выполняемые ими полезные функции.

Если не вдаваться в подробности, то все схемы электропроводки с виду устроены достаточно просто. Электронагрузка, то есть электрические приборы, подключаются параллельно, а все аппараты защиты в виде автоматов и предохранителей, а также и выключатели устанавливаются в разрыв электрических проводов или последовательно.

Но на самом деле электрические сети устроены более сложно и подчинены строгим системам электротехнических расчетов, имеющих большое количество формул и значений.

При этом необходимо учитывать ряд специальных требований и ограничений и всевозможные допуски, которые устанавливаются действующими нормативными документами, а именно:

  • правилами Устройства Электроустановок;
  • правилами Технической Эксплуатации Электроустановок Потребителей;
  • различными СНиПами;
  • специализированными ГОСТами.

Действующие нормативные документы охватывают все сферы деятельности электроэнергетики, поэтому чтобы провести электричество в частном доме их полностью знать необязательно.

А вот основные требования и важные различия, с которыми вы можете столкнуться при самостоятельном монтаже проводки, стоит перечислить отдельно.

Новое на сайте

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники. Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое. При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов. Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению. Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Особенности монтажа

Если потолки в доме или квартире относятся к классу подвесных, то проводку в обязательном порядке ведут по стене. Когда количество проводов внушительно, рекомендуется использовать специальные пропускные каналы. При монтаже распределительных коробок следует помнить, что доступ к ним должен быть беспрепятственным, в противном случае техническое обслуживание будет трудно произвести.

Крепление при помощи скоб и гофрированных труб имеет некоторые минусы. Во-первых, скобяной вариант не считается безопасным. Во-вторых, оба способа не дают эстетичного результата. Кабель-канал в этом плане будет более привлекательным вариантом.

Для чего нужна обработка швов настенной плитки

Некоторые предпочитают не делать лишнюю работу, оставляя швы между плиточным покрытием необработанными, устанавливая изделия ближе друг к другу. Это значительно сокращает срок службы облицовки и отрицательно сказывается на общей внешней картине.

Облицовка проводится по следующим причинам:

  1. Плитка не сменит положения. Когда стены дадут усадку, покрытие деформируется. Затирка позволит избежать таких проблем, зафиксировав изделие.
  2. Не позволит проникнуть лишней влаге внутрь облицовки, сокращая возможность развития грибка. Особенно актуально для ванной комнаты.
  3. Улучшает внешний вид облицовки. Повышает сцепление между изделием и стеной.
  4. Увеличивает срок эксплуатации покрытия.

Затирка повышает сцепление между изделием и стеной.

Функциональность штор

Как заделать отверстие в поликарбонатном листе

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Соединение проводов

При заведении кабелей в разводной блок основной изоляционный материал расщепляется, освобождая жилы. Каждая отдельная группа соединяется при помощи хомутов. На всех жилах снимается изоляция примерно на 15-20 мм. Для соединения медных кабелей отлично подойдет метод опрессовки или пайки. После этого, проводка аккуратно укладывается в коробке. Соединительные блоки должны герметично закрываться, чтобы исключить возможность коррозии металла. Необходимо основательно подойти к заземлению всех общих элементов конструкции без разрыва цепи.

Наружная электропроводка удобна в установке и обслуживании, используя разнообразные изделия, можно добиться привлекательного внешнего вида. Однако в сравнении со скрытой проводкой, является менее безопасной. Если в доме есть маленькие дети, то кабеля необходимо прокладывать в труднодоступных местах, например по потолку, или тщательно прятать в специальных приспособлениях.

Опасность старых розеток и выключателей

Старые электроустановочные изделия: розетки и выключатели — не соответствуют современным стандартам электробезопасности. В старую розетку советского образца, просто невозможно вставить вилку без дополнительных усилий, а при попытке вставить с помощью удара — розетка обычно ломается.

Советская розетка

Основные проблемы в старых проводках, чаще всего проявляются в проходных розетках. Проходными называются розетки, через которые электричество идет от источника (другой розетки) дальше, к следующей розетке или потребителю. Обычно, в месте подключения проводов в розетке, происходит разрыв. И чем хуже контакт, тем выше нагрузка на место соединения. При повышенных токах возможен перегрев и даже возгорание. Через одну розетку может идти вся нагрузка по квартире, и если розетка старая и постоянно эксплуатируется, высока вероятность ослабления контакта именно в ней.

Проходные розетки

В лучшем случае часть розеток в доме перестает работать, при неудачном же раскладе — они просто горят и плавятся. И самое печальное, что никакой автомат кроме УЗО, от этого не спасёт.

Сгоревшие розетки

Не правильно установленные или некачественные розетки

Тоже самое, но не в полной мере, касается и выключателей света. Конечно, нагрузка на выключатели значительно меньше чем на розетки, но и они также могут гореть как розетки на фото. Кстати выключатели на веревочке,  это еще один признак того, что у вас старая проводка.

  • Выключатель на веревочке
  • Старые выключатели

Розетка в старом подрозетнике держится на деревяшках

9 распространенных ошибок при работе с электрикой – Sun Electrical Ltd.

«Сделай сам» (DIY) часто является отличным способом отремонтировать свой дом и повысить ценность одной из самых крупных инвестиций, которые вы когда-либо делали. Однако любительские электротехнические проекты — это совсем другая история.

Вот список распространенных ошибок в домашнем электричестве, которые допускают самодельщики из лучших побуждений. К сожалению, эти ошибки не только ставят под угрозу вашу электрическую систему; они также могут создавать потенциальную опасность возгорания или поражения электрическим током.Остерегаться!

Распространенные ошибки домовладельцев в электротехнике

Неправильное заземление/соединение

Заземление — важный шаг в обеспечении безопасности вашей домашней электросистемы. По сути, заземляющий провод безвредно направляет электрические импульсы в землю.

Соединение предполагает подключение электропроводящего оборудования к заземлению системы. Без этой защиты вы сталкиваетесь с опасностью, что выключатель не сработает при коротком замыкании. Профессиональные электрики знают об этом, но многие домовладельцы этого не знают.

УЗО не установлено

Электротехнические нормы Канады требуют розеток GFCI (прерыватель цепи замыкания на землю) для защиты от ударов во всех местах вблизи воды и/или земли, например, на кухнях, в ванных комнатах, на открытом воздухе и т. д.

Установка розетки GFCI сложна, включает 2 набора клемм; если это делает неквалифицированный человек, терминалы могут быть легко подключены в обратном направлении. Результат? Больше никакой защиты от ударов.

Цепи перегрузки

Профессионалы знают, как проверить электрические цепи на нагрузочную способность, чтобы избежать перегрузок.Любители, с другой стороны, часто будут весело добавлять вилки в определенную цепь, что небезопасно и может превысить номинал стандартного провода 14-2 и 15-амперного выключателя.

Неисправные соединения проводов

Еще одной распространенной ошибкой в ​​домашнем электроснабжении является неправильное подключение проводов. Они могут быть установлены без проволочной гайки или с неправильными фитингами (что означает, что они не будут водонепроницаемыми). Если они металлические, значит, они не закреплены должным образом. Ослабленные соединения могут привести к коротким замыканиям, а также затруднить диагностику проблем после электрического соединения.

Неправильная распределительная коробка

При добавлении нового светильника или электрической розетки следует использовать стальную или пластиковую соединительную коробку. Фактически, где бы ни производилось электрическое соединение, оно должно быть в соответствующей распределительной коробке.

Это правило безопасности предназначено как для защиты ваших электрических соединений, так и для предотвращения распространения искр и тепла в случае короткого замыкания или ослабления соединения. Распределительные коробки нельзя заглублять или прятать в стены, пол или потолок; они должны быть на одном уровне с гипсокартоном и быть доступными в случае необходимости ремонта электрооборудования.

Незащищенные розетки

Электрические розетки (розетки) должны быть надежно закреплены. При неправильной установке розетки имеют тенденцию двигаться, что может привести к возникновению электрической дуги, что представляет опасность возгорания. Короткие замыкания и электрические дуги в розетке также могут повредить все, что к ней подключено!

Обратная полярность

Возможно, самая опасная из всех распространенных ошибок в домашнем электричестве — это перепутывание «горячего» и нейтрального электрических проводов. Неправильная полярность может привести к повреждению электроники и риску серьезного (возможно, смертельного) поражения электрическим током.Электрик понимает, как правильно подключить выключатели, розетки и светильники, чтобы этого не произошло.

Используйте неправильные провода

Еще одним источником проблемы является использование провода, не подходящего для данной ситуации — например, выбор слишком малого калибра для силы тока в цепи, протягивание провода неправильного типа через кабелепровод или использование внутреннего провода для наружного применения. Здесь у вас будет потенциальный перегрев, повреждение проводов или короткое замыкание.

Провода слишком короткие

Пытаясь модернизировать электропроводку в жилых помещениях, начинающие электрики склонны обрезать провода слишком коротко (вместо того, чтобы оставить по крайней мере дополнительные 3 дюйма от распределительной коробки).Это, вероятно, приведет к плохому соединению — еще одна опасная ситуация.

Нужно ли мне разрешение в Калгари?

Да, вам потребуется разрешение на запуск ЛЮБЫХ новых электрических цепей в Калгари. (На самом деле замена аналогичного устройства, например нового светильника, — это единственный случай, когда вам не нужно разрешение.)

Как домовладелец, вы можете получить свой собственный вид на жительство — просто отправьте примерный план того, что вы будете делать. Город проведет проверку. К сожалению, только то, что любительская работа прошла проверку, не означает, что она безопасна; город не обязательно поймает каждую ошибку.

После того, как вы получите разрешение, вы можете поручить Sun Electrical Ltd. выполнить квалифицированную работу.

БЮДЖЕТНЫЙ СОВЕТ: Сэкономьте деньги, работая помощником электрика и выполняя часть ручного труда самостоятельно. Например, вы можете просверлить отверстия в стойках, заняться уборкой или вырыть траншеи на открытом воздухе для прокладки проводов.

Выберите Sun Electrical Ltd. для безопасных электромонтажных работ

Ура! Теперь, когда вы знаете об опасностях распространенных ошибок в домашнем электричестве, обратитесь к экспертам.

Наши опытные электрики позаботятся о ваших электрических установках и ремонте… профессионально и, прежде всего, безопасно.

МНЕ НУЖЕН ЭЛЕКТРИК

Спросите у строителя: электропроводка своими руками не для дилетантов

Q. Тим, это очень длинная история, и не думай, что я сумасшедший. Я строю новый дом и думаю, смогу ли я сам установить всю электропроводку. Это небольшой дом, но в нем есть все, что обычно есть в доме, в том числе довольно много трех- и четырехпозиционных выключателей.

Я посмотрел кучу онлайн-видео, прочитал несколько авторитетных книг и чувствую себя довольно уверенно. Что мне не хватает? Что бы вы сделали, если бы вы были мной? – Марго Ф., Олбани, Джорджия

А. Марго в интересном затруднительном положении. Я предполагаю, что это финансовая проблема, когда она пытается урезать свой общий бюджет. Я могу понять, что. Я также могу понять появление чувства бравады после просмотра онлайн-видео, которые, скорее всего, рассказывают вам только часть истории.

За последние несколько месяцев я подключил телеграмму во многие дома, в том числе в новый дом моей дочери в штате Мэн. Важно понимать, что фактический аспект крепления коробок и установки кабелей не требует чрезмерных физических усилий.

Задача состоит в том, чтобы выполнить работу таким образом, чтобы она соответствовала или превышала требования Национального электротехнического кодекса, разработанного Национальной ассоциацией противопожарной защиты. Эта книга представляет собой сборник с трудом заработанных стандартов безопасности, за которые многие отдали свои жизни, чтобы вы и я могли воспользоваться преимуществами электроэнергии.

Я не знаю, видел ли я когда-нибудь в новостях сюжет о человеке, который утонул в своем доме из-за протечки трубы, но каждую неделю копайтесь в национальных новостях, и вы найдете истории о людях и домашних животных, умирающих от пожаров, связанных с проблемами с электричеством. Вы должны понимать, что если вы решили установить электрический провод, вы играете с огнем.

Тем не менее, я не хочу отговаривать вас от попыток. Еще один ключевой момент заключается в том, что каждый мастер-электрик начинал свой первый день работы, не зная, какого цвета проволочную гайку и когда использовать.Домовладелец может успешно и безопасно установить электропроводку в жилом доме, имея дельный совет, помощь электрика и большую дозу здравого смысла.

Я мог бы часами писать о мелких нюансах, связанных с квартирной проводкой. Прежде всего, давайте поговорим о размере проводников или проводов в кабелях. Катушка кабеля — это то, что вы видите в домашнем центре, а здесь, в США, она обычно содержит два изолированных провода и неизолированный провод заземления из оголенной меди.

NEC требует, чтобы определенные цепи в доме были подключены к проводам, рассчитанным на максимальную силу тока. Например, цепи кухонной столешницы должны выдерживать 20 ампер. Для электрической сушилки для белья почти всегда требуется кабель, рассчитанный на 30 ампер. Вашей электрической плите/духовке может понадобиться 40 или 50 ампер. NEC допускает, чтобы во многих обычных розетках в доме было 15 ампер.

Вы не можете смешивать и подбирать размеры проводов в цепях. Все провода/кабели в конкретной цепи, защищенной автоматическим выключателем, должны соответствовать номиналу выключателя.Вы еще не запутались? Думаю, вы видите, к чему все идет.

В игру вступают вещи, о которых вы даже не подозреваете. Расположение просверленных отверстий в стойках стен и балках пола имеет решающее значение. NEC обсуждает это, и вы не хотите, чтобы винты для гипсокартона или отделочные гвозди протыкали кабели. Также важно количество кабелей, которые можно уложить друг на друга, прибив их гвоздями к деревянной стойке.

Вам нужно понять, сколько проводников или отдельных проводов разрешено внутри определенных коробок.NEC обсуждает объем коробок в кубических дюймах и связывает его с количеством и размером проводников. На некоторых современных коробках указано максимальное количество. Голова еще не закружилась? Нам еще так много нужно обсудить!

Разводка трех- и четырехпозиционных выключателей не сложна, но нужно понимать, как все это работает. Несколько лет назад я записал два отдельных видеоролика, показывающих, как подключать каждый переключатель, и они размещены на сайте askthebuilder.com.

Я предпочитаю использовать специальный кабель, называемый трехжильным, между этими переключателями.Этот кабель содержит дополнительный провод, который обычно имеет красную изоляцию. Посмотрев мои видео, вы поймете, почему этот специальный кабель с дополнительным проводником так полезен.

Вам необходимо полностью разобраться в различных автоматических выключателях, которые теперь требуются NEC. Я хорошо помню много лет назад, когда в код впервые был введен прерыватель цепи замыкания на землю. Мало того, что вы должны использовать их в определенных влажных местах, NEC также теперь требует дополнительного прерывателя цепи дугового замыкания на многих других цепях.

Вот мой совет. Серьезно подумайте о том, чтобы нанять электрика, который позволит вам выполнять множество рутинных работ, таких как забивание коробок, прокладка кабелей между ними и даже позволит вам подключить многие выключатели и розетки после того, как будет установлен гипсокартон.

Но позвольте электрику делать все действительно сложные аспекты, которые приходят только с многолетним опытом работы в профессии.

Не забывайте, что провода зачищаются и накручиваются на винты на розетках и выключателях особым образом. Напутайте это, и вы, вероятно, станете мрачной статистикой.

Подпишитесь на бесплатную рассылку Тима Картера и слушайте его новые подкасты на сайте askthebuilder.com.

Основы электротехники для владельцев дома и бизнеса

Об электрических установках

Защитите жизнь своей семьи и своего имущества, убедившись, что у вас есть все разрешения, проверки и одобрения, требуемые законом.По данным Национальной ассоциации противопожарной защиты, ежегодно регистрируется около 38 000 зарегистрированных домашних пожаров, в результате которых около 1200 человек получают травмы и 668 миллионов долларов прямого материального ущерба.

Нанять электрика?

Вы должны сделать это сами или нанять электрика? Если вы нанимаете подрядчика, вот несколько полезных советов для владельцев недвижимости о работе с подрядчиком по электроснабжению.

Основы разрешения на электроснабжение

Для выполнения большинства новых, ремонтных и ремонтных электромонтажных работ требуется разрешение.Узнайте, требуется ли для вашего проекта разрешение на электроснабжение и как его получить.

Перейдите на Электромонтажные работы в жилом помещении: что нужно знать перед началом работ (F500-078-000), чтобы получить:

  • Список примеров электромонтажных работ, требующих или не требующих разрешения и проверки.
  • Полезные советы о том, как защитить себя, свой дом и инвестиции в недвижимость, получив надлежащие разрешения на электромонтажные работы и инспекции.
  • Подробные инструкции и полезные советы о разрешении на электромонтаж и процессе проверки.

См. «Руководство домовладельца по осмотру электрооборудования в жилом доме», чтобы получить основные требования к установке для дома на одну семью.

Основы проверки электрооборудования

Ваша электроустановка должна быть проверена для защиты жизни и имущества. Узнайте, как его проверить.

После наводнений и других стихийных бедствий

Информация о проверке электрооборудования, инструкции и ответы на часто задаваемые вопросы о повреждении электросистемы в результате стихийных бедствий.

Установка и ремонт бытовой техники

Узнайте о конкретных требованиях, включая лицензии и разрешения, для установки или ремонта обычных бытовых приборов.

Офисы

Найдите ближайший к вам офис.

Электропроводка для умного дома 101: руководство для начинающих

Прелесть современного умного дома в том, что в нем почти нет проводов. Беспроводные протоколы, такие как Zigbee, Z-Wave, Wi-Fi и Bluetooth LE, избавили от необходимости устанавливать сложные и дорогие электрические системы для всего дома только для удаленного управления интеллектуальными светильниками.

В современном умном доме все, что вам нужно, — это смартфон и маршрутизатор Wi-Fi, чтобы раскрыть всю мощь подключенных устройств. Большую часть времени.

Есть еще несколько ключевых устройств, которые вам придется подключить. Это не для того, чтобы они могли работать с системами «умный дом», а потому, что им нужно взаимодействовать с вашими «тупыми» приборами, такими как подключенные системы отопления и кондиционирования воздуха, умные садовые разбрызгиватели и ирригационные системы, а также электрические провода, проходящие через ваши потолки и стены. .

Если вам действительно неудобно возиться с проводкой, для некоторых из этих устройств доступны версии с батарейным питанием, но лучше всего подключить их к проводке вашего дома, если вы хотите получить максимальную отдачу от холода. , подключенные возможности, которые они предлагают.

К счастью, большая часть проводки проста. Пока вы знаете, где находится коробка выключателя, и умеете обращаться с дрелью, вам, вероятно, не придется тратить большие деньги на электрика.

Какие устройства нужно подключить?

При выборе подключенных гаджетов для дома помните, что вам нужно будет подключить следующие устройства:

• Умные выключатели света

• Умные настенные розетки

• Интеллектуальные термостаты

• Интеллектуальные контроллеры спринклеров

• Умные дымовые извещатели

Умные видеодомофоны


Какую проводку я буду делать?

Большинство современных подключенных устройств ориентированы на потребителя, а это означает, что вы можете в значительной степени сделать это самостоятельно. У некоторых компаний, в том числе у Google Nest, Tado и Amazon, есть профессиональные установщики, которые придут и установят для вас свои продукты за определенную плату.

Если вас совсем не устраивает электропроводка, используйте их или наймите электрика – возиться с электричеством может быть опасно. Но если вы можете отключить питание с помощью выключателя, вы обнаружите, что работа с доступной проводкой в ​​вашем доме проста и понятна.



Компания Ring and Nest поставляет отвертки, которые помогут вам установить их продукцию.

Какое оборудование мне понадобится?

Основные инструменты, которые вы будете использовать при подключении гаджета «умный дом», включают:

• отвертка

• дрель

• уровень

• Инструмент для зачистки проводов

• острогубцы

• проволочные гайки

• винты

• настенные анкеры

Многие устройства поставляются со всем необходимым для их установки прямо в коробке (за исключением дрели, которая не всегда нужна). Ring и Nest, например, включают отличные маленькие двусторонние отвертки в свои более дорогие продукты.


Какие устройства должны быть жестко подключены?

Вот краткое изложение умных домашних устройств, которые вам нужно будет подключить к дому, перечисленных в порядке сложности.

Мы предоставили простое пошаговое руководство, чтобы дать вам представление о том, как будет проходить процесс, но в каждом случае вам следует обращаться к прилагаемому руководству по установке (или, что более вероятно, к видео), которое поставляется с вашим продуктом.

Выключатели света и умные розетки

Умные выключатели и розетки заменяют ваши существующие выключатели и розетки, позволяя вам управлять тем, к чему они подключены, с помощью приложения на смартфоне или через умный динамик. При установке интеллектуальный выключатель будет управлять всем освещением в этой цепи, а интеллектуальная розетка управляет всем, что к ней подключено (например, лампой, настольным вентилятором или другим автономным электрическим устройством).

Мы объединили эти два продукта, потому что проводка для них почти идентична.Это также один из наиболее сложных проектов проводки, и может потребоваться использование тестера напряжения, чтобы определить, какой провод является горячим, а какой – нагрузочным.

Умные выключатели и настенные розетки — самые сложные устройства для самостоятельной установки.

Как подключить интеллектуальный выключатель/интеллектуальную розетку

1. Отключите питание вашего выключателя/розетки на выключателе (если выключатели не имеют маркировки, вы можете отключить основное питание).

2.Отвинтите настенную пластину и выключатель/розетку от стены.

3. Отсоедините имеющиеся провода от выключателя/розетки, повернув гайки (см. ниже) против часовой стрелки.

4. Удалите имеющийся выключатель/розетку и поместите его в коробку или пакет с застежкой вместе со всеми винтами (на случай, если позже вам понадобится вернуть его обратно).

5. Определите провода в вашей системе — для многих умных выключателей/розеток требуется нейтральный провод, но не во всех домах он есть (если у вас нет нейтрального провода, обратитесь к электрику).

6. После идентификации подключите соответствующие провода в стене к проводам на интеллектуальном коммутаторе с помощью гаек. Это будут провода линии и нагрузки, обычно черного или красного цвета, и нейтральный провод (часто белый, иногда два, скрепленных вместе и спрятанных). Если ваши провода линии и нагрузки одного цвета, вам нужно будет использовать тестер напряжения, чтобы подтвердить, какой из них какой.

7. Вставьте подключенные провода обратно в настенную коробку до упора.

8.Ввинтите выключатель/розетку в настенную коробку и прикрепите все прилагаемые настенные пластины.

9. Снова включите питание.

Использование проволочных гаек

Проволочные гайки используются для соединения двух или более проводов вместе. Держите соединяемые провода так, чтобы их концы были выровнены, затем поместите проволочную гайку сверху и поверните по часовой стрелке до упора. Т

провода не должны выходить при вытягивании. Вы также можете использовать плоскогубцы, чтобы скрутить провода вместе перед тем, как прикрепить гайку, или выпрямить их перед тем, как прикрепить гайку.


Подключение интеллектуального термостата, такого как Ecobee 4, требует хорошего знания вашей системы HVAC.

Как подключить интеллектуальный термостат

Несмотря на то, что фактический процесс подключения интеллектуального термостата очень прост, сделать его правильно сложнее, чем любой другой проект умного дома своими руками. Это связано с тем, что, если это будет сделано неправильно, это может повредить вашу систему HVAC, что может быть дорогостоящим. По этой причине, если вы не уверены в требованиях вашей системы на каком-либо этапе процесса установки, обратитесь к профессионалу.

1. Отключите питание термостата с помощью выключателя.

2. Снимите лицевую панель со старого термостата и сфотографируйте проводку для справки.

3. Пометьте провода термостата (большинство интеллектуальных термостатов поставляются с наклейкой для этого в упаковке).

4. Снимите старый термостат.

5. Используя новый термостат в качестве ориентира, отметьте места, где будут крепиться винты, при необходимости просверлите отверстия и установите анкеры.

6. Протяните провода термостата через новый термостат и прикрепите провода (согласно инструкции, прилагаемой к новому термостату), прежде чем прикреплять его к стене.

7. Прикрутите основание термостата к стене.

8. Дважды проверьте электропроводку, установите лицевую панель термостата и включите питание.


Подключение интеллектуального контроллера полива Spruce очень простое.

Как подключить интеллектуальный контроллер разбрызгивателя

Интеллектуальный контроллер разбрызгивателя заменяет ваши стандартные часы полива. Он будет контролировать вашу спринклерную систему таким же образом, включая клапаны в запланированное время, но он также может использовать данные о погоде из Интернета, чтобы динамически изменять ваш график и избегать полива до, во время или после дождя.

Процесс подключения аналогичен подключению термостата, хотя, поскольку большинство контроллеров разбрызгивателей подключаются к адаптеру переменного тока, вам не нужно отключать питание на выключателе.

1. Сфотографируйте существующую проводку и обратите внимание, какие провода к каким зонам относятся.

2. Отключите существующий контроллер и отсоедините от него проводку.

3. Пропустите электропроводку через контроллер и закрепите его на стене, просверлив в стене отверстия и при необходимости закрепив анкеры для гипсокартона.

4. Подсоедините провода к соответствующим зонам, подсоедините провод C к правильному порту и, если у вас есть главный клапан или клапан насоса, обратитесь к руководству по установке, чтобы определить, куда должен идти этот провод (он отличается для каждой модели).

5. Подключите адаптер переменного тока (некоторые модели не имеют адаптеров переменного тока, в этих случаях вам нужно будет проложить провода питания к электрической коробке, которая управляет вашей системой полива, и вам нужно будет отключить питание на вашем прерывателе перед вы делаете).

6. Снова включите питание.


Onelink Safe & Sound должен быть жестко подключен для питания динамика Bluetooth.

Как подключить интеллектуальную пожарную сигнализацию

Умные версии дымовых извещателей могут уведомлять вас через ваш смартфон, если они активированы.Дымовые извещатели бывают проводными или только с батарейным питанием. Какая версия вам нужна, будет зависеть от того, как настроен ваш дом. Если у вас есть проводка для поддержки дымовых извещателей, установка умной пожарной сигнализации ничем не отличается от установки обычной.

1. Отключите питание дымовых извещателей выключателем.

2. Снимите имеющуюся дымовую сигнализацию и монтажный кронштейн (установочные кронштейны нельзя использовать повторно, так как они зависят от производителя).

3. Прикрутите прилагаемый монтажный кронштейн к электрической коробке.

4. Отвинтите имеющиеся гайки проводов от проводки в потолке или стене и снимите старое соединение с дымовой сигнализацией.

5. Подсоедините разъемы проводов для нового датчика дыма.

6. Подсоедините разъем, идущий от провода, к задней части интеллектуальной дымовой сигнализации и поверните его в нужное положение на монтажном кронштейне.

7. Снова включите питание.


Подключение видеодомофона — самая простая работа по подключению умного дома.

Как подключить дверной видеозвонок

Видеодомофоны размещают камеру у входной двери, позволяя вам видеть всех присутствующих, даже если они не нажимают на дверной звонок.

Но они также работают как дверные звонки, и если у вас есть электрический дверной звонок, вам нужно будет подключить его к проводке вашего дома.

Если вы не хотите этого делать или у вас нет электрического дверного звонка, есть видеодомофоны с батарейным питанием, такие как Ring Video Doorbell 3 Plus.Однако вам нужно будет периодически заряжать аккумулятор.

Если у вас есть дверной звонок, который может работать от существующей проводки дверного звонка, вот что нужно сделать.

1. Отключите питание дверного звонка выключателем.

2. Снимите старый дверной звонок.

3. Если вы устанавливаете дверной звонок на штукатурку, кирпич или бетон, вам понадобится специальное сверло, чтобы просверлить отверстия в правильных местах для установки нового дверного звонка.

4.Подсоедините провода, выходящие из вашей стены, к винтам на задней панели вашего нового дверного звонка (вам могут понадобиться удлинители, если ваши провода слишком короткие, их нужно будет прикрепить с помощью проволочных гаек).

5. Прикрутите дверной звонок к стене.

6. Снова включите питание.

Устройства Power over Ethernet

Другой способ подключения устройств «умный дом» к некоторым продуктам — использование простого кабеля Ethernet. Вроде, как бы, что-то вроде.

Power over Ethernet (или PoE) — это общий термин, который охватывает множество стандартов или систем, которые одновременно передают электроэнергию по кабелям Ethernet вместе с данными.

Это отлично подходит для таких устройств, как камеры видеонаблюдения, точки доступа Wi-Fi и видеодомофоны, поскольку это означает, что вы можете не только обеспечить питание устройства, но и стабильное подключение к Интернету.

Устройства, использующие PoE, включают такие устройства, как Ring Video Doorbell Elite, наружные точки доступа TP-Link, Control4 Chime и Reolink RLC-811A.

Хорошей новостью является то, что если вы покупаете устройство, использующее Power over Ethernet, вам не нужно ничего делать, кроме как подключить маршрутизатор (или коммутатор, поддерживающий PoE) напрямую к устройству.

Вы можете купить «инжекторы» PoE, которые подключаются к стене, но они просто обеспечивают питание устройства, вы не получаете данных.

Что можно и что нельзя делать при самодельных электромонтажных работах

Если у вас есть дом, во многих случаях выполнение работы своими руками может сэкономить вам немного денег, вместо того, чтобы нанимать проект. Тем не менее, важно помнить, что вы не хотите делать работу больше, чем можете выполнить.

При просмотре электрических проектов вы можете сделать следующее:

  • Замена светильника
  • Замена настенной розетки
  • Заменить переключатель
  • Замена проводки лампы
  • Подсоедините шнур прибора

Тем не менее, даже для этого нужно немного знаний, поэтому убедитесь, что вы провели надлежащее исследование, прежде чем начинать свой проект.

Есть работы, которые вам ни в коем случае не следует выполнять, а лучше найдите профессионально обученного электрика. Это:

  • Работы по перемонтажу
  • Дополнения к комнате электропроводки в вашем доме
  • Коробки с автоматическим выключателем

Если вы приступаете к реализации проекта по электрике своими руками, вот некоторые рекомендации, которые вам следует учитывать.

Например, вы хотите использовать инструмент для зачистки проводов, чтобы перерезать электрические провода. Любой другой инструмент может повредить провода и нанести вред вашим пальцам.Всегда полезно иметь под рукой фонарик, особенно если вы находитесь в месте, куда не проникает естественный свет.

Убедитесь, что у вас достаточно времени для выполнения задания. Даже при замене светильника вы можете столкнуться с непредвиденной проблемой. После замены, если осветительная арматура находится на выключателе, этот выключатель может не работать после его повторного включения. Убедитесь, что вы полностью изучили свой проект, чтобы знать, что делать, если возникнет эта проблема.

Убедитесь, что вы знаете и маркируете назначение всех переключателей.Проверьте их еще раз с помощью мультиметра после того, как отключите питание, чтобы абсолютно убедиться, что к ним не течет электричество. Вы не хотите, чтобы начать работу и получить какой-либо шок!

Несмотря на то, что на вашей коробке выключателя есть номера, они могут отличаться от того, что вы считаете этой комнатой. Если вы не строили свой дом или не наклеивали этикетки на коробки выключателей, вам необходимо проверить все цепи перед началом работы. Вы можете щелкнуть выключателем области, помеченной как «офис», только чтобы узнать, что то, что вы считаете офисом, изначально было столовой и было помечено как таковое.Проверка и перепроверка отключения электроэнергии — первое правило электромонтажных работ.

Если вы занимаетесь каким-либо электрическим проектом «сделай сам» и сталкиваетесь с проблемами, к которым вы не готовы, лучше вызвать электрика, чем рисковать превратить небольшой проект в большую проблему. Не только для благополучия вашей электрической системы, но и для вашей физической безопасности!

В штате

Southwest Florida Electric есть команда опытных электриков, которые готовы обеспечить правильное и тщательное выполнение электрических проектов вашего дома.В любое время, когда вам нужен профессионал, обратитесь к нашим специалистам по обслуживанию клиентов, которые могут предоставить вам высококвалифицированного электрика для вашего домашнего проекта.

Добавить комментарий

Ваш адрес email не будет опубликован.
