Электропроводка на даче своими руками - схемы и фото | Своими руками

Электропроводка в дачном доме должна быть безопасной, удобной и не портить внешний вид помещений, то есть по возможности — незаметной. Как выполнить все эти требования и не выйти за рамки скромного бюджета, рассказывает наш читатель и постоянный автор Сергей Бирюков.

Для проводки лучше использовать плоские кабели с двумя многожильными проводами в двойкой изоляции. Сечение проводов выбирать рекомендуется ю следующих соображений.

Считается, что провода сечением 1,5 и 2.5 мм2 в бытовой электропроводке выдерживает ток до 15 и 25 А, что соответствует плотности тока 10 А/мм2. Следовательно, через них можно подавать напряжение на потребители с мощностью 15 А – 220 В – 3.3 кВт и 25 А – 220 В -5.5 кВт. Сопротивление одиночного провода сечением 1 мм2 и длиной 1 м составляет 0.02 Ом.

Падение напряжения при умазанной плотности тока составит 0.4 В на каждый метр кабеля из двух проводов — не так много, но при длине линии 15 м (что более чем реально для подачи напряжения на второй этаж) составит 6 В, и это уже заметно.

Поэтому, если предполагается хотя бы иногда включать в розетку конвектор, утюг или электрочайник, до этой розетки напряжение следует подводить проводами сечением 2,5 мм'. Если же розетка нужна только для включения настольной лампы, телевизора или зарядных устройств, достаточно проводов сечением 0,5-0,75 мм2. Провода такого же сечения можно использовать для подключения люстр и других осветительных приборов.

Примерная схема разводки для двухэтажного дома при трехфазном вводе приведена на схеме. Разводка начинается с трёхфазного автоматического предохранителя (автомата) QF1, затем идёт счётчик PI1. Автомат и счётчик по сегодняшним правилам устанавливают на уличном столбе, дальнейшие элементы электропроводки — уже в доме.

На схеме: устройство защитного отключения (УЗО) QF2. Формально оно не обязательно, но крайне желательно. Далее по схеме автоматы QF3 — 0F8, которые служат не только автоматамизащиты, но и выключателями, позволяющими отключать подачу электроэнергии в различные помещения.

При допустимой потребляемой мощности 5 кВт на фазу можно рекомендовать такое распределение фаз и автоматов по потребителям в доме. Самые мощные потребители —двухконфорочная электроплита на кухне вместе с микроволновой печью и электрочайником — подключены к фазе А и коммутируются автоматом QF3. К этой же цепи подключена розетка для холодильника. Той же фазой через автомат QF4 запитываются потребители в большой комнате на первом этаже, где установлена стальная дровяная печь со стеклянной дверкой. Сделано это из предположения, что электроплита на кухне и утюг в большой комнате одновременно включаться не будут, а при наличии дровяной печи использование конвектора будет минимальным.

К фазе В через автомат QF5 подключены два водонагревателя мощностью по 1,5 кВт — на кухне и в санузле плюс конвекторы в тех же помещениях. Эти конвекторы мощностью 1,5 и 1 к8т могут работать в паре при условии, что один из них будет работать на 50 % мощности. К этой же фазе через автомат QF6 проводами сечением 0,75 мм' подключена розетка для подачи напряжения на постоянно включённые компрессоры автономной канализации, потребляющие около 60 Вт.

Если в санузле зимой предполагается оставлять включённым конвектор мощностью 1 кВт. настроенный на поддержание температуры 5°С, для него следует предусмотреть отдельный автомат. Провода для его подключения могут иметь сечение 0,75 мм2.

К фазе С через автоматы QF7 и QF8 подключены розетки во всех остальных комнатах. В них возможно подключение конвекторов общей мощностью до 5 кВт.

На второй этаж необходимо провести кабели от обоих автоматов. Это позволит при необходимости отключать часть проводки для проведения ремонта или доработки и иметь при этом освещение и возможность использования подключения удлинителя для других электроприборов.


Ссылка по теме: Как своими руками правильно сделать электропроводку в деревянном доме


При использовании газовой плиты все потребители на кухне можно питать от одной фазы и одного автомата, что упрощает разводку.

Здесь автоматы 0F1 — 0F8 и счетчик установлены в тамбуре рядом с входной дверью дома (фото 1). Там же установлена тройная розетка XS1, на которую выведены три фазы сети после УЗО. Это позволяет проверять напряжение каждой фазы и подключать удлинитель для работы, например, с газонокосилкой. При необходимости к этой розетке можно подключить и трёхфазный электродвигатель.

Для мощных потребителей в доме установлены розетки с заземляющими контактами, для маломощных — без заземления. Заземляющие контакты всех розеток соединены между собой и с заземлением, о котором будет сказано далее.

Разводка из тамбура проведена под потолком в холл на первом этаже, далее, также под потолком. — в комнаты первого этажа, на кухню и в санузел. Вдоль лестницы проводка проходит на второй этаж и там, также под потолком, введена в комнаты.

Во всех помещениях проводка в основном спущена к плинтусу, для осветительных приборов сделаны отводы и поставлены выключатели. Выключатели необходимо устанавливать в фазный провод. Это сделать не сложно, поскольку в кабелях провода различаются по цвету, причём один из проводов обычно белый. Можно, например, белые провода использовать как нулевые, цветные — как фазные.

Короба для проводов выпускают разного сечения, для разводки удобно использовать в основном 10 * 16 мм. В такой короб входят два кабеля 2 * 2.5 мм2 и провод заземления 1 мм2, при этом остается место для подпайки проводов ответвлений. Короба сечением 15 « 15 мм (в каждый входит три провода 2 х 2.5 мм и провод заземлений 1 мм2) потребовались лишь для начального участка разводки от установочной коробки со счётчиком и автоматами (фото 1 и 2), а также для подвода к автомату QFI входного медного кабеля сечением 4 * 4 мм2 (тип кабеля — ВВГ 4 * 6) и соединения QF1 со счётчиком. Для того чтобы закрыть изгиб входного кабеля, использована монтажная коробка размерами 75 * 75 мм с ламинированием под сосну (фото 3).

Короба легко нарезаются тонким острым ножом. При установке коробов не следует прокладывать их перпендикулярно вагонке, вертикальные участки проводки лучше привязывать н наличникам дверей или к вертикальным угловым декоративным уголкам (фото 4 и S). Розетки с заземлением для мощных потребителей удобно устанавливать вплотную к плинтусу, а для настольных ламп и зарядных устройств — чуть выше уровня стола.

Для крепления коробов лучше заранее насверлить в них отверстия 0 2,5 мм с шагом 40 см и использовать саморезы 0 3 мм и длиной 25 мм. Отверстия можно и не сверлить, но с ними удобнее Для перехода на потолок в потолочном плинтусе следует вырезать неглубокий паз для провода и прикрыть его пластинкой, вырезанной из крышки короба (фото 2). Пластинку надо закрепить каплей любого клея. В узких местах, где все необходимые кабели не умещаются в один короб, лучше не переходить на короб большего размера, а установить два короба рядом (фото 6).


Читайте также: Как правильно сделать электропроводку в доме своими руками


При плотном заполнении коробов иногда трудно изогнуть кабели при проходе углов, в этом случае можно в месте изгиба снять наружную изоляцию.

Розетки с заземлением для наружной проводки выглядят довольно громоздко, поэтому можно устанавливать розетки для скрытой проводки. Для этого нужно подобрать их с высоким бортиком — таким, чтобы к ним хорошо подходил короб высотой 10 мм. В вагонке следует металлической коронкой высверлить гнездо 0 68 мм, в него вставить стандартный пластмассовый подрозетник для монтажа на сухую штукатурку. На фото 7 показан светорегулятор (диммер) для скрытой проводки, установленный в разрыв подводки бра. На фото 8 — розетка на кухне для подключения посудомоечной машины.

На кухне и в санузле для включения и выключения мощных потребителей (водонагреватели, насос в колодце) удобно использовать те же автоматы (фото 9).

Для подключения люстр, в которых возможно включение ламп группами — например, одной, двух или трех, к ним необходимо подвести три провода. Опыт показал, что плоские трёхпроводные кабели в двойной изоляции очень неудобны для этой цели, поскольку плохо изгибаются при проходе углов, и проводники в них плохо разъединяются. Лучше использовать двухпроводные плоские кабели сечением 0,5-0,75 мм и одиночные провода такого же сечения.

Устройство защитного отключения на даче


Несколько слов об устройстве защитного отключения (УЗО), которое крайне необходимо для безопасного пользования электроприборами. Если бы УЗО устанавливалось всегда, оно сберегла бы много жизней. Опасность для человека представляет прикосновение н оголенному фазному проводу сети или металлическому корпусу электроприбора, случайно соединившемуся с фазным проводом. Для того чтобы защитить человека при случайном попадании фазы на корпус прибора, этот корпус нужно заземлить.

В результате при замыкании фазы на корпус должен потечь ток. достаточный для срабатывания предохранителя (автомата) в этой фазе. Если автомат рассчитан на рабочий тон 25 А, он срабатывает при тоне, примерно в два раза большем, то есть порядка 50 А. Это означает, что сопротивление заземления должно быть не более 220 В / 50 А = 4 Ом, примерно такая норма — 4 Ом и записана во всех руководящих документах. Сделать на даче заземление с таким сопротивлением — задача довольно сложная, иногда невозможная, поэтому обычно холодильники и электроплиты не заземляют.

При появлении УЗО задача значительно упростилась. Эти устройства срабаты- при токах утечки фазного провода на провод заземления или грунт величиной 30 мА, поэтому реальные требования к заземлению заметно снижаются. Можно, например, в качестве заземления использовать металлический корпус насоса, опушенного в воду колодца. Таким образом, достаточно соединить между собой контакты заземления всех розеток дома, включая розетку для подключения погружного насоса.

Главное же достоинство УЗО — защита человека от прикосновения к фазному проводу. Даже если при этом человек сюит на мокром грунте, сработавшее УЗО быстро отключит сеть, и удар тока не будет смертельным. Единственное, от чего не защитит никакой автомат, это если человен, стоя на сухом полу, коснётся одной рукой нулевого провода, а другой — фазного.

Использование УЗО позволяет уменьшить сечение заземляющих проводов. Без него сопротивление этих проводов входило в сопротивление заземления (норма указана выше — Д Ом), необходимо было использовать их с сечением по крайней мере 2,5 мм2. Для проводки с УЗО сопротивление заземления некритично, можно устанавливать провода минимального сечения — от 0,75 мм

2.

В настоящее время выпускаются так называемые дифференциальные автоматы — объединение обычного автомата защиты от перегрузки и УЗО. Дифференциальный автомат можно было бы применить вместо входного автомата QF1 и УЗО, но это не очень удобно, поскольку при срабатывании УЗО (что иногда случается) придётся выходить за пределы участка.

Рабочий ток входного автомата QFI определяется допустимой мощностью, разрешенной в садовом товариществе, а рабочие токи остальных автоматов должны быть равными максимально потребпяемым по их цепям токам или превышать их. Выбор определяется ближайшим большим стандартным тоном автоматов — это 6,3. 10,16, 25 А. Существуют автоматы на большие гони, но они едва ли здесь применимы.

В установочной коробке (фото 1) необходимо соединить между собой довольно много нулевых проводников, для чего используется специальная шина — латунный брусок с отверстиями и зажимными винтами. Такой же шиной соединяются между собой жёлто-зелёные провода заземления.

Если к дому можно подвести только однофазную сеть, схема упрощается. Входной автомат QF1. счётчик РП и УЗО QF2 устанавливают однофазными, далее все автоматы подключаются своими левыми по схеме выводами к этой единственной фазе.

Если предполагается использование спутниковой антенны, установите заранее те же короба 10 * 16 мм от места расположения телевизора до антенны (можно параллельно сетевым проводам), внешний вид помещений не будет испорчен прокладной кабеля.


Читайте также: Как проводить открытую электропроводку – правильный монтаж и советы


Расчёт сечения проводов для дачной электропроводки


Одна из основных характеристик провода — сечение, которое измеряется в квадратных миллиметрах (мм:). Профессиональные строители и электрики говорят: в квадратах. Каждый квадрат медного провода способен пропустить ток 10 А без критического перегрева. Квадрат алюминиевого провода пропускает меньше — всего 4 А.

Это значит, что, если электроприбор (потребитель) потребляет мощность равную 3 кВт (3 000 Ватт), то при напряжении 220 В сила тона будет равна 3 000/220 = 13.W А, и для его литания достаточно подвести к нему электричество медным проводом сечением 13,64/10 = 1.366 квадрата. Чтобы провод не работал на грани своей пропускной способности, дадим ему полуторный запас, то есть умножим это значение на 1,5. Получим 2,019 квадрата.

И теперь подберём ближайший провод стандартного сечения. Значит, к потребителю следует прокладывать медный провод сечением 2 мм2. При этом использовать провод большего сечения можно, а вот меньшего — недопустимо! В свою очередь проводка алюминиевым проводом будет в 2,5 раза толще, то есть 5 мм2.

Надо отметить, что в редакцию поступают письма читателей о несоответствии сечения проводов маркировке. Проверить сечение можно, измерив диаметр провода или жилы штангенциркулем. Данные соответствия сечения и диаметра приведены в таблице. При расчёте учитывайте количество жил провода.

Расчет сечения проводов для электропровродки

Сечение провода, мм2

Диаметр провода (не меньше), мм

0,25

0,55

0,50

0,77

0,75

0,95

1,25

1,22

1,50

1,34

2,00

1,55

2,25

1,64

2,50

1,73

3,00

1,89

4,00

2,19

5,00

2,45


Ссылка по теме: Как отремонтировать электропроводку своими руками


Электропроводка в частном доме и на даче своими руками – фото


© С. Бирюков, Москва

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Схема электропроводка на даче своими руками

Особенности электропроводки на даче своими руками

Монтаж электропроводки на даче во многом похож на электропроводку в доме, но они имеют некоторые отличия. Например, линии электропередач (ЛЭП) на дачных массивах старые, другая особенность – это в том, что много дач используется для сезонного проживания.

Подключение дачного домика к ЛЭП

Старые ЛЭП были рассчитаны на меньшую нагрузку, чем та которую используют в последние годы. Число используемых электроприборов и их мощность была меньше, чем в настоящее время и ЛЭП уже не выдерживают большую нагрузку. В результате случается резкое падение напряжения сетей или его полное отключение.

Также дополнительной нагрузкой ЛЭП является постройка новых дач, коттеджей. Таким образом, сделанная электропроводка на даче своими руками выполняется с учетом этих особенностей и должна противостоять перепадам напряжения в сети. Обязательным условием электропроводки на даче должно быть применение автоматических выключателей и УЗО.

Тот факт, что люди проживают на даче временно, летом сказывается на сырости дачных домов. Зимой нет смысла отапливать дом, если в нём никто не проживает. От сырости окисляются провода, контакты розеток и выключателей, соединение в распределительных коробках.

Посещение дачи зимой и включение отопления приводит к перепаду температур в комнатах и к еще большему разрушению контактов и соединений проводов. Для таких дач рекомендуется использовать открытую электропроводку на фарфоровых изоляторах. В открытой проводке легко заменить неисправный участок, не нужно вскрывать штукатурку и портить стены. На дачных массивах обязательным требованием является монтаж контура заземления и молниеотвода.

Схема электропроводки на даче своими руками

Перед составлением схемы электропроводки на даче заранее спланируйте места расположения всех выключателей, розеток. Нелишне будет дополнительное размещение розеток для будущих электроприборов. Выбирать сечение проводов нужно по нагрузке и желательно с учетом будущих потребителей электроэнергии.

Таблица выбора сечения кабеля по току нагрузки

Суммируют мощность всех электроприборов и освещения. Полученную мощность делят на 220 В для нахождения величины номинального тока электропроводки. По таблице находят сечение кабеля с небольшим запасом. На ЛЭП из алюминиевых проводов нельзя подсоединять медные провода скруткой.

Соединения делается с помощью специальных зажимов или ответвителей. Подключение ввода к ЛЭП – это опасный вид работ и желательно чтобы он был выполнен профессиональным электриком. Ввод должен быть подключен к электрощиту заранее, чтобы была возможность подключать электроинструменты.

Обычно энергоснабжающая организация лимитирует мощность потребления электроэнергии. От величины этой мощности будет зависеть сечение кабеля, мощность вводного автомата и параметры общего УЗО. Кабель ведется от ближайшего столба воздушным путем или под землей. Кабель ввода заводится в щиток, который расположен в доме или в других хозпостройках. В щите должен находиться вводной автомат и счетчик электроэнергии с общим УЗО.

Ввод в деревянную дачу через стальную трубу

Распределительные автоматы находятся в другом щите. От него уже расходятся линии электропроводки на розетки, выключатели, мощные электроприборы и хозпостройки. В комнату рекомендуется заводить два кабеля электропроводки в распределительные коробки. Один кабель с коробкой предназначен для освещения, а другой для розеток.

Приблизительная схема электропроводки в дачном доме

Для питания мощных бытовых приборов заводят отдельный кабель от распределительного электрощита до розетки (электроплита, стиральная машина, кондиционер, бойлер). Путь прокладки электропроводки в доме зависит от материала, из которого он изготовлен.

В деревянных постройках скрытый монтаж ведется через потолочное перекрытие или под полом. А к розеткам и выключателям электропроводка подходит сверху от потолка или снизу от пола. В деревянных домах электропроводку ведут только в металлических трубах или коробах.

Для кирпичных и бетонных стен скрытая проводка проводится по стенам, а затем ее закрывают штукатуркой. В этом случае электропроводка проходит от потолка на 20 – 30 сантиметров и выше пола на 30 см. В оконных и дверных проемах электропроводка отступает на 15 см от края.

Монтаж открытой проводки в металлических трубах по дереву

По стенам проводку ведут кратчайшим путем по горизонтали и вертикали. Открытая проводка протягивается в кабельных каналах, металлических трубах или в гофре. В дачных домах, которые не отапливаются зимой лучше вести открытую проводку или в пластиковых трубах под штукатурку.

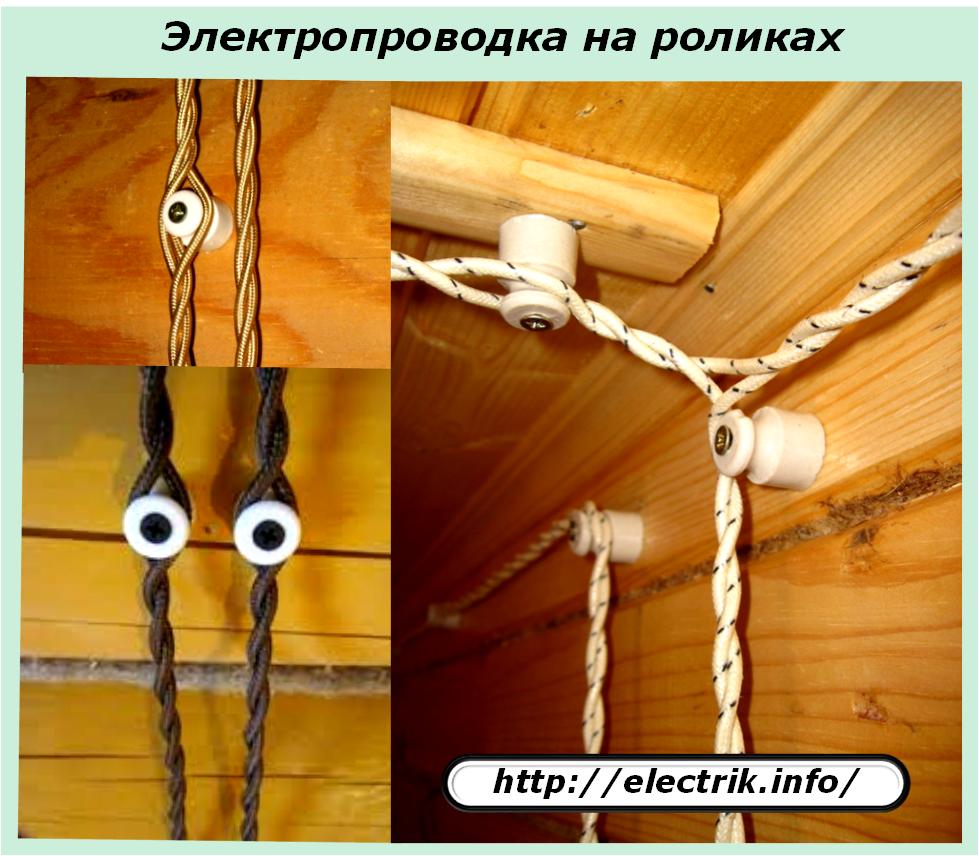

Электропроводка на фарфоровых изоляторах

При таких вариантах электропроводки легче менять участки неисправной проводки. Для освещения обычно хватает медного провода сечением 1,5 мм² и автомата AB на 10 А. В распределительный щит в цепь освещения устанавливают также и УЗО. Для розеток используют провода не менее 2,5 мм² или, рассчитанные на большие мощности приборов. По мощности электроприборов выбирают также и УЗО.

После завершения монтажа электропроводки на даче своими руками составляют схему расположения всех выключателей, розеток, коробок, пути прохождения проводов с указанием расстояния от пола, потолка и стен. Это делается с тем, чтобы при следующем ремонте не повредить провода. Закончив монтаж электропроводки необходимо проверить ее по участкам на короткое замыкание, электрическую прочность и сопротивление изоляции.

Особенности монтажа электропроводки на даче | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Несомненно, электропроводка на даче своими руками вполне выполнима, тем более что к загородным домикам предъявляются несколько меньшие технически и эстетические требования, чем к квартирам и особнякам. Однако, ваша старательность будет вознаграждена безопасностью и комфортом в загородном домике.

Сам монтаж электропроводки на даче можно начинать только после того, как будет подведено электричество к электросчетчику. Внутридомовая проводка может быть выполнена следующими способами: открытым и скрытым. От выбора прокладки зависит не только эстетичный вид, ни и на какой стадии строительства (ремонта) необходимо производить электромонтажные работы. Выбирать тип проводки дачного дома следует исходя из проекта и особенностей постройки. Так, когда стены нормально поддаются штроблению, в них можно долить канавки, то сделать проводку на даче лучше скрытого типа. Ну а для деревянного дома оптимальной будет открытая проводка в коробах.

Монтаж проводки в доме выполняется изолированными проводами на расстоянии минимум 2,75 метра от земли. Если проводка ведется по стене, расстояние от провода до земли должно составлять над крыльцом от 2,5 метра, над окном – от 0,5 метра, под окном – от 1 метра до подоконника.

Если схема электропроводки на даче предполагает открытый монтаж, то такую электропроводку можно крепить к стене жестяными скобами, специальными фарфоровыми изоляторами или роликами, но не реже, чем через каждые полметра. Сегодня вместо фарфоровых изоляторов все чаще применяются пластмассовые клипсы.

Чтобы монтаж, как и готовая проводка, был безопасным, к счетчику нужно подключаться, когда все уже полностью готово. Важно, чтобы все смонтированные провода были цельными, не имели пробоев. Важно нигде не ошибиться, соединяя в распределительных коробках нулевые и фазные провода, поскольку при подаче напряжения произойдет короткой замыкание. Кроме того, важно хорошо заизолировать все оголенные участки проводов.

Для монтажа электропроводки на даче лучше всего провода ШВВП, ППВ и АПВ или кабели ВВГ-П, ВВГ,  ВВГнг, АВВГ, АВРГ и  NYM с сечением 1,5 мм² (для осветительных приборов) и 2,5 мм² (для розеток). Правильно выбранный провод для дачи – залог ее электрической безопасности.

Монтаж открытой и скрытой проводки можно начинать только после того, как будет подготовлена план-схема (проект), содержащая прохождение в доме основной линии и всех разветвительных коробок. Готовя схему, нужно тщательно продумать местонахождение бытовых приборов, чтобы изначально правильно расположить розетки. Это поможет избежать тройников и переносок, снижающих пожарную безопасность. Монтаж проводки в деревянном доме должен осуществляться в металлических трубах или металлорукавах.

Как правило, монтаж электрической проводки предполагает использование достаточно большого количества инструментов. Здесь не обойтись без молотка, кусачек, плоскогубцев, острого ножа, набора отверток, мультимера или других измерительных приборов, тестера, хорошей дрели и много другого.

Уличная проводка на даче

Еще одно важное отличие – необходимость выполнения уличной проводки. Вы наверняка захотите построить сарай на даче своими руками, равно как и многие другие строения, которые придется электрифицировать. Сложного здесь нет ничего: специальный кабель для уличной проводки (ВБбШв, ВПП, ВВГ в гофрированной трубе и проч.) прокладывается в траншее на глубине около 80 сантиметров от дома и до места разводки. Это может быть тот же сарай, открытые или закрытые летние беседки для дачи, либо что-то другое, где требуется электричество.

Чтобы вывести провод из дома, придется пробивать фундамент или воспользоваться монтажным проемом, если такой предусмотрен.

В случае если электрифицируется близко стоящее помещение, например, веранда на даче своими руками, опускать проводку под землю не имеет смысла. Можно просто просверлить в нужном месте смежную стену и пропустить через нее провода.

Почти обязательной для каждого дачного участка является баня. В ней проводку нужно разводить кабелем ВВГ, а в парилке специальным термостойким кабелем РКГМ или одним из его аналогов. Кроме того, не стоит забывать о том, что для проводки в бане должны использоваться автоматы, размыкающие соединение при появлении перегрузок в сети, и устройства УЗО.

Не зная, как правильно подключить проводку, лучше обратиться к квалифицированному электрику или хотя бы изучить готовые схемы, выполненные для других объектов. Выполненные и вполне рабочие примеры помогут понять, как установить проводку на даче так, чтобы не произошло возгорания проводов.

Электрика на даче своими руками

Начало очередного дачного сезона начинается по-разному, у кого-то с просмотра цен на рассаду, у кого-то с планов отдыха на выходные, а у кого-то традиционно с составления сметы ремонта ведь недостроенные дачные постройки в первый года новым строительством не назовешь. И если наклейка отсыревших обоев или замена перегоревшей лампочки в коридоре  дело нескольких минут, то вот правильно смонтировать электричество на даче – целая проблема. Хотя с другой стороны, кому как не хозяину дачи заняться и сделать все по уму, так чтобы было удобно пользоваться электроприборами, чтобы точек установки розеток хватало на всех потребителей, чтобы при работе на участке подключение было на улице и не нужно было отключать холодильник и протягивать электрический удлинитель.

Электропроводка дачи – принципы и особенности проектирования

Рассматривая задачу сделать монтаж электрической сети отдельно взятой дачи с условием подключения к местной линии или же модернизировать уже существующую систему в дачном доме  реальнее и проще составить план поэтапного решения данной проблемы.

Начальным этапом в таких ситуациях всегда выступает этап планирования. Для правильного решения технической стороны задачи понадобится минимальные знания и немного воображения.

Далее, следует этап подготовки, ведь сделать электричество на даче своими руками без достаточного количества  электрического кабеля, электротехнической фурнитуры, приборов защиты и контроля, и конечно устройства безопасности попросту не получится. Проводка на даче, в особенности если это небольшой домик на 2-3 комнаты с совмещенным санузлом и перспективой периодического проживания только летом должна оборудоваться сразу и в полном объеме. Ведь каждый последующий этап модернизации схемы только ухудшает положение и усложняет схему прокладки проводов.

Практический этап, когда электропроводка на даче своими руками монтируется от начала и до финального подключения представителями энергокомпании к линии электроснабжения. И хотя это самый длительный и трудоемкий этап работы, но он при правильно составленным проекте, и наличии всех материалов может занять относительно немного времени, тем более что современные материалы и технологии позволяют действительно все делать своими руками, без посторонней помощи.

Приступая к работе, нелишне вспомнить и принципы, на которых разрабатываются  схемы прокладки электропроводки здания. Для дачи, как отдельного строения, оснащенного отдельным электросчетчиком и имеющим потребителей электроэнергии различной мощности такими принципами могут быть:

  • Безопасность – проводка на даче должна быть безопасной, спроектированной и смонтированной по всем правилам;
  • Простота – схема, собранная своими руками должна быть проста и понятна не только электрику-профессионалу, но и обыкновенному человеку, ведь когда потребуется отключить всю схему электроснабжения здания это должен сделать любой;
  • Надежность – даже если электропроводка на даче собрана по индивидуальной схеме и своими руками, она должна быть надежной и обеспечивать работу даже при кратковременных перегрузках.

Рабочий проект схемы электропроводки дачи

Разработка проекта схемы электроснабжения дачи может иметь разные методы и подходы, но самым простым и надежным методом просчитать и получить исходные данные выступает составления рабочей схемы, в котором будет указана не только электропроводка на даче, но и размещение основных потребителей электричества.

 Основными исходными данными для составления рабочей схемы проекта выступает план дома с точностью до сантиметра и данные об электроприборах, планируемых для подключения.

План здания можно скопировать как с проекта строительства, так и сняв своими руками все размеры с помещений дачи. Точность измерения должна быть соблюдена максимально точно, ведь при расчете потребности, например, в электрическом кабеле ошибка в 2-3 см в конечном итоге может обернуться нехваткой 2-3 метров кабеля.

Учет потребителей электричества, в особенности таких крупных, как микроволновая печь, варочная поверхность, бойлер или электрический конвектор позволят обеспечить приобретение необходимого номинала электрических кабелей, приборов защиты, розеток и выключателей.

Учитывая то, что электропроводка на даче как и в любом частном доме монтируется с соблюдением правил устройств электроустановок, то в графической части необходимо учесть и высоту комнат, уровень пола в комнатах, размеры окон и дверных проемов, толщину простенков и  материал стен.

При расчете данных чтобы электропроводка на даче отвечала всем потребностям нормального отдыха, берутся во внимание:

  • Для стандартного освещения берется 1-2 точки подключения приборов освещения на комнату;
  • Для кухни может быть предусмотрено 2-3 точечных светильника;
  • Электричество на даче для крупных потребителей, установленных стационарно таких как бойлер, плита, стиральная машина  должно подаваться по выделенным индивидуальным линиям;
  • Электропроводка для каждодневных нужд прокладывается из расчета по 1 розетке на каждую стену помещения.
Дополнительно электричество на даче рекомендуется предусмотреть и для наружного освещения и для подключения инструмента для работы на приусадебном участке.

Ну и, конечно, самое главное, распределительный щит. Электропроводка на даче, а если учесть все точки подключения, как системы освещения, так и электропроводки для электроприборов имен те слишком большое количество направлений и потребителей. Однако, даже такие скромные параметры схемы электроснабжения требуют чтобы проводка на даче обеспечивалась надежной системой безопасности. Именно поэтому оптимальным способом обеспечить безопасность электропроводки выступает установка распределительного щита с монтажом на нем необходимого количества автоматических выключателей, понижающего трансформатора, устройства защиты электроприборов и конечно электрического счетчика.

Сам рабочий проект оформляется графически на листе бумаги, при этом рекомендуется сделать еще и рабочую копию, которую можно использовать непосредственно при проведении работ по прокладке электропроводки.

Расчет потребления электричества

Проводка на даче, особенно если она прокладывается с перспективой подключения к ней таких мощных потребителей, как электроконвектор, плита или бойлер должна обеспечивать надежную и бесперебойную работу этих приборов, не допуская перегрузки электросети. Правильно подобранный для монтажа провод, розетка, рассчитанная на большую силу тока и автоматический выключатель должны обеспечивать работу приборов и к тому же дополнительный запас мощности.

Электропроводка на даче во избежание аварийных ситуаций должна быть выполнена из одного типа проводов. Материал проводников должен быть идентичен и не вызывать в местах скруток окисления, образования излишней теплоты, создания угрозы возникновения короткого замыкания и возгорания. Основной ошибкой при монтаже выступает соединение алюминиевого и медного проводов, что в конечном итоге при постоянной подаче электричества приводит к аварийным ситуациям.

Для подключения магистральных направлений рекомендуется применять медный или алюминиевый провод с двойной изоляцией проводников. Для линии освещения рекомендуется применение проводов сечением 1,5-2 мм, а для подключения розеток сечение проводов электропроводки должно быть не менее 2 мм.

Для индивидуальных потребителей рекомендуется все-таки устанавливать электропроводку с определенным запасом. Арифметика здесь довольно проста, на каждый 1 кВт потребляемой мощности электроприбора подбирать проводник сечением в 1,75-2 мм, и хотя электрики советуют ограничиться формулой 1 кВт=1 мм2, но лучше перестраховаться и сделать дополнительный запас.

Расчет силы тока, а такой расчет необходим для установки приборов защиты в обязательном порядке проводится как для всех потребителей, так и для наиболее важных направлений. Сила тока определяется по формуле «сумма потребляемой мощности всех приборов / напряжение в сети» в результате получается цифра, на которую необходимо ориентироваться при покупке необходимых аксессуаров. Для суммарной силы тока всех потребителей необходим самый мощный автоматический выключатель, а вот для индивидуальных достаточно и номинала в 5-10 ампер.

Прокладка электропроводки

 Проводка на даче рекомендуется к монтажу в двух основных вариантах в открытом виде и внутренней проводки в стену. Для открытой проводки используются специальные монтажные короба, в которые устанавливаются электрические кабели.

Порядок монтажа такого вида проводки своими руками довольно прост:

  • От распределительного щита по разметке устанавливаются защитные короба к распределительным узлам;
  • От распределительных узлов монтируются к местам установки потребителей короба соответствующего размера;
  • По установленным коробам прокладывается электропроводка к распределительным узлам;
  • Устанавливаются фурнитура – розетки, выключатели, проверяется правильность подключения и проводится соединение сростков и изоляция соединений;
  • Проверяется работоспособность схемы;
  • Провода окончательно крепятся и закрываются заглушками наружные короба.
Внутренняя проводка на даче при монтаже ее своими руками рекомендуется к установке в специальных гофрированных рукавах. Особенность установки таких рукавов зависит от материала стен – для деревянной постройки применяются металлические гофрированные рукава, а вот для прокладки в стенах из кирпича или другого негорючего материала рекомендуется установка пластикового рукава.

Также как и для рукавов, для других элементов, таких как монтажные коробки под розетки и выключатели, распределительные коробки рекомендуется подбирать в соответствии с материалом стен здания.

Проводка на даче в варианте скрытого монтажа оборудуется по несколько иной технологии. При проведении работ своими руками рекомендуется использовать электроинструмент, так будет существенно ускорен темп работ. Сначала в стенах вырезаются каналы для прокладки гофры. Также как и с открытой проводкой рекомендуется начинать работы от распределительного щита – прочертить линии и определить места переходов через простенки.

При помощи штробореза, болгарки или перфоратора необходимо проштробить стены. Если работы проводятся своими руками, то лучше начать с устройства отверстий в простенках, так будет легче ориентироваться по трассам прокладки кабелей. Для подключения электроинструмента к электричеству через временный распределительный щит, рекомендуется использовать удлинитель с несколькими гнездами для подключения инструмента.

Перед установкой гофры в нее протягивается кабель. На этом этапе в обязательном порядке рекомендуется, чтобы каждый рукав был подписан, так можно избежать путаницы при подключении электричества.

Вводы в соединительные коробки и закрепление в монтажных планках своими руками делается, согласно схеме соединения проводов. Установка соединительных коробок рекомендуется сначала на винты, а после подключения всех линий и на раствор или шпаклевку. При этом подключение к электричеству собранной схемы проводится только после окончательного высыхания раствора.
Сборка всей схемы на распределительном щите проводится в следующем порядке:

  • Устанавливаются монтажные планки;
  • Устанавливаются автоматические выключатели;
  • Устанавливается электрический счетчик;
  • Монтируется трансформатор для питания освещения в ванной и подвале;
  • Подключаются проводники к монтажным планкам и выключателям;
  • Собранная схема соединяется с защитным заземлением;
  • Выводится провода на общий рубильник и подключаются к счетчику.
Все эти работы могут выполняться своими руками, а вот подключение счетчика к электричеству  воздушной линии лучше делегировать электрику компании.

Полностью собранная проводка на даче своими руками при подключении к стационарной сети в обязательном порядке должна быть проверена профессиональными электриками, лишь в таком случае можно рассчитывать, что электричество на даче не принесет вреда.



Электропроводка на даче - способы монтажа

Дача, для одних - это место где можно отдохнуть и почувствовать единение с природой, для других место физического труда.

Но, если на дачном участке есть домик, в любом случае электрифицировать его будет очень даже неплохо. В зависимости от назначения дачи используют различные способы монтажа электропроводки.

Дача – рабочее место.

В этом случае эстетической стороне электропроводки уделяется минимум внимания. Для прокладки проводки в дачном домике можно использовать:

  • обычный кабель ВВГ;
  • огнестойкий ВВГ ls.

При использовании осветительной сети с небольшим количеством бытовых приборов сечение провода выбирают небольшое, 2х2,5 или 2х1,5 .

При более высокой мощности или применении различных станков (сварочных аппаратов), следует задуматься о подключении трехфазной сети 380 В, здесь целесообразно применить кабель ВВГ ls 4х2,5.

Для монтажа электрической сети открытым способом на первом этапе размечаются на стенах места установки розеток (выключателей), светильников. Затем чертят маршруты прокладки кабеля, основная магистраль должна проходить параллельно полу, а спуски выполняют под углом в 90 градусов.

По трассе кабеля, на расстоянии до 30 см друг от друга сверлятся отверстия диаметром 6мм2, позже в эти отверстия вставляются специальные кабельные стяжки с дюбелем.

Производится крепление розеток (выключателей), предназначенных для открытой проводки. Затем прокладывается кабель, который крепится на заранее установленные стяжки.

Прокладка электропроводки непосредственно по сгораемым поверхностям недопустима.

Дача – место отдыха.

Иногда дача становится вторым домом, в этом случае эстетическая обстановка очень важна, и портить её открытой проводкой не совсем кстати. В таком случае можно сделать скрытую электропроводку или разместить ее в декоративных коробах.

Скрытая проводка свойственна жилым помещениям, её монтаж также начинается с разметки стен, но на следующем этапе режется штроба для укладки кабеля. Для выполнения штробы можно воспользоваться зубилом и молотком, а те, кто не боится пыли, могут взять «болгарку».

Далее, с помощью специальной насадки на дрель (перфоратор), в стене высверливаются отверстия под розетки и выключатели. В качестве силовых для скрытой проводки, используются провода вышеуказанных марок.

После прокладки провода, штробу заделывают с помощью гипсовых штукатурных смесей и резинового шпателя, во избежании повреждения изоляции на последнем этапе монтажа.

Выполнение электропроводки в монтажных коробах мало чем отличается от установки наружной проводки, только в этом случае перед прокладкой кабеля на стену крепятся специальные короба, изготовленные из огнестойких пластмасс.

В короб укладывается кабель ВВГ или ШВВП, крепится внутри, подключается к розеткам и выключателям, после чего короб закрывается и выглядит довольно эстетично.

При монтаже электропроводки своими руками, в независимости от выбранного способа, рекомендуется использовать надежные и безопасные способы соединения проводов, в качестве защитного отключающего устройства использовать УЗО с максимальным током утечки 5 мА.

Не лишним будет позаботиться на даче о защитном контуре заземления, к нему подключается третий провод в сети 220 В или четвёртый при сети 380 В. Места соединения и разводки провода лучше помещать в специальную коробку, а для изоляции использовать виниловую изоленту или термоусадку.

Электромонтажные работы очень ответственное занятие, при его выполнении стоит тщательно придерживаться правил техники безопасности и быть крайне внимательным на каждой стадии.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Схема электропроводка на даче своими руками maksiflora.ru

Как провести электропроводку на даче — пошаговое руководство

Определение способа прокладки кабеля

Для начала нужно определится с тем, как вы будете прокладывать проводку:

  1. Внутренняя или скрытая электропроводка. Прокладывается внутри стен, перегородок и перекрытий. Проводка по поверхности чернового потолка закрытая подвесным или натяжным потолком также считается внутренней.
  2. Наружная или открытая проводка. Прокладывается по поверхности стен, потолков, конструкциям. В общем во всех случаях, когда видны кабельные линии.

Выбрать тип электропроводки достаточно просто:

  • Если у вас стены из кирпича, бетона, газобетона и других твёрдых негорючих материалов – прокладывайте внутреннюю электропроводку.
  • В деревянном доме нужна наружная проводка. В ПУЭ 7.1.38, сказано о том, что по сгораемым стенам, перегородкам, потолкам (и за ними) прокладка осуществляется в несгораемых трубах и кабелями, не распространяющими горение. Подобные рекомендации содержат и другие пункты Правил.
  • В каркасном доме согласно СП 31-105-2002 п. 13.5.1, 13.5.2 допускается делать электропроводки через пустоты или заполненные утеплителем пространства стен и перекрытий, а пропускать кабель через стены допускается без негорючих гильз, но изоляция должна быть не распространяющей горение (приставки -нг или -нг-ls в маркировке изделия) или в защитных оболочках.

Составление схемы до монтажа

Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.

Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.

Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?

Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте https://samelectrik.ru/raschet-secheniya-kabelya-2.html. На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А. По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей «мокрой группы» на 30 мА.

Теперь ознакомьтесь с подборкой типовых схем электрощитов для дач:

Схема простого щитка без заземления с однофазным вводом 220В:

Схема ввода 1 фазы с заземлением:

Схема с трёхфазным вводом 380/220В и заземлением:

Выбор электроустановочных изделий

Простыми словами электроустановочные изделия — это розетки, выключатели, распредкоробки, щиты и т.д. На них, как и на других материалах для электропроводки, нельзя экономить хоть при ремонте в квартире, хоть в дачном домике.

В России по качеству и распространённости занимают лидирующие места занимают два бренда Legrand и Schneider Electric. В модельном ряде этих производителей есть розетки, выключатели для внутренней и наружной проводки, для монтажа внутри, и снаружи – на дачном участке.

Подключение к опоре ВЛЭП по воздуху и под землёй

Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.

Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.

При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).

От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.

Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.

Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».

Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.

Электромонтаж внутренней проводки

Чтобы вы не ломали голову «с чего начать», мы сгруппировали все действия в 5 шагов для монтажа электропроводки на даче своими руками:

  1. Разметка.
  2. Штробление.
  3. Установка подрозетников и распредкоробок.
  4. Прокладка кабеля.
  5. Сборка схемы и подключение.

Разметка стен

Нужно определить расположение всех электроточек. После этого вы можете разметить будущие линии проводки. Сделать это можно чем угодно — мелом, карандашом или малярным шнуром от щитка до каждой точки. Подробнее процесс разметки стен под проводку описан в статье: https://samelectrik.ru/kak-razmetit-steny-i-potolok-pod-provodku.html.

На видео наглядно рассмотрен процесс разметки:

По этим линиям вы можете посчитать, сколько нужно кабеля для прокладки проводки.

Прокладывать кабель в полу из дерева не стоит – это можно делать, если он у вас залит цементной стяжкой. В этом случае обязательно использовать гофру, чтобы избежать повреждения электрических линий.

Штробление и углубления для подрозетников

Три основных способа сделать штробу в стене своими руками:

  1. С помощью перфоратора с насадкой «долото» или «шило».
  2. Штроборезом.
  3. Болгаркой с алмазным диском.

В принципе они подходят для всех видов твёрдых несгораемых материалов. С помощью штробореза получится ровная и аккуратная штроба, но это не важно — в последствии она заделывается раствором и шпаклюется. Поэтому чтобы сделать штробу своими руками не стоит покупать штроборез, можно обойтись и перфоратором.

Колодцы для установки подрозетников и распредкоробок делаем с помощью коронок с твёрдосплавными напайками или алмазными. Стандартные размеры подрозетника по наружной стороне: глубина – 45мм, диаметр – 68мм. А внутренние габариты – 68х40мм. При этом существуют и другие размеры подрозетников, не ошибитесь при подборе коронки.

Для установки нескольких розеток и выключателей в один ряд – высверливают несколько отверстий, а сегменты между ними выбивают перфоратором с насадкой долотом.

Крепление распределительных коробок и подрозетников

Чтобы розетки не вывалились из стен вместе с вилкой важно не только их правильно установить, но и хорошо закрепить подрозетники. Для этого используют шурупы с дюбелями.

Второй способ – установить подрозетники и распредкоробки на алебастр. При работе с алебастром нужно действовать быстро. В углубления закладываете столько раствора, чтобы подрозетник его не слишком сильно выдавливал.

Прокладка линий

При прокладке электропроводки на даче в стенах, гофру использовать не обязательно. Используйте кабель ВВГ (или ВВГнг), так как не будет проблем с соединением жил.

Сами же провода крепят в стене либо с помощью алебастра, либо дюбель-хомутами. На этом этапе важно проложить правильное количество проводов, для всех электроприёмников.

Подключение розеток и выключателей

Последний этап выполняют после оштукатуривания и высыхания стен. Штукатурку затирают и устанавливаются розетки. Особых рекомендаций нет, нужно просто установить все элементы ровно, по уровню. На этом пошаговое описание скрытого электромонтажа можно считать оконченным.

Если не знаете, как установить розетки и выключатели, ознакомьтесь со статьями:

Прокладка наружной проводки

Мы рассмотрели, как выполняется прокладка внутренней электропроводки на даче поэтапно, теперь рассмотрим другой вид – наружную проводку. Прокладка наружной электропроводки в дачном домике проще, и занимает меньше времени. Согласно ПУЭ наружная электропроводка должна выполняться кабелями с изоляцией, не поддерживающей горение. Какой кабель использовать в этом случае? Подходит тот же ВВГнг-LS, или другие кабели с такой изоляцией.

Современные требования предписывают использование локализирующих негорючих труб – то есть металлических. Можно использовать медные или стальные тонкостенные трубы. Но этот вариант не самый дешевый и удобный для монтажа.

Также провод можно прокладывать в ПВХ-гофре. Если вас не устраивает этот вариант – прокладывайте в кабель-канале или плинтусе с нишей для проводов.

Монтаж розеток и выключатели для наружной установки отличается тем, что вам не нужно бурить отверстия и устанавливать подрозетники – они просто прикручиваются к стене. Это можно назвать «эконом вариант» потому что такую проводку легко заменить, добавить или убрать розетки и перенести выключатели без особых затрат и видимости переделок.

Альтернативой такому решению является электрическая проводка в стиле ретро. Для этого используют специальный витой провод и керамические ролики, такой способ вполне соответствует требованиям ПУЭ. Его главным недостатком является высокая стоимость как самого кабеля, так и электроустановочных изделий под старину.

Вот собственно и все моменты, которые нужно знать, если решили самостоятельно провести электропроводку на даче. Надеемся, наша пошаговая инструкция с картинками и схемами помогла вам понять, с чего начать и что вообще нужно делать!

Электропроводка на даче своими руками

Особенности электропроводки на даче своими руками

Монтаж электропроводки на даче во многом похож на электропроводку в доме, но они имеют некоторые отличия. Например, линии электропередач (ЛЭП) на дачных массивах старые, другая особенность — это в том, что много дач используется для сезонного проживания.

Подключение дачного домика к ЛЭП

Старые ЛЭП были рассчитаны на меньшую нагрузку, чем та которую используют в последние годы. Число используемых электроприборов и их мощность была меньше, чем в настоящее время и ЛЭП уже не выдерживают большую нагрузку. В результате случается резкое падение напряжения сетей или его полное отключение.

Также дополнительной нагрузкой ЛЭП является постройка новых дач, коттеджей. Таким образом, сделанная электропроводка на даче своими руками выполняется с учетом этих особенностей и должна противостоять перепадам напряжения в сети. Обязательным условием электропроводки на даче должно быть применение автоматических выключателей и УЗО.

Тот факт, что люди проживают на даче временно, летом сказывается на сырости дачных домов. Зимой нет смысла отапливать дом, если в нём никто не проживает. От сырости окисляются провода, контакты розеток и выключателей, соединение в распределительных коробках.

Посещение дачи зимой и включение отопления приводит к перепаду температур в комнатах и к еще большему разрушению контактов и соединений проводов. Для таких дач рекомендуется использовать открытую электропроводку на фарфоровых изоляторах. В открытой проводке легко заменить неисправный участок, не нужно вскрывать штукатурку и портить стены. На дачных массивах обязательным требованием является монтаж контура заземления и молниеотвода.

Схема электропроводки на даче своими руками

Перед составлением схемы электропроводки на даче заранее спланируйте места расположения всех выключателей, розеток. Нелишне будет дополнительное размещение розеток для будущих электроприборов. Выбирать сечение проводов нужно по нагрузке и желательно с учетом будущих потребителей электроэнергии.

Таблица выбора сечения кабеля по току нагрузки

Суммируют мощность всех электроприборов и освещения. Полученную мощность делят на 220 В для нахождения величины номинального тока электропроводки. По таблице находят сечение кабеля с небольшим запасом. На ЛЭП из алюминиевых проводов нельзя подсоединять медные провода скруткой.

Соединения делается с помощью специальных зажимов или ответвителей. Подключение ввода к ЛЭП — это опасный вид работ и желательно чтобы он был выполнен профессиональным электриком. Ввод должен быть подключен к электрощиту заранее, чтобы была возможность подключать электроинструменты.

Обычно энергоснабжающая организация лимитирует мощность потребления электроэнергии. От величины этой мощности будет зависеть сечение кабеля, мощность вводного автомата и параметры общего УЗО. Кабель ведется от ближайшего столба воздушным путем или под землей. Кабель ввода заводится в щиток, который расположен в доме или в других хозпостройках. В щите должен находиться вводной автомат и счетчик электроэнергии с общим УЗО.

Ввод в деревянную дачу через стальную трубу

Распределительные автоматы находятся в другом щите. От него уже расходятся линии электропроводки на розетки, выключатели, мощные электроприборы и хозпостройки. В комнату рекомендуется заводить два кабеля электропроводки в распределительные коробки. Один кабель с коробкой предназначен для освещения, а другой для розеток.

Приблизительная схема электропроводки в дачном доме

Для питания мощных бытовых приборов заводят отдельный кабель от распределительного электрощита до розетки (электроплита, стиральная машина, кондиционер, бойлер). Путь прокладки электропроводки в доме зависит от материала, из которого он изготовлен.

В деревянных постройках скрытый монтаж ведется через потолочное перекрытие или под полом. А к розеткам и выключателям электропроводка подходит сверху от потолка или снизу от пола. В деревянных домах электропроводку ведут только в металлических трубах или коробах.

Для кирпичных и бетонных стен скрытая проводка проводится по стенам, а затем ее закрывают штукатуркой. В этом случае электропроводка проходит от потолка на 20 — 30 сантиметров и выше пола на 30 см. В оконных и дверных проемах электропроводка отступает на 15 см от края.

Монтаж открытой проводки в металлических трубах по дереву

По стенам проводку ведут кратчайшим путем по горизонтали и вертикали. Открытая проводка протягивается в кабельных каналах, металлических трубах или в гофре. В дачных домах, которые не отапливаются зимой лучше вести открытую проводку или в пластиковых трубах под штукатурку.

Электропроводка на фарфоровых изоляторах

При таких вариантах электропроводки легче менять участки неисправной проводки. Для освещения обычно хватает медного провода сечением 1,5 мм² и автомата AB на 10 А. В распределительный щит в цепь освещения устанавливают также и УЗО. Для розеток используют провода не менее 2,5 мм² или, рассчитанные на большие мощности приборов. По мощности электроприборов выбирают также и УЗО.

После завершения монтажа электропроводки на даче своими руками составляют схему расположения всех выключателей, розеток, коробок, пути прохождения проводов с указанием расстояния от пола, потолка и стен. Это делается с тем, чтобы при следующем ремонте не повредить провода. Закончив монтаж электропроводки необходимо проверить ее по участкам на короткое замыкание, электрическую прочность и сопротивление изоляции.

Электропроводка на даче: открытый и скрытый виды. Выполнение схемы и монтаж проводки

В наше время обеспечить комфортный отдых на даче без электричества невозможно. Поэтому, обустраивая дом, обязательно нужно выполнить проводку. Причем, для этого необязательно вызывать специалистов, электропроводка на даче своими руками делается довольно просто – для этого достаточно знаний школьной физики и некоторой информации, которую вы можете получить из этой статьи.

Виды проводки

Эл проводка на даче может быть двух типов:

  • Открытая – располагается на поверхности стены.
  • Скрытая – расположена внутри стены.

Далее подробней ознакомимся с особенностями каждого типа прокладки электрокабелей.

Основным достоинством данного типа разводки является то, что провода находятся на виду, благодаря чему в случае возникновения проблем их легко исправить. Кроме того, провести такую проводку можно даже после того, как будет выполнена внутренняя отделка помещения.

Правда, в этом случае не обязательно оставлять провода на виду, в прямом смысле. Их можно спрятать в пластиковые короба или в специальные плинтуса, которые имеют кабель-каналы. Для открытой проводки используют накладные розетки и выключатели, которые монтируются поверх стены.

Таким образом, данный способ прокладки проводов является наиболее простым и удобным, однако, не всегда эстетичным.

На фото — открытая проводка в кабель-каналах

Данный способ является наиболее безопасным, но более сложным в монтаже. Скрытая разводка подразумевает прокладку проводов под штукатуркой или в специальных штробах. Соответственно, выполнять данную работу можно только на этапе внутренней отделки дома.

Для такой проводки используют встраиваемые розетки и выключатели, которые располагаются в специальных отверстиях в стене. В результате они практически не выпирают из стены.

Такая разводка в дачных домиках применяется редко. К примеру, если дом деревянный без внутренней отделки, то использовать срытую проводку вообще не получится.

Обратите внимание!
В последнее время пользуются популярностью дачные дома из блок-контейнеров , которые внутри утеплены горючими материалами.
Проводка в таких домах обязательно должна быть уложена в негорючие кабель-каналы.

Подключение наружной проводки

Монтаж разводки

Прокладка проводов на даче состоит из нескольких этапов:

  • В первую очередь выполняется уличная проводка на даче – электричество с улицы заводится в дачный дом . При этом устанавливается щиток со счетчиком, к которому подключается наружная проводка.
  • Затем выполняется схема разводки .
  • После этого выполняется разводка к потребителям электроэнергии и подключается через распределительный щиток к электросчетчику .

Далее рассмотрим, как выполняется работа на каждом этапе.

Наружная проводка

Наружная проводка ведется от ближайшего столба электролинии. Если расстояние между столбом и домом большое, используют дополнительные опоры, что позволит предотвратить обрывы проводов и обеспечить безопасность.

Наружные провода подключаются к электрощиту, расположенному внутри дома. Данную работу не стоит выполнять самостоятельно, если у вас нет соответствующего опыта. Кроме того, электрик должен опломбировать счетчик.

Выполнение схемы

Внутри дачного домика провести проводку самостоятельно не сложно. Единственное, предварительно надо грамотно создать проект.

Схема проводки на даче своими руками выполняется следующим образом:

  • В первую очередь надо выполнить в масштабе план дома и обозначить все токи, где будут располагаться источники освещения, розетка и выключатели.
  • Далее надо нанести на схему разводку от распределительного щитка к источникам потребления. На этом этапе необходимо продумать, какие электроприборы и какой мощности будут использоваться в доме. Данная информация позволит определить необходимое сечение проводки, чтобы максимальная мощность не превысила номинальное значение провода.
  • В завершение работы можно посчитать, какое количество провода понадобится для выполнения разводки. Это также позволит заранее рассчитать стоимость электропроводки на даче.

Совет!
Сечение медного провода для розеток должно быть не менее 2,5 мм2, для приборов освещения сечение провода должно быть не менее 1,5 мм2.

Монтаж проводки

После того, как схема электропроводки на даче будет выполнена, можно приступать непосредственно к ее монтажу. Конечно, предварительно необходимо закупить все материалы.

Инструкция по выполнению разводки довольно простая:

  • В первую очередь надо согласно схеме уложить и закрепить трубки, которые будут служить кабель-каналами. Все они должны быть выполнены из негорючего пластика.
  • Затем выполняется разводка – провода протягиваются сквозь трубы.
  • Далее выполняется установка розеток и выключателей, а также их подключение к проводам.
  • После того, как разводка буде выполнена, провода следует подключить к распределительному считку и счетчику. Данную работу так же необходимо доверить специалисту. Какая бы цена ни была на услуги электрика, основную часть суммы вы сэкономите за счет самостоятельного выполнения разводки в доме.

Совет!
Если участок не подключен к централизованному электроснабжению, временно решить проблему электроснабжения позволит аренда дизель — генератора для дачи .

Вот, пожалуй, и все основные моменты выполнения проводки на даче.

Несмотря на кажущуюся сложность, выполнить самостоятельно проводку в дачном доме не сложно. Главное – делать работу аккуратно и тщательно, соблюдая основные правила безопасности. Кроме того, некоторые ее этапы, о которых было сказано выше, следует все же доверить специалистам. (См. также статью Освещение дачного участка: особенности.)

Из видео в этой статье можно получить дополнительную информацию по данной теме.

Электропроводка на даче – как сделать ее быстро и надежно?

Когда заканчивается строительство садового домика или основательного коттеджа на загородном участке, в его окнах еще не скоро загорится свет, если не протянута электропроводка на даче.

Какого типа электропроводка удобнее на даче?

Когда речь заходит о типах прокладываемой сети, в недоумении остаются лишь те, кто не знает, что разводка электрических кабелей может быть скрытой, наружной и даже съемной. Первый вариант прокладывается внутри стен и перекрытий и легок в исполнении при наличии полостей, например, в каркасном доме, но для обеспечения пожарной безопасности следует использовать кабельные каналы. Бетонные стены требуют штробления для скрытой укладки проводов, что доступно далеко не всем.

Наружная электропроводка на даче своими руками изготавливается не в пример проще, поскольку все кабели нужно тянуть непосредственно по поверхности стен и потолка. Причем для того, чтобы сеть не портила внешний вид помещения, ее достаточно уложить в специальные короба, закрепленные на стенах. Либо, что тоже вполне допускается, использовать керамические изоляторы для закрепления проводов, особенно если стены в доме деревянные. Такой вариант удобен тогда, когда нет необходимости создавать определенный стиль дизайна в помещениях, и хочется просто быстро обеспечить себя удобствами.

При нечастом посещении загородного участка хозяева чаще всего беспокоятся о сохранности всего, что создает комфорт, сюда можно отнести и кабели, особенно если они медные. Собиратели цветных металлов вполне могут покуситься на наружную проводку, представляющую для них известную ценность. В связи с этим возникает необходимость во временной разводке или, иначе говоря, съемной. Основные требования к ней – быстрая протяжка и не занимающий длительного времени демонтаж. Съемная проводка в доме может создать некоторые неудобства при эксплуатации, зато ее легко свернуть и уложить в багажник автомобиля, либо запереть в погреб.

Для освещения придомовой территории возможны два варианта, если не принимать во внимание солнечные батареи: постоянная или съемная разводка. Первый тип может быть протянут как под землей, так и по воздуху с использованием опор, первый способ основательнее, а второй быстрее и удобнее для осмотра и ремонта. Самый простой вариант – переносной патрон на длинном проводе и удлинитель с тройником для подключения бытовых приборов. Достаточно иметь розетку на веранде, чтобы без труда осветить площадку перед домом, где можно поставить стол со стульями и поужинать на свежем воздухе.

Как провести электроэнергию на дачу?

Изначально у большинства горожан, пожелавших стать землевладельцами с небольшими затратами, в наличии имеется только приобретенный неблагоустроенный участок, на котором нет даже выгребной ямы под туалет. Можно покупать землю с отстроенным коттеджем, но тогда у вас вряд ли возникнет вопрос о его энергоснабжении, поскольку электропроводка в дачном доме, скорее всего, уже будет проведена. Поэтому остановимся на варианте незастроенного участка.

В дачном поселке обычно всегда имеется распределительная подстанция, она же – трансформаторная будка, однако просто так к ней подсоединиться нельзя. Необходимо подать заявление в местный управляющий орган или ближайшую организацию, занимающуюся электроснабжением. Вдоль участков тянется ряд столбов ЛЭП, иногда линия бывает подземной, что создает определенные неудобства при подключении к ней. Когда получено разрешение на подсоединение к трансформатору, одновременно владелец участка получает технические условия (ТУ), согласно которым должен выполняться монтаж электропроводки на даче.

Если их не соблюдать, обращение в страховые компании после любого ЧП в дачном поселке может оказаться бесперспективным, придираться будут к самым незначительным нарушениям ТУ. Далее на границе участка недалеко от ЛЭП устанавливается вводно-распределительное устройство (ВРУ), в металлическом шкафу или небольшой постройке. В минимальный комплект входит рубильник для обесточивания всей разводки на территории участка, в том числе и в доме, а также предохранители для автоматического обесточивания при пиковом скачке энергии.

Могут использоваться дифференциальные автоматические переключатели, либо устройство защитного отключения (УЗО). Когда ВРУ собрано, к нему подключают электросеть, смонтированную по рассчитанной проектной организацией схеме, которая утверждается Госэнергонадзором, предоставляющей электричество компанией и Энергосбытом.

Что должна охватить электропроводка на дачном участке?

Когда планируется электропроводка дачного домика и участка к последующему подключению в распределительный щит, следует учесть все потребляющие электричество бытовые приборы, источники света, станки. Подумайте, что может понадобиться в будущем, возможно, в мастерской не хватает какого-нибудь подключающегося к сети инструмента, и вы его впоследствии приобретете – он тоже должен быть учтен заранее. Желательно точно определить, сколько бытовых приборов может включаться одновременно, для получения суммарного расхода электроэнергии, это нужно для того, чтобы заранее решить, сколько фаз подводить к участку.

Если расход электричества не превышает 4 кВт/час, достаточно одного линейного провода от ЛЭП, что будет соответствовать одной фазе.

Помимо розеток и люстр в доме, наряду с другими потребителями, нужно заранее определить, куда тянуть провода на участке. Как правило, в подключении к сети нуждаются фонари вдоль дорожек и при входе на участок, также необходимо сделать разводку к туалету и к бане, если таковая имеется. Электропроводка на дачном участке должна охватить сарай для инструментов, если он находится далеко от дома, гараж и мастерскую. При наличии в последней станков, однофазной схемой вам не обойтись, понадобится четыре провода, один из которых будет нулевой и три – линейных.

Электропроводка в частном доме – что может быть проще?

Давайте рассмотрим самый простой вариант для монтажа в загородном доме – попробуем сделать съемную электропроводку на даче. Чтобы облегчить себе задачу и не вешать розетки с патронами на вбитые в стену крюки, что может окончиться повреждением перечисленных электроустановочных устройств, готовим для них общую платформу. Инструменты понадобятся самые распространенные: две отвертки («плюс» и «минус»), плоскогубцы, бокорезы, строительный нож.

На прямоугольный щит из фанеры крепим в следующей последовательности сверху вниз: настенный патрон, включатель, розетку. Последовательно соединяем включатель с патроном, розетку подключаем к сети отдельно. Изготовив несколько таких щитов по количеству комнат, крепим их на стены, в гостиной – над обеденным столом, на кухне – в районе разделочной поверхности, в спальне – ближе к кровати, чтобы можно было дотянуться рукой до включателя. Устанавливаем лампочки необходимой мощности, в комнате отдыха можно не слишком яркую, и закрываем плафонами.

Соединяем все щитки парой многожильных медных проводов, желательно в двойной изоляции, они долговечнее, хоть и достаточно дороги. Кабели пропускаем по закрепленным на стенах петлям из тонкой жести, каждая из которых фиксируется двумя шурупами или одним, проходящим сквозь оба конца полоски металла. На развилках проводов устанавливаем распределительные коробки, от них тянем кабель к счетчику.

Своими руками — Как сделать самому

Как сделать что-то самому, своими руками — сайт домашнего мастера

Электропроводка на даче своими руками – схемы и фото

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ — УБЕДИТЕСЬ САМИ. ЕСТЬ ОТЗЫВЫ.

Как сделать электропроводку в дачном частном доме своими руками


Электропроводка в дачном доме должна быть безопасной, удобной и не портить внешний вид помещений, то есть по возможности — незаметной. Как выполнить все эти требования и не выйти за рамки скромного бюджета, рассказывает наш читатель и постоянный автор Сергей Бирюков.

Для проводки лучше использовать плоские кабели с двумя многожильными проводами в двойкой изоляции. Сечение проводов выбирать рекомендуется ю следующих соображений.

Считается, что провода сечением 1,5 и 2.5 мм 2 в бытовой электропроводке выдерживает ток до 15 и 25 А, что соответствует плотности тока 10 А/мм 2 . Следовательно, через них можно подавать напряжение на потребители с мощностью 15 А – 220 В – 3.3 кВт и 25 А – 220 В -5.5 кВт. Сопротивление одиночного провода сечением 1 мм2 и длиной 1 м составляет 0.02 Ом.

Падение напряжения при умазанной плотности тока составит 0.4 В на каждый метр кабеля из двух проводов — не так много, но при длине линии 15 м (что более чем реально для подачи напряжения на второй этаж) составит 6 В, и это уже заметно.

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

Поэтому, если предполагается хотя бы иногда включать в розетку конвектор, утюг или электрочайник, до этой розетки напряжение следует подводить проводами сечением 2,5 мм’. Если же розетка нужна только для включения настольной лампы, телевизора или зарядных устройств, достаточно проводов сечением 0,5-0,75 мм 2 . Провода такого же сечения можно использовать для подключения люстр и других осветительных приборов.

Примерная схема разводки для двухэтажного дома при трехфазном вводе приведена на схеме. Разводка начинается с трёхфазного автоматического предохранителя (автомата) QF1, затем идёт счётчик PI1. Автомат и счётчик по сегодняшним правилам устанавливают на уличном столбе, дальнейшие элементы электропроводки — уже в доме.

На схеме: устройство защитного отключения (УЗО) QF2. Формально оно не обязательно, но крайне желательно. Далее по схеме автоматы QF3 — 0F8, которые служат не только автоматамизащиты, но и выключателями, позволяющими отключать подачу электроэнергии в различные помещения.

При допустимой потребляемой мощности 5 кВт на фазу можно рекомендовать такое распределение фаз и автоматов по потребителям в доме. Самые мощные потребители —двухконфорочная электроплита на кухне вместе с микроволновой печью и электрочайником — подключены к фазе А и коммутируются автоматом QF3. К этой же цепи подключена розетка для холодильника. Той же фазой через автомат QF4 запитываются потребители в большой комнате на первом этаже, где установлена стальная дровяная печь со стеклянной дверкой. Сделано это из предположения, что электроплита на кухне и утюг в большой комнате одновременно включаться не будут, а при наличии дровяной печи использование конвектора будет минимальным.

К фазе В через автомат QF5 подключены два водонагревателя мощностью по 1,5 кВт — на кухне и в санузле плюс конвекторы в тех же помещениях. Эти конвекторы мощностью 1,5 и 1 к8т могут работать в паре при условии, что один из них будет работать на 50 % мощности. К этой же фазе через автомат QF6 проводами сечением 0,75 мм’ подключена розетка для подачи напряжения на постоянно включённые компрессоры автономной канализации, потребляющие около 60 Вт. Если в санузле зимой предполагается оставлять включённым конвектор мощностью 1 кВт. настроенный на поддержание температуры 5°С, для него следует предусмотреть отдельный автомат. Провода для его подключения могут иметь сечение 0,75 мм 2 .

К фазе С через автоматы QF7 и QF8 подключены розетки во всех остальных комнатах. В них возможно подключение конвекторов общей мощностью до 5 кВт.

На второй этаж необходимо провести кабели от обоих автоматов. Это позволит при необходимости отключать часть проводки для проведения ремонта или доработки и иметь при этом освещение и возможность использования подключения удлинителя для других электроприборов.

При использовании газовой плиты все потребители на кухне можно питать от одной фазы и одного автомата, что упрощает разводку.

Здесь автоматы 0F1 — 0F8 и счетчик установлены в тамбуре рядом с входной дверью дома (фото 1). Там же установлена тройная розетка XS1, на которую выведены три фазы сети после УЗО. Это позволяет проверять напряжение каждой фазы и подключать удлинитель для работы, например, с газонокосилкой. При необходимости к этой розетке можно подключить и трёхфазный электродвигатель.

Для мощных потребителей в доме установлены розетки с заземляющими контактами, для маломощных — без заземления. Заземляющие контакты всех розеток соединены между собой и с заземлением, о котором будет сказано далее.

Разводка из тамбура проведена под потолком в холл на первом этаже, далее, также под потолком. — в комнаты первого этажа, на кухню и в санузел. Вдоль лестницы проводка проходит на второй этаж и там, также под потолком, введена в комнаты.

Во всех помещениях проводка в основном спущена к плинтусу, для осветительных приборов сделаны отводы и поставлены выключатели. Выключатели необходимо устанавливать в фазный провод. Это сделать не сложно, поскольку в кабелях провода различаются по цвету, причём один из проводов обычно белый. Можно, например, белые провода использовать как нулевые, цветные — как фазные.

Короба для проводов выпускают разного сечения, для разводки удобно использовать в основном 10 * 16 мм. В такой короб входят два кабеля 2 * 2.5 мм 2 и провод заземления 1 мм 2 , при этом остается место для подпайки проводов ответвлений. Короба сечением 15 « 15 мм (в каждый входит три провода 2 х 2.5 мм и провод заземлений 1 мм 2 ) потребовались лишь для начального участка разводки от установочной коробки со счётчиком и автоматами (фото 1 и 2), а также для подвода к автомату QFI входного медного кабеля сечением 4 * 4 мм 2 (тип кабеля — ВВГ 4 * 6) и соединения QF1 со счётчиком. Для того чтобы закрыть изгиб входного кабеля, использована монтажная коробка размерами 75 * 75 мм с ламинированием под сосну (фото 3).

Короба легко нарезаются тонким острым ножом. При установке коробов не следует прокладывать их перпендикулярно вагонке, вертикальные участки проводки лучше привязывать н наличникам дверей или к вертикальным угловым декоративным уголкам (фото 4 и S). Розетки с заземлением для мощных потребителей удобно устанавливать вплотную к плинтусу, а для настольных ламп и зарядных устройств — чуть выше уровня стола.

Для крепления коробов лучше заранее насверлить в них отверстия 0 2,5 мм с шагом 40 см и использовать саморезы 0 3 мм и длиной 25 мм. Отверстия можно и не сверлить, но с ними удобнее Для перехода на потолок в потолочном плинтусе следует вырезать неглубокий паз для провода и прикрыть его пластинкой, вырезанной из крышки короба (фото 2). Пластинку надо закрепить каплей любого клея. В узких местах, где все необходимые кабели не умещаются в один короб, лучше не переходить на короб большего размера, а установить два короба рядом (фото 6).

При плотном заполнении коробов иногда трудно изогнуть кабели при проходе углов, в этом случае можно в месте изгиба снять наружную изоляцию.

Розетки с заземлением для наружной проводки выглядят довольно громоздко, поэтому можно устанавливать розетки для скрытой проводки. Для этого нужно подобрать их с высоким бортиком — таким, чтобы к ним хорошо подходил короб высотой 10 мм. В вагонке следует металлической коронкой высверлить гнездо 0 68 мм, в него вставить стандартный пластмассовый подрозетник для монтажа на сухую штукатурку. На фото 7 показан светорегулятор (диммер) для скрытой проводки, установленный в разрыв подводки бра. На фото 8 — розетка на кухне для подключения посудомоечной машины.

На кухне и в санузле для включения и выключения мощных потребителей (водонагреватели, насос в колодце) удобно использовать те же автоматы (фото 9).

Для подключения люстр, в которых возможно включение ламп группами — например, одной, двух или трех, к ним необходимо подвести три провода. Опыт показал, что плоские трёхпроводные кабели в двойной изоляции очень неудобны для этой цели, поскольку плохо изгибаются при проходе углов, и проводники в них плохо разъединяются. Лучше использовать двухпроводные плоские кабели сечением 0,5-0,75 мм и одиночные провода такого же сечения.

Устройство защитного отключения на даче


Несколько слов об устройстве защитного отключения (УЗО), которое крайне необходимо для безопасного пользования электроприборами. Если бы УЗО устанавливалось всегда, оно сберегла бы много жизней. Опасность для человека представляет прикосновение н оголенному фазному проводу сети или металлическому корпусу электроприбора, случайно соединившемуся с фазным проводом. Для того чтобы защитить человека при случайном попадании фазы на корпус прибора, этот корпус нужно заземлить.

В результате при замыкании фазы на корпус должен потечь ток. достаточный для срабатывания предохранителя (автомата) в этой фазе. Если автомат рассчитан на рабочий тон 25 А, он срабатывает при тоне, примерно в два раза большем, то есть порядка 50 А. Это означает, что сопротивление заземления должно быть не более 220 В / 50 А = 4 Ом, примерно такая норма — 4 Ом и записана во всех руководящих документах. Сделать на даче заземление с таким сопротивлением — задача довольно сложная, иногда невозможная, поэтому обычно холодильники и электроплиты не заземляют.

При появлении УЗО задача значительно упростилась. Эти устройства срабаты- при токах утечки фазного провода на провод заземления или грунт величиной 30 мА, поэтому реальные требования к заземлению заметно снижаются. Можно, например, в качестве заземления использовать металлический корпус насоса, опушенного в воду колодца. Таким образом, достаточно соединить между собой контакты заземления всех розеток дома, включая розетку для подключения погружного насоса.

Главное же достоинство УЗО — защита человека от прикосновения к фазному проводу. Даже если при этом человек сюит на мокром грунте, сработавшее УЗО быстро отключит сеть, и удар тока не будет смертельным. Единственное, от чего не защитит никакой автомат, это если человен, стоя на сухом полу, коснётся одной рукой нулевого провода, а другой — фазного.

Использование УЗО позволяет уменьшить сечение заземляющих проводов. Без него сопротивление этих проводов входило в сопротивление заземления (норма указана выше — Д Ом), необходимо было использовать их с сечением по крайней мере 2,5 мм 2 . Для проводки с УЗО сопротивление заземления некритично, можно устанавливать провода минимального сечения — от 0,75 мм 2 .

В настоящее время выпускаются так называемые дифференциальные автоматы — объединение обычного автомата защиты от перегрузки и УЗО. Дифференциальный автомат можно было бы применить вместо входного автомата QF1 и УЗО, но это не очень удобно, поскольку при срабатывании УЗО (что иногда случается) придётся выходить за пределы участка.

Рабочий ток входного автомата QFI определяется допустимой мощностью, разрешенной в садовом товариществе, а рабочие токи остальных автоматов должны быть равными максимально потребпяемым по их цепям токам или превышать их. Выбор определяется ближайшим большим стандартным тоном автоматов — это 6,3. 10,16, 25 А. Существуют автоматы на большие гони, но они едва ли здесь применимы.

В установочной коробке (фото 1) необходимо соединить между собой довольно много нулевых проводников, для чего используется специальная шина — латунный брусок с отверстиями и зажимными винтами. Такой же шиной соединяются между собой жёлто-зелёные провода заземления.

Если к дому можно подвести только однофазную сеть, схема упрощается. Входной автомат QF1. счётчик РП и УЗО QF2 устанавливают однофазными, далее все автоматы подключаются своими левыми по схеме выводами к этой единственной фазе.

Если предполагается использование спутниковой антенны, установите заранее те же короба 10 * 16 мм от места расположения телевизора до антенны (можно параллельно сетевым проводам), внешний вид помещений не будет испорчен прокладной кабеля.

Расчёт сечения проводов для дачной электропроводки


Одна из основных характеристик провода — сечение, которое измеряется в квадратных миллиметрах (мм:). Профессиональные строители и электрики говорят: в квадратах. Каждый квадрат медного провода способен пропустить ток 10 А без критического перегрева. Квадрат алюминиевого провода пропускает меньше — всего 4 А.

Это значит, что, если электроприбор (потребитель) потребляет мощность равную 3 кВт (3 000 Ватт), то при напряжении 220 В сила тона будет равна 3 000/220 = 13.W А, и для его литания достаточно подвести к нему электричество медным проводом сечением 13,64/10 = 1.366 квадрата. Чтобы провод не работал на грани своей пропускной способности, дадим ему полуторный запас, то есть умножим это значение на 1,5. Получим 2,019 квадрата.

И теперь подберём ближайший провод стандартного сечения. Значит, к потребителю следует прокладывать медный провод сечением 2 мм 2 . При этом использовать провод большего сечения можно, а вот меньшего — недопустимо! В свою очередь проводка алюминиевым проводом будет в 2,5 раза толще, то есть 5 мм 2 .

Надо отметить, что в редакцию поступают письма читателей о несоответствии сечения проводов маркировке. Проверить сечение можно, измерив диаметр провода или жилы штангенциркулем. Данные соответствия сечения и диаметра приведены в таблице. При расчёте учитывайте количество жил провода.

Расчет сечения проводов для электропровродки

6 правил от профи — INMYROOM

В доме должно быть безопасно. Главная задача того, кто берется за электромонтажные работы, — защитить людей от поражения током и избежать малейшей возможности пожара.

Тут нужны не только аккуратность и внимательность, но и сложные расчеты. Плюс знания современных и безопасных материалов и инструментов.

Покупаем необходимое

Провода, шнуры, кабели: какие и сколько

Необходимую длину провода считают по монтажной схеме — от всех светильников до выключателей и розеток и от последних до распределительных коробок. При покупке добавляют от трех до пяти метров для запаса.

Материал провода должен соответствовать типу помещения (для сырого, влажного или сухого) и материалу стен (дерево, бетон, кирпич). Для большей надежности электропроводки используют не провода, а кабели.

Кабели должны быть трехжильными, чтобы вся внутренняя электропроводка в доме была с защитным заземлением.

В деревянных домах изоляционная оболочка кабеля должна быть тройной (NYM) или двойной (ВВГ). Очень важно не повредить ее при монтаже. В помещениях с влажностью выше 60 процентов (ванная, баня, бассейн) выбирают кабели со специальной усиленной изоляцией.

Ответственный момент — выбор нужной толщины кабеля — сечения. Если сечение не соответствует нагрузкам, кабель греется, а дальше — оплавление изоляции, короткое замыкание, пожар. Специалисты проконсультируют вас в деталях.

Совет INMYROOM: медь и алюминий внутри дома совмещать нельзя, такие соединения быстро разрушаются. Если ремонтируете старый дом, не экономьте, полностью замените проводку на медную. К тому же медные кабели выдерживают большую нагрузку, прочнее алюминиевых и не выделяют при нагревании токсичных веществ.

Принципиальный вопрос: открытая проводка или скрытая?

Дома из натуральных материалов, бревен или бруса и с деревянной отделкой легко горят. По правилам проводка в них может быть открытой и скрытой, но только в трубах и коробках из огнеупорных материалов.

Когда стены при чистовой отделке обшивают плитами или вагонкой, скрыть проводку несложно. Но оцилиндрованные бревна или клееный брус оставляют открытыми намеренно. Если специальные канавки и углубления не были сделаны на стадии строительства дома, остается только открытый способ проводки.

Раньше эстетику приносили в жертву безопасности. Теперь приемы электромонтажа превращают особенности деревянных зданий в преимущества. Открытая проводка становится элементом дизайна в любом интерьере, это тренд: от индустриального стиля и стимпанка до кантри.

Открытая проводка с латунными или медными трубками в сочетании со светильниками, защищенными от дождя и снега, отлично смотрится на террасе.

Самый большой вызов — срубы. Делать скрытую проводку — нарушать целостность и несущие характеристики стен. А это запрещено нормативами. Поверхность у бревенчатых стен не плоская, поэтому при открытой проводке все чаще используют стилизацию под ретро из современных трехжильных шнуров в негорючей оплетке на фарфоровых роликах-изоляторах.

Если в доме из бруса заранее профессионально выполнены необходимые углубления и отверстия, кабели можно прокладывать скрытым способом.

Внутри металлических труб кабели максимально защищены. Обращайте внимание на заземление: если система сварена в единую конструкцию с коробками без зазоров, достаточно одного соединения. При малейших зазорах и сборке без сварки каждая трубка заземляется отдельно, причем с двух сторон.

Инструменты и расходные материалы

Электромонтажники используют профессиональные инструменты и приборы, показания которых надо правильно интерпретировать.

Одна из статей сметы на электромонтажные работы включает средства защиты от поражения током — диэлектрические перчатки, обувь и коврики.

В план покупок кроме кабелей вносят также распределительные коробки, расходные и строительные материалы. И конечно, выключатели и розетки.

К средствам защиты обязательно добавляют респиратор, каску, очки, маски.

Инструменты монтажника многофункциональны.

При монтаже проводки открытого типа в деревянном доме потребуются:

  • трубы из стали, меди или бронзы, через которые протягивают кабели;
  • фарфоровые столбики-изоляторы для ретропроводки витым шнуром.

Для скрытой проводки понадобится гофротруба, гибкая и негорючая. Но можно использовать и жесткие трубы.

Что еще?

Колпачки, изолирующие трубки для вывода и соединения проводов: они предотвращают повреждение изоляции и увеличивают скорость монтажа.

Арматура, фурнитура, крепеж — в зависимости от выбранного способа проводки.

Изолента. Пластиковая удобнее. Но для ответственных соединений надежнее лента на тканевой основе.

Этапы выполнения проводки

  • Подключают к внешней сети распределительный щит, устанавливают счетчик и автоматические выключатели до и после него.
  • Проводят кабели.
  • Монтируют распределительные коробки и соединяют провода только внутри них.
  • Устанавливают розетки, осветительные приборы, выключатели.
  • Монтируют и подсоединяют заземление.
  • Тестируют электропроводку.
  • Опломбируют счетчик и запускают сеть в эксплуатацию.

Устройство заземления

По стандартам защитное заземление должно располагаться на расстоянии 1–10 метров от дома. Как его устроить?

Три штыря из стали диаметром 3 см и длиной 3 метра забивают в землю на глубину 2,5 метра. Их соединяют между собой при помощи приваренной металлической полосы или уголка. От этой конструкции в полуметре под землей горизонтально проходит стальной прут диаметром 1–2 см, выходящий возле дома наружу. Сюда крепится заземляющий провод из щитовой.

Выкапывают канаву в виде треугольника с равными сторонами по метру в длину. Глубина канавы зависит от уровня промерзания почвы. Металлические прутья размещают в углах траншеи.

Сечение заземляющего провода необходимо делать максимально большим. Проще всего перестраховаться и выбрать сечение провода в 4 квадратных миллиметра.

О тестировании

Контроль необходим на разных этапах монтажа проводки, а не только после завершения работ.

Профессионалы тестируют сеть только сертифицированным инструментом. После всех проверок должен быть выдан документ о тестировании.

Когда пробный запуск сети состоялся, подключают щиток к счетчику с опломбировкой. Ее выполняют сотрудники энергосбытовых организаций.

electric - В чем разница в стандартах электропроводки между США и Великобританией?

В типичном доме в США у вас будет 220 вольт, 100 или 200 ампер.

В типичном доме 4 отдельных подключения. Они состоят из 2 «горячих» проводов, заземления и нейтрали.

У нас есть так называемая двухфазная электроэнергия. Распределительный трансформатор имеет однофазную входную (первичную) обмотку. Выходная (вторичная) обмотка имеет центральный отвод, а центральный отвод соединен с заземленной нейтралью.Два других провода являются «горячими» проводами, и между ними есть напряжение около 220 вольт. Напряжение между ними и нейтралью вдвое меньше. Вот почему нашу систему часто называют системой на 110 вольт.

Земля и нейтраль имеют общий провод от электрической компании. Нейтральный / заземляющий провод подключается к заземлению на коробке главного выключателя или на измерителе (иногда и то и другое). Земля Земля обычно представляет собой металлический столб в земле и водопровод здания (если он металлический).

Панель главного выключателя - единственная, в которой шины заземления и нейтрали соединены друг с другом. Несмотря на то, что нейтральный и заземляющий провода подключены друг к другу на главной панели, ближе к концу пробега между ними может быть значительное напряжение.

В здании с правильной разводкой никогда не бывает петель, за исключением, возможно, заземляющих проводов.


Для большинства осветительных и электрических розеток вы используете один из «горячих» проводов вместе с «нейтральным» проводом для питания и заземляющим проводом для безопасности.

Белый нейтральный провод подключается к нейтральной шине, а оголенный или зеленый провод заземления подключается к заземляющей шине.

Горячий провод обычно черный, но может быть любого цвета, кроме белого или зеленого. Если в качестве горячей проволоки используется белый провод, его необходимо обмотать изолентой другого цвета. Общие примеры использования белых проводов в качестве горячего провода включают выключатели света на концах линии и устройства, которые используют 220 вольт без нейтрального провода.

Для коммутируемого освещения и розеток: всегда переключаете провод под напряжением.

Для данного участка провода под напряжением и нейтраль всегда одного калибра. Заземляющий провод никогда не бывает меньше, чем провод под напряжением и нейтраль в кабеле romex.

Армированный кабель и провода, проложенные через металлический кабелепровод, часто можно проложить без отдельного заземляющего провода. Вместо этого вы должны использовать броню или кабелепровод в качестве заземления.


Для приборов, требующих 220 вольт, вы будете использовать два выключателя, которые соединены между собой, что приведет к одновременному включению и выключению обоих выключателей.Более новые отбойные молотки представляют собой одинарные отбойные молотки двойной ширины, которые работают таким же образом. Из-за того, что большинство панелей выключателей расположены рядом, два выключателя, расположенные рядом, будут находиться на разных фазах.


Существуют разные вилки для каждого напряжения и тока нагрузки.

Основное исключение - 110 вольт, 15 и 20 ампер. Розетки на 20 ампер имеют дополнительный слот на горячем соединении, но в остальном идентичны розеткам на 15 ампер. Вы можете подключить любую вилку на 15 ампер к обычной розетке на 20 ампер.

Очень редко можно увидеть устройство с вилкой на 20 ампер. Это потому, что у вас часто есть розетки только на 15 ампер в сети на 20 ампер.

Большинство устройств не имеют собственных предохранителей или автоматических выключателей.

Объем рынка проводов и кабелей, рост

Объем мирового рынка проводов и кабелей составил 184,92 млрд долларов США в 2019 году и, по прогнозам, достигнет 269,46 млрд долларов США к 2027 году, демонстрируя среднегодовой темп роста 5,0% в течение прогнозируемого периода.

Провод - это отдельный электрический проводник, тогда как группа проводов, связанных в сборку, называется кабелем.Различные кабели, такие как коаксиальные кабели, широко используются для передачи электроэнергии и сигналов связи в отраслевых вертикалях. Увеличение инвестиций в передачу и распределение электроэнергии и растущий спрос со стороны центров обработки данных и телекоммуникационной отрасли являются основными факторами, которые, как ожидается, будут стимулировать рост рынка проводов и кабелей в течение прогнозируемого периода.

Увеличение инвестиций в проекты интеллектуальных сетей и модернизация систем передачи и распределения электроэнергии также, по оценкам, будут стимулировать спрос на провода и кабели во всем мире.Значительные инвестиции в технологии интеллектуальных сетей привели к увеличению потребности в межсетевых соединениях. Кроме того, рост инвестиций в подземные кабели и рост возобновляемых источников энергии приведут к эскалации внедрения проводов и кабелей.

Пандемия COVID-19: меры по ограничению спроса в Китае для снижения спроса

В условиях COVID-19 отрасли по всему миру, такие как автомобилестроение и авиация, испытывают негативное влияние на свой бизнес.Производственная деятельность обычно считается важной, поскольку она способствует индустриализации слаборазвитых экономик во всем мире, и поэтому в большинстве случаев на нее не распространяются меры изоляции. В результате спрос на провода и кабели в этом секторе остался стабильным. Но распространение пандемии COVID-19 представляет серьезную угрозу для мировой индустрии проводов и кабелей.

Страны с развивающейся экономикой, такие как Китай и Индия, являются основными странами для создания новых электростанций, увеличения внимания к созданию интеллектуальной инфраструктуры и внедрению современных средств связи, тем самым способствуя распространению проводов и кабелей.Поскольку распространение COVID-19 подталкивает Китай, а затем и Индию к изоляции, это нарушит цепочку поставок и приведет к значительным задержкам в новых установках в офисах и коммерческих приложениях. Это будет препятствовать росту кабельной промышленности.


ПОСЛЕДНИЕ ТЕНДЕНЦИИ


Запросите бесплатный образец , чтобы узнать больше об этом отчете.

Растущий спрос на возобновляемую энергию - жизненно важная тенденция

Повышение осведомленности о потенциале возобновляемых источников энергии привело к значительному внедрению возобновляемых источников энергии.В дополнение к этому, поддерживающие правительственные инициативы по развитию возобновляемой энергетики также являются важным фактором, ответственным за рост производства возобновляемой энергии, что, в свою очередь, будет способствовать дальнейшему увеличению спроса на провода и кабели. Согласно отчету EIA International Energy Outlook 2019, в 2018 году 28% мировой энергии приходилось на возобновляемые источники энергии, причем большая часть приходилась на ветровую, солнечную и гидроэнергетику. По прогнозам EIA, к 2050 году на возобновляемые источники энергии будет приходиться почти половина - 49% - мирового производства электроэнергии.

Растущий спрос со стороны центров обработки данных и ИТ-объектов - текущая тенденция

Увеличение числа центров обработки данных и ИТ-объектов для более высоких уровней доступности, безопасности и доступной возможности подключения ИТ-инфраструктуры приведет к увеличению числа приложений проводных и кабели. Ожидается, что гипермасштабируемые развертывания и жидкостное охлаждение будут иметь тенденцию в 2020 году и в ближайшие годы, что, вероятно, будет стимулировать спрос на центры обработки данных и ИТ-объекты.Силовые кабели переменного / постоянного тока, заземление, медь и оптоволокно - основные сетевые кабели, используемые в центрах обработки данных для приложений Ethernet. Согласно прогнозам Cisco, к 2021 году глобальный трафик облачных центров обработки данных достигнет 20,6 зеттабайт (ЗБ) в год по сравнению с 6 Зеттабайтами в год в 2016 году. Это отражает увеличение на 628 гипермасштабируемых центров обработки данных во всем мире в 2021 году по сравнению с 338 в 2016 году.


ДВИЖУЩИЕ ФАКТОРЫ

Увеличение инвестиций в передачу и распределение электроэнергии для удовлетворения спроса на топливо

Увеличение инвестиций в сектор передачи и распределения (T&D) для эффективной передачи энергии на различное электрическое оборудование на различных этапах сети является важным фактором роста рынка.Например, в Индии расходы на энергосистему увеличились до 20 миллиардов долларов США, в основном за счет сектора передачи и распределения. Центральное управление электроэнергетики правительства заявило, что на передачу в ближайшие три года потребуется 40 миллиардов долларов. Это на 60% выше текущего уровня. Инвестиции в технологии цифровых сетей выросли на 10 процентов, достигнув в 2018 году 35 миллиардов долларов США. Согласно статистике World Energy Investment, инвестиции в инфраструктуру T&D, как ожидается, вырастут до 6 долларов США.8 триллионов в период с 2014 по 2035 год.

Рост инвестиций в промышленный сектор и рост урбанизации для стимулирования роста

Согласно Отчету о мировых инвестициях за 2018 год, Азиатско-Тихоокеанский регион продемонстрировал инвестиции в размере 476 миллиардов долларов США в виде прямых иностранных инвестиций в 2017 г., в котором основной вклад внесли Китай и Сингапур. Быстрая урбанизация, вероятно, приведет к эскалации спроса на энергию, что приведет к необходимости объединения электросетей в густонаселенных районах.Следовательно, это вызовет большой спрос на различные кабели.


ОГРАНИЧИВАЮЩИЕ ФАКТОРЫ

Неустойчивость цен на сырье для сдерживания роста рынка

Основным сырьем, необходимым для производства кабелей, являются ингредиенты на основе резины и пластмассы, такие как зерна ПВХ. Органические полимерные материалы - это в основном фторопласт и силиконовый каучук, тогда как медный материал необходим для изготовления проводов. Повышение цен на сырье, особенно на медь, напрямую влияет на размер прибыли производителей проводов и кабелей, что может сдерживать рост рынка.


СЕГМЕНТАЦИЯ


По анализу напряжения


Чтобы узнать, как наш отчет может помочь оптимизировать ваш бизнес, поговорите с аналитиком

Низковольтный сегмент, чтобы привлечь внимание к растущему использованию в видеонаблюдении

На основе напряжение, рынок делится на низкое, среднее, высокое и сверхвысокое напряжение. Низковольтный сегмент доминирует на рынке проводов и кабелей благодаря широкому применению низковольтных проводов и кабелей в инфраструктуре, автоматизации, освещении, звуке и безопасности, а также видеонаблюдении, а также в других областях.

Предполагается, что сегмент среднего напряжения займет вторую по величине долю рынка из-за все более широкого применения в оборудовании мобильных подстанций, коммерческих зданиях, больницах, университетах и ​​учреждениях. Провода и кабели среднего напряжения широко используются для распределения энергии между электросетью высокого напряжения, низковольтными приложениями и коммунальными предприятиями для подключения жилых и промышленных комплексов или возобновляемых источников энергии, таких как ветряные и солнечные фермы, к первичной сети.

Сегмент высокого напряжения также будет генерировать большую долю благодаря растущим правительственным инициативам по расширению сети. Он предпочтителен для передачи и распределения электроэнергии в коммунальных и коммерческих целях. Кабель сверхвысокого напряжения в основном используется в электроэнергетических компаниях и многих других отраслях промышленности, включая водное хозяйство, аэропорты, железные дороги, сталелитейную промышленность, возобновляемые источники энергии, атомные и тепловые электростанции и другие отрасли обрабатывающей промышленности.


По результатам анализа конечных пользователей

Сегменты строительства и передачи и распределения электроэнергии, которые будут владеть значительной долей

В зависимости от конечного пользователя рынок сегментирован на аэрокосмическую и оборонную промышленность, строительство, ИТ и телекоммуникации, энергетику передача и распределение, нефть и газ, бытовая электроника, производство, автомобилестроение и другие.Впоследствии различные сегменты делятся на разные категории. Спрос со стороны строительного сектора растет из-за роста количества электрических применений в жилых и коммерческих учреждениях. Ожидается, что на сегмент передачи и распределения электроэнергии будет приходиться значительная доля в связи с увеличением инвестиций в проекты расширения сетей в течение прогнозируемого периода.

Ожидается, что в сегменте ИТ и телекоммуникаций будет наблюдаться значительный рост из-за высокого спроса на центры обработки данных и кабели для передачи информации.Нефтегазовый сегмент поддерживается растущим применением высоковольтных силовых, автоматических, частотно-регулируемых, управляющих, контрольно-измерительных и оптоволоконных кабелей во время эксплуатации. Сегмент аэрокосмической и оборонной промышленности призван стимулировать спрос на провода и кабели из-за использования широкого спектра военной наземной техники, экранирования, защитного покрытия, двухточечной проводки планера и других сильноточных приложений.


РЕГИОНАЛЬНАЯ ИНФОРМАЦИЯ


Чтобы получить более подробную информацию о региональном анализе этого рынка, запросите бесплатный образец

Промышленность анализируется по пяти ключевым регионам, включая Северную Америку, Европу, Азиатско-Тихоокеанский регион, Латинскую Америку, Ближний Восток и Африку, с дальнейшими подразделениями на страновом уровне.Размер рынка в Азиатско-Тихоокеанском регионе в 2019 году составил 76,50 млрд долларов США. Такие страны, как Китай и Индия, значительно увеличивают инвестиции в расширение своих сетей передачи и распределения. Помимо этого, растущий спрос на электроэнергию из возобновляемых источников энергии является основным фактором, обусловленным ростом регионального рынка. Например, в ноябре 2019 года Азиатский банк развития (АБР) планировал инвестировать 300 миллионов долларов США в расширение линий электропередачи в Большой Дакке, Бангладеш.

Северная Америка, по оценкам, занимает вторую по величине долю рынка в мире.Видное положение региона объясняется ростом производства энергии из возобновляемых источников и повышением энергоэффективности. Например, в 2019 году Управление энергетической информации США (EIA) прогнозировало, что доля общего производства электроэнергии в США, произведенная с помощью возобновляемых источников энергии, достигнет 13% от общего объема производства в 2020 году по сравнению с 10% в 2018 году.

Рынок в Европе ожидается значительный рост из-за увеличения инвестиций в расширение сетевой инфраструктуры и высокого спроса на возобновляемые источники энергии.В соответствии с Планом развития сети Северных стран на 2019 год операторы систем передачи Северных стран планируют инвестировать более 16,79 млрд долларов США к 2028 году, что, как ожидается, создаст многообещающие возможности роста для рынка в ближайшие годы.

Ожидается, что в Латинской Америке, на Ближнем Востоке и в Африке будут наблюдаться значительные темпы роста из-за огромного недоукомплектованного спроса. Например, ожидается, что на Ближнем Востоке и в Африке будет наблюдаться значительный рост за счет увеличения инвестиций в проекты по возобновляемым источникам энергии и проекты по укреплению сетей.В дополнение к этому участники рынка в этом регионе делают огромные инвестиции, которые будут способствовать росту спроса на провода и кабели в различных отраслях промышленности.


КЛЮЧЕВЫЕ ИГРОКИ ОТРАСЛИ

Основные игроки фокусируются на предоставлении разнообразных портфелей для конкуренции на рынке

Этот рынок имеет консолидированную структуру благодаря сильному портфелю продуктов и замечательной дистрибьюторской сети крупных компаний в развитых и развивающихся странах. Многочисленные компании-производители кабелей активно участвуют в работе на глобальном, региональном и национальном уровнях по всему миру.

В настоящее время, по прогнозам, Prysmian Group, Southwire Company, KEI Industries, Sumitomo Corporation и Nexans будут формировать конкурентную среду, предлагая разнообразные продукты. Однако поддерживающие инициативы правительства по расширению проектов передачи и распределения и рост инвестиций в телекоммуникационную отрасль приводят к увеличению числа отечественных игроков, выходящих на рынок. По прогнозам, это приведет к здоровому росту рынка к 2027 году.Например, в декабре 2018 года правительство Индии инвестировало 2,51 миллиарда долларов США в обеспечение доступа к электроэнергии более чем 40 миллионам семей в стране.


СПИСОК КЛЮЧЕВЫХ КОМПАНИЙ:



  • Prysmian Group (Милан, Италия)

  • Southwire Company (Джорджия, США)

  • Nexans (Париж, Франция)

  • Furukawa Electric Co., Ltd. (Токио, Япония)

  • Fujikura Ltd. (Токио, Япония)

  • Sumitomo Corporation (Токио, Япония)

  • Belden Inc.(Миссури, США)

  • LS Cable & System (Аньян, Южная Корея)

  • KEI Industries Ltd (Дели, Индия)

  • Cords Cable Industries Ltd. (Дели, Индия)

  • Marlin Steel Wire Products LLC (Мэриленд, США)

  • Амфенол (Коннектикут, США)

  • Finolex Cables Ltd (Махараштра, Индия)

  • Polycab (Махараштра, Индия)

  • Encore Wire Corp (Техас, США)




КЛЮЧЕВЫЕ СОБЫТИЯ ОТРАСЛИ:

  • Май 2020 г. - Компания Ailes Marines, отвечающая за разработку, монтаж, строительство и эксплуатацию морской ветряной электростанции в бухте Сен-Брие, заключила контракт на сумму 89 долларов США.58 миллионов для Prysmian Group на поставку подводных межгрупповых кабельных систем.

  • Май 2020 г. - Nexans заключила крупный контракт на проектирование, производство и установку кабельной системы постоянного тока высокого напряжения (HVDC) протяженностью 335 км для компании Ariadne Interconnection S.P.S.A, принадлежащей IPTO, государственному оператору сети Греции.

  • Май 2020 г. - LS Cable & System получила контракт на сумму 56,61 миллиона долларов США на производство и транспортировку современных кабелей с использованием современной технологии твердых диэлектриков.Это заменит существующие шесть однофазных кабелей для проекта замены кабелей Straits, расположенного в Висконсине American Transmission Co.


ПОКРЫТИЕ ОТЧЕТА


Инфографическое представление рынка проводов и кабелей

Чтобы получить информацию по различным сегментам, поделитесь с нами своими запросами

Отчет об исследовании рынка проводов и кабелей содержит подробный анализ рынка. Он фокусируется на ключевых аспектах, таких как ведущие компании, типы продуктов и ведущие приложения в различных отраслях.Помимо этого, отчет об индивидуальном исследовании дает представление о рыночных тенденциях и основных отраслевых разработках. В дополнение к вышеупомянутым факторам, он включает в себя несколько факторов, которые способствовали росту развитого рынка в последние годы.


Объем отчета и сегментация:




















0



2

02















АТРИБУТ


ПОДРОБНЕЕ


2
2016-2027


Базовый год


2019


Период прогноза 2020


2

Исторический период


2016-2018


Ед. 902 68

Сегментация


По напряжению



  • Низкое напряжение

  • Среднее напряжение

  • Высокое напряжение

  • Сверхвысокое напряжение



Конечным пользователем



  • Аэрокосмическая промышленность и оборона

  • Строительство


  • ИТ и телекоммуникации

  • Передача и распределение энергии

  • Нефть и газ

  • Потребитель
  • Высокотехнологичная продукция

  • Мелкая бытовая техника

  • Бытовая техника

  • Бытовая техника

  • HVAC

  • Прочие



  • Производство

    • Промышленное оборудование 2


  • Автомобилестроение

    • Легковые автомобили

    • Коммунальные автомобили



  • Прочие


  • 7
    7 Северная Америка
    7 Северная Америка (По напряжению, конечному пользователю и стране)

    • The U.S. (по напряжению и по конечному пользователю)

    • Канада (по напряжению и по конечному пользователю)



  • Европа (по напряжению, конечному пользователю и стране)

    • Великобритания ( По напряжению и по конечному пользователю)

    • Германия (по напряжению и по конечному пользователю)

    • Франция (по напряжению и по конечному пользователю)

    • Италия (по напряжению и по конечному пользователю)

    • Испания (по напряжению и по конечному пользователю)

    • Россия (по напряжению и по конечному пользователю)

    • Остальная Европа (по напряжению и по конечному пользователю)



  • Азиатско-Тихоокеанский регион (по напряжению , Конечный пользователь и страна)

    • Китай (по напряжению и по конечному пользователю)

    • Индия (по напряжению и по конечному пользователю)

    • Япония (по напряжению и по конечному пользователю)

    • Австралия (по напряжению и по конечному пользователю)

    • Юго-Восточная Азия (по напряжению и по конечному пользователю)

    • Res т Азиатско-Тихоокеанского региона (по напряжению и по конечному пользователю)



  • Латинская Америка (по напряжению, конечному пользователю и стране)

    • Бразилия (по напряжению и по конечному пользователю)

    • Мексика (по напряжению и по конечному пользователю)

    • Аргентина (по напряжению и по конечному пользователю)

    • Остальная часть Латинской Америки (по напряжению и по конечному пользователю)



  • Ближний Восток и Африка (по напряжению, конечному пользователю и стране)

    • GCC (по напряжению и по конечному пользователю)

    • Южная Африка (по напряжению и по конечному пользователю)

    • Остальные страны Ближнего Востока и Африки ( По напряжению и по конечному пользователю)




  • 6 типов электропроводки для вашего дома

    Все электрические проекты объединяет одно: электропроводка.При установке новой проводки важно знать, какой тип провода или кабеля вам нужен. Базовые знания о типах электропроводки помогут вам узнать больше о схемах, существующих в вашем доме. Например, вам будет проще определить, какой провод куда идет, глядя в распределительную коробку.

    Современные дома и дома, построенные после середины 1960-х годов, в целом имеют аналогичные типы проводов. Кроме того, любая новая проводка должна соответствовать требованиям, установленным местными строительными нормативами или национальными электротехническими нормами.Электропроводка - это подключение проводов и кабелей к различному оборудованию и устройствам, таким как приборы, выключатели, фонари, розетки и так далее, к главному распределительному щиту.

    Кабель против провода

    Важно понимать некоторые основные термины, которые используются при описании проводки. Электрический провод - это проводник, материал, проводящий электричество. Для бытовой электропроводки материал либо медь, либо алюминий (или алюминий с медной оболочкой), хотя алюминий больше не используется.Это может быть многожильный провод или цельный металлический проводник, и в большинстве случаев он изолирован с помощью непроводящего пластикового покрытия.

    С другой стороны, кабель представляет собой комбинацию двух или более проводов, собранных с использованием одной оболочки. В современных домах кабель NM (неметаллический) является наиболее распространенным типом. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку, и содержит:

    • один или несколько «горячих» (токоведущих) проводов
    • нейтральный провод
    • заземляющий провод

    1.Кабель NM

    Самым распространенным типом домашней электропроводки является кабель NM, также известный как кабель Romex, по названию самой популярной марки электропроводки. Кабели NM содержат три или более отдельных проводника, обернутых вместе оболочкой, которая представляет собой гибкую пластиковую оболочку.

    Этот тип кабеля обычно используется для сухой внутренней домашней проводки, включая бытовую технику, арматуру, выключатели и розетки. Сегодня кабели NM имеют цветовую маркировку, что означает, что внешняя оболочка кабеля имеет разные цвета, чтобы указать калибр провода.Вот наиболее распространенные кабели NM, которые вы, скорее всего, найдете в современных домах:

    • Цепи калибра 6, 55 А в черной оболочке
    • Цепи калибра 8, 40 А в черной оболочке
    • Цепи калибра 10, 30 А в оранжевой оболочке
    • Цепи калибра 12, 20 А в желтой оболочке
    • Цепи калибра 14, 15 А в белой оболочке

    Серая оболочка предназначена для подземных (УФ) кабелей.

    2.Армированный кабель

    Когда дело доходит до домашней электропроводки, местные постановления более строги, чем национальные нормы. Вот почему вы можете обнаружить, что в некоторых областях использование кабелей NM не разрешено, и в этих местах вместо них используются бронированные кабели или кабели переменного тока.

    Проводка переменного тока

    , также известная как BX, восходит к началу 1900-х годов и спроектирована с гибкой металлической оболочкой, которая обеспечивает дополнительную защиту проводников внутри. В коммерческих зданиях или жилых постройках более трех этажей использовать кондиционер нельзя.

    3. Подземный питающий кабель

    UF (подземный фидер) - это кабель NM, специально разработанный для влажных мест и прямого захоронения в земле. При прокладке проводов под землей или в наружных проектах необходимо использовать УФ-кабель. Электрики также выбирают другой вариант - использовать под землей кабелепровод из ПВХ и протягивать провода.

    Этот тип кабеля обычно используется для питания наружных приборов, и он содержит изолированные токоведущий и нейтральный провод, а также неизолированный провод заземления.В отличие от кабеля NM, тип UF имеет твердую пластиковую оболочку вокруг каждого провода и серую внешнюю оболочку. Кроме того, этот тип кабеля можно использовать для разводки основных цепей.

    4. Низковольтный провод

    Низковольтная проводка используется для цепей с напряжением менее 50 вольт. Этот тип проводки - правильный выбор для предметов, которые не требуют большого количества электроэнергии, например дверных звонков, термостатов, спринклерных систем или ландшафтного освещения.

    Низковольтная проводка калибра от 12 до 22, она либо изолирована, либо покрыта оболочкой кабеля.Несмотря на то, что электрические разряды с низковольтными проводами обычно не возникают, рекомендуется выключить устройства, прежде чем начинать с ними работать.

    5. THHN / THWN Провод

    Два самых распространенных типа изолированных проводов - THHN и THWN. В отличие от кабеля NM, это одиночные жилы, каждый из которых имеет цветную изоляцию. И они защищены пластиковой или металлической трубкой.

    • Горячие провода черного, оранжевого или красного цвета;
    • Нейтральные провода белого или коричневого цвета;
    • Заземляющие провода зеленого или желто-зеленого цвета.

    Что касается изоляции, то буквы обозначают ее свойства:

    • T означает термопластик;
    • H означает термостойкость, а HH означает высокая термостойкость;
    • W означает номинальное значение для влажных помещений;
    • N означает нейлоновое покрытие для дополнительной защиты.

    Эти типы проводов следует использовать в таких местах, как подвалы или гаражи, а также внутри дома, только для коротких открытых участков, например, соединения проводов для водонагревателей или мусорных баков.Поскольку это провода цепи, с ними никогда не следует работать при включенных цепях.

    6. Телефон и провод передачи данных

    И в телефонах, и в интернет-проводке используются провода низкого напряжения. Хотя наиболее распространенный тип кабеля для этого - Cat (Категория) 5, ваш телефонный кабель и кабель для передачи данных могут иметь от четырех до восьми проводов. Кабель категории 5 состоит из восьми проводов, скрученных вместе в четыре пары, и это наиболее эффективный тип для телефона и передачи данных. Кроме того, кабель категории 5 обеспечивает большую емкость и качество, чем стандартный телефонный провод.

    Даже несмотря на то, что проводка передачи данных не находится под высоким напряжением, все же опасно, чтобы проводка данных соприкасалась с домашней проводкой. Поэтому обращайтесь с ним осторожно и не касайтесь оголенных проводов.

    Асбест в электропроводке - место обнаружения асбеста

    Воздействие асбеста в электропроводке и риски

    Электропроводка есть на каждом объекте, где есть электричество. Почти вся электрическая проводка изолирована электротканью, огнестойким и жаропрочным материалом, обернутым вокруг металлических проводов для предотвращения возгорания.Если произойдет короткое замыкание и возникнет искра, искра будет погашена электрической тканью и погаснет.

    До 1980-х годов асбест был обычным ингредиентом ткани, используемой для электропроводки. Асбест огнестойкий, жаропрочный и водостойкий, что делает его невероятно прочным материалом. Поскольку его можно было добывать по всей стране, он стал рентабельным и легким в добыче.

    К сожалению, ученые обнаружили, что асбест не был тем чудодейственным материалом, как многие думали.Асбест, используемый в электропроводке, представляет собой серьезную проблему для здоровья, в результате которой погибло множество американцев и электриков во всем мире.

    Даже после того, как опасность асбеста была обнаружена, американским компаниям потребовалось более десяти лет, чтобы прекратить использование асбестовых продуктов, таких как электропроводка.

    В производимой сегодня изоляции электропроводки не используется асбест. Однако многие дома и сооружения, построенные в прошлые десятилетия, по-прежнему будут содержать асбест, представляющий постоянную опасность для людей, которые работают и живут в этих зданиях.

    Кто подвергался воздействию асбеста в электропроводке?

    Люди, работающие с изоляцией электропроводки на производстве или в строительстве, подвергаются наибольшему риску воздействия асбеста.

    В прошлом этот риск часто был связан с монтажными работами, так как рабочие непосредственно обрабатывали, разрезали и манипулировали изоляцией электропроводки по мере необходимости.

    Сегодня риск воздействия асбеста снижен, но все еще существует каждый раз, когда человек работает с электрическими компонентами здания, построенного до того, как асбест был прекращен.

    К людям, наиболее подверженным воздействию асбеста в электропроводке, относятся:

    При работе с существующей изоляцией проводки, которая может содержать асбест, очень важно, чтобы рабочие применяли все доступные меры предосторожности для предотвращения и минимизации воздействия.

    Опасность воздействия усиливается из-за хрупкой природы асбеста, из-за которой волокна с большей вероятностью разрушатся и попадут в воздух по мере старения.

    Даже сейчас люди, у которых есть асбестосодержащая электропроводка в офисах, коммерческих помещениях и домах, могут подвергаться воздействию асбеста, особенно если у них есть склонность к самоделкам, а здания были построены до 1980-х годов.

    Риск для здоровья, связанный с асбестом в электропроводке

    Асбест в изоляции электропроводки представляет серьезную опасность для здоровья и является частью национального кризиса, который продолжается по сей день.

    Асбест, который перемещается, разрезается или иным образом нарушается, может посылать микроскопические волокна в воздух, которые затем может вдохнуть любой человек в окрестностях.

    При вдыхании эти волокна асбеста проникают в организм и могут застрять в мягких тканях брюшной полости, легких или сердца.Застрявшие волокна могут вызвать мутацию в соседних клетках, которая превращает их в клетки мезотелиомы.

    Мезотелиому сложно обнаружить на ранних стадиях, поскольку у большинства жертв симптомы не проявляются до тех пор, пока мезотелиома не перейдет в стадию 3 или 4. На этом этапе рак невероятно трудно уничтожить, и прогноз у него плохой.

    Большинство жертв с диагнозом мезотелиома выживают менее 5 лет.

    Асбест также может вызывать асбестоз, опасную форму рубцевания легких, которая связана с респираторными заболеваниями, сердечной недостаточностью и другими видами рака.

    Обращение к правосудию в связи с воздействием асбеста

    Асбест в изоляции электропроводки может иметь разрушительные последствия для физического и психического здоровья. К счастью, есть ресурсы, которые помогут облегчить часть бремени мезотелиомы для жертв и их семей.

    Если вам поставили диагноз мезотелиома, свяжитесь с нашей командой поддержки правосудия, чтобы получить доступ к необходимой поддержке и ресурсам.

    Позвоните нам по телефону (866) 608-8933 или зарегистрируйтесь, чтобы получить наше БЕСПЛАТНОЕ Руководство по правосудию по мезотелиоме, чтобы понять ваши следующие шаги в качестве жертвы мезотелиомы.

    История электропроводки в США

    Этот тип перегрузки из-за того, что в старом доме не хватает розеток, опасен.

    Электричество было стандартной частью почти каждого дома в США на протяжении почти 100 лет. За прошедшие годы были достигнуты значительные успехи в том, чтобы сделать электричество в домах более безопасным и надежным. Однако, как домашний инспектор, вы, вероятно, столкнетесь с некоторыми старыми электрическими системами, которые не соответствуют современным нормам.

    Хотя они могут по-прежнему функционировать надлежащим образом, вы должны указать в своем отчете любые потенциально небезопасные условия, включая возраст, износ и метод установки.

    Покрытая тканью проводка

    Сегодня провода изолированы пластиком или резиной. Много лет назад использовалась ткань. Хотя сегодня это может показаться странным, этот старый дом подтверждает, что, если проводка покрыта и находится в хорошем состоянии, это не считается опасным. Тканевая проводка часто соединяется с керамическими или фарфоровыми ручками или трубками, которые также безопасны, если они в хорошем состоянии. Однако вы можете отметить такие наблюдения в своем отчете, чтобы потенциальный домовладелец знал о ситуации.

    Алюминиевая проводка

    Вы также можете найти старые дома с алюминиевой проводкой вместо медной. В то время как алюминиевая проводка считалась безопасной на момент ее установки (1965–1973), Комиссия по безопасности потребительских товаров теперь заявляет, что она может вызывать возгорание чаще, чем медная проводка.

    За исключением перемонтажа всего дома, что непрактично, CSPC рекомендует заменять концы каждого алюминиевого провода медным, чтобы обнажалась только медная часть.Однако это тоже дорого и трудоемко, поэтому, по крайней мере, рекомендуйте домовладельцу дооснастить каждый выключатель и розетку различными, которые лучше работают с алюминием, тем самым лучше защищая соединение и дом.

    Провод заземления

    Одна из самых больших проблем со старой проводкой - отсутствие заземляющего провода. Провода заземления стали стандартом при установке электрических систем в 1960-х годах. Они важны, потому что снижают риск поражения электрическим током.

    Очевидным свидетельством отсутствия заземляющей проводки является наличие розеток с двумя отверстиями по сравнению с розетками с тремя отверстиями. Третье отверстие предназначено для заземления.

    Рекомендуется перемонтировать любые розетки с двумя отверстиями и заменить их версиями с тремя отверстиями.

    Выходы, которые могут контактировать с водой, должны быть оборудованы GFCI.

    GFCIs

    Отсутствие GFCI - прерывателей цепи замыкания на землю - также может представлять опасность. Эти типы розеток с красной кнопкой сброса часто устанавливаются в таких местах, как ванные комнаты и кухни, где в случае намокания опасность поражения электрическим током значительно возрастет.GCFI отключает электричество, когда цепь намокает или перегружается.

    Если GCFI не устанавливаются на розетках или в основном блоке, рекомендуем их размещать, по крайней мере, в ванных комнатах и ​​кухнях, а также, возможно, в гаражах или на открытом воздухе.

    Розетки

    Еще одна проблема, с которой вы столкнетесь в домах, подключенных много лет назад, - это нехватка доступных розеток. Дома, построенные в 1940-х, 50-х и 60-х годах, обычно имели по несколько розеток на комнату. Ожидалось, что домовладельцы будут подключены к розетке с часами и лампой и не более того.

    Сегодня домовладельцы все еще часто включают часы и лампы, а также телевизоры, стереооборудование, зарядные устройства для электроники, компьютеры, принтеры, электрические одеяла и многое другое. Добавьте к этому те приборы, которые вы подключаете только тогда, когда ими пользуетесь - фены, утюги, блендеры и т. Д. - и вам понадобится еще больше розеток.

    Хотя это не является нарушением правил, слишком мало розеток может привести к небезопасной ситуации, если новый домовладелец будет вынужден использовать много разветвителей питания или удлинителей для управления своими приборами и электроникой.Если в доме нет розеток, рекомендуем установить больше.

    Курсы по осмотру домов

    ICA научат вас всему, что вам нужно знать об электропроводке и осмотре домов. Чтобы узнать больше о наших курсах домашнего осмотра, посетите наш веб-сайт сегодня.

    Опасности оголенных проводов

    Существует много типов проводов, используемых для распределения электроэнергии, но большинство проводов изготовлено из меди или алюминия. К оголенным проводам следует относиться серьезно. Пока вы не будете уверены, что провод не находится под напряжением, относитесь к нему так, как будто по нему проходит ток.

    Открытые заземляющие провода

    Заземляющие провода большую часть времени не пропускают электрический ток и обычно имеют оголенные провода и соединения. Заземляющий провод отводит избыточный электрический ток от электрических цепей при обнаружении скачка напряжения или электрической проблемы. Заземляющий провод передает электричество на землю через заземляющий стержень или трубу, где его можно безопасно нейтрализовать. В современных электрических розетках третья круглая вилка является заземляющим проводом для электрических устройств, которым может потребоваться отвести электричество от поражения электрическим током.

    Заземляющие провода, особенно снаружи вашего дома через заземляющие стержни, оголены. К заземляющим проводам можно безопасно прикасаться, если только не произойдет скачок напряжения, вызывающий прохождение электричества через заземляющий провод.

    Как проверить электрический провод

    Электрические провода можно проверить с помощью тестера напряжения. Тесты напряжения можно приобрести в местном хозяйственном магазине, они бывают разных типов и точности. Более дешевые тестеры напряжения просто скажут вам, есть ли электрический ток рядом с электрическим проводом, а более дорогие вольтметры покажут вам, сколько существует электрического тока и напряжение на оголенных проводах.

    Бесконтактные измерители напряжения

    Бесконтактные вольтметры обнаруживают электрический ток без электрического соединения посредством идентификации электрического поля. Такие вольтметры - отличное приобретение для вашего дома, позволяя легко определить, безопасно ли прикасаться к электрическому соединению.

    Использование вольтметра

    Традиционные вольтметры имеют два электрических провода, которые подключаются к положительному и отрицательному проводу или соединениям в электрическом контуре. Когда провода подключены соответствующим образом, электричество будет проходить через счетчик, что позволяет проводить точное считывание электричества.

    Как исправить оголенный электрический провод

    Ослабленные или оголенные электрические провода могут быть очень распространенной проблемой, вызванной проектами по благоустройству дома и обычным износом. Определить незакрепленный или оголенный провод может быть сложно, если он спрятан в вашем доме. Однако, если вы видите оголенный электрический провод, важно оставаться в безопасности и следовать инструкциям по ремонту провода.

    Отключите электрическую цепь

    Выясните, в какой электрической цепи находится ваш оголенный провод, и отключите соединение.Это позволит вам безопасно работать без опасности поражения электрическим током. При проведении любых электрических подключений важно выключить электрическую цепь, прежде чем что-либо прикасаться.

    Изолировать оголенный провод

    Изоляция оголенного провода даст вам лучшее представление о том, что могло стать причиной оголения провода. Если это прокол изоляции провода, вы должны искать возможные гвозди или другие опасности, а если это неплотное электрическое соединение, вам следует посмотреть, как провод был вытащен из электрического приспособления.

    Изолента для открытых участков

    Изолента, обычно черного цвета, должна использоваться на открытых электрических проводах из-за ее низкой проводимости и устойчивости к износу с течением времени. Для более крупных порезов и порезов в электрических проводах вам может потребоваться полностью разрезать провод и выполнить электрическое соединение с помощью гаек. Изоленту нельзя использовать, если нарушена изоляция между положительным и нейтральным проводом.

    Повторное подсоединение ослабленных электрических соединений

    Электрические соединения в розетках, выключателях и розетках со временем могут ослабнуть, вызывая проблемы с подключением и потенциально вызывая опасность пожара.Ослабленные электрические соединения должны быть правильно подключены и затянуты, чтобы ваши провода больше не отсоединились. Одна из основных проблем с алюминиевой проводкой заключается в том, что она со временем изгибается и перемещается, вызывая ослабление электрических соединений.

    Позвоните профессиональному электрику

    Совет номер один при проведении электромонтажных работ: не делайте того, в чем вы не уверены. Если вы не уверены в правильности выполнения электромонтажных работ, лучше всего обратиться за советом и помощью к профессиональному электрику.Опытные и обученные электрики Allgood Electric предлагают услуги по ремонту и тестированию, чтобы убедиться, что электропроводка в вашем доме обновлена ​​и безопасна. Свяжитесь с Allgood Electric сегодня .

    Какая страна импортирует самые изолированные провода и кабели в мире?

    Дата публикации: 28 мая 2018 г.

    IndexBox только что опубликовал новый отчет «Мир: изолированные провода и кабели - обзор рынка.Анализ и прогноз до 2025 года ». Вот краткое изложение основных выводов отчета.

    Общий объем импорта проводов и кабелей в 2016 году составил X тонн, что на X% больше уровня предыдущего года. В целом, он свидетельствует о значительном росте с 2007 по 2016: общий объем импорта увеличивался в среднем на + X% в течение последних девяти лет. Тем не менее, в тенденции наблюдались некоторые заметные колебания на протяжении всего анализируемого периода. По итогам 2016 года импорт проводов и кабелей увеличился на + X% к уровню 2012 года.Темпы роста были самыми высокими в 2016 году, когда они выросли на X% по сравнению с уровнем предыдущего года. В этом году мировой импорт проводов и кабелей достиг максимального объема и, вероятно, в ближайшем будущем продолжит расти.

    В стоимостном выражении импорт проводов и кабелей в 2016 году составил X долларов США. Общий объем импорта увеличивался в среднем на + X% в период с 2007 по 2016 год, однако в тенденции наблюдались некоторые заметные колебания в определенные годы. За отчетный период мировой импорт проводов и кабелей достиг максимального уровня в $ X в 2014 году, однако с 2015 по 2016 год он оставался на несколько более низком уровне.

    Основные страны-импортеры проводов и кабелей в мире

    X. Германия (X млрд долларов США)

    X. Мексика (X млрд долларов США)

    X. Китай (X млрд долларов США)

    X. Великобритания (X млрд долларов США) Долл. США)

    X. Южная Корея (X млрд долл. США)

    X. Испания (X млрд долл. США)

    X. Италия (X млрд долл. США)

    X. Польша (X млрд долл. США)

    X. Турция (X млрд долларов США)

    X. Ливия (X млрд долларов США)

    X. Мозамбик (X млрд долларов США)

    Импорт проводов и кабелей по странам

    В 2016 году Мозамбик (X тонн) был крупнейшим импортером проводов и кабелей. что составляет X% от общего объема импорта.За ним следует Китай (X тонн), на долю которого приходится X% от общего объема импорта проводов и кабелей. Мексика (X тонн), Германия (X тонн), Ливия (X тонн), Польша (X тонн), Великобритания (X тонн), Испания (X тонн), Италия (X тонн), Турция (X тонн) и Южная Корея (X тонн) значительно отстает от этого показателя.

    Мозамбик также был самым быстрорастущим с точки зрения импорта проводов и кабелей, с CAGR + X% с 2007 по 2016 год. В то же время Ливия (+ X%), Испания (+ X%), Германия ( + X%), а Турция (+ X%) продемонстрировала положительные темпы роста.В Польше, Италии, Южной Корее и Китае наблюдалась относительно плоская тенденция. Напротив, Великобритания (-X%) и Мексика (-X%) продемонстрировали тенденцию к снижению за тот же период. Ливия (-X%) и Мозамбик (-X%) существенно ослабили свои позиции по объему мирового импорта, тогда как доли остальных стран оставались относительно стабильными на протяжении всего анализируемого периода.

    В стоимостном выражении Германия (X долл. США), Мексика (X долл. США) и Китай (X долл. США) были странами с самым высоким уровнем импорта в 2016 году, на долю которых в совокупности приходилось X% мирового импорта.Несколько отстали Великобритания, Южная Корея, Испания, Италия, Польша, Турция, Ливия и Мозамбик, вместе составляя еще X%.

    Южная Корея (+ X% в год) показала самые высокие темпы роста импорта проводов и кабелей среди основных стран-импортеров за последний X-летний период, в то время как другие мировые лидеры продемонстрировали более скромные темпы роста.

    Цены на импорт проводов и кабелей по странам

    Средняя цена импорта проводов и кабелей в 2016 году составила X долларов за тонну, снизившись на -X% по сравнению с предыдущим годом.В целом импортные цены на провода и кабели по-прежнему демонстрируют умеренное снижение. Наиболее заметные темпы роста были зафиксированы в 2011 году, рост составил X% г / г. Мировой импорт проволоки и кабеля достиг пика в $ X за тонну в 2014 году, однако с 2015 по 2016 год ему не удалось восстановить свои позиции.

    Импортные цены заметно варьировались в зависимости от страны назначения. страной с самыми высокими импортными ценами была Германия (X долларов за кг), в то время как Мозамбик (X долларов за тонну) был одним из самых низких.

    С 2007 по 2016 год наиболее заметные темпы роста импортных цен на провода и кабели были достигнуты Мексикой (+ X% в год), в то время как другие мировые лидеры демонстрировали более скромные темпы роста.

    Хотите узнать больше о мировом рынке проводов и кабелей? Получите последние тенденции и информацию из нашего отчета. Он включает в себя широкий спектр статистических данных о

    • рыночной доле проводов и кабелей
    • цены на провода и кабели
    • промышленность проводов и кабелей
    • продажи проводов и кабелей
    • импорт проводов и кабелей
    • экспорт проводов и кабелей
    • провода и кабели и прогноз рынка кабеля
    • прогноз цен на провода и кабели
    • основные производители проводов и кабелей

    Все данные, представленные в этой статье, относятся к следующему продукту: Код ГС X - изолированные провода, кабели и другие электрические проводники с установленными или неоптическими разъемами волоконно-оптические кабели из волокон с индивидуальной оболочкой, собранные или не собранные с электрическими проводниками или снабженные соединителями.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
