Электрика в деревянном доме. Как это сделано

Здравствуйте, друзья. Многих интересует вопрос электромонтажных работ в деревянных домах. В частности, людей интересует скрытая система электропроводки. Поэтому сегодня на примере этого дома я расскажу вам все тонкости монтажа скрытой системы электропроводки в деревянном доме.

Прежде чем мы начнем осмотр, я познакомлю вас с этим объектом. Первый камень в фундамент этого дома мы заложили в прошлом году, примерно в это же время. Сегодня вы занимаемся инженерными системами. В частности, сейчас уже готова система электрики и, буквально через месяц, в доме уже будет тепло.

Поэтому сейчас самое время показать, как должна выглядеть электропроводка в современном деревянном доме.

Естественно, перед началом электромонтажных работ делается четкое согласование всех точек с заказчиком.

Кроме того, что мы отображаем все точки на бумаге, мы еще проходим с заказчиком и, каждую точку он нам прямо отмечает на стене. Это очень важно, чтобы электрики могли сразу все сделать и, не пришлось ничего добавлять, доделывать, переделывать.

Вообще на качественное выполнение работ во многом влияет последовательность реализации. Например, до того, как сюда заехали электрики, мы произвели комплекс работ, который облегчил работу электриков.

Мы возвели каркасные перегородки, чтобы электрики точно знали, куда нужно подвести электропровод, конкретно в какое место.
Мы подготовили гидроизоляцию плиты, чтобы провода проходили уже по гидростеклоизолу.
Мы подготовили дверные и оконные проемы, сделали штробу под шип обсадной коробки.

Основной принцип электромонтажа в деревянном доме заключается в том, что здесь нет ни каких соединений провода в скрытых местах. Все соединения и распаечные коробки находятся в ящике. В одном ящике находятся распаечные коробки, а в другом – автоматы.

Затем от щитков отходят два шлейфа. Один шлейф уходит на пол первого этажа, а второй под пол второго этажа. Провод мы используем медный: для освещения 1,5х3, а для розеток 2,5х3. Щитки стоят на негорючем основании (фартуке), сам провод находится в металлогофре (в данном случае металлическая гофра в пластиковой оплетке). Внутри нее находится провод.

Комментарии электрика (3.35 мин)

В данном случае мы использовали автоматы Schneider. Полное название АВДТ. Первая степень защиты, самая основная, идет от поражения электрическим током. У многих есть дети, мы перестраховываемся. Вторая степень защиты – от перегруза сети, тем самым мы защищаем изоляцию кабеля. Третья степень защиты – от короткого замыкания. Ток свыше 25 мА считается смертельно опасным для человека. Данный автомат защищает от поражения электрическим током, срабатывает при утечке тока по фазе свыше 35 мА.

Как правило, при монтаже электропроводки мы используем кабеля двух типов. Для освещения ВВГНГ(LS)-3×1,5, а для розеток ВВГНГ(LS)-3×2,5.

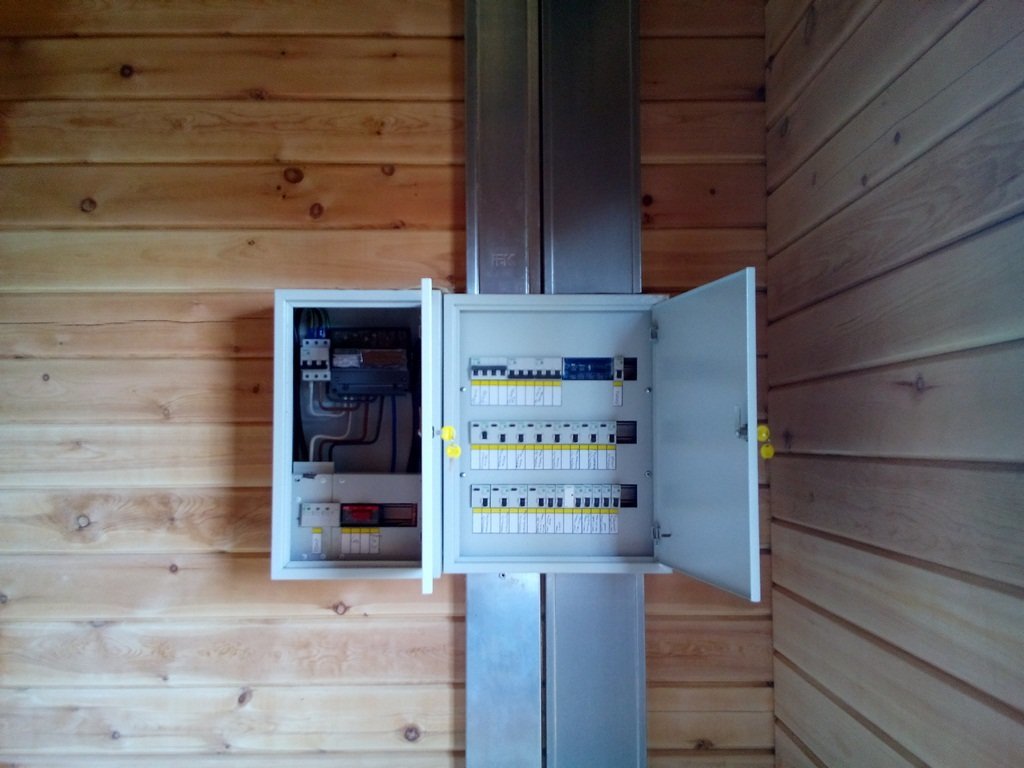

В деревянных домах обычно мы устанавливаем 2 электрощита: один щит коммутации, а второй – органы управления. В щите коммутации располагаются все распределительные коробки в которых производятся все соединения кабелей. Коробки у нас обслуживаемые, мы их устанавливаем обычно в бойлерной. Эти коробки для собственника обычно не нужны, щит располагаем в стороне. Для собственника остается щит с органами управления – это автоматы.

Устанавливаем вводной автомат, 3-х полюсной автомат на обогрев (на котел), и однополюсные АВДТ на розетки и выключатели. Обычно мы делим по группам проводку: освещение и розетки. Каждую комнату мы делаем на отдельный автомат, тоже и с освещением.

Вводной кабель в дом у нас идет отсюда (5,49 мин). Здесь установлен главный автомат и счетчик. Провод под землей уходит в дом, в щитовую. Также здесь мы делаем заземление: копаем контур и вбиваем три уголка, а шинка выходит из земли. Заземление у нас есть!

Сечение основного вводного кабеля рассчитывается с учетом всех потребителей, которые будут в доме, поэтому для каждого дома это индивидуально.

Шлейф идет по первому этажу в общем канале и есть ответвления на комнаты.

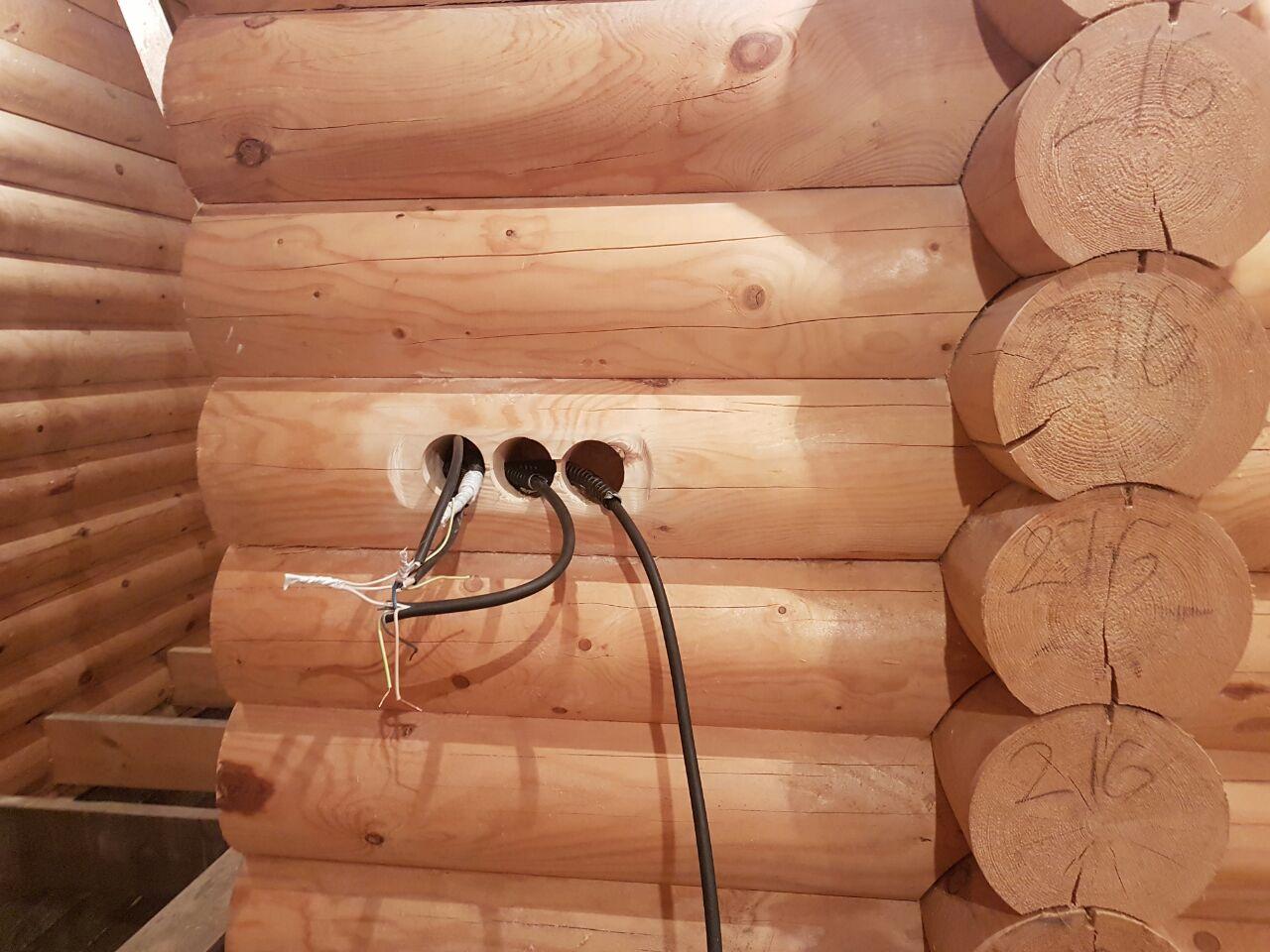

Многих интересует вопрос: Нужно ли делать сверления при монтаже сруба?

Я отвечаю, что практически всегда можно подойти к любой точке уже после сборки сруба. Например, мы сейчас видим выключатель (7.04). Вообще все выключатели освещения, как правило, расположены у дверных проемов. Чтобы подвести провод, мы делаем проходку в штробе, делаем сверление и ловим провод.

Розетки, как правило, находятся на уровне 30 – 40 см от пола, поэтому длинным сверлом делается сверление внутри бревна, с той стороны есть провод (он внизу бревна), а здесь есть блок из розеток. В результате проводов не видно. Пол закроется, в результате не будет видно вообще ни каких проводов. У на с есть розетка, а провод скрыт.

Очень важно, чтобы электрика не только была качественно смонтирована, но и смотрелась красиво, поэтому в бревне мы делаем затесы и на ровную площадку ставим розетку. Смотрится очень хорошо (8.15 мин).

Также на этапе электромонтажа проводится прокладка проводов для домофона и других потребителей (слаботочка).

Также есть проводка для освещения дома с улицы. Для этого освещения провод прокладывается сразу (делается сверление в стропилах) и после монтажа чистового подшива вставляются точки, а включение находится внутри в прихожей.

Телевизионный провод также закладывается на этапе монтажа он проходит вместе с проводами, до котельной, где можно установить ресивер.

На втором этаже, аналогично первому, провода идут через балки. Мы делаем небольшие надрезы в балках, чтобы провод не выходил за верхнюю плоскость балки, но, в тоже время, стараемся сильно ее не прослаблять. Потом делается ответвление непосредственно на точки. Вот здесь вот (9.43) блок розеток, соответственно провод проходит внутри стены, идет на выключатель.

В каркасных перегородках просто оставляется провод с небольшим запасом, сразу ставится фурнитура. Потом при отделке ребята могут подвинуть в нужное место выключатель. Но, каркасная перегородка нужна, чтобы закрепить провод.

Дорогие друзья. Также хочу сказать, что если у вас есть деревянный дом и стоит вопрос электромонтажных работ, то обращайтесь. Мы выполняем работы не только на своих объектах.

Электромонтажные работы в деревянном доме под ключ

Профессиональный монтаж электропроводки в деревянном доме имеет особую специфику. Этап планирования и закупки комплектующих основывается на том, что древесина имеет ряд отличных свойств по сравнению с бетоном или кирпичом. Натуральное дерево способно расширяться под воздействием температуры, обладает определенной степенью влажности и подвержено риску возгорания. Поэтому проведение и укладка кабеля требует защитных элементов в виде разнообразных коробов и кожухов. Использование высококачественных материалов позволяет нам гарантировать пожарную безопасность электромонтажных работ. Наши специалисты в полной мере владеют технологией правильной электрификации подобных строений, поэтому мы гарантируем высококачественный и безопасный монтаж проводки в деревянном доме любой площади под ключ.

Преимущества услуг электромонтажа от Стэллайт

Осуществляя электромонтаж в деревянном доме, мы обеспечиваем комплексное обслуживание: от проектирования, работ по дереву и закупки комплектующих до сдачи работающей системы с гарантией на длительный срок. Любая услуга подразумевает безукоризненное соблюдение строительных норм и правил, а значит – мы гарантируем безопасность имущества и жизней людей.

Перед началом электромонтажных работ в деревянных домах мы выезжаем на объект, изучаем особенности здания и пожелания клиента. Далее проектируем систему с нуля либо обозначаем план отдельных работ. Результатом такой подготовки становится прозрачная смета и обозначение бюджета. Далее осуществляются непосредственно работы без необходимости для клиента привлекать кого-то еще – все сопутствующие задачи выполняют наши специалисты.

Наш опыт позволяет в рамках электромонтажа в деревянных домах осуществлять подключение элементов системы «умный дом» – сигнализации, видеонаблюдения, автоматики для въездных ворот и любой другой электроники, облегчающей загородную жизнь. За 10 лет работы наши монтажники накопили богатый опыт, позволяющий на экспертном уровне обеспечивать электричеством любые электроприборы и системы, и мы постоянно следим за новинками рынка и актуальными технологиями. Это значит, что электромонтаж в деревянном доме не потребует доработок в течение долгих лет, и система будет оставаться практичной и функциональной.

Мы в сжатые сроки выполним высококачественный монтаж электропроводки в деревянном доме по доступной стоимости в Москве и области – оставляйте контакты в форме обратной связи.

Электромонтаж в деревянном доме Ярославль и область.

Как то раз нам позвонил заказчик и предложил исполнить у него на объекте электромонтажные работы из кабеля в джутовой оплетке.

Было принято решение встреться с ним и обсудить все моменты и тонкости монтажа. Для себя мы открыли совершенно другой подход электромонтажных работ в деревянных домах. Пришлось запатентовать и разработать систему крепления для данного кабеля. Электромонтаж в деревянном доме «WOOD VIP» – это технология направлена на решение проблем при монтаже электропроводки в домах, возводимых из оцилиндрованного, строганого и профилированного бревна. «WOOD VIP» – это новый метод проведения электромонтажных работ исключительно для деревянных домов.

Данная технология предполагает полное сочетание и гармонию с натуральным материалом, таким как дерево, а главное -безопасность электропроводки в деревянном доме, так как весь монтаж производится наружным способом, что соответствует правилам ПУЭ.

При электромонтаже в деревянном доме «WOOD VIP», используется кабель в тройной изоляции NYM (ГОСТ). Снаружи кабель задекорирован джутовой оплеткой для придания ему эстетического вида. Вся эта конструкция крепится на медные кольца непосредственно к подготовленной стене.

Соблюдение всех этих правил и тонкостей в конце даёт отличный результат. Происходит гармоничное слияние текстуры древесины и кабеля в джутовой оплетке, а медный крепеж придает данной композиции законченный вид.

Перед установкой оконечных устройств, таких как розетки, коробки, выключатели, делается выборка в бревне для более плотного прилегания устройств. Перед тем как завести кабель в устанавливаемое устройство, нужно помнить, что кабель, оплетенный джутом, может распуститься, и необходимо произвести следующую процедуру оплетения: взять джутовую нить и произвести оплетение кабеля по кругу – 3-4 витка, и завязать в узел. Обратите внимание, что под каждой розеткой стоит распределительная коробка (в данном примере – цвет «сосна»). Всё соединение происходит именно в коробке, а не в розетке. Все это говорит о повышенной надежности электромонтажных работ и большой ответственности. Немалую роль здесь играет плинтус, а точнее кабель-канал в виде плинтуса (импортное производство). Это кабель-канал трёхсекционный, что позволяет вести параллельное строение слаботочных сетей. Что и было исполнено в данной технологии.

Построена телевизионная сеть на восемь телевизионных приемников на базе мультисвича terra 508. Приём сигнала идет как со спутниковой антенны, так и через наземный прием по антенне ДМВ по технологии DVB-T2 (цифровое вещание). Качество отменное, до телецентра вещания 40 км., по прямой.

Использование данной технологии влечет за собой большую скрупулёзность. В данной статье я обязательно вернусь к срокам данного электромонтажа. Ко всем нашим объектам мы относим очень ответственно и основательно, не позволяем себе «гнать халтуру». Начинаем прежде всего, с себя. Электромонтаж в деревянном доме «WOOD VIP» – это очень, очень ответственный объект и большой объем, здесь любая мелочь важна, так как дерево – горючий материал и качество электромонтажных работ должно соответствовать самым высоким требованиям. В таких значимых объектах мы сами принимаем участие в электромонтажных работах, так как это полностью ручная работа и должна быть очень аккуратной, крепеж за крепежом, отверстие за отверстием. Заказчик не знает всех тонкостей монтажа, а порой приходится делать изделия ручной работы, «HAND MADE», особенно это касается данной технологии-«WOOD-VIP».

Не попадайтесь на «халтуру» и подделку. Мы – единственные, кто производит данный монтаж по этой технологии.

На ярославском рынке строительных услуг, особенно в сфере электромонтажа, много некомпетентных электромонтажников. Грамотных бригад и организаций катастрофически не хватает, порой очень сложно найти хороших спецов. Вот один из примеров:

Замечено за многими монтажными организациями, что они пренебрегают закладными трубами внутри стен, что ведет к снижению качества и надежности всей электросети. Применение закладных труб внутри стен – это повышенная надежность и безопасность всей вашей сети во вовремя эксплуатации.

Напоминаю, что в деревянном доме мелочей не бывает. Последствия бывают ужасны.

Какой крепеж в деревянном доме выбрать для электромонтажа?

Мы являемся изготовителями и авторами данной «полезной модели» для технологии «WOOD-VIP». Как видите, данная модель себя проявила только с положительной стороны, заказчик был очень доволен этим решением. Данная модель выполнена из меди в сочетании с джутовым кабелем и древесиной – это красиво. Данного вида крепежа вы нигде больше не найдете. Мы – единственные, кто изготавливает его. Фотографии говорят сами за себя.

Мы работаем в Ярославле и Ярославской области. Наша команда готова предложить данную технологию электромонтажных работ для домов, гостиниц, коттеджей из оцилиндрованного и профилированного дерева по уникальной запатентованной технологии «WOOD-VIP».

Стоимость электромонтажные работы в Ярославле?

На данный объект потрачено материалов:

Медный крепеж: более 700 штук.

Кабель силовой NYM: более 400 метров.

Кабель SAT 703: более 300 метров.

Кабель-канал: более 150 метров.

Выключателей: более 15 штук.

Розеток: более 40 штук.

По временным затратам нам это объект обошелся в 2-3 месяца. Полностью была собрана электросеть снабжения всего дома, плюс система переключения на резервное питание от бензогенератора , контур молниезащиты, контур заземления, силовой щит, сеть цифрового телевидения совместно со спутником и ДМВ – антенной.

Информацию о стоимости работ, а также о направлениях нашей деятельности Вы можете найти на нашем сайте. Просим Вас обратить внимание на то, что для более подробного расчета стоимости работ, необходима наша консультация(с выездом на объект). С радостью ждем Ваших обращений и готовы пообщаться с Вами по телефону!

Оставить заявку на подключение или получить подробную информацию Вы можете по телефону:

8 (920) 112-71-64

02.04.2019

Электромонтаж в деревянных домах Москва и Подмосковье. Низкие цены на электрику

Данная Политика Конфиденциальности применима ко всей личной информации и полученными или использованными данными на настоящем сайте и всех сайтах, на которые ссылается настоящий сайт.

Сбор вашей личной информации

Мы храним и обрабатываем предоставленную Вами информацию с тем уровнем достаточной защиты, которая представляется достаточной и доступной. Мы не передаем предоставленную информацию третьим лицами за исключением случаев, предусмотренных законодательство м Российской Федерации.

Мы можем попросить Вас предоставить контактную информацию, такую, как адрес электронной почты, ФИО, номер телефона, ссылки на аккаунты в социальных сетях или прочих контактов, необходимых для осуществления наших услуг.

Отказ от предоставления данной информации является достаточным условием для отказа или прекращения оказания всех или части наших услуг. Для Вашего удобства эти данные могут быть получены в автоматическом режиме с уведомлением Вас перед отправкой запроса на его получение.

Мы можем объединять информацию, предоставленную Вами на нашем сайте, с другой информацией, полученной нами от Вас вне рамок сайта или от сторонних лиц для более эффективной работы нашего сайта, услуг или наших предложений.

Если Вы предоставляете нам свою информацию, Вы имеете право, предварительно уведомив нас, проверить, изменить, исправить или удалить эту информацию.

Мы оставляем за собой право выбора способа и метода проверки предоставленной Вами информации. Проверка производится в рамках действующего законодательства той страны, в пределах которой Вы воспользовались нашими услугами.

Заполняя наши электронные формы, анкеты, передавая нам информацию иными способами, Вы соглашаетесь с нашей политикой конфиденциальности.

Использование вашей личной информации

Мы используем Вашу личную информацию исключительно для предоставления Вам услуг и сервисов, указанных на нашем сайте.

В частности, мы используем Вашу информацию, чтобы связаться с вами удобным для вас способом, для предоставления услуг и поддержки, передачи полезных материалов, технической информации и т.д.

Мы также можем связаться с Вами для предоставления информации о товарах, услугах, рекламе, конкурсах и других мероприятиях или предложениях представляющих для Вас интерес. Вы имеете право решить и уведомить нас, хотите ли вы получать такую информацию, с помощью запроса по электронной почте или по иным каналам связи, указанных на нашем сайте.

Передача вашей личной информации

Мы обязуемся не передавать вашу личную информацию другим лицам за исключением случаев, когда Вы запросите товары или услуги, выполнение которых требует обращение к нашим партнерам или подрядчикам, с вашим предварительным согласием на передачу такой информации.

Мы сотрудничаем со сторонними компаниями для предоставления услуг и поставки товаров, услуг и решений для наших клиентов; наши партнеры, подрядчики и поставщики услуг берут обязательства хранить конфиденциальнос ть информации, полученной от нашего имени и не использовать ее для каких-либо иных целей, кроме предоставления услуг для наших клиентов.

Мы обязуемся не передавать Вашу личную информацию, предоставленную Вами, сторонним лицам, за исключением: вашего согласия; ответа на официальный и юридически правильно оформленный запрос правительственны х органов; следования нормам законодательства , акта, повестки в суд или судебного решения; помощи в предотвращении мошенничества, защите прав и имущества нашей компании; защиты личной безопасности или имущества наших сотрудников, пользователей или общественности; обработки Вашего заказа или запроса, или обработки нашего счета-фактуры; передачи лицам или компаниям, которых мы нанимаем для выполнения внутренних операций компании.

Безопасность вашей личной информации

Мы гарантируем защиту информации, которую Вы нам предоставляете. Хотя мы не может гарантировать отсутствие попыток несанкционирован ного доступа, Вы все равно можете быть уверены, что мы прилагаем максимум усилий для защиты Вашей личной информации и предотвращения несанкционирован ного доступа к ней с помощью соответствующих технологий и внутренних процедур.

Согласие на обработку данных

Предоставляя любые личные данные на нашем сайте, все наши клиенты четко понимают, что это необходимо для должного уровня обеспечения нами заявленных услуг и/или сервиса и безусловно соглашаются на сбор и обработку такой информации в рамках данной Политики конфиденциальности.

Вы имеете право в любой момент отказаться от наших услуг и удалить ваши данные из нашей базы — однако мы оставляем за собой право хранить введенную вами контактную и прочую информацию в архивах для сбора статистики и улучшения качества наших сервисов и услуг.

Изменения в политике конфиденциальности

Условия данной Политики конфиденциальности являются правилом для сбора и использования любой собранной на настоящем сайте и страницах настоящего сайта информации.

Мы оставляем за собой право в любое время изменять или обновлять условия данной Политики конфиденциальности. В случае изменения каких-либо материалов, мы публикуем таковые изменения и обновляем номер версии в документе. Изменения в Политике конфиденциальнос ти вступают в силу с момента публикации на этом сайте, а Ваше дальнейшее пользование нашими услугами и сервисами означает Ваше принятие и согласие на эти изменения.

Если у Вас есть комментарии или вопросы о нашей Политике конфиденциальности, пожалуйста, присылайте Ваши замечания или предложения по электронной почте или по другим каналам связи, указанных на настоящем сайте.

Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП.

Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало | ЭлектроАС

Дата: 12 декабря, 2009 | Рубрика: Статьи, Электромонтажные работы
Метки: Монтаж коробов, Прокладка кабеля по дереву, Скрытая электропроводка, Электромонтаж, Электромонтаж в деревянном доме, Электропроводка по дереву

Этот материал подготовлен специалистами компании “ЭлектроАС”.
Нужен электромонтаж или электроизмерения? Звоните нам!

В последнее время всё чаще стали появляться в средствах массовой информации сообщения о том или ином случае пожара по вине короткого замыкания в электропроводке. Мало того, что в пожарах сгорают полностью строения и всё имущество, но в этих пожарах гибнут люди. Огонь не щадит никого и ничего. Из-за халатного отношения к себе и к окружающим, в погоне за минимизацией расходов на выполнение электромонтажных работ, люди стараются сэкономить на электробезопасности и противопожарной безопасности рассчитывая на авось. Неверно считать, что причина пожара происходит по вине короткого замыкания в электропроводке.

В большинстве случаев короткое замыкание в электропроводке возникает из-за тупости и скупости собственника помещения, так как он категорически не хочет выполнить электромонтаж электропроводки с соблюдением всех норм и требований. Собственник не желает проводить периодическое обследование и электроизмерения своего электрооборудования и электроснабжения, так как это дополнительные неучтённые расходы на эксплуатацию электрохозяйства. Из-за чего происходят короткие замыкания в электропроводке? Основной причиной коротких замыканий является износ изоляции проводников в электропроводке. Это происходит из-за механических повреждений изоляции электропроводки или чрезмерной нагрузки на провода и кабель. Как же избежать эти неприятности? Что надо предпринять, чтобы не допустить или минимизировать опасность возникновения коротких замыканий в электропроводке? В этой статье мы постараемся донести до читателя как правильно выполнить электромонтаж внутренней скрытой электропроводки в деревянном доме.

Статьи цикла «Вся правда о электромонтажных работах в деревянном доме»:

Введение.
Электромонтаж ввода в деревянный дом проводом СИП.
Электромонтаж ввода в деревянный дом кабелем ВВГнг-LS
Электромонтаж ввода в деревянный дом кабелем ВБбШв
Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле
Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле. Продолжение
Электромонтаж внутренней открытой электропроводки в деревянном доме
Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало
Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение
Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Начало
Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Продолжение
Электромонтаж контура заземления. Начало
Электромонтаж контура заземления. Продолжение
Электромонтаж электропроводки на чердаке
Причины и последствия коротких замыканий в электропроводке

Большинство доморощенных электриков стараются по-быстрому раскидать скрытую электропроводку по деревянным основаниям и закрыть следы своих преступлений в пустотах сгораемых конструкций, то есть за подшивным потолком, под облицовкой стен и в сгораемых перекрытиях. То ли по незнанию, то ли умышленно, но этими нарушениями не гнушаются и некоторые электромонтажные организации. Грубейшим нарушением правил устройства электроустановок является скрытая прокладка кабеля по деревянным основаниям (стены, пол, потолок) в гофрированной трубе, металлорукове, пластиковом коробе. Попадаются такие «кулибины», которые выполняют электромонтаж скрытой электропроводки вообще без всякой защиты, мотивируя свои действия тем, что его прадедушка так делал и дожил до 100 лет.

Почему же нельзя выполнять электромонтаж скрытой электропроводки в деревянных домах с использованием гофрированной трубы ПВХ, металлорукова, пластикового короба? Давайте рассмотрим несколько ситуаций, которые могут возникнуть при эксплуатации электропроводки. Прокладывая скрытую электропроводку с использованием гофрированной трубы ПВХ или короба ПВХ в пустотах деревянных стен, полов и перекрытий, вы не сможете защитить кабель от грызунов, которые очень любят точить свои острые зубы о детали вашего электроснабжения.

Крысы и мыши с лёгкостью прогрызают трубы ПВХ и короба из ПВХ и оголяют жилы проводов, которые впоследствии замыкают, что приводит к короткому замыканию в скрытой электропроводке. В пустотах перекрытий скапливается очень много древесной пыли и малейшая искра приводит к возгоранию деревянного дома, но самое страшное, что очень трудно сразу определить место возникновения пожара и потушить его, так как весь процесс поглощения огнём вашего добра происходит за подшивными стенами и перекрытиями. Можно все стены залить водой и пеной, но результат будет нулевой, потушить его будет не реально, пока не сгорит всё строение.

Но не только грызуны несут угрозу скрытой электропроводке проложенной по деревянным основаниям в пустотах сгораемых перекрытий с использованием труб ПВХ и пластиковых коробов из ПВХ. Во время прокладки кабеля электромонтажник может незначительно повредить изоляцию проводников, и при проведении электроизмерений, это повреждение может быть не выявлено. Но в процессе эксплуатации, когда подключают всё необходимое электрооборудование, электропроводка работает в режиме максимально допустимой нагрузки. Такая эксплуатация может ослабить изоляцию кабеля или провода, так как возникает нагрев проводников, из-за чего происходит короткое замыкание в электропроводке. Так как стенки пластиковых труб и коробов из ПВХ не способны выдерживать короткое замыкание в электропроводке без перегорания стенок , следовательно, такое короткое замыкание в скрытой электропроводке неминуемо приведёт к возникновению пожара.

Бытует мнение, что электромонтаж скрытой электропроводки по деревянным основаниям с использованием металлорукова не несёт в себе опасности и надёжно обеспечивает противопожарную безопасность в деревянном доме. Но такое заблуждение может дорого обойтись тем, кто игнорирует необходимые нормы и требования.

Металлорукав, как и гофрированная труба, защищают электропроводку от незначительных механических повреждений, но не может служить защитой от возгораний при коротких замыканий в электропроводке, так как не обладает локализационной способностью.

Может возникнуть вопрос: А что это за способность такая, которая не даёт возможности хомячкам-электромонтажникам выполнить скрытый электромонтаж без особых затрат и усилий? Отвечаем: Локализационная способность – это способность несгораемого материала (металлическая труба, стальной короб), в котором прокладывается кабель, выдерживать короткое замыкание в кабеле или проводе, без перегорания стенок несгораемого материала.

Это означает, что при коротком замыкании в скрытой электропроводке, стенки металлорукова перегорают, что неминуемо приводит к возникновению пожара. С дальнейшим развитием событий можно ознакомиться из ежедневных сводок МЧС.

Продолжение статьи «Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение»

Статьи цикла «Вся правда о электромонтажных работах в деревянном доме»:

Введение.
Электромонтаж ввода в деревянный дом проводом СИП.
Электромонтаж ввода в деревянный дом кабелем ВВГнг-LS
Электромонтаж ввода в деревянный дом кабелем ВБбШв
Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле
Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле. Продолжение
Электромонтаж внутренней открытой электропроводки в деревянном доме
Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало
Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение
Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Начало
Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Продолжение
Электромонтаж контура заземления. Начало
Электромонтаж контура заземления. Продолжение
Электромонтаж электропроводки на чердаке
Причины и последствия коротких замыканий в электропроводке

ПУЭ-6
2.1.4
Электропроводки разделяются на следующие виды:
1. Открытая электропроводка, проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п.
При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т. п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т.п.
Открытая электропроводка может быть стационарной, передвижной и переносной.
2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т.п.
При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции при их изготовлении.

2.1.32
При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.

2.1.37
При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм.

2.1.38
При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон.

2.1.39
При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм. При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т. п.) толщиной не менее 10 мм.

2.1.40
При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм.

2.1.41
При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36 — 2.1.40.

Таблица 2.1.3
Выбор видов электропроводок и способов прокладке проводов и кабелей по условиям пожарной безопасности

Вид электропроводки и способ прокладки по основаниям и конструкциям из сгораемых материалов

Скрытые электропроводки
1. С подкладкой несгораемых материалов(1) и последующим оштукатуриванием или защитой со всех сторон сплошным слоем других несгораемых материалов.
Незащищенные провода; защищенные провода и кабели в оболочке из сгораемых материалов.

2. С подкладкой несгораемых материалов(1).
Защищенные провода и кабели в оболочке из трудносгораемых материалов.

3. В трубах и коробах из трудносгораемых материалов – с подкладкой под трубы и короба несгораемых материалов(1) и последующим заштукатуриванием(2).
Незащищенные провода и кабели в оболочке из сгораемых, трудносгораемых и несгораемых материалов.
_____________
1 Подкладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы или короба не менее чем на 10 мм.
2 Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра и т.п. толщиной не менее 10 мм над трубой.

ПУЭ-7
7.1.38
Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять; за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в металлических глухих коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.
________________
* Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.

Прочая и полезная информация

Электромонтаж в деревянном доме, стоимость и цены в Москве

В сравнении с квартирой, электромонтаж в деревянном доме требует повышенного внимания к деталям и проходит с использованием более сложной схемы. Это связано с повышенной опасностью возникновения пожаров, технической сложностью пробивки штроб в древесине, что приводит к использованию отдельных решений, иных, чем в кирпичных и панельных домах.

Деревянный дом – это, как правило, частные строения с отдельными линиями электропитания. Необходимость выполнения широкого комплекса дополнительных монтажных работ помимо собственно работы с проводкой усложняет электромонтаж в деревянном доме – требуется прокладка кабеля, земляные работы, установка отдельных линий для подсобных помещений, в некоторых случаях –резервный источник питания, системы видеонаблюдения под ключ.

Помимо этого, такие строения могут иметь большое количество дополнительных систем, работающих с использованием электричества – насосы, котлы для отопления, системы видеонаблюдения, резервное электроснабжение. Поэтому при монтаже необходимо заранее предусмотреть различные режимы подачи электроэнергии для отличающихся друг от друга объектов с разной силой тока – теплиц, бань, производственных помещений.

Особенности проведения работ

Электромонтаж в деревянном доме происходит по следующим этапам:

Составление схемы и расчет сметы.
Монтаж распределительных щитов, автоматов, устройство УЗО.
Прокладка внутренней проводки 220 вольт.
Установка элементов электрической безопасности – систем заземления, молниеотводов.
Проведение проводки систем слабого тока (оптико-волоконные кабели, подключение телефона, радио).
Монтаж счетчиков, розеток и выключателей.

Для проведения работ рекомендуется выбирать теплый период года, потому что многие действия необходимо проводить в уличных условиях.

Важной особенностью является и то, что отопление деревянных строений как правило, самостоятельное. Оно не зависит от централизованной подачи тепла, как в многоквартирных домах.

Это приводит к тому, что при выполнении работ в холодное время отдельные части помещения не прогреваются должным образом, что приводит к разнице температур и возможному появлению трещин и деформаций в стенах. Это может привести к тому, что придется заново переделывать работу, потому такое положение вещей стоит заранее иметь в виду.

Наши специалисты обеспечивают электромонтаж в деревянном доме под ключ с использованием сертифицированных материалов, оказывают помощь при расчетах и выборе подходящих комплектующих по низким ценам. Свяжитесь с нами по телефону: +7 (495) 740-81-62.

Стоимость электромонтажа в деревянном доме

Цена электромонтажа в деревянном доме зависит от способа монтажа, подходящих материалов. Электромонтаж в деревянном доме осуществляется следующими способами:

Открытый. Наиболее недорогой и удобный при эксплуатации и ремонте, но имеет недостатки с точки зрения дизайна помещения. Оптимальный вариант использования – регионы с сельским хозяйством, редко посещаемые дачи, подсобные строения.
Скрытый. Внутренняя проводка прокладывается в штробах. По стоимости электромонтажа в деревянном доме – наиболее дорогой выбор, но лучший с точки зрения дизайна.
Комбинированный. Для жилых помещений используется скрытая прокладка, для подсобных и нежилых – открытый способ. Наиболее сбалансированный метод по соотношению цена/качество, применимый в случае постоянного проживания, например, в современном коттедже при ведении подсобного хозяйства либо наличия собственного производства.

Специалисты нашей компании предложат на выбор несколько предложений как по способам монтажа, так и по общему плану монтажных работ. Это позволит вам выбрать оптимальное решение, которое в полной мере будет учитывать все особенности вашего деревянного дома.

Цены на электромонтаж в деревянном доме

Услуги	Единица измерения	Цена (руб)
Установка подрозетника	шт	90
Установка и подключение механизма внутренней розетки, выключателя	шт	290
Замена розетки, выключателя внутр. (демонтаж+монтаж)	шт	320
Установка и подключение накладной розетки, выключателя	шт	260
Установка розетки для электроплиты	шт	320
Установка розетки 380В	шт	550
Замена вилки 220В/380В	шт	90/190
Установка телевизиооных, телефонных и интернет розеток	шт	390
Прокладка кабеля с фиксацией от 3х0,5мм до 3х6 мм	м. п	90
Прокладка кабеля с фиксацией от 3х10мм до 3х16мм	м.п	130
Прокладка кабеля с фиксацией от 5х0,5мм до 5х6мм	м.п	110
Прокладка кабеля с фиксацией от 5х10мм до 5х16мм	м.п	150
Прокладка гофрированной трубы с протяжкой кабеля в ней ø16-25	м.п	110
Прокладка гофрированной трубы с протяжкой кабеля в ней ø40-60	м.п	150
Монтаж кабель-канала до 40мм	м.п	90
Монтаж кабель-канала до 40мм	м.п	190
Установка и подключение автоматического выключателя однополюсного	шт	320
Установка и подключение автоматического выключателя двухполюсного	шт	420
Установка и подключение автоматического выключателя трёхполюсного	шт	520
Установка и подключение УЗО и диф. автомата двухполюсного	шт	490
Установка и подключение УЗО и диф.автомата четырёхполюсного	шт	590
Установка и подключение магнитного пускателя	шт	620
Подключение счётчика однофазного	шт	900
Подключение счётчика трёхфазного	шт	1600
Установка/замена трансформатора напряжения 12В	шт	от 190
Подключение гениратора однофазного	шт	от 900
Подключение стабилизатора однофазного	шт	900
Подключение стабилизатора трёхфазного	шт	1600
Диагностика	час	от 500
Вызов		БЕСПЛАТНО

Наши преимущества

Стоимость на электромонтаж проводки в деревянном доме

Монтаж электрики в кирпичном, панельном, монолитном доме	от 700 р. /м²
Монтаж электрики в бане	от 650 р./м²
Монтаж электрики в деревянном коттедже	от 500 р./м²

Наша организация более 10 лет занимается профессиональными работами по монтажу электрики в деревянных сооружениях. Проектирование, выбор материалов и оборудования для работы выполняют инженеры компании.

Наружная электропроводка в деревянном доме. Схема и монтаж электрики в деревянном доме своими руками

Вы наверняка знаете, что для установки в деревянных домах необходимы розетки и выключатели. Такие серии есть у всех производителей электромебели.. Более того, если вам нравится серия для скрытой проводки, вы тоже можете использовать ее, т.к. в каждой серии есть переходные рамы (их еще называют подъемными рамами, коробами для накладного монтажа). Но, это скорее исключение.В большинстве случаев предпочтительнее установить накладные розетки и выключатели. Выбор таких устройств очень велик, и найти подходящее по цене и дизайну решение совсем не сложно. А чтобы еще больше упростить задачу, представляем вашему вниманию небольшой обзор. В ней мы расскажем обо всех популярных сериях накладных розеток и выключателей, а также рассмотрим монтажную фурнитуру для открытой проводки.

Розетки и выключатели Etude для наружной установки (Schneider Electric).

Это самые популярные накладные розетки и выключатели. Поэтому мы решили начать с них. Если вам нужны максимально простые и надежные розетки и выключатели для открытой проводки, обратите внимание на линейку оборудования от Schneider Electric. Эти устройства производятся на заводе «Русский потенциал» (г. Козьмодемьянск). С 2006 года компания вошла в состав корпорации Schneider Electric. После этого была проведена полная модернизация производства, и в 2011 году завод получил премию «Лидер качества 2011», став победителем конкурса «100 лучших товаров России».Завод «Потенциал» выпускает несколько линеек электромонтажного оборудования, в том числе линейку Эскиз.

Розетки и выключатели Etude изготовлены из полиамида. Это прочный материал, устойчивый к ультрафиолетовому излучению и царапинам. Каждое устройство оснащено монтажной базой. Его назначение — изолировать механизм и открытые части провода от токопроводящей поверхности, например деревянной стены.

Технические характеристики серии Etude:

Токоведущие части механизмов изолированы пластмассой.
можно использовать с лампами любого типа.
Гнездовые контакты изготовлены из латуни с высоким содержанием меди.
Улучшенная конструкция винтовых контактов позволяет надежно удерживать провод.

Кроме того, механизмы розеток и выключателей Этюд имеют ряд конструктивных особенностей, упрощающих и ускоряющих монтаж:

Увеличено пространство между платой и механизмом. Это позволяет удобно расположить провода большого сечения.
Кольцевая клемма предназначена для подключения заземляющего провода.
На корпусе механизмов размещена полезная информация: схема подключения, электрические характеристики и т.д.

В серии Etude есть розетки и выключатели самых популярных цветов: белый, бежевый, темное и светлое дерево. Особенно популярны изделия «под дерево».

В отличие от некоторых дешевых серий,. Покрытие полностью имитирует цвет и текстуру дерева.Другими словами, и на вид, и на ощупь розетки и выключатели абсолютно «деревянные».

Если вы удачно подберете плинтус и кабель-канал – результат превзойдет ваши самые смелые ожидания!

Корпус каждого из этих изделий оснащен двумя эластичными кабельными вводами – фланцами. Розетки имеют прозрачную крышку. В предложении есть однокнопочные выключатели, однокнопочные выключатели, выключатели с подсветкой, кнопочные выключатели, одинарные и двойные розетки.Также в продаже имеются блоки: розетка+выключатель, розетка+2-й выключатель и розетка+выключатель. Все розетки Etude IP44 имеют защитные шторки.

В любом доме или квартире должны быть инженерные системы для комфортного проживания. Если при покупке в квартирах уже все установлено, то при строительстве дома своими руками может понадобиться установка электрики. Электропроводка должна быть установлена правильно, при этом важно помнить не только о качестве освещения, но и о безопасности, ведь при неправильном монтаже электрики велики шансы вызвать пожар, замыкание или просто будут постоянные перебои в подаче электроэнергии. свет.

Для монтажа электропроводки в частном доме все работы необходимо разделить на этапы. Так будет проще соблюдать все правила и схемы. . Этапы работы включают в себя:

Анализ и расчет энергетического оборудования;
Отображение проекта;
Установка автоматических выключателей, приборов учета и распределительного щита;
Прокладка кабелей и прокладка кабелей;
Установка различных осветительных приборов, а также розеток и выключателей;
Монтаж системы заземления и УЗО;
Проверка конечного результата.

Как видно из плана работ, первым делом необходимо определить предельную мощность всего оборудования в квартире, а также оформить на бумаге первоначальный план электропроводки .

Для каждой группы электроприборов требуется для расчета мощности . Далее нужно подвести мощность электрооборудования, которое будет работать одновременно. Исходя из всех вышеперечисленных пунктов, можно выполнить план проводки в деревянном доме.

Выбор типов оборудования и кабелей

При монтаже электрооборудования важным аспектом является выбор типа кабеля и остального оборудования.Для монтажа электропроводки в деревянном доме не обязательно проводить точные расчеты и выбирать самые дорогие виды кабелей.

Например, чаще всего специалисты для небольших частных домов рекомендуют использовать медные кабели. марки ВВГнг-LS или NYM . Первый вид кабеля хорошо зарекомендовал себя на рынке благодаря своему качеству и невысокой стоимости. Медный кабель второго типа отличается дополнительной изоляцией, а также высоким качеством и легкой разделкой. Также можно использовать алюминиевые типы тросов, но их сечения обычно увеличены.Кроме того, алюминиевые тросы довольно хрупкие и при монтаже могут возникнуть проблемы из-за перегиба.

При подключении розеток в частном доме необходимо использовать трехжильные кабели, так как они должны быть заземлены. Многие электроприборы, особенно с большой мощностью, требуют заземления. Рекомендуется устанавливать заземление в виде трехжильного кабеля и на осветительных приборах, однако даже многие специалисты пренебрегают этим правилом. В любом случае при использовании во дворе мощных осветительных приборов, таких как прожектор, рекомендуется ставить землю.

При выборе розеток в деревянный дом нужно учитывать несколько важных параметров:

Выбор вводного автомата и блока питания

Вводной кабель обычно выбирают с учетом максимальной мощности всего электрооборудования. При монтаже или реконструкции электропроводки стоит уделить ей особое внимание, так как мощность может быть больше заявленной для вводного кабеля. Если кабель имеет на вводе недостаточное количество секций, то велика вероятность возгорания. Ввод кабеля при реконструкции необходимо его заменить, а при первичном монтаже привлечь к нему специалистов Также ввод кабеля может быть установлен при опломбировке счетчика.

Выбор вводного автоматического выключателя должен производиться с учетом максимальных нагрузок. Точнее, при возникновении короткого замыкания автоматический выключатель должен размыкаться. В этом случае автоматический выключатель должен работать при высоких нагрузках.

Установка розеток, выключателей и кабелей

Прежде чем приступить к прокладке кабеля, необходимо разметить основную трассу На которой будут розетки, выключатели и освещение.Проложить кабель своими руками можно с учетом плана одним из следующих способов.

Прокладка электропроводки в трубе или металлорукаве

Прокладка электропроводки с трубой необходима в случае полной установки обшивки на стены. В этом случае не рекомендуется использовать гофрированные трубы, так как при ее деформации есть вероятность возгорания проводки, до которой будет просто невозможно добраться.

Схема подключения с использованием трубы:

Внешняя проводка

Наружная проводка выполняется при использовании кабель-канала , изготовленного из самозатухающего пластика.Кабель-каналы могут различаться по размеру, но также различаться по цвету. Например, есть белый цвет или короб, выполненный под дерево, что особенно подходит при монтаже электропроводки в деревянном доме.

Схема разводки в кабель-канале:

Установка системы заземления и УЗО

Заземление

при монтаже электропроводки в частном доме должно быть установлено в обязательном порядке на все электрооборудование большой мощности, корпус которого выполнен из металла.В частном доме заземление чаще всего делается своими руками.

Для установки заземления вам понадобятся три штыря из металлического материала и уголок длиной около 3 метров. Для соединения штифтов также потребуются обрезанные уголки длиной один метр. Далее нужно вырыть яму, глубиной около 40-50 см. Яма должна быть выполнена в виде равнобедренного треугольника, а длина каждой стороны равна 1 метру.

С помощью приварных штифтов и треугольных накладок соединяют и устанавливают в приямок, а от одной из линий идет вниз проводник для заземления.Заземлитель также требуется провести к распределительному щиту и подключить его к шине. Также к заземляющей электропроводке подключаются все жилы желто-зеленой проводки. Это цвет изоляции кабеля.

В деревянном доме также возможна установка системы УЗО, а конкретнее, устройства защитного отключения. Такая система позволяет защитить человека от поражения электричеством через бытовые приборы в случае нарушения изоляции.УЗО может обнаружить даже самую маленькую утечку. электрический ток и заблокируйте всю проводку, пока проблема не будет обнаружена. Система УЗО различается на два типа: ток утечки или номинальный ток.

Номинальный ток УЗО его сила немного выше, чем мощность электричества, при которой работает автоматический выключатель. Для деревянных домов лучше всего использовать ток утечки таким образом, чтобы его можно было установить для любого помещения или оборудования. Схему подключения УЗО лучше доверить специалистам.

Проверка электропроводки в деревянном доме

После завершения монтажа всей электропроводки, автоматических выключателей, всей электропроводки и разводки электрооборудования необходимо вызвать специалистов электролаборатории, которые смогут самостоятельно все проверить на дефекты или нештатный монтаж . Специалисты проверят изоляцию, проводку, монтаж всех деталей от розетки до выключателя и если работа выполнена качественно, то выдадут протокол, который нужен при опломбировке счетчика.

Схему подключения желательно разместить на распределительном щите, а также примечание с указанием количества автоматических выключателей и какой группы питает каждый из них.

На этом работы по монтажу электропроводки в деревянном доме можно выполнять.

Загородное строительство – устоявшееся направление в строительной отрасли. Неудивительно, что, желая жить за городом, люди стремятся создать максимально комфортное и в то же время высокофункциональное и экологичное жилье.Практически идеальным решением в этом плане будет строительство деревянного дома. Преимущества таких построек очевидны даже для детей:

Они построены в основном из экологически чистых строительных материалов.
Строительные процедуры занимают мало времени.
Здание, возведенное профессионалами, по надежности и долговечности ничем не уступает кирпичным аналогам.

Однако, несмотря на вполне понятные преимущества, у таких архитектурных объектов есть и существенный недостаток – слишком высокий уровень пожарной опасности.Для того чтобы исключить возможные риски, связанные с пожаром, нужно позаботиться о правильной организации электропроводки в деревянном доме. Специалисты с многолетним стажем работы в этой сфере уверяют, что к организации электромонтажа выдвигаются достаточно серьезные требования. В целом не исключена возможность самостоятельной прокладки проводки. Однако, делая выбор в пользу этого варианта, стоит понимать, как следует понимать даже самые маленькие правила установки системы.

Стабильность работы

Очень важно соблюдать рекомендуемую поэтапность операций. В противном случае система может не только не работать, но и нанести серьезный ущерб жилью и здоровью человека. Профессионалы называют эти шаги:

предварительное составление чертежей, схем, проекта, выполнение расчетов относительно уровня общей мощности устанавливаемого оборудования;
подбор оптимальных комплектующих, а именно – кабели, монтажные элементы, электрооборудование;
непосредственная установка и последующая разводка точек в точках, указанных в проекте;
установка электрооборудования, светильников, розеток, выключателей;
монтаж УЗО и заземляющих элементов;
проведение тестовых испытаний.

Каждый этап, во избежание неприятностей в процессе работы, стоит рассмотреть гораздо подробнее.

Первый этап – создание проекта

Грамотное проектирование системы электроснабжения предполагает выполнение нескольких видов работ:

Составляя план архитектурного объекта, на полученной схеме необходимо обозначить расположение каждого электроприбора: розеток, светильников и так далее.
Непосредственно на чертеже нужно написать показатели максимальной мощности описанных ранее устройств с учетом, в том числе, пусковых токов электродвигателей.
Определение групп, по которым будут подключаться осветительные приборы. Как правило, в небольших домах можно легко обойтись созданием одной группы.
Важно предусмотреть, как будет освещаться территория вокруг здания. В тех случаях, когда архитектурный объект эксплуатируется как дача, стоит устроить выключатель автоматического типа отдельно от общей системы. За счет этого владелец дачи сможет обесточить здание на период, когда оно пустует, а наружное освещение оставить в рабочем состоянии.
При наличии в системах здания электроприборов с большой потребляемой мощностью их также необходимо будет подключить к отдельному автоматическому выключателю. Из-за высокого уровня потребляемой мощности для таких устройств необходимо прокладывать дополнительный кабель. Речь идет об электрических духовках и плитах, водонагревателях, конвекторах и другом оборудовании.

Для определения вводного выключателя необходимо просуммировать общую массу нагрузки на систему электроснабжения. Кроме того, для каждой из предусмотренных проектом групп необходимо рассчитать максимальный уровень мощности потребления.

Следующим этапом является подбор оборудования и кабельной продукции.

В процессе выполнения подготовительных работ перед непосредственной прокладкой необходимо провести достаточно сложные расчетные операции, по результатам которых можно будет выбрать оптимальный тип кабеля. Однако если вы решили бороться изо всех сил, то вам достаточно ознакомиться с данными, представленными в таблице. Следует отметить, что в зависимости от сечения кабеля определяется величина потребляемой мощности, на которую он рассчитан.

Самые популярные опции

Чтобы ваша система электроснабжения долгие годы не напоминала о себе, постарайтесь найти оптимальный тип кабелей. Таким образом, на отечественном рынке представлены изделия, усиленные дополнительным теплоизоляционным слоем, но при этом достаточно доступные по цене.Широко используются изделия из алюминия, однако он не так надежен, как утверждают производители.

Как подобрать розетки?

Конечно, современный дом невозможно представить без определенного количества розеток. Для выбора таких продуктов используйте следующие параметры:

расчетная величина пропускаемого тока;
тип установки, то есть назначение для систем наружного или скрытого типа.

Блоки продуктов выбираются в соответствии с количеством предусмотренных мест, а выключатели выбираются в соответствии с необходимым количеством клавиш. Бывает, что приходится объединять определенное количество выключателей в рамках одного блока.

Вход автомата и источника питания

Очень важным этапом монтажа электропроводки на базе деревянного дома является определение вводного кабеля. Этот выбор производится в соответствии с наивысшим уровнем мощности всех единиц электрооборудования в здании. Этот вопрос заслуживает внимательного рассмотрения чаще в тех случаях, когда работы по реконструкции проводятся в отношении электропроводки.Сечение вводного провода должно быть рассчитано на достаточно большую величину напряжения, иначе опасность возгорания становится серьезной.

Функционально назначение вводного автоматического выключателя – резервирование контактных групп, а также, при необходимости, отключение подачи электроэнергии по дому. Между тем отключение должно производиться при угрозе короткого замыкания и в целях его предотвращения. При этом автоматика обязана выдерживать еще более высокие нагрузки и не вызывать отключения электроэнергии.

Для того, чтобы определиться, какие изделия из этой категории приобрести для электропроводки в собственный деревянный дом, лучше всего обратиться к специалисту. Самостоятельно это осуществляется в несколько этапов:

расчет суммарной мощности всех электроприборов в доме;
расчет минимального тока на короткое замыкание с учетом сечения кабеля;
расчет кратности определенной силы тока к ее номинальному значению.

Где установить автоматику?

Традиционно расположение автоматов данной категории определяется после установки счетчика. При необходимости установки устройства к счетчику придется прибегнуть к обязательной пломбировке. В составе распределительного щита необходимо установить вводной автоматический выключатель, УЗО, счетчик и выключатели различных групп электропитания. Во избежание неудобств корпус этого распределительного щита должен быть заземлен.

Монтаж элементов конструкции

Прежде чем приступить к непосредственной прокладке электрических проводов в собственном деревянном доме, необходимо определить место трассы и установить распределительные коробки. Кроме того, необходимо нанести разметку в местах будущей установки розеток, светильников и выключателей. Кабель подходящего сечения необходимо прокладывать в полном соответствии с проектом электропроводки в конкретном доме.

Варианты разводки проводов

Если после работ по организации электропроводки предполагается полная обшивка стен, то саму прокладку выполняют внутри металлической трубы или патрубка.В противном случае электрические провода испортят интерьер. В этом случае стоит отказаться от использования гофрированных трубок, так как велик риск возгорания под напольным покрытием, устранить которое очень сложно. Если вы решили использовать внешний тип прокладки проводов, используйте кабель-канал. Изготавливаются такие изделия из самозатухающих материалов, чаще всего – из пластика. Отечественный рынок предлагает нам большое разнообразие таких изделий с разными цветами и параметрами. Благодаря конструкции под дерево кабель-канал прекрасно дополнит интерьер деревянного дома.

Как держать провод в канале?

Сначала нужно сделать разметку трассы и выбрать размер канала. Он должен соответствовать не только количеству проводов, но и их сечению. При установке крышка канала снимается и фиксируется на ней винтом. Далее в местах соединения проводов монтируются коробки распределительного типа. Следующим шагом является установка оснований осветительных приборов и розеток, после чего провода укладываются непосредственно в кабель-канал.Вся эта конструкция закрывается специальной крышкой. Простые операции позволят быстро и качественно произвести монтаж электропроводки без потери статических свойств помещения.

Не забудьте про УЗО и заземление

Если в схеме электроснабжения задействовано оборудование с большой потребляемой мощностью, необходимо провести его отдельное заземление.

Для проведения заземления необходимо приобрести три металлических штыря, а также уголок трехметровой длины.Также вам понадобится метровый уголок, с которым будет обеспечено соединение штифтов. Для начала выкапывается небольшая траншея типа равнобедренного треугольника. В его углах закреплены штыри, соединенные обрезками. На одном из неподвижных штырей закреплен заземляющий проводник, который одновременно выведен на основание распределительного щита и закреплен на заземляющей шине.

Последний шаг — проверка

После завершения всех необходимых работ очень важно провести комплексное тестирование конструкции.В этом случае нужно обращаться только к специалистам соответствующей отрасли. Профессиональный тест состоит из следующих событий:

измерение уровня сопротивления изоляции;
определение сопротивления проводника заземления, а также шлейфа типа «нулевая фаза»;
реализация погрузочных машин;
Контроль качества системы УЗО.

По результатам проведенных испытаний составляется соответствующий протокольный документ.В нем закрепляется факт проведения профессионального аудита и его результаты. Полученный протокол будет свидетельствовать о правильности выполнения всех этапов работы. Этот документ потребуется при сотрудничестве с энергоснабжающей компанией. Кроме того, протокол, выданный профессионалами, пригодится и при опломбировании счетчика. Специалисты рекомендуют самостоятельно приклеивать на обратную сторону счетчика разработанные вами на этапе проектирования схемы и чертежи электропроводки.

Электромонтаж в деревянном доме своими руками: что нужно знать? обновлено 1 августа 2017 г. автором: kranch0

Деревянный дом в стиле хай-тек | Гира

Очень необычный деревянный дом расположен посреди цветущего луга в глубине Дахау.Он был построен в 2011 году из древесины ели, лиственницы, сосны и березы — без использования химикатов и искусственных инструментов. Благодаря фотогальванической системе, солнечной энергии, тепловому насосу и интеллектуальным технологиям строительства от Gira в результате получился дом, который идеально экологичен и в то же время полезен для здоровья, удобен и практически не потребляет энергии. Он производит больше электроэнергии, чем потребляет.

В поисках поставщика деревянных домов владелец столкнулся с Эрвином Тома и его компанией. Он построил здание только из дерева, без клея, шурупов и гвоздей.Стены, потолки и крыша состоят из деревянных элементов толщиной до 40 см – это сочетание ели и сосны. Для фасада и окон использовалась прочная древесина лиственницы. Полы и дверные проемы сделаны из ясеня, а лестница и скамья под окном – из ореха. Короче говоря, почти весь спектр родных типов деревьев был интегрирован.

Особая изюминка: доски и балки были уложены слоями горизонтально, вертикально и по диагонали к элементам конструкции.Они соединены очень сухими пробками из бука, которые при установке впитывают влагу. Затем они набухают, образуя стабильный сустав. В результате получился абсолютно здоровый дом с убедительными экологическими характеристиками. Теплоизоляция древесины также впечатляет. Толстые массивные деревянные стены сохраняют в доме прохладу летом и тепло зимой. Он также обеспечивает лучшую защиту от шума и огня, чем дом с обычной кирпичной или железобетонной конструкцией.

Планирование и проектирование Дом также находится на переднем крае в отношении строительных технологий.Заранее проводя интернет-исследования интеллектуальных систем, владелец обнаружил международный стандарт KNX. Затем он посетил Антона Хибера в Gira Revox Studio в Аугсбурге, чтобы посмотреть на решения и опробовать их. Поскольку владелец не хотел использовать пластик в своем новом доме, он выбрал серию выключателей Gira E22 из нержавеющей стали, которая резко контрастирует с деревом и стеклом. Антон Хибер и его компания отвечали за полное планирование и программирование домашней техники, а Elektro Ernst была заказана установка.Это сотрудничество было чрезвычайно гладким.

Установка Сегодня мощная система KNX связывает все электрические компоненты в доме. Gira HomeServer — это интеллектуальный центральный блок управления в фоновом режиме, где вся информация объединяется и анализируется. Например, в систему интегрированы отопление, освещение и раздвижные жалюзи. Температуру можно установить индивидуально для каждой комнаты. Нажатием кнопки на сенсорных кнопках Gira вызываются целые световые сцены.Также встроены переключаемые розетки и стандартные лампы. Свет в коридоре активируется с помощью датчиков движения, а радиоприемники скрытого монтажа Gira создают позитивное настроение на кухне и в ванных комнатах.

По словам системного интегратора Антона Хибера, функция «централизованного выключения» также очень умна. «С помощью этой функции владелец может одним нажатием кнопки отключить все потребители энергии, уходя из дома. Кроме того, благодаря установленным оконным контактам он может видеть, открыто ли окно и где.” Домашняя техника управляется через интерфейс Gira на iPad, iPhone или офисном ПК.

Заключение Фотоэлектрическая система установлена на крыше, выходящей на юг. Эта система вырабатывает примерно в два раза больше электроэнергии, чем потребляет хозяин в своем доме. На южной стене гаража установлена солнечная тепловая система для нагрева технической воды. Под 700 м² цветущего луга проложена система трубопроводов – этот коллектор соединен с геотермальным энергетическим насосом и обогревает дом.Особенно умно: избыточная солнечная энергия направляется на землю, благодаря чему тепловой насос работает еще эффективнее. Это делает жизнь владельца здоровой и экологичной, а также практически нулевой энергии. Логично, что в будущем он рассматривает электромобиль.

Прокладка поверхностной проводки – сегодняшний домовладелец

Работая подрядчиками по реконструкции жилых помещений за последние пару десятилетий, мы узнали о нескольких «горячих точках», с которыми сталкиваются потребители, когда дело доходит до реконструкции их домов.

Больше и больше шкафов, много окон, просторные комнаты и больше электрических розеток всегда кажутся первыми в «списке мечтаний».

Хотя мы считаем, что все это разумные запросы, мы считаем, что электрика должна быть пунктом номер один. Помимо удобства, которое предлагают несколько дополнительных ламп, выключателей или розеток, электрическая система имеет большое значение для безопасности дома.

Элементы домашних электрических систем

Существуют два основных элемента домашней электрической системы, которые связаны с безопасностью; размер электросети и состояние системы (проводка, выключатели, предохранители, розетки и т. д.).)

В большинстве современных домов есть электросеть, рассчитанная на 100 ампер. Во многих старых домах есть основная электрическая сеть, рассчитанная на 60 ампер. Меньшая служба просто недостаточно велика, чтобы удовлетворить спрос на электроэнергию в современном доме.

Кроме того, многие из этих старых систем имеют проводку с ручкой и трубкой, предохранители и незаземленную проводку, которые не считаются безопасными по современным стандартам.

Модернизация основного электроснабжения

Мы считаем, что модернизация основного электроснабжения и замена проводки некачественной электрической системы является одним из лучших и разумных вложений, которые может сделать домовладелец. Никакая сумма денег не может компенсировать потерю жизни или невосполнимого личного имущества в результате пожара в доме, вызванного неисправной электрической системой.

Мы не считаем модернизацию основных коммуникаций или замену электропроводки обычным проектом «сделай сам». Поэтому обратитесь к профессиональному электрику.

Ваши основные коммуникации и электропроводка могут быть в хорошем состоянии, и все, что вам нужно сделать, это добавить розетку или две, или распределительную коробку для светильника или потолочного вентилятора. Хорошие новости: с этим проектом справится даже мастер-сделай сам.

Плохая новость: это может быть серьезной задачей, особенно для домов, построенных на бетонных плитах или без чердака. Добавление всего одной заглушки может означать вырезание стеновой панели, сверление отверстий в каркасе и «ловление» проводов в новых местах.

Если это не ваше представление о развлечениях в субботу днем, вы можете рассмотреть альтернативу; проводка поверхностная.

О поверхностной проводке

Наземная проводка — это система проводов, которые просто проходят по поверхности стены или потолка, но скрыты и защищены декоративной крышкой или каналом.Вы можете установить поверхностную проводку практически без нарушения существующей отделки. Это может быть настоящим плюсом, особенно когда речь идет о обоях или панелях.

Недостаток (и возражение большинства людей против этой системы): поверхностную проводку трудно скрыть, и она «торчит, как больной палец». Однако со стенами из блоков, бетона или другого материала, которые делают ловлю проволоки невозможной, поверхностная проводка может быть единственным практичным выбором. Но обратите внимание, этот тип системы наземной проводки не предназначен для наружного использования.Существуют и другие системы наземной электропроводки, одобренные для наружного использования.

Системы наземной электропроводки состоят из металлических или тяжелых пластиковых компонентов и могут быть приобретены в большинстве бытовых центров. Они поставляются с ассортиментом фитингов, чтобы сделать установку максимально простой. Вы можете резать материал ножовкой, что исключает необходимость в каких-либо электроинструментах. Тем не менее, беспроводная дрель-шуруповерт может значительно облегчить работу. Единственный другой необходимый инструмент — это комбинированный кусачки/инструмент для зачистки проводов.

Установка наземной проводки

Электрическая система должна быть в хорошем состоянии перед установкой наземной проводки.Не перегружайте существующую цепь, используя одновременно слишком много приборов или устройств. Однако добавление нескольких новых розеток в цепь редко бывает проблемой. В случае сомнений обратитесь к профессиональному электрику.

Процесс установки прост. Начните с создания схемы, на которой показано, где новая розетка, выключатель или приспособление должны быть расположены по отношению к существующей электросети. Выберите существующую розетку, которая будет служить источником питания для дополнения. Отключите питание соответствующей розетки и снимите крышку и розетку, чтобы открыть только проводку.Прикрепите стартовую коробку к существующей розетке и проложите систему наземной электропроводки в нужном месте. Новая стартовая коробка имеет двойное назначение. Он служит как распределительной коробкой для проводных соединений, так и розеткой. Включите электричество после того, как сделаете все соединения.

Не забудьте проконсультироваться с местными строительными властями, чтобы определить, нужно ли вам разрешение, и убедиться, что работа соответствует местным нормам.

Дополнительная литература

С какой изоляцией провод спаривается через дерево.Скрытая проводка в деревянном доме

Жилые дома из дерева – Одни из древнейших архитектурных сооружений. Но сейчас, в наши дни, когда ассортимент строительных материалов поражает человеческое воображение, большинство счастливых обладателей загородного участка предпочитают использовать древесину с экологическими качествами и природной красотой, с которой не сравнится ни один отделочный материал.

Да и среднестатистические жители городов, в чьем владении находится небольшой загородный участок, предпочитают строительство простых построек из дерева.При этом, будь то деревянный сарай или двухэтажный коттедж, они обязательно оснащены электроснабжением. Поэтому очень важно понимать, как выполнить электропроводку и электропроводку в деревянном доме так, чтобы ее использование не создавало опасности для жизни человека и сохранности его имущества.

Требования к электропроводке в деревянных домах

Для начала, кто хочет заниматься автономным электричеством в деревянном доме, должен понимать, что знаний о том, как отличить нулевой провод от фазного аналога или соединить розетку с выключателем недостаточно .В первую очередь – это в связи с повышением требований безопасности Применение электроприборов в деревянных постройках.

Все работы лучше доверить квалифицированным электрикам. Но знать в основных правилах, как сломать электропроводку в деревянном доме, нужно каждому домовладельцу хотя бы по той простой причине, что это позволит оценить работу специалистов. Итак, какие правила предъявляются к электропроводке в деревянных жилых домах?

Важно полностью исключить или свести к минимуму возможность возгорания пожарного кабеля, не допустить переноса открытого источника огня на деревянные части дома при возникновении замыкания в электрической цепи.
Основные показатели и особенности применяемых в проводке кабелей должны точно соответствовать нормам и правилам и иметь достаточный запас мощности, выдерживающий пиковые нагрузки. Ни в коем случае не должно быть никаких проявлений нагрева вводного провода или клеммного соединения.
Техническое состояние электрических проводов Не должно допускать даже малейших рисков поражения проживающих в доме или животных электрическим током.

Вопрос об эстетической составляющей в условиях деревянного дома Должен отойти на второй план.На сегодняшний день существует множество вариантов решения этой проблемы. Но ни в коем случае нельзя пренебрегать правилами техники безопасности для улучшения внешних характеристик конструкции. Такие действия могут привести к необратимым последствиям.

Особенности ввода электроэнергии в дом из дерева

Наиболее опасными районными электропроводками считается ввод проводов через стену чердака из дерева. Среди народных умельцев бытует ошибочное мнение, что для обеспечения надежного ввода кабеля в дом достаточно куска резинового шланга.Но применение такого материала не применимо, т.к. в состав резинового изделия входит сажа, представляющая собой углерод, который хорошо проводит ток.

Поэтому в процессе старения резиновых шлангов, мостов, передающих, электрических могут появиться достаточно высокие показатели сопротивления. Из-за этого на локальных участках происходит нагрев кабеля, что может привести к возгоранию сухих дров.

Если основной целью владельца деревянного дома является полная реконструкция электропроводки и приведение последней в надлежащее состояние, то начинать модернизацию необходимо с ввода электрического кабеля в здание.При этом специалиста рассматривают два основных метода. как завести силовой кабель в деревянную постройку:

Прокладка силового кабеля под землей – это самая надежная безопасность, так как провода скрыты от воздействия внешних факторов. Но по стоимости этот вариант слишком дорог и предполагает проведение земляных работ. По правилам прокладки подземной проводки глубина траншеи должна быть не менее 80 см.
Воздушная проводка, подразумевает работы на электропосту, что без наличия необходимого допуска категорически запрещается.Это могут сделать только квалифицированные электрики.

Участок ЛЭП от высоковольтного столба до деревянной конструкции должен выполняться из проводов сечением более 16 мм. Оптимальными являются самонесущие алюминиевые провода с качественной изоляцией. Эксплуатационный ресурс такого кабеля должен быть 25 и более.

Естественно, вхождение такой очереди внутрь помещения недопустимо. При соблюдении установленных правил прокладка электрических проводов с хитрыми частями из алюминия по легковоспламеняющимся конструктивным элементам дома категорически запрещена. Поэтому в конструкции из дерева можно прокладывать только медные жилы.

Подключение электрического кабеля должно осуществляться снаружи дома. Для этого используют специальные усложнения, благодаря которым обеспечивает качественный контакт , который в дальнейшем не окисляется и не искрит. Участки электропроводки, проходящие через деревянные стены или перекрытия между этажами, должны быть заключены в металлические гильзы. Благодаря этой дополнительной предосторожности достигаются следующие цели:

электрический кабель будет защищен от механических повреждений, вызванных смещением конструкции дома из-за усадки или колебания грунта;
металлический огнеупорный материал, который надежно защитит деревянную поверхность от воспламенения в ситуации короткого замыкания, приводящего к нагреву и дальнейшей проводке; Электропроводка
в труднодоступных и малоэтажных местах будет надежно защищена от мелких вредителей – крыс и мышей.

Если рассматривать толщину стенок трубы, то она регламентируется действующими правилами. При необходимости разрыва проводов, сечение которых не превышает 4 мм, монтируется труба со стенками 2,8 мм, а в случае использования более мощного кабеля – толстостенная защита до 10 используется мм. не позволит удлинить металлическую втулку с короткой застежкой. Это правило применимо ко всем участкам электропроводки в деревянном доме.

Прокладка проводов от ввода в дом до электрощита

Еще одним важным элементом электропроводки деревянных домов является интервал ввода в распределительный щит наружной электросети.Особой спецификой этого участка считается перегрузка последних с применением пулеметов. А учитывая, что он спарен на чердаке или в подсобном помещении, то опасность возгорания в случае короткого замыкания сильно возрастает Так что рассчитывать на автомат защиты подстанции не стоит. Поэтому для решения задачи используются два кардинальных метода.

Кабель по всей длине состоит из трубы из металла, с параметрами, соответствующими установленным правилам. Но этот способ применим на длине до 3 м при коротких межшинах.

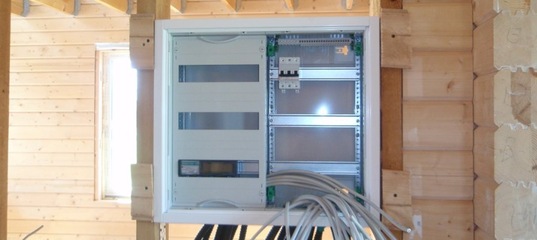

Более приемлемым способом считается установка автомата, помещенного в гермобокс непосредственно перед вводом линии в деревянное помещение. Порог срабатывания такого устройства должен быть выше, чем у основного автомата, размещенного в распределительном устройстве.

Другой вариант решения проблемы – размещение автоматов и электросчетчика на наружной стене Снаружи деревянного дома в отдельном защищенном боксе.Естественно, этот вариант самый надежный, хотя и неудобный для владельцев жилья.

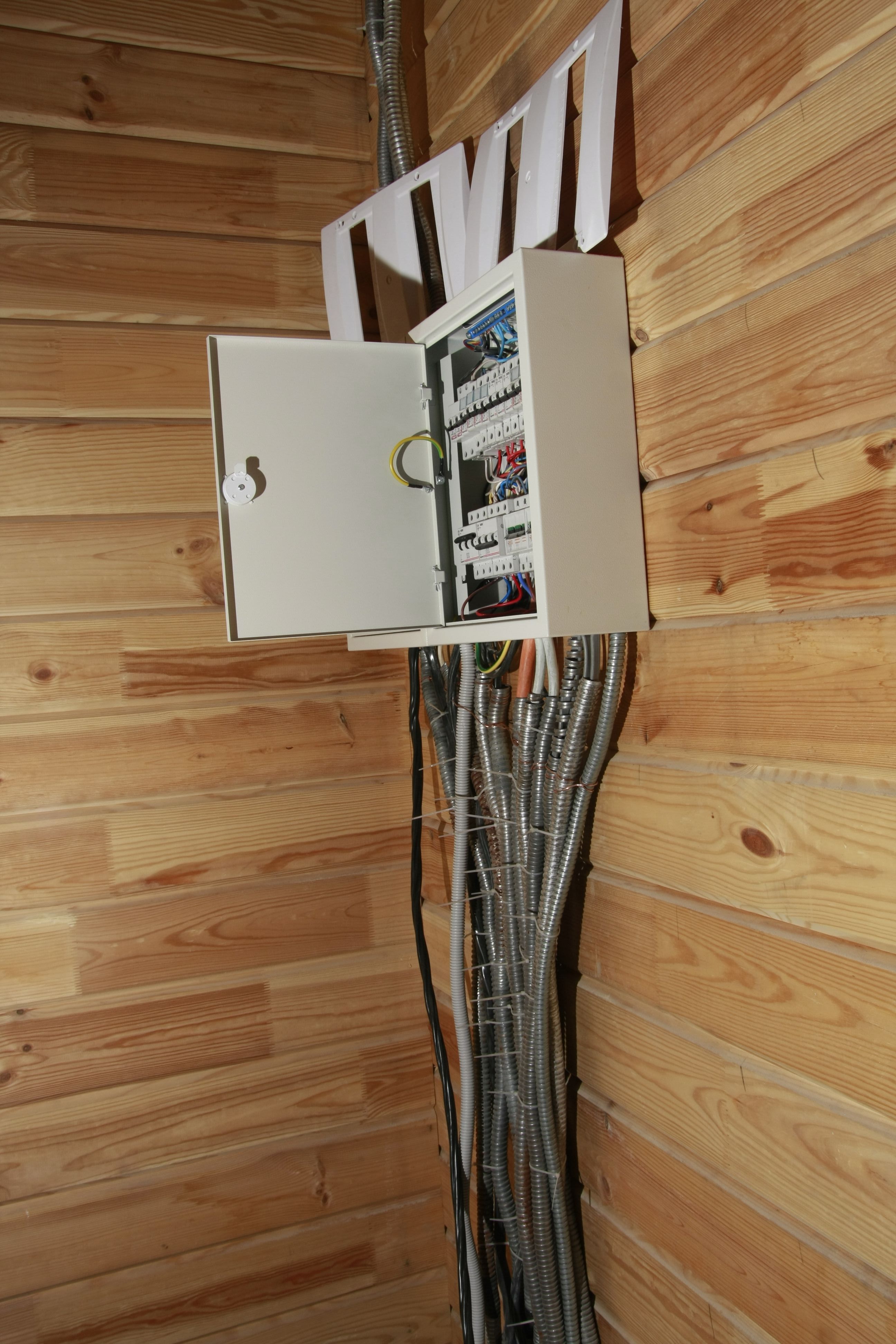

Установка распределительных щитов

Электрический вводной кабель в деревянном доме непосредственно без дополнительных ответвлений входит в распределительный щит, который состоит из следующих элементов:

пластиковый или металлический ящик с местами для размещения прибора, управления электричеством потребляемые и автоматические защитные устройства;
электрический счетчик с соответствующей пломбой;
двухполюсный или трехполюсный автомат защиты главного вводного кабеля;
Автоматы защитные для внутренней электропроводки в деревянном доме;
Очень удобно, если освещение гаража и двора выделено в отдельную зону, а также электроснабжение подсобных помещений.

Расчет мощности автомата для каждой отдельной зоны выполняется индивидуально. Главное правило, которым руководствуется предупреждение защиты при перегрузках На слабом участке бытовой электропроводки. При этом оптимально подобранный номинал обеспечивает максимальную безопасность. Не увлекайтесь экономией при покупке аппаратной части системы раздачи, так как от этого зависит безопасность людей.

Открытая электропроводка в деревянном доме

Если рассматривать электромонтажные способы прокладки электропроводки в деревянном доме, то открытый вариант прокладки проводов можно отнести к наиболее безопасным.Плюс все такие работы обойдутся домовладельцу на порядок дешевле. Электрические кабели проходят по внутренним стенам и потолку помещения. Для эстетичных кемпинговых проводов их можно переодеть в ретростиль или положить в декоративную пластиковую коробку.

Электрический кабель сползает в самоочищающийся канал. В то же время в строительных магазинах можно найти товар, подходящий в соответствии с общим строительным стилем. Такой короб популярен в бревенчатых домах и постройках, обмазанных глиной из дерева с гладкими поверхностями стен.

Использование кабелей в комбинезоне придаст электропроводке состаренный вид в ретростиле. Провода напоминают скрученные шнуры, закрепленные на деревянной стене через керамический изолятор. Этот способ считается достаточно безопасным по той простой причине, что кабель имеет качественную двойную изоляцию и не контактирует напрямую с деревянными поверхностями. Плюс такой вид проводов подчеркнет общий стиль конструкции.

Скрытая электропроводка в деревянном доме

Если рассматривать скрытую электропроводку в деревянном доме, то ее монтаж весьма трудоемок, а при необходимости модернизации или ремонта электрокабеля делает процедуру затратной и неудобной.Но, несмотря на это, большинство владельцев деревянных загородных домов отдают предпочтение именно скрытому способу прокладки электрических кабелей.

Владельцы домов из деревянных построек не хотят портить внешний вид Дорожной отделки с распределительными щитами и проводами. Закладка скрытой электропроводки начинается еще на стадии проектирования здания. При этом в целях безопасности провода помещаются в трубу из металла или оцинковки, которую необходимо покрасить. Для подъема кабеля к розетке или выключателю устраивают специальное защищенное от огня отверстие.

Монтаж электросетей в деревянных зданиях скрытым способом должен производиться только в соответствии с нормами и правилами проведения электромонтажных работ и с применением специальных материалов для обеспечения защиты от пожара. Кабель, проходящий в этажах здания , обязательно укладывается в металлическую втулку или трубу из негорючей пластмассы.

Также скрытым способом Проводка может быть размещена в заземленных металлических трубах. Бревенчатые постройки часто сидят, что необходимо учитывать, не допуская воздействия бревен на провода или металлические втулки.Для разводки кабеля используются специальные металлические втулки. Но в связи с тем, что открытый и закрытый способы склеивания проводов в деревянном доме имеют свои преимущества и недостатки, то чаще всего их комбинируют.

Особенности электромонтажа

После изучения схемы разводки электропроводки в деревянном здании и применения кабельных линий можно переходить к монтажу электрораспределительных устройств – Розетки, светильники и выключатели. При этом крепление всех электрических узлов должно выполняться только на заранее определенной металлической площадке, закрепленной на деревянной поверхности.Только за счет металлической защиты можно обеспечить должный уровень пожарной безопасности в деревянном доме. Это правило касается и распределительных коробок.

Проблемой многих любителей самостоятельного ремонта при монтаже электропроводки является несоблюдение норм и требований пожарной безопасности в деревянных строениях. Ни в коем случае нельзя использовать стандартные провода и электроприборы , так как это противоречит правилам техники безопасности.

Прокладку электропроводки в деревянных строениях следует выполнять только с учетом всех рекомендаций, что обеспечит долговечность и эффективность выполняемых работ, а также безопасность всех жильцов дома.

XXI век – век синтетических материалов. Большинство окружающих нас вещей, здания, предметы быта и, даже, наша пища – это созданные искусственно вещества, обладающие множеством полезных качеств, кроме одного. Все они чужды человеческому организму. Говорить о прямом вреде человеку нельзя, но и о существенной пользе тоже не строится.

В процессе эволюции человеческий организм, как одна из самых сложных систем, формировался в окружении природных материалов.Поэтому он должен жить в естественной среде. Никто, естественно, Робинзона не поощряет. А вот создать свой экологически чистый уголок в виде деревянного дома или коттеджа – оптимальный выход организовать свою жизнь в соответствии с требованиями души и тела.

В этой статье мы рассмотрим, как он должен монтироваться по всем стандартам и правилам.

А вот конструкции деревянных домов отличает одно неприятное свойство – они горят. Каркас может начаться из-за неправильно построенной печи или дымохода, но гораздо чаще это происходит в результате проблем с электропроводкой. Как бы человек ни хотел стать ближе к природе, без электричества в современном мире не обойтись.

Времена, когда на вбитых в стену керамических изоляторах наматывался своеобразный толстый черный провод, давно прошли. Современная электропроводка должна соответствовать определенным техническим параметрам, в то же время быть незаметной и доступной для проведения профилактических, ремонтных и измерительных работ.

Чаще всего в сообщениях о пожарах в деревянных домах, где уничтожается имущество, люди пригибаются и гибнут, пишется причина возникновения пожара, он возник в результате короткого замыкания.Но редко упоминает, что причиной этого пресловутого «короткого замыкания» являются другие факторы, среди которых наиболее распространены неграмотная установка электропроводки в деревянном доме, желание сэкономить на важных узлах и деталях, элементарная небрежность и халтура. Гораздо проще все списать на короткое замыкание. Технический термин, а прям чьей вины не предусматривает.

От чего возникает короткое замыкание? Прежде всего, это тест на изоляцию. Может появиться из-за механического повреждения наружного слоя провода при креплении линии в стене, перегрева сети при превышении допустимых нагрузок или других причин, вызванных человеческим фактором.Короткое замыкание сопровождается очень быстрым, почти мгновенным выделением огромного количества тепловой энергии. При котором воспламеняются сами провода и часть изоляции.

Единственное, чем грозит такой процесс, это срабатывание автоматических предохранителей и прекращение подачи электроэнергии в домашнюю сеть. Гораздо хуже, если в зоне повышенной температуры находятся деревянные или пластиковые элементы конструкции дома. Пожар в этом случае неизбежен.

Как правильно рассчитать и смонтировать внутреннюю скрытую проводку в деревянном доме, без риска возникновения непредвиденных ситуаций? Для этого существует специальный документ – «Правила устройства электроустановок».Не относитесь к этому с пренебрежением, как к очередной бюрократической фикции. Как и Военный устав, большинство правил безопасности написано кровью. Каждый предел возникал не только в результате расчетов инженеров, но и в силу конкретных аварий.

Одним из требований к таким работам является то, что скрытая электропроводка в деревянном доме должна выполняться с использованием проводов с негорючей изоляцией. Одними из таких являются провода MAROD WGNG(A), LS, RKGM или NYM WGG.

Провода проложены внутри металлических трубчатых каналов, надежно соединенных между собой методом сварки или болтовых соединений с электропроводностью.Трубчатый контур в обязательном порядке заземляется, во избежание возникновения искрения или пробоя.

Применение гофрированных труб из пластмассы или металла в деревянных зданиях не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ с низкой теплопроводностью. Обработки негорючей пропиткой такой защиты нет, так как при высоких температурах электрической дуги короткозамыкающего действия не оказывает.

Как не сделать электропроводку в деревянном доме

При монтаже электролитов в домах из дерева многие электрики, особенно непрофессиональные, допускают самую распространенную, а потому и самую опасную ошибку – провод прямо на деревянную конструкцию, а также покрывают трубопровод деревянными отделочными материалами.

Чрезмерные надежды на прочность изоляции проводов оборачиваются пожаром через несколько лет эксплуатации. Внутри деревянных каналов происходит множество процессов, которые невозможно обеспечить.

Перепады температур, изменение влажности, скопление пыли, деформация вызывают микротрещины теплоизоляционных материалов даже самого высокого качества. При достаточно высоких нагрузках, например, когда во всех комнатах включено освещение, есть телевизор, холодильник и даже хлебопечка или мультиварка, возможен прорыв между параллельно идущими проводниками.Если их не отбить от деревянного основания, электропроводка в деревянном доме загорается – Пожар неизбежен.

Обратить внимание: При монтаже скрытой электропроводки в деревянном доме запрещается прокладывать кабель непосредственно по деревянным основаниям, а также выполнять прокладку с использованием гофрированных труб (гофры), металлоконструкций и пластиковых коробов. Это нарушение «Правил устройства электроустановок» 7.1.38.

Использование пластиковых гладких или гофрированных труб опасно из-за возможности их повреждения грызунами.Как показывает практика – современные мыши и крысы очень любят полакомиться изолированными проводами и трубами. Скопление древесной пыли в ящиках и каналах приводит к очень быстрому возгоранию и распространению огня по всему дому.

Опасность в том, что пламя распространяется внутри стен. Потушить его обычными пожарными практически невозможно, даже если он обнаружен на начальном этапе.

Монтаж электропроводки в деревянном доме Особенно при неаккуратном ее выполнении, часто сопровождающемся микроскопическими повреждениями изоляции, которые при нагреве могут вызвать замыкание. Температура дуги, возникающей при обмотке проводников, достигает 5000°С.

Пластиковые коробки и гофрированные рукава такой температуры не выдерживают и поджариваются, давая доступ пламени к деревянным конструкциям. Даже со специальными веществами дерево при таком нагреве легко воспламеняется.

Не защищают от столь высокой температуры и стальные гофрированные рукава. Их стенки очень тонкие и не рассчитаны на такой высокий уровень нагрева. Одной из характеристик защитных каналов для прокладки электропроводки является локализующая способность – свойство выдерживать процесс короткого замыкания без прогорания на протяжении всего времени, необходимого для самовоздействия дуги.

При достаточном уровне этого параметра обладают только стальные короба и трубы. Они являются единственно возможными элементами для прокладки скрытых электросетей в деревянных домах.

Металлические трубы

очень технологичны для устройства каналов электрокабельной проходки. Кроме возможности нарезать их на отрезки необходимой длины, их можно соединять разными способами: сваркой, пайкой, резьбовыми соединениями, тройниками и т. д. Повысить устойчивость труб к коррозии можно, покрасив ее защитной краской.

Стоимость стальных труб сравнима со стоимостью гофрированного рукава хорошего качества. Медные трубы несколько дороже, но проще в монтаже и практически не подвержены атмосферным воздействиям.

Как выполнить монтаж скрытой проводки в деревянном доме

Способов прокладки скрытой проводки в деревянных домах много, но только некоторые из них правильные. Первое правило, которым необходимо руководствоваться при проектировании и монтаже, – это максимальное соблюдение требований пожарной безопасности.

Скрытая электропроводка в деревянном доме должна прокладываться из негорючих материалов с возможностью локализации.

Эстетические и дизайнерские соображения должны отойти на второй план. Это же касается и стоимости работ. При возможном возгорании потери будут значительно больше стоимости качественной разводки электросети.

Как было сказано выше, самым качественным материалом для прокладки кабелей и проводов в скрытых полостях и пустотах за обшивкой стен или потолков являются металлические трубы и стальные короба. Если используются ПВХ (неподдерживающие горение) материалы в виде профнастила или монтажных коробов, то они должны быть защищены со всех сторон, слабо проводящими тепло.

В качестве изоляционных прокладок можно использовать алебастр

, цементную штукатурку, бетон. Толщина слоя определяется расчетной мощностью электропроводки.

Но самым надежным способом защиты дома от возникновения пожара при неисправностях в электропроводке является установка с использованием стальных или медных труб и коробов.Медные трубы намного технологичнее – их можно изгибать в любую сторону без применения сложных специальных инструментов, что особенно актуально при прокладке проводки сложной разветвленной цепи.

Применение стальных труб несколько сложнее и требует определенной квалификации монтажников. Особенно это касается замены отдельных участков проводки. Острые края металлических коробок могут повредить изоляцию. Поэтому эти операции производятся с использованием специальных инструментов. Применение дополнительных инструментов требует проведения процедуры нарезки резьбы при необходимости соединения секций или фиксации коробок.

Электрик в деревянном доме – выбрать трассу электропроводки

Выбор и разметка кабельных линий электропроводки Должны выполняться в строгом соответствии с требованиями ПУЭ. Количество поворотов и изгибов должно быть минимальным. Если прокладка кабеля затруднена из-за особенностей архитектуры здания или наличия коммуникаций в стенах, в сложных местах устанавливаются специальные металлические распределители (стальные или медные).Их количество не регламентировано, но и не должно быть превышено. Каждое соединение, даже выполненное по всем правилам, является ненужным звеном, вносящим вклад в неопределенность системы и ослабляющим общее сопротивление цепи.

Их установка также должна соответствовать определенным правилам, например, ящики категорически запрещается закрывать декоративными панелями, перекрытиями или другими элементами, к которым требуется доступ для обслуживания, контроля или измерения.

Глубину прокладки трубопроводов для электропроводки следует выбирать так, чтобы не нарушались несущие характеристики и прочность деревянных стен и перекрытий.Количество и расположение отводов, распределителей и других элементов рассчитано таким образом, чтобы при необходимости можно было заменить провод на участке электроснабжения без необходимости повреждения или разборки деревянных конструкций.

Диаметр металлической трубы и толщина ее стенок подбирается исходя из свойств кабеля. Кабель, проложенный в трубе, должен занимать не более 40 % ее внутреннего сечения и легко вытягиваться на всю длину участка.Кроме того, в каждую трубу допускается прокладывать не один кабель, а несколько. При этом их суммарное сечение также не должно превышать 40 % диаметра трубы. Сечение кабеля определяется по внешнему диаметру, включая изоляцию.

При монтаже скрытой электропроводки в деревянных домах с использованием металлических труб толщину стенки трубы следует выбирать исходя из сечения кабеля (провода), проходящего в этой трубе.

Сечение жил проводов, мм2		Труба с толщиной стенки не менее, мм
Алюминиевые провода	Медные провода	Труба с толщиной стенки не менее, мм
4	2,5	Не нормализовано
6	–	2,5
10	4	2,8
с 16 до 25	с 6 по 10	3,2
от 35 до 50	16	3,5
70	с 25 по 35	4

Перед операцией протяжки кабеля выполняется сопротивление изоляции.Это делается для определения соответствия провода техническим условиям проектной документации и проверки состояния кабеля. Проверка показывает, не была ли нарушена изоляция при транспортировке, хранении или подготовке к эксплуатации.

Процесс протяжки кабеля происходит с применением специальных ходовых пластиковых муфт, предохраняющих изоляцию от повреждения острыми кромками труб или коробов. После протяжки снова измеряют изоляцию, чтобы исключить возможность присоединения поврежденного в процессе эксплуатации проводника.

В деревянных домах используются только провода со специальной маркировкой. Их изоляция не воспламеняется даже при очень высоких температурах.

Электропроводка в деревянном доме – какой провод выбрать для прокладки в трубах

После выполнения схемы разводки и разметки всех узлов электропроводки необходимо определить какой именно провод в установке. Созданы специальные провода для деревянных конструкций под маркировкой ВВГнг(А) и ВВГнг-П(А). Это медный провод со сплошными жилами, которых может быть до пяти.

Изоляция проводов двойная. Внутренний слой выполнен из поливинилхлорида и изолирует каждое жилое отдельно, а каждый провод окрашен в другой цвет, что облегчает установку выключателей, осветительных и других приборов. Наружная часть кабеля покрыта специальной негорючей защитной изоляцией из композитного пластика. Он очень прочен и гибок, позволяет легко натягивать трос из немаленькой трубы специальным стальным тросом.

Такие провода эксплуатируются при температуре от -50 до +50°С.Изоляция обладает очень высокими антикоррозийными свойствами, не вступает в реакцию с химическими веществами и не деформируется при перепадах температур. Свойства нераспространения горения соответствуют ГОСТ Р МЭК 60332-3-22.

Провода типа ВДГГ ЛС, ВВГнг-П ЛС по своим качествам не уступают предыдущим модификациям кабелей, но, кроме них, при нагреве не выделяют вредных светонепроницаемых веществ и ядовитого хлористого водорода. Это указывает на индекс LS.

Соответствующий кабель ГОСТ 22483 NYm также создан на основе медных жил, но имеет тройную изоляцию.Жилы изолированы разноцветным поливинилхлоридом отдельно, затем все вместе с полиолефиновым композиционным материалом И ведут к оболочке из негорючего поливинилхлорида. Такой кабель может иметь до пяти жил. Он производится по немецкой современной технологии, известной как VDE.

Размещение розеток и выключателей

Скрытая проводка в деревянном доме Без установки розеток и выключателей не обойтись. В местах установки розеток и выключателей необходимо снять гнёзда для установки металлических коробок с помощью специальных инструментов, где закрепляются приборы.Эти коробки, а также сборка, протяжка и дозаторы устанавливаются по специальной технологии.

Предусмотрено несколько обязательных операций, которые должны обеспечить надежное соединение трубы и коробки в единое целое для фиксации надежного контакта между всеми элементами.

Контакт необходим для заземления всей конструкции. Если обеспечивал непрерывность цепи всей металлоконструкции, то достаточно запустить массу только на распределительном валу. При возможных обрывах необходимо установить дополнительный заземляющий провод, который соединяется методом пайки с каждой коробкой и трубой.Заземляющая электрическая сеть в деревянном доме является очень важным элементом, обеспечивающим пожарную и электробезопасность, предотвращающим возможное искрение и перегрев элементов цепи.

Есть несколько вариантов крепления коробов к трубам. Самым надежным и качественным является пайка или сварка. Они обеспечивают максимально надежный контакт, защищены от коррозии и устойчивы к механическим воздействиям.

В случае использования медных труб их концы, находящиеся в коробе, загибаются.Если стальные трубы – соединение с коробом происходит завинчиванием гаек. При этом на концах трубы необходимо нарезать специальную резьбу, а сами гайки после максимально плотной закрутки зафиксировать и защитить от коррозии.

Коробки распределительно-технологические должны соответствовать классу защиты не ниже IP-54, что соответствует защите от проникновения внутрь объема производственной и бытовой пыли и попадания брызг воды в короб.

Проверка после монтажа электропроводки в деревянном доме

После монтажа металлических труб и коробов будущей электросети выполняется заземление, которое должно определить надежность соединения всех звеньев цепи. Все элементы конструкции должны быть соединены в одну непрерывную цепь, обеспечивающую защиту на любом участке при соединении с шиной с маркировкой «RE».

После окончания проверочных работ и устранения всех возможных недостатков производятся работы по прокладке кабеля.Не лишним будет сделать сопротивление изоляции каждого участка кабеля перед началом монтажа и после него. Длину кабеля необходимо подобрать так, чтобы в каждой монтажной коробке создавалась определенная длина, которая может потребоваться при подключении соединений.

В случае точного совпадения длины кабеля, расстояния между монтажными коробками, при необходимости подключения другого устройства, переключения или выполнения других работ, необходимо менять кабель на всей длине участка.Процесс достаточно трудоемкий, а стоимость качественного кабеля довольно высока.

Б.у. Б. Прокладка деревянных домов Только трехжильные или пятижильные кабели с обязательным заземлением. Электричество – штука хоть и обычная, но очень опасная. Эксплуатация сети без заземления противоречит не только правилам техники безопасности, но и элементарному здравому смыслу.

Чаще всего деревянные дома возводят на дачных участках. Преимуществом этих зданий являются низкие материальные затраты на строительство и высокая скорость возведения.Основным недостатком такого решения является высокая вероятность возгорания при возникновении аварийной ситуации в электропроводке. В результате искрения и короткого замыкания стены и потолок легко загораются. Отсюда высокие требования к прокладке кабеля в конструкциях с горючими поверхностями в ПУЭ и других НТД. Поэтому давайте разбираться, как должна быть проведена электропроводка в деревянном доме безопасно, по ГОСТу и ПУЭ.

Требования
Освещение
Розетки
Мощные электроприборы
Обязательно защитите эти группы индивидуальными автоматами и УЗО.Устройства защитного отключения должны быть установлены на цепях, от которых отходят водонагреватель, электрокоботиль, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся в сырых помещениях.
Тогда для кабеля сечением жил в 1,5 кв. мм (цепь освещения) Выбирайте автомат с номинальным током 6-10 ампер, а на 2,5 кв. мм – 16 ампер.
Групповые УЗО на розетки или отдельные потребители должны иметь ток утечки (дифференциальный ток, он же ИД) в пределах 10-30 мА, а общий УЗО, его еще называют вводным или пожаробезопасным с током утечки более группового, например 100-300 мА.
Также на ввод иногда устанавливается селективный УзО – он отличается от обычного высоким временем срабатывания. Номинальный ток УДО должен быть выше тока автомата, который защищается этой группой, то есть АВ на 10А – УЗО на 16а, АВ на 16А – УЗО на 25а.
Схема сборки однофазного щитка в деревянном доме:
Если вы провели на участок 3 фазы, то схему распределительного щита можно посмотреть:
После того, как проводка проведена, а щит собран, рекомендуем вызвать электрика, чтобы он все проверил и возможно устранил явные ошибки.Далее необходимо пройти приемочные испытания, получить акт о допуске к сетевому подключению, а также вызвать представителя РЭС для изъятия счетчика и вводного автомата.
Вот и вся пошаговая инструкция, подробно объясняющая, как проводится электропроводка в деревянном доме своими руками. Обязательно выполнение электромонтажа по ПУЭ и другим существующим нормам. Они спроектированы и собраны на основе большого количества аварий, которых можно было бы избежать, просто соблюдая правила.Надеемся, что предоставленные советы и схемы помогли вам самостоятельно выполнить электромонтаж или хотя бы сэкономить на некоторых этапах монтажа.
Монтаж электропроводки в деревянном доме более ответственное мероприятие, чем прокладка токопроводящих дорожек в кирпичной или бетонной конструкции. Это связано со спецификой материала: дерево горит, даже если его пропитать составом, препятствующим воспламенению от случайного угля.
Важность правильной установки
Температура электрической дуги, возникающей при коротком замыкании проводников, по которым ток набегает на стандартное напряжение 220 В, может достигать 5000°С (!).От температуры плавления стали никакая огневая пропитка не помогает.
Несмотря на это, электропроводку в срубе из оцилиндрованного бревна или каркасном дачном доме часто делают гильзами, если не сказать небрежно.
Обычно мотивируется нежеланием много бездельничать с дачи, где живут два-три месяца в году. Но стоит понимать: некачественно выполненная внутренняя проводка деревянного дома может оставить вас без этого дома.
Обратите внимание, что под «некачественным» в первую очередь подразумевается «не соответствующее правилам, предусмотренным для деревянного дома».Обычная практика установки бытовых электросетей в квартире или кирпичном доме Для деревянных не подходит из-за горючести материала постройки.
Что говорят правила
Правила устройства электроустановок – Пуэ – на этот вопрос дается однозначный ответ. Скрытая проводка в пустотах перегородок из горючих материалов допускается только в металлических трубах, обладающих свойством локализации.
Снип
дает более расплывчатую формулировку, поэтому рекомендуется ориентироваться на ПУЭ. Под горючим материалом подразумевается дерево, даже имеющее огнеупорную пропитку.
Под металлическую трубу – стальную или медную трубу квадратного или круглого профиля, имеющую регламентированную толщину стенки – не менее 2,8 мм для любого кабеля с сечением жил до 4 мм.
Для кабелей сечением 6-10 мм толщина стенки трубы должна быть 3,2 мм.
При этом запрещается плотно «забивать» трубу кабелями – кабель должен занимать не более 40% просвета.
Для ввода кабеля от ЛАМ в деревянный дом используется только толстостенная стальная втулка.
Это требование обусловлено следующей ситуацией. Если короткое замыкание произойдет при обрыве троса, только толстостенная труба способна выдержать вспышку до ее самовытягивания или срабатывания автомата.
Применение металлоконструкций или другой «брони» из гофрированного металла или пластика для скрытой проводки в деревянном доме недопустимо по следующим причинам:
Главное «неофициальное» правило качественной проводки в рубленых деревянных домах – превалирование безопасности над внешней красотой.
Укладка в трубу
Прокладка электропроводки в стальных или медных трубах с соблюдением вышеуказанных требований возможна только на этапе строительства дома «с нуля».
Например, при монтаже электропроводки в доме из клееного бруса, монтаж системы из таких труб, врезка коробок и розеток (тоже металлических) осуществляется на каркасе монтажа каркаса.
Правила скрытой прокладки силовых кабелей В деревянном доме нельзя прокладывать кабель в металлической или пластиковой гофре в вырытых ходах.Внутри стен деревянного дома в толстостенных трубах допустимо, но затруднительно из-за необходимости гибки труб и выполнения сложных соединений муфтами, фитингами или сваркой.
Существует ряд требований, которые обязаны соблюдать при монтаже скрытой проводки в деревянном доме.
Внутренняя поверхность стальных труб должна быть окрашена или оцинкована во избежание коррозии, медных – окрашена для защиты от оксидов.
Использование металлообработки/стальных гофр на отводах и переходах видится всей конструкции – переходы обеспечиваются резьбовыми соединениями или сваркой стык-В-стык.
Горизонтальные трубы электропроводки в деревянном доме выведены под небольшим углом для выхода конденсата, в самой нижней точке сделано отверстие для стекания жидкости (не внутрь стены). Для всей системы предусмотрено заземление – отдельно от заземления, которое предусмотрено проводкой.
В деревянных домах для розеток и выключателей используются только металлические. Соединения распиленной (распределительной) коробки с входящими в нее трубами должны быть герметизированы.
Во избежание повреждения оболочки кабеля острой кромкой при выходе из трубы край должен быть перекрыт или снабжен защитной пластиковой заглушкой.
Открытая проводка — Особенности установки
Если деревянный дом уже построен, но возникла необходимость в замене проводки в нем, то это можно сделать без обводки деревянных перегородок, которые зачастую делают не слишком толстыми и прочными.
Напомним, что алюминиевый провод, самый популярный у электрики в последние годы, категорически неприемлем в деревянном доме из-за его склонности к изломам и пожароопасности.
Открытая проводка в деревянном доме вполне возможна.Вот несколько вариантов.

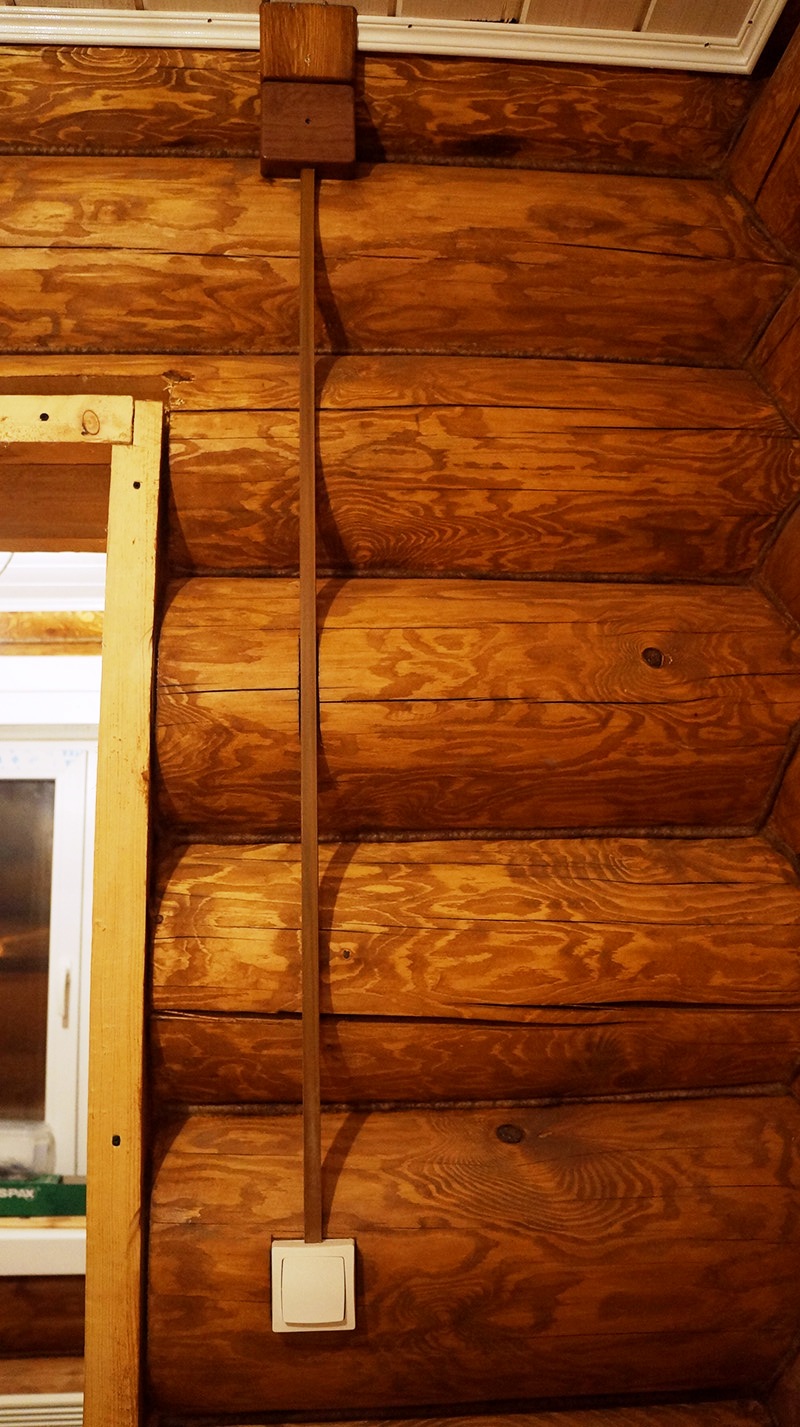

Можно провести кабель прямо по стене дома, заключив его в стандартную пластиковую гофру или металлическую гибкую броню.
Открытый способ допускает такой способ разводки, так как очаг возгорания в случае короткого замыкания будет виден сразу. Пожара внутри стены не произойдет.
Крепление на стену осуществляется обычными клипсами для гофры.
Разводка в типовых кабель-каналах – тот же способ, что и для квартиры, только между кабель-каналом и деревянной стеной должна быть негорючая прокладка из асбеста или, например, войлока.Разновидностью такой проводки является проводка, замаскированная под плинтус.

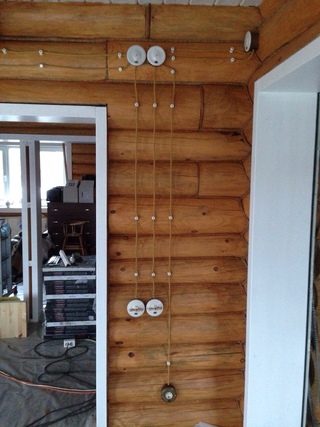

Свежий взгляд на старые методы. Электропроводка крепится на стене деревянного дома на керамических или пластиковых (негорючих) изоляторах с сохранением просвета не менее 10 мм от стены.
Специальный, “под старину”, витой силовой провод и розетка в том же стиле.
Возможен также открытый монтаж системы металлических труб.
Преимущества и недостатки открытого монтажа
Все эти способы электропроводки деревянного дома имеют свои достоинства и недостатки.Монтаж проводки вдоль деревянной стены дома в гофротрубе проще всего, что не составляет проблем с заведением в распределительную коробку.
Минусом является неэстетичность данного метода, а также необходимость снимать всю гофротрубу, для доступа к одному кабелю.
В этом плане кабель-канал предпочтительнее, благо, что сейчас на рынке можно найти расцветку короба «под дерево», а также подобрать индивидуальный оттенок под цвет вашего внутреннего покрытия.
Кабель-канал
удобен при монтаже, легко открывается и закрывается, относительно безопасен для деревянного дома, так как сам изготовлен из негорючего пластика.
При желании можно спрятать провода, выделив «нижнюю» проводку в замаскированном под цоколь кабельном канале.
Обратите внимание, замыкать провода под настоящий плинтус недопустимо!
Освещение или подключение розеток с нагрузкой не более 16 А может осуществляться с помощью проводки «под старину».
Для этого выпускаются специально стилизованные провода, изоляторы между стеной и проводом, розетки и тому подобное. Но учтите, что для мощной нагрузки, такой как сварочный аппарат, необходимо предусмотреть розетку, к которой подключается подходящий кабель сечением не менее 2,5 мм.
Общие правила установки
Устройство электропроводки в деревянном доме открытым способом Должна выполняться с соблюдением следующих норм:
точка ввода кабеля от ЛЭП в стену, а также точка ввода кабеля по внутренним перекрытиям только в металлических толстостенных рукавах;
расстояние от кабеля до стены при монтаже открытым способом не менее 10 мм;
должно быть смонтировано заземление;
используется только кабель в негорючей оболочке;
подожетали и распределительные коробки в деревянном доме только из металла;
соединения проводов между собой только в монтажных коробках и только с помощью пружинных/винтовых зажимов или втычной скрутки, закрывающейся кембриком или заглушкой;
мягкая скрутка недопустима.
Обязательно установить УЗО для защиты от токов утечки, а также отдельные автоматы для защиты от короткого замыкания на каждую группу потребителей.
Выбор кабеля
Важным этапом монтажа электропроводки является выбор магистрального кабеля. Грамотно подобрать кабель электропроводки – значит решить главную задачу по безопасности деревянного дома.
Согласно современным требованиям, для протяжки от ЛЭП до дома используется так называемый СИП-кабель – СИП-провод.
В нем используются алюминиевые жилы сечением не менее 16 мм, а также есть стальной армирующий трос (для жесткости).
Оболочка данного кабеля рассчитана на воздействие неблагоприятных внешних факторов в течение не менее 25 лет.
А вот кабель СИП можно прокладывать только к стене деревянного дома. С внешней стороны стены через специальные изоляторы, а лучше герметичные компаунды, соединяется с медным кабелем, например, ВВГнг (НГ негорючий).
Сечение Vggling выбирается стандартно – 1,5 мм на линии освещения, 2,5 мм – на бытовых приборах, 4 мм – на мощных потребителях типа электроплит, линий электропередач или сварочного аппарата.
Запрещается прямая скрутка алюминиевой жилы СИП с медными жилами внутренней проводки.
Для электропроводки внутри деревянного дома используется только медь. Выбирая марку провода, используйте или уже упомянутые ВВГнг, ВВГнг(П) с маркировкой «ГОСТ».
Эти типы одножильных медных кабелей снабжены двойной негорючей изоляцией, при этом обладают достаточной гибкостью для удобной внутренней разводки.
Можно использовать немецкий кабель NYM – он оснащен тройной негорючей изоляцией.
Распределительный щит
Щит габаритный распределительный для электропроводки в деревянном доме должен иметь металлический корпус.
Внутри щитка находится вводная автоматическая защита, электросчетчик, одно или несколько УЗО (в зависимости от количества групп внутренних потребителей). Есть еще машины защиты, отвечающие за отдельные группы – столько же, сколько и УЗО.
Именно автоматика отвечает за защиту проводки от короткого замыкания и утечки тока, что может привести к повреждению электрооборудования. Существуют правила расчета выбора защитных устройств по характеристикам, и этот выбор лучше доверить профессионалу.
Но стоит знать, что в большинстве случаев правила именно такие. Потребляемая мощность не должна превышать 5,5 кВт, общий вводной автомат – однофазный, на 25 А, тип С.
Автоматы устанавливаются по отдельным группам потребителей (разделяются сечением провода).На кабель сечением 1,5 мм (осветительный) необходимо установить автомат. На кабель 2,5 мм – 20а.
Существуют отдельные правила подбора УЗО. Главное, чтобы ограничение по току для УДО было на порядок меньше, чем для автомата.
То есть автомат 16 а УЗО комплектуется 20а и так далее. Трехфазный ввод для электропроводки в деревянном доме используется очень редко.
Как сделать безопасную проводку в деревянном доме?
Самым популярным материалом для строительства загородных домов было и остается дерево.Который, при всех его многочисленных достоинствах, имеет один серьезный недостаток – это, как говорят пожарные, «горючий материал».
Пожарная статистика свидетельствует – более половины пожаров в деревянных домах происходит из-за неисправной электропроводки. На практике основной причиной неисправностей и последующего короткого замыкания чаще всего является нарушение целостности изоляции проводов в электропроводке. Как правило, это происходит либо из-за повышенной нагрузки на провода, либо из-за механического повреждения изоляции.
Почему это происходит?
Большинство доморощенных «мастеров на все руки» в целях экономии времени, сил и средств прокладывают скрытую электропроводку По деревянным основаниям, смело пряча ее за отделку потолка, под обшивку стен, за плинтус, в пустотах нахлестов и высказываний “неразумного” клиента, что именно нужно делать.
Помните! Монтаж скрытой электропроводки в деревянных домах с использованием гофротрубы ПВХ, пластикового короба Невозможен!
Почему?
На самом деле причин несколько.Ниже мы рассмотрим две наиболее типичные ситуации, возникающие при эксплуатации электропроводки в деревянном доме.
Во-первых. В процессе прокладки кабеля электрик может незначительно нарушить изоляцию проводов, а контрольная электроизоляция повреждений может не зафиксировать.
Однако при подключении всего необходимого электрооборудования проводка начинает работать в режиме максимальной нагрузки. Естественно, такая эксплуатация, вызывающая усиленный нагрев кабеля или проводов, неизбежно приводит к ослаблению изоляции, из-за чего в проводке возникает короткое замыкание.
Узкие тонкостенные пластиковые трубы И ящики из ПВХ не выдерживают замыкания без прогорания, поэтому замыкание, увы, неизбежно повлечет за собой пожар.
Во-вторых. Скрытая проводка с использованием гофрированной трубы или короба из ПВХ, проложенная в пустотах деревянных стен, перекрытий и перекрытий, является объектом повышенного внимания со стороны заклепок в деревянных домах грызунов, стремящихся «попробовать на зуб» детали вашего коммуникации.
Для мышей, а тем более для крыс, не составит труда ограбить достаточно тонкую трубу или коробку из ПВХ, забелить жилы проводов, следствием чего является короткое замыкание в скрытой проводке.
Ситуация усугубляется тем, что в пустотах стен и перекрытий деревянных домов со временем скапливается огромное количество древесной пыли. В результате малейшая искра приводит к возгоранию. Самое страшное, что сразу определить место возгорания и ликвидировать его практически невозможно, так как процесс горения, происходящий за стенами и перекрытиями, скрыт от глаз. Поэтому даже залив водой и пеной все вокруг, быстро потушить пожар все равно не получится.
Можно ли избежать этих проблем?
На первый взгляд, если сделать прокладку электропроводки в деревянном доме по требованиям СНиП, ПЭУ, проблем не возникнет. Однако на самом деле не все так просто. В первую очередь потому, что требования ПУЭ по монтажу электропроводки в деревянных домах крайне жесткие. Кстати, именно жесткость стандартов чаще всего и заставляет «доморощенных» электриков их нарушать.
Тем не менее, противопожарная прокладка электропроводки в деревянном доме – мероприятие фактически состоявшееся, при этом можно выбирать, какую проводку использовать.
В таблице ниже приведены виды электропроводки и способы прокладки проводов и кабелей по условиям пожарной безопасности.
Рассмотрим подробнее все виды противопожарной проводки в деревянном доме.
Скрытая проводка
Хотя большинство компетентных источников по данной теме не рекомендуют Монтаж скрытой проводки по боевым, в нашем случае деревянным конструкциям, однако условия соответствие требованиям пожарной безопасности И отсутствие проблем с финансами можно сделать.
Ниже приводим нормативный документ (ПЭУ-6) в части, касающейся прокладки скрытой электропроводки внутри помещений.
На самом деле способов противопожарной прокладки скрытой электропроводки в деревянном доме всего два.
Один из них – прокладка скрытой проводки с металлическим рукавом (Трубы) . Основное преимущество этого метода заключается в том, что в случае возгорания металлическая трубка защищает наземных конструкций от возгорания.
При использовании этого способа разводки потребуется соблюдение нескольких жестких условий: для защиты стенок трубы от коррозии она должна быть окрашена изнутри или оцинкована.Для защиты изоляции кабеля от острых кромок, в результате которых перерезаются трубы, на их концы следует надеть специальные пластмассовые заглушки. Плюс для такой проводки потребуется сверлить по толщине стенки углубления в виде швеллеров, в которые, собственно, и укладываются металлические трубы.
Оптимальный вариант для такого варианта – медные трубы. Благодаря тому, что трубы из меди достаточно гнутся и их можно прокладывать без специальных инструментов, монтаж электропроводки хоть в какой-то степени упрощается.Однако за простоту и удобство придется заплатить высокую, буквально, цену медные трубы очень дорогие.
В соответствии с ГОСТ Р 50571.15-97 (МЭК 364 5 52 93): § 522.3.2 трубы следует прокладывать с незначительным уклоном для обеспечения возможности образования конденсата. Но будьте готовы к тому, что на практике проверить качество монтажа металлических труб, одинаковый угол наклона или герметичность соединений крайне сложно, если не сказать невозможно.
Второй способ прокладки скрытой электропроводки в деревянной конструкции – по слою штукатурки (уведомление) толщиной не менее 10 мм со всех сторон.
Способ вроде Простой, однако при его использовании возникает вопрос: как соблюсти нормы ПЭУ относительно сменности проводки. Как вариант, можно отсадить в гипс, предварительно запаковав его в гофру. Формально, конечно, нормы ПЭУ будут соблюдены, но по факту жёсткая проволока будет невозможна.
Более того, ни один специалист не может предугадать, как поведет себя штукатурка на деревянных поверхностях через некоторое время. Будут ли взломаны? Она начнет отваливаться? Не говоря уже о том, что на красивых деревянных поверхностях толстый слой цементного раствора будет смотреться как минимум странно.
Следует подчеркнуть, что оба эти способа достаточно затратны и по средствам, и по усилиям, и по времени. Плюс планирование электропроводки еще на стадии строительства.
Открытая проводка
– Электропроводка в гофрированной трубе
Этот способ заключается в протягивании кабеля в гибкую гофрированную трубу из специального пластика, не поддерживающего горение. В одной трубе можно разместить два и более кабелей.
К недостаткам этого метода относится, прежде всего, его неэстетичность – вряд ли вам может понравиться перспектива «украсить» свой дом несколькими рядами гофрированных труб.С учетом количества электроприборов в современном доме таких рядов может быть 5-7! Кроме того, поскольку гофрированную трубу с протянутым в нее кабелем практически невозможно уложить ровно, «в струну», все ее изгибы и провисания также не добавят шарма вашему жилищу.
Еще один минус: гофрированная труба является отличным «пылесборником», удалить из которого скопившуюся пыль очень сложно.
– Электропроводка в электрических коробках (кабель-каналы)
В этом методе кабель укладывается из ненесущего пластика и закрывается защелкивающимися крышками.
Основная проблема при использовании этого метода связана с неизбежной усадкой деревянного дома. В среднем она составляет 1 см на 1 м высоты дома, и эти значения приведены для домов из качественного клееного бруса, усадка которого минимальна. На практике это означает усадку в три сантиметра (для типового двухэтажного дома) Прокрутите все коробки вниз, крышки слетят, сама коробка треснутая. Как итог – проводку придется переделывать!
Во-вторых, чтобы аккуратно и ровно установить пластиковые ящики, потребуется определенная сноровка и сноровка.Добавьте хлопот с фурнитурой – увы, производители предлагают довольно скудный набор поворотов, уголков, заглушек, стыков, без которых безопасно установить кабель-каналы практически невозможно.
Еще одним существенным недостатком электропроводки в кабель-каналах является скучный, офисный вид.
К преимуществам этого метода можно отнести его дешевизну, минимальные трудозатраты и возможность в дальнейшем легко производить любые изменения.
– Открытый кабель проводки
Последний мы считаем самым оптимальным из всех способов прокладки электропроводки в деревянном доме – открытая кабельная проводка.
Естественно, при использовании незащищенного открытого кабеля об эстетике помещения говорить тоже не приходится. Мало того, что сам кабель в обычной изоляции (например, самый распространенный ПУНП) выглядит довольно тускло, так еще потребуется установить прокладку из асбеста или металла, выступающую со всех сторон не менее чем на 10 см. см.
Однако есть и другой способ. Это так называемая ретро-проводка на изоляторах. Основные его достоинства – возможность соответствия всем необходимым требованиям безопасности , плюс оригинальность, чрезвычайно популярный В последнее время дизайн интерьера в стиле ретро.
Подробнее о монтаже такой проводки вы узнаете из нашей следующей статьи.
Компания ООО САЛЬВАДОР
Правительство острова Мэн – Электрические установки в домах
Любой, кто занимается электромонтажными работами в жилых домах на острове Мэн, независимо от того, является ли он профессионалом или домовладельцем, должен соблюдать Приложение 1, часть P (Электробезопасность) Строительных норм и правил 2014 года.
Те, кто не подчиняется, совершают уголовное преступление.
Домовладельцы и подрядчики должны быть осведомлены о требованиях Части P, общей целью которых является улучшение отраслевых стандартов и предотвращение травм, вызванных некачественными работами по электромонтажу в доме.
Количество членов Схемы компетентных специалистов по электротехнике на острове резко возросло с тех пор, как правила вступили в силу 1 июля 2007 года, что свидетельствует о приверженности подрядчиков по электроснабжению острова обеспечению безопасности электроустановок в частных домах.
Законодательство признает аффилированных торговцев, присоединившихся к Схеме компетентных лиц, например, управляемой Министерством окружающей среды, продовольствия и сельского хозяйства (во взаимодействии с ECA) или признанным органом, как указано ниже.
Национальная ассоциация профессиональных инспекторов и испытателей (НАПИТ),
Национальный инспекционный совет по заключению контрактов на электромонтаж (NICEIC) или
Ассоциация подрядчиков по электротехнике (ECA),
Электрик, работающий в одном из этих органов, может самостоятельно сертифицировать свою работу, которая будет признана выполненной надлежащим образом и в полном соответствии с требуемыми стандартами.
За исключением мелких работ, таких как работы, указанные в Таблице 1 ниже, домовладельцы, использующие электриков, которые не зарегистрированы в признанном органе, как указано выше, должны подать заявку на утверждение строительных норм в соответствующий орган строительного контроля до начала работ на объекте. . В то же время оплата соответствующего плана и платы за осмотр объекта, которые могут потребоваться.
В качестве альтернативы домовладельцы могут нанять электрика, утвержденного по схеме компетентных лиц, для проведения работ.
Компетентное лицо в течение 30 дней после завершения работ уведомит соответствующий орган, а также выдаст вам и этому строительному органу Акт о завершении работ без дополнительной оплаты.
См. доступные для загрузки документы справа для получения актуального списка подрядчиков по электроснабжению на острове Мэн, которые являются участниками Схемы компетентных лиц. В качестве альтернативы вы можете связаться с Департаментом по электронной почте buildingcontrol@gov. im или по телефону +44 1624 685902
.
Если имя электрика отсутствует в списке в качестве члена одной из признанных организаций, он не имеет права выполнять какие-либо электромонтажные работы, не указанные в таблице 1 ниже.
В таблице 1 показаны типичные работы, которые не подлежат уведомлению
.
Стол 1
Работы, о которых не нужно уведомлять органы строительного контроля, но которые все же должны соответствовать
минимальным требованиям к электроустановкам:
Замена любого стационарного электрооборудования (например, розеток, контрольных выключателей и потолочных розеток), не включающая прокладку новых стационарных кабелей,
Замена кабеля только для одной цепи, поврежденного, например, пожаром, грызунами или ударом (при условии, что новый кабель имеет такую же пропускную способность по току и проходит по тому же маршруту),
Повторное крепление или замена корпусов существующих компонентов (если не затрагиваются защитные меры цепи),
Обеспечение механической защиты существующих стационарных установок (если повышенная теплоизоляция не влияет на защитные меры цепи и допустимую токовую нагрузку проводников),
Установка или модернизация основного или дополнительного эквипотенциального соединения (такие работы должны соответствовать другим применимым законам, таким как Правила газовой безопасности (установка и использование),
Работы вне кухонь и специальных помещений:
а) Добавление точек освещения (осветительной арматуры и выключателей) к существующей цепи,
б) Добавление розеток и ответвлений предохранителей к существующей кольцевой или радиальной цепи,
в) Телефонная или низковольтная проводка и оборудование для для целей связи, информационных технологий, сигнализации, управления и аналогичных целей,
d) Сборные комплекты оборудования и связанные с ними гибкие провода со встроенными вилками и розетками.
Стол 2
В таблице 2 перечислены все работы, о которых необходимо уведомить местный орган строительного контроля
.
Работы и установки, о которых необходимо уведомить органы строительного контроля, а также те, которые находятся в специальных местах и установках:
Особые места
Помещения с ванной или душевой кабиной,
Плавательные бассейны или детские бассейны,
Горячие сауны
Специальные установки
Электрическая система обогрева пола или потолка,
Садовое освещение или силовые установки,
Солнечные фотоэлектрические (PV) системы электропитания
Малые генераторы, такие как микрочипы,
Осветительные установки сверхнизкого напряжения, кроме предварительно собранных, комплекты осветительных приборов с маркировкой СЕ, и
Любые другие установки, не указанные в Таблице 1.
Департамент настоятельно рекомендует, если у вас нет опыта выполнения работ, указанных в таблицах 1 и 2, вам следует нанять компетентного электрика для выполнения этих работ за вас.
Какой провод проложить в деревенский дом. Особенности устройства электроснабжения в деревянном доме
Рекомендуем с осторожностью выбирать Подрядчика для выполнения работ. Ориентируйтесь не только на цену, которую назначает потенциальный Подрядчик, но и на его опыт, и, самое главное, на успешно выполненные Объекты.
Наши ориентировочные цены на электромонтаж в деревянных домах указаны ниже. И вы всегда можете запросить список Объектов, на которых мы производили подбор и установку систем у наших специалистов.
Электропроводка в деревянном доме под ключ – цена
Опция
Экономичный
(руб/м2)
Опция
Стандарт
(руб/м2)
Опция
Премиум
(руб/м2)
Внешняя проводка
800
1 000
1 800
Скрытый макет. Каналы для проводки сделано
1 500
2 000
3 000
Скрытый макет. Нет каналов для проводки
3 000
3 700
4 500
Ретро-электрик
1 400
1 800
2 900
Указанные цены включают все оборудование, материалы, работы и являются ориентировочными.
Ключевое отличие вышеперечисленных вариантов – насыщенность комнат в доме электрикой. При этом в любом из вариантов используется надежное оборудование и материалы, на которые распространяется гарантия.
В указанную цену не входит:
Система молниезащиты
Работы общестроительного характера (например, проходка бетонного ленточного фундамента, вырезка отверстий большого диаметра и т.п.)
Устройство электрики снаружи деревянного дома (например, ландшафтное освещение, домовод и пр.)
Основные требования к производству работ

При разводке электрики в любом деревянном доме необходимо соблюдать ряд условий. Некоторые из этих условий перечислены ниже.
Входной электрический кабель. Перед началом протяжки кабеля отверстие, через которое он будет проходить, необходимо оборудовать специальной металлической втулкой
Подборка кабельной продукции. При проведении работ необходимо использовать электрический кабель, имеющий Сертификат соответствия и пожарный сертификат МЧС. Наиболее распространены марки ВВГнг и NYM. Необходимо уделить полное внимание выбору сечения электрического кабеля. Рекомендуемые участки кабельных трасс в зависимости от параметров нагрузок сведены в таблицу
Площадь поперечного сечения медного электрического кабеля (мм2)
U (напряжение сети) = 220 В
U (напряжение сети) = 380 В
И (электрический ток), А
И (электрический ток), А
Р (безопасно передаваемая электрическая мощность), кВт
10,5
16,5
19,8
10,1
26,4
15,4
18,7
49,5
25,3
59,4
29,7
75,9
38,5
95,7
47,3
118,8
57,2
142,2
171,6
Электрощиты. Их корпуса подлежат обязательному заземлению. Материалом для изготовления щитовых ограждений обязательно должен быть металл. В вводном электрощите необходимо установить УЗО, групповой автоматический выключатель, электросчетчик. Если в коттедже несколько этажей, необходимо установить доски пола
Прокладка кабельных линий. По способу исполнения электропроводка по дому может быть: наружной (открытой), комбинированной и скрытой. Если выбран вариант скрытой электрики, то внутри конструктива коттеджа кабель подлежит протяжке только в железной трубе.Варианты разводки электрики в деревянном доме по цене отличаются друг от друга, в некоторых случаях, достаточно сильно. Об этом необходимо помнить в процессе выбора системы.
Контур заземления Наличие контура заземления – обязательное условие для зданий из дерева
Квалификация персонала Подрядчика. Специалисты, выполняющие работы на Объекте, должны иметь действующие разрешительные и иные разрешительные документы. Помимо повышенной пожароопасности, работа по разводке электрики в любом деревянном доме имеет нюанс, связанный не с технической, а с эстетической составляющей
– параметры публикации

Как было сказано ранее, разводка линий электропередач в любых домах, в том числе деревянных, может быть выполнена несколькими способами – наружная прокладка (открытая), включающая в себя особый корпус – стиль ретро, скрытая прокладка и прокладка кабеля по комбинированной схема.Далее каждый из этих вариантов будет кратко рассмотрен.
Скрытый макет

При Скрытой проводке электрики в доме деревянные кабельные линии спрятаны в конструкции здания. Их не видно, они не портят внутреннее пространство.
Необходимо помнить, что использование гофрированной трубы ПВХ в качестве защитной оболочки кабеля запрещено. Запрет использования связан с тем, что его использование значительно повышает вероятность повреждения электрического кабеля, например, в процессе усадки деревянного дома.
Помимо обеспечения устойчивости к повреждению кабеля, металлическая труба также используется для предотвращения распространения возгорания за ее пределы при коротком замыкании.
Труба прокладывается в специальных каналах, их расположение определяется на этапе проектирования или строительства самого здания. Затем кабель протягивается в трубу.
Сделать скрытую проводку электрики в деревянном доме без каналов будет в несколько раз дороже, чем прокладывать такую же систему в здании с уже подготовленными каналами достаточного диаметра.
Если электропроводка монтируется скрытым способом, то рекомендуется придерживаться следующих правил:
Укладка на горизонтальные участки осуществляется с использованием ниш над потолком и под полом
Подъем к оконечным устройствам скрыт в дверном косяке
Необходимо обеспечить последующий свободный доступ к распределительным коробкам (при наличии)
Под монтажные изделия (выключатели, розетки) применяются металлические
Диаметр трубы подбирается с учетом диаметров затягиваемых в нее тросов. При протягивании кабелей в трубу ее внутреннее пространство должно быть заполнено менее чем наполовину.
Трубы крепятся к поверхностям хомутами
Наличие острых кромок и заусенцев на разрезе трубы недопустимо. Они могут повредить кабель.
По результату монтажа труб в них аккуратно (избегая повреждения изоляции) укладывается электрический кабель. После этого в распределительных коробках делаются соединительные коробки.Участки проводов рекомендуется соединять с запасом по длине
Комбинированный метод компоновки

По сути, комбинированный метод представляет собой симбиоз скрытой и открытой проводки и может быть реализован двумя разными способами.
Первый вариант выполняется, как правило, когда нежелательно портить интерьер жилых комнат, но нет средств или возможности выполнить скрытую прокладку электрокабеля во всех помещениях коттеджа. Электропроводка комбинированным способом в деревянном доме по стоимости выше, чем разводка в коробках по всему дому. Но это все же дешевле, чем полностью скрытая электропроводка. В этом варианте, например, в холле, спальне, гостиной, на кухне монтируется скрытая электропроводка, а в подсобных помещениях – открытая. Еще одна причина выбора комбинированного метода – желание создать индивидуальность и неповторимый стиль разных помещений. Например, в одном ретро постинге “под старину” (о котором речь пойдет ниже), а в другом – обычная скрытая электрика
Наружная (открытая) и ретро-электротехника

Открытый способ прокладки электрики производится кабелем, который протянут по деревянным стенам дома в специальных кабель-каналах.Эти кабель-каналы изготовлены из специального пластика, не поддерживающего горение.
Основными преимуществами являются низкая стоимость работ и материалов, а также высокая ремонтопригодность электросистемы. Это связано с легкой доступностью кабеля при производстве возможного ремонта.
А за главный недостаток наружной проводки электрики в деревянных домах принимают ее невысокую эстетичность. Обращением к этому утверждению может служить тот факт, что современные ящики достаточно эстетичны, и максимально точно имитируют породы деревьев.При аккуратном выполнении этого вида проводки можно добиться того, что интерьер помещения пострадает минимально.
Открытая электрика в деревянном доме имеет вариацию – это так называемая проводка в стиле ретро. Визуально она стилизована под открытую проводку без кабель-каналов, часто использовавшуюся еще несколько десятков лет назад.
Ретро электрика эффектно смотрится в деревянном доме и при квалифицированном исполнении достаточно надежна.
Но необходимо помнить, что ретро-проводка имеет повышенную восприимчивость к механическим повреждениям.Этот момент можно определить как его существенный недостаток.
Если вы присматриваетесь к ретро электрике и собираетесь разводить ее в деревянном доме, то обратите внимание на то, что маленькие дети и домашние животные легко могут ее повредить. Это может привести к их выходу из строя. поражение электрическим током. При этом необходимо придерживаться рациональности и не рисковать понапрасну.
Проверка навесной электрической системы

По результату работы перед первым включением электросистемы в деревянном доме обязательно проверьте ее.Для этого вам нужно:
Выполнение измерений напряжения на различных участках сети
Измерение сопротивления изоляции электропроводки.
Проверка качества заземления (измерение сопротивления)
Результаты этих работ оформляются документально – актами и протоколами, выдаваемыми специализированными электротехническими лабораториями.
С электричеством, как известно, шутки плохи, а в деревянном доме тем более.Ведь древесина – это не только отличный строительный материал, но и горючее вещество (по определению, топливо). Немного искрила проводка – а дома как не бывало. Между тем, при строгом соблюдении правил электро- и пожарной безопасности риск возгорания по вине системы электроснабжения практически сводится к нулю. И без ущерба для комфорта.
Справедливости ради отметим, что дерево является хорошим диэлектриком (в сухом состоянии, разумеется), и как таковое, по сути, работает на электробезопасность.Плюсом, пусть слабым, но все же утешением может служить тот факт, что массивные деревянные конструкции (фахверковые стены, массивные балки) при пожаре сохраняют свою несущую способность и устойчивость довольно длительное время (в отличие, скажем, от несгораемых стальных элементов, которые при нагревании практически сразу становятся «бессильными»). Под воздействием огня на поверхности дерева образуется угольный пиролитический слой. Доступ кислорода уменьшается, горение замедляется, а тем временем, глядишь, и пожарная команда приедет.Правда, жить в сгоревшем доме — враг не желает, а полное восстановление первоначального вида практически невозможно.

Щит в деревянном доме
Согласно последним указаниям органов энергетического надзора, в загородных домах должны быть установлены два: один снаружи дома, другой внутри. Наружная часть служит убежищем для электросчетчика (чтобы контролеры из соответствующих органов могли проверить показания в любое время).От внешнего экрана питающий кабель протянут ко второму, внутреннему. На его DIN-рейки (профили стандартной конфигурации) монтируются различные электрические модули.

Изначально стоит вводной автоматический выключатель (впрочем, может быть и во внешнем щите). Затем подводящий провод разделяется на отдельные линии, питающие осветительную сеть, розеточную группу и т. д. Автоматические выключатели обеспечивают коммутацию и защиту каждой линии. Также во внутреннем щитке имеются устройства защитного отключения (УЗО).Для упрощения настройки силового щита используйте дифференциальные автоматы, выполняющие функции. Кроме предохранительных устройств в щите размещают вспомогательные модули: реле предельной нагрузки; реле, контролирующие качество поступающей электроэнергии; охлаждающие устройства и т.п.
Кроме того, специалисты настоятельно рекомендуют устанавливать в загородных домах устройства защиты от перенапряжения, то есть от кратковременных скачков напряжения (менее миллисекунды), амплитуда которых может многократно превышать номинальное напряжение сети. Импульсные перенапряжения возникают в результате прямых или удаленных ударов молнии, а также в результате негативного влияния мощного или специфического электрооборудования (дуговых печей, сварочных аппаратов, тиристорных устройств и т. п.). Такие скачки губительны для чувствительного электронного оборудования.

В деревянных домах монтируются навесные пылевлагозащитные силовые щиты (в каменных домах и городских квартирах обычно применяются встраиваемые модели). Снаружи устанавливается шкаф с прозрачными приборами; назначается класс ограничений (самые быстрые относятся к классу «3»).Кроме того, учитывается минимальный ток короткого замыкания, обуславливающий практически мгновенное срабатывание электромагнитного расцепителя. По этому показателю автоматический выключатель получает соответствующую характеристику (В, С, Г). В быту обычно используются устройства категории С.
Устройства защитного отключения обесточивают электросеть в случае утечки тока. Такая аварийная ситуация обычно возникает из-за повреждения проводки или электроприбора.Вряд ли кто-то усомнится в необходимости УЗО. Эти устройства защищают людей от поражения электрическим током, и этим все сказано. Для деревянного дома огнезащитная функция УЗО имеет особое значение. Дело в том, что длительная утечка электрического тока вызывает самовозгорание древесины и других горючих материалов. Другими словами, обесточивая сеть, устройство предотвращает возникновение пожара.
В загородных домах обычно применяют УЗО с номинальным током 10 и 30 мА.Более чувствительные устройства устанавливаются на отдельных цепях, питающих электроприборы во влажных помещениях. Проводка, проложенная в мансардном этаже и в незащищенном подкровельном пространстве, также требует повышенного контроля. В таких зонах даже небольшая утечка (незаметная для УЗО на 30 мА) при определенных условиях может привести к пожару в деревянных строительных конструкциях.
Подбор автоматических выключателей и УЗО производится при проектировании системы электроснабжения. Автоматические выключатели выпускаются в широком диапазоне номиналов, то есть показателей силы тока, допустимых для той или иной линии.Не вдаваясь в технические подробности, скажем, что в расчете используется прямая зависимость между мощностью, напряжением и током (P = U x I, где P — мощность в ваттах. U — напряжение в вольтах, I — ток в амперах). При выделенной мощности 10 кВт и стандартном напряжении 220 В получаем допустимый ток 45 А. Подбираем вводной автоматический выключатель ближайшего номинала – 40 А. Приобретаются устройства на отдельные линии, исходя из общей нагрузки сеть освещения) или мощность потребителя. В розеточной группе номинал выключателя зависит от сечения питающей линии.
Создание системы электроснабжения загородного дома должны выполняться в соответствии с электротехническим проектом, выполненным специализированной организацией (со всеми лицензиями и полномочиями органов энергетического надзора). Однако владельцы не должны оставаться в стороне от процесса проектирования и настройки. Желательно хотя бы в общих чертах прочувствовать ситуацию. Важно уяснить для себя все принципиальные моменты, касающиеся выбора устройств электробезопасности, распределительных силовых щитов, электроустановочных изделий, кабельной продукции и других материалов.Ведь пользоваться всем этим электротехническим комплексом будут домовладельцы, а не проектировщики или электрики. Кстати, за нормальное и безопасное функционирование системы электроснабжения загородного дома ответственность несут и владельцы.

Открытая электропроводка в деревянном доме
В соответствии с действующими российскими нормами электропроводка на сгораемом основании (т.е. деревянных стенах) открыта . А между проводом и стеной оставляют воздушный зазор. При прохождении через него электрического тока кабель нагревается, а если он находится в горючей среде, то при определенных условиях возможно самовозгорание материала стенки.В случае возникновения пожара опасность по вине электропроводки сведена к минимуму. Кроме того, открытый трос легче контролировать, ремонтировать и при необходимости заменять. Современную проводку обычно закрывают пластиковыми кабель-каналами (коробами) разных цветов и фактур, в том числе под разные породы дерева.
Скрытая проводка в деревянном доме
Однако в европейских странах легально использовать скрытую проводку в деревянных стенах. Кабели прокладываются в гибких кабель-каналах или гофрированных трубах из самозатухающего и негорючего пластика.В нем используются изделия из проволоки с надежной и прочной многослойной изоляцией, значительно снижающей тепловыделение кабеля. В деревянных стенах просверливаются каналы для устройства.

Данные работы выполняются в заводских условиях при изготовлении домокомплектов. При сборке здания и электромонтажа в каналы заводят гофрированные трубы, а затем протягивают кабель. Дальнейшее развитие внутренней электросети осуществляется открытым способом.Просверлить каналы в готовом доме без серьезных повреждений деревянных стен практически невозможно. И еще один нюанс. При изготовлении жилищного комплекса должен быть разработан детальный электротехнический проект, в основе которого лежит дизайн-проект интерьера.

Казалось бы, какое нам дело до западных технологий? Между тем, в домах из оцилиндрованного бревна и клееного бруса финского производства скрытая проводка электроснабжения. Опыт зарубежных коллег переняли и многие российские компании, занимающиеся деревянным домостроением.На вопрос, насколько скрытая проводка соответствует действующим нормативным документам, ответ заключается в том, что на прокладку кабеля скрытым способом получено специальное разрешение пожарных и силовых органов.

Пожарная и электробезопасность деревянного дома
Загорится ли деревянный дом от одной искры – вопрос спорный. Чтобы не испытывать судьбу, необходимо исключить искрение в электроустановочных изделиях – розетках и выключателях. Для решения этой электрической проблемы необходимо использовать качественную продукцию ведущих производителей (ABB, Gira, Legrand, Schneider Electric и др. ).) при организации системы электроснабжения загородного дома. К сожалению, электроустановочные изделия часто приобретаются по остаточному принципу. Низкие цены и разумный дизайн – вот главные критерии выбора. О пожарной и электробезопасности думают в последнюю очередь. А ведь именно эти показатели определяют качество электромонтажной продукции.
В деревянных домах не рекомендуется применять розетки и выключатели, токоведущие части которых закреплены на механизме из технического фарфора.Керамика является отличным диэлектриком, не горит и к тому же дешева. Но у нее есть один серьезный недостаток – хрупкость. Под воздействием температурно-динамических нагрузок (периодический нагрев и охлаждение при включении и выключении устройства) фарфоровый механизм покрывается трещинами и даже может лопнуть. Прикрепленные к нему токоведущие части приобретают подвижность. Результатом является неплотный контакт, что, в свою очередь, приводит к образованию искры и даже дуги протечки с характерным ярким свечением.
Розетки и выключатели с механизмом из термостойкой пластмассы следует монтировать на деревянные стены.Эта основа хорошо воспринимает динамические воздействия и со временем не деформируется.

К сожалению, на рынке встречаются розетки и выключатели из дешевого пластика. Бывает так, что при аварийном нагреве расплавленная основа начинает капать из раструбов. Однако изделия из термостойких пластиков (поликарбоната или полиамида) способны выдерживать температуру до 130°С без изменения геометрии. Кроме того, при выборе розеток и выключателей следует отдавать предпочтение изделиям с надежными винтовыми или пружинными зажимами.
Система электроснабжения загородного дома и площадки должны быть организованы в соответствии с действующими нормативными документами, в частности, «Правилами устройства электроустановок», ГОСТ Р 50571.3-94 «Требования безопасности. Защита от поражения электрическим током» , «Рекомендации по электроснабжению индивидуальных домов, дач, дачных (садовых) домов и других частных объектов» и др. Приводим лишь некоторые положения:
При устройстве наружной сети ввод электрического кабеля в сооружение осуществляется воздушной линией электропередач.Прокладка проводов в трубах в земле не допускается.
Расстояние от ответвительных проводов до земли должно быть не менее 6 м над проезжей частью и 3,5 м над пешеходными зонами. Кратчайшее расстояние от проводов до дома до земли должно быть не менее 2,75 м. Внешние контуры электросети не должны пересекать проезжую часть.
Высоту установки выключателей на стене следует принимать 1,5 м от пола, силовых розеток – 0,8-1,0 м от пола.Выключатели и розетки, используемые для открытой проводки, должны устанавливаться на прокладках из непроводящего материала.

Система заземления
Строительство многих частных домов ведется без системы электросетей. Возникает парадоксальная ситуация. Ко всем потребителям внутри дома подключен трехжильный кабель, но его «РЕ-проводник» («защитное зануление») лишен какой-либо связи с землей. Но он должен быть подключен к цепи заземления из оцинкованной стали, закапывают в землю возле дома.Система заземления выполняется по специальному проекту. При его разработке учитывают свойства почвы, наличие и химический состав грунтовых вод, опасность местности и многое другое. Кстати, система подключается и к контуру заземления, который также комплектуется и монтируется по отдельному проекту.
Чтобы не рисковать жизнью, необходимо использовать модули ведущих производителей. При правильной установке такие устройства прослужат полвека и более (скажем, автоматы ABB и Schneider Electric рассчитаны на 10 000 циклов срабатывания при нормальной норме 3000 циклов).Кроме того, качественные модули не вызывают ложных срабатываний. Если УЗО или автомат обесточивает сеть или отдельную линию, значит, есть объективная причина.

Каждый хочет, чтобы его дом был уютным. Возможно ли осуществить это желание в современном мире без электричества? Конечно, нет. Именно поэтому так важно произвести качественный монтаж электропроводки в деревянном доме. Выполнение такой работы лучше всего доверить профессионалам, но если вы решили выполнить эту работу самостоятельно, то вам просто необходимо подробное руководство.Именно такую цель мы поставили перед собой в этой статье.
Схема подключения
Любая установка электропроводки должна начинаться со схемы электропроводки вашего дома. Вы можете создать подобный проект самостоятельно, но если у вас нет технического образования, лучше доверить это профессионалам. В проект войдут: схема вашей электропроводки, расчет точного количества материалов. Проект поможет вам провести электромонтаж правильно и в соответствии с установленными ГОСТами и нормами.При составлении такой схемы следует обратить особое внимание на следующие рекомендации специалистов:
Предлагаем Вам примерный план устройства электропроводки, который можно увидеть на рисунке 1.
После того, как проект составлен и вы его перепроверили и обсудили с остальными членами семьи, нужно заняться комплектующими для монтажа электропроводки.
Элементы электропроводки в деревянном доме

Для монтажа электропроводки нужно подготовить сразу все инструменты и приспособления.По составленной вами схеме сделать это будет несложно, в проекте уже будет просчитано количество материала. Для монтажа электропроводки вам понадобится:
Все это нужно подготовить уже перед началом самой работы. Лучше купить на одну розетку и выключатель побольше, если купленный вдруг окажется неисправным, а такую модель будет сложно найти.
Когда все компоненты подготовлены, можно приступать к монтажу электропроводки.
Монтаж электропроводки в деревянном доме
Всю монтажную работу по прокладке схемы электропроводки в вашем доме можно разделить на этапы работ:
Прокладка магистрального кабеля.
Монтажные распределительные коробки.
Монтажные розетки.
Монтажные выключатели.
Монтажные приспособления.
Монтаж распределительного щита.
Монтаж контура заземления.
Посмотрим перед установкой тематическое видео:
А теперь рассмотрим каждый этап более подробно.
Кабели
Электропроводка выполняется в помещениях деревянного дома в кабель-каналах или плинтусах. Есть, конечно, и способ крепления к керамическим бакам, но мы уже закупили кабель-каналы. В электрический цоколь удобно проложить кабель, который будет питать розетки.
Кабели снаружи не проложены, вся проводка будет проложена в гофрированных или медных трубах.
При внутреннем монтаже Кабель необходимо разрезать на подготовленные части для розеток и выключателей.Количество деталей будет равно количеству розеток и выключателей. Длина детали должна быть равна расстоянию между выключателем и розеткой. При этом обязательно оставляйте запас в 15-20 см.
Кабель должен быть закреплен горизонтально или вертикально. Для этого используйте уровень. Укладываем кабель в кабель-каналы, но пока не закрываем на замки.
Монтаж распределительных коробок

Во всех местах, где от магистрального кабеля силовые ответвления идут к выключателям, светильникам и розеткам, установить распределительные коробки.Назначение таких разветвителей — комфортно разделить и проложить кабель по комнатам. Кабель внутренней распределительной коробки может быть подключен к нескольким вариантам:
Стоимость этих способов утепления отличается незначительно, поэтому лучше выбрать более удобный для вас.
Установка розеток и выключателей

Розетки в деревянном доме крепятся непосредственно к стенам. Под розетки нужно положить слой теплоизоляционного материала.Это может быть асбест, алюминий. Фиксировать розетки нужно плотно, чтобы они не шатались и не раскачивались.
При установке кабеля с тремя жилами в разъемы подключайте все три. Желтый и зеленый провода зажимаются к заземляющему контакту, а остальные к силовому контакту. Схему подключения розетки можно посмотреть на предложенном рисунке. Где N – ноль (обычно провод синего цвета), PE – земля (желто-зеленый), L – фаза (белый).
Выключатели устанавливаются так же, как и розетки.Они предназначены для включения и выключения света мансардных фонарей в деревянном доме.
Монтажные приспособления

Светильники для частотного дома важны как внутри, так и снаружи.
Для интерьера обычно используют:
встроенные светильники;
накладные фонари;
ул.
Все светильники подключаются с помощью проводов желто-зеленой группы. Непосредственно на конструкции светильника есть специальные контакты для такого подключения.Предлагаем вам схему подключения светильников с использованием двойных и одинарных выключателей.
Светильники одной группы, как правило, монтируются параллельно.
Электромонтаж

От того, как будет установлен электрощит, будет зависеть работоспособность всей системы. В электрощиток установить следующие элементы:
Электросчетчик
Автовыключатель для потребителей
Нулевая шина на изоляторе
Шина заземления (PE)
Двухполюсный станок
Фаза и ноль, которые подключены к верхнему автомату.
Провод от земли подключен к шине РЕ.
Счетчик (схема подключения прилагается к каждой модели отдельно)
Вводный автомат необходимо установить с учетом лимита электроэнергии. Он указывается в каждом договоре между энергокомпанией и потребителем. Автоматическое отключение установлено в зависимости от потребляемой мощности. Мощность автомата 5,9кВт, что подходит для кабеля сечением 2,5, требует установки автомата 25А, мощностью 4.1 кВт требует установки автомата на 16А.
Монтаж контура заземления
В частном доме заземление нужно делать своими руками. Для этого отступив от угла дома, выкопайте ров длиной 3 м. Глубина такой ямы должна быть ровно 0,5 метра. В крайнюю точку траншеи вбиваются три металлические арматуры размером 2,5х16 мм. С помощью металлических проволочных стержней соединяются между собой арматуры. Затем эту проволоку проводят по стене дома и приваривают болт диаметром 8мм.Гайка и шайба крепятся к проводу ПЭ кабеля. Если на доме установлен громоотвод, то его также крепим к этой конструкции. Траншея засыпана песком. Сверху укладывается естественный слой грунта.
Цена за установку
Вот и завершен монтаж электропроводки в вашем частном доме. Но если у вас нет технического образования, лучше всего доверить такую проводку профессионалам. Стоимость работы будет зависеть от того, в какой компании вы будете ее выполнять.Официальный энергосбыт, выполнит такие работы по цене 300 рублей за каждую точку. Это означает, что вы платите за каждую розетку, выключатель и любую развязку. Учитывая, сколько их на схеме, вы без труда узнаете, какова стоимость электропроводки вашего дома. В среднем она выходит от 10 000 до 30 000 рублей. Все конечно будет зависеть от площади вашего строения. Частники берут на порядок меньше, но ответственности за выполнение своей работы не несут. Помимо всего этого, для принятия выполненных работ у вас будет еще компания, с которой у вас заключен договор на электроэнергию.
У меня в историческом доме старая проводка. Нужно ли его заменять, и если да, то как не повредить при этом исторические детали на стенах и потолках?
Если вы покупаете дом, особенно старый, или если вы никогда не проверяли проводку, рекомендуется нанять лицензированного электрика для осмотра проводов в доме. Он или она может сказать вам, если какая-либо изоляция была съедена, высохла или изношена. Не пугайтесь, если проверка обнаружит нарушения кодекса.Каждый раз, когда электрические нормы и правила пересматриваются, старая проводка «устаревает» при условии, что она была установлена правильно. Код требует обновления проводки только в комнатах, где проводится капитальный ремонт.
Современная стандартная бытовая электропроводка представляет собой изолированный трехжильный кабель с пластиковой оболочкой. Но старинная медная проводка во многих старых домах работает так же хорошо, как и новая, если она находится в хорошем состоянии и не подвергалась изменениям, нарушающим правила.
Другие типы проводки включают в себя «ручку и трубку», бронированный кабель (Bx), двухжильный кабель с пластиковой оболочкой и алюминиевую проводку.
Ручка и трубка – самая ранняя система электропроводки в жилых помещениях, которая широко использовалась в период с 1880-х по 1930-е годы. У него есть обтянутый тканью горячий провод и нейтральный провод, которые проходят параллельно примерно в футе друг от друга. Керамические ручки прикрепляют провода к каркасу дома; керамические трубки используются там, где провода пересекаются или проникают в каркас. Проводка типа «ручка и трубка» не может быть заземлена или соединена с заземленной цепью. Его паяные соединения могут расплавиться, если через них протекает слишком большой ток. Следовательно, он не всегда способен справиться с электрической нагрузкой, необходимой для работы всех электроприборов, используемых в современных домашних хозяйствах.
Armored Cable (Bx) был преемником Knob-and-Tube. Гибкая стальная оболочка покрывает горячие и нулевые провода, которые изолированы тканевой резиной. Оболочка обеспечивает заземление, поэтому заземленные розетки легко модернизировать. Оболочки должны быть надежно прикреплены к металлической выпускной коробке. Проверяйте состояние изоляции каждые пять лет или около того; он ухудшается со временем или если через цепь протекает слишком большой ток.
Другим типом проводки является двухжильный кабель с пластиковой оболочкой, который представляет собой ранний провод с изоляцией из ПВХ (Romex).Следует иметь в виду, что пластик легко повреждается, и к этому проводу нельзя дооснастить заземленные розетки. Наконец, есть алюминиевая проводка, которая использовалась в 1960-х и 1970-х годах как дешевая замена меди. Это больше не считается безопасным. Алюминий подвергается коррозии при контакте с медью, поэтому соединения ослабевают. Это может привести к искрению и возгоранию.
Чтобы узнать, нужно ли вам заменить электропроводку, лицензированный электрик должен осмотреть ее для вас. Если вы заменяете историческую электропроводку, убедитесь, что человек, выполняющий работу, понимает, что ваш дом является историческим и что характерные черты должны быть сохранены.
