разновидности и способы защиты :: BusinessMan.ru

Выполнение работы с использованием изделий, функционирующих за счет силы тока, может нести угрозу для здоровья и жизни работника. Для того чтобы применение электрооборудования стало безопаснее, его придумали классифицировать. Изучив классы электроинструмента, работник может ориентироваться, какое оборудование ему необходимо для той или иной работы. Случаи поражения человека электричество нередки. Классы электроинструмента по электробезопасности содержат в себе информацию о том, какую степень защиты данное изделие может предоставить работнику.

Что подлежит классификации?

Классы электроинструмента содержат данные об устойчивости к нагреву и уровне изоляции при случайном контакте человека с деталями, находящимися под напряжением. Кроме этого, в маркировке обозначается защита изделия от попаданий вовнутрь воды и сторонних твердых частичек.

Какую информацию содержит класс изоляции?

Эксплуатация любого электрического инструмента ведет к нагреву его движка.

Это, в свою очередь, приводит к уязвимости материала, используемого в качестве изоляции, и безопасности самого работника.

Класс изоляции – важный параметр электрооборудования, поскольку он характеризует качество обмотки движка и степень его термостойкости.

В нем обозначается предел температуры, превышение которого приводит к сгоранию двигателя. Классы электроинструмента по параметру изоляции обозначаются латинскими буквами, каждая из которых соответствует определенному температурному режиму.

Устойчивость к нагреву

Разделение на классы электроинструмента по термостойкости зависит от характеристик используемого в качестве обмотки материала.

  • Y: самые низкие показатели. В качестве обмотки используются волокна целлюлозы, натуральный шелк и хлопок. Предел устойчивости к нагреву составляет 90 градусов С.
  • А: в качестве обматывающего материала используются волокна целлюлозы, шелк и хлопок, обработанные диэлектриком. Температурный предел составляет 105 градусов.
  • Е: для обмотки применяется органическая пленка и смола (120 градусов.).
  • В: используется органика – слюда (130 градусов.)
  • F: применяется синтетика и асбест (155 градусов.)
  • H: представляет собой кремнийорганическую пропитку, эластомеры и стекловолокно (180 градусов.)
  • С: самый высокий класс. Обмотка способна выдерживать температуру, превышающую 180 градусов. Используется сочетание слюды, стекла, кварца и керамики. В качестве связующего материала применяется неорганика.

Классификация по параметру устойчивости изделия к нагреву зависит также от сферы применения. Электроинструменты по своему предназначению бывают бытовыми и профессиональными.

Отличие между ними заключается в том, что бытовой прибор изначально не рассчитан на длительную эксплуатацию. Он нуждается в регулярных перерывах, необходимых для остывания двигателя. Каждые 20 минут работы должны чередоваться с 15 минутами отдыха.

Классификация по степени безопасности

Разделение на классы электроинструмента и ручных электрических машин выполняется в зависимости от их уровня безопасности:

  • «0». Для данного класса характерно наличие номинального напряжения. Заземление отсутствует. Имеется только рабочая изоляция. Предназначаются для помещений без повышенной опасности.
  • «01». В наличии рабочая изоляция и заземляющее приспособление при отсутствии заземляющей жилы к источнику электропитания.
  • «1». Электроинструмент 1 класса содержит рабочую изоляцию, заземляющее устройство, жилу в проводе и вилку «земля – контакт». Это компьютеры, стиральные машины, микроволновые печи. В руководстве по эксплуатации обозначено, что при соединении вилки со специальной розеткой, содержащей заземляющий контакт, применение такого электрооборудование не ограничено. При отсутствии заземления эти приборы приравниваются к нулевому классу.
  • «2». Не содержит заземляющих элементов. Характерно двойное изолирование всех деталей, с которыми возможен контакт.
  • “3”. Электроинструмент питается при напряжении, не превышающем 42 В, и не нуждается в заземлении.

Как эксплуатировать оборудование в зависимости от его класса?

Каждый класс опасности электроинструмента диктует четкие правила, которые следует неукоснительно исполнять при эксплуатации оборудования. Так, инструмент класса «0» и «01» допускается к эксплуатации в том случае, если он вмонтирован в прибор с заземленным корпусом. Электроинструмент 1 класса пригоден для производственных условий (исключение составляют особо опасные помещения). Для работы с оборудованием этого класса необходимо применять такие изолирующие средства, как резиновый коврик и перчатки.

Для 2-го класса не предусмотрены дополнительные меры предосторожности, за исключением тех случаев, когда работа производится в колодцах и металлических резервуарах. электроизделия с 3 классом безопасности пригодны для любых условий.

Маркировка

Класс опасности электроинструмента маркируется специальными значками.

  • 1-й класс обозначен тремя горизонтальными черточками и одной вертикальной, расположенной вверху. Все обведены кружком.
  • 2-й класс маркируется двумя квадратами (один большой квадрат содержит в себе фигуру поменьше).

  • 3–й класс имеет маркировку, изображающую ромб, внутри которого размещены три вертикальные полосы.

Использование маркировки IP-xx

Для классификации электроинструментов по степени их защищенности от проникновения внутрь чужеродных элементов применяется IP- xx маркировка. Она представляет собой две цифры.

Первая цифра

Указывает на степень защиты от твердых чужеродных частиц. Отражает как уровень риска получения травм работником, так и вероятность поломки самого механизма электроприбора.

  • «0» – отсутствие какой-либо защиты.
  • «1» – электроинструмент защищен от частиц, диаметр которых превышает 5 см. Оборудование данного класса рекомендуется для помещений без людей.

  • «2» – защищен от тел с диаметром 12,5 мм (пальцы работника). Это штепсельная розетка и распределительный щиток.
  • «3» – изделие защищено от тел 2,5 мм (инструменты или толстый кабель).
  • «4» – оборудование изолировано от тел с диаметром выше 0,1 см.
  • «5» – инструмент полностью защищен.
  • «6» – абсолютная защита (даже от пыли).

Электрооборудования 5-го и 6-го класса используются в помещениях с высоким уровнем запыленности.

Вторая цифра

Обозначает защиту электрооборудования от влаги.

  • «1» – защита от капель, которые падают сверху.
  • «2» – защита от капель, падающих под углом 15 градусов.
  • «3» – угол защиты составляет 45 градусов.
  • «4» – всесторонняя защита от воды.
  • «5» – всесторонняя защита от воды, поступающей под давлением. Электрооборудование 5-го класса можно использовать на открытой местности даже во время дождя.
  • «6» – электроинструмент неуязвим при непродолжительных затоплениях. Оборудование рекомендовано для эксплуатации на суднах. Оно не приходит в негодность даже в штормовую погоду.

Наличие маркировки IP- xx свидетельствует о том, что узлы электрооборудования надежно защищены от воздействия на них влаги и механических элементов.

Классы ручного электроинструмента

Данные электроинструменты оснащаются шнуром (кабелем, необходимым для питания). Он относится к шланговому типу и содержит защитную трубку, которая предотвращает изгибы жил, проколы изоляции и любые контакты проводков с корпусом.

В зависимости от способа защиты от поражения током различаются три класса электрооборудования, предназначенного для ручного использования:

  • Первый класс. Кабель оснащен нулевой (заземляющей) жилой, которая соединяет корпус и защитный контакт, расположенный в вилке (при штепсельном соединении). Инструмент предназначен только для применения на производстве. Предусматривает наличие хотя бы одного электроизолирующего средства (резиновые перчатки, резиновая обувь или коврик). Для частного использования оборудование этого класса запрещено.
  • Второй класс. Оборудование применяется в помещениях с высоким уровнем опасности при наличии диэлектрических перчаток.
  • Третий класс. Электрооборудование пригодно для эксплуатации в опасных помещениях без использования защитных средств.

Работа ручным электроинструментом выполняется работниками, у которых имеется квалификация не ниже второй группы.

Техника безопасности

При работе с ручным электрооборудованием очень важно соблюдать правила техники безопасности:

  • Запрещается работать, если при осмотре инструмента в нем обнаружены дефекты.
  • Во время работы желательно питающие кабели подвешивать.
  • Необходимо следить за тем, чтобы электрошнур не соприкасался с горячими, сырыми, влажными или масляными предметами и поверхностями.
    Такой контакт может привести к механическим повреждениям кабеля и поражениям работника током.
  • Запрещается производить натягивание, перегибание и перекручивание кабеля. Также нельзя ставить на него тяжести и путать его с другими шнурами.
  • При выявлении каки-либо нарушений работу электроприборов следует сразу же прекратить.

Классы переносного электроинструмента

  1. «0» – оборудование с рабочей изоляцией без заземляющих приспособлений.
  2. «1» – класс электроинструментов с рабочей изоляцией и заземляющим элементом. Питающий кабель оборудован заземляющей жилой и соответствующей вилкой, которая содержит изображение круга с надписью “земля”. Также на ней могут быть маркировка РЕ или бело – зеленые полоски.
  3. «2» – двойная изоляция без заземления. Обозначается двойным квадратом.
  4. «3» – электроинструменты предназначены для безопасного сверхнизкого напряжения. Маркируется ромбом и тремя полосками.

Заключение

Перед тем как приступить к использованию электроинструмента, следует проверить работу питающего кабеля, штепсельной вилки, изоляционной рукоятки. Для этого опытными электриками рекомендуется включить прибор и испытать его вхолостую. Такой запуск позволит по характерным звукам, присущим узлам двигателя с ненадежно закрепленными деталями, обнаружить дефекты. Для проверки целостности заземления инструментов первого класса понадобится омметр.

Следует также ознакомиться с классом аппарата, который обозначен в его паспорте. Ориентироваться в классификации электрооборудования необходимо для обеспечения безопасности работы. При эксплуатации электроприборов следует неукоснительно исполнять соответствующие каждому классу правила.

по типу питания, виду работ и классу электробезопасности

Если вы не работаете в строительной фирме, где подбором инструмента занимается компетентный человек, скорее всего, вам нужно бытовое оборудование для непрофессионалов. Как разобраться в классах электроинструмента и понять, хватит ли мощности понравившейся модели? И наоборот – как не переплатить за те характеристики, которых вам не требуется?. .

Разбираемся, как классифицируются электроинструмент и ручные электрические машины.

Классификация по мощности

Это не о том, как громко стучит перфоратор и слышно ли на другом конце поселка электропилу. Мощность – та самая характеристика, которая определяет способность инструмента работать долго, без остановок и перегрева. Насколько это принципиально, зависит от задач, которые ставятся перед оборудованием и условий его эксплуатации.

  • Industrial и Heavy Duty – классы переносного электроинструмента, которых не найти на полках магазинов. Это не просто профессиональные агрегаты, которыми пользуются мастера из жилищно-коммунального хозяйства или мастера «на час». Работают без перерыва по 16 часов, имеют сниженные показатели безопасности, так как предназначены для работы профессионалов.
  • Heavy Duty имеют все те же характеристики и, кроме этого, повышенную пыле- и влагозащиту и способность использовать оснастку и комплектующие от других моделей. Иными словами, «тяжелая артиллерия» среди электрооборудования.
  • Professional как класс встречается на прилавках специализированных торговых центров. Требования к безопасности у них уже выше, так как известно, что пользуются ими менее квалифицированные операторы. Они могут допускаться для использования в жестких условиях, а также расширять их «специализацию» – для этого в наборе часто идут сменные насадки и другие комплектующие. Целевая аудитория этого класса – мастера, работающие по вызову или на небольшом производстве в одну смену.
  • Hobby – класс оборудования, которое обычно неделями лежит в ящике и извлекается для мелких бытовых нужд: ремонта или кустарного изготовления предметов. Эксплуатировать разрешается исключительно бережно, не допускается использовать более получаса: следует делать 15-минутный перерыв. Большой плюс – высокий показатель безопасности для непрофессионалов.

Классификация по назначению

Самое привычное для нас разделение инструментов – по виду работ, которые нужно выполнить.

  • Для создания отверстий (сверления или бурения) понадобятся дрели (аккумуляторные или ударные), отбойные молотки, перфораторы.
  • Для шлифовки и полировки поверхностей нужны напильники, штроборезы, рубанки, а также специализированные шлифовальные и полировальные машины.
  • Для срезания кромок и распила материалов предназначены циркулярные и торцовочные пилы, фрезеры, болгарки.
  • И, наконец, к отдельному классу инструментов относятся вспомогательные: пистолеты (клеевые, паяльные и для вязки арматуры), строительные пылесосы и фены, пылеуловители, краскопульты, миксеры для смесей и растворов.

Классификация по способу эксплуатации

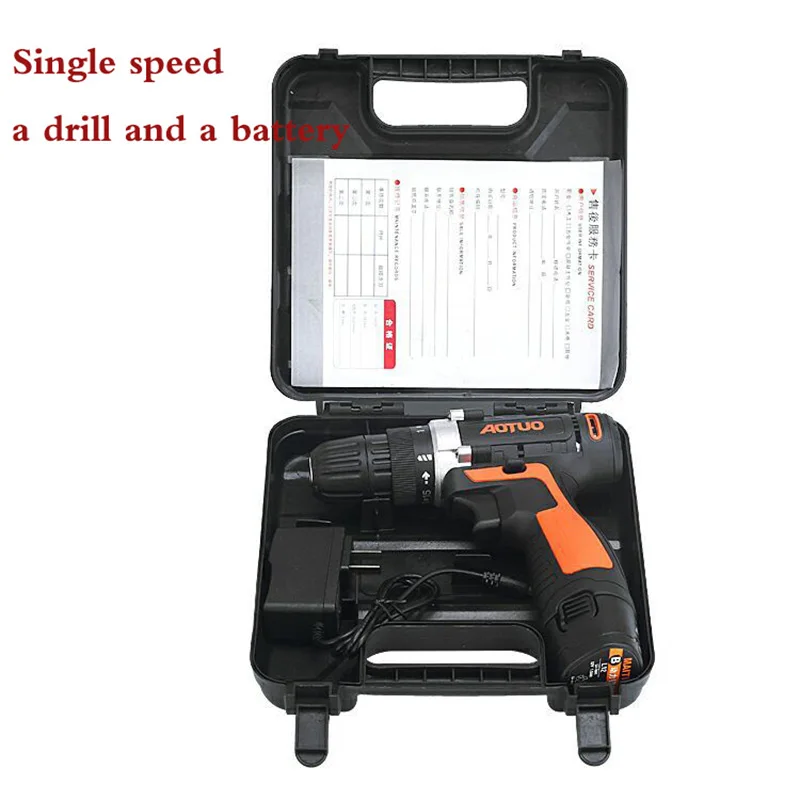

  • Электроинструменты аккумуляторного типа будут классифицироваться как ручные. Это безопасность, эргономичность, транспортабельность и зачастую интуитивно понятное использование. К его минусам относятся ограниченное время работы без подзарядки и небольшая мощность.
  • Стационарные инструменты – это, во-первых, те, что подключаются в сети (хотя в эксплуатации ничем не отличаются от ручного), во-вторых те, что представлены в станками; их эксплуатируют на производстве, и без определенной степени квалификации работать на них нельзя. И те, и другие обладают большей мощностью, аппаратной точностью и эффективностью.

Классификация по электробезопасности

Эта классификация – по способу защиты от поражения электрическим током – и следующие являются самыми серьезными. В конце статьи они помещены потому, что для знакомства с ними нужно понимание, например, почему у профессиональных инструментов класс безопасности ниже (об этом рассказано в начале статьи).

Классы электроинструмента и ручных электрических машин можно определить по маркировке.

КлассРабочая изоляцияЗаземлениеПредназначениеМеры предосторожности
0ЕстьНетРабота в помещениях без повышенной опасностиИнструмент должен быть вмонтирован в прибор с заземленным корпусом
01ЕстьЗаземляющее приспособление без заземляющей жилы
1ЕстьЗаземляющее приспособление с жилой, вилка «земля – контакт»Работа в производственных помещениях и жилых домахПодключение к розетке, имеющей заземление. Работа в резиновых перчатках
2Двойная или усиленнаяНетРабота в производственных помещенияхНет (за исключением эксплуатации в колодцах и металлических емкостях)
3ЕстьНетЛюбые условия, в том числе в особо опасных помещенияхНет

Эта же классификация электроинструмента по электробезопасности применима к другим бытовым приборам: более всего среди техники распространен первый класс электробезопасности; третий – универсален.

Классификация по устойчивости к нагреву

Чем ниже этот класс, тем чаще придется останавливать прибор, чтобы он остыл (20 минут работы через 15 минут перерыва – оптимальное значение для электроинструментов, с повышением класса увеличивается и время эксплуатации).

Сама устойчивость к нагреву зависит от материала обмотки.

КлассМатериалы обмоткиМаксимальная t
YЦеллюлоза или шелк90 ⁰C
AЦеллюлоза или шелк с обработкой диэлектриком105 ⁰C
EСмола и органическая пленка120 ⁰C
BСлюда130 ⁰C
FСинтетические материалы или асбест155 ⁰C
HЭластомеры и стекловолокно с кремнийорганической пропиткой180 ⁰C
CСлюда, керамика, стекло, кварц с обработкой неорганикой180 ⁰C

Классификация по степени защищенности от проникновения внутрь чужеродных предметов

Для удобства используется маркировка формата IP-XX, где первая цифра на месте X обозначает степень защиты от твердых частиц, вторая – от проникновения влаги внутрь прибора.

1-я цифраРасшифровка2-я цифраРасшифровка
0Защита отсутствует
1Защита от тел диаметром > 5 см1Защита от влаги, попадающей на прибор сверху
2Защита от тел диаметром > 2,5 см (пальцы оператора)2Защита от влаги, попадающей на прибор под углов 15 ⁰
3Защита от тел диаметром 2,5 мм (кабели)3Защита от влаги, попадающей на прибор под углов 45 ⁰
4Защита от тел диаметром > 0,1 см4Полная защита от влаги
5Полная защита5Защита от влаги, попадающей в прибор под давлением
6Абсолютная защита (в т. ч. от пыли)6Защита от проникновения влаги в случае непродолжительного утопления

Маркировка призвана максимально обеспечить пользователю понимание класса опасности электроинструмента. Если сомнения все же остались, нужно проконсультироваться со специалистом, обязательно указав квалификацию оператора для этого инструмента, условия использования и продолжительность работы.

Классификация электрооборудования по классам электробезопасности и защиты

Любой электрический инструмент, который работает от тока, представляет риск для человека в процессе эксплуатации. Чтобы свести его к минимуму, была разработана классификация по ГОСТу. Она помогает мастерам точно определить, какой инструмент требуется для тех или иных работ. Благодаря этому обеспечивается дополнительная безопасность.

Что такое классы защиты и для чего они присваиваются

При использовании электроинструментов большое значение играет классификация по степени безопасности. Ее знание обеспечивает дополнительную гарантию от поражения током. Опаснее всего использовать инструменты с низшим классом. Степень воздействия электрического тока снижается с увеличением показателя класса.

Группы электроинструментов

Во время эксплуатации любого электроинструмента происходит нагрев движка. Со временем материал и сама деталь становятся уязвимыми. Приходит в негодность и изоляция, которая обеспечивает безопасность человека.

Класс изоляции — это один из важнейших параметров. Именно он дает точную характеристику качеству обмотки двигателя и термостойкости. В расшифровке класса содержится информация о предельном показателе температуры. Превышение указанного параметра опасно, оно приводит к загоранию движка.

К сведению! Классы защиты электроинструмента обозначаются маркировкой из латинских букв. Она указывает оптимальный температурный режим.

Сфера использования

Что подлежит классификации

Классы электрооборудования по электробезопасности устанавливаются на всех инструментах, как бытового, так и промышленного использования. Каждый из утвержденных классов содержит в себе информацию о том, насколько устойчив инструмент к нагреву, какой уровень изоляции обеспечен, если человек в процессе работы коснется деталей, находящихся под напряжением.

Также маркировка содержит информацию о степени защиты корпуса от попадания влаги и посторонних предметов.

Какие бывают классы защиты от поражения электрическим током

Категории электрического оборудования подразделяются в зависимости от характеристик и области использования.

Классификация по электробезопасности

Для эксплуатации каждого инструмента, работающего от электрического тока, должны быть соблюдены определенные условия. Они должны соблюдаться независимо от надежности прибора. С этой целью были введены нормы помещения:

  • к категории низкой опасности относятся места, где средняя температура не превышает 30 °С. В воздухе не должно содержаться частиц химических элементов. К этой группе относят помещения, предназначенные для жилья и размещения офисов;
  • ко второму классу относят помещения, в которых хотя бы одно условие не выполнено;
  • третья категория охватывает любые крытые склады, площадки, где температура может быть выше 35 °С, наблюдается повышенный уровень влажности.

Самый электробезопасный электроинструмент относится к классу 0. Наглядно определяет класс электроинструмента по электробезопасности таблица:

Таблица классификации

Классификация по мощности

Одна из характеристик, показывающая, как долго может работать инструмент — мощность. Группы по данному параметру включают в себя:

  • Industrial — это профессиональные переносные электроинструменты, которые могут функционировать до 15 ч. У них сниженные данные безопасности;
  • Heavy Duty — обладают такими же характеристиками, как и первая категория, но предусмотрена дополнительная защита от пыли и влаги;
  • Для непрофессиональных пользователей инструментов предназначен класс Professional. У него предъявлены высокие требования безопасности.

Для домашнего использования подойдут инструменты, относящиеся к категории Hobby. Они могут находиться в рабочем состоянии не больше 30 мин. Их самым большим преимуществом является высокие уровень безопасности.

Классификация по назначению

Наиболее распространенное разделение инструмента — по его назначению:

  • если необходимы отверстия, потребуются дрели, перфораторы, отбойники;
  • рубанки, шлифовальные и полировальные машины используются для полировки поверхностей;
  • болгарки, торцовочные пилы применяются для распила материала.

В отдельную категорию выделяются вспомогательные инструменты.

Классификация по способу эксплуатации

Есть еще класс электробезопасности инструмента по способу эксплуатации. Всего их два вида:

  • аккумуляторного типа, которые еще называются как ручные. Их плюсами являются безопасность использования, легкая транспортабельность. Но есть и минус — небольшое рабочее время без подзарядки;
  • стационарные — инструменты, подключаемые к сети. По режиму эксплуатации они ничем не отличаются от ручных. Обладают большей мощностью и эффективностью.

Важно! Стационарные инструменты в виде станков запрещены к эксплуатации без определенной квалификации.

Классификация по степени защищенности от проникновения внутрь чужеродных предметов

Классификация электроинструмента по степени защиты подразделяется не только по показателям попадания инородных предметов, но и по прикосновениям мастеров и предметам внутри инструмента. Классификация предназначена не только для защиты человека, но и самого инструмента от поломки.

Если маркировка содержит нулевое значение, значит никакой защиты не установлено вообще. 1 класс электробезопасности говорит о защите от предметов, не превышающих 50 мм.

Группы по защите от предметов

Классификация по степени безопасности

Классы электроинструмента по электробезопасности разделяются на следующие:

  • «0» — характерно номинальное напряжение только с рабочей изоляцией;
  • «01» — имеет заземление и изоляцию;
  • «02» — основная характеристика — двойное изолирование деталей, с которыми устанавливается контакт;
  • «03» — маломощные инструменты, их мощность не превышает 45 В.

Последняя группа не требует заземления.

Классификация по устойчивости к нагреву

Разделение на классы по термостойкости зависят от материала, который применяется в обмотке:

  • самые низкие показатели отмечаются маркировкой Y. В качестве материала используют хлопок, целлюлозу, шелк;
  • группа А подразумевает такой же материал, как и в первой категории, но он обработан диэлектриком. Его предел температуры достигает 105 °С;
  • в категории Е для обмотки используют смолу;
  • самый высокий класс С предполагает нагревание до 180 °С. В таких группах обмотка используется из слюды, стекла и керамики.

К сведению! Эти группы применимы как к бытовым, так и к профессиональным инструментам.

Стойкость изоляции при перегреве

Класс изоляции — один из важных параметров электрооборудования. Он характеризует максимально возможный уровень температуры для электродвигателя. Меньше всего устойчивы к нагреву шелк и целлюлоза. Максимально поддерживают температуру слюда, керамика, стекло.

Классы переносного электроинструмента

На 4 категории подразделяется переносной электрический инструмент:

  • нулевой показатель характеризуется отсутствием заземления;
  • для первой категории оборудуется заземление;
  • вторая группа отличается усиленным уровнем изоляции.

Последняя категория может работать при низком уровне напряжения.

Переносной электроинструмент

Как расшифровать класс изоляции

Маркировка на инструментах обозначается латинскими буквами. Они означают следующее:

  • Y — это самый низкий показатель, который говорит о том, что у прибора хлопковая обмотка. Максимальный нагрев должен быть не более 90 °С;
  • А — обозначает инструмент, при котором для обмотки деталей используются те же материалы, но обработанные;
  • Е — используемый материал пленка или смола с максимальным нагревом до 120 °С;
  • В — обмотка слюда;
  • F — материал синтетика.

Максимальный класс с пределом нагревания до 180 °С.

Таким образом, во время работы электрического инструмента происходит его нагрев. Если этот процесс не контролируется, могут наступить неприятные последствия. Классификация помогает грамотно спланировать работу, сохранив как здоровье рабочего, так и целостность инструмента.

Классификация профессионального электроинструмента

Перед покупкой инструмента любого класса необходимо четко понимать, какой фронт работ будет проводиться данным предметом. Многие производители электроинструмента одновременно изготавливают линейки продукции, предназначенной для бытового и промышленного масштаба, поэтому стоит внимательно изучить все параметры приобретаемого прибора, чтобы не переплачивать за ненужные функции инструмента. В данной статье рассмотрена классификация электроинструмента, какого класса он бывает, и основные различия бытового и профессионального оборудования, также требования, предъявляемые к подобным деталям.

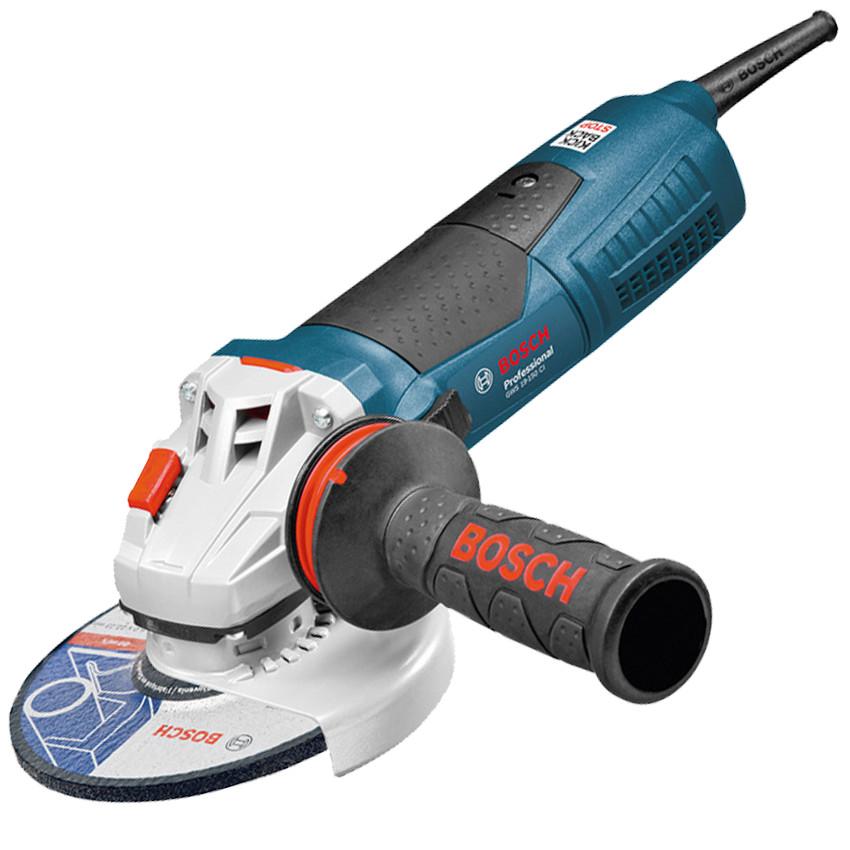

Профессиональный инструмент

Виды инструмента

Профессиональный инструмент можно условно разделить на две категории:

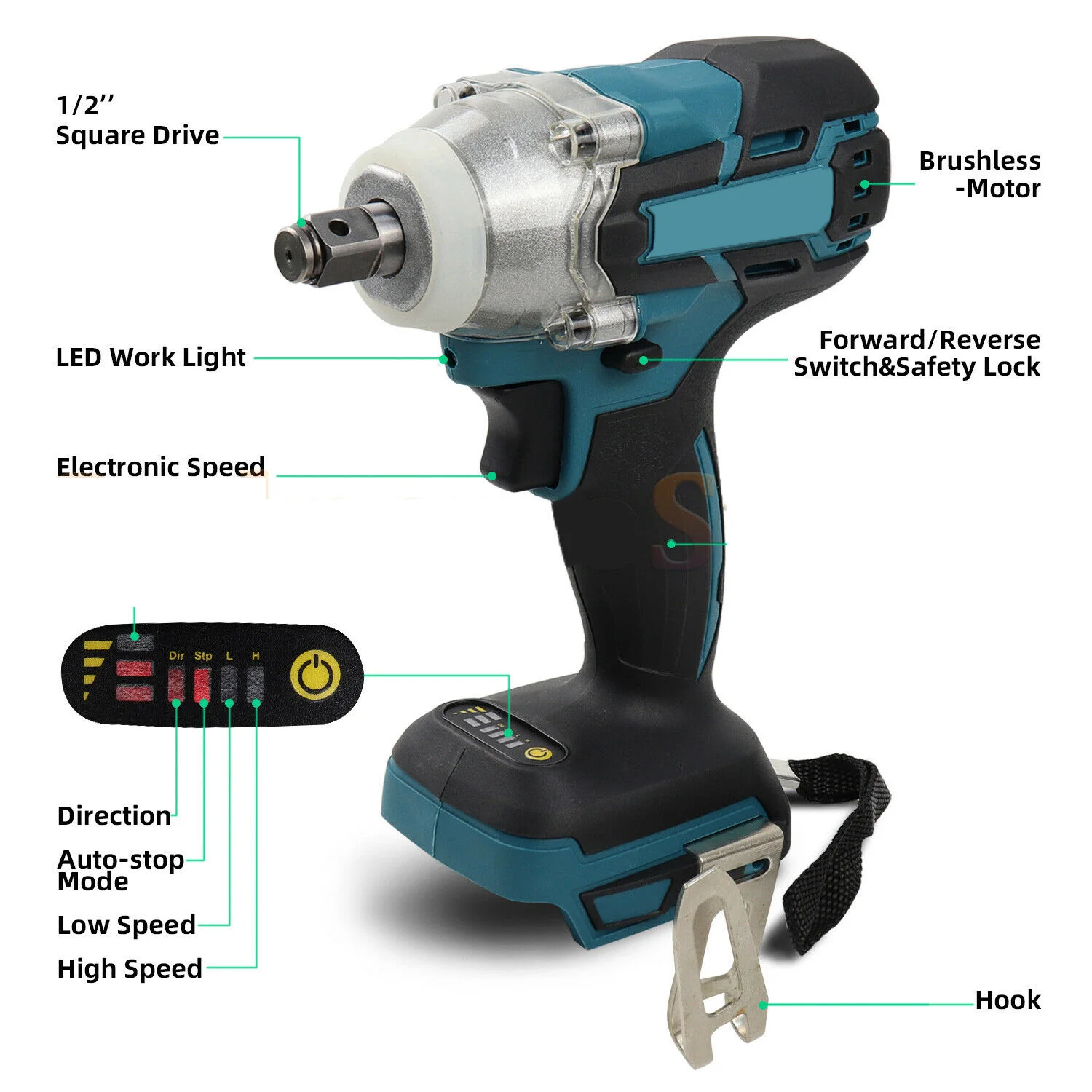

  1. Аккумуляторное оборудование. В данном случае прибор является независимым от наличия электрического кабеля, так как он полностью автономен, двигатель приводится в действие от батареи, встроенной в конструкцию. При выработке всей энергии инструмент подключают к бытовой сети, и выполняется подзарядка. Плюсом такой системы считается ее мобильность и возможность использовать в местах отсутствия сетевого питания. Основной недостаток автономного прибора – это его небольшая мощность и невозможность длительного использования, так как ресурс батареи ограничен;
  2. Профессиональный инструмент, работающий от сетевого электричества. Здесь вид прибора может быть таким же, но в отличие от предыдущего вида его двигатель приводится в движение в результате передачи тока из стационарной электрической сети номиналом 220 или 380 Вольт. Мощность такого инструмента намного больше любого другого агрегата, и время его использования ограничено только ресурсом внутренних деталей. Оборудование, работающее от сети, считается более надежным и чаще всего применяется в масштабном строительстве, где необходимо действовать в течение всего рабочего дня. Минусом такого устройства является зависимость от источника питания и громоздкость прибора, а также его вес.

Данная классификация считается основной, на которую стоит обратить внимание во время выбора оборудования для той или иной работы. Также нужно учитывать все технические характеристики прибора: его мощность, производительность и номинал электрического тока. Важно не подключать инструмент, рассчитанный на работу от 380 Вольт к сети в 220, так как это приведет к перегреву детали и полному выходу из строя.

Классы электроинструмента

Классы электроинструмента

Кроме указанных выше подразделений, профессиональный электроинструмент делится на несколько классов, которые основаны на свойствах прибора.

Класс изоляции – в данном случае имеется виду способность инструмента выдерживать высокую нагрузку, вызванную нагревом медной проволоки двигателя и его обмотки. Как правило, для изготовления промышленных движков используется смола или асбестовый раствор, которым обмазывают и пропитывают наружную часть силового агрегата. Свойства такой обработки считаются основанием для отношения изделия к тому или иному виду.

Согласно этому параметру, инструменты бывают определенного класса, с добавленной латинской буквой в описании модели. Данная буква указывает на уровень сопротивляемости обмотки двигателя к повышенной температуре, а цифра после нее говорит о максимальном показателе, при котором произойдет возгорание.

Также существует классификация на основании требования безопасности, предъявляемого к электроинструменту, которое также бывает нескольких видов:

  1. Нулевой уровень безопасности. Это приборы, которые не требуют особых условий эксплуатации, могут применяться без заземления с простой изоляцией. Чаще всего это бытовой инструмент, который имеет небольшую мощность и малый вес;
  2. Инструменты 1 класса – более сложные в своем устройстве, поэтому в их конструкции предусмотрены штатная изоляция, дополнительная жила для подключения к розетке, а также отдельный контакт для заземления. К таким изделиям относятся стиральные машины, отбойные молотки и мощные перфораторы. При использовании указанных деталей без перечисленных устройств приравнивает инструмент к нулевому классу безопасности;
  3. Второй класс не содержит в себе приборов заземления, вместо этого используется двойная заводская изоляция всех узлов;
  4. Третий класс безопасности включает в себя инструменты, работающие от тока номиналом менее 42 В, поэтому их заземление не требуется.

Подразделение электроинструмента по электробезопасности – это важнейший фактор, который нужно учитывать при выборе прибора для работы. Данные требования отвечают за сохранность здоровья работника и техническое состояние самого инструмента, поэтому необходимо всегда учитывать все факторы, чтобы не допустить возникновения несчастного случая на производстве.

На бренды при выборе опираться не стоит. Конечно, сейчас существует множество производителей, которые давно на рынке и предлагают действительно качественные товары, но имеются также и фабрики, появившиеся не так давно, но уже зарекомендовавшие себя в качестве ответственного изготовителя и поставщика современного инструмента, к тому же цена за их приборы в разы ниже, чем у крупных заводов.

Профессиональные бренды

Любая деталь перед тем, как поступить в продажу, проходит проверку на производстве. Испытания электроинструмента осуществляются для определения его ресурса и класса безопасности, а также недочетов и дефектов в конструкции. На основании этих данных производитель формирует гарантийные сроки и техническую документацию к прибору. Проверка профессионального электроинструмента – это обязательное условие, поэтому при покупке подобного изделия необходимо тщательно изучить этот показатель и только после этого начинать пользоваться.

Преимущества профессионального инструмента

Существует множество преимуществ данных изделий перед бытовыми приборами, к таким фактам относятся:

  1. В первую очередь, это комплектация инструмента. К профессиональному прибору предъявляются повешенные требования, как с точки зрения безопасности, так и по качеству изготовления дополнительных устройств, входящих в комплект. Например, патрона для зажима сверла в перфораторе, который не имеет пластиковых деталей, а полностью сделан из металла и композита;
  2. Производительность инструмента. Это немаловажный фактор, влияющий на скорость и качество проведения работ, в данный параметр входят показатели по количеству часов эксплуатации, а также интервалы времени для работы и охлаждения. Например, профессиональный инструмент может работать 40 минут и 10 на охлаждение, когда для бытового элемента эти значения в два раза ниже;
  3. Материалы, из которых изготовлены детали электроинструмента. В большинстве случаев это металл, поэтому ресурс такого прибора в разы выше, а также выполняемых задач гораздо больше. В отличие от бытовой ударной дрели, промышленный перфоратор оборудован пневматическим механизмом с поршнями. Такая система намного надежнее, и ее ударная сила выше, чем у большинства бытовых дрелей;

Профессиональный перфоратор

  1. Если применяется автономный прибор с аккумулятором, то профессиональный инструмент заряжается на 20-30% быстрее, а отдает зарядку настолько же медленнее, поэтому и время его работы от АКБ гораздо дольше;
  2. Несмотря на завышенные требования, профессиональный инструмент считается наиболее безопасным, так как его корпус и сама изоляция сделаны из прочных материалов, уровень защищенности которых отвечает всем нормативам.

Таким образом, можно сделать вывод, что, несмотря на такое количество типов и классификаций профессионального инструмента, при правильном подборе и определении решаемых задач особого труда для выбора, эксплуатации и обслуживания прибора не возникнет.

Видео

Оцените статью:

Классы электроинструмента по электробезопасности: по ГОСТу, расшифровка маркировки

Работая с электрическим инструментом, важно знать технику безопасности. Для ознакомления и изучения были разработаны обозначения, указывающие на возможность получить поражение током. Их наносят на различные электроприборы. Они показывают работающему персоналу или домашнему мастеру, о какой степени защиты инструмента идёт речь. В статье будет подробно рассказано про классы электроинструмента по электробезопасности.


Бытовые электроинструменты бывают самыми разными

Что обозначают классы и как их присваивают

Классы защиты созданы для безопасной работы с электрическим инструментом. Конструктор, занимающийся изготовлением конкретного электрического прибора, ещё на начальных стадиях разработки решает определенные задачи, чтобы снизить риски при использовании инструмента. Речь идет об использовании определенной защиты, электрических цепей, экстренного отключения питания и так далее.

В зависимости от конструктивных особенностей, разные приборы имеют свои условия эксплуатации. Поэтому их делят на группы с присвоением класса, что указаны в ГОСТ 12.2.007.0-75.

Применяется информация как для инструментов, так и для правил устройства электроустановок (ПУЭ).

О чем информирует показатель изоляции

При работе с любым электрическим инструментом неизбежно нагревание электродвигателя, который установлен внутри корпуса. Из-за этого материал изготовления становится уязвимым, а потому производитель должен использовать качественную изоляцию, чтобы обезопасить работу с прибором.

Важно! Класс изоляции — это параметр электрического оборудования, характеризующий качество обмотки, показатель устойчивости движка к нагреву.

Информация, содержащаяся в нем, — это предел температуры конкретного оборудования. В случае нарушения установленного показателя, электродвигатель будет испорчен.

Маркировка электроинструмента

Какую маркировку должен иметь электроинструмент:

  • Первый класс — три горизонтально расположенные линии и одна вертикальная, что располагается выше. Обозначения обведены кругом. Есть изоляция и зануление, а также шнур для подключения к электросети.
  • Второй класс электроинструмента — два квадрата (маленький внутри большого). Отсутствует заземление, но есть усиленная изоляция компонентов, к которым человек может притронуться во время работы.
  • Третий класс — ромб с тройкой вертикальных линий. Отсутствует заземление, оборудование работает от 42 В (самый электробезопасный электроинструмент относится именно к этому классу).
Маркировки на инструментах играют важную роль

Маркировка несложная, и ее легко запомнить.

Классы электрических инструментов по ГОСТ

В перечень вошли электроинструменты, которые имеют кабель для подключения к сети. Это шланговый тип, снабженный защитой от порчи изоляции.

Существует 3 класса или разновидности:

  • Первый класс с жилой заземления. Инструмент для работы на производстве. Придется использовать перчатки, коврик или спецобувь. В частом использовании подобный тип оборудования запрещён.
  • Оборудование для самых опасных помещений. Работник обязательно должен носить перчатки-диэлектрики.
  • Третий класс — работа в наиболее опасных зонах без применения средств защиты.

Важно! Любой работник может работать с устройствами при наличии допуска.

Классы защиты

Категории созданы с зависимостью от параметров конкретного устройства и зоны использования.

Электробезопасность

Для работы должны быть организованы специальные условия.

Как классифицируются электроинструменты по способу защиты от поражения электрическим током — нормы помещений:

  • Низкая степень опасности — зона, где температура воздуха не поднимается выше 30 градусов. При этом нет частиц химэлементов.
  • Помещения, где нет осуществления одного из условий.
  • Объекты, где повышенная влажность и температура воздуха поднимается свыше 35 градусов.

Важно! Самая безобидная классификация электроинструмента по его электробезопасности — 0. Именно такие приборы лучше всего применять в быту обывателям.

Классификация по мощности

Характеристика указывает на то, сколько по времени может без перерыва функционировать инструмент:

  • Industrial. Это переносной инструмент, который функционирует 15 часов. Данные по электробезопасности очень низкие.
  • Heavy Duty. Аналогично, но внутрь не попадет вода и пыль.
  • Profesional — самые высокие требования по безопасности.
Домашний электроинструмент

Для бытового использования необходимо приобретать инструменты из разновидности «Хобби» (от лат. Hobby). Они работают без подзарядки примерно 30 минут, и обладают высоким уровнем безопасности.

Как классифицируют по применению

Существует три категории:

  • Инструмент для создания отверстий.
  • Полировка.
  • Распил материалов.

Отдельный тип — для вспомогательного инструмента.

По методу работы

В этой категории только два вида:

  • Аккумуляторные изделия, также называемые ручным инструментом.
  • Стационарные инструменты, которые работают от сети.

Важно! В домашних условиях нельзя применять стационарные станки, поскольку оператору необходима квалификация.

Проникновение внутрь корпуса различных предметов

Классификация электроинструмента учитывает также прикосновения мастера во время работы:

  • 0 — защита не требуется.
  • 1 — защита от твердых предметов диаметром свыше 50 мм и нет возможности проникнуть внутрь руками.
  • 2 — диаметр 12,5 мм и защита от проникновения пальцами.
  • 3 — диаметр 2,5 мм и защита от проникновения разных инструментов.
  • 4 — диаметр 1,0 мм и защита от попадания внутрь проводов.
  • 5К — полная изоляция от песка и проводов.
  • 6К — изоляция от пыли и проводов.

Пункты важны для изучения, поскольку показывают, где именно можно использовать конкретный прибор.

Классификация по степени безопасности

Есть 3 типа безопасности:

  • «0» — номинальное напряжение, обязательно присутствует изоляция.
  • «01» — в наличии качественная изоляция и заземление.
  • «02» — дополнительная изоляция (двойная) в тех местах, где возможно соприкосновение.
  • «03» — инструменты с алой мощностью (45 В).

Важно! Если нужно узнать, электроинструмент каких классов не заземляется, то это вариант «03».

Как классифицируют устойчивость к нагреву

Обозначения ведут латинскими буквами:

  • Y — очень низкий показатель (обмотка из шелка или целлюлозы).
  • А — предел 105 °С (та же обмотка, но с обработкой).
  • Е — 120 °С (обмотка из смолы).
  • C — 180 °С (обмотка выполнена из прочных материалов, среди которых керамика, слюда, стекло).

Группы применяют ко всем инструментам.

Стойкость изоляции при перегреве

Перегревание инструмента приводит к порче внутренних деталей

Очень важный и серьезный параметр, так как именно он характеризует температуру, которую выдерживает электродвигатель при работе. К нагреву хуже всего устойчива целлюлоза и шёлк.

Переносные устройства

В этой категории имеются следующие виды:

  • Нулевая — без заземления.
  • Первая — с заземлением.
  • Вторая — имеет высокий уровень изоляции.

К последней категории относятся инструменты с небольшим напряжением.

Расшифровка

Маркировка. на которую стоит обращать внимание:

  • Y — низкий показатель, нагрев не больше 90 °С, обмотка из хлопка.
  • А — те же параметры, но обмотка обработана.
  • Е — обмотка из смолы, максимальная температура нагрева в 120 °С.
  • B — обмотка изготовлена из слюды.
  • F — синтетическая обмотка.

Важно обращать внимание на эту маркировку, поскольку, если процесс нагрева не контролируется, то оборудование может загореться и причинить вред оператору.

Использование устройств, если известен его класс защиты

Существует четкий свод рекомендаций и правил, которые необходимо выполнять для безопасной работы с электрическим устройством. К примеру, если инструмент относится к «0» или «01» классу, то без заземления им не пользуются. Первого класса может использоваться только на производстве при наличии перчаток или резинового коврика.

Резиновый коврик

Никаких дополнительных мер безопасности не придётся соблюдать при работе с оборудованием второго класса, кроме тех случаев, когда работы выполняются внутри резервуаров или колодцев.

Третий класс подходит для любых условий.

Международный подход к классификации степени защиты от электричества

Существует специальная маркировка — IP. Это международный подход к классифицированию оборудования по защите от электричества. После маркировки идут две цифры, первая обозначает:

  • 0 — отсутствие защиты.
  • 1 — частицы до 5 мм не попадут.
  • 2 — изоляция частиц до 12 мм.
  • 3 — до 2,5 мм.
  • 4 — до 1 мм.
  • 5 — частичная защита от пыли.
  • 6 — невозможно проникновение пыли.

Обозначение второй цифры:

  • 0 — только для сухих условий, защиты нет.
  • 1 — защита от капелек, падающих практически вертикально.
  • 3 — защита от капелек, попадающих на устройство под углом в 15°.
  • 3 — 60°, подходит для работы в дождь.
  • 4 — для работы в очень сильный дождь.
  • 5 — защита от струи воды.
  • 6 — от сильной струи.
  • 7 — допускается работа при погружении в воду (недолго).
  • 8 — полная изоляция от воды.

Также могут быть использованы дополнительные буквы:

  • A — защита от касания тыльной стороной ладони.
  • B — от прикосновения пальцем.
  • C — защита от соприкосновения с другими машинами.
  • D — от связи с проводником.
  • H — аппаратура высоковольтная.
  • K — прибор можно мыть под давлением.
  • M — аппарат защищен от проникновения воды (проводили испытания).
  • S — прибор не работал при испытаниях с защитой от проникновения влаги.
  • W — устройство можно использовать в неблагоприятных условиях.

Крайне важно изучить все параметры оборудования, поскольку от них зависит безопасность оператора. Предоставленной информации достаточно, чтобы понять, в скольких классах выпускается ручной электроинструмент.

ИНСТРУКЦИЯ ПО ОХРАНЕ ТРУДА при работе с электроинструментом и переносными ручными электросветильниками.

1.    Общие требования безопасности.



        Переносные электроинструменты и светильники, ручные электрические машины, разделительные трансформаторы должны удовлетворять требованиям государственных стандартов и технических условий.

        К работе с электроинструментом допускаются лица, прошедшие обучение и проверку знаний инструкций по охране труда.

        Электроинструмент выпускается следующих классов:

I класс – электроинструмент, у которого все детали, находящиеся под напряжением, имеют изоляцию и штепсельная вилка имеет заземляющий контакт.

II класс – электроинструмент, у которого все детали, находящиеся под напряжением, имеют двойную и усиленную изоляцию. Этот инструмент не имеет устройств для заземления.

III класс – электроинструмент на номинальное напряжение не выше 42В, у которого ни внутренние, ни внешние цепи не находятся под другим напряжением.

        К работе с переносным электроинструментом и ручными электрическими машинами класса I в помещениях с повышенной опасностью должен допускаться персонал, имеющий группу II.

        Класс переносного электроинструмента и ручных электрических машин должен соответствовать категории помещения и условиям производства работ с применением в отдельных случаях электрозащитных средств  в  соответствии с нижеследующим –

–      в помещениях без повышенной опасности, помещения с повышенной опасностью:

I класс – с применением средств индивидуальной защиты (диэлектрические перчатки, ковры).

II и III класс – без применения электрозащитных средств.

–      в особо опасных помещениях:

I класс – не допускается применять.

II и III класс – без применения электрозащитных средств.

–      вне помещений (наружные работы) :

I класс – не допускается применять.

II и III класс – без применения электрозащитных средств.

–      при наличии особо неблагоприятных условий:

I класс – не допускается применять.

II класс – с применением средств индивидуальной защиты (диэлектрические перчатки, ковры).

III класс – без применения электрозащитных средств.

        Напряжение ручных переносных электрических светильников, применяемых в помещениях с повышенной опасностью и особо опасных, должно быть не выше 50В.

При работах в особо неблагоприятных условиях переносные светильники должны иметь напряжение не выше 12 В.

        На предприятии должен вестись учет ручного электроинструмента, ручных переносных электрических светильников. На корпусах электроинструмента и вспомогательного оборудования к нему должны быть указаны инвентарные номера.

        Электроинструмент и вспомогательное оборудование к нему должны подвергаться периодической проверке не реже 1 раза в месяц. Результаты проверок и испытаний электроинструмента и вспомогательного оборудования к нему должны заноситься в «Журнал учета, проверки и испытаний электроинструмента и вспомогательного оборудования к нему». Электроинструмент и электросветильники должны храниться в сухом помещении. Контроль за их сохранностью и исправностью осуществляет лицо, специально уполномоченное на это распоряжением администрации по предприятию.

        Лица, виновные в нарушении данной инструкции, привлекаются согласно правил внутреннего трудового распорядка.



2.    Требования безопасности перед началом работ.



        Электроинструмент, питающийся от сети, должен быть снабжен несъемным гибким кабелем (шнуром) со штепсельной вилкой. Несъемный гибкий кабель электроинструмента I класса должен иметь жилу, соединяющую заземляющий зажим электроинструмента с заземляющим контактом штепсельной вилки.

        Переносные ручные электросветильники должны иметь защитную сетку, крючок для подвешивания и шланговый провод с вилкой; сетка должна быть укреплена на рукоятке винтами. Патрон должен быть встроен в корпус светильника так, чтобы токоведущие части патрона у цоколя лампы были недоступны для прикосновения.

        Кабель в месте ввода в электроинструмент должен быть защищен от истираний и перегибов эластичной трубкой из изоляционного материала. Трубка должна быть закреплена в корпусных деталях электроинструмента и выступать из них на длину не менее пяти диаметров кабеля. Закрепление трубки на кабеле вне инструмента запрещается.

        Штепсельные розетки 12 и 42 В напряжением должны отличаться от розеток сети 220 В. Вилки напряжением 12 и 42 В не должны подходить к розеткам 220 В.

        Перед началом работ следует:

        Определить по паспорту класс инструмента,

        Проверить комплектность и надежность крепления,

        Проверить исправность кабеля и штепсельной вилки, целостность изоляционных деталей корпуса, рукоятки и крышек щёткодержателей, наличие защитных кожухов и их исправность;

        Проверить четкость работы выключателя; работу на холостом ходу;

        Выполнить (при необходимости) тестирование устройства защитного отключения (УЗО),

        У электроинструмента класса I, кроме того, должна быть проверена исправность цепи заземления между его корпусом и заземляющим контактом штепсельной вилки;

        Подключать электроинструмент напряжением до 42 В к электрической сети общего пользования через автотрансформатор или потенциометр запрещается.

        Подключение вспомогательного оборудования (тр-ра, защитно-отключающего устройства, электроинструмента) к сети разрешается электротехническому персоналу с группой электробезопасности не ниже III.

        Не допускается использовать в работе ручные электрические машины, переносные электроинструменты и светильники с относящимся к ним вспомогательным оборудованием, имеющие дефекты.



3.    Требования безопасности во время работы.



        Во время работы электродрель следует установить на обрабатываемом материале,  упереть сверлом в размеченную точку и после этого включить дрель. При работе длинными сверлами выключить дрель нужно до момента полного просверливания отверстия.

        Удалять стружку или опилки руками во время работы инструмента запрещается. Стружку следует удалять после полной остановки электроинструмента специальными крючками или щетками.

        Провода, идущие к ручному электроинструменту или лампам, должны по возможности подвешиваться. Кроме того, должно быт исключено непосредственное соприкосновение проводов с металлическими предметами, горячими, влажными, покрытыми маслом поверхностями.

        Не разрешается во время работы:

        Передавать ручные электрические машины и инструменты, хотя бы на непродолжительное время, другим работникам,

        Разбирать ручные электрические машины и электроинструмент, производить какой-либо ремонт,

        Держать ручной электроинструмент за провод или касаться вращающихся частей режущего инструмента или удалять стружку, опилки до полной остановки инструмента, машины;

        Производить замену режущего инструмента до полной его остановки;

        Устанавливать рабочую часть в патрон инструмента, машины и изымать ее из патрона, а также регулировать инструмент без отключения его от сети штепсельной вилки;

        Вносить переносной трансформатор или преобразователь частоты внутрь металлических резервуаров или ёмкостей;

        Работать с приставных лестниц, для выполнения работ на высоте должны устраиваться прочные леса или подмостки;

        Работать электродрелью в рукавицах.

        Присоединение трансформаторов с вторичным напряжением 12-42В к сети должно производиться с помощью шлангового кабеля со штепсельной вилкой. Длина кабеля должна быть не более 2м. Концы его должны быть наглухо прикреплены к зажимам трансформатора. На стороне 12-42В трансформатора должна быть смонтирована непосредственно на кожухе штепсельная розетка. В местах, где предусмотрена возможность безопасного подключения к сети переносных приемников тока, должны быть сделаны соответствующие надписи.

        Во время работы необходимо помнить, чтобы одежда облегала тело, рукава плотно охватывали кисти рук, полы куртки обязательно застегивались, волосы тщательно убраны под головной убор.

        При сверлении электродрелью с применением рычага для нажима необходимо следить, чтобы конец рычага не опирался на поверхность, с которой возможно ее соскальзывание.

        Обрабатывать электроинструментом обледеневшие и мокрые детали запрещается.

        Оставлять без надзора электроинструмент, присоединенный к сети.

        Если во время работы обнаружится неисправность лампы, шнура или трансформатора, необходимо их заменить. При обнаружении замыкания на корпус электроинструмента или иной неисправности, работа с ним должна быть прекращена.

        При использовании разделительного трансформатора необходимо руководствоваться следующим:

        от разделительного трансформатора разрешается питание только одного электроприемника,

        заземление вторичной обмотки разделительного трансформатора не допускается,

3.11.3.       Корпус трансформатора в зависимости от режима нейтрали питающей электрической сети должен быть заземлен или занулен. В этом случае заземление корпуса электроприемника, присоединенного к разделительному трансформатору, не требуется.



4.           Требования безопасности в аварийных ситуациях.



4.11.    Если во время работы обнаружится неисправность электроинструмента: повреждение штепсельного соединения кабеля; повреждение крышки щеткодержателя; нечеткая работа выключателя; искрение щеток коллектора, сопровождающееся появлением кругового огня на его поверхности, появление дыма или запаха, характерного для горящей изоляции, появление повышенного  шума, стука, вибрации, поломки или появления трещин в корпусной детали, рукоятке; повреждение рабочей части инструмента, то надо немедленно прекратить работу и отключить электроинструмент от сети.

4.12.    При несчастном случае обратиться за медицинской помощью, одновременно сообщить администрации о несчастном случае с Вами или товарищем по работе, если он не состоянии этого сделать сам для своевременного составления акта о происшедшем несчастном  случае и принятии мер, предупреждающих повторение подобных случаев.



5.           Требования техники безопасности по окончании работы.



5.11.    Рабочее место привести в порядок.

5.12.    Электроинструмент и переносные лампы вернуть на постоянное место хранения.

5.13.    Снять спецодежду, лицо и руки вымыть теплой водой.















Главный инженер                                      _______________/             /





СОГЛАСОВАНО:



Инженер по охране труда                                    _______________/             /



Обучение по электробезопасности, охрана труда, экология, электробезопасность, пожарно-технический минимум, первая помощь пострадавшим курсы

1. Основные требования по организации безопасной эксплуатации электроустановок.

2. Электробезопасность в действующих электроустановках до 1000 Вольт.

3. Производство отдельных видов работ.


4. Правила использования защитных средств, применяемых в электроустановках.



Выбор класса защиты электроинструмента в зависимости от условий работ


Здесь и далее под электроинструментом, согласно ПТЭ 3.5.1., понимаются переносные и передвижные электроприемники, конструкция которых предусматривает возможность их перемещения к месту применения по назначению вручную (без применения транспортных средств), а также вспомогательное оборудование к ним.

Сюда относятся:



  • переносные светильники;
  • ручной электроинструмент;
  • «удлинители» всех напряжений;
  • вибраторы и виброрейки;
  • переносные трансформаторы для питания электроинструмента;
  • переносные электронасосы;
  • сварочные аппараты, использующиеся вне оборудованных сварочных постов.


Выбор класса защиты электроинструмента в зависимости от условий работ.

Использование в особо опасных помещениях и особо неблагоприятных условиях электроинструмента класса защиты (от поражения электрическим током) 0, 01, 1 – КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО.

Использование переносных светильников напряжением выше 42 Вольт переменного тока без применения средств электрозащиты в любых условиях – КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО.

Использование переносных светильников напряжением выше 12 Вольт переменного тока в особо неблагоприятных условиях – КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО.

Согласно МПОТ 10.3, разрешается использование электроинструмента класса защиты (от поражения электрическим током) 2 без применения средств защиты от поражения электрическим током в любых условиях, кроме особо неблагоприятных.

Согласно МПОТ 10.3, разрешается использование электроинструмента класса защиты (от поражения электрическим током) 3 без применения средств защиты от поражения электрическим током в любых условиях.

Условия использования в работе электроинструмента
и ручных электрических машин различных классов


Место

проведения

работ

Класс электро-
инструмента и ручных электрических
машин по типу защиты от поражения электрическим током

Условия применения
электрозащитных средств

1

2

3

Помещения без

повышенной

опасности

0

С применением хотя бы одного электрозащитного средства

I

При системе TN-S – без применения электрозащитных средств при подключении   через устройство защитного отключения или с прменением хотя бы одного электрозащитного средства, при системе TN-С – с применением хотя бы одного из электрозащитных средств

II

Без применения электрозащитных средств

III

Без применения электрозащитных средств

Помещения

с повышенной

опасностью

0

При системе TN-S – с применением хотя бы одного электрозащитного средства и при подключении через устройство защитного отключения или при подключении через устройство защитного отключения или при питании только одного электроприемника (машина, инструмент) от отдельного источника (разделительный трансформатор, генератор, преобразователь). При системе TN-C – с прменением хотя бы одного электрозащитного средства и при питании только одного электроприемника от отдельного источника

I

При системе TN-S – без применения электрозащитных средств при подключении через устройство защитного отключения или при питании только одного электроприемника (машина, инструмент) от отдельного источника (разделительный трансформатор, генератор, преобразователь). При системе TN-C – с прменением хотя бы одного электрозащитного средства

II

Без применения электрозащитных средств

III

Без применения электрозащитных средств

Особо опасные

помещения

0

Не допускается применять

I

С защитой устройством защитного отключения или с применением хотя бы одного электрозащитного средства

II

Без применения электрозащитных средств

III

Без применения электрозащитных средств

При наличии особо неблагоприятных условий (в сосудах, аппаратах и других металлических емкостях с ограниченной возможностью перемещения и выхода)

0

Не допускается применять

I

Не допускается применять

II

С применением хотя бы одного электрозащитного средства
Без применения электрозащитных средств при подключении через устройство защитного отключения или при питании только одного электроприемника от отдельного источника

III

Без применения электрозащитных средств

Контрольные вопросы:


  1. Какого класса защиты инструмент категорически запрещено использовать в особо опасных помещениях?

  2. Дайте определение электроинструмента

  3. В каких условиях запрещено использование переносных светильников напряжением выше 12 Вольт переменного тока?



Устройства класса I, устройства класса II, устройства класса III

Для защиты потребителей и домашнего скота от поражения электрическим током Международная электротехническая комиссия (МЭК) опубликовала стандарт IEC 61140, основную публикацию по безопасности, предназначенную в качестве руководства для технических комитетов при создании собственных публикации. IEC – это международная организация по стандартизации, которая устанавливает международные стандарты в области электротехники. Электротехнология – это наука о том, как электричество используется в технике.Электрические приборы подпадают под эту категорию.

Перед тем, как электрический прибор будет выпущен для потребления потребителем, он должен пройти тестирование портативного прибора (PAT). Чтобы определить, какие тесты PAT следует применять, IEC 61140 классифицирует электрические приборы по нескольким классам защиты. В этой статье будут рассмотрены характеристики каждого класса.

Обозначения класса I, II, III. Любезно предоставлено Википедией.

Класс I

Приборы

класса I обычно сделаны из металла, имеют три кабеля, металлический контакт заземления и предохранитель в вилке.Однако единственный способ подтвердить, является ли прибор Классом I, – это поискать на приборе символ Класса I.

Примерами приборов класса I являются холодильники, микроволновые печи, чайники, утюги и тостеры.

Приборы класса I имеют два уровня защиты: основная изоляция и заземление. Внутри устройства три провода подключены к трем разным контактам. Провода называются живым, нейтральным и заземляющим. Их обычные цвета соответственно коричневый, синий и зеленый / желтый (зеленый в США, Канаде и Японии).


Предоставлено Wikimedia Commons.

Электроэнергия передается от источника питания к прибору по цепи. Если цепь работает правильно, мощность перетекает от источника к прибору и возвращается к источнику. Провод под напряжением подводит электрический ток к прибору. Нейтральный провод возвращает ток к источнику питания. Провод заземления обеспечивает прохождение тока в землю в случае неисправности цепи.


Предоставлено Wikimedia Commons.

Провода под напряжением и нейтраль подключаются к пластиковому разъему. Разъем удерживает их на месте, чтобы они не касались металлического корпуса. Эта изоляция называется базовой изоляцией. Если провод под напряжением или нейтраль касается металлического корпуса, в цепи возникнет неисправность.

Если основная изоляция выходит из строя, заземление будет действовать как следующий уровень защиты. Для заземления используется заземляющий провод, подключенный к металлическому корпусу. Без заземляющего провода ток будет проходить через тело конечного пользователя.В результате конечный пользователь может получить удар электрическим током. Чтобы предотвратить такое происшествие, заземляющий провод будет отводить ток в землю. В этом случае предохранитель должен перегореть либо в вилке, либо в блоке предохранителей, либо должно произойти отключение питания.

Обязательными испытаниями PAT для приборов класса I являются испытания на непрерывность заземления и сопротивление изоляции, которые проверяют основную изоляцию и заземление.

Класс II

Прибор класса II обычно имеет пластиковую крышку.Единственный способ точно идентифицировать это – поискать символ прибора класса II. Примерами устройств класса II являются фены, DVD-плееры, телевизоры, компьютеры и копировальные аппараты.

Приборы

класса II имеют два слоя изоляции. Как и в случае с приборами класса I, пластиковый соединитель обеспечивает основную изоляцию. Дополнительный слой изоляции представляет собой пластиковый кожух , обеспечивающий дополнительную защиту. Двойная изоляция устраняет необходимость в заземлении.


Предоставлено Wikimedia Commons.

Единственное необходимое испытание PAT – это испытание сопротивления изоляции.

Иногда классификацию класса II путают с обозначением класса 2; однако они разные. Маркировка класса 2 относится к источнику питания, а не к безопасности. Он также соответствует другому стандарту UL 1310.

Класс III

Приборы

класса III обозначаются символом класса III.

Примерами устройств класса III являются ноутбуки, мобильные телефоны и энергосберегающие лампочки.

В приборах

класса III используется изолирующий трансформатор. Трансформатор имеет две отдельные обмотки, называемые «первичной обмоткой», которая подключена к источнику питания, и «вторичная обмотка», которая подключена к прибору. Каждая обмотка намотана вокруг противоположных сторон общей замкнутой магнитной цепи, называемой «сердечником». Обмотки имеют свои цепи.Они известны как первичный и вторичный контуры. Обмотки не касаются; следовательно, их изоляция и дала имя трансформатору. Поскольку изоляция создается изолированными, не касающимися обмотками, для протекания тока через обмотки необходимо пропускать напряжение через индукцию.

Изображение разделительного трансформатора. Любезно предоставлено Wikimedia Commons.


Базовая схема трансформатора. Любезно предоставлено Wikimedia Commons.

Для приборов

класса III заземление не требуется.Из-за отсутствия заземления ток отключается и не может продолжать течь при сбое в цепи. Таким образом, конечный пользователь не получит поражения электрическим током.

Тестирование

PAT не требуется, если зарядные провода не относятся к Классу II. Если приборы предназначены для медицинского использования, они не считаются достаточно безопасными для массового использования. Они должны соответствовать дополнительным требованиям.

Классы защиты IEC для источников питания

Безопасность

Блоки питания

подразделяются на один из трех классов защиты в зависимости от необходимости или отсутствия защитного заземления.

Класс I – защита пользователя от поражения электрическим током достигается за счет комбинации изоляции и защитного заземления.

Класс II – где защита пользователя от поражения электрическим током достигается за счет двух уровней изоляции (двойной или усиленной)

Class III – где вход подключен к цепи безопасного сверхнизкого напряжения (SELV), что означает отсутствие необходимости в дополнительной защите.

Основное руководство по источникам питания – У вас есть копия?

Классовое различие

Важно отметить различие между блоком питания класса II, как описано выше, и блоком питания класса 2.Источник питания с ограниченным питанием (LPS), который относится к номинальной мощности ограничиваемого выхода в ВА.

Источник питания класса 2 имеет максимальную выходную мощность в ВА 100 ВА при коэффициенте мощности менее 0,9 или 100 Вт при коэффициенте мощности более 0,9. Кроме того, максимально допустимый выходной ток при любых условиях составляет 8 А, а максимальное выходное напряжение при любых условиях составляет 30 В постоянного тока. Требования к источнику питания класса 2, соответствующему UL1310, такие же, как и к источнику питания с ограниченным питанием (LPS) UL60950-1 и UL62368-1.

Использование внешнего источника питания класса II не вызывает затруднений, поскольку для безопасной работы требуется только двухжильный сетевой шнур, который отличает его от продукта класса I.

Компонент класса II или источник питания с открытой рамой не требует заземления для безопасной работы, но необходимо соблюдать минимальное расстояние от любой токоведущей части до корпуса независимо от того, является ли корпус токопроводящим или нет, чтобы поддерживать два уровня защиты, необходимые от одного сбой в системе.

Хотя источник питания класса II не требует защитного заземления, некоторые изделия с более низким уровнем мощности класса II находят применение в системах класса I, а некоторые приложения класса II используют в системе функциональное заземление.

Источник питания класса II разработан с учетом требований ЭМС по излучению и невосприимчивости, но если выход источника питания подключен к защитному заземлению или функциональному заземлению, он создаст путь с низким сопротивлением для шума, изменяющего характеристики источника питания, и вероятно, что дополнительные компоненты фильтра необходимо будет установить вне источника питания для соответствия требованиям по выбросам.

Приборы Класса I и Класса II

Все электроприборы, работающие от сети, должны обеспечивать пользователю как минимум 2 уровня защиты. Это необходимо для гарантии того, что в случае отказа одного из уровней защиты резервная копия второго уровня останется на месте. Это делает электрическое оборудование очень безопасным в использовании. Приборы могут быть Класса 1 или Класса 2. При испытании PAT важно сначала определить Класс прибора, поскольку приборы Класса 1 испытываются иначе, чем приборы Класса 2.

КЛАСС 1

Здесь защита обеспечивается за счет комбинации изоляции и использования заземления сети. Лучше всего это показать, если обратиться к разобранному электрическому огню.

В открытом разъеме три провода, подключенные к контактам LIVE, NEUTRAL и EARTH. Внутри очага пожара коричневый провод ПОД НАПРАВЛЕНИЕМ и синий НЕЙТРАЛЬНЫЙ провод подключаются к пластиковому разъему. Зелено-желтый провод заземления подключается к металлическому корпусу камина.

Пользователь защищен от поражения электрическим током пластиковой изоляцией разъема.Это удерживает НАПРЯЖЕННЫЙ и НЕЙТРАЛЬНЫЙ провода на месте и предотвращает их соприкосновение с металлическим корпусом этого электрокамина. Эта пластиковая изоляция соединителя известна как основная изоляция.

Если эта основная изоляция выйдет из строя, скажем, из-за чрезмерного перемещения кабеля в месте его соприкосновения с металлическим корпусом, то пользователь огня может получить удар электрическим током, если бы не факт наличия провода ЗАЗЕМЛЕНИЯ.

Присоединяясь к металлическому корпусу электрокамина, провод ЗЕМЛИ поддерживает весь этот металл под потенциалом ЗЕМЛИ.Это означает, что невозможно получить электрический шок, даже если металлический корпус костра подключен непосредственно к НАПРЯЖЕНИЮ НАПРЯЖЕНИЯ. На практике предохранитель перегорает либо в вилке, либо в основном блоке предохранителей, чтобы защитить пользователя.

Таким образом, в приборах класса 1 пользователь защищен комбинацией базовой изоляции и заземления, что обеспечивает два уровня защиты. При тестировании приборов класса 1 PAT проводятся испытания на целостность заземления и сопротивление изоляции.

КЛАСС 2

В приборе класса 2 пользователь защищен как минимум двумя слоями изоляции. По этой причине приборы класса 2 также известны как устройства с двойной изоляцией. Они не требуют заземления.

Это лучше всего видно, если заглянуть внутрь вскрытой электродрели класса 2. Внутри видно, что помимо пластикового разъема, обеспечивающего основную изоляцию, есть дополнительная изоляция, обеспечиваемая пластиковым корпусом дрели.

Таким образом, пользователь защищен двумя отдельными слоями изоляции. При тестировании приборов класса 2 PAT выполняется только тест сопротивления изоляции.

Приборы класса 2 всегда обозначаются двойным прямоугольником на паспортной табличке.

ИДЕНТИФИКАЦИЯ ПРИБОРОВ КЛАССА I И КЛАССА II

Поскольку испытания PAT, проводимые на приборах Класса 1 и Класса 2, различаются, важно отличать одно от другого. Нет другой области тестирования PAT, которая вызывала бы большую путаницу, чем эта, и вокруг нее существует множество мифов.Будет полезно перечислить некоторые из них.

Если в вилке есть предохранитель, то он должен быть класса 1.

Он сделан из металла, поэтому должен соответствовать классу 1

Корпус пластиковый, поэтому он должен соответствовать классу 2

Он трехжильный кабель должен соответствовать классу 1

Вилка имеет металлический штырь заземления, поэтому она должна соответствовать классу 1

Ни одно из приведенных выше утверждений не является надежным способом идентификации приборов класса I и класса II, а некоторые вводят в заблуждение.

Проще всего применить правило, приведенное ниже.

Если на паспортной табличке есть двойная коробка, значит, прибор относится к классу 2. Если нет, то это класс 1.

Пример – чайник

На паспортной табличке этого чайника явно нет «двойной коробки» символ, поэтому, согласно нашему правилу, он должен быть класса 1. Заземление вилки заканчивается на внешнем металлическом корпусе нагревательного элемента. При испытании этого чайника методом PAT необходимо выполнить испытание на целостность заземления и сопротивление изоляции.

Пример – блок питания с подключаемой крышкой

На паспортной табличке этого подключаемого трансформатора четко виден символ «двойной прямоугольник», так что это прибор класса 2.Обратите внимание, что у него есть пластиковый штырь заземления, поскольку он не требуется для класса II. (Не все приборы класса 2 имеют пластмассовый заземляющий штифт). Во время тестирования PAT необходимо провести только испытание сопротивления изоляции.

Пример – удлинитель сети

Паспортная табличка на этом удлинителе отлита из пластика. Очевидно, что на нем нет символа «двойной прямоугольник», поэтому он должен относиться к классу 1. При испытании этого удлинительного провода PAT необходимо выполнить испытание на целостность заземления и сопротивление изоляции.

Пример – настольная лампа

На паспортной табличке этой настольной лампы четко обозначена «двойная коробка», поэтому это прибор класса 2. (Обратите внимание, что это прибор класса 2, который в основном заключен в металлический корпус). Патрон лампы изготовлен из пластика и обеспечивает необходимую двойную изоляцию. Во время тестирования PAT необходимо провести только испытание сопротивления изоляции.

Пример – настольный вентилятор

На паспортной табличке этого вентилятора не только нет символа «двойной коробки», но и указано, что прибор необходимо заземлить.Итак, это явно прибор класса 1. Обратите внимание, что у него нет металла, доступного пользователю.

Пример – металлическая лампа

Если бы эта металлическая лампа имела паспортную табличку, то это была бы прибор класса 1, поскольку она имеет точку заземления на патроне лампы. Однако, поскольку паспортная табличка отсутствует, это должно быть отклонено.

Так же безопасны приборы класса 1 и класса 2?

Поскольку оба имеют 2 встроенных уровня защиты, они оба безопасны для общего использования.

Однако у прибора класса 1 один из уровней безопасности обеспечивается заземлением. Чтобы это было эффективным, проводку в здании необходимо регулярно проверять, чтобы убедиться, что заземление в сетевой розетке правильно соотносится с местным потенциалом земли. Обычно это снимается с заземляющей оболочки сетевого кабеля, входящего в помещение, или путем вбивания местного кола в землю. Таким образом, приборы класса 1 зависят от внешней проводки в здании, чтобы полностью обеспечить 2 уровня защиты.

Устройства класса 2, однако, всегда обеспечивают 2 уровня защиты независимо от состояния проводки. Оба уровня защиты встроены в конструкцию, поэтому устройства класса 2 намного безопаснее, чем устройства класса 1.

Какие типы устройств нуждаются в тестировании PAT?


Классификация и типы приборов

Свод практических правил IEE по проверке и испытаниям электрического оборудования в процессе эксплуатации, 3-е издание, гласит, что существует 5 классификаций электроприборов, это классы 0, 01, 1, 2, 3.Классы 0 и 01 крайне редки и обычно не используются.

Оборудование класса 1

Базовая изоляция и основывается на заземлении для защиты, а также пройдут испытание на непрерывность заземления и испытание изоляции. Примерами оборудования класса 1 являются чайники, тостеры, утюги, микроволновые печи, электрические нагреватели, холодильники, морозильные камеры, стиральные машины, сушильные барабаны и т. Д.

Оборудование класса 2

Имеет дополнительную изоляцию и, следовательно, не зависит от заземления для защиты, легко идентифицируется по двойному квадрату и подвергается испытанию изоляции.Примерами оборудования класса 2 являются телевизоры, DVD-плееры, лампы, электроинструменты, фены и т. Д.

Оборудование класса 3

основан на защите от источника SELV (раздельное сверхнизкое напряжение), которое обычно составляет менее 50 В переменного тока или 120 В постоянного тока и поэтому не требует тестирования. Однако блок питания будет проверен.

Информационное оборудование (ИТ)

, не произведенный по стандарту BS60950, будет проходить испытание на непрерывность мягкого заземления 100 мА и испытание изоляции (при пониженном напряжении 250 В постоянного тока) или испытание током прикосновения.Примеры ИТ-оборудования: компьютеры, дисплеи, принтеры, сканеры и т. Д.

Устройства со съемными кабелями

Например, Кабели IEC или кабели Fig. 8 должны быть испытаны как отдельный элемент, а также испытаны вместе с прибором.

Типы электроприборов

Электрические приборы можно разделить на следующие типы приборов.

Переносные устройства

Эти устройства весят менее 18 кг и их можно легко перемещать с одного места на другое во время работы. E.грамм. Чайник, тостер, кухонный комбайн и т. Д.

Подвижная техника

Эти устройства весят менее 18 кг и обычно оснащены колесами или роликами, чтобы оператор мог легко перемещать устройство, когда это необходимо для выполнения рабочих задач, например Мобильный компрессор, моечная машина, масляные обогреватели и т. Д. Переносные устройства – эти устройства предназначены для того, чтобы их можно было держать в руке при нормальном рабочем использовании, например Фены, утюги, ручной блендер, дрель и т. Д.

Стационарная техника

Эти устройства весят более 18 кг и не имеют средств для переноски, например Стиральная машина, сушильный барабан, морозильный ларь и т. Д.

ИТ-устройства

К этим приборам относятся компьютеры, телекоммуникационное оборудование с питанием от сети, принтеры, плоттеры, фотокопировальные устройства и т. Д.

Для тестирования PAT в Северном Уэльсе, включая Денбишир, Конви, Флинтшир, Гвинед, Англси, Чешир, Мерсисайд, Ланкашир и Большой Манчестер, по Harrison PAT Testing

PAT Примеры тестирования – примеры тестирования приборов и шнуров питания классов 1 и 2

Во время тестирования PAT проводятся различные тесты в зависимости от класса оборудования.PAT Тестирование бытовой техники немного отличается от тестирования шнуров питания. эта статья рассматривает некоторые примеры тестирования PAT.

Если на приборе нет паспортной таблички, он сразу выходит из строя. В отсутствие паспортной таблички создает для тестера множество проблем. определить класс прибора, потребляемую мощность, а также стандарты одобрения для которых был разработан прибор.

Приборы с двойным прямоугольником относятся к конструкции класса 2.В этом случае просто Тест сопротивления изоляции проводится во время тестирования PAT.

Приборы без символа двойной коробки относятся к классу 1 и нуждаются в Испытания на непрерывность заземления и сопротивления изоляции, проводимые во время испытаний PAT. Если прибор находится в металлическом корпусе, например, в электрокамине или стиральной машине, тогда относительно легко прикрепить заземляющий провод к металлическому наконечнику. Эти приборы классифицируются как металл класса 2.

Пластиковые приборы класса 1 полностью заключены в пластик. Невозможно провести тест на непрерывность заземления на этих приборах, так как точка заземления отсутствует. закрепить на. В этом случае нужно выполнить только испытание сопротивления изоляции, когда Проведено тестирование PAT. Важно сделать соответствующие записи о том, почему Проверка целостности земли не проводилась.

Шнуры питания, такие как компьютерные кабели IEC или удлинители сети, требуют трех испытаний проводились на них во время тестирования PAT.Это непрерывность земли, изоляция. Сопротивление и проверка полярности. Последний тест проверяет, что Live и Neutral провода подключены правильно.

Двухжильный шнур питания не заземлен. Они предназначены для использования на оборудовании класса 2. Они также могут быть вставлены в любую сторону и не чувствительны к полярности. Это нормально необходимо только провести их осмотр.

Примеры испытаний

На этом этапе будет полезно взглянуть на несколько тестовых примеров.Есть пример различных классов оборудования, представленного ниже.

Тест 2 класса

Проверка паспортной таблички дрели подтверждает, что она изготовлена ​​в соответствии со стандартами класса 2. Т.е. Это зависит от двойной изоляции, чтобы обеспечить два уровня защиты для Пользователь. Нам просто нужно провести тест сопротивления изоляции во время тестирования PAT.

Дрель подключена к тестеру PAT.Тестовый провод закрепляется на любом металле. часть дрели. Патрон – это хорошая пинта, которую можно закрепить. Чтобы тест был эффективным, важно включить дрель. Для этого теста питание от сети не подается. к сверлу, чтобы исключить риск вращения сверла.

На тестере PAT достаточно просто нажать кнопку класса 2, чтобы выполнить изоляцию. Тест на сопротивление. Поскольку это тестер PAT / Fail, он просто записывает PASS или ОТКАЗ в протоколе испытаний оборудования.Если тестер PAT дал фактическое значение теста, тогда это записано.

Примечание. При работе или нагрузке, доступной на некоторых тестерах PAT, на устройство подается питание. В этом случае следует позаботиться о том, чтобы буровая установка не работала. никакой опасности для человека, проводящего тестирование.

Испытание класса 1 (металл)

Паспортная табличка на урне для чая Burco указывает на отсутствие двойной коробки. символ, указывающий, что это прибор класса 1.Это означает, что это зависит от сочетание изоляции и заземления для защиты пользователя от электрического шок. Во время тестирования PAT нам необходимо выполнить проверку целостности и изоляции заземления. Тест на сопротивление.

Чайник подключен к тестеру PAT. Измерительный провод закрепляется на нагревательном элементе. элемент внутри чайника. Если масштабирования много, то поверните клип на несколько раз, чтобы он прорвался через это и установил хороший контакт с элементом.

Если чайник имеет плоскую пластину, закрепите ее на отвертке и используйте ее, чтобы хороший контакт.

Важно включить чайник перед проведением этого теста. Для этого теста чайник не подключен к электросети, поэтому риск его работы отсутствует.

На тестере PAT достаточно просто нажать кнопку класса 1, чтобы выполнить проверку целостности заземления. и испытания сопротивления изоляции.Поскольку это тестер прошел / не прошел, он просто записывает ПРОЙДЕН или ОТКАЗ в протоколе проверки оборудования. Если тестер дал реальный тест значение, то это записывается.

Примечание. При работе или нагрузке, доступной на некоторых тестерах PAT, на устройство подается питание. В этом случае следует добавить немного воды в чайник, чтобы защитное отключение от эксплуатации.

Испытание класса 1 (пластик)

Паспортная табличка электрического вентилятора четко указывает на то, что это прибор класса 1.Отсутствует не только символ двойной рамки, но и четкое предупреждение о том, что прибор должен быть заземлен. Это означает, что нам необходимо провести Землю Непрерывности. и испытания сопротивления изоляции во время испытаний PAT.

Однако для проведения теста на непрерывность Земли необходимо закрепить металлическая часть прибора. Поскольку этот вентилятор полностью покрыт пластиком, некуда закрепить этот провод. Это означает, что когда мы пытаемся выполнить Проверить целостность заземления прибор не удастся.

Важно понимать, что, поскольку этот прибор относится к Классу 1 и полностью покрывается в пластике это на самом деле намного безопаснее, чем приборы класса 1 (металлические). Если провод под напряжением внутри устройства должен был отсоединиться, пользователь по-прежнему защищен слой пластикового утеплителя.

Рекомендуемый способ обращения с прибором класса 1 (пластик) – это Проверка сопротивления изоляции. Если это ПРОЙДЕН, то прибор прошел с примечание о том, что тест на непрерывность Земли не может быть проведен из-за пластика строительство.

На тестере PAT есть специальная кнопка класса 1 (пластиковая). Когда это нажато просто сопротивление изоляции выполняется.

Тестирование шнуров питания

Многие современные тестеры имеют удобную функцию проверки шнура питания. Все, что нужно сделать, это чтобы подключить оба конца кабеля к тестеру PAT, и нажмите кнопку шнура питания провести тест. Тестер выполнит целостность заземления, изоляцию. Проверьте сопротивление и полярность и отобразите ПРОШЕЛ или ОТКАЗ.

Этот тест можно легко использовать для проверки удлинителей сети с использованием короткого замыкания. (От 20 до 30 см) кабель IEC. Короткий провод используется для сохранения добавляемого сопротивления. к измерению как можно ниже.

Подключается к удлинителю сети, а также к тестеру PAT. Теперь, когда нажмите кнопку шнура питания, чтобы проверить целостность заземления, сопротивление изоляции и Выполняется проверка полярности, и отображается сообщение ПРОЙДЕН или ОТКАЗ.Это важно проверьте все четыре гнезда удлинителя.

Статья Источник: http://EzineArticles.com/6319351

PAT Испытания электроинструментов и оборудования в Kelvin Power Tools

Здесь, в Kelvin Power Tools, мы проводим PAT-тестирование всех поставляемых инструментов и электрооборудования с питанием от сети.

Что такое тестирование PAT?

Испытание портативных устройств, обычно известное как испытание PAT, это проверка электрических приборов и оборудования на безопасность их использования.

Юридические обязательства по тестированию PAT в Великобритании

Правила 1989 г. об электричестве на рабочем месте требуют, чтобы любое электрическое оборудование , которое может нанести травму, поддерживалось в безопасном состоянии. . Однако они не указывают, что нужно делать, кем и как часто.

Это означает, что испытание электроинструментами и аналогичным электрооборудованием PAT внутри компании не является требованием закона; равно как и регулярное тестирование, ведение записей тестирования или маркировка протестированных приборов.Тем не менее, тестирование PAT – это наиболее эффективный способ убедиться в соблюдении правил .

Директор по охране труда (HSE) и страховые компании ожидают, что вы соблюдаете следующие правила:

  • Закон 1974 года об охране здоровья и безопасности труда

  • Постановление о подаче электроэнергии от 1989 года

  • Правила предоставления и использования рабочего оборудования 1998 г.

  • Правила техники безопасности и гигиены труда 1999 г.

Несоблюдение этих правил может привести к запрету работы и / или соответствующему судебному иску .

Тестирование PAT в компании Kelvin Power Tools

Мы проводим испытания PAT для всех поставляемых инструментов и электрооборудования с питанием от сети. Мы наклеиваем этикетку на каждый прибор, чтобы показать, что он прошел.

Тестирование портативных устройств требует большого уровня знаний и опыта. В компании Kelvin Power Tools у нас есть:

  • подходящее оборудование для проведения тестирования PAT

  • умение правильно использовать испытательное оборудование PAT

  • способность правильно понимать результаты тестирования PAT

Рекомендуемая частота тестирования PAT

Работодатели должны применять подход, основанный на оценке рисков, к тестированию PAT и учитывать тип оборудования, для чего оно используется и как часто.Например, электроинструмент, используемый на стройке, следует проверять чаще, чем лампу в спальне отеля.

В следующих таблицах показана рекомендуемая частота тестирования PAT для электрических приборов и оборудования в промышленных и строительных компаниях в соответствии с Кодексом практики IET:


Промышленные (мастерские, фабрики и т. Д.)

Тип оборудования

Официальный визуальный осмотр
Осмотр

Инспекция
и тестирование

Официальный визуальный осмотр
Осмотр

Инспекция
и тестирование

Класс 1
Класс 2
Стационарный Нет Каждый год Нет Каждый год
IT Нет Каждый год Нет Каждый год
Подвижный Каждый месяц Каждый год Каждые 3 месяца Каждый год
Портативный Каждый месяц Каждые 6 месяцев Каждые 3 месяца Каждые 6 месяцев
Портативный Каждый месяц Каждые 6 месяцев Каждые 3 месяца Каждые 6 месяцев
Строительные площадки

Тип оборудования

Официальный визуальный осмотр
Осмотр

Инспекция
и тестирование

Официальный визуальный осмотр
Осмотр

Инспекция
и тестирование

Класс 1
Класс 2
Стационарный Каждый месяц Каждые 3 месяца Каждый месяц Каждые 3 месяца
IT Каждый месяц Каждые 3 месяца Каждый месяц Каждые 3 месяца
Подвижный Каждый месяц Каждые 3 месяца Каждый месяц Каждые 3 месяца
Портативный Каждый месяц Каждые 3 месяца Каждый месяц Каждые 3 месяца
Портативный Каждый месяц Каждые 3 месяца Каждый месяц Каждые 3 месяца

В чем разница между источниками питания класса 2 и класса II?

Понятно, что часто возникает путаница относительно разницы между источниками питания переменного и постоянного тока с номинальными характеристиками Класса 2 и Класса II.Различия существенны и важны для понимания. Обозначение класса 2 NEC (Национальный электрический кодекс) относится к выходному напряжению и мощности источников переменного / постоянного тока, в то время как обозначение защиты IEC (Международной электротехнической комиссии), класс II, относится к внутренней конструкции источника питания и электрической изоляции .

Выходное напряжение и мощность класса 2 NEC

Обозначение класса 2 NEC важно при установке электрической системы в здании.Нормы электропитания класса 2 касаются требований к проводке (сечение и изоляция проводов, коэффициенты снижения характеристик проводов, пределы защиты от перегрузки по току и методы монтажа проводки) между выходом источника питания и входом нагрузки. Ограниченное выходное напряжение и возможности подачи питания источников питания класса 2 признаны менее опасными для возникновения пожара и поражения электрическим током, что позволяет использовать более дешевые методы подключения.

Электропроводка зависит от источника питания NEC класса 2

Защита изоляции IEC класса II

Классы защиты IEC определяют конструкцию и изоляцию источников питания для защиты пользователя от поражения электрическим током.В источнике питания класса II имеется два слоя изоляции (или один слой усиленной изоляции) между пользователем и внутренними токонесущими проводниками. В источниках питания с двухслойной изоляцией первый слой изоляции обычно называют «базовой изоляцией». Типичным примером базовой изоляции является изоляция проводов. Второй слой изоляции часто представляет собой изолирующий кожух, закрывающий продукт, такой как пластиковый кожух, присутствующий на настенных и настольных блоках питания.

Наклейка с обозначением класса защиты IEC

Источники питания класса II защиты IEC будут иметь двухжильный шнур питания, а не трехжильный шнур питания с защитным заземлением. Продукты, разработанные с изоляцией класса II, часто обозначаются как «класс II» или «двойная изоляция», или на этикетке безопасности будет отображаться символ концентрического квадрата.

Понимание разницы между источниками питания NEC Class 2 и IEC Class II – простой, но важный фактор для обеспечения того, чтобы в пользовательских приложениях были указаны правильные продукты.В конечном итоге, выбрав сертифицированный силовой модуль класса 2 или класса II, вы лучше защитите свою конструкцию от поражения электрическим током и других опасностей и сбоев, которые могут произойти.

Категории: Безопасность и соответствие

Дополнительные ресурсы


У вас есть комментарии к этой публикации или темам, которые вы хотели бы, чтобы мы освещали в будущем?
Отправьте нам письмо по адресу powerblog @ cui.ком

.

Добавить комментарий

Ваш адрес email не будет опубликован.
