Автоматический выключатель — основа основ электрики, будь-то квартирный щиток отвечающий за розетки и освещение в вашем доме, или мощное распределительное устройство на промышленном предприятии.  Вводные автоматы, защитные устройства, разделение по зонам и т.п. —  практически любая задача требует автоматический выключатель.   Рынок предлагает поистине гигантский выбор устройств, на любой вкус, и, почти на любой кошелек.  Не только у простого обывателя, но и опытного электрика голова идет кругом от такого выбора.  Как найти надежный автомат и не переплачивать за наклейку? Мы этот вопрос решили выбором автоматических выключателей Курского электроаппаратного завода (КЭАЗ).

Кратко расскажем почему и сделаем небольшой обзор автоматических выключателей, устройств защиты от токов утечки, диф. автоматов.

На вопрос «почему» — прежде всего, небольшой экскурс в историю наших взаимодействий с КЭАЗ.  С устройствами этого производителя каждый из нас сталкивался на промышленных предприятиях, да и в быту.   Кто же не помнит старые черные автоматы серий

АП, АЕ, ВА:

Все предприятия и жилые помещения Союза были в продукции Курского электроаппарата.  Будем откровенны, не всегда советские изделия были знаком качества.  С появлением в стране продукции Siemens, Merlin Gerin (Legrand) и др. известных западных заводов, электрики и энергетики на предприятиях старались работать с «импортом».  Признаемся, и мы — не исключение.  Сборку шкафов управления мы обычно вели на продукции Schneider, ABB, стараясь избегать китайской продукции (IEK, EKF и пр.), которой занимались в рознично-бытовом направлении, а российский производитель, по сути, ничего и не предлагал.

Примерно 4 года назад мы впервые завели в розничный ассортимент продукцию КЭАЗ.  Стали наращивать обороты, и оказались в очень правильной «струе» — именно в это время КЭАЗ полноценно начал менять свой ассортимент, дизайн, и выводить на рынок новые линейки модульной продукции  —

OptiDin, OptiMat, OptiVolt и др, объединенные общим брендом KEAZ Optima.  Качество продукции оказалось настолько высоким, что мы переключились на нее и в магазинах, и в сборочном цехе.  С тех пор мы полноценно сотрудничаем с заводом не только по розничному, но и по промышленному направлению, и в 2013 году подписали партнерское соглашение, став официальным поставщиком в Екатеринбурге и Свердловской области.

В следующей статье сделаем отдельный обзор пром. автоматов серии OptiMat, а здесь поговорим о «бытовой» серии OptiDin, до 125А.

Откроем линейку с самого бюджетного решения, которым мы легко «убиваем» китайские бренды.  Эта позиция  всегда в наличии на нашем складе!

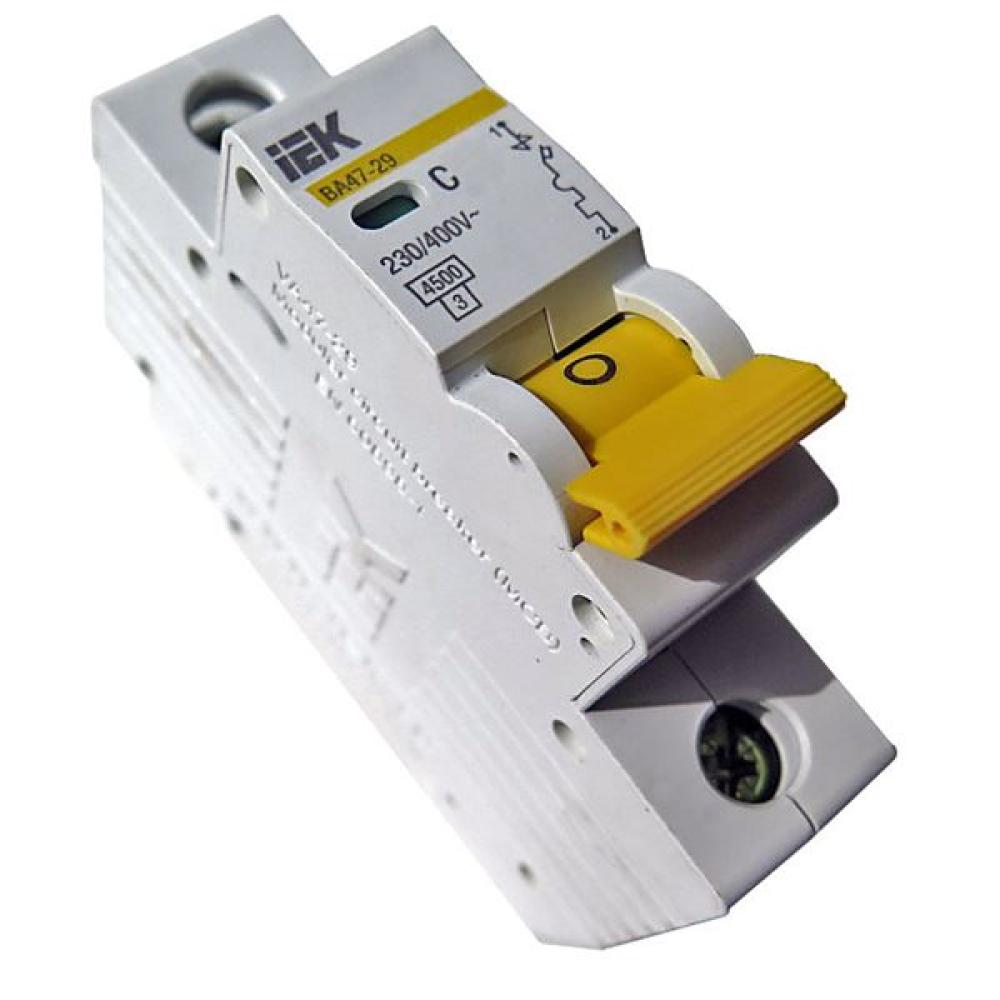

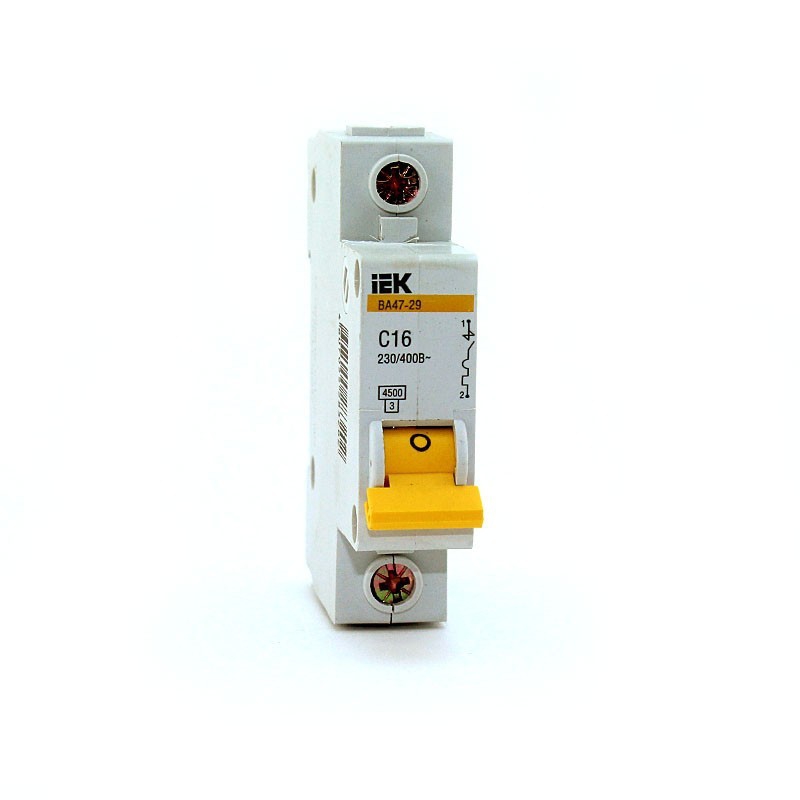

Модульные автоматические выключатели ВА47

Обычный, неселективный автомат на DIN рейку, с тепловым электромагнитным расцепителем, на переменные токи до 100А, степенью защиты IP20, УХЛ3, под сечение проводника до 35 кв.мм.

Преимущества:

• Самый доступный по цене автомат от КЭАЗ — «бюджетный модуль»
• Высокие показатели стабильности характеристик и точность работы
• Пластик корпуса и других деталей выключателя не подвержен горению
• В наличии на складе в Екатеринбурге

Следующая линейка находится в среднем ценовом диапазоне,  между «китайцами» и «европейцами», при этом в качестве практически ничем не уступает большим игрокам (ABB, Schneider и др)

Выключатели автоматические модульные OptiDin  ВМ63 и ВМ63 DC (до 63 А)  для переменного и постоянного тока

Преимущества:

• Высокие показатели стабильности за счет конструкции корпуса с профильными углублениями — для лучшего охлаждения рядом стоящих устройств
• Работоспособность в широком диапазоне температур — от минус 60 до плюс 40 ˚С
• Исполнение автоматических выключателей для АЭС
• Серебросодержащие композитные напайки на контактной группе обеспечивают повышенную износостойкость и срок службы, а так же уменьшенное значение переходного сопротивления
• Наивысшее быстродействие и токоограничение автоматических выключателей (время отключения менее 10 мс — класс селективности 3)

Кроме автоматических выключателей на переменный ток, есть линейка выключателей постоянного тока (ВМ63 DC), с номинальным напряжением 110, 220, 440 В.

и аналогичная серия автоматов ВМ

, но уже для для токов от 80 до 125А  —   OptiDin BM125

В отличии от автоматического выключателя УЗО не предназначено для защиты от короткого замыкания и перегрузок сети. УЗО содержит трансформатор, в котором проводники (L-фаза, N-нуль) создают электромагнитные поля. При нормальной работе поля ниверлируют друг друга.  При возникновении утечки тока,  в катушке происходит дисбаланс электромагнитного поля,  и стержень толкает рычаг на выключение.

Для комплексной защиты от всех типов нарушений сети, УЗО ставится совместно с автоматическим выключателем, либо применяется дифференциальный автоматический выключатель, который объединяет в одном корпусе функционал обоих устройств.

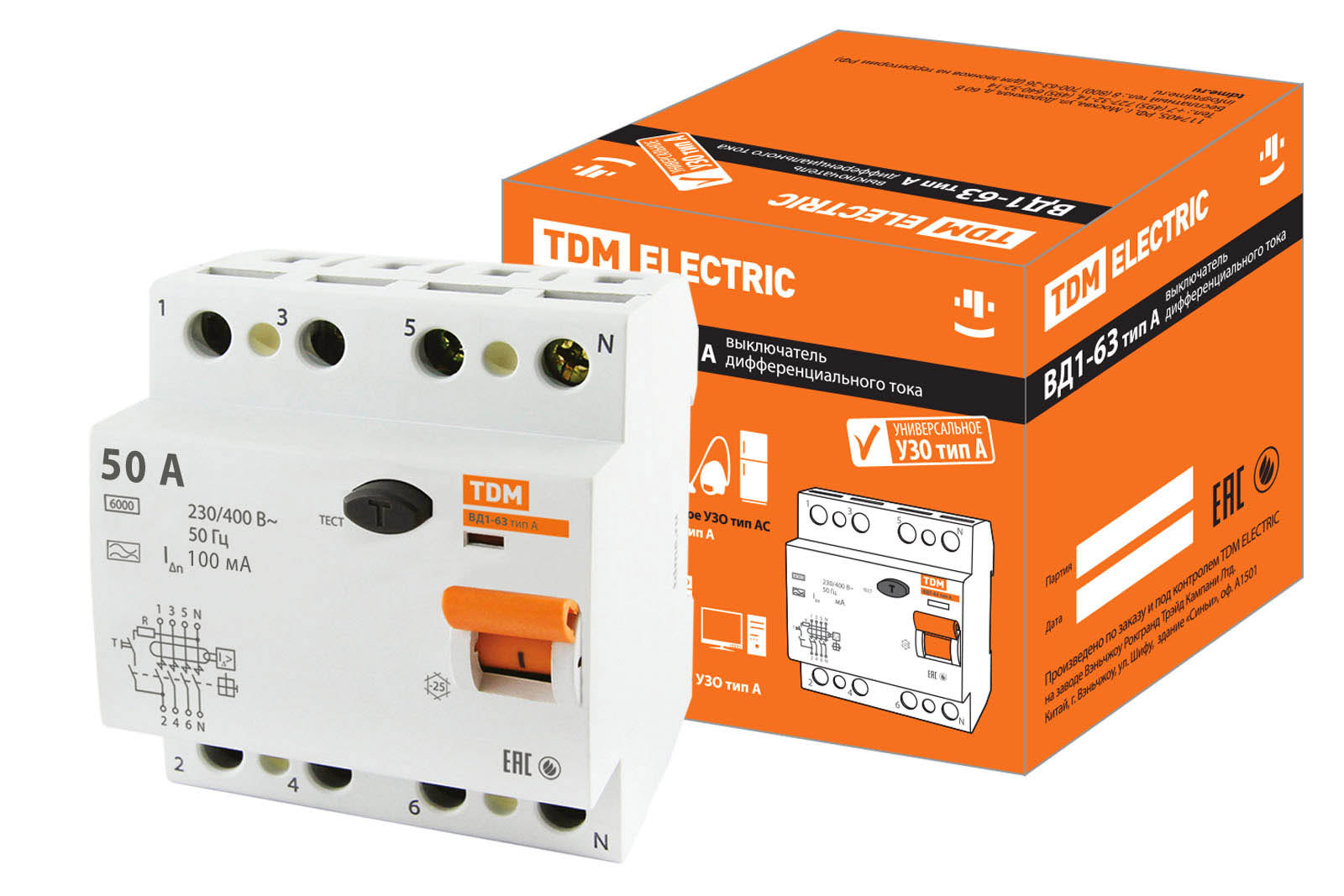

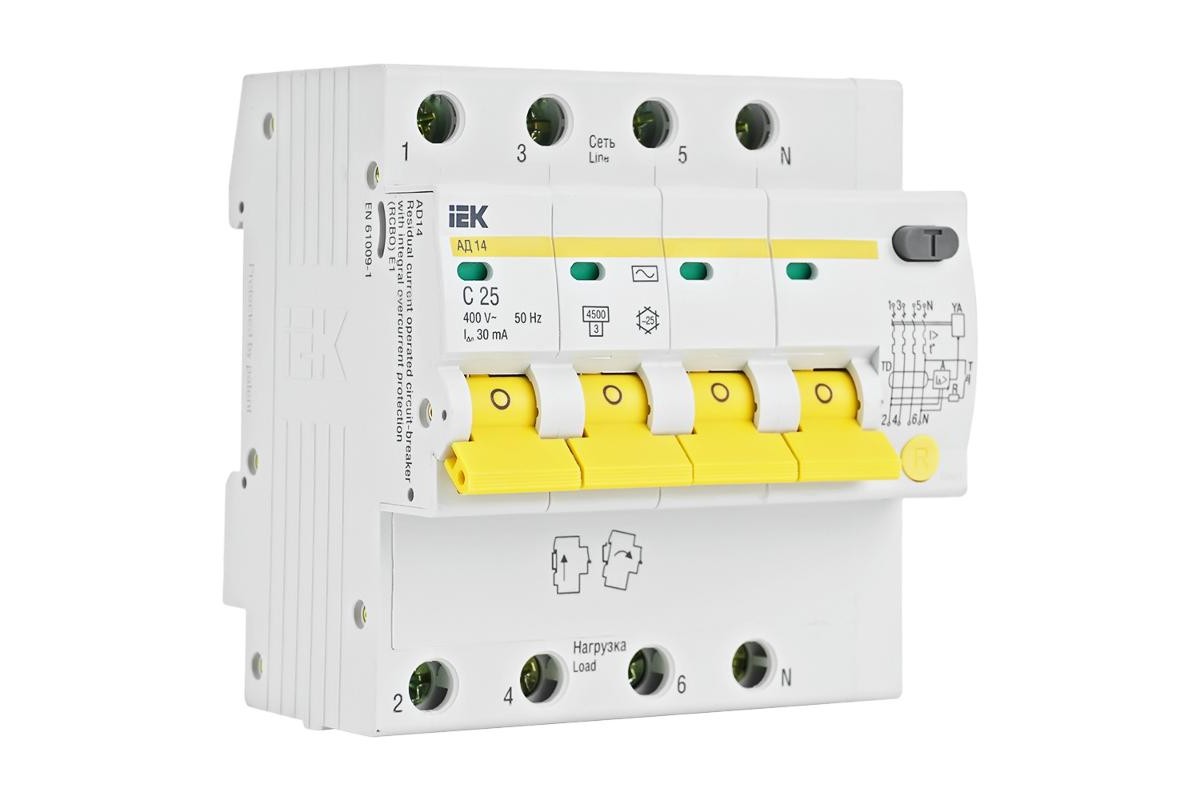

КЭАЗ предлагает УЗО и диф. автоматы бюджетных серий АВДТ32, АД, ВД1-63 ,   и современную серию  АВДТ D63, VD63

Преимущества устройств КЭАЗ для защиты от токов утечки:

• Тип А – защита от переменного, постоянного и пульсирующего токов утечки
• Возможность установки в местах с повышенной влажностью и резкими перепадами температур благодаря покрытой лаком электронной плате
• Уверенность в том, что подключенные проводники не перегреются и не оплавятся, благодаря оригинальной конструкции контактных зажимов (максимально плотный и больший по площади контакт вывода с проводником)
• Возможность установки в качестве вводного устройства благодаря высокому значению ПКС — 6 кА
• Возможность установки в неотапливаемых помещениях — работоспособность в диапазоне температур — от -25 до +40˚С
• Простой и надежный монтаж на дин-рейку — защелка с двумя фиксированными положениями
• Компактный дифференциальный автомат для бытового применения
• Повышенная помехозащищенность и предотвращение ложных срабатываний

БауМастер — официальный поставщик Курского электроаппаратного завода (КЭАЗ) в Екатеринбурге.

  Узнать подробную информацию, заказать или купить из наличия:  Екатеринбург, ул Бебеля 116, (343) 367-45-17, 245-12-59, info@bau-meister.ru

Выключатели модульные Schneider Electric в сети Планета Электрика, цена

[Error]
Call to a member function getBranch() on null (0)
/var/www/vhosts/bitrix.elektro.ru/httpdocs/local/components/elektro/catalog.filter_form_new/component.php:329
#0: include
	/var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/classes/general/component.php:605
#1: CBitrixComponent->__includeComponent()
	/var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/classes/general/component.php:680
#2: CBitrixComponent->includeComponent(string, array, object, boolean)
	/var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/classes/general/main.php:1063
#3: CAllMain->IncludeComponent(string, string, array, object)
	/var/www/vhosts/bitrix.elektro.ru/httpdocs/local/components/elektro/brands/templates/.
  default/detail.php:64
#4: include(string)
	/var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/classes/general/component_template.php:789
#5: CBitrixComponentTemplate->__IncludePHPTemplate(array, array, string)
	/var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/classes/general/component_template.php:884
#6: CBitrixComponentTemplate->IncludeTemplate(array)
	/var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/classes/general/component.php:764
#7: CBitrixComponent->showComponentTemplate()
	/var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/classes/general/component.php:712
#8: CBitrixComponent->includeComponentTemplate(string)
	/var/www/vhosts/bitrix.elektro.ru/httpdocs/local/components/elektro/brands/class.php:209
#9: BrandsComponent->executeComponent()
	/var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/classes/general/component.php:656
#10: CBitrixComponent->includeComponent(string, array, boolean, boolean)
	/var/www/vhosts/bitrix.  elektro.ru/httpdocs/bitrix/modules/main/classes/general/main.php:1063
#11: CAllMain->IncludeComponent(string, string, array, boolean)
	/var/www/vhosts/bitrix.elektro.ru/httpdocs/brands/index.php:45
#12: include_once(string)
	/var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/include/urlrewrite.php:159
#13: include_once(string)
	/var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/urlrewrite.php:2

Автоматические выключатели: каталог, цены и характеристики

Автоматический выключатель предназначается для защиты электросетей от перегрузок, коротких замыканий. Он устанавливается на электролиниях, питающих здания, оборудование. Базовыми конструктивными элементами электрического автоматического выключателя являются:

• быстродействующая э/м катушка отключения. Она нейтрализует электротоки коротких замыканий;
• тепловой расцепитель, функционирующий с временной выдержкой. Он отвечает за устранение перегрузок.



Регламентируются автоматические выключатели ГОСТом Р 50345-2010, в котором приведены нормы для устройств номинальным током (переменным) до 125 А и межфазным напряжением до 400 В, устанавливаемых в электросетях с частотой 50-60 Гц.

Автоматические выключатели



Отличие автовыключателей от дифавтоматов и УЗО

В отличие от автоматических выключателей постоянного или переменного тока, УЗО снимает напряжения с подключенных к нему проводов, когда в контролируемой цепи появляется ток утечки угрожающей величины. Но конструкция УЗО не предусматривает элементов для защиты от перегрузок, коротких замыканий. Дифференциальные автоматы устраняют все три угрозы (замыкания, перегрузки, утечки). По сути, это УЗО и автоматический выключатель в одном устройстве.



Типы автоматических выключателей

Автовыключатели классифицируются по:

• конструкции – воздушные и модульные;
• количеству полюсов базовой цепи: однополюсные, двухполюсные, четырехполюсные, трехполюсные автоматические выключатели;
• количеству фаз – однофазные, трехфазные, двухфазные автоматы;
• типу исполнения отсечки – неселективные либо селективные.



Полюсность и схемы подключения автоматических выключателей

Полюсность (фазность, модульность) – число пар проводов, подключаемых к автовыключателю. Пара – это 2 провода, один из которых является питающим и подключается на вход, а другой – к выходной клемме (он идет к нагрузке). Модели с полюсностью от двух и выше состоят из нескольких последовательно подключенных однополюсников.

ВАХ, время-токовая характеристика, напряжение, тип тока не зависят от данного параметра. Зато полюсность влияет на схему подключения выключателей, которая может быть:

• однофазной. Устройство устанавливается на фазный провод. Подключение вводного автомата тоже является однофазным, отличается тем, что при срабатывании выключателя размыкается не только фаза, но и нейтраль. Используются одно- либо двухполюсные модели;
• трехфазной. Она выполняется посредством схем «треугольник» и «звезда» (для трех- и четырехполюсных выключателей соответственно).



Маркировка автоматических выключателей

В маркировках указываются характеристики автоматических выключателей: A, B, C, D. Они означают кратность максимального тока, который кратковременно проходит через предохранитель без отключения. Это также определяет сферу применения устройств и является характеристикой срабатывания автоматического выключателя. Расшифровка следующая:

• A – срабатывают при токах 1,3 от номинальной его величины, монтируются в сетях, где нет кратковременных перегрузок в нормальном режиме;
• B – предназначены для установки в домовых, осветительных линиях, срабатывают при превышении тока в 3 и более раз по сравнению с номинальным;
• C – устройства общепромышленного назначения, отключение осуществляется при пятикратном превышении номинального электротока;
• D – предназначены для защиты линий, к которым подключены устройства со значительными пусковыми электротоками, отключение – при десятикратном превышении.



После буквы идет цифра, показывающая номинальный ток модели. Расшифровка маркировки приведена на рисунке:

Маркировка автоматических выключателей



Селективность автоматических выключателей

Селективностью называется особенность последовательно установленных защитных устройств обнаружить неполадки (перегрузки, замыкания) и отключить соответствующий элемент проводки тем выключателем, который необходим для изоляции именно этой зоны. Другие участки сети работают, как обычно. Селективность автоматических выключателей может быть:

• по току. Задаются различные значения тока отключения для автовыключателей. Максимальное значение у устройств, установленных на стороне питания;
• по времени. Устанавливается задержка времени срабатывания. Максимальную задержку имеет выключатель, установленный ближе всех к источнику электропитания.

Ознакомиться с картой селективности автоматических выключателей Вы можете в технической документации к устройствам.



Выбор автоматического выключателя по току нагрузки

Время-токовая характеристика автоматических выключателей – это величина, которая показывает зависимость времени срабатывания автоматического выключателя от силы электротока, который через него протекает. Номиналы показывают силу номинального тока, на который рассчитано устройство. Существуют следующие номиналы автоматических выключателей по току:

• автоматы 6А, 10А задействуются преимущественно в бытовом секторе, для отключения небольших (до 6 А) токов;
• автоматы 16А, 20А и 32А применяются в быту (для защиты коттеджей с высоконагруженной проводкой) и на производствах;
• автоматы 40А, 50А и 63А – это классические решения для большинства промышленных предприятий;
• автоматы 80А, 100А и 125А подходят для использования на предприятиях со значительной (обычно многочисленной) нагрузкой.



Номинальная отключающая способность автоматического выключателя подбирается в зависимости от предельной суммарной мощности нагрузки. Для стабильной работы системы модель подбирают так, чтобы ток отключения автоматического выключателя соответствовал реальной нагрузке с безопасным запасом.



Выбор автоматического выключателя по мощности

Чтобы определить суммарную нагрузку, необходимо сложить мощности всех устройств, постоянно работающих от электросети. Затем рассчитывают силу тока по формуле:

I = P_{суммарная мощность} / U_{напряжение сети}

Если нагрузка является реактивной (например, в случае с электродвигателями), в знаменатель добавляется еще один множитель – коэффициент мощности. Он указывается на табличке двигателя либо другого устройства. При отсутствии данной информации можно принять коэффициент равным 0,7. Таким образом, для двигателя мощностью 2500 Вт, подключенного в электросеть 220 В, формула расчета будет следующей:

I = 2500 / 220х0,7 = 16,23 А

Желательно предусмотреть запас по мощности, поскольку в сеть могут подключаться и другие потребители.



Прогрузка автоматических выключателей

Прогрузка – это проверка базовых характеристик автовыключателей (времени и тока срабатывания). Она выполняется с помощью специализированных прогрузочных устройств в электролабораториях. Детальная методика прогрузки автоматических выключателей зависит от типа самого предохранителя и устройства, используемого для его тестирования. Например, для проверки времени срабатывания можно применять «Сатурн-М», принцип работы которого базируется на искусственном создании замыкания за местом монтажа испытуемого предохранителя. Устройство позволяет плавно варьировать ток, измерять его силу, время от появления замыкания до момента, когда сработала защита.



Производители автоматических выключателей

Одними из наиболее популярных являются автоматические выключатели российского производства. Они доступны по цене и адаптированы к особенностям отечественного электроснабжения. Среди европейского оборудования необходимо отметить французские Legrand, немецкие ABB, Schneider. Также пользуются спросом китайские автоматы EKF, IEK.

Автоматические выключатели Acti 9 C120N Schneider Electric

Автоматические выключатели серии Acti 9 C120N от компании Schneider Electric

Вряд ли кто-то пытался сосчитать количество электрических проводов и приборов, которое нас окружает. Но каждый может с уверенностью сказать — оно огромно. Днем и ночью электричество в квартире, на улице и работе. Это означает, что необходимы защитные устройства, которые отключают электричество при возникновении опасных ситуаций.

Эту роль играют автоматические выключатели. Они мгновенно обесточивают электросеть при возникновении короткого замыкания, перегрузок, нерасчетных режимов работы и т.д. Благодаря своей высокой надежности и простоте, они нашли широкое применение не только в быту, но и на производстве. Одними из лучших в своем классе считаются выключатели Acti 9 C120N компании Schneider Electric.

Включается аппарат вручную. Выключение можно тоже произвести самостоятельно, но при возникновении аварийной ситуации, срабатывает встроенная защита, и выключатель отключается автоматически. В каждом автомате встроен датчик превышения электрической нагрузки.

В быту, при токовой нагрузке менее 1000 Ампер, используются ручные выключатели с механическим рычагом. При больших нагрузках используют автоматы с электромагнитами. В случае установки выключателей в зонах с повышенной влажностью, их следует заключать в специальные шкафы.

Компания Schneider Electric, является лидером в области разработки и производства электротехнических товаров. Еще в 1891 году, братья Шнайдер одними из первых поняли значение электричества и важности освоения этой области. Компания стала первопроходцем по части электротехники.

За время своего существования, компания выросла в огромного гиганта электротехнической промышленности. Колоссальный опыт и большой штат профессионалов своего дела, позволяют компании Schneider Electric выпускать сверхнадежные элементы и приборы, необходимые в электротехнической области.

Новая инновационная серия модульных выключателей acti 9, отличается повышенной надежностью для любой сферы применения. Выключатели имеют ряд запатентованных технологий, таких как:

1. Концепция Comready представляет собой систему обратной связи с распределительным щитком

2. Система VisiSafe обеспечивает полную безопасность электроснабжения во всем диапазоне допустимых нагрузок

3. Абсолютная безопасность пользователя благодаря передней панели 2 класса электробезопасности

4. Особый механизм взведения обеспечивает продление срока службы выключателя

5. Система VISI-TRIP исключает ложные срабатывания при наведении помех от приборов с высоким электромагнитным полем

6. Технология Reflex IC60 объединяет в себе автомат выключателя, контактные шины и защитное реле

7. Простота диагностики состояния электросети по индикаторам, которые находятся на передней панели выключателя

8. Система Multiclip позволяет добавлять компоненты электрической сети

9. Полная интегрированность в любую автоматическую систему управления электрическим оборудованием всего здания или комплекса

Автоматические выключатели acti 9 C120N выполняются одно, двух, трех и четырехполюсными. Они предназначены для защиты оборудования и электросетей офисных и промышленных сооружений. Пределы рабочих напряжений составляют от 12 до 440 Вольт, номинальная токовая нагрузка варьируется от 63 до 125 Ампер.

Основные виды и типы автоматических выключателей

Автор Alexey На чтение 5 мин. Просмотров 678 Опубликовано 18.04.2017 Обновлено 27.05.2017

Для того чтобы вся техника в доме или на производстве была защищена от перепадов напряжения электрического тока нужно установить специальные автоматические выключатели. Они смогут зафиксировать скачок и быстро на него среагировать, отключив всю систему от подачи электричества. Человек самостоятельно сделать этого не сможет, а вот автомат определенного типа справить за несколько секунд.

Типы автоматов

Чувствительность аппарата

Перед тем как ознакомится с видами автоматов нужно узнать с какой чувствительностью приборы подойдут для домашнего использования, а какие будут неуместны. Такой показатель будет указывать на то, насколько быстро будет реагировать прибор на скачок напряжения. Он имеет несколько маркировок:

Классификация автоматов

Выделяют различные виды автоматов по отношению к типу тока, номинальному напряжению или показателю тока и другим техническим характеристикам. Поэтому нужно конкретно разбираться по каждому пункту отдельно.

Тип тока

По отношению к этой характеристике автоматы разделяют на:

1.  Для работы в сети переменного тока;
2. Для работы в сети постоянного тока;
3. Универсальные модели.

Тут все ясно и дополнительных пояснений не нужно.

По показателю номинального тока

От значения данной характеристики будет зависеть в сети с каким максимальным значением может работать автоматический выключатель. Есть приборы, которые способны работать от 1 А до 100 А и больше. Минимальное значение, с которым можно найти в продаже автоматы составляет 0,5 А.

Показатель номинального напряжения

Данная характеристика указывает с каким напряжением может работать данный вид автоматических выключателей. Одни могут работать в сети с напряжением 220 или 380 Вольт — это самые распространенные варианты для бытового применения. Но есть автоматы, которые будут прекрасно справляться и с более высокими показателями.

По способности ограничить приток электричества

По данной характеристике выделяют:

Другие характеристики

Количество полюсов может быть от одного до четырех. Соответственно их называют однополюсные, двухполюсные и так далее.

Автоматы по количеству полюсов

По строению различают:

• Воздушные;

  Воздушный автомат

• Модульные;

  Модульный автомат

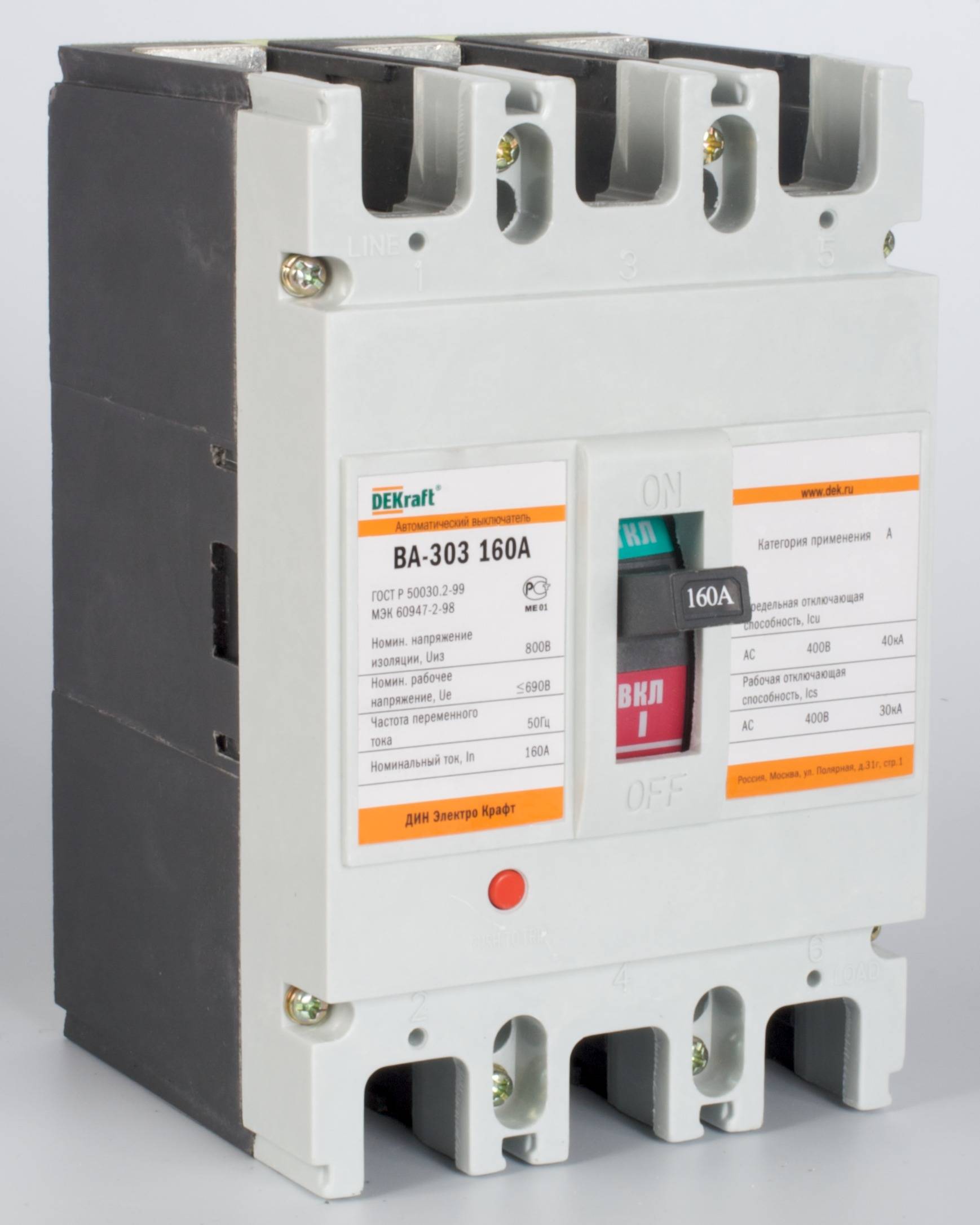

• В литом корпусе автоматические выключатели.

  Автоматы в литом корпусе

По скорости сбрасывания производят быстродействующие, нормальные и селективные приборы. В них может быть установлена функция выдержки времени, которая может обратно зависеть от тока или не зависеть от него. Выдержку времени могут и не устанавливать.

Есть у автоматов и привод, который может быть ручной, подключаться к двигателю или пружине. Рознятся выключатели и наличию свободных контактов, и способу подключения проводников.

Важной характеристикой будет защита от воздействия окружающей среды. Тут можно выделить:

1.  IP-защиту;
2. От механического воздействия;
3. Ток проводимость материала.

Все характеристики могут сочетаться в различных комбинациях. Все зависит от модели и производителя.

Типы выключателей

Автомат внутри содержит расцепитель, который с помощью рычага, защелки, пружины или коромысла способен мгновенно отключить сеть от подачи электричества. Типы автоматических выключателей и различают по типу расцепителя. Бывают:

1. Автоматический выключатель с магнитным расцепителем – реагирует на скачки мгновенно. Хорошо подходит для сети где часто случаются короткие замыкания. Расцепитель представлен соленоидом с подвижным сердечником. При скачке сердечник втягивается и происходит размыка ние цепи. Реагирует за доли секунды.

   Схема работы автоматического выключателя с магнитным расцеплением

2. Выключатель с тепловым расцепителем – защищает от чрезмерной нагрузки электрическую сеть. Расцепитель представлен биметаллической пластиной. Под воздействием тока с повышенным значением пластина нагревается и выгибается, тем самым отключая подачу электричества. Данные типы автоматов способны реагировать от нескольких секунд или до 1 минуты на превышение напряжения. Все зависит от того на какие показатели рассчитан прибор.

Автоматические выключатели гораздо выгоднее плавких предохранителей. Это потому что после остывания автомат уже можно включать, и он будет работать как надо, если причина перегрузки устранена. Плавки предохранитель нужно заменить. Его может не оказаться под рукой и замена может занять много времени.

Как работает автоматический генератор и передаточный переключатель

КАК РАБОТАЕТ АВТОМАТИЧЕСКИЙ ГЕНЕРАТОР И СИСТЕМА ПЕРЕКЛЮЧАТЕЛЯ Полностью автоматический автоматический переключатель контролирует входящее напряжение линия, круглосуточно. При прерывании подачи электроэнергии в сеть автоматический резервирующий выключатель немедленно определяет проблему и подает сигнал генератору о запуске. После того, как генератор заработает на нужной скорости, автоматический резервирующий выключатель безопасно отключает линию электроснабжения и одновременно отключает линию питания генератора от генератора. Через несколько секунд ваша генераторная система начнет подавать электроэнергию в критические аварийные цепи вашего дома или офиса. Безобрывный переключатель продолжает контролировать состояние линии электроснабжения. Когда автоматический переключатель резерва обнаруживает, что напряжение в электросети вернулось в устойчивое состояние, он повторно переключает электрическую нагрузку обратно на электросеть и возобновляет мониторинг на предмет последующих потерь в электросети.Генератор продолжит работу в течение периода охлаждения двигателя в течение нескольких минут, в то время как вся система будет готова к следующему отключению электроэнергии. Есть и другие причины для использования безобрывного переключателя. Вы можете аннулировать свою пожарную страховку или страхование домовладельцев, если вы устанавливаете генератор без автоматического переключателя, потому что эти переключатели требуются строительным нормам и правилам в большинстве областей. Приведенная ниже информация объясняет другую информацию, зачем нужны безводные переключатели.НИКОГДА НЕ ПОДКЛЮЧАЙТЕ ГЕНЕРАТОР ЧЕРЕЗ ВИЛКУ ОСУШИТЕЛЯ ИЛИ РОЗЕТКУ В ЗДАНИИ. ВЫ МОЖЕТЕ ВЫЗВАТЬ ПОЖАР ИЛИ УБИТЬ ТОКОМ! ИСПОЛЬЗУЙТЕ ПЕРЕКЛЮЧАТЕЛЬ Он должен быть установлен квалифицированным электриком или знающим лицом и должен соответствовать всем применимым законам и электротехническим нормам. . Используйте безобрывный переключатель Используйте безобрывный переключатель при подключении к электрической системе здания. Электрик установит разъединитель. ПЕРЕКЛЮЧАТЕЛЬ ЗАЩИЩАЕТ LINEMAN Напряжение в электросети обычно понижается перед подачей в здание с помощью трансформатора. Трансформатор может работать в обратном направлении, когда напряжение проходит через него в противоположном направлении, и «повышать» напряжение. Это повышенное напряжение, протекающее по линиям электроснабжения, может привести к поражению электрическим током рабочих, контактирующих с линиями электроснабжения. . Защищает линейных Правильно установленный автоматический переключатель защищает линейных ПЕРЕКЛЮЧАТЕЛЬ ЗАЩИЩАЕТ ДОМ Неправильное подключение может привести к короткому замыканию электрического тока от генератора цепь с током в электросети при восстановлении питания. Это может вызвать пожар в электрической системе. Защищает дом или бизнес Правильно установленный автоматический переключатель защищает ваш дом или бизнес ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧИ ЗАЩИТИТ Неправильные соединения могут позволить электрическому току от генератора к короткому замыканию с током сети при восстановлении подачи электроэнергии. Это может привести к взрыву или возгоранию генератора. Защищает генератор Правильно установленный автоматический переключатель защищает ваш генератор ЕСТЬ НЕСКОЛЬКО ТИПОВ Существует несколько типов переключатели передачи, которые могут использоваться с нашими генераторами. Мы продаем как портативные, так и малые генераторные переключатели, а также переключатели для больших / промышленных генераторов. Для портативных и малых генераторных переключателей Для портативных генераторов и для приложений, где только часть дома или офиса будет иметь доступное аварийное питание; мы предлагаем малые автоматические переключатели, описанные ниже. Эти переключатели ограничены мощностью 21 000 Вт (21 кВт) и обычно переключаются вручную. Приведенная ниже информация дает технические характеристики и лишь несколько рекомендаций по согласованию передаточного переключателя с генератором. Все передаточные переключатели, которые мы несем, внесены в списки UL и сертифицированы CSA.У нас есть подробные описания и таблицы по каждому типу переключателей. Если вы не нашли то, что вам нужно, спросите нас. Пожалуйста, перейдите на страницу Small Transfer Switch, чтобы увидеть подробности и многие модели, которые мы предлагаем. Вот пример: . Мы предлагаем несколько типов 4 цепи, 120 В / 15 А (3 контакта) 6 цепей, 120/240 В / 20 А (4 контакта) 6 цепей, 120/240 В / 30A (4 контакта) 10 Цепь, 120/240 В / 30 А (4 контакта) 12 Цепь, 125/250 В / 50 А (3-контактная 4-проводная вилка) См. Руководство и каталог для заказа Gen-Tran.Щелкните Малые автоматические переключатели РАБОТА ПЕРЕКЛЮЧАТЕЛЯ ПЕРЕДАЧИ – Для малых и переносных генераторов Переключатель резерва изолирует выбранные цепи от дома с помощью переключателей «Разрыв», затем «Замыкание». Каждый переключатель имеет 3 положения; LINE, OFF и GEN (генератор). В положении ЛИНИЯ электроснабжение питает выбранные цепи. В положении GEN мощность генератора питает выбранные цепи. Чтобы переключиться с LINE на GEN, переключатель переводят в положение ВЫКЛ.Это позволяет произойти положительному разрыву, что предотвращает искрение, искрение или короткое замыкание, которые могут возникнуть, если положительный разрыв не был частью системы. Индивидуальные устройства защиты цепи защищают каждую выбранную цепь от перегрузки. Это позволяет подключать генератор большего размера к безобрывному переключателю без его перегрузки. . Работа безобрывного переключателя Предлагает переключатели «Разрыв», затем «Замыкание» Только предварительно смонтированные цепи могут быть запитаны для защиты от перегрузки. Каждая цепь защищена автоматическим протектором. Для больших / промышленных генераторных переключателей Для крупных или промышленных генераторов и для приложений, где весь дом или бизнес будет иметь аварийное питание; мы предлагаем большие / промышленные автоматические переключатели, описанные ниже. Эти переключатели могут работать с различными напряжениями и, как правило, имеют неограниченный размер.Эти переключатели обычно переключаются автоматически и имеют широкий спектр функций, включая автоматическое вырезание, изменяемое время задержки пуска и останова, изменяемое время охлаждения и другие функции. Доступны автоматические переключатели с предохранителями и автоматическими выключателями. Доступны специальные переключатели, которые позволяют использовать более одного генератора одновременно, переключаться между несколькими генераторами и в других ситуациях. Щелкните изображения ниже, чтобы получить конкретную информацию о доступных типах и размерах.Большинство автоматических переключателей внесены в списки UL и имеют различные корпуса. . Мы предлагаем несколько типов и размеров В помещении, от 25 до 4000 А На открытом воздухе, от 25 до 4000 А Панели параллельного подключения Сброс нагрузки Автоматический и ручной Корпуса всех типов См. Нашу инструкцию по размещению заказов и каталог. —-> Крупные / промышленные автоматические переключатели РАБОТА ПЕРЕКЛЮЧАТЕЛЯ – Для генераторов крупных промышленных домов и предприятий Автоматический выключатель изолирует всю электрическую сервисную панель. Электрические коды в большинстве штатов требуют, чтобы размер службы здания и безразмерного переключателя был одинаковым. Если в здании есть сеть на 200 ампер, автоматический переключатель также должен быть на 200 ампер. Это верно даже в том случае, если мощность генератора меньше, чем сила тока в здании. Большинство правил по электричеству также требуют, чтобы общая нагрузка здания не превышала общую нагрузку, на которую способен генератор. Это означает, что вам, возможно, придется установить устройства, которые предотвращают использование некоторых цепей, если генератор находится в режиме «онлайн». Во всех этих ситуациях следует прибегать к услугам квалифицированного электрика. Неправильное подключение оборудования может привести к пожарам, взрывам, серьезным травмам и даже смерти. Крупные промышленные передаточные переключатели имеют автоматический режим, при котором передаточный переключатель переключается и запускается генератор при потере мощности, а затем останавливается генератор и переключается безобрывный переключатель обратно при восстановлении питания.У них также есть режимы «ВЫКЛ», поэтому генератор не запускается автоматически. Каждый тип переключателя и марка имеют свои особенности и опции. Мы продаем переключатели только ведущих брендов, включая ASCO, Generac, Kohler, Onan и Zenith. Все они высокого качества и проверены на практике. Всегда соблюдайте правила техники безопасности! , ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ БЕЗОПАСНОСТЬ ГЕНЕРАТОРА

Варианты переключения безобрывного переключателя генератора: Вручную Vs.

Автомат

Когда случается сбой в электроснабжении, никогда не знаешь, сколько времени пройдет до его возобновления. Вот почему генератор с автоматическим переключателем – идеальный вариант, который поможет вашему бизнесу работать, несмотря ни на что.

Дополнительные резервные системы, также известные как «резервные генераторы», устанавливаются для обеспечения вторичного источника электроэнергии во время перебоев в подаче электроэнергии. Большой резервный генератор может заправить весь коммерческий или жилой район. Существует несколько способов безопасной передачи энергии от электросети к генератору и наоборот.При добавлении автоматического переключателя питания генератор перейдет в режим энергоснабжения, как только локальные линии электропередач выйдут из строя. Для ручных переключателей передачи требуется, чтобы кто-то на месте включал и выключал генератор по мере необходимости.

Автоматические переключатели

Передаточный переключатель используется для подачи питания на электрическую цепь от нескольких источников. Единственный тип генератора, для которого не требуется передаточный переключатель, – это небольшой портативный резервный генератор, который использует удлинительный шнур для подачи электрических сигналов к приборам.Этот тип генератора не будет обеспечивать достаточную мощность для поддержания вашего бизнеса.

Безобрывный переключатель является частью резервной системы с резервным генератором. Электрик должен присутствовать во время процесса, чтобы убедиться, что все сделано безопасно и с соблюдением правил. Если при банковских переводах есть ошибки, у рабочих или всех, кто находится в здании, возникают серьезные проблемы со здоровьем и безопасностью. Запрещается «обратная подача» – процесс, при котором электрическая проводка присоединяется непосредственно к электропроводке здания без использования безобрывного переключателя.Это незаконно, потому что это опасно, поэтому не стоит нарушать закон.

Легальный переключатель передачи не позволяет электричеству, отправляемому от генератора, возвращаться обратно в местную электросеть. Это означает, что без переключателя вы можете в конечном итоге заправить уличные линии электропередач. В результате, если электрик или сосед работает на соседнем столбе, они могут получить удар электрическим током или получить серьезные травмы. Кроме того, этот процесс может вызвать серьезное повреждение генератора, а также вашей электропроводки.

Руководство Vs. Автоматический переключатель резерва

Доступны ручные и автоматические переключатели резерва, от супер простых до высокотехнологичных. Есть одно- и многоконтурные варианты. Автоматические переключатели с номиналом «Подходит для использования в качестве сервисного оборудования» могут быть установлены в вышестоящей электрической системе, расположенной на главном автоматическом выключателе вашей электрической панели. Это сложный процесс, для оценки и установки которого требуется лицензированный подрядчик по электрике.

Ручные переключатели резерва более доступны и просты. Но кто-то должен быть на месте, чтобы управлять генератором, запускать и выключать его. Это означает, что он не включится автоматически при отключении питания.

Автоматические переключатели резерва (АВР) дороже, но они предлагают передовые технологии, которые того стоят. Этот тип переключателя автоматически передает мощность на генератор при отключении электроэнергии. ATS может запускать и останавливать генератор, обнаруживать перебои в подаче электроэнергии и автоматически переключаться на альтернативный источник питания по мере необходимости.Когда питание возвращается в линию электроснабжения, оборудование АВР автоматически переключается на исходный источник питания и отключает генератор. Установка такого рода оборудования сложна и всегда требует присутствия квалифицированного электрика.

Добавьте автоматический переключатель на электрическую панель

Установка автоматического переключателя резерва на вашу электрическую панель не займет много времени, и она не должна быть опасной, если ее проводит лицензированный электрик.Несмотря на то, что есть несколько переключателей на выбор, вам не о чем беспокоиться, потому что мы позаботимся обо всем при настройке вашего резервного генератора.

Крайне важно, чтобы для вашей существующей панели использовалось совместимое оборудование. Использование другой марки небезопасно и может привести к поражению электрическим током или серьезному повреждению электрической системы вашего здания.

На рынке доступны неутвержденные системы передачи. Никогда не становитесь жертвой этих опасных систем.Правильно установленные системы всегда должны иметь разрешение и проходить проверку местным электриком.

Аренда или покупка резервных генераторов от Cooling Power

Будьте готовы к чему бы то ни было, купив или арендовав один из наших лучших резервных генераторов. У нас есть широкий выбор размеров и моделей для удовлетворения потребностей большого и малого бизнеса. Свяжитесь с нами сегодня, чтобы узнать больше.

Генераторный автоматический переключатель резерва издает треск, шипение и искрение

»Проекты домашней электропроводки

Почему мой автоматический переключатель передачи громко “хлопает”, а также была видна вспышка?

Генераторный переключатель
[ad # block] Электрический вопрос: Мой автоматический переключатель издает громкий «хлопок», и также была видимая вспышка.

Громкий хлопок при размыкании или замыкании автоматического включения резерва. Сегодня вечером я понял, что была еще и видимая вспышка. это нормально и приемлемо?

Это однофазный резервный генератор мощностью 16 кВт с автоматическим переключателем на 200 А.

Этот вопрос по электропроводке поступил от Джека, разнорабочего из Вирджинии.

Джек, спасибо, что посетили Ask-the-Electrician!

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Джек.

Треск или шипение от безобрывного переключателя генератора

Применение: автоматический переключатель генератора.
Уровень квалификации: от среднего до продвинутого – Лучше всего выполняется лицензированным подрядчиком по электротехнике, сертифицированным электриком или уполномоченным техником по обслуживанию генераторов.
Требуются электрические инструменты: простые ручные инструменты для электромонтажных работ, тестер напряжения и соответствующее защитное снаряжение.
Расчетное время: Зависит от личного опыта, умения работать с инструментами, прокладки электрических цепей и наличия доступа к зоне проекта.
Электробезопасность: Определите источник электропитания для безобрывного переключателя генератора, выключите его и пометьте примечанием перед работой с электропроводкой.
Детали и материалы электропроводки: Электрические детали и материалы для автоматического переключателя генератора должны быть одобрены для конкретного проекта и соответствовать местным и национальным электротехническим нормам и правилам.
Электротехнические нормы и проверки: Установка или изменение домашней электропроводки должно выполняться в соответствии с местными и национальными электротехническими нормами, принятыми в Вирджинии.Также может потребоваться разрешение и проверки.

Автоматический переключатель генератора издает треск, шипение и искрение

Этот вопрос по электропроводке касается автоматического переключателя генератора на подъездной дорожке к старому дому.

Треск или шипение безобрывного переключателя генератора
Проверка электрического вопроса:

• Слышен громкий хлопок при размыкании или замыкании автоматического включения резерва. Сегодня вечером я понял, что была также видимая вспышка дуги.
• Джек, судя по предоставленной вами информации, срабатывание безобрывного переключателя происходит при значительной электрической нагрузке.
• Свидетельство того, что вы слышите треск и шипение, а также видите вспышку дуги, указывает на возможный значительный износ и возможное повреждение внутренних контактов из-за передачи под высокой электрической нагрузкой.
• Также возможно, что существует электрическая проблема с одной из цепей, которая подключена к переключателю передачи генератора.Желательно проверить отдельные цепи и подключенное оборудование.
• Если это возможно, вы можете рассмотреть возможность снижения электрической нагрузки на передаточный переключатель генератора во время переключения, особенно если генератор настроен на автоматический запуск и остановку программы.
• ПРИМЕЧАНИЕ: Со временем контакты реле могут изнашиваться из-за электрической нагрузки. Однако эти части можно заменить. Было бы желательно, чтобы лицензированный электрик или уполномоченный техник по обслуживанию генераторов выполняли плановые испытания и проверки, а также при необходимости ремонтировали.

Автоматический переключатель 200 AMP

Подробнее о бытовых генераторах и автоматических переключателях

Генераторы и переключатели

Домашние электрические генераторы

Эта серия статей охватывает широкий спектр тем, касающихся домашних генераторов, включая определение размеров, выбор, подключение и безопасную эксплуатацию этого важного дополнения к вашему дому.
Автоматический переключатель генератора
Изделия для генератора
Генератор Вопросы и ответы

Как подключить коммутатор

Подключение переключателя света – Схема 1

Электрические схемы
Полностью объясненные электрические схемы выключателя света. Подробные схемы электропроводки и изображения помогут вашим проектам в области домашнего электрооборудования.

Домашние электрические коды для основных сервисных панелей
Коды электрических соединений

Вам также могут быть полезны следующие данные:

Сопроводительное руководство Дэйва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу. Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки 120 и 240 В Электропроводка выключателей света Электропроводка 3-проводного и 4-проводного электропроводки Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Поиск и устранение неисправностей и ремонт электропроводки Способы подключения для Модернизация электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и безопасны – никогда не работайте с электрическими цепями!
Проконсультируйтесь с местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.

Передаточный переключатель

для портативного генератора: Руководство покупателя 101

GeneratorGrid.com – это независимый аналитический центр. Я не связан ни с какими производителями и не принимаю платные отзывы.Когда вы покупаете по моим ссылкам, я могу получать комиссию, которая помогает мне покупать больше генераторов для тестирования. – Скотт Крагер

Последнее обновление 14 сентября 2020 г., Скотт

Хотите добавить портативный генератор в качестве резервного источника питания в свой дом? Перед прыжком вам нужно знать несколько вещей.

Самым важным является автоматический переключатель .

Не только правил техники безопасности , которым необходимо следовать при установке безобрывного переключателя, но также существуют важные правила , которым необходимо следовать, , в отношении нормативных требований для вашего дома.

В этом руководстве я расскажу, что такое передаточный переключатель, типы передаточных переключателей, какой переключатель лучше всего подходит для вашего дома и как использовать его для передачи энергии от генератора к дому.

После этого руководства вы будете готовы купить для себя правильный переключатель резерва и узнать, как его правильно установить.

Что такое автоматический переключатель?

Изображение предоставлено: Этот старый дом

Передаточный переключатель – это электрический переключатель, который передает электроэнергию между двумя источниками.

В нашем случае автоматический переключатель резерва (АВР) установлен между вашим домом и генератором рядом с электрической панелью.

Этот переключатель позволяет переносному генератору запитывать выбранные вами цепи в случае отключения электроэнергии.

С установленным безобрывным переключателем устраняет необходимость в удлинителях для каждого отдельного устройства, , что обеспечивает безопасную установку с соблюдением всех требований кода.

Нужен ли мне безобрывный переключатель для генератора?

Хотя с технической точки зрения в безобрывном переключателе нет необходимости, давайте рассмотрим, почему это хорошая идея при подключении портативного генератора к бытовой технике в вашем доме.

• Это требуется Национальным электротехническим кодексом.

При использовании портативного генератора для питания электроприборов в вашем доме Национальный электротехнический кодекс (NEC 700.5 и 701.5) требует наличия правильно установленного безобрывного переключателя.

Это особенно важно , если вы планируете продать свой дом в будущем, так как неправильная установка является нарушением кодекса.

• Это самый простой способ подать электричество в ваш дом во время отключения электроэнергии.

Поскольку большинство ваших важных электроприборов, таких как кондиционеры, печи и водонагреватели, имеют жесткую проводку, их нельзя подключить к генератору с помощью удлинителя.

Кроме того, последнее, о чем вы должны думать, – найти, распутать и проложить удлинители во время отключения электроэнергии.

Передаточный переключатель позволяет мгновенно переключать питание портативного генератора во время отключения электроэнергии для быстрого, простого и надежного альтернативного источника питания.

• Это самый безопасный способ подключить портативный генератор к дому.

Использование удлинительных шнуров может вызвать обратную подачу электроэнергии, идущей обратно по электросети.

Это увеличивает риск возгорания или поражения электрическим током, которые могут привести к серьезным травмам или смерти.

Что следует искать в автоматическом переключателе?

Имеется широкий выбор безобрывных переключателей, поэтому есть несколько вещей, на которые следует обратить внимание при выборе наиболее подходящего для вас.

Я упростил это с помощью краткого руководства о том, что искать.

Тип

Существует два основных типа: ручной и автоматический. Мы рассмотрим различия ниже.

Комплексные комплекты

Чтобы обеспечить быструю, простую установку и наличие всех необходимых деталей, необходимо иметь универсальный комплект .

Большинство переключателей продаются в комплекте; тем не менее, проверьте еще раз, чтобы не складывать вещи воедино.

Номинальная мощность

При выборе безобрывного переключателя одним из наиболее важных требований является – количество рабочих ватт, которое он может поддерживать, .

Очень важно определить, какие цепи вы хотите запитать через свой коммутатор, и рассчитать количество ватт, которое потребуется для их работы.

Сертификаты UL / CUL

Большинство комплектов переключателей торговых марок будут иметь эти сертификаты, но рекомендуется перепроверить, чтобы убедиться, что они соответствуют спецификациям кодов.

Гарантия

Как и при любой покупке, вы захотите проверить, насколько хорошо компания поддерживает свои продукты.

Когда что-либо работает с большой электрической нагрузкой, приятно сохранять спокойствие.

Типы безобрывных переключателей

Есть много чего узнать о типах безобрывных переключателей: разомкнутый переход, замкнутый переход и переключатели с задержкой перехода.

Они очень важны для бизнеса и офиса, но в этой статье мы сосредоточимся только на домашнем использовании .

Для домашнего применения мы рассмотрим ручной и автоматический переключатель резерва.

Каждый из них имеет свои преимущества, и в зависимости от вашего бюджета и области применения вы можете выбрать то, что лучше всего соответствует вашим потребностям.

Ручные автоматические переключатели

Ручной безобрывный переключатель позволяет вручную переключать источник питания с сети на генератор с помощью переключателя.

Эти переключатели намного дешевле, чем автоматические переключатели, но вы должны щелкнуть переключателем во время отключения электроэнергии .

Они также позволяют вам вручную управлять величиной нагрузки на вашем генераторе, чтобы предотвратить перегрузки.

Плюсы

• Недорого: Ручные переключатели дешевле, чем их аналоги ATS.
• Простота управления нагрузками: С помощью переключателей на каждой цепи вы можете контролировать нагрузку, под которой находится ваш генератор, чтобы предотвратить перегрузку.
• Более простая установка: Ручной переключатель с меньшим количеством движущихся частей и отсутствием необходимости в программировании намного проще установить.

Минусы

• Требуется ручное переключение переключателя: В случае отключения электроэнергии вам необходимо будет вручную щелкнуть переключатель, чтобы позволить генератору питать ваш дом.

Автоматические переключатели резерва

Автоматический переключатель резерва позволяет автоматически переключать источник питания с сети на генератор , как только вы теряете мощность.

Кроме того, эти переключатели можно запрограммировать на автоматическое питание цепей с наивысшим приоритетом во время отключения электроэнергии.

Но за удобство приходит и цена, и эти автоматические переключатели не являются исключением. Благодаря большему количеству функций и более высокой максимальной мощности, автоматические резервационные переключатели обычно на стоят дороже на , чем ручные резервационные переключатели.

Плюсы

• Простота использования: Во время отключения электроэнергии АВР автоматически переключает питание; ручное переключение не требуется.
• Программируемый: Некоторые блоки ATS могут быть запрограммированы таким образом, чтобы отдавать приоритет более важным устройствам для предотвращения перегрузки.

Минусы

• Дорого: По сравнению с ручными переключателями, ATS значительно дороже; однако вы получаете больше возможностей.

Лучшие автоматические переключатели: Мои рекомендации

Выбор правильного безобрывного переключателя для вашего дома будет зависеть от вашего бюджета и доступности вашей коробки выключателя (или местоположения переключателя).

На рынке имеется множество опций, предлагающих широкий выбор опций.

Я посмотрю на лучшие ручные и автоматические переключатели, чтобы получить общее представление о моих лучших выборах.

1. Reliance Controls Corporation 31406CRK – Самый популярный ручной переключатель

Reliance Controls Corporation 31406CRK является фаворитом клиентов Amazon по многим причинам.

Этот универсальный комплект ручного резерва по конкурентоспособной цене включает в себя все необходимое для безопасной и эффективной передачи энергии от генератора к дому.

Характеристики:

• Максимальная рабочая мощность генератора: 7,500
• В списке cUL1008
• 5-летняя гарантия на продукт

Этот комплект включает предварительно смонтированный переключатель передачи с измерителями мощности, 10-футовый шнур питания, Блок ввода питания на 30 А, соединители проводов и дополнительный штекерный конец на 20 А.

Проверьте цену на Amazon.

2. Коммутатор EmerGen 10-7501G2 – отлично подходит для использования внутри или вне помещений

Для универсальных применений можно использовать , совместимый внутри и снаружи помещений, EmerGen EGS107501.

Многие коробки переключения передач с ручным управлением предназначены для установки внутри помещения, поэтому о них не может быть и речи для тех, кому требуется установка на открытом воздухе.

Вот где этот переключатель действительно затмевает конкурентов.

Характеристики:

• Максимальная рабочая мощность генератора: 7,500
• Внесен в список UL
• Годовая гарантия

Входящая в комплект поставки nema 3R водонепроницаемая коробка подачи питания обеспечивает безопасность ваших соединений в то же время позволяя универсальное место установки.

Проверьте цену на Amazon

3. Reliance Controls Corporation 51410C для генераторов мощностью до 12500 рабочих ватт – быстрая и простая установка

51410C не является серьезным конкурентом только потому, что его можно использовать до 12500 рабочих ватт.

Упрощенный дизайн позволяет быстро и легко установить как дома, так и в офисе.

Этот комплект ручного переключателя включает высококачественный стальной корпус с порошковым покрытием , шесть комбинированных заглушек, переустанавливаемые автоматические выключатели с номинальным током ответвления и двухпозиционные переключатели, не допускающие отключения.

Характеристики:

• Максимальная рабочая мощность генератора: 12 500
• Предназначен для быстрой и простой установки
• 2-летняя гарантия на продукт

Уточняйте цену на Amazon

4. Generac RTSW200A3 – Самый популярный автоматический переключатель резерва

Generac RTSW200A3 – это универсальный автоматический переключатель резерва, созданный для питания всего дома или небольшого офиса.

Этот однофазный переключатель на 200 ампер, 120/240 В имеет удобный разъединитель для обслуживания, который упрощает обслуживание или ремонт.

Корпус с рейтингом Nema 3R защищает ваш коммутатор, сохраняя при этом легкий доступ к нему.

Характеристики:

• Максимальная рабочая мощность генератора: 48 000
• Внесено в список UL / CUL
• 2-летняя гарантия на продукт

Проверить цену на Amazon

Что такое заземление?

Подключение безобрывного переключателя к дому – это процесс, который мы предлагаем доверить профессионалам, но если вы не против решить его самостоятельно, вот краткий обзор.

Заявление об отказе от ответственности
Это общее руководство, и я не несу ответственности за материальный ущерб или травмы, понесенные в результате любой информации, содержащейся в этой статье.

1. Найдите коробку панели и определите, где вы хотите установить коммутатор (установка коммутатора рядом с коробкой панели является обычной практикой для облегчения установки).
2. Прикрепите автоматический переключатель к стене и убедитесь, что он надежно защищен от любых препятствий или устройств.
3. Найдите главную электрическую панель дома и отключите основное питание. (всегда дважды проверяйте, отключено ли питание, проверяя приборы).
4. Правильно подключите провода, идущие от безобрывного переключателя, к выключателям , которыми вы хотите управлять, в распределительной коробке.
5. Используя подходящее сверло диаметром 1 ½ дюйма, просверлите отверстие в стене дома снаружи, чтобы пропустить через него электрические провода.
6. Установите прилагаемую электрическую коробку над отверстием снаружи дома.
7. Пропустите соответствующий электрический кабель от распределительной коробки через отверстие к безобрывному переключателю .
8. Найдите электрическую розетку, входящую в комплект поставки переключателя, и подключите ее к электрическому кабелю на наружной коробке . Установите электрическую розетку в коробку.
9. Подключите другой конец того же кабеля к переключателю в доме .
10. Перед проверкой работы убедитесь, что ваш портативный генератор находится в рабочем состоянии.
11. Чтобы проверить свою работу, отключите питание дома и подключите генератор к электрической розетке вне помещения.
12. Переведите переключатель с линии на генератор и убедитесь, что подключенные цепи получают адекватную мощность от генератора.
13. Если все в рабочем состоянии, верните переключатель в исходное положение, выключите генератор и снова включите основное питание.
14. Закройте отверстие в стене, чтобы внутрь не попала погода, насекомые и влага.

Заключение

Мы надеемся, что это руководство предоставило вам информацию, необходимую для решения, какой переключатель передачи выбрать и как его установить.

Безобрывный переключатель – отличное вложение, помогающее восстановить подачу электроэнергии в случае отключения электроэнергии, когда важные приборы должны продолжать работать.

Поскольку доступно так много стилей и приложений, я хочу услышать ваш опыт из первых рук.

Использовали ли вы в доме передаточный переключатель? В каких ситуациях вам помог автоматический переключатель?

Скотт Крагер купил generatorgrid.com летом 2020 года и быстро начал покупать каждый генератор под солнцем! В настоящее время у него более десятка генераторов, и их число быстро растет.Он живет в Портленде, штат Орегон, рядом со своей семьей и друзьями.

Последнее обновление 2021-10-25 Партнерские ссылки и изображения из Amazon Product Advertising API

Автоматический переключатель передачи или блокировка: что лучше?

Резервный или резервный генератор может спасти вас при отключении электроэнергии. Когда бушует шторм, генератор запускается и восстанавливает освещение, вентиляцию, компьютеры, устройства и другие важные системы.

Но как электроэнергия будет передаваться от электросети к резервной в случае отключения электроэнергии? В зависимости от ваших потребностей в питании и требований приложения вам может потребоваться автоматический переключатель резерва или блокировка.Выбранный вами тип переключателя определяет, что произойдет при отключении питания.

Каждое устройство определяет, как энергия поступает от генератора в ваше здание. Для безопасного использования генератора у вас должен быть установлен одобренный переключатель в соответствии с электрическими нормами. Оба типа переключателей предотвращают опасные ситуации, которые могут нанести вред электрикам и потенциально повредить здание, а также любые электрические устройства.

Что лучше всего подходит для вас: автоматический переключатель резерва или блокировка? Узнайте больше, чтобы узнать, что подходит для вашего приложения резервного питания.

Что такое блокировка?

Блокировка – это устройство, управляющее источником питания электрической панели. Блокировка гарантирует, что автоматический выключатель генератора и главный выключатель не могут быть включены одновременно. Блокировка гарантирует безопасность всех, кто работает с электрическими линиями, и предотвращает опасную электрическую обратную связь в здании.

Как работает блокировка

Блокировка управляется вручную. В жилых или легких коммерческих помещениях блокировочный выключатель перемещается с главного выключателя питания на выключатель генератора при отключении электроэнергии.Главный выключатель и все остальные выключатели должны быть выключены, блокировочный выключатель установлен на генератор, а затем генератор включается. Главный выключатель включается для подачи питания на панель, а затем включаются отдельные выключатели по мере необходимости.

Что такое автоматический переключатель резерва?

Загрузите нашу электронную книгу, «Руководство по выбору правильного автоматического включения резерва»

Автоматический переключатель передачи или передаточная панель – это устройство, которое обнаруживает и автоматически переключает между источниками питания.Автоматический переключатель автоматически запускает генератор, когда электричество отключается или становится нестабильным, а затем переключается обратно на основную сеть, когда электроснабжение восстанавливается и нормальные условия соблюдены.

Как работает автоматический переключатель

Когда обнаруживается потеря мощности, автоматический переключатель резерва работает с вашим генератором или вспомогательным источником энергии, чтобы начать работу, когда ваш основной источник энергии выходит из строя. Сложные переключатели передачи могут управляться и контролироваться дистанционно.

Подобно блокировке, автоматический переключатель резерва гарантирует, что основная мощность и мощность генератора не поступают на панель одновременно.

Автоматический переключатель резерва или блокировка: что лучше всего подходит для моего применения?

Существует ряд факторов, по которым решается, что лучше всего подходит для вашего приложения. Чтобы найти правильное решение, вы захотите принять во внимание размер генератора, электрическую нагрузку, доступность операторов на месте, частоту и продолжительность отключений, а также требования жителей здания.Стоимость также является важным фактором, но безопасность и простота эксплуатации в чрезвычайной ситуации будут стоить дороже.

Когда использовать блокировку

Блокировочные выключатели обычно менее сложны и, следовательно, менее дороги, чем автоматические переключатели резерва. Для безопасного использования они требуют обучения и понимания электрической системы здания.

Блокировочные выключатели часто используются в жилых и небольших коммерческих помещениях, где не требуется постоянное питание.Они просты в эксплуатации, но может потребоваться дополнительное управление питанием для отключения выключателей для цепей, мощность которых превышает мощность генератора. Кто-то с надлежащей подготовкой должен присутствовать или прибыть на место для работы с выключателем блокировки и включения питания генератора.

Блокировки лучше всего подходят для:

• жилого или небольшого коммерческого применения
• Приложения, не требующие постоянного питания
• Приложения, в которых кто-то находится на месте и может управлять блокировкой вручную

Когда использовать автоматический резервирующий переключатель

Автоматический переключатель резерва используется в приложениях или ситуациях, когда питание должно включаться автоматически.

Большинству коммерческих зданий требуется альтернативный источник питания в той или иной форме в целях безопасности жизни и в соответствии с Национальным электротехническим кодексом и другими строительными нормами. Например, ящики для замороженных продуктов в продуктовых магазинах или жизненно важное оборудование в больницах могут быть подключены к автоматическому выключателю.

Они также распространены в жилых помещениях, где часто случаются перебои в подаче электроэнергии из-за штормов.

Автоматические переключатели резерва лучше всего подходят для:

• Когда пользователь предпочитает иметь полностью автоматическую систему, не требующую контроля
• Коммерческое или промышленное применение
• Приложения, требующие непрерывного питания
• Приложения, в которых требуется автоматическое переключение мощности

Получите помощь от экспертов General Power

Проконсультируйтесь со специалистами General Power, чтобы настроить генераторную установку в соответствии с вашими уникальными потребностями.Мы поможем вам выбрать подходящий генератор и аксессуары для генераторов в соответствии с вашими требованиями. Свяжитесь с нашей командой, чтобы настроить генераторную установку промышленного уровня в соответствии с вашими потребностями в электроэнергии, или позвоните нам по телефону 1-833-428-0674.

Автоматические переключатели резерва | Schneider Electric India

АВР или автоматический переключатель резерва соединяет резервный генератор с вашим домом. Обычно электричество проходит от электросети к главной электрической панели вашего дома, где питаются все цепи.Автоматические переключатели передачи действуют как «мозг» всей вашей электрической системы. После установки они могут автоматически переключаться между электроэнергией, поступающей от вашей электросети, и мощностью генератора.

Автоматические переключатели выдерживают нагрузку, а номинальные параметры включения зависят как от тока, так и от времени. Если механизмы защиты от перегрузки по току могут устранять неисправности быстрее, переключатели могут противостоять более высоким уровням мощности, прежде чем неисправность будет устранена. Поскольку линейки оборудования ATS и ATS уникально расположены между источниками питания и нагрузками, они представляют собой оптимальное место для измерения электрических характеристик.Интеграция оборудования в линейку ATS или ATS может улучшить пространственную плотность оборудования, чтобы уменьшить общую требуемую площадь пола. Это освобождает место для других целей и снижает накладные расходы.

Автоматический переключатель резерва также может запускать более долгосрочные резервные системы электроснабжения, такие как дизельные генераторы (местные), для работы электрооборудования до тех пор, пока не будет восстановлено энергоснабжение от электросети. В центре обработки данных принципиально важно иметь бесперебойное питание. Для достижения этой цели системы на пути питания следует надлежащим образом обслуживать и тестировать.Чтобы гарантировать надежность в случае отключения электроэнергии, администраторам центра обработки данных необходимо регулярно контролировать ATS. Блоки ATS могут направлять значительное количество энергии, создавая большую нагрузку на задействованные электрические контакты, поэтому регулярное техническое обслуживание имеет решающее значение.

Автоматические переключатели можно настроить для добавления функций и объединения оборудования. Интеграция обычно разделяет оборудование в передаточный переключатель или линейку передаточных переключателей, сокращая пространство, время и стоимость предоставления резервного питания для объекта.”

Официальная 7 Days to Die Wiki

Описание []

Электричество позволяет использовать несколько новых устройств с электропитанием, таких как фонари, датчики, электрические двери и различные ловушки.

Основы []

Как правило, все подключаемые электрические элементы подчиняются правилу «один вход – несколько выходов» при соединении двигателей, батарей, ловушек, фонарей, переключателей и реле вместе. Только один электрический элемент может обеспечивать питание одновременно, но все электрические элементы могут передавать энергию нескольким, но не бесконечным, элементам одновременно.

Любые 2 электрических устройства могут иметь не более 10 блоков между 2 устройствами, чтобы их можно было соединить с помощью Wire Tool.

Цепи []

Для использования предметов с питанием вам понадобится источник питания и сам предмет. Источники энергии включают батареи батарей, батареи генераторов и солнечные батареи. Чтобы завершить базовую схему, с помощью Wire Tool щелкните правой кнопкой мыши источник питания, чтобы начать проводное соединение, затем щелкните правой кнопкой мыши подключенное устройство (например, светильник), чтобы завершить соединение.

Мощность []

Источники питания имеют определенную мощность, которую они могут обеспечить, и каждый электрический элемент имеет определенную мощность, которую потребляет. При расчете количества необходимой мощности сложите мощность всех элементов, которые должны быть запитаны (включая реле и переключатели), и убедитесь, что ваш источник питания обеспечивает, по крайней мере, сумму всех элементов.

Реле []

Цепи могут включать реле. Реле могут расширить диапазон проводов между устройствами, а также их можно использовать для организации электромонтажа.Есть два типа реле; реле регулярное и таймерное. Реле таймера активируются в определенное время дня, что позволяет, например, включать свет ночью.

Каждое реле потребляет мощность цепи и должно учитываться при расчете мощности, необходимой для цепи.

Важно знать: реле не передают сигналы между датчиками движения и другими сенсорными устройствами, если вы подключите группу датчиков движения к питанию конкретного механизма, любой из датчиков запустит его, и если вы не установите реле или переключатель, он будет заблокировать сигнал.Размещение реле между датчиками, чтобы обеспечить прохождение сигнала для захвата цели сенсорными поверхностями (датчик движения должен обнаруживать цель, чтобы сигнал мог пройти). Реле любого количества (если позволяет мощность) могут использоваться в цепи датчиков.

Переключатели []

Переключатели включают ручные переключатели, которые игроки должны активировать, и автоматические переключатели, такие как датчик движения, которые срабатывают при событиях. Переключатели используются для управления потоком энергии за пределы переключателя, например, чтобы вручную включить свет или включить его при обнаружении движения.

Переключатели могут использоваться для управления мощностью, потребляемой цепью “покоя”. Например; Датчик движения, который потребляет только 5 Вт, можно использовать для кратковременного включения автоматической турели, которая потребляет 15 Вт. Таким образом, когда турель не нужна, она не потребляет мощность (проблема при использовании батарейного блока). Когда что-то срабатывает датчик движения, он может включить турель.

Каждый переключатель имеет номинальную мощность и, как и реле, должен учитываться при расчете мощности, необходимой для цепи.

Видеоуроки []

В видеороликах ниже рассказывается о создании и использовании электрических предметов, к которым игрок может получить доступ.

Верхнее видео для Alpha 19.3

В игре есть особый способ обработки триггерных сигналов, позволяющий им «передавать» другие триггерные объекты. Посмотрите видео с краткими советами и приемами ниже, чтобы узнать, как это работает.

связанные страницы []

.
