Здравствуйте, уважаемые гости и постоянные читатели сайта «Заметки электрика».

В своих статьях я неоднократно Вам твердил, что любые электромонтажные работы необходимо выполнять по проекту.

В проекте, согласно ПУЭ и другой нормативной литературы, рассчитаны все нагрузки, произведен выбор необходимого электрооборудования, сечения кабелей и проводов, их марки и длины, составлена схема электропроводки на плане помещения и в виде однолинейной принципиальной схемы.

В этой статье мы подробно рассмотрим схему электропроводки на примере магазина «Промтовары». Данный пример можно с легкостью применить для самостоятельного составления схемы электропроводки Вашей квартиры или дачи.

Почему я взял в пример магазин?

Да потому, что в настоящее время монтаж электропроводки этого магазина начал выполнять мой коллега. А после завершения всех его работ мне предстоит выполнить ряд приемо-сдаточных испытаний электропроводки, о которых я расскажу в других своих статьях.



Технические условия на электроснабжение магазина

Магазин «Промтовары» расположен на первом этаже на площадях квартиры жилого многоквартирного дома. После подачи заявки на технологическое присоединение, от энергоснабжающей организации были получены технические условия. Всю процедуру получения технических условий я рассказывать сейчас не буду. Об этом Вы можете узнать, прочитав пример технических условий на электроснабжение гаража.

В технических условиях магазину была присвоена 3 категория электроприемников, выделена мощность 8 (кВт) при трехфазном питающем напряжении 380 (В).

Для третьей категории электроприемников достаточно одного источника питания (ввода), а перерыв в электроснабжении допустим до 24 часов.

Точка подключения магазина, согласно техническим условиям, принята с наконечников вводных кабелей в ВРУ-0,4 (кВ) жилого дома. Вот фото:

В магазине необходимо установить вводной электрический распределительный щит (ЩР), состоящий из:

После завершения проекта электроснабжения магазина «Промтовары» его требуется представить на согласование в «Городские сети». Включение магазина на постоянное электроснабжение возможно только после заключения договора с энергосбытовой компанией и по акту допуска Управления по технологическому и экологическому надзору Ростехнадзора.



Проект схемы электропроводки магазина. Ввод

Для электроснабжения магазина промышленных товаров применяется электрическая сеть с системой заземления TN-C-S (нейтраль питающего трансформатора глухо заземлена).

Вводной питающий кабель марки ВВГнг (5х6) прокладывается открыто в ПВХ-гофрированной трубе по потолочному перекрытию подвала до металлического вводного распределительного щитка (ЩР) магазина. Крепится ПВХ-гофра к потолку с помощью пластиковых клипс. Мне нравится такой вид крепления — быстро, надежно и смотрится эстетично, особенно когда прокладываешь несколько параллельных кабелей.

А Вы знаете какие марки кабелей и проводов можно применять для выполнения схем электропроводки? Если нет, то знакомьтесь с таблицей выбора марок кабелей и проводов.

Нулевой рабочий N и нулевой защитный РЕ проводники вводного кабеля для магазина подключаются в ВРУ-0,4 (кВ), соответственно, на нулевую шину N и шину РЕ (ГЗШ).

Привожу однолинейную схему перечисленных выше подключений. Так нагляднее.

Проект внутренней схемы электропроводки магазина

Вводной кабель ВВГнг (5х6) приходит в распределительный щит магазина (ЩР). Фазы А, В и С подключаются на вводной трехфазный (трехполюсный) автоматический выключатель ВА47-29 с номинальным током 32 (А). Нулевой рабочий N проводник подключается к трехфазному счетчику СЕ-301 прямого включения с классом точности 1,0, а с него уходит на нулевую шину N. Нулевой защитный РЕ проводник подключается сразу на шину РЕ.

При подключении вводного кабеля соблюдайте цветовую маркировку жил.

Трехфазный счетчик СЕ-301 (Энергомера) устанавливается в распределительном щите (ЩР) магазина на DIN-рейку. Устанавливать счетчик нужно в соответствие с его техническим паспортом и ПУЭ. Более подробно об этом читайте в статье про правильную установку счетчика.

Сразу же после счетчика установлен ограничитель мощности ОМ-630-5/35, который управляет с помощью модульных контакторов КМ-40-40 двумя секциями нагрузок. Это значит, что при превышении потребляемой мощности более 8 (кВт) в начале отключится 1 секция нагрузок, к которой подключена только тепловая завеса. Если и дальше мощность будет превышать 8 (кВт), то контактор отключит 2 секцию нагрузок, с которой питается все остальное электрооборудование.

Про трехфазный ограничитель мощности ОМ-630 я еще не писал статьи. Зато недавно делал подробный обзор однофазного ограничителя мощности ОМ-110.

Ниже представляю Вашему вниманию однолинейную принципиальную схему электропроводки магазина «Промтовары» (кликните на схему для увеличения):

Забыл сказать, что вся коммутация распределительного щита выполнена с помощью медного провода ПВ-1 сечением 6 кв. мм.

Маркировка на схеме  «/» и «///» обозначает количество фаз. В первом случае — это однофазная нагрузка, во втором — трехфазная. Из схемы выше видно, что все наши потребители являются однофазными, но их питание взято с разных фаз, для обеспечения равномерности загрузки трехфазной питающей сети.

Ну вот мы плавно подобрались к распределительным группам.

Распределительные группы магазина

На однолинейной схеме электропроводки магазина указаны 7 распределительных групп или линий. Кому как удобно называть.

Распишем эти группы:

• тепловая завеса (гр. 1)
• розеточная линия помещений № 1, 2 (гр. 2)
• розеточная линия помещения № 1 (гр. 3)
• канальный вентилятор (гр. 4)
• освещение помещений № 1, 5, наружное освещение (гр. 5)
• освещение помещений № 2-4 (гр. 6)
• ПОС — пожарно-охранная сигнализация (гр. 7)

Все перечисленные групповые сети электропроводки выполняются кабелем ВВГнг-LS и прокладываются в ПВХ — гофре за листами гипсокартона и подвесным потолком.  Для каждой группы имеется свой аппарат защиты с определенными характеристиками в зависимости от мощности потребителя.

Привожу Вам расчетную схему электропроводки магазина, где для каждой группы указаны:

• мощность нагрузки, (кВт)
• номинальный ток нагрузки, (А)

(нажмите на картинку для увеличения)

Например, тепловая завеса имеет расчетную мощность 3,5 (кВт). Сечение питающего кабеля ВВГнг-LS составляет 2,5 кв. мм. В качестве аппарата защиты применяется дифференциальный автоматический выключатель АД12 с номинальным током 25 (А) и уставкой дифференциального тока 30 (мА). Длина кабельной линии равна 15 (м).

Еще пример, канальный вентилятор мощностью 0,1 (кВт). Сечение питающего кабеля ВВГнг-LS составляет 2,5 кв. мм. В качестве аппарата защиты используется автоматический выключатель ВА47-29 с номинальным током 16 (А). Длина кабельной линии равна 10 (м).

Имея в наличие расчетную схему электропроводки Вы без всяких проблем приобретете необходимый материал для выполнения электромонтажа.

Приведу Вам мои полезные статьи по теме приобретения электрооборудования и электротехнических изделий:

Монтажная схема электропроводки магазина

Чтобы перейти к монтажной схеме электропроводки магазина «Промтовары» необходимо познакомиться с планом (экспликацией) его помещений, где обозначены наименования комнат.

Всего в магазине имеется 5 помещений:

• 1 — торговый зал
• 2 — комната персонала
• 3 — коридор
• 4 — санузел
• 5 — тамбур

Вот таблица с указанием их наименований, площади и характеристик, согласно ПУЭ.

В моем примере силовая и осветительная сети разбиты на два разных чертежа, чтобы не было путаницы при чтении схемы. Чаще бывает наоборот, вся монтажная схема электропроводки изображена на одном чертеже, поэтому силовую и осветительную сеть обозначают в таком случае разными цветами.

На монтажной схеме Вы увидите:

• все пути прокладки кабелей групповых линий
• места установки распределительных коробок
• места установки всех розеток и выключателей
• места установки светильников и электрических устройств

Надеюсь Вы знаете все способы соединения проводов в распределительных коробках, которые разрешены ПУЭ.

Предварительно скажу, что при монтаже электропроводки соединение проводов для силовых нагрузок будет осуществляться с помощью сварки, а для цепей освещения с помощью клемм Wago.



Силовая схема электропроводки магазина

На силовой схеме показаны места установки силового электрооборудования (тепловая завеса и канальный вентилятор) и розеток.

В торговом зале всего установлено 6 розеток. Две из них запитаны с гр. 2, а остальные четыре — с гр. 3. Тепловая завеса стоит на входе в магазин (в тамбуре) и получает питание с гр. 1. В комнате персонала установлены две розетки, питающиеся с гр. 2. и канальный вентилятор, который получает питание от гр. 1 через одноклавишный выключатель.

Розетки применяются двойные для скрытой установки и располагаются на высоте 30 (см) от пола. Более подробно про розетки читайте следующие мои статьи:

Схема освещения магазина

Согласно проекта, в магазине предусмотрено общее равномерное освещение. Выбор и расстановка светильников соответствует требованиям СанПин 2.2.1/2.1.1.1278 — 03.

В помещении торгового зала  установлены 9 светильников типа Ars/r418 4х18 (Вт) с люминесцентными лампами. Такие же светильники используются в комнате персонала в количестве двух штук.

В тамбуре закреплены два светильника Arctic 218 2х18 (Вт).

Для наружного освещения у входа в магазин применяется один светильник ПСХ-60 1х60 (Вт) с лампой накаливания. Такие же светильники в количестве четырех штук используются для освещения санузла и коридора.

Одноклавишные и двухклавишные выключатели расположены на расстоянии 80 (см) от пола. Это расстояние не нормируемое и Вы можете произвести их монтаж так, как Вам удобно. Более подробно об этом читайте в статье про установку розеток и выключателей.

P.S. Ну вот в принципе и все, что я хотел рассказать Вам про схему электропроводки на примере магазина «Промтовары». Материал данной статьи можно использовать даже при проектировании схемы Вашей квартиры, дачи или коттеджа. Если у Вас есть вопросы, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

схема электропроводки в квартире, монтаж, выбор типа защиты

Разводка электрики в квартире — это один из основных этапов ремонтно-строительных работ, который позволяет обеспечить надежное и бесперебойное электроснабжение всего помещения в соответствии с действующими требованиям ПУЭ, ПТБ и ПТЭЭП.

Поскольку от качества выполнения проводки в квартире своими руками зависит не только ваша личная безопасность, но и сохранность вашего имущества, лучше поручить выполнение данной услуги узкоспециализированной электромонтажной организации с многолетним опытом. Если же Вы считаете, что справитесь с данным делом самостоятельно, рекомендуем полностью прочитать данную статью, в которой будет подробно описано:

1. Тип кабельно-проводниковой продукции под каждую задачу.
2. Рекомендуемое расстояние до розеток и выключателей от пола.
3. Количество автоматических выключателей или устройств защитного отключения для защиты потребителей.
4. Нюансы при штроблении стен.
5. Способ прокладки кабельно-проводниковой продукции.
6. Рекомендуемое количество розеток в каждой комнате.
7. Наилучших производителей электротехнической продукции и еще многое, и многое другое.

С чего лучше начать электромонтажные работы в квартире

Как правило, электрика в квартире начинается с этапа планирования. Что это значит? Для того чтоб выполнить грамотно замену электропроводки, протянуть новые провода недостаточно. Первостепенно необходимо определить места установки розеток, выключателей, бытовой техники и так далее.

Если не выполнить грамотную расстановку коммуникаций будет очень неприятно, когда после завершения строительных или ремонтно-отделочных работ какие-то розетки будут находится за шкафами или кроватью, а выключатели будут расположены или слишком высоко, или слишком низко.

Конечно в таких ситуациях есть выход! Это подключение удлинителей, однако возникает естественный вопрос — зачем тогда нужна была замена электропроводки если Вы постоянно будете спотыкаться об них?

Первое что необходимо выполнить перед началом ремонта — разработать план или заказать дизайн-проект. В этом плане нужно расчертить где Вы планируете расположить шкафы, диваны, кресла, кровати, шкафы, бытовую технику и так далее.

Основные правила хорошего плана

1. Все розетки должны располагаться на высоте 30 см от чистого пола.
2. Выключатели должны располагаться не ниже чем 90 см от пола.
3. Розетки над рабочей поверхностью в кухне располагаются на высоте 80–100 см от пола.
4. На рабочей поверхности необходимо минимум 4–5 розеток для подключения бытовой техники (комбайны, миксеры, блендеры и так далее).
5. На кухне необходимо дополнительно предусмотреть розетки под вытяжку, холодильник, стиральную машинку, газовую или электроплиту, вытяжку, теплый пол (при наличии).
6. В ванной комнате возле зеркала рекомендуется устанавливать 2–3 розетки герметичного исполнения для подключения фена, электрической бритвы, эпилятора и так далее.
7. Также в ванной комнате необходимо предусмотреть розетки для подключения бойлера, теплого пола, стиральной машинки, фильтров для очистки воды.
8. В местах где будет установлен телевизор (гостиная, спальня, детская и так далее) рекомендуется монтировать 4–5 розеток, 2–3 из которых будут снабжать оборудование (телевизор, тюнер, игровые приставки и так далее) 1 будет служить для подключения кабеля «Интернет» и еще 1-а для подключения антенного кабеля.
9. Розетки в спальной комнате необходимо располагать по 2 штуки с каждой стороны кровати для удобства подключения зарядки мобильного телевизора или лампы на тумбочке.
10. Также в спальнях рекомендуется монтировать с каждой стороны кровати бра с выключателем возле розетки для создания удобств при чтении книг.
11. Выключатели лучше располагать с правой стороны от двери если Вы правша и с левой — если левша.

И так с планом расстановки розеток и выключателей разорались. Что же делать дальше? Дальше нам необходимо выбрать тип защиты.

Выбор типа защиты

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

• В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
• В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
• В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
• В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

• В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
• В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
• В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
• В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

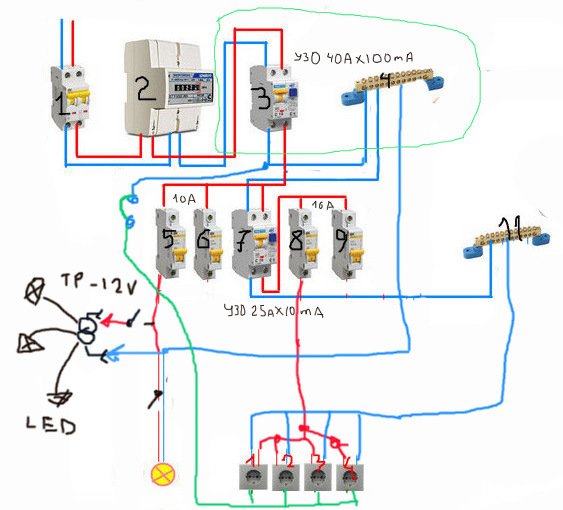

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

В чем различие между УЗО (устройство защитного отключения) и АВ (автоматический выключатель)

Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование.

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

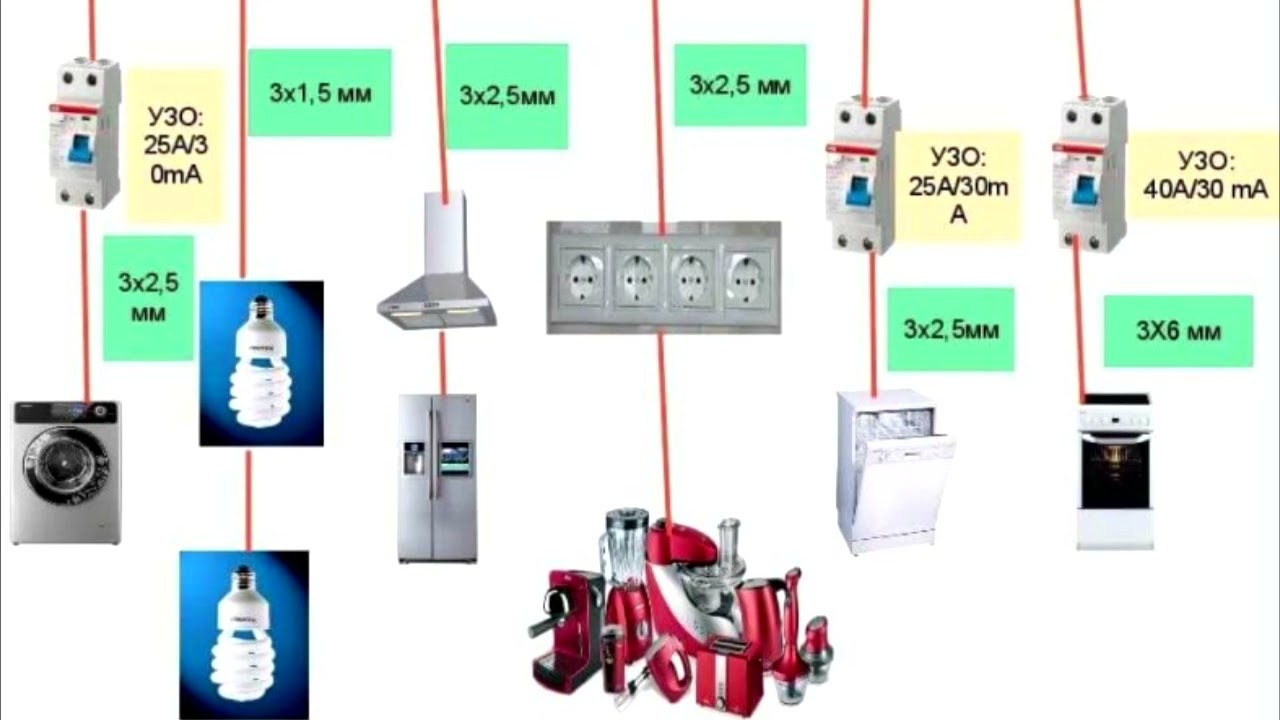

Выбор кабельно-проводниковой продукции

Согласно требованиям нормативной документации ДБН, ПТЭЭП, ПУЭ и ПТБ:

1. Для запитки розеточных групп, бойлера, стиральной машины, кондиционера, вытяжек необходимо монтировать кабель ВВГнг 3х2.5 мм или ПВСнг 3х2.5 мм.
2. Для подключения электроплиты и духового шкафа необходим кабель ВВГнг 3х4 мм или ПВСнг 3х4 мм.
3. Для цепей освещения будет достаточно ВВГнг 3х1.5 мм или ПВСнг 3х1. 5 мм.
4. Если выполняется замена проводки в хрущевке, вводной кабель с силового электрощита на лестничном марше в электрический распределительный щит квартиры должен быть выполнен кабелем ВВГнг (ПВСнг) 3х4 при условии, что у Вас нет электрической плиты, или кабелем ВВГнг (ПВСнг) 3х6 если на кухне установлен духовой шкаф или электроплита.

В чем различие между ПВСнг и ВВГнг

Единственное различие между данными марками — это способ исполнения. Кабель ВВГнг (например 3х2.5 мм) представляет собой 3 монолитных жили с сечением 2.5 мм, а кабель ПВС представляет собой 3 жили, которые сплетены из множества мелких медных проволок.

Что означает маркировка «нг» в названии кабеля

Приписка «нг» означает что кабель не поддерживает горение. Таким образом при возникновении короткого замыкания в электропроводке, она сама потухнет тем самым защитит вашу квартиру от пожара.

Как необходимо монтировать кабельно-проводниковую продукцию (электрические кабеля)

Профессиональные электрики рекомендуют монтировать электропроводку исключительно в гофре. Естественно возникает вопрос почему? Ответ очень прост. При прокладке кабеля в гофре, Вы получите следующие преимущества:

1. При возникновении короткого замыкания в электропроводке поврежденный кабель Вы сможете заменить, не осуществляя демонтаж отделки, поскольку из гофры легко будет достать кабель и заменить его на новый.
2. Если разводка электропроводки в квартире выполнена в гофре, то у кабеля появляется дополнительная защита, и даже в случае, если Вас затопят соседи, то электропроводка останется не поврежденной поскольку гофра герметична.
3. При протяжке кабеля через металлические профиля на которых крепится гипсокартон, может повредится только гофра, а защитная оболочка кабеля станется без повреждений.

Как расключить электропроводку в отдельных комнатах

Рассмотрим пример, когда выполняется электропроводка в квартире своими руками. Допустим Вы уже собрали электрический щиток и провели от него кабеля в комнаты. Однако что делать дальше, если в комнату приходит 2 или 3 кабеля (освещение, розетки и кондиционер), а с розеток выходит 3–6 кабелей (в зависимости от количества розеток)?

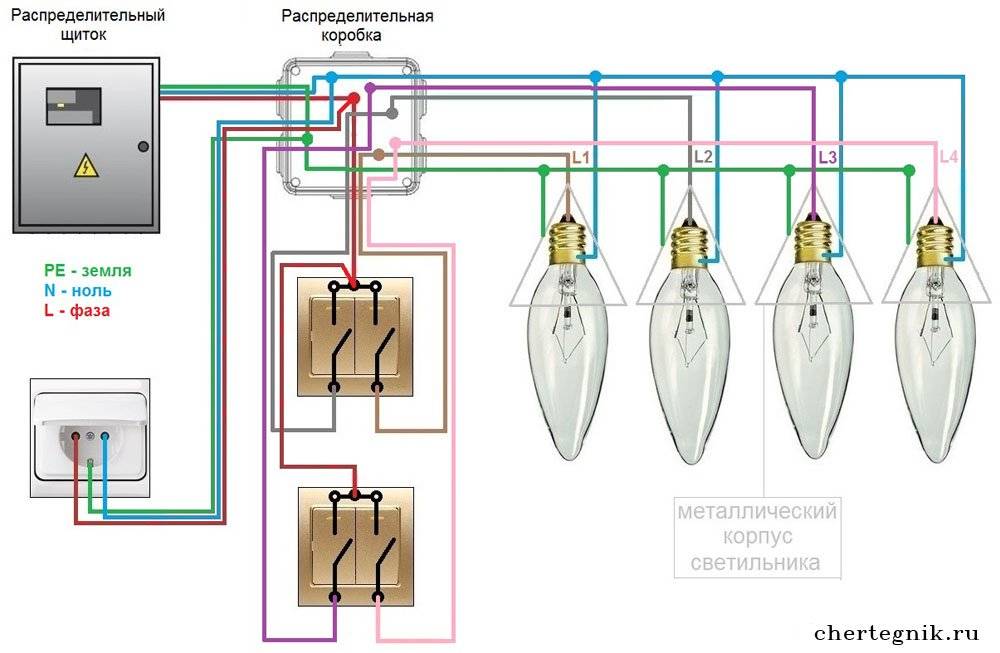

Для этого необходимо монтировать распределительную коробку. В данном электротехническом изделии все кабеля соединяются между собой с помощью сварки, пайки или специальных зажимов (например, WAGO).

Важно! Если Вы подключаете розеточную группу, то согласно маркировке и правильной коммутации в электрическом шкафу коричневый провод — это фаза, синий провод — это общий ноль и зеленый с желтым — это земля.

Что запрещено делать при замене электропроводки в квартире

1. Соединять провода вне распределительной проводки.
2. Соединять провода по средствам скруток (поскольку со временем контакт в скрутках ухудшится и может произойти пожар).
3. Срывать пломбы с счетчика электроэнергии (если он установлен внутри квартиры).
4. Штробить стены в панельных домах. Допускается делать только вертикальные штробы в штукатурном слое или же прокладывать электропроводку в гофре за фальш-стеной из гипсокартона.
5. Выполнять ремонт электропроводки в квартире с помощью усеченного кабеля (маркировка ТУ). Для примера если на кабеле с маркой ТУ написано, что сечение кабеля 3х2.5 мм то в реальности оно может быть сечение может быть в пределах 1.5–1.8 мм.
6. Монтировать кабельно-проводниковую продукцию ближе чем 10–15 см к оконным и дверным проемам.
7. Использовать не влагозащищённое оборудование в ванных комнатах. Для установки в ванных комнатах степень защиты розеток должна быть не менее чем IP54.
8. Монтировать электропроводку вблизи газопровода или труб водоснабжения.
9. Подключать к АВ 16 А кабеля с сечением менее чем 2.5 мм², поскольку кабель будет греться и терять изоляцию, а автоматический выключатель не сработает.
10. Делать горизонтальные штробы.
11. Подключать оборудование на прямую без какой-либо защиты (АВ, УЗО и так далее).
12. Нарушать целостность конструкции несущей стены.

Выводы

Замена электропроводки в хрущевке — это ответственный процесс, который требует определенных навыков и знаний, поскольку от качества его выполнения, зависит безопасность не только Вас и вашей семьи, но а также всего бытового оборудования и приспособлений. И если Вы хотите, чтоб электропроводка в однокомнатной квартире прослужила как минимум 20–25 лет то лучше доверить данной дело проверенным электромонтажным организациям.

Видео по теме

Схемы общей электропроводки

Схема параллельного соединения цепи на примере светильника с 5 лампами

Чтобы рассчитать количество проводов, выбрать места для монтажа электрических точек и грамотно соединить кабель, необходимо составить общую схему электропроводки. Рассмотрим способы соединения электрической цепи.





Параллельное — при таком способе входящие в цепь элементы объединены двумя узлами и не соединены друг с другом. При таком соединении элементов, даже если одна из ламп перегорит и разорвет цепь, остальные не погаснут, поскольку у тока останутся «обходные» пути.

Последовательное — все элементы цепи располагаются друг за другом и не имеют узлов. Пример последовательного соединения — всем известная елочная гирлянда: большое количество лампочек, соединенных одним проводом. Если сгорит одна, цепь разорвется и погаснут все.

Последовательное соединение

Основных типов разводки электропроводки три. Рассмотрим их подробно, поскольку от выбранного типа зависит вся схема целиком.

1. Тип «звезда» иногда называют бескоробочным, или европейским, типом разводки. Вкратце данный тип можно отобразить так: одна розетка — одна линия кабеля до щитка. Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, которая заходит прямо в квартирный щиток и в идеале имеет автоматический выключатель. В чем преимущества и недостатки такого типа разводки? Плюс — прежде всего в безопасности и возможности контроля над каждой электрической точкой. К тому же не требуется устанавливать распределительные коробки. Разводка именно такого типа делается, когда устанавливают систему «умный дом». Минус «звезды» — как минимум троекратный расход проводки и, соответственно, трудовых затрат по ее монтажу. Кроме того, квартирный щиток становится размером со средний шкаф. Он может насчитывать 70–100 групп автоматов, особенно если на объекте есть еще и информационные сети. Установить самостоятельно такой щиток сложно, и он дороже обычного.

2. Тип «шлейф» напоминает «звезду», но отличается от нее экономичностью. Изобразить его можно так: розетка — розетка — розетка — квартирный щиток или распаячная коробка. На один кабель последовательно подключаются несколько электрических точек, от которых общий питающий проводник идет либо к квартирному щитку, либо к распаячной коробке.

3. Тип разводки в распределительных коробках — наиболее часто встречающийся вариант. Именно таким образом делалась разводка в советское время. Экономичный способ, не требующий особых затрат. В квартире щитка нет вовсе, он расположен на лестничной площадке. От такого общего питающего «стояка» отходит квартирное ответвление. На нем в щитке стоят счетчик и автоматический выключатель (иногда — 1, иногда — 2–3, редко больше). Питающий кабель заходит в квартиру, затем при помощи распределительных коробок — в помещения, подходя к каждой точке. Можно сказать, что от распределительной коробки проводка идет к точкам «звездой».

В чистом виде типы разводки применяются редко. Исходя из имеющихся в наличии ресурсов и по пожеланию обычно выбирается смешанный тип. Пример по разводке в отдельной квартире.

Два вида разводки проводов: розетка — щиток («звезда») и щиток — розетка — розетка — розетка («шлейф»)

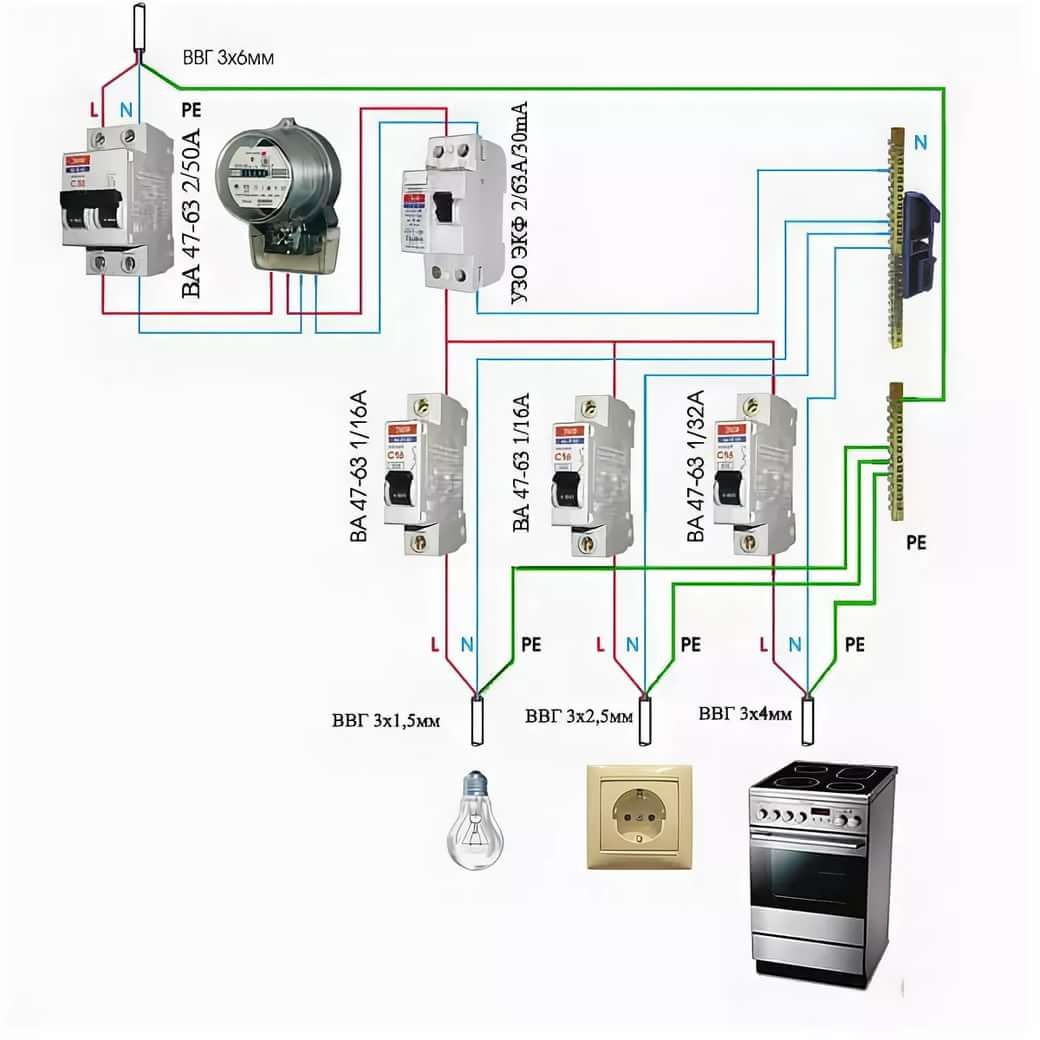

Питающий кабель входит в квартирный щиток, где стоят несколько групп автоматов и устройств защиты. В щитке общий кабель разводится на несколько зон, например, по жилым комнатам и отдельно по ванной и кухне с разделением на розетки и освещение. Питающий кабель отдельной зоны заходит в комнату и распределяется в коробке по точкам. Здесь возможны варианты: кабель пойдет на розетки «шлейфом» или на каждую точку будет выделен отдельный провод.

Способы разводки розеток: последовательный «шлейфом» и параллельный в распределительных коробках

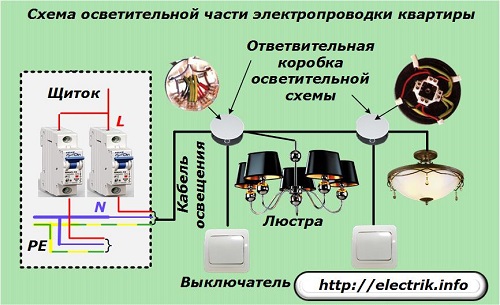

Силовые кабели и провода освещения подключены к щитку отдельно

Профессиональные электрики составляют такие схемы с учетом всех факторов. Это пожелания хозяина объекта, то есть что именно хочется увидеть в квартире или доме. Например, хозяин говорит, что в гостиной должны быть две группы розеток по три в каждой. Плюс два проходных выключателя и телефонные розетки в количестве трех штук. Электрик, приняв к сведению эти данные, по правилам электромонтажных работ составляет схему, в которой учитываются параметры безопасности, порядок выполнения работ, тип проводки, размеры штроб и т. д. Такой чертеж является документом и заверяется в специальной организации.

Пример принципиальной схемы электроснабжения квартиры, составленной профессиональным электриком

Современные фирмы, предоставляющие услуги по электромонтажным работам, пользуются компьютерными программами. Они созданы специально для инженерно-технических работников (ИТР) и домашнему мастеру вряд ли пригодятся.

Чтобы самостоятельно выполнить монтаж проводки, схему можно начертить самому. Это делается достаточно просто. Для начала изображается квартирный план с учетом всех размеров. Если нет необходимой документации, можно взять ее у застройщика, хотя она обязана храниться и у владельца жилья.

Затем при помощи специальных обозначений выставляются все желаемые точки: лампы, розетки, автоматические выключатели и т. д. Надо не полениться и поставить общепринятые обозначения, чтобы эту схему поняли и другие люди. Часты случаи, когда какое-то время спустя автор схемы не может разобраться в загадочных иероглифах, которые он сам же и придумал. После этого вычерчиваются линии, которые обозначают прокладку проводки. Обязательно укажите на плане, на каком расстоянии от потолка или пола находится кабель, особенно если проводка скрытого типа.

Первоначально на схеме выставляются все электрические точки, которые необходимо разместить в квартире или доме

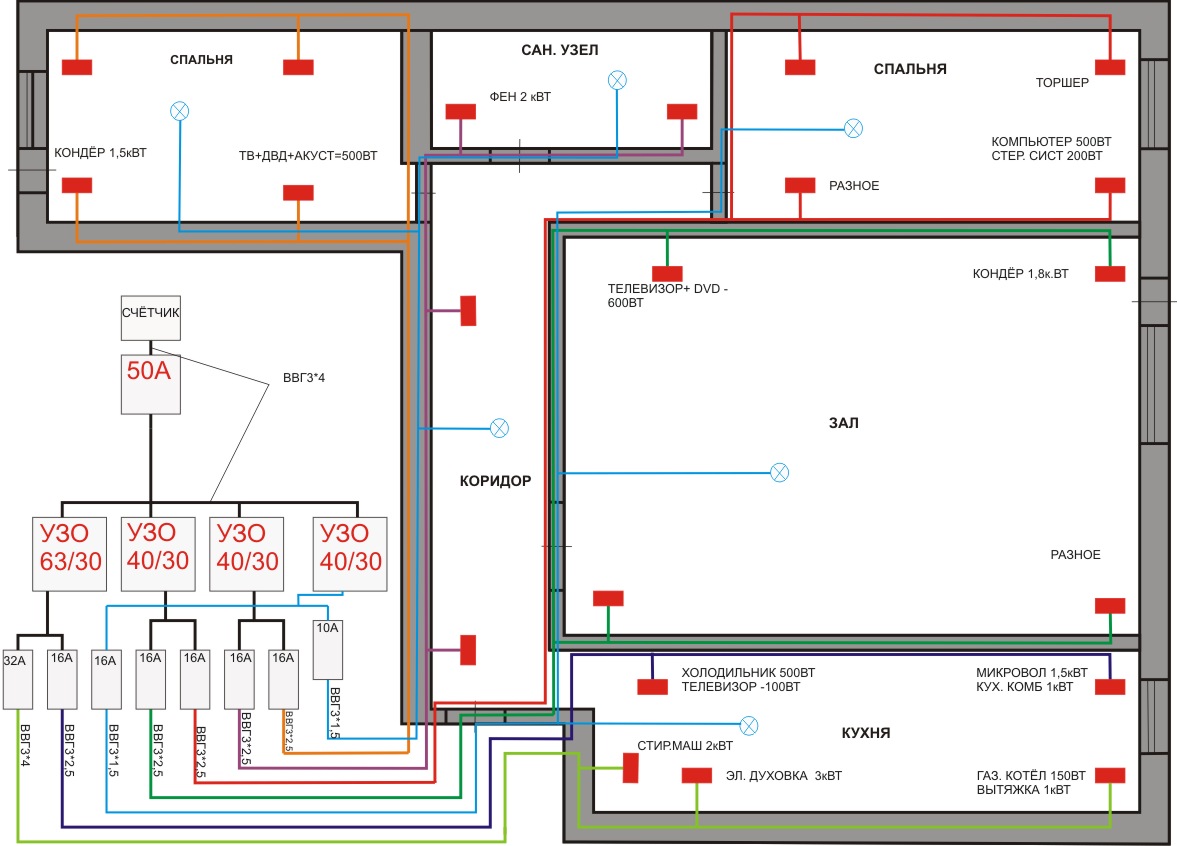

Далее приведен пример электрической схемы квартиры. Разными цветами показаны провода освещения, силовые кабели и провод заземления. Условными значками изображены светильники, розетки, выключатели и распределительные коробки. Такая схема очень наглядна, и по ней можно выполнять все необходимые расчеты. Это необходимо для того, чтобы в дальнейшем точно знать, где проходят провода. Иначе можно, вешая картину или полку, попасть сверлом прямо в кабель.

Электросхема квартиры

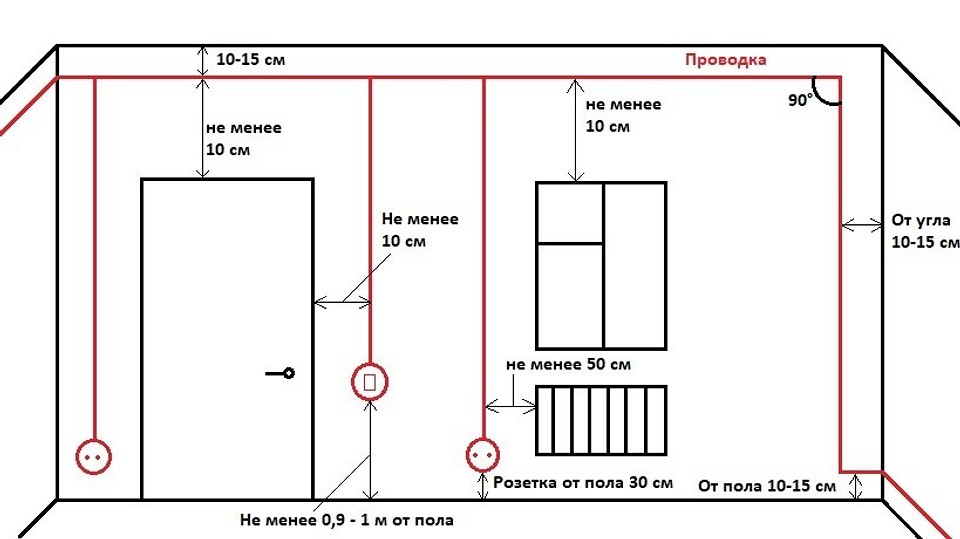

Существуют типовые правила для монтажа. Они таковы:

1. Провод прокладывается только по вертикальным и горизонтальным линиям под прямыми углами. Если возникнет желание схитрить и сэкономить кабель, проведя его по диагонали, лучше так не делать. В дальнейшем найти этот кривой путь весьма трудно, а попасть в него гвоздем проще простого.

2. Расстояние от провода до потолка или пола должно быть 15 см. От углов, дверных косяков и оконных рам — не менее 10 см. При обводке через трубы отопления следует соблюдать зазор между ними и проводкой не меньше 3 см.

Обводка проводки вокруг отопительных труб

3. Необходимо избегать пересечения проводов при прокладке. Если это трудновыполнимо, то расстояние между кабелями должно быть не меньше 3 мм.

4. Для упрощения расчетов все розетки и выключатели должны находиться на одинаковой высоте. Обычно выключатели устанавливают слева от двери на высоте, достаточной для того, чтобы опущенной ладонью прикоснуться к ним, то есть 80–90 см. Розетки монтируют на высоте 25–30 см. Однако на кухне и в случае подключения высоко висящих электроприборов это расстояние может быть и другим. Лучше всего, если провод к выключателям будет спускаться сверху, а к розеткам подводиться снизу — так делает большинство электриков.

5. Длина проводника, выходящего из электрической точки, должна быть 15–20 см. Это делается для удобства монтажа точек при скрытом типе проводки. Если она открытого типа, то длина проводника может быть меньше: 10–15 см.

Концы жил проводов, которые заходят в электрические точки, должны быть заизолированы изолентой. Вооружившись чертежом, можно начинать монтировать электропроводку.









Что бы еще почитать?

Схема разводки и подключения электропроводки

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники. Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое. При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов. Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению. Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту. Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

План электропроводки квартиры – пример. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Электрик продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью. При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети.

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

1. Отдельная группа на освещение.
2. Подключение мощной бытовой техники.
3. Отдельная кухонная линия.
4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает. Давайте разберем подключение каждой группы по отдельности.

Готовим исходные данные

Составить такую схему, это полдела.

Для расчета нам нужно знать:

• где и какие приборы будем устанавливать;
• потребляемую мощность, с учетом запаса на появление новой техники;
• тип проводки, открытая или закрытая.

С этим вопросом лучше всего справится, конечно, хозяин, а не проектировщик. Последний часто даже не тратит времени на натурные замеры или изучение чертежей дома.

Они делают всего лишь три шага:

1. умножают площадь квартиры на два и получившуюся цифру берут за метраж;
2. для обычных комнат принимают сечение провода 2,5 или 3 мм2, чего хватает с запасом для большинства случаев;
3. для мощных потребителей (электроплиты) планируют сечение в 6 мм.

Все, для них расчет количества провода для электропроводки окончен. Примерно поэтому же принципу работают и многочисленные онлайн калькуляторы, которые легко найти в интернете. Но готовя расчет для себя, мы можем сделать его более точно, поэтому не надо жалеть времени, а просчитаем все досконально.

Какой будет ввод: одна или три фазы

Однофазный щиток в три раза меньше. Вопрос не ставится, если подключение к жилью уже произведено. Но чаще проводку делают до подключения коммуникаций. Если речь идет о городской квартире то здесь ясно — три фазы не имеют смысла. Для коттеджа такой вариант нужно продумать.

Он выгоден лишь в двух случаях:

• если будет подключено мощное оборудование — электрокотел, теплые полы;
• если Вы планируете, например, в гараже использовать станки или инструмент с асинхронными двигателями, которые заведомо лучше работают от трех фаз, чем от одной с подключением через конденсатор.

В прочих случаях три фазы излишни. К тому счетчики, автоматы и УЗО (устройство защитного отключения) которые нужно ставить на вводе заведомо дороже и больше для трех, чем для одной фазы.

Определяемся, как будем делать разводку

Пример разводки, когда на каждую группу потребителей отдельная линия и защита.

Возможны несколько вариантов:

• Все устройства будут подключены через один автомат — для более мощных потребителей просто предусмотрим большее сечение провода. Не самый оптимальный выбор, установленное защитное устройство, рассчитанное на большие токи, может не сработать при замыкании, например в настольной лампе.
• Для наиболее мощных потребителей предусматриваем отдельную защиту и проводку, второй кабель предназначается   для прочего оборудования дома. К розеткам и освещению идет одна разветвляющаяся линия. Этот способ применяется чаще всего.
• Прокладываем отдельные линии на мощные устройства, освещение и розетки. Увеличивает длину проводки, зато упрощает обслуживание и выявление неисправностей.

Тип проводки

Есть два типа проводки, открытая и скрытая:

• Открытая — для квартир применяется редко так как портит интерьер. Но ее разновидности, когда провод все прикрывается плинтусом или пластиковых коробах. Такой метод увеличивает расход провода, но зато упрощает монтаж и ремонт.
• Скрытая электропроводка — провода укладываются в материале стен в специально сделанных каналах (штробах). Для удобства прокладки и ремонта используют специальные лотки или трубы. Там где это возможно проводят линию под листовой облицовкой стен или прячут под натяжным или подвесным потолком.

Кстати, расчет электропроводки в деревянном доме,  хотя часть ее и будет возможно открыта, тоже делается по этой методике. Правила безопасности требуют, чтобы по сгораемым конструкциям все провода шли в трубе.

Провода скрытые в пробитых в стене штробах.

Чертим схему разводки электропроводки

Дальше нам необходимо определить, где будут находиться розетки, выключатели, светильники, распределительные коробки. Можно нарисовать на бумаге, но более выгоден другой путь — размечаем сразу на стенках.

Для разметки выбираем или карандаш или стираемый маркер, чтобы можно было исправить ошибки.

Таким образом, мы добиваемся следующих преимуществ:

1. Мы сразу наглядно видим, что у нас будет и где стоять, если надо можем легко корректировать.
2. Получаем готовую разметку выполнения работ и нарезки штроб.
3. Нет необходимости чертить такой чертеж как на фото ниже, с привязками, можно просто нарисовать произвольную электрическую схему отметив расстояние между узлами.

Так примерно выполняют план на бумаге перед разметкой на стену
Примерно так (отметив расстояния между приборами), можно начертить в случае, когда сразу разметка нанесена на стене. Кроме того, что мы замерим длину проводов, мы можем сразу замерить и необходимый метраж труб для прокладки в стенах или коробов для наружной проводки. Одновременно можно просчитать и сколько, какого крепежа нам понадобится.

Но этот метраж не учитывает соединения внутри элементов проводки. Поэтому, делая расчет электропроводки в частном доме,  набрасываем по 20 см на каждую розетку, выключатель и распределительную коробку. Кроме того прибавляем процентов 10% общего запаса.

Что нужно учитывать, размечая расположение элементов проводки

Пример разметки прямо на стене.

При разметке учитываем следующее, любая инструкция  по проектированию учитывает это:

1. Провода пускаем или горизонтально или вертикально, но не под углом или закруглением (потом будет легче искать, где он проходит, чтобы случайно не повредить, забивая гвоздь).
2. Все разветвления делаются только в распределительных коробках.
3. Отступаем от углов, и проемов на 10-15 см, от отопительных приборов на 50 см.
4. Проводка должна быть на 15 см ниже потолка.
5. Розетки поднимаем выше уровня пола минимум на 0,3 метра (чтобы избежать попадания воды при заливе квартиры).

Выполнив эту работу самую трудоемкую при расчете, мы уже знаем, сколько провода нам надо, но пока еще не знаем какого. Нам нужные еще данные о потребителях тока, которые будут подключены в нашу проводку.

Определяем потребителей и нагрузки

Электрокотел и электроводонагреватель — устройства, потребляющие самую большую мощность в доме. Для этого этапа мы можем взять уже готовую, только что вычерченную нами схему. Проходимся по комнатам и смотрим, что и где у нас будет подключено. Причем с учетом на перспективу, может быть сейчас у нас на кухне только мультиварка и микроволновка, а мы собираемся поставить, когда разбогатеем еще посудомоечную машину, кофе-автомат и большой телевизор. Также отмечаем мощности светильников.

Если затрудняетесь определить мощность эта табличка Вам в помощь:

Электроприбор	Средняя мощность, КВт	Электроприбор	Средняя мощность, КВт
телевизор	0,3-0,4	кондиционер	1,5-2
принтер	0,5-0,3	проточный нагреватель воды	1,5-1,8
персональный компьютер	0,8-0,6	емкостный водонагреватель	1,5-2
фен	1-1,1	электродрель	0,5-0,8
электроутюг	1,6-1,8	перфоратор	1200
чайник	1,2	заточной станок (наждак)	0,5-1
вентиляторы	0,5-1	циркулярная пила	1,3-2
тостер	0,8	электрический рубанок	0,5-1
кофеварка	0,9-1,1	электролобзик	0,5-0,7
пылесос	1,8-1,5	шлифовальная машина	1,2-1,7
масляный обогреватель	1,5-2	фуговальный (рейсмусовый) станок	2,0-2,5
микроволновка	1,4-1,6	компрессор	1,0-2,0
электрическая духовка	2,0-2,1	электрическая газонокосилка	1,0-1,5
электроплита	2,5-3,5	сварочный агрегат	2,0-3,0
холодильник	0,8-0,6	минибашня	0,8-1,2
стиральная машина	2,0-2,5	цепная электропила	0,8-1,5

Определив, сколько и чего у нас будет подключено можно двигаться дальше.

С чего начать составление проекта

В отличии от профессионального создания электроснабжения квартиры, самостоятельный электропроект квартиры начинается с простого плана квартиры. Можно в масштабе, а можно и от руки. Чистых планов должно быть два. Один для розеток. Второй для освещения.

Составление электропроекта розеток

На чистом плане квартиры нанесите все планируемые розетки. Пока не соединям их линиями, а просто наносим (схематично) планируемые розетки.

При желании пользуемся принятыми условными обозначениями.

Дальше розетки нужно разбить на групповые цепи  (группы). Можно рассчитать электропроводку и разбить ее на группы теоретически. Но можно воспользоваться практическими правилами разделения электропроводки на группы.

Практическое разделение электропроводки на группы

• Суммарная мощность одной группы розеток не должна превышать 4300 Вт. Такая суммарная мощность позволит запитать группу, кабелем 3×2,5мм² (медным). Защитить электропроводку каждой такой группы, должен автомат защиты 25 Ампер или предохранителем 20 Ампер.
• Для электроплиты запланируйте отдельную линию электропитания, 3×6мм² (с мощностью плиты до 7300Вт), защитить линию для плиты нужно автоматом защиты 40 Ампер или предохранителем 32 Ампера. Если плита имеет меньшую мощность, то достаточно кабеля 3×4 мм².
• Учитывая все изложенные правила, розетки, нанесенные на план, соединяются в группы. На плане пишутся записи об автоматах защиты, например, группа 1 – 25 Ампер – кабель 3×2,5 мм², марка ВВГнг.

Если количество розеток в квартире небольшое, и розетки разных комнат попадают в одну группу, то между комнатами нужно запланировать установку распределительной коробки. Это меняет лишь тип разводки, но не меняет принципа составления электропроекта.

Составление электропроекта для освещения

• Аналогично розеткам делаем проект для группы освещения. На нем наносим все планируемые светильники, выключатели.
• На группы освещение разделяем из следующих соображений. Одна группа освещения не более 2300Вт. Если рассчитать автомат защиты для такой группы, то получим номинал автомата защиты 16 Ампер, что соответствует предохранителям в 10 Ампер. Электрический кабель такой группы 3×1,5 мм². Замечу, что кабели меньшего сечения использовать в электропроводке квартиры нельзя (ПУЭ).

Два листа электропроекта готовы. Осталось сделать проект квартирного щитка. Правильно, проект щитка называется однолинейная расчетная схема. Но мы делаем  электропроект квартиры своими руками, поэтому у нас будет простая схема щитка.

Схема квартирного щитка

• По двум сделанным листам проекта, считаете, количество получившихся групп и по приведенным выше правилам определяете номиналы автоматов защиты и делается выбор автомата защиты.
• Все эти данные в любой форме наносите на лист бумаги, не забываете указать для каждой группы тип электрокабеля, его сечение и способ прокладки.
• Для «мокрых» бытовых приборов запланируйте установку УЗО, для дополнительной защиты человека от повреждения изоляции и утечки тока на корпус.

Пожалуй, это все! Как видите, нет ничего сложного. Электропроект квартиры своими руками, для личного пользования, под силу каждому. Приведу, для примера, один простой проект электропроводки розеток и освещения квартиры.

Расчёт сечения кабеля

Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих. Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.

Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ. Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика.

Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно рассчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональная напряжению в цепи.

Математическая формула расчёта выглядит так: P=U×I Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт. Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.

Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.

Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.

Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта: Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.

Расчет автоматов и устройств защиты

Итак, мы рассчитали сечение необходимого кабеля, заодно рассчитав максимальную силу тока в цепи. По значению силы тока мы можем подобрать автомат защиты этой цепи. Автомат защиты это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи за безопасно короткое время при возникновении аварийных ситуаций короткого замыкания и перегрузки.

При подборе номинала автомата защиты нам понадобится округлённое в большую сторону значение силы тока нашей цепи и знание шага номиналов имеющихся в продаже. В продаже вы найдете автоматы защиты с номиналов по току 6, 10, 16, 25, 32, 64 Ампера.

Чтобы выбрать устройство защиты нужно вспомнить, что это такое. Устройство защиты или УЗО, это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи при возникновении потенциальных угроз человеку быть пораженным электротоком.

Например, в ванной идет утечка тока от питающего кабеля на металлический корпус машины. Сила этого тока недостаточна, чтобы сработал автомат защиты. Вместе с тем во влажной среде этот ток может быть опасен для человека. УЗО определяет такие токи, которые называются дифференциальными, и отключает электропитание цепи.

При выборе УЗО нужно учесть, что:

• УЗО ставится в цепь со стороны подачи электропитания вместе с автоматом защиты.
• Устройство ставится в цепь после автомата защиты этой электрической группы.
• Номинал УЗО по току должен быть на шаг меньше номинала автомата защиты, установленного вместе с УЗО.

Данные правила относятся к УЗО отдельной группы, но не относятся к выбору УЗО используемого для защиты нескольких групп электропроводки. Чтобы упростить задачу расчёта номиналов автоматов защиты квартирной электропроводки, есть рекомендуемый вариант, который сработает для любой средней квартиры. В этой визуальной таблице вы видите, как нужно разбить электропроводку квартиры на группы и какой подобрать номинал автомата защиты для каждой группы.

Расчёт длины кабеля

Длину необходимых кабелей нужно промерить рулеткой от мест расстановки розеток и светильников квартиры до щита. Если вы делаете проводку для отдельной электроточки это сделать несложно. Однако если вы делаете проводку для всей квартиры с несколькими группами вам нужно предварительно нарисовать схему электропроводки с обозначением на схеме групп проводки и трасса прокладки кабелей.

К полученной длине кабеля нужно прибавить 10%-15% для запаса. Для правильного выбора трассировки кабеля нужно помнить о правилах монтажа электропроводки.

Пример

Для примера проведём расчёт электропроводки в квартире для новой стиральной машины. Я выбрал для примера, стиральную машину Bosch WAN20060OE. Её максимальная потребляемая мощность 2300 Вт. Для стиральной машины нужно сделать отдельную группу со своим автоматом защиты и УЗО. Отдельная группа защиты означает, что розетка стиральной машины должна питаться электрическим кабелем, идущим от квартирного щита и защищаться отдельным автоматом защиты и желательно, отдельным УЗО.

Расчёт по току:

Делим 2300 Вт на 220 Вольт и получаем силу тока цепи равную 10,45 Ампер. Здесь округляем в меньшую сторону, так как напряжение может быть 220-230 В. Получаем ток данной цепи 10 Ампер. По таблице смотрим сечение кабеля. Оно равно 2,5 мм2, для меди. Алюминиевый кабель  в рассмотрение не берем.

Автомат защиты выбираем с запасом на 16 Ампер. УЗО выбираем на рабочий ток 10 или 16 Ампер. Ток срабатывания УЗО 30 мА. Для улучшения эргономии щита, пару автомат защиты+УЗО лучше заменить на дифференциальный автомат защиты (дифавтомат). Он выполнит обе функции защиты. Номинал дифференциального автомата защиты 16 Ампер. Длину необходимого кабеля промеряем рулеткой от места установки розетки до места установки автомата защиты. К этой длине прибавляем 10%.

Всё, расчет электропроводки в квартире для новой стиральной машины проведён.

Видеообзор: Как разделить по группам электропроводку в квартире или доме,схемы и примеры

Как самому сделать электропроект

Как сделать разводку электропроводки в квартире

Источники

• https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html
• https://Elektrik-a.su/energii/raschet/raschet-provodki-v-dome-4
• https://ehto.ru/proekty-elektriki/ehlektroproekt-kvartiry-svoimi-rukami
• https://elektriksan.ru/elektrika/raschjot-jelektroprovodki-v-kvartire/

Схема разводки электрики на кухне: подробный план с фото

На сегодняшний день схема разводки электрики на кухне считается достаточно сложной. Сложность заключается в том, что вы сразу не сможете определиться с бытовой техникой, которая будет расположена на кухне. Именно поэтому вы не сможете правильно рассчитать количество розеток в этом помещении.

Как правило, в этом помещении обязательно должно быть установлено 6 розеток:

1. Для подключения варочной панели.
2. Холодильника.
3. Микроволновой печи.
4. Электрического чайника.
5. Кухонной вытяжки.
6. Посудомоечной машины.

Кроме этого, здесь может присутствовать дополнительная техника. Для нее можно будет разместить дополнительные розетки на кухонной панели. Из-за этих сложностей схема электропроводки на кухне в хрущевке должна быть продумана. Теперь мы с вами рассмотрим оптимальные варианты размещения розеток и советы по выбору кабеля для разводки электричества в панельном и частном доме. Если вам будет интересно, тогда можете прочесть про схему электропроводки в двухкомнатной квартире.

Схема разводки электрики на кухне

Сначала вы можете посмотреть проекты расположения розеток на кухне:

Вам необязательно проводить установку розеток во всех местах, которые изображены на фото. Если вы выполните установку розеток, как изображено на фото, тогда вам необходимо будет установить много автоматических выключателей. Они просто не влезут в квартирный щиток. Также на кухни, скорее всего не будет включаться вся бытовая техника одновременно. Мы детально изучили этот план и рекомендуем установить только 6 электрических розеток. Три розетки обязательно должны находиться в районе столешницы. К ним вы сможете подключить дополнительные электрические приборы. Ниже мы предоставили упрощенную схему проводки на кухне.

Для освещения мы рекомендуем использовать двухклавишный или трехклавишный выключатель света. Он позволяет контролировать подачу освещения в определенные зоны. Если вы планируете использовать готовый проект разводки электрики в комнате, тогда мы рекомендуем опираться на схему электропроводки кухни панельного и частного дома:

На схеме, которую мы разместили выше, вы сможете увидеть, что она включает всего несколько розеток. Они имеют удобное расположение и поэтому, вы точно сможете подключить к ней все необходимые бытовые приборы.

Также вам следует позаботиться о защитной автоматике. Номинал автоматических выключателей и УЗО должен быть таким как изображено на схеме ниже:

Эта вся информация, которую мы хотели бы сказать про план разводки кухонной проводки. Больше информации ищите в соответствующих рубриках на нашем сайте. Мы надеемся, что эти схемы электропроводки на кухне станут для вас полезными.

Читайте также: схема подключения двойной розетки.

Схема электропроводки в частном доме и квартире

Для того что бы сделать электропроводку в квартире или частном доме необходима схема, чертёж или рисунок сделанный от руки – не важно как отображено, главное чтобы было понятно где будут розетки, выключатели и светильники.

Должен быть лист, листок или бумажка, что угодно, но такое что можно было бы взять в руки, взять в руки сегодня, завтра и через неделю.

Отмечать на стенах легче и быстрее, пробежался по комнатам, крестики поставил и вроде проект готов, но потом на исправления неточностей уйдёт много сил и времени. Поэтому, лучше выделить один-два часа, в зависимости от количества комнат, и внимательно выбрать места расположения оборудования, отображая это на бумаге или компьютере. Собственно и делов-то, определить на место три устройства – розетку, выключатель и светильник.

Планировать схему разводки электропроводки в доме или квартире необходимо с учётом расстановки мебели, например, начиная от входа, в коридоре или прихожей, вещевой шкаф или шкаф-купе, не должен закрывать розетки или выключатели. Но в шкафу, на входе, удобно расположить розетку 220В и интернет-розетку для подключения роутера Wi-Fi: и ничего не видно, и близко к магистральным линиям в подъезде и всегда свободный доступ к оборудованию.

Так-же, если планируется зеркало и какая ни-будь тумбочка в коридоре, допустим для городского телефона, то на это место следует обратить внимание, то есть, где точно это всё будет стоять и уже относительно этого расположить розетки и выключатель для светильника над зеркалом. Решить нужен ли звонок на входе, если нужен, то найти места для звонка и кнопки.

В санузле, возле раковины с зеркалом, также необходимо определиться с размерами для расположения розетки для фена или бритвы и выключателя для светильника расположенного над зеркалом, если нужна принудительная вытяжка воздуха – выбрать место для вентилятора.

Сложнее всего с планированием мест разводки электропроводки на кухне, в идеале должно быть известно, какая именно будет кухонная мебель, и иметь в наличии проект кухни, но так не бывает, или почти не бывает. Когда планируется электрика, о мебели думают только в общих чертах, а надо поточнее. Но, всё же необходимо выбрать место, например для печки, для которой может потребоваться розетка для розжига или силовая розетка (или длинный вывод провода) для варочной панели – если нет газа и печь электрическая. Ещё надо определиться с местом для вытяжки над плитой и для духовки, если духовка будет электрическая. Надо не забыть и о посудомоечной машине, а также о стиральной машине, которая располагается, обычно, в санузле или на кухне.

Над кухонным рабочим столом должны быть розетки для подключения бытовой кухонной электротехники и обязательно освещение кухонного рабочего стола, выключатель для этого освещения удобно расположить где-то рядом, к примеру, в одном блоке с розетками над рабочим столом. Ещё, не помешает, решить нужен ли электрический тёплый пол или защита от протечек воды. Проще с планировкой мест в жилых помещениях, в них заслуживают особого внимания розетки для телевизора, домашней видео-аудио техники, ПК и расположение питания для сплит-систем.

Расположение розеток для телевизора зависит от способа его установки: настенное или на тумбе, в общем на какой высоте будет телевизор, смысл в том, чтобы не было видно проводов, для этого розетки должны быть за телевизором. Для видео-аудио техники определиться с местом расположения самой аппаратуры и розетками для нее, а также с местами расположения колонок и в дальнейшем все провода убрать под штукатурку. Выбрать место для компьютера и, соответственно, розеток для ПК.

Расположение питания для сплит-систем зависит, естественно, от расположения сплитов. Это может быть: или розетка, или вывод провода для подключения напрямую – такое подключение лучше – не видно проводов. Необходимы размеры расположения розеток и выключателей для освещения возле кроватей, это зависит от размеров самих кроватей, что, как и на кухне, почти всегда, невозможно узнать, но надо постараться… Для выключателей обязательны правила: открытые двери не должны закрывать выключатели и они должны быть внутри жилого помещения.

Планировать расположение светильников на потолке, также, необходимо с учётом расположения мебели, например на кухне, после расстановки мебели, светильник на потолке не должен оказаться возле шкафчиков, а должен быть на равном расстоянии между мебелью и противоположной стеной. Также надо учитывать и расположение карнизов для штор, расстояние от стены с окном до карниза бывает значительным, если это не принять во внимание и установить светильник строго по центру помещения то, особенно при закрытых шторах, будет видно, что центральный потолочный светильник не посредине потолка.

Удобно всё разделить на зоны или части:

1. Вход – коридор или прихожая
2. Санузел
3. Кухня
4. Комната 1
5. Комната 2 и так далее
6. Балкон и/или лоджия
7. Что-то ещё

Таких нюансов при планировании разводки электропроводки в частном доме или квартире не много и они не очень критичны, но лучше, когда они учтены, если хочется сделать монтаж качественной электропроводки.

Похожие статьи

1. Материал для электропроводки в квартире и доме: стоимость материалов.
2. Прокладка проводов и кабелей электропроводки в квартире и частном доме.
3. Распределительная коробка для электропроводки в квартире и частном доме.

Схема электропроводки в квартире: изучаем азы

Схема электропроводки в квартире и любых других помещениях должна разрабатываться до начала проведения электромонтажных работ. Вносить коррективы в этот документ во время монтажа бессмысленно – все должно быть продумано и распланировано заранее. Что включает в себя монтажная схема электропроводки квартиры и как она составляется?

Основные понятия

Электропроводкой называют систему проводов и силовых кабелей, обеспечивающую электричеством одну или несколько комнат квартиры или дома. Ее монтаж должен производиться в строжайшем соответствии с требованиями 7-го издания российских «Правил устройства электроустановок» (ПУЭ-7). С изучение этого документа и должно начинаться составление типовой схемы электропроводки квартиры или доме.

В каких случаях требуется производить монтаж электропроводки? Возможные причины проведения этого вида работ:

• обеспечение электричеством помещений только что отстроенного здания;
• замена пришедшей в негодность старой проводки – в этом случае новая электрическая схема проводки в квартире может не составляться;
• ремонт квартиры;
• приобретение более мощных бытовых электроприборов взамен имеющихся.

Электропроводка подразделяется на:

• открытую;
• скрытую.

Открытые провода в наши дни почти не применяются. Их сменила более надежная и незаметная скрытая проводка.
Скрытая, в свою очередь, подразделяется на:

• сменяемую – прокладываемую внутри пластиковых труб;
• несменяемую – укладывающуюся под слоем штукатурки.

Работы по замене или монтажу проводки должны начинаться с составления схемы электропроводки в квартиреили доме. Что это за схема и как она выглядит? Под названием «типовая схема электропроводки квартиры» скрывается ни что иное, как чертеж плана комнат и других помещений квартиры, на который нанесены условные обозначения электроточек и подходящих к ним проводов.

Составление схемы электропроводки в квартире

Типовая схема проводки в квартире имеет сложную ветвистую структуру: вводные питающие провода делятся на группы, а те, в свою очередь, разветвляются по комнатам. Составление схемы разводки электропроводки в квартире начинается с распределительного этажного щитка.

При составлении монтажной схемы электропроводки квартиры все приборы-потребители электроэнергии распределяются по группам. Чаще всего группы формируются следующим образом:

• I – освещение всех комнат квартиры за исключением санузла;
• II – питание розеток в жилых помещениях;
• III – освещение санузла;
• IV – питание розеток кухни.

Разбиение потребителей на группы позволяет решить следующие две задачи:

• обеспечение автономной работы бытовых и осветительных приборов – поломка, к примеру, холодильника и выключение соответствующего автомата приведут к обесточиванию потребителей только одной, четвертой, группы;

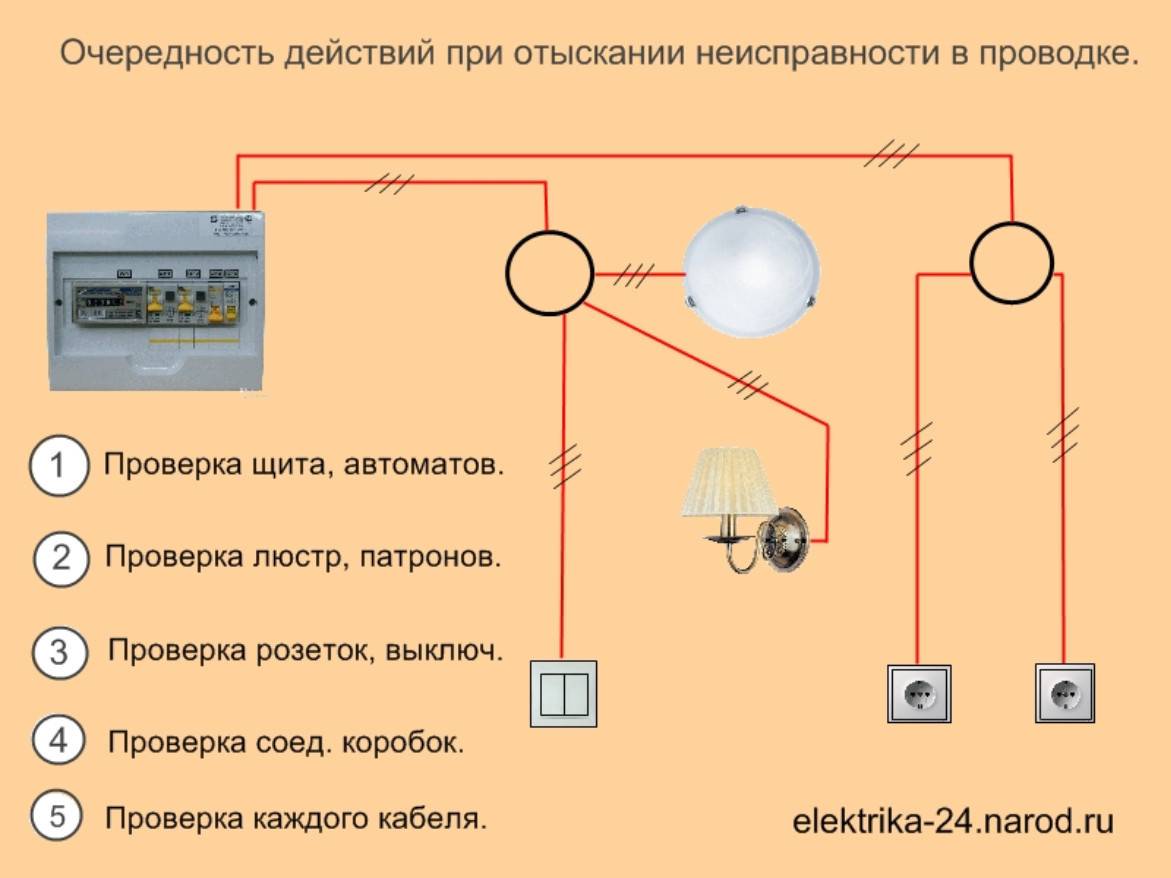

• облегчение поиска неисправностей – зная, в какой группе произошла неисправность, можно легко выявить проблемный участок.

Итак, наша схема разводки электропроводки в квартире выглядит так:

• трехфазный питающий кабель приходит в щиток;
• фазовый провод с щитка через счетчик идет на ввод мощного резервного автомата;
• с вводного автомата фаза уходит на вводные автоматы всех четырех групп;
• ноль, земля и фаза приходят на общую распределительную коробку;
• с общей коробки провода поступают на распределительные коробки комнат и непосредственно к потребителям (электроточкам).

Обычно схема электропроводки в квартире предусматривает подключение кухонных бытовых приборов с общей распределительной коробки: провод для питания плиты сразу прокладывается на кухню. Провода, питающие стиральную машину и кондиционер, идут к своим потребителям. Подключение котла (если он есть) тоже осуществляется с общей коробки. Иначе обстоят дела с розеточными и осветительными проводами. С общего распределителя они прокладываются к комнатным коробкам. Далее схема электрической проводки в квартирепредполагает подключение розеток к розеточному проводу, освещения – к осветительному.

Надеемся, статья поможет вам составить электрическую схему проводки в вашей квартире или любых других помещениях.

Обозначения электрических схем | Study.com

Использование символов

Но читать электрические схемы не всегда легко. Во-первых, они могут быть очень сложными в реальных схемах. Но с другой стороны, вам нужно знать другой язык: язык символов.

Каждый компонент на принципиальной схеме имеет свой собственный символ для его представления. В конце концов, не все мы талантливые художники. Если вам нужно тщательно рисовать лампочку каждый раз, когда вы включаете ее в цепь, диаграмма, вероятно, будет выглядеть не так хорошо.И, что еще более важно, на рисование уйдет гораздо больше времени. Использование простых символов значительно упрощает и ускоряет рисование принципиальных схем.

Примеры общих символов

Существует больше возможных символов для принципиальных схем, чем мы могли бы обсудить за один урок. Итак, давайте просто рассмотрим некоторые из самых важных, которые нужно знать.

Многие люди используют символы схем

Любая прямая линия на принципиальной схеме представляет собой провод.К этим проводам можно подключать разные вещи. Один из них – это аккумулятор, который выглядит так:

Каждой цепи нужен источник питания, например аккумулятор, иначе ничего не будет работать. Он обеспечивает энергию для работы других компонентов схемы. Источником энергии для вашего дома является электрическая компания в вашем городе или поселке. Лампа – еще один распространенный символ, который выглядит так:

И если вы хотите включить и выключить эту лампочку, вам понадобится выключатель, который выглядит следующим образом:

Резисторы также важны, потому что они позволяют контролировать поток электричества в цепи.Выглядят они так:

Конденсатор накапливает заряд до полного заполнения, а затем разряжает его. Конденсатор выглядит так:

Наконец, если вы хотите измерить напряжение и ток в цепи, вам понадобятся вольтметр (для напряжения) и амперметр (для тока). Те выглядят так:

Вот и все: все самые важные символы электрических схем, которые вам нужно знать.

Краткое содержание урока

Электрическая принципиальная схема или принципиальная схема – это чертеж, на котором показаны соединения и компоненты в электрической цепи. Это не показывает, как они устроены, а просто как они связаны. Это упрощает понимание того, как построить конкретную схему. Мы используем символы для компонентов на принципиальных схемах, потому что это быстрее и требует меньшего художественного мастерства.

Вот краткое изложение наиболее важных символов, которые вам необходимо знать:

Как рисовать электрические схемы – Обучение TPC

Если бы вас попросили создать электрическую схему, вы могли бы это сделать? Даже сотрудники, которые понимают символы электрических схем достаточно хорошо, чтобы читать электрические схемы, могут чувствовать себя некомфортно при рисовании собственных схем, что может стать проблемой при установке нового электрического оборудования или перепроектировании или перепроектировании старого оборудования.Знание того, как создавать принципиальные схемы, является важным навыком в таких случаях, поскольку для обеспечения безопасности требуются точные и доступные электрические чертежи.

К счастью, рисование электрических цепей стало намного проще с разработкой программного обеспечения для рисования схем. То, что когда-то требовало трудоемкого создания электрических схем с помощью ручки, бумаги и линейки, теперь может быть выполнено с помощью программного приложения и мобильного устройства. Программное обеспечение для рисования схем позволяет создавать подходящие схемы быстро и легко (любой электрик, который когда-либо изучал небрежно нарисованную схему, может подтвердить, насколько легче читать печатную схему).

Принципиальные схемы

Прежде чем пытаться составить собственные электрические чертежи, вы должны понять, как читать символы электрических схем. Библиотека символов приложения для рисования схем не принесет вам много пользы, если вы не понимаете, что означают символы. Чтобы познакомиться с чтением чертежей электрических схем, перейдите к записи блога TPC Training о чтении электрических символов.

Если вы разбираетесь в символах электрических схем, ваш следующий шаг – выбрать приложение для рисования электрических цепей.Найдите приложение, которое работает на мобильных устройствах, чтобы вы могли рисовать диаграммы на рабочем месте. Приложение также должно включать библиотеку символов электрических схем и шаблонов схем, а также иметь возможность сохранять и экспортировать готовые схемы в широком диапазоне форматов файлов.

Чтобы начать работу над электрическим чертежом, откройте приложение и выберите шаблон, который лучше всего подходит для схемы, которую вы хотите создать. Откройте библиотеку электрических символов и перетащите любые символы, которые вы планируете использовать, в открытый шаблон.

Первой частью электрического чертежа, который вы завершите, будут линии, представляющие цепь. Чтобы добавить узлы, предохранители и переключатели к линиям схемы, выберите соответствующий символ с помощью мыши и наведите его на линию схемы. Когда вы отпустите кнопку мыши, символ будет включен в диаграмму.

Соединения между предохранителями, переключателями и узлами можно легко добавить, перетащив мышь от одного соединения к другому. В случаях, когда два провода пересекаются, но не соприкасаются, используйте линии перехода, которые будут либо доступны в библиотеке символов, либо добавлены путем щелчка правой кнопкой мыши по линии схемы.Когда ваша схема будет завершена, сохраните или экспортируйте ее.

Лица, которым нужен доступ к вашему новому электрическому чертежу, смогут открыть схему удаленно, если вы сохраните схему в облаке. Не забудьте распечатать копию схемы и повесить ее на видном месте возле самого электрического оборудования, что важно для соблюдения стандартов электробезопасности OSHA.

Обучение электротехнике

Изучая принципиальные схемы, лучше всего начинать с малого.Изучите программу для рисования электрических цепей и поэкспериментируйте с простыми электрическими чертежами. Учитывая важность электрических схем, любые сотрудники, которым поручено составлять электрические схемы, должны пройти соответствующее обучение. Краткий курс электрических схем предоставит вам всю информацию, необходимую для точного построения схем с соблюдением правил техники безопасности.

Схемы электрических стояков

: чем они могут помочь?

Схема электрического стояка поможет вам узнать схему системы, что может пригодиться, если вы смотрите на большое высотное здание в Чикаго.Вы должны знать об электрической проводке, которая проложена в здании вертикально, организованно, безопасно и упорядоченно. Электрические стояки часто разделяют пространство вместе с телекоммуникационными и интернет-кабелями. Иногда они также разделяют пространство с трубопроводами городского водоснабжения и газоснабжения, выхлопными трубами, спринклерными системами водоснабжения и системами пожарной безопасности, если это позволяют строительные нормы Чикаго.

Например, согласно строительным нормам Чикаго, вход между двумя этажами должен быть закрыт противопожарным герметиком, который может предотвратить распространение огня между двумя этажами.

---

Получите профессиональный дизайн электрооборудования: соблюдайте строительные нормы и правила и сократите счета за электроэнергию.

---

В некоторых случаях между электрическими стояками нет сплошного пола, и вы можете видеть сквозь другие этажи. Это упрощает определение того, куда идут провода, а также упрощает планирование на случай, если необходимо проложить новые провода, поскольку вы можете просто посмотреть и увидеть, какой кабельный лоток или путь более восточнее для использования.

Проектирование схем электрических стояков

Только человек, имеющий опыт работы в электронике, может прочитать и спроектировать электрическую схему стояка.Сначала осматривается место служебного входа и спрашивается у местной коммунальной компании в Чикаго о доступном рабочем напряжении.

Затем внимание переключается на такие мелочи, как расположение электрических шкафов, шахт и хранилищ. В многоэтажном доме это сделать гораздо проще. После этого проектировщик перемещается с одного уровня на другой и вертикально выше и эффективно находит положение распределительных щитов и панелей относительно конструкции разводки ответвлений.В совокупности все эти компоненты составляют систему распределения электроэнергии.

После разработки итеративного проектирования инженер-электрик проверяет, все ли выделенные компоненты работают вместе и вносят вклад в эффективные электрические характеристики здания. Он смотрит на то, как различные характеристики нескольких электрических компонентов работают вместе, чтобы вы узнали, как в вашем здании работают системы электроснабжения, освещения, вентиляции, отопления и лифтов.

Квалифицированный инженер-электрик может разработать схемы электрических стояков для всех аспектов и типов жилых или коммерческих объектов. Он / она специализируется на объединении разнообразия между особыми конструктивными особенностями схем подъемных линий электропередач для жилых, коммерческих и институциональных учреждений. Он обеспечивает бесперебойную работу системы распределения электроэнергии в вашем здании за счет эффективного и рационального планирования, разработки проекта, установки на месте, технического обслуживания объекта и оборота.

Причины, по которым вам понадобятся схемы электрических стояков

Важно иметь базовое или краткое представление о схемах электрических стояков, даже если вы не знаком с техническими аспектами, чтобы обеспечить эффективное обслуживание вашего строительного объекта.

Схемы электрических стояков

– это ваш незаменимый помощник, если вы хотите детально изучить систему распределения электроэнергии в вашем здании. Помимо этого, вам понадобится документ в виде схем электрических стояков, чтобы показать инженерам-электрикам, если в вашем здании требуется ежеквартально проводить детальную проверку технического обслуживания электричества из-за городских норм Чикаго.

Каждый опытный инженер-электрик знает, насколько важны электрические схемы стояков.

Знаете, где где

Эффективный инженер-электрик хранит свои электрические схемы стояков свободными от ненужной информации и минималистичными, чтобы помочь вам определить взаимосвязь между наиболее важными компонентами системы распределения электроэнергии или EDS в вашем здании.Он не запутает вас ненужной дополнительной информацией о детальной компоновке розеток, освещения и ответвлений. Он поможет вам увидеть более широкую картину, прежде чем углубляться в детали, чтобы вы могли спланировать надежный пошаговый путь к успеху.

Облегчает работу электрика

Никогда не рекомендуется посылать электрика или инженера-электрика в зоны вашего здания с электронной проводкой без надлежащего ознакомления с системой распределения электроэнергии в вашем здании.

На первый взгляд быстрый может показаться эффективным и экономящим время. Однако в долгосрочной перспективе важна электрическая схема стояка здания. Единственная ошибка может быть опасной для жизни человека и стать причиной несчастного случая.

Помогает минимизировать опасности

Если вы не обращаете внимания на электрическую схему стояка вашего здания, вы косвенно допускаете потенциальные и неожиданные электрические опасности, наносящие вред безопасности и жизни инженеров-электриков вашего здания, и не принимаете во внимание двойные или тройные расходы в случае случаются несчастные случаи.Когда вы используете схемы электрических стояков вашего здания в своих интересах, вы экономите не только время, но и деньги, поскольку обеспечиваете строгие стандарты безопасности в своем строительном комплексе в Чикаго.

Когда вы вкладываете средства в электрические схемы стояков, вы не только избавляетесь от ненужных поездок в больницу, но и повышаете производительность труда инженера-электрика. Вы в курсе, что электрическая система вашего здания построена в соответствии со всеми строительными нормами Чикаго.

Помимо всего этого, вы также хорошо осведомлены обо всех деталях, типах и характеристиках электрического оборудования и компонентов на вашем строительном объекте в Чикаго – от служебного трансформатора на земле, принадлежащего коммунальной компании, до деталей лифта в пентхаусе. на верхнем этаже.

Заключение

Вот то, что вы видите с хорошей электрической схемой стояка.

Плавное и простое управление

Используйте схему электрических стояков, чтобы ваша система распределения электроэнергии работала гладко, как масло.

Обеспечение безопасности жизни

Устраните риск возможных несчастных случаев с электрическим током и сделайте безопасность вашего электрика приоритетной, чтобы вам не пришлось нести расходы на дополнительные расходы в связи с несчастными случаями на рабочем месте.

Мгновенные действия

Имейте представление о своем электрическом оборудовании, чтобы эффективно выявлять потенциальные проблемы и незамедлительно их предотвращать.

Правильные чертежи электрических стояков – это лишь один из ингредиентов успешного строительного проекта, помогающий создать более безопасный опыт для всех.

Как читать однолинейную диаграмму | Энергетические решения

Однолинейная схема, также называемая однолинейной схемой, обычно представляет собой одностраничный документ, представляющий инфраструктуру распределения электроэнергии на предприятии.

Для шины (или кабеля) будет показана одна линия, представляющая все три фазы. На нем также будут символы, обозначающие выключатели, счетчики, реле и любые другие элементы управления, которые могут быть у вас в наличии. Он также может включать защитные функции ANSI, существующие в вашем оборудовании.

Много раз, прежде чем вы начнете работать со своим оборудованием, вам нужно свериться с однолинейной схемой, чтобы убедиться, что вы отключаете правильный выключатель, расположенный выше по потоку. Но что, если вы не совсем понимаете, как читать однолинейную диаграмму? На странице несколько строк и множество символов. Обычно должна быть легенда, которая поможет вам разобраться в схеме, но она не всегда предоставляется. Этот документ поможет вам в некоторой путанице и даст вам уверенность в том, что вы правильно читаете свою однострочную диаграмму.

Как упоминалось выше, в верхнем или нижнем углу обычно есть легенда, которая похожа на легенду карты. Он расскажет вам, что означает каждый символ, с помощью общепринятых символов. Образец приведен ниже. В нем будут реле, счетчики, прерыватели, трансформатор и любые другие типы устройств, которые вы обычно можете найти в одной линии.

После того, как вы нашли легенду и ознакомились с ней, вы можете начинать читать свою единственную строчку.Одна строка обычно начинается вверху страницы и спускается вниз. Он начнется с сети или другого источника питания и его отключающего устройства. Затем он будет стекать в распределительное оборудование, такое как распределительный щит или MCC, и, наконец, он закончится нагрузками, такими как двигатель или щит. Одна линия может иметь разные напряжения, представленные на странице, и должны быть показаны трансформаторы, чтобы помочь вам определить, когда вы переключаетесь с одного напряжения на другое.

В нашем примере ниже вы можете видеть, что утилита питает нашу единственную линию, представленную прерывателем.Затем он поступает в трансформатор и в главный выключатель объекта, в нашем случае MVSWGR, распределительное устройство среднего напряжения. Затем это главное распределительное устройство распределяет мощность по различным частям установки. Вы можете видеть с левой стороны трансформатор, который затем питает SWGR1. В нашем примере SWGR1 обычно составляет 480 В. MVSWGR также питает MCC среднего напряжения с присоединенными двигателями. Если мы продолжим движение вниз по левой стороне, мы увидим, что SWGR1 питает два элемента, MCC и MSB 2. К MCC подключены двигатели, а к MSB 2 есть несколько выключателей распределения, которые будут продолжать питать меньшие нагрузки.

Давайте посмотрим на приведенный выше пример. Мы хотим работать с MSB 2, поэтому нам нужно определить, где MSB 2 находится на одной линии, какое восходящее оборудование передает MSB 2 и какое отключение нам нужно, чтобы заблокировать тег, чтобы мы могли безопасно работать с MSB 2. Для этого нам сначала нужно определить, где находится MSB 2 на однолинейной диаграмме. Затем нам нужно проследить линию от MSB 2 вверх по потоку, чтобы увидеть, что подает MSB 2. Помните, что линии представляют собой кабели или шину в реальной жизни.

Начинаем с верхней части диаграммы и следуем за оборудованием вниз.Мы видим, что мощность перетекает от Utility к XFMR 1, MVSWGR, XFMR 2, вниз к SWGR 1 и, наконец, к MSB 2. Итак, чтобы иметь возможность работать на MSB 2, нам нужно заблокировать выключатель в SWGR 1, который питает MSB 2. Это позволит нам гарантировать, что MSB 2 фактически обесточен, что позволит нам безопасно работать на MSB 2.

Каждое приобретаемое вами электрораспределительное оборудование должно иметь однолинейную схему.

У вас также должна быть одна общая строка вашего сайта, которая показывает каждую единицу оборудования.Важно обновлять эти строки по мере добавления нового снаряжения, удаления снаряжения или внесения изменений. Однолинейные диаграммы – это самый простой способ определить, как и откуда подается оборудование. С обновленной одной строкой вы можете убедиться, что вы безопасно отсоединяете шестерню, прежде чем приступить к работе с ней.

Проверьте однострочность своего оборудования и убедитесь, что они точны и актуальны. Попробуйте прочитать однострочную информацию, которая, как вы знаете, является точной, и посмотрите, сможете ли вы правильно идентифицировать часть оборудования и какие типы отключений оно включает, а также то, что оно питает.

Нужна помощь?

Если вам понадобится помощь, мы готовы помочь. Не стесняйтесь обращаться к нам в любое время, заполнив форму ниже.

Как читать электрические схемы

Масштаб отраженных планов потолка

Отраженные планы потолка должны быть нарисованы в том же масштабе, что и планы этажей. В зависимости от сложности проекта и обработки потолка, наиболее распространенным масштабом для жилых и небольших коммерческих проектов является i // = 1′-0 “(метрическая шкала 1:50) и V8” = 1′-0 “(1: 100). метрическая) для крупных коммерческих проектов.Следует отметить масштаб, в котором нарисован план потолка, и разместить его непосредственно под рисунком, рядом с заголовком или непосредственно под ним. Если для объяснения какой-либо детали потолка требуется увеличенная деталь, она помечается примечанием или символом на отдельном крупномасштабном чертеже.

Светильники должны быть нарисованы в виде простых прямоугольников, квадратов или кругов, которые максимально точно отображают фактическое устройство. Упрощенные формы предотвращают беспорядок в обзоре для удобства распознавания. В большинстве случаев осветительный прибор нарисован в масштабе реальных светильников.Однако в некоторых случаях, таких как миниатюрные точечные светильники, размер может быть преувеличен, поскольку правильно масштабированная единица будет слишком мала для отображения на плане.

ПЛАН ЧАСТИЧНО ОТРАЖЕННЫЙ ПОТОЛОК

Увеличенная деталь затемняющей шторы нарисована в разрезе и привязана к ее местоположению на мелкомасштабном плане отраженного потолка.

Осветительные приборы представлены символами на отраженном плане потолка и привязаны к легенде с указанием технических характеристик.

Составление стандартов для плана потолка с отражением

На отраженном плане потолка должны быть четко видны все стены, перегородки и перекрытия, пересекающиеся с потолком. Следует также указать изменения высоты потолка и материалов, таких как освещение, спринклеры, детекторы дыма и диффузоры HVAC, которые прикрепляются к потолку или проникают в него. При составлении отраженных планов потолка дизайнер должен воспроизвести стены и проемы этажа, такие как двери и окна, но без отображения таких предметов, как встроенные шкафы, сантехника и т. Д.

Осветительные приборы и другие электрические элементы, показанные на отраженном плане потолка, помечены символами, которые привязаны к легенде. Рекомендуется нарисовать все электрические обозначения на плане до того, как на него будут нанесены размеры или добавлены примечания. В противном случае символ может упасть на размер, что потребует перемещения размера. Расположите светильники на плане потолка в соответствии с концепцией светового оформления. Общие типы осветительных приборов на плане освещения включают накладные, встраиваемые, подвесные и направляющие.

В коммерческих проектах, где есть подвесной потолок, на планах отраженного потолка будут показаны любые перегородки, которые проходят через плоскость потолка. Также должны быть показаны линии потолочной сетки (называемые «Т-образными» стержнями). Другая информация, включенная в план отраженного потолка, – это материалы потолка, высота потолка, уклон потолка, изменение высоты потолка, расположение всех осветительных приборов (включая выходное и аварийное освещение), воздухораспределители и вентиляционные отверстия, панели доступа, динамики, спринклер. головы (если используются) и другие предметы, которые касаются потолочной плоскости или являются ее частью.

Далее дизайнер интерьера должен определить, как должен быть включен свет в помещении. Для жилого или небольшого коммерческого назначения

Стандартные световые и электрические символы

Сетка потолка, а также расположенные в ней светильники и другие элементы показаны в масштабе.

Сетка потолка, а также расположенные в ней светильники и другие элементы показаны в масштабе.

Переключение может отображаться либо на отраженном плане потолка, либо на плане электрического освещения.Дизайн переключения должен основываться на том, сколько требуется индивидуального управления и функции освещения. Потребности в энергосбережении и максимальные нагрузки в цепях также определяют количество и расположение переключателей. Как правило, переключатели расположены рядом с дверью или отверстием, ведущим в помещение. Для больших пространств, содержащих более одной записи, может потребоваться несколько мест переключения.

После размещения переключателей определите, какими светильниками они должны управлять, и обведите это на плане.Это можно сделать двумя способами, в зависимости от размера и сложности плана освещения.

Первый метод – провести линию от настенного переключателя до приборов, которыми он управляет. Эта соединительная линия должна быть пунктирной и изогнутой, чтобы отличать ее от других объектов и предметов на чертеже. Предпочтительны изогнутые линии, так как прямые линии могут смешиваться с линиями стен или другими элементами, нарисованными на плане. Соединительная изогнутая линия должна касаться символа розетки или приспособления. Обозначение переключателей может быть простым S.Если конкретный осветительный прибор переключается из двух мест, символы будут S3, чтобы указать, что три элемента (два переключателя и один осветительный прибор) электрически соединены.

Второй способ показать переключение осветительных приборов состоит в том, чтобы присвоить переключателю номер или букву и поместить этот же номер в осветительный прибор, показанный на плане потолка, или рядом с ним. Этот метод используется в основном в коммерческих помещениях, где на плане потолка может быть много переключений и других элементов, поэтому использование линий (первый метод) может усложнить рисунок.

После того, как дизайнер интерьера разработает освещение и переключение, чертеж передается инженеру-электрику, который указывает точную схему, сечения проводов и другие характеристики, необходимые для электрической системы. В жилых помещениях чертеж может быть отдан непосредственно подрядчику, так как схемы и требования здесь не такие сложные, как в коммерческих работах.

Обозначение материалов

При составлении отраженного плана потолка дизайнер должен указать типы и расположение определенных потолочных материалов.Это можно сделать, разместив примечания на плане или обозначив обозначения материала потолка. Двумя наиболее распространенными потолочными системами являются потолки из гипсокартона, которые крепятся к вышеупомянутой конструкции, и подвесные акустические потолки. Другая отделка потолка может включать деревянную облицовку, линейный металл или даже открытые деревянные балки и балки. Определение размеров плана потолка в отраженном свете

Поскольку отраженные планы потолков обычно рисуются в масштабе, соответствующем планам этажей, нет необходимости в большом количестве размеров на плане, если только потолок не сломается или не произойдет изменение материалов там, где они явно не расположены у двери, стены , или расположение столбца.Пока отраженный план потолка нарисован в масштабе, размеры помещений и конструкции могут быть сохранены для плана этажа. Тем не менее, в некоторых случаях размеры блоков и места крепления необходимо определить. Это особенно верно для больших пространств потолка из гипсокартона, где масштаб не так просто определить, как в сборке подвесного потолка с сеткой (где, например, можно сосчитать единицы, чтобы найти светильник).

При определении размеров отраженного плана потолка можно использовать либо размеры «отделки», либо размеры «обрамления», но выбор должен быть отмечен на планах.Такие элементы, как встраиваемые осветительные приборы, можно точно разместить в готовом пространстве. Если в потолке из гипсокартона будет использоваться светильник типа downlight, его размеры обычно устанавливаются по его центральной точке, поэтому подрядчик по электрике знает, где установить

.

ПЛАН ЧАСТИЧНО ОТРАЖЕННЫЙ ПОТОЛОК

сбн: i / 4 “= r-o”

шт. Выравнивание и направление рисунков, возможно, потребуется определить прямо на плане. В этих случаях следует давать ссылки, которые легко получить в полевых условиях.Размеры следует отсчитывать от лицевой стороны стены, колонны или воображаемой центральной линии комнаты, как показано на рис. 14-17.

Встраиваемые вниз светильники на этом плане отраженного потолка имеют размеры относительно друг друга и различных стеновых элементов и потолков.

Контрольный список для отраженных планов потолков

Общий

• Назовите чертеж, отметьте его масштаб и укажите север (или справочное направление).
• При необходимости разработайте спецификацию материалов для потолочного типа и сопоставьте ее с планом.
• Разработайте легенду символа освещения и поместите ее на том же листе, что и первый отраженный план потолка (если требуется более одного), или на соседнем листе.
• Очистите план (или отключите лишнюю информацию в САПР), чтобы стены, пространства и коды клавиш были четкими, темными и очень разборчивыми. Не показывайте предметы, если они не находятся на плоскости потолка или не пересекают ее.
• Нарисуйте основные потолочные перекрытия или проемы выше и назовите их в примечании, включая панели доступа на чердак.
• Стены мешка, если применимо.
• Определите схемы переключения светильников (если дизайнер интерьера несет эту ответственность) и покажите их методом изогнутой линии или с использованием цифр / букв.
• Сделайте перекрестную ссылку на отраженный план потолка с другими чертежами (если применимо), тщательно проверяя точность и полноту информации.

Обозначения

• Отметьте, где уровень потолка изменяется или наклоняется, если это напрямую влияет на осветительные приборы и их установку.
• Обратите внимание на особенности, зазоры, высоту готового потолка над чистовым полом, трассы и другие важные элементы.
• Сделайте перекрестные ссылки на план с символами и ссылку на график освещения, детали и другие чертежи, если это необходимо.

Размеры

• Определите размеры расположения осветительных приборов и изменения типов потолков, которые не сразу заметны. Найдите такие предметы, как колонны или существующие стены.
• Размерные зазоры, соосности и другие управляющие факторы.
• Измерьте размеры бухт освещения и другого структурного освещения или создайте их крупномасштабные чертежи и сделайте перекрестные ссылки.

Схема электрооборудования

Электрические планы могут включать электрические розетки, телефоны, устройства связи и другие элементы, требующие электроэнергии. В небольших проектах эти предметы можно показывать вместе с освещением. Пример этого типа чертежа показан на Рисунке 14-18. В крупных коммерческих проектах план электроснабжения, часто называемый планом питания или питания / связи, показывает розетки и соответствующие электрические устройства отдельно (Рисунок 14-19).В большинстве случаев показаны сантехнические приборы и предметы, такие как шкафы и другие встроенные предметы, чтобы более точно согласовать расположение электрических силовых устройств. В некоторых случаях, например, в условиях открытого офиса, дизайнеры также предпочитают показывать мебель, поскольку во многих случаях она напрямую связана с расположением электрических розеток (рис. 14-20). Дизайнер интерьера готовит схему электропитания, а затем направляет ее инженеру-электрику для детального описания схем, размеров проводов, распределительных коробок и других электрических характеристик.На небольших планах жилых домов чертеж передается непосредственно подрядчику по электрике для выполнения работ в соответствии с принятой практикой.

Телефон и другие системы связи также обычно показаны на электрическом плане. Расположение телефонов, систем громкой связи, компьютерных терминалов, устройств внутренней связи и систем безопасности является обязанностью дизайнера интерьера после консультации со специалистами. Разработчик составляет план питания / связи, который схематически показывает, где требуется питание для специального оборудования.Символы электрических устройств обычно привязаны к легенде, которая находится на том же листе, что и план. Инженер-электрик или другие системные специалисты составляют большую часть подробных спецификаций для этих устройств.

ЭЛЕКТРИЧЕСКИЙ 4 ПЛАН ОСВЕЩЕНИЯ

В крупных коммерческих проектах розетки и схемы указаны в отдельной схеме электропитания с легендой. Многие архитектурные особенности и другие системы не учитываются, чтобы можно было легко прочитать электрическую схему.

Схема электропитания часто включает в себя телефон и другие устройства связи.

В крупных коммерческих проектах розетки и схемы указаны в отдельной схеме электропитания с легендой. Многие архитектурные особенности и другие системы не учитываются, чтобы можно было легко прочитать электрическую схему.

Шкала электрических схем

Планы электрооборудования коммерческих помещений обычно имеют тот же масштаб, что и планы этажей. Наиболее распространенный масштаб для коммерческих проектов – V8 “= l’-O” (1: 100 метрическая). Однако в сложных установках масштаб может быть увеличен до V4 “= l’-O” (метрическая шкала 1:50).Следует отметить масштаб, в котором нарисован план, и разместить его рядом с заголовком или непосредственно под ним.

Разработка стандартов для схем электрооборудования

На электрических схемах должны быть показаны все внутренние и внешние стены, лестницы и большие устройства, такие как печи, водонагреватели и т. Д., Требующие питания. Встроенные светильники и мебель, например, в ванных комнатах и ​​кухнях, также должны быть нарисованы, чтобы лучше находить электрические розетки и другие устройства. Стены следует рисовать с использованием более легких линий, чтобы они не преобладали на чертеже.Найдите розетки для удобства на стенах, где они должны быть установлены, и обозначьте размер над чистым полом (A.F.F.). Не забудьте отметить любые особые требования, такие как защита от атмосферных воздействий (WP), разъемная проводка или специальные соединения. Общие электрические символы показаны на Рисунке 14-21.

Обозначение материалов

Электрические схемы в основном схематические. Хотя они нарисованы в масштабе, соответствующем планам этажей, электрические устройства часто слишком малы, чтобы их можно было изобразить на чертеже в их точном масштабе.Они нарисованы как крупный символ, чтобы их было легко узнать. Для простоты рисунка такие материалы, как полы и другие предметы, не разграничиваются.

Расчет электрических схем

Электрические планы нарисованы в масштабе, который обычно соответствует планам этажей. Нет необходимости в большом количестве размеров на электрическом плане, поскольку элементы могут быть расположены в масштабе на планах этажей. Однако в некоторых случаях электрические розетки и другие устройства необходимо подобрать, чтобы точно разместить их там, где к ним будет легко получить доступ, когда в здании есть люди.Это особенно верно для больших пространств стены, где масштаб не может быть точно определен путем масштабирования чертежа. В таких случаях должны быть даны ссылки, которые легко получить в полевых условиях, если размеры измеряются от лицевой стороны стены, колонны или воображаемой центральной линии комнаты. Если для розетки не указан горизонтальный размер, электрик разместит ее максимально близко к замыслу дизайнера. Электрик может решить прикрепить розетку к стойке стены, а не размещать ее между двумя стойками, если проектировщик не определил конкретное место.

Хотя точное расположение большинства электрических розеток не обязательно, есть некоторые исключения, например, в этой зоне бара, где розетки должны согласовываться с оборудованием.

ЧАСТИЧНЫЙ ЭЛЕКТРИЧЕСКИЙ ПЛАН

Контрольный список для схем электрооборудования

Общий

• Назовите чертеж, отметьте его масштаб и укажите север (или справочное направление).
• Назовите прилагаемое электрическое расписание и привязайте его к плану.
• Добавьте примечания, чтобы уточнить любые сокращения, которые не являются общепризнанными.
• Очистите план (или отключите лишнюю информацию в САПР), чтобы стены, пространства и ключевые электрические коды были четкими, темными и очень разборчивыми.
• Сделайте перекрестную ссылку на схему электрооборудования с другими чертежами и графиками, тщательно проверяя точность и полноту информации.

Обозначения

• Обратите внимание на особые ситуации, например, устройства, предоставленные владельцем или другими лицами.
• Обратите внимание на особенности, зазоры, расположение выпускных отверстий над чистовыми полами, шкафами и другими предметами.
• Отметьте выравнивание и другие важные элементы, влияющие на электрическую схему.

Размеры

• Размеры расположения розеток и изменения типа пола или стены, влияющие на установку розеток.
• Нанесение размеров выходов на стены, углы или пересечения стен, а также к другим объектам, например колоннам.
• Измерьте соответствующие выпускные отверстия на нужном расстоянии от чистого пола (A.F.F.).
• Размерные зазоры, соосности и другие управляющие факторы.

Механические системы здания обычно называют системой HVAC (отопление, вентиляция и кондиционирование воздуха). Система HVAC обеспечивает комфортную среду обитания в здании. Система не просто обеспечивает отопление зимой и охлаждение летом. Он подает свежий воздух, циркулирует по помещению и удаляет затхлый воздух и запахи. Он также может обрабатывать воздух для контроля влажности, пыли, пыльцы и других нежелательных условий.

Сантехническая система в здании выполняет ряд различных функций, таких как подача воды к людям и машинам за счет повышения давления (подача воды) и выброс воды для удаления под действием силы тяжести (дренаж). Сантехника обслуживает три основные потребности: она обеспечивает воду для потребления людьми, санитарный отвод отходов и механические системы. Вода может использоваться для оборудования или для обслуживания автоматической спринклерной системы, как обсуждается далее в этой главе в разделе «Планы водопровода». В некоторых коммерческих зданиях также может быть система ливневой канализации, которая защищает крышу или другие участки от дождя или наводнения.Такие системы отделены от трубопроводов бытовой канализации и собираются в ливневую канализацию или направляются в канализацию у обочины. В здании также может быть водопад, фонтан, пруд или другой декоративный элемент со специальной системой рециркуляции воды.

Механические и сантехнические чертежи требуют тесного взаимодействия, координации и совместной работы между различными профессионалами-проектировщиками и подрядчиками. Профессиональные офисы, которые производят чертежи HVAC и сантехники, должны знать об одном

.

Была ли эта статья полезной?

Как читать электрические схемы автомобилей (Краткая версия для начинающих) – Rustyautos.com

Схема подключения автомобиля может показаться устрашающей, но как только вы разберетесь с некоторыми основами, вы увидите, что на самом деле они очень просты.

Схема подключения автомобиля – это карта. Чтобы прочитать его, определите рассматриваемую цепь и, начиная с источника питания, проследите за ней до земли. Используйте легенду, чтобы понять, что означает каждый символ в цепи.

Я работаю автомехаником более двадцати лет, мне всегда нравилась электрическая сторона ремонта автомобилей. Прочитав этот пост, вы поймете, как читать основную электрическую схему, которая, как вы знаете, является ключом к быстрому обнаружению электрических проблем.

Понимание базовой схемы

Здесь я объясню основной принцип, лежащий в основе схемы. Это легко, и если вы уже знакомы, можете пропустить его.

Цепь проводки называется так, потому что для протекания напряжения проводка должна проходить полный круг. Разрыв или ограничение в круге вызовет прерывистую или постоянную неисправность.

Путь заземления обратно к отрицательному полюсу аккумулятора, отмечен черным цветом

Питание покидает положительную (красный знак плюс) сторону автомобильного аккумулятора через кабель питания и всегда активно ищет кратчайший возможный обратный путь к отрицательному полюсу (знак минус на аккумуляторе). кожух) сторона автомобильного аккумулятора.

Обратный путь к отрицательной стороне батареи после нагрузки известен как путь заземления. Нагрузкой является то, что есть у потребителя, на диаграмме выше это свет.

Базовая электрическая схема

Очевидно, будут более сложные схемы, которые будут иметь реле и блоки управления, но помните, что все они работают в соответствии с одной и той же основной идеей.

Питание оставляет положительный полюс батареи и ищет кратчайший путь к заземленной стороне цепи.

Символ заземления обозначает соединение с шасси

Типичная базовая схема состоит из пяти важных частей:

1. Источник питания (положительный от батареи)
2. Предохранитель (защищает цепь от перегрузки)
3. Переключатель (ручной или управляемый)
4. Нагрузка ( Лампочка, двигатель и т. Д.)
5. Земля (обратный путь к отрицательной стороне аккумулятора)

Что такое мощность?

Мощность – это напряжение батареи, и в любой цепи путь к нагрузке от плюса батареи может быть описан как сторона цепи питания.

Что такое земля?

Как вы знаете, напряжение любит проходить через любой металл, а не только через металл внутри проводов. Таким образом, заземление – это любая металлическая часть шасси или двигателя, подключенная к минусу аккумуляторной батареи.

Путь заземления выделен синим цветом

Путь возврата после нагрузки известен как сторона заземления цепи. И обычно не отображается на схеме как провод, идущий к отрицательной стороне батареи, вместо этого используется символ заземления.

Что такое реле?

Реле не сильно изменились с годами, они используются в старых и новых машинах, хорошая идея никогда не устареет.

Функция реле состоит в том, чтобы управлять цепью высокого тока, такой как стартер или фары, с помощью схемы переключателя низкого тока.

Повышенный ток через небольшой переключатель может привести к его перегоранию и выходу из строя, возможно, к возгоранию.

Реле часто встречаются в цепях, а также размещаются в блоках управления. Когда они являются неотъемлемой частью блока управления, схема часто ссылается на них, но это не будет исправным реле.

Традиционно клеммы реле нумеруются с использованием двузначных цифр, но в последних версиях используются однозначные числа, я обозначил обе цифры на схеме ниже.

Как это работает?

Реле – это электромагнитный переключатель, он имеет две отдельные цепи: цепь управления и цепь нагрузки. Переключатель приводится в действие вручную, или блок управления передает питание через клемму 2/86, которая передается на землю через клемму 4/85.

Это приводит к тому, что катушка реле становится магнитной, что закрывает подвижный якорь внутри реле. Когда он закрыт (открыт на приведенной выше диаграмме), он позволяет энергии перемещаться от батареи к свету.(Через 30 и 87 контактов)

Если вам нужна помощь в понимании DVOM, также известного как мультиметр, ознакомьтесь с инструкциями по использованию мультиметра Kindle по ссылке ниже на Amazon.

Amazon Как использовать мультиметр

Когда переключатель выключен (аккумулятор отключен), катушка больше не намагничивается, и подпружиненный подвижный якорь возвращается в открытое положение (положение по умолчанию).

Совет для профессионалов: при поиске неисправностей в схемах критически важным является качественный DVOM. Дешевые вольтметры подходят для определения мощности и заземления, но современные автомобили потребуют точных показаний сопротивления для правильной диагностики неисправной цепи или компонента.

Неправильные показания счетчика могут вызвать массу проблем. Если вы покупаете вольтметр, купите что-нибудь вроде Klein MM400, он идеально подходит для новичков или ветеранов и удобно продается и доставляется на Amazon.com.

Реле цепи стартера на рисунке выше работает аналогичным образом. При повороте переключателя зажигания в положение пуска напряжение проходит через контакт 86 и заземляется на 85. Это намагничивает катушку, что, в свою очередь, заставляет якорь (контакты 30-87) замыкаться, замыкая цепь на стороне нагрузки, и двигатель запускается.

Что такое блок управления?

Вы здесь, чтобы научиться читать электрическую схему, и поэтому наверняка столкнетесь с модулями управления (компьютерами). Современные автомобили, как известно, укомплектованы модулями управления. Обычно они также известны как блоки управления, CU, контроллеры, модули, CM, электронный блок управления и компьютеры.

Различные блоки управления системы будут иметь разные названия, и у каждого производителя будет свое собственное сокращение, вот некоторые из наиболее распространенных названий PCM – модуль управления силовой передачей, также известный как ECU и блок управления трансмиссией, вместе взятый, ECU – Engine Control Unit, CEM – Центральный электронный модуль, EBCM – Электронный модуль управления тормозом, BCM – Модуль управления кузовным оборудованием и т. Д.

Я не буду здесь углубляться в сорняки, но было бы полезно получить краткое описание того, как работать с блоками управления.

Прекомпьютерные классические автомобили имеют простую электрическую схему – например, нажатие переключателя посылает мощность по проводу на двигатель стеклоподъемника, и окно перемещается.

Современные автомобили справляются с этим немного иначе – нажатие переключателя посылает сигнал по проводу на блок управления (компьютер), который, в свою очередь, передает питание на двигатель стеклоподъемника.

Блок управления или контроллер будет отправлять питание на двигатель стеклоподъемника только при соблюдении определенных предварительно запрограммированных условий.Могут возникнуть условия, при которых модуль управления не будет подавать питание на окно. Например, если он запрограммирован на экономию энергии при низком заряде батареи.

Конечно, окно может не двигаться по другим причинам, возможно, неисправен блок управления, неисправна проводка, неисправен двигатель и т. Д.

Так почему же они пошли и усложнили все и усложнили ремонт? Что ж, блоки управления действительно обладают значительными преимуществами, некоторые из которых включают:

• Меньше проводки
• Автомобили более экономичны
• Автомобили чище
• Автомобили безопаснее
• Допускается установка большего количества электронных модулей, таких как информационно-развлекательные системы и вспомогательные средства водителя
• Можно считывать коды неисправности системы

Все блоки управления соединены друг с другом витой парой проводов, система связи известна как CAN (сеть контроллеров).

При чтении электрических схем технический специалист не видит внутренних схем блоков управления, поэтому мы не заботимся об их работе.

Вместо этого мы используем подход Шерлока Холмса – проверьте всю проводку к блоку управления и от него, если все проверки завершились и неисправность сохраняется – единственный логический вывод – неисправный модуль.

Конечно, неправильно интерпретировать данные, особенно если тестер не понимает параметры контроллера.

Например, понимание того, что блок управления микроклиматом не включает кондиционер не из-за проблемы с системой кондиционирования, а из-за того, что контроллер ЭСУД обнаруживает, что система охлаждающей жидкости слишком горячая.

Если вы не поняли правильно, очень легко предположить, что это проблема там, где ее нет.

Вот почему я советую всем самодельным механикам приобрести электрическую схему и руководство по ремонту. Это окупится в несколько раз.

Понять легенду

Каждая диаграмма имеет легенду, это ключ к пониманию схемы подключения.Обычно он показывает набор символов и краткое описание.

Не важно знать эти символы в лицо, вы можете ссылаться на легенду, когда встретите различные символы вместе со схемами, которые вы читаете. В любом случае, вы обнаружите, что символы у разных производителей различаются.

Совет: Некоторые схемы легче понять, чем другие, но неправильная схема подключения может уловить даже профи. Чтобы избежать разочарования, убедитесь, что ваша электрическая схема соответствует вашему автомобилю.

Держите легенду под рукой, читая схему подключения. Не зная, что означает каждый из различных символов, вы быстро увязнете.

Информация в легенде может включать:

• Цветовой код проводки
• Значения символов
• Коды модулей
• Коды системных групп
• Аббревиатуры компонентов
• Любые специальные примечания

Легенды обычно хорошо продуманы, логичны , и за ним легко следить.

Чтение электрической схемы

Электросхемы традиционно печатались в виде книжек, диаграммы большие, как вы знаете, размещение их всех на одной странице сделало бы их нечитаемыми.

Решение – число в конце каждой цепи указывает страницу, на которой была продолжена остальная часть принципиальной схемы.

Это может быть немного обременительно, особенно при одновременном обращении к большому количеству различных цепей.

Другие решения включают в себя отображение схемы подключения только одной системы на странице, например, просто отображение схемы подключения фар.Это работает довольно хорошо и было перенесено в эпоху цифровых технологий.

Цифровые схемы подключения намного эффективнее и проще в использовании, поэтому, если возможно, всегда выбирайте цифровые схемы.

Теперь, когда вы знаете, что такое легенда, и кратко понимаете, что означают различные символы, пора прочитать электрическую схему.

Почти все современные диаграммы построены так, что мощность вверху страницы / экрана и земля внизу. Это естественный поток, и это лучший способ их прочитать.

Схема ниже представляет собой базовую схему автомобильного освещения, на первый взгляд она может показаться сложной, но когда вы поймете схему, она станет ясной.

Помните, мощность (напряжение) батареи в верхней части страницы пытается достичь уровня земли в нижней части диаграммы.

Начиная с верхней части прилагаемой схемы, вы можете увидеть потоки мощности по двум направлениям: (1) вниз к реле света (слева) и (2) к центральному электронному модулю (CEM), который является блоком управления.

Схема нарисована с зажиганием в положении 0 – положение «ВЫКЛ» .

Путь (1) – Реле света получает напряжение, но, поскольку якорь находится в открытом / закрытом положении, он останавливается в этой точке.

Путь (2) – Модуль управления получает напряжение, и этот путь заканчивается.

Изображение меняется, однако, когда ключ зажигания находится в положении два – «Вкл.».

Модуль CEM обеспечивает заземление на X при включенном зажигании. Это, как вы знаете, намагничивает катушку реле и приводит к закрытию якоря.Закрытый якорь, в свою очередь, обеспечивает путь для подачи энергии к переключателю.

Теперь выключатель заправлен. Теперь нажатие на выключатель света позволяет напряжению проходить через катушку реле выключателя света и заземлять через интегрированный путь заземления CEM .

Реле света Катушка , как вы знаете, теперь намагничена, и поэтому она закрывает якорь реле, обеспечивая поток энергии от пути 1 до земли в нижней части диаграммы, запитывая огни как он это делает.Цепь завершена.

Вот и все, вы прочитали схему, некоторые схемы будут более сложными, но чем больше вы тренируетесь, тем лучше у вас получится.

Вам также могут понравиться эти сообщения:

Чтобы увидеть все инструменты, которые я использую, посетите страницу Инструменты для автоматического ремонта электрооборудования. Чтобы получить мгновенный цифровой доступ к схемам электрических соединений и руководствам по ремонту автомобилей, перейдите по ссылке Emanuel ниже.

Магазин Руководств по эксплуатации автомобилей.

Связанные вопросы

В чем разница между диаграммой и схемой? Схема – это подробная карта системы, а схема – это более упрощенное представление.

Джон Каннингем

Джон Каннингем – автомобильный техник и писатель на Rustyautos.com. Я работаю механиком более двадцати лет и использую свои знания и опыт, чтобы писать статьи, которые помогают коллегам-механикам разбираться во всех аспектах владения классическими автомобилями, от шин до антенн на крыше и всего остального.

Недавние сообщения

ссылка на Могу ли я водить машину без змеевика? – не делайте этого! ссылка на OBD не подключается к ECU – решено

OBD не подключается к ECU – решено

Компьютеры большую часть времени хороши, но когда они не работают, они боль в Джеки.Подключение диагностического прибора только для того, чтобы вас встретили без связи, – это разочаровывает !!! OBD …

Основная электрическая схема: теория, компоненты, работа, схема

Основная электрическая схема состоит из трех основных компонентов , источника напряжения , нагрузки и проводников . На рисунке 1 проиллюстрирована базовая схема. Эта схема состоит из батареи в качестве источника электроэнергии, лампы в качестве электрической нагрузки и двух проводов в качестве проводников, соединяющих батарею с лампой.

Аккумулятор

В источнике этой цепи, аккумуляторе, происходит химическая реакция, которая приводит к ионизации. Эта ионизация вызывает избыток электронов (отрицательный заряд) и истощение электронов (положительный заряд).

Рисунок 1. Базовая электрическая схема (схема) состоит из трех основных компонентов: источника, нагрузки и проводников.

Аккумулятор имеет две клеммы. Эти клеммы являются точками подключения двух проводов.Один вывод отмечен знаком плюс (+), а другой – знаком минус (-). Эти две отметки называются отметками полярности.

Не все электрические устройства имеют маркировку полярности. Однако, если полярность является критической проблемой, она будет отмечена на устройстве. Необходимо соблюдать правильную полярность, чтобы избежать повреждения оборудования и / или персонала.

Нагрузка

Нагрузка создается, когда электрическая энергия, производимая в цепи, преобразуется в какую-либо другую форму энергии, такую ​​как тепло, свет или магнетизм.Нагрузка в простой электрической схеме на Рисунке 1 – это лампа, излучающая свет.

Источник и нагрузка должны соответствовать номинальному напряжению. Если лампа рассчитана на 6 вольт, тогда батарея также должна быть рассчитана на 6 вольт.

Если батарея рассчитана на более низкое напряжение, лампа будет тусклой или не загорится. Если батарея рассчитана на гораздо более высокое напряжение, лампа будет повреждена из-за избытка электроэнергии.

Проводник

Используемые проводники представляют собой два медных провода, покрытых пластиковым изоляционным покрытием.Медный провод обеспечивает путь, по которому может течь электрическая энергия, в то время как пластиковое покрытие ограничивает электрическую энергию медным проводом. Это делает кабельный проход безопасным для персонала.

Это завершает описание основных компонентов электрической цепи, в которой электрическая энергия передается через электрические проводники через устройство, где она затем преобразуется в некоторую полезную форму.

Напряжение

Ионизация может быть вызвана такими силами, как тепло, свет, магнетизм, химическое воздействие или механическое давление.Это приводит к возникновению электрического напряжения.

Что такое напряжение? Напряжение – это сила за потоком электронов. В только что описанной простой электрической схеме аккумулятор был источником электроэнергии. Эта батарея рассчитана на 6 вольт.

Вольт (В) – это электрическая единица, используемая для выражения величины имеющегося электрического давления или величины электрической силы, создаваемой химическим действием внутри батареи.

Термин «напряжение» используется для выражения величины электрической силы почти так же, как мы используем мощность в лошадиных силах для выражения количества механической силы для автомобиля.

Электрическое давление или напряжение также можно выразить как потенциал, разность потенциалов или электродвижущую силу (ЭДС). Для наших целей эти термины означают одно и то же. Напряжение обычно обозначается заглавной буквой E или V.

Ток

Электрический ток – это поток электронов. Количество электронов, проходящих через любую заданную точку за одну секунду, измеряется в амперах (А).

Ампер обозначается буквой I.Помните, что кулон – это количество электронов.

Ампер описывает скорость потока электронов через любую заданную точку в цепи. Один ампер равен одному кулону заряда, проходящего через точку за одну секунду.

Сравните воздушный шар, наполненный воздухом, с электрической батареей. На рисунке 2 количество молекул воздуха в воздушном шаре представляет собой количество электронов или кулонов. Величина давления воздуха внутри воздушного шара выражается в фунтах на квадратный дюйм (PSI) давления воздуха.

В батарее величина электрического давления внутри батареи выражается как номинальное напряжение батареи.

Скорость потока воздуха из шара аналогична скорости потока электронов или тока от батареи. Ток от батареи в электрической цепи – это объем потока электронов через заданную точку и измеряется в амперах или амперах.

Так же, как воздух будет продолжать выходить из воздушного шара, пока он не опустеет, поток электронов может продолжаться, пока в батарее присутствует напряжение или электрическое давление.

Рис. 2. Воздушный шар похож на источник электричества. Воздух, выходящий из воздушного шара, подобен электронам, истекающим из источника.

Сопротивление

Все электрические цепи имеют сопротивление. Сопротивление – это противостояние потоку электронов. Сопротивление измеряется в Ом, а электрический символ Ом – Ом (греческая буква омега).

Значения сопротивления элементов и соединений различаются в зависимости от атомной структуры материала.

A хороший проводник электричества – это все, что допускает свободный поток электронов. Плохой проводник электричества – это материал, который не допускает свободного движения электронов. Чрезвычайно плохие проводники называются изоляторами.

A полупроводник – это материал, ограничивающий поток свободных электронов. Полупроводник не считается ни хорошим проводником, ни плохим проводником электричества. Полупроводниковые материалы лежат в основе современной электронной техники.Некоторые примеры проводников и изоляторов перечислены на рисунке 3.

Рисунок 3. Общие проводники и изоляторы

Обратите внимание, что земля может быть хорошим проводником электричества. Есть много факторов, которые определяют, будет ли земля хорошим проводником.

Электропроводность земли в первую очередь зависит от ее органического состава и от минералов, содержащихся в почве в любом данном месте.

Количество влаги в почве также определяет степень сопротивления почвы.Влага может повлиять на электрическую проводимость многих материалов. Это может даже привести к тому, что изолятор станет хорошим проводником.

Для пояснения возьмем дерево в качестве примера. Когда древесина сухая, она классифицируется как изолятор, но когда древесина становится влажной или влажной, она ведет себя больше как полупроводник.

Это внешнее кольцо атома определяет, является ли элемент хорошим или плохим проводником. Если внешнее кольцо имеет только один электрон, этот электрон может быть довольно легко освобожден от его орбиты внешней силой.

Если на внешней орбите много электронов, они удерживаются на орбите более плотно. Их труднее освободить от атома. Элементы, которые с трудом отдают электрон, – это изоляторы .

На рисунке 4 изображен атом меди. Обратите внимание, что у этого атома на внешней орбите только один электрон. Этот электрон может быть легко освобожден внешней силой. Медь – отличный проводник электричества.

Рис. 4. Элемент медь является отличным проводником.У него только один электрон на внешней орбите. Этот электрон легко может быть сброшен с орбиты под действием внешней силы.

Электрический ток, переменный и постоянный

Существует два типа электрического тока: dc (постоянный ток) и ac (переменный ток). Разница между этими токами заключается в том, как они протекают по электрической цепи.

Постоянный ток течет только в одном направлении через электрическую цепь. Примером постоянного тока является стандартный аккумулятор.Батарея имеет заданную полярность (положительная и отрицательная клеммы) и вырабатывает электрический ток только в одном направлении.

С другой стороны, переменный ток , как следует из названия, течет в обоих направлениях. Сначала он течет в одном направлении, а затем меняет направление на противоположное. См. Рисунок 5.

Рисунок 5. Постоянный ток течет в одном направлении, а переменный ток постоянно меняет направление.

На переменном токе нет маркировки положительной или отрицательной полярности, поскольку полярность меняется так быстро в типичной электрической цепи переменного тока.

Термины цикл и герц используются для описания того, насколько быстро переменный или меняющий направление ток в цепи.

Цепь переменного тока 60 циклов (работающая на частоте 60 Гц) меняет направление 120 раз в секунду. Это стандарт для переменного тока в США.

Обычный поток тока в сравнении с теорией электронного потока

Примерно 200 лет назад ученые предположили, что электричество имеет как положительную, так и отрицательную полярность. В то время они произвольно решили, что электрический ток течет с положительного на отрицательный.Хотя на самом деле это никогда не было доказано как факт, эта теория была принята в течение довольно долгого времени. Эта теория известна как обычная теория протекания тока .

По мере развития наших научных знаний и открытия атомной и полупроводниковой электроники стало очевидно, что традиционная теория протекания тока неверна. Принято считать, что на самом деле движутся электроны, переходя от отрицательного к положительному, а не от положительного к отрицательному. Эта новая теория известна как теория электронного потока .

Появление этой новой теории вызвало споры, которые существуют до сих пор. Более 150 лет все схемы были основаны на старой традиционной теории протекания тока.

Многие схемы и устройства, которые используются до сих пор, основаны на традиционной теории. Независимо от того, какая теория используется для объяснения явлений электроники, наиболее важным моментом является соблюдение правильной полярности при построении цепей с устройствами, требующими определенной полярности.См. Рисунок 6.

Рисунок 6. Теория потока электронов и традиционная теория потока тока.

Последовательные и параллельные соединения

Существует два способа подключения компонента в электрическую цепь: серии или параллельно . На рисунках 7 и 8 показаны два типа подключений.

Схема на рисунке 7 имеет три лампы, подключенные к батарее. В этой цепи есть только один путь, по которому могут течь электроны.

Когда электроны должны следовать только по одному пути цепи, эта цепь называется последовательной цепью. Говорят, что лампы соединены последовательно друг с другом.

Рисунок 7. Три лампы, соединенные последовательно.

Рисунок 8. Три лампы, подключенные параллельно

На рисунке 8 три лампы подключены параллельно. В этой схеме есть три разных пути, по которым электроны должны следовать от клеммы батареи к клемме батареи.

.
