БЕСПЛАТНЫЙ ТОК ИЗ ФАЗЫ и ЗЕМЛИ | Дмитрий Компанец

Халявное Электричество от Фазного провода и заземления – Этот способ обмана Счетчиков мусолится многими, но в основном в разговорах. Ходют слухи о киловаттах дармового электричества на дачах и в домах получаемого всего лишь от одного провода розетки и хорошо вкопанного в землю помойного ведра. Почему бы нам не взять и не проверить на практике эти МегаКрутые способы получения халявной электроэнергии ?

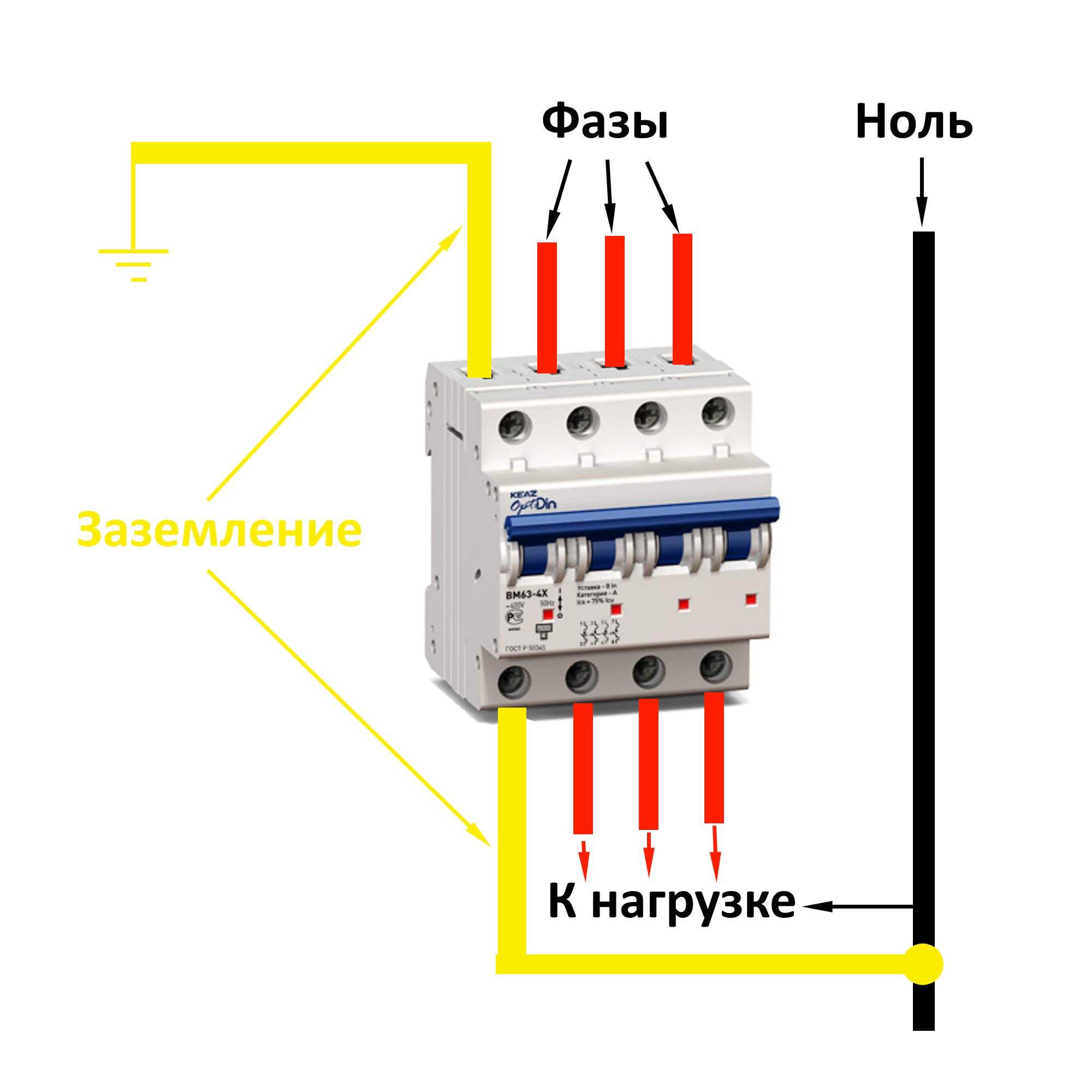

Вот как выгладит схема Получения Бесплатного Электричества

Лампы и тены подключаются не к двум проводам из розетки, а только к проводу Фаза и Хорошему заземлению. Знатоки утверждают, что таки способом не только обходится счетчик электроэнергии, но и можно питать нагрузки мощностью в киловатты и всё это на полном серьезе.

Давайте подумаем – Каким сопротивлением должна обладать земля чтобы через неё проходили токи мощностью в киловатт?

Проведем банальный эксперимент – в горшок с цветком растущий в грунте погрузим парочку электродов изображающих заземление на доме и заземление на подстанции.

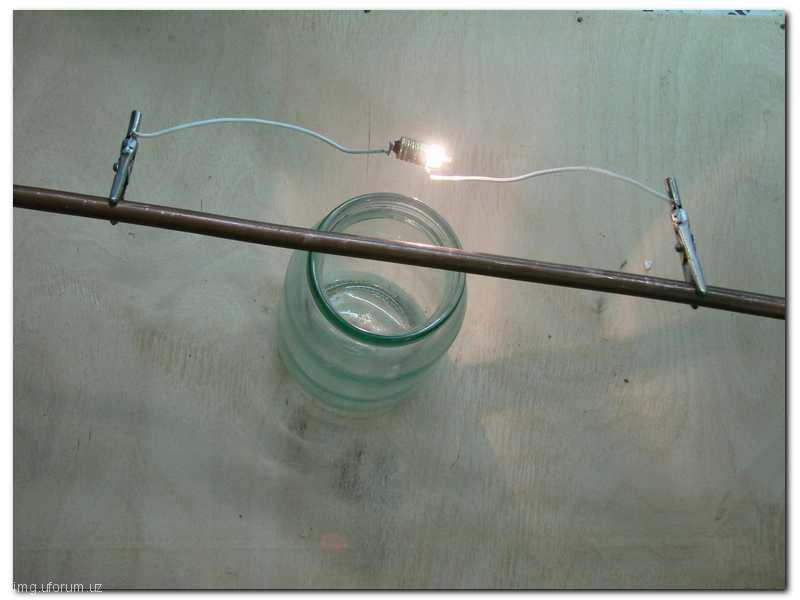

А теперь попытаемся включить через эту землю небольшую лампу накаливания. Результат вовсе не шокирует и не удивляет – лампочка не горит даже если поливать цветок раствором удобрений.

Величина сопротивления даже влажной почвы не позволяет , с помощью заземления подключать к Фазному проводу сколь нибудь значимые нагрузки.
И все разговоры “профессоров” вокруг получения токов из нулевого провода и заземления не более чем фантазия основанная на незнании.

Видео с экспериментом наглядно это показывает

Любой обман – Это не хорошо!

Искренний Ваш!

Ноль и земля бесплатное электричество

Земля как источник бесплатного электричества

Расходы на электрическую энергию растут с каждым повышением тарифов. И если жители города Для снижения денежных трат уменьшают лишнее электропотребление, то хозяева приватизированных домов имеют шанс дополнительно получать электричество из земли.

Приобретаем бесплатное электричество из земли

Вопрос эффективности

Получение электричества из земли окутано мифами – в Интернет систематически ложатся материалы на тему получения бесплатной электрической энергии благодаря применению неисчерпаемого потенциала электромагнитного поля планеты. Однако бесчисленные видео, на каких самодельные установки добывают ток из земли и вынуждают светится многоваттные лампочки или вращаться электрические моторы, являются мошенническими. Если бы получение электричества из земли было настолько хорошо, атомная и гидроэнергетика давно ушли бы в минувшее.

Однако бесплатное электричество добыть из земной оболочки вполне возможно и выполнить это можно собственными руками. Правда, полученного тока хватит исключительно на подсветку со светодиодами или на то, чтобы не торопясь подзарядить мобильное устройство.

Напряжение из магнитного поля Земли — можно ли!?

Для получения тока из обстановки природы на постоянной основе (другими словами, исключаем разряды молний), нам нужен проводник и разница потенциалов. Найти разница потенциалов большого труда не составит в земля, которая соединяет все три среды – твёрдую, жидкую и газообразную. По собственной структуре грунт собой представляет твёрдые частицы, между которыми присутствуют водяные молекулы и воздушные пузырьки.

Необходимо знать, что элементарной единицей почвы считается глинисто-гумусовый комплекс (мицелла), который обладает конкретной разностью потенциалов. Оболочка с внешной стороны мицеллы копит негативный заряд, в середине нее вырабатывается позитивный. Благодаря тому, что электроотрицательная оболочка мицеллы притягивает из внешней среды ионы с позитивным зарядом, в почве беспрерывно протекают электрохимические и работающие от электричества процессы. Этим почва прекрасно выделяется от водной и воздушной среды и позволяет собственными руками создать устройство для добычи электрической энергии.

Способ с 2-мя электродами

Самый простой способ получить дома электрическую энергию – применить принцип, по которому устроены традиционные солевые батарейки, где применена гальваническая пара и электролит. При погружении стержней, сделанных из самых разнообразных металлов, в раствор соли, на их концах образуется разница потенциалов.

Мощность подобного гальванического элемента зависит от целого нескольких моментов, включая:

• сечение и длину электродов;
• глубину погружения электродов в электролит;
• концентрацию солей в электролите и его температуру и т.д.

Дабы получить электричество, требуется взять два электрода для гальванической пары – один из меди, второй из оцинкованного железа. Электроды опускают в почву примерно на глубину в полметра, установив их на расстоянии около 25 см, по отношению друг к другу. Грунт между электродами необходимо прекрасно пролить раствором соли. Замеряя вольтметром напряжение на концах электродов спустя 10-15 минут, можно понять, что система даёт бесплатно ток около 3 В.

Добыча электричества при помощи 2-х стержней

Если провести ряд экспериментов на различных участках, раскроется, что показания вольтметра меняются в зависимости от параметров грунта и его влаги, размеров и глубины установки электродов. Для увеличения эффективности рекомендуется уменьшить с помощью куска трубы нужного диаметра контур, куда будет заливаться солевой раствор.

Внимание! Необходимо применять сочный электролит, а данная концентрация соли выполняет почву неподходящей для роста растений.

Способ с нулевым проводом

Напряжение в дом жилого фонда подается с применением 2-ух проводников: один из них фаза, второй – нуль. Если например дом оснащен высококачественным заземляющим контуром, во время интенсивного электропотребления часть тока уходит через заземление в почву. Подключив к нулевому проводу и заземлению лампочку на 12 В, вы заставите ее светиться, потому как между контактами нуля и «земли» напряжение достигает 15 В. И этот ток электрическим счетчиком не крепится.

Добыча электричества при помощи нулевого провода

Схема, собранная по принципу ноль – покупатель энергии – земля, вполне рабочая. При большом желании для выравнивания колебаний напряжения можно применять преобразователь электрической энергии. Минусом считается нестабильность возникновения электричества между нулем и заземлением – чтобы это сделать требуется, чтобы дом потреблял много электрической энергии.

Стоит обратить внимание! Этот способ добывать бесплатное электричество подходящ только в условиях приватного домовладения. В жилых площадях нет хорошего заземления, а применять в этом качестве магистрали из труб систем обогрева или водообеспечения нельзя. Тем более запрещено объединять заземляющий контур с фазой для получения электричества, так как заземляющая шина оказывается под напряжением 220 В, что смертельно страшно.

Не обращая внимания на то, что система такого типа задействует для работы землю, ее нельзя отнести к источнику земной электрической энергии. Как добыть энергию, применяя электромагнитный потенциал планеты, остается открытым.

Энергия магнитного поля планеты

Земля собой представляет своего рода конденсатор сферообразной формы, на поверхности внутри которой скапливается негативный заряд, а с наружной стороны – позитивный. Изолятором служит обстановка – через нее проходит переменный ток, при этом разница потенциалов сберегается. Утерянные заряды восполняются за счёт магнитного поля, которое служит натуральным электрическим генератором.

Как получить В практических условиях электричество из земли? По существу, нужно подсоединиться к полюсу генератора и организовать надежное заземление.

Устройство, получающее электричество из природных источников, должно состоять из таких элементов:

• проводник;
• контур заземления, к которому подсоединен проводник;
• эмиттер (катушка Тесла, высоковольтный генератор, дающий возможность электронам оставлять проводник).

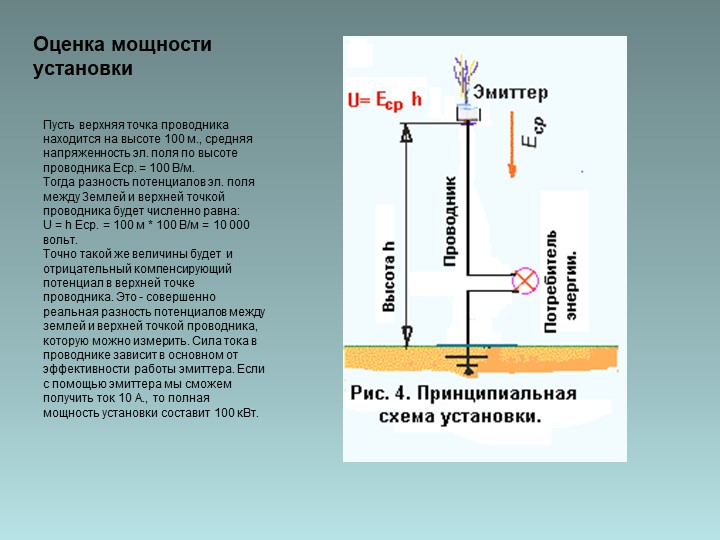

Схема получения электрической энергии

Верхняя точка конструкции, на которой размещён эмиттер, должна размещаться на такой высоте, чтобы за счёт разницы потенциалов электрического поля планеты электроны поднимались по проводнику вверх. Эмиттер их будет освобождать из металла и в виде ионов отпускать в атмосферу. Процесс не будет прекращаться до той поры, пока потенциал в верхних слоях атмосферы не станет наравне с электрическим полем планеты.

К цепи подсоединяется покупатель энергии, причем чем эффектнее не прекращает работу катушка Тесла, тем выше сила тока в цепи, тем больше (или мощнее) потребителей тока можно присоединить к системе.

Так как электрическое поле окружает заземленные проводники, к которым относятся деревья, строения, разные высотные конструкции, то в черте города верхняя часть системы должна находиться выше всех имеющихся объектов. Собственными руками создать аналогичную конструкцию не по настоящему.

Из данного следует

Электрическая энергия из земли потенциально может быть добыта, однако в данное время нет технологий, которые разрешают выполнить это хорошо. Если есть собственный дом с участком, то можно провести эксперимент с разработкой земляной батареи из листов меди и фольги на алюминевой основе – чертежи и фотографии не сложно отыскать на просторах интернета. Но опыт говорит, что мощность выполненного конденсатора ощутимо ниже заявленной и конструкция быстро выходит из строя. При этом материальные затраты на материалы навряд ли когда-нибудь оправдаются.

Как получить

электричество из земли

Постоянно стоимость электрической энергии в наших квартирах и домах растет, что заставляет очень многие люди подумать об ее экономии. Но имеются и такие, что пытаются всеми методами добыть хоть чуть чуть бесплатной энергии, к примеру, электричество из земли. Потому как количество данных людей постоянно растет, имеет смысл решить вопрос детальнее, что и будет сделано в этой публикации.

Мифы и реальность

В интернете существует огромное количество видеороликов, где люди зажигают от земли лампы мощностью 150 Вт, запускают электрические двигатели и так дальше. Намного больше есть разных текстовых материалов, детально рассказывающих о земляных батареях. К аналогичной информации не рекомендуется относиться очень серьезно, ведь написать можно все что угодно, а перед съемкой видеоролика провести необходимую подготовку.

Просмотрев или прочтя данные материалы, вы на самом деле можете верить в различные небылицы. К примеру, что электрическое или магнитное поле Земли имеет океан бесплатной электрической энергии, получение которой очень легко. Правда состоит в том, что запас энергии на самом деле большой, но вот вынуть ее абсолютно не просто. Иначе никто бы уже не пользовался двигателями внутреннего сгорания, не обогревался сетевым газом и так дальше.

Для справки. Магнитное поле у нашей планеты на самом деле есть и оберегает все живое от губительного влияния различных частиц, идущих от солнечных лучей. Силовые линии этого поля проходят параллельно поверхности на восток с запада.

Если соответственно с теорией провести некий виртуальный эксперимент, то можно удостовериться, насколько сложно приобрести электричество из магнитного поля земли. Возьмём 2 железных электрода, для чистоты эксперимента – в виде квадратных листов со сторонами 1 м. Один лист установим на земле перпендикулярно силовым линиям, а второй – поднимем на высоту 500 м и сориентируем его в пространстве точно также.

В теории между электродами появится разница потенциалов порядка 80 вольт. Тот же результат будет наблюдаться, если второй лист разместить под землёй, на дне самой глубокой шахты. А сейчас представьте такую электростанцию – в километр высотой, с большой поверхностной площадью электродов. Более того, станция должна сопротивляться ударам молний, что неминуемо будут бить собственно по ней. Может быть, это реальность далекого грядущего.

Все таки получить электричество от земли – действительно возможно, хотя и в мизерных количествах. Его может хватить на то, чтобы зажечь светодиодный фонарик, включить калькулятор или чуть-чуть зарядить мобильный телефон. Рассмотрим способы, разрешающие это выполнить.

Электричество от 2-ух стержней

Этот способ построен совсем на другой теории и никакого отношения к магнитному или электрическому полю Земли не имеет. А доктрина эта – о взаимном действии гальванических пар в солевом растворе. Если взять два стержня из самых разнообразных металлов, загрузить их в раствор такого типа (электролит), то на концах возникнет разница потенциалов. Ее величина зависит от большого количества самых разных факторов: состава, насыщенности и температуры электролита, размеров электродов, глубины погружения и так дальше.

Такое получение электричества возможно и через землю. Берем 2 стержня из самых разнообразных металлов, образующих говоря иначе гальваническую пару: металлический и медный. Опускаем их в землю на глубину примерно полметра, расстояние между электродами соблюдаем маленькое, хватит 20—30 см. Земельный участок между ними хорошо поливаем раствором с применением соли и спустя 5—10 мин производим измерение электронным вольтметром. Показания прибора бывают разнообразными, но как максимум вы получите 3 В.

Примечание. Показания вольтметра зависят от влаги почвы, ее натурального солесодержания, размеров стержней и глубины их погружения.

На самом деле все просто, получившееся бесплатное электричество – это результат взаимного действия гальванической пары, при котором влажная почва служила электролитом, принцип схож на работу солевой батарейки. Настоящий эксперимент о разнице потенциалов на электродах, забитых в землю, можно взглянуть на видео:

Электричество от земли и нулевого провода

Это явление тоже появляется не от магнитного поля Земли, а потому, что часть тока «течет» через заземление в часы самого большего электропотребления. Большинству клиентов известно, что напряжение для дома подается через 2 проводника: фазный и нулевой. Если есть 3-ий проводник, присоединенный к хорошему заземляющему контуру, то между ним и нулевым контактом может «гулять» напряжение до 15 В. Данный факт можно закрепить, включив меж контактами нагрузку в виде лампочки на 12 В. И что отличительно, проходящий из земли на «ноль» ток совсем не крепится учетными приборами.

Воспользоваться таким бесплатным напряжением в квартире трудно, потому как хорошего заземления там не найти, магистрали из труб таким считаться не могут. А вот в приватном доме, где a priori обязан быть контур заземления, электричество получить можно. Для подсоединения применяется обычная схема: нулевой провод – нагрузка – земля. Некоторые умельцы даже подстроились выравнивать колебания тока преобразователем электрической энергии и подсоединять подобающую нагрузку.

Внимание! Не идите на поводу у «добрых» советчиков, предлагающих заместь нулевого проводника применить фазный! А дело все в том, что при аналогичном подсоединении фаза и земля дадут вам 220 В, но дотрагиваться к заземляющей шине смертельно страшно. Тем более это касается «мастеров», проделывающих такие вещи в жилых площадях, добавляя нагрузку к фазе и батарее. Они делают опасность удара током для абсолютно всех соседей.

Заключение

Извлекать электрическую энергию из магнитного поля планеты собственными руками – невозможно. Вышеописанные способы – иное дело, однако их функциональная ценность невелика. Разве что заряжать телефон во время похода, но тогда придется тянуть с собой трубы из металла. Касаемо второго способа необходимо выделить, что напряжение между землёй и нулем возникает совсем не всегда, а если и есть, то очень нестабильно. Другие способы просят немалого количества меди и алюминия при неизвестном результате, о чем добросовестно предупреждает автор установки, изображенной на рисунке:

Электричество из земли

Электричество из земли для дома — как получить собственными руками

Именно тогда, как человек выучился передавать электричество на расстоянии, жизнь всей планеты поменялась.

Возможным стало то, что раньше казалось фантастикой: на смену свечкам и газовым фонарям пришли лампочки, возникли троллейбусы и электропоезда, увеличил скорость жизненный темп.

И ровно с того же момента люди подумали: как можно получить электричество из земли собственными руками.

Источники энергии – сетевой газ, уголь, нефть – подходят к концу, данных ресурсов на земля осталось буквально на 50-100 лет. Предприятия промышленности, которые работают на угле, нефтяная добыча и газа, — все это строго вредит экологии, так что планета Земля находится в тревожащем экологов и небезразличных людей, положении.

Мифы и реальность

Попытки обычных жителей своими силами, в обход государственных тарифов, «добыть» электричество, обросли большим количеством слухов и догадок:

• Главный миф, связанный с самостоятельным получением энергии из земли, звучит так: это электричество вечно.

Опровержение: для того, чтобы как правило извлечь электричество из земли, нужно выполнение большинства условий, в числе которых – особенные качества почвы, железный штырь или стержень, вкопанный в землю на достаточном расстоянии, и неокисляемые провода.

Ни одно из данных условий не можно сделать замечательно, так что электричество, добываемое аналогичным образом, абсолютно не вечно.

Опровержение: отчасти это так: человек может делать со своим личным земляным участком все, все что угодно. Однако для того, дабы получить хоть какой-то электрический заряд, необходимо много земли.

• Миф 3-ий: электричество, которое можно получить благодаря земля, имеет огромную мощность.

Опровержение: выходной мощности электричества, получаемого из земли, хватает на очень небыструю зарядку простенького мобильника или зажигание маленькой лампочки. Для того, чтобы вскипятить электро чайник, зарядить ноутбук или включить холодильник, потребуется столько земли, железных штырей и проводов, что одной семье необходимы будут безграничные наделы и деньги.

Электричество из земли собственными руками

Все таки большинство людей не оставляют попыток извлечь электричество из земли, чтобы сделать легче или поменять собственную жизнь, и их не стоит останавливать, ведь наиболее весомые открытия в человеческой истории происходили собственно упорными людьми, влюбленными в собственные идеи.

Есть рейтинг самых распространенных вариантов недорогого и быстрого получения электричества из земли.

Нулевой провод – нагрузка – почва

Электрический ток, благодаря ему в жилых площадях питаются все приборы работаюшие от электричества, поступает в дома через два проводника: ноль и фазу. Из-за заземления значительное количество энергии уходит в грунт. Разумеется, никто не хочет расплачиваться за то, что не получается применить полностью. Благодаря этому находчивые люди уже давно убедились, как с помощью нулевого провода можно доставать из земли энергию.

Данный способ построен на том, что земля из-за собственных физических параметров считается вместе с тем накопителем энергии и ее проводником.

Схема прокладки под землей кабеля

Чтобы извлечь электричество, необходимо создать простейшую цепь.

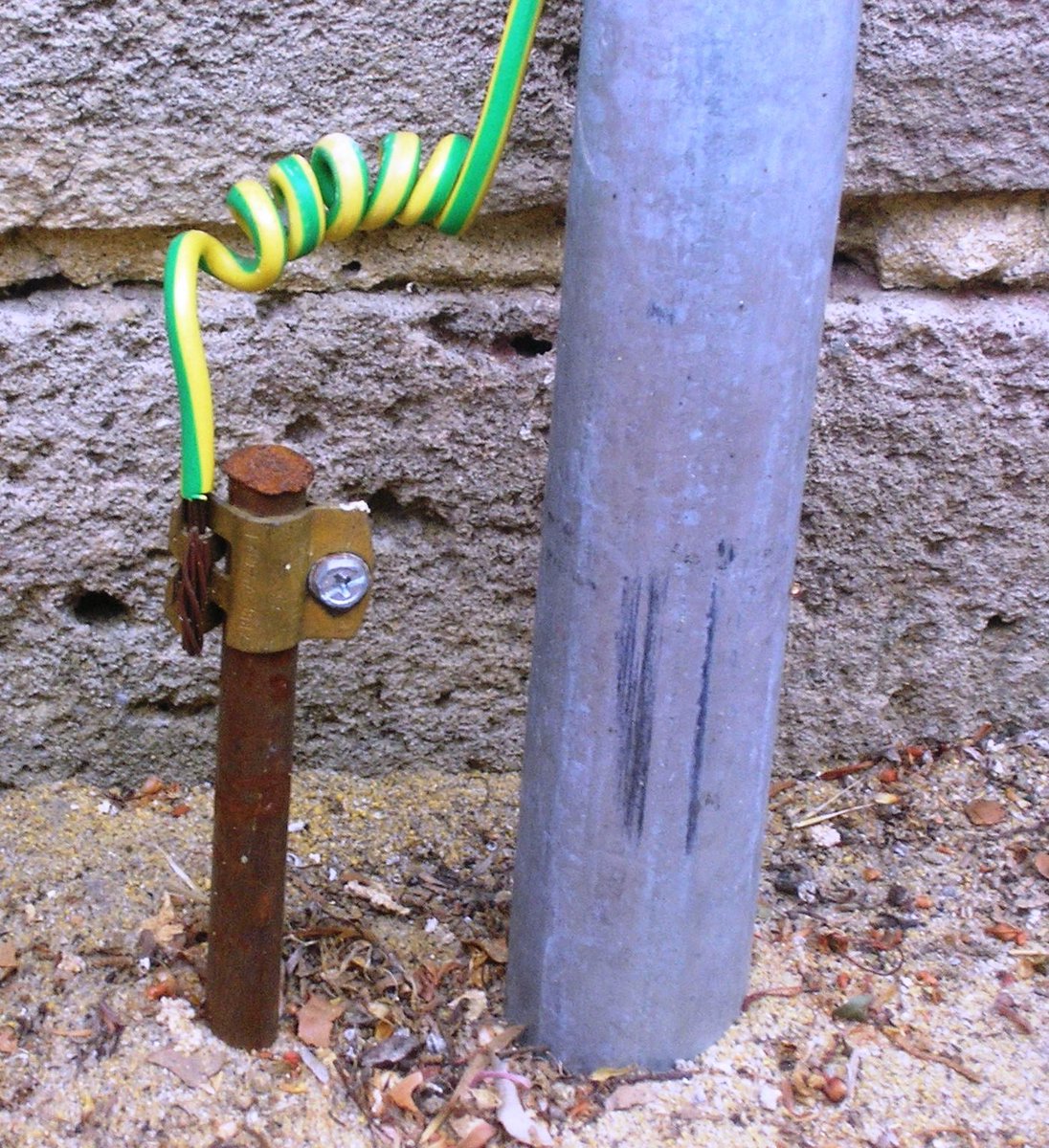

• На достаточном расстоянии в землю вкапывается два железных кола, один из которых считается катодом, а второй – анодом, из-за чего возникнет энергия напряжением от 1 до 3 В. Сила тока в данном случае будет ничтожно небольшой.
• Чтобы сделать больше напряжение и силу тока, придется на участке с большой площадью вбить много штырей, как постепенно, так и параллельно которые соединены между собой. Методичное соединение увеличивает напряжение, а параллельное – силу тока.
• Когда напряжение достигнет 20-30 В, к цепи нужно присоединить самый простой преобразователь электрической энергии для увеличения напряжения при выходе и аккумулятор для собирания и стабилизации электроэнергии. Заключительный этап – трансформация непрерывного тридцати вольтажного тока в переменный, напряжением в 220 В.

Цинковый и медный электрод

Это самый обыкновенный, доступный и хороший сейчас способ получения электроэнергии, собственно по данному принципу устроены обыкновенные всем батарейки.

В первую очередь следует изолировать какое-то кол-во почвы, чтобы создать в ней максимально кислую среду. Потом присоединить к данной изолированной земля цинковый и медный электроды. На выходе на самом деле выходит электрическая энергия. Такой принцип получения энергии в большинстве случаев зависит от качества почвы – чем она кислее, тем лучше.

Аккумулятор из цинка и меди

Можно провести любопытный эксперимент, поместив два ключа – медный и стальной – в апельсин. В результате возникает напряжение до 1 В. Основным фактором считается площадь электродов, сопрекасающихся с кислотой, и уровень кислотности самого апельсина.

Такого количества энергии хватает на зарядку обычного телефона. Чтобы нарастить мощность, нужно параллельно присоединить к данной схеме еще несколько подобных же цепей. В результате выйдет зарядить смартфон или ноутбук, но под электростанцию из апельсинов и электродов придется выделить большое помещение.

Потенциал между крышей и землёй

В земля ставится железный штырь, от него к крыше протягивается провод, получившейся электроэнергией можно без зазрения совести пользоваться.

Правда, только до первой грозы, ведь по существу – это реальный проводник.

Работающие схемы

Большинство людей действительно тревожит данная несправедливость: за электричество необходимо платить большие деньги и это тогда, когда миллион ног из дня в день топчут бесплатный энергетический источник.

Неужели все попытки фанатов получить электричество из земли тщетны?

Разумеется, есть работающие схемы извлечения электроэнергии из почвы.

Все способы добычи электричества из земли, описанные в этой публикации, — настоящие и рабочие, проблематика только в том, что они не дают желанной мощности.

Электричество из земли. Как?

Слышал про подобный вариант добыть лишние 2-3 вольта. Забить в землю на метр-другой стальной прут, после этого от него можно будет зажечь маленький диод, например. Это правда? Если кто знает, можно ли подробно, что и как?

Электричество: Электричество из земли. Как?

Прочёл, что в земной коре в результате трения тектонических плит и разницы давлений образуется значительное количество электричества, намного более чем в атмосфере. Даже собственные грозы есть и более мощных, чем на поверхности.А что если объединить проводником две плиты недалеко от места разлома с глубины к примеру 2 — 5 километров на нагрузку. А ни с того ни с сего электромоторчик завертится?Плит у нас на земля несколько, да и большие они. Можно много натыкать проводочков. Шутки тоже принимаются, но всет.

Есть три абсолютно похожих на вид провода.При подсоединении к проводам 1 и 2 и 1 и 3 лампочка начинает светится.Как определить, где ноль, а где земля без прозвонки от щитка или от конечной розетки?

Кто-то привязывает «ноль» в водопроводной трубе, другими словами к «земля». Если выполнить «землю» самому? Установить тумблер и к примеру при большом потреблении электричества (отоплении), переключаться.

Пару лет назад видел статейку в каком то журнале, там было описано как собирать атмосферное электричество. Сущность состоит в установке высокой изолированной мачты и рядом хорошего заземления. На мачте наводится пару десятков кВ непрерывного напряжения.

2я — сложность высокой мачты и надежность её изоляции от земли изоляция до 400кВ

3я — мачта должна достать до области высокого потенциала, для этого она обязана быть больше, чем любое очень высокое окружение (дерево, очень высокое здание в городе также и его антенны тд) любое высокое строение собственной вершиной приподнимает слой высокого потенциала над собой и как зонтиком закрывает всю область вокруг, аналогичным образом в городе это осуществить почти что не по настоящему.

Идеальное установочное место — высокая плоская равнина без деревьев и построек или горные вершины.

1. — термальные электрические станции на вулканах и горячих источниках

2. собирание сетевого газа из свалок мусора с дальнейшим получением электричества на рядом стоящей газовой электрические станции.

Альтернативная энергетика

Земляная электрическая батарея

Рукодельный «земляной» гальванический (электролитический) компонент выполняется из имеющихся материалов, с выбором по самой большой разности их электродных потенциалов (напряжение, в режиме хода в холостую, между медной и цинковой пластиной – порядка 1 вольта, см. таблицу 1). Это могут быть старые трубы из железа и оцинкованные листы, угольная куча или зола из дерева, моток металлического провода и т.д. Подойдет любой металлолом – жестянки, конструкции из металла и т.д. Работать данная батарея может долго – месяцы (до зимних холодов, когда дерн леденеет и становится практически диэлектриком). Быстрее корродирует (рушиться растворяясь) – минусовой электрод.

окислительно-восстановительных потенциалов), вольт:

Al (Алюминий) = -1,66

Mn (Марганец) = -1,2

Fe (Железо, сталь)

С (Графит, каменный уголь, зола из дерева)

Фруктово-овощные («зелёные», экологичные) источники электротока

В свежий лимон, в яблоко или в отварной картофель – втыкаются железные электроды, к примеру – стальной гвоздь и зачищенный провод из меди. Напряжение на элементе – достигает 1 вольта. Ток – до нескольких миллиампер.

Свободная энергия от электромагнитного излучения мощных передающих радиостанций

Об этом уже и так много написано, плюс к этому – в публикациях, в журнальных публикациях и книгах В.Полякова.

Общественное решение

Оказывается, электричество можно добыть из воздуха собственными силами, не используя очень сложные устройства. Во всяком случае, как экологически чистый источник энергии, электричество из земли представляется очень многообещающим.

Постоянно стоимость электрической энергии в наших квартирах и домах растет, что заставляет очень многие люди подумать об ее экономии. Этот способ построен совсем на другой теории и никакого отношения к магнитному или электрическому полю Земли не имеет. А доктрина эта – о взаимном действии гальванических пар в солевом растворе.

Такое получение электричества возможно и через землю. Берем 2 стержня из самых разнообразных металлов, образующих говоря иначе гальваническую пару: металлический и медный. Это явление тоже появляется не от магнитного поля Земли, а потому, что часть тока «течет» через заземление в часы самого большего электропотребления. А дело все в том, что при аналогичном подсоединении фаза и земля дадут вам 220 В, но дотрагиваться к заземляющей шине смертельно страшно.

Электричество возникающее в результате трения из воздуха

Извлекать электрическую энергию из магнитного поля планеты собственными руками – невозможно. Несколько лет ученые мужи ищут прекрасный альтернативный источник электрической энергии, который дал возможность бы добывать ток из возобновляемых ресурсов. В использовании данного способа есть как плюсы, так и минусы. В особенности, ветер – это переменчивая величина, благодаря этому нельзя предугадать уровень напряжения и собирания электричества.

Самая простая важная схема в себя не включает никаких добавочных накопительных устройств и преобразователей. По существу, требуется исключительно железная антенна и земля. Между этими проводниками ставится электрический потенциал.

Бесплатное

электричество: как получить переменный ток из земли и воздуха собственными руками

Аналогичным образом, можно извлечь из земли и воздуха очень и очень много полезной электрической энергии, которой будет вполне хватать для работы электроустановки. Это считается одной из самых основных причин, почему проект не «пошёл в массы» — он опасен для жизни и производства.

Этот бестопливный энергетический источник был презентован в Грузии, нынче он тестируется. Генератор позволяет добывать электричество из воздуха без применения посторонних ресурсов. В свободном доступе есть видео с конференции и опыты, но нет никаких документов, по настоящему подтверждающих существование этого изобретения. Эта проблема занимает умы не только доморощенных изобретателей, которые пытаются найти решение дома с паяльником в руках, но и реальных учёных.

Возможно, некоторые могут подумать, что это прямолинейный абсурд. Но реальность такая, что получить электрическую энергию из воздуха возможно. Есть даже схемы, которые способны помочь создать устройство, способное выполнить получение электрической энергии буквально из ничего. Можно обратиться к трудам уже популярных учёных, которые в минувшем пытались получать электричество буквально из воздуха.

Тесла определил, что между Основанием и поднятой пластиной из металла есть электрический потенциал, собой представляет электричество возникающее в результате трения. К слову, сам Тесла предполагал, что наличием электричества у себя в составе, воздух обязан лучам солнца, которые при пронизывании пространства воздуха буквально разделяется собственными частичками. Есть довольно обыкновенные схемы, которые обязательно создадут устройство, способное совершать получение и накопление электроэнергии, которая содержится в воздухе.

Это одна из наиболее простых схем, благодаря которой можно соорудить устройство для получения электрической энергии из воздуха собственными руками. Как правило, абсолютно ничего сложного в данном нет. Земля может послужить Основанием, В то время когда антенной как правило выступает пластина из металла, которая помещена над землёй.

Необходимо не забывать, что создание подобного обычного устройства собственными руками даже по такой несложной схеме, может быть соеденено с определёнными рисками. 3. Применяя молоток, забейте трубки в землю, оставляя до 1? над грунтом. Это даст возможность Вам охватить и собирать энергию земли, а в грозовую погоду энергия, которую Вы можете собрать, вас удивит! Вы должены применить антенну на цинковом или медном электроде.

Имеется множество патентов Соединённых Штатов, которые выпустили еще в 1800-х годах, один из них был выданной господин Дэкманом. При помощи меди и цинка или листовой фольги на алюминевой основе, вы получите намного больше тока из вашей системы! Все это на первый взгляд покажется восхитительным, однако это правда, и это факт! Чем больше пластин, которые Вы добавляете, тем больше энергии вы получите!

Потом нужно сделать из дерева крышку находящуюся сверху, подобную основанию из дерева. Если вы хотите собрать энергию земли в бурю и грозу приходится задействовать толстый диэлектрик. Рассмотрим детальнее, как же из средств находящихся под рукой можно извлечь электроэнергию. В данном разделе мы воочию покажем возможность извлекать электричество с помощью химической и электролитической реакции.

Более воочию и точно данный эффект описан в подобном опыте с лимонами. Вышеописанный принцип можно применять для создания устройства для зарядки из средств находящихся под рукой. отдельные детали и соль можно взять с собой в поход или держать уже готовые детали одновременно со свечой на случай отключения электроэнергии. Кольца из резины из сантехнического набора. Потом резко приложить усилие вдоль оси поршня и извлечь его из цилиндра. Трут на конце будет тлеть и из него можно раздуть пламя. Именно данный эффект применен в двигателях на дизеле.

К несчастью, создать мощный прибор, который сумеет получать электричество из воздуха, собственными руками очень сложно. Ветер, солнце, вода… А можно тоже получать электричество из земли. Способ абсолютно не считается фантастическим. Про то, как получить электричество возникающее в результате трения из воздуха, думал еще Тесла в девятнадцатом веке, и нынче ученые мужи поняли, что да, это вполне возможно.

Бесплатное

электричество )

электричество из земли своими руками (бесплатное электричество между нулем и землей)

Навигация по записям

Ноль и фаза, что это такое?

Итак, для начала простыми словами расскажем, что собой представляют фазный и нулевой провод, а также заземление. Фаза — это проводник, по которому ток приходит к потребителю. Соответственно ноль служит для того, чтобы электрический ток двигался в обратном направлении к нулевому контуру.

Такой вопрос иногда возникает у начинающих электриков или владельцев квартир, которые хорошо владеют набором ремонтных инструментов, но раньше особо не вникали в устройство электропроводки. И вот наступил момент, когда перестала работать розетка или светиться лампочка в люстре, а звать электрика не хочется и есть огромное желание сделать все самому.

В этом случае первоочередная задача домашнего мастера заключается не в устранении возникшей неисправности, как кажется на первый взгляд, а в соблюдении правил электробезопасности, исключения возможности попасть под действие электрического тока. Почему-то об этом многие забывают, пренебрегая своим здоровьем.

Все токоведущие части проводки должны быть надежно заизолированы, а контакты розеток спрятаны вглубь корпуса так, чтобы к ним не было возможности случайного прикосновения открытыми участками тела. Даже механическая конструкция вилки, вставляемой в розетку, продумана таким образом, что держаться рукой за оба контакта и попасть под действие электрического тока довольно проблематично.

В обыденной жизни мы этого не замечаем и в сознании уже сложилась привычка не обращать внимания на электричество, которая может пагубно сказаться при проведении ремонтных работ с электроприборами. Поэтому изучите основные правила безопасности и будьте внимательны при обращении с электричеством.

Как устроена бытовая электропроводка

Электроэнергия в жилой дом приходит от трансформаторной подстанции, которая преобразует высоковольтное напряжение промышленной электросети в 380 вольт. Вторичные обмотки трансформатора соединены по схеме «звезда», когда выполнено подключение трех выводов к одной общей точке «0», а три оставшихся выведены на клеммы «А», «В», «С» (для увеличения нажмите на рисунок).

Соединенные вместе концы «0» подключены к контуру заземления подстанции. Здесь же выполнено расщепление нуля на;

• рабочий ноль, показанный на картинке синим цветом;
• защитный РЕ-проводник (желто-зеленая линия).

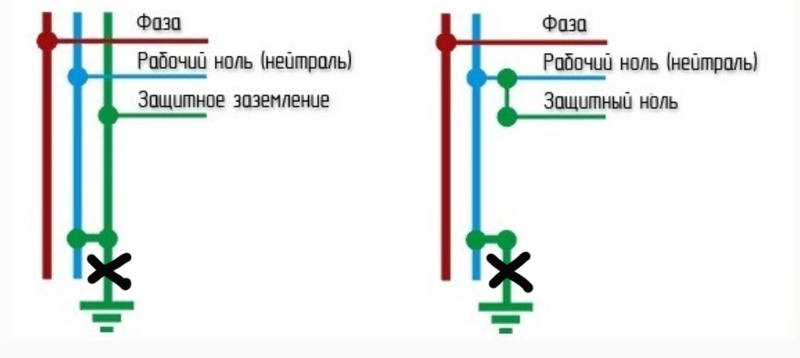

По этой схеме создаются все вновь строящиеся дома. Она называется системой TN-S. У нее на вход внутри распределительный щита дома подводятся три фазных провода и оба перечисленных нуля.

В зданиях старой постройки еще часто встречаются случаи отсутствия РЕ-проводника и четырех-, а не пятипроводная схема, которую обозначают индексом TN-C.

Фазы и ноли с выходной обмотки ТП воздушными проводами или подземными кабелями подводятся к вводному щиту многоэтажного дома, образуя трехфазную систему напряжения 380/220 вольт. Она разводится по подъездным щиткам. Внутрь жилой квартиры поступает напряжение одной фазы 220 вольт (на картинке выделены провода «А» и «О») и защитный проводник РЕ.

Последний элемент может отсутствовать, если не проведена реконструкция старой электропроводки здания.

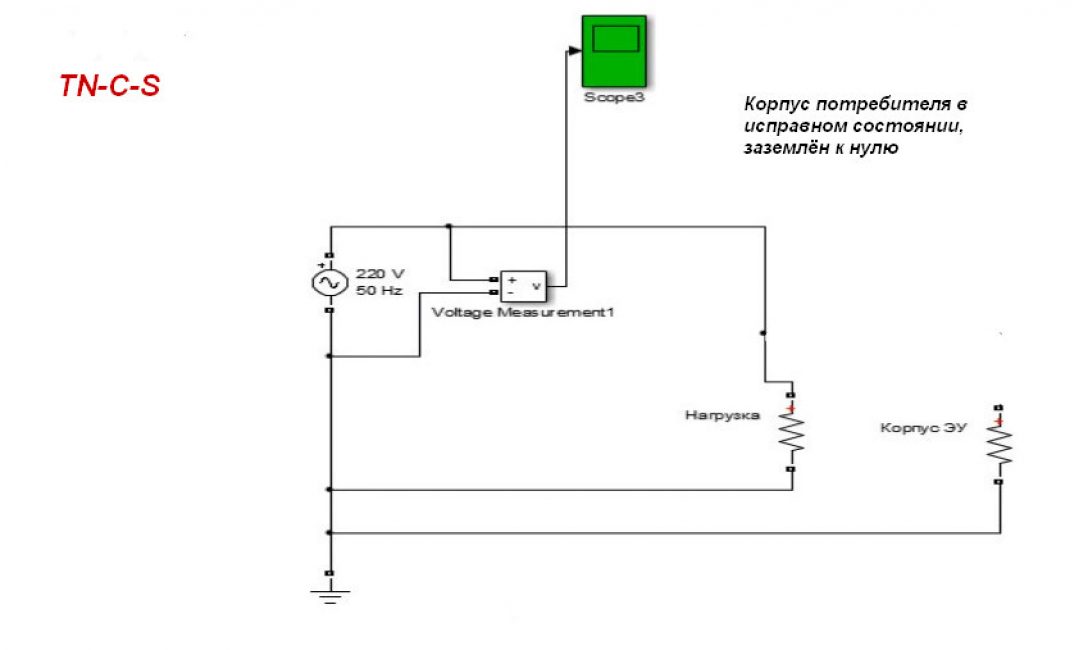

Таким образом, «нулем» в квартире называют проводник, соединенный с контуром земли в трансформаторной подстанции и используемый для создания нагрузки от «фазы», подключенной к противоположному потенциальному концу обмотки на ТП.  Защитный ноль, называемый еще РЕ-проводником, исключен из схемы электропитания и предназначен для ликвидации последствий возможных неисправностей и аварийных ситуаций с целью отвода возникающих токов повреждений.

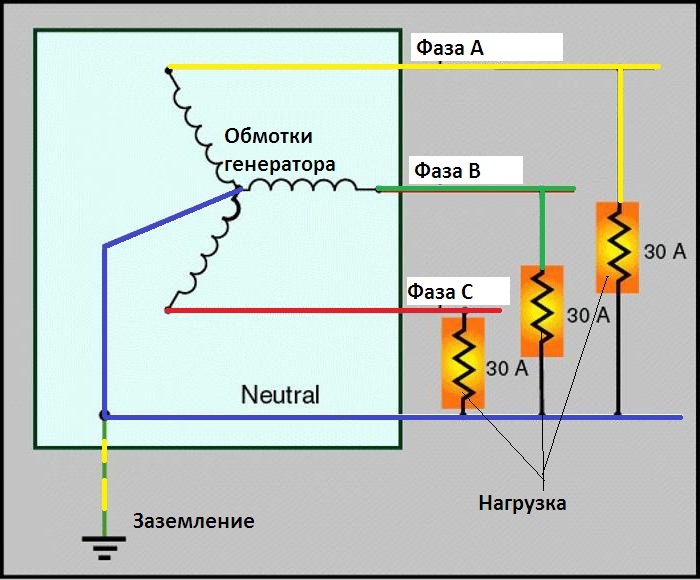

Нагрузки в такой схеме распределяются равномерно за счет того, что на каждом этаже и стояках выполнена разводка и подключение определенных квартирных щитков к конкретным линиям 220 вольт внутри подъездного распределительного щита.

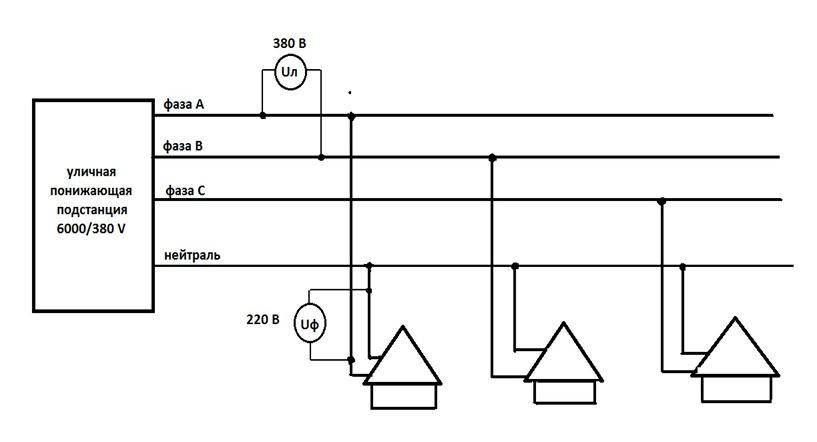

Система подводимых напряжений к дому и подъезду представляет собой равномерную «звезду», повторяющую все векторные характеристики ТП.

Когда в квартире выключены все электроприборы, а в розетках нет потребителей и напряжение к щитку подведено, то ток в этой цепи протекать не будет.

Сумма токов трехфазной сети складывается по законам векторной графики в нулевом проводе, возвращаясь к обмоткам трансформаторной подстанции величиной I0, или как еще ее называют 3I0.

Это рабочая, оптимальная и отработанная длительными годами система электроснабжения. Но, в ней тоже, как и в любом техническом устройстве, могут возникать поломки и неисправности. Чаще всего они связаны с низким качеством контактных соединений или же полным обрывом проводников в различных местах схемы.

Чем сопровождается обрыв провода в нуле или фазе

Оторвать или просто забыть подключить проводник к какому-нибудь устройству внутри квартиры не сложно. Такие случаи происходят так же часто, как и отгорания металлических тоководов при плохом электрическом контакте и повышенных нагрузках.

Если внутри квартирной проводки пропало соединение любого электроприемника с квартирным щитком, то этот прибор не будет работать. И абсолютно не важно, что разорвано: цепь нуля или фазы.

Такая же картина проявляется в случае, когда происходит обрыв проводника любой фазы, питающей внутридомовой или подъездный электрощит. Все квартиры, подключенные к этой линии с возникшей неисправностью, перестанут получать электроэнергию.

При этом в двух других цепочках все электроприборы будут функционировать нормально, а ток рабочего нулевого проводника I0 суммируется из двух оставшихся составляющих и будет соответствовать их величине.

Как видим, все перечисленные обрывы проводов связаны с отключением электропитания с квартиры. Они не вызывают повреждения бытовых приборов. Самая же опасная ситуация возникает при исчезновении соединения между контуром заземления трансформаторной подстанции и средней точкой подключения нагрузок внутридомового или подъездного электрощита.

Такая ситуация может возникнуть по разным причинам, но чаще всего она проявляется при работе бригад электриков, владеющих смежной специальностью дегустаторов…

В этом случае пропадает путь прохождения токов по рабочему нулю к контуру заземления (А0, В0, С0). Они начинают двигаться по внешним контурам АВ, ВС, СА к которым подключено суммарное напряжение 380 вольт.

На правой части картинки показано, что ток IАВ возник при подключении линейного напряжения к последовательно соединенным нагрузкам Ra и Rв двух квартир. В этой ситуации один хозяин может экономно отключить все электроприборы, а другой — использовать их по максимуму.

В результате действия закона Ома U=I∙R на одном квартирном щитке может оказаться очень маленькая величина напряжения, а на втором — близкая к линейному значению 380 вольт. Оно вызовет повреждение изоляции, работу электрооборудования при нерасчетных токах, повышенный нагрев и поломки.

Для предотвращения подобных случаев служат защиты от повышения напряжения, которые монтируются внутри квартирного щитка или дорогостоящих электроприборов: холодильников, морозильников и подобных устройств известных мировых производителей.

Как определить ноль и фазу в домашней проводке

При возникновении неисправностей в электрической сети чаще всего домашние мастера используют дешевую отвертку-индикатор напряжения китайского производства, показанную на верхней части картинки.

Она работает по принципу прохождения емкостного тока через тело оператора. Для этого внутри диэлектрического корпуса размещены:

• оголенный наконечник в виде отвертки для присоединения к потенциалу фазы;
• токоограничивающий резистор, снижающий амплитуду проходящего тока до безопасной величины;
• неоновая лампочка, свечение которой при протекании тока свидетельствует о наличии потенциала фазы на проверяемом участке;
• контактная площадка для создания цепи тока сквозь тело человека на потенциал земли.

Квалифицированные электрики используют для проверки наличия фазы более дорогостоящие многофункциональные индикаторы в форме отверток со светодиодом, свечением которого управляет транзисторная схема, питаемая от двух встроенных батареек, создающих напряжение 3 вольта.

Такие индикаторы кроме определения потенциала фазы способны выполнять другие дополнительные задачи. У них нет контактной площадки, к которой необходимо прикасаться при замерах.

Способ проверки наличия и отсутствия напряжения в гнездах обыкновенной розетки простым индикатором показан на фотографиях ниже.

На левом снимке хорошо видно, что свечение индикаторной лампочки при дневном свете плохо заметно, поэтому требует повышенного внимания при работе.

Контакт, на котором индикатор засвечивается, является фазой. На рабочем и защитном нуле неоновая лампочка не должна светиться. Любое обратное действие индикатора свидетельствует о неисправностях в схеме подключения.

При эксплуатации такой отвертки необходимо обращать внимание на целостность изоляции и не прикасаться к оголенному выводу индикатора, находящемуся под напряжением.

На следующих фотографиях показан способ определения напряжения в той же розетке с помощью старого тестера, работающего в режиме вольтметра.

Стрелка прибора показывает:

• 220 вольт между фазой и рабочим нулем;
• отсутствие разницы потенциалов между рабочим и защитным нулем;
• отсутствие напряжения между фазой и защитным нулем.

Последний случай является исключением. Стрелка в нормальной схеме должна тоже показывать напряжение 220 вольт. Но оно в нашей розетке отсутствует по той причине, что здание старой постройки еще не прошло этап реконструкции электропроводки, а хозяин квартиры, выполнивший последний ремонт, сделал разводку РЕ-проводника в своих помещениях, но не подключил его к заземляющим контактам розеток и шинке РЕ-проводника квартирного щитка.

Эта операция будет проводиться после перевода здания с системы TN-C на TN-C-S. Когда он завершится, стрелка вольтметра будет находиться в положении, отмеченном красной линией, показывать 220 вольт.

Особенности поиска неисправностей

Простое определение наличия или отсутствия напряжения не всегда позволяет точно определить состояние схемы. Наличие различных положений выключателей может ввести мастера в заблуждение. Например, на картинке ниже показан типичный случай, когда при отключенном выключателе на фазном проводе светильника в точке «К» не будет напряжения даже при исправной схеме.

Поэтому при проведении замеров и поисках неисправностей следует внимательно анализировать все возможные случаи.

Ранее ЭлектроВести писали, что в Энергодаре Запорожской области на тепловой электростанции была авария, в результате которой город и еще несколько населенных пунктов находились без света.

По материалам: electrik.info.

Умный дом или игрушка для мужчин: контроль электричества / Хабр

Вслед за

статёй

о контроле температуры, хочется еще немного рассказать о контроле электричества. Конечно, его интереснее контролировать, когда у Вас 3 фазы.

Тут много уже есть статей про измерение качества электричества. Обычно предлагаются дискретные измерения с помощью клещей, например. Не видел графиков, на которых отображаются важные характеристики электричества во времени: напряжение на фазе, нагрузка на фазу, напряжение на нуле и на защитном заземлении, потребление по приборам и др. С помощью таких графиков можно было бы вовремя заметить перекосы фаз, низкие-высокие напряжения на фазе, токи утечки в землю, анализировать причины отключения фаз и др.

Автор статьи не является электриком и не претендует на профессиональную подачу информации. Хотя с ПУЭ и оборудованием заземляющего контура пришлось плотно ознакомиться.

В моем случае (так уж вышло), сделана не совсем правильная схема TN-C-S, я разбил PEN на PE и N уже после счетчика (он на опоре). Но, несмотря на это, все же очень интересно, куда и как ходит электричество по 3-м фазам и 5 проводам. Эту систему можно даже использовать как учебное пособие для начинающих, наблюдая за поведением нуля при загрузке разных фаз. В частности, интересно, что в нулевом проводе всегда есть напряжение (относительно земли). Думаю, в садоводстве, а также в квартирах, полного нуля на рабочем нулевом проводнике вообще не может быть. Соответственно, с нуля в контур заземления практически всегда уходит часть электричества. Начинаешь понимать, что зануление в квартирах и на садовых участках опасно для жизни.

На первый взгляд довольно сложные графики изображены выше. На самом деле все просто. Сверху- 3 фазы, ноль и земля. Снизу – существенные электрические приборы. У меня 3 фазы, на входе стоит 3-хфазный рубильник на 32А и 3 отдельных автомата на 25А. По нагрузке на фазах видно, что запас есть еще вдвое.

Целей измерений много:
• Оптимизация нагрузки по фазам
• Контроль качества входного напряжения
• Защитное отключение приборов при выходе напряжений за пределы допустимых значений
• Предотвращение перегрузки по фазам
• Обработка аварийных ситуаций
• Учет и прогноз использования электроэнергии разными электроприборами

Когда я подвел 3 фазы к себе (до этого была 1 фаза), встал вопрос о равномерности нагрузок по фазам. Составил табличку в Excel, расписал все нагрузки, провел расчеты, расписал автоматы по фазам. Установил в щите защиту от перегрузок УЗМ-51М 3 штуки по фазам, переразвел автоматы в щите в доме и, наконец-то, подключил к щиту умный дом. Поняв, что фаза C проседает больше, чем A, поменял их местами. Теперь на фазах B и C находятся важные потребители (компьютеры, сетевое оборудование, холодильник и т.п.). Все они подключены за стабилизаторами. Компьютеры и сетевое оборудование подключены еще и за ИБП. Напряжения на фазах (симметрия напряжений) примерно одинаковые. Допустима, по-моему, разница в 10%, т.е. 23V.

Но план есть план. Факт может сильно отличаться от того, что напланировано. Поэтому, конечно, интересно посмотреть, как же по факту ведут себя фазы в момент больших нагрузок. Иногда просто достаточно быстрого взгляда, были ли выходы за 250V сверху и за 190V вниз. В любом случае становится понятно, что достичь полной симметрии напряжений даже на отдельно взятом садовом участке невозможно. Следовательно, к ненулевому рабочему нулю на входе добавляется (геометрически) свой ненулевой нуль. Иногда, геометрическое сложение напряжений в нуле и может привести к почти нулю, но это будет случайностью.

В случаях, когда напряжение на фазе падает и держится ниже, скажем 180V, я отключаю осушители и второстепенный холодильник, т.к. перед ними нет стабилизаторов. Отправляю на почту себе сообщение о произошедшем и дальше могу в ручном режиме принимать решение об их включении.

У меня стоят автоматы защиты по фазам (УЗМ), но нет смысла отключать всю фазу в случае выхода напряжения за нижние пределы, скажем, 180V. Лампы освещения, приборы за стабилизаторами вполне в состоянии работать при таких напряжениях. УЗМ у меня отключает фазу при 160V (на нем можно вручную задать допустимые границы напряжений). Когда напряжение на фазу достигнет нормальных значений, УЗМ автоматически включится через заданный мною промежуток времени.

Когда у меня была 1 фаза и входящий автомат был на 25А, очень важно было не допустить длительной перегрузки, чтобы входной автомат не отключился. Так мне удавалось прогревать поэтапно дом к выходным. Например, бойлер и первый этаж прогревались в ночь со среды на четверг до 15 градусо

Как немного поднять напряжение в розетке

Сам проводил такой экскремент эксперимент, немного теории:

К дому (квартире) подходит два провода фаза и нейтраль.
Эти два провода имеют протяжённость от моей розетки до обмоток трансформатора на подстанции. Иногда электричеству приходится преодолевать не один километр. Хотя нормы диктуют расстояние от подстанции до потребителя не более 400м.

(показать текст)Физика подсказывает что потеря происходит на всём протяжении двух моих проводов 230В (фаза и нейтраль). Причём к моим и соседним потребителям (дома и квартиры) ток течёт по трём фазным и одному нейтральному проводу. В идеальных условиях нагрузка должна быть распределена равномерно между тремя фазами, а следовательно ток (нагрузка) в нейтральном проводе должна стремиться к нулю. На практике и в условиях кубаньэнергитического пох…изма ток в нейтральном проводе может превышать предельные уровни, приводя к нагреву и потерям напряжения.

Анализ данного обстоятельства и замеры показали, что в нейтральном проводе потери напряжения могут составлять до 75% от суммарных потерь в линии. Таким образом, исключив из цепи моего электроснабжения нейтральный провод можно в идеальных условиях сократить потери на 75%.

На практике:
Спросите как это сделать? Очень просто, если вы проживаете в собственном доме, организуйте у себя во дворе хороший контур заземления. Подключите медный проводник одним концом к контуру заземления, другим, у себя в домашнем распределительном щите (там где установлен эл.счётчик) вместо нейтрального провода идущего от опоры ЛЭП (с подстанции). Таким образом, вы будете получать питание, как и раньше, по фазному проводу, а ток нейтрали пойдёт от подстанции через землю к вам — минуя потери в проводе идущему по опорам.
Как реализовать этот в квартире? Аналогично используя хорошее заземление.

Требования безопасности: не используйте водопровод в качестве заземления, не соединяйте «старую» нейтраль и своё заземление, доверьте эту работу квалифицированным специалистам. Для избежания претензий, что вы воруете электроэнергию — подключайте своё заземление на место «старой» нейтрали до счетчика, а не после.

Конечно, такой метод компенсации потери в нейтрале не компенсирует потери в высоковольтной линии 10кВ подходящей к подстанции, но всё же существенный прирост напряжения даст.

Ток в соединении “земли” и “нуля”. Сколько “в граммах”? – Автономное энергообеспечение

фраза “не электрическая”.



Я пытаюсь разобраться в сути проблемы, и стараюсь писать понятным языком. К сожалению, Вы не вполне уловили проблему, постараюсь писать понятнее.



сопротивление заземления.



Не нужно это. В крайнем случае могу включить тепловую пушку между входящей фазой и местной землёй (между L и PE – для эстетов), и проверить.



Давайте немного по-другому:



1. основная проблема электропитания в моём случае – это периодически возникающий перекос фаз, с превышением напряжения на одной из фаз, до 270В. Пока борюсь с помощью реле защиты.

2. На этой неделе крутой перекос фаз возник у соседа, после танцев и бубнов обнаружили отгоревший “ноль” (N, PEN) на столбе. Починили, всё прошло.



3. Мой вопрос: каким образом возможно “вычислить” возможные проблемы с проводом N у подводящей линии? (не вызывая понапрасну энергетиков):



а) – можно ли базироваться на измерении тока (напряжения) между N и РЕ в щитке дома, если да – то какие критерии?

б) – Является ли измеренный ток основанием для беспокойства? (На этот вопрос большинство участников написали НЕТ.)

в) – Какие тесты можно провести на уровне моего щитка (желание залезать на столб и копаться в линии под напряжением отсутствует)?

Системы заземления типа TN-S, TN-C, TN-C-S | ENARGYS.

RU

Прежде чем разбираться в типах заземление, нужно правильно понять, что оно из себя представляет. Ведь при упоминании этого слова, у большинства в сознание всплывает картинка: идущая по фасаду здания металлическая лента, которая присоединяется к вбитому в землю стержню.

К сожалению такое малое знание о заземление ведет к тому, что часто встречаются ситуации, когда пытаясь найти в помещение отвод для заземления и не найдя его, совершаются ошибочные действия. А именно попытки произвести заземление путем подсоединения третьего провода к различным металлически предметам. Особенно при установке стиральной машинки. Это могут быть трубы отопления, стояки и что-то иное.

А ведь в принципе, действие это понятно, ведь считается, что трубы идут через землю и значит, что электричество уйдет туда. Но не все так радужно. Такой способ заземления очень опасный. Ведь если случится ситуация при которой произойдет электропробой на корпус стиральной машины, то электрические удары могут получить все люди, которые в этот момент принимали ванну или просто пользовались краном. При этом в любой из квартир расположенных по стояку. А это может привести к летальному исходу.

Что такое заземление?

Поэтому чтобы производить заземление необходимо хорошо разбираться в этом деле и все делать согласно требованиям безопасности.

Что же такое заземление? По периметру здания вбивается ряд металлических стержней. Между собой они соединяются металлическими полосами. Так образуется контур заземления. К нему подсоединяется оборудование или электроустановки. Это и будет называться заземлением электроустановки (оборудования).

Существуют два вида заземления:

1. Защитное – эти видом обеспечиваются все дома, к которым подведено электричество;
2. Рабочее – присутствует на всех зданиях, оно служит главным образом для защиты от ударов молнии.

Чтобы организовать собственную систему подключения заземления, нужно определить тип системы заземления, которое подключено в конкретном здании. Существует общая точка, в которой соединяются обмотки трансформатора. Она имеет свое название – нейтраль или еще ее называют нулевая точка. Такое название получено из-за того, что при стабильной работе потенциал нагрузки равен всегда нулю.

Существует три типа заземления:

1. TN;
2. ТТ;
3. ІТ.

Чтобы понять, что они обозначают надо сделать расшифровку входящих в них букв. Первая буква будет обозначать, какой характер имеет заземление:

• Т – нулевая точка (нейтраль) – соединена с землей;
• I – все части проводящие ток, подвергнуты изоляции от земли.

По второй букве, можно определить какой характер заземления имеют открытые проводящие части входящих в здание электроустановок:

• T – существующие части связанны с землей, вне зависимости от того какого характера существует связь;
• N – части электроустановок связаны напрямую с землей, а для заземления потребителей существует отдельный PEN проводник.

Рассматривать их все стоит только при необходимости. Так как основным типом заземления, которое характеризуется низковольтностью – это до одной тысячи вольт. При этом используется система TN. Она включает в себя три подвида. Они имеют также буквенную аббревиатуру (буквенное обозначение систем заземления):

1. TN-C;
2. TN-S;
3. TN-C-S.

Следует расшифровать эти понятия.

Таблица 1.

C	S	C-S
В данном случаи нулевое защитное и рабочие проводники совмещены в одном проводнике по всей длине (PEN-проводник).	нулевой рабочий проводник (N)и нулевой защитный проводник (РЕ) –имеют разделение.	PEN проводник будет разделен на определенном участке сети на два раздельных PE и N проводника.

И так следует поподробнее рассмотреть эти три подтипа.

Система заземления TN-С

Система заземления TN-C распространена по всей территории бывшего СССР. И встречается практически во всех многоквартирных домах получивших название высших партийных деятелей.

В данной системе оба нулевых проводника (защитный и рабочий) объединены в один провод, имеющий название PEN. Далее провод подводился к распределительному устройству дома.

В данном случае существующая схема имеет следующий вид:

Схема системы заземления TN-C

По такой схеме видно, что имеются 2 вида проводки:

• однофазная – имеет два провода;
• трехфазная – имеет четыре провода.

В данном случае так распространенная сейчас евроразетка с заземляющим контактом просто бесполезна. Так как подсоединять его не к чему. Вообще такое тип подключения принято называть – занулением. Плюсом TN-C является то что он очень прост и дешев. Такое заземление защищает только от сверхтоков, в данном случае срабатывают автоматические выключатели. А вот устройства защитного отключения оказываются неработоспособными.

Опасен такой тип заземления тем, что при однофазном коротком замыкании зачастую происходит возгорание проводки. Но есть и еще большая опасность возможность от обрыва PEN проводника, еще это называется – отгорание нуля. В этом случае фазное напряжение появляется на корпусе электрооборудование. Такая ситуация случается из-за того, что происходит превышение норм потребление заложенных при проектировании.

В настоящее время применение такого типа заземления запрещено для новых строительств.

Система заземления TN-S

Система заземления TN-S. В данном случае нулевые проводники разделены на всем своем пути. Проще говоря, до источников потребления в доме или квартире прокладываются два провода. Это рабочий ноль (N) и защитный ноль (РЕ). В таких сетях также имеется угроза возникновения пробоя на корпус электрооборудования, что является угрозой для жизни.

Схема имеет такой вид:

Схема системы заземления TN-S

Но в отличие от TN-C заземления в данном случае имеется возможность использовать устройство защитного отключения. Благодаря этому такая система становится более безопасной.

В данной системе обрыв рабочего нуля не выводит на корпус фазное напряжение. Существенный недостаток TN-S заключается в ее дороговизне. Используется она преимущественно в странах западной Европы в частности в Великобритании.

Схема заземления TN-C-S

Попытки сделать систему TN-C более безопасной и при этом не сделать ее излишне дорогой. Так появилась система, которая соединила в себе TN-C и TN-S. В данной системе до входа в здания идет один общий РЕN проводник, который разделяется на два отдельных нуля – защитный и рабочий. Они подвергаются повторному заземлению.

К сожалению, на территории России и СНГ модернизацию заземление системы TN-C начали проводить сравнительно недавно. А вот в большинстве западных стран и США такая замена имела системный характер и началась в 60-е года прошлого века. При системе заземления TN-C-S, однофазная проводка имеет три провода, а трехфазная пять проводов.

Схема подсоединения TN-C-S заземления (при невозможности ее использовать применяют ТТ заземление):

Схема системы заземления TN-C-S

В данном случае в квартире к розетке подходят три провода. Благодаря этому появляется возможность подключить заземляющий контакт евророзетки. При использовании устройства защитного отключения на участке с TN-S обеспечивает хорошую безопасность. Но вот на участке TN-C имеется возможность отгорание нуля и выхода фазного напряжения. В этой ситуации должна использоваться дополнительная система уравнивания потенциалов. Но, к сожалению не все ее используют при замене электроснабжения в домах старой постройки.

Заземление – Энергетическое образование

Рис. 1. Концептуальная иллюстрация заземления, действующего как обратный путь. ^[1]

Электрическое заземление , также известное как заземление, в первую очередь обеспечивает защиту от поражения электрическим током, действуя как линия безопасности для перенаправления электрического тока в случае короткого замыкания. Для бытовых приборов это достигается с помощью трехконтактной электрической розетки со специальным заземляющим контактом. ^[2]

Заземление также является способом обеспечения пути возврата тока в некоторых системах электропередачи.Поскольку земля является электрически нейтральным телом, говорят, что земля или земля имеет нулевой электрический потенциал, а все другие напряжения определяются относительно этого потенциала земли. Это позволяет заземлению функционировать как протяженная нейтральная линия, замыкая электрическую цепь передачи, действуя как источник электронов для электрического генератора и как конечная точка для электронов после электрической нагрузки. Это означает, что вместо провода, который обеспечивает обратный путь тока от нагрузки обратно к источнику напряжения, как это видно в большинстве простых схем, земля действует как обратный путь. ^[3]

Однако такое использование заземления используется только в системе передачи с однопроводным заземлением, которая в основном используется в некоторых сельских районах таких стран, как Канада и Австралия. ^[4] В большинстве современных систем передачи используется трехфазная электроэнергия, в которой заземление не используется в качестве обратного пути.

Основная проблема с использованием земли в качестве электрического проводника заключается в том, что она имеет высокое электрическое сопротивление, что делает ее очень неэффективным средством передачи энергии.Однако эта проблема частично решается путем введения заземляющих стержней (расположенных у генератора и после нагрузки) достаточно глубоко в землю. Поскольку сопротивление проводника обратно пропорционально его площади поперечного сечения, увеличение глубины стержней снижает общее сопротивление за счет увеличения площади, через которую проходит ток между стержнями. Для получения дополнительной информации о факторах, определяющих сопротивление, см. Сопротивление.

В жилых системах

Непрерывный путь заземления с низким сопротивлением в электрических системах жилых помещений обеспечивает стабильные уровни напряжения в проводке и делает устройства защиты от перегрузки (автоматические выключатели, предохранители) максимально эффективными.В типичной цепи заземления нейтральная линия подключается к нейтральной шине (на сервисной панели), которая подключается к зажиму заземления на водопроводных или газовых трубах. Эти трубы уходят под землю и обеспечивают прямое заземление. В качестве альтернативы, нейтральный стержень можно подключить к подземному заземляющему стержню, расположенному за пределами дома, чтобы установить прямое заземление. На линии заземления не должно быть разрывов, поэтому необходимо выполнить параллельное соединение с чем-либо, что может нарушить заземление, например счетчиком воды. ^[5]

В присутствии воды электрическая розетка может быть опасной, поскольку вода часто обеспечивает прямое заземление для тока, проходящего через розетку, что создает серьезную опасность поражения электрическим током. Прерыватели цепи замыкания на землю используются в качестве меры безопасности для защиты от такой возможности.

Список литературы

1. ↑ EECS, Калифорнийский университет в Беркли. (30 июля 2015 г.). Lab Logistics [Online], доступно: http://www-inst.eecs.berkeley.edu/~ee100/su04/lab/lab1/new_intro_lab_guide_report.pdf
2. ↑ Гиперфизика. (30 июля 2015 г.). Выключатели и заземляющие провода [Онлайн]. Доступно: http://hyperphysics.phy-astr.gsu.edu/hbase/electric/bregnd.html
3. ↑ Г. Хунка. (30 июля 2015 г.). Заземление цепей и способы заземления [Online]. Доступно: http://www.ese.upenn.edu/detkin/instruments/misctutorials/Ground/grd.html
4. ↑ П. Армстронг. (30 июля 2015 г.). Однопроводное заземление (SWER) [Онлайн]. Доступно: http: //www.stonepower.se / Images / SWER.pdf
5. ↑ R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд. Нью-Джерси: Прентис-Холл, 2011, гл. 8, сек. 8.1, стр. 331-340.

Открытая нейтраль – электрические 101

Разомкнутая проводка нейтрали

В электрической системе земля и нейтраль соединены вместе только в одном месте, в нейтральной точке. Это соединение осуществляется либо на трансформаторе энергокомпании, либо в главной электрической панели дома или рядом с ней (см. Электрические цепи).

Напряжение на нейтральном проводе обычно составляет 0 В (вольт) в цепи под напряжением. Однако, если нейтральный провод разомкнут, напряжение на линии этой разомкнутой нейтрали составляет 120 В.

Вы можете получить удар током из-за обрыва нейтрального провода.

Multi-

Схемы подключения разветвленных цепей

Схема разомкнутой нейтрали

На схеме вверху справа нейтраль разомкнута. Нейтральный провод слева от разомкнутой цепи (идёт от панели) – 0В.Провод с правой стороны обрыв (идет на нагрузку) и 120В.

На схеме слева вверху выключатели и выключатели замкнуты.

На схеме вверху справа нейтраль разомкнута. Нейтральный провод слева от разомкнутой цепи (идёт от панели) – 0В. Провод с правой стороны обрыва (идет к нагрузке) – 240В на землю. Фаза 120 В A и фаза 120 В объединяются для получения 240 В на землю.

Выключатели фаз А и В разомкнуты

Выключатели фаз А и В замкнуты

Фазный выключатель разомкнут

На схеме вверху слева размыкатель или выключатель фазы А.Нейтральный провод слева от разомкнутой цепи (идёт от панели) – 0В. Провод с правой стороны обрыва (идет к нагрузке) – 120В на землю.

На схеме вверху справа выключатели или переключатели фазы A и B разомкнуты. Нейтральный провод слева от разомкнутой цепи (идёт от панели) – 0В. Провод справа от обрыва (идет на нагрузку) тоже 0В.

Дополнительные сведения см. В разделах «Мульти- Wire Branch Circuits » и «Open Neutral Multi- Wire Circuit ».

Почему заземление и нейтраль следует разделять на дополнительной панели

Одна из самых сложных тем для подробного обсуждения в доме – это электрические системы. В частности, почему нейтрали и земли должны быть связаны на главной панели обслуживания, но запрещены на вспомогательной панели. Чтобы разгадать тайну, мы должны развеять распространенные заблуждения, узнать пару фактов и поговорить о нескольких случаях.

Заблуждения

Распространенный миф – электроны, покидающие заземленный источник питания, пытаются вернуться на землю.
Электричество идет по пути наименьшего сопротивления.

Факт

Электроэнергия хочет вернуться к источнику. В случае искусственного электричества это трансформатор на опоре обслуживания, и он возвращается к трансформатору через нейтральный провод на главной панели. Электричество будет возвращаться к своему источнику по ЛЮБОМУ проводящему пути, и делает это пропорционально сопротивлению проводника, по которому оно проходит.

Заземление

Заземление и нейтраль неправильно перемешаны

Заземляющие электроды используются для отвода перенапряжения в линиях от статического электричества или молнии.
Заземляющие проводники используются в случае замыкания на землю, обеспечивая обратный путь к трансформатору через нейтральный провод в главной панели, а затем от трансформатора к устройству максимального тока (выключателю), устраняя повреждение.

Теперь, когда мы прояснили все это, пришло время обсудить, почему основания и нейтралы не должны объединяться в субпанели.

Корпус 1 . – Нейтраль и земля соединены с замыканием на землю.

Если происходит замыкание на землю, требуется ОДИН путь с низким сопротивлением (провод заземления) к главной панели, который передает ток на трансформатор и обратно к выключателям главной панели, чтобы устранить сбой.При соединении заземления и нейтрали ток может проходить как по земле, так и по нейтрали обратно к главной панели.

Случай 2. – Нейтраль и земля соединены с несимметричной нагрузкой

Если нагрузка становится несбалансированной, а земля и нейтраль соединяются, ток будет проходить через все, что подключено к субпанели (корпус, провод заземления, трубопровод, и т. д.) и обратно на главную панель. Очевидная опасность поражения электрическим током! Помните, что электричество вернется к источнику любым путем.

Говоря простым языком, все нейтральные провода должны быть прикреплены к плавающей перемычке, а все заземления должны быть прикреплены к перемычке, непосредственно прикрепленной к панели.

Заземляющие провода на шине, подключенной к панели

В IM Home Inspections мы проверяем субпанели, чтобы убедиться, что нейтраль и земля правильно разделены.

Чтобы заказать домашний осмотр, позвоните по телефону 818-298-3405 или закажите онлайн здесь.

Bootleg Grounds: все, что вам нужно знать

Мы часто слышим слово «бутлег», например, в контрафактных кассетах или контрафактном программном обеспечении, и это лишь некоторые из них. Имеются в виду вещи, которые создаются и продаются нелегально. Часто люди продают контрафактные видеоролики с фильмами или концертами.Это незаконные записи, которые человек сделал во время концерта или фильма, а затем продает. В случае с электричеством, незаконное заземление – это когда перемычка установлена ​​на розетке между от нейтрального провода до винта заземления. Цель состоит в том, чтобы заземлить розетку при переходе от двухконтактной розетки к трехконтактной. Однако это незаконно и фактически не заземляет розетку.

Давайте посмотрим, почему вам нужно знать о нелегальной почве, что это означает, почему это опасно, магазины, защищенные GFCI, как узнать, что у вас есть, и что, если у вас есть, альтернативы, другие области для проверки и когда вызовите профессионала.

Зачем нужно знать о Bootleg Ground

Дома, построенные до 1960 года с заземленными розетками и не подключенные к электросети, могли иметь незаконное заземление. Почему? Часто это делается из-за того, что мы не знаем ничего лучшего, но иногда это делается для того, чтобы выдать это за обоснованность, хотя это не так. Вы хотите, чтобы ваши розетки были правильно заземлены, чтобы члены семьи не пострадали от удара током в доме. Кроме того, незаконным является использование контрабандных материалов.

Что означает заземление

В домашних условиях розетка должна быть заземлена.Еще в 1960-х в домах были только двухконтактные розетки, нейтральный провод и провод под напряжением. Провода не были заземлены, что делало дома опасными в случае возникновения неисправности. Теперь многие люди будут обновлять контактные розетки в своих старых домах, переходя с двух на три, поэтому им не нужно использовать адаптер.

Однако проблема в том, что при ремонте дома некоторые подрядчики не устанавливали надлежащий провод заземления, чтобы сделать дом безопасным. Обычно это провод, идущий от коробки выключателя к недавно установленной трехконтактной розетке.Вместо этого провод не проложен, что создает опасность в доме.

Некоторые люди говорят, что заземляющий провод, привязанный к нейтральному проводу на электрической панели, – это нормально, а связать их вместе на другом конце в трехконтактной розетке – это нормально. Однако это неверное утверждение, и провод должен быть подключен правильно. Люди стараются обойти это, потому что это дорого.

Почему почва для голенища опасна

Это опасно из-за протекания электричества.Горячие и нейтральные провода – единственные, которые предназначены для передачи электричества, а заземляющий провод не предназначен для передачи электричества. Однако случается, что если возникает проблема с нейтральным проводом, он отсоединяется или повреждается при подключении к трехконтактному штырю, все, что подключено к розетке, может усилиться и вызвать поражение электрическим током. Кроме того, может вызвать электрический пожар .

Бутлег и обратная полярность

Обратная полярность – это обратная полярность проводов «горячий / нейтральный», вызывающая ту же проблему, что и описанная выше, с опасностью поражения электрическим током.

Розетки, защищенные GFCI

Во многих домах используются розетки, защищенные GFCI. Если имеется подпорное заземление, оно может не сработать, как должно при замыкании на землю, а также вызвать поражение электрическим током. Наличие контрабанды ставит под угрозу всю семью и не стоит их безопасности.

Как узнать, есть ли у вас основание для ног

Bootleg Grounds обычно устанавливают в домах, построенных до 1960-х годов. Чтобы узнать, есть ли у вас подделка, выключите электричество на панели управления.Снимите крышку розетки и посмотрите, есть ли перемычка. Если вы не уверены, вытащите емкость из стены, чтобы проверить. Также убедитесь, что белые провода идут к белым металлическим винтам. Точно так же зеленый винт подключается к голому медному или зеленому проводу для надлежащего заземления. Не уверены? Обратитесь за помощью к лицензированному специалисту.

Находясь у электрического щитового щита, убедитесь, что у вас нет выключателя Challenger GFCI, отозванного из обращения , или панели FPE .

Хотите узнать, есть ли у вас бутлег с тестом? Что ж, если вы используете тестер с тремя лампами, может быть ложное показание.Однако, если вы воспользуетесь анализатором цепей или наймете инспектора, вы получите реальный результат и душевное спокойствие.

Домашние инспекторы не будут проверять наличие незаконных оснований во время домашней инспекции, так как это выходит за рамки их работы. Тем не менее, иногда люди, у которых дома есть нелегальные дела, будут иметь в доме несколько двух- и трехконтактных розеток, а не все то же самое. Люди, которые занимаются контрабандой, обычно не меняют все дома.

Более того, хотя розетки могут иметь надлежащее заземление, в электрической панели может быть отсутствие заземляющих проводов.Таким образом, домовладельцы или опытные домашние инспекторы могут заподозрить, что у дома есть незаконные земли.

Что делать, если у вас есть основания для ног

1. Обратитесь к профессионалу за рекомендацией / ремонтом.
2. Оставьте две зубчатые крышки розеток, чтобы было известно, что нет защиты от незаземленной цепи.
3. Установите розетки или выключатели, защищенные GFCI.
4. Восстановите дом с помощью заземляющих проводов.

Альтернатива Bootleg Ground

Вместо того, чтобы устанавливать их дома, обратитесь к лицензированному специалисту для правильного заземления трехконтактных розеток.Обычно это не очень дорого, и он соответствует требованиям национального электрического кодекса .

Другие области для проверки и обслуживания

1 . Убедитесь, что металлический ящик заземлен

Помимо заземления розеток, вам нужно знать, что металлическая коробка заземлена . Где это? Он находится за розеткой. Когда вы снимаете крышку розетки и вытаскиваете розетку, вы можете использовать тестер, чтобы проверить, заземлена ли она.Его цель – убедиться, что он не посылает электричество через землю в коробку выключателя.

2. Выход с защитой от несанкционированного вскрытия

Вы также должны убедиться, что у вас есть розетка с защитой от несанкционированного доступа . Это розетка, когда в нее воткнуто что-то, кроме вилки, в ней закрываются ставни. Это сделано для защиты того, кто вкладывает туда что-то чужое.

3. Техническое обслуживание водонагревателя возле электрического щита

У большинства людей в гараже есть электрическая панель рядом с водонагревателем.Не менее важно убедиться, что водонагреватель работает должным образом, поэтому регулярно проводите техническое обслуживание, чтобы у вас не было проблем с водой или электричеством.

Когда обращаться к специалисту

Позвоните профессионалу, если вам нужна помощь в выяснении того, есть ли у вас нелегальная почва, или если вам нужно изменить проводку в доме или добавить новые трехконтактные розетки. Некоторые домовладельцы могут сделать это самостоятельно, но не бойтесь звонить профессионалу, если вам нужна помощь.

Заключение

Каждый раз, когда что-то является незаконным, качества там не будет.В случае с электричеством вы играете с опасностью. Всегда лучше заплатить профессионалу, чтобы правильно заземлить провода, и защита членов семьи должна быть в первую очередь.
