Электрические котлы отопления 380 вольт (трехфазные)

24.09.2016

автор Администратор Главный

Котлы электрические на 380в являются оборудованием высокой мощности, с помощью которого можно обеспечить эффективное отопление как жилых, так и торговых (промышленных) помещений. Доступная цена, простота установки, отличные эксплуатационные характеристики, делают эти котлы широко востребованным оборудованием для отопительных систем.

Мощность электрокотла – один из основных классификационных признаков отопительного оборудования. Электрокотлы мощностью до 12 кВт могут быть двухфазными (220в) или трехфазными (380в). Отопление частного/загородного дома осуществляется именно с помощью таких устройств. Котлы мощностью до 3,5 кВт можно непосредственно включать в розетку. Устройства с мощностью от 3,5 до 7 кВт подключаются к распределительному щитку отдельным электрокабелем.

Котел электрический отопительный трехфазный – это, как правило, мощное устройство, которому требуется электросеть с напряжением 380 вольт.

Универсальные модели способны работать с различным напряжением с напряжением 220в и 380в, что очень удобно и не требует переоборудования существующей электросети.

Котел отопления 380 вольт достаточно прост в установке. Его монтаж не требует проведения сложных работ больших объемов. Электрокотел может иметь напольное или настенное исполнение. В отличие от газовых котлов отсутствует необходимость проведения отдельного трубопровода под газ, что снижает общие затраты на оборудование отопления. Установленный в жилом помещении такой котел является дополнительным источником тепла.

Если вы решили купить электрическое отопительное оборудование большой мощности, на нашем сайте вы можете ознакомиться со всем богатством модельного ряда трехфазных электрокотлов. Вашему вниманию представлено отопительное оборудование зарубежных производителей. У нас вы легко найдете модель электрокотла на 380 В, максимально отвечающего вашим потребностям.

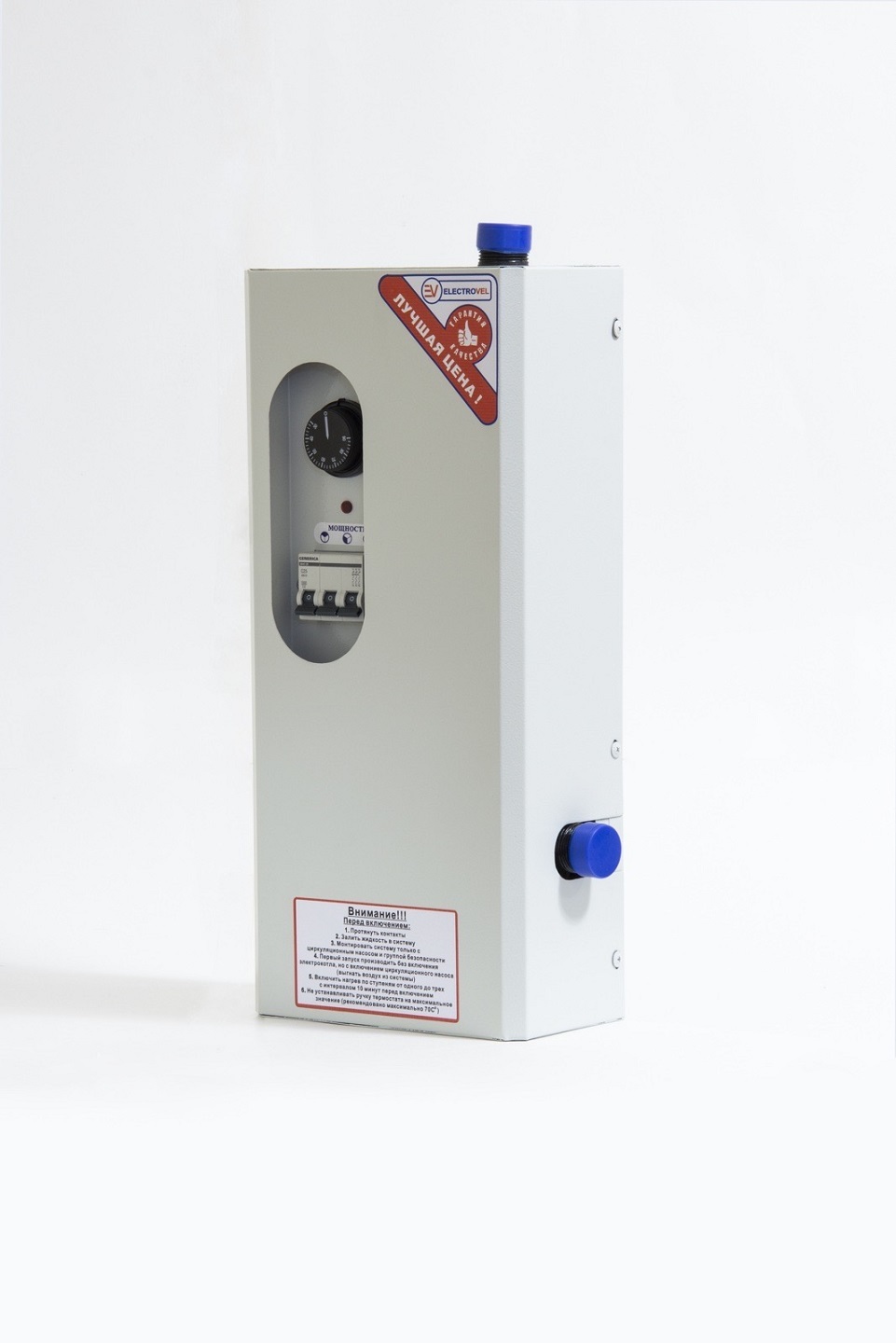

Трехфазные электрокотлы отопительные КВЭ–технические характеристики



Электрические котлы отопления трехфазные способны эффективно отопить коттеджи, иные постройки большой площади. Их невысокая стоимость и другие преимущества привлекают экономных потребителей.

   Ниже указаны  характеристики на котлы электрические отопительные 380 В:

Модели КВЭ 380 В



3/6



3/9



3/12



3/15



3/18



3/21



3/24



3/27

Номинальное напряжение, В

380/220

Номинальная мощность (кВт)691215     18         212427
Отапливаемая площадь (кв.м)

120

180250300360420480

550

Отапливаемый объём (куб.м)

360

540 750900108012601440

1650

Объём теплоносителя в  системе отопления (л), не более

90

135180225270315360405
Регулировка мощности (кВт)   2-4-6 3-6-9 4-8-12  5-10-15 6-12-187-14-218-16-24

 9-18-27

Потребление электроэнергии в сутки (кВт)2-483-724-965-1206-1447-1608-192  9-216
Теплопроизводительность (ккал/ч)51607740 10320 12900 15480 18060 20640 23220
Вес (кг)4 — 5,5
Присоединительные размеры                                 Вход и выход:  G1¼  (дюйм с четвертью)
Пределы регулировки температуры терморегуляторами (термостатами) (°С)    Накладной термостат электромеханический: 20-90

Погружной термостат электромеханический: 30-90

Хронотермостат программируемый (цифровой контроллер): 2-62



Электрокотлы трехфазные питаются от электрической сети переменного тока 380 Вольт,50 Герц.

Схемы монтажа, электросхемы и технические характеристики электрокотла приведены в руководстве по эксплуатации.

Максимальное значение температуры на выходе из электрического котла: до +90 градусов по Цельсию

Габариты любой трехфазной модели электрокотла, состоящей из трёх однофазных секций одинаковой номинальной мощности: 210х45 мм.

Гарантийный срок: до 3 лет.





Преимущества трехфазного электрического котла КВЭ

Установка  электрокотла КВЭ в отопительную систему под силу любому сантехнику при помощи сантехнических муфт или шлангов. Рекомендуется устанавливать вертикально в нижнюю точку подающего трубопровода любой замкнутой системы водяного отопления.

Котел КВЭ 380 В может быть использован, как резервный источник теплоснабжения для газового, жидкостного, твердотопливного или котла иного вида. Трехфазный электрокотел также может быть применён в системы центрального отопления.

Характеристики электрического котла КВЭ 380 Вольт позволяют применить нескольких трехфазных моделей электрокотла одинаковой номинальной мощности в качестве электрической мини котельной для обогрева площадей до 2700 кв. м. (до 8100 куб.м.). Например, купив миникотельную 81 киловатт, в составе которой 3 электрических котла КВЭ 380 Вольт номинальной мощностью 27 кВт каждый Вы обогреете строение до 1620 кв.метров (до 4860 куб. метров) при условии, что объём теплоносителя в отопительной системе не более 1215 л.

Теплоноситель: водопроводная питьевая вода, дистиллят, дождевая вода или талая вода.

Купить электрический котел трехфазный Вы можете здесь.

Ответим на Ваши вопросы по телефону: 8-908-874-96-68 или оставьте номер Вашего мобильного телефона тут или напишите сюда: [email protected]

Тепла и уюта Вашему дому!

Вернуться назад

Электрический котел 20 кВт Комфорт Плюс Невский

Для надежного и бесперебойного функционирования система отопления должна включать в себя, помимо котла еще 3 основных элемента:

  • Насос
  • Расширительный бак
  • Группа безопасности

Циркуляционный насос

Для обеспечения принудительной циркуляции в системе необходимо установить циркуляционный насос, обеспечивающий циркуляцию теплоносителя из расчета не менее 44 литров / час на один киловатт мощности электрокотла.


Выбрать насос

Расширительный бак

Кроме того, циркуляционный подкачивающий насос для отопления позволяет за счет активного перемещения теплоносителя сохранить стабильную  и комфортную температуру в помещениях даже в том случае, если работа котла временно остановлена. Дополнительными преимуществами системы с циркуляционным насосом является еще и то, что в ней может  быть использовано меньшее,  чем в  системе с естественной циркуляцией, количество теплоносителя.

При нагреве жидкость-теплоноситель расширяется. При увеличении температуры на 70°С первоначальный объем теплоносителя увеличится примерно на 3 %. Жидкость практически несжимаема и если система отопления не будет оснащена расширительным баком, позволяющим куда-то деться этому объему, то произойдет ее разрушение.

Конструкция мембранного расширительного бака представляет собой металлический корпус, внутри разделенный резиновой мембраной. В одной полости находится газ или воздух, сжатый до определенного давления. При повышении температуры в системе отопления, вода начинает поступать в водяную камеру расширительного бака, увеличивая давление в воздушной полости бака до давления в системе отопления.

Выбрать расширительный бак

Группа безопасности котла

Группа безопасности котла — набор предохранительных элементов  предназначенных для защиты  систем отопления от превышения максимально допустимого рабочего давления и отвода воздуха из них.

Любая группа безопасности состоит из:

  • Автоматический       воздухоотводчик.       При повышении в системе отопления давления, он автоматически сбрасывает из нее лишний воздух, таким образом, обеспечивая ее бесперебойную работу. Устанавливается воздухоотводчик в самой верхней точке системы отопления.

  • Предохранительный клапан, функционирующий в автономном режиме. Клапан не допускает поломки составляющих отопительной системы в случае чрезмерного повышения давления.

  •  Манометр. Обеспечивает визуальный контроль над давлением в отопительной системе.

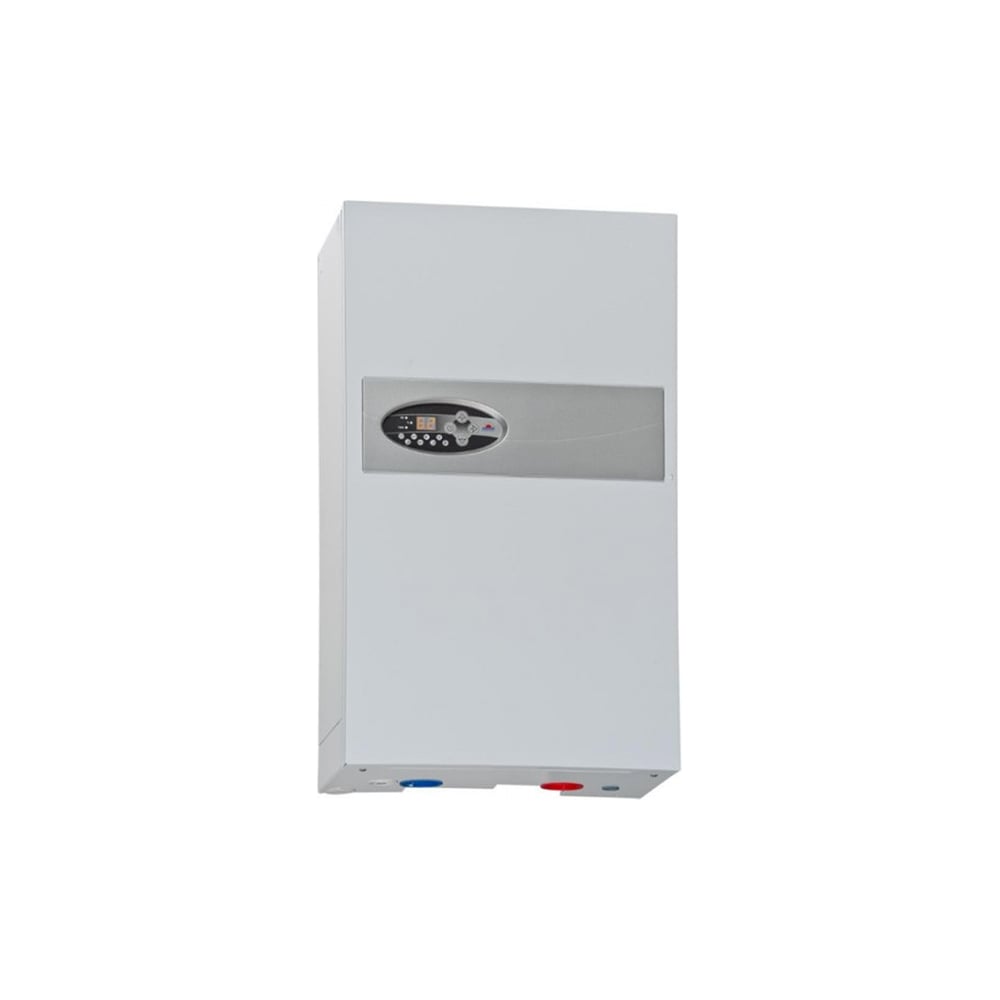

Двухконтурный электрический котел для отопления дома: отзывы, цена, принцип работы

Замечательно, когда есть собственный загородный дом. Огорчает лишь отсутствие централизованного отопления и горячего водоснабжения (ГВС). А если к тому же поблизости нет газовой магистрали, дровяная печь не привлекает, но от благ цивилизации вовсе не хочется отказываться, то что же делать? Купить и установить двухконтурный котел отопления.

Оглавление:

  1. Описание и разновидности электрических котлов
  2. Плюсы и минусы двухконтурных систем
  3. Советы по выбору
  4. Обзор популярных производителей и отзывы

Устройство и принцип работы

Электрический котел – это водогрейное оборудование, использующее в качестве источника тепла электроэнергию. Состоит из следующих компонентов:

1. Нагревательный элемент.

2. Входная и выходная арматура.

3. Расширительный бак.

4. Автоматический или ручной воздуоотводчик.

5. Предохранительный клапан.

6. Циркуляционный насос.

7. Автоматика и комплект подключения.

8. Группа безопасности с разнообразными датчиками и реле.

Принцип работы прост и основан на теплообмене. В бак насосом подается вода, которая прогревается до заданной температуры термоэлементом. Затем прокачивается дальше и уходит в систему отопления или ГВС в зависимости от потребностей. Фактически двухконтурный электроагрегат функционирует и как котельная, и как проточный водонагреватель.

В зависимости от типа нагревательного элемента различают:

1. Котлы ТЭН (трубчатый) – самый распространенный вид. КПД достигает почти 99 %, недорогие и простые в обслуживании. Бытовая серия до 3 кВт подсоединяется к розетке, но «тянет» только один контур. Электрические агрегаты в 3,5-7 кВт требуют протягивания отдельного силового провода на 220 В от щитка. В качестве двухконтурных используются редко, так как они рассчитаны на воздействие на небольшие площади в одном направлении. Котлы от 7 кВт и выше подключаются трехфазным кабелем с заземлением, напряжение – 380 В. Это идеальное решения для отопления и ГВС.

2. Электродные котлы – компактные устройства неплохой мощности, но слишком капризные к составу воды. Электроды вступают в реакцию с растворенными в воде солями, из-за чего жидкость быстро подогревается. Применяются в основном для систем обогрева.

3. Индукционные – относительно новый вид электрических котлов на электромагнитной индукции. Малогабаритны, производительны, очень дороги, но еще не проверены временем. Кроме того, требуют постоянного контроля, без воды раскаляются буквально за несколько минут.


Здесь мы сделаем упор на котлы с ТЭНами, поскольку это наиболее популярный и проверенный временем прибор, эффективно работающий как на отопление, так и на ГВС.

В зависимости от типа монтажа выделяют 2 группы двухконтурных устройств:

  • Настенные электрические котлы.

Компактные, удобные в управлении, встречаются и довольно мощные. Прекрасно экономят место, неприхотливы к условиям эксплуатации.

Надежные и более долговечные бытовые приборы, обеспечивающие горячей водой радиаторы, «теплые полы», водоразборные точки. Как правило, эти модели отличаются большой производительностью и лучшими, чем у настенных электрических конструкций, характеристиками и качеством исполнения.

Двухконтурные настенные и напольные котлы для отопления дома желательно подключать трехфазным способом, что позволит избежать возможных проблем в будущем.

Преимущества и недостатки

Основной плюс двухконтурного электрооборудования – невероятное удобство. Аппаратное обеспечение, как правило, понятное, легкое в освоении. Нет нужды следить за давлением газа в магистрали, менять фильтры, вычислять нужное количество дров или мазута.

Помимо этого, в плюсах:

1. Отсутствие дымохода, принудительной вентиляции. Не нужно согласовывать установку с органами ЖКХ и поставщиками энергоресурса.

2. Система управления программируется или самостоятельно подстраивается под текущие условия – так называемая погодозависимая автоматика.

3. Владельцы могут использовать дифференцированную тарифную сетку «день/ночь». Достаточно приобрести емкий теплоаккумулятор, который будет запасать выработанные киловатты ночью и расходовать их днем. Экономия налицо.

4. Пожаробезопасность. Риск закипания, взрыва невероятно мал.

Не обошлись электрические двухконтурные котлы и без недостатков:

1. Высокая стоимость электричества.

2. Постоянные скачки напряжения могут вывести из строя автоматику. Поэтому производители рекомендуют россиянам разориться на хорошие стабилизаторы и генераторы на случай аварий на линиях электропередач.

3. На ТЭНах постепенно образуется накипь, снижающая эффективность котла. Его периодически надо чистить и промывать. Либо заранее позаботиться о фильтрах на входе.

4. Очень часто люди сталкиваются с ситуацией, когда на участок выделено меньше 10 кВт. Этого едва хватает на мелкую бытовую электрическую технику (утюг, чайник, телевизор), а характеристики отопительного электрокотла на 220 В самой простой модели указывают – на обслуживание потребуется не меньше 7 кВт. Для решения проблемы придется вести очень долгие переговоры с местной администрацией или искать компромиссное решение с соседями.

Как выбрать электрокотел?

Чем отличается двухконтурный котел от одноконтурного? Двумя параметрами – мощностью и способностью работать как «проточник» в течение длительного времени. Соответственно, выбирайте электрический котел, который отвечает следующим критериям:

1. Известная марка с широкой сетью дилерских и сервис-центров.

2. Мощность, соответствующая вашим потребностям, с количеством ТЭНов не менее 3 шт. Кстати, перед походом в магазин вычислите теплопотери своего дома правильно. Используйте профессиональный теплотехнический расчет или специальные онлайн–калькуляторы.

3. Расширенная группа безопасности двухконтурного котла: ограничение температуры нагрева (не более +90 ºC), защита от перегрева, сухого хода и другие.

4. Позаботьтесь о дополнительном оборудовании заранее: теплоаккумулятор, стабилизатор. Это позволит минимизировать риск размораживания системы обогрева и убережет вас от капитального ремонта с соответствующими затратами.

И помните, если настенные модели можно устанавливать где угодно, то напольным лучше выделить отдельное подсобное помещение.

Популярные марки котлов отопления

ТЭНовые электрокотлы популярны в России. Хотя двухконтурным предпочитают одноконтурные с дополнительными бойлерами. Тем не менее, в магазинах встречаются нестандартные варианты.

1. ACV (Бельгия).

Бельгийская продукция хоть и дорогая, но вполне качественная. Опыт работы 40 лет в области обогревательного оборудования плюс собственное производство стального проката позволили стать им лидерами в своей сфере. Электрокотлы серии E-Tech – настенные агрегаты, изначально предназначенные только для отопления. Однако в дополнение к ним можно приобрести комплект с пластинчатым теплообменником для ГВС со всем необходимым для подключения второго контура.

МодельОсобенностиЦена, руб (полный комплект)
E-Tech W 09 MonoМощность – 8,4 кВт, модулирование нагрева до +90 °С, стандартная группа безопасности125 000
E-tech W 1514.4 кВт, стандартная группа безопасности138 000

По мнению покупателей двухконтурные котлы фирмы ACV отличает высокое качество и долговечность.

«Пользуюсь бельгийским котлом уже больше 5 лет – никаких нареканий. Перебоев не бывает, скачки напряжения выдерживает хорошо, автоматика не подводит».

Сергей Хмелев, Астрахань.

2. Компания САВИТР (НПК «ВЕТРОСТАР»).

Российский производитель двухконтурных котлов серии Ultra с 2010 активно включился в «гонку» продаж отопительного оборудования, причем довольно успешно. Конструкция несложная, включает все необходимые защитные и управляющие элементы. Есть функция ротации ТЭНов и настройка посуточного или недельного цикла. Автоматика погодозависимая, GSM-модуль SAVITR «Star GSM» и дистанционный пульт управления «Star Pult».

МодельОсобенностиЦена, руб
SAVITR ULTRA 6/220Мощность – 6 кВт, однофазное подключение35 000
SAVITR ULTRA 9/3809 кВт, трехфазный39 000

По отзывам двухконтурные электрические котлы отопления САВИТР сделаны неплохо и почти соответствуют заявленным характеристикам.

«Установил котел САВИТР, функционирует хорошо, все ТЭНы выдают заданные мощности – специально проверял. Но очень шумное реле, после перенастройки по погоде происходит очень частое (4-5 циклов в минуту) включение-выключение. Из-за риска полного отключения пришлось перевести на стандартный режим».

Виктор Артемьев, Нижний Новгород.

3. ЗАО РусНИТ (Россия).

Рязанская компания выпускает электрическое оборудование, соответствующее требованиям:

  • простота конструкции;
  • надежность;
  • приемлемая стоимость.

Поэтому купить двухконтурный отопительный котел РусНИТ серии НМ (мини-котельная) может себе позволить даже человек с небольшим достатком. В комплекте ТЭНы с ротацией, 4 уровня защиты, надежная автоматика.

МодельОсобенностиЦена, руб
РусНИТ 205 НММощность – 5 кВт, однофазное подключение22 000
РусНИТ 218 НМ18 кВт, трехфазный29 000

Покупатели положительно отзываются о работе электрических двухконтурных РусНИТ, но к инструкции по эксплуатации и системе подключения большие претензии.

«У котла РусНИТ скорость нагрева отличная, к функционированию претензий нет. Но очень неудобная и слишком сжатая инструкция по монтажу и эксплуатации – многие детали не указаны, провода тонкие, пришлось самостоятельно их менять на кабели большего сечения».

Евгений Звягинцев, Мытищи.

Двухконтурные электрические котлы не выпускают такие гиганты как Baxi, Ferrolli, Vaillant, Bosch и другие. Очевидно, что их ассортимент и без этого широк. Однако есть основания полагать, что аналогичная продукция весьма заинтересует людей – зачем покупать одноконтурный котел и бойлер, если их можно совместить.

18kw 3-фазный мокрый электрический котел центрального отопления для производителей и поставщиков напольного отопления Китай – цена по прейскуранту завода-изготовителя

Электричество  Центральное отопление  Будущее за котлами   – Сегодня это экономичная альтернатива сжиженному газу и нефти.


Состояние:


Топливо: электрический                 Тип: вертикальный                    Сертификация: CE
Тип: Циркуляция воды         Место происхождения: Китай           Фирменное наименование: OPTEN/OEM
Мощность нагрева: 10–24 кВт        Номинальное напряжение: 380 В, 50 Гц        Обогреваемая площадь: 100–240 квадратных метров

Product Name:3-фазный мокрый электрический котел центрального отопления мощностью 18 кВт для напольного отопления

Преимущество электрокотла 18кВт

Высокоэффективный

Электрические котлы более эффективны, чем котлы, работающие на природном газе, поскольку не требуют дымохода. При сжигании газов образуется некоторое количество отработанного газа, который необходимо выводить из дома. Вместе с теми отходящими газами, которые выделяются, уходит и часть тепла от котла, это лишняя энергия. Поскольку электрические котлы не производят отработанных газов, дымохода не существует, и почти все вырабатываемое тепло используется для обогрева дома. Это позволяет электрическим котлам иметь КПД до 99%, что невозможно для большинства решений, работающих на ископаемом топливе.

Электрические котлы занимают меньше места

Электрические котлы можно размещать практически в любом месте вашего дома, потому что у них нет дымохода, который должен проходить через ваш дом, и их также не нужно устанавливать возле внешней стены.Вместо этого их можно расположить в центре вашего дома или в любом другом месте, которое вам действительно нравится. Котел также не нуждается в топливном баке, как масляные или пропановые агрегаты. Это означает, что вы сэкономите место, которое также будет отведено для топлива.

Безопаснее
Вам не придется беспокоиться об утечке газа в вашем доме, когда вы полагаетесь на электрический котел. Эти устройства очень безопасны и по этой причине могут быть размещены в большем количестве мест вокруг вашего дома. Их не так сложно установить, и вы будете уверены, что ваша система будет обеспечивать вас необходимым теплом, не создавая для вас никаких проблем.

  • Гораздо чище и эффективнее, чем сжиженный нефтяной газ, масло, твердое топливо.

  • Простая и гибкая установка для удовлетворения всех ваших потребностей в отоплении

  • Даже по сравнению с большинством газовых котельных, электрические котлы безопасны и аккуратны.

  • Они не производят дыма или дымовых газов, таких как окись углерода.

  • Им не нужен дымоход, поэтому вам не нужно беспокоиться о поиске внешней стены.

Электрические котлы — это доступный вариант, и они имеют много реальных преимуществ по сравнению с газовыми котлами, но они также имеют некоторые недостатки. Скорее всего, со временем вы будете тратить больше на обогрев своего дома, и, возможно, вы даже не сможете производить достаточно тепла для своего дома с помощью электрического котла.При этом для некоторых людей преимущества перевешивают недостатки, и электрический котел просто имеет смысл.

наименование товара

ЭЛЕКТРИЧЕСКИЙ КОТЕЛ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ

Модель

ДНК-БГЛ1 (АПН11)

Максимум.Тепловая мощность

кВт

10кВт

12кВт

14кВт

16кВт

18кВт

20кВт

24кВт

Ввод труб от котлов

Нижний

подающая и обратная трубы ЦО

25 мм (G3/4)

Расширительный бак

Литр

5

Сухой вес

КГ

27 кг

Электроснабжение

380 В (50 Гц) – три фазы

Диапазон температуры нагрева

30-85

Защита от перегрева

95

Защита от сухого нагрева

110

Диапазон площади нагрева

100

120

140

160

180

200

240

Насос в комплекте

да

Заводской потенциометр
настройка температуры

85℃

Размеры котла

мм

680×400×180

у нас есть широкий ассортимент электрических котлов, включая котлы только для отопления и ГВС.
Весь ассортимент подходит для радиаторов и систем теплого пола
Электрический котел для лучистого тепла доступен в 3 различных объемах
– однофазные и трехфазные вводы.

1. DNK-BGL2 APN10 (5,6,7,8,10,12,14,16,18,20кВт-однофазный)
2. ДНК-БГЛ1 АПН11 (10,12,14,16,18,20,24кВт-трехфазный)

  • DNK-BGL1 APN12 (28,32,36,40,45,50кВт-три фазы)

Как подключить трехфазный термостат одновременного нагрева воды?

Трехфазное продолжение Несбалансированное двухэлементное электрическое подключение термостата водонагревателя

В нашей популярной серии по монтажу проводки электрического водонагревателя мы покажем трехфазных несбалансированных и одновременных термостатов электрического нагревателя и проводку нагревательного элемента (480 В и 415 В переменного тока)  в сегодняшнем посте.

Разница между трехфазным сбалансированным и несбалансированным водонагревателем

  • Трехфазный сбалансированный водонагреватель:

В симметричной трехфазной проводке все горячие провода (линии) имеют одинаковое питание (одинаковая величина тока и напряжения). В случае соединения звездой нейтраль несет нулевой ток, действуя как обратный путь для тока.

  • Трехфазный несбалансированный водонагреватель:

В этой проводке один горячий провод (линия) обеспечивает питание обоих ТЭНов через термостат отопителя.Сумма нейтральной точки не равна нулю, т. е. по ней протекает чистый несимметричный ток.

3-фазный Несимметричный одновременный Проводка термостата водонагревателя

Одновременный или непрерывный означает, что верхний и нижний термостаты и нагревательные элементы работают одновременно и не зависят друг от друга, поскольку к каждому нагревательному элементу подведено отдельное трехфазное питание.

Имейте в виду, что как нижний, так и верхний термостаты имеют защиту ECO i.е. оба одинаковы. В этом проводном соединении линия 1 (красная) подключается к клеммам L 1 и L 3 верхнего и нижнего термостатов соответственно. Линия 2 (желтая) и линия 3 (черная) подключаются к L 3 верхнего термостата и L 1 нижнего термостата соответственно.

Верхний нагревательный элемент подключается через клеммы L 4 и T 2 верхнего термостата, а нижний нагревательный элемент подключается через клеммы L 4 и T 2 нижнего термостата.

Таким образом, оба нагревательных элемента работают одновременно. Ту же схему подключения можно использовать для трехфазного 480 В переменного тока (США — NEC) или любого другого трехфазного источника питания и 3-фазного 415 В переменного тока (Великобритания и ЕС — IEC) . Обратите внимание, что мы использовали красный, черный и синий цвета для трехфазных горячих линий только в иллюстративных целях. Вы можете следовать региональным электротехническим нормам и цветам проводки.

Похожие сообщения:

Размер провода и прерывателя для трехфазных электронагревателей

В нашем руководстве по проводке мы использовали провод калибра 6 для каждого горячего провода. Вы можете использовать соответствующий кабель/провод и автоматический выключатель в соответствии с номиналом нагревателя. Проверьте руководство пользователя и данные паспортной таблички, напечатанные на термостате и нагревательных элементах.

Мощность элемента Фазы Размер автоматического выключателя (ампер) Размер медной проволоки в калибре
208 В 240 В 277 В 480 В 208 В 240 В 277 В 480 В
3000 Вт 1 20 А 20 А 15 А 15 А 12 12 14 14
3 20 А 20 А 15 А 12 12 14
3800 Вт 1 25 А 20 А 10 10
4000 Вт 1 25 А 25 А 20 А 15 А 10 10 12 14
3 25 А 25 А 15 А 10 10 14
4500 Вт 1 30 А 25 А 25 А 15 А 10 10 10 14
3 30 А 25 А 15 А 10 10 14
5000 Вт 1 30 А 30 А 25 А 15 А 10 10 10 14
3 30 А 30 А 15 А 10 10 14
5500 Вт 1 35 А 30 А 25 А 15 А 8 10 10 14
3 35 А 30 А 15 А 8 10 14
6000 Вт 1 40 А 35 А 30 А 20 А 8 8 10 12
3 35 А 30 А 15 А 8 10 14
8000 Вт 1 50 А 45 А 40 А 25 А 8 8 8 10
3 45 А 40 А 20 А 8 8 12
9000 Вт 1 50 А 45 А 25 А 8 8 10
3 50 А 45 А 25 А 8 8 10
10000 Вт 1 50 А 30 А 8 10
3 50 А 25 А 8 10
11000 Вт 1 50 А 30 А 8 10
3 50 А 25 А 8 10
12000 Вт 1 35 А 8
3 30 А 10

Цветовые коды трехфазной проводки — NEC и IEC

НЭК:

Трехфазный 480 В переменного тока:

Черный = фаза 1 или линия 1, красный = линия 2, синий = линия 3, белый/серый = нейтраль и зеленый/желтый = заземляющий проводник

МЭК:

Трехфазный 415 AC:

Серый = фаза 1 или линия 1, черный = линия 2, коричневый = линия 3, синий = нейтраль и зеленый = заземляющий проводник

Похожие сообщения:

Предупреждение:

  • Перед заменой, ремонтом, устранением неисправностей, обслуживанием и установкой электроприборов и оборудования отключайте питание.
  • Используйте правильный размер кабеля и провода, следуя этому простому методу расчета (Как определить подходящий размер кабеля для установки электропроводки)
  • Невыполнение этого требования может привести к поражению электрическим током, серьезной травме, пожару или даже смерти.
  • Пожалуйста, следуйте инструкциям руководства, кодам местных зон или обратитесь к лицензированному электрику для правильной установки.
  • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате.Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие руководства по установке проводки:

Ассортимент электрических водонагревателей мощностью от 9 кВт до 1200 кВт, 9 кВт или 1200 кВтa kadar termosifon imalat yaplmaktadr.


НАЗАД :: ТРЕХФАЗНЫЙ ЭЛЕКТРИЧЕСКИЙ КОТЕЛ ПРОМЫШЛЕННОГО ПРИМЕНЕНИЯ . . .
  Описание продукта



Трехфазный промышленный электрокотел Соларекс предназначен для использования в тяжелых условиях и может работать одновременно или раздельно на двух видах энергии:

1 – Электроэнергия

2 – Энергия систем центрального отопления на твердом/топливном/газовом топливе, солнечная энергия, энергия тепловых насосов, отработанная энергия

Продукт легко подключается к системе центрального отопления. В летний сезон, когда центральное отопление здания отключено, вода может нагреваться за счет электричества или солнечной энергии. В зимнее время вода может нагреваться за счет системы центрального отопления на твердом/топливном/газовом топливе, теплового насоса, отработанной энергии. В зимнее время потребление электроэнергии зданием будет снижено.

Температура воды может быть установлена ​​пользователем на нужное значение (только электроэнергия). Водонагреватель автоматически нагревает воду и поддерживает ее горячей и готовой к использованию в изолированном баке.

Для того, чтобы быть в курсе возможностей продукции по производству горячей воды, пожалуйста, ознакомьтесь с нашими каталогами.



  Вместимость


100 л – 160 л – 200 л – 250 л – 300 л – 400 л – 450 л – 500 л – 600 л – 750 л – 1000 л – 1250 л – 1500 л – 1750 л – 2000 л – 2500 л – 3000 л – 4000 л – 5000 л

  Области применения продукта


Трехфазный промышленный электрический котел Соларекс предназначен для использования в тяжелых условиях. долг.Некоторые подсказки перечислены ниже:

– Трехфазный промышленный электрический котел может работать на твердом/топливном/газовом топливе. система центрального отопления, солнечная энергия, тепловой насос или отработанная энергия в дополнение к электроэнергия для снижения энергозатрат здания

– Если расход воды более 300 л/час промышленный электрокотел предложил

– Если существующего кабеля здания недостаточно для нагрузки однофазного электронагревателя предлагается использовать промышленный трехфазный электронагреватель.Трехфазный продукт потребляет меньше тока, чем однофазный продукт.

– Соларекс промышленный электрический водонагреватель имеет более безопасные и автоматические характеристики. Поэтому его предлагается использовать в зданиях, где расход горячей воды высокий и комфорт важен.

– Из-за тот факт, что промышленный электрический водонагреватель имеет большие мощности, установка промышленного электронагревателя снизит инвестиции, а не установка многих однофазных электрических водонагревателей.

  Комфорт и качество Траст


Качество : Наши продукты разработаны после долгого изучения инженерии, теплоносители и сосуды под давлением. Товары производятся в высочайший технический уровень в соответствии с электротехническими безопасность.Наш экспорт является доказательством нашего качества.

Комфорт : Все продукты разработан в соответствии с потребностями и требованиями пользователей для обеспечения максимального комфорта.

Trust: товары Solareks соответствуют мировым стандартам стандарты. Наша продукция представлена ​​в зарубежных странах (3 континента/23 страны) и внутренний рынок под гарантией Solareks.

  Технические Технические характеристики


– Каждый электрический нагревательный элемент можно включать/выключать отдельно
– Температуру воды можно регулировать в диапазоне от 30°C до 90 °C
– Электрический водонагреватель автоматически управляется термостатом
– Диапазон мощности электрического нагрева: 9-240 кВт
– Изоляционный материал из полиуретана/стекловаты/каменной ваты
– Высокопроизводительные съемные змеевики из нержавеющей стали 316 L (нагревательный змеевик)
– Термостат перегрева
– Предохранительный клапан давления
– Элемент катодной защиты
– Силиконовый кабель
– Низкий устройство отключения подачи воды (дополнительно)
– В панели управления изделия используется высококачественное электрооборудование Siemens
– Электрический нагревательный элемент из нержавеющей стали 316 L / 316 Ti (дополнительно)
– Сигнальная лампа (дополнительно)
– Фланцевое соединение (дополнительно)
– Поворотно-откидной клапан (дополнительно)
– Смесительный клапан (дополнительно)
– Вторичный защитный резервуар от протечек воды (дополнительно)
– Дополнительная стена га вспомогательное оборудование (дополнительно)
– Вентилятор охлаждения (дополнительно)
Циркуляционный насос, автоматический клапан (дополнительно)

  Упаковка


Вудбокс

  Материал внутреннего бака


Внутренний бак может быть изготовлен из стали одного из двух видов:

.

А- Черная углеродистая сталь, бак оцинкован горячим способом после процесса сварки

Б- нержавеющая сталь марки 304 L или 316 L (нержавеющая сталь)

  Материал покрытия


– Горячеоцинкованная сталь, окрашенная в белый цвет и покрытая полиэтиленом от царапин
– Шлифованная нержавеющая сталь, покрытая полиэтиленом от царапин (дополнительно)

  Электрика Технические характеристики


Продукция производится в соответствии с основными электротехническими стандартами в каждой страна.
Пример: Трехфазный, 50–60 Гц, 190В/200В/208/216В/220В/230В/240В/380В/400В/415В/433В/440В/460В/480В/ 575Вольт

  Гарантия


А- Горячеоцинкованный резервуар Модель: 2 года

B- Модель резервуара из нержавеющей стали: 5

года

Электрооборудование: 2 года


Для каталогов требуется программа Adobe Acrobat Reader.Чтобы установить его, перейдите по ссылке.

Трехфазный электрический проточный водонагреватель

  1. Дом
  2. Водонагреватели
  3. 3-фазный электрический проточный водонагреватель

Модельный ряд электрических проточных водонагревателей Stiebel Eltron серии обеспечивает постоянную подачу горячей воды с высокой точностью. Эффективные по своей конструкции агрегаты не хранят воду, поэтому вы не получаете потерь тепла, которые происходят в традиционных накопительных системах горячего водоснабжения.Устанавливается близко к месту использования и уменьшает количество застойных зон, экономя воду и энергию.

3-фазный электрический проточный водонагревательОднофазный электрический проточный водонагреватель Компактный накопительный водонагреватель с открытой вентиляцией Компактный накопительный водонагреватель

Нужна горячая вода? Не уверены в правильном водонагревателе?

Нажмите здесь, чтобы ознакомиться с интерактивным руководством по выбору продуктов.

DHE 18 AU / DHE 27 AU
  • Сделано в Германии
  • Флагман STIEBEL среди электрических проточных водонагревателей
  • Точная температура горячей воды до 60°C с технологией 4i
Узнать больше
DEL 13 / 18 / 27 Plus
  • Дизайн STIEBEL ELTRON нового поколения
  • Сделано в Германии
  • Доступен с 3 выходами
  • Максимальная температура горячей воды на выходе 50°C, термостатический клапан не требуется
  • Точная непрерывная подача горячей воды с технологией 3i
Узнать больше
DHB-E 13 / 18 / 27 LCD
  • Новое поколение DHB-E
  • Сделано в Германии
  • С электронным управлением
  • Точный выбор температуры непрерывного потока в диапазоне от 20 до 60 °C
  • Подходит для районов с жесткой и мягкой водой
Подробнее
DHF 13 C AU / DHF 15 C AU
  • С гидравлическим управлением
  • Сменный водонагреватель для определенных типов трехфазных электрических проточных водонагревателей в Новом Южном Уэльсе
  • Двухступенчатый выбор температуры и выхода
Подробнее
Пульт дистанционного управления FFB 4
  • Дополнительный пульт дистанционного радиоуправления с большим ЖК-дисплеем
  • Две кнопки памяти для желаемой температуры
  • Бесступенчатый выбор температуры от 20°C до 60°C
  • Радиус действия до 25 метров в здании
  • В комплект входит радиоадаптер
  • .
Узнать больше

Электрические котлы водяного теплого пола

ЭХ-8М3-1П

 1 688 долларов США.96 1 688,96 долларов США 1688,96 доллар США

SlantFin Monitron Deluxe (M3) 8 кВт, 27 тыс. БТЕ/ч, 240 В переменного тока, 1-фазный чугунный электрический котел

ЭХ-10М3-1П

 1724 доллара США. 63 1724,63 долларов США 1724,63 доллар США

SlantFin Monitron Deluxe (M3) 10 кВт, 34 тыс. БТЕ/ч, 240 В переменного тока, 1-фазный чугунный электрический котел

ЭХ-12М3-1П

 1972 доллара США. 15 1972,15 долларов США 1972.15 доллар США

SlantFin Monitron Deluxe (M3) 12 кВт, 41 тыс. БТЕ/ч, 240 В переменного тока, 1-фазный чугунный электрический котел

ЭХ-16М3-1П

 2044 доллара США. 22 2 044,22 долларов США 2044,22 доллар США

SlantFin Monitron Deluxe (M3) 16 кВт, 55 тыс. БТЕ/ч, 240 В переменного тока, 1-фазный чугунный электрический котел

ЭХ-20М3-1П

 2152 доллара США. 70 2 152,70 долларов США 2152,7 доллар США

SlantFin Monitron Deluxe (M3) 20 кВт, 68 тыс. БТЕ/ч, 240 В переменного тока, 1-фазный чугунный электрический котел

ЭХ-24М2-1П

2450 долларов США. 45 2 450,45 долларов США 2450.4500000000003 доллар США

SlantFin Monitron Deluxe (M2) 24 кВт, 82 тыс. БТЕ/ч, 240 В перем. тока, 1-фазный чугунный электрический котел

ЭХ-28М2-1П

2730 долларов США. 00 2 730,00 долларов США 2730,0 доллар США

SlantFin Monitron Deluxe (M2) 28 кВт, 96 тыс. БТЕ/ч, 240 В перем. тока, 1-фазный чугунный электрический котел

ЭХ-32М2-1П

 2772 доллара США. 95 2772,95 долларов США 2772.9500000000003 доллар США

SlantFin Monitron Deluxe (M2) 32 кВт, 109 тыс. БТЕ/ч, 240 В перем. тока, 1-фазный чугунный электрический котел

ЭХ-40М2-1П

 2834 долларов США. 10 2 834,10 долларов США 2834,1 доллар США

SlantFin Monitron Deluxe (M2) 40 кВт, 137 тыс. БТЕ/ч, 240 В перем. тока, 1-фазный чугунный электрический котел

ЭХ-12М3-3П

2230 долларов США. 59 2230,59 долларов США 2230,59 доллар США

SlantFin Monitron Deluxe (M3) 9 кВт, 31 тыс. БТЕ/ч, 208 В переменного тока, 3-фазный чугунный электрический котел

ЭХ-16М3-3П

 2 312 долларов США. 13 2 312,13 долларов США 2312.13 доллар США

SlantFin Monitron Deluxe (M3) 12 кВт, 41 тыс. БТЕ/ч, 208 В переменного тока, 3-фазный чугунный электрический котел

ЭХ-20М3-3П

 2 498 долларов США. 50 2498,50 долларов США 2498,5 доллар США

SlantFin Monitron Deluxe (M3) 15 кВт, 51 тыс. БТЕ/ч, 208 В переменного тока, 3-фазный чугунный электрический котел

ЭХ-24М2-3П

 2 715 долларов США. 44 2715,44 долларов США 2715,44 доллар США

SlantFin Monitron Deluxe (M2) 18 кВт, 62 тыс. БТЕ/ч, 208 В переменного тока, 3-фазный чугунный электрический котел

ЭХ-28М2-3П

 2 895 долларов США. 98 2 895,98 долларов США 2895,98 доллар США

SlantFin Monitron Deluxe (M2) 21 кВт, 72 тыс. БТЕ/ч, 208 В переменного тока, 3-фазный чугунный электрический котел

ЭХ-32М2-3П

 2 947 долларов США. 67 2 947,67 долларов США 2947,67 доллар США

SlantFin Monitron Deluxe (M2) 24 кВт, 82 тыс. БТЕ/ч, 208 В переменного тока, 3-фазный чугунный электрический котел

ЭХ-40М2-3П

 3009 долларов США. 55 3009,55 долларов США 3009,55 доллар США

SlantFin Monitron Deluxe (M2) 30 кВт, 103 тыс. БТЕ/ч, 208 В переменного тока, 3-фазный чугунный электрический котел

AT062310C

 1 617 долларов США. 00 1 617,00 долларов США 1617.0 доллар США

Двухэлементный электрический бойлер Argo AT Series-C мощностью 6 кВт, 20 000 БТЕ/ч с выключателями

AT082410C

 1 738 долларов США. 80 1738,80 долларов США 1738,8 доллар США

Двухэлементный электрический бойлер Argo AT Series-C 8 кВт, 27 000 БТЕ/ч с выключателями

AT102510C

1870 долларов США. 40 1870,40 долларов США 1870,4 доллар США

Двухэлементный электрический бойлер Argo AT Series-C мощностью 10 кВт, 34 000 БТЕ/ч с выключателями

AT122610C

 1926 долларов США. 40 1926,40 долларов США 1926,4 доллар США

Двухэлементный электрический бойлер Argo AT Series-C мощностью 12 кВт, 41 000 БТЕ/ч с выключателями

AT124310C

 2 189 долларов США. 60 2189,60 долларов США 2189,6 доллар США

Argo AT Series-C 4-элементный электрический котел мощностью 12 кВт, 41 тыс. БТЕ/ч с выключателями

AT164410C

 2 250 долларов США. 50 2250,50 долларов США 2250,5 доллар США

Argo AT Series-C 4-элементный электрический бойлер 16 кВт, 55 000 БТЕ/ч с выключателями

AT204510C

 2 305 долларов США. 80 2305,80 долларов США 2305,8 доллар США

Argo AT Series-C 4-элементный электрический котел мощностью 20 кВт, 68 000 БТЕ/ч с выключателями

AT244610C

 2 585 долларов США. 10 2 585,10 долларов США 2585,1 доллар США

Argo AT Series-C 4-элементный электрический котел мощностью 24 кВт, 81 тыс. БТЕ/ч с выключателями

электрическая печь | Британика

электрическая печь нагревательная камера с электричеством в качестве источника тепла для достижения очень высоких температур плавки и сплавления металлов и огнеупоров. Электричество не оказывает электрохимического воздействия на металл, а просто нагревает его.

Современные электрические печи обычно представляют собой дуговые печи или индукционные печи. Третий тип, печь сопротивления, до сих пор используется в производстве карбида кремния и электролитического алюминия; в этом типе шихта печи (, т. е. нагреваемый материал) служит элементом сопротивления. В одном из типов печей сопротивления тепловыделяющий ток вводится электродами, заглубленными в металл.Тепло также может производиться резистивными элементами, выстилающими внутреннюю часть печи.

Электрические печи производят примерно две пятых стали, производимой в Соединенных Штатах. Они используются специализированными производителями стали для производства почти всех нержавеющих сталей, электротехнических сталей, инструментальных сталей и специальных сплавов, необходимых для химической, автомобильной, авиационной, станкостроительной, транспортной и пищевой промышленности. Электрические печи также используются исключительно на мини-заводах, небольших заводах, использующих металлолом для производства арматурного проката, товарного проката ( e. г., уголков и швеллеров), и конструктивные сечения.

Британский изобретатель немецкого происхождения сэр Уильям Сименс впервые продемонстрировал дуговую печь в 1879 году на Парижской выставке, плавя железо в тиглях. В этой печи горизонтально расположенные угольные электроды создавали электрическую дугу над контейнером с металлом. Первая коммерческая дуговая печь в США была установлена ​​в 1906 году; он имел грузоподъемность четыре тонны и был оснащен двумя электродами. Мощность плавки современных печей варьируется от нескольких тонн до 400 тонн, а дуги зажигаются непосредственно в металлической ванне от вертикально расположенных графитовых электродов.Хотя широко используются трехэлектродные трехфазные печи переменного тока, совсем недавно были установлены одноэлектродные печи постоянного тока.

В индукционной печи катушка, по которой течет переменный электрический ток, окружает контейнер или камеру из металла. В металле (шихте) индуцируются вихревые токи, циркуляция которых создает чрезвычайно высокие температуры для плавления металлов и получения сплавов точного состава.

Эта статья была недавно отредактирована и обновлена ​​Челси Пэрротт-Шеффер.

Новая технология парогенератора для котлов Модели OAB® Однофазные Трехфазные Мгновенный пар высокого качества

Простое в использовании производство пара и управление

Модели

OAB имеют настольный размер и требуют минимальной установки. Простое подключение к любому каналу/трубе, так как не требуются фитинги под давлением.

Предусмотрены все электрические элементы управления.

Дефлекторы с четырьмя потоками могут создавать несколько потоков

Выберите из:

OAB-4 (пар 4 кг/ч) (подробнее)

OAB-12 (пар 12 кг/ч) (подробнее)

Модели GHGA

OAB-50 (50 кг/ч пара) (подробнее) 3 фазы

OAB-100 (100 кг/ч) (подробнее) 3 фазы


Микропиретические нагреватели International One Atmosphere Boiler (OAB) на 100 % сухие.

Типичная конфигурация OAB-12 (12 кг/ч пара) показана ниже.

Укажите требуемую температуру на выходе, нажав на ссылку с изображением ниже.

Преобразование паровой технологии для значительной экономии энергии и воды. Сообщается об эффективности экономии от включенного до выключенного состояния. Нет необходимости нагревать какие-либо трубки или сопла для производства пара.
Обычные котлы никогда не бывают на 100 % сухими. Насыщенный пар должен немного остыть, чтобы образовался конденсат, чего нельзя сказать о высокотемпературном перегретом паре.

Низкая сухость пара препятствует теплопередаче.


Компания MHI распространила свою патентную технологию на существующие котлы высокого давления.

Пожалуйста, посетите наш раздел OAB ® для  больше  подробной информации о котле с одной атмосферой

Нажмите, чтобы перейти в медиагалерею Steam

.

Добавить комментарий

Ваш адрес email не будет опубликован.
