Устройство электросчетчика. Для увеличения нажмите)

Основной элемент в таких счетчиках — микроконтроллер.

Как раз в его функции входит не только расшифровка сигнала, но и расчет потребляемой энергии в данный момент.

Он также преобразует информацию для вывода на дисплей.

Такой электросчетчик представляет собой корпус, в котором находится трансформатор тока, а также специальные модули, необходимые для преобразования сигнала.

Советы по выбору счётчика представлены в данной статье: https://teplo.guru/elektrichestvo/schetchiki/kak-vybirat. html

Если же говорить более детально, то он состоит из:

• дисплея, на который выводится все информация;
• источника переменного напряжения;
• главной детали в виде микроконтроллера, о котором упоминалось выше;
• преобразователя;
• супервизора;
• чипа для хранения данных;
• специального телеметрического выхода, который необходим для принятия сигнала об уровне электропотребления;
• часов, для отображения текущего времени;
• оптического порта, который необходим для считывания показаний счетчика, а также для его программирования.

Плюсы и минусы электронных приборов

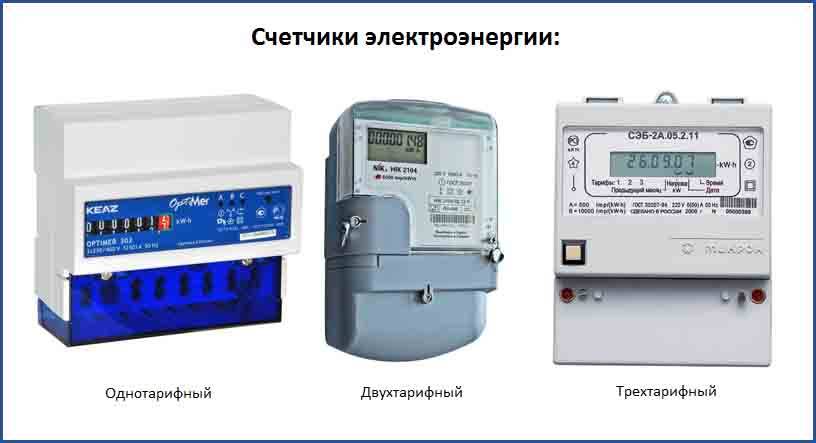

• многотарифность;
• возможность ведения учета в двух направлениях;
• легкий доступ к данным;
• возможность долговременного хранения данных об потреблении электроэнергии;
• на экран выводится мощность и объем потребляемой энергии;
• высокий класс точности;
• фиксация всех попыток несанкционированного хищения электричества;
• возможность получить данные счетчика дистанционно;
• незначительные габариты.

Что касается недостатков таких устройств, то их крайне мало:

• высокая чувствительность к колебаниям напряжения;
• повышенная цена в сравнении с индукционными;
• сложность, а зачастую и невозможность ремонта.

Правила и порядок расчёта электроэнергии без использования счётчика представлены в этой статье: https://teplo.guru/elektrichestvo/normativy-potrebleniya-bez-schetchika.html

Смотрите видео, в котором специалист разъясняет особенности устройств различных типов счетчиков электроэнергии:

Обзор и устройство современных счётчиков электроэнергии / Хабр

За последнее время на смену индукционным счётчикам электроэнергии пришли электронные. В данных счётчиках счётный механизм приводится во вращение не с помощью катушек напряжения и тока, а с помощью специализированной электроники. Кроме того, средством счёта и отображения показаний может являться микроконтроллер и цифровой дисплей соответственно. Всё это позволило сократить габаритные размеры приборов, а также, снизить их стоимость.

В состав практически любого электронного счётчика входит одна или несколько специализированных вычислительных микросхем, выполняющие основные функции по преобразованию и измерению. На вход такой микросхемы поступает информация о напряжении и силе тока с соответствующих датчиков в аналоговом виде. Внутри микросхемы данная информация оцифровывается и преобразуется определённым образом. В результате, на выходе микросхемы формируются импульсные сигналы, частота которых пропорциональна текущей потребляемой мощности нагрузки, подключенной к счётчику. Импульсы поступают на счётный механизм, который представляет собой электромагнит, согласованный с зубчатыми передачами на колёсики с цифрами. В случае с более дорогостоящими счётчиками с цифровым дисплеем применяется дополнительный микроконтроллер. Он подключается к вышесказанной микросхеме и к цифровому дисплею по определённому интерфейсу, ведёт накопление результата измерения электроэнергии в энергонезависимую память, а также, обеспечивает дополнительный функционал прибора.

Рассмотрим несколько подобных микросхем и моделей счётчиков, которые мне попадались под руку.

Ниже на рисунке в разобранном виде изображён один из наиболее дешёвых и популярных однофазных счётчиков «НЕВА 103». Как видно из рисунка, устройство счётчика довольно простое. Основная плата состоит из специализированной микросхемы, её обвески и узла стабилизатора питания на основе балластового конденсатора. На дополнительной плате размещён светодиод, индицирующий потребляемую нагрузку. В данном случае – 3200 импульсов на 1 кВт*ч. Также есть возможность снимать импульсы с зелёного клеммника, расположенного вверху счётчика. Счётный механизм состоит из семи колёсиков с цифрами, редуктора и электромагнита. На нём отображается посчитанная электроэнергия с точностью до десятых кВт*ч. Как видно из рисунка, редуктор имеет передаточное отношение 200:1. По моим замечаниям, это означает «200 импульсов на 1 кВт*ч». То есть, 200 импульсов, поданных на электромагнит, поспособствуют прокрутке последнего красного колёсика на 1 полный оборот. Это соотношение кратно соотношению для светодиодного индикатора, что весьма не случайно. Редуктор с электромагнитом размещён в металлической коробке под двумя экранами с целью защиты от вмешательства внешним магнитным полем.

В данной модели счётчика применяется микросхема ADE7754. Рассмотрим её структуру.

На пины 5 и 6 поступает аналоговый сигнал с токового шунта, который расположен на первой и второй клеммах счётчика (на фотографии в этом месте видно повреждение). На пины 8 и 7 поступает аналоговый сигнал, пропорциональный напряжению в сети. Через пины 16 и 15 есть возможность устанавливать усиление внутреннего операционного усилителя, отвечающий за ток. Оба сигнала с помощью узлов АЦП преобразуются в цифровой вид и, проходя определённую коррекцию и фильтрацию, поступают на умножитель. Умножитель перемножает эти два сигнала, в результате чего, согласно законам физики, на его выходе получается информация о текущей потребляемой мощности. Данный сигнал поступает на специализированный преобразователь, который формирует готовые импульсы на счётное устройство (пины 23 и 24) и на контрольный светодиод и счётный выход (пин 22). Через пины 12, 13 и 14 конфигурируются частотные множители и режимы вышеперечисленных импульсов.

Стандартная схема обвески практически представляет собой схему рассматриваемого счётчика.

Общий минусовой провод соединён с нулём 220В. Фаза поступает на пин 8 через делитель на резисторах, служащий для снижения уровня измеряемого напряжения. Сигнал с шунта поступает на соответствующие входы микросхемы также через резисторы. В данной схеме, предназначенной для теста, конфигурационные пины 12-14 подключены к логической единице. В зависимости от модели счётчика, они могут иметь разную конфигурацию. В данном кратком обзоре эта информация не столь важна. Светодиодный индикатор подключен к соответствующему пину последовательно вместе с оптической развязкой, на другой стороне которой подключается клеммник для снятия счётной информации (К7 и К8).

Из этого же семейства микросхем существуют похожие аналоги для трёхфазных измерений. Вероятнее всего, они встраиваются в дешёвые трёхфазные счётчики. В качестве примера на рисунке ниже представлена структура одной из таких микросхем, а именно ADE7752.

Вместо двух узлов АЦП, здесь применено их 6: по 2 на каждую фазу. Минусовые входы ОУ напряжения объединены вместе и выводятся на пин 13 (ноль). Каждая из трёх фаз подключается к своему плюсовому входу ОУ (пины 14, 15, 16). Сигналы с токовых шунтов по каждой фазе подключаются по аналогии с предыдущим примером. По каждой из трёх фаз с помощью трёх умножителей выделяется сигнал, характеризующий текущую мощность. Эти сигналы, кроме фильтров, проходят через дополнительные узлы, которые активируются через пин 17 и служат для включения операции математического модуля. Затем эти три сигнала суммируются, получая, таким образом, суммарную потребляемую мощность по всем фазам. В зависимости от двоичной конфигурации пина 17, сумматор суммирует либо абсолютные значения трёх сигналов, либо их модули. Это необходимо для тех или иных тонкостей измерения электроэнергии, подробности которых здесь не рассматриваются. Данный сигнал поступает на преобразователь, аналогичный предыдущему примеру с однофазным измерителем. Его интерфейс также практически аналогичен.

Стоит отметить, что вышеописанные микросхемы служат для измерения активной энергии. Более дорогие счётчики способны измерять как активную, так и реактивную энергию. Рассмотрим, например, микросхему ADE7754. Как видно из рисунка ниже, её структура намного сложнее структуры микросхем из предыдущих примеров.

Микросхема измеряет активную и реактивную трёхфазную электроэнергию, имеет SPI интерфейс для подключения микроконтроллера и выход CF (пин 1) для внешней регистрации активной электроэнергии. Вся остальная информация с микросхемы считывается микроконтроллером через интерфейс. Через него же осуществляется конфигурация микросхемы, в частности, установка многочисленных констант, отражённых на структурной схеме. Как следствие, данная микросхема, в отличие от предыдущих двух примеров, не является автономной, и для построения счётчика на базе этой микросхемы требуется микроконтроллер. Можно зрительно в структурной схеме пронаблюдать узлы, отвечающие по отдельности за измерение активной и реактивной энергии. Здесь всё гораздо сложнее, чем в предыдущих двух примерах.

В качестве примера рассмотрим ещё один интересный прибор: трёхфазный счётчик «Энергомера ЦЭ6803В Р32». Как видно из фотографии ниже, данный счётчик ещё не эксплуатировался. Он мне достался в неопломбированном виде с небольшими механическими повреждениями снаружи. При всё при этом он находился полностью в рабочем состоянии.

Как можно заметить, глядя на основную плату, прибор состоит из трёх одинаковых узлов (справа), цепей питания и микроконтроллера. С нижней стороны основной платы расположены три одинаковых модуля на отдельных платах по одному на каждый узел. Данные модули представляют собой микросхемы AD71056 с минимальной необходимой обвеской. Эта микросхема является однофазным измерителем электроэнергии.

Модули запаяны вертикально на основную плату. Витыми проводами к данным модулям подключаются токовые шунты.

За пару часов удалось срисовать электрическую схему прибора. Рассмотрим её более детально.

Справа на общей схеме изображена схема однофазного модуля, о котором говорилось выше. Микросхема D1 этого модуля AD71056 по назначению похожа на микросхему ADE7755, которая рассматривалась ранее. На четвёртый контакт модуля поступает питание 5В, на третий – сигнал напряжения. Со второго контакта снимается информация в виде импульсов о потребляемой мощности через выход CF микросхемы D1. Сигнал с токовых шунтов поступает через контакты X1 и X2. Конфигурационные входы микросхемы SCF, S1 и S0 в данном случае расположены на пинах 8-10 и сконфигурированы в «0,1,1».

Каждый из трёх таких модулей обслуживает соответственно каждую фазу. Сигнал для измерения напряжения поступает на модуль через цепочку из четырёх резисторов и берётся с нулевой клеммы («N»). При этом стоит обратить внимание, что общим проводом для каждого модуля является соответствующая ему фаза. А вот, общий провод всей схемы соединён с нулевой клеммой. Данное хитрое решение по обеспечению питанием каждого узла схемы расписано ниже.

Каждая из трёх фаз поступает на стабилитроны VD4, VD5 и VD6 соответственно, затем на балластовые RC цепи R1C1, R2C2 и R3C3, затем – на стабилитроны VD1, VD2 и VD3, которые соединены своими анодами с нулём. С первых трёх стабилитронов снимается напряжение питания для каждого модуля U3, U2 и U1 соответственно, выпрямляется диодами VD10, VD11 и VD12. Микросхемы-регуляторы D1-D3 служат для получения напряжения питания 5В. Со стабилитронов VD1-VD3 снимается напряжение питания общей схемы, выпрямляется диодами VD7-VD9, собирается в одну точку и поступает на регулятор D4, откуда снимается 5В.

Общую схему составляет микроконтроллер (МК) D5 PIC16F720. Очевидно, он служит для сбора и обработки информации о текущей потребляемой мощности, поступающей с каждого модуля в виде импульсов. Эти сигналы поступают с модулей U3, U2 и U1 на пины МК RA2, RA4 и RA5 через оптические развязки V1, V2 и V3 соответственно. В результате на пинах RC1 и RC2 МК формирует импульсы для механического счётного устройства M1. Оно аналогично устройству, рассматриваемому ранее, и также имеет соотношение 200:1. Сопротивление катушки высокое и составляет порядка 500 Ом, что позволяет подключать её непосредственно к МК без дополнительных транзисторных цепей. На пине RC0 МК формирует импульсы для светодиодного индикатора HL2 и для внешнего импульсного выхода на разъёме XT1. Последний реализуется через оптическую развязку V4 и транзистор VT1. В данной модели счётчика соотношение составляет 400 импульсов на 1 кВт*ч. На практике при испытании данного счётчика (после небольшого ремонта) было замечено, что электромагнитная катушка счётного механизма срабатывает синхронно со вспышкой светодиода HL2, но через раз (в два раза реже). Это подтверждает соответствие соотношений 400:1 для индикатора и 200:1 для счётного механизма, о чём говорилось ранее.

Слева на плате расположено место для 10-пинового разъёма XS1, который служит для перепрошивки, а также, для UART интерфейса МК.

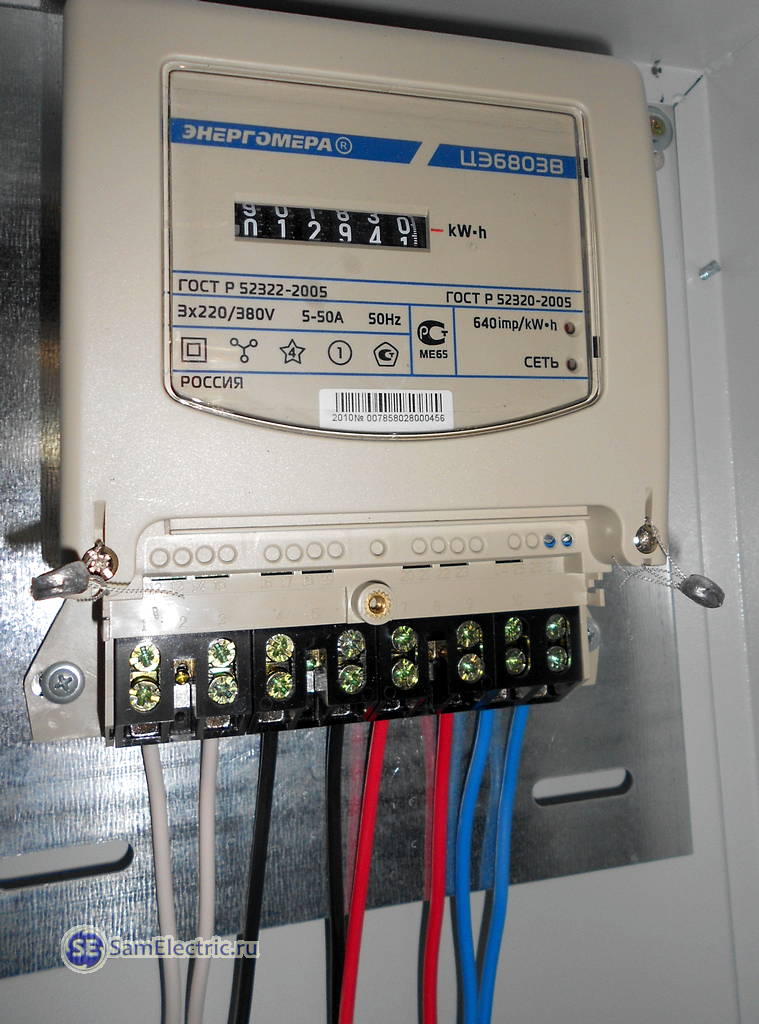

Таким образом, трёхфазный счётчик «Энергомера ЦЭ6803В Р32» состоит из трёх однофазных измерительных микросхем и микроконтроллера, обрабатывающий информацию с них.

В заключение стоит отметить, что существует ряд моделей счётчиков куда более сложней по своей функциональности. К примеру, счётчики с удалённым контролем показаний по электролинии, или даже через модуль мобильной связи. В данной статье я рассмотрел только простейшие модели и основные принципы построения их электрических схем. Заранее приношу извинения за возможно неправильную терминологию в тексте, ибо я старался излагать простым языком.

устройство и разновидности агрегатов, как правильно подключить прибор учета электроэнергии

Трехфазный счетчик — прибор для измерения расхода электроэнергии в сети переменного тока напряжением 380 В. Однофазные счетчики применяются в сетях 220 В в офисных и жилых помещениях. Приборы, работающие в трехфазной сети, устанавливаются на крупных промышленных предприятиях. С применением мощного электрооборудования все чаще они используются в электрических магистралях частных и загородных домов.

Виды приборов

Трехфазные электросчетчики разделяются по типам подключения и измеряемых величин, разновидности конструкций. По способу подсоединения к электрической сети они делятся на 2 вида. К ним относятся:

1. Прямое подключение — приборы устанавливаются непосредственно в сети 220 или 380 В. Они обладают способностью пропускать мощность до 60 кВт и максимальный ток — до 100 А. Подключение осуществляется проводами сечением от 1,5 до 2,5 мм².
2. Косвенное подсоединение — счетчики подключаются через трансформаторы и используются в сетях высокого напряжения. Чаще они используются на крупных производственных территориях.

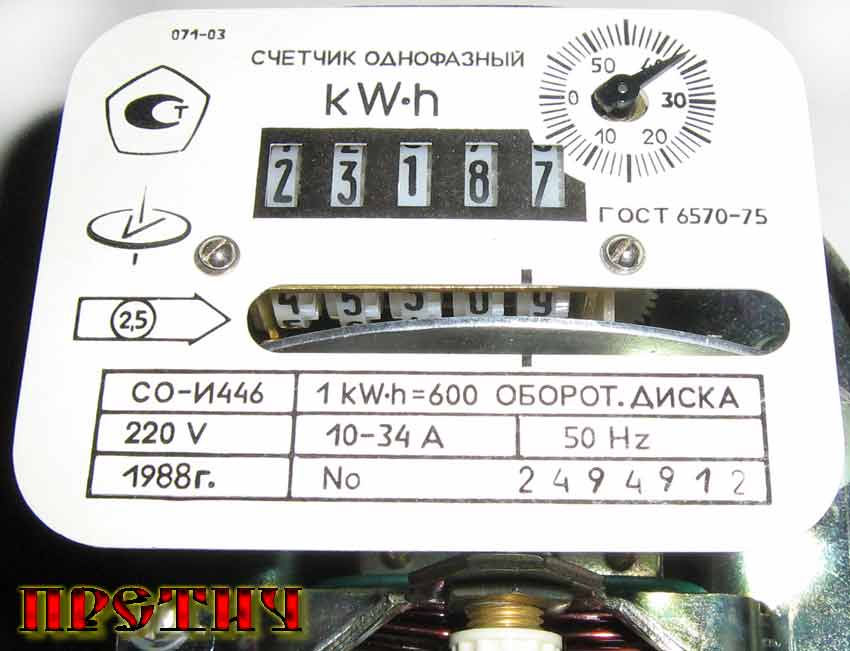

Конструктивно приборы бывают индукционными и электронными. В индукционных аппаратах отсчет происходит благодаря вращению токопроводящего диска под действием магнитного поля от катушек.

Такие агрегаты называются еще электромеханическими. Количество оборотов диска прямо пропорционально количеству израсходованной электрической энергии. У этих счетчиков есть ряд недостатков:

• отсутствие дистанционного снятия показаний;
• большая погрешность;
• однотарифность;
• возможность использования неучтенной электроэнергии.

Все чаще им на замену приходят электронные приборы, в которых напряжение действует на твердотельные элементы, преобразующих аналоговые сигналы в импульсы.

К преимуществам электронных счетчиков относятся: многотарифность, дистанционное снятие показаний, длительный срок службы, высокая точность измерений.

Конструктивные особенности и принцип действия

Трехфазный прибор отличается от однофазного способностью работать в сетях, где номинальная мощность составляет от 15 кВт и выше. Они считаются многофункциональными агрегатами, так как могут применяться как в бытовых сетях, так и для контроля работы трехфазных электродвигателей. В конструкцию прибора входят:

• разборный корпус;
• две обмотки: токовая, напряжения;
• алюминиевый диск;
• магнит для остановки диска;
• червячная передача;
• счетный механизм.

Между двумя электромагнитами располагается алюминиевый диск. Токовый магнитопровод подсоединяется последовательно, а электромагнит напряжения — параллельно. При включении счетчика по обмоткам проходит ток, который вызывает переменные магнитные потоки.

Они пронизывают диск и образуют индукционные вихревые токи, которые взаимодействуют с потоками и заставляют диск вращаться. Через червячную передачу происходит периодичное вращение счетного механизма.

Основными элементами электронного прибора считаются: трансформаторы тока и напряжения, преобразователь, контроллер, клеммы. Преобразователь получает аналоговые сигналы с датчиков тока и превращает их в цифровые импульсы.

Импульсы поступают в контроллер и на дисплее отображаются цифры, показывающие текущее значение электроэнергии.

Трехфазные счетчики подключаются как к трехпроводным схемам, так и четырехпроводным. Приборы способны хранить всю информацию с привязкой ко времени.

Популярные модели

Наиболее популярными считаются многотарифные трехфазные счетчики. Существует множество электронных моделей, выпускаемые российскими производителями. К ним относятся:

1. Меркурий 236 ART-02 RS 100 A — прибор предназначен для учета активной и реактивной электроэнергии при прямом подключении. Обладает устройством для длительного хранения информации и ее передачи в центр сбора. Учет показаний осуществляется по 4 тарифам.
2. Нева 303 1S0 5—100 A — комбинированное устройство, которое может применяться как в однофазных, так и трехфазных сетях. Дисплей дополнительно оборудован светодиодным индикатором.
3. Энергомер ЦЭ 6803 В/1 — однотарифный счетчик, который устанавливается на DIN-рейку. Максимальная сила тока для прямого подключения составляет 100 А. Продукция выпускается ставропольским акционерным обществом.
4. Агат 3−1.50.5 — электронный многотарифный прибор с цифровой индикацией от московских производителей. В конструкцию встроен интерфейс связи IRDA. Счетчик оснащен защитой от распространенных приемов хищения электроэнергии. Срок службы — 32 года.

Можно еще отметить механические и электронные модели счетчиков от российских компаний Матрица, Омрон, Каскад и др.

Схема подключения

Чтобы подключить трехфазный счетчик, необходимо наличие вводного выключателя с тремя или четырьмя контактами. Не рекомендуется использовать три однополюсные автомата, так как в них защитное отключение происходит не одновременно. Клеммы прибора подключаются слева направо:

• 1 и 2 — вход и выход первой фазы;
• 3 и 4 — вторая фаза;
• 5 и 6 — подключение третьей фазы;
• 7 и 8 — точки подсоединения нулевого провода.

Заземляющий провод обычно выводится через отдельную колодку. Перед началом монтажа нового счетчика следует отключить вводный автомат. Если крепление старого счетчика не подходит, то предварительно с помощью дрели просверливаются новые монтажные отверстия. Затем с помощью самонарезающих шурупов счетчик устанавливается на специальную площадку.

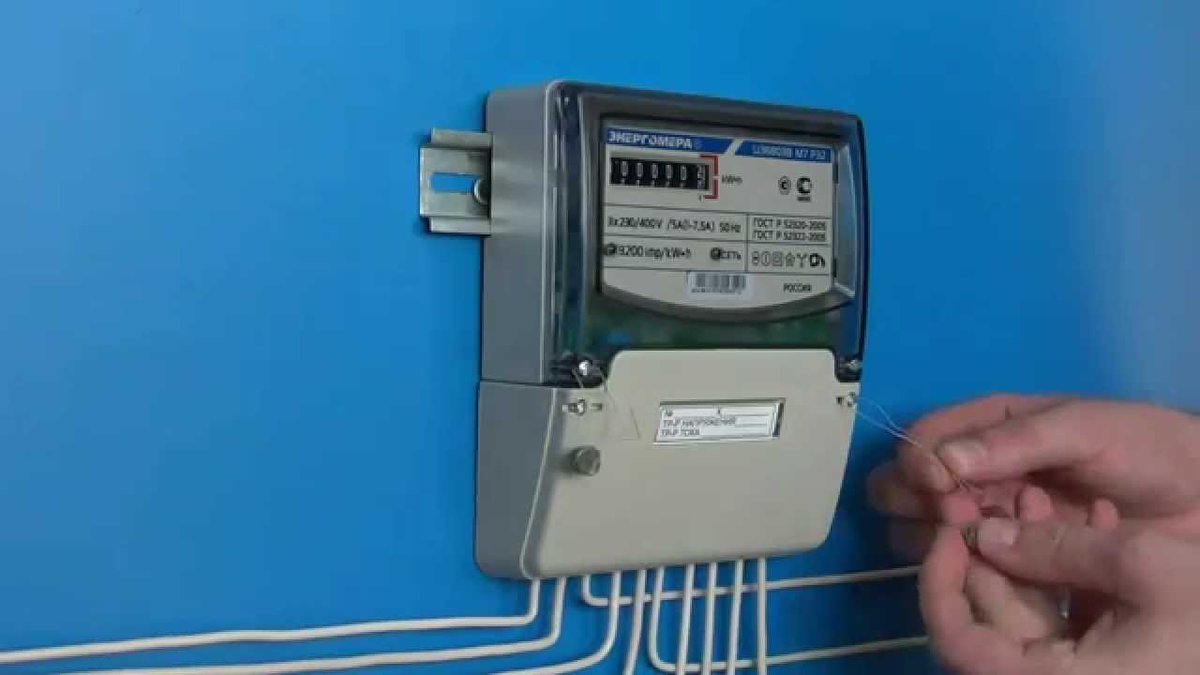

Некоторые модели монтируются непосредственно на DIN-рейку электрического щита. После проверки надежности крепления прибора осуществляется последовательное соединение проводов слева направо. После подсоединения проводов включается автомат, и счетчик проверяется на нагрузку.

Для регистрации и опломбирования прибора приглашается соответствующий специалист.

Схема подключения электросчетчика | Заметки электрика

Приветствую Вас на сайте «Заметки электрика».

В предыдущих статьях я Вам рассказал как правильно выбрать и купить электросчетчик.

И сейчас перед нами стоит задача в его подключении.

После прочтения этой статьи у Вас не возникнет затруднений по установке и подключению счетчика электрической энергии.

Схема подключения однофазного электросчетчика

Красным цветом обозначены токовая катушка (обмотка) и фазный провод, синим цветом — катушка (обмотка) напряжения и нулевой провод.

Данная схема предназначена для подключения любого однофазного счетчика электрической энергии.

Однофазные счетчики чаще всего подключают по схеме прямого включения в сеть и только в очень редких случаях через трансформаторы тока.

В клеммной колодке однофазного счетчика электроэнергии имеется 4 контакта:

• 1 клемма — ввод фазы
• 2 клемма — выход фазы на нагрузку (в квартиру)
• 3 клемма — ввод нуля
• 4 клемма — выход нуля на нагрузку (в квартиру)
• винт напряжения — для отключения катушки напряжения в индукционных счетчиках при проведении государственной поверки

Вот внешний вид, распространенного в последнее время, однофазного электронного счетчика СОЭ-55/50Ш-Т-112.

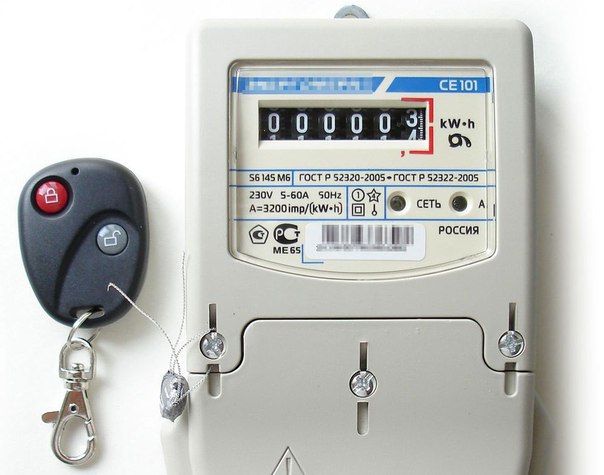

А вот внешний вид однофазного электронного счетчика СЕ-102 от Энергомеры.

Кстати, читайте мою статью о том, как правильно снимать показания со счетчиков Энергомера (положение запятой или точки на счетном механизме).

Пример схемы подключения однофазного электросчетчика в квартире или на даче.

В данной схеме перед счетчиком электроэнергии установлен вводной автоматический выключатель. Эту схему можно использовать для электроснабжения своей квартиры, дачи или коттеджа. Более подробно о выполнении монтажа электропроводки Вы можете познакомиться в следующих статьях:

Дополнительно: наглядное представление о схеме подключения однофазного счетчика можете узнать из статьи про этажный щит на 3 квартиры. В ней я подробно рассказываю про замену счетчика на лестничной площадке в этажном щите.

Схема подключения трехфазного электросчетчика

Данная схема предназначена для подключения трехфазного счетчика электрической энергии прямого включения.

Существует несколько способов подключения трехфазных счетчиков электроэнергии, в зависимости от электроустановки:

• прямого включения
• через трансформаторы тока
• через трансформаторы тока и измерительные трансформаторы напряжения

Все вышеперечисленные схемы отличаются только наличием в них трансформаторов тока и напряжения. Более подробно об этом Вы можете прочитать в моей статье подключение счетчика через трансформаторы тока и трансформаторы напряжения.

Для бытовых нужд (квартиры, дачи, коттеджи) чаще всего используется прямой способ включения трехфазного электросчетчика. Эти счетчики ограничены по току до 100 (А).

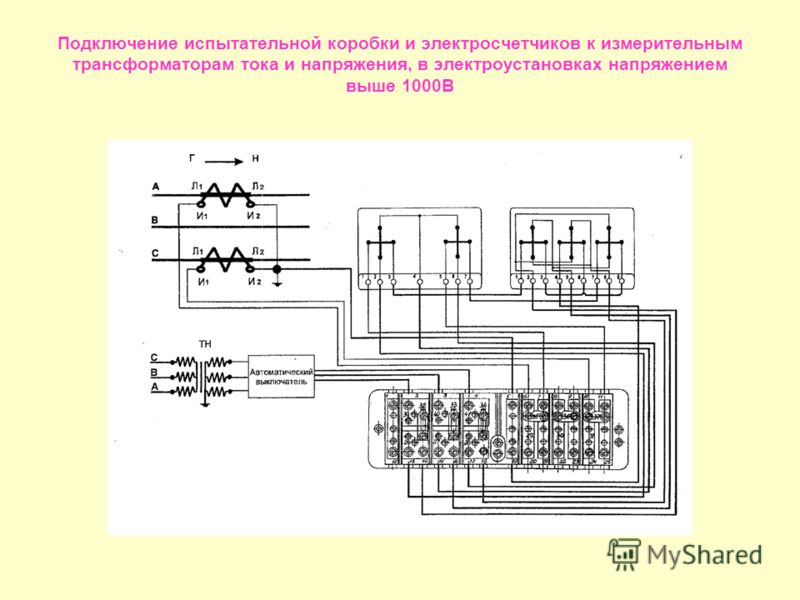

Если необходимо расширить пределы по напряжению или току, то применяют измерительные трансформаторы тока (ТОП-0,66, ТШП-0,66, ТК-20, ТПЛ-10, ТПОЛ-10, ТОЛ-10, ТПФМ-10 и др.) и трансформаторы напряжения (НОС-0,5, НТСИ-0,5, НТМИ-10, НАМИ-10, ЗНОЛ.06-10, НОМ-10 и др.), которые уменьшают первичные величины тока и напряжения до безопасного уровня.

В клеммной колодке трехфазного счетчика прямого включения имеется 8 контактов. Все аналогично однофазному электросчетчику, только различается количеством фаз.

В данной статье я покажу Вам наглядно только один, самый распространенный способ — подключение трехфазного трехэлементного счетчика прямого включения в 4-проводную сеть напряжением 380/220 (В).

Внимание!!! При подключении важно соблюдать фазировку и цветовую маркировку проводов.

В данной схеме перед счетчиком электроэнергии установлен вводной четырехполюсный автоматический выключатель. После счетчика питание электроприемников производится через групповые однополюсные автоматические выключатели с равномерным распределением нагрузки по фазам. Эту схему можно использовать для электроснабжения своей дачи или коттеджа.

P.S. Чтобы грамотно и профессионально выполнить вышеперечисленные работы, необходимо хорошо знать схемы подключения электросчетчиков. Думаю, что после изучения этой статьи Вы своими руками сможете подключить электросчетчик. А также Вы можете пригласить специалистов электролаборатории, которые качественно и быстро выполнят все электромонтажные работы.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Вихревые расходомеры. Принцип действия, типы, методика поверки, области применения, комплектация.

ПРИНЦИП ДЕЙСТВИЯ ВИХРЕВЫХ РАСХОДОМЕРОВ – СЧЕТЧИКОВ

Как работает вихревой расходомер

Вихревой расходомер – это универсальный прибор для измерения расхода газа, пара и жидкости. Его работа основана на эффекте Кармана или вихревой дорожке Кармана.

ЭФФЕКТ КАРМАНА

На схеме показан счетчик, который состоит из корпуса, устанавливаемого в трубопровод, обтекаемого тела, создающего завихрения в измеряемой среде, сенсора, улавливающего эти завихрения и электронного блока, преобразовывающего сигнал сенсора в единицы измерения расхода. Тело обтекания, находящееся внутри потока, создает в потоке завихрения, характеризуемые изменением давления, плотности, температуры. Корпус, тело обтекания, сенсор или сенсоры образуют первичный преобразователь расхода. Усилитель, электронный блок и экран, составляют вторичный преобразователь.

По форме тело обтекания может быть круглое, квадратное, треугольное, трапецевидное или сложной формы. Из-за разницы давлений на передней и задней сторонах тела обтекания, возникающей при движении рабочей среды, на боковых поверхностях тела обтекания образуются завихрения. При этом завихрения начинают образовываться не одновременно, а поочерёдно с одной и с другой стороны. Данный эффект носит имя Теодора фон Кармана, нередко называется «вихревой дорожкой Кармана». От формы тела обтекания зависят метрологические характеристики вихревого расходомера, стабильность и динамический диапазон измерений.

Правило измерения в вихревом приборе основан на утверждении о пропорциональности частоты вихреобразования и скорости потока при определенных значениях числа Рейнольдса. Зная скорость потока измеряемой среды и размер трубопровода, в котором расположен вихревой расходомер, объемный расход можно вычислить по формуле:

Где:
Q – измеряемый расход
Fu – частота возникновения вихрей
Кф – (К-фактор) – объем, приходящийся на 1 вихрь.

ВИДЫ СЕНСОРОВ

В зависимости от метода съема сигнала пульсации давления или вихреобразования выделяют несколько видов сенсоров:

– Пьезоэлектрические датчики изгибающего момента типа «крыло»

Универсальный прибор, устанавливаемый после тела обтекания и выступающий в поток своим чувствительным элементом – крылом (лопаткой). Регулятор преобразует силовое воздействие каждого отдельного вихря на крыло. Поочередные удары вихрей преобразуются в частотный электрический сигнал, который проходит через усилитель в электронный блок расходомера. Вторичный преобразователь переводит аналоговый сигнал в цифровой, обрабатывает его по заложенным алгоритмам, фильтрует и передает на цифровой выход. Одновременно с этим, обработанный цифровой сигнал преобразовывается в аналоговый и передается на токовый и частно-импульсный выходы.

– Пьезоэлектрические датчики пульсации давления

Два датчика пульсации давления расположены за телом обтекания на внутренней поверхности проточной части. Принцип фиксирования частоты вихреобразования также основан на силовом воздействии вихрей на чувствительные элементы. В «ЭМИС-ВИХРЬ» 200» такие датчики используются для работы с высокотемпературными средами до 450 градусов.

– Ультразвуковые датчики вихреакустических расходомеров

В отличие от предыдущих принципов фиксирования частоты вихреобразования, основанных на силовом воздействии на чувствительный элемент, в вихреакустических расходомерах используется принцип наложения частоты вихреобразования на частоту несущего ультразвукового сигнала. За телом обтекания, напротив друг друга, расположены излучатель и приемник акустической волны. На излучатель подается напряжение, которое преобразуется в ультразвуковой сигнал, направленный перпендикулярно потоку и образующимся вихрям от тела обтекания. Проходя через поток и взаимодействуя с вихрями, ультразвуковой сигнал модулируется по фазе и попадает на приемник, на котором преобразуется в электрический сигнал и поступает в электронный блок. Полученный сигнал обрабатывается вторичным преобразователем, из него выделяется полезная частота вихреобразования.

Широкий диапазон измеряемых сред позволяет использовать вихревые расходомеры в различных областях народного хозяйства:

• нефтегазовая и нефтеперерабатывающая промышленность;
• химическая отрасль;
• пищевая промышленность;
• нефтехимическая отрасль;
• теплоэнергетика;
• промышленные предприятия;
• ЖКХ;
• строительство.

Использование расходомеров в нефтегазовой отрасли

Обзор электроники ЭМИС-ВИХРЬ 200

Существуют разные модификации расходомеров в зависимости от места установки, степени агрессивности измеряемой среды, диаметра трубопровода:

Универсальный вихревой расходомер для измерения жидкостей, пара, газа.
Доступна возможность заказа пищевого исполнения.

Используется для оценки расхода природного газа, воздуха, углекислого газа, паров, агрессивных жидкостей и прочих жидких и газообразных сред в трубопроводах большого диаметра.

Высокотемпературное исполнение для измерения сред с температурой до 450 градусов.

Преобразователи расхода воды высокого давления для систем поддержания пластового давления.

ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ ВИХРЕВЫХ РАСХОДОМЕРОВ:

• стабильность измерения при изменении показателей температуры и давления;
• надежность и стабильность в работе и простота в управлении;
• высокая метрологическая стабильность измерений;
• измерения с содержанием газовой фазы до 15%;
• широкий динамический диапазон;
• низкое энергопотребление допускает их пользование в удаленных районах при двухпроводной схеме подключения;
• измерение при высоких давлении и температуре технологического процесса;
• возможность метрологической диагностики прибора в процессе эксплуатации без остановки потока;
• цифровая фильтрация сигнала;
• удаленная передача данных, настройка, поверка и диагностика через Modbus RTU по интерфейсам RS-485, Hart и USB;
• фирменное ПО;
• при установке необходимы прямые участки не менее 10 Ду (после сужения) и 12 Ду (после колена, тройника, расширения) до и 5 Ду после;
• устанавливается только на прямолинейном участке или на восходящем потоке;
• невозможность эксплуатации на средах с механическими включениями размером выше среднего;
• невозможность применения для высоковязких, сыпучих и неоднородных сред.

МЕТОДИКА ПОВЕРКИ ВИХРЕВОГО РАСХОДОМЕРА:

• Интервал между проведением поверки вихревых расходомеров «ЭМИС» – 4 года.
• Первичная и последующие поверки регламентированы требованиями ПР 50.2.009. В описании типа средства измерения «ЭМИС»- ВИХРЬ 200» включена и утверждена методика имитационной поверки.

При поверке происходит:

• внешний осмотр на отсутствие дефектов и внешних повреждений;
• наличие невскрытых пломб;
• наличие информации на шильдике прибора;
• наличие эксплуатационной документации;
• проверка герметичности;
• опробование;
• определение погрешности расходомера в процессе эксплуатации при стандартных условиях на эталонном стенде.

При имитационной поверке определение погрешности расходомера происходит за счет:

• измерения радиусов скругления передней грани тела обтекания;
• определения относительной погрешности измерения и преобразования электронным блоком расходомера частоты имитирующего сигнала, подаваемого на его вход от внешнего генератора в выходные сигналы.

Если у вас остались вопросы по работе расходомеров, вы можете задать свой вопрос инженерам компании “ЭМИС”:

Техник-электронщик2

7K64

ДИАПАЗОН ПЛАТЕЖЕЙ: 19

ЭЛЕКТРОННЫЙ ТЕХНИК 2

(Электронный Оборудование и приборы)

(Улица Электронные системы)

(наблюдение Оборудование)

ОБЩЕЕ ОПРЕДЕЛЕНИЕ

Это полный технический уровень производительности. устранение неисправностей на уровне ремонтных работ электронного и КИПиА, модификация, тестирование, калибровка, настройка, ремонт и установка электронное, цифровое и аналоговое оборудование и устройства контроля.Сотрудники в Специалисты по электронному оборудованию и приборам несут ответственность за установка, обслуживание и ремонт качественной воды, водоснабжения, хим. оборудование для подачи, качества воздуха и / или беспроводной передачи. Сотрудники в Специалисты Street Electronic Systems несут ответственность за установку, обслуживание, ремонт и обследование уличного освещения и аллеи города системы освещения или городские системы светофоров. Сотрудники в Специалисты по оборудованию для видеонаблюдения несут ответственность за установку, обслуживание и ремонт различных оптоволоконных и беспроводных систем видеонаблюдения и звуковое оборудование.Сотрудники выполняют техническое обслуживание и ремонт самых разных электронное оборудование или техническое обслуживание и ремонт цифровых электронных приборов в цифровой / аналоговой компьютерно-автоматизированной системе обработки. Сотрудники в этот класс иногда служит ведущими работниками. Задания могут включать вахтовые смены, экскурсии по объектам, подъем, подъем и готовность к чрезвычайным ситуациям долг. Работа ведется под контролем технического руководителя.

КОЭФФИЦИЕНТЫ РАСПРЕДЕЛЕНИЯ : (Следующие условия должны быть выполнены, чтобы должность была отнесена к этому классу.)

1. Сотрудники должны выполнять техническое обслуживание и ремонт различного электронного оборудования, цифрового / аналогового электронные и / или гидравлические / пневматические приборы для электронного оборудования По специальности “Приборостроение”.
2. Сотрудники должны выполнять работу на полном уровне производительности.
3. сотрудников в Уличная электроника Системная специальность должна выполнять работу в Департамент улиц, отвечающий за содержание и ремонт систем уличного освещения или светофора.
4. Работники по специальности «Оборудование для видеонаблюдения» должны выполнять работу в Управление инноваций и технологий, отвечающее за обслуживание и ремонт оптоволоконных и беспроводных систем видеонаблюдения и звуковое оборудование.

ТИПОВЫЕ ПРИМЕРЫ РАБОТЫ (ТОЛЬКО ИЛЛЮСТРАТИВНАЯ ИНФОРМАЦИЯ)

Все специальности

Выполняет ремонтные работы на разнообразном электронном оборудовании; проверяет дефектный электронное оборудование для определения неисправности; читает и интерпретирует схему схемы, логические схемы, чертежи и эскизы и руководства производителей; использует компьютерная диагностика для выявления места неисправности; интерфейсы цифровые оборудование с компьютерно-программным оборудованием и функциями диагностики; использует осциллографы, логические пробники, цифровые вольт-омметры, частотомеры, потенциометры, генераторы сигналов, генераторы видео ТВ, анализаторы спектра, пневматические калибраторы и другое испытательное оборудование для обнаружения дефектных или неисправные детали; ремонтирует или заменяет дефектные детали; испытывает отремонтированные агрегаты для правильной работы; калибрует и ремонтирует испытательное оборудование.

Устанавливает новые электронное оборудование; выполняет модификации электронного оборудования, чтобы сделать его совместимость с существующим оборудованием или для расширения его функций; перепечатывание печатных микросхемы (ПК) и другие компоненты на печатных платах; проводит тесты, чтобы убедиться модификация дает желаемые результаты; оценивает среду, в которой оборудование должно быть установлено и как электронное оборудование будет затронуто; выполняет математические вычисления для правильного набора функций и правильно соответствуют электрической мощности и химическим веществам, находящимся в процесс.

Составляет отчеты о состоянии электроники или контрольно-измерительной системы, ремонте и профилактике выполнено техническое обслуживание; готовит и ведет записи о ремонте и техническом обслуживании как требуется Федеральной комиссией по связи или Департаментом окружающей среды США. Агентство по охране и ведомственные постановления и директивы; знакомит с новыми техников с оборудованием и процедурами; может выступать в качестве ведущего работника на некоторых задания.

Использует правильно инструменты для устранения проблем с коммуникационной проводкой или оптоволоконным кабелем для обеспечить качество коррекции; делает необходимую документацию на будущее Справка; ремонт оптоволоконного кабеля с установкой коннекторов, соединения и заделки; выполняет механические и сварочные соединения, чтобы обеспечить минимальные потери дБ; обеспечивает водонепроницаемость стыков с помощью набора для стыков; проверяет установку оптического волокна для обеспечения правильной установки.

Выполняет сопутствующие работы по мере необходимости.

Электронное оборудование и Специальность по приборостроению

Все передачи

Установок, ремонтирует, обслуживает, модифицирует и улучшает электронное оборудование, такое как замкнутая цепь Телевизоры, лазерные факсы, компьютеры, микроволновая связь и микропроцессорное оборудование, контроль температуры и твердотельный трафик механизмы управления, металло- и газоанализаторы, модемы, радио аппаратура связи, рации, видеофоны, сирены, запись, регулирующие и контролирующие индикаторы и другие связанные или аналогичные электронные оборудование.

Назначение аэропорта

Выполняет установка, обслуживание, ремонт и доработка в авиации электронное оборудование, системы пожарной сигнализации и пожаротушения, полет информационные и дисплейные системы, системы и системы безопасного доступа мониторинг погоды, почвы и других условий окружающей среды в аэропорту.

Вода и здоровье Назначения

Выполняет математические вычисления для определения правильной настройки калибровки контрольно-измерительные приборы, управляющие технологическим оборудованием, вводят требуемый уровень цифровой импульс во входные разъемы, выполняет правильную настройку до тех пор, пока желаемые выходы могут быть измерены на выходных клеммах; диагностика и ремонт неисправностей или не-функции в системах; использует видеотерминалы для изоляции системы неисправности; использует портативную клавиатуру для программирования логических контроллеров и диагностировать проблемы в технологическом цикле; устанавливает и ремонтирует мультиплексоры и различные типы модемов; оценивает среду, в которой будет находиться оборудование установлено, и как это повлияет на электронное оборудование; выполняет математические вычисления для правильного набора функций и правильного соответствия с электрической мощностью и химическими веществами, затронутыми в процессе; подключает власть линии и соединяет их с приборами, измерителями и / или самописцами; работает с Электроэнергетическое оборудование для проверки состояния КИПиА блокировки.

Программирует Главный компьютер к системе сопрягает полевые приборы с компьютером, используя клавиатура и основной язык; настраивает вход, тип сигналов, выходы и локации; рисует и обновляет схемы конфигурации; модифицирует электронные оборудование для приема цифровых сигналов; модифицирует шунты на платах управления питанием, чтобы принимать различные типы сигналов, цифровые и аналоговые; определяет и заменяет неисправные платы управления питанием.

инспектирует, калибрует, тестирует, настраивает, промывает, очищает, смазывает и ремонтирует аналог и цифровой с электронным, электрическим, гидравлическим и пневматическим управлением измерители, датчики и инструменты, используемые для индикации, считывания, записи, передачи и контролировать рабочие условия, такие как давление, температура, расход, объем и уровень; использует несколько типов портативных счетчиков для поиска и устранения неисправностей, ремонта и откалибровать оборудование; использует персональный компьютер или мобильные устройства для настройки Программируемые логические контроллеры для калибровки счетчиков и программирования других интерфейсы.

Может войти люки или подземные камеры для установки, обслуживания или ремонта электронных оборудование / приборы; может управлять навесным ковшом грузовика для достижения электронное оборудование / приборы.

Специальность по уличным электронным системам

Назначение уличного освещения

Ремонт и замена светильников и балластных узлов; устанавливает монтажный кронштейн, метизы и электрический провод; использует лестницу или ведро выполнить рабочее задание; Зачищает опоры мачт, светильников и все соединительные провода; прикручивает новый кронштейн и светильники к столбам; ленты уличный фонарь провода к вторичным линиям электропередачи электроэнергетической компании; неисправная улица зажигает с помощью соответствующих приборов; заменяет неисправный уличный фонарь провода, осветительные приборы и балласты; заменяет аллейные светильники и столбы с новыми агрегатами; удаляет поврежденные столбы уличных фонарей и устанавливает новые полюса.

Ремонт или замена подземный кабель \ линии; управляет навесным ковшом грузовика для освещения светильники; может назначать помощников для выполнения рутинных задач, связанных с работай; проверяет работу торговых помощников на соответствие; тесты выполненных работ для правильного подключения и эффективности работы; исследует освещение аллеи жалобы или жалобы на ненадлежащее или недостаточное уличное освещение; относится претензии к подрядчику по ремонту; инспектирует работу подрядчиков; проверяет уличное и аллейное освещение на степень освещенности и правильная работа; подготавливает схематический чертеж, показывающий существующую улицу условий и рекомендует тип корректирующего освещения.

В назначенную смену, переходит на все вызовы экстренных служб уличного освещения; уведомляет утилиту представители полиции и других городских управлений уличного освещения аварийные ситуации; направляет или перенаправляет трафик вокруг нокдаунов; поддерживает опирание шестов путем привязки шестов к твердым предметам; обеспечивает световую безопасность за счет резки, гибка и обмотка проволоки;

Выполняет работу как требуется для обслуживания и эксплуатации всех аспектов системы уличного освещения.

Назначение систем дорожной сигнализации

Проверяет время механизмы, двигатели, сигнальные устройства и системы электропроводки для доказательства взрыва предохранители, короткие замыкания и незакрепленные провода; заменяет перегоревшие предохранители, перегоревшие стыки провода или сращивания на запасные жилы; при нокдаунах и в других чрезвычайных ситуациях может поставить систему на вспышку и закрепить незакрепленные провода или установить регулирующие знаки; удаляет и заменяет поврежденные, неисправные и нефункционирующие электрические и электронные блоки управления и распознавания светофоров; заменяет розетки и лампочки в светофоре; чистит и заменяет линзы и козырьки.

Разбирает электрические. блоки управления и зондирования; использует амперметры, вольтметры, контрольные лампы и др. испытательные устройства для определения причин неисправности и неработоспособности единицы измерения; ремонтирует или заменяет изношенные или поврежденные детали; собирает и испытания отремонтированных агрегатов; собирает, устанавливает и тестирует новый электрический сигнал и аппаратура управления и электропроводка для питания и освещения; подключает проводку к переключатели и органы управления; смазывает и регулирует приборы ГРМ; использует секундомер, чтобы проверить работу сигнала и синхронизировать индивидуально по времени и с управлением сигнальные установки.

Заходит в люк в обнаруживать неисправности в кабелях различных типов; использует различные испытательные устройства для найдите обрыв цепи, замыкание, массу и перекрестные цепи; делает точечные отверстия в кабели электрической компании и проводит пробные испытания, чтобы определить местонахождение вторичные линии электропередачи, которые необходимо отводить для получения источника питания; соединяет различные многожильные кабели в систему светофоров.

Выполняет работать в Центре управления дорожным движением вахтовым методом, получая и мониторинг информации о дорожно-транспортных происшествиях и условиях; работает на продвинутом уровне управление светофорами с помощью программного обеспечения централизованной системы сигнализации и централизованная база данных, хранящая несколько планов синхронизации сигналов; устраняет неисправности оптоволоконной сети с помощью системных элементов управления; интерфейсы с программным обеспечением KITS для управления сигнальной системой, контроля трафика условий, реализовать альтернативные планы синхронизации сигналов и реагировать на сигнал отчеты о неисправностях; распространяет информацию о аварийные и неаварийные дорожно-транспортные происшествия по мере необходимости; определяет ремонт должны быть сделаны и поручает экипажам реагировать на сигнальные нокдауны, индикации противоречивых сигналов, перегоревшие лампы и другое обслуживание сигналов вопросы, которые могут возникнуть.

Проверяет и устраняет неисправности в проводке связи светофоров; исправляет проблемы в коммуникационная проводка или оптоволоконный кабель для обеспечения качества; делает необходимая документация для использования в будущем; устанавливает и ремонтирует оптику оптоволоконный кабель; выполняет механические и сварочные соединения, чтобы гарантировать минимальные потери дБ; обеспечивает водонепроницаемость стыков и проверяет установку оптического волокна, чтобы убедиться, что монтаж.

Специальное оборудование для видеонаблюдения

Установок и обслуживает видеонаблюдение, беспроводное и звуковое оборудование; проверяет работа технических специалистов нижнего уровня для обеспечения правильной установки на рабочих местах; может обучать новых технических специалистов; определяет правильную радиочастоту для замкнутой цепи телевизионные камеры (видеонаблюдения); использует Оптима Рефлектометры во временной области, Измерители оптической мощности, Визуальные дефектоскопы, Сеть Выключатели и другое оборудование для обеспечения правильной установки и калибровка; устраняет неисправности и ремонтирует видео и звуковое оборудование; удаляет и заменяет камеры, которые не подлежат ремонту; доставляет оборудование на место работы; монтирует оборудование на столбы или здания с помощью ручных / электроинструментов для видео установка видеонаблюдения; программирует камеры видеонаблюдения путем ввода IP адреса; анализирует проектную документацию и системные данные для планирования и выполнения установка и деятельность; комплектует качественное устройство и комплектующие монтаж; тянет и размещает оптоволоконные кабели в воздухе, под землей и через каналы в соответствии с каждым рабочим заданием; устранение неполадок в полевых условиях и проводить диагностику, чтобы успешно решать проблемы под давлением для всех типы низковольтных систем; ремонтирует усилители, колонки и сопутствующий звук оборудование; устанавливает и обслуживает звуковое оборудование на массовых мероприятиях; соединяет колонки, усилители и микшерные пульты; может работать с другими отделами, чтобы обеспечить соответствие звуковой и видеоинсталляции потребностям; документирует выполненные работы и отправляет на рассмотрение лидеру группы.

НЕОБХОДИМЫЕ ЗНАНИЯ, НАВЫКИ И СПОСОБНОСТИ

ЗНАНИЕ :

• принципы и теории электроники

• ремонт и эксплуатация цифровой электронной аппаратуры для электронных Оборудование и приборы по специальности

• компьютер интерфейс и диагностика применительно к цифровому электронному оборудованию

• микропроцессоры, мультиплексоры, модемы и телеметрия СВЧ

• компьютер конфигурация оборудования, функции программного обеспечения и конфигурация, поскольку они связаны к функциям цифрового электронного и контрольно-измерительного оборудования для электронного Оборудование и приборы по специальности

• методы, связанные с поиском и устранением неисправностей, ремонтом, калибровкой и обслуживанием цифровое и аналоговое электронное оборудование для электронного оборудования и приборов специальность

• математика (особенно алгебра) и электричество, поскольку это относится к функциям и операции электронного оборудования

• методы, инструменты и оборудование, используемые при обслуживании и ремонте электронного оборудования

• методы, методы, материалы, инструменты и оборудование, используемые в электропроводке и кабельные \ линейные работы по специальности «Уличные электронные системы»

• профессиональный опасности, использование средств индивидуальной защиты и меры предосторожности, необходимые для безопасно выполнять работы по специальности

• Федеральная комиссия по связи и другие федеральные органы, государственные и местные нормы и правила, регулирующие эксплуатацию и техническое обслуживание электронного оборудования

• оборудование для наблюдения и цифровые системы записи для оборудования для видеонаблюдения Specialty

• различные типы волокон оптическое и беспроводное видеонаблюдение и звуковое оборудование для наблюдения Специальное оборудование

• низковольтные системы интеграция, включая, помимо прочего, применение оборудования, совместимость, методы монтажа и процедуры тестирования для наблюдения Специальное оборудование

• методы, практики, материалы, инструменты и оборудование, используемые в торговле оптоволоконными работами для Уличные электронные системы и оборудование для видеонаблюдения по специальности

• механические и электрическая работа синхронных двигателей и реле для Street Electronic Системная специальность

• методы и методы, связанные с волоконной оптикой, включая установку волокна, сплавливание сращивание и использование оптических рефлектометров во временной области для Street Электронные системы Специальность

• типы кабеля такие как: высоковольтная, первичная, вторичная, коммуникационная и волоконная оптика для Уличные электронные системы и оборудование для видеонаблюдения по специальности

• основы программирование электронных контроллеров

НАВЫКИ :

• устранение неисправностей, обслуживание и ремонт сложной электронной аппаратуры и КИПиА, видеонаблюдение и звуковое оборудование или светофоры и уличное освещение

• исполнение компьютерные и другие диагностические тесты для выявления неисправностей в сложных электронное оборудование и использование результатов для надлежащего ремонта

• использование и уход за инструментами и оборудованием, используемым при тестировании и ремонте электронных оборудование

• чтение и интерпретация схем, логических схем и технических руководств производителей

• установка скрытая приборы и проводка для оборудования видеонаблюдения Specialty

• программирование на основе IP продукты видеонаблюдения для спецтехники

• установка, ремонт и поддержание уличного и уличного освещения для Street Electronic Systems Специальность

СПОСОБНОСТЬ :

• найти и устранение неисправностей в сложной электронной аппаратуре

• учиться характеристики и методы ремонта новых электронных устройств в том виде, в котором они есть приобретено

• ремонт и откалибровать испытательное оборудование

• общаться техническая информация по ремонту и обслуживанию электроники

• установить и поддерживать эффективные рабочие отношения с партнерами

• работа с автовышки или другого аналогичного транспортного средства для выполнения ремонт или техническое обслуживание по требованию рабочего задания

МИНИМАЛЬНАЯ ДОПУСТИМАЯ ОБУЧЕНИЕ И ОПЫТ (Следующее утверждение представляет минимальные стандарты обучения и опыта, которые будут использоваться для допуска или отклонять поступающих на тесты.Заявки, поданные кандидатами на это класс будет пересмотрен на основе требований к обучению и опыту, поскольку Утверждено 18.03.)

Все специальности

ОБРАЗОВАНИЕ

Завершение поста профессиональная программа средней школы по специальности от аккредитованного технического специалиста. институт, профессиональное училище или колледж, включая наличие диплома с указанием выполнение всех требований учебного плана программы.

И

ОБЩЕЕ ОПЫТ

Два года опыта в средний уровень обслуживания и ремонта оборудования по специальности область, описанная ниже.

ИЛИ

ОБРАЗОВАНИЕ :

Образование эквивалентно окончание двенадцатого класса школы.

И

ОБЩИЙ ОПЫТ:

Четыре года опыта обслуживание и ремонт оборудования по специальности, в которую вошли два года в качестве специалиста по электронике 1 или эквивалентного уровня, выполняющего следующая работа:

Электронное оборудование и Специальность приборостроения: Обслуживание и ремонт электронного оборудования или контрольно-измерительных систем.

улица Специальность «Электронные системы»: Монтаж, обслуживание, ремонт и осмотр систем уличного и аллейного освещения города или Системы светофоров города.

Оборудование для видеонаблюдения Специальность: Поиск и устранение неисправностей, обслуживание и ремонт оптоволокна оптическое и / или беспроводное видеонаблюдение и звуковое оборудование.

ФИЗИКО-МЕДИЦИНСКИЕ ТРЕБОВАНИЯ

Способность физически выполнять свои обязанности и работать в условиях окружающей среды, необходимых для работы в этом классе.

ЛИЦЕНЗИИ, РЕГИСТРАЦИИ И / ИЛИ СЕРТИФИКАТЫ

Наличие действующей радиостанции общего назначения лицензия телефонного оператора, выданная Федеральной комиссией связи или сертификат радиотехника, выданный Ассоциацией полиции Сотрудники по связям с общественностью или Национальная ассоциация бизнеса, образования и Радио во время работы в качестве техника-электронщика 2, если этого требует рабочее задание.

Наличие действующего двигателя надлежащего класса лицензия оператора транспортного средства, выданная Содружеством Пенсильвании до до назначения и во время пребывания в должности техника по электронике 2, если того требует рабочее задание.

Должен быть в состоянии пройти и поддерживать SIDA (Зона отображения идентификации безопасности) и AOA (Зона операций на аэродроме) допуск на должности в аэропортовом назначении.

Класс учрежден – 7/78

Спец.Ревизия: CSC – 03.06 , Ad Правление – 06/06

CSC – 15.08 Доска объявлений – 15.08

Последняя спец. Ревизия: CSC – 2/18; Объявление. Доска – 3/18

г. до н.э.

Полное руководство по счетчикам электроэнергии и газа

Какой у меня номер счетчика электроэнергии?

Серийный номер счетчика электроэнергии или MPAN (административный номер точки учета) – это уникальный номер, который идентифицирует счетчик в вашем доме. Этот номер можно найти в счете за электроэнергию – обычно он находится слева внизу.Вы также можете найти номер на своем глюкометре – обычно он находится на передней панели рядом со штрих-кодом. Если вы не можете найти этот номер, просто свяжитесь со своим поставщиком, и он скажет вам, что это такое.

Что такое счетчик предоплаты?

Счетчик предоплаты – это счетчик, который требует, чтобы вы заплатили за электроэнергию, прежде чем использовать его. Вы пополняете счет с помощью ключа или смарт-карты в магазинах, на которых есть знаки Payzone или PayPoint. Затем вы вставляете ключ или карту в счетчик, чтобы мгновенно пополнить счет.Теперь есть умные счетчики с оплатой по мере использования, которые позволяют вам пополнять запасы энергии, не вставая с дивана.

Если вы используете счетчик для предоплаты и хотите перейти на счетчик другого типа, вам необходимо связаться со своим поставщиком энергии.

Где и как пополнить счетчик электроэнергии?

Пополнить счет можно в любом магазине или почтовом отделении со знаками Payzone или PayPoint. Обратите внимание на магазины с вывеской на окнах. Многие небольшие местные магазины могут сделать это за вас или магазины повседневного спроса, такие как Tesco Local.Узнайте больше о пополнении счетчиков предоплаты.

Вы также можете переключиться на интеллектуальный счетчик предоплаты и пополнить счет с телефона.

Где мой счетчик электроэнергии?

Если вы не можете найти свой счетчик внутри своей собственности, возможно, вам придется посмотреть на улицу. Вы ищете свой счетчик, который, скорее всего, белый.

Если вы живете в квартире или квартире, вы можете найти счетчик на первом этаже. На каждом счетчике должна быть указана соответствующая квартира – в противном случае вам нужно будет связаться с арендодателем, и он скажет вам, где она находится.Если у вас есть счет, вы можете сопоставить серийный номер счетчика с лицевой стороной счетчика. Если вы являетесь владельцем квартиры и не знаете, где находится счетчик, обратитесь к агенту по недвижимости или поставщику.

Что такое стандартный счетчик электроэнергии?

Это наиболее распространенный тип счетчика, но сейчас его заменяют интеллектуальным счетчиком. Самое замечательное в умных счетчиках – это то, что вам не нужно снимать показания счетчиков. Вместо этого они автоматически отправляются вашему поставщику энергии, гарантируя, что ваши счета основаны на фактическом использовании, а не на оценках.

Существуют ли счетчики разных типов?

Да, существует много разных типов, хотя в целом отрасль движется в сторону интеллектуальных счетчиков, которые могут работать по-разному, в зависимости от выбранного вами тарифа. Более старые счетчики, помимо стандартных, включают также счетчики эконом-класса 7 и другие счетчики времени использования. Узнайте больше о E7 и других измерителях.

Как снять показания счетчика?

Снять показания счетчика обычно просто. Вам просто нужно записать первые пять цифр, показанных слева направо, и игнорировать любые числа, выделенные красным, и игнорировать любые числа после десятичной точки (иногда красные).Некоторые измерители могут быть немного сложными, если у вас возникли проблемы, эта страница о считывании показаний вашего счетчика поможет.

Почему мой счетчик электроэнергии мигает красным?

Если на вашем глюкометре мигает красный свет, это совершенно нормально. Фактически, свет показывает, что энергия используется – и иногда он будет мигать быстрее, если используется больше энергии.

Почему мой счетчик электроэнергии пуст?

Счетчики могут переходить в спящий режим и, кажется, не имеют дисплея.Нажатие кнопки на главной панели должно оживить отображение экрана.

Если вы беспокоитесь, что ваш счетчик сломан, вам необходимо связаться с поставщиком энергии, и он скажет вам, что делать.

Что делать, если отключилось электричество?

В экстренной ситуации вы можете позвонить своему местному оператору распределительной сети. Чтобы узнать, кто ваш местный оператор распределительной сети, и узнать больше о том, что вам следует делать в случае отключения электроэнергии, посетите сайт Ассоциации энергетических сетей.

Мы также даем несколько советов по отключению электроэнергии.

Как мне подключиться к электросети?

Вы открываете бизнес в новом помещении или развиваете недвижимость? Затем вам нужно будет подать заявку на новое подключение к электросети.

Вам необходимо связаться с вашим оператором распределительной сети (DNO), чтобы установить новое соединение. Вы можете узнать, кто ваш DNO, и связаться с нами здесь.

Как мне снова подключить электричество?

Если вы недавно переехали в новый дом или открыли бизнес в новом помещении, возможно, вам придется разобраться с подключением электричества.Если вы новый клиент и в здании есть подключение к электросети, но оно отключено, вам необходимо связаться с выбранным поставщиком энергии для повторного подключения.

Желательно получить сертификат установки от квалифицированного электрика (если у вас есть домовладелец, он может его организовать). Выбранный вами поставщик энергии подключит ваше электроснабжение к вашему потребительскому блоку.

Если требуется новая услуга, вам необходимо связаться с оператором распределительной сети (DNO).

Как получить смету на подключение электричества

Когда вы получите смету на работу – некоторые из этих работ могут быть выполнены электриком и известны как «оспариваемые» работы. Конкурсные работы – это электромонтажные работы, выполняемые соответствующим образом аккредитованным независимым поставщиком подключений (ICP). Конкурсными работами могут быть прокладка кабелей и другие задачи по созданию нового подключения к электросети.

Попросите разбить цитату на работы, требующие и не оспариваемые.Если вы считаете, что с вас слишком много берут за работу, требующую рассмотрения, вы можете поговорить с местными электриками, чтобы сравнить цены и найти для вас лучшее предложение.

Почему у меня не работает электричество?

Может быть несколько причин, по которым у вас отключилось электричество. Вот основные проблемы и решения:

1. Если вы используете счетчик предоплаты, вероятно, у вас закончился кредит, поэтому вам нужно пополнить свой ключ или карту, после чего ваше питание немедленно восстановится.
2. Если у вас нет счетчика предоплаты или вы знаете, что он пополнен на счету, проверьте блок предохранителей.Если один переключатель обращен не так, как другие, нажмите переключатель, и это может решить проблему.
3. В вашем доме может отключиться электричество из-за неисправности одного прибора в вашем доме. Если вы единственный, у кого нет электричества в вашем районе, это может быть причиной. Ваш блок предохранителей может выключить все в качестве меры предосторожности, чтобы предотвратить скачок напряжения.
4. У ваших соседей тоже проблемы с электричеством? Тогда возможно отключение электроэнергии в сети. Это могло произойти из-за проблем с местной дистрибьюторской компанией или просто из-за экстремальных погодных условий.Вам нужно подождать, пока ваша сила не вернется – что может означать достать факелы и настольные игры!
5. Вы в курсе своего счета? Поставщик может отключить питание, если счета не актуальны. Вы получите несколько писем до того, как это произойдет, так что внимательно следите за ними. Вам нужно будет связаться со своим поставщиком, если по этой причине нет электричества. В случае сомнений обратитесь к квалифицированному электрику для проверки установки, и он также предоставит вам сертификат установки.

Как сменить поставщика электроэнергии?

Сменить провайдера проще, чем вы думаете. Вы можете переключиться двумя способами:

Если вы уже решили, к какому поставщику хотите перейти. В этом случае свяжитесь с новым поставщиком и сообщите ему, что вы хотите присоединиться к тарифу, который вам подходит. Если вы хотите произвести оплату прямым дебетом, вам понадобится ваш почтовый индекс, название текущего поставщика и тариф, а также реквизиты вашего банка. Новый поставщик сделает все остальное за вас, в том числе свяжется с вашим текущим поставщиком.

Если вы не уверены, какой поставщик подойдет вам лучше. В этом случае вы можете выполнить весь процесс через сайт сравнения. Вам потребуется подробная информация о текущем тарифе, поставщике и почтовом индексе, чтобы вы могли сравнивать поставщиков и тарифы, а веб-сайт сменил поставщиков энергии за вас.

Обязательно прочтите наше подробное руководство по переключению поставщиков энергии.

Ищете новый тариф на электроэнергию, соответствующий вашим потребностям?

Если вы пытаетесь жить более устойчиво, переключите свою энергию.Все наши тарифы стандартно поддерживаются электроэнергией с нулевым выбросом углерода.

Включение “умных” счетчиков Wilmington – Новости – Wilmington Star News

Все клиенты Duke Energy получают новые «умные счетчики». Что это значит для вас?

У нас есть смартфоны, умные холодильники, умные фонари, умные пылесосы. Есть даже умная вилка, которая отслеживает ваши предпочтения в еде. Но счетчик, который отслеживает электричество, питающий эти штуковины, в общем, довольно глуп – по крайней мере, по сегодняшним стандартам высоких технологий.

По большей части это знакомое устройство со стеклянной поверхностью, прикрепленное к вашему дому, не претерпело значительных изменений – по крайней мере, в том, что касается полезных для потребителей способов. Циферблаты с цифрами от нуля до девяти имеют большой смысл для считывателей. Однако большинству домовладельцев они могут показаться неясным алгебраическим уравнением. (Чтобы сделать вещи более интересными, первая стрелка вращается по часовой стрелке, вторая против часовой стрелки, третья по часовой стрелке и т. Д.) Как отмечается в одном описании, «их лучше всего читают квалифицированные представители электроэнергетической компании.

Все скоро изменится.

С начала января Duke Energy Progress начнет установку 170 000 «умных» электросчетчиков в районе Уилмингтона, включая части округов Брансуик и Пендер. Работа будет продолжаться в течение года.

Согласно веб-сайту Duke Energy, интеллектуальные счетчики обеспечат двустороннюю связь между вашим счетчиком и коммунальной компанией. Потребители смогут контролировать свое ежедневное использование на веб-сайте Duke, запускать или останавливать обслуживание удаленно, не записываясь на прием, и получать более быстрый ремонт.

Интеллектуальные счетчики – это лишь часть более крупного проекта интеллектуальной сети, который предоставит Duke жизненно важную информацию в режиме реального времени о том, что происходит в его огромной сети линий электропередач и другой инфраструктуре, а также возможность удаленно управлять потоком электроэнергии. . Duke, помимо прочего, сможет быстрее выявлять сбои и перенаправлять мощность по сети по мере необходимости. Интеллектуальная сеть также более способна подключаться к возобновляемым источникам энергии, таким как солнечная и ветровая.

Работая с информацией, предоставленной Duke Energy, мы составили этот список вопросов и ответов:

Что такое «умный счетчик?»

Интеллектуальный счетчик регистрирует потребление энергии и передает данные в энергетическую компанию.Двусторонняя связь с глюкометром позволяет быстрее выявлять проблемы и решать их. Умные счетчики позволяют клиентам лучше контролировать потребление электроэнергии.

Наши текущие счетчики «тупые»?

Традиционные счетчики имеют единственную функцию – записывают, сколько электроэнергии используется, чтобы считыватель счетчиков мог пройти мимо, и записывать числа. Цифровые технологии заменили механические счетчики, но для получения данных об использовании требуется, чтобы кто-то проехал мимо.

Интеллектуальные счетчики записывают использование и через определенные промежутки времени передают данные энергокомпании по беспроводной сети.Клиенты могут просматривать свое почасовое использование на следующий день после того, как они были использованы, и могут, например, корректировать, сколько энергии они используют. Интеллектуальные счетчики также позволят Duke запускать и останавливать обслуживание удаленно, а также лучше обнаруживать и реагировать на сбои питания. Таким образом, они могут делать гораздо больше, чем просто записывать потребление энергии.

Зачем нужны умные счетчики?

Для подключения клиентов к новым технологиям и услугам необходима измерительная платформа, поддерживающая эти предложения. Умные счетчики являются отраслевым стандартом.Подобно тому, как переход с аналого-цифрового телевидения позволил получить новые функции, интеллектуальные счетчики делают то же самое для потребителей электроэнергии.

Какую пользу они принесут герцогу?

Интеллектуальные счетчики повышают эффективность работы Duke Energy. Например, это экономит деньги и ресурсы, поскольку не нужно отправлять рабочих для получения данных с миллионов счетчиков. После сбоя питания возможность удаленно проверить, было ли восстановлено питание, позволяет избежать необходимости звонить клиентам или отправлять грузовик для проверки статуса обслуживания.Удаленный запуск или остановка службы также снижает затраты.

Работают ли умные счетчики при отключении электроэнергии?

Когда происходит сбой питания, счетчик передает предупреждение о сбое в Duke Energy. В некоторых случаях это уведомление может не работать (например, если сеть связи повреждена). Так что на данный момент Duke все еще хочет, чтобы клиенты звонили или писали.

Умные счетчики особенно полезны при восстановлении. Во время работы на линиях Duke может пинговать счетчики вдоль линии, чтобы убедиться, что услуга восстановлена.Это помогает лучше управлять бригадами и направлять их в районы, где еще нет электричества.

А как насчет конфиденциальности?

Информация, позволяющая идентифицировать клиента, например имена и адреса, не сохраняется в счетчике и не передается по сети. Счетчик отправляет только информацию о потреблении энергии и идентификационный номер счетчика. Duke постоянно оценивает и устраняет киберугрозы и следует стандартам интеллектуальных счетчиков, установленным Национальным институтом стандартов и технологий (NIST), входящим в состав США.S. Министерство торговли.

Предполагая, что моя учетная запись действительна, сможет ли Дюк когда-нибудь прервать мою работу без моего разрешения? Участвует ли эта технология в добровольном плане, разрешающем отключение питания устройств охлаждения / нагрева?

Программа снижения нагрузки EnergyWise Home по-прежнему является добровольной. Получение интеллектуального счетчика не включает вас ни в какую программу управления устройствами нагрева / охлаждения. Duke Energy не будет намеренно прерывать обслуживание клиента, за исключением чрезвычайных ситуаций, таких как пожар, или в рамках более масштабной операции по ремонту линии или опоры.Герцог предпримет одно и то же действие независимо от того, какой у вас измеритель.

В какой области возможные недостатки?

Некоторые клиенты выразили озабоченность по поводу радиочастотных (РЧ) передач, которые интеллектуальные счетчики используют для отправки данных. Радиочастотное излучение интеллектуальных счетчиков значительно ниже лимитов, установленных Федеральной комиссией по связи. Фактически, выбросы, производимые другими бытовыми устройствами, такими как мобильные телефоны, радионяни и микроволновые печи, значительно превышают объемы выбросов интеллектуальных счетчиков.

Обязательны ли интеллектуальные счетчики?

Duke клиенты в Северной Каролине, которые не хотят получать интеллектуальный счетчик, могут зарегистрироваться в опции измерения вручную. Плата за первоначальную установку составляет 170 долларов, а ежемесячная плата – 14,75 долларов. Первоначальный взнос за установку может быть оплачен частями в течение шести месяцев.

Будут ли умные счетчики увеличивать мой счет?

Они были частью повышения ставок в 2018 году и также включены в текущий запрос Duke Energy Progress на пересмотр ставок перед NC.Коммунальная комиссия.

Могу ли я взаимодействовать со своим интеллектуальным счетчиком?

Сейчас они используются только для отправки данных об использовании в Duke. Эти данные доступны покупателю на следующий день на компьютере или в приложении Duke Energy. Duke разрабатывает пилотную программу, которая позволит клиентам в режиме реального времени видеть их энергопотребление. Например, вы можете включить или выключить устройство и сразу увидеть, как это влияет на его использование.

Будет ли отключено электричество во время установки?

Да, программе установки потребуется ненадолго отключить питание, но оно должно быть отключено всего на несколько минут.За несколько недель до начала работы в их районе клиенты получат уведомление по почте. Когда придет установщик, он либо поговорит с вами напрямую, либо оставит дверную вешалку, чтобы сообщить вам, что установка произошла. После регистрации счетчика в системе (что может занять до нескольких недель) вы получите брошюру с подробным описанием доступных функций. Также будет номер телефона доверия.

Пойдет ли экономия на потребителей?

Duke работает над тем, чтобы сэкономить клиентам по мере их создания.В текущем запросе на пересмотр тарифов предлагается снизить плату за подключение, плату за повторное подключение и плату за повторное подключение в нерабочее время, поскольку грузовик не нужно будет отправлять к месту нахождения клиента.

Могут ли клиенты увидеть снижение затрат на электроэнергию в непиковые часы?

Duke Energy тестирует несколько вариантов динамической ставки, чтобы увидеть, насколько они нравятся клиентам и насколько хорошо они работают, чтобы учесть затраты коммунального предприятия на обслуживание этих клиентов. Среди тестируемых предложений – тарифы на время использования, которые включают цены в непиковый и непиковый периоды, а также динамический тариф, который ниже, чем стандартный тариф для населения, а затем повышается в зависимости от спроса в дни пиковой нагрузки.

Как читать ваш счетчик

Измеритель SRP в вашем доме отслеживает ваше ежедневное потребление энергии. Ниже приведены объяснения того, как считывать показания каждого типа счетчиков для наших вариантов тарифного плана «Базовый», «Время суток», «Генерация клиентов» и «Электромобиль (EV)».

Метров

Landis + Gyr

Вы можете считать показания этого глюкометра с помощью ЖК-дисплея самого глюкометра.

Чтобы узнать мощность в кВт, подождите, пока на ЖК-дисплее счетчика отобразится код 10. Код отображается в области 3 – см. Легенду. Будет отображена ваша максимальная мощность в кВт за день; это максимальная средняя нагрузка за 15 или 30-минутный интервал, в зависимости от вашего тарифного плана, за день.

Если вы хотите просмотреть исторические ежедневные показания этого счетчика, вы можете сделать это онлайн, используя «Моя учетная запись».

Landis + Gyr солнечный счетчик

Счетчик Landis + Gyr также подходит для домов с солнечной системой электроснабжения. Индикаторы внизу дисплея показывают поток электричества.

Elster REX счетчики

Счетчики Elster REX включают солнечные счетчики REX1, REX2 и REX2.

Измеряемые величины: счетчики REX могут отображать как значения энергии, так и потребляемой энергии. Значения энергии могут отображаться пятью цифрами. Если количество требует меньшего количества цифр, используются ведущие нули. Если используется измерение TOU, счетчики могут отображать количество энергии для каждого тарифа. Идентификатор ставки показывает соответствующую ставку для каждого количества.

Пожалуйста, обратитесь к изображениям ниже, чтобы просмотреть образцы дисплеев, которые будут проходить в цикле счетчики REX.Коды и соответствующие описания следующие:

REX1

Этот счетчик можно прочитать с помощью ЖК-дисплея на самом счетчике.

Если вы хотите просмотреть исторические ежедневные показания этого счетчика, вы можете сделать это онлайн, используя «Моя учетная запись».

REX2

Этот счетчик можно прочитать с помощью ЖК-дисплея на самом счетчике.

Если вы хотите просмотреть исторические ежедневные показания этого счетчика, вы можете сделать это онлайн, используя «Моя учетная запись».

REX2 солнечный счетчик

REX2 также работает на счетчике для дома с солнечной системой электроснабжения.

Стрелки внизу дисплея показывают поток электричества. Левая стрелка указывает, когда ваша солнечная система производит энергию и отправляет ее в SRP. Правая стрелка показывает, когда ваш дом покупает способность системы SRP. Мигающие стрелки указывают количество энергии, которую вы покупаете или продаете.Чем быстрее мигает, тем больше энергии покупается или продается.

Измеритель Elster A3T

Этот счетчик можно прочитать с помощью ЖК-дисплея на самом счетчике.

Если вы хотите просмотреть исторические ежедневные показания этого счетчика, вы можете сделать это онлайн, используя «Моя учетная запись».

К началу

Regresar al Principio

Механические счетчики

SRP использует следующие механические счетчики.

Цифровой:
Цифровой счетчик отображает числа в четырех или пяти окнах.Если у вас есть этот измеритель, вы просто записываете числа (например, на Рисунке 1 ваше показание будет 8304).

Наберите:
Большинство счетчиков SRP представляют собой счетчики с циферблатом, которые имеют четыре или пять циферблатов в виде часов, пронумерованных по часовой стрелке и против часовой стрелки (см. Рисунок 2). Для этих счетчиков вам нужно читать циферблаты справа налево в соответствии с направлением стрелки. Следуйте этим рекомендациям при чтении циферблатов:

• Если указатель находится между двумя числами , запишите наименьшее число.(Если это не 9 и 0, тогда вы должны записать 9.)
• Если указатель находится прямо на числе , посмотрите на циферблат справа. Если указатель находится между 9 и 0, запишите меньшее число. Если он находится между 0 и 1, запишите большее число.
• Чтобы рассчитать использование , прочтите числа, которые вы записали для каждого циферблата, слева направо (в нашем примере это будет 9079). Чтобы определить, сколько киловатт-часов (кВтч) вы израсходовали, вычтите предыдущее показание из текущего и умножьте разницу на множитель счетчика, который можно найти на вашем счетчике.

Если у вас есть какие-либо вопросы по поводу вашего глюкометра, позвоните представителю службы поддержки клиентов SRP по телефону (602) 236-8888.

К началу

Regresar al Principio

Счетчики времени использования

SRP использует следующие счетчики для некоторых счетов в тарифном плане TOU (E-26). Ниже приведены типы счетчиков TOU, перечисленные производителем. Каждый счетчик отображает не только ваше потребление в киловатт-часах (кВтч), но и другую информацию.

Чтобы узнать, как считывать показания счетчика, найдите инструкции и схему для вашего типа счетчика ниже и обратитесь к легенде справа.

Измеритель ABB / Elster (EEM)

На дисплее слева отобразится трехзначный идентификационный код. В правой части дисплея отобразится описание кода. Дисплей будет автоматически меняться примерно каждые шесть секунд.

Пожалуйста, обратитесь к изображению ниже, чтобы просмотреть образец дисплея.Код и соответствующее описание выглядят следующим образом:

ПРИМЕЧАНИЕ: Когда информация счетчика повторяется, мигающие A или B в левой части дисплея счетчика указывают измеренную норму; я.е. A = в пиковый период, B = в непиковый период. Мигающая буква в правой части дисплея – это индикатор напряжения. Мигающая стрелка указывает направление электрического тока.

К началу

Regresar al Principio

Счетчик Шлюмберже

На дисплее будет отображаться трехзначный идентификационный код слева только для тестового режима. Остальные идентификационные коды представляют собой две цифры, показанные слева.В правой части дисплея отобразится описание кода. Дисплей будет автоматически меняться примерно каждые шесть секунд.

Пожалуйста, обратитесь к изображению ниже, чтобы просмотреть образец дисплея. Код и соответствующее описание выглядят следующим образом:

К началу

Regresar al Principio

Счетчики повреждены

Большинство проблем с глюкометром возникают в результате вандализма, взлома или несчастного случая.Если защитное стекло или пломбы на измерителе сломаны, он может работать неправильно. Не пытайтесь регулировать или ремонтировать счетчик. Вместо этого позвоните представителю службы поддержки клиентов по телефону (602) 236-8888.

К началу

Regresar al Principio

Информация по установке, снятию и замене счетчиков

Установка и / или поставка счетчика

Если вам нужен счетчик для вашей квартиры, вашего дома или просто для общего водозабора, выберите электроинсталлятор самостоятельно.

Выбранный вами электромонтажник выполнит необходимые подготовительные работы, такие как установка монтажной платы счетчика, и установит счетчик, который мы предоставим.

Мы предоставим счетчик, и электромонтажник установит его на монтажной плате бесплатно (включая прибытие и отъезд, регистрацию и снятие с учета счетчика, затраты на инструмент и т. Д.). Вы должны будете нести расходы на любые дополнительные электромонтажные работы, выполняемые установщиком.

Удаление счетчика

Если необходимо снять счетчик в вашей квартире, доме или на общем водоразделе, выберите электромонтажника, который выполнит это самостоятельно.

Выбранный вами электромонтажник снимет счетчик и доставит его нам. Любые работы, необходимые для отключения точки отбора, также будут выполнены электромонтажником.

Снятие счетчика и его возврат электромонтажником (включая прибытие и отъезд, регистрацию и снятие с учета счетчика, затраты на инструмент и т.п.) вам ничего не будут стоить.Вы должны будете нести расходы на любые дополнительные электромонтажные работы, выполненные установщиком для отключения точки вывода.

Замена счетчика

Чтобы заменить счетчик переменного тока на трехфазный счетчик или заменить традиционный электромеханический (Ferrari) счетчик на современный электронный счетчик, выберите электромонтажника самостоятельно.

Замена вашего счетчика бесплатна (включая прибытие и отъезд, регистрацию и снятие с учета счетчика, затраты на инструменты и т. Д.).Вы должны будете нести расходы на любые дополнительные электромонтажные работы, выполняемые установщиком.

Регулярная замена или замена счетчика в связи с истечением периода калибровки

Мы будем время от времени заменять предоставленный счетчик самостоятельно, потому что

• Срок службы счетчика подошел к концу или
• , потому что счетчик был выбран для продления периода калибровки.

Для замены счетчиков мы также можем время от времени обращаться к поставщикам услуг.

Мы заранее письменно уведомим вас о плановой замене счетчика. В этом письме мы назначим встречу для обмена счетчика и назовем предполагаемого поставщика услуг. Если это вам не подходит, вы можете назначить альтернативный прием, посоветовавшись с нами или нашим поставщиком услуг.

Если счетчик находится в свободном доступе, например, в подъезде или метровом помещении / погребе присутствие при обмене не требуется. При обмене потребуется перерыв в подаче электроэнергии на прибл.15 минут. Чтобы предотвратить повреждение чувствительных электронных устройств, мы рекомендуем вам отключать любые такие устройства от электросети на время сбоя.

После обмена наш сотрудник предоставит вам информационный листок с номером счетчика для старого и нового счетчика. Информационный лист также будет содержать примечание о состоянии разборки старого счетчика и состоянии установки нового счетчика.

Ищете электрика?

Электрик будет рад ответить на любые вопросы, которые могут у вас возникнуть относительно подключения..

Воспользуйтесь функцией поиска электриков, чтобы выбрать специализированную электрическую компанию, зарегистрированную в Stromnetz Berlin.

USAJOBS – Объявление о вакансии

• Обязанности Помощь

  Сводка

  О позиции: Эта позиция находится в 63-м дивизионе готовности (DIV (R)), Зоне сосредоточения оборудования (ECS) 162, расположенном в Форт Силл, Оклахома.

  Эта должность требует активного членства в качестве солдата в армейском резерве, прежде чем можно будет установить дату начала. Чтобы узнать больше о минимальной квалификации для поступления в армейский резерв, посетите http://www.goarmy.com/reserve/jobs.html


  . Узнать больше об этом агентстве

  Обязанности

  • Устанавливать, ремонтировать, обслуживать и ремонтировать различные электронные компоненты, сопутствующие устройства и оборудование.
  • Проводите проверки, диагностируйте неисправности и устраняйте неисправности для определения причин неисправностей.
  • Подготовить отчеты о неудовлетворительном оборудовании по элементам, неоднократно не прошедшим испытания, с указанием характера неисправности и материалов, необходимых для ремонта.
  • Разбирать, проверять, ремонтировать, регулировать, проверять, модифицировать, калибровать, выравнивать и настраивать электронные блоки, компоненты и оборудование.
  • Примеры оборудования включают оптику ночного видения, радиоприемники, спутниковые антенны, приемники GPS, криптографы, генераторы, средства навигации, контрольно-измерительное оборудование и другое более сложное оборудование.
  • Заменить неисправные трансформаторы, переключатели, реле, трубки, цепи, дроссельные катушки, конденсаторы, резисторы, заглушки, соединительные блоки, провода, потенциометры и т. Д.
  • Используйте все типы испытательного оборудования, чтобы локализовать неисправность по компоненту, по цепи в компоненте и по элементу цепи.
  • Примеры испытательного оборудования включают комплекты для тестирования систем, частотомеры, индикаторы стоячей волны, генераторы, омметры, вольтметры, мосты сопротивления, тестеры для трубок и генераторы сигналов.
  • Оказывать техническую помощь персоналу подразделения по эксплуатации оборудования и организационным процедурам технического обслуживания.

  Требуется поездка

  Случайные поездки – Требование к командировкам составляет 10%.

• Требования Помощь

  Условия занятости

  • Назначение может быть предметом определения пригодности или пригодности, как это определено завершенным предварительным расследованием.
  • ДЛЯ ДАННОЙ ДОЛЖНОСТИ ТРЕБУЕТСЯ ЧЛЕНСТВО В АРМИЙСКОМ РЕЗЕРВЕ США (USAR).
  • Эта должность требует медицинского осмотра перед приемом на работу.

  Квалификация

  Кто может подать заявку: граждане США

  Опыт означает оплачиваемый и неоплачиваемый опыт, включая волонтерскую работу, выполняемую в рамках программ государственной службы (например,g., Peace Corps, AmeriCorps) и другие организации (например, профессиональные, благотворительные, религиозные, духовные, общественные, студенческие, социальные). Вы получите баллы за весь квалификационный опыт, включая опыт волонтерства.

  Не требуется особой продолжительности обучения или опыта. Тем не менее, вы должны быть в состоянии продемонстрировать на опыте, представленном в ваших письменных материалах заявки, что вы обладаете достаточными знаниями, навыками и способностями для успешного выполнения работы на этой должности без какого-либо дополнительного надзора.

  Минимальная квалификация (экранный элемент): Способность выполнять работу механика по электронике без какого-либо надзора. Чтобы соответствовать элементу отсеивания, вы должны задокументировать опыт или продемонстрировать способность делать следующее: проводить проверки электронного оборудования; использовать тестовое оборудование для диагностики неисправностей; устранение неисправностей, чтобы определить причину неисправности; и полный ремонт электронного оборудования ручным и электроинструментом. Несоблюдение этого элемента Screen Out приведет к недопустимой оценке.

  • Способность выполнять работу на рабочем месте без дополнительного контроля (экранирующий элемент)
  • Способность использовать ручной и электрический инструмент – электроника
  • Изобретательность (способность предлагать и применять новые методы)
  • Знание оборудования Сборка, установка, ремонт и т. Д.
  • Теория электроники
  • Устранение неисправностей (электронное оборудование)
  • Использование испытательного оборудования: электроника
  • Требуемые физические усилия: Работа требует частого подъема или переноски предметов весом до 40 фунтов, а иногда и предметы весом более 50 фунтов.Работа требует частого стояния, ходьбы, сгибания, приседания, тяги и наклона.
  • Условия работы: Работа обычно проводится внутри, в хорошо освещенных, отапливаемых и вентилируемых помещениях. Работа на улице обычно выполняется в хорошую погоду; однако в аварийных ситуациях иногда приходится работать в плохих погодных условиях. Риск порезов, ушибов, царапин и серьезных ожогов в результате поражения электрическим током, радиочастотной энергии и горячих компонентов.

  Образование

  Эта работа не требует квалификационного образования.

  Дополнительная информация

  • Кандидаты-мужчины, родившиеся после 31 декабря 1959 года, должны заполнить предварительную справку о приеме на работу для выборочной регистрации службы.
  • Вы должны будете предоставить подтверждение гражданства США.
  • Может потребоваться двухлетний испытательный срок.
  • Требуется прямой платеж.
  • Отбор подчиняется ограничениям, вытекающим из системы направлений Министерства обороны для уволенных сотрудников.
  • Если вы вышли на пенсию с федеральной службы и заинтересованы в трудоустройстве в качестве аннуитента, получившего работу повторно, см. Информацию в информационном листе по повторно трудоустроенному ренту.
  • Это Карьерная программа (CP) 17 – Должность в управлении материально-технического снабжения
  • Вы можете требовать предпочтения супруга военного.
  • С помощью этого объявления можно заполнить несколько позиций.
  • Заработная плата основана на преобладающей местной ставке.
  • Межведомственная программа помощи при смене карьеры (ICTAP). Если вы являетесь федеральным служащим в конкурентной службе и ваше агентство письменно уведомило вас о том, что вы являетесь уволенным сотрудником, имеющим право на рассмотрение ICTAP, вы можете получить приоритет отбора на эту должность. Чтобы получить приоритет выбора, вы должны: (1) соответствовать критериям приемлемости ICTAP (2) иметь высокую квалификацию для данной должности и; (3) предоставить соответствующую документацию, подтверждающую ваше право на участие в программе ICTAP.Чтобы считаться высококвалифицированными и получать приоритет при отборе, кандидаты должны соответствовать всем квалификационным требованиям для данной должности и получить балл 90 или выше. Дополнительная информация о программе находится на веб-сайте OPM «Ресурсы по переходу к карьере».
  • Когда вы выполняете гражданскую постоянную смену места жительства (PCS) с правительством, налоговая служба (IRS) считает, что большинство ваших прав подлежат налогообложению. Посетите https://www.dfas.mil/civilianemployees/civrelo/Civilian-Moving-Expenses-Tax-Deduction/ для получения дополнительной информации.
  • Если вы не можете подать заявку онлайн или вам нужно отправить по факсу документ, который у вас нет в электронной форме, просмотрите следующую ссылку для получения информации об альтернативном заявлении.
  • Пособие на постоянную смену станции (PCS) может быть разрешено в соответствии с положениями Совместных правил проезда и решением агентства, что переезд PCS отвечает государственным интересам.

  Как вас будут оценивать

  После того, как объявление будет закрыто, будет проведена проверка пакета вашего заявления (резюме, подтверждающих документов и ответов на анкету), чтобы определить, соответствуете ли вы квалификационным требованиям, перечисленным в этом объявлении.Если вы обладаете минимальной квалификацией, ваше резюме и подтверждающая документация будут сравниваться с вашими ответами на оценочную анкету, чтобы определить ваш уровень опыта. Если после просмотра вашего резюме и / или подтверждающей документации будет установлено, что вы завысили свою квалификацию и / или опыт, вы можете потерять внимание к этой должности. Пожалуйста, внимательно следуйте всем инструкциям при подаче заявки, ошибки или упущения могут повлиять на ваше право на участие.

  Вы должны указать в своем резюме все соответствующие служебные аттестации и поощрительные награды, поскольку эта информация может быть принята во внимание в процессе отбора.В случае выбора вам может потребоваться предоставить подтверждающую документацию.

  Основа для рейтинга: Квалифицированные кандидаты будут отнесены к одной из трех категорий качества: наиболее квалифицированный, высококвалифицированный и квалифицированный. Ветеранские преференциальные льготы перечислены перед не-преференциальными в каждой категории качества.

  • Лучшая квалификация. Кандидаты в этой категории обладают исключительными навыками и опытом, которые значительно превышают минимальные требования для заявленной должности.
  • Высококвалифицированный. Кандидаты в этой категории обладают хорошими навыками и опытом, превышающими минимальные требования для заявленной должности.
  • Квалифицировано. Кандидаты в этой категории соответствуют минимальным требованиям к опыту работы для заявленной должности.

  Проверка данных и проверка безопасности

• Необходимые документы Помощь

  Документы, которые вам необходимо предоставить, различаются в зависимости от того, имеете ли вы право на получение преференции при трудоустройстве на федеральном уровне.Полное описание категорий предпочтений и связанных с ними необходимых документов находится в Контрольном списке кандидата (внешний).

  Как описано выше, ваше полное заявление включает ваше резюме, ваши ответы на онлайн-анкету и документы, подтверждающие ваше право на подачу заявления. Если вы не предоставите эти документы, вам будет помечено, что у вас неполный пакет документов, и вы больше не будете рассматриваться.

  1. Ваше резюме:

  • Ваше резюме может быть представлено в любом формате и должно соответствовать специальному опыту, описанному в этом объявлении.
  • Если ваше резюме содержит фотографию или другой неприемлемый материал или контент, оно не будет использоваться для определения права на участие и определения квалификации, и вы не можете быть рассмотрены на эту вакансию.
  • Для определения квалификации ваше резюме должно содержать количество отработанных часов в неделю и даты трудоустройства (т. Е. Количество часов в неделю и месяц / год за месяцем / годом или месяц / год, чтобы представить). Если ваше резюме не содержит этой информации, ваша заявка может быть отмечена как неполная, и вы можете не получить рассмотрения на эту должность.
  • Для получения дополнительной информации см .: Что включать в свое резюме.
  2. Прочие подтверждающие документы:
  • Сопроводительное письмо, необязательно
  • Последняя аттестация, если применимо
  ПРИМЕЧАНИЕ. Документы, представленные как часть пакета заявки, включая дополнительные документы, могут быть переданы за пределами отдела кадров. Некоторые дополнительные документы, такие как военные приказы и свидетельства о браке, могут содержать личную информацию для кого-то, кроме вас.Вы можете обработать эти документы, чтобы удалить личную информацию другого человека перед подачей заявки. Вас могут попросить предоставить неподтвержденную версию документов, если вы выбраны для подтверждения вашего права на участие.
• Преимущества Помощь

  https: // www.usajobs.gov/Help/working-in-government/

• Как применить Помощь

  Чтобы подать заявку на эту должность, вы должны заполнить онлайн-анкету и предоставить документацию, указанную в разделе Необходимые документы выше.

  Полный пакет заявок должен быть отправлен до 23:59 (EST) 16.07.2021 для рассмотрения

  • Для начала нажмите Применить , чтобы открыть онлайн-приложение. Чтобы подать заявку, вам необходимо войти в свою учетную запись USAJOBS. Если у вас нет учетной записи USAJOBS, вам нужно будет создать ее перед запуском приложения (https://apply.usastaffing.gov/ViewQuestionnaire/11158717).
  • Следуйте инструкциям по номеру и выберите свое резюме и / или другие подтверждающие документы , которые будут включены в пакет приложения.У вас будет возможность загрузить дополнительные документы для включения в заявку до ее подачи. Для очистки загруженных вами документов может потребоваться несколько часов.
  • Подтвердив, что вы просмотрели свой пакет заявки, заполните раздел «Включить личную информацию», как считаете нужным, и щелкните, чтобы продолжить процесс подачи заявки .
  • Вы перейдете к онлайн-заявке, которую необходимо заполнить, чтобы подать заявку на вакансию.Заполните онлайн-заявку, убедитесь, что необходимая документация включена в ваш пакет заявки, и отправьте заявку. Вы должны повторно выбрать свое резюме и / или другие документы из своей учетной записи USAJOBS, иначе ваша заявка будет неполной.
  • Вы обязаны убедиться, что ваш пакет заявки (резюме, подтверждающие документы и ответы на анкету) является полным, точным и представленным до даты закрытия. Для очистки загруженных документов может потребоваться до одного часа.
  • Дополнительную информацию о том, как заполнить процесс онлайн-заявки и подать онлайн-заявку, можно найти в Ресурсном центре США для соискателей.
  Чтобы проверить статус вашей заявки, войдите в свою учетную запись USAJOBS (https://my.usajobs.gov/Account/Login), все ваши заявки появятся на экране приветствия. Статус приложения будет отображаться вместе с датой последнего обновления вашего приложения. Для получения информации о том, что означает каждый статус приложения, посетите: https: // www.usajobs.gov/Help/how-to/application/status/.

  Следующие шаги

  Если вы указали адрес электронной почты, вы получите электронное письмо с подтверждением получения вашей заявки. Пакет вашего заявления будет использован для определения вашего права на участие, квалификации и рейтинга качества для этой должности.Если будет установлено, что вы не соответствуете требованиям или не соответствуете требованиям, ваше заявление не будет рассматриваться в дальнейшем.

Федеральный процесс приема на работу должен быть справедливым и прозрачным.Пожалуйста, прочтите следующее руководство.

Политика равных возможностей трудоустройства

Правительство США не допускает дискриминации при приеме на работу по признаку расы, цвета кожи, религии, пола (включая беременность и гендерную идентичность), национального происхождения, политической принадлежности, сексуальной ориентации, семейного положения, инвалидности, генетической информации, возраста, принадлежности к организация сотрудников, возмездие, родительский статус, военная служба или другой фактор, не имеющий отношения к заслугам.

Политика разумного размещения

В соответствующих случаях федеральные агентства должны предоставлять заявителям с ограниченными возможностями разумные приспособления. Кандидаты, которым требуется разумное приспособление для любой части процесса подачи заявки, должны следовать инструкциям в объявлении о вакансии.По поводу любой части оставшегося процесса найма кандидатам следует напрямую связаться с агентством по найму. Решения по запросам о разумном приспособлении будут приниматься в индивидуальном порядке.

Разумное приспособление – это любое изменение работы, рабочей среды или привычного образа действий, позволяющее человеку с ограниченными возможностями подать заявление о приеме на работу, выполнять должностные обязанности или получать равный доступ к пособиям.

В соответствии с Законом о реабилитации 1973 года федеральные агентства должны предоставить разумные приспособления, когда:

• Заявителю с ограниченными возможностями необходимо жилье, чтобы иметь равные возможности для подачи заявления на работу.
• Работнику с ограниченными возможностями необходимо жилье для выполнения основных рабочих обязанностей или доступа к рабочему месту.
• Сотруднику с ограниченными возможностями необходимо приспособление для получения равного доступа к льготам, таким как детализация, обучение и мероприятия, спонсируемые офисом.

Вы можете запросить разумное приспособление в любое время во время подачи заявления или приема на работу или во время работы. Заявки рассматриваются в индивидуальном порядке.

Узнайте больше о трудоустройстве по инвалидности и разумных приспособлениях или о том, как связаться с агентством.

Нормативно-правовые акты

Эта работа была создана на сайте www.usajobs.губ. Для полного объявления и подачи заявки, посетите www.usajobs.gov/GetJob/ViewDetails/606513300. Будут рассматриваться только резюме, представленные в соответствии с инструкциями в объявлении о вакансии, указанными на сайте www.usajobs.gov.

Национальные правила: счетчики газа и электроэнергии

Управление по безопасности продукции и стандартам (OPSS) несет ответственность только за точность измерений газа и электроэнергии, и жалобы на выставление счетов следует в первую очередь направлять соответствующему поставщику.Служба поддержки клиентов Citizens Advice может помочь вам в этом и предоставить независимые консультации по вопросам энергоснабжения. Если ваш поставщик не может разрешить ваш спор, уполномоченный по вопросам энергетики может провести расследование.

Цели выставления счетов

Любой счетчик газа или электроэнергии, используемый для выставления счетов лицензированным поставщиком энергии или домовладельцем, должен иметь утвержденную конструкцию. Это требование распространяется на все бытовые и небольшие промышленные / коммерческие измерительные устройства, и будут утверждены только те типы счетчиков, которые работают с определенными требованиями к точности и производительности.

Аттестация счетчика

Утверждение типов счетчиков в соответствии с национальным законодательством Великобритании осуществляется OPSS или аналогичным органом государства-члена ЕС. С 2006 года счетчики также были утверждены в соответствии с Европейской директивой по измерительным приборам ( MID 2014/32/ EU – ранее 2004/22 / EC). MID позволяет выдать «Европейский сертификат утверждения типа», после чего прибор можно использовать в любом государстве-члене EU .

Ваш домашний счетчик газа и электроэнергии должен быть одобрен в соответствии с национальным законодательством Великобритании или MID .

Счетчики газа

Использование и работа газовых счетчиков регулируется разделом 17 Закона о газе 1986 года и дополнительным законодательством в форме нормативных актов ( SI ). Ключевые документы:

Закон о газе 1986 года

Положения Закона о газе 1986 года имеют силу:

«Никакой счетчик не должен использоваться для целей определения количества газа, подаваемого по трубам любому лицу, если он не проштампован либо уполномоченным государственным секретарем, либо проверяющим счетчики.’

Кроме того, на счетчике нельзя ставить штамп, если он не имеет утвержденного образца и конструкции.

Это требование применяется ко всем счетчикам для бытовых, коммерческих и легких промышленных предприятий (т. Е. Счетчиков с максимальным расходом до 1600 кубических метров в час при стандартных условиях температуры и давления).

Счетчики электроэнергии

Использование и работа электросчетчиков регулируется Приложением 7 Закона об электроэнергии 1989 г. и вспомогательным законодательством в виде нормативных актов ( SI ).Ключевые документы:

Закон об электроэнергии 1989 года

В соответствии с Приложением 7 Закона об электроэнергии 1989 г. требуется, чтобы все счетчики (т.е. первичные и вторичные), используемые для выставления счетов, были утвержденного типа или конструкции и были установлены утвержденным способом.

График 4

До октября 2006 г. электросчетчики были утверждены в соответствии с национальным законодательством Великобритании, и список утвержденных счетчиков доступен в Приложении 4 (этот список обычно называется «Приложением 4», поскольку этот список является требованием Приложения 4 к счетчикам (Сертификация). ) Положение ( SI 1998/1566)).

Сертификация

Приложение 7 Закона об электроэнергии 1989 г. также требует, чтобы счетчики были сертифицированы, хотя это требование не применяется к счетчикам, установленным в небытовых помещениях, или к вторичным счетчикам (например, в ситуации домовладельца-арендатора). Однако, если сертификация не требуется, должно быть письменное соглашение между поставщиком и потребителем об отказе от сертификации, и счетчик все равно должен быть утвержден (т.е. для целей выставления счетов невозможно обойтись без требований для одобрение).

Точность измерителя

Если вы считаете, что показания счетчика газа или электроэнергии неточные, вам всегда следует обращаться к поставщику. Законодательство разрешает вам проводить независимую проверку вашего газового или электрического счетчика.
