Обозначение элементов электрических схем | Справка


Вид элемента

Код

Генератор:

G

постоянного тока

G

переменного тока

G

Синхронный компенсатор

GC

Трансформатор

Т

Автотрансформатор

Т

Выключатель в силовых цепях:

Q

автоматический

QF

нагрузки

QW

обходной

секционный

QB

шиносоединительный

QA

Электродвигатель

м

Сборные шины

Отделитель

QR

Короткозамыкатель

QN

Разъединитель

QS

Рубильник

QS

Разъединитель заземляющий

QSG

Линия электропередачи

W

Разрядник

F

Плавкий предохранитель

F

Реакторы

LR

Аккумуляторная батарея

G

Вид элемента

Код

Конденсаторная силовая батарея

СВ

Зарядный конденсаторный блок

CG

Трансформатор напряжения

TV

Трансформатор тока

ТА

Электромагнитный стабилизатор

TS

Промежуточный трансформатор:

TL

насыщающийся трансформатор тока

TLA

насыщающийся трансформатор напряжения

TLV

Измерительный прибор:

Р

амперметр

РА

вольтметр

PV

ваттметр

PW

частотометр

PF

омметр

PR

варметр

PVA

часы, измеритель времени

РТ

счетчик импульсов

PC

счетчик активной энергии

PI

счетчик реактивной энергии

РК

регистрирующий прибор

PS

Резисторы

R

терморезистор

RK

потенциометр

RP

шунт измерительный

RS

варистор

RU

реостат

RR

Преобразователи неэлектрических величин в электрические:

В

громкоговоритель

ВА

датчик давления

BP

датчик скорости

BR

датчик температуры

ВТ

датчик уровня

BL

сельсин датчик

ВС

датчик частоты вращения (тахогенератор)

BR

пьезоэлемент

BQ

фотоприемник

BL

тепловой датчик

BK

детектор ионизирующих элементов

BD

микрофон

BM

звукосниматель

BS

Синхроноскоп

PS

Комплект защит

AK

Устройство блокировки

AKB

Устройство автоматического повторного включения

AKC

Устройство сигнализации однофазных замыканий на землю

AK

Реле:

К

Вид элемента

Код

блокировки

КВ

блокировки от многократных включений

KBS

блокировки от нарушения цепей напряжения

KBV

времени

КТ

газовое

KSG

давления

KSP

импульсной сигнализации

KLH

команды «включить»

КСС

команды «отключить»

КСТ

контроля

KS

сравнения фазы

KS

контроля сигнализации

KSS

контроля цепи напряжения

KSV

мощности

KW

тока

КА

напряжения

KV

указательное

КН

частоты

KF

электротепловое

КК

промежуточное

KL

напряжение прямого действия с выдержкой времени

KVT

фиксации положения выключателя

KQ

положение выключателя «включено»

KQC

положения выключателя «отключено»

KQT

положение разъединителя повторительное

KQS

фиксации команды включения

KQQ

расхода

KSF

скорости

KSR

сопротивления, дистанционная защита

KZ

струи, напора

KSH

тока с насыщающимся трансформатором

КАТ

тока с торможением, балансное

KAW

уровня

KSL

Контактор, магнитный пускатель

КМ

Устройства механические с электромагнитным приводом:

Y

электромагнит

YA

включения

YAC

отключения

YAT

тормоз с электромагнитным приводом

YB

муфта с электромагнитным приводом

YC

электромагнитный патрон или плита

YH

электромагнитный ключ блокировки

YAB

электромагнитный замок блокировки:



разъединителя

Y

заземляющего ножа

YG

короткозамыкателя

YN

Вид элемента

Код

отделителя

YR

тележки выключателя КРУ

YSQ

Фильтр реле напряжения

KVZ

мощности

KWZ

тока

KAZ

Устройства коммутационные в цепях управления, сигнализации

S

и измерительных:



рубильник в цепях управления

S

выключатель и переключатель (ключ цепей управления)

SA

ключ, переключатель режима

SAC

выключатель кнопочный

SB

переключатель блокировки

SAB

выключатель автоматический

SF

переключатель синхронизации

SS

выключатель, срабатывающий от различных воздействий:



от уровня

SL

от давления

SP

от положения (путевой)

SQ

от частоты вращения

SR

от температуры

SK

переключатель измерений

SN

Вспомогательный контакт выключателя

SQ

Вспомогательный контакт разъединителя

SQS

Испытательный блок

SG

Устройства индикационные и сигнальные:

H

прибор звуковой сигнализации

HA

прибор световой сигнализации

HL

индикатор символьный

HG

табло сигнальное

HLA

Приборы электровакуумные и полупроводниковые:

V

диод

VD

стабилитрон

VD

выпрямительный мост

VC

тиристор

VS

транзистор

VT

прибор электровакуумный

VL

Лампа осветительная

EL

Лампа сигнальная:

HL

с белой линзой

HLW

с зеленой линзой

HLG

с красной линзой

HLR

Конденсатор

С

Индуктивность

L

Сопротивление (для эквивалентных схем) полное:

Z

активное

R

реактивное

X

Вид элемента

Код

емкостные

ХС

индуктивное

XL

Устройства разные

А

Устройство зарядные

А

связи

AU

Усилитель

А

Устройство комплектное (низковольтное)-

А

пуска осциллографа

АК

Преобразователи электрических величин в электричестве

И

модулятор

ИВ

демодулятор

UR

преобразователь частоты,   выпрямитель

UZ

Схемы интегральные – микросборки:

D

схема интегральная аналоговая

DA

схема интегральная цифровая, логический элемент

DD

устройство хранения информации

DS

устройство задержка

DT

Соединения контактные:

X

токосъемник- контакт скользящий

XA

штырь

XP

гнездо

XS

соединение разборное

XT

соединитесь высокочастотный

XW

Элементы разные:

Е

нагревательный элемент

ЕК

пиропатрон

ET

Фильтр тока обратной последовательности

ZA2

Фильтр напряжения обратной последовательности

ZV2

Условные обозначения в электрических схемах: графические, буквенные

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

Неправильно, но наглядно и условные обозначения в электрических схемах не нужны

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Содержание статьи

Виды схем в электрике

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

  • Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта.

    На функциональной схеме указаны блоки и связи между ними

  • Принципиальные. Этот тип схем подробный, с указанием каждого элемента, его контактов и связей. Есть принципиальные схемы устройств, есть — электросетей. Принципиальные схемы могут быть однолинейными и полными. На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. Если электросеть или устройство несложное, все можно разместить на одном листе. Это и будет полная принципиальная схема.

    Принципиальная схема детализирует устройство

  • Монтажная. На монтажных схемах присутствуют не только элементы, но и указано их точное расположение. В случае с электросетями (проводкой в доме или квартире) указаны конкретные места расположения светильников, выключателей, розеток и других элементов. Часто тут же проставлены расстояния и номиналы. На монтажных схемах устройств указано расположение деталей на печатной плате, порядок и способ их соединения.

    На монтажной отображается местоположение и прохождение кабелей/линий связи

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Виды контактов

Переключающий контакт бывает двух и трех позиционным.  В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

Функции неподвижных контактов





Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах  в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Обозначения элементов на однолинейной схеме

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Обозначение линий связи, шин и их соединений/ответвлений/пересечений

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

Как обозначаются провода, кабели, количество жил и способы их прокладки

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Условные обозначения выключателей на чертежах и схемах

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

Изображение ламп (накаливания, светодиодных, галогенных) и светильников (потолочных, встроенных, навесных) на схемах

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Обозначение электрических элементов на схемах устройств



Изображение радиоэлементов на схемах

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.





Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

Буквенные обозначения элементов на схемах: основные и дополнительные

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

Буквенно цифровые обозначения в схемах

Условные обозначения на электрических схемах (ГОСТ), как правтльно читать

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Графические обозначения на однолинейной схеме

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Графические обозначения на монтажной схеме

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы, электрические щиты, пульты управления,  и т.д.).

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов, марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Графические обозначения на принципиальной схеме

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т. д.

В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

реле, предохранитель и другие элементы цепи

Всем, кто связан с электромонтажными работами, необходимо знать условные обозначения в электрических схемах. Умение их читать пригодится электромонтерам, конструкторам и слесарям КИПиА. Без специальной начальной подготовки разобраться во всех тонкостях этого вопроса будет довольно сложно. Также необходимо отметить, что условные обозначения элементов электроцепи в России и за рубежом отличаются.

Буквенная символика электрических компонентов

Элементы электрической цепи имеют не только графическое, но и буквенное обозначение. В них содержится много информации, и каждый специалист должен разбираться в этом вопросе.

Группы элементов принято обозначать одной латинской литерой:

  • В — микрофоны, громкоговорители, звукоснимающие устройства и т. д.
  • К — обозначение реле на схеме, а также контакторов.
  • С — конденсаторы различной емкости.
  • М — двигатели.

Это лишь несколько групп элементов электрических схем, а их полный список можно найти в соответствующем ГОСТ. Чтобы получить точное представление об использовавшемся в конкретном случае элементе, применяются буквенные обозначения на электрических схемах, состоящие из двух литер.

В качестве примера можно привести несколько символов из группы В:

  • ВА — громкоговорители.
  • BL — фотоэлементы.
  • ВК — тепловые датчики.

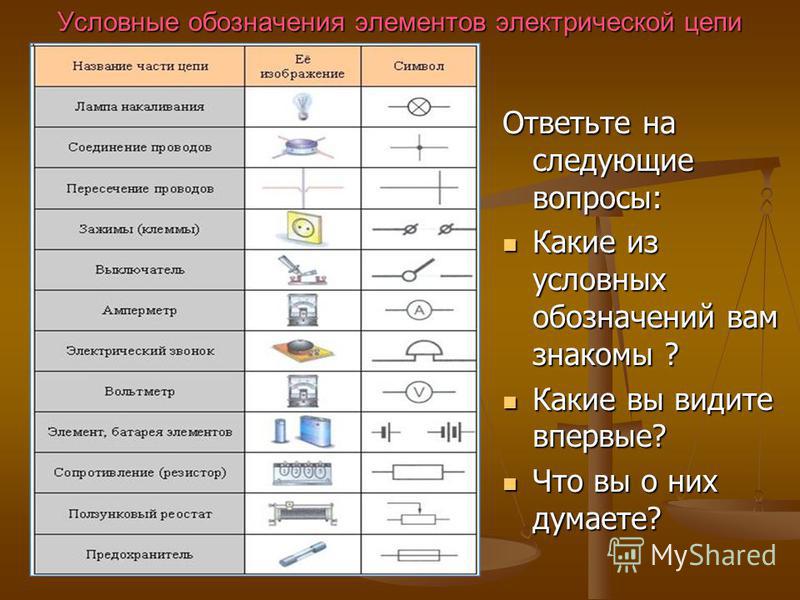

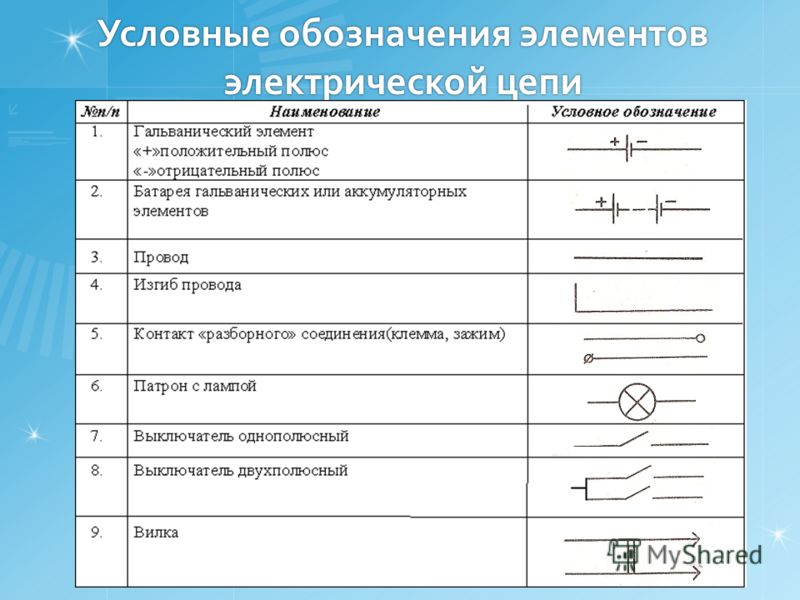

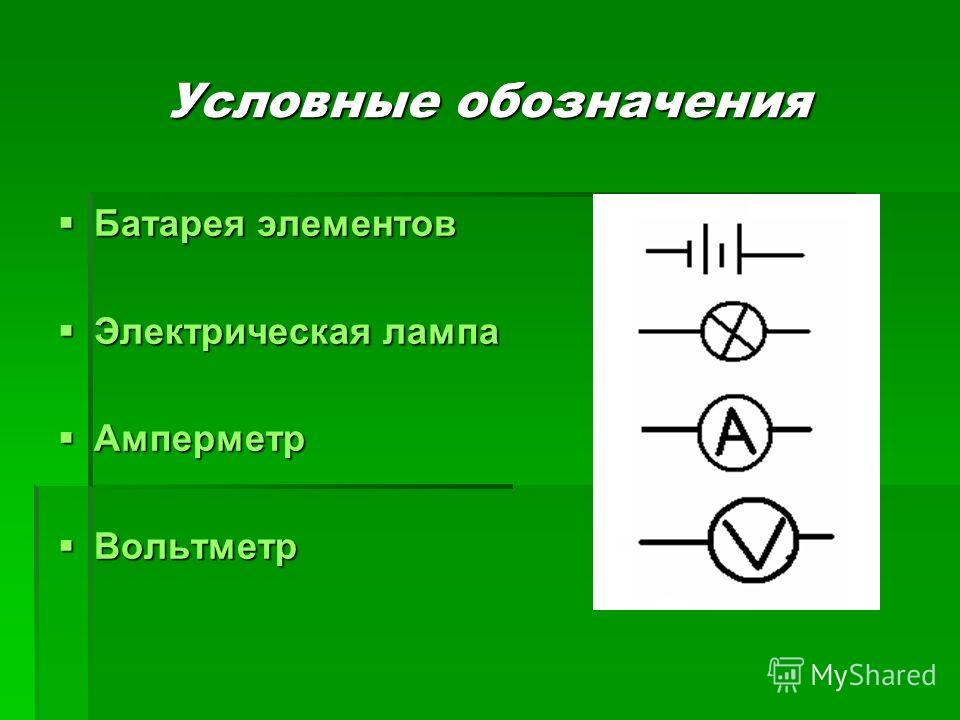

Условные графические обозначения

Чтобы запомнить все элементы электрической цепи и их условные обозначения, необходимо изучить ГОСТ, представляющий собой объемный документ. Но даже в такой ситуации запомнить все практически невозможно. Чтобы при необходимости быстро прочитать электрическую схему, стоит всегда иметь под рукой шпаргалку. Начать изучение обозначений элементов на электрических схемах следует с наиболее распространенных, например, используемых в электропроводке.

В качестве примера можно использовать проводники и заземление. Первая группа элементов представляет собой не только провода и кабеля, но также электрические связи, например, дорожки печатных плат. Заземление — соединение проводников электроприборов и машин с землей. В результате при пробое корпуса человек не пострадает от электрического тока. Так как существует несколько типов заземлений, то каждое из них имеет собственный графический символ.

Обозначение розеток

Этот элемент электрической цепи представляет собой штепсельное соединение, с возможностью разорвать соединение вручную. Символы, используемые для указания розеток, строго регламентируются ГОСТ. При этом розетки можно разделить на несколько групп:

  • Для открытого монтажа.
  • Для скрытой установки.
  • Устройство, объединяющее выключатель и розетку.

Причем в каждой из этих групп существует дополнительное деление в зависимости от наличия защиты и способа подключения:

  • Однополюсные.
  • Двухполюсные с защитным контактом и без.
  • Трехполюсные с защитой и без.

Условные символы выключателей

С помощью выключателей можно быстро разорвать электрическое соединение. Это может происходить в ручном или автоматическом режиме. Как и в случае с розетками, условные символы выключателей регламентированы. В соответствии с их конструкцией существует несколько типов этих устройств. На электрической схеме в обязательном порядке должны быть указаны параметры выключателей. Графические символы могут сразу сказать, какой именно тип устройства используется в каждом конкретном случае: обычный, оптический, акустический и т. д.

Предохранители и автоматические выключатели

Сегодня используется большое количество защитных устройств. Все они отличаются конструкцией, сферой применения и техническими характеристиками. Однако существует общее обозначение предохранителя на схеме — прямоугольник, через центр которого параллельно длинной стороне проходит проводник. Такой символ используется для указания наиболее дешевых элементов цепи, предназначенных для ее защиты от коротких замыканий.

Автоматические выключатели обозначаются в соответствии со своей конструкцией и степенью защиты. Они выполняют роль плавких вставок, но могут быть возвращены в начальное положение для замыкания цепи. Отличным примером такого устройства может служить автоматическая пробка, широко используемая в быту и устанавливаемая в электросчетчики.

Электродвигатели

Этот элемент часто встречается на электросхемах. В промышленности большинство двигателей являются асинхронными с короткозамкнутым ротором. В настоящий момент времени широко используются и двигатели постоянного тока. Вполне очевидно, что каждый вид этих устройств обозначается на схеме определенным образом.

Сегодня радиоэлектроника развивается стремительно, и специалистам необходимо знать условные графические знаки различных радиоэлементов. Следует помнить, что ко всем обозначениям на схемах предъявляются жесткие требования, и для ознакомления с ними необходимо изучить ГОСТ.

Условные обозначения электрических схем на чертежах

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

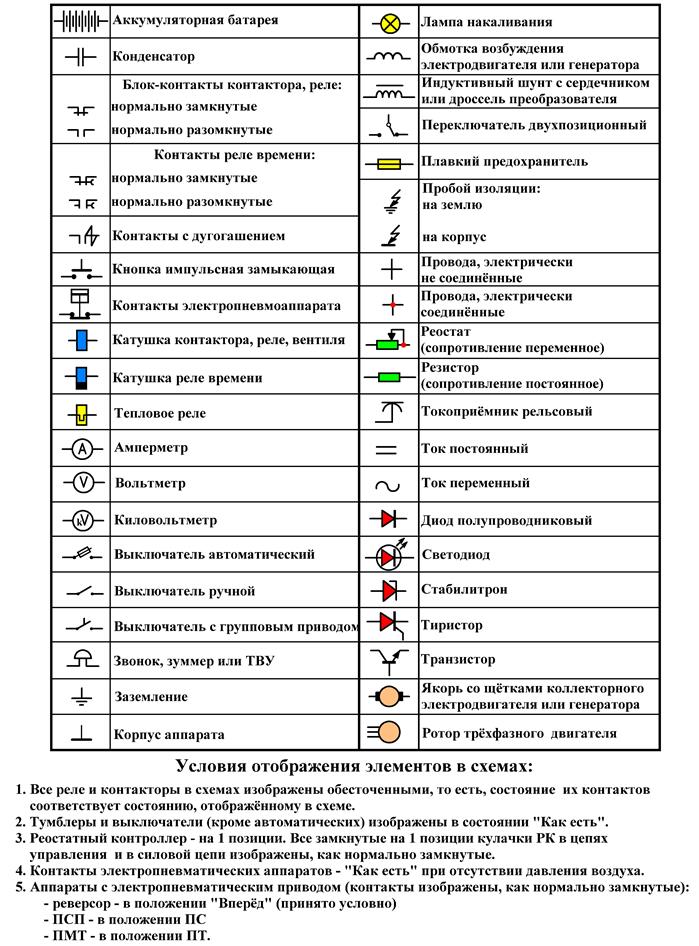

Обозначение электрических элементов на схемах

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Условные обозначения радиоэлементов в чертежах

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Название элемента электрической схемыБуквенное обозначение
1Выключатель, контролер, переключательВ
2ЭлектрогенераторГ
3ДиодД
4ВыпрямительВп
5Звуковая сигнализация (звонок, сирена)Зв
6КнопкаКн
7Лампа накаливанияЛ
8Электрический двигательМ
9ПредохранительПр
10Контактор, магнитный пускательК
11РелеР
12Трансформатор (автотрансформатор)Тр
13Штепсельный разъемШ
14ЭлектромагнитЭм
15РезисторR
16КонденсаторС
17Катушка индуктивностиL
18Кнопка управленияКу
19Конечный выключательКв
20ДроссельДр
21ТелефонТ
22МикрофонМк
23ГромкоговорительГр
24Батарея (гальванический элемент)Б
25Главный двигательДг
26Двигатель насоса охлажденияДо

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

  • реле тока — РТ;
  • мощности — РМ;
  • напряжения — РН;
  • времени — РВ;
  • сопротивления — РС;
  • указательное — РУ;
  • промежуточное — РП;
  • газовое — РГ;
  • с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах. Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

Неправильно, но наглядно и условные обозначения в электрических схемах не нужны

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Виды схем в электрике

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

    Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта.

На функциональной схеме указаны блоки и связи между ними

Принципиальная схема детализирует устройство

На монтажной отображается местоположение и прохождение кабелей/линий связи

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

Функции неподвижных контактов

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Обозначения элементов на однолинейной схеме

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Обозначение линий связи, шин и их соединений/ответвлений/пересечений

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

Как обозначаются провода, кабели, количество жил и способы их прокладки

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Условные обозначения выключателей на чертежах и схемах

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

Изображение ламп (накаливания, светодиодных, галогенных) и светильников (потолочных, встроенных, навесных) на схемах

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Обозначение электрических элементов на схемах устройств

Изображение радиоэлементов на схемах

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

Буквенные обозначения элементов на схемах: основные и дополнительные

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

Условные графические обозначения (УГО) элементов электрических схем проектов электроснабжения необходимы для упрощения понимания содержания документации. Символы и УГО на однолинейных схемах электроснабжения помогают проектировщикам и монтажникам без применения дополнительных манипуляций правильно читать графические чертежи.

Умение понимать обозначения на электрических схемах – одна из ключевых составляющих, без которой невозможно стать грамотным специалистом. На начальном этапе все проектировщики, монтажники, а также инженеры сектора ПТО и сметчики должны изучить техническую документацию, ознакомиться с действующими ГОСТами для составления и понимания содержания проектов. Главный документ ГОСТ 2.702-2011 – правила составления электросхем в единой системе конструкторской документации (ЕСКД).

Однолинейная схема электроснабжения

Условно-графические обозначения в электросхемах ГОСТ незаменимы при проектировании вводно-распределительных устройств, распределительных подстанций, шкафов управления и учета, этажных щитов, блок-схем и схем замещения.

Полные данные по условно-графическим и буквенным обозначениям можно скачать в файле.

Обозначения розеток и выключателей на чертежах

Проект внутреннего электроснабжения – совокупность схем и чертежей силовых розеточных сетей и сети освещения. В электропроводках используют однополюсные, двухполюсные и трехполюсные выключатели. Бывают для открытой и скрытой проводки, с различными степенями защиты – для нормальных условий эксплуатации, влаго- пылезащищенные и т.д. Трех- и двухклавишные устройства также имеют визуальные различия на электросхемах. что важно при составлении ведомостей потребности материалов. В противном случае из-за невнимательности инженера повышается риск закупки неподходящего либо более дорогостоящего оборудования.

Также узел может быть совмещенным – одна розетка и несколько бытовых выключателей, сдвоенные включатели или розетки. УГО переключателя схоже на обычный выключатель, имеет два направления действия, что отображено на схемах.

Обозначение выключателей на схемах

Распределительные коробки на схеме обозначаются аналогично.

Обозначения выключателей на схемах

Выключатели – самое распространенное устройство в электротехнике, т.к. выполняет главные функции – включения и выключения цепей.

На электросхемах подстанций всегда указываются, какие цепи в нормальном режиме должны быть разомкнуты (резервные), а какие запитаны – основные линии.

Магнитные контакторы имеет схожее с автоматическим выключателем изображение. Ввиду различий принципа действия и более широко функционала имеет соответствующее УГО.

Предохранители конструктивно и технически отличаются от автоматических выключателей. Имеют более широкий спектр применения – чаще используются для электроснабжения промышленных объектов ввиду более высокой надежности и меньшей рыночной стоимости. На однолинейных схемах выполнены в виде прямоугольника с продольной чертой посреди – изображение плавкой вставки.

Обозначение трехполюсного рубильника на однолинейной схеме имеет кардинальные отличия от однополюсных моделей.

На принципиальных электросхемах содержится другая информация и содержат другую элементную базу. Для правильного чтения технической документации необходимо помнит разницу между однолинейной и принципиальной электросхемами: последняя содержит информацию о наличии элементов, без указания их физического расположения.

Как обозначаются трансформаторы на схемах

Для каждого вида трансформатора есть отдельное УГО. Используются на первичных, однолинейных схемах, опросных листах, листах расчетов токов короткого замыкания и т.д.

Обозначение заземлений на схемах

Заземление на электросхемах выполняют в зависимости от типа. Заземляющие контуры используются абсолютно на всех электрических схемах, т.к. главным свойством нормальной работы электросети является ее безопасность.

Общее заземление
Чистое (бесшумное) заземление
Защитное заземление

Буквенные обозначения на электрических схемах

На электросхемах применяется буквенная аббревиатура на латинице, где виды элементов указывают одной буквой. Многобуквенная кодировка используется для уточнения кода конкретного элемента. Первая буква в таких обозначениях всегда указывает на тип устройства.

Устройства общего назначения имеют код A. К ним относят мазеры усилители различного рода и т.д.

Буквой B на электросхемах выполняют преобразователи неэлектрической величины в электрическую (микрофоны, фотоэлементы, тепловые датчики, пьезоэлементы, датчики давления, датчики скорости, звукосниматели, детекторы).

Схемы интегральные, микросборки обозначают символом D. К ним относят логические элементы, интегральные схемы аналоговые и цифровые, устройства задержки и хранения информации.

Элементы различного назначения (электрические лампочки, пиропатроны, элементы нагрева) идентифицируют символом E.

Предохранители, разрядники, дискретные элементы защиты по току мгновенного и инерционного действия, по напряжению и др. кодируются буквой F.

G – батареи и другие источники питания.

H – индикаторы и сигнальные элементы (приборы световой, символьной и звуковой сигнализации).

Буквой K обозначают реле на схеме (токовые, электротепловые, указательные) времени и напряжения, магнитные пускатели.

Дроссели и катушки индуктивности имеют обозначение L.

M – буквенное обозначение двигателей постоянного и переменного тока.

Измерительные приборы (измерители импульсов, амперметры, счетчики активной и реактивной электроэнергии, вольтметры, фиксаторы времени, омметры, ваттметры) идентифицируют буквой P, за исключением аббревиатуры PE.

Q – обозначения в электротехнике короткозамыкателей, разъединителей и автоматов в силовых цепях.

На однолинейных схемах резисторы обозначают символом R (шунты, варисторы, терморезисторы, потенциометры).

S – обозначение на схеме автоматических выключателей без контактов силовых цепей, коммутационных устройств (кнопочные выключатели, пакетные переключатели).

T – трансформаторы (тока, напряжения), автотрансформаторы, электромагнитные стабилизаторы.

U – преобразователи (модуляторы и демодуляторы), устройства связи, выпрямители, инверторы, генераторы частоты.

V – полупроводники (диоды, тиристоры, транзисторы), электровакуумные приборы.

Антенны, элементы сверх высоких частот (ответвители, короткозамыкатели, вентили, фазовращатели, трансформаторы) имеют условный символ W.

X – контактные соединения и соединители (гнезда, штыри, токосъемники).

Устройства механические с электромагнитным приводом (электромагниты, тормоза, муфты, электромагнитные плиты и патроны) идентифицируются символом Y.

Z – фильтры, ограничители.

Символьное обозначение применяется на равне с графическим, на узкопрофильных электросхемах используются оба типа одновременно. Буквенные обозначения элементов на зарубежных схемах аналогичны. Для лучшего запоминания каждому специалисту необходима своя таблица электрика, с описаниями именно тех элементов, которые используются в работе.

Размеры Элементов Электрических Схем Гост

При изображении на схеме нескольких одинаковых элементов устройств обозначения выводов контактов допускается указывать на одном из них.


При указании нескольких меток одного вывода в последующих строках допускается линии выводов к ним не подводить.

Размеры УГО в электрических схемах.
Как читать Элекрические схемы



Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5.

При разнесенном способе изображения одинаковых элементов устройств обозначения выводов контактов указывают на каждой составной части элемента устройства. Над таблицей допускается указывать УГО контакта — гнезда или штыря.

Характерная особенность такой схемы — минимальная детализация. D — Символ заземления.

Допускается обозначать блок управления, как показано на черт.

Порядок следования меток определяет логический уровень разрешающего сигнала: первая функция осуществляется при LOG1, вторая — при LOG0.

Условное графическое обозначение элементов (УГО)

2 Нормативные ссылки

Отключают и включают в работу определенные участки сети, по мере необходимости. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три: Функциональная, на ней представлены узловые элементы изображаются как прямоугольники , а также соединяющие их линии связи. Обозначение линий связи на принципиальных схемах ГОСТ 2.

Графические обозначения в электрических схемах механических переключателей Условные графические обозначения розеток и выключателей в электрических схемах. В — УГО воспринимающей части электротепловой защиты.

Обозначение зависимости выводов осуществляется путем присваивания им меток выводов: для влияющего вывода — буквенным обозначением зависимости в соответствии с приложением 3 и порядковым номером, проставленным после буквенного обозначения без пробела; для каждого зависимого от данного влияющего вывода — тем же порядковым номером, проставленным без пробела перед буквенным обозначением метки вывода, присвоенной ему в соответствии с табл. Условные графические обозначения элементов, используемых как составные части обозначений других элементов устройств , допускается изображать уменьшенными по сравнению с остальными элементами например, резистор в ромбической антенне, клапаны в разделительной панели.

Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации. В случае, если вывод зависим от нескольких влияющих выводов, порядковый номер каждого из них должен быть указан через запятую черт.

Таблица 3 4.

Обозначения электромеханических приборов и контактных соединений Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

Допускается позиционное обозначение проставлять внутри прямоугольника УГО.
Условные графические обозначения радиоэлементов

Нормативные документы

Например, для двоичного счисления ряд весов имеет вид 20, 21, 22, 23,

Стандарт включает в себя 64 документа ГОСТ, которые раскрывают основные положения, правила, требования и обозначения.

Таблица 3 4. Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж.

Выводы питания элементов приводят либо в качестве текстовой информации на свободном поле схемы, либо одним из способов, приведенных на черт. Рисунок 7 5. При использовании меток выводов, не установленных настоящим стандартом, их следует приводить в УГО в скобках и пояснять на поле схемы черт.

Примечания к пп. Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж. Примечания: 1. Виды электрических схем В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи.

2.2. Обозначения функций элементов


Автоматический выключатель на однолинейной схеме Трансформатор представляет собой стальной сердечник с двумя обмотками. Щетка: на контактном кольце 2. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. Порядок расположения контактов в таблице определяется удобством построения схемы.

Приведем в качестве примера основные графические обозначения для разных видов электрических схем. При использовании меток выводов, не установленных настоящим стандартом, их следует приводить в УГО в скобках и пояснять на поле схемы черт.

Выводы элементов подразделяют на логически равнозначные, то есть взаимозаменяемые без изменения функции элемента, и логически неравнозначные. Эту метку проставляют над группами выводов, к которым она относится, отделяя от них интервалом.
Как читать электрические схемы. Радиодетали маркировка обозначение

2.1. Общие правила построения УГО

Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5. Допускается отделять такие элементы друг от друга штриховой линией черт.

Групповую метку располагают над группой меток, которые должны быть записаны без интервала между строками черт.

Эту метку проставляют над группами выводов, к которым она относится, отделяя от них интервалом.

Отключают и включают в работу определенные участки сети, по мере необходимости. Размеры УГО в электрических схемах. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. При этом метки выводов присваивают одним из способов, представленных на черт.

1 Область применения

Если несколько последовательных выводов имеют части меток, отражающие одинаковые функции, то такие выводы могут быть объединены в группу выводов, а эта часть метки выносится в групповую метку. Допускается опускать пробел между группами выводов, имеющих метку более высокого порядка.

Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия установки. Если невозможно указать характеристики или параметры входных и выходных цепей изделия, то рекомендуется указывать наименование цепей или контролируемых величин. Монтажную логику можно рассматривать условно как элемент, который изображают в виде УГО элемента монтажной логики черт. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. УГО элемента выполняют без дополнительных полей или без правого или левого дополнительного поля, в следующих случаях: все выводы логически равнозначны; функции выводов однозначно определяются функцией элемента. В этом случае существует хотя бы одно логическое соединение между данными элементами.

Допускается дополнять обозначение зависимости меткой, поясняющей функциональное назначение вывода, которая помещается в круглых скобках. Если в состав изделия входит несколько одинаковых устройств, то позиционные обозначения элементам следует присваивать в пределах этих устройств. Порядок расположения контактов в таблице определяется удобством построения схемы. Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Щетка: на контактном кольце 2.
Как нарисовать розетки, выключатели и лампы на плане квартиры.

нормы по ГОСТу для предохранителей, выключателей, пускателей

В электротехнических и радиоэлектронных приборах установлены разные элементы цепи отечественного производства. Обозначение источников питания на схеме регламентируется ГОСТом. В современных приборах используют комплектующие импортного производства, включая конденсаторы, трансформаторы, дроссели, аккумуляторы, переключатели, сервера и прочие агрегаты. Для каждого элемента применяется соответствующая буква.

Список комплектующих

Электрики обозначают на схемах выключатели, генераторы, пускатели и другие ЭРЭ, придерживаясь требований стандартов ЕСКД. Особое внимание специалисты уделяют электрическим схемам, на которых отображаются устройства с электрической взаимосвязью.

Чтобы правильно прочитать схему, нужно предварительно ознакомиться с входящими составными элементами и комплектующими изделиями. Отдельно изучается принцип их действия и самого устройства. Информация о применении элементов цепи указывается в справочниках, методичках.

Взаимосвязь между комплектующими и условными ГОСТ обозначениями в электрических схемах устанавливается за счёт их позиций. Чтобы построить условные графики, применяют стандартные геометрические символы. Возможно их отдельное либо комбинированное использование. Смысл образа зависит от геометрического символа, с которым его сочетают.

Электротехники используют стандартную систему для графического обозначения ЭРЭ в электронных приборах и электрических схемах. Она касается всех комплектующих, проводников и соединений между ними. Для однотипных изделий применяют позиционную систему, в основе которой находится:

  • буквенное обозначение элементов электрических схем;
  • тип конструкции;
  • номер ЭРЭ.

Приборы и функции

На схеме отображают дополнительные данные, с помощью которых описывают функции элементов. В офисах и частных домах эксплуатируются электронные приборы и устройства, изготовленные зарубежными фирмами. Чтобы разбираться в qf обозначениях на схемах и чертежах, необходимо знать расшифровку используемых значков.

Много информации содержится в буквенных обозначениях разъёмов электросети, которые определяются нормативами. Для их отображения применяют латинские символы в виде 1 либо 2 букв, что соответствует ГОСТу 2.710−81. К примеру, буква А расшифровывается как «Устройство», а буква В включает в себя преобразователи, кроме генераторов.

При этом её дополняют аналогичными датчиками измерений. Все используемые буквы объединены в таблицу:

  1. А — устройства: лазеры, мазеры, усилители.
  2. В — микрофоны, звукосниматели, громкоговорители.
  3. С — конденсаторы с разной ёмкостью.
  4. D — микросборки: устройства задержки и памяти.
  5. Е — элементы, оказывающие разную нагрузку на цепь.
  6. F — обозначение предохранителей на схеме и защитных агрегатов.

В группу G входят генераторы, блоки питания, аккумуляторы. Измерительное оборудование и приборы включены в группу З. Выключатели, реле, звонки отображаются буквой Q. Все резисторы отмечаются R. Под S рассматривают коммутационные устройства.

Другие буквы

Двухбуквенные обозначения элементов считаются более точной расшифровкой, в отличие от однобуквенных символов. Некоторые группы состоят из множеств обозначений. Маркировка выполняется в виде одного общего кода, дополнительными буквами. Они описывают характеристики каждого отдельного элемента схемы.

При наличии большого опыта составления и расшифровки схем, можно выяснить дополнительную информацию об участниках цепи.

Вся символика прописана в таблице согласно ГОСТу 2.710−81:

  1. А — приборы общего назначения.
  2. В — преобразователи разного типа, измерительные и указательные датчики.
  3. ВА — устройства магнитострикционные.
  4. ВВ — ионизирующие детекторы.
  5. ВD — сельсины.

В другие группы входят моторы, измерительные приборы, амперы, счетчики. Группа QF — короткозамыкатели. Выключатели разного типа обозначаются S. Вторая буква зависит от некоторых факторов:

  • давления;
  • положения;
  • частоты вращения;
  • температуры.

Трансформаторы объединены в группу Т. Все устройства связи отображаются на схеме U. В этот список входят модуляторы, демодуляторы, дискриминаторы, выпрямители, инверторы. Все полупроводниковые и электровакуумные приборы отображаются в системе V. Осветительные элементы обозначают W:

  • короткозамыкатели — WE;
  • вентили — WK;
  • трансформаторы — WS.

Отдельно электрики и инженеры рассматривают контактные соединения. Они могут быть скользящими, токосъёмными.

На схеме обозначению подлежат штыри, гнёзда, прочие соединения, включая высокочастотные, механические. Электромагниты отображают YA. Фильтры, разные элементы уго, ограничители входят в группу Z. Кварцевые ограничители отображаются как ZQ. Все приборы и их составляющие отмечают в цепи с учётом ГОСТа 2.710−81. Полный список можно посмотреть в справочных материалах.

Графические обозначения

Электрическая схема представлена в виде текста, с помощью которого можно описать работу электротехнических устройств либо их комплексов. Для этого специалисты используют определённые символы. С их помощью можно кратко выразить схему.

Чтобы пользователь смог прочесть подобный текст, необходимо знать правила чтения цепи, алфавит. Под символами подразумевается условное обозначение и правила расшифровки комбинаций. Основа схемы и цепи — графические обозначения предохранителей и прочих устройств, включая различные связи между ними.

С помощью современной системы можно выяснить основные функции приборов. Все перечисленные данные отображаются в специальных таблицах, прописанных в методичках. Для графического отображения элементов применяют геометрические фигуры, включая квадраты, окружности. Если знать основные требования оформления, можно самостоятельно составить графическое отображение цепи с её элементами.

Их сочетание по стандартам позволяет изобразить разные устройства, приборы и аппараты, машины, обмотки с их соединениями. Условные графические отображения дополнительно применяют специализированные знаки. Принято различать 3 типа контактов:

  • замыкающий;
  • размыкающий;
  • переключающий.

Функции контактов

Условные графические знаки отражают главную функцию контактов — замыкание с размыканием цепи. Для указания дополнительных функций и возможностей контактов, по ГОСТу применяют общепринятые знаки. За счёт дополнительных символов можно найти на схеме кнопки управления, реле, выключатели и прочие контакты.

Некоторые элементы электроцепи обозначаются на схеме несколькими способами. К примеру, переключающие контакты отображаются несколькими вариантами.

Отдельно специалисты выделяют методы обозначения обмоток трансформатора. Символ применяется в конкретном случае. Каждая ситуация описана в методичках и прописана ГОСТом.

Если стандартом не предусмотрены нужные обозначения, их составляют с учётом принципа действия элементов, обозначений, которые применяются для аналогичных типов устройств, приборов, аппаратов. Чтобы отобразить автоматический агрегат, специалисты советуют ориентироваться по принципам его построения, что обусловлено стандартом. Отдельно рассматриваются приборы, потребляющие значительное количество электроэнергии.

Квалифицированные специалисты знают, какие требования предъявляются к составлению схемы для электрической цепи с разными элементами. Новичок сможет разобраться, воспользовавшись специально разработанными таблицами, соответствующими ГОСТу. Их можно скачать в глобальной Сети либо приобрести методичку в книжном магазине.

Обозначения на схемах компонентов

»Примечания по электронике

Электронные схемы являются ключом к проектированию и определению электронных схем: каждый отдельный тип компонента имеет свой собственный символ схемы, позволяющий рисовать и лаконично читать схемы.


Цепи, схемы и символы Включает:
Обзор условных обозначений цепей Резисторы Конденсаторы Индукторы, катушки, дроссели и трансформаторы Диоды Биполярные транзисторы Полевые транзисторы Провода, переключатели и соединители Блоки аналоговых и функциональных схем Логика


Четкие символы использовались для обозначения различных типов электронных компонентов в схемах с самого зарождения электротехники и электроники.

Сегодня условные обозначения схем и их использование в значительной степени стандартизированы. Это позволяет любому относительно быстро прочитать принципиальную схему и узнать, что она делает. Схематические символы используются для представления различных электронных компонентов и устройств на принципиальных схемах, от проводов до батарей и пассивных компонентов до полупроводников, логических схем и очень сложных интегральных схем.

Используя общий набор символов схем в схемах, инженеры-электронщики во всем мире могут передавать информацию о схемах кратко и без двусмысленности.

Понять, что означают различные символы цепи, не займет много времени. Часто это все равно происходит, когда вы изучаете общую электронику. Символы для более сложных интегральных схем и т.п., как правило, представляют собой прямоугольники с включенными номерами их типов, а это означает, что не существует бесконечного множества различных символов, которые необходимо изучить и понять.

Хотя существует ряд различных стандартов, используемых для различных обозначений схем по всему миру, различия обычно невелики, а поскольку большинство систем хорошо известны, обычно остается мало места для двусмысленности.

Система условных обозначений

Во всем мире для схематических символов используются различные системы. Хотя между ними есть некоторые различия, разные органы по стандартизации осознают потребность в общих символах, и большинство из них одинаковы. Основные системы условных обозначений и органы стандартизации:

  • IEC 60617: Этот стандарт выпущен Международной электротехнической комиссией, и этот стандарт для символов электронных компонентов основан на более старом британском стандарте BS 3939, который, в свою очередь, был разработан на основе гораздо более старого британского стандарта 530.Часто делается ссылка на стандарт электрических компонентов BS, и теперь используется стандарт IEC. Всего в базе данных около 1750 обозначений схем.
  • Стандарт ANSI Y32: Этот стандарт для обозначений электронных компонентов является американским и известен также как IEEE Std 315. Этот стандарт IEEE для обозначений схем имеет различные даты выпуска.
  • Австралийский стандарт AS 1102: Это австралийский стандарт символов электронных компонентов.

Из них наиболее широко используются стандарты IEC и ANSI / IEEE для электронных символов, то есть схематические символы. Оба очень похожи друг на друга, хотя есть ряд различий. Однако, поскольку многие принципиальные схемы используются во всем мире, обе системы будут хорошо известны большинству инженеров-электронщиков.

Обозначения схем и условные обозначения

При разработке принципиальной схемы или схемы необходимо идентифицировать отдельные компоненты.Это особенно важно при использовании списка деталей, поскольку компоненты на принципиальной схеме могут быть перекрестно связаны со списком деталей или спецификацией материалов. Также важно идентифицировать компоненты, поскольку они часто маркируются на печатной плате, и таким образом можно идентифицировать схему и физический компонент для таких действий, как ремонт и т. Д.

Для идентификации компонентов используется то, что называется условным обозначением цепи. Это условное обозначение цепи обычно состоит из одной или двух букв, за которыми следует цифра.Буквы обозначают тип компонента, а число определяет, какой именно компонент этого типа. Примером может быть R13, C45 и т. Д.

Чтобы стандартизировать способ идентификации компонентов на схемах, IEEE представил стандарт IEEE 200-1975 как «Стандартные справочные обозначения для электрических и электронных деталей и оборудования». Позже он был отозван, и позже ASME (Американское общество инженеров-механиков) инициировало новый стандарт ASME Y14.44-2008.

Некоторые из наиболее часто используемых позиционных обозначений схем приведены ниже:

Транзистор Стабилитрон
Более часто используемые условные обозначения принципиальных схем
Условное обозначение Тип компонента
ATT Аттенюатор
BR Мостовой выпрямитель
BT аккумулятор
С Конденсатор
D Диод
F Предохранитель
IC Интегральная схема – альтернатива широко используемой нестандартной аббревиатуре
Дж Гнездо разъема (обычно, но не всегда относится к гнезду)
л Индуктор
LS Громкоговоритель
п. Заглушка
PS Блок питания
Q Транзистор
R Резистор
S Переключатель
SW Switch – альтернатива широко используемой нестандартной аббревиатуре
т Трансформатор
TP Контрольная точка
т.р. – альтернатива широко применяемой нестандартной аббревиатуре
U Микросхема
VR Переменный резистор
х Преобразователь
XTAL Кристалл – альтернатива широко используемой нестандартной аббревиатуре
Z Стабилитрон
ZD – альтернатива широко применяемой нестандартной аббревиатуре

Условные обозначения схем

Поскольку существует очень много различных символов схем, охватывающих широкий диапазон различных компонентов всех типов, они были разделены и представлены на разных страницах в соответствии с их категориями.

Используя различные стандартные символы схемы в схематических диаграммах, можно создать схему, которая не только легко читается, но и допускает меньшее количество неверных интерпретаций, чем при использовании нестандартных символов.

Другие схемы и схемотехника:
Основы операционных усилителей Схемы операционных усилителей Цепи питания Конструкция транзистора Транзистор Дарлингтона Транзисторные схемы Схемы на полевых транзисторах Условные обозначения схем
Возврат в меню проектирования схем. . .

Электрические символы и условные обозначения

ЭЛЕКТРИЧЕСКИЕ СИМВОЛЫ И СПРАВОЧНЫЕ ОБОЗНАЧЕНИЯ

Символы, используемые в настоящее время для обозначения электрических / электронных деталей и узлов на чертежах NAVSEA, указаны в ANSI Y32.2-1975, Графические символы для электрических и электронных схем. В данной публикации представлены альтернативные методы обозначения определенных частей, и к ней следует обращаться, если символ не совсем понятен. Раздел, посвященный печати электрических / электронных схем в руководстве по техническому обслуживанию вашей системы, обычно содержит описание используемых символов. На Рисунке 5-15 показаны электрические символы, используемые на справочных чертежах артустановок, находящихся в эксплуатации в настоящее время.

В некоторых модемных оружейных установках и GMLS для деталей, характерных для конкретной системы, могут использоваться отличные от стандартных условные обозначения.В этом случае производитель присваивает условные обозначения буквами и цифрами. Обычно обозначения, используемые каждым производителем, публикуются в OP для этой конкретной артустановки.

Как правило, электрические компоненты или устройства, используемые в модемной артиллерийской установке или GMLS (5 “/ 54 Mk 45 или Mk 13 Mod 4), идентифицируются комбинацией букв и цифр или группами букв и цифр. Таблица 5 -1 – это частичный перечень обозначений первой и второй групп, используемых на артиллерийской установке Mk 45.Первые две буквы обозначают конкретный тип компонента. Третья буква обозначает основную сборку оборудования, в которой расположен компонент. Цифра после третьей буквы указывает номер

Таблица 5-1.-Обозначения электрических компонентов

Рисунок 5-15.-Электрические символы.

устройство в сборе. Например, SIh2 – это выключатель блокировки (SI), используемый в верхнем левом подъемнике (H), и цифра 1 отличает этот конкретный выключатель от всех других выключателей подъемника.

Как это часто бывает, имеется одна модемная артиллерийская установка (76-мм 62-калибр Mk 75), в которой электрические символы и обозначения не все согласуются с другими артустановками. Например, реле обозначается номером, за которым следует буква K, , за которым следует другой номер (1K1, 2K1 и скоро). Символ реле – прямоугольная рамка.

Условные обозначения IEC


IEC публикует серию документов и правил, регулирующих подготовку документов, чертежей и ссылки на оборудование.В зависимости от страны и отрасли люди либо знакомы с системой IEC, либо нет. Для тех, кто не знаком, сначала это может немного сбить с толку.

Часто, когда производство документов МЭК сравнивается с другими методами, ошибочно принимается, что разница заключается просто в символах. Это не тот случай. Система документов и ссылок МЭК представляет собой комплексный подход, охватывающий символы, методы рисования и компоновки, ссылки на оборудование, идентификацию терминалов и сигналов, классификацию документов и организацию компьютерных данных.Это также выходит за рамки простой документации и распространяется на физические устройства и реализацию.

Я представил системы IEC трем компаниям. В каждом случае мои первоначальные попытки встречались с критикой, возражениями и убеждением, что это чрезмерно усложняет жизнь. Однако во всех этих случаях и после нескольких проектов все в команде высоко оценивали метод IEC и не хотели возвращаться к своей старой системе. В каждом случае внедрение методов, основанных на IEC, приводит к упрощению документов (чертежей), лучшему техническому содержанию документов, большей согласованности между документами и сокращению времени, необходимого для создания документов.

Одна из областей системы IEC, которая иногда сбивает с толку при первом знакомстве с ней, – это формулировка условных обозначений. В этом примечании дается краткий обзор и введение в систему условных обозначений.

Аспекты

При определении обозначений используются префиксные аспекты:

Префикс Аспект
= Функция – что делает продукт
Продукт – (как строится объект
+ Местоположение – где находится объект

Префикс используется для построения одноуровневых обозначений,
который должен состоять из следующего:

  • буква код;
  • буквенный код, за которым следует число
  • число

Система IEC позволяет сырьевые элементы и продукты должны быть указаны либо в функциональном аспекте, аспекте продукта или местоположения, либо в некоторой комбинации двух или более аспектов.Все еще звучит немного запутанно? Надеюсь, и пример облегчит понимание.

Пример применения

МЭК довольно открыта в отношении того, как применять условные обозначения для проектов и организаций. Каждый проект или организация, как правило, уникальны, поэтому в этом есть смысл. Для некоторых недавних проектов мы использовали следующее применение системы условных обозначений, которая работает достаточно хорошо. Подход состоит в том, чтобы гарантировать, что полное условное обозначение (номер бирки) для каждой единицы оборудования имеет функциональную часть и часть продукта.Аспект местоположения считается необязательным и только в случае необходимости. Некоторые примеры:

Функциональный аспект [=]

Для функционального аспекта мы используем вариант принципов, изложенных в IEC 61346-2. Например, мы используем = N для источника питания 400 В, если есть два независимых источника, мы можем использовать = N1 и = N2 и т. Д.

Код Определение Примеры
H Установки для 30 кВ… <45 кВ
J Установки на 20 кВ … <30 кВ
K Установки на 10 кВ … <20 кВ
L Установки на 6 кВ … <10 кВ
M Установки на 1 кВ … <6 кВ
N Установки <1 кВ
P Эквипотенциальное соединение Защита от заземления
Молниезащита
V Хранение материальных ценностей Мазут
X Вспомогательное назначение вне основного процесса

Сигнализация, часы система
Осветительная установка
Распределение электроэнергии
Противопожарная
Система безопасности

Y Коммуникационные и информационные задачи Компьютерные сети
Телефонная система
Система видеонаблюдения
Антенная система

Аспект продукта [ -]

Внешний вид продукта соответствует стандарту IEC 81346-2, кодовые буквы – более подробное объяснение см. Далее в примечании.Типичные буквенные обозначения включают Q для автоматических выключателей, T для трансформаторов, A для узлов (распределительных щитов) и т. Д. Более подробно они указаны в IEC 60617 для каждого типа устройства.

Обычно мы нумеруем каждый продукт логически, в соответствии с проектом (например, -Q1, -Q2, -Q3 и т. Д.). К распределительным щитам (сборкам) мы относимся немного иначе, как показано в таблице ниже. Это делает ссылочное обозначение более значимым без чрезмерного усложнения реализации.

Код Описание
-A0xx Главные распределительные щиты
-A1xxx Вспомогательные распределительные щиты (MCCB)
-A2xxx Центры управления двигателями A3xxx Локальная панель управления двигателем
-A4xxx не используется
-A5xxx не используется
-A6xxx Распределительные платы (MCB)

“xxx ‘представляет необязательный номер.

Первоначально мы пытались исправить «xxx» во всех проектах, чтобы иметь какое-то полезное значение. Это не сработало, поэтому в основном мы распределяем числа логически в зависимости от проекта и расположения систем.

Аспект местоположения [+]

Мы оставляем функциональный аспект свободно определяемым. Как правило, мы обнаруживаем, что нам не нужно использовать местоположение, поскольку это обычно очевидно из контекста документа или чертежей. Если нам действительно нужно использовать, мы определим логический набор местоположений для проекта.Обычно это могут быть такие вещи, как + L23 (уровень 23), + Z01 (зона 1) и т. Д.

Иерархия


Пример условного обозначения

Структура IEC является иерархической по своей природе. Например, если распределительный щит = N-A1 содержит автоматический выключатель -Q1, то полное обозначение автоматического выключателя будет = N1-A1-Q1 (или, проще говоря, = N-A1Q1). Если тот же автоматический выключатель содержит реле -K12, полное задание будет = N-A1Q1K12. Это дополнительно проиллюстрировано на изображении.Эта особенность системы позволяет легко пронумеровать все однозначно и делает рисунки более общими.

Примеры проектов

Еще несколько примеров обозначений из текущего нашего проекта:

  • = J03-Q0, = J03-T1
  • = N1-A01, = N1-Q1, = N1-A614
  • = N1-A104W614
  • = N1-G1

IEC 81346-2 Классификация объектов

IEC 81346-2 «Промышленные системы, установки, оборудование и промышленные продукты. Принципы построения и условные обозначения. – Часть 2: Классификация объектов и кодов. для классов »

МЭК 81346-2, опубликованный совместно МЭК и ИСО, определяет классы и подклассы объектов на основе представления объектов, связанных с целями или задачами, вместе с их соответствующими буквенными кодами, которые будут использоваться в ссылочных обозначениях.Классификация применима к объектам во всех технических областях, например: электрическое, механическое и гражданское строительство, а также все отрасли промышленности, например энергетика, химическая промышленность, строительные технологии, судостроение и морские технологии, и могут использоваться всеми техническими специалистами в любом процессе проектирования.

Буквенные коды

Буквенные коды позволяют классифицировать объекты. Новые буквенные коды, общие для всех технических подразделений, применяются из таблицы 1 стандарта IEC 81346-2.

Всего существует 18 классов, обозначенных следующими буквенными кодами:

A – Две или более цели или задачи

B – Преобразование входной переменной в сигнал для дальнейшей обработки

C – Сохранение энергии, информации или материал

E – Обеспечение лучистой или тепловой энергии

F – Прямая защита от опасных или нежелательных условий

G – Инициирование потока энергии или материала

H – Производство нового вида материала или продукта

K – Обработка сигналы или информация

M – Обеспечение механической энергии для целей движения

P – Представление информации

Q – Управляемое переключение или изменение потока энергии, сигналов или материала

R – Ограничение или стабилизация движения или потока энергии , информация или материал

S – Преобразование ручного управления в сигнал для дальнейшего p обработка

T – Преобразование энергии с сохранением вида энергии

U – Удержание объектов в определенном положении

V – Обработка (обработка) материалов или продуктов

W – Направление или транспортировка из одного места в другое

X – Соединение объектов

Резюме

Выше приведено очень краткое введение в систему условных обозначений IEC.Кратко охватить эту тему непросто, и ее лучше понять, работая с системой и наблюдая живые примеры. Применительно к проектам он попадает в контекст, и все начинает обретать смысл.

Соответствующие стандарты IEC

  • Обозначение
    • IEC 81346: Принципы структурирования и условные обозначения
    • IEC 61175: Обозначение сигналов
    • IEC 61666: Идентификация клемм в системе
  • Символы
    • IEC 60617: Графические символы для диаграмм – поддерживается в виде базы данных
    • ISO 81714: Дизайн графических символов
    • ISO 14617: Графические символы для диаграмм
  • Правила документации
    • IEC 61355: Классификация и обозначение документов
    • IEC 62023: Структурирование технической информации и документация
    • IEC 82045: Управление документами
  • Подготовка документов
    • IEC 60848: Подготовка последовательных функциональных диаграмм
    • IEC 61082: Доля документа Элементы, используемые в электротехнологии – ключевой документ для чертежей
    • IEC 62027: Подготовка списков деталей
    • IEC 62079: Подготовка инструкций
  • Организация данных
    • IEC 82045: Мета-данные
    • IEC 61360 Типы элементов данных
    • ISO 10303 : Модель данных ступени

Условные обозначения для электронной промышленности

Этот сценарий относится к отрасли электротехники и электроники, где важно хранить позиционные обозначения в SAP.

Согласно Wiki «Условное обозначение однозначно идентифицирует компонент в электрической схеме или на печатной плате. Условное обозначение обычно состоит из одной или двух букв, за которыми следует цифра, например R13, C1002. За номером иногда следует буква, указывающая на то, что компоненты сгруппированы или сопоставлены друг с другом, например R17A, R17B. IEEE 315 содержит список букв обозначения класса для использования в электрических и электронных сборках. Например, буква R – это приставка для резисторов сборки, C – для конденсаторов, K – для реле.”

Пожалуйста, обратитесь к Wiki для получения более подробной информации о позиционных обозначениях: https://en.wikipedia.org/wiki/Reference_designator

При работе в электронной промышленности важно хранить эти ссылочные обозначения в SAP и в конечном итоге отправлять эту информацию в подключенные системы MES. Эта информация поможет системе MES разместить компонент в точных точках крепления на печатной плате. Как показано на рисунке ниже, позиционные обозначения нанесены на печатную плату. Это отмечает точное место, где компонент, например конденсатор или реле, должен быть размещен на печатной плате.Кроме того, одни и те же компоненты могут использоваться в нескольких точках, что означает, что компонент может иметь несколько позиционных обозначений, что делает еще более важным сохранение всех эталонных точек для каждого компонента в SAP.

Условные обозначения также могут называться точками крепления или точками установки.

Теперь возникает вопрос, где хранить эти позиционные обозначения в SAP?

Ну, все детали компонентов хранятся в спецификации, поэтому имеет смысл хранить позиционные обозначения в спецификации.

Нажмите «Перейти к» в строке меню, а затем нажмите «Обзор подпунктов».

В разделе подпунктов спецификации мы можем сохранить позиционные обозначения, которые в SAP называются «точками установки».

Что нам нужно помнить, так это то, что количество, назначенное для подэлементов, в конечном итоге будет превышать количество, определенное на уровне компонентов.

Таким образом, ссылочные обозначения можно очень легко сохранить в спецификациях в рамках стандартной системы SAP, и нет необходимости поддерживать Z-таблицы или расширять спецификации.

Обозначения электронных схем

: значение и условные обозначения

Электроника – это отрасль техники, которая занимается электронными и электрическими схемами, такими как интегральные схемы, передатчики и приемники и т. Д. Электронная схема определяется как комбинация различных электронных компонентов, которые позволяют протекать электрическому току. Электронные компоненты состоят из двух или более клемм, которые используются для подключения одного компонента к другому для разработки принципиальной схемы.Электронные компоненты распаяны на печатных платах и ​​образуют систему. Если вы хотите сосредоточиться на основных побочных проектах, таких как электроника / электрика, вы должны знать основные концепции символов электронных схем и их использования. В этой статье дается обзор графических образов электронных схем с их функциями.

Электронные символы очень важно знать при разработке схем для проекта или при создании печатной платы для проекта. Если мы не знаем условных обозначений принципиальной схемы, создать проект крайне сложно.В этой статье обсуждаются большинство схемотехнических обозначений электронных компонентов и их функций. Названия символов схем: активные, пассивные, провода, переключатели, источники питания, диоды, транзисторы, резисторы, датчики, логические вентили и т. Д.

Что такое принципиальная схема?

Принципиальная схема может быть определена как графическое представление электронной схемы. Эта схема включает в себя различные электронные компоненты со стандартизованными представлениями символов, когда в символьной схеме используются простые изображения компонентов.В отличие от топологии или блок-схемы, электронная принципиальная схема иллюстрирует фактические соединения. Электронная схема обеспечивает прохождение тока по всей полосе.

Эта схема включает в себя три основных элемента для работы, такие как источник напряжения, токопроводящую дорожку для облегчения прохождения тока и лампочку, которая использует поток тока для работы. Помимо этого, электронная схема включает в себя ряд электронных компонентов для обеспечения различных функций, которые иллюстрируют относительное расположение всех элементов с их соединениями.

Что такое символы электронных схем?

Условные обозначения схем электроники представлены виртуально в виде принципиальных схем. В каждой цепи есть стандартные символы, которые используются для обозначения компонентов. Для обозначения основных электронных устройств используются различные символы электронных схем. Символы схем в основном используются для рисования электронных схем, таких как переключатели, провода, источники, земля, резистор, конденсатор, диоды, индукторы, логические вентили, транзисторы, усилители, трансформатор, антенна и т. Д.Эти символы электрических и электронных цепей используются в принципиальных схемах, чтобы объяснить, как цепь соединена между собой.

Обозначения электронных схем – это знаки, рисунки или пиктограммы различных компонентов, обозначающие электронные компоненты на принципиальной схеме электронной схемы. Хотя эти символы компонентов меняются в зависимости от страны из-за некоторых общих принципов, установленных ANSI и IEC для обозначения компонентов.

Обозначения электронных схем в основном включают провода, источники питания, резисторы, конденсаторы, диоды, транзисторы, измерители, переключатели, датчики, логические вентили, аудиоустройства и другие компоненты.


Важность символов электронных схем

Электронные символы в основном используются для сокращения текста, а также для понимания принципиальной схемы. Эти символы идентичны во всей отрасли. Добавление точки, линии, букв, штриховки и цифр обеспечивает точное значение символа. Чтобы понять схемы и связанные с ними значения символов; нужно знать основную форму различных символов.

Эти символы необходимы для проектирования схем, которые представлены электронными чертежами для передачи информации о проводке, схемах, расположении оборудования и его деталях, чтобы упростить компоновку компонентов.

Условные обозначения компонентов

Условные обозначения различных электронных компонентов перечислены ниже.

  • Аттенюатор обозначается «ATT»
  • Мостовой выпрямитель обозначается «BR»
  • Батарея обозначается «BT»
  • Конденсатор обозначен буквой «C»
  • Диод обозначается буквой «D»
  • Предохранитель обозначен буквой «F»
  • Интегральная схема обозначается буквами «IC» или «U».
  • Разъем
  • Jack обозначен буквой «J»
  • Катушка индуктивности обозначена буквой «L»
  • Громкоговоритель обозначается «LS»
  • Штекер обозначен буквой «P»
  • Блок питания обозначается «PS»
  • Транзистор обозначается буквами «Q» или «TR».
  • Резистор обозначен буквой «R»
  • Переключатель обозначен буквами «S» или «SW»
  • Трансформатор обозначен буквой «T»
  • Контрольная точка обозначается «TS»
  • Переменный резистор обозначается как «VR»
  • Преобразователь обозначен знаком «X»
  • Кристалл обозначается XTAL
  • Стабилитрон обозначается буквами «Z» или «ZD»

Обозначения электронных схем для схем цифровой логики

Схематические символы цифровой логики включают следующее.

Обозначения электронных схем для цифровых логических схем
SR Flip-Flop

Это бистабильное устройство, основная функция которого заключается в хранении 1-битных данных на его 2-дополнительных выходах.

Вьетнамки JK

В JK FF (Джек Килби) буква «J» используется для установки, а буква «K» используется для сброса через внутреннюю обратную связь.

D Вьетнамки

В D Flip-flop, D означает Delay или Data, это один из видов триггеров с одним входом, который переключает между двумя дополнительными выходными сигналами

Защелка данных

Защелка данных используется для хранения 1-битных данных на его единственном входе, когда на разрешающем выводе (EN) установлен низкий уровень, и четко выдает выходной бит данных, когда на выводе EN установлен высокий уровень

Мультиплексор 4-1

Мультиплексор используется для передачи данных через один из его входных контактов на определенную выходную линию

Демультиплексор 1-4

Демультиплексор используется для передачи данных через единственный входной вывод на одну из различных выходных линий

Провода

Провод – это двухконтактный, одинарный и гибкий материал, который позволяет течь через него.В основном они используются для подключения источников питания к печатной плате и между компонентами. Различные типы проводов будут как

Провода

Провода: Одиночный провод с двумя выводами будет передавать ток от одного компонента к другому.

Соединение проводов: Соединение двух или более проводов называется соединенными проводами. Соединение или короткое замыкание проводов в одной точке указывает на «каплю».

Провода не соединены: В сложных принципиальных схемах некоторые провода могут не соединяться с другими, в этом случае обычно используется перемычка.

Обозначения электронных схем для источников питания

A Блок питания / блок питания – электронное устройство, которое подает электроэнергию на электрическую нагрузку. Поток электрического тока будет измеряться в ваттах. Функция источника питания заключается в том, что он преобразует энергию из одной формы в другую в соответствии с нашими требованиями. Различные типы блоков питания

Обозначения электронных схем для источников питания

Cell Circuit: Подает электроэнергию от клеммы большего размера (+) с положительным знаком.

Цепь батареи: A Батарея состоит из двух или более ячеек, функция цепи батареи такая же, как и у цепи ячеек.

Обозначение цепи постоянного тока: Постоянный ток (DC) всегда течет в одном направлении.

Обозначение цепи переменного тока: Переменный ток (переменный ток) периодически меняет направление.

Цепь предохранителя: Предохранитель пропускает достаточный ток и используется для защиты от перегрузки по току.

Трансформатор: Он используется для производства переменного тока, энергия передается между первичной и вторичной обмотками в виде взаимной индуктивности.

Солнечный элемент: Преобразует энергию света в электрическую.

Земля: Он подает 0 В на цепь, которая будет подключаться к земле.

Источник напряжения: Подает напряжение на элементы схемы.

Источник тока: Подает ток на элементы схемы.

Источник напряжения переменного тока: Он подает напряжение переменного тока на элементы схемы.

Источник контролируемого напряжения: Он генерирует контролируемое напряжение на элементы схемы.

Управляемый источник тока: Вырабатывает контролируемый ток в элементах схемы.

Резисторы

Резистор – это пассивный элемент, препятствующий протеканию тока в цепи. Это двухконтактный элемент, рассеивающий свою энергию в виде тепла. Резистор выйдет из строя из-за перетекания через него электрического тока. Сопротивление измеряется в омах и сопротивлении, калькулятор цветового кода резистора используется для расчета стоимости резистора в соответствии с его цветами.

Резисторы

Резистор: Это двухконтактный компонент, ограничивающий прохождение тока.

Реостат: Это двухконтактный компонент, который используется для регулировки протекания тока.

Потенциометр: Потенциометр – это трехконтактный компонент, который регулирует поток напряжения в цепи.

Preset: Preset – это недорогой регулируемый резистор, который работает с помощью небольших инструментов, таких как отвертки.

Конденсаторы

Конденсатор, обычно называемый конденсатором, представляет собой пассивный компонент с двумя выводами, который может накапливать энергию в виде электричества.Это аккумуляторные батареи, которые в основном используются в источниках питания. В конденсаторах электрические пластины отличаются диэлектрической средой, и они действуют как фильтр, который пропускает только сигналы переменного тока и блокирует сигналы постоянного тока. Конденсаторы подразделяются на различные типы, которые обсуждаются ниже.

Конденсаторы

Конденсатор: Конденсатор используется для хранения энергии в электрической форме.

Поляризованный конденсатор: Хранит электрическую энергию, он должен быть односторонним.

Переменный конденсатор: Эти конденсаторы используются для управления емкостью путем регулировки ручки.

Подстроечный конденсатор: Эти конденсаторы используются для управления емкостью с помощью отвертки или аналогичных инструментов.

Диоды

Диод – это электронный компонент с двумя выводами: анодом и катодом. Это позволяет электронному току течь от катода к аноду, но блокирует другое направление. Диод будет иметь низкое сопротивление в одном направлении и высокое сопротивление в другом направлении.Диоды подразделяются на различные типы, которые обсуждаются ниже.

Диоды

Диод: Диод пропускает ток в одном направлении.

Светоизлучающий диод: Он излучает свет, когда через него проходит электрический ток.

Стабилитрон: Обеспечивает постоянный электрический ток после напряжения пробоя.

Фотодиод: Фотодиод преобразует свет в соответствующий ток или напряжение.

Туннельный диод: Туннельный диод используется для очень высокоскоростных операций.

Диод Шоттки: Диод Шоттки предназначен для передачи низкого падения напряжения.

Транзисторы

Транзисторы изобретены в 1947 году в Bell Laboratories для замены электронных ламп, которые будут контролировать поток тока и напряжения в цепях. Это трехполюсное устройство, усиливающее ток, транзисторы играют важную роль во всей современной электронике.

Обозначения электронных схем для транзисторов

Транзистор NPN: Легированный полупроводниковый материал P-типа помещается между двумя полупроводниковыми материалами N-типа.Клеммы – это эмиттер, база и коллектор.

Транзистор PNP: Легированный полупроводниковый материал N-типа помещается между двумя полупроводниковыми материалами P-типа. Клеммы – эмиттер, база и коллектор.

Фототранзистор: Он похож на биполярные транзисторы, но преобразует свет в ток.

Полевой транзистор: FET контролирует проводимость с помощью электрического поля.

N-канальный JFET: Переходные полевые транзисторы просты в переключении на полевые транзисторы.

P-channel JFET: Полупроводник P-типа помещается между переходами N-типа.

Расширенный МОП-транзистор: Аналогичен МОП-транзистору, но без проводящего канала.

MOSFET истощения: Ток течет от истока к клемме стока.

Метров

Измеритель – это прибор, используемый для измерения напряжения и тока в электрических и электронных компонентах. Они используются для измерения сопротивления и емкости электронных компонентов.

Счетчики

Вольтметр: Применяется для измерения напряжения.

Амперметр: Используется для измерения силы тока.

Гальванометр: Используется для измерения малых токов.

Омметр: Он используется для измерения электрического сопротивления определенного резистора.

Осциллограф: Используется для измерения напряжения относительно времени для сигналов.

Коммутаторы

Переключатель – это электрический / электронный компонент, который будет соединять электрические цепи, когда переключатель замкнут, в противном случае он разорвет электрическую цепь, когда переключатель разомкнут.

Обозначения электронных схем для переключателей

Нажимной переключатель: Он пропускает ток при нажатии переключателя.

Нажмите, чтобы выключить переключатель: Он заблокирует прохождение тока при нажатии переключателя.

Однополюсный однопозиционный переключатель (SPST): Проще говоря, это переключатель ВКЛ / ВЫКЛ, который разрешает поток только тогда, когда переключатель находится в положении ВКЛ.

Однополюсный двухпозиционный переключатель (SPDT): В этом типе переключателя ток течет в двух направлениях.

Двухполюсный однопозиционный переключатель (DPST): Это сдвоенный переключатель SPST, в основном используемый для электрических линий.

Двухполюсный двухпозиционный переключатель (DPDT): Это двойной переключатель SPDT.

Реле: Реле – это простой электромеханический переключатель, состоящий из электромагнита и набора контактов. Они спрятаны во всевозможных устройствах.

Аудиоустройства

Эти устройства преобразуют электрический сигнал в звуковые и наоборот, которые будут слышны людям.На принципиальной схеме это электронные компоненты ввода / вывода.

Символы электронных схем для аудиоустройств

Микрофон: преобразует звуковой или шумовой сигнал в электрический сигнал.

Наушник: преобразует электрический сигнал в звуковой.

Громкоговоритель: преобразует электрический сигнал в звуковой сигнал, но будет усиливать версию.

Пьезопреобразователь: преобразует поток электрической энергии в звуковой сигнал.

Звонок: Преобразует электрический сигнал в звуковой.

Зуммер: преобразует электрический сигнал в звуковой.

Датчики

Датчики будут обнаруживать или обнаруживать движущиеся объекты и устройства, они преобразуют эти сигналы в электрические или оптические. Например, датчик температуры используется для определения температуры в комнате. Различные типы датчиков:

Датчики

Светозависимый резистор: Эти датчики обнаруживают свет.

Термистор: Эти датчики определяют тепло или температуру.

Логические ворота

Логические вентили являются основными строительными блоками в цифровых схемах, логические вентили будут иметь два или три входа и один выход. Выход, производимый логическими вентилями, основан на определенной логике. Значения основных логических вентилей представляются в двоичном формате, если мы наблюдаем их таблицы истинности.

Обозначения электронных схем для основных логических вентилей

И вентиль: Выходное значение ВЫСОКОЕ, когда два входа ВЫСОКОЕ.

OR Gate: Выходное значение ВЫСОКОЕ, когда один из входов ВЫСОКИЙ.

НЕ Gate: Выход является дополнением к входу.

Логический элемент И-НЕ: Дополнением логического элемента И является вентиль И-НЕ.

Ворота ИЛИ: Дополнением ворот ИЛИ является ворота И-НЕ.

X-OR Gate: Выход ВЫСОКИЙ, когда на его входах встречается нечетное число ВЫСОКОГО.

Шлюз X-NOR: Выход ВЫСОКИЙ, когда на его входах встречается четное число ВЫСОКИЙ.

Обозначения электронных схем для других компонентов

Это некоторые из электронных / электрических компонентов, которые используются в электронных схемах или электрических схемах.

Обозначения электронных схем для других компонентов

Осветительная лампа: Это лампа, которая загорается при прохождении определенного тока.

Контрольная лампа: Преобразует электричество в свет.

Индуктор: Он будет генерировать магнитное поле, когда через него протекает ток.

Антенна: Используется для передачи и приема радиосигналов.

Фототранзистор

Фототранзистор – это устройство, используемое для преобразования энергии света в электрическую для генерации как напряжения, так и тока.

Символ фототранзистора

Оптоизолятор

Этот компонент передает электрические сигналы между двумя изолированными цепями с помощью света. Они используются, чтобы избежать высоких напряжений, которые влияют на систему из-за приема сигнала.

Оптоизолятор

Операционный усилитель

Операционный усилитель или операционный усилитель используется для усиления колебаний между двумя входами для создания усиления по напряжению, которое в 100000 раз превышает разницу. Напряжение o / p не может быть высоким по сравнению с напряжениями источника питания.

Операционный усилитель

7-сегментный дисплей

На рынке доступно несколько устройств отображения, в которых 7-сегментный дисплей является одним из типов.В этом случае каждый дисплей включает в себя семь отдельных светодиодов, которые расположены в модели для отображения чисел от 0 до 9, а дополнительный светодиод используется для десятичной точки.

7-сегментный дисплей

Двигатель

Двигатель – это преобразователь, который изменяет энергию с электрической на кинетическую.

Символ двигателя
Соленоид

Проволочная катушка, которая используется для создания магнитного поля при прохождении через нее тока, известна как соленоид. Он включает в себя железный сердечник внутри катушки, который используется в качестве преобразователя для изменения энергии с электрической на механическую путем перетаскивания чего-либо.

Соленоид
Переменный резистор

Этот резистор включает два контакта, которые используются для управления протеканием тока. Например, регулировка скорости двигателя, регулировка яркости лампы, регулировка скорости потока заряда в конденсаторе в схеме синхронизации.

Переменный резистор

Итак, это все электронные символы для схем. Надеюсь, эта статья даст вам краткую информацию, прочитав приведенную выше статью. Кроме того, по любым вопросам, касающимся этой статьи или проектов электроники, пожалуйста, поделитесь своими ценными предложениями, комментируя в разделе комментариев ниже.Вот вам вопрос, что такое активные и пассивные компоненты?

Стандартные символы JIC для электрических лестничных схем

Эти графические символы чаще всего используются на лестничных диаграммах для электрических цепей управления гидравлической мощностью. Это стандартные символы JIC (Объединенного промышленного совета), утвержденные и принятые NMTBA (Национальная ассоциация производителей станков). Они взяты из Приложения к спецификации NMTBA EGPl-1967. Помните, что стандарты JIC носят рекомендательный характер.Их использование в промышленности или торговле полностью добровольно.

ОБОЗНАЧЕНИЯ УСТРОЙСТВА
Эти сокращения предназначены для использования на схемах вместе с соответствующим символом из приведенных выше схем, чтобы расширить информацию о функциях устройства. Подходящие номера префиксов (1, 2, 3, 4 и т. Д.) Могут быть добавлены, чтобы различать несколько похожих устройств. Можно добавить буквы суффикса (A, B, C, D и т. Д.), Чтобы различать несколько наборов контактов на одном устройстве.

Примеры: 1-CR-A, 1-CR-B, 3-CR-A и т. Д.

AM – Амперметр ГРД – Земля RH – Реостат
CAP – конденсатор HTR – Нагревательный элемент RSS – поворотный переключатель
CB – Автоматический выключатель LS – Концевой выключатель S – переключатель
CI – прерыватель цепи LT – Контрольная лампа SOC – розетка
КОН – Подрядчик M – Стартер двигателя SOL – Соленоид
CR – Реле управления MTR – Двигатель SS – Селекторный переключатель
CS – Кулачковый переключатель PB – Кнопка T – Трансформатор
CTR – Счетчик POT – Потенциометр TAS – Темп.Активированный переключатель
F – вперед PRS – Бесконтактный переключатель TB – клеммная колодка
FB – Блок предохранителей PS – Реле давления T / C – Термопара
ДУТ – Датчик протока R – Задний ход TGS – Тумблер
FS – Поплавковый выключатель REC – Выпрямитель TR – Реле задержки времени
FTS – ножной переключатель RECEP – Розетка VM – Вольтметр
FU – предохранитель RES – Резистор VS – Вакуумный выключатель

© 1990, компания Womack Machine Supply Co. Эта компания не несет ответственности за ошибки в данных, а также за безопасную и / или удовлетворительную работу оборудования, разработанного на основе этой информации.

Графический символ – обзор

Наборы выбора и языковые процессоры

Концепция набора выбора ранее упоминалась как массив экранных опций, из которых пользователь может выбрать формирование своих высказываний с помощью устройства AAC. Набор для выбора может содержать отдельные буквы, слова, целые фразы, фотографии или графические символы, представляющие языковые концепции.Выбор в отношении содержания набора для выбора, вероятно, будет зависеть от ряда факторов, включая когнитивные и языковые способности человека. Однако на представление и порядок элементов может влиять их система доступа – например, человек, который использует переключатели для доступа к текстовой системе, может извлечь выгоду из того, что их набор выбора будет организован в соответствии с частотой встречаемости букв в их язык, а не в традиционном алфавитном порядке, чтобы минимизировать количество нажатий переключателей, необходимых для генерации слова.

Существует несколько различных организационных подходов к представлению словаря на высокотехнологичном устройстве AAC. Словарь может быть организован семантически, с элементами, упорядоченными в соответствии с таксономической категоризацией, грамматически, с элементами, упорядоченными по их использованию или их порядку в речи, в алфавитном порядке с элементами, расположенными в соответствии с их алфавитным порядком, или схематично, где элементы представлены прагматически связанными с конкретный контекст или деятельность. Выбор организации словарного запаса будет зависеть от тщательной оценки навыков человека.

Семантическая организация словарного запаса включает группировку языковых концепций, представленных словами или графическими символами, в таксономические категории, которые обычно соответствуют представлениям взрослого о том, как такие концепции должны быть организованы. Было высказано предположение, что имеются ограниченные данные о том, отражают ли такие устройства то, как дети младшего возраста организуют язык (Fallon et al., 2003), особенно абстрактные грамматические концепции.

Грамматическая организация словарного запаса – это подход, при котором представленные словарные элементы расположены в соответствии с их функциями в разговорной речи.Это может включать подходы «основной лексики», когда часто встречающиеся слова, часто местоимения и глаголы, выделяются на первый план с целью повышения гибкости и помощи пользователю AAC в развитии языка (Drager et al., 2010). Этот подход, вероятно, будет включать элемент цветового кодирования различных элементов языка, как будет обсуждаться позже.

Алфавитная организация словарного запаса включает в себя расположение словарных элементов в алфавитном порядке родного языка пользователя, действуя аналогично персонализированному словарю для пользователя.Такой подход потребует от пользователя развития некоторых базовых навыков грамотности и понимания алфавита и алфавитного порядка (Drager et al., 2010).

Схема организации может включать системы на основе сеток, в которых словарь, необходимый для определенного контекста, такого как посещение магазина, или деятельности, такой как словарь, специфичный для игры, представляется пользователю в стандартном формате сетки. Сетки могут включать в себя целые высказывания или отдельные слова и начало предложения. Этот подход может также включать использование визуальных отображений сцен – фотографий или других графических изображений событий или контекстов, значимых для человека (например,g., детский класс), со словарными концепциями, встроенными в сцену (Light and McNaughton, 2013) с использованием «горячих точек», которые при активации создают сообщения. Исследования показывают, что этот подход может поддержать детей младшего возраста, которые, как предполагалось, часто классифицируют словарные элементы в соответствии со схемой, зависящей от контекста – например, связывая слова книга или учитель с контекстом классной комнаты.

По мере того, как область AAC становится все более устоявшейся, в настоящее время существует ряд коммерчески и свободно доступных «готовых» словарей.Хотя клиницистам и лицам, осуществляющим уход, полезно использовать такие ресурсы, чтобы сэкономить время и обеспечить отправную точку для создания словарного запаса, важно помнить, что все словари потребуют настройки, чтобы сделать их специфичными для потребностей человека. . Это особенно актуально для словарей, основанных на категоризации, где следует тщательно продумать содержание каждой категории, чтобы обеспечить пользователю быстрый доступ к релевантным и мотивирующим словам.

При рассмотрении организации набора для выбора, особенно если он должен быть представлен в формате сетки, единообразие макета должно быть основным соображением для клиницистов и разработчиков систем. В частности, при работе с динамическими устройствами отображения, которые перемещаются между страницами, упорядочение языковых концепций согласованным образом с согласованными визуальными индикаторами, такими как раскрашивание компонентов языка в соответствии с согласованным «ключом», облегчит обучение пользователя работе с системой. эффективно (Light and Drager, 2007).Как и в случае с позиционированием метода ввода, согласованность в размещении и идентификации элементов в наборе выбора снизит когнитивную нагрузку и будет способствовать автоматизму. Последовательное позиционирование неязыковых функций, таких как «говорить», «очистить» и «удалить» во всей системе, еще больше повысит автоматичность взаимодействия пользователя с выбранным набором.

Набор выбора может также включать в себя один или несколько методов повышения скорости. Поскольку пользователи систем AAC обычно общаются со скоростью, значительно меньшей, чем разговорный язык, от 2 до 15 слов в минуту (слов в минуту) по сравнению (Beukelman and Mirenda, 1998) со скоростью около 120–150 слов в минуту для разговорной речи, несколько методов увеличения скорость, с которой создается язык, может быть учтена.Они могут включать в себя предсказание слов или завершение слов на основе частотных моделей, которые могут со временем адаптироваться к манере речи пользователя. Кроме того, предварительно сохраненные фразы могут значительно сократить количество вариантов выбора, необходимых для создания полных предложений. Такие фразы особенно полезны для общения, например, для приветствий, часто используемых вопросов или комментариев. Фразы могут быть предварительно сохранены самим пользователем или его службой поддержки. Точно так же расширение аббревиатуры может позволить пользователю ввести небольшую группу букв, которые затем автоматически расширяются программным обеспечением (например,g., ввод NP можно расширить до фразы «без проблем»). Банк предложений или фраз, при котором пользователь может получить полностью предварительно сохраненное высказывание путем поиска по ключевым словам, также может повысить скорость разговора.

В последние годы технический прогресс означает, что пользователям AAC стали доступны дополнительные методы повышения скорости передачи.

Добавить комментарий

Ваш адрес email не будет опубликован.
