ДЖОУЛЬ (Joule), Джеймс Прескотт

Английский физик Джеймс Прескотт Джоуль родился в Солфорде близ Манчестера в семье богатого пивовара. Получил домашнее образование. В течение нескольких лет его учил математике, физике, началам химии известный физик и химик Джон Дальтон , под влиянием которого Джоуль уже в 19 лет начал экспериментальные исследования.

В 1838 г. в журнале «Анналы электричества» («Annals of Electricity») появилась его статья с описанием электромагнитного двигателя, в 1840 г. он обнаружил эффект магнитного насыщения, в 1842 г. – явление магнитострикции. Под влиянием работ Майкла Фарадея Джоуль обратился к изучению тепловых эффектов тока, результатом чего стало открытие закона, называющегося теперь законом Джоуля – Ленца (в 1842 г. независимо этот закон был открыт русским физиком Э.Х.Ленцем). Согласно этому закону, количество теплоты, выделяющейся в проводнике с током, пропорционально сопротивлению проводника и квадрату силы тока.

Джоуль внёс большой вклад в развитие термодинамики . В 1843 г. он занялся новой проблемой: доказательством существования количественного соотношения между «силами» разной природы, приводящими к выделению тепла. Первые его опыты состояли в измерении количества тепла, выделяющегося в сосуде с водой, в котором под действием опускающегося груза вращался электромагнит, а сам сосуд был помещён в магнитное поле. В этих опытах он впервые определил механический эквивалент теплоты (4,2 Дж/кал в современных единицах), а в последующие годы исследовал тепловые эффекты при продавливании жидкости через узкие отверстия (1844), сжатии газа (1845) и т.д. Все эти опыты привели Джоуля к открытию закона сохранения энергии. Впоследствии его именем была названа единица измерения всех видов энергии – механической, тепловой, электрической, лучистой и др.

В 1847 г. Джоуль познакомился с Уильямом Томсоном и исследовал вместе с ним поведение газов в различных условиях. Результатом этого сотрудничества стало открытие эффекта охлаждения газа при медленном адиабатическом протекании его через пористую перегородку (эффект Джоуля – Томсона).

Этот эффект используется для сжижения газов. Кроме того, Джоуль построил термодинамическую температурную шкалу, рассчитал теплоёмкость некоторых газов, вычислил скорость движения молекул газа и установил ее зависимость от температуры, Обнаружил явление магнитного насыщения при намагничивании ферромагнетиков.

Среди наград и почестей, которых был удостоен учёный, – золотая медаль Лондонского королевского общества (1852), медаль Копли (1866), медаль Альберта (1880). В 1872 и 1877 гг. Джоуль был избран президентом Британской ассоциации по распространению научных знаний.

Джеймс Джоуль – довольно известная личность. Все мы знаем это имя еще со школьных уроков физики. Однако тогда никто не углублялся в его биографию и достижения, а ведь его жизненный путь очень интересен. В статье мы рассмотрим подробную биографию ученого, а также поговорим о том, чего он достиг.

Детские годы

Джеймс Джоуль, биографию которого мы рассматриваем, появился на свет в 1818 году, 24 декабря. Мальчик родился в богатой семье хозяина пивоваренного завода, располагавшегося в Солфорде. Джеймс получал образование на дому. Первым его учителем по началам физики, химии и элементарной математики был Дальтон. С 15-летнего возраста мальчик работал на заводе отца и принимал непосредственное участие в управлении им. Эту деятельность он совмещал с обучением в течении года.

Первые исследования

Когда начал интересоваться наукой Джеймс Джоуль? Краткая биография парня рассказывает о том, что свои первые исследования он начал проводить в 1837 году. Тогда его очень интересовал вопрос замены паровых машин на электрические на пивоваренном заводе отца. Уже через год молодой человек опубликовал свою первую работу по электричеству в одном из научных журналов. Посоветовал ему это сделать его учитель Джон Дэвис, который, кстати, являлся близким другом Стерджена, изобретшего электродвигатель. Журнал, в котором печатался Джеймс Джоуль, тоже принадлежал Стерджену. В 1840 году молодой исследователь при намагничивании ферромагнетиков заметил эффект магнитного насыщения. С этого момента и вплоть до 1845 года активно изучал электромагнитные явления экспериментальным путем.

Закон Джоуля

Чем же занимается дальше Джоуль Джеймс Прескотт? Краткая биография мужчины продолжается тем, что в 1841 году он открывает закон о квадратичной зависимости между силой тока и теплом, которое выделяется. Позже закон получил его имя, но нам он известен как закон Джоуля – Ленца, потому что в 1842 году он был открыт физиком немецкого происхождения из России Эмилием Ленцем. По достоинству открытие ученого оценено не было. Лондонское королевское общество проигнорировало его, а саму работу удалось опубликовать в скромном периодическом журнале.

Работа лектором

Но кем же работал Джеймс Джоуль? Интересные факты про этого человека редкость, но известно, что он был лектором. Уже известный нам Стерджен переехал в Манчестер и открыл там Галерею практических знаний, куда и пригласил Джоуля на место лектора. Удивительно, некоторых студентов обучал сам Джеймс Джоуль!

В своих исследованиях того времени ученый много времени уделял вопросу об экономической выгоде электромагнитных двигателей. Сначала он считал, что электромагниты имеют огромные возможности, но вскоре лично убедился в том, что паровые машины куда эффективнее. Результаты этого исследования Джоуль опубликовал, не скрывая собственного разочарования.

Открытия ученого происходили очень быстро. Уже в 1842 году он описывает магнитострикцию, которая заключается в том, что тела меняют свои размеры и объемы при разной степени намагниченности. Через год он заканчивает исследования по поводу тепловыделения в проводниках и публикует свои результаты. Они заключались в том, что выделяемое тепло берется не извне. Это полностью опровергало теорию теплорода, приверженцы которой тогда еще существовали.

В период с 1843 по 1850 год мужчина занимается проведением ряда исследований, совершенствуя свою технику и подтверждая многими опытами верность принципа сохранения энергии.

Семья

В 1844 году Джоули меняют место жительства. На новом месте мужчина знакомится со свей будущей женой Амелией Граймс. В 1847 году пара сочетается браком, и у них рождается дочь и сын. В это же время в доме Джоуль оборудует себе удобную лабораторию для проведения опытов. Однако счастье его длилось недолго, потому что в 1854 году любимая жена умирает.

Общее описание исследований

К концу 1840-х годов работы героя нашей статьи получают всеобщее признание. В 1847 году ученый знакомится с Томсоном, который высоко оценивает экспериментальную технику Джоуля. Далее ученые начинают сотрудничать. Представления Томсона о молекулярно-кинетической теории сформировались во многом под влиянием идей Джеймса. Вместе ученые создают термодинамическую температурную шкалу.

Кажется, что Джеймс Джоуль и его открытия не стареют, ведь уже спустя год он предлагает использовать модель газа для анализа возникновения тепловых эффектов при повышении давления. Модель газа Джоуля состояла из упругих шариков микроскопического размера, которые создавали давление при касании стенок сосуда. Исследования ученого были опубликованы в «Философских трудах Королевского общества» по совету немецкого физика Клаузиуса. Эта работа оказала огромное влияние на становление и развитие термодинамики, несмотря на то, что позже в исследованиях Джоуля была найдено множество ошибок. Кроме того, эксперименты похожи на те, которые в 1870-х годах проводил Ван-дер-Ваальс для моделирования реального газа.

В 1850 году мужчина становится членом Лондонского королевского общества. В исследованиях, проведённых в 1851 году, которые касаются создания теоретической модели теплоты как движения маленьких упругих частиц, ученый очень точно рассчитал для некоторых газов теплоемкость. Через год вместе со своим старым другом Томсоном описывает явление изменения температуры газа при адиабатическом дросселировании. Позже этот эффект получил название Джоуля – Томсона. Более того, это открытие поспособствовало возникновению нового раздела естествознания – физики низких температур.

В 1850-е годы исследователь публикует целую серию статей, посвященных электрическим измерениям. Несмотря на возможность использования современных конструкций, Джеймс Джоуль был уверен в том, что только путем эксперимента можно получить самые точные результаты.

В 1859 году ученый занимается исследованием термодинамических свойств твердых тел. Обнаруживает нестандартные свойства каучука в сравнении с другими материалами. Через год в сферу его интересов попадают миражи, атмосферные грозы и метеориты, которые он пытается объяснить с научной точки зрения.

Эквивалент тепла

С 1843 года ученый занимался поисками механического эквивалента тепла. Благодаря опытам ему удается показать, что определённое количество теплоты можно превратить в определенное количество механической силы. В этом же году он публикует результаты исследований, а уже через год формулирует закон теплоемкости для кристаллических тел, который известен как закон Джоуля – Коппа. Однако точную формулировку и опытное подтверждение своего закона Джоуль представил только в 1864 году.

После этого Джоуль Джеймс Прескотт, краткая биография которого изложена выше, посвящает себя исследованию тепловыделения при пропускании через узкие трубки жидкости. В период с 1847 по 1850 год ему удаётся вывести максимально точный механический эквивалент тепла. Он используется металлический калориметр, который устанавливает на деревянной скамейке. В этом опыте он исследовал количество теплоты, которые выделяется при вращении из-за трения оси. Некоторые оценки ученого очень близки к точным значениям, которые были найдены в прошлом веке.

Борьба за авторство

В 1840-х годах в печатных изданиях развернулась нешуточная дискуссия о том, кто же является открывателем закона сохранения энергии, между Майером и Джоулем. Фактически Майер опубликовал свою работу раньше, но к ней никто не отнесся серьезно, так как по профессии он сам был доктором. Закон Джеймса Джоуля нашел большую поддержку, ведь его кандидатуру на то время поддерживали такие ученые, как Стокс, Фарадей и Томсон. Некоторые открыто поддерживали Майера, акцентируя внимание на том, что он первый сделал открытие, другие же защищали право на авторство Джоуля. В конце концов приоритет авторства оставили Майеру.

Память

Физик Джеймс Прескотт Джоуль награжден Королевской медалью. В 1860 году стал президентом Манчестерского литературного и философского общества. Кроме того, имеет научные степени доктора права дублинского Тринити-колледжа, доктора права в Эдинбургском университете и доктора гражданского права в Оксфордском университете. В 1866 году получил медаль Копли, а в 1880 году сталь обладателем медали Альберта. Через 8 лет правительство назначило ему пожизненную пенсию. Джоуль дважды становился президентом Британской научной ассоциации.

В 1889 году его именем была названа единица измерения количества теплоты, энергии, работы. В ратуше Манчестера есть памятник ученому, который расположен напротив памятника Дальтону.

Джеймс Прескотт Джоуль (англ. James Prescott Joule; 24 декабря 1818, Солфорд, Ланкашир, Англия, Великобритания – 11 октября 1889, Сэйл, Чешир, Англия, Великобритания) – английский физик, внесший значительный вклад в становление термодинамики. Обосновал на опытах закон сохранения энергии. Установил закон, определяющий тепловое действие электрического тока. Вычислил скорость движения молекул газа и установил ее зависимость от температуры.

Экспериментально и теоретически изучал природу тепла и обнаружил её связь с механической работой, в результате практически одновременно с Майером пришёл к концепции всеобщего сохранения энергии, что, в свою очередь, обеспечило формулировку первого закона термодинамики. Работал с Томсоном над абсолютной шкалой температуры, описал явление магнитострикции, открыл связь между током, текущим через проводник с определённым сопротивлением и выделяющимся при этом количеством теплоты (закон Джоуля – Ленца). Внёс значительный вклад в технику физического эксперимента, усовершенствовал конструкции многих измерительных приборов.

В честь Джоуля названа единица измерения энергии – джоуль.

Родился в семье зажиточного владельца пивоваренного завода в Солфорде близ Манчестера, получил домашнее образование, притом в течение нескольких лет его учителем по элементарной математике, началам химии и физики был Дальтон. С 1833 года (с 15 лет) работал на пивоваренном заводе, и, параллельно с обучением (до 16 лет) и занятиями наукой до 1854 года участвовал в управлении предприятием, пока оно не было продано.

Первые экспериментальные исследования начал уже в 1837 году, заинтересовавшись возможностью замены паровых машин на пивоварне на электрические. В 1838 году по рекомендации одного из своих учителей Дэвиса (англ. John Davies), близким другом которого был изобретатель электродвигателя Стёрджен, опубликовал первую работу по электричеству в научном журнале Annals of Electricity, организованном за год до этого Стёрдженом, работа была посвящена устройству электромагнитного двигателя. В 1840 году обнаружил эффект магнитного насыщения при намагничивании ферромагнетиков, и в течение 1840-1845 годов экспериментально изучает электромагнитные явления.

Изыскивая лучшие способы измерения электрических токов, Джеймс Джоуль в 1841 году открыл названный его именем закон, устанавливающий квадратичную зависимость между силой тока и выделенным этим током в проводнике количеством теплоты (в русской литературе фигурирует как закон Джоуля – Ленца, так как 1842 году независимо этот закон был открыт российским физиком Ленцем). Открытие не было оценено Лондонским королевским обществом, и работу удалось опубликовать лишь в периодическом журнале Манчестерского литературного и философского общества (англ. Manchester Literary and Philosophical Society).

В 1840 году в Манчестер переезжает Стёрджен и возглавляет Галерею практических знаний (англ. Royal Victoria Gallery for the Encouragement of Practical Science) – коммерческое выставочно-образовательное учреждение, куда в 1841 году приглашает Джоуля как первого лектора.

В работах начала 1840-х годов исследовал вопрос экономической целесообразности электромагнитных двигателей, поначалу полагая, что электромагниты могут быть источником неограниченного количества механической работы, но вскоре убедился, что с практической точки зрения паровые машины того времени были эффективнее, опубликовав в 1841 году выводы, что эффективность «идеального» электромагнитного двигателя на 1 фунт цинка (используемого в аккумуляторах) составляет всего лишь 20 % от эффективности парового на 1 фунт сжигаемого угля, не скрывая при этом разочарования.

В 1842 году обнаруживает и описывает явление магнитострикции, заключающееся в изменении размеров и объёма тела при изменении его состояния намагниченности. В 1843 году формулирует и публикует окончательные результаты работ по исследованию тепловыделения в проводниках, в частности, экспериментально показывает, что выделяемое тепло никоим образом не забирается из окружения, что бесповоротно опровергало теорию теплорода, сторонники которой всё ещё оставались в то время. В том же году заинтересовался общей проблемой количественного соотношения между различными силами, приводящими к выделению теплоты, и, придя к убеждению в существовании предсказанной Майером (1842) определённой зависимости между работой и количеством теплоты, ищет численное соотношение между этими величинами – механический эквивалент тепла. В течение 1843-1850 годов проводит серию экспериментов, непрерывно совершенствуя экспериментальную технику и каждый раз подтверждая принцип сохранения энергии количественными результатами[⇨].

В 1844 году семья Джоулей переехала в новый дом в Уэлли-Рэйдж (англ. Whalley Range), где для Джеймса была оборудована удобная лаборатория. В 1847 году женился на Амелии Граймс, вскоре у них появились сын и дочь, в 1854 году Амелия Джоуль умерла.

В 1847 году знакомится с Томсоном, который даёт высокую оценку экспериментальной технике Джоуля, и с которым впоследствии плодотворно сотрудничает, во многом под влиянием Джоуля формируются и представления Томсона на вопросы молекулярно-кинетической теории. В первых же совместных работах Томсон и Джоуль создают термодинамическую температурную шкалу.

В 1848 году для объяснения тепловых эффектов при повышении давления предлагает модель газа как состоящего из микроскопических упругих шариков, столкновение которых со стенками сосуда и создаёт давление, и давая оценку скорости «упругих шариков» водорода около 1850 м/c. По рекомендации Клаузиуса эта работа была опубликована в «Философских трудах Королевского общества», и, хотя в ней впоследствии были выявлены серьёзные изъяны, она оказала значительное влияние на становление термодинамики, в частности, идейно перекликается с работами по Ван-дер-Ваальса начала 1870-х годов по моделированию реального газа.

К концу 1840-х годов работы Джоуля получают всеобщее признание в научном сообществе, и в 1850 году он избран действительным членом Лондонского королевского общества.

В работах 1851 года, совершенствуя свои теоретические модели представления теплоты как движения упругих частиц, достаточно точно теоретически рассчитал теплоёмкость некоторых газов. В 1852 году обнаруживает, измеряет и описывает в серии совместных с Томсоном работ эффект изменения температуры газа при адиабатическом дросселировании, известный как эффект Джоуля – Томсона, ставший впоследствии одним из основных методов получения сверхнизких температур, тем самым способствовав появлению физики низких температур как отрасли естествознания.

В 1850-е годы публикует большую серию статей о совершенствовании электрических измерений, предлагая конструкции вольтметров, гальванометров, амперметров, обеспечивающие высокую точность измерений; в целом в течение всей научной практики Джоуль уделял значительное внимание экспериментальной технике, позволяющей получать высокоточные результаты.

В 1859 году исследует термодинамические свойства твёрдых тел, измеряя тепловой эффект при деформациях, и отмечает нестандартные в сравнении с другими материалами свойства каучука.

В 1860-е годы интересуется природными явлениями, предлагая возможные объяснения природы атмосферных гроз, миражей, метеоритов.

В 1867 году Джоуль по схеме, предложенной Томсоном проводит для Британской научной ассоциации измерения эталона механического эквивалента теплоты, но получает результаты, расходящиеся со значениями, получающимися из чисто механических опытов, однако уточнение условий механических экспериментов подтвердили точность измерений Джоуля и в 1878 году эталон сопротивления был пересмотрен.

На начальных этапах деятельности Джоуль ставил эксперименты и занимался исследованиями исключительно на собственные средства, однако после продажи пивоварни в 1854 году материальное положение постепенно ухудшилось, и пришлось пользоваться финансированием различных научных организаций, а в 1878 году назначена государственная пенсия. С детства страдал из-за болезни позвоночника, а с начала 1870-х годов из-за плохого состояния здоровья практически не работал. Скончался в 1889 году

Механический эквивалент тепла

Начиная с 1843 года Джоуль ищет подтверждение принципа сохранения энергии и пытается вычислить механический эквивалент тепла. В первых опытах измеряет нагрев жидкости, в которую погружён соленоид с железным сердечником, вращающийся в поле электромагнита, проводя измерения в случаях сомкнутой и разомкнутой обмотки электромагнита, потом усовершенствует эксперимент, исключая ручное вращение и приводя электромагнит в действие опускающимся грузом. По результатам измерений формулирует соотношение:

Количество теплоты, которое в состоянии нагреть 1 фунт воды на 1 градус по Фаренгейту, равно и может быть превращено в механическую силу, которая в состоянии поднять 838 фунтов на вертикальную высоту в 1 фут

Результаты экспериментов публикует в 1843 году в статье «О тепловом эффекте магнитоэлектричества и механическом значении тепла». В 1844 году формулирует первый вариант закона теплоёмкости сложных кристаллических тел, известный как закон Джоуля – Коппа (Копп (нем. Hermann Kopp) в 1864 году дал точную формулировку и окончательное экспериментальное подтверждение).

Далее, в опыте 1844 года измеряет тепловыделение при продавливании жидкости через узкие трубки, в 1845 году – измеряет теплоту при сжатии газа, а в опыте 1847 года сравнивает затраты на вращение мешалки в жидкости с образовавшейся в результате трения теплотой.

В работах 1847-1850 годов даёт ещё более точный механический эквивалент тепла. Им использовался металлический калориметр, установленный на деревянной скамье. Внутри калориметра находилась ось с расположенными на ней лопастями. На боковых стенках калориметра располагались ряды пластинок, препятствовавшие движению воды, но не задевавшие лопасти. На ось снаружи калориметра наматывалась нить с двумя свисающими концами, к которым были прикреплены грузы. В экспериментах измерялось количество теплоты, выделяемое при вращении оси из-за трения. Это количество теплоты сравнивалось с изменением положения грузов и силой, действующей на них.

Эволюция значений механического эквивалента тепла, полученная в экспериментах Джоуля (в футо-фунтах или футо-фунт-силе на британскую термическую единицу):
838 (4,51 Дж/кал), 1843;
770 (4,14 Дж/кал), 1844;
823 (4,43 Дж/кал), 1845
819 (4,41 Дж/кал), 1847
772,692 (4,159 Дж/кал), 1850.

Последняя оценка близка к сверхточным значениям измерений, осуществлённым в XX веке.

Борьба за приоритет в открытии закона сохранении энергии

Со второй половины 1840-х годов на страницах «Трудов Французской академии наук» (фр. Comptes rendus hebdomadaires des séances de l”Académie des sciences) развернулась острая дискуссия о приоритете в открытии закона сохранения энергии для термодинамических систем между Джоулем и Майером, и, хотя публикация Майера вышла несколько раньше, он, будучи врачом по профессии, не воспринимался всерьёз, тогда как Джоуля уже поддерживали крупные физики, в частности, его доклад 1847 года в Британской научной ассоциации получил высокие оценки присутствовавших на заседании Фарадея, Стокса и Томсона. Тимирязев, позднее рассматривая эту дискуссию, отмечал последовательность аргументации Майера в борьбе с «мелкой завистью цеховых ученых ». Гельмгольц, опубликовавший принцип сохранения энергии в 1847 году, в 1851 году обращает внимание на работы Майера, а в 1852 году открыто признаёт его приоритет.

Следующий виток борьбы за приоритет произошёл в 1860-е годы, когда закон получил всеобщее признание в научной среде. Тиндаль в 1862 году в публичной лекции показывает приоритет Майера, и на его точку зрения становится Клаузиус. Тэт, известный пробританскими патриотическими взглядами, в серии публикаций настаивает на приоритете Джоуля, не признавая за работой Майера 1842 года физического содержания, ему оппонирует Клаузиус, а философ Дюринг, одновременно принижая значение работ Джоуля и Гельмгольца, активно настаивает на приоритете Майера, что во многом послужило окончательному признанию приоритета Майера.

Признание и память

В 1850 году избран членом Лондонского королевского общества. В 1852 году за работы по количественному эквиваленту тепла награждён первой Королевской медалью. В 1860 году избран почётным президентом Манчестерского литературного и философского общества (англ. Manchester Literary and Philosophical Society).

Получил научные степени доктора права дублинского Тринити-колледжа (1857), доктора гражданского права (англ. DCL) Оксфордского университета (1860), доктора права (LL.D.) Эдинбургского университета (1871).

В 1866 году Джоулю присуждена медаль Копли, в 1880 году – медаль Альберта. В 1878 году правительством ему была назначена пожизненная пенсия в 215 фунтов.

В 1872 и 1877 годах дважды избирался президентом Британской научной ассоциации (англ. British Association for the Advancement of Science).

На втором Международном конгрессе электриков, проходившем в 1889 году – год смерти Джоуля, его именем названа унифицированная единица измерения работы, энергии, количества теплоты, для которой не требовался коэффициент перехода между механической работой и теплом (механический эквивалент тепла), ставшая одной из производных единиц СИ с собственным именем.

В Манчестерской ратуше установлен памятник Джоулю работы скульптора Альфреда Гильберта (англ. Alfred Gilbert), напротив памятника Дальтону.

В 1970 г. Международный астрономический союз присвоил имя Джеймса Джоуля кратеру на обратной стороне Луны.

Джеймс Прескотт Джоуль ($1818$ – $1889$) – английский физик, который внес значительный вклад в становление термодинамики.

Биография

Замечание 1

Он был сыном Бенджамина Джоуля, владельца относительно большой пивоварни.
Первоначальное образование Джеймс Джоуль получает от частных наставников, в основном из-за его плохого состояния здоровья. У него были проблемы с позвоночником, но с течением времени его состояние улучшилось, но на протяжении всей своей жизни ученый оставался сгорбившимся, это отразилось на его характере и способствовало его застенчивости.

С $1834$ он учился у Джона Дальтона в Манчестере в литературно-философском обществе. Как и Дальтон, Джоуль был убежденным сторонником атомной теории, в то время как многие ученые в этот период все еще скептически к ней относились.

В последующие годы Джеймс Джоуль учился у Джона Дэвиса и заинтересовался электричеством, он и его брат экспериментировали, поражая электрическим током, друг друга и слуг семьи.

Замечание 2

Научные достижения

Электричество

Замечание 3

Первоначально наука для Джоуля была в качестве хобби, но даже во время работы на пивоваренном заводе он начал исследовать возможности для замены котлов на недавно изобретенный электрический двигатель.

Движимый отчасти желанием оценить экономические последствия такой замены, он фокусируется на измерениях, с помощью которых можно определить, какой источник энергии является более эффективным. Таким образом, в $1841$ году он открыл закон Джоуля при котором теплота, выделяемая прямым действием любого гальванического тока пропорциональна квадрату величины тока, умноженному на сопротивление проводника. (Производная единица энергии или работы, Джоуля, была названа в его честь). Джоуль пришел к выводу, что сжигать фунт угля будет более экономичным, чем тратить драгоценные фунты цинка для электрической батареи.

Джоуль пытается представить результаты перед Королевским обществом , но его там приняли за провинциального дилетанта.

В $1843$ году Джоуль вычислил количество механической работы, необходимой для получения эквивалентного количества тепла. Эта величина была названа “механическим эквивалентом тепла”. Опять он представил доклад о своих выводах на этот раз в Британской ассоциации содействия развитию науки. Опять же ответ был невосторженным. Несколько ведущих журналов также отказались опубликовать документы по работе Джоуля.

Работа Джоуля о соотношении тепла, электричества и механической работы в значительной степени игнорировалась до $1847$ года. Только Уильям Томсон признал, что работа Джоуля вписывалась в объединяющий шаблон, который уже начал появляться в физике, и он с энтузиазмом одобрил работу Джоуля.

В $1849$ году Джоуль прочитал свой доклад, озаглавленный как “О механическом эквиваленте теплоты” в Королевском обществе, Фарадей выступил в качестве своего спонсора. В следующем году Королевское общество опубликовало статью Джоуля.

Джоуль. Открытия этого физика применяются во всем мире. Какой путь прошел ученый? Какие открытия он совершил?

Жизнь выдающегося физика

24 декабря 1818 года родился Джеймс Джоуль. Биография будущего физика начинается в английском городке Солфорде, в семье успешного владельца пивоварни. Обучение мальчика происходило в домашних условиях, некоторое время физику и химию ему преподавал Благодаря ему английский физик и полюбил науку.

Джоуль не обладал крепким здоровьем, много времени он просиживал дома, проводя физические опыты и эксперименты. Уже в 15 лет, из-за болезни отца, ему пришлось управлять пивоварней вместе с братом. Работа на отцовском заводе не давала возможности поступить в университет, поэтому Джеймс Джоуль всецело отдавался домашней лаборатории.

С 1838 по 1847 год физик активно изучает электричество и делает свои первые научные успехи. В журнале Annals of Electricity он публикует статью об электричестве, а в 1841 открывает новый физический закон, который сейчас носит его имя.

В 1847 году Джоуль заключает первый и единственный брак с Амелией Граймс. Вскоре у них рождаются Элис Амелия и Бенджамин Артур. В 1854 году жена и сын погибают. Сам Джоуль умирает в 1889 году в Англии, в городе Сейле.

За всю свою жизнь он публикует около 97 работ по физике, некоторые из них написаны совместно с другими учеными: Лайоном, Томсоном и т. д. За выдающиеся научные достижения и открытые законы физики он награжден несколькими медалями и получал пожизненную пенсию от правительства Великобритании в размере около 200 фунтов.

Первые работы и эксперименты

Наблюдая за паровыми двигателями на пивоварне отца, Джеймс Джоуль решил заменить их электрическими для эффективности работы. В 1838 году он публикует в научном журнале статью, в которой расписывает устройство придуманного им электромагнитного двигателя. В 1840 году на пивоварне появляются новые электрические двигатели, а физик продолжает изучение электрического тока и выделения теплоты. Позже оказалось, что паровые двигатели были гораздо эффективнее.

В ходе экспериментов Джоуль создает термометры, которые способны измерять температуру с точностью до 1/200 градуса. Это позволяет ему углубиться в изучение В 1840 году, благодаря дальнейшим наблюдениям, физик обнаруживает эффект магнитного насыщения. В этом же году он посылает в Королевское научное общество работу «Об образовании теплоты при помощи электрического тока». Статью не оценили. Опубликовать её согласился лишь манчестерский литературно-философский журнал.

Закон Джоуля-Ленца

Непризнанная Лондонским научным обществом статья впоследствии оказалась одним из главных достижений ученого. В статье Джеймс Джоуль говорил о зависимости между силой тока и количеством выделенной теплоты. Он утверждал, что количество теплоты, которое выделяется в проводнике, прямо пропорционально сопротивлению проводника, квадрату силы и времени прохождения тока.

В это время подобную теорию разрабатывал Эмилий Ленц. То, что проводимость металлического проводника зависит от температуры, русский физик обнаружил ещё в 1832 году. Для точного определения температуры в проводнике ученый изобрел специальный сосуд, в который заливался спирт. Проволока, через которую пропускался ток, опускалась в сосуд. Далее отслеживалось, за какое время спирт нагреется. Джоуль Джеймс Прескотт использовал похожий метод, только в качестве жидкости использовал воду.

Результаты многолетних исследований Ленц опубликовал только в 1843 году, но в его трудах было больше точных научных обоснований, чем у Джоуля, работу которого вначале даже не захотели печатать. Учитывая первенство Джоуля и точные расчеты Эмилия Ленца, было решено назвать закон в честь обоих. Со временем закон Джоуля-Ленца положил начало термодинамике.

Магнитострикция

Параллельно со свойствами электрического тока Джеймс Джоуль изучает В 1842 году он замечает, что железо изменяется в размерах под воздействием магнитных волн. Если металлические стержни поместить в магнитное поле, их длина станет чуть больше.

Научное сообщество сомневалось в существовании здесь какого-либо открытия. Изменение размеров стержней было настолько ничтожным, что человеческий глаз не улавливал его. Но физик разработал специальную технику, при помощи которой получил наглядные доказательства.

Позже выяснилось, что таким эффектом обладают и другие металлы, а само явление назвали магнитострикцией. Сейчас для открытия Джоуля нашли много способов применения. Например, материалом волновода для измерения уровня воды в резервуарах служат магнитострикционные металлы. Это явление используют и для изготовления меток в антикражевых системах.

Эксперименты с газом

В 40-х годах Джеймс Джоуль активно изучает свойства газа, а именно явления, связанные с его расширением и сжатием. Он проводил опыт с расширением разряженного газа, доказывая при этом, что его не зависит от объема. Важна только температура газа.

В 1848 году Джоуль впервые в измерил скорость молекул газа. Данный опыт стал ранней работой о кинетической теории газов, дав толчок для дальнейших исследований в этой области. Работу Джоуля позже продолжил шотландец Джеймс Максвелл.

За значительный научный вклад в честь английского физика была названа единица измерения работы, количества теплоты и энергии – Джоуль.

Джоуль и Томсон

Огромное влияние на деятельность Джоуля и его признание в научном мире оказал Уильям Томсон. Ученые познакомились в 1847 году, когда Джоуль представлял Британской ассоциации ученых доклад об измерениях механического эквивалента теплоты.

До Томсона Джоуля не воспринимали серьезно в научных кругах. Кто знает, может быть, мы и не узнали бы открытые им законы физики, если бы Уильям Томас не объяснил их важность «снобам» британского сообщества.

Вместе физики изучали свойства газов, открыв, что при адиабатическом дросселировании газ охлаждается. То есть температура газа (или жидкости) уменьшается во время прохождения через дроссель (изолированный клапан). Явление получило название эффекта Джоуля-Томсона. Сейчас это явление применяется для получения низких температур.

Ученые также занимались термодинамической шкалой, названной в честь титула лорда Кельвина, который принадлежал Уильяму Томсону.

Признание Джеймса Джоуля

Слава и признание все же настигли английского физика. В 50-х годах XIX века он становится членом Лондонского королевского общества и награждается Королевской медалью. В 1866 году он получает медаль Копли, а затем и медаль Альберта.

Несколько раз Джоуль становился президентом Британской научной ассоциации. Ему были присуждены научные степени доктора права в дублинском колледже, Эдинбургском и Оксфордском университетах.

В его честь установлена статуя в здании муниципалитета в Манчестере и мемориал в Вестминстерском аббатстве. На обратной стороне Луны существует кратер Джеймса Джоуля.

Заключение

Знаменитый ученый, именем которого названы законы физики и единицы измерения, мог бы и не добиться признания. Благодаря своему упорству и труду он не останавливался перед многочисленными отказами. В конце концов он доказал право на свое место под солнцем или хотя бы на лунном кратере.

Изобретения России // Закон Джоуля — Ленца

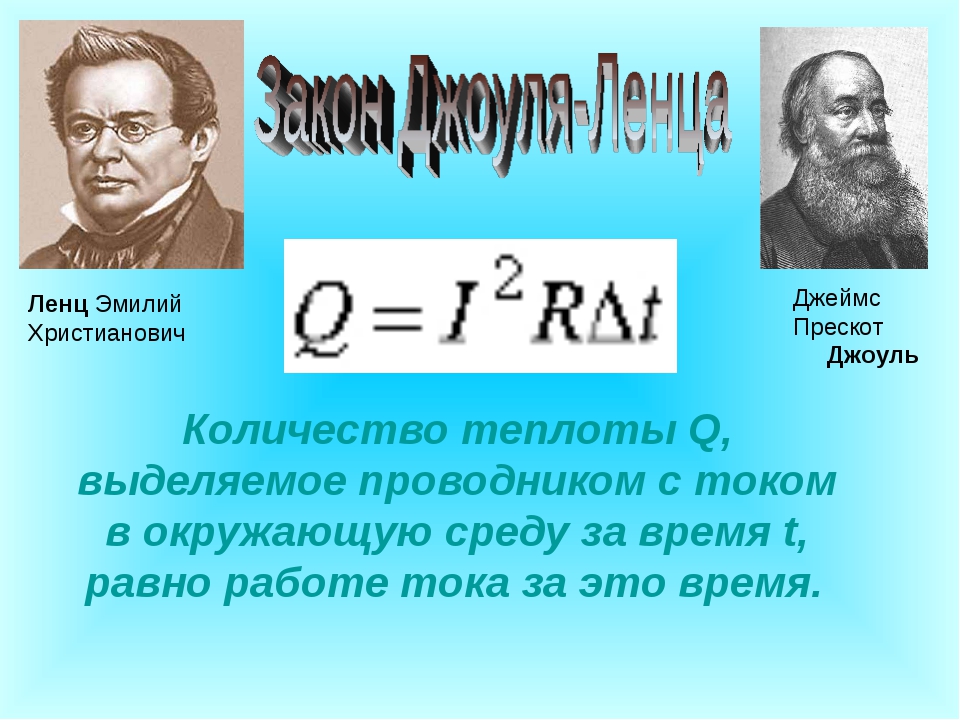

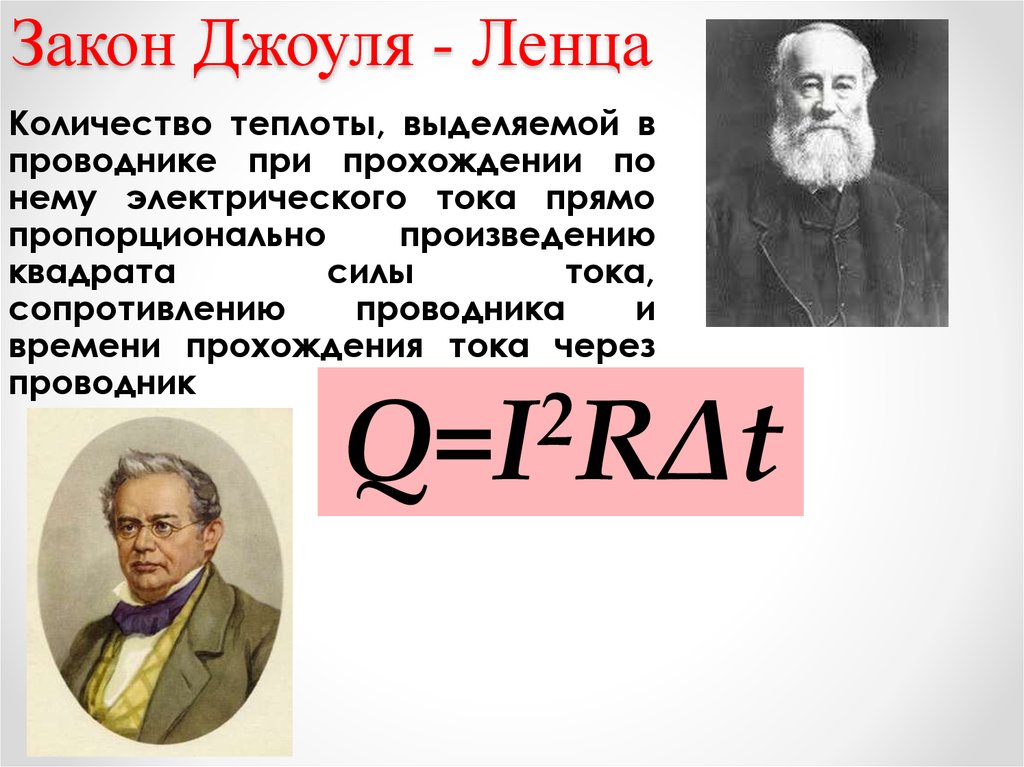

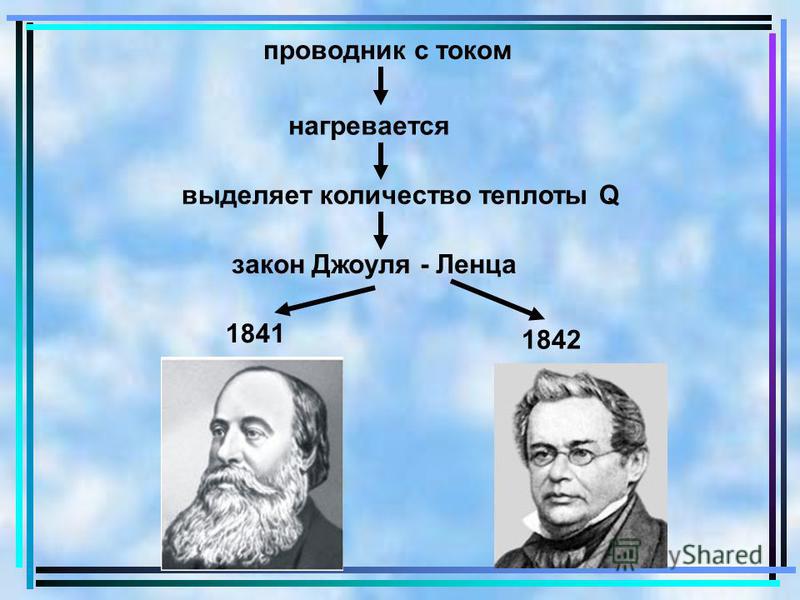

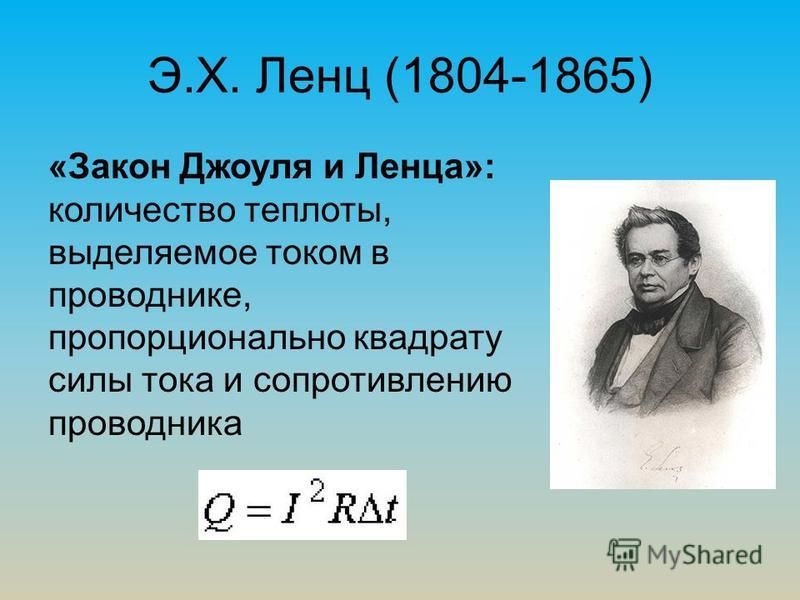

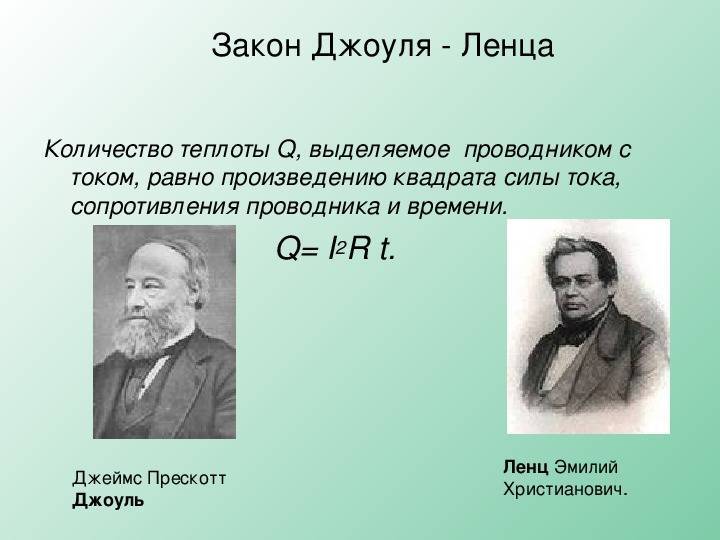

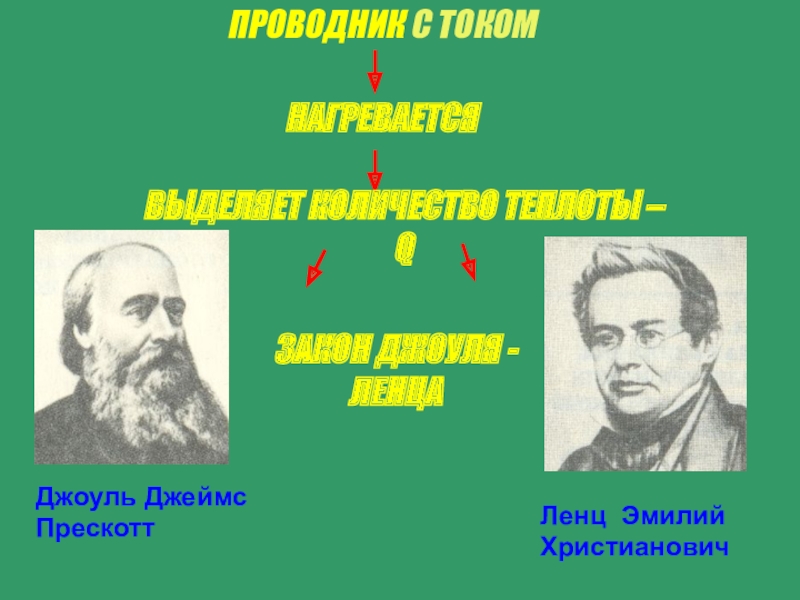

       Закон Джоуля — Ленца — физический закон, дающий количественную оценку теплового действия электрического тока. Установлен в 1841 году Джеймсом Джоулем и независимо от него в 1842 году Эмилием Ленцом

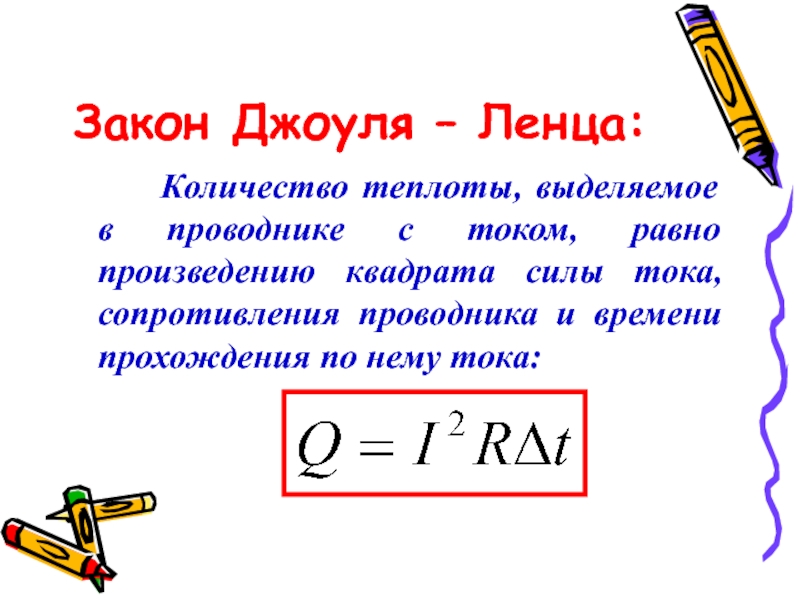

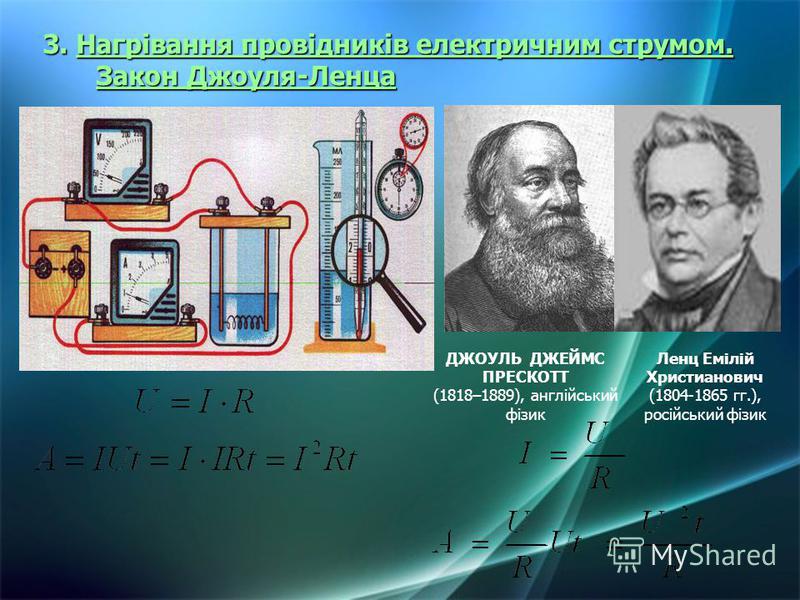

       Закон Джоуля-Ленца определяет меру теплового действия электрического тока. Дело в том, что электрический ток представляет собой перемещение заряда под действием электрического поля. Отсюда следует, что электрическое поле совершает работу.

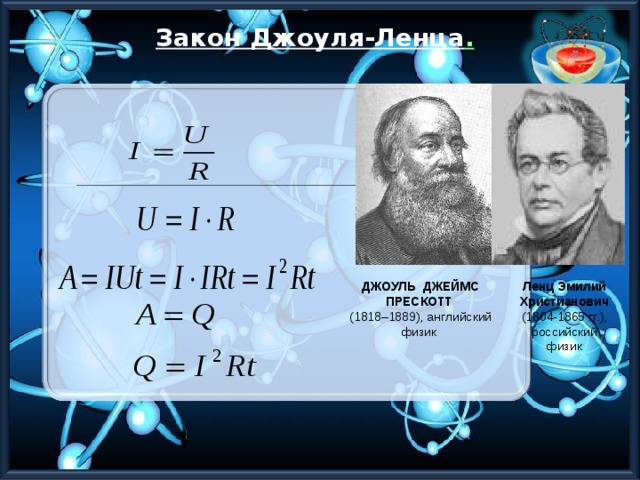

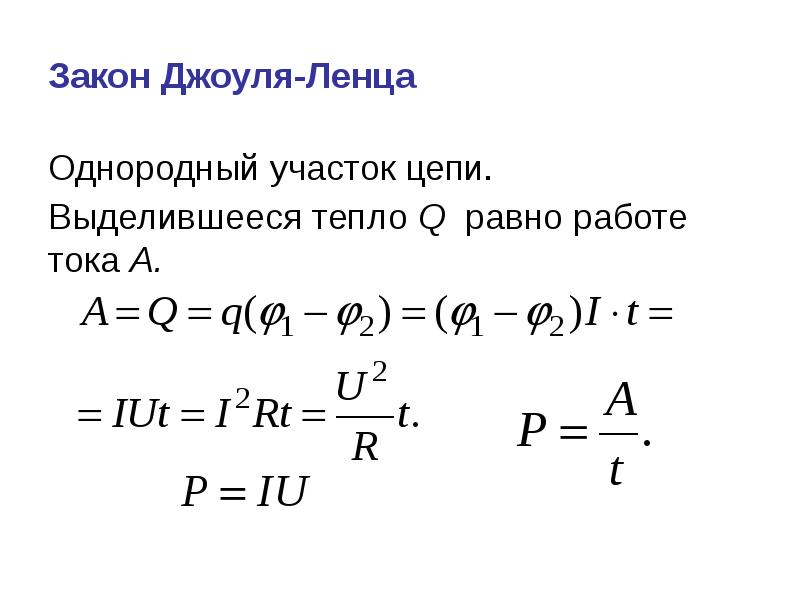

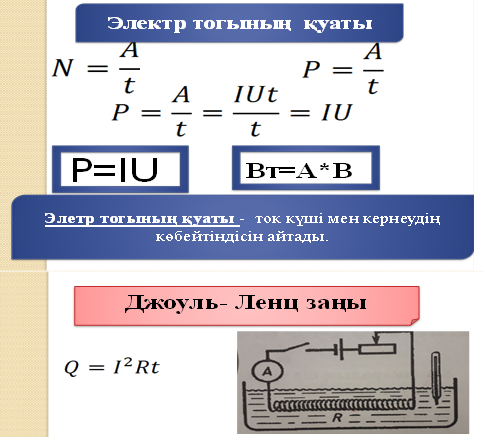

       dA = U dq = IU dt



       Заметим, что IU = P, т.е. мощность, значит P = dA/dt

       Теперь давайте подумаем. Если электрическое поле совершает работу и ток может обладать мощностью, то должна выделяться энергия. Каким образом и куда эта энергия уходит. Оказывается, если ток проходит по неподвижному металлическому проводнику, то вся работа тока идет на нагревание этого проводника.



       dQ = dA



       Другими словами, энергия переходит в другое качество, в тепловую энергию. Долго экспериментируя, независимо друг от друга Дж. Джоуль и Э. Х. Ленц пришли к единому выводу: количество теплоты, выделяющейся током в проводнике равно работе электрического поля по перемещению заряда за время t.

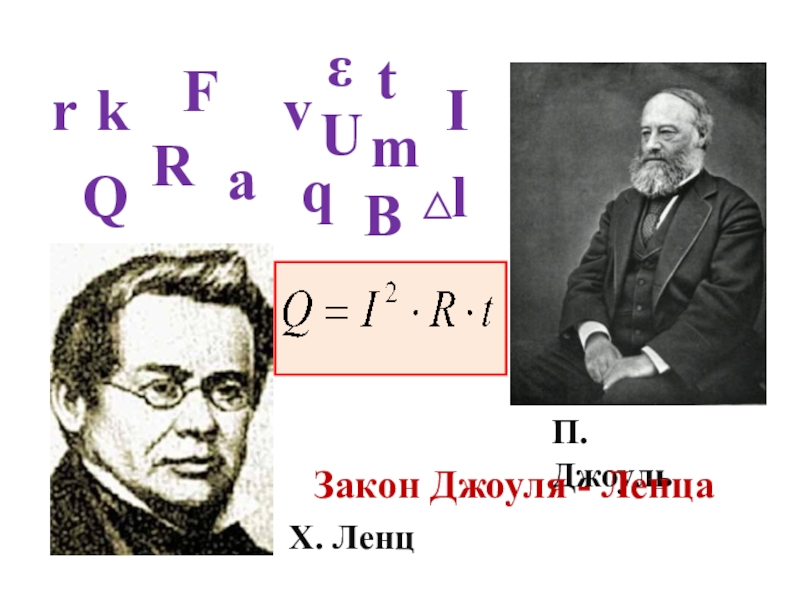

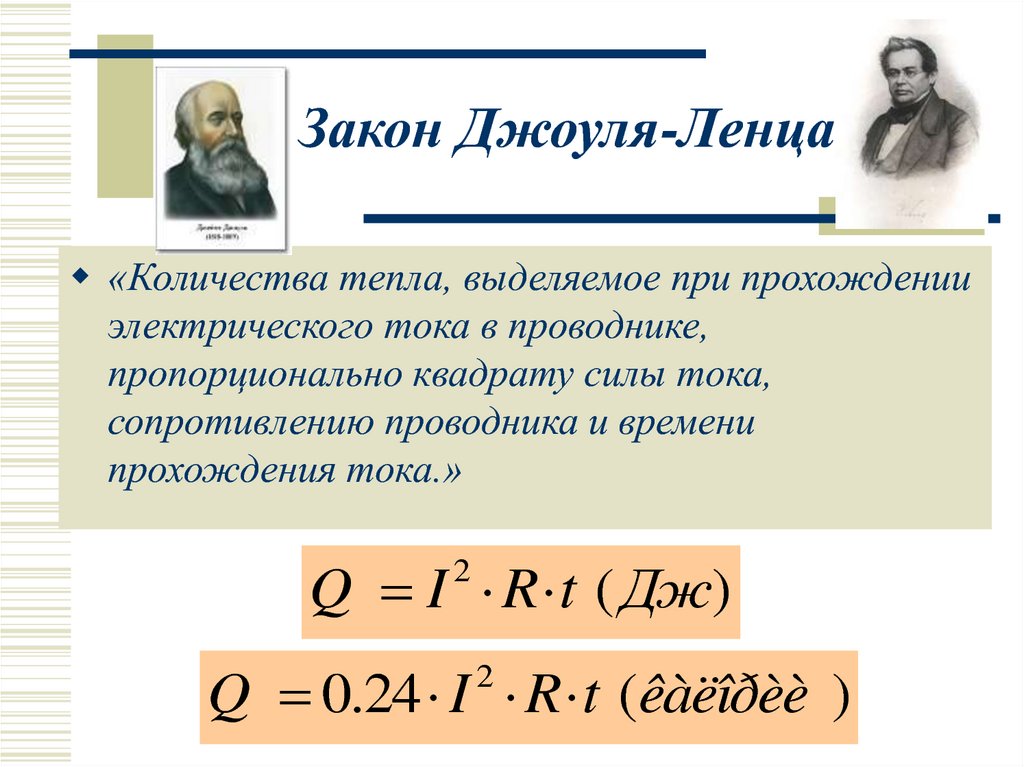

       Q = Ut = I2rt

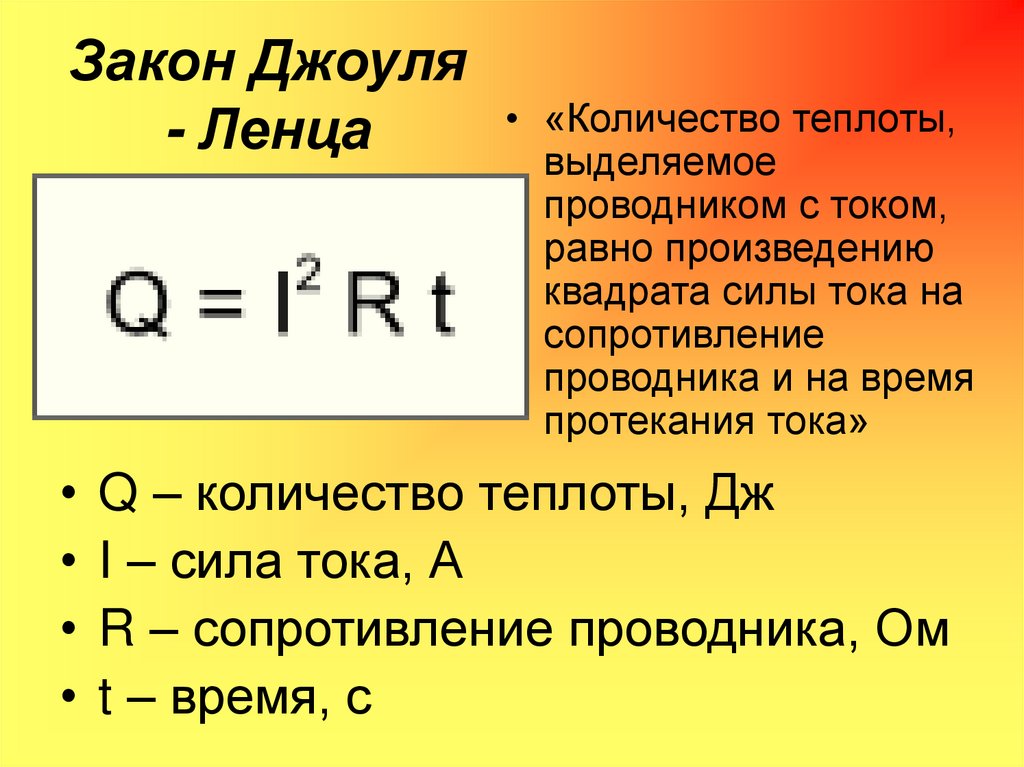

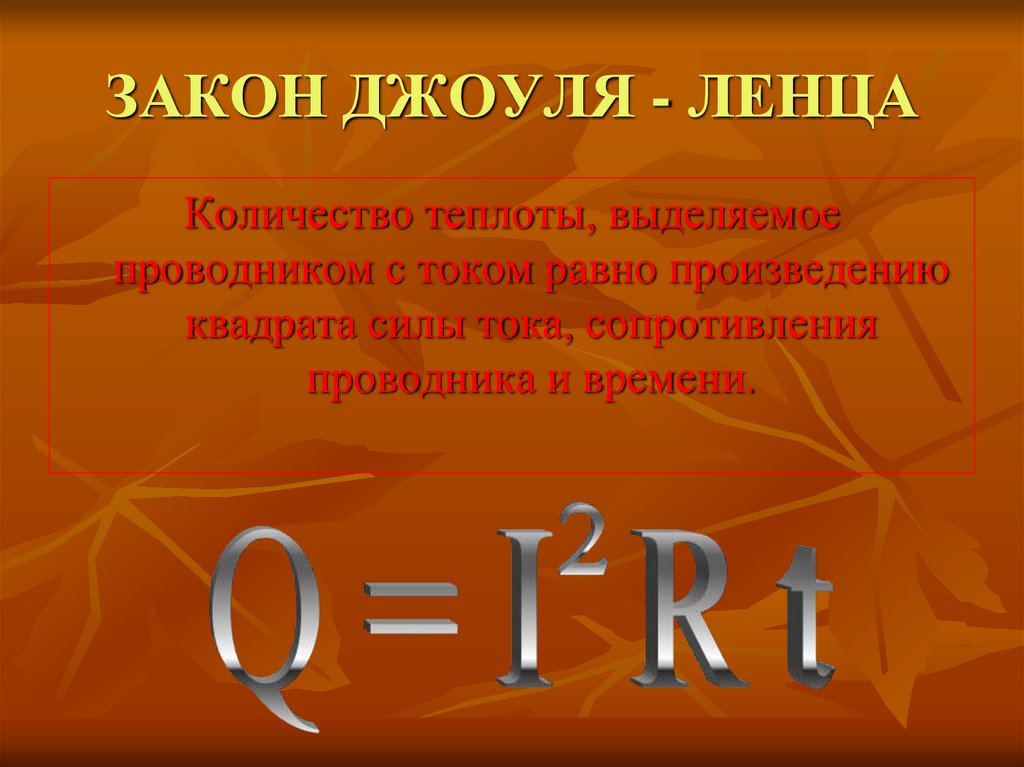

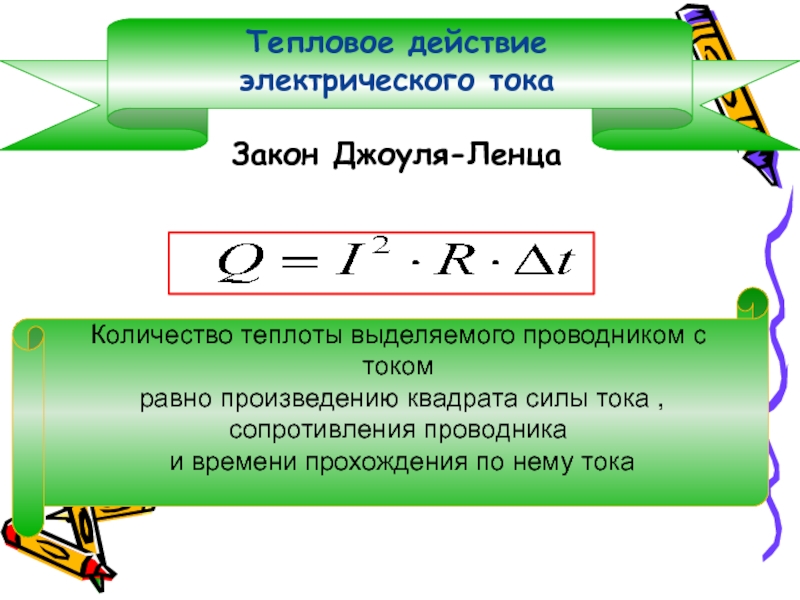

       Это и есть закон Джоуля – Ленца.

       Теперь посмотрим еще на один очень важный момент. Если выделить в проводнике элементарный цилиндрический объем dV = dS dl (ось цилиндра совпадает с направлением тока), то его сопротивление будет равно R = ρ dl/dS. Тогда, по закону Джоуля – Ленца

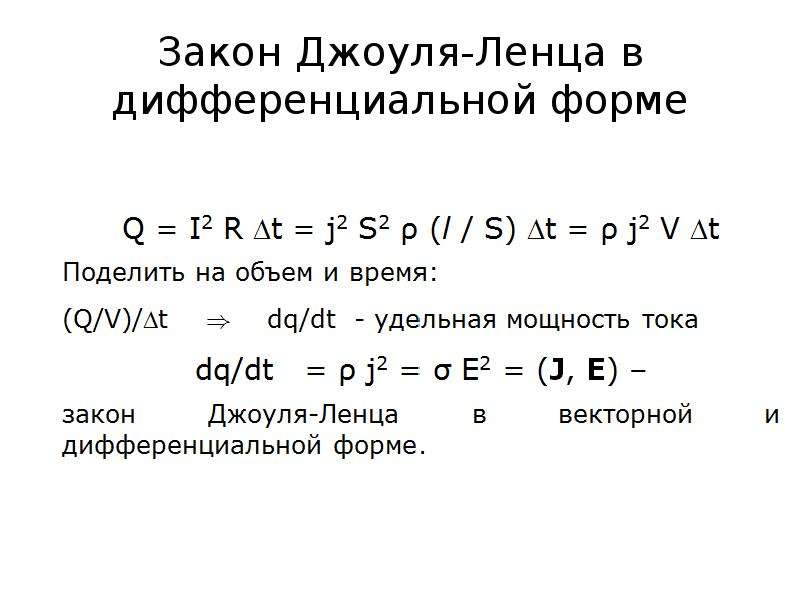

       dQ = I2r dt = ρ dl/dS (jdS)2 dt = ρj2 dV dt



       Количество теплоты, выделяющееся за единицу времени в единице объема, называется удельной тепловой мощностью тока

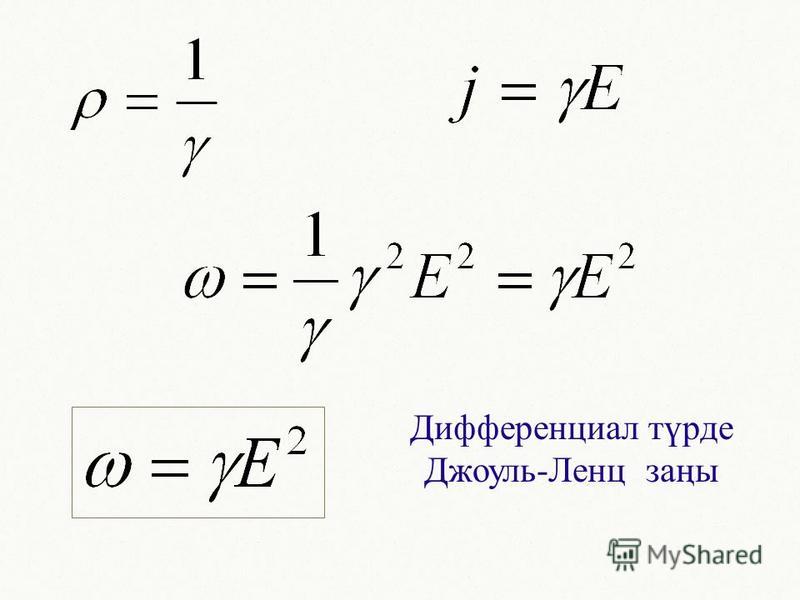

       w = ρj2



       То же можно записать используя дифференциальную форму закона Ома



       W = jE = γE2



       Последние два выражения являются обобщенным выражением закона Джоуля – Ленца.

       Единица измерения количества теплоты – Джоуль (Дж). 1 кал = 4,1868 Дж 1Дж = 0,24 кал

7.1. Оборачиваемость электрической и тепловой энергии. Закон Джоуля-Ленца

7.1. Оборачиваемость электрической и тепловой энергии. Закон Джоуля-Ленца

Многочисленные опыты, проведенные в конце XVIII – начале XIX века, позволили не только установить основные свойства и законы электричества, но и сформулировать эпохальный по своей значимости вывод об эквивалентности между теплотой и механической работой: работа, или, как впоследствии стали формулировать, «энергия», никогда не теряется, а лишь переходит из одного вида в другой. Этот вывод, получивший впоследствии название закона сохранения и превращения энергии (см. подраздел 1.2), и заключался в том, что теплоту можно обратить в механическую работу и наоборот и что из определенного количества теплоты можно получить только определенное количество механической работы. Можно привести тысячи примеров, когда с помощью этого закона нашли свое объективное толкование результаты опытов в различных областях естествознания.

Основными положениями закона сохранения энергии воспользовались и электротехники при определении, например, количества тепловой энергии, выделяющегося в гальванической батарее вследствие химической реакции и превращающегося впоследствии в электрическую энергию. Однако особенность электрической энергии состоит в том, что само по себе электричество неприменимо. Человечество не может использовать его непосредственно подобно тому, как оно согревается теплотой, видит благодаря свету и т.п. Можно пользоваться только действием электрического тока, при котором электричество переходит в другие формы энергии.

Одним из первых глубоко исследовал свойства электрического тока в 1801–1802 годах петербургский академик В.В. Петров (1761– 1834), который провел множество экспериментов по изучению неизвестных в то время законов электрического тока. Изучив работы своих предшественников, Петров пришел к выводу, что более полное и всестороннее исследование электрического тока возможно лишь с помощью крупных гальванических батарей, действие которых будет более интенсивным и легче наблюдаемым. Для своих опытов Петров построил самую крупную в мире в те годы батарею из 4200 медных и цинковых кружков, уложенных в четырех деревянных ящиках, и получил от нее электродвижущую силу около 1700 вольт. Благодаря «лежачей» конструкции тяжелые металлические кружки не выдавливали жидкости, которой пропитывались бумажные кружки, разделяющие цинковые и медные элементы. Для изоляции он покрыл внутренние стенки ящиков сургучным лаком. Общая длина батареи составила 12 м. Все это позволило ему построить «огромную наипаче» батарею, которой не знал ещё мир. Уже в 1801 году он нашел зависимость силы тока от поперечного сечения проводника, в то время как немецкий физик Ом, работавший над этими проблемами, опубликовал результаты своих опытов только в 1827 году. Очень скоро им было замечено, что при прохождении электрического тока по проводнику последний нагревается.

В своих работах В.В. Петров описывает опыты по электролизу растительных масел, в результате которых он обнаружил высокие электроизоляционные свойства этих масел. Позднее масла получили широкое применение в качестве электроизоляционного материала. Желая продемонстрировать явление электролиза одновременно в нескольких трубках с водой, Петров впервые применил параллельное соединение приемников электрического тока. Работы этого выдающегося ученого установили возможность практического использования электрического тока для нагревания проводников.

Эмилий Христианович Ленц (1804–1865) – известный российский физик и электротехник, академик Петербургской академии наук, ректор Петербургского университета – родился в Дерпте (ныне Тарту, Эстония) в семье чиновника. После второго курса Дерптского университета отправился в 1823 году в трехлетнее кругосветное плавание. С помощью сконструированных им приборов (глубометра и батометра) занимался физическими исследованиями в водах Берингова пролива, Тихого и Индийского океанов, установил происхождение теплых и холодных морских течений, открыл закон океанических циркуляций. В 1829 г. принял участие в экспедиции на Кавказ, где проводил магнитные, термометрические и барометрические измерения в горных районах Кавказа и на побережье Каспийского моря. В 1830 году был назначен экстраординарным профессором и директором физического кабинета при Петербургской АН, в 1836 г. возглавил кафедру физики в Петербургском университете, а в 1863 г. стал ректором этого университета. Основные его работы посвящены электромагнетизму, вопросам теории и практического применения электричества, исследования в области которого Ленц начал в 1831 году в лаборатории первого русского электротехника – академика В.В. Петрова. Ленц стоял у истоков первой в России школы физиков-электротехников, последователями которой стали А.С. Попов, Ф.Ф. Петрушевский, В.Ф. Миткевич и др.

Зависимость количества выделяемой теплоты от силы тока изучали английский физик Джеймс Джоуль и русский физик Эмилий Ленц. Они пропускали ток по спирали, помещенной в калориметр с водой. Через некоторое время вода нагревалась. По её температуре легко было вычислить количество выделившейся теплоты. Из проведенных опытов практически одновременно Джоуль и Ленц пришли к выводу, что при прохождении гальванического тока I по проводнику, обладающему определенным сопротивлением R, в течение времени t совершается работа А :

А = I 2 Rt,

проявляющаяся в виде выделившейся теплоты.

Этот важнейший вывод обратимости электрической и тепловой энергии, теоретически обоснованный Уильямом Томсоном, получил название закона Джоуля–Ленца, а именем Джоуля названа единица механической работы в системе СИ.

Комбинируя проводники различного сопротивления, включенные последовательно в общую цепь, можно добиться концентрированного выделения большого количества теплоты на малом участке проводника с большим сопротивлением. На таком концентрировании выделения теплоты были основаны все первоначальные опыты превращения энергии электрического тока в тепловую и даже в световую энергию.

Всю свою жизнь В.В. Петров – член двух академий – прожил скромно и незаметно. 41 год он проработал в Медико-хирургической академии. За это время он провел много физических опытов, написал три книги и учебник по физике, которым пользовались в гимназиях всей России. Книги и научные статьи Петров писал на русском языке, чтобы их читало как можно больше людей, хотя в то время научные работы было принято писать на латыни. Он писал: «Я надеюсь, что просвещенные и беспристрастные физики по крайней мере некогда согласятся отдать трудам моим ту справедливость, которую важность сих последних опытов заслуживает».



Калькулятор законов Ома и Джоуля — Ленца • Электротехнические и радиотехнические калькуляторы • Онлайн-конвертеры единиц измерения

Определения и формулы

Электрическая схема простейшей цепи, иллюстрирующая параметры U, I и R закона Ома

Мы окружены электронными устройствами и электрическими цепями. От компьютеров, планшетов, смартфонов и автомобилей до кредитных карточек, ключей к автомобилям и домам — во всех этих устройствах используются электрические цепи. И работа всех этих цепей основана на законе Ома:

Все мы помним (ладно, не все, только некоторые) эту простую формулу из уроков физики, а некоторые знают ее даже с раннего детства. Европейцы знают первую формулу, а те, кто живет в Северной Америке, привыкли ко второй. Европейцы предпочитают обозначать напряжение буквой U, а американцы предпочитают V. Поэтому мы можем смело заявить, что закон Ома — везде. Попробуем понять его чуть лучше.

Закон Ома

Георг Симон Ом (1789–1854)

Закон Ома назван в честь немецкого физика и математика Георга Симона Ома (1789–1854), который, будучи школьным учителем в школе с хорошо оборудованной физической лабораторией, исследовал недавно изобретенный Вольтов столб (в 1799 г.) и термопару, изобретенную в 1821 г. Он обнаружил, что ток в проводнике был прямо пропорционален разности потенциалов на концах проводника. Ом опубликовал результаты своих исследований в 1827 г. в знаменитой книге Die galvanische Kette, mathematisch bearbeitet (Математическое исследование гальванической цепи). Это соотношение между током, напряжением и сопротивлением, известное теперь под названием закона Ома, является фундаментом всей электроники. Единица сопротивления ом также названа в честь ученого. Работы ученого были признаны не сразу и ему пришлось много лет бороться за признание на своей родине.

Элемент электрических цепей, основной целью которого является ввод в цепь электрического сопротивления, называется резистором. На принципиальных схемах он обозначается двумя символами, один из которых используется в Европе и стандартизован Международной электротехнической комиссией (МЭК), а другой — в Северной Америке и стандартизован Институтом инженеров электротехники и электроники (IEEE).

Резисторы и их символы — европейский, стандартизованный МЭК (слева), и американский, стандартизованный IEEE (справа)

В законе Ома сопротивление, измеренное в омах — просто коэффициент пропорциональности между током и напряжением:

где I — ток, V и U — напряжение и R — сопротивление. Отметим, что в этом выражении R ≥ 0. Отметим также, что в этой формуле предполагается, что резистор имеет постоянное сопротивление, не зависящее от приложенного напряжения или протекающего тока. Если величина R или отношение U/I постоянны, то можно построить график зависимости тока от напряжения, который будет иметь вид прямой линии.

В резистивных цепях, например, в проводах и резисторах, ток и напряжение линейно пропорциональны. В математике линейной функцией называется такая функция, график которой представляет собой прямую линию (см. рисунок ниже). Например, функция y = 2x — линейная. Если две величины связаны линейным соотношением, то при увеличении или уменьшении одной величины, скажем, в три раза, вторая величина также увеличивается или уменьшается в то же самое число раз. В приложении к закону Ома это означает, что, если напряжение на резисторе увеличится втрое, ток через него также увеличится втрое. Однако, это справедливо только в предположении, что сопротивление резистора постоянно.

График, показывающий соотношение между током и напряжением для определенного электронного элемента, называется его вольт-амперной характеристикой. Резисторы имеют линейную вольт-амперную характеристику.

Более подробную информацию о резисторах и других электронных компонентах вы найдете в наших Электротехнических и радиотехнических калькуляторах, а также в Электротехнических конвертерах.

Нелинейные элементы

Графики вольт-амперных характеристик некоторых электронных элементов: 1 — резистор, 2 — диод, 3 — лампа накаливания, 4 — полупроводниковый стабилитрон; как мы видим, только резистор имеет линейную характеристику

Несмотря на то, что при изучении закона Ома мы всегда предполагаем, что вольт-амперные характеристики резисторов линейные, важно отметить, что многие очень нужные электрические и электронные элементы, такие как лампы накаливания, диоды и транзисторы, широко применяемые в электрических схемах, имеют нелинейные характеристики сопротивления. То есть, их вольт-амперные характеристики не являются прямыми линиями, проходящими через начало координат.

В этой цепи повышение напряжения не приведет к пропорциональному увеличению тока, так как сопротивление горячей лампы накаливания при подаче на нее номинального напряжения 12 В выше, чем оно было при 4 или 6 В. Вольт-амперная характеристика становится более пологой при повышении напряжения, что означает увеличение сопротивления лампы (см. рисунок выше)

Во многих случаях предположение о линейности резисторов неверное. Возьмем, например, схему с лампой накаливания и источником переменного напряжения. Эту схему можно найти во многих школьных учебниках, где обсуждается зависимость тока от напряжения в предположении, что сопротивление лампы накаливания постоянное. Там объясняют, что, если напряжение, приложенное к 12-вольтовой лампе, увеличивать, ток также пропорционально увеличивается. Однако это совсем не так! Если включить амперметр и измерить ток, мы увидим, что он не прямо пропорционален напряжению. Это связано с тем, что сопротивление ламы изменяется — оно растет, когда нить накаливания начинает светиться, так как лампа имеет нелинейную вольт-амперную характеристику.

Когда молодые люди начинают изучать электротехнику, законы Ома и Джоуля — Ленца будут, скорее всего первыми законами, которые нужно будет понять. Однако, когда они увидят эти законы в форме «колеса закона Ома», они могут испугаться, особенно если они поймут, что им придется зазубрить все эти формулы — потому что их учителям намного проще проверить память своих учеников, чем разобраться в том, понимают они предмет или нет. Поэтому многие преподаватели заставляют студентов зазубривать 12 формул вместо того, чтобы получше объяснить и показать на опыте суть закона и попросить их запомнить, а еще лучше, понять всего две из них:

и

Несмотря на то, что этот круг чаще всего называют «колесом закона Ома», здесь объединены два закона: Ома и Джоуля — Ленца.

Недорогой набор для изучения школьниками законов электротехники

Остальные 10 «страшных» формул можно просто вывести их этих двух. И даже эти две формулы не нужно запоминать. Запомнить и понять нужно то, что ток через элемент прямо пропорционален разности потенциалов, приложенной к этому элементу, и обратно пропорционален его сопротивлению. Это и есть закон Ома. А также то, что мощность прямо пропорциональна току и напряжению — это закон Джоуля — Ленца.

Эти два закона очень интуитивны, если студенты понимают что такое ток, напряжение, сопротивление и мощность. А понять это можно, если поиграть с батарейкой, несколькими резисторами и мультиметром. Можно также поиграть и с этим калькулятором.

Для понимания закона Ома удобно использовать гидравлический аналог с водяным насосом (представляющим источник питания), обеспечивающим давление жидкости (представляющее напряжение), которое толкает воду (ток) по трубе (цепи) с узким местом (сопротивление). Все остальные формулы, показанные в «колесе», выводятся из этих двух формул и, если они используются ежедневно, их в конце концов не трудно будет запомнить без лишних усилий.

Закон Джоуля — Ленца

Джеймс Прескотт Джоуль (1818–1889)

Для молодого Джеймса Джоуля, который работал менеджером в пивоварне, занятия наукой были просто хобби. Его отец был богатым пивоваром и Джеймс начал работать в пивоварне в 15 лет. Именно там, в 23 года, Джеймс Джоуль открыл закон, который теперь носит его имя. Его интересовало какой привод более эффективен в его работе: привычный паровой двигатель или недавно изобретенный электродвигатель. Этим экспериментам он посвящал много времени. В результате Джоуль установил соотношение между током, текущим через электрическое сопротивление (провод), и теплом, которое выделялось при этом.

Закон Джоуля утверждает, что мощность выделяемого в проводнике тепла P при прохождении через него электрического тока I пропорциональна произведению квадрата тока на сопротивление проводника R:

Если объединить этот закон с законом Ома, получается несколько полезных формул, которые можно использовать для расчета мощности, рассеиваемой резистором, определять сопротивление по известным току и напряжению, определять ток, текущий через резистор, а также приложенное к резистору напряжение. Эти формулы часто изображают в виде «колеса закона Ома» (вид довольно устрашающий) или не такого страшного «треугольника закона Ома». Ниже приведены примеры использования этих формул. Примеры кликабельные и результат расчетов можно посмотреть в калькуляторе. Нагрев провода при протекании через него тока иногда называют также омическим или резистивным нагревом.

Эмилий Ленц (1804–1865)

Выделение тепла в проводнике при прохождении через него электрического тока было независимо исследовано также русским физиком Эмилием Ленцем, который изучал электромагнетизм с 1831 г. Ленц известен прежде всего правилом о направлении индукционного тока в проводнике в изменяющемся магнитном поле, носящим его имя. Он также независимо от Джоуля открыл закон о выделении тепла в проводнике, поэтому он носит и его имя — закон Джоуля-Ленца.

Следует отметить, что в некоторых учебниках на английском языке закон Джоуля-Ленца неправильно называют законом Уатта, особенно если используется формула P = UI.

Закон Ома для цепей переменного тока

Закон Ома используется не только для анализа описанных выше цепей постоянного тока. Если напряжение имеет форму изменяющейся во времени функции, например, к цепи приложено синусоидальное напряжение, то закон Ома не прекращает свое действие. Если к резистору приложено синусоидальное напряжение, то через него течет синусоидальный ток. Этот ток находится в фазе с приложенным напряжением, так как при изменении полярности напряжения, в тот же момент изменяет полярность и ток. Когда напряжение проходит через максимум, ток делает то же самое.

При использовании закона Ома для анализа цепей переменного тока всегда необходимо выражать ток и напряжение единообразно. Это означает, что ток и напряжение нужно выражать в виде или среднеквадратичных значений, или пиковых значений, или двойной амплитуды. Если закон Джоуля — Ленца используется для определения рассеиваемой резистором мощности, действует аналогичное правило: ток и напряжение должны быть выражены одинаковым образом, например:

Здесь индекс RMS означает среднеквадратичное значение (англ. root mean square). Или

Здесь индекс p означает пиковое (англ. peak) значение. Если цепь переменного тока содержит реактивные элементы, такие как конденсаторы или катушки индуктивности, или обмотки двигателей, то закон Ома применим и к ним. В этом случае вместо активного сопротивления используется реактивное сопротивление:

Здесь X может быть реактивным сопротивлением конденсатора X_C или катушки индуктивности X_L, которые рассчитываются по известным формулам:

и

Подробную информацию о реактивном сопротивлении различных элементов электронных схем, а также об их параллельном и последовательном соединении вы найдете в наших электротехнических и радиотехнических калькуляторах и конвертерах.

Что касается мощности, потребляемой реактивными элементами, они не преобразуют энергию в тепло и, следовательно, энергия на их нагрев не теряется и рассеиваемая на них в виде тепла активная мощность P равна нулю. Мгновенная мощность (точнее, энергия) перемещается туда-сюда между конденсатором или катушкой и источником питания (помним, что соединительные провода при этом нагреваются и энергия теряется!). Скорость, с которой реактивный элемент сохраняет или возвращает энергию, называется реактивной мощностью Q и определяется по следующим формулам:

Реактивная мощность измеряется в вольт-амперах реактивных (вар) и эту единицу можно использовать со всеми десятичными приставками, например: квар, Мвар, и т. д.

Параллельная RLC-цепь

Чтобы применить законы Ома и Джоуля-Ленца для цепей с реактивными и активными компонентами нужно использовать комплексные величины импеданса Z, напряжения U и тока I. В связи с тем, что при расчетах по этим законам нужно выполнять умножение и деление комплексных чисел, удобно представлять их в полярной форме. Для конвертирования величин тока, напряжения, комплексной мощности и импеданса из алгебраической формы в тригонометрическую и наоборот можно воспользоваться нашим калькулятором. Для определения импеданса различных параллельных и последовательных цепей с активными и реактивными компонентами пользуйтесь нашими Электротехническими и радиотехническими калькуляторами.

Формулы закона Ома для переменного тока

Вначале отметим, что оригинал этой статьи написан на английском языке для англоязычной аудитории. В учебниках по теоретическим основам электротехники и основам теории цепей на английском языке, в отличие от учебников на русском языке, широко используется анализ с помощью векторных диаграмм на комплексной плоскости в полярной системе координат, который здесь и рассматривается. Причем, в отличие от учебников на русском языке, где в таких случаях обычно используется формула Эйлера, в англоязычной (особенно американской) литературе принято обозначение комплексных числе в полярной системе координат с углом (∠), который обычно обозначается в градусах:

Здесь U∠φ — сокращение для Ue^jφ.

Ниже приведены формулы, используемые в этом калькуляторе. Расчёты выполняются с комплексными величинами, представленными в тригонометрической форме и в соответствии с правилами умножения и деления комплексных чисел в тригонометрической (векторной) форме.

где φ_U, φ_I и φ_Z — соответственно фазовые углы напряжения, тока и импеданса.

Все комплексные величины вводятся в калькулятор в алгебраической или в тригонометрической форме. Несмотря на то, что импеданс и комплексная мощность не являются векторами, как напряжение и ток, их можно представлять в комплексной форме, потому что они являются комплексными числами, как ток и напряжение. Если они вводятся в алгебраической форме, то для удобства вычислений они преобразуются в тригонометрическую форму по формулам, описанным в нашем Калькуляторе преобразования алгебраической формы комплексного числа в тригонометрическую.

В качестве примера рассчитаем общий ток I_T, в параллельной RLC-цепи с R = 10 Ом, L = 100 мкГн и C = 1 мкФ. Источник переменного тока подает в цепь синусоидальное напряжение 0,5 В с частотой 10 кГц (щелкните для просмотра результата вычислений).

Величина модуля импеданса этой RLC-цепи равна

Фазовый угол (аргумент):

Положительный фазовый угол означает, что нагрузка имеет индуктивный характер и ток отстает от напряжения. Полный импеданс в тригонометрической форме:

Для расчета полного тока воспользуемся законом Ома и правилом деления чисел в тригонометрической форме (модули делятся, углы вычитаются):

Мощность в цепях переменного тока

В нашем калькуляторе мощности переменного тока показано, что активную P, реактивную Q, полную |S| и комплексную S мощность можно рассчитать по следующим формулам:

и

Еще раз напомним, что, поскольку при расчете мощности нужно выполнять умножение и деление комплексных чисел, это удобно делать в тригонометрической форме. Можно показать, что комплексная мощность равна произведению комплексного значения напряжения и сопряженного комплексного значения тока, то есть

Здесь U и I — напряжение в комплексной форме, а I*, U* и Z* — сопряженные комплексные значения тока, напряжения и импеданса соответственно. Полужирным шрифтом выделены комплексные значения. Отметим, что здесь комплексная мощность S измеряется в вольт-амперах (ВА). В тригонометрической форме имеем:

Здесь φ_U — фазовый угол напряжения и φ_I — фазовый угол тока. Эти формулы использованы для «колеса закона Ома для переменного тока». Его удобно использовать в качестве шпаргалки для вычислений.

«Колесо закона Ома»; полужирный шрифт показывает комплексные значения тока, напряжения, мощности и индуктивности. Звездочкой в I* показано, что это сопряженное комплексное значение тока I.

Подробную информацию о расчете мощности переменного тока вы найдете в нашем Калькуляторе мощности переменного тока. Ниже приведено несколько примеров расчетов с использованием данного калькулятора.

Примеры расчетов

Пример 3. Нагреватель с сопротивлением 10 Ом подключен к розетке с напряжением 120 В. Рассчитайте потребляемую мощность и протекающий через нагреватель ток.

Пример 4. Установленная в холодильнике маломощная лампа накаливания с сопротивлением 2300 Ом подключена к напряжению питания 120 В. Рассчитайте потребляемую лампой мощность и протекающий через нее ток.

Пример 5. Ток 0,15 А от солнечной батареи протекает через резистор сопротивлением 220 Ом. Рассчитайте напряжение на резисторе и мощность, которую он рассеивает.

Пример 6. Рассчитайте сопротивление галогенной лампы и потребляемую ею мощность, если она потребляет ток 1,5 А от автомобильной аккумуляторной батареи напряжением 12 В.

Пример 7. Рассчитайте ток, протекающий через 12-килоомный резистор и падение напряжения на нем, если на резисторе рассеивается мощность 1 Вт.

Последовательная RC-цепь (см. Пример 6). Дано: R = 10 Ом, C = 0,1 мкФ, I_T = 0,2∠0°. Определить: U_T

Пример 8. 10-омный резистор и конденсатор ёмкостью 0,01 мкФ, соединенные последовательно, подключены к источнику переменного напряжения частотой 1 МГц. Определите напряжение источника в тригонометрической форме, если потребляемый от источника ток равен I = 0,2∠0° А. Подсказка: используйте Калькулятор импеданса последовательной RC-цепи для определения импеданса в тригонометрической форме (Z = 18.8 ∠–57.86°), затем используйте этот калькулятор для определения напряжения источника питания (V = 3.76∠–57.8° V).

Автор статьи: Анатолий Золотков

Конспект урока по физике “применение закона джоуля-ленца”

Определения

В словесной формулировке звучит следующим образом:

Математически может быть выражен в следующей форме:

где  — мощность выделения тепла в единице объёма,  — плотность электрического тока,  — напряжённость электрического поля, σ — проводимость среды, а точкой обозначено скалярное произведение.

Закон также может быть сформулирован в интегральной форме для случая протекания токов в тонких проводах:

В интегральной форме этот закон имеет вид

где  — количество теплоты, выделяемое за промежуток времени ,  — сила тока,  — сопротивление,  — полное количество теплоты, выделенное за промежуток времени от до . В случае постоянных силы тока и сопротивления:

Применяя закон Ома, можно получить следующие эквивалентные формулы:

Свойства электрического тока

Когда электрический ток проходит через металлический проводник, его электроны постоянно сталкиваются с различными посторонними частицами. Это могут быть обычные нейтральные молекулы или молекулы, потерявшие электроны. Электрон в процессе движения может отщепить от нейтральной молекулы еще один электрон. В результате, его кинетическая энергия теряется, а вместо молекулы происходит образование положительного иона. В других случаях электрон, наоборот, соединиться с положительным ионом и образовать нейтральную молекулу.

В процессе столкновений электронов и молекул происходит расход энергии, в дальнейшем превращающейся в тепло. Затраты определенного количества энергии связаны со всеми движениями, во время которых приходится преодолевать сопротивление. В это время происходит превращение работы, затраченной на преодоление сопротивления трения, в тепловую энергию.

Опыты, демонстрирующие зависимость количества теплоты от силы тока и сопротивления

Факт нагрева проводника при протекании по нему тока объясняется тем, что во время движения заряженных частиц под действием электрического поля они сталкиваются с частицами проводника, в результате часть энергии передаётся этим частицам проводника, то есть средняя скорость хаотического (теплового) движения частиц проводника увеличивается, и проводник нагревается. По закону сохранения энергии кинетическая энергия свободных заряженных частиц, приобретённая под действием электрического поля, превратится во внутреннюю энергию проводника. Следовательно, можно предположить:

1. чем больше сопротивление проводника, тем больше тепла выделяется при прохождении электрического тока по проводнику, то есть количество теплоты, которое выделяется в проводнике при прохождении по нему электрического тока, прямо пропорционально сопротивлению проводника;

2. количество теплоты, выделяемое в проводнике при прохождении по нему электрического тока, зависит от силы тока (чем больше сила тока, тем большее количество свободных частиц проходит через сечение проводника в единицу времени, происходит больше столкновений, следовательно, больше энергии передаётся частицам проводника). Можно подтвердить данные предположения с помощью опытов.

Соберём электрическую цепь, в которой последовательно с источником тока подключены два нагревателя с разными сопротивлениями, которые опущены в калориметры (прибор для измерения количества теплоты) с одинаковым количеством воды при одинаковой температуре. При прохождении электрического тока через нагреватели будет наблюдаться повышение температуры воды, причём вода будет нагреваться быстрее в том калориметре, в который помещён нагреватель с бльшим сопротивлением (см. Рис. 1). То есть подтверждается предположение 1.

Для подтверждения предположения 2 соберём электрическую цепь, в которой последовательно к источнику тока подключен амперметр, лампочка накаливания и реостат. Регулируя сопротивление реостата, меняем силу тока в цепи при постоянном напряжении. При увеличении силы тока увеличивается яркость лампочки (см. Рис. 2), то есть увеличивается количество теплоты, которое выделяет нить накаливания.

Рис. 1. Нагреватель с бльшим сопротивлением нагревает воду быстрее

Рис. 2. Увеличение яркости лампочки при увеличении силы тока

Где может пригодиться этот закон Джоуля-Ленца?

В электротехнике есть понятие длительно допустимого тока протекающего по проводам. Это такой ток, который провод способен выдержать длительное время (то есть, бесконечно долго), без разрушения провода (и изоляции, если она есть, потому что провод может быть и без изоляции). Конечно, данные вы теперь можете взять из ПУЭ (Правила устройства электроустановок), но получали эти данные исключительно на основе закона Джоуля-Ленца.

В электротехнике так же используются плавкие предохранители. Их основное качество – надёжность срабатывания. Для этого используется проводник определенного сечения. Зная температуру плавления такого проводника можно вычислить количество теплоты, которое необходимо, чтобы проводник расплавился от протекания через него больших значений тока, а вычислив ток, можно вычислить и сопротивление, которым такой проводник должен обладать. В общем, как вы уже поняли, применяя закон Джоуля-Ленца можно рассчитать сечение или сопротивление (величины взаимозависимы) проводника для плавкого предохранителя.

А ещё, помните, мы говорили про . Там на примере лампочки я рассказывал парадокс, что более мощная лампа в последовательном соединении светит слабее. И наверняка помните почему: падение напряжения на сопротивлении тем сильнее, чем меньше сопротивление. А поскольку мощность — это , а напряжение очень сильно падает, то и выходит, что большое сопротивление выделит большое количество тепла, то есть, току придется больше потрудиться, чтобы преодолеть большое сопротивление. И количество тепла, которое выделит ток при этом можно посчитать с помощью закона Джоуля-Ленца. Если брать последовательное соединение сопротивлений, то использовать лучше выражение через квадрат тока, то есть, изначальный вид формулы:

А для параллельного соединения сопротивлений, поскольку ток в параллельных ветвях зависит от сопротивления, в то время, как напряжение на каждой параллельной ветви одинаковое, то формулу лучше всего представить через напряжение:

Примерами работы закона Джоуля-Ленца вы все пользуетесь в повседневной жизни – в первую очередь это всевозможные нагревательные приборы. Как правило, в них используется нихромовая проволока и толщина (поперечное сечение) и длина проводника подбираются с учётом того, чтобы длительное тепловое воздействие не приводило к стремительному разрушению проволоки. Точно таким же образом добиваются свечения вольфрамовой нити в лампе накаливания. По этому же закону определяют степень возможного нагрева практически любого электротехнического и электронного устройства.

В общем, несмотря на кажущуюся простоту, закон Джоуля-Ленца играет в нашей жизни очень огромную роль. Этот закон дал большой толчок для теоретических расчётов: выделение тепла токами , вычисление конкретной температуры дуги, проводника и любого другого электропроводного материала, потери электрической мощности в тепловом эквиваленте и т.д.

Вы можете спросить, а как перевести Джоули в Ватты и это довольно частый вопрос в интернете. Хотя вопрос несколько неверный, читая далее, вы поймёте почему. Ответ довольно прост: 1 дж = 0.000278 Ватт*час, в то время, как 1 Ватт*час = 3600 Джоулей. Напомню, что в Ваттах измеряется потребляемая мгновенная мощность, то есть непосредственно используемая пока включена цепь. А Джоуль определяет работу электрического тока, то есть мощность тока за промежуток времени. Помните, в законе Ома я приводил аллегорическую ситуацию. Ток – деньги, напряжение – магазин, сопротивление – чувство меры и денег, мощность – количество продуктов, которые вы сможете на себе унести (увезти) за один раз, а вот как далеко, как быстро и сколько раз вы сможете их увезти – это работа. То есть, сравнить работу и мощность никак не получается, но можно выразить в более понятных нам единицам: Ваттах и часах.

Думаю, что теперь вам не составит труда применить закон Джоуля-Ленца в практике и теории, если таковое потребуется и даже сделать перевод Джоулей в Ватты и наоборот. А благодаря пониманию, что закон Джоуля-Ленца это произведение электрической мощности на время, вы сможете более легко его запомнить и даже, если вдруг забыли основную формулу, то помня всего лишь закон Ома можно снова получить закон Джоуля-Ленца. А я на этом с вами прощаюсь.

Знаменитый русский физик Ленц и английский физик Джоуль, проводя опыты по изучению тепловых действий электрического тока, независимо друг от друга вывели закон Джоуля-Ленца. Данный закон отражает взаимосвязь количества теплоты, выделяемого в проводнике, и электрического тока, проходящего по этому проводнику в течение определенного периода времени.

Что такое ток

Ток – это упорядоченное движение заряженных частиц, которые называются электронами. И если ток протекает по проводнику, то в нём начинают происходить разные физические процессы, а именно сталкиваются электроны с молекулами.

Молекулы бывают нейтральные или те, которые потеряли свою отрицательно заряженную частицу. В результате столкновений или электроны могут становиться нейтральными молекулами, или при этом выбивается из другой такой же молекулы электрон, образовавший положительно заряженный ион. Во время этих столкновений расходуется кинетическая энергия заряженных частиц. Именно эта энергия и становится теплом.

На тепловой нагрев проводника может влиять и сопротивление. Например, можно взять определённое тело и тащить его по земле. Земля в этом случае — сопротивление. Что же с ним будет? Правильно, между телом и поверхностью будет происходить сила трения, которая, в свою очередь, нагревает тело. Ток в этом случае ведёт себя точно так же.

Практическое значение

Снижение потерь энергии

При передаче электроэнергии тепловое действие тока является нежелательным, поскольку ведёт к потерям энергии. Поскольку передаваемая мощность линейно зависит как от напряжения, так и от силы тока, а мощность нагрева зависит от силы тока квадратично, то выгодно повышать напряжение перед передачей электроэнергии , понижая в результате силу тока. Однако, повышение напряжения снижает электробезопасность линий электропередачи .

Для применения высокого напряжения в цепи для сохранения прежней мощности на полезной нагрузке приходится увеличивать сопротивление нагрузки. Подводящие провода и нагрузка соединены последовательно . Сопротивление проводов () можно считать постоянным. А вот сопротивление нагрузки () растёт при выборе более высокого напряжения в сети. Также растёт соотношение сопротивления нагрузки и сопротивления проводов. При последовательном включении сопротивлений (провод — нагрузка — провод) распределение выделяемой мощности () пропорционально сопротивлению подключённых сопротивлений.

Ток в сети для всех сопротивлений постоянен. Следовательно, выполняются соотношение

И для в каждом конкретном случае являются константами. Следовательно, мощность, выделяемая на проводах, обратно пропорциональна сопротивлению нагрузки, то есть уменьшается с ростом напряжения, так как . Откуда следует, что . В каждом конкретном случае величина является константой, следовательно, тепло выделяемое на проводе обратно пропорционально квадрату напряжения на потребителе.

Выбор проводов для цепей

Тепло, выделяемое проводником с током, в той или иной степени выделяется в окружающую среду. В случае, если сила тока в выбранном проводнике превысит некоторое предельно допустимое значение, возможен столь сильный нагрев, что проводник может спровоцировать возгорание находящихся рядом с ним объектов или расплавиться сам. Как правило, при сборке электрических цепей достаточно следовать принятым нормативным документам, которые регламентируют, в частности, выбор сечения проводников.

Электронагревательные приборы

Если сила тока одна и та же на всём протяжении электрической цепи, то в любом выбранном участке будет выделять тепла тем больше, чем выше сопротивление данного участка.

За счёт сознательного увеличения сопротивления участка цепи можно добиться локализованного выделения тепла в этом участке. По этому принципу работают электронагревательные приборы
. В них используется нагревательный элемент
— проводник с высоким сопротивлением. Повышение сопротивления достигается (совместно или по отдельности) выбором сплава с высоким удельным сопротивлением (например, нихром , константан), увеличением длины проводника и уменьшением его поперечного сечения. Подводящие провода имеют обычное низкое сопротивление и поэтому их нагрев, как правило, незаметен.

Плавкие предохранители

Для защиты электрических цепей от протекания чрезмерно больших токов используется отрезок проводника со специальными характеристиками. Это проводник относительно малого сечения и из такого сплава, что при допустимых токах нагрев проводника не перегревает его, а при чрезмерно больших перегрев проводника столь значителен, что проводник расплавляется и размыкает цепь.

Магнитные личности: Генрих Фридрих Эмиль Ленц

В начале 19 века ученые очень мало понимали концепции и идеи, такие как электричество и магнетизм. По правде говоря, они еще меньше знали об отношениях между этими двумя! Но они начали изучать, исследовать, экспериментировать и, так сказать, копаться в этой загадке Вселенной. Вскоре немецкий физик Генрих Ленц внес непреходящий вклад в физику – закон Ленца – и тем самым оставил свой след в истории магнетизма.

Ранние годы Генриха Ленца

Ленц родился в Эстонии. Он изучал химию и физику в местном университете и путешествовал со знаменитым мореплавателем, который был в своей третьей мировой экспедиции (1823-1826). Именно во время этой экспедиции Ленц начал изучать физические свойства морской воды (соленой воды) и других климатических условий. После путешествия он начал работать в Санкт-Петербурге, Россия, позже занимал должности декана математики и физики и старшего научного сотрудника.Он тоже начал изучать, как вы уже догадались, электромагнетизм!

Наследие Ленца

Закон Ленца гласит, что введение проводника в электромагнитное поле будет производить электричество, вызывая противоположное поле, которое отталкивает магнитное поле, производящее заряд. По сути, это следствие сохранения энергии. Согласно этому закону, полная энергия Вселенной должна оставаться постоянной. Если поле, связанное с током, движется в том же направлении, что и заряд в магнитном поле, которое его создало, два поля объединятся и создадут результирующее поле, которое вызовет ток с удвоенной величиной.

Ленц проводил это исследование примерно в то же время, что Майкл Фарадей (Англия) и Джозеф Генри (Америка) выполняли свою очень похожую работу. Ленц, однако, известен тем, что тщательно документировал свои исследования, в то время как первые двое мужчин не сделали этого… по крайней мере, не в такой же тщательной степени, как Ленц. Он также помог раскрыть закон Джоуля-Ленца параллельно с Джеймсом Прескоттом Джоуля. Он предлагает количественный анализ скорости, с которой сопротивление в цепи преобразует электрическую энергию в тепло.

Получайте последние магнитные новости с Apex

Мы постоянно обновляем наш блог всем, что касается магнетизма – текущие события, актуальная история, сделай сам, магнитные хаки и т. Д. Если вы (как и мы) понимаете, какими замечательными могут быть магниты, подпишитесь на нашу рассылку новостей или загляните в наш блог.

квантовых инвариантов, убывающих из закона Джоуля-Ленца, для рассеиваемой энергии, применяемых при вычислении скорости электронных переходов

квантовых инвариантов, убывающих из закона Джоуля-Ленца, для рассеиваемой энергии, применяемых при вычислении скорости электронных переходов – NASA / ADS

Сейчас на главной странице

НАСА / ADS

Квантовые инварианты для рассеиваемой энергии, соответствующие закону Джоуля-Ленца, используемые при вычислении скорости электронных переходов

Публикация:

Acta Physica Polonica A

Дата паба:

Февраль 2017

DOI:

10. 12693 / APhysPolA.131.226

Bibcode:

2017AcPPA.131..226O

🌓

Top PDF Закон Джоуля-Ленца – 1Библиотека

Миф о потере: религия, смерть и любовь в фильме Филипа Пуллмана «Его темные материалы»

экстатический союз трансформирует вселенную », его« последствия для человеческого общества могут быть реализованы, только если они разделятся »(Шохет 33). Только через прощание, через разделение каждый из них может вернуться в свои миры и продолжить работу над построением небесной республики в своих собственных мирах. Таким образом, для Уилла и Лиры «фантазии о побеге в альтернативный мир исключаются… [они] должны жить в [своем собственном мире] и сделать его настолько похожим на« рай », насколько это возможно» ( Lenz 9).У Уилла и Лайры нет шансов на совместное будущее, если они хотят прожить свою жизнь в полной мере и извлечь максимум из той единственной жизни, которая им дана. Подобно любви Уилла и Лиры и тому, как заканчиваются отношения, существует также разделение ангелов Баруха и Бальтамоса. В конце концов они оба умирают, и им не дается шанса прожить свою ангельскую жизнь вместе.Есть также случай с первой любовью Мэри Мэлоун, мальчиком, который дает ей марципан и которого она затем целует. Читателю только говорят, что мальчик в конце концов уезжает, и они больше не общаются и не видятся. Также и с отношениями, которые у нее были позже, с кем-то другим, это, похоже, не работает, и они оба идут своим путем. Таким образом, по ряду причин, будь то физическое разделение, смерть или вопрос обоюдного согласия, отношения, основанные на любви, не кажутся долговечными в трилогии Пуллмана.Лира также должна попрощаться со своими друзьями Роджером и Ли Скорсби, а Уилл должен попрощаться со своим отцом; большинство близких просто не остаются надолго в жизни детей.

Показать больше

90 Подробнее

Эквивалентность излучения Джоуля-Ленца и квантово-механической эмиссии …: Ingenta Connect

Интенсивность излучения энергии осциллятора, полученного квантово-механическим способом, сравнивается с аналогичной интенсивностью, основанной на квантовых аспектах закона Джоуля-Ленца. Мы обнаруживаем, что оба вида интенсивности становятся равными при условии, что произведение квантового числа и частоты осциллятора достигает некоторого постоянного значения, представленного комбинацией фундаментальных физических данных. Предельный случай, когда в произведение входят максимальная частота и наименьшее квантовое число, был рассмотрен также с помощью принципа неопределенности для энергии и времени.Это дело приводит к формуле, в которой постоянная Планка ħ выражается через заряд элементарного электрона e и скорость света c. Рассчитанная таким образом постоянная Планка больше точного значения ħ в 1,2 раза.

Нет доступной справочной информации – войдите в систему для доступа.

Информация о цитировании недоступна – войдите в систему, чтобы получить доступ.

Нет дополнительных данных.

Нет статей СМИ

Без показателей

Ключевые слова: Закон Джоуля-Ленца о выбросах; Квантово-механическое излучение осциллятора; Постоянная Планка ħ

Тип документа: Исследовательская статья

Филиалы: Институт физической химии Польской академии наук, Kasprzaka 44/52, 01-224 Варшава, Польша

Дата публикации: 1 августа 2017 г.

Подробнее об этой публикации?

• Журнал вычислительной и теоретической нанонауки – это международный рецензируемый журнал с широким охватом, объединяющий исследовательскую деятельность по всем аспектам вычислительной и теоретической нанонауки в едином справочном источнике.Этот журнал предлагает ученым и инженерам рецензируемые исследовательские работы по всем аспектам вычислительной и теоретической нанонауки и нанотехнологий в химии, физике, материаловедении, инженерии и биологии для публикации оригинальных полных статей и своевременных обзоров современного состояния и коротких сообщений. охватывающий фундаментальные и прикладные исследования.

• Редакция журнала
• Информация для авторов
• Отправить статью
• Подписаться на этот заголовок
• Положения и условия
• Ingenta Connect не несет ответственности за содержание или доступность внешних веб-сайтов.

Развитие сильно неоднородного температурного профиля в электрически нагреваемых щелочно-силикатных стеклах

Недавнее открытие EFIS для стекла ^19,20,21 , настоящие наблюдения локализованного нагрева и теплового разгона (рис. 2–5), а также моделирование методом МКЭ. (Рис. 5–8) ясно демонстрируют, что классический макромасштабный закон Джоуля для однородных образцов не применим к электрическому нагреву обычных стекол, даже любого ионопроводящего твердого тела, когда используются обычные металлические или графитовые электроды.О макромасштабной асимметрии изменения температуры сообщалось также во время мгновенного спекания кислород-анион-проводящей оксидной керамики, стабилизированной оксидом иттрия ^31,32 . Чтобы понять источник этого макромасштабного несоответствия, отметим случай простого резистивного нагрева, который обычно используется для плавления и очистки стекломассы ^33,34 . Этот метод зависит от удельного сопротивления стекла и его температурной зависимости как ионного проводника в расплавленной фазе ³⁵ .

В фазе жесткого стекла на макроуровне закон Джоуля не применяется, поскольку однородное стекло начинает изменяться при приложении к нему внешнего напряжения.В начале приложения напряжения однородное стекло подчиняется закону Джоуля ²⁶ . Однако подвижные ионы в стекле начинают мигрировать к противоположно заряженным электродам, образуя обедненный ионами щелочных металлов слой в стекле, ближайшем к аноду ²⁰ . Полученный тонкий слой имеет гораздо более высокое удельное сопротивление по сравнению с массивным стеклом, так что в течение одной минуты почти полное падение напряжения полинга происходит через этот слой в условиях термического полирования ^20,30 . Было рассчитано резкое падение напряжения на образце, которое видно на рис.6а для обедненного слоя 100 нм на анодной стороне модели при напряжении 200 В. При такой толщине внутреннее электрическое поле достигает ~ 1,9 × 10 ⁷ В / см, тогда как внешнее приложенное поле будет составлять 200 В / см, что делает внешнее макромасштабное поле незначительным. Диэлектрическая прочность чистого кремнезема составляет 10 ⁷ В / см, и, следовательно, внутреннее электрическое поле достаточно велико, чтобы изменить потенциальный энергетический барьер для электронной проводимости внутри изоляционного материала ^36,37 .В этот момент может произойти пробой диэлектрика, увеличивая электронную проводимость до точки, когда рассеивание электрической энергии нагревает стекло до состояния теплового разгона. Таким образом, выделение тепла во время разгона может выдержать аварию. Альтернативная точка зрения состоит в том, что тепловыделение из-за сильно неоднородного джоулева нагрева вызывает тепловой разгон, который затем приводит к пробою диэлектрика. Настоящие результаты не могут полностью разрешить эту причинно-следственную дилемму между пробоем диэлектрика и тепловым разгоном.{{t} _ {f}} v \ ast i \, dt \, $$

(1)

, где Q – тепловая энергия из-за рассеивания мощности из-за электрических потерь [Дж], v – напряжение на образце [В], i – ток [A], t _с и t _f – время начала и окончания EFIS [s]. Это соотношение предполагает полное преобразование электрической энергии в тепловую без потерь.Затем тепловая энергия, оцененная по уравнению 1, может быть использована для расчета соответствующего повышения температуры в образце на основе простой теплопередачи со следующим соотношением:

$$ Q = m \ ast {C} _ {p} \ ast {\ Delta} T \, $$

(2)

, где м – масса образца [г], C _p – удельная теплоемкость стекла [Дж / гК], а ΔT – изменение температуры от начальной до конечное значение [K].Этот расчет предполагает, что тепловыделение намного больше, чем тепловые потери, и что температура образца везде одинакова с постоянной теплоемкостью.

Очевидно, что очень высокие температуры могут быть реализованы в слое, обедненном щелочными ионами, рядом с анодом при одновременном приложении постоянного напряжения и нагрева печи – достаточно высоких, чтобы вызвать испарение и повторное осаждение стекловидного порошка, как показано на рис. 1a. ^30,38 . Например, рассмотрим стекло NS с напряжением 150 В постоянного тока, подаваемое на печь T в диапазоне 350 ° C.Энергия, рассеиваемая внутри стекла во время такой обработки, была рассчитана на основе плотности мощности с использованием уравнения 1. На рис. 9 показаны временные рамки во время пробоя диэлектрика вместе с соответствующим увеличением температуры образца за пределами T _печи . Изменение температуры образца было аппроксимировано уравнением 2 с удельной теплоемкостью 1,15 Дж / г · К и массой 0,5921 г ³⁹ . На рис. 9 наблюдаются две важные особенности. Во-первых, диссипация энергии в начале пробоя диэлектрика увеличивается экспоненциально, что обозначено как «Thermal Runaway».Вторая особенность – линейное увеличение рассеиваемой энергии, которое является результатом ограничения тока, налагаемого силовым резистором, включенным последовательно с образцом. Рассеяние энергии в конечном итоге выравнивается из-за снятия приложенного напряжения. Это простое приближение дает ограничивающую оценку увеличения температуры образца на 2500 ° C после двух минут ограниченного током теплового неуправляемого нагрева. Этот интенсивный нагрев объясняет размягчение и последующее испарение стекла, в результате чего остаются отложения, богатые щелочью и кремнеземом, которые видны на рис.1.

Рисунок 9

Рассеивание энергии и соответствующее повышение температуры образца (в пределе отсутствия тепловыделения) за пределами печи T для стекла NS при 150 В постоянного тока при 350 ° C. Диссипация энергии рассчитывается по формуле. 1 и повышение температуры по формуле. 2. Примечание. Красная пунктирная линия указывает на линейный режим ограничения тока из-за включенного последовательно включенного силового резистора.

Графики на рис. 9 основаны на простых приближениях, но они, кажется, правильно показывают величину температуры, при которой может происходить размягчение и испарение стекла. Большинство образцов размягчаются после ~ 30 с теплового разгона, и согласно рис. 9 однородная температура стекла будет порядка 1500 ° C. Чтобы оценить справедливость этого предположения, использовалось тепловизионное изображение для непосредственного измерения фактической температуры поверхности образца. Это также позволило детально наблюдать процесс теплового разгона, в том числе то, как соответствующее большое тепловложение распределяется в образце. Роль обедненного слоя вблизи анода наглядно показывает график профиля температуры на рис.3. Здесь в течение первых 20 с пробоя диэлектрика, вызванного протеканием большого тока, сильно локализованные области стекла вблизи анода нагреваются. Считается, что локализованный нагрев соответствует процессу теплового диэлектрического пробоя, который, вероятно, инициируется на неровностях поверхности или диэлектрических неоднородностях, где напряженность электрического поля локально максимальна ¹¹ . Это могло бы объяснить неравномерный нагрев, наблюдаемый на рисунках 2 и 3.

Различия в EFIS, наблюдаемые между приложенными напряжениями постоянного и переменного тока, как полагают, связаны с разницей в рассеиваемой мощности во время EFIS для двух случаев, что приводит к до самонагрева и теплового разгона ²¹ .Сравнение проводится для NS с 150 В постоянного тока на рис. 4 и 150 В переменного тока при 1 кГц на рис. 5. Обратите внимание, что образец на ИК-изображениях расположен в центре с анодом вверху и катодом внизу. для случая DC. На рисунке 4 сравнивается тот же образец NS с напряжением 150 В постоянного тока при двух значениях T _печи , 353,5 ° C и 363,6 ° C. Поскольку скорость нагрева печи составляла 10 ° C / мин, и два изображения были получены с интервалом в 40 секунд, огромная разница в температуре образца объясняется тепловым разгоном.Для случая постоянного тока на рис. 4 самая высокая температура была измерена на анодной стороне стекла, как и на рис. 2. В течение 40 секунд температура образца подскочила примерно на 1400 ° C и стала очень неоднородной. В случае переменного тока на рис. 5, два изображения были получены с интервалом примерно 270 с в печи T = 385,3 ° C и 428,6 ° C. Между двумя изображениями температура образца увеличилась с 500,8 ° C до 514,4 ° C, показывая, что изменение в печи T _{было больше, чем в стеклянном образце, скорее всего, из-за более однородного внутреннего поля и соответствующего распределения тепла под Переменного тока, чем в аналогичном случае постоянного тока.Очевидно, резистивный нагрев в AC-EFIS может быть более управляемым по сравнению с резким тепловым разгоном DC-EFIS.}

Наблюдаемая разница в ИК-изображениях для полей постоянного и переменного тока подтверждается измеренной плотностью мощности на единицу объема. Мощность в DC-EFIS рассчитывалась по напряжению и току, а в AC-EFIS – по среднеквадратичному напряжению и току [Мощность, рассчитанная на основе среднеквадратичных значений напряжения и тока, включает ненагревающий компонент, в результате чего коэффициент мощности меньше чем один.Его значение трудно определить напрямую из-за постоянно меняющейся температуры и сопротивления обедненного слоя, но этот фактор не изменит настоящего вывода.]. Например, для стекла NS, испытанного при 150 В постоянного тока, максимальная плотность мощности составила 91 мВт / мм ³ , тогда как при 150 В – 1 кГц переменного тока максимальная плотность мощности составила 55 мВт / мм ³ . Аналогичная тенденция была измерена с составом 5Л5НС при напряжении 150 В. На постоянном токе максимальная плотность мощности составляла 78 мВт / мм ³ , но при 150 В – 1 кГц переменного тока удельная мощность составляла 54 мВт / мм ³ .Следует отметить, что при постоянном токе рассеивание мощности намного более локально вблизи анода по сравнению со случаем переменного тока, что преувеличивает разницу в плотности мощности на единицу объема.

Самонагрев НЗ в переменном токе является равномерным, и самое горячее измерение было в центре образца между электродами. Этот профиль указывает на то, что резистивный джоулев нагрев, вероятно, является результатом колебательного напряжения, которое заставляет протекать ток, а джоулев нагрев запускается и останавливается каждый полупериод частоты.Для сравнения, использование постоянного напряжения приводит к экстремальному локальному нагреву и размягчению стекла, в то время как переменный ток способствует равномерному нагреву и постепенному размягчению. Как обсуждалось в предыдущей работе AC-EFIS ²¹ , приложение переменного напряжения создает два процесса, которым подвергаются подвижные катионы. В первом полупериоде переменного напряжения электрод имеет временное положительное смещение, которое отводит подвижные катионы от границы раздела электрод / стекло в объем. Миграция ионов доминирует над диффузией в этом полупериоде.Во втором полупериоде смещение временно меняется на противоположное, теперь имеется большой градиент концентрации катионов, приводящий к диффузии катионов обратно к обедненному слою, и обратное смещение напряжения также вызывает обратную миграцию катионов. Этот процесс, вероятно, предотвращает пробой диэлектрика и интенсивный локальный нагрев, как измерено в DC-EFIS.

Экспоненциальный рост тока на рис. 7a показывает положительную обратную связь резистивного нагрева. Однако рост тока достигает асимптоты, демонстрирующей конкуренцию между тепловыделением за счет резистивного нагрева и тепловыми потерями из-за конвекции в электроды и излучения в окружающую печь.Расчетные температуры вместе с тепловым профилем хорошо согласуются с экспериментальными измерениями. Тепловидение показало, что температуры выше 1300 ° C (см. Рис. 2) часто достигаются при использовании постоянного напряжения. Максимальная температура 1868 ° C была измерена в NS около области обедненного слоя во время DC-EFIS при 150 В после ~ 30 с пробоя диэлектрика, как показано на рис. 4. Эти расчеты показывают, что размягчение стекла происходит от анода к катоду, как показано на рис. передача тепла от обедненного слоя в объем стеклянного образца.Это предположение подтверждается рис. 4б. Моделирование методом конечных элементов предсказывает общую температуру истощенного слоя около 1600 ° C, в то время как инфракрасное изображение измеряет около 1800 ° C. Расхождение в значениях могло быть результатом моделирования FEA образца как одномерного твердого тела, которое не учитывает тепловыделение в центре стекла с радиальным градиентом температуры. Модель также использовала для расчетов не зависящую от температуры теплопроводность.

В настройке модели FEA ограничение тока с помощью логического оператора было наложено на 0.3A, что было больше, чем асимптота, достигнутая во время FEA. Подобный максимум тока около 0,23 А был аналогичным образом измерен экспериментально во время EFIS, как показано на рис. 7a. Последовательный силовой резистор теоретически ограничивал максимальный ток до 0,5 А, но никогда не был полностью достигнут экспериментально ²⁰ . Сравнение теоретической и экспериментальной асимптот тока показывает, что процесс EFIS является самоподдерживающимся. Ток, протекающий через стекло, рассеивается в виде тепла, которое увеличивает температуру и увеличивает ионную миграцию и диффузию.Однако создание богатой диоксидом кремния области увеличивает сопротивление образца, предотвращая дальнейшее экспоненциальное увеличение тока. Это ограничение тепловыделения не соблюдалось во время AC-EFIS ²¹ . Рассеивание мощности постоянно увеличивалось во время AC-EFIS, но событие размягчения происходило при более низкой температуре печи. О последнем факте сообщалось в результате более равномерного нагрева и постепенного размягчения образца, в отличие от DC-EFIS, который был внезапным и резким ²¹ .В принципе, асимптотический ток будет наблюдаться также в AC-EFIS, если используется достаточно низкая частота, чтобы дать достаточно времени для образования слоя обеднения щелочными ионами и сохранения его стабильности на обоих электродах.

Для оптимизации тепловыделения моделирование температурных профилей для различных значений δ методом FEA выявляет проницательную тенденцию на рис. 8. При очень малых δ, скажем при 5 нм, удельное сопротивление обедненного слоя не создавало локализованного нагрева вблизи анод. Вместо этого в объеме стекла наблюдался равномерный джоулев нагрев.Тепло, которое генерировалось в обедненном слое 5 нм, могло быстро рассеиваться в электрод за счет теплопроводности. Максимальная температура, которую испытывал обедненный слой, приходилась на его толщину 100 нм. Значение δ выше 100 нм начинает ограничивать количество тока, который может проходить через образец из-за большего сопротивления обедненного слоя. В свою очередь, уменьшенный ток уменьшил сопутствующие эффекты джоулева нагрева, как показано на рис. 8. Следовательно, тепловой разгон либо расширяется до более длительного временного масштаба, либо подавляется до тех пор, пока тепловыми потерями нельзя пренебречь по сравнению с тепловыделением, и доходит до устойчивое состояние.Это понимание, полученное с помощью теплового моделирования, объясняет динамический джоулев нагрев, наблюдаемый с помощью экспериментального тепловизора.

Видеозаписи тепловизоров показывают, что нагрев во время EFIS вблизи анода сильно локализован и неравномерен. Локализованная «горячая точка» также имеет тенденцию изгибаться в боковом направлении на границе раздела анод / стекло. Результаты модели FEA объясняют это наблюдение, когда интенсивный локализованный нагрев создает большое значение δ из-за термически усиленной миграции катионов. Затем δ может вырасти до порядка 50 мкм, как измерено с помощью линейных сканеров EDS ²¹ .При достижении относительно «толстого» обедненного слоя в 50 мкм тепловое ускорение подавляется в этой локальной области ограниченным током через более резистивный слой. Этот процесс служит петлей отрицательной обратной связи способности диэлектрического материала поддерживать ток в этой локализованной области. Однако в области, прилегающей к локализованному нагреву, условия могут способствовать продолжению пробоя диэлектрика, переходя в боковом направлении в соседнюю область, которая была нагрета в результате близкого теплового разгона, но сохранила “ оптимальное ” значение δ на ~ 100 нм. .Процесс теплового разгона продолжается в этой новой области, пока он, в свою очередь, также не будет подавлен растущим обедняющим слоем, заставляя его снова перемещаться в соседнюю область и так далее. По мере того как соседние области «горячих точек» соединяются друг с другом, коллективное сопротивление расширенного обедненного слоя будет уменьшаться, и будет генерироваться достаточно тепла для инициирования EFIS. Таким образом, передача тепла из обедненного слоя в объемную часть в конечном итоге приведет к тому, что температура объемного образца достигнет температур размягчения, что позволит возникать вязкому течению.

Джоуль – Закон Ленца .. ¿Historia olvidada? [cerrado]

Todos estamos, o deberíamos, estar muyiliarizados con este gráfico.

Porsupuesto, eseltriángulomágicoqueseusaparaparesentar Ley de Ohm.

Todos deberíamos estar muyiliarizados con el triángulo de Potencia подобный.

LoquemeparececuriosoesquetodosreconocemosyhablamosinstantáneamentesobrelaleydeOhm, sinembargo, mepreguntoexactamentecuántosdenosotrossabemosquiénessonlosresponsablesdeltriángulodepoder.

Inclusolasbonitaspáginasdetutoriales como esta, habla con destreza sobre la Ley de Ohm y luego se adentra en el poder Triángulo como si de alguna manera fuera parte de él. Nunca se hace mención alguna a los originadores reales.

En realidad, la ley P = IV proviene de Joule Heating, primera ley de Joule, también conocida como Joule – Lenz ley, descubierta independientemente por James Prescott Joule y Emil Lenz @ 1842.

¿Por qué Georg Ohm obtiene tanto crédito mientras Joule y Lenz, con una ley que es, en Mi mente, tan importante como la Ley de Ohm, está relegada a las páginas posteriores de la history?

Uno tiene que preguntarse quién se acostó con quién ser reconocido u olvidado.

Me doy cuenta de que esto parece una pregunta de disción, pero realmente quiero saber si hay alguna razón para no llamarlo lo que es. Entiendo que la Primera Ley de Joule es un trabajo mucho más grande que solo la parte de calentamiento eléctrico. Quizás ese sea el проблема.

Sin ninguna razón en contra, voy a cumplir mi misión de usar el nombre acreditado para la fórmula en el futuro, ya que, tal vez, deberíamos todos.

PS: Curiosamente, aquí tampoco hay ninguna etiqueta para la ley.Lenz ni siquiera está allí y la única mención que Joule recibe es “Joule-Thief” … suspiro

PPS: la ley de Ohm se publicó en 1827, me pregunto cómo descubrieron cómo debían ser las resistencias для 15 промежуточных дней …

Эффект нагрева Джоуля

Электромагнетизм Эффект нагрева Джоуля

Определение Джоулева нагрева

Джоулевое нагревание (также называемое резистивным или омическим нагревом) описывает процесс, при котором энергия электрического тока преобразуется в тепло при прохождении через сопротивление.

В частности, когда электрический ток протекает через твердое тело или жидкость с конечной проводимостью, электрическая энергия преобразуется в тепло за счет резистивных потерь в материале. Тепло генерируется в микромасштабе, когда электроны проводимости передают энергию атомам проводника посредством столкновений.

Отопительный контур: Распределение температуры в результате джоулева нагрева. Отопительный контур: Распределение температуры в результате джоулева нагрева.

Джоулевое нагревание в конструкции

В некоторых случаях джоулев нагрев имеет отношение к конструкции электрического устройства, в то время как в других он является нежелательным эффектом.

Пара приложений, которые действительно полагаются на джоулев нагрев, включают нагревательные плиты (непосредственно) и микроклапаны для регулирования жидкости (косвенно, посредством теплового расширения).

Побочные эффекты

В случае, если эффект нежелателен в конструкции, можно предпринять усилия, чтобы уменьшить его.Это особенно актуально с точки зрения компонентов электрических систем, таких как проводники в электронике, электрические нагреватели, линии электропередач и предохранители. Нагревание этих структур может привести к их разрушению или даже расплавлению. Чтобы предотвратить перегрев компонентов и устройств, инженеры могут включить в конструкцию конвекционное охлаждение.

Ниже приведен пример механического напряжения, вызванного в нагревательном контуре за счет джоулева нагрева. При приложении напряжения к цепи электропроводящий слой над стеклянной пластиной вызывает джоулев нагрев.Это, в свою очередь, влияет на структурную целостность цепи и вызывает изгиб стеклянной пластины.

Отопительный контур: напряжение наибольшее в красных областях. Стеклянная пластина в цепи изгибается из-за нагрева пластины и расширения цепи. Отопительный контур: наибольшая нагрузка отмечена красными областями. Стеклянная пластина в цепи изгибается из-за нагрева пластины и расширения цепи. Дата публикации: 31 октября 2014 г.
Последнее изменение: 21 февраля 2017 г. .
