для чего он используется и чем отличается от однополюсного

Автоматический выключатель, не является симметричным электрическим прибором, как лампа накаливания или нагревательный элемент. От способа подключения зависит, какие детали защитного устройства обесточатся, а какие останутся под напряжением при срабатывании.

Блок: 1/12 | Кол-во символов: 259
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Двухполюсный выключатель: возможности и назначение

Основная характеристика всех автоматов – это скорость отключения при аварийных ситуациях и способность отключения. Все защитные автоматы могут срабатывать от 2х видов механизма отключения, а именно: тепловой и электромагнитный. Электромагнитный механизм размыкает цепь напряжения при образовании короткого замыкания, а тепловой выключается, если продолжительная нагрузка в сети, которая превышает допустимый придел.

Использование автомата так же возможно вместо выключателя.

Монтаж автомата, который имеет 2 полюса, дает возможность контролировать некоторые параметры.

А именно:

• С таким автоматом возможен контроль независимых друг от друга 2х цепей электропроводки, с их одновременным выключением в случае поломки любой цепи;
• Так же можно контролировать параметры каждой из цепей, но в случае выхода из строя одной из цепей, то выключается подача напряжения и на вторую цепь;
• Контроль над линиями постоянного тока, которые имеют подобное отключение.

Отталкиваясь от таких характеристик в доме лучше устанавливать автомат минимум двухполюсной, так как в случае поломки такой автомат обесточит не только определенную цепь, но и все электрические цепи в доме. С таким автоматом можно выполнить отключение вручную, если вам это необходимо.

Блок: 2/6 | Кол-во символов: 1305
Источник: http://6watt.ru/elektrooborudovanie/elektroschetchiki/dvukhpolyusnyj-avtomat

Защитные устройства для однофазной сети 220 В

Для защиты от перегрузки однофазной сети 220 В, применяются однополюсные и двухполюсные автоматические выключатели. Однополюсные при срабатывании, разрывают только фазный провод, а двухполюсные — фазный и нулевой. Для защиты от перегрузки или короткого замыкания, размыкания фазного провода достаточно. Для безопасного проведения ремонтных или электромонтажных работ, требуется отключать и нулевой провод, так как при некоторых неисправностях сети (замыкание фаза-ноль, отгорание нуля,) он может оказаться под напряжением. Оптимальное решение — установка двухполюсного автомата на вводе, и однополюсных на отходящих линиях.

Блок: 3/12 | Кол-во символов: 670
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Время-токовые характеристики: двухполюсный автоматический выключатель

В том случае если будет проходить неравномерное потребление мощности, которое вызовет нагрузку на время включения или отключения сетей, автомат может отключиться без признаков аварии, то есть ложно сработать. Такое срабатывание характеризуется, повышением номинального тока на одной из цепей.

Для снижения вероятности такого отключения используют автомат с заданным токовым временем.

Такой параметр показывает время задержки отключения при определенном отношении силы тока к номинальному напряжению сети.

Перед установкой лучше сперва тщательно ознакомиться с характеристиками двухполюсного автомата

Время токовые характеристики такие:

• Электромагнитный размыкатель цепей, который срабатывает через 0,015секунд при трехкратном повышении тока, если сравнивать с номинальным током, обозначается – В;
• Одна из самых распространенных характеристик – это С,        которая срабатывает при достижение силы тока в 5 раз больше, чем номинальная сила, такой автомат подходит для освещения и электрических приборов, но приборы должны быть с умеренным пусковым током;
• Характеристика D в основном автомат с такой характеристикой используют для увеличенного пускового напряжения.

Например, для включения электрического котла, электродвигателя и остальных оборудований, которые работают от 3х фазного напряжения, использование такого автомата оптимально в промышленных целях.

Блок: 3/6 | Кол-во символов: 1445
Источник: http://6watt.ru/elektrooborudovanie/elektroschetchiki/dvukhpolyusnyj-avtomat

Устройство и принцип работы

Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.

Внимание! Заменять двухполюсный автомат двумя одиночными выключателями, работающими по отдельности, нельзя! Не стоит также использовать в качестве двухполюсного автомата одиночные выключатели, соединённые перемычкой. В конструкции двухполюсника присутствует ещё блокировочный механизм, которого нет в «усовершенствованном» устройстве из однополюсных автоматов.

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.

Рисунок 1. Автоматический выключатель старого образца

Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).

Рисунок 2. Устройство современного автомата

Благодаря электромагнитному расцепителю  механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

Блок: 2/7 | Кол-во символов: 3541
Источник: https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

• надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
• возможность контроля мощности отдельных электроприборов и установок;
• лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

• существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
• в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
• необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети. Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Блок: 4/7 | Кол-во символов: 1457
Источник: https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html

Автоматы для трехфазной сети

Трехфазный ввод, дает некоторые преимущества, по сравнению с однофазным. Это возможность использования мощных энергопотребителей и удобство подключения электродвигателей. Используя такую сеть, важно равномерно распределить нагрузку между всеми тремя фазами, чтобы исключить просадки напряжения. Вводной автомат желательно использовать четырехполюсный, а отходящие линии защитить однополюсными и трехполюсными автоматами. Выбирая трехполюсные автоматы для защиты оборудования с электродвигателями, обращайте внимание на перегрузочную способность автомата.

Чтобы избежать ложных срабатываний защитного устройства, применяйте автоматы с характеристикой «D».

Блок: 4/12 | Кол-во символов: 684
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Выбор приборов защиты, в зависимости от сечения провода

Не стоит забывать, что автоматический выключатель защищает от перегрузки именно линию, а не подключаемые к ней устройства. Выбирая автомат для отходящей линии, используйте номинал, ниже максимальной нагрузки провода. Вот небольшая табличка, которая поможет при подборе:

В таблице указаны усредненные значения, просчитанные с запасом. Более точные параметры рассчитываются для каждой линии индивидуально, в том случае, если в этом есть необходимость.

Блок: 5/12 | Кол-во символов: 506
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Как выбрать двухполюсник?

Для того чтобы автоматический выключатель в полной мере обеспечивал необходимую защиту, необходимо взвешено подойти к его выбору. Главное не ошибиться с номиналом. Для этого необходимо знать номинальную нагрузку, которую планируете подключить к прибору.

Ток в цепи, защищаемой автоматом, вычисляем по формуле: I = P / U, где P – номинальная нагрузка, а U – напряжение в сети.

Например: если к прибору буден подключен холодильник на 400 Вт, электрочайник на 1500 Вт и две лампочки по 100 Вт, то P= 400 Вт+1500 Вт+ 2×100= 2100 Вт. При напряжении 220 В максимальный ток в цепи будет равен: I=2100/220= 9.55 A. Ближайший к этому току номинал автомата – 10 А. Но при расчётах мы не учли ещё сопротивления проводки, которое зависит от типа проводов и их сечения. Поэтому покупаем выключатель с током срабатывания на 16 ампер.

Приводим таблицу, которая помогает определить мощность сети для учёта при расчётах силы тока.

Сила тока		1	2	3	4	5	6	8	10	16	20	25	32	40	50	63	80	100
Мощность однофазной сети		02	04	07	09	1,1	1,3	1,7	2,2	3,5	4,4	5,5	7	8,8	11	13,9	17,6	22
Сечения проводов	медных	1	1	1	1	1	1	1,5	1,5	1,5	2,5	4	6	10	10	16	25	35
	алюминиевых	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	4	6	10	16	16	25	35	50

Пользуясь таблицей можно с большой точностью вычислить необходимые параметры двухполюсного автомата.

Что касается магазинов, где можно их приобрести, ориентируйтесь на цены и на ассортимент продукции. Из списка производителей можем порекомендовать, например, бренд Legrand.

Блок: 6/7 | Кол-во символов: 1499
Источник: https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html

Заключение по теме

Итак, в этой статье мы постарались ответить на вопрос, который интересует многих, как подключить автомат правильно? Надеемся, что из предоставленной информации все понятно. И как уже было сказано выше, этот процесс не самый сложный, главное разобраться в схемах подключения.

Похожие записи:

, 15:50

В данной статье, статье мы подробно рассмотрим тему как подключить автоматический выключать. Имея под рукой инструкцию с детальной фото сессией и подробными комментариями это дело будет под силу любому желающему и

вопрос как подключить автоматический выключательбудет обязательно решен.

Основной функцией автоматического выключателя является защита электрической цепи квартиры или дома от короткого замыкания. Так же он выполняет функцию ограничения тока. Например возьмем трехжильный провод сечение 2,5 мм, его длительно допустимый ток равен 25 Ампер (смотрим по таблице 1.3.4 «Сечение проводов по длительно допустимому току» ), это тот ток, который провод может выдерживать длительное время. Все что выше 25 Ампер будет оказывать на него губительное воздействие, он будет чрезмерно нагреваться, от чего со временем произойдет разрушение изоляции и в следствии этого произойдет короткое замыкание. Что бы этого не произошло ток ограничивают, для защиты этого провода необходим автомат номиналом 25 Ампер. Устанавливается автоматически выключатель, как правило, в силовом щитке, в который приходят подходящие провода питающие дом и отходящие, это те провода которые расходятся по различным направлениям (комнатам, этажам) на свет и розетки.

Существуют автоматические выключатели различных конструктивных исполнений:

• однополюсные, применяется в сети 220 вольт, подключается только один фазный провод
• двухполюсные, применяется в сети 220 вольт, подключаются два провода, ноль и фаза
• трех полюсные, применяется в сети 380 вольт, подключается три фазных провода
• четырехполюсные, применяются в сети 380 вольт, подключается три фазных провода и один нулевой

В качестве примера мы рассмотрим стандартную электрическую бытовую цепь напряжением 220 вольт. Для таких цепей могут применяться как однополюсные, так и двухполюсные автоматические выключатели. Оптимально использовать двухполюсный автоматический выключатель, потому что:

• в него подключаются сразу два провода фаза и ноль, при необходимости разрываем цепь полностью (это будет существенным плюсом при возникновении например перенапряжения , так как при его появлении на нуле оказывается фаза, отключив автомат спасем технику)
• контактные зажимы автоматического выключателя имеют самый оптимальный винтовой прижим, провод хорошо фиксируется по всей площади контакта (большинство нулевых контактов стандартного исполнения имеют очень плохие прижимные характеристики, оставляет желать лучшего и качество их исполнения, если фаза будет фиксирована хорошо, а ноль плохо хорошего из этого точно ничего не выйдет)
• простота монтажа автомата (устанавливается одним щелчком на дин рейку)
• провода легко подключить и по необходимости отключить (нужно всего лишь открутит четыре винта и все)
• при необходимости автоматический выключатель можно легко поменять на УЗО или Диф автомат (способ подключения и длинна проводов все одно и тот же)

Подготавливаем автомат к подключению и установке

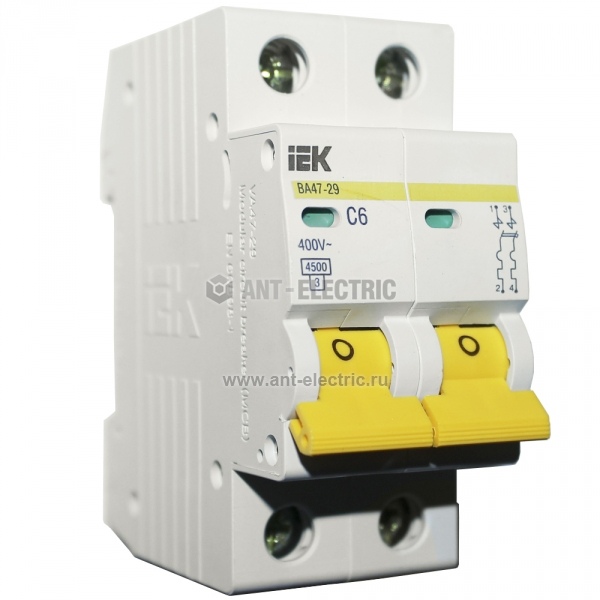

В качестве примера мы возьмем упомянутый выше двухполюсный автомат.

Данный автомат имеет четыре контакта, два подходящих, они расположены сверху.

Два отходящих, они расположены снизу автомата.

Контакты имеют винты, с помощью которых приводится в движение прижимные пластины расположенные с торца автомата.

Пластины предназначены для фиксации провода.

Как правило на корпусе автомата нарисована схема его подключения. Обозначения говорят о том, что питающие провода подключается сверху (клемма 1,3), а отходящие снизу (клемма 2,4).

Так же на корпусе автомата указывается предельный ток срабатывания С 40, обозначает 40 Ампер, это тот ток которым ограничен автомат. Для того, чтобы узнать какой автомат вам нужен необходимо сделать расчет сечения провода .

Крепится автомат на специальную рейку (DIN рейка).

Для этого на задней части автомата предусмотрена специальная защелка.

Вот так все выглядит в конечном итоге.

Переходим к подключению автоматического выключателя

Если на вашем питающем проводе имеется напряжение, перед поведением работ его необходимо отключить. После чего убедиться в отсутствии на подключаемом проводе с помощью указателя напряжения . Для подключения мы используем провод ВВГнгП 3*2,5 трехжильный, сечением 2,5 мм.

Подготавливаем подходящие провода к подключению. Наш провод имеет двойную изоляцию, общую наружную и разноцветную внутреннюю. Определимся с цветами подключения:

• синий провод — всегда ноль
• желтый с зеленой полосой — земля
• оставшийся цвет, в нашем случае черный, будет фазой

Фаза и ноль подключаются на клеммы автомата, земля отдельно на проходную клемму. Снимаем первый слой изоляции, отмеряем нужную длину, откусываем лишнее.

Снимаем второй слой изоляции с фазного и нулевого провода, примерно 1 сантиметр.

Раскручиваем контактные винты и вставляем провода в контакты автомата. Слева подключим фазный провод, а справа нулевой. Отходящие провода должны быть подключены так же. После подключения обязательно повторно проверьте. Внимательно нужно проследить за тем, чтобы в зажимной контакт случайно не попала изоляция провода, так как из-за этого медная жила будет иметь плохой прижим к контакту автомата, от чего провод будет греться, контакт подгорать, а итогом станет выход автомата из строя.

Вставили провода, затянули с помощью отвертки винты, теперь необходимо убедиться в надежной фиксации провода в контактном зажиме. Проверяем каждый провод в отдельности, немного качаем его влево, вправо, тянем вверх из контакта, если провод остался неподвижен, контакт хороший.

В нашем случае используется трехжильный провод, помимо фазы и нуля присутствует жила заземления . Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт. Внутри он соединен металлической шиной, для того чтобы провод без разрыва проходил к конечному месту назначения, как правило это розетки.

Если под рукой нет проходного контакта, можно просто скрутить приходящую и отходящую жилу между собой обычной скруткой, но в этом случае ее нужно обязательно хорошо протянуть плоскогубцами. Пример изображен на картинке.

Проходной контакт устанавливается также легко как и автомат, он защелкивается на рейку легким движением руки. Отмеряем необходимое количество провода заземления, откусываем лишнее, снимаем изоляцию (1 сантиметр) и подключаем провод в контакт.

Незабываем убедиться в хорошей фиксации провода в контактном зажиме.

Подходящие провода подключены.

В случае срабатывания автомата напряжение остается только на верхних контактах, это полностью безопасно и предусмотрено схемой подключения автоматического выключателя. Нижние контакты в этом случае будут находится в полном разрыве от электрического тока.

Подключаем отходящие провода. К слову, отходить эти провода могут куда угодно на свет, розетку или непосредственно на оборудование, например, на электрический водонагреватель или электро плиту.

Снимаем наружную изоляцию, отмеряем необходимое для подключения количество провода.

Снимаем изоляцию с медных жил и подключаем провода к автомату.

Подготавливаем провод заземления. Отмеряем нужное количество, зачищаем, подключаем. Проверяем надежность фиксации в контакте.

Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение. В данный момент автомат находится в отключенном положении вниз (отключено), можем смело подавать на него напряжение и включать, для этого переводим рычаг в положение вверх (включено).

Блок: 9/12 | Кол-во символов: 7783
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору. На что необходимо обязательно обратить внимание?

• У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки. Это обязательно указывается в паспорте изделия.
• Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
• Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
• Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
• Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

Блок: 8/12 | Кол-во символов: 2679
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Кол-во блоков: 15 | Общее кол-во символов: 22826
Количество использованных доноров: 4
Информация по каждому донору:

1. https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html: использовано 3 блоков из 7, кол-во символов 6497 (28%)
2. http://6watt.ru/elektrooborudovanie/elektroschetchiki/dvukhpolyusnyj-avtomat: использовано 2 блоков из 6, кол-во символов 2750 (12%)
3. https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/: использовано 6 блоков из 12, кол-во символов 12581 (55%)
4. https://YaElectrik.ru/jelektroshhitok/dvuhpolyusnyj-avtomat: использовано 1 блоков из 6, кол-во символов 998 (4%)

Автомат двухполюсный: установка, схема правильного подключения

Автоматический выключатель или автомат – это коммутационное устройство, проводящее токи при нормальных условиях в цепи и автоматически отключающее подачу электричества от питающей сети к потребителю при коротком замыкании или при перегрузке, можно также включать и отключать цепь вручную.

Главное отличие двухполюсного автомата от однополюсного – это наличие автомата как на фазе, так и на нуле, то есть на двух полюсах. Причем при отключении одновременно разъединяются и фаза и ноль, благодаря общей рукоятке взвода. Используется для монтажа однофазной цепи. Для трехфазной цепи нужно применять 3- и 4-полюсные автоматы.

Область применения

1. В качестве вводных защитных автоматов. Это наиболее популярный способ применения. При одновременном отключении фазы и нуля обеспечивается максимальная безопасность при работах в цепи, потому что происходит полное обесточивание. К тому же, по новым правилам Устройства электроустановок (п. 6.6.28, п. 3.1.18), запрещена эксплуатация однополюсных автоматов на вводе.
2. Для защиты отдельной группы потребителей электроэнергии. Отключение двухполюсного автомата предотвратит срабатывание УЗО (Устройство защитного отключения – предназначен для защиты от дифференциальных токов) при ошибочном соприкосновении нуля и фазы при ремонтных работах в цепях под нагрузкой. А также облегчает поиск ветки с неисправностью при срабатывании УЗО от утечки токов на землю.
3. Для защиты и управления цепями с одновременным подключением питания. Например, при подключении тепловой пушки через один полюс автомата подается фаза на тэны, а через другой полюс – фаза на электродвигатель вентилятора. Если произойдет отключение одного оборудования, отключится и другое, что предотвратит вероятность работы тэнов без охлаждения.

Преимущества применения перед однополюсными автоматами

Рассмотрим ситуацию, когда кто-то перепутал фазу с нулем. Тогда при отключении однополюсного автомата разъединяется линия нуля, а фаза остается в цепи. Человек, думая, что обезопасил себя отключением автомата, начинает работать и получает удар током. Чтобы этого не произошло, нужно после отключения однополюсного автомата проверить отсутствие напряжения в цепи индикатором. Но все же надежнее использовать двухполюсный автомат, который полностью обесточит цепь.

В случае, когда сработало УЗО, необходимо найти неисправность в цепи. В первую очередь выключаются все электроприборы из розеток. Если это не дало результата, последовательно выключаются ветки цепи, но разъединять надо и ноль и фазу. Однополюсный автомат не дает такую возможность. Придется откинуть ноль на шине, что проблематично, так как требует прозвонки для нахождения нужного провода. Двухполюсный автомат отлично справляется с этой задачей.

Таким образом, преимущества:

1. Безопасность – электрическая цепь разрывается целиком.
2. Легкость поиска неисправности.

Недостатки применения перед однополюсными автоматами

На самом деле, недостатков совсем немного:

1. Стоимость – двухполюсные дороже однополюсных.
2. Эргономичность – занимают в два раза больше места в электрощитке.
3. Трудозатраты при монтаже – нулевые провода не объединяются в шину, а каждый заводится в свой автомат.
4. Невозможность использования стандартных распределительных шин – “расчесок”, вместо них придется использовать перемычки.

Устройство автомата

Автоматический выключатель представляет собой пластмассовый корпус с контактами и рукояткой включения/выключения. Внутри располагается рабочая часть. В клеммы вставляется зачищенный провод и зажимается винтом. При взведенном состоянии силовые контакты замкнуты – положение рукоятки “Вкл”. Рукоятка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты. Электромагнитный и тепловой расщепители обеспечивают отключение автомата при ненормальных состояниях цепи. Дугогасительная камера предотвращает горение и быстро гасит дугу. Канал отвода выводит газы горения из корпуса.

Схема подключения

Предлагается рассмотреть схему подключения двухполюсного автомата.

Здесь ВА 47-63 2/50А – это вводный двухполюсный автомат. Он полностью обесточивает при необходимости всю цепь. За ним подключается счетчик и УЗО. Далее применена схема подключения ряда однополюсных автоматических выключателей. Они устанавливаются только на фазные провода, а нулевые жилы распределяются посредством шины.

Существует схема подключения ряда двухполюсных автоматов, защищающих каждый свою ветку.

Первым на входе подключается УЗО, затем два ряда двухполюсных выключателей. Синим цветом обозначен нулевой провод, красным – фазовый, а желтым – заземление, распределенное с помощью заземляющей шины. Таким образом, осуществляется защита каждого ответвления цепи.

Монтаж

Как правильно монтировать автоматические выключатели в электрощит? Сначала в нем саморезами прикручиваются дин-рейки – это металлические пластины, на которые потом крепятся все автоматы и УЗО. Длину дин-рейки можно скорректировать при помощи ножовки по металлу. Кроме того, в щит прикрепляются распределительные клемники-шины. Они могут быть для нулевых проводов и отдельно для заземляющих. Современная конфигурация шин позволяет крепить их непосредственно на дин-рейку.

Установить двухполюсный автомат на дин-рейку очень просто. Плоской отверткой нужно вытянуть защелкивающуюся скобу на верхней части корпуса, приставить автомат к дин-рейке и отпустить крепление. Также осуществляется снятие. По правилам, вводный автомат устанавливают в левом верхнем углу.

Далее нужно подсоединить провода. Следует строго придерживаться схемы. К двухполюсному автомату сверху подходят вводные провода фазы и нуля, а снизу жилы отводятся в цепь. Важно не перепутать: вход – сверху, выход – снизу, иначе автомат может выйти из строя и не будет выполнять своих функций.

Объединять автоматы можно при помощи перемычек, изготовленных из медного провода такого же сечения, как и у провода цепи. Перемычки требуются для подключения двухполюсных автоматов в ряд. А также с помощью гребенок – это изолированные шины, используются для соединения однополюсных автоматов.

Концы проводов зачищают с помощью специального инструмента стриппера или острым ножом. Затем обжимают наконечниками для кабеля ручным инструментом кримпером. Если такого оборудования нет, то можно просто облудить концы паяльником с применением канифоли и олова. При подключении проводов к автоматам необходимо крепко затягивать болты отверткой, чтобы слабый контакт не вызывал нагревания и повреждения токопроводящих материалов.

Заземляющий провод всегда проходит мимо автоматов прямиком с заземляющей шине. Нулевые провода подключаются к нулевой шине.

Маркировка

Особое внимание следует обращать на маркировку автоматов.

На корпусе автоматов нанесены специальные обозначения:

1. Номинальный ток устройства (в амперах).
2. Группа по току перегрузки (диапазон тока срабатывания).
3. Максимальный ток срабатывания или ток короткого замыкания (в амперах).
4. Класс токоограничения (чем выше класс, тем выше скорость срабатывания при коротком замыкании).
5. Графическое обозначение или принципиальная схема прибора.
6. Серия аппарата.
7. Номинальное напряжение, при котором нужно использовать автомат.

Подбор автомата

Сначала нужно рассчитать значение номинального тока для своей сети. Сделать это можно по формуле (закон Ома):

I=P/U, где:

I – номинальный ток в амперах “А”.

P – мощность всех приборов (сумма мощностей) в ваттах “Вт”.

U – напряжение сети в вольтах “В” (в основном 220 В). Выбирать автомат нужно с ближайшим большим значением номинального тока.

Также выбор автомата по значению длительного допустимого тока следует производить, в зависимости от характеристик кабеля проводки. В правилах устройства электроустановок приведены таблицы расчетов. Чем больше сечение кабеля, тем выше допустимый длительный ток.

Автомат двухполюсный 6а. Выключатель автоматический двухполюсный 6А 1п+N С ВА63 4.5кА (11211)

Выключатель автоматический двухполюсный 6А 1п+N С ВА63 4.5кА (11211)

Код товара 9689085

Артикул 11211

Страна Болгария

Наименование АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ВА63 1П+Н 6A C 4.5 кА. Болгария/Италия

Упаковки 6 шт, 72 шт, 576 шт

Сертификат RU C-FR.ME77.B00872

Номинальный ток,А 6

Характеристика эл.магнитного расцепителя C

Номинальное напряжение, В 380

Количество силовых полюсов 1+N

Количество модулей DIN 2

Номинальная отключающая способность, кA (AC) (IEC/EN 60898) 4.5

Тип изделия Выключатель автоматический

Род тока Переменный (AC)

Глубина, мм 78.5

Степень защиты IP20

Высота, мм 81

Ширина, мм 36

Способ монтажа Din-рейка

Исполнение Стационарное

Нормативный документ ГОСТ 9098-78, ГОСТ Р 50345-2010

Частота, Гц 50

Предельная отключающая способность, кA 4.5

Климатическое исполнение УХЛ4

Сфера применения Промышленное\Schneider Electric

Масса, кг 0.193

Максимальное сечение подключаемого кабеля, мм2 25

Все характеристики

www.etm.ru

Двухполюсный автоматический выключатель Legrand DX3-E 407274 2П 6А С

Технические характеристики

Основные характеристикиДополнительные характеристикиПрисоединение проводников

Количество полюсов			2
Номинальный ток (In)			6А
Номинальное рабочее напряжение			230/400В ~ 50/60Гц
Напряжение изоляции			500В
Номинальное импульсное напряжение			4кВ
Срабатывание электромагнитной защиты			Кривая C: электромагнитные расцепители срабатывают между 5 и 10 In
Срабатывание тепловой защиты			30°C
Номинальная отключающая способность			6кA
Класс токоограничения			3
Степень защиты			IP20
Рабочая температура			-25°C…+55°C
Температура хранения			-40°C…+70°C
Механическая долговечность		без нагрузки	20 000 оп.
		под нагрузкой (In × cosφ 0,9)	10 000 оп.
Рабочее положение			любое
Монтаж/установка			35мм DIN рейка
Сечение медного кабеля	жесткий кабель		1 × 1,5…35 мм2 / 2 × 1,5…16 мм2
	гибкий кабель	без наконечника	1 × 1,5…25 мм2 / 2 × 1,5…10 мм2
		с наконечником	1 × 1,5…25 мм2
Рекомендуемый момент затяжки			2,5 Н·м

Номенклатура автоматических выключателей серии DX3-E по каталогу Legrand

Размеры

www.scat-technology.ru

Автоматический выключатель двухполюсный 10кА, 6А, тип B, SIEMENS, 5SY42066

Производитель:

EAN код:

4001869181462

Страна производства:

Германия

Технические характеристики товара:

Автомат линейной защиты 10кА, 2-полюсный, 6А, тип B

Количество полюсов:

Номинальный ток, In:

Характеристика срабатывания:

Номинальная отключающая способность, Icn:

Аналоги «5SY42066»

Артикул:

2CDS272001R0065

Производитель:

ABB

4417.49 руб/шт

Артикул:

2CDS271103R0065

Производитель:

ABB

3496.28 руб/шт

Производитель:

SIEMENS

4390.38 руб/шт

Артикул:

2CDS272061R0065

Производитель:

ABB

4654.66 руб/шт

Популярные товары раздела «Автоматические выключатели»

Артикул:

2CDS251001R0164

Производитель:

ABB

305.82 руб/шт

Артикул:

2CDS241001R0164

Производитель:

ABB

191.04 руб/шт

Производитель:

SIEMENS

356.47 руб/шт

Артикул:

2CCS883001R0824

Производитель:

ABB

10961.03 руб/шт

electroguru.ru

Биполярные дифференциалы для электроустановок

Биполярный дифференциал (2 полюса) 30 мА AC класс

Биполярные дифференциалы, 2 полюса, высокая чувствительность 30 мА (0,03 А). Стандартный класс «АС». Однофазный дифференциал.

Биполярный дифференциал (2 полюса) 30 мА, класс A

Биполярные дифференциалы, 2 полюса, высокая чувствительность 30 мА (0.03А). Стандартный класс “А” иммунизирован. Однофазный дифференциал.

Биполярные дифференциалы (2 полюса) 30 мА Класс F Супериммунизированный

Биполярные дифференциалы, 2 полюса, высокая чувствительность 30 мА (0,03 А). Супериммунизированный “F” класс. Дифференциал очень подходит для установок с электронным оборудованием с регулировкой скорости (кондиционер с инвертором).

Биполярный дифференциал (2 полюса) 300 мА, класс переменного тока

Биполярные дифференциалы, 2 полюса, средняя чувствительность 300 мА (0,3 А). Стандартный класс «АС». Однофазный дифференциал.

Биполярные дифференциалы (2 полюса) 300 мА, класс A

Биполярные дифференциалы, 2 полюса, высокая чувствительность 300 мА (0.3А). Стандартный класс “А” иммунизирован. Однофазный дифференциал.

Биполярный дифференциал (2 полюса) 10 мА AC класс

Биполярные дифференциалы , 2 полюса, высокая чувствительность 10 мА (0,01 А). Стандартный класс «АС». Однофазный дифференциал.
Специальное использование в помещениях с высокой степенью влажности, в гидромассажных ваннах, банях, саунах …

Селективный биполярный (2-полюсный) дифференциал

Селективные биполярные дифференциалы, 2 полюса (P + нейтраль), средняя чувствительность 300 мА (0.3А). Однофазный дифференциал.

Самовосстанавливающийся биполярный дифференциал

2-полюсные высокочувствительные саморегулирующиеся дифференциалы 30 мА (0,03 А). Иммунизированный класс «А». Рекомендуется для использования в жилых домах, избегая проблем, вызванных отсутствием электроснабжения из-за несвоевременного дифференциального пожара (потеря продуктов питания, системы сигнализации, очистные сооружения)…).

Автоматические выключатели

Я видел и другие конструкции, но они кажутся типичными для авиационных автоматических выключателей. Ключевым моментом является то, что металлический диск внутри CB нагревается. Когда становится слишком жарко, он спотыкается. Неоднократное включение выключателя или, что еще хуже, удерживание его в нажатом положении увеличивает нагрев. Результатом может быть прерыватель с металлическим диском, сломанным, поэтому он не будет сброшен, или предохранителем, поэтому он не откроется снова.

“Как”

Фото: Пример снятой крышки автоматического выключателя в закрытом положении из ящика для инструментов Эдди
Щелкните фото, чтобы увеличить изображение

Тепловой выключатель предназначен для многократного прерывания коротких замыканий или перегрузок.Ток проходит через металлическую полосу, которая соединяет два металлических контакта. Полоса имеет форму дуги, которая при определенной температуре внезапно принимает обратную форму. Вторичный термический диск или сама полоса нагревается ниже критической точки, если ток остается ниже точки срабатывания. Выше этой точки полоса защелкивается, и две точки контакта больше не перекрываются. После того, как металлическая полоса выскочила, необходимо дать ей остыть, прежде чем ее можно будет вернуть в исходное положение. Для сброса кнопка нажимает на внешнюю сторону металлической полосы, чтобы вернуть ей исходную форму.

Фото: Пример снятой крышки автоматического выключателя в разомкнутом положении из ящика для инструментов Эдди
Щелкните фото, чтобы увеличить изображение

Проблемы с этим

Поскольку тепловой выключатель зависит от тепла, температура окружающей среды может повлиять на конечную точку срабатывания. В этих автоматических выключателях много деталей, подверженных коррозии.Старые автоматические выключатели могут выйти из строя в любом направлении. Если не удалось открыть, вы знаете, что у вас проблема. Если замкнуть не удалось, автоматический выключатель не сработает, и вы потеряете любую защиту, на которую рассчитывали. Еще есть проблема сброса “грубой силы”. Вы можете опереться на эти типы автоматических выключателей и принудительно включить их.

Это переключатель? Как часто можно делать сброс?

Фото: «Открытый в закрытом море», 24 апр 2018 г.
Нажмите на фото, чтобы увеличить его

Несколько лет назад не было большой проблемой, если выключатель сработает, сосчитайте до трех, и втолкнет его обратно.Снова и снова. Вот что говорили об этом многие руководства по эксплуатации Boeing 707 еще в семидесятых:

[1C-135 (E) C-1, стр. 1-57] Автоматический выключатель представляет собой хорошее средство защиты цепи от сильноточных нагрузок. Все автоматические выключатели имеют конструкцию без отключения; то есть их нельзя удерживать вручную, чтобы отключить автоматический выключатель и заставить его оставаться в положении сброса. Нагрев биметаллической ленты вызывает срабатывание исполнительного механизма: поэтому после срабатывания автоматического выключателя он должен остыть, прежде чем его можно будет вернуть в исходное положение.Время охлаждения, необходимое для выполнения сброса, составляет примерно 3 секунды. Автоматические выключатели можно вытащить и вернуть в исходное положение без повреждения автоматического выключателя; однако тяговое усилие выключателя должно быть сведено к минимуму, поскольку предусмотрены переключатели для отключения электропитания оборудования с электрическим приводом.

Другой мануал ограничил нас 3 перезагрузками. Но после более чем нескольких раз, когда это не сработало, большинство производителей тяготели к теории сброса автоматического выключателя «не надо»:

[B-777 FCOM, §CI.2.4]

• В полете сброс сработавшего выключателя летным экипажем не рекомендуется. Однако сработавший автоматический выключатель может быть сброшен один раз после короткого периода охлаждения (приблизительно 2 минуты), если, по мнению капитана, ситуация, возникающая в результате срабатывания автоматического выключателя, оказывает значительное неблагоприятное воздействие на безопасность. На земле сброс сработавшего автоматического выключателя летным экипажем должен производиться только после того, как техническое обслуживание определит, что сброс автоматического выключателя безопасен.
• Пилотажный экипаж на велосипеде (включение и выключение) выключателя для устранения ненормального состояния не рекомендуется, если только это не указано в нестандартном контрольном списке.

Руководство FAA

[AC 120-80A, ¶16]

1. Сброс автоматических выключателей в полете.

(1) FAA вновь заявляет о своей озабоченности по поводу сброса автоматических выключателей во время полета. Члены экипажа могут создать потенциально опасную ситуацию, если сбросят автоматический выключатель, не зная, что вызвало его срабатывание.Вам не следует сбрасывать сработавший автоматический выключатель в полете, если это не согласуется с явными процедурами, указанными в утвержденном руководстве по эксплуатации, используемом летным экипажем, или если, по мнению капитана, перезапуск автоматического выключателя абсолютно необходим для безопасного завершения полет. Подробная запись в журнале технического обслуживания самолета – это проверенная практика обеспечения безопасности для целей отслеживания и может предоставить обслуживающему персоналу ключевую информацию, позволяющую оперативно устранять неисправности и принимать эффективные корректирующие меры на земле.

(2) Руководства и программы обучения авиаперевозчиков должны содержать правила компании и подробные процедуры по сбросу сработавших автоматических выключателей как во время полета, так и на земле. Процедуры, приведенные в руководствах, используемых членами экипажа, обслуживающим персоналом и наземным обслуживающим персоналом авиаперевозчика, должны соответствовать инструкциям производителя самолета. Вам следует напомнить членам экипажа не использовать выключатель в качестве переключателя для выполнения процедурных функций, если это не указано в утвержденных процедурах компании или рабочих процедурах производителя.

2. Потенциальные опасности, связанные с отключением автоматических выключателей. FAA опубликовало инструктивный материал, в котором говорится, что автоматические выключатели являются устройствами замедленного действия и могут не обеспечивать достаточной защиты от отключения во время таких событий, как отслеживание дуги или пробой изоляции. Отслеживание дуги – это явление, при котором на изолирующей поверхности образуется токопроводящий углеродный путь. Углеродный путь обеспечивает путь короткого замыкания, по которому может течь ток (например, электрическая дуга). Последствиями электрических неисправностей могут быть:

• Перегрев компонентов;
• Токсичные пары;
• Огонь;
• Повреждение проводов, пучков проводов или деталей;
• Оплавление отверстий в деталях из листового металла поврежденными сильноточными питающими кабелями;
• Плавка и обжиг титановых вытяжных воздуховодов протертым сильноточным питателем
• Электромагнитные помехи (EMI) с оборудованием; и
• Одновременная и необоснованная потеря обоих генераторов с приводом от двигателя в двухмоторном самолете.

ПРИМЕЧАНИЕ. Текущая редакция AC 25-16 «Предотвращение и защита от электрических повреждений и пожаров» содержит дополнительную информацию по этому вопросу.

Использование автоматического выключателя в качестве выключателя. Поскольку автоматические выключатели предназначены для автоматического размыкания электрической цепи при заданной перегрузке по току, их не следует использовать для повседневных рабочих функций, поскольку они не будут выполнять свою предполагаемую функцию, а именно защиту от перегрузок.Вы не должны использовать автоматические выключатели, даже те, которые подходят для частого использования, в качестве переключателя для включения или выключения защищенных элементов. Авиаперевозчик должен публиковать и включать в свои утвержденные программы технического обслуживания и руководства по производству полетов любые исключения из этой процедуры.

Что может пойти не так

2 июня 1983 года самолет Air Canada DC-9 был уничтожен, и 23 из 46 пассажиров погибли в результате пожара в салоне самолета. Сработало три автоматических выключателя, связанных с туалетом на корме, и капитан, согласно политике того времени, попытался сбросить все три.В какой-то момент он заметил, что выключатели «щелкают, когда я нажимаю на них». Возгорание не было связано с двигателями смыва туалета, но причиной мог быть питающий кабель генератора. NTSB не смог определить источник пожара, но промышленная философия автоматических выключателей навсегда изменилась. Подробнее об этом: Пример использования: Air Canada 797.

MCB DZ47s 1P C16,16A Автоматический выключатель Биполярный миниатюрный [DZ47s-16A 1P]

Автоматический выключатель в литом корпусе

DZ47s MCB – это выключатель небольшого размера, также называемый воздушным выключателем. Он является наиболее широко используемым терминалом для защиты электричества в блоке распределения питания электрического терминала aichitecture.

Он используется для защиты однофазной, трехфазной до 125 А и предотвращения короткого замыкания, перегрузки, перенапряжения.

Применяется к системе распределения освещения (тип C) или системе распределения мощности двигателя (тип D).

В основном используется для во избежание перегрузки, короткого замыкания на переменном токе 50 Гц / 60 Гц, однополюсный 200 В, 400 В для 2P, 3P, 4P; 60А ток

DZ47 Микро прерыватель цепи Краткое описание:

Товар : DZ47s MCB (Micro Circiut Breaker)

Полюса Модель: 1P, 2P, 3P, 4P

Поражение электрическим током Материал : Silver Contact

Основная характеристика:

Номинальное напряжение: 1P, 1P + N, 2P: 230AC

Номинальный ток: 3P, 3P + N, 4P: 400AC

Номинальная частота: 50/60

Секция: 6KA

Спецификация функции микровыключателя:

1. Защита от короткого замыкания
2. Защита от перегрузки
3. Функция изоляции
4. Функция защиты от утечки
5. Функция защиты от перенапряжения

Breif Спецификация:

1.Ведущая платформа в мире.

2. Увеличьте полную отключающую способность.

3. Более полные спецификации полюсов, более полная защита.

4. Единый внешний вид и дизайн, простота установки и использования.

5. Постоянная сегментированная емкость 6КА.

6. Длительный срок службы: механический срок службы в 15000 раз, электрический срок службы в 10000 раз.

7. Окружающая среда Рабочая температура: от -20 ℃ до 60 ℃

Особенность MCB:

1. Надежное качество.
2. Высокая емкость сегментации.
3. Быстро выпускают.
4. Компактный форм-фактор, легко устанавливается в распределительную коробку.
5. Огнестойкий материал для корпуса и компонентов.
6. Ударопрочный пластик для корпуса и компонентов.
7. Энергосбережение и охрана окружающей среды.
8. Имеют долгий срок службы

9. Гарантия электробезопасности в быту.

Время обработки

• Доставка в течение 24 часов: Гарантированно, что время обработки меньше 24 часов.
• Типичное время обработки: 3-12 дней

Время доставки

• Оперативно: 3-6 рабочих дней
• Стандарт: 10-12 рабочих дней

Мы отправляем в более чем 200 стран мира!

Способы оплаты

Paypal

MoneyGram

Вестерн Юнион

Т / Т (безналичный расчет)

Свяжитесь с нами:

Контактное лицо: Флора

WhatsApp: 0086-13512718971

QQ: 920844901

Электронная почта: morelectrical @ hotmail.com

Адрес: район Наньчэн, город Дунгуань, провинция Гуандун, Китай.

Moreelectricalitems.com предлагает вам более стильные, инновационные и качественные товары

Человек признается в краже черепахи во время периода отключения цепи

Государственные суды Сингапура. (ФОТО: Дани Осман / Yahoo News Singapore)

СИНГАПУР. В четверг (21 января) мужчина, который ворвался в дом своего знакомого, чтобы украсть черепаху, признал себя виновным по обвинению в преступном посягательстве.

По утверждению обвинения, 36-летний Роджер Ху Чжэнь Сюань страдал биполярным расстройством с рецидивом маниакального синдрома на момент совершения преступления.

Кху был запрошен отчет об обязательном лечении, чтобы оценить, подходит ли он для психиатрического лечения вместо тюремного заключения. Другое обвинение в том, что он покинул свой дом в Ишуне и отправился в Сембаванг во время периода частичной изоляции без разрешения, было принято во внимание при вынесении приговора.

Сингапур вступил в период с 7 апреля по 1 июня, чтобы контролировать распространение коронавируса COVID-19.

Обвиняемый знал жертву

Ху и потерпевший Хуан Го Шэн были знакомы со школы.

23 мая прошлого года Ху посетил дом Хуанга и увидел, что его нет дома. Он утверждал, что Хуан обещал подарить ему черепаху. Однако Хуан не давал такого обещания.

Ху ворвался в дом Хуана и обыскал его спальню. Он украл черепаху Хуана стоимостью 2,50 доллара. Перед тем, как выйти из дома, он вызвал слесаря, чтобы тот отремонтировал сломанную входную дверь.

Когда Хуан вернулся, он заметил, что металлические ворота в его дом были открыты, а деревянная защелка на его двери сломана. Он увидел, что его спальня была в беспорядке и что его черепаха пропала.

Затем Хуанг проверил свой телефон и увидел, что Ху опубликовал фотографию себя и украденной черепахи в социальных сетях, причем Хуан утверждал, что у него появился новый питомец.

Затем Хуан позвонил в полицию в 23:54. Позже черепаха была возвращена Хуангу.

Заместитель прокурора Шамини Джозеф сообщил суду, что Ху был осужден за хулиганство и хулиганство в 2015 году, в связи с чем ему было вынесено постановление об обязательном лечении сроком на год.

Она не возражала против вызова аналогичного отчета по данному делу, отметив, что психиатр Института психического здоровья (IMH) заявил, что Ху страдала биполярным расстройством и страдала от рецидива маниакального синдрома на момент совершения преступления. Это повлияло бы на его суждение и контроль.

История продолжается

Ху сейчас принимает лекарства и проходит курс лечения в IMH. 1 марта он вернется в суд для вынесения приговора.

За преступное посягательство лицо может быть заключено в тюрьму на срок до трех месяцев или оштрафовано на сумму до 1500 долларов, либо и то, и другое.

Будьте в курсе событий: присоединяйтесь к каналу Telegram Yahoo Singapore по телефону http://t.me/YahooSingapore

Еще сингапурские истории:

Два отдельных кластера туберкулеза из 18 случаев, связанных с Обнаружен букмекерский центр Bedok: MOH

COVID-19: Сингапур сообщает о 40 новых случаях, 4 случаях инфицирования в сообществе

Мужчина, который поймал беременную женщину в лифте и поглаживал ее по животу, заключен в тюрьму 9 месяцев

% PDF-1.6 % 1 0 объект > / AcroForm 2 0 R / Метаданные 3 0 R / OCProperties> / OCG [4 0 R] >> / Страницы 5 0 R / Тип / Каталог >> эндобдж 6 0 obj > эндобдж 2 0 obj > / Шрифт> >> / Поля [] >> эндобдж 3 0 obj > транслировать 2019-04-02T14: 25: 23ZTeX2019-04-03T14: 00: 53 + 02: 002019-04-03T14: 00: 53 + 02: 00Это pdfTeX, версия 3.14159265-2.6-1.40.18 (TeX Live 2017) kpathsea версия 6.2.3pdfTeX-1.40.18 Ложный идентификатор: b846cd55-2e1f-4d6c-bc40-6f4b6845285auuid: 9d48f6a0-fe10-4dd0-ae81-22ddf5elication / pdf7app7 конечный поток эндобдж 4 0 obj > эндобдж 5 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > / ProcSet [/ PDF / Text] / XObject> >> / Повернуть 0 / Тип / Страница / Аннотации [50 0 R] >> эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > транслировать HTM0 + | K “ٸ K d 驊 ͼq ^ “N | 8r.H8R1 a1: \ axm]} OUA} r % vяx3Iq7 ~ q XLvhv ›” v0saтfpfhwfJ2AINH ޙ vD [; Phǩ

Tg> A + N = AZ) GskFDSg8f ڧ o (j% A \ h2]

S202-C6 | ABB

2CDS200922R0001	S2C-S / H6R – Сигнальный / Вспомогательный контакт	S2C-S / H6R	1	штука
2CDS200912R0001	S2C-H6R – Вспомогательный контакт	S2C-H6R	1	штука
2CDS200936R0001	S2C-h21L – Вспомогательный контакт	S2C-h21L	1	штука
2CDS200936R0002	S2C-h30L – Вспомогательный контакт	S2C-h30L	1	штука
2CDS200936R0003	S2C-H02L – Вспомогательный контакт	S2C-H02L	1	штука
2CDS200946R0001	S2C-H6-11R – Вспомогательный контакт	S2C-H6-11R	1	штука
2CDS200946R0002	S2C-H6-20R – Вспомогательный контакт	S2C-H6-20R	1	штука
2CDS200946R0003	S2C-H6-02R – Вспомогательный контакт	S2C-H6-02R	1	штука
2CDS200909R0001	S2C-A1 – Независимый расцепитель	S2C-A1	1	штука
2CDS200909R0002	S2C-A2 – Независимый расцепитель	S2C-A2	1	штука
2CSS200911R0001	S2C-UA 12 DC – Расцепитель минимального напряжения	S2C-UA 12 постоянного тока	1	штука
2CSS200911R0002	S2C-UA 24 AC – Расцепитель минимального напряжения	S2C-UA 24 AC	1	штука
2CSS200911R0003	S2C-UA 48 AC – Расцепитель минимального напряжения	S2C-UA 48 AC	1	штука
2CSS200911R0004	S2C-UA 110 AC – Расцепитель минимального напряжения	S2C-UA 110 В переменного тока	1	штука
2CSS200911R0005	S2C-UA 230 AC – Расцепитель минимального напряжения	S2C-UA 230 В переменного тока	1	штука
2CSS200911R0006	S2C-UA 400 AC – Расцепитель минимального напряжения	S2C-UA 400 В переменного тока	1	штука
2CSS200911R0007	S2C-UA 24 DC – Расцепитель минимального напряжения	S2C-UA 24 постоянного тока	1	штука
2CSS200911R0008	S2C-UA 48 DC – Расцепитель минимального напряжения	S2C-UA 48 постоянного тока	1	штука
2CSS200911R0009	S2C-UA 110 DC – Расцепитель минимального напряжения	S2C-UA 110 постоянного тока	1	штука
2CSS200911R0010	S2C-UA 230 DC – Расцепитель минимального напряжения	S2C-UA 230 постоянного тока	1	штука
2CSS201997R0013	S2C-CM1 – Моторное приводное устройство	S2C-CM1	1	штука
2CSS203997R0013	S2C-CM2 / 3 – Моторное приводное устройство	S2C-CM2 / 3	1	штука
2CSS204997R0013	S2C-CM4 – Моторное приводное устройство	S2C-CM4	1	штука
GHS2001901R0003	S2C-DH – Механические аксессуары	S2C-DH	1	штука
2CSS200998R0001	S2C-BP – Устройство механического отключения	S2C-BP	1	штука
2CSS200999R0001	S2C-EST – Подключаемая база	S2C-EST	1	штука
2CDS200918R0001	S2C-NT – Нейтраль с ручным управлением	S2C-NT	1	штука
2CCA880100R0001	Датчик CMS-100PS	CMS-100PS	1	штука
2CCA880101R0001	CMS-101PS Датчик	CMS-101PS	1	штука
2CCA880102R0001	CMS-102PS Датчик	CMS-102PS	1	штука

Экспериментальная проверка твердотельного автоматического выключателя с автоматическим срабатыванием на базе SiC BIFET

[1] С.Мейер, С. Шредер, Р. В. Де Донкер, Power Electronics, IEEE Transactions on, vol. 19, нет. 5, 1340, 2004, с.1333.

[3] Дж.П. Лаур, Дж. Л. Санчес, М. Мармуже, П. Остин и Дж. Джаладе, М. Брейл, М. Рой, 1999. ISPSD ’99. Proceedings., 11th International Symposium on, Toronto, Ont., 1999, pp.315-318.

DOI: 10.1109 / ispsd.1999.764124

[4] Б.Розенсафт, У. Р. Вемулапати и Д. Зильбер, Труды 19-го Международного симпозиума по силовым полупроводниковым приборам и ИС, остров Чеджу, 2007 г., стр. 169-172.

DOI: 10.1109 / ispsd.2007.4294959

[6] А.Хернер, Т. Эрльбахер, Х. Митленер, А.Дж. Бауэр, Л. Фрей, Силовая электроника и приложения (EPE’14-ECCE Europe), 16-я Европейская конференция, 2014 г., стр. 1–10.

.
