Содержание

технические характеристики, световой поток, вес лампы

ДНАТ — популярная натриевая лампа, которая чаще всего используется в автомобильных сервисах и на фабриках. Что она собой представляет, каков у нее принцип работы, достоинства и недостатки, какие имеет лампа днат 250 технические характеристики? Об этом и другом далее.

Что это за лампы

Дуговая натриевая трубчатая лампа, которая работает на высоком или низком давлении, в зависимости от того, какой имеет объем парциальное паровое давление. Работает от того, что нагреваются пары натрия. То есть функционирование происходит благодаря резонансному натриевому излучению. Из-за того, что спектр цветовой передачи монохроматичен и существует существенное мерцание светоисточника, то этот экономичный вид светильника используется для того, чтобы осветить масштабную наружную площадь. К примеру, им можно осветить улицу, транспортную магистраль, туннель, вокзал, аэропорт и промышленную территорию. Применяется активно в уличном, утилитарном, архитектурном и декоративном освещении.

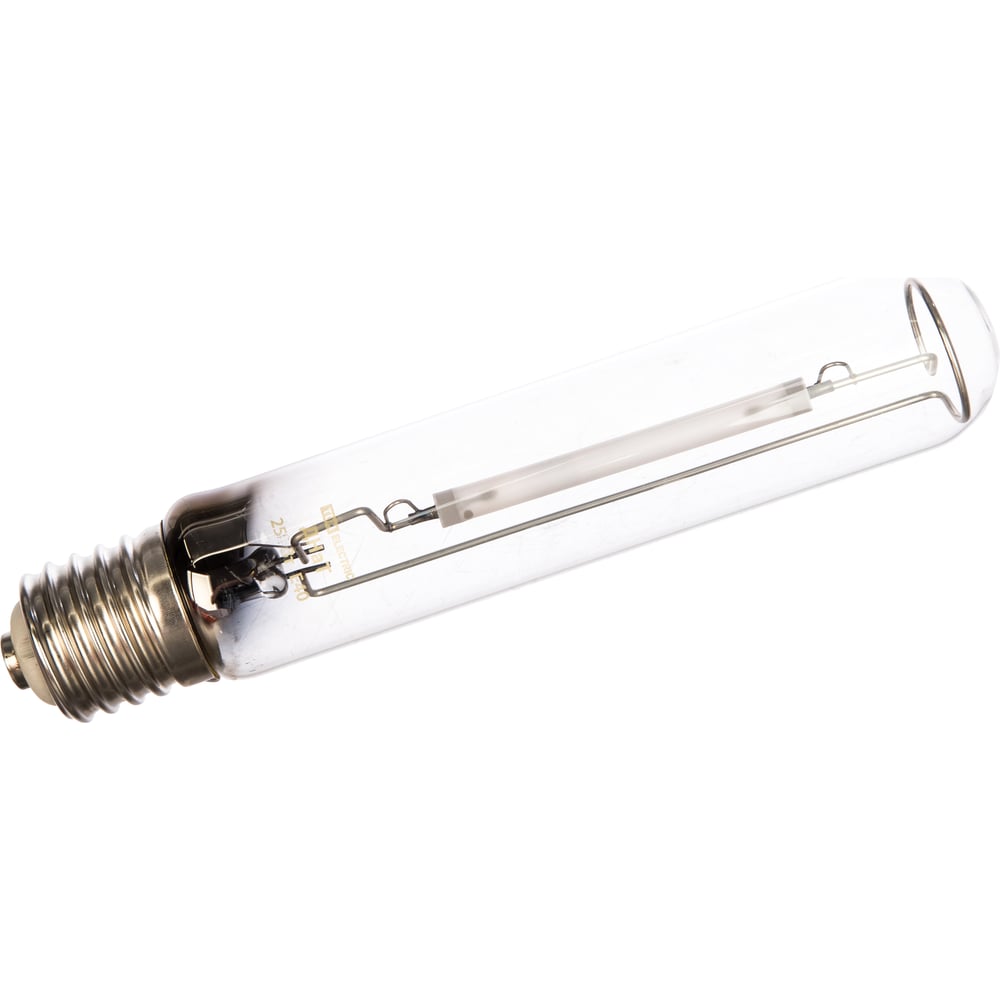

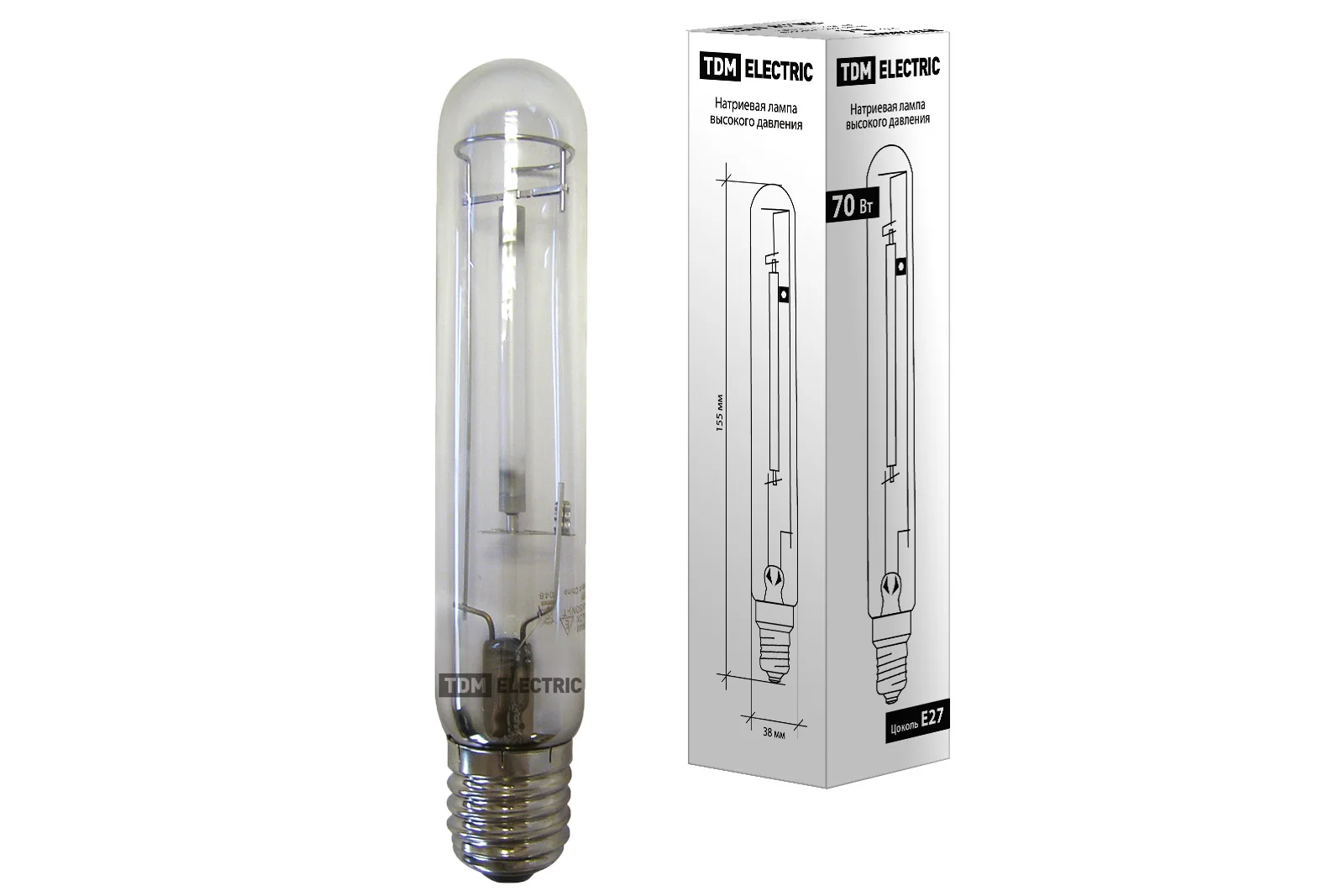

Как выглядит

Стоит отметить, что светильник днат 250 низкого давления практически не используется, поскольку натриевые пары агрессивны для обычного стекла. В результате работают они только из боросиликатной разновидности. Кроме того, они сильно зависят от погодных условий.

Важно! ДНАТ на 250 ватт — осветительное устройство, вызывающее квазинепрерывный вид спектра ограниченного диапазона.

Плюсы и минусы

Достоинство заключается в экономичности, высокой световой отдаче (КПД равен 30%) и большом сроке эксплуатации — от 12 до 25 000 часов. Из недостатков можно отметить достаточно продолжительное время зажигания. Кроме того, работает такая лампа плохо при плохих погодных условиях.

Высокая светоотдача как основное преимущество

Характеристики

Согласно статистике со средними характеристиками, сегодня ДНАТ 250 ватт выпускается с энергопотреблением в 120 вольт, светопотоком в 26 тысяч люменов, Е40 цоколем, 250 миллиметров длиной и 48 сантиметров диаметром.

Технические характеристики остальных моделей колеблются на следующих параметрах: срок службы 25000 часов, температура работы 40 градусов, тип резьбы цоколя — Е27, энергопотребление — 1000 ватт, напряжение — 120 вольт, световой поток — 130 тысяч люменов, светоотдача — 130 люменов на ватт, длина волны — 640 ньютон на метр, масса 30 граммов, а пульсация светопотока 70%.

Технические характеристики

Конструкция

Конструкцию ДНАТ можно изучить на представленной схеме ниже. Как правило, каждая модель состоит из разрядной трубки, электрода, керамической заглушки, ниобийного и бариевого штенгеля, а также винтового цоколя. Главные компоненты системы при этом индуктивный дроссель с изу и фазокомпенсирующим конденсатом. Дроссель занимается ограничением дугового тока, ИЗУ — повышением создавшегося напряжения в дуге. Основное предназначение конденсатора — снижение нагрузки электрической сети.

Важно! Этот компонент является дополнительным и необязательным, но он продлевает срок эксплуатации осветительного оборудования.

Схема конструкции модели

Горелка

Горелка — оборудование, которое заполняется буферными и инертными газами с амальгамой, то есть натриевого и ртутного сплава. Буферные газы включают в себя ксенон для легкого старта осветительному прибору. Как правило, она помещается в колбу, которая выполнена из тугоплавкого боросиликатного стекла с глубоким вакуумом. Дополняется цоколем. Благодаря наличию вакуума колба является своеобразным термосом, который позволяет создать пуск с нормальной работой натриевой горелкой на низкой температуре. Одновременно с этим уменьшаются тепловые потери с ресурсом прибора.

Стоит отметить, что иногда в одной колбе находятся несколько горелок для повышения мощности источника без повышения его объемом. Благодаря этому уменьшаются тепловые потери, и обеспечивается высокий коэффициент полезного действия.

Горелка на схеме

Цоколь

Цоколь на лампочку в 250 ватт есть двух видов: Е27 и Е40. Бывают осветительные приборы одноцокольные и двухцокольные. Стоит отметить, что чаще всего ставится резьбовая разновидность эдисонового цоколя.

Цоколь Эдисона

Принцип работы

После того, как ток попадает на лампочку ДНАТ, начинается процесс его нагревания в горелке изу, где выделяется алюминиевый оксин. Тогда импульсы отправляются в дуговой заряд. В результате возникает тусклый свет.

Важно! Горелка разогревается в течение 10 минут и источник уже светится ярко. Поддерживает его энергию дроссель.

Принцип работы

Область применения

Светильники ДНАТ служат, для того чтобы освещать большие территории с широкими улицами, автомобильными магистралями, туннелями, спортивными комплексами, аэропортами, железнодорожными вокзалами, архитектурными сооружениями, цехами и складами. Очень часто применяются там, где выращивают тепличные культуры. Отличаются тем, что хорошо греются и заменяют в некотором плане солнце растениям.

Освещение автомобильной магистрали как одно из направлений применения

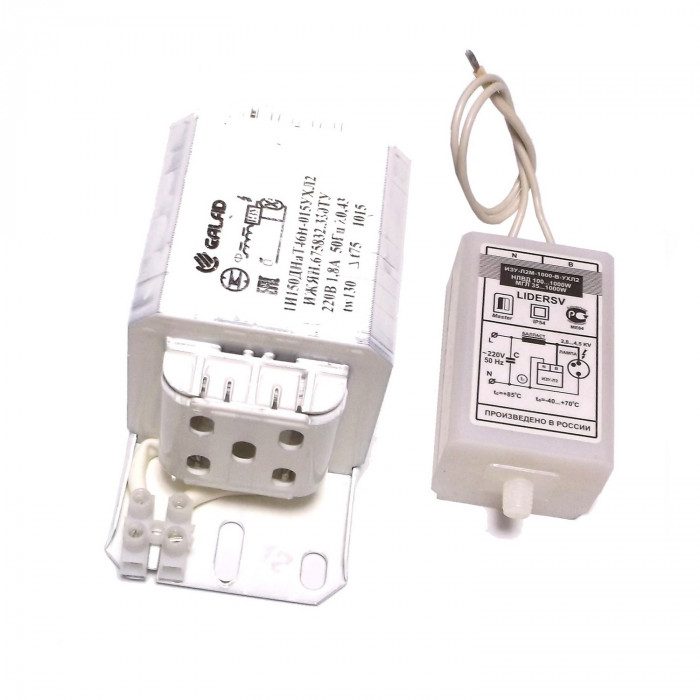

Схемы подключения

Посмотреть схему подключения осветительного прибора можно на схеме ниже. Если ее разобрать детальнее, то ИЗУ служит устройством для пускового высоковольтного импульса. После того, как по ней пройдет ток, необходимо его ограничение электромагнитным или электронным балластом, а именно дросселем, катушкой, имеющей незамкнутый магнитопровод. Дроссель подключается рядом с лампочкой, а ИЗУ включается параллельно.

Важно! Балласт всегда должен подключаться в разрыв фазы.

Лучше, чтобы в схеме обязательно был конденсатор. На схеме он показан буквой С. Он подавит помехи и снизит пусковой ток. В результате будет продлен срок эксплуатации. Главное — чтобы он имел оптимальную электроемкость. Для ДНАТ 250 ватт будет достаточно 35 мкф.

Общая простая схема подключения

Двухточечный ИЗУ

Подключить ИЗУ с двумя выводами можно параллельным образом к светоисточнику. После дроссельной установки фазный провод нужно подсоединить к клемме зажигающего устройства, а во второй выход ввести нулевую жилу. Двухконтактный ИЗУ не рекомендуется ставить на ДНАТ 250 ватт, поскольку напряжение в течение работы идет не только на лампочку, но и на горелку. В результате может быть повреждена изоляция и, как следствие, может произойти сбой работы.

Схема подключения двухточечного ИЗУ

Трехточечный ИЗУ

Для подключения трехточечного ИЗУ нужно отыскать несколько проводков, имеющих отрицательный заряд на щитке. Один следует подвести к лампочке, а другой подсоединить к горелке. Балласт стоит поставить на разрыв фазы, но не нулевой. Далее нужно расключить фазный провод. Для этого одну щитовую жилу вставить в балластный контакт, а выходящий кабель из контакта подсоединить к кабелю В. В конце следует вставить провод в отделение среднего вывода ИЗУ и провести к лампочке.

Важно! Конденсатор при этом подключается параллельным образом электроцепи. Для этого одна жила вводится в щитовую фазу, а вторая подсоединяется к нулю на патроне.

Схема подключения трехточечного ИЗУ

Меры безопасности

Во время своей работы лампочка, рассчитанная на 250 ватт, способна чрезмерно нагреваться. По этой причине необходимо соблюдение некоторых правил при использовании светоисточника. Нельзя трогать корпусную часть в течение 20 минут, после того, как будет отключен светильник. Кроме того, прикасаться оголенными руками к колбе нельзя из-за оставления жира. В результате нагревания кожный жир превратится в копоть и повредит корпус осветительного оборудования. Помимо этого, важно сделать для светоисточника и балласта вентиляционную систему, поскольку это два элемента, которые должны время от времени охлаждаться. Ставить их следует вдалеке от легковоспламеняющихся устройств.

Важно! Обязательно следует беречь прибор от физических ударов. Во время взрыва осколки натриевой лампочки могут разлететься на большую площадь. При этом в ней содержится опасная ртуть, в результате попадания которой на производстве понадобиться срочная эвакуация людей и обеззараживания помещения.

В целом, ламп ДНАТ 250 — модель, благодаря которой можно достичь качественного и эффективного освещения в любом производственном освещении. Отличается конструктивно от других светильников, подключается в двухточечном и трехточечном ИЗУ.

Лампа BELLIGHT ДНаТ 250 Вт, 2000К — Каталог товаров — agrolampa.ru

     Данный вид лампы BELLIGHT, Польша имеет отличные показатели для применения в растениеводстве. Имеет все европейские сертификаты для применения на территории Евросоюза. По стабильности светового потока и надежности конструкции превосходит все лампы Китайского производства. Недорогая, простая в обслуживании и надежная лампа ДНаТ 250

Цветовая температура -2000 К, полностью соответствует требованиям для тепличных ламп, имеет схожие характеристики с такими грандами, как OSRAM Plantastar 250 и Sylnania GroLux 250. Срок службы – 20 000 ч. без видимого падения светового потока

Характеристики ДНаТ 250 BELLIGHT Польша

• Минимальная стоимость обслуживания ламп
• Стабильный световой поток на протяжении всего времени службы независимо от применяемого ПРА/ЭПРА ( через 10 000 часов работы световой поток сохраняется на 96%- ориентировочно 2 года).
• Технология отсутствия подвижных частей предотвращает разрушение лампы под действием резонанса
• Новые керамические материалы горелки позволяют получить более стабильный свет и цвет на протяжении срока службы лампы.
• Высокая световая эффективность 112 лм / Вт. В совокупности со сроком службы в 20 000 ч. имеет очень мало мировых аналогов

В комплекте с каждой лампой идет паспорт (дополнительно инструкция и харатеристики на русском языке). При розжиге с обычными ПРА 250 (не корпусного исполнени) необходимо брать ИЗУ с повышенной амплитудой импульсов  ИЗУ AGRO или аналог

Отлично работает как с ПРА 250 Вт., так и с ЭПРА ДНаТ 250. Используется в тепличных светильниках c соответствующим отражателем

Технические характеристики

Значение

Размеры (Длина лампы/Диаметр колбы), мм

260 /48 мм.

Мощность лампы, Вт

250

Напряжение питания, В

220

Частота, Гц

                       50

Тип цоколя

Е40

Цветовая температура, К

2000

Световой поток, Лм

28000

Световая эффективность, Лм/Вт

112

Срок службы, час

20000

Положение горения

Любое

OZON.

ru Казань
  • Ozon для бизнеса
  • Мобильное приложение
  • Реферальная программа
  • Зарабатывай с Ozon
  • Подарочные сертификаты
  • Помощь
  • Пункты выдачи
Каталог ЭлектроникаОдеждаОбувьДом и садДетские товарыКрасота и здоровьеБытовая техникаСпорт и отдыхСтроительство и ремонтПродукты питанияАптекаТовары для животныхКнигиТуризм, рыбалка, охотаАвтотоварыМебельХобби и творчествоЮвелирные украшенияАксессуарыИгры и консолиКанцелярские товарыТовары для взрослыхАнтиквариат и коллекционированиеЦифровые товарыБытовая химия и гигиенаМузыка и видеоАвтомобили и мототехникаOzon УслугиЭлектронные сигареты и товары для куренияOzon PremiumOzon GlobalТовары в РассрочкуПодарочные сертификатыУцененные товарыOzon CardСтрахование ОСАГОРеферальная программаOzon TravelОzon ЗОЖДля меняDисконтOzon MerchTV героиПредложения от брендовOzon для бизнесаOzon КлубУскоренная доставка!Ozon LiveМамам и малышамТовары OzonOzon ЗаботаЭкотоварыOzon Job Везде 0Войти 0Заказы 0Избранное0Корзина
  • TOP Fashion
  • Premium
  • Ozon Travel
  • Ozon Card
  • LIVE
  • Акции
  • Бренды
  • Магазины
  • Сертификаты
  • Электроника
  • Одежда и обувь
  • Детские товары
  • Дом и сад
  • Dисконт

Такой страницы не существует

Вернуться на главную Зарабатывайте с OzonВаши товары на OzonРеферальная программаУстановите постамат Ozon BoxОткройте пункт выдачи OzonСтать Поставщиком OzonЧто продавать на OzonEcommerce Online SchoolSelling on OzonО компанииОб Ozon / About OzonВакансииКонтакты для прессыРеквизитыАрт-проект Ozon BallonБренд OzonГорячая линия комплаенсУстойчивое развитиеOzon ЗаботаПомощьКак сделать заказДоставкаОплатаКонтактыБезопасностьOzon для бизнесаДобавить компаниюМои компанииПодарочные сертификаты © 1998 – 2021 ООО «Интернет Решения». Все права защищены. OzonИнтернет-магазинOzon ВакансииРабота в OzonOZON TravelАвиабилетыRoute 256Бесплатные IT курсыLITRES.ruЭлектронные книги

Днат 250 световой поток светодиодный аналог. Что такое ДРЛ? Виды и характеристики ртутных ламп

ДРЛ лампы – расшифровывается аббревиатура как дуговые ртутные лампы. Ранее буква Д имела обозначение «дроссель» или лампа с использованием дросселя. Сегодня же, существуют бездроссельная схема устройства и они доступны каждому, из-за чего было принято решение изменить значение данной аббревиатуры.

Конструктивные особенности лампы

Такое устройство сделано из термостойкого стекла, на внутренние стенки которого нанесён слой люминофора. Благодаря использованию такого вещества, ультрафиолетовый свет, который генерируется внутри стеклянной колбы, конвертируется в видимый для нас спектр освещения.

Внутри схема располагает основные рабочие органы, электроды. Их может быть два или четыре. Они облачены в дополнительный защитный стеклянный корпус. Обычно электроды изготавливают из вольфрама, но сегодня существуют разновидности и из других металлов. Вся эта конструкция является сердцевиной лампочки, так как тут генерируется рабочая дуга, очень часто её называют горелкой.

Конструкция дуговой ртутной лампы

Внутреннее пространство стеклянной трубки с электродами под большим давлением заполняется инертным газом аргоном. Также туда добавляется несколько капель ртути или подобного по свойствам ртутного вещества.

Указанный срок службы таких устройств обозначен производителями отметкой свыше десяти тысяч часов. На практике это значение ниже в несколько раз. Обусловлено это износом люминофора и электродов.

Износ лампочки сильно сказывается на качестве излучаемого света, и может упасть до отметки в пятьдесят процентов. Такие лампочки просто заменяют на новые, а старую утилизируют.

Принцип работы лампы дрл

Работает такое устройство по следующему принципу. При подаче прямого тока к лампочке, он направляется на схему пускового механизма, который могут называть, стартером, пуско-регулирующим аппаратом, системой зажигания и прочее. В этом месте создаётся электрический разряд, который может доходить в момент включения до нескольких киловольт.


Так же данная часть схемы устройства работает как стабилизатор после прямого включения и зажигания лампочки. Сильный скачок прямого тока позволяет сделать пробой в газовой среде и зажечь её, благодаря чему капля ртути превращается в пар и при взаимодействии с аргоном, начинает излучать ультрафиолетовый спектр освещения.

Ультрафиолет, в свою очередь, взаимодействуя с люминофором начинает излучать уже видимую для нашего глаза часть света. Из-за того, что газы прогреваются постепенно, сразу максимального показателя работы вы не получите. Следует подождать нагрева до максимальной температуры после включения, затем лампа начинает светить с самой большой возможной мощностью.

Технические характеристики дрл

Чтобы более точно понять характеристики и что из себя представляет , следует разобрать её характеристики более подробно:

  • Потребляют от 80 до 1000 ват. В зависимости от количества электродов: два электрода – 250-1000 вт; четыре электрода – 80-1кВт. Наиболее распространённая мощность устройств от 250 вт.
  • Цоколь. В зависимости от мощности, лампы оснащают цоколем е27 и е40. До 250 вт используют цоколь е27, свыше 250 используется цоколь е40.
  • Показатель тактовой нагрузки сети, составляет не более восьми ампер. Зависит от мощности устройства.
  • Световой поток – способны излучать интенсивное освещение начиная от 3.2 тысячи люмен. Данное значение соответствует лампе на восемьдесят ват. Самое мощное устройство на один киловатт, способно излучать световой поток около пятидесяти двух тысяч люмен.
  • Период эксплуатации около десяти тысяч часов. Но как правило, лампочка перестаёт работать ранее на тридцать-пятьдесят процентов.
  • Использование пускового механизма обязательно.

Какими достоинствами и недостатками

Достоинства:

  1. Высокая мощность, способствует освещения больших объектов и крупных помещений.
  2. Долговечность находится на отличной отметке.
  3. Могут работать при низких температурах, что способствует установке на улице.
  4. Яркость освещения очень хорошая, свет интенсивный и довольно далеко излучается.

Что касается недостатков, они также присутствуют:

  1. Включаются с задержкой. Для достижения полной мощности лампе требуется не менее семи минут на нагревание.
  2. Устройство издаёт неприятное жужжание.
  3. Светопередача очень слабая и свет от них исходит низкого качества.
  4. Слишком высокий коэффициент мерцания при работе.
  5. Нуждаются в довольно высоком помещении. Нормальная рабочая высота начинается от четырёх метров.

Как выбирать данный светильник

Подбирается лампа дрл исходя из ваших потребностей и особенностей помещения.


Модели и их характериктики

Чтобы качественно произвести выбор, следует следовать таким критериям:

  • Необходимая мощность, которая основывается на площади и высоте размещения. Например, использовать лампу на 250 ватт.
  • Если вам необходимо яркое освещение, и вы готовы пожертвовать качеством, такие лампы для вас подходят идеально.
  • Максимально возможная высота размещения устройства. При высоте менее четырёх метров установка не рекомендуется, но возможна. В таком случае следует покупать лампочки с меньшей мощностью.
Подведём итог

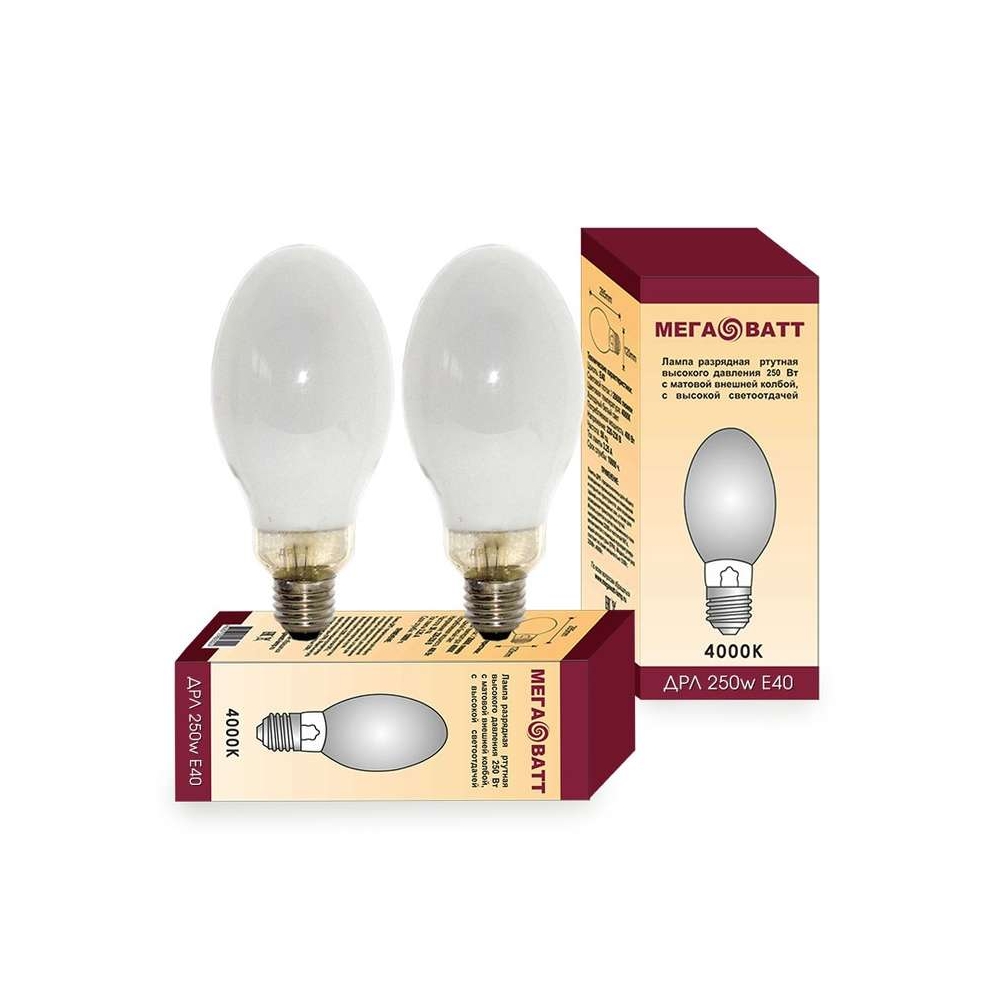

Газоразрядная дуговая ртутная лампа на 250 ватт является довольно универсальным и мощным устройством.

Ассортимент осветительных приборов довольно обширный. Каждый из них отличается по многим параметрам, конструктивным особенностям и специфике применения. Что собой представляет лампа ДРЛ 250, каковы ее технические характеристики, где ее лучше использовать – тема этой статьи.

Расшифровка аббревиатуры

  • Д – дуговая.
  • Р – ртутная.
  • Л – с люминифором.
  • 250 – номинальная мощность (Вт).

Особенности лампы

Все подобные изделия отличаются тем, что световое излучение генерируется в специальной среде. В данном случае это пары ртути. ДРЛ 250 является прибором высокого давления и применяется в основном для освещения значительных площадей как внутри строений (например, габаритные боксы, ангары), так и вне их – уличные или .

В российской светотехнике ДРЛ 250 чаще маркируется как РЛВД, где литеры В и Д расшифровываются как высокого давления. Качество цветопередачи для таких ламп принципиального значения не имеет, потому особых требований к данной характеристике и не предъявляется. Для них намного важнее показатель светоотдачи, что следует из основного предназначения изделий – освещение.

ДРЛ 250 отличается инерционностью. На режим максимального свечения она выходит примерно через 6±1 минут после замыкания цепи питания. Это связано с интенсивностью испарения ртути, которая изначально находится в твердом (каплеобразном) состоянии. Повторное включение лампы возможно лишь после остывания колбы.

Для изделий, содержащих ртуть, существует особый порядок утилизации. Перед покупкой лампы данный нюанс желательно уточнять в точке продажи.

Характеристики ДРЛ 250

  • Световые: поток (лм) – 13 500, отдача (лм/Вт) – от 32 до 58.
  • Напряжение (В): на лампе – 130, питающее – 220/50.
  • Тип цоколя – традиционный, Е40.
  • Линейные параметры (мм): длина – 228, диаметр колбы – 91.
  • Свечение – белое.
  • Ресурс (час) – от 12 000.

Таблица 1. Параметры типовых ламп и светильников ДРЛ и ДНаТ

ВидТипНоминальная мощность, ВтПотребляемая активная мощность, ВтСреднее время горения, часовСветовой поток лампы, Лм (начальный)Средний световой поток с учетом КПД светорассеивателя светильника, Лм (начальный) Средний световой поток светильника с лампой, Лм
(через 3 месяца эксплуатации)
Для подбора LED аналогов *
Средний световой поток с учетом КПД светорассеивателя светильника, Лм (через 1 год эксплуатации)
ДРЛДРЛ-125 12514012 0006 0004 4003 100 2 600
ДРЛ-250 25028012 00013 2009 6506 800 5 800
ДРЛ-400 40046015 00024 00017 50012 300
10 500
ДРЛ-700 70082020 00041 00029 95021 000
18 000
ДНаТ
ДНаТ-50 50556 0003 7002 8002 400
2 200
ДНаТ-70 70806 0006 0004 4003 900 3 500
ДНаТ-100 1001156 0009 4006 8506 000
5 500
ДНаТ-150 15017010 00014 50010 6009 400 8 500
ДНаТ-250 25030015 00026 00019 00016 700
15 200
ДНаТ-400 40047015 00048 00035 10033 800
28 000
* Световой поток с учетом потерь в отражателе светильника и первичной деградации ламп (в зависимости от их типа) при начальной эксплуатации.

Таблица 2. Сравнительные характеристики светильников с лампами ДРЛ, ДНАТ и LED(светодиодный)

Тип лампыДРЛДНаТСветодиодный светильник, модификаций 2014 года
Начальная светоотдача
с учетом КПД светильника
(только лампы)
33 Лм/Вт
(46 Лм/Вт)
60 Лм/Вт
(83 Лм/Вт)
115 Лм/Вт
(130 Лм/Вт, варьируется 90-135 Лм/Вт
от типа светодиодов)
Снижение
светового потока
через 3 месяца (1 год эксплуатации)
30%
(40%)
12%
(20%)
2%
(4%)
Светоотдача
с учетом КПД светильника
через 3 месяца /1 год эксплуатации
23 Лм/Вт
(20 Лм/Вт)
51 Лм/Вт
(48 Лм/Вт)
112 ЛМ/Вт
(110 Лм/Вт)
Срок службы, часов12 000
(3 года*)
10 000
(2,5 года*)
80 000
(21 год*)
Контрастность и цветопередачаслабаяочень слабаявысокая
Механическая
прочность
средняясредняяотличная
Температурная устойчивостьслабаяочень слабаяотличная
Устойчивость к перепадамслабаяслабаяотличная
Время выхода
в рабочий режим
10-15 мин10-15 мин1-2 секунды
Нагреваетсясильносильноумеренно
Экологическая безопасностьлампа содержит до 100 мг паров ртутилампа содержит натриево-ртутную амальгаму и ксенонабсолютно безвредна
* Среднее время работы уличного освещения 3800 часов в год (Моссвет, Ленсвет)

МИФЫ, которые вызывают ошибки при выборе светодиодного аналога светильникам ДРЛ и ДНаТ

МИФ №1. Производители светодиодных светильников завышают характеристики при подборе аналогов для ДРЛ и ДНаТ.
Возможно есть и недобросовестные производители и поставщики, завышающие параметры своих светильников, но не надо путать это с тем, когда вы сталкиваетесь с не соответствием светового потока ламп ДРЛ и ДНаТ и предлагаемого светодиодного аналога !
Если мы действительно подбираем “аналог” , то они и не могут совпадать по определению этого слова. Нужно учесть не только заявленные начальные значения этого параметра (светового потока), но и понять какой он будет реальный с учетом установки ламп в светильник и начала эксплуатации. Обычно эти значения расходятся до 30…60% и это все обосновано!
Обоснование читайте далее :


МИФ №2. Световой поток светильников ДРЛ и ДНаТ примерно равен справочным данным ламп
ДРЛ и ДНаТ .
Как правило справочные таблицы светового потока приведены НЕ для светильников ДРЛ и ДНАТ , а для ламп ДРЛ и ДНАТ. Только часть светового потока лампы светит прямо из светильника, остальная часть светового потока должна отразится от светорассеивателя. Отражатель-рассеиватель светильника имеет большие потери, связанные с невозможностью собрать и сформировать весь световой поток из оптико-геометрических сложностей в изготовлении отражателя, а также из больших потерь отражающего материала, для которого ключевым параметром является надежность и цена, а не оптические свойства. Таким образом потери из-за отражателя составляют около 20-25% . Если в светильники есть защитное стекло , оно также вноси потери до 10% .
Вывод: реальная разница между световым потоком светильника ДРЛ и ДНаТ и паспортным лампы составляет около 27% (25..35%)

МИФ №3. При световых расчетах можно ориентироваться на паспортный световой поток светильника (световой поток ламп ДРЛ и ДНаТ с учетом потерь отражателя светильника).
Лампы ДРЛ и ДНаТ имеют сильную деградацию в процессе первичной эксплуатации , которую необходимо учитывать сразу при световых расчетах!
Лампы ДРЛ через три месяца теряют порядка 30%
светового потока, а через 1 год эксплуатации 40% светового потока!
Лампы ДНаТ через три месяца теряют порядка 15% светового потока, а через 1 год эксплуатации 20% светового потока! Вывод: для расчетов освещенности для светильников с лампами ДРЛ и ДНаТ необходимо учитывать НЕ начальный (паспортный) световой поток, а световой поток после начальной эксплуатации, например через 3 месяца, а лучше 1 год эксплуатации!

Примечание: В реальности светодиоды
тоже не идеальны, и есть факторы которые тоже вызывают деградацию светового потока. Но для качественных светильников с правильно рассчитанным теплоотводом и стабилизаторами тока , деградация является незначительной и ей можно пренебречь.

Светодиоды через три месяца теряют порядка 2%
светового потока, а через 1 год эксплуатации 4% светового потока!
МИФ №4. Эксплуатация светильников ДРЛ и ДНАТ, дороже светодиодных на стоимость ламп и работ по их замене.
Эксплуатация светильников ДРЛ и ДНаТ , конечно в основном это недешевые работы по замене перегоревших и быстро деградирующих ламп, где нужно учесть не только закупку самих ламп, но и в основном стоимость дорогих высотных работ с вышкой .
Также с ледует учитывать существенные дополнительные работы в процессе эксплуатации по удалении пыли и грязи с рассеивателей и отражателей светильников. Нужно достаточно часто протирать светильники , причем аккуратно, учитывая хрупкость ламп. Это является достаточно дорогим и НЕОБХОДИМЫМ обслуживанием . Если вовремя не протирать отражатель и рассеиватель светильника, потери светового потока могут составить до 50%!
Вывод: Светодиодные светильники тоже пылятся, но их конструкция (за счет плоского стекла и герметичного корпуса, а также отсутствия отражателя, которому предъявляются повышенные требования по чистоте), нуждается в существенно более редком и простом обслуживания в процессе эксплуатации.

Дуговые ртутные лампы (ДРЛ)

Распространенный в настоящее время тип ламп используемых в уличном и промышленном освещении. Разработанные ранее других ламп и наименее трудоемкие в изготовлении лампы ДРЛ широко применяются для освещения внутри и вне помещений. Лампы ДРЛ обладают меньшей светоотдачей по сравнению с лампами ДНаТ , но в отличие от них не требуют для зажигания дополнительных высоковольтных запускающих устройств. Эргономические показатели освещения ламп ДРЛ (коэффициент пульсаций светового потока, соответствие спектра излучения солнечному спектру) немного хуже, чем, например, у ламп ДРИ, но гораздо лучше, чем у ламп ДНаТ.


Дуговые натриевые трубчатые лампы (ДНаТ)

В настоящее время широко применяются для освещения улиц, транспортных магистралей, общественных сооружений и т.д. Лампы ДНаТ обладают самой высокой светоотдачей среди газоразрядных ламп и меньшим значением снижения светового потока при длительных сроках службы. В связи с очень высоким коэффициентом пульсаций и большим отклонением спектра излучения лампы в область красного цвета, что нарушает цветопередачу объектов , не рекомендуется применять лампы ДНаТ для освещения внутри производственных и жилых помещений . Большая зависимость светоотдачи и напряжения зажигания у ламп ДНаТ от состава и давления внутреннего газа, от проходящего через лампу тока и от температуры горелки предъявляют очень высокие требования к качеству изготовления и условиям эксплуатации ламп ДНаТ. Поэтому для эффективной работы ламп ДНаТ необходимо обеспечивать “комфортные” условия эксплуатации – высокую стабильность напряжения питания, температуру окружающей среды от -20С до +30С. Отклонение от “комфортных” условий эксплуатации приводит к резкому сокращению срока службы ламп и уменьшению светоотдачи. На срок службы ламп ДНаТ также влияет качество используемых импульсных запускающих устройств. В настоящее время существует широко распространенное заблуждение, что замена ламп ДРЛ на более эффективные лампы ДНаТ приводит к улучшению качества освещения и экономии электроэнергии. При этом не учитывается, что лампа ДНаТ аналогичной мощности при большем световом потоке имеет и больший потребляемый ток. Помимо этого, преобладание красного спектра от ламп ДНаТ ухудшает общую картину видимости освещаемых объектов, что особенно опасно для освещения скоростных автомобильных магистралей.

Светодиодные светильники LED

Сами по себе светодиоды используются достаточно давно, в основном для индикации. Излучение света светодиодом происходит путём рекомбинации фотонов в области p-n перехода полупроводника при прохождении тока. Прорыв в области светодиодов, произошедший несколько лет назад, был связан в первую очередь с получением новых полупроводниковых материалов, повышающих яркость светодиодов более чем в 20 раз. В отличие от других технологий у светодиодов очень высокое КП Д – не менее 90% (95-98%). В большинстве существующих технологий присутствует разогрев какого-либо тела или области, на что требуется приличные затраты энергии. Благодаря высокому КПД светодиодная технология обеспечивает низкое энергопотребление и малое тепловыделение. Помимо этого, в силу самой природы получения излучения, светодиоды обладают совокупностью характеристик, недостижимой для других технологий. Механическая и температурная устойчивость, устойчивость к перепадам напряжения, продолжительный срок службы, отличная контрастность и цветопередача. Плюс экологичность, отсутствие мерцания и ровный свет . Это и есть качество современной технологии.


Анализ:

Важно обозначить ещё один момент, о котором не сказано выше. У ламп ДРЛ и ДНаТ присутствует эффект старения. Достоверно известно, что после 400 часов работы падение светового потока у ламп ДРЛ составляет более 20%, а к концу срока жизни более 50%. Большую часть срока службы лампа излучает всего 50-60% от номинального светового потока. Это хорошо видно по кривой спада светового потока. С ДНаТами ситуация ещё печальней, ввиду их меньшей температурной устойчивости. У светодиодов подобного нет. Светодиоды в течение всего своего срока службы сохраняют свои параметры на первоначальном уровне. Лишь к концу срока может наблюдаться незначительное падение. Вот здесь-то и выявляется интересный и важный момент. Получается, что если проводить замеры параметров, например, каждый месяц в течение всего срока службы, а затем вычислить среднее, то оно будет составлять порядка (!) 60% от номинала. Заявленные значения параметров касаются лишь начального периода эксплуатации и будут постоянно падать по кривой с самого начала. Это ни что иное как издержки существующих технологий. Можно вышесказанное интерпретировать следующим образом. За заявленные характеристики(в первую очередь имеется ввиду световой поток) вы платите больше или платите 100% за характеристики в реальности на ~40% ниже.

Эффективность использования данных типов светильников.

ДРЛ. Наиболее простая и доступная по цене технология. Низкие начальные затраты при условии отсутствия жёстких требований к освещению оправдывают её использование.
ДНаТ. Лучшая светоотдача среди газоразрядных ламп – единственное серьёзное преимущество перед ДРЛ. Но очень слабый показатель цветопередачи и большая чувствительность к температуре ставит под сомнение целесообразность замены. ДНаТ не рекомендуется использовать для внутреннего освещения, а в некоторых странах даже существует запрет. Освещение дорог, особенно скоростных, также не рекомендуется. При освещении любых других зон использование ламп ДНаТ можно считать оправданным по сравнению с ДРЛ.
Светодиодные светильники . Может показаться невероятным, но у светодиодных ламп нет технических недостатков. Они лучше во всём. В дополнение к сказанному выше можно добавить, что светодиодным лампам не требуются пусковые токи, а соответственно требуется меньшее сечение кабеля. Единственный минус это то, что в цене они прилично впереди. Насколько же оправдано их использование? С учётом всех факторов, касающихся издержек эксплуатации ламп ДРЛ или ДНаТ, срок окупаемости светодиодных аналогов начинается с 3-х лет. То есть – 3 года (или более) светодиодная лампа окупает себя, а во все последующие года приносит прибыль. При этом всё время выдавая самый качественный свет по сравнению с другими технологиями.


Перенапряжение и светодиоды.
На светодиод как на таковой подавать напряжение нельзя из-за его ВАХ(вольт-амперная характеристика). Либо он не загорится, либо сгорит, поэтому светодиод управляется током. Самый простой способ – через резистор. В светильнике для подачи «съедобного» тока на светодиодную цепь предусмотрен так называемый драйвер. Драйвер не только выступает в роли преобразователя (адаптера), но также предохраняет светодиоды от перенапряжения и скачков в электросети. В случае удар на себя принимает именно драйвер, что существенно снижает стоимость не гарантийного ремонта светильника.

Ртутная лампа ДРЛ – эффективный и надежный источник света, получивший широкое распространение в местах, где не предъявляются повышенные требования к воспроизведению оригинальных цветов, но необходим высокий уровень светоотдачи. Ее успешно используют для освещения производственных предприятий, строительных площадок, туннелей, оранжерей и теплиц, сельскохозяйственных помещений, складов, а также городских улиц, площадей и скоростных дорог.

Принцип работы и основные преимущества лампы ДРЛ

Лампа ДРЛ представляет собой эллипсоидную колбу из тугоплавкого стекла с размещенной внутри кварцевой горелкой (разрядной трубкой), заполненной аргоном и частицами ртути. При подаче электрического тока между электродами горелки появляется тлеющий разряд, который практически моментально преобразовывается в дуговой. В среднем стабилизация постоянных показателей лампы наступает спустя несколько минут после включения, в результате чего она дает яркое освещение, максимально приближенное к белому.

В сравнении с обычными лампами накаливания ртутные источники света имеют ряд бесспорных преимуществ, к числу которых относятся:

  • длительный срок службы, достигающий 12 000 часов;
  • высокая светоотдача при сравнительно небольших габаритах;
  • работа в широком диапазоне температур;
  • низкие затраты на монтаж и техобслуживание;
  • приемлемая стоимость, позволяющая использовать подобные устройства даже в домашних условиях для освещения придомовых территорий.

Технические характеристики и особенности подключения

В интернет-магазине «Электролайт» вы сможете приобрести лампы HPL-N компании Philips, устройства серии HQL от немецкого изготовителя светотехнической продукции Osram и изделия российского производства от саранской фирмы «Лисма». В нашем каталоге представлен широкий выбор моделей высокого качества со светоотдачей 27 или 40 Лм/Вт и номинальной мощностью от 125 до 1000 Вт.

При низких температурах эксплуатации подключение лампы HQL или любой другой серии осуществляется посредством пускорегулирующего аппарата в сеть переменного тока с напряжением 220 В. В обычных условиях допустимо использование дросселя, который подбирается в соответствии с мощностью устройства. В схему подключения рекомендуется включить помехоподавляющий конденсатор, который позволит снизить расход электроэнергии. Рабочее положение лампы может быть как прямым, так и угловым.

Лампы ДРЛ 250 – применение
Дуговая Ртутная Лампа (Лампа ДРЛ) – является дуговой ртутной люминофорной лампой высокого давления. Широко применяются для общего освещения объёмных территорий (улицы, заводские цеха, площадки и так далее), где нет жестких требований к цветопередаче, но при этом требуется большая светоотдача. Лампы ДРЛ обладают мощностью от 50 и до 2000 Вт. Они рассчитаны на работу в электросетях с переменным током и напряжением электропитания 220 Вольт (стандартная частота 50 Герц). Лампа ДРЛ нуждается в пускорегулирующим устройстве (дроссель).

Лампы ДРЛ 250 – принцип действия
На данную лампу подается переменное сетевое напряжение. Оно направляется основному и дополнительному электродам, которые расположены с одного бока горелки и на такую же пару электродов, расположенных на другом боку кварцевой горелки. Следующим местом (промежутком), где сосредотачивается электрическое напряжение, это промежуток между основными электродами горелки, которые располагаются на противоположных её боках.
Само расстояние между главными и дополнительными электродами мало. Это даёт возможность легко ионизировать этот промежуток газа, подав на него определённую величину напряжения. Ток, который возникает после пробоя на данном участке, ограничивается электрическим сопротивлением. Оно находится в электрической цепи дополнительных электродов стоящее перед входом проводников в саму горелку. Как только на концах горелки началась ионизация, разряд постепенно переходит на участок между основными электродами кварцевой горелки. Это даёт дальнейшее горение лампы ДРЛ.

Лампы ДРЛ 250 – особенности
На максимальный режим своего горения лампа ДРЛ выходит после 7 минут. Это происходит из-за того, что в не разогретом состоянии ртуть (в кварцевой горелке) находится в виде капельки либо налёта на стенках стеклянной колбы. После пуска, под действием температуры, ртуть испаряется, и постепенно улучшается разряд между рабочими электродами. Как только вся имеющаяся ртуть перейдет в газообразное состояние, лампа ДРЛ выходит на свой номинальный режим работы.
Повторное включение лампы ДРЛ не произойдёт до тех пор, пока она полностью не остынет.
Лампа ДРЛ весьма чувствительна к температуре. Поэтому она нуждается во внешней стеклянной колбе. Данная колба имеет две функции: служит преградой между внешней средой и горелкой, тем самым препятствуя остыванию горелки, а также, поскольку при внутреннем разряде испускается не весь видимый спектр (только зелёный цвет и ультрафиолет), то люминофор, находящийся на внутренней стороне внешней колбы, преобразует ультрафиолет в спектр красного свечения. Это позволяет объединить цвета в белое свечение лампы ДРЛ.

Лампы ДРЛ 250 – устройство
Дуговая ртутная лампа (ДРЛ) состоит из трёх основных функциональных частей: цоколь, кварцевая горелка и стеклянная колба.

» Цоколь предназначен для приема электроэнергии из сети, по средствам соединения контактов лампы (один из которых резьбовой, а второй – точечный) с контактами патрона, после чего происходит передача переменного электричества непосредственно на электроды самой горелки ДРЛ лампы.

» Кварцевая горелка является основной функциональной частью лампы ДРЛ. Она представляет собой кварцевую колбу, у которой по бокам располагаются по 2 электрода. Два из них основных и два – дополнительные. Пространство горелки заполнено инертным газом «аргона» (для изоляции теплообмена между горелкой и средой) и капелькой ртути.

» Стеклянная колба – это внешнюю часть лампы. Внутри неё помещена кварцевая горелка, к которой от контактного цоколя подходят проводники. Из колбы выкачивают воздух и закачивают в ней азот. И ещё один немаловажный элемент, что находится в стеклянной колбе, это 2 ограничивающих сопротивления (подсоединенные к дополнительным электродам). Внешняя стеклянная колба с внутренней стороны покрыта люминофором.

Подключение к электросети четырех электродной лампы осуществляется через дроссель. Дроссель подбирается в соответствии с мощностью ДРЛ лампы. Роль дросселя – ограничивать ток, питающий лампу. Если включить лампу без дросселя, то она моментально сгорит, поскольку через неё пройдёт слишком большой электроток. В схему подключения желательно добавить конденсатор (не электролитический). Он будет влиять на реактивную мощность, а это сэкономит электроэнергию в два раза.

Дроссель ДРЛ-125 (1.15А) = конденсатор 12 мкф. (не меньше 250 В.)
Дроссель ДРЛ-250 (2.13А) = конденсатор 25 мкф. (не меньше 250 В.)
Дроссель ДРЛ-400 (3.25А) = конденсатор 32 мкф. (не меньше 250 В.)

P.S. Лампа ДРЛ содержит внутри капельки ртути, если разобьется кварцевая колба, то пары ртути развеются в помещении на 25 м.кв. Обращайтесь с лампой ДРЛ осторожно.

Ваша классика: Daimler DN-250 | Классический и спортивный автомобиль

В марте 2007 года я купил ржавый Vauxhall Cresta PA без двигателя; 2½-литровый V8 Turner от списанного Daimler / Jag; кожух радиатора от Daimler Conquest; и пара бамперов, которые могут быть подогнаны по размеру.

С гением по металлу в Jules Bodycraft и гуру двигателей в WT Bell, все основы были правильными.

Каркас кузова, очищенный до металла, был прекрасным образцом «феррокружева Luton».Новые подоконники были доступны со склада, но панели пола и другие металлоконструкции были созданы Жюлем.

Дверные проемы и передние и задние стойки были сделаны вертикальными, задние фонари были обшиты панелями, изготовлены новые передние панели и перепрофилирован капот, чтобы соответствовать урезанному корпусу радиатора.

Я надеялся, что автомобиль появится на дорогах в 2009 году, чтобы отпраздновать 50-летие оригинала, но его первая презентация состоялась не раньше января 2012 года, что было как раз к 50-летию Daimler V8-250 производства Jaguar.

Я часто даю названия автомобилям, используя начальную букву марки или модели – «Algernon» для моего Alvis 12/50, «Henry» для моего Morgan +4 (для HFS Morgan), «Lady» для LD10. DN-250, однако, является «черной дырой» (BH) из-за его сходства с временными и бюджетными перерасходами компьютерных проектов NHS.

После пары лет в пути компания BH начала с досадной частотой останавливаться из-за явного недостатка топлива – так часто, что я снял обивку багажника и взял запасной насос.

Вышеупомянутый гений WT Bell, а также вылечил неустойчивый тахометр, диагностировал, что герметик топливного бака растворился в современном бензине и затвердел вдоль топливных трубок.

В последнее время BH прекращает работу из-за перегрева катушек HT, но перезапускается при охлаждении (я подозреваю, что после одного разделения катушки).

Загвоздка продолжается…


Фактический файл
  • Владелец Родерик Рэймидж
  • Первая классика 1932 Morris Minor двухместный
  • Dream classic Мой другой Daimler, «Dotty», купе Drophead 1956 года

ПОДРОБНЕЕ

Ваша классика: Porsche 911 targa

Представительская элегантность: Volvo 164 против Daimler Sovereign 2.8

Руководство покупателя: Jaguar 420 и Daimler Sovereign

Курт Дж. Лескер Компания | ConFlat® (CF) UHV Фланцы и компоненты Технические примечания

Ссылки на технические примечания:

ConFlat (CF) Фланцы сверхвысокого вакуума

Фланец CF (первоначально названный ConFlat) представляет собой бесполую конструкцию, в которой оба фланца идентичны. Типичными материалами фланцев являются аустенитная нержавеющая сталь марок 304L, 316L, 316LN и алюминий с упрочненной поверхностью (изготовленный из свариваемого алюминиевого сплава).Механизм уплотнения представляет собой острие, которое обрабатывается ниже плоской поверхности фланца. По мере затягивания болтов пары фланцев на режущих кромках образуются кольцевые канавки с каждой стороны прокладки из мягкого металла. Прессованный металл заполняет все следы обработки и поверхностные дефекты на фланце, обеспечивая герметичное уплотнение (, рисунок 1, ). Уплотнение CF работает от 760 Торр (1013 мбар) до <1 x 10 -13 Торр (<1,3 x 10 -13 мбар) и в диапазоне температур от -196 ° C до 450 ° C (в зависимости от материала ).Размеры фланца в Северной Америке (NA) определяются внешним диаметром (O.D.). Однако в Европе и большей части Азии (Е / А) номинальный внутренний диаметр (номинальный внутренний диаметр) самой большой трубы, которая может быть приварен к расточенному фланцу, обычно указывается в их номенклатуре.

Размеры NA: 11/3 “(” мини “), 23/4”, 41/2 “, 6”, 8 “, 10”, 12 “, 131/4”, 14 “и 161/2” OD. . Размеры E / A представляют собой цифры (обозначающие номинальное отверстие в мм) с префиксом DN или NW (в зависимости от производителя): DN16, DN40, DN63, DN100, DN160, DN200 и DN250.Кроме того, система NA имеет промежуточный внешний диаметр. размеры, позволяющие использовать трубы “стандартных” дюймовых размеров. Они имеют диаметр 21/8 дюйма (1 дюйм), 33/8 дюйма (2 дюйма), 45/8 дюйма (3 дюйма), 63/4 дюйма (5 дюймов). Для других размеров см. Таблицы заказа на этом сайте.

Фланцы CF (с одинаковым внешним диаметром до 10 дюймов включительно) от разных (авторитетных) производителей почти наверняка будут герметичными.

Промышленность вакуумного оборудования соблюдает де-факто стандарт ConFlat.

Фланцы ConFlat предлагаются в четырех вариантах:

  • Фиксированный фланец ( Рис. 2 ): представляет собой цельную конструкцию, в которой ориентация отверстия для болта фиксирована по отношению к этому фитингу.
  • Поворотный фланец ( Рисунок 3 ): состоит из двух частей: внутреннего приварного кольца и внешнего кольца для болтов. Это позволяет кольцу болта вращаться вокруг внутреннего сварного кольца.

Фиксированные и поворотные фланцы доступны с отверстиями с зазором или резьбовыми отверстиями.

  • Зазорные отверстия: представляют собой сквозные отверстия, которые обеспечивают достаточный зазор для болтов, проходящих через оба фланца, и фиксируются гайками или пластинчатыми гайками.
  • Резьбовые отверстия: отверстия с дюймовой или метрической резьбой, вырезанные во фланце. Это позволяет подсоединять фланец с зазором без гаек или пластинчатых гаек. При выборе фланцев с резьбой помните об ориентации отверстий под болты компонентов.

Положительное давление

При обсуждении системного давления часто возникает вопрос: каково максимальное внутреннее давление?

Положительное давление по своей сути опасно, и отказ происходит без предупреждения.В вакуумной системе отказ зависит от различных прочностных свойств болтов, зажимов, стенок камеры, сварных швов, вводов, клапанов, смотровых окон и т. Д. Единственный безопасный ответ – внутреннее абсолютное давление не может превышать внешнее абсолютное давление.

ConFlat (CF) Прокладки фланца сверхвысокого вакуума

Материал прокладки, изолирующий два фланца, определяет максимальную температуру соединения и, в некоторой степени, базовое давление вакуумного объема.

Металлические прокладки непроницаемы для газов и неограниченно выдерживают умеренно высокие температуры.Обычные прокладки для фланцев CF из нержавеющей стали изготавливаются из твердой бескислородной меди высокой чистоты (OFHC) на 1/4. Затем прокладки химически очищаются и обрабатываются, чтобы минимизировать царапины и заусенцы.

Соединение фланцев болтами приводит к деформации прокладки острыми кромками CF. Под действием пластической текучести медь заполняет дефекты режущих кромок и, при этом, затвердевает при работе, вызывая «упругие» характеристики, которые удерживают уплотнение, даже когда лезвия лезвия меняются от -196 ° C до 450. ° С.

При правильно очищенной, обожженной и откачиваемой камере с CF-фланцем металлические прокладки обеспечивают базовое давление ниже 1 x 10 -13 Торр (1,3 x 10 -13 мбар). Аспект деформационного упрочнения означает, что металлические прокладки используются только один раз. Существуют убедительные анекдотические свидетельства того, что обжиг при температуре 550 ° C в течение продолжительного периода времени частично приводит к отжигу меди из ее деформированного состояния, так как стыки будут протекать при охлаждении. При установке хрупких фланцевых компонентов – e.g., смотровые окна – рекомендуются полностью отожженные медные прокладки.

Для систем, требующих частого обжига при высоких температурах, рекомендуются посеребренные медные прокладки. Без покрытия оксид меди образуется на частях прокладки, подверженных воздействию воздуха. При разборке фланца он может попасть в камеру.

Алюминиевые фланцы CF должны использовать алюминиевые прокладки – ни в коем случае не медные. Однако алюминиевые прокладки можно использовать на фланцах из нержавеющей стали CF, если обжиг ограничен до 200 ° C.

Советы по установке ConFlat (CF) UHV
  • KJLC ® рекомендует использовать высококачественную высокотемпературную противозадирную смазку для резьбы на всех фланцевых крепежных деталях из CF (поскольку задиры являются обычным явлением для крепежных деталей из нержавеющей стали). Для сложных условий эксплуатации, где температура превышает 200 ° C, рекомендуются посеребренные болты (серебро действует как смазка).
  • При обращении с компонентами CF и их установке KJLC рекомендует использовать безворсовые перчатки во время сборки.Малейшие отпечатки пальцев или другие остатки могут сильно повлиять на качество вакуума.
  • Внимательно осмотрите сопрягаемые поверхности фланца на предмет царапин и установите прокладку в выемку фиксированного фланца, а затем на другой фланец.
  • Убедившись, что прокладка установлена ​​правильно и поверхности фланцев параллельны, совместите канавки для проверки герметичности и установите болты, затягивая вручную.
  • Используя крест-накрест, затягивайте болты от 1/4 до 1/2 оборота (1/16 оборота для отожженных прокладок) по одному до соответствующего значения крутящего момента или до тех пор, пока поверхности фланца не станут «металл к металлу».”
  • Соответствующие значения перечислены в нашей таблице размеров.

ConFlat (CF) Фланец для сверхвысокого вакуума

Стандартные гайки и болты не подходят для фланцев CF. Используются различные комбинации гайки / болта с высокой прочностью на разрыв из нержавеющей стали 18-8 с низкой магнитной проницаемостью.

Настоятельно рекомендуется смазывать все сочетания болтов, гаек и пластинчатых гаек либо посеребрением одного компонента, либо подходящей смазкой для резьбы.

Шестигранная головка

Болты с шестигранной головкой (внутренняя шестигранная головка для мини-фланца) имеют достаточную длину, чтобы пройти через два (сквозных) фланца, и оставляют достаточную длину для шайб, гаек или плоских гаек. Для фланцев с резьбой и глухой резьбой используется болт меньшей длины, который не проходит через фланец с резьбой или дно фланца с глухой резьбой.

12 точек

Там, где требуется высокотемпературный отжиг и частая повторная сборка, лучшим выбором будут 12-гранные винты (с сухой смазкой).Обратите внимание, что для винтов с головкой под ключ не требуются специальные ключи – достаточно 12-гранного или плоского гаечного ключа соответствующего размера.

Метрическая система

Для метрических фланцев с резьбой необходимо использовать метрические болты. Хотя фланцы со сквозным отверстием (построенные в соответствии с метрическими характеристиками) подходят для дюймовых или метрических гаек / болтов, настоятельно рекомендуется, чтобы для вакуумных систем, содержащих некоторые метрические фитинги с резьбой, все гайки и болты имели метрическую резьбу.

Шпильки и шпильки

Это оборудование используется для:

  • Соединение двухсторонних фланцев
  • Заставить болты “выступать” из фланцев с глухой резьбой
  • Установить защитные пластиковые крышки на стеклянные смотровые окна

Для этих и большинства других компонентов доступна как дюймовая, так и метрическая резьба.

Пластинчатые гайки

Это металлические пластины с двумя резьбовыми отверстиями, форма которых соответствует рисунку отверстий под болты соответствующего фланца CF и заменяет отдельные гайки (, рис. 4, ). Основное преимущество пластинчатой ​​гайки заключается в том, что после того, как два болта заводятся вручную, пластинчатая гайка действует как собственный гаечный ключ и шайба – болты затягиваются с помощью одного гаечного ключа.

онлайн-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экология или экономия энергии

курсов. “

Russell Bailey, P.E.

Нью-Йорк

“Он укрепил мои текущие знания и научил меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации. “

Стивен Дедак, П.E.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. “

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании веб-сайт. Хорошо организованный. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей роте

имя другим на работе “

Roy Pfleiderer, P.E.

Нью-Йорк

“Справочные материалы были превосходными, а курс был очень информативным, особенно с учетом того, что я думал, что я уже знаком.

с деталями Канзас

Городская авария Хаятт »

Майкл Морган, П.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны. You

– лучшее, что я нашел.”

Russell Smith, P.E.

Пенсильвания

“Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на изучение

материал “

Jesus Sierra, P.E.

Калифорния

“Спасибо, что разрешили мне просмотреть неправильные ответы. На самом деле

человек узнает больше

от сбоев.”

John Scondras, P.E.

Пенсильвания

“Курс составлен хорошо, и использование тематических исследований является эффективным

способ обучения »

Джек Лундберг, P.E.

Висконсин

“Я очень впечатлен тем, как вы представляете курсы, т.е. позволяете

студент для ознакомления с курсом

материалов до оплаты и

получает викторину.”

Arvin Swanger, P.E.

Вирджиния

“Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие “

Mehdi Rahimi, P.E.

Нью-Йорк

“Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.”

Уильям Валериоти, P.E.

Техас

“Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

“Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.”

Джеральд Нотт, П.Е.

Нью-Джерси

“Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании каких-то неясных раздел

законов, которые не применяются

до «нормальная» практика.”

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор

организация. “

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

“Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн формат был очень

доступный и простой

использовать. Большое спасибо. “

Патрисия Адамс, P.E.

Канзас

“Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.”

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев предоставлено. “

Жаклин Брукс, П.Е.

Флорида

“Документ” Общие ошибки ADA при проектировании объектов “очень полезен.Модель

тест потребовал исследований в

документ но ответы были

в наличии »

Гарольд Катлер, П.Е.

Массачусетс

“Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

в транспортной инженерии, которая мне нужна

для выполнения требований

Сертификат ВОМ.”

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

“Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.”

Кристина Николас, П.Е.

Нью-Йорк

“Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курсов. Процесс прост, и

намного эффективнее, чем

вынуждены путешествовать. “

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я мать двоих детей на полную ставку, у меня мало

время искать, где на

получить мои кредиты от “

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. “

Виктор Окампо, P.Eng.

Альберта, Канада

“Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утром

метро

на работу.”

Клиффорд Гринблатт, П.Е.

Мэриленд

“Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. “

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.”

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес электронной почты который

сниженная цена

на 40%. “

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

“Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

коды и Нью-Мексико

регламентов. “

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

“Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

аттестат. “

Томас Каппеллин, П.E.

Иллинойс

“У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил – много

оценено! “

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы»

для инженера »

Майк Зайдл, П.E.

Небраска

“Курс был по разумной цене, а материал был кратким и

в хорошем состоянии »

Glen Schwartz, P.E.

Нью-Джерси

“Вопросы подходили для уроков, а материал урока –

.

хороший справочный материал

для деревянного дизайна »

Брайан Адамс, П.E.

Миннесота

“Отлично, я смог получить полезные рекомендации по простому телефонному звонку.”

Роберт Велнер, P.E.

Нью-Йорк

“У меня был большой опыт работы в прибрежном строительстве – проектирование

корпус курс и

очень рекомендую .”

Денис Солано, P.E.

Флорида

“Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлен. “

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загрузить учебные материалы на номер

.

обзор где угодно и

всякий раз, когда.”

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без всякой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

“Вопросы на экзамене были зондирующими и продемонстрировали понимание

из материала. Полная

и комплексное »

Майкл Тобин, P.E.

Аризона

“Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по телефону

работ.”

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, P.E.

Монтана

«Легко выполнить. Никакой путаницы при прохождении теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

“Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Luan Mane, P.E.

Conneticut

“Мне нравится, как зарегистрироваться и читать материалы в автономном режиме, а затем

вернись, чтобы пройти викторину “

Алекс Млсна, П.E.

Индиана

“Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

применение в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

“Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.”

Ира Бродский, П.Е.

Нью-Джерси

“Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график. “

Майкл Гладд, P.E.

Грузия

“Спасибо за хорошие курсы на протяжении многих лет.”

Деннис Фундзак, П.Е.

Огайо

“Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

свидетельство. Спасибо за изготовление

процесс простой. »

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

одночасовое PDH в

один час. “

Стив Торкильдсон, P.E.

Южная Каролина

“Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал .”

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

“Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

процесс, требующий

улучшение.”

Thomas Stalcup, P.E.

Арканзас

“Мне очень нравится удобство участия в викторине онлайн и получение сразу

свидетельство. “

Марлен Делани, П.Е.

Иллинойс

“Учебные модули CEDengineering – это очень удобный способ доступа к информации по номеру

.

много разные технические зоны за пределами

по своей специализации без

надо ехать.”

Гектор Герреро, П.Е.

Грузия

Номинальный диаметр (DN) и номинальное давление (PN)

24 мая 2018

Печать

Как было объяснено в предыдущей статье Различия и сравнение между стандартами ISO и ASME , номинальный диаметр (DN) является стандартным показателем, используемым в качестве эталона для оценки размера тех элементов, которые могут быть соединены в трубах из нержавеющей стали. (фланцы, фитинги, арматура).

Знание DN необходимо для расчета рабочего давления компонентов.

Действительно, могут быть соединены только элементы с таким же DN и одинаковым номинальным давлением (PN) .

Номинальное давление трубы описывает максимальное внутреннее давление, которое труба и ее соединения способны выдержать, и выражается в барах.

Но как рассчитать значение PN? А что это значит?

Номинальное давление представляет собой шкалу значений, примерно соответствующую серии Ренара с общей разницей 5: 2; 5; 6; 10; 16; 20; 25; 40; 50; 64; 100; 150; 250; 320; 420 640.

Классификация PN включает в себя как механические, так и размерные характеристики и не представляет никаких физических величин в каких-либо конкретных единицах измерения. Номинальное давление в трубе описывает рабочее давление в барах только для воды с максимальной температурой 20 ° C. Когда температура увеличивается, номинальное давление снижается в соответствии с конкретными стандартами для каждого типа жидкости.

Кроме того, интересно выделить взаимосвязь между стандартами ISO и ANSI.Что касается фланцев ANSI (скользящих, приварных и глухих), номинальное давление выражается в фунтах ( 150 фунтов , 300 фунтов ). Тем не менее, эти значения имеют соответствующие значения в классификации PN (в вышеупомянутых примерах это будут PN 20 и PN 50 ).

Наша продукция в основном подходит для фитингов труб низкого давления и включает фланцы и соединения из нержавеющей стали PN 6, PN 10, PN 16, PN 40, PN 64, а также фланцы ANSI на 150 и 300 фунтов.Это первые значения из серии Renard, довольно широко распространенной в нашей отрасли.

Сопутствующие товары

Balance II Twin DN40-300 | Антивибрационные решения

Деталь № DN L1 Сильфон (AISI 321) (мм) Концы под приварку (углеродистая сталь) (мм) Количество движений2 (мм) Пружинность (н / мм)
B Толщина №слоев А S2 L2 Осевой +/- Боковое +/- Осевой +/- Боковое +/-
330 040 040 40 150 60,3 0.3 1 48,3 2,6 30 25 8 47 89
330 040 050 50 150 78,3 0,3 2 60,3 2,9 30 25 8 68 166
330 040 065 65 150 96.7 0,3 2 76,1 2,9 30 25 8 56 169
330 040 080 80 150 109,7 0,3 2 88,9 3.2 30 25 8 63 219
330 040 100 100 150 140,5 0,3 2 114,3 3,6 37 25 6 59 293
330 040 125 125 150 165.7 0,3 2 139,7 3,6 35 25 5 71 420
330 040 150 150 150 200,5 0,3 2 168,3 4 35 25 5 56 389
330 040 200 200 150 251.1 0,3 2 219,1 4,5 35 25 5 69 608
330 040 250 250 150 305,2 0,3 2 273 5 35 25 4 86 933
330 040 300 300 150 360.9 0,3 2 323,9 5,6 35 25 4 81 1042

Примечание:
1. Другие сорта нержавеющей стали и диаметры доступны по запросу.
2. Осевые и боковые движения нельзя использовать в комбинации.

Геном туатары обнаруживает древние особенности эволюции амниот

  • 1.

    Джонс, М. Э., Теннисон, А. Дж., Уорти, Дж. П., Эванс, С. Э. и Уорти, Т. Х. Сфенодонтин (Rhynchocephalia) из миоцена Новой Зеландии и палеобиогеография туатары ( Sphenodon ). Proc. R. Soc. Лондон. B 276 , 1385–1390 (2009).

    Google ученый

  • 2.

    Кри, А. Туатара: Биология и сохранение почтенного выжившего (Canterbury Univ. Press, 2014).

  • 3.

    Догерти, К. Х., Кри, А., Хэй, Дж. М. и Томпсон, М. Б. Забытая таксономия и продолжающееся вымирание туатары ( Sphenodon ). Природа 347 , 177–179 (1990).

    ADS Статья Google ученый

  • 4.

    Jones, M. E. H. et al. Интеграция молекул и новых окаменелостей подтверждает триасовое происхождение Lepidosauria (ящерицы, змеи и туатара). BMC Evol. Биол . 13 , 208 (2013).

    Артикул Google ученый

  • 5.

    О’Мелли Д., Миллер Х., Патель Х. Р., Грейвс Дж. А. М. и Эзаз Т. Первая цитогенетическая карта туатары, Sphenodon punctatus . Cytogenet. Геном Res . 127 , 213–223 (2009).

    Артикул Google ученый

  • 6.

    Симау, Ф. А., Уотерхаус, Р. М., Иоаннидис, П., Кривенцева, Э.В. и Здобавов, Э. М. БУСКО: оценка сборки генома и полноты аннотации с помощью однокопийных ортологов. Биоинформатика 31 , 3210–3212 (2015).

    Артикул Google ученый

  • 7.

    Pasquesi, G. I. M. et al. Чешуйчатые рептилии бросают вызов парадигмам эволюции повторяющихся элементов генома, установленным птицами и млекопитающими. Нат. Коммуна . 9 , 2774 (2018).

    ADS Статья Google ученый

  • 8.

    Suh, A. et al. Множественные линии древних ретропозонов CR1 сформировали раннюю эволюцию генома амниот. Genome Biol. Evol . 7 , 205–217 (2015).

    CAS Статья Google ученый

  • 9.

    Зенг, Л., Корчак, Р. Д., Райсон, Дж. М., Бертоцци, Т. и Адельсон, Д. Л. Превосходная идентификация ab initio, аннотация и характеристика TE и сегментных дупликаций из геномных сборок. PLoS ONE 13 , e01 (2018).

    Артикул Google ученый

  • 10.

    Гилберт, Н. и Лабуда, Д. CORE-SINEs: эукариотические короткие перемежающиеся ретропозирующие элементы с общими мотивами последовательностей. Proc. Natl Acad. Sci. США 96 , 2869–2874 (1999).

    ADS CAS Статья Google ученый

  • 11.

    Mikkelsen, T. S. et al. В геноме сумчатого животного Monodelphis domestica обнаружены нововведения в некодирующих последовательностях. Природа 447 , 167–177 (2007).

    ADS CAS Статья Google ученый

  • 12.

    Warren, W. C. et al. Анализ генома утконоса обнаруживает уникальные признаки эволюции. Природа 453 , 175–183 (2008).

    ADS CAS Статья Google ученый

  • 13.

    Wang, J. et al. Последовательности ретротранспозона MIR обеспечивают изоляторы генома человека. Proc. Natl Acad. Sci. США 112 , E4428 – E4437 (2015).

    CAS Статья Google ученый

  • 14.

    Шаак С., Гилберт К. и Фешотт К. Беспорядочная ДНК: горизонтальный перенос мобильных элементов и почему это важно для эволюции эукариот. Trends Ecol. Evol . 25 , 537–546 (2010).

    Артикул Google ученый

  • 15.

    Сотеро-Кайо, К. Г., Платт, Р. Н. II, Сух, А. и Рэй, Д. А. Эволюция и разнообразие мобильных элементов в геномах позвоночных. Genome Biol. Evol . 9 , 161–177 (2017).

    CAS Статья Google ученый

  • 16.

    Aiewsakun, P. & Katzourakis, A. Морское происхождение ретровирусов в раннюю палеозойскую эру. Нат. Коммуна . 8 , 13954 (2017).

    ADS CAS Статья Google ученый

  • 17.

    Radhakrishnan, S., Literman, R., Mizoguchi, B. & Valenzuela, N. Анализы MeDIP-seq и nCpG проливают свет на половое диморфное метилирование генов развития гонад с высоким историческим метилированием у вылупившихся черепах с температурно-зависимым определением пола. Epigenetics Chromatin 10 , 28 (2017).

    Артикул Google ученый

  • 18.

    Rest, J. S. et al. Молекулярная систематика первичных рептилийных линий и митохондриального генома туатары. Мол. Филогенет. Evol . 29 , 289–297 (2003).

    CAS Статья Google ученый

  • 19.

    Meyer-Rochow, V. B., Wohlfahrt, S. & Ahnelt, P. K. Типы фоторецепторных клеток в сетчатке туатары ( Sphenodon punctatus ) имеют характеристики колбочек. Микрон 36 , 423–428 (2005).

    CAS Статья Google ученый

  • 20.

    Шотт, Р. К., Бхаттачарья, Н. и Чанг, Б. С. У. Эволюционные признаки трансмутации фоторецепторов у гекконов показывают потенциальную адаптацию и сближение со змеями. Evolution 73 , 1958–1971 (2019).

    Артикул Google ученый

  • 21.

    Vandewege, M. W. et al. Контрастные закономерности эволюционной диверсификации обонятельного репертуара геномов рептилий и птиц. Genome Biol.Evol . 8 , 470–480 (2016).

    CAS Статья Google ученый

  • 22.

    Нилиус Б. и Овсианик Г. Семейство переходных рецепторных потенциалов ионных каналов. Биология генома . 12 , 218 (2011).

    CAS Статья Google ученый

  • 23.

    Лабунский В. М., Хэтфилд Д. Л. и Гладышев В. Н. Селенопротеины: молекулярные пути и физиологические роли. Physiol. Ред. . 94 , 739–777 (2014).

    CAS Статья Google ученый

  • 24.

    Капель, Б. Определение пола позвоночных: эволюционная пластичность фундаментального переключателя. Нат. Ред. Genet . 18 , 675–689 (2017).

    CAS Статья Google ученый

  • 25.

    Blair Hedges, S. & Kumar, S. The Timetree of Life (Oxford Univ.Press, 2009).

  • 26.

    Хэй, Дж. М., Субраманиан, С., Миллар, К. Д., Мохандесан, Э. и Ламберт, Д. М. Быстрая молекулярная эволюция в живом ископаемом. Тенденции Генет . 24 , 106–109 (2008).

    CAS Статья Google ученый

  • 27.

    Миллер, Х. К., Мур, Дж. А., Аллендорф, Ф. В. и Догерти, К. Х. Снова о скорости эволюции туатары. Тенденции Genet . 25 , 13–15, ответ автора 16–18 (2009).

    CAS Статья Google ученый

  • 28.

    Лэндис, М. Дж. И Шрайбер, Дж. Г. Импульсная эволюция сформировала размеры тела современных позвоночных. Proc. Natl Acad. Sci. США 114 , 13224–13229 (2017).

    CAS Статья Google ученый

  • 29.

    Вебстер, А. Дж., Пейн, Р. Дж. Х. и Пагель, М. Молекулярные филогении связывают скорости эволюции и видообразования. Наука 301 , 478 (2003).

    CAS Статья Google ученый

  • 30.

    Субраманиан, С., Хэй, Дж. М., Мохандесан, Э., Миллар, К. Д. и Ламберт, Д. М. Молекулярная и морфологическая эволюция туатары не связаны. Тенденции Genet . 25 , 16–18 (2009).

    CAS Статья Google ученый

  • 31.

    Mitchell, N.Дж., Кирни, М. Р., Нельсон, Н. Дж. И Портер, У. П. Предсказание судьбы живого ископаемого: как глобальное потепление повлияет на определение пола и фенологию вылупления у туатары? Proc. R. Soc. Лондон. B 275 , 2185–2193 (2008).

    Google ученый

  • 32.

    Хэй, Дж. М., Сарре, С. Д., Ламберт, Д. М., Аллендорф, Ф. В. и Догерти, К. Х. Генетическое разнообразие и таксономия: переоценка видового обозначения у туатары ( Sphenodon : Reptilia). Консерв. Genet . 11 , 1063–1081 (2010).

    Артикул Google ученый

  • 33.

    Купер, А. и Купер, Р. А. Узкое место олигоцена и биота Новой Зеландии: генетические данные прошлого экологического кризиса. Proc. R. Soc. Лондон. В 261 , 293–302 (1995).

    ADS CAS Статья Google ученый

  • 34.

    MacAvoy, E.S. et al. Генетическая изменчивость островных популяций туатары ( Sphenodon spp) по микросателлитным маркерам. Консерв. Genet . 8 , 305–318 (2007).

    CAS Статья Google ученый

  • 35.

    Миллер, Х. С., Биггс, П. Дж., Фелькель, К. и Нельсон, Н. Дж. Сборка последовательностей de novo и характеристика частичного транскриптома для эволюционно отличной рептилии, туатары ( Sphenodon punctatus ). BMC Genomics 13 , 439 (2012).

    CAS Статья Google ученый

  • 36.

    Benton, M. J. et al. Ограничения на шкалу времени эволюционной истории животных. Palaeontol. Электрон . 18,1 , 18.1.1FC (2015).

    Google ученый

  • 37.

    Head, J. J. Даты калибровки окаменелостей для молекулярно-филогенетического анализа змей 1: Serpentes, Alethinophidia, Boidae, Pythonidae. Palaeontol. Электрон . 18.1 , 18.1.6.FC (2015).

    Google ученый

  • Трубы HDPE

    Трубы HDPE

    Физико-механические свойства

    Свойства предмета

    Блок

    Метод испытаний

    Характеристическое значение

    Плотность

    г / см3

    ASTM D4883

    0.95

    Индекс текучести расплава

    г / 10 мин

    ASTM D1238

    0,7-0,8

    Содержание технического углерода

    %

    BS2782

    МЕТОД 452 B

    Предел прочности при растяжении Доходность

    кгс / см 2

    ASTM D638

    > 200

    Удлинение при разрыве

    %

    ASTM D638

    > 600

    Твердость

    ПОЛОЖЕННЫЙ

    ISO 868

    60-65

    Коэффициент линейного Расширение

    К -1

    DIN 53752

    Теплопроводность

    WK-1m-1

    DIN 52612 ЧАСТЬ 1

    Модуль упругости

    Н / мм 2

    DIN 53475

    Электрическая поверхность Сопротивление

    DIN 53482

    > 10 12

    В соответствии с DIN 8074, 8075, SFS 2336, 2337, ISO 161
    Размер Обозначение d (мм) Класс давления
    PN 2.5 PN 4 PN 6 PN 10 PN 16
    S (мм) Масса (Кг / м) S (мм) Масса (Кг / м) S (мм) Масса (Кг / м) S (мм) Масса (Кг / м) S (мм) Масса (Кг / м)
    16 1.8 0,084 2,3 0,103
    20 1,8 0,108 1,9 0,113 2,8 0.154
    25 1,8 0,138 2,3 0,171 3,5 0,241
    32 1.8 0,179 1,9 0,187 3,0 0,279 4,5 0,397
    40 1,8 0,228 2,3 0.286 3,7 0,431 5,6 0,610
    50 2,0 0,321 2,9 0,441 4,6 0,667 6.9 0,938
    63 1,8 0,365 2,5 0,496 3,6 0,689 5,8 1.058 8,7 1.491
    75 1.9 0,457 2,9 0,677 4,3 0,978 6,9 1.491 10,4 2,116
    90 2,2 0,642 3,5 0.979 5,1 1,390 8,2 2,126 12,5 3,042
    110 2,7 0,945 4,3 1,461 6,3 2,085 10.0 3,153 15,2 4.523
    125 3,1 1,239 4,9 1.884 7,1 2,670 11,4 4.090 17,3 5.843
    140 3,5 1,551 5,4 2,327 8,0 3.345 12,8 5.128 19,4 7,324
    160 3.9 1,954 6,2 3,052 9,1 4,362 14,6 6,679 22,1 9,540
    180 4,4 2.488 7,0 3.848 10,2 5,470 16,4 8,442 24,9 12.089
    200 4,9 3,063 7,7 4,705 11,4 6.800 18.2 10,376 27,6 14.910
    225 5,5 3,868 8,7 5,974 12,8 8,573 20,5 13,197 31,1 18.839
    250 6,1 4,765 9,7 7,384 14,2 10,578 22,8 16,219 34,5 23,271
    280 6.9 5,994 10,8 9,198 15,9 13,197 25,5 20,350 38,7 29,114
    315 7,7 7,525 12,2 11.686 17,9 16,723 28,7 25,790 43,5 36,871
    355 8,7 9,570 13,7 14,809 20,1 21.256 32,3 32,640 49,0 46,774
    400 9,8 12.089 15,4 18,738 22,7 26,898 36,4 41.505 55,2 59,437
    Соответствует промышленным стандартам Таиланда 982–1990
    Размер Обозначение d (мм) Класс давления
    PN 6.3 PN 8 PN 10 PN 12.5 PN 16
    S (мм) Масса (Кг / м) S (мм) Масса (Кг / м) S (мм) Масса (Кг / м) S (мм) Масса (Кг / м) S (мм) Масса (Кг / м)
    16 1.6 0,077 1,8 0,085 2,3 0,104
    20 1,6 0,099 1,9 0,113 2,3 0.134 2,8 0,156
    25 1,6 0,126 1,9 0,0145 2,3 0,172 2,8 0,202 3,5 0,243
    32 1.9 0,189 2,4 0,234 3,0 0,281 3,6 0,330 4,5 0,396
    40 2,4 0,298 3,0 0.359 3,7 0,433 4,5 0,513 5,6 0,614
    50 3,0 0,457 3,8 0,566 4,6 0,671 5.6 0,794 6,9 0,943
    63 3,8 0,726 4,7 0,880 5,8 1.059 7,0 1,245 8,7 1.496
    75 4,5 1.023 5,6 1,245 6,9 1.495 8,4 1.778 10,4 2,126
    90 5.4 1.469 6,7 1,782 8,2 2,139 10,0 2,532 12,5 3,061
    110 6,6 2,182 8,2 2.664 10,0 3,168 12,3 3,805 15,2 4,547
    125 7,5 2,815 9,3 3,427 11,4 4,109 13.9 4,878 17,3 5,875
    140 8,3 3,490 10,4 4,285 12,8 5,153 15,6 6,129 19,4 7.370
    160 7,7 3,743 9,6 4.595 11,8 5.545 14,5 6,619 18,1 8,113
    180 8.6 4,701 10,8 5.803 13,3 7.035 16,3 8,444 20,3 10,230
    200 9,6 5,820 12,0 7.151 14,8 8,674 18,1 10,414 22,6 12,634
    225 10,8 7,352 13,5 9.060 16,6 10.948 20,4 13,186 25,4 15.977
    250 12,0 9.061 15,0 11,159 18,4 13,484 22,6 16.220 28,2 19,707
    280 13,4 11,348 16,8 13,997 20,6 16,890 25,3 20,399 31,6 24.709
    315 15,0 14,255 18,9 17.698 23,2 21.401 28,5 25,750 35,5 21,226
    355 17.0 18.188 21,2 22.398 26,2 27,214 32,1 32,688 40,0 39,615
    400 19,1 23,549 23.9 29.025 29,5 35,254 36,2 42,382 45,1 51.359
    450 21,5 30.100 26,9 36,750 33.1 44.800 40,7 53,570 50,8 65,000
    500 23,9 37.100 29,9 45,330 36,8 55.400 45.2 66.100 56,4 80.100
    560 26,7 46.400 33,5 56.910 41,2 69.400 50,6 82,790
    630 30.0 58.600 37,7 71,830 46,4 87.700 56,9 104.700
    Примечание:
    1. d = внешний диаметр трубы
    s = толщина стенки трубы
    PN = номинальное давление, дюйм бар при 20C
    2.Вес трубы на 1 метр оценивается по трубе. плотность при 0,952 г / см 3 .
    3. Стандартная длина 6 метров, но для малых размером 16 мм – 110 мм может быть намотана длиной 50 и 100 м на бухту.

    • Легкий вес – всего 0,95 г / см 2 . Только вес 1/5 стальных труб такого же размера.
    • Высокая гибкость.Можно согнуть в 25-40 раз диаметры труб, что сокращает количество ненужных стыков труб.
    • Устойчивость к ржавчине и высокая устойчивость к поврежденным химическим веществам, что делает срок службы изделия до 50 лет.
    • Супергладкая внутренняя поверхность, снижающая вероятность растрескивания трубы засорение.
    • Безопасен для питьевой воды без токсичных или химических веществ загрязнение.

    За дополнительной информацией обращайтесь: [email protected]

    Тел .: (662) 424-9440, 433-0021, 433-0034, 883-3175
    Факс: (662) 433-5264, 433-8358, 433-5266, 424-7856, 883-3109
    Адрес: 441 Somdet Phrapinklao Road, Bangplad, Бангкок 10700, Таиланд

    [На главную] [ Компания Профиль ] [ Продукты и услуги ] [ Polywin Doors & WIndows ] [Свяжитесь с нами]

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
