Для чего нужна распределительная коробка?

Не так уж много найдется людей, которые не знают, что такое распределительная коробка. Тем не менее не лишним будет напомнить, что это – пластиковый контейнер круглой или прямоугольной формы с крышкой и отверстиями по бокам, предназначенный для коммутации (соединения) электрических проводов.

Чтобы обеспечить все энергопотребляющие приборы квартиры или дома (лампочки, светильники, стиральные машины, телевизоры, компьютеры и пр.) электричеством, необходимо развести провода от распределительного щитка к точкам потребления – розеткам и выключателям.

Делать это нужно таким образом, чтобы обеспечивалось равномерное распределение электроэнергии по всем помещениям.

Для этого электропроводку разделяют на отдельные магистрали. Для каждого помещения прокладываются свои питающие провода, к которым подключаются все имеющиеся в помещении энергопотребители.

В определенных узловых точках провода соединяются между собой.

В таких точках и устанавливаются распределительные коробки, внутри которых располагают соединения.

Основная цель распределительных коробок – обеспечение пожарной безопасности. Места соединения проводов – самые опасные с точки зрения возникновения пожара. Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

Распределительная коробка изолирует место соединения от горючих материалов стены, исключая опасность возгорания. Кроме этой главной цели есть и второстепенная. Скрутки проводов, не спрятанные в коробку, выглядят не очень эстетично.

По типу исполнения распределительные коробки бывают внутренними, предназначенными для заделки в стену (для соединения скрытой проводки), и накладными, устанавливаемыми на стену (для открытой проводки).

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы, чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.

На это можно ответить только одно. Правильное, профессионально выполненное

соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Где и как устанавливать распределительные коробки?

Распределительные коробки устанавливают на расстоянии 10-30 см от потолка – в зависимости от высоты последнего.

При скрытой проводке коробки заделываются в стену, – таким образом, чтобы верх их крышек был заподлицо с поверхностью стены. При открытой проводке коробки устанавливаются без заделки в стену на ее поверхность.

ПУЭ (правила устройства электроустановок) требуют, чтобы был обеспечен доступ к крышке коробки – для проведения ревизии при необходимости. При накладном способе установки это требование выполняется автоматически.

При установке внутрь стены нужно позаботиться о двух вещах. Во-первых, необходимо, чтобы место расположения коробки было известно, и был обеспечен доступ к ней, а во-вторых – чтобы не страдала эстетичность помещения. Первое требование важнее, его необходимо соблюсти в любом случае.

Второе – субъективное, зависящее от вкуса хозяина. Эстетичность можно обеспечить разными способами. При наклейке обоев аккуратно обрезать их вокруг крышки, оставив на месте. Это даст возможность видеть место расположения коробки и одновременно сделать его практически не отличающимся от соседних мест.

При ином способе оформления стен нужно позаботиться о том, чтоб поверхность крышки была одного цвета со стеной, и чтобы можно было снять крышку, не разрушая стену в этом месте.

При устройстве натяжных потолков для доступа к коробкам (если они оказываются скрытыми за поверхностью потолка) необходимо установить маленькие люки.

Как соединять провода в распределительной коробке?

В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.

Если из всех способов выбирать тот, который является лучшим по критерию технологичность + надежность, то таким можно считать скручивание проводов с последующей пайкой (сваркой). Применение зажимов тоже технологичен, но оно не обеспечивает той контактной площади, которую обеспечивает скручивание с пайкой.

Некоторые ограничиваются вообще одной скруткой. Если она выполнена качественно, то обеспечивает площадь контакта не меньше, чем опрессовка или использование зажимов, Но все же скрутку без пайки нельзя считать абсолютно надежной.

После соединения проводов их необходимо хорошо заизолировать с помощью изоленты, и разместить места контактов в распредкоробке таким образом, чтобы они не контактировали друг с другом.

Когда работа будет завершена, можно проверить ее качество, включив на некоторое время какой-то энергоемкий прибор и проверив все распредкоробки на наличие нагрева мест соединений.

Если обнаружится, что какое-то соединение греется, значит, площадь контакта в нем недостаточна, и его нужно переделать.

Понравилась статья – поделись с друзьями!



Применение распределительных коробок

Прежде всего давайте определимся с понятиями. Монтажные коробки делятся на распаечные и установочные.

Распаечные (распределительные, разветвительные) коробки – это те, в которых происходит разветвление кабелей, а установочные (стаканы, подрозетники) нужны для установки розеток, диммеров или выключателей. Всё чаще в продаже можно встретить универсальные варианты, имеющие съёмные крышки и подходящие для обеих задач.

Электрическая распределительная коробка представляет собой контейнер для электрических соединений, основной целью которого является сокрытие разветвлений проводов. Обычно эти изделия выполняются из стали, алюминия, пластика или стеклопластика и имеют круглую, квадратную или прямоугольную форму. Крышка или передняя панель позволяет получить доступ к содержимому. Она может быть утоплена в переднюю часть коробки и сниматься полностью или открываться как дверца, или вся облицовка может скользить вверх и вниз, чтобы открыть доступ к стыкам проводов внутри устройства. В себе такие коробки иногда содержат встроенные клеммы для присоединения проводов. Во многих домах коробка утоплена в стену, оставляя видимой только переднюю панель, открывающуюся для просмотра. Над ней можно повесить картину и полностью скрыть из поля зрения. Если она выполнена для поверхностного монтажа, то устанавливается в основном на потолках, стенах, у пола или под ним, а также на кабельных лотках, особенно в муниципальных, промышленных и коммерческих зданиях.

У каждого материала есть свои плюсы и минусы: например, металлические коробки стойки к механическим повреждениям, температурным перепадам и атмосферным воздействиям, а пластиковые изделия не нужно заземлять, так как они сделаны из непроводящего материала, который не сможет замкнуть провода, если те коснутся сторон коробки. Выбор типа и габаритов электрических коробок будет зависеть от схемы электропроводки и места её расположения.

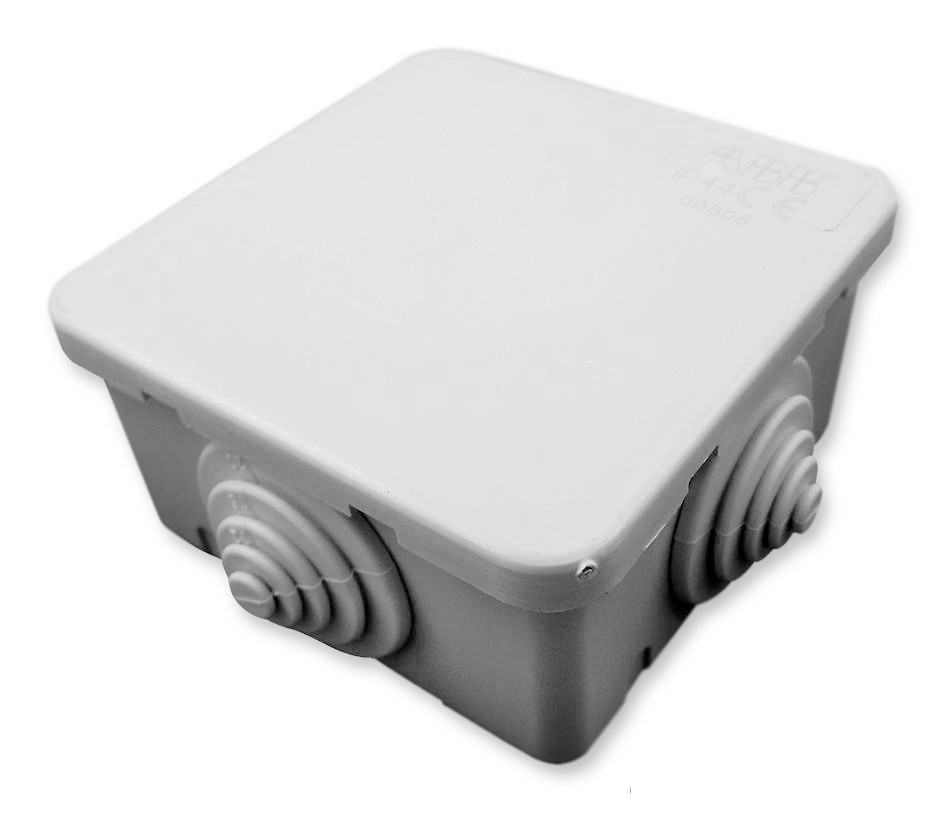

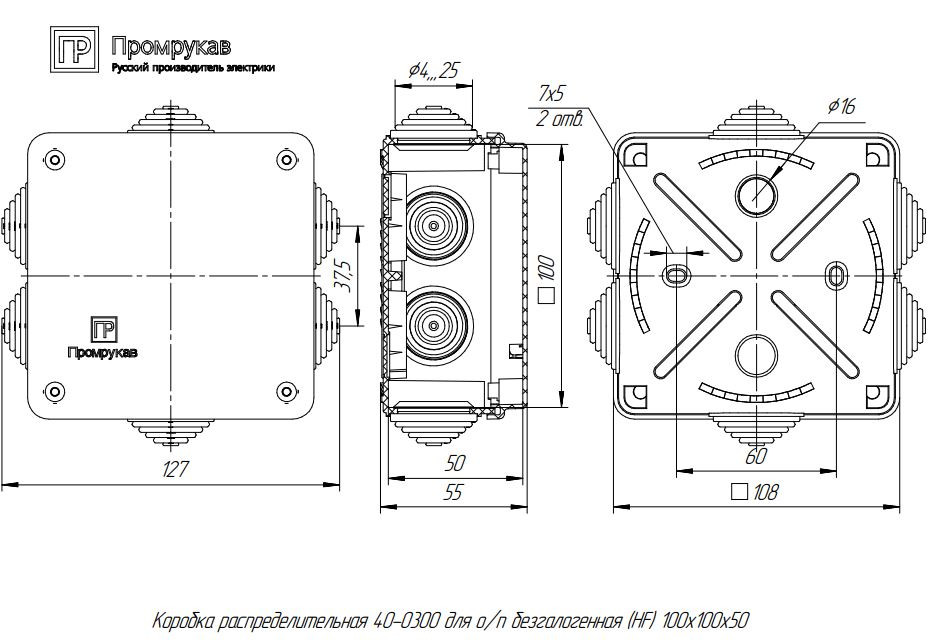

Распредкоробка для наружной проводки называется ещё накладной.Такие изделия используются для построения силовых или слаботочных линий, сочетая корпус круглой или прямоугольной формы с гладкими или гофрированными пластиковыми или металлическими трубками. Обычно выпускаются со степенью защиты IP44 или IP55, имеют крышку и уплотнения в местах входа кабелей, а их корпус выполняется из оцинкованного металла или непроводящего материала (плексигласа, полистирола, гетинакса, АБС-пластика и др.). Уровень защиты IP65 и выше позволяет использовать изделия во влажных и пыльных помещениях.

Иногда распаечная коробка требуется на внешней стороне вашего дома, гаража или здания, в таком случае необходимо использовать её специальный тип с соответствующими уплотнениями и характеристиками. Атмосферостойкие изделия являются идеальным решением для наружного подключения: когда установлены правильно, они не боятся плохой погоды, влаги и пыли, защищая содержимое (стыки проводов и кабелей) от повреждения и короткого замыкания.

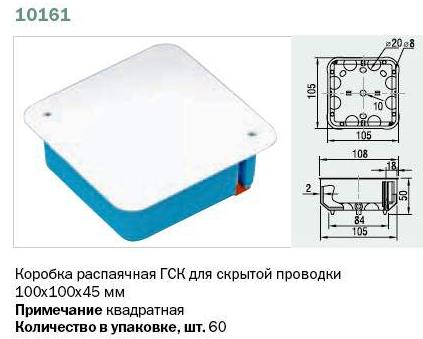

Коробки распределения для внутренней проводки обычно выпускаются с уровнем защиты IP20-30, изготавливаются из полистирола и/или полипропилена, оснащаются крышками, могут быть двойными, тройными, соединенными последовательно и имеющими выходы для соединения коробок между собой.

Другой вид монтажных коробок – подрозетники – используется в основном для размещения и удержания выключателей или розеток. Эти конструкции открыты, им не нужны лицевые панели или крышки, потому как их предназначение – фиксировать электроустановочные изделия в стене. Корпуса выполняются из огнестойкого пластика или металла и имеют, как правило, круглую форму диаметром 76 мм. Места входа кабелей могут быть выполнены в виде отверстий или ответвлений. Такие коробки устанавливаются внутрь, заподлицо с поверхностью стены, и должны быть достаточно велики, чтобы вместить провода с расстоянием между ними. Коробка должна быть надежно закреплена внутри стены при помощи отвердителей наподобие алебастра.

Советы и рекомендации

Жизнь типичной электрической монтажной коробки может измеряться десятилетиями. Время от времени обновления в проводке внутри здания могут диктовать установку большей коробки для размещения дополнительных электрических развязок или толстых электрических кабелей.

В зависимости от толщины и количества проводов, предназначенных для сращивания или подключения, возможно, потребуется немного больше места, чем может предложить стандартное изделие, и тогда придется заменить существующую конструкцию, сделав выбор в пользу более глубокого или широкого варианта. Надо запомнить, что ни одно силовое соединение не должно происходить вне коробки – как в целях безопасности, так и из соображений удобства обслуживания.

Исключите возможность защемления провода между коробкой и крышкой. Хорошее правило заключается в том, чтобы никогда не заполнять внутреннее пространство полностью. Оставьте себе достаточно места для работы с проводами и их свободного размещения, и не режьте свой провод слишком коротко, чтобы потом не растягивать его.

Кроме толщины и количества самих проводов в коробке надо учесть и их соединения, будь то пропаянные скрутки с колпаками, клеммники или зажимы, которые также потребуют дополнительного места в коробке, так что имейте это ввиду при планировании проекта. Ваши распределительные коробки могут также потребовать размещения заземляющих проводов в дополнение к “горячим” и “нейтральным” кабелям.

Вне зависимости от выбранного типа изделия и места, где выполняются электроустановочные работы, такие операции имеют множество особенностей, в связи с чем должны проводиться исключительно профессионалами. Если поменять смеситель или поклеить обои может любой, то ответственную и небезопасную работу с электропроводкой лучше оставить специалистам, обладающим необходимыми инструментами и знаниями.

С ассортиментом распределительных коробок торговой сети “Планета Электрика” Вы можете ознакомиться  в каталоге.

что это такое и для чего нужны

Электросеть состоит не только из кабельных линий и розеток, но и разнообразного дополнительного электрооборудования. Оно необходимо для надежной и безопасной работы всей электросети. Одним из видов такого оборудования является распаечная коробка. Ее также называет распределительной или ответвительной коробкой. Она необходима для безопасного расключения (соединения) проводов и кабелей.

Как правило, типовая электропроводка квартир или частных домов не требует обязательного использования распаечных коробок. Однако их наличие обеспечивает некоторую гибкость при организации электропроводки, а также может немного сократить необходимый метраж кабеля.

В зависимости от метода прокладки кабелей распаечные коробки бывают для закрытой или открытой прокладки. Материал – металл или негорючий пластик.

Насколько необходимы распаечные коробки при организации электропроводки в частном доме или квартире? Как правило, их использование оправдано почти всегда. Для подключения нескольких розеток или светильников к электросети по одному кабелю нам необходимо нарушить его целостность. В том месте, где кабель разрезается и устанавливается распаечная коробка.

Есть варианты организации электропроводки и без использования распаечных коробок, в этом случае расключение кабелей производится в ВРУ и подрозетниках. Но этот вариант монтажа мы рассмотрим в другой раз.

При проектировании электропроводки желательно стремиться к как можно меньшему количеству коробок, так как от большого количества соединений и ответвлений страдает надежность электроцепи в целом.

Количество коробок зависит от нескольких факторов: сложность электрической схемы, количество и планировка помещений, квалификации проектировщика.

Насчет последнего фактора стоит уточнить: при проектировании схемы электропроводки одного и того же дома у двух разных специалистов может получиться разное количество распаечных коробок.

В старых домах, где квартирная проводка не разделяется на отдельные группы, число коробок минимально. Зато открыв такую коробку порой бывает сложно разобраться в хитросплетении множества проводов.

В более современных квартирах или коттеджах коробки используются чаще и могут различаться по типу: розеточные или осветительные.

Распределительная коробка для электропроводки: применение

При покупке квартиры в новостройке или при строительстве жилого дома возникает ситуация, когда требуется выполнить электропроводку с «нуля». Это приводит к вопросу: как сделать разводку всех требуемых электрических цепей с минимальными затратами и качественно? Есть разные способы решения этой задачи – с помощью скрытой или открытой (наружной) проводки. Обычно оба эти способа выполняются с применением распределительной коробки. Но так ли они нужны?

Нужна ли

Может сложиться ошибочное впечатление, что проще и дешевле обойтись без распределительных коробок и тем самым сэкономить средства. К тому же не придется выполнять соединение отдельных проводов между собой, так как распределительные коробки как раз предназначены для этих целей. А это, в свою очередь, позволит избежать дополнительных контактов (соединений), которые являются слабым местом любой электропроводки. Ведь при плохом контакте увеличивается сопротивление цепи в месте контакта, он может нагреваться и искрить. А это уже большой риск возникновения пожара.

Но если взвесить все за и против, окажется, что применение распределительных коробок оправдано и с экономической и практической стороны. Разберемся, почему именно так. Конечно, можно тянуть отдельный провод от силового щита к каждой розетке или выключателю. Но к чему бы привело такое решение? В случае скрытой проводки пришлось бы делать дополнительные каналы (штробы) для каждого провода, а это покрыло бы стены помещения целой паутиной таких каналов. В некоторых случаях их пришлось бы делать глубже и шире, чтобы они вместили сразу несколько проводов. А это неизменно ведет к значительному увеличению трудозатрат и времени выполнения работ.

При выполнении наружной проводки без распределительных коробок необходимость прокладки специальных каналов в стенах отпадает. Но в этом случае расход провода остается также высоким. Стены будут опутаны коробами и кабель-каналами, дополнительное количество которых значительно увеличит стоимость необходимого для электропроводки материала. Эти короба потребуют дополнительных работ по их установке, подгонке и креплению, что тоже повысит трудозатраты.

Учитывая низкую стоимость распределительных коробок по сравнению со стоимостью проводов, коробов для проводки и дополнительных работ, следует только один рациональный вывод. Применение распределительных коробок значительно удешевляет стоимость необходимого материала, как минимуму в несколько раз.

Также они значительно уменьшают трудоемкость при выполнении электропроводки, и облегчают контроль над состоянием электрической сети. Противникам дополнительных соединений электропроводки, говорящих о некачественных контактах, возразить очень легко. В современных жилых и других помещениях предписано использовать проводку только с медными жилами, которые легко паяются. Это обеспечивает качественное и надежное соединение провода. Подробнее о соединение проводов будет рассказано ниже.

Где устанавливается коробка

Так как существует два способа выполнения электропроводки, соответственно существуют два вида распределительных коробок — наружные и скрытые. Наружные распределительные коробки крепятся на поверхности стены с помощью специальных отверстий, предусмотренных их конструкцией. Если крепление осуществляется на дерево – достаточно обычных саморезов для дерева. Распределительные коробки для наружной проводки на деревянных стенах должны быть выполнены только из негорючего материала. Предпочтение отдается металлическим. Металлические распределительные коробки также обязательны, если напряжение в сети 1000В и более. Для кирпичных и бетонных стен вполне подойдут пластиковые изделия, которые по конструкции мало отличаются от их металлических собратьев.

Скрытые — помещаются в специальную нишу, к которой подходят специальные каналы в стене (штробы). Самый применяемый материал для этих коробок – негорючий пластик, например, поливинилхлорид (ПВХ). Их крепление осуществляется с помощью алебастра или саморезов и дюбелей. Устанавливаются коробки обычно под потолком в доступном месте, чтобы при необходимости ремонта можно было произвести их осмотр. Расстояние от коробки до потолка должно составлять 15-20 см, и зависит от высоты помещения.

Размеры коробок определяются тем количеством проводов, которые должны быть соединены в них. Провода должны свободно размещаться в коробках, а их крышки легко закрываться. Для бытовых целей достаточно маленьких коробок. Для производственных могут понадобиться большие. Поэтому их размеры могут быть от 7-8 см до 20 и более. Обычная форма этих изделий круглая или прямоугольная.

Видео “Монтаж распределительной коробки”

Схема соединения проводов

Схема соединения металлических проводов определяется электрической монтажной схемой, которая разрабатывается еще до начала работ. Обязательно в каждую коробку заходит фазный провод, нулевой и земля (в современных постройках). В коробках в соответствии со схемой осуществляется подключение проводов (двухжильных или трехжильных), идущих к розеткам и выключателям. Для подключения мощных электробытовых приборов прокладываются отдельные линии от силового щита.

Способы соединения

Независимо от вида проводки – скрытой или открытой, способы соединения проводов одинаковы. Наиболее часто используемый способ— скрутка. Однако есть нюансы. Нельзя скручивать провода, у которых жила выполнена из разных металлов. В этом случае происходит ускоренная коррозия проводов в месте контакта, что может привести к плачевным последствиям.

Следует отметить, что по требованиям ПУЭ одной скрутки недостаточно. Необходим или дополнительный обжим этой скрутки или ее пайка. Для медных жил пайка не представляет сложности. После скрутки и пайки провода тщательно изолируются с помощью изоленты. Для улучшения контакта в скрутке применяются специальные наконечники, которые одновременно изолируют место контакта. Еще одним широко применяемым способом соединения проводов является использование зажимов и колодок,  в которых провода прижимаются к контактам винтами или болтами. В этом случае из инструментов понадобится только отвертка или ключ.

Видео “Ошибки при распайке коробки”

Чтобы правильно установить данный компонент электропроводки, необходимо выполнить распайку и установку корректно. Видео поможет вам не совершить частых и простых ошибок, а также знать основные виды комплектующих.

Установка распредкоробки. Распределительная коробка для электропроводки — виды, размеры, характеристики и советы по выбору —

Что нужно знать о распаячных коробках – Справочник электрика

Распределительная коробка (далее РК) является одним из основных элементов электросетей. От правильного выбора и установки этого устройства зависит бесперебойная работа электролинии, безопасность людей, которые находятся в помещении.

Что такое распределительная/распаячная коробка

Распределительная (распаячная коробка) — это контейнер, выполненный из негорючего пластика или металла, в котором находятся основные соединения и ответвления электропроводов. Это обеспечивает пожарную безопасность. Если скрутка проводов будет произведена некачественно, под высокой нагрузкой изоляция начнет плавиться, что может привести к короткому замыканию. Установка распределительных коробок в этом случае не даст пламени распространиться дальше, сам контейнер не загорится.

Данные электротехнические устройства не только обеспечивают в помещении пожарную безопасность, но и позволяют создать в комнате аккуратный и эстетичный внешний вид, т.к. все кабели будут скрыты, не станут ни откуда торчать и свисать. К тому же они обеспечат защиту проводов от случайного повреждения.

Конечно, монтаж распределительной коробки не является обязательным, если провода не будут скручиваться. Однако в этом случае для каждой электроточки (выключателя, розетки и т. д.) придется прикладывать индивидуальный кабель от щитка. Качественные провода стоят недешево, поэтому такая электропроводка обойдется в несколько раз дороже, чем монтаж коробок распаячных.

Документация, в которой прописаны требования к распределительным/распаячным коробкам

Требования к коробкам распределительным прописаны в ГОСТе P 50827.1-2009. Основные положения:

• Каждая деталь контейнера, в т.ч. крышка распаячной коробки, должна быть сконструирована таким образом, чтобы в условиях нормальной эксплуатации обеспечить электрическую и механическую безопасность находящегося внутри нее, защиту людей и окружающей среды.
• Распределительная коробка (распаячная) для электропроводки должна иметь климатические исполнения по ГОСТам 15150 и 15543.1.
• Техтребования к изделиям определенного типа прописываются в технической документации от производителя. Эти бумаги регламентируются ГОСТом P 50827.
• На корпусе обязательно должны иметься маркировки товарного знака производителя.
• На коробки наносятся значения степени защиты от проникновения мелкого сора, влаги, максимальная и минимальная температура эксплуатации. Если размеры устройства слишком маленькие, данная информация должна содержаться в техдокументации.
• Короб имеет такую конструкцию, которая обеспечит полную изоляцию элементов, пропускающих ток.
• Устройства, которые имеют открытые токопроводящие элементы, обязаны обладать заземлением с малым сопротивлением или приспособлением для подсоединения к такой цепи.
• При нормальных условиях эксплуатации соединительные части заземления с токопроводящими деталями должны отличаться малым электросопротивлением.
• Коробы обязаны иметь хотя бы одну металлическую скобу на одном зажиме заземления с сечением не меньше 4 кв. мм.
• Крышки коробок должны быть надежно закреплены для обеспечения защиты от удара током.

Выполнение всех требований проверяется при помощи испытаний. Порядок их проведения прописан в ГОСТе 16962.1.

Перед тем как соединять распределительные коробки, нужно также ознакомиться с требованиями ПУЭ. Ниже представлены основные:

• Провода должны быть соединены, разветвлены, оконцованы при помощи опрессовки, сварки, пайки или болтовых и винтовых зажимов (ПУЭ 2.1.21).
• Места соединения и разветвления находятся в таком месте, чтобы к ним в любой момент можно было получить доступ. Если же коробка распределительная скрытая, то кабели в ней должны быть соединены пайкой, сваркой или опрессовкой (ПУЭ 2.1.23).
• Обязательно обеспечение непрерывности защитного проводника. Использование шлейфа запрещено (ПУЭ 1.7.122).
• Кабели в распаячной коробке, предназначенной для скрытой проводки, должны быть уложены таким образом, чтобы их сечения суммарно не превышали 35% самого контейнера. Для плинтусов и каналов с открывающимися крышками эта цифра равна 40% (ПУЭ 2. 1.61).

Соблюдение данных требований необходимо для обеспечения пожарной и электрической безопасности в помещении.

Типы РК

Тип поверхности	Форма	Степень защищенности(IP)	Способ ввода кабеля	Метод закрывания	Тип монтажа
Коробка распаячная металлическая	Коробка распаячная круглая	20 или 30 (незащищенные)	С гладкими стенками без отверстий	С крышками контактной установки	Коробка распаячная открытая
Из негорючего пластика	Квадратная	55 или 60 (защищенные)	С перфорированными отверстиями	С крышками, крепящимися на винты или шурупы	Распаячная коробка, предназначенная для скрытогомонтажа

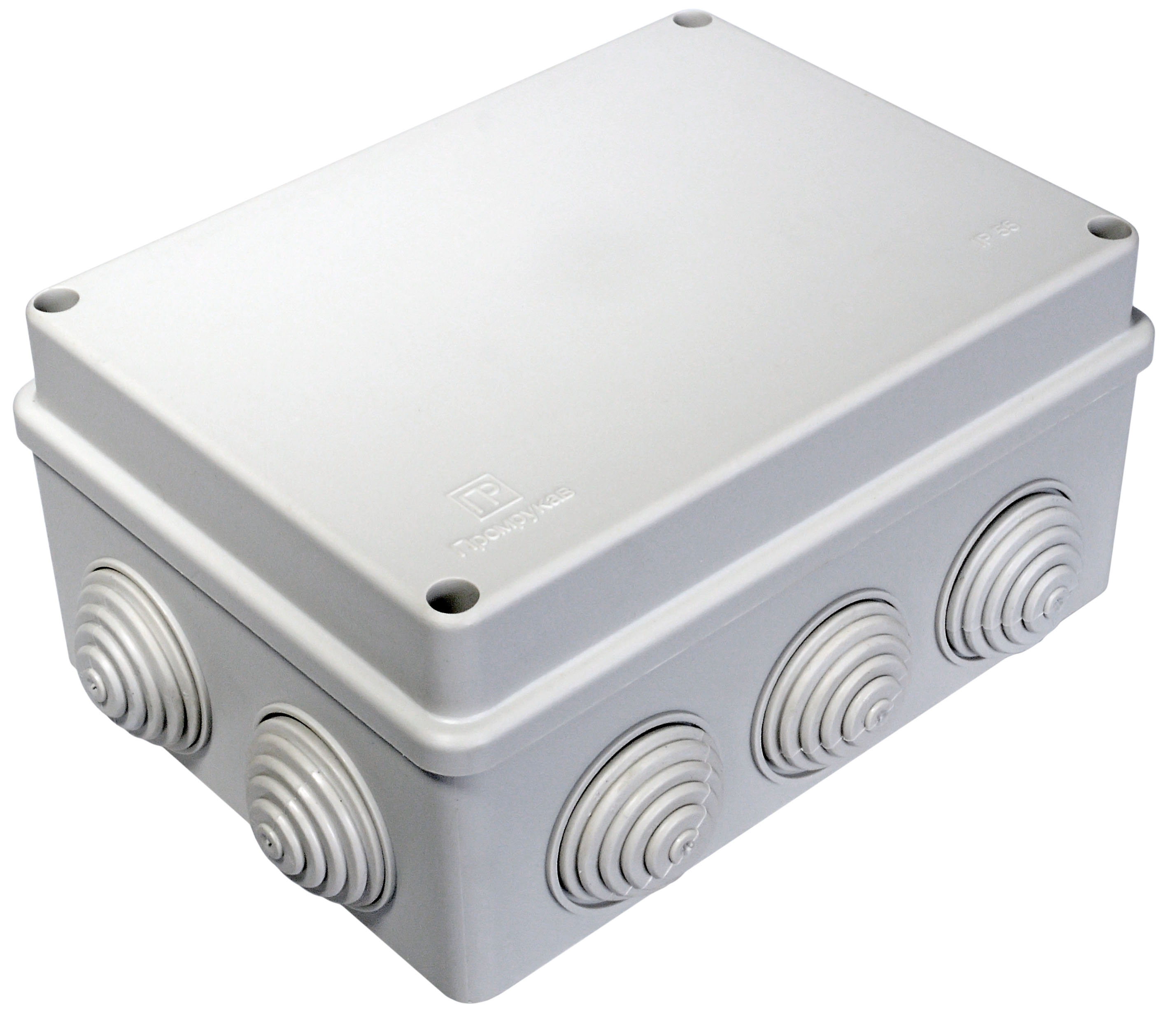

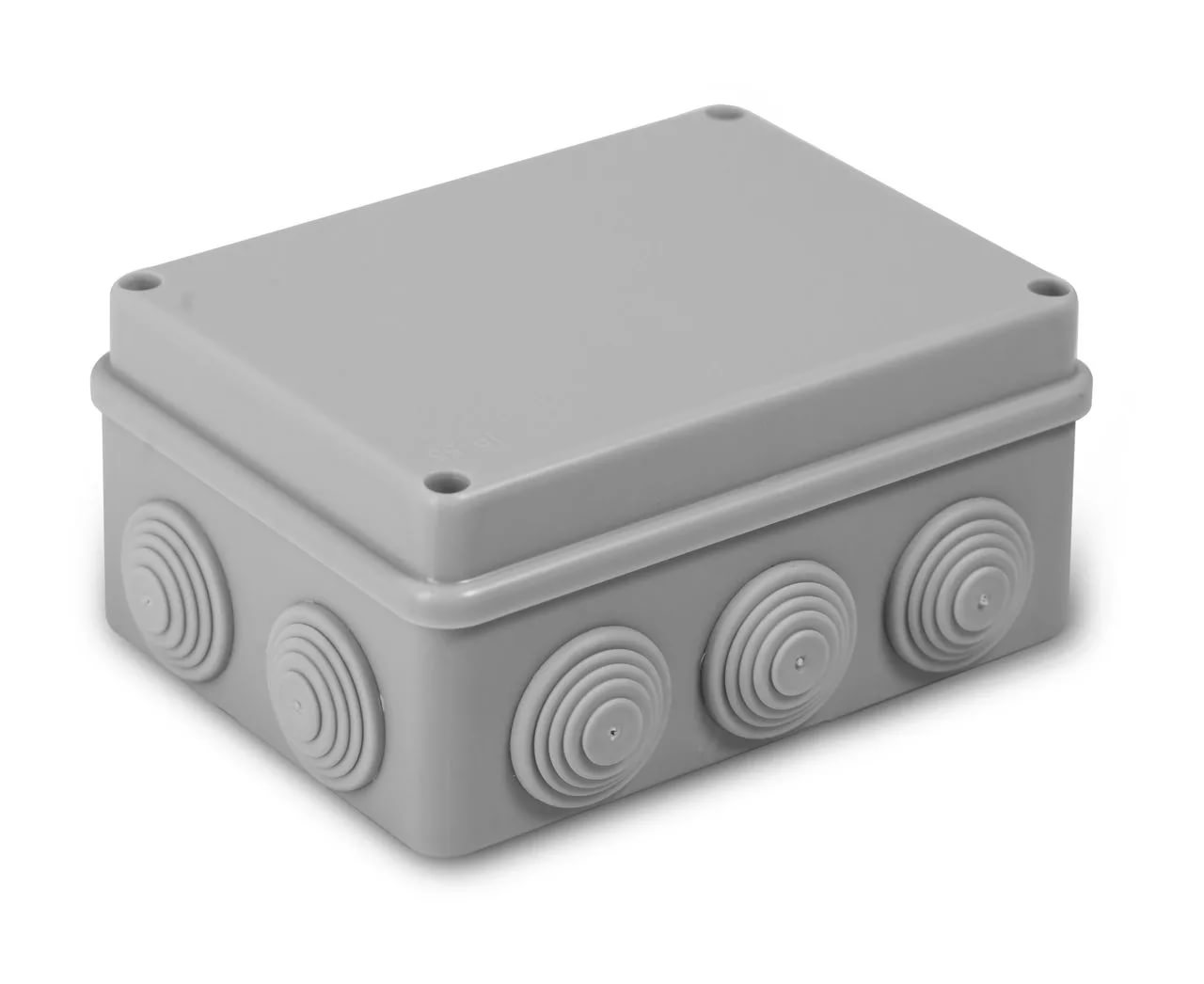

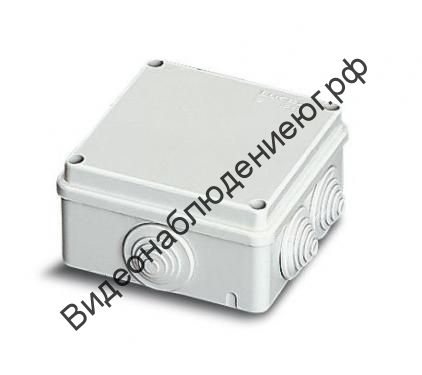

	Прямоугольная	65 или 67 (герметичные)	С конусными сальниками для герметизации		Для монтажа в гипсокартон

Подключение распределительной коробки при помощи открытого монтажа целесообразно только в тех случаях, если электропроводка является аналогичной. Скрытый способ можно использовать для размещения РК в имеющиеся в стенах специальные каналы (штробы). Благодаря этому устройство удается замаскировать штукатуркой или декоративными элементами. Однако использование коробки распределительной наружной предпочтительнее, т.к. до нее легче добраться при необходимости.

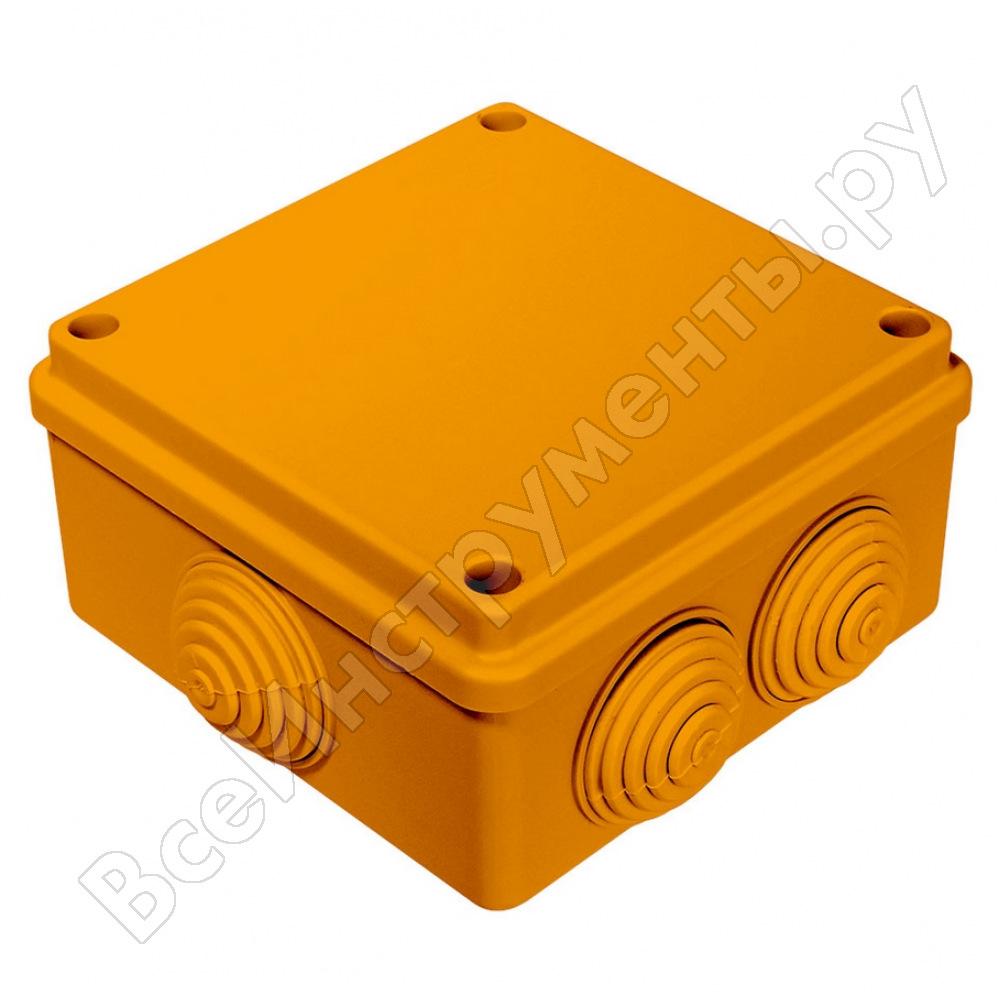

Коробка распределительная металлическая рекомендована к монтажу, если кабели имеют бронирование или помещены в трубку из аналогичного материала. Также их используют в деревянных домах. При возгорании они не дают пламени распространиться дальше, предотвращают пожар.

Большей популярностью пользуются пластиковые коробки. Во-первых, они стоят значительно дешевле. Во-вторых, имеют малый вес, что упрощает их установку. В-третьих, смотрятся они намного привлекательнее. Конечно, такие изделия изготавливаются не из обычного пластика, а из негорючего. Он устойчив к огню, имеет способность самозатухать.

Установка коробок распаячных со степенью защиты IP 20 или 30 осуществляется в сухих и хорошо обогреваемых помещениях. Для тех, которые имеют большую площадь, больше подойдут IP 55 или 60. Если РК будет монтироваться в помещении с высокой влажностью или на улице, то рекомендовано применение типов IP 65 и 67.

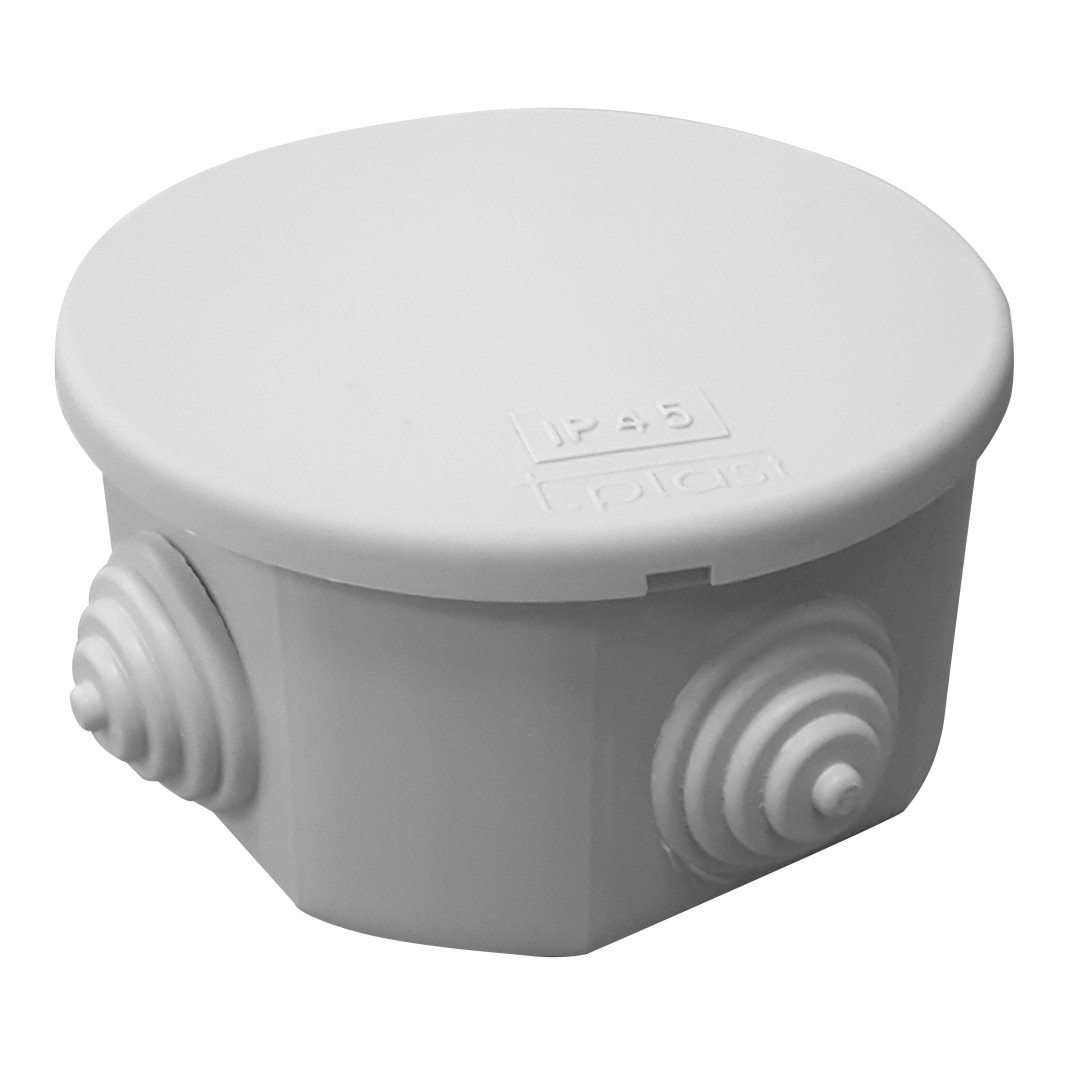

Круглые и квадратные РК предназначаются для того, чтобы поместить в них малое количество кабелей, а квадратные — большое. Распаячная коробка размеры может иметь различные. Габариты зависят от сечения проводов, их количества.

Инструменты для монтажа РК, советы по установке

Для монтажа коробки распаячной будут необходимы:

• индикаторная отвертка;
• маркер;
• перфоратор;
• дюбеля или шурупы;
• шуруповерт;
• изолента;
• алебастр;
• канцелярский нож;
• пассатижи.

Пошаговые действия при открытом типе соединения распределительных коробок:

1. Отключить электричество (не просто при помощи выключателя, а через распределительный щиток). Убедиться, что линия обесточена, преподнеся индикаторную отвертку.
2. Маркером отметить на поверхности точки, где будут размещены крепежи.
3. Просверлить в этих местах отверстия.
4. Установить РК. Если стена бетонная, то дюбелями, когда она деревянная — шурупами.
5. Зачистить все кабели. Скрутить их или соединить между собой клеммами. В первом случае их нужно будет зафиксировать изолентой.
6. Закрыть крышку, прикрутить винты, чтобы она не открывалась.

Схему распределительной коробки (как в ней соединяются провода) можно найти в интернете, если ее нет на руках в распечатанном виде. Цветовая маркировка:

• Фаза — коричневый, черный, красный, белый. Иногда могут быть и другие цвета, все зависит от производителя. Фаза отмечается на схемах буквой L.
• Ноль — голубой или синий, «N».
• Земля — желтовато-зеленый, «PE».

Если маркировка нестандартная, то какие провода к чему относятся, все равно будет не трудно определить:

• Если провод двухжильный (земля отсутствует), при включенном электричестве нужно приложить индикаторную отвертку к обоим концам. Перед этим жилы необходимо развести на расстояние друг от друга (делать это, когда провод будет обесточен). При контакте с фазой индикаторная отвертка загорится.
• На трехжильном проводе проверка проходит также, а земля определяется по напряжению, оно ниже, чем у фазы.

Очень важно большую часть работы выполнять при выключенном электричестве через щиток. Когда оно будет включено, нельзя касаться руками оголенных проводов и инструментов из металла.

Скрытая установка РК под панели:

1. Поместить провод в оцинкованную или металлическую трубу.
2. Закрепить на основании РК и подвести провода, как описано выше.
3. Закрыть крышку.

Монтаж под панели осуществляется на стадии установки каркаса для них.

Как разместить РК на бетонной стене:

1. Сделать в поверхности штробы для проводов и коробки. Для этого использовать дрель с корончатой насадкой. Устройство должно быть расположено примерно на расстоянии 20 см от потолка.
2. Зафиксировать короб в штробе алебастома.
3. Разместить провода.
4. Захлопнуть крышку.
5. Замаскировать место установки обоями, штукатуркой или другими декоративными элементами.

Как скрутить провода:

1. С каждого кабеля срезать изоляцию на одинаковую длину (10-50 мм).
2. Все провода выровнять по срезанному концу.
3. Соединяемые жилы загнуть под углом 90 градусов.
4. Одной рукой взять сам кабель, а другой загиб, начать вращение по часовой стрелке. Когда вручную будет крутить тяжело, продолжить пассатижами.
5. Место скрутки обмотать изолентой так, чтобы была захвачена изоляция примерно на 2-3 см. Это защитит от проникновения влаги.

Для большей надежности после скрутки рекомендуется сделать и сварку:

1. Подсоединить электрод при помощи плоскогубцев.
2. Произвести сварку, чтобы на конце жилы получился шарик аккуратной формы.
3. После остывания проверить качество.
4. Провести изоляцию и разместить провода в РК.

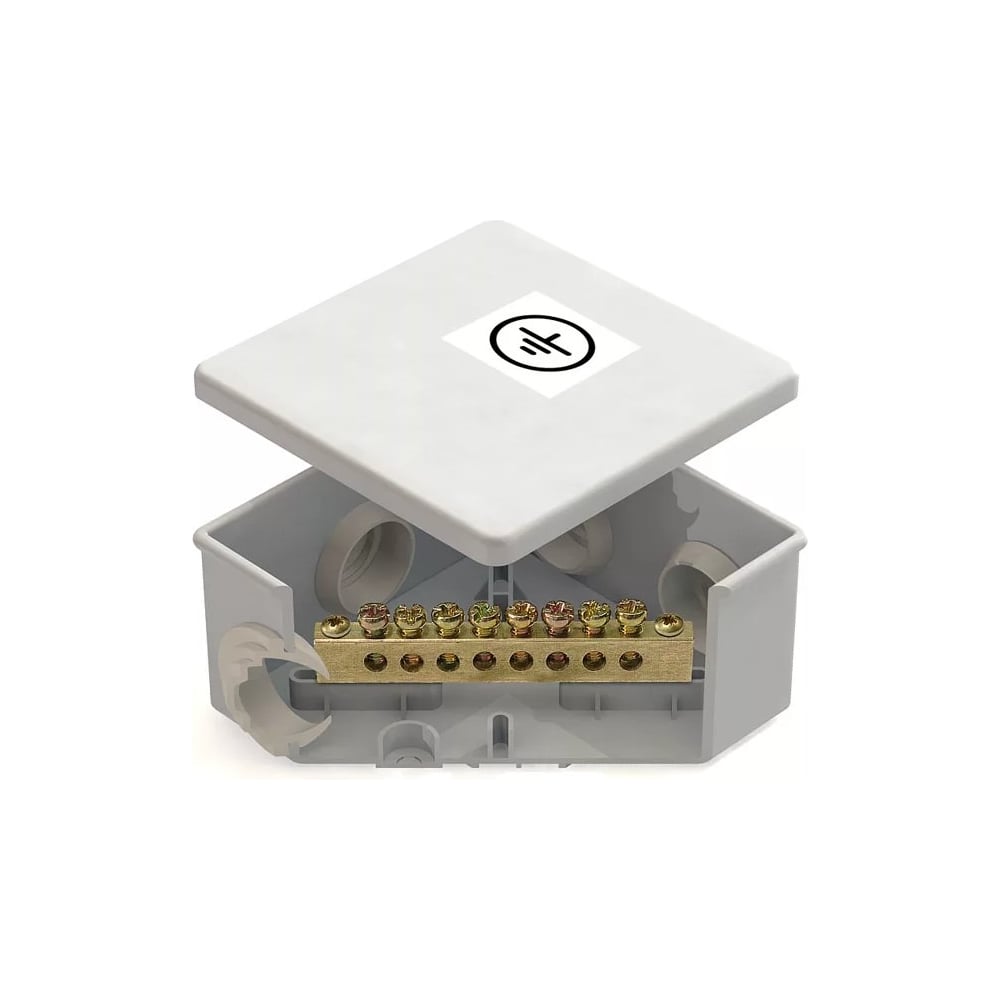

Как соединить провода клеммами (в этом случае необходима клеммная распределительная коробка):

1. Выбрать колодку с необходимыми габаритами ячейки и отрезать нужное количество секций.
2. Очистить провода, защитить места проведения электротока.
3. Вставить кабели в каждую ячейку.
4. Зажать клеммы с использованием специализированных винтов.

Несколько советов для проведения качественного и безопасного монтажа:

• При скрытом типе электропроводки крышка РК должна находиться вровень со стеной.
• Монтаж не обязательно производить на расстоянии 20 см от потолка. Можно на дистанции от 10 до 30 см. Все зависит от высоты самих потолков. Самое главное, чтобы к коробке можно было удобно и быстро получить доступ.
• Если монтаж РК скрытый, то и в этом случае до проводов должно быть легко добраться. Поэтому после финишной отделки, например, оклейки обоями, нужно оставить люк для доступа. Конечно, это будет смотреться не очень эстетично. Однако лучше так, чем потом портить ремонт полностью, если понадобится срочный доступ к коробке.
• Для безопасности находящихся в помещении лучше всего монтировать РК снаружи. Тем более современные изделия представлены в разнообразных цветовых решениях и дизайнах.

Важно! Работы с электричеством очень опасны. При неправильных действиях высока вероятность не только оставить без света весь дом, но и пострадать самим. Поэтому при отсутствии навыков этой сфере и опыта, рекомендуется обратиться за помощью к профессиональному электрику.

В заключение

Подводя итоги, можно сделать вывод, что распаячные коробки, предназначающиеся для скрытойэлектропроводки, позволяют обеспечить безопасность нахождения в помещении. Помимо этого они обеспечивают эстетичный внешний вид комнаты, позволяют сэкономить на проводах. Их монтаж не обязателен, но рекомендован, т.к. они обладают несомненными преимуществами перед электропроводкой, не предусматривающей их.

под штукатурку, под дерево, устройство

Содержание статьи:

Установка распределительной коробки в любом помещении, где человек планирует использовать электроэнергию, является важным этапом в проведении электричества. Благодаря этой конструкции удается бесперебойно и безопасно использовать электропроводку. Визуально это обычный короб, изготовленный из пластика или металла, боковые стороны оснащены отверстиям. От конструкции отходят провода, которые снабжают электричеством все приборы.

Для чего нужна распределительная коробка

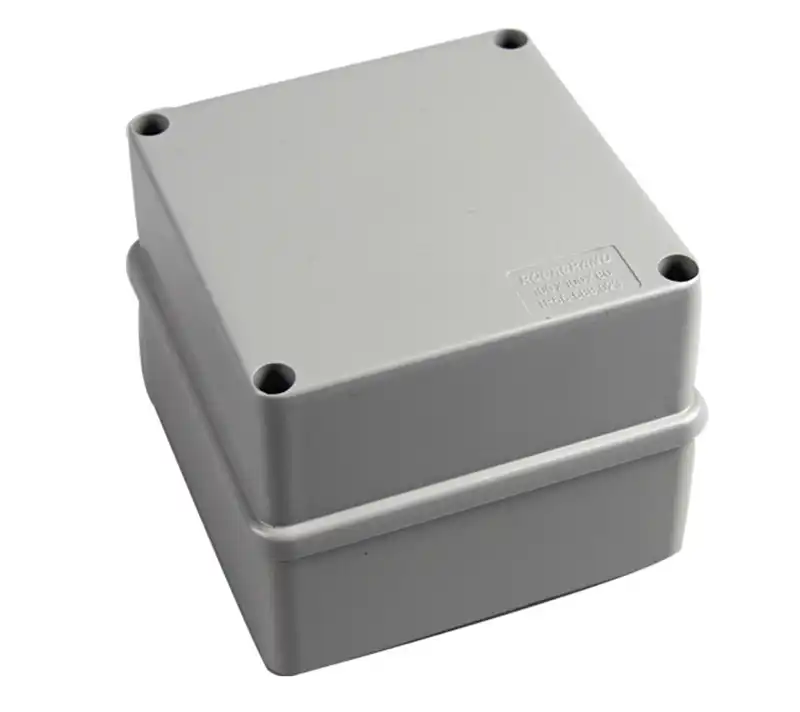

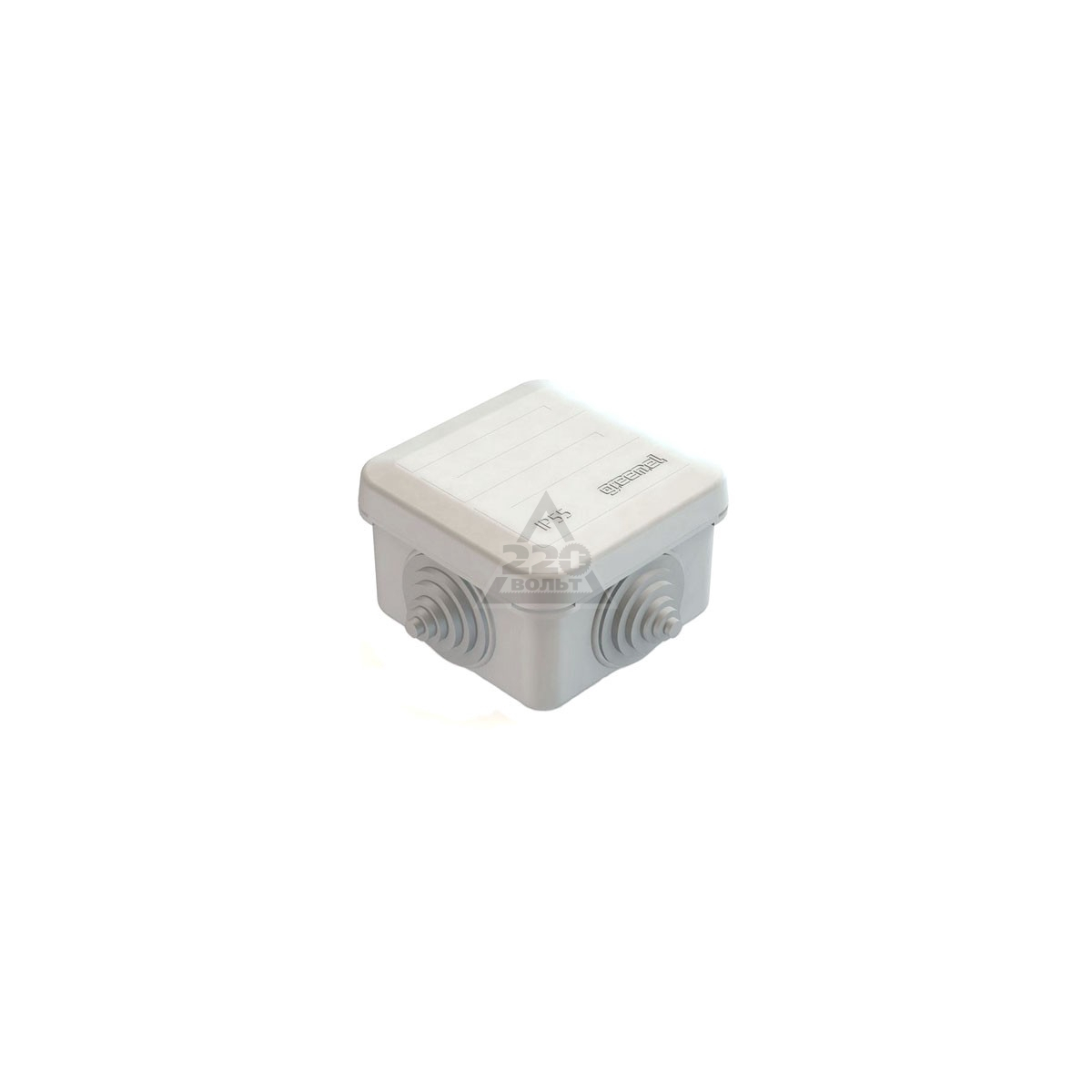

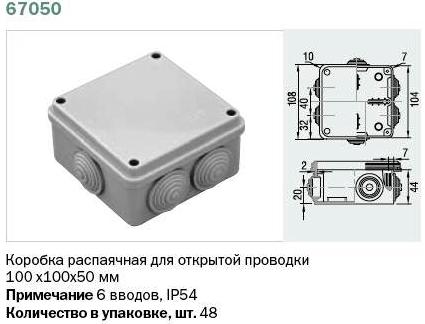

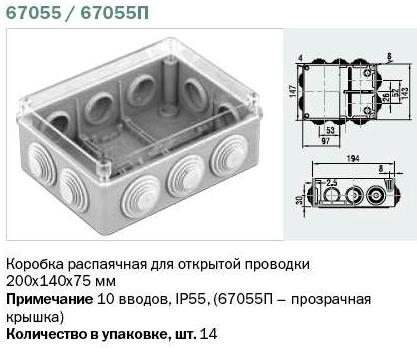

Коробки распаечные для открытой проводки

Распаечная коробка – это устройство, предназначенное для равномерного распределения электрического тока к точкам забора, например, выключателям и розеткам. Благодаря этому прибору удается условно делить электрическую сеть на магистральные направления. Основной кабель проводится в каждую комнату, а к нему уже подсоединяются все выключатели, розетки и осветительные приборы.

Помимо основной защиты от перегревания и горения, устройство способно сохранять соединения проводов от агрессивных факторов окружающей среды. Наличие электрической коробки позволяет предупредить попадание в проводку грязи, влаги и пыли.

Виды распределительных коробок

Основное отличие распределительных конструкций заключается в используемом способе установки. Устройство может быть вмонтировано в стену и тщательно замаскировано строительными смесями или же устанавливаться на поверхности стены.

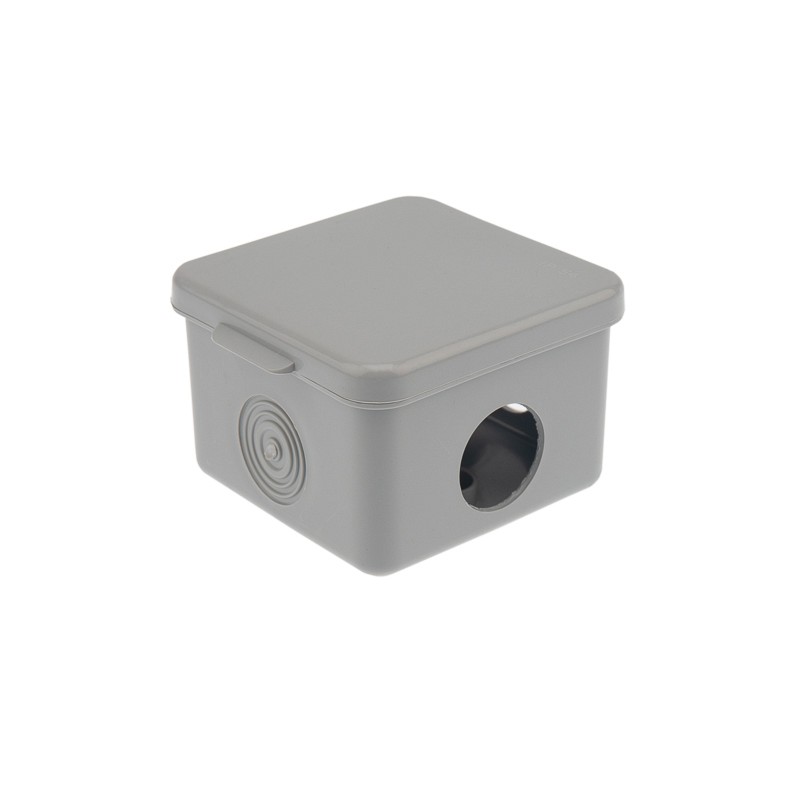

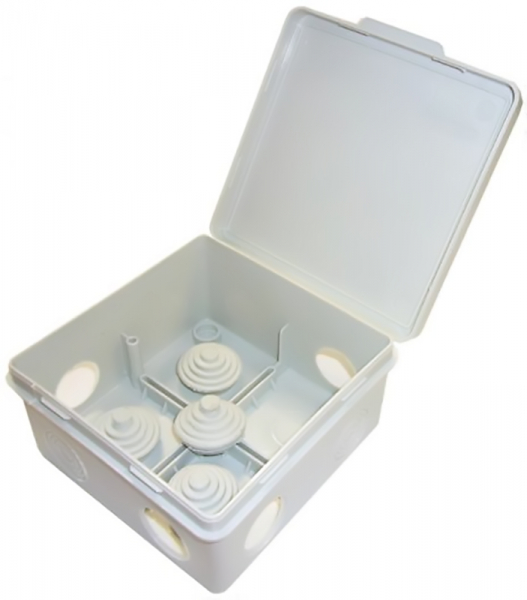

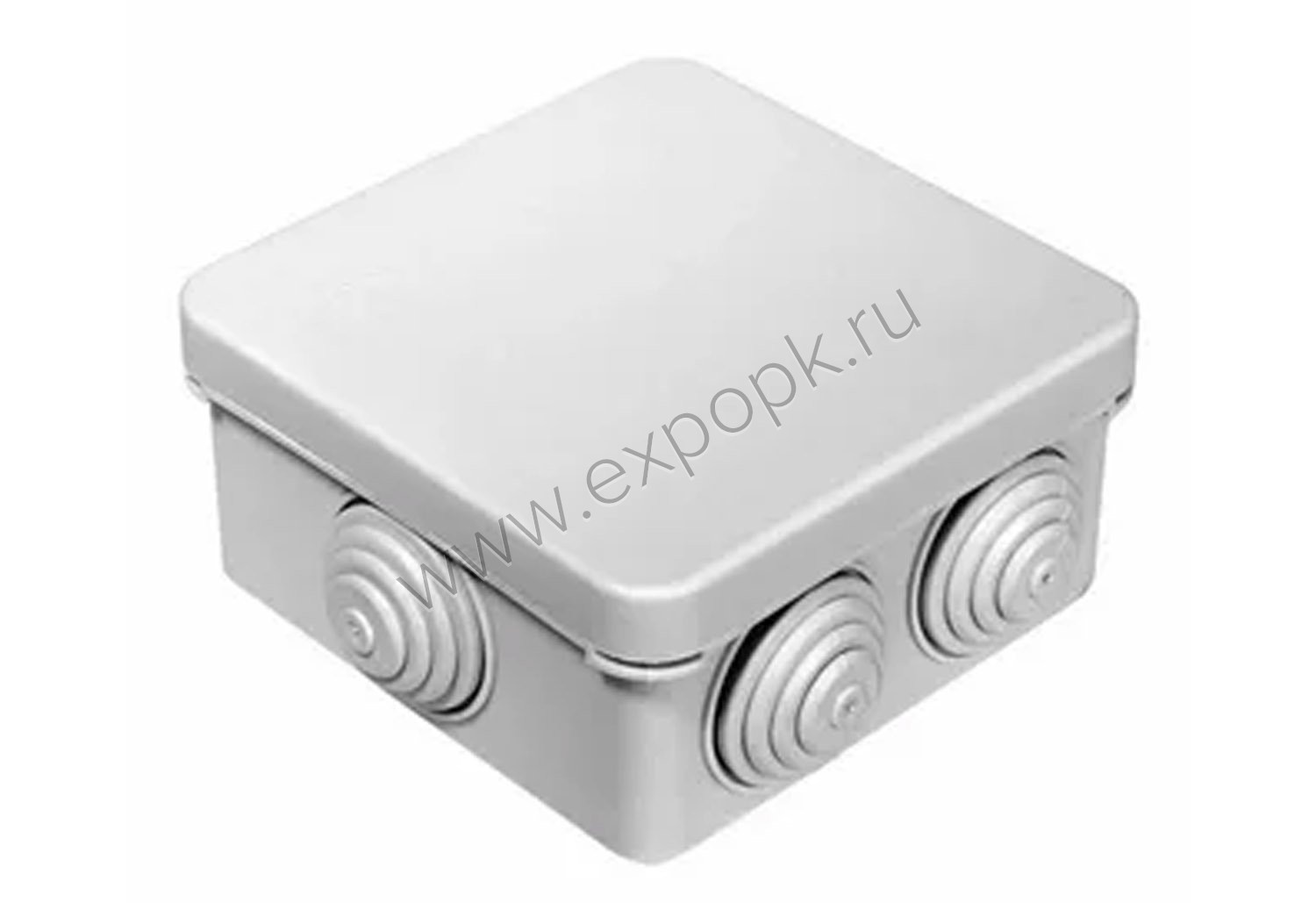

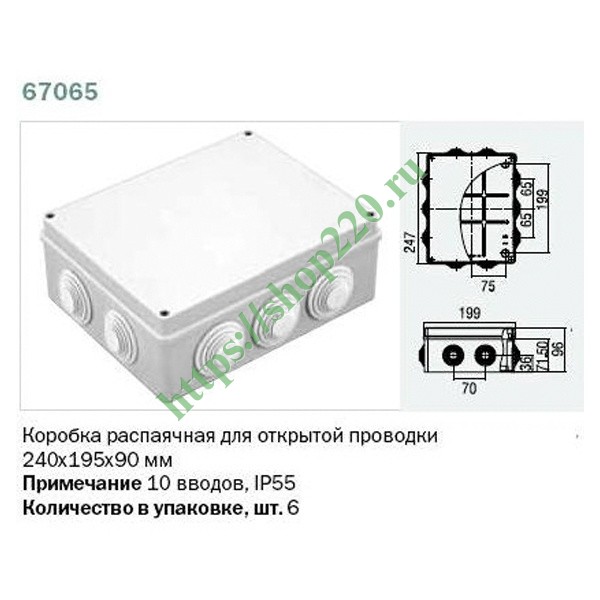

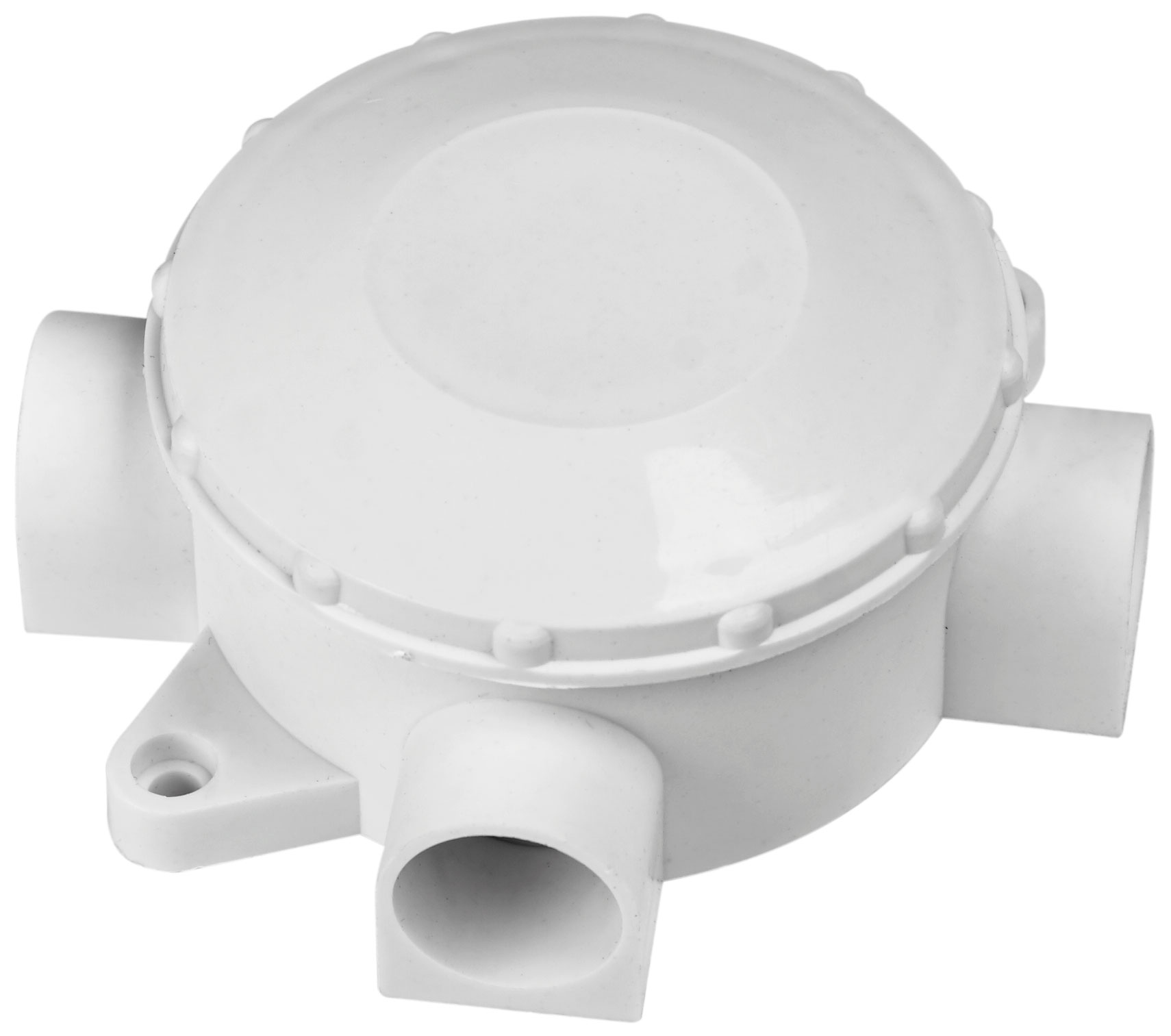

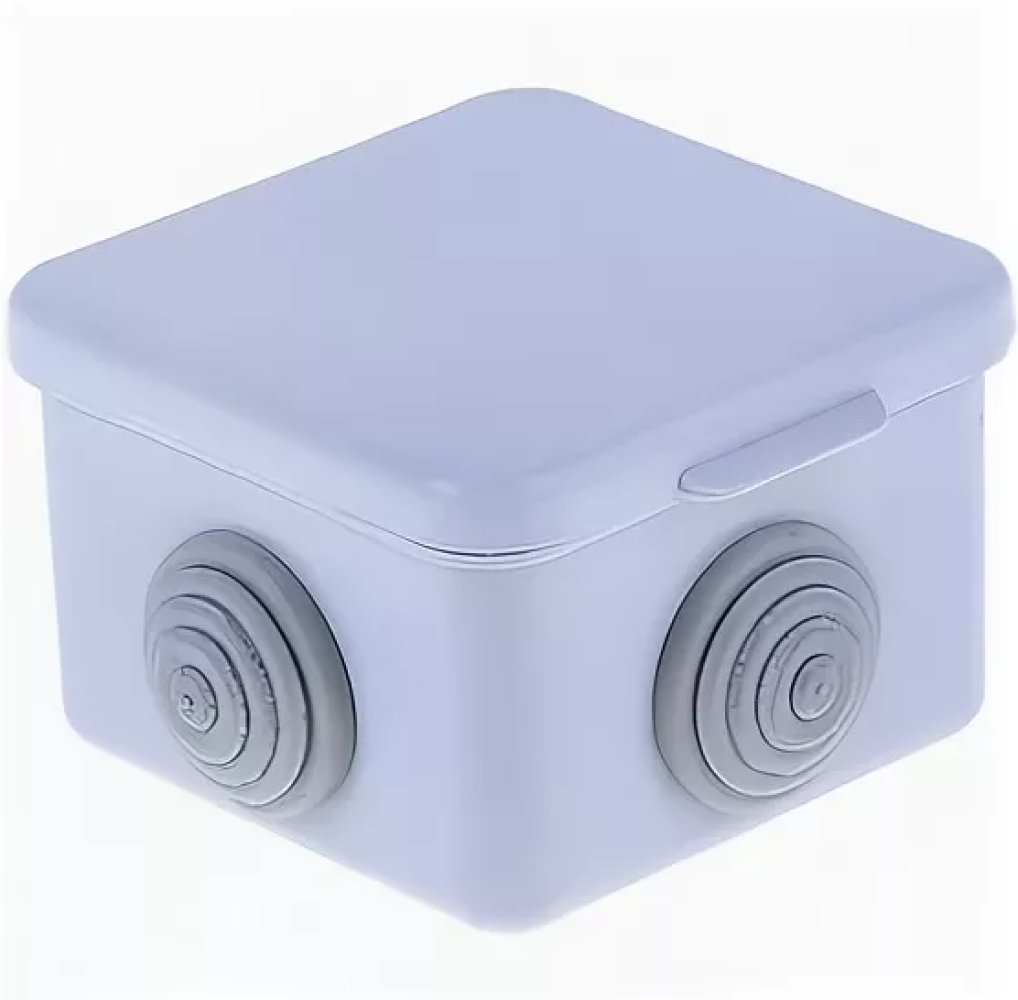

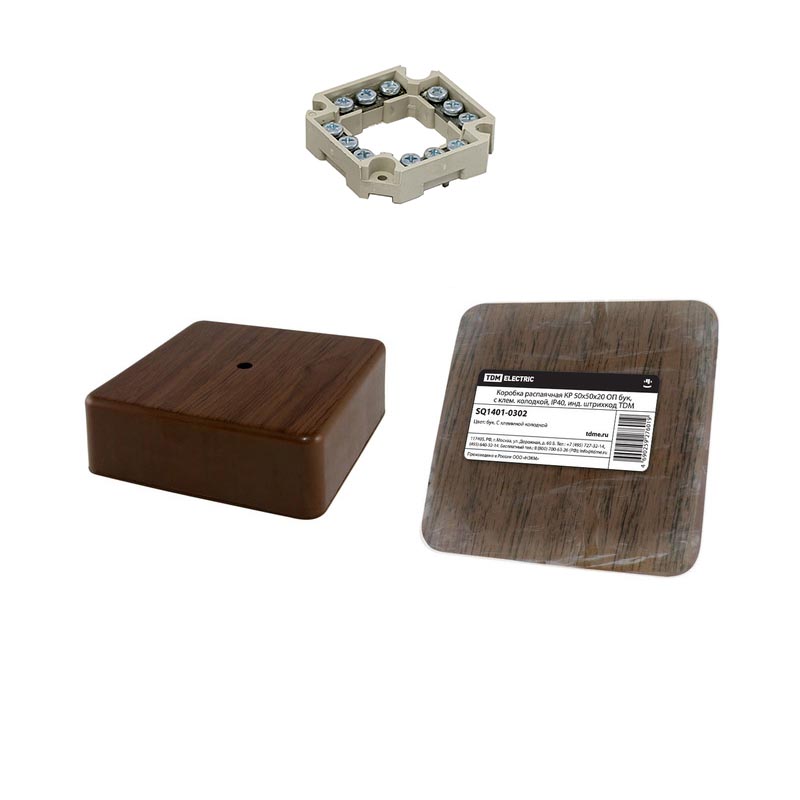

Для открытой проводки

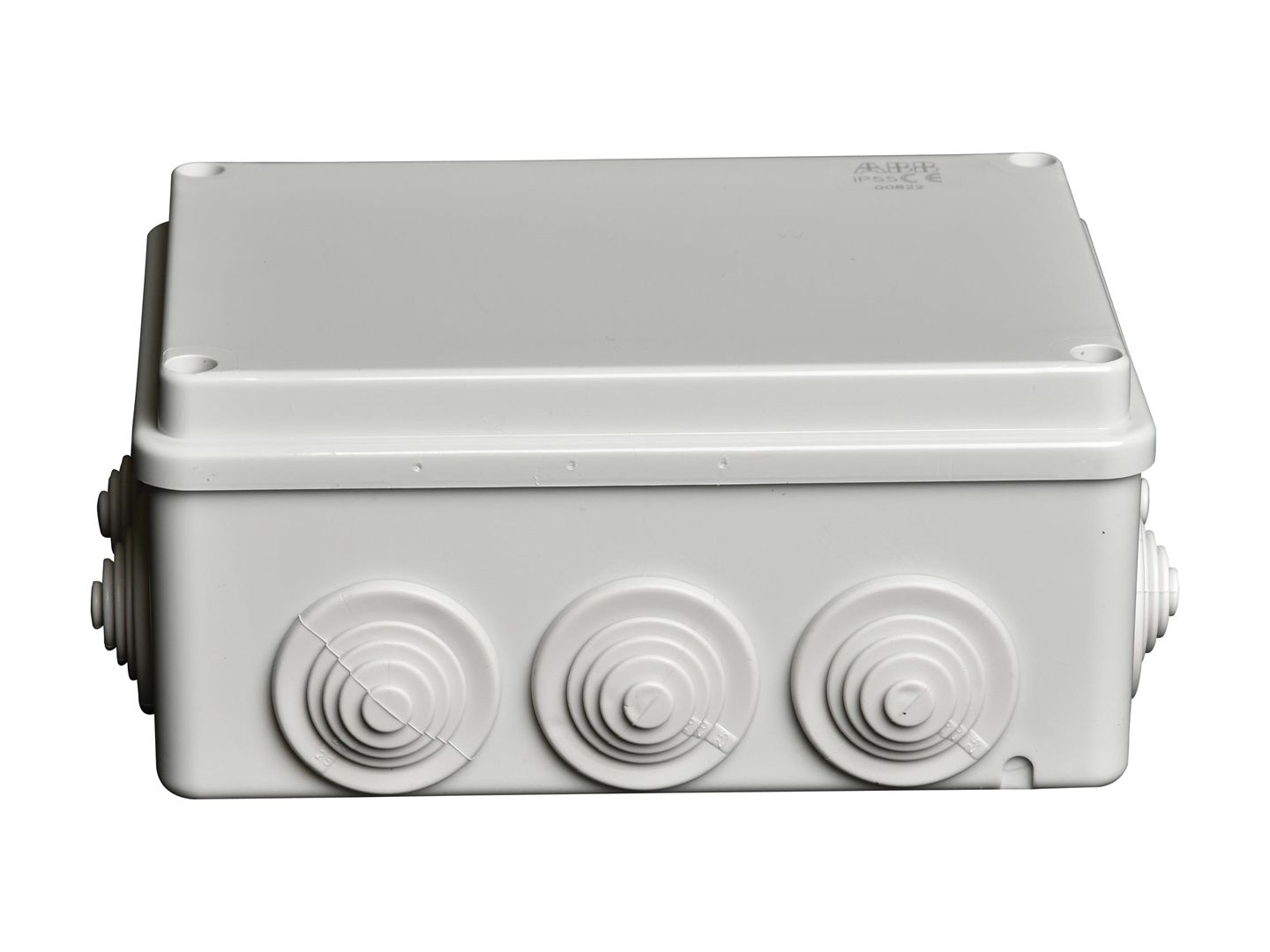

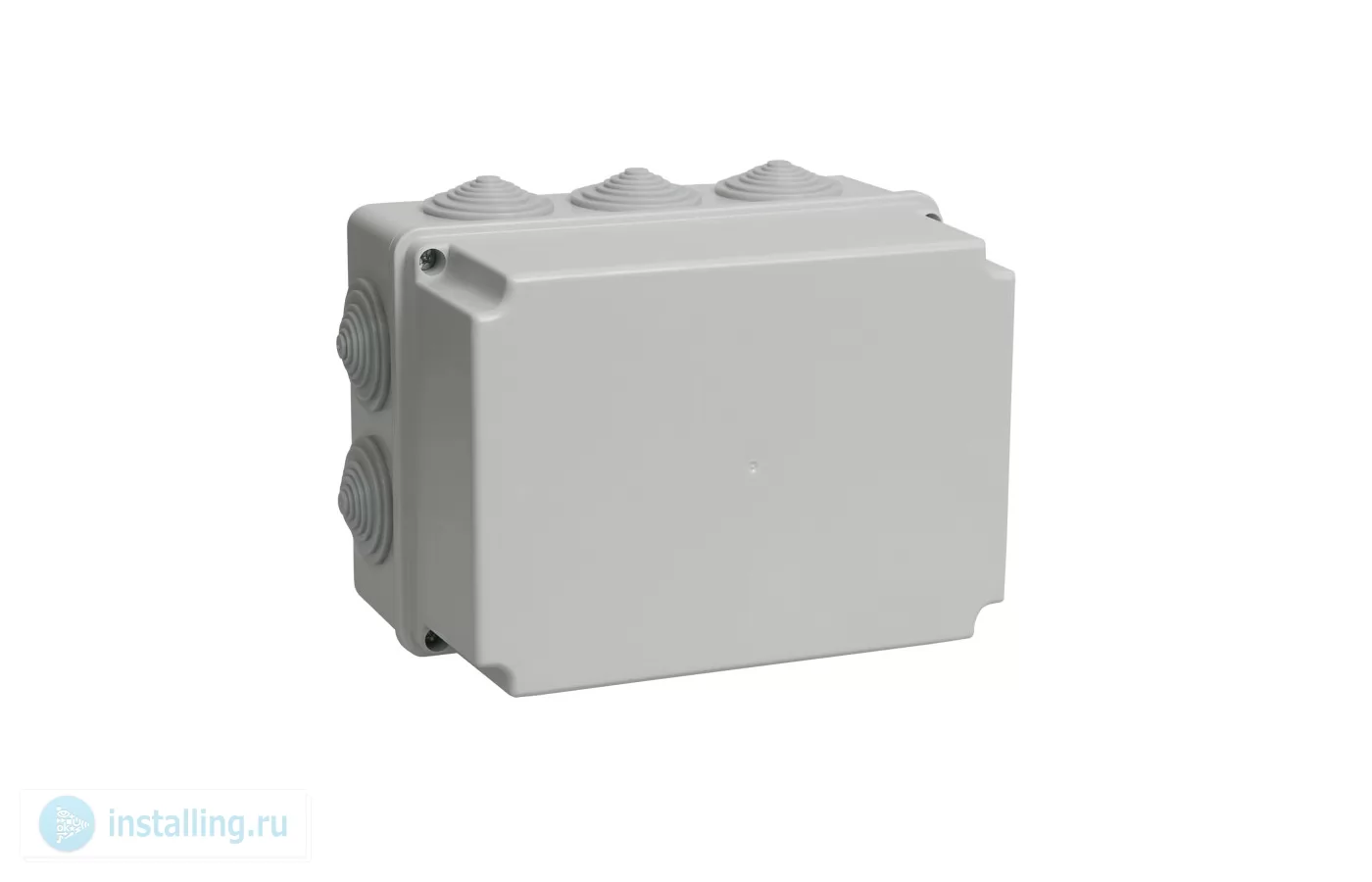

Электромонтажная коробка для открытой проводки

Распаечная коробка для открытой проводки должна быть надежно зафиксирована на поверхности стены. Это касается и кабельных каналов, в которых будут помещены электрические провода. Этот способ установки предпочтительнее использовать на промышленных предприятиях, в офисах, где внешний вид помещения не играет роль. Также открытый способ установки используется часто в загородных домах и дачах, технических помещениях.

Основное достоинство способа – возможность быстрого и беспрепятственного доступа к устройству, а также месту соединения электрических цепей.

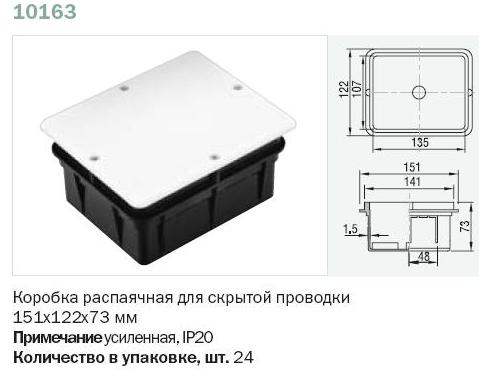

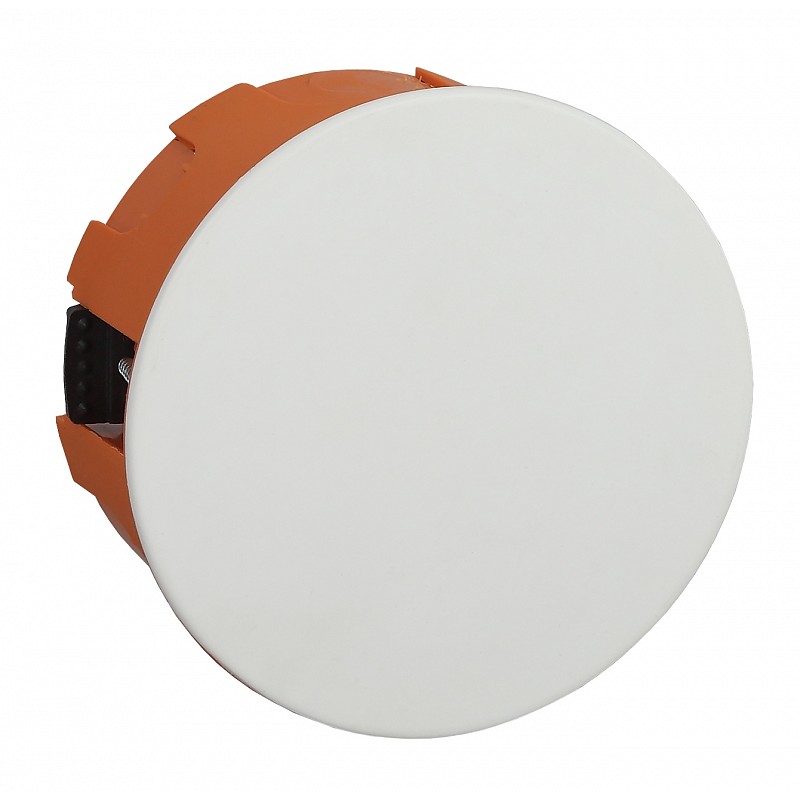

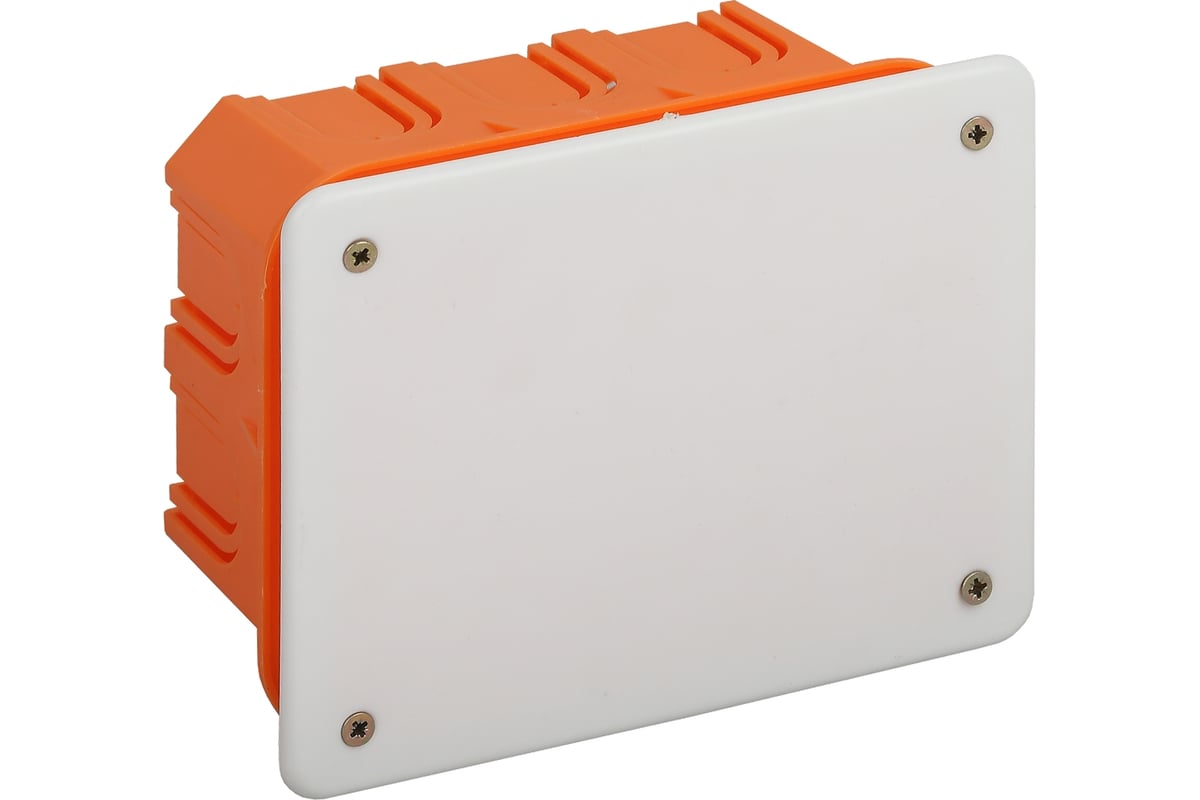

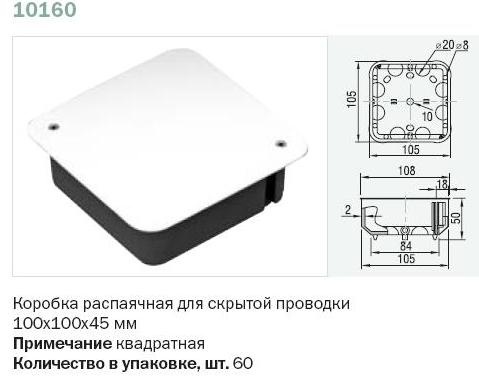

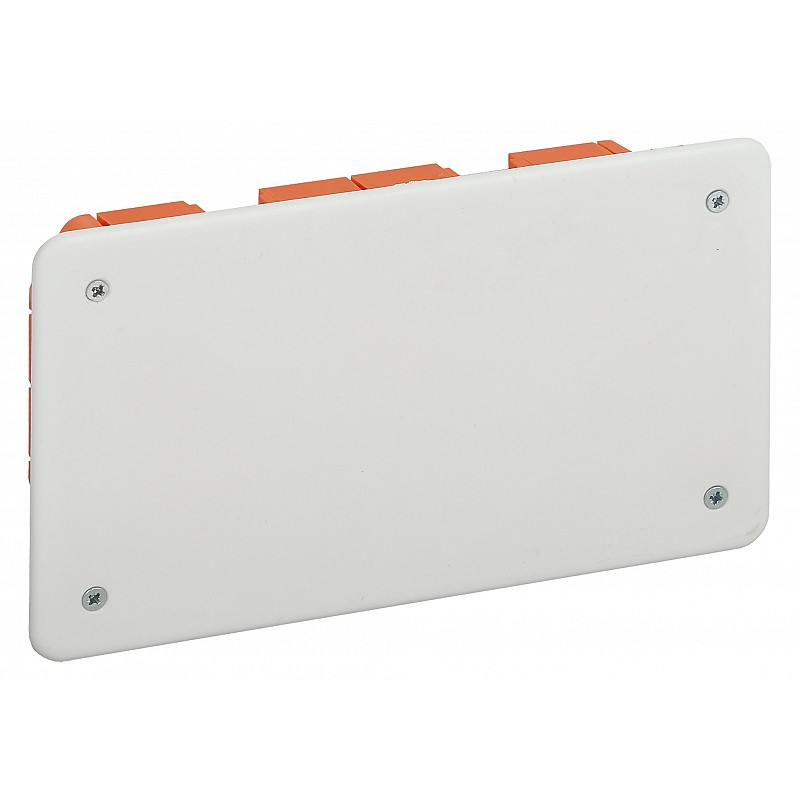

Для скрытой проводки

Распаечная коробка скрытой проводки

Приборы устанавливают в определенном проеме стены в местах соединения выводов и электрических проводов. Также монтаж возможен в свободном пространстве перегородок. Это позволяет установить распределительную конструкцию и проводку поместить в специальных кабель-каналах, расположенных в стене. Скрывают их с помощью различных строительных смесей, например, штукатурки. После установки дверца прибора также должна быть тщательно скрыта в стене.

Достоинства скрытого способа установки – все детали надежно скрыты и не портят внешний вид комнаты. Среди недостатков стоит отметить отсутствие доступа к устройству. При выходе из строя потребуется «портить» ремонт.

Устройство распределительной коробки

Клеммная распределительная коробка

По своему назначению корпус прибора должен иметь небольшой вес и размеры, а также обеспечивать качественную изоляцию соединительных мест проводки. Распределительные коробки могут иметь прямоугольный, квадратный или округлый корпус, в котором есть отверстия для прокладки электрических цепей.

Приборы, предназначенные для внешней установки, обладают следующими видами крепления к стене:

• Могут устанавливаться на специальных натяжных линиях, а также оснащаться специальными крепежами на тросе.
• Корпус оснащен внутренними отверстиями для надежной фиксации.
• Наличие внешних отверстий.

Распределительные устройства также делятся по материалу изготовления и габаритам. Специалисты рекомендуют отдавать предпочтение пластмассовым корпусам.

Правила установки

Правила устройства электропроводки

Коробки, предназначенные для равномерного распределения электричества, устанавливают приблизительно на расстоянии 25 см от потолка. Если устройство будет монтироваться скрытым путем, крышка должна располагаться на поверхности, чтобы при необходимости ее с легкостью можно было открыть и провести работы.

Также для распаечных коробок для скрытой проводки важно найти подходящее место, чтобы не был утрачен дизайнерский замысел интерьера в помещении.

Монтаж

Монтаж распределительной коробки открытым способом

Перед установкой важно ознакомиться со всеми требованиями регламентирующей документации, перечисленной в пособии ПУЭ, а также простыми рекомендациями специалистов с большим опытом.

• К распределительному устройству всегда должен быть доступ. Распространены случаи, когда при установке подвесного или натяжного потолка уровень его опускается, следовательно, устройство оказывается вне зоны досягаемости. В аварийных или нештатных ситуациях это может привести к большим проблемам и трудностям.
• Если речь идет об открытом способе установки, оборудование нужно регулярно проверять: осматривать соединения на предмет нагрева, при необходимости подтягивать контакты.
• При скрытом способе монтажа в стене требуется сделать углубление под каждую распределительную конструкцию, которая соответствует форме и размерам. Глубина должна быть такой, чтобы коробка потом не выступала из-за стены, а закрытая крышка была почти на одном уровне с поверхностью.
• Если крышка конструкции заклеена обоями, рекомендуется запомнить место ее расположения или как-то обозначить. Специалисты также рекомендуют дома иметь схематически изображенные все токи коробок и пути следования проводки. Это позволит не забыть, где что находится, и во время очередного ремонта случайно дрелью не наткнуться на проводку.
• Наружные модели необходимо устанавливать на уже подготовленные и оформленные стены.

Если в квартире, доме, офисе сделан качественный ремонт, чтобы не портить внешний вид, рекомендуется оформить крышку под дизайн комнаты или же заранее приобретать коробку с декоративной крышкой.

Принципы соединения

Соединение проводников в распределительной коробке колпачками

Чтобы не возникало путаницы, для быстрого соединения каждый провод имеет разный цвет. Самым популярным считается следующее сочетание цветов: светло-зеленый, зеленый цвет – заземление, голубой – ноль, белый или желтый окрас символизирует фазу. При подключении устройства важно четко соблюдать последовательность.

Для правильного соединения проводов в коммутационной коробке необходимо предварительно составить проект. Требуется определить точное расположение точек забора электроэнергии. Распределительные устройства в соответствии со схемой устанавливают в наиболее подходящих и удобных местах.

виды, конструкции и особенности эксплуатации

Содержание статьи:

Распределительная коробка — вид монтажного приспособления. Существует ряд альтернативных названий изделия: разветвительная, соединительная, распаячная или распаечная коробка с клеммниками, распредкоробка. Это базовый инструмент организации электросети в промышленных и бытовых условиях. Корпус вмещает схему ограниченного участка цепи, защищает узел разветвления электропроводки, упрощает доступ к нему для ремонта, модернизации, препятствует контакту человека с оголенными жилами. Простоту коммутации и безопасность соединений обеспечивают встроенные клеммы для распределительных коробок.

Алгоритм выбора распредкоробки

Распределитель для проводов с клеммной колодкой

Месторасположение устройства — первый критерий его выбора. Маркировки укажут на подходящие условия эксплуатации. Распространены виды климатического исполнения: У1, У2, У3, где У — использование в умеренном климате, 1 — уличный вариант, 2 — располагаемый под навесом, 3 — в помещениях.

Уровень защиты IP**. В сухих помещениях достаточно показателя IP20, условия повышенной влажности и открытые пространства потребуют IP44, IP55, IP65.

Материал выполнения корпуса: алюминий, сталь или огнеупорный пластик. Толстостенные короба из стали размещаются на производственных объектах, в местах с повышенным риском пожаров. В жилых и административных помещениях чаще встречаются модели из полимеров. Исключение составляют деревянные дома, в которых обязательны к установке металлические боксы.

Распаечные коробки с клеммниками отличаются по характеру стены, на которой они будут закреплены. Производитель указывает соответствующую информацию в описании товара: гипсокартонные, кирпичные, пустотелые, бетонные, деревянные стены и их толщина.

Тип и схема распределения электросети определяют размер изделия, количество отверстий в нём. Наружная проводка предполагает накладные (внешние) устройства, скрытая — внутренние (потайные). Количество размещаемых контактов кабелей влияет на габариты электрической коробки и непосредственно клеммной колодки в ней, число отверстий. При этом запас на возможные дополнения в сети тоже нужно учитывать. Клеммные блоки имеют 2–5 полюсов, что делает возможным их использование в однофазных, трёхфазных сетях типов TN-C, TN-S, TN-C-S.

Личные предпочтения — ещё одно условие выбора нужной модели среди многообразия на рынке. Производители выпускают круглые и прямоугольные (квадратные) изделия, используют разные цвета. Крышки бокса открываются, отодвигаются, снимаются полностью, некоторые пломбируются.

Установка и замена распаячной коробки

Расключение объединяет понятия подключение и распределение. На начальном этапе необходимо продумать расположение разветвлений. Большое количество электропотребителей предполагает использование ряда коробок: вводных, проходных. В одном узле не должно сходиться больше 8 соединений.

1. Накладные модели не требуют специально оборудованного гнезда, в отличие от потайных. Если основание сплошное (бетон, кирпич), в стене специальной коронкой высверливается заглубление, распаячную коробку в нём фиксируют при помощи раствора и саморезов. Пустотелые и гипсокартонные перегородки позволяют закрепить устройство крепежными зажимами.
2. После закрепления корпуса в распредкоробку заводят кабеля. Заходят они через специальные отверстия, уплотненные мембранами или сальниками.
3. Следующий этап – зачистка жил от общей и индивидуальной изоляции. В арсенале электриков есть приспособленный для этой работы инструмент, но можно обойтись и простым ножом. Минимальная длина «голого» края должна составлять 4–5 см, быть рассчитана на переподключение без черезмерного натяжения.
4. При работе с многопроволочными жилами используются наконечники, которые облегчают закрепление провода и исключают возможность повреждения тонких нитей проводника.
5. Возобновление питания проводят после проверки правильности сборки.

Размещение узлов электросети подчиняется ПУЭ. Это стоит учитывать при планировании новой проводки или при модернизации существующей. Основным является возможность доступа, крышка не должна быть спрятана глубже листа обоев или тонкого слоя шпаклёвки. Распределение размещают на одной линии с розетками или выключателями на 20–30 см ниже потолка.

Распределительная коробка в хрущевке

В старых домах особенность расположения монтажных коробок определяется по типу застройки:

• «сталинка» — коробки расположены в полостях, поэтому стены простукивают;
• «хрущевка» — железные крышки выпирают на 20 мм;
• «брежневка» — места между стеной и потолком проходят металлоискателем, чтобы вычислить оцинковку;
• панельная многоэтажка — линии от розеток исследуют индикатором-отверткой, в нужном месте яркость лампочки усилится;
• в случае с гипсокартоном понадобиться детектор скрытой проводки.

Типичная ошибка – прокладка двухжильного кабеля по причине отсутствия заземляющей шины в распределительном щитке

Даже качественный и дорогой прибор не застрахует от ошибок в процессе установки. Среди наиболее частых встречаются:

• непродуманные разветвления, схемы соединений;
• выбор контактных устройств не соответствует сечению кабелей, напряжению сети;
• коробка выбрана без запаса пространства, что неудобно и небезопасно;
• с поверхности проводников не сняты оксидные плёнки;
• выбранные гильзы не соответствуют многопроволочным жилам;
• недостаточно глубоко конец провода погружен в полость клеммника;
• натяжение создаёт механическую разрушающую нагрузку на соединения.

Качественное выполнение всех этапов расключения обеспечит полноценное функционирование сети.

Виды и преимущества соединительных клемм

Соединительные клеммы WAGO

Среди традиционных методов коммутации проводов клеммы отличаются простотой монтажа и возможностью легкой разборки, но меньшей безопасной нагрузкой. По типу соединения бывают:

• винтовые;
• пружинные;
• ножевые.

Провода, которые закрепляются винтами, не могут быть из разных металлов. Для многопроволочных жил нужно использовать латунные наконечники. Диаметр прижимных винтов зависит от сечения и количества жил, которые смыкаются. Проверять и подтягивать соединения нужно ежегодно.

Механизмы зажимных клемм

Самозажимные клеммы применяют как для неразъемных соединений, так и для многоразовых. Различие заключается в жёсткости пружины.

Преимущества контактов в таких колодках — возможность объединять провода разных сечений, компенсация деформации проводника давлением пружины, устойчивость к вибрациям, целостность жил при многократных подключениях, простота и скорость монтажа.

Ножевидные контакты нужны там, где требуется беспрерывная жила (нейтраль). Такие устройства экономят время на зачистке изоляции, так как самостоятельно её прорезают.

Если не удалось подобрать необходимую клеммную электрическую коробку, можно выбрать колодки и разместить в универсальном полом изделии.

Коробка наружной или внутренней установки для проводов

Электрическая проводка — одна из самых важных частей любого дома, квартиры или предприятия. Для ее правильного распределения часто используют специальные распределительные коробки. Они не обязательны, но крайне полезны для создания разводок линий питания по разным помещениям и электроустановкам. Ниже более подробно рассмотрено, что такое коробка для проводов, каких видов она бывает и как правильно ее использовать.

Что собой представляет коробка для проводов

Распределительная коробка для кабелей и проводов — это специальный контейнер, в котором происходят электрические соединения проводников. Основной целью ее использования является скрытие разветвлений кабелей и их способов соединения. Нужно это для обеспечения безопасности скрытой проводки, а также для повышения эстетических качеств помещения. Никому не понравится, что посреди комнаты висит развилка смотанных или соединенных кабелей. Коробка позволяет спрятать их и ограничить доступ к проводникам для животных или детей.

Распаечный короб для открытой проводки

Если говорить о внешнем виде, то распределительные коробки конструктивно выполнены в виде пластмассового или металлического короба (корпуса), который содержит ряд специальных отверстий для проводов, находящихся в определенных местах. Любая коробка обладает открывающейся и закрывающейся крышкой, без которой внутрь нее не было бы доступа.

К сведению! Крышка бывает выпуклой или утопленной в переднюю часть короба. Открывается она либо полным съемом, либо как дверка на петельке. Редко применяют скользящие крышки.

Коробки могут содержать в себе встроенные клеммники для качественного соединения оголенных проводников. Часто в квартире или частных домах такие приспособления утапливают в стенку для повышения эстетических качеств помещения. К тому же это соответствует правилам ветвления скрытой проводки. Если приспособление используется в поверхностном монтаже, то, как правило, оно размещается на потолке, стыке потолка или стены или в самом низу (у пола).

Приспособление с клеммами

Назначение

Когда выполняются электромонтажные работы по подведению проводки в частных домах, то ее делят на различные отдельные части. Каждое помещение и каждая комната обладают своим участком, через который выполняется подключение потребителей электроэнергии. В узловой точке проводка сводится к магистрали. Каждый такой узел содержит коробку.

Важно! Основное назначение коробок — обеспечение надежного контакта различных участков проводки, а также пожарная безопасность. Если производить такие соединения скруткой или пайкой, то риск возгорания повышается в разы.

Открытый тип для домашнего использования

Распределительная коробка позволяет отделить места соединения проводников от материала, из которого изготовлены стены и перекрытия. Кроме этого, она, как уже говорилось, улучшает внешний вид помещения. Скрученные кабеля, торчащие из стены — некрасивое и небезопасное решение.

По сфере применения коробки бывают:

• наружными, когда они установлены вне помещений;
• внутренними, если короб дислоцируется в стене около проводки;
• внутренними открытого типа. Вид, который нашел свое применение в навесных потолках.

Обратите внимание! В коробы можно устанавливать не только соединения или клеммы, но и различное измерительное и контрольное оборудование, микросхемы и т. п.

Производственная коробка для улицы

Характеристики

Технические характеристики для каждого вида и модели коробок различаются. Если говорить об общих конструктивных особенностях, то все образцы, как правило, обладают отличными изоляционными свойствами и надежно защищают электрические контакты от внешних факторов. При этом соблюдаются компактность и привлекательный внешний вид.

Большинство современных распредкоробок изготавливают из пластмассы в виде прямоугольника, квадрата или круга. Они бывают различных типоразмеров и с разным количеством отверстий для проводов.

Уличный вариант распредкоробки

Какие бывают коробки для проводов

Как уже говорилось, распредкоробки могут подразделяться не только по внешнему виду, но и предназначению, материалу изготовления и т. д. Основные классификации представлены ниже.

По способу крепления

Если говорить о распределительных коробках наружного типа, то они обладают достаточно большим количеством вариантов исполнения самих коробов, креплений их к стене или на любые другие поверхности. Наружные (внешние) приспособления обладают:

• установочными отверстиями наружного типа;
• крепежными отверстиями внутреннего типа;
• фиксируются на специальных тросах, то есть имеют для этого специальные крепежные элементы.

Распредкоробки для внутренней установки отличаются от предыдущего вида тем, что размещаются внутри помещений в полых конструкциях из гипсокартона, фанеры или внутри стен. Крепятся они специальным раствором или методом шпаклевки. Для повышения надежности установки по бокам короба имеются специальные борозды, удерживающие его на месте вставки.

Распаячная коробка

Если установка производится в гипсокартонных перегородках, то можно воспользоваться винтами, которые встраивают в монтажные отверстия на днище короба. Также часто прибегают к использованию специальных зажимов или распорок.

В любом из этих вариантов крышка, которая скрывает разветвление проводов, может быть зафиксирована винтами или специальной защелкой, которая уже вмонтирована в короб. Винты чаще всего применяются для внешних распредкоробок, а защелки — для домашних вариантов.

Обратите внимание! Часто подобные коробки могут быть оснащены приспособлениями и проходами для протягивания заземления, а также иметь внутреннюю планку из металла с креплениями в виде винтов для фиксации кабеля заземлителя.

Разветвительная коробка от «Промрукав»

По материалу

Сегодня в большинстве случаев для выпуска распределительных коробок используют пластмассу различных видов. Она обладает целым рядом достоинств по сравнению с другими материалами:

• хорошая изоляция. Пластик не проводит электрический ток;
• дешевизна. Цена пластмассовой коробки не очень высокая;
• простота. Она проявляется не только в особенностях установки, но и при изготовлении коробок различных форм, размеров и предназначений;
• легкость. Это не только вес, но и возможность укомплектовать короб дополнительными элементами, креплениями и установочными планками;
• повышенный срок службы. Пластмасса не боится влаги и не покрывается ржавчиной. Она более стойкая к естественным факторам и практически не подвергается разрушению под их воздействием.

Пластиковый короб Saipwell

Также популярны и металлические распредкоробки. Их устанавливают в помещениях складов, заводов или мастерских, которые требуют не только надежной фиксации электрических соединений, но и продолжительного срока эксплуатации короба в подобных условиях. Именно в этих ситуациях и спасают коробки из сплава металлов. Чаще всего они делаются из стальных листов методом штамповки. Впоследствии их грунтуют и красят исходя из условий эксплуатации.

К сведению! На металлических распредкоробках крышка чаще всего крепится к основанию с помощью винтового соединения. Всю конструкцию пытаются сделать как можно более герметичной. Для этого применяют резиновые уплотнители и прокладки в тех местах, где кабель входит в коробку.

Металлические распределительные коробки для скрытой проводки

Как правильно и где используется

Коробка для проводов или кабелей используется для разветвления основной электрической магистрали, чтобы разделить ее на несколько конечных потребителей. Обычно их устанавливают у вывода основного кабеля, который может находиться около потолка, у косяков и углов или непосредственно возле плинтуса. Правильный монтаж коробки будет показан в следующем разделе.

Как установить коробку для проводов

Коробки нужны в тех местах, где центральная электрическая магистраль разъединяется на отдельные кабеля для конечного потребителя электроэнергии. По проекту электромонтажных работ создается чертеж, где указаны места таких разветвлений (места установки коробок). Чаще всего они находятся около косяков или углов, а иногда около потолка.

Подвод проводов через трубку

Порядок установки:

1. Определяют точку входа центрального кабеля и монтируют туда распределительную коробку любым удобным способом.
2. Заводят в короб провода потребителей электричества на 50-70 мм.
3. Провода внутри корпуса маркируют, чтобы они не путались.
4. Если есть необходимость, то делают чертеж схемы электропроводки на всем плане помещения или дома. При этом важно указать номера проводов и некоторые особенности их прокладки.
5. Производят скрутку проводов или любое другое подобное соединение.
6. Помещают соединения внутрь корпуса таким образом, чтобы крышка могла закрыться без проблем.
7. Защелкивают или прикручивают крышку на корпус коробки.
8. Выполняют облицовку стены и закрепляют коробку раствором или шпаклевкой.

Установка должна производиться очень аккуратно

Как соединять провода внутри коробки

Когда-то электрические контакты создавались с помощью пайки, скрутки или сварки. Это не самый безопасный и правильный метод, так как есть большой риск нагрева, деформации и обугливания колпачков, которые применяют для этих целей.

Обратите внимание! Гораздо надежнее и выгоднее с точки зрения сроков эксплуатации выглядят клеммы и наконечники в виде гильз. Они обладают повышенной надежностью соединения и высокими эксплуатационными свойствами.

Распределительные коробки — это очень важные элементы, которые применяются в процессе монтажа электрической проводки для надежного и безопасного разветвления главной магистрали на несколько потребителей. Они бывают разных видов, но принцип установки один и тот же. Сам процесс не сложен, справится даже начинающий электрик.

Распределительные коробки для электропроводки — виды и монтаж своими руками

Что это такое, знают, наверное, все, кто пользуется электричеством.

Что из себя представляет

Однако напомним, что это пластмассовый или металлический контейнер, снабженный крышкой и имеющий отверстия в боковых стенках для проводов, которые внутри коробки коммутируются в соответствии со схемой подключения.

На минутку представим себе, что от ввода в дом будет решено протянуть отдельный провод к каждому светильнику, каждой розетке и, вообще к каждой точке потребления.

Проводов понадобятся километры, а, с учетом того, что каждый из них нужно упрятать в металлорукав, представим себе величину штробы (канал в стене для скрытой прокладки проводки), которую нужно будет проложить.

Для чего нужна распредкоробка

Для уменьшения количества проводов, металлорукавов, уменьшения объема работ по изготовлению штробленных каналов и применяются такие изделия.

Первая коробка устанавливается на месте ввода электричества в дом. От нее отводятся две линии:

• ответвление розеточной группы;
• сеть группы источников освещения.

Причиной такого разделения является необходимость использования для розеточной группы провода большего сечения, поскольку мощность, потребляемая бытовыми приборами гораздо выше, чем источниками освещения. При необходимости в месте последующей разводки устанавливается уже две коробки – для каждой линии свою.

От коробки розеточной группы производится разводка по точкам потребления, где устанавливаются розетки, от второй – по местам расположения выключателей и светильников.

От них же продолжается линия к следующим группам потребления по тому же принципу. Допустим, от вторых коробок запитаны все источники потребления жилых комнат, а продолжение предназначается для распределения электроэнергии по вспомогательным помещениям с использованием таких же распределителей.

В зависимости от сложности схемы электроснабжения распределителей может быть применено достаточно много, а в особо сложных случаях и при использовании больших мощностей, на вводе в дом может быть применен распределительный щит.

При подборе этих устройств следует учитывать возможное увеличение точек потребления в дальнейшей эксплуатации. Если у вас 4 или 5 реальных точек, возьмите коробку на 8 выходов, в дальнейшем это может понадобиться.

Преимущества и недостатки использования распределительных коробок

Разумеется, как и во всяком другом вопросе, в использовании этих изделий есть свои положительные и отрицательные стороны. Положительно то, что:

1. Применение этих изделий позволяет значительно снизить расход проводов и металлорукава.
2. Снижается трудоемкость из-за уменьшения объемов штробления каналов под электропроводку.
3. При необходимости замены провода, по какой-либо причине, это можно сделать на выделенном участке после прозвона проводов и определения нуждающегося в замене участка сети.

Из недостатков можно отметить следующие моменты:

• Необходимость периодического профилактического осмотра соединений в коробках. Это связано с постоянно возникающим нагревом в местах соединений, приводящим к ослаблению контактов. Если контакты устроены в виде винтовых соединений, достаточно просто сделать подтяжку винтовых парт. При выполнении соединений в виде скруток (без пайки), придется снимать изоляцию, уплотнять скрутки и вновь изолировать их.
• Эта операция обязательна для выполнения несколько раз в год. Вспомним, что неисправность электропроводки является основной причиной возгораний и пожаров.
• Конечная распредкоробка имеет кабель на входе, внутренняя коммутация находится под крышкой, а также несколько выходов проводов к потребительским точкам.

Виды распределительных устройств

Конструктивно коробки могут быть исполнены в различных вариантах:

• коробка внутренняя, заделываемая в стену, скрытной установки;
• внутренняя, для применения в открытом монтаже (может быть установлена под натяжной потолок;
• наружная, для установки снаружи, оснащена герметичной крышкой;
• с клеммниками для подсоединения или без них.

Распределительные коробки в настоящее время преимущественно изготавливаются из пластика толщиной порядка 4-х миллиметров белого или серого цвета. Ранее, да и сейчас, на старых производствах эти изделия изготавливаются из листовой стали толщиной 0,5 – 0,8 мм методом штамповки.

Размеры

Этот параметр зависит от места установки, количество выходов и исполнения:

Таблица 1

Изображение	Наименования	Размеры			Количество выводов
		А	В	Н
Для наружной проводки с сальниками
	3001	Диам. 70		36	4
	3002	80	80	36	7
	3011	100	100	55	7
	3012	153	110	63	8
	3013	160	135	83	10
	3014	220	170	85	10
	3015	310	240	124	12
Для наружной проводки без сальников
	BJB1-100	100	100	55	6
	BJB1-120	120	80	50	6
	BJB1-150	150	110	70	10
	BJB1-190	190	140	70	10
	BJB1-100	150	110	110	6
	JLB-90	90	42	40	10
Для гипсокартона, с крышкой
	3251	100	100	45
	3252	160	100	50
	3253	200	130	60
	3254	Диам.67		39
Коробка «Эконом для наружной проводки
	JBR-065	Диам.65		35	4 по 20 мм
	JBR-070	Диам.70		40	4 по 20 мм
	JBR-080	Диам.80		40	4 по 20 мм
	JBS-065	65	65	40	7 по 20 мм
	JBS-070	70	70	40	6 по 20 мм
	JBS-080	85	85	40	6 по 20 мм
	JBS-100	100	100	55	6 по 25мм
	JBS-120	120	80	50	6 по 25 мм
	JBS-150	150	110	70	10 по 25 мм
	JBS-190	190	140	70	10 по 32 мм
	JBS-210	210	150	100	6 по 50 мм2 по 32 мм
	JBS-300	300	250	120	12 по 32 мм

Здесь приведены размеры некоторых видов распределительных устройств для общего представления предмета.

Где установить коробку

Наиболее распространенным местом установки распределителей под потолком, в сантиметрах 20 от него. Это связано с безопасностью эксплуатации электрической разводки. Можно предположить вероятность самопроизвольного отделения крышки. В этом случае не исключено поражение электрическим током с непредсказуемыми последствиями.

Еще одни поводом задуматься о месте установки коробки – расход провода на разводку сети. Чем ближе к точкам потребления подведен силовой провод, тем короче будут ветви сети от коробки до этого места.

Как установить коробки в жилом доме

Имея элементарные навыки, достаточно просто изготовить проводку в доме своими руками.

Для этого понадобятся инструменты и материалы:

1. «Болгарка» с диском, соответствующим материалу стен для изготовления каналов, в которых будут размещены провода.
2. Перфоратор – понадобится, если будут применяться скрытые коробки, под которые нужно сверлить глухие отверстия в стенах.
3. Молоток и зубило для вырубки середины глухих отверстий под коробки после сверления корончатым сверлом.
4. Бокорезы – для разделки проводов на мерные куски по месту установки.
5. Кримпер – инструмент для зачистки концов проводов от изоляции.
6. Дрель со сверлом из твердосплавных материалов – сверление отверстий в стенах для крепления распределителей, если они применяются в наружном исполнении.
7. Набор отверток – для крепления коробок к стенам и установки проводов, когда применяются коробки с клеммниками.
8. Пластиковые вкладыши в отверстия для крепления коробок.
9. Винты – для того же.
10. Паяльник и припой (олово + канифоль), если применяются коробки без клеммников – пайка скруток проводов.
11. Наконечники изолирующие и изолента для изоляции спаянных скруток.
12. Тестер.

Схема электроснабжения



Как видно из приведенной упрощенной электросхемы, места установки распределителей вполне очевидны. Здесь они не показаны, но если учесть, что по одной розетке в комнатах и спальне явно недостаточно, становятся понятны места дополнительных ответвлений схемы, которые развести без распределительных устройств будет проблематично.

Порядок выполнения работ

1. Разметить лини прохождения каналов будущей проводки.
2. Выполнить штробление каналов скрытой проводки.
3. В обозначенных местах закрепить распределительные коробки соответственно их конструктивному исполнению.
4. Отмерить по длине силовые провода для двух фаз, нулевой и заземляющий и завести их в металлический или пластиковый рукав, специально предназначенный для электропроводки. Провода для скрытой проводки предпочтительно применять в двойной изоляции. Точек потребления на силовом кабеле, как правило, не используют.
5. Закрепить кабель в штробе и вывести концы в распределительную коробку. В ней концы привернуть к клеммам или соединить в скрутку и пропаять.
6. От вторых концов клемм или от скруток развести провода по точкам потребления.
7. На всех розетках должно быть заземление соответствующим проводом.
8. Провода в коробках маркировать по назначению.
9. Прозвонить всю собранную схему тестером для контроля правильности разводок.
10. Электроэнергию на щиток подавать в последнюю очередь.
11. При выполнении всех работ строго придерживаться правил безопасности.

Цены на распределительные (распаячные) коробки

Цены на любые товары технического назначения зависят, прежде всего, от сложности изготовления и степени применимости.

Если сравнить два вида распаячных устройств, то увидим следующее:

• Коробки для использования в помещениях с невысоким уровнем влажности.
• Они же – выполняющие дополнительные функции выравнивания потенциалов – для помещений с повышенным уровнем влажности (ванные комнаты). В таких изделиях установлена дополнительная шина заземления, подключаемая к ванне, трубной разводке отопления, трубам канализации и прочее. Естественно, что изделие такого типа будет стоить заметно дороже.

Таблица 2

Наименование	Изображение	Цена (руб)
Распаячная коробка HEGEL ОП 100х100х50 IP55 ЩДУП		91
Распаячная коробка TDM 50x50x20 ОП с клеммной колодкой белая SQ 1410		38
Коробка распаячная HEGEL ОП 80х80х40 IP55 KP2603		59
Распаячная коробка с крышкой ОП IP54 100x100x55		60
Распаячная коробка ОП 70х70х40 IP55 Ruvinil 67030		46
Распаячная коробка СП диам. 73х42 мм IP20 TDM SQ 1402-0011		20
Коробка распаячная ОП 100х100х50 IP54 Ruvinil 67045		104

Как видно из таблицы уровень цен на эти изделия весьма невысок, поэтому есть смысл предпочесть качество, не обращая внимания на разницу в стоимости.

Успехов вам!

Статья была полезна?

0,00 (оценок: 0)

Обзор лучших распределительных коробок на 2020 год с плюсами, минусами

При организации домашней электропроводки значение приобретает небольшое по размерам устройство – распределительная коробка, где поступающая электроэнергия раздаётся потребителям с помощью выключателей или розеток.

В магазинах электротоваров представлены популярные модели, отличающиеся по исполнению или материалу, но с почти одинаковым функционалом. Каждый самостоятельно выбирает, какой лучше купить товар.

Наш обзор демонстрирует основные виды распределительных коробок. Можно узнать, сколько стоит продукция, какие бывают новинки, как выбрать, а также на что обратить внимание, чтобы не допустить ошибки при выборе.

Общие сведения

Распределительная коробка – это вид электротехнического изделия, в котором организуется коммутация и разветвление электропроводов снаружи или внутри помещения для прокладки электросети.

В обиходе этому термину также соответствуют другие названия:

• распаячная;
• ответвительная;
• расключительная.

Это синонимы, обозначающие одно изделие, а не отдельные виды коробок.

Потребители электроэнергии обуславливают разделение электропроводки в зданиях и помещениях на разные группы. Правильная установка коробок обеспечивает бесперебойной электроснабжение и сокращение финансовых расходов без необходимости подведения отдельного кабеля для каждого электрического прибора. При равномерном распределении проводов повышается уровень пожарной безопасности благодаря изоляции воспламеняющих материалов и соединений, находящихся в стенах.

Кроме того, электротехническая конструкция обеспечивает удобство при ремонте и возможность расширения электроцепи путём добавления новых ветвей. В результате всё выглядит красиво и эстетично.

Распределительные коробки обеспечивают защиту соединений от:

• пыли – при монтаже на промышленных объектах;
• воды – для установки на объектах с большой влажностью;
• механических повреждений – для размещения кабелей вне помещений;
• резких перепадов температуры – при монтаже в деревянных строениях или на стенах с воспламеняющимися материалами.

Устройство

Конструкция распределительной коробки представляет собой компактный контейнер, имеющий отверстия для ввода-вывода кабелей, со съёмной крышкой для доступа к контактам при проведении электросети. Внутренняя конструкция предусматривает несколько вариантов соединений проводников.

Пайка или сварка

При помощи паяльника (сварочного аппарата) и припоя обеспечивается контакт зачищенных от изоляции, скрученных и запаянных (приваренных) до монолитного состояния жил электропроводки. После остывания места соединения изолируются.

Достоинства:

• долговечность;
• надёжность.

Недостатки:

• обязательное наличие паяльника или сварочного аппарата;
• трудоёмкость процесса, сложного для выполнения не специалистом;
• неразборность соединения;
• со временем сопротивление в точке пайки растёт, приводя к потерям напряжения.

Опрессовка

Надёжное соединение проводников путём помещения в металлическую гильзу с последующим обжимом специальным инструментом с последующей изоляцией.

Достоинства:

• надёжность;
• невысокая цена гильз.

Недостатки:

• одноразовое использование гил

Что такое распределительная коробка? (с рисунком)

Электрические распределительные коробки — это устройства, которые содержат соединения или пересечения проводки, которые позволяют соединить проводку в доме или общественном здании с основным источником питания, обеспечиваемым местным коммунальным предприятием. Наличие коробки обычно считается практичным и более эстетичным, чем связка оголенных электрических проводов. Хотя точная конфигурация контейнеров с электрическими соединениями этого типа может незначительно отличаться, есть несколько основных элементов, которые являются общими для всех конструкций.

Распределительная коробка содержит пересечения электропроводки.

Для многих людей основная цель распределительной коробки — скрыть электрические соединения от глаз. Коробка обычно изготавливается из металла или твердого пластика и имеет квадратную или прямоугольную форму.Дверь на передней панели обеспечивает доступ внутрь. Дверь может быть утоплена в передней части распределительной коробки, или вся облицовка может качаться вверх или вниз, чтобы обеспечить доступ к соединениям внутри устройства. Во многих домах коробка сама по себе утоплена в стене, и для обзора открыта только передняя панель. Это позволяет очень легко повесить на нее произведение искусства и полностью скрыть его от глаз.

Хотя это правда, что распределительная коробка представляет собой более аккуратное средство сокрытия электрических соединений, реальная ценность коробки заключается в обеспечении степени защиты проводного интерфейса в различных точках соединения.Это также может помочь сдержать искры в случае перегрузки одного из соединений по какой-либо причине, и, таким образом, ограничить количество причиненного ущерба. Сегодняшнее типичное устройство обычно включает в себя предохранительный выключатель, который позволяет отключать соединения, сделанные внутри коробки, в аварийной ситуации.

Срок службы типичной распределительной коробки может измеряться десятилетиями.Иногда модернизация проводки внутри здания требует установки коробки большего размера для размещения дополнительных электрических соединений или более крупных электрических кабелей. Однако, если исходная электропроводка остается в хорошем состоянии и нет дополнительной нагрузки на общую электрическую систему в здании, ее обычно не нужно заменять.

Как использовать распределительные коробки в Великобритании

Коробчатые развязки обычно используются на больших оживленных перекрестках, таких как перекрестки, контролируемые светофорами, тройники и даже перекрестки с круговым движением.На дороге нарисованы крестообразные желтые линии.

Экзаменатор вашего экзамена по вождению ожидает, что вы: —
Используйте распорядок МСМ вовремя
Не въезжать на перекресток, если выезд не свободен.
Снизьте скорость и остановитесь перед перекрестком, если выезд не свободен.

Экзаменатор также будет следить за тем, чтобы вы: —
Контролируйте свою скорость на подходе к боксу.
Отойдите, внимательно осмотревшись, чтобы убедиться в безопасности.

Как использовать коробчатое соединение

Коробчатые развязки позволяют поддерживать движение транспортного потока и, следовательно, держать перекресток свободным, предотвращая остановку транспорта на пути пересекающего транспорта.
Используйте процедуру «Зеркало, сигнал, маневр» (MSM) заранее, и это даст вам время оценить перекресток, прежде чем вы туда доберетесь.

На этой схеме изображен перекресток на светофоре.

Вам следует выехать на перекресток с коробкой, если вы хотите повернуть направо и ваш путь заблокирован встречным транспортом.
Вы можете ждать на желтом перекрестке, если дорога к выезду свободна.
Если в таких обстоятельствах вы будете ждать нестандартно, вы можете не сдать экзамен по вождению.
Когда путь свободен, удаляйтесь с умом и не создавайте препятствий.

Будьте осторожны, стоя в очереди на перекрестке, так как у вас может не быть времени, чтобы освободить перекресток до смены светофора.

На диаграмме справа показано Когда не следует заходить в коробчатое соединение

Вы, , НЕ ДОЛЖНЫ заходить в коробку, пока ваша выездная дорога или переулок не освободятся.
Поскольку на дороге уже есть линия движения, у вас нет места, чтобы присоединиться к этой очереди, не блокируя поток движения, показанный желтыми машинами.
В этих обстоятельствах вам НЕ следует вводить поле.
Если вы войдете в поле в этих обстоятельствах, вы можете не сдать экзамен по вождению.

Изображения Питера Джексона Dip.DI, DSA.ADI (Автомобиль)

Коробчатых стыков опасаться не стоит. Во всяком случае, они облегчают жизнь. Как и все остальное, когда вы учитесь водить машину, продолжайте практиковаться.

Практика ведет к совершенству, так что потренируйтесь у сертифицированного инструктора по вождению

---

ПОДЕЛИТЬСЯ СТРАНИЦЕЙ

---

Соединительные коробки — определение соединительных коробок по The Free Dictionary

Однако при численном моделировании и стандартном испытании на огнестойкость стены с металлическим каркасом со встроенными распределительными коробками после армирования в испытании 3 могут соответствовать требованиям по огнестойкости в течение 1 часа.International Resource News — 17 марта 2014 г. — Polycase представляет новую серию YQ электрических распределительных коробок NEMA. Распределительные коробки downlighter. Эти распределительные коробки выполняют аналого-цифровое преобразование веса для каждого датчика веса и могут передавать данные по беспроводной сети на индикаторы, где отображаются данные веса. Эти соединительные коробки выполняют аналого-цифровое преобразование веса для каждого датчика веса. и может передавать данные по беспроводной сети на индикаторы Cardinal, где отображаются данные о весе.Подразделение SABIC Innovative Plastics выпустило высокоэффективную сополимерную смолу Lexan EXL, которая, по словам компании, «отражает быстро развивающуюся тенденцию к миниатюризации фотоэлектрических (PV) соединителей и распределительных коробок». Улучшенные электрические и огнестойкие характеристики этой марки смолы Lexan EXL позволяют разработчикам миниатюризировать всю систему, создавая тонкостенные детали, перемещая проводники ближе друг к другу и интегрируя системы распределительных коробок, «помогая снизить затраты на солнечную энергию и повысить эффективность. «Сабич говорит, добавляя, что рынок фотоэлектрических систем является одним из наиболее динамичных мировых секторов с совокупными ежегодными темпами роста более 20%, и тот, которому уделяется« значительное внимание как жизнеспособный и растущий основной альтернативный источник энергии.»www.sabic.ip.com. Компоненты, изготовленные методом прессования, сокращают расходы, поскольку они объединяют такие детали, как проушины, фитинги и электрические распределительные коробки. Тел: (317) 773-1766 * PT Direct: 753LMA Подобная тактика с защитой -мутационная краска уже была использована на городских фонарных столбах и распределительных коробках с большим эффектом. 4000 городских телефонных распределительных коробов все чаще становятся объектами граффити-вандалов и плакатов с мухами. Проекты, требующие большого количества коррозионностойких настенных распределительных коробок аналогичной конфигурации, проще, чем когда-либо.Благодаря тому, что все металлические детали изготовлены из нержавеющей стали 316, распределительные коробки M12 eurofast multibox могут использоваться для уплотнения проводов в приложениях, слишком жестких для латуни или других материалов. коробки.

ZombiU CCTV Распределительные коробки Руководство по расположению

Лондон, кишащий зомби в ZombiU, больше не тот город, в котором вы должны оставаться. Если вы хотите выжить среди нежити, вам понадобится интеллект в каждой точке города, чтобы проложить самый безопасный маршрут к вашей цели.Именно здесь на помощь приходит наше руководство по расположению распределительных коробок ZombiU CCTV. Это ваши глаза и уши в ZombiU.

Вы можете пометить эти распределительные коробки CCTV, чтобы наблюдать за городом. Вы можете получить доступ к каналам на мониторах видеонаблюдения в вашем безопасном доме. Всего можно пометить 16 распределительных коробок CCTV. Вы найдете их в местах, указанных ниже:

Примечание . В районе Safe House, Palace Bunker, Queen’s Quarter, St.Склеп церкви Святого Георгия или Арена.

Для получения дополнительной информации о ZombiU прочтите наши «Письма королевы», «Письма Ди» и руководство по размещению газет .

Расположение распределительных коробок видеонаблюдения ZombiU

Распределительная коробка CCTV # 1
Местоположение . Рынки на Брик-Лейн — Хэнбери Грин и Маркет-стрит, этаж 0
Вы найдете его на стене в конце многоквартирного дома, рядом с телефонной будкой и частичной баррикадой.

Распределительная коробка CCTV # 2
Местоположение .Brick Lane Markets — Супермаркет, Этаж 0
Вы найдете его прикрепленным к одной из стен ниши в подвальном помещении супермаркета.

Распределительная коробка CCTV # 3
Расположение . Мемориал Виктории — Зеленый парк, этаж 1
Под дворцом, в зоне дренажа, справа от ливневой канализации.

Распределительная коробка CCTV # 4
Местоположение . Мемориал Виктории — Дворцовые ворота, этаж 0
Вы найдете его внутри мобильной командно-диспетчерской, слева от выходной двери.

Распределительная коробка CCTV # 5
Местоположение . Мемориал Виктории — Канализация, Этаж 1
Вы найдете его внутри большой насосной камеры, на стене внутри лагеря заборной сети.

Распределительная коробка CCTV # 6
Букингемский дворец — интерьер, этаж 1
Вы найдете его над входной дверью официального офиса.

Распределительная коробка CCTV # 7
Букингемский дворец — кухни, этаж 1
Ищите его в маленькой кладовой для клавиатур, над дверью, прямо перед вентиляционным отверстием на кухне.

Распределительная коробка CCTV # 8
Местоположение . Brick Lane Flats — Old Brick Warehouses, Floor 0
Вы найдете его в запертой кладовой, к которой вы можете получить доступ через высокий воздуховод в пожарном складе.

Распределительная коробка CCTV # 9
Расположение . Квартиры на Брик-Лейн — Квартира Рона Фридмана, этаж 5
Найдите его на колонне в кладовой в квартире Рона Фридмана.

Распределительная коробка CCTV # 10
Местоположение .Лондонский Тауэр — Тауэрский пирс, этаж 0
Ищите его на стене гавани, за углом от второго пирса.

Распределительная коробка CCTV # 11
Местоположение . Лондонский Тауэр, Кровавая Башня, Этаж 2
Перед тем, как отпереть ворота, поищите их в боковой нише внутри первой камеры подземелья.

Распределительная коробка CCTV # 12
Местоположение . Зеленый Спиталфилдс — Парк Квакеров, этаж 0
Обыщите место для мусора в углу, возле глушителя и за воротами с карточками-ключами.

Распределительная коробка CCTV # 13
Местоположение . Зеленый Спиталфилдс — Автозаправочная станция Шордич, этаж 0
Посмотрите на верхний правый угол высокой стены, справа от мусора, на главной дороге Шордич.

Распределительная коробка CCTV # 14
Местоположение . Baconfields — Darwin Yard), этаж 0
. Вы найдете его на внешней стене, прямо над ржавыми контейнерами, у запертой двери.

Распределительная коробка CCTV # 15
Местоположение .

Распаячная коробка для скрытой проводки. Скрутка проводов в распределительной коробке. Методы установки электрических распределительных коробок для скрытой проводки

Распаячные коробки скрытой проводки для бетонных и кирпичных стен

Для чего необходима распределительная коробка

Внешне распределительная электрическая коробка выглядит обычной коробка, которая изготовлена из пластика и имеет крышку. В торцах коробки предусмотрены несколько отверстий, предназначенных для того, чтобы ввести внутрь неё электрические провода. Распределительные электрические коробки бывают двух типов – для установки со скрытой и открытой электропроводкой.

В том случае если производится прокладка открытой электропроводки, то распределительная коробка также устанавливается поверх стены. В случае со скрытой электропроводкой подобная коробка устанавливается в заранее приготовленное для неё место в стене и крепится там при помощи любой штукатурной смеси.

С открытой установкой распределительной коробки всё достаточно просто, а вот при скрытой установке коробка должна располагаться так, чтобы её крышка была хорошо видна и обеспечивался постоянный беспрепятственный доступ к проводам внутри коробки. Это нужно для того, чтобы при выполнении монтажа проводки имелась возможность для соединения электропроводов, а также, чтобы в случае возникновения каких-либо неполадок в процессе эксплуатации можно было бы легко их устранить. Кстати, достаточно распространённые неполадки электропроводки устраняются именно в её распределительной коробке, например, исчезает контакт и исчезает напряжение в электрической сети.

Одной из основных задач, решаемых при монтаже электропроводки, является обеспечение равномерного и предельно надёжного распределения по квартире электрической энергии. Для этого всю проводку делят на отдельные магистрали. Например, для каждой комнаты в квартире выделяется отдельный провод электрического питания, к которому осуществляется подключение всех электроприборов и осветительных устройств находящихся здесь. Назначением распределительной коробки является соединение между собой всех проводов, как потребляющих, так и питающих.

Как правило, распределительная коробка располагается в углу помещения, примерно в 30-ти см от поверхности потолочного перекрытия. Для того, чтобы она не смогла испортить внешний вид интерьера помещения, её чаще всего заклеивают обоями. В этом случае необходимо запомнить её месторасположение, чтобы при возникновении необходимости можно было бы легко отыскать распределительную коробку под обоями. Очень важно помнить, что установка распределительных коробок в ванных и душевых комнатах, а также в санузлах категорически запрещена.

Соединять электрическую проводку внутри распределительной коробки можно либо при помощи пайки, либо простой скрутив провода между собой. Хорошо использовать для этих целей специальные зажимы. Особенно важно, чтобы после окончания монтажа все оголённые части соединяемых проводов были надёжно изолированы. В этом случае никогда не возникнут какие-либо неожиданные неприятности.

shop220.ru

Скрутка проводов в распределительной коробке. Методы установки электрических распределительных коробок для скрытой проводки

Такая распределительная коробка (распаячная коробка), необходима для равномерного распределения мощности нагрузки по помещениям и местам потребления электроэнергии — это электрические приборы освещения, бытовая техника. Прежде всего, распределительная коробка для электропроводки обеспечивает пожарную безопасность и механическую прочность места соединения проводов.

Изоляция соединения проводов защитными колпачками

Распределительная коробка для электропроводки ставится во всех помещениях, а с нее разводят провода до выключателей, освещения и розеток. В последнее время наметилась тенденция, в квартирах и домах устанавливать общий квартирный щиток.

Соединение схемы электропроводки в распределительной коробке

Конечно это удобно, значительно увеличивается пожарная безопасность, а с другой стороны увеличение общей длины проводов, и соответственно затрат на монтаж электропроводки. В случае установленных квартирных щитков также ставится распределительные коробки в помещения для ответвления и подключения розеток шлейфом и различных групп освещения.

Установка распределительной коробки для электропроводки

Изготавливают распределительные коробки из металла или негорючего пластика. Она может быть круглой или прямоугольной формы и представляет собой небольшой короб с крышкой. Устанавливают их от потолка до 30 см, в зависимости от высоты потолка.

Вид распаяной распредкоробки с защитными колпачками

Монтаж проводки может быть двух видов — это скрытый, когда провода укладываются в штробы и заделываются или открытой — когда провода или кабель укладывают в кабельных каналах, укрепленных на стене. В зависимости от вида монтажа проводки имеется различие в установке коробки.

В случае со скрытой проводкой, распределительная коробка устанавливается заподлицо со стеной таким образом, чтобы можно было определить местонахождения распаячной коробки и не нарушить внешний вид стен. Обычно заделывают крышку короба так, чтобы пальцами можно было прощупать небольшой выступ крышки (вариант для обоев).

Соединительные клеммы в распаячной коробке

В подвесных потолках делают небольшой люк для удобного доступа к крышке коробки. По нагрузке для освещения достаточно сечения медного одножильного провода 1,5 мм2, а для розеток медный провод 2,5 мм2. Если провода разводятся от квартирного электрощита, тогда можно получить большое число проводов в электропроводке, которые маркируют, чтобы не запутаться.

Распайка проводов в распределительной коробке

Перед монтажом электропроводки отмечают место установки всех выключателей и розеток. Разметка нужна для установки распаячной коробки в удобных местах и сэкономить длину электропроводки.

Электропроводку лучше прокладывать разноцветным кабелем с одножильными медными проводами, которые имеют более высокую надежность, чем многожильные. Цветовая маркировка проводов кабеля для электромонтажа однофазных сетей имеет такой вид;— белый цвет имеет фазный провод L;— нулевой провод N имеет синий цвет, и провод защитного заземления PE окрашивается в желтый — зеленый цвет.

Другой тип соединительных клемм в распаячной коробке

Использование цветов сильно упрощает монтаж электропроводки.

Способы соединений проводов в распределительной коробке

Соединение проводов в распределительной коробке проводится несколькими методами.

1. Защищается провод от изоляции и затем снимается окись ножом. Каждый провод обслуживается отдельно. Далее провода скручивают пассатижами и паяют припоем с канифолью. Применять паяльную кислоту запрещается. Изолируют провода изолентой и пластмассовыми колпачками.
2. Соединение проводов соединительными клеммами также возможно, но в этом случае уменьшается площадь соприкосновения соединяемых проводов, что увеличивает вероятность их нагрева.
3. Сварка проводов считается самым надежным способом соединения электрических проводов.Перед сваркой провода также защищают от изоляции и скручивают. Сваривают провода небольшим сварочным трансформатором на 220 вольт с выходом 36 вольт и мощностью 200 ватт и выше. Один конец трансформатора через зажим типа “крокодил” соединяют со скрученными проводами на расстоянии 1 см от конца, а к концу провода прикладывают урывками (до получения навыка) другой конец провода с трансформатора с графитовым наконечником и сваривают. Изолируют сваренные концы

levevg.ru

для скрытой проводки, распределительная для электропроводки в квартире, для открытой

Распаечные коробки можно приобрести в любом специализированном магазинеРаспаечная (разводная) коробка, распаечный короб – названия одного элемента. Схемы соединения проводов с использованием распаечных коробок, ничем не отличаются от схем без их использования. Но их наличие даёт ряд преимуществ. Самыми уязвимыми в электропроводке являются места соединения проводов, со временем контакт слабеет и повышается вероятность перегрева и возгорания. Распределительная коробка изолирует провода от горючих материалов. Их использование помогает существенно экономить на покупке проводов.

Распаечные коробки для скрытой проводки: как подобрать

Скрытая электрика в квартире – не просто возможность спрятать провода в стенах, это способ не нарушать декора или интерьера в целом. Это важный процесс, с грамотным подбором приборов освещения, розеток и выключателей, и обязательно распаечных коробок.

Подбирая распределительные коробки, обратите внимание на такие параметры:

• Размер;
• Форма;
• Степень защищённости;
• Цвет.

При выборе размера распаечных коробок обратите внимание на несколько факторов, сколько приборов и элементов электрической схемы в квартире, способ их подключения и размещения. Предположим от одной коробки отдельными проводами, необходимо запитать несколько розеток, один или два выключателя и пару светильников. Соединение такого количества проводов, будет объёмным и в коробке небольшого размера их будет сложно разместить, поэтому выбор коробку большего размера поможет избежать этих трудностей. Размеры варьируются: ширина или диаметр от 60мм до 100мм, и глубина от 30мм до 50мм.

Основные формы распределительных коробок представленных на рынке: квадратные, прямоугольные и круглые. Для скрытой проводки чаще всего применяют коробки круглой формы. Обусловлено это удобством монтажа. Достаточно лишь перфоратором с коронкой, просверлить нишу определённого диаметра и глубины и вмонтировать коробку.

Согласно правилам ПУЭ, все виды распаечных коробок должны изготовляться из негорючих материалов. Так же применяются металлические коробки.

При выборе распаечной коробки следует учитывать количество проводов электропроводки

Степень защищённости(IP) является очень важным параметром. Для скрытой проводки правилами ПУЭ установлена норма, которая должна быть не ниже IP24. Наиболее распространённые коробки для проводки скрытого типа, имеют защиту от попадания пыли в пределах от IP54 до IP55.

В настоящее время существует множество видов рапаечных коробок в различном цветовом исполнении. Подбор по цвету, поможет выгодно замаскировать коробки на фоне интерьера.

Коробки распределительные для открытой проводки: конструкция

Открытая проводка применяется в основном в нежилых помещениях, на улице, в частных домах (где использование скрытой проводки неприемлемо с точки зрения пожарной безопасности) или в качестве декора по задумке дизайнера. В этом случае очень важен правильный выбор надёжных и качественных рапаечных коробок. Ка и в случае с коробками для скрытого размещения, видов распределительных коробок открытого типа размещения огромное множество: по форме, размеру и цвету. Так же есть и свои особенности. Проще монтаж (коробки крепятся к поверхности саморезами и не надо сверлить отверстий в стене). При установке вне помещений (уличная установка), коробки более подвержены воздействию внешних факторов.

Распаечная коробка состоит:

• Корпус из негорючего материала со встроенными резиновыми заглушками;
• Крышки (из аналогичного материала) с резиновой или силиконовой прокладкой.

Резиновые заглушки на корпусе имеют ступенчатый рельеф, каждая ступень легко отделяется ножом, что позволяет подобрать нужный диаметр отверстия для провода. Прокладка в крышке позволяет добиться высокой степени герметизации бокса.

После завершения монтажа и расключения проводов, проследите за тем, что бы крышка плотно прилегала к корпусу.

Особое внимание стоит уделить степени защищённости IP. Так, как внешняя распаечная коробка подвергнута воздействию внешних факторов, защита должна составлять не менее IP55. Необходимое количество распределительных коробок, зависит от количества элементов в цепи( одна коробка – один механизм, блок механизмов).

Проводка без распаечных коробок: виды подключения

Если у вас нет желания видеть по всей квартире крышки от распаечных коробок или маскировать их под интерьер, можно прибегнуть к соединению электропроводки без их участия. Существует несколько видов коммутации проводов без распаечных коробок.

Варианты подключения:

• Подключение каждого элемента с автоматом в щитке, отдельным проводом;
• Разводка и соединение проводов осуществляется в подрозетнике;
• Провода соединяются в токопроводящих клеммах механизмов.

Рассматривая вариант соединения каждого элемента отдельным проводом, нужно учитывать следующие особенности. Количество используемого провода (по сравнению с вариантом с распределительными коробками) увеличивается в разы, как и затраты на его покупку. Увеличивается объём работ, делать штробы придётся таких размеров, что бы проложить в них несколько проводов. Но с точки зрения безопасности, данный вид расключения, является самым надёжным, так как кабель прокладывается без лишних соединений и имеет всего две точки контакта.

При покупке распаечного коробка следует осмотреть его на наличие трещин

Использование установочных коробок (подрозетников). Такая «распайка» проводов, значительно упрощает работу, и снижает расходы. Для одиночных соединений с последующей установкой (например розетки), будет достаточно обычного подрозетника. Если соединений несколько или оно объёмное, можно воспользоваться углубленным подрозетником (которые стали достаточно популярными). Если после соединения нескольких проводов, монтаж механизма невозможен, или его устройство не предусматривалось, можно воспользоваться обычной заглушкой, что не испортит дизайна блока розеток.

Соединение проводов посредством клемм механизмов, очень распространено. Главное условие, клемма должна иметь возможность подключения нескольких контактов.

Внимание! Подключение через клеммы, допустимо только для фазного и нулевого провода. Контур заземления должен соединяться отдельным ответвлением.

Стоить знать, что при таком подключении, если выйдет из строя один из элементов, все последующие работать не будут.

Подключение распаечной коробки

Как правильно подключить (распаять) розетку в распределительной коробке? На первый взгляд, электромонтаж кажется сложной работой, нужны навыки, что электричество опасно и заниматься этим должны специалисты. Но так ли это?

Схема подключения питающего кабеля, провода от розетки и провода идущего на следующую распаечную коробку. Для примера используем трёхжильный провод со стандартными цветами изоляции: белый, синий и желто – зелёный.

Для работы потребуется:

• Пассатижи;
• Индикаторная отвёртка;
• Клемники или изолента.

В первую очередь, необходимо при помощи индикаторной отвёртки убедиться, что линия обесточена. Затем вывести провода из распаечной коробки на розетку и на следующую коробку. Концы для соединения оставить примерно 10 – 15см. При помощи ножа, разделываем кабель.

В зависимости от способа подключения, провода зачищают на 10 – 12 мм (при использовании клемников), или 5 – 7 см (при соединении скруткой для последующей спайки или сварки).

 Соединяем все жилы по цветам ( три белых, три синих и три жёлто – зелёных). Осталось собрать распределительную коробку. Защёлкиваем крышку. Готово!

Монтаж распаечной коробки (видео)

Распределительные коробки. Нужны или они? Сколько ставить? Ответы на эти вопросы можно получить, лишь рассмотрев все стороны, взвесив все за и против. Но можно сказать с уверенностью, что их наличие повышает безопасность обслуживания и эксплуатации электрических схем, а так же позволяет существенно экономить финансово.

Добавить комментарий

6watt.ru

Распаячные коробки | ehto.ru

Какие бывают распаячные коробки, их назначение в электропроводке, типы распаячных коробок и способы их монтажа, все это вы узнаете из этой статьи.

Распаячные коробки, они же коробки распределительные, они же коробки разветвительные, предназначены для расключения или распайки проводов электропроводки, для их распределения по розеткам и системе освещения квартиры.

Чем расключение отличается от распайки

Принципиально, нет разницы в расключении и распайки. И то и другое это соединение нескольких проводов для распределение токовых потоков ( разводки электропроводки). Разница в способах соединения. Распайка это скручивание проводов с их последующей сваркой или пайкой или без нее, а расключение  это подключение проводов или жил кабелей к клеммам какого-либо устройства, включая соединительные клеммы или разъемы, например разъемы WAGO.

Но вернемся к распаячным (распределительным) коробкам.

Виды распаячных коробок

Распаячные или распределительные коробки делятся по способу их монтажа. Бывают распределительные коробки скрытой и открытой установок. Соответственно, первые предназначены для скрытой электропроводки, вторые, для открытой электропроводки.

Общее устройство распаячной коробки

Распаячная (распределительная) коробка состоит из корпуса, крышки и отверстий для проводов или кабелей. Отверстия для проводов имеют резиновые уплотнители, которые обеспечивают их герметичный вход в коробку. На фото вы видите, что прокладки имеют конусную форму. Каждый ряд конуса прокладки соответствует кабелю определенного сечения. Если нужно ввести в коробку кабель сечением 3×2, 5 мм, то срезаете две верхние «ступеньки» прокладки и кабель плотно войдет в срезанный уплотнитель.

Степени защиты распаячных коробок

Распаячные коробки для открытой электропроводки имеют разные степени защиты IP. Чаще всего это IP=54, иногда IP=55.

Чем различается распаячная коробка для открытой и скрытой электропроводки

Распаячная коробка для открытой и скрытой электропроводки различаются герметизацией крышек и наличием уплотнительных прокладок в отверстиях для проводов.

В теории, распределительную коробку для скрытой электропроводки нельзя закрывать слоем штукатурки и/или шпаклевки. Крышка такой коробки должна быть видна, после отделочных работ, чтобы был доступ к распайки при ревизии электропроводки.

На практике, крышки скрытых коробок можно увидеть, только в новостройках с отделкой. Обычно распределительный коробки замуровываются в стены. Если коробка замуровывается в стену, то вполне распределительную коробку для открытой проводки, можно использовать для проводки скрытой. А вот, наоборот делать нельзя. Нельзя распределительную коробку для скрытой проводки, поставить для проводки открытой. И уж, ни в коем случае, нельзя ставить скрытые коробки на улицу.

Коробки под подвесными потолками

Под подвесными потолками ставятся коробки для открытой электропроводки с возможным доступам к ним. Доступ придумывает каждый, как может. Либо делают потайной люк, либо ставят встроенный светильник под коробкой, либо игнорируют это правило и замуровывают коробки под потолком до аварии.

Где нельзя ставить разветвительные коробки

Разветвительные коробки не ставятся вблизи открытой воды, рядом со стояками водопровода, под мойками и рядом с источниками постоянного или временного тепла (плиты, кондиционеры с обогревом, радиаторы отопления).

Как и где искать распределительные коробки в старых домах

Если вы делаете ревизию электропроводки или ее ремонт, то вам нужно будет найти скрытые коробки.

В домах старой постройки, можно только гадать, где расположили  коробки с распайками проводов.

Чаще всего, первая коробка будет над входом в квартиру. Должны быть коробки над выключателями в квартире (вправо, влево 50 см).

Сложнее с ванной и туалетом, здесь распайка может быть где угодно. Например, в панельных домах серии П44 и им подобным (с раздельным санузлом), распределительная коробка объединена с блоком выключателей на ванну и туалет.

Искать распайки достаточно просто. Возьмите отвертку с тяжелой рукояткой. Возьмитесь,  за жало отвертки, и простукивайте рукояткой все стены под потолком. Где стоит коробка или сделана распайка прямо в стене, звук будет глухой, его сразу слышно.

На этом про распаячные коробки все!

©Ehto.ru

Статьи по теме

Записи по теме:

ehto.ru

Распределительная коробка для скрытой проводки: как использовать

Распределительная коробка для скрытой проводки своими руками

Распределительные коробки для скрытой проводки являются важным элементом одной из наиболее распространенных схем монтажа электропроводки в квартирах и домах.

Именно правильный монтаж этого элемента в комплексе с правильным выбором электрической схемы и сечения проводов является одним из важнейших элементов в общей системе безопасности вашей электрической сети. Поэтому его правильному монтажу следует уделить пристальное внимание.

Виды распаячных коробок

На данный момент на рынке представлено богатое разнообразие распаячных коробок самых разнообразных конструкций и форм.

В нашей статье рассматривается только коробка для подключения скрытой проводки. Поэтому детально остановимся на изделиях данного типа.

• Прежде всего, все распределительные коробки можно разделить по их форме. Для скрытой проводки наиболее часто применяются круглые. Их диаметр и глубина могут в значительной степени колебаться. Так диаметр обычно колеблется в пределах 60 – 100 мм, а вот глубина обычно от 30 до 50 мм. Но при должном желании можно найти распаечные коробки для скрытой проводки и других размеров.
• Также широко применяются квадратные коробки. Обычно их размеры находятся в соразмерных с круглыми изделиями параметрах. То есть, начиная от 60×60 мм и заканчивая изделиями больше 110 мм. Глубина квадратных коробок обычно не превышает 30 – 50 мм.
• Также широко применяются прямоугольные распаячные коробки. Здесь разброс размеров еще больше, но суммарная площадь соразмерна с коробками других форм. Прямоугольные и квадратные коробки для скрытой проводки применяются чуть реже, хотя здесь все зависит от ваших пожеланий и технических условий.
• Кроме того,коробки распаечные для скрытой проводки различаются по материалу изготовления. Согласно п.2.1.27ПУЭ (Правил устройства электроустановок), они должны быть изготовлены из несгораемых и трудносгораемых материалов. При прокладке провода по сгораемым материалам следует применять распаячные коробки из металла. Если же прокладка провода осуществляется по несгораемым материалам, то достаточно применения трудносгораемых коробок из пластика.

Обратите внимание! Почти все коробки распределительные для скрытой проводки, представленные на рыке, имеют степень пылевлагозащищенности на уровне IP54 или IP55. Но можно встретить и модели с IP 20 и ниже. При этом нормы ПУЭ для скрытой проводки в несгораемых конструкциях требуют норму не ниже IP24. Поэтому на этот аспект следует обратить внимание.

Распределительная коробка с клеммником

• Если раньше все распределительные коробки делались пустотелыми, то сейчас на рынке появились модели с клеммниками внутри. Это позволяет более качественно осуществлять соединение проводов, а также способствует их упорядочиванию внутри коробки. И хотя цена таких изделий несколько выше, но их удобство несомненно.
• Ну и последним и весьма условным разделением распределительных коробок является наличие крепления. Оно позволяет более качественно и надежно закрепить изделия в стене, но при условии их посадки на цементный раствор это достоинство весьма сомнительно.

Монтаж распаячных коробок

Выбор места установки распределительной коробки

Распаячная коробка для скрытой проводки предназначена для компактного размещения мест соединения проводов. Она должна обеспечить соблюдение п.2.1.23 ПУЭ, который требует обеспечить возможность осмотра места контактных соединений.

Поэтому оштукатуривание крышек коробов или другое препятствование доступа к ним является нарушением правил.

• Наша инструкция советует располагать распаячные коробки в местах наибольшего скопления проводов ответвлений. Тут все зависит от вашей схемы электрической разводки квартиры или дома.
• Если питание сети освещения и розеточной группы осуществляется от двух разных автоматов, может потребоваться монтаж двух распредкоробок. В то же время при небольшом скоплении проводов весь монтаж можно выполнить в одной коробке. Здесь главное не перепутать провода различных групп.
• С советских времен установочные коробки для скрытой проводки принято располагать над входом в помещение. Это обусловлено тем, что здесь располагается выключатель освещения комнаты, который требует соединения трех проводов. Соединения розеток более простые и вероятность запутаться значительно ниже. Поэтому именно над выключателем обычно оборудовали распределительную коробку. Многие используют это место и сейчас. Но это не является обязательным.

Монтаж распределительной коробки

Коробка ответвительная для скрытой проводки хоть и монтируется достаточно просто, но процесс это достаточно трудоемкий и пыльный. Поэтому обычно монтаж новых коробок делают при ремонте помещения.

• Прежде всего, следует создать выемку в стене размерами несколько больше, чем размеры коробки. При этом глубина выемки должна быть таковой, чтобы в закрытом состоянии крышка изделия находилась вровень со стеной.
• После этого вы можете установить коробку. Сделать это можно своими руками, закрепив с помощью специальных устройств. Если такового нет, то можно применять дюпель-гвозди, алебастр или цементный раствор. После этого в коробку можно завести провода.

Обратите внимание! Провода следует заводить с таким расчетом, чтобы обеспечить запас провода. Это требует п.2.1.22 ПУЭ. Необходимо для повторного соединения проводов.

В соединительной коробке следует обеспечить запас провода

• Следующим этапом является соединение проводов. Делать это следует так, чтобы, согласно п. 2.1.24 ПУЭ, провода не испытывали механических усилий тяжения. Для этого запас провода лучше свернуть кольцом. Многочисленные правильного соединения проводов вы найдете и на нашем ресурсе, и в сети интернет.

Обратите внимание! Провода следует соединять методом винтового соединения, опрессовки, сварки или пайки. Метод скрутки недопустим. И сколько бы не выступали «старые» электрики, надежность этого способа соединения непостоянна и со временем может привести к пожару.

• Теперь наша коробка распаячная для скрытой проводки может быть закрыта и введена в эксплуатацию. При этом, благодаря крышке, она обеспечит свободный доступ к контактным соединениям и возможность отключения от сети поврежденного участка.

Вывод

Правильно установленная коробка распределительная для скрытой проводки является залогом не только надежности вашей электрической сети. Она обеспечит свободный доступ и возможность ремонта наиболее уязвимых мест любой сети – контактных соединений.

При этом она скроет инженерные сети от посторонних глаз и в случае повреждений исключит развитие пожара.

http://elektrik-a.su

legkoe-delo.ru

Коробка распределительная: описание, типы и виды распределительных (распаячных) коробок | Электрика,Сантехника

>



Вступление

Коробки распределительные используются в любой электропроводке, на улице или в помещении. Исключения составляют затратные схемы электропроводки по типу «звезда», в которых к каждому потребителю, идет отдельный кабель питания от электрического щита.

Коробка распределительная это

Коробка распределительная это изделие, тип монтажной коробки, используемое в трассировке (прокладке) электропроводки, для осуществления, последующей защиты и легкого доступа к узловым соединениям и ответвлениям электропроводки. Второе название распределительных коробок, коробки распаячные, то есть, для устройства электрических распаек и соединений.

Наглядным примером использования распределительной коробки, может служить такая схема.

В ней видим, в каждой комнате, устанавливается распределительная коробка, к которой подводится питание от щита, а от неё осуществляется разводка проводки по комнате.

Назначение распаячной коробки в защите «слабых» мест проводки, а именно, паек и соединений проводов, от внешних воздействий и обратная защита помещений от возможных возгораний мест соединений.

Типы распределительных коробок

Распределительные коробки делятся по следующим характеристикам:

• По материалу, из которого они изготовлены: металлические распределительные коробки и коробки из не проводящих материалов (полистирол, полипропилен, ПВХ).
• По форме, круглые, квадратные, прямоугольные.
• По степени защиты корпуса IP (не защищенные, защищенные, герметичные).
• По способу ввода в коробку кабеля (для труб, для гофры, для кабеля). С гладкими стенками без отверстий, с перфорированными отверстиями, с конусными сальниками для герметизации.
• По способу закрывания. С крышками контактной установки, с крышками крепящимися винтом (шурупом).
• По типу монтажа. Коробки для скрытой проводки (замониличивания), для открытой проводки, а также коробки для монтажа в гипсокартон.

Хочу заметить, что в терминологии коробок электропроводки есть некоторая мешанина. Распаячную коробку часто путают с подрозетником, подрозетник используют для распаек и т.д. Поясню на примерах.

Номенклатуры коробок распределительных

Коробка распределительная распаячнная. Используется для ответвлений и разводки электропроводки в помещениях. Например, для установки выключателя освещения.

class=”eliadunit”>



Клеммная распределительная коробка. Внутри коробки есть клеммная колодка для узловых соединений проводки.

Установочная распределительная коробка, правильно называть подрозетник или монтажная коробка для установки. Подрозетники используют для скрытой установки розеток, выключателей, диммеров.

©Elesant.ru

Статьи по теме





>

elesant.ru

Распределительные коробки для электропроводки. Распаечные коробки наружной установки. Распределительная коробка для электропроводки

Распределительная коробка для электропроводки виды: монтаж своими руками

Монтаж распределительной коробки в квартире является важным этапом электропроводки, благодаря ей происходит равномерное распределение электрического тока к точкам – потребителям электричества (светильники, розетки, выключатели). Грамотно смонтированная коробка обеспечивает стопроцентное бесперебойное использование электропроводки. По внешним признакам распредкоробка представляет собой конструкцию из металла или пластика с отверстиями по бокам. От коробки отходят провода, которые обеспечивают током все важные электрические приборы.

Для чего нужна распределительная коробка?

Для равномерного распределения электричества проводку разделяют на отдельные группы потребителей. В комнатах в местах соединения проводки устанавливают распределительные коробки.

Распределительные коробки выполняют несколько важных функций в жилых помещениях:

• обеспечение пожарной безопасности;
• создание эстетичного вида в квартире.

Внутри коробки расположены провода, благодаря корпусу, они не подвержены механическим воздействиям, что обеспечивает их сохранность.

По принципу установки коробки бывают встраиваемыми и наружными. Встраиваемые устанавливаются в специально подготовленные углубления в стене, а накладные фиксируются на поверхности стены.

Основная функция распределительной коробки

Распределительная коробка позволяет сократить затраты на провода. Если бы её не было, каждый прибор потребления электроэнергии соединялся бы отдельным кабелем. Отсутствие коробки предусматривает увеличение каналов укладки проводов, а визуально это смотрится неэстетично.

Преимущество использования распределительных коробок неоспоримо, и грамотно проведенное соединение проводов обеспечит безопасность помещений. Данное устройство изолирует точки соприкосновения от воздействия горючих материалов стены.

Удобство использования коммутационной коробки обеспечивает легкость в проведении ремонта. Основная функция коробки заключается в том, что за счет неё происходит равномерное распределение электроэнергии по местам расположения основных потребителей. К тому же, такие конструкции коммутационных коробок предполагают добавление новых веток электросетей к уже имеющемуся проводу в случаях необходимости.

Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

• накладные, которые устанавливаются снаружи на стену;
• внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

1. Пластик.
2. Металл.

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.

Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

• завинчивающаяся крышка;
• водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

Распределительные коробки различаются по геометрической форме и бывают:

• круглые;
• квадратные;
• прямоугольные.

В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

Важно! Если стены бетонные, то легче и удобнее установить круглые конструкции коробок.

Размеры распределительных коробок зависят от количества проводов и их сечения.

Внутренняя структура распределительной коробки

Конструкция коммутационной коробки состоит из корпуса и крышки, а также боковых вводных отверстий.

Внутренняя полость коробки оборудована клеммами и зажимами для крепления проводов. Обычно при помощи клемм закрепляют вводный кабель, раздельные провода фиксируют при помощи зажимов. Если коробка не оснащена клеммами, то проводки закрепляются между собой методом скрутки.

Недостатком клеммного соединения является то, что после эксплуатации болты могут расшататься и нарушить контакт проводки. Ослабление контакта вызывает нагрев и впоследствии обгорание проводков. Соединение скруткой считается более надежным способом.

Следует учитывать, что соединение алюминиевого и медного проводов в распредкоробке приводит к разрушению соединения и возникновению электрохимического процесса.

Важно! Латунные клеммы обеспечивают качественное соединение алюминиевых и медных проводов.

Правила установки

Коробки, распределяющие электричество, монтируются примерно на расстоянии 25 сантиметров от потолка. В случаях монтажа распределительной коробки скрытым путем крышка должна находиться на поверхности, чтобы её легко можно было открыть и провести работы.

При выборе места для установки коробки скрытым путем нужно позаботиться об обеспечении доступа к ней при соблюдении дизайнерского замысла интерьера в квартире.

Монтаж

При электромонтажных работах в домах бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.

После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.

После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.

Важно! Для правильного соединения проводов в распредкоробке в целях быстрого проведения в последующем ремонтных работ провода маркируются.

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.

Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.

После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.

Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.

В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).

Важно! Провода монтируются в трубах из металла или пластика, обеспечивающих изоляцию от внешних негативных факторов.

Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для проведения ремонтных и профилактических работ на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести ремонт распределительной коробки, возможно, заменить провод на провод большего сечения.

Заключение

Все виды работ с электричеством неукоснительно связаны с монтированием коммутационной коробки. Такое устройство является важным звеном в электрической сети, и правильная установка обеспечивает полноценное обеспечение объекта электричеством.

Специалисты рекомендуют устанавливать коробки в каждой комнате, потому что в них соединяются все провода от розеток, светильников и выключателей. В случаях возникновения неполадок с электричеством довольно легко можно установить место локализации поломки и тем самым быстро и без ущерба для других помещений провести ремонт.

Вышеперечисленная информация послужит инструкцией для правильного монтажа распределительной коробки.

superprovodka.ru

Распределительная коробка для электропроводки

Кому-то распределительная коробка для электропроводки покажется совсем незначительным элементом бытовой электрической сети. И действительно, ну что от неё толку? С помощью выключателя мы управляем освещением, розетками приводим в действие электроприборы и технику – от этих элементов электрической сети есть видимый итог. А невидимый, но очень важный результат, состоит в том, что выключатели, розетки и светильники подключаются к общей электрической сети через распределительные коробки. Именно в них соединяются провода, приходящие от источника питания и идущие на коммутационные аппараты.

История появления

Как только был смонтирован первый узел, в котором соединились несколько проводов разветвлённой электрической сети, сразу же возникла потребность его защиты. Прежде всего, от случайных прикосновений человека к оголённому проводу, что могло бы повлечь за собой поражение электрическим током. Также требовалась защита от внешних воздействий – механических, пыли, грязи, воды.

Ещё во время первых шагов электрификации было придумано защищать место скруток проводов коробкой. Сначала для этой цели в ход пошли подручные средства, например, жестяные банки из-под консервов. В них проделывали отверстия, в которые вставляли провода и скручивали между собой. Самое главное было аккуратно вырезать дырочки, сделать их края ровными и не зубчатыми, чтобы не повредилась изоляция проводов.

Однако совсем скоро электротехническая эволюция привела к массовому выпуску производителями необходимых заводских распределительных коробок. Хотя и сейчас, спустя почти целый век, где-нибудь да найдётся умелец, который в гараже либо в сарае выполнит соединение проводов в консервной банке.

Ну, а вы, если строите дом или делаете в квартире капитальный ремонт, непременно начинайте с электромонтажных работ. Первым делом займитесь установкой распределительных коробок, никаких банок и подручных средств не применяйте, даже в подсобных помещениях. Отправляйтесь на рынок электротоваров, там коробки продаются в изобилии – любые размеры, конфигурации и степени защиты.

Почему называется по-разному?

Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.

Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.

Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.

Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.

Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.

Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.

Всегда ли она нужна?

Вполне логичный вопрос, можно ли обойтись без распределительной коробки? Чисто теоретически, да.

А теперь представьте, что от вводного электрического щитка, который обычно расположен на входе в дом или квартиру, потребуется протянуть отдельную линию на каждый выключатель и розетку. Это сколько провода тогда понадобится? Да и штробы придётся делать широкими и глубокими, чтобы можно было укладывать в них несколько проводов. Так что чисто с экономической точки зрения, установка распределительных коробок рациональное и целесообразное решение.

Кто-то может возразить и сказать, что гораздо безопаснее проложить цельную линию от электрического щитка до выключателя или розетки, а в коробке будет только лишний соединительный узел. На это ответ один – правильно и грамотно выполненное соединение проводов никакой опасности не представляет.

У каждого может быть своё мнение на этот счёт, тем не менее, на сегодняшний день вариант с использованием распределительных коробок самый предпочтительный.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

• их назначение;
• количество вводов;
• класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

• IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
• IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
• IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
• IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
• IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

1. Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
2. К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
3. При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
4. Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
5. Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
6. В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
7. В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

Монтаж

Для установки коробки в стене сначала необходимо подготовить отверстие. Понадобится специальный инструмент, лучше всего перфоратор со специальной насадкой, называемой коронкой. Что она собою представляет? Кольцо, у которого режущая победитовая либо алмазная кромка. В центре находится бур, предназначенный для бетона, он центрирует коронку, а уже она сама вырезает круглый сегмент из стены. На необходимую глубину производят засверливание, затем вырезанный сегмент удаляют из стены с помощью зубила и молотка (можно воспользоваться специальной лопаткой, которая устанавливается на перфораторе). Аналогичным образом выполняется углублённая ниша под каждый устанавливаемый элемент электросети (розетки, выключатели).

Затем от отверстия необходимо пробить штробы, в которых укладываются провода или кабели. Их концы надо завести в коробку (у неё есть несколько специальных отверстий для этого) и оставить торчащими на 10-15 см для монтажа соединения.

Затем коробки вмазываются в нишу на раствор алебастра или строительного гипса. Остаётся только произвести все необходимые расключения проводов и закрыть установленный элемент крышкой. Провода соединяют методом сварки, скрутки и последующей пайки, опрессовки гильзами либо клеммными колодками.

Теперь вы знаете почти всё о распределительных коробках. Начинайте свой ремонт электроснабжения всегда с них. Приобрести эти элементы электросети сейчас не проблема, главное, точно определиться – какие именно вам нужны?

yaelectrik.ru

Для чего нужна распределительная коробка?

Не так уж много найдется людей, которые не знают, что такое распределительная коробка. Тем не менее не лишним будет напомнить, что это – пластиковый контейнер круглой или прямоугольной формы с крышкой и отверстиями по бокам, предназначенный для коммутации (соединения) электрических проводов.

Чтобы обеспечить все энергопотребляющие приборы квартиры или дома (лампочки, светильники, стиральные машины, телевизоры, компьютеры и пр.) электричеством, необходимо развести провода от распределительного щитка к точкам потребления – розеткам и выключателям.

Делать это нужно таким образом, чтобы обеспечивалось равномерное распределение электроэнергии по всем помещениям.

Для этого электропроводку разделяют на отдельные магистрали. Для каждого помещения прокладываются свои питающие провода, к которым подключаются все имеющиеся в помещении энергопотребители.

В определенных узловых точках провода соединяются между собой. В таких точках и устанавливаются распределительные коробки, внутри которых располагают соединения.

Основная цель распределительных коробок – обеспечение пожарной безопасности. Места соединения проводов – самые опасные с точки зрения возникновения пожара. Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

Распределительная коробка изолирует место соединения от горючих материалов стены, исключая опасность возгорания. Кроме этой главной цели есть и второстепенная. Скрутки проводов, не спрятанные в коробку, выглядят не очень эстетично.

По типу исполнения распределительные коробки бывают внутренними, предназначенными для заделки в стену (для соединения скрытой проводки), и накладными, устанавливаемыми на стену (для открытой проводки).

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы, чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.

На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Где и как устанавливать распределительные коробки?

Распределительные коробки устанавливают на расстоянии 10-30 см от потолка – в зависимости от высоты последнего.

При скрытой проводке коробки заделываются в стену, – таким образом, чтобы верх их крышек был заподлицо с поверхностью стены. При открытой проводке коробки устанавливаются без заделки в стену на ее поверхность.

ПУЭ (правила устройства электроустановок) требуют, чтобы был обеспечен доступ к крышке коробки – для проведения ревизии при необходимости. При накладном способе установки это требование выполняется автоматически.

При установке внутрь стены нужно позаботиться о двух вещах. Во-первых, необходимо, чтобы место расположения коробки было известно, и был обеспечен доступ к ней, а во-вторых – чтобы не страдала эстетичность помещения. Первое требование важнее, его необходимо соблюсти в любом случае.

Второе – субъективное, зависящее от вкуса хозяина. Эстетичность можно обеспечить разными способами. При наклейке обоев аккуратно обрезать их вокруг крышки, оставив на месте. Это даст возможность видеть место расположения коробки и одновременно сделать его практически не отличающимся от соседних мест.

При ином способе оформления стен нужно позаботиться о том, чтоб поверхность крышки была одного цвета со стеной, и чтобы можно было снять крышку, не разрушая стену в этом месте.

При устройстве натяжных потолков для доступа к коробкам (если они оказываются скрытыми за поверхностью потолка) необходимо установить маленькие люки.

Как соединять провода в распределительной коробке?

В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.

Если из всех способов выбирать тот, который является лучшим по критерию технологичность + надежность, то таким можно считать скручивание проводов с последующей пайкой (сваркой). Применение зажимов тоже технологичен, но оно не обеспечивает той контактной площади, которую обеспечивает скручивание с пайкой.

Некоторые ограничиваются вообще одной скруткой. Если она выполнена качественно, то обеспечивает площадь контакта не меньше, чем опрессовка или использование зажимов, Но все же скрутку без пайки нельзя считать абсолютно надежной.

После соединения проводов их необходимо хорошо заизолировать с помощью изоленты, и разместить места контактов в распредкоробке таким образом, чтобы они не контактировали друг с другом.

Когда работа будет завершена, можно проверить ее качество, включив на некоторое время какой-то энергоемкий прибор и проверив все распредкоробки на наличие нагрева мест соединений.

Если обнаружится, что какое-то соединение греется, значит, площадь контакта в нем недостаточна, и его нужно переделать.

electricvdome.ru

Распределительные коробки для электропроводки – виды и монтаж своими руками

Что это такое, знают, наверное, все, кто пользуется электричеством.

Что из себя представляет

Однако напомним, что это пластмассовый или металлический контейнер, снабженный крышкой и имеющий отверстия в боковых стенках для проводов, которые внутри коробки коммутируются в соответствии со схемой подключения.

На минутку представим себе, что от ввода в дом будет решено протянуть отдельный провод к каждому светильнику, каждой розетке и, вообще к каждой точке потребления.

Проводов понадобятся километры, а, с учетом того, что каждый из них нужно упрятать в металлорукав, представим себе величину штробы (канал в стене для скрытой прокладки проводки), которую нужно будет проложить.

Для чего нужна распредкоробка

Для уменьшения количества проводов, металлорукавов, уменьшения объема работ по изготовлению штробленных каналов и применяются такие изделия.

Первая коробка устанавливается на месте ввода электричества в дом. От нее отводятся две линии:

• ответвление розеточной группы;
• сеть группы источников освещения.

Причиной такого разделения является необходимость использования для розеточной группы провода большего сечения, поскольку мощность, потребляемая бытовыми приборами гораздо выше, чем источниками освещения. При необходимости в месте последующей разводки устанавливается уже две коробки – для каждой линии свою.

От коробки розеточной группы производится разводка по точкам потребления, где устанавливаются розетки, от второй – по местам расположения выключателей и светильников.

От них же продолжается линия к следующим группам потребления по тому же принципу. Допустим, от вторых коробок запитаны все источники потребления жилых комнат, а продолжение предназначается для распределения электроэнергии по вспомогательным помещениям с использованием таких же распределителей.

В зависимости от сложности схемы электроснабжения распределителей может быть применено достаточно много, а в особо сложных случаях и при использовании больших мощностей, на вводе в дом может быть применен распределительный щит.

При подборе этих устройств следует учитывать возможное увеличение точек потребления в дальнейшей эксплуатации. Если у вас 4 или 5 реальных точек, возьмите коробку на 8 выходов, в дальнейшем это может понадобиться.

Преимущества и недостатки использования распределительных коробок

Разумеется, как и во всяком другом вопросе, в использовании этих изделий есть свои положительные и отрицательные стороны. Положительно то, что:

1. Применение этих изделий позволяет значительно снизить расход проводов и металлорукава.
2. Снижается трудоемкость из-за уменьшения объемов штробления каналов под электропроводку.
3. При необходимости замены провода, по какой-либо причине, это можно сделать на выделенном участке после прозвона проводов и определения нуждающегося в замене участка сети.

Из недостатков можно отметить следующие моменты:

• Необходимость периодического профилактического осмотра соединений в коробках. Это связано с постоянно возникающим нагревом в местах соединений, приводящим к ослаблению контактов. Если контакты устроены в виде винтовых соединений, достаточно просто сделать подтяжку винтовых парт. При выполнении соединений в виде скруток (без пайки), придется снимать изоляцию, уплотнять скрутки и вновь изолировать их.
• Эта операция обязательна для выполнения несколько раз в год. Вспомним, что неисправность электропроводки является основной причиной возгораний и пожаров.
• Конечная распредкоробка имеет кабель на входе, внутренняя коммутация находится под крышкой, а также несколько выходов проводов к потребительским точкам.

Виды распределительных устройств

Конструктивно коробки могут быть исполнены в различных вариантах:

• коробка внутренняя, заделываемая в стену, скрытной установки;
• внутренняя, для применения в открытом монтаже (может быть установлена под натяжной потолок;
• наружная, для установки снаружи, оснащена герметичной крышкой;
• с клеммниками для подсоединения или без них.

Распределительные коробки в настоящее время преимущественно изготавливаются из пластика толщиной порядка 4-х миллиметров белого или серого цвета. Ранее, да и сейчас, на старых производствах эти изделия изготавливаются из листовой стали толщиной 0,5 – 0,8 мм методом штамповки.

Размеры

Этот параметр зависит от места установки, количество выходов и исполнения:

Таблица 1

Изображение	Наименования	Размеры			Количество выводов
		А	В	Н
Для наружной проводки с сальниками
	3001	Диам. 70		36	4
	3002	80	80	36	7
	3011	100	100	55	7
	3012	153	110	63	8
	3013	160	135	83	10
	3014	220	170	85	10
	3015	310	240	124	12
Для наружной проводки без сальников
	BJB1-100	100	100	55	6
	BJB1-120	120	80	50	6
	BJB1-150	150	110	70	10
	BJB1-190	190	140	70	10
	BJB1-100	150	110	110	6
	JLB-90	90	42	40	10
Для гипсокартона, с крышкой
	3251	100	100	45
	3252	160	100	50
	3253	200	130	60
	3254	Диам.67		39
Коробка «Эконом для наружной проводки
	JBR-065	Диам.65		35	4 по 20 мм
	JBR-070	Диам.70		40	4 по 20 мм
	JBR-080	Диам.80		40	4 по 20 мм
	JBS-065	65	65	40	7 по 20 мм
	JBS-070	70	70	40	6 по 20 мм
	JBS-080	85	85	40	6 по 20 мм
	JBS-100	100	100	55	6 по 25мм
	JBS-120	120	80	50	6 по 25 мм
	JBS-150	150	110	70	10 по 25 мм
	JBS-190	190	140	70	10 по 32 мм
	JBS-210	210	150	100	6 по 50 мм2 по 32 мм
	JBS-300	300	250	120	12 по 32 мм

Здесь приведены размеры некоторых видов распределительных устройств для общего представления предмета.

Где установить коробку

Наиболее распространенным местом установки распределителей под потолком, в сантиметрах 20 от него. Это связано с безопасностью эксплуатации электрической разводки. Можно предположить вероятность самопроизвольного отделения крышки. В этом случае не исключено поражение электрическим током с непредсказуемыми последствиями.

Еще одни поводом задуматься о месте установки коробки – расход провода на разводку сети. Чем ближе к точкам потребления подведен силовой провод, тем короче будут ветви сети от коробки до этого места.

Как установить коробки в жилом доме

Имея элементарные навыки, достаточно просто изготовить проводку в доме своими руками.

Для этого понадобятся инструменты и материалы:

1. «Болгарка» с диском, соответствующим материалу стен для изготовления каналов, в которых будут размещены провода.
2. Перфоратор – понадобится, если будут применяться скрытые коробки, под которые нужно сверлить глухие отверстия в стенах.
3. Молоток и зубило для вырубки середины глухих отверстий под коробки после сверления корончатым сверлом.
4. Бокорезы – для разделки проводов на мерные куски по месту установки.
5. Кримпер – инструмент для зачистки концов проводов от изоляции.
6. Дрель со сверлом из твердосплавных материалов – сверление отверстий в стенах для крепления распределителей, если они применяются в наружном исполнении.
7. Набор отверток – для крепления коробок к стенам и установки проводов, когда применяются коробки с клеммниками.
8. Пластиковые вкладыши в отверстия для крепления коробок.
9. Винты – для того же.
10. Паяльник и припой (олово + канифоль), если применяются коробки без клеммников – пайка скруток проводов.
11. Наконечники изолирующие и изолента для изоляции спаянных скруток.
12. Тестер.

Схема электроснабжения



Как видно из приведенной упрощенной электросхемы, места установки распределителей вполне очевидны. Здесь они не показаны, но если учесть, что по одной розетке в комнатах и спальне явно недостаточно, становятся понятны места дополнительных ответвлений схемы, которые развести без распределительных устройств будет проблематично.

Порядок выполнения работ

1. Разметить лини прохождения каналов будущей проводки.
2. Выполнить штробление каналов скрытой проводки.
3. В обозначенных местах закрепить распределительные коробки соответственно их конструктивному исполнению.
4. Отмерить по длине силовые провода для двух фаз, нулевой и заземляющий и завести их в металлический или пластиковый рукав, специально предназначенный для электропроводки. Провода для скрытой проводки предпочтительно применять в двойной изоляции. Точек потребления на силовом кабеле, как правило, не используют.
5. Закрепить кабель в штробе и вывести концы в распределительную коробку. В ней концы привернуть к клеммам или соединить в скрутку и пропаять.
6. От вторых концов клемм или от скруток развести провода по точкам потребления.
7. На всех розетках должно быть заземление соответствующим проводом.
8. Провода в коробках маркировать по назначению.
9. Прозвонить всю собранную схему тестером для контроля правильности разводок.
10. Электроэнергию на щиток подавать в последнюю очередь.
11. При выполнении всех работ строго придерживаться правил безопасности.

Цены на распределительные (распаячные) коробки

Цены на любые товары технического назначения зависят, прежде всего, от сложности изготовления и степени применимости.

Если сравнить два вида распаячных устройств, то увидим следующее:

• Коробки для использования в помещениях с невысоким уровнем влажности.
• Они же – выполняющие дополнительные функции выравнивания потенциалов – для помещений с повышенным уровнем влажности (ванные комнаты). В таких изделиях установлена дополнительная шина заземления, подключаемая к ванне, трубной разводке отопления, трубам канализации и прочее. Естественно, что изделие такого типа будет стоить заметно дороже.

Таблица 2

Наименование	Изображение	Цена (руб)
Распаячная коробка HEGEL ОП 100х100х50 IP55 ЩДУП		91
Распаячная коробка TDM 50x50x20 ОП с клеммной колодкой белая SQ 1410		38
Коробка распаячная HEGEL ОП 80х80х40 IP55 KP2603		59
Распаячная коробка с крышкой ОП IP54 100x100x55		60
Распаячная коробка ОП 70х70х40 IP55 Ruvinil 67030		46
Распаячная коробка СП диам. 73х42 мм IP20 TDM SQ 1402-0011		20
Коробка распаячная ОП 100х100х50 IP54 Ruvinil 67045		104

Как видно из таблицы уровень цен на эти изделия весьма невысок, поэтому есть смысл предпочесть качество, не обращая внимания на разницу в стоимости.

Успехов вам!

househill.ru

Распаечные коробки наружной установки. Распределительная коробка для электропроводки

Монтируя электрическую проводку или электронные коммуникации, обязательно приходится делать узловые точки, в которых происходят переходы от одной шины к другой или разветвления от основной линии по направлениям, идущим к конкретным объектам или электрическим приборам. Такие места в первую очередь должны быть безопасными и надежно защищать соединяемые контакты от воздействия окружающей среды. Для этих целей разработали распаечные коробки.

Что такое распаечные коробки

Пластиковая распаечная коробка (или металлическая) представляет бокс круглой, квадратной или прямоугольной формы, снабженный отверстиями ввода электрических кабелей. Главная задача изделия – обеспечить защиту разводки проводов, которые внутри можно соединять между собой пайкой, скруткой или при помощи клемников. Полученные отводы переправляют в любые стороны.

Распаечные коробки наружной установки относят к группе электромонтажного оборудования. Их специфика предполагает наличие в таких устройствах элементов, отвечающих за герметичность соединений внутри. Так, они снабжены прокладками, муфтами, которые предотвращают попадание в корпус влаги через входные отверстия и крышку.

Область применения

Сфера, где можно использовать распаечные боксы, касается питающего электричества и электрических сигналов, которые передаются при помощи проводов. Поэтому выделяют несколько их видов:

• Обычные электрические распределительные – предназначены для осуществления разводки проводов питающего напряжения в бытовых и промышленных условиях. Такие боксы можно применять также для постоянного тока.
• Телефонные, компьютерные, для проводки сигнализации – в них разводят многожильные шины. Они, как правило, снабжены клеммами и защитной системой от проникновения внутрь.
• Распаечные коробки наружной установки под высокочастотное и сверхвысокочастотное (СВЧ) оборудование. В них возможна не только распайка проводов, но допустима установка небольших схем. Корпус обязательно имеет экранирование, а содержимое иногда заливают водонепроницаемым компаундом, если оборудование эксплуатируется при условии повышенной влажности.

Классификация коробок для электропроводки

Распаечные коробки наружной установки делятся по нескольким признакам.

Материал изготовления:

• Полимер – корпуса полиэтиленовые, полипропиленовые, из полистирола.
• Металлические – из жести либо алюминия и его сплавов.

Назначение:

• Бытовое – для разведения электрической проводки, где используются однофазные сети.
• Промышленное – мини-боксы повышенной прочности, где разводят провода трехфазного напряжения.
• Специальное – распаечные коробки наружной установки для разведения сигнальных кабелей импульсной, радиочастотной и СВЧ техники.

Способ установки:

• Открытого типа – проводка проходит снаружи поверхности.
• Скрытого типа – кабеля спрятаны внутрь штробы.

Уровень защищенности:

• IP44 – боксы, которые допускается использовать на улице под укрытием от прямого попадания дождя, пыли, в помещениях с влажной средой.
• IP55 – коробки, выдерживающие непродолжительное прямое попадание воды и не пропускающие пыль. Наиболее ходовой вид распределительного оборудования.
• IP65 – предназначены для установки в местах сильно подверженных воздействию атмосферы, не пропускают дождевые потоки воды и пыль.
• IP67 – могут продолжительно находиться во влажной среде, например, под землей или на ее поверхности.
• IP68 – способны защищать проводку под водой. Они предназначены для небольших глубин.

Конструкции распределительных коробок

Все распределительные коробки для электропроводки имеют основные типовые элементы конструкции, но есть некоторые отличия в деталях.

Коробки поверхностной установки включают:

• Квадратный, прямоугольный или круглый бокс с отверстиями для проводки по сторонам, резьбовыми втулками входа винтов крышки, втулками крепления DIN-рейки и отверстиями для монтажа к несущей поверхности.
• Крышку, снабженную каналом для уплотнительной резинки и отверстиями под винты крепления к боксу. На ее внешней поверхности обычно указываются технические параметры изделия.
• Сальники ввода кабельного канала или проводов.
• Четыре винта крепления крышки.
• Уплотнительную резинку.
• DIN-рейку для соединения проводов (бывает не во всех моделях).
• Кнопку безопасности, которую подсоединяют к сигнализации, чтобы предотвратить несанкционированный доступ (бывает только в моделях специального назначения).

Коробки наружной установки врезного типа отличаются от описанных выше тем, что отсутствуют уплотнительные резинки и сальники, так как вся поверхность прячется под слой шпаклевки, которая будучи влагостойкой сама обеспечивает герметичную защиту.

В металлических боксах кабельные каналы вводят через штуцеры резьбового типа. Они более надежно защищают соединения от атмосферных воздействий. Такие изделия нет надобности экранировать.

Подключение распаечной коробки

Чтобы установить коробку разводки проводов, понадобится такой монтажный инструмент:

• Электрическая дрель с функцией удара.
• Пассатижи.
• Отвертка под плоский и фигурный шлиц.
• Монтажный нож со сменными лезвиями.

Дополнительные элементы:

• Рулон изоленты.
• Зажимные клеммы электрические.
• Крепежный материал (саморезы, пластиковые дюбели).

Порядок выполнения работ по монтажу наружной распределительной коробки для электропроводки следующий:

1. В месте установки сверлят отверстия для крепления бокса к плоскости, забивают дюбели.
2. В сальниках ножом вырезают отверстия под нужный диаметр провода.
3. Внутрь прикручивают электрические клеммы на нужное количество контактов.
4. Коробку крепят к стене саморезами, вкручивая их в дюбели.
5. Через полученные отверстия в сальниках вводят провода.
6. Зачищают концы проводов от изоляционного материала и снимают слой окисления, если такой присутствует.
7. Собирают схему в распаечной коробке, закрепляя провода в соответствующих клеммах.
8. Закрывают крышку бокса, фиксируя ее резьбовыми винтами.

Преимущества применения распределительных коробок

Удобство использования коробок монтажных является вполне обоснованным:

• Изделия выпускают под разную мощность электрических линий.
• Обеспечивается высокая степень защиты контактов при правильном выборе типа устройства.
• Отсутствие сложности монтажа корпуса и соединения проводов.
• Широкий выбор форм и декоративного исполнения, например, распаечные коробки наружной установки под дерево.
• Возможность доступа к коммуникациям и переподключению.
• Долговечность конструкции.

Заключение

Несмотря на простоту работ по монтажу распаечных коробок, важно помнить, что допуск к такому роду деятельности имеют только специалисты электрики и электронщики, если речь идет о разводке сигнальных проводов!

fb.ru

Распределительная коробка для электропроводки — назначение, обзор видов

Сеть потребления электроэнергии повторяет географию расселения людей. Если там, где энергия вырабатывается, особой замысловатости и многоуровневости в электрических сетях не наблюдается, то там, где электроэнергия обеспечивает нас всем — от работы до отдыха — уж насколько разветвленная сеть, настолько и непредсказуемая. Так как всегда подключаются новые потребители, и старые потребители, как говорится, входят во вкус, и все подключают, подключают и подключают.

И если раньше тянули два провода от столба к столбу, а потом в избу крестьянина — и зажигали лампочку Ильича под потолком, и … народ радовался: «Загудели, заиграли провода, мы такого не видали никогда…», то теперь нужно серьезно думать об электроснабжении и, прежде всего, о надежных соединениях.

Предназначение распределительных коробок

Сеть любого потребителя является разветвленной и состоит из нескольких ветвей, или подсетей потребления. Это связано как с непростой конфигурацией жилого пространства, так и с различным характером потребляющих устройств.

1. Обязательной всюду является сеть освещения. Она может быть единой (допустим, на дом или квартиру) или тоже состоять из нескольких осветительных подсетей.
2. Второй сетью является розеточная. Если в сети освещения мощность распределена по точкам более-менее равномерно, то розеточная сеть должна быть готова к включению в нее потребляющих устройств достаточно широкого диапазона мощностей. Розеточная сеть чаще делится на несколько ветвей. Причем, они могут быть и функционально разными, что повлечет за собой и различия в потребляемых сетями мощностях. Например, кухонная сеть розеток должна питать холодильник, плитки, микроволновку, посудомоечную машину и т.д. В то время как сети розеток в жилых комнатах обычно обеспечивают электроэнергией только настольные лампы, телевизоры и вентиляторы.
3. Кондиционеры часто выделяют в отдельную подсеть. Они работают мощно и в старт-стопном режиме (как и холодильник), поэтому устройства, предъявляющие более высокие требования к стабильности электропитания, лучше размещать не в одной ветке с ними.
4. Кроме того, есть еще устройства, питание к которым подводится индивидуально. Это водонагревательные баки, мощные электропечи и так далее.

План расположения распредкоробки

Квартира, сданная строителями в эксплуатацию, содержит, разумеется, минимум две подсети — осветительную и розеточную. Иногда еще отдельно делают сеть розеток для кондиционеров. Но когда в квартиру приходит жизнь, вносятся и необходимые коррективы.

На приведенной здесь самой минимальной схеме электропитания квартиры хорошо видны места разветвления подсетей. Обычно проектанты и строители выбирают для ветвления определенные удобные места в квартире: так, чтобы было и доступно, и незаметно, и ставят туда коробки для электропроводки.

Распределительная коробка должна обеспечить надежные и безопасные коммутации всех ветвлений сети. Разветвления есть большие, или главные, а есть местные, небольшие. Для первых важнее доступность, для вторых — скрытность. Если первые легко находятся визуально, то вторые обычно спрятаны под отделкой, и их находят часто методом «простукивания».

Схема проводки в доме

Строители пускают провода по верху стены, отступив от потолка 15 см. По конфигурации квартиры можно найти в углах, обычно где-то над входными дверьми, распределительные коробки, разводящие проводку по разным помещениям. В комнатах коробками полагается обеспечивать все провода, идущие вниз к розеткам и выключателям. Путь провода, проложенного от светильника скрытно в балке перекрытия по полости, может показать наверху стены и эти распределительные коробки.

При изготовлении собственной дополнительной проводки важно, чтобы она вписалась в уже имеющуюся сеть, которая, как мы уверены, делается строителями-электриками с соблюдением всех норм безопасности. Однако наши новые устройства-потребители очень часто перекрывают номиналы мощностей          и токов, на которые рассчитана исходная сеть, поэтому нельзя, не вникая в детали, слепо копировать уже имеющиеся перед нами образцы. Это касается как требования к токам и мощностям оборудования щитков, требований к типам и сечениям проводов, так и к монтажу распределительных коробок. Потому что разветвители в любых электроцепях — это всегда источники неприятностей и точки, требующие особого внимания.

Типы распредкоробок

Распределительные коробки различаются:

1. Характером проводки.
   • Скрытая проводка предполагает делать отверстия под коробки распределения. Сами отверстия и штрабы в стенах для проводки уже являются средством ее защиты. В них необходимо ее хорошо закрепить и надежно изолировать.
   • Внешняя проводка и коробки должны быть более защищенными.
   • Наружная проводка, прокладываемая вне помещений, должна иметь защиту от пыли и влаги. Это касается и всего оборудования, в том числе коробок.
2. Материалом.
   • Металлические — стальные, алюминиевые — более защищенные. Предназначены для стен, выполненных из дерева, где недостаток твердости формы в каком-то из направлений компенсируется прочностью металла. Кроме того, это защита при пожаре. Коробка может защитить соединения какое-то время при возгорании, позволив успеть обесточить сеть.
   • Полихлорвиниловые и другие из пластика. Пластиковые коробки, как и все другое электрооборудование, защищены от возгорания и нетоксичны.
3. Формой.
   • Круглые изготовляются для установки в сверленных отверстиях. Это обычный простой, применяемый для всех отдельных элементов проводки — для розеток, выключателей — промышленный метод монтажа. Минусы — крепление недостаточно удобное, особенно на зажимных лапках, которые легко разбалтываются. Или на единственном центральном дюбеле. Кроме того, ограничен объем и мала внешняя площадь стенок для подвода проводов с разных сторон. Такие коробки хороши для небольших внутренних коммутаций, например, одиночная линия с одним ответвлением. Однако в любом случае каналов для подвода проводки должно быть как минимум три с трех разных сторон.
   • Прямоугольные. В них очень удобно размещать и крепить клеммные колодки на несколько разветвлений. По боковым стенкам располагаются отверстия для вывода проводки — все очень компактно и наглядно.   Прямоугольные коробки выпускаются в гораздо большем разнообразии размеров. От самых маленьких разветкоробок, до таких, которые называются уже распределительные ящики, и которые от щитков питания с коммутационным оборудованием отличаются только тем, что нет надобности в систематическом доступе к их внутренностям. Поэтому передняя сторона выполнена в виде крышки, а не дверки. Чем больше такая коробка, тем труднее бывает подыскать ей место в каких-то стеновых полостях. Ее и монтируют на стену. Тем более что в доме или квартире таких коробок бывает немного.
4. Размером, объемом и количеством выводных отверстий. Эти характеристики между собой связаны, и это позволяет выбрать распределительную коробку именно в соответствии с поставленной задачей по разводке сети. Есть коробки, на переднюю панель которых выведены, например, розетки.

Кругая распредкоробка Прямоугольная распредкоробка Распредкоробка изнутри Распредкоробка-розетка

Последовательность монтажа распаечных коробок

Подготовка места для установки коробок

• Делается подвод кабелей по канавкам к коробкам, на которых для них готовятся отверстия. После установки коробок на место отверстия должны быть доступны для ввода кабелей внутрь.
• Распредкоробка вставляется и закрепляется на своем посадочном месте, используются алебастр или гипс, дюбели. Крепеж не должен быть помехой для электрического монтажа, тем более не должен быть источником опасности возможных КЗ.
• В коробке устанавливаются необходимые клеммные колодки. Или им отводится место так, чтобы коммутация проводов легко просматривалась. Соединительные коробки, особенно большие, часто комплектуются клеммными колодками и даже DIN-рейками соответствующих размеров.
• На проводке делается разборка по фазам проводов. Нулевая фаза приходящего токонесущего провода должна быть синей, провод заземления — желто-зеленый полосатый, фазный провод имеет — белый, черный или красный. Если это не соблюдается, нужно проследить провода по пути всей проводки — от одной коробки к другой — и как-то их отметить. Неаккуратные монтажники могли перепутать провода или, например, в скрытой проводке под штукатуркой скрутить два провода разных цветов — не хватило длины одного, добавили другой. Это вполне бывало, когда внутреннюю проводку делали алюминиевой «лапшой». При такой непрофессиональной путанице самое плохое, когда фаза попадает на нулевой провод. Или, что еще хуже, на провод заземления. Поэтому всегда и всюду надо индикатором проверять фазу. А пробником — ноль и землю. И, если цвета проводов нестандартные, отмечать хотя бы колечками изоленты разного цвета.
• Выполняется коммутация проводов следующими методами: капельной сварки, пропаивания скруток, коммутации с помощью колпачка без пайки или подключения к соответствующим клеммным колодкам. Следует проводить в порядке фаз, а не проводок. Берется фаза (или ноль, земля) из приходящего провода, подключается к тому же клеммнику из первой отходящей, и так далее по всем коммутируемым проводам. Потом берется следующий провод из приходящего жгута (ноль или земля), подключается к другому клеммнику, далее такой же провод из первого отходящего жгута, и так далее. И так по всем фазам и жгутам проводов.

Разделение проводки

Коммутация проводов

Соединение проводов должно быть надежным и безопасным. Ток, протекающий по проводнику, не должен «чувствовать» изменение сопротивления при прохождении через место коммутации. Если место контакта оказывает большее сопротивление, чем остальная проводка, оно будет разогреваться, окисляться, оплавляться. Окись, являясь изолятором, ухудшает контакт, между проводниками образуется небольшой зазор, в котором начинается тление и искрение. Это резко увеличивает температуру стыка, начинает плавиться и окисляться изоляция, провода «ведет», и результатом этого может стать замыкание фаз. В этом случае наилучший вариант — взрыв и срабатывание автомата защиты. Наихудший — оплавление изоляции, материала коробок, клеммников. Загорание обоев или дешевой изоляции. А это ведет уже к пожару.

   Соединение проводов

Чтобы ничего этого не случилось и нужны надежные коммутации проводников.

При хорошей коммутации должно быть соблюдены следующие параметры:

• площадь контакта в месте коммутации не меньше площади сечения проводов;
• при тепловом расширении (а оно неизбежно при прохождении тока) проводников контакт не должен ухудшаться;
• материалы контакта не должны ухудшаться от окисления;
• не должно быть резкого изменения электрических свойств проводников в месте контакта.

Контакты по типу скрутки самые ненадежные, так как именно они и покрываются со временем окислами, ведущими к непрерывному ухудшению. Когда делается скрутка, изоляция снимается на длине проводника не менее 3–5 см. После чего разобранные, выпрямленные провода, не содержащие заусенцев или мелких проводниковых «ворсинок» — два или более, туго скручиваются пассатижами. Скрутку изолируют изоляционным колпачком или изолентой так, чтобы изоляция заходила на изоляцию проводов на расстояние не менее 1 см., а провода или жилки в скрутке не оторвались и не торчали в стороны.   Скручивание проводов

Кроме этого, контакты могут быть демонтируемыми и недемонтируемыми.

К недемонтируемым относятся коммутации паяные и сварные. При необходимости их демонтажа делают распайку или отрезание провода. Паяные или сваренные контакты — это те же скрутки, но сделанные неразборными и твердыми, с нанесением на них расплавленного металла. При пайке это делается по всей длине скрутки, с затеканием расплавленного припоя между скрученными проводниками, при сварке на конце скрутки делается капля варки. Различные типы контактов Работа с контактами

После пайки или сварки, после остывания места контакта оно изолируется аналогично тому, как это делается при скрутке — изолентой или изолирующим колпачком.

Нанесенная изоляция должна быть твердо фиксирована на месте контакта.

Соединение проводов в распредкоробке

Скрутка может проводиться специальным изолирующим контактным колпачком, имеющим внутри металлический вкладыш с резьбовым конусным отверстием. В этом случае на скрутку (делающуюся достаточно свободно, чтобы была возможность ее стягивания колпачком) надевается колпачок, который на нее закручивается, стягивая провода и надежно фиксируясь на них своей резьбой.

Скрутка и контактный колпачок

Клеммники — это резьбовые соединения проводников, винты с гнездами для вставки проводов, укрепленные на изолирующем основании. Проводники готовятся удалением изоляции на небольшом расстоянии от края, так, чтобы снаружи от контакта неизолированного провода не было вообще. Нужно померить глубину контактного гнезда и снять изоляцию с провода на такую же длину плюс 1 мм. Провод должен быть чистым, цилиндрическим (если многожилка, то все жилки хорошо свернуты и «причесаны» под цилиндр, а диаметр гнезда должен соответствовать сечению провода. Зажимание провода делается при хорошо фиксированном клеммнике, так, чтобы провод точно был зафиксирован и зажат, что дополнительно еще должно быть проверено. Распределительная коробка должна легко вмещать клеммники с проводами.

Клеммники

Зажимные клеммники одноразовые. В них зажимание проводов происходит пружинным способом. В одноразовые зажимные клеммы разделанный провод (как в предыдущем случае) подается в гнездо до упора. Фиксирующие колющие контакты, направленные внутрь, его закрепляют, создавая электрическое соединение. Площадь должна быть достаточной для создания надежного контакта.

Зажимные клеммники Wago

Зажимные клеммники Wago. Представляют собой изолирующий компактный корпус с гнездами для проводов и рычажком из изолятора для зажимания. Такие клеммники делаются на два и больше соединений. Зажимание происходит кулачковым способом, позволяет легко провести демонтаж и использовать повторно.

Похожие статьи:

domelectrik.ru

Распределительные коробки. Виды, особенности установки

В правильном построении электрической проводки важную роль играют распределительные коробки. С помощью таких коробок осуществляется разводка линий питания электроэнергией по разным помещениям.

Изделие предназначено для обеспечения надежной изоляции соединительных узлов электропроводки с основным кабелем питания. Распределительные коробки конструктивно выполнены в виде пластикового корпуса со специальными отверстиями по бокам для прохода проводов, имеют закрывающуюся крышку.

Классификация

распределительные коробки классифицируют по методу установки:

• Для скрытой линии проводов. Коробка применяется в пустотах, проемах для организации места соединений проводов. Провода прокладываются в особых каналах, скрыты под штукатуркой, снаружи не видны. После установки и соединения проводов крышку закрывают и замазывают штукатуркой или шпаклевкой.

• Для наружного применения. Коробка закрепляется снаружи на поверхности стены. Там же располагают и кабель каналы для установки электропроводки. Этот вариант имеет место в офисной линии проводов, а также коммерческих организаций и промышленных предприятий. В частном строительстве наружная линия питания чаще предназначена для технических подсобных помещений. Наружный способ прокладки проводов удобен, так как можно быстро найти необходимое место, где соединены провода. Это является оптимальным решением для мест со значительным количеством потребителей энергии.

Данная классификация определяет только небольшую часть признаков распредкоробок, но является основной для широкого круга потребителей. Кроме этого вида классов, имеется разделение по назначению и степени безопасности распредкоробок. Этот способ деления актуален в помещениях спецназначения, дает максимальную возможность выбора изделий для создания безопасности, защитить электрооборудование от различных воздействий внутри зданий и помещений.

Классификация по виду защиты, особенностям и назначению:

1. Распределительные коробки с обычной защитой. Применяются в производственных и жилых помещениях, служат для бытового применения, оснащены крышкой без уплотняющей прокладки, отверстия вывода проводов выполнены с уплотнением из резины.
2. Пылезащитный вид. Служит для монтажа в пылесодержащих помещениях. Предохраняет соединение проводов от пагубного воздействия пыли, и как следствие, на функционирование системы обеспечения электроэнергией.
3. Влагозащищенные коробки. Обеспечивают защиту соединений проводов от влаги и воды, с помощью резиновой прокладки на крышке, в помещениях с повышенной влажностью воздуха.
4. Огнестойкого исполнения. Их использование актуально в помещениях с проведением взрывоопасных и огневых (сварочных) работ, с легко воспламеняемыми газами, жидкостями и веществами, с высокими требованиями безопасности. В огнестойких коробках провода монтируются с помощью специальных креплений, удерживаются специальными зажимами.

Конструктивные особенности

Коробки создают хорошую изоляцию для соединений электропроводки и от негативного действия внешних факторов, при этом имеют компактный корпус.

Многие распредкоробки состоят из пластмассового корпуса в виде прямоугольника или круга, разных типоразмеров, с отверстиями специального назначения для входа проводов внутрь коробки.

Коробки наружного исполнения выполнены с различными вариантами крепления их на поверхности стены, либо на других поверхностях:

1. С наружными установочными отверстиями.
2. С внутренними крепежными отверстиями.
3. С фиксацией на тросу. Имеют крепежные элементы фиксации на тросу.

Коробки для внутренней установки отличаются от наружных вариантов. Они устанавливаются внутри полых конструкций из гипсокартона, либо внутри стены. Крепление распредкоробок в стенах из бетона, кирпича или пенобетона производится шпаклевкой, раствором. Для надежности крепления на наружной стороне коробки выполнены удерживающие борозды.

Установка в гипсокартонных перегородках выполняется винтами в монтажные отверстия на дне коробки, либо специальными зажимами и элементами с распором конструкции.

Крышка, закрывающая корпус, фиксируется винтами или на защелках. Коробки внутреннего варианта имеют защелкивающуюся крышку, а наружный вариант выполнен с креплением крышки на винтах. Некоторые виды распредкоробок оснащены элементами для использования заземления, оснащены внутренней металлической планкой с крепежными винтами, отверстиями подключения кабеля и заземления.

Свойства и размеры

Для монтажа элелектропроводки необходимо выбирать распредкоробку, которая бы удачно подходила для установки в определенном вами месте. Ее характеристика должна соответствовать требованиям и техусловиям.

Чаще всего к распределительным коробкам предъявляются следующие требования:

1. Материал изготовления.
2. Габаритные размеры, и размеры внутренней части.

Типоразмеры основных вариантов распредкоробок и пластмассы имеют много особенностей из-за технических условий изготовителя. Большинство вариантов типоразмеров круглой формы из пластмассы для наружного и внутреннего монтажа имеют:

• Диаметр 65 мм, глубина 40 мм, с классом защищенности IР55.
• Диаметр – 70 мм, глубиной – 50 мм.
• Диаметр – 80 мм, глубиной – 50 мм.

Такие детали оснащены четырьмя вводами для кабеля с заглушками из резины, уплотняющие вхождение кабеля. Крышка крепится за счет плотного облегания наружного диаметра коробки.

Пластмассовые коробки для проводов в виде прямоугольного корпуса выполняют со степенью защиты IР55, размеры сторон прямоугольника выполнены в интервале от 43 до 380 мм, с глубиной коробки от 35 до 120 мм.

Пластмассовые распределительные коробки

Чаще всего для выпуска изделий такого вида, как распредкоробки, применяется пластик различного вида. Пластмасса имеет свои достоинства при изготовлении распредкоробок:

1. Не проводит электрический ток.
2. Невысокая стоимость.
3. Простота технологического решения изготовления разных форм и размеров.
4. Несложная возможность комплектования коробок вспомогательными элементами из резиновых прокладок, установочных планок, легкая установка крепежных винтов.
5. Длительный срок службы коробки, обусловлен свойством пластмассы (стойкость к естественному разрушению).

Металлические распределительные коробки

При прокладке электропроводов на складах, мастерских и других помещениях, требующих не только хорошей фиксации проводов, но и защиту от негативных производственных факторов, появляется нужда в монтаже распредкоробок с повышенными свойствами в эксплуатации.

В этом случае оптимальным решением по выбору материала коробки становится металл. Коробки из металла изготавливаются чаще всего способом штамповки из листа стали, с дальнейшей грунтовкой и покраской. Крепление крышки создается применением винтового соединения. Конструкцию корпуса коробки делают герметичной при помощи уплотняющих резиновых прокладок в местах ввода электрокабеля, и прокладки из резины для крышки.

Установка распредкоробки

Распределительные коробки необходимы в местах, где разделяется центральный электрический кабель на отводящие линии потребителей. Согласно проекта устанавливаются определенные места (разветвления) монтажа распредкоробок при прокладке электропроводки. Чаще определяются места возле косяков в углу, или на расстоянии 30 см от потолка.

Порядок установки коробок для соединений проводов

1. В точке входа центрального кабеля в помещение монтируется распредкоробка, фиксируется на подготовленном месте.
2. Провода отводов питания для потребителей различного назначения заводятся в корпус коробки на 5-7 см.
3. Внутри корпуса коробки производится маркировка проводов.
4. В случае необходимости делается чертеж схемы электропроводки на плане помещения, с указанием номеров проводов и особенностей прокладки.
5. Производится скрутка проводов.
6. Скрутки проводов чаще всего изолируют пластмассовыми колпачками (СИЗ) или WAGO.
7. Скрутки помещаются внутрь корпуса коробки так, чтобы крышка могла закрыться.
8. Закрывается крышка на корпусе.
9. Производятся облицовочные работы стены, тем самым закрепляются распредкоробки шпаклевочным раствором или штукатуркой.

Особенности соединения проводов

Установка соединений сети электропроводки в окончательную схему системы электроснабжения выполняется по подготовленной схеме. Нагрузка и толщина проводов рассчитываются в период проектирования. Соединение проводов имеет свои особенности, поэтому нужно соблюдать некоторые правила:

1. Концы провода очищают от изоляции на 2 см.
2. Если кабели электропроводки оснащены двойной изоляцией провода, то наружный слой очищается на расстоянии 5 см.
3. Соединение проводов выполняется по цветовому соответствию. Это намного облегчает трудоемкость монтажа проводки.
4. С использованием плоскогубцев или другого инструмента для электрического монтажа проводки производят обжимку каждой скрутки — (СИЗ) или WAGO.
5. В комплекте коробки могут поставляться специальные монтажные или клеммные колодки. При их наличии установка соединений проводов делается с применением таких элементов с винтовыми зажимами, не забывая о соответствии цветов проводов.
6. После проведения , и окончания работы соединения сверяются со схемой электросети, узлы соединений укладываются в корпус коробки, закрывают крышку.

Похожие темы:



electrosam.ru

Для чего используется распределительная коробка?

Что такое распределительная коробка?

Распределительные коробки – это металлические или пластмассовые корпуса, используемые в качестве кожухов для электромонтажных соединений. Соединения внутри называются ответвленными цепями и обычно представляют собой конец участка кабелепровода. Распределительные коробки облегчают доступ к проводам, поскольку все, что нужно сделать, – это снять покрытие, чтобы внести изменения, отремонтировать или дополнить кабелепровод. Распределительные коробки также защищают проводку от элементов или окружающей среды, которые иногда могут быть коррозионными или иным образом вредными для материала проводки.Наконец, распределительные коробки защищают проводку от нежелательного вмешательства, злонамеренного или непреднамеренного.

Основы электромонтажа распределительной коробки

По сути, распределительная коробка содержит проводные соединения для разделения мощности от одного источника на несколько розеток. Например, распределительная коробка может содержать источник питания с одним проводом, который соединен несколькими проводами для питания нескольких различных источников света.

Распределительные коробки обычно имеют длину от 2 ½ до 3 ½ дюймов и сделаны из металла или твердого пластика.Функциональная разница между пластиком и металлом зависит от того, должна ли распределительная коробка выдерживать какой-либо вес. Некоторые металлические распределительные коробки могут поддерживать осветительные приборы; пластиковые распределительные коробки не выдерживают такого веса. Дополнительные отличия включают установку, поскольку пластиковые распределительные коробки, как правило, устанавливаются быстрее и проще, чем металлические. Однако стандартная распределительная коробка, предназначенная для простого закрытия стыков проводов, может быть металлической или пластиковой.

Соединения проводов в распределительных коробках

Все сращивания проводов должны быть помещены в распределительную коробку, чтобы здание соответствовало электрическим нормам, хотя иногда сращивания пропускаются и в результате могут возникать опасности.Любая оголенная проводка может быть опасной, но оголенные сращивания проводов особенно подвержены несчастным случаям, потому что о них можно споткнуться, выбросить искры или ввести себя в заблуждение, чтобы дети или домашние животные приняли их за игрушки. Распределительные коробки полезны для сращивания проводов, потому что они также позволяют легко определить место сращивания проводов.

Больше от Automation & Electronics

Что такое распределительная коробка? – Связь с потоком

4 янв.2019 г.

Как вы, вероятно, теперь знаете, исходя из наших первых двух блогов, команда Flux Connectivity гордится тем, что предоставляет производственных решений , которые обеспечивают высокую производительность и исключительную безопасность.Вы заметите, что в каждом из наших определений жгутов проводов и кабельных сборок, соответственно, мы подчеркивали важность материалов, используемых для обеспечения безопасности. Как вы понимаете, защита людей от электрического тока имеет первостепенное значение. Промышленную распределительную коробку можно определить как электрический шкаф, который надежно объединяет несколько проводов и кабелей через различные входные порты. Распределительные коробки могут быть разных размеров в зависимости от количества и типа требуемых соединений.Стандартные распределительные коробки для простых систем распределения энергии могут иметь размеры 2 x 3 x 2,5 дюйма и вмещать до трех проводов. Распределительные коробки большего размера, используемые в промышленных приложениях, часто изготавливаются по индивидуальному заказу для поддержки множества различных типов проводов и кабелей, вводимых и выходящих из коробки. Распределительная коробка монтируется в конструктивной точке здания или оборудования.

Итак, каковы основные цели распределительной коробки? Распределительная коробка выполняет несколько важных функций.Мы утверждаем, что безопасность – это его основная цель, потому что она служит для защиты людей и животных от электрических соединений под напряжением. При этом основная функция корпуса – защищать внутренние выводы от внешних элементов, таких как грязь и влага. Другое назначение распределительной коробки зависит от области применения. Одно из этих приложений – распределять электроэнергию из одного места в несколько других. Второе приложение – это сбор управляющих сигналов от различных устройств ввода и вывода, таких как датчики и кнопки, которые затем возвращаются в центральный шкаф управления или панель управления.В любом приложении они представляют собой контрольную точку и обычно помечаются со ссылкой на схему, чтобы облегчить обслуживание. Как указывает Newark на своем сайте, «обслуживание и безопасность имеют большое значение для поддержания и сохранения оборудования и объекта в рабочем состоянии».

Каковы основные характеристики распределительной коробки? Распределительная коробка состоит из корпуса и набора клеммных колодок или соединителей проводов. Корпус и типы точек входа и выхода обычно состоят из пластика или металла в зависимости от условий окружающей среды, в которых он будет установлен.Эти условия состоят из уровня влажности и наличия пыли или газа. Точки входа и выхода могут представлять собой простое выбивное отверстие или более прочный кабельный ввод. Этот сальник предотвращает попадание внутрь корпуса большинства внешних условий окружающей среды и повреждение соединений. Точки входа и выхода могут также иметь форму ответной стороны разъема кабельной сборки, чтобы упростить подключение для выездного техника или электрика. Мы предполагаем, что у вас могут возникнуть дополнительные вопросы о распределительных коробках.Пожалуйста, знайте, что команда Flux Connectivity будет рада ответить на них за вас! Для получения дополнительной информации, пожалуйста, позвоните нам по телефону 1-800-557-FLUX или напишите нам по адресу connect@fluxconnectivity.com .

Как часто мне нужна распределительная коробка при электромонтаже в комнате?

Каждый раз, когда вы соединяете провода вместе при установке электрических цепей в жилых помещениях, электрические нормы требуют, чтобы вы заключили соединения в распределительную коробку. Эта мера безопасности предотвращает возгорание, которое может возникнуть при перегреве проводов, а также защищает людей от поражения электрическим током от проводов под напряжением.Однако вам не нужно часто устанавливать специальную распределительную коробку, потому что выключатели, фонари и розетки устанавливаются в электрических коробках, которые могут выполнять двойную функцию в качестве кожухов для сращивания проводов. Здесь, по адресу Emergencybrisbaneelectrician.com.au , наш электрик в Брисбене 24 часа в сутки может удовлетворить любые потребности в электричестве. Просто позвоните нам, чтобы обсудить вашу проблему.

Требования безопасности

Электрический кодекс требует, чтобы проводные соединения были закрыты, прежде всего потому, что незакрепленные соединения представляют опасность пожара.Даже если вы надежно скрутите провода, закрутите колпачок и обмотайте концы изолентой, все равно существует вероятность того, что скачки тока могут привести к перегреву проводов. Со временем это может привести к порче ленты и колпачков проводов, а также к возгоранию изоляции или каркаса. Эта деградация также может привести к оголению проводов, и даже если они недоступны для прикосновения, вы все равно можете получить удар током, забив гвоздь или шуруп в стену.

Электрические коробки и распределительные коробки

Установка электрического блока предшествует добавлению в цепь любого устройства, например выключателя или розетки.Коробки могут быть металлическими или пластиковыми, и их обычно прикручивают или прибивают к стойке или стропилам, хотя вы можете закрепить коробки для ремоделирования непосредственно на поверхности гипсокартона. Единственная разница между коробкой для схемного устройства и распределительной коробкой, или соединительной коробкой, заключается в том, что последняя не служит никакой другой цели, кроме как закрывать сращенные провода. Его отверстие прикрыто не схемным устройством, а плоской металлической крышкой.

Потребность в распределительной коробке

Электрики обычно минимизируют количество соединительных коробок, необходимых для электромонтажа.Они планируют схему так, чтобы можно было выполнять соединения для ответвленных цепей внутри переключателя или розеточной коробки, используя коробку, достаточно большую, чтобы вместить все провода. Тщательное планирование обычно устраняет необходимость в отдельной соединительной коробке при прокладке проводки в комнате с нуля, но при добавлении к существующей проводке может потребоваться одна или несколько. Соединительная коробка также может оказаться необходимой в других обстоятельствах, например, когда просчет приводит к необходимости сращивания из-за того, что кабель слишком короткий, чтобы добраться до места назначения.

Установка распределительных коробок

При обновлении проводки в комнате может возникнуть необходимость врезаться в провод, чтобы добавить ответвление для света или розетки. Вам понадобится распределительная коробка, если вы не можете выполнить соединения внутри существующей электрической коробки. Коробку следует устанавливать так, чтобы отверстие было направлено наружу от стены, чтобы все провода внутри были доступны. Как и любую электрическую коробку, ее следует устанавливать так, чтобы край проема был на одном уровне со стеной.Прикрутите крышку с помощью крепежных винтов, чтобы ее можно было легко снять.

Как подключить провод AWG8 в распределительной коробке

Электрические распределительные коробки используются не только для удобного монтажа розеток, выключателей и осветительных приборов. На самом деле они требуются Национальным электротехническим кодексом при подключении проводов. Когда вы ремонтируете разрез в электрическом кабеле или сращиваете электрические провода вместе, вам понадобится распределительная коробка для защиты соединений. Использование распределительной коробки также защищает вас от поражения электрическим током, а ваш дом – от электрического пожара.Выполнение надлежащих шагов при выполнении электромонтажных подключений может обезопасить вас и вашу семью.

Поместите отвертку в отверстие 3/4 дюйма на стороне 4-дюймовой квадратной металлической распределительной коробки. Ударьте по отвертке молотком, чтобы удалить заглушку. Захватите заглушку плоскогубцами и открутите ее от коробки, если отвертка не удаляет заглушку полностью. Повторите действия, чтобы удалить заглушку на противоположной стороне коробки.

Закрепите зажимные соединители 3/4 дюйма на 4-дюймовой квадратной распределительной коробке через отверстия.Соединители нарезаются снаружи коробки с резьбой соединителей внутри. Навинтите контргайки, поставляемые с соединителями, на резьбу, чтобы закрепить зажимы на коробке.

Убедитесь, что питание отсутствует, прикоснувшись к проводам бесконтактным тестером напряжения. Протолкните американский провод калибра 8 (AWG 8) внутрь 4-дюймовой квадратной распределительной коробки через зажимные разъемы 3/4 дюйма. В обычных применениях проводки цепь с проводом AWG 8 включает три или четыре провода как части неметаллического (NM) кабеля 8/2 или 8/3.

Отрежьте черную внешнюю оболочку электрических кабелей универсальным ножом, чтобы обнажить провода AWG 8 внутри. Удалите 3/4 дюйма изоляции с проводов перочинным ножом. Провод AWG 8 слишком велик для устройства для резки / снятия изоляции.

Отрежьте кусок сплошного неизолированного медного провода 10 калибра от 6 до 8 дюймов, чтобы образовать гибкий провод заземления. Сечение заземляющего провода для AWG 8 на один калибр меньше изолированного провода. Оберните провод по часовой стрелке вокруг зеленого винта заземления 10/32 внутри распределительной коробки.Затяните винт, чтобы удерживать провод внутри коробки, создавая заземление для распределительной коробки.

Накрутите разъем синего провода на два белых провода AWG 8 внутри распределительной коробки, чтобы соединить их. Не скручивайте два провода вместе перед установкой соединителя. Вместо этого позвольте движению разъема скручивать провода. Это обеспечивает лучшее соединение проводов и позволяет избежать ослабления разъема проводов.

Накрутите еще один разъем синего провода на два оголенных медных провода и провод заземления с изолированным медным жгутом, прикрепленный к распределительной коробке.Подключите еще один синий разъем к двум черным проводам AWG 8. Если вы работаете с цепью на 240 В, используйте другой синий разъем для соединения двух красных проводов AWG 8. Возникли проблемы с электрическими линиями? Кликните сюда!

Что такое распределительная коробка? Как используются распределительные коробки?

Что такое распределительная коробка? Как используются распределительные коробки?

Электрическая распределительная коробка является основным элементом сети электропроводки, используемой в домах и зданиях.Пластиковые или металлические коробки защищают электрические соединения конструкции, обеспечивая безопасность. Распределительная коробка имеет два определенных размера –

.

1. Коробка с тремя проводами, т.е. 2 на 3 дюйма глубиной 2,5 дюйма.

2. Проволочная коробка для пяти или более проводов размером 2 на 3 дюйма и глубиной 3,5 дюйма.

Теперь, когда вы знаете, как определяется соединительная коробка; давайте поговорим о том, для чего он используется.

Мощность распределительной коробки

Распределительная коробка действует как вершина, где электрические провода подключаются, прежде чем продолжить свой путь.Эти коробки имеют разные цвета проводов, изображающих разные элементы. Например, черный для нагрева, белый для нейтрального канала и медный или зеленый провод для заземления соединения. Иногда можно увидеть и другие провода, обычно имеющие второстепенные свойства и питающие освещение.

Через субпанель или главную электрическую панель электрической распределительной коробки проходит закрытый провод Romex. Неметаллический электрический провод в оболочке, обычно известный как провод Romex, обычно используется для электропроводки в жилых помещениях.Проволока Romex соединяется с другими проводами, а затем распределяется по другим монтажным коробкам. Для обеспечения бесшовной работы следует использовать одинаковые диаметры проволоки или калибры проволоки.

Электрическая распределительная коробка должна быть правильно установлена ​​в соответствии с данными строительными нормами и должна быть закрыта. Крышка предотвратит попадание влаги, грязи и пыли в коробку.

Установка электрической распределительной коробки

Когда вы работаете с распределительной коробкой, убедитесь, что вы отключаете питание.Поскольку вы будете работать с электричеством, вам лучше соблюдать все меры защиты. Теперь, когда вы в безопасности, сделайте отверстие, которое будет служить проходом для проводов. Провод Romex необходимо закрепить кабельным зажимом, а затем закрыть провода внутри коробки проволочными гайками.

JIGO рекомендует при установке распределительной коробки от центрального электрического щита вывести новый провод. Помимо отключения одной из существующих электрических коробок, лучше использовать новую, чтобы предотвратить перегрузку цепи.

JIGO – ведущий производитель и дистрибьютор электротехнической продукции , который также предлагает вам другую эксклюзивную электротехническую продукцию. Они работают с 1987 года и хорошо адаптированы на рынке. Если вы ищете дилера и поставщика распределительных коробок, то вы находитесь в нужном месте.

W e надеюсь, что вы нашли идеального продавца распределительной коробки и поставщика для электрической распределительной коробки. Теперь вам просто нужно его установить.Однако, если вам интересно, вы также можете просмотреть другие электрические коробки, такие как монтажная коробка, удобная коробка, коробка для приспособлений и т. Д. Вы можете изучить раздел продукта по ссылке, приведенной в предыдущем разделе. Но помните, что при установке устройств соблюдайте максимальные меры безопасности.

NiruTavan – Применение проводов распределительной коробки

Распределительная коробка или распределительная коробка используется в строительстве. Коробка включает квадратную коробку, обеспечивающую защиту и защитные барьеры для подключения электропроводки или питания кабели.Наиболее частое использование распределительных коробок, электрики знакомы с электрическими установками, или Говоря простым языком, в строительстве или в промышленной электропроводке. В жилых и коммерческих зданиях, на заводах и промышленных предприятиях, из-за наличия электросетей, Распределительную коробку можно использовать. Из-за широкого использования распределительных коробок в во многих местах материал распределительной коробки может быть изготовлен из металл. Или неметаллический.

Целью использования распределительной коробки является создание безопасного среда для проводников или проводов и силовых кабелей, которые необходимо заменять по ходу строительства.Распределительная коробка в основном есть крышка. Колпачок позволяет распределительной коробке защитить провода или силовые кабели. Этот колпачок защищает распределительную коробку от экологический доступ. Крышка распределительной коробки предотвращает попадание пыли и попадание в него влаги.

Небольшая металлическая или пластиковая распределительная коробка может быть частью электрического кабелепровод или система проводки для термопластичного кабеля (TPS) в строительство. Быть. Особенно в жилых или коммерческих зданиях подходящий вид можно скрыть в штукатурке стен (хотя полностью скрытые, многие из них не разрешены с точки зрения современных кодексов и стандартов) или помещены в бетон.Так что только его крышка видимый.

Определение распределительной коробки

Распределительная коробка или распределительная коробка используется в строительстве строительство. Эта разделенная коробка включает квадратную коробку, которая обеспечивает защиту и защитные барьеры для электрических электрические соединения или силовые кабели. Наиболее частое использование распределительных коробок, знакомых большинству электриков с, находится в электроустановках или просто в строительная или промышленная электропроводка. Раскол коробка используется для распределения проводов и поперечного сечения и защитить электрические провода или кабели.В жилом и коммерческие здания, фабрики и промышленность, распределительные коробки можно использовать благодаря наличие электрической распределительной сети. Из-за широкое использование распределительных коробок во многих местах, материал распределительной коробки может быть металлическим или неметаллическим, в зависимости от используемой среды.

Распределительный материал распределительной коробки:

■ Металлическая распределительная коробка.

■ Распределительная коробка из неметалла или пластика.

По какой причине названы распределительная коробка и причина использования кода распределительной коробки?

Распределительные коробки имеют специальные коды.Используя эти коды сообщает нам, где и как использовать распределительную коробку. На основе этих кодов распределительная коробка может изменять размер и удовлетворить наши разнообразные потребности. Распределительную коробку можно просто используется для защиты соединения универсальных проводов и накройте плоскую тарелку. Распределительные коробки, такие как дверь, используются для выходов или настенных выключателей. Остальные коробки используется для подвешивания потолочных светильников и прочего.

Причина наименования его в распределительной коробке (или распределительная коробка) возвращается к своему первоначальному использованию. Изначально, электрическая коробка перегородки использовалась в здании электропроводку, чтобы скрыть соединения и сделать соединения.Сегодня, хотя использование распределительных коробок сильно изменился, он до сих пор известен своим оригинальным имя, та же Распределительная коробка. В каждом электрическом и производственная система, есть электрические подключения между разными частями. Эти связи могут быть через терминал или прямо над головой. Различный условия окружающей среды, такие как пыль, высокая температура и высокая влажность влияют на эти соединения. Эти соединения должны быть размещены внутри закрытого отсека для повышения безопасности и предотвращения подключения.Используя Распределительная коробка – хорошее решение.

Типы ящиков Распределение электроэнергии по корпусу материал:

■ Распределительная коробка из алюминия (Dicast).

■ Распределительная коробка оцинкованная.

■ Пластиковая распределительная коробка. (АБС).

■ Распределительная коробка из поликарбоната

■ Взрывобезопасная распределительная коробка.

Распределительная коробка из алюминия (Dicast):

Распределительная коробка из алюминия изготовлена ​​из алюминиевого сплава и очень прочный и подходит для машиностроения и приложения для промышленной автоматизации.Эта распределительная коробка имеет особые термические и механические свойства в зависимости от на материале корпуса. Эта особенность делает его эффективен для использования в промышленности, портах, судостроении, сельское хозяйство и в целом приложения со сложными условия и нагрузки. Алюминиевая распределительная коробка предотвращает его внутреннее оборудование не подвержено разнообразию от давлений и напряжений и устойчива к холоду, жаре и повреждение автомобильных и железных дорог и туннелей. В Коробка с электрическими перегородками обычно имеет степень защиты IP66 класса и его алюминиевая форма покрыта электростатическое лакокрасочное покрытие с защитой от царапин.В основном, Алюминиевая распределительная коробка подходит для использования на открытом воздухе, влажные помещения и помещения с высоким давлением.

Распределительная коробка из оцинкованной стали:

Коробка силовой перегородки оцинкованная – хорошее место для электрические соединения, которые защищают соединения против опасностей высоких температур, а также коррозия. Этот тип распределительной коробки защищает от коррозии за счет оцинкованного корпуса. В этом тип коробки, основная металлическая перегородка закрывается слой защитного металла, который обычно изготавливается из цинк.Коробка этого типа состоит из «электрической перегородки». в двух формах: горячее цинкование и холодное цинкование. В В общем, этот вид ящиков делится на электрические. частей из-за его способности защищать от коррозии в открытые условия окружающей среды, где есть риск коррозия и ржавчина.

Пластиковая распределительная коробка (АБС):

Пластиковая распределительная коробка – одна из наиболее широко используемых коробок. в электротехнической промышленности. Его уникальные особенности по сравнению к ящику – разводка электричества с другими материалы корпуса увеличили использование этой коробки – распределение электроэнергии в различных средах и места.

Самыми важными характеристиками этой коробки являются “электрические перегородки », механическая прочность и ударопрочность, а также высокая химическая стойкость и электрическая и теплоизоляция. Сила этой коробки, распределение электричества на солнце, и его удобство использования в средах с повышенной влажностью и запыленностью, использование этой коробки увеличило распространение электричество. В целом разумная цена этого коробка, разводка электричества, а также прочность и высокая степень защиты – самые важные особенности этого типа коробки.

Распределительная коробка из поликарбоната:

Поликарбонат – один из самых твердых прозрачных и непрозрачные пластмассы. Поликарбонат – хорошая альтернатива стекло и пластик в промышленности, строительстве и лабораторные секторы. Распределительная коробка из поликарбоната, вместе с металлической монтажной пластиной имеет прозрачный ударопрочные двери, деформация, изменение цвета, пожар и опасность поражения электрическим током. Эти распределительные коробки можно использовать на открытом воздухе и во влажной среде. Эта коробка обычно используется для распределения электроэнергии в качестве распределительного щита для собрать силовые или управляющие электрические цепи.

Взрывозащищенная распределительная коробка:

Кратко о распределительной коробке взрывозащищенной

Электроструйный ящик или так называемый взрывозащищенный ящик или так называемый взрывозащищенный корпус имеет различные электрические компоненты, такие как выключатели, розетки, трансформаторы, органы управления и ручки для защиты окружающая среда от поражения электрическим током. Эта антиискра камера устойчива к искрам, взрывам и поражению электрическим током. потрясения с применением новейших технологий. Он также имеет способность выдерживать экстремальные температуры.

Этот блок делителя мощности – идеальное решение для предотвратить Чрезмерный ущерб опасным средам подвержен взрыву. Противовзрывная защита отделение предусмотрено в зависимости от места использования и их уровень защиты. Здесь мы описываем технические характеристики взрывозащищенного перехода Коробка. Эти коробки спроектированы и изготовлены в разные габариты.

Длина распределительных коробок от 250 мм до 720 мм. мм.

Ширина распределительных коробок от 200 мм до 560 мм. мм.

Глубина распределительных коробок от 170 мм до 345 мм. мм. Кроме того, взрывозащищенную распределительную коробку можно из алюминия, нержавеющей стали и стеклопластика.

Виды взрывозащищенных ящиков:

■ Алюминиевая взрывозащищенная распределительная коробка.

■ Взрывозащищенная распределительная коробка из нержавеющей стали.

■ Распределительная коробка из стеклопластика.

Распределительная коробка взрывозащищенная алюминиевая:

Пескоструйная обработка алюминия алюминия, пескоструйная обработка, водонепроницаемость и Пыленепроницаемая распределительная коробка, подходящая для монтаж электрооборудования Данный вид алюминиевая противовзрывная металлическая распределительная коробка имеет лучшее тип защиты от взрывозащищенной распределительной коробки с дверной шайбой, петлей и дверной ручкой, взрывозащищенный коробка разных размеров, форм и толщины с железной дорогой и терминалом и с возможностью.Установка взрывозащищенных сигнальных огней Ручки многорежимные, стоп и пуск взрывозащищенный, амперметр,… на крышке распределительная коробка взрывозащищенная. Удар и распространение всего виды противовзрывного золота вокруг тела Распределительная коробка на разрешенный и стандартный уровень компания, производящая данный товар. Другие преимущества этот вид взрывозащищенного и водонепроницаемого алюминия Распределительные коробки, о которых можно упомянуть, имеют возможность установить рейки, клеммы, выключатели, контакторы, предохранители, и так далее.Также в корпусе этой распределительной коробки были использованы болты и гайки из нержавеющей стали.

Взрывозащищенная распределительная коробка из нержавеющей стали:

Распределительная коробка для струйной очистки изготовлена ​​из нержавеющей стали. и подходит для электроустановок. В агрессивные и влажные среды и среды, которые имеют коррозионные вещества из-за антикоррозийной свойства стали, этот тип распределительной коробки может быть использовал. Аксессуары для этого блока распределения питания включают: болты из нержавеющей стали, шайбы EPDM на двери соединение, а также внутренние и внешние винты.Этот Распределительную коробку также можно использовать в различных случаях в качестве клеммная коробка, распределительная коробка. В зависимости от типа применение, различные типы сверления могут быть выполнены на Это. Важность выбора правильного распределения коробка для соответствующей среды настолько важна, что если вы не уделяете достаточно внимания, есть вероятность любых непоправимых рисков. Этот вид нержавеющей стали взрывозащищенная распределительная коробка имеет шайбу вокруг дверь и может использоваться как антикоррозийный бокс и обычно используется как оконечная коробка.

Распределительная коробка из стеклопластика:

Взрывозащищенная распределительная коробка из стеклопластика изготовлена ​​из полиэстер, армированный волокном. Взрывозащищенный переходник из стеклопластика Ящики могут быть установлены на всех промышленных предприятиях благодаря их устойчивость к загрязнению мазутом и механическим амортизаторы, а также их легкость и практичность, особенно в случаях, когда существует потенциальный риск взрыв или пожар. есть это. Дверь раздельного ящика имеет силиконовая прокладка, устойчивая к низким и высоким температуры и коррозия.Этот тип распределительной коробки изготавливаются разной толщины, размеров и форм.

Взрывозащищенная распределительная коробка из стеклопластика с круглой дверной шайбой, устойчивый к коррозии, обычно используется в качестве клеммной коробки. Этот тип иранского взрывозащищенного ящика устойчив к высокие температуры. Материал иранского ВРП Взрывобезопасная распределительная коробка изготовлена ​​из полиэфирных волокон. Этот тип распределительной коробки изготавливается с различными толщины, размеры и формы ….

Что нужно учитывать при выборе коробки для электрики распределение?

■ Материал корпуса и коробки Электрическая перегородка.

■ Размеры коробки Электрическая перегородка.

■ Степень защиты Электроэнергетический отдел.

■ Способ установки Электрические перегородки.

Вот несколько советов, которые помогут вам начать работу:

Иногда распределительная коробка включает встроенные клеммы. для подключения проводов, а если терминал не построен в распределительную коробку можно установить рельсовый терминал установив миниатюрную рейку. Установка этих терминалы обеспечивают следующие преимущества.

۱ – Предотвращает отсоединение проводов и арматуры. загроможден, что значительно повышает уровень безопасности арматура.

۲ – Наличие ж / д терминала позволяет легко соедините два и более провода или ответвите от одного провода.

۳- Рельсовые терминалы могут быть снабжены номерами или этикетками, и вы можете наклеить простую карту связей внутри распределительную коробку на двери или поместите карту внутрь Распределительная коробка, чтобы вы могли легко решить проблему или изменить систему.Управляйте системой.

۴- Распределительная коробка имеет возможность устанавливать золото и провода можно пропустить через золото. Затем он вставил их в распределительную коробку или распределительную коробку. Этот предотвращает передачу мощности на терминалы или соединения, если кабели находятся под давлением постороннего объект.

۵- При необходимости и в соответствии с экологическими условий, возможно предоставление боксов с высокими IP, например IP = 65, которые обычно имеют пластиковую шайбу. на их двери.Если сальник используется на входах и выходы проводов и кабелей, не допускается попадание пыли, попадание воды и влаги в клеммную коробку после закрытие крышки распределительной коробки. Это далее защищает соединения внутри распределительной коробки.

Что такое распределительная коробка с классом защиты IP?

<Вернуться к FAQ

Что такое распределительная коробка с классом защиты IP?

Самая важная цель распределительной коробки для установки вне помещений – не допускать попадания внутрь грязи, мусора и влаги.Коробки с такой защитой, то есть с водонепроницаемостью и устойчивостью к частицам, известны как распределительные коробки с классом защиты IP. West Tool Enclosures предлагает лучшие на рынке распределительные коробки с классом защиты IP. С обширным каталогом размеров и конфигураций на выбор. Начать здесь!

Любая распределительная коробка с классом защиты IP способна противостоять проникновению определенного количества жидкости и твердых частиц. Однако не все они одинаковы. Некоторые ящики могут остановить только вертикальные капли воды.Другие могут пережить полное погружение.

West Tool Enclosures (WTE) уже много лет производит конфигурируемые распределительные коробки с классом защиты IP. Мы производим водонепроницаемые корпуса, предназначенные для любых условий окружающей среды, поэтому, если вам нужно защитить свои электрические системы от случайной пыли, мусора или воды, мы поможем вам.

Понимание рейтингов IP

IP означает «Защита от проникновения» или «Международная защита». Рейтинг IP – это стандарт оценки, который измеряет, насколько хорошо защищен корпус от проникновения, посторонних предметов и влаги.Международный стандарт EN 60529 определяет систему рейтинга IP.

Типичный рейтинг IP выглядит примерно так: IP65. Две цифры обозначают уровень защиты корпуса от твердых и жидких посторонних предметов.

Первая цифра представляет твердые тела. Например, в нашей распределительной коробке IP65 шестерка означает, что она полностью устойчива к пыли. Пять означает, что он может выдерживать слабые струи воды с любого направления.

Чтобы понять, с чем может работать распределительная коробка с классом защиты IP, вам нужно знать, как читать рейтинги.Распределительная коробка IP66 полностью защищена от проникновения твердых частиц и сильных струй воды. С другой стороны, распределительная коробка IP00 не имеет никакой защиты от влаги и вторжений.

Распределительная коробка со степенью защиты IP36 превосходит высокие уровни влажности, но предметы размером меньше 2,5 мм могут легко проникнуть внутрь. Между тем, распределительная коробка со степенью защиты IP63 полностью защищена от проникновения пыли, но не может защитить от горизонтальных или даже острых брызг воды.

WTE рекомендует сначала оценить окружающую среду, чтобы определить необходимый уровень твердой и жидкой защиты.Мы создаем распределительные коробки для всевозможных настроек и упрощаем вам выбор именно того, что вам нужно, с помощью нашего инструмента онлайн-дизайна.

Почему рейтинг IP имеет значение?

Что важно при выборе распределительной коробки с классом защиты IP? Степень защиты IP – это ваш ориентир для уровня защиты, обеспечиваемой каждой распределительной коробкой. Они определяют тип среды, для которой больше всего подходит распределительная коробка. Важно знать требуемый рейтинг IP для конкретной установки. В противном случае вы не сможете защитить его должным образом.

Степень защиты IP

, пожалуй, наиболее важна для прочности и долговечности распределительной коробки. Распределительная коробка с классом защиты IP обеспечит лучшую защиту электрических компонентов и будет работать намного дольше, чем распределительная коробка без защиты.

Защищенный ящик устойчив к воздействию твердых частиц, которые могут поцарапать или повредить его. Точно так же он может отводить влагу, которая является причиной ржавчины.

Преимущество корпусов и распределительных коробок WTE заключается в том, что они могут быть оснащены функциональным порошковым покрытием.Порошковое покрытие очень хорошо противостоит ржавчине и коррозии, поэтому оно может значительно увеличить срок службы распределительной коробки из углеродистой стали.

Мы также предлагаем широкую цветовую гамму, потому что нашим клиентам нужны соединительные коробки для разных мест. Есть выбор цвета с антибликовым покрытием (серый ANSI 61), зеленый лес, чтобы ваш корпус гармонично вписался в окружающую среду, светоотражающее белое покрытие, которое хорошо защищает компоненты от тепла от солнца, и множество других вариантов, которые подойдут вам. предпочтение.

Наши коробки долговечны даже без защитного слоя. Мы производим их из высококачественной нержавеющей стали, начиная с 304 и заканчивая прочной и неумолимой 316, которая обеспечивает надежную защиту.

Какую распределительную коробку с рейтингом IP лучше всего купить?

Помните, чем лучше защита соединительной коробки, тем дороже будет ее изготовление. В большинстве случаев не требуется особой защиты, но, опять же, вы не можете позволить себе рисковать своими хрупкими электрическими системами.

Вопрос в том, какой тип распределительной коробки с классом защиты IP подходит для вашей ситуации?

Личная безопасность

Для личной безопасности и безопасности ваших сотрудников вам понадобится распределительная коробка с классом защиты IP не ниже IP1x (x означает значение уровня водонепроницаемости). Распределительные коробки со степенью защиты от IP10 до IP17 защищают электрические компоненты от твердых тел размером более 50 мм (руки, предметы и т. Д.). Твердые тела меньшего размера все еще могут проходить.

Физическое вторжение

Если вам нужна распределительная коробка, устойчивая к физическому проникновению (например, медные провода и мелкие инструменты размером более 1 мм), распределительная коробка должна иметь степень защиты не менее IP4x.

Корпуса

со степенью защиты от IP40 до IP47 не могут быть повреждены с помощью небольших инструментов и проводов. Они должным образом защищены от физического вторжения.

Сильный дождь

Сильный дождь требует соответствующей защиты от воды. Для этого лучшая распределительная коробка должна иметь степень защиты IP не ниже IPx4 (x здесь означает степень проникновения пыли).

Распределительная коробка IP04 может выдерживать брызги воды с разных сторон. Однако он не очень хорошо справляется со струями воды под давлением.

В таких средах, как автомойки, требуются распределительные коробки со степенью защиты не ниже IP05. Распределительная коробка IP05 выдерживает разнонаправленные струи воды под низким давлением. Распределительная коробка IP06 справляется со струями высокого давления, а распределительная коробка IP07 может выдерживать полное погружение в жидкость на глубину до 1 метра.

В зависимости от интенсивности ливня любая из этих распределительных коробок может предложить отличную защиту от проливного дождя и чрезмерно влажной погоды.

Пыльная среда

Лучшая распределительная коробка с классом защиты IP для сред с плавающей пылью и мусором должна иметь степень защиты IP не ниже IP6x. Эта распределительная коробка полностью защищена от попадания пыли. Он подходит для таких сред, как мельницы, шахты, карьеры и места с большим количеством плавающей пыли и мусора.

Любая распределительная коробка со степенью защиты от IP60 до IP69K непроницаема для частиц размером с пыль.

Нужна распределительная коробка с классом защиты IP? Вот почему WTE – лучшее место для поиска

WTE уже много лет занимается производством высококачественных корпусов из нержавеющей стали.Это означает, что мы знаем свое дело. Электрические шкафы из прочных материалов, высокофункциональная отделка и широкий спектр возможностей индивидуальной настройки делают нас лучшими в своем бизнесе, когда речь идет о электрических шкафах любого типа. Но почему вы должны выбрать нас для поставки распределительных коробок с классом защиты IP?

Наши распределительные коробки изготавливаются по заказу

Устали отправлять обратно корпуса, потому что они не соответствуют вашим требованиям? Таких проблем не существует в нашем лесу.Все корпуса WTE разрезаются на заказ, а это значит, что каждый провод, каждый кабелепровод и каждая кнопка имеют правильный вырез.

Плохо сделанные разрезы – головная боль при установке. Помните, вы можете потерять гораздо больше, чем просто время. Плохо вырезанные корпуса менее эффективны. Они тратят больше энергии на внутреннее охлаждение, а поскольку в них есть открытые пространства, в них легче проникает пыль и влага.

Мы слышали немало жалоб на наших конкурентов и их неточно размещенные сокращения.Не нам! Мы очень скрупулезно относимся к требованиям наших клиентов. Все наши корпуса разрезаются на заказ, чтобы они были готовы к подключению.

Две недели на выполнение вашего заказа

Не нужно читать это второй раз. Каким бы невероятным это ни было, мы – единственный производитель корпусов, способный выполнить заказы всего за две недели. Обычно корпус нужно ждать не менее месяца. У других производителей это иногда занимает до 8 недель.

WTE – это не только эффективность; мы также хотим помочь вам сэкономить время.Время – деньги, и чем раньше у вас появится вольер, тем быстрее вы сможете начать или возобновить бизнес.

Мы отправляем полностью собранные корпуса

Большинство других производителей электрических корпусов объединяет то, что их корпуса непросто установить. Отчасти потому, что не все являются инженерами-электриками, но в основном потому, что сборка любого корпуса с нуля – непростая задача.

Это не проблема, с которой сталкиваются наши клиенты, потому что мы – одна из немногих компаний, которые поставляют полностью собранные корпуса.Все, что вам нужно, – это элементарные знания о корпусах для его установки. Поскольку все вырезано точно по заказу, процесс установки и подключения может быть несложным.

Простые в заказе распределительные коробки с классом защиты IP

Заказать корпус – это не ракетостроение, поэтому это должно быть быстро и легко. Вот почему был создан наш инструмент онлайн-дизайна. Это позволяет вам разместить заказ самым простым способом, при этом включая все необходимые функции и конфигурации.

Вы начинаете с базовой конструкции, а затем выбираете насадки / опции в простом пошаговом процессе. Когда вы будете удовлетворены, вы даже сможете загрузить файлы cad и подать документы, если вам нужны бумажные копии приложения.

Мы выставим вам счет только в том случае, если вы уверены, что у вас есть то, что вам нужно. Наш процесс помогает нам устранять ошибки, которые могут дорого обойтись нашим клиентам как с точки зрения денег, так и времени.

Качество, которому можно доверять

Качество американского производства – это непростая задача.На рынке, полном дешевых подделок, вам нужна уверенность в том, что вы получаете распределительную коробку с классом защиты IP, качественную сборку и отличное качество изготовления.

Продукты

WTE обычно служат дольше, потому что они созданы с использованием лучших материалов и современного оборудования. Вы можете быть уверены, что наши корпуса прослужат вам дольше и обеспечат лучшую защиту. Попробуйте наш инструмент для дизайна и зарегистрируйте учетную запись, чтобы отслеживать свои пользовательские сборки и упростить заказ.

Почему электрическая распределительная коробка важна для домашней электросети?

Электрическая развязка – это включенный корпус электрических сетей, предназначенный для защиты соединений и создания защитного барьера.Термин “распределительная коробка” может даже использоваться как более крупный продукт, например, уличная мебель. За последние несколько лет технология закупок претерпела 360-градусные изменения, и это изменение вызывало в достаточной мере бунтарский характер при покупках у клиентов. Интернет-тип электроснабжения – это просто новомодная вещь. Такие магазины предоставляют немногочисленные виды прикладной электротехнической продукции, которая применяется на производственных и застроенных рынках. Есть электроснабжение от специализированных производителей.Лучшая цена и столь же приятный опыт покупок делают все это таким простым и существенным для клиентов. Электромагазины – это все о старомодных продуктах, тем не менее, есть достаточно новых продуктов, которые могут появиться у производителей. Среди всех этих факторов магазин электроснабжения – это не только покупка, но и несколько практических вариантов, на которые стоит обратить внимание.

Электрические коробки – важные компоненты, будь то офисная или домашняя электрическая система.Но для многих мастеров дома такое разнообразие коробок вызывает недоумение. Бывают металлические и пластиковые ящики как по новой технике, так и по старой методике, бывают квадратные, круглые, а также восьмиугольные; и коробки с номинальной нагрузкой для потолочных вентиляторов и прочных осветительных приборов.

Распределительная коробка от лучших производителей

В настоящее время существует много видов электрических коробок. Тип и вид проводки, которую вы выполняете, будут определять, какую коробку вы будете применять.Электрические коробки доступны в различных дизайнах и размерах, в разных ресурсах и разных формах. Автоматически знакомясь с различными типами коробок, вы сможете выбрать коробку, подходящую именно вам для любого проекта.

Важно покупать продукт у лучшего производителя, так как у них есть хорошо обученная команда с их длительными отраслевыми знаниями, которые помогают нам удовлетворять растущие запросы производственного сектора. Их глубокое знание преобладающих и развивающихся тенденций рынка даже приносит нам пользу в предоставлении разнообразных кабельных вводов и корпусов в соответствии с потребностями и выбором клиентов в отношении длины, размера, ширины и высоты.Сосредоточенные на улучшении транспортировки предметов, они консолидировали использование самых последних инноваций и методов для изменения событий и тестирования предметов. Рассчитывая на совокупные способности очень квалифицированной группы сотрудников и офисов фонда, у них была возможность удовлетворить и превзойти предпосылки клиента с максимальной безупречностью. Его настойчивые усилия в поиске лучших клиентов заслужили исключительные награды от клиентов.

Проверка распределительной коробки

Проверка вашей электрической распределительной коробки в доме – одно из важнейших дел, которые вы должны сделать, прежде чем покупать дом.Старая электрическая система или неправильно выполненная электрическая проводка могут потребовать огромного количества долларов или даже привести к пожару, а также к повреждению вашего дома, но есть несколько простых вещей, которые вы можете найти, которые предупредят вас и отправят вам красный флаг. Пока вы исследуете проводку в заметных областях, дополнительно обратите внимание на любые электрические перекрестки, которые вы можете увидеть. На случай, если в коробках пересечения, которые состоят из металла, провода должны иметь разъем в том месте, где они прибывают к обрешетке, а не через открытый зазор.На случай, если они пластиковые, у них не будет разъема и они будут указателем на более современные электрические работы. Каждая электрическая коробка перекрестка также должна быть распределена по обрешетке без выступающих проводов. Это может быть указателем на характер предыдущих электромонтажных работ, выполненных в доме.

Последние слова, которые нужно запомнить

Каждое электрическое соединение должно быть включено в электрическую распределительную коробку.
