17. Зачем нужен мультиметр и как с ним обращаться?
Мультиметр, или, как его ещё называют, тестер – это очень полезный прибор.
Представьте ситуацию. Вдруг Ваш аппарат стал вести себя как-то не так. Каретка и балка нормально перемещаются, а исполнительный механизм не работает. Если Вы с такой проблемой пришлёте аппарат нам в ремонт, мы отремонтируем его бесплатно, даже если гарантия на Ваш аппарат давно закончилась. Но, сами понимаете, что пересылка потребует каких-то денег и займёт какое-то время. Если Вы живёте в Нижегородской области, то проблем конечно никаких. А если Вы живёте на Дальнем Востоке?
А между прочим, решение проблемы в данном случае очень простое. И тут-то мультиметр просто незаменим. Если мы с Вами пообщаемся по Скайпу, то я попрошу Вас измерить мультиметром сопротивление некоторых проводов и напряжение в некоторых точках Вашего контроллера.
А пользоваться мультиметром очень просто. У него есть переключатель на пару десятков положений. Но нас интересуют только два положения.
- Положение для измерения постоянного напряжения на пределе 20 Вольт. Как правило, напряжение измеряется относительно корпуса контроллера. На правой фотографии показано, как проводится измерение напряжения относительно корпуса.
- Положение для измерения сопротивления на пределе 200 Ом.
Если при измерении сопротивления щупы не соединены друг с другом (по-научному это называется обрыв), то показания мультиметра должны быть такие, как на левой фотографии.
Если при измерении сопротивления щупы соединены друг с другом, то показания мультиметра должны быть такие, как на правой фотографии.
А теперь совершенно конкретный пример, как с помощью мультиметра можно отыскать простейшую неисправность.
Вот аппарат, у которого не работает исполнительный механизм. Последовательность действий такая:
- С помощью мультиметра измеряем сопротивление между контактами 13 и 25 на разъёме пантографа. Именно на эти контакты с контроллера приходит напряжение, которое управляет работой исполнительного механизма. Мультиметр показывает, что где-то в цепи есть обрыв.
- Вынимаем разъём – вилку из разъёма на исполнительном механизме и измеряем сопротивление между контактами 1 и 5 этого разъёма. Мультиметр показывает сопротивление 19.4 Ома. Это значит, что с катушкой исполнительного механизма всё в порядке.
- Делаем вывод, что в данном случае причиной неисправности является обрыв в одном из проводов, уложенных в кабель – канал.
- Решаем, что лучше: отправить аппарат в ремонт или самостоятельно поменять пару проводов.
Кстати, в ближайшее время на сайте появится статья о том, как пользоваться паяльником.
Тестирование мультиметров, а также об ошибках измерения / Хабр
Проведено исследование работы цифровых мультиметров в режиме вольтметра переменного тока, и стрелочного прибора. В штатных и нештатных режимах, на токах различной формы — как симметричной полярности, так и при наличии постоянной составляющей.
Содержание публикации:
- Описание используемых приборов, и их начальная калибровка
- Тест на синусоидальном токе различной частоты
- Тест током прямоугольной формы
- Тест на прямоугольном токе с постоянной составляющей
- Тест сигналами произвольной формы, в т.ч. импульсным
- Многозначительный вывод
- Голосовалка
Список подопытных приборов, все они подключены параллельно:
Fluke 87-V — качественный автоматический мультиметр, способный вычислять действующее (среднеквадратичное) значение «true rms» измеряемых токов и напряжений.
UT-70C — рабочая лошадка, таскаемая везде и повсюду. Выпущен популярной фирмой Uni-T, тоже автоматический, но уже не «true rms».

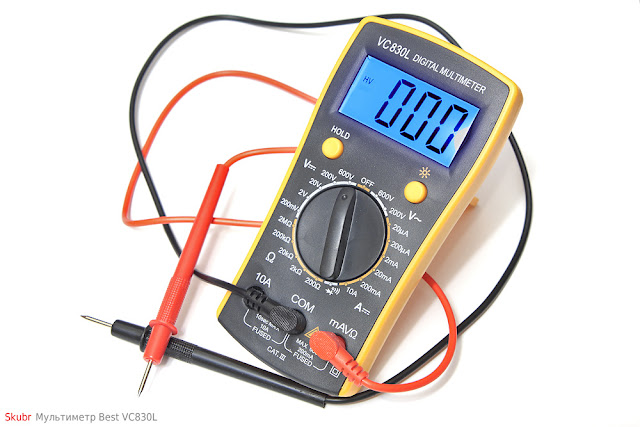

И главные герои исследования — недорогой прибор MAS-830L фирмы Mastech, и совсем безродный
Паспортные данные этих приборов по перем. напряжениюFluke 87-V
Переменное напряжение 0.1 мВ — 1000 В
Разрешающая способность 1 мВ
Частоты до 20 кГц
Заявленная точность 0.7 % или 2 ед. мл. разряда
UT-70C
Переменное напряжение до 1000 В
Разрешающая способность 1 мВ
Частоты 40 — 400 Гц
Заявленная точность 1.5 % или 4 ед. мл. разряда
Mastech M830L
Переменное напряжение 0,1 В — 600 В
Разрешающая способность 10 мВ
Частоты 40 — 400 Гц
Заявленная точность 0.
5 % или 2 ед. мл. разряда
DT 832
Переменное напряжение 0,1 В — 750 В
Разрешающая способность 0.1 В
Частоты 40 — 400 Гц
В опытах участвует и стрелочный вольтметр переменного тока
В3-10А, советского производства, выпущенный в 1969 году. Это хороший качественный прибор. Данный экземпляр немного занижает показания на несколько процентов, но это будет со временем починено. В тестах он используется на пределе измерения «3v».
Подробнее о вольтметре В3-10А можно узнать тут
На принципиальной схеме цветом отмечено прохождение сигнала режиме измерения «3v».
Как видите это обычный вольтметр с диодным выпрямителем. Правда сделан очень надежно, с применением высококачественных компонентов.
И данный экземпляр действительно с военки:
Визуальное наблюдать за подаваемыми на приборы сигналами будем с помощью цифрового осциллографа Lecroy 9354TM.
Внешний вид осциллографа
Под осциллограммой сигнала находится статистика его параметров. Наиболее интересны для данного исследования те, что выделены яркостью на фото:
pkpk — полный амплитудный размах сигнала
RMS — среднеквадратичное значение
freq — частота исследуемого сигнала, или его импульсов
В колонке average наблюдаем среднее значение параметра, low и high — мин. и макс его значения в пределах выборки, sigma среднеквадратическое отклонение. Пользоваться будем только данными из колонки average.
Калибровка
Подаем на цифровые мультиметры 220 v из розетки. Стрелочный вольтметр пока отключим, т.к. ему еще не сделана профилактика после приобретения.
Также откалибруемся по постоянке, в том числе посмотрим что покажет стрелочный прибор. Подаем 2.5 v от блока питания. Осциллограф немного завышает — как оказалось по сравнению с флюком.
По этому шаблону организованы все фотографии в дальнейшем: сначала осциллограмма, под ней показания приборов.
Теперь убедившись в работоспособности приборов, начинаем тесты. Сигналы подаем от низковольтного ГСС типа Г3-36А. Конечно он не цифровик, но так даже лучше — ближе к реальным условиям.
Синусоидальный переменный ток различной частоты
Подаем напряжение 2.5 v на частотах 30Гц, 300 Гц, 3 кГц, 20 кГц, 50 кГц, и 150 кГц.
——————————————————————————
——————————————————————————
——————————————————————————
——————————————————————————
——————————————————————————
Первым как ни странно начал сливаться UT70C начиная с 3 кГц.
В то время как недорогие мультиметры проскочили этот барьер — если конечно не считать что с самого начала их ошибка составляла целых 16% в сторону занижения. На 20 кГц их показания нельзя даже назвать оценочными, так что остались в адеквате только Флюк и стрелочный. Которые прошли 50 кГц еще около дела, но более высокие частоты ими измерять уже бессмысленно.
Тест током прямоугольной формы
Этот режим, как и все дальнейшие — являются нештатными для не «true rms» приборов, но всё же проведем исследование. Подаем примерно 2.5 v прямоугольного напряжения на частотах 30 Гц, 3 кГц, 30 кГц, и 100 кГц.
——————————————————————————
——————————————————————————
——————————————————————————
Показания дешевых мультиметров стали более адекватными на частотах до 3 кГц.
А вот UT70C на герцах немного завысил, но выровнялся ближе к делу на 3 кГц. Более высокие частоты потянули только Флюк и стрелочный.
Прямоугольный сигнал с постоянной составляющей
Посмотрим как на них ведут себя приборы на частотах 300 Гц, 3 кГц, 50 кГц, и 200 кГц.
——————————————————————————
——————————————————————————
——————————————————————————
Очень эффектно показали себя недорогие мультиметры, для них частотный барьер кажется утратил актуальность. В то время как нормальные приборы до последнего пытаются работать
процессором чтоб выжать нечто адекватное — простые вплоть до 200 кГц банально показывают амплитудное значение сигнала. Теперь понятно чем восторгаются искатели сверхъединичных технологий, и почему предпочитают
именно дешевые приборы.
По ним ведь легче всего получается вечняк…
Подаем сигналы сложной формы
Которые получены путем искажения прямоугольного напряжения катушками и конденсаторами.
——————————————————————————
——————————————————————————
——————————————————————————
На первом сигнале с основной частотой 5 кГц — адекватные показания только у Флюка и стрелочного прибора.
Короткие биполярные импульсы нормально переваривает Флюк (ну и конечно осциллограф тоже). А вот дешевые приборы их практически не видят. UT-70C дает ошибку более половины действующего значения, да и стрелочный тоже немалую.
Третий эксперимент на частоте 30 кГц — результат получше предыдущего, но ошибка тем не менее заметна.
В четвертом опыте снова подан ток с постоянной составляющей.
Дешевые мультиметры и в этот раз выдали амплитудное значение, да еще и с некоторым превышением.
По завершении любых исследований, полагается делать вывод.
Updated:
Присоединю два комментария читателей,
проясняющие парадоксальность данной статьи
Всем критикующим «измеряли не тем, не так и не то»: статья, ИМХО, является продолжением цикла про строителей сверхъединичных генераторов и как раз и призвана показать, что все эти гении от физики и электротехники, пользуясь дешевыми мультиметрами, измеряют сферического коня в вакууме, а не реальную картину в своих генераторах.
Это не сравнительный обзор тестеров, это обзор тестеров применительно именно к вечнякам, когда подобными тестерами пытаются измерять что-то на мегагерцовых частотах (или постоянку со сложными высокочастотными выбросами).
Да, но это ясно только тем кто читал эти предыдущие статьи. Даже не столько сами статьи, сколько комментарии к ним.
Для тех кто не читал и открывает эту статью это выглядит именно как простой сравнительный тест мультиметров, и как вывод что «вот этим китайским г… пользоваться вообще нельзя», покупайте все Флюки а всему остальному место в мусорном ведре. Хотя вывод как раз из всех проведенных тестов можно совсем другой(противоположный) сделать — для своей области применения дешевые китайские тестеры даже на удивление адекватны — дают ровно то что заявлено производителями и сколько заплачено (с учетом цены даже пожалуй больше чем можно ожидать за такую цену)…
цифровой мультиметр
РАБОТА С ЦИФРОВЫМ МУЛЬТИМЕТРОМ
В мой адрес приходят письма с просьбой разъяснить правила эксплуатации цифровых мультитестеров.
В настоящее время
Российский
рынок наводнен огромным количеством
дешевых цифровых измерительных приборов
Китайского производства.
Сама по себе
дешивизна этих приборчиков еще не говорит о
том, что все эти приборы негодные. Конечно,
иногда попадаются в продаже (особенно на
рынках) некачественные мультиметры, но на
то нам с вами и даны глаза, чтобы замечать
некачественный товар… Отправляясь за
покупкой измерительного прибора, вы прежде
должны решить для себя вопрос “цена-качество-удобство
эксплуатации”. Под термином “удобство
эксплуатации” в данном случае понимаются
необходимые нам пределы измерений величин.
Например – если нам нужен прибор для
домашнего использования, то нам вовсе ни к
чему покупать сложный прибор с огромным
количеством пределов измерений (как
правило такой приборчик и стоит
значительно дороже). Достаточно для
радиолюбительской тематики применить
более простой приборчик. Во время покупки
убедитесь в работоспособности, проведя
несколько измерений. Можно захватить с
собой, например гальванический элемент и
резистор с известным номиналом.
Если вы
обнаружите, что прибор дает неверные
показания в присутствии продавца – вам его
обменяют безо всяких разговоров. При
обнаружении неисправности в домашних
условиях у вас могут возникнуть проблемы (как
правило – продавцы не хотят заменять такой
прибор на исправный).
При выборе тестера
лучше
отдать предпочтение модели известной марки
и желательно в черном (непрозрачном)
корпусе. Корпус светлой окраски может на
ярком солнечном свете повлиять на
показания прибора. Происходит это по
причине применения (как правило) в
недорогих тестерах измерительной
микросхемы в так называемом безкорпусном
исполнении (в просторечии – микросхема -“капля”).
Такая микросхема представляет собой
кристалл, приклеенный непосредственно к
плате прибора, залитый сверху каплей
герметизирующего компаунда. Обычно цвет
такого компаунда – черный, но иногда
попадается и бесцветный.
..
На мой взгляд, оптимальными по соотношению “цена-качество” являются цифровые мультитестеры из серии D (DT) 83… Приборы этой серии рассчитаны на измерение постоянного (DC) тока и напряжения, переменного (AC) напряжения, сопротивления, измерения статического коэффициента передачи тока базы у маломощных транзисторов. Некоторые тестеры из этой серии имеют генератор “прозвонки”, генератор прямоугольных импульсов, индикатор разряженности батареи питания, выносную термопару для измерения температуры…

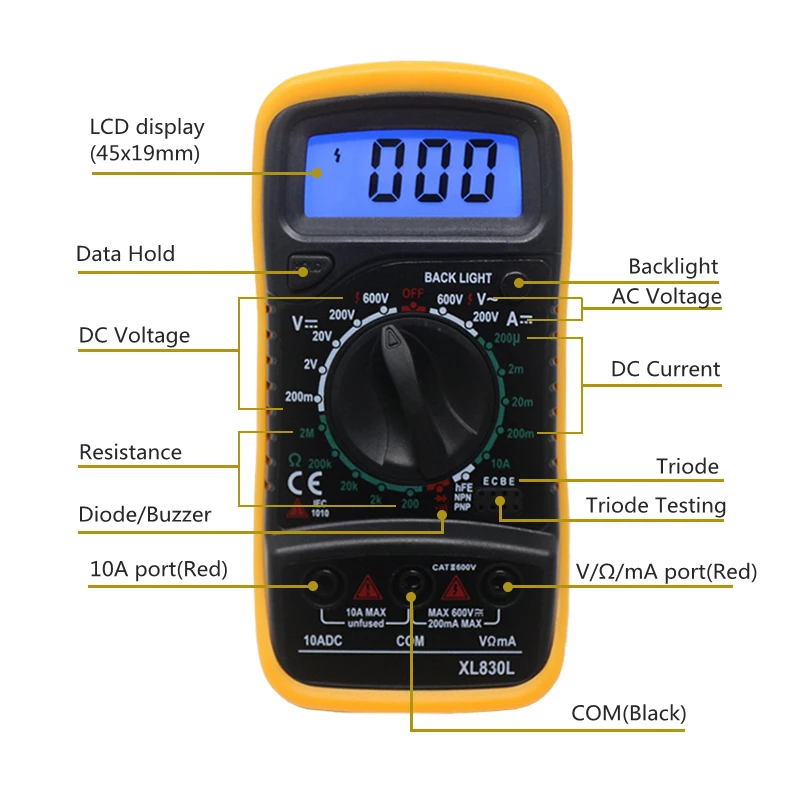

Взглянем на лицевую панель прибора:
(Все, что будет в дальнейшем сказано, справедливо и для других типов приборов…) Об основных принципах проведения измерений вы можете прочитать на страничке “как измерить параметры” этого сайта.
Цифрами в кружочках обозначены:
1- центральный переключатель – с его
помощью выбираем нужную нам измеряемую
величину.
Одновременно этот переключатель
служит для выключения питания прибора (в
положении “off”).
2 – панель индикации – 3,5 разрядный жидкокристаллический индикатор. Имеет три полных и один (старший) неполный разряд индикации.
3 – гнездо “СОМ” – минусовое гнездо измерительных щупов.
4 – гнездо для измерения напряжения, сопротивления и тока на всех пределах (кроме измерения тока с максимальной силой 10 ампер).
5 – гнездо для измерения тока на верхнем пределе (10 ампер).
Вся окружность у
центрального
переключателя разделена на сектора (выделены
обычно цветной краской). Каждое
фиксированное положение переключателя
отмечено точкой с обозначением верхнего
предела измерения. Для примера – положение
переключателя имеет оцифровку “200” в
секторе “DCV”.
Это означает, что прибор
будет измерять напряжение постоянного тока
величиной до 200 вольт (точнее – до 199,9 вольта,
так как старший разряд индикатора не может
отображать значение, большее “1”).
Для измерения переменного напряжения переключатель прибора устанавливаем в секторе “ACV”. Здесь обычно всего два предела измерний – но этого вполне достаточно…
Перед началом измерения той или иной величины нужно определиться, на каком пределе начинать проведение измерений. Например, мы производим измерение напряжений в транзисторной схеме с напряжением питания 9 вольт. Очевидно, что верхнее измеряемое напряжение не может превышать напряжение питания, поэтому выбираем предел в секторе “DCV” и ставим переключатель в положение “20”. Минимальная погрешность измерения у цифрового прибора ограничена количеством знаков и в данном случае равна 0,01 вольта. Если мы будем измерять такое же напряжение на пределе “200”, то погрешность увеличится до 0,1 вольта (в 10 раз!). Это замечание справедливо для всех цифровых приборов, независимо от ценовой категории. При проведении измерений в цепях постоянного тока (DC) на табло также отображается полярность приложенного напряжения, относительно гнезда “СОМ” (общего черного проводника щупов).
Измерительный сектор прибора, обозначенный латинской буквой “омега” используется для измерения сопротивлений. Перед началом измерений убедитесь в целостности проводов выносных щупов, соединив их вместе (переключатель в положении выбранного предела измерений). Прибор должен показывать сопротивление цепи около нуля (допускается изменение показаний на диапазоне “200 ом” на несколько единиц). Далее касаемся щупами выводов измеряемого резистора и отсчитываем показания на табло. Измеряя сопротивление резисторов не следует касаться пальцами оголенных мест щупов - это может привести к значительному повышению погрешности измерений (кожа человека также обладает определенной проводимостью) и даже привести к травме (при измерении в цепях с напряжением выше 100 вольт)!
Для проверки диодов ставим переключатель в положение, обозначенное значком “диод” (такое обозначение диода рисуется на принципиальных схемах). Сначала проверяем проводимость диода в прямом, затем в обратном направлениях (под “прямым” направлением подразумевается подключение положительного щупа к аноду, под “обратным” – к катоду). В прямом направлении исправный диод “покажет” сопротивление до 500 ом (в зависимости от типа и материала диода), в обратном направлении – очень высокое (практически - бесконечное). Величина прямого сопротивления у кремниевых диодов выше, чем у германиевых. Если диод в обоих направлениях показывает низкое сопротивление – значит он неисправен -“пробит”. Если – же диод в обоих направлениях показывает очень высокое сопротивление (стремящееся к бесконечности) – он имеет обрыв, и также непригоден к эксплуатации…

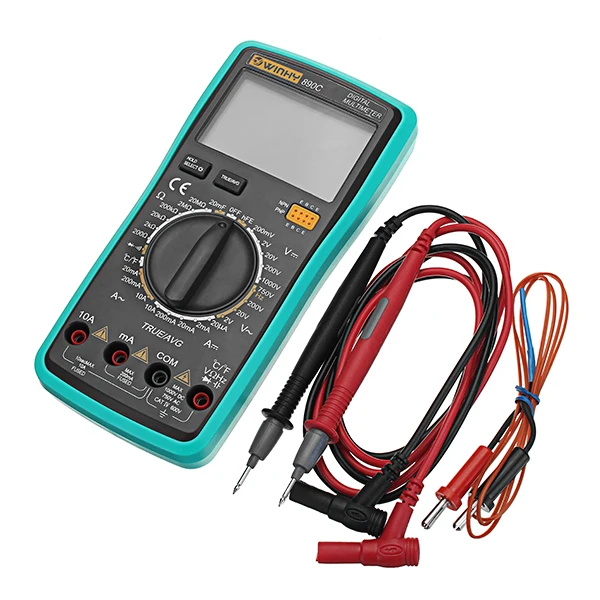

Отдельно остановимся на проверке и измерении статического коэффициента передачи тока транзисторов:
Перед началом измерения (переключатель прибора в положении “off”) вставляем выводы транзистора в соответствии с его цоколевкой и проводимостью в соответствующие гнезда прибора. Далее устанавливаем переключатель в положении измерения “hFe” и производим отсчет непосредственно по табло прибора.
Важное замечание!
По окончании работы с мультиметром – не забудьте перевести переключатель в положение “off”, в противном случае батарея питания прибора очень быстро выйдет из строя!
Выбор мультиметра для ремонта бытовой техники SW19.ru
Сначала нужно сразу рассказать под какую задачу я подбираю мультиметр и для чего он мне нужен.1) Замеры бытовой электросети, которая питает бытовую технику, всем известные параметры в 220в и 50гц мне как первый ориентир
2) Замеры сопротивления проводников, при чем мне можно не сильно точно, но главное чтобы был быстро работающий прозвон и мерял до 20 Мом, что позволит проверить нагревательные элементы
3) Замеры электролитических конденсаторов, которые очень часто «пучит» или они «беременеют»
4) Замеры температуры, ведь иногда клиент говорит – «60гр в этой воде точно нет, вы меня дурите и давайте деньги обратно» или «холодильник должен работать с большей температурой, здесь нету 3-5 градусов», вот для таких целей и нужен этот параметр, но лучше если будет еще один прибор — инфракрасный термометр, который меряет на расстояние и часто вводит в ступор многих «спорунов» и осаживает их мгновенно

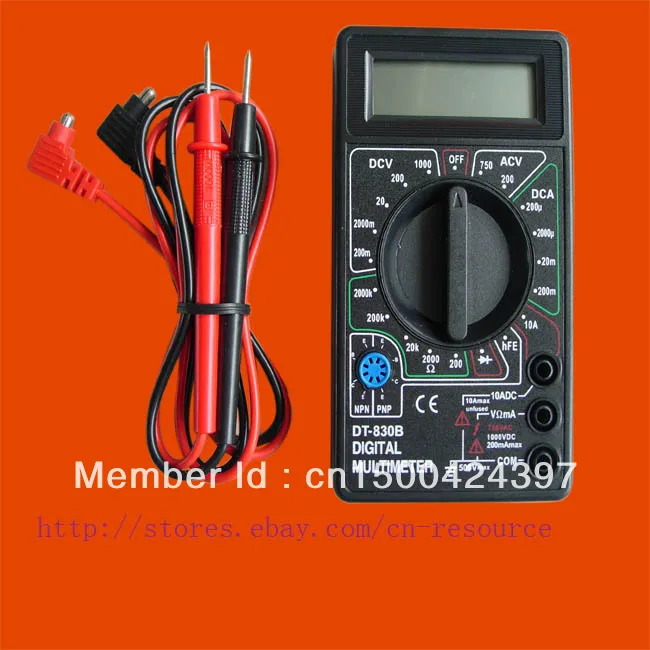

DT832 – самый дешевый мультиметр, который одним из первых пришел на постсовецкое пространство из солничного китая и на тот момент заменил громоздкие «цешки» и подобные вольметры или омметры эпохи СССР (работали они точнее и надежнее, но уступали по функционалу и цене)
Цена: 208р aliexpress
Плюсы: Цена, размеры
Минусы: Очень сильная погрешность, нет измерения температуры, измерение конденсаторов отсутствует, но самое главное это очень долгий период срабатывания прозвонки, что может повлечь неверные диагнозы и запутывание истории
Mastech MY61 – более дорогой и не менее распространенный мультиметр, отслуживший мне больше 5 лет без поломок и неисправностей из плюсов стоит отметить большой дисплей
Цена: 1328р aliexpress
Плюсы: Большой дисплей, автоотключение, измерение конденсаторов но до 20мкф
Минусы : Врет при низком заряде кроны, желательно вместо кроны использовать пальчиковые батарейки, так как это менее дефицитный товар
Mastech MS8239C – цена очень неплохая для мультиметра с автодиапазоном, очень приличный бампер не позволит аппарату разбиться при небольшом падении, очень хорошо лежит в руке и занимает немного места в сумке, идеален для выездного обслуживания
Цена 1250р aliexpress
Плюсы: Автодиапазон(правда очень тупит), хорошие щупы и подсветка дисплея
Минусы: Автодиапазон, который сильно тупит, не работает измерение температуры, нет измерение конденсаторов в нужном диапазоне
VICI VC97 – такой же пришелец из аллиэкспресса, как и другие два его товарища, с одной лишь разницей, более расширенный функционал и можно переключать с автодиапазона на селектор, плюс есть калибровка (обнуление параметра), которая очень удобна для линейных замеров
Плюсы: Хороший бампер, в комплектации есть термопара, чехол и крокодилы, очень хорошие щупы
Минусы: Нет подключения к компу, за эти деньги уже хотелось бы, Цена
Спавнение
| DT832 | Mastech MY61 | Mastech MS8239C | VICI VC97 | |
| Температура | – | – | + | + |
| Конденсаторы | – | + | + | + |
| Автоотключение | – | + | + | + |
| Подсчетка | – | – | + | – |
| Ток | 10А (постоянка) | 10А (постоянка и переменка) | 10А (постоянка и переменка) | 20А (постоянка и переменка) |
| Частота | – | – | – | + |
| Цена | 208 р. | 1328 р. | 1250 р. | 1950 р. |
Итак подводя итог можно сказать, что покупать мультиметр под задачи ремонта бытовой техники нужно отталкиваться от цены и брать среднею модель тогда получится оптимальное сочетание цены и качества
Что такое цифровой мультиметр?
Цифровой мультиметр, или цифровой мультиметр, измеряет и проверяет несколько электрических стимулов, включая напряжение, ток и сопротивление. Это ежедневный диагностический инструмент, которым пользуются технические специалисты и инженеры-электрики. Он сочетает в себе функции вольтметра, амперметра и омметра. Цифровой мультиметр обычно включает в себя щупы, зажимы или провода, которые вставляются во входы на приборе, а затем подключаются к тестируемому устройству для выполнения измерения.
Почему используются цифровые мультиметры?
Цифровой мультиметр в основном используется для проверки одного из трех факторов: напряжения (вольт), тока (амперы) и сопротивления (Ом) по закону Ома.Это простое уравнение, приведенное ниже, обычно используется инженерами-электриками во время диагностических испытаний.
В = I x R
В = напряжение
I = ток
R = сопротивление
Инженерыв лаборатории и на местах также используют цифровые мультиметры для проверки состояния системы или цепи в целях безопасности. Например, напряжение, превышающее 42 В, или ток, превышающий 10 мА, могут вызвать болезненный шок, а в некоторых случаях даже привести к летальному исходу. Сопротивления также рассчитаны на определенную мощность (ватт) и могут нагреваться при более высоких токах и напряжениях.Цифровые мультиметры, по сути, помогают инженерам убедиться, что тестируемое устройство безопасно для работы.
Виды цифровых мультиметров
Цифровой мультиметр общего назначения
| Универсальный мультиметр | используется | раньше | Форм-фактор | Обзор |
|---|---|---|---|---|
| Начинающие и любители | Устранение неполадок в простых схемах и получение общего представления о том, что работает, а что нет. | Портативный | Они не обеспечивают высокую степень точности, но показания надежны. |
Эти цифровые мультиметры, часто используемые любителями, измеряют напряжение, сопротивление, целостность цепи и ток для поиска и устранения неисправностей в простых цепях. Они не обеспечивают высокую степень точности – просто общее представление о том, что работает. Простота – ключ к успеху, а показания надежны.
Портативный цифровой мультиметр
| Портативный цифровой мультиметр | используется | раньше | Форм-фактор | Обзор |
|---|---|---|---|---|
| Электрики, подрядчики и специалисты по ОВК | Выполните измерения и устраните неисправность потенциально опасной системы в полевых условиях. | Портативный | Ручные цифровые мультиметры следует использовать, когда требуется мобильность. |
Также известные как цифровые вольтметры, портативные цифровые мультиметры используются электриками, подрядчиками по электротехнике и специалистами по HVAC для проведения измерений и поиска неисправностей в потенциально опасных системах в полевых условиях. Когда требуется мобильность, следует использовать портативные цифровые мультиметры.
Цифровой мультиметр с расширенными функциями
| Расширенный цифровой мультиметр | используется | раньше | Форм-фактор | Обзор |
|---|---|---|---|---|
| Инженеры-электрики и электронщики | Выполняйте более сложные измерения и приобретайте уверенность в своих разработках. | Столешница | Эти цифровые мультиметры чрезвычайно точны и обладают множеством расширенных функций. |
Эти инструменты, также известные как настольные цифровые мультиметры или коммерческие цифровые мультиметры, используются инженерами-электриками и электронщиками для выполнения более сложных измерений и повышения уверенности в своей конструкции. Эти инструменты чрезвычайно точны и обладают множеством расширенных функций, включая возможность программирования автоматизации, замедления или ускорения измерений для наблюдения за низкоуровневым или переходным сигналом, а также взаимодействие с другими приборами.
Компактный цифровой мультиметр
| Компактный цифровой мультиметр | используется | раньше | Форм-фактор | Обзор |
|---|---|---|---|---|
| Инженеры-электрики и электронщики | Выполняйте более сложные измерения и приобретайте уверенность в своих разработках. | Монтаж в стойку | Используется, когда необходимы точные измерения, но место ограничено. |
Эти многоканальные мультиметры используются на производстве, когда необходимы точные измерения, но пространство для оборудования ограничено.Они встраивают карты с переключателями и мультиплексором, чтобы «втиснуть» десятки или даже сотни каналов в один мэйнфрейм.
Цифровой мультиметри осциллограф
Цифровой мультиметр позволяет вам считывать напряжение в любой момент времени, но осциллографы показывают, как напряжение изменяется во времени, графически отображая форму волны. Осциллографы часто используются вместо цифровых мультиметров при поиске и устранении неисправностей в более сложных схемах.
| Цифровой мультиметр | Используется для: | Тип цепи: |
|---|---|---|
| Считайте напряжение в любой момент времени. | Простые схемы |
| Осциллограф | Используется для: | Тип цепи: |
|---|---|---|
| Измерьте изменение напряжения во времени. | Сложные схемы |
Как выбрать цифровой мультиметр
Когда дело доходит до выбора подходящего цифрового мультиметра для вашего приложения, существует ряд соображений, начиная с того, где вы его будете использовать.Вы также захотите посмотреть на точность, скорость и количество каналов, необходимых для того, чтобы инструмент соответствовал требованиям вашей работы.
Получите лучший цифровой мультиметр для ваших нужд
Как пользоваться цифровым мультиметром
Цифровой мультиметр очень легко настроить и использовать для проведения тестов в лаборатории. Просто выполните шесть шагов ниже, чтобы настроить цифровой мультиметр и начать измерение тестируемого устройства (DUT).
1. Осмотрите цифровой мультиметр и тестируемое устройство на предмет физических повреждений.
2. Вставьте соответствующие щупы во входы цифрового мультиметра (щупы и входы обычно имеют цветовую кодировку для простоты использования).
3. Установите цифровой мультиметр в режим измерения сопротивления, напряжения или тока, в зависимости от того, что вы измеряете.
4. Проверьте правильность работы цифрового мультиметра с известным источником напряжения.
5. Удерживайте концы зондов или зажимов на положительной и отрицательной клеммах тестируемого устройства для выполнения измерений.
6. Во время работы следите за предупреждениями по технике безопасности на экране цифрового мультиметра.
Примечание. Приведенные выше шаги охватывают основы использования цифрового мультиметра, но инженеры всегда должны обращаться к руководству по эксплуатации для конкретной модели перед использованием цифрового мультиметра, чтобы убедиться, что методы безопасны и измерения точны.
Ресурсы цифрового мультиметра
Готовы поднять свои знания в области цифрового мультиметра на новый уровень? Узнайте больше о цифровых мультиметрах и о том, как ими пользоваться, в Учебном центре Tektronix.
Если вы подумываете о покупке цифрового мультиметра с улучшенными характеристиками, просмотрите нашу сравнительную таблицу цифровых мультиметров, просмотрите нашу коллекцию цифровых мультиметров или запросите демонстрацию продукта.
Что такое мультиметр? – Электроника
Электронное устройство – мультиметр.
В предыдущей статье мы обсудили, что такое макетная плата, в этой статье мы полностью познакомимся с тем, что такое мультиметр и как пользоваться мультиметром.
Мультиметр – это электронное устройство, которое может использоваться для проверки сопротивления току-напряжению, измерения целостности цепи и многого другого.
Доступны два типа мультиметров –
- Аналоговый мультиметр.(АММ)
- Цифровой мультиметр. (DMM)
Digital VS Analog: какой мультиметр лучше всего подходит для вас –
Цифровой мультиметротображает значение в цифровом виде. Но аналоговый мультиметр отображает значение вручную, вставляя в него иглу, следовательно, цифровой мультиметр более точен, чем аналоговый мультиметр, а цифровой мультиметр уменьшает показания и ошибки интерполяции между ними.
, следовательно, цифровой. Это более точный или лучший вариант по сравнению с аналоговым мультиметром для использования.
Цифровой мультиметр (DMM): –

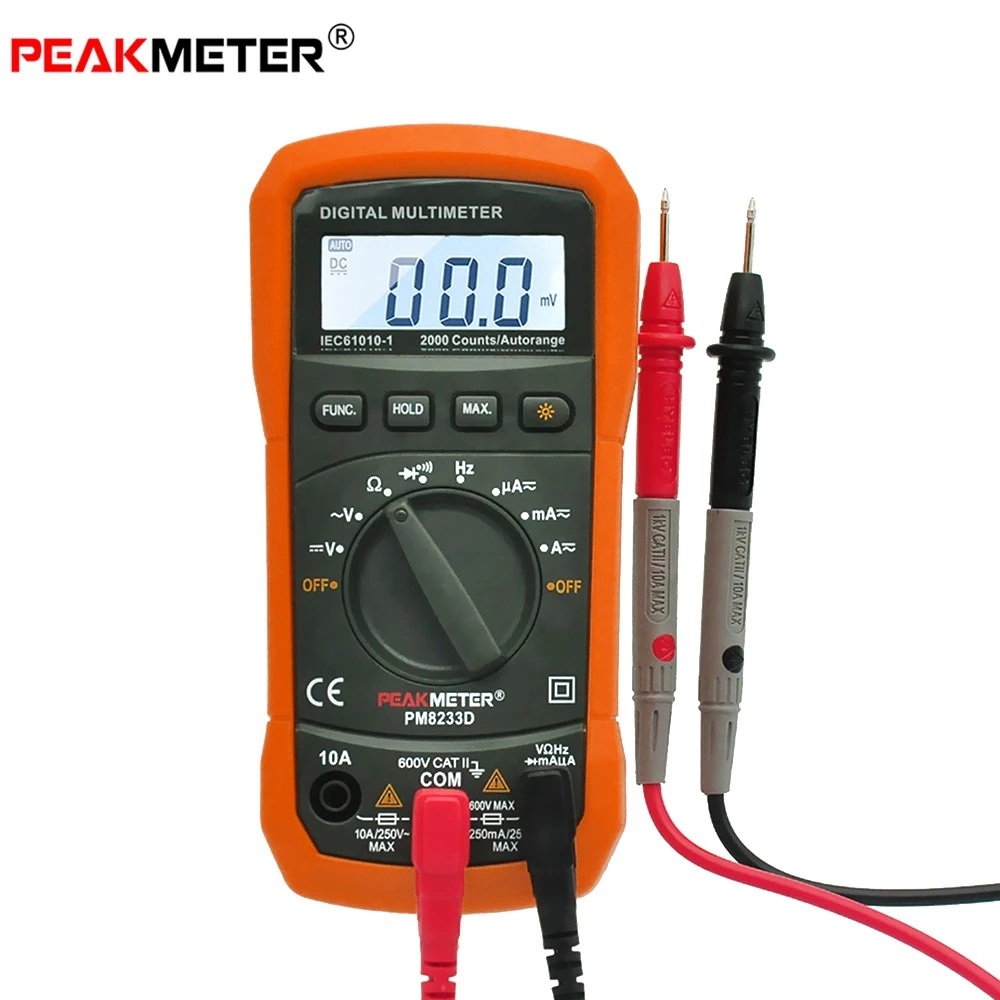

Цифровой мультиметр– это один из тестовых инструментов или оборудования для измерения электрических величин, включая напряжение, ток и сопротивление, хотя современные цифровые мультиметры часто выполняют гораздо больше измерений.
Цифровые мультиметрыдавно пришли на смену стрелочным аналоговым мультиметрам благодаря их способности выполнять измерения с большей точностью, надежностью и уменьшением ошибок. Fluke представила свой первый цифровой мультиметр в 1977 году.
Цифровые мультиметрысочетают в себе возможности тестирования однозадачных измерителей – вольтметра (для измерения вольт), амперметра (ампер) и омметра (ом). Часто они включают несколько дополнительных специализированных функций или расширенных параметров.
в основном части цифровых мультиметров обычно включает в себя –
- Дисплей: – Где выполняются измерения, показания, которые можно просмотреть.
- Кнопки: – Кнопки для выбора различных функций.
- Диск (или поворотный переключатель): – Для выбора основных значений измерения (вольт, ампер, ом).
- Зонды: – Измерительный щуп используется для подключения мультиметра к тестируемому устройству.
- Порты: – Куда вставляются измерительные провода.
Как пользоваться цифровым мультиметром.
При использовании счетчика можно выполнить несколько простых шагов:
- Включите мультиметр.
- Вставьте датчики в правильные соединения или в порты – это необходимо, потому что может быть несколько различных соединений, которые можно использовать.
- Установите переключатель на правильный тип измерения и диапазон, в котором будет проводиться измерение. При выборе диапазона убедитесь, что максимальный диапазон превышает ожидаемый. При необходимости диапазон цифрового мультиметра может быть уменьшен. Однако при выборе слишком большого диапазона это предотвращает перегрузку мультиметра.
- оптимизирует диапазон для лучшего чтения.Если возможно, разрешите всем начальным цифрам не считывать ноль, и таким образом можно будет прочитать наибольшее количество значащих цифр.
- После завершения считывания рекомендуется поместить щупы в гнезда для измерения напряжения и установить диапазон на максимальное напряжение. Таким образом, если счетчик случайно подключен, не задумываясь об используемом диапазоне. Вероятность повреждения счетчика мала. Это может быть неверно, если он оставлен на текущее показание, и счетчик случайно подключен к точке высокого напряжения!
Измерение тока с помощью цифрового мультиметра.
В этом процессе цифровой мультиметр работает так же, как амперметр, поскольку он используется для измерения тока. Для этого вставьте красный щуп мультиметра в одно из гнезд для измерения тока: мА (для измерения низкого уровня тока) или 20 А (для измерения большего тока).
Подключите мультиметр к линии, через которую нужно измерять ток (только последовательное соединение). Затем установите приблизительный диапазон, в котором мы ожидаем, что ток будет в секции амперметра.В этом состоянии, если мы включим питание, мультиметр будет считывать ток, протекающий по цепи.
Измерение напряжения с помощью цифрового мультиметра.
Когда мы устанавливаем измерение напряжения, мультиметр действует как вольтметр. Для начала необходимо вставить красный и черный щупы мультиметра в гнезда, обозначенные как «V» и «COM» соответственно. Затем мы должны выбрать ожидаемый диапазон, в котором будет находиться наше напряжение.
Одновременно, даже переменный или постоянный ток также должен быть выбран в секции вольтметра на Рисунке 1.При этом измеритель считывает значение напряжения при условии, что провода подключаются к компоненту (параллельно) или в точке, в которой необходимо измерить напряжение.
Измерение сопротивления с помощью цифрового мультиметра.
В этом случае мы предлагаем мультиметр работать как омметр. Здесь красный и черный щупы мультиметра вставляются в гнезда, отмеченные как «V» и «COM», соответственно, в то время как переключатель выбора установлен на ожидаемый диапазон в области омметра.
Теперь необходимо подключить выводы к компоненту, сопротивление которого необходимо знать. При этом мы получаем показание на дисплее мультиметра, которое показывает значение сопротивления.
Каковы функции мультиметра? »Science ABC
Когда дело доходит до датчиков, весов и измерителей, они обычно предназначены для измерения максимум нескольких параметров. Однако что, если есть измеритель, который может измерять несколько параметров? Здесь и вступает в действие мультиметр.Мультиметр – это инструмент, который широко используется инженерами-электриками и выполняет широкий спектр функций. Мультиметр найдется на все случаи жизни, от электронных проектов своими руками до высоковольтной техники. Теперь давайте подробно рассмотрим работу мультиметра.
Работа мультиметра
Мультиметр – это не просто одно устройство. Он представляет собой комбинацию многодиапазонного вольтметра постоянного тока, многодиапазонного вольтметра переменного тока, многодиапазонного амперметра и многодиапазонного омметра. Он до краев забит всеми необходимыми частями этой конфигурации.Когда дело доходит до аналогового мультиметра, постоянное напряжение измеряется с помощью последовательного резистора, подключенного между движением измерителя и проверяемой схемой. Переключатель, который обычно является поворотным, что обеспечивает большее сопротивление при вставке, включен последовательно с движением измерителя для считывания более высоких напряжений. Получение полномасштабного напряжения для всего диапазона осуществляется путем вычисления произведения основного тока полного отклонения механизма на сумму последовательного сопротивления и сопротивления механизма.
(Изображение предоставлено Flickr)
Когда дело доходит до измерения сопротивления, в мультиметре присутствует батарея, которая пропускает ток через измерительную катушку. Доступный ток зависит от заряда аккумулятора, который со временем меняется; мультиметр обычно имеет регулировку шкалы Ом, чтобы обнулить ее. Шкала Ом сжата, поэтому разрешение лучше при более низких значениях сопротивления. Приборы с усилителем упрощают конструкцию цепей последовательных и шунтирующих резисторов.Внутреннее сопротивление катушки не зависит от выбора резисторов последовательного и шунтирующего диапазонов; Таким образом, последовательная сеть становится делителем напряжения. Если требуются измерения переменного тока, выпрямитель можно разместить после каскада усилителя, что повысит точность на низких частотах.
Аналоговый мультиметр и цифровой мультиметр
Для аналоговых мультиметров, диапазоны тока, согласованные шунты с низким сопротивлением подключаются параллельно движению измерителя для отвода большей части тока вокруг катушки.Инструменты с подвижной катушкой могут реагировать только на среднее значение тока, проходящего через них. Для измерения переменного тока, который периодически колеблется, в схему вставляют выпрямитель, так что каждый отрицательный полупериод инвертируется; результатом является изменяющееся и ненулевое напряжение постоянного тока с максимальным значением, равным половине амплитудного напряжения переменного тока, предполагая симметричную форму волны. Поскольку выпрямленное среднее значение и среднеквадратичное значение (RMS) сигнала одинаковы только для прямоугольной волны, простые схемы выпрямительного типа могут быть откалиброваны только для синусоидальных сигналов.Для других форм волн требуется другой калибровочный коэффициент, чтобы связать среднеквадратичное значение и среднее значение. Этот тип схемы обычно имеет довольно ограниченный частотный диапазон. Поскольку практические выпрямители имеют ненулевое падение напряжения, их точность и чувствительность при низких значениях переменного напряжения низки.
Статьи по теме
Статьи по теме
Цифровые мультиметрысодержат усилители, которые используют те же принципы, что и аналоговые мультиметры, для измерения сопротивления.Для измерения сопротивления через тестируемое устройство обычно пропускают небольшой постоянный ток, и цифровой мультиметр считывает результирующее падение напряжения; это устраняет сжатие шкалы, характерное для аналоговых измерителей, но требует источника точного тока. Цифровой мультиметр с автоматическим выбором диапазона может автоматически настраивать масштабирующую сеть, поэтому измерительные схемы используют полную точность аналого-цифрового преобразователя. Во всех типах мультиметров качество переключающих элементов имеет решающее значение для стабильных и точных измерений.Лучшие цифровые мультиметры используют в переключателях позолоченные контакты; менее дорогие счетчики используют никелирование или вообще не используют никелирование, полагаясь на следы припоя на печатной плате для контактов. Точность и стабильность (например, изменение температуры, старение или изменение напряжения / тока) внутренних резисторов измерителя (и других компонентов) являются ограничивающим фактором в долгосрочной точности и прецизионности прибора. По этим причинам мультиметр является одним из самых универсальных измерительных инструментов, используемых инженерами-электриками и электронщиками во всем мире!
Что такое цифровой мультиметр и работа цифрового мультиметра?
Что такое цифровой мультиметр
?Мультиметр, также известный как мультитестер или вольт-ом-миллиамперметр, – это в основном электронный измерительный прибор, который объединяет различные функции измерения в одном устройстве.Цифровой мультиметр содержит числовой дисплей в дополнение к графической полосе, которая представляет измеренное значение.
Цифровые мультиметры известны тем, что делают аналоговые мультиметры устаревшими, поскольку они имеют низкую стоимость, более высокую точность и сравнительно большую физическую надежность. Мультиметр – это портативное устройство, которое полезно для поиска основных неисправностей и выполнения работ по техническому обслуживанию. Его также можно определить как инструмент, который измеряет очень высокую степень точности.
Измерительный прибор, цифровой мультиметр , используется для измерения различных электрических величин, включая сопротивление, ток и напряжение.Однако современные цифровые мультиметры известны тем, что делают гораздо больше измерений. Он измеряет различные электрические характеристики, поэтому его называют «мульти».
Мультиметр используется для измерения напряжения и тока переменного тока, напряжения и тока постоянного тока, сопротивления или температуры, а также емкости, которая зависит от функциональности и конструкции. Может быть проведен тест на работу диодов, транзисторов или целостность электрической цепи с устройством.
Для стационарного использования в мастерской или лаборатории цифровой мультиметр, в отличие от мобильного мультиметра, имеет особую конструкцию.Обычно размеры настольного устройства составляют 25 см в ширину, 10 см в высоту и 30 см в ширину. Цифровой мультиметр обычно закрепляется пользователями перед скамейкой на небольшой возвышенной подставке, что упрощает чтение и использование.
Части цифрового мультиметраМультиметр – это полезное и простое устройство. Цифровой мультиметр состоит из трех частей : экран дисплея, порты и ручка выбора. Экран цифрового мультиметра помогает улучшить визуализацию за счет освещения.Цифровой мультиметр имеет экран с пятью цифрами, где один представляет собой знаковое значение, а четыре других – число.
Ручка выбора помогает пользователю выбирать различные задания, которые выполняет один мультиметр, например, считывание сопротивления, напряжения и тока. Он имеет два порта на передней панели, а один – mAVΩ, что позволяет измерять три единицы напряжения, сопротивления и тока до 200 мА.
Красный датчик обычно подключен к порту, в то время как другой COM-порт, который относится к общему, подключен к -ve цепи с подключенным к нему черным датчиком.Есть только один конкретный порт, который на 10 А используется для измерения большого тока, протекающего в цепи.
Работа цифрового мультиметраНа экране цифрового мультиметра отображаются измеренные значения, включая сопротивление или напряжение. Мультиметры обычно имеют цифровую версию с подсветкой, которая известна своей высочайшей читабельностью. Как правило, мультиметр работает с необходимым для него основным напряжением 230 В.Давайте узнаем больше о операции цифрового мультиметра .
Существуют различные устройства, которые могут работать в альтернативном режиме работы от батареи. Как правило, цифровые мультиметры могут быть подключены к компьютеру с помощью кабеля USB или RS-232. Долгосрочные измерения различных показаний могут быть легко записаны, а значения могут отображаться графически с помощью программного обеспечения для визуализации.
Дополнительно его можно распечатать с возможностью измерения значений и временных рядов, которые могут быть экспортированы на другие устройства через интерфейсы.Было замечено, что мультиметры могут значительно отличаться по своим характеристикам. Это причина того, что различные значения необходимо изучать и точно сравнивать при выборе правильной функциональности для конкретных потребностей устройства.
Вы также можете прочитать: Что такое система питания постоянного тока и как она работает?
Обычно особенно важны диапазоны, которые возможны для отдельных размеров. Когда мультиметр используется для измерения постоянного напряжения, значения обычно находятся в диапазоне от 400 мВ до 1000 В, включая сопротивление до 40 МОм.Обычно это измеряется в диапазоне 400 Ом. Существуют частоты порядка от 50 Гц до 100 кГц, которые можно легко измерить.
Необходимо учитывать пределы допуска, которые указывают на надежность измерения в диапазонах. Многие устройства известны тем, что предлагают автоматический выбор диапазона, устройство которого автоматически включает возможные диапазоны. В менее удобных устройствах этот выбор выполняется вручную с помощью переключателя.
Тем не менее, это может быть неудобное положение, в котором для поддержания устойчивости точек измерения требуются обе руки.Процесс измерения представляет собой простой процесс, в котором используется цифровой мультиметр , кабели которого подключены к разъемам на передней панели.
Точки измерения компонента или цепей, которые должны быть проверены (диод или транзистор), могут отображаться в виде измерения на экране дисплея. Есть много мультиметров, у которых есть кнопка «HOLD», которая может заморозить измеренное значение в последнем. Это происходит из-за того, что на экране дисплея не сразу появляется нулевое значение после отключения провода.
Характеристики цифрового мультиметраНа рынке представлен широкий спектр цифровых мультиметров. Характеристики, которыми обладает конкретный мультиметр, делают его хорошим мультиметром. Несколько функций цифрового мультиметра , которые очень полезны и должны присутствовать в каждом мультиметре:
Auto-Rang – это одна из функций, которые позволяют мультиметру изменять свой внутренний диапазон в соответствии с необходимостью обнаружения правильный ток, сопротивление и напряжение цепи.Он обладает способностью останавливать счетчик в определенном диапазоне, а также предотвращать перегрузку, когда счетчик находится в диапазоне напряжения. Эти мультиметры, как правило, отличаются высоким качеством и обладают множеством функций.
ЖК-дисплей с задней подсветкой. Этот ЖК-дисплей считается необычной особенностью цифрового мультиметра , который хорошо зарекомендовал себя в темноте, когда не было источника света для просмотра считывающего мультиметра.
Автоотключение – это одна из функций, которая присутствует в более дорогой версии и помогает пользователям забыть выключить глюкометр, когда он не используется.
Достойные щупы – Эти щупы рассматриваются прежде всего как бонус, поскольку в мультиметрах выводы используются для получения повреждений в точке изгиба. Поэтому считается, что лучше использовать зонды, которые облегчают работу и облегчают замену в случае повреждения.
Автоматическая полярность – это важная функция, которая известна тем, что показывает полярность тока. Измеряется напряжение тока, которое показывает либо положительное значение (такая же полярность для соединений счетчика), либо отрицательное значение (противоположная полярность для соединений счетчика).Подобные возможности отсутствовали в аналоговом мультиметре. Тем не менее, счетчик отклоняется назад, чтобы вернуться назад для точного снятия показаний.
Принцип работы цифрового мультиметраЦифровой мультиметр или цифровой мультиметр можно определить как многофункциональный измеритель, который, как известно, отображает электрические количественные значения на ЖК-экране. Подобно аналоговому измерителю, цифровой мультиметр может измерять ток, напряжение и сопротивление. Давайте узнаем о принципе работы цифрового мультиметра .
Способность цифрового мультиметра отображать измеренные электрические значения без большого количества вычислений – вот что отличает его от аналогового мультиметра. Конструкция цифрового мультиметра позволяет создать процессор, позволяющий пользователю проводить измерения емкости конденсатора, множества различных высокофункциональных электрических измерений и индуктивности катушки.
Существует два типа цифровых мультиметров или DMM: масштабируемый цифровой мультиметр и цифровой мультиметр с автоматическим выбором диапазона.Вам необходимо иметь представление о величине тока, сопротивления или напряжения, которые необходимо измерить, когда выполняется работа с масштабируемым цифровым мультиметром.
Любой сбой в соблюдении значений обычно приводит к повреждению счетчика и неточным показаниям. Благодаря высокой функциональности, быстрому отображению показаний, которые достигаются без выполнения вычислений пользователем, и простоте, цифровой мультиметр с автоматическим выбором диапазона широко используется.
Цифровому мультиметру с автоматическим переключением диапазона необходимо выбрать электрическую величину, которая будет измеряться.Перед снятием показаний с ЖК-дисплея необходимо убедиться, что провода правильно подключены к правильным клеммам. Эти типы цифровых мультиметров позволяют техническим специалистам тратить больше времени на поиск первопричины проблемы, а не на вычисления и переключение.
Испытания напряжения проводятся для проверки работоспособности электрической системы. Такие нагрузки, как двигатели или фонари, спроектированы таким образом, что для работы им требуется номинальное напряжение. Перенапряжение обычно приводит к отказу оборудования и недостаточному напряжению, что в свою очередь приводит к тому, что нагрузка не включается.
Вы также можете прочитать: Что такое печатная плата и как она работает?
Ожидается, что во время проверки напряжения будут проверяться показания напряжения. В случае, если нагрузка рассчитана на 120 вольт, на выходе возникает требование, чтобы напряжение было больше 120 вольт или минус 10%. Если обнаруживается, что показания напряжения выходят за рамки спецификаций, проблема может быть обнаружена путем использования вольтметра для изоляции нагрузки и обнаружения проблемы с проводом или источником.
Если вы хотите использовать мультиметр для проверки напряжения, необходимо выполнить следующие шаги. Первый шаг – выяснить, использует ли приложение, используемое для тестирования, переменное или постоянное напряжение. После этого шкалу измерителя необходимо отрегулировать для работы в соответствии с напряжением переменного или постоянного тока.
Все дело в корректировке диапазона до числа, которое немного превышает прогнозируемое значение. Если измеренное значение неизвестно, диапазон может быть установлен на максимальное доступное число. Затем вставьте измерительный провод в клеммы напряжения (красный) и общий (черный).Как только это произойдет, провода необходимо подключить к испытательной цепи.
Тест должен располагаться и перемещаться до тех пор, пока надежные показания не станут видны на ЖК-дисплее измерителя. Во время измерения напряжения переменного тока показания могут изменяться. Было замечено, что измерения становятся стабильными по мере продолжения испытания.
Когда нет определенного физического способа узнать, выполняется ли работа нагрузкой или нет, поскольку могут не быть индикаторы или нагрузка присутствует в опасной зоне, это когда испытание используется для тока.Когда выясняется, что напряжение проверяется или оказывается доступным на нагрузке, вся история не раскрывается до тех пор, пока не будет измерен ток.
Необходимо понимать потребляемую мощность нагрузки, которая измеряется в ваттах. Ватт рассчитывается путем умножения вольт на амперы. Цифровой мультиметр используется для измерения и индикации протекающего тока. Сила тока может быть проверена множеством способов, из которых надежной является процедура, выполняемая с помощью токоизмерительных клещей.
Сопротивление можно проверить с помощью цифрового мультиметра. Процедура включает отключение питания проверяемой печатной платы. Как только это произойдет, шкала измерителя переводится в режим сопротивления. Выберите требуемый диапазон на шкале и подключите испытательный провод к подходящим для вас клеммам. Наконец, подключите выводы к компоненту, который необходимо проверить, и запишите показания.
Использование цифрового мультиметраЦифровой мультиметр – это тестовый инструмент, который имеет множество применений.Он используется для измерения двух или более электрических величин, состоящих из основного напряжения (вольт), сопротивления (Ом) и тока (амперы). Можно сказать, что цифровой мультиметр – это стандартный диагностический инструмент, используемый техническими специалистами в электронной или электротехнической промышленности.
Давным-давно цифровые мультиметры были заменены стрелочными аналоговыми измерителями из-за их способности выполнять измерения с более высокой точностью, сопротивлением и надежностью. Эти мультиметры известны тем, что объединяют возможности тестирования однозадачных измерителей, включая омметр (ом), вольтметр (вольт) и амперметр (ампер).Они часто включают множество дополнительных расширенных функций или опций.
Цифровые мультиметры намного точнее аналоговых. Они известны уменьшением ошибок интерполяции и чтения. Он имеет функцию автоматической полярности, которая, как известно, помогает предотвратить проблемы, возникающие при подключении измерителя к испытательной цепи, имеющей неправильную полярность.
Известен тем, что устраняет ошибки параллакса. Если на стрелку аналогового мультиметра смотреть под другим углом, отображается другое значение.Это так называемая ошибка параллакса. Этот цифровой мультиметр известен своим цифровым дисплеем, который решает эту проблему. Его дисплей не имеет движущихся частей, что делает их свободными от любых ударов.
Обладает высокой скоростью чтения, что облегчает чтение. В отличие от аналоговых мультиметров, он не требует настройки нуля. Цифровой выход считается подходящим для дальнейшей обработки и записи, так как было обнаружено, что он полезен для быстрого увеличения диапазона приложений, управляемых компьютером.
Появление интегральных схем значительно уменьшило размер, стоимость и потребность цифровых мультиметров в мощности. Его точность повышается за счет цифрового считывания. Вообще говоря, может быть ошибка при считывании шкалы аналогового мультиметра, но цифровые мультиметры с ЖК-дисплеем показывают точные показания.
Используются для проверки целостности диодов, конденсаторов, транзисторов. Для измерения частоты используются современные мультиметры.Он имеет портативный размер, поэтому его очень легко носить с собой куда угодно и когда угодно.
Функция автоматического выбора диапазона для этого мультиметра полезна при выборе различных диапазонов измерения, которые предотвращают повреждение, которое может быть вызвано выбором неправильного диапазона. Кроме того, они имеют очень высокий входной импеданс.
Тем не менее, некоторые из других его использования цифрового мультиметра включают микропроцессоры, способные сохранять показания для будущей обработки. Кроме того, они вызывают меньше эффектов, возникающих из-за нагрузки счетчика на тестируемую цепь.
Что такое цифровой мультиметр и как им пользоваться?
Мультиметр, проще говоря, амперметр. Представленные здесь цифровые мультиметры не только как электрик-любитель, но и при работе с электричеством извлекут пользу из представленных здесь цифровых мультиметров. Качественные многофункциональные измерители тока облегчат вашу работу на строительной площадке, в научных исследованиях и в электротехнических компаниях. Помимо профессиональных тестеров тока, мы представляем варианты, которые идеально подходят для использования в сфере хобби.
Обратитесь к руководству, чтобы узнать, как современные цифровые мультиметры работают и как ими лучше всего пользоваться. Удобный измерительные приборы доступны в различных размерах и моделях. Если При необходимости многие модели можно легко носить в кармане пиджака или есть фиксаторы для ремня.
Fluke 175 и Fluke 177 – популярные цифровые мультиметры, доступные во всем мире. Вы можете спросить, какой из них лучше для вас? Я рекомендую взглянуть на сравнение и обзор здесь: Fluke 175 vs 177
Устройство, компоненты и функции цифровых измерительных приборовЦифровой мультиметр – это электронный прибор для измерения силы тока.Он четко показывает измеренные значения в виде числовых значений на дисплее. Вы можете использовать его для проведения различных текущих тестов. Даже недорогие измерительные приборы для хобби измеряют стандартные значения электрического напряжения, электрического тока и омического сопротивления. Обычно это возможно в цепях постоянного или переменного тока (переменного или постоянного тока). Высококачественные профессиональные измерители тока имеют дополнительные функции и продолжают измерять:
- Электроемкость
- Индуктивность компонентов
- Диоды
- Транзисторы
- Температура
- Частота протекания Текущий
- Непрерывность
- Звук
- Влажность воздуха
Звуковой сигнал обычно доступен для измерения непрерывности.В цифровом мультиметре сигналы распознаются аналого-цифровым преобразователем и отображаются как числовое значение на дисплее. Обычно он подсвечивается, а цифры отображаются очень широко. Это позволяет быстро записывать измеренные значения без необходимости приближать мультиметр к твои глаза. Вы можете проверить ток в диапазонах измерения от 200 от милливольт до 1000 вольт, а также от 20 мкА до 20 А.
В зависимости от производителя некоторые цифровые измерители тока могут отклоняться от этих значений и ограничивать диапазон измерения.Встроенное высокое внутреннее сопротивление цифрового мультиметр обычно составляет от 1 до 20 МОм, большинство измерителей тока имеют сопротивление 10 МОм.
Измерение тока и напряжения точно, для измерений постоянного тока допуск на погрешность меньше чем на 1 процент.
Тест цифровых мультиметров высокого качества схемы еще более точны и имеют допуск ошибок менее чем 0,2 процента. Однако такие устройства обычно относительно дороги.
Измерение тока с помощью современной цифровой мультиметрДля проверки силы тока прибор измеряет напряжение с помощью переключаемого шунтирующего резистора .Это термин из электротехники, также известный как резистор для измерения тока или шунтирующий резистор. Это электрическое сопротивление имеет низкий импеданс и используется для измерения электрического тока.
Когда через шунт протекает ток, он вызывает падение напряжения, пропорциональное его силе. Цифровой мультиметр измеряет это падение напряжения, преобразует его в значение, которое можно отобразить, и отображает его на дисплее. Многие инструменты имеют функцию хранения данных, которая позволяет легко сохранять результаты измерений.
Измерение сопротивления цифровым мультиметромДаже при измерении сопротивления устройство обнаруживает напряжение, которое существует в проверяемой цепи. В измеренные значения на дисплее рассчитываются устройством на основа источника постоянного тока. Можно предположить, что постоянная электрический ток течет в электрической цепи, которая постоянна во всех точках цепи независимо от электрического напряжения на точки подключения.
Плюсов:
- Механически простая конструкция
- Простые в изготовлении электронные компоненты – поэтому низкая закупочная цена
- Дешевле, чем высококачественные аналоговые устройства с тем же диапазоном рабочих характеристик
- Единицы измерения отображаются на дисплее
- Работа цифровых мультиметров очень просто
- Большинство мультиметров имеют защиту от перегрузки и защиту от неправильной полярности
- Чувствительная механика измерительного прибора не повреждается даже в случае падения или удара.Многие цифровые токоизмерительные приборы также имеют корпус или прочную защитную крышку для еще большей безопасности.
- Тестер акустической целостности
- Возможны полезные дополнительные функции, например, измерение звука или влажности
Минусы:
- Цифровые мультиметры всегда зависит от внешнего источника питания (в основном аккумуляторы, редко аккумуляторы)
- Дешевые модели не проверяют диоды или измерить температуру
В автомобильной промышленности мультиметры в основном используются для диагностики электрических проблем автомобилей .Однако вы можете использовать свой компактный токовый тестер везде, где хотите проверить электрическую цепь. Многие счетчики также работают бесконтактно, поэтому вы можете проверить проводку в стене. Общие области применения мультиметров True RMS –
.- Электротехника как хобби
- Ремесла
- Бюджет
- Электрик на работе
- Стандартные инструменты в электротехнике компании
- Школа и университет (исследования)
- Лаборатория
Постоянный ток постоянно течет в в том же направлении, и его сила не меняется.Часто в разговорной речи постоянный ток и постоянное напряжение путают друг с другом, в результате чего источники постоянного напряжения генерируют постоянный ток в схема.
The аббревиатура DC для постоянного тока происходит от английского и обозначает для «постоянного тока».
Специальные механизмы позволяют генерировать постоянный ток из переменного тока; все, что необходимо, – это так называемые «выпрямители», встроенные в электрическую цепь. Большинство электронных бытовых приборов, таких как компьютеры, радио или телевизоры, используют постоянный ток для правильной работы.Однако розетка в стене излучает переменный ток. Необходимые выпрямители могут быть встроены непосредственно в электроприбор, но обычно для преобразования тока используется адаптер или соответствующий источник питания.
Переменный токПри переменном токе направление, также называемое полярностью, постоянно меняется. повторы. Положительные и отрицательные мгновенные значения дополняют друг друга таким образом, что ток равен нулю на среднее с течением времени.При наличии постоянного и переменного тока вместе в электрической цепи, это называется смешанным током. Более переменного тока, чем постоянного, производится во всем мире. В производство переменного тока сравнительно просто; прямой ток, необходимый для многих электроприборов, можно легко преобразованный или преобразованный.
Однофазный переменный ток обычно используемые в домашних условиях генерируются трансформаторами, которые соединены между собой и питаются трехфазным переменным током.
переменного тока используется на высокой частоте, особенно в электромедицине, а также в технике связи.
Если вы хотите зарядить чувствительный устройство, такое как смартфон, на бензогенераторе, произведенную электроэнергию необходимо преобразовывать в любом случае. Если это не так произойдет, скорее всего, электрическое устройство выйдет из строя и не сможет подлежат ремонту из-за сильной перегрузки электронных компонентов.
Инструкция по эксплуатации цифровых мультиметровС помощью портативного измерителя тока вы можете легко определить, электрически ли соединены элементы вашей цепи.Это так называемый тест на непрерывность. В некоторых устройствах вы также получаете визуальное и звуковое подтверждение того, что электрический ток беспрепятственно протекает. В большинстве мультиметров вы услышите четкий звуковой сигнал, если тестируемая цепь не находится под напряжением.
В этом случае остановите измерение и проверьте все компоненты на наличие дефектов (например, обрыв кабелей), проверьте все пропаял соединения на качество и проверил предохранители. После устранение неисправностей, повторный текущий тест может быть выполнен для информирования об успехах и прогрессе вашего ремонта.
Измерительный наконечники, прикрепленные к черному и красному щупам, подключен к мультиметру, пока мультиметр еще включен выключенный. Подключите черный измерительный провод к COM-порту, а красный тестовый к выходу прибора, обозначенному VΩmA.
Теперь включите мультиметр и выберите соответствующую настройку с помощью поворотного переключателя, например, Текущий проверка на непрерывность. На большинстве цифровых мультиметров в этом месте есть символ. это похоже на вал.См. Инструкцию по эксплуатации. прилагается к мультиметру для получения подробной информации о маркировке вашего текущий тестер, так как дисплей может отличаться от производителя к производитель.
Особенности средств измерений из за рубежом (Азия, Америка, Великобритания) могут отличаться символами на Устройство. Не бойтесь короткого замыкания! Если у вас есть случайно установил неправильный диапазон измерения, мультиметр предупредит вы с гудком.

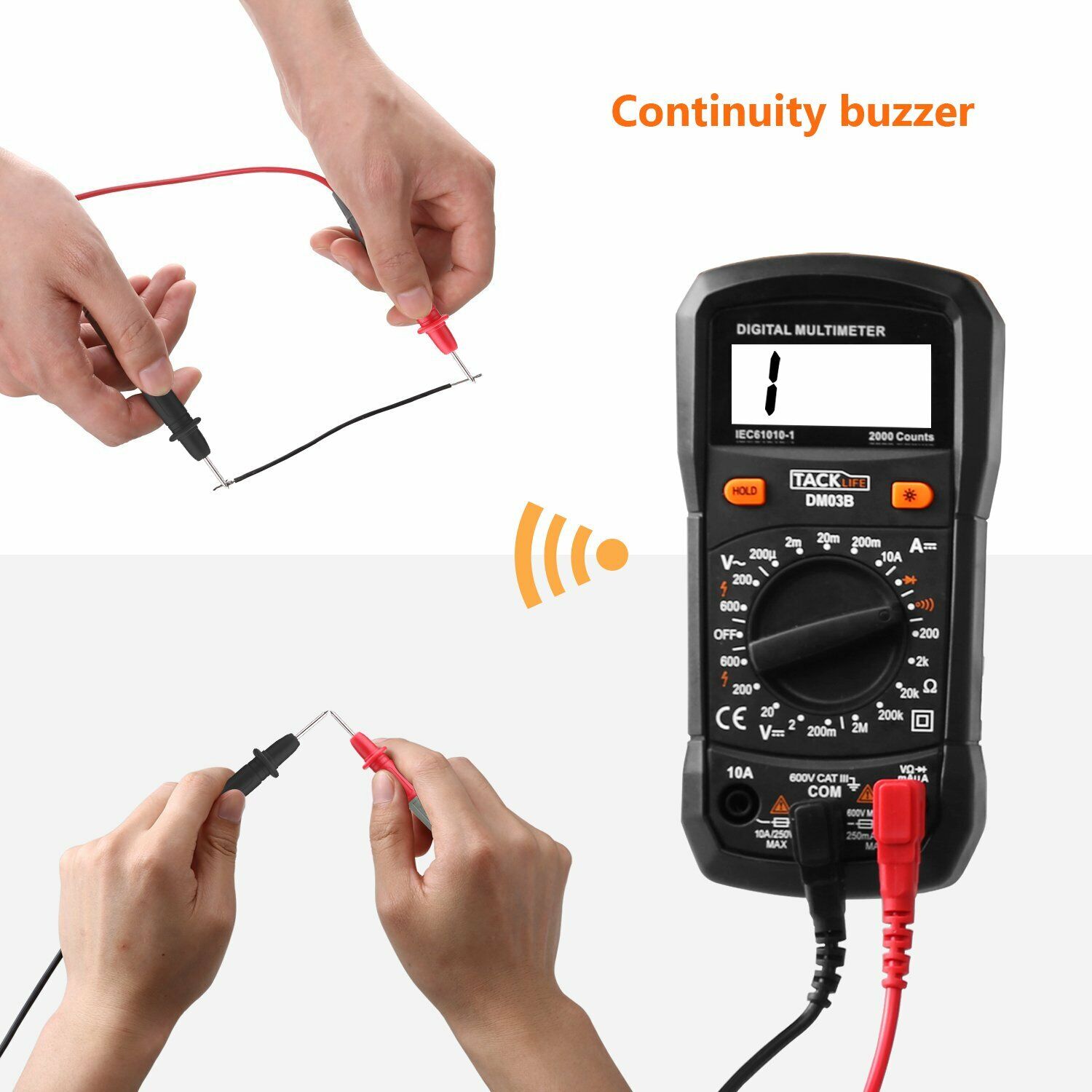

Для проверка непрерывности, цифровой мультиметр отправляет небольшое количество ток через один измерительный провод и проверка до трех раз в секунду получает ли его другой измерительный провод.
Если измерительные провода электрически подключено, соответствующее значение появляется на дисплее. Для простая проверка целостности, вас также информирует звуковой сигнал, ток течет. Вы можете легко выполнить этот тест, удерживая два тестовых щупа вместе – затем считайте показания дисплея амперметра, чтобы посмотрите, какая индикация появляется, когда ток беспрепятственно течет в схема. Если ток не течет, на дисплее отображается «1». – на некоторых устройствах также отображается «OL». (разомкнутый контур) выкл.Теперь вы можете начать устранение неполадок.
Для проверки Для прохождения тока поместите тестовые щупы на обоих концах цепи. Не имеет значения, будет ли ток постоянным или переменным. (Исключение составляют измерения диодов).
Если ваш текущий тестер не имеет функции проверки целостности цепи, вы все равно можете ее выполнить: для этого установите поворотный переключатель на передней панели мультиметра в положение «Измерение сопротивления», при необходимости появится символ Ω (Ом). в этот момент.Установите минимально возможный вариант измерения сопротивления. Теперь ваш цифровой мультиметр отправит небольшое количество электрического тока и измеряет, поступает ли он также на другой измерительный наконечник. Если значение, отображаемое на дисплее, очень мало или равно нулю, можно предположить, что ток течет.
Всегда можно проверить работоспособность удерживая вместе два измерительных наконечника. Если ваш текущий тестер не обнаруживает никакого тока, на дисплее отображается «1» или «ПР». (в зависимости от производителя).
Инструкция мультиметра для измерения напряжения на аккумулятореДля проверки автомобильного аккумулятора подключите измерительные провода к цифровому мультиметру, как описано выше. Установите поворотный переключатель в положение «DC», здесь также может отображаться прямая линия или V (для вольт). Многие токовые тестеры автоматически переключаются между постоянным и переменным током.
Если на вашем мультиметре нет автоматическое обнаружение, установите диапазон напряжения, который вы ожидаете увидеть. Если если вы выбрали слишком низкое значение, вы защищены внутренним защита от перегрузки, и вы услышите предупреждающий сигнал.В этом случае, скорректируйте ручное значение в сторону увеличения.
Для успешное измерение напряжения, лучше выбрать высокое значение.
Теперь поднесите красный измерительный провод к положительный полюс батареи или проверяемой цепи. Соединять черный измерительный провод к соответствующему отрицательному полюсу. Например, если вы используете 9-вольтовый блок в качестве тестового объекта, ваш цифровой мультиметр Теперь на дисплее должно отображаться значение около 9 вольт. Если у вас есть поменяли местами два полюса, вы увидите отрицательное значение.Ни твой цепи, ни ваш мультиметр не будет поврежден (случайным или намеренное) изменение полярности. Только значение на дисплее не является правильным.
Для дальнейших примеров правильного использования вашего мультиметра, пожалуйста, прочтите руководство. Есть также много интересные видео-уроки в Интернете по использованию актуальных мультиметры. При необходимости ищите инструкцию по температуре измерение или проверка транзисторов с помощью мультиметра.
СвязанныеРуководство по мультиметру для начинающих: что такое мультиметр и как выбрать лучший мультиметр?
Хотите найти многофункциональный инструмент для устранения большинства проблем со схемами? Или вам нужен электронный измерительный прибор для создания электронных проектов? Мультиметр, незаменимый электронный измерительный инструмент как для повседневного, так и для профессионального использования, должен быть тем, что вы ищете.Но что такое мультиметр на земле? Кому действительно нужен мультиметр? А как правильно выбрать себе мультиметр? Вы найдете все эти ответы в этом руководстве.

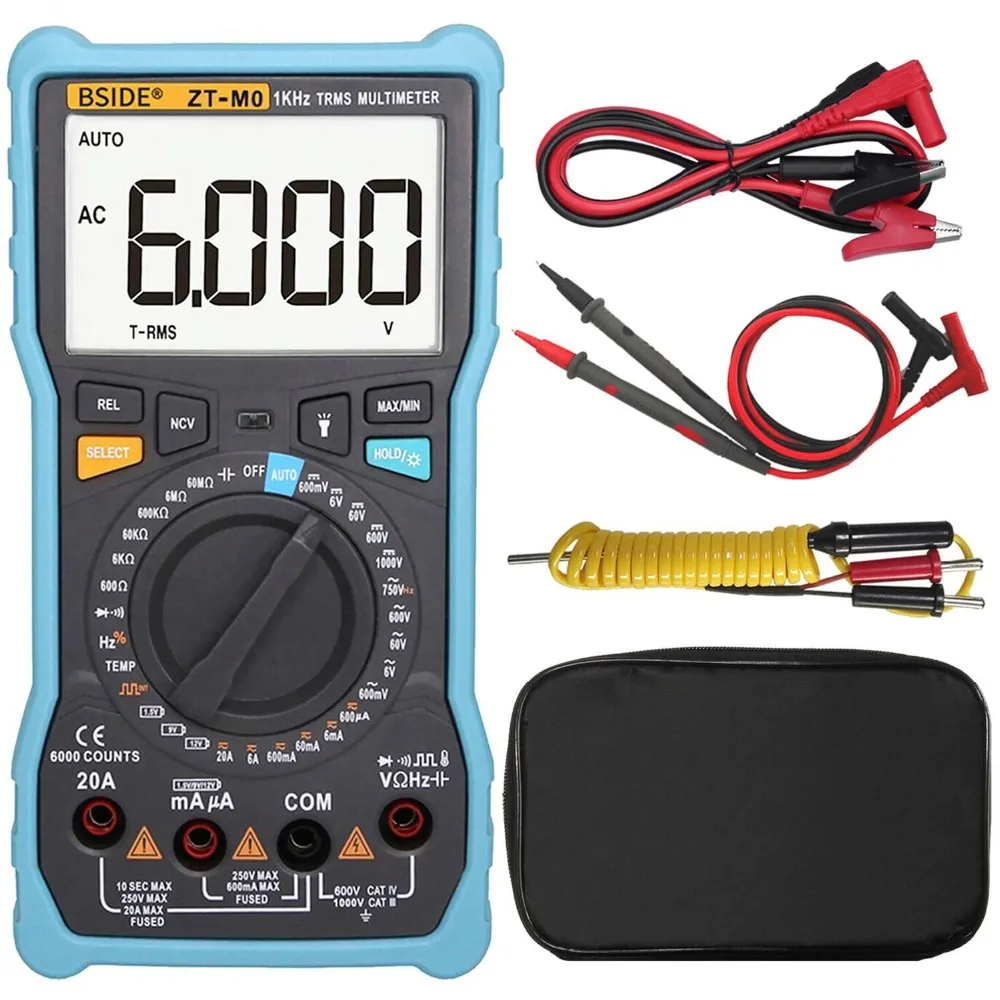

Что такое мультиметр?Мультиметр , также известный как вольт-омметр, является самым основным и незаменимым измерительным инструментом для инженеров-электронщиков. Его можно использовать для измерения нескольких электрических величин, таких как ток, напряжение, сопротивление, диод и т. Д.Некоторые высококачественные мультиметры также включают в себя измерение емкости, проверку звука, измерение частоты импульсов и т. Д. Кроме того, это полезное устройство, помогающее найти некоторые основные неисправности в цепи подключения.
Существует два основных типа мультиметров: аналоговые мультиметры и цифровые мультиметры .
Аналоговый мультиметр – это своего рода мультиметр, который может показывать показания с помощью указателя, в то время как цифровой мультиметр будет напрямую отображать числовые показания на дисплее.
В настоящее время аналоговые мультиметры почти исключены и могут использоваться только в определенных особых случаях (например, в научно-исследовательских и учебных заведениях). Таким образом, цифровые мультиметры являются основными мультиметрами на рынке.
Кому нужен мультиметр?Мультиметр имеет очень широкое применение. Это незаменимый инструмент для электриков, автомехаников и других технических специалистов, например специалистов по солнечным батареям.Несмотря на профессиональное использование, это также полезный домашний инструмент для членов семьи для устранения некоторых основных неисправностей цепи. Кроме того, этот инструмент нужен некоторым домашним мастерам, любителям, начинающим электрикам и другим людям, любящим электронику, чтобы помочь им быстро решить некоторые основные проблемы.
На что следует обратить внимание перед покупкой мультиметраХороший мультиметр – это отличный помощник. Это может помочь вам быстро решить некоторые распространенные проблемы и значительно повысить эффективность вашей работы.Вот некоторые ключевые аспекты, которые следует учитывать перед покупкой мультиметра.
1. Мультиметр с автоматическим регулированием дальности или мультиметр с ручным регулированием диапазонаМультиметр имеет собственный рабочий диапазон для сопротивления, емкости, напряжения и других значений. Мультиметр с автоматическим диапазоном автоматически определит электрические параметры цели и затем установит свой собственный рабочий диапазон. Однако с помощью ручного мультиметра вы должны знать, к какому диапазону электрических значений принадлежит ваш тестовый объект, а затем вручную установить правильный рабочий диапазон на мультиметре.
Таким образом, мультиметр с автоматическим выбором диапазона – лучший выбор для новичков или тех, кто мало разбирается в электричестве. Кроме того, мультиметр с автоматическим дальномером также более удобен в использовании. В то время как ручной мультиметр больше подходит для профессиональных электриков или некоторых изучающих электричество, которые хотят больше узнать об электричестве.
2. Для чего вы в основном используете мультиметр?Различные мультиметры предлагают разные функции.Вы можете выбрать мультиметр в соответствии с функциями, которые могут вам понадобиться. Некоторые функции могут использоваться редко или никогда не использоваться обычными пользователями, например, функция измерения диодов, поэтому нет необходимости выбирать полнофункциональный мультиметр.
3. Точность и скоростьТочность и скорость – две основные характеристики, которые следует учитывать. Если вы профессиональный электрик, вам следует выбрать мультиметр с высокой точностью и скоростью проверки. А если вы любитель, то можете выбрать мультиметр со стандартной точностью и скоростью.
4. БезопасностьРазбираться с электрической схемой – не шутка, поэтому мультиметр должен иметь некоторые защитные функции, такие как защита от перегрузки и ложных срабатываний. Кроме того, материал и конструкция также являются ключевыми факторами, влияющими на безопасность.
Чтобы выбрать высококачественный мультиметр, лучше покупать его у основных брендов и через официальные каналы закупок.
5. Дизайн и ценаХороший дизайн принесет вам большой комфорт и удобство.Таким образом, вы можете выбрать мультиметр с научным дизайном, который вам нравится.
К тому же, если вам важна цена, ее стоит учитывать при покупке мультиметра. Однако мы не рекомендуем выбирать самые бюджетные, так как здесь может не быть гарантии качества.
Лучший мультиметр, который стоит покупатьВсе еще не знаете, какой мультиметр выбрать? Этот автоматический мультиметр MESTEK DM90S – хороший вариант, который мы настоятельно рекомендуем вам.
14% СКИДКАMESTEK – ведущий производитель оборудования HVAC с многолетним опытом.
Автоматический мультиметр MESTEK DM90S – это интеллектуальный мультиметр для профессионального и любительского использования. Он предлагает несколько функций измерения для широких приложений, таких как напряжение переменного / постоянного тока, сопротивление, емкость, частота, рабочий цикл, диод, целостность и шлейф.
Кроме того, автоматический мультиметр MESTEK DM90S также предлагает множество интеллектуальных функций, таких как автоматическое измерение, автоматическое отключение питания через 15 минут без работы, защита от перегрузки во всех диапазонах и функция предупреждения для VFC (переменной частоты). Control) и NCV (бесконтактное напряжение), которые принесут вам легкий опыт использования и достаточную гарантию безопасности.
Отличный дизайн – еще одна причина, по которой мы рекомендуем его. Автоматический мультиметр MESTEK DM90S имеет компактную конструкцию с размерами 14,70 x 7,10 x 4,50 см, которую очень легко взять с собой и использовать. Поверхность мультиметра изготовлена из резины, которая не только предотвращает поражение электрическим током, но и устойчива к падению и ударам при повседневном использовании. Более того, вас не побеспокоит сложная конструкция благодаря простому дизайну и понятному обозначению действия.
Кроме того, имеется задний кронштейн для поддержки мультиметра, и его также можно использовать для сбора тестового щупа. Еще одна приятная особенность – автоматический мультиметр MESTEK DM90S оснащен встроенным фонариком, который обеспечит вам удобство в ночное время или в темноте.
Теперь все функции автоматического мультиметра MESTEK DM90S могут вас устраивать, но как насчет его цены?
Успокойтесь, этот автоматический мультиметр MESTEK не будет стоить вам слишком много денег.Его цена составляет около 18 долларов с учетом скидки 14%, благодаря чему вы можете пользоваться большинством функций и максимальной безопасностью для профессионального или повседневного использования.
Успокойтесь, этот автоматический мультиметр MESTEK не будет стоить вам слишком много денег. Его цена составляет около 18 долларов после 14% скидки, благодаря чему вы можете наслаждаться большинством функций и максимальной безопасностью для профессионального или повседневного использования.
Итак, если вы хотите найти хороший мультиметр, не тратя много денег, этот автоматический мультиметр MESTEK DM90S действительно хороший выбор благодаря его полным и практичным функциям, высокому качеству и отличному соотношению цены и качества.Это также важные причины сделать его одним из самых продаваемых мультиметров на Gearbest.
● Более 300 000 товаров ● 20 различных категорий ● 15 местных складов ● Несколько ведущих брендов | ● Глобальные способы оплаты: Visa, MasterCard, American Express ● Принимаются PayPal, Western Union и банковский перевод ● Boleto Bancario через Ebanx (для Бразилии) | ||
● Незарегистрированная авиапочта ● Зарегистрированная авиапочта ● Линия приоритета ● Ускоренный доставка | ● 45-дневная гарантия возврата денег ● 365-дневная гарантия на бесплатный ремонт ● 7-дневная гарантия Dead on Arrival (DOA) |
Мультиметр – Energy Education
Мультиметр – это устройство, которое измеряет электрический ток, сопротивление и напряжение (при условии, что оно правильно подключено к электрической цепи).Он имеет аналоговую и цифровую формы, но оба функционируют одинаково. [2] Мультиметр обладает функциями вольтметра, амперметра и омметра. Чтобы увидеть, как мультиметр может переключаться между этими показаниями, обратитесь к гиперфизике.
Вольтметр
Вольтметр подключается к компоненту; Другими словами, два вывода вольтметра подключены к двум сторонам компонента, поэтому вольтметр находится параллельно компоненту. Когда вольтметр подключен к компоненту, он замыкает цепь.В цепи генерируется небольшой ток, который затем вызывает падение напряжения на каждом из других резисторов. Это приводит к тому, что вольтметр показывает напряжение, которое немного ниже, чем напряжение источника. [3] [4] Чтобы узнать больше, см. Гиперфизику.
Амперметр
Чтобы использовать амперметр, путь тока должен быть разорван, а амперметр вставлен через разрыв [3] (это означает, что амперметры должны быть включены последовательно с тем, что должно быть измерено).Если включить амперметр параллельно цепи (вместо того, чтобы подключать его последовательно), ток почти наверняка сожжет предохранитель! Амперметром намного проще пережечь предохранитель, чем вольтметром, потому что у амперметров очень низкое сопротивление.
Клещи могут использоваться для измерения переменного тока без нарушения проводимости. Когда переменный ток проходит через проводник, вокруг него формируется магнитное поле; измеряя напряженность магнитного поля вокруг проводника, можно получить значение тока. [3] Чтобы узнать больше, смотрите гиперфизику.
Омметр
Самый безопасный способ подключения омметра – удалить компонент из цепи, а затем подключить его к компоненту, как вольтметр. Важно держать только один из выводов компонента, потому что сопротивление кожи человека может повлиять на измерение. [3] Чтобы узнать больше, смотрите гиперфизику.
Инструкции по использованию мультиметра см. В NCSSM (Школа естественных и математических наук Северной Каролины).
Список литературы
- ↑ Wikimedia Commons. (23 сентября 2015 г.). Мультиметр [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/a/a6/Digital_Multimeter_Aka.jpg
- ↑ R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд. Нью-Джерси: Прентис-Холл, 2011, гл. 3, сек. 3.7, с. 107-116.
- ↑ 3,0 3,1 3,2 3,3 R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд.Нью-Джерси: Прентис-Холл, 2011, гл. 3, сек. 3.8, с. 117-121.
- ↑ R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд. Нью-Джерси: Прентис-Холл, 2011, гл. 5, сек. 5.4, стр. 201-208.
