DIN-рейка для электомонтажа: разновидности

DIN-рейка

Современные электромонтажные работы, как в промышленности, так и в жилом секторе, не мыслимы без DIN-рейки. Что такое DIN-рейка? Как она выглядит? Где рейка с замысловатой латинской аббревиатурой устанавливается?

DIN-рейка разработана в Германии. Аббревиатура DIN означает Deutsches Institut fur Normund, что в переводе на русский язык — Немецкий Институт по стандартизации.

Изобретение удачное и от того популярное. Впоследствии, принята на вооружение Международной электротехнической комиссией (IEC), а также узаконена в качестве Европейского стандарта (EN). В России, в качестве национального стандарта, принята в 2004 году.

DIN-рейка глобально изменила электромонтажное оборудование в щитовой. Если раньше все было очень просто – квартирный щиток обходился в квартире одним счетчиком и двумя пробками, то сегодня такой минимализм, в век больших потребителей, примитивен и небезопасен. Современный электромонтаж требует конструктивного подхода к автоматизации не только торговых и офисных помещений, но и электромонтажа домашней электросети.

Если бы пришлось всю автоматику монтировать по старинке, на винты, такой монтаж отнимал бы много времени и сил. Работа оказалась бы трудоемкой и нервной.

Теперь, вся современная автоматика адаптирована исключительно под DIN-рейку, поэтому очень легко устанавливается на рейку одним щелчком, достаточно лишь отжать на автомате губку с помощью плоской отвертки и автомат на своем месте. Установка одного модуля может занять пару секунд.

DIN-рейка, как правило, предусмотрена производителем как неотъемлемый элемент щитовых. Но там, где понадобится самостоятельно установить DIN-рейку, это не составит большого труда: в профиле рейки предусмотрены перфорированные отверстия, которые позволяют закрепить изделие с помощью саморезов, или болтовых соединений в специально оборудованном месте.

DIN-рейка: тип O, тип G

Рейка типа — О

Рейка типа — G

Оцените качество статьи:

Din рейки.

виды и особенности. применение и монтаж

Оборудование на DIN рейку

: надежные автоматические выключатели и устройство защитного отключения (УЗО) для монтажа на DIN рейку

: AC/DC-DC преобразователи напряжения в конструктиве для крепления на DIN рейку

Для крепления электромонтажного оборудования

Современные производители электрооборудования уже предусматривают наличие DIN-рейки в щитовой. Однако при необходимости ее достаточно просто установить в любом нужном месте. Для этого профиль рейки перфорирован отверстиями, благодаря которым ее можно прикрепить на плоскости болтовыми соединениями или саморезами. Надо только заранее, до монтажа рейки, учесть ширину автоматов, которые вы будете на нее монтировать, чтобы им не было «тесно»! Разрезать DIN-рейку лучше болгаркой, но может с этим справиться и ножовка по металлу.

Но при компактной «насадке» их на DIN-рейку в укромном месте не нарушается интерьер квартиры, не создается неудобств для жильцов.

Ленту вы закрепили, теперь надо «насадить» на нее все заранее заготовленные устройства. В современном мире электротехники они к счастью унифицированы. А поскольку все элементы современной автоматики адаптированы под DIN-рейки, их очень легко на нее «усаживать» – отжимаете плоской отверткой губку на автомате, затем легкое движение, щелчок – и все, автомат встал на свое место. Для установки одного модуля хватает несколько секунд, это ведь не то, что винтами в стену вживлять!

Кстати и обслуживать такую линейку приборов и устройств гораздо проще. Чтобы заменить автомат на типовых DIN- рейках в электрощитах, достаточно лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.

Все остальные детали при выборе столь необходимой вам DIN- рейки вам подскажут наши консультанты, и электромонтаж станет для вас простым, удобным и приятным, ну как при конструировании корабля из детского набора элементов ЛЕГО. Удачи вам!

DIN-рейки производятся из гальванически обработанной стали либо алюминия. Некоторые модели перфорированы вдоль всей своей длины для удобства распределения на составляющие требуемого размера.

По типу профиля

По форме профиля рейки разделяются на следующие типы:

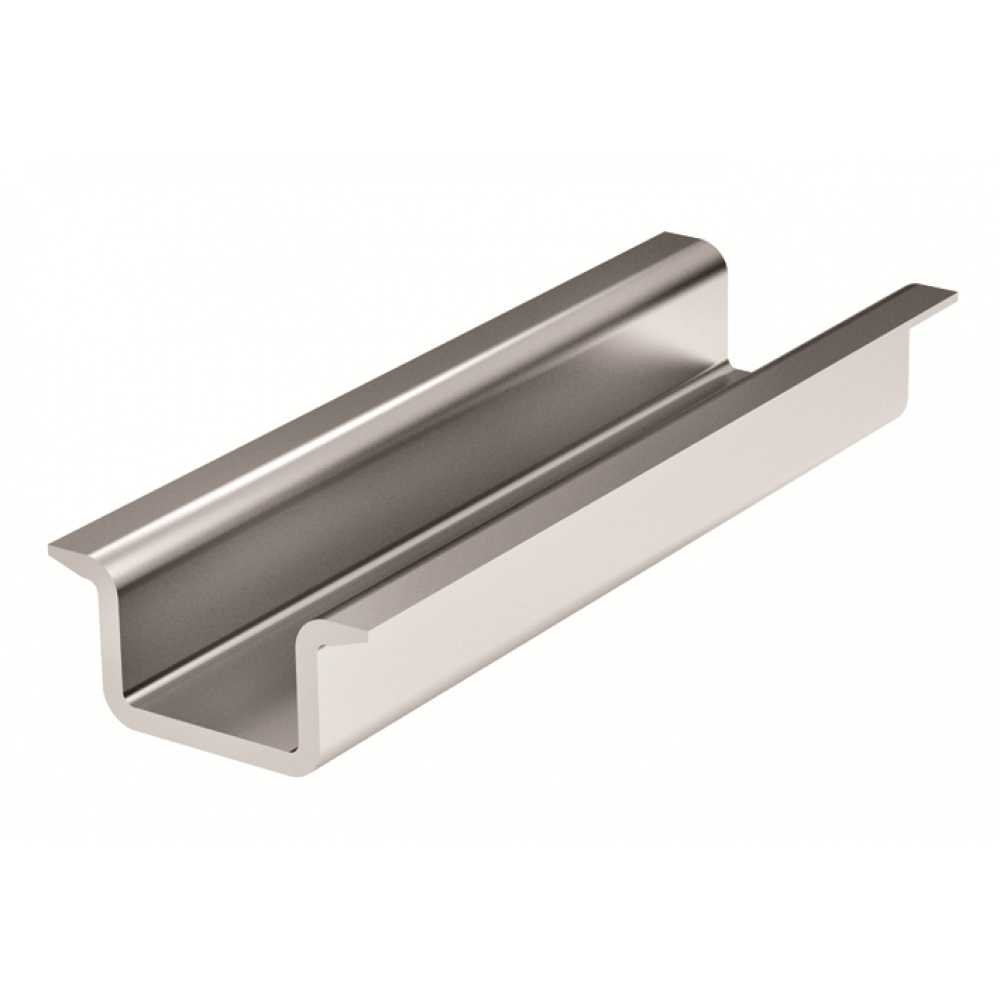

Омега-образный профиль, являющийся самым востребованным. Изделия применяются для монтажа распредщитков: установки автоматических защитных приборов, счетчиков и прочих необходимых аппаратов. Губки реек выгнуты в наружную сторону. Ширина устройства равна или 15, или 35 см. По высоте губок производится три типовых размера — 5, 7,5 и 15 мм.

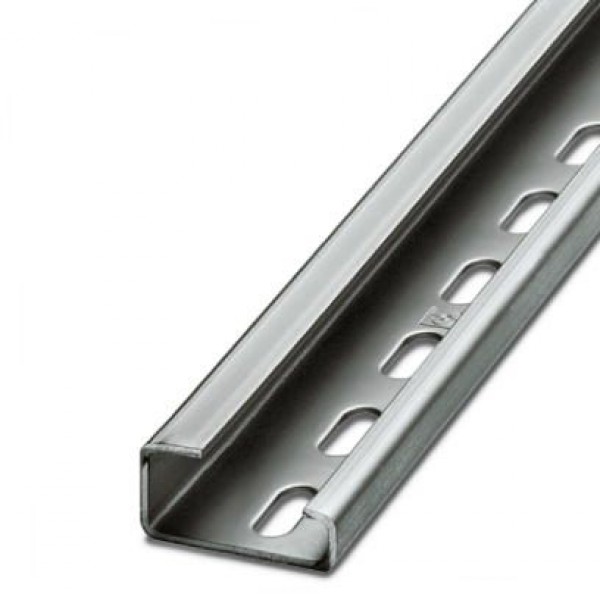

С-образная рейка предполагает наличие вогнутых краев высотой 15 мм. Такое изделие используется для монтажа аппаратных зажимов и колодок клемм.

Профиль G-образный используется реже иных реек. Применяется для монтажа некоторых моделей приборов, ввозящихся из-за границы. Отыскать рейку этого типа в нашей стране достаточно трудно.

Концы реек типа G вогнуты внутрь, один из них короче другого — высота составляет 9 и 15 мм. Ширин рейки — 32 мм.

По перфорации

По своему прямому предназначению Дин-рейка служит монтажной шиной, представляющей собой профилированную полоску из стали. Горизонтальная площадка в большинстве типах реек перфорирована отверстиями овальной формой, необходимыми для прикрепления изделия в точке его установки. Отверстия располагаются на удалении друг от друга в 10-20 мм.

Также выпускаются рейки и без перфорации, для монтажа которых требуется предварительная наметка и сверление отверстий для крепежа на расстояниях в соответствии с требуемыми размерами.

По способу изготовления

По способу производства изделия разделяются на:

штампованные;
литые.

Литые рейки обладают высокой надежностью и способны выдерживать значительные нагрузки, не теряя свою форму и свойств от их воздействия.

По материалу изготовления

В зависимости от использующегося при изготовлении материала Дин-рейки разделяются на:

стальные, усиленные защитным гальваническим покрытием;
алюминиевые, отличающиеся легкостью.

По прочим параметрам

DIN-рейки выпускаются также с уменьшенной толщиной и шириной профиля. В иных моделях имеются специальные засечки, при помощи которых изделие разделяется на кусочки требуемой протяженности.

Преимущества применения

Основным преимуществом использования реек DIN можно назвать обеспечение простоты и удобства монтажа в распредщитки модульных приборов различного назначения независимо от типа их конструкции.

Какими бывают?

Типы din реек обусловлены различными монтажными условиями и возможностями профилей, представленные следующей классификацией:

По конфигурации сечения

G-тип представляет собой рельсу в виде буквы «G», где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.

C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.

Omega-тип имеет совершенно другое сечение, сходное с греческой буквой «омега»: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные «ушки». Такая конструкция адаптирована практически под все электротехнические элементы и приборы.

По наличию отверстий для креплений

Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.

по материалу изготовления:
из алюминия;
из нержавеющей стали (встречаются чаще).

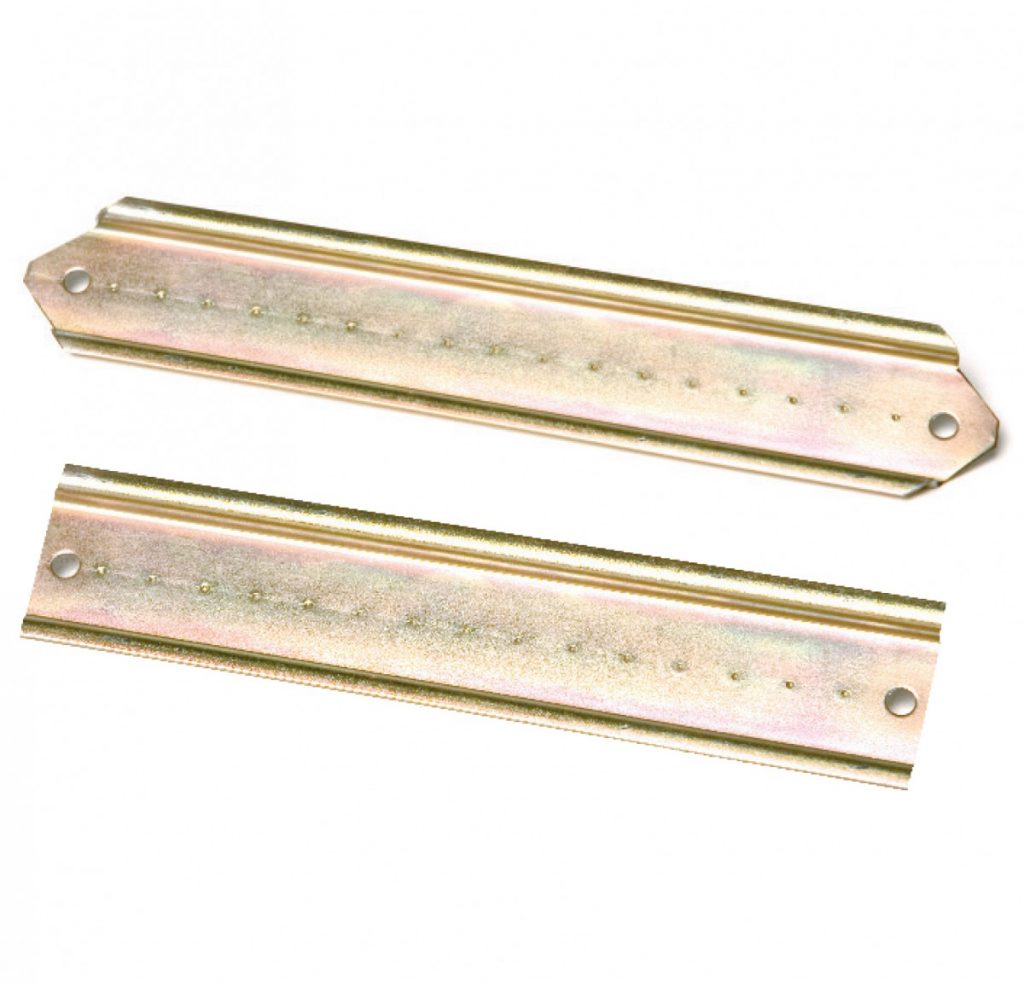

Фото din рейки

Сразу же начнем разговор с того, что такое DIN-рейка и почему она так называется. Это приспособление было разработано Институтом Стандартизации Германии (Deutsches Institut fur Normung), благодаря чему и получило краткую аббревиатуру DIN.

Также электрики могут называть эту рейку дин-рельсой, т.к она имеет похожую форму. Далее мы рассмотрим основные типы и размеры DIN-реек, применяемых в электромонтажных работах.

На сегодняшний день дин рейки различают по таким техническим характеристикам, как размер, форма, материал изготовления и конструктивные особенности. Первое с чего следует начать – типы профилей, которые могут быть:

Что касается размеров, согласно стандарту ГОСТ Р МЭК 60715-2003 ширина и высота изделия может быть следующей:

Обращаем ваше внимание на то, что дин-рейка в виде омега, которую также называют ТН-35 (общепринятое обозначение), может иметь три размера, а именно:

Длина бывает различной, в зависимости от производителя. Чаще всего выпускают планки длиной от 7,5 см до 2 метров, чего вполне достаточно для щитков от 4 до 96 модулей.

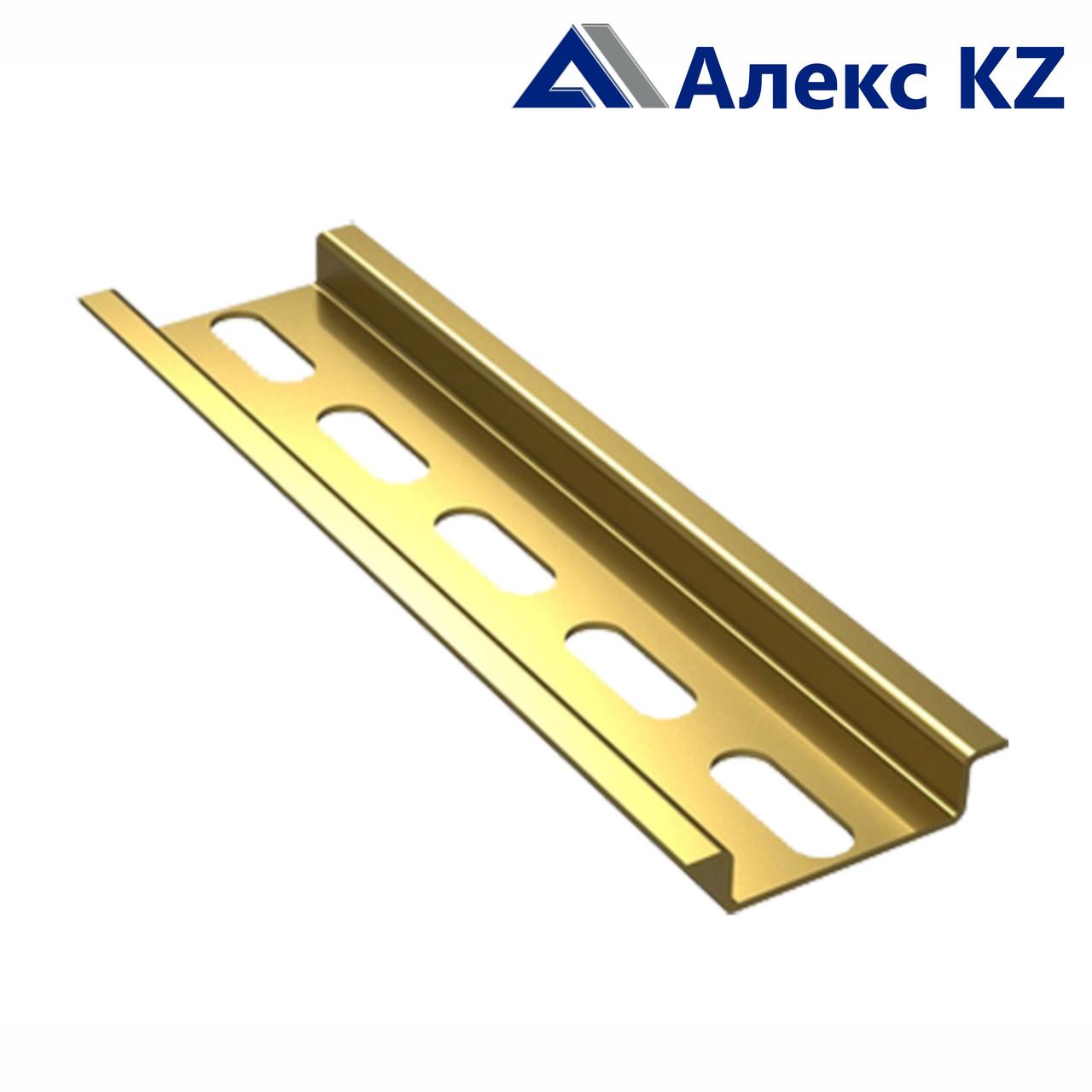

Также следует отметить, что планки бывают перфорированными (с отверстиями) и литыми. Преимущество первых заключается в более простой установке, т.

к. достаточно просто прикрутить стальную рейку через готовые отверстия. Шаг перфорации обычно составляет 10-15 мм, чего вполне достаточно для удобного монтажа. Литые (неперфорированные) DIN-рейки более надежные, т.к. не прогибаются, если на них закрепить много автоматов в шкафу. Кстати, модульные автоматы крепятся на дин рейку следующим образом:

По материалу изготовления планки разделяются на алюминиевые и оцинкованные (из нержавейки). В электромонтажных работах чаще используют второй вариант.

Помимо этого существуют отдельные виды DIN-реек, а именно: углубленные и усиленные. Каждая из них применяется в своем особом случае.

Остается только просмотреть видео, на котором наглядно показывается, как крепить автомат на дин-рейку, а также в чем различие между производителями изделий:

Установка автоматического выключателя

Сравнение производителей

Вот и все, что хотелось рассказать вам о видах и размерах DIN-реек. Теперь вы знаете, какие бывают планки, чем они отличаются друг от друга ну и для чего собственно используются!

Ограничитель на din рейку – удобство монтажа

Приветствую всех посетителей на сайте «Электрик в доме». После бурных праздников решил немного поработать. Сегодня хочу поделиться одной фишкой, которая поможет немного облегчить сборку электрощитков. Фишка называется металлический ограничитель на дин рейку yxd10. Суть его заключается в жесткой фиксации установленного на дин рейке оборудования. То есть фиксирует автоматы, узо, дифы и любое другое оборудование именно на том месте оно должно находиться. В данной статье представлен ограничитель на din рейку от компании iek.

Какой плюс в этом устройстве? Зачем оно вообще нужно? По правде говоря, должен сказать, что данные вопросы задают не только новички, а даже некоторые мои знакомые профессионалы которые занимаются электромонтажом уже не первый десяток лет. На работу оборудования ограничители не как не влияют, щиток будет корректно работать и без них (если конечно все правильно подключено)

Но с помощью ограничителей можно придать щитку некий эстетичный вид, что не мой взгляд немало важно при эксплуатации

Когда собираешь щит, хочется чтобы все выглядело красиво и опрятно. Модульное оборудование, установленное на рейке, должно быть расположено четко по линии. А бывает так что, установил десяток автоматов на дин рейке, подключил их, все вроде нормально. Но со стороны смотришь — все перекошены.

Один влево ушел, другой вправо, третий вниз, в общем, кто в лес кто по дрова. А если в щите не хватает места, и провода задевают установленное на рейке оборудование, то это вообще жесть, все будет выглядеть как после взрыва.

Честно говоря, найти ограничитель на дин рейку очень трудно, я оббегал все магазины в своем городе, нигде их нет. Скорей всего это связано с их малым спросом. Владельцы магазинов просто не хотят закупать товар, который не пользуется спросом. Пришлось заказывать в интернете. Благо там их навалом. Возможно, вам повезет больше, вы найдете их в наличии.

Раньше ограничителями yxd10 я не пользовался. Узнал и них на одном из форумов по электрике — mastercity.ru. Решил попробовать и не пожалел.

А еще их очень удобно применять, когда устанавливаешь небольшое количество защитных устройств (два, три). Например в этажных щитах, когда выполняешь замену старых советских автоматов на современные. У меня был один случай, когда в этажном щите нужно было заменить старый пакетник и два автомата, которые шли на квартиру.

Вместо пакетника нужно было установить один двухполюсный автомат на 25 А (вводной), а вместо старых автоматов два однополюсных на 16 А. Все из нужно где то разместить и зафиксировать. А как их зафиксировать? Конечно же, нужно брать кусок дин рейки, крепить ее к корпусу щита, а уже на нее цеплять автоматы. Так я и сделал. Прихожу через пол года, открываю щиток и удивляюсь. На тот кусок дин рейки, что я крепил (длиной он примерно 10 см), кто то додумался поставить свои автоматы, сдвинув при этом мои. Причем, так что один из моих автоматов соскочил и практически висел в воздухе.

Пришлось снимать всю эту красоту, ставить рейку подлиннее и фиксировать свои автоматы с помощью ограничителей на дин рейку yxd10. После этого автоматы не ездят, и их уже точно никто не сможет сдвинуть.

Как зафиксировать автоматы ограничителем

Как зафиксировать автоматы на дин рейке с помощью ограничителя. Все очень просто. Сам ограничитель изготовлен из оцинкованной стали и имеет форму в виде скобы.

На рейке он фиксируется с помощью прижимной пластины, которая упирается в рейку при закручивании винта. Для того чтобы зафиксировать автоматы или любое другое оборудование, берем ограничитель устанавливаем его в нужном месте щита и закручиваем винт расположенный сверху. Одна опорная точка у нас есть.

Затем устанавливаем на din рейку автоматы, узо, клеммники (все что нужно по проекту щита), и плотно прижимаем их к ограничителю. Затем берем второй ограничитель на дин рейку yxd10, прижимаем его к крайнему автомату и закручиваем винт. Модулька которая расположенная между этими двумя ограничителями надежно зафиксирована, не двигается влево-вправо и уж точно не соскочит.

Похожие материалы на сайте:

Щит для квартиры hager cosmos
Ужас в этажном щите

Делаем проект

Непрофессионалу это лучше делать, когда все провода уже проложены, и все цепи учтены. На стадии разработки мы должны создать для себя рабочие чертежи, по которым будут производиться последующие работы, а также найдены подходящие спецификации комплектующих и аксессуаров.

Учёт потребителей, создание групп

Нужно начать с составления полного списка потребителей, если он не делался во время монтажа проводки. Сюда войдёт не утюг и не бра в прихожей, а каждый приходящий к щиту провод, который должен быть записан и обозначен номером.

Системы электроснабжения жилых помещений выполняются по одним и тем же принципам, поэтому схожи между собой. Отдельно запитываются силовые розетки каждой комнаты и отдельно — освещение комнат. Некоторые бытовые приборы не подключаются к распределительным коробкам, их провода идут непосредственно к щиту. Это не всегда объясняется их повышенной мощностью, как у электроплиты, например. Обособленность может быть следствием повышенных требований к защите (бойлер должен подключаться через очень чувствительное УЗО), либо необходимостью отключать прибор локально (кондиционер для обслуживания).

Розетки для каждой комнаты должны запитываться отдельно

Итак, вот типичный список для современной трёхкомнатной квартиры:

розетки в спальне;
розетки в гостиной;
розетки в детской;
розетки в санузле;
розетки на кухне;
розетки в коридоре и прихожей;
подключение стиральной машины;
подключение бойлера;
подключение кондиционера;
подключение электроплиты;
освещение в спальне;
освещение в гостиной;
освещение в детской;
освещение на кухне и санузле;
освещение в коридоре, прихожей и на балконе.

Безусловно, если каждую цепь «посадить» на свой автомат и пустить через УЗО — это будет и надёжнее, и удобнее. Но вопросы компактности и экономичности тоже важны. Некоторые цепи из перечисленных выше можем объединить, если нагрузка будет умеренной, а отдельная автоматика не нужна. Например, пункты 1 и 2, также возможны комбинации 11+12+13 и 14+15.

После объединения список трансформируем в простую таблицу, куда потом внесём данные о номиналах автоматов и УЗО.

Установить автоматический выключатель — просто

Установку автоматического выключателя можно разделить на три части:

Крепление Дин-рейки;
Установка автоматического выключателя;
Подключение автоматического выключателя.

Крепление Дин-рейки

В новый электрощит или электрический бокс дин-рейка крепится на готовые места, при помощи саморезов или болтов.

Для установки Дин-рейки в старый этажный щит, нужно:

В металлической платформе щита просверлить два отверстия;
Нарезать в них резьбу;
Закрепить Дин-рейку при помощи двух болтов.

В новых этажных щитах для крепления дин-реек уже установлены специальные перфорированные стойки, и крепление Дин-рейки не представляет сложностей.

Установка автоматического выключателя

После установки Дин-рейки переходим к установки автоматического выключателя.

Подготовьте автоматический выключатель и длинную отвертку;
Оттяните защелки вниз и наденьте автоматический выключатель на дин-рейку;
Отпустите защелку. Она должна зацепится за дин-рейку.

Трехфазный автомат защиты устанавливается аналогичным образом.

Подключение автоматического выключателя

Для подключения автоматического выключателя отверните винты верхнего и нижнего зажимов;
Вставьте в зажимы, заранее защищенные провода;
Затяните зажимы, крепко, но без энтузиазма.

Бытовая серия коммутационной аппаратуры имеет еще одно называние – модульная. Причина этого – все автоматические выключатели, рубильники, а также УЗО собираются из модулей одинаковых ширины. Их габаритные размеры примерно одинаковы.

Важным свойством аппаратуры модульной серии является то, что ее крепление унифицировано. Вспомним, как крепились к поверхности старые автоматические выключатели. Для этого приходилось сверлить отверстия, иногда даже нарезать в них резьбу. А также использовать крепежные изделия: винтики, гаечки, шайбочки. Мало того, что это неудобно, но еще и небезопасно. В электрощитке, часть которого находится под напряжением, замена автоматического выключателя производится с известной долей риска. Оброненный винтик может замкнуть фазу на корпус и устроить короткое замыкание. А уронить его может как дилетант, так и профессиональный электрик.

Для крепления электрооборудования модульной серии винтики не потребуются. Все они устанавливаются на стандартную металлическую планку. Называется она – дин рейка, разберемся, что это такое.

Аббревиатура DIN происходит от сокращения названия Немецкого института по стандартизации Deutsches Institut fur Normund. Строго говоря, эта аббревиатура используется не только для обозначения реек, она применяется в других областях для маркировки стандартных разъемов, параметров крепежных изделий и так далее.

Какие могут быть размеры DIN-рельсы

Все DIN-рейки получили стандартные размеры, по-другому они никогда не выпускаются. Размеры определяются согласно следующему государственному стандарту ГОСТ Р МЭК 60715-2003, ширина в этом случае может быть:

Стоит заметить, что дин-рейка омега может иметь три размера, ведь именно оно является универсальной и используется повсеместно. Узнайте о том, как снять показания с двухтарифного счетчика.

Минимальная длина DIN-рельсы составляет 7.5 см, на нее можно установить один автоматический выключатель. Максимальная 2 метра, такой длина хватить чтобы установить 4 щитка.

Существуют еще небольшие различия в способе изготовления, планки могут быть:

С отверстиями.
Сплошные.

Первые дают возможность упростить процесс установки, достаточно прикрутить рейку в готовые отверстия. Расстояние между отверстиями ровняется 10-20 мм, его можно назвать оптимальным.

Литые (сплошные) считаются более надежными, даже при сильных нагрузках они не сгибаются. На такие DIN-рейки можно установить даже несколько автоматов. Вот таким образом можно крепить все приборы во время электрического монтажа.

Особенности установки модульной розетки

Перед монтажом каждого электрического щитка необходимо четко определиться с количеством и порядком расположения всех модульных устройств, входящих в его состав. Это связано не только с необходимостью правильно составить общую схему электроснабжения квартиры, но и напрямую влияет на выбор корпуса распределительного устройства.

Каждый модульный элемент имеет четко определенный размер, который регламентируется стандартом DIN43880. В соответствии с этим документом ширина одного модуля принята равной 17,5 мм.

В зависимости от мощности, на сегодняшний день выпускают две разновидности розетки на дин рейку. Они отличаются, в первую очередь, размером.

Конструкция каждой такой розетки не имеет принципиальных отличий от устройства встраиваемых или накладных моделей. Такая розетка также имеет две рабочих клеммы, к которым подключаются фазный и нулевой провода. В зависимости от назначения, это устройство может быть оснащено заземляющими контактами.

Единственной особенностью таких розеток является их четко регламентированная форма и размер, а также наличие специальной защелки, позволяющей монтировать изделие на рейку.

На рисунке представлены два наиболее распространенных типа розеток, предназначенных для установки на din рейке. Эти модели, помимо размера, отличаются наличием заземляющих контактов.

Розетка без заземления

Ширина этого устройства составляет 1 модуль (17,5 мм), оно очень компактно. Для установки такой розетки не приходится выделять много места. Предназначено подобное изделие для подключения маломощных потребителей, не требующих обязательного заземления, например, светильника или паяльника. Выпускаются модели с номинальным током 6 и 10 А.

Розетка с заземлением

Несколько более габаритной является розетка, имеющая ширину 2,5 модуля. Она оборудована заземляющими контактами и предназначена для питания потребителей, металлические части корпуса которых при работе должны быть заземлены. К таким устройствам можно отнести, например, ручной электроинструмент. Выпускаются модели, имеющие номинальный ток 10 и 16 А.

В пределах двух рассмотренных разновидностей существует достаточно большое количество вариантов конструктивного исполнения розеток, предназначенных для установки на дин рейку, которые предназначены для работы в разных условиях.

Большинство устройств, представленных в магазинах электротоваров, имеют степень защиты IP20, этого вполне достаточно для установки их в распределительном щитке.

Что касается расшифровки обозначения степени защищенности электрооборудования IP, то она очень проста. Первая цифра кода соответствует диаметру предмета, от воздействия которого защищено данное оборудование. Цифра 2 обозначает, что корпус устройства защищен от проникновения в него предметов диаметром более 12,5 мм (пальцев человека или подобных им объектов). Вторая цифра числового кода показывает степень влагозащищенности. 0 соответствует отсутствию какой-либо защиты от влаги.

При необходимости можно выбрать изделие, соответствующее более высоким нормам защиты. Например, розетка с заземлением Bemis 1/16A, имеющая степень защищенности от окружающей среды IP44, предназначена для эксплуатации в сложных условиях. Корпус этого изделия выполнен из прочного пластика, он надежно защищен от пыли и водяных брызг. Это дает возможность активно применять такие розетки на производственных предприятиях.

https://youtube.com/watch?v=7sz6sf-gUPg

Разновидности DIN-реек

Ввиду того, что для крепления модульной розетки зачастую используют дин рейки, рассмотрим их разновидности.

В зависимости от профиля различают несколько видов приспособления:

Ω-тип (Омега) или ТН35. Свое название данный тип получил благодаря изогнутым наружу концам рейки. В сечении изделие напоминает букву Омега греческого алфавита. Иное название взято из-за унифицированного размера, ее ширина составляет 35 мм. Этот вид является модерновой и наиболее используемой разновидностью приспособления. В нашей стране она классифицируется как рейка для установки и крепления низковольтных приборов управления и распределения. Кроме того, есть вспомогательная модификация типа Омега с уменьшенной шириной и толщиной профиля. Она не предназначена для монтажа оборудования, но используется для крепления зажимов с тем, чтобы соединять провода монтируемых приборов.
G-тип. По внешнему виду изделие напоминает букву G латинского алфавита – от этого и получило свое название. Его концы загнуты во внутреннюю часть профиля, один из которых меньше и ниже другого. Применяется при установке и обсаживании колодок для соединения проводов, аппаратных зажимов и клемм.
С-тип. Также, как и предыдущий тип, данная разновидность получила название благодаря форме профиля, концы которого загнуты внутрь и имеют одинаковую длину, напоминающий букву С. Область применения рейки данного типа аналогична G-типу. Тем не менее, определенные устройства или дополнительные приборы, которые требуется установить в щитке, крепятся исключительно на такую форму рейки.

Кроме своей конфигурации дин рейки различаются по материалу изготовления:

Сталь со специальным покрытием. Является одним из основных видов материала. Дополнительный слой покрытия обеспечивает защиту изделия от негативного воздействия внешней среды и предотвращает коррозионное разрушение.
Медь.
Алюминий.

В зависимости от производителя приспособления могут иметь отверстия или насечки, позволяющие без труда их закрепить или разделить на отрезки необходимой длины.

Касательно размеров реек, следует заметить, что они стандартны:

35х7,5 мм – наиболее распространенный вариант ввиду того, что большинство электроприборов рассчитано для монтажа посредством реек с данными параметрами;
35х15 мм – используется в некоторых областях промышленности для монтажа и крепления профессиональных электротехнических установок;
15х5 мм – применяется для установки нестандартных навесных установок, задействованных в узких промышленных областях.

Оборудование на DIN рейку

: надежные автоматические выключатели и устройство защитного отключения (УЗО) для монтажа на DIN рейку

: AC/DC-DC преобразователи напряжения в конструктиве для крепления на DIN рейку

Для крепления электромонтажного оборудования

В современных квартирах полно электроприборов и всяческих устройств, так что электрощит может занимать площадь стены около квадратного метра, вмещать счетчик, десяток автоматических выключателей, нулевую рабочую и защитную шину и прочие важные элементы. Но при компактной «насадке» их на DIN-рейку в укромном месте не нарушается интерьер квартиры, не создается неудобств для жильцов.

Изобретение Немецкого института стандартизации, монтажные DIN-рейки позволяют унифицировать и упростить монтаж в электрораспределительных шкафах и шкафах автоматизации.

Размеры DIN-рейки для монтажа

Существуют DIN-рейки нескольких типоразмеров. Широчайшее распространение в электротехнике получили дин-рейки Ω-типа шириной 35 мм и глубиной 7,5 (рис.1) и 15 мм (рис.2).

рис. 1

рис. 2

рис. 3

Именно на них простым защёлкиванием крепятся стандартные модульные устройства (рис.3). Для демонтажа модульного устройства с DIN-рейки надо плоской отвёрткой отжать фиксатор. Кроме самых распространённых 35-мм дин-реек, есть также DIN-рейки других размеров: дин-рейки Ω-типа шириной 15 мм (рис.4), дин-рейки G- (рис.5) и С-типов шириной 32 мм.

рис. 4

рис. 5

рис. 6

Дин-рейки бывают с перфорацией, позволяющей закрепить дин-рейку, используя только отвёртку и саморезы, и без перфорации (рис.6). Шаг перфорации может составлять 10-15 мм.

Соответствие дин-рейки ГОСТ параметрам

DIN-рейка оказалась настолько удачным изобретением, что как стандартное средство монтажа дин-рейка была принята как в Европе (EN), так и во всём мире (IEC), включая Россию (ГОСТ Р МЭК 60715-2003). ГОСТ описывает стандартные размеры дин-реек Ω-, G- и С-типа. Размеры дин-реек, описанные ГОСТом, это максимальное пространство, которое занимает опорная конструкция рейки и средства крепления (рис. 7), края рёбер и допуски технологические (рис.8). Именно эти параметры являются стандартизированными, таким образом, толщина дин-рейки не является стандартизированным параметром, но обычно составляет от 1 до 1,5 мм.

рис. 7

рис. 8

Длина DIN-реек также может быть разной. Обычно, она составляет до 2 м, иногда производители наносят насечку для того, чтобы было удобно резать дин-рейку в соответствии с размерами электрощита.

В качестве материала используются алюминий, гальванизированная или оцинкованная сталь, реже медь и ПВХ. При выборе типоразмера и материала дин-рейки необходимо учитывать вес аппаратуры, планируемой к размещению на ней. Если для размещения компактных клемм подойдёт перфорированная дин-рейка Ω-типа шириной 15 мм из алюминия, то для монтажа контакторов на большие токи, силовых автоматов, источников питания, УПП и преобразователей частоты, могут понадобиться стальные дин-рейки , толщина которых составляет 1,5 мм. В ГОСТе приводится методология вычисления допустимых нагрузок для всех типоисполнений дин-реек.

ИБП SKAT-12-3.0-DIN: фото, характеристики, сертификаты

Код товара: 580

12 В, 3 А. Пластиковый корпус под DIN-рейку — 35 мм. Внешний АКБ от 7 Ач. Размер — 139х89х65 мм.

Гарантия: 5 лет

Источники выпускаются в исполнении на DIN-рейку 35 мм и легко монтируются в стойки и электротехнические шкафы. Использование внешнего аккумулятора 12 Ач и более позволяет обеспечить необходимое время резерва. Буферное включение аккумуляторов оптимально перераспределяет выходной ток между нагрузкой и зарядом АКБ.

Особенности SKAT-12-3.0-DIN

питание нагрузки постоянным напряжением согласно п.2 таблицы;
заряд аккумуляторной батареи при наличии питающей сети;
автоматический переход на резервное питание от аккумуляторной батареи при отключении электрической сети;
защита от переполюсовки АКБ;
индикация наличия выходного напряжения посредством светодиодного индикатора «ВЫХОД».

Технические характеристики SKAT-12-3.0-DIN

1	Напряжение питающей сети, частотой 50 Гц, В		187… 242
2	Выходное напряжение, В		10,5…14,0
3	Максимальный ток нагрузки (при наличии АКБ), А		3
4	Ток заряда АКБ, А		3–Iнагр.*
5	Номинальное напряжение АКБ, В		12
6	Потребляемая мощность, не более, ВА		50
7	Потребляемая мощность, без нагрузки, не более, ВА		5
8	Количество АКБ**, шт		1
9	Ёмкость АКБ, не менее, Ач		7***
10	Пульсации выходного напряжения (макс.), мВ		50
11	Габаритные размеры, мм	без упаковки	139х89х65
		в упаковке	152х105х70
12	Масса нетто (брутто), кг		0,24 (0,36)
13	Рабочие условия эксплуатации: температура окружающей среды от -10° С до +40° С

Вопросы и ответы

12 В, 3 А. Пластиковый корпус под DIN-рейку — 35 мм. Внешний АКБ от 7 Ач. Размер — 139х89х65 мм.

Гарантия: 5 лет

Код товара: 580

Цена с НДС

2 380

Особенности SKAT-12-3.0-DIN

питание нагрузки постоянным напряжением согласно п.2 таблицы;
заряд аккумуляторной батареи при наличии питающей сети;
автоматический переход на резервное питание от аккумуляторной батареи при отключении электрической сети;
защита от переполюсовки АКБ;
индикация наличия выходного напряжения посредством светодиодного индикатора «ВЫХОД».

Технические характеристики SKAT-12-3.0-DIN

1	Напряжение питающей сети, частотой 50 Гц, В		187… 242
2	Выходное напряжение, В		10,5…14,0
3	Максимальный ток нагрузки (при наличии АКБ), А		3
4	Ток заряда АКБ, А		3–Iнагр.*
5	Номинальное напряжение АКБ, В		12
6	Потребляемая мощность, не более, ВА		50
7	Потребляемая мощность, без нагрузки, не более, ВА		5
8	Количество АКБ**, шт		1
9	Ёмкость АКБ, не менее, Ач		7***
10	Пульсации выходного напряжения (макс.), мВ		50
11	Габаритные размеры, мм	без упаковки	139х89х65
		в упаковке	152х105х70
12	Масса нетто (брутто), кг		0,24 (0,36)
13	Рабочие условия эксплуатации: температура окружающей среды от -10° С до +40° С

Все о дин-рейке

Коммутационная аппаратура современного типа бывает самой разной. Но наиболее популярной является та, которую называют модульной. Причина такого названия заключается в том, что все автоматические выключатели, рубильники и прочие важные приборы собираются из модулей, которые имеют одинаковую ширину и примерно одинаковые размеры.

Самое главное и важной свойство модульной аппаратуры кроется в том, что метод ее крепления унифицирован. Раньше для крепления электрического оборудования использовали винтики, гаечки, шайбочки, под которые сверлились отверстия. Иногда в этих отверстия даже нарезали резьбу. Все это создавало немало неудобства, не говоря о том, что такое крепление является еще и небезопасным. Если винтик случайно обронить, то он может стать причиной замыкания, так как часть электрощитка тоже находится под напряжением.

Так вот, теперь все эти проблемы сведены к нулю. Ведь теперь винтики и гаечки заменили модульными сериями, а им винтики уж точно не требуются. Все модули устанавливаются на специальную планку стандартного типа, которая называется din рейка. Давайте разберемся более детально, что это за элемент и как его правильно использовать.

Описание элемента

Итак, din-рейка – это обобщенное название металлического профиля, который применяется в электротехнике. Рейка эта может быть стальной гальванизированной или же просто алюминиевой.

Здесь все зависит от таких параметров, как:

вес;

прочность;

сила тока, пропускаемого через клеммы заземления.

Рейка бывает, как сплошной, так и с регулярным шагом перфорации. Кроме того, есть варианты с предварительной насечкой, что существенно облегчает разделку на определенную длину.

Само же происхождение аббревиатуры «din» очень просто – это сокращенное название Немецкого института по стандартизации: Deutsches Institut fur Normund. Справедливости ради стоит отметить, что такая аббревиатура применяется не только по отношению к рейкам, но и к другим изделия – разъемам, крепежам и прочее.

О методике монтажа

Рассмотрим вкратце метод монтажа на дин-рейку. В поперечном сечении по краям у нее имеются выступы. Они предназначены для того, чтобы удерживать аппарат, который установили на рейку. Но при этом его можно относительно свободно перемещать вдоль нее. Если такая «свобода действий» не приветствуется, то ее можно вовсе исключить. Для этого нужно просто установить по бокам от прибора специальные стопорные элементы, которые также предназначены для установки на дин-рейки.

Стоит отметить, что в щитках, которые используются для монтажа модульной аппаратуры, фиксация нередко выполняется за счет создания наружных отверстий в крышке с учетом реального числа коммутационной техники. Именно поэтому окошки под наружную часть аппаратуры открываются не полностью. Их часть, как правило, закрыта шторками, которые при необходимости легко удаляются. Если же так случилось, что оборудования в щитке меньше, чем можно было бы установить, то все свободные места, которые остались, закрывают специальными заглушками.

Стоит добавить, что все модульные автоматы, рубильники и УЗО оснащаются специальными защелками. Они предназначены для того, чтобы удерживать элемент на дин-рейке. Чтобы установить, верхний паз прибора фиксируют на одном из нижних ее краев. При этом нижний край прибора с незначительным усилием прижимают к рейке до тех пор, пока не послышится явный щелчок.

В случае, когда элемент нужно снять, понадобится плоская отвертка. С ее помощью нужно аккуратно отвести защелку вниз и вынуть прибор из паза. При этом стоит добавить, что есть такие элементы аппаратуры, у которых защелка фиксируется в открытом положении.

Что можно устанавливать на дин-рейку

Кроме аппаратов защиты, на дин-рейку можно установить и другие элементы, которые под нее стандартизированы. Это могут быть и электросчетчики, и реле, и устройства автоматики, и клеммы, и сигнальные и управляющие устройства, и нулевые шины. Очень много элементов электрических цепей имеют двойные узлы крепления. За счет этого их можно установить и на дин-рейку, и на обычную классическую поверхность.

Кратко о видах

Было бы неправильно, если бы мы не упомянули о том, что дин-рейки бывают разных видов. Самый распространенный вид – это рейка в исполнении ТН-35-7,5. Как понять эти цифры? Очень просто рейка имеет в ширину тридцать пять миллиметров, а в высоту семь с половиной. Также есть другая модификация – с высотой в пятнадцать миллиметров, то есть дин-рейка ТН-35-15. Такой вариант довольно часто применяется в навесных и напольных щитках. Стоит отметить, что такие рейки еще называют рейками Ω-типа. Откуда такое название просто понять, если внимательно рассмотреть данный элемент в профиль.

Если же говорить о длине, то по стандарту она имеет два метра. Но это не всегда удобно, поэтому в большинстве магазинов дин-рейки продают отрезками по двадцать сантиметров.

Видео. Рейки (DIN-рейки) DKC, ИЭК для крепления модульного оборудования. Небольшой обзор.

Для чего нужна DIN-рейка
Очень часто, при проведении электротехнических работ возникает необходимость в качественном закреплении каких-либо электрических приборов. В качестве крепежного материала, широкое распространение получили ДИН-рейки. Тем не менее, многие не знают, что это такое и для чего нужна DIN-рейка.
Что такое DIN-рейка
В электротехнике, DIN-рейкой, в обиходе, называется специальный металлический профиль различной конфигурации, который применяется при выполнении электромонтажных работ. К Дин-рейкам предъявляются самые различные требования, поэтому они могут изготавливаться либо из гальванизированной стали, либо из алюминия. Din рейки бывают сплошными, или со специальной перфорацией, то есть предварительно нанесенной насечкой, облегчающей их разделение на какую-то определенную длину. Стандартные дин-рейки выпускаются длиной два метра и шириной 35 миллиметров.
Они повсеместно используются для того, чтобы надежно закрепить разнообразное оборудование модульного типа, включающее в себя выключатели автоматические, различные защитные устройства и многое другое. Дин рейка предназначена для использования в электрических щитах. Это привело к тому, что вся современная аппаратура имеет типовые размеры и компактные корпуса, в которых имеются крепления под дин-рейку.
Использование на практике DIN-реек
В настоящее время использование DIN-реек предусмотрено в большей части конструкций электрических щитов. Все электросчетчики и другая модульная коммутационная аппаратура также выпускается с готовыми креплениями, с возможностью размещения на рейке. Крепления представляют собой специальные зажимы из металла или пластика, закрепляющие и фиксирующие оборудование, устанавливаемое на DINрейке. Стоимость DIN-реек, в зависимости от их параметров и материала, отличается между собой в несколько раз.
Основным преимуществом электрических щитов, в которых используются Дин-рейка, является простая и удобная установка в них модульной аппаратуры различной модификации. Обслуживание таких щитов также отличается простотой. Например, чтобы заменить автоматический выключатель, достаточно просто раскрутить клеммы, убрать провода и снять его с рейки.

Для того, чтобы установить в электрощит какой-то новый электрический прибор, необходимо все действия выполнять в обратной последовательности. Достаточно просто защелкнуть прибор в рейке, вставить на место провода и затянуть клеммы.
Что такое дин-рейка в электромонтаже: типы и виды din-рейки
Достоинства и недостатки
К недостаткам соединительных гребенок на основе меди можно причислить:
постоянная потребность отключения питания при необходимости провести ремонт или обслужить устройство, что создает определенные неудобства;
трудности в осуществление модернизации щитка. Если потребуется монтаж вспомогательного устройства — нужна будет смена соединительной гребёнки или установка переходной перемычки. Но это может оказать негативное влияние на свойство контактов;
смена 1-го перегоревшего автоматического выключателя потребует открепления каждого контакта на каждом устройстве, но по-другому демонтаж шины может не выйдет;
из-за того, что разные компании-производители в большинстве случаев могут допускать расхождение в габаритах и инструкционных объемов, появляется потребность устанавливать соединительные шины только лишь одной компании-изготовителя вместе с устройством, которое планируется подключить. Выбор разных фирм может привести к тому, что электрическое подключение будет невозможно, ведь штырь может просто не достать до зажимного контакта;
использование самодельных перемычек, состоящих из провода и изоленты, при подключении автоматов может обойтись гораздо дешевле, чем использование соединительной шины. Но этот недостаток относится к продукции известных брендовых фирм-производителей;
использование соединительной гребенки бессмысленно при подсоединении 1-го либо нескольких автоматов. Причиной этого служит то, что она рассчитана на количество модулей — более шести.
Одними из самых популярных гребенок на российском рынке являются гребёнки фирмы ABB (абб или abb). Это шведско-швейцарская фирма, расположена в Цюрихе.
К достоинствам соединительных гребенок на основе меди можно причислить:
простота использования и высокая скорость сборки;
гарантирует высококачественное, а также безопасное гальваническое соединение, так как клемма может зажимать только один контакт (исключением является первая клемма, в которую вводится питание от линии использованной pin-шины, а fork-шина лишена и этого недостатка).
снижает общее количество контактов в 2 раза, и за счет этого повышается надежность образующихся соединений, исключается возможность чрезмерного нагревания мест контакта;
неотъемлемым достоинством является свойство коммутации, контакт с ответвлением жилы в разы лучше, чем применение моножильного кабеля в качестве перемычки. Использование гребенки почти исключает перегрев контактной площадки;
чаще всего шины соединительной гребенки на шесть модулей рассчитаны на нагрузку 63 А. Для того, чтобы провод мог выдерживать данную нагрузку, он должен иметь сечение минимум 16 квадратных миллиметров, а это ощутимо делает работу с ним сложнее;
благодаря гребенке в щитке уменьшается количество проводов, что влияет на опрятность разводки, а также ее показательность. Это упрощает возможность разобраться в ней, если появится такая потребность. Применение гребенки позволяет самостоятельно осуществлять высококачественную разводку.
Использование гребенки для автоматов делает монтаж в распределительном щите в разы проще и быстрее, и этот факт является главным плюсом.
Установить автоматический выключатель — просто
Установку автоматического выключателя можно разделить на три части:
Крепление Дин-рейки;
Установка автоматического выключателя;
Подключение автоматического выключателя.
Крепление Дин-рейки
В новый электрощит или электрический бокс дин-рейка крепится на готовые места, при помощи саморезов или болтов.
Для установки Дин-рейки в старый этажный щит, нужно:
В металлической платформе щита просверлить два отверстия;
Нарезать в них резьбу;
Закрепить Дин-рейку при помощи двух болтов.
В новых этажных щитах для крепления дин-реек уже установлены специальные перфорированные стойки, и крепление Дин-рейки не представляет сложностей.
Установка автоматического выключателя
После установки Дин-рейки переходим к установки автоматического выключателя.
Подготовьте автоматический выключатель и длинную отвертку;
Оттяните защелки вниз и наденьте автоматический выключатель на дин-рейку;
Отпустите защелку. Она должна зацепится за дин-рейку.
Трехфазный автомат защиты устанавливается аналогичным образом.
Подключение автоматического выключателя
Для подключения автоматического выключателя отверните винты верхнего и нижнего зажимов;
Вставьте в зажимы, заранее защищенные провода;
Затяните зажимы, крепко, но без энтузиазма.
При установке рядов автоматов для соединения верхних контактов (контактов входа) лучше использовать специальные шины, которые профи называют «гребенки».
Как видите установить автоматический выключатель очень просто.
Известные люди с именем Дин
Дин Брэдли Хендерсон ((род.1997) английский футболист)
Дин Стэнли Гейер ((род.1986) австралийский певец и актёр, также автор песен)
Дин Мартин ((1917-1995) настоящее имя — Дино Пол Крочетти; американский крунер (эстрада, джаз), также актёр. Являлся одним из «Крысиной стаи» известнейших певцов 50-х годов прошлого века.)
Дин Энтони Фертита ((род.1970) американский музыкант (мультиинструменталист), играет рок)
Роберт Дин Стоквелл ((род.1936) американский актёр. Обладатель «Золотого глобуса», приза Каннского кинофестиваля, звезды на аллее славы в Голливуде.)
Дин Такахаси (американский журналист, является авторитетом в IT-индустрии и индустрии компьютерных игр. Написал две книги, его статьи публикуются как в онлайн, так и в печатных изданиях.)
Дин Армстронг ((род.1973) канадский актёр, педагог актерского мастерства)
Дин Карнасис ((род.1962) американский спортсмен, сверхмарафонец. Его рекорд – бег без сна в течение 80 часов 44 минут на дистанцию 350 миль. Автор книги про прохождения сверхмарафонских дистанций.)
Дин Ричард Коллинз ((род.1990) американский актёр)
Дин Макаммонд ((род.1973) канадский хоккеист)
Дин ((род.1982) псевдоним, настоящее имя — Фуад Бацкович; боснийский поп-исполнитель, участник двух конкурсов Евровидения (2004, 2016))
Дин Ким ((1902-1966) советский актёр, по происхождению – кореец. Обладатель звания Заслуженный артист Казахской ССР. Играл в Корейском музыкально-драматическом театре, основателем которого и являлся.)
Тинехмат (Дин-Ахмед) ((ум.1578) бий Ногайской Орды, которую возглавил в 1563-1578 годах. Являлся зятем второй жены Ивана Грозного.)
Динислам Имангулов ((1924-2014) Герой Социалистического Труда. Работал электриком на Стерлитамакском содово-цементном комбинате.)
Качественный монтаж автоматических выключателей и сборка элеткрощитов
Мы занимаемся электромонтажными работами и сборкой электрощитов на объектах уже более 10 лет. Мы знаем все тонкости сборки электрощитового оборудования, выполняли сборку щитов на заказ, таких как ВРУ с подогревом, ГРЩ магазинов на более чем 1500 м2, щиты освещения и щиты аварийного освещения. Ниже мы представим фото наших работ.
ВРУ на 250А, “Юниор” ТРК Радуга
ГРЩ для магазина 1500м2
ГРЩ на 24 модуля и мощность 15 кВт
Подключение комплектного заводского ГРЩ в магазине “ДИКСИ”
ГРЩ Загородного дачного дома с реле контроля напряжения и системой мастер-свет
Щит ВРУ с электрообогревом счетчика мощными резисторами
Капитальный ремонт щита арендаторов на Австрийской площади Санкт-Петербурга
ГРЩ Ресторана с двумя вводами
Щит в стерилизационном отделении Стоматологической поликлиники, Госзаказ
Как установить?
Инструкция для установки din рейки проста:
Определить место для монтажа планки (важно при организации пространства заранее и визуально спланировать нахождение всех элементов системы, чтобы исключить путаницы, загромождения и лишних отверстий в стенке щитка).
Отмерить расстояние и при необходимости отрезать нужную длину.
Наметить места креплений на стенке щитка и рейке (достаточно одного крепежа на каждые 7-10 см).
Если профиль литой, дрелью сделать отверстия на поверхности.
Приложить рейку к стенке щитка.
Зафиксировать саморезами или болтами.
Проверить надежность креплений.
Почему необходимы знания об электрике
Информации об электрических устройствах, известной со школьных уроков физики, для практического применения недостаточно.
Рядовой потребитель чаще сталкивается с автоматическими выключателями, так как именно они срабатывают в связи с сетевыми перегрузками. Недостаточно просто вернуть рычажок в привычное положение, нужно обязательно разобраться в причинах отключения, иначе в ближайшее время ситуация может повториться.
Чтобы ориентироваться в начинке электрощитка (который, кстати, является обязательным элементом энергосистемы частных домов), необходимо знать состав и назначение всех устройств – импульсных реле, выключателей нагрузки, УЗО и т.д.
Нужно ли уметь самостоятельно менять автоматику? Рекомендуем для начала изучить теорию, а при первом же отключении – и практику. Дело в том, что не всегда существует возможность быстрой помощи профессионалов: в выходной день электрики отдыхают наравне с остальными. А если дом находится на даче или в деревне, лучше познакомиться с электросетью и сопутствующими устройствами досконально.
Конструкция и назначение автомата
Несмотря на название – «автоматический», данный тип выключателя срабатывает только в одну сторону – размыкает электрическую цепь (при превышении номинала или перегрузке, связанной с одновременным включением нескольких мощных электроприборов). Включить, то есть замкнуть цепь, можно только единственным способом – вручную.
В отличие от простого одноклавишного выключателя, автоматический прибор имеет более сложное устройство. Схематически классический вариант (без электронного блока) выглядит следующим образом.
Существует несколько способов запуска процесса расцепления:
ручное управление – включение/отключение с помощью небольшого рычага;
воздействие токов короткого замыкания;
избыточная нагрузка – превышение номинальных токовых параметров.
Чтобы мощное тепловое воздействие не сожгло выключатель, предусмотрена дугогасительная камера (комплект медных изолированных пластин), которая охлаждает и разбивает электрическую дугу.
Монтаж автоматических выключателей
Мы качественно и в срок выполняем работы по монтажу автоматических выключателей, УЗО, дифференциальных и дифавтоматов, ВДТ, рубильников и сборке щитов.
модульных малого тока, от 1А до 125А на дин-рейку, часто со сборкой на гребенку или проводами до 35мм2
силовых на ток от 160А до 630А на монтажную панель, с опрессовкой наконечников и проводами больших сечений от 50мм2
Обратите внимание – монтаж модульных Автоматических выключаетелй, УЗО, Дифференциальных автоматов и Рубильников идет по одной расценке для равного количества полюсов
№ Вид электромонтажных работ: Одно-полюсный, руб Двух-полюсный, руб Трех-полюсный, руб Четырех-полюсный, руб
Замена автоматического выключателя, рубильника, разъединителя, УЗО, дифавтомата, в собранном щите, включающая демонтаж и монтаж гребенки и отходящей линии:
Модульный от 0,5А до 16А, кабель до 2,5 мм2 100 200 300 400
Модульный от 20А до 63А, кабель до 10 мм2 150 250 350 450
Модульный от 80А до 100А, кабель до 25 мм2 300 400 500 600
Промышленный от 125А до 250А, кабель до 95 мм2 2000
Промышленный от 320А до 630А, кабель до 185 мм2 4000
Добавление автоматического выключателя, рубильника, разъединителя, УЗО, дифавтомата, в собранный щит, с подключением гребенки и прокладкой отходящей линии по щиту:
Модульный от 1А до 16А, кабель до 2,5 мм2 200 300 400 500
Модульный от 20А до 63А, кабель до 10 мм2 400 500 600 700
Модульный от 80А до 100А, кабель до 25 мм2 600 750 900 1050
Промышленный от 125А до 250А, кабель до 95 мм2 4000
Промышленный от 320А до 630А, кабель до 185 мм2 8000
Сборка нового щита, автоматического выключателя, рубильника, разъединителя, УЗО, дифавтомата, с подключением гребенки, прокладкой отходящей линии по щиту, подключением на шины N и PE (рабочий ноль и заземление):
Модульный от 1А до 16А, кабель до 2,5 мм2 300 400 500 600
Модульный от 20А до 63А, кабель до 10 мм2 500 600 700 800
Модульный от 80А до 100А, кабель до 25 мм2 700 900 1100 1300
Промышленный от 125А до 250А, кабель до 95 мм2 3000
Промышленный от 320А до 630А, кабель до 185 мм2 6000
Конструкция и назначение автомата
Несмотря на название – «автоматический», данный тип выключателя срабатывает только в одну сторону – размыкает электрическую цепь (при превышении номинала или перегрузке, связанной с одновременным включением нескольких мощных электроприборов). Включить, то есть замкнуть цепь, можно только единственным способом – вручную.
В отличие от простого одноклавишного выключателя, автоматический прибор имеет более сложное устройство. Схематически классический вариант (без электронного блока) выглядит следующим образом.
Клеммы располагаются вверху и внизу, причем верхняя соединена с фиксированным контактом, а нижняя тесно связана с металлической пластиной, которая играет роль теплового расцепителя. Когда температура материала повышается, пластинка деформируется
Существует насколько способов запуска процесса расцепления:
ручное управление (включение/отключение) с помощью небольшого рычага;
воздействие токов короткого замыкания;
избыточная нагрузка – превышение номинальных токовых параметров.
Чтобы мощное тепловое воздействие не сожгло выключатель, предусмотрена дугогасительная камера (комплект медных изолированных пластин), которая охлаждает и разбивает электрическую дугу.
Розетки на рейки
Вольтметр D2-V-1-0.5 переменного тока с креплением на DIN-рейку
Различают несколько наиболее применяемых видов устройств, предназначенных для установки на DIN-рейке. Они отличаются размерами и наличием заземляющих контактов. Главной отличительной особенностью модульных розеток является наличие клемм, служащих для крепления к дополнительному профилю.
Розетка без заземления имеет небольшие габариты, ее ширина составляет 1,75 см, что равно 1 модулю. Основное ее назначение – подключение приборов небольшой мощности, не требующих заземления (паяльник, маленький светильник). Значение номинального тока составляет 6А или 10А.
Розетка с заземлением имеет ширину 2,5 модуля. Это обусловлено наличием внутри корпуса заземляющих контактов. Устройство предназначено для подключения приборов, металлические элементы которых в процессе работы требуют заземления. Показатель номинального тока розетки данного типа идентичен предыдущему типу устройства.
Конструктивные размеры электротехнического устройства отвечают мировым стандартам, что позволяет монтировать их в современные электрощиты без использования вспомогательных крепежных элементов и составляют с заземлением и без оного:
расстояние между краями: 7,6 см и 7,7 см;
длина: с заземлением – 4,4 см и 1,8 см;
высота штепсельного разъема: независимо от типа – 4,5 см;
толщина: 6,4 см и 6,6 см.

Розетка на DIN-рейку с заземляющим контактом
Причины необходимости замены
Автомат имеет сразу два защитных контура — электромагнитный и тепловой. Первый включается в работу, когда возникают короткие замыкания, второй контур срабатывает при перегрузках сети. Особенно трудно бывает распознать причину отказа автоматического выключателя после того как сработала тепловая защита, потому что никаких видимых дефектов на оборудовании не обнаруживается.
Гораздо чаще признаки поломки налицо, это частичное либо полное выгорание зажимных контактов. Виновато обычно их ненадежное соединение. Если был использован мягкий алюминий, то в будущем неизменно появятся проблемы: контакт ослабевает из-за того, что металл «плывет». Чтобы не допустить чрезвычайной ситуации, подтягивать контакты необходимо несколько раз в год.
Наиболее редкая причина — заводской брак, который нередко «заявляет» о себе сразу после ввода выключателя в эксплуатацию. Чтобы обезопасить себя в будущем, лучше приобретать изделия от надежных производителей. В этом случае можно быть уверенными, что характеристики купленного автомата полностью соответствуют требованиям, предъявляющимся к этим устройствам.
Из-за сложной схемы и невысокой цены оборудования восстановлением автоматов заниматься нецелесообразно, поэтому после поломки покупают аппарат с аналогичными характеристиками. Замена их для профессионалов — сущий пустяк.
Как разместить приборы?
Автоматические выключатели, счетчик или шины на din рейку размещаются при помощи зажимов, предусмотренных на корпусе самого оборудования. Чаще всего таких фиксаторов два или четыре: один, два неподвижных сверху и один, два неподвижных снизу.
Сам процесс монтажа следующий:
Повесить прибор на верхний крепеж.
Разместить модуль для din рейки в необходимом месте, двигая по всей длине.
Оттянуть плоской отверткой нижний фиксатор и зацепить за край планки.
Возвратить зажим на место нажатием (или это произойдет автоматически, если механизм оснащен пружиной).
При необходимости усилить защиту и исключить соскальзывание можно при помощи некоторых методов:
приобрести и установить специальные фиксаторы;
немного разогнуть концы планки пассатижами.
Тоже касается и самой металлической рельсы, ведь с ее помощью можно в разы облегчить процесс сбора электрощитка, грамотно организовать размещение всех модулей и оборудования и значительно повысить безопасность любых будущих электротехнических работ.
Виды
И прежде чем перейти к видам, стоит описать те отличия, что в них могут быть. В основном изменяются:
вес;
прочность;
сила проводимого тока через клеммы;
материал: сталь и алюминий;
перфорация: сплошная и регулярная;
насечка: либо есть, либо нет.
И если речь идет о стандартах, то нужно понимать, что сделать унификацию в крепежах электрических устройств и рейках — нельзя. А потому существует три разновидности, применяемые по ситуации:
Омега-тип. Наиболее популярный и закрепленный в российском ГОСТе вид, что зачастую именуется как Th45. Его ширина составляет 35 мм, хотя также на рынке присутствует версия с меньшим форматом в толщине и ширине. В основном такие уменьшенные версии используется для клемм, а не аппаратов. Помимо материала также есть его обработка, наиболее популярные из которых анодирование, гальванизация и оцинковка.
С-тип. Имеет габариты, схожие с омегой, — 32 мм. Концы в таком виде загибаются во внутрь, что визуально напоминает букву С. В основном используется для зажимов и клеммных колодок, однако существует ряд устройств, для которых С-тип также является наиболее приемлемым.
G-тип. Идентичная С-виду модель, за исключением одного отличия — один из концов меньше и уже другого. Визуальная ассоциация с буквой G. Применяется также для зажимов, однако разница в формах необходима для гибкости установки в недоступных местах и специфики оборудования.
Если требуется установить клемму, то зачастую пригодится омега-тип. Все остальные в большинстве случаев используют строители. Если же делать ремонт, то придется самостоятельно либо изначально подойти к выбору рейки ответственно, либо получить консультацию опытных строителей.
Стандарт DIN
Акроним DIN (часто неправильно расшифровывается как Deutsche Industrienorm) служит для обозначения немецких стандартов. В связи с выходом процесса разработки нормативной документации на международный уровень стали появляться стандарты с обозначением DIN EN, DIN EN ISO и т. д.:
DIN — стандарт, имеющий национальное значение или являющийся предварительным для разработки международного документа. E DIN это черновой стандарт, DIN V — предварительный стандарт.
DIN EN — немецкое издание европейского стандарта, которое без каких-либо изменений принимается всеми членами Европейского комитета по стандартизации (CEN) и Европейского электротехнического комитета по стандартизации (CENELEC).
DIN EN ISO — стандарты, совместно разработанные и изданные ISO и Европейской комиссией по стандартизации (CEN)
DIN ISO — стандарт ISO, принятый как национальный без каких-либо изменений.
DIN IEC — стандарт Европейской комиссии по электротехнике (IEC), принятый в Германии как национальный без каких-либо изменений.
Каждому стандарту DIN присваивается уникальный номер и наименование. Пример: DIN 929 «Sechskant-Schweißmuttern»
Процесс разработки стандартов DIN
Любая организация может сделать заказ на разработку стандарта. В процессе работы над новым стандартом задействованы как производственный, так и потребительский секторы, торговые организации, научные институты, государственные органы, а также контролирующие институты. Все эти структуры направляют своих экспертов в многочисленные технические комитеты DIN, которые в свою очередь образуют более 70 нормативных комитетов, разделённых по отраслям. Сотрудники DIN координируют процесс разработки и осуществляют руководство проектом.
В процессе разработки стандарта эксперты ставят перед собой целью достижение единой точки зрения по всем позициям, принимая при этом во внимание технические и экономические требования. Затем разработанный проект стандарта предоставляется для открытого обсуждения
И только после окончательного обсуждения и согласования по всем позициям стандарт может быть утверждён и опубликован.
Ввиду стремительного развития современной техники и технологии процесс разработки стандартов также требует постоянной модернизации. В определённых областях, таких как информационные технологии, полностью согласованные стандарты требуются далеко не всегда. В данной сфере решение тех или иных проблем вырабатывается зачастую ограниченным кругом заинтересованных компаний. В связи с этим DIN начал заниматься разработкой не только документации, имеющей статус стандарта, но и других документов — так называемых общедоступных спецификаций. Данный вид деятельности практикуется и на международном уровне.
Как заменить автоматический выключатель в щитке
Перед заменой необходимо обесточить участок щитка, где производятся электрические работы. Если необходимо заменить выключатель, стоящий на отдельной линии, тогда выключают вводной автомат. После отключения, проверяют отсутствие напряжения исправным пробником или мультиметром. Иногда нет возможности снять напряжение или автомат опломбирован. В этом случае приглашают электрика обслуживающего ваш участок.
Если снять напряжение на вводе, тогда делать замену автоматических выключателей в щитке можно самостоятельно. Когда не откручиваются провода из-за приваренных контактов, их отрезают под самые контакты. При монтаже электрощитка всегда оставляют запас проводов. Если же провод выгорел или оплавилась проводка, его меняют полностью. Жилу зачищают и оставляют запас провода.
При замене автомата нужно хорошо зачищать жилы, иначе контакты будут вновь подгорать. Если удалось открутить провода, их раздвигают, чтобы не мешали работе. Автомат крепится на din-рейке. Чтобы его снять, нужно тонкой отверткой внизу автомата потянуть за ушко вниз (на пружине), а выключатель на себя. Автомат легко снимется. Устанавливается выключатель на din-рейку в обратной последовательности.
Верх выключателя ушком одевают на рейку, а низ осторожно придавливают до упора и щелчка. Далее защищенные провода прикручивают к контактам с допустимым усилием
Закончив установку, подают напряжение и проверяют контакты и провода на плотность затяжки, отсутствие искрения и на ложное срабатывание защиты. Если меняется старый автомат с креплением на длинных винтах, то после его снятия нужно поставить din-рейку на саморезы.
Приобретая автоматический выключатель, мы надеемся на соответствие всех характеристик. Самостоятельно проверить их не удастся, так как нужно специальное оборудование. Возможно, автомат вы приобретете с заводским браком, который удастся обнаружить не сразу. Поэтому должен стоять ещё и вводной автомат как резервный. Если не будет срабатывать выключатель на линии, то его подстрахует автомат на вводе.
Установка автоматов на DIN-рейку
Обычно вводные автоматы стоят на лестничной площадке, где температура ниже, чем в квартире и, следовательно, их характеристики немного загрублены. Но вариант заводского брака редкий, будем надеяться на лучшее. Если меняете автоматический выключатель более мощным, учитывайте ток по сечению проводов.
Демонтаж неисправного автомата
Отключение электричества — первый этап перед заменой устройства, отказывающегося работать. Делают это с помощью вводного выключателя, который находится в электрическом щите на лестничной площадке. Нередко возникает необходимость и в его замене, тогда требуется получить разрешение в энергетической компании: эти аппараты опломбированы, а самовольный срыв пломбы неминуемо приведет к приличному штрафу.
После согласования замены работу выполняет специалист. Убедившись в исправности оборудования, он ставит пломбу. Перед демонтажом старого автомата обязательно проверяют обесточивание сети с помощью простого индикатора тока — отвертки.
Старые автоматы
Дальнейшие действия зависят от возраста жилого дома. В старых зданиях для демонтажа автоматического выключателя откручивают длинный винт, которым крепятся устройства. В этом случае нередко возникают затруднения, если винты прикипели или заржавели. Можно рассчитывать на помощь WD-40, но если крепежи не поддаются, провода откусывают бокорезами.
Новые приборы
Новые щитки упрощают операцию, так как в них автоматы фиксируют на DIN-рейку (DIN-рельс). Чтобы снять устройство, в отверстие защелки (П-образную проушину), располагающейся в низу выключателя, вставляют отвертку, оттягивают ее. Потом, не вынимая инструмент, ею же делают легкое движение вверх, оно высвобождает нижнюю часть устройства с рейки. Затем корпус приподнимают вверх, снимая весь выключатель с рельса.
Если автомат двух- либо трехполюсный, дифференциальный или УЗО, то проушин может быть две. В этом случае вооружаются сразу двумя отвертками, так как оттягивать обе защелки необходимо одновременно. Еще одна сложность подстерегает, когда пара проушин еще и подпружинена. В этой ситуации мастеру приходится проявлять особенную ловкость рук, либо звать кого-то на «подмогу».
Если на пути фазная гребенка
Этот способ очень надежен, поэтому часто используется у электромонтажников. Если необходимо поменять выключатель в такой цепочке либо ряду, откручивают контакты абсолютно всех автоматов, запитываемых с помощью гребенки. Потом ее вытаскивают, а нужный автомат демонтируют. Другого способа добиться желанной цели не существует.
Какого производителя выбрать
На самом деле, предпочтения тому или иному логотипу не связаны с качеством. Фурнитуру для монтажа электропроводки выпускают все известные электротехнические предприятия. И если у вас вся розеточная сеть, защитные автоматы и проводка, произведены фирмой IEK, ABB, Legrand или Schneider Elerctric — есть смысл нулевые рейки и шины защитной земли покупать с таким же логотипом.
Экстремально дешевые изделия «noname», могут просто треснуть при эксплуатации, обеспечив гарантированные проблемы для дорогостоящего электрооборудования.
Источник profazu.ru

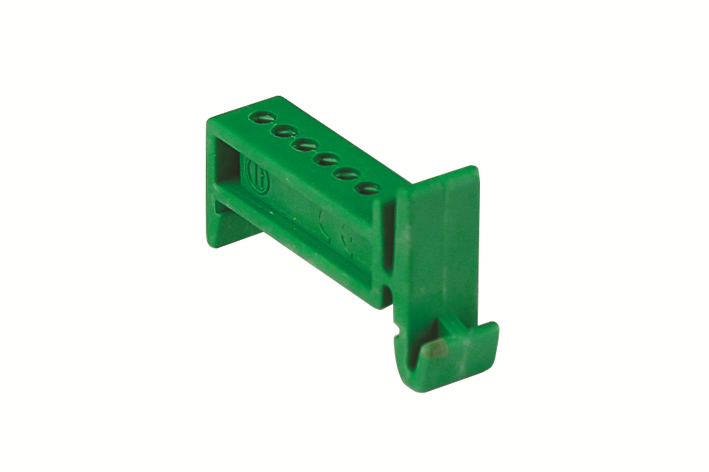

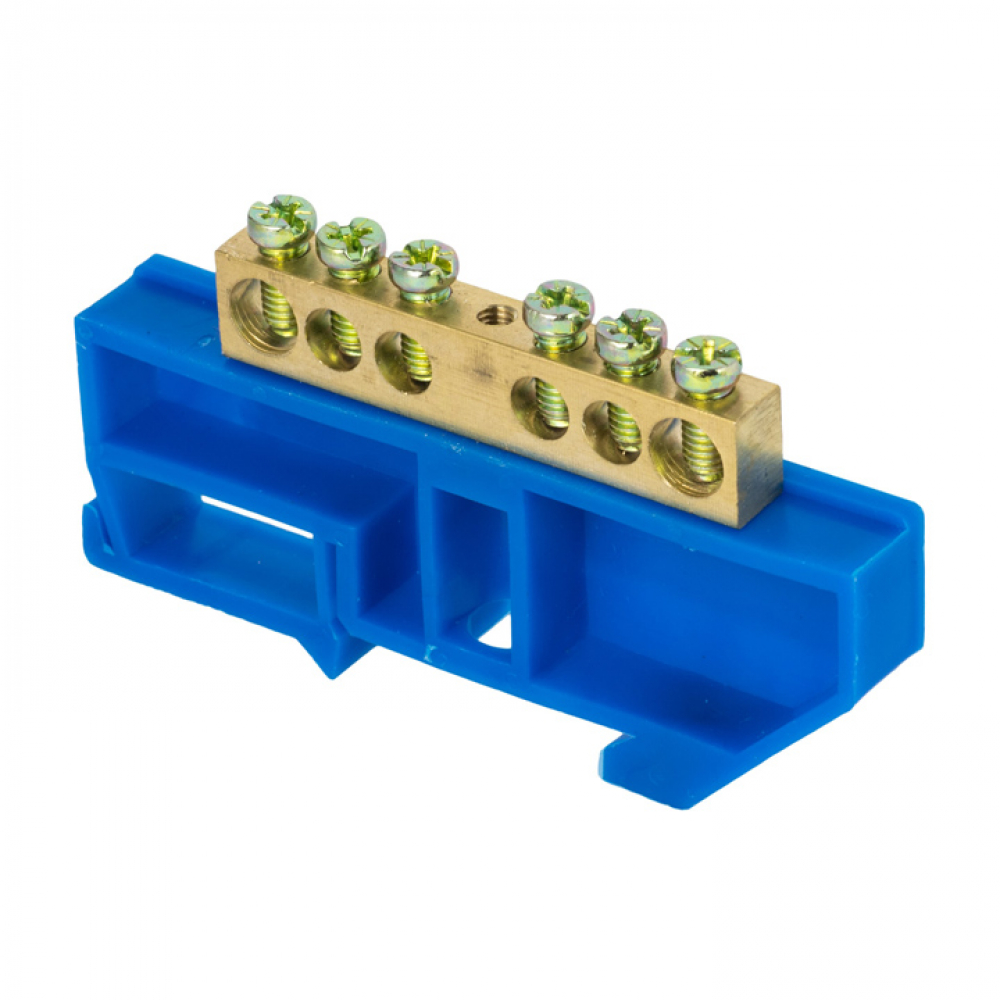

Нулевая шина необходима для того чтобы выполнить подключение заземляющих проводников (PE) и рабочих нулей (N). Область применения данной конструкции — сети постоянного или переменного тока с напряжением, достигающем 400 Вольт. На сегодняшний день представить сборку электрического щитка без применения специальных шин практически не возможно, поэтому в этой статье мы решили рассмотреть устройство и назначение нулевой шины.
Дин-рейка (din-рейка) монтаж в электрощит
Все виды автоматических выключателей, имеющиеся в щитке, устанавливаются на рейку. Для этого у модульных механизмов на обратной стороне есть специально предусмотренные зажимы.
Источник питания на автомат на дин-рейке (din-рейке)
Монтажная планка имеет выступы по краям, которые способны удерживать водруженные на нее устройства. В производстве установки рейки необходимо учитывать ширину устанавливаемых механизмов. Для этого следует разрезать рейку, отмерив нужную длину, посредством болгарки или ножовки по металлу.
На начальном этапе необходимо прикрепить рейку к корпусу распределительного щитка на шурупы. Некоторые виды электрических щитов изначально комплектуются данным приспособлением. Затем следует установить защитные автоматические устройства на дин-рейку.
Для этого всего на всего нужно верхним краем крепежа устройства зацепиться за верхний край рейки, и нажать на корпус прибора до щелчка. Далее устанавливается все последующее оборудование идентичным способом. Приборы, благодаря встроенным на задней поверхности крепежам, спокойно перемещаются по рейке как по рельсам.
Если что-то надо установить новое, то раннее вмонтированное устройство можно по этим рейкам отодвинуть в сторону. Для того чтобы устройства не могли свободно перемещаться необходимо установить специальные стопоры, которые исключат их передвижение. Некоторые потребители просто загибают края рельсов пассатижами. Это также практичный способ, но менее эстетичный.
В распределительных щитках защитное устройство может фиксироваться путем специально созданных отверстий, при этом свободные места прикрываются шторками, которые очень просто снимаются.
Для присоединения проводов к защитным устройствам, необходимо предварительно заготовить два кабеля, которые идут один к источнику питания, а другой от него. Первым подключается кабель, который питает электролинию.
Это сделать вовсе не трудно: нужно открепить верхний провод защитного устройства и присоединить его к клемме. Такую же процедуру необходимо сделать по отношению ко второму кабелю, идущему к потребителю.
Для облегчения монтажа на модульные рейки наносятся специальные насечки, имеющие определенную длину.
Инструкция по подключению двухполюсного автомата
А сейчас попытаемся разобраться в подключении автомата с 2 полюсами к электрической бытовой цепи 220 В. Это значит, что на входе будут присутствовать 2 провода – фаза и ноль. Провод, необходимый для подключения, имеет 3 жилы сечением 2,5 мм (ВВГнгП 3*2,5), следовательно, величина максимально допустимого длительного тока – 25 А.
Рабочие элементы устройства
Мы выбрали двухполюсное автоматическое устройство защиты, которое выглядит следующим образом:
Нам потребуются четыре контакта, два из которых находятся в верхней части (входящие), два – в нижней (отходящие). Крепление будет происходить с помощью крепежных винтов, фиксирующих прижимные пластины
На поверхности корпуса есть подсказка – схема подключения автомата.
По маркировке мы определили, что автомат соответствует сечению проводов – С40. Это значит, что ток 40 А является предельным током реагирования устройства
Местом крепления устройства является металлическая пластина – DIN-рейка.
Если посмотреть с обратной стороны, то можно увидеть защелку, при помощи которой автомат одним движением фиксируется на DIN-рейке
Разобрались с составными частями, переходим к инструкции.
Пошаговый фото-инструктаж по подключению
Отключаем напряжение в сети, проверяем его отсутствие с помощью мультиметра. Подготавливаем провода, которые имеют двойную изоляцию. Под слоем внешней защиты скрываются три провода разного цвета. Соответствие цветов следующее: черный – фаза, синий – ноль, желтый – земля.
Нам потребуются только 2 провода – фаза и ноль, третий (земля) пойдет отдельно. На 1 см снимаем изоляцию и вставляем оголенные концы проводов в клеммы
Слева должна находиться фаза, справа – ноль
Обратите внимание, чтобы часть изоляции не попала под контакт – при нагревании кабель может оплавиться и стать причиной поломки устройства
Осторожно затягиваем винты и переходим к заземлению
Для крепления заземления применяем проходной контакт, который фиксируется на DIN-рейке так же, как и сам автоматический выключатель. Вставляем третий провод и зажимаем его
Следующий шаг – подключение отходящих проводов, которые крепятся к нижним клеммам.
Аналогичным образом снимаем изоляцию, вставляем концы в клеммы и зажимаем их аккуратно, чтобы не повредить корпус устройства. Следом фиксируем провод заземления
Подключение закончено. Осталось подать напряжение, перевести рычаг управления в активное положение и проверить работу.
Подводя итог вышесказанному
Не стоит недооценивать важность монтажа нулевой шины, довольствуясь скрутками или болтовыми соединениями. Подобная планка – это элемент защиты, который дополняет автоматику, позволяя ей корректно работать и выполнять то, для чего она смонтирована, а именно обеспечивать безопасность эксплуатации электропроводки
Источник fb.ru
Как известно, система электропитания конечного потребителя строится по схемам, рекомендованным Правилами устройства электроустановок (ПУЭ). На объект подводится силовой кабель, дальнейшая разводка происходит в распределительном щитке. Для удобства монтажа и упорядочения линий электропитания, вводы с разными значениями объединяются в контактные группы. Шина с фазой, нулевая шина — это контактная колодка, в которой присутствует возможность надежного подключения нескольких проводников для питания электроустановок.
Требования, предъявляемые к нулевой шине
Для групповой сети, шина должна быть единым проводником, без возможности коммутации между ее частями.
Сопротивление должно быть одинаковым по всей длине.
В пределах одной групповой линии, допускается объединение проводников PE (защитное заземление) и N (рабочий нуль). При этом после разделения ввода PEN на шины PE и N, конечные потребители подключаются на разные шины.
С момента разделения, линии заземления и нуля могут быть проложены в одном силовом кабеле, но проводники должны быть изолированы.
Вне зависимости от способа подключения (трехфазное или однофазное), сечение нулевого проводника должно соответствовать сечению любого из фазных проводников. То же требование предъявляется к сечению самой шины.
Сечение соединительных проводов от шины до конечной электроустановки, не может быть выше, чем сечение входного силового провода.
Если шина представляет собой конструкцию с отверстиями для подключения проводников, действительным сечением считаются геометрические параметры в самой тонкой части.
Требований по обязательному изготовлению нулевой рабочей шины из определенного металла не существует. Однако на практике, применяется медь или латунь. При расчете сечения алюминиевых шин, по отношению к медным, применяется коэффициент 1.52.
Для удобства рассмотрим однофазную схему, которая применяется в большинстве квартир многоэтажных домов. Две основные линии: фаза и нуль, присутствуют всегда. Они заводятся в прибор учета (счетчик электроэнергии), а на выходе становятся доступными для дальнейшей разводки. В зависимости от применяемой системы, может быть установлена либо только нулевая шина, либо нулевая и заземляющая.
Материалы для трубок REIKU / Ключ продукта | Reiku Северная Америка
Поезд
Полиамид 6 (PA 6) PA R E … стандартная версия качество света машиностроение, аппаратура и автомобилестроение 1) хорошо -40 ° С – + 105 ° С + 150 ° C кратковременно безгалогеновый, самозатухающий, нераспространяющий пламя
Полиамид 6 (PA 6) PA R N … тяжелая версия среднего качества машиностроение, аппаратура и автомобилестроение 1) хорошо -40 ° С – + 105 ° С + 150 ° C кратковременно безгалогеновый, самозатухающий, нераспространяющий пламя
Полиамид 6 (PA 6) PA R B B поезд, среднее качество железная дорога, общественный транспорт, статическая хорошо -30 ° – + 105 ° С + 150 ° C кратковременно R22-R23, HL3, DIN EN 45545-2, внутренний и внешний, V-0, UL
Полиамид 12 (PA 12) PA R A B… очень гибкая версия качество света подходит для роботов с динамической нагрузкой отлично дин. -5 ° С – + 85 ° С стат. -40 ° С – + 105 ° С безгалогеновый, самозатухающий, нераспространяющий пламя
Полиамид 12 (PA 12) PA R R … очень гибкая версия, среднее качество, «роботизированные трубки» подходит для роботов с динамической нагрузкой очень хорошо дин.-30 ° С – + 85 ° С стат. -50 ° С – + 140 ° С + 150 ° C кратковременно безгалогеновый, самозатухающий, нераспространяющий пламя
Полиамид 12 (PA 12) PA R F B … гибкая усиленная версия, высокое качество железнодорожный транспорт, автомобилестроение очень хорошо дин. -30 ° С – + 85 ° С стат. -50 ° С – + 140 ° С + 150 ° C кратковременно безгалогеновый, самозатухающий, нераспространяющий пламя
Полиамид 12 (PA 12) PA A B B поезд, гибкое качество железная дорога, общественный транспорт, статическая очень хорошо дин.-5 ° С – + 85 ° С стат. -40 ° С – + 105 ° С + 150 ° C кратковременно безгалогеновый, самозатухающий, нераспространяющий пламя
Полиамид 12 (PA 12) LP R R B … очень гибкая версия, электропроводящая версия подходит для роботов с динамической нагрузкой хорошо – очень хорошо -50 ° С – + 160 ° С + 180 ° C кратковременно без галогенов
термопласт. Полиэстер (ТПЭ) очень гибкий, среднее качество автомобилестроение, промышленный завод, изоляция очень хорошо дин.-20 ° С – + 90 ° С стат. -30 ° С – + 90 ° С без галогенов
термопласт. Полиуретан (TPU) PU R R B … очень гибкая версия, среднее качество, «роботизированные трубки» подходит для роботов, особенно при сильных динамических нагрузках 1) очень хорошо дин. -20 ° С – + 90 ° С стат. -30 ° С – + 90 ° С без галогенов
термопласт. Полиуретан (TPU) PU R V B … очень гибкая версия, высокое качество, «трубки для роботов» подходит для роботов, особенно при сильных динамических нагрузках 1) очень хорошо дин.-10 ° С – + 110 ° С стат. -40 ° С – + 130 ° С + 150 ° C кратковременно безгалогеновый, самозатухающий
Полиамид 11 (PA 11) BIO R R B очень гибкая версия, среднее качество, «роботизированные трубки» подходит для роботов, динамическая нагрузка удовлетворительно -40 ° – + 85 ° С R22-R23, HL3, DIN EN 45545-2, внутренний и внешний, V-0, UL94
Полипропилен (PP) PP R BB , железная дорога среднего качества, общественный транспорт, статика. двухкомпонентный и закрывающийся, гибкий распределительный шкаф, строительные устройства PA: хорошо, PP: удовлетворительно PA: -40 ° C – + 120 ° C ПП: -40 ° C – + 135 ° C + 150 ° C кратковременно с низким содержанием галогенов, самозатухающий, нераспространяющийся пламя
Системы защиты кабелей – Рейку / Дроссбах Высококачественная защита электропроводки и кабелей: робототехника, кабелепровод, оболочка, теплозащита, плетеные куртки
Высококачественная защита электропроводки и кабелей – системы защиты кабелей, робототехника, кабелепровод, оболочка, тепловая защита, плетеные куртки
Наша компания предлагает полную линейку надежных, но гибких продуктов Reiku / Drossbach для защита кабеля.Благодаря сочетанию электрических проводов Reiku с легко монтируемыми быстроразъемными соединителями REIKU, а также штабелируемым и соединяемым REIKU system-support, может быть произведена быстрая и хорошо защищенная кабельная система. С помощью специального фиксатора соединителя REIKU можно легко произвести последующую адаптацию.
См. Ниже продукцию Reiku / Drossbach:
Система защиты кабеля Reiku / кабелепровод из полиамида
Прочный и гибкий.В комплекте с разъемами REIKU безопасная и надежная система.
Защитная оболочка для кабеля Reiku с застежкой-молнией
Благодаря застежке-молнии эти системные чехлы можно установить в любое время.
Reiku GL Heat Protection
С помощью этих материалов вы избежите повреждения вашего оборудования и оборудования тепловым излучением.
Плетеные куртки Reiku / сетчатые трубки
Гибкая и неабразивная защита для проводов и трубок.
Очень гибкий и прочный на разрыв.
Профиль компании Reiku
Основанная в 1969 году компания REIKU специализируется исключительно на высокотехнологичной продукции для защиты кабелей.Многочисленные Патенты и нарушения прав являются свидетельством инновационных разработок REIKU в области кабельного телевидения. промышленность защиты. Управление качеством основано на стандартах DIN EN ISO 9001, подтвержденных TUV-Rheinland, а также на производственных линиях, сертифицированных по C.S.A. и У.Л. требования.
REIKU предлагает гофрированные трубы 12 различных диаметров в двух профилях, доступных в 12 различных составах.Эти трубы в сочетании с более чем 2000 фитингов и кабельной разводкой предлагают решения для индивидуальных защита кабелей и потребности в управлении. Системы защиты кабелей REIKU могут применяться в различных сферах. такие как авиация, тяга, автомобилестроение, судостроение, машиностроение, электроустановки, общая промышленность и особенно в отраслях робототехники и автоматизации.
Свяжитесь с нами сегодня, чтобы узнать о продукции и аксессуарах для кабелепроводов, обеспечивающих высокотехнологичную защиту кабеля!
reiki – Перевод на румынский – примеры английский
Эти примеры могут содержать грубые слова, основанные на вашем поиске.
Эти примеры могут содержать разговорные слова, основанные на вашем поиске.
Йони делает рейки в классе юниоров.
Йони проводил объединение Рейки из классических источников.
Я заметил это во время наших сеансов рейки .
L-am remarcat în timpul sesiunii de reiki .
Я практикую рейки и другие формы энергетической работы.
Практика Рейки i alte form de energie.
Индонезия, целители, рейки , кафе, слезы, откровения, удивительные люди, удивительные разговоры.
Индонезия, врачи, рейки , cafenele, lacrimi, revelații, oameni uimitori, convera uii uimitoare.
Фиолетовое пламя Рейки Рейки – молодой, развивающийся, который позволяет пользователю использовать свою, в первую очередь, интуицию.
Violet Flame Reiki este un system Reiki tanar, in dezvoltare, care permite utilizatorului sau sa isi foloseasca, in primul rand, Intuitia sa.
Поток: Рейки с удовольствием принимается и непрерывно течет по всему телу.
Senzatia de curgere (поток): Reiki este bine primit si circa fara oprelisti prin tot organul.
Эта система может быть передана только тем, кто уже является Мастером-инструктором Usui Reiki .
Acest sistem se poate transmite numai celor care sunt deja Maestri Instructori Usui Reiki .
Система настройки отличается от таковой в Usui Reiki .
Sistemul de acordaj este diferit de cel din Reiki Usui.
Karuna Система Рейки предлагает доступ к исцелению энергией ангела – St.
Sistemul Karuna Reiki ofera acces si la energia ingerului vindecarii – Sf.
Тибетское Рейки содержит множество символов Востока, Египта или Южной Америки.
Тибетское Рейки conþine numeroase simboluri PROPENITE din Orient, dar ºi din Egipt sau America de Sud.
Рейки знаки появились как экран, как информация, необходимая для их активации.
Semnele Reiki i-au aparut ca pe un ecran, ca si informatiile necesare pentru activarea lor.
Госпожа Таката открыла свою клинику Рейки на Гавайях.
Миссис Таката пришла в клинику на Рейки на Гавайях.
Те, кто обращается за услугами к практикующему Рейки , не должны прерывать исцеление, указанное аллопатической медициной.
Cei Care apeleaza la serviciile unui Practicant Reiki nu trebuie sa intrerupa tratamentul indicat de medicina alopata.
Благодаря ее преданности метод исцеляющих рук Рейки получил широкое распространение на Западе.
Datorita devotamentului sau metoda Reiki de vindecare cu mâinile a devenit large raspândita in Vest.
Примеры включают цигун, Рейки и терапевтическое прикосновение.
Примеры включают Qi Gong, Reiki , şi terapeutice Touch.
С этих Рейки «требований» или принципов простой практик или мастер начинает свой день.
Cu aceste “afirmatii” sau Principii Reiki isi incepe ziua Simple Practicant sau maestrul.
Рейки приведет к тому, кем вы являетесь на самом деле.
Рейки те, которые проводят, распространяют эсти ку Адеварат.
Отныне Рейки энергия будет течь через ваши руки и достигать исцеления.
Ncepând de acum energia Reiki va curge prin mâinile story si va realiza vindecarea.
Он был одним из руководителей Usui Reiki Ryoho Gakkai.
Директорская эпоха Усуи Рейки Риохо Гаккай.
Она отправилась в Японию, где Хаяши сэнсэй лечил ее энергией Рейки .
Aceasta является калоритом в Японии с использованием энергии Reiki de catre Hayashi sensei.
HOLY FIRE® III USUI-REIKI I
Den första Reikikursen Reiki I ger dig förmågan att kanalisera Reikienergi med hjälp av dina händer. Energin kan kanaliseras Till andra människor, djur, växter, mat, ja till allt du kan ta på om man så vill. Du kan ävenbeendla dig själv. Инга förkunskaper krävs men du bör ha tagit emot Reiki själv innan du går kursen. Du känna att du får mer kontroll på dig själv mycket på grund av de meditationer och meditationstekniker du får tillgång till och som vi kommer pratisera.
Syftet med en Reikikurs kan vara en önskan av att kunna hjälpa dig själv och / eller andra. Många går kurserna enbart for sin egen personliga och andliga utveckling, att ge Reiki även om det är till dig själv gynnar det alltid andra, som ringar på vattnet. Du blir en kanal for energin, du tillåter energin flöda genom dig och fyller på sätt dig själv, den / det du ger Reiki och dess omgivning. Världen kan aldrig för många Reikihealer, ju fler Reikihealer som utövar sin kanalisering desto mer гармониск värld kommer vi få uppleva.
Den första Reikikursen öppnar upp och förstärker din naturliga helande-förmåga, så att du kan överföra Reikienergi med hjälp av dina händer. Alla är födda med treatmentförmågan men att gå Reikikurser öppnar upp och renar och du får tillgång till nya verktyg och starkare kanaler.
Kursen innehåller många praktiska moment, men för att få erfarenhet och känna att man behärskar sin nya / förstärkta förmåga krävs det också att du praktiserar efter kursen, gärna med familrater ochän.Bor du nära mig kan du delta i de sammankomster jag annordnar där vi ger varandra Reiki. Initieringarna / tändningarna, meditationerna och de praktiska momenten på kursen har en utrensandeffekt och sätter igång inre processser – физика оч кансломассига, оч дет кан авен поверка дитт социальная жизнь. Du kan känna av detta mer eller mindre i några veckor efter kursen och ibland t.om. före kursen, från det att du anmält dig.
Kursinnehåll – två dagar
История Usui-Reikisystemets
Usui-Reikisystemets filosofi och etik
Holy Fire® III, рейки I, повышающий уровень, место и стиль
Ручной позиционер для Reikibehandling
Intuitiv поведение
Вара Чакран
Ge, samt att ta emot en helkroppsbehandling
Ge sig själv en Reikibehandling
Самтал
Genomgång от
Курсматериал
Тест по символу
Диплом
Holy Fire® är ett registrerat varumärke som tillhör William Lee Rand
Tehnica Radianta_cele 7 Grade Originale Reiki [PDF | TXT]
Master Manual De: Holli Blackwell Reiki Energy Master Teacher
ISTORIC Tehnica Radianta, cum a fost cel mai frecvent numita, fost conceptputa de Dr.Барбара Рэй. D-na Ray был первым учеником, который предпочитал Таката в своих примерах Рейки, и был первым учеником в Statele Unite. Таката в начале 22-го дня, в течение 3-х лет, оставшаяся после смерти в 1980 году. В настоящее время доктор Рэй делает это в естественном преуспевании в такой-то области. Circula o poveste, nu foarte raspandita, ca Takata i-a dat ca sarcina d-nei Ray, sa-i scrie bibliografia acesteia, ca drept dovada. Takata i-a dat d-nei Ray notele / schitele sale şi, de asemenea, o serie de simboluri Reiki primate de la Hayashi.Dar se pare ca in timpul unui «atelier de lucru» ar fi aparut o «разрыв» в relatia celor doua femei si ca aceasta disputa nu a fost rezolvata nicioadata. Prin urmare, biography lui Takata nu a fost niciodată scrisă iar Takata a cerut notitele / schitele inapoi de la d-na Ray. Dupa un timp, aceste notite / schite iau parvenit lui Takata, dar fiind implata – sau nu – Politia din statul Georgia. Apoi Takata – это продвинутая идея Филлис Фурумото с Lineage la purtător şi преемником lui Takata. Создайте новую систему для Барбары Рэй, созданной по номеру системы Tehnica Radianta.Ea nu a mai predate tehnica Traditionala Usui, sustinand ca aceasta metoda devenise poluata .. Nu se ştie dacă acest lucru a fost dictat de Takata, dar după cum se ştie Takata и schimbat unele simboluri в системе. Ceea ce este insa sigur, este ca Takata, a facut in timpul vietii sale, cateva modificari la simbolul de Maestru (Dai-Ko-Mio). Ray dezvoltat un sistem de 7 grade, corespunzătoare celor 7 chakre. Ea a susţinut că nu Furumoto este cel care deţine tehnica completetă a sistemului Usui, ci ea.In toate cartile publicate de d-na Ray, sustine foarte clear ca, Tehnica Radianta este singurul system autentic de Reiki ce poate fi invatat. Acest lucru poate fi adevarat, deoarece Takata i-a dat notele sale lui dna Ray in care erau 12 simboluri sacre. Furumoto sustine ca d-na Ray находится в позе 4 символа такаты. Acest lucru este ciudat, deoarece rapoartele sugerează că Furumoto и придан ему alti maestri mai multe simboluri intr-un timp scurt. In cazul in care Takata nu i-a dat simbolurile sacre lui Furumoto, d-na Ray este indreptatita in afirmatiile ei.Simbolurile используется в Tehnica Radianta sunt aceleasi ca si в Usui Reiki. Cu toate acestea numele sacru al acestor simboluri nu era specificat elevilor, iar simbolul distantei (Hon-sha-ze-sho-nen) nu li se dădea in intregime studentilor incepatori. Simbolurile sunt numite astfel: 1. Simbolul Modelului Cosmic (Simbolul Puterii –Cho-Ku-Rei) 2. Simbolul Modelului Cosmic Mental / Simbolul Emotional –Sei-He-Ki)), 3. Precum şi cele 22 de Modele Cosmice (Simbolul Distantei Хон-ша-зе-шо-нен). Nivelul de Master a fost divizat in Reiki 3a şi 3b, iar numele sunt date împreună, cu mantre de însoţire.Procesul de initiere este differit de ceea ce am invatat în mod normal. Secrede că aceste tehnici sunt suplimentare, şi provin din experience lui Ray в Medicina Complementara. La nivel de Maetru в Tehnica Radianta adica gradul 3a poti invata Reiki I şi II.
La gradul 4 primesti acordaje din gradul 3 şi aşa mai departe. D-na Ray – это единственная система, которая работает в режиме реального времени. Există dovezi care sugerează că, din cauza presiunii studentilor pentru predare complete a systemului, d-na Ray вводит символы в форме «солнечного рейки».D-na Ray este, în prezent singura persoană în măsură să acorde aceste grade noi. Tehnica Radianta se bucură de o popularitate mai mare in SUA decat oriunde altundeva. Într-adevăr, este dificil să se găsească în afara SUA aceasta tehnica. Гэри Самер – это студия, основанная на четырех ступенях образования, лучшая в непрерывном образе, созданная мастерами Европы. Ceea ce ofera acest curs si este упоминается ca Radianta, acest lucru este valabil de la gradul 4, 5, 6 si 7 iar acestea sunt diferite de cele predate de Ray.Samer şi ceilalti din cadrul filiaţie, învaţa gradele suplimentare după cum au învăţat în Europa. Simbolul Gateway – это символ Reiki puternic, забота – это универсальный стиль в любой другой дисциплине. Sistemul pe care noi il invatatm are or mare valoare intrucat mareste numarul studentilor Reiki fata de cum era.
MODELUL ENERGIILOR Вибрационные плоскости преобразования энергетического спектра сознания – процесс отбеливания
ВНУТРЕННИЙ К ВНЕШНЕЙ ПЛОТНОСТИ К ПРОСВЕТЛЕНИЮ
Modelul Energiilor Modelul de energy din figura de mai sus, este Rayizat de cătére des către Sufletului, iar pe aceasta figura este exampleat drumul spre Iluminare.Densitatea relativă de inele, face referire la интенсивная вибрация, pentru ajunge la iluminare. Rei-Ki, literalmente vorbind, Inseamna mersul – Универсальный вдохновитель не-vizibila forta de energie; este o modalitate de a transcende realitatea fizică prin gradul de conştientizare a studentului. Эйнштейн доволен теорией релятивности, приемлемой ценностью, так как энергия и материя соединяются между собой в экватии M = MC2. Universul în sine este un camp unificat, iar tot ceea ce e in el, efect asupra orice altceva.Cn cadrul acestui camp unificat, iubirea necondiţionată există la fiecare nivel. Aceasta este o forma simplea de energie, Care incorporeaza toate aspectele Universului, indiferent de vibraii, în echilibru si armonie. Aceasta armonie este starea naturală Universului şi ne Furnizeaza cheia, indiciu, că în cazul în care vom găsi iubirea neconditionata, il vom găsi pe Dumnezeu, indiferent daca il percepem pe Dumnezeu. Quid Pro Quo, în cazul în care suntem capabili de a găsi în noi, iubirea necondiţionată si de a extinde aceasta iubire catre alte persoane, in acel moment, recunoastem Divinitatea din noi insine.Фактор асеста creează Iluminarea. Reiiki-ul, fiind Energia Fortei de Viata Universala, acţionează ca un tunel prin planurile existenţiale, a gradului de conştientizare. Mulţi studenţi se confrunta in timpul initierii, ulterior sau в timpul tratamentelor, cu o serie de senzaţii si experiencete ce ii depasesc. Simbolul distantei (Hon-sha-ze-sho-nen), ne dă un indiciu pentru finalizarea modelului de energie. Este o ruşine că acest lucru nu este predat в Razele Tehnicii Radiante. «Ultima lovitura» –Simbolul Distantei (Hon-sha-ze-sho-nen) обеспечивает полную семнификацию в ансамбле «Ilumineze si sa Completeze Intregul Acum! Acest lucru este important deoarece intregul производное от «Sfintenie» si are conexiune cu Iluminarea care confera sufletului «Trezirea Spirituala».
GHID PENTRU TRATAMENTUL REIKI 1. ainnainte de a incepe tratamentul, sa te asiguri ca tu si pacientul stati confortabil, perna este asezata corect, muzica pentru relaxare, este compareabila iar temperature din incapere este optima. 2. Спала-те пе майни инаите си дупа тратамент. 3. Asigura-te ca iluminatul este potrivit. 4. Да-ти сеасул де ла мана хос, инсепе сединта Рейки; Este stiu ca ceasul se opreste cand iteractioneaza cu un camp электромагнитный. 5. Pentru inceput, pune mainile pe corpul pacientului sau la cativa centimetri distanta de corp.6. TImpul necesar pentru a lucra pe parte superioara a corpului este de 5 минут. 7. In timpul sedintei, nu convertati cu pacientul 8. Завершить завершение dureaza aproximativ 1 или 15 минут 9. Sa nu ramai intepenit intrebandu-te «са фак аса ори аса». Foloseste-ti intuitia deoarece de la un pacient la altul situatiile sunt diferite. 10. Сфаршит тратаменталуи требуе к сигилезу, что делает его символическим Рэйки; plaseaz o человек обезьяна чакра coroana iar cealalta pe chakra baza. 11. Pacientul poate are nevoie sa stea jos, inainte de wirece masina.Daca este necesar mai energizeaza-i aura.
INITIEREA IN GRADUL 1 1.
Cu fata spre student, luam mainile studentului si le asezam in pozitia de rugaciune.
2. Mergi invers acelor de cearornic incepand din spatele studentului. 3. Opreste-te in spatele studentului; pune-i mainile pe umeri iar mental fa o invocatie (roaga-L pe Dumnezeu sa fii un canal de Lumina Divina si sa te proteje pe parcursul sedintei. Inspira adanc. 4. Ridica mana stanga in sus pentru a te conecta cu Sursa Divina, iar cu mana dreapta deseneaza pe CHAKRA COROANA simbolul DAI-KO-MIO (simbolul maestru).+ ЧОКУ-РЕЙ. 5. Pune mana dreapta usor pe capul studentului si vizualizeaza simbolul HON-SHA-ZESHO-NEN si simbolul SEI-HE-KI. 6. Misca-te din fata studentului, invers acelor de ceasornic (центральная позиция). 7. Prinde mainile studentului cu mana dreapta, iar cu mana stanga atingei buricile degetelor. 8. Визуализация символа ДАИ-КО-МИО + ХОН-ША-ЗЕ-ШО-НЕН + СЭЙ-ХЭ-КИ + ЧО-КУРЕЙ 9. Ласа мана станга в позитии в заботе, это яар ку мана дреапта, принде-и вирфурильный дегетелор. 10. Визуализировать символ ДАИ-КО-МИО + ХОН-ША-ЗЕ-ШО-НЕН + СЕЙ-ХЭ-КИ + ЧО-КУРЕЙ 11.Degetele studentului sa formeze «mudra triunghi», apoi deseneaza cu limba pe innerul dintilor din fata simbolul CHO-KU-REI. 12. Muta mainile studentului в CHAKRA CELUI DE-AL TREILEA OCHI siulfa cu putere prin «мудра триунги»; muta mana studentului in dreptul CHAKREI INIMII si apoi CHAKRA COROANA. 13. Пуна mainile studentului в poala.
NOTA –GRADUL 2Acesta initiere din gradul 2, creează tot ceea ce s-a făcut la gradul 1, dar face mult mai mult in sensul cresterii puterii. Acesta initiere in gradul 2, trebui facuta in persoana numai daca ati fost déjà initiat cu gradul 1.Energiile trec prin chakra coroana si sunt Conduse spre chakra baza, apoi din chakra baza, energiile sunt dirijate spre cel de-al treilea ochi. Дин активный солнечный направленный spre chakra sacrala si apoi в Plexul Solar, din Plexul Solar Energiile sunt проводит spre chakra gatului, iar din chakra gatului energiile sunt dirijate spre chakra inimii, unde se inide cercul. Chakra inimii, conecteaza primile 3 Chakre Spirituale cu cele 3 Chakre Fizice inferioare. FOLOSIREA SIMBOLURILOR В TRATAMENTUL REIKI 1.Pune o mână pe CHAKRA COROANEI iar alta mana pe CHAKRA CELUI DE-AL TREILEA OCHI si vizualizeaza simbolul puterii-CHO-KU-REI 2.Pune o mână pe CHAKRA GATULUI, iar alta pe CHAKRA-Emotionalisa SEE KI. 3. Pune ambele maine (una peste alta) в зоне CHAKRA PLEXULUI SOLAR si vizualizeaza simbol distantei.HON-SHA-ZE-SHO-NEN 4. Пуна o mana pe CHAKRA SACRALA si alta mana (la distanta) в zona organelor genizualizeaza. toate cele trei simboluri CHO-KU-REI + SEI-HE-KI + HON-SHA-ZE-SO-NEN.. Mainile trebuie sa stea aprox. 5 минут pe fiecare pozitie. VINDECAREA DE LA DISTANTA Cand trimiteti energii de vindecare de la distanta, desenati in aer simbolul HON-SHA-ZE-SHONEN + SEI-HE-KI = CHO-KU-REI si vizualizati aceste simboluri cum intra in corpul persoanei pe de care o vindecati la distanta, folosind cele 12 pozitii ale mainilor din Reiki. Puteti folosi o fotografie a persoanei, o perna sau ursuletul pentru a contra energiile de vindecare. Pentru a va ptoteja, folositi ulei de santal pe care-l aplicati pe chakra gatului si la baza coloanei.Energia Reiki poate fi trimisa de la distanta prin metoda Spiritului Superior, catre persoane care au decedat cat si pentru situatii / проблема в пути, prezent si viitor. De asemena este posibil sa trimiteti energie Reiki, atunci cand incheiati o afacere ori afeti o intalnire de afaceri. Afirmatiile pozitive le scrieti pe o foaie de hartie, apoi desenati simbolurile peste aceste randuri si directionati energia pozitiva catre acea situatie. Totul va trebui scris la timpul present .. Пример: «X are serviciul ideal, seful ideal, colegii ideali, salariul ideal, dupa voia lui Dumnezeu si in acord cu Legile Divine».
INITIEREA IN GRADUL 2 1. Cu fata spre student, luam mainile studentului si le asezam in pozitia de rugaciune. 2. Mergi invers acelor de cearornic incepand din spatele studentului. 3. Opreste-te in spatele studentului; pune-i mainile pe umeri iar mental fa o invocatie (roaga-L pe Dumnezeu sa fii un canal de Lumina Divina sivsa te proteje pe parcursul sedintei. Inspira adanc. 4. Ridica mana stanga in sus pentru a te conecta cu Sursa Divina, iar cu mana dreapta deseneaza pe CHAKRA COROANA simbolul DAI-KO-MIO + CHO-KU-REI.5. Pune mana dreapta usor pe capul studentului si vizualizeaza simbolul HON-SHA-ZESHO-NEN + SEI-HE-KI. 6. Fa o rotatie in jurul studentului, invers acelor de ceasornic (центральная позиция). 7. Prinde mainile studentului cu mana dreapta, iar cu mana stanga atingei buricile degetelor. 8. Визуализация символа ДАЙ-КО-МИО + ХОН-ША-ЗЕ-ШО-НЕН + СЭЙ-ХЭ-КИ + ЧО-КУРЕЙ 9. Ласа мана дреапта в позитии в уходе за собой иар ку мана дреапта, принцип-я вирфурильный дегетелор. 10. Визуализировать символ ДАИ-КО-МИО + ХОН-ША-ЗЕ-ШО-НЕН + СЕЙ-ХЭ-КИ + ЧОКУ-РЕЙ 11.Degetele studentului sa formeze un triunghi, apoi deseneaza cu limba pe innerul dintilor din fata simbolul CHO-KU-REI. 12. Студенческая основная деасупра Чакрей Короана, формальная мудра форма унуи триунги. -sulfa cu putere energia canalizata prin triunghiul формат; -muta mana studentului в формате dreptul CHAKRA BAZA si apoi sulfa prin triunghiul; -muta mainile studentului spre CHAKRA CELUI DE-AL TREILEA OCHI si sulfa prin triunghiul формат; -muta mainile stundentului spreCHAKRA SACRALA si sufla prin triunghiul format; -muta mainile studentului spre CHAKRA GATULUI si sulfa prin triunghiul формат; -muta mainile studentului spre CHAKRA INIMII siulfa prin triunghiul формате.В acest mod s-a created un cerc energy al CHAKREI INIMII. 13. Пуна mainile studentului в poala.
NOTA –GRADUL 3La gradient 3, se repeta initierea din gradul 1 si 2. Energiile sunt mult mai puternice la gradul 3, allowand aurei sa se extinda si sa se creze o legatura intre chakre. Energia, Ki, Chi sau Prana este directionata in aura, spre chakrele majore, minore cat si chakrele din palma. В градусе 3, вы получите больше удовольствия от CHAKRA PLEZULUI SOLAR-controleza Ego-ul, vointa, frica si mania.De asemenea, ne vomcentra atentia pentru a dezvolta cunoasterea interioara, intuitia si clearitatea studentului. Insemnatatea simbolului DAI-KO-MIO ♦ Dai – кобыла, огромная, toate intrepatrunse. ♦ Koo – световое излучение в прямом направлении ♦ Myo – indeparteaza indiala, Clarviziune «Luna staluceste prin fereastra» (lumina Divina Reiki, trece prin intuneric) В буддизме символ DAI-KO-MIO, insamna «Marea strala» MIO являются o stransa legatura cu simbolul SEI-HE-Ki si lucreaza foarte bine impreuna.Cand folosim simbolul SEI-HE-Ki, in fata acestuia trebuie desenat simbolul Dai-KoMIO, urmat de simbolul puterii CHO-KU-REI Simbolurile mai pot fi folosite pentru: ♦ Protectie. ♦ Inainte de initiere. ♦ Inainte de a intra in contact cupersoane отрицательный. Pot fi invocate si alte energii в процессе инициации, daca Maestrul considera ca este necesar si doreste. Simbolul Maestru DAI-KO-MIO poate fi utilizat si in positia «bomba fericirii» (o mana asezata dupa ceafa si una pe cel de-al treilea ochi).Визуализировать символы SEI-HE-Ki si CHO-KU-REI ». Acesta pozitie este folosita pentru a indeparta teama, frica si ignoranta. In momentul initierii, energia este impartita cu studentul. Aceasta energie имеют 3 функции: -Aliniaza studentul la Dinitatea interioara. -Initiaza centrul inimii si conecteaza chakra inimii cu chakra coroana -Elimina blocajele din Suflet -Extinde puterea personala a studentului si maresti vibratiile energiilor. УПРАЖНЕНИЕ PT. SPORI INTUITIA В CEL DE-AL TREILEA OCHI Există o relaţie specială intre chakra inima, a gâtului, al treilea ochi si chakra coroana.Упражнение: 1. Выполните основные действия ЧАКРА КОРОАНА + символ ДАИ-КО-МИО 5 минут 2. Пуна управления ЧАКРА КОРОАНА в течение 5 минут. o mana pe cel CHAKRA CELUI DE-AL TREILEA OCHI si cealalta mana pe CHAKRA GATULUI si vizualizati simbolul DAI-KO-MIO 5 мин. de rugaciune. 2. Mergi invers acelor de cearornic incepand din spatele studentului.3. Opreste-te in spatele studentului; pune-i mainile pe umeri iar mental fa o invocatie (roaga-L pe Dumnezeu sa fii un canal de Lumina Divina si sa te proteje pe parcursul sedintei. Inspira adanc. 4. Ridica mana stanga in sus pentru a te conecta cu Sursa Divina, iar cu mana dreapta deseneaza pe CHAKRA COROANA simbolul DAI-KO-MIO (simbolul maestru) + CHO-KUREI. 5. Pune mana dreapta usor pe capul studentului si vizualizeaza simbolul HON-SHA-ZE-SHONEN + SEI-HE-KUREI. . De la urechea stanga spre urechea dreapta vizualizeaza HON-SHA-ZE-SHO-NEN + SEIHE-KI, pentru a conecta «urechea interioara».7. Оставайтесь в fata studentului si atingei varfurile degetelor si vizualizeaza. DAI-KO-MIO + HONSHA-ZE-SHO-NEN + SEI-HE-KI + CHO-KU-REI. 8. Prinde mainile studentului cu mana stanga, iar cu mana dreapta deschide-I palmele ca pe o carte si deseneaza simbolul CHO-KU-REI. 9. Aseaza mainile studentului in pozitia de rugaciune si prinde-I varfurile degetelor cu mana dreapta si mana stanga si vizualizeaza. DAI-KO-MIO + HON-SHA-ZE-SHO-NEN + SEIHE-KI + CHO-KU-REI. Aseaza mainile studentului in poala si vizualizeaza CHO-KU-REI in CHAKRA CELUI DEAL TREILEA OCHI.Tine mainile studentului в основном рассказе si usor deschide-le ca pe o carte; deseneaza CHO-KU-REI cu limba in dreptul dintilor frontali. Sufla simbolul in mainile studentului si in CHAKRA CELUI DE-AL TREILEA OCHI, in CHAKRA INIMII si peste varfurile degetelor care sunt puse deasupra CHAKREI COROANA. INTR-O ASTFEL DE INITIERE ENERGIILE SUNT AMPLIFICATE SI VIBREAZA LA O FRECVENTA MAI INALTA.
NOTA –GRADUL 4 La acest nivel este activata Chakra inimii cu simbolul SHI-KA-SAI-KI.unde realtioneaza in mod direct.Simbolul Inseamna «Lumina si Iubirea vin direct din inima» В целом simbolul este numit «simbolul Iubirii Neconditionate». Активная симболулу, которая реализует аналогичный случай в Каруне, unde este extinsa «manifestarea compasiunii», забота о fapt este , нашел urmatorul pas в эксперименте iubirea neconditionata. Simbolul poate fi folosit direct peste inima in sedinta Reiki, urmat de simbolul puterii CHO-KUREI. Aceasta va avea ca efect deschiderea chakrei inimii si excludingarea oricarui blocaj эмоциональный.Beneficiile sunt Evidente, in sensul ca persoana isi gaste valoarea de sine sau devine mai deschisa in relativearea cu ceilalti. Simbolul poate fi utilizat atunci cand vrem sa luam o decizie. В acest sens, ca trebui sa va концентрат симболул SHI-KA-SEI-KI + CHO-KU-REi. Concentreaza-te pe CHAKRA INIMII si pune intrebarea «Daca te simti bine, fa bine! Aceasta va fi pentru binele cel mai inalt ». Simbolul mai poate fi folosit pentru a te conecta la Intelepciunea Iubirii sau la Sfaturi Spirituale в urmatorul mod: 1.Uita-te atent in ochiul stang al studentului pentru 5 secunde. 2. Pune pana dreapta peste inima studentui. Ia mana studentului si aseaz-o peste inima ta. Pune mana ta stanga peste mana dreapta a studentului si sa размышлять над ошибками. 3. Incepe consilierea pastrand contactul visual. Simbolul poate fi utilizat in meditatii pentru un echilibru эмоциональный.
INITIEREA IN GRADUL 4 AMPLIFICAREA ENERGIILOR 1. Cu fata spre student, luam mainile studentului si le asezam in pozitia de rugaciune. 2.Mergi invers acelor de ceasornic incepand din spatele studentului. 3.
Opreste-te in spatele studioNtului; pune-i mainile pe umeri iar mental fa o invocatie (roaga-L pe Dumnezeu sa fii un canal de Lumina Divina si sa te proteje pe parcursul sedintei. Inspira adanc.
4. Ridica mana stanga in sus pentru a te conecta cu Sursa Divina, iar cu mana dreapta deseneaza pe CHAKRA COROANA simbolul DAI-KO-MIO + CHO-KU-REI. 5. Pune mana dreapta usor pe capul studentului si vizualizeaza simbolul HON-SHA-ZESHO-NEN + SEI-HE-KI.6.
Оставайтесь в fata studentului si prinde-i usor varfurile degetelor in palmele story si vizualizeaza simbolul DAI-KO-MIO + HON-SHA-ZE-SHO-NEN + SEI-HE-KI + CHO-KU-REI.
7. Deschide-i palmele ca pe o carte si sustinele cu mana ta stanga iar cu dreapta deseneaza simbolul CHO-KU-REI. 8. Pune mainile studentului in pozitia rugaciune si prinde varfurile degetelor cu mana dreapta. Tinei-ле в ладони сказки апои deseneaza DAI-KO-MIO + HON-SHA-ZE-SHO-NEN + SEI-HE-KI + CHO-KU-REI. Aseaza palmele studentului в поз.rugaciune. 9. Deseneaza simbolul SHI-KA-SEI-KI in CHAKRA INIMII + CHO-KU-REI. 10. Deschide palmele studentului apoi deseneaza CHO-KU-REI cu limba pe innerul dintilor din fata. Суфла симболул прин «мудра триунги» в ЧАКРА ЧЕЛУИ ДЕ-АЛЬ ТРЕЙЛЕА ОЧИ, в ЧАКРА ИНИМИИ си апои в ЧАКРА КОРОАНА.
INITIEREA IN GRADUL 5 AMPLIFICAREA ENERGIILOR 1. Cu fata spre student, luam mainile studentului si le asezam in pozitia de rugaciune. 2. Mergi invers acelor de ceasornic incepand din spatele studentului.3. Opreste-te in spatele studentului; pune-i mainile pe umeri iar mental fa o invocatie (roagaL pe Dumnezeu sa fii un canal de Lumina Divina si sa te proteje pe parcursul sedintei. Inspira adanc. 4. Ridica mana stanga in sus pentru a te conecta cu Sursa Divina, iar cu mana dreapta deseneaza pe CHAKRA simbolul DAI-KO-MIO + CHO-KU-REI. 5. Pune mana dreapta usor pe capul studentului si vizualizeaza simbolul HON-SHA-ZESHO-NEN + SEI-HE-KI.6. de la CHAKRA COROANA pana la baza coloanei.Apoi deseneaza + CHO-KU-REI mare incepand de la CHAKRA COROANA catre CHAKRA baza iar spirala sa se termine в CHAKRA GATULUI. 7. Оставайтесь в partea dreapta a studentului. Cu mana dreapta in fata CHAKREI gatului si cu mana stanga in spatele acesteia, vizualizeaza DAI-KO-MIO + HON-SHA-ZE-SHO-NEN + SEIHE-KI + CHO-KU-REI. 8. Стаи в fata studentului si prinde-I varfurile degetelor in mainile, apoi deseneaza DAIKO-MIO + HON-SHA-ZE-SHO-NEN + SEI-HE-KI + CHO-KU-REI. 9. Deschide-i palmele studentului + sustinele cu stanga iar cu dreapta deseneaza CHO-KUREI.10. Cuprinde mainile studentului в основной сказке si vizualizeaza DAI-KO-MIO + HON-SHA-ZESHO-NEN + SEI-HE-KI + CHO-KU-REI. 11. Deschide palmele studentului apoi deseneaza CHO-KU-REI cu limba pe innerul dintilor din fata. Суфла симболул прин «мудра триунги» в ЧАКРА ЧЕЛУИ ДЕ-АЛЬ ТРЕЙЛЕА ОЧИ, в ЧАКРА ИНИМИИ си апои в ЧАКРА КОРОАНА.
INITIEREA IN GRADUL 6 AMPLIFICAREA ENERGIILOR 1. Cu fata spre student, luam mainile studentului si le asezam in pozitia de rugaciune. 2. Mergi invers acelor de ceasornic incepand din spatele studentului.3. Opreste-te in spatele studentului; pune-i mainile pe umeri iar mental fa o invocatie (roagaL pe Dumnezeu sa fii un canal de Lumina Divina si sa te proteje pe parcursul sedintei. Inspira adanc. 4. Ridica mana stanga in sus pentru a te conecta cu Sursa Divina, iar cu mana dreapta deseneaza pe CHAKRA COROANA simbolul DAI-KO-MIO + CHO-KU-REI. 5. Tine mana stanga pe CHAKRA Gateway (на расстоянии 15 см от CHAKRA COROANA si mana dreapta la 18-20 cm deasupra capului- CHAKRA Transpersonala , визуализеаза символ HON-SHA-ZE-SHO-NEN + SEI-HE-KI + CHO-KU-REI.6. Stai pe partea dreapta a studentului. Maestrul pozitioneaza mana stanga in spatele capului lui –la mijloc- iar mana dreapta o aseaza pe fruntea studentului si aplica DAI-KO-MIO + HON-SHA-ZE-SHO-NEN + SEI-HE-KI + CHO-KU-REI. 7. Стаи в fata studentului si prinde-I varfurile degetelor in mainile, apoi deseneaza DAIKO-MIO + HON-SHA-ZE-SHO-NEN + SEI-HE-KI + CHO-KU-REI. 8. Deschide-i palmele studentului + sustinele cu stanga iar cu dreapta deseneaza CHO-KUREI. 9. Cuprinde mainile studentului в основной сказке si vizualizeaza DAI-KO-MIO + HON-SHA-ZESHO-NEN + SEI-HE-KI + CHO-KU-REI.10. Deschide palmele studentului apoi deseneaza CHO-KU-REI cu limba pe innerul dintilor din fata. Суфла симболул прин «мудра триунги» в ЧАКРА ЧЕЛУИ ДЕ-АЛЬ ТРЕЙЛЕА ОЧИ, в ЧАКРА ИНИМИИ си апои в ЧАКРА КОРОАНА.
INITIEREA IN GRADUL 7 AMPLIFICAREA ENERGIILOR 1. Cu fata spre student, luam mainile studentului si le asezam in pozitia de rugaciune. 2. Mergi invers acelor de ceasornic incepand din spatele studentului. 3. Opreste-te in spatele studentului; pune-i mainile pe umeri iar mental fa o invocatie (roaga-L pe Dumnezeu sa fii un canal de Lumina Divina si sa te proteje pe parcursul sedintei.Inspira adanc. 4. Ридика мана-станга в действии сурса-дивина, в которой есть мана-дреапта-де-сенеаза на ЧАКРА КОРОАНА символ ДАЙ-КО-МИО + ЧО-КУ-РЕЙ. 5. Deseneaza HON-SHA-ZE-SHO-NEN + SEI-HE-KI в CHAKRA COROANAa studentului 6. Старайтесь участвовать в ученичестве. Tine mana stanga pe CHAKRA GatewaY iar mana dreapta pe CHAKRA CELUI DE-AL TREILEA OCHI, vizualizeaza simbolul GATEWAI + CHO-KU-REI. X 3 7. Оставайтесь в фата studentului si prinde-i varfurile degetelor в главной сказке, apoi deseneaza DAIKO-MIO + HON-SHA-ZE-SHO-NEN + SEI-HE-KI + CHO-KU-REI.8. Deschide-i palmele studentului + sustinele cu stanga iar cu dreapta deseneaza CHO-KUREI. 9. Cuprinde mainile studentului в основной сказке si vizualizeaza DAI-KO-MIO + HON-SHA-ZESHO-NEN + SEI-HE-KI + CHO-KU-REI. 10. Deschide palmele studentului apoi deseneaza CHO-KU-REI cu limba pe innerul dintilor din fata. Суфла симболул прин «мудра триунги» ЧАКРА ЧЕЛУИ ДЕ-АЛЬ ТРЕЙЛЕА ОЧИ, в ЧАКРА ИНИМИ си апои в ЧАКРА КОРОАНА.
SIMBOLUL PUTERII CHO-KU-REI
SIMBOLUL MAESTRU DAI-KO-MIO
SIMBOLUL EMOTIONAL SEI-HE-KI
SIMBOLUL SARPELE DE FOC
SIMBOLUL DISTANTEI
SIMBOLUL-ZEN-SHANE-
SIMBOLUL GATEWAY CONECTAT CU SIMBOLUL PUTERII CHO-KU-REI
SIMBOLUL IUBIRII NECONDITIONATE SHI-HA-SEI-KI
Partex UK – Reiku Heat Protection Products
Диапазон Glaso
Поставляем Glaso двумя разной толщины в виде листов, в виде полос в 6 разных шириной и длиной до 50 метров, а также трубы с 21 диаметр до 300 мм и длина до 50 м.Кроме того, мы можем поставить полоски и тубы Glaso. материал различной ширины / диаметра по запросу.
Листы Glaso
PARTEX НОМЕР ДЕТАЛИ ТОЛЩИНА мм ШИРИНА мм ВЕС КГ / м
GA08F 0,8 1000 0.85
GA12F 1,2 1000 1,2

Полоски Glaso
ШИРИНА мм ПАРТЕКС НОМЕР ДЕТАЛИ
(ТОЛЩИНА 0,8 мм) ПАРТЕКС НОМЕР ДЕТАЛИ
(1.ТОЛЩИНА 2мм)
25 GA08 Т 025 GA12 Т 025
50 GA08 T 050 GA12 T 050
75 GA08 Т 075 GA12 Т 075
100 GA08 T 100 GA12 T 100
200 GA08 T 200 GA12 Т 200
300 GA08 T 300 GA12 T 300

Трубки Glaso
НОМИНАЛЬНЫЙ ДИАМЕТР мм ПАРТЕКС НОМЕР ДЕТАЛИ
(0.ТОЛЩИНА 8 мм) ПАРТЕКС НОМЕР ДЕТАЛИ
(ТОЛЩИНА 1,2 мм)
12 GA08 S 012 GA12 S 012
14 GA08 S 014 GA12 S 014
16 GA08 S 016 GA12 S 016
20 GA08 S 020 GA12 S 020
25 GA08 S 025 GA12 S 025
30 GA08 S 030 GA12 S 030
35 GA08 S 035 GA12 S 035
40 GA08 S 040 GA12 S 040
45 GA08 S 045 GA12 S 045
50 GA08 S 050 GA12 S 050
60 GA08 S 060 GA12 S 060
70 GA08 S 070 GA12 S 070
80 GA08 S 080 GA12 S 080
90 GA08 S 090 GA12 S 090
100 GA08 S 100 GA12 S 100
110 GA08 S 110 GA12 S 110
120 GA08 S 120 GA12 S 120
150 GA08 S 150 GA12 S 150
200 GA08 S 200 GA12 S 200
250 GA08 S 250 GA12 S 250
300 GA08 S 300 GA12 S 300
Спецификация
МАТЕРИАЛ: Жесткий, но эластичный многослойное стекловолокно с алюминиевым ламинированием внешняя поверхность.
ВЕС: 2,55 г / см
ПРОЧНОСТЬ НА РАСТЯЖЕНИЕ: 5000 Н / 50 мм
ТЕМПЕРАТУРА: до 350C
ТОЧКА ПЛАВЛЕНИЯ: Прибл. 850C
ПОЖАРНАЯ УСТОЙЧИВОСТЬ: Негорючие (до DIN 4102)
СВОЙСТВА: Устойчив к маслам и топливо.Внутренняя часть ткани герметична. предотвратить водопоглощение.

Изоляционная лента Glaso
PARTEX НОМЕР ДЕТАЛИ ТОЛЩИНА мм ШИРИНА мм ВЕС КГ / м
GA50 B 080 5 80 2.9

Диапазон Glasil
Поставляем Glasil двумя разной толщины в виде листов, в виде полос в 6 разных шириной и длиной до 50 метров, а также трубы с 21 диаметр до 280 мм и длина до 50 м. Кроме того, мы можем поставить полоски и тубы Glaso. материал различной ширины / диаметра по запросу.
Гласил Листы
PARTEX НОМЕР ДЕТАЛИ ТОЛЩИНА мм ШИРИНА мм ВЕС КГ / м
GI10F 1.0 930 0,70
GI18F 1,8 930 1,35

Полоски Glasil
ШИРИНА мм ПАРТЕКС НОМЕР ДЕТАЛИ
(1.0мм ТОЛЩИНА) ПАРТЕКС НОМЕР ДЕТАЛИ
(ТОЛЩИНА 1,8 мм)
25 GI10 T 025 GI18 T 025
50 GI10 T 050 GI18 T 050
75 GI10 T 075 GI18 T 075
100 GI10 T 100 GI18 T 100
200 GI10 T 200 GI18 T 200
300 GI10 T 300 GI18 T 300

Трубки Glasil
НОМИНАЛЬНЫЙ ДИАМЕТР мм ПАРТЕКС НОМЕР ДЕТАЛИ
(1.0мм ТОЛЩИНА) ПАРТЕКС НОМЕР ДЕТАЛИ
(ТОЛЩИНА 1,8 мм)
12 GI10 S 012 GI18 S 012
14 GI10 S 014 GI18 S 014
16 GI10 S 016 GI18 S 016
20 GI10 S 020 GI18 S 020
25 GI10 S 025 GI18 S 025
30 GI10 S 030 GI18 S 030
35 GI10 S 035 GI18 S 035
40 GI10 S 040 GI18 S 040
45 GI10 S 045 GI18 S 045
50 GI10 S 050 GI18 S 050
60 GI10 S 060 GI18 S 060
70 GI10 S 070 GI18 S 070
80 GI10 S 080 GI18 S 080
90 GI10 S 090 GI18 S 090
100 GI10 S 100 GI18 S 100
110 GI10 S 110 GI18 S 110
120 GI10 S 120 GI18 S 120
150 GI10 S 150 GI18 S 150
200 GI10 S 200 GI18 S 200
250 GI10 S 250 GI18 S 250
280 GI10 S 280 GI18 S 280
Спецификация
МАТЕРИАЛ: Эластичный силикон ткань (аморф SiO ₂), одна сторона которой ламинирован алюминием.
ПРОЧНОСТЬ НА РАЗРЫВ: 700 Н / 50 мм
ТЕМПЕРАТУРА: До 650C
ТОЧКА ПЛАВЛЕНИЯ: Прибл. 1700C
ПОЖАРНАЯ УСТОЙЧИВОСТЬ: Невоспламеняющийся (до DIN 4102)
НЕДВИЖИМОСТИ: Отталкивает масла, кислоты и др.

Изоляционная лента Glasil
PARTEX НОМЕР ДЕТАЛИ ТОЛЩИНА мм ШИРИНА мм ВЕС г / метр
GI30 B 080 3 80 170

Изоляционные маты Glasil
PARTEX НОМЕР ДЕТАЛИ ТОЛЩИНА мм ШИРИНА мм
ЕГО 6 6 610 или отрежьте до размера
ЕМУ 12 12 610 или отрежьте до размера
ЕГО 25 25 610 или отрежьте до размера
Рейки-исцеление с Бастианом
Mitt navn er Marc Bastian Lambacher, født i mai 1977 в Германии (flyttet til Norge i 2010) og bor veldig landlig på Trevatn, som tilhører Reinsvoll.Der Leder Jeg i et Hus Som Jeg Deler Med både hund og katt. Её har jeg også et eeendlingsrom для møter med mine klienter for stemningsfulle и avslappete Reiki целитель.
Мин вей тил джег эндте опп сом Reiki-terapeut med mastergrad har vært forholdsvis steinete, utrolig urolig og humpete. Икке в det har forandret seg noe særlig til denne dagen, мужчины jeg er takknemlig для hver eneste dag i mitt liv.Til syvende og sist har det gjort meg til dette (spirituelle) menneske som jeg er нет. Og det kommer til gode for hver klient som seriøst leter etter hjelp – jeg er veldig sensitiv og har set så mye i livet, er selvreflektert, jordnær og vet stort, установочная шахта Begrensinger og måter hvordan jeg kan hjelpe videre mennesker сом букер мег.
På denne veien ble jeg etter hvert kjent med mine gaver og evner бл.а. сом лекарь. Det kommer til noen skjulte talenter som snekker / håndverker og webdesigner, somble etter hvert nev neverdig i mindre og større grad.
Reiki-Master ble jeg i Tysvær (Vestlandet) в начале 2013 г. под завесой Anne Gard og hennes datter Inger Cecilie Торвестад. De to er veldig verdifulle mennesker som har gitt meg mye for veien videre.
Nå det gjelder исцеление har jeg sterke prinsipper som f.экс .:
Рейки и андре альтернативный стиль поведения эрстаттер икке Beendlinger ved fast-og faglege.
Jeg lover, ikke, на моем месте, Beendlinger Løser, all dine проблема.
Jeg kommer aldri å råde deg til å slutte å ta dine медикаментер.
