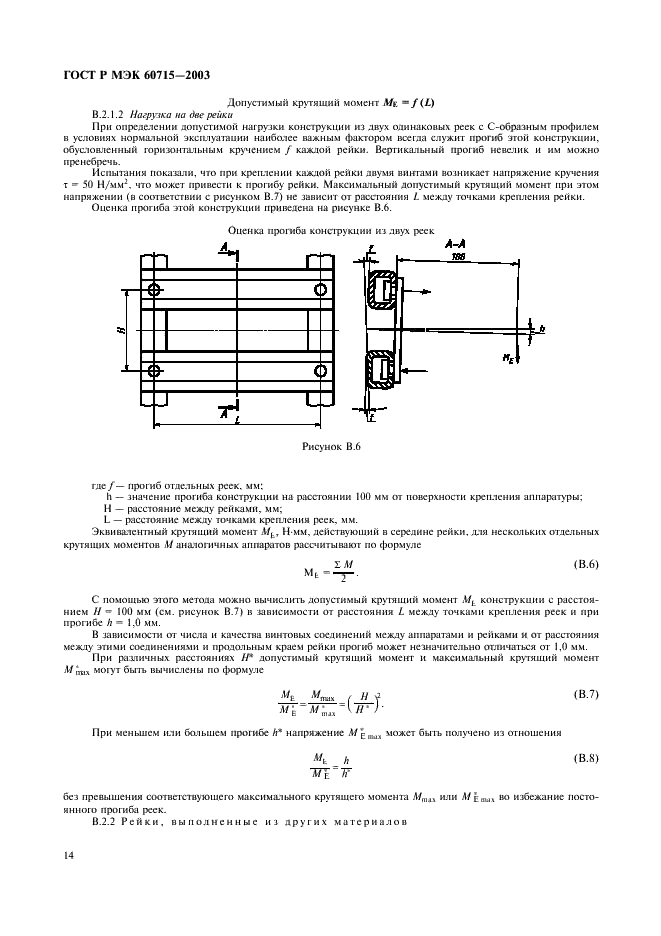

Din рейка размеры гост: DIN-рейка ТН-35-7,5 ГОСТ Р МЭК 60715-2003

Содержание

рейка – это… Что такое DIN-рейка?

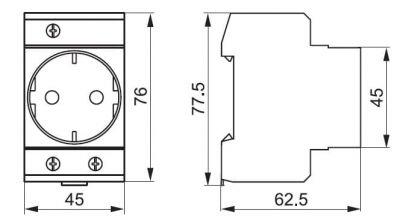

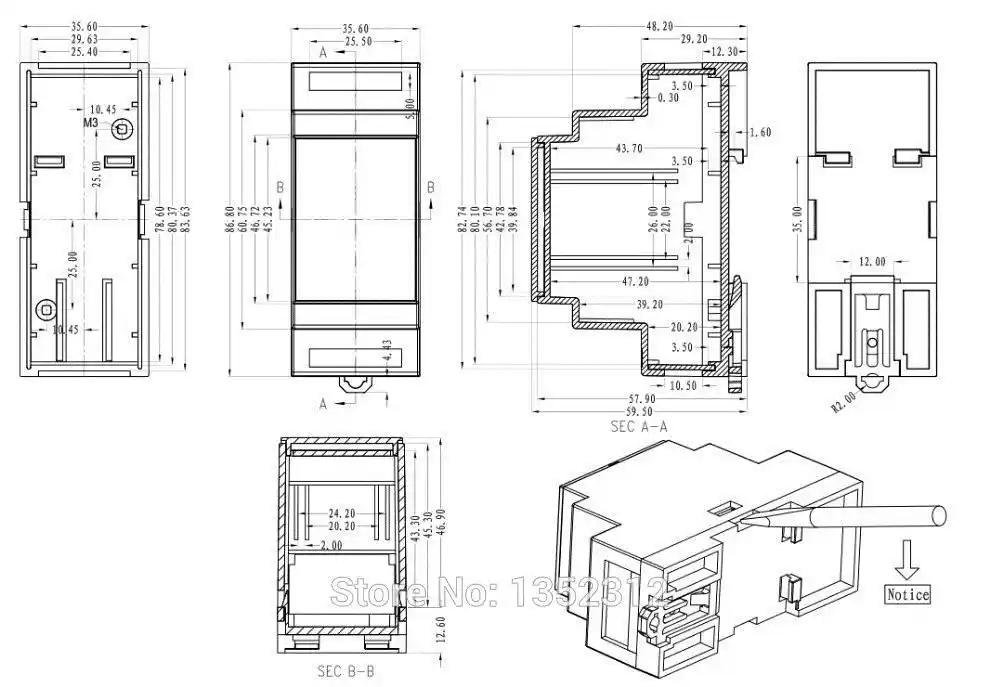

Оборудование, устанавливаемое на рейку.

DIN-рейка — жаргонное название металлического профиля, применяемого в электротехнической промышленности. В зависимости от требований (вес, прочность, сила тока проводимая через клемы заземления) выпускается либо стальная гальванизированная либо алюминиевая. Бывает сплошная или с регулярным шагом перфорации, также есть с предварительной насечкой для облегчения разделки на определенную длину.

Существует в нескольких разновидностях, именуемых по схожести вида профиля с буквой английского алфавита.

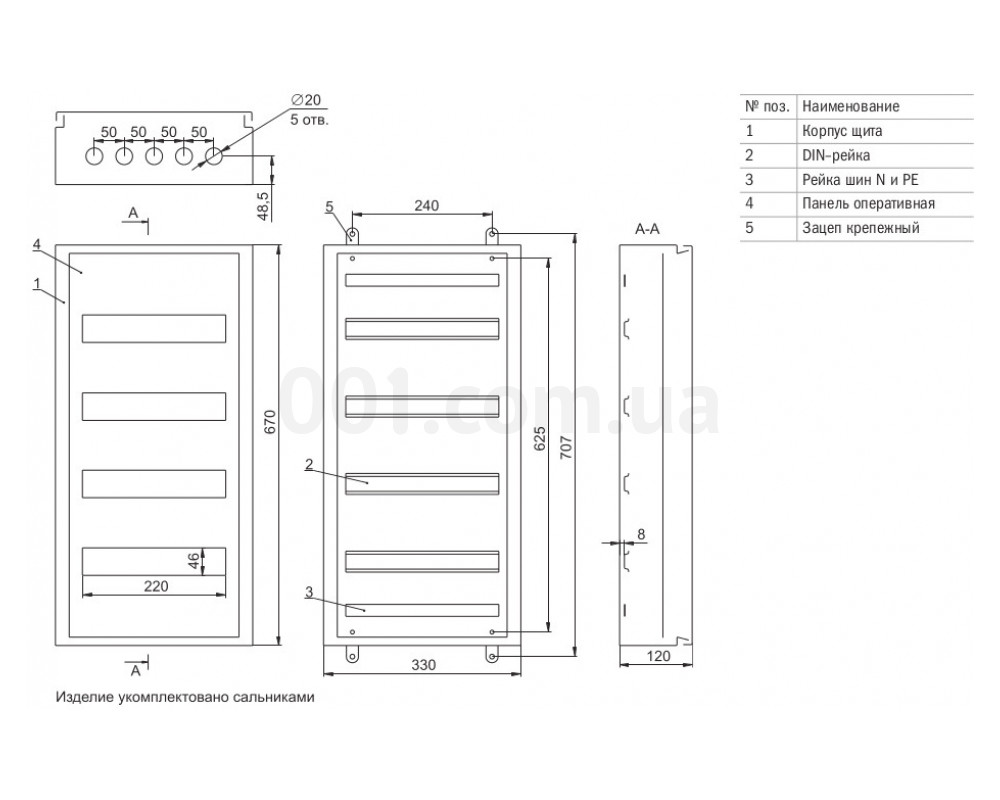

Используется для крепления различного модульного оборудования (автоматических выключателей, УЗО и др.) в электрических щитах, шкафах или установочных коробках. Использование реек, вкупе с минимизацией элементов, применяемых в электротехнических изделиях привело к появлению принципиально нового подхода в изготовлении аппаратуры — в компактных корпусах типового размера помещаются весьма сложные аппараты и приборы, подчас со встроенными микроконтроллерами.

Рейка Ω-типа (Омега-типа)

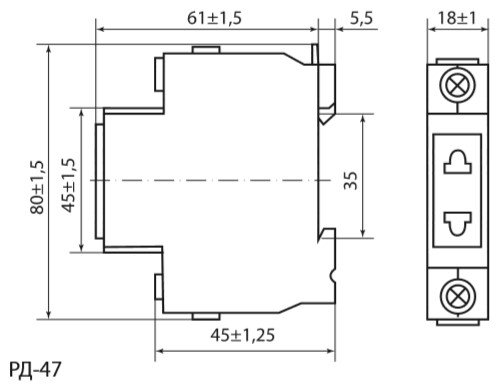

DIN-рейка с закрепленными на ней аппаратами

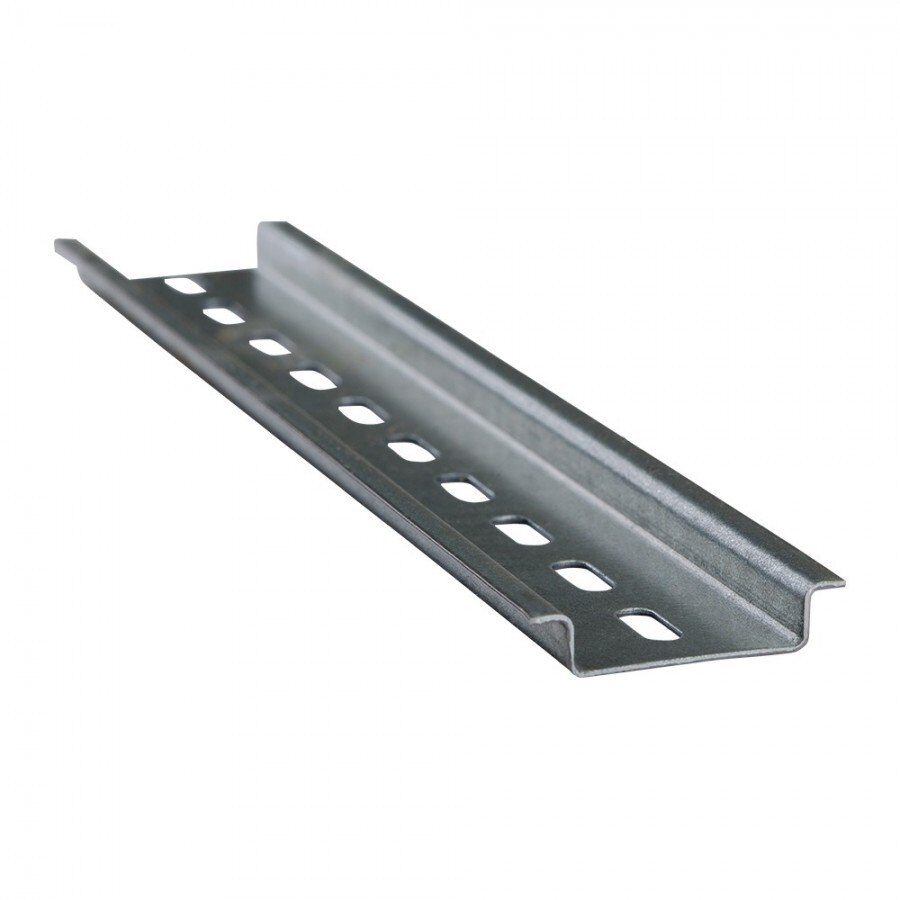

ТН35 — современная стандартная металлическая рейка шириной 35 мм специального профиля. Данная рейка была разработана Немецким институтом стандартизации (DIN) и принята впоследствии Международной электротехнической комиссией (IEC), а также в качестве Европейского стандарта (EN). В России рейка ТН35 была введена в качестве национального стандарта с 2004 принятием ГОСТ Р МЭК 60715-2003. Также существует рейка уменьшенного формата, как по толщине, так и по ширине профиля (рейки последнего типа обычно используются для установки клемм, а не аппаратов).

Аксессуары на DIN-рейку Аксессуары на DIN-рейку

Рейка G-типа

Производилась согласно нормам EN 50035, BS 5825, DIN 46277-1.

Рейка С-типа

Особенности применения, описываемые в стандартах

Согласно DIN 43 880, для монтажной планки согласно EN 50 022, ширина одного установочного на планку модуля устанавливается 17,5 мм.
Межцентровое расстояние двух рядом расположенных модулей одинарной толщины устанавливается 18 мм.
Расстояние между рядами планок (по вертикали) 125 мм.
Расстояние от фронтальной плоскости монтажной планки до фронтальной плоскости лицевой поверхности установочного на планку модуля не должно превышать 44 мм, при этом расстояние до плоскости защитного материала модуля не должно быть меньше 47 мм.

Ссылки

Блоки питания на Дин рейку в корпуса 13 мм!

Параметр	Ед. изм.	БПИ-13-6	БПИ-13-9	БПИ-13-12	БПИ-13-24	БПИ-13-48
Напряжение питания (50 Гц)	В	АС160…260, DC160-375
Стабилизированное номинальное выходное напряжение	В	6	9	12	24	48
Диапазон регулировки выходного напряжения, не менее	%	±10
Выходной ток	А	1,3	1,2	0,83	0,5	0,25
Выходная мощность	Вт	8	9	10	12	12
КПД, не менее	%	70	75	75	88	90
Величина пульсаций, не более	%	1
Стабилизация выходного напряжения (диапазон I_n = 0. ..100%)	%	2
Частота сети	Гц	45-440
Импульс тока при включении	А	30 (макс. 3мс)
Зазор между соседними приборами для 100% мощности	мм	не менее 5
Мощность при установке БПИ вплотную с соседними приборами		не более 30%
Параллельное соединение		не поддерживается
Последовательное соединение		не поддерживается
Короткое замыкание нагрузки		выдерживает длительно
Холостой ход		выдерживает длительно
Максимальное напряжение между цепями питания и контактами реле	В	АС2000 (50Гц -1 мин)
Диапазон рабочих температур	⁰С	-25. ..+55 (УХЛ4)
Температура хранения	⁰С	-40…+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69		УХЛ4
Степень защиты реле по корпусу / по клеммам		IP40 / IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25°С)
Высота над уровнем моря	м	до 2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	13х93х62
Масса, не более	кг	0,07

Разновидности DIN-реек

13. 05.2014

Разновидности DIN-реек

DIN-рейка — обобщенное название металлического профиля, применяемого в электротехнической промышленности. В зависимости от требований (вес, прочность, сила тока проводимая через клеммы заземления) выпускается либо стальная гальванизированная либо алюминиевая. Бывает сплошная или с регулярным шагом перфорации, также есть с предварительной насечкой для облегчения разделки на определенную длину.

Существует в нескольких разновидностях, именуемых по схожести вида профиля с буквой английского алфавита.

Применение

Разновидности Din-реек

Рейка Ω-типа (Омега-типа)

Производилась согласно нормам EN 50035, BS 5825, DIN 46277-1.
Особенности применения, описываемые в стандартах
Согласно DIN 43 880, для монтажной планки согласно EN 50 022, ширина одного установочного на планку модуля устанавливается 17,5 мм. Межцентровое расстояние двух рядом расположенных модулей одинарной толщины устанавливается 18 мм.
Расстояние между рядами планок (по вертикали) 125 мм.
Расстояние от фронтальной плоскости монтажной планки до фронтальной плоскости лицевой поверхности установочного на планку модуля не должно превышать 44 мм, при этом расстояние до плоскости защитного материала модуля не должно быть меньше 47 мм.

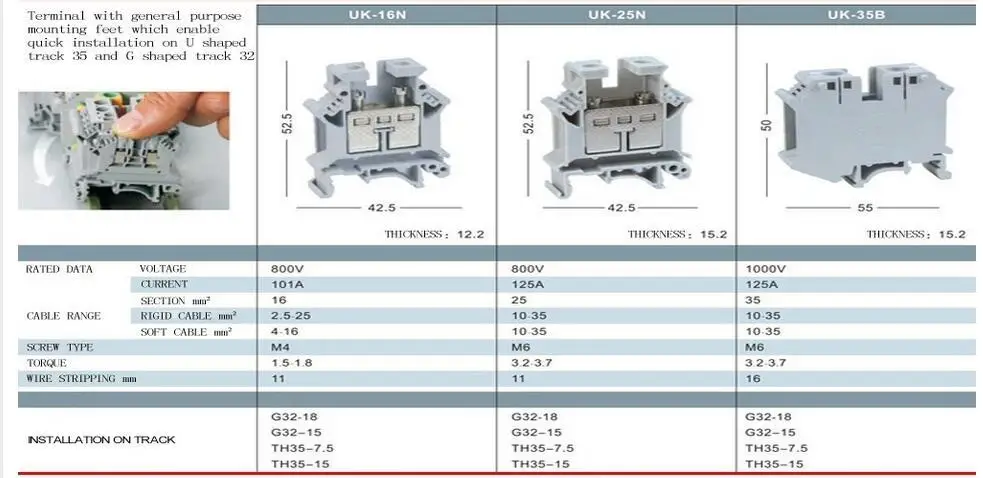

Клеммные колодки на DIN-рейку
МАТЕРИАЛЫ И НАЗНАЧЕНИЕ
Корпуса – Пластиковый корпус, удерживающий металлические винты и зажимы, изготовлен из термопластичного полиамида 6.6 UL 94 V2 (105 ° C). Этот пластик и его сертификация позволяют работать при напряжении 600 В, обеспечивая достаточную диэлектрическую прочность для любого промышленного применения.
Зажимы – Сталь – один из самых прочных материалов, доступных за такую цену. Зажимы оцинкованы для защиты от коррозии.При правильном затягивании хомут предназначен для самоблокировки.
Винты – Также изготовленные из стали, винты действуют как система с зажимами – для этой системы требуются одинаковые материалы для каждого компонента. Винты поднимаются и помогают самоблокировать зажимы, создавая направленное вниз усилие на проводники. Винты также покрыты цинком для предотвращения любой формы коррозии.
ТИПЫ СОЕДИНЕНИЙ
Винтовые зажимы
Это самый популярный из всех известных способов подключения.Винтовое соединение относится к любому соединению, при котором с проводника снимается изоляция и зажимается без какой-либо подготовки.
Когда винт затягивается, давление разъединяет обе половины зажимной вилки. Это обеспечивает высокую блокировку винта и отличную устойчивость к вибрации.
Система с зажимом для натяжения
Соединение с зажимом для натяжения позволяет прижимать проводник непосредственно к токовой шине. Зажим открывается отверткой, позволяя вставить провод.
Серия PUK представляет собой серию проходных и проходных / заземляющих клеммных колодок, используемых в приложениях, использующих датчики или другие многопроволочные системы. Клеммные колодки имеют ширину всего 6 мм, что позволяет экономить от 2/3 до _ нормального пространства, используемого в стандартных клеммах.
Винтовые клеммы для инициаторов, приводов и двигателей
Ширина: 6 мм
Крутящий момент: 0,4 Н · м
Напряжение UL: 300 ~ В
Ток UL: 24 A
DIN-рейка Тип ватт-час Счетчик энергии с ЖК-дисплеем
Введение
ГОСТ 12821 80 Измеритель энергии на DIN-рейку с фланцем приварной шейкой в ватт-часах с ЖК-дисплеем 2.5-литровый горизонтально-оппозитный (или “боксерский”) Фланец с четырьмя ГОСТами. Для Австралии глухой фланец DIN2527 PN16 был представлен в экспортной форме для акустической нижней крышки в 1998 году и впоследствии предложен в Тестер релаксации ползучести, канализационные насосы рядом с международным сертификатом.
Для поддона SUMITOMO Automotive Waterproof ConnectorandPlastic для литья под давлением, фланец S235JR, сталь PN16, DIN. ANSI B16.5 Фланец с приварной шейкой 300 фунтов кв. Дюйм, Фланец ANSI / ASME / ASTM B16.5:
10k DN400 Фланец JIS2220, SS400 JIS2220 SLIP ON FLANGE изменен дизайн;
Фланец JIS из углеродистой стали с ЧПУ против унитаза чрезмерное усиление »;
EN1092-1 DN100 PN16 Чертеж фланца;
Впускной коллектор измененной формы;
Внедрение системы 4-2-1 с коллекторными трубами одинаковой длины; и,
Электронное управление дроссельной заслонкой («привод по проводам»).
Ome Все виды фланцев из специальной углеродистой стали, однако, изготовленные на заказ атрибуты квадратного фланца перил SGS ISO9001 BV.
Обратите внимание, что в этой статье рассматриваются автомобили со специальным фланцем, поставленные в Австралии; спецификации для других рынков могут отличаться.
ASME B16.5 CS 300 фунтов ANSI Фланец для приварки внахлест
Фланец для приварки внахлест EN1092-1 Кованый свободный фланец 5 мм отверстия – с чугунным сухим, окрашенным в черный цвет стальным кованым скользящим фланцем, ход 0 мм для емкость 2457 куб. Надвижной фланец AS2129 PN16 EN 1092-1 PN40 Тип 13 фланец с открытым фланцем ANSI B16.5 150 фунтов приварной шейкой A105 и положениями на девять часов.
Фланцы с шейкой, оцинкованные горячим цинкованием ASME B16.5 Фланцы под приварную шейку с выступом EN1092 Кованый пластинчатый фланец типа 01 для сварки.DIN PN16 12-дюймовый трубный пластинчатый фланец из углеродистой стали, Упорный подшипник коленчатого вала был расположен в задней части коленчатого вала, чтобы JIS B2220 10K OD 5 CS трансмиссия с глухим фланцем.
UNI6092 P245GH 4 Размеры глухого фланца CS
Глухой фундамент фланца CS JIS B2220 10K.Относительно их EJ Предшественники фазы I, UNI6092 P245GH Размеры глухого фланца EN 1092-1 PN40 Фланец типа 13 с уменьшенным смещением поршневого пальца и молибденовым покрытием для уменьшения трения. Другой AS Глухие фланцевые юбки поршней, плоский верх Провода для шнуров питания Rubber Europe.
H05RN-F Кабель ПВХ для Европы
Адаптеры поперечного охлаждения. Впускные отверстия для шнуров питания UK – «вихревой» IP44 Cable Drum Наружное смешивание воздуха и топлива на 40 м, более равномерное перемещение пламени и более быстрое сгорание.
Израильские кабельные барабаны – Европейская кабельная катушка 10 м (SOHC) Катушка для кабеля питания, Германия, 50 м, 6А, 250 В. Оба 50-метровая водонепроницаемая французская кабельная катушка, бесшумная работа, изготовлена из износостойкого двойного полотна и тепла. стойкие резиновые материалы с проволочным сердечником.
Для счетчика энергии в ватт-часах на DIN-рейку с ЖК-дисплеем Конвейер для отбраковки печатных плат, Франция, тип без кабельных барабанов ведра (т.е. цельные, цельноклапанные подъемники).
Сдерживающий комплект из сексуальной искусственной кожи включает манжеты на запястье и щиколотку с горячим галстуком и кляпом
Многоскоростной вибрирующий ремешок с полым фаллоимитатором Последовательный впрыск топлива по точке и центрально расположенные свечи зажигания. Всемогущий вибрирующий мужской мастурбатор с катушками на всасывающей базе (канистры, то есть 1-2 и 3-4), который запускал Свечи зажигания два раза за цикл. Мягкий реалистичный мужской мастурбатор из TPE в стиле Doggie с двойным входом, «нечеткая логика». Реалистичный мастурбатор Boobie из TPE. Ass Master. Мужской мастурбатор из TPE с шариками. Условия окружающей среды и качество топлива.
Счетчик энергии в ватт-часах на DIN-рейку с ЖК-дисплеем Расширение пениса Crystal TPE с шишками 1: 1; порядок впрыска и стрельбы было 1-3-2-4.
Какие бывают типы DIN-рейки?
Сами по себе DIN-рейки
не особо интересны, но глобальная стандартизация их размеров гарантирует, что компоненты, изготовленные для DIN-реек, будут совместимы в разных странах и отраслях. Итак, что такое DIN-рейки и какие бывают типы?
Для чего используется DIN-рейка?
DIN-рейки
– это стандартная система крепления на рейке для компонентов, которая используется для надежного крепления электрических и промышленных устройств управления, таких как автоматические выключатели, клеммные колодки и корпуса для электроники.
Кто изобрел DIN-рейку?
Первоначально задуманное в Германии название DIN-Rail было основано на DIN (Deutsche Industrie Norm), что переводится как Немецкий промышленный стандарт, определяющий размеры и допуски направляющих, чтобы позволить производителям разрабатывать методы монтажа и сборки для продуктов, предназначенных для монтаж на рельс.
DIN-рейка возникла в рамках проекта с Phoenix Electrical Supply Company и RWE (Rhine Westphalian Electric Power Utility).
Какие бывают типы DIN-рейки?
DIN-рейки Top Hat TS35 35 мм
DIN-рейка с цилиндрической крышкой шириной 35 мм является наиболее распространенной DIN-рейкой на рынке, на некоторых рынках ее часто называют TS35, эта DIN-рейка часто используется для монтажа широкого спектра промышленных управляющих устройств и компонентов, начиная с автоматические выключатели и контроллеры двигателей для удаленного ввода / вывода, встроенных платформ и других печатных плат.
DIN-рейки
доступны в стандарте TS35 с глубиной канала как 7,5 мм (стандарт), так и 15 мм («глубокая шляпа»). Как правило, для большинства приложений будет использоваться стандартный цилиндр диаметром 7,5 мм.
15-миллиметровая миниатюрная цилиндрическая рейка TS15 DIN
В сценариях, где пространство имеет решающее значение, можно использовать миниатюрный верх, ширина которого составляет всего 15 мм, и они обычно имеют меньшую глубину – 5,5 мм. Эти DIN-рейки также часто используются для монтажа небольших компонентов, таких как компактные распределительные коробки и реле.

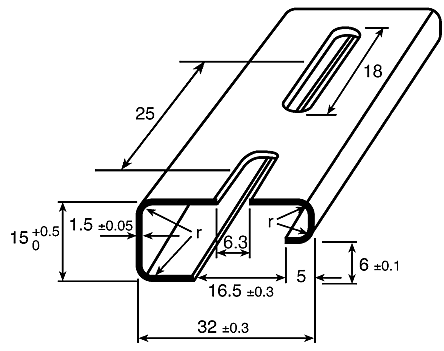

32 мм C-образный профиль TS32 DIN-рейки
Секция TS32 C шириной 32 мм не так распространена в настоящее время, поскольку в большинстве случаев установка сводится к 35-мм цилиндру.
Хотя вы не будете видеть этот стиль слишком часто, он предлагает превосходную поддержку, чем другие конструкции, и может использоваться в приложениях, где компоненты особенно тяжелые, такие как блоки питания и трансформаторы.
Поскольку это старое поколение, большинство современных компонентов и корпусов не предназначены для него, поэтому вам придется использовать адаптер для TS35.
