Дифференциальный автомат или дифавтомат. Его назначение и применение.

Нам часто задают вопрос при монтаже электропроводки или ее ремонте – стоит ли устанавливать дифавтомат, полезен ли он и для защиты чего его лучше применять? Это тема серьезная, т.к. связана с защитой жизни человека от поражения электрическим током, поэтому про дифавтомат рассказать надо. Давайте посмотрим, что это за новинка такая.

Вообще-то понять, что такое дифференциальный автомат просто, если вы знакомы с обычным модульным автоматом, защищающим цепь и нагрузку от сверхтоков КЗ (короткого замыкания) или токовой перегрузки и УЗО (устройством защитного отключения), защищающего человека и цепь от тока утечки. Два этих устройства соединили в одно и получили дифавтомат – автоматический выключатель с дифференциальной защитой. Посмотрим, как он устроен внутри и как работает – немножко технической информации.

Начинка.

Внутри корпуса дифавтомата (из негорючего пластика) есть электродинамический расцепитель, тепловой расцепитель, трансформатор тока с тороидальным сердечником, электромеханическое реле, исполнительный механизм, воздействующий на расцепитель при срабатывании реле, а так же система рычагов и пружин, удерживающих автомат во включенном положении и отключающих его, рычаг ручного управления автоматом.

Электродинамический расцепитель — это катушка с подвижным сердечником, включенная последовательно с главными контактами автомата. Электродинамический расцепитель называют независимым, так как время его срабатывания не зависит от величины тока.
Тепловой расцепитель называется зависимым, так как момент его срабатывания зависит от величины протекающего тока, а значит и от скорости нагрева. Тепловой расцепитель сделан из биметаллических пластин, которые в свою очередь выполнены из сплава двух металлов с разным коэффициентом температурного расширения. Ток, протекая по пластинам, нагревает их, пластины выгибаются. Если ток вырастает до предельного значения пластины, выгибаясь, выбивают защелку, удерживающую автомат во включенном положении.

В принципе, эта информация для специалистов и профессионалов (для нас), но некоторые любят расширить свой кругозор, заваливая зачем-то нас расспросами об этом. Вот и пишем.

Как же работает дифавтомат?

Дифавтомат в случае защиты от тока утечки сравнивает ток, направленный к нагрузке и ток от нагрузки, проходящие через его замкнутый сердечник трансформатора тока. В норме они должны быть равны. Если где-то в проводах или приборах нарушается изоляция и возникает утечка тока «на сторону», то нарушается равенство магнитных потоков в замкнутом сердечнике. На выводах вторичной обмотки трансформатора тока появляется дифференциация потенциалов, прямо зависящая от дисбаланса токов в проводах. Когда ток утечки доходит до порогового значения, разность потенциалов на выходе трансформатора тока становится достаточной для срабатывания электромеханического реле, выключающего защелку, удерживающую автомат во включенном положении. Дифавтомат выключен.

В случае защиты от перегрузки в цепи или от короткого замыкания дифавтомат срабатывает так же, как и обычный, хорошо знакомый нам, автоматический выключатель.

Для чего лучше применить дифавтомат.

Понятно, что такие автоматы применяются для защиты достаточно сложных и мощных электроприборов, для лампочки в люстре он необязателен. Образно говоря, то, что можно достать рукой и что ценное и мощное нужно защитить дифом. Дифавтомат не ставится на всю квартиру, он устанавливается для конкретного электроприбора, потенциально опасного, например, для стиральной машины, или посудомоечной машины, или для электроплиты, или компьютера и т.д. Ведь нужно защитить не только, например, стиралку от электроперегрузки, но и себя от стиралки, чтобы от нее, если что, не ударило током. Для чего конкретно нужен дифавтомат теперь понятно.

В каком месте его ставить и на что обратить внимание при его выборе.

Естественно, что устанавливается дифавтомат в электрощите, после счетчика и вводного автомата, и ноль берется с общей нулевой шины щита. Конечно же, делать это должен грамотный электрик, чтобы все работало корректно. Когда нас спрашивают, почему оно не работает, вроде ведь прикручено правильно, мы говорим, что здесь есть нюансы. Исправляем, и все работает.

При выборе и покупке дифавтомата обратите внимание на буквенное обозначение характеристики и цифровой номинал.

• Есть шесть типов характеристик выключателей, пишутся они на автомате латинскими буквами: A, B, C, D, K, Z. Для бытовых нужд применяется, в основном, «С».

• Далее обратите внимание на надпись 30 мА, для защиты от поражения током это оптимально.

• И определиться с номиналом защиты от перегрузок (с номинальным током теплового расцепителя) нужно, посчитав мощность и силу тока электропотребителя (…10А, 16А,25А …). Для стиральной или посудомоечной машины можно взять 16А.

Самим устанавливать дифавтомат нельзя, во избежание грубых ошибок в подключении. Вызывайте электрика, и хорошего. Мы вам с этим поможем. Спокойного вам использования электроприборов.

Скалин Евгений.

Дифавтоматы и УЗО в чем разница и как выбрать дифавтомат? | ENARGYS.RU

На заметку! По внешнему виду оба устройства очень похожи друг на друга. Так же у них общая функция при применении – защита. Но вот выполняют они ее по-разному.

Устройство защитного отключения

Данный аппарат реагирует на происходящие изменения в разнице токов. Ток движется по проводке в следующем порядке – по фазе он идет к потребителю, по нулю – возвращается. Но их разница при нормальной работе должна составлять – ноль. Вот именно при возникновении разницы в проходящем токе и включается УЗО. Она производит автоматическое отключение питания. (рис. 2)

Рис. 2. УЗО

Зачастую появление утечки тока обуславливается нарушением изоляции в электрической проводке помещения. При отсутствии УЗО может произойти короткое замыкание или возгорание. А при выходе поврежденной фазы на корпус электрического прибора – человек, вступивший с ним в контакт может получить удар током. Что может привести к печальным последствиям.

Чаще всего установку данного аппарата производят на группу розеток, плиты потребляющие электричество, другие электроприборы, которые могут быть опасны в плане поражения током человека.

Но следует знать, что УЗО не является защитой для проводки от возрастающей перегрузки или КЗ. Для защиты от таких явлений существует другое устройство – автоматический выключатель (рис.3). Он и обеспечит нужную защиту. Так важно учитывать, что допустимая нагрузка устройства защитного отключения должна быть по мощности на порядок выше. Это нужно для того, чтобы в случаи возникновения КЗ или повышения допустимой нагрузки, автоматический выключатель произвел отключение ранее чем произойдет выход из строя УЗО.

Рис. 3. Автоматический выключатель

Дифференциальный аппарат

В принципе это устройство сочетает в себе сразу два (рис. 4). Это и устройство защитного отключения и добавленный – автоматический выключатель. Такое сочетание очень удобно. Так же такой аппарат отличается довольно высокой надежностью. При всем этом он одновременно производит защиту электрической цепи от возникновения повышенных нагрузок и короткого замыкания. А человека от возможного повреждения от удара электрическим током.

Рис. 4. Дифавтомат

К тому же данное устройство имеет довольно высокую степень при срабатывании и отличается долговечностью. При всем этом имеются у этого аппарата и функции защиты от скачков напряжения. То есть при повышающемся значение выше 245-250В происходит защита от данного процесса.

Таким образом становиться понятно, что два вида устройств довольно похожи по своим функциям и работе. Но вместе с устройством защитного отключения необходимо обязательно использовать автоматический выключатель. А решение об использовании УЗО или дифавтомата следует принимать при учете фактором, которые имеют место быть в конкретном случае.

УЗО и Дифференциальный автомат — отличия

Когда довольно понятна разница между двумя этими устройства, можно приступить к следующему этапу. Который поможет определиться — дифавтомат или УЗО.

Рис. 5. Обозначения УЗО и дифатомата

Теперь можно найти различия между данными аппаратами и определиться в их выборе. Для этого следует внимательно отнестись к следующим параметрам и обозначениям дифавтомата и УЗО. (рис. 5)

Имеющиеся надписи на корпусе

У многих производителей данных устройств имеется специальные обозначения, которые располагаются – сбоку на приборе. Но немного неудобно это тем, что не существует каких либо общепринятых норм для таких обозначений. И зачастую производитель сам определяет порядок нанесения надписи. Так же следует учитывать, что надписи имеют лишь устройства, произведенные на территории РФ. Заграничные же экземпляры лишены ее. Имеет место, и нанесение маркировки на лицевую строну.

Важно! Очень часто встречается обозначение устройств с помощь аббревиатур. В таком случае ВД – это УЗО, а АВДТ – это дифференциальный автомат.

Номинальный ток

Между двумя этими устройствами существует разница и в обозначениях номинального тока. Так у УЗО возможная наивысшая нагрузка имеет только цифровое обозначение (к примеру, 10А).

А вот для дифференциального автомата более важно именно время, при котором происходит срабатывание. И поэтому у него имеет место обозначение номинального тока с обозначением с буквами (как пример, С12).

Так же есть различные типы дифавтоматов:

Следует знать! Имеющиеся буквенное обозначение для устройств автоматического отключения обозначается – «ампер». А у дифавтомата она обусловлена свойствами теплового расцеплителя (то есть учитывается время необходимое для срабатывания).

Схема устройств

На каждом из рассматриваемых устройств должна быть их схема. Так на передней части УЗО имеется нарисованный дифференциальный трансформатор. У дифференциального автомата схема двойная, так как он сочетает два устройства.

По такой схеме так же иметься возможность отличить данный устройства друг от друга.

Место расположения

Монтируются эти оба устройства практически идентично. Для этого им служит DIN рейка. Которая заранее устанавливается в щитке. Для обоих из аппаратов нужно наличие двух мест. Так как они двухполюсные.

Но, как и было сказано ранее, совместно с УЗО нужна установка еще и автоматического выключателя. Из этого выходит необходимость в трех местах для установки. Таким образом, при маленькой щитовой дифавтомат является наиболее предпочтительным вариантом.

Из всего этого становиться понятно — как выбрать дифавтомат или УЗО (рис. 6).

Рис. 6. УЗО и дифавтомат

Нужно запомнить! Сейчас появились УЗО отличающиеся небольшими размерами. Для них необходимо всего одно место при установке. Но само устройство потеряло свою надежность. Из-за уменьшения габаритов, в нем используется электронная схема, что не отвечает необходимой надежности. Так что лучше отдавать предпочтение проверенным автоматам.

Монтаж и эксплуатация

Зачастую установка таких автоматов не является сложной. Благодаря современным технологиям, они очень просто крепятся на рейку, на своем месте. На корпусе имеется доступное обозначение по подключению фазных и нулевых проводов. Из сложного можно выделить только – определение полярности, у проводки. Но для этого служит пробник.

При подсоединении следует очень тщательно произвести зачищение подсоединяемых к устройству концов. Важно, чтобы они не торчали из корпуса устройства. Для надежности – зажимные винты обязательно протягиваются после всей установки.

Когда происходит установка устройства защитного отключения совместно с автоматическим выключателем, нужно через клемму последнего провести провод фазы. Теперь понятно что вопрос — как подключить дифавтомат или УЗО, не так уж и сложен. (рис. 7)

Рис. 7. Установка УЗО или диавтомата

Обратите внимание! Обращайте внимание на ток утечки при покупке устройства. Наиболее лучшим показателем будет являться значение в 30 мА. Именно при этом аппарат наиболее четко выполняет свои функции. Важно, что при этом нет, практически не каких ложных срабатываний.

Возможные причины срабатывания

Существует несколько причин для срабатывания устройств защиты:

• возникновение длительной нагрузки;
• короткое замыкание;
• утечка тока.

При установленном дифавтомате, не всегда можно быстро выявить причину срабатывания. Именно за счет его много функциональности. Так что нахождение причины может занять продолжительное время.

С УЗО немного проще. За счет разделения функций с автоматическим выключателем сразу становиться, понятна причина. И к ее устранению можно приступить практически сразу.

Можно отметить, что оба устройства очень надежны и срабатывают по времени практически одновременно. Они рассчитаны на эксплуатацию в совершенно различных условиях. Вот только при повышенной влажности, следует их устанавливать в специальный защитный короб.

Для профилактики следует проводить проверку приборов раз в три месяца. Для этого случая на корпусах устройств есть кнопка – «тест». При ее нажатии – пробор срабатывает. Если это не произошло, то его нужно заменить.

Отличия дифференциального автомата от узо автомата

На сегодняшний день существует огромное количество различных автоматов, от самых простейших однофазных рубильников, используемых в быту, до мощнейших 3х-, 4х- фазных автоматов, используемых в промышленных масштабах и способных выдерживать огромную нагрузку. Мы поговорим только о двух из них – это УЗО и автомат дифференцированного тока (дифавтомат).

Отличие УЗО от дифференцированного автомата по функциональному предназначению.

Для начала разберемся, что же это такое и для чего используется. УЗО – это устройство защитного отключения узкого профиля, предназначенный для контроля параметров сети и отключения питания в случае возникновения дифференцированного тока – тока утечки. При возникновении тока утечки в первую очередь может пострадать человек, прикоснувшись к повреждённому оборудованию, так же изоляция проводки будет греться и это может спровоцировать возгорание. Но если на сеть будет большая нагрузка или же произойдёт короткое замыкание (КЗ), то будьте уверены, что УЗО сгорит вместе с проводкой. Для того, чтобы этого не произошло, УЗО нуждается в такой же защите и подключается последовательно с автоматом.
Теперь рассмотрим дифавтомат. Это устройство совмещает в себе функции УЗО и автоматического выключателя. В данном случае оно не нуждается в дополнительной защите. Дифавтомат способен защитить вашу проводку как от КЗ и перегрузок сети, так и от утечек описанных ранее.

Визуальное отличие УЗО от дифавтомата

Давайте так же рассмотрим визуальное отличие УЗО от дифавтомата. На первый взгляд они абсолютно одинаковые, но на самом деле есть масса внешних признаков, по которым их можно отлечить. Рассмотрим УЗО и дифавтомат марки iEk.

1. Маркировка по номинальному току

Одним из отличий УЗО от дифавтомата будет являться маркировка по току. На любом устройстве указывается его технические характеристики. Для устройств, которые рассматриваем мы с вами основными характеристиками являются номинальный рабочий ток и ток утечки. Если на корпусе прибора большими буквами указана только цифра (величина номинального тока) – это УЗО.



На нашей картинке это прибор марки iEk, модель ВД1-63. На лицевой части УЗО мы можем увидеть обозначение 16А, что будет означать номинальный ток не более 16(А). Если в начале присутствуют латинские буквы B, C, или D, а далее идёт цифра, то перед вами дифавтомат. Например дифавтомат той же марки, модель АВДТ 32, перед значением номинального тока стоит буква «C», которая обозначает тип характеристики электромагнитного и теплового расцепителей, а цифра 16 его номинальный ток. Запомните это не сложное обозначение, если «16А», то УЗО, а если «C16», то это дифавтомат.

2. Электрическая схема, изображённая на устройстве

На корпусе любого исполнительного или защитного устройства присутствует его принципиальная схема. У УЗО и дифавтомата они действительно похожи.

Не будем перечислять сейчас все, что там изображено (это тема отдельной статьи), а только выделим главные отличия. На схеме УЗО – это овал, которым обозначается дифференциальный трансформатор – сердце устройства, реагирующее на токи утечки и электромеханическое реле, которое и замыкает-размыкает цепь, силовые контакты для подключения проводов и т.п. На схеме дифавтомата, кроме всех похожих элементов, отличительными являются обозначения теплового и электромагнитного расцепителя которые реагируют на ток перегрузки и короткого замыкания.

Теперь вы знаете, как и чем на схеме отличаются УЗО от дифавтомата. Наличии теплового и электромагнитного расцепителей означает то, что перед вами Дифавтомат.

3. Название на корпусе устройства

Если вам, как простому потребителю, сложно запомнить чем отличаются УЗО от Дифавтомата, сообщаем: производители, зная о проблеме, которой посвящена статья, специально наносят название на корпус устройства (сбоку).



На боковой поверхности корпуса УЗО написано – выключатель дифференциальный. На боковой поверхности корпуса дифавтомата написано – автоматический выключатель дифференциального тока. Хотя такие надписи наносится не на всех изделиях, как правило, на российских производителях и то не на всех на зарубежных изделиях такой маркировки я не встречал.

4. Аббревиатурная надпись на устройстве

В основном вопрос как отличить УЗО от дифавтомата задается по продукции иностранного производства. Если мы говорим об отечественной продукции, то здесь вообще вопросов не возникает.
На таких устройствах как правило по русски написано что это УЗО (ВД) или диф автомат АВДТ.



Напомню что устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

Подводим итоги, как отличить узо от дифавтомата

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.
Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов. Что касается надежности срабатывания эти два устройства ничем не уступают друг другу. Так как дифавтомат является комбинированным устройством, то из недостатков эксплуатации я бы отметил то, что при его срабатывании сложно определить, что стало причиной отключения: перегрузка, короткое замыкание или утечка тока. Правда устройство развивается: некоторые дифавтоматы оснащены индикаторами срабатывания по дифференциальному току.
Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.
В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.
Если касаться простых схем квартирной проводки, то не принципиально АВДТ вы выберите или УЗО+автомат. Если говорить о большом частном доме, то нужно смотреть, какие линии садить на дифавтомат (например, котельную или хозблок: там больше разных нагрузок, а значит – и рисков больше), а какие на пару УЗО+автомат (линии освещения, группы розеток). Вариантов реализации схем с данными устройствами можно придумать массу, главное чтобы вы понимали и помнили, зачем это делаете.



Оставить заявку на вызов электрика или перейти в раздел Услуги электрика

Чем отличается узо от дифавтомата. Отличие узо от дифференциального автомата ~ Электрик в квартире и частном доме.

Большинству потребителей, абсолютно все равно, что перед ними: УЗО (устройство защитного отключения) или дифатомат (дифференциальный автомат). Но при разработке проектов электросети частных домов или квартир, данный вопрос имеет определенное значение.
Вообще проблемы, которые возникают у наших граждан с организацией защиты собственного жилья, в плане электробезопасности, значительные. Да что говорить, если до сих пор во многих отдаленных районах такие вещи, как «жучки» в пробках, являются нормой жизни?
Недавно один мой знакомый обратился ко мне с вопросом, а что стоит в моем щитке УЗО или дифавтомат. Как их отличить. Поскольку проблема, на профессиональный взгляд, стоит очень остро, предлагаем вам небольшой ликбез на данную тему, в том числе и электрикам, особенно молодым.
Эти знания позволят точно понять, что же у вас «живет» в распределительном щите: УЗО или дифавтомат, зачем его туда помещать и насколько это поможет, или отчего спасет в будущем?
Опытного электрика, у которого не одно короткое замыкание за плечами, такие вопросы могут даже обидеть! Однако, среди молодежи, мало уделяется внимания теории, хотя потребители задают подобные вопросы постоянно. И сейчас я расскажу несколько вариантов чем отличается УЗО от дифавтомата.

Отличие узо от дифференциального автомата по функциональному предназначению

Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи между собой, но функции, которые они выполняют разные. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.
Устройство защитного отключения срабатывает, если в сети, к которой оно подключено, появляется дифференциальный ток – ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того при появлении тока утечки в электропроводке изоляция будет греться, что может привести к возгоранию и пожару.
Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром. Более подробно как работает это устройство, смотрите в статье принцип работы УЗО.
Теперь посмотрим на дифференциальный автомат. Это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.
Теперь основной момент, где все начинают путаться: запомните, что УЗО в отличии от дифавтомата не защищает сеть от перегрузки и короткого замыкания. А большинство потребителей думают, что устанавливая УЗО, они защищены от всего!
Говоря простым языком, УЗО просто является индикатором, который контролирует утечку и что ток не идет мимо ваших основных потребителей: электроприборов, лампочек и т.п. Если где то в сети повредилась изоляция и появился ток утечки, УЗО на это реагирует и отключает сеть.
Если одновременно включить все электроприборы (обогреватели-фены-утюги), то есть намеренно создать перегрузку, УЗО не сработает. А проводка, если нет других устройств защиты, будьте уверены, сгорит вместе с УЗО. Если при включенном УЗО соединить фазу и ноль, и получить грандиозное КЗ, то УЗО также не сработает.
К чему я все это виду, просто хочу обратить ваше внимание на то что, так как УЗО не защищает сеть от перегрузок и коротких замыканий то вы наверное со мной согласитесь что его самого нужно защищать. Вот поэтому УЗО всегда подключают последовательно с автоматом. Работают эти два устройства так сказать в паре: одно защищает от утечек, другое от перегрузок и кз.
Применяя вместо УЗО дифавтомат вы избавляетесь от выше описанных ситуаций: он защитит от всего.
Подведём черту, основное отличие УЗО от дифавтомата заключается в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Визуальное отличие узо от дифавтомата

На самом деле есть масса внешних признаков, по которым легко отличить УЗО от дифавтомата. Посмотрите на картинку. Визуально эти два устройства очень похожи: подобен корпус, переключатель, кнопка «тест», какая-то схема на корпусе и непонятные буквы.
Но если быть более въедливым, то вы заметите: схемы разные, тумблеры отличаются, буквы не повторятся. Какое же из этих устройств УЗО, а какое – дифавтомат?
Выше мы рассмотрели функциональные отличия этих устройств, сейчас рассмотрим чем отличается УЗО от дифавтомата визуально – так сказать отличия заметные невооруженным глазом.

1. Маркировка по номинальному току

Один из способов визуального отличия УЗО от дифавтомата это маркировка по току. На любом устройстве указываются его технические характеристики. Для устройств, которые рассматриваем мы основными характеристиками являются номинальный рабочий ток и номинальный ток утечки.
Если на корпусе прибора большими буквами указана только цифра (величина номинального тока) – это УЗО. На нашей картинке это прибор марки ВД1-63.
На его корпусе указана цифра 16. Это значит, что прибор рассчитан на номинальный ток 16 (А). Если в начале надписи присутствуют латинские буквы В, С или D, а далее идет цифра, то перед вами дифференциальный автомат. Например, у дифавтомата АВДТ32 перед значением номинального тока стоит буква «С», которая обозначает тип характеристики электромагнитного и теплового расцепителей.
Еще раз внимательно прочтите и запомните. Если пишется “16А” – это УЗО, номинальный ток которого должен быть не более 16 ампер. Если пишется “С16” – это диффавтомат, где буква “С” – характеристика расцепителей, “встроенного” в устройство, рассчитанное на номинальный ток 16А.

2. Электрическая схема, изображенная на устройстве

На корпуса любых исполнительных или защитных устройств, производитель всегда наносит его принципиальную схему. На УЗО и дифференциальном автомате они действительно похожи.
Не будем перечислять сейчас все, что там изображено (это тема отдельной статьи), а только выделим главные отличия. На схеме УЗО – это овал, которым обозначается дифференциальный трансформатор – сердце устройства, реагирующее на токи утечки и электромеханический реле, которое и замыкает-размыкает цепь, силовые контакты для подключения проводов и т.п.
На схеме дифавтомата, кроме всех похожих элементов, отличительными являются обозначения теплового и электромагнитного расцепителя которые реагируют на ток перегрузки и короткого замыкания.
Поэтому, взглянув на схему подключения, которая изображена на корпусе, вы теперь знаете чем они отличаются. Если на схеме изображен тепловой и электромагнитный расцепитель – это дифференциальный автомат. В этом заключается схематическое отличие УЗО от дифавтомата.

3. Название на корпусе устройства

Если вам, как простому потребителю сложно запомнить, чем отличается УЗО от дифавтомата, сообщаем: зная о проблеме, которой посвящена статья, многие производители, чтобы покупатели не путались, специально пишут на корпусе название устройства.
На боковой поверхности корпуса УЗО написано – выключатель дифференциальный. На боковой поверхности корпуса дифавтомата написано – автоматический выключатель дифференциального тока. Хотя такие надписи наносится не на всех изделиях, как правило, на российских производителях и то не на всех на зарубежных изделиях такой маркировки я не встречал.

4. Аббревиатурная надпись на устройстве

В основном вопрос как отличить УЗО от дифавтомата задается по продукции иностранного производства. Если мы говорим об отечественной продукции то здесь вообще вопросов не возникает.
На таких устройствах как правило по русски написано что это УЗО (ВД) или диф автомат АВДТ.
Напомню что устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

Подводим итоги как отличить узо от дифавтомата

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.
Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.
Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.
Так как дифавтомат является комбинированным устройством, то из недостатков эксплуатации я бы отметил то, что при его срабатывании сложно определить, что стало причиной отключения: перегрузка, короткое замыкание или утечка тока. Правда устройство развивается: некоторые дифавтоматы оснащены индикаторами срабатывания по дифференциальному току.
Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.
В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Если касаться простых схем квартирной проводки, то не принципиально АВДТ вы выберите или УЗО+автомат. Если говорить о большом частном доме, то нужно смотреть, какие линии садить на дифавтомат (например, котельную или хозблок: там больше разных нагрузок, а значит – и рисков больше), а какие на пару УЗО+автомат (линии освещения, группы розеток).
Вариантов реализации схем с данными устройствами можно придумать массу, главное чтобы вы понимали и помнили, зачем это делаете.

Новые дифавтоматы Easy9, тонкие и надежные

Если сравнить количество электроприборов в современной квартире, и в квартире хотя бы 80-х годов, становится понятно, почему в современные электрощиты ставится столько защитных устройств. Ведь автоматический выключатель, дифференциальный автомат, УЗО – все эти устройства предназначены для защиты.

Автоматы защищают вашу проводку от сверхтоков перегрузки и коротких замыканий. УЗО, они же выключатели дифференциального тока защищают вас и ваших близких от поражения электрическим током. А дифференциальные автоматы обеспечивают комплексную защиту, совмещая функции автомата и УЗО. Именно по этому дифференциальные автоматы используют чаще, чем УЗО.

Почему дифавтоматы используют чаще

Если мы говорим о бытовых электроустановках, то дифавтоматы выбирают по двух причинам. Первая причина – экономия. Связка автомат+УЗО занимает больше места, чем дифавтомат. Приходится покупать бокс большего размера, который стоит дороже. Кроме того, два устройства (автомат+УЗО) стоят дороже чем одно (дифавтомат). Вторая причина – упрощение монтажа. Ведь подключить одно устройства быстрее чем два. При небольшом количестве подключений – это не так важно. Но, если линий много, то используя дифавтомат вместо связки УЗО+автомат можно сэкономить немало времени.

Только не стоит думать, что дифференциальные автоматы однозначно лучше, чем УЗО. Это разные устройства, и применение УЗО имеет свои преимущества. Но, когда речь заходит о бюджетных решениях, то на отдельных потребителей предпочтительнее использовать дифавтоматы. Именно для этой ниши компания Schneider Electric в июне 2019 года представила новинку: компактный дифференциальный автоматический выключатели Easy9.

Чем компактный дифавтомат Easy9 отличается от прочих

Данное устройство представляет собой автоматический выключатель со встроенным электронным блоком дифференциальной защиты.

ГОСТР 50571.5.53—2013  допускает использование устройств защитного отключения, управляемых дифференциальным током, со вспомогательным источником питания.

Именно использование электронного блока позволило сделать дифференциальный автомат такого размера. Его ширина составляет всего 18 миллиметров, то есть – 1 модуль (ширина однополюсного автоматического выключателя.).

То есть, даже если вы не планируете в ближайшее время менять проводку или щит, но хотите сделать свою квартиру более безопасной, вы можете заменить обычный автомат на новый дифференциальный. Несмотря на свои компактные размеры, новый дифавтомат такой же удобный, как и обычные АВДТ. На передней панели устройства имеется кнопка “тест” для проверки работоспособности устройства дифференциальной защиты и индикация состояния контактов устройства.



По заявлению производителя, дифференциальный автомат сохраняет работоспособность даже в случае падения сетевого напряжения до 40 В, потому их можно без опасений применять не только в жилых, но и в общественных зданиях.

СП 256. 1325800.2016 требует, чтобы применяемые в электроустановках жилых и общественных зданий Устройства дифференциального тока сохраняли работоспособность при снижении напряжения до 50% от номинального (п. А 4.4 Приложения А), что для однофазных сетей составляет 110 В

При покупке дифавтомата или УЗО, обращают внимание на такую важную характеристику как “тип дифференциальной защиты“. Этот параметр обозначается буквами: A, B, AC и показывает, на какой ток утечки реагирует данный аппарат. Раньше, для жилых помещений использовали устройства типа AC.

• Дифавтоматы и УЗО типа АС реагируют на дифференциальный ток синусоидальной формы.

Этого было вполне достаточно, но примерно с 2006 года в бытовой технике стали все чаще применять инверторные двигатели вместо асинхронных. Инверторный двигатель более экономичные и тихие, но если в таком двигателе возникает ток утечки, то это будет постоянный пульсирующий ток, а не синусоидальный. Потому, УЗО или дифавтомат типа AC на такой ток реагировать не будут. А ведь инверторные двигатели используются в стиральных и посудомоечных машинах, в кондиционерах, в холодильниках. По этому, теперь для квартир и жилых домов рекомендовано использовать УЗО и дифференциальные автоматы типа А,

• Дифавтоматы и УЗО типа А реагируют на дифференциальный ток синусоидальной формы и пульсирующий постоянный дифференциальный ток.

Именно поэтому, в ассортименте Schneider Electric появились компактные дифференциальные автоматы Easy9 типа А.

Компактные дифференциальные автоматические выключатели Easy9, функции

• Защита цепей от коротких замыканий.
• Защита цепей от перегрузок.
• Защита людей от поражения электрическим током (чувствительность 10, 30 мА).
• Сочетает в себе функции автоматического выключателя и выключателя дифференциального тока (ВДТ).
• Выполняет защитную функцию как при отсутствии, так и при наличии заземления (PE-проводника).
• Экономит место в щитке, так как занимает всего 1 модуль шириной 18 мм.

Дифавтоматы Easy9 можно купить в нашем интернет-магазине. Информация для заказа:

• EZ9D33606 ДИФ. АВТ. ВЫКЛ. Easy9 1П+Н 6A 30MA 4,5кА C АС, 18 мм
• EZ9D33610 ДИФ. АВТ. ВЫКЛ. Easy9 1П+Н 10A 30MA 4,5кА C АС, 18 мм
• EZ9D33616 ДИФ. АВТ. ВЫКЛ. Easy9 1П+Н 16A 30MA 4,5кА C АС, 18 мм
• EZ9D33620 ДИФ. АВТ. ВЫКЛ. Easy9 1П+Н 20A 30MA 4,5кА C АС, 18 мм
• EZ9D33625 ДИФ. АВТ. ВЫКЛ. Easy9 1П+Н 25A 30MA 4,5кА C АС, 18 мм
• EZ9D33632 ДИФ. АВТ. ВЫКЛ. Easy9 1П+Н 32A 30MA 4,5кА C АС, 18 мм
• EZ9D63616 ДИФ. АВТ. ВЫКЛ. Easy9 1П+Н 16A 10MA 4,5кА C АС, 18 мм
• EZ9D53616 ДИФ. АВТ. ВЫКЛ. Easy9 1П+Н 16A 30MA 4,5кА C А, 18 мм
• EZ9D53625 ДИФ. АВТ. ВЫКЛ. Easy9 1П+Н 25A 30MA 4,5кА C А, 18 мм

На данный момент оборудование поставляется под заказ. Условия заказа, цены и размеры скидок уточняйте у наших консультантов.

Купить продукцию Schneider Electric в интернет-магазине. Открыть каталог продукции.

Интернет-магазин электрики Престиж.ру является сертифицированным партнером концерна Schneider Electric. У нас можно купить любое оборудование этого бренда по самым выгодным ценам. Доставка заказов производится по всей России. Форма оплаты любая. Мы работаем как с физическими, так и с юридическими лицами, в том числе и с государственными организациями.

Как правильно подключить газовую плиту, подробные пошаговые инструкции

Как правильно подключить газовую плиту , подробные пошаговые инструкции – Раздельное газовое оборудование – плита и духовка – устанавливается аналогично традиционной газовой плите, но имеет свои особенности. Поскольку они не используют духовку или предпочитают электрические модели, некоторые пользователи просто подключают газовую плиту.

Если вы хотите провести монтажные работы самостоятельно или следить за работой профессионалов, мы рекомендуем вам изучить, как прикрепить газовую плиту.

Подключение газовой плиты поэтапно

Монтаж оборудования занимает менее часа; большую часть времени уходит на предварительную работу и обращение к мастеру за советом.

Процесс состоит из четырех этапов:

За каждым этапом стоит много подготовительных шагов: покупка газового оборудования и сопутствующих материалов, планирование визита специалиста и подготовка кухонных модулей для установки бытовой техники. Во избежание ошибок рассмотрим каждый этап отдельно.

1 № Подготовка оборудования и расходных материалов

Варочную панель следует покупать заранее. Если это невозможно, вам нужно знать точные размеры. В целом, все модели с 4 конфорками соответствуют минимуму 50 * 60 см (+/- 2 см), тогда как модели с 3 и 2 конфорками уже.

Кроме газового оборудования вам потребуются следующие материалы:

• вставной диэлектрик;
• 1 или 2 гибких газовых шланга
• Нитки льняные.

Монтажные крепления обычно входят в комплект, поэтому вам не нужно их покупать.

Типичный набор инструментов, который должен иметь любой домашний мастер, – это пара газовых ключей, отвертка и плоскогубцы. Если необходима резка металлической трубы, обеспокоены сотрудники обслуживающей организации – самостоятельно производить какие-либо действия с трубами газоснабжения невозможно.

2 # Вырезание отверстий в столешнице

Вы можете заранее вырезать отверстие в столешнице, если знаете точные размеры варочной панели.Naturalmente, фабрика сделает это более профессионально, так как вырезание аккуратного прямоугольника с прямыми углами и ровными сторонами имеет решающее значение.

Когда столешница сделана из более прочного материала, такого как искусственный камень, а не из ДСП, МДФ или дерева, помощь производителей мебели будет полезна.

Используйте легкий и производительный метод, например лобзик, если вы планируете проделать отверстие самостоятельно.

Шаги, которые необходимо предпринять:

• Изучите схему сборки и настройте размеры панели.
• Сделайте рекомендованный отступ от стены на столешнице.
• Оберните бумажную ленту по периметру и обведите карандашом или маркером контур фрагмента, который вы собираетесь стереть.
• Сделайте лобзиком отверстие. Рекомендуется сначала сделать ближний разрез, затем разрезать по стене и, наконец, порезать ногу.
• Снимите срезанную столешницу.
• Если панель рядом, сразу наденьте ее.

Если материал столешницы крошится в месте разреза, можно обработать края любым клеевым составом после шлифовки и вакуумирования.ДСП изготавливается из санитарного силикона, который также защищает края от влаги.

Чтобы избежать воздействия высоких температур на столешницу, можно использовать термопленку или алюминиевый ленточный отражатель.

3 # Подключение панели к электросети

В связи с тем, что современные варочные панели имеют функцию электрического розжига, вам может потребоваться дополнительная розетка.

Электродуховку часто устанавливают вместе с газовой плитой. Вам понадобится следующее, чтобы связать компьютер с максимальной мощностью 3.5 кВт:

• Трехжильный кабель 2,5 мм ввг-п
• 16 А розетка с заземляющим проводом;
• Если в упаковке нет соединительного провода, используйте ПВХ-кабель 3 * 2,5 мм и коннектор.

Для более мощной духовки нужен кабель 3,5 мм и розетка на 40 А.

Высота установки розетки не должна превышать 90 см, и она не должна находиться на одном уровне с варочной панелью в соответствии со спецификациями.

Отдельное УЗО или дифавтомат монтируется отдельно на линии газового варочного оборудования для безопасности щита.

Розетка устанавливается традиционным способом: примеро, монтажная коробка устанавливается в стене, затем монтируются клеммы, и в завершение сверху устанавливается декоративная панель. В этой статье есть больше информации о том, как монтировать розетки для электроплит.

Правила техники безопасности:

• Производитель рекомендует нанять лицензированного электрика;
• Табличка с техническими требованиями к электросети расположена на нижней стороне устройства, от которой трудно отклониться;
  Электрический кабель нельзя скручивать, зажимать или прокладывать в непосредственной близости от острых углов.
• Важно отделить все токопроводящие элементы и обеспечить защиту от случайного прикосновения после установки.
• Ремонт прибора возможен только после того, как он был отключен от сети.

4 # подключение газовой магистрали к панели

Гибкий переходник – шланг длиной не более 2 метров – необходим для правильного подключения варочной панели к газу. Из-за неудобной компоновки часто используются более длинные шланги, но это противоречит законам работы газового оборудования.

Можно приобрести различные газовые вкладыши с хлопковой, резиновой и металлической оплеткой. Сильфонные рукава, отличающиеся износостойкостью и более длительным сроком службы, становятся все более распространенными.

В дополнение к шлангу требуется диэлектрическая вставка. Он прикреплен к трубе прямо перед запорным клапаном.

Диэлектрик выступает в качестве меры предосторожности, защищая как оборудование, так и пользователей от паразитных токов.

Предполагая, что муфта уже смонтирована, действуем следующим образом:

• Газовый шланг подсоединен к диэлектрику.Си нет, иди сразу к металлической трубе после крана. Для плотности прилегания используем лен или фум.
• Находим небольшую трубку с резьбой на нижней стороне панели и наматываем шланг в том же направлении.

Нет необходимости предпринимать какие-либо действия.

Используйте две подводки, если хотите связать газовую плиту и духовку одновременно. грех эмбарго, имейте в виду, что не все члены Горгаза приветствуют связи, установленные через тройник! Сотрудники MosGaz, por ejemplo, выписывают рецепт и настаивают на прокладке газопровода.

По двум причинам этот подход корреляции считается более точным:

• Уменьшено количество резьбовых соединений, что повысило герметичность и безопасность;
• На обоих ответвлениях установлена ​​запорная арматура; в случае тройника экономится одна общая задвижка.

Напоминаем, что если вы планируете общаться самостоятельно, вы должны согласовывать свои действия с сотрудниками Горгаза или Облгаза, чтобы не возникло непредвиденных обстоятельств, которые повлекут за собой дорогостоящий ремонт.

5 # Тестирование на герметичность

Резьбовые соединения можно проверить на герметичность самостоятельно. Вооружитесь кистью и смочите их мыльной водой.

грешит эмбарго, проверяющий сотрудник сделает окончательные выводы – он также проверит подключение на предмет утечек, а затем напишет заключение, в котором будут указаны дата посещения, марки и серийные номера газового оборудования, а также форма подключения.

Не рекомендуется начинать работу до прибытия техника по обслуживанию газа; в случае непреднамеренной утечки единоличную ответственность несет домовладелец.греха эмбарго, самое главное – безопасность тех, кто рядом с тобой, поэтому не стоит торопиться и рисковать.

Тонкости подключения к баллону с газом

Хотя жилые дома и квартиры в городах и крупных деревнях подключены к природному газу, баллоны для сжиженного нефтяного газа часто используются в деревнях и на дачных участках. Это связано с тем, что рядом с населенными пунктами не проложен газопровод.

Шаги по подключению газовой плиты к баллону такие же, как и по подключению трубы.Разница в том, что с помощью трубок системы настраиваются для повышения эффективности процесса сгорания.

Когда баллон подключен, давление увеличивается, что приводит к нехватке кислорода. Como resultado, есть желтое пламя, которое редко встречается при горении газа, а также много сажи. Проблему можно решить, заменив аналогами LPG форсунки для природного газа – метан.

Процесс замены форсунок несложный; Инструкции можно найти в руководстве по установке устройства.

Все работы по доработке оборудования ведутся при выключенном баллоне – он подключается в последнюю очередь. Что еще нужно помнить при подключении варочной панели к газу?

При использовании нескольких цилиндров используйте соединительную рампу, чтобы уменьшить нестабильность топлива и вероятность его замерзания в коробке передач.

Важно проверить работу варочной панели после установки всех компонентов. Сначала для проверки герметичности использовали мыльный раствор. Затем откручиваем вентиль баллона и меняем коробку передач.Если пламя желтое или много сажи, давление можно снизить, ослабив вентиль.

В заключение, вам следует пригласить сотрудника Облгаза для подтверждения и записи факта подключения нового оборудования. В дальнейшем услуга будет предоставлена ​​соответствующей компанией.

Čemu služi difavtomat я Кодзи JE Princip njegovog Rada različitih vrsta: Koja JE razlika, uređaj я Шма

Опубликовано 28.09.2020

Diferencijalna automatska sklopka ZA napajanje modularni JE uređaj Кодзи у свом dizajnu kombinira два- električna uređaja: prekidač ZA uključivanje / Исключение и УЗО (uređaj za preostalustruju).Uređaj je u stanju zaštititi električne ožičenja od preopterećenja i kratkih spojeva (SC), kao i odspojiti mrežu u slučaju curenja Struje kroz oštećenu izolaciju ili kad osoveo dodir. Prema tome, difavtomat obavlja dvije funkcije: štiti ožičenje i električne uređaje od preopterećenja i štiti osobu od električnog udara.

Svestranost uređaja daje mu određene prednosti u oneosu na zasebno instalirani automatski stroj i RCD.Физички, диференц. Автоматики заузима мане простора, ефтиний е од два автомата + УЗО защищенная модуля. Али овай электрические производи има и недостатака: ако джедан од саставних диелова урежая закаже, морат чете у потпуности замиенити цели дифавтомат, а к е нешто скупле. Али преданности диференциальных автоматов, наравно, нейтрализую овай безначайни недостатак!

Сви модели дифавомата, трофазни и еднофазни, у свом дизайна имажу посебне заставице кое указание на разлог рада уРЕЖАЯ – преоптеречение или струя курения.To je vrlo važno prilikom razjašnjavanja okolnosti hitnog isključenja. Prekidači diferencijala ugrađuju se u razvodne ploče, najčešće na posbne DIN šine. У овом чемо чланку узастопно разглядеть сливеца питаня: принцип рада и схема ожиченя диференсиялног строй, као и како правильно повезати дифавтомат с мрежом.

Dizajn i rad diferencijalnog prekidača

Svi koferi za difavtomat proizvedeni su od neprovodljivih materijala. Na stražnjoj strani modula ugrađen je zasun za pričvršćivanje na DIN šinu.Instalacija ureaja provodi se na isti način kao i za jednostavni prekidač или RCD. У еднофазным мрежама с напоном от 220 В углы су двополни модули с четыре контакта за улаз и излаз фазных и нейтральных водичей. U trofaznim mrežama s naponom od 380 V koriste se Четверополни дифавтоматы с осам контакты за спаянье улазных и излазных водичей од три фазы и нула.

Види također: Značajke instaliranja septičke JaME од betonskih prstenova vlastitim rukama с visokom razinom podzemne Vode

Zaštitu Кругова napajanja у diferencijalnom prekidaču од kratkog spoja я preopterećenja у snazi ​​Vrsi ugrađena jedinica ZA automatsko isključivanje, Koja се sastoji од mehanizma za odvajanje električnih kontaktnih pločica, koji se aktivira za isključivanje napajanja kada je prekoračena izračunata Struja opterećenja.Уз к, модуль дифавтомат используется в посебном шином за ручное включение / исключение. Како би zaštitio ljude я životinje оды električnog Удар, dizajniran JE други Блок difavtamata, Кодзи uključuje upravljački diferencijalni Transformator s elektromagnetskom zavojnicom ZA isključivanje uređaja, Кодзи trenutno deaktivira mrežu у slučaju opasne razlike у vrijednostima između ulazne я izlazne vrijednosti struje.

Diferencijalni prekidači uspješno se koriste i u trofaznim i u jednofaznim dalekovodima izmjenične Struje.Ovi električni proizvodi uvelike poboljšavaju operativnu sigurnost of different kućanskih aparata i električnih uređaja. Нет, како би дифавтомат может предлагать свои защищенные функции, мора бити исправно повезет с мрежом, поштуйчи правила ПУЭ (правила о электрической установке). У наставку чем разглядеть диаграмму спаянья диференциальных прекидача.

Dijagrami za povezivanje difavomata

Dijagrami za povezivanje difavomata

Dijagrami za povezivanje difavomata

Dijagrami povezivanja diferencijalnog stroja ovisi o mnogim uvjetima: broju faza u mreži, prisutnosti uzemljenja ili njegovostySvi ovi čimbenici utječu na odabir sheme spajanja ureaja, a osim toga, on sam može imati other dizajn – dvopolni orčetveropolni, kao i različite tehničke karakteristike. У наставку, которую можно найти на диаграмме за спаянье дифавтаматы на электрическом расстоянии.

1. Jednostavna shema ožičenja za jednofazni vod sa uzemljenjem. Ova opcija osigurava zaštitu cjelokupnog unutarnjeg ožičenja sobe s jednim ulaznim difavtomatom ugraenim у разводной плоскости nakon brojila električne energy.Ovu je shemu jednostavno Implementirati, ali ima prilično ozbiljan nedostatak. U slučaju nužde, diferencijalni prekidač u potpunosti isključuje sve ožičenje. U ovom je slučaju mnogo teže pronaći uzrok zaštitne operacije nego kod ostalih dijagrama za povezivanje difavomata.

2. Pouzdan spoj na jednofazni vod s uzemljenjem. Ovaj dijagram ožičenja difavtomat je poboljšana verzija. Provodi Principal podjele potrošača električne energije u skupine, gdje je za svakog od njih instaliran zasebni diferencijalni prekidač.Pouzdanost takve veze sigurno je veća i puno je lakše utvrditi gdje se u mreži dogodilo trenutno curenje или preopterećenje nego kod prve opcije. Nedostatak takvog povezivanja difavtamata je povećanje materijalnih troškova za kupnju dodatnih uređaja.

3. Shema ožičenja diferencijalnog prekidača bez uzemljenja. Ova shema za povezivanje difavtamata koristi se u starim višespratnicama, privatnim kućanstvima i daćama gdje se koristi dvožična mreža bez uzemljivača. Takva veza sposobna je zaštititi električne uređaje od preopterećenja i kratkih spojeva.Nedostatak uzemljenja povećava rizik od električnog udara za ljude, ali diferencijalni prekidač, u ovom slučaju, također je u mogućnosti osigurati sigurnost особе, trenutno deaktivada str. Ipak, električnu ožičenje treba zamijeniti novom s punopravnim kontaktom za uzemljenje.

4. Selektivni krug za spajanje difavtama za jednofaznu mrežu. Pouzdana zaštita kućanskih aparata i osobe u jednofaznoj mreži može se osigurati pomoću selektivnog difavtomata (označeno s S) u kombinaciji s konvencionalnim uređajima.Selektivni sklop dizajniran je za povezivanje nekoliko potrošača. U slučaju nužde, gomila difavomata će isključiti s mreže samo sobu u kojoj je došlo do preopterećenja или trenutnog curenja. Za ostale potrošače električne energije nece biti isključenja s mreže
5. Схема повезения трофазне мреже с нейтральным водичем. За доказбу овог круга требуется коридор трофазни диференціялни прекидач. Сам диаграмма повезтилась не разликуйе се пуно од претодних, ако не узмете у обзор чинженицу да это се на улазу и излазу урежая Користити четыре воды коди нос струю.Ova opcija za povezivanje difavtomat-a najčešće se koristi u vikendicama, garažama i radionicama, gdje se koriste moćni strojevi i oprema.

Bilo koji krug s diferencijalnim prekidačem izvrsna je zaštita od kratkog spoja i preopterećenja za kućanske električne uređaje i sam vod napajanja, kao od uktarari. Оптимально odabrana shema povezivanja može obavljati sve svoje funkcije, naravno ako se instalacija difavtomat-a isvede pravilno.

CS-CS.Сеть: Laboratorij Electroshaman

Diferencijalni automatski stroj ABB DS 941

Hehe! Ajmo sad na posao! A početak 2012. zasjenile su smiješne vijesti: ABB DS 941 diffavtomati masovno su išli u BRAK! Али прво, добро. Jednom su me zamolili da slikam o RCD-ima i diffavtomatima. Nikad nisam stigao do RCD-a, pa ćemo danas organizationti mali tehnički obrazovni program o Diferencijalnoj zaštiti. Naravno nepristojno

Dakle, mi već znamo da svaki kabel moramo zaštititi automatskim strojem odgovarajuće ocjene, kako ne bi izgorjeli nafig.Али пропустили смо йош jednu važnu točku. Ako dođe do preopterećenja or kratkog spoja, tada će sve biti u redu: stroj će raditi i odspojiti liniju za hitne slučajeve. A što će se dogoditi ako se osoba nekako uključi u električni krug? Pa, hoće li dobiti struju, a Struja će teći njegovim tijelom?

I to će se dogoditi. Струя у rasponu od 50-80 mA может быть se smatrati opasnom za ljude. Может быть имати неколико учинака. Od ne puštanja (kad se više ne možete otrgnuti od žice / uređaja za nuždu) do glupe smrti.Наравно, учинак овиси и о том как тече ова струя. Ako se, na primjer, na prstima jedne ruke (на primjer, slučajno udari prst između faze i nule, tijekom kopanja u štit), to će se provozati. A ako kroz srce (iz jedne ruke u other) – можете умриети.

Превышен уровень мощности в амперах: 0,05 – 0,08… Ясно, что да за строй нече водити ни преоптеричение, камоли кратки спой! А это учинити? Evo što. Ljudi su mislili i, ako me sjećanje ne vara, od 1995. u Europi i od 2001. (novo izdanje PUE) dužni smo instalirati uređaje za diferencijalnu zaštitu na sve vodove gdje osoba može biti pod naponom.U stanovima će to biti sve “mokre” sobe: kupaonica, balkoni / loggie (čak i ako su ostakljeni), kuhinje.

Види такой: Како израдити продуктак ​​од опеке у дрвеной кучи властитим руки? Recenzija + Videozapis projekata

Na ruskom su se koncepti “RCD” i “Diferencijalni zaštitni uređaj” stopili u jedno, a “RCD” nazivamo bilo čime: i sam RCD, i diffavtomat i nešto društo. Pokušajmo shvatiti što je što (dat ću zasebni članak o RCD-u). RCD je uređaj koji štiti vod od curenja.Sve se u ovom slučaju može smatrati curenjem: osoba koja pada pod Struju i nepropusni čajnik (Struja je išla negdje kroz vodu) и slomljeni kabel u mokroj žbuci (или zavoj zazidanest na ist). RCD djeluje vrlo jednostavno: пролази фазу и нулу кроз себе и “броди” колико е струйе отишло и колико се струйе вратило. Ako se vrati manje od lijevog, diostruje je nekamo otišao. Гы-гы. Kamo je otišla – RCD ne razumije, ali glupo prekida liniju obrane. Али о томе чемо касние. Са сликама.

Evo što je za nas sada važno! УЗО štiti SAMO od curenja Struje! Neće zaštititi vod od kratkog spoja i preopterećenja! Истодобно, било би добро защититити га од овога! Stoga bi na svakoj liniji trebale biti dvije vrste zaštite:

• Zaštita od kratkog spoja i preopterećenja – OBAVEZNO.Bit će automatski и samo automatski.
• Zaštita od propuštanja – OBAVEZNO na mjestima gdje je to need you, a na okusu (nece biti gore) na svim ostalim. Ovo je RCD.

Покушаймо сада схватити: УЗО узла два модуля на надзорной площади, автоматски строй узима 1 модуль. Купно постое три модуля по ретку. U nekim slučajevima, ispod 1 RCD-a, možete staviti nekoliko strojeva odjednom. Али добро е ако су логично у истой группы. Recimo, napravite RCD za kuhinjske uređaje i ispod njega odjednom napunite pećnicu i perilicu posuđa.Прикладно? Ага! За то су потребна само 4 модуля: два за УЗО и два за два строя. Прикладные предметы из 6 модулей (УЗО + Автоматическая стройка за две линии).

Али это ако имамо неколико засебных линий? Pa, recimo, lođa – jedan red ide do nje za utičnice i ne možete je grupirati ni sa čim. Ili jedini izlaz za perilicu rublja u kupaonici? .. Потрошить три модуля на ово и на ово? Тако су люди мислили, размишляли – и смислили: Дифавтомат! То же као у старой рекламы – Automatski stroj + UZO u jednoj bočici (шампон и бальзам за регенерацию).

Предности дифавтамата су оцените: потребна су само 2 модуля за еднофазну мрежу (vrijedi za popularne proračunske serije, ozbiljne serije uzimaju 4 modula i neće biti moguće ušvešté? » U našem primjeru o liniji lođe i perilice u kupaonici, bilo bi sjajno staviti diff na njih, štedeći prostor na nadzornoj ploči.

Tako se ABB također istaknuo nudeći nam povoljnu seriju DS 9. Еднофазны е (1П + Н), заузима само 2 модуля на DIN шини и садржи три серии модели: DS 941 (прекидная способность 4,5 кА), DS 951 (прекидная способность 6 ка), DS 971 (прекидная способность 10 ка)… Долазе с великим комплектом додатне операции: додатни контакты, блокада, посебни чещеви и йош много тога.

Али ту е проблема – недавно я на новой серии било пуно КОВАКА! Popularni DS 941 najčešće se krivotvori – prodaje se na svakom uglu. Tako sam se morao suočiti s takvom lažnicom, sakupljajući jedan od štitova. Сви су стройви били отворени, али не може сватко само бацити ~ 1700 на диференциал и видети это е унутра. Odmah ćemo to popraviti. Kako ide FrankenFran? Započinjemo operaciju!

Dakle, evo priče o diff. Skupio sam štit s hrpom difova (prikladni su za sastavljanje trofaznih štitova), negdje oko 17 komada.Ove razlike razlikuju se u pakiranjima od 5 komada, vezane vrpcom. Отворио сам джедан такав пакет и… три од пэт дифа одбили су се уопче уключити. Bez napetosti, ali općenito – ne naplaćuju se. Sve sam provjerio – pronašao sam još dva ista. Otišao sam u Prestige, zamijenio. I nekako sam se tjedan dana kasnije družio u Prestigeu (dok sam naručivao druge komponente) – i moj ujak je došao k njima. Я донио е овамо доиста вречу истих дифова, izgorjelu. Каже – само га обуви, под напоном – и аллес. После кап коя я прелила чашу био и случай с истим преклопом: у другим дифу, фаза едно ние контакты негде изнутра: дошла е одозго, али ние изшла одоздо.

Dakle, nisam ga promijenio, kupio sam novi, a stari je odlučio rastaviti nafik do vraga.

Dakle, razlike dolaze u perfect kutiji, gdje je na nekoliko jezika napisano da je ovo “Automatski osigurač s RCD-om”. На кутии су назначены струя поставки и категория окидания (C 16) и струя курения RCD-a (0,03 A – односно 30 мА).

Diferencijalni automat ABB DS 941 (bočni pogled)

Izvadimo diferencijal iz kutije i vidimo njihovu prvu poznatu nesreću: tijelo se razilazi na dijelove.Сам differencijal sastavljen je u slojevima iz nekoliko dijelova, poput sendviča, a neki od tih slojeva glupo se razilaze u dijelove.

DS 941 standardna bolest: cijepanje tijela

Vidi takoer: Uređaj s ventiliranim krovom za ravne i nagnute konstrukcije

Ponekad to dovodi do doči krivija do činjöníčení srušene s osi, a diferencija… nije spojena.

Korištenje standardnog češlja ZA povezivanje difavomata

Istodobno, pokazujem плюс ovih razlika: njihov JE Dizajn zamišljen тако да се Mogu napajati najobičnijim češljem Bez kupnje posebnog: dodatni Zubi češlja jednostavno IDU у utorima коджи су njima namijenjeni.

Направимо обдукцию: sve zanima što je unutra? Избушимо стопплейне спойнице и отворимо поклопац.

Otvaramo kućište: izbušimo zapečaćene pričvršćivače

Prije svega vidimo N pol koji nema prekomjernostrujno otpuštanje (ali je prisutanal lučni). Ovo je prema dizajnu, jer za to jednostavno nema mjesta. Односно, струйна заштита е само у полу фазе. To je normalno i skrenut ću vam pozornost na činjenicu da ćete u slučaju konvencionalnog stroja i RCD-a dobiti istu stvar.Ако вам, что вам нужна потпуна, вы можете установить двойные прекиды и УЗО.

Unutrašnjost difavtomata: N stup, bez zaštite (1P + N)

Otvaramo sljedeći sloj:

Otvaranje drugog poluvremena (pol Lavočuční zaštuční zašt . Остатак детали лежи с ливэ страны =)

Потпуно раставли дифавтомат (ди строя)

Сада отворимо блок диференция.Скречем вашу позорность на фотографии: код лажных (или неизправных разлика) цвена обозначения ABB logotipa lako se ogrebe. На овом се врло лако (bez većeg pritiska) огребла ноктом.

Diferencijalna jedinica difavtomat (imajte na umu izbrisane ABB oznake)

Iznenađujuće, ispada da diferencijalna jedinica nije elektronička, kako ve elektronička, kako sam misliočka!

Unutrašnjost diferencijalnog bloka difavtamata

A ovo je vrlo veliki plus za ABB! Фотография приказа диференциального преобразователя, шаль на коже налаце само движение диод (или стабилитрон) и конденсатор.Elektromagnet je vrlo osjetljiv, a mehanika bloka diferencijala (nije prikazana na fotografiji) dizajnirana je tako zanimljivo da je dovoljno gotovo dodirnuti ručicu – i odmah se Resetira.

Punjenje diferencijalnog bloka – mehaničko

Vidi takoer: Kako pričvrstiti oseku na plastic prozor u drvenoj kući?

Односно, будучи да имамо электромеханики диференцсйални дио, нема электроничко пояс, не может быть велику струю за электромагнита и морамо направить осьетливию механику.

И на краю, неки враг мне ударио у главу како би запалио тиело дифа. Volio bih da nisam. Гори као шибица, одаючи мегазагушуче плинове. Takav da je sobu trebalo prozračivati ​​cijeli dan (spalio sam je oko 11 sati popodne).

Запалили су тиэло дифавтомата плинским пламеником – СВЕТЛО!

Ako uklonite plamenik, tijelo polako gori.

У пламену пламенита тиело горы много учительского (1)

А ако замиените – ооо !!!! =)

U plamenu plamenika tijelo gori mnogo učinkovitije (2)

Pa je, izgarajući, izletio kroz prozor.

Из овог случая донио сам заключите сличан зажимку о F & F-u: NE PRINCIPNO RADIM s DS 9 razlikuje se od ABB-a! Као это было доставило, и Престиж е извукао исти заключак. Naši ljudi iz stare zle škole zaklinju se otprilike ovako: “Да, имамо их гомила у нашим складиштима, зна да су тамо и има их пуно – али шрам мне их же продати, иер сутра донос да их да зенина!” je ABB sranje. Чтобы значи да е ова серия толико популярна за ляжне да е боле не користити е ако е живот перетащите.

U stvari, ja, kao i prije, neću shvatiti je li to bila ljevičarska stranka, jesu li je dobavljači iznevjerili – nije me briga. DS 9 – Jebi ga. Sada će se u mojim štitovima koristiti SAMO automatski strojevi + RCD-ovi, iako će to utjecati na veličinu štita. Stoga se nemojte iznenaditi ako, naručivši mi nadzornu ploču za jednosobni stan, dobijete “čudovište” za 56 modula, a također kažem da mi to nije dovoljno.

Pratite vijesti! =)

Dodatak od 9. 5. 2012 .: O lažnjacima DS941.

Наставленная тема наведена. Bila sam iskreno previše lijena da bih odmah napisala (i nisam bila raspoložena), pa sada popunjavam tu prazninu. Испоставило сэ да ове разлике стварно нису у производнжи (назвао сам представника АББ-а и питао), али складишта же АББ-а претрпана су нджима. I najvjerojatnije, ove razlike će se i dalje prodavati. Имао сам прилику правильно додиривати и лажирати лажни и другие разлику у власти престиж и дижелим нжихове фотографии.

Odmah upućujem dva upozorenja za svoje klijente (ponovljeno). Prvo, tko je od nas imao lažnjake u stitovima – ne biste se trebali parno kupati; и дальше раде и раде притиском на типку “Тест”. Drugo, ako umru, promijenit ćemo se u DS201. Treće, ako i dalje želite kupiti ove razlike (jer su jeftinije od nove serije), pogledajte slike u nastavku i odaberite prave. Огромной залихи точных разлика не може себе себе побеции и бит е продана.

Prvo, obje razlike (lažne i normalne) označene su laserom.Али постойи разлика у означаваню. Pogledajmo dvije slike:

Evo izvorne razlike:

ABB DS941: Označavanje PRISUTNO

Obratite pažnju na činjenicu da se laserska zraka zraka pomicalov uredov zbog činjenice da koračnom pogonu treba neko vrijeme zaustaviti se i promijeniti smjer kretanja). Plastika je izgorjela duboko i bistro.

A ovdje je lažnjak:

ABB DS941: Ovdje je lažnjak

Друга разлика е фузия тиела самог дифа:

ABB DS941: Fuzija trupa

Pokazujem fotografiju veću. U originalu se čini da su zavareni dijelovi podmazani, ali čvrsto otapaju tijelo difa (не teži raspadanju).

ABB DS941: Spajanje PRISUTNOG slučaja

Na lažnoj su brtve jasnije, ali kao da su odvojene od kućišta, vise. Zbog toga tijelo hoda i često se raspada.

ABB DS941: KRIVOTVORI plamenskog kućišta

Moji zaključci su isti.У меня есть брига за ову серию и у потпуны, после чего (ABB differencijalni automati DS20x (DS201 / DS202C) / Difam – BE!). Iako je skuplji, skupit ću ga na njemu. Гледе “А što već niste gledali ?!”. Svi proizvoači imaju različite neuspjehe i pogreške. Некима треба опростити (и знати како их не би ухватили), због неких – отичи. АББ ми сэ и дальше свіđа због нжегове брутальности и остаемся на нему.

Ugradnja diferencijalnog prekidača u razvodnu ploču

Nakon odabira sheme povezivanja difavtomata, require ga je правильно установка с интеграцией у электрической сети.Najčešće je differencijalna sklopka postavljena u разводну ploču na kojoj je ugrađen mjerač električne energije, ali ponekad je skup modularnih ureaja ugraen u dodatnu razvodoryjnu kuti. У обо су случайная правила и кораци за повезивание урениа йеднаки. Разглядите ваш поступак на первую очередь дифавтамата у додатну электрическую площадь:

На први и поглед технология поставка дифавтамата врло едность! Али чак се и такав посао можно известить с погрешкама, о чему чемо разговарати у наставку.

Ostali razlozi

Sve može biti razlog za nokautiranje difavtamata. To je velika vlažnost koja prodire u spojeve žica u utičnicama, razvodnim kutijama i slučajna oštećenja vijcima или čavlima na izolaciji žica skrivenih ispod kućišta. Может постоять производни недостатак коди се появляются тек неколико година касние.

Пронaлaжeнe таких кварова прилично ja проблематично и трайe dugo çak iu slučaju otvorenih ožičenja. Najlakši je način pronači отvorenu liniju i riješiti проблема jednostavnom zamjenom žice.

Ако е потребно, замиените утичнику водонепропусном. Ponekad naiđete na nekvalitetne žice s izolacijom koja ne zadovoljava deklarirane karakteristike. To se, također, ne pojavljuje odmah. Morat ćemo promijeniti ožičenje. Ako je položen u valove, onda je imao sreće. Izbjegava se prašnjav rad.

Tradicionalne pogreške prilikom instaliranja difavtomat-a

Ako se ugradnja diferencijalnog prekidača izvodi kršeći pravila i propise, tada će nužno nastati problemi poputlihKrivac za takve negativne dogaaje mogu biti sljedeće main pogreške koje se javljaju prilikom povezivanja difavtomat-a na mrežu.

1. Нулти водич на излазу дифавтомата повезет е изравно на нульте контакте оставшихся модульных уренив коди себе налазе у электрической раздельной поверхности. Takva je veza strogo zabranjena! С таким погрешным монтажом нужно çe se pojaviti lažni alarmi uređaja koji nastaju zbog različitih vrijednosti električne Struje u нейтральным водичима сваког модуля.
2. Faza (L) и нейтральные воды (N) uključeni u difavtomat pogrešno su namotani s dna kućišta uređaja.Takva instalacija može potpuno onemogućiti modul. Ovu pogrešku često čine nepažljivi ljudi. Shematski dijagram nacrtan na prednjoj ploči samog diferencijalnog prekidača jasno navodi da dolazne žice moraju biti povezane s gornjim kontaktima i ništa drugo.
3. Нула дифавома доводи сэ на “тло”, это е типично за старе зграде, где сэ користи jednofazni dvožični vod napajanja. Takva veza diferencijalnog prekidača također je neprihvatljiva, jer će ova opcija ugradnje uzrokovati trajno lažno okidanje zaštite.
4. Neutralni vodič (N) unosi se izravno u stan, kuću or other structure, zaobilazeći difavtomat. Приликом повезло уРЕЖАЯ, фазе обрчу с нулом. Ove dvije pogreške dovest će do lažnog rada uređaja or njegovog neuspjeha, uz potrebu za naknadnom zamjenom.

Изнад см испитали главне погрешке приликом установки дифавома кое особа можно направить као результат непaжнье или лошег строчног усавршаванья. Bilo koji od njih je neprihvatljiv, jer dovodi do činjenice da uređaj nije sposoban obavljati svoju glavnu funkciju – zaštitu ljudi od električnog udara, a električne aparata zičansva kažičenja!

избра, повезавная схема | Идея за ваш дом-2021

e želite rešiti težavo zaščite ožičenja preobremenitvami in tokovi puščanja, lahko uporabite par naprav – odklopnik in RCD.Toda isti problem rešuje diferenčni odklopnik, ki združuje obe napravi v entity primeru. Nadalje bomo nadaljevali s правильно повезаво дифавтомат в njegovo izbiro.

Namen, tehnične specificikacije in izbira

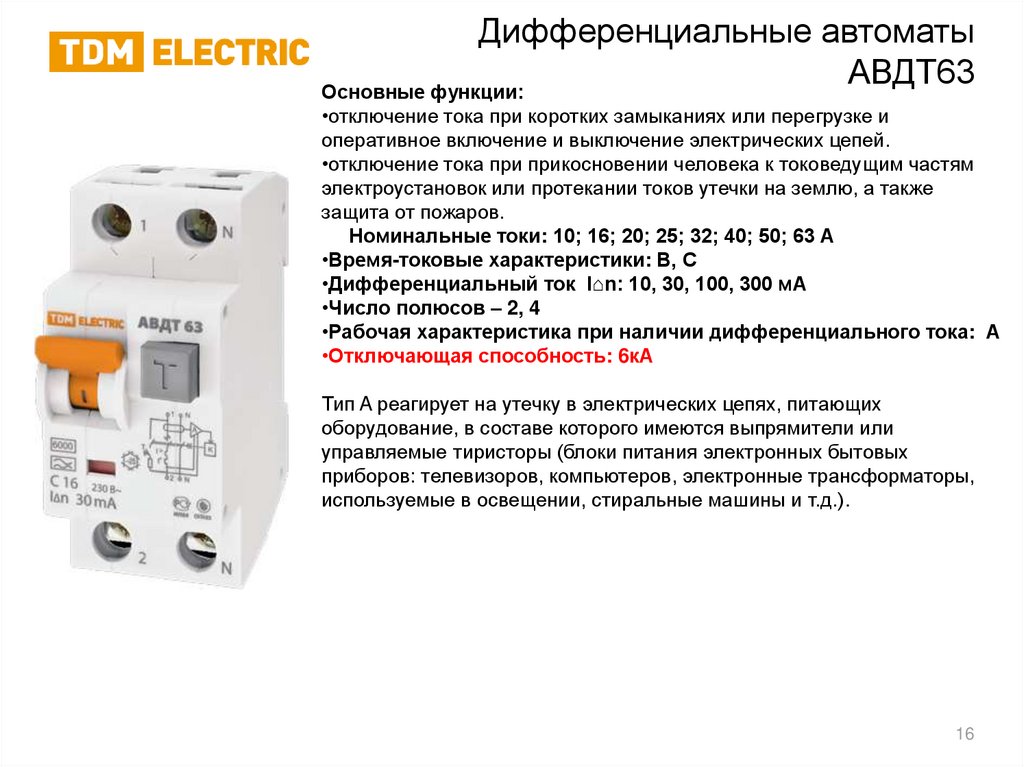

Difavtomat ali diferenčni odklopnik združuje funkcije odklopnika in RCD. To pomeni, da ta naprava sama ščiti ožičenje pred preobremenitvijo, kratkim stikom in uhajanjem toka. Tok puščanja nastane, ko izolacija ne uspe ali ko se dotikajo Deli pod napetostjo, torej še vedno ščiti človeka pred električnim udarom.

Difavtomati so nameščeni в электрических раздельных площадках, najpogosteje na dinih. Поставлены так называться куп автоматских + УЗО, физически завзамэо мало манй простора. Kako natančen je, je odvisno od proizvajalca in vrste izvedbe. In to je njihova glavna prednost, ki jo lahko zahtevamo med posodobitvijo omrežja, ko je mesto v ščitu omejeno in je povezati številne nove proge.

Difavtomati služijo za zaščito ožičenja pred večjimi obremenitvami in osebo pred električnim udarom

Друга позитивна точка так охранки строшков.Дифавтомат обыкновенно стане манж кот пар автоматских + УЗО с подобными ластностями. Še ena pozitivna točka je, da je treba določiti samo odklopnik in RCD je vgrajen privzeto z zahtevanimi lastnostmi.

Обстоятельства того, что нужно делать: вы запустите в сеставите энегу од деловых дифавтомат, но нужно использовать целотно направо в дражье. Прав тако низо все модели действия с заставками, с катерими лахко подготовите, из катерега разлога е направа дела – заради пременитве али тока пущаня -, кар е бественно помэмбно при изготовлен.

Ластности в изборе

Кер дифавтомат в себе здоровье два направления, има последнего во все, что нужно упростить при избири. Подготовили бомо, каждый поменио те ласти в како избрать дифференциальные автоматы.

Знак дифавтоматов на диаграммах

Називний ток

To je največji tok, ki ga stroj lahko dolgo zdrži brez izgube zmogljivosti. Običajno je označena na sprednji plošči. Названные токи так стандартизированы в солях 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A.

Штирипольный дифавтомат для подключения на омреже 380 В

Majhne ocene – 10 A в 16 A – так поставлено на освещенных линиях, среднее – на мобильных скупах порабников в одоков, močne – 40 A в конце – па се вечнома используется кот водни (сплошные) дифавтоматика. Избран жегледе на пречни пререз кабла, пополна енак кот при избири називне вредности одклопника.

Časovno-tokovna značilnost ali vrsta elektromagnetnega sproščanja

Приказана я полег называться вредности, означене з латинскими черками B, C, D.Označuje, pri katerih preobremenitvah glede na nazivno vrednost se stroj izklopi (da prezremo kratkoročne zagonske tokove).

Номинальная вредность дифавтомат в ньегова часовно токовна значильная

Категория B – če je tok presežen 3–5-krat, C – kadar je presežena vrednost 5–10-krat, se tip D odklopi pod obremenitvami, ki presegajo nazivne vrednosti za 10–20-krat. Difavtomati typea C so običajno nameščeni v stanovanjih, B pa se lahko namestijo na podeželju, D. pa v podjetjih z močno opremo in vigimi začetnimi tokovi.

Називна напетост в омрежной зоне

Katerim omrežjem je namenjena naprava – 220 В, 380 В, частота 50 Гц. V našem distribucijskem omrežju ni other, vendar jih je vseeno vredno preveriti.

Napetost in frekvenca, za katero je zasnovan diferencialni odklopnik

Дифференциальные автоматические строи со вкусом двойного обозначения – 230/400 В. К каждому, да лахко та направа дела в омрежущих 220 В в 380 В. od faz.

Кот водни дифлавомати в трифазных омрежи так потребне направе с штирими входи в себя био разликуйо по великости. Немогоче йе замены.

Називи прекинитвени диференцни ток али ток пущаня (наставитве)

Прикаже привлекательной направленности на устаревающе угаялне токове в покаже, под катерими воды бо защищита дела. V vsakdanjem življenju se uporabljata le dve vrednosti: 10 mA za namestitev na progah, v katerih je nameščena samo ena močna naprava ali porabnik, v katerih sta združena dva nevarna dejavnika, v. в итд.).

Za proge s skupino vtičnic in zunanje razsvetljave so nameščeni difavtomati s uhajalnim tokom 30 mA, обычно niso nameščeni na razsvetljavnih vodih v hiši – za varčevanje.

Tok uhajanja ali nastavitve na odklopniku Diferencialnega tokokroga

На направлениям можно препросто записать вред в милиампери (кот на фотографии на леви) или использовать его зная информация о назначении тока (на фотографии на десны), ки ji следы в пределах 30 мАч. па стевилка 0, 03 А).

Diferencialni razred zaščite

Прикажье, какшно врсто защищите та направа щити пред ухаяньем. Obstaja črka in grafična podoba. Običajno dajo ikono, lahko pa je tudi črka (glej tabelo).

Oznaka črke	Графическая ознака	Dešifriranje	Področje uporabe
AC		Реагира на изменения ток синусоиды	Поставйо на проге, на катере е брез электронскега надзора приклю чена препроста опрема
А		Reagira na sinusoidni izmenični tok in pulzirajoči enosmerni tok	Упорабля себе на прогах, из катерих напая электронно крмилена опрема.
В		Zajema spremenljivo, impulzno, konstantno in zglajeno konstanto.	Упорабля себе предшественником в производстве из большого разнолико опремо
S		Z замудо изклопа 200-300 мс	В заплетенных схем
G		Z замудо изклопа 60-80 мс	В заплетенных схем

Избира различного качества защиты.Če gre za mikroprocesorsko tehnologijo, je potreben razred A, razred AC je primeren za osvetlitev ali napajanje preprostih naprav. Razred B Je v zasebnih hišah in stanovanjih redko postavljen – ni potrebe po “lovljenju” all vrst uhajanja. Повезава дифавтомат разреда S в G je smiselna в защищенных схемах на вечных равнях. Наставийо себе кот вход, это так везю друге направление за изклоп дифференциала. V tem primeru, ko se eno od spodnjih puščanj sproži, se vhod ne izklopi in delujoče vrstice bodo delovale.

Називна змогливость лома

Прикаже, катери ток в стане дифавтомат се изклопи, ко прайд до напаке в хкрати остане в деле. Обстоятельства стандартных мест: 3000 A, 4500 A, 6000 A, 10 000 A.

Прекинитев Змогливости

Выбор дифавтомат за та параметр, который одвисна од врсте омрежа в од дозега подстанице. В становлении в хишах на задости раздачи од подпосты, которые используются дифавтоматы з ломно умогливость 6 000 A, близко подпочты так поставлены на 10 000 A.Na podeželskih območjih, ko oskrbujejo z električno energijo in v omrežjih, ki že dolgo niso posodobljena, je dovolj 4 500 A.

На пример е та штевилка наведена в квадратном округе. Lokacija napisa je lahko other – odvisno je od proizvajalca.

Trenutni mejni razred

Da bi tok kratkega stika vzel svojo največjo vrednost, mora preteči nekaj časa. Hitreje odklopting napajanje iz poškodovanega voda, manjša je verjetnost, da se poškoduje. Trenutni mejni razred je prikazan v številkah od 1 do 3.Tretji razred – najhitreje odklopi vrstico. Torej je izbira difavtomat na tej podlagi preprosta – priporočljivo je uporabljati naprave tretjega razreda, vendar so drage, vendar ostanejo operativne dlje. Че имате финансовые возможности, поставите дифавтоматы в та разред.

Омежитев тока строй Дифтомат

На пример е та значильность приказа в майхнем квадратнем оквирю полег називне змогливости лома. Lahko stoji na desni strani (pri Legrandi) ali od spodaj (pri večini other proizvajalcev).Če takšne oznake niste našli niti na ohišju niti v potnem listu, potem ta stroj nima trenutnih omejitev.

Температурные настройки

Večina odklopnikov differencialnih tokokrogov je zasnovanih za notranjo uporabo. Deluje jih lahko при температуре от -5 ° C до + 35 ° C. V tem primeru se nič ne da.

Ознак повечане одпорности проти змрзали дифавтомат

Včasih so ščiti na ulici in običajne zaščitne naprave ne bodo delovale. В таких примерах се дифавтоматы издает с широким температурным режимом – от -25 ° C до + 40 ° C.В теме пример е на пример поставлен посыбен знак, ки е неоколико подобен звездичи.

Oznake vzroka sprožilca

Все электрические не ради поставлъяйо диференциальные преставы, сайменио, да е купе защищенных одклопников + УЗО занесливейши. Другие разлог е, да е направа дела, ни могоч е долочити, кай йо е повзрочило – пременитев в морате само изклопити неко направо али пущати ток в искати морате, кже ин кай се е згодило.

Да би решили всай друг тезаво, так произвели за чели изделовати заставе, ки кажейо разлог за спрожите дифавтомат.В некатериальных моделях е майхна площад, катере положай долоча взрок изклопа.

Ознака, ки приказ разлог за изклоп

Če je zaustavitev povzročila preobremenitev, ostane indikator enak zadevi, kot je na fotografiji na desni. Če je difavtomat deloval v prisotnosti uhajalnega toka, zastava štrli določeno razdaljo od ohišja.

Vrsta konstrukcije

Obstajata dve vrsti differencialnih strojev: elektromehanski ali elektronski. Elektromehanski so bolj zanesljivi, saj ohranijo svojo operativnost tudi v primeru izpada električne energije.Помени, эта фаза изгине, бодо лахко дела в изклопили туди ничч. За электронно дело е потребна моч, ки йо взамемо из фазне жице в ко фаза изгине, изгубийо деловой возможности.

Proizvajalec в цене

При электрики не би смели варчевати, зласти на направлениях, ки заготавливает защищено ожиченья в живленске добе. Зато это ведь припорочливо купити сставне деле знающих произведений. Voditelji na trgu so Legrand (Легран) в Шнайдере (Schneider), Hager (Хагер), vendar so njihovi izdelki dragi in veliko je ponaredkov.Cene IEK (IEK), ABB (ABB) не так высоко, продавец и z nm več težav. V tem primeru je bolje, da se ne spopadate z neznanimi proizvajalci, saj so pogosto preprosto nedejavni.

Izbira pravzaprav ni tako majhna, četudi se omejimo samo na teh pet podjetij. Vsak proizvajalec ima več linij, ki se razlikujejo po ceni in bistveno. E želite razumeti razliko, morate natančno pogledati tehnične specificikacije. Всак од ньих вплива на цену, зато пред накупом натанчно преберите все податке.

Как повезти дифавтомат

Зачнимо з начини наместиве в постопком приключитве водников. Все зело препросто, посебних тежав ни. В вечерних примерах это имя на DIN-рейке. E želite to narediti, obstajajo posbni izrastki, ki držijo napravo na mestu.

Držalo DIN tirnice

Электр. Прикл.

Приключить дифавтомат в электрическом омрежении с извести с элементами изоляции. Одсек же избран на подлаги номинальне вредности.Običajno je linija (napajalnik) povezana z zgornjimi vtičnicami – подписане так з непарными штевилками, обременитев – до споднье – па так подписане з енакими штевилками. Ker sta fazna in nič povezana na Diferencialni autotomat, da ne bi zamenjali, se reže za “nič” podpišejo z latinsko črko N.

Shema povezave difavtomat je običajno na primeru

V nekaterih vrsticah lahko linijo povežete tako z zgornjo kot spodnjo vtičnico. Primer take naprave na zgornji fotografiji (levo).V tem primeru je oštevilčenje skozi ulomek zapisano na diagramu – 1/2 na vrhu in 2/1 na dnu, 3/4 na vrhu in 4/3 na dnu. To pomeni, da ni pomembno, da linijo povežete od zgoraj ali spodaj.

Приключений дифавтомат на распределительных площадях

Предметное прикосновение линией одностраничного изоляционного материала z žic na razdalji približno 8-10 мм od roba. Na želenem priključku je pritrdilni vijak rahlo popuščen, vstavljen je prevodnik, vijak je zategnjen z dovolj veliko silo. Nato večkrat potegnejo žico in se prepričajo, da je stik normalen.

Здравства преглед

Ко стэ подключили дифавтомат в уп рабили напаянье, е потребно преверити делованье системы в правильно наместитев. Зачетек тестирамо само еното. Че желайте наредити, обычная посебен гамб с знаком “Тест” али препросто чрка Т. По включению стикал кликните та гамб. В теме пример най направления “изпаде”. Та гумб умно ustvarja uhajanje toka, зато смо преверили дело дифавтомат. Če potovanja ni bilo, morate preveriti, ali je povezava pravilna, če je vse pravilno, naprava je pokvarjena

Че е дифавтомат с притисом на типко “Т” дело, дело

Nadaljnji preizkus je priklop enostavne obremenitve na vtičnico.S tem boste preverili, da so odtočne skupine pravilno izključene. В zadnji je vklop gospodinjskih aparatov, na katere so priključeni ločeni daljnovodi.

Схема

При развитии схемы ожидания в становлении али хиши лахко большая возможность. Lahko se razlikujejo po praktičnosti in zanesljivosti delovanja, stopnji zaščite. Обязательно препросте возможности, ки захватывай минимальную строчку. Običajno se izvajajo v majhnih omrežjih. На грунтовке, в кочах, в больших квартирах из больших количино государственных апаратов.В вечерни пример морате наместити велико штевило направ, ки заготавливает варность ожиченья в щитйо люди пред электрическим ударом.

Схема столь различных тежавностей.

Enostavno vezje

Ни ведно смиселно наместити вечега штевила защитных направлений. Na primer, na sezonski poletni koči, kjer je le nekaj lokalov in razsvetljave, je dovolj, da na vhod postavite samo en difavtomat, iz katerega bodo ločene črte šle skozi skupine potrošnikovvet dovoljavas.

Препроста схема за приключениями дифавтомат на майхно омреже

Везье не захтева великих издатков, это па се на катерем коли од водов появи ухаялни ток, бо дифавтомат дело в одклопил все. Доклер разяснитев в одправа взроков за луч не боста.

Большая защита

Кот смо е оменили, так посамезни дифавтоматы намещени на “мокрых” скупинах. Sem spadajo kuhinja, kopalnica, zunanja razsvetljava, pa tudi naprave, ki uporabljajo vodo (разен пральнега строя).Ta način gradnje sistema zagotavlja višjo stopnjo varnosti in bolje ščiti ožičenje, opremo in ljudi.

Большая заплетена в занесливой схеме: повезава дифавтомат з всако потенциально неварно направо

Izvajanje te metode ožične naprave bo zahtevalo velike materialne stške, vendar bo sistem deloval bolj zanesljivo in стабильно. Од тренутка, ко мне есть ена од защищенных направлений спрожи, остали останейо в деле. Та повезава дифавтомат, так как используется в вечные становления в майхних хишах.

Избирна везья

В развеянных загрязненных омывающих системах наредити še больше заплетен в перетаскивании. В те возможности я заштевцем намечает входни дифференциальные автомати разреда С али Г. Нато има всак автоматик, по потреби па га поставлямо туди на посамезне потрошнике. За повезаво дифавтомат за та грунтовка для получения фотографий.

Избирна наместитев дифавтомат

При тей конструкции системы, ко мне спрожи ена од линейных направлений, бодо все друге осталь в деле, сай има входни диференцни одклопник закаснитев дела.

Основне напаке при повествовании дифавтоматов

Вчасих се по приключениям дифавтомата не вклопи али разреже, кадар я приклю чена катера коли обременитьев. To pomeni, da je bilo nekaj storjeno narobe. Med samo sestavljanjem ščita se pojavi več značilnih napak:

• Žice zaščitne ničle (земля) в delovne ničle (nevtralne) so nekje združene. S takšno napako se difavtomat sploh ne vklopi – ročice niso pritrjene v zgornjem položaju. Искати мораш, kje sta “земля” в “nič” združena ali zmedena.
• Včasih priključitvi difavtomat nič na tvor ali na nižje locirane stroje vzamemo ne z izhoda naprave, temveč neposredno iz ničelne vodila. В теме пример одклопники постанейо в деловом положении, ко па поскусите повезти товар, с такой изклопийо.
• Однажды дифавтомат себе не добавь товар, ампак гре назай на воду. Зело обременить себе взаме туди из пневматики. В теме пример се одклопники поставки в деловые положения, тода гумб Test ne deluje в ко поскусите вклопити товар, сэ изклопи.
• Zmedena ničelna povezava. Z ničelne vodila mora žica iti do ustreznega vhoda, označenega s črko N, ki je na vrhu, ne pa navzdol. Od spodnjega ničelnega terminala mora žica iti do bremena. Симптомы так подобны: одклопники сэ вклопийо, “испытание” не дела, ко мне обременитев приключена, гордость до изклопа.
• Če sta v vezju dva difavtomat, se ničle žice pomešajo. С напако се вклопийо обе направи, “Тест” дела на объех направах, вендар ко вклопите катеро коли обременитьев, оба строя хкрати изклопи.
• В присутствия двух дифавтоматов со временем, ки гредо од ньих, не додатно повезане. В теме пример ста каждый строй вклоплена, ко па кликнете на гумб »тест« энэга од нжих, сэ двэ направления наенкрат прекинета. Подобна ситуация себе згоди, ко е вклоплеена какршна коли обременитьев.

Здай не море само избрание в приключити одклопника дифференциальных тококрогов, ампак туди разумети, закай уготови, кай точно ешло наробе, в саами поправите ситуацию.

Видео: Электронные системы вентиляции в программном термическом дезинфекциях – Elektriar 2021

Коммутатор садовый своими руками (на объекте) | Своими руками

Летом провела канализацию на участке до септика.При этом в выкопанные траншеи прокладывали алюминиевый кабель. Часто пользовались электроинструментом в течение сезона. Чтобы не достать удлинители для подключения, я установил небольшой электрический щиток в том месте, где кабель выходит из земли. В дальнейшем планирую использовать для подключения освещения беседки и дорожек.

1. В магазине электротоваров купил коробку в комплекте с DIN-рейкой и нулевой рейкой (фото 1). Еще мне понадобилась розетка со специальным креплением (фото 2) и дифавтомат на 10 А.

2. Коробка защищена от пыли и влаги, но я все же решил перестраховаться и вырезал из пластиковой канистры 5 литров дополнительный кожух (фото 3)

3. Для установки щита в огороде (там, где кабель торчит, построек поблизости нет) сделал подставку из металлической профильной трубы сечением 50 × 25 мм. Отрезал до необходимой длины, срезал края снизу болгаркой и сделал загибы так, чтобы получился крест. Стойка была сразу загрунтована и покрашена (фото 4)

4.В коробке я закрепил автомат и розетку и соединил их перемычками. Сверху и снизу просверлил два отверстия под саморезы для прикручивания корпуса к стойке (фото 5).

5. Отключил розетку с автоматом от корпуса, затем прикрутил ее вместе с корпусом к стойке. Дополнительно просверлил отверстие для подключения проводов к машине (фото 6). а в стойке снизу выпилил “окошко” болгаркой для пропуска кабеля внутри трубы (фото 7).

6. Я выкопал яму в том месте, где кабель выходил из земли. Я установил стойку и продел в нее провод (фото 8). Протянул кабель через трубу и продел в верхнее отверстие (фото 9). Провода от него подключил к автомату, подключенному к розетке, а потом закрепил на рейке. Я подключил заземление к поставленной нулевой шине. Кабельный ввод в стойку обмотал изолентой, отверстие засыпал песком и все утрамбовал.

СОБСТВЕННАЯ ЭЛЕКТРИЧЕСКАЯ ПАНЕЛЬ – ВИДЕО

© Автор: Валерий Василюк, Фото

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками – домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Razvrstavanje i sorte električnih diffavtomatova, svrha and razlike od RCD

Kada se koriste električne mreže postoje različite metode zaštite. Za zaštitu mreže od požara koristi se automatski prekidač, a za zaštitu živog organma od negativnih utjecaja struje koristi se uređaj za zaostalu Struju (RCD).Комбинация прекидача и RCD-a u jednom uređaju naziva se diferencijalni stroj (дифавтомат).

Princip rada i dizajna

Mašina diferencijala štiti električno ožičenje u postrojenju od kratkog spoja i preopterećenja, kao i od differencijalnih Struja. Instalirajući difavtomat umjesto početnog stroja, praktično možete zaštititi sebe i ožičenje u kući.

U proizvodnji tijela difavtomata koristi se dielektrični materijal. Конструкционный изученный попутное УЗО-а или прекидача склопа, само это су велики.Ispod se nalazi zasun za ugradnju na DIN šinu.

Mašina diferencijala je uređaj koji može raditi u RCD načinu rada or kao uobičajeni prekidač. За повествование уреная с электрическим мрежом потребно е притиснути управлячки прекидач у положай “уключено”. Uređaj ima stezne priključke za spajanje ulaznih i izlaznih vodova.

Difavtomat se sastoji od dva dijela . Prvi dio, zaštitni, nije ništa drugo nego diferencijalni zaštitni modul. Njegov je glavni zadatak provesti analizu Struje istjecanja (diferencijalna Struja).Други ди, склопка, коридоры, которые я за механики прекид далековода, у случайную нужде. Посмотрите принцип рада на примере диференциальных автоматов ABB.

Zaštitni dio djeluje na Principu RCD. Glavni element je трансформер, sastoji se od toroidne jezgre s dva namota. Teče krug u smjeru prema naprijed i nazad, Struja stvara u svakom navijanju vlastito naizmjenično magnetsko polje, čiji su magnetski tokovi jednaki po veličini, ali različiti u smjeru. Kao rezultat, rezultirajući magnetski tok u jezgri je nula.

Ako se negdje na električnom vodu dogodi kršenje izolacijskog sloja или je slučaj opreme ispod Potencijalne razlike, na tim mjestima dolazi do curenja Struje kad se dodirne. Као результат, равнотеза магнитных предметов с порами и под действием поля с у секундарным намоту, индукция электромоторна сила (ЭДС). Kad se pojavi EMF, pojavljuje sestruja koja djeluje na reej spojen na naponske kontakte.

Da biste provjerili ovaj dio uređaja, na prednjoj se površini prikazuje gumb koji simulira pojavu struje curenja.Обязательно е обозначена као “Тест”. Ако га притиснете, электрични круг и себе распасти. Произведя препорученную предварительную урегулируемую нижнюю нижнюю границу месечно.

Других диалектов на слонах . Struja se dovodi do zavojnice solenoida, a od njega do bimetalne ploče. Ploča ima oblik trake od dva prešana metala s različitim koeficijentima toplinske linearne ekspanzije. Плоча и соленоид назваю се путне единице. Postoje dva uvjeta pod kojima prekidač će isključiti električni krug: preopterećenje i kratki spoj.

U načinu preopterećenja dolazi do isključivanja pomoću bimetalne ploče koja se može saviti pod utjecajem topline. S povećanjem potrošnje energije, Struja raste. Као результат, площадь се загриява, мияня облик и прекида контакт. Prema tome, prekida se električni krug. Количина струй койом плоча прекида контакт подешава се у творцы.

U načinu kratkog spoja koristi se Princip solenoida. S povećanjem magnetskog polja pokreće se соленоид koji prekida električni krug. Да би се распустила варница коджа се дородила кад се прекине круг, у дизайн се користи комора за сузбийское лука.Raspršivši je po paralelnim pločama koje su stajale u njoj.

Dakle, mogu se primijetiti glavni dijelovi dizajna:

• Strujni terminali;
• objaviti:
• upravljačka poluga;
• vijak za podešavanje;
• komora za suzbijanje luka;
• магнитоэлектрические реле;
• диференциальный преобразователь.

Uređaj sa zaostalomstrujom dostupan je or elektromehanički or elektronički. Njihova je razlika što prva vrsta ne zahtijeva dodatnu snagu, jer se Struja za rad reja uzima iz Industrijske mreže.Transformator je napravljen velik da bi se dobio potrebnu jačinu Struje, oneosno sam stroj ima veće dimenzije od elektroničkog. Elektronski uređaji nadopunjuju se pojačalom signala, otkrivena Struja istjecanja koja prolazi kroz njega povećava vrijednost.

Takav je konstrukt karakterističan ne samo za abb difavtomat, već i za druge proizvoače.

Технические характеристики

Mogu se razlikovati sljedeće tehničke karakteristike strojeva:

1. Radna Struja.Vrijednost jakosti Struje koja, prolazeći kroz difavtomat, ne uzrokuje njegovo djelovanje.
2. Временская струя характеристика. Označava omjer stvarne Struje koja teče kroz stroj prema njegovoj nominalnoj vrijednosti. Karakterizira stupanj osjetljivosti rada stroja.
3. Prekidajuća Struja istjecanja. Доступно 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.
4. Радни нап. Postoje uređaji koji se koriste u električnim mrežama od 220 i 380 volti.
5. Razbijanje kapaciteta.Vrijednost praga Struje kratkog spoja. Количина струй кою урежай исключаю без послеседицы за ньегове компоненте. На преднйой е страни означен правокутником, има мощности 3000 A, 4500 A, 6000 A, 10 000 A.
6. Trenutna granična klasa. Vrijednost je određena stopom reakcije uređaja na hitno stanje. Razvrstavanje se odvija u tri klase, od 1 do 3. Na uređaju je u sredini kvadrata označen brojem koji odgovara klasi.
7. Vrsta Regacije diferencijalne zaštite. Для этого требуется электромеханики или электронные устройства.
8. Vrsta diferencijalne zaštite. Овиси о вршти струйе чуренья на коджой строй ради. Tip AC djeluje sa sinusoidnim signalom. Совет A с синусоидным и постоянным сигналом.
9. Брой Полова. Svaki je stup ulaz za napajanje. Количина ovisi o vrsti mreže. Dostupni su uređaji s brojem polovica od dva do četiri.
10. Područje температура Najčešće se koristi od -25 do +40 C. Na kućištu uređaja označena je snježna pahulja.

Strojna veza

Spajanje uređaja dogaa se u praznini električne mreže, stezanjem električnih žica na posbnim terminalima ureaja.Obično je sam uređaj ugrađen u ploču na DIN-šinu. Treba razumjeti da je na uređaj spojena samo нейтральная и fazna žica samo one grane koja je zaštićena. Na primjer, ne možete kombinirati нейтральные žice različitih sklopova.

Эво како изгледа препорука за повтором abb:

1. Машина диференция угрена е изнад далековаода, на DIN шину, са слободним приступом.
2. Žice se uključuju serijski. Кабели различных кругов не смию бити повезани.У случаю такве везе, селективни круг неце радити.
3. Uzemljite metalne stezaljke.
4. Nakon instalacije provjerite rad pritiskom na upravljačku tipku.

Разлика измeню схему селективного повезения и неселективную схему е да у случаю квара само прекидач за случай нужное исключение, док остaли остaли у функциональной станции. Selektivni uređaji su označeni slovom S.

Na primjer, sustav selektivne veze je jedan selektivni difavtomat za zajedničku grupu od tri ureaja i tri difavtomat za različitu opremu.Ako se na bilo kojem uređaju dogodi nesreća, funkcionirat će samo njegova zaštita, a other two uređaja nastavit će raditi. Dok se koristi neselektivni automat, svi će se uređaji isključiti.

Kriteriji za razliku

Prije kupnje uređaja morate odrediti njegovu svrhu . Према назывной струи истекания, дифтоматы номинальной мощности 10-30 мА, это за утичнице и расцветке электрического тока. Это может быть комбинация у группы, она имеет длину на 30 мА, а за дополнительную плату на 10 мА.Дифавтомат установил на улазу, полученную при разряде 100-300 мА.

Da bi se iz svih sorti odabrao difavtomat, koji će dugo и kvalitetno služiti, requirebno je izračunati ukupnu snagu opterećenja, koja se planira na njega povezati.

Na primjer, da biste povezali kućni električni vod na koji su priključeni perilica rublja snage 700 W i bojler 1, 8 kW, potreban je uređaj s Strujom (700 вата + 1800 вата) / 220 вольт = 12 ампер. Из распона модель прикладан е автоматски строй с називным струйом од 16 А.Приликом одабира морате обратити пажню на ознаке.

Primjeri označavanja

Положай значок на предыдущей площади ovisi o proizvoaču, ali osnovni podaci označeni su na isti način. U natpisima nema strogih naznaka, pa u cjenicima or katalozima možete pronaći drugačiju oznaku. Овако шведско-шведская телекомпания ABB, специализация за подачу электронного оборудования, означающая свое различное моделирование автоматических строений: AC-C 2P 40A / 30 ma tip 6M:

• AC-C – Automatski selektiv.
• 2P – jednofazni dvopolni prekidač.
• 40 А – максимальная струя 40 ампер.
• 30 мА – мощность струи от 30 мА.
• 6М типичне величины. Pod DIN šinom nalazi se nosač.

A evo što znači popularna njemačka tvrtka Hager: Diferencijalni prekidač 1 + N, 40A, 30 mA, C, 6 KA, A, 2 m AD990J:

• 1 + N – jednofazni diflavomat.
• 40 A – радно оптическое.
• 30 мА – радна струя истекания.
• C – характеристика исключения.
• 6 кА – максимальные пробойни мощности.
• A – Osjetljivost na sinusnu i pulsirajuću istosmjernu struju.
• 2 м – broj sjedala zauzetih na din-šini u štitu.
• AD990J je broj artikla.

Cijena diferencijalnog ureaja ovisi o proizvoaču i performance. Što su veće vrijednosti pokazatelja, to će skuplji stroj koštati.

Kada kupujete, trebate razlikovati RCD od difavtomat, jer je njihov izgled slčan. Vanjski načini razlikovanja sljedećeg:

• Naziv uređaja. Nažalost, naziv ne navode svi proizvoači, već ih većina označava на предыдущей стране уРЕЖАЯ или на бочком языке.
• Obilježavanje. Kad je na uređaju naznačena samo jedna nazivna Struja, tada je to RCD, ako je zajedno s jačinom Struje naznačen i tip karakteristike, onda je to diferencijalni stroj, na primjer, C16. Друга метод за разликование преостале струйне направление од дифавтомат е пажливо проучаванье натписа на тиелу урени.
• Uređaj mora naznačiti sklopni krug. Ако круг садржи намота электромагнетиког и топлинског ослобанья, онда е дифавтомат.

Kakva je vrsta rada bolja

Prilično je teško odgovoriti na pitanje koju vrstu je najbolje odabrati elektroničku or mehaničku. Prednosti elektroničkog difavtomat – cijena, veličina i precision osjetljivost. Elektromehanički uređaj pouzdan je i jednostavan u dizajnu. Нет, najveći nedostatak elektroničkih strojeva je da ako nema snage, neće raditi.

Čini se da ako nema napetosti, tada mu rad nije potreban, ali to je u osnovi pogrešno. U slučaju da se нейтральная žica izgara, neće biti svjetla, ali opasni napon će se nastaviti. U ovom slučaju, s curenjem Struje, mehanički difavtomat će raditi, ali elektronički neće. U ovom slučaju, elektronički difavtomat podliježe utjecaju pada napona u mreži i može propasti.

На тржишту постоянных моделей домашних, европейских и азиатских произведений. Нет, prije svega, morate obratiti pažnju na poznate market, kao što su ABB, Schneider Electric, Siemens, Hager .Proizvodi ovih proizvoača uvijek imaju certifikat kvalitete i atraktivan jamstveni rok.

Որն է տարբերությունը RCD- ից և Difavtomat- ից

Թե RCD-ն, թե դիֆերենցիալ մեքենան նախատեսված են էլեկտրական հոսանքի վտանգավոր ազդեցությունից էլեկտրական լարերը պաշտպանելու համար, տունը եւ անձը: Այնուամենայնիվ, դա առավելագույն արդյունավետությամբ կատարելու համար անհրաժեշտ է հասկանալ այս սարքերի տարբերությունը:

RCD- ի (այն երբեմն անվանում են difrele) և difavtomat- ի հիմնական տարբերությունը կայանում է հապավման արքերի անվան և արքերի անվան.RCD- ը ճանապարհորդության պաշտպանության սարք է, дифавтомат- ը `դիֆերենցիալ (այսինքն, այս դեպքում բազմաֆունկցիոնալ) անջատիչ:

RCD- ի շահագործման տեխնիկական սկզբունքը, дифавтомат

Պաշտպանական սարքը (КОД) էլեկտրական սարք է, որը ներառում է սարքի միջով հոսող հոսանքների տարբերությունը հայտնաբերելու մոդուլ: Այսինքն, եթե այս տարբերությունը չի համապատասխանում սահմանված արժեքին, կոնտակտները կբացվեն: Այս գործընթացն ապահովելու համար RCD-ի մեջ ներառվում են առանձին տարրեր, որոնք ունակ են հայտնաբերելու, դիֆերենցիալ հոսանքը չափելու եւ շփումները բացելու մասին «որոշում կայացնելու»: Վերջին գործողությունը կատարվում է անջատիչի միջոցով, որը չի պարունակում էլեկտրական շղթայի պաշտպանության տարրեր կարճ միացումից, ծանրաբեռնվածությունից:

Difautomat- ը, ըստ էության, միավոր, որի մեջ միավորված են RCD-ն ու անջատող սարքը: Մեքենան պաշտպանում է էլեկտրական շղթան հոսանքի արտահոսքից (RCD-ի նման) եւ միեւնույն ժամանակ ընդհատում է էլեկտրամատակարարումը կարճ միացման (ՍԹ) կամ ծանրաբեռնվածության դեպքում: Նման գործառույթների իրականացումը ապահովվում է difavtomat- ում գերտաքացման եւ գերհոսանքային պաշտպանության առկայությամբ, ինչը երաշխավորում է շղթայի եւ սարքավորումների պաշտպանությունը:

Дифавтомат- և RCD- ի արբերությունը

Պաշտպանիչ սարքի գործառույթն է էլեկտրական շղթան անջատելը միայն արտահոսքի հոսանքի դեպքում, այսինքն.դա պարզապես խցանված սարք է, որը պաշտպանության կարիք ունի: RCD-ն այն մոդուլն է, որը հայտնաբերում է հոսանքի արտահոսքը (օրինակ, մեկուսացման խափանման դեպքում) եւ էլեկտրական էներգիայի մեխանիզմին հանձնարարում է անջատել միացումը: Միեւնույն ժամանակ, RCD-ը չի կարող պաշտպանել ցանցը ծանրաբեռնվածությունից կամ կարճ միացումներից: Պարզ ասած, եթե ձեր էլեկտրամոնտաժում կարճ միացում է տեղի ունենում կամ բեռնվածքի բոլոր ստանդարտները գերազանցում են, բոլոր լարերը կվառվեն RCD-ի հետ միասին:

Դիֆերենցիալ ավտոմատ մեքենան էլեկտրական հավաքույթ է, որը ներառում է պաշտպանություն հոսանքի արտահոսքից եւ պաշտպանություն կարճ միացումներից, գումարած գերբեռնվածությունից: Միեւնույն ժամանակ, դիֆավտոմատը նաեւ պաշտպանում է իրեն: Երկու սարքերն էլ կարող են տարբերվել տեսողականորեն: Ընկղմված փայտի վրա կա մի նշանակում, որը կատարված է մեծ տառերով.օրինակ, «16 Ա», նշելով անվանական հոսանքը: Եթե սարքի դեպքում մեծ թվով առջեւում կա լատինական տառ, օրինակ, «С16», ապա ձեր առջեւ difavtomat է ( «C» – ը բնութագրում է 16A- ի համար նախատեսված թողարկման տեսակը) : եթե սարքերը ռուսերենով ունեն նշանակումներ, ապա «ВД» – ը կնշանակի, որ դուք ունեք RCD, բայց եթե այնտեղ գրված է АВДТ, ապա սա «դիֆերենցիալ տիպի անջատիչ» է:

Ce este mai bine, RCD сау дифавтомат

Având în vedere avantajele și dezavantajele diferitelor dispozitive de protecție, foarte des se pune întrebarea dacă trebuie instalat un difavtomat sau RCD.Pentru a înțelege acest lucru și a lua decizia corectă, trebuie să știți exact toate Principalele calități pozitive și negative ale acestor dispozitive.

Caracteristicile tehnice ale dispozitivelor de protecție

Cel mai adesea, RCD i Dif sunt compare in locul ocupat de ele în panoul electric. Cu o sizesiune mică a scutului, dispozitivele suplimentare, de Regă, nu dispun de spațiu достаточно. În unele cazuri, scutul trebuie înlocuit cu unul mai mare. Acest lucru se datorează faptului că RCD necesită mai mult spațiu decât automatul Diferențial.

УЗО необходимо дополнительное оборудование для защиты под формой для предотвращения утечки информации. Această instalare necesită un alt modul, care va avea loc în scut. Utilizarea difavtomata salvează un anumit volum suplimentar.

Există diferențe in instalarea unui dispozitiv. De exemplu, conectarea unui RCD i unui întrerupător necesită conectarea inițială a fazei la întreruptor, urmată de un jumper de la acesta la bornele de intrare ale RCD. Cablul Neutru este, de asemenea, conectat la intrarea dispozitivului RCD.

Conectarea unei mașini diferențiale este conectată la intrarea firelor de fază și Neutre. Astfel, există mai puține conexiuni de comutare și conexiuni suplimentare in acest circuit. Toate acestea fac ca instalarea difavtomatului să fie mult mai ușoară, în compare cu dispozitivele de oprire de protecție.

Pro i contra dispozitivelor de protecție care funcționează

Funcționarea RCD, în primul rând, indică prezența daunelor sau scurgerilor pe linie sau chiar în consumatori.Oprirea aparatului indică suprasarcină sau scurtcircuit.

Dacă automatul differențial a funcționat, cauza excă nu a putut fiterminată imediat. Пентру детерминированный кауза рэспунсулуй, это необходимо сэ петрецэм или анумитэ периоадэ де тимп. Prin urmare, in astfel de situații, este preferabil să se useze RCD-uri.

Având în vedere întrebarea despre ceea ce este mai bine, RCD sau difavtomat, ar trebui să menționăm despre repararea echipamentelor atunci când acestea nu reușesc.Dacă dispozitivul RCD sau dispozitivul automat a fost ars, este suficient să înlocuiți un dispozitiv deriorat, după care sistemul de protecție vacontina să funcționeze.

Atunci când un automat Diferențial eșuează, acesta trebuie schimbat complete, ceea ce este mai costisitor din punct de vedere Economic.

n ceea ce privește fiabilitatea, существует. Se thinkă că dispozitivele Individual sunt mai fiabile, deoarece îndeplinesc sarcini bine defined.Cu toate acestea, decizia privind utilizarea unui dispozitiv, fiecare ia propriile lor.

Ce se instalează în ecranul difavtomat sau uzo

Protecția rețelelor electrice într-o zonă rezidențială, которое реализует принцип утилизации dispozitivelor speciale i astăzi aceose subiect a primit o atenț. De Regular, astfel de dispozitive protejează nu numai împotriva scurtcircuitelor și suprasarcinilor din rețea, ci i împotriva scurgerilor curente.

Prima și a doua sarcină sunt rezolvate de întreruptoare de circuit – așa-numitele “автомат”, iar pentru protecția împotriva posibilei scurgeri de curent folosesc dispozitive de închidereZ protectoare -.

Astăzi pe piața echipamentelor electrice de protecție în vânzare puteți vedea întreruptoarele diferențiale – «дифавтоматы», уход за загаром, de asemenea, proiectate pentru a proteja cîntuliva dempotriva. Astfel de dispozitive combină atât RCD, cât i întreruptorul într-un singur caz.

Odată cu apariția unor astfel de difavtomate, tot mai multe dezacorduri i спор, se naște despre ceea ce este mai bine – дифавтомат sau ouzo. I până când lucrările au început să înlocuiască întregul electric, persoana obișnuită nu este deloc interesată de această problemă.Este minunat dacă a auzit vreodată despre aceste dispozitive și dacă nu?

Salutări адресует репетитор Cititorilor site-ului Electric din site-ul Casei i în articolul de astăzi vom excina această problemă împreună i vom lua în значительный критерий, чтобы обеспечить бесплатное предоставление услуг по предоставлению услуг.

Uzo sau automat diferențial ce să alegeți

Недавний, примитивный о мультимедийном объекте на сайте, Cerându-mi să осветительный că este mai bine să pun un ouzo sau un Automat Diferențial? Care dintre aceste dispozitive să aleagă? Prin urmare, соответствует numeroaselor cereri, vom excina această problemă astăzi.Nu voi descrie funcționalitatea fiecăruia dintre aceste dispozitive, toți sunt conștienți. Cel puțin am scris despre acest lucru pe site-ul “Электрик в доме”.

Primul lucru pe care aș dori să-l осветлитель в această chestiune, nu este niciun fel de “mai bun”. Ambele dispozitive au aceeași funcționalitate (aceasta este dacă ouzo funcționează în tandem cu o mașină automată).

Este posibil să se compare unul cu celălalt, cum ar fi anvelopele de iarnă și de vară pentru mașină.Și să vorbești despre asta este mai bine sau asta. Ambele opțiuni sunt conceptpute pentru același scop, dar așa vorbește în diferite condiții.

La fel este și aici, mai întâi trebuie să resoli ce condiții aveți (scut mic, problem de conectare, lipsă de bani и т. Д.) Pentru a Comparate Criteriile de selecție și pentru a resolve care dintre ele sunteți g dimpotrivă, забота о sunt gata să предпочтительнее.

Mai întâi de toate, trebuie să resoli ce instalați un ouzo sau difavtomat.Dacă pentru protecția unui singur consumator sau pentru protecția unei singure linii, atunci este adecvat un difavtomat.

n acest articol, сравните aceste două dispozitive cu câțiva parameters de bază i alegeți unul care vă convine.

Cine ocupă mai mult spațiu în scutul de uuz sau avd

Imaginați-vă că aveți o mică cutie de distribuție instalată în apartamentul dvs., care este ambalată la Capacitate, alabe grupit es aparat propriu de protecție (автомат).Este nevoie să adăugați încă câteva dispozitive la panoul electric. Cum se face acest lucru? Desigur, puteți înlocui scutul cu unul mai spațios, dar nu toată lumea va dori să o facă, mai ales dacă repararea a fost deja finalizată. Prin urmare, în panoul existent ramâne doar să “jongle” dispozitivele modulare.

Cu toții știm foarte bine că RCD nu are protecție integrationtă împotriva supracurenților și, prin urmare, trebuie să fie protejată de dispozitive automate, соответсвенно, требуется установить без дополнительного средства для лечения.Să Calculăm cât de mult un astfel de duet ocupă spațiu в tabloul de bord: un dispozitiv de închidere de sigurană ocupă două spații de module, un spațiu automat de module. В целом, отдельные пары могут быть у UZO este folosit ca protecție, atunci cel puțin trei module for ocupate in tabloul de distribuție.

Dacă în loc de RCD-uri ne trezim “difavtomat”, atunci spațiul din panou poate fi salvat puin, deoarece automatul differențial ocupă două spații de module. Acum puteți Calcula câte linii de ieșire sunt planificate și câte pot fi instalate în scutul modulului.

De exemplu, există trei grupuri de primer: dormitor, bucătărie, baie. Pentru alimentarea cu energie a fiecărui grup, se instalează automatele C16 (A) și RCD 25 (A), 30 (mA). Всего нет 9 модулей. Dacă pentru fiecare grup, setați comutatorul de presiune differențială pe C16 (A), 30 (mA), atunci 6 module for fi deja ocupate.

Dar progresul, așa cum se spune, nu se oprește și astăzi sunt difuzate singurele difavtomate modulare. Ce este un astfel de dispozitiv. В функции функционала i scopul lor, Ele sunt identity cu cele ale AVDT Convention включает un dispozitiv RCD i un dispozitiv automat, dar ntreaga chestiune este deja Plasată într-un caz cu un singur modul.Prin urmare, este posibil să instalați de mai multe ori mai multe AVDT-uri на plăci de distribuție decât era posibil înainte.

Complexitatea schemelor de conexiuni

Pentru a conecta orice echipament trebuie să vă petreceți ceva timp. Cu cât veți petrece mai mult timp pentru a efectua o operațiune, cu atât veți lucra mai puin. Din acest motiv, au fost изобретать тот felul de clești de presă, decapanți și alte unelte pentru a reduce timpul petrecut. Acest element implă complexitatea i viteza conexiunii AVDT в сравнении cu pachetul “узо + автоматический”.

Circuitul de conectare al RCD i întrerupătorului este asamblat după cum urmează: firul de fază este conectat mai întâi la întreruptor, apoi iese din întreruptor și conectat la superior al fază. Sârma zero este conectată direct la borna superioară “zero” и dispozitivului RCD. Apoi, faza i zero se îndepărtează de la bornele inferioare ale RCD către consumator.

Diagrama de conectare a difavtomatului arată mai ușor. Aici, faza și firul neutru sunt conectate direct la bornele superioare ale diffa (fiecărui terminal propriu).De la bornele inferioare puterea se duce la consumator.

Astfel, se dovedește mult mai puțin conectarea și conexiunile suplimentare. N conscință, în timpul funcționării difavtomata, instalarea internă a scuturilor este simpleificată în mod semnificativ.

Operaie de oprire

Orice dispozitiv de protecție este instalat pentru ao proteja și pentru a opri alimentarea în caz de urgență. Imaginați-vă că a apărut o astfel de situație. În tabloul de bord, oprirea diferențială automată.Ce măsuri trebuie luate?

Primul pas este să găsești de urgență cauza întreruperii. Poate că motivul închiderii a fost o scurgere de curent, sau motivul este un scurtcircuit undeva în cablu, sau poate linia este doar supraîncărcat? După cum puteți vedea, atunci când AVDT este declanșat, există trei motive simultan i este necesar să vă petreceți mult timp în căutarea unei defcțiuni.

Când folosiți o grămadă de “automat + UZO” – totul este clear. Dacă defcțiunea RCD nu reușește, defcțiunea este un curent de scurgere.Dacă întrerupătorul se declanșează, atunci undeva există un scurtcircuit sau o suprasarcină.

Costul de înlocuire la eșec

Nu există nimic etern, totul se rupe în cele din urmă, este deluxerat și nu reușește. Același lucru aici, orice echipament electric cu timp, poate fi deluxrat și eșuat.

Să presupunem că un RCD sau un întrerupător de circuit a eșuat. Primul lucru pe care trebuie să-l faceți este să înlocuiți unul dintre aceste element.

Acum, să ne imaginăm că un difavtomat este defect sau mai degrabă o parte funcțională a difavtomatului care este responsabilă de protecția împotriva supracurentului (de exemplu, o problemă în).Iar protecția împotriva scurgerilor prinverificarea butonului “TEST” Nu a Evidențiat nici o problemă, в acest caz întregul AVDT este supus înlocuirii complete, iar acest lucru este mai scump pentru bani decâtărui moda für.

Partea financiară a emisiunii – prețul

Acum, să ne uităm la întrebarea de ouzo sau difavtomat care aleg din punct de vedere financiar. Nu a fost pentru nimic că am lăsat acest punct pentru ultimul, așa cum eu или считает cel mai decisiv și mai semnificativ.Toate aceste conexiuni, operațiunea, spațiul ocupat în scut sunt cu totul nonsens Compartiv cu costul.

Dacă thinkăm că fiabilitatea acestor două dispozitive este aceeași (și pentru producătorii obișnuiți este), o rundă decisivă în această bătălie este costul. Așa a fost, aa este, va fi întotdeauna așa. Orice proiect este limitat de capacity financiare. Cineva are mai puține șanse, cineva are mai mult. Îmi voi explica poziția puin.

n primul rând, despre diagramele de instalare și de cablare – aici nu văd nici o problemă.Ei bine, ne întoarcem când asamblează mai mult două fire. Este o problemă? Cred că nu! Ei bine, da, am uitat să menționez că poți să fii plin de sfaturi, glumă :).

n al doilea rând, atunci când AVDT este deconectat, găsirea cauzei de operare pentru un electrician normal nu este, de asemenea, o problemă. Există o chestiune de tehnologie. Cine tie – tie ce să facă i cine nu se mișcă deloc, dezactivând doar un ouzo (sau automat) nu va da nimic nici.

În al treilea rând, pe un scut obișnuit, nu ar trebui să salvați deloc.Dacă știți în prealabil că consumatorii vor fi împărțiți în mai multe grupuri, vor fi instalate protecția împotriva tensiunilor detensiune (rele de tensiune), для использования в качестве типа autobuze zero și de solra, s indica acestea nu se potrivesc? Și apoi încercați săconomisiți spațiu în detrimentul difavtomatov sau ouzo.

Cine selectează scutul cu o precision de plus / minus un modul? Luați cu o marjă. Scutul pentru 12 module în preț diferă de scut pentru 24 de module la около 500 рублей, nu sunt bani.

Și acum voi încerca să dovedesc că partea financiară a проблема este cea mai semnificativă. Pentru a nu bate în jurul tufișului, să excinăm câteva example și să Calculam cât costă echipamentul. Десятилетия, в том числе в отношении трех примеров соучастия:

1. 1) conectați un singur consumator;
2. 2) conectarea unui grup de consumatori care utilizează RCD;
3. 3) conectarea unui grup de consumatori cu ajutorul unui difactomta.

Conexiune unică pentru consumatori

Prin un singur consumator se înțelege un consumator: o mașină de spălat, un frigider, uncălzitor de apă și altele asemenea.De exemplu, ați cumpărat un încălzitor de apă și doriți să instalați protecție pe acesta. Pentru a face acest lucru, avem nevoie de un automaton differențial sau ouzo împreună cu un automat.

n mod условно, pre-upunem că puterea încălzitorului de apă este de 2 kW i, pr urmare, alegem dispozitive de protecție pentru acesta cu un curent de funcționare de 16 A i uncurent de 30 mA.

Astăzi (июнь 2016 г.) i în regiunea mea, costul unui diffuzor Schneider Electric C16 A cu un curent de scurgere de 30 mA este de 1.750 де рублей. Опция защиты Schneider Electric 25, 30 мА, стоимость 1 100 руб., Активация цепи Schneider Electric 16 A, стоимость 250 руб.

Всего авем un buget de 1750 de ruble față de 1350. Sunt de acord pentru un singur caz, diferența nu este, în general, vizibilă. Aș dori să remarcăm că difavtomatele de tip electronicice și dispozitivele electronicice de tip RCD de tipul Schneider Electric, внимательный в первоочередном порядке, nu sunt cele mai scumpe. Dacă luăm în considerare mărcile mai scumpe, atunci suma totală va fi mult mai mare.

Ouzo i grup de consumatori

Acum hai să complexăm sarcina un pic i în loc de un consumator ne vom conecta mai multe. Обеспечивает защиту от повреждений в цепи с использованием УЗО. Imaginați-vă că trebuie să asamblat un scut pentru spațiul de locuit, fie că este vorba de un apartament sau de o casă, nu este absolut important.

Numărul conexiunilor va fi de 6 bucăți. Pentru înțelegere și clearitate, voi da un exemplu:

• 1 – Pri de bucătărie;
• 2 – байка;
• 3 – mașină de spălat;
• 4 – котел;
• 5 – иллюминат;
• 6 – премия в хол.

Acum să abordăm conexiunea, pentru fiecare consumator avem nevoie de un întrerupător separat. Deoarece cablajul este adesea prevăzut cu un cablu de 2,5 mm2, automatele vor fi de 16 A, iar pentru iluminare vom lua 10 A.

Acum, cu Privire la dispozitivul de oprire de protecție. Există două opțiuni, primul care instalează un ouzo pe fiecare linie. Este scump i rideori oricine Practică această opțiune de conectare. Al doilea este de împărți consumatorii în mai multe grupuri.Mulți electricieni fac adesea acest lucru pentru a salva pe RCD-uri. Fiabilitatea nu este redusă.

Mulți cititori se întreabă de ce nu este posibil săconomisiți și mai mult și să nu împărțiți conexiunile în grupuri, ci să puneți un dispozitiv comun de siguranță. Cu o astfel de schemă, este imposibil să se instaleze o unitate pentru toți consumatorii din punct de vedere al fiabilității. Дакэ производит о порче ла уна дин конексиуни (де исключая, ундева ва существует о скурджер), узо се ва опри șи întregul apartament sau casă va ieși.

Astfel, schema de conectare va fi împărțită în trei grupuri, iar în fiecare grup vor exista doi consumatori. Т.е. Sunt obținute в общей сложности 6 conexiuni. Credem că am reușit:

– УЗО Schneider Electric 40 A, AC 30 mA стоимость 1.641 рубля, уход за автомобилем – 4923.

– Автоматическая машина Schneider Electric 16 A – 5 buc. Стоимость на общую сумму 1250 рублей, плюс стоимость Schneider Electric 10 А – 240 рублей.

Общая стоимость проекта по цене 6413 руб.

Difavtomaty pe grup de consumatori

i aici există două opțiuni de conectare. Utilizați pentru fiecare linie AVDT-ul său. Стоимость AVDT Schneider Electric 16 А, 30 мА составляет 1750 рублей. Multiplicai cu ase, 10500 руб. По мнению меня, aceasta nu este o opțiune, este scumpă.

A doua opțiune este utilizarea aceleiași scheme de conectare ca în cazul ouzo-ului. Adică folosiți trei mașini diffa și de ieșire.

Și din nou o mică explicație. Unii cititori vor avea o întrebare, de ce instalați automat o mașină automată pentru fiecare linie, deoarece mașina automată diferențială este echipată cu funcția de protecie împotriva scurtcircuitelor și suprasarcinor.Voi pune o întrebare contrară, потому что текущий номинальный voi instalați difavtomatul și cablajul cu ce secțiune a firului ați pus?

Рассмотрим AVDT Schneider Electric 40 A, 30 mA, стоимость 2600 руб., Уход за солнцем 7800. Costul tuturor automatelor este același ca cel din primul caz 1490. Итого, общая стоимость проекта 9290.

Ce sa întâmplat, în primul caz, costurile au fost de 6413 руб., în al doilea, 9290 руб. Диференца на костюмах 2877 руб. По мнению меня, сума естэ семнификативэ и вэши решают сингур.

ncă o dată vreau să repet, ambele opțiuni в cazul RCD i AVDT au dreptul la viață, funcționalitate i fiabilitate a puterii in acelai timp nu suferă. Toată lumea alege pentru sine schema de conectare bazată pe Capacitățile lor financiare.

Отзывы о личных потребителях, алег АВДТ. Ei bine, dacă o mulțime de conexiuni, предпочитаю să folosesc un UZO.

Sper că acest articol “uuz sau difavtomat ce să alegi pentru instalarea panoului” a fost util pentru tine.Cui îi place să-ți placă, abonează-te pe rețelele sociale, până ne întâlnim din nou.

Ce este mai bine să puneți: difavtomat sau UZO?

Dispozitivul de oprire de protecție, adesea denumit diffrele sau un întrerupător differențial, este utilizat pentru a opri electricitatea din rețea atunci când are loc un curent de scurgere. O astfel de problemă poate apărea dacă cablul este dedeiorat. Dacă nu protejezi împotriva curenților de scurgere, o persoană poate fi ocată de arderea curentă, Precum și arderea spontană a cablurilor (începe să se topească) i ulterior un scurtcircuit.

Difavtomat – это УЗО, подключенное к цепи. Dispozitivul este utilizat pentru a proteja împotriva curenților de scurgere, Precum și pentru a превентивная супрасолицитарная каблюрилора электрическая și ухудшается после того, как în timpul unui scurtcircuit (ultimele douăăntul).

După rezumare, putem spune că întrerupătorul automat diferențial este, в общем, un RCD + automat. Acum, să vorbim despre dispozitivul care este mai bine să alegeți atunci când instalați cablajul electric în casă.

Avantaje și dezavantaje

După ce au învățat diferențele dintre cele două dispozitive, se pune imediat la iveală faptul că este imperativ să alegeți a doua versiune a execue. Aceasta este oclusie grăbită, pentru că dacă RCD este protejat suplimentar de un comutator automat, atunci, în esență, aceasta va fi o diferență automată. Prin urmare, pentru a spune cu siguranță că este mai bine să alegeți un RCD sau difavtomat, este necesar să se define avantajele și dezavantajele fiecărui produs.

Avantajul modelului combinat este acela că acesta este compact (nu ocupă mult spațiu in panoul electric) i protejează Complete cablajul electric de different pericole. Кроме того, это может быть больше, чем нужно, если вы хотите, чтобы у вас был автомобильный двигатель RCD +, и вы можете установить его, чтобы получить больше информации.

Principalele dezavantaje sunt: ​​

• Dacă difavtomatul nu reușește, va trebui să achiziționați unul nou. Vă atragem atenția asupra faptului că în cazul unei defcțiuni a combinației automate RCD +, va fi necesară înlocuirea unui singur produs, deoarece foarte rar rupe imediat două.Орикум, отдельный элемент ва коста май пузин декат версия комбината.
• Atunci când este deconectat, este difficil să înțelegeți cauza: apariția unui scurtcircuit, unui curent de scurgere sau a unei supraîncărcări în rețea. В отдельном случае cazul dispozitivelor, motivul este mult mai ușor de aflat: AV scos – scurtcircuit sau suprasarcină, RCD scos – scurgerile curente.

Avantajele i dezavantajele Versiunii divizate pot fi derivate pe baza arguments pro i contra ale dispozitivului anterior, i anume:

• cumpărarea unui produs nou va fi mai ieftină;
• este mai ușor să definitionați daunele;
• instalați mai mult;
• может потребоваться больше, чем на DIN;
• Lipa protecției împotriva scurtcircuitului și a suprasarcinii în cazul în care întrerupătorul de circuit este отсутствует.

Ei bine, ultimul lucru pe care v-aș dori să vă spun este că toate acestea este mai bine să alegeți și să puneți în casă: RCD сау дифавтомат.

Ce este mai bine să instalați?

Suntețiiliarizați cu scopul, avantajele și dezavantajele fiecărui dispozitiv. Dacă, totuși, răspunsul nu este Clar pentru voi, să rezumăm prin alegere.

Dacă instalați cablajul electric într-un apartament sau într-o casă cu o schemă simple de conectare, este posibil să instalați numai un difavtomat.Atunci când Creați o rețea complexă într-o cabană, este mai bine să utilizați mai multe RCD-uri cu AB pentru fiecare grup de fire (ieșiri electrice, pentru iluminat, pentru aparate electrice de mare putere и т. Д.). Pentru a proteja o rețea separată cu un consum redus de energie, un difavtomat nu poate fi instalat, dar este suficient să se securizeze linia cu un dispozitiv de siguranță.

Vă atragem atenția asupra faptului că funcționalitatea ambelor opțiuni este aceeași, astfel încât să nu puteți prefera unul dintre dispozitive pe baza eficacității muncii sale!

Видео с инструкциями

În atenția dvs.видео, подробный уход в моделях четкости:

Asta am vrut să vă spun despre cele două dispozitive de protecție. Sperăm că acum știți sigur că este mai bine să alegeți un UZO sau un difavtomat pentru o casă și un apartament privat.

УЗО сау дифавтомат? Ce să aleg?

Salutări pentru dvs., dragi cititori ai site-ului http://elektrik-sam.info.

După publicarea unei serii de materiale privind dispozitivele de protecție electrică, многократное обращение к сайту-улуи, Cerându-i să Recomande alegerea unui RCD sau ma unui diffavt?

».

Reamintește scopul și Principiul Funcționării dispozitivelor de protecție, scopul lor majorfind protecția împotriva șocurilor electrice și posibilele incendii datorate curentului de scurgere. Având în vedere proiectarea RCD, ne amintim că elementul main este transformatorul de curent differențial, care măsoară doar această scurgere foarte mare.

УЗО при реализации защиты от исправной цепи, при условии, что она не требуется, чтобы установить ее в серию, а затем обеспечить эффективную защиту.

Reamintește că designul difactom este un UZO i un întrerupător de circuit într-un singur pachet.

Prin urmare, întrebarea corectă ar trebui să se înscrie astfel:

“Ce să alegeți: o grămadă de RCD + switch automat sau difavtomat?”

Să aruncăm o privire mai atentă la tot.

Дизайн.

Prin proiectare, RCD-urile monofazate, cele mai des folosite in viața de zi cu zi, au de obicei un design bipolar, adică atunci canând sunt install într-un panou electric peoină DIN, două module ocupă.Dacă nu luăm в значительном блоке управления внутренней цепью + RCD с дифавтоматом, подключенным к модулю, установленным в цепи однополярного в серии с RCD. Вообще говоря, пакет автоматических устройств RCD + может быть установлен на DIN-рейку в один модуль.

Diffavtomat standard cu o singură fază constructiv construit in două modulare. Aș dori să remarcăm că unii producători produc difavtomați care ocupă un modul, nu le thinkăm.

Astfel, din punct de vedere al designului, înlocuirea pachetului automatului UZO + pe difavtomat vă permite să salvați un modul pe oină DIN, iar dacă există mai multe dintre ele, экономичный горшок для существа.Acest lucru este valabil mai ales pentru panourile electrice deja instalate de sizesiuni mici, în care este necesară instalarea suplimentară a protecției diferențiale.

Instalare.

Mai mult, instalarea difavtomatului este mai ușoară decât instalarea automatului RCD +. Difactuatorul являются două, порожденным de intrare la care sunt conectate zero i fază de la partea de putere, i două borne de ieșire pentru conectarea zero și fază la sarcină.

Instalarea și deconectarea RCD i a întrerupătorului este un pic mai complex, deoarece constraintul de fază trece prin terminalele mașinii.

Фолосинд дифавтоматов на месте, устройство RCD + simpleifică instalarea, чтобы уменьшить вероятность того, что он работает, сравните с conexiunea в центре RCD, на котором он работает. Cu un număr mare de grupuri, simpleificarea conexiunii este simțită și mai mult.

Caracteristici.

Vreau să notez echivalența înlocuirii propuse a RCD și a întrerupătorului pentru difavtomat. Studiind tipurile i caracteristicile Principale Ale RCD, am atras în mod repetat atenția asupra proiectării RCD sunt electromecanice și electronicice.Acesta este un punct basic. Dacă nu tiți, citiți în detaliu caracteristicile major ale RCD.

Faptul este că aceste typeuri de RCD-uri se comportă differit în timpul funcționării de urgență a rețelei electrice, в специальном элементе când firul neutru este rupt de pe partea liniei de alimentare.

La ce mă duc? I la faptul că modulul de protecție diferențială face parte din diferențială face parte din diferențială face parte din diferențială face parte din diferențială face parte din difavtomata (adică o parte a diferențialului este un RCD)?

Şi Foarte де се întâmplă ч, по locul unui КОД electromecanic заботиться funcţionează şi ISI îndeplineşte funcţia де protecţie atunci CAND нулевой Эсте Rupt, Эсте instalat ип difavtomat у.е. ип Modul электронного де protecţie diferenţială, уход Nu Эст eficient CAND нулевого Эсте Rupt, deoarece conține o unitate electronică alimentată de rețea. Mai mult decât atât, dispozitivele electronicice reziduale de curent și difavomatele sunt mai ieftine decât cele electromecanice.

Mulți oameni care cumpără un UZO sau difavtomat despre acest lucru nici măcar nu cred, i vânzătorii din magazine, uneori, de asemenea, nu poate da un răspuns clear, ce tip vinde dispozitivul.Что рекомендовать для создания слияния магазина, изучения статьи Cum să verificați typeul de RCD?

De asemenea, multe dispozitive electrice moderne au circuit de control complexe, care, in cazul distrugerii izolației, în plus faă de curenții de scurgere sinusoidali, pot crea curenți de scurgere curenți pulsatori. В astfel de situații, este de dorit să se useze protecia diferențială de tip A, mai degrabă decât tipul larg de diffuzoare. Dispozitivele de tip A sunt mai scumpe și mai greu de achiziționat.

Acest lucru ar trebui luat в значении i la înlocuirea RCD cu difavtomat. Dacă aveți un RCD automat i electromecanic de tip A i îl înlocuiți cu un diffavtomat cu un differențial modul electronic. protecția UA – înlocuirea, cel puțin, nu este echivalentă.

Prin urmare, la înlocuirea pachetului unui automotor RCD + cu difavtomat, este necesar să se ia în Thinkrare Principalele caracteristici și tipul de dispozitive pentru înlocuirea echivalentă.

Identificați cauza declanșatorului.

Atunci может использовать протезу для защиты цепи, чтобы RCD în cazul unei defcțiuni i funcționarea unuia dintre dispozitivele de protecție, путешествуя, определив, что это echivoc cauza.

– Dacă întrerupătorul s-a declanșat, a apărut un scurtcircuit în circuitul care trebuie protejat sau a apărut o suprasarcină care a condus la funcționarea protecției termice.

– Dacă a declanșat RCD, atunci a apărut un curent de scurgere în circuitul protejat.

– Dacă este instalat un difavtomat, atunci când acesta este declanșat, nu există posibilitatea de aidentifica fără echivoc cauza – protecția diferențială declanșată, fie o eliberare электромагнитная sau termică.

Acest Lucru Component Depanarea. Unii producători produc o serie de difavtomatov cu unitate de afișare, dar nu toate mărcile și nu toate seria.

Результат: o grămadă de automate RCD +, spre deosebire de difavtomat, fac posibilă identityarea fără echivoc a cauzei operației.

Стоимость.

Totul este simplu aici. N mod obișnuit, costul unui pachet de intrerupătoare de circuit RCD + este mai mic decât costul unui difavtomat.

Da, există excepții atunci când costul difavtomatului este mai mic.Dar acest lucru este rar i se aplică în special mărcilor care nu sunt reputate. În Practica Mea, lucrez cu branduri bine-cunoscute, iar diferențele lor sunt mult mai scumpe.

Установленная неисправность цепи, объединенная с устройством УЗО, в случае дефекта является единственной надежной защитой, достаточной для устранения дефекта, которая является автоматической, устойчивой к дефекту. Dacă un difavtomat nu reușește, acesta trebuie înlocuit cu unul nou, iar costul unei astfel de înlocuiri este de obicei mai scump decât un RCD separat sau automat.

n cele mai multe cazuri, achiziționarea unui pachet RCD + automat este mai ieftină decât o difavtomată, iar cu un număr mare de grupuri în scut poateconomisi în mod semnificativ bugetul. În cazul unei defcțiuni, înlocuirea unui dispozitiv automat sau a unui RCD este mai ieftină decât înlocuirea unui типограф.

РЕЗУМАТ.

Vedem că nu există un răspuns concret la întrebarea: “RCD sau difavtomat? Ce să aleg? Care este mai bine? sau spre utilizarea unui difavtomat.Ce factori afectează acest lucru, анализируется в деталях și am subliniat mai sus.

Urmăriți un videoclip detaliat al RCD sau difavtomat? Ce să aleg?

в заключении, рекомендовать, чтобы проверить основные видеоклипы, изучить детали различных опций по схеме использования УЗО в дифавтомат.

Диаграмма соединения видео на погружной фитинге и RCD-uri. Partea 1:

Diagram de conectare video pentru dip-fito și RCD-uri. Partea 2:

Materiale Recomandate pe tema:

Care este diferența dintre RCD și automatele diferențiale și ce să alegeți pentru echipamentul de protecție

Aparatul cu curent dacă izolația cablului începe să “pumnii”.Dar nu protejează Complete cablajul de la un scurtcircuit sau o suprasarcină. Pentru asta aveți nevoie de un întrerupător de circuit (întrerupător). Difavtomat combină funcțiile uuzului și automatului. Ce sa alegi, ouzo + automat sau difavtomat si cum sa le distingi?

Cum se face distincția între UZD i diphiftomat

1. Indicație directă a producătorului. Uneori se scrie “Дифавтомат” сау “UZO” direct pe corp.

Marcarea. Dacă există un marcaj în limba rusă, de exemplu la producătorii IEK și EKF, atunci literele “VD” (comutatorul differențial), указывает faptul că aveți RCD, iar literele “AVDT” (comutatorul automat al. .

Puterea curentă Pe partea frontală a carcasei, cele mai mari cifre indică curentul nominal. Dacă nu există litere în faa acestor numere, atunci RCD este în fața dvs. Literele “A”, “B”, “C” i “D” în fața amperajului indică tipul de rele termice și electromagnetice, ceea ce înseamnă că aveți un difavtomat.

Схема. УЗО i дифавтомат у.е. În majoritatea cazurilor, ele sunt similare, dar eliberarea termică și electromagnetică este localizată suplimentar în difavtomat.

conexiune

на всей территории распределения, RCD-ul este conectat împreună cu un întrerupător automat (automat) соответствует схеме пропуска:

Schema de conectare a RCD i a mașinii din schem2

от

unei scurgeri de electricitate (de exemplu, dacă izolația din mașina de spălat a rupt), RCD funcționează i dacă apare un scurtcircuit sau o suprasarcină, este activat un întrerupător automat. Câteva avantaje ale unei astfel de conexiuni:

1. Un dispozitiv separat îndeplinește întotdeauna funcții mai bune decât cel combinat, prin urmare, or grămadă de automate RCD + va multifdebilom decantot.
2. Это может быть связано с несколькими компьютерами, автоматизирующими УЗО. De exemplu, в соответствии со схемой cu această: в ea, fiecare dintre automate va funcționa in cazul unui scurtcircuit sau suprasarcină, iar RCD va funcționa dacă se произвести или scurgere в rețea.
3. Când este declanșat, puteți vedea ce a cauzat oprirea – suprasarcină / scurtcircuit sau scurgere. În conscință, este mult mai ușor să găsiți cauza defcțiunii.

Difavtomat conține un automat i un RCD într-un singur caz.N acest sens, doar un avantaj – ocupă mai puțin spațiu în panou, i chiar și atunci, dacă resolveți să conectați întreaga cameră la o singură mașină.

Ce este mai bun decât RCD + automat sau difavtomat, uita-te la diagrama

Luați в рассмотрении o sarcină tipică pentru conectarea într-un apartament. Bucătărie:

• Outline Outline;
• Circuit de iluminat;
• ncălzitor de apă Instant;
• Panou de electrofuzie;
• Куптор электрический;
• Aer condiționat.

Pentru fiecare dintre aceste circuitite в panou ar trebui să fie echipate cu o mașină separată. De asemenea, asigurați-vă că pentru a proteja bucătăria de scurgeri, deoarece aceasta este o cameră în care se utilizează apă i există o posibilitate de inundare de sus.

Calculați locurile realizate pe ina DIN în utilizarea mașinilor RCD +:

RCD cu automat

i acum să rezolvăm aceeași problemă folosind automate differențiale:

,

, динам. Ун дифавтомат окупэ май мульте локури в условиях реального десятичного автоматического RCD +.

Costul pentru

Să calcăm câți bani trebuie să cheltuiți pentru schemele de mai sus. Pentru confort, folosim costul echipamentului de la ABB:

Calculul costului echipamentelor UZO + mașini

Acum vom face aceleași calcule pentru utilizarea difavtomats:

Расчет стоимости

deavtomats:

Расчетная стоимость

deavtomats

Расчетная стоимость

deavtomat

o grămadă де RCDs + mașini.

înlocuire

Oricare ar fi tehnologia fiabilă – în timp, se va rupe.În cazul aparatelor de comandă automată, mașinilor automate și difavtomatami – nu are nici un sens să se repare singure dispozitivele – ele sunt Complete schimbate. În cazul unei defcțiuni a mașinii, costul de înlocuire va fi de 2,15 USD + услуги электрика.

n cazul unui difavtomat există același electromagnet și automat de temperatură. În cadrul aceluiași producător, calitatea pieselor este identică, prin urmare probabilitatea unei defalcări de breaker pentru $ 2,15 este aceeași ca și pentru un dificavomat de $ 31.În conscință, avantajul, din nou, pentru o grămadă де RCD + автомат.

Ce să alegeți, RCD sau diferențial automat?

Se pare că difavtomat are două avantaje față de o grămadă de UZO + automată:

1. mai ieftin;
2. Economisește spațiu pe ina DIN;

Dar aceste avantaje se manifestă numai in formarea unei scheme simple, in care se usează doar un singur switch in panou. Ce se întâmplă foarte rar. În alte cazuri, utilizați o grămadă de automate + UZO mai bine decât un automat diferențial.

Видео. Avantajele UZO și дифавтомат.

Videoclipul arată în mod clear diferențele dintre conectarea RCD + automată i difavtomata, arată avantajele și dezavantajele ambelor soluții.

Protecție electrică – УЗО на дифавтомат: ce să aleg?

Dispozitivele de protecție ale rețelelor electrice din rețeaua de alimentare efectuează o oprire atunci când valorile pragului sunt depășite sau coborâte, Precum și processul de recuperare ulterior la revenirea la limitele normale.

Standard RCD sau difavtomat, ce să alegeți și cum să instalați corect – основная проблема по уходу за устройством может использоваться для защиты.

Care este differența dintre circuitul RCD i circuitul Diferențial

Indiferent de denumire, scurgerea diferențială a curentului, care rezultă din circuitul electric al oricărui echipament din carcasa sa i ambicheckenes de unescéză și AVDT prin oprirea sursei de alimentare.

Performanță de proiectare

Schema schematică a реализация конструктивного и oricăror dispozitive de protecie electrică являются multi proprietăți comune, iar differența maină este repzentată de prezența unor elementional care definec funcța.

Proiectul dispozitivului de oprire de protecție are trei părți major:

1. un modul utilizat pentru a analiza valorile de curent care trec princonductorul de fază i care se întoarce princonductorul нейтру;
2. Releu executiv declanșat în cazul detectării dispanțelor în valorile curente la părțile de intrare și ieșire ale consumatorilor;
3. element de test care verifică performance dispozitivului utilizat.

Structura internă и RCD

Отдельный стандартный трифазат, контролирующий эгалитационную репрезентативную систему параметрического лечения, эффективную лечебную среду для ухода за внутренней проводящей нейтралью.

Designul difavtomatelor, în plus față de elementele similare cu cele cu dispozitive tradiionale de protecție ale rețelei, asigură prezența reacionase care reacționează la schimbările de temperatură i la un câmp electromagnetic.

caracteristicile

Fără îndoială, RCD tradiional, suplimentat cu un dispozitiv automat, aparține categoryis dispozitivelor de protecie testate în timp, dar ineficiente.

Automatul Diferențial este un dispozitiv universal, prin urmare, atunci când este declanșat, este imposibil să se define motivele de oprire (scurgere, scurtcircuit, suprasarcină).

Cu toate acestea, avantajul incontestabil al unui astfel de produs este confortul auto-asamblării, un număr mai mic de conexiuni și fiabilitatea ridicată a circuitului.

Locul ocupat

RCD nu are osupracie la supracurent încorporată, ceea ce necesită instalarea unui intrerupător de circuit.Dispozitivul tradiional de oprire de protecție, suplimentat cu o mașină automată, ocupă cel puțin trei spații modulare în interiorul panoului electric.

Utilizarea difavtomata vă permite săconomisiți volumul in innerul panoului electric datorită ampasării dispozitivului de protecție sub forma unei perechi de scaune modulare.

montare

Схема стандартного контура и единого RCD cu un întrerupător de circuit implă conectarea firului de fază la întreruptor și apoi conectarea ieșirii de la întreruptor la borna “fază” superzioaráulă.Sârma zero trebuie să fie conectată direct la borna superioară “zero” a dispozitivului RCD, iar faza și zero se extind de la bornele inferioare ale dispozitivului la consumatori.

Conectarea UZO i a mașinii automate

Un mod mai simplu este repzentat de schema de conectare a diffavtomatului modern, n care conexiunea firelor de fază i Neutru se реализуют pebornele terminiourata de la esterea de Bornele, как конечная цель, как конечная информация, которая используется.

exploatare

Funcționalitatea dispozitivului RCD cu gun i dispozitiv difavtomaticheskogo perform aproximativ aceeași și, din acest motiv, nu este posibil să se acorde prioritate niciunuiaCu toate acestea, în timpul funcționării, prima opțiune devine adesea alegerea optimă.

Este complexul UZO – Automatul este relativ ușor de întreținut și instalat, i de asemenea un avantaj incontestabil ca posibilitatea de înlocuire parțială a elementary care au eșuat.

Eșec și cost de înlocuire

Fragmentarea i defectarea dispozitivelor de protecție depind cel mai adesea direct de calitatea dispozitivelor și de instalarea acestora.

Cu toate acestea, RCD tradiional, suplimentat cu un întrerupător standard, este mai preferabil în această privință, datorită емкость efectua oinlocuire separată fiecărui element.

încredere

Aparatele de curent rezidual sunt proiectate pentru a proteja împotriva ocurilor electrice i pentru a dezinstala rețeaua electrică în condițiile de scurgere curente de la estere de la estere de la estere de la estere de la estere de la carte. Astfel, Principala calitate a oricărui DCD este de a previ apariția incendiilor și defcțiunilor aparatelor electrice de uz casnic.

Difavtomatele sunt mai fiabile i se caracterizează prin capacityăi sporite, datorită combinării proprietăților întrerupătoarelor automate i a dispozitivelor pentru oprirea protecției dispozit Singur.

Ca urmare, automatele diferențiale protejează nu numai împotriva șocurilor electrice, dar sunt și ele capabile să prevină eventualele conscințe negative în cazul unui scurtcircuit sau al unei supraîncărcărcărice.

Comutatoarele differențiale de înaltă calitate încredere contribuie la deconectarea tensiunii chiar i în condițiile unui scurtcircuit искусственный, уход se explică prin conexiunea standard a fazei cu zero.

Costul pentru

Dispozitivele de producători importate de înaltă calitate sunt, desigur, mai scumpe decât dispozitivele interne, dar au indicatori de calitate mai buni.

După cum arată Practica, producătorii autohtoni produc produse bune, dar în mod Concvent Pierd din analogii străini cu un timp de răspuns și inferior calității cazului.

Ce este mai bine să instalați: difavtomat sau RCD

Alegerea tipului de dispozitiv nu este очевидная, принцесса, которая реализует строгий индивидуальный подход, является и seama de caracteristicile echipamentului utilizat i de caractelorice.

nainte de aachiziționa un difavtomat, trebuie să vă asigurați că pe carcasă există simboluri speciale care indică, eliberările sub forma uni plăci bimetalice Convention, i unui solnoid электромагнитная цепь, предназначается для непреднамеренного обслуживания, может быть назначено непреднамеренно.

Ce să alegi

Structurile care protejează împotriva scurtcircuitelor i supraîncărcărilor în rețeaua electrică se numesc comutatoare automate, дополнительное средство защиты от защиты.

в презент, piața echipamentelor electrice de protecție a fost complete cu ntrerupătoare differențiale care protejează împotriva scurgerilor curente, Precum i combinarea cuces a interiorpoulă unitrup disar.

Pentru apartament

Cu necesitatea de a obține protecția unei rețele electrice отдельная, cu un consum redus de energie, este posibil să nu instalați dispozitivul de typeărire, ci să utilizați un dispozitivur de nchideurante.

Pentru o casă privată

Если рекомендовать использовать различные средства ухода, выполняемые по стандарту RCD, выполняйте профилактику incendiilor, применяя дезинфицирующие средства, вызывающие дефекты, а также другие вещества.

Atunci când alegeți o mare importanță sunt indicatorii fiabilității dispozitivului de protecție, depinzând în mare măsură de preț, caracteristici și producător.

Proiectarea unei scheme de conexiuni electrice necesită o abordare Individual, dar pentru un plat, o pereche de RCD-uri cu un ntrerupător de circuit i un Automat Diferențial au aceleași avantaje. În gospodăriile specificulare, inclusiv casele de ară, atunci când alegeți un dispozitiv de protecție ar trebui să se концентрируется в primul rând asupra încărcării maxime a rețelei electrice.

Uzo sau automat differențial ce să alegeți

Ce este mai bine, RCD sau difavtomat

Având în vedere avantajele i dezavantajele differitelor dispozitive de Réstepédésé é Pentru a înțelege acest lucru și a lua decizia corectă, trebuie să știți exact toate Principalele calități pozitive și negative ale acestor dispozitive.

Caracteristicile tehnice ale dispozitivelor de protecție

Cel mai adesea, RCD i Dif sunt compare in locul ocupat de ele în panoul electric.Cu o sizesiune mică a scutului, dispozitivele suplimentare, de Regă, nu dispun de spațiu достаточно. În unele cazuri, scutul trebuie înlocuit cu unul mai mare. Acest lucru se datorează faptului că RCD necesită mai mult spațiu decât automatul Diferențial.

УЗО необходимо дополнительное оборудование для защиты под формой для предотвращения утечки информации. Această instalare necesită un alt modul, care va avea loc în scut. Utilizarea difavtomata salvează un anumit volum suplimentar.

Există diferențe in instalarea unui dispozitiv.De exemplu, conectarea unui RCD i unui întrerupător necesită conectarea inițială a fazei la întreruptor, urmată de un jumper de la acesta la bornele de intrare ale RCD. Cablul Neutru este, de asemenea, conectat la intrarea dispozitivului RCD.

Conectarea unei mașini diferențiale este conectată la intrarea firelor de fază și Neutre. Astfel, există mai puține conexiuni de comutare și conexiuni suplimentare in acest circuit. Toate acestea fac ca instalarea difavtomatului să fie mult mai ușoară, în compare cu dispozitivele de oprire de protecție.

Pro i contra dispozitivelor de protecție care funcționează

Funcționarea RCD, în primul rând, indică prezența daunelor sau scurgerilor pe linie sau chiar în consumatori. Oprirea aparatului indică suprasarcină sau scurtcircuit.

Dacă automatul differențial a funcționat, cauza excă nu a putut fiterminată imediat. Пентру детерминированный кауза рэспунсулуй, это необходимо сэ петрецэм или анумитэ периоадэ де тимп. Prin urmare, in astfel de situații, este preferabil să se useze RCD-uri.

Având în vedere întrebarea despre ceea ce este mai bine, RCD sau difavtomat, ar trebui să menționăm despre repararea echipamentelor atunci când acestea nu reușesc. Dacă dispozitivul RCD sau dispozitivul automat a fost ars, este suficient să înlocuiți un dispozitiv deriorat, după care sistemul de protecție vacontina să funcționeze.

Atunci când un automat Diferențial eșuează, acesta trebuie schimbat complete, ceea ce este mai costisitor din punct de vedere Economic.

n ceea ce privește fiabilitatea, существует.Se thinkă că dispozitivele Individual sunt mai fiabile, deoarece îndeplinesc sarcini bine defined. Cu toate acestea, decizia privind utilizarea unui dispozitiv, fiecare ia propriile lor.

Cum se face distincția între UZD i diphiftomat

Ce se instalează în ecranul difavtomat sau uzo

Protecția rețelelor electrice într-o zonă residențială se specélelor » De Regular, astfel de dispozitive protejează nu numai împotriva scurtcircuitelor și suprasarcinilor din rețea, ci i împotriva scurgerilor curente.

Prima și a doua sarcină sunt rezolvate de întreruptoare de circuit – așa-numitele “автомат”, iar pentru protecția împotriva posibilei scurgeri de curent folosesc dispozitive de închidereZ protectoare -.

Astăzi pe piața echipamentelor electrice de protecție în vânzare puteți vedea întreruptoarele diferențiale – «дифавтоматы», уход за загаром, de asemenea, proiectate pentru a proteja cîntuliva dempotriva. Astfel de dispozitive combină atât RCD, cât i întreruptorul într-un singur caz.

Odată cu apariția unor astfel de difavtomate, tot mai multe dezacorduri i спор, se naște despre ceea ce este mai bine – дифавтомат sau ouzo. I până când lucrările au început să înlocuiască întregul electric, persoana obișnuită nu este deloc interesată de această problemă. Este minunat dacă a auzit vreodată despre aceste dispozitive și dacă nu?

Salutări адресует репетитор Cititorilor site-ului Electric din site-ul Casei i în articolul de astăzi vom excina această problemă împreună i vom lua în значительный критерий, чтобы обеспечить бесплатное предоставление услуг по предоставлению услуг.

Uzo sau automat differențial ce să alegeți

Recent, am primit o mulțime de întrebări și comentarii cu Privire la poștă pe site-ul cerându-mi să clearcă este mai bine să punem автомат un urenț unial. Care dintre aceste dispozitive să aleagă? Prin urmare, соответствует numeroaselor cereri, vom excina această problemă astăzi. Nu voi descrie funcționalitatea fiecăruia dintre aceste dispozitive, toți sunt conștienți. Cel puțin am scris despre acest lucru pe site-ul “Электрик в доме”.

Primul lucru pe care aș dori să-l осветлитель в această chestiune, nu este niciun fel de “mai bun”. Ambele dispozitive au aceeași funcționalitate (aceasta este dacă ouzo funcționează în tandem cu o mașină automată).

Este posibil să se compare unul cu celălalt, cum ar fi anvelopele de iarnă și de vară pentru mașină. Și să vorbești despre asta este mai bine sau asta. Ambele opțiuni sunt conceptpute pentru același scop, dar așa vorbește în diferite condiții.

La fel este și aici, mai întâi trebuie să resoli ce condiții aveți (scut mic, проблема де конектаре, lipă de bani и т. Д.) pentru сравнительный критерий выбора și pentru a Decision Care dintre ele sunteți gata să ignorați sau, dimpotrivă, care sunt gata să ofere preferenceințe.

Mai întâi de toate, trebuie să resoli ce instalați un ouzo sau difavtomat. Dacă pentru protecția unui singur consumator sau pentru protecția unei singure linii, atunci este adecvat un difavtomat.

n acest articol, сравните aceste două dispozitive cu câțiva parameters de bază i alegeți unul care vă convine.

Cine ocupă mai mult spațiu in scutul de uuz sau avd

Imaginați-vă că aveți o mică cutie de distribuție instalată în apartamentul dvs., care este ambalată la capacity, cablajul electric este împărțit în grupuri, fiecare grup este alimentat de un aparat propriu de protecție (автомат). Este nevoie să adăugați încă câteva dispozitive la panoul electric. Cum se face acest lucru? Desigur, puteți înlocui scutul cu unul mai spațios, dar nu toată lumea va dori să o facă, mai ales dacă repararea a fost deja finalizată. Prin urmare, în panoul existent ramâne doar să “jongle” dispozitivele modulare.

Cu toții știm foarte bine că RCD nu are protecție integrationtă împotriva supracurenților și, prin urmare, trebuie să fie protejată de dispozitive automate, соответсвенно, требуется установить без дополнительного средства для лечения.Să Calculăm cât de mult un astfel de duet ocupă spațiu в tabloul de bord: un dispozitiv de închidere de sigurană ocupă două spații de module, un spațiu automat de module. В целом, отдельные пары могут быть у UZO este folosit ca protecție, atunci cel puțin trei module for ocupate in tabloul de distribuție.

Dacă în loc de RCD-uri ne trezim “difavtomat”, atunci spațiul din panou poate fi salvat puin, deoarece automatul differențial ocupă două spații de module. Acum puteți Calcula câte linii de ieșire sunt planificate și câte pot fi instalate în scutul modulului.

De exemplu, există trei grupuri de primer: dormitor, bucătărie, baie. Pentru alimentarea cu energie a fiecărui grup, se instalează automatele C16 (A) și RCD 25 (A), 30 (mA). Всего нет 9 модулей. Dacă pentru fiecare grup, setați comutatorul de presiune differențială pe C16 (A), 30 (mA), atunci 6 module for fi deja ocupate.

Dar progresul, așa cum se spune, nu se oprește și astăzi sunt difuzate singurele difavtomate modulare. Ce este un astfel de dispozitiv. В функции функционала i scopul lor, Ele sunt identity cu cele ale AVDT Convention включает un dispozitiv RCD i un dispozitiv automat, dar ntreaga chestiune este deja Plasată într-un caz cu un singur modul.Prin urmare, este posibil să instalați de mai multe ori mai multe AVDT-uri на plăci de distribuție decât era posibil înainte.

Complexitatea schemelor de conexiuni

Pentru a conecta orice echipament trebuie să vă petreceți ceva timp. Cu cât veți petrece mai mult timp pentru a efectua o operațiune, cu atât veți lucra mai puin. Din acest motiv, au fost изобретать тот felul de clești de presă, decapanți și alte unelte pentru a reduce timpul petrecut. Acest element implă complexitatea i viteza conexiunii AVDT в сравнении cu pachetul “узо + автоматический”.

Circuitul de conectare al RCD i întrerupătorului este asamblat după cum urmează: firul de fază este conectat mai întâi la întreruptor, apoi iese din întreruptor și conectat la superior al fază. Sârma zero este conectată direct la borna superioară “zero” и dispozitivului RCD. Apoi, faza i zero se îndepărtează de la bornele inferioare ale RCD către consumator.

Diagrama de conectare a difavtomatului arată mai ușor. Aici, faza și firul neutru sunt conectate direct la bornele superioare ale diffa (fiecărui terminal propriu).De la bornele inferioare puterea se duce la consumator.

Astfel, se dovedește mult mai puțin conectarea și conexiunile suplimentare. N conscință, în timpul funcționării difavtomata, instalarea internă a scuturilor este simpleificată în mod semnificativ.

Operaie de oprire

Orice dispozitiv de protecție este instalat pentru ao proteja și pentru a opri alimentarea în caz de urgență. Imaginați-vă că a apărut o astfel de situație. În tabloul de bord, oprirea diferențială automată.Ce măsuri trebuie luate?

Primul pas este să găsești de urgență cauza întreruperii. Poate că motivul închiderii a fost o scurgere de curent, sau motivul este un scurtcircuit undeva în cablu, sau poate linia este doar supraîncărcat? După cum puteți vedea, atunci când AVDT este declanșat, există trei motive simultan i este necesar să vă petreceți mult timp în căutarea unei defcțiuni.

Când folosiți o grămadă de “automat + UZO” – totul este clear. Dacă defcțiunea RCD nu reușește, defcțiunea este un curent de scurgere.Dacă întrerupătorul se declanșează, atunci undeva există un scurtcircuit sau o suprasarcină.

Costul de înlocuire la eșec

Nu există nimic etern, totul se rupe în cele din urmă, este deluxerat și nu reușește. Același lucru aici, orice echipament electric cu timp, poate fi deluxrat și eșuat.

Să presupunem că un RCD sau un întrerupător de circuit a eșuat. Primul lucru pe care trebuie să-l faceți este să înlocuiți unul dintre aceste element.

Acum, să ne imaginăm că un difavtomat este defect sau mai degrabă o parte funcțională a difavtomatului care este responsabilă de protecția împotriva supracurentului (de exemplu, o problemă în).Iar protecția împotriva scurgerilor prinverificarea butonului “TEST” Nu a Evidențiat nici o problemă, в acest caz întregul AVDT este supus înlocuirii complete, iar acest lucru este mai scump pentru bani decâtărui moda für.

Partea financiară a emisiunii – prețul

Acum, să ne uităm la întrebarea de ouzo sau difavtomat care aleg din punct de vedere financiar. Nu a fost pentru nimic că am lăsat acest punct pentru ultimul, așa cum eu или считает cel mai decisiv și mai semnificativ.Toate aceste conexiuni, operațiunea, spațiul ocupat în scut sunt cu totul nonsens Compartiv cu costul.

Dacă thinkăm că fiabilitatea acestor două dispozitive este aceeași (și pentru producătorii obișnuiți este), o rundă decisivă în această bătălie este costul. Așa a fost, aa este, va fi întotdeauna așa. Orice proiect este limitat de capacity financiare. Cineva are mai puține șanse, cineva are mai mult. Îmi voi explica poziția puin.

n primul rând, despre diagramele de instalare și de cablare – aici nu văd nici o problemă.Ei bine, ne întoarcem când asamblează mai mult două fire. Este o problemă? Cred că nu! Ei bine, da, am uitat să menționez că poți să fii plin de sfaturi, glumă :).

n al doilea rând, atunci când AVDT este deconectat, găsirea cauzei de operare pentru un electrician normal nu este, de asemenea, o problemă. Există o chestiune de tehnologie. Cine tie – tie ce să facă i cine nu se mișcă deloc, dezactivând doar un ouzo (sau automat) nu va da nimic nici.

În al treilea rând, pe un scut obișnuit, nu ar trebui să salvați deloc.Dacă știți în prealabil că consumatorii vor fi împărțiți în mai multe grupuri, vor fi instalate protecția împotriva tensiunilor detensiune (rele de tensiune), для использования в качестве типа autobuze zero și de solra, s indica acestea nu se potrivesc? Și apoi încercați săconomisiți spațiu în detrimentul difavtomatov sau ouzo.

Cine selectează scutul cu o precision de plus / minus un modul? Luați cu o marjă. Scutul pentru 12 module în preț diferă de scut pentru 24 de module la около 500 рублей, nu sunt bani.

Și acum voi încerca să dovedesc că partea financiară a проблема este cea mai semnificativă. Pentru a nu bate în jurul tufișului, să excinăm câteva example și să Calculam cât costă echipamentul. Десятилетия, в том числе в отношении трех примеров соучастия:

1. 1) conectați un singur consumator;
2. 2) conectarea unui grup de consumatori care utilizează RCD;
3. 3) conectarea unui grup de consumatori cu ajutorul unui difactomta.

Conexiune unică pentru consumatori

Prin un singur consumator se înțelege un consumator: o mașină de spălat, un frigider, uncălzitor de apă și altele asemenea.De exemplu, ați cumpărat un încălzitor de apă și doriți să instalați protecție pe acesta. Pentru a face acest lucru, avem nevoie de un automaton differențial sau ouzo împreună cu un automat.

n mod условно, pre-upunem că puterea încălzitorului de apă este de 2 kW i, pr urmare, alegem dispozitive de protecție pentru acesta cu un curent de funcționare de 16 A i uncurent de 30 mA.

Astăzi (июнь 2016 г.) i în regiunea mea, costul unui diffuzor Schneider Electric C16 A cu un curent de scurgere de 30 mA este de 1.750 де рублей. Schneider Electric 25 Un dispozitiv de oprire de protection 30 mA стоимость 1.100 руб. Schneider Electric 16 Ремонт цепи стоит 250 руб.

Всего авем un buget de 1750 de ruble față de 1350. Sunt de acord pentru un singur caz, diferența nu este, în general, vizibilă. Aș dori să remarcăm că difavtomatele de tip electronicice și dispozitivele electronicice de tip RCD de tipul Schneider Electric, внимательный в первоочередном порядке, nu sunt cele mai scumpe. Dacă luăm în considerare mărcile mai scumpe, atunci suma totală va fi mult mai mare.

Ouzo i grup de consumatori

Acum hai să complexăm sarcina un pic i în loc de un consumator ne vom conecta mai multe. Обеспечивает защиту от повреждений в цепи с использованием УЗО. Imaginați-vă că trebuie să asamblat un scut pentru spațiul de locuit, fie că este vorba de un apartament sau de o casă, nu este absolut important.

Numărul conexiunilor va fi de 6 bucăți. Pentru înțelegere și clearitate, voi da un exemplu:

• 1 – Pri de bucătărie;
• 2 – байка;
• 3 – mașină de spălat;
• 4 – котел;
• 5 – иллюминат;
• 6 – премия в хол.

Acum să abordăm conexiunea, pentru fiecare consumator avem nevoie de un întrerupător separat. Deoarece cablajul este adesea prevăzut cu un cablu de 2,5 mm2, automatele vor fi de 16 A, iar pentru iluminare vom lua 10 A.

Acum, cu Privire la dispozitivul de oprire de protecție. Există două opțiuni, primul care instalează un ouzo pe fiecare linie. Este scump i rideori oricine Practică această opțiune de conectare. Al doilea este de împărți consumatorii în mai multe grupuri.Mulți electricieni fac adesea acest lucru pentru a salva pe RCD-uri. Fiabilitatea nu este redusă.

Mulți cititori se întreabă de ce nu este posibil săconomisiți și mai mult și să nu împărțiți conexiunile în grupuri, ci să puneți un dispozitiv comun de siguranță. Cu o astfel de schemă, este imposibil să se instaleze o unitate pentru toți consumatorii din punct de vedere al fiabilității. Дакэ производит о порче ла уна дин конексиуни (де исключая, ундева ва существует о скурджер), узо се ва опри șи întregul apartament sau casă va ieși.

Astfel, schema de conectare va fi împărțită în trei grupuri, iar în fiecare grup vor exista doi consumatori. Т.е. Sunt obținute в общей сложности 6 conexiuni. Credem că am reușit:

– УЗО Schneider Electric 40 А, 30 мА, наконечник переменного тока, стоимость 1641 руб. Существуют Trei dintre ele – 4923.

– Автомат Schneider Electric 16 A – 5 шт. Стоимость на общую сумму 1250 рублей, плюс стоимость Schneider Electric 10 А – 240 рублей.

Общая стоимость проекта по цене 6413 руб.

Difavtomaty pe grup de consumatori

i aici există două opțiuni de conectare.Utilizați pentru fiecare linie AVDT-ul său. Стоимость AVDT Schneider Electric 16 А, 30 мА составляет 1750 рублей. Multiplicai cu ase, 10500 руб. По мнению меня, aceasta nu este o opțiune, este scumpă.

A doua opțiune este utilizarea aceleiași scheme de conectare ca în cazul ouzo-ului. Adică folosiți trei mașini diffa și de ieșire.

Și din nou o mică explicație. Unii cititori vor avea o întrebare, de ce instalați automat o mașină automată pentru fiecare linie, deoarece mașina automată diferențială este echipată cu funcția de protecie împotriva scurtcircuitelor și suprasarcinor.Voi pune o întrebare contrară, потому что текущий номинальный voi instalați difavtomatul și cablajul cu ce secțiune a firului ați pus?

Стоимость AVDT Schneider Electric 40 А, 30 мА составляет 2600 руб. există trei dintre ele – 7800. Costul tuturor automatelor este același ca în primul caz 1490. Î Всего, costul total al proiectului este de 9290.

Ceea ce sa întâmplat în primul caz, costurile au fost de 6413 руб. в celelalte 9290 руб. Диференца на костюмах 2877 руб. По мнению меня, сума естэ семнификативэ и вэши решают сингур.

ncă o dată vreau să repet, ambele opțiuni в cazul RCD i AVDT au dreptul la viață, funcționalitate i fiabilitate a puterii in acelai timp nu suferă. Toată lumea alege pentru sine schema de conectare bazată pe Capacitățile lor financiare.

Отзывы о личных потребителях, алег АВДТ. Ei bine, dacă o mulțime de conexiuni, предпочитаю să folosesc un UZO.

Sper că acest articol “uuz sau difavtomat ce să alegi pentru instalarea panoului” a fost util pentru tine.Cui îi place să-ți placă, abonează-te pe rețelele sociale, până ne întâlnim din nou.

• главный
• Comutatoare și prize

Care este diferența dintre RCD i automatele diferențiale și ce să alegeți pentru echipamentul de protecție

Aparatul cu curent dacă izolația cablului începe să “pumnii”. Dar nu protejează Complete cablajul de la un scurtcircuit sau o suprasarcină.Pentru asta aveți nevoie de un întrerupător de circuit (întrerupător). Difavtomat combină funcțiile uuzului și automatului. Ce sa alegi, ouzo + automat sau difavtomat si cum sa le distingi?

Cum se face distincția între UZD i diphiftomat

1. Indicație directă a producătorului. Uneori se scrie “Дифавтомат” сау “UZO” direct pe corp.

Marcarea. Dacă există un marcaj în limba rusă, de exemplu la producătorii IEK și EKF, atunci literele “VD” (comutatorul differențial), указывает faptul că aveți RCD, iar literele “AVDT” (comutatorul automat al. .

Puterea curentă Pe partea frontală a carcasei, cele mai mari cifre indică curentul nominal. Dacă nu există litere în faa acestor numere, atunci RCD este în fața dvs. Literele “A”, “B”, “C” i “D” în fața amperajului indică tipul de rele termice și electromagnetice, ceea ce înseamnă că aveți un difavtomat.

Схема. УЗО i дифавтомат у.е. În majoritatea cazurilor, ele sunt similare, dar eliberarea termică și electromagnetică este localizată suplimentar în difavtomat.

conexiune

n panoul de distribuție, RCD-ul este conectat împreună cu un întrerupător automat (automat) соответствует схеме пропуска:

Schema de conectare a RCD i a mașinii din schema

9 -0002 scurgeri de electricitate (de exemplu, dacă izolația din mașina de spălat a rupt), RCD funcționează i dacă apare un scurtcircuit sau o suprasarcină, este activat un întrerupător automat. Câteva avantaje ale unei astfel de conexiuni:

1. Un dispozitiv separat îndeplinește întotdeauna funcții mai bune decât cel combinat, prin urmare, or grămadă de automate RCD + va multifdebilom decantot.
2. Это может быть связано с несколькими компьютерами, автоматизирующими УЗО. De exemplu, в соответствии со схемой cu această: в ea, fiecare dintre automate va funcționa in cazul unui scurtcircuit sau suprasarcină, iar RCD va funcționa dacă se произвести или scurgere в rețea.
3. Când este declanșat, puteți vedea ce a cauzat oprirea – suprasarcină / scurtcircuit sau scurgere. În conscință, este mult mai ușor să găsiți cauza defcțiunii.

Difavtomat conține un automat i un RCD într-un singur caz.N acest sens, doar un avantaj – ocupă mai puțin spațiu în panou, i chiar și atunci, dacă resolveți să conectați întreaga cameră la o singură mașină.

Ce este mai bun decât RCD + automat sau difavtomat, uita-te la diagrama

Luați в рассмотрении o sarcină tipică pentru conectarea într-un apartament. Bucătărie:

• Outline Outline;
• Circuit de iluminat;
• ncălzitor de apă Instant;
• Panou de electrofuzie;
• Куптор электрический;
• Aer condiționat.

Pentru fiecare dintre aceste circuitite в panou ar trebui să fie echipate cu o mașină separată. De asemenea, asigurați-vă că pentru a proteja bucătăria de scurgeri, deoarece aceasta este o cameră în care se utilizează apă i există o posibilitate de inundare de sus.

Calculați locurile realizate pe ina DIN în utilizarea mașinilor RCD +:

RCD cu automat

i acum să rezolvăm aceeași problemă folosind automate differențiale:

,

, динам. Ун дифавтомат окупэ май мульте локури в условиях реального десятичного автоматического RCD +.

Să Calculăm câți bani trebuie să cheltuiți pentru schemele de mai sus. Pentru confort, folosim costul echipamentului de la ABB:

Calculul costului echipamentelor UZO + mașini

Acum vom face aceleași calcule pentru utilizarea difavtomats:

Calculul costul defavtomat de la deavtomats

Расчет стоимости или обработки 9000 единиц обработки

. de RCDs + mașini.

Oricare ar fi tehnologia fiabilă – în timp, se va rupe. În cazul aparatelor de comandă automată, mașinilor automate și difavtomatami – nu are nici un sens să se repare singure dispozitivele – ele sunt Complete schimbate.În cazul unei defcțiuni a mașinii, costul de înlocuire va fi de 2,15 USD + услуги электрика.

n cazul unui difavtomat există același electromagnet și automat de temperatură. În cadrul aceluiași producător, calitatea pieselor este identică, prin urmare probabilitatea unei defalcări de breaker pentru $ 2,15 este aceeași ca și pentru un dificavomat de $ 31. În conscință, avantajentă + автозапуск, дин ноу,

Ce să alegeți, RCD sau diferențial automat?

Se pare că difavtomat are două avantaje față de o grămadă de UZO + automată:

1. mai ieftin;
2. Economisește spațiu pe ina DIN;

Dar aceste avantaje se manifestă numai in formarea unei scheme simple, in care se usează doar un singur switch in panou.Ce se întâmplă foarte rar. În alte cazuri, utilizați o grămadă de automate + UZO mai bine decât un automat diferențial.

Видео. Avantajele UZO și дифавтомат.

Videoclipul arată în mod clear diferențele dintre conectarea RCD + automată i difavtomata, arată avantajele și dezavantajele ambelor soluții.

Nu văd nici un punct în cumpărarea unei mașini ДИФ. Acestea sunt mai scumpe, iar funcțiile sunt îndeplinite mai rău. Am instalat numai obiecte automate RCD + pe obiectele mele.Май сигур și май ieftin este obținut. Da, i mai ușor de reparat

ALEX, automatele WPPT sunt necesare pentru aconomisi spațiu в tabloul de bord, in anumite condiții. Există, de asemenea, mașini automate cu o placă specială și arzătoare debecuri vesele.

ALEX, judecând după prețurile din internet DIF automat este mai ieftin decât UZO + automat.

Василий, ай город артикул. Totul este în masă. Dacă luați un DIFF și unul UZO + automat, atunci se dovedește a fi mai scump, dar, în general, dacă colectați calea ferată, se va dovedi a fi de 3 ori mai ieftin.

Ce scop urmăriți la instalarea unui întrerupător de circuit differențial sau a unui dispozitiv de siguranță?

Lasă un comentariu

Anulați răspunsul

Instalarea comutatorului Viko cu iluminare, care sunt nuanțele în această afacere Unde se instalează o priză rezistentă la apă i cum să laпредположения для использования в качестве средства Reguli pentru selectarea cablurilor ascunse ale soclurilor.
