Как определить сечение кабеля по его диаметру

Вы уже знаете, что кабель одного сечения может иметь разный диаметр жил. В основном меньший чем положено. Это не очень хорошо. В идеале кабель с заявленным сечением должен иметь соответствующий диаметр. Если диаметр жил бывает разный, то соответственно и сечение тоже будет разное и соответственно кабель может пропускать через себя меньший ток, чем ему положено. Как определить сечение кабеля по его диаметру?

Все очень просто. Нужно провести небольшие измерения и посчитать.

Что такое сечение токопроводящей жилы? Это площадь ее поперечного сечения. В основном жилы проводов, которые популярны в домашней электрике, имеют сечение круглой формы. Вспоминаем формулы из школьной программы. Как рассчитывается площадь круга? Если не вспомнили, то вот ниже две формулы:

S=πR2   или  S=πD2/4, где

π (пи) = 3,14 - постоянная величина;

R – радиус круга;

D – диаметр круга.

Осталось нам узнать диаметр или радиус токопроводящей жилы и подставить их в формулу.

Так мы узнаем реальное сечение.

Как определить сечение однопроволочного кабеля по его диаметру?

Для того чтобы узнать диаметр нам потребуется штангенциркуль или микрометр. Первый инструмент намного больше в ходу у людей. Он имеется и у меня. Сначала нужно немного зачистить жилу и произвести измерения. Часто бывает, что и зачищать ее не приходится, так как сама жила достаточно выступает из под изоляции. Все это можно сделать в магазине во время выбора.

Для примера я взял из своего загашника три куска кабеля, у которых на изоляции указано сечение. Это ВВГнг 2х2,5; ВВГнг 5х4 и ВВГнг 2х6.

Произвел измерение диаметра их жил и вот что у меня получилось:

Марка кабеля Диаметр жилы, мм Рассчитанное сечение токопроводящих жил, мм2 Вывод
ВВГнг 2х2,5 1,7 S=3,14х1,7х1,7/4=2,27 Составляет 90,8% от заявленного сечения
ВВГнг 5х4 2,2 S=3,14х2,2х2,2/4=3,79 Составляет 94,8% от заявленного сечения
ВВГнг 2х6 2,7 S=3,14х2,7х2,7/4=5,72 Составляет 95,3% от заявленного сечения

У меня получились неплохие результаты. Часто видел и намного хуже. Данные кабели можно пускать в работу.

Для того чтобы вам каждый раз не высчитывать сечение на калькуляторе я привожу ниже табличку, которую можно брать с собой в магазин. Вам остается только измерять штангенциркулем диаметр жилы и сравнивать его со значением в таблице.

Сечение токопроводящей жилы, мм2 Соответствующий диаметр для каждого сечения, мм Максимальный диаметр однопроволочных медных жил по ГОСТу 22483-2012 (таблица С.1), мм Максимальный диаметр многопроволочных медных жил по ГОСТу 22483-2012 (таблица С.1), мм
1 1,13 1,2 1,14
1,5 1,38 1,5 1,7
2,5 1,78
1,9
2,2
4 2,26 2,4 2,7
6 2,76 2,9 3,3
10 3,57 3,7 4,2
16 4,51 4,6 5,3
25 5,64 5,7 6,6

Если ваши измерения диаметра жилы сильно меньше от данных в таблице, то такой кабель лучше не стоит покупать. Если сравнить значения в двух таблицах, например, для сечения 2,5 мм2, то уменьшение в диаметрах на 0,03 мм дает уже уменьшение сечения в 10%. Учитывайте это.

Как определить сечение многопроволочного кабеля по его диаметру?

Тут тоже все просто. Нужно распушить проволочки провода и произвести измерения описанные выше для одной жилки. Затем необходимо сосчитать количество проволочек и полученное значение умножить на сечение одной жилки. Так мы получим нужный результат.

Это конечно очень грубый результат. На самом деле между проволочками в жилах есть маленький воздушный зазор. Его учитывает коэффициент заполнения токопроводящей жилы. Это отношение площади поперечного сечения многопроволочной токопроводящей жилы к площади, ограниченной описанным около нее контуром.

Этот коэффициент меньше единицы. Многие его принимают равным 0,95. Это означает что полученное вами значение сечения жилы должно составлять 0,95 от заявленного сечения и это будет нормально.

Улыбнемся:

Вопрос:
Сколько нужно женщин, чтобы вкрутить лампочку?
Ответ:
Ни одной. Они предпочтут сидеть в темноте и ворчать.

Диаметры жил кабеля в зависимости от сечения

Наружный диаметр

Для чего нужно знать наружный диаметр кабеля:

Наружный диаметр кабеля обуславливает выбор кабеленесущих конструкций, так как пространство, в котором будет проложен кабель, может быть ограничено. Раньше проектировщикам приходилось искать эти данные в таблице сечений и диаметров проводов/кабелей. Однако такая процедура отнимала много времени, учитывая, что в одной кабельной канализации может прокладываться несколько видов кабеля.

Онлайн-калькулятор диаметра кабеля

С помощью данного сервиса получить расчет диаметра можно в считанные секунды.
Например, чтобы определить диаметр кабеля ВВГнг, пишем в строку поиска марку, указываем количество и сечение жил. Результат по запросу отобразится у вас на экране.
Узнать наружный диаметр провода можно также по маркоразмерам.

Информация сервиса носит справочно-информационный характер и основана на данных заводов-изготовителей. Возможна минимальная погрешность расчетов, допускаемая самим изготовителем.

Что такое внешний диаметр кабеля:

На рисунке мы видим поперечный разрез кабеля ВВГнг, который состоит из 5 жил, изоляции и оболочки.

D — наружный диаметр кабеля ВВГнг.

Таблица диаметров кабеля:

Пример таблицы расчета диаметра кабеля ВВГнг и ВВГнг(A)-LS

Число и номинальное сечение жил, мм2Наружный диаметр кабеля, мм
Кабель с круглыми жиламиВВГнг 1*1.55.05.4ВВГнг(A)-LS 1х1,5(ож)6. 06.3

Код онлайн-сервиса для вашего сайта:

В ближайшее время наши менеджеры обязательно свяжутся с Вами.

В электрических сетях существует множество параметров, определяемых различными способами. Среди них имеется специальная таблица, диаметр и сечение провода с ее помощью определяются с высокой точностью. Такие точные данные требуются при добавлении электрической нагрузки, а старый провод не имеет буквенной маркировки. Однако даже условные обозначение не всегда соответствуют действительности. В основном это связано с недобросовестностью изготовителей продукции. Поэтому лучше всего сделать самостоятельные расчеты.

Применение измерительных приборов

Для определения диаметра жил проводов и кабелей широко применяются различные измерительные приборы, показывающие наиболее точные результаты. В основном для этих целей практикуется использование микрометров и штангенциркулей. Несмотря на высокую эффективность, существенным недостатком данных устройств является их высокая стоимость, имеющая большое значение, если инструмент планируется задействовать всего 1-2 раза.

Как правило, специальными приборами пользуются электрики-профессионалы, постоянно занимающиеся электромонтажными работами. При грамотном подходе становится возможным измерение диаметра жил проводов даже на рабочих линиях. После получения необходимых данных остается только воспользоваться специальной формулой: Результатом вычисления будет площадь круга, которая и есть сечение жилы провода или кабеля.

Определение сечения линейкой

Экономичным и точным методом считается определение сечение кабелей и проводов с помощью обыкновенной линейки. Кроме нее потребуется простой карандаш и сама проволока. Для этого жила провода зачищается от изоляции, а затем плотно накручивается на карандаш. После этого, с помощью линейки измеряется общая длина намотки.

Полученный результат измерений нужно разделить на количество витков. В итоге получается диаметр провода, который понадобится для последующих вычислений. Сечение кабеля определяется по предыдущей формуле. Для получение более точных результатов, намотанных витков должно быть как можно больше, но не менее 15-ти. Витки плотно прижимаются между собой, поскольку свободное пространство способствует значительному увеличению погрешности в расчетах. Снизить погрешность можно с помощью большого количества замеров, производимых в разных вариантах.

Существенным недостатком данного способа является возможность измерений только относительно тонких проводников. Это объясняется сложностями, возникающими при накручивании толстого кабеля. Кроме того, требуется заранее купить образец продукции для выполнения предварительных измерений.

Таблица соотношений диаметров и сечений

Определение сечений кабелей и проводов с помощью формул считается довольно трудоемким и сложным процессом, не гарантирующим точного результата. Для этих целей существует специальная готовая таблица, диаметр и сечение провода в которой наглядно представляет их соотношение. Например, при диаметре проводника 0,8 мм, его сечение будет составлять 0,5 мм.

Диаметр в 1 мм соответствует сечению уже 0,75 мм и так далее. Достаточно только измерить диаметр провода, а затем заглянуть в таблицу и вычислить нужное сечение.

При выполнении вычислений нужно соблюдать определенные рекомендации. Для определения сечения необходимо использовать провод, полностью очищенный от изоляции. Это связано с возможными уменьшенными размерами жил и более высоким изоляционным слоем. В случае каких-либо сомнений в размерах кабеля, рекомендуется приобретать проводник с более высоким сечением и запасом мощности. В случае определения сечения многожильного кабеля, вначале вычисляются диаметры отдельных проводов, полученные значения суммируются и используются в формуле или в таблице.

Калькулятор определения сечение провода по диаметру

Правильный выбор электрического кабеля для питания электрооборудования – залог длительной и стабильной работы установок. Использование неподходящего провода влечет за собой серьезные негативные последствия.

Физика процесса порчи электрической линии вследствие использования неподходящего провода такова: из-за недостатка места в кабельной жиле для свободного передвижения электронов повышается плотность тока; это приводит к избыточному выделению энергии и повышению температуры металла. Когда температура становится слишком высокой, оплавляется изоляционная оболочка линии, что может стать причиной пожара.

Чтобы избежать неприятностей, необходимо использовать кабель с жилами подходящей толщины. Один из способов определить площадь сечения кабеля – отталкиваться от диаметра его жил.

Калькулятор расчета сечения по диаметру

Для простоты вычислений разработан калькулятор расчета сечения кабеля по диаметру. В его основе лежат формулы, по которым можно найти площадь сечения одножильных и многожильных проводов.

Измерять сечение нужно измеряя жилу без изоляции иначе нечего не получится.

Когда речь идет о вычислении десятков и сотен значений, онлайн-калькулятор способен существенно упростить жизнь электрикам и проектировщикам электрических сетей за счет удобства и повышения скорости расчетов. Достаточно ввести значение диаметра жилы, а при необходимости указать количество проволок, если кабель многожильный, и сервис покажет искомое сечение провода.

Формула расчета

Вычислить площадь сечения электрического провода можно разными способами в зависимости от его типа. Для всех случаев применяется единая формула расчета сечения кабеля по диаметру. Она имеет следующий вид:

D – диаметр жилы.

Диаметр жилы обычно указывается на оплетке провода или на общем ярлыке с другими техническими характеристиками. При необходимости определить это значение можно двумя способами: с применением штангенциркуля и вручную.

Первым способом измерить диаметр жилы очень просто. Для этого ее необходимо очистить от изоляционной оболочки, после чего воспользоваться штангенциркулем. Значение, которое он покажет, и есть диаметр жилы.

Если провод многожильный, необходимо распустить пучок, пересчитать проволоки и измерить штангенциркулем только одну из них. Определять диаметр пучка целиком смысла нет – такой результат будет некорректным из-за наличия пустот. В этом случае формула расчета сечения будет иметь вид:

D – диаметр жилы;

а – количество проволок в жиле.

При отсутствии штангенциркуля диаметр жилы можно определить вручную. Для этого ее небольшой отрезок необходимо освободить от изоляционной оболочки и намотать на тонкий цилиндрический предмет, например, на карандаш. Витки должны плотно прилегать друг к другу. В этом случае формула вычисления диаметра жилы провода выглядит так:

L – длина намотки проволоки;

N – число полных витков.

Чем больше длина намотки жилы, тем точнее получится результат.

Выбор по таблице

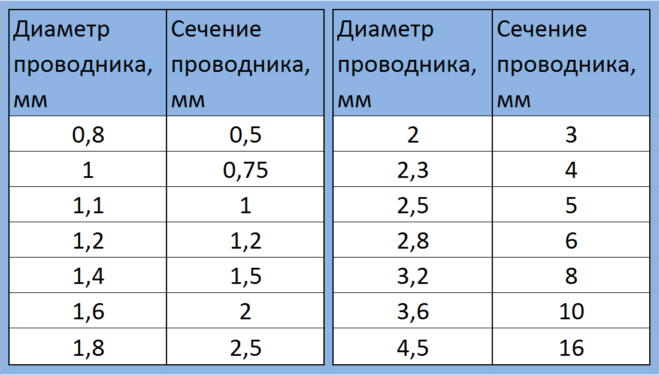

Зная диаметр провода, можно определить его сечение по готовой таблице зависимости. Таблица расчета сечения кабеля по диаметру жилы выглядит таким образом:

Сечение проводника, мм2
0.5
0. 75
1
1.2
1.5
2
2.5
3
4
5
6
8
10
16

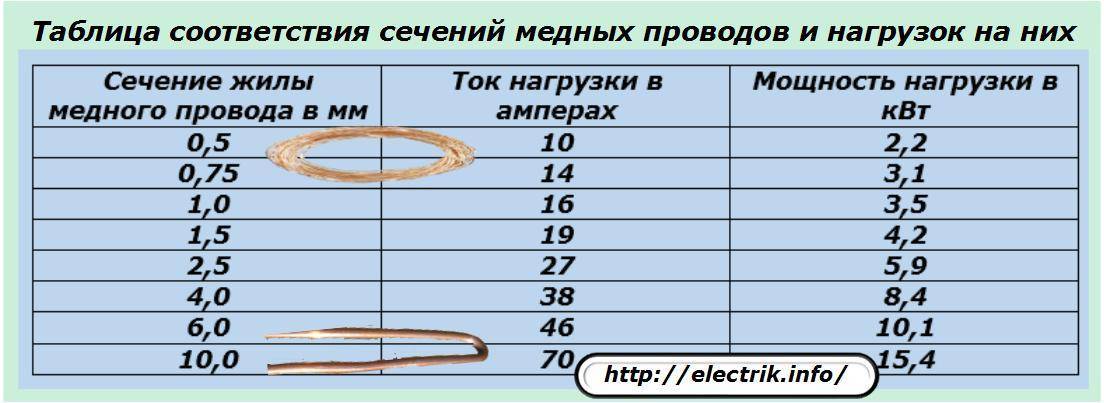

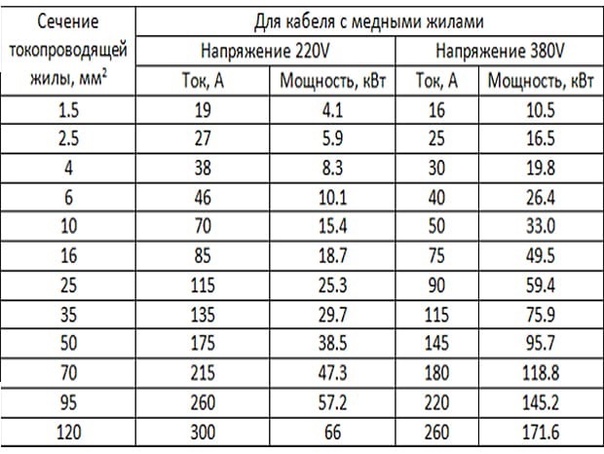

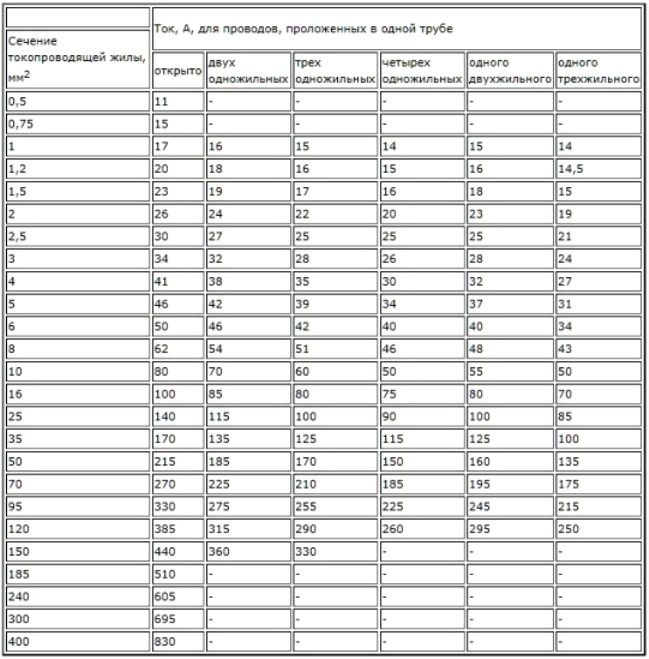

Когда сечение известно, можно определить значения допустимых мощности и тока для медного или алюминиевого провода. Таким образом удастся выяснить, на какие параметры нагрузки рассчитана токопроводящая жила. Для этого понадобится таблица зависимости сечения от максимального тока и мощности.

Сечение,кв.ммМедные жилыМедные жилыТок. АТон. АТок, АТок. А220 (В)220(В)220(В)220(В)
4.17717.7
5.51917. 538756.3
7.77717.74933.S8.4
9.737716039.510.1
17.14777.690S9. 715.4
16.56039.511575.719,8
70,97549.315098.775.3
76.49059.7180118.530. 8
31.911077.477514838.5
39.614097.177518146.7
48.4170111.9310717.756.1
57,7700131,6385753. 46S
67.1735154.6435786.373.7
77770177.750037984.7

Перевод ватт в киловатты

Чтобы правильно воспользоваться таблицей зависимости сечения провода от мощности, важно правильно перевести ватты в киловатты.

1 киловатт = 1000 ватт. Соответственно, чтобы получить значение в киловаттах, мощность в ваттах необходимо разделить на 1000. Например, 4300 Вт = 4,3 кВт.

Примеры

Пример 1. Необходимо определить значения допустимых тока и мощности для медного провода с диаметром жилы 2,3 мм. Напряжение питания – 220 В.

В первую очередь следует определить площадь сечения жилы. Сделать это можно по таблице или по формуле. В первом случае получается значение 4 мм 2 , во втором – 4,15 мм 2 .

Расчетное значение всегда более точное, чем табличное.

С помощью таблицы зависимости сечения кабеля от мощности и тока, можно выяснить, что для сечения медной жилы площадью 4,15 мм 2 допустима мощность 7,7 кВт и ток 35 А.

Пример 2. Необходимо вычислить значения тока и мощности для алюминиевого многожильного провода. Диаметр жилы – 0,2 мм, число проволок – 36, напряжение – 220 В.

В случае с многожильным проводом пользоваться табличными значениями нецелесообразно, лучше применить формулу расчета площади сечения:

Теперь можно определить значения мощности и тока для многожильного алюминиевого провода сечением 2,26 мм 2 . Мощность – 4,1 кВт, ток – 19 А.

Как определить сечение кабеля по диаметру жилы

Многих мастеров интересует, как определить сечение жилы кабеля подручными средствами. В этой статье вы узнаете, какие существуют наиболее эффективные способы решения этой задачи.

Чтобы при работе электрооборудования обойтись без коротких замыканий и расплавленной изоляции проводов, при монтаже проводки необходимо грамотно подобрать материалы с учетом токовых нагрузок. Проблемы возникают, когда проводка не выдерживает напряжение. По этой причине каждый мастер должен владеть инструкцией, как узнать сечение кабеля по диаметру жилы: таблица, представленная на страницах нашего сайта, поможет избежать ошибок при планировании ремонтных работ. Если выбран проводник с недостаточным сечением, повышается вероятность замыкания и пожара.

Почему возникает повреждение изоляционного слоя?

К сожалению, даже правильный расчет сечения кабеля АВБбШв 4х120/АВБбШв 4х240 или других видов не всегда способен застраховать от ошибок. Бывают случаи, что человек приобретает на первый взгляд хороший провод, обладающий необходимыми характеристиками, производит монтаж, но уже через короткое время сталкивается с проблемами отключения автомата. Подобная ситуация может происходить по двум причинам:

  • Возникновение повреждений на участке линии;
  • Короткое замыкание.

При осмотре провода выясняется, что его изоляция расплавилась вследствие перегрева. Скорее всего, многие начнут раздумывать, в чем же заключается причина подобной ситуации. Если помнить, как определить сечение кабеля по диаметру жилы при помощи соответствующей таблицы и уметь правильно применять расчетные формулы, то ошибок в расчетах быть не должно.

Это абсолютно верное предположение, поскольку реальная причина поломки может заключаться в недобросовестности некоторых производителей кабельно-проводниковой продукции. В подобных случаях покупателю предлагается товар, реальные характеристики которого не соответствуют заявленным в технической документации. При уменьшенном сечении провода нужно меньше материалов на его изготовление. Если недобросовестный производитель указывает в документах одну цифру, а на деле размеры немного меньше, при больших объемах производства достигается существенное снижение затрат сырья.

Именно поэтому мастеру стоит знать, как определить сечение кабеля по диаметру при помощи подручных инструментов. Даже в случае приобретения недоброкачественного проводника вы сможете избежать проблем в работе сети.

Инструменты для проведения замеров

Чтобы выполнить замеры сечения, необходимо иметь следующие инструменты: штангенциркуль, канцелярский нож, которым снимают слой изоляции. Для ускорения расчетов воспользуйтесь калькулятором.

После снятия изоляционного слоя замерьте штангенциркулем диаметр провода. Далее необходимо воспользоваться формулой для вычисления площади круга:
S кр = π r 2,
где число π = 3,14, а r – радиус провода. Чтобы узнать радиус, диаметр делим пополам, получив формулу S кр = ( π d2 )/4, которую посредством сокращения можно упростить до стандартной Sкр=0,785d 2.

Замеры при помощи подручных средств

Далеко не каждый мастер располагает штангенциркулем. Когда такого устройства нет в вашем арсенале, можно обойтись подручными средствами, которые найдутся в любом доме. Если вы хотите узнать сечение провода с одной жилой, сделать это можно при помощи обычных карандаша и линейки. Для начала необходимо снять изоляцию на участке 30-40 см, а затем намотать кабель на карандаш или ручку. Проследите, чтобы витки располагались вплотную друг к другу, так как это важно для достоверности расчетов.

Для получения более точных результатов у вас должно быть от 10 и больше витков кабеля ВВГнг-LS 3х1.5/ВВГнг-LS 3х2.5, ВБбШв 4х70, или другого, использованного на конкретном объекте. Запишите их количество, а затем возьмите линейку и измерьте точную длину намотки. Разделите эту величину на количество витков, и вы узнаете диаметр жилы провода. Для определения сечения жилы по диаметру у нас есть уже знакомая стандартная формула Sкр=0,785d 2.

Таблица площади сечения проводов по диаметру жилы

Чтобы не тратить время на точные измерения, либо если у вас нет инструментов для этого, то можете воспользоваться таблицей самых распространенных размеров проводов.

Диаметр проводника Сечение проводника
0,8 мм 0,5 мм2
0,98 мм 0,75 мм2
1,13 мм 1 мм2
1,38 мм 1,5 мм2
1,6 мм 2,0 мм2
1,78 мм 2,5 мм2
2,26 мм 4,0 мм2
2,76 мм 6,0 мм2
3,57 мм 10,0 мм2
4,51 мм 16,0 мм2
5,64 мм 25,0 мм2

Измеряем сечение многопроволочного кабеля

Как узнать сечение кабеля по диаметру, если он состоит из нескольких жил (типа ВБбШв 4х240 или АСБл-10 3х240) или является многопроволочным? Произвести расчет совсем несложно, если следовать нашей инструкции. Для выполнения работы вам необходимо снять изоляцию с одного участка, рассоединить жилы и пересчитать их количество. После измерения диаметра одной жилы по привычной формуле, указанной выше, определяется сечение жилы. Чтобы выявить общее сечение провода, следует умножить полученную цифру на количество проволочек.

В то же время следует помнить, что между токопроводящими элементами имеются воздушные прослойки. По этой причине при выполнении расчетов используют коэффициент 0,91. Например, при проведении расчетов вы узнали, что общее сечение проводника равно трем квадратным миллиметрам. Умножьте эту сумму на коэффициент 0,91, чтобы получить точное значение.

Как определить сечение кабеля по диаметру жилы?

Основная задача, которая стоит перед непосредственной работой с электрическими коммуникациями, - это подбор высококачественного кабеля. Например, можно без особых проблем заменить обычную розетку или выключатель - с неисправными кабелями возникает намного больше проблем.

Зачастую сечение кабеля не соответствует размерам, указанным компанией-производителем на изделии. Уменьшение внутреннего сечения провода позволяет недобросовестным поставщикам сэкономить на самом дорогостоящем компоненте - меди. Чтобы не быть обманутым, желательно проверить сечение кабеля самостоятельно прежде, чем покупать его. Для этого можно использовать 3 простых и универсальных способа - именно их мы и рассмотрим в данной статье.

Измерение при помощи линейки или штангенциркуля.

Используя штангенциркуль или высокоточный микрометр, можно с легкостью измерить диаметр токопроводящей кабельной жилы - для этого его необходимо зачистить от изоляционного слоя. Для более точного результата выполните несколько измерений на различных участках кабеля - после этого выберите наименьший показатель.

Если в качестве измерительного прибора вы используете микрометр, то измерения лучше проводить на ровном участке - это повысит точность на несколько порядков.

Основные формулы для расчетов.

Как вы знаете из геометрии, площадь круга (поперечного сечения жилы в случае провода) определяется по следующей простой формуле:

где R - радиус токопроводящей жилы, а π - константа, численно равная ≈3,14159.

Так как нам легче использовать диаметр жилы, а не ее радиус, то получаем немного другое представление данной формулы:

где D - диаметр токопроводящей жилы.

Используя такую несложную формулу, вы сможете без особых проблем определить площадь поперечного сечения медной жилы. Например, при измерении диаметра проводника мы получили D = 1.5 мм. Проведя несложные вычисления, получаем:



Измеряем диаметр при помощи линейки.

Что же делать, если у вас нет штангенциркуля? Как в таком случае вычислить сечение токопроводящей жилы? Здесь на помощь приходит старый безотказный способ-измерение при помощи простой линейки.



Принцип действия:

-  После тщательной очистки токопроводящую жилу наматывают на карандаш (выше приведен рисунок). Минимальное число витков - около 15 штук. Если выбранная вами жила имеет небольшое сечение, то лучше намотать несколько дополнительных витков. Чтобы получить максимально точный результат, прижимайте соседние витки как можно ближе друг к другу;

-  Затем линейкой измеряем длину суммарного количества витков l, а также определяем количество витков n;

-  После этого используем следующую формулу:

После этого можно использовать уже знакомую нам формулу, чтобы определить площадь поперечного сечения токопроводящей жилы.

Например, мы намотали на карандаш 30 витков (следовательно, n = 30) - суммарная длина всех витков l = 30 мм. Теперь разделим второе число на первое, чтобы определить диаметр - 30 мм / 30 = 1 мм. Подставим полученное значение в формулу из предыдущего пункта:

Из минусов данного метода можно выделить относительную сложность при использовании жил с достаточно большой площадью сечения. Для небольших сечений данный способ позволяет получить достаточно точный результат на выходе. Кроме того, вам придется приобрести в магазине небольшой “тестовый“ образец провода, зачистить его, а затем намотать его на карандаш - естественно, ни один магазин не предоставит вам кусок провода бесплатно.

Таблица сечений.

Наиболее простой метод определения S (площади поперечного сечения токопроводящей жилы), если известен диаметр, - использование специальной таблицы сечений. При этом вам потребуется один из измерительных инструментов, перечисленных выше, для вычисления диаметра D. После измерения диаметра смотрим, какое значение площади соответствует полученному результату. Сама таблица приведена ниже.

Диаметр проводника, мм. Сечение кабеля, мм. кв.
0,8 0,5
0,98 0,75
1,13 1
1,38 1,5
1,6 2
1,78 2,5
2,26 4
2,76 6
3,57 10
4,51 16
5,64 25
6,68 35
7,98 50
9,44 70
11 95
12,36 120
13,82 150
15,35 185
17,48 240
19,54 300
22,57 400



Как определить диаметр кабеля по сечению жилы.

Чтобы определить диаметр жилы, зная площадь ее поперечного сечения, можно воспользоваться обратной формулой:



Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Вопросы, замечания и предложения пишите на: [email protected]

Как определить сечение провода

Капитальный ремонт это неизбежное мероприятие, которое предстоит сделать в любом жилом или хозяйственном помещении. Кроме внешних отделочных работ он предусматривает замену всех коммуникаций, в том числе и электропроводки, которую надо выбрать и купить. К сожалению, указанная на бирке или самом кабеле информация зачастую не соответствует действительности, хоть и на законных основаниях (в ГОСТах прописана допустимая погрешность) поэтому, чтобы обезопасить себя от покупки некачественного кабеля, надо знать как определить сечение провода.

Зачем надо уточнять сечения кабеля

На большинстве проводов и кабелей производитель обязан наносить маркировку, указывающую на их тип, количество токопроводящих жил и их сечение. Если провод промаркирован как 3х2,5 – это значит, что сечение провода по диаметру равно 2,5 мм². Фактические значения могут отличаться от указанных примерно на 30%, потому что некоторые виды проводки (в частности ПУНП) производятся по устаревшим нормам, допускающим погрешность на указанное количество процентов и в основном она появляется в меньшую сторону. В итоге, если использовать кабель меньшего сечения, чем расчетное, то для провода эффект будет примерно такой же, если бы тоненький полиэтиленовый шланг подключить к пожарному гидранту. Это может привести к опасным последствиям: перегреву электропроводки, оплавлению изоляции, изменению свойств металла. Поэтому, прежде чем сделать покупку, обязательно надо проконтролировать чтобы площадь поперечного сечения проводника не отличалась от той, что заявлена производителем.

Способы узнать реальный диаметр провода

Самый простой и точный метод измерить диаметр жилы провода – использовать специальные инструменты, такие как штангенциркуль или микрометр (электронный или механический). Чтобы измерение было точным измеряемый провод надо очистить от изоляции, чтобы инструмент за нее не цеплялся. Также надо осмотреть кончик провода, чтобы он был без перегибов – иногда они появляются если жила перекусывается тупыми кусачками. Когда диаметр измерен, можно приступать к вычислению площади сечения жилы провода.



Микрометр даст более достоверное значение, чем штангенциркуль.

В случае когда под рукой нет точного измерительного инструмента, есть еще один способ как узнать сечение – для него нужна будет отвертка (карандаш или любая трубка) и измерительная линейка. Также придется купить хотя бы один метр провода (хватит и 50 см, если только продадут такое количество) и снять с него изоляцию. Далее проволока наматывается плотно, без зазоров, на жало отвертки и длина намотанного участка замеряется линейкой. Полученная ширина намотки делится на количество витков и результатом будет искомый диаметр провода, по которому уже можно искать сечение.

Как проводить измерения подробно показано в этом видео:

Какие формулы надо использовать

Что такое сечение провода известно еще по азам геометрии или черчения – это пересечение объемной фигуры воображаемой плоскостью. По точкам их соприкосновения образуется плоская фигура, площадь которой вычисляется подходящими формулами. Жила провода чаще всего цилиндрической формы и в сечении дает круг, соответственно, поперечное сечение проводника можно рассчитать по формуле:

S = ϖ R²

R – радиус круга, равен половине диаметра;

ϖ = 3,14

Есть провода с плоскими жилами, но их мало и площадь сечения на них находить гораздо проще – просто перемножить стороны.

Чтобы получить более точный результат надо иметь в виду:

  1. Чем больше витков (их должно быть не меньше 15) накрутить на отвертку, тем точнее получится результат;
  2. Расстояний между витками быть не должно, из-за зазора погрешность будет выше;
  3. Нужно сделать несколько замеров, каждый раз меняя его начало. Чем их больше, тем выше точность расчетов.

Недостатком такого способа является то, что для замеров можно использовать проводники небольшой толщины, толстый кабель накрутить будет сложно.

Определяем сечение провода с помощью таблицы

Использование формул не дает гарантированного результата, да и как назло они забываются в самый нужный момент. Поэтому определение сечения лучше проводить согласно таблице, куда сведены результаты вычислений. Если получилось измерить диаметр жилы, то площадь сечения провода можно посмотреть в соответствующем столбце таблицы:

Если надо найти общий диаметр многопроволочной жилы кабеля, то придется отдельно вычислить диаметр каждого проводка, а полученные значения сложить. Дальше все делается так же, как и с однопроволочной жилой – результат находится по формуле или таблице.

При замерах сечения провода, его жила тщательно очищается от изоляции, так как не исключена возможность что ее толщина будет больше нормативной. Если в точности расчетов по каким-либо причинам есть сомнения, то лучше выбирать кабеля или провода с запасом мощности.

Чтобы приблизительно узнать сечение провода, который будет приобретаться, надо сложить мощности электрооборудования, что будет к нему подключено. Потребляемая мощность обязательно указывается в паспорте прибора. По известной мощности высчитывается суммарный ток, который будет протекать по проводнику, а исходя из него уже подбирается сечение.

Советы по выбору сечения провода

Сечение проводника – это не все, на что нужно обращать внимание. Немаловажное значение имеет материал, из которого он изготовлен. Жила из меди или алюминия имеет определенный цвет и если он вызывает сомнение, то вероятно в целях экономии здесь производителем используется сплав металла. Это может привести к опасным последствиям, так как проводимость тока будет меньше, чем у заявленных металлов.

Сечение провода определяется только по диаметру токоведущей жилы. Некоторые покупатели ошибочно пытаются вычислить сечение по общему диаметру (жила+изоляция), отнимая от результата предполагаемую толщину изоляции. Так делать ни в коем случае нельзя, так как погрешность измерения будет чрезмерно высокой. Кроме того, в целях экономии металла производителем может быть сделана толще сама изоляция, и на вид изделие кажется вполне нормальным.

Сечение по ГОСТу или ТУ

Большой ассортимент электротехнических товаров способствует быстрому решению задач, которые связаны с электромонтажными работами. Качество этой продукции играет очень важную роль и все товары должны соответствовать требованиям ГОСТ.

Часто производители, желая сэкономить, находят лазейки чтобы отступать от требований ГОСТов и сами разрабатывают технические условия производства (ТУ) с учетом разрешенных погрешностей.

Как итог – рынок перенасыщен некачественным и дешевым товаром, который требуется перепроверять перед покупкой.

Если имеющиеся в торговых точках кабели подходящей стоимости не соответствуют заявленным характеристикам, единственное что можно сделать – приобрести провод с запасом по поперечному сечению. Резерв мощности никогда отрицательно не скажется качестве электропроводки. Также будет нелишним обратить внимание на продукцию от производителей, дорожащих своим именем – хоть она и стоит дороже, но это гарантия качества, а замена проводки делается не так часто, чтобы на ней экономить.

формулы, и таблицы расчета сечения. 140 фото различных типов сечений кабеля

Не каждый знает, что сечение провода — это не диаметр, ведь возникшая путаница может привести к неразумным тратам, сложностям в монтаже и более страшным последствиям, короткому замыканию, возгоранию и даже пожару. Предотвратить все это легко, если правильно рассчитать требуемое сечение и выбрать из предлагаемого производителями многообразия.

Существует несколько способов, как определить сечение провода по сторонним характеристикам кабеля, например, силе тока, диаметру или пропускаемой мощности. Ниже поговорим о самых простых и результативных из них.

Краткое содержимое статьи:

Что такое сечение

Но сначала разберемся с понятиями. Сечение — это площадь поперечного среза провода, которое легко измерить, если разрезать кабель пополам. В значение включается только размер медной или алюминиевой жилы, а изоляционный слой не учитывается.

Чтобы узнать, какова площадь среза конкретного проводника, можно заглянуть в таблицу сечения проводов определенного вида, марки и производителя. Там же можно заметить и влияние данного значения на другие эксплуатационные характеристики кабеля.

Например, чем больше сечения, тем выше его:

  • Номинальное напряжение;
  • Максимальная нагрузка;
  • Толщина изоляционного слоя.

То есть, если не уделить должного внимания расчету и подбору сечения, подключить в одну линию провода разного сечения, можно встроить в существующую проводку проводник с совершенно противоположными, неподходящими и несоответствующими параметрами. Результат будет плачевным: утечка тока, короткое замыкание, риск жизни, здоровью и имуществу жильцов.

Как узнать сечение

Определить, какое сечение у проводника несложно: достаточно взглянуть на наружную маркировку у продаваемой проводки или самостоятельно измерить в домашних условиях. Как это сделать точно и грамотно, описано ниже.

Сечение на маркировке

Площадь поперечного сечения обязательно указывается на внешней оболочке шнура, но необходимо знать, какая цифра отвечает за обозначение данного показателя.

По стандартам ГОСТ и других общепринятых международных нормативов сечением будет второе по последовательности число или цифра (первое — количество жил, а третье — номинально выдерживаемое напряжение).

Однако стоит учитывать, что погрешность заводского измерения достигает отметки в 40%, что может привести к негативным последствиям. Поэтому лучше проверять указанную маркировку на точность, с чем помогут приведенные ниже способы.

Рассчитать сечение по диаметру

Проще и точнее всего узнать площадь поперечного среза по диаметру. Пошаговая инструкция, как рассчитать сечение таким способом, выглядит так:

  • Измерить диаметр проводника с помощью линейки, штангенциркуля или микрометра.
  • Получившееся значение возвести в квадрат.
  • Дополнительно умножить полученное число на 0,785.

Если провод имеет несколько жил, то диаметр умножается на число жил.

Никто не помешает таким способом проверить заводские значения или узнать сечение у домашней электрической сети. Достаточно иметь измерительный инструмент и калькулятор.

Узнать сечение по-другому

Популярны и другие методы измерения. Например, при обустройстве новой электрической линии лучше подобрать сечение по силе тока. Для этого необходимо:

  • Распланировать отдельные ветки для каждой комнаты.
  • Продумать количество приборов, постоянно подключенных к сети.
  • Суммировать общую нагрузку на сеть.
  • Открыть таблицу сечений и подобрать подходящее по округленной в большую сторону силе тока.

Здесь важно помнить, что чем больше сечение, тем безопаснее передача постоянного и переменного тока, пускаемого по линии. Поэтому лучше взять «запас» в несколько миллиметров.

Что надо помнить

В любом случае необходимо учитывать, что:

  • Заводская маркировка имеет погрешности.
  • Медный провод, даже имея меньшее сечение, способен выдерживать и передавать большие нагрузки, чем алюминиевый проводник.
  • Некоторые производители идут на обман, визуально увеличивая толщину за счет толстого слоя изоляции.

Правильно подобранное сечение — это залог безопасного и полноценного пользования электричеством. Чтобы это получить, достаточно лишь грамотно измерить площадь среза, в чем помогут приведенные выше инструкции.

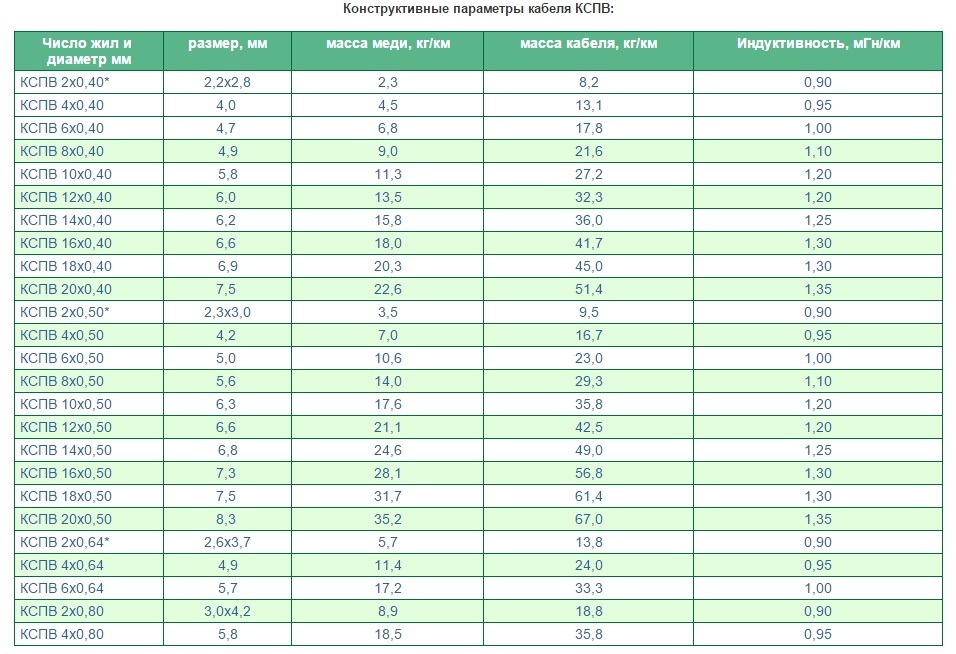

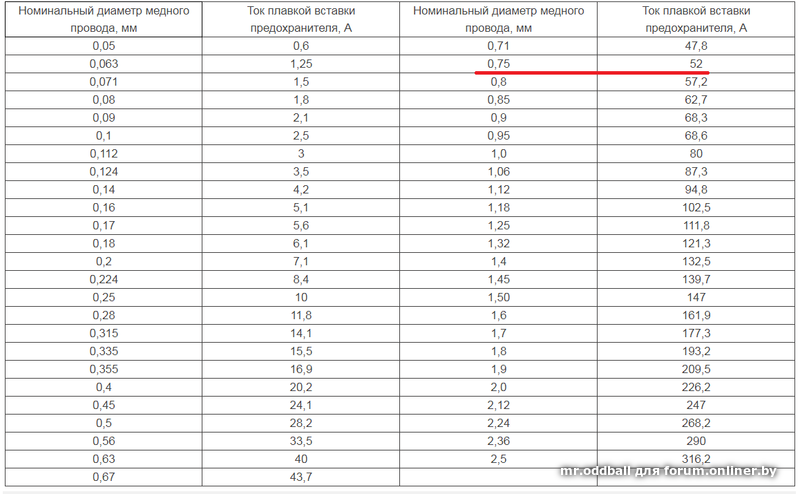

Фото сечения провода (кабеля) по диаметру




Вам понравилась статья? Поделитесь 😉

по мощности, току, нагрузке и длине

Установки будут работать длительное время без сбоев только при правильном выборе соответствующего провода. А если провод не подходит, то возникают серьёзные последствия. Потому так важно проследить за тем, чтобы жилы обладали правильной толщиной.

Провод и кабель: общая информация

Обозначения важно понимать, когда идёт работа с проводами, кабелями любого вида. Технические характеристики, внутреннее устройство – вот главные различия между моделями. Стоит разобраться и с самими понятиями, в которых многие люди путаются.

Провод – это название проводника, у которого есть несколько компонентов – тонкий изоляционный слой, дополненный одной проволокой или целой их группой. В последнем случае детали просто сплетаются между собой.

Кабель – это другой термин. Им обозначают одну жилу, или несколько сразу. Каждая из них снабжается собственной изоляцией, но есть и оболочка, общая для всего содержимого.

Каждая разновидность проводников отличается своими методами определения сечений, хотя есть и много общих черт.

Материалы проводников

Материал токопроводящих жил во многом определяет количество энергии, которую в целом способен передавать проводник. В производстве таких изделий чаще применяются следующие разновидности основ:

  1. Алюминий.

Главное преимущество – небольшой вес, доступные цены. Но есть и отрицательные качества, в числе которых – высокий показатель электросопротивления у окисленных поверхностей; склонность к появлению механических повреждений; низкий уровень по электропроводности.

  1. Медь.

Стоимость проводников достаточно высока, но они стали достаточно популярными среди потребителей. Из достоинств – лёгкая спайка и сварка; высокая прочность, эластичность; контакты с небольшим уровнем сопротивления электрического, переходного типа.

  1. Алюмомедь.

Жилы выполнены из алюминия, а сверху их покрывают медью. Электропроводность у изделий меньше, если сравнить с аналогами из меди. К остальным важным характеристикам относят среднее сопротивление и лёгкость с сохранением относительно доступных цен.

Во многих случаях именно жильная составляющая и основной материал помогают решить, как определять сечение. От этого прямо зависят такие параметры, как пропускная мощность, сила тока.

Измеряем сечение проводов в зависимости от диаметра

Сечение кабеля или других видов проводников определяется несколькими способами. Главное – позаботиться о предварительных замерах. Для этого рекомендуют снимать верхний слой изоляции.

О приборах для измерения, описание процесса

Штангенциркуль, микрометр – основные инструменты, помогающие при измерениях. Чаще всего предпочтение отдают приспособлениям механической группы. Но допустимо выбирать и электронные аналоги. Их главное отличие – цифровые специальные экраны.

Электронный штангенциркуль

Штангенциркуль относится к инструментам, имеющимся в каждом домашнем хозяйстве. Потому его часто выбирают при измерении диаметра у проводов, кабелей. Это касается и случаев, когда сеть продолжает работать – к примеру, внутри розетки или щитового устройства.

Следующая формула помогает определиться с сечением на основе диаметра:

S = (3,14/4)*D2.

D – буква, обозначающая диаметр провода.

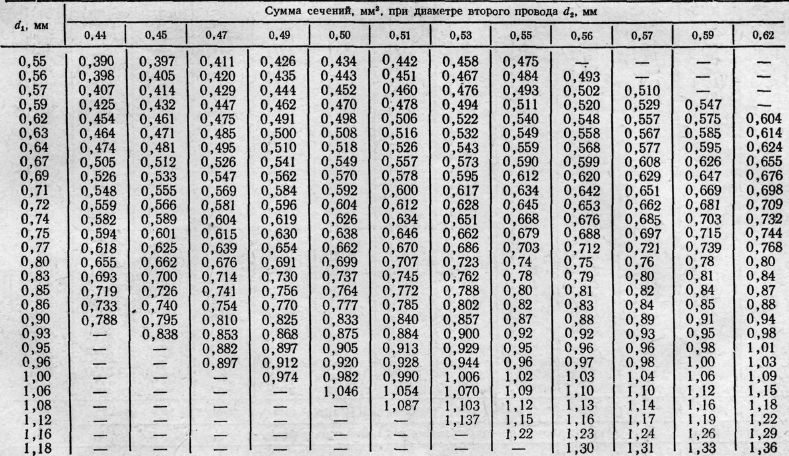

Если в конструкции жила не одна – то замеры проводятся для каждого из составных элементов отдельно. После этого полученные результаты складывают друг с другом.

Далее всё можно считать с помощью такой формулы:

Sобщ= S1+ S2+…

Sобщ – указание на общую площадь поперечного сечения.

S1, S2 и так далее – поперечные сечения, определённые для каждой из жил.

Рекомендуется замерять параметр минимум три раза, чтобы результаты были точными. Поворачивание проводника в разные стороны происходит каждый раз. Результат – средняя величина, максимально близкая к реальности.

Обычную линейку допускается использовать, если штангенциркуля или микрометра нет под руками. Предполагается выполнение таких манипуляций:

  • Полное очищение слоя изоляции у жилы.
  • Накручивание витков вокруг карандаша, максимально плотно друг к другу. Минимальное количество таких компонентов – 15-17 штук.
  • Намотку измеряют, по длине в целом.
  • На количество витков делят итоговую величину.

Точность измерения вызывает сомнения, если витки не укладываются на карандаш равномерно, с оставленными зазорами определённых размеров. Чтобы точность была выше – рекомендуют замерять изделие с разных сторон. Сложно навивать толстые жилы на обычные карандаши. Лучше всё-таки применять штангенциркули.

Площадь сечения провода вычисляется с помощью формулы, описанной ранее. Это делается после завершения основных измерений. Можно опираться на специальные таблицы.

Микрометр советуют применять в случае с наличием в составе сверхтонких жил. Иначе велика вероятность механических повреждений.

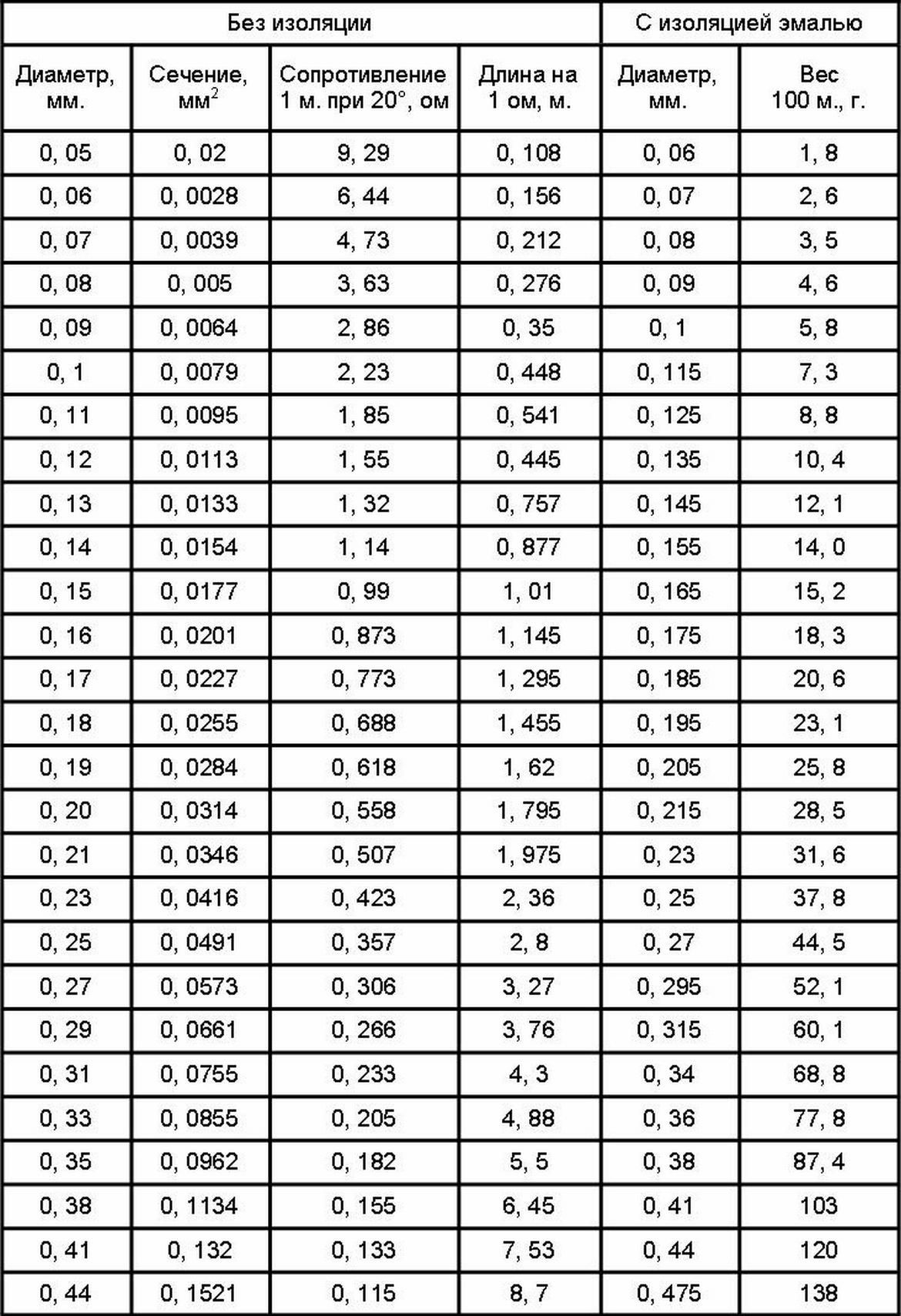

Таблица соответствия диаметров проводов и их площадь сечения

О сечении сегментных кабелей

Продукция кабельной сферы с диаметром до 10 мм2 почти всегда выпускается с круглой формой. Проводники подходят для жилых домов и квартир, где обеспечиваются бытовые нужды. От электрической сети вводные жилы могут быть выполнены в сегментном варианте, если сечения кабеля увеличивается. В таких ситуациях подсчёт сечения кабелей усложняется.

Тогда рекомендуется использовать соответствующие таблицы. Там есть несколько параметров, принимающих определённые значения в зависимости от площади сечения:

  1. Высота.
  2. Ширина.

Эти параметры сначала измеряют у кабелей при помощи обычной линейки. После этого легко соотнести данные.

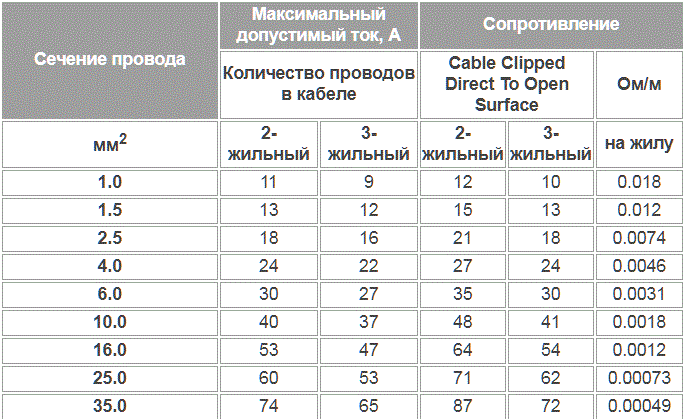

Ток, мощность и сечение жил: их зависимость друг от друга

Недостаточно определить площадь сечения по диаметру. Важно узнать о том, какой пропускной способностью обладает тот или иной вид продукции. Следующие несколько критериев помогут определиться с выбором:

  • Токовая нагрузка, характерная для конкретного кабеля.
  • Мощность, которую потребляют различные устройства.
  • Сила электротока, проходящая через кабель.

По поводу мощности

Выполняя электромонтажные работы, больше всего обращают внимания на пропускную мощность. Особенно это касается самой прокладки кабелей. Максимум мощности передаваемой по проводнику энергии определяется сечением. Важно знать, какой общей мощностью обладают все приборы, соединённые с проводом.

Этикетки большинства современных приборов содержат информацию относительно средней, максимальной мощности, на которую проводился расчёт производителем. К примеру, для стиральных машинок стандартный диапазон – от нескольких десятков Вт/ч до 2,7 кВт/час. Провод выбирается с сечением для обеспечения передачи электричества с высшим уровнем мощности. Подключения с двумя и более проводниками предполагают сначала проведение обычных расчётов, а затем – сложение итоговых цифр.

В случае с однофазными сетями усреднённая мощность для электрических приборов и освещения редко превышает 7500 кВт. Под это значение потом подбирают кабельные сечения.

Сечение рекомендуют округлять, в сторону увеличения. Ведь в будущем потребляемой электроэнергии может стать больше.

Можно привести в качестве примера следующие рекомендации:

  1. Если общая мощность – 7,5 кВт – сечение жилы подходит 4 мм2. Это изделие способно пропускать до 8,3 кВт.
  2. В этой же ситуации сечение для провода с жилой из алюминия должно быть минимум 6 мм2. Тогда пропускная способность доходит до 7,9 кВт.

В случае с индивидуальными жилыми домами часто характерно применение трёхфазных жил, с электроснабжением на 380 В. Но на такое напряжение большая часть техники не рассчитана. Создают стандартный уровень на 220 В, через нулевой кабель. Токовая нагрузка распределяется равномерно, по всем фазам.

Электрический ток

Утерянная документация и этикетки могут стать причинами того, что для владельца многие параметры приборов остаются неизвестными. В том числе – мощность. Тогда придётся делать расчёты самостоятельно, используя специальную формулу.

Она выглядит следующим образом:

P = U * I

U- приложенное электронапряжение, с Единцами измерения – Вольтами.

I – сила электротока. Измеряется амперами.

P – общая мощность, в ваттах.

Можно использовать контрольно- измерительные приборы, если изначально сила тока неизвестна. Речь о токоизмерительных клещах, мультиметрах, амперметрах.

Когда мощность и сила тока станут известны – не доставит труда узнать о необходимом сечении кабеля.

Показатель нагрузки

Расчёт этого параметра важен для пользователей, которые хотят защититься от перегрева. Если электроток слишком большой для используемого сечения – изоляционный слой разрушается, даже оплавляется.

Есть определённое количественное значение, которое называется предельно допустимой токовой нагрузкой. Это электроток, который может проходить по кабелю без значительных перегревов долгое время. Чтобы найти это значение, сначала надо выяснить мощность всех потребителей электричества. После нагрузку определяют, используя формулу:

  1. I = P∑*Kи/(√3*U)
  2. I = P∑*Kи/U.

Первый вариант для трёхфазных сетей, второй – для однофазных.

U – показатель сетевого напряжения на текущий момент.

Ки – специальный коэффициент, составляет 0,75.

P∑- общий уровень мощности для электрических приборов.

Заключение

У электрических сетей множество параметров, для определения которых применяют различные методы. Рекомендуется применять специальные измерительные приборы, чтобы результаты были точнее. Микрометры и штангенциркули получили самое широкое распространение в этих направлениях. Но эти устройства стоят дорого, особенно – по сравнению с аналогами цифровой разновидности. Главное – определяя сечение, брать только провод, очищенный от изоляции.

Видео

Таблица размеров калибра проволоки | Таблица AWG

Калькулятор и таблица размеров американского калибра проводов (AWG).

Калькулятор калибра провода

* при 68 ° F или 20 ° C

** Диаметр и площадь поперечного сечения не включают изоляцию.

*** Результаты могут отличаться для реальных проволок: различное удельное сопротивление материала и количество жил в проволоке

Калькулятор падения напряжения ►

AWG диаграмма

AWG # Диаметр
(дюйм)
Диаметр
(мм)
Площадь
(тыс. Мил.)
Площадь
(мм 2 )
0000 (4/0) 0.4600 11,6840 211.6000 107.2193
000 (3/0) 0,4096 10,4049 167.8064 85.0288
00 (2/0) 0,3648 9,2658 133.0765 67.4309
0 (1/0) 0,3249 8,2515 105,5345 53,4751
1 0,2893 7.3481 83,6927 42,4077
2 0,2576 6.5437 66.3713 33,6308
3 0,2294 5,8273 52,6348 26.6705
4 0,2043 5,1894 41,7413 21.1506
5 0,1819 4.6213 33.1024 16.7732
6 0,1620 4,1154 26,2514 13,3018
7 0,1443 3,6649 20,8183 10,5488
8 0,1285 3,2636 16,5097 8,3656
9 0,1144 2,9064 13,0927 6,6342
10 0.1019 2,5882 10,3830 5,2612
11 0,0907 2.3048 8,2341 4,1723
12 0,0808 2,0525 6.5299 3.3088
13 0,0720 1,8278 5,1785 2,6240
14 0,0641 1,6277 4.1067 2,0809
15 0,0571 1.4495 3,2568 1,6502
16 0,0508 1,2908 2,5827 1,3087
17 0,0453 1.1495 2,0482 1.0378
18 0,0403 1.0237 1,6243 0,8230
19 0.0359 0,9116 1,2881 0,6527
20 0,0320 0,8118 1.0215 0,5176
21 0,0285 0,7229 0,8101 0,4105
22 0,0253 0,6438 0,6424 0,3255
23 0,0226 0,5733 0.5095 0,2582
24 0,0201 0,5106 0,4040 0,2047
25 0,0179 0,4547 0,3204 0,1624
26 0,0159 0,4049 0,2541 0,1288
27 0,0142 0,3606 0.2015 0,1021
28 0.0126 0,3211 0,1598 0,0810
29 0,0113 0,2859 0,1267 0,0642
30 0,0100 0,2546 0,1005 0,0509
31 0,0089 0,2268 0,0797 0,0404
32 0,0080 0,2019 0.0632 0,0320
33 0,0071 0,1798 0,0501 0,0254
34 0,0063 0,1601 0,0398 0,0201
35 0,0056 0,1426 0,0315 0,0160
36 0,0050 0,1270 0,0250 0,0127
37 0.0045 0,1131 0,0198 0,0100
38 0,0040 0,1007 0,0157 0,0080
39 0,0035 0,0897 0,0125 0,0063
40 0,0031 0,0799 0,0099 0,0050

Расчет калибра провода

Расчет диаметра проволоки

Диаметр проволоки n-го калибра d n дюймов (дюймов) равен 0.005, умноженное на 92 в степени 36 минус значение шкалы n, деленное на 39:

d n (дюйм) = 0,005 дюйма × 92 (36- n ) / 39

Диаметр проволоки n калибра d n в миллиметрах (мм) равен 0,127 мм, умноженному на 92 в степени 36 минус номер калибра n, деленное на 39:

d n (мм) = 0,127 мм × 92 (36- n ) / 39

Расчет площади поперечного сечения провода

Площадь поперечного сечения провода n-го калибра A n в килокружных милах (kcmil) равно 1000 диаметрам квадратной проволоки d в дюймах (дюймах):

A n (kcmil) = 1000 × d n 2 = 0.025 дюйм 2 × 92 (36- n ) / 19,5

Площадь поперечного сечения провода калибра n A n в квадратных дюймах (в дюймах 2 ) равно пи, деленному на 4 диаметра квадратной проволоки d в дюймах (дюймах):

A n (дюйм 2 ) = (π / 4) × d n 2 = 0,000019635 дюйм 2 × 92 (36- n ) / 19,5

Площадь поперечного сечения провода калибра n A n в квадратных миллиметрах (мм 2 ) равно пи, деленному на 4 диаметра квадратной проволоки d в миллиметрах (мм):

A n (мм 2 ) = (π / 4) × d n 2 = 0.012668 мм 2 × 92 (36- n ) /19,5

Расчет сопротивления проводов

Сопротивление провода калибра n R в омах на килофит (Ом / кфут) равно 0,3048 × 1000000000 удельному сопротивлению провода ρ дюймов. Ом-метр (Ом · м), разделенное на 25,4 2 , умноженное на площадь поперечного сечения A n в квадратных дюймах (в 2 ):

R n (Ом / кВт) = 0,3048 × 10 9 × ρ (Ом · м) / (25.4 2 × A n (дюйм 2 ) )

Сопротивление провода калибра n R в омах на километр (Ом / км) равно 1000000000 удельному сопротивлению провода ρ дюймов ом-метры (Ом · м), разделенные на площадь поперечного сечения A n в квадратных миллиметрах (мм 2 ):

R n (Ом / км) = 10 9 × ρ (Ом · м) / A n (мм 2 )


См. Также

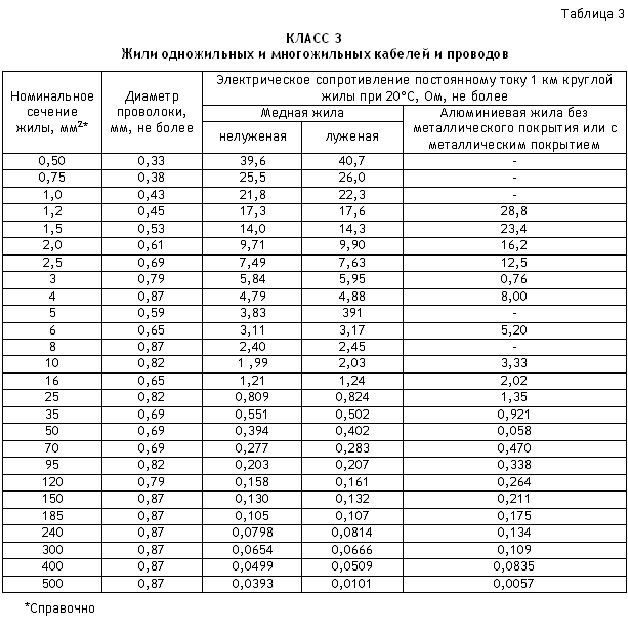

Стандартные сечения кабелей и проводов

IEC 60228 - международный стандарт Международной электротехнической комиссии по проводам изолированных кабелей.Среди прочего он определяет набор стандартных сечений проводов:

Размеры проводов, соответствующие международным стандартам (IEC 60228)
0,5 мм² 0,75 мм² 1 мм² 1,5 мм² 2,5 мм² 4 мм²
6 мм² 10 мм² 16 мм² 25 мм² 35 мм² 50 мм²
70 мм² 95 мм² 120 мм² 150 мм² 185 мм² 240 мм²
300 мм² 400 мм² 500 мм² 630 мм² 800 мм² 1000 мм²

В США размеры проводов обычно измеряются в американских калибрах проводов (AW).Увеличение AWG приводит к уменьшению площади поперечного сечения (наименьший размер AWG равен 50, а наибольший - 0000).

Метрическая система преобразования AWG

Кол-во прядей / диаметр
за прядь
Общий примерный
диаметр
мм² AWG Circ.Милс дюйм мм дюйм мм
0,5 987 1 / .032 1 / .813 0,032 0,81
20 1020 7 /.0121 7 / .307 0,036 0,91
0,75 1480 1 / .039 1 / .991 0,039 0,99
18 1620 1 /.0403 1 / 1.02 0,04 1.02
18 1620 7 / .0152 7 / .386 0,046 1,16
1 1974 1 /.045 1 / 1,14 0,045 1,14
1 1974 7 / .017 7 / .432 0,051 1,3
16 2580 1 /.0508 1 / 1,29 0,051 1,29
16 2580 7 / .0192 7 / .488 0,058 1,46
1,5 2960 1 /.055 1 / 1,40 0,055 1,4
1,5 2960 7 / .021 7 / .533 0,063 1,6
14 4110 1 /.0641 1 / 1,63 0,064 1,63
14 4110 7 / .0242 7 / .615 0,073 1,84
2,5 4934 1 /.071 1 / 1,80 0,071 1,8
2,5 4934 7 / .027 7 / .686 0,081 2,06
12 6530 1 /.0808 1 / 2,05 0,081 2,05
12 6530 7 / .0305 7 / .775 0,092 2,32
4 7894 1 /.089 1 / 2,26 0,089 2,26
4 7894 7 / .034 7 / .864 0,102 2,59
10 10380 1 /.1019 1 / 2,59 0,102 2,59
10 10380 7 / .0385 7 / .978 0,116 2,93
6 11840 1 /.109 1 / 2,77 0,109 2,77
6 11840 7 / .042 7 / 1.07 0,126 3,21
9 13090 1 /.1144 1 / 2,91 0,1144 2,91
9 13090 7 / .0432 7 / 1,10 0,13 3,3
8 16510 1 /.1285 1 / 3,26 0,128 3,26
8 16510 7 / .0486 7 / 1,23 0,146 3,7
10 19740 1 /.141 1 / 3,58 0,141 3,58
10 19740 7 / .054 7 / 1,37 0,162 4,12
7 20820 1 /.1443 1 / 3,67 0,144 3,67
7 20820 7 / .0545 7 / 1,38 0,164 4,15
6 26240 1 /.162 1 / 4,11 0,162 4,11
6 26240 7 / .0612 7 / 1,55 0,184 4,66
16 31580 7 /.068 7 / 1,73 0,204 5,18
5 33090 7 / .0688 7 / 1,75 0,206 5,24
4 41740 7 /.0772 7 / 1,96 0,232 5,88
25 49340 7 / .085 7 / 2,16 0,255 6,48
25 49340 19 /.052 19 / 1,32 0,26 6,6
3 52620 7 / .0867 7 / 2,20 0,26 6,61
2 66360 7 /.0974 7 / 2,47 0,292 7,42
35 69070 7 / .100 7 / 2,54 0,3 7,62
35 69070 19 /.061 19 / 1,55 0,305 7,75
1 83690 19 / .0664 19 / 1,69 0,332 9,43
50 19 /.073 19 / 1,85 0,365 9,27
1/0 105600 19 / .0745 19 / 1,89 0,373 9,46
2/0 133100 19 /.0837 19 / 2,13 0,419 10,6
70 138100 19 / .086 19 / 2,18 0,43 10,9
3/0 167800 19 /.094 19 / 2,39 0,47 11,9
3/0 167800 37 / .0673 37 / 1,71 0,471 12
95 187500 19 /.101 19 / 2,57 0,505 12,8
95 187500 37 / .072 37 / 1,83 0,504 12,8
4/0 211600 19 /.1055 19 / 2,68 0,528 13,4
120 237,8 мкм 37 / .081 37 / 2,06 0,567 14,4
250 мкм 37 /.0822 37 / 2,09 0,575 14,6
150 300 мкм 37 / .090 37 / 2,29 0,63 16
350 мкм 37 /.0973 37 / 2,47 0,681 17,3
185 365,1 мкм 37 / .100 37 / 2,54 0,7 17,8
400 мкм 37 /.104 37 / 2,64 0,728 18,5
240 473,6 мкм 37 / .114 37 / 2,90 0,798 20,3
240 473,6 мкм 61 /.089 61 / 2,26 0.801 20,3
500 мкм 37 / .1162 37 / 2,95 0,813 20,7
500 мкм 61 /.0905 61 / 2.30 0,814 20,7
300 592,1 мкм 61 / .099 61 / 2,51 0,891 22,6
600 мкм 61 /.0992 61 / 2,52 0,893 22,7
700 мкм 61 / .1071 61 / 2,72 0,964 24,5
750 мкм 61 /.1109 61 / 2,82 0,998 25,4
750 мкм 91 / .0908 91 / 2.31 0,999 25,4
400 789,4 мкм 61 /.114 61 / 2,90 1.026 26,1
800 мкм 61 / .1145 61 / 2,91 1.031 26,2
800 мкм 61 /.0938 91 / 2,38 1.032 26,2
500 1000 мкм 61 / .1280 61 / 3,25 1,152 29,3
1000 мкм 91 /.1048 91 / 2,66 1,153 29,3
625 1233,7 мкм 91 / .117 91 / 2,97 1,287 32,7
1250 мкм 91 /.1172 91 / 2,98 1,289 32,7
1250 мкм 127 / .0992 127 / 2,52 1,29 32,8
1500 мкм 91 /.1284 91 / 3,26 1,412 35,9
1500 мкм 127 / .1087 127 / 2,76 1,413 35,9
800 1578,8 мкм 91 /.132 91 / 3,35 1.452 36,9
1000 1973,5 мкм 91 / .147 91 / 3,73 1,617 41,1
2000 мкм 127 /.1255 127 / 3,19 1,632 41,5
2000 мкм 169 / .1088 169 / 2,76 1,632 41,5

Определения

  • Circ.Mils - площадь поперечного сечения в круглых милах
  • Awg - Американский калибр проволоки
  • мм² - Метрический размер провода мм²

См. Также

Американский калибр проволоки и круглые милы

Американский калибр проволоки (AWG) соответствует стандарту U.Стандарт S. для размера проводника. «Калибр» связан с диаметром проволоки.

Стандарт AWG включает медь, алюминий и другие материалы для проводов. Типичная бытовая медная проводка - это AWG номер 12 или 14. Телефонный провод обычно имеет диаметр 22, 24 или 26. Чем выше номер калибра, тем меньше диаметр и тоньше провод.

Круглый Mil - CM - это единица площади, используемая специально для обозначения размера поперечного сечения провода или кабеля.

Американский калибр проволоки
(AWG)
Диаметр
(мил)
(10 -3 дюйма)
Площадь
(круглые милы)
(CM)
(мил 2) )
Площадь
(мм 2 )
Диаметр
(мм)
0000 (4/0) 460 211592 107 11.7
000 (3/0) 410 167800 85,0 10,4
00 (2/0) 365 133072 67,4 9,27
0 (1/0) 325 105531 53,5 8,25
1 289 83690 42,4 7,35
2 258 66369 33.6 6,54
3 229 52633 26,7 5,83
4 204 41740 21,2 5,19
5 182 33101 16,8 4,62
6 162 26251 13,3 4,12
7 144 20818 10.5 3,67
8 128 16509 8,37 3,26
9 114 13092 6,63 2,91
10 102 10383 900 5,26 2,59
11 90,7 8234 4,17 2,31
12 80,8 6530 3.31 2,05
13 72,0 5178 2,62 1,83
14 64,1 4107 2,08 1,63
15 57,1 1,65 1,45
16 50,8 2583 1,31 1,29
17 45,3 2048 1.04 1,15
18 40,3 1624 0,823 1,02
20 32,0 1022 0,518 0,812
21 28,5 810 0,410 0,723
22 25,3 642 0,326 0,644
23 22.6 510 0,258 0,573
24 20,1 404 0,205 0,511
25 17,9 320 0,162 0,455

Загрузите и распечатайте AWG - Круглые милы и мм 2 Диаграмма

AWG в дюймах

Диаметр в дюймах можно рассчитать по AWG как

d дюймов = 0.005 92 (36 - n) / 39 (1)

где

d дюймов = диаметр (дюймы)

n = калибр

AWG в мм

Диаметр мм можно рассчитать по AWG как

d мм = 0,127 92 (36 - n) / 39 (1b)

где

d мм = диаметр (мм)

n = калибр

AWG в дюймах и мм Калькулятор

# калибр

Примечания к таблицам | Столы

(1) См. Приложение C для получения информации о максимальном количестве проводов и крепежных проводов, все одного и того же размера (общая площадь поперечного сечения, включая изоляцию), разрешенных для торговых размеров применимого кабелепровода или трубки.

(2) Таблица 1 применима только к полным системам кабелепровода или трубок и не предназначена для применения к участкам кабелепровода или трубок, используемых для защиты оголенной проводки от физического повреждения.

(3) Заземляющие или соединительные провода оборудования, если они установлены, должны учитываться при расчете заполнения кабелепровода или трубопровода. В расчетах должны использоваться фактические размеры заземляющего или соединяющего проводника оборудования (изолированного или неизолированного).

(4) Если между коробками, шкафами и подобными кожухами устанавливаются патрубки или трубные ниппели, максимальная длина которых не превышает 600 мм (24 дюймов), разрешается заполнять ниппели до 60 процентов от их общего поперечного сечения. Площадь и Раздел 310.15 (B) (2) (a) может не применяться к этому условию.

(5) Для проводников, не включенных в Главу 9, таких как многожильные кабели, должны использоваться фактические размеры.

(6) Для комбинаций проводов разных размеров используйте Таблицы 5 и 5A для размеров проводов и Таблицу 4 для применимых размеров кабелепровода или трубок.

Таблица 4. Размеры и процентная площадь кабелепровода и трубок (участки кабелепровода или трубок для комбинаций проводов, разрешенные в таблице 1, главе 9)

[Полная ширина]

[Полная ширина]

[Полная ширина]

[Полная ширина]

[Полная ширина]

[*] Соответствует 356.2 (2)

[Полная ширина]

[*] Соответствует 356,2 (1)

[Полная ширина]

[Полная ширина]

[Полная ширина]

[Полная ширина]

[Полная ширина]

[Полная ширина]

(7) При расчете максимального количества проводников, разрешенных в кабелепроводах или трубах, все одинакового размера (общая площадь поперечного сечения, включая изоляцию), следующее большее целое число должно использоваться для определения максимального количества проводников, разрешенных, когда результат вычисления десятичной дроби 0.8 или больше.

(8) Если в других разделах настоящего Кодекса допускается использование неизолированных проводов, допускаются размеры неизолированных проводов, указанные в таблице 8.

(9) Многожильный кабель, состоящий из двух или более проводов, должен рассматриваться как один провод для расчета площади заполнения кабелепровода в процентах. Для кабелей с эллиптическим поперечным сечением расчет площади поперечного сечения должен основываться на использовании большого диаметра эллипса в качестве диаметра окружности.

Таблица 2.Радиус изгиба кабелепровода и НКТ

Кабелепровод (размер)

One Shot and Full Shoe Benders

Другие отводы

Обозначение в метрической системе

Размер сделки

мм

дюйма

мм

дюйма

16

½

101,6

4

101,6

4

21

¾

114.3

127

5

27

1

146,05

152,4

6

35

184.15

203,2

8

41

209,55

254

10

53

2

241.3

304,8

12

63

266,7

10½

381

15

78

3

330.2

13

457,2

18

91

381

15

533,4

21

103

4

406.4

16

609,6

24

129

5

609,6

24

762

30

155

6

762

30

914.4

36

Таблица 5. Размеры изолированных проводников и крепежных проводов

Тип

Размер

(AWG или
kcmil)

Примерно
Диаметр

Примерно
Площадь

мм

дюйма

мм2

дюйм 2

Тип: FFH-2, RFH-1, RFH-2, RHH [*], RHW [*], RHW-2 [*], RHH, RHW, RHW-2,

SF-1, SF-2, SFF-1, SFF-2, TF, TFF, THHW, THW, THW-2, TW, XF, XFF

RFH-2,

18

3.454

0,136

9,355

0,0145

FFH-2

16

3,759

0,148

11,10

0.0172

RHW-2, RHH,

14

4,902

0,193

18,90

0,0293

RHW

12

5.385

0,212

22,77

0,0353

10

5,994

0,236

28,19

0,0437

8

8.280

0,326

53,87

0,0835

6

9,246

0,364

67,16

0,1041

4

10.46

0,412

86,00

0,1333

3

11,18

0,440

98,13

0,1521

2

11.99

0,472

112,9

0,1750

1

14,78

0,582

171,6

0,2660

1/0

15.80

0,622

196,1

0,3039

2/0

16,97

0,668

226,1

0,3505

3/0

18.29

0,720

262,7

0,4072

4/0

19,76

0,778

306,7

0,4754

250

22.73

0,895

405,9

0,6291

300

24,13

0,950

457,3

0,7088

350

25.43

1,001

507,7

0,7870

400

26,62

1.048

556,5

0,8626

500

28.78

1,133

650,5

1.0082

600

31,57

1,243

782,9

1,2135

700

33.38

1,314

874,9

1,3561

750

34,24

1,348

920,8

1.4272

800

35.05

1,380

965,0

1.4957

900

36,68

1.444

1057

1,6377

1000

38.15

1,502

1143

1.7719

1250

43,92

1,729

1515

2,3479

1500

47.04

1,852

1738

2.6938

1750

49,94

1,966

1959

3,0357

2000

52.63

2,072

2175

3,3719

SF-2, SFF-2

18

3,073

0,121

7,419

0.0115

16

3,378

0,133

8,968

0,0139

14

3,759

0.148

11,10

0,0172

SF-1, SFF-1

18

2.311

0,091

4,194

0,0065

RFH-1, XF, XFF

18

2.692

0,106

5,161

0,0080

TF, TFF, XF, XFF

16

2.997

0,118

7.032

0,0109

TW, XF, XFF, THHW,
THW, THW-2

14

3,378

0,133

8,968

0,0139

TW, THHW, THW,

12

3.861

0,152

11,68

0,0181

THW-2

10

4,470

0,176

15,68

0.0243

8

5,994

0,236

28,19

0,0437

RHH [*], RHW [*],
RHW-2 [*]

14

4.140

0,163

13,48

0,0209

RHH [*], RHW [*], RHW-2 [*],
XF, XFF

12

4,623

0,182

16.77

0,0260

Тип RRH [*], RHW [*], RHW-2 [*], THHN, THHW, THW, THW-2, TFN,

TFFN, THWN, THWN-2, XF, XFF

RHH [*], RHW [*],
RHW-2 [*], XF, XFF

10

5.232

0,206

21,48

0,0333

RHH [*], RHW [*], RHW-2

8

6,756

0,266

35.87

0,0556

TW, THW,

6

7,722

0,304

46,84

0,0726

THHW,

4

8.941

0,352

62,77

0,0973

THW-2

3

9,652

0,380

73,16

0.1134

RHH [*],

2

10,46

0,412

86,00

0,1333

RHW [*]
RHW-2 [*]

1

12.50

0,492

122,6

0,1901

1/0

13,51

0,532

143,4

0,2223

2/0

14.68

0,578

169,3

0,2624

3/0

16,00

0,630

201,1

0,3117

4/0

17.48

0,688

239,9

0,3718

250

19,43

0,765

296,5

0,4596

300

20.83

0,820

340,7

0,5281

350

22,12

0,871

384,4

0,5958

400

23.32

0,918

427,0

0,6619

500

25,48

1.003

509,7

0,7901

600

28.27

1,113

627,7

0,9729

700

30,07

1,184

710,3

1,1010

750

30.94

1,218

751,7

1,1652

800

31,75

1,250

791,7

1,2272

900

33.38

1,314

874,9

1,3561

1000

34,85

1,372

953,8

1.4784

1250

39.09

1,539

1200

1,8602

1500

42,21

1,662

1400

2,1695

1750

45.11

1.776

1598

2,4773

2000

47,80

1.882

1795

2,7818

ТФН,

18

2.134

0,084

3,548

0,0055

ТФФН

16

2,438

0,096

4.645

0.0072

THHN,

14

2,819

0,111

6,258

0,0097

THWN,

12

3.302

0,130

8,581

0,0133

THWN-2

10

4,166

0,164

13,61

0.0211

8

5,486

0,216

23,61

0,0366

6

6.452

0.254

32,71

0,0507

4

8,230

0,324

53,16

0,0824

3

8.941

0,352

62,77

0,0973

2

9,754

0,384

74,71

0.1158

1

11,33

0,446

100,8

0,1562

1/0

12,34

0.486

119,7

0,1855

2/0

13,51

0,532

143,4

0,2223

THHN, THWN,

3/0

14.83

0,584

172,8

0,2679

THWN-2

4/0

16,31

0,642

208,8

0.3237

250

18,06

0,711

256,1

0,3970

300

19,46

0.766

297,3

0,4608

Тип: FEP, FEPB, PAF, PAFF, PF, PFA, PFAH, PFF, PGF, PGFF, PTF, PTFF,

TFE, THHN, THWN, THWN-2, Z, ZF, ZFF

THHN,

350

20.75

0,817

338,2

0,5242

THWN,

400

21,95

0,864

378,3

0.5863

THWN-2

500

24,10

0,949

456,3

0,7073

600

26.70

1.051

559,7

0,8676

700

28,50

1,122

637,9

0.9887

750

29,36

1,156

677,2

1.0496

800

30,18

1.188

715,2

1,1085

900

31,80

1,252

794,3

1,2311

1000

33.27

1,310

869,5

1,3478

PF, PGFF, PGF, PFF,

18

2,184

0,086

3.742

0,0058

ПТФ, ПАФ, ПТФФ,

16

2.489

0,098

4,839

0,0075

PAFF

PF, PGFF, PGF, PFF,

14

2.870

0,113

6.452

0,0100

PTF, PAF, PTFF, PAFF, TFE, FEP, PFA, FEPB, PFAH

TFE, FEP,

12

3.353

0,132

8,839

0,0137

PFA, FEPB,

10

3.962

0,156

12,32

0.0191

PFAH

8

5,232

0,206

21,48

0,0333

6

6.198

0,244

30,19

0,0468

4

7,417

0,292

43,23

0.0670

3

8,128

0,320

51,87

0,0804

2

8.941

0.352

62,77

0,0973

TFE, PFAH

1

10,72

0,422

90,26

0,1399

TFE, PFA

1/0

11.73

0,462

108,1

0,1676

PFAH, Z

2/0

12,90

0,508

130,8

0.2027

3/0

14,22

0,560

158,9

0,2463

4/0

15,70

0.618

193,5

0,3000

ZF, ZFF

18

1,930

0,076

2.903

0,0045

16

2.235

0,088

3.935

0,0061

Z, ZF, ZFF

14

2,616

0,103

5,355

0.0083

Z

12

3,099

0,122

7,548

0,0117

10

3.962

0,156

12,32

0,0191

8

4,978

0,196

19,48

0.0302

6

5,944

0,234

27,74

0,0430

4

7,163

0.282

40,32

0,0625

3

8,382

0,330

55,16

0,0855

2

9.195

0,362

66,39

0,1029

1

10,21

0,402

81,87

0.1269

Тип: KF-1, KF-2, KFF-1, KFF-2, XHH, XHHW, XHHW-2, ZW

XHHW, ZW,

14

3,378

0,133

8,968

0,0139

XHHW-2,

12

3.861

0,152

11,68

0,0181

XHH

10

4,470

0,176

15,68

0.0243

8

5,994

0,236

28,19

0,0437

6

6.960

0.274

38,06

0,0590

4

8,179

0,322

52,52

0,0814

3

8.890

0,350

62,06

0,0962

2

9,703

0,382

73,94

0.1146

XHHW,

1

11,23

0,442

98,97

0,1534

XHHW-2,

1/0

12.24

0,482

117,7

0,1825

XHH

2/0

13,41

0,528

141,3

0.2190

3/0

14,73

0,58

170,5

0,2642

4/0

16,21

0.638

206,3

0,3197

250

17,91

0,705

251,9

0,3904

300

19.30

0,76

292,6

0,4536

350

20.60

0,811

333,3

0.5166

400

21,79

0,858

373,0

0,5782

500

23,95

0.943

450,6

0,6984

600

26,75

1.053

561,9

0,8709

700

28.55

1,124

640,2

0,9923

750

29,41

1,158

679,5

1.0532

800

30,23

1,190

717,5

1,1122

900

31,85

1.254

796,8

1,2351

1000

33,32

1,312

872,2

1,3519

1250

37.57

1.479

1108

1.7180

1500

40,69

1.602

1300

2.0157

1750

43,59

1,716

1492

2,3127

2000

46,28

1.822

1682

2,6073

КФ-2,

18

1,600

0,063

2.000

0,0031

КФФ-2

16

1.905

0,075

2,839

0,0044

14

2,286

0,090

4,129

0.0064

12

2,769

0,109

6.000

0,0093

10

3,378

0.133

8,968

0,0139

КФ-1,

18

1,448

0,057

1.677

0,0026

КФФ-1

16

1.753

0,069

2.387

0,0037

14

2,134

0,084

3,548

0.0055

12

2,616

0,103

5,355

0,0083

10

3,226

0.127

8,194

0,0127

[*] Типы RHH, RHW и RHW-2 без внешнего покрытия.

Таблица 5A. Номинальные размеры компактного алюминиевого строительного провода [*] и площади

[Полная ширина]

[*] Размеры взяты из отраслевых источников.

Таблица 8.Свойства проводника

[Полная ширина]

Таблица 9. Сопротивление и реактивное сопротивление переменному току для 600-вольтных кабелей, 3-фазных, 60 Гц, 75 ° C (167 ° F), три одиночных проводника в кабелепроводе

[Полная ширина]

Таблица заполнения кабелепровода - электрические ссылки


Эта таблица заполнения кабелепровода используется для определения количества проводов, которые можно безопасно уложить в трубку или трубу из не ПВХ. Каждый проходящий ряд представляет собой кабелепровод разного размера и типа, будь то EMT, IMC или оцинкованная труба (жесткий металлический канал, RMC).Каждая колонка (идущая вверх и вниз) представляет собой провод разного калибра. Результаты показывают допустимое количество проводов для каждого размера / типа кабелепровода и провода на основе кода NEC 2020. См. Также: Таблицу заполнения кабелепровода из ПВХ.


Размер сделки в дюймах

Размер провода (THWN, THHN) Размер проводника AWG / тыс. Мил.

14 12 10 8 6 4 3 2 1 1/0 2/0 3/0 4/0 250 300 350 400 500 600 700 750
1/2 1/2 дюйма EMT 12 9 5 3 2 1 1 1 1 1
1/2 дюйма IMC 14 10 6 3 2 1 1 1 1 1 1
1/2 дюйма GALV 13 9 6 3 2 1 1 1 1 1

3/4
3/4 дюйма EMT 22 16 10 6 4 2 1 1 1 1 1 1 1
3/4 дюйма IMC 24 17 11 6 4 3 2 1 1 1 1 1 1
3/4 дюйма GALV 22 16 10 6 4 2 1 1 1 1 1 1 1
1 1 в ЕМТ 35 26 16 9 7 4 3 3 1 1 1 1 1 1 1 1
1 дюйм IMC 39 29 18 10 7 4 4 3 2 1 1 1 1 1 1 1 1
1 дюйм GALV 36 26 17 9 7 4 3 3 1 1 1 1 1 1 1 1 1
1 1/4 1 1/4 дюйма EMT 61 45 28 16 12 7 6 5 4 3 2 1 1 1 1 1 1 1 1 1
1 1/4 дюйма IMC 68 49 31 18 13 8 6 5 4 3 3 2 1 1 1 1 1 1 1 1 1
1 1/4 дюйма GALV 63 46 29 16 12 7 6 5 4 3 2 1 1 1 1 1 1 1 1 1
1 1/2 1 1/2 дюйма EMT 84 61 38 22 16 10 8 7 5 4 3 3 2 1 1 1 1 1 1 1 1
1 1/2 дюйма IMC 91 67 42 24 17 11 9 7 5 4 4 3 2 1 1 1 1 1 1 1 1
1 1/2 дюйма GALV 85 62 39 22 16 10 8 7 5 4 3 3 2 1 1 1 1 1 1 1 1

2
2 в ЕМТ 138 101 63 36 26 16 13 11 8 7 6 5 4 3 3 2 1 1 1 1 1
2 дюйма IMC 149 109 69 39 28 17 15 12 9 8 6 5 4 3 3 2 2 1 1 1 1
2 дюйма GALV 140 102 64 37 27 16 14 11 8 7 6 5 4 3 3 2 2 1 1 1 1
2 1/2 2 1/2 дюйма EMT 241 176 111 64 46 28 24 20 15 12 10 8 7 6 5 4 4 3 2 2 1
2 1/2 дюйма IMC 211 154 97 56 40 25 21 17 13 11 9 7 6 5 4 4 3 3 2 1 1
2 1/2 дюйма GALV 200 146 92 53 38 23 20 17 12 10 8 7 6 5 4 3 3 2 1 1 1
3 3 дюйма ЕМТ 364 266 167 96 69 43 36 30 22 19 16 13 11 9 7 6 6 5 4 3 3
3 дюйма IMC 326 238 150 86 62 38 32 27 20 17 14 12 9 8 7 6 5 4 3 3 3
3 дюйма GALV 309 225 142 82 59 36 31 26 19 16 13 11 9 7 6 5 5 4 3 3 3
3 1/2 3 1/2 дюйма EMT 476 347 219 126 91 56 47 40 29 25 20 17 14 11 10 9 8 6 5 4 4
3 1/2 дюйма IMC 436 318 200 115 83 51 43 36 27 23 19 16 13 10 9 8 7 6 5 4 4
3 1/2 дюйма GALV 412 301 189 109 79 48 41 34 25 21 18 15 12 10 8 7 7 5 4 4 4

4
4 дюйма ЕМТ 608 443 279 161 116 71 60 51 37 32 26 22 18 15 13 11 10 8 7 6 5
4 дюйма IMC 562 410 258 149 107 66 56 47 35 29 24 20 17 13 12 10 9 7 6 5 5
4 дюйма GALV 531 387 244 140 101 62 53 44 33 27 23 19 16 13 11 10 8 7 6 5 5

Приведенная выше информация взята из таблиц C1, C4 и C8 Национального электрического кодекса от 2017 года.
Для получения дополнительной информации о следующих типах кабелепровода см. Таблицу, приведенную ниже в приложении C к Национальному электротехническому кодексу от 2017 года.

Жесткий трубопровод из ПВХ, спецификация 80 - таблица C9
Жесткий трубопровод из ПВХ, спецификация 40 - таблица C10
Гибкий металлический кабелепровод - таблица C3
Герметичный гибкий металлический трубопровод - таблица C7
Водонепроницаемый гибкий неметаллический трубопровод (тип FNMC-B) - таблица C5

Если у вас есть другие вопросы, см. Кодовую книгу NEC или обратитесь к продавцу Elliott Electric.

Верх страницы

% CustomDescriptor%

От% Item.VendorName%, % Item.LongDescription%

%Цена%

Детали предмета

% Цена%
% Этикетка%

Калькулятор преобразования

AWG в MM и таблица

Многие из наших клиентов искали простой инструмент преобразования AWG в мм, поэтому мы его создали.Вы можете просто выбрать размер AWG в раскрывающемся списке, и мы сообщим вам эквивалентный кабель. Мы даже включили таблицу преобразования AWG в мм ниже на странице.

Выберите AWG0000 (4/0) 000 (3/0) 00 (2/0) 0 (1/0) 12345678121314151617181222324252627282

323334353637383940

Руководство по замене кабеля

AWG на MM

При покупке отрезанного по длине электрического провода или электрического кабеля многие покупатели из Великобритании и других стран сталкиваются с трудностями при выборе размера AWG.И наоборот, американские покупатели могут быть озадачены, когда им рекомендуют кабель или провод определенного диаметра, и они не знают, как его получить, когда сталкиваются с миллиметрами.

Что такое AWG? Стандарт AWG был создан компанией Brown & Sharpe, ведущим производителем машиностроительной техники в конце 1800-х - начале 1900-х годов. Стандарт AWG был официально принят и реализован в качестве отраслевого стандарта в 1857 году. К сожалению, AWG не подходит для округления в миллиметрах или дюймах, поэтому всегда потребуется небольшое округление в большую или меньшую сторону в зависимости от ваших потребностей или целей. .Если вам нужны технические формулы для преобразования между ними, это выглядит следующим образом:

Диаметр проволоки n калибра dn в миллиметрах (мм) равен 0,127 мм, умноженному на 92 в степени 36 минус номер калибра n, деленный на 39: dn (мм) = 0,127 мм × 92 (36-n) / 39

Почему-то мы не видим себя небрежно вычисляющими это в голове каждый раз, когда мы разговариваем с американским покупателем, поэтому мы составили таблицу преобразования, которой мы хотели бы поделиться для вашего удобства.

AWG # Диаметр
(мм)
Диаметр
(дюйм)
Площадь
(мм²)
Доступный размер кабеля
(мм²)
0000 (4/0) 11.684 0,46 107.2193 120
000 (3/0) 10,4049 0,4096 85.0288 95
00 (2/0) 9,2658 0,3648 67.4309 70
0 (1/0) 8,2515 0,3249 53.4751 70
1 7,3481 0,2893 42,4077 50
2 6.5437 0,2576 33,6308 35
3 5,8273 0,2294 26.6705 35
4 5.1894 0,2043 21.1506 25
5 4.6213 0,1819 16,7732 25
6 4,1154 0,162 13,3018 16
7 3,6649 0,1443 10.5488 16
8 3,2636 0,1285 8,3656 10
9 2,9064 0,1144 6,6342 10
10 2,5882 0,1019 5,2612 6
11 2.3048 0,0907 4,1723 6
12 2,0525 0,0808 3.3088 4
13 1,8278 0,072 2,624 4
14 1,6277 0,0641 2.0809 2,5
15 1.4495 0,0571 1,6502 2,5
16 1,2908 0,0508 1,3087 1,5
17 1.1495 0,0453 1.0378 1,5
18 1.0237 0,0403 0,823 1
19 0,9116 0,0359 0,6527 0,75
20 0,8118 0,032 0,5176 0,75
21 0,7229 0,0285 0.4105 0,5
22 0,6438 0,0253 0,3255 0,5
23 0,5733 0,0226 0,2582 См. Ниже
24 0,5106 0,0201 0,2047 См. Ниже
25 0.4547 0,0179 0,1624 См. Ниже
26 0,4049 0,0159 0,1288 См. Ниже
27 0,3606 0,0142 0,1021 См. Ниже
28 0,3211 0,0126 0.081 См. Ниже
29 0,2859 0,0113 0,0642 См. Ниже
30 0,2546 0,01 0,0509 См. Ниже
31 0,2268 0,0089 0,0404 См. Ниже
32 0.2019 год 0,008 0,032 См. Ниже
33 0,1798 0,0071 0,0254 См. Ниже
34 0,1601 0,0063 0,0201 См. Ниже
35 0,1426 0,0056 0.016 См. Ниже
36 0,127 0,005 0,0127 См. Ниже
37 0,1131 0,0045 0,01 См. Ниже
38 0,1007 0,004 0,008 См. Ниже
39 0.0897 0,0035 0,0063 См. Ниже
40 0,0799 0,0031 0,005 См. Ниже

Для AWG 23 и выше - При использовании кабеля для подачи напряжения в сеть: (110 В, 230 В и т. Д.) Наименьший проводник, который мы рекомендуем, составляет 0,5 мм. Для аудио-, видео-, телефонных и защитных кабелей вы можете использовать кабели меньшего размера, где меньше напряжение и ток.

Что нужно помнить:

Калибры проводов

идут от низкого до высокого - это означает, что чем меньше номер калибра, тем он больше в миллиметрах. И наоборот, большое число в AWG соответствует очень небольшому числу мм.
Размеры AWG не подходят идеально для миллиметров или дюймов, поэтому вам может потребоваться округлить в большую или меньшую сторону, когда это безопасно.
Размеры кабеля (включая AWG) относятся к размеру жилы, а не к общей толщине кабеля, включая оболочку и т. Д.
Не путайте AWG (American Wire Gauge) с SWG (Standard Wire Gauge), ныне в значительной степени избыточный британский имперский стандарт, который был заменен на mm.), поскольку они не равны. Всегда перепроверяйте, чтобы убедиться, что вы покупаете провод или кабель правильной толщины.

Таблицы длины проводов - Appropedia: Theustainability wiki

При проектировании электрической системы важно выбрать правильную длину и размер (калибр) провода для вашего приложения, чтобы свести к минимуму потери напряжения и обеспечить безопасность. Если через небольшой провод (маленький провод означает провод небольшого диаметра) на большое расстояние проходит большой ток, произойдет значительное падение напряжения (что приведет к уменьшению тока, поступающего на нагрузку).Это также может привести к нагреванию проволоки и возгоранию. Важно выбрать достаточно большой провод (большой провод означает провод большого диаметра) для любого применения в зависимости от тока, который, как ожидается, будет проходить через этот провод, и расстояния туда и обратно (или общей длины провода).

Медная проволока рассматривается в этом анализе, но ее можно легко использовать для алюминиевой проволоки (или других материалов проволоки), просто изменив удельное сопротивление материалов проволоки (11.2 для меди в уравнении.6 о том, как создавать собственные таблицы длин проводов). Раздел «Размер провода» содержит Таблицу 1, которую можно использовать для определения размера провода на основе нескольких предположений.

Таблица 1 показывает размер американского калибра проводов (AWG) для нескольких различных длин проводов в оба конца (RT) на основе максимального тока (A) для системы 12 В постоянного тока (при допущении максимальных потерь в проводе 3%) с медными проводами, имеющими удельное сопротивление 11,2. [1] :

Таблица 1. Сечения проводов
Длина РТ 5A 10A 15A 20A 25A 30A 40A 50A
5 футов 20 18 16 14 14 12 12 10
10 футов 18 14 12 12 10 10 8 8
15 футов 16 12 10 10 8 8 6 6
20 футов 14 12 10 8 8 6 6 4
25 футов 14 10 8 8 6 6 4 4
30 футов 12 10 8 6 6 4 4 2
40 футов 12 8 6 6 4 4 2 2
50 футов 10 8 6 4 4 2 2 1
60 футов 10 6 4 4 2 2 1 1/0
70 футов 8 6 4 2 2 2 1/0 2/0
80 футов 8 6 4 2 2 1 1/0 2/0
90 футов 8 4 2 2 1 1/0 2/0 3/0


В разделе «Как создавать собственные таблицы длин проводов» объясняется, как были рассчитаны эти значения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
