Как подключить датчик теплого пола? Как правильно установить терморегулятор пола

Поставьте лайк, поблагодарите автора за его труд!



  – – – Если вас интересует подключение самого терморегулятора или термостата с датчиком, внизу страницы вы можете найти ИНСТРУКЦИИ



Сделать систему напольного обогрева безопасной и рациональной поможет термо-датчик. Это обязательный элемент для оптимальной работы напольного отопления. Детальный контроль температуры поможет уменьшить расходы на подогрев теплоносителя (счета за электричество или газ будут меньше), продлить срок эксплуатации термочувствительных напольных покрытий. Например, ламинат и ковролин во избежание деформации не должен нагреваться свыше 30°C.

Проблема замена сенсора часто возникает из за дешевизны регулятора.

Как работает это работает? Как только температурный фон не соответствует заданным параметрам, устройство сбора информации дает сигнал терморегулятору.

Модуль включает/выключает обогрев. Изменения температуры на пол градуса активизирует нагреватели. Когда элемент (терморезистор с медным проводником) выходит из строя, погрешности превышают 5°, что не дает объективную картину нагрева.

Обычно в среднем длинна сенсора составляет 2,5-3 м\п

Зеленый проводок это – сенсор





Правильная установка сенсора – ключ к бесперебойной работе всей цепочки «теплый пол».



Необходимые материалы и нормы монтажа



Подключение меряющего устройства пройдет быстро, если соблюдены правила установки. Для нее потребуются:



  • сам термодатчик в гелевой оболочке и стеклянной колбе (в модификациях для плиточного пола). Это может быть устройство, которое работает на минимальную/максимальную температуру (датчик-ограничитель рекомендован для кабельных нагревательных систем) или датчик с термостатом;
  • инструменты для проделывания штробы;
  • изоляционные материалы;
  • монтажная лента.



Подключение датчика теплого пола


осуществляется посредством надежно изолированного проводника нужной длины (до 50 метров). Модуль устанавливается не ближе 50 см от стены между витками петли обогрева. Проводник датчика проходит рядом возле терморегулятора.



Монтаж блока зависит от особенностей финишного напольного покрытия. Под мягкие отделочные материалы, а также под паркет, ламинат небольшой цилиндр, закрепленный к концу кабеля, нужно укладывать в защитную трубку с герметичной заглушкой. Под твердые покрытия сенсор дополнительно защищен гелевой оболочкой, смягчающей механические удары при эксплуатации. Прокладывается он по поверхности пола или в специальной штробе между греющих жил, фиксируется монтажной лентой или скотчем.



Если система напольного обогрева предполагает обустройство стяжки, элемент помещается в защитную трубку (гофру, металлопластиковый отрезок) и герметизируется. Чем меньше поворотов и изгибов этого контура, тем проще провести замену модуля при уже сформированной системе обогрева

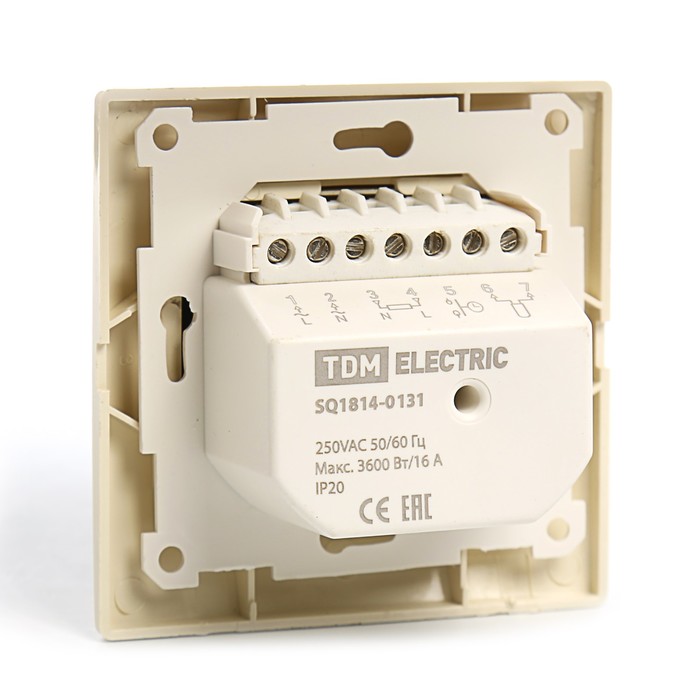

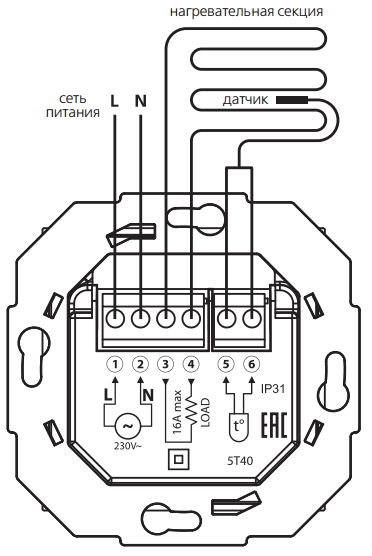

1 – фаза, 2 – ноль от 220 ; 3 и 4 – подключение пола фазировка не имеет значение, 5 – игнорируем, 6 и 7 – датчик пола, фазировка не имеет значение

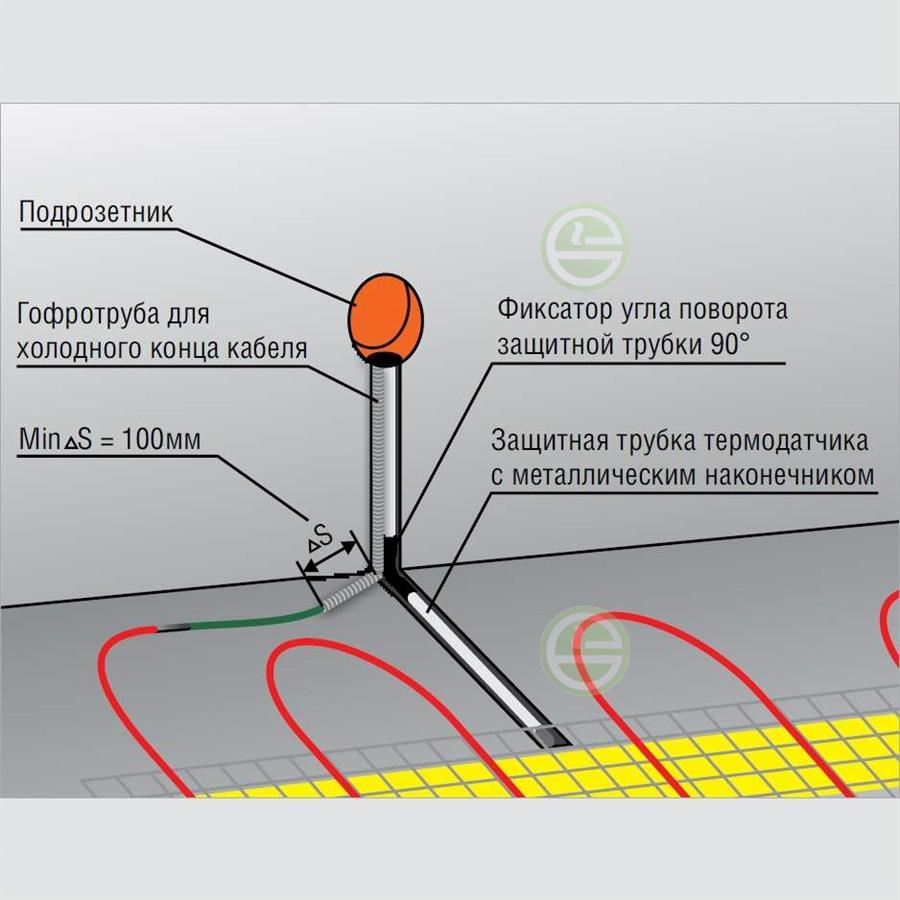

Сам сенсор должен находиться в муфтированной гофре с возможностью дальнейшей замены




Как надежны терморегуляторы? Ремонт терморегулятора

Подключение к электропитанию осуществляется 2-мя способами:



  • прямым. Греющий кабель и термостат объединяются;

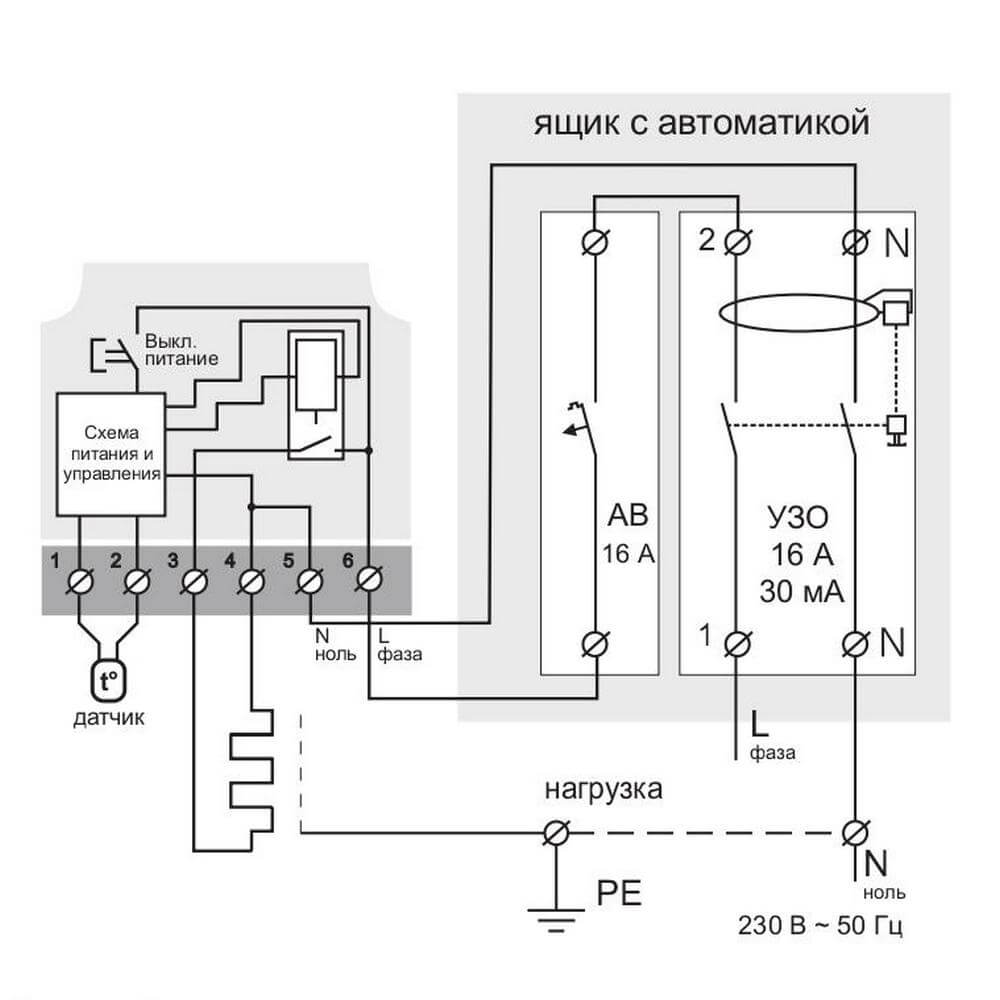

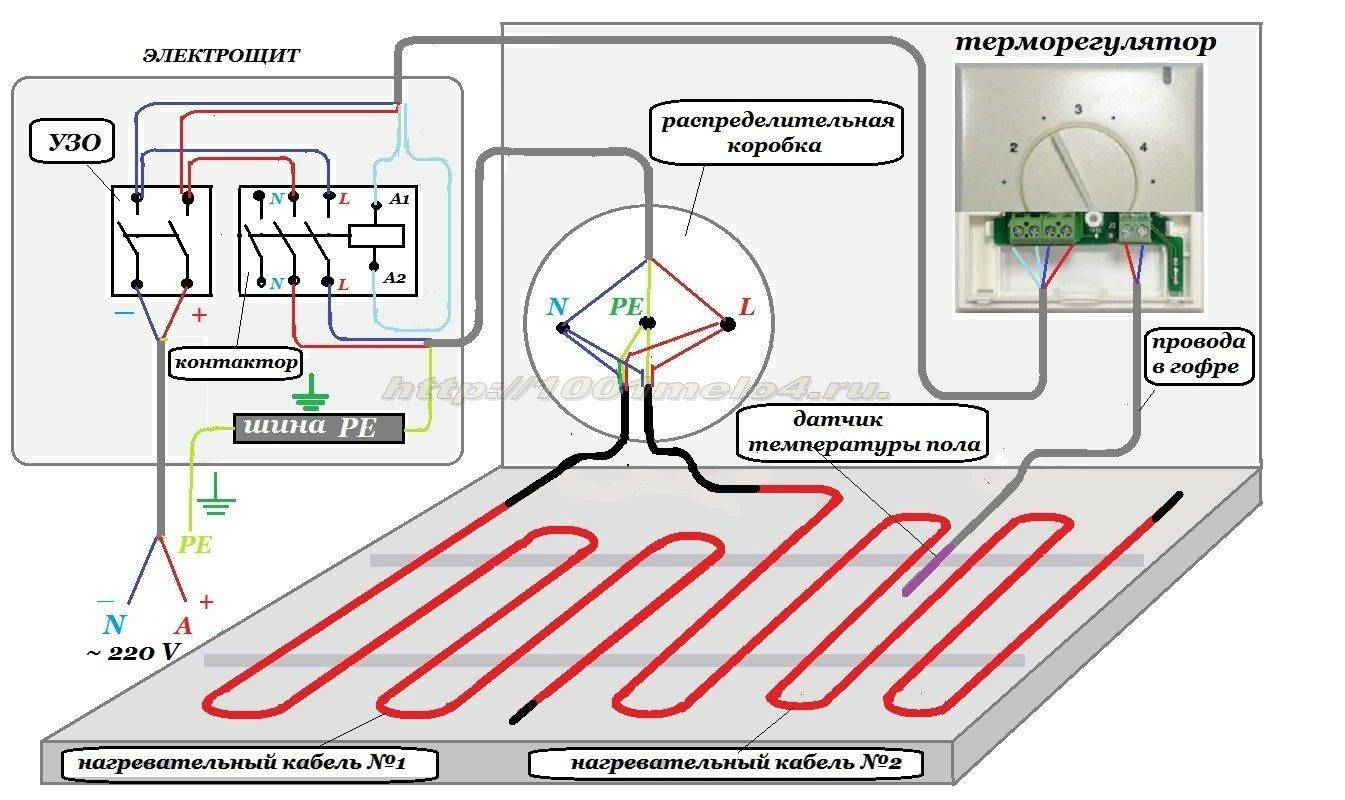

  • посредством распределительной коробки, подключенной к щитку с автовыключателями. От коробки к полу проходит штроба для установки 2-х трубок – для термодатчика и силового кабеля нагревателя. Провод датчика от нее идет до нагревательных контуров.



Тестирование системы проводится не включением нагревателей, а замером сопротивления. Допускаются расхождения до 10 % от указанных параметров в документации. После этого приступают к монтажу напольного покрытия, либо заливки стяжки.



Помните, что заменить неработоспособный сенсор самостоятельно можно только с условием его укладки в специальной трубке. Если его невозможно извлечь, придется разбирать весь слоистый пирог напольного отопления. Подключение устройства требует элементарных знаний электротехники. Если вы далеки от этой сферы, для своей же безопасности доверьте этот процесс специалистам.

Кроме прочего есть способ использовать временное реле. Его можно подключать если вы точно знаете что больших перепадов температуры не будет. Если это так – вперед. Поставьте реле вместо термостата, и экспериментируйте с временными настройками включиться / выключиться. Главное в таком способе не довести кабель до перегрева.

Можно поставить так же термо-реле, но тут необходимо обеспечить его прямой доступ к нагревателю.  С методами подключения нагревателя без датчика стоит быть очень аккуратными и понимать механизм роботы всех элементов.

Несколько нюансов

  • нужно не допустить попадания в трубку раствора, ведь извлечь такой датчик для замены после застывания стяжки просто не получится. Обязательно герметизируем конец трубки;

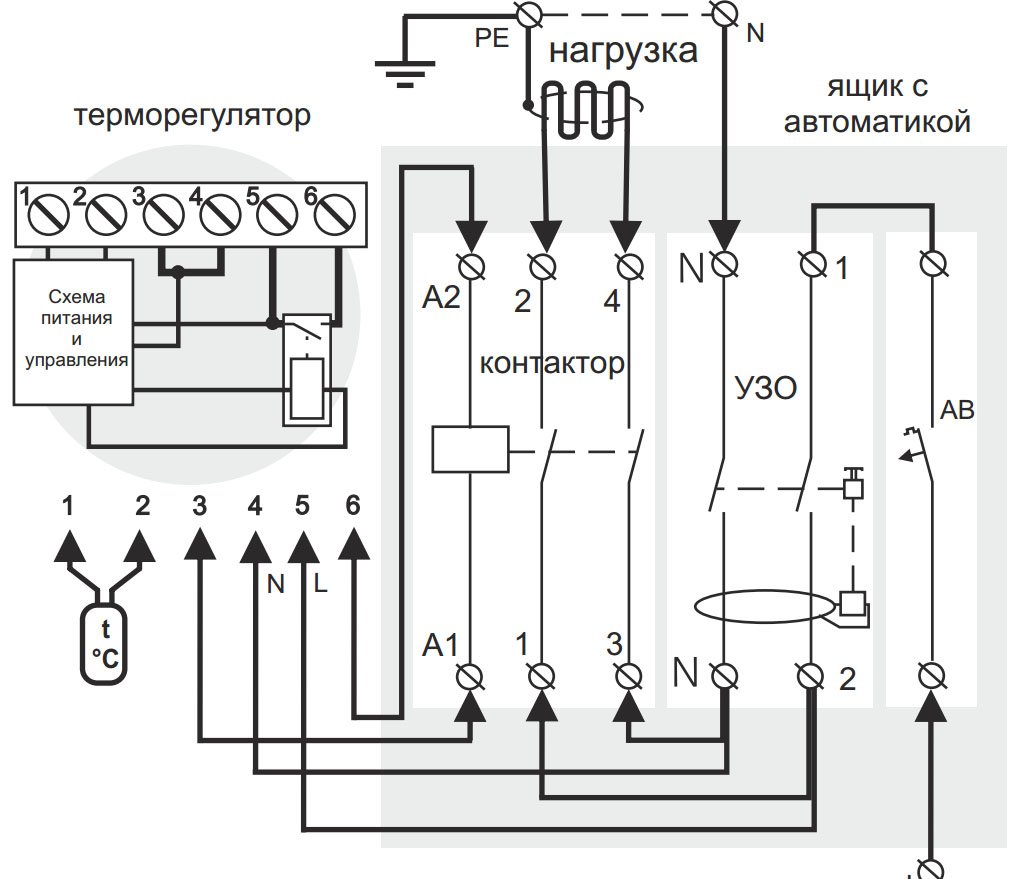

  • питать автоматику лучше через контактор;
  • после установки на ровной отдаленности между витками нагревателя, нужно зафиксировать его;
  • для пленочного пола модуль контроля устанавливается под греющим листом.

       ***СКАЧАТЬ ИНСТРУКЦИЮ ПО ПОДКЛЮЧЕНИЮ

Часто задаваемые вопросы

1. Насколько долговечный теплый пол?

– Теплый пол может прослужить 50-70 лет без проблем.

2. Какой теплый пол лучше использовать?

– Для маленьких площадей локально – электрический, для отопления дома – водяной.

3. Можно ли управлять теплым полом дистанционно?

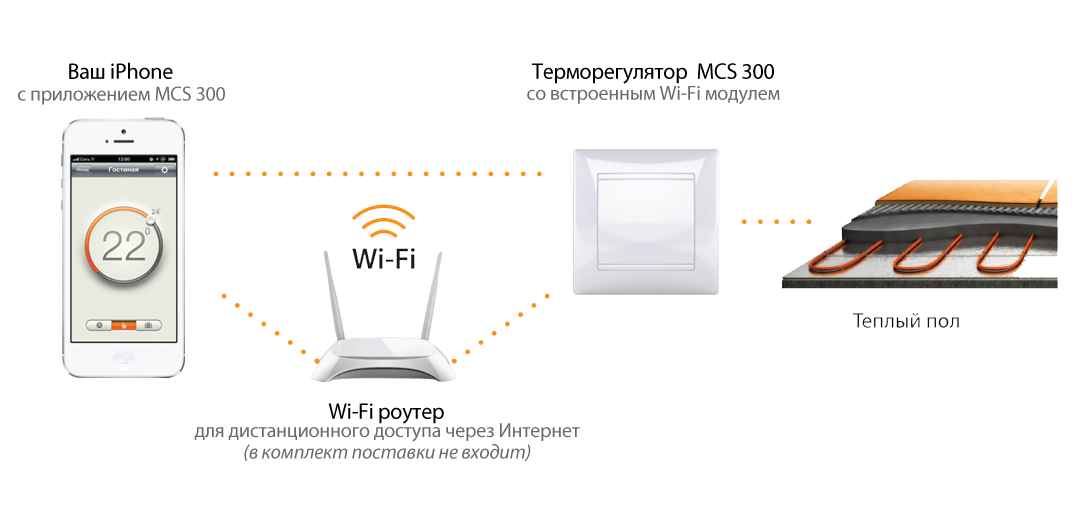

– Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

  1. Heattherm – теплый пол двужильный кабель и мат
  2. ThermoPEX для теплого пола – оптимальный вариант для дома
  3. Бобышки для теплого пола. Маты с бобышками что это?
  4. Боится ли теплый пол воды. Может ли ударить током?
  5. Виды электрических теплых полов
  6. Показать больше
  7. Во сколько обойдется отопление теплым полом в месяц
  8. Водяной теплый пол в деревянном доме
  9. Водяной теплый пол под ламинат. Стоит ли?
  10. Водяной теплый пол. Преимущества и недостатки.
  11. Время монтажа теплого пола. Сколько займет?
  12. Выбор электрического и водяного теплого пола
  13. Где установить гребенку или коллектор теплого пола?
  14. Для какого теплого пола подходит инфракрасная пленка?
  15. Для чего нужен кислородный барьер?
  16. Для чего нужен насос в коллекторе?
  17. Для чего нужна демпферная лента в теплом полу
  18. Для чего нужны расходомеры в теплом полу?
  19. Зачем нужны расходомеры, смесительный узел и евроконус?
  20. Как выбрать мощность теплого пола
  21. Как выбрать нагревательный мат теплого пола
  22. Как выбрать насос для водяного теплого пола?
  23. Как выбрать насос теплого пола. База насоса
  24. Как делать первое включение теплого пола?
  25. Как дешево, экономно сделать теплый пол?
  26. Как заменить датчик теплого пола если он замурован?
  27. Как купить надежный теплый пол?
  28. Как надежны терморегуляторы? Ремонт и замена регулятора
  29. Как отличить стержневой теплый пол от подделки?
  30. Как подключить датчик теплого пола?
  31. Как проверить роботу монтажников по теплому полу?
  32. Как работает система водяного теплого пола? Принцип работы
  33. Как рассчитать количество контуров гребенки?
  34. Как рассчитать количество контуров коллектора?
  35. Как рассчитать количество трубы на квадратный метр?
  36. Как рассчитать материалы на водяной теплый пол?
  37. Как сделать теплый пол если нельзя сделать стяжку!?
  38. Какая должна быть стяжка для теплого пола
  39. Какие бывают виды теплого пола?
  40. Каким должен быть бетон и стяжка теплого пола?!
  41. Какого цвета выбрать трубу теплого пола?
  42. Какое напольное покрытие можно использовать для теплого пола?!
  43. Какое напольное покрытие можно использовать для теплого пола?!
  44. Какое напольное покрытие можно использовать для теплого пола?!
  45. Какой должна быть температура теплого пола
  46. Какой кабель подходит под плитку, а какой в стяжку?
  47. Какой котел лучше использовать для теплого пола?
  48. Какой крепеж используется в водяных теплых полах
  49. Какой теплый пол лучше выбрать под плитку?!
  50. Какой теплый пол лучше? Какой выбрать водяной или электрический
  51. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
  52. Какую подложку для теплого пола выбрать?
  53. Калькулятор теплого пола
  54. Когда целесообразен монтаж водяного теплого пола ?
  55. Контура теплого пола, какие бывают?
  56. Куда девать остаток нагревательного кабеля . Можно ли резать?
  57. Латунь или нержавейка? Какая гребенка лучше?
  58. Лучшие водяные теплые полы и их рейтинг
  59. Лучшие электрические теплые полы и их рейтинг!
  60. Маты с бобышками для водяного теплого пола. Что это?
  61. Минусы и недостатки водяного теплого пола
  62. Можно ли … теплый пол? Ответы!
  63. Можно ли подключить радиатор к коллектору?
  64. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
  65. Монтаж
  66. Монтаж ламината на теплый пол своими руками
  67. Монтаж стержневого теплого пола?
  68. Монтаж электрического и водяного теплого пола своими руками
  69. Обзор стоимости теплых полов за м2, стоимость монтажа
  70. Основание под водяной теплый пол. Виды и способы укладки.
  71. Основные составляющие водяного теплого пола.
  72. Особенности конструкции бойлеров Ento
  73. Отличие двужильного от одножильного нагревательного кабеля?
  74. Отличие механического терморегулятора от программируемого
  75. Отличие сплошной пленки от классической полосочной?
  76. Отопление дома теплым полом. Стоит ли?
  77. Отопление теплым полом
  78. Отчет об отправке
  79. Официальный сайт теплого пола
  80. Перегревается ли стержневой теплый пол?
  81. Плиточный клей для теплого пола, какой использовать?
  82. Плюсы и минусы электрических и водяных теплых полов
  83. Подключение электрического и водяного теплого пола
  84. Подложка под водяной теплый пол. Для чего она нужна?
  85. Почему мат теплого пола, не кабель?
  86. Почему электрический теплый пол не греет
  87. Правильный водяной и электрический теплый пол
  88. Правильный шаг укладки водяного и электрического теплого пола
  89. Преимущества водяного теплого пола перед радиаторным отоплением.
  90. Преимущество стержневого теплого пола
  91. Прогреет ли теплый пол 5-6 см стяжки?
  92. Проектные работы
  93. Расчет теплого пола водяного и электрического
  94. Ремонт нагревательного кабеля теплого пола
  95. Ремонт электрического и водяного теплого пола
  96. С чего состоит система водяного теплого пола
  97. Система водяных и электрических теплых полов
  98. Система управления водяным теплым полом. Что такое сервопривод?
  99. Сколько потребляет нагревательный кабель? Его мощность.
  100. Сколько потребляет теплый пол?
  101. Сколько энергии потребляет пленочный теплый пол?
  102. Способен ли терморегулятор экономить электричество?
  103. Справочная
  104. Стандартная пленка Felix Excel и ее конструкция
  105. Стоит ли экономить на терморегуляторе?
  106. Схема укладки теплого пола
  107. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
  108. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
  109. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
  110. Теплоизоляция под плитку для теплого пола
  111. Теплые полы в гипермаркете
  112. Теплый пол 27 ua или 24 на 7, длительность работать?
  113. Теплый пол без стяжки
  114. Теплый пол в бане и сауне, как реализовать?
  115. Теплый пол в ванной и санузле. Как реализовать?
  116. Теплый пол в ванную электрический и водяной
  117. Теплый пол в стяжку водяной и электрический
  118. Теплый пол в частном доме
  119. Теплый пол и его эпицентр температуры
  120. Теплый пол из металлопластиковых труб
  121. Теплый пол на балконе и лоджии. Как осуществить?
  122. Теплый пол на кухне. Где можно размещать?
  123. Теплый пол от печки или камина, как сделать?
  124. Теплый пол от Розетки
  125. Теплый пол от центрального отопления или котла
  126. Теплый пол под деревянный пол
  127. Теплый пол под ковролин
  128. Теплый пол под ламинат
  129. Теплый пол под линолеум
  130. Теплый пол под линолеум на деревянный пол
  131. Теплый пол под плитку
  132. Теплый пол своими руками
  133. Теплый пол, цена на 2020 год. Обзор цен теплых полов
  134. Терморегулятор водяного теплого пола. Какой выбрать?
  135. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
  136. Труба для теплого пола 16 диаметра
  137. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
  138. Укладка теплого пола, как осуществить? Как правильно сделать
  139. Управление теплым полом. Какие бывают системы?!
  140. Устройство теплого пола водяного и электрического
  141. Утепление и подложки под теплый пол
  142. Чем гребенка отличается от коллектора?
  143. Чем зафиксировать трубу теплого пола?
  144. Чем и как закрепить нагревательный кабель теплого пола
  145. Чем отличается нагревательный мат от кабеля?
  146. Что лучше водяной теплый пол или электрический?
  147. Что подобрать для теплого пола без стяжки?
  148. Шаг укладки теплого пола электрического и водяного?! Расчет
  149. Электрический теплый пол плюсы и минусы
  150. Консультация
  151. Тестовая статья
  152. Доставка и оплата
  153. Сотрудничество теплый пол оптом
  154. Документация
  155. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
  156. Как сделать замер площади под теплый пол самостоятельно?
  157. Можно ли укорачивать нагревательный кабель или мат теплого пола?
  158. Связаться с нами

Как подключить регулятор теплого пола

Как подключить теплый пол к терморегулятору – схема подключения и описание операций

Если вы решили обустроить теплый пол, вам понадобится такое устройство, как терморегулятор. Он необходим для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае укладки электрической и инфракрасной конструкции. Если пол водяной, то представленный элемент можно не использовать. Однако лучше это сделать, так как терморегулятор поможет вам установить комфортный температурный режим.

Разновидности терморегуляторов

Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:

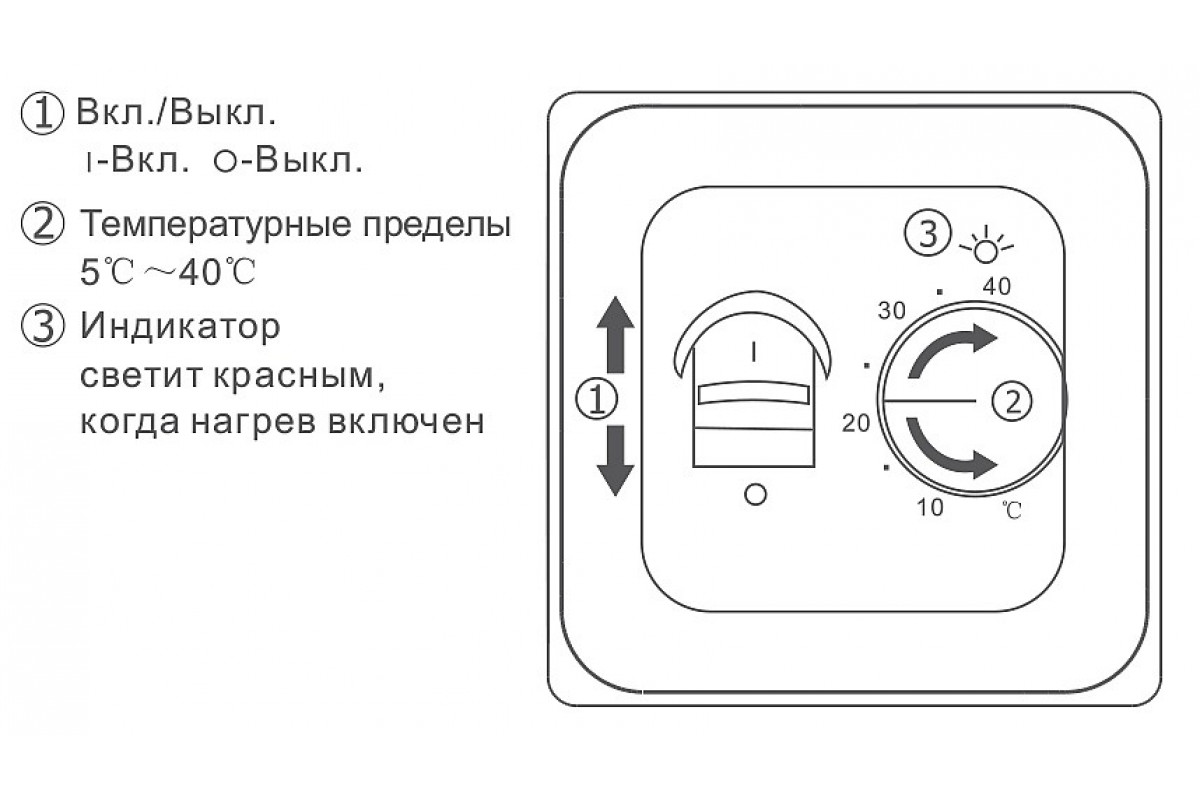

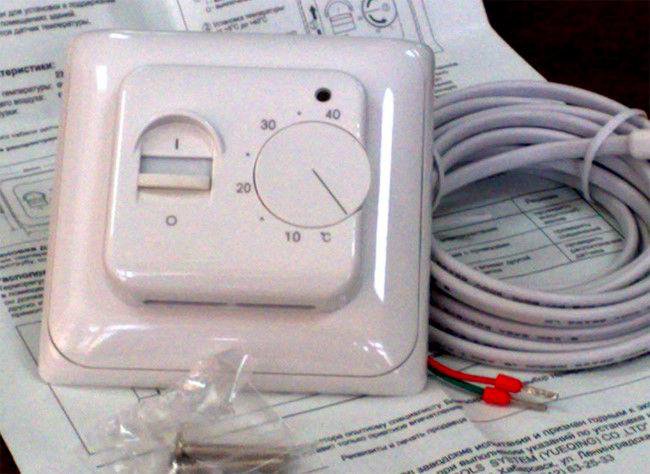

  • Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.

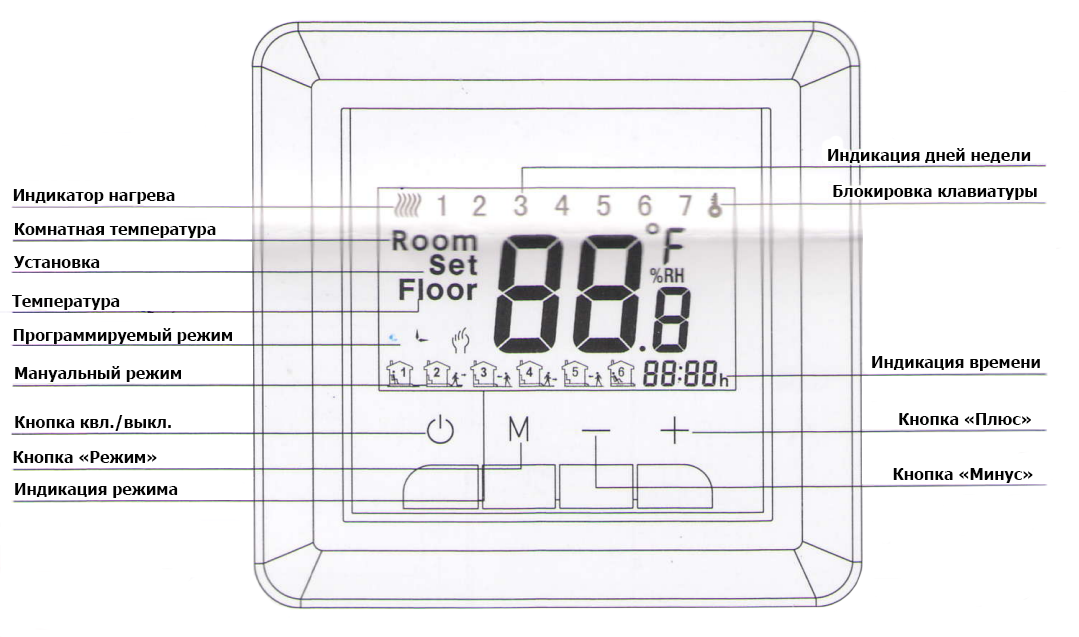

  • Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

  1. Настенные, заглубленные внутрь стены.
  2. Накладные.

Конструкция и предназначение датчика

Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

Датчики могут показывать температуру теплого пола или воздуха в помещении.

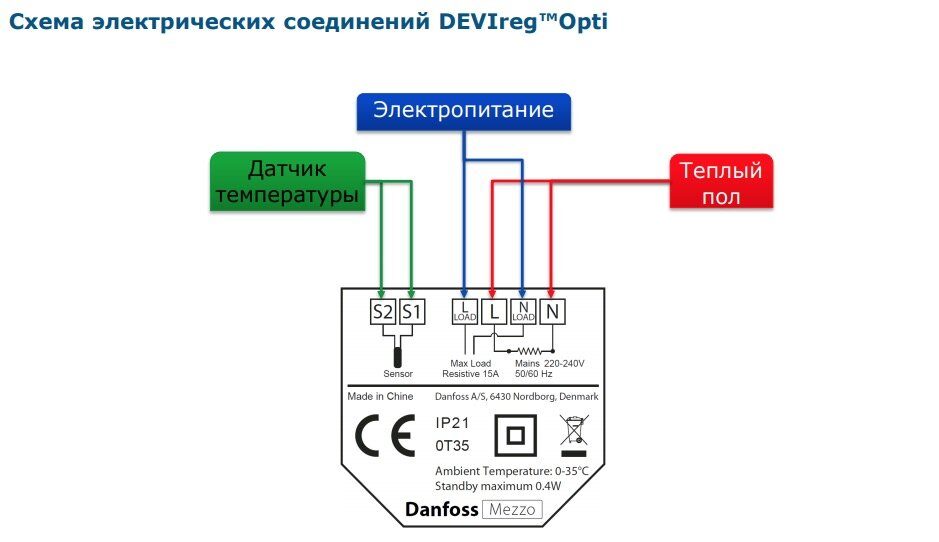

Подключение датчика и кабеля теплого пола к электрической сети (клик для увеличения)

Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

Некоторые особенности укладки ИК пленки

Правильно надо подключить не только регулятор. Важна сама укладка пленки. Она имеет определенные особенности:

  • Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
  • Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.

  • Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
  • Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

Особенности подключения электрической системы теплого пола

Итак, если вы уже определились с типом подогрева и смонтировали систему, можно приступить к ее подключению. Подключение теплого пола к терморегулятору в этом случае осуществляется так:

  1. Определение места расположения терморегулятора. Учтите, что сеть питания должна находиться неподалеку. Лучше, если у вас будет нарисована схема подключения теплого пола. Между розеткой и контроллером нужно расположить автоматический выключатель.
  2. Определение места размещения датчика. Если вы хотите сделать все правильно, то постарайтесь разместить его там, где он не будет закрыт мебелью. Только в этом случае вы сможете добиться от устройства точных показателей.
  3. Если вы укладываете инфракрасный электрический пол, то датчик обязательно расположите с изнаночной стороны пленки. Если вы монтируете кабель, то вам придется заливать его стяжкой. Она может испортить датчик, поэтому в этом случае его нужно защитить при помощи гофрированной трубки. Один ее конец будет размещаться в стяжке, а другой — выходить на поверхность. Это позволит достать датчик в случае необходимости.
  4. Разметка места установки терморегулятора. Если устройство будет встраиваться в стену, вам придется выдолбить для него подходящее отверстие. Накладное изделие прикручивается к основанию при помощи дюбелей с саморезами. Естественно, места для фиксаторов нужно предварительно отметить.

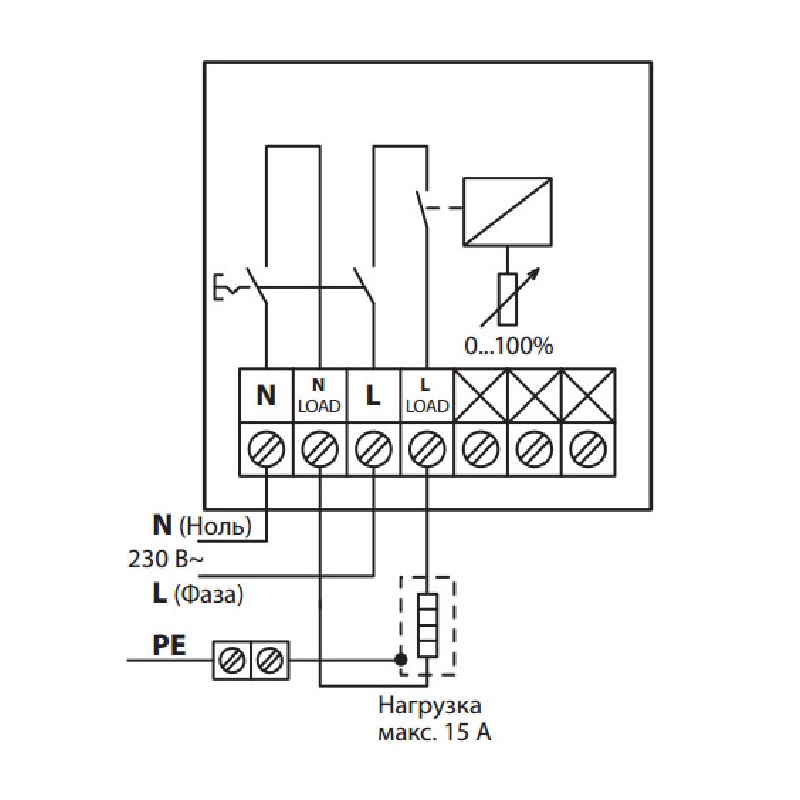

Электрическая схема подключения нагревательного кабеля к терморегулятору через контактор

  • Определение допустимой мощности регулятора и ее сопоставление с мощностью нагревательных элементов. Она должна быть не меньше той нагрузки, которая впоследствии будет подаваться на нагреватели.
  • Теперь подключите электрический пол к клеммам терморегулятора. Учтите, что при этом должны быть правильно подсоединены фазы. Клеммы следует обжать плоскогубцами. Для большей надежности соединения вы можете несильно простучать их молотком. Старайтесь хорошо заизолировать все соединения клемм с токопроводящими шинами.
  • Проверка устройства. Для начала следует установить самые маленькие температурные параметры на терморегуляторе. Далее, подключите теплый пол к сети питания. Теперь можно включить тумблер нагрева. Далее, следует медленно и плавно поменять температурное значение, увеличить его. После того, как система нагреется до заданной температуры, она должна отключиться. При этом вы услышите негромкий щелчок. Остается только зрительно проверить равномерность нагрева пола.
  • Особенности подключения водяного теплого пола

    Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

    Итак, работа по подключению терморегулятора состоит из таких действий:

    • При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
    • Соедините регулятор и датчик проводами.

    Схема регулирования температуры в системе водяного напольного отопления

    • Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
    • На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

    Если вы все сделали правильно, то устройство будет регулировать работу обогрева без сбоев и проблем. Самостоятельное подключение терморегулятора нужно делать очень осторожно и внимательно. В случае неправильного соединения система обогрева пола будет работать неадекватно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Оставляйте мнения, пожелания, дополнения к статье в комментариях!

    Материалы По Теме:

    Теплый электрический пол под плитку – о выборе системы и технологии монтажа

    Монтаж регуляторов теплого пола

    • По мощности
    • По типу монтажа
    • По типу управления системой
    • По функциональным возможностям
    • Монтаж терморегуляторов
    • Как подключить терморегулятор к водяным теплым полам

    Разные терморегуляторы для теплых полов выполняют управление и регулирование обогревом и обеспечивают наиболее оптимальную температуру в помещении. При помощи регулятора можно включать, настраивать или выключать систему теплых полов.

    Регулятор для теплого пола выполняет регулирование и управление обогревом.

    Теплые полы бывают водяными, электрическими и инфракрасными. Одним из элементов таких систем выступает регулятор, который позволяет полностью регулировать процесс обогрева пола.

    Регулятор можно устанавливать в монтажную коробку на стене либо накладным методом. Подключение регулятора теплого пола производится в обычную электрическую сеть. В ситуации с применением систем теплых полов во влажных помещениях регулятор выносят за их границы.

    • включение/выключение системы;
    • автоматический подогрев до необходимой температуры к определенному времени;
    • функция поддержания тепла;
    • функция контроля электроэнергии;
    • функция экономии электроэнергии.

    Как выбрать регулятор?

    Теплые полы бывают электрические, водяные и инфракрасными.

    Когда выбирают регулятор, необходимо учитывать, что он обязан включать и выключать системы теплого пола, обеспечивать нужную температуру и соответствовать коммутируемой мощности системы. Чаще всего предельная мощность бытовых моделей терморегуляторов составляет 3 кВт.

    Для теплого пола необязательно использование регулятора с датчиками показаний температуры.

    Для небольших помещений лучше не применять программируемый термостат, поскольку нагрев таких помещений может потребоваться в любой момент и довольно быстро.

    Программируемые модели больше всего подойдут для больших по площади помещений. Установленная мощность в сумме может составлять до 3 кВт и больше. В таком случае прибор окупится за короткие сроки.

    Наиболее популярными считают электронные бытовые термостаты с датчиками полов. Их отличие — в доступности по цене, простоте в использовании и в высокой надежности.

    По мощности

    Это один из наиболее важных параметров для выбора термостата. Прибор указывает номинальную мощность теплого пола. на которую рассчитывается данный регулятор.

    Случается, что теплые полы применяются на довольно большой площади, которая превышает возможности мощнейших терморегуляторов. В таких ситуациях приходится либо делить помещение на зоны с применением для каждого отдельного термостата, либо применять дополнительно магнитный пускатель. Данный прибор защитит термостат от перегрузок.

    Вернуться к оглавлению

    По типу монтажа

    Тип установки терморегулятора для теплого пола определяют по виду приборов: встраиваемые либо накладные терморегуляторы. Встраиваемым моделям требуется выполнение отверстий в стене. Накладные устанавливают в специальный монтажный короб, который крепят к стене.

    Вернуться к оглавлению

    По типу управления системой

    Терморегуляторы отличаются по мощности, по типу управления, по типу монтажа.

    Существуют варианты терморегуляторов для пола со встроенными датчиками, которые регулируют температуру воздуха. У некоторых терморегуляторов есть выносной датчик температуры.

    Вернуться к оглавлению

    По функциональным возможностям

    В данной классификации термостаты бывают программируемыми и непрограммируемыми. Довольно удобны функции программируемых терморегуляторов, которые способны задавать на несколько дней режим работы теплого пола. Непрограммируемые модели более просты в управлении и доступнее по цене. Но у некоторых из таких моделей могут быть таймеры обратного отсчета, точнее времени, когда обогрев пола необходимо отключить.

    • гофрированная пластиковая трубка с диаметром не меньше 16 мм;
    • монтажная пластиковая коробка;
    • шлицевая отвертка.

    Вернуться к оглавлению

    Монтаж терморегуляторов

    Для монтажа терморегулятора нужно напряжение 220 В.

    Перед установкой пола нужно определить место расположения регулятора теплого пола. Для подключения потребуется напряжение 220В. При укладке пола нужно выбрать место для термодатчика. Он должен быть недалеко от термостата на участке, свободном от мебели.

    Для инфракрасных полов датчик монтируют на изнаночной стороне пленки, затем подключают к проводам, которые идут к терморегулятору.

    Для кабельных полов, которые заливают бетонной стяжкой, датчик нужно уложить в металлическую гофротрубу и изолировать ее от попадания бетона. Такая мера нужна для легкого извлечения датчика.

    После того как укладка пола будет окончена, начинают установку регулятора. В выбранном месте делается углубление в стене по размерам термостата либо разметка для укрепления накладного. Затем снимается передняя панель и регулятор крепится на место.

    Сопоставляется допускаемая коммутируемая мощность контактов терморегулятора и мощность греющего кабеля либо инфракрасного пола. В случае если она меньше, то дополнительно устанавливается магнитный пускатель. Цепь греющего кабеля нужно подключить через контакты магнитного пускателя к питанию 220В, а катушки пускателя подключаются к выходу термостата.

    При подключении проводов регулятора нужно соблюдать фазировку.

    Если достаточно коммутационной мощности контактов регулятора, тогда греющий кабель подключается на выход с термостата. Далее следует подключить цепь датчика к клеммам, которые указаны в паспорте.

    Производится подключение питания 220В к клеммам. Чаще всего их обозначают F либо L — фаза и N — ноль. Необходимо соблюдать фазировку. Определяют ее по цвету провода: если кабель новый и правильно уложен, то у фазного провода черная, коричневая или белая изоляция, а у нулевого — синяя. Если регулятор теплого пола нужно подсоединять к общей розетке, то фаза находится при помощи индикаторной отвертки или указателя напряжения.

    Проверяется работоспособность терморегулятора, подается питание 220В. Устанавливается на терморегуляторе минимальное температурное значение. Тумблером включается нагрев пола. Температурный режим меняется на максимальный при помощи кнопок или поворотом ручки, притом должен быть щелчок, который оповещает о замыкании цепи обогрева.

    Вернуться к оглавлению

    Как подключить терморегулятор к водяным теплым полам

    Для систем водяного отопления пола терморегуляторы представлены прибором для управления сервоприводом, который регулирует подачу теплоносителя контур прогрева. Они бывают с электронным и ручным управлением. Притом в этих системах регулирования используют датчики измерения температуры воздуха, но не пола, в связи с большой инерционностью нагрева.

    Датчик монтируют на стену на высоте около 100-120 см над уровнем пола, можно около терморегулятора. Стену нельзя подвергать дополнительному нагреву от радиаторов отопления. Устанавливают цепи датчика и цепи питания терморегулятора.

    При использовании терморегулятора теплого пола с электрической связью с сервоприводом необходимо проложить кабель к цепям управления.

    Проверка работы системы регулирования производится при помощи внешнего термометра: на регуляторе устанавливается нужный режим и измеряется температура в месте монтажа датчика в течение нескольких часов. Существенно колебаться температура не должна.

    Абсолютно все работы по подключению электроцепей нужно исполнять при выключенном автоматическом выключателе. Это будет залогом вашей безопасности!

    Схема подключения теплого пола к регулятору температуры

    Терморегулятор представляет собой управляющий блок в системе управления теплым полом. Он выполняет функцию обработки информации, идущей от термодатчика, и согласно заданному режиму включает или отключает нагрев пола.

    От правильности подключения регулятора температуры, будет зависит качество отопления

    Если используется электрический теплый пол, то обойтись без терморегулятора не получится – каждый теплый пол этого вида обязательно должен быть оборудован данным устройством. Что касается водяных теплых полов, то там дела обстоят иначе – в них подключение терморегулятора не является обязательным мероприятием и функционировать они могут и без него. Но при условии, что пол применяется в качестве дополнительного обогрева, и подается теплоноситель, температура которого при входе в контур превышает 50 градусов, монтаж терморегулятора поможет не допустить перегрева комнат.

    Терморегуляторы, производимые сегодня, делятся на:

    • программируемые – в основе работы лежит предварительно установленное программное обеспечение;
    • непрограммируемые – не оснащенные программным управлением.

    Программируемый регулятор с LED-дисплеем

    На вторых изменять режимы приходится собственноручно, для этого на приборе имеется поворотный регулятор или клавиши. Конечно же, более удобными в эксплуатации и более надежными являются программируемые, но и их механические аналоги тоже нельзя списывать со счетов. Как вы понимаете, программируемые устройства стоят больше, однако они быстро окупаются, ведь помогают экономить энергоресурсы, выключая нагрев пола или уменьшая его ночью, когда все спят, или днем, когда нет необходимости в обогреве. То есть при покупке термостата не стоит выбирать непрограммируемые приборы, основываясь исключительно на желании сэкономить – в конечном итоге экономию смогут обеспечить приборы, оборудованные ПО. Также необходимо отметить то, что механические термостаты более просты в управлении, нежели их компьютеризированные аналоги .

    Различают терморегуляторы также и по схеме монтажа – существуют встраиваемые (установка производится в специальные углубления, находящиеся на стене), и накладные – размещаются на стене посредством шурупов или саморезов. Выбор тех или иных терморегуляторов зависит исключительно от пожеланий и предпочтений владельца дома. По функциональным особенностям накладные термостаты от встраиваемых не отличаются.

    Датчики для измерения температуры

    Датчики являются термопарой, состоящей из 2 проводов, меняющей сопротивление цепи в результате нагрева. Подключение проводов выполняется к соответствующим клеммам термостата. Датчики, как и сами терморегуляторы, бывают различных видов:

    В свою очередь, выносные делятся на датчики пола и воздуха. Монтаж приборов первого типа осуществляется вместе с установкой греющих деталей под финишное покрытие, второго – в участке комнаты, где удобно измерять температуру воздуха, и нет никаких препятствий для этого. Встроенные датчики расположены непосредственно в самом терморегуляторе. Сегодня в продаже имеются термостаты, которые оборудованы как встроенными, так и выносными датчиками.

    Выносной датчик температуры

    Специалисты рекомендуют в ванной комнате и на кухне монтировать термостаты, использующие датчик температуры пола. Это объясняется тем, что температура воздуха в этих комнатах может увеличиваться за счет плиты либо горячей воды, в то время как сам пол будет холодным.

    Как подключить термостат?

    Данная разновидность теплых полов состоит из греющего кабеля, обладающего высоким сопротивлением. Также применяется инфракрасная пленка. Монтаж их производится на заранее подготовленное основание, затем выполняется стяжка пола и укладка финишного покрытия.

    Пошаговая инструкция и схема подключения терморегулятора:

    1. Перед монтажом нужно определиться, где установить термостат, и продумать его подключение к электросети. Чтобы подключить данное устройство нужно напряжение в 220 Вольт переменного тока, ввиду этого подключение может выполняться с помощью розетки, или к отдельному кабелю посредством автоматического выключателя.
    2. Укладывая пол, выбирается место, где будет находиться термодатчик. Рекомендуется устанавливать его недалеко от терморегулятора, на участке пола, незагроможденном мебельными изделиями.
    3. Для полов, в которых применяется инфракрасная пленка, схема укладки датчика такова – его устанавливают с изнаночной части пленки и соединяют с термостатом проводами.

    Схема подключения теплого пола и терморегулятора к сети

  • В кабельных теплых полах, которые заливаются бетоном, датчик ложится в железную гофротрубу, предварительно обеспечив ее изолированность от проникновения бетона. Это надо чтобы в нужный момент легко извлечь и заменить датчик, что будет очень трудно сделать, если его замуровать в бетоне. Трубу проводят к стенке, где производится монтаж термостата.
  • Терморегулятор монтируют после того, как будет уложен пол. Руководствуются следующей схемой монтажа — в месте установки делают углубление, соответствующее габаритам корпуса устройства. При использовании накладного термостата – размечают поверхность стены. Далее надо снять переднюю панель и закрепить прибор.
  • Сравнивают допускаемую коммутируемую мощность терморегуляторных контактов с мощностью кабеля либо ИК пола. В случае если ее показатель меньший – ставят магнитный пускатель, катушка которого обладает номиналом 220 Вольт. Цепь греющего кабеля соединяют с электропитанием 220 В посредством контактов магнитного пускателя, что касается цепи катушки пускателя — ее соединяют с выходом с термостата.
  • Иногда коммутационной мощности контактов хватает, тогда подключение греющего кабеля производится к выходу с термостата.
  • Цепь датчика соединяется с клеммами, описанными в паспорте либо инструкции.
  • Выполняется подключение питания 220 В к соответствующим клеммам, которые, как правило, обозначены L или F – фаза, и N – ноль. Ни в коем случае не стоит пренебрегать фазировкой.
  • Подводя итоги, следует сказать о том, что монтаж терморегулятора играет значимую роль. От того, насколько грамотно и правильно он будет проведен, зависит дальнейшая работа устройства, поэтому будьте внимательны и осторожны, производя все необходимые работы.

    Источники: http://polprofy. ru/teplyj-pol/montazh/podklyuchenie-teplogo-pola-k-termoregulyatoru.html, http://1poteply.ru/montazh/pol/podklyuchenie-regulyatora-teplogo-pola.html, http://energomir.biz/otoplenie/teplyj-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

    как установить и подключить термодатчик своими руками в квартире или доме? Как правильно произвести монтаж и какие нюансы бывают во время установки


    Устройство системы теплого пола заключается в монтаже нагревательных элементов под напольным покрытием и дальнейшем подключении их к источнику электроэнергии. Это происходит не напрямую, а через термостат – прибор, служащий для регулировки температурного режима. Подключение теплого пола к терморегулятору (термостату) и электричеству – операция несложная, поэтому выполнить ее можно и без привлечения профессиональных электриков. Тем более, что заботливые производители обычно изображают электрическую схему монтажа на корпусах своих терморегуляторов. Однако, если вы – человек, совершенно не разбирающийся в дебрях электричества, некоторые нюансы могут быть вам непонятны. Мы попытаемся учесть возможные спорные нюансы и описать процесс подключения термостата к системе теплого пола максимально подробно – для «чайников».

    Подключение терморегуляторов к электрическим тёплым полам


    схема подключения
    Подобный тип пола подразумевает наличие нагревательных элементов в виде инфракрасных плёнок или кабеля, который обладает большим сопротивлением и постепенно нагревается.

    Пошаговое руководство подключения:

    1. Первым делом определяется место, где будет располагаться термостат.
    2. Составляем схему подключения.
    3. Обдумываем схему расположения всех элементов. Рекомендуется проводить установку в местах с наличием доступа к проводам, так как рабочий процесс системы обязывает к наличию напряжения 220 В.
    4. Укладывая тёплый материал, следует предварительно обдумать где будет размещаться термодатчик, так как его установка невозможна под мебелью или в минимальной близости от регулятора. Использование инфракрасной плёнки подразумевает монтаж датчика со стороны изнаночной части.
    5. После завершения процесса укладки пола можно приступить с установке термостата. В заранее выбранном месте следует сделать углубление в стене для встроенных приборов или сделать разметку на поверхности стены при установке наружного устройства.
    6. Сопоставляем коммутируемый тип мощности регулятора с уровнем мощности нагревательных элементов. При значительно меньшем показателе, следует провести монтаж специализированного магнитного пускателя, который рассчитан на осуществление рабочего процесса в сети 220 В.
    7. Приступаем к подключению проводов в единую цепочку. Схема подключения обязательно должна располагаться на корпусе прибора. Соблюдая все правила и советы, сбор проводов в единую цепь сможет осуществить любой желающий.
    8. В конце следует подключиться к электросети и проверить работоспособность всей системы. Рекомендуется проводить проверку до полной укладки напольного покрытия, что позволит при обнаружении проблемы быстро исправить её и с лёгкостью добраться в нужный момент к нагревательным элементам.

    Монтаж терморегулятора и датчика

    Монтаж датчика теплого пола начинают с того, что проделывают отверстие в стене и полу – оно будет проложено к распаечной коробке. Это удобно делать специальным зубилом перфоратора.
    Провод обязательно защищают с помощью гофры – обычно она находится в комплекте с устройством. Рекомендуется сгладить переход между проводом и датчиком при помощи изоленты, намотанной в несколько слоев – это позволит в случае необходимости легко вытащить устройство. При установке гофры лучше делать повороты и углы плавными. Для того, чтобы убедиться, что можно будет без труда извлечь датчик, сначала устанавливают гофру, и только потом – устройство.

    Просунуть датчик в нее будет проще, если воспользоваться леской для триммера. Она отличается хорошей упругостью, но при этом имеет толщину всего 3 миллиметра. Конец провода соединяют с леской при помощи изоленты и просовывают его внутрь гофры.

    Прежде чем перейти к тому, как подключить датчик теплого пола, необходимо правильно расположить устройство. Датчик должен быть размещен параллельно греющим жилам, причем в середине между ними. Чтобы в гофру не попал раствор для стяжки, ее закрывают пробкой из пластика.


    Подключение терморегулятора к водному тёплому полу


    схема подключения

    Несмотря на то, что установка терморегулятора для водного напольного покрытия не является обязательным условием, многие домовладельцы всё же производят его монтаж. Это позволяет контролировать уровень подачи тёплого водного потока в систему.

    Прибор может быть выбран как механического типа, так и электронного. Учитывая преобладание высокой степени инертности водяного пола, рекомендуется приобретать термодатчики воздушных разновидностей.

    Пошаговое руководство:

    1. Прежде всего производим монтаж датчика температурного режима. Поверхность стены, на которой расположится датчик, ни в коем случае не может обогреваться. Это может нарушить общий рабочий процесс системы. Лучшим вариантом станет размещение датчика в максимальной близости с термостатом.
    2. Непосредственно в системе отопления производится монтаж специализированного сервопривода. Техническое устройство несёт ответственность за подачу тёплого водного напора, переходящего в контуры.
    3. Все провода, имеющиеся в наличии, следует соединить в одну цепочку.
    4. Настроить все элементы.
    5. При завершении монтажа следует подключиться к сети и проверить работоспособность всей конструкции. Для этого необходимо проводить замеры (около 90-120 минут) обыкновенным градусником в месте, где установлен датчик. Правильная работа должна полностью исключать колебания показателей или их существенное отличие.
    6. Работу с электричеством следует проводить только после обесточивания цепи, что станет гарантом безопасности.

    Конструкция терморегуляторов для радиаторов отопления

    Терморегулятор для радиатора отопления состоит из двух частей — клапана (термоклапана) и термостатической головки (термостатического элемента, регулятора температуры). Выпускаются эти изделия под разные размеры труб и разные виды систем отопления. Термостатическая головка съемная, на один и тот же клапан можно ставить регуляторы разных типов и даже разных производителей — посадочное место стандартизовано.

    Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

    И клапана и регуляторы есть разные, так что перед тем как установить терморегулятор для радиатора отопления придется хоть немного ознакомиться с его строением, функциями и видами.

    Преимущества и недостатки

    Как любой другой прибор, терморегулятор для подогрева полов имеет ряд преимуществ и недостатков.

    Среди главных достоинств прибора можно выделить:

    1. Простоту управления.
    2. Доступную ценовую политику.
    3. Экономию затрат на оплату электроэнергии.
    4. Эргономические качества устройства.
    5. Лёгкость проведения установки.
    6. Наличие возможности автоматически настроить систему включения и отключения тёплого пола.
    7. Наличие возможности регулировать температурный режим.
    8. Высокое качество оборудования.
    9. Надёжность работы регулятора.
    10. Установленную функциональную память, которая обеспечивает сохранение настройки в случаях отключения электроэнергии.

    Недостатков у прибора практически нет. Основной минус состоит в сложности функционального программирования системы настроек. Однако, разобравшись один раз при установке, в дальнейшем сложностей не возникает.

    Для каждого вида пола находится свой тип термостата.

    Поэтапная инструкция по монтажу регулятора

    Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

    Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.


    Фото штробы в стене, соединяющей пол с терморегулятором


    Штроба должна быть 20х20 мм

    Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.


    Схема прокладки проводов в гофре

    Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

    Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

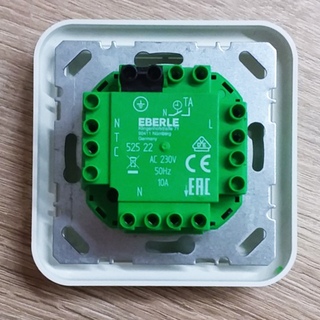

    Подключение терморегулятора теплого пола

    Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.


    Проверка системы

    Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.

    Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

    Удачной работы!

    Виды терморегуляторов

    Термостаты подразделяются на следующие типы:

    Механический

    Достаточно простой, незамысловатый вид прибора, который выпускается в корпусе встраиваемого типа с наличием кругового переключателя, расположенного на лицевой стороне.

    Для управления необходимо поворачивать переключатель по кругу. Некоторые производители оснащают прибор несколькими «ступенями» регулирования. Они обозначаются маркерными или цифровыми списками. Функциональный процесс рассчитан исключительно на ручной тип включения и выключения. Экономия затрат на электроэнергию практически отсутствует либо держится на минимальном уровне.

    Цифровой

    Достаточно популярный современный вид термостата. Даёт возможность осуществлять регулирование на максимально точном уровне. Выпускается в форме накладной конструкции (или встраиваемой) с наличием кнопочного или сенсорного системного ввода.

    Цифровое табло предусматривает выставление желаемого температурного режима с минимальной степенью погрешности. Как дополнение возможно наличие автоматического отключения и выставление подачи электропитания на несколько градусов ниже, что позволит значительно экономить затраты на электроэнергию.

    Программируемый

    Дорогостоящее, но значительно эффективное устройство, которое выпускается как в виде встраиваемого типа небольшого размера, так и обладающее формами большой панели с наличием чувствительного сенсорного экрана.

    Даёт возможность к установке максимально точной настройки рабочего процесса тёплых полов. Для этого вводится желаемый график работы по временному промежутку. Рабочий процесс устройства позволяет экономить существенный уровень затрат на электроэнергию.

    Комбинированный

    Напоминает простой блок регулятора с наличием внешней системы управления (внешний пульт). Механический прибор предусматривает ручное включение и отключение подачи питания.

    Настройка, подразумевающая наличие внешнего пульта управления даёт возможность обойти стороной грубый монтаж конструкции на поверхность стены. Это является дополнительным преимуществом при уникальном дизайне помещения.

    Терморегуляторы с интеграцией с внешними системами.

    терморегулятор может быть обычным устройством, а может быть и интегрирован в системы умного дома или доступен для управления дистанционно и из других систем.

    Можно выделить такие способы внешней связи с терморегулятором:

    • Wi-Fi;
    • WEB;
    • Облачный сервис;
    • MOD Bus;
    • Радиоканал;

    Wi-Fi.

    В статье «Что такое терморегулятор с Wi-Fi» рассматривались способы управления терморегуляторами по Wi-Fi. Самый простой способ — непосредственное подключение к терморегулятору, как к точке доступа.

    WEB.

    Более удобное подключение к Wi-Fi терморегулятору через Wi-Fi роутер.

    Но такой терморегулятор является WEB-устройством и к нему можно подключаться через интернет.

    Облачный сервис.

    Для того, чтобы получать доступ к терморегулятору без Ip-адреса используется сторонний сервер — облачный сервис с мобильным приложением или WEB-интерфейсом.

    Такие терморегуляторы подробно рассматривались в статье «Обзор моделей терморегуляторов с WiFi и облачным сервисом».

    MOD Bus.

    Встречал обсуждения о таких терморегуляторах. Скорее всего имеет смысл для управления охлаждением с центральным кондиционером и с центральным контроллером кондиционирования.

    Вероятно его можно как-то применить в системах зонального отопления с центральным контроллером.

    Модель SML-1000 исполнения GB,GD,GC.

    16A Touchscreen Black Colour Programmable Modbus Thermostat for Electric Heating (with Modbus function)

    Дистанционный пульт.

    Терморегулятор с возможностью дистанционного управления при помощи пульта, как от телевизора.

    Возможно имеет смысл при управлении кондиционером или нагревательной инфракрасной панелью.

    Wireless Remote Room Digital ThermostatEco Art Outdoor Infrared Heater , 2400W Outdoor Patio Heater wall mounted heater with Smart thermostat

    Датчик изменения температуры

    Обыкновенный тип терморегулятора оборудуется единственным датчиком, который используется для проведения замеров температурного режима полов. Однако, как показывает практика, это далеко не самый эффективный вариант.
    Учитывая разнообразные условия использования обогревательной системы тёплых полов, лучше воспользоваться гораздо более сложной схемой контроля температурного режима.

    В случае, когда обогрев помещения осуществляется исключительно от тёплого пола, рекомендуется контролировать температурный режим посредством датчиков нагрева воздуха.

    Если в помещении используется напольное покрытие в виде паркета, линолеума или ламината, то следует заранее исключить возможность его перегревания, а именно избежать повышения температуры выше 25 градусов. В таком случае, целесообразнее приобрести и установить датчик, предназначенный для измерения перепада температур пола.

    Регуляторы подразделяются на следующие виды (согласно датчикам):

    1. С наличием встроенного датчика, который измеряет температурный режим.
    2. С наличием возможности подключения датчика наружного типа, который будет производить контроль за температурой.

    Приборы, которые предназначены для подключения нескольких датчиков, используются в качестве основного типа обогрева помещения. Приобретая цифровой тип устройства, можно с лёгкостью обеспечить контроль температуры напольных покрытий.

    Что представляет собой терморегулятор

    Система теплого пола подразумевает установку нагревательных элементов под напольное покрытие с последующим соединением с электросетью. Это осуществляется не напрямую, а через регулирующий прибор – термостат.

    Естественно, что данная система отопления снабжена датчиком температуры. Монтаж этого устройства осуществляется с применением гибкой пластиковой трубки, установленной непосредственно в стяжку пола.

    Последние модели термостатов оснащены системой программирования, что не может не радовать. Это довольно удобно, потому что дает возможность владельцу определять, когда настраивать систему отопления на режим экономии, а когда задействовать ее на полную мощность для достижения максимального комфорта, например, после долгого дня, когда вся семья вернулась домой.

    Цена на программируемые регуляторы несколько выше, нежели на обычные модели. Тем не менее, благодаря возможности экономии разница в цене нивелируется спустя 1-3 сезона.

    Блиц-советы

    1. Обязательно наличие нормального сечения кабеля терморегулятора. При наличии проводки старых времён, гораздо безопаснее установить отдельную линию, которая пойдёт от специально отведённого автомата.
    2. При использовании терморегулятора для обогревания нескольких помещений одновременно, следует помнить, что регулирование температурного режима возможно будет исключительно в комнате, где располагается датчик. По этой причине возможны проблемы с перепадами температурного режима.
    3. Категорически не рекомендуется применение одного регулятора в помещениях с противоположными условиями эксплуатирования (либо при большом перепаде температур). Добиться желаемого обогрева во всех комнатах станет невозможным.
    4. Лучшим вариантом станет использование отдельного термостата на каждую комнату с наличием тёплых полов.

    Принцип работы

    Чаще всего термодатчики работают циклично, и при этом наблюдается замыкание-размыкание электроцепи. При увеличении температуры сопротивление внутреннего датчика термостата падает. Как только достигается заданный параметр, прибор срабатывает и отключает цепь. Во время снижения температуры возникает обратный процесс — сопротивление возрастает, и в результате термостат включает электроцепь.

    С помощью термодатчика можно легко управлять микроклиматом в помещении. Достаточно лишь установить желаемую температуру в квартире, после чего прибор все сделает самостоятельно. Сейчас на рынке появились инфракрасные теплые полы, которые способны нагревать не только воздух, но и окружающие предметы. Чтобы система работала в автоматическом режиме, к ней необходимо подключить термостат.

    В этом видео вы узнаете, как подключить терморегулятор:

    Нагрев/охлаждение.

    Самый простой способ сделать из терморегулятора нагрева терморегулятор охлаждения — перекидной контакт.

    В некоторых терморегуляторах есть опция в настройках, явно указывающая что необходима работа на охлаждение.

    Существуют терморегуляторы с отдельными каналами управления нагревателем и кондиционером.

    Терморегуляторы для охлаждения с несколькими выходами предназначены для систем централизованного кондиционирования, где необходимо управление вентилятором кондиционера и краном охлаждающего агента сплит-системы.

    Советы по выбору приборов

    При покупке терморегулятора необходимо знать определенные нюансы, чтобы заплатить только за нужные функции и обеспечить долговечность работы напольной греющей системы и самого прибора.


    При выборе терморегулятора стоит обратить внимание на качество пластикового корпуса. Если производитель экономит на этом, то стоит задуматься над надежностью внутренних компонентов

    К таким особенностям выбора относят следующие правила:

    1. Для обогрева маленьких помещений подойдет недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
    2. Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
    3. Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении.
    4. Для домов с деревянной внутренней отделкой подходят только накладные коробки терморегуляторов.

    Также при выборе прибора необходимо учитывать его дизайнерское исполнение.

    Существующий модельный ряд позволяет купить не только надежное оборудование, но и терморегулятор, который идеально впишется в интерьер комнаты.

    Датчик тёплого пола — назначение, монтаж и подключение: tvin270584 — LiveJournal

    Главным критерием комфортного проживания является тепло. На сегодняшний день существует большое разнообразие систем отопления, одна из них — теплые полы. Они применяются как в качестве основной системы обогрева, так и дополнительной. Чтобы помещение прогревалось интенсивно, в любом случае нужно регулировать температуру нагрева, за которую отвечает датчик для теплого пола. Именно об этом устройстве мастер сантехник расскажет в данной статье.
    Устройство и принцип работы
    Датчик температуры для теплого пола — это специальный прибор, который определяет температуру пола или воздуха и передает полученные данные терморегулятору.

    Представляет собой медный провод, помещенный в колбу. На конце провода находится термоэлемент, который нужно устанавливать там, где лежат нагревательные кабели. Он должен быть размещен между витками кабеля на равноудаленном расстоянии от них.

    Внешний датчик, который регистрирует температуру воздуха в помещении, обычно располагается в терморегуляторе.

    Для того, чтобы значения были точными, важно обеспечить, чтобы на датчик не попадали солнечные лучи, чтобы он не нагревался от других отопительных устройств.

    Основное назначение термодатчика – это контролировать температуру пола защищать покрытия от перегрева, а также с таким устройством вы значительно уменьшите затраты на электричество.

    Виды датчиков

    Термодатчики для теплого пола различаются по месту установки:


    • Устанавливаются в пол, термоэлемент монтируется совместно с нагревательным кабелем;

    • Внешний монтаж, такие датчики применяются для определения температуры воздуха в комнате. Они могут быть как встроены в терморегулятор, так и подсоединяться к нему отдельно.

    Датчики, которые монтируются в пол, разделяют по типу покрытия, для которого они предназначены:


    • Для мягких покрытий: паркет, линолеум, ламинат. В таком случае устройство представляет собой пластиковый цилиндр с проводом,

    • Для твердых покрытий: керамическая плитка, искусственный и натуральный камень. Здесь важно учитывать особенности укладки такого покрытия (обычно на клей в бетонную стяжку) и тот факт, что термодатчик должен располагаться в стяжке. Поэтому имеет большие габариты и оснащен защитной оболочкой, которая оберегает от воздействия всевозможных смесей, используемых при заливке раствора.

    Обратите внимание! Чтобы залить стяжку для тёплого пола, нужно использовать пластификатор

    Монтаж

    Осуществляя установку датчика теплого пола, обязательно соблюдайте все правила безопасности.

    Обратите внимание! Специалисты рекомендуют устанавливать устройство на высоте — 1,7 м

    Последовательность установки датчика тёплого пола:


    • В перегородке стены нужно сделать небольшое отверстие, глубины должно хватать для установки монтажной коробки.

    • В стяжке пола надо пробить штробу, чтобы можно было уложить кабели и сигнальные проводы.

    • От посадочного места вверх и до распределительного щита нужно пробить канал для входных проводов.

    • Сигнальные провода и силовой кабель помещаются в пластмассовый защитный шланг: его диаметра должно хватать, чтобы в случае необходимости прибор можно было достать. Изгиб трубы (от 5 см).

    • Датчик температуры должен быть расположен на одинаковом расстоянии от всех тепловых элементов и не ближе 50 см от стеновой перегородки.

    Подключение

    Осуществляя подключение важно соблюдать все этапы, но перед этим нужно выполнить подготовительные работы:


    • В первую очередь необходимо обесточить сеть.

    • В распределительной коробке на дин-рейке надо зафиксировать защитный отключающий прибор и автоматический прерыватель. По внешнему виды устройства схожи, однако принцип функционирования их разнится. Если изоляция сломается и на стене образуется «пробой», то защитный отключающий прибор отключит напряжение, а основное назначение прерывателя — отключение сети в случае короткого замыкания.

    • От места расположения распределительной коробки до места установки контроллера надо проложить трехжимный кабель.

    Подключение проводов:


    • Черный: к промежуточному автомату (снизу), от него к УЗО (снизу) и затем — к вводному автомату;

    • Синий: к УЗО (снизу), после — к колодке с нулевыми проводами;

    • Желтый с зеленой полоской — к земляной шине.

    Обратите внимание! Осуществлять подключение проводов к термостату нужно в соответствии со схемой, изложенной в инструкции

    Каждый прибор имеет стандартную колодку с 6 клеммами. Каждый разъем имеет марку со своим значением:


    • L: «фазный провод» от сети;

    • N: «нулевой» провод от сети;

    • L1: «фазный провод» к тепловому контуру;

    • L1: «фазный провод» к тепловому контуру;

    • PE: заземляющая шина.

    Видео


    Источник
    https://santekhnik-moskva.blogspot.com/2018/04/datchik-toplogo-pola. html

    Как подключить терморегулятор к теплому полу

    Главной частью системы теплого электрического пола считается система нагревательных элементов, скрытых под верхним декоративным покрытием пола. В зависимости от того какого они вида, а также от формы и площади помещения выбирается схема монтажа самих элементов и прокладки к ним соединительных кабелей.

    Чтобы подключить каждый нагревательный элемент к сети устанавливается терморегулятор. Рассмотрим как подключить терморегулятор к теплому полу.

    Терморегуляторы

    Основная функция терморегулятора – поддержание необходимой температуры в помещении, с помощью управления нагревательными элементами теплого пола. Они бывают нескольких типов: начиная с самых обычных механических и заканчивая многофункциональными электронными устройствами. Термостат используется для управления, как водяным отоплением, так и теплым полом.

    Нагревательные элементы

    Нагревательные элементы, использующиеся в теплых полах, существуют также нескольких типов:

    • Резистивный нагревательный кабель – это изолированный кабель, обладающий высоким электрическим сопротивлением. Его нагрев происходит во время прохождения электричества.
    • Тепловой мат – это система, основанная на теплоизолирующей негорючей пленке, на которой проложен резистивный кабель.
    • Пленочный теплый пол основан на специальной нагревательной тонкой пленке, в которую вставлены карбоновые полосы полупроводника. Когда через них проходит электричество они нагреваются.

    Как подключить терморегулятор

    Каждая составляющая часть теплого пола подключается к электросети через регулятор температуры теплого пола. Большинство моделей терморегуляторов снабжены схемой соединения на самом корпусе, что дает владельцу возможность подключить его самостоятельно, не вызывая электрика.

    Установка и подключение терморегулятора теплого пола производится через блок управления. Терморегулятор может подключаться к сети отдельно от электрощита или же включатся в стандартную розетку.

    Если вы выбрали вариант отдельного подключения, то вам понадобится автоматический выключатель для защиты и выключения/включения терморегулятора. При подключении терморегулятора к розетке, вам стоит учитывать остальные электрические приборы, которые включаются через эту розетку. Существует открытый и закрытый тип электропроводки.

    Пример подключения термостата на видео ниже.

    Что еще следует учесть

    Помните, что заданная температура будет поддерживаться только в том помещении, где стоит датчик. В других комнатах пол может быть чересчур холодным или горячим. Если кабели уложены в нескольких помещениях, их следует подключать по параллельной схеме, как и при подключении к регулятору температуры одного греющего кабеля.

    Постарайтесь не использовать один терморегулятор в разных по условиям эксплуатации помещениях (кухня и ванная) и в случае если комнаты имеют разный уровень теплопотерь (балкон и комната).

    %PDF-1.5 % 93 0 объект > эндообъект внешняя ссылка 93 80 0000000016 00000 н 0000002329 00000 н 0000002456 00000 н 0000003414 00000 н 0000003560 00000 н 0000003706 00000 н 0000003768 00000 н 0000003879 00000 н 0000003993 00000 н 0000004140 00000 н 0000004789 00000 н 0000004816 00000 н 0000005370 00000 н 0000005397 00000 н 0000005424 00000 н 0000005973 00000 н 0000008151 00000 н 0000010519 00000 н 0000013321 00000 н 0000015958 00000 н 0000017812 00000 н 0000019783 00000 н 0000019810 00000 н 0000020244 00000 н 0000020397 00000 н 0000022341 00000 н 0000024589 00000 н 0000024887 00000 н 0000024957 00000 н 0000025270 00000 н 0000025574 00000 н 0000027836 00000 н 0000027927 00000 н 0000027997 00000 н 0000028118 00000 н 0000031680 00000 н 0000032205 00000 н 0000032275 00000 н 0000036157 00000 н 0000036291 00000 н 0000036361 00000 н 0000036659 00000 н 0000037105 00000 н 0000037531 00000 н 0000037830 00000 н 0000041186 00000 н 0000041285 00000 н 0000041515 00000 н 0000041598 00000 н 0000041653 00000 н 0000078304 00000 н 0000078343 00000 н 0000114994 00000 н 0000115033 00000 н 0000151684 00000 н 0000151723 00000 н 0000188374 00000 н 0000188413 00000 н 0000224824 00000 н 0000224863 00000 н 0000230325 00000 н 0000230364 00000 н 0000267015 00000 н 0000267054 00000 н 0000267081 00000 н 0000267424 00000 н 0000267571 00000 н 0000267598 00000 н 0000267957 00000 н 0000268104 00000 н 0000300821 00000 н 0000300860 00000 н 0000302226 00000 н 0000302253 00000 н 0000302656 00000 н 0000302803 00000 н 0000303172 00000 н 0000309705 00000 н 0000326137 00000 н 0000001896 00000 н трейлер ]/предыдущая 1031751>> startxref 0 %%EOF 172 0 объект >поток hb“c“ Ab,wHi“k{>~!f`7ha eV3sj48 E24Vj vk̩KC1@@. ˱AQQc76CyO@q~Ō,dxq5 4ӆH0Toba1L2Am:C.C8fƍQ8 +fbm a_`

    %PDF-1.6 % 23 0 объект > эндообъект внешняя ссылка 23 140 0000000016 00000 н 0000003567 00000 н 0000003666 00000 н 0000004617 00000 н 0000005243 00000 н 0000005712 00000 н 0000006212 00000 н 0000006640 00000 н 0000007179 00000 н 0000007684 00000 н 0000008239 00000 н 0000008714 00000 н 0000009325 00000 н 0000009720 00000 н 0000010090 00000 н 0000010233 00000 н 0000010328 00000 н 0000010471 00000 н 0000010531 00000 н 0000010694 00000 н 0000010807 00000 н 0000010918 00000 н 0000011013 00000 н 0000011345 00000 н 0000011742 00000 н 0000011826 00000 н 0000012436 00000 н 0000013029 00000 н 0000013679 00000 н 0000014228 00000 н 0000014619 00000 н 0000042737 00000 н 0000043048 00000 н 0000043434 00000 н 0000043762 00000 н 0000074319 00000 н 0000108535 00000 н 0000139846 00000 н 0000174100 00000 н 0000208911 00000 н 0000209289 00000 н 0000209579 00000 н 0000209931 00000 н 0000210343 00000 н 0000210911 00000 н 0000243238 00000 н 0000268669 00000 н 0000270526 00000 н 0000275544 00000 н 0000276816 00000 н 0000280255 00000 н 0000283478 00000 н 0000287924 00000 н 0000288003 00000 н 0000290453 00000 н 0000290528 00000 н 0000290758 00000 н 0000290840 00000 н 0000290893 00000 н 0000292509 00000 н 0000292849 00000 н 0000293601 00000 н 0000293904 00000 н 0000295120 00000 н 0000295414 00000 н 0000298018 00000 н 0000298357 00000 н 0000298782 00000 н 0000301505 00000 н 0000301855 00000 н 0000302299 00000 н 0000304252 00000 н 0000304560 00000 н 0000304942 00000 н 0000308850 00000 н 0000309340 00000 н 0000316245 00000 н 0000316282 00000 н 0000323188 00000 н 0000323227 00000 н 0000330133 00000 н 0000330172 00000 н 0000366174 00000 н 0000366213 00000 н 0000373119 00000 н 0000373158 00000 н 0000410547 00000 н 0000410586 00000 н 0000462540 00000 н 0000462579 00000 н 0000490864 00000 н 0000490903 00000 н 0000524300 00000 н 0000524339 00000 н 0000559440 00000 н 0000559479 00000 н 0000594575 00000 н 0000594614 00000 н 0000636363 00000 н 0000636402 00000 н 0000672828 00000 н 0000672867 00000 н 0000679773 00000 н 0000679812 00000 н 0000714914 00000 н 0000714953 00000 н 0000751372 00000 н 0000751411 00000 н 0000758317 00000 н 0000758356 00000 н 0000794358 00000 н 0000794397 00000 н 0000801303 00000 н 0000801342 00000 н 0000807997 00000 н 0000808036 00000 н 0000815378 00000 н 0000815417 00000 н 0000850514 00000 н 0000850553 00000 н 0000850638 00000 н 0000850723 00000 н 0000850808 00000 н 0000850888 00000 н 0000850968 00000 н 0000851053 00000 н 0000851138 00000 н 0000851223 00000 н 0000851312 00000 н 0000851608 00000 н 0000851753 00000 н 0000856112 00000 н 0000860471 00000 н 0000862170 00000 н 0000867882 00000 н 0000872446 00000 н 0000877010 00000 н 0000879260 00000 н 0000887216 00000 н 0000003096 00000 н трейлер ]/предыдущая 1002156>> startxref 0 %%EOF 162 0 объект >поток hb“d`f`g`�� €

    Как интеллектуальные термостаты Ecobee работают с теплыми полами

    Если вы из тех, кто не любит ступать на холодный пол посреди зимы и вместо этого предпочитает просыпаться с чашечкой кофе, возможно, вы вложили средства в систему подогрева пола. В то же время вы, возможно, слышали, что умный термостат может помочь вам сэкономить деньги на счетах за коммунальные услуги.

    К сожалению, не каждый термостат умного дома будет работать с теплым полом. Поэтому я хотел изучить возможности интеллектуальных термостатов ecobee, чтобы увидеть, будут ли они хорошо работать с системами напольного отопления. Суть в том…

    Интеллектуальные термостаты ecobee могут работать с некоторыми системами напольного отопления; однако существует ограничение по напряжению, и только некоторые термостаты ecobee могут управлять несколькими зонами.

    Ограничение напряжения экоби

    Если у вас есть система подогрева пола и вы хотите управлять ею с помощью интеллектуального термостата ecobee, первое, что вам нужно сделать, это проверить напряжение. Проще говоря, термостаты для умного дома, такие как ecobee, не совместимы с высоковольтными системами. Для питания многих напольных систем требуется большой ток, чтобы пройти через термостат. Многие системы напольного отопления, такие как плинтусные обогреватели, поставляются с системой напряжения, которая содержит 240 В.

    В отличие от этого, линейка интеллектуальных термостатов ecobee рассчитана только на напряжение 24 В. Некоторые из более совершенных систем ecobee могут работать с напряжением до 30 В. Очевидно, что это все еще намного меньше, чем 240 В, которые обычно найден в обогревателях плинтуса . Даже если у вас есть небольшая зона, например, ванная комната, с полами с подогревом на 110 В или 120 В, вы все равно поджарите термостат экоби, если попытаетесь запустить этот тип напряжения через термостат.

    Коврик для теплого пола Klima с различными нагревательными змеевиками/проводами.

    Если вы не уверены, есть ли у вас система высокого напряжения в системе «теплый пол», перейдите к текущему термостату. Снимите заднюю крышку. Вы должны увидеть на нем надпись « DANGER HIGH VOLTAGE ». Или вы можете найти конкретное напряжение на самом термостате. Обычно он расположен в правом нижнем углу термостата. Если вы не можете найти напряжение на вашем текущем термостате, проверьте руководство.Если напряжение выше предела напряжения на термостате ecobee, то они несовместимы, и вам не следует их подключать.

    термостаты ecobee: w

    для работы с водяными системами отопления Модель Ecobee SmartThermostat черного цвета 2019 года.

    Плинтусные системы отопления — это самый прямой способ обогреть пол. По сути, у вас есть ряд проводов, проходящих под вашим полом, напрямую нагревающих отдельные доски.

    Еще один способ, которым вы можете обогревать полы, — это использовать так называемую водяную систему.Вместо того, чтобы использовать мощный электрический ток, который поджарил бы термостат умного дома, вы используете горячую воду для обогрева пола . Вместо того, чтобы подключать это к вашей электрической системе, ваша система отопления подключается к водонагревателю.

    Таким образом, термостат ecobee будет хорошо работать с вашей водяной системой, поскольку это излучающая система, которой термостат должен управлять . Важно, чтобы вы дважды проверили свою гидравлическую систему и поняли ее напряжение, прежде чем пытаться подключить ее к интеллектуальному термостату ecobee.

    В целом система ecobee может быть совместима с широким спектром систем, таких как водяные системы отопления и системы лучистого отопления. Просто не забудьте проверить страницу совместимости, чтобы убедиться, что они работают вместе.

    Обеспечение работы системы теплого пола с термостатом ecobee

    Если у вас есть система подогрева пола, которая обеспечивает более высокое напряжение, например 240 В, вам необходимо найти способ снизить напряжение до того, как оно достигнет термостата ecobee.В противном случае вы сожжете термостат. Сделать это можно, установив электрическое реле. Квалифицированный специалист должен помочь вам подобрать правильную систему реле для вашего напольного отопления.

    Электрическое реле действует как буфер между термостатом и электрическим током. В частности, это радиатор. Подобно тому, как беруши действуют как буфер между вашими барабанными перепонками и громкими звуками, чтобы не разрушить ваш слух, это электрическое реле будет делать то же самое для вашего устройства ecobee .В то же время, может быть несколько нежелательных побочных эффектов этой установки.

    Недостатки установки электрического реле

    Несмотря на то, что использование электрического реле позволит вашему термостату ecobee управлять вашей мощной системой подогрева пола, это лишит вас некоторых преимуществ экономии денег, связанных с использованием интеллектуального термостата. Несмотря на то, что вы сможете пользоваться расширенными алгоритмами управления и обогрева в других частях вашего дома, ваш термостат ecobee не сможет сделать это для вашей системы подогрева пола.

    Вместо этого вы превратите свой термостат ecobee в прославленный переключатель включения и выключения. Вы будете буквально включать и выключать реле, когда будете использовать плинтусы . Это не даст вам контроля, которого вы жаждете, и вы можете понять, что по-прежнему тратите ту же сумму денег на свои коммунальные услуги, что и раньше. Установив электрическое реле, вы пожертвуете возможностью повысить эффективность нагревателей плинтуса за счет установки электрического реле.

    Кроме того, вам придется установить отдельный термостат и систему реле для каждого реле в вашем доме. Эта стоимость быстро возрастет, и вы пожертвуете многими умными преимуществами, используя электрическое реле. Поэтому, если вы можете, вам лучше попытаться найти способ нагрева плинтусов с более низким напряжением, например, водяную систему.

    Могут ли термостаты ecobee управлять несколькими зонами подогрева пола ? комнатный датчик экоби на полке книжного шкафа.

    Если у вас есть низковольтная система обогрева пола, подключенная к вашему термостату ecobee, вам может быть интересно, можно ли разделить эту систему на несколько зон. Несмотря на то, что вы можете обогревать разные части вашего дома или квартиры с помощью этих термостатов, вы не сможете контролировать разные части вашей системы подогрева пола, если не купите несколько домашних термостатов и не будете управлять ими по отдельности.

    Системы ecobee 3 и ecobee 4 (включая вариант Lite) способны разделить ваш дом или квартиру на несколько зон… с некоторыми оговорками (см. далее).Обе эти серии термостатов способны точно контролировать 32 отдельные зоны. Это означает, что вы можете контролировать температуру в отдельных спальнях, ванных комнатах и ​​других отдельных комнатах отдельно. Таким образом, вы можете установить температуру в различных помещениях без каких-либо хлопот.

    Беспроводной дистанционный датчик, входящий в комплект поставки термостата, измеряет температуру. Если вы хотите получить доступ к функции нескольких зон ecobee 3 или ecobee 4, вам необходимо будет приобрести дополнительные датчики, поскольку первоначальная покупка поставляется только с одним датчиком.Затем вам нужно будет развернуть этот датчик в разных комнатах вашего дома. Датчики будут передавать информацию непосредственно на ваш термостат ecobee. Чтобы в полной мере воспользоваться функцией нескольких зон, вам необходимо иметь систему отопления, способную разделять распределение своего теплового потока по отдельным комнатам .

    В дополнение к измерению температуры эти датчики также могут определять , занята ли конкретная комната. Это полезный способ экономии энергии, поскольку он позволяет термостату обогревать только те помещения, в которых есть люди.Таким образом, вы не тратите деньги на обогрев пустых комнат. Это одна из главных функций, которые позволяют вам экономить деньги с термостатом ecobee.

    Эти датчики будут использовать датчики движения, чтобы определять, когда кто-то находится дома. Поэтому тепло включится, обогревая помещение с момента вашего входа. Затем, когда вы выйдете из комнаты, термостат вернется в режим «ушел» и выключит источники тепла. Датчики не отменяют никаких ручных настроек. Если вы хотите установить температуру вручную, вы все равно можете сделать это и отменить автоматические функции.

    Несмотря на то, что эти датчики движения хороши, вы не сможете разделить свою систему теплого пола на несколько зон. Подавляющему большинству систем напольного отопления потребуется электрическое реле для питания от устройства ecobee .

    Для управления этими системами теплого пола вам потребуется включить или выключить электрическое реле. Не будет возможности сегментировать, какая часть системы теплого пола включена, а какая выключена.Если вы хотите использовать несколько электрических реле и несколько термостатов для умного дома, вы можете попробовать это. Помните, что если вы не используете электрическое реле, то напряжение от вашей системы теплого пола перегрузит термостат.

    В целом датчики ecobee не будут служить комплексным решением, когда речь идет о ваших потребностях в напольном отоплении. Если вы сможете найти систему подогрева пола, которая не заставит вас использовать электрическое реле, то у вас может быть немного больше автономии в отношении того, что вы можете делать со своей системой термостата умного дома; однако сегментация, которую вы можете создать в комнатах вашего дома, не будет легко переноситься на вашу систему подогрева пола .

    Взлом теплого пола — Radioetcetera.

    site

    Замена вышедшего из строя термостата стоимостью 140 долларов на самодельную альтернативу на основе ESP8266 с поддержкой Wi-Fi стоимостью 6 долларов.

    Код

    для этого проекта можно найти здесь.

    В начале

    Пару лет назад мы сделали небольшой ремонт в главной спальне, превратив гардеробную в главную ванную комнату. Поскольку новая ванная комната будет иметь наружную стену, плиточный пол и частично будет построена на консольной части нашего двухуровневого дома, моя жена предложила установить электрический подогрев пола во время реконструкции.Полы над консольными частями нашего дома могут быть довольно холодными зимой, а плитка будет намного холоднее, чем существующий ковер, поэтому мы пошли дальше и потратили дополнительные деньги на установку системы обогрева пола WarmTiles. В этой системе используется термостат, который переключает питание 120 В переменного тока на сеть отопления, когда температура пола падает ниже заданного значения. Датчик температуры замуровывается в пол вместе с отопительной сеткой. Вся система отлично работала до…

    Провал

    Однажды зимним утром во время нападения великого Полярного Вихря я, спотыкаясь, встал с постели, чтобы принять душ, и понял, что мои пальцы на ногах стали намного холоднее, чем обычно.Быстрый взгляд на термостат обогрева пола подтвердил, что что-то не так. ЖК-дисплей не работал, а индикатор GFCI мигал красным. Ой, это нехорошо. Ошибка GFCI обычно означает наличие воды там, где ее быть не должно. Я открыл электрическую коробку, где был установлен термостат, и, конечно же, там было немного воды. Я вымыл воду и попытался сбросить GFCI, но понял, что не могу… функция сброса GFCI была частью ЖК-панели управления, которая не работала.Звонок в службу технической поддержки сообщил мне, что мигающий красный индикатор GFCI на самом деле не указывает на неисправность GFCI (это был бы непрерывный красный свет и работающий ЖК-экран), а скорее на то, что устройство «окончание срока службы». И это только что закончилась гарантия, поди разберись.

    Анализ отказов

    Итак, откуда взялась вода, которая, по-видимому, убила мой термостат, и что я мог с этим поделать?

    Когда мы реконструировали ванную комнату, мы в итоге разместили термостат на внешней стене, потому что это было самое удобное место, чтобы его видеть и управлять им.В предостерегающем рассказе о «дизайне, ориентированном на человека», я пренебрег потенциальными последствиями конденсации, когда теплый влажный воздух из ванной мигрировал через негерметичный термостат и ударялся о заднюю часть электрической коробки и медные провода, которые были очень холодными из-за того, что они были на внешней стене. Видимо, конденсат убил мой термостат.

    Дополнительная изоляция из распыляемой пены за электрической коробкой и преднамеренные меры по герметизации настенной пластины, по-видимому, помогли решить проблему конденсации.Установка нового термостата должна быть довольно простой, поэтому я пошел онлайн, чтобы заказать один и 140 долларов!?!?!?!?! Время посмотреть, какие у нас есть варианты. Сначала я разобрал термостат, чтобы посмотреть, смогу ли я его оживить. Хотя вернуть его к жизни все еще возможно, это второстепенный проект, который займет некоторое время из-за сложности устройства. А пока мне нужны теплые пальцы ног!

    Боковая панель: 140 долларов за термостат могут показаться дорогими, и по сравнению с «обычным» программируемым термостатом, используемым в системах HVAC, это так.Однако в отличие от обычного термостата HVAC, который работает при низком напряжении, это устройство питается непосредственно от сети 120 В переменного тока и переключает питание 120 В переменного тока на сеть внутрипольного отопления. Он также включает защиту GFCI. Все это приводит к гораздо более строгим требованиям к конструкции и более высокой стоимости, чем у обычного термостата.

    План Б – Sonoff спешит на помощь!

    Я быстро заказал комплект из 4 беспроводных интеллектуальных коммутаторов Sonoff Basic. Я знал, что эти устройства питались от 120 В переменного тока, переключали питание на устройства 120 В переменного тока и питались от ESP8266. Лучше всего они стоят всего около 6 долларов каждый! Я искал повод поиграть с ними, и это была отличная возможность сделать это. Я знал, что ESP8266 внутри устройств Sonoff можно было взломать, и он был оснащен аналого-цифровым преобразователем, который потенциально можно было использовать для считывания показаний датчика температуры в полу.

    Я быстро подключил одно из устройств Sonoff, используя стандартную прошивку, и настроил его по расписанию, чтобы включать и выключать отопительную сеть в определенное время дня.В этот момент он вообще не считывал показания датчика температуры и не действовал как термостат, а как таймер. Этого было достаточно, чтобы держать ноги в тепле, пока я не придумаю что-нибудь более элегантное. По предыдущему опыту я знал, что отопительной сети требуется много времени, чтобы нагреть пол, поэтому я не слишком беспокоился о том, что он станет слишком горячим. Защита GFCI все еще была на месте, поскольку вся эта схема имела защиту выше по потоку – защита GCFI, обеспечиваемая исходным термостатом, с самого начала была избыточной.

    Модификации Sonoff

    Доступ к АЦП

    Хотя некоторые устройства Sonoff имеют интерфейс для считывания данных о температуре и влажности с подключенного цифрового датчика, этот интерфейс не подходит для моей ситуации. Датчик температуры, встроенный в пол, представляет собой простой термистор, поэтому для его считывания потребуется использовать аналого-цифровой преобразователь ESP8266. К сожалению, ESP8266 имеет только один вывод, который можно использовать в качестве АЦП, а устройства Sonoff не выводят этот вывод ни к чему на печатной плате.Очень тщательная и очень удачная пайка очень тонким проводом привела к хорошему соединению с выводом ADC на ESP8266 (см. эту страницу, чтобы узнать об опыте другого человека по отламыванию вывода ADC). Теперь мне нужно было соединить этот очень тонкий, хрупкий провод с внешним миром.

    Физические модификации

    В дополнение к модификациям, позволяющим АЦП считывать показания датчика температуры, мне также пришлось модифицировать устройство Sonoff, чтобы оно поместилось внутри одноблочной электрической коробки. Sonoff basic разработан с двухпозиционной клеммной колодкой на каждом конце устройства. Одна сторона подключается к источнику 120 В переменного тока, а другая подключается к нагрузке 120 В переменного тока, которая переключается через реле. С проводами, прикрепленными к клеммным колодкам на каждом конце устройства, оно не поместится в одноместную коробку.

    Нейтральная сторона клеммных колодок фактически соединена внутри устройства Sonoff, и только линия (горячая) сторона переключается через реле. Это означает, что я мог бы соединить входные и выходные нейтральные провода вместе вне устройства Sonoff, и мне действительно нужны были только соединения Line In и Line Out.

    Внутренняя компоновка печатной платы Sonoff Basic позволила очень легко модифицировать ее, чтобы вообще не использовать клеммные колодки для соединений 120 В переменного тока. Я решил переназначить одну из клеммных колодок для подключения встроенного в пол термистора, а другую полностью убрать. Вместо этого я припаял многожильные провода непосредственно к печатной плате и использовал проволочные гайки в электрической коробке, чтобы выполнить высоковольтные соединения. Это позволило мне немного отрезать один конец корпуса со стороны клеммной колодки низковольтного резистора, чтобы он поместился в одноблочную электрическую коробку.

    Исходная конфигурация Sonoff Модифицированная конфигурация Sonoff Вид сверху на модифицированный Sonoff — правая клеммная колодка удалена, левая клеммная колодка используется для термистора.
    Модифицированный Sonoff, вид снизуПодходит!
    Замена прошивки

    Поскольку стандартная прошивка Sonoff не работала для моего приложения, мне пришлось сделать что-то более индивидуальное. Я рассматривал прошивку Tasmota с открытым исходным кодом, но мне нужно было бы изменить ее для доступа к АЦП, и я хотел, чтобы это было автономное решение, которое не зависело бы от внешнего брокера MQTT для управления термостатом.Вместо этого я решил написать свою собственную прошивку, которая настроила бы ESP8266 в качестве веб-сервера и создала небольшую веб-страницу, чтобы позволить мне изменять настройки термостата из моей локальной сети.

    Чтение термистора

    Первым шагом в установке и запуске новой прошивки было подтверждение того, что я могу считывать показания датчика температуры в полу с помощью ESP8266. Если это не сработает, то нет смысла идти дальше.

    Некоторые онлайн-исследования и измерения омметра подтвердили мое подозрение, что датчик температуры, вероятно, был простым термистором с отрицательным температурным коэффициентом (NTC) на 10 кОм.Термистор NTC представляет собой резистор, который меняет свое сопротивление в зависимости от температуры. Термистор на 10 кОм имеет сопротивление 10 кОм при 25°C, сопротивление уменьшается при повышении температуры выше 25°C и увеличивается при понижении температуры ниже 25°C (отсюда и «отрицательный» температурный коэффициент). Точная форма кривой зависимости сопротивления термистора от температуры определяется несколькими коэффициентами, но производитель обычно также предоставляет справочную таблицу в техническом описании детали. Хотя у меня нет хорошего способа узнать точные характеристики термистора в моем полу и у меня нет возможности охарактеризовать его самостоятельно, поскольку он уже встроен в пол, кривые, представленные в документации, которую я нашел в Интернете, получат мне достаточно близко. Мои пальцы ног не могут определить разницу между несколькими градусами температуры, поэтому, пока измерения находятся на приблизительном уровне и температуры могут быть измерены с разумной относительной точностью, абсолютная точность не имеет большого значения.

    Чтобы считать температуру в ESP8266, нам нужно преобразовать переменное сопротивление термистора в переменное напряжение, которое может считывать аналого-цифровой преобразователь. Самый простой способ сделать это — с помощью цепи резисторного делителя.Если мы соединим два резистора последовательно между фиксированным напряжением и землей, напряжение в средней точке делителя можно рассчитать как:

    Vmid = Vпит *R2/(R1+R2)

    , где R2 — резистор, подключенный к земле, а R1 — резистор, подключенный к напряжению питания. Если мы сделаем R2 нашим термистором, напряжение Vmid будет изменяться в зависимости от его сопротивления, поскольку оно изменяется в зависимости от температуры. Затем мы можем подключить точку Vmid к нашему контакту ADC на ESP8266 и измерить температуру в нашей прошивке.

    Делитель с подтягивающим резистором. ВНИМАНИЕ, это неправильно, не используйте его (см. ниже)!

    Итак, я подключил его и протестировал. Я настроил ESP8266 для отправки показаний АЦП на порт UDP через Wi-Fi, чтобы я мог удаленно контролировать измерения без необходимости подключения преобразователя TTL в USB, когда Sonoff был подключен к сетевому напряжению. Когда начали поступать измерения, все они показывали 1024, что является полной шкалой (максимальное напряжение) для 10-битного АЦП. Угу, это не так.При комнатной температуре я ожидал бы, что показание составит около 512 отсчетов АЦП, так как напряжения термистора и подтягивающего резистора почти равны. Именно тогда у меня появились смутные воспоминания о том, что я читал что-то в далеком прошлом о выводе АЦП на ESP8266, имеющем более низкий, чем обычно, диапазон измерения напряжения. Быстрый поиск показал, что моя туманная память была верна. Максимальное напряжение, которое может считывать АЦП, составляет 1,0 вольт. Угу. У меня получилось около 1,65 вольта.

    Я быстро изменил подтягивающее сопротивление с 10 кОм до 100 кОм, чтобы снизить напряжение на выводе АЦП.Нет кости, я бы сжег АЦП на этом устройстве. Один Сонос закончился, осталось три. Я модифицировал второй, чтобы получить доступ к контакту АЦП (опять же мне повезло с пайкой), и на этот раз использовал другую схему делителя напряжения. Вместо того, чтобы подключать вывод АЦП к подтягивающему резистору, я подключил его к подтягивающему резистору и использовал термистор для подтягивания к напряжению питания 3,3 В. Это гарантирует, что если термистор отключится, на выводе АЦП будет нулевое напряжение, а не 3,3 В.


    Лучшее решение – делитель с подтягивающим резистором.

    Теперь, когда АЦП работает, я настроил прошивку для выдачи данных измерений на порт UDS через равные промежутки времени, которые я затем зарегистрировал с помощью Raspberry Pi, чтобы увидеть, как выглядят данные. Это было очень, очень шумно… слишком шумно, чтобы его можно было использовать для управления термостатом. Хотя моя частота дискретизации (один раз в секунду) была слишком низкой, чтобы доказать это, я предполагаю, что это связано с тем, что на термистор подается шум с частотой 60 Гц. Некоторая тяжелая программная фильтрация все исправила.

    Мощная программная фильтрация для устранения шума измерения.Поскольку температура изменяется очень медленно, тяжелая программная фильтрация работает хорошо.
    Термостатический регулятор

    Теперь, когда АЦП заработал, пришло время реализовать термостатический контроль. Я создал веб-интерфейс, который позволил мне настроить различные графики отопления для Пн-Пт, субботы и воскресенья. HTML GUI также регистрирует температуру один раз в минуту, сохраняет значения в ОЗУ и отображает график температуры за предыдущие 24 часа. ESP8266 получает текущее время с NTP-сервера.Вместо того, чтобы указывать время, когда включится обогрев, я хотел указать время, когда пол будет иметь желаемую температуру. Для этого я записал некоторые дополнительные данные, чтобы понять, насколько быстро нагревается пол.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
