Схемы подключения MyHeat PRO – MyHeat

Схема подключения датчиков протечки

  • Подключение датчиков протечки осуществляется согласно схеме при помощи входов DI на контроллере и дискретном блоке расширения MY HEAT DI6

  • Датчики протечки подключаются кабелем UTP категории не ниже 5 (витая пара)

  • Для удобства и надежности подключения используйте винтовые зажимы или клеммники

  • При необходимости можно подключить клапан запорной арматуры, который при срабатывании датчика протечки будет перекрывать подачу воды в дом

  • Для подключения используется проводной датчик контроля протечки Нептун или Водолей – Р

Вариант №1: Датчики протечки подключаются в шлейф, при срабатывании одного из датчиков в шлейфе контроллер MyHeat PRO оповестит пользователя по SMS или Push уведомлению и задействует клапан запорной арматуры

Вариант №2: Каждый датчик протечки подключается на отдельный вход DI, при срабатывании датчика контроллер MyHeat PRO оповестит пользователя по SMS или Push уведомлению о сработке конкретного датчика и задействует клапан запорной арматуры

Настройка

Для настройки подключенного к устройству датчика протечки необходимо выполнить следующие действия:

  • Выберите в навигационном меню пункт Датчики

  • Все дискретные входы на контроллере определяются автоматически (в том числе, если к контроллеру подключен дискретный блок расширения MY HEAT DI6)

  • Для редактирования параметров датчика нажмите на значок зеленого карандаша

Для добавления сигнала тревоги в интерфейсе контроллера:

  • Выберите в навигационном меню Сигналы тревоги

  • В выпадающем списке выберите подпункт Добавить (на рис. пункты 1 и 3)

  • Также выбрав в навигационном меню Системы тревоги

  • В выпадающем списке выберите подпункт Все сигналы

  • В открывшемся окне нажмите кнопку Добавить (на рис. пункты 1, 2 и 4)

  • Для редактирования параметров сигналов тревоги, нажмите на значок зеленого карандаша

  • Для удаления – нажмите на значок красной корзины

Настройка

Для настройки подключенного к устройству датчика движения необходимо выполнить следующие действия:

  • Выберите в навигационном меню пункт Датчики

  • Все дискретные входы на контроллере определяются автоматически (в том числе, если к контроллеру подключен дискретный блок расширения MY HEAT DI6)

  • Для редактирования параметров датчика нажмите на значок зеленого карандаша

Для добавления сигнала тревоги в интерфейсе контроллера:

  • Выберите в навигационном меню Сигналы тревоги

  • В выпадающем списке выберите подпункт Добавить (на рис. пункты 1 и 3)

  • Также выбрав в навигационном меню Системы тревоги

  • В выпадающем списке выберите подпункт Все сигналы

  • В открывшемся окне нажмите кнопку Добавить (на рис. пункты 1, 2 и 4)

  • Для редактирования параметров сигналов тревоги, нажмите на значок зеленого карандаша

  • Для удаления – нажмите на значок красной корзины

Настройка

Для настройки подключенного к устройству датчика давления необходимо выполнить следующие действия:

  • Выберите в навигационном меню пункт Датчики

  • Токовый вход на контроллере определяется автоматически

  • Для редактирования параметров датчика нажмите на значок зеленого карандаша

Для добавления насоса в интерфейсе контроллера MyHeat PRO:

  • Выберите в навигационном меню Инженерия

  • В выпадающем списке выберите подпункт Добавить

    (на рис. пункты 1 и 3)

  • Также выбрав в навигационном меню Инженерия

  • В выпадающем списке выберите подпункт Вся инженерия

  • В открывшемся окне нажмите кнопку Добавить (на рис. пункты 1, 2 и 4)

  • Для редактирования параметров инженерного оборудования нажмите на значок зеленого карандаша

  • Для удаления – нажмите на значок красной корзины

Для добавления 2 – ходового клапана в интерфейсе контроллера MyHeat PRO:

  • Выберите в навигационном меню Инженерия

  • В выпадающем списке выберите подпункт Добавить (на рис. пункты 1 и 3)

  • Также выбрав в навигационном меню Инженерия

  • В выпадающем списке выберите подпункт Вся инженерия

  • В открывшемся окне нажмите кнопку Добавить (на рис. пункты 1, 2 и 4)

  • Для редактирования параметров инженерного оборудования нажмите на значок зеленого карандаша

  • Для удаления – нажмите на значок красной корзины

После настройки датчика и насоса приступаем к настройке привода 3 – ходового клапана. Для добавления сервопривода в интерфейсе контроллера MyHeat PRO:

  • Выберите в навигационном меню Инженерия

  • В выпадающем списке выберите подпункт Добавить (на рис. пункты 1 и 3)

  • Также выбрав в навигационном меню Инженерия

  • В выпадающем списке выберите подпункт Вся инженерия

  • В открывшемся окне нажмите кнопку Добавить (на рис. пункты 1, 2 и 4)

  • Для редактирования параметров инженерного оборудования нажмите на значок зеленого карандаша

  • Для удаления – нажмите на значок красной корзины

Для добавления котла в интерфейсе контроллера:

  • Выберите в навигационном меню Отопители

  • В выпадающем списке выберите подпункт Добавить (на рис. пункты 1 и 3)

  • Также выбрав в навигационном меню Отопители

  • В выпадающем списке выберите подпункт Все отопители

  • В открывшемся окне нажмите кнопку Добавить (на рис. пункты 1, 2 и 4)

  • Для редактирования параметров отопителей, нажмите на значок зеленого карандаша

  • Для удаления – нажмите на значок красной корзины

Настройки

Для настройки подключенного к устройству модуля резервного питания, необходимо выполнить следующие действия:

  • Выберите в навигационном меню пункт Система

  • В выпадающем списке выберите подпункт Настройки устройства

  • В открывшемся окне в поле Вход для подключения сигнала обратной связи от АКБ выберите дискретный вход к которому подключен модуль. По умолчанию установлено значение АКБ не подключена

  • Нажмите кнопку Сохранить

Как установить и подключить датчик движения?

Подключение датчика движения потребует определенных знаний в сфере электричества, навыков и базового оборудования, которое найдется у каждого хорошего хозяина. Но, даже если таких знаний и опыта работы с электросетями у Вас нет, можно воспользоваться простыми и понятными инструкциями.

Итак, для монтажа датчика движения на свет Вам потребуются:

Как установить датчик?

Работа и эффективность датчика движения на свет будет зависеть не только от особенностей подключения, но и от выбора места монтажа. В зависимости от угла охвата движения датчик нужно установить таким образом, чтобы в зону действия устройства попадали все возможные места движения человека. Если же вход в помещение только один, то датчик ставится напротив него. Если же входов несколько, то датчик лучше установить на потолке, и тогда угол охвата устройства составит 360 градусов. Также важно соблюсти несколько простых принципов:

  • В зоне датчика не должно быть устройств с ЭМ излучением, которые могут помешать эффективной работе сенсора;
  • На датчик нельзя направлять поток воздуха от кондиционирующих устройств;
  • Датчик необходимо размещать максимально далеко от отопительных устройств;
  • Корпус датчика необходимо защитить от попадания прямых солнечных лучей. Если же он устанавливается в комнате с окнами, то необходимо настроить его на включение только в вечернее и ночное время дня.

Если учесть все вышеупомянутые нюансы, то вы минимизируете ложные включения и исключите несрабатывание датчика при необходимости включить свет в помещении.

Если у Вас в доме есть животные, и нужно исключить включение света при их появлении в зоне действия устройства, то необходимо отрегулировать чувствительность датчика, либо же сразу заказать модель с функцией игнорирования домашних питомцев. Такое устройство не реагирует на объекты менее 10 или 25 килограммов.

Подключение устройства

Перед тем, как рассмотреть схему подключения, нужно разобрать датчик при помощи отвертки. Изначально снимается задняя панель корпуса изделия, под которой находится колодка для подключения проводки. Установка такого устройства очень похожа на установку обычного выключателя. Необходимо выполнить электрическую цепь с последовательно подключенным светильником, а датчик будет являться замыкателем или размыкателем цепи.

В процессе подключения ничего сложного нет: прежде всего, колодка отмечается обозначениями для подключения проводки. N – это нулевой провод, L – это фаза, L со стрелочкой или А – это клемма для подключения светильника. Также важно, что схема подключения датчика показывается на корпусе самого устройства либо же в прилагающейся инструкции, и вам останется только подобрать оптимальный метод установки. На наш взгляд, оптимальными способами подключения являются 2.

Метод первый: подключение через прибор освещения. Один из самых простых методов, для которого доступ к распределительному ящику не потребуется. Он подойдет для помещений, где человек пребывает недолго: прихожая, кладовая, лестничная площадка. Свет включается при появлении человека, горит определенное количество времени, пока есть движение, и выключается, когда движения в комнате нет. Если заняты руки, свет включать и выключать не придется – очень удобно.

Подключение выполняется следующим образом: от клеммы L к фазе ведется провод, а от клеммы N отходит нулевой провод, который идет и к осветительному устройству. От клеммы А провод подключается непосредственно к светильнику.

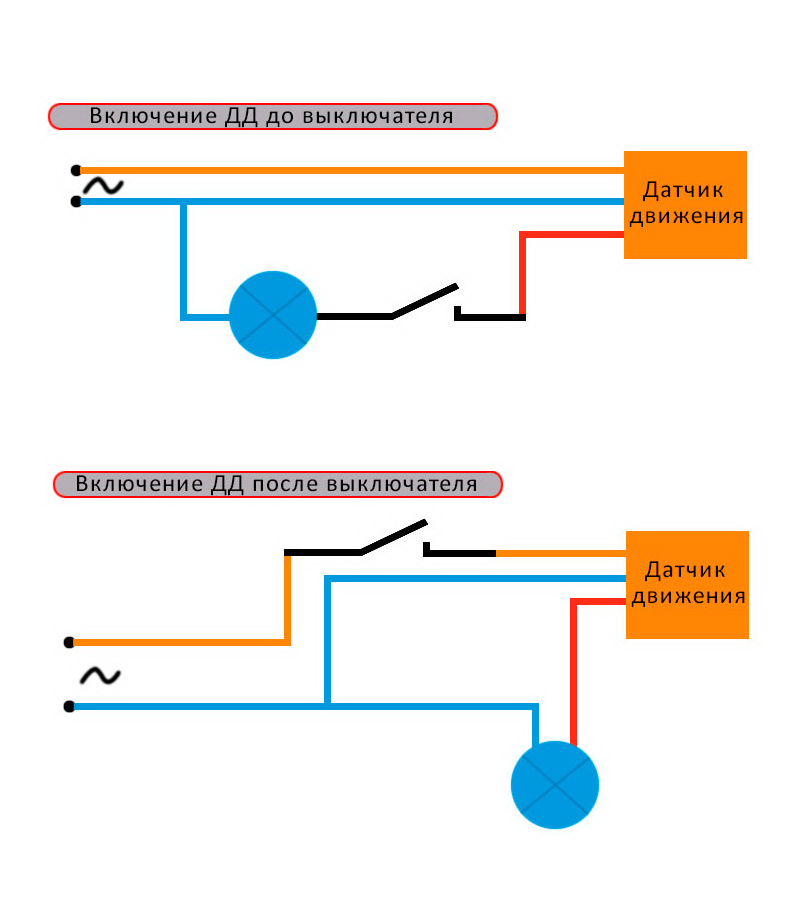

Метод второй: через выключатель. Такой способ будет немного сложнее, но зачастую считается более удобным и эффективным. Например, датчик нужно поставить на кухне. Человек приходит на кухню – свет зажигается, человек садится за стол неподвижно и свет тухнет. Это неудобно, и свет должен гореть без постоянного движения – для того устанавливаются трехпозиционные выключатели.

В этом случае от клеммы N провод также ведется в распределительную коробку и подключается к нулю. Здесь же осуществляется разводка на светильники. От клеммы L фаза идет к выключателю и подсоединяется к клемме, которая отвечает за среднее положение. Именно здесь будет происходить управление датчиком. От клеммы А провод идет проводка, соединяющая датчики и светильники. А от светильника же идет провод на включатель к клемме с верхним положением клавиши. Таким образом, управление освещением будет очень удобным и эффективным.

Закрепить датчик

После того, как датчик будет подключен в соответствии со схемой, необходимо собрать корпус и закрепить его на выбранном месте – стене либо потолке. Там необходимо высверлить два отверстия (или одно в зависимости от типа корпуса), вставить дюбели и «посадить» датчик на саморезы. Если же корпус поворотный, то необходимо направить его на зону охвата. Дальше останется только настроить и проверить установленное устройство.

Как правильно настроить датчик движения?

Как правило, датчики движения имеют 3 регулятора, такие как время, чувствительность и освещенность. Они настраиваются в зависимости от потребностей владельца и условий эксплуатации. В большинстве случаев настройка производится по одной схеме при выключенном свете.

Регулятор чувствительности поворачивается до упора по часовой стрелке, а регулятор времени – до упора против часовой. Примерно минута уйдет на настройку датчика. Затем необходимо проверить работу устройства: выйти из помещения и зайти в него, проверяя эффективность срабатывания. Учтите, что между тестированием датчика должно проходить более 5-10 секунд.

После проверки работоспособности можно настроить время и чувствительность устройства так, как Вам нужно методом поворота регуляторов. Пробы и ошибки приведут Вас к идеальным результатам. Более подробные инструкции можно найти в комплектации с датчиком, и следуя им без проблем наладить автоматическое включение и выключение освещения в комнате или на улице.

Если установить и настроить датчик в соответствии с вышеперечисленными рекомендациями, то никаких проблем и дискомфорта в процессе эксплуатации Вы не испытаете. Свет будет быстро загораться при появлении в зоне действия датчика, и также быстро тухнуть при вашем выходе из помещения. Такой прибор поможет Вам сэкономить массу средств на освещении, снизит расход энергии на 50% минимум, а также подарит комфорт и уют в быту.

Хотите заказать качественные датчики от украинских или зарубежных производителей в Украине по низким ценам? Интернет-магазин ptukr.com предлагает большой ассортимент товаров с быстрой доставкой в Днепр, Харьков, Киев, Одессу и другие населенные пункты в Украине, а также профессиональную консультацию по всем интересующим Вас вопросам!

Правильная схема подключения датчика движения для освещения

Каждый человек стремится сэкономить свою плату за жилищные услуги.

Никто не хочет переплачивать огромные деньги за электроэнергию, но как это сделать, если очень часто горит свет там, где, на самом деле, никого нет? Решения этой проблемы можно найти разные, но все же многие выбирают датчики движения.

Подключение этого устройства позволяет включать свет автоматически только если зарегистрировано движение. Область применения датчиков — регулировка уличного освещения, освещения в подъездах и в других местах, где свет требуется только на короткий период времени, пока не прошел человек.

Принцип работы и разновидности

Принцип работы устройства довольно прост. Когда на участке территории появляется активность, реле прибора замыкает электрическую цепь, собственно поэтому свет и включается. Прибор выключается, когда проходит определенный промежуток времени после исчезновения объекта из поля видимости устройства.

Выделяют два типа датчиков движения:

  1. Охранные
  2. Бытовые

Первые используют при установке различных сигнализаций. Их еще называют инфракрасными излучателями(ИК).

Бытовые датчики применяют в различных домах и квартирах из-за их относительной простоты и более слабой чувствительности чем у охранных. Выделяют активные бытовые датчики( используется и приемник и передатчик) и пассивные ( только приемник, который реагирует на инфракрасное излучение).

В домах и квартирах чаще всего применяют пассивные приборы. Датчик оснащен либо прожектором, либо реле, с помощью которого происходит включение света. Большая часть таких приборов оборудовано еще дополнительным регулятором, с помощью которого указывается через какое время после обнаружения объекта нужно включать свет.

Важные советы

Чтобы устройство работало корректно, необходимо правильно выбрать его место установки. Вот тут остановимся поподробнее:

  • Для уличного освещения рекомендуется подключать к прожектору датчик движения. Причем необходим прибор, который имеет анализатор внешней яркости, что позволяет работать устройству только в сумерках.
  • При установлении датчика в коридоре целесообразно выбирать прибор, который срабатывает при каждой активности.
  • Чтобы осветить лестничную клетку датчик устанавливается либо на стене, либо на потолке, чтобы все пространство оказалось в зоне охвата
  • В подсобных помещениях следует устанавливать датчик над дверью, или чуть-чуть сбоку, причем для удобства интервал работы должен быть максимальным, так как люди проводят в кладовках достаточно приличное количество времен.

Тонкости подключения

Устройство нужно подключать к лампочке так, чтобы была свободна от разных объектов, которые могут закрыть обзор, френелевская линза (основная часть этого устройства).С помощью нее можно принимать, фокусировать и изменять ИК лучи . В случае необходимости можно ограничить радиус обзора, благодаря тому, что отдельные сектора будут закрыты самоклейкой.

Устройство прибора

Важные особенности, которые необходимо учитывать до подключения:

Приборы покрыты пластиковым корпусом. Его следует беречь от ударов и различных повреждений. Особое внимание следует уделить линзе Френеля, которая очень хрупкая и является самой важной составляющей устройства. Очень важно, чтобы приборы не подвергались прямому воздействию солнечного света при наружном монтаже.

В таких случаях целесообразно применять установку защитных козырьков. Желательно, чтобы батареи или печи вообще не попадали в угол обзора линзы. Для этого необходима регулировка высоты и вертикального угла наклона прибора.

Также возможны осложнения, если датчик работает на лампу накаливания, в случае если она попадет в поле обзора устройства. Прибор может срабатывать от изменения температуры лампы и может периодически включаться и выключаться.

Электрическая схема подключения

Честно говоря, подключение датчика к сети ничуть не сложнее, чем подключение простого выключателя, так как суть задачи у устройств одна и та же — при необходимости замыкать цепь и при ее исчезновении размыкать. Датчик движения устанавливается в цепь одновременно с выключателем, то есть мы наблюдаем схему с параллельным соединением.

Внутри прибора чаще всего есть клеммная колодка, где расположенны контакты, которые раскаршеныи обозначены:

  1. L, чаще всего чёрный — провод фазы.
  2. N, синеватый — нулевой провод.
  3. A, Ls или L’, темно-красный — возврат фазы на лампы освещения.
  4. ⊥, жёлтый или зелёный — заземление для защиты.

Подключение осветительных устройств рекомендуется выполнить между проводами A и N. На контакты L и N подавать питание эл. сети. Причем важно собладать фазность.

Подключение к сети

Для подключения прибора необходимо подготовить заблаговременно распределительную коробку, в которой будет осуществляться скрутка проводов. Краткие рекомендации о том, как же подключить прибор к системе самостоятельно:

От датчика выходят 3 кабеля: питание, 0 и «светильник». Чаще всего эти провода имеют одинаковуюинфикацию с обычным выключателем света. Следует отметить, что эксперты рекомендуют устанавливать как современное устройство, необходимый для контролирования освещения, так и стандартный кнопочный выключатель, так как это позволит вам обеспечить реальную возможность управления в нештатных случаях;

  • Кабель «светильника» присоединяется к соответствующему кабелю индикатора. 0 соединяется с 0 обычного выключателя и лампой, а кабель фазы отводится на сеть электропитания домов или квартир;
  • При подсоединении нужно следить за тем, чтобы простой выключатель света был соединен с сенсорным параллельно, так как при скачке фазы датчик может просто перегореть;
  • После этого производится регулирование прибор и его проверка. Ремонтировать и перенастраивать нужно проводить 2-3 раза в год. Очень важно чтобы сенсоры и приемники были чистые всегда, так как из-за этого работа может быть прерывистой и неправильной.

Настройка прибора

Настройка многих датчиков осуществляется по 3 параметрам — чувствительность, порог освещенности, при котором датчик сработает и время задержки выключения освещения.

Вся настройка чувствительности проводится с помощью переменных сопротивлений (потенциометров). Следует узнать про их местоположении в датчике еще перед покупкой. Вообще, настраивать чувствительность — это очень сложная задача. Честно говоря, идеальной настройки по этому параметру очень редко встречающаяся вещь, но можно достичь необходимых результатов для хорошей работы. SENS — настройка руки сопротивления. Чтобы оптимально настроить этот параметр, нужно поворачивать руку помикронно.

Главное правило — если устройство не реагирует на активность, нужно повышать чувствительность, если включается практически при любом движении мельчайших частиц, нужно соответственно понижать.

Иногда необходимо перенастраивать прибор при изменении сезона. Оптимально настроенное устройство должно срабатывать при появлении человека и покоится при других движениях, например если пролетает птица.

Пороговая величина освещенности

Настраивать устройство по этому показателю будем так: поворачиваем ручку(LUX) и добиваемся включение прибора, когда действительно потребуется включение светильников.

Время задержки выключения освещения. Ну, это проще всего. Этот фактор нужно настроить сопротивлением(TIME). Необходимо проанализировать частоту появления в области попадания устройства людей и настроить его на такое время, значение которого будет больше 1 минуты. Если вы устанавливаете небольшой показатель, то будет постоянно включаться-выключаться свет. Но такое светошоу нам совсем не нужно.

Разберем основные плюсы и минусы

Неплохая экономия электричества. Люди очень часто забывают о том, что нужно выключить свет, а с помощью таких приборов, эта проблема перестанет быть актуальный, так как теперь весь процесс включения и выключения света будет под автоматическим контролем. Функциональность.

Большинство современных устройств прекрасно работают без использования проводов. Также к ним, если есть необходимость, можно с легкостью присоединить еще некоторые гаджеты кроме света, такие как телевизор, кондиционер, магнитофон, вентилятор, радио, вытяжка и т.д.

Удобность: если в каком-то помещении кнопочный выключатель находится очень далеко от входа, то, например, ночью его найти будет крайне непросто. Вдобавок ко всему маленькие дети не имеют возможности дотянутся до включателя. Датчик устраняют эту проблему.

Недостатки: Немаленькая стоимость. К сожалению, за удобства в жизни приходится расплачиваться. Цена таких приборов велика, но эффект от вложений они дают, пусть и не сразу. Схема очень просто подключается вручную, но все же никто вам не может дать полной гарантии, что монтаж будет выполнен корректно и прибор заработает. Так что если есть возможность, лучше использовать работу опытного мастера, который и подключит и правильно настроит ваш аппарат.

Датчик движения для включения света. Схема подключения


Датчики движения являются одним из наиболее эффективных приборов для экономии электроэнергии в ночное время суток. Их можно с успехом использовать в уличном освещении на улицах с низким уровнем передвижения пешеходного потока. Далеко за полночь на некоторых участках может проходить не более 1-2 людей в час, поэтому нет смысла освещать для них всю длину от заката до рассвета. Намного целесообразнее сделать срабатывание на их движение.

Эти датчики имеют ряд тонких настроек на размер движущегося объекта. Это позволяет избежать включения при пролёте птиц, летучих мышей, когда проходят мимо бродячие кошки и собаки. Купив такой прибор, новички часто не знают ничего о его устройстве, а также они не могут подключить его правильно. На самом деле, схема предельно проста. Поэтому инструкция часто в комплекте не поставляется.

Как подключить датчик движения

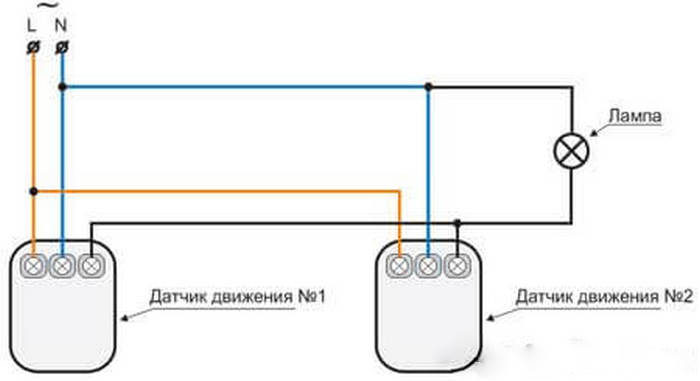

Он должен подключаться непосредственно в сеть в качестве параллельной точки. Затем от его нуля и фазы идут провода уже непосредственно на сам осветительный прибор. Если нужно установить предварительный выключатель для всей системы, то перед датчиком параллельно вешается на линию обычный клавишный размыкатель.

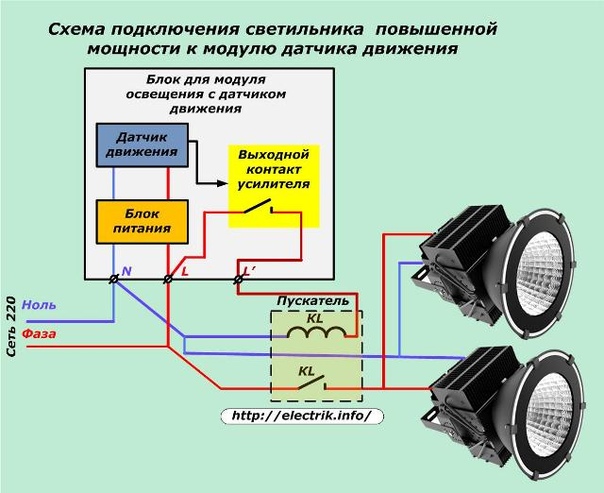

Других схем нет, но если нужно настроить уличное освещение, то желательно делать регулировку на каждом столбе или хотя бы на небольших участках. Зажигать два километра не выгодно ради одного человека. Лучше делать это по мере его продвижения на участке пути. В данный момент существует большое количество разных связанных датчиков, собираемых в единую централизованную систему. Даже есть разновидности с передачей данных на расстояние.

Классификация датчиков движения

Вне зависимости от внутреннего устройства, схема подключения всегда одинакова. В данный момент можно различить следующие типы:

  • Инфракрасный. Они реагируют на тепло проходящих объектов. В случае с автомобилями они могут срабатывать на высокую температуру выхлопных газов и блока двигателя. По поверхности расположено несколько сотен пар высокочувствительных линз. Если сигналы на переднем и заднем элементе пары не совпадают, то происходит срабатывание. Они могут работать практически с охватом нижней полусферы. То есть на 360 градусов. В этом и заключается их основное преимущество.
  • Ультразвуковой. Это активный тип, посылающий во внешнюю среду неслышимый человеческим ухом диапазон частот. Система запоминает обстановку в предыдущий момент времени, а при нестандартном отражении возвращенной волны, она автоматически замкнёт контакты. Этот датчик практически невозможно вывести из строя или обмануть, поэтому его часто задействуют в охранных системах разного уровня сложности.

  • Фотоэлектрический. В нём используется пара приборов, называемые приёмниками и передатчиками. Передавать невидимый луч может одна часть, зато принимать её будет множество точек. Если связь между какой-либо из образованных пар прервётся, то мы получим срабатывание. Это достаточно чувствительная разновидность, но она неустойчива к наличию загрязнений на поверхности. Лучше использовать её в помещениях. В турникетах метро стоит точно такая система, не позволяющая пропускать безбилетных пассажиров.

  • Радиоволновой. Здесь в окружающее пространство отсылается радиоволна. Его основной особенностью является возможность работать с очень большими расстояниями. Например, когда нужно обезопасить большую прямоугольную площадь. Любое прерывание обязательно зажжёт свет.

Эти типы можно комбинировать для надежности. Например, на столбе устанавливается пара точек, но каждой из них соответствует отдельный тип датчика движения. Стоит такое решение недорого, но позволит обмануть хитрых злоумышленников.

Сколько стоит такое устройство

Его стоимость сравнительно невелика. С каждым годом они дешевеют, появляются бюджетные варианты, которые покупают даже ради экспериментов и необычного применения. Качество при этом не падает. В нашем интернет-магазине «ПрофЭлектро» имеется достаточное количество моделей, предназначенных для различных условий эксплуатации. Всё зависит от поставленной задачи. Огласите её условия нашим консультантам, а они смогут помочь с выбором.

Датчик движения для включения света: схема подключения датчика движения для дома, квартиры

Датчик применяется для включения освещения в темное время суток без использования выключателей. Светильник, умный такой, включается тогда, когда, как будто, нужно именно Вам. Преимущества применения таких устройств заключаются в удобстве управления освещением и экономии электроэнергии, то есть Вашего бюджета.

Это устройство с электронным инфракрасным или микроволновым датчиком, которое замыкает электрическую цепь светильника, если в контролируемой зоне происходит любое движение человека. Часто, в таком устройстве, есть и датчик освещенности – фотореле. Он необходим для того, что бы датчик движения работал тогда, когда это необходимо, то есть в темное время, а не круглые сутки.

Наибольшее распространение имеют инфракрасные датчики, микроволновые, обычно, встраиваются в светильники, они компактные и чувствительные, способны работать через тонкие препятствия, например, такие, как стекло светильника.

Светильник с датчиками движения и освещённости обычно располагается на улице, по ходу движения, от входной двери или ворот в ограде двора, до дома или на крыльце перед входной дверью. А так же в самом доме, в проходных местах, таких как лестницы или коридоры.

Вообще, существует четыре варианта монтажа: первый – это светильник и датчик без выключателей, принципиальная схема подключения:

Скачать принципиальную схему.

Второй – светильник с датчиком и одноклавишным выключателем для включения параллельно с датчиком, то есть, например, необходимо включить освещение перед входной дверью находясь в доме и для этого не нужно выходить и махать руками что бы сработал датчик, а требуется просто нажать клавишу. Но, для того чтобы светильник, как прежде, работал через датчик, необходимо отключить питание через выключатель: нажать на клавишу выключателя.

Скачать принципиальную схему светильника с датчиком и одноклавишным выключателем.

Монтажная схема расключения в распределительной коробке:

Скачать монтажную схему светильника с датчиком и одноклавишным выключателем.

Третий – тоже с одноклавишным выключателем, но для отключения питания всей схемы, то есть светильник и датчики выключаются:

Скачать принципиальную схему с одноклавишным выключателем для отключения питания всей схемы.

Скачать монтажную схему с одноклавишным выключателем для отключения питания всей схемы.

И четвёртый вариант с двухклавишным выключателем: одна клавиша включает светильник, как во втором варианте, вторая – отключает питание датчика и светильник работает только от выключателя. При таком подключении необходимо помнить или проверять как подключен светильник, то есть, какие клавиши нажаты или отключены.

Скачать принципиальную схему с двухклавишным выключателем.

Скачать монтажную схему с двухклавишным выключателем.

Далее будет рассматриваться второй вариант электромонтажа, как наиболее часто применяемый, в нём подразумевается последующий монтаж светильника с встроенным датчиком движения. Монтаж, лучше всего, проводить во время работ по электромонтажу всего дома. Весь процесс подключения можно рассмотреть на примере монтажа электропроводки и расключения отдельной распределительной коробки для такого светильника.

В первую очередь, как и при любых других электромонтажных работах, необходимо выполнить разметку. Затем просверлить глухое отверстие для распределительной коробки. После этого, проложить провод на выключатель. Вывести провод для светильника с датчиком движения перед входной дверью в дом и подвести провод питания.

Далее необходимо вставить все три провода в распределительную коробку и снять с них оболочку:

Приступить к расключению, сначала зачистить и скрутить вместе нулевые, синего цвета, жилы провода питания и светильника с датчиком:

После этого, зачистить и скрутить фазные жилы, белого цвета, проводов питания, выключателя и датчика:

Затем, зачистить и скрутить вместе вторую жилу провода на выключатель и оставшуюся, третью, жилу провода на светильник с датчиком:

Соединить жилы заземления:

Все концы скруток, обязательно, сварить при помощи точечной сварки, в результате получается монолитное соединение проводников:

Все соединения хорошо заизолировать и ровно уложить в коробку:

Закрыть крышкой, лучше всего с креплением шурупами:

Это один из четырёх возможных, по схемам подключения, вариантов монтажа датчика движения для включения освещения.

Похожие статьи

  1. Схема монтажа электропроводки.
  2. Прокладка проводов и кабелей электропроводки в квартире и частном доме.

Схема подключения датчика движения. Как подключить датчик движения своими руками

Выполнить подключение датчика движения на практике отказывается не сложнее, чем подключить самый обыкновенный выключатель. И в том, и в другом случае элемент либо замыкает, либо же размыкает электрическую цепь, поэтому схема подключения датчика движения ничем не отличается от подключения через выключатель.

В случае необходимости постоянной работы светильника при условии полного отсутствия какого-либо перемещения, в состав схемы может быть включен выключатель путем параллельного его подключения к датчику движения.

Благодаря этому при включении выключателя лампа освещения будет подключена по другой цепи в обход датчика, тогда как при отключенном выключателе контроль над состоянием освещения целиком и полностью вернется к датчику движения.

Схема подключения нескольких датчиков движения

Нередко возникают ситуации, когда специфика помещения делает физически невозможным охват всей площади помещения средствами лишь одного устройства.

Так, если ограничиться установкой одним датчиком движения в изогнутом коридоре, он не будет срабатывать тогда, когда человек будет передвигаться за изгибом.

В подобных случаях используется такая схема подключения датчика движения, когда несколько устройств подключаются друг к другу параллельно.

Иначе говоря, фаза с нулем отдельно и без прерываний подается на каждый из датчиков, после чего осуществляется подсоединение всех их выходов к освещению. В результате этого срабатывание любого из датчиков замыкает цепь, подавая рабочее напряжение на контакты светильника.

Заметка: При таком подключении важно понимать, что оба датчика движения должны подключаться от одной и той же фазы, а не от разных фаз, иначе возникнет междуфазное короткое замыкание.

Кроме того, технические условия и особенности планировки помещения также оказывают непосредственное влияние на подключение.

Устанавливать смонтированный датчик нужно таким образом, чтобы он получал как можно больший угол обзора на предполагаемые зоны вторжения, причем последние не должны экранировать элементы интерьера, а также проемы дверей и окон.

Датчики движения характеризуются средним значением номинальной мощности на уровне 500-1000 Вт. Это выступает ограничением для их использования в условиях большой нагрузки.

При возникновении необходимости в подключении через датчики сразу нескольких мощных ламп лучшим решением станет использование магнитного пускателя.

В завершение – рекомендации относительно установки:

• в зону видимости устройства, устанавливаемого на улице, не должны попадать объекты, излучающие свет или тепло. Не устанавливайте датчик вблизи деревьев и кустов, которые наверняка будут препятствовать правильному выявлению движения;

• принимайте во внимание и старайтесь сводить к минимуму возможное воздействие электромагнитных излучений, которые могут отразиться на ложных срабатываниях устройства;

• устройство следует направлять непосредственно на ту зону, выявление движения в которой должно служить сигналом для включения света;

• поддерживайте датчик в чистоте, поскольку загрязнение отрицательно сказывается на радиусе действия и качестве работы устройства.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



Подключение датчика движения. Схемы подключения.

Длинные коридоры, лестничные клетки со множеством углов, отдельные офисы и большие офисные помещения, санузлы или склады: в коммерческой недвижимости существует множество
различных ситуаций с помещением где стоит применить датчик движения. Предлагаем рассмотреть все типы датчиков движения, принципы их работы, порядок подключения и настройки.

Вообщем поговорим о всем, что можно сказать о датчиках движения.

Виды датчиков движения

Наибольшее применение нашли четыре сенсорные технологии.

Пассивный ИК
Реагирует на подвижные источники тепла.



Ультразвуковой
Заполняет УЗ волнами все помещение и фиксирует присутствующие в нем объекты.

Высокочастотный
Видит даже сквозь тонкие стены.

Сенсорные камеры
Фиксирует только людей и в состоянии даже сосчитать их.



Схема подключения датчика движения

Мы разобрались со схемой включения и принципом воздействия. Осталось разобраться с монтажом датчика перемещения.
Дабы автономно реализовать установка и включение датчиков перемещения к питающей сети, нужно идти по стопам по конкретному порядку:
Избрать схему включения (один датчик, или некоторое количество, с выключателем или же без него и т.д.).
Квалифицировать самое благоприятное пространство и назначение для монтажа датчика перемещения. Как правило датчик закрепляют на потолке, или в углу здания. При уличном монтаже надо глядеть по быте. Главным параметром считается угол обзора датчика. Нужно избрать самое благоприятное пространство для месторасположения корпуса датчика этим образом, дабы не было мертвых зон (места, которые датчик не обхватывает собственным действием). Для сего рекомендовано использовать опоры фонарей или же несущую стенку строения.
В распределительном щите выключить электроэнергию для такого, дабы гарантировать защищенность при включении проводов.
По избранному варианту схемы исполнить включение 3-х проводов к контактам корпуса датчика и в корпусе устройства освещения. При данном не надо забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание неурядицы. При неверном включении ноля и фазы вы подвергаете себя угрозе, а еще навредите проводке, в следствие этого при включении надо трудиться аккуратненько и опасливо.

Первым делом сориентируетесь, какая у вас модель датчика по типу включения. Они бывают 2-ух и трехпроводными.

Двухпроводная схема подключения датчика движения.

В начале исследуем обычнейшую двухпроводную схему.
Включение устройства подобно монтажу одноклавишного выключателя света. То есть, для вас надо подвести питающую фазу к датчику, и сквозь него пустить ее на осветительный прибор. При данном связку “датчик – светильник”, чем какого-либо другого применить на отдельном контуре, а не усаживать его на сплошное освещение.

Также обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора датчика.

Подключение датчика движения

Дальше на фронтальной панели выполняем настройку. Для сего выкручиваете по порядку все “флажки”.
9 – переводите прибор в самодействующий режим
5 -выставляете порог чувствительности
Чтобы датчик не врубался деньком или же в другое, не необходимое для вас время дня и ночи, в зависимости от значения освещенности и силы светового струи.
6 – задаете время, сквозь которое освещение отключится, как лишь только пропадет перемещение в зоне воздействия устройства







Схема подключения датчика движения с выключателем

Схема подключения датчика движения с выключателем. Это делается для такого, дабы была вероятность принудительно выключить свет, за пределами зависимости от перемещения в зоне видимости. Это возможно воплотить в жизнь, добавив в электронную цепь параллельно к датчику перемещения выключатель с одной кнопкой.

Для данной задачки, не считая наконечников, трехжильного провода и отвертки потребуются 3 клеммника на 3 контакта.

  • Выключить сеть и выяснить недоступность напряжения.
  • Включить трехжильный провод к колодке прибора и выполнить его к распределительной коробке.
  • Еще исключить сюда кабель от выключателя.
  • Изнутри распределительной коробки  9 проводов: по 2 от лампы, выключателя и щитка, плюс 3 от датчика.
  • Объединяем фазные (L) кабели от датчика, электрощитка и выключателя (коричневые).
  • Нулевые (N) от датчика, электрощитка и лампы (синие). И остальные провода: нагрузочный от датчика (A, красный), нулевой от выключателя (N, синий) и фазовый от лампы (L, коричневый).
  • Подать напряжение и выяснить функциональность.

Подключение датчика движения

Подключение двух датчиков движения.

C английского Master&Slave переводится как «ведущий-ведомый». То есть в схеме раз вещество считается основным, а другие, присоединенные к основному составляющие, – ведомыми.
В зависимости от числа приборов эта схема припоминает звезду или же последовательное слияние, где сигналы slave-устройств ориентированы в 1 точку master.
Данная схема включения применяется в этих сферах как IT, ассоциация, электроника и автоматика.
В датчиках присутствия  «master» и «slave» относятся к включению датчиков.
Как и принято, master тут основной прибор, а slave – ведомое.
Эту схему включения используют для автоматизации помещений с большущий площадью или же для управления одной нагрузкой с большущим численностью осветительных приборов на длинных расстояниях, к примеру, на складах.
В проходе меж стеллажей, уточняется раз датчик master, у которого есть все нужные функции. В глубине прохода ставят slave-датчики. От их потребуется лишь только обнаружение.
Композиция master и slave-устройств расширяет зону воздействия основного датчика. Это комфортно, к примеру, для управления длинной группой осветительных приборов.

Не считая экономии значимая индивидуальность системы с основными и ведомыми устройствами. Внедрение 2-ух и больше master-устройств  имеет возможность привести к рассогласованности или же неверной работе системы.
В схеме Master&Slave основное прибор – «капитан на корабле». Конечные воздействия воспринимает лишь только он, ведомые только отправляют импульс основному датчику по особому каналу.



Подключение датчика движения

Нужно иметь в виду, что схемы подключения бывают разные в зависимости от модели. К одному master-устройству можно подключить до десяти slave-датчиков, длина линии не должна при этом превышать ста метров.

Привязки к конкретной модели нет: к любому master-датчику может быть подключен любой slave-датчик. При этом датчики slave не могут использоваться без ведущих устройств, так как master обладает множеством функций, недоступных датчикам slave и только датчик master управляет нагрузкой.

Например, master управляет группой светильников и измеряет освещенность, ведомое же устройство регистрирует движение и присутствие в своей зоне не доступном датчику мастер. Slave-датчики не имеют реле, сенсоров освещенности и программируемых функций, они могут только подавать импульс раз в две или раз в девять секунд.

Подключение датчика движения.

Также slave-датчик имеет возможность отключения светодиодных индикаторов, для этого у него есть потенциометр на корпусе датчика.

Так как реле и сенсором освещенности оснащен только датчик master, важно правильное его расположение в связке master&slave – master устанавливается подальше от окон, где меньше всего естественного освещения, а ближе к окнам ставится датчик slave.

Диммер для светодиодных ламп

Подсветка светодиодной лентой

Датчики движения и датчики присутствия

Датчики движения и датчики присутствия могут обнаруживать движение, а затем вызывать событие. Они обычно используются для обеспечения безопасности и экономии энергии.

Когда датчик охранного прожектора обнаруживает движение, он сообщает выключателю о закрытии, и включаются свет (и). Через определенное время выключатель откроется, и свет погаснет.Некоторые датчики движения и датчики присутствия имеют настройки, в том числе время, в течение которого свет остается включенным, не обнаруживая движения.

Датчики присутствия

Датчики присутствия обычно используются в офисах и классах. Их также можно использовать дома в шкафах, если обычно не горит свет.

Датчики присутствия могут заменить выключатели света или могут быть установлены на потолке. Они обнаруживают движение в помещении и автоматически управляют освещением. Если по прошествии определенного времени движения не обнаружено, свет выключается.Когда кто-то входит в комнату, датчик обнаруживает движение, а переключатель датчика замыкается, включая свет.

Свет можно включать и выключать вручную с помощью кнопки или переключателя на датчике.

Некоторые датчики присутствия могут регулировать, в том числе, как долго свет остается включенным без обнаружения движения.

Детекторы движения

Детекторы движения могут использоваться для множества различных приложений. При обнаружении движения включается свет или срабатывает сигнализация.Их можно использовать для:

  • Охранные прожекторы
  • Системы охранной сигнализации
  • Коридоры
  • Проходы супермаркетов
  • Склады (с использованием светодиодов с высокой яркостью)

Этот человек сэкономил 90% на счетах за электроэнергию на своем складе, установив светодиоды и датчики движения.

Как Интернет может снизить ваши счета за электричество на 90%

Супермаркеты используют их в проходах и в морозильных камерах, чтобы включать свет, когда покупатель приближается, и выключать через определенное время.Это хорошо работает, если магазин открыт круглосуточно и в определенное время бывает очень мало покупателей.

Настенный датчик присутствия

Датчик присутствия на потолке

Схема подключения датчика присутствия 1

Каждый провод переключателя датчика присутствия имеет два черных провода (или один черный и один красный) и заземление (зеленый).

Один из черных проводов подключается к линейному напряжению от панели, другой черный (или красный) провод нагрузки подключается к лампам.Каждый черный провод может быть линией или нагрузкой. Красный всегда – провод нагрузки.

Для нормальной работы типичному датчику присутствия требуется хорошее заземление. В пластмассовой электрической коробке подключите зеленый провод заземления датчика к заземляющим проводам внутри коробки. В металлической распределительной коробке без проводов заземления подсоедините провод заземления датчика к меньшему резьбовому отверстию внутри коробки с помощью зеленого винта заземления.

STEINEL -> Главная -> Управление освещением -> Ресурсы -> Электрические схемы

Электрические схемы

Схемы подключения имеются в CAD.Пожалуйста, обратитесь в службу технической поддержки для получения дополнительной информации.

CONTROL PRO COM1-WR
СХЕМА СОЕДИНЕНИЙ ГЛАВНЫЙ / ВЕДОМЫЙ
ПОДДЕРЖИВАЕМЫЙ ИЛИ МОМЕНТАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ НАПРЯЖЕНИЯ ЛИНИИ

02-COM1-WR

CONTROL PRO COM1-WR
ГЛАВНАЯ / ГЛАВНАЯ СХЕМА ЭЛЕКТРОПРОВОДОВ
ОБСЛУЖИВАНИЕ ИЛИ МОМЕНТАЛЬНОЕ ПЕРЕКЛЮЧЕНИЕ НАПРЯЖЕНИЯ ЛИНИИ

03-COM1-WR

CONTROL PRO COM1-24
ОСНОВНАЯ СХЕМА ПОДКЛЮЧЕНИЯ
ПОДДЕРЖИВАЕМЫЙ ИЛИ МОМЕНТАЛЬНЫЙ
ВЫКЛЮЧЕНИЕ НИЗКОГО НАПРЯЖЕНИЯ

01-COM1-24

CONTROL PRO COM1-24
СХЕМА СОЕДИНЕНИЙ ГЛАВНЫЙ / ВЕДОМЫЙ
ПОДДЕРЖИВАЕМЫЙ ИЛИ МОМЕНТАЛЬНЫЙ
ВЫКЛЮЧЕНИЕ НИЗКОГО НАПРЯЖЕНИЯ

02-COM1-24

CONTROL PRO COM2-24
ОСНОВНАЯ СХЕМА ПОДКЛЮЧЕНИЯ
ПОДДЕРЖИВАЕМЫЙ ИЛИ МОМЕНТАЛЬНЫЙ
ВЫКЛЮЧЕНИЕ НИЗКОГО НАПРЯЖЕНИЯ

01-COM2-24

CONTROL PRO COM2-24
СХЕМА СОЕДИНЕНИЙ ГЛАВНЫЙ / ВЕДОМЫЙ
ПОДДЕРЖИВАЕМЫЙ ИЛИ МОМЕНТАЛЬНЫЙ
ВЫКЛЮЧЕНИЕ НИЗКОГО НАПРЯЖЕНИЯ

02-COM2-24

CONTROL PRO DIM-24
ОСНОВНАЯ СХЕМА ПОДКЛЮЧЕНИЯ
ДИММИРОВАНИЕ ДЛЯ ОДНОЙ ЗОНЫ 0-10 В
ВЫКЛЮЧЕНИЕ НИЗКОГО НАПРЯЖЕНИЯ

01-ДИМ-24

CONTROL PRO DIM-24
СХЕМА СОЕДИНЕНИЙ ГЛАВНЫЙ / ВЕДОМЫЙ
ДИММИРОВАНИЕ ДЛЯ ОДНОЙ ЗОНЫ 0-10 В
ВЫКЛЮЧЕНИЕ НИЗКОГО НАПРЯЖЕНИЯ

02-ДИМ-24

ДАТЧИКИ НАСТЕННОГО ПЕРЕКЛЮЧАТЕЛЯ WLS 1
ОСНОВНАЯ СХЕМА ПОДКЛЮЧЕНИЯ
ПЕРЕКЛЮЧАТЕЛЬ НАПРЯЖЕНИЯ ОДНОПОЛЮСНОЙ ЛИНИИ

01-WLS-1

ДАТЧИКИ НАСТЕННОГО ПЕРЕКЛЮЧАТЕЛЯ WLS 1
ТРЕХСТОРОННЯЯ ЭЛЕКТРОПРОВОДКА ВЕДУЩИЙ / ВЕДОМЫЙ
ДО 4 ДАТЧИКОВ ПЕРЕКЛЮЧЕНИЕ ОДИНАРНОЙ НАГРУЗКИ

02-WLS-1

ДАТЧИКИ НАСТЕННОГО ПЕРЕКЛЮЧАТЕЛЯ WLS 1
ТРЕХСТОРОННЯЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА МАСТЕР / МАСТЕР
ДО 4 ДАТЧИКОВ ПЕРЕКЛЮЧЕНИЕ ОТДЕЛЬНЫХ НАГРУЗОК

03-WLS-1

ДАТЧИКИ НАСТЕННОГО ПЕРЕКЛЮЧАТЕЛЯ WLS 2
ОСНОВНАЯ СХЕМА ПОДКЛЮЧЕНИЯ

01-WLS-2

ДАТЧИКИ НАСТЕННОГО ПЕРЕКЛЮЧАТЕЛЯ WLS 1
MASTER / MASTER ТРЕХСТОРОННЯЯ СХЕМА ПОДКЛЮЧЕНИЯ

03-WLS-2

ДАТЧИКИ НАСТЕННОГО ПЕРЕКЛЮЧАТЕЛЯ WLS 2
СХЕМА ТРЕХСТОРОННЕГО ПОДКЛЮЧЕНИЯ ГЛАВНЫЙ / ВЕДОМЫЙ

02-WLS-2

СХЕМА СОЕДИНЕНИЙ CONTROL PRO COM1-WR
ВЫКЛЮЧАТЕЛЬ ПОДДЕРЖИВАЕМОГО ИЛИ МОМЕНТАЛЬНОГО НАПРЯЖЕНИЯ ЛИНИИ

01-COM1-WR

СХЕМА СОЕДИНЕНИЙ TR-150
НИЗКОВОЛЬТНЫЙ ТРЕХПРОВОДНОЙ ВЫКЛЮЧАТЕЛЬ БЕЗ ДРУГИХ ОРГАНОВ УПРАВЛЕНИЯ
00-150
ЭЛЕКТРИЧЕСКАЯ СХЕМА TR-100
ВЫКЛЮЧАТЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ БЕЗ ДРУГИХ ОРГАНОВ УПРАВЛЕНИЯ

01-100

СХЕМА СОЕДИНЕНИЙ TR-150

ВЫКЛЮЧАТЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ БЕЗ ДРУГИХ ОРГАНОВ УПРАВЛЕНИЯ

01-150

ВЫКЛЮЧАТЕЛЬ НИЗКОГО И ЛИНИЙ НАПРЯЖЕНИЯ С ДАТЧИКОМ НАПРЯЖЕНИЯ 24 В
02-100

% PDF-1.4 % 2187 0 объект > эндобдж xref 2187 84 0000000016 00000 н. 0000003236 00000 н. 0000003399 00000 н. 0000004519 00000 н. 0000005064 00000 н. 0000005604 00000 н. 0000006059 00000 н. 0000006454 00000 п. 0000006622 00000 н. 0000006790 00000 н. 0000007035 00000 н. 0000007384 00000 п. 0000007673 00000 н. 0000008039 00000 н. 0000008216 00000 н. 0000008547 00000 н. 0000008899 00000 н. 0000009014 00000 н. 0000009127 00000 н. 0000009374 00000 н. 0000009870 00000 п. 0000010429 00000 п. 0000010514 00000 п. 0000010827 00000 п. 0000011317 00000 п. 0000011892 00000 п. 0000012273 00000 п. 0000012695 00000 п. 0000013196 00000 п. 0000023757 00000 п. 0000023936 00000 п. 0000034002 00000 п. 0000049214 00000 п. 0000049675 00000 п. 0000050106 00000 п. 0000050283 00000 п. 0000050721 00000 п. 0000051233 00000 п. 0000051681 00000 п. 0000052121 00000 п. 0000062973 00000 п. 0000074395 00000 п. 0000087812 00000 п. 0000099786 00000 п. 0000113035 00000 н. 0000116969 00000 н. 0000120858 00000 н. 0000123892 00000 н. 0000124660 00000 н. 0000128129 00000 н. 0000129455 00000 н. 0000131518 00000 н. 0000133349 00000 п. 0000136681 00000 п. 0000140835 00000 п. 0000141332 00000 н. 0000165005 00000 н. 0000165046 00000 н. 0000198740 00000 н. 0000198781 00000 н. 0000232475 00000 н. 0000232516 00000 н. 0000234929 00000 н. 0000234970 00000 н. 0000260309 00000 н. 0000260350 00000 н. 0000285040 00000 н. 0000285081 00000 н. 0000318775 00000 н. 0000318816 00000 н. 0000353663 00000 н. 0000353704 00000 н. 0000387398 00000 н. 0000387439 00000 н. 0000422285 00000 н. 0000422326 00000 н. 0000422706 00000 н. 0000423103 00000 п. 0000423522 00000 н. 0000423936 00000 н. 0000447609 00000 н. 0000447650 00000 н. 0000003017 00000 н. 0000002020 00000 н. трейлер ] / Назад 3984259 / XRefStm 3017 >> startxref 0 %% EOF 2270 0 объект > поток h ޔ T [Li> g-Ph “Y҄lg3F6! & B) Z * L) r) eʥ * -bM`1I && FlvӞiq% j ~; t

Проводка датчика движения Cooper

ХАРАКТЕРИСТИКИ МАТЕРИАЛА

• Окружающая среда: воспламеняемость соответствует требованиям UL 94 ; Рейтинг V2

• Температурный диапазон: от 0 ° C до 40 ° C (от 32 ° F до 104 ° F)

ИСПЫТАНИЯ И СООТВЕТСТВИЕ КОДАМ

• Зарегистрировано cULus в соответствии с UL773A, файл №E1

• Соответствует California Title 24

• Версия датчика присутствия позволяет переключать

между автоматическим включением / автоматическим выключением или ручным режимом включения / выключения

.

• Датчик присутствия обеспечивает функцию обхода

, позволяющую датчику работать как традиционный переключатель

(ручное включение / выключение вручную).

• Функция Walk-in-Delay позволяет датчику выключать свет

без временной задержки, когда в комнате на короткое время обнаруживается движение

.

• Защита от электростатического разряда.

• Нет утечки на нагрузку в выключенном состоянии.

• Компактный корпус легко помещается в стандартную настенную коробку

и подходит для многоканальных установок

.

• Совместимость с настенными панелями в стиле Decorator и

с дизайнерскими настенными панелями без винтов.

• Глянцевое покрытие прекрасно дополнит любой декор.

• Настенная панель Decorator входит в комплект поставки

(кроме VSIR04).

ХАРАКТЕРИСТИКИ

• Заменяет стандартный выключатель света или вентилятора.

• Датчики присутствия обеспечивают поле обзора до 150

градусов и зону покрытия основного движения

площадью 900 кв. Футов.

• Датчики свободного места обеспечивают поле обзора до 180 градусов

и охват 450 кв. Футов основного движения

.

• Для установки устройства не требуется нейтраль.

обеспечивает идеальное решение для модернизации.

• Датчик незанятости (VSIR04) можно подключить как однополюсное или 3-стороннее устройство

.

• Работает только с лампами накаливания и люминесцентными магнитными балластами

.

• Выбираемая задержка времени от 5 секунд до 20

минут, чтобы свет оставался включенным после освобождения комнаты

.

• Датчик присутствия обеспечивает возможность выбора

блокировки внешнего освещения, предотвращая включение света

при наличии приемлемого естественного освещения

.

Стандартные датчики присутствия и управления переключателем

Элементы управления освещением Wallbox

www.cooperwiringdevices.com

Название проекта: Подготовлено:

Номер проекта: Дата:

Номер по каталогу: Тип:

Стандартный датчик занятости и вакансии Переключатели, проводные выводы

Кат.

Номинальные характеристики для типов ламп Описание Суффикс цвета

Галогенный датчик присутствия лампы накаливания 500 Вт / 400 Вт, ■■ 6105 ___

Однополюсный люминесцентный балласт с быстрым запуском 120 В / перем. Переключатель датчика присутствия, ■■ 6107 ___

Флуоресцентный балласт с быстрым запуском, 120 В / перем. 3-сторонний, A, LA, V, W

Соответствует разделу 24

Информация для заказа цветов

Для заказа укажите кат.№, за которым следует цветовой код: A (миндаль), LA (светлый миндаль), V (слоновая кость), W (белый)

3,28 дюйма

(83,3 мм)

1,65 дюйма

(41,9 мм)

2,59 дюйма

(65,8 мм)

3,81 дюйма

(96,8 мм)

1,15 дюйма

(29,2 мм)

VSIR04

, однополюсный и трехходовой

500 Вт / 400 Вт, лампа накаливания

, Флуоресцентный (балласт для быстрого запуска)

Стандартная серия

Сенсорный переключатель

Элементы управления

3.28 дюймов

(83,3 мм)

1,65 дюйма

(41,9 мм)

2,60 дюйма

(66,0 мм)

3,81 дюйма

(96,8 мм)

1,15 дюйма

(29,2 мм)

6105

http://waterheatertimer.org/How-to-wire-switches.html#motion

Несколько датчиков движения для осветительной арматуры

»Помогаем правильно подключить!
” Дом »Электромонтажные проекты

Можно ли использовать два датчика движения для управления наружным прожектором? Как подключить несколько детекторов движения для наружного освещения.

Детекторы движения для наружного освещения
Электрический вопрос: Можно ли использовать два детектора движения для наружных прожекторов?

  • Я хотел бы управлять своими уличными прожекторами с помощью более чем одного датчика движения, чтобы свет мог включаться при обнаружении движения в разных направлениях.
  • Если это можно сделать с помощью стандартных датчиков движения, соедините оба красных провода от датчика движения друг с другом.
  • Затем два черных провода от датчика движения присоединятся к горячему проводу от основного источника питания.

Этот вопрос по электропроводке поступил от: Рики, домовладельца из Фейета, Северная Каролина.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Рики.

Несколько извещателей движения для наружного освещения

Применение: Подключение осветительных приборов, управляемых детектором движения.
Уровень квалификации: от начального до среднего – Лучше всего выполняется лицензированным электриком.
Необходимые инструменты: основные ручные инструменты и непроводящая лестница.
Расчетное время: зависит от личного опыта, осветительной арматуры и доступа к осветительной арматуре для детектора движения.
Меры предосторожности: Определите цепь светильника, выключите ее и пометьте примечанием перед работой с проводкой.

Как подключить несколько датчиков движения для внешнего освещения

Я тестировал этот тип системы управления раньше и обнаружил, что если вы соедините два датчика движения напрямую, они будут конфликтовать друг с другом и вызовут быстрое включение и выключение осветительной арматуры.Однако два или более детектора движения могут быть подключены к этому типу приложений с использованием другого метода, который объясняется ниже.

Подключение двух или более датчиков движения и осветительной арматуры

  • Способ подключения двух или более датчиков движения для управления одним или несколькими наружными осветительными приборами состоит в подключении цепи управления, в которой датчики движения подключены к одному реле управления, а реле управления включает осветительные приборы. При использовании этого метода осветительная арматура активируется любым детектором движения.
  • В этом типе применения можно использовать любое количество детекторов движения, однако каждый детектор движения должен быть подключен к отдельному реле управления.
  • Датчики движения, реле и осветительные приборы должны быть подключены к одному источнику питания, а напряжение катушки реле управления должно быть таким же, как и в цепи освещения.
  • Любое количество осветительных приборов может быть подключено через систему управляющих реле, однако реле и цепь управления должны быть рассчитаны на общую мощность или силу тока контролируемых осветительных приборов.
  • Конструкция этой цепи управления должна учитывать световую нагрузку, чтобы выбрать надлежащий размер номинала контактов управляющего реле и напряжения катушки.
  • Индивидуальные головки детекторов движения могут использоваться отдельно, и они не обязательно должны быть частью типичного комплекта осветительных приборов для детекторов движения.
  • Установка этого типа системы не приведет к перегрузке внутренней цепи управления каждого детектора движения, поскольку детектор движения питает только катушку реле, к которому он подключен.
  • ПРИМЕЧАНИЕ. Эта установка очень хорошо работает с многоуровневыми осветительными приборами для лестничных пролетов, в которых эта же система была установлена ​​и протестирована.

См. Приложение, в котором эта система была установлена ​​на проекте освещения крытой лестницы

Дополнительные возможности управления светильниками для наружного освещения

  • Этот тип системы управления также может быть реализован с помощью беспроводного управления.
  • Существуют осветительные приборы с управлением движением, которые имеют расширенные функции проводки, которые позволят соединять осветительные приборы друг с другом, где, если какое-либо устройство обнаруживает или ощущает движение, оба светильника включаются.

Типовая электрическая схема для этого приложения

Подробнее о подключении осветительных приборов для детекторов движения

Проволочные светильники для детекторов движения

Установка осветительных приборов для детекторов движения
Установка осветительных приборов для детекторов движения обеспечивает безопасность и экономию энергии, и они могут легко заменить существующий наружный настенный светильник.

  • Конструкция и назначение электрического реле – Часть 1
    • В этом разделе будет рассказано, как устроены реле и как они работают из-за тока, протекающего через управляющую катушку, и происходящей механической реакции.

Подробнее о конструкции и назначении электрического реле – Часть 1

Электрический провод для датчиков движения


Электрический провод для осветительной арматуры
Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.



Вам также могут быть полезны следующие данные:

Сопроводительное руководство Дэйва по домашней электропроводке:
» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
120 Вольт и 240 Вольт Электромонтаж выключателей света
Электромонтаж 3-проводного и 4-проводного электропроводки
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Поиск и устранение неисправностей и ремонт электропроводки
Способы подключения для Обновление электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Будьте осторожны и безопасны – никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

CLIPSAL Пассивный инфракрасный датчик движения 360 ° Infrascan Руководство по установке

CLIPSAL Пассивный инфракрасный датчик движения 360 ° Infrascan
Информация по технике безопасности

Infrascan – это устройства, подключенные к сети.Они предназначены для использования в жилых помещениях и на предприятиях. Продукты должны быть установлены квалифицированным и лицензированным персоналом. Внутри устройств нет деталей, обслуживаемых пользователем.
«ПРЕДУПРЕЖДЕНИЕ» в этом документе предупреждает вас об опасности, игнорирование которой может привести к серьезной травме или опасному состоянию, а также сообщает вам, как предотвратить проблемы. «Осторожно» предупреждает вас, что определенные действия могут привести к повреждению оборудования или близлежащего имущества. Учтите, что повреждение оборудования может быть обнаружено не сразу.

ПРЕДУПРЕЖДЕНИЕ. Подключенные нагрузки могут неожиданно включиться и выключиться.
Этот продукт управляет двигателями и осветительными приборами, которые могут неожиданно включиться или выключиться, что может привести к серьезным травмам. Перед выполнением технического обслуживания всегда отключайте питание от подключенных устройств. Используйте этот продукт только так, как описано в инструкции. Не модифицируйте и не используйте продукт для каких-либо других целей. Ни в коем случае не открывайте внешний корпус, по всем вопросам ремонта и поврежденных устройств обращайтесь к местному представителю Schneider Electric.

ПРЕДУПРЕЖДЕНИЕ: Опасность поражения электрическим током и дуги
Внутри устройства присутствует опасное напряжение. Всегда поручайте установку и обслуживание квалифицированному специалисту и не разбирайте устройство. Несоблюдение этих инструкций может привести к смерти, серьезным травмам или пожару. Внутри устройства присутствует опасное напряжение. Всегда поручайте установку и обслуживание квалифицированному специалисту и не разбирайте устройство. Несоблюдение этих инструкций может привести к смерти, серьезным травмам или пожару.

Техническая поддержка

Для получения дополнительной помощи по использованию этого продукта обратитесь в ближайший к вам сервисный центр Schneider Electric или компанию Clipsal by Schneider Electric по продажам или сотруднику службы технической поддержки. Электронная почта службы технической поддержки: [электронная почта защищена] Schneider Electric (Австралия) Pty Ltd оставляет за собой право изменять спецификации, модифицировать конструкцию и снимать с производства изделия без каких-либо обязательств и при этом прилагаются все усилия для обеспечения правильности описаний, спецификаций и другой информации в этом каталоге. , в отношении них не дается никаких гарантий, и компания не несет ответственности за какие-либо ошибки в них.Clipsal – зарегистрированная торговая марка Schneider Electric. Infrascan – торговая марка Schneider Electric. Все остальные товарные знаки являются собственностью соответствующих владельцев.

Ассортимент продукции

753 Infrascan 360 градусов, 240 В переменного тока, 50 Гц,
2-проводный, 2 А, таймер 5 с – 20 минут
753R Infrascan 360 градусов, 240 В переменного тока, 50 Гц,
3-проводный, 10 А, таймер 5 с – 20 мин

Выбор продукта

753 является 2-проводным (не требует подключения нейтрали) и может переключать только ограниченный диапазон типов нагрузки.753R – это 3-проводное устройство (для работы требуется подключение к нейтрали), способное переключать широкий диапазон типов нагрузки

Каталожный номер Требуется нейтраль Максимальная нагрузка *
753 НЕТ 2A
753R ДА 10A
Описание

Clipsal 753 Series 360 Degree Infrascan – это высоконадежный современный пассивный инфракрасный (PIR) датчик присутствия людей.В устройстве используется усовершенствованная матрица четырехэлементных датчиков, обеспечивающая мгновенное обнаружение движения, а также диапазон обнаружения
10 метров. Устройство также отличается тонким, полностью встраиваемым монтажным приспособлением. Устройство предназначено для наблюдения за окружающей средой и обнаружения людей, движущихся в пределах его поля зрения. При обнаружении движения устройство активирует электрическую нагрузку, такую ​​как свет, в ответ на это движение. Устройство, спроектированное и разработанное в Австралии, обеспечивает преимущества в области безопасности, управления энергопотреблением, гостеприимства и истинного удобства переключения без помощи рук в широком спектре приложений.

Как это работает

При подаче питания и подключении подходящей нагрузки Infrascan может обнаруживать любой движущийся источник инфракрасного излучения (например, человека) в пределах своего поля зрения. Настройки уровня освещенности и времени включения регулируются пользователем и доступны, сняв переднюю окантовку. Просто поверните крышку, чтобы снять ее, и отрегулируйте диски по мере необходимости. Регулировка уровня освещенности активирует нагрузку в зависимости от уровня внешней освещенности в поле зрения датчика. Эта настройка может быть настроена так, чтобы Infrascan мог управлять нагрузкой при любом уровне освещенности от полного дневного света до почти полной темноты.Например, пользователь может убедиться, что нагрузка активируется только при обнаружении движения в ночное время. В дневное время, при достаточном естественном освещении, блок можно настроить так, чтобы он не активировал нагрузку. Регулировка времени включения изменяет временной интервал, в течение которого нагрузка остается включенной после того, как источник инфракрасного излучения выходит из поля зрения или прекращает движение в пределах поля зрения. Нагрузка автоматически отключится по истечении периода Time-On. Любой период от 5 секунд до примерно 20 минут может быть установлен винтом регулировки времени.Головка датчика специально разработана для обеспечения оптимальной производительности и герметизирована для предотвращения попадания воды или пыли в устройство. Ни при каких обстоятельствах не следует вмешиваться. Не давите на саму линзу сенсора, так как это может повредить линзу и отрицательно повлиять на работу устройства.

Обозначение деталей

5.1 Маска зоны (753MASK)
Устройство поставляется с дополнительной маской зоны, предназначенной для блокировки устройства от обнаружения движения в нежелательных зонах срабатывания.Это может быть офисное помещение меньшего размера с открытым дверным проемом, где нежелательно включать освещение, когда люди проходят через открытую дверь. Маска зоны включает в себя ряд поэтапных отрывных секций, позволяющих полностью настроить поле зрения. Оторвите участки, где вы хотите обнаружить. Чтобы установить маску зоны, снимите окантовку и отсоедините съемную прокладку. Закрепите маску зоны на месте и замените окантовку. Доступны дополнительные маски зон (каталожный номер Clipsal 753MASK).

Место установки

Инфраскан должен быть правильно расположен для обеспечения эффективной работы. Поле обзора является оптимальным, когда головка датчика установлена ​​в вертикальном положении на высоте 2,4 метра, а путь подхода проходит через лицевую сторону датчика.

  • Не устанавливайте Infrascan близко к объектам, которые могут вызвать резкие перепады температуры, например вентиляционные отверстия для кондиционеров, дымоходы для обогревателей, движущаяся вода (например, фонтаны и спринклеры). Избегайте мест, где на линзах может образовываться конденсат.
  • Не устанавливайте Infrascan на поверхности, подверженной движению из-за ветра или по другим причинам.
  • Во всех случаях располагайте Инфраскан так, чтобы путь подхода проходил через поле зрения, а не прямо в сторону Инфраскана, поскольку будет наблюдаться уменьшенная дальность обнаружения.
Поле зрения

Указанное поле зрения типично для движений всего тела и может варьироваться в зависимости от типа и количества надетой одежды, а также от переменных температурных характеристик фона и скорости движения.Могут быть обнаружены быстрые и большие изменения температуры, даже если они оказываются далеко за пределами поля зрения из-за отражения от поверхностей, находящихся в поле зрения.

Процедура установки

Используйте рисунки и пронумерованные шаги для установки устройства.
Используйте ВЕРХНИЙ ВХОД КАБЕЛЯ только для крепления кабелей. Не используйте БОКОВОЙ ВХОД. При установке в подвесной потолок между нижней поверхностью плитки и твердой поверхностью должно быть не менее 140 мм. Не давите на саму линзу сенсора, так как это может повредить линзу.Будьте осторожны, чтобы не поцарапать и не повредить полупрозрачное окно на передней панели Infrascan, поскольку оно является частью оптической системы обнаружения. Для обеспечения оптимальной работы окна периодически очищайте его водой с мягким мылом и мягкой тканью.

  1. Используя кольцевую пилу или другой инструмент, вырежьте круглое отверстие диаметром 50 мм (2 дюйма) в потолке (или потолочной плитке). Протяните кабель через отверстие.
  2. Удалите винт крышки клеммной коробки и крышку клеммы, чтобы открыть клеммы. Удалите отрыв (и) кабельного ввода от крышки клемм, если необходимо, для подходящего кабеля.
  3. Используйте ВЕРХНИЙ ВХОД КАБЕЛЯ. Проделайте верхнее отверстие для ввода кабеля, затем установите кабельный зажим на крышку клеммной коробки. Сдвиньте две половинки так, чтобы они защелкнулись, и защелкните входное отверстие крышки клеммной коробки. Кабельный зажим наматывается на входящий кабель. Пропустите кабель. НЕ ИСПОЛЬЗУЙТЕ БОКОВОЙ ВХОД.
  4. Зачистить кабель. Подключите входящую проводку к соответствующим клеммам, как указано. См. Разделы 9 и 10 «Схемы подключения» для получения дополнительной информации о подключении для различных приложений.
  5. Установите крышку клеммной коробки и закрепите винтом крышки клеммной коробки.
  6. Прижмите внешние концы пружинных зажимов к центру блока и протолкните блок через отверстие, пока он не упрется в потолок

Важное примечание

  • Работа со стационарной проводкой любой электрической установки является незаконной для лиц, кроме дипломированных электриков или лиц, уполномоченных законодательством. Наказания за осуждение суровы.
  • Установка должна выполняться в соответствии с местными правилами электромонтажа (AS / NZS3000, Австралия и Новая Зеландия).
Электрические схемы для 2-проводного Infrascan 753

Примечания:

  • При переключении на АВТО для любой из вышеперечисленных конфигураций Infrascan включается. Подождите 30 секунд плюс время включения, чтобы датчик стабилизировался для нормальной работы. Схема подключения 1 (а), без переключателей блокировки предпочтительна, поскольку отсутствует период установления.
  • Более одного 753 НЕВОЗМОЖНО подключать параллельно к общей нагрузке. Если требуется параллельное соединение нескольких устройств для управления общей нагрузкой, используйте Cat.№ 753Р.
Электрические схемы для 3-проводного Infrascan 753R Ввод в эксплуатацию

При настройке параметров Time-On или Light-Level избегайте поля зрения при оценке эффекта регулировки. 11.1 Настройка для пешеходного теста

1 Подключите устройство к электросети и подождите не менее 30 секунд, чтобы устройство отключилось.

стабилизировать перед проведением любых испытаний.

2 Поверните и снимите переднюю окантовку и с помощью отвертки установите

Регулировка «Time-On» до упора против часовой стрелки (установлен 5-секундный таймер).

3 Установите регулировку датчика «Уровень освещенности» до упора против часовой стрелки (единица измерения установлена ​​на

реагирует в светлых или темных условиях).

4

Медленно обойдите территорию в желаемом поле зрения, чтобы убедиться, что груз установлен.

активируется из желаемой области.

Убедитесь, что устройство правильно реагирует на вход в комнату. Убедитесь, что устройство не срабатывает без необходимости при прохождении мимо открытых проходов (например,грамм. прихожая или коридор). При необходимости установите маску зоны, чтобы ограничить поле обзора во избежание нежелательного срабатывания.

5 Установите «Уровень освещенности» на желаемый для активации в сумерках для нормальной работы.
6 Установите интервал «Время включения» на желаемое время для нормальной работы.
7 Заменить переднюю окантовку.

Устранение неполадок
Проблема Возможная причина Возможные действия
Свет включается без видимой причины. Кратковременный сбой питания. Нет, устройство будет сброшено по истечении тайм-аута.
Невидимая цель. Проверить на животных, например собаки / кошки и др.
Экстремальные сквозняки горячего и холодного воздуха. Проверить двери, окна или выходы кондиционера.
Деревья / кусты, движущиеся на ветру. Перенацелить сенсорную головку.
Транспортные средства или пешеходы на краю поля зрения. Перенацелить сенсорную головку.
Свет включается при дневном свете. Неправильная настройка регулировки освещенности. Выполните сброс в соответствии с инструкциями по вводу в эксплуатацию.
Фары не включаются в темноте и в темноте. Неправильная настройка регулировки освещенности. Выполните сброс в соответствии с инструкциями по вводу в эксплуатацию.
Световой шар взорван. Заменить световой шар.
Свет горит постоянно. Установлен переключатель ручного управления

и установите значение «Вручную».

Выполните сброс в соответствии с инструкциями по вводу в эксплуатацию.
Обнаружен движущийся источник инфракрасного излучения.

Примечание: не устанавливайте слишком близко к объектам, температура которых может быстро изменяться, например. вентиляционные отверстия кондиционера, дымоходы обогревателя, движущаяся вода (например, фонтаны, спринклеры).

Удалите нежелательный источник инфракрасного излучения. Если не удается решить, закройте окно просмотра. По истечении тайм-аута свет должен выключиться. Если свет по-прежнему горит, вызовите установщика.

Примечание:
Будьте осторожны, чтобы не поцарапать и не повредить полупрозрачное окно на передней панели Infrascan, поскольку оно является частью оптической системы обнаружения. Для обеспечения оптимальной работы окна периодически очищайте его водой с мягким мылом и мягкой тканью.

Технические характеристики
Каталожный номер 753 753R
Рабочее напряжение 200 – 265 Ва.c., 50 Гц
Максимальный ток нагрузки 2 А 10 А
Минимальная нагрузка (Вт) * 40 Вт 0 Вт
Максимальный ток утечки в закрытом состоянии 10 мА 0 мА
Энергопотребление в режиме ожидания <1 Вт <1 Вт
Необходимые проводники 2-ПРОВОДНАЯ 3-ПРОВОДНЫЙ
Требуется нейтраль НЕТ ДА
Диапазон рабочих температур 0 ° – 50 ° С
Время прогрева 30 секунд
Номинальное поле обнаружения при максимальной чувствительности ** 360 °, круговое поле обнаружения, диаметр 10 м
Оптимальная высота установки для номинального поля обнаружения

2.4 метра

Диапазон задержки таймера от 5 секунд до 20 минут, настраивается пользователем ***

Порог запрета уровня освещенности

Непрерывный от 1 люкс до полного солнечного света, настраивается пользователем
Монтажная поверхность Крепление к потолку
Габаритные размеры Диаметр 72 мм, высота 141,5 мм
Размер выреза Кольцевая пила 50 мм

Кабелей подключено

4 клеммы, до 2 x 2.Кабель 5 мм2 на клемму

Каталожный номер 753 753R
Совместимые типы нагрузки Лампа накаливания 240 В галогенная

Трансформаторы с железным сердечником ****

Лампа накаливания 240 В галогенная

Флуоресцентный

Трансформаторы с железным сердечником Электронные трансформаторы

M Малые моторные нагрузки 5A

– Асинхронные двигатели с экранированными полюсами 5A Max (вытяжные вентиляторы)

– Асинхронные двигатели с разделенной фазой 5A Max (потолочные вентиляторы)

Несовместимые типы нагрузки Электронные трансформаторы

Флуоресцентные нагрузки

Газоразрядные лампы

М

Моторные нагрузки

НЕТ

Технические характеристики Типичные при 240 В a.с., 25 ° С
Внутри нет деталей, обслуживаемых пользователем.
Этот продукт рекомендуется ТОЛЬКО ДЛЯ ИСПОЛЬЗОВАНИЯ В ПОМЕЩЕНИИ.
  • 2-проводный Infrascan 753 должен быть подключен к минимальной нагрузке 40 Вт, если не установлен 31CAP (продается отдельно). Несоблюдение этого правила может вызвать неожиданное или беспорядочное переключение нагрузки.
  • Приведенные характеристики диапазона рассчитаны для человека весом 90 кг, перемещающегося со скоростью более 1 метра в секунду в поле зрения, где разница температур между человеком и фоном превышает 5 ° C.Более горячие или быстро движущиеся объекты (например, автомобиль на близлежащей проезжей части) могут быть обнаружены на больших расстояниях. Человека, одетого в тяжелую одежду или идущего прямо к датчику, нельзя будет обнаружить, пока он не приблизится к устройству.
  • Доступны другие модели с более длинными диапазонами тайм-аута, обозначенными 753Rxx (где xx – период тайм-аута в минутах). Только трансформаторы с железным сердечником, совместимые с электронными переключателями, могут использоваться для обеспечения соответствия IEC 60669-2-1.
Предупреждение: использование модели 753 со специальными нагрузками, малые нагрузки (
<40 Вт)

Изделие 753 может работать только с нагрузками более 40 Вт. Если вы хотите управлять меньшей нагрузкой, необходимо установить устройство коррекции нагрузки 31CAP параллельно с нагрузкой. Например: при управлении одним контактором обязательно используйте
31CAP. Нагрузки, чувствительные к токам утечки. 753 – двухпроводное устройство. Двухпроводные устройства получают питание через нагрузку. Если это устройство используется вместе с нагрузкой, которая не может обеспечить достаточный постоянный ток нагрузки в выключенном состоянии, или если нагрузка чувствительна к высокому току утечки вне состояния (например: реле, контакторы, различные нагрузки со встроенными электронными контроль и т. д.) Устройство коррекции нагрузки 31CAP должно быть подключено параллельно нагрузке.
Малые (без коррекции коэффициента мощности) люминесцентные нагрузки Когда установлен 31CAP, некоторыми небольшими люминесцентными нагрузками без коррекции коэффициента мощности можно управлять с помощью 753. Успех зависит от производителя и производителя. Рекомендуем протестировать перед установкой. Установка должна соответствовать местным правилам электромонтажа.

Примечание: Обратите внимание, что 753R является трехпроводным устройством и переключает нагрузку с помощью внутреннего реле.Мощность не проходит через нагрузку, поэтому 31CAP не требуется.

Гарантия
  1. Предоставляемые здесь преимущества являются дополнительными и никоим образом не могут рассматриваться как отступающие; прямо или косвенно, любые или все другие права и средства правовой защиты в отношении продукта Clipsal, которые потребитель имеет в соответствии с Законом о торговой практике Содружества или любым другим аналогичным законодательством штата или территории.
  2. Гарантом является Schneider Electric (Australia) Pty Ltd, 33-37 Port Wakefield Road, Gepps Cross, South Australia 5094.Телефон (08) 8161 0511. Имеет зарегистрированные офисы во всех штатах Австралии.
  3. На этот продукт Clipsal предоставляется гарантия в отношении дефектов изготовления и материалов в течение двух (2) лет с даты установки.
  4. Schneider Electric (Australia) Pty Ltd оставляет за собой право по своему усмотрению либо отремонтировать без запчастей и затрат на рабочую силу, либо заменить или предложить возмещение в отношении любого предмета, который был признан дефектным из-за материалов, деталей или изготовления.
  5. Настоящая гарантия прямо зависит от установки, подключения, тестирования, эксплуатации и использования продукта Clipsal в соответствии с инструкциями производителя.
  6. Все расходы по претензии несет компания Schneider Electric (Australia) Pty Ltd, однако, если продукт, являющийся предметом претензии, окажется в хорошем рабочем состоянии, все такие расходы несет заявитель.
  7. При предъявлении претензии потребитель должен направить продукт Clipsal в ближайший офис Schneider Electric (Australia) Pty Ltd с соответствующими сведениями о дефекте в течение 28 дней с момента возникновения неисправности. Изделие следует возвращать в надежно упакованном виде с указанием даты и места покупки, описания груза и обстоятельств неисправности.

Schneider Electric (Австралия) Pty Ltd
Свяжитесь с нами: clipsal.com/feedback
Для запросов в национальную службу поддержки клиентов:
Тел. 13 78 23

Загрузки файла
Руководство по установке CLIPSAL
Пассивный инфракрасный датчик движения 360 Infrascan, W0001475
Загрузить [оптимизировано]
Загрузить

Как установить переключатель датчика движения

В целях безопасности и удобства вы можете рассмотреть возможность установки переключателя датчика движения.

Мне нравится думать, что я делаю свой вклад, чтобы быть более «зеленым» в своем доме. Фактически, у нас с Шари есть презентация, которую мы проводим по всей стране, под названием «Азбука зеленого». В нем мы делимся нашими советами о том, как экономить электроэнергию в доме и, надеюсь, вернуть в карман немного больше «зеленого». Я говорю о наличных деньгах, которые, я думаю, каждый мог бы использовать в гораздо большей степени прямо сейчас, учитывая нашу экономическую ситуацию.

Ну, я думал, что делаю все, что должен; переработка, выключение смесителя, пока я чищу зубы, и использование КЛЛ во всех моих лампах.По крайней мере, я думал, что стараюсь изо всех сил, пока не поехал во Флориду, чтобы навестить Шари и поработать с ней. (Не говори, я знаю, авиалайнер, топливо для реактивных двигателей… Я не говорил девушке переехать во Флориду!) Когда я приехал домой и открыл дверь гаража, ох, я оставил свет в гараже включенным! На это должно быть потрачено 1,21 джигаватта энергии (см. Фильм «Назад в будущее»), достаточно энергии, чтобы осветить… мой гараж на неделю!

Итак, я пошел в хозяйственный магазин (я не пошел, это слишком далеко, но я много ехал), чтобы купить переключатель датчика движения (стоимость около 13 зеленых спинок), чтобы заменить выключатель света в моем гараже.Выключатель автоматически включает свет, когда кто-то входит в гараж. Прелесть устройства в том, что оно имеет функцию задержки по времени, так что, когда вы выходите из комнаты, свет выключается через заранее установленный интервал времени. Переключатель также можно отрегулировать по степени чувствительности к движению, и есть несколько полей обзора, которые вы можете приобрести, для моей ситуации я купил тип 180 градусов. Я также купил элемент управления, который работает с однополюсным (один переключатель) или трехполюсным (два положения).Это очень простой проект «сделай сам», который занимает очень мало времени.


Перечень материалов:

Сенсорный выключатель
Тестер цепей
Отвертка (шлицевая и крестообразная)
Устройства для зачистки проводов
Разъемы проводов
Лента электрика

Совет:
Несмотря на то, что это простая задача, работа с электричеством опасна, и вы должны принять все меры предосторожности. Если вы беспокоитесь о том, чтобы выполнить установку электрооборудования самостоятельно, обратитесь к сертифицированному электрику в вашем районе.

1. Здесь не надо возиться, всегда выключайте питание на монтажной коробке или блоке предохранителей. Сначала определите цепь выключателя света, который вы собираетесь заменять, и выключите автоматический выключатель.

Я также кладу записку на коробку, чтобы сказать людям в доме, чтобы они не трогали коробку, пока я не закончу.

Между прочим, я использовал рабочий свет, который я запускал из другой комнаты с удлинителем, чтобы я мог видеть свою работу и фотографировать.

2.Снимите с выключателя крышку настенной панели и при выключенном питании выверните винты, которые удерживают старый выключатель на месте.

3. Проверьте провода с помощью тестера цепей, чтобы убедиться, что на коммутатор не подается питание.

Вы найдете четыре провода, подключенные к задней части датчика движения; черный, красный и желтый (выводной) провод и зеленый провод заземления. Черный и красный провод будут использоваться для подключения нового датчика движения к проводам, идущим от стенной розетки, но желтый и земля не будут использоваться.(Эта процедура предназначена для одного выключателя света, для трехпозиционного будет использоваться желтый.)

4. Чтобы снять выключатель, обрежьте провода сзади старого выключателя кусачками. Или, как в моем случае в более старом доме, я удалил провода, ослабив винты, к которым они были прикреплены. Затем мне пришлось отрезать изогнутые концы проводов, чтобы упростить присоединение новых проводов.

5. После обрезки проводов снимите пластиковую изоляцию с концов черного и белого проводов с помощью приспособлений для зачистки проводов.

6. Оберните конец черного провода от датчика движения (провод) вокруг черного (горячего) провода, идущего от стены, и закрепите с помощью соединителя.

7. Повторите тот же шаг с красным (выводным) проводом от датчика, он будет присоединен к белому проводу (нагрузке). Желтый провод не будет присоединяться ни к одному другому проводу в одном соединении, убедитесь, что этот провод закрыт соединителем или изоляционной лентой. Зеленый провод также не будет использоваться.

В качестве дополнительной меры предосторожности оберните соединения изолентой, чтобы провода не разъединились.

Совет:
Обязательно ознакомьтесь с инструкциями производителя по подключению коммутатора, который вы покупаете. Слава богу, в большинстве инструкций есть электрическая схема!

8. Осторожно заправьте провода обратно в распределительную коробку как можно дальше назад и также поместите датчик движения в распределительную коробку.

9. Закрепите датчик движения крепежными винтами, поставляемыми с переключателем. Я использую отвертку Phillips для закрепления этих более длинных винтов.

10. Перед установкой крышки панели переключателей прочтите инструкции по программированию датчика движения. Тот, который я купил, имел два циферблата с левой стороны. Один для времени (время, в течение которого свет будет гореть после выхода из комнаты) и один для регулировки уровня освещенности (чувствительности к движению). Отрегулируйте настройки пальцами или отверткой.Затем установите крышку переключателя.

Эта процедура заняла у меня около 15 минут, и сделать это было несложно. Самое замечательное в этом переключателе то, что есть ползунок включения / выключения, так что вы можете использовать переключатель вручную, если вы не находитесь рядом с датчиком. У меня есть гараж на две машины, а мой рабочий стол находится подальше от двери, где установлен датчик движения. Свет будет выключен, пока я работаю, потому что, что касается переключателя, в гараже никого нет, поэтому в этой ситуации я использую ползунок включения / выключения.

Итак, теперь, когда вы успешно установили датчик движения, вы больше не будете слышать эти слова в своем доме: «КТО ОСТАВИЛ ЭТОТ СВЕТ ВКЛЮЧЕННЫМ?» Подумайте о том, чтобы установить переключатель движения в прачечную, детскую ванную или в любое место в доме, где не забыть выключить свет.

Добавить комментарий

Ваш адрес email не будет опубликован.
