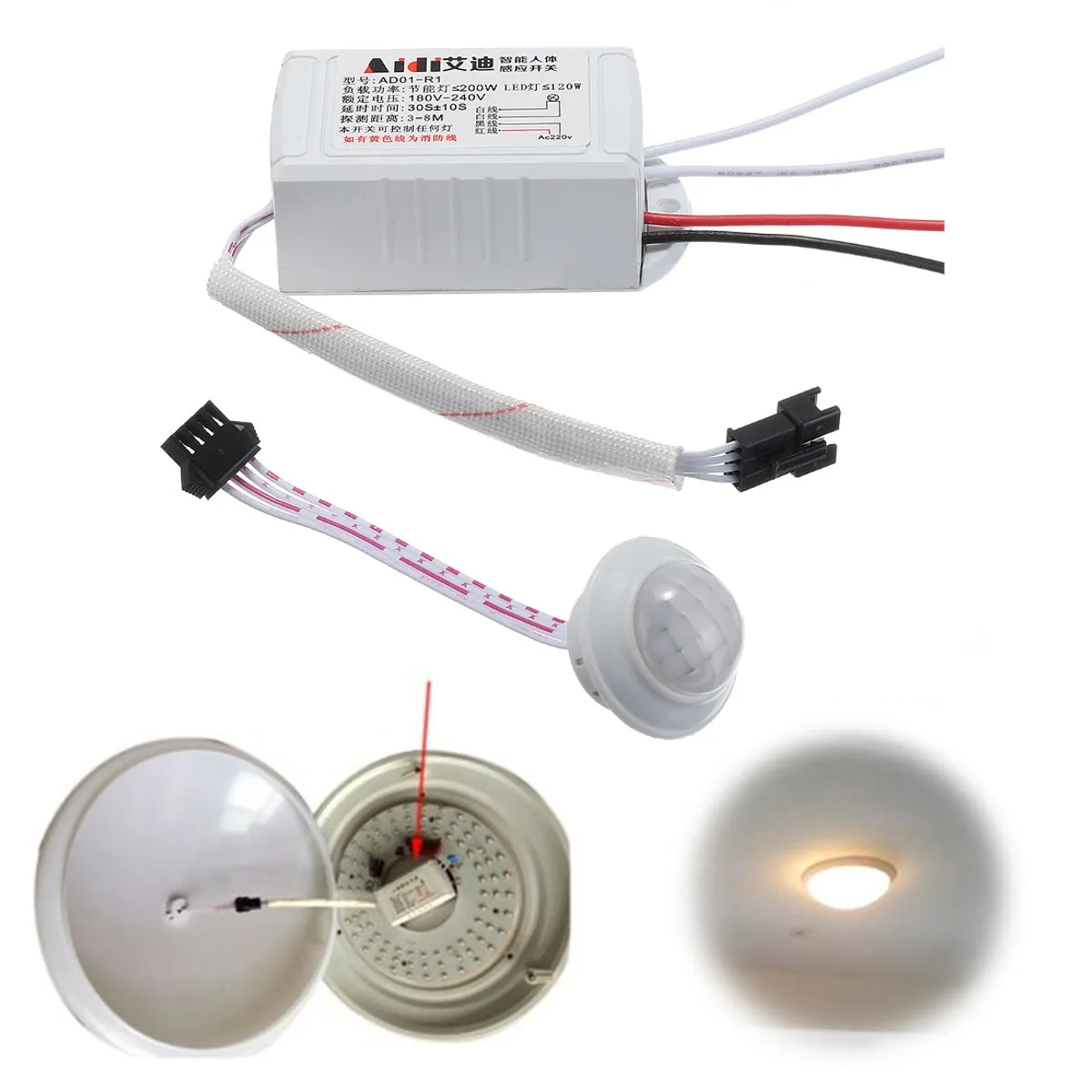

Встраиваемые потолочные датчики движения для включения света круглые

В прошлой статье мы рассказали, какие параметры нужно учитывать при выборе потолочного датчика движения. Но правильный выбор — это половина успеха. От установки и настройки зависит все остальное.

Монтаж потолочных датчиков движения

Помните, что датчики движения PIR, фиксируют инфракрасное излучение и перемещение разнотемпературных потоков воздуха.

Датчики движения могут работать не корректно, если поблизости есть:

  • кондиционеры
  • конвекторы
  • фенкойлы
  • или иные источники

C помощью датчиков движения B.E.G. можно решить данную проблему, так как в них изначально заложена функция уменьшения чувствительности(что есть не у каждого производителя), а с  помощью специальных  линз-масок (шторок) можно настроить датчик таким образом, чтобы он не фиксировал воздушные потоки от вышеперечисленного оборудования, которое имеется практически в каждом здании.

Прежде чем перейти к монтажу устройства, вы должны убедиться, что на питающем кабеле нет напряжения. Для этого вам необходимо отключить автоматический выключатель в силовом щитке, который отвечает за питание линий освещения  в помещении, где вы собираетесь установить датчик движения.

Подключение датчика движения – дело не такое сложное, как это может выглядеть на первый взгляд. Но если вы не уверены в своих силах, лучше обратиться за помощью к профессиональным электрикам.

Обычно датчики движения имеют 3 клеммы подключения. L-фаза и N-нейтраль (ноль) – данные клеммы служат для подачи питания на датчик. L’-выход на нагрузку – это фазный выход на светильник.

Существуют датчики со спаренными клеммами N-нейтраль, для удобного подключения нагрузки или параллельного подключения нескольких датчиков. питающий кабель приходит на датчик (клеммы -L,N) и из датчика на нагрузку выходит не один провод, а два (L’,N), что позволяет подключить нагрузку без дополнительных распаечных коробок, а как известно чем меньше соединений на линии тем лучше.

После того, как вы смонтировали и подключили  устройство, необходимо проверить его работоспособность. В датчиках движения BEG после подачи питания  включается режим самотестирования, который длится 60 сек. Датчик мигает LED-индикаторами и зажигает подключенную нагрузку, на это время.  После нагрузка отключается и датчик начинает работать по заданным настройкам. Если LED-индикаторы не загораются, нужно проверить правильность подключения его к сети питания.

Правильное подключение

Не следует подключать параллельно больше пяти-восьми устройств. Чем больше датчиков подключено параллельно, тем большим и менее контролируемым становится диапазон обнаружения, и тем больше времени занимает возможный поиск неисправностей. Если много датчиков движения подключены параллельно, то подключенные потребители тока иногда могут не выключаться (как правило, эта проблема устраняется посредством применения резистивно-емкостного звена гашения).

Советы по настройке датчиков движения

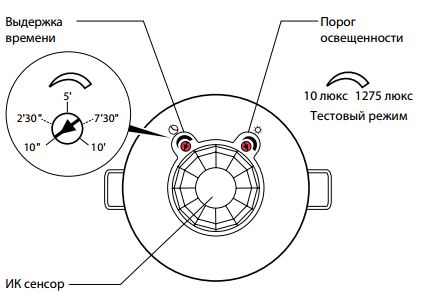

Как правило датчики без сенсоров освещенности имеют всего один потенциометр (регулятор) – это настройка временной задержки, она выставляется в разных промежутках от 30 секунд до 30 мин. Это тот самый промежуток времени,  после которого датчик выключит нагрузку. Таймер постоянно продлевается, если движение в зоне действия датчика фиксируется.

Датчики движения,  которые имеют сенсор освещенности, оборудуются дополнительным потенциометром (регуляторм), который отвечает за настройку порога освещенности, при превышении которого датчик не будет включать нагрузку. Настраивается порог освещенности в пределах от 2 до 2000Люкс.

Третий параметр, который присутствует не во всех датчиках движения, это регулируемая чувствительность. Использование данного параметра помогает избежать ложных срабатываний датчика от внешних факторов.

Правильная настройка

Уровень освещенности

  • Зоны прохода 100-300 люкс
  • Рабочие зоны (офисы, комнаты для совещаний и т. п.) 600 люкс
  • Виды деятельности с большой нагрузкой на глаза 1000 люкс
  • Измерение освещенности деактивировано (символ «солнце») для зон, в которых отсутствует дневной свет, и в дневном/ночном режиме работы

Время задержки для управления светом

  • Зоны прохода около 5 мин.
  • Рабочие зоны около 15 мин.
  • Импульсный режим (1 секунда) для управления автоматическими выключателями лест­ничного освещения или системами управления зданием

Время задержки для управления устройством

  • В зависимости от вида подключенного потребителя тока от 5 до 120 мин.
  • Импульсный режим для управления системами управления зданием
  • Импульс сигнала тревоги для предотвращения ошибочных коммутаций

Типичные ошибки при монтаже

  1. Выбор места монтажа. Бывают случаи, когда потолочный датчик по ошибке монтируют на стену либо в другое неподходящее по техническим условиям место.
  2. Установка линз-масок. В комплекте с датчиками  поставляются линз-маски (шторки). Это специальные накладки на датчик, которые позволяют корректировать зону действия. В большинстве случаев они не требуются, но при монтаже их забывают снять (либо наоборот устанавливают на датчик). В результате датчик не фиксирует вообще никаких движений и не срабатывает.
  3. Неправильное подключение/установка выключателя. Установка выключателя до датчика приведет к принудительному отключение питания. И работа датчика станет невозможна.
  4. Неправильный подбор датчика.
     Выбор встраиваемого датчика для бетонных потолков или наоборот накладного датчика для подвесных потолков. Во втором случае смонтировать датчик будет можно, а в первом невозможно.
  5. Ошибка программирования. Как правило ошибки в программирование возникают, если сначала не прочесть инструкцию по эксплуатации к датчику. Прочтите  инструкцию, и лишь потом меняйте настройки на потенциометрах и DIP-переключателях.
  6. Неправильный выбор помещения. Установка датчиков движения в помещениях где люди присутствуют постоянно.
  7. Неправильный выбор дальности действия. Даже у датчиков движения существует несколько зон действия: фронтальная и перпендикулярная.

Если вы внимательно прочитаете инструкцию по эксплуатации к устройству, то скорее всего досадных ошибок при монтаже и программировании удастся избежать. Вам останется только правильно настроить прибор и наслаждаться удобством использования датчиков движения.

comments powered by HyperComments

Как правильно настроить датчик движения?

Смотрите также обзоры и статьи:

Зачастую такое дополнительное устройство как датчик движения, который оснащен специальным фотоэлементом, который реагирует на затемнение включением питания к источнику света, устанавливают именно с уличными прожекторами. Поскольку именно такие экономные источники света дают возможность обезопасить дом, приусадебный участок от нежелательных визитов посторонних людей, сработать по сути как световая сигнализация.

Еще одним важнейшим применением датчиков движения, которые устанавливаются на светодиодных прожекторах, является возможность существенной экономии средств. Ведь так происходит регулировка подачи освещения на объект только по мере необходимости, а не в постоянном режиме.

Регулировочные показатели датчика

Прежде чем перейти непосредственно к анализу датчиков движения и того, как характеризуется его работа, стоит рассмотреть более пристально и сами прожекторы, на которых они чаще всего и устанавливаются.

Так, светодиодные прожекторы представлены в великом множестве вариантов: как матричных, так и линейных. Матричные представляют собой набор светодиодов на фиксирующем клее ЗМ, который устанавливается в центре прожекторного плафона. Является превосходной альтернативой галогенным прожекторам, которые часто выходили из строя по причине перепада температуры – не выдерживала стеклянная колба. Светодиодные прожекторы не имеют стеклянных элементов в своей конструкции – металлический корпус с хромированными светоотражателями и пластиковый рассеиватель- диффузор.

Еще один вид светодиодного прожектора – линейный. Как и матричный, он представлен в металлическом корпусе из алюминия или дюралюминия, с высокой степенью герметичности IP 65.

Однако внешне он выглядит как несколько больших светодиодов или групп светодиодов, заключённых в пластиковый круглый корпус на фиксирующем клее ЗМ, а далее – в металлический корпус с прозрачным светоотражателем.

Прожекторы работают в трех режимах цветовых температур – теплом (2500 кельвинов), естественном (4500 кельвинов) и холодном (до 7200 кельвинов). Отдельный подвид прожекторов – RGB, в котором несколько цветов, сменяющих друг друга. Такой прожектор подойдет для сценической установки, регулируется посредством диммера с пультом дистанционного управления или пультом с ИК.

Настройка показателей датчика

Итак, теперь мы уже знаем, на каких именно прожекторах могут применяться датчики движения, которые будут обладать благодаря данному прибору существенной защитой от негативных факторов окружающей среды. Далее рассмотрим, как происходит настройка на таких датчиках.

В первую очередь, это:

  • степень освещенности, которой управляет специальный диммер,
  • угол установки прибора;
  • время задержки отключения света;
  • степень чувствительности реакции.

Итак, важнейшим фактором является угол установки, ведь он должен охватывать как можно больше, в тоже время не реагировать на движение небольших животных по типу собаки или кошки. Для этого стоит расположить датчик движения так, чтобы его инфракрасные лучи достигали длины от пяти и до девяти метров. Для этого прожектор вместе с датчиком должен крепиться на высоте примерно в 2,1 метра над уровнем земли с наклоном на землю примерно в пятьдесят градусов. При этом степень отклонения от вертикальной оси, на которой установлен прожектор, не должна превышать сорок градусов.

Непосредственно на самой пластиковой коробке датчика есть три регулируемых вручную показателя, среди которых первым следует степень настраиваемой освещенности. При правильной настройке экономия от использования прожектора с датчиком может составить около 50%. Этот показатель обозначается словом «LUX». Чтобы правильно оценить освещенность, которую вы установили, прибор следует использовать и уменьшать яркость в ночное время суток.

Чувствительность – важный показатель, который влияет на то, будет ли реагировать устройство на мелких птиц, качание ветки дерева или будет реагировать только на появление в поле его работы человека. Для этого следует установить показатель «SENS»на панели прибора на средние значения и испытать опытным путем ночью. Если чувствительность низка, просто добавьте и наоборот.

От скорости срабатывания датчика зависит то, как быстро удастся увидеть освещенный участок перед собой в темноте и как быстро можно обнаружить нарушителя на вашей территории. При выставлении этого значения стоит установить для начала минимальный показатель, протестировать его и выставить такой показатель как задержка примерно на 5 секунд. Этого времени обычно бывает более чем достаточно.

Выводы

Датчик движения – полезный прибор, устанавливаемый на прожекторах вне помещений. Они благодаря встроенным инфракрасным лучам дают возможность реагировать на появление человека в поле работы и включать свет в прожекторе.
Это дает возможность обезопасить свой дом от проникновений, а также существенно экономить деньги благодаря включению прибора только тогда, когда это требуется.

Опубликовано: 2020-09-11 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Как настроить датчик движения » сайт для электриков

Настройка и регулирование ДД для включения света

С помощью датчиков можно регулировать включение лампочек на лестничных клетках

Перед тем как настроить стандартный датчик движения в приборе для освещения, нужно учесть, что такие устройства уже были отрегулированы и настроены в заводских условиях. Владельцу понадобится только установить и закрепить его в нужном месте, а также подключить к сети электрического тока. Если настройки на заводе не соответствуют конкретным условиям, их можно подправить своими руками. Процесс установки проводят, соблюдая основные правила безопасности:

  • Фазный провод устанавливают путем подключения к датчику.
  • Его проводят к светильнику и соединяют с ним при помощи клеммника.
  • Ноль подключают одновременно к двум элементам.
  • Заземление происходит после подсоединения к корпусу прожектора.

Фазный контур находится в отключенном состоянии внутри схемы и проходит сквозь датчик движения. Когда прибор зафиксирует движение на улице, контакт замкнется и ток перейдет на светильник, после остановки произойдет размыкание в автоматическом режиме. Датчик и выключатель также можно устанавливать параллельно друг другу, но эта схема считается не самой удачной. Соединение такого типа способно негативно повлиять на работу системы автоматики датчика.

Во время монтажа надо следить за тем, чтобы элементы сенсоров были направлены в подконтрольное пространство. После регулировки можно проводить настройку датчика с учетом всех необходимых параметров

Особое внимание уделяют двум критериям, влияющим на работу прибора: расстояние действия и угол отклонения по вертикали и горизонтали

С двумя регуляторами

Датчик с двумя регуляторами

В стандартных моделях с двумя регуляторами нужно настраивать только время активации датчика и включение прожектора после наступления вечера. Настройка времени позволяет сделать так, чтобы сенсор срабатывал сразу или спустя несколько минут. Также устройство целесообразно отрегулировать для включения после определенного часа или его непрерывной работы в течение полных суток.

С тремя регуляторами

В более современных устройствах установлено не два, а три регулятора, третий отвечает за настройку четкости реагирования на объект в движении. Такие приборы будут стоить дороже, но при этом отличаются высокой чувствительностью.

Установка и регулировка

Для подключения прибора движения для освещения не требуется специальных навыков, для этого достаточно присоединить провод проводки к сигнализатору.

Чтобы придать конструкции эстетичный вид используют распределительный корпус. Каждое устройство имеет инструкцию, в которой обозначены определенные требования касательно монтажа и подключения датчика.

Выбор места для установки

Место для монтажа прибора движения является важным моментом для его продуктивной работы и недопущения ложных срабатываний

Важно не только верно рассчитать заданную зону отслеживания, но и предохранить устройство от воздействия внешних помех, провоцирующих ложные включения

Не рекомендуется устанавливать регистратор в непосредственной близости от отопительных радиаторов, систем кондиционирования, а также тепловыми и электромагнитными установками.

Процесс установки

Монтаж устройства движения выполняется в несколько этапов:

Схема подключения датчика движения для включения света

Прежде всего, следует определиться со схемой подключения.

Выбирается наиболее подходящее место для установки, зачастую коробку крепят на потолке или в любом углу помещения. Если монтаж будет осуществляться на улице, необходимо учесть угол обзора регистратора, при этом мертвые зоны сводятся к минимуму. Чаще всего местом установки служит несущая стена здания или опора фонаря уличного освещения на расстоянии 2-6 метров от поверхности пола.

Непосредственно перед монтажом обязательно следует отключить электропитание на вводном щите.

Руководствуясь выбранной схемой, подключают провода к зажиму для крепления проводов на коробке датчика и в осветительном приборе

Во избежание перетасовки жил рекомендовано соблюдать цветовую маркировку проводов и обращать внимание на обозначения над соединительными элементами.

Для крепления датчика к поверхности необходимо повернуть предохранительную крышку устройства по часовой стрелке и снять ее. В результате проведенной работы открывается доступ к крепежным отверстиям и винтам регулировки.

Регулировка

Для настройки параметров регистратора движения на его коробке может располагаться 2-4 регулировочные ручки. Рядом с рычагами нанесены определенные буквенные символы, обозначающие:

  1. LUX – настройщик освещенности, позволяющий регулировать уровень яркости света, при превышении которого устройство не будет реагировать на движение. Данный параметр исключает возможность срабатывания прибора в дневное время суток.
  2. TIME – настройщик таймера, с помощью которого устанавливается продолжительность работы лампы после реагирования устройства. Исходный показатель – минимальная продолжительность. Отсчет времени начинается после прекращения передвижения объекта, при этом, если он возобновил движение, таймер в автоматическом режиме начинает перезапуск. Например, таймер выставлен на 2 минуты. В помещение заходит человек и остается в течение 10 минут – на протяжении этого времени в комнате будет гореть свет. После того, как человек покинул помещение, таймер приходит в действие, и освещение будет работать еще 2 минуты. Минимальное время установки таймера составляет 5 секунд, максимальное – 4 минуты.
  3. SENS – регулятор чувствительности. Требует настройки в случае необходимости контроля определенной части помещения. Позволяет устанавливать расстояние, с которого датчик приходит в действие. Предельный показатель составляет около 12 метров.
  4. MIC – настройка чувствительности микрофона. По сути – это прибор, реагирующий на шум. Однако, из-за низкой устойчивости к шумовым помехам используется крайне редко, так как любой внешний звуковой раздражитель может спровоцировать срабатывание устройства.

Датчик движения: принцип работы

Перед тем как устанавливать датчик, нужно обязательно изучить, как он работает. Принцип работы прибора необходимо знать, чтобы правильно поместить его именно в том месте, где он действительно необходим.

В основе функционирования датчика лежит инфракрасное излучение, действие которого позволяет обнаруживать движущиеся объекты и реагировать на них. Инфракрасный спектр излучения дает возможность нормальной работы прибора даже в полной темноте. Принцип работы устройства очень простой. Все движения улавливаются инфракрасным датчиком. После этого происходит подача соответствующего сигнала на реле, с помощью которого электрический ток поступает к электрическим приборам. Светильники будут работать в течение всего времени, пока движение фиксируется инфракрасным излучателем.

В настоящее время применяются потолочные и стеновые датчики движения. Они различаются местом установки и диапазоном, в котором уверенно улавливаются все движения. Потолочные датчики обладают более широким диапазоном. Однако настенные приборы могут устанавливаться не только внутри помещения, но и снаружи. Как правило, именно они используются для устройства автоматического уличного освещения.

Чем можно регулировать детектор

Для грамотной регулировки датчика включения света, срабатывающего по фиксации движения человека или животного, не потребуется специальных навыков и знаний. Любой, кто знаком с элементами пользования современного бытового электрооборудования, способен выполнить эти настройки, которые сводятся к двум основным процедурам:

  1. Аппаратной регулировке.
  2. Позиционированию.

Важно! Правильная настройка детектора для освещения позволяет снизить затраты на электроэнергию более чем вполовину

Аппаратная регулировка

В зависимости от модели датчика движения, ее года выпуска и индивидуальных характеристик, аппаратная регулировка возможна по одну, двум или трем параметрам:

  1. Чувствительность.
  2. Время работы.
  3. Степень освещенности.

Регулировка по чувствительности, обозначаемой словом Sens, позволяет настроить детектор для включения света строго по параметрам движущегося объекта. Время работы определяет период, в котором светильник остается во включенном состоянии после срабатывания. Степень освещенности задает момент инициации прибора в зависимости от уровня наступления сумерек.

Как настроить датчик на движение для включения света по вышеприведенным и некоторым другим параметрам, указывается в техническом паспорте изделия.

Позиционирование

Позиционирование – это процесс механической настройки датчика движения для оптимизации работы. Устройство может иметь шарнир или кронштейн для задания лучшего угла обзора. Однако в том случае, когда он имеет неподвижную основу, сущность его регулировки будет заключаться в правильности монтажа на надлежащую поверхность и по высоте – в соответствии с рекомендациями завода-изготовителя.

Позиционирование во многом определяется углом обзора и диаграммой направленности излучения (для ультразвуковых и микроволновых моделей с активным излучением). Как правило, максимальная чувствительность сенсора наблюдается в центре зоны обзора. Поэтому чем ближе к периферии этой области будет активность (движение объекта), тем больше нужно задавать чувствительность. Последствием этого станет сверхвысокая степень обнаружения в середине, что приведет к частым ложным срабатываниям – от движения птиц, движения веток, авто на дальнем плане и т. д.

Настройка после подключения

Гибкие настройки датчика позволяют учесть особенности объекта и добиться оперативной реакции устройства при появлении признаков движения. Подавляющее большинство современных моделей предлагают владельцу выбрать на свое усмотрение три основных параметра – задержку отключения «TIME», порог освещенности окружающей среды «LUX» и степень чувствительности к инфракрасному излучению «SENS».

  • Настройки времени «TIME» предлагаются в диапазоне от 1 до 600 секунд. Их можно добавить к пороговым значениям – от 5 секунд до 8 минут. В течение выбранного времени электрическая цепь будет замкнута, а подключенные устройства – находиться в рабочем состоянии. Особое значение здесь имеет расположение датчика и его назначение. Если речь идет о территории возле частного домовладения, время работы датчика и подключенного к нему прожектора ночью нужно рассчитать с учетом скорости перемещения человека от калитки ворот до порога дома. Как правило, это – около 15-30 секунд. Для датчиков, расположенных в рабочих или вспомогательных помещениях, продолжительность освещения лучше увеличить на несколько минут.

Все настройки датчика устанавливаются и тестируются в экспериментальном режиме до достижения оптимальных результатов. Высокую частоту срабатывания или низкую чувствительность можно исправить, меняя соответствующую настройку в большую или меньшую сторону. При необходимости, к выполнению монтажных работ и дополнительных настроек можно подключить специалистов компании-продавца. Также у них можно получить консультации по всем аспектам эксплуатации и обслуживания датчика.

https://youtube.com/watch?v=l2EUIC0IKB0

Датчики движения, их назначение, принцип действия

Основная задача датчика движения, как, впрочем, и любого датчика — это управление электрической сетью. Работа может осуществляться с активной нагрузкой или с активно-индуктивной. Обнаружив движение в зоне своей ответственности, датчик начинает определять, насколько она освещена. Если уровень света ниже заданного значения, то освещение включается. Это позволяет устройству работать независимо от времени суток. Порог срабатывания задаётся при помощи особых регуляторов.

Датчики, которые обычно применяют в доме, улавливают колебания электромагнитных волн в спектре инфракрасного света. Отдельно можно настроить и время, которое потребуется, чтобы устройство начало свою работу, если вдруг заметит движение в секторе.

Вращением регулятора мы можем задать значение выдержки. Время зависит от конкретной модели устройства. Оно может варьироваться в пределах от десяти секунд до семи или пятнадцати минут.

Схема подключения и настройки датчика движения на освещение

Датчик движения — это отличный прибор, который позволит без лишних хлопот использовать освещение, например, коридора да при этом еще и экономить, ведь он отключит освещение через заданное время (если в коридоре никого не будет). Только подключить и настроить его нужно правильно, давайте об этом и поговорим.

В этой статье я буду подключать и проверять на работоспособность датчик бренда MJJC с углом обзора в 180 градусов и заявленной дальностью чувствительности в 12 метров. Этот датчик был приобретен на Алиэкспресс (ну, а где ж еще). А теперь к делу.

Схемы подсоединения датчика к освещению

На самом деле подключить датчик так же просто, как подключить самый простой выключатель и принципиальная схема такова:

В некоторых моделях схемы печатают непосредственно на корпусе или же она указана в техническом описании. В моем же случае она была лишь на сайте производителя, ну и ничего страшного. Ну, а теперь про подключение поподробней:

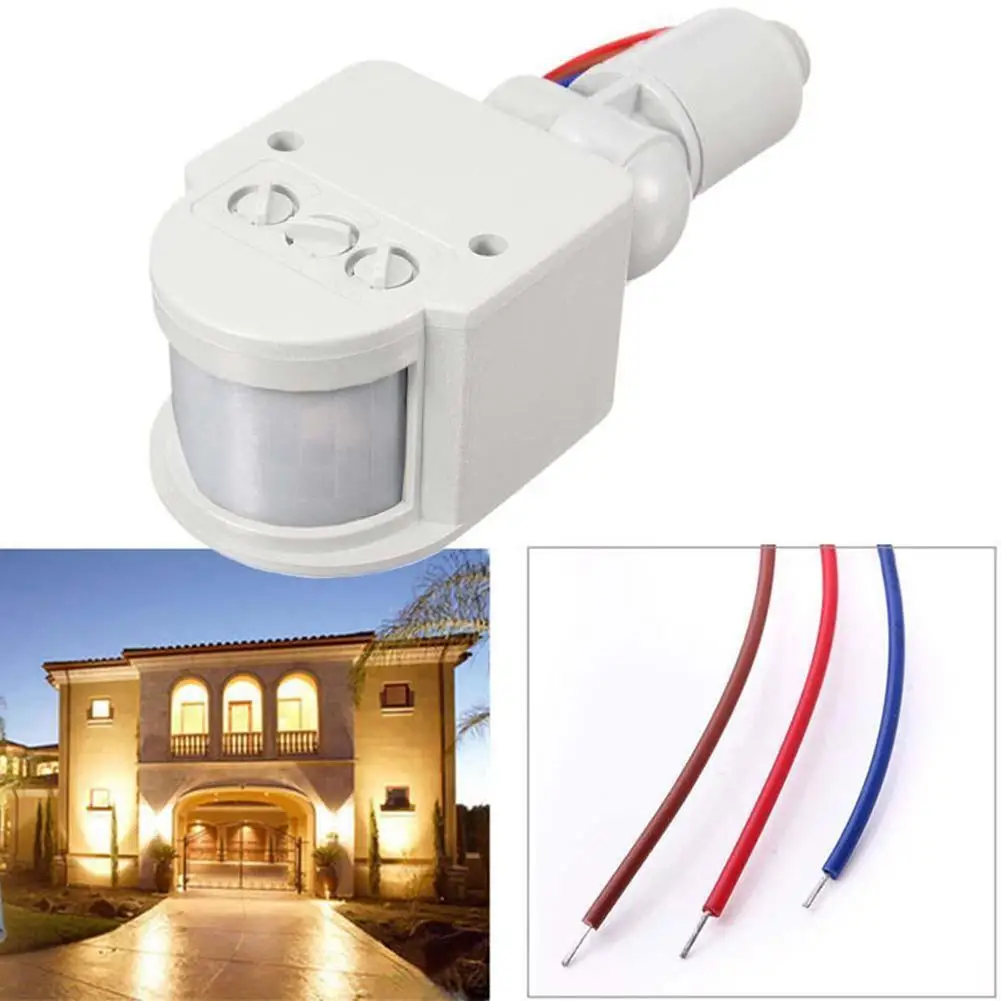

Итак, датчик запитывается от сети двумя проводами L- фаза (в моем случае коричневый проводник) и N – ноль (синий провод). А третий провод (красного цвета L1), выходящий из датчика, монтируется с фазным проводом, соединенным с лампой освещения.

Примечание. У меня не оказалось кабеля с коричнево-сине-красной расцветкой, поэтому я сделал следующее: использовал ВВГ 3*1,5 с бело-сине-желтой (с зеленой полосой) расцветкой, чтобы нарастить вывода с датчика и уже спокойно выполнять монтаж в распределительной коробке. Провода я соединил пайкой с последующей изоляцией с помощью термоусадки. Коммутирующая фаза теперь у меня стала желтая жила с зеленой полосой (выделена красной изолентой).

Подключение будет выглядеть следующим образом: нулевые жилы (синие провода) соединяются в общую точку:

Фазу, пришедшую с сети (белый проводник), соединяем с питающей фазой датчика движения (желтый проводник помеченный красной изолентой), а коммутируемая фаза, вышедшая с датчика, монтируется с фазой, пошедшей на осветительный прибор. Таким образом, соединение в распределительной коробке выглядит так:

Далее включаем питание и проверяем работоспособность датчика

Настройка датчика движения

Следующим важным шагом является правильная настройка датчика, ведь вы не желаете чтобы он реагировал слишком поздно или наоборот рано, или же свет горел когда вокруг и так светло.

Настройка датчика осуществляется специальными потенциометрами, отвечающими за:

Время работы после включения « TIME »;

Регулировку порога освещенности « LUX »;

Чувствительность к инфракрасному излучению « SENS ».

Настройка времени

Регулятором « TIME » выставляется время работы освещения. Обычно этот интервал варьируется от 5 секунд до 8 минут. В моем случае от 6 секунд до 6 минут.

Данная уставка выставляется в зависимости от того, как быстро вы покидаете место, освещенное через этот датчик. Например, если датчик стоит возле входной двери, то 2-3 минуты вполне хватит, чтобы достать ключи, открыть дверь и зайти в помещение.

Срабатывание датчика от уровня освещенности «LUX»

С помощью этой настройки вы выставляете тот порог освещенности, при котором датчик будет реагировать на перемещение в зоне его чувствительности. Иначе говоря с помощью этой настройки вы выставляете когда начнет включаться освещение.

Настройка чувствительности датчика «SENS»

Если после монтажа датчик реагирует не только на вас, но и на домашних питомцев, то необходимо снизить чувствительность датчика регулятором «SENS» до приемлемых пределов (уровень чувствительности подбирается исключительно опытным путем).

Примечание. Если вы монтировали и настраивали датчик в зимний период, то при наступлении лета, вам, скорее всего, придется производить настройку заново.

Схема подключения совместно с выключателем

Иногда возникают такие ситуации, что свет должен гореть в не зависимости от того, есть в зоне срабатывания человек или нет, например, вы ожидаете гостей и специально включили свет перед двором, чтобы им было легче найти ваш дом.

В таком случае вы вполне сможете совместить в одной схеме и датчик движения и обычный выключатель, кстати вот сама схема:

Так выглядит подключение в распределительной коробке

http://elsis24.ru/articles/ulichnoe-osveshchenie/kak-pravilno-nastroit-datchik-dvizheniyahttp://samelectrik.ru/nastrojka-datchika-dvizheniya.htmlhttp://svetilnik.info/lampy-i-svetilniki/regulirovka-datchika-dvizheniya-dlya-vklyucheniya-sveta.html

Параметры, подлежащие регулировке

Чтобы правильно установить датчик движения для автоматического включения света, прежде всего необходимо выполнить его грамотную регулировку в соответствии с предложенной инструкцией

При этом немаловажно, в каком месте он будет установлен – на потолке, в углу, на стене или на опоре. От этого во многом будут зависеть его главные характеристики – угол обзора, возможность пространственного изменения (позиционирование), дальность действия

В среднем детектор на движение монтируется на высоту от 2 до 3,5-4 метров в зависимости от площади охватываемой территории. В помещении он способен покрыть участок, радиусом от 5 до 10 метров. На улице устанавливают модели с большими параметрами – в несколько десятков метров. Угол, под которым распределяется зона обзора, и аппаратные параметры настраиваются индивидуально – в зависимости от специфики и геометрии объекта или территории, посторонних факторов.

Подключение датчиков освещения

Монтажные работы выполняются в такой последовательности:

  1. Изучается принципиальная схема подключения фазного провода, приложенная к инструкции устройства.
  2. Снимается крышка корпуса.
  3. Устройство подключается к сети питания с помощью проводов, которые фиксируются на винтовых зажимах клеммной колодки.
  4. Подключаются кабели в распределительной коробке. В ней семь проводов – питающие нулевой и фазный, три кабеля датчика и два кабеля светильника. В питающем кабеле ноль обозначен синим цветом, фаза – коричневым. У кабеля, подключенного к датчику, изоляция фазного провода окрашена в белый цвет, нулевая – в зеленый цвет. Оставшийся кабель красного цвета подключается к нагрузке. Отдельно соединяются фазные провода, отдельно – нулевые провода сети, датчика и светильника. Затем соединяют красный кабель датчика и коричневый фазный кабель светильника.

Беспроводные датчики движения

Беспроводной датчик движения Elmes Electronic PTX50

Отличительной особенностью беспроводных приборов является способность функционировать без привязки к электросети. Питательным элементом в них служит литий-ионный аккумулятор, солнечная батарея либо комплект «пальчиков». Без дополнительной зарядки беспроводной датчик может функционировать полгода-год. Ассортимент поступающих в продажу ДД неоднороден по чувствительности и цене.

Бюджетные варианты подходят только для установки внутри помещения: они способны ошибочно среагировать на домашнее животное, слабо защищены от действия факторов улицы, передают сигнал лишь на небольшое расстояние (до 100 м). Для монтажа снаружи помещения используются дорогие модели, работающие без помех при любой погоде. Осадки или прямые солнечные лучи никак не сказываются на качестве функционирования таких устройств. Они отличаются гибкими возможностями настройки и оснащены опцией игнорирования движущихся объектов, чей вес меньше 40 кг, что позволяет дифференцировать домашних животных.

Выпускаются также ДД, специально заточенные под обзор ограниченной площади. Такой прибор ставят рядом с дверью или окном для предотвращения вторжения посторонних людей. Датчик передает приемному устройству защищенный радиосигнал. Дальность передачи при условии наличия ДД и сигнализационного блока в поле зрения друг друга способна достигать 500 м. В блок вмонтирован GSM-механизм, и когда ДД срабатывает, на модуль управления поступает сигнал, инициирующий передачу смс-послания на телефон владельца. Номер привязывают самостоятельно перед началом эксплуатации беспроводного ДД. Такая схема позволит установить слежение за гаражом или иным помещением, удаленным от жилого дома.

Рекомендации по установке

При монтаже датчиков движения необходимо учитывать различные нюансы. Рассмотрим основные из них.

Защита от солнечных лучей

Когда прямой солнечный свет попадает через открытое окно или отражатель автомобиля, могут быть лжесработки. Производители защищаются от этого несколькими способами. Линза Френеля усиливается специальным материалом, который обеспечивает защиту от света. Пиросенсор может быть расположен на печатной плате так, что верхняя часть инфракрасного датчика защищает от чрезмерного притока солнечного света, сквозняков и грязи.

Защита от радиочастотных помех

Высокопроизводительные радиопередатчики и радиоволны могут вызвать путаницу и ложные срабатывания при работе датчика движения. Эффективным решением является установка пиросенсора с металлической крышкой. К сожалению, некоторые производители не уделяют этому достаточного внимания. Поэтому в некоторых случаях мешающие радиоволны могут доставить пользователям несколько неприятных минут.

Защитная крышка и маскировка

Люди нечасто проверяют датчики своей системы сигнализации и электропроводку. Злоумышленник, воспользовавшись этим обстоятельством, может оторвать или замазать линзу датчика, делая его неработоспособным. Чтобы защитить прибор, инфракрасные устройства с более высоким уровнем защиты и более высоким ценовым диапазоном покрыты защитной крышкой. В датчике устанавливают светодиод инфракрасного передатчика и фотодиодный приемник. Излучаемые лучи светодиода передатчика достигают диода приемника только в том случае, если линза датчика закрыта, и сигналы отражаются от этой поверхности. Тогда работа фотодиода приводит к появлению сигнала.

Защита от ложных срабатываний

Ниже приводится краткое описание условий установки и использования приборов. Они могут значительно уменьшить возможные ложные срабатывания детекторов движения.

  • Избегайте мест, где есть сквозняки – естественные, кондиционированные или от вентилятора. Двери и окна также должны быть закрыты во время режима охраны.
  • Не направляйте детектор на инфракрасные объекты, такие как радиаторы, кондиционеры, факсы, лазерные принтеры и другие приборы, которые выделяют тепло.
  • Сильные световые эффекты могут быть источником помех, поэтому инфракрасные лучи не должны подвергаться воздействию прямых солнечных лучей, отраженного солнечного света или света автомобильных фар. Избегайте установки вблизи радиопередающего оборудования.
  • Следует позаботиться о том, чтобы поверхность, на которой установлен инфракрасный порт, не имела вибраций и была устойчивой, особенно для системы с двумя диодами.
  • Не направляйте датчики на области, которые могут вызвать нестабильность работы, такие как отражающие, глянцевые, поверхности или вода в бассейне.
  • Если у вас есть домашние животные, необходимо рассмотреть выбор специальных датчиков движения и определенный способ установки. Выбирайте только инфракрасный детектор с защитой от домашних животных.

Материал дома, толщина стен и сквозняки

Чем жестче и прочнее дом, тем более стабильна работа датчика движения, поскольку он не сможет отсоединиться от неровных поверхностей стен. Это уменьшает возможность возникновения ложной тревоги. Воздушные потоки также будут меньше влиять на линзы, которые размещены в довольно прочном корпусе. Воздушный поток вызывает ложную тревогу прежде всего через линзу. Быстрые изменения температуры, вызванные сквозняками, оказывают влияние на линзы с высоким коэффициентом теплового расширения. Из-за быстрого изменения размера участков линзы лучи также изменяются. Это приводит к тому, что датчик принимает изменение лучевых потоков за движение и срабатывает ложный сигнал.

О том, как правильно настроить датчик движения, смотрите в следующем видео.

Выбор места установки

Своевременное и верное срабатывание датчика движения на включение света связано с выбором места монтажа. Руководствуйтесь следующими советами:

  1. Независимо от потолочного или настенного крепления монтаж осуществляется ближе к двери — как только человек входит в комнату, подается сигнал на контроллер и моментально включается свет.
  2. Избегайте установки элемента на центральную часть стены, из-за чего может потеряться из виду дверь.
  3. По возможности используйте датчики в помещениях без окон. Если это невозможно, то постарайтесь отдалить их на максимальное расстояние от любых источников дневного света. В противном случае требуется гибкая настройка степени освещения.
  4. Если в помещении более одной двери, то необходим монтаж нескольких приборов автоматического включения/выключения света. Можно устанавливать один датчик, расположенный в углу комнаты, если зона обнаружения охватывает обе двери.
  5. При использовании приборов на лестничной площадке их следует крепить выше лестницы или к потолку, что позволит устройству регистрировать движения сверху и снизу.

Установка и подключение датчика движения

Чтобы работа прибора была максимально эффективной, его необходимо правильно расположить. Обычно датчик монтируется в тех местах, где происходит наиболее интенсивное движение людей в темное время. Такие места выбираются не только внутри помещения, но и во дворе.

Большое значение имеет направление действия прибора. Каждый датчик движения оборудован регулируемым основанием, с помощью которого инфракрасное излучение направляется в нужную сторону. При нормально выставленном направлении прибор должен максимально четко улавливать наличие движущегося человека. Как правило, установка датчика производится в самой верхней точке внутри или снаружи во дворе.

При подключении датчика следует учитывать один важный момент. Все приборы освещения, работа которых будет осуществляться автоматически, с помощью датчика движения, должны подключаться к отдельной кабельной линии. В случае необходимости к этой линии можно подключить отдельный выключатель. Даже одиночный фонарь, управляемый датчиком, подключается к собственной проводке.

Непосредственное подключение прибора к электрической сети выполняется довольно просто. В каждом датчике есть 3 или 4 провода, предназначенных для подключения. При наличии четырех проводов весь процесс максимально упрощается. Входные провода (фазный и нулевой) подключаются к электропитанию, а два выходных провода соединяются с осветительным прибором.

При наличии в датчике движения всего трех проводов подключение будет не намного сложнее. Здесь вместо двух выходных проводов присутствует всего один. Поэтому подключение светильника осуществляется к единственному выходному проводу и к нулевому входу. Подача электропитания производится так же, как и при четырех проводах. Как правило, к каждому прибору прилагается подробная инструкция со схемой подключения. Чтобы не перепутать провода, каждый из них имеет собственную расцветку. Вход обозначается коричневым или сиреневым цветом, а для выхода предусмотрен красный цвет. Провод нуля всегда синего цвета.

Правильная настройка датчика движения

Существует много мнений о целесообразности применения датчиков движения для включения освещения. Одни говорят, что с их помощью экономят до 50% электроэнергии, другие утверждают, что это бесполезная игрушка, применение которой не приносит никакой пользы. Людям, которые придерживаются второго мнения, хотелось бы сказать, что успешная работа датчика зависит от многих факторов, к которым относятся правильность выбора места установки, монтажа, и качественная настройка. И скорее всего большинство недовольных этим прибором, пренебрегли каким либо из перечисленных требованием. Остановимся на таком этапе, как настройка датчика движения.

Настройка большинства датчиков производиться по трем параметрам — чувствительность, порог освещенности, при котором датчик сработает и время задержки выключения освещения. Правда существуют модели, у которых чувствительность регулируется автоматически, и настройка производится только по двум параметрам.

Чувствительность.

Все настройки производятся переменными сопротивлениями (потенциометрами). При покупке обратите внимание, где они расположены. Если с тыльной стороны при настройке вы будете испытывать некоторые неудобства, связанные с необходимостью снимать датчик. Одна из самых тяжелых настроек это настройка чувствительности. Скажем честно, идеальнонастроить по этому параметру получается крайне редко, но достичь вполне приемлемых результатов можно. Для точной настройки руку сопротивления (SENS) требуется поворачивать практически помикронно. Основное правило — если прибор не реагирует на появление человека, повышайте чувствительность, если срабатывает от посторонних движений, соответственно понижайте. Существует вероятности потребности перенастройки при изменении сезона. Идеально настроенный датчик должен срабатывать при появлении человека и оставаться в покое при других движениях, например при появлении некрупных животных. Выгодно отличаются датчики со встроенным микропроцессором. В них в моменты отсутствия людей в поле действии чувствительность сведена на минимум, но, стоит человеку появиться в зоне видимости, все настройки автоматически подгоняются к оптимальным значениям.

Пороговая (критическая) величина освещенности.

Настройка датчика движения по этому показателю производиться следующим образом: поворотом ручки (LUX) добиваемся включения датчика в то время, когда уменьшение естественного освещения потребует включения светильников. Более дорогие модели позволяют производить отключение искусственного освещения при достижении нормального уровня естественным светом даже при нахождении в комнате человека. Такие модели обеспечивают максимальную экономию электроэнергии. Поэтому предпочтение стоит отдавать им, кроме случаев, когда прибор устанавливается в комнатах без окон — коридорах, санузлах, ваннах.

Время задержки выключения освещения.

Ну, с этим все просто. Параметр настраивается сопротивлением (TIME). Проанализируйте частоту появления в поле зрения датчика людей и настройте его на время, которое будет превышать значение на минуту или чуть больше. Если установить меньшее значение, то, например, в проходных помещениях (коридорах, лестничных маршах) датчик будет постоянно включать-выключать свет. А такая светомузыка не нужна ни вам, ни ему, ведь он тоже имеет свой ресурс.

Используя эти нехитрые приемы настройки, вы сможете добиться такой работы датчика, что он не только окупится, но и начнет приносить ощутимую выгоду уже в ближайшее время.

Как настроить датчик движения Hue Philips 📀

Последний аксессуар для подключения линии Philips Hue – это датчик движения, который может не только включать свет, когда вы идете в комнату, но также может активировать определенные сцены в зависимости от времени суток. Вот как настроить его и активировать активированные движения огни, которые можно пройти всего за несколько минут.

Что делает датчик движения оттенка лучше, чем другие датчики движения

Хотя вы можете использовать сторонние датчики движения с подсветкой Philips Hue, используя различные сервисы, датчик Hue Motion Sensor (40 долларов США) облегчает превращение ваших лампочек Hue в движущиеся огни в вашем доме. Кроме того, датчик движения Hue Motion Sensor может сделать больше, чем любой другой сторонний датчик движения: он может ощутить, что это ночь, и, например, выключить свет. Или, если в комнате много солнечного света, он может автоматически отключать индикаторы движения, чтобы он не был избыточным.

Вы также можете создавать разные сцены в приложении Philips Hue и назначать их определенным временным рамкам в течение дня. Датчик движения может даже выключать свет через некоторое время, когда движение не обнаружено, всего за одну минуту до одного часа.

Как настроить датчик движения оттенка

Чтобы настроить датчик движения Hue, начните с открытия приложения Philips Hue на телефоне и нажмите на значок шестеренки настроек в верхнем левом углу экрана.

На следующем экране нажмите «Настройка аксессуаров».

Нажмите на круглую кнопку плюс в нижнем правом углу.

Выберите «Сенсор движения оттенка».

Затем снимите пластиковую ленту с блока датчика движения Hue. Это требует немного буксира, так что не бойтесь сильно тянуть. Как только это будет сделано, подождите несколько секунд и убедитесь, что оранжевый светодиод медленно мигает. Если это так, нажмите «Мигание светодиода» внизу.

Выберите номер, который вы хотите связать с датчиком движения. На самом деле вы можете выбрать более одной комнаты, но есть максимум три комнаты, чтобы не допустить проблем с подключением и латентностью.

Затем вы поместите датчик там, где хотите, в комнате, предпочтительно, чтобы часть датчика движения имела широкий вид на комнату, особенно вход. Датчик движения является автономным, но он поставляется с настенным креплением, если вы хотите держать его с пола или столов. Как только вы нашли место для этого, нажмите «Got it» в приложении.

На следующем экране будут описаны настройки по умолчанию, которые будет использовать датчик движения. Однако не беспокойтесь, так как вы можете легко изменить их, как только у вас установлен датчик движения. Нажмите «Готово» внизу.

Теперь ваш Hue Motion Sensor появится в списке других аксессуаров Hue, которые у вас есть. На этом экране вы также можете быстро включить или отключить датчик движения в любое время, нажав на тумблер справа.

Нажатие на датчик движения в списке приведет к настройке параметров, которые вы можете настроить. На этом экране вы можете выбрать, в каких комнатах вы хотите, чтобы датчик движения работал, а также как включить свет в зависимости от времени суток. Поэтому, если в ночное время датчик движения превратит ваши огни в тусклую настройку, по сравнению с другими моментами, когда вы можете включить свет, полный взрыв.

Датчик движения Hue даже имеет датчик окружающего света, поэтому он знает, достаточно ли он достаточно яркий в комнате, поэтому он не обязательно включает свет. И, конечно же, вы также можете выбрать, как долго светится, после того как он начнет обнаруживать больше движения в комнате.

К сожалению, вы не можете просто сказать датчику движения включить свет. Вместо этого вы должны назначить ему сцену, поэтому, если вы не создали сцены в приложении Philips Hue, вам нужно сделать это в первую очередь.

Датчик движения Hue Motion Sensor является одним из лучших датчиков движения, которые можно использовать с подсветкой Hue. Как мы уже упоминали ранее, вы можете использовать сторонние датчики движения и поддерживать связь с подсветкой Hue через SmartThings или IFTTT, но функциональность нигде не близка к датчику движения Hue Motion Sensor.

К сожалению, это не совместимо с HomeKit, поэтому вы не можете управлять другими смартфонами с ним, например, включать интеллектуальную розетку при обнаружении движения. Для пользователей Android это явно не так, но пользователи Apple могут быть разочарованы отсутствием поддержки HomeKit.

Помимо этого, датчик движения Hue Motion Sensor делает больше, чем я ожидал, поэтому вы можете быть уверены в том, что получите много пользы от него, особенно в тех комнатах, где выключатель света может не находиться в самом удобном месте.

  • Что делает датчик движения оттенка лучше, чем другие датчики движения
  • Как настроить датчик движения оттенка

    • Tweet

    Share

    Link

    Plus

    Send

    Send

    Pin

    Как настроить датчик движения для освещения, схема подключения

    Датчик движения – электронный механизм, который определяет перемещение крупных объектов. Его применяют в охранных системах или в качестве компонента управления при коммутации сетей освещения. Последний способ использования пришелся по душе домовладельцам, а простая схема подключения и возможность настроить режимы работы позволят выполнить электромонтаж самостоятельно.

    Схемы подключения

    Выполнить подключение датчика движения (ДД) возможно даже с минимальными знаниями об электромонтаже. В комплекте с оборудованием изготовитель предоставляет краткую инструкцию по коммутации, а на некоторых моделях схема подключения изображена на корпусе. При снятии задней крышки открывается доступ к клеммной колодке. С одной стороны к ней подключены три провода, с другой разъемы свободны: они нужны для присоединения сенсора к сети.

    Напряжение на датчик подаётся по двум проводам: фаза L (коричневый) и ноль N (синий). Третий кабель – это выход для подключения нагрузки. На нём появится напряжение только после срабатывания устройства. Соответственно, его подключают к источнику света, а второй контакт лампы соединяют с нейтральным проводом. Так движение в зоне контроля приводит к срабатыванию ДД, который подаёт напряжение на светильник.

    Иногда возникает необходимость подключить сенсор движения совместно с выключателем. В этом случае возможно два варианта коммутации:

    1. Параллельно. Такой способ подключения предполагает принудительную активацию освещения. Это может потребоваться при недостаточном угле обзора или необходимости включения с безопасного расстояния.
    2. Последовательно. Такой вариант коммутации позволяет отключить систему автоматического освещения.

    К сведению!

    При любом типе коммутации на выключатель должен приходить фазный провод.

    Настройка датчика

    Место установки выбирают при проектировании системы освещения. При этом оборудование будет совместимо друг с другом. Проводка электрических кабелей от распределительного шкафа к сенсору и источникам света также не станет проблемой. Помимо того, монтаж оборудования не нанесет ущерб дизайну комнаты или внешнему виду приусадебного участка.

    Для корректной работы сенсора потребуется его отладка. Это связано с тем, что заводские установки не всегда подходят к определённым условиям. Датчик движения имеет три варианта настроек:

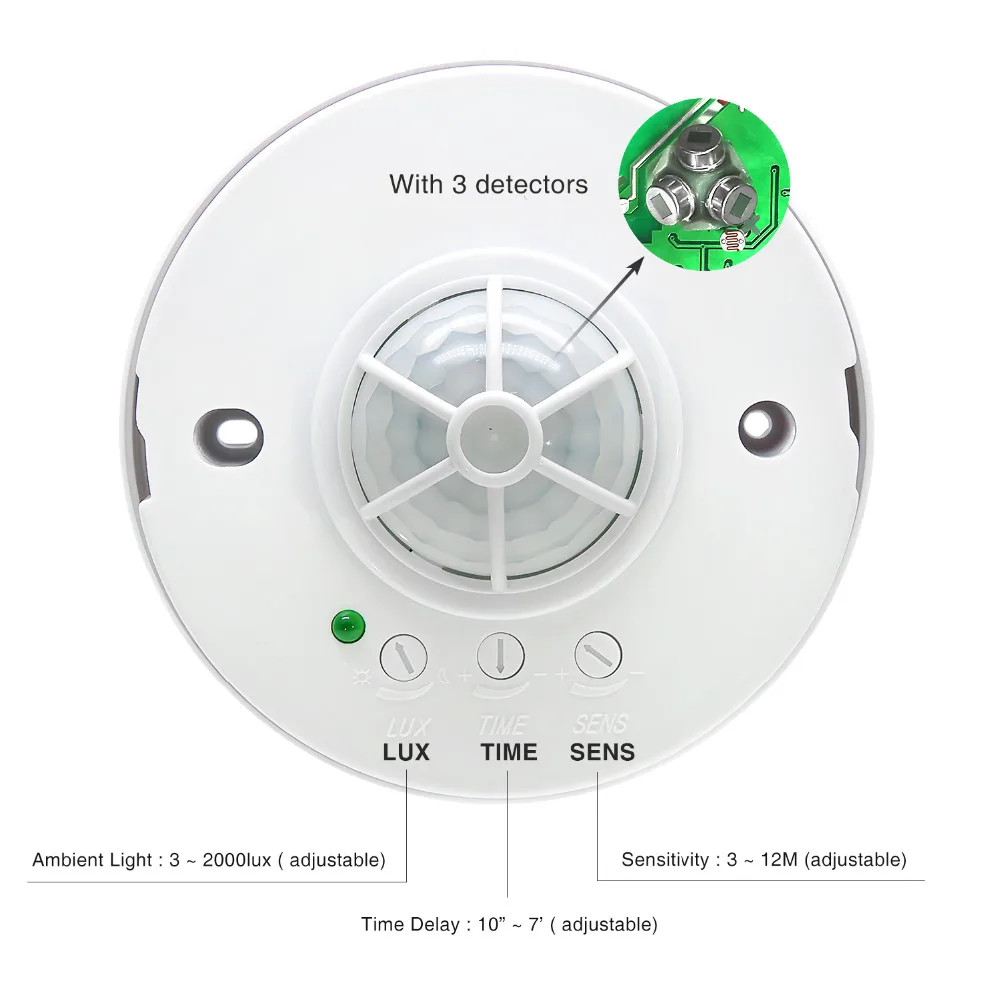

    1. Время отключения. При помощи установки «TIME» производят задержку возврата устройства в режим ожидания: при обнаружении движения датчик будет удерживать освещение включенным. Диапазон времени можно задать от 5 до 600 секунд.
    2. Уровень освещённости. Регулятором «LUX» задают величину световой нагрузки, при которой датчик находится в режиме ожидания. Для освещения настройку производят таким образом, чтобы прибор срабатывал в сумеречные часы.
    3. Чувствительность. Настройка «SENS» позволяет задать порог срабатывания прибора, в зависимости от объема и дальности объекта. При ложном включении устанавливают меньшую чувствительность, а большую – в том случае, когда сенсор не регистрирует движение. После зимы или лета ДД также необходимо перенастраивать.

    Датчик движения – прибор, который позволит сэкономить на счетах за электричество, корректная настройка рабочих параметров обеспечит уют в квартире или на приусадебном участке. А простая схема подключения не доставит хлопот при монтаже устройства.

    Датчик движения для включения освещения в подъездах или коридоре

    Датчики движения — неотъемлемая часть полноценной охранной системы. Они широко применяются для охраны не только особо важных объектов. Большой популярностью пользуется датчик движения для освещения. Такие устройства не только служат для охраны территории, но и позволяют значительно снизить расходы на электроэнергию. Установка датчиков в доме дает возможность управлять освещением в автоматическом режиме. Чтобы система работала эффективно, необходимо правильно подобрать элементы и место их установки.

    Разновидности датчиков

    Для включения света датчики движения и освещенности устанавливают на территории или внутри дома. Это определяет набор заданных параметров. Устройства классифицируют по принципу работы сенсора и типу питания.

    Датчики движения представлены в широком ассортименте

    Перед выбором стоит ознакомиться со всеми видами датчиков.

    По типу питания

    В зависимости от питания устройства делятся на сетевые и автономные. В первом случае прибор функционирует от бытовой электросети с напряжением 220 В. Что касается автономных моделей, то они работают на батарейках или аккумуляторах.

    Определение движения

    По типу сенсора, который определяет движения, датчики делятся на несколько видов:

    • инфракрасные. Сенсор реагирует на тепло, выделяемое телом человека или животного. Оснащен приемником тепловых волн. Основной недостаток — срабатывание на диких и домашних животных;
    • акустический. Работает по тому же принципу, что и предыдущий тип. Отличие заключается в том, что в датчиках используется звуковое излучение. Устанавливают в помещениях, которые защищены от шума. Идеально подходят для подвального или цокольного помещения;
    • ультразвуковые. Датчики выдают низкочастотный звук, который улавливается сенсором. Срабатывает на движение. Имеет некоторые недостатки в использовании. Устройство не реагирует на незначительное движение. Также оказывает негативное воздействие на нервную систему и слух домашних животных, которые чувствительны к рабочему спектру волн;
    • микроволновый датчик. Излучает микроволновые лучи. Сенсор реагирует на отражение волн, в результате чего происходит включение света. Устройства оснащаются излучателями разной мощности, что определяют радиус их действия. К недостаткам относят негативное действие микроволнового излучение на здоровье животных и человека. Поэтому рекомендуется устанавливать за пределами жилого помещения. Подходят для охраны приусадебной территории и улицы;
    • комбинированные устройства. Оснащены разными типами сенсоров, что повышает качество и точность работы. К недостаткам относят высокую стоимость датчиков.
    Инфракрасные устройства пользуются большой популярностью

    В бытовых условиях стоит использовать инфракрасные устройства. Они имеют достаточный радиус действия и полностью безопасны для всех домочадцев, а также домашних животных. На складах и открытой территории устанавливают микроволновые и ультразвуковые устройства. Если говорить о профессиональной охране, то популярностью пользуются СВЧ датчики, которые способны охватить большую площадь.

    Обратите внимание! При выборе датчика обращают внимание на чувствительность детектора. Некоторые из них реагируют даже на незначительные изменения в области действия.

    Технические характеристики датчиков

    При выборе устройств обращают внимание на основные технические характеристики:

    • угол обзора. Вариация датчиков довольна разнообразна. Угол обзора составляет 90-360°. Параметр учитывается при выборе места установки. Если необходимо обеспечить охрану со всех сторон, то выбирают устройства, которые охватывают полный круг. Их устанавливают на уличных фонарях или на потолок внутри дома. Если датчик монтируется на стене, то угол обзора не должен быть меньше 180°. Специалисты рекомендуют использовать устройства с максимальным охватом, даже если в помещении устанавливается их несколько;
    • дальность действия. Параметр определяет дистанцию, на которой срабатывает сенсор. Минимальное расстояние 4 м. Этого вполне достаточно для установки в небольшой комнате. Максимальная дистанция обнаружения движения составляет 60 м. Такие датчики устанавливают в складских помещениях и на большой территории. Чем больше дальность действия, тем выше вероятность ложного срабатывания;
    • мощность подключения. Все устройства имеют определенную мощность, которая учитывается при подключении светильников. Это необходимо для нормальной работы системы. Суммарная мощность осветительных приборов не должна превышать заданный параметр. Чтобы увеличить количество подключаемых светильников, стоит использовать для освещения люминесцентные и светодиодные лампы;
    • способ и место монтажа. Все датчики делятся на корпусные и встраиваемые. Первые состоят из корпуса и кронштейна. Недорогие модели широко используются в бытовых условиях. Приспособлены для установки на потолке, стене и других поверхностях. Встраиваемые устройства устанавливаются скрыто в специальных нишах. Имеют небольшие размеры и широко используются для охраны коммерческих помещений.

    Важно! Не менее важными характеристиками является задержка отключения света, сенсор освещенности и порог чувствительности.

    Комбинированные датчики имеют множество достоинств

    Как работает датчик движения для включения света

    Принцип работы устройства довольно прост. При обнаружении движения включается реле, которое замыкает цепь, и к лампочкам подается электричество. В результате этого включается свет. Длительность работы прибора задается в настройках. Свет может гореть от нескольких секунд до 10 мин. А это значит, что при отсутствии движения цепь разрывается, и подача электричества к лампочкам прекращается. В итоге свет выключается.

    Чтобы обеспечить нормальную работу системы, важно правильно подключить все элементы

    Обратите внимание! Чтобы обеспечить нормальную работу прибора, необходимо учесть множество факторов. Значение имеют дальность действия, чувствительность и тип сенсора. Немаловажным является решение вопроса о выборе места установки.

    Как правильно выбрать место установки

    Приборы устанавливают как внутри помещений, так и за пределами. Место монтажа выбирается в зависимости от потребностей и возможностей. При решении данного вопроса учитывается ряд требований:

    • недопустимо устанавливать вблизи электромагнитных излучателей и осветительных приборов;
    • устройства не должны располагаться возле вентиляционных отверстий и отопительных приборов;
    • установка вблизи растительности, дорог и пешеходных зон снижает эффективность работы датчиков;
    • в зоне действия не должно находиться габаритных предметов.
    На улице можно установить комбинированные системы, в состав которых входят уже светильники

    Все эти требования учитываются при выборе места установки оборудования.

    Как установить датчик для включения освещения

    Установка устройства проводится по довольно простой схеме:

    1. Выбор места установки.
    2. Крепление кронштейна.
    3. Установка датчика.
    4. Подключение и настройка.
    5. Проверка работы.
    При неправильной настройке система будет реагировать на животных

    Обратите внимание! Если речь идет о встраиваемых моделях, то их установку стоит предусмотреть еще на этапе проведения ремонтных работ. Это связано с тем, что для монтажа потребуется обустройство специальной ниши, размеры которой должны соответствовать габаритам устройства.

    Как настроить датчик движения

    Важным этапом в установке устройства является его настройка. Для этого выполняется регулировка следующих параметров:

    • угол установки. Многие модели оснащены шарниром, что позволяет с легкостью повернуть детектор в нужное направление. Лучи должны покрывать зону с максимально возможной вероятностью возникновения движения;
    • чувствительность. На корпусе находятся специальные кнопки или колесико, которое позволяет с легкостью отрегулировать данный параметр. К решению вопроса нужно подойти очень внимательно. Важно отрегулировать оборудование так, чтобы оно реагировало на движение, но в то же время бездействовало при пребывании в зоне домашних животных. В ином случае детектор будет реагировать даже на незначительные изменения;
    • освещенность. Данный параметр позволяет отрегулировать работу устройства в зависимости от освещенности помещения. Нет потребности во включении света днем. При правильной регулировке датчик будет срабатывать только вечером и ночью;
    • задержка. Параметр обозначает длительность горения осветительного прибора после поступления сигнала на detector. Регулировка осуществляется в каждом случае по-разному. Все зависит от потребностей. Для начала регулятор устанавливается в минимальное положение, после чего происходит увеличение времени задержки. Настраивать подсветку нужно внимательно.
    Потолочные светильники просты в установке

    Важно! После настройки проводится проверка оборудования в работе. В дальнейшем возможна регулировка в зависимости от потребностей. Все изменения нужно проверить.

    Лучшие датчики движения для освещения

    На рынке представлен широкий ассортимент современных устройств, используемых для охраны и контроля включения осветительных приборов. Это несколько усложняет выбор. Чтобы упростить решение данного вопроса, стоит рассмотреть популярные модели от известных производителей.

    Евроавтоматика «F&F» (Белоруссия)

    Компания уже довольно давно предоставляет потребителям широкий выбор автоматики и различных устройств. Среди датчиков движения выделяют такие популярные модели:

    Приборы имеют следующие характеристики:

    • мощность 300-600 Вт;
    • время срабатывания от 3 сек. до 12 мин.;
    • дальность действия до 12 м;
    • потребляемая мощность 0,45-0,9 В.

    Обратите внимание! Каждая модель имеет определенные технические характеристики, что позволяет использовать ее в том или ином месте. Перед выбором и установкой рекомендуется тщательно изучить информацию об устройстве.

    В помещениях устройства часто монтируют на стенах и в углах комнат

    TDM Electric

    Компания выпускает модельную линейку датчиков движения для включения света в коридоре, подъезде и других местах, которые устанавливают на стены, потолок и в специальные обустроенные ниши. Датчики обладают разными техническими характеристиками. Среди популярных вариантов выделяют:

    • ДДС-02 — настенный детектор, который позволяет подключить осветительные приборы с суммарной мощностью 1100 Вт;
    • ДДП-01 — потолочный sensor, который ничем не уступает предыдущей модели;
    • ДДВ-01 — устанавливается в подготовленные ниши.

    Устройства отличаются высоким качеством, надежностью в эксплуатации и простотой настройки.

    Legrand

    Компания известна во всем мире. Ее продукция пользуется большой популярностью. Особый спрос отмечается на такие модели:

    • Д048944. Устройство монтируется в подвесной потолок и подключается к светильникам с суммарной мощностью 1000 Вт;
    • Д048945 устанавливается на стены и имеет угол обзора 140°;
    • Д048946 — универсальный датчик, который монтируется на потолок или стены.

    К сведению! Продукция компании отличается высоким качеством и доступной ценой.

    Чтобы создать действительно эффективную систему, необходимо правильно выбрать оборудование и провести монтаж. Специалисты и консультанты помогут в решении этого вопроса. Особое внимание уделяют месту установки датчиков, так как от этого будет зависеть эффективность его работы.

    Создайте систему обнаружения движения с помощью Raspberry Pi

    Если вы хотите, чтобы домашняя система безопасности сообщала вам, если кто-то скрывается возле вашей собственности, вам не нужно дорогое проприетарное решение от стороннего поставщика. Вы можете настроить свою собственную систему, используя Raspberry Pi, пассивный инфракрасный (PIR) датчик движения и модем LTE, который будет отправлять SMS-сообщения всякий раз, когда он обнаруживает движение.

    Предварительные требования

    Вам понадобится:

    • Raspberry Pi с подключением к сети Ethernet и Raspberry Pi OS
    • ИК-датчик движения HC-SR501
    • 1 красный светодиод
    • 1 зеленый светодиод
    • Модем LTE (я использовал Teltonika TRM240)
    • SIM-карта

    Датчик движения PIR

    Датчик движения PIR обнаружит движение, когда что-то испускает инфракрасные лучи (например,(например, человек, животное или что-либо, излучающее тепло) движется в пределах поля или досягаемости датчика. Датчики движения PIR маломощны и недороги, поэтому они используются во многих продуктах, обнаруживающих движение. Они не могут сказать, сколько людей находится в районе и насколько близко они к датчику; они просто обнаруживают движение.

    Датчик PIR имеет два потенциометра, один для установки времени задержки, а другой для чувствительности. Регулировка времени задержки устанавливает, как долго выходной сигнал должен оставаться на высоком уровне после обнаружения движения; это может быть от пяти секунд до пяти минут.Регулировка чувствительности устанавливает диапазон обнаружения, который может составлять от трех до семи метров.

    Модем LTE

    Долгосрочная эволюция (LTE) – это стандарт беспроводной широкополосной связи, основанный на технологиях GSM / EDGE и UMTS / HSPA. Модем LTE, который я использую, представляет собой USB-устройство, которое может добавить сотовую связь 3G или 4G (LTE) к компьютеру Raspberry PI. В этом проекте я использую модем не для сотовой связи, а для отправки сообщений на свой телефон при обнаружении движения. Я могу управлять модемом с помощью последовательной связи и AT-команд; последние отправляют сообщения с модема на мой номер телефона.

    Как настроить домашнюю систему безопасности

    Шаг 1. Установите программное обеспечение

    Сначала установите необходимое программное обеспечение на Raspberry Pi. В терминале Raspberry Pi введите:

      sudo apt install python3 python3-gpiozero python-serial -y

    Шаг 2: Настройте модем

    Вставьте SIM-карту в модем LTE, следуя этим инструкциям для TRM240.Обязательно установите антенну на модем для лучшего сигнала.

    Шаг 3: Подключите модем к Raspberry Pi

    Подключите модем LTE к одному из USB-портов Raspberry Pi, затем дождитесь загрузки устройства. Вы должны увидеть четыре новых порта USB в каталоге / dev . Вы можете проверить их, выполнив в терминале команду:

      LS / DEV / TTYUSB *

    Теперь вы должны увидеть эти устройства:

    Вы будете использовать порт ttyUSB2 для связи с устройством, отправляя AT-команды.

    Шаг 4: Подключите датчики к Raspberry Pi

    1. Подключите датчик PIR:
      Подключите контакты VCC и GND к соответствующим контактам на Raspberry Pi и подключите выходной контакт датчика движения к 8-контактному контакту на Raspberry Pi. См. Схему этих подключений ниже, а дополнительные сведения о нумерации контактов Raspberry Pi можно найти в документации GPIO Zero.

    2. Подключите светодиоды:
      Если вы хотите, чтобы светодиоды загорались при обнаружении движения, подключите катод (короткая ножка, плоская сторона) светодиода к контакту заземления; подключите анод (более длинную ногу) к токоограничивающему резистору; и подключите другую сторону резистора к выводу GPIO (ограничивающий резистор можно разместить с любой стороны светодиода).Подключите красный светодиод к 38 контакту на плате, а зеленый светодиод к 40 контакту .

    Обратите внимание, что этот шаг не является обязательным. Если вам не нужны светодиоды при обнаружении движения, удалите секции светодиодов из приведенного ниже примера кода.

    Шаг 5: Запустите программу

    Используя терминал (или любой текстовый редактор), создайте файл с именем motion_sensor.py и вставьте приведенный ниже пример кода.

    Найдите и измените эти поля:

    Если вы использовали разные контакты для подключения датчиков, обязательно измените код соответствующим образом.

    Когда все настроено и готово к работе, запустите программу с терминала, введя:

      python3 motion_sensor.py

    Если у вас нет необходимых прав для запуска программы, попробуйте эту команду:

      sudo python3 motion_sensor.py

    Пример кода

     from gpiozero import MotionSensor, LED
     from time import sleep, time
     from sys import exit
     import serial
     import threading
     # Raspberry Pi GPIO pin config
     sensor = MotionSensor (14)
     green = LED (21)
     red = LED (20)

     # Конфигурация модема
     device = '/ dev / ttyUSB2'
     message = ''
     phone_number = ''
     sms_timeout = 120 # мин.  Секунд между SMS-сообщениями

     def setup ():
     порт.close ()

     try:
     port.open ()
     except serial.SerialException as e:
     print ('Ошибка открытия устройства:' + str (e))
     return False

     # Отключить эхо-режим
     port.write (b'ATE0 \ r ')
     if not check_response (' OK ', 10):
     print (' Failed on ATE0 ')
     return False

     # Войдите в текстовый режим SMS
     порт. запись (b'AT + CMGF = 1 \ r ')
     if not check_response (' OK ', 6):
     print (' Failed on CMGF ')
     return False

     # Переключить набор символов на' международный справочный алфавит '
     # Примечание: это все еще не работает Поддержка всех символов порта
    .write (b'AT + CSCS = "IRA" \ r ')
    , если не check_response (' OK ', 6):
     print (' Failed on CSCS ')
     return False

     return True

     def check_response (строка, amount):
     result = ''

     try:
     result = port.read (amount) .decode ()
     except:
     return False

     if not string in result:
     try:
     # Напишите ESC для выхода Режим ввода СМС, на всякий случай порт
    . write (b '\ x1B \ r')
     за исключением:
     return False

     return string in result

     def send_sms ():
     global current_sending, last_msg_time
     current_sending = True

     try:
     port.write ('AT + CMGS = "{}" \ r'.format (phone_number) .encode ())
     if not check_response ('>', 6):
     print ('Failed on CMGS')
     current_sending = False
     return

     # Write сообщение завершается нажатием Ctrl + Z или 1A в порту ASCII
    .write ('{} \ x1A \ r'.format (message) .encode ())

     while True:
     result = port.readline (). decode ()

     если' OK 'в результате:
     print (' > SMS отправлено успешно ')
     last_msg_time = time ()
     current_sending = False
     вернуть

    , если в результате будет' ОШИБКА ':
     print ('> Не удалось отправить SMS [{}] '. Формат (result.rstrip ()) )
     current_sending = False
     return
     except:
     # Инициировать установку, если получено во время работы программы
     setup ()
     current_sending = False

     def on_motion ():
     print ('Обнаружено движение!')
     зеленый. off ()
     red.on ()

     if time () - last_msg_time> sms_timeout, а не current_sending:
     print ('> Отправка SMS ...')
     threading.Thread (target = send_sms) .start ()

     def no_motion ():
     green.on ()
     red.off ()

     print ('* Настройка ...')
     green.on ()
     red.on ()

     port = serial.Serial ( )
     port.port = устройство
     port.baudrate = 115200
     port.timeout = 2

     last_msg_time = 0
     current_sending = False

     если не setup ():
     print ('* Retrying... ')
     if not setup ():
     print (' * Попробуйте перезапустить модем ')
     exit (1)

     print (' * Не двигаться, настройка датчика PIR ... ') Датчик
    . wait_for_no_motion ()

     print ('* Устройство готово!', end = '', flush = True)
     green.on ()
     red.off ()

     sensor.when_motion = on_motion
     sensor.when_no_motion = no_motion
     input ('Нажмите Enter или Ctrl + C для выхода \ n \ n')

    Установка датчика движения | Поддержка TELUS

    Я не могу добавить датчик в свою систему безопасности TELUS SmartHome

    Если вы не можете добавить датчик движения (т.е.е. вы пытались добавить датчик уже несколько раз или прошло более 30 минут с момента снятия язычка батареи) попробуйте сбросить настройки датчика, сняв крышку устройства. Затем нажмите и удерживайте желтую кнопку рядом с аккумулятором около 10 секунд, пока светодиод не начнет мигать красным. Это сбросит настройки устройства, и теперь вы сможете повторно добавить датчик.

    Где мне установить датчик движения?

    Датчик движения следует устанавливать на чистой поверхности в вашем доме.Убедитесь, что вы протерли место перед установкой датчика. Другие передовые методы включают:

    • Держите датчик вдали от источников тепла, сквозняков и прямых солнечных лучей
    • Датчик должен быть установлен на твердой устойчивой поверхности
    • Датчик будет работать при рабочих температурах от -10 ° до 50 ° C

    Как установить защитный экран для датчика движения?

    Датчик движения имеет встроенный экран для домашних животных, который может игнорировать движения домашних животных весом до 38 кг (85 фунтов).Если у вас есть домашние животные, не снимайте щиток с питомцем.

    Как установить датчик движения

    Чтобы установить датчик движения, следуйте приведенным ниже инструкциям.

    1. Установите кронштейн на стене
    2. Совместите извещатель с кронштейном. Сдвиньте детектор вверх до щелчка.
    3. Нажмите на язычок в нижней части устройства и отделите крышку от основания.
    4. Вставьте аккумулятор. Обратите внимание на полярность
    5. Установите крышку обратно на основание
    6. Закрепите датчик движения винтом снизу
    7. Совместите детектор с кронштейном
    8. Сдвиньте детектор вверх до щелчка

    Мой датчик движения не проходит пошаговый тест

    Если вы тестируете свой датчик с помощью мобильного приложения TELUS SmartHome, и устройство постоянно не проходит пошаговый тест, возможно, вы ввели неверный идентификатор датчика на более раннем этапе или что датчик неисправен.

    Позвоните в службу технической поддержки TELUS по телефону 1-855-255-8828 , чтобы решить проблему и завершить установку.

    Инструкция по установке инфракрасного датчика движения ClareOne

    CLR-C1-PIR

    Номер детали: CLR-C1-PIR

    Описание

    Датчик движения ClareOne PIR разработан таким образом, чтобы он легко помещался в углу комнаты или рядом со стеной / дверью. Когда PIR обнаруживает движение, он передает тревожное уведомление на панель ClareOne.

    Важные инструкции по технике безопасности

    Перед установкой этого датчика обязательно:

    • Прочтите, сохраните и выполняйте все инструкции.
    • Не устанавливайте рядом с источниками тепла, такими как радиаторы, обогреватели, печи или другие устройства (включая усилители), выделяющие тепло.
    • Если батарея разряжена, замените ее на совместимую литиево-ионную батарею.
    Установка

    Примечание: Мы рекомендуем добавить датчик движения к панели ClareOne перед установкой.Информацию о добавлении датчика см. В Руководстве пользователя ClareOne (DOC ID 1871).

    Датчик движения можно установить с помощью прилагаемого клея или винтов.

    Примечание: Для установки рекомендуется использовать прилагаемые винты. Этот метод более безопасен, чем использование одного клея.

    Для установки датчика движения:

    1. Выберите желаемое положение для датчика.
      Примечание: Датчик обнаруживает движение только в пределах 3,28 фута.(1 м) ниже и установлен на высоте 6,88 футов (2,1 м) с дальностью действия 32,80 футов (10 м).
    2. Снимите язычок батареи датчика.
    3. Добавьте датчик на панель. См. «Управление сенсором» в Руководстве пользователя ClareOne (DOC ID 1871).
      Примечание : необходимо нажать кнопку сбоку датчика, чтобы подключить датчик к панели.

    4. Прикрепите датчик к стене с помощью прилагаемых винтов или клея.
      Примечание : Для установки рекомендуется использовать прилагаемые винты.Этот метод более безопасен, чем использование одного клея.

      Винты

      1. Найдите нижнюю часть датчика (плоский конец с прорезью) и затем с помощью отвертки выверните винт корпуса.

      2. Осторожно введите ноготь / кончик пальца в прорезь и нажмите на верхнюю часть корпуса датчика вверх.

      3. (Необязательно) Отметьте места отверстий для винтов, затем просверлите отверстия с помощью дрели и установите 2 прилагаемых анкера.
      4. Снимите крышку липкой пленки, а затем поместите заднюю пластину к стене, убедившись, что ориентация соответствует желаемому положению.

      5. Вставьте прилагаемый монтажный винт в отверстие для отрывного винта, используя отвертку, чтобы полностью прикрепить заднюю панель к стене.

      6. Перед завершением установки установите контакты и перемычки в желаемое положение. См. «Функция штифта» на стр. 4.
      7. После того, как датчик настроен в соответствии с требованиями, прижмите крышку датчика к основанию до слышимого щелчка.

      8. Используйте винт корпуса датчика, чтобы закрепить крышку.

      Клей

      1. Найдите нижнюю часть датчика (плоский конец с прорезью) и затем с помощью отвертки выверните винт корпуса.

      2. Осторожно введите ноготь / кончик пальца в прорезь и нажмите на верхнюю часть корпуса датчика вверх.

      3. Установите контакты и перемычки в желаемое положение. См. Функцию Pin.
      4. После того, как датчик настроен в соответствии с требованиями, прижмите крышку датчика к основанию до слышимого щелчка.

      5. Используйте винт корпуса датчика, чтобы закрепить крышку.
      6. Снимите пленку с клея и плотно прижмите заднюю панель датчика к стене.


        Примечание: После размещения датчик нельзя перемещать, не повредив клей.

    5. После добавления протестируйте датчик. Посмотрите на панель ClareOne и откройте дверь / окно. Обратите внимание, что добавленный датчик отображается как неисправный.

    Примечание: Настоятельно рекомендуется тестировать все датчики с помощью станции мониторинга тревог.

    Рисунок 1: Диапазон датчика и обнаружение


    Детектор движения Walk Test

    Датчик движения Walk Test позволяет установщику проверить дальность обнаружения.

    Для выполнения обходного теста детектора движения:

    1. Убедитесь, что датчик подключен к панели ClareOne.
    2. Снимите аккумулятор.
      См. «Замена батареи».
    3. Нажмите и удерживайте переключатель тампера при замене батареи.
    4. Режим пошагового теста теперь активен.
    5. Обойдите желаемую зону обнаружения и убедитесь, что датчик может обнаруживать движение в желаемом диапазоне / зоне.

      Банкноты

      • Светодиод мигает, когда датчик обнаруживает движение.
      • Светодиод может включаться каждые 10 секунд.
      • Датчик остается в режиме пошагового теста до тех пор, пока аккумулятор не будет извлечен и заменен.
    6. Снимите и замените аккумулятор.
      Датчик теперь в нормальном режиме.
    Замена аккумулятора

    Для CLR-C1-PIR требуется батарея CR123A. Когда батарея разряжается, на панели отображается значок низкого заряда батареи рядом с датчиком в списке устройств. Батарею необходимо заменить в течение 7 дней после первого уведомления о низком заряде батареи. Если батарею не заменить в течение 7 дней, датчик может работать неправильно.

    ПРЕДУПРЕЖДЕНИЕ : Если используется несовместимая сменная батарея или батарея установлена ​​неправильно, может произойти взрыв или повреждение.

    AVERTISSEMENT : Если аккумуляторная батарея несовместима с заменой, она используется или установлена ​​неверная батарея, после чего произошел взрыв или повреждение.

    Для замены аккумулятора:

    Примечание : Перед заменой батареи убедитесь, что панель не поставлена ​​на охрану.

    1. Найдите нижнюю часть датчика (плоский конец с прорезью) и затем с помощью отвертки выверните винт корпуса.

    2. Осторожно введите ноготь / кончик пальца в прорезь и вытолкните верхний корпус датчика наружу, от стены.

    3. Ногтем / кончиком пальца вытолкните аккумулятор из корпуса, соблюдая полярность аккумулятора.

    4. Вставьте новую батарею CR123A в корпус батареи, соблюдая полярность.

    5. Прижмите крышку датчика к задней панели. Будет слышен щелчок.

    6. Используйте винт корпуса датчика, чтобы закрепить крышку
    7. Проверить датчик.
      Функция штифта

      Датчик движения PIR имеет 2 набора регулируемых штифтов. Штифты регулируют настройку невосприимчивости к животным и уровень чувствительности. Каждый набор контактов имеет 2 настройки, которые можно выбрать.

      Рисунок 2: Контакты датчика и датчик вскрытия корпуса

      (1) Контакты для защиты от домашних животных
      (2) Датчик вскрытия корпуса

      (3) Контакты чувствительности
      (4) Батарея

      Таблица 1: Конфигурация контактов

      Конфигурация

      Иммунитет к домашним животным

      Чувствительность

      Верхний и средний штифт

      Собака весом до 33 фунтов

      Низкое – макс.
      19 футов.(6 м) дальность действия

      Средний и нижний штифт

      Собака до 55 фунтов

      Высокая – макс.
      Диапазон расстояний 10 м (32 фута)

      Иммунитет к домашним животным

      Пины для защиты от домашних животных позволяют пользователю выбрать желаемый уровень защиты. Поместите переключатель на желаемую конфигурацию штырей.

      Для изменения уровня невосприимчивости к питомцам:

      1. Снимите заднюю панель с датчика движения.
      2. Переверните датчик батареей вверх.
      3. Найдите значки иммунитета к домашним животным с левой стороны.
      4. Осторожно прижмите перемычку и потяните вверх от датчика.
        Видны все 3 контакта.

      5. Осторожно нажмите перемычку на желаемом наборе контактов.
        См. Таблицу 1: Конфигурация контактов.

      6. Замените пластину сенсора и продолжайте установку.
        – Или –
        Отрегулируйте уровень чувствительности, а затем продолжите установку.
        Чувствительность

        Штыри чувствительности позволяют пользователю выбрать желаемый уровень чувствительности. Поместите переключатель на желаемую конфигурацию штырей.

        Для изменения уровня чувствительности:

        1. Снимите заднюю панель с датчика движения.
        2. Переверните датчик батареей вверх.
        3. Найдите контакты чувствительности с правой стороны.
        4. Осторожно прижмите перемычку и потяните вверх от датчика.
          Видны все 3 контакта.

        5. Осторожно нажмите перемычку на желаемом наборе контактов.
        6. Замените пластину сенсора и продолжайте установку.
          – Или –
          Отрегулируйте уровень невосприимчивости к домашним животным, а затем продолжите установку.
          Технические характеристики

          Совместимая панель

          ClareOne

          Частота передатчика

          433 МГц

          Зашифрованный

          Есть

          Иммунитет к питомцам

          Собака до 55 фунтов

          Длина обнаружения

          По умолчанию: 32.10 м (80 футов)
          Дополнительно: 6 м (19,68 футов)

          Угол обнаружения

          90 градусов

          Передаваемые показания

          Тампер и низкий заряд батареи

          Контроль активности

          от 60 до 70 минут

          Функция PIR

          Чувствительность (2 ступени)
          Защита от домашних животных (2 ступени)

          Кнопка

          Сопряжение

          Тип батареи

          CR123A (1300 мАч)

          Срок службы батареи

          от 4 до 5 лет

          Условия эксплуатации Температура
          Относительная влажность


          от 32 до 122 ° F (от 00 до 50 ° C)
          85% макс.

          Размеры сенсора
          (Ш × В × Г)

          2.16 × 2,99 × 1,65 дюйма
          (55 × 76 × 42 мм)

          Водонепроницаемость

          №

          Сертификаты

          FCC: 15.109, класс B 15.231, Министерство промышленности Канады: ICES-003, RSS-210, ETL внесены в список: UL639, CAN / ULC-C306

          Полный PDF – инструкция по установке инфракрасного датчика движения ClareOne (DOC ID 1898)

          WiFi Датчик движения для дома и бизнеса

          Технические характеристики

          О дополнительных характеристиках продукта читайте ниже.

          Требования

          Для работы всех датчиков Proteus WiFi требуется сеть Wi-Fi 2,4 ГГц.

          Оповещения о голосовых вызовах

          Оповещения о голосовых вызовах являются частью расширенного пакета опций и являются платными. Уведомления тарифицируются за звонок по тарифу 9 ¢ / звонок

          .

          Блок питания

          Все датчики Proteus, если не указано иное, питаются напрямую от розетки переменного тока 120–240 В. Просто подключите датчик к стандартной розетке, и все готово.

          Основы датчика движения

          Датчик движения Proteus M5 Wi-Fi активно взаимодействует с окружающей средой, помогая владельцам дома и бизнеса. Находясь вне вашего дома, устройство фиксирует движение или неподвижность, которые могут указывать на чрезвычайную ситуацию. Независимо от того, есть ли злоумышленник в доме или необычный недостаток активности, вы можете рассчитывать на то, что установка отправит вам предупреждение при первых признаках проблемы.

          Если вы новичок в детекторах движения, вы можете думать об этой технологии как о второй группе глаз, работающих для наблюдения за жилыми и коммерческими помещениями.Вместо того, чтобы камеры записывали кадры, датчик движения легко подключается к стене, чтобы вы могли быть спокойны. Нет необходимости рыться в каких-либо отснятых материалах, поскольку ваша домашняя или бизнес-сеть сразу же предупреждает вас о проблеме.

          Общие приложения для датчиков движения

          В современную эпоху не бывает слишком безопасной. Предполагается, что дом или бизнес должны быть защищенным местом для семьи, друзей и коллег, и эта технология обеспечивает безопасность и уверенность.Если вы ухаживаете за маленькими детьми или пожилыми пациентами, датчик движения Proteus M5 Wi-Fi станет незаменимым аксессуаром.

          Клиенты могут использовать эти датчики движения в любое время дня. Независимо от того, собираетесь ли вы спать на ночь или собираетесь на работу, вам помогут индивидуальные настройки:

          • Получать оповещения об отсутствии движения в доме бабушки и дедушки
          • Ожидаемые поставки и отгрузки
          • Узнай, когда твои дети вернутся из школы
          • Обратите внимание на прибытие специалистов по благоустройству дома, таких как консультации по уходу за газоном
          • Чувственная активность в гараже или кладовке
          • Где я могу разместить датчики движения Wi-Fi?
          • Если в помещении есть стандартная розетка и подключение к Wi-Fi, вы можете установить оборудование где угодно.Имейте в виду, что датчик движения Proteus M5 Wi-Fi разработан для использования внутри помещений.
          • Устанавливайте компоненты вдали от окружающей среды, подверженной неблагоприятным погодным условиям и повышенной влажности.

          Датчики движения идеально подходят для спален, ванных комнат, домашних офисов, мастерских, навесов для автомобилей и не только. У вас есть возможность настраивать уровни чувствительности для точности между сообщениями электронной почты, текстовыми сообщениями и предупреждениями о звонках. Настройте несколько модулей на одно мобильное устройство, чтобы вы всегда были в курсе.

          Подробнее о датчиках движения с иммунитетом к животным

          Вы хотите использовать датчики движения Proteus, но беспокоитесь о срабатывании устройства вашими домашними животными?

          В этих продуктах есть пассивные инфракрасные датчики для отпугивания домашних животных и животных до определенного веса.Другими словами, несколько датчиков позволяют установкам определять размеры объектов и соответствующим образом предупреждать пользователей. Для домашних хозяйств с несколькими домашними животными вы можете изменить степень реакции датчиков для игривых собак, кошек и т. Д.

          Датчик движения Proteus M5 Wi-Fi сканирует людей, идущих прямо, а не животных, сидящих близко к полу. Это гарантирует, что ваш смартфон, планшет или компьютер будет получать уведомление только в случае крайней необходимости.

          Подробнее о настройках отсутствия движения

          Настройка пользовательских расписаний с помощью функции M5 без движения позволяет оставлять модули подключенными для повторного использования.Эта функция полезна для близких, которые нуждаются в помощи, но в настоящее время не нуждаются в круглосуточном уходе. Используйте наши датчики движения с предупреждениями, чтобы дать пожилым родственникам желаемую независимость, без необходимости постоянно вмешиваться и перенастраивать технологию.

          Преимущества покупки датчиков движения у Proteus

          С датчиками движения Proteus вы можете легко обновить или изменить настройку домашней сети. Все, что вам нужно сделать, это использовать функции сброса на задней панели модуля расширения, и датчик движения забудет первоначальные подключения.Синхронизируйте каждый модуль с вашей текущей домашней сетью, и ваши аксессуары мгновенно появятся на наших серверах.

          Заказы отправляются со всем необходимым для немедленного использования, например, с модулем расширения и источником питания. Наше краткое руководство доступно в Интернете на случай, если вы его потеряете.

          Могу ли я установить несколько сенсорных блоков в одном доме или в разных домах?

          Совершенно верно. Когда вы выполняете процесс настройки, просто не забудьте использовать тот же основной адрес электронной почты, который вы использовали для настройки своего первого датчика.Все дополнительные датчики будут автоматически отображаться на вашей облачной панели управления.


          Могу ли я дать каждому базовому блоку уникальные имена?

          Да, можно. Войдите в облако датчиков на сайте proteushub.com, щелкните вкладку настроек каждого датчика, измените поле имени / описания датчика и сохраните настройки. Теперь вашему датчику присвоено уникальное имя. Любые предупреждения будут указывать это имя, чтобы вы знали, какой датчик запускает предупреждение.


          Могу ли я поделиться своей облачной панелью датчиков с другим человеком?

          Да, можно.Есть несколько способов сделать это.

          1. Если вы хотите предоставить общий доступ к домашней странице сенсорной панели мониторинга, вы можете использовать виджет общей панели мониторинга. Это доступно в виде значка сине-белой стрелки справа от заголовка панели управления сенсором. Нажмите на нее, чтобы создать ссылку на доступную только для чтения панель управления. Вы можете поделиться этой ссылкой (URL) с кем угодно. Они могут получить доступ к приборной панели и увидеть текущие данные / статус вашего датчика. Однако у них не будет доступа к настройкам, журналам, сигналам тревоги или любым другим частям облака.Вы можете удалить эту ссылку в любое время, и она перестанет работать. При необходимости можно создать новую ссылку.

          2. Если вы хотите предоставить полный доступ к своей сенсорной приборной панели целиком, вы можете установить пароль для облачного входа в систему, которым вы можете поделиться с теми, кого хотите. Они также могут войти в систему с основным адресом электронной почты и паролем.

          3. Третий, более безопасный и удобный способ – использовать функцию Team. Эта опция доступна в расширенном пакете.Как и многие другие функции в расширенных параметрах, функция Team бесплатна. Вы можете добавить в свою команду любого, у кого есть адрес электронной почты. Как только они примут ваше приглашение, вы можете предоставить им доступ ко всем или некоторым датчикам в вашей учетной записи. Вы также можете указать, есть ли у них полный или ограниченный доступ (только для просмотра). Вы также можете отозвать авторизацию в любое время.


          Оформить заказ на датчики движения Proteus M5 Wi-Fi

          Датчик движения M5 – лучший способ взять под контроль свой дом или бизнес.Соедините вместе несколько устройств и забудьте о батареях и зарядке, поскольку каждое устройство подключается для стабильного питания. На датчики движения Proteus предоставляется годовая гарантия.

          С вопросами и запросами обращайтесь в Proteus при первой возможности.

          Датчик движения

          | Руководства FIBARO

          Датчик движения

          FIBARO имеет встроенный тестер диапазона главного контроллера сети Z-Wave .

          Чтобы сделать возможным тестирование диапазона Z-Wave, устройство должно быть добавлено к контроллеру Z-Wave.Тестирование может вызвать нагрузку на сеть, поэтому рекомендуется проводить тестирование только в особых случаях.

          Следуйте приведенным ниже инструкциям, чтобы проверить диапазон главного контроллера:

          1. Откройте крышку.
          2. Нажмите и удерживайте кнопку B.
          3. Подождите, пока визуальный индикатор не загорится фиолетовым (1-я позиция меню).
          4. Отпустите кнопку B.
          5. Щелкните кнопку B, чтобы подтвердить выбор.
          6. Визуальный индикатор укажет дальность действия сети Z-Wave (режимы сигнализации дальности описаны ниже).
          7. Для выхода из теста диапазона Z-Wave кратковременно нажмите кнопку B.

          Тестер диапазона Z-Wave режимы сигнализации:

          Визуальный индикатор мигает зеленым цветом – Датчик движения пытается установить прямую связь с главным контроллером. Если попытка прямой связи не удалась, устройство попытается установить маршрутизируемую связь через другие модули, о чем будет сигнализировать световой индикатор, мигающий желтым.

          Визуальный индикатор светится зеленым – Датчик движения напрямую связывается с главным контроллером.

          Визуальный индикатор мигает желтым – Датчик движения пытается установить маршрутизируемую связь с главным контроллером через другие модули (повторители).

          Визуальный индикатор светится желтым – Датчик движения обменивается данными с главным контроллером через другие модули. Через 2 секунды устройство попытается установить прямую связь с главным контроллером, о чем будет сигнализировать мигающий зеленый световой индикатор.

          Визуальный индикатор мигает фиолетовым – Датчик движения обменивается данными на максимальном расстоянии сети Z-Wave.Если соединение окажется успешным, это будет подтверждено желтым свечением. Не рекомендуется использовать устройство на предельной дальности.

          Визуальный индикатор светится красным – Датчик движения не может подключиться к главному контроллеру напрямую или через другое сетевое устройство Z-Wave (повторитель).

          Режим связи датчика движения может переключаться между прямым и с использованием маршрутизации, особенно если устройство находится на границе прямого диапазона.

          Детектор движения Shelly Руководство пользователя

          ДАТЧИК WIFI ДВИЖЕНИЯ SHELLY

          Знакомство с Шелли

          Shelly® – это семейство инновационных устройств, которые позволяют дистанционно управлять электроприборами через мобильный телефон, ПК или систему домашней автоматизации.Устройства Shelly® используют подключение к WIFI, и ими можно управлять из той же сети или через удаленный доступ (любое подключение к Интернету). Устройства Shelly® могут работать автономно в локальной сети Wi-Fi, без управления контроллером домашней автоматизации, или они также могут работать через облачные службы домашней автоматизации, получая удаленный доступ из любого места, где у пользователя есть подключение к Интернету. Shelly® имеет встроенный веб-сервер, с помощью которого Пользователь может настраивать, контролировать и контролировать Устройство. Shelly® имеет два режима Wi-Fi – точка доступа (AP) и режим клиента (CM).Для работы в клиентском режиме маршрутизатор Wi-Fi должен находиться в зоне действия Устройства. Устройства Shelly® могут напрямую связываться с другими устройствами WIFI через протокол HTTP. API может быть предоставлен производителем. Устройства Shelly® могут быть доступны для мониторинга и управления, даже если Пользователь находится за пределами зоны действия локальной сети WIFI, если маршрутизатор WIFI подключен к Интернету. Можно использовать облачную функцию, которая активируется через веб-сервер Устройства или через настройки в мобильном приложении Shelly Cloud.Пользователь может зарегистрироваться и получить доступ к Shelly Cloud с помощью мобильных приложений Android или iOS или любого интернет-браузера и веб-сайта: https://my.shelly.cloud/

          Что такое Shelly Motion

          Shelly Motion – это высокочувствительный датчик WIFI Motion со сверхнизким энергопотреблением, который остается подключенным к Интернету 24 часа в сутки, 7 дней в неделю, и для управления им не требуется дополнительный концентратор. Shelly Motion отправляет уведомление при обнаружении движения или мгновенно включает свет. Он имеет встроенный акселерометр, обеспечивающий защиту, когда кто-то пытается сместить или переместить устройство.Встроенный датчик освещенности дает дополнительные возможности для автоматизации дома или офиса.

          Спецификация
          • Рабочая температура -10 ÷ 50 ° C
          • Радиопротокол WIFI 802.11 b / g / n
          • Частота 2400-2500 МГц
          • Дальность действия (в зависимости от местного строительства) до 50 м на открытом воздухе или до 30 м в помещении
          • Аккумулятор – 6500mAh 3,7V
          Визуальные обозначения

          Датчик движения оснащен светодиодным диодом, сигнализирующим о режимах работы датчика и сигналами тревоги.

          Синий свет не мигает Режим включения
          Мигает красный свет Обнаружено движение, о котором сообщается
          Мигает зеленым светом Обнаружено движение, отчеты отключены
          Последовательность синий / зеленый / красный Обнаружена перезагрузка или вибрация
          Мигает синим светом Обновление микропрограммы
          Синий свет одиночное мигание Изменение настроек
          Взаимодействие с пользователем кнопки

          С помощью булавки нажмите кнопку, как показано на рисунке

          • Кратковременное нажатие (режим AP) – выход из спящего режима AP (AP работает только на 3 минуты и устройство выключено, режим экономии заряда аккумулятора)
          • Короткое нажатие (STA MODE) – отправить статус
          • Длительное нажатие 5 сек (режим STA) – режим AP
          • Длительное нажатие 10 секунд (режим STA) – Заводские настройки
          Инструкция по установке

          ⚠ ВНИМАНИЕ! Перед началом установки внимательно и полностью прочтите сопроводительную документацию.Несоблюдение рекомендованных процедур может привести к неисправности, опасности для вашей жизни или нарушению закона. Allterco Robotics не несет ответственности за любые убытки или ущерб в случае неправильной установки или эксплуатации этого устройства.

          ⚠ ВНИМАНИЕ! Не позволяйте детям играть с устройством, особенно с кнопкой питания. Храните устройства для дистанционного управления Shelly (мобильные телефоны, планшеты, ПК) в недоступном для детей месте

          Как собрать и установить Shelly Motion
          1. В вашей упаковке, как показано на рис. 1 , вы найдете корпус Shelly Motion, пластину с шаровой опорой и настенную пластину.
          2. Поместите пластину шарового рычага на корпус Shelly Motion, как показано на рис. 2 .
          3. Поверните пластину шарового рычага по часовой стрелке, как показано на рис. 3 .
          4. Установите настенную пластину на пластину шарового рычага – рис 4 .
          5. Собранный датчик Shelly Motion должен выглядеть как рис. 5 .
          6. Используйте стопорный дюбель, входящий в комплект поставки, для крепления Shelly Motion на
            7. .
          Зона обнаружения Shelly Motion

          Shelly Motion имеет дальность действия 8 м или 25 футов.Оптимальная высота для установки составляет от 2,2 м / 7,2 фута до 2,5 м / 8,2 фута.

          ⚠ ВНИМАНИЕ! Shelly Motion имеет зону «Нет обнаружения» на расстоянии одного метра перед датчиком – рис. 6

          ⚠ ВНИМАНИЕ! Shelly Motion имеет зону «Без обнаружения» на расстоянии одного метра от твердых предметов (диван, шкаф и т. Д.) – рис. 7 и рис. 8

          ⚠ ВНИМАНИЕ! Shelly Motion не может обнаруживать движение сквозь прозрачные объекты.

          ⚠ ВНИМАНИЕ! Прямой солнечный свет или близкие источники тепла могут вызвать обнаружение ложного движения .

          КАК УСТАНОВИТЬ И ИСПОЛЬЗОВАТЬ

          ⚠ ВАЖНО! Перед началом установки внимательно и полностью прочтите сопроводительную документацию. Несоблюдение рекомендованных процедур может привести к неисправности, опасности для вашей жизни или нарушению закона. Allterco Robotics не несет ответственности за любую потерю или повреждение в случае неправильной установки или эксплуатации этого устройства!

          ⚠ ВНИМАНИЕ! Не позволяйте детям играть с устройством, особенно только с кнопкой питания.Храните устройства для дистанционного управления Shelly (мобильные телефоны, планшеты, ПК) в недоступном для детей месте.

          УПРАВЛЯЙТЕ ДОМОМ СВОИМ ГОЛОСОМ

          Все устройства Shelly совместимы с Amazon Echo и Google Home. См. Наше пошаговое руководство по адресу: https://shelly.cloud/compatibility

          ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ

          Зарядите устройство
          Shelly Motion поддерживает быструю зарядку. Чтобы воспользоваться этой функцией, используйте зарядное устройство USB с минимальной мощностью 1 А / 5 В постоянного тока.Перед использованием рекомендуется полностью зарядить Shelly motion. Во время зарядки вы увидите красный индикатор рядом с USB-портом, который расположен в нижней части устройства. Когда он полностью зарядится, он погаснет.

          Включение питания
          Чтобы включить Shelly Motion, с помощью палки или булавки нажмите кнопку рядом с разъемом USB, как показано ниже.

          Подготовьте устройство к включению
          Для успешного добавления в вашу сеть Wi-Fi Shelly Motion должен светиться СИНИМ цветом.Если это не так, воспользуйтесь булавкой, нажмите и удерживайте кнопку рядом с портом USB в течение 10 секунд. Это переведет устройство в режим ВКЛЮЧЕНИЯ и включит режим Wi-Fi на точке доступа с именем shellymotion-xxxxxxx

          УСТАНОВИТЬ ПРИЛОЖЕНИЕ SHELLY

          Shelly Cloud дает вам возможность контролировать и настраивать все устройства Shelly® из любой точки мира. Вам нужно только подключение к Интернету и наше мобильное приложение, установленное на вашем смартфоне или планшете.

          Регистрация

          При первой загрузке мобильного приложения Shelly Cloud вам необходимо создать учетную запись, которая сможет управлять всеми вашими устройствами Shelly®.

          Забытый пароль
          Если вы забыли или потеряли пароль, просто введите адрес электронной почты, который вы использовали при регистрации. После этого вы получите инструкции по изменению пароля.

          ⚠ ВАЖНО! Будьте осторожны, вводя свой адрес электронной почты во время регистрации, так как он будет использован, если вы забудете свой пароль

          Включите его в свой WIFI с помощью приложения Shelly CLOUD

          ⚠ ВАЖНО! Перед добавлением нового устройства ваш телефон ДОЛЖЕН быть подключен к той же сети WIFI, в которую вы хотите добавить устройства. НЕ подключайте свой телефон к сети WIFI, созданной из устройств Shelly

          У вас должна быть хотя бы одна созданная комната в приложении Shelly Cloud, прежде чем добавлять в нее Shelly Motion. В противном случае создайте комнату. Щелкните значок меню гамбургера в правом верхнем углу. Выберите в меню ДОБАВИТЬ УСТРОЙСТВО, щелкните его и следуйте инструкциям.

          Включите его в свой WIFI вручную
          Shelly motion можно добавить в вашу домашнюю сеть WIFI без использования приложения Shelly Cloud.Для этого найдите на своем компьютере или телефоне сеть Wi-Fi с именем shellymotion-xxxxxxxx. Подключитесь к нему и откройте http://192.168.33.1 в браузере на своем телефоне или компьютере. Выберите меню «Интернет и безопасность», включите режим WIFI – КЛИЕНТ и введите учетные данные своей сети WIFI.

          Когда Shelly Motion подключится к вашей сети WIFI, синий индикатор погаснет.

          Добавить устройство в свою учетную запись
          Когда устройство будет успешно добавлено в вашу сеть WIFI, вы увидите новую комнату под названием «Обнаруженные устройства

          .

          ⚠ ВАЖНО! Для добавленного вами устройства может потребоваться обновление прошивки, прежде чем его можно будет использовать.В этом случае вы должны дождаться этого, прежде чем продолжить. Не перезагружайте датчик до завершения обновления прошивки. Мигающий синий свет, за которым следует отсутствие света в течение 1 минуты и последняя последовательность синего / красного / зеленого цвета свидетельствует об успешном обновлении прошивки.
          Выберите найденные устройства и добавьте их в выбранную комнату.

          ФУНКЦИИ И НАСТРОЙКИ ДАТЧИКА ДВИЖЕНИЯ

          После добавления датчика в свою учетную запись вы можете изменить его настройки в соответствии с вашими потребностями.Настройки можно изменить как через приложение Shelly Cloud, так и через локальную веб-страницу устройства, которую вы можете открыть через браузер.

          ПРИЛОЖЕНИЕ SHELLY CLOUD – Статус движения

          В приложении Shelly Cloud можно обнаружить движение как на уровне помещения, так и на уровне датчиков.

          Нет движения
          Обнаружено движение
          Обнаружение движения деактивировано
          Обнаружена вибрация или движение

          ВЕБ-СТРАНИЦА УСТРОЙСТВА – СОСТОЯНИЕ ДВИЖЕНИЯ

          Открытие страницы устройства по IP вручную, доступны следующие статусы: статус движения, обнаружение вибрации, уровень заряда батареи, интенсивность света, статус активности датчика и режим молнии.

          Сенсорное управление

          В этом меню вы можете установить основные параметры работы датчика.

          Определения освещенности
          Shelly Motion имеет встроенный датчик освещенности. Он измеряет силу света в люксах, которая может отличаться от значений, измеренных другими устройствами, в зависимости от специфики измерения и местоположения устройства. Вы можете назначить три различных режима освещения: Темный, Сумерки и Яркий. Каждый режим освещения может иметь предварительно определенные значения чувствительности.По умолчанию значение Dark ниже 100, для сумерек – от 100 до 500, а для Bright – более 500.

          Чувствительность к движению
          Позволяет настроить уровень чувствительности датчика. По умолчанию установлено значение 50, что позволяет обнаруживать объекты весом более 15 кг на расстоянии 5 метров. Если у вас есть домашнее животное, установка этого значения позволит датчику не обнаруживать его во время движения. Что немаловажно, крупных питомцев можно обнаружить, особенно если они стоят на задних лапах. Вы можете настроить уровень чувствительности сенсора в соответствии с вашими потребностями.

          Время простоя по движению
          Может быть установлено в диапазоне от 1 до 5 минут. В течение периода времени «слепого» сообщения об обнаружении движения не сообщается. Сообщается только о движениях, обнаруженных после времени слепого обзора, и информация отправляется. 36 Руководство по эксплуатации и безопасности

          Счетчик импульсов движения
          Позволяет датчику отправлять предупреждения только в случае повторения движения. Обычно его используют, чтобы избежать ложных срабатываний. Значение по умолчанию – 1, если у вас есть ложные срабатывания, вы можете увеличить его до 4.

          Рабочий режим обнаружения движения
          Управление освещением в зависимости от определенных условий освещения. Возможны следующие варианты: «При любом освещении», только в темноте, «Сумерки» или «Свет». Если датчик находится за пределами указанного диапазона освещенности, он не обнаружит движения и не будет выполнять никаких действий.

          Чувствительность сигнализации несанкционированного доступа
          Shelly Motion имеет встроенный акселерометр для определения вибрации и темперамента. Если кто-то пытается отвлечь или переместить его с того места, где вы его разместили, вы получите уведомление.Вы можете настроить уровень чувствительности в зависимости от вашего удобства и местоположения. Это может потребоваться, если вы используете датчик в месте, где возможны вибрации от транспортных средств или по другим причинам.

          Датчик движения
          Отсюда вы можете включить или отключить обнаружение движения устройства. Когда он отключен, датчик не будет отправлять информацию в случае движения, пока вы снова не включите его.

          Время ожидания
          Эта функция позволяет временно отключить датчик для обнаружения и отправки информации о движении на определенный период времени.По истечении указанного времени датчик будет повторно активирован. Время ожидания можно прервать вручную, включив его в меню «Датчик движения».

          Еженедельное расписание

          Таймер расписания
          Shelly motion поддерживает режимы работы, основанные на параметрах дня, времени, восхода и захода солнца. Чтобы выбрать режим работы, выберите время или положение солнца и один из двух возможных вариантов: Активировать / Деактивировать обнаружение движения. Это позволяет указать, что вы будете получать уведомления в случае обнаружения несанкционированного движения.

          Интернет и безопасность

          WIFI режим – клиент
          Настройки и информация сети WIFI, включая возможность установки фиксированного IP-адреса.

          Резервное копирование клиента WIFI
          Резервное копирование настроек сети на случай утери датчика или невозможности подключения к основной сети WIFI

          ⚠ ВНИМАНИЕ! После подключения к резервной сети WIFI датчик останется подключенным к ней до тех пор, пока не будет отключен или перезапущен.

          Режим Wi-Fi – точка доступа
          По умолчанию при первом использовании Shelly Motion создает сеть с именем shellymotion-xxxx без пароля. Вы можете изменить имя сети и установить пароль.

          Ограничить вход в систему
          Shelly motion можно настроить, открыв IP-адрес в сети Wi-Fi. Чтобы ограничить доступ к встроенному веб-интерфейсу, вы можете указать имя и пароль. Это часто необходимо, если датчик расположен в общедоступных сетях с доступом многих пользователей.

          Сервер SNTP
          Сервер, с которого устройство синхронизирует время и дату.

          Настройки MQTT и COAP
          Настройки MQTT и COAP, позволяющие датчику подключаться напрямую к сторонним системам автоматизации. Может быть включен / отключен отдельно.

          Cloud
          Возможность деактивировать или активировать подключение к Shelly Cloud. Эта опция работает независимо от MQTT и CoAP

          .

          Действия – Управляйте другими устройствами напрямую

          Эта функция позволяет Shelly motion управлять другими устройствами в локальной сети или в Интернете (IFTTT и др.) Без облака или другой системы автоматизации.Если у вас есть реле Shelly, лампочка или другое устройство, которым можно управлять через Интернет, Shelly Motion может отправить команду напрямую. Для получения дополнительной информации о командах, которые вы можете отправлять для непосредственного управления другими устройствами Shelly:
          https://shelly.cloud/documents/developers/ddd_communication.pdf и https://shelly-api-docs.shelly.cloud/
          Следующие возможны варианты выполнения URL действия

          • Обнаружено движение
          • Обнаружено движение в темноте
          • Обнаружено движение в сумерках
          • Обнаружено движение при ярком свете
          • Обнаружен конец движения
          • Обнаружена тревога тампера
          • Конец тамперной тревоги

          Каждый из них поддерживает до 5 URL-адресов, которые будут выполняться при обнаружении движения, окончании движения или вибрации.Кроме того, каждый из 5 URL-адресов действий может быть ограничен по времени. Это позволяет настроить датчик для управления интенсивностью света (если вы используете диммер Shelly Dimmer или другое устройство с аналогичными возможностями) в зависимости от времени суток. Вы также можете управлять любым другим устройством в зависимости от времени суток.

          Настройки

          Управление светодиодной подсветкой
          Для отключения световой индикации при обнаружении движения или вибрации.

          Обновление микропрограммы
          Проверьте наличие новой версии микропрограммы и обновите ее.

          ⚠ ВНИМАНИЕ! Не перезагружайте датчик, пока не будет завершено обновление прошивки. Мигает синий свет, затем 1 минута не светится, и последняя последовательность синий / красный / зеленый указывает на успешное обновление прошивки

          Часовой пояс и географическое положение
          Измените свой часовой пояс и установите новое местоположение.

          Имя устройства
          Используйте понятное имя устройства, если вы используете приложение Shelly Cloud, имя может быть подставлено автоматически.

          Заводские настройки
          Восстановить заводские настройки

          Перезагрузка устройства
          Перезагружает Shelly Motion.

          Информация об устройстве
          Настройки подключения и идентификатор устройства.

          Срок службы батареи и оптимизация

          Датчик движения

          Shelly Motion – это устройство с батарейным питанием, которое постоянно подключено к сети Wi-Fi и Интернету. В режиме ожидания он может работать до 3 лет без подзарядки, а в случае активного движения – от 12 до 18 месяцев. Однако для достижения указанного времени работы чрезвычайно важно соблюдать следующие требования:

          1. Установите датчик на место с достаточно сильным сигналом WIFI.Желательно, чтобы RSSI было лучше -70
          2. Не открывайте локальную страницу устройства без надобности. Он не предназначен для постоянного обмена данными для чтения своих настроек, и в случае события устройство немедленно отправит необходимую информацию в облако, локальный сервер или выполнит действия. Если вы открыли локальную страницу, закройте ее, как только внесете изменения в нужные настройки.
          3. Если устройство установлено в месте, где часто происходят движения, подумайте, нужно ли сообщать об этом 24/7 или только через определенные промежутки времени, если да, создайте еженедельное расписание, когда отправлять информацию о
          4. Не размещайте устройство на открытом воздухе под прямыми солнечными лучами, высокой влажностью или риском попадания капель воды на датчик движения Shelly, предназначенный для использования внутри помещений или в хорошо укрытых местах.
          Декларация соответствия

          Настоящим Allterco Robotics EOOD заявляет, что радиооборудование типа Shelly Motion соответствует Директиве 2014/53 / EU, 2014/35 / EU, 2004/108 / WE, 2011/65 / UE. Полный текст декларации соответствия ЕС доступен по следующему адресу в Интернете: https://shelly.cloud/declaration-of-conformity/ Производитель: Allterco Robotics EOOD

          Адрес: София, 1407, бул. Черновры, 103.
          Тел .: +359 2 988 7435
          Эл. Почта: [электронная почта защищена] Веб-сайт: http://www.shelly.cloud

          Изменения в контактных данных публикуются Производителем на официальном сайте Устройства

          .

          http://www.shelly.cloud

          Пользователь обязан быть в курсе любых изменений настоящих условий гарантии, прежде чем реализовывать свои права в отношении Производителя.

          Все права на торговые марки She® и Shelly®, а также другие интеллектуальные права, связанные с этим Устройством, принадлежат Allterco Robotics EOOD.

          Документы / ресурсы

          Ссылки
          Сопутствующие руководства / ресурсы

          Тестирование и игра с PIR-датчиками (датчик движения)

          В одном из моих текущих проектов я хотел бы использовать несколько датчиков движения или приближения, также известных как датчики PIR.

          PIR-датчики

          или пассивные инфракрасные датчики могут отлично подходить для проектов Arduino и Raspberry Pi, и их можно купить очень дешево – я заплатил только около доллара за датчик в комплекте из 10 датчиков PIR с eBay, но вы действительно можете их получить дешево на таких местах, как Amazon или AliExpress.

          В этой короткой статье мы увидим, как эти датчики работают, как их можно использовать, как мы можем их протестировать, и, возможно, немного подправить их.

          Никаких Arduino, Raspberry Pi или чего-либо подобного не требуется. Просто PIR, светодиод, батарейка и резистор.


          Что такое датчик PIR?

          Датчик PIR – это электронный датчик, который измеряет инфракрасный свет, излучаемый объектами в его поле зрения. Обычно этот тип датчика используется как датчик движения или приближения.

          Довольно часто они упоминаются как:

          • Датчик PIR
          • Датчик движения
          • Датчик приближения
          • Инфракрасный датчик движения
          • Пироэлектрический датчик

          Дешевый PIR – вид сверху

          Дешевый PIR – Датчик открыт

          Cheap PIR – Вид снизу

          Краткое и простое объяснение того, как работают эти датчики

          Датчик в ИК-датчике обнаруживает или «считывает» инфракрасное излучение, «излучаемое» объектами вокруг нас.
          Каждый объект с температурой выше абсолютного нуля (-273,15 ° по Цельсию, -459,67 ° по Фаренгейту или 0 по Кельвину) будет излучать инфракрасное излучение, даже мы, люди, и даже если мы, простые люди, не можем этого видеть.

          Однако с помощью специальной инфракрасной камеры это можно сделать видимым для человеческого глаза.
          Обратите внимание, что в PIR используется относительно простой датчик – это определенно не камера!

          Пример инфракрасного излучения

          PIR называются «пассивными», поскольку им не помогают какие-либо «помощники», которые, например, посылали бы некоторую форму или форму «излучения» или «света» для помощи в обнаружении.Он основан исключительно на том, что датчик может уловить из окружающей среды, что испускают объекты.

          Приборы

          PIR на самом деле смотрят только на «разницу» между двумя «половинками» сенсора. Если разница слишком велика, он сработает – обнаружит «движение». Это сделано разумно, чтобы избежать ложных срабатываний, вызванных, например, кратковременным миганием или повышением температуры в помещении.

          Микросхема и некоторая дискретная электроника делают все за вас.

          Объектив PIR «Купол»

          Как вы можете видеть на фотографиях выше, у PIR есть забавный куполообразный пузырь, который представляет собой набор линз, закрывающих датчик.

          Если вы присмотритесь, то увидите, что «купол» состоит из маленьких сегментов, каждый из которых представляет собой небольшую пластиковую линзу Френеля. Эти крошечные линзы помогают сенсору «осмотреться» одним движением, что было бы невозможно с использованием только плоского сенсора (см. Рисунок 2).

          PIR PCB

          Для нас важны несколько точек на плате PIR:

          Плата PIR

          Самыми важными контактами, конечно же, являются источник питания ( Vcc, от 3 до 5 вольт – говорят, что это может быть даже до 12 В) и GND (земля).
          Выход OUTPUT – это переключающий контакт.

          Два потенциометра (оранжевые) позволяют настроить Delay time (Tx) и Sensitivity (Sx).

          Тестирование PIR

          Если вы хотите немного поэкспериментировать со своим PIR или проверить, насколько хорошо он работает, тогда вам даже не понадобится Arduino или Raspberry Pi.

          Все, что вам нужно, – это источник питания, резистор и светодиод.

          Питание может быть получено либо от батарей, либо от источника питания – От 3 до 9 Вольт будет работать – Я использовал зарядное устройство USB на 5 В.

          На светодиод нужно обратить внимание, так как важно правильно подключить контакты. Самый длинный вывод светодиода LED (анод или «плюс») должен быть подключен к резистору, см. Рисунок светодиода ниже.

          Резистор должен быть 470 Ом , цвета – Желтый , Фиолетовый и Коричневый (см. Также калькулятор резисторов Tweaking4All).

          Распиновка светодиода

          Суммарно:

          Подключите вывод PIR Vcc к + вашего источника питания.
          Подключите вывод PIR Output к одному концу резистора.
          Подключите другой конец резистора к длинной ножке (аноду) светодиода.
          Подключите короткую ножку светодиода (катод) к – вашего источника питания.
          Подключите PIR GND к – вашего источника питания.

          И все … у вас должно получиться что-то вроде этого:

          Проверка PIR с помощью батареи, светодиода и резистора

          шт. Я сделал этот рисунок с помощью Fritzing, отличного инструмента для создания электронного дизайна!

          Игра с «настройками»

          Теперь, когда у нас есть тестовая установка, пора поиграть.
          Когда светодиод горит, обнаружено движение.

          Вначале вы могли заметить некоторую, казалось бы, неустойчивую работу – это совершенно нормально. Нам нужно понять несколько вещей, прежде чем мы сможем настраивать параметры.

          При подключении аккумулятора сенсору потребуется от 30 до 60 секунд для стабилизации (прогрева).
          Разместите установку таким образом, чтобы не было движения, и подождите, пока светодиод не погаснет.

          Когда светодиод останется выключенным, вы можете поднести руку или что-нибудь еще к маленькому куполу и увидеть, как светодиод загорается и выключается.

          В зависимости от того, что движется, дальность обнаружения должна составлять до 20 футов или около 6 метров.

          Также имейте в виду, что датчик будет оставаться включенным еще некоторое время после обнаружения движения. Позже вы можете настроить время с помощью потенциометра «Время задержки».

          Время задержки

          «Время задержки» определяет, как долго ИК-датчик будет поддерживать выходной сигнал «высоким» (ВКЛ) после обнаружения движения.

          Например, когда было обнаружено движение, вы можете установить это где-то между несколькими секундами (у меня минимальное время задержки составляет примерно 2 секунды) до нескольких минут (согласно моим спецификациям около 200 секунд).

          При сборке базовой тестовой установки (см. Выше) и кажется, что светодиод горит вечно, поверните ручку вниз – задержка может быть слишком большой. Самая низкая установка, если смотреть на винт Philips потенциометра, находится в крайнем левом положении.

          При проведении первых тестов уменьшите его как можно ниже… до тех пор, пока вы не заметите необходимость временной задержки.

          Чувствительность

          С помощью этого потенциометра вы можете определить заданный «диапазон».
          У меня сложилось впечатление, что он регулирует, сколько движения нужно, чтобы быть «видимым», или, может быть, более технические термины: сколько разницы между двумя «половинами» сенсора необходимо увидеть, прежде чем это будет считаться движением.

          Вам придется немного поиграть с этим, чтобы увидеть, какие настройки подходят для ваших целей.

          Повышенная чувствительность может быть полезна при использовании PIR для дальнего действия , скажем, до 20 футов (6 метров) или более. Однако это также может вызвать ложные срабатывания в небольших помещениях – то есть PIR может сработать, когда этого не должно быть.

          с пониженной чувствительностью подходит для ближнего действия , скажем, половины максимального диапазона или до 10 футов (3 метров).Что, в свою очередь, могло пропустить движение на большем расстоянии. Для более удаленных объектов может потребоваться больше движения для обнаружения.

          Чтобы проиллюстрировать это, небольшой тест…
          Сначала я установил чувствительность на самое низкое значение и отошел на 14 футов (примерно 4 метра) от датчика. Мне пришлось взмахнуть обеими руками, чтобы меня обнаружили.

          После этого я установил максимальную чувствительность и снова отошел на 14 футов от датчика. Нет, мне нужно было только пошевелить пальцем, чтобы меня обнаружили.

          Вам решать, что лучше всего подходит для вашего применения PIR – с тестовой установкой легко играть и настраивать.

          Джемпер ретригера

          На некоторых PIR перемычку удобно не ставили (как у меня) – это не значит, что они не работают. Их просто установить немного сложнее.

          Если ваш PIR не имеет перемычек для этого, а просто паял контактные площадки, присмотритесь внимательно, и вы можете увидеть, что по умолчанию он установлен на «H».Мне потребовалось время, чтобы даже увидеть, что моя была замкнута на «H».

          Настройка « L » кажется немного нестабильной – когда вы двигаетесь перед PIR, вы видите, что он время от времени включает светодиод, а затем снова выключается. Это называется « без повторного срабатывания, » – этот параметр не запускает повторно или почти не запускает его.

          При использовании настройки « H » (по умолчанию) вы увидите, что светодиод остается включенным при движении перед PIR. Это то, что называется « повторный запуск », и кажется, что это будет наиболее часто используемый параметр, так как он, кажется, ведет себя лучше всего.

          Источники дополнительной информации

          .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
