Что необходимо знать о цветовой маркировке электрических проводов. Shop220
Монтаж современной электропроводки никак нельзя представить без применения кабелей с проводами имеющими цветовую изоляцию. Это не является какой-то данью определённым модным тенденциям наших дней или ход политики маркетинга компании-изготовителя, который стремится выгодно продать свою продукцию потребителю. Цветовое обозначение различных проводов стало уже давно необходимостью.
Во-первых, различное цветовое обозначение электропроводов выполняется с целью указания того или иного из них в общей группе. Это во многом облегчает их дальнейшую коммутацию. Во-вторых, при выполнении монтажа электрической проводки происходит значительное снижение возможной вероятности совершения какой-либо ошибки и, как следствие, возникновения короткого замыкания в электросети и возможного поражения человека электрическим током при их ремонте и обслуживании.
Что характерно, выбор определённых цветов для различия проводов вовсе не случаен, а регламентирован установленными стандартами.
С принятием комплекса мер по стандартизации цветовой маркировки электрических проводов значительно облегчились монтажные и коммутационные работы с ними. Теперь каждая жила кабеля, которая имеет какое-либо определённое значение маркируется только одним и тем же определённым цветом.
Маркировка каким-то определённым цветом, как правило, выполняется по всей длине провода в кабеле. Для дополнительной идентификации проводов в местах их соединений или на концах применяются специальные цветные трубочки изготовленные из термоусадочного материала или изоляционная лента разных цветов.
В электрических сетях однофазного, трёхфазного и постоянного тока существует различное цветовое обозначение проводов в кабелях. Рассмотрим чуть подробнее этот вопрос. Если речь идёт о трёхфазных сетях электрического тока, то в них провода окрашиваются в жёлтый, зелёный и красный цвета, что соответственно означает шины с фазой А, В И С.
Помимо электрических сетей переменного тока в промышленном производстве активно применяется постоянный электроток.
В сетях постоянного тока различный цвет проводов означает минус и плюс. Согласно принятым нормативным документам положительная шина кабеля должна быть окрашена в красный цвет, а отрицательная – в синий.
В кабелях применяемых для прокладывания сетей работающих с переменным электрическим током также применяют цветовое обозначение проводов. Это значительно облегчает работу в том случае, если один человек выполнял монтажные работы, а последующим ремонтом и обслуживанием сетей занимается совсем другой. В этом случае последнему придётся с помощью пробника постоянно искать ноль или фазу. Поэтому в электрических сетях переменного тока нулевой провод маркируют голубым цветом, а фазу любым другим.
В том случае, если кабель уже проложен и провода его не имеют цветовой маркировки, то их концы для удобства последующего обслуживания линии можно пометить при помощи трубок из термоусадочного материала или разноцветной изоленты.
Цветовая маркировка проводов и кабелей: обозначения
В электротехнике постоянно приходится иметь дело с электрическими проводами различного назначения.
Кроме того, что на внешней оплетке наносятся буквенно-цифровые значения для отображения характеристик, также используется цветовая маркировка проводов. В данной статье будут описаны цветовые обозначения каждого типа жил, для чего это необходимо и как используется.
Для чего это нужно
Схема цветового обозначения кабелей
Прежде всего, цветовая маркировка проводов необходима для того, чтобы различать назначение всех жил в основе силового кабеля. Когда развитие электротехники стало позволять использовать более сложные конструкции для проведения электричества, вместе с однопроволочными проводами стали изготавливать силовые кабеля с большим количеством жил в основе. Также появились новые возможности и цели применения проводников.
Работа с электротехникой требует повышенной безопасности. Даже специалисты в этой сфере часто допускают ошибки, которые могут привести к серьезным последствиям (возгорание электрической линии, короткое замыкание и другие). Поэтому очень важно уделять внимание каждой детали, которая имеет отношение к проводке и электрическому оборудованию.
Так как почти все жилы в конструкции шнуров находятся в изоляции, то было принято применять различный окрас для точного определения назначения проводника. Специалисты, работающие с электротехникой, обязательно должны уметь отличать фазу от нулевого проводника или заземляющей жилы. При монтаже электрической сети всегда возникает необходимость делать соединение жил к соответствующим клеммам или при обычном их скреплении в одну линии. Если в данной ситуации допустить ошибку, перепутав фазу с нулем, при поступлении в сеть электроэнергии произойдет короткое замыкание.
Цветовая маркировка позволяет различать радиочастотные каналы, которые нужны для передачи радио- и видеосигналов, силовые (электросеть), контрольные, сетевые провода (подключающиеся к блоку питания компьютера), кабеля для связи и управления. Исключая путаницу в назначении определенной жилы, облегчаются монтажные работы.
Последствия отказа
На сегодняшний день все мировые заводы по производству электротехники, оборудования и материала для монтажа электрических линий изготавливают свою продукцию строго по стандартам.
Для стран СНГ характерно применять нормы ГОСТ. Также это относится и к цветовой маркировке силовых кабелей и других проводов. Следовать данным общепринятым нормам было решено в прошлом столетии, так как продукция определенного государства может распространяться по всему миру. С таким решением была исключена проблема, которая возникала при идентификации определенного провода и его назначения.
Если заводы откажутся производить продукцию в соответствии с мировыми стандартами, нарушая цветовую маркировку, это напрямую отразится на конечном покупателе. Нарушение правил при маркировке и стандартов производства повлечет за собой потерю сегмента сбыта на мировом рынке. Следует отметить, что производство во многих государствах электротехники и различие стандартов на тот момент, повлияло на то, что каждый тип жилы может быть окрашен в несколько цветов. Но ни одна цветовая маркировка не будет похожей.

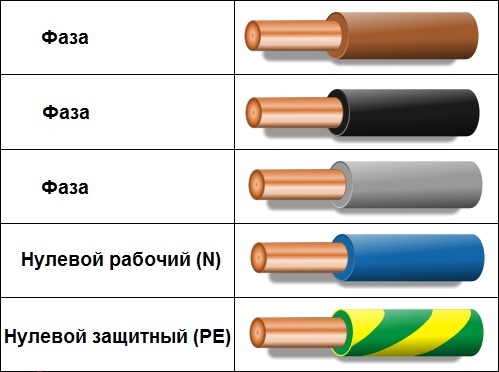

Цвет фазных проводников электропроводки
При отказе от стандартов цветовой маркировки возникнет множество проблем, связанных с техникой безопасности, пробитии проводки, когда она окажется под напряжением, с подключением защитного оборудования.
Видео “Маркировка при монтаже”
Как используется в 1-но и 3-х фазных сетях
При подключении переменного тока к однофазной сети маркировка достаточно проста. Фаза имеет красный цвет, нулевой проводник – синий. Если в этой сети есть заземление, то оно желто-зеленого цвета.

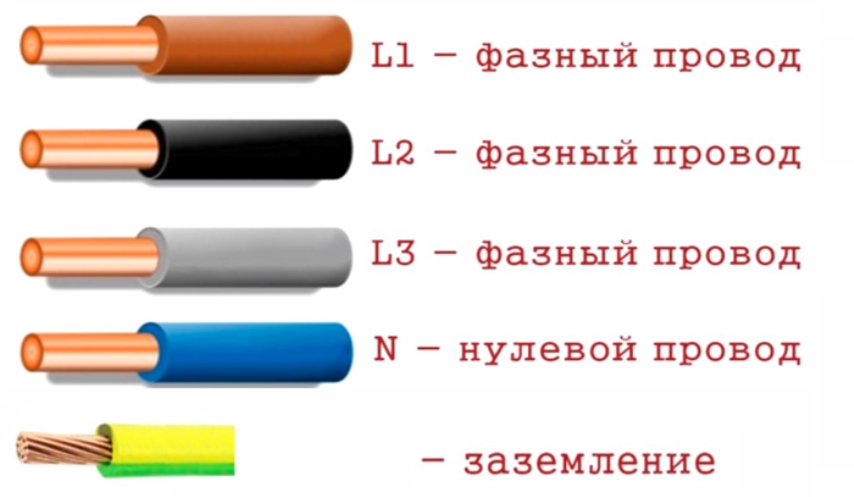

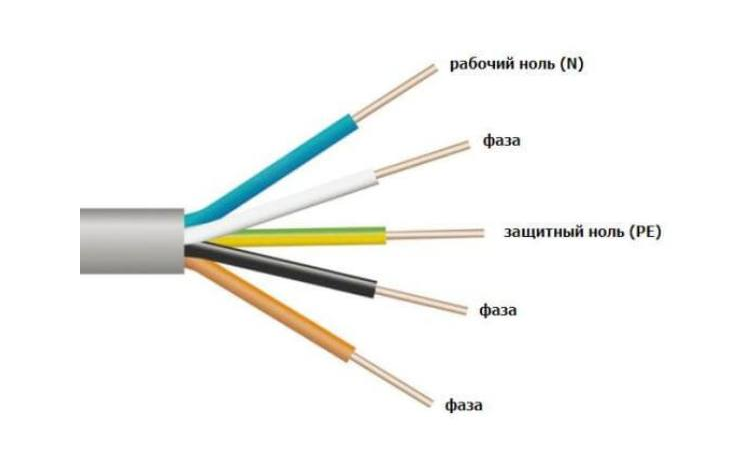

Для трехфазной сети используются цвета характерных для обозначения отдельных жил. Но в данном случае каждая фаза имеет свой цвет – красный, зеленый и желтый. А нулевой проводник окрашен в серый цвет. Эту особенность нужно знать обязательно, если работаете с такой сетью.
Требования к маркировке

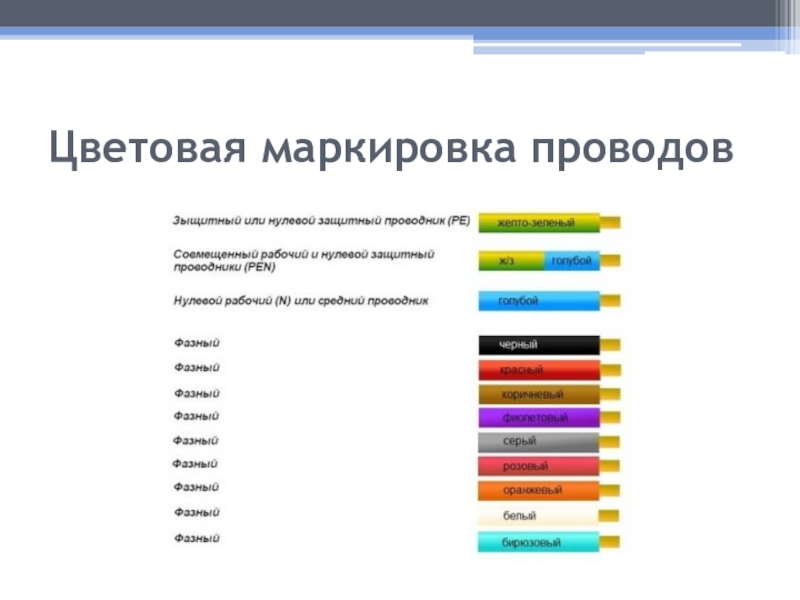

В соответствии со стандартами приведем общие требования к цветовой маркировке проводов. Фазная жила. Данный контакт зачастую находится под напряжением переменного тока, если производится подключение к электрической линии. Для фазы допустимо окрашивание внешней изоляции в несколько цветов – черный, коричневый, серый, белый, оранжевый. Чаще всего используется красный и его яркие оттенки, а реже встречается фиолетовый, розовый и бирюзовый. Несмотря на нестандартный цвет, такой окрас также применяется. На электросхеме обозначается латинской буквой «L».
Зачастую цвета зависят от назначения и типа провода, иногда от производителя и государства. Нулевая жила. Такой тип контакта в рабочем режиме не несет никакого заряда. Он не находится под напряжением, и является особым проводником силового кабеля. На электросхемах можно увидеть латинскую букву «N». Имеет синюю и голубую цветовую маркировку.
Заземление. Заземляющий контакт находится в кабелях с минимум тремя жилами в основе.
Одной из них и есть заземляющий проводник. Его изоляция должна окрашиваться в желтый или зеленый цвет. Также часто встречается одновременное использование этих цветов – зелено-желтый окрас вдоль всего шнура. На электросхеме – «PE».
В сети с постоянным током красный цвет обозначает положительный полюс (плюс), а синий – отрицательный (минус). Если же сеть постоянного тока проложена с использованием только двух проводов. Здесь нет фазных или нулевых проводников – только положительная и отрицательная шина. Если проводка старого образца и нет возможности по внешним признакам определить фазу и ноль, то можно использовать специальный пробник или мультиметр.
Отдельного внимания требует маркировка в блоке питания компьютера. На данный момент старые блоки питания часто выбрасывают на свалку, но их можно использовать для подключения некоторых приборов. На выходе блока питания компьютера напряжение безопасно для человека, но на входе – 110 и 220 вольт. Блок питания формирует постоянные питающие напряжения, их значения различаются.
Черный (-5В), синий (-12В), желтый (+12В), красный (+5В), оранжевый (+3,3В). Зеленый используется для включения. Также в блоке питания можно найти серый контакт (Power-ok) и фиолетовый – 5VSB (дежурное питание). Каждый контакт в блоке питания необходим для подключения и подачи напряжения к соответствующей детали (видеокарта, материнская плата). На самом блоке питании можно найти наклейку со значением максимального тока, на который он рассчитан.
Видео “Клипы для маркировки”
Порой заглядывая в электрощит можно ужаснуться. Куча кабелей и не понятно, что и для чего здесь находится. Маркировка проводов при помощи клипс поможет решить данную проблему.Маркировка проводов и кабелей | Полезные статьи
Понравилось видео? Подписывайтесь на наш канал!Маркировка проводов и кабелей используется в качестве информирования о свойствах кабеля и точной идентификации среди других видов, а также иногда для обозначения места прокладки. Маркировка может проводиться методом окрашивания изоляции. Дополнительная маркировка наносится штампами условных обозначений, с помощью бирок или электронных маркеров (применяется для обозначения трасс инженерных коммуникаций). Цветовая маркировка проводов чаще всего дублирует кодовые буквенные обозначения и помогает быстро визуально ориентироваться в типе и особенностях кабеля.
Маркировка проводов по ГОСТ – это заводская маркировка, которая представляет собой буквенно-цифровые обозначения для точного определения возможной области применения. Наносится эта маркировка не только на внешнюю сторону изоляционного слоя, но и на тару, в которой поставляется кабель.
Заводская маркировка стандартизируется ГОСТом. По ГОСТ 28763-90 буквенные коды присваиваются определенным цветам изоляции, которые в свою очередь обозначают особенности конструкции кабеля. Цифровая маркировка жил в кабеле обязательно указывает сечение и количество жил для всех видов. Символьные обозначения в заводской маркировке используются исключительно редко. Абсолютно все цифровые и буквенные обозначения обязательно должны быть качественными, хорошо читаемыми и не должны поддаваться стиранию при условиях эксплуатации, допустимых для того типа кабеля, на который они наносятся. Цифровая маркировка жил в кабеле по стандарту допускает использование только арабских чисел.
В каждой стране приняты свои стандарты цветовой маркировки кабельной продукции, поэтому при определении необходимо учитывать страну-поставщика продукции. Например, силовой кабель с 1 проводником в США будет маркироваться черным цветом изоляции, а кабель с такой же маркировкой, но по европейскому стандарту CENELECбудет 2-хфазным.

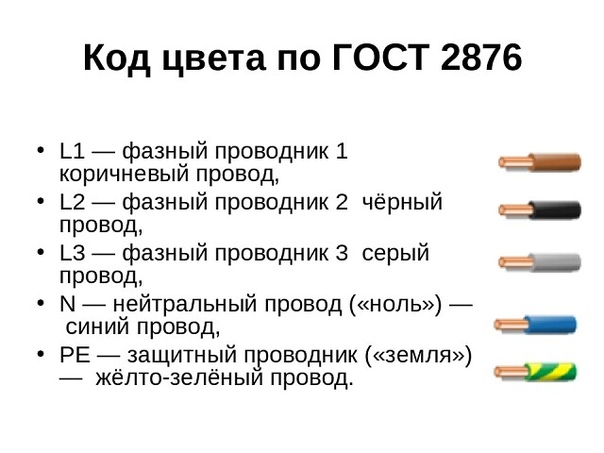

Цветовая маркировка проводов в России согласно ГОСТу 28763 может проводиться строго определенным набором цветов, по всей длине кабеля, а также есть рекомендации по оптимальному сочетанию цветов изоляции.
Маркировка проводов и кабелей выбирается из предложенного стандартом списка с исключением цветового дублирования разных проводников. Проводники маркируются черным, красным, оранжевым, зеленым, синим и голубым, желтым, фиолетовым, серым, розовым, бирюзовым, коричневым, белым цветом. Комбинация желтого и зеленого цветов используется для обозначения жил заземления и для других обозначений не применяются. Голубым (синим) цветом маркируются нулевые проводники и в этом случае цвет для других жил тоже не используется. Для двухцветных комбинаций действует правило набора из тех же цветов, при этом цвета не должны смешиваться между собой.
Неизолированные проводники можно маркировать специальной клейкой лентой, или с помощью окрашивания составами, не влияющими на физико-химические свойства самого проводника.
Маркировка проводов и кабелей с многожильной конструкцией включает цифровую маркировку согласно натуральному порядку чисел с равномерным распределением по всей длине маркировки в двустороннем поочередном направлении. Для исключения ошибочной расшифровки цифры «6» и «9» с учетом необходимости расположения в разных направлениях обязательно подчеркиваются. Места размещения и интервалы маркировки обязательно указываются в сопровождающей технической документации.
Цветовая маркировка проводов. Расшифровка маркировки кабеля и провода
Проведение электромонтажных работ – довольно сложное дело, которое лучше доверить специалисту в этой области. Однако в случае необходимости приобретения шнуров, проводов и различных кабелей для проведения монтажа необходимо разбираться в их маркировке. Указание на изоляции изделий буквенно-цифрового шифра и есть маркировка проводов.
В настоящий момент каждый завод-изготовитель обозначает свои изделия кодами, чтобы любой потребитель, взглянув на него, смог понять, из чего изготовлено изделие, каковы номинальное выдерживаемое напряжение, тип поперечного сечения, а также особенности его конструкции и вид изоляции.
Для соблюдения этих параметров все заводы и предприятия, занимающиеся изготовлением электротехнических изделий, обязаны использовать международный стандарт – ГОСТ. Маркировка проводов также позволяет без особых усилий определить расположение фазы, нуля, а в некоторых случаях – и заземления. Рассмотрим основные электротехнические изделия, представленные на рынке.
Кабели
Электрические кабели бывают нескольких видов в зависимости от целей использования. Они также могут состоять из медных или алюминиевых жил, которые пучками собраны под одним или разными обмоточными материалами из пластмассы или ПВХ. Также иногда присутствует дополнительная защитная оболочка из стальной ленты.
В зависимости от применения цветовая маркировка проводов может быть также различна. Так, различают:
- Радиочастотные кабели, передающие радио- и видеосигналы.
- Контрольные для передачи сигнала тем или иным устройствам.
- Силовые кабели используют в осветительных приборах для передачи электричества. Могут применяться как во внутренней, так и во внешней электропроводке.
- Для передачи связи используются кабели, способные проводить ток разных частот.
- В системах автоматизации применяются кабели управления, которые являются медными проводниками, находящимися под защитным экраном, отводящим помехи и препятствующим нанесению механических повреждений.
Могут применяться как во внутренней, так и во внешней электропроводке.Провода
Изделие, образованное из нескольких проволок или только из одной, называется проводом. В большинстве случаев обмотка пластиковая, реже проволочная, но также встречаются и вовсе без изоляции.
В настоящий момент большее предпочтение отдают проводам, жилы которых изготовлены из меди или алюминия. Такие изделия используются не только в электромонтажных работах, но также и в качестве обмотки электродвигателей.
Алюминиевые провода имеют низкую стоимость, однако огромным минусом считается невозможность соединения их с другими, к примеру, медными. Изделия из меди хорошо выдерживают нагрузки, но на открытом воздухе быстро окисляются и являются дорогостоящими.
Маркировка электрических проводов также зависит от их предназначения. Установочные и силовые применяют как внутри, так и снаружи помещений. Монтажные, в свою очередь, используются при сборе электросхем в щитах или радиоаппаратуре.
Шнуры
Шнур представляет собой несколько жил с малым сечением, которые состоят из многих переплетенных между собой проволок. Чаще всего это электротехническое изделие представлено многожильными шнурами, обмотка которых является неметаллической.
Основное использование шнуров приходится на подключение к сети промышленных и бытовых приборов.
Буквенная маркировка
Любое электротехническое изделие должно быть промаркировано в соответствии с ГОСТами. Первая буква означает материал, из которого изготовлена жила. Если она медная, буква не присваивается, если алюминиевая, то маркируется литерой «А».
Расшифровка маркировки кабеля и провода второй буквой характеризует вид или материал изоляции. Она, в зависимости от вида провода, может быть записана как «П», «М», «МГ», «К», «У», что соответствует плоскому, монтажному, монтажному с гибкими жилами, контрольному и установочному виду провода.
Установочный может также маркироваться как «П» или «Ш».
Следующая, третья буква, означает материал обмотки изделия:
- «К» – капроновая;
- «С» – стекловолоконная;
- «ВР» или «Р» – поливинилхлоридная;
- «Ф» – металлическая;
- «Э» – экранированная;
- «Р» – резиновая;
- «МЭ» – эмалированная;
- «Т» – обмотка с несущим торсом;
- «НР» или «Н» – найритовая;
- «Л» – лакированная;
- «Г» – обмотка с гибкой жилой;
- «О» и «Ш» – полиамидный шелк в качестве оплетки или изоляции.
Маркировка проводов также может обладать четвертой буквой, которая характеризует конструктивные особенности электротехнического изделия:
- «К» – провод бронирован проволоками круглого сечения;
- «А» – асфальтированный провод;
- «Т» – изделие применяется для проведения в трубах;
- «Б» – бронирован лентами;
- «О» – наличие защитной оплетки;
- «Г» – для провода – гибкий, а для кабеля – без защиты.
Цифровая маркировка
Маркировка электрических проводов по первой цифре указывает количество жил, в случае если она отсутствует, проводник имеет только одну жилу. Вторая и третья цифра означает сечение провода в миллиметрах квадратных и номинальное выдерживаемое напряжение сети.
Заземление
В большинстве своем цветовая маркировка проводов предназначена для облегчения проведения электромонтажных работ и безопасности ее выполнения.
Согласно правилу устройства электроустановок, изоляция земельного проводника должна иметь зелено-желтый цвет. В некоторых случаях окраска может быть исключительно зеленой либо только желтой.
Для заземления маркировка цвета проводов наносится либо в продольном, либо в поперечном направлении. На электросхемах «землю» принято обозначать буквами «РЕ», которую также иногда называют нулевой защитой.
Ноль
Нулевой рабочий контакт не несет на себе заряда напряжения, а является лишь проводником. Маркировка проводов по цвету должна быть голубоватого или синего оттенка.
На электросхеме ноль принято обозначать как «N».
Фаза
Фазный провод всегда находится под напряжением, если он подключен к сети. Маркировка цвета проводов фазы может быть выполнена во многих цветовых оттенках – коричневый, черный, бирюзовый, фиолетовый, серый и другие. Но чаще всего фазные проводники бывают белыми либо черными.
PEN-проводник
В любом жилом здании или помещении всегда необходимо заземление или зануление электропроводки. В настоящее время актуально проводить TN-C-систему заземления, которая включает в себя объединение проводов заземления и нейтрали. Маркировка цвета проводов, совмещенных по такой системе, будет переходить из желто-зеленого в синий цвет.
Для начала необходимо разделить проводник на две шины – РЕ и N, которые впоследствии соединяются между собой перемычкой в середине или двумя по краям. После чего повторно заземлить шину РЕ и проверить сопротивление.
Иногда во время ремонта или обновления электропроводки необходимо определить, какой провод что означает.
Но случается, что маркировка проводов по цвету в этом не союзник, так как из-за длительного срока эксплуатации или в случае короткого замыкания это невозможно.
С этой задачей можно справиться, используя индикаторную отвертку, в народе называемую «контролькой». Этот метод подходит в случае однофазной сети, без провода заземления. Сначала необходимо отключить подачу электричества, развести оба проводника в стороны и снова включить электрический щиток. После этого поднести индикаторную отвертку к одному из проводов. Если лампочка на «контрольке» загорелась, соответственно, этот провод и будет фазой, а оставшаяся жила – нулем.
В случае если проводка трехжильная, для определения каждого из проводов можно воспользоваться мультиметром. Это прибор имеет два провода. Для начала необходимо установить на нем номинальное напряжение свыше 220 Вольт. После чего один из проводов мультиметра зафиксировать на контакте с фазой, а другим определить заземление или нейтраль. Если вторым проводом обнаружится жила заземления, показания на приборе опустятся немного ниже 220, а если ноль, то напряжение сместится в пределы 220 Вольт.
Третий метод определения проводов можно использовать в том случае, если под рукой не оказалось ни отвертки, ни мультиметра. В этом может помочь маркировка проводов, которая в любой ситуации для изоляции нуля будет промаркирована в сине-голубой цветовой гамме. Остальные два контакта будет сложнее определить.
Если один из контактов цветной, а другой белый или черный, то, скорее всего, цветной будет фазой. По старым стандартам черно-белым цветом обозначали жилу заземления.
Также, согласно правилам установки электрооборудования, белый цветом маркируется земельный провод.
Маркировка в цепи постоянного тока
Маркировка проводов в сети постоянного напряжения имеет красный окрас изоляции для плюса, и черный – для минуса. Если сеть трехфазная, то каждая фаза будет иметь свой определенный цвет: красный, желтый и зеленый. Ноль и заземление, как обычно, будут синими и желто-зелеными.

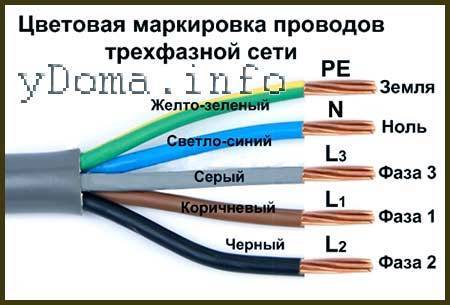

Если вводится кабель на 380 Вольт, проводам фаз будет соответствовать черная, белая и красная изоляция, а цвет нейтрали и «земли» останется без изменения, как в случае с сетью на 220 Вольт.
Самостоятельное обозначение проводов
Иногда, за неимением подходящего по цвету, можно самостоятельно изменить цвет одного и того же провода, используемого для нуля, фазы и заземления. В этом случае расшифровка маркировки проводов будет очень кстати.
Можно делать небольшие пометки на проводах, которые в дальнейшем могут оказаться очень полезными. Также можно воспользоваться цветной изолентой и обмотать провода в соответствии с маркировкой.
На сегодняшний день большим спросом пользуются кембрики, которые представляют собой цветные пластиковые трубки, способные к термоусадке. В случае использования шин также необходимо провести обозначения на концах проводников.
Цветовая кодировка кабелей – GCN
Список файлов cookie
Файл cookie – это небольшой фрагмент данных (текстовый файл), который веб-сайт при посещении пользователь – просит ваш браузер сохранить на вашем устройстве информацию о вас, такую как ваш языковые предпочтения или данные для входа.
Эти файлы cookie устанавливаются нами и называются основными файлами cookie. Мы тоже использовать сторонние файлы cookie – файлы cookie из домена, отличного от домена веб-сайта, на котором вы находитесь посещение – за наши рекламные и маркетинговые усилия.В частности, мы используем файлы cookie и другие средства отслеживания. технологии для следующих целей:
Строго необходимые файлы cookie
Мы не разрешаем вам отказываться от наших определенных файлов cookie, поскольку они необходимы для обеспечить надлежащее функционирование нашего веб-сайта (например, показывать наш баннер с файлами cookie и помнить о вашей конфиденциальности choices) и / или для мониторинга производительности сайта. Эти файлы cookie не используются в целях «продажи» ваши данные в соответствии с CCPA.Вы можете настроить свой браузер так, чтобы он блокировал или предупреждал вас об этих файлах cookie, но некоторые части сайта не будет работать должным образом, если вы это сделаете.
Обычно вы можете найти эти настройки в Опциях или Меню настроек вашего браузера. Посетите www.allaboutcookies.org Узнать больше.
Функциональные файлы cookie
Мы не разрешаем вам отказываться от наших определенных файлов cookie, поскольку они необходимы для обеспечить надлежащее функционирование наших веб-сайт (например, запрос нашего баннера cookie и запоминание ваших настроек конфиденциальности) и / или для мониторинга сайта представление.Эти файлы cookie не используются в целях «продажи» ваших данных в соответствии с CCPA. Ты может настроить ваш браузер так, чтобы он блокировал или предупреждал вас об этих файлах cookie, но некоторые части сайта не будут работать как предназначено, если вы это сделаете. Обычно вы можете найти эти настройки в меню «Параметры» или «Настройки» вашего браузер. Посетите www.allaboutcookies.org Узнать больше.
Файлы cookie производительности
Мы не разрешаем вам отказываться от наших определенных файлов cookie, поскольку они необходимы для обеспечить надлежащее функционирование наших веб-сайт (например, запрос нашего баннера cookie и запоминание ваших настроек конфиденциальности) и / или для мониторинга сайта представление.
Эти файлы cookie не используются в целях «продажи» ваших данных в соответствии с CCPA. Ты может настроить ваш браузер так, чтобы он блокировал или предупреждал вас об этих файлах cookie, но некоторые части сайта не будут работать как предназначено, если вы это сделаете. Обычно вы можете найти эти настройки в меню «Параметры» или «Настройки» вашего браузер. Посетите www.allaboutcookies.org Узнать больше.
Продажа личных данных
Мы также используем файлы cookie, чтобы персонализировать вашу работу с нашими веб-сайтами, в том числе с помощью определение наиболее релевантного контента и рекламы для показа вам, а также для отслеживания посещаемости сайта и производительность, чтобы мы могли улучшить наши веб-сайты и ваш опыт.Вы можете отказаться от использования таких файлы cookie (и соответствующая «продажа» вашей Личной информации) с помощью этого переключателя. Ты все еще будешь увидеть рекламу, независимо от вашего выбора.
Поскольку мы не отслеживаем вас на разных устройствах, браузеры и свойства GEMG, ваш выбор будет действовать только для этого браузера, этого устройства и этого Веб-сайт.
Файлы cookie социальных сетей
Мы также используем файлы cookie, чтобы персонализировать вашу работу с нашими веб-сайтами, в том числе с помощью определение наиболее релевантного контента и рекламы для показа вам, а также для отслеживания посещаемости сайта и производительность, чтобы мы могли улучшить наши веб-сайты и ваш опыт.Вы можете отказаться от использования таких файлы cookie (и соответствующая «продажа» вашей Личной информации) с помощью этого переключателя. Ты все еще будешь увидеть рекламу, независимо от вашего выбора. Поскольку мы не отслеживаем вас на разных устройствах, браузеры и свойства GEMG, ваш выбор будет действовать только для этого браузера, этого устройства и этого Веб-сайт.
Целевые файлы cookie
Мы также используем файлы cookie, чтобы персонализировать вашу работу с нашими веб-сайтами, в том числе с помощью определение наиболее релевантного контента и рекламы для показа вам, а также для отслеживания посещаемости сайта и производительность, чтобы мы могли улучшить наши веб-сайты и ваш опыт.
Вы можете отказаться от использования таких файлы cookie (и соответствующая «продажа» вашей Личной информации) с помощью этого переключателя. Ты все еще будешь увидеть рекламу, независимо от вашего выбора. Поскольку мы не отслеживаем вас на разных устройствах, браузеры и свойства GEMG, ваш выбор будет действовать только для этого браузера, этого устройства и этого Веб-сайт.
[решено] Стандарты цветовой кодировки кабелей – Сети
jimender2 написал:
Robert5205 написал:
Конечно, существуют стандарты цветовой кодировки проводки.Один из них – для медицинских учреждений. Он определяет цвета для данных, вызова медсестры, телефона и т. Д. Если вам интересно, я посмотрю.

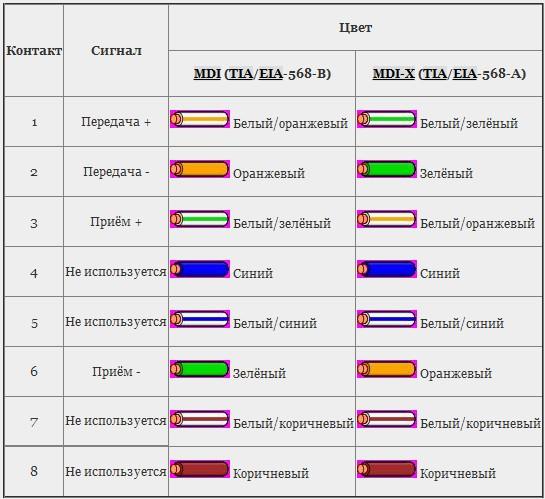

Что касается внутри дата-центра, цвета для определенных типов данных, то я такого не видел. Я применяю случайный здесь. Белый для аналогового телефона и желтый для межкоммутаторных кабелей. Кроме того, все, о чем я прошу, – это не подключать все 4 сетевых адаптера сервера к коммутатору с одинаковым цветом.
У вас есть фотографии того, как вы подключаете все четыре сетевых кабеля к коммутатору? Это просто для простоты диагностики?
Прямо сейчас это довольно “дикий запад”, поскольку мы добавляем серверы почти еженедельно.
Обычно четыре порта на DL380, например, выходят сзади, к левой стойке, затем вверх к стойке, где находится переключатель TOR. Подключаемся к коммутатору в том же порядке, в котором кабели уходят с сервера. Итак, сервер 1, nic 1 будет портом 1, nic 2 – портом 3, nic 3 – портом 5, а nic 4 – портом 7. Мы идем горизонтально, потому что он более интуитивно понятен и вызывает меньше ошибок, чем попытка использовать порты 1 -4. В любом случае это работает только для первых 4 портов.
Мы используем различные кабели синего, зеленого, красного, оранжевого, серого, фиолетового и розового цветов.Розовый – обычно DMZ (т.е. «нейтральная зона»). Желтый для МОТ и других «управленческих» соединений, таких как межкоммутатор. Магистрали аналоговых телефонов входят в MDF.
25-парный кабель CAT3 идет к каждому IDF и заканчивается там на коммутационной панели. Любой телефон можно подключить к любому разъему RJ45 на объекте с помощью двух (белых) патч-кордов – один от главной вызывной панели к панели исходящего соединения IDF; второй – от панели туалета ЦАХАЛ до панелей стенных домкратов. Никаких инструментов для перфорации, никакого провода звонка, никаких проблем для техника L1, чтобы переместить телефонную линию.
Big Green Man написал:
Robert5205 написал:
Все, о чем я прошу, это не подключать все 4 сетевых адаптера сервера к коммутатору с одинаковым цветом.
Разве не для этого нужны лейблы и / или LLDP?
Этикетки отваливаются. Цвета не тускнеют. Когда я прослеживаю кабель от задней части сервера до столба к коммутатору, это облегчает жизнь. И если они подключены к коммутатору в горизонтальном блоке, я могу сразу сказать, нахожусь ли я на правильных портах.
Сервер красный-синий-зеленый-серый, но переключатель красный-фиолетовый-зеленый-синий – это не тот сервер!
методов цветового кодирования на американской группе проводов
Используется для обозначения проводов для двухточечной проводки и для принципиальных схем. Цветовые коды используются для установления стандарта для использования различными производителями.
В первом цветовом коде использовались цветные индикаторы в однотонной тесьме. Большинство цветовых кодов кабеля управления являются адаптациями этого метода.Позже для простоты и удобства были разработаны версии для печати чернилами.
Телефонные требования установлены специальные цветовые коды.
Цветовые коды (методы ICEA)
ICEA / NEMA Method 1 – Цветная изоляция с контрастными маркерами чернил по мере необходимости. Шесть разных цветов изоляции и четыре чернильных маркера разного цвета используются для точной идентификации через 21 провод.
Такая же последовательность идентификации повторяется для кабелей, содержащих более 21 жилы.
ICEA / NEMA Method 2 – Соединение нейтрального цвета используется с одно- или двухспиральными чернильными маркерами, если требуется для обеспечения точной идентификации через 21 провод. Последовательность идентификации повторяется для кабелей, содержащих более 21 жилы.
ICEA / NEMA Method 3 – Нейтральный или одноцветный изоляционный состав – это поверхностная краска, напечатанная чернилами с номером проводника и обозначением цвета для обеспечения точной идентификации через 21 провод.Последовательность идентификации повторяется для цветов, содержащих более 21 проводника.
ICEA / NEMA Method 4 – Нейтральный или одноцветный изоляционный компаунд – это поверхность, напечатанная чернилами с номером проводника, чтобы обеспечить идентификацию положительного проводника через 21 провод. Последовательность идентификации повторяется для кабелей, содержащих более 21 жилы.
ICEA / NEMA Method 5 – Цветовое кодирование с использованием оплетки. Также иногда указывается использование цветной изоляции и контрастных индикаторов в качестве расширения метода I для устранения дублирующихся проводников.Этот метод позволяет кодировать до 127 положительных проводов. Обычно указывается в соответствии с: ICEA5-61-402 Таблица 5-1 или ICEA 5-19-81 Таблица 5-2.
Метод 6 ICEA / NEMA – Цветовая кодировка, при которой один проводник в каждом слое идентифицируется оплеткой, лентой, выступом, полосой или цветом.
Парный цветовой код ICEA / NEMA – Кодирование, при котором одна ветвь всех пар кодируется белым, а ее ответная часть кодируется в соответствии с первым 21 проводником метода 1, без белого и повторения последовательности по мере необходимости.
Телефонный парный цветовой код – Пять цветов сочетаются с каждым из пяти сопряженных цветов, что дает 25 идентифицируемых пар.
Цветовые последовательности повторяются для более чем 25 пар с использованием цветных связующих лент для групповой идентификации.
Примечание: UL и NEC ограничивают использование зеленого и белого цветов и полос. Для удовлетворения этих требований доступны специальные цветовые коды. Одним из методов является метод ICEA E-2, который аналогичен методу 1, и метод ICEA E-4, который аналогичен методу 2.
Плакат и набор Хорхе Менчу
Проще говоря, цветовое кодирование схемы подключения – это система, использующая цвета для идентификации и маркировки состояний напряжения в цепи.
Уникальность цветовой кодировки электрических схем заключается в том, что она учитывает правила, основные строительные блоки и фундаментальные закономерности электрических цепей / систем постоянного тока. В результате получается мощный инструмент для обучения электрическим схемам, системным стратегиям и даже для самого «обучения».
Легенда цветового кода является «базой» цветового кодирования. Это относится к цепям и схемам подключения, как закон Ома к электричеству. Легенда состоит из наиболее фундаментальных компонентов схемы, взаимосвязей и шаблонов, составляющих электрические цепи постоянного тока.
Этот набор плакатов определяет систему цветовой кодировки, которая использует всего пять цветов для пяти условий напряжения.
-Красный постоянно находится под напряжением
-Зеленый постоянно заземлен
-Оранжевый is:
Выключатель разомкнут: сопротивление заземлению
Коммутатор в комплекте: прямой путь к источнику питания
-желтый:
Выключатель разомкнут: Путь к источнику питания с препятствиями a.k.a «напряжение холостого хода»
Переключатель завершен: прямой путь к земле.
-Синий представляет переменное напряжение.
В комплекте:
1 – Плакат (размер 28 x 22 дюйма)
2 – Печатная статья Хорхе Менчу, в которой объясняется, как использовать легенду цветового кода
1-5 цветная сфера маркера
| Подробная информация для обозначения цветового кода схемы подключения: Набор плакатов и маркеров (AES # 02-WDCC): | |
| Trainer / Автор: | Хорхе Менчу |
| Формат: | Плакаты и печатная продукция |
| Язык: | Английский |
| Длина: | Страниц |
| Содержимое: | Текст и графика |
| Оснащение: | Снимки экрана лабораторного телескопа |
| Состав: | 1 плакат (размер 28 x 22 дюйма) Печатная статья Хорхе Менчу, в которой объясняется, как использовать легенду цветового кода .  Орб-маркер для 1-5 цветов |
Новая справочная таблица кодирования цветов Munsell для определения цветов проводов и кабелей
ДЛЯ НЕМЕДЛЕННОГО ВЫПУСКА: Гранд-Рапидс, Мичиган – 12 апреля 2013 г. – Munsell Color, часть компании X-Rite и лидер в производстве физических стандартов цвета, сегодня анонсировала свой последний новый выпуск,
The Munsell Color Coding Chart.
Чтобы обеспечить безопасность и соответствие электрическим стандартам, Манселл работал с Ассоциацией электротехнической промышленности (EIA) над разработкой стандартов цвета, которые соответствуют системам цветового кодирования электрических проводов и кабелей, а также телекоммуникационной и волоконно-оптической промышленности.
содержит справочную информацию по указанию цветов проводов и кабелей
Независимо от того, производите ли вы электрические провода или заказываете ли вы их, стандарты цвета проводки Munsell помогут вам обеспечить единообразие цвета от партии к партии.
Системы цветовой кодировки были разработаны для простой и безопасной идентификации проводов и кабелей.Однако, учитывая изменчивость производственных процессов, требовался визуальный стандарт цвета, чтобы гарантировать, что основные цветовые коды были изготовлены с разумным визуальным допуском по цвету для точного цвета.
«Получение правильного цвета для проводов, кабелей, телекоммуникаций и волоконной оптики – это не только вопрос соответствия, но также вопрос безопасности и производительности», – сказал Арт Шмелинг, бизнес-менеджер Munsell Color Services. «Учитывая многочисленные производственные переменные при производстве электрических проводов, которые могут влиять на цвет провода, таблица цветовой кодировки включает несколько допустимых цветовых вариаций или« допусков ».”
Преимущества и особенности таблицы кодирования цветов Munsell
- Десять (10) таблиц цветовых кодов размером 8-1 / 2 ”x 11” в подшивке для следующих цветов проводов: красный, оранжевый, коричневый, желтый, зеленый, синий, фиолетовый (пурпурный), белый, серый (грифельный ) и черный.
- Одноцветные таблицы кодов, по одной для кодов цвета голубой и розовой проволоки.
- Дополнительные таблицы цветовой кодировки Munsell для телекоммуникационного кабеля и оптоволокна (EIA –TIA 598-A) Включая таблицы одноцветных кодов, по одной для цветовых кодов голубой и розовой проволоки.
За дополнительной информацией обращайтесь к Арту Шмелингу по телефону (616) 803-2703 или по электронной почте aschmehling@xrite.com.
О компании Munsell Color
Munsell Color состоит из оригинальной компании Munsell Color Company, которую Альберт Х. Манселл основал почти столетие назад. Компания из Гранд-Рапидс, штат Мичиган, разрабатывает и производит физические стандарты цвета на основе теории цвета Манселла. В результате появилось множество простых, но точных инструментов для визуализации цвета, которые помогают профессионалам, художникам и другим людям работать с цветом более эффективно.Манселл является частью X-Rite, мирового лидера в области науки и технологий в области цвета, в который также входит лидер в области дизайна, компания Pantone LLC.
Цветовые инструменты Munsell используются во многих отраслях промышленности. Для получения дополнительной информации посетите www.munsell.com.
# #
Автор: Альберт Манселл. Цветовой код кабеля
Кабели каких цветов вы используете в стойке? Большинство людей используйте черные или синие кабели, потому что они общедоступны и удобны для глаз а синий – самый любимый цвет во всем мире.Некоторые установщики подключают свои шкафы с розовыми или фиолетовыми кабелями, потому что они думают, что это интересно. Однако вы решаете, какие цвета кабелей использовать в ваших установках, знаете ли вы что Американский национальный институт стандартов (ANSI) и другие стандарты учреждения разработали стандарт цветовой кодировки кабеля?
ANSI / TIA / EIA-606-B – стандарт администрирования для коммерческие телекоммуникации, или, другими словами, это документ, в котором хранятся все ИТ-инженеры в США разрабатывают то же самое, поэтому технический специалист будет знать какой провод распространять во время кризиса, а не гадать.
Инфраструктура
Черный
Черный – символ таинственности, силы, элегантности и изысканности. Однако в глазах EIA-606-B черный – это цвет чернил, используемых для печати. стандарт. Если это не так, я не могу придумать причину, по которой черный цвет не входит в состав цветовых кодов.
Оранжевый
Оранжевый – это «точка демаркации» или «центральный офис». Прекращение действия ». Демаркационная точка – это точка, в которой население переключилось телефонная сеть заканчивается и подключается к локальной проводке клиента.Или Другими словами, это проводка, по которой ваш сетевой провайдер передает сигнал твой модем.
Зеленый
Зеленый указывает на сетевое соединение, или, другими словами, подключение модема к сетевому коммутатору, маршрутизатору Wi-Fi, кабельным коробкам …и т.д. Он должен разорвать сетевое соединение на стороне клиента точка разграничения.
Фиолетовый
Фиолетовый указывает на общее оборудование. Телефонные системы для бизнеса (УАТС), компьютеры, локальные сети… и т. Д.должны быть подключены кабелями фиолетового цвета.
Белый
Белый используется для магистральных телекоммуникационных сред первого уровня прекращения. Магистраль первого уровня – это кабель между основными кросс-коммутация (MC) и промежуточная кросс-коммутация (IC) или горизонтальная кросс-соединение (HC) в основном используется в центрах обработки данных. Основное кросс-соединение – это централизованная часть магистральных кабелей, используемая для механического завершения и управлять магистральной кабельной разводкой, в то время как промежуточное кросс-соединение является перекрестное соединение магистральных кабелей 1-го и 2-го уровней.Костяк часть сетевого кабеля, которая соединяет различные комнаты и коммуникационные панели, несущие наибольшее количество волокон и обычно составляющие самую длинную кабельную трассу.
Серый
Как и белый, серый используется для магистрали второго уровня телекоммуникационные медиа-терминалы.
Синий
Синий используется для горизонтальной прокладки кабелей. Горизонтальная разводка – любая кабели, которые используются для подключения напольного коммутационного шкафа к настенным панелям в работе области для обеспечения локальной сети (LAN) для подключения компьютеров пользователей в сеть.
Коричневый
Коричневый используется для заделки межблочных магистральных кабелей.
Желтый
Желтый используется для завершения вспомогательных цепей, сигналов тревоги, техническое обслуживание, безопасность и другие разные схемы.
Красный
Красный используется для терминирования ключевых телефонных систем.
Summery
Проектирование и установка структурированной кабельной разводки, как правило, следует за набором стандартов, определяющих проводку центров обработки данных, офисов и многоквартирных домов для передачи данных или голосовой связи с использованием различных типов кабеля.
Эти стандарты определить, как прокладывать кабели в различных топологиях, включая цвет кабеля коды поделились сегодня. Эти цветовые коды могут показаться слишком техническими для установщиков, которые не в индустрии центров обработки данных. Обязательно ознакомьтесь с выбором кабелей NavePoint. Кабели CCA NavePoint могут оказаться наиболее полезными для подключения датчиков и сигнализация через систему PoE с низким энергопотреблением.
Свяжитесь с отделом продаж или службой поддержки NavePoint по телефону 888-505-1363, чтобы узнать больше о том, как мы можем помочь с вашей конкретной потребностью!
Авторские права © Infinite Electronics International, 2021, Inc.Все права защищены.
цветовых кодов кабеля | Л и г т ф о л
Цветовые коды кабеля
Я неравнодушен к схеме цветового кодирования PRG, но если вы делаете свой собственный кабель, я бы посоветовал следовать цветовой кодировке любого пункта проката, который вы, скорее всего, будете использовать, просто чтобы все оставалось неизменным.
Если вы хотите увидеть здесь цветовые коды других компаний, отправьте их мне по электронной почте. Место дешевое, информация хорошая. Пожалуйста, убедитесь, что они точны!
Если вы ищете цветовые коды, которые давно не использовались (магазин дал вам , а какой ?), Попробуйте страницу устаревших цветовых кодов.
См. Таблицу в конце для кодирования типа кабеля управления XLR (количество контактов / использование), обозначенного цветными полосами / чехлами Neutrik на разъемах XLR. (Вы, , , используете разъемы XLR Neutrik серии X или XX, верно?)
PRG
Это система цветового кодирования, используемая Production Resource Group в Северной Америке (первоначально Bash и Production Arts Lighting, Vanco, Cinema Services и т. Д.). Это применимо ко всем кабелям – перемычкам, многополюсным кабелям, кабелям питания и кабелям управления (и линиям ответвления и т. Д.).Длина кабеля обычно обозначается полоской изоленты в нескольких дюймах от разъемов на обоих концах кабеля.
Хотя ленту необходимо заменять время от времени, это лучше, чем окрашивать разъемы аэрозольной краской – особенно когда вы разрезаете 100 футов на две 50 и т. Д. Кроме того, по крайней мере, в PRG, цвета на разъеме означают тип разъема и / или распиновка, а не длина.
PRG Освещение: длина кабеля, цветовой код
(кроме кабелей ВЛ, дальше вниз)
| Длина | Код цвета | ||
| 5 ′ | Красный | ||
| 10 ′ | Зеленый | ||
| 15 ′ | Синий | ||
| 20 ′ | Коричневый | ||
| 25 ′ | фиолетовый | ||
| 50 ′ | оранжевый | ||
| 75 ′ | Белый | ||
| 100 ′ | Желтый | ||
| 125 ′ | желтый + фиолетовый | ||
| 150 ′ | желтый + оранжевый | ||
| 175 ′ | желтый + белый | ||
| 200 ′ | желтый + желтый | ||
и др. | |||
PRG Освещение: Цветовые коды длины кабеля S200 и S300
Поскольку они имеют нечетную длину, они сохраняют свой цвет VLPS.
| Кабель лампы: VL5 (серый) | |||
| 4 ′ | Белый | ||
| 8 ′ | Красный | ||
| 16 ′ | Желтый | ||
| 40 ′ | Оранжевый | ||
| 100 ′ | Синий | ||
| Кабель лампы: S200, VL6, Plus | |||
| 6 ′ | Белый | ||
| 12 ′ | Красный | ||
| 20 ′ | Желтый | ||
| 50 ′ | Оранжевый | ||
| 100 ′ | Синий | ||
| Кабель лампы: Smart Plus, Super | |||
| 100 ′ | Синий | ||
| 150 ′ | Синий / оранжевый -ИЛИ- Пурпурный | ||
| 200 ′ | Зеленый | ||
| 250 ′ | серый | ||
| Магистральный кабель, APS6, S200 | |||
| 30 ′ | Белый | ||
| 60 ′ | Зеленый | ||
| 100 ′ | Синий | ||
| 130 ′ | Белый / Синий (только S200) | ||
| 150 ′ | Синий / Оранжевый | ||
| 175 ′ | Синий / фиолетовый (только S200) | ||
| 200 ′ | Синий / Синий (только S200) | ||
Цветовые коды типа кабеля XLR
В идеале кабель идентифицируется по цветному кожуху Neutrik, но это невозможно сделать после сборки кабеля.
Цветные кольца не такие элегантные, но их легко добавить в любой момент.
PRG Освещение: Тип кабеля XLR Цветовой код
| Разъем | Код цвета | Применение | |
| 3-контактный XLR | Синий | 1-парный экранированный для цифрового управления (DMX и т. Д.), Также аналогового управления | |
| 4-контактный XLR | Белый | Wybron Ram Cable, аналоговые стробоскопы Diversitronics и анимация Rosco | |
| 5-контактный XLR | Красный | 2-парный экранированный для цифрового управления (DMX и т. Д.) | |
| 6-контактный XLR (Switchcraft) | оранжевый | Блок дистанционного фокусирования ETC (RFU) | |
| 6-контактный XLR (Switchcraft) | Желтый | ETC Link (мужчина-мужчина) | |
| 6-контактный XLR (смещение IEC) | Коричневый | DHA Light Talk (световые завесы) | |
| 7-контактный XLR | Зеленый | Автопилот Wybron | |
| 7-контактный XLR | фиолетовый | Статус (с UMC на AMD32 Slide Changer) | |
| EtherCon | серый | Сетевой кабель с разъемами Neutrik EtherCon | |
TMB: Neutrik XLR I.
D. Цветовой код кольца| Разъем | Код цвета | Применение | |
| 3-контактный XLR | Синий | Данные | |
| 3-контактный XLR | Желтый | Аудио | |
| 4-контактный XLR | фиолетовый | Colourmag | |
| 4-контактный XLR | Белый | Кабель Wybron Ram | |
| 4-контактный XLR | Коричневый | AMX | |
| 4-контактный XLR | розовый | Морфеус | |
| 5-контактный XLR | Красный | Данные | |
| 6-контактный XLR (Switchcraft) | оранжевый | ETC | |
| 6-контактный XLR (смещение IEC) | серый | DHA | |
| 7-контактный XLR | Зеленый | – | |
Нравится:
Нравится Загрузка.
