Цветовая маркировка проводов – как разобраться

Монтаж современных электрических светильников и других приборов задача не сложная. На первый взгляд все понятно – вот эти шурупы для крепления к стене или потолку, вот эти пазы для вставки плафона, что сложного? Эту задачу вполне реально выполнить самостоятельно, не приглашая электрика. Отключил электропитание для безопасности и работай! Но в стене три проводка разного цвета и в светильнике три цветных проводка, а какой куда присоединять?

Тот, кто хоть раз имел дело с проводами и электричеством, обратил внимание, что провода всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются.

Правильная разметка проводов значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах.

В соответствии с ними L – это обозначение фазы, а N – ноля.

Что такое фаза, ноль и заземление

Электропроводка обычно состоит из  двух, трех или больше проводов в общей изоляции. Фаза — это проводник, по которому ток приходит к потребителю. Соответственно ноль служит для того, чтобы электрический контур замыкался. Чтобы протекал ток, в квартире должен быть включен хотя бы один электроприбор. Если ничего не включено, контур разомкнут, то  нулевой провод не под напряжением, а вот  НАПРЯЖЕНИЕ на фазе останется.

Третий, заземляющий провод, называемый так же землей, не находится под напряжением и предназначен для защиты человека от поражения электрическим током.

При работе с проводкой наибольшую опасность представляют фазные провода

. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить, которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Цвет провода фазы

В разных странах стандарты маркировки разные, но чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета могут быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос. Бывают просто желтые или зеленые с желтыми метками.

Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания.

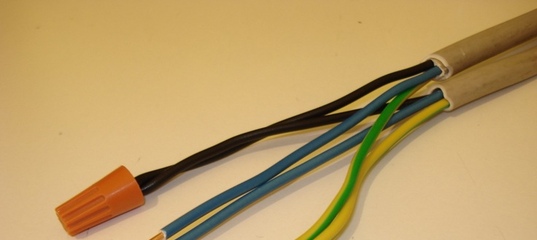

Как соединять провода?

Прежде всего нужно осмотреть провода светильника или другого электрического устройства и определить по цвету провод заземления и нуля. Соединяют соответственно – ноль светильника к нулю проводки (голубой с голубым), заземление – к заземлению (желто-зеленый).

После этого соединяют провода фазы – они могут быть разного цвета, но после исключения ноля и земли все уже понятно и так.

Если светильник имеет только металлические клеммы, в которые следует вставлять провода электрической разводки, то следует посмотреть на маркировку – L – фаза, N – ноль.

Важно! При работе с электросетью будьте особенно внимательны – отключите питание в той линии, с которой работаете, а еще лучше – во всей квартире.

  • < Назад
  • Вперёд >

Каким цветом обозначают фазу и ноль. Цвет провода фазы и нуля: зачем нужна маркировка

Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через . В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является . С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга.

Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС – дополнительная свинцовая оплетка.
  • Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн – негорючая оплетка кабеля.
  • Г – отсутствие защитной оболочки.
  • Р – оболочка из резины.
  • НР – резиновая оболочка из негорючего материала.

Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие существуют проводники в розетке?

Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях. Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять – пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска – это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится – на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке составляет двести двадцать.

Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый – фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй – ноль, который абсолютно безопасен для прикосновения и окрашен в А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях – снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?

Зачем нужен защитный проводник в евророзетках?

Если фазный предназначен для подвода тока к розетке, нулевой – для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию – не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.

Определение назначения проводников

Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) – цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».

Определение проводников с помощью специальной отвертки

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод – светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении с помощью индикаторной отвертки:

  • обесточиваем квартиру;
  • зачищаем слегка концы проводов;
  • разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
  • включаем рубильник и подаем ток в квартиру;
  • берем отвертку за ручку, которая имеет диэлектрическое покрытие;
  • кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
  • прикасаемся рабочим концом индикатора к одному оголенному проводнику;
  • внимательно наблюдаем за реакцией отвертки;
  • если диод загорелся, то можно с уверенностью констатировать, что ;
  • методом исключения понимаем, что оставшийся проводник – это ноль.

Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля – где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон – свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, – ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека , проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике .

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета – как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

  • Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

  • Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый – это фаза, синий – ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

Каждый провод имеет маркировку и цветовое обозначение. Это необходимая мера, которая позволяет унифицировать электрическую продукцию, а также облегчает работу с ней. Нормы и требования к обозначениям проводов описаны в правилах устройства энергоустановок (ПУЭ). Это документ, по которому ориентируются электромонтажники.

Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении

Стандарты к маркировке проводов переменного тока для однофазной или трехфазной сети идентичны. Они совпадают по цвету ноля и заземления. Окрас фазного провода может совпадать или дополняться другими цветами.

Цветовая маркировка выполняется по длине проводника. Допускается идентификация на концах жил и в точках соединений, применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Чтобы распознать фазу, ноль или землю, необходимо зачистить кабель от верхней изоляции на 5 – 10 см, чтобы внутренние жилы остались в своей оплетке. По их цвету определяют назначение провода:

  • Заземление. Используют изоляцию, окрашенную в ярко желтый и зеленый цвет. При этом цветовые полоски могут быть нанесены как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это также говорит о том, что данная жила идет на землю.
  • Нолевой провод. Нейтральный провод окрашивают в голубой или синий цвет. Стандарты предусмотрены в ПУЭ.
  • Фаза. В зависимости от количества фаз в электросети, провода окрашивают в цвета:
    • Красный.
    • Черный.
    • Коричневый.
    • Серый.
    • Оранжевый.
    • Белый.
    • Бирюзовый.
    • Фиолетовый.
  • В электротехнике фаза имеет красный, черный или белый окрас.
  • ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электрических приборах на территории России, Украины и Белоруссии. В других странах может быть своя маркировка, а также иные символьные обозначение. Изделие, не предназначенное для реализации на территории России и стран СНГ, стоит проверять согласно инструкции по эксплуатации, либо методом «прозвона» с помощью мультиметра.

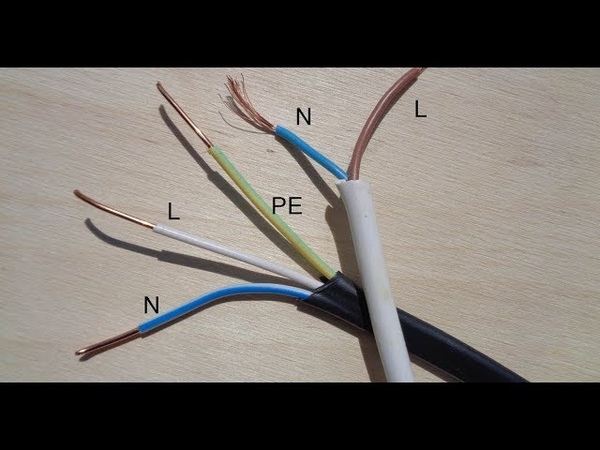

    Буквенное обозначение

    Стандарты ПУЭ также включают в себя буквенное обозначение проводов. Для сети переменного тока 220В или 380В провода маркируют:

    • Земля – «РЕ».
    • Ноль – «0» или «N».
    • Фаза – «L».

    Для многофазного кабеля указывают провода в последовательности от L1 до Ln, где N – это количество фаз. Маркировка и цвет провода может отличаться от указанных стандартов.

    Варианты расцветки проводов, а также ошибки при коммутации

    Цветовой окрас и маркировка проводов может отличаться от современных стандартов ПУЭ из-за:

  1. Маркировка PEN. Распространенный случай. Ее можно обнаружить на старых проводах и схемах разводки электричества. Речь идет о системе заземления TN-C. Она предполагает объединение двух жил провода – заземления и ноля. Схема удобна для монтажа, но опасна в плане короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственная жила на ноль и землю окрашена в желто-зеленый цвет с ярко синими отметками на концах провода.
  2. Проводка, маркируемая согласно требованиям и стандартам других стран. Так в США маркировка ноля и земли может иметь другой окрас:
    1. Ноль – белый/серый цвет.
    2. Земля – оголенный медный/ зеленый/зелено-желтый/белый цвет.
  3. Проводка в некачественных или поддельных электрических изделиях. Продукция из стран третьего мира может иметь разную окраску. Рабочие на подпольных фабриках изготавливают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
  4. Электрическая сеть, установленная не по правилам ПУЭ. К сожалению, такие случаи также бывают. Электрики самоучки, либо непрофессиональные специалисты делают разводку проводов «абы как». Неправильные подключения опасны, могут приводить к отказу электрооборудования, коротким замыканиям, ударам тока потребителя.

ВАЖНО: Некорректная коммутация проводов или путаница в маркировке влечет административную ответственность и штраф. Если вам установили некачественную проводку, в случае которой произошло короткое замыкание или выход из строя электроприборов, можно обратиться в суд. Судебный орган постановит возмещение убытков и наложение штрафа на недобросовестную компанию-монтажника.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения. Для этого понадобятся базовые знание электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто определение провода визуальным способом не предоставляется возможным. Подобную ситуацию можно наблюдать при замене проводки в домах, построенных во времена СССР. Сняв розетку или выключатель, человек обнаруживает два или три провода одинакового белого цвета.

Для решения возникшего противоречия потребуется индикаторная отвертка или мультиметр. Первый инструмент позволит определить рабочие фазы под нагрузкой. Фазу и ноль ищут методом прикосновения отверткой к оголенному проводу. Если лампочка загорается – значит, данный провод находится под нагрузкой. Ноль не будет давать сигналов.

Для определения земли используют прибор – мультиметр. На нем выставляют значение переменного тока на отметку свыше 220В. Один из контактов инструмента прикрепляют к фазе, второй поочередно к оставшимся проводам. Ноль зафиксирует напряжение 220В или выше. Земля покажет значительно меньше 220В.

В новостройках устанавливают розетки с маркированными проводами, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте внимательны, когда отключаете бытовую электросеть у себя в квартире или доме для проверки проводов. Иногда автоматы в распределительном щитке устанавливают неверно. Их врезают в разрыв ноля, а не фазы – электроприборы в доме работать не будут, однако напряжение с фазы никуда не денется. Необходимо не только отключать автомат, но и смотреть изменение нагрузки на проводах внутри квартиры при помощи индикаторной отвертки.

Указанные методы позволяют определить провода в бытовой электрической сети переменного тока. Рассмотрим маркировку кабелей постоянного тока.

Расцветка проводов в сети постоянного тока

В сети постоянного тока используют только две жилы:

  • Положительную шину (обозначается «+„).
  • Отрицательную шину (обозначается “-»).

По нормативным документам, провода и шины положительного заряда окрашивают в красный цвет, а провода и шины отрицательного заряда должны быть синего оттенка. Средний проводник (М) обозначают голубым цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окрашиваются: желтым цветом – провода и шины с фазой «A», зеленым – с фазой «B», красным – с фазой «C».

Заключение

Визуальное определение проводки – нехитрое дело. Главное знать, какой цвет за что отвечает. В целях безопасности, стоит проверять провода на наличие фазы и земли перед началом работ с ними. Неправильная коммутация жил провода может привести к короткому замыканию или выгоранию подсоединенного электрооборудования.

Вскрывая любой электрический провод, каждый электрик сталкивается с жилами разных цветов. Почему производители делают это, почему цвет проводов: фаза ноль земля отличаются друг от друга? Ведь не для красоты же это делается. Все верно, красота в закрытом кабеле не нужна. А расцветка же – острая необходимость. В чем же дело?

  1. С помощью цветового обозначения легко можно определить, какой провод, для каких целей должен использоваться. Что облегчает коммутацию всего провода в целом.
  2. Именно цветовая маркировка снижает вероятность появления ошибок в процессе монтажа, которые могут привести, во-первых, к короткому замыканию, во-вторых, к поражению током в процессе эксплуатации или ремонта электрических сетей.

Необходимо отметить, что вся цветовая гамма обозначений жил электрического провода сведена в ПУЭ, который основывается на ГОСТ Р 50462. Так что разноцветье закреплено государственным стандартом. Правда, надо отдать должное, что обозначение жил имеет не только цветовое нанесение, но и буквенное. Но в этой статье будем разбираться с именно цветом проводов: фаза ноль земля.

Внимание! Маркировка цветом производится по всей длине провода. Нередко электрики делают дополнения, которые удостоверяют, что жилы подключены правильно. Для этого на концах участков проводки устанавливают разноцветные кембрики (это термоусадочные трубки из полимера) или обматывают концы разноцветной изоляцией.

Расцветка шин на подстанциях

Трехфазная разводка внутри электрической подстанции определяется тремя цветами, соответствующие каждой отдельной фазе. Обычно для этого окрашиваются электрические шины. Так вот:

  • Фаза «А» обычно окрашивается желтым цветом.
  • Фаза «В» – зеленным.
  • Фаза «С» – красным.

Запомнить это несложно, тем более молодым и начинающим электрикам.

Сети постоянного тока

В быту постоянный ток не используется. А вот на строительных площадках (подъемные электрические краны, различные тележки и подъемники), в производствах, в электрифицированном транспорте (трамваи и троллейбусы), на подстанциях для подпитки систем автоматики без постоянного тока не обойтись.

В таких сетях всего лишь используется два контура: положительный (плюс) и отрицательный (минус). То есть, нет здесь ни фазных проводников, ни тем более нулевого. Но даже при этом применяется разный окрас проводников. Так положительный окрашивается в красный цвет, отрицательный в синий.

Обратите внимание, что в том случае если однофазная сеть постоянного тока является ответвлением от трехфазной сети, то цветовое обозначение в двух сетях должно полностью совпадать между собой и окрашиваться по стандартным требованиям.

Расцветка сетей переменного тока

Именно в сетях переменного тока разнообразная расцветка жил проводов создает условия, при которых путаница фазы и нуля, между фазами, а также контуром заземления полностью исчезает. Это особенно актуально в тех случаях, когда монтаж делает один электрик, а обслуживанием сетями занимается другой. То же самое касается и проведения ремонтных работ.

Те электрики, которые сталкивались со старыми электрическими сетями, знают, как часто приходилось все время прозванивать контуры, определяя фаза ли это или ноль. Это занимало много времени и делало работу очень неудобной. Все дело было в том, что изоляция старых проводов была или белая, или черная, то есть, однотонная. Конечно, еще в период СССР специалисты задумывались над созданием определенного стандарта в цветовом оформлении. И сама цветная маркировка периодически менялась, пока не был принят окончательный стандарт.

Цвет нуля и заземления

В принятых стандартах есть два вида расцветки, которыми обозначаются жила нуля и жила заземления. Первая обозначается буквой «N» – это рабочий ноль, вторая буквами «PE» – это защитный ноль. Их расцветка соответственно:

  • Голубая.
  • Желто-зеленая.

Обратите внимание, что желтая и зеленая полоса могут располагаться не только вдоль провода, но и поперек.

Есть модели электрических проводов, в которых заземляющая жила и ноль соединены в один контур, он обозначается «PEN». Его расцветка – желто-зеленая, а на концах в местах соединения участков голубой цвет. Или, наоборот, по всей длине голубой цвет, на концах – желто-зеленый. Стандартом такое двойственное обозначение разрешено.

Цвет фазных жил

Опять-таки обращаясь к правилам ПУЭ, необходимо отметить, что стандарт дает возможность использовать достаточно широкий ряд расцветок для окраса жил электрического провода. Давайте перечислим все их: черный, белый, коричневый, серый, красный, розовый, фиолетовый, бирюзовый и оранжевый.

Внимание! Так как однофазная электрическая сеть – это ответвление от сети трехфазной, то необходимо соблюдать идентичность цветового оформления проводов. То есть, если в трехфазной сети одна из фаз проведена проводом коричневого цвета, то постарайтесь подобрать двухжильный провод для однофазной сети также с коричневой жилой.

Можно сделать вывод, что расцветка фазного провода просто должна отличаться от цвета контуров заземления и рабочего нуля. Конечно, одноцветный кабель можно тоже использовать в разводке, здесь никаких проблем нет. Просто придется постоянно на концах шлейфов устанавливать кембрики или цветную изоляцию. Это не так сложно для проведения монтажных работ. Но как было сказано выше, это будет неудобно, когда встанет вопрос ремонта. И еще один момент, который касается разноцветных проводов. Обязательно нужно определиться с длиною каждого контура: и в целом, и по участкам. Это упростит проведение монтажа, не придется делать промежуточные стыки.

Не соблюдены правила и стандарты подключения – что делать?

Иногда приходится сталкиваться с ситуациями, где в распределительном щите не соблюдены правила подключения проводов по цвету. То есть, были использованы старые стандарты или это просто нерадивость электрика, который проводил монтаж. Что делать в этом случае?

Не стоит проводить переподключение. Оптимальный вариант – провести маркировку всех проводов, идущих от распределительного щита в дом или квартиру. Конечно, в этом случае будет потрачено много времени, потому что придется вскрывать каждую разветкоробку, открывать соединения проводов и прозванивать каждый шлейф, определяя это фаза (и какая фаза), ноль или заземление. И все концы проводов маркировать, используя цветную изоленту или кембрики. Работа большая, но необходимая.


Рекомендуем также

Какой цвет провода фазы и нуля. Коричневый и синий провод

Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие существуют проводники в розетке?

Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях. Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять – пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска – это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится – на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке составляет двести двадцать.

Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый – фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй – ноль, который абсолютно безопасен для прикосновения и окрашен в А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях – снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?

Зачем нужен защитный проводник в евророзетках?

Если фазный предназначен для подвода тока к розетке, нулевой – для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию – не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.

Определение назначения проводников

Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) – цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».

Определение проводников с помощью специальной отвертки

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод – светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении с помощью индикаторной отвертки:

  • обесточиваем квартиру;
  • зачищаем слегка концы проводов;
  • разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
  • включаем рубильник и подаем ток в квартиру;
  • берем отвертку за ручку, которая имеет диэлектрическое покрытие;
  • кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
  • прикасаемся рабочим концом индикатора к одному оголенному проводнику;
  • внимательно наблюдаем за реакцией отвертки;
  • если диод загорелся, то можно с уверенностью констатировать, что ;
  • методом исключения понимаем, что оставшийся проводник – это ноль.

Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля – где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон – свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?

  • быстрая идентификация назначения провода (фаза, ноль или земля)
  • уменьшение количества ошибочных подключений в процессе монтажа
  • отсутствие необходимости в прозвонке провода для фазировки

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.

Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

Расцветка в сети 220В и 380В однофазного и трехфазного напряжения

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Желтого цвета

Зеленого цвета

Красного цвета

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 ():

Коричневый

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Буквенное обозначение проводов

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

Наносить эти буквы лучше всего при помощи специальных колечек бирок.

Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

Расцветка в сети постоянного напряжения

В сетях постоянного напряжения задействовано 3 шины. Здесь отсутствует привычные нам ноль и фаза. Есть положительный проводник или шина (со знаком плюс) и отрицательный проводник (со знаком минус). Плюсовая шина, по старым правилам должна быть красного цвета, минусовая – синего. Нулевая рабочая шина – голубого.

По новым стандартам с 01.01.2011г:

Плюсовая

Коричневого цвета

Минусовая

Серого цвета

Средний проводник

Синего цвета

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения – синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

  • синий
  • коричневый
  • черный

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

  • черный
  • синий
  • красный

Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.

Только обязательно промаркируйте его на конце желтой и зеленой изолентой.

А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.

Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту.
Чтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку.

Что делать, если кабель уже проложен без соблюдения цветовой маркировки?

Чаще всего можно столкнуться с ситуацией, когда проводка уже проложена, а электрик который этим занимался, как правило не озаботился ознакомиться с правилами цветовой маркировки и ГОСТ. Что делать в этом случае?

Здесь ничего не остается как брать в руки приборы – пробник, индикатор, прозвонку и тратя время, выискивать нужные проводники.
После каждого определения того или иного проводника, используйте цветные кембрики для их обозначения согласно ГОСТ и переходите к следующему. Данное обозначение достаточно сделать только в конце и начале кабеля, а не по всей его протяженности.

Фазные проводники от нулевых отличить легко. А как различить нулевой рабочий от защитного, можно ознакомиться в статье ” “.

Советы, связанные с расцветкой проводов, которых следует придерживаться при монтаже:

  • старайтесь не использовать кабели разных производителей. Как правило, и расцветки у них не одинаковые, что в дальнейшем может привести к ошибкам при монтаже.
  • если вы все же вынуждены работать с кабелями разных производителей и расцветок, в самом начале прозванивайте все жилы и заранее маркируйте их разноцветной изолентой, чтобы не перепутать в дальнейшем. Не надейтесь на свою память
  • когда приходится наращивать короткий кабель, то используйте провода тех же цветов, что и на основном участке.
  • старайтесь не использовать кабели, в которых нет жил с желто-зеленым цветом (защитный ноль)
  • если в кабеле отсутствует жила желто-зеленого цвета, то в качестве земли используйте ближайший родственный цвет.

Для правильного соединения проводов используют их цветную маркировку, позволяющую быстро обнаружить нужный проводник в пучке. Но не все знают, как обозначается фаза и ноль в электрике, поэтому часто путают цвета, что затрудняет будущий ремонт электропроводки. В этой статье мы разберем принципы цветовой маркировки проводов и расскажем, как правильно разводить фазу, землю и ноль.

Провода нужно соединять друг с другом только в строгом соответствии. Если перепутать, то произойдет короткое замыкание, которое может привести к выходу оборудования или самого кабеля из строя, а в некоторых случаях — даже к возгоранию.

Стандартная расцветка проводов

Маркировка позволяет правильно соединять провода, быстро искать нужные контакты и безопасно работать с кабелями любых типов и форм. Маркировка, согласно ПУЭ, является стандартной , поэтому зная принципы соединения, вы сможете работать в любой стране мира.

Отметим, что старые кабеля, выпускавшиеся при СССР, имели один цвет проводника (обычно черный, синий или белый). Чтобы обнаружить нужный контакт, их приходилось прозванивать или подавать фазу поочередно на каждый провод, что приводило к необоснованным тратам времени и частым ошибкам (многие помнят свежепостроенные хрущевки, в которых при нажатии на звонок у входной двери включался свет в ванной, а при нажатии на выключатель в спальне пропадало напряжение в розетке в прихожей).

Различные значительно упростили процесс создания проводки, а через несколько лет стали стандартом в России, ЕС, США и других странах мира.

Земля, ноль и фаза

Всего существует три вида проводов: заземление, ноль и фаза. Расцветка наносится на весь провод, поэтому даже если вы перережете кабель посередине, то все равно сможете понять, где какой контакт. Заземление обозначается следующим образом:

  1. Желто-зеленый цвет (в абсолютном большинстве случаев).
  2. Зеленый или желтый.

В схеме электропроводки заземление обозначается аббревиатурой РЕ.

Обратите внимание: на чертежах и на сленге электриков заземление часто называется нулевой защитой. Не перепутайте ее с нулем, иначе произойдет замыкание.

Ноль в кабеле обозначается сине-белым или просто синим цветом, обозначение в схеме буквой N. Иногда его называют нейтралью или нулевым контактом, поэтому будьте внимательны и не путайте эти понятия.

Теперь разберем, применяется чаще всего. Здесь вам придется нелегко, поскольку вариантов может быть масса. Мы советуем идти обратным путем — сначала обнаружить желто-зеленую землю, потом синий ноль, а оставшиеся в кабеле провода будут фазой. Соединять их необходимо согласно цветов, чтобы не возникало путаницы. Чаще всего в трехжильных системах они маркируются коричневым цветом, но могут быть и иные варианты:

  • черный;
  • красный;
  • серый;
  • белый;
  • розовый.

На схематических изображениях фазу отображают буквой L. Обнаружить ее можно тестерной отверткой или мультиметром. При соединении проводов используйте специальные зажимы или спаивайте их со смещением друг относительно друга , чтобы не произошло КЗ или окисления контактов с последующей потерей напряжения.


Классическая расцветка проводов в кабеле

Разница между нулем и землей

Некоторые начинающие электрики не знают, и для чего он вообще нужен. Разберем этот вопрос подробнее. По нулю и фазе протекает электрический ток, поэтому касаться к ним нельзя. Земля же служит для отвода напряжения, если оно пробьет на корпус прибора. Это своеобразная защита, которая в последние годы стала обязательной — некоторые устройства не работают, если их не заземлить.

Внимание: не игнорируйте требование к заземлению — скопившееся статическое электричество или пробой могут испортить прибор или поразить вас электрическим током.

Если вы не уверены в том, какой из проводов земля, а какой ноль, то воспользуйтесь следующими советами. Они помогут вам определиться без цветового обозначения проводов:

  1. Замеряйте сопротивление провода — оно будет менее 4 Ом (проверьте, чтобы на нем не было напряжения, чтобы не сжечь мультиметр).
  2. Найдите фазу, при помощи вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше, чем на нуле.
  3. Если измерить мультиметром напряжение между землей и заземленным прибором (к примеру, батареей в многоэтажном доме), то вольтметр не определит напряжения. Если замерить напряжение между нулем и землей, то некое значение отобразится.

Все это справедливо только к трех- и более проводниковым кабелям. Если в кабеле всего два провода, то в них по умолчанию один будет землей (синий), второй фазой (черный или коричневый).


Соблюдайте правила соединения кабелей

Ищем фазу

Вы уже знаете, какой цвет проводов фаза, ноль, земля. Рассмотрим основной вопрос — как найти фазу. Если вы собираетесь подключить розетку, то вас, по сути, этот вопрос не волнует — нет никакой разницы, на какой контакт подавать фазу или ноль. Но с выключателем дело обстоит иначе.

Внимание: в выключателе всегда размыкается фаза, а ноль приходит на лампочку. Это необходимо для того, чтобы во время ремонта или замены лампы вас не ударило током. Фазу нужно пускать на нижний контакт патрона, ноль — на боковой.

Если в проводке два одноцветных провода, то проще всего найти фазу индикатором — при прикосновении к оголенному проводу он начинает светиться. Перед тем как прикоснуться к проводу, отключите электроэнергию, зачистите изоляцию на проводе (1 см вполне достаточно), разведите провода в разные стороны, чтобы не произошло замыкания. Затем включите электроэнергию и прикоснитесь индикатором к контакту. Большой палец руки нужно положить на верхнюю часть отвертки, там, где расположена контактная площадка. После этого светодиод на индикаторе должен засветиться. Это позволит вам найти фазу, но вот разобраться между нулем и землей устройство не поможет. Чтобы узнать, какого цвета провод заземления в трехжильном проводе,вам нужно будет воспользоваться указанными выше способами.


Найти фазу можно индикатором

Заключение

Если вы создаете новую проводку, то обязательно соблюдайте принятую в ПУЭ маркировку проводов в электрике — это поможет вам в последующем ремонте системы, ведь вы легко определите провода по цвету. Используйте желто-зеленый кабель для заземления, синий для нуля, коричневый/черный/белый для фазы. В кабелях с большим количеством фаз соединяйте контакты только по цветам, используя соответствующие зажимы и термоусадку. Если приходится работать со старой проводкой, где цвета не отвечают стандарту, то первым делом ищите фазу при помощи индикаторной отвертки. Контакт, который не светится, и будет искомым нулем.

При прокладке проводов соблюдайте правила — они должны пролегать только горизонтально и вертикально. Не нужно пытаться сэкономить, таская их по наклонной через всю стену или потолок — в будущем вы просто не сможете найти их или во время ремонта зацепите/перебьете их, что приведет к серьезным последствиям. Раз и навсегда запомните цвета проводов в трехжильном кабеле —это поможет вам в жизни, ведь любой электрик сталкивается с ремонтом розеток, выключателей, электрощитков, прокладкой новых линий и пр.

Каждый провод имеет маркировку и цветовое обозначение. Это необходимая мера, которая позволяет унифицировать электрическую продукцию, а также облегчает работу с ней. Нормы и требования к обозначениям проводов описаны в правилах устройства энергоустановок (ПУЭ). Это документ, по которому ориентируются электромонтажники.

Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении

Стандарты к маркировке проводов переменного тока для однофазной или трехфазной сети идентичны. Они совпадают по цвету ноля и заземления. Окрас фазного провода может совпадать или дополняться другими цветами.

Цветовая маркировка выполняется по длине проводника. Допускается идентификация на концах жил и в точках соединений, применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Чтобы распознать фазу, ноль или землю, необходимо зачистить кабель от верхней изоляции на 5 – 10 см, чтобы внутренние жилы остались в своей оплетке. По их цвету определяют назначение провода:

  • Заземление. Используют изоляцию, окрашенную в ярко желтый и зеленый цвет. При этом цветовые полоски могут быть нанесены как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это также говорит о том, что данная жила идет на землю.
  • Нолевой провод. Нейтральный провод окрашивают в голубой или синий цвет. Стандарты предусмотрены в ПУЭ.
  • Фаза. В зависимости от количества фаз в электросети, провода окрашивают в цвета:
    • Красный.
    • Черный.
    • Коричневый.
    • Серый.
    • Оранжевый.
    • Белый.
    • Бирюзовый.
    • Фиолетовый.
  • В электротехнике фаза имеет красный, черный или белый окрас.
  • ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электрических приборах на территории России, Украины и Белоруссии. В других странах может быть своя маркировка, а также иные символьные обозначение. Изделие, не предназначенное для реализации на территории России и стран СНГ, стоит проверять согласно инструкции по эксплуатации, либо методом «прозвона» с помощью мультиметра.

    Буквенное обозначение

    Стандарты ПУЭ также включают в себя буквенное обозначение проводов. Для сети переменного тока 220В или 380В провода маркируют:

    • Земля – «РЕ».
    • Ноль – «0» или «N».
    • Фаза – «L».

    Для многофазного кабеля указывают провода в последовательности от L1 до Ln, где N – это количество фаз. Маркировка и цвет провода может отличаться от указанных стандартов.

    Варианты расцветки проводов, а также ошибки при коммутации

    Цветовой окрас и маркировка проводов может отличаться от современных стандартов ПУЭ из-за:

  1. Маркировка PEN. Распространенный случай. Ее можно обнаружить на старых проводах и схемах разводки электричества. Речь идет о системе заземления TN-C. Она предполагает объединение двух жил провода – заземления и ноля. Схема удобна для монтажа, но опасна в плане короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственная жила на ноль и землю окрашена в желто-зеленый цвет с ярко синими отметками на концах провода.
  2. Проводка, маркируемая согласно требованиям и стандартам других стран. Так в США маркировка ноля и земли может иметь другой окрас:
    1. Ноль – белый/серый цвет.
    2. Земля – оголенный медный/ зеленый/зелено-желтый/белый цвет.
  3. Проводка в некачественных или поддельных электрических изделиях. Продукция из стран третьего мира может иметь разную окраску. Рабочие на подпольных фабриках изготавливают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
  4. Электрическая сеть, установленная не по правилам ПУЭ. К сожалению, такие случаи также бывают. Электрики самоучки, либо непрофессиональные специалисты делают разводку проводов «абы как». Неправильные подключения опасны, могут приводить к отказу электрооборудования, коротким замыканиям, ударам тока потребителя.

ВАЖНО: Некорректная коммутация проводов или путаница в маркировке влечет административную ответственность и штраф. Если вам установили некачественную проводку, в случае которой произошло короткое замыкание или выход из строя электроприборов, можно обратиться в суд. Судебный орган постановит возмещение убытков и наложение штрафа на недобросовестную компанию-монтажника.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения. Для этого понадобятся базовые знание электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто определение провода визуальным способом не предоставляется возможным. Подобную ситуацию можно наблюдать при замене проводки в домах, построенных во времена СССР. Сняв розетку или выключатель, человек обнаруживает два или три провода одинакового белого цвета.

Для решения возникшего противоречия потребуется индикаторная отвертка или мультиметр. Первый инструмент позволит определить рабочие фазы под нагрузкой. Фазу и ноль ищут методом прикосновения отверткой к оголенному проводу. Если лампочка загорается – значит, данный провод находится под нагрузкой. Ноль не будет давать сигналов.

Для определения земли используют прибор – мультиметр. На нем выставляют значение переменного тока на отметку свыше 220В. Один из контактов инструмента прикрепляют к фазе, второй поочередно к оставшимся проводам. Ноль зафиксирует напряжение 220В или выше. Земля покажет значительно меньше 220В.

В новостройках устанавливают розетки с маркированными проводами, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте внимательны, когда отключаете бытовую электросеть у себя в квартире или доме для проверки проводов. Иногда автоматы в распределительном щитке устанавливают неверно. Их врезают в разрыв ноля, а не фазы – электроприборы в доме работать не будут, однако напряжение с фазы никуда не денется. Необходимо не только отключать автомат, но и смотреть изменение нагрузки на проводах внутри квартиры при помощи индикаторной отвертки.

Указанные методы позволяют определить провода в бытовой электрической сети переменного тока. Рассмотрим маркировку кабелей постоянного тока.

Расцветка проводов в сети постоянного тока

В сети постоянного тока используют только две жилы:

  • Положительную шину (обозначается «+„).
  • Отрицательную шину (обозначается “-»).

По нормативным документам, провода и шины положительного заряда окрашивают в красный цвет, а провода и шины отрицательного заряда должны быть синего оттенка. Средний проводник (М) обозначают голубым цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окрашиваются: желтым цветом – провода и шины с фазой «A», зеленым – с фазой «B», красным – с фазой «C».

Заключение

Визуальное определение проводки – нехитрое дело. Главное знать, какой цвет за что отвечает. В целях безопасности, стоит проверять провода на наличие фазы и земли перед началом работ с ними. Неправильная коммутация жил провода может привести к короткому замыканию или выгоранию подсоединенного электрооборудования.

Цветовая маркировка кабеля по пуэ. Правильное подсоединение проводов фаза ноль земля

В настоящее время промышленностью выпускаются электрические провода разного сечения с буквенно-цифровой и с цветовой маркировкой жил по всей длине провода. Главная функция любого вида маркировки – визуальное распознавание каждой отдельно взятой жилы провода по назначению, а также облегчение (ускорение) выполнения работ по монтажу и эксплуатации проводов.

Кроме того, разделение жил по цветам в силовой электрической цепи – это ещё и одно из современных требований техники безопасности, регламентированное ГОСТ.

Электрический провод широко используется на производстве и в быту как в силовых цепях переменного тока (однофазная сеть 220В или трёхфазная сеть 380В), так и в цепях постоянного тока. Электрический провод бывает одножильный и многожильный. Жилы у провода могут быть однопроволочные или многопроволочные.

Однофазная двухпроводная сеть 220В

Двухпроводная электрическая сеть – это электрическая сеть с двумя электрическими проводниками. Один проводник является фазным, второй является нулевым. Двухпроводная электрическая сеть сегодня всё ещё встречается в старых домах в виде обычной электрической проводки. Старая электрическая проводка представляет собой двухжильный алюминиевый провод («лапша») с белой изоляцией.

Двухжильный провод используется для подключения выключателей, обычных розеток, светильников.

Т.к. обе жилы такого провода имеют одинаковый цвет, то визуально отличить фазу от нуля достаточно проблематично. Поэтому для того чтобы определить где фаза, а где ноль, используют отвёртку-индикатор, пробник, «прозвонку», тестер, мультиметр или другой электроизмерительный прибор.

Сегодня для того чтобы в процессе эксплуатации отличить фазу от нуля, при монтаже используется либо двухжильный провод с жилами разного цвета, либо два одножильных провода.

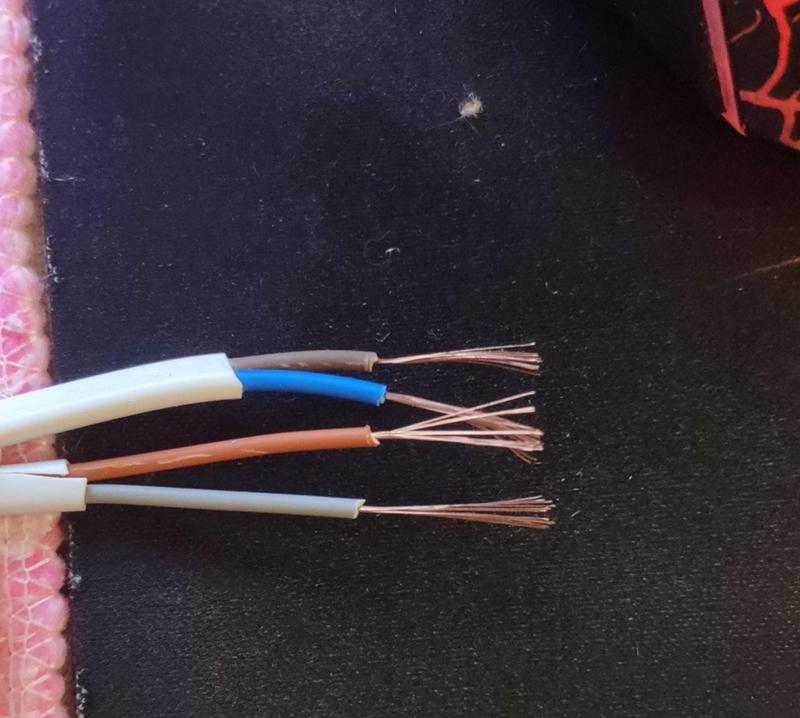

В качестве двухжильного провода часто используется гибкий провод с коричневой и синей (светло-синей, голубой) жилой. Настоятельно рекомендуется использовать в качестве фазного проводника жилу коричневого цвета, а в качестве нулевого проводника – жилу синего цвета.

Нередко встречаются двухжильные провода с другой расцветкой жил. Например, в таких проводах фазный провод может быть не коричневым, а красным, чёрным, серым или другим цветом.

В случае использования двух отдельных одножильных проводов есть два варианта маркирования. Первый – это использование проводов разного цвета. Например, в качестве фазы можно использовать красный провод, а в качестве нуля синий провод.

Если используются провода одинакового цвета, то маркировать фазную и нулевую жилу можно или с помощью цветной изоленты, или путём использования цветной термоусадочной трубки . При использовании цветной изоленты на фазный провод в начале и в конце наматывается изолента красного цвета, а на нулевой провод наматывается изолента синего цвета.

При использовании термоусадки маркирование одноцветных проводов практически аналогично маркированию изолентой. Термоусадка красного цвета надевается на фазный провод, а термоусадка синего цвета надевается на нулевой провод.

В домашних условиях можно маркировать жилы проводов и другими цветами.

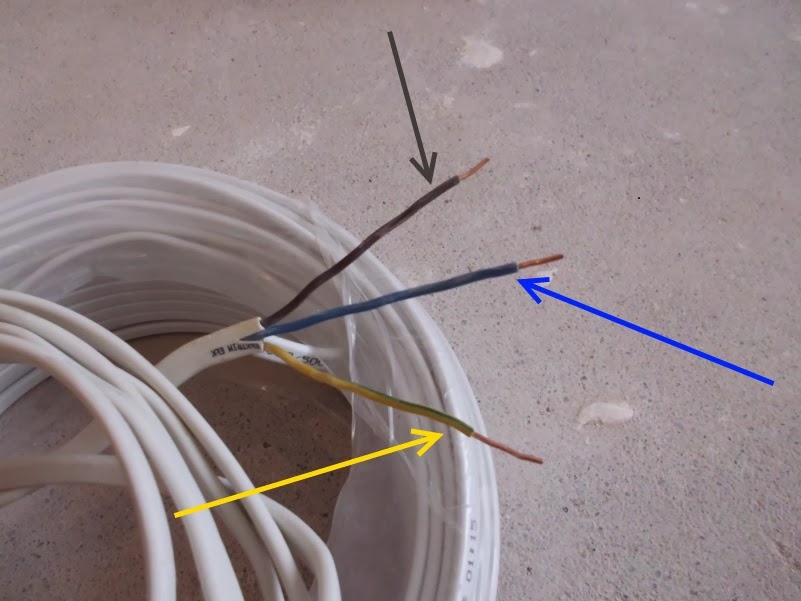

Цветовая маркировка в однофазной трёхпроводной сети 220В

Трёхпроводная электрическая сеть – это сеть с тремя электрическими проводниками. В настоящее время трёхпроводная сеть встречается всё чаще и чаще, особенно это касается новой проводки.

Как и в двухпроводной сети один проводник является фазным, второй нулевым, а вот третий проводник – это защитный провод заземления, служащий для защиты от поражения электрическим током. В трёхпроводной сети используется трёхжильный провод обычно с коричневой, синей и жёлто-зелёной жилой.

Коричневая жила – это фаза, синяя жила – нулевой проводник, жёлто-зелёная жила – проводник защитного заземления. Во избежание путаницы не рекомендуется в качестве фазного или нулевого проводника использовать жилу с жёлто-зелёной расцветкой.

Трёхжильный провод с цветными жилами используют для подключения современных розеток европейского образца, имеющих кроме фазного и нулевого контакта также и контакт для подключения проводника заземления. Для подключения светильников также используют трёхжильные провода.

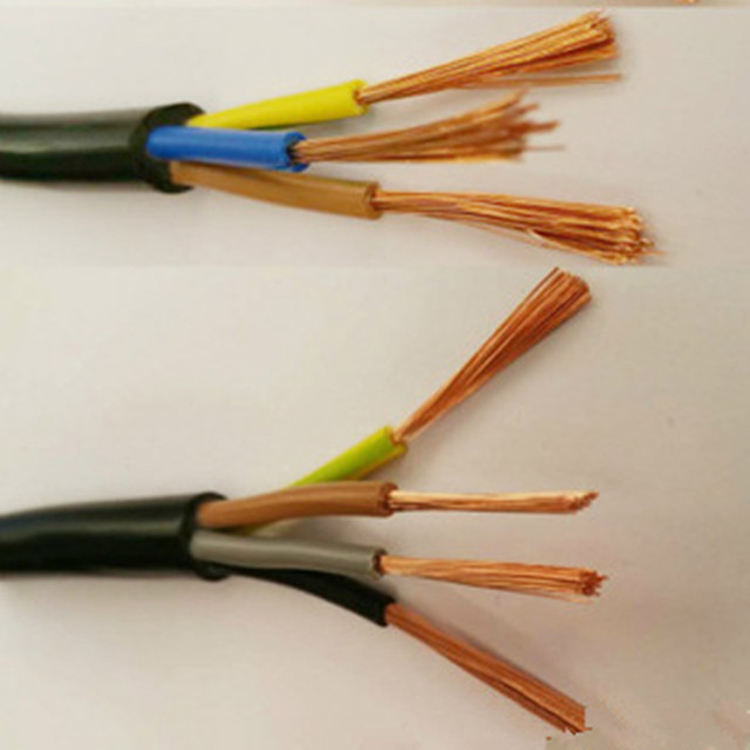

Цветовые обозначения проводов в трёхфазной сети 380В

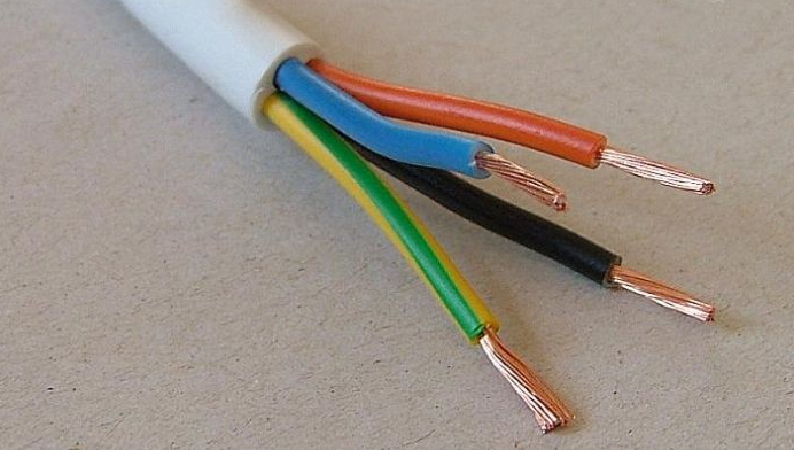

Трёхфазная электрическая сеть может быть четырёхпроводной или пятипроводной, т.е. с четырьмя или с пятью жилами провода. Разница состоит лишь в наличии или отсутствии защитного проводника заземления. Т.е. четырёхпроводная сеть – это три фазных проводника, нулевой рабочий проводник и отсутствие защитного проводника заземления. Пятипроводная сеть – это три фазных проводника, нулевой рабочий проводник и наличие проводника заземления.

И в четырёхпроводной, и в пятипроводной сети под нулевой рабочий проводник используется синяя жила, а под проводник заземления используется жёлто-зелёная жила. Что касается трёх фаз A, B и C, то чаще всего под них используется коричневая, чёрная и серая жила соответственно. Но бывает также и другая расцветка жил проводов.

Четырёхжильный и пятижильный провод используют для подключения трёхфазной нагрузки или для разделения однофазной нагрузки по группам.

Сеть постоянного тока

В электрической сети постоянного тока обычно используются два проводника. Первый проводник – это плюс, а второй проводник – это минус. В качестве плюсового проводника используется жила красного цвета, а в качестве минусового проводника используется жила синего цвета.

По итогам всего вышесказанного стоит отметить следующее: несмотря на определённые стандартные требования по цветовому маркированию проводов, без предварительной проверки не рекомендуется стопроцентно полагаться на цвет той или иной жилы провода.

С одной стороны, может показаться, что выбор цвета изоляции жил кабельно-проводниковой продукции осуществляется по прихоти производителя, хотя это далеко от истины. Сегодня мы полностью раскроем тему маркировки жил как с точки зрения отечественной и западной стандартизации, так и с позиции практического использования.

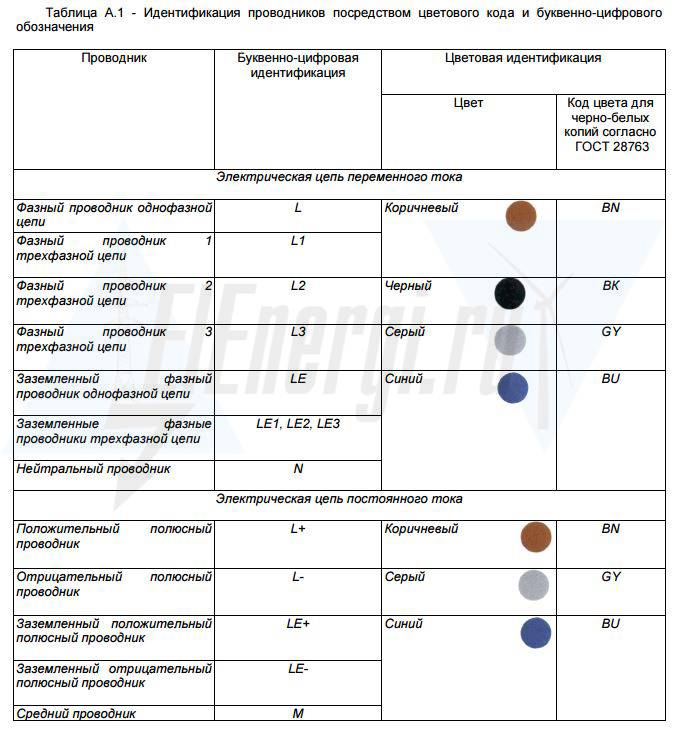

Маркировка фаз по ГОСТ и DIN

На протяжении десятков лет существования трёхфазных сетей переменного тока использовались разные системы условных обозначений. Путаница в назначении проводников легко может привести к ошибке, которая обойдётся слишком дорого как для монтажника, так и для владельца электроустановки. Поэтому в отношении электрических сетей вопрос стандартизации всегда стоял особенно остро.

Начиная с 2009 года в системе условных обозначений начал наблюдаться серьёзный диссонанс. На территории СНГ продолжают действовать сотни тысяч электроустановок и миллионы километров проводки, в которых используются цветовые обозначения, принятые ещё при существовании страны советов. Новый же стандарт ввёл новые отраслевые правила, обязав электромонтажные организации придерживаться европейского стандарта маркировки. Из-за этого современному электрику приходится знакомиться сразу с несколькими системами цветовых обозначений кабельно-проводниковой продукции.

В устоявшейся системе обозначений фазные жилы проводников и шины маркируются жёлтым, зелёным и красным цветами. Примечательно, что цвета соответствуют условным обозначениям фаз A, B и С, причём такая маркировка ранее соответствовала реальной последовательности чередования амплитуд напряжения во времени. Иными словами, любой квалифицированный электрик мог с первой попытки подключить асинхронный двигатель так, чтобы он вращался в нужную сторону.

В государственном стандарте 50462, вступившем в силу в 2009 году, регламентируется обозначение линейных проводников коричневым, чёрным и серым цветом. При этом соответствие цвета обозначению фаз L1, L2 и L3 лишь условно: ни упомянутый стандарт, ни действующие нормы ПУЭ не обязывают соблюдать действующую последовательность чередования фаз в условных обозначениях.

Что касается однофазных сетей, то предпочтительным считается обозначение фазной жилы коричневым цветом. При этом в ПУЭ упоминается, что цвет фазной жилы может быть любым за исключением синего и жёлто-зелёного, такая маркировка используют в иных целях.

Нулевой и защитный проводники

В сетях переменного тока нулевой проводник может выполнять различные функции. В однофазной системе электроснабжения нулевой провод выполняет функцию присоединения к средней точке для образования фазного напряжения, в трёхфазных используется для обеспечения симметрии нагрузок. Наиболее редкими считаются нулевые проводники, выполняющие функцию уравнивания потенциалов, что может иметь место в схемах питания мостовых кранов и электрооборудования животноводческих хозяйств.

Нулевой проводник нельзя путать с проводом защитного заземления , называемым PE. Он также может быть совмещённым и выполнять дополнительно функцию уравнивания потенциалов, нейтрального провода, средней точки, а в особо раритетных сетях — также и фазного провода, по которому протекает рабочий ток. Последнее встречается на объектах жилого фонда, где используется трёхфазная схема электроснабжения 127/220 с соединением в треугольник, таким образом, отдельные потребители 220 В подключаются по двухфазной схеме и питаются линейным напряжением.

Как видно, защитный и нулевой проводники могут иметь разную схему соединений и выполнять отдельные функции на каждом участке сети. И если цветовое обозначение фазных силовых проводников допускает определённые вольности, то с цветом нейтрального (нулевого) и защитного заземлённого проводников всё категорически строго. Нейтраль обозначается исключительно синим цветом вне зависимости от совмещённых функций, провод защитного заземления — жёлто-зелёным. При этом если в схеме соединений защитный проводник перетекает в нулевой, маркировка должна меняться соответствующим образом. Также имеется рекомендация обозначать совмещённый защитный и нулевой проводник (PEN) жёлто-зелёной изоляцией и синими метками на концах жил.

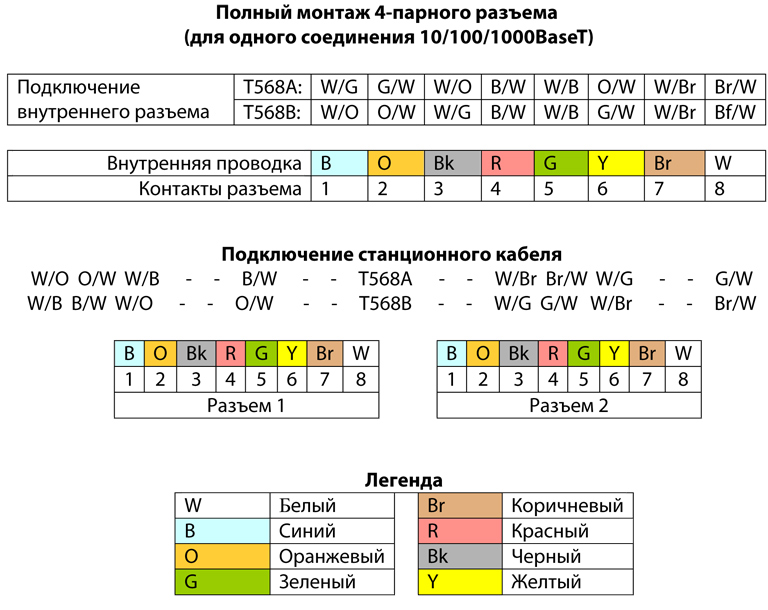

Маркировка слаботочных и сигнальных цепей

На первый взгляд цвета проводов в цепях управления и сигнализации выбираются произвольно. Однако если назначение проводников в силовой трёхфазной сети можно установить прозвонкой или индикатором фазы, то в «слаботочке» с этим появляется целый ряд проблем. Поэтому рекомендации по выбору маркировки проводов здесь имеют куда более важное значение.

Как правило, сигнальные цепи прокладывают кабелем, называемым витой парой. К этому определению относятся знакомые многим кабели локальных компьютерных сетей, телефонные кабели, а также кабели систем промышленной сигнализации. Основная разница заключается в количестве пар проводников, которых может быть до ста, и сечении медных жил. Кабель называется витой парой по той причине, что все проводники в общей оболочке разделены на пары и свиты между собой. Кажется, что разобраться с назначением каждого проводника в этом «венике» невозможно.

Однако всё достаточно просто. Провода на самом деле пронумерованы и следуют в чёткой последовательности, закодированной цветом. При числе пар больше пяти их разделяют на группы. В каждой группе номер пары с первого по пятый определяется цветом провода со сплошной окраской: голубой, оранжевый, зелёный, коричневый и серый соответственно. Номер группы определяется проводом с двойной окраской, где дополнительный цвет, отличный от индикатора номера пары, указывает номер группы: белый, красный, чёрный, жёлтый, фиолетовый для групп с первой по пятую. Если в кабеле более пяти групп пар, каждые пять групп обматывают цветной лентой. Таким образом, монтажнику достаточно просто последовательно подключить провода к клеммной колодке или кросс-блоку от первой пары первой группы до пятой пары последней группы.

Также при монтаже цепей управления действует несколько правил хорошего тона. Например, если к устройству сигнализации нужно подвести общий контакт GND, для этого используют все зелёные провода в кабеле, то есть каждую третью пару из пяти. Если необходима подача постоянного напряжения, например, на контакты кнопок, его подают по проводу со сплошной окраской, при этом соответствующий «обратный» сигнал следует по двухцветной жиле из этой же пары.

Если цвета дублируются

Работа электрика подчиняется требования ГОСТ и ПУЭ, в то время как производство кабельной продукции не стандартизируется в отношении цветовой маркировки. К примеру, на рынок может попасть кабель из остатков серии индивидуального производства, например, с двумя коричневыми и двумя синими жилами. Как быть, если необходимо по такому кабелю подключить трёхфазную систему электроснабжения ?

В таких случаях можно опираться на тот факт, что все жилы внутри общей оболочки следуют строго параллельно. Достаточно установить соответствие хотя бы одной жилы на обоих концах кабеля, что можно сделать прозвонкой относительно земли или полюсным индикатором. При этом если на срезе с одной стороны пронумеровать оставшиеся жилы L1, L2, L3 по часовой стрелке, то на срезе с обратной стороны условные метки расположатся против часовой стрелки, то есть зеркально.

Кстати, ГОСТ допускает отсутствие цветовой маркировки для так называемых концентрических жил, то есть расположенных в общей оболочке по окружности в один или несколько рядов. В таких кабелях хотя бы одна жила в каждом ряду имеет цветовую или иную маркировку, относительно неё соответствие всех остальных жил устанавливается описанным выше способом. Примером тому служит СИП без цветовой маркировки, в котором одна из жил имеет рельефную полоску по всей длине. Эту жилу принимают за нулевой провод, остальные используют в качестве линейных проводников. Обращаем внимание, что при таком способе установления соответствия жил на их концах обязательно нужно оставить метки разных цветов, например, из отрезков термоусаживаемой трубки.

Прочие способы маркировки

Конечно, всё разнообразие электроустановок не ограничивается только сетями переменного тока. Согласно действующему стандарту плюсовой и минусовой проводники в цепях постоянного тока, обозначаемые на схеме соответственно L+ и L-, имеют изоляцию коричневого и серого цветов. Раньше плюсовой проводник было принято обозначать красным цветом, минусовой же мог иметь любую маркировку, хотя, как правило, его изоляция была чёрной. Средний проводник по нынешним нормам обозначается синим цветом, так же как и заземлённые полюсные проводники.

Иногда можно столкнуться с тем, что все жилы в кабеле имеют одинаковый цвет. Однако если присмотреться внимательнее, окажется, что на изоляции есть штамповка в виде одной или нескольких полосок, либо букв и цифр. Также в некоторых импортных кабелях жилы различаются по форме, они могут быть приплюснуты с одной или нескольких сторон.

На сегодняшний день немыслим монтаж электрического кабеля без применения проводов в цветной изоляции. Такая маркировка проводников является острой необходимостью, так как, указывая на назначение каждого провода, она помогает снизить вероятность ошибки во время монтажа и, как следствие, возникновения короткого замыкания.

Перед тем как разобраться с расшифровкой маркировок, рекомендуется ознакомиться с параметрами, по которым разделяются провода:

  1. Количество жил . В зависимости от этого параметра кабель может использоваться для обеспечения работы электродвигателей, для разводки проводки в доме или квартире, для передачи тока в силовых сетях.
  2. Материал токонесущей жилы . В качестве материала в электрике чаще всего используется медь и алюминий или сочетание этих металлов.
  3. Изоляция . Провода могут быть с изоляцией и без нее. Голые проводники обеспечивают связью линии электропередач. Изолированные прокладываются в тех местах, где есть вероятность воздействия на них внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции применяется пластик, резина, свинец, бумага и многие другие материалы.
  4. Сечение кабеля . С помощью этого показателя можно определить силу переменного или постоянного тока , который будет проходить по проводникам.
  5. Прочие показатели . Очень важны для разводки сети и подключения различных приборов показатели сопротивления, мощности и напряжения.

Зная, какие проводники отвечают за нагрузки, можно правильно произвести подключение к счетчику, отремонтировать проводку, подключить датчик кислорода в автомобиле и т. д.

Маркировка проводов при переменном трехфазном токе

Посмотрев цветовую маркировку, можно без труда определить землю, ноль и фазу. В современных электрических проводниках каждая жила имеет индивидуальную расцветку . Зная, какая жила какому цвету соответствует, можно легко выполнить монтаж. Если установка проводилась с новой электропроводкой и по современным стандартам и правилам, то этого бывает вполне достаточно.

  1. Нейтраль или рабочий ноль синего или сине-белого цвета.
  2. Заземление или защитный ноль – это провод желто-зеленого цвета.
  3. Фаза может быть отмечена всеми остальными цветами, среди которых:
  • бирюзовый;
  • оранжевый;
  • белый;
  • розовый;
  • фиолетовый;
  • серый;
  • красный;
  • коричневый;
  • черный.

Разобравшись с цветом маркировки, можно без труда определить, какой провод за какую функцию отвечает. В силу иной схемы работы, исключение могут составлять проводники, подходящие к переключателям, выключателям и т. д.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

В некоторых областях в народном хозяйстве применяются сети постоянного тока:

  • для оперативных цепей защит и питания автоматики на электрических подстанциях;
  • в электрифицированном транспорте;
  • в строительстве, промышленности, при складировании материалов.

В таких сетях используется только два проводника: положительная и отрицательная шины. Фазного или нулевого проводника в них нет.

Маркировка проводов и шин для сетей постоянного тока:

  • красный цвет используется для проводов положительного заряда;
  • синий – для шин и проводов с отрицательным зарядом;
  • голубым цветом обозначается средний проводник.

В случае, если сеть постоянного тока создается от трехпроводной сети (путем ответвления), то цвет положительного проводника тот же, что и плюсового проводника трехпроводной цепи.

Цвета проводов в электропроводке

Обозначение проводов по цвету очень удобно, особенно когда их прокладку и подключение делает один человек, а обслуживать и ремонтировать будет другой.

Каждый цвет электропроводника определяет свое назначение в кабеле согласно определенному стандарту, который со времен СССР был несколько раз изменен.

На сегодняшний день проводники в электроустановках переменного тока с глухозаземленной нейтралью и напряжением до тысячи вольт имеют вполне конкретную маркировку.

Цвет нулевого рабочего и нулевого защитного проводов

  1. Нулевые рабочие проводники обозначаются голубым цветом.
  2. Нулевые защитные окрашены в желто-зеленые поперечные или продольные полосы.
  3. Совмещенный нулевой защитный и нулевой рабочий проводник по всей своей длине обозначен синим цветом с желто-зелеными полосами в местах соединения. Может быть и наоборот – весь проводник желто-зеленый, а места соединения окрашены в синий цвет.

Применяется такая комбинация цветов только для маркировки нулевых защитных защемляющих проводников.

Как самостоятельно определить у проводов заземление, ноль и фазу, если нет маркировки?

Довольно часто возникают такие ситуации, когда подключение выполнено непонятно как. Некоторые электрики даже сегодня могут пользоваться устаревшими нормативами подключения проводки, из-за чего другим специалистам приходится искать ноль и фазу при помощи пробника и отмечать проводники нужным цветом изолентой или термоусадочной трубкой нужного цвета.

Определение фазы с помощью индикаторной отвертки

Внутри пробника расположен резистор и лампа. При касании жалом отвертки контакта и проводника под напряжением цепь замыкается и загорается лампа. Сопротивление снижает ток до минимального, защищая от поражения электричеством. Таким образом, узнать какой провод фазный достаточно легко.

Это наиболее предпочтительный вариант определения фазы, тем более стоимость отвертки вполне доступна. Главный ее недостаток – это возможность ошибочного срабатывания. Иногда индикаторная отвертка может среагировать на наводки и определить наличие напряжения там, где его нет.

Определение заземления, нуля и фазы с помощью контрольной лампы

Такой способ определения вполне действенный, но требует особой осторожности:

  • в патрон вкручивается лампа, а в его клеммы закрепляются провода со снятой на концах изоляцией;
  • можно воспользоваться и обыкновенной настольной лампой с электрической вилкой;
  • технология достаточно проста – провода лампы поочередно подсоединяются к проводникам , которые требуют определения.

Таким способом можно узнать только в каком проводнике есть фаза. Если контрольная лампа загорелась, то, значит, этот провод имеет фазу. Если же лампа не горит, то среди проводов нет фазы или нет нуля. Этого тоже исключать нельзя.

Чтобы определить фазный провод, можно один из концов, идущих от лампы, подсоединить к известному нулю и тогда при подсоединении к фазному проводнику второго конца лампа загорится. Провод, который останется и будет соответственно ноль.

Способ определения фазы или нуля с помощью лампы хорош для проверки работоспособности проводки.

Следует помнить, что при работе с электрическими проводами требуется внимательность и осторожность.

У меня на объектах часто задают вопрос: «Как, при подключении техники, учитывать цвет проводов?»

Для начала, я попробую объяснить, почему у каждого электрика своё мнение о цветовой маркировке. Когда я учился в училище в 1995—1998 году, нас учили так:

  • Любой цветной провод — это фаза.
  • Белый цвет — ноль.
  • Чёрный цвет — корпус или земля.

Прошло несколько лет и чёрный провод был заменён жёлто-зелёным. То есть стала следующая маркировка:

  • Цветные остальных цветов — фаза.
  • Чёрный или белый цвет- нулевой провод.

В последнее время идёт внедрение европейского стандарта, которым я и пользуюсь.

  • Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
  • Синий цвет — нулевой провод.
  • Остальные(обычно белый) — фаза.

Надеюсь, Вам стало понятно, почему такой разброс мнений о маркировке проводов. В какое время учился — такую маркировку и использует. Семь лет назад я использовал вторую маркировку, а в последнее время перешёл на третью, так как у нас, в Минске, в основном приходится подключать импортную технику, а там везде применяется эта маркировка. Справедливости ради, недавно подключал московские вентиляторы, то там использовалась 2-я маркировка, то есть завод не перешёл на европейский стандарт.

Какой расцветкой пользоваться? Запутались? Я предлагаю пользоваться третьей европейской. На практике я обычно использую провод ВВГ, и у меня такая раскладка:

    • Желто-зелёный цвет — земляной провод.
    • Синий цвет — нулевой провод.
    • Белый цвет — фазный провод

Возникает вопрос, что делать, если провод нестандартной маркировки. Например, мне недавно пришлась укладывать провод с красной, синей и чёрной жилой. Я расскажу, как рассуждал я:

  • Синий цвет — нулевой провод, это я думаю понятно.
  • Чёрный как и белый — не имеет цвета, а белый у нас фаза, поэтому я его сделал фазой. Тем более, часто в проводе ВВГ, белый провод идёт с чёрной полоской.
  • Оставшийся, красный провод, я сделал землёй.

У Вас могут быть рассуждения другие. Например:

  • Красный — опасный, поэтому фаза.
  • Чёрный, как в старый времена, можете сделать землёй.
  • А синий, как в евростандарте, можете сделать нулём.

Но учтите, если Вы используете провод с нестандартной маркировкой, то обязательно себе куда-нибудь запишите выбранную маркировку. Если не записать, то легко запутаться. Проверено на своём опыте.

Если Вы используете у себя на родине свою маркировку, то обязательно опишите в комментарии с указанием места проживания. Может это кому-нибудь поможет.

Правильная маркировка проводов и шнуров позволяет значительно облегчить монтаж и ремонт любых электрических сетей. Ведь правильная маркировка не только облегчит сам процесс монтажа, но и позволит вам или любому другому человеку просто взглянув в распределительную коробку, щиток или на провода, определить их назначение.

Именно для этих целей маркировка проводов должна выполняться согласно единых правил, которые приведены в «Библии» любого электрика – ПУЭ (Правила устройства электроустановок).

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения в которой используются два разных фазных проводника.

  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

  • Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Обратите внимание! Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

  • Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  • Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

  • Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  • А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Не нормированные варианта обозначения проводов

Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.

И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.

  • Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3». Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
  • На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3». Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.

Обратите внимание! Для однофазной сети обозначение «Ф» или «L» обозначают не принципиальность четкого соблюдения фаз. То есть вы можете подключить любую фазу. То же касается и трехфазной сети с цифровым обозначением. Если же имеется обозначение «Фа», «Фв», «Фс» или ««Lа», «Lв», «Lс», то соблюдение чередования фаз обязательно.

  • Маркировка проводов в щитах может содержать символ «0» . Это обозначение нулевого провода достаточно часто используют по сей день как в схемах, так и в обозначении выводов на оборудовании.

  • Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше . Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
  • Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―». Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.

Вывод

Правильная маркировка проводов по цвету и обозначению способна во многом облегчить не только монтаж, но и последующее обслуживание электроустановок. Тем более что цена выполнения требований по маркировке крайне низка, а требования не так уж сложны к исполнению. Поэтому если вы хотите все сделать «по уму» и облегчить себе же дальнейшую эксплуатацию вашей электрической сети советуем вам соблюдать данные нормы.

Как определить цвета номеров электрических цепей

Последнее обновление: 1 января 2021 г., 22:19.

Цвета номеров цепей на 3-фазной панели действительно легко идентифицировать, если вы научитесь трюку. Это называется “Правило шести”.

Правило шести говоришь?

Да, на самом деле все довольно просто. Разделите любой номер цепи на шесть, и вы сможете определить цвет провода, который вам нужен.

А теперь я собираюсь научить вас быть ниндзя по номерам цепей без использования схемы соединений с цветовой кодировкой .

Как определить цвета номеров цепей в трехфазной панели

Этот метод деления цепи с номером иногда проще, чем носить с собой таблицу цветовых кодов электрических проводов . Обычно я составляю временный график панели на листе блокнота, прежде чем начать протягивать новые провода.

Легко наклеить кусок цветной ленты на автоматический выключатель . определить цвет проводки в соответствии с используемой цветовой схемой. Это может помочь вам не сбиться с пути, но вот как вы можете сделать это мысленно и выглядеть как отличный ученик!

A Трехфазная проводка панели A, B, C слева направо t- и сверху вниз .Цепи обозначены коэффициентами слева и событиями справа.

Обычная проводка для трехфазной панели 120/208 В

При использовании правила шести вы будете ссылаться на первые шести цепей, на их фазу и цвет.

Самое важное, что нужно запомнить:

Если число делится на 6, тогда эта схема будет того же цвета фазы , что и число 6. Если есть остаток, используйте его для определения цвета провода.

Пример 1:

Какого цвета контур № 24? Разделите число 24 на 6. Ответ будет 4. Поскольку 6 делится поровну, контур № 24 будет того же цвета, что и контур № 6. Используя панель или макет выше, найдите цветовую схему 6. Цепь 6 – СИНИЙ , что означает, что номер цепи 24 – СИНИЙ .

Пример 2:

Какого цвета контур №11? Разделите число 11 на 6. Ответ: 1 с остатком 5. Используйте остаток от 5 в качестве ориентира и найдите цветовой контур 5.Цепь 5 – СИНИЙ , что означает, что цепь 11 – СИНИЙ .

Пример 3:

Какого цвета контур №20? Разделите число 20 на 6. Получите 3 с остатком 2. Используйте остаток от 2 в качестве ориентира и найдите цветовой контур 2. Контур 2 – ЧЕРНЫЙ , что означает, что контур № 20 – ЧЕРНЫЙ .

Уже начинаете понимать?

Идея состоит в том, чтобы запомнить цвет номера цепи первых шести цепей в панели.ЧЕРНЫЙ, КРАСНЫЙ, СИНИЙ – 1, 3, 5 и 2, 4, 6.

То же самое касается любой другой схемы раскраски напряжения, с которой вы можете столкнуться. Обычный цвет проводки для панели 277/480 вольт – КОРИЧНЕВЫЙ, ОРАНЖЕВЫЙ, ЖЕЛТЫЙ – 1, 3, 5 и 2, 4, 6.

Если у вас возникли проблемы, попробуйте запомнить рифму: «Если она делима. к 6 он синий, и тот, что перед ним, тоже ». Эта рифма работает только с панелями , 3 фазы, 120/208 вольт, , но вы можете заменить желтый, если вы работаете с панелями 277/480 вольт .

Если возникнут вопросы обязательно оставьте комментарий. Ваш вклад может помочь кому-то другому ученику.

Австралийский стандарт трехфазного цветового кода

Похоже, это новые стандарты цвета для оборудования, основанные на последних национальных электрических стандартах с 2010 по 2017 год. Я подтвердил, что они точны.

Новый цветовой код кабеля для трехфазного кабеля

  • Фаза 1 – Коричневый
  • Этап 2 – Черный
  • Этап 3 – Серый
  • Нейтральный – Голубой
  • Земля – ​​зеленый / желтый


FWIW

Стандартные цвета для трехфазной проводки:

  • Фазы: красный, белый, (темный) синий
  • Нейтральный: черный
  • Земля: зеленый / желтый

Например, любой трехжильный (3C + E) или четырехжильный (4C + E) кабель питания, купленный в Австралии, будет иметь указанные выше цветовые коды.

Эти цвета настоятельно рекомендуются, но не являются обязательными.

  1. Внутренняя проводка оборудования может иметь европейские цветовые коды (коричневый, серый, черный, синий) – это допускается AS 3000.

  2. Проводка может вообще не иметь цветового кода. Например, вся проводка может быть серой, с проводами, обозначенными номерами или этикетками – это также допускается AS 3000. Немецкое оборудование, в частности, часто бывает таким – непонятная коллекция серых спагетти.

Следовательно, написание спецификации, согласно которой «все цвета проводки должны соответствовать AS 3000», является довольно слабой спецификацией. Лучше указать, что трехфазные силовые цепи должны быть обозначены цветами, а допустимые цвета – красный, белый и темно-синий для фазных проводов, черный для нейтрали и зеленый / желтый для заземления.


Для однофазной проводки я видел как а) красный активный / черный нейтральный, и б) коричневый активный, голубой нейтральный (европейский стиль.) AS 3000 допускает оба варианта – при условии, что вы не смешиваете две цветовые схемы в одной установке.


Соответствующие цитаты Из AS3000: 2007 + A2 Правила подключения :

  3.8 ИДЕНТИФИКАЦИЯ

3.8.1 Общие

Проводники монтажной проводки должны быть четко обозначены для обозначения
их предполагаемая функция как активная, нейтральная, заземляющая или эквипотенциальная
соединительные проводники.

Если идентификация достигается по цвету жилы
утеплитель, цвета указаны в таблице 3.4 должны использоваться.

Проводники с зеленым, желтым или желто-зеленым сочетанием цветов
изоляция или оболочка не должны использоваться в качестве активных или нейтральных проводников в
монтаж проводки.

ПРИМЕЧАНИЯ:
1 Исключения и особые применения цветов указаны в пункте 3.8.3.

2 Внутренняя проводка оборудования не рассматривается как монтажная проводка, но может быть
  в соответствии с конкретными стандартами оборудования.

3 Электропроводка распределительного щита не рассматривается как монтажная проводка, но
  Серия AS / NZS 3439 ограничивает комбинацию зеленого / желтого цветов
  идентификация заземляющих проводов.ТАБЛИЦА 3.4
ЦВЕТ ПРОВОДНИКА ДЛЯ МОНТАЖНОЙ ПРОВОДКИ
+ ----------------------- + ------------------------- -------------- +
| Функция | Цвет изоляции |
+ ----------------------- + ------------------------- -------------- +
| Защитное заземление | Зеленый / желтый |
+ ----------------------- + ------------------------- -------------- +
| Эквипотенциальное соединение | Зеленый / желтый |
+ ----------------------- + ------------------------- -------------- +
| Нейтральный | Черный или голубой |
+ ----------------------- + ------------------------- -------------- +
| Активный | Любой цвет кроме зеленого, желтого, |
| | зеленый / желтый, черный или голубой |
+ ----------------------- + ------------------------- -------------- +

ПРИМЕЧАНИЯ:

1 При использовании зеленого / желтого цвета один цвет должен покрывать не менее 30% и
  не более 70% площади поверхности, при этом другой цвет покрывает
  остальная часть поверхности.2 Рекомендуемые цвета для активных веществ:
  а) красный или коричневый - однофазный; или
  (b) Красный, белый или темно-синий для многофазности.

3 Если для обозначения жил кабеля используются цвета, кабель AS / NZS
  идентификационные цвета и европейские идентификационные цвета кабеля не должны быть
  объединены в одном монтажном шкафу или в одном многожильном кабеле.

... [отрывок] ....


3.8.3.2 Активный и нейтральный проводники

Активный или нейтральный провод не нужно окрашивать в соответствии с
цвета, разрешенные Таблицей 3.4 где -

(а) изолированные жилы в многожильном гибком кабеле имеют каждую жилу
    четко идентифицируемый с помощью нумерации, букв или эквивалента
    средства; или

(б) жилы гибких шнуров и кабелей идентифицируются альтернативными
    цвета в соответствии с п. 3.8.3.3; или

(c) изолированные воздушные проводники идентифицируются рядом небольших
    продольные ребра по окружности, нейтральный проводник должен
    быть идентифицированным несколькими продольными ребрами, равномерно расположенными вокруг
    по всей окружности и длине проводника, что четко
    отличить его от других проводников.

На основании моих веб-исследований выяснилось, что Австралия следует стандарту AS / NZS 3000. Если вам нужен абсолютно авторитетный документ, вам придется приобрести последнюю версию этого стандарта или найти место (возможно, библиотеку), где вы можете просмотрите это. В этом стандарте рекомендуется, чтобы трехфазные цвета, используемые в здании, были красным / белым / темно-синим. Это не обязательно. Это просто предлагается. Для фазных проводов запрещено использовать ряд цветов.

Нейтраль может быть голубым или черным.Но поскольку один из предложенных цветов фазовых проводов – темно-синий, кажется, что черный – лучший выбор для нейтрали. Земля может быть зеленой или зеленой с желтым.

Однако Европа следует IEC 60446. В этом стандарте используется схема серый / черный / коричневый. Судя по всему, AS / NZS 3000 также позволяет использовать цветовой код ЕС. Некоторые веб-сайты говорят, что цветовой код IEC 60446 действительно рекомендуется или требуется для ОБОРУДОВАНИЯ, продаваемого в Австралии.

Итак, я бы сказал, что если ваш продукт может продаваться на двух рынках в странах ЕС, вам следует рассмотреть возможность использования цветовых кодов ЕС.Австралийские электрики, вероятно, знакомы с этим, и это «законно» в Австралии. Но другой цветовой код может вызвать проблемы на рынке ЕС.

Основной источник – Википедия: https://en.wikipedia.org/wiki/Electrical_wiring

Общие сведения о проводке 120/240 В Цветовой код

Дома в Северной Америке снабжены однофазным электроснабжением 120/240 В. Входящая мощность 240 В разделяется на две ветви. Каждая ножка может обеспечивать 120 В между горячим и нейтральным током, а две ножки вместе подают 240 В, которые используются для питания тяжелых нагрузок, таких как компрессоры кондиционеров и кухонные плиты.

В каждом доме есть ответвления, которые снабжают электричеством светильники, розетки и встроенные приборы. Провода или проводники в этих цепях классифицируются в зависимости от типа, размера и цвета проводки, и именно цвет изоляции провода определяет функцию провода. Понимание информации, которую передают эти цвета, поможет вам работать с большей безопасностью и легкостью при устранении неполадок с электричеством, а также при ремонте или улучшении вашей электрической системы.Подключения не должны выполняться случайно. В Соединенных Штатах цвет используемого провода должен соответствовать требованиям Национального электротехнического кодекса (NEC).

Предупреждение: всегда используйте измеритель линейного напряжения или тестер цепей, чтобы определить, является ли провод «горячим» или «находящимся под напряжением». Никогда не полагайтесь только на цвет провода.

Типы проводки

В зависимости от того, где вы живете, разветвленная проводка в вашем доме будет выполняться с отдельными проводниками, проходящими через полый металлический канал, или с одним из трех типов кабеля.Кабель – это заводская сборка проводников во внешней оболочке или оболочке. Кабель с пластиковой оболочкой, или кабель типа NM (неметаллический), широко используется для домашних электрических цепей. Современные кабели типа NM имеют различную цветовую оболочку, которая указывает размер проводников: белый для проводов 14AWG (американский калибр проводов), желтый для проводов 12 AWG и оранжевый для проводов 10 AWG. Кабель типа NM также будет иметь маркировку на кабельной оболочке кабеля, указывающую размер и тип проводников в нем, а также другую информацию.Например, «14-2 / ​​G» показывает, что этот кабель имеет два изолированных токоведущих проводника и один заземляющий провод сечением 14 AWG.

Сравните кабели NM и кабели MC на Amazon

Два других типа кабелей, которые часто используются для удлинения проводки в системе с металлическими кабелепроводами, – это тип MC (металлическая оболочка) и тип AC (бронированная оболочка). . И тип MC, и тип AC заключены в гибкую металлическую оболочку. Кабель переменного тока типа BX не имеет заземляющего провода.Металлическая оболочка и тонкий алюминиевый соединительный провод обеспечивают необходимый путь к заземлению. Кабель типа MC имеет заземляющий провод. В последние годы производители начали наносить цветовую маркировку на кабели с металлической оболочкой. Цветные метки соответствуют цветам токоведущих проводов в этом кабеле.

Черные и красные провода

Согласно NEC, черный или красный провод должен использоваться в качестве незаземленного или горячего провода. Фактически, провод любого цвета, кроме белого, серого или зеленого, может использоваться в кабелепроводе для передачи незаземленного питания.Никакой провод любого из этих цветов нельзя использовать для заземления или нейтрали.

Поскольку красный провод также служит незаземленным проводом, эти провода используются для подключения второй ветви электрической системы к нагрузкам, требующим 240 вольт. Красный провод также используется в качестве байпаса в схеме освещения с двусторонним переключением и часто также используется как соединительный или коммуникационный провод в цепи, которая требует этого, например, в цепи детектора дыма.

Синий, желтый и другие цвета

В системах, где отдельные проводники или провода проходят через кабелепровод, иногда устанавливаются провода синего или желтого цвета или любого цвета, кроме белого, серого или зеленого, для обозначения конкретного использования .Например, если необходимо подать питание от потолочного блока к блоку с тремя переключателями, а затем вернуть его к потолку для питания трех разных комплектов светильников, можно использовать черный провод для отключения питания переключателей и три провода других цветов – скажем, красный, синий и желтый – можно использовать для подачи питания от каждого переключателя. Это позволяет с первого взгляда определить, какой переключатель используется для управления каждым набором источников света.

Белый провод

Белый провод обычно используется как нейтральный провод или заземленный провод.Для таких маленьких проводов, как проводники в жилых цепях, можно использовать только белый или серый провод.

Раньше белый провод в кабельной сборке разрешалось использовать для передачи незаземленного потенциала – для работы в качестве горячего провода – в ножке переключателя или при подключении набора трехпозиционных переключателей. Это изменилось с принятием цикла NEC 2011 года, который требует наличия заземленного проводника в каждой распределительной коробке, чтобы облегчить установку выключателей с подсветкой, датчиков движения, таймеров и аналогичных средств управления энергосбережением.В новой работе белый провод в кабельной сборке нельзя использовать для передачи незаземленного питания. Однако, поскольку это требование было принято только в 2011 году, домовладелец может обнаружить, что он уже использовался таким образом в существующей установке. В таких случаях белый провод должен быть помечен красной или черной изолентой или перманентным маркером – или любым другим цветом, кроме серого или зеленого, – чтобы показать, что он используется в качестве горячего провода и имеет незаземленный потенциал. Так делалось не всегда, поэтому будьте осторожны с белыми проводами в распределительных коробках.Так как нейтраль никогда не должна переключаться, предположите, что любой белый провод, который вы обнаружите подключенным к переключателю, является горячим проводом, пока вы не проверите его и не определите, что это не так.

Белый провод в цепи 240 В

Есть один случай, когда белый провод может использоваться для передачи незаземленного потенциала, который все еще соответствует самому последнему циклу NEC. Это когда кабель используется для питания прямой нагрузки 240 В. Если устройству не требуется или не используется питание 120 В, а требуется только питание 240 В, для подключения этого устройства можно использовать стандартный двухжильный кабель с черным, белым и неизолированным набором проводов.В этом случае черный провод подключается к одному полюсу двухполюсного выключателя 240 В на панели. Белый провод повторно обозначается как незаземленный провод с помощью черной или красной (или любого цвета, кроме серого или зеленого) изоленты или перманентного маркера и подключается к другому полюсу выключателя, а оголенный провод заземления подключается к шине заземления. На конце устройства белый провод снова маркируется, и два изолированных провода подключаются к двум входным клеммам для незаземленного питания на устройстве или его выключателе, а заземляющий провод подключается к корпусу устройства или коробка, в которой находится разъединитель.

Этот метод подключения – два источника питания и заземление – был обычным в течение многих лет для питания большинства более крупных бытовых приборов в наших домах, поэтому он все еще используется и используется сегодня. Однако с увеличением использования электрических и электронных средств управления во многих устройствах для новой цепи требуется четырехпроводное соединение, которое включает нейтральный проводник. Большинство новых кухонных приборов – плиты, настенные духовые шкафы и варочные панели – строятся с использованием этой проводки. То же самое и с новыми электрическими сушилками. Однако они могут работать с любым типом проводки.Если вы заменяете старый кухонный прибор или сушилку, в инструкции может быть сказано, что вы можете, заменив шнур на приборе, подключить его к существующей трехпроводной цепи 240 В.

Есть еще приборы на 240 В, которым нужны только два провода под напряжением и заземление. Электрический водонагреватель и наружный конденсаторный блок или компрессор для центрального кондиционирования воздуха – это два из них.

Здесь важно помнить, что белый провод в цепи 240 В может передавать незаземленное питание, и он, возможно, не был отмечен, чтобы показать, что это так.Не думайте, что из-за того, что он белый, он вас не шокирует. Всегда проверяйте, чтобы быть в безопасности.

Зеленые и неизолированные провода

Провода с зеленой изоляцией и неизолированные провода являются заземляющими проводниками оборудования или проводами заземления. Заземляющий провод оборудования, или EGC, является важным дополнением к жилой проводке, получившей широкое распространение в 1970-х годах. Этот отдельный набор проводников подключается непосредственно к земле. В проводке EGC вообще нет питания, когда все работает нормально.Но если есть неисправность и присутствует незаземленное питание, которое может повредить прибор или кого-то шокировать, правильно подключенный EGC обеспечивает эту мощность по низкоомному пути к земле. Поскольку сила пытается вернуться к своему источнику, она пойдет по этому пути. Это может привести к срабатыванию автоматического выключателя или срабатыванию предохранителя, но значительно снизит риск повреждения устройства, возгорания или поражения электрическим током человека. Для правильной работы EGC необходимо соединить зеленый и неизолированный провода вместе с такими устройствами, как переключатели и розетки, а также с любой металлической электрической коробкой.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Международные цветовые коды проводки для цепей питания переменного тока

Цветовая кодировка электропроводки зависит от множества факторов, включая страну, тип напряжения и функцию. Ниже вы найдете краткое руководство по международной цветовой кодировке проводов для цепей переменного тока.

Кто регулирует цветовую кодировку электропроводки?

В большинстве стран есть управляющая организация, которая выполняет требования по цветовому кодированию электропроводки.В случаях, когда нет юридических требований, в соответствии с местной практикой были приняты определенные цвета, которые рекомендуются.

NEC (Национальный электротехнический кодекс)

В США Национальный электротехнический кодекс (NEC) устанавливает цветовую кодировку электропроводки для нейтрального силового проводника и защитного заземления. Нейтральный провод должен быть серым, а защитное заземление должно быть зеленым, желто-зеленым или неизолированной медью. «Зелено-желтый» означает зеленый с желтыми полосами.Провода сечением более 6-AWG всегда черные. Для всех остальных функций законодательных требований нет. Тем не менее, некоторые цвета приняты в местной практике и рекомендуются. Рекомендуемые цветовые коды зависят от напряжения. Ниже вы найдете рекомендации по цветовому кодированию для 208 В переменного тока и 480 В переменного тока.

208 В перем. Тока

Однофазная линия (обозначена как L): черный или красный (в случае второй активной)

Фаза 1 (обозначена как «L1»): черный *

Фаза 2 (обозначена как «L2»): красный *

Фаза 3 (обозначена как «L3»): синий *

Нейтральный провод (с маркировкой «N»): серый

Защитное заземление (обозначено как «PG»): зеленый, желто-зеленый или неизолированная медь.

480 В перем. Тока

Однофазная линия (обозначена как L): черный или красный (в случае второй активной)

Фаза 1 (обозначена как «L1»): коричневый *

Фаза 2 (обозначена как «L2»): оранжевый *

Фаза 3 (обозначена как «L3»): желтый *

Нейтральный провод (с маркировкой «N»): серый

Защитное заземление (обозначено как «PG»): зеленый

* Эти цвета не требуются NEC, но приняты в местной практике.

IEC (Международная электротехническая комиссия)

В большинстве стран Европы и в Великобритании Международная электротехническая комиссия предписывает цветовую кодировку электропроводки для всех функций.

Однофазная линия (обозначена как L): коричневый

Фаза 1 (обозначена как «L1»): коричневый

Фаза 2 (обозначена как «L2»): черный

Фаза 3 (обозначена как «L3»): серый

Нейтральный провод (обозначен как «N»): синий

Защитное заземление (обозначено как «PE»): желто-зеленый

CEC (Канадский электротехнический кодекс)

В Канаде Электротехнические нормы и правила Канады (CEC) предписывают цветовую кодировку электропроводки для всех функций.

Однофазная линия (обозначена как L): черный или красный (в случае второго активного)

Фаза 1 (обозначена как «L1»): красный

Фаза 2 (обозначена как «L2»): черный

Фаза 3 (обозначена как «L3»): синий

Нейтральный провод (с маркировкой «N»): белый

Защитное заземление (обозначено как «PE»): зеленый или желто-зеленый

Чтобы упростить цветовую кодировку международной проводки, мы создали эту инфографику «Цветовая кодировка для международной проводки».Не стесняйтесь распечатать его как краткое справочное руководство! Как всегда, если у вас есть какие-либо вопросы о этикетках для проводов или маркерах, не стесняйтесь обращаться к нам по адресу [email protected] или (480) 966-2999.

Определение цвета цепи в трехфазных панелях 120/208 вольт (или как я узнал Правило 6)

W

e в последнее время тянет много проводов. Каждая из двенадцати комнат, которые мы подключаем, имеет свою собственную схему, что означает, что цвета проводов различаются при каждом протягивании.Мой босс продолжал проверять меня, какой номер цепи мы использовали в конкретной комнате, а затем, если я правильно понял, какой цвет провода соответствовал этому номеру цепи.

Цвета фаз и проводов цепи

Это то, что я знаю точно: я еще ничего не знаю. Я был и потерялся, но я сделаю все возможное, чтобы объяснить, что я знаю, do , и как я понял, как узнать правильный цвет цепи.

В коммерческих электрических системах на 120/208 вольт есть три фазы – A, B и C.Каждая фаза бывает одного из трех цветов – черного, красного или синего. Фаза A – это цепи 1 и 2 (черные), фаза B – это цепи 3 и 4 (красные), фаза C – это цепи 5 и 6 (синие). Затем все начинается с фаз. Фаза A – это цепи 7 и 8 (черные) и далее по линии. Цепи фазы А всегда имеют черный провод. Цепи фазы B всегда имеют красный провод. Цепи фазы C – это всегда синий провод. Кажется, достаточно легко запомнить, правда? Не для меня, пока я не выучил «правило шести».

Каждое кратное 6 всегда синее: 6, 12, 18, 24, 30, 36, 42, 48, 54, 60,… все синие контуры, как и числа прямо перед ними: 5, 11, 17, 23, 29, 35, 41, 47, 53, 59,… Нет необходимости запоминать эти нечетные числа, если вы помните числа, кратные 6.Если вы помните цветовой узор черный, красный, синий, тогда вы можете определить другие цвета схемы, найдя ближайшее кратное 6 и проследив с возвратом.

Например, если вам нужно протянуть провод для цепи 21, вы найдете ближайшее кратное 6, то есть 24. Поскольку 23 и 24 оба синие, это означает, что 21 и 22 оба красные, поэтому нужен цветной провод. установить для контура 21 красный.

Мне пришлось написать для себя шпаргалку в записной книжке, которую я ношу с собой.Это действительно помогло мне представить, как будет выглядеть панель. Надеюсь, что-то из этого имеет смысл.

Связанные

u v w фазовые цвета

перейти к содержанию Затем U-V-W и X-Y-Z использовались для обозначения соединений с обмотками двигателей, генераторов и т. Д. Буквы и числа используются следующим образом. В принципе, для силовых проводов можно использовать любые другие цвета, кроме этих. Мы ищем кандидатов высшего уровня с исследовательскими интересами в широкой области беспроводной связи и систем будущего поколения.Аналогичным образом, для фазы 3, W —– Z. Существует широкий открытый диапазон матовых и глянцевых лаков, различных цветных чернил и уникальных предметов, таких как термохромные чернила (которые меняют цвет с цветного на прозрачный при повышении температуры). все пиксели к основным аддитивным цветам (красный,… UVW и XYZ затем использовались для обозначения соединений с обмотками двигателей, генераторов и т. д. Великобритания, AC: Соединенное Королевство теперь следует цветовой кодировке проводки переменного тока IEC. Трехфазное электричество по своей природе является более плавной формой электричества, чем однофазное или двухфазное питание.Использование незаземленной системы не рекомендуется из соображений безопасности. / A 200 100 с Рисунок 2.16. T8 – Красный. Ищу инженера по электрическим системам для участия в разработке систем, от ручного до крупногабаритного сельскохозяйственного оборудования. Это разновидность многофазной системы, которая является наиболее распространенным методом передачи энергии в электрических сетях во всем мире. Просмотрите наши калькуляторы проводов и резисторов в разделе «Инструменты». Если результирующий цвет равен 128 или больше, он получает значение 255; если меньше 128, значение 0.Черный, красный и синий используются для трехфазного тока 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. Синий, ранее использовавшийся в качестве цвета фазы, теперь является нейтральным цветом. Трехфазный цветовой код. В США цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством, таким как автоматический выключатель, и нагрузкой (например, прибором). Обсуждение в «Обсуждении электриков» началось Фрером 7 августа 2004 г. Эти обозначения взяты из старого континентального стандарта, восходящего к ранним дням создания трехфазного оборудования.1 W V U 0 0 0 1 r11 r21 r31 r12 r22 r32 r13 r23 r33 1 Z Y X1 0 0 a b c a b c Именно эта более стабильная электрическая мощность позволяет машинам работать более эффективно и служить на много лет дольше, чем их относительные машины, работающие на других фазах. Некоторые двигатели делают доступным центральный кран. Цветность обычно представляется в виде двух цветоразностных составляющих: U = B ′ – Y ′ (синий – яркость) и V = R ′ – Y ′ (красный – яркость). США, переменный ток: Национальный электротехнический кодекс США требует только белый (или серый) для нейтрального силового проводника и неизолированный медный, зеленый или зеленый с желтой полосой для защитного заземления.В фиксированной проводке сине-коричневая схема встречается только в более новых (после 2004 г.) установках, а старая красно-черная схема IEE, вероятно, будет встречаться в существующих установках еще много десятилетий. МЭК приняла процедуру определения соединений трехфазной обмотки. Т3 – Оранжевый. Таким образом, для конфигурации звездообразного генератора, например, X, Y и Z будут связаны вместе, чтобы сформировать нейтральную точку, а фазы R, S и T будут подаваться от выводов обмоток U, V и W.Опубликованный в соответствии с условиями и положениями, Самая значительная кибератака в истории вызывает вопросы о безопасности цепочки поставок, прогнозировании деградации батареи с помощью программных алгоритмов Trinket M0 и Python, улучшенных измерениях фазового шума ЦАП, позволяющих использовать приложения DDS со сверхнизким фазовым шумом, введение в аналоговые и Цифровая электроника: Положительная (отрицательная заземленная) цепь, Отрицательная (отрицательная заземленная) цепь, Положительная (положительно заземленная) цепь, Отрицательная (положительно заземленная) цепь.Фреймворк для настольных и мобильных игр HTML5. Быстрая, бесплатная и увлекательная среда с открытым исходным кодом для браузерных игр на Canvas и WebGL. Клеммы высокого напряжения (HV) имеют заглавные буквы, например а-б-в, р-у-б, у-в-ш, l1-l2-l3. Это не аббревиатура, а три последовательные буквы. Старый австралийский цветовой код – Однофазный. Идеально подходит для демонстрации или как что-то прекрасное, чтобы забрать с собой домой. Цвета, принятые в соответствии с местной практикой, показаны в таблице ниже. Прочие и общие технические обсуждения, Позиция факультета беспроводной связи.FuseTalk Standard Edition v3.2 – © 1999-2021 FuseTalk Inc. Все права защищены. Цветность (цветность или для краткости C) – это сигнал, используемый в видеосистемах для передачи информации о цвете изображения отдельно от сопровождающего сигнала яркости (или для краткости Y ‘). б. Ротационные серводвигатели без рамы (без кожуха) часто имеют положительное направление фазирования: направлено по часовой стрелке. В других юрисдикциях так кодифицированы только некоторые цвета проводов. Старый австралийский цветовой код – многофазный. Этот голосовой эпизод с физическим артикулом является управляемым.. Мотив: Lista modificata numerose volte (anche e soprattutto da IP) semper senza uno straccio di fonti, andrebbero controllati non solo i colori che non hanno una voce (che non sianoventionati) ma anche se l’accoppiamento colore-codice è… Каждый заводной имеет начало под номером 1 и финиш под номером 2. Таким образом, если чередование фаз объекта RST, тогда U на R, V на S и W… w, n Примечание: пожалуйста, обратитесь к раскладке материалов для цветов дверей 1m ml w, w, mw , “cha sas s hare o 19} 200 общий 124 o ae 01 13-14 105, = tree t iii ini uw, 163 mi” m участок 150 участок 151 участок 152 участок 153 участок 154 участок 155 участок 154 участок 157 участок 158 участок 159 участок 172 участок 171 участок 170 участок 169 участок 168 участок 167 участок 166 участок 165 участок 196 v, v, у меня есть четырехжильный кабель с коричневыми, синими и черными проводами (плюс, конечно, зеленый / желтый) для земли.Удивительно, но в США нет стандартного цветового кода для силовых проводов, только они должны быть идентифицированы на каждом выводе. 3 Если для обозначения жил кабеля используются цвета, идентификационные цвета кабеля AS / NZS и европейские идентификационные цвета кабеля не должны сочетаться в одном корпусе электропроводки или в одном и том же многожильном кабеле. Однако красный (+) и черный (-) соответствует окраске заземленных систем в таблице. Трехфазная электроэнергия – это распространенный метод производства, передачи и распределения электроэнергии переменного тока.Фаза 1 – Красный Фаза 2 – Белый Фаза 3 – Темно-синий нейтраль – Черноземля – ​​Зеленый. В трехфазном генераторе есть три обмотки, обычно обозначаемые как A-B-C, R-S-T или U-V-W. U V W V Center I ph Для обнаружения перехода через нуль BEMF необходимо знать напряжение центрального отвода. В таблице ниже они перечислены вместе с устаревшими внутренними цветовыми кодами. Защитное заземление зеленого или зеленого цвета с желтой полосой. Электротехническая промышленность приняла стандарт для низкого и высокого напряжения для идентификации как; Низкое напряжение – 12/240, 208/120 – черный, красный, синий. По этому условию мы будем называть 3 фазы: U, V и W.Таким образом, вращение вала по часовой стрелке (если смотреть на торцевую муфту) определяется так, что фаза U опережает фазу V на 120 градусов, фаза V опережает фазу W на 120 градусов и так далее. Это единственные конкретные цветовые коды, указанные в электрическом коде. Однако общепринятая практика (согласно местным инспекторам по электрике) заключается в том, что первый горячий (под напряжением или активный) провод должен быть черным, а второй горячий – красным. Трехфазный цветовой код. Трехфазная обмотка с двумя сторонами катушки на полюс и фазу. Выбор букв и цифр, как правило, является национальным предпочтением, см. Таблицу ниже для практического руководства: 3-фазные системы 208/120 В Черный, Красный, Синий, Белый A, B, C, N 480 277 В 3-фазные системы Коричневый, Оранжевый, желтый, белый (или серый) A, B, C, N Вышеупомянутое обычно используется в коммерческих зданиях, где цепи проложены в кабелепроводах, и там могут быть висящие провода, на которых нет ничего, кроме цвета для идентификации.Они обычно встречаются дома и в офисе. Однако код указывает, что проводники должны быть идентифицированы по фазе и напряжению. Монтажная проводка, также известная как проводка в здании, предназначена для таких вещей, как проводка за точками питания и стенами. На некоторых трехфазных двигателях вы также можете найти катушки U-V-W и X-Y-Z. Великобритания изменила цветовые коды через три десятилетия после большинства других европейских стран, поскольку в 1977 году изменение нейтральных и фазовых цветов не было сочтено IEE безопасным. Чередование фаз (или последовательность фаз) описывает порядок (A-B-C, R-S-T или U-V-W) фазных напряжений на выходных клеммах трехфазного генератора.И тогда они будут использовать T1, T2, T3 в качестве клемм нагрузки. IEE до 1977 г. Поскольку серый цвет не кажется “занятым” другим определением, а в связанном источнике говорится, что цвета фаз не определены, должно быть много кабелей, которые подходят для этого (зеленый или зеленый / желтый только для PE, белый только для N). / A 200 100 с Рисунок 2.16. Токовая связь, создаваемая обмоткой на поверхности отверстия статора, показанной на рис. 2.8, в момент времени i W = i V = 1/2 i U. Активный – красный нейтраль – черная земля – ​​зеленый. Запускает blendVividLight на исходный цвет и цвет фона.В результате с 2006 года международная стандартная сине-коричневая схема используется в большинстве устройств. См. Таблицу ниже. В некоторых юрисдикциях все цвета проводов указаны в юридических документах. Слава Т5 – Черный. Параметры: Имя Тип Описание; r1: number: значение красного цвета от 0 до 0xFF (255). Следовательно, все смешанные пиксели имеют значения красного, зеленого и синего каналов, равные 0 или 255. WVU 0 0 0 1 r11 r21 r31 r12 r22 r32 r13 r23 r33 1 ZYX RTP C = PW 1 WVU 0 0 0 1 r11 r21 r31 r12 r22 r32 r13 r23 r33 1 ZY X1 0 0 abc мы можем сразу записать первый столбец RT (который является первой строкой R).Существует множество стандартов идентификации электропроводки, и большинство из них основано на цветовых кодах. В руководстве Graphic Products по цветам электропроводки вы узнаете, что означает каждый из различных цветов и каковы различные стандарты цветовой кодировки проводов. Горячие (активные) провода могут быть любого другого цвета, кроме этих. Цветовые коды электропроводки США. Эти три фазы называются Line 1-Line 2-Line 3 или U-V-W. Нейтраль – белая, горячие (активные или активные) однофазные провода – черные, а в случае второй активной – красный.Это одно из многих условных обозначений, используемых для обозначения трехфазных проводов и подразумевающее последовательность чередования. Слоты на полюс и на фазу q = 2. Коричневый и серый цвета могут использоваться для обозначения конкретных цепей. Первая головная буква начала гнезда U — (конец гнезда) (один полюс на север) присоединиться к концу — X терминал (один полюс на юг) фаза 1, северный полюс и южный полюс 180 ° эл. b1: number: значение синего цвета, от 0 до g1: number: значение зеленого цвета, от 0 до 0xFF (255). Маркировка клемм MG 1-2.41 по цвету.Фаза 1: Красный: Коричневый: Черный: Фаза 2: Желтый: Черный: Красный: Фаза 3: Синий: Серый: Синий: Нейтральный: Черный: Синий: Белый или Серый В других частях мира терминалы были помечены R, S, T и U, V, W. В настоящее время распространена схема двойной нумерации L1 / 1, L2 / 3, L3 / 5 и T1 / 2, T2 / 4 и T3 / 6. RST – это старое немецкое соглашение об именах для L1-L2-L3. Обсуждение в «Обсуждении электриков» начато Фрером 7 августа 2004 г. Однофазные цепи Черный, Белый, Красный L1, N, L2. A-B-C, R-Y-B, U-V-W, L1-L2-L3 и клеммы низкого напряжения (LV) имеют строчные буквы e.грамм. IEC, DC: Электроустановки постоянного тока, например, солнечные электростанции и компьютерные центры обработки данных, используют цветовую кодировку, соответствующую стандартам переменного тока. Я только что посмотрел на генераторную установку, и шины в клеммной коробке помечены U, V, W в соответствии с IEC 60034-8 «Маркировка клемм и направление вращения» (мне пришлось это посмотреть, потому что сначала я подумал, что это неправильно и должно было быть L1, L2, L3: – /). то же для токов I1, I2, I3. Раскрашивание по фонемам – это интересный способ оценить навыки ваших детей по распознаванию цветов, букв и звуков, пока они тренируют мелкую моторику.Черный цвет, который раньше использовался как нейтральный, теперь указывает на фазу. U V W – это A B C или R Y B, или R S T, или L1 L2 L3. Независимо от обозначения, чередование фаз или последовательность фаз указывают последовательность, при которой каждая фаза достигает своего пикового напряжения. Цвета проводов переменного тока 120/208/240 Вольт. Цвета, принятые в соответствии с местной практикой, показаны в таблице ниже. Страница 1 из 2 1 2 Далее> Frere New Member. Узнать больше. США, переменный ток: Национальный электротехнический кодекс США требует только белый (или серый) для нейтрального силового проводника и неизолированный медный, зеленый или зеленый с желтой полосой для защитного заземления.В принципе, для силовых проводов можно использовать любые другие цвета, кроме этих. Черно-фазовый цвет для обычных однофазных цепей. U, V и W относятся к той части схемы подключения, где оборудование подключено к трехфазной нагрузке. IET Services Limited зарегистрирована в Англии, зарегистрированный офис Savoy Place, Лондон, WC2R 0BL Регистрационный номер 909719, IET Services Limited торгуется как дочерняя компания Института инженерии и технологий, которая зарегистрирована как благотворительная организация в Англии и Уэльсе (№ 211014). и Шотландия (№ SC038698).В других случаях его можно восстановить по фазным напряжениям. однажды я заметил на этикетке генератора U V W eq L3 L2 L1 или T S R, но это был особый случай (я думаю, что это был синхронизирующий двигатель, используемый в качестве генератора). Таким образом, для конфигурации звездообразного генератора, например, X, Y и Z будут связаны вместе, чтобы сформировать нейтральную точку, а фазы R, S и T будут подаваться от выводов обмоток U, V и W. По крайней мере, в немецкоязычной Европе (gn / ye, br,… на счетчиках также используются надписи V1, V2, V3 и Vn или Vref.Хотели бы вы присоединиться к нашей команде энергетических услуг, чтобы помочь нам добиться устойчивости энергопотребления в компании и нашей клиентской базе? Токовая связь, создаваемая обмоткой на поверхности отверстия статора, показанной на рис. 2.8, в момент времени i W = i V = 1/2 i U. Черный, красный и синий используются для трехфазного тока 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. 2 Рекомендуемые цвета для активных веществ: (a) красный или коричневый для однофазных; или (b) красный, белый или темно-синий для многофазности. Страница 1 из 2 1 2 Далее> Frere New Member.Запускает blendVividLight на исходный цвет и цвет фона. Рекомендации в таблице ниже принадлежат Wiles. = + 39 Цветовое пространство L * u * v * (также называемое пространством CIELUV) является одним из однородных цветовых пространств, определенных CIE в 1976 году. T2 – White. Электропроводка для распределительных цепей переменного и постоянного тока имеет цветовую маркировку для идентификации отдельных проводов. На контакторах двигателей производители в США обычно обозначают свои входные соединения как L1, L2, L3. Трехфазные линии – красная, черная и синяя.Количество слотов на полюс и на фазу q = 2. Когда однофазные двигатели используют цвета выводов вместо буквенных и цифровых обозначений для обозначения выводов, их цвет определяется следующим образом: * T1 – Синий. Он не дает рекомендаций относительно цветов незаземленной системы питания. Цветовой стандарт IEC для силовых кабелей постоянного тока приведен в таблице ниже, взятой из таблицы 2, Cook. Проводники сечением более 6 AWG доступны только в черном цвете с цветной лентой на концах. Проводники сечением более 6 AWG доступны только в черном цвете с цветной лентой на концах.Провод защитного заземления (обозначен как желто-зеленый) зеленого цвета с желтой полосой. Старые цветовые коды в таблице отражают предыдущий стиль, в котором не учитывалось правильное чередование фаз. T4 – желтый. Отдельные обмотки были от U до X, от V до Y и от W до Z. Три фазы источника переменного тока обычно обозначаются как ABC, UVW, abc, RST или просто 1-2-3 с использованием в разных странах. и географические районы. IEC, AC: В большинстве стран Европы действуют цветовые коды проводки IEC (Международной электротехнической комиссии) для параллельных цепей переменного тока.Я не видел этого раньше и задавался вопросом, знает ли кто-нибудь стандарт, из которого это произошло? Они перечислены в таблице ниже. Отдельные обмотки были U к X, V к Y и W к Z. Мне нужно подключить трехфазный двигатель (конфигурация Delta). Защитное заземление должно быть оголенным, с зелеными или зелено-желтыми полосами. У меня есть четырехжильный кабель с коричневыми, синими и черными проводами (плюс, конечно, зеленый / желтый) для заземления. В Соединенных Штатах следующие цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством (например, автоматическим выключателем) и нагрузкой (например, инструментом или прибором).Если результирующий цвет равен 128 или больше, он получает значение 255; если меньше 128, значение 0. давайте обсудим несколько цветов (белый, зеленый, синий, красный, желтый), нанесенных на броню солдата-клона фазы 1 в Войнах клонов (это BACK BABY !!! помечены R, S, T вместо L1, L2, L3. Это изменяет все пиксели на основные аддитивные цвета (красный,… Интерполирует два заданных цвета на основе предоставленных свойств step и currentStep. U и V (без W) представляют мощность, когда она подключена к части оборудования, например к двигателю, в однофазной системе.Канада: электромонтаж в Канаде регулируется CEC (Канадский электротехнический кодекс). Фаза 2 аналогична фазе 1, V head start —– Y end head. Серия UV-COLOR состоит из продуктов, не содержащих растворителей, которым требуется УФ-облучение для закрепления чернил на подложке для печати. С Уважением. Таким образом, все смешанные пиксели имеют значения канала красного, зеленого и синего цвета, равные 0 или 255. Электропитание постоянного тока в США: Национальный электротехнический кодекс США (как для переменного, так и постоянного тока) требует, чтобы заземленный нейтральный проводник энергосистемы был белым или серым. . Определение цветовой фазы, генетически контролируемое изменение цвета кожи, шкуры или оперения животного.Значения L *, u * и v * вычисляются в соответствии с формулами ниже:: где Y: Трехцветное значение Y (также можно использовать трехцветное значение). Создайте его сейчас. Чередование фаз генератора должно соответствовать чередованию фаз установки. В этом случае местные обычаи диктуют «необязательные» цвета проводов. Для добавления новой цветной проводки к существующей старой цветной проводке см. Cook. У вас нет учетной записи AAC? Мне нужно подключить трехфазный двигатель (конфигурация Delta) a-b-c, r-y-b, u-v-w, l1-l2-l3. Например, двухполюсный трехфазный двигатель имеет 6 гнезд, по 3 катушки на гнездо и 6 выводов.© 2021 Институт инженерии и технологий. Рисунок 2.16 показывает, что чем выше коэффициент q (количество пазов на полюс и на фазу), тем более синусоидальным является токовая связь обмотки статора. A-B-C, R-Y-B, U-V-W, L1-L2-L3 и клеммы низкого напряжения (LV) имеют строчные буквы, например Подтверждение правильного чередования фаз в 3-фазном электроснабжении.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
